Клапаны для радиаторов термостатические: Термостатические клапаны для радиаторов отопления купить

Содержание

Обзор термостатических клапанов Herz Armaturen


Радиаторные регуляторы температуры – термостаты – выполняют две важные функции: обеспечивают комфортную температуру в помещении и следят за экономией тепловой энергии. Установка термостатов возможна как на одном отдельно взятом радиаторе, так и на ветке подающей теплоноситель к нескольким отопительным приборам. Комфортные условия достигаются поддержанием заданной температуры воздуха в помещении, а также возможностью задавать дневной и ночной режимы. Теплоноситель начинает циркулировать в радиаторе только при снижении температуры в помещении ниже заданной, что приводит к экономии тепловой энергии до 30%!


   Как же работают радиаторные термостаты и какие виды термостатов существуют?


Рассмотрим устройство простейшего радиаторного термостата, обычно это два элемента — термостатическая головка (1) и термостатический клапан (5). Принцип работы его следующий: при увеличении температуры в помещении чувствительный элемент (2) в термостатической головке расширяется и передает давление через стержень (3) на шток (6) буксы (4) клапана (5), тем самым отверстие в термостатическом клапане перекрывается и поток теплоносителя уменьшается. Тепло не поступает в радиатор и следовательно температура в помещении не растет.


Бренд HERZ предлагает несколько видов термостатических клапанов для подключения к радиаторам:


TS-90 – простой клапан для двухтрубных систем,


TS-90-V– клапан со скрытой предварительной гидравлической настройкой,


TS-98-V – клапан с открытой предварительной гидравлической настройкой,


TS-E – клапан с увеличенным проходом для однотрубных и гравитационных систем,


Calis-TS — 3х ходовой клапан для систем с байпасом


Термостатический клапан HERZ TS-90





Простейший из термостатических клапанов для двухтрубных систем —  TS-90 — клапан без предварительной настройки; при смонтированной термостатической головке пропускная способность клапана варьируется в пределах от 0 до 1 м3/час. Для того чтобы гидравлически увязать радиаторы на одной ветке, в паре с таким клапаном на подаче следует применять запорно-регулирующий вентиль RL-5 на обратке.


Термостатический клапан HERZ TS-98-V

Клапаны TS-90-V и TS-98-V имеют возможность предварительной гидравлической настройки: посредством муфты, внутри которой ходит шток клапана, можно задать максимальное значение пропускной способности, тем самым, ограничив расход теплоносителя через радиатор.             Отличие клапанов TS-90-V и TS-98-V состоит в способе преднастройки: у первого она скрытая, у второго — открытая.


Термостатический клапан HERZ TS-90-V

Скрытая преднастройка осуществляется при помощи специального ключа 1680967, что защищает систему от несанкционированного вмешательства и, как следствие, от разрегулировки системы.


           Использовать данные клапаны рекомендуется в жилищном строительстве, где высок риск вмешательства жильцов в гидравлическую увязку на стояках.


Термостатический клапан HERZ TS-E

Для термостатирования в однотрубных системах отопления служит TS-E — клапан с увеличенным проходом. Диапазон пропускной способности у клапана составляет от 0 до 5,1 м3/час, что позволяет использовать его в безнапорных системах.


          Совместно с клапаном рекомендуется использовать термоголовку 1726200, которая предусматривает увеличенный ход штока клапана при термостатировании, что приводит к увеличению процента затекания теплоносителя в прибор отопления.


Можно ли использовать в однотрубной системе отопления клапаны для двухтрубной системы, ведь они дешевле?


Термостатические клапаны для двухтрубной системы не рекомендуется использовать в однотрубной т.к. у клапанов для двухтрубной слишком маленькое отверстие для прохода теплоносителя, и возможна ситуация когда весь теплоноситель пойдет в байпас, минуя радиатор.Линейка продукции Герц затрагивает не только новое строительство, но также и модернизацию существующих систем отопления. Например, для регулирования температуры помещения в системах с однотрубной стояковой разводкой с использованием байпаса могут применяться трехходовые клапаны HERZ.


Термостатический клапан HERZ Calis TS

Клапан Calis-TS осуществляет регулирование и распределение теплоносителя в узле «прибор-байпас» следующим образом: если температура в помещении достигла заданного уровня (выставляется на термоголовке), то поток теплоносителя направляется в байпас, как только температура упала — байпас перекрывается (но не полностью) и основной поток устремляется в прибор отопления.        Установка клапанов Calis-TS в существующую систему отопления (при этом, не меняя трубы, радиаторы, прочую арматуру) позволяет добиться значительной экономии тепла в отдельно взятом здании.

Термостатические Клапаны Радиатора И Их Преимущества

В наши дни значение энергоснабжения возрастает с каждым днем, на первый план во всех сферах, начиная от бизнеса и до домашних хозяйств, выходит тема «экономии» энергии. Постоянное увеличение затрат на энергию приводит людей к необходимости использования энергоэффективного и экономичного оборудования. Учитывая эти требования, «Ayvaz» обеспечивает  высокое качество продукции мирового класса; термостатические клапаны для радиаторов позволяют получить комфортное и экономичное решение проблем с теплом.

Термостатический клапан для радиатора «Ayvaz» с легкостью монтируется на радиатор и желаемая температура задается по шкале на корпусе клапана. Когда температура в помещении достигает заданного значения, клапан автоматически отключает подачу воды в радиатор. Таким образом, предотвращая перерасход тепла.

В классических системах тепло в домах может рассеиваться несбалансированно и может создавать неблагоприятную для здоровья окружающую среду. Однако, использование термостатических радиаторных клапанов производства «Ayvaz» поможет предотвратить создание такой ситуации и сбалансировать систему отопления. Например, в доме место с наиболее высокой температурой – это кухня, и температура быстро достигает требуемого значения, потому термостат там включается раньше и, таким образом, предотвращает ненужное повышение температуры. Для того чтобы достигнуть желаемого потепления в других комнатах, где все еще холодно, в радиатор продолжает поступать горячая вода. Таким образом, достигается теплоэнергетический баланс.

Преимущества термостатических клапанов:
— Термостатические радиаторные клапаны производства Ayvaz обеспечивают экономию топлива.
— Повышают эффективность отопительных приборов и увеличивают срок их службы
— Во всех помещениях обеспечивается комфорт, благодаря балансировке температуры
— Не требуется дополнительной энергии и расходов на обслуживание оборудования

Check out our other news!


» Шланги производства «AYVAZ» С Присоединениями Для Спринклеров


» Дилатационные Компенсаторы «Ayvaz»


» Динамический Балансировочный Клапан «AYVAZ» DBV-40


» Термостатические Клапаны Радиатора И Их Преимущества

Термостатический клапан для радиатора отопления: принцип работы

В современных конструкциях радиаторов отопления  используют специальные механизмы и элементы для регулировки требуемых параметров работы. В зависимости от типа батареи отопления, от варианта используемого теплоносителя необходимы разные регуляторы комфортной температуры в помещении. Чаще всего для этого используют термостаты.

Термостатические регуляторы устанавливают по нескольким причинам:

  • установлено большее количество секций радиатора, чем требуется для помещения;
  • экономия на отоплении, когда температура за окном нестабильна;
  • вне зависимости от температуры теплоносителя можно отрегулировать нужную температуру в сторону уменьшения или увеличения показателя;

Устройство термостата

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть – продолжение нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка. Чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент, который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка), на которой нанесена шкала режимов работы. Для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла. Уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же, только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя.

При повороте регулятора или установке необходимого значение на электронной панели устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требует соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

В зависимости от способа регулировки термостаты бывают механические (ручные) и автоматические. Ручные модели требуют вмешательства в работу: проворачивания механизма сужения диаметра протока в трубе для достижения требуемой температуры. Автоматические модели имеют более совершенную конструкцию и не требуют постоянной ручной регулировки, они фиксируют понижение температуры теплоносителя или воздуха и сами увеличивают или уменьшают поток теплоносителя.

По типу наполнителя сильфона терморегуляторы делят на жидкостные и газонаполненные. Жидкостные считаются чувствительными на отклонение от установленной нормы и быстро передают импульс на механизм работы термостатической головки. Газонаполненные – более современные, работают за счет давления  газа, который располагается в наиболее дальней части от горячего теплоносителя и клапана, поэтому наиболее точно улавливает значения температуры в помещении.

По форме исполнения бывают прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

В зависимости от схемы отопительной системы трубы подачи горячей воды к радиатору подводят по-разному, и заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система, где горячая вода идет по одной трубе, и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас – трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе, где для притока теплоносителя – одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления. В централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды.

Как настроить регулятор температуры

Настраивают термостат отопления после изоляции помещения от утечек тепла, закрыв плотно двери и окна. После этого включается отопление, клапан должен быть полностью в поднятом состоянии (максимальная теплоотдача), замеряется температура воздуха. Когда она увеличится на 5 градусов, клапан закрывают. После небольшого перерыва регулятор постепенно открывают до момента, когда пойдет вода, и нагреется клапан, положение запоминается.

Sanext.ru SANEXT — арматура для радиаторов

Область применения

Описание

Термостатическая арматура — это оборудование, позволяющее автоматически регулировать объем проходящего через радиатор теплоносителя в зависимости от уровня температуры воздуха в помещении.


Клапан термостатический SANEXT RV2 предназначен для применения в двухтрубных системах отопления многоэтажных зданий, а также частных домов. Клапан устанавливается на подающем трубопроводе в обвязке отопительных приборов. Используется для  гидравлической настройки системы отопления, а в сочетании с термоголовкой обеспечивает поддержания комфортной температуры воздуха в помещении путем регулирования подачи теплоносителя  в отопительный прибор.

Функции клапана SANEXT RV2:

  • Механизм предварительной настройки позволяет установить расчетный расход теплоносителя через отопительный прибор.
  • Совместно с термоголовкой SANEXT выполняет функцию терморегулятора, поддерживая комфортную температуру воздуха в помещении.

Устройство клапанов SANEXT RV2


1    Корпус  клапана
2    Присоединительная накидная гайка
3    Пластиковая крышка
4    Нажимной шток
5    Настроечный механизм
6    Настроечная коронка
7    Кольцевые уплотнения
8    Возвратная пружина

Монтаж изделия должен осуществляться квалифицированными специалистами, имеющими допуск к данному виду работ, строго в соответствии с инструкцией по монтажу (см. паспорт)

Клапан запорный SANEXT LV2




Клапан запорный SANEXT LV2 предназначен для присоединения отопительного прибора к системе отопления здания, а также для отключения прибора и его ремонта без опорожнения всей системы отопления. Клапан устанавливается, как правило, на обратном трубопроводе в обвязке отопительных приборов.

Функции клапана SANEXT LV2:

  • Присоединение отопительного прибора к системе отопления.
  • Отключение отопительного прибора для его ремонта или замены.

Устройство клапана запорный SANEXT LV2


1    Корпус  клапана
2    Присоединительная накидная гайка (американка)
3    Уплотнительное кольцо из EPDM
4    Запорный шток
5    Крышка
6    Уплотнительное кольцо из EPDM

Монтаж изделия должен осуществляться квалифицированными специалистами, имеющими допуск к данному виду работ, строго в соответствии с инструкцией по монтажу (см. паспорт запорного клапана):

Термостатическая головка  SANEXT ТН


Термостатическая головка SANEXT ТН поддерживает заданную температуру воздуха в помещении, посредством регулирования количества теплоносителя, поступающего в радиатор. Термостатическая головка SANEXT ТН устанавливается на радиаторные термостатические клапаны SANEXT. Совместно с клапаном термостатическая головка выполняет роль терморегулятора.



Узнайте больше о радиаторной арматуре SANEXT для двухтрубной системы отопления, посмотрев видеоролик:

Термостатический клапан SANEXT RV1




Клапан термостатический SANEXT RV1 предназначен для применения в однотрубных системах отопления многоэтажных зданий. Клапан устанавливается на подающем трубопроводе в обвязке отопительных приборов. Клапан обладает повышенной пропускной способностью и низким гидравлическим сопротивлением. В сочетании с термоголовкой обеспечивает поддержание комфортной температуры воздуха в помещении путем регулирования подачи теплоносителя в отопительный прибор.

Присоединительно-регулирующая гарнитура SANEXT Lh3


Присоединительно-регулирующая гарнитура SANEXT LH2 предназначена для бокового присоединения радиаторов отопления к двухтрубной системе отопления с внутрипольной разводкой трубопроводов. Гарнитура состоит из узла нижнего подключения, термостатического клапана, соединительной трубки и фитингов. В качестве термостатического клапана используется клапан SANEXT RV2 для двухтрубных систем отопления.  Узел нижнего подключения имеет запорную функцию, для перекрытия обратного потока теплоносителя. Перекрытие подающего трубопровода осуществляется с помощью термостатического клапана. Если давление в системе меньше 3 бар, допускается перекрывать поток с помощью термоголовки SANEXT TH.

Термостатические клапана для радиаторов отопления

Термостатический клапан ARCO для радиатора прямой

Термостатический клапан ARCO для радиатора угловой

Термостатический клапан прямой ARCO универсальный для ручной и автоматической регулировки радиаторов отопления. Для автоматической регулировки необходима установка термостатической головки на клапан. Термостатическая головка заказывается отдельно.

Рабочее давление — 1,0 МПа

Рабочая температура — до 100 °С

А* — высота при закрытом положении

А** — высота при открытом положении

Термостатический клапан угловой ARCO универсальный для ручной и автоматической регулировки радиаторов отопления. Для автоматической регулировки необходима установка термостатической головки на клапан. Термостатическая головка заказывается отдельно.

Рабочее давление — 1,0 МПа

Рабочая температура — до 100 °С

А* — высота при закрытом положении

А** — высота при открытом положении

Наименование Ду A* A** B C D Упаковка, шт/кор Наименование Ду A* A** B C D Упаковка, шт/кор
Термостатический клапан 1/2″ 54 59 24 18 49 1/1 Термостатический клапан 1/2″ 51 56 23 19 53 50/10
Термостатический клапан 3/4″ 45 50 22 18 49 8/48 Термостатический клапан 3/4″ 45 50 21 18 54 1/1

Термостатическая головка ARCO для клапана на радиатор отопления

Наименование Размер Упаковка, шт/кор
Термостатическая головка М30 1/1
Термостатическая головка ARCO для автоматической регулировки радиаторов отопления, устанавливается на прямые или угловые клапана линии подачи теплоносителя. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.

Клапан запорный ARCO для радиатора отопления прямой

Клапан запорный

ARCO для радиатора отопления угловой

Клапан прямой запорный ARCO для радиатора отопления устанавливается на обратную подачу воды. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С. Клапан угловой запорный ARCO для радиатора отопления устанавливается на обратную подачу воды. Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.
Наименование Ду A B C D Упаковка шт/кор Наименование Ду A B C D Упаковка шт/кор
Клапан запорный прямой 1/2″ 29 20 11 47 1/1 Клапан запорный угловой 1/2″ 24 21 11 52 10/60
Клапан запорный прямой 3/4″ 31 22 11 49 8/48 Клапан запорный угловой 3/4″ 26 23 11 54 1/1

Набор автоматических клапанов ARCO для регулировки радиатора отопления

прямой

угловой

Набор термостатических клапанов ARCO для радиатора отопления поставляется в прямом и угловом исполнении. В комплект набора входят: клапан подачи теплоносителя, запорный клапан и термостатическая головка, для автоматической регулировки. Набор является универсальным и подходит как для однотрубных так и для двухтрубных систем отопления.

Рабочее давление — 1,0 МПа. Рабочая температура — до 100 °С.

Наименование Размер Присоединение Упаковка шт/кор Наименование Размер Присоединение Упаковка шт/кор
Термостатический набор 1/2″ прямое 1/1 Термостатический набор 1/2″ угловое 1/1


Рекомендованная температура для различных помещений:

23°C — в ванных и туалетных комнатах

22-24°C — в офисных помещениях

20°C — в местах отдыха, игровых и детских комнатах

18°C — на кухнях

16-18 °C — в спальнях

15°C – на лестницах и в фойе

В слишком жарких или холодных помещениях нарушается работоспособность и самочувствие.

Клапаны термостатические || ГЕРЦ — официальный сайт HERZ Armaturen в России

# Артикул: 1 7723 90
Термостатический клапан ГЕРЦ-TS-90 проходной
ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 16,11

3/8 0,4

# Артикул: 1 7723 91
Термостатический клапан ГЕРЦ-TS-90 проходной
ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 17,54

1/2 0,6

# Артикул: 1 7723 92
Термостатический клапан ГЕРЦ-TS-90 проходной
ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 26,75

3/4 0,7

# Артикул: 1 7723 93
Термостатический клапан ГЕРЦ-TS-90 проходной
ГЕРЦ-TS-90, проходной. Соединитель для радиатора с уплотнением “сфера-конус”. Стандартная модель с обычной резьбовой муфтой.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 60,37

1 0,9

# Артикул: 1 7724 90
Термостатический клапан ГЕРЦ-TS-90 угловой
ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 16,11

3/4 0,4

# Артикул: 1 7724 91
Термостатический клапан ГЕРЦ-TS-90 угловой
ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 17,54

1/2 0,6

# Артикул: 1 7724 92
Термостатический клапан ГЕРЦ-TS-90 угловой
ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 26,75

3/4 0,7

# Артикул: 1 7724 93
Термостатический клапан ГЕРЦ-TS-90 угловой
ГЕРЦ-TS-90, угловой. Соединитель для радиатора с уплотнением “сфера-конус”. Стандартная модель с обычной резьбовой муфтой.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 60,37

1 0,9

# Артикул: 1 7728 90
Термостатический клапан ГЕРЦ-TS-90 угловой специальный
ГЕРЦ-TS-90, угловой специальный. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 16,83

3/8 0,4

# Артикул: 1 7728 91
Термостатический клапан ГЕРЦ-TS-90 угловой специальный
ГЕРЦ-TS-90, угловой специальный. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 18,50

1/2 0,6

# Артикул: 1 7728 97
Термостатический клапан ГЕРЦ-TS-90 угловой специальный
ГЕРЦ-TS-90, угловой специальный. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 32,47

3/4 0,7

# Артикул: 1 7758 90
Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “АВ”
ГЕРЦ-TS-90, трехосевой клапан “АВ”. Клапан слева от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

3/8 0,4

# Артикул: 1 7758 91
Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “АВ”
ГЕРЦ-TS-90, трехосевой клапан “АВ”. Клапан слева от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

1/2 0,6

# Артикул: 1 7759 90
Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “CD”
ГЕРЦ-TS-90, трехосевой клапан “CD”. Клапан справа от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

3/8 0,4

# Артикул: 1 7759 91
Термостатический клапан ГЕРЦ-TS-90, трехосевой клапан “CD”
ГЕРЦ-TS-90, трехосевой клапан “CD”. Клапан справа от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”. Универсальная модель со специальной муфтой для резьбовой трубы и фитингов.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

1/2 0,6

# Артикул: 1 7733 81
Термостатический клапан ГЕРЦ-TS-90, проходной клапан
ГЕРЦ-TS-90, проходной клапан, соединитель с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 17,54

1/2 0,6

# Артикул: 1 7724 37
Термостатический клапан ГЕРЦ-TS-90, угловая форма
ГЕРЦ-TS-90 угловая форма, соединитель с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 17,54

1/2 0,6

# Артикул: 1 7748 91
Термостатический клапан ГЕРЦ-TS-90, угловой специальный
ГЕРЦ-TS-90 угловой специальный, соединитель с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

1/2 0,6

# Артикул: 1 7745 91
Термостатический клапан ГЕРЦ-3-D, трехосевой клапан “АВ”
ГЕРЦ-3-D трехосевой клапан “АВ”. Клапан слева от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

1/2 0,6

# Артикул: 1 7746 91
Термостатический клапан ГЕРЦ-3-D, трехосевой клапан “CD”
ГЕРЦ-3-D трехосевой клапан “CD”. Клапан справа от радиатора. Соединитель для радиатора с уплотнением “сфера-конус”, со стороны входа потока наружная резьба G 3/4.
Вид системы отопления: Двухтрубная
Тип преднастройки: Без преднастройки
€ Цена: 20,88

1/2 0,6

термостатический клапан для радиатора, как настроить регулятор тепла, термостат, вентиль, как правильно установить, как работает, как снять


Содержание:


Для управления теплоотдачей используется специальное устройство – терморегулятор для батарей отопления. Он устанавливается на радиаторы и позволяет настраивать их температуру. У терморегуляторов есть два нюанса – во-первых, их нельзя использовать с чугунными батареями, а во-вторых, терморегулятор способен менять только в пределах мощности отопительной системы, т.е. повысить температуру не получится. В данной статье будут рассмотрены терморегуляторы для батарей отопления.


Устройство терморегулятора


В конструкцию терморегулятора для отопительных батарей входит два элемента – термоклапан и термостатическая головка. Оба элемента имеют несколько параметров, позволяющих подбирать детали в зависимости от размеров труб и типа отопительной системы, на которую они будут устанавливаться. Регулируемый термостат на отопление выполнен в съемном формате, а на один и тот же клапан можно устанавливать разные головки, что обеспечивается стандартизацией посадочного места.


Учитывая разнообразие клапанов и регуляторов, нужно рассмотреть их особенности подробнее перед тем, как поставить регулятор тепла на батарею.

Различия и назначение термоклапана


Конструктивно термостатический клапан для радиатора отопления очень сильно напоминает стандартный вентиль. Устройство термоклапана включает в себя седло и запорный конус, позволяющий открывать или закрывать просвет, через который перемещается теплоноситель. Именно этот принцип лежит в основе работы клапана – регулируя количество теплоносителя, можно влиять на теплоотдачу радиатора.


Клапаны, устанавливаемые на однотрубную и двухтрубную разводку, имеют некоторые отличия:

  • Термостатический вентиль для радиаторов однотрубной системы имеет более низкое гидравлическое сопротивление (обычно разница этой величины двукратная), которое позволяет сбалансировать систему;
  • В системах с естественной циркуляцией теплоносителя обычно устанавливаются те же клапаны, что и для однотрубных систем – гидравлическое сопротивление в результате повысится, но нарушения работоспособности системы за этим не последует;
  • Для двухтрубного отопления, соответственно, используются клапаны с увеличенным гидравлическим сопротивлением.



Использование неправильного типа клапана просто не позволит системе обеспечивать теплоотдачу, поэтому впоследствии придется думать о том, как снять терморегулятор с батареи. Кроме того, выбранный клапан нужно установить правильно – на каждом таком устройстве есть небольшая стрелка, указывающая направление тока теплоносителя.


Для изготовления клапанов могут использоваться следующие материалы:

  • Бронза с покрытием из хрома и никеля;
  • Латунь с никелевым покрытием;
  • Нержавеющая сталь.


Все эти металлы защищены от воздействия коррозии, поэтому их и используют в отопительных системах. Самым выгодным вариантом является нержавейка – она отлично выдерживает заданные условия эксплуатации. Единственным недостатком нержавеющих клапанов является их высокая стоимость.


Клапаны из латуни и бронзы более распространены и доступны, а срок их службы находится почти на одинаковом уровне. При выборе таких клапанов стоит обращать внимание на производителя – компании с хорошей репутацией следят за качеством используемых сплавов, в отличие от неизвестных фирм, выпускающих изделия откровенно сомнительного качества.

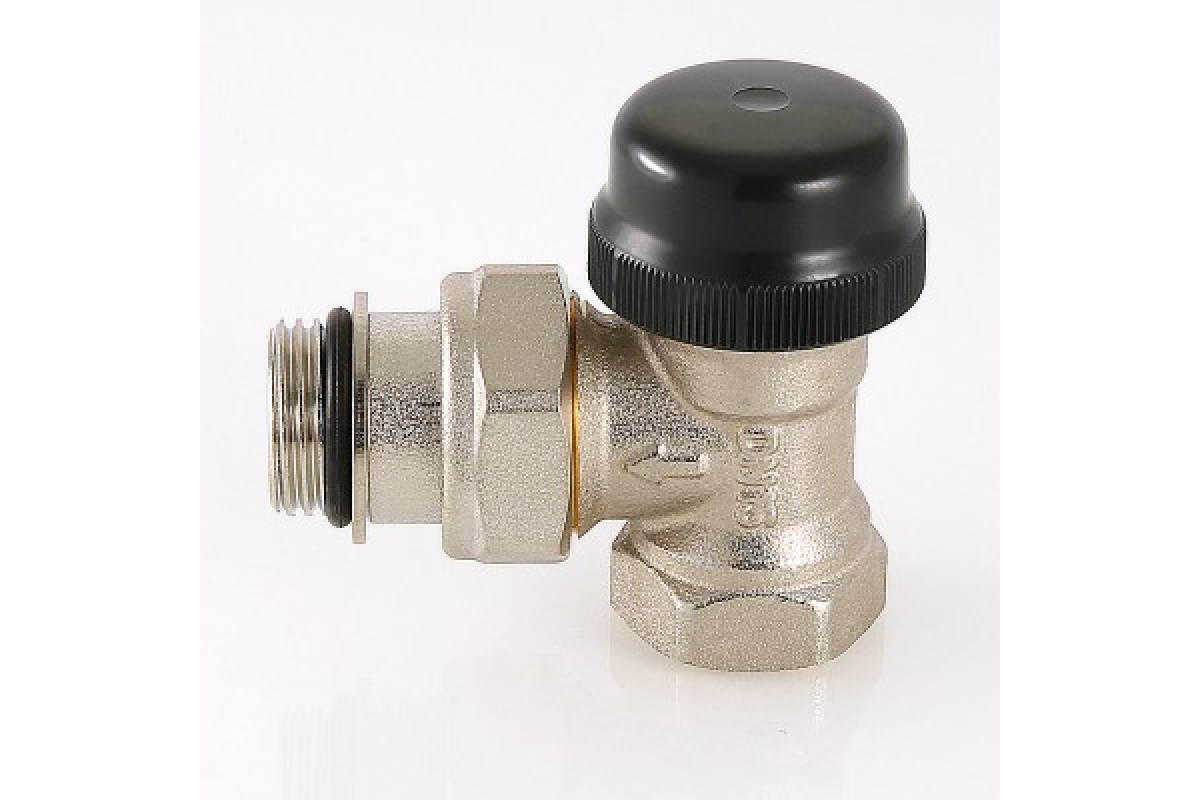

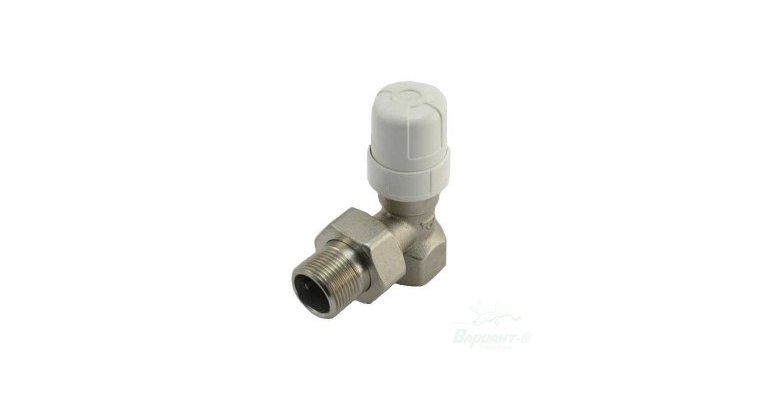

Последнее отличие клапанов – тип исполнения. Существуют прямые и угловые клапаны, и выбор подходящего типа осуществляется в зависимости от того, как в системе устанавливаются радиаторы.

Виды термостатических клапанов для радиаторов отопления


В терморегуляторах может использоваться три типа термостатических головок:

  • Ручные;
  • Механические;
  • Электронные.


Любой регулятор тепла на батарею используется для решения одних и тех же задач, но отличий в их использовании довольно много, поэтому стоит рассмотреть каждый из них подробнее, и разобраться, как убавить батарею отопления с помощью того или иного устройства.


Ручные головки


Термостатические головки с ручным управлением по принципу действия полностью повторяют обычный кран – поворот регулятора напрямую влияет на количество проходящего через устройство теплоносителя. Как правило, такие регуляторы устанавливаются с двух сторон от радиатора вместо шаровых кранов. Изменение температуры теплоносителя осуществляется вручную.


Ручные термостатические головки – это самые простые и надежные устройства, отличающиеся в первую очередь небольшой стоимостью. Недостаток всего лишь один – настраивать термостатический кран радиаторов приходится в ручном режиме, ориентируясь лишь на ощущения.

Механические регуляторы тепла на батарее


Данный вид головок отличается от предыдущих тем, что здесь уже появляется возможность регулировки температуры в автоматическом режиме. Главным элементом конструкции является сильфон – эластичный элемент цилиндрической формы, заполненный температурным агентом. Температурный агент – это жидкость или газ с большим коэффициентом температурного расширения.


Процесс регулирования температуры при использовании механического регулятора происходит следующим образом:

  • Сильфон подпирает шток, который закрывает просвет клапана;
  • При увеличении температуры вещества в сильфоне начинается давления на шток, и он постепенно опускается, закрывая проходное сечение;
  • Проходящий через радиатор объем теплоносителя уменьшается, что провоцирует его остывание;
  • Температурный агент тоже остывает и возвращается в исходное состояние, поднимая шток;
  • При поднятом штоке теплоноситель снова поступает в радиатор в полном объеме, и после этого цикл повторяется.



В качестве температурного агента может использоваться газ или жидкость, в зависимости от чего и выделяют два вида сильфонов:

  1. Газовые. Характеризуются более высокой скоростью реакции на температурные изменения, но на порядок сложнее в производстве.
  2. Жидкостные. Жидкость изменяет свой объем несколько медленнее, но такой сильфон легче создавать.


Учитывая то, что при использовании любого регулятора температура поддерживается в пределах 1 градуса, то на выбор этот параметр практически не влияет. Гораздо важнее то, что жидкостные регуляторы более доступны, поэтому их используют гораздо чаще.


Механические термостатические головки устанавливаются по направлению к центру комнаты – такое расположение повысит точность измерения температуры. Конечно, из-за крупных размеров установить головку подобным образом не всегда получается, и для этих ситуаций отлично подходят выносные датчики.


Выносной датчик подключается к регулятору посредством небольшой трубки, которая и будет передавать устройству информацию об изменениях температуры в выбранной точке комнаты. При таком контроле достигается высокая точность поддержания температурного режима, но у выносных датчиков есть заметный недостаток – они обходятся довольно дорого.

Электронные регуляторы


Последний вид терморегуляторов – электронные. Такие регуляторы тепла на батареи отопления имеют наибольший размер, поэтому с их размещением в некоторых ситуациях придется повозиться. Помимо непосредственно электронных элементов, таким регуляторам требуется еще и питание (для стандартных изделий обычно хватает двух небольших батареек).



Все действия штока в клапане контролируются находящимся в регуляторе микропроцессором – а электронные изделия всегда имеют максимальную точность контроля и некоторые дополнительные возможности. Одной из самых популярных опций является возможность настраивать теплоотдачу радиаторов в зависимости от времени суток. Например, электронный терморегулятор для радиатора отопления можно настроить так, чтобы ночью температура опускалась на несколько градусов для более комфортного сна, а днем – возвращалась к исходному значению.


Из достоинств электронных терморегуляторов можно отметить предельно точный контроль и наличие дополнительных возможностей. Недостатки – довольно крупные размеры, высокая стоимость и необходимость периодически менять батарейки (впрочем, обычно пары батареек хватает на несколько лет бесперебойной службы регулятора).

Установка вентиля


Терморегуляторы могут устанавливаться как на входном патрубке радиатора, так и на выходе – на эффективность устройства это никак не повлияет. Тем не менее, перед установкой устройства нужно узнать, как работает терморегулятор на батарее, и изучить ряд параметров, которые влияют на функциональность и работоспособность устройства.


В частности, при установке нужно подумать о том, на какой высоте будет располагаться устройство – этот параметр является одной из основных характеристик терморегуляторов. Все устройства данного типа настраиваются еще на заводе, причем этот процесс выполняется с расчетом на то, что терморегулятор будет подключаться к верхнему коллектору радиатора – а это высота около 60-80 см над уровнем пола.


Разумеется, такой вариант невозможно использовать в том случае, если радиаторы устанавливались методом нижнего подключения. Для решения этой проблемы существует три решения – найти для радиаторов кран с терморегулятором, монтируемым снизу, установить выносной датчик или же самостоятельно выполнить настройки термостатической головки. Настройка регулятора не отличается особой сложностью, а технология этого процесса обычно описывается в приложенной к прибору документации.



Термостат на батарею устанавливается по стандартной технологии – под резьбу, имеющуюся на клапане, нужно подобрать соответствующие фитинги, или же попросту нарезать подходящую резьбу на самой трубе. Главное – продумать эти нюансы перед тем, как установить терморегулятор на отопительные батареи.


Особым пунктом стоит вопрос о том, как правильно установить терморегулятор на батарею в многоквартирном доме. При однотрубной разводке обязательным элементом системы будет являться байпас – конструктивный элемент, расположенный до батареи и соединяющий две трубы между собой. При отсутствии байпаса получится очень неприятный момент – терморегулятор будет менять температуру всего стояка. Разумеется, это не та цель, которую преследует установка терморегулятора, да и величина возможного штрафа за такое воздействие на отопление весьма значительна.

Настройка термостата — как правильно настроить


Как уже говорилось выше, каждый терморегулятор проходит этап заводской настройки. Конечно, таким устройством можно пользоваться сразу после установки, но его параметры с большой вероятностью не будут соответствовать желаемым. Разумеется, в таком случае нужно заняться настройкой регулятора. Перед тем, как настроить терморегулятор, нужно запустить отопительную систему и повесить термометр в точке помещения, где будет измеряться его температура.


Процесс настройки сводится к следующим операциям:

  1. Двери и окна в помещение нужно закрыть. Головка термостата устанавливается в положение, соответствующее полному открытию просвета. Помещение начнет прогреваться. Далее нужно подождать до того момента, пока температура не станет превышать желаемую примерно на 5 градусов, после чего регулятор необходимо перевести в закрытое положение.
  2. При закрытом регуляторе батарея начнет постепенно остывать. В какой-то момент температура в помещении дойдет до кажущегося максимально комфортным уровня. Именно на этом этапе нужно начать постепенно поворачивать, чтобы теплоноситель постепенно поступал в радиатор. Когда из отопительного прибора донесется шум теплоносителя, а радиатор начнет греться, нужно остановиться и запомнить, в каком положении находится регулятор в данный момент. Вот и все – чтобы создать нужную температуру в помещении, достаточно будет выставить терморегулятор именно в такое положение.



Регулировку батарей можно провести несколько раз – например, в разное время года. Запомнив все положения регулятора, процесс каждой последующей настройки можно упростить до предела.


Заключение


Термостат для радиатора отопления – это немаловажный элемент отопительной системы, позволяющий настраивать теплоотдачу батарей в индивидуальном порядке. Выбор и монтаж терморегуляторов не отличаются особой сложностью, поэтому, грамотно подойдя к этим вопросам, вполне можно сделать всю работу своими руками.


A Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, пожалуй, являются одними из самых недооцененных гидравлических компонентов на современном рынке. И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос на тепло от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону. Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы подать в зону нагретую воду.

Вот чем отличается TRV. Это неэлектрическое механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне. Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны TRV — управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате.Отсюда и название.

Я бы сказал, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A
Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с удаленными датчиками и клапанов с корпусами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко понять, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.

Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданного значения, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в комнате задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив там. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток с мельчайшими изменениями температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный контроль комфорта в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой установки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что этот тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вам необходимо установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя определять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления. Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить в качестве устройств динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами с большой массой.

Микрозоны.

TRV — один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона — это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается какая-либо из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения — в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. У этого котла были насосы такие большие, что я просто стоял и смотрел некоторое время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected]

Умные радиаторные клапаны

: того стоит? Или просто трюк?

Однозонный интеллектуальный термостат может включить или выключить отопление всего дома.Он не может управлять отдельными комнатами (ну, не без автоматических заслонок, которые в жилых домах устанавливают редко). На мой взгляд, это один из многих недостатков умных термостатов.

А как же умные радиаторные клапаны? Могут ли они налететь и спасти положение, в конце концов, давая умный, автоматический и точный контроль над отоплением вашего дома?

Интеллектуальные радиаторные клапаны могут сэкономить ваши деньги и являются хорошей альтернативой интеллектуальным термостатам, если вы хотите контролировать микроклимат в вашем доме по комнатам.Однако доступные продукты в настоящее время ограничены, как и количество вариантов интеграции.

Как работают интеллектуальные радиаторные клапаны?

Прежде чем я расскажу о радиаторных клапанах smart , стоит быстро поговорить о различных типах радиаторных клапанов. Примерно десять лет назад у большинства радиаторов было только следующее:

Стандартный неумный (и нетермостатический) вентиль для радиатора.

Это стандартный тройник для трубы, означающий, что вся горячая вода, перекачиваемая из котла, будет проходить вокруг радиатора, то есть радиатор всегда будет включен.

Однако по мере того, как мир осознал экологический сдвиг, в некоторых странах стало появляться все больше и больше устанавливаемых термостатических радиаторных клапанов (ТРВ). :

Стандартный (не умный) термостатический вентиль для радиатора.

Они контролируют температуру в помещении и пропускают горячую воду в радиатор (т. Е. Позволяют радиатору «включиться») только при достаточно низкой температуре окружающей среды.

Установка TRV на «4» или «5» означает, что радиатор будет включаться намного чаще, чем при установке «1» или «2».

Однако радиаторные клапаны

Smart делают еще один шаг вперед. Вместо того, чтобы просто использовать грубую систему нумерации «1-5» для определения того, должен ли радиатор включаться (в относительном выражении), интеллектуальный клапан может отслеживать точную температуру в комнате, и в радиатор может проходить только горячая вода. когда заданная температура достигает .

И поскольку они умны, вы, естественно, можете использовать приложение, правила автоматизации или голосовое управление для открытия / закрытия клапана, что позволяет нагревать или охлаждать комнату по мере необходимости.

Клапаны

Smart питаются от батареи, поэтому вам придется периодически менять батарею, иначе они просто вернутся к работе в качестве стандартного радиаторного клапана.

Могут ли интеллектуальные клапаны сэкономить деньги?

В целом да.

Умный радиаторный клапан может сэкономить ваши деньги, потому что он позволяет вам контролировать температуру в вашем доме для каждой комнаты. Если у вас есть комната, в которой особенно жарко (например), вы можете установить интеллектуальный клапан и сделать так, чтобы этот конкретный радиатор горел меньше.

Конечно, вы также можете сделать это с помощью термостатического клапана радиатора, но интеллектуальный клапан также позволит вам управлять вещами удаленно, а также включить его в процедуры автоматизации. Например, у вас может быть подпрограмма SmartThings, которая определяет, когда вы идете домой, а затем выполняет ряд действий, включая открытие определенных интеллектуальных клапанов радиатора по мере необходимости.

Интеллектуальный радиаторный клапан eqiva утверждает, что он может сэкономить вам до 30% на счетах за отопление, что будет больше, чем 10–12% экономии, которую, по заявлению Nest, вы получите с их обучающим термостатом.

В некотором смысле это имеет смысл. Умный термостат будет управлять отоплением всего вашего дома, увеличивая или уменьшая нагрев всех комнат в вашем доме. Если у вас нет TRV (чего нет в большинстве домов), вы можете обнаружить, что в некоторых комнатах становится слишком жарко — буквально сжигая деньги.

Интеллектуальный клапан вместо этого может позволить вам точно контролировать настройку отопления в каждой комнате, потенциально экономя гораздо больше денег, чем при использовании интеллектуального термостата.

Можно ли объединить интеллектуальные клапаны с интеллектуальным термостатом?

Именно здесь ваша система отопления может стать по-настоящему умной: интеллектуальный термостат, который действительно изучает ваши расписания и режимы, в сочетании с интеллектуальными клапанами, чтобы вы могли контролировать все вещи в каждой комнате .Это умная система обогрева, которая действительно была бы полезной (как вы понимаете, я не поклонник умных термостатов в одной зоне!).

Таким образом, ваш интеллектуальный термостат может узнать, что люди проводят время в комнатах A, B и C утром, а затем в комнатах D и E вечером, и соответственно нагревает каждую комнату. Умный термостат не может этого сделать без дорогостоящей многозонной настройки.

Так возможно ли это? Ну… это зависит от того, какой у вас умный термостат.

У обучающего термостата Nest есть страница поддержки по радиаторным клапанам, но в основном говорится, что нужно оставить их на стандартных / удобных настройках, а затем позволить термостату Nest контролировать все.Другими словами, он не будет интегрирован с интеллектуальными клапанами .

ecobee также, похоже, не поддерживает интеллектуальные радиаторные клапаны, хотя они явно не упоминают об этом — они просто не говорят об этом. Кроме того, их комнатные датчики предназначены для работы вместо отдельных клапанов, определяя, когда люди находятся в определенных комнатах.

В результате, если у вас есть термостат Nest или Ecobee, единственный реальный вариант — интегрировать их с концентратором умного дома, а затем купить совместимый умный клапан .Я видел некоторые клапаны, которые поддерживают HomeKit, что означает, что вы можете настроить некоторые пользовательские процедуры автоматизации, которые объединяют ваш интеллектуальный термостат и интеллектуальные радиаторные клапаны. Да, это не прямая интеграция, но это все же большой шаг к действительно интеллектуальной (и автоматизированной) системе отопления.

Однако ситуация в Великобритании (и некоторых частях Европы) более обнадеживающая. Интеллектуальный термостат Hive Active интегрируется с термостатическим клапаном радиатора Hive Smart Heating, чтобы обеспечить бесперебойную работу интеллектуального обогрева.

Эти интеллектуальные клапаны Hive работают без интеллектуального термостата, но если у вас установлен Hive Active, вы также можете включить отопление в отдельной комнате (с помощью интеллектуального клапана), чтобы остальная часть отопления вашего дома не поступала на . Это довольно приятная функция:

Однако отзывы Amazon о клапанах Hive неоднозначны: 27% оценивают их как 1/5 и говорят, что они не работают должным образом. Проблемы с установкой, кажется, являются основной проблемой (наряду со странной ошибкой программного обеспечения) — однако после их установки и настройки многие люди говорят, что они действительно хорошо работают вместе со своим интеллектуальным термостатом Hive Active.

Разве нельзя просто использовать термостатические радиаторные клапаны?

Честно говоря, это вопрос, который я задавал себе некоторое время. В моем доме есть только ТРВ, и я, конечно, не чувствую необходимости спешить и покупать кучу умных радиаторных клапанов.

TRV будет иметь значения 1-5, чтобы указать температуры, при которых они должны включаться, а также 0 (и, возможно, вариант * ), чтобы указать, что он должен оставаться выключенным или включаться только изредка. Цифры 1-5 различаются в зависимости от марки TRV, но, грубо говоря, они означают:

.

  • 1 — при температуре 10-15 ° C
  • 2 — при температуре 15-17 ° C
  • 3 — при температуре 18-20 ° C (около 68 ° C)
  • 4 — при температуре до 21 года -22 ° C (около 77 ° C)
  • 5 — макс. (Клапан всегда открыт)

Это то, что у меня есть в моем доме, и для большинства комнат установлено значение «4», а в некоторых — «3». », Если в отдельной комнате становится слишком жарко.

Это действительно хорошо работает, и это большой шаг вперед по сравнению с традиционными радиаторными клапанами, которые всегда открыты. Единственное, что я теряю с ТРВ (по сравнению с интеллектуальными клапанами):

  1. Возможность интеллектуального управления клапанами . Но, как мы убедились, текущие возможности интеграции оставляет желать лучшего. Если бы я мог встроить интеллектуальные клапаны в термостат Ecobee, думаю, я бы выбежал и купил бы полноценную интеллектуальную систему отопления. Но сейчас это просто невозможно, поэтому я не вижу пользы от «умных» радиаторных клапанов.
  2. Более точный контроль открытия клапанов. Прямо сейчас я могу просто выбрать настройки «1–5», но это не позволяет мне сказать: «Этот клапан должен быть открыт при температуре ниже 18 ° C утром и ниже 19 ° C вечером». . Это то, что я теряю с моими TRV (по сравнению с интеллектуальными клапанами), но опять же, честно говоря, это не то, что, я думаю, принесет мне пользу прямо сейчас. Большинство комнат в моем доме используются достаточно равномерно в течение дня, и большинство из них также постоянно нагревается (и охлаждается), поэтому в настоящее время мне не нужен с мелкозернистым контролем этого уровня.

Короче говоря, если бы у меня не было ТРВ, я бы, наверное, пошел и купил умные радиаторные клапаны. Но поскольку у меня уже есть термостатические клапаны, я не вижу пользы от перехода на термостатические клапаны smart .

Рекомендуемые интеллектуальные радиаторные клапаны

Поскольку у большинства людей во всем мире есть обучающий термостат Nest Learning Thermostat или интеллектуальный термостат ecobee, но они не поддерживают интеллектуальные радиаторные клапаны, трудно рекомендовать конкретные продукты, которые подходят им.Поэтому я сгруппирую свои предложения в соответствии с некоторыми примерами использования:

Вы живете в Европе и у вас есть термостат Hive Active

В данном случае термостатические клапаны Hive Smart имеют смысл. Да, их обзоры неоднозначны, поэтому я бы посоветовал прочитать их, узнать, что раздражает большинство людей (в основном, это процесс установки с ошибками) и посмотреть, были ли недавние обновления Hive, которые делают этот процесс менее глючным и раздражающим. .

Если это так, 42 фунта стерлингов.Клапаны Hive на 50 штук дороже, чем стандартные TRV (стоимостью менее 8 фунтов стерлингов), но мелкозернистый контроль, который они вам предоставят, вероятно, того стоит в итоге .

У вас есть термостат Nest или Ecobee и смарт-хаб

Домашний хаб SmartThings (3-е поколение
), а также мобильное приложение.

Выбор здесь полностью зависит от вашего умного хаба. T he Eve Thermo, например, поддерживает HomeKit, поэтому, если вы используете экосистему умного дома Apple, эти клапаны Eve могут сделать идеальный sens e (тем более, что и Nest, и ecobee поддерживают HomeKit).

Помимо этого, если у вас есть концентратор SmartThings, вы можете рассмотреть любой из следующих интеллектуальных радиаторных клапанов :

У вас есть термостат Nest / ecobee, но нет смарт-хаба

Это сложнее, потому что вы, вероятно, не получите большой (или какой-либо) интеграции между вашим интеллектуальным термостатом и вашими клапанами .

Но в некотором смысле это не имеет значения — это просто означает, что вам нужно вручную управлять некоторыми частями вашей отопительной системы .Например, вы можете знать, что в двух задних спальнях становится очень жарко в течение дня, но на нижнем этаже прохладнее, что означает, что ваш умный термостат срабатывает каждый день около 17-18 часов.

В этом случае вы можете использовать интеллектуальные клапаны только в двух задних спальнях, чтобы выключить их радиаторы (или включить их только при более низких температурах) в одно и то же время — например, 17:00. Тогда эти комнаты не будут перегреваться, когда ваш умный термостат, считывающий температуру окружающей среды в коридоре или гостиной на нижнем этаже, запустит вашу систему отопления.

В магазинах Amazon в Европе довольно много вариантов умных клапанов, но гораздо меньше в магазине Amazon в Америке — поэтому вместо того, чтобы пытаться предложить конкретный продукт, который вы, возможно, не сможете купить, я бы посоветовал делать покупки в ближайших к вам розничных магазинах. и посмотрите, какие умные радиаторные клапаны у них есть в продаже.

Направляющая для термостатического клапана

| Только радиаторы

Добро пожаловать в блог Only Radiators, где на этой неделе мы исследуем термостатический клапан радиатора, или TRV.

Введение в термостатические клапаны

Термостатическая головка клапана радиатора — это квинтэссенция радиаторной техники. Это один из многих возможных регуляторов отопления для регулирования температуры воздуха в помещении. Благодаря своей высокой стоимости и простоте использования, он является одним из самых популярных.

Вы найдете или установите ваш TRV сбоку от радиатора, а правильная установка позволит вам максимально использовать один котел и наслаждаться разной теплотой в разных комнатах.

Как работают термостатические клапаны радиатора?

TRV — это саморегулирующийся клапан, то есть он регулирует поток воды в радиатор в зависимости от настройки.

Головка термостатического клапана находится на верхней части корпуса клапана. При изменении температуры в помещении головка клапана расширяется, регулируя штифт в корпусе клапана так, чтобы он открывался или закрывался.

Расширение при нагревании помещения блокирует корпус клапана, чтобы в радиатор поступало меньше горячей воды.

Сокращение при охлаждении помещения открывает корпус клапана, чтобы в радиатор поступало больше горячей воды.

TRV бывают двух основных исполнений. Они могут быть восковыми или жидкостными, причем жидкостные термостатические радиаторные клапаны являются более поздней разработкой. Их главный плюс по сравнению с восковыми термостатическими клапанами — более быстрая регулировка в соответствии с изменениями температуры.

Как восковые, так и жидкостные термостатические радиаторные клапаны предлагают автоматическую регулировку в отличие от стандартного ручного радиаторного клапана.

Термостатические клапаны: преимущества и недостатки

Ключевым преимуществом термостатических радиаторных клапанов является их энергосберегающий потенциал.Максимально используйте настройки TRV, чтобы контролировать температуру в отдельных помещениях и экономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Настраиваемые преимущества TRV

Гибкость — это движущая сила установки термостатических радиаторных клапанов в вашем доме. Избегайте потерь энергии и предотвращайте повреждения от мороза, плесени и других климатических проблем, которые могут затруднить обслуживание дома. Вот два ключевых сценария…

В более загруженных помещениях, таких как ваша гостиная, которые больше нагреваются движениями вашей семьи, приборами и даже солнцем, сияющим через окна, TRV можно установить на более низкую температуру.Ваш TRV ограничит поток воды по мере достижения нужного тепла, и вы избежите перегрева самых горячих участков вашего дома.

Затем в менее населенных комнатах, таких как запасные спальни или внешние общие зоны, вы можете установить TRV еще ниже и избежать обогрева помещений, которые не так часто используются вашей семьей.

Термостатические радиаторные клапаны демонстрируют свой экономический потенциал, позволяя вам экономить деньги и топливо, наслаждаясь комфортом отапливаемого дома.

Проблемы с потенциальным термостатическим клапаном радиатора

При правильном обслуживании термостатического клапана радиатора недостатков нет.Однако могут возникнуть проблемы.

Старые термостатические клапаны можно легко спутать с температурой в помещении. Сквозные сквозняки или вентиляция мешают работе клапана, вызывая гораздо более горячие или холодные показания, чем на самом деле.

И эти простые устройства могут повлиять на большие проблемы, связанные не только с поломкой, но и с поломкой.

Если термостатический клапан радиатора перестает работать при выключении, радиатор не включается и может вызвать образование конденсата, плесень, мороз и другие проблемы, связанные с холодом.И если ваш TRV сломается, когда он включен, он будет бесконечно перекачивать горячую воду через ваш радиатор и вызывать серьезный перегрев.

По этой причине выполняйте частые проверки TRV, чтобы обеспечить точное определение температуры окружающей среды, и не оставляйте их на высоких настройках, когда находитесь вне дома в течение значительного периода времени.

Ванные: A TRV №-№

Не совершайте ошибку, устанавливая термостатический вентиль радиатора в своей ванной, так как тепло, производимое вашим душем или ванной, нанесет ущерб термостату TRV.Вместо того, чтобы предотвращать конденсацию, которая часто мешает ванным комнатам, TRV отключится и ничего не сделает.

Еще одно соображение — не устанавливать термостатические радиаторные клапаны в той же комнате, что и ваш основной термостат. Этот блок подключается непосредственно к вашему котлу, поэтому вы непреднамеренно создаете конкуренцию между вашим TRV и центральным термостатом. В этой монументальной битве проигрывает только домовладелец!

Обещание современного TRV

Термостатические радиаторные клапаны прошли долгий путь со времен базовых клапанов из парафина.Теперь мы рекомендуем TRV большинству наших клиентов из-за их передовых технологий, надежности и надежной настройки. Вот электронный термостатический вентиль радиатора…

Ведущие бренды домашнего отопления, такие как Honeywell, продвинули TRV дальше, чем когда-либо. Термостат с батарейным питанием и более совершенным датчиком нагрева обеспечивает более высокую точность работы TRV, чем любой традиционный термостатический радиаторный клапан.

Электронные ТРВ также могут быть подключены к все более популярным интеллектуальным системам отопления.Благодаря постоянно расширяющимся возможностям систем умного дома и Интернета вещей теперь вы можете управлять своими TRV с помощью смартфона, не вставая с дивана — или даже во время путешествия, — чтобы в вашем доме постоянно работало отопление.

Как отремонтировать термостатические клапаны

Далее мы рассмотрим две основные проблемы с термостатическим клапаном радиатора и способы их устранения. Если вам нужен более подробный совет, наша дружная команда всегда доступна по телефону для поддержки.

TRV не являются сложными объектами, и диагностика обычно очень проста.Просто потратьте несколько минут, чтобы оценить ситуацию, прежде чем искать в сети «как снять радиатор с термостатическим клапаном?» и затопление вашего дома, когда было бы достаточно простого решения.

Как открепить термостатический клапан радиатора?

Заедание клапана, вероятно, является наиболее частой проблемой термостатического клапана радиатора. Вне зависимости от того, открыт он или закрыт, в конечном итоге он доставит немало хлопот. Обычно это происходит при настройке клапана впервые за долгое время, например, после продолжительного холода или лета (часто одного и того же!).

Чтобы исправить это, установите TRV на максимальное значение, затем отверните гайку для снятия термостата вручную. Вы обнаружите поршень, который обычно плавно подпрыгивает и сжимается. Возьмите немного WD40 и нанесите немного, пока он снова не начнет плавно двигаться.

Не реагирующий поршень означает, что вам следует заменить свой TRV. Оставайтесь с нами до конца этой статьи, когда мы представим нашу подборку TRV, занимающих лидирующие позиции на рынке…

Термостатический клапан не включается или не выключается?

Если поршень движется плавно, но ваш TRV не работает, вероятно, внутренние детали капут.Это случается время от времени, особенно в старых моделях, поэтому воспользуйтесь этой возможностью, чтобы модернизировать домашнее отопление и воспользоваться правильной функцией TRV. Установите новый TRV, убедитесь, что клапан работает, и вас ждут годы беспроблемного модулированного отопления.

Чтобы не узнать, что ваш термостатический клапан сломан слишком поздно, а также предотвратить заедание TRV, сезонно проверяйте и смазывайте поршень клапана. Также важно, чтобы вентиляционные отверстия вокруг головки клапана были свободными от пыли и другого мусора, поскольку это может снизить точность показаний TRV.

Стоит ли иметь TRV в моем доме?

Совершенно верно! В доме с несколькими радиаторами, обогревающими помещения с различной интенсивностью движения, термостатические радиаторные клапаны — это легкая задача! Тепло там, где хочешь, никаких потерь там, где нет.

Благодаря простому обслуживанию, о котором мы упоминали, ваши TRV будут безупречно работать в течение многих лет. А если у вас есть интеллектуальная система отопления дома, комплект электронных термостатических радиаторных клапанов станет вашим лучшим решением для значительной экономии энергии и денег.

Помогите окружающей среде, заботясь о собственном обогреве. Вот почему наше правительство поощряет использование TRV в новых строительных нормах. Мы в Only Radiators глубоко заботимся о сохранении нашей планеты — по этой причине мы полностью поддерживаем TRV!

Наш ассортимент термостатических радиаторных клапанов

Просмотрите наш полный ассортимент радиаторных клапанов и откройте для себя идеальный продукт для отопления вашего дома уже сегодня.

А пока давайте взглянем на несколько наших бестселлеров..

Преимущества термостатических радиаторных клапанов для старых систем водяного отопления

Если у вас старый дом с водяным отоплением и только один термостат для всего дома, поддержание равномерной температуры может быть затруднено, поскольку в некоторых комнатах / зонах слишком жарко или слишком холодно по отношению к другим. Когда была установлена ​​система отопления, каждый радиатор был подключен к одному набору труб, что не позволяло осуществлять индивидуальный контроль. В готовом доме может быть трудно выполнить повторную прокладку труб без значительных разрушений и затрат на строительство, поэтому одно из решений, которое может сработать, — это установка термостатических регулирующих клапанов (ТРК) на отдельных радиаторах.

Новая установка TRV

TRV — это саморегулирующийся клапан, который работает, изменяя поток горячей воды к одному радиатору. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса. При изменении температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

Honeywell eTRV

Традиционного ТРВ работать без необходимости электрической энергии и устанавливается путем удаления старого ручных запорного клапана и заменить его ТРЕТ, которая легко контролируется поворот диска для регулировки температуры.Как и многие другие устройства сегодня, доступны электронные «умные» версии. Эти клапанные головки, известные как eTRV, могут питаться от батарей или подключаться к домашней электросети. Их можно запрограммировать с настройками времени и температуры, и есть даже версии, которые можно программировать и контролировать с помощью приложения для смартфона, как интеллектуальный термостат для всего дома или зонированной системы, такой как Nest или Honeywell Lyric.

Есть два места, где нельзя устанавливать TRV — первое — в ванных комнатах.Это связано с тем, что тепло, производимое ванной / душем, заставит TRV отключать тепло от радиатора, что означает, что он не сможет бороться с конденсацией. Второе место — в той же комнате, где находится главный термостат отопления. Главный термостат напрямую связан с котлом, поэтому, имея TRV в той же комнате, они будут бороться за контроль, и если TRV победит, отопление для всего дома отключится.

Наряду с созданием более комфортной и сбалансированной отопительной среды с помощью термостатических радиаторных клапанов мы можем сэкономить деньги за счет снижения потерь тепла, попадающих в комнаты, которые обычно перегреваются, или комнаты, которые не используются часто, такие как гостевая спальня или дополнительная комната.

Термостатический радиаторный клапан серии 2200 от ISTEC Corporation Специалисты по системам измерения и контроля расхода

Термостатические клапаны ISTEC поддерживают температуру в помещении, регулируя поток горячей воды или пара в комнату.

Корпус клапана изготовлен из нержавеющей никелированной бронзы / латуни, а шток и пружина клапана — из нержавеющей стали. Диск клапана и
Уплотнительное кольцо изготовлено из высокотемпературного EPDM.

Приводы доступны в неэлектрическом и электрическом вариантах.Они поставляются в автономном термостате с 6-дюймовым колпачком и блоками дистанционного измерения и регулировки.
Клапаны доступны с прямыми, угловыми и горизонтальными углами.

Картридж клапана ISTEC можно заменить, когда клапаны установлены и система находится под давлением, с помощью специально разработанного инструмента «демонстрационный блок».

  • Специальная конструкция корпуса клапана
  • Предотвращает шумы потока
  • Оптимизированные значения CV
  • Сменное уплотнительное кольцо сальника под давлением системы
  • Картридж клапана

  • можно заменить без опорожнения системы с помощью инструмента «Demo-Bloc»
Модель 2260 — Термостат с внутренним датчиком, используемый, когда воздух в помещении может проходить свободно
Над датчиком
Модель 2270 — Термостат с дистанционным управлением 6 футов
Капиллярный датчик
Модель 2290 — Устройство дистанционного зондирования и настройки для
Контроль недоступных клапанов

Термостатические клапаны ISTEC не нуждаются во внешнем питании, они поддерживают температуру в помещении, контролируя поток горячей воды или пара.
Корпус клапана изготовлен из коррозионностойкой никелированной бронзы / латуни. Шток клапана и пружина изготовлены из нержавеющей стали. Диск клапана и уплотнительное кольцо изготовлены из высокотемпературного EPDM.

Клапаны доступны с прямыми, угловыми и горизонтальными углами. Картридж клапана ISTEC можно заменить во время установки клапана.
и система испытывает давление из-за использования специально разработанного инструмента «демоблок».

ТИП

РАЗМЕР

ПУНКТ.

ПРИМЕЧАНИЯ

Угловой клапан

1⁄2 «NPT

3⁄4 «NPT

1 «NPT

1-1 / 4 «NPT

2202

2212

2222

2231

с NPT и внутренней резьбой NPT

Клапан прямого действия

1/2 «NPT

3/4 «NPT

1 «NPT

1-1 / 4 «NPT

2200

2210

2-22

2230

с NPT и внутренней резьбой NPT

Клапан с обратным углом

1/2 «NPT

3.4 «NPT

2204

2214

с NPT и внутренней резьбой NPT

1-трубный паровой клапан

2240

1/8 «NPT

Демо-блок для всех клапанов

2350

для замены картриджей

Автономный термостат

2260

со встроенным датчиком

Дистанционный датчик

2270

6 ‘Капиллярная трубка

Пульт дистанционного управления датчиком

2290

6 ‘Капиллярная трубка

Электротермический привод

2280

24 В нормально закрытый

Запасная вставка

2358

Подходит для любого клапана

Скачать PDF версию

Термостатические клапаны радиатора и преимущества

Термостатические клапаны радиатора и преимущества

Энергоэффективность становится все важнее день ото дня, и потребители выбирают более эффективные продукты.Энергия дороже, чем раньше; поэтому в наши дни энергоэффективность важна. По этой причине термостатические радиаторные клапаны Айваз являются хорошим выбором для системы отопления.

Энергоэффективность становится все важнее с каждым днем, и потребители выбирают более эффективные продукты. Энергия дороже, чем раньше; поэтому в наши дни энергоэффективность важна. По этой причине термостатические радиаторные клапаны Айваз являются хорошим выбором для системы отопления.

Айваз Термостатические клапаны легко устанавливаются в систему и с их помощью можно регулировать требуемую температуру воздуха.Когда температура поднимается до требуемой, клапаны автоматически закрываются из-за ненужного потока.

Потребители не могут контролировать температуру, когда в здании установлены классические радиаторные клапаны. Если в систему будут установлены термостатические клапаны Айваз, распределение тепла будет более эффективным. Например, кухня нагревается легче, чем остальная часть здания. Когда на кухне достигается необходимая температура, термостатические радиаторные клапаны перекрывают поток воды и позволяют горячей воде достигать других комнат.

Преимущества термостатических вентилей для радиаторов
Термостатические вентили Айваз являются экономичным решением для систем отопления. Эффективность нагрева продуктов и срок их службы могли бы быть лучше, если бы были установлены термостатические клапаны Айваз.

Термостатические клапаны Айваз обеспечивают комфорт за счет сбалансированного отопления всего здания. Термостатические клапаны Айваз не вызывают лишних затрат энергии и эксплуатационных расходов.


УЗНАЙТЕ ДРУГИЕ НОВОСТИ

ASME (Американское общество инженеров-механиков) — очень хорошо зарекомендовавшая себя организация, основанная в 1880 году.ASME определяет производственные процедуры прессы … Читать статью

ISH держал свои двери открытыми в течение 5 дней со своей новой концепцией. 190 000 посетителей из 161 страны посетили ISH и 2 532 экспонента из 57 стран представили … Читать статью

ISH — одна из ведущих мировых выставок по строительству, энергетике, технологиям кондиционирования воздуха и возобновляемым источникам энергии.Около 200000 посетителей и более 2500 … Прочитать статью


Интерактивный дом — Радиаторные клапаны

Как правильно использовать термостатические радиаторные клапаны (ТРВ), чтобы сэкономить на счетах за отопление

Если вы когда-нибудь задумывались, как отрегулировать термостатические радиаторные клапаны (TRV), чтобы вы могли сэкономить на счетах за отопление, вот ваш ответ.

Как работают термостатические радиаторные клапаны?

Начнем с того, что посмотрим, как работают термостатические радиаторные клапаны.Каждый TRV состоит из двух частей: головки, которая содержит термочувствительный материал, который расширяется или сжимается в зависимости от температуры; и корпус, содержащий штифт, который либо блокирует, либо пропускает поток горячей воды в радиатор. Это довольно просто: если холодно, материал клапана сжимается, поэтому клапан открывается и вода течет в радиатор, а если тепло, материал расширяется и клапан закрывается.

Какую настройку мне следует использовать на термостатическом клапане радиатора?

Термостатические радиаторные клапаны устанавливаются как часть трубопровода радиатора и имеют настройки для защиты от замерзания, 1-5 и выкл.

Когда вы получите свой клапан, он должен идти с инструкцией, в которой объясняется, какая температура соответствует какому номеру на циферблате. Например, тройка на циферблате может относиться к 17 градусам Цельсия, поэтому, если у вас установлен циферблат на три, а температура упадет до ниже 17 градусов, ваш TRV откроет клапан и позволит горячей воде в радиатор для обогрева вашей комнаты. .

Если у вас нет руководства, вы можете провести небольшое тестирование, чтобы определить наилучшее значение для вашего TRV, исходя из того, насколько тепло вы хотите, чтобы ваш дом.Цифровые TRV означают, что вы можете еще больше контролировать свои настройки отопления.

Мой главный совет TRV заключается в следующем: если вы находитесь в своих веселых холлах — особенно зимой — включите настройку защиты от замерзания «снежинка», чтобы избежать замерзания труб.

Распространенные ошибки, которые делают люди с TRV

Ошибка номер один, которую я вижу, люди снова и снова совершают с TRV — это выкручивают их на максимум, когда им холодно. Если вам холодно, но радиатор горячий, значит, ваш TRV уже знает, что отопление должно быть включено, и он работает.Больше ничего делать не нужно. (Раздается громкий голос): «Отойди от TRV!»

Если вы хотите увидеть, как это выглядит, посмотрите мою демонстрацию стиля Blue Peter на YouTube:

Если вам холодно, а радиатор либо холодный, либо почти не работает, переместите TRV на ступеньку или две выше, если только вы не отключили его полностью. Не забрасывайте его до максимума, если у вас нет денег на счет за электроэнергию.

Другая ошибка, которую люди могут совершить с ТРВ, — это установить его в той же комнате, что и ваш главный термостат отопления.Если вы сделаете это, они фактически будут соревноваться друг с другом, и воцарится неразбериха.

Итак, теперь вы знаете, как использовать термостатические радиаторные клапаны, чтобы сэкономить деньги. Хорошая новость заключается в том, что если вы объедините их с другими контроллерами отопления , вы сможете сэкономить еще больше!

Следите за нами в социальных сетях!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
