Самодельный радиатор отопления, как сделать батареи своими руками из профильных труб

Огромное разнообразие радиаторов отопления на современном рынке дает возможность подобрать именно тот вариант, который бы точно обеспечил дом или квартиру необходимым количеством тепла. Но ситуации в жизни случаются разные, иногда появляется необходимость приобретения дешевого варианта. А можно радиатор изготовить своими руками, тем самым решить проблему.

Что нужно для изготовления?

Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?

Из материалов:

  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • лист стальной толщиною 3 мм;
  • два сгона диаметром 25 мм.

Из инструментов:

  • сварочный аппарат;
  • болгарка;
  • рулетка;
  • молоток;
  • маркер.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

  1. площадь комнаты.
  2. высота потолка.

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Конструкция устройства

Можно использовать трубу такой длины, уложенную под окно, и считать это радиатором. Но лучше разделить ее на две половинки и установить их друг над другом. Конструкция становится компактной при тех же характеристиках теплоотдачи.

Самодельные радиаторы трехъярусной конструкции потребуют больших затрат и времени на изготовление. Поэтому установка труб в два ряда при такой длине – оптимальный вариант.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Проверка прибора

Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.

Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше. Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

как сделать электрическую батарею, сборка медной, из полипропиленовых труб, фото, для дома

Самодельные радиаторы для системы отопления способны значительно снизить стоимость ремонта. Чаще изготовленные своими руками регистры применяют для теплиц, подсобных помещений, гаражей, мастерских.

Некоторые используют самодельные (кастомные) радиаторы для придания эффекта в интерьере.

Радиаторы, изготовленные своими руками, значительно дешевле даже бывших в употреблении. Большим преимуществом самодельных батарей является возможность свободно «играть» с формами, легко вписать габариты в расчётное место.

Как сделать радиатор для дома своими руками

Правильно сделанная батарея легко эксплуатируется, долговечна, не течёт, имеет опрятный внешний вид. Чтобы справиться с её сооружением, нужно пройти ряд этапов.

Подготовка инструментов: фото

Чтобы сделать радиатор, потребуются следующие навыки и приспособления для:

  1. Соединения металлов. Чтобы батарея не текла, материал стенок надёжно спаивают между собой. Сделать это можно при помощи паяльников, сварочного аппарата, газовой горелки. Конечно, к инструментам требуется ещё и навык сварки — швы должны получиться красивые, без шлаковых включений и раковин.

    Фото 1. Паяльник ZD-200В, мощность 40W, питание — 220 V, производитель — «Zhongdi».

  2. Измерения и разметки. В работе потребуются линейки, угольники, рулетка, магниты. Для монтажа или сборки тяжёлых объёмных батарей на месте потребуются гидроуровень, пузырьковый уровень, лазерный нивелир.
  3. Слесарной обработки. Навыки работы и наличие углошлифовальной машинки, молотка, зубила, напильника и прочих слесарных инструментов и приспособлений.

    Фото 2. Углошлифовальная машинка модели GWS 660, потребляемая мощность 670 Вт, производитель — «Bosch».

  4. Малярные материалы и инструменты. Защитить от коррозии и придать свежий вид изделию помогут кисть, распылитель, грунтовка, краска, обезжириватель, разбавитель.

    Фото 3. Универсальный обезжириватель, объем емкости — 5 л, срок годности 36 месяцев, производитель — «Вершина».

Хорошо оборудованная мастерская упростит задачу и значительно ускорит работу, если же некоторых инструментов не хватает, их можно взять в аренду или занять у знакомых.

Расчёт размеров батареи отопления

Главная характеристика радиатора — способность передавать тепло в окружающее пространство. Она зависит от свойства стенок батареи, площади деталей, объёма теплоносителя и скорости его циркуляции.

Проектирование батареи начинается из составления технического задания: требуемых габаритов, способности к теплообмену. Проектирование радиатора состоит из следующих этапов:

  1. Расчёт теплопотерь помещения. Чем выше и больше помещение, тем больше площадь контакта радиатора с окружающей средой. Каждое помещение уникально, так как имеет свои характеристики теплопроводности стен, качества остекления, вентиляции. Существуют справочники, позволяющие подсчитать теплопотери, но есть усреднённые формулы — складываются теплопотери перекрытий, стен, окон, умножается на поправочный коэффициент в 20% — требуемая мощность радиаторов готова.
  2. От формы помещения зависит количество, размер и расположение батарей. Узкую длинную комнату одна батарея прогреть не сможет, и ставят дополнительные.

    Возле входов с улицы и под окнами стоит предусмотреть нагревательные элементы: попадая в помещение, холодный воздух «отсекается» потоком тёплого.

  3. Определить возможное давление и температуру в системе. От этих параметров зависит конструктив батареи — при высоком давлении резьбовых стыков должно быть как можно меньше.
  4. На мощность радиатора влияет количество регистров и расстояние между ними. Если основной тип передачи тепла — лучистый, между трубами не должно быть меньше 50 мм. В противном случае они будут греть одна другую.

Вам также будет интересно:

Выбираем конструктивное решение для сборки

Чаще применяется две технологии постройки батарей — радиаторная и конвекторная. Радиатор состоит из рёбер-регистров, расположенных как горизонтально, так и вертикально. Конвектор может состоять из рёбер, на которые наварена воздушная рубашка или рёбра-воздуховоды для повышения теплообмена и организации конвекционного потока.

Чтобы батарея получилась удачной и радовала глаз, стоит проанализировать следующие параметры:

  • Тип помещения, где будет устанавливаться радиатор. Для отопления теплиц обычно применяют батареи из длинных труб, расположенных в несколько рядов у внешних стен. Кастомный полотенцесушитель для ванных комнат имеет другой конструктив — с полочками и вешалками, обязателен красивый внешний вид.
  • Имеющиеся в наличии материалы. Подойдут медные или стальные трубы соответствующего диаметра.

  • Технологию работы радиатора. Если он будет греть помещение лучистым теплом, стоит применить регистровую технологию, для создания воздушных тёплых завес лучше использовать конвекторную схему.
  • Тип подключения и заполнения водой. Чтобы из батареи легко удалить воздушный колокол, стоит запланировать в верхней точке развоздушиватель или подключение расширительного бачка.

Металл: из меди или пропиленовых труб?

Чтобы батарея служила долго, применяют специализированные водопроводные металлические трубы. Они сделаны по специальной технологии, превращающей стенку в монолит. Даже хорошие фальцевые соединения, точечная сварка с герметиком протекут со временем. Тонкие сварные конструкционные трубы квадратного профиля для батарей применять нежелательно — круглые водопроводные предпочтительнее.

Стенка трубы радиатора должна обеспечивать герметичность и долговечность, а также отличную теплопередачу. «Чёрная» сталь для батарей имеет толщину 2—3 мм, «нержавейка» — 1—2 мм, медь — 1—2 мм.

Заготовка деталей

Первый этап сборки радиатора — нарезка строго по размеру. Погрешность составляет не больше ½ толщины. Так стыки получатся ровными. Используйте УШМ с отрезным диском по металлу или отрезной станок. Редкая мастерская имеет в распоряжении плазморез, но на западе они очень популярны.

Составьте список с размерами — это облегчит задачу и позволит ничего не забыть.

При разметке квадратных труб можно воспользоваться угольником, линию наносят на всех четырёх гранях.

Ровно отчертить круглую трубу поможет обертывание листом бумаги в несколько слоёв, окунание в воду и обрисовывание границы мокрого и сухого, игольчатый шаблон.

При работе используют острые чертилки или мел — след от меток должен быть хорошо виден.

Нарезая детали, помните о технике безопасности.

Важно! Используйте при работе с УШМ защитные очки или маску, обломки разлетевшихся кругов могут нанести серьёзную травму.

Для состыковки регистров батареи потребуются отверстия и точные подгонки. Их проще делать, если есть игольчатый шаблон и ступенчатое сверло соответствующего диаметра.

Массивные радиаторы собирают уже на стене. Предусмотрите возможность добраться сваркой к труднодоступным местам перед закреплением деталей.

Сварка стальных труб

Соединить детали воедино сможет только опытный сварщик. Герметичность швов напрямую зависит от используемых инструментов, сварочного аппарата и мастерства работника.

Если опыта нет, обязательно изучите теорию сварки и потренируйтесь на ненужных деталях. Только добившись хорошего результата, стоит браться за сваривание основного каркаса.

При работе сначала выставляют и закрепляют детали. В этом поможет один или два подсобника, струбцины, магнит. Сначала конструкция собирается на «прихватках». После приваривания деталь «уводит», накапливаются внутренние напряжения. Если основной каркас радиатора собирать, основательно сваривая стык за стыком, то последние детали на батарее заварить будет сложно.

Чем варить

С чёрным металлом лучшие результаты даёт сварка при помощи пропановой или ацетиленовой горелки, дающей получить ровный и герметичный шов с отличным проплавлением.

Работа с ручной дуговой сваркой плавящимися электродами требует наличия хороших навыков. Используют электроды с рутиловым покрытием, старательно подгоняя детали. Если ацетилен позволяет без труда затянуть даже большие зазоры, качественная сварка электродом требует подготовки.

При возможности, стоит воспользоваться полуавтоматической сваркой. Это мировой стандарт, позволяющий получить отличный шов при минимуме навыков.

Стоит только правильно настроить напряжение и скорость подачи проволоки.

Нержавеющая сталь сваривается как спецэлектродами, полуавтоматом в среде аргона, так и неплавящимся вольфрамовым электродом в среде инертных газов. Последний способ наиболее предпочтителен — стыки зачищать нет необходимости, правильно выполненный шов служит украшением детали.

Медь и сплавы соединяются между собой при помощи пайки. Технология проста — детали чистятся, подгоняются, смазываются паяльной пастой или флюсом. Нагрев деталь лампой до температуры в 250—300 °С к стыку подносится припой. Он сразу же затекает в щель между деталями, прочно их изолируя. Метод прост, но требует некоторой сноровки и опыта.

Рекомендации по сварке

Если есть возможность пригласить знакомого сварщика с разрядом, обязательно это сделайте. Качество изделия возрастёт в несколько раз.

Используйте только качественные расходники для изготовления радиатора — маску, электроды, держатели массы. Это избавит от пористости, позволит видеть процесс сварки.

Держите дугу короткой. Сварка — микрокапельный перенос металла электрода в прогретую дугой сварочную ванну. Длинная дуга «разбрызгивает» металл, кладёт шлак — радиатор будет в этом месте протекать.

При замене электрода отбивайте шлак, именно в непроваренном корне шва радиаторы чаще протекают.

Варите «точками» с большей силой тока. Так шов будет невыпуклым, главное — резко отрывать электрод, чтобы не было разбрызгиваний и длинной дуги.

Держите электрод на протяжении всего шва под одинаковым углом к детали.

Обязательно смотрите на сварочную ванну — жидкий расплавленный участок возле дуги. Только контролируя её ширину, глубину проплавления и растекание гарантирован качественный шов.

Если шов проварен хорошо — шлак отбивается одним-двумя ударами молотка, целиком.

Вам также будет интересно:

Электрический радиатор

Если в помещении нет центральной системы отопления, поставьте в радиатор электрический ТЭН. Однако конструкцию батареи придётся усложнить:

  1. ТЭН внутри батареи не касается стенок труб и устанавливается максимально низко.
  2. Вода в радиаторе должна легко циркулировать через нагревательный элемент.
  3. Добавьте в самой верхней точке расширительный бачок для выдавливания излишков жидкости. Для этого верхний регистр радиатора делают с уклоном.
  4. Материал корпуса ТЭНа и стенок батареи не должны вызывать разность потенциалов, так как в обратном случае стык будет ржаветь и пропускать воду.

Медный

Медь очень проста в обработке. Стоит запомнить — медь, остывшая на воздухе, упрочняется, но если нагретую медь резко охладить, она становится мягкой, отжигается.

Отожжённая трубка легко гнётся, если её набить песком — медную батарею можно собрать любой формы.

Медь при создании радиатора обладает двумя преимуществами — отличной пластичностью и стойкостью к коррозии. Это даёт возможность применять относительно тонкие и лёгкие трубы.

Они имеют наивысший коэффициент теплопередачи. Соответственно, на одинаковой площади можно уложить больше трубок и батареи быстрее реагируют на настройку температуры антифриза.

Регистровая схема радиатора позволит избежать высокого гидродинамического сопротивления даже в случае небольшого диаметра трубок.

Единственный недостаток — значительная цена радиатора.

Полезное видео

Ознакомьтесь с видео, в котором показывается процесс изготовления радиатора из профильной трубы.

Купить или сделать самому

Лучше приобрести готовый радиатор, собранный в заводских условиях. Если же такой возможности нет — вооружитесь терпением и сварочным аппаратом, и пусть даже не с первой попытки, но сделаете хороший герметичный радиатор.

Устройство батареи простое, не требующее особых навыков слесаря, но важно качественно соединить все детали. От этого зависит эксплуатация системы отопления, так как чинить её в холодное время года будет затруднительно.

Если вы не обладаете достаточными навыками сварки, посмотрите несколько обучающих видео, почитайте учебник по сварке, пообщайтесь с опытными людьми. Обязательно потренируйтесь на ненужных деталях, и в случае хороших результатов смело и не спеша беритесь за работу по изготовлению радиатора.

Радиатор отопления своими руками: как сделать

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

  • для изготовления можно использовать материал, который уже был в употреблении;
  • для работы понадобится доступный и простой инструмент;
  • монтаж проводится просто;
  • конструкция будет надежной и не потребует особого ухода;
  • невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

Батареи отопления своими руками для частного дома

Ставим радиатор отопления своими руками

Установка радиатора отопления своими руками — очень серьезное решение. К этому нужно готовиться, чтобы не получить аварийных последствий. В многоэтажном доме лучше вызвать специалистов, иначе можно затопить себя и соседей снизу. В помещениях частного дома можно ставить самодельные батареи собственными руками. Изготовление радиаторов — дело не очень сложное.

Как установить?

Чтобы установить радиаторные батареи отопления, нужно знать систему разводки. Она может быть двухтрубная или однотрубная. При однотрубной системе требуется ставить байпас. Это перемычка между трубами прямой и обратной подачи теплоносителя. Этот небольшой прибор можно отключить в случае неполадок в системе без отключения всего отопления. Для установки радиаторов нужны уголки, запорные вентили, ниппеля и другие детали. Нужны сгоны с той же резьбой, что и на трубах отопления. Для выпуска воздуха на батарею устанавливаются краны Маевского.

Установку батарей нужно проводить с соблюдением следующих правил:

  • горизонтальные элементы системы должны иметь наклон в сторону циркуляции теплоносителя на 0,5 см на каждый метр трубы;
  • расстояние от нижней части батареи до пола должно составлять не менее 6-10 см;
  • такое же расстояние следует выдерживать между нижней частью подоконника и верхней частью радиатора;
  • от батареи до стены необходимо оставить 3-5 см.

Нужно приготовить следующие инструменты:

  • динамометрический ключ (изображение № 1), батареи отопительные;
  • герметик, пакля, уплотнительная лента, ключи гаечные, газовые, разводные, пассатижи (изображение № 2), дрель или перфоратор.

Перед навешиванием батареи на стену нужно слить воду из системы. Из нового изделия вывернуть заглушки (если они есть). С применением сгонов присоединить батарею к системе. Предварительно высверливаются отверстия и вворачиваются кронштейны. Все стыки герметизируются паклей или другими средствами.

В магазинах можно приобрести батареи разного типа. Можно купить масляный радиатор. Он работает от электрической сети. Но можно своими руками соорудить самодельный радиатор отопления.

Самодельные изделия

Лучше всего делать батарею из стали. Она быстро нагревается, отлично отдает свое тепло, перегрев ей не грозит. Как сделать батарею? Для ее изготовления нужно взять следующие материалы и инструменты:

  • трубу диаметром 100 мм, трубу 25 мм, листовую сталь толщиной 3 мм, 2 сгона на 25 мм;
  • сварочный аппарат, болгарку, рулетку для измерений, слесарный молоток, маркер для разметки.

Изготовление радиаторов — дело довольно распространенное. Такого рода самодельные приборы давно используются для обогрева гаража. Длина самодельной батареи из труб может быть разной. Можно сделать ее равной или меньше подоконника, можно во всю длину стены. Конструкция может быть многоярусной. Чаще всего делают двух- и трехъярусные (изображение № 3). Они идеально годятся для отопления гаража, жилых помещений. Рассмотрим пример изготовления прибора отопления длиной 80 см. Работа выполняется в следующем порядке:

  1. Закупаются необходимые материалы.
  2. Отрезаются куски длиной 80 см из трубы диаметром 100 мм. Для обрезки можно использовать сварочный аппарат или болгарку.
  3. От трубы толщиной 25 мм отрезаются куски длиной 100 мм. Для двухъярусной конструкции их нужно 2 штуки, для трехъярусной — 4, четырехъярусной — 6 штук.
  4. Из листовой стали вырезаются круги с диаметром основной трубы.
  5. На расстоянии 50 мм от краев большой трубы вырезаются отверстия 25 мм диаметром.
  6. Завариваются торцы трубы вырезанными из листовой стали кругами.
  7. Толстые трубы свариваются короткими тонкими отрезками.
  8. На верхнем и нижнем ярусе привариваются сгоны.

Радиатор для отопления гараж или комнаты готов. Осталось проверить его герметичность. Для проверки нужно заглушить нижний сгон и через верхний залить в батарею воду. Если на сварочных швах нет подтеков, можно считать проведенную работу качественной. При обнаружении подтеков необходимо отметить их места мелом или маркером, слить воду и проварить шов еще раз. Батарею без подтеков устанавливают на свое место. Кран Маевского на нее устанавливать нет необходимости. А вот труба должна быть с толщиной стенки не менее 3,5 мм. Сварщик должен обладать определенным опытом работы. Поверхность швов шлифуется болгаркой.

При необходимости нужно увеличить теплоотдачу. Из стали толщиной 1-2 мм вырезаются и ввариваются в батарею дополнительные экраны. Чем больше экранов, тем теплее будет в помещении гаража или комнаты.

Батарея отопления, сделанная из трубы большого диаметра, обойдется гораздо дешевле, если трубу купить в пункте приема металлолома. Экран для радиатора отопления увеличивает теплоотдачу прибора. Но не стоит применять различные декоративные пластмассовые, деревянные или металлические решетки. Трудно будет убирать пыль за ней. Количество тепла, идущего от обогревательного прибора, значительно снизится. Необходимо учитывать и следующие советы мастеров-профессионалов:

  • теплоноситель не должен быть горячее 130°C;
  • вода в трубах должна быть в соответствии с нормативами;
  • нежелательно держать батареи пустыми;
  • нельзя использовать части тепловой магистрали в качестве элементов электросети.

Вернуться к оглавлению

Заключение по теме

Бытовые устройства отопления, которые можно купить в магазине, красиво выглядят, безопасны в использовании. Но далеко не всегда их приобретение оправдано. Гораздо дешевле можно изготовить подобный прибор своими руками.

Для него не нужно масло и электричество. Приборы из труб широко используются в гаражах. Довольно часто их устанавливают в частном доме. Такие приборы окрашивают, умельцы даже полируют их. Не рекомендуется ставить около них декоративные решетки.

В частном доме и гараже можно установить плинтусные обогреватели. Они занимают мало места, выглядят вполне презентабельно. При наличии опыта в деле создания отопительных систем можно смонтировать вакуумный радиатор отопления.

Установка радиаторов отопления своими руками в частном доме

Частный дом – территория, на которой не властны наши работники коммунального хозяйства. Поэтому, приходится все работы производить самим или приглашать специалистов. Но, руки чешутся сделать все лично, да и сэкономить можно неплохо. Рассмотрим тот случай, когда в доме уже есть система отопления и требуется установка радиаторов.

Для начала попробуем разобраться, какой именно вид радиатора больше подойдет для отопления жилья. Современные технологии данной отрасли хозяйства предлагают несколько вариантов: алюминиевый, биметаллический, стальной и чугунный. Поговорим о преимуществе и недостатках каждого из них.

Радиаторы из алюминия.
Современные отопительные устройства, имеющие хорошее дизайнерское исполнение . Данные устройства имеют очень большой показатель отдачи тепла, что является неоспоримым преимуществом радиаторов такого типа. Особенностью алюминиевых батарей считается тот факт, что половина выделяемого тепла они излучают, а другую половину выделяют конвекционным способом. Очевидным плюсом считается сложная форма радиатора, которая за счет дополнительных участков, выполненных в виде ребер, имеет большую площадь обогрева. Эти небольшие, на вид увеличения, дают с каждой секции прибавку на 0,5 кв. м обогреваемой площади. В алюминиевых радиаторах небольшая тепловая инерция. Прогрев ощутимо заметен минут через десять после начала работы. Плюсы алюминиевой батареи:

– получение максимальной теплоотдачи. В этом «вина» алюминия, отличного теплопроводного материала;

– относительно низкая стоимость по сравнению с аналогичными батареями;

– отличное внешнее оформление;

– большая площадь проходного сечения;

– легкость металла. Такие радиаторы удобно устанавливать и транспортировать;

– держат большое давление до 18 атм.

К минусам можно отнести небольшой срок эксплуатации радиатора – до 10 лет, подверженность коррозии и периодический спуск воздуха через клапан с верхнего коллектора.

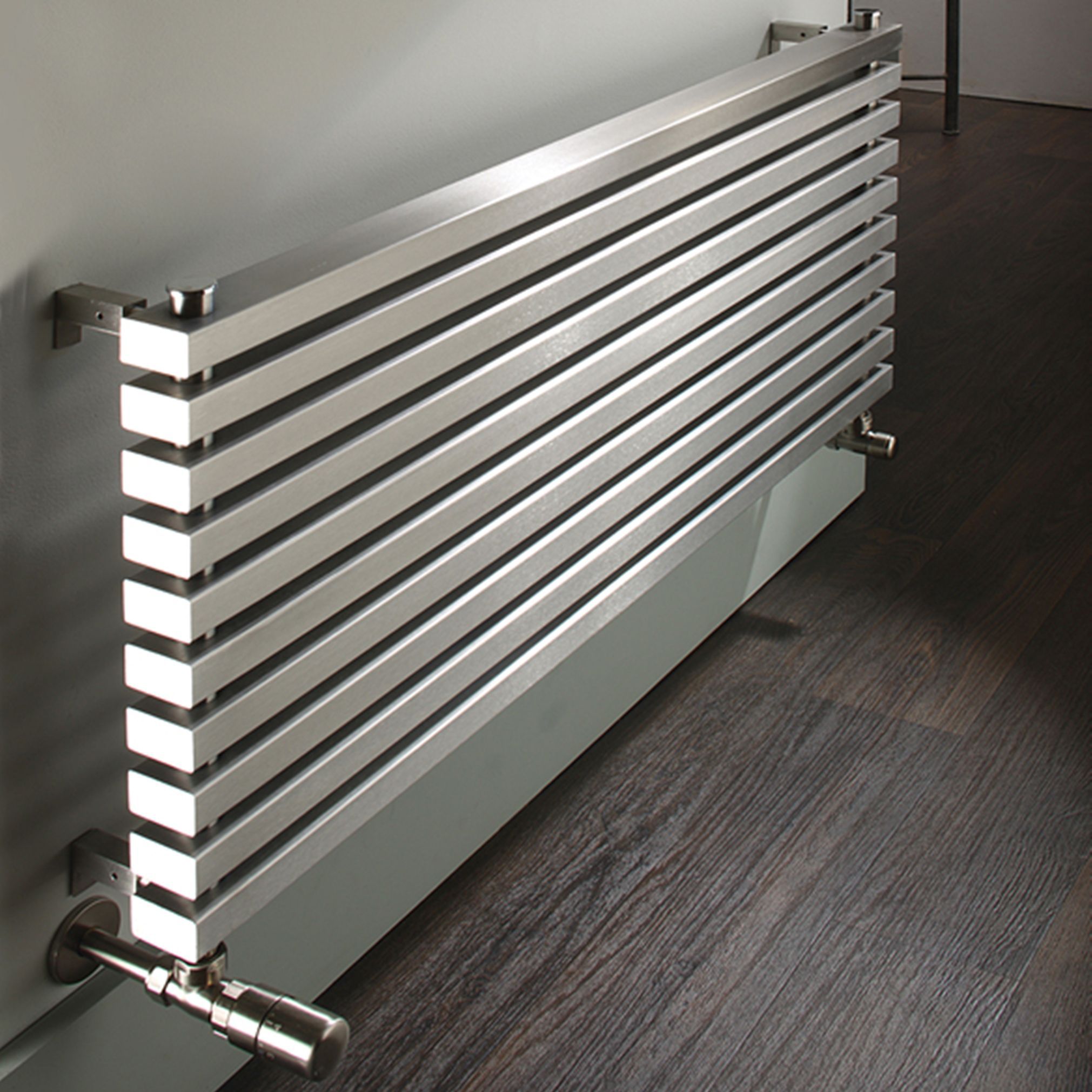

Радиаторы из стали.
Они просты в своем обслуживании, имеют небольшую инерционность. Обычно выполняются в виде двух пластин, толщиной 1,25 мм, например радиаторы kermi . Все пластины радиатора свариваются между собой. Преимущества такого типа батарей:

– большая площадь отопления.

Недостатком можно считать не высокую долговечность работы – около 10 лет.

Биметаллические радиаторы.
Новейший тип радиаторов . Объединил в себе плюсы вышеперечисленных батарей. Изготовлен из двух металлов – стали и алюминия. Их очевидные достоинства:

– выдерживают давление до 20 атм;

– долговечность. Рабочий срок службы превышает 20 лет;

– не боятся коррозии.

По сравнению с алюминиевыми и стальными радиаторами дороже по стоимости.

Чугунные радиаторы.
Наши старые знакомцы. Первопроходцы в системах отопления. Современные чугунные батареи совсем не похожи по виду на прежние громоздкие устройства. Положительные качества таких радиаторов.

– Способность обогревать помещение как конвекционным методом, так и благодаря тепловому излучению;

– надежность и долговечность. Равнодушны к частым сливам воды из секций, не боятся грязи внутри;

– выдерживает любые неприятные внешние условия;

– медленно охлаждается, сохраняя долгое время тепло.

У них есть свои недостатки. Это относительно невысокая температура нагрева, которая с годами становится меньше и менее привлекательный дизайн.

Чтобы присоединить выбранную батарею к имеющимся трубам надо обеспечить себя сгонами соответствующей резьбы. На сгон необходимо накрутить втулку, которая потом «уйдет» в радиатор. Сваривать – более громоздкий и неудобный способ, если вдруг потребуется демонтаж. Также следует установить кран Маевского, который поможет согнать воздух при необходимости.

Перед монтажом следует перекрыть контур отопления и слить из системы остатки воды. Внимательно проверить уровень по горизонтали и вертикали, исходя из принятых строительных нормативов. Выкрутить имеющиеся заглушки. Если контур двухтрубный, то байпас устанавливать не стоит. Он подойдет только для однотрубного контура. В первом случае устанавливается сгон и вентиль. Через них подключаем радиатор к системе. Для лучшей герметизации можно применить паклю и уплотнитель. При работе с алюминиевыми и стальными батареями рекомендуется не снимать упаковку, во избежание царапин.

Радиатор отопления: собираем своими руками

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

  • для изготовления можно использовать материал, который уже был в употреблении;
  • для работы понадобится доступный и простой инструмент;
  • монтаж проводится просто;
  • конструкция будет надежной и не потребует особого ухода;
  • невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

как смонтировать самодельный котел для отопления

Сделать водяную систему отопления своими руками без сантехнических навыков непросто. Однако если речь идет о том, как смонтировать отопление небольшого частного дома, то здесь можно воспользоваться доступным подручными материалами и минимальными познаниями в области сантехнических и сварочных работ. Ниже предложен вариант, как сделать отопление частного дома при помощи самодельного котла, секций старого радиатора и ТЭНа.

Самодельный котел, секции радиатора и ТЭН для отопления своими руками

Предлагается довольно простая самодельная система водяного отопления, рассчитанная на обогрев небольшого летнего щитового домика в осенний и весенний период, когда на улице прохладно. Собрать эту конструкцию можно из доступного подручного материала. Покупать придется только ТЭН. Для более длительной службы всей системы и особенно самого ТЭНа желательно выбирать импортный вариант (например, итальянский) мощностью 1,2 кВт с термостатом.

Данная система отопления включает ТЭН для радиаторов отопления, самодельный котел и, собственно, сами секции радиаторов, соединенные муфтой и резиновыми патрубками. Последние детали можно взять от старого автомобиля, например, изъять из системы отопления автомобиля ЗИЛ-133.

При отоплении ТЭНами своими руками радиаторы можно сделать из оцинкованных труб диаметром 60 мм. Длину их следует определять в зависимости от места установки на стене дома. Например, для комнаты площадью 18 м2 требуется две трубы длиной 1,18 м, а для комнаты площадью 12 м2 — одна труба длиной 1,10 5 м. К радиаторам затем нужно приварить две распорки. Их можно сделать из стальных оцинкованных труб диаметром 27 мм и длиной 18 см.

Сваривать детали водяной системы отопления частного дома следует очень осторожно, делая шов длиной 3-5 мм, чтобы цинк изнутри трубы не смог выгореть. Торцевую часть радиатора — патрубок — можно сделать, используя трубу из черной стали длиной 100 мм. Патрубки должны быть длиной 50 мм. Их следует сделать из того же материала, а уголок можно взять стандартный заводской диаметром 56 мм.

Как сделать самодельный водяной котел для отопления

Самодельный котел для водяного отопления можно сделать из трубы, только из черной с толщиной стенки в 5 мм или из оцинкованной трубы с подходящим диаметром — 158 мм.



Перед тем как сделать котел отопления нужно трубу длиной 320 мм. заторцевать под углом 90° на токарном станке, хотя это можно сделать и с помощью болгарки по шаблону. Получившийся отрезок трубы затем нужно заварить с двух сторон металлическими листами толщиной 6-10 мм. Оцинкованные трубы желательно соединить с применением резьбовых соединений, сварка не подходит в этом случае, поскольку цинк при сварке выгорает.



Далее в одной боковой стенке (диаметр стенки 160 мм) нужно по центру прорезать отверстие диаметром 20 мм, по длине резьбы ТЭНа. К другой стенке следует по центру приварить патрубок диаметром 60 мм и длиной 50 мм.



Затем к самодельному водяному котлу для отопления нужно прикрепить сваркой трубу длиной 390 см, прорезав под нее в котле отверстие диаметром 100 мм (на расстоянии 50 мм от стенки). Затем в трубе нужно прорезать отверстие диаметром 20 мм, отступив от верхнего края на 330 мм (по центру).



К этому отверстию в дальнейшем будет подводиться патрубок диаметром 60 мм. Длина патрубка может быть от 110 мм до 200 мм — в зависимости от длины радиатора (средняя дина радиатора — 110 мм).



Муфту самодельного котла для отопления дома необходимо выточить на токарном станке из коррозионно-стойкой стали 45. Можно использовать сталь другой толщины или стальную гайку с резьбой 2 дюйма. Если нет возможности сделать это самостоятельно, можно заказать работу токарю.

Монтаж системы водяного отопления

После того как все детали для системы отопления будут выполнены, их нужно соединить между собой с помощью четырех резиновых патрубков длиной 90 мм. При монтаже отопления частного дома своими руками зажимать патрубки можно с помощью винтовых хомутов диаметром 70 мм. Для лучшей герметичности рекомендуется, прежде чем надевать их на трубы, промазать патрубки изнутри масляной краской. Закреплять секции радиаторов в комнатах можно на стандартные крючки, которые применяются для фиксации чугунных батарей.



После этих работ нужно в муфту ввернуть ТЭН. Делать это также желательно на краску, а для усиления герметичности соединения следует проложить листовой паронит толщиной 3 мм. Заворачивать ТЭН рекомендуется с помощью двух газовых ключей № 2.

Далее через трубу нужно залить теплоноситель на такой уровень, чтобы при нагревании он был выше патрубка на 200 мм, но не более, иначе при нагреве теплоноситель может пойти через край трубы, ведь он увеличится в объеме. Собранную систему необходимо заземлить для соблюдения мер безопасности. Для этого следует с помощью напильника и наждачной бумаги зачистить полоску шириной 10-15 мм на стыке патрубка с трубой. Затем следует установить жестяной хомут под болт Мб с двумя гайками под провод 1,5 мм2. По всему дому необходимо проложить общий контур заземления из провода 2,5 мм2. Этот провод нужно вывести через стену на улицу и прикрепить к железной трубе (длиной 2 м и диаметром 0,5 дюйма), врытой в землю на глубину не менее 1,4 м.

Помимо этого, можно в качестве защиты установить на фазовом и нулевом проводе (на случай, если один из них откажет) автоматические предохранители, рассчитанные на 16 А. При включении этих предохранителей будет запускаться ТЭН.

Постепенно нагреваясь, теплоноситель будет расширяться и подниматься внутри трубы. За уровнем подъема можно следить сверху. Когда температура достигнет 800 °С (а это произойдет приблизительно через 45 минут), должен сработать термостат, отключая подачу электроэнергии.

В отопительную систему, описанную в данном разделе, можно заливать в качестве теплоносителя воду. Однако на практике этот вариант не очень удобен: на зиму воду обязательно нужно сливать, а это дополнительные хлопоты, к тому же от воды ржавеют трубы. Желательно вместо воды использовать автомобильный тосол-40. Хотя и этот вариант имеет свои недостатки: при нагреве он испаряется, поэтому приходится регулярно доливать новые порции, при этом важно следить, чтобы уровень нагретого теплоносителя не достигал отметки 200 мм.

В связи с этим не удастся герметично закрывать систему каждый раз, поэтому при работе радиаторов в доме всегда будет витать характерный для тосола сладковатый запах.

Самый лучший вариант теплоносителя для данной системы — дизельное масло. Это вещество не испаряется, не замерзает, поэтому можно залить его один раз в систему, а верхнюю часть трубы герметично заварить, как это делается в бытовых масляных обогревателях.

Ко всему прочему, радиаторы, работающие на дизельном масле, быстрее нагреваются и дольше держат тепло, чем при использовании тосола и тем более — воды. Срок службы масла в герметичной системе практически не ограничен.

Как и чем закрыть батарею отопления своими руками

Одно из требований — доступность радиатора. Он может дать течь, его придется заменить или отремонтировать. Поэтому лучше выбирать конструкции, которые легко снимаются. Желательно, чтобы у них не было фиксированного крепления. Подойдут накладки с откидной дверцей, выдвижным механизмом. Как минимум, на случай поломки должны оставаться доступными вентили, места соединения с трубами, термоголовка и резьбовые соединения.

Второй важный момент связан с количеством тепла, поступающим в дом. Любой короб уменьшает его. Особенно, если он глухой, полностью закрыт сверху или имеет плотное плетение. Лучше выбирать что-то более открытое и не располагать отопительный прибор слишком глубоко. Чтобы уменьшить теплопотери, можно поставить сплошной экран на ножки, а в середине вырезать паз.

Еще один способ компенсировать теплопотери — установить за батареей теплоотражающий экран. Например, пенополиэтиленовый.

Еще несколько советов

  • Перед тем как закрыть радиатор, подготовьте его: вымойте, продуйте.
  • Расстояние между маскирующей конструкцией и отопительным прибором должно составлять 35-50 мм.
  • Минимальный промежуток между ним и подоконником, а также полом — 60-70 мм.

Учитывайте эти рекомендации при выборе декоративной накладки. После ее установки температура в комнате не должна понижаться больше, чем на 1-1,5°С.

Сначала расскажем про самые распространенные конструкции.

Решетки, панели, накладки из различных материалов

Они могут быть приставными, навесными, самодельными или покупными. Чаще всего устанавливают несколько разновидностей элементов:

  • Металлические. Влагоустойчивые, термостойкие изделия, практически не препятствующие теплообмену. Минус — многие модели выглядят офисно, а это не добавит уюта вашему дому. Но всегда можно найти необычный вариант или заказать индивидуальный дизайн.
  • Пластиковые. Обладают теми же преимуществами, что и металлические. Их легко устанавливать самостоятельно — это займет нескольких минут. Минус — со временем материал может потемнеть.
  • Деревянные. Натуральное дерево хорошо выглядит даже в простом исполнении, оно экологично. Недостаток — материал достаточно капризный. Есть риск того, что изделие рассохнется или, напротив, разбухнет от влаги.
  • МДФ, ХДФ (ДВП). Они термоустойчивы, легко монтируются, впишутся в любую комнату, кроме ванной. К сожалению, такие решетки не переносят длительный контакт с водой. Поэтому, если произошла авария, последствия нужно убирать очень быстро.

Существуют также стеклянные экраны для батарей отопления. Они очень красиво смотрятся в современном интерьере, добавляют ему воздушности, их легко мыть. В продаже найдутся и лаконичные модели, и украшенные рисунком. Это прекрасное решение с декоративной точки зрения, но спорное с практической. Такую панель сложно снимать, непросто устанавливать и самое главное — она съедает 40-50% тепла. Хороший вариант для квартир, в которых слишком жарко.

Еще один материал, из которого изготавливают экраны — искусственный ротанг. Это сетка, сплетенная из целлюлозных волокон с добавлением капроновой нити. Ее можно окрашивать, она прочная, красивая. Недостаток — не подходит для помещений с повышенной влажностью и дороже стоит.

Гипсокартон

Сантехники не рекомендуют зашивать радиатор в такой короб. Особенно, если он старый и есть вероятность протечки. Для доступа к прибору нужно предусмотреть дверцу или быть готовым разобрать изделие. Правда, есть четыре преимущества:

  • Влагоустойчивость, если купить материал с такой характеристикой.
  • Отсутствие вредных испарений.
  • Низкие цены.
  • Возможность расширения подоконника, создания ниши в фальш-стене и покраски.

Но также и недостатки.

  • Хрупкость. ГКЛ сложно назвать ударопрочным — в случае повреждения придется менять всю обшивку.
  • Громоздкость. Короб съедает пространство под подоконником.
  • Длительность установки. Понадобится не меньше двух-трех часов.

Если вы все-таки решили использовать этот материал, вот инструкция, как закрыть батарею в комнате с его помощью.

Подготовительный этап состоит из очистки и продувки отопительного прибора, а также сбора инструментов. Список того, что понадобится для работы:

  • Листы ГКЛ толщиной 12 мм.
  • Карандаш.
  • Рулетка, линейка, уровень, уголок.
  • Жидкие гвозди, шурупы, дюбели.
  • Профили из металла 2 размеров: 27*28 и 60*27.
  • Отвертка, перфоратор, шуруповерт.
  • Строительная сетка с самоклеящейся поверхностью.

Замаскировать можно всю стену или только часть под подоконником. Короб устанавливают в пол или оставив промежуток над и под ним. При разметке нужно учитывать, что края конструкции должны выступать за батарею минимум на 10 см.

  • Сделайте разметку на стене.
  • Приставьте к линиям профиль, сделайте метки под отверстия с шагом в 15-25 см.
  • Просверлите отверстия и прикрепите профиль 27*28, а затем перемычки 60*27.
  • Сделайте разметку на гипсокартоне, нарежьте его канцелярским ножом, прикрепите саморезами к каркасу.
  • Швы между листами заполняются шпаклевкой с сеткой. Сами листы также шпаклюют и красят.
  • Для уменьшения теплопотери мастера рекомендуют просверлить в поверхности отверстия в как можно большем количестве.

Еще одна, наглядная инструкция по обшивке ГКЛ на видео.

Покраска

Один из простых способов оформления радиатора. Подходит для чугунных и стальных панельных конструкций. Современные модели из алюминия покрасить будет сложно. Придется наносить много слоев, а результат получится непривлекательным. Можно сделать их однотонными, подобрав оттенок под интерьер, контрастными или создать красивый рисунок. В этом случае помогут трафареты из художественных магазинов, техника декупаж.

Для работы подойдут водно-дисперсионные, акриловые и алкидные краски. Все они устойчивы к высоким температурам. Акриловые быстрее сохнут, почти не выделяют неприятного запаха. Алкидные, напротив, отличаются едкими испарениями. Этого недостатка лишены водно-дисперсионные составы, но они менее прочные, быстро стираются, на них появляются царапины.

Существуют молотковые краски по металлу. Они создают неоднородную фактуру с эффектом чеканки. Это удачный вариант, если нужно скрыть различные дефекты старой поверхности: сколы, трещины.

Начинать покраску нужно с подготовительного этапа:

  • Очистить поверхность от грязи. Пыль, осевшую внутри, смывают ершиком с пульверизатором.
  • Убрать нанесенную ранее краску. Это делают смывочным раствором, дрелью с насадкой-щеткой или строительным феном — он плавит слой и его можно снять шпателем.
  • Купить две небольших кисточки: прямую и изогнутую для внутренней части отопительного прибора или поролоновый валик для панельного радиатора.
  • Перекрыть поступление кипятка, дождаться остывания.

Кроме перечисленных инструментов вам понадобятся перчатки, защитные очки, респиратор или марлевая повязка, газета или клеенка для защиты окружающих поверхностей.

Ткань

Еще проще задекорировать батарею маленькими занавесками, подвешенными на липучку или леску под подоконником, или оконными шторами до пола. Первый вариант особенно удачно смотрится в интерьерах прованс и шебби-шик. В детской комнате уместны самодельные чехлы с ярким принтом или аппликацией. Вот преимущества такого экрана:

  • Он недорого стоит.
  • Почти не снижает теплоотдачу.
  • Его можно часто менять в зависимости от настроения или нового ремонта.
  • Есть быстрый доступ к отоплению на случай аварии.

Последний плюс — легкая ткань выглядит не так громоздко, как гипсокартон, металл, дерево, МДФ. Единственный минус заключается в том, что такое оформление не подойдет для квартир в минималистичном, хай-тек или классическом стиле.

Мебель

Радиатор можно спрятать в мебели. Самый простой способ — сделать перестановку и закрыть его диваном или столом. При этом, расстояние между предметами должно быть не менее 10 см. В кухне отопление часто маскируют подоконником-столешницей. Его расширяют, а внизу делают шкафчик с дверцами. Кроме того, прибор можно встроить в барную стойку, откидной столик (вариант неудобен тем, что перекрывает тепло), стеллаж, гарнитур, скамью, консоль. Главное условие — обеспечить циркуляцию воздуха. Для этого на фасаде нужно сделать отверстия.

Ниша

Способ для квартир, в которых еще только устанавливают систему отопления. Радиатор в этом случае находится внутри стены. Это усложняет ремонт, съедает пространство, если для сооружения ниши использован ГКЛ, но при этом комната не станет более холодной.

Сетка

Вариант подходит для ванной. Сверху и снизу отопительного прибора прикручивают полочки, а на них закрепляют сетку, на которую можно повесить какие-либо предметы.

Ширма

Невысокая декоративная, резная или обычная перегородка также скроет громоздкий объект. На нее можно прикалывать фотографии, рисунки, полезные заметки.

Помимо перечисленных конструкций, для маскировки радиатора используют сушилку для белья, декоративные камины, кованые решетки, кладку из кирпича. Посмотрите фотоподборку интересных декоративных решений.

Экраны для батарей отопления (54 фото): декоративное решение неэстетичной проблемы

Использовав экран для радиатора, можно по-новому обыграть место возле окна, например устроить зону отдыха, при этом никак не помешать обогревательной функции батареи

Современные экраны для батарей отопления помогают справиться с проблемой не эстетичных батарей, а также дополняют комнату сдержанным, но эффектным и уютным хенд-мейд декором.

Содержание

Радиаторы отопления зачастую имеют неприглядный и не эстетичный вид, поэтому они нуждаются в декорировании

Если раньше для человека центральное отопление становилось спасением от необходимости отапливать дом дровами, то сегодня батареи в доме – привычное дополнение. И со временем внешний вид батарей перестал устраивать обывателей: они стали казаться слишком громоздкими, невыразительными и портящими стильный образ комнаты. Но время не стоит на месте, и сегодня дизайнеры интерьера предлагают свои интересные, оригинальные варианты экранов для батарей.

Простая и лаконичная решетка для радиатора не станет отвлекать от главной идеи интерьера

Экраны для батарей: основные функции в интерьере

Правильно подобранные и качественно установленные экраны для радиаторов способны не только улучшить внешний вид помещения, но и направить потоки теплого воздуха в необходимом направлении. Решетки радиаторов отопления помогают увеличить теплоотдачу и значительно повысить эффективность обогрева комнаты.

Экраны для радиаторов могут быть любой формы

СОВЕТ! Защита маленьких детей от горячих батарей, прикосновение к которым не всегда безопасно, является еще одним доводом в пользу применения таких защитных экранов или коробов.

Экран на радиаторы необходим, если в доме есть дети

Наиболее часто встречающийся случай – это экран для чугунной батареи, поскольку именно такие радиаторы обыватели стремятся закрыть и тем самым избавить комнату от присутствия этих, как правило, громоздких и малопривлекательных изделий. Чугунные батареи неуместны во многих интерьерах, но вместо радикального способа замены их на более современные и привлекательные образцы можно воспользоваться доступным способом – закрыть их экраном или навесным коробом.

Металл и ткань — необычные материалы, использованные в декорировании радиатора

Несмотря на то, что изготовление экранов для батарей  – процесс не слишком простой, а количество фирм, производящих такие изделия, увеличивается с каждым годом, многие обыватели предпочитают обойтись собственными силами и сделать экран для батареи своими руками. Нельзя с уверенностью утверждать, что подобное невозможно, но самостоятельно изготовленный короб наверняка будет уступать по потребительским качествам фабричному собрату. Специалисты рекомендуют тщательно изучить технологии изготовления и особенности прохождения воздуха, чтобы полученный короб не стал препятствием для свободного попадания тепла в комнату.

Радиатор станет настоящим арт-объектом, если правильно подобрать ему «обложку»

Виды экранов для батарей и их особенности

Современный рынок предлагает обывателям десятки разновидностей экранов, отличающихся не только формой или материалом, из которого изделие изготовлено, но и размерами, а также фирмой-производителем. Начинается выбор экрана c определения оптимального материала для конкретных условий.

Металлический экран-короб смотрится как полноценная тумба и хорошо вписывается в общий интерьер

  • Деревянные экраны батарей – наиболее распространенный вид. Привлекательными в таких изделиях является и безопасность материала для человека, и добротность, и эффектный внешний вид. Качественные изделия из дорогих пород дерева становятся не просто защитой для радиаторов, а настоящим произведением искусства и украшением интерьера. Короба из дерева будут отличным дополнением для классического или исторического интерьера, а также для мягкого и домашнего стиля кантри.

Если батарея, которую нужно спрятать, изначально не находится в нише, то лучше выбирать экран для радиатора с коробом

СОВЕТ! Деревянный экран не может быть дешевым: попытки сэкономить на стоимости с большой вероятностью приведут к приобретению некачественного и ненадежного изделия, которое потребует замены в скором времени.

Экраны из дерева отлично подходят для целей декорирования, поскольку выглядят они довольно привлекательно

  • Металлический экран для батареи подходит для современных интерьеров, поскольку отличается лаконичностью и простотой. Кроме того, такие изделия из листовой стали стоят относительно недорого из-за простоты производства, но при этом остаются достаточно надежными. Куда более эффектный вариант – короб из нержавеющей стали, который будет привлекательнее внешне из-за возможности нанесения рисунка перфорацией, но при этом обойдется намного дороже. Ухаживать за металлическими моделями легче, чем за деревянными и стеклянными: достаточно простого мытья под проточной водой.

Правильно установленные экраны преобразят помещение и при этом совсем не помешают распространению в помещение излучения инфракрасного спектра и не уменьшат теплоотдачу и эффективность обогрева

Разнообразные защитные навесы из нержавеющих сталей достаточно практичны и при соблюдении определенных правил выглядят эстетично в интерьере жилой комнаты

 СОВЕТ! Простота монтажа и ухода делает металлические экраны одним из наиболее доступных и рациональных вариантов в случае желания получить защиту и при этом сэкономить.

Плоские экраны наиболее востребованы, связано это с тем, что их используют для декорирования батарей отопления, встроенных в ниши под окнами

  • Стеклянные экраны для радиаторов – новое слово в защите батарей. Для их изготовления используется только закаленное стекло. Оптимальная толщина стекла должна составлять не менее 8 мм, а наличие обработанной кромки гарантирует безопасность жителей квартиры. Привлекательность таких моделей состоит в их визуальной легкости и воздушности.

Стеклянные экраны для радиаторов — стильная деталь интерьера

  • Панели из ротанга считаются самыми экологичными и безопасными для здоровья человека, а широкая цветовая гамма позволяет выбрать идеальный вариант для любого интерьера. Выбирая материал, следует помнить, что искусственный ротанг является предпочтительным вариантом в плане простоты ухода. Чаще всего ротанг используется не автономно, а в качестве наполнения для короба из МДФ. Такой экран выглядит привлекательно и стильно.

Экраны из натуральных материалов больше подходят для классических и винтажных интерьеров. Искусственные же материалы больше характерны для интерьеров с современным дизайном

СОВЕТ! Среди бюджетных вариантов достойными решениями выглядят экраны из МДФ или ЛДСП, а также пластика – в определенной степени прочные и стильные модели.

Еще один способ классификации – это учет формы экрана. По этому признаку выделяют такие виды экранов:

  • Плоские защитные панели для батарей подходят для расположенных в нише радиаторов. Резьба и рисунок на плоскости экрана позволяют превратить его в стильное и оригинальное украшение интерьера.
  • Навесной экран для батареи без крышки применяют в том случае, когда есть необходимость задекорировать чугунные батареи, выступающие за подоконник. В отличие от короба, такой экран выглядит значительно легче и не загромождает помещение.

Навесной экран для батареи без крышки обеспечивает максимальное проникновение теплого воздуха в помещение и в тоже время отлично справляется с декоративным назначением

Навесной экран, выполненный из листа металла

  • Навесные панели с крышкой традиционно изготавливаются из металла и устанавливаются самостоятельно без особых проблем. Такие экраны не мешают прохождению тепла и помогают поддерживать комфортную атмосферу в комнате.

Защитный экран на батарею отопления, структура которого, хаотичная сетка, — необычное и довольно привлекательное решение

  • Короба позволяют полностью закрыть батарею, а сам короб можно использовать не только в качестве защиты для радиатора, но и как стильную и оригинальную тумбочку.

Короб для радиатора, который благодаря своему яркому цвету станет акцентом для любого интерьера

Ажурный металлический короб для радиатора смотрится роскошно

Экран для радиатора как часть декора комнаты

Дизайнеры отмечают, что защита для батарей все чаще становится не просто функциональной частью интерьера, но и его украшением. Используемые в качестве стильного дополнения декоративные экраны для радиаторов переходят в разряд необходимых мелочей, создающих настроение помещения. Конечно, декоративными могут быть только изящные и резные решетки из дерева, МДФ или стеклянные образцы с нанесенным рисунком.

Броский экран для радиатора, который хорошо впишется в комнату подростка

Экран для радиатора, особенным который делает вставка стекла с нанесенной надписью

  • Деревянные резные экраны становятся украшением для классических интерьеров, добавляя в них легкость и изысканность четких линий и узоров. МДФ-панели выглядят просто, но не менее изящно.

Цвет экрана для радиатора зачастую подбирают под цвет мебели

  • Стеклянные экраны с рисунком или без него используются преимущественно в современных интерьерах. Глянцевая поверхность такого изделия помогает визуально расширить помещение, что актуально для отечественных небольших квартир.

Навесные стеклянные экраны для радиаторов с нанесенным рисунком — это «два в одном» — необходимая защита и декор вашего интерьера

Защитные экраны и короба для радиаторов в условиях современной квартиры или дома перестали восприниматься только как средство предохранения от ожогов и травм, а перешли в разряд стильного и выразительного декора. Гармонично подобранный экран станет украшением комнаты, ее изюминкой и особенностью.

Стильный белый перфорированный защитный экран для батареи отопления

Есть ли вентиляторы для радиаторов для повышения производительности?

Я слышал об идее, что использование вентиляторов увеличивает нагрузку на котел, и, исходя из моего опыта, это миф . .. или ошибка.

В качестве фона я создаю печи для обжига и печи для термообработки, поэтому идея о том, что отвод тепла от радиатора, который является устройством передачи тепла, не подходит. И вот почему:

Если у вас есть горелка в установке котла, эта горелка будет определяться ее способностью доставлять сжигаемое топливо в камеру сгорания.Мы предполагаем, что горелка настроена как можно лучше с кислородом для максимально эффективного сгорания. Эта горелка может и будет производить только пламя с установленным пиковым числом БТЕ. Если мощность горелки составляет 100 000 БТЕ, то это то, что она обеспечивает в течение каждого периода розжига и остается до тех пор, пока дом не нагреется до целевой температуры, установленной контроллером, и не будет измерен термопарой или устройством считывания температуры. По достижении заданного значения печь отключается. Он срабатывает снова, когда температура в доме упадет ниже уставки на термостате.

Горелка в этом случае нагревает камеру, выходящую в дымоход, а задача теплообменника — уловить как можно больше БТЕ до того, как они выйдут из дымохода. Любое тепло, выходящее из дымохода, теряет тепло.

Но следующая проблема заключается в том, что в радиаторе обычно используется вода или пар. Старые котлы работают за счет конвекции. Эта концепция означает, что горячая вода или пар поднимаются и переходят в холод, создавая поток из горячих линий в охлаждающую воду, выходящую из радиаторов и возвращающуюся обратно через обратные линии в теплообменник.Это делается с помощью конвекции, а также с помощью насосов.

Среда для тепла переносит тепло. Если вы можете получить это тепло, это означает, что обратные линии будут холоднее, но печь не чувствует, не ощущает и не работает больше из-за большего количества тепла, отводимого из контура. Это горелка на 100000 Но, которая сжигает не более 100000 БТЕ (при хорошей настройке).

Чем больше тепла вы получаете, тем меньше тепла теряется в дымоходе. Если вы это сделаете, вы эффективно передадите больше тепла из камеры сгорания.

Стоит отметить, что некоторые печи настолько эффективны, что для отвода дымовых газов требуются пластиковые трубы, потому что из выхлопных газов удаляется так много тепла, что остается только пар. Все, что меньше, чем труба из ПВХ, вызывает коррозию, потому что в выхлопных газах в основном конденсируется теплый пар. А этого, друзья мои, вы и хотите! Вы хотите, чтобы выхлоп отводил крошечную долю тепла, выделяемого вашей горелкой.

Это мое обоснованное мнение, а именно: заводите фанатов. Мои собственные радиаторы спасибо…

Дизайн радиаторов DIY руководство | Haceka

Вы сейчас здесь:
>
Руководство по дизайну радиаторов своими руками

Время, когда вы использовали только дизайнерский радиатор для сушки полотенец в ванной, прошло. Дизайнерский радиатор имеет роскошный внешний вид и станет привлекательным дополнением любой комнаты в вашем доме. У каждого свой вкус, и Haceka представляет четыре модели, так что радиатор доступен для любого стиля дома. В Haceka вы можете выбрать дизайнерские радиаторы следующих моделей: базовые, современные, дизайнерские и классические.
На этой странице вы найдете подробную информацию по стилям и подробное описание

.

Стили
Электрообогрев
Монтаж
Проблемы после установки
Советы

Европейский стандарт
EN442 — это европейский стандарт, который стандартизировал расчет теплоотдачи радиатора. Мощность необходима для расчета, какие радиаторы и в каком количестве вам понадобятся для обогрева помещения. Расчеты, представленные на этом сайте, основаны на радиаторах, которые были протестированы в соответствии с EN442.В соответствии с EN442 мощность определяется для подачи воды с температурой 75 ° C и температурой обратки 65 ° C при комнатной температуре 20 ° C. Радиатор можно сравнить с другим только в том случае, если они проверены по этому принципу. Этого нельзя сделать, если радиатор тестировался по другому стандарту. Например, производитель может повысить температуру подачи до 90 ° C. Следовательно, мощность этого радиатора будет казаться выше. В этом случае потребитель получит ложную информацию.Haceka придает первостепенное значение качеству. Помимо соответствия европейским стандартам качества, каждый радиатор перед отправкой с завода проходит проверку на герметичность.

Стили
Basic
Это стандартные дизайнерские радиаторы высокого качества по доступным ценам. Вы можете выбирать между D-образными и квадратными коллекторами, а также круглыми или овальными трубками. Таким образом, вы все равно сможете придать радиатору стиль, соответствующий вашей ванной и / или туалету. Радиаторы базовой конструкции хорошо подходят для дополнительного обогрева или обогрева и сушки полотенец.Аксессуары Oase подходят ко всем моделям. С их помощью вы можете создать свой собственный радиатор с требуемой функциональностью и желаемым внешним видом.

Modern
Эта коллекция предлагает радиаторы с более роскошным внешним видом. Эти модели также доступны в больших размерах. Вы можете выбирать из круглых коллекторов и круглых или плоских трубок. Плоские трубки подчеркивают современный дизайн. Из-за более высокой теплоотдачи радиаторы можно использовать в качестве основного или дополнительного отопления, в зависимости от потребностей вашей ванной комнаты. Радиаторы не предназначены специально для ванной комнаты, хотя их можно там использовать. Эти радиаторы можно использовать в любой комнате вашего дома.

Дизайн
С моделями из этой коллекции вы получите радиаторы, которые выделяются своим дизайном и использованием материалов. Например, Merzouga изготовлена ​​из 100% высококачественной нержавеющей стали. От качества нержавеющей стали зависит, легко ли пачкается радиатор или будет ли он выглядеть роскошно. С Мерзугой вам не о чем беспокоиться.Радиатор — это особенность вашего дома. Если вы предпочитаете интерьер с линейным видом, Tanami станет настоящим центром внимания в вашей гостиной. Линейная панель со структурной отделкой придает модный роскошный вид.

Classic
Классический радиатор Victoria привлекает внимание как в современных, так и в классических ванных комнатах. Трубки изготовлены из латуни. Комбинация трубок и кожаного радиатора делает этот радиатор незаменимым. Нет необходимости устанавливать радиатор; можно просто прикрепить к стене и полу. Учтите, что все трубки нагреваются; вы можете использовать их для сушки полотенец.

Электрическое отопление
Для помещений, которые не отапливаются системой центрального отопления, вы можете электрически обогреть свой дизайнерский радиатор с помощью нагревательного элемента Adoria Oase. У вас может быть чердак или зимний сад, которым нужно дополнительное отопление. Монтаж очень простой. Поместите элемент в нижнюю часть радиатора. Заполните радиатор водой и, по желанию, не более 3% охлаждающей жидкости (например) гликоля. Это необходимо только тогда, когда вода может замерзнуть.Не добавляйте слишком много жидкости, так как это отрицательно повлияет на работу радиатора. После этого включите элемент, и радиатор нагреется.
В таблице ниже указано, какой элемент подходит для какого радиатора.

Модель Размер в мм Цвет Элемент
Гибсон 690×590 Белый 300 Вт
Гибсон 1110×590 Белый 600 Вт
Гибсон 1600×590 Белый 900 Вт
Гоби, Сахара, Синай, Намиб 690×590 Белый, Черный, Серый сатин 300 Вт
Гоби, Сахара, Синай, Намиб 1110×590 Белый, Черный, Серый сатин 600 Вт
Гоби, Сахара, Синай, Намиб 1624×590 Белый, Черный, Серый сатин 600 Вт
Гоби 1110×590 Хром 300 Вт
Гоби 1624×590 Хром 300 Вт
Мерзуга 1200×500 СС 300 Вт

Крепление

Радиатор можно просто установить с помощью прилагаемых монтажных наборов. Кроме того, вам понадобятся: краны для радиаторов (обычные или с термостатическим управлением) и тефлоновая лента или сантехническая пенька. Если трубы необходимо изменить, приобретите для этого необходимые материалы.
Рассчитайте заранее, сколько ватт необходимо для обогрева комнаты и сколько тепла вам нужно в комнате. Так вы в дальнейшем сможете избежать разочарований.
Для обогрева больших помещений рекомендуется использовать несколько радиаторов, чтобы тепло распределялось по комнате более равномерно.

Когда труба отопления должна быть проложена через стену, необходимо убедиться, что отверстие немного больше, чем размер трубы.Предотвращает заедание трубы, вызванное ее расширением и усадкой.
Если вы используете смеситель с термостатическим управлением, не устанавливайте кран слишком высоко. Это отрицательно сказывается на регулировании температуры.

Варианты установки
Подачу питания лучше всего подключать к верхней части радиатора, а обратку — к нижней. Таким образом, подача в верхнюю левую часть и возврат в нижнюю правую часть. Или подача в верхнюю правую сторону, а возврат в нижнюю левую сторону.Если такая идеальная установка невозможна, вы также можете подключить источник питания вверху слева, а обратный — внизу слева. Нельзя одновременно установить подающую и обратную в верхнюю часть.
С реками Калахари, Негев, Талия, Невада, Бассейн, Мохаве и Атакам подача и возврат могут быть подключены к нижней части. У этих моделей есть внутренняя направляющая система, поэтому вода проходит через весь радиатор.

Если трубы для других моделей не установлены в соответствии с идеальным методом установки (см. Выше), вы можете использовать расходомерную трубку.Это медная трубка, которую вы вставляете в коллектор радиатора. Когда, например, подача и возврат подключены к верхней части, радиатор не нагревается. Эту проблему можно решить, вставив расходомерную трубку в обратную сторону радиатора. Подача находится на верхней стороне, а обратная — на нижней. Если подающая и обратная линии установлены на нижней стороне радиатора, расходомерную трубку можно поместить в подающую магистраль. Убедитесь, что проточная трубка как минимум на 5 см короче радиатора.В противном случае вы услышите поток воды.

Проблемы после установки
Радиатор не нагревается
Причина этой проблемы почти никогда не связана с радиатором. В большинстве случаев причиной проблем является небольшой дефект или недостаточная температура воды. Возможные причины:

Установка нестабильна;

  • Напор циркуляционного насоса слишком низкий или насос не получает достаточной мощности; из-за этого скорость потока в некоторых контурах слишком мала;
  • Ручка термостата закрыта предметом мебели или занавеской.Из-за этого температура возле ручки термостата выше, чем в самой комнате. Головка полностью или частично закроется, и скорость потока уменьшится;
  • Ручка термостата не работает должным образом
  • Главный термостат подвергается воздействию внешних источников тепла, таких как солнце; поскольку основной термостат достиг желаемой температуры, радиаторы в других комнатах больше не будут нагреваться;
  • Температура воды слишком низкая;
  • Загрязнения в корпусе крана: при заполнении установки плавающие частицы могут образовывать отложения около крана и заметно уменьшать поток.
  • Радиатор нагревается лишь частично: явление, которое иногда очень легко объяснить. При достижении желаемой температуры в помещении клапан, очевидно, закрывается, даже если радиатор не полностью заполнен.
  • Кровотечение
  • Если кажется, что верхняя часть радиатора холодная, а нижняя — теплая, возможно, потребуется удалить воздух из радиатора. Поскольку воздух поднимается вверх, эта проблема чаще возникает на верхних этажах.

Нехватка воды
Систему отопления необходимо долить, если все радиаторы остаются холодными.Если это нужно делать довольно часто, это может указывать на утечку в системе. Поэтому вам следует внимательно следить за этим.

Неисправный насос
Когда радиаторы на верхних этажах больше не нагреваются, а радиаторы на первом этаже остаются теплыми, скорее всего, проблема с циркуляционным насосом.

Шум в радиаторе
Трубки расширяются и сжимаются из-за нагрева и охлаждения радиатора. Материал трубки трется, например, о шкаф, стену или пол, создавая шум. Некоторые шумы и причины:

  • clac clac clac: указывает на плохую установку. Предложение и возврат были пересечены.
  • чщщщ: слишком высокий расход на уровне крана, вызванный слишком большим давлением. В результате установки также возможно, что плавающие частицы возле крана будут опускаться и, таким образом, значительно уменьшат поток.
  • тик тик тик: в установке есть напряжение. Причину этого обычно можно найти в местах, где трубы или консоли соприкасались с полом, стенами и другими материалами.Причиной этого также могут быть консоли и другие системы, не имеющие кожухов звукоизоляции. Эти звуки можно услышать на протяжении всей установки.

Подсказки

  • Убедитесь, что трубы отопления в неотапливаемых помещениях хорошо изолированы, чтобы тратить меньше энергии.
  • Убедитесь, что система минимального размера. Таким образом вы сэкономите на монтажных расходах и уменьшите тепловые потери.
  • Поверните термостат немного ниже. Едва заметна в вашем доме, но ваш счет за электричество будет меньше.
  • Понизьте температуру за полчаса до часа перед сном. К тому времени, как станет заметно холоднее, вы уже будете в постели. Вы также можете сделать это, когда выйдете из дома на несколько часов.
  • Если у вас немного более старый котел и вы установили стандартную температуру на 16 ° C в течение ночи, утром потребуется меньше энергии, чтобы снова полностью обогреть ваш дом. Если у вас новый котел, вы можете легко настроить систему на более низкую температуру в течение ночи.
  • Утепление сухого птичника менее энергоемкое. Поэтому проветривайте дом по 15 минут каждый день. Таким образом можно избавиться от влажности без потери тепла.
  • Никогда не накрывайте радиаторы, например, полотенцем. Это не только пустая трата энергии; это тоже пожароопасность с конвекторами.
  • Закрепите за радиаторами отражающую пленку, чтобы тепло отражалось, а не уходило в стену.
  • Проверяйте систему центрального отопления на регулярной основе.
  • Вы теряете много тепла через окна, особенно если у вас нет стеклопакетов. Закрытые шторы сохраняют тепло внутри.
  • Не закрывайте радиатор просто в гостиной, коридоре или холле. Лучше нагреть три радиатора при низкой температуре, чем два радиатора при высокой температуре.
  • Установите почтовый ящик со щетиной, так на улице будет много холодного воздуха.
  • Выключите отопление в комнатах, которые вы не используете в этот день.
  • Подвесьте шторы к подоконнику, а не под ним. Таким образом вы предотвратите исчезновение тепла за портьерами.
  • Если у вас мерзнут ноги, лучше надеть носки или тапочки, а не нагреваться.

DIY Вентилируемый радиатор — Open Eco Homes

Радиатор с вентилятором быстрее нагревает комнату и повышает эффективность

Обновление 2020: Наша кухня / гостиная часто была самой холодной комнатой.При нашей схеме использования хорошо иметь возможность быстро его разогреть. Описанный здесь вентиляторный радиатор выдувает теплый воздух в комнату, мимо того места, где мы сидим, что приятно, нагревая всю комнату намного быстрее, чем раньше.

Это происходит даже тогда, когда температура подачи нашего газового котла (воды, которую он направляет в радиаторы) установлена ​​ниже 60 ° C. Конденсационные котлы более эффективны при более низких температурах воды.

Хотите большего, быстрого нагрева от радиатора?

Сначала несколько чеков:

Есть ли на радиаторе термостатический радиаторный клапан (TRV)? Он должен выключиться, когда в комнате достигнута заданная температура.Попробуйте включить TRV, чтобы увидеть, не ограничивает ли это тепловую мощность радиатора. Или TRV застрял? См. Полезные ресурсы Transition Cambridge по этому и другим вопросам:
Ваш радиатор холодный, потому что он нуждается в прокачке или заблокирован осадком?
Или он сильно загроможден мебелью или шторами?

Если все вышеперечисленное в порядке, то установка вентилятора или большего количества к радиатору должно помочь. В этой конструкции используются вентиляторы 12 В, питаемые от подключаемого блока питания, поэтому она безопасна от сети и подходит для установки или строительства дома.Вентиляторы потребляют всего несколько ватт и включаются только при горячем радиаторе, поэтому их потребление электроэнергии минимально. Все вентиляторы издают небольшой фоновый шум — мы не считаем это проблемой, но все разные!

Изготовление радиатора с вентилятором своими руками

Механическая конструкция

Я добавил вентиляторы к радиатору необычной формы: он длиной 2 м и низок, чтобы поместиться под длинным окном с широкой полкой / сиденьем у окна. Вы можете адаптировать эти идеи к своей ситуации.Из-за длины я решил вместить 3 вентилятора, но, вероятно, двух было бы достаточно. Вентиляторы были встроены в кусок дерева, который закрывает зазор между передней частью радиатора и полом. Фанерные щечки на каждом конце завершают уплотнение, а пенопластовая полоса для защиты от сквозняков закрывает все зазоры, так что весь продуваемый воздухом проходит через радиатор.

Воздух, продуваемый вентиляторами, будет врываться между задней стенкой радиатора и стеной, которую я заблокировал изоляцией из переработанного пластика (с ней легко обращаться), но любой способ заблокировать это пространство — это хорошо.Задняя часть радиатора обычно также нагревает воздух, отводя тепло в комнату, но я думаю, что, вероятно, лучше направить воздушный поток через середину этого радиатора, где у него много ребер.

Полка над радиатором в любом случае хороша для направления теплого воздуха в комнату, а не вверх по стене. В этом дизайне он действительно помогает создать показанный воздушный поток, что приятно, когда вы сидите рядом!

Передняя часть вентиляторов защищена защитными кожухами, чтобы дети не попали внутрь!

Электрика

Я искал тихие и эффективные 120-миллиметровые компьютерные вентиляторы 12 В постоянного тока, выбрав 3 x Aerocool Airforce от Overclockers по цене 6 фунтов стерлингов.95 каждый. Другими значимыми характеристиками для сравнения были уровень шума 25,4 дБ (A), воздушный поток 52,65 кубических футов в минуту при потреблении 1,44 Вт каждая.

Блок питания (БП) с разъемным верхом на 12 В должен обеспечивать полный ток, потребляемый вентилятором. У современного должно быть <0,3 Вт в режиме покоя, когда термостат выключен. Даже этого можно избежать, отключив от сети вне сезона центрального отопления.

Нормально открытый биметаллический дисковый термостат имеет номинальную температуру переключения 30 ° C, поэтому он включается, когда радиатор нагревается.Он приклеен к радиатору, где его не видно. В зависимости от длины соединительный провод должен иметь довольно низкое сопротивление. Я использовал акустический кабель.

Используется

Нам очень понравился эффект от болельщиков за 3 зимы:

  • Этот небольшой радиатор теперь обеспечивает гораздо больше тепла, которое быстро нагревает комнату
  • Когда у нас нет центрального отопления, мы можем включить его ненадолго и быстро обогреть эту комнату на короткие промежутки времени, например, в обеденное время
  • Теплый воздух подается туда, где он нужен
  • Мы не обращаем внимания на шум вентилятора: мы замечаем, когда он включается или выключается, но потом забываем об этом
  • Это было надежно. Единственное техническое обслуживание — это чистка лопастей и ограждений вентилятора ежегодно, поскольку они имеют тенденцию накапливать пыль, которая может сократить поток воздуха и увеличить шум.

Надеюсь, вы тоже сможете воспользоваться преимуществами! Этот вентиляторный радиатор выставлен на выставке в Eltisley Avenue Open Eco Home.

Как увеличить влажность с помощью чугунных радиаторов

Зима награждает нас свежевыпавшим снегом, уютными теплыми кострами и кружками дымящегося горячего какао. Но зимой в наших домах бывает сухость и низкая влажность.И я ищу способы решить эту проблему и повысить влажность с помощью наших чугунных радиаторов.

Зимой уровень влажности падает, потому что холодный воздух содержит меньше влаги, чем теплый летний. Что может случиться в домах с низкой влажностью? Согласно Apartment Therapy, «низкая влажность вызывает статическое электричество, сухость кожи и волос, повышенную восприимчивость к простуде и респираторным заболеваниям, а также может способствовать развитию вирусов и микробов. Деревянные полы, мебель и столярные изделия расколются и потрескаются, краска потрескается, а электроника может быть повреждена из-за низкого уровня влажности.”

Этот пост содержит партнерские ссылки, в том числе Amazon. Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие находится здесь.

Добавить влагу в воздух так же просто, как поставить емкость с водой на чугунный радиатор, рядом с ним или даже под ним. Вода в этих контейнерах будет испаряться по мере нагрева радиатором, делая ваши комнаты менее сухими и убогими зимой.

Мне нравится идея использовать тепло, выделяемое чугунными радиаторами, для увеличения влажности по сравнению с использованием подключаемого увлажнителя (правда, у нас есть подключаемый увлажнитель, но я бы хотел, чтобы в нашем доме было больше влаги).

Почему? Использование чугунных радиаторов — это пассивный способ увеличить влажность в нашем доме. Использование традиционных подключаемых увлажнителей увеличивает расходы на электроэнергию зимой. Улавливание тепла от чугунных радиаторов ничего не добавляет к нашим счетам за электроэнергию. На самом деле, по словам Робина из Fluster Buster, увлажнители делают ваш дом еще теплее, добавляя еще больше сбережений в ваш карман!

Итак, я исследовал различные продукты или решения для самостоятельной работы для увеличения влажности с помощью чугунных радиаторов.И вот что я нашел на данный момент.

Есть три способа разместить увлажнители на чугунных радиаторах.

Но сначала несколько примечаний….

Прежде чем я перейду к тому, что нашел в Интернете, вот несколько вещей, которые следует учесть, прежде чем переходить к покупке (или изготовлению) увлажнителя воздуха.

  • Если у вас есть домашние животные или дети, подумайте о проблемах, связанных с некоторыми из этих увлажнителей. Ваша собака может рассматривать кастрюлю, установленную под радиатором, как миску с водой.Кошка, которая любит залезать на радиатор, керамический горшок, поставленный на чугунный радиатор, быстро разобьется на пол.
  • Радиаторы бывают разных размеров. Для всех продуктов, перечисленных ниже, убедитесь, что вы измерили свой радиатор перед покупкой, чтобы убедиться, что он подходит. Я бы не хотел, чтобы вы купили что-то, что мне не подходит!
  • Для максимальной эффективности рассмотрите возможность использования более одного увлажнителя на радиатор. Поместите пароварку с чугунной решеткой сверху и алюминиевый противень под тот же радиатор.
  • В качестве бонуса добавьте в воду увлажнителя для ароматерапии несколько капель эфирного масла, такого как эвкалипт, лаванда и мята.

Увлажнитель — верхняя часть чугунного радиатора

Радиатор для нашей столовой. Он красивый и плоский сверху, но не слишком широкий.

Увлажнители с чугунным радиатором устанавливаются сверху радиатора и улавливают тепло от радиатора, когда оно испаряется в воздух. У этих увлажнителей обычно есть крышки с крышками или отверстие, такое как чайник, через которое может выходить пар (что упрощает пополнение).

  • Примечание. У некоторых чугунных радиаторов верхняя часть плоская, у некоторых — нет. Поэтому перед тем, как купить один из них, убедитесь, что верх вашего чугунного радиатора достаточно плоский (и достаточно большой), чтобы надежно удерживать пароварку.

Вот несколько чугунных увлажнителей, которые я нашел на Amazon. По состоянию на январь 2020 года у всех клиентов рейтинг не ниже 4 из 5 звезд (если не указано ниже). Они различаются по размеру (некоторые больше, поэтому не забудьте измерить!) И стоимости. И доступны в различных цветах — от традиционного черного до ярко-синего и привлекательного красного.А для забавной вспышки есть и такие с уникальными верхами — от уютной хижины до дракона, который выпускает пар из ноздрей!

Решетчатые верхние отпариватели для чугунных радиаторов

На рынке представлено несколько решетчатых пароварок. Обычно они предназначены для деревянных топок печей, но потенциально меньшие могут быть использованы на чугунных радиаторах.

Малый решетчатый верхний отпариватель — Плуг и подовая печь

Plough & Hearth имеет пароварку с решеткой на 1,5 литра, которая бывает черного и красного цветов.Трудно сказать точные размеры, поскольку даже на самом веб-сайте Plow & Hearths в разделе вопросов продукта указаны два разных измерения.

На один вопрос клиента о размере пароварки на 1,5 литра они ответили 4,5 ″ Ш x 6,75 ″ Д (высота не указана), но через несколько вопросов они ответят 10,2 ″ x 5,5 ″ x 5,1 ″ (не указана длина по сравнению с шириной). Но, исходя из размера 1,5 кварты, он должен быть меньше, верно?

Немного о производителе — Plough & Hearth был основан в 1980 году как небольшой загородный магазин в Вирджинии.Она превратилась в ведущего продавца товаров для дома, домашнего очага, двора и сада.

оценок Amazon (в зависимости от цвета) варьируются от 3,9 до 4,6 из 5 звезд по состоянию на январь 2020 года. Обратите внимание, что в качестве бонуса (и несколько дополнительных долларов) вы можете добавить подставку к пароварке, чтобы добавить соответствующий декор на свою кухню или столовая.

Паровой аппарат с решетчатой ​​решеткой — Minuteman International

Еще одним вариантом для пароварки с решетчатой ​​решеткой меньшего размера является пароварка для решетчатой ​​решетки Minuteman International и ACHLA Designs.

Современный взгляд на классические решетчатые пароварки, он специально разработан для узких выступов, в которые могут входить радиаторы.

Изготовлен из чугуна с черной обожженной эмалью, его размеры 9¼ ”Ш x 5 ″ Г x 7¼” В. Он немного отстает от обзора 4 из 5 на Amazon (3,7 звезды), но мне все равно нравится его внешний вид.

Немного о производителе …… В 1977 году Minuteman International начала свою деятельность как семейный бизнес по производству аксессуаров для каминов и дровяных печей.В 1994 году они запустили Achla Designs, представив прекрасные изделия из кованого железа для дома и сада (некоторые из их садов можно увидеть на Houzz). И я должен признать, что я немного неравнодушен к этой компании, поскольку Minuteman находится менее чем в часе езды от моего дома в Массачусетсе.

Каждый год эти садовники объединяются с местными жителями, чтобы спонсировать ежегодный фестиваль Forge-In. Это мероприятие собирает студентов, любителей и мастеров на соревнования по кузнечному делу, демонстрацию и празднование мастерства.

Верхний пароварка со средней решеткой — Minuteman International

Если у вас немного более широкие радиаторы, я нашел на Amazon симпатичный вариант решетчатого пароварки среднего размера (например, емкостью 2,2 кварты), также сделанный Minuteman International и ACHLA Designs.

Изготовленный из прочного чугуна, этот пароварка выпускается в 5 различных цветах (на фото синий, зеленый, красный, черный и сине-черный) и имеет размеры 7¼ ”Ш x 11 ″ Д x 6½” В.

Доступно на Amazon

отзывов клиентов Amazon 4.4 из 5 по состоянию на январь 2020 года. Самые большие жалобы связаны с ржавчиной. (Это похоже на большинство решетчатых отпаривателей, упомянутых в этом сообщении). Но я понимаю, что при правильном уходе и выдержке эти чугунные увлажнители не ржавеют и прослужат десятилетия.

Большие решетчатые отпариватели — декоративные

Хорошо, если у вас очень широкие радиаторы (которых у меня нет), есть несколько смехотворно симпатичных дизайнерских решетчатых пароварок. Мои любимые? Дракон, который выпускает пар, фермерский цыпленок и ярко-оранжевая тыква, помогающие избавиться от зимнего вздора.

(Скорее всего, они слишком широкие, чтобы поместиться на чугунном радиаторе, купите, я просто не мог отказаться от возможности опубликовать фотографию этого милого пыхтящего дракона!)

Верхняя часть отпаривателя радиатора своими руками

Другой вариант (и более экономичный) — использовать что-нибудь по дому. Покопайтесь в кухонных шкафах и используйте то, что у вас уже есть — неглубокий поднос или контейнер.

Возможно, симпатичная керамическая прямоугольная форма для выпечки, такая как эта прямоугольная форма для выпечки Emile Henry France Ovenware Ultime (8.7 ″ x 5 ″). Он бывает разных цветов, включая синий / зеленый (на фото), бордовый, угольно-серый, белый и овсяный / натуральный.

Или даже раскрасьте гальванизированный сервировочный противень или блюдо, подобное этому (15 ″ Д x 6 ″ Ш x 2 ″ В). Его можно украсить смесью акриловой краски и универсального герметика. Я почерпнул эту идею из оцинкованной тарелки с трафаретом на Love My Simple Home.

Хотя мне нравится идея сделать пароход своими руками для верхней части моих чугунных радиаторов, я предвижу две возможные проблемы.

  1. Эти контейнеры могут быть не такими тяжелыми, как чугун, и поэтому они подвержены более высокому риску падения с радиатора. Так что подумайте о том, чтобы наполнить контейнер круглыми цветными камешками — либо множеством красивых разноцветных драгоценных камней, либо даже просто камешками с вашего заднего двора.
  2. Поскольку для этих контейнеров нет крышек, существует повышенный риск разлива.

Хотите еще более простой способ создать увлажнитель воздуха своими руками, чтобы вводить влагу в воздух? Оставьте влажные полотенца и одежду сушиться рядом с батареями отопления. Ничего не получится, кроме этого!

Увлажнитель — сторона чугунного радиатора

Вместо того, чтобы ставить сосуд с водой на радиатор, есть также увлажнители, которые с помощью крючков свешиваются с лицевой стороны чугунных радиаторов. Обычно они небольшого размера (вам, вероятно, придется купить больше одного), бывают разных форм и из разных материалов (керамики, пластика и металла).

Как они работают? Эти контейнеры разработаны с полимерами, которые помещаются между перекладинами или ребрами радиатора.Эти выступы / углубления максимально увеличивают площадь поверхности, соприкасающейся с радиатором, что приводит к эффективной передаче тепла.

Вот несколько вариантов, которые я нашел в Интернете.

Радиатор-увлажнитель воздуха Tullulas — Керамический

Компания Tullulas Treasures из Аризоны предлагает уникальные увлажнители с чугунными радиаторами в старинном стиле. Владелец, Терри Карилло, открыл для себя этот тип увлажнителя во время путешествия по Европе. Вернувшись в Соединенные Штаты, она не смогла найти ни одного радиатора в Штатах (плюс формы радиаторов в Европе отличаются), поэтому она решила сделать свой собственный.

Tullula’s предлагает увлажнители с глянцевой и текстурированной поверхностью белого и черного цвета по цене от 19,95 долларов. Они примерно 8 дюймов в длину и 3 дюйма в ширину и вмещают примерно 2 стакана воды. (Она рекомендует два на радиатор).

Кроме того, увлажнители с белым глянцем могут иметь цветочный узор, расписанный вручную. Предлагается в трех разных цветах, как показано на картинке выше: красный, желтый или фиолетовый. Каждый подписан художником и является единственным в своем роде.

Туллула отмечает, что эти увлажнители также являются декоративными и могут использоваться круглый год. Весной, летом и осенью, когда влажность не является проблемой, просто добавьте воды и свежих цветов (возможно, свежих из вашего сада!).

Snow Joe Радиатор-увлажнитель — пластик

Snow Joe, производитель разнообразных зимних товаров для вашего дома, предлагает старомодный радиатор-увлажнитель для парового увлажнителя, который крепится к передней части радиатора. Доступен в черном или бежевом цвете.Размеры примерно 8 дюймов в высоту, 13,5 дюймов в ширину и 1½ дюйма в глубину (но не цитируйте меня!).

отзывов на Amazon — это 2,8 из 5 звезд с более чем 40% оценками в 1 звезду (по состоянию на декабрь 2019 г.). Я признаю, что это не очень положительно. Читая обзоры, было две распространенных проблемы.

  1. Канавки Snow Joe не плотно прилегают к ребрам радиатора;
  2. Крючки негибкие, из-за чего их сложно надежно прикрепить к боковой стороне радиатора (хотя многие обзоры с высокими звездами указали, что они могут согнуть крючки для надежной посадки)

Винтажные металлические крючки, похожие на пластиковый Snow Joe в старых каталогах 1930-40-х годов.Фото любезно предоставлено Twin Cities Bungalow Club

Мое мнение? Вторая проблема (проблема изгиба крюка) не является такой большой проблемой, как первая проблема, связанная с тем, что канавки не подходят к ребрам радиатора.

Очень важно, чтобы как можно большая площадь поверхности увлажнителя соприкасалась с радиатором для эффективного попадания влаги в воздух. Если вы хотите получить представление о размере канавок увлажнителя Snow Joe, посмотрите фотографии из отзывов покупателей на Amazon (есть одна фотография увлажнителя с измерительной лентой).

Kilian Hardware Радиатор-увлажнитель воздуха — Металл

Другой вариант — увлажнитель радиатора, который скользит ЧЕРЕЗ радиатор. Компания Kilian Hardware, расположенная в Филадельфии, предлагает «старомодный» металлический увлажнитель воздуха. Этот увлажнитель воздуха в винтажном стиле имеет тонкую металлическую стойку, которая скользит внутри чугунного радиатора и опирается на горизонтальные внутренние стойки. Есть треугольный бачок, который выступает из радиатора для наполнения.

Этот увлажнитель имеет длину 19 дюймов, высоту 4-1 / 2 дюйма и ширину вставки 1/2 дюйма.Края этого резервуара острые, поэтому Килиан рекомендует затупить их изолентой (купите серебряную ленту в тон металлу). Отзывы отмечают, что у Kilian иногда возникают проблемы со своим поставщиком, поэтому позвоните заранее (215-247-0945), чтобы убедиться в наличии.

Под чугунным радиатором

Еще один способ повысить влажность с помощью чугунных радиаторов в доме — поставить под них неглубокий поддон с водой. Но остерегайтесь этого варианта, если у вас есть домашние животные! Собаки и кошки могут использовать его как миску с водой.(А может, ваш питомец умнее моего…)

В отличие от увлажнителей, размещенных сверху по бокам радиатора, этот вариант менее заметен, поэтому лично я не думаю, что он должен быть слишком необычным. Я бы использовал неглубокий алюминиевый противень, как показано ниже. Все эти сковороды меньше 9 дюймов в ширину и 2 дюйма в высоту, поэтому они должны помещаться под большинство традиционных чугунных радиаторов.

Восьмой лист (я считаю, что это 10 дюймов x 7 дюймов)
Доступно на Amazon
10 дюймов x 6 дюймов (4 шт.)
Доступно на Amazon
11 дюйм.x 7 дюймов (2 упаковки)
Доступно на Amazon

Наша стратегия повышения влажности в нашем доме

На данный момент я ничего не купил, но после исследования убедился, что могу найти способ повысить влажность с помощью чугунных радиаторов в моем доме.

Сначала мне нужно выяснить, какой тип контейнера лучше всего подходит для моих радиаторов. В настоящее время я склоняюсь к комбинации металлического увлажнителя воздуха Kilian Hardware с противнем под ним.

Почему бы не решетчатый отпариватель из чугуна сверху? А почему бы не использовать симпатичные керамические увлажнители воздуха, которые крепятся по бокам чугунных радиаторов? Все очень просто, потому что у меня есть дети.У меня есть три не по годам развитые, любопытные девочки, которые все трогают. Я немного боюсь, что кто-нибудь из них сломает керамику или оттолкнет чугунный отпариватель от радиатора и поранится.

Вы боретесь с сухостью воздуха в доме зимой? Вы использовали чугунные радиаторы для увеличения влажности? Вы использовали какой-либо из перечисленных выше продуктов? Это сработало? Что ты порекомендуешь? Комментарий ниже.

Также — ознакомьтесь со связанными публикациями


Если вы дошли до конца этого поста, то, может быть, вам понравилось то, что вы прочитали? Ура !!!

У меня на горизонте ГОРАЗДО больше сообщений (и они могут быть такими же потрясающими 😉), поэтому обязательно подпишитесь на меня в Pinterest, Instagram или Facebook, или еще лучше подпишитесь на ежемесячную рассылку, чтобы получать самые свежие и лучшие новости!

Самодельные котлы отопления для дома.

Самодельная система отопления частного дома

Альтернативное отопление следует понимать как системы, использующие в своей работе бесплатные природные ресурсы. Среди наиболее популярных вариантов таких систем можно выделить установки, работающие на солнечной и ветровой энергии. На устройство такого отопления при прочих равных придется потратить меньше денег, чем на строительство более привычных тепловых коммуникаций, а по эксплуатационным расходам альтернативное отопление находится в несомненных лидерах.

Еще в середине прошлого века люди научились использовать энергию ветра для получения электричества. В основе рассматриваемых систем лежат ветрогенераторы. Типичная ветряная мельница состоит из нескольких лопастей и подключается к генератору напрямую или через редуктор.

Есть роторные, быстроходные и тихоходные модели ветрогенераторов.

  1. Тихоходные ветряные турбины, оснащенные большим количеством лопастей, практически не шумят при работе, но относительно малоэффективны.
  2. Конструкция быстроходной ветряной турбины обычно включает 3-4 лопасти. Такая установка рассчитана на скорость ветра 10-15 м / с. Флотские ветряки достаточно шумные, но имеют высокий КПД, по которому они самые распространенные в мире.
  3. Роторная ветряная мельница похожа на бочку. Лопасти устанавливаются вертикально. Преимущество этого ветрогенератора — отсутствие необходимости ориентироваться по направлению ветра. Роторные модели отличаются наименьшим шумом и при этом самым скромным КПД.Обогреть частный дом роторной мельницей крайне проблематично.

Именно Солнце сегодня считается наиболее перспективным источником альтернативной энергии. В среднем ближайший к нашей планете год дает звезде на 30-35 тысяч больше тепла, чем все население Земли.

Мировые ученые постоянно работают над повышением эффективности различных солнечных электростанций и фотоэлектрических преобразователей.

В домашних условиях можно собрать указанные установки и использовать их для нагрева воды, т. е.е. строительство водяного отопления на альтернативной энергии вполне реально. Однако производительность самодельных заводов редко достигает даже 50% от производственной мощности полноценных заводских производственных единиц. Поэтому лучше покупать готовые солнечные батареи и все сопутствующие элементы, а уже собрать и установить их самостоятельно.

Что примечательно, промышленные агрегаты позволяют получать теплую воду даже в морозную погоду.Нужно только, чтобы светило солнышко.

Существуют солнечные системы и солнечные системы косвенного нагрева.

  1. В качестве примера объектов, работающих на прямом отоплении, можно привести теплицы и водогрейные котлы, установленные на улице. Даже застекленная веранда — это разновидность солнечной системы отопления с прямым обогревом. Однако ситуацию омрачает тот факт, что тепло расходуется нерационально.
  2. Косвенный обогрев позволяет пользователю установить блок для получения солнечной энергии там, где это будет наиболее удобно, например, на крыше. Функции теплоносителя в таких системах обычно выполняют специальные незамерзающие жидкости. Тепло передается от емкостей для хранения воды, теплая вода забирается на хозяйственные нужды, ее место занимает холодная жидкость и цикл повторяется.

Также солнечные электростанции подразделяются на плоские и трубчатые.

  1. Первый тип похож на коробку со спиральным нагревательным элементом, обычно из меди. С трех сторон такая спираль утеплена, с солнечной стороны покрыта стеклом.Плоские настройки без проблем идут в свои руки. Это бюджетный и простой в использовании вариант, но эффективность плоских инсталляций оставляет желать лучшего. Функции теплоносителя в рассматриваемой системе обычно выполняет незамерзающая жидкость, также может использоваться вода.
  2. Трубчатые блоки собираются из нескольких труб высотой до 400 см. Трубки ставят параллельно друг другу. Система может состоять из любого необходимого количества трубок. Функцию теплоносителя в такой системе выполняет специальная жидкость с низкой температурой кипения, за счет чего можно значительно повысить КПД агрегата. По сравнению с плоскими солнечными тепловыми системами, трубчатые примерно на 30-40% эффективнее.
    Повысьте эффективность рассматриваемой установки, включив в систему специальный насос, теплообменники и теплоизолированные трубы. Панель устанавливается под уклоном, обычно 30 градусов.

Трубчатые растения отлично подходят для нагрева воды и могут принимать активное участие в отоплении дома.

Установка для солнечного отопления дома

В основе солнечной системы отопления дома будет простейший коллектор, который можно будет собрать своими руками из подручных средств.

Шаг первый. Выньте змеевик из холодильника и тщательно промойте чистой водой. Важно удалить из змеевика весь старый фреон.

Шаг второй. Соберите каркас из деревянных реек. Габариты рамы следует подбирать индивидуально по габаритам змеевика. Это необходимо, чтобы серпантин без усилий садился между планками.

Шаг третий. Нанесите разметку.Присоедините змеевик к раме стойки и отметьте, где будут выходить трубы.

Шаг четвертый. Установите нижний каркас рейку. Между готовым каркасом и ковриком нужно проложить лист фольги.

Шаг пятый. Увеличьте жесткость системы. Для этого набейте рейки на задней стенке конструкции.

Шаг шестой. Зазор между фольгой и основанием установки приклейте скотчем. Это уплотнение не позволит холодному внешнему воздуху попадать в систему.

Шаг седьмой. Установите трубы вкладыша. Для подключения воды отлично подойдут простые пластиковые водопроводные трубы.

Шаг восьмой. Заклейте стыки змеевика и пластиковых труб такой же липкой лентой.

Шаг девятый. Наконец, прикрепите катушку к корпусу. Для фиксации можно использовать хомуты от старого холодильника. Кроме того, изделие необходимо закрепить саморезами.

Шаг десятый. Накройте систему стеклом и приклейте липкой лентой по всему периметру.

солнечный коллектор

На этом работы по сборке солнечного коллектора можно считать завершенными. Осталось только закрепить опоры так, чтобы солнечные лучи падали на плоскость коллектора под прямым углом. Кроме того, в нижней части каркаса необходимо прикрутить несколько саморезов. Они не дадут стеклу отойти при нагревании.

Самодельный коллектор подключается к накопительной емкости с водой. Емкость подключается к водопроводу и / или трубам отопления.Для повышения эффективности система оснащена насосом.

Сборка и подключение ветрогенератора

Второй по популярности источник альтернативной энергии — ветер. Самодельные ветряные генераторы дают возможность обеспечить дом теплом с минимальными затратами.

Шаг первый. Выберите тип конструкции и ее вместимость. Новичкам рекомендуется выбирать самые популярные вертикальные ветряные генераторы. Мощность подбирается индивидуально. Увеличьте мощность ветрогенератора, увеличив размер крыльчатки и добавив дополнительные лопасти.

Однако помните, что чем мощнее устройство, тем сложнее его балансировать. Оптимальный вариант для самостоятельного изготовления — ветряк с диаметром крыльчатки около 2 м и 4-6 лопастями.

Вторая фаза. Сделайте фундамент для ветряка. Достаточно элементарной трехточечной базы. Глубину и площадь конструкции следует определять индивидуально с учетом особенностей почвы и климата строительной площадки.

Монтаж мачты производить не ранее полного затвердевания основания, т.е. примерно через 1,5-2 недели. Вместо тонального крема можно использовать растяжки. Это еще более простой вариант установки мачты. Выкопайте небольшую яму глубиной примерно 50-60 см, установите в нее мачту ветрогенератора и надежно закрепите конструкцию с помощью обычных растяжек.

Третий этап. Сделайте лезвия. В домашних условиях для этого отлично подойдет металлическая бочка.Вам необходимо разделить емкость на равные части в количестве, равном количеству выбранных лопастей. Подготовьте метки, важно, чтобы лезвия были точно одного размера. Обрежьте лопасти будущего ветрогенератора. В этом вам поможет болгарин. При отсутствии болгарки можно обойтись ножницами для резки металла.

Четвертый этап. Закрепите заготовку на генераторе болтами, а затем загните лопасти. От того, насколько будут изгибаться лопасти, зависят многие параметры работы ветряка.Каких-либо конкретных рекомендаций по этому поводу дать нельзя. Определить подходящий ракурс можно только опытным путем.

Пятый этап. Подключите к генератору электрический провод и подключите компоненты системы к цепи. Закрепите генератор на мачте ветряка, затем подключите провода к мачте и включите генератор и аккумулятор в цепь. Нагрузка проводами. Этот ветрогенератор готов. Подключить его к системе водяного отопления можно с помощью все тех же накопительных емкостей.

При желании можно собрать и установить несколько ветряков, если одного устройства недостаточно для обеспечения полноценного дома теплом.

Таким образом, использование альтернативной энергетики — это очень перспективное направление, однозначно заслуживающее внимания. Теперь вы можете почувствовать себя частью современного мира и значительно сэкономить на отоплении, собрав несложную ветровую или солнечную установку. Следуйте инструкциям и все получится.

Удачной работы!

Видео — Альтернативное отопление дома

2012-11-01

В моем летнем панельном доме 10 лет осенью и весной, когда на улице холодно, работает простейшая самодельная система водяного отопления .Собрал из того, что тогда было под рукой, пришлось покупать только ТЭН итальянский на 1,2 кВт с терморегулятором.

Система состоит из котла и секции радиаторов, соединенных муфтой и резиновыми ниппелями (ранее использовалась в системе системы отопления автомобиля ЗИЛ-133). Для радиаторов я использовал оцинкованные трубы, а котел 1 был сделан из черной трубы с толщиной стенки 5 мм (подходящей мне оцинкованной трубы диаметром 158 мм не нашлось). Для котла требовалась труба длиной 320 мм.Подрезал на токарном станке под углом 900, хотя можно и болгаркой по выкройке. Получившийся участок трубы с двух сторон сварили металлическими листами толщиной 6-10 мм (на рисунке они обозначены 1а и 1б). Оцинкованные трубы соединяли по возможности с помощью резьбовых соединений, так как при сварке цинк выгорает.

В боковой стенке 1а (ее диаметр 160 мм) по центру прорезано отверстие диаметром 20 мм (по длине резьбы ТЭН).К стене 1б по центру приварен патрубок 3 диаметром 60 мм и длиной 50 мм. К готовому котлу приварил трубу 5 длиной 390 см, прорезав в ней в котле отверстие диаметром 100 мм на расстоянии 50 мм от стены 1б. Затем в трубке 5, отступив от ее верхнего края 330 мм (по центру), вырезаем отверстие диаметром 20 мм: здесь подойдет патрубок 4 диаметром 60 мм. Длина от 110 до 200 мм — это зависит от длины радиатора (у меня 110 мм).

Муфта 2 для меня изготовила токарь из коррозионно-стойкой стали 45, но в принципе для этого можно использовать сталь разной толщины или стальную гайку с резьбой 2 дюйма. Радиаторы для комнаты сделал сам из оцинкованных труб 6 диаметром 60 мм. Длина их определяется в зависимости от места установки на стене дома. Так, для комнаты размером 18 квадратных метров было 2 трубы длиной 1180 мм, а для маленькой 12 метров — одна труба длиной 1105 мм.К радиаторам приварили две проставки 6б, сделав их из стальных оцинкованных труб диаметром 27 мм и длиной 180 мм. Сваривали их очень аккуратно, чтобы цинк не выгорал изнутри трубы, поэтому шов сделали длиной 3-5 мм. Для торцевой части радиатора (патрубок 6е) я использовал трубы длиной 100 мм из черной стали. Трубы 6б длиной 50 мм были изготовлены из того же материала, а угол (деталь 6а) взят стандартным заводским диаметром 56 мм.

Когда все детали для отопительных систем были готовы, я повесил их на стены и соединил вместе четырьмя резиновыми ниппелями 90 мм.Патрубки зажимал хомутами диаметром 70 мм, а для герметизации перед надеванием труб трубы изнутри смазывали масляной краской. Секции радиаторов в комнатах крепились на стандартные крючки, на которые крепятся чугунные радиаторы. Затем в муфту 2 прикручиваем ТЭН (тоже на краску), для герметизации стыка укладываем лист паронита толщиной 3 мм. ТЭН в комплекте с двумя газовыми переключателями №2.

Через патрубок 5 заливался теплоноситель, так что при нагревании он был выше патрубка 4 на 200 мм.Выше не надо: при нагревании теплоноситель увеличивается в объеме и может пройти через край патрубка 5. Система заземлена, чтобы случайно не получить удар током. Для этого напильником и наждачной бумагой зачистили полосу шириной 10-15 мм в месте стыка патрубка 4 с патрубком 5 и установили оловянную ленту на болт М6 с двумя гайками на провод 1,5 мм2. А по всему дому у меня общий контур заземления — провод 2,5 кв. М. Он выведен через стену и прикреплен к железной трубе длиной 2 м и 0.Диаметром 5 дюймов, вбитый в землю на глубину 1,4 м.

Кроме того, в качестве защиты в моей фазе и (на случай выхода из строя одной) по нулю стоят автоматические предохранители на 16 А. Включая их, я запускаю ТЭН. Теплоноситель расширяется и поднимается внутри трубы 5 (за ее уровнем можно наблюдать сверху). Когда температура достигает 800 (примерно через 45 минут), термостат срабатывает, отключая электричество. Кстати, изначально я заливал воду в систему, но на практике это было не очень удобно: на зиму пришлось сливать и трубы заржавели.Поэтому решил использовать в качестве охлаждающей жидкости автомобильный антифриз-40. Здесь тоже были проблемы: при нагревании испарялась, заставляя регулярно добавлять новые порции, если уровень нагретой охлаждающей жидкости не достигал 200 мм. Соответственно, нельзя было плотно загерметизировать систему, а при работе радиаторов в доме всегда появлялся характерный сладковатый запах. А весной 2011 заменил солярку на солярку. Он не испаряется и не замерзает, поэтому я залил верх патрубка 5 плотно, как это делается в бытовых масляных радиаторах .Еще заметил, что радиаторы, работающие на масле, быстрее нагреваются и дольше держат тепло, чем при использовании антифриза.

В результате в комнатах стало намного теплее. Срок службы масла в герметичной системе, я считаю, не ограничен.

Сделать водонагревательную систему своими руками без навыков слесаря ​​непросто. Однако если речь идет о том, как смонтировать отопление небольшого частного дома, то можно использовать доступные материалы и минимальные знания в области сантехники и сварки.Ниже мы предлагаем вариант, как сделать отопление частного дома самодельным котлом, секциями старого радиатора и ТЭНом.

Самодельный котел, радиаторная секция и ТЭН для собственного отопления

Предлагается довольно простая самодельная система водяного отопления, предназначенная для обогрева небольшого летнего дощатого дома осенью и весной, когда на улице прохладно. Собрать эту конструкцию можно из доступных материалов. Придется купить обогреватель. Для более длительного обслуживания всей системы и особенно самого ТЭНа желательно выбрать импортную версию (например, итальянскую) емкостью 1.2 кВт с термостатом.

В данную систему отопления входят ТЭНы для радиаторов, самодельный котел и собственно сами радиаторные секции, соединенные муфтой и резиновыми ниппелями. Последние детали можно взять со старой машины, например, снятой с системы отопления автомобиля ЗИЛ-133.

При отоплении электронагревателями радиаторы можно изготавливать из оцинкованных труб диаметром 60 мм. Длину следует определять в зависимости от места установки на стене дома.Например, для комнаты 18 м2 потребуются две трубы длиной 1,18 м, а для комнаты 12 м2 — одна труба длиной 1,10 м. Затем приваривают радиаторы с двумя прокладками. Они могут быть изготовлены из стальных оцинкованных труб диаметром 27 мм и длиной 18 см.

Сварку деталей системы водяного отопления частного дома следует проводить очень аккуратно, делая шов длиной 3-5 мм, чтобы цинк внутри трубы не выгорел. Концевая часть радиатора — патрубок — может быть изготовлена ​​из трубы из стали 100 мм.Форсунки должны быть длиной 50 мм. Они должны быть из такого же материала, а уголок можно взять стандартным заводским диаметром 56 мм.

Как сделать самодельный водогрейный котел для отопления

Самодельный котел для водяного отопления можно сделать из трубы, только из черной, с толщиной стенки 5 мм или из оцинкованной трубы подходящим диаметром 158 мм.

Перед тем, как сделать котел отопления вам понадобится труба длиной 320 мм. на токарном станке под углом 90 °, хотя это можно сделать при помощи болгарки по выкройке.Полученный отрезок трубы затем следует с двух сторон приварить металлическими листами толщиной 6-10 мм. Оцинкованные трубы желательно соединять с использованием резьбовых соединений, сварка в этом случае не подходит, так как цинк при сварке тускнеет.

Затем в одной боковой стенке (диаметр стенки 160 мм) следует прорезать отверстие диаметром 20 мм по длине резьбы ТЭН по центру. К другой стене следует приварить к центру трубу диаметром 60 мм и длиной 50 мм.

Затем к самодельному водогрейному котлу для отопления приваривают трубу длиной 390 см, вырезав в котле отверстие диаметром 100 мм (на расстоянии 50 мм от стены). Затем в трубе прорежьте отверстие диаметром 20 мм, отступив от верхнего края на 330 мм (центр).

К этому отверстию в будущем будет подводиться труба диаметром 60 мм. Длина патрубка может составлять от 110 мм до 200 мм — в зависимости от длины радиатора (средний диаметр радиатора 110 мм).

Муфта самодельного котла отопления дома должна быть вывернута на токарном станке из коррозионно-стойкой стали 45. Можно использовать сталь разной толщины или стальную гайку 2 дюйма. Если нет возможности сделать это самостоятельно, можно заказать работу токаря.

Монтаж системы водяного отопления

После того, как собраны все детали для системы отопления, их необходимо соединить между собой с помощью четырех резиновых ниппелей диаметром 90 мм. При установке отопления частного дома своими руками ниппели можно зажать при помощи винтовых хомутов диаметром 70 мм.Для лучшей герметичности рекомендуется перед тем, как надевать их на трубы, смазывать ниппели изнутри масляной краской. Закрепить секции радиаторов внутри помещений можно на стандартных крючках, которые применяются для фиксации чугунных батарей.

После этих работ необходимо вкрутить ТЭН в муфту. Также желательно это сделать на краске, а для усиления герметичности стыка следует уложить лист паронита толщиной 3 мм. Рекомендуется обернуть обогреватель двумя газовыми выключателями No.2.

Далее через патрубок необходимо залить теплоноситель до такого уровня, чтобы при нагревании он был выше патрубка на 200 мм, но не более, иначе при нагревании теплоноситель может пройти через край патрубка, т.к. он будет увеличиваться в объеме. Собранная система должна быть заземлена по соображениям безопасности. Для этого напильником и наждачной бумагой зачистите полосу шириной 10-15 мм на стыке патрубка с трубой. Затем нужно установить оловянную ленту на болт МБ с двумя гайками на провод 1.5 мм2. По всему дому необходимо проложить общий контур заземления из провода 2,5 мм2. Этот провод нужно вывести через стену на улицу и прикрепить к железной трубе (длиной 2 м и диаметром 0,5), заглубленной в землю на глубину не менее 1,4 м.

Дополнительно возможна установка в качестве автоматической защиты на фазном и нулевом проводах (при выходе из строя одного из них) автоматические предохранители номиналом 16 А. При включении этих предохранителей запускается нагреватель.

Постепенно нагреваясь, охлаждающая жидкость будет расширяться и подниматься внутри трубы.Уровень подъема можно контролировать сверху. Когда температура достигает 800 ° C (а это происходит примерно через 45 минут), термостат должен выключиться, отключив питание.

В системе отопления, описанной в этом разделе, можно заливать воду в качестве охлаждающей жидкости. Однако на практике такой вариант не очень удобен: на зиму воду обязательно нужно сливать, а это дополнительная беда, к тому же трубы от воды ржавеют. Вместо воды желательно использовать автомобильный антифриз-40.Хотя у этого варианта есть свои недостатки: при нагревании он испаряется, поэтому необходимо регулярно добавлять новые порции, при этом важно следить за тем, чтобы уровень нагретой охлаждающей жидкости не достигал 200 мм.

В связи с этим не получится каждый раз плотно заклеивать систему, поэтому при работе радиаторов в доме всегда будет характерный сладковатый запах, свойственный антифризу.

Лучшая охлаждающая жидкость для этой системы — дизельное топливо. Это вещество не испаряется, не замерзает, поэтому его можно однократно залить в систему, а верхняя часть трубы герметично заваривается, как это делается в бытовых масляных обогревателях.

Кроме того, радиаторы, работающие на дизельном топливе, быстрее нагреваются и дольше сохраняют тепло, чем при использовании антифриза и тем более — воды. Срок службы масла в герметичной системе практически неограничен.

Простая конструкция солнечного коллектора

Конструкция солнечного коллектора — Монтаж солнечного коллектора

Общее количество солнечной радиации, падающей на каждый квадратный метр в Великобритании, составляет около 1000 кВт / ч в год — из
при этом должно быть возможно собрать от 25% до 33%.Для типичной системы водяного отопления подходящей считается общая площадь около 4 квадратных метров.

Количество воды, которое может быть непосредственно нагрето до «пригодной» температуры, довольно мало, поэтому обычно лучше использовать панель для предварительного нагрева холодной воды в отдельном баке перед подачей в основной бак для горячей воды. Бак для хранения солнечной энергии должен составлять около 50 литров на 1 квадратный метр панели, однако это не очень критично. Бак и все соединительные трубопроводы должны быть хорошо изолированы, чтобы избежать потери собранного тепла.Лучшее положение для панели (Великобритания) — незатененное положение под углом к ​​западу от юга под углом примерно 35 градусов к горизонтали. Другая ориентация между ЮВ и ЮЗ и различные наклоны от 10 до 50 градусов вызывают лишь небольшое снижение общей собранной энергии.

Конструкция плоского солнечного коллектора

В показанной здесь простой однопанельной конструкции в качестве солнечного коллектора используется стандартный радиатор центрального отопления из штампованной стали. Они относительно дешевы и легко доступны как новые, так и бывшие в употреблении (при использовании подержанной панели радиатора удалите любую декоративную краску с лицевой поверхности и при необходимости повторно загрунтуйте).Тепловой КПД коллектора с радиатором центрального отопления должен быть сопоставим со многими коммерчески доступными конструкциями. Однако относительно большое содержание воды замедлит реакцию, особенно при низких уровнях солнечной радиации. Панель должна представлять собой единую панель без ребер и с резьбовыми соединительными отверстиями на всех четырех углах, чтобы легко обеспечить необходимый «диагональный» поток воды. Могут использоваться другие типы только с двумя соединениями, при условии, что соединения находятся в диагонально противоположных углах.Панель необходимо покрасить матовой черной масляной краской, чтобы получить поверхность с высокой впитывающей способностью. Все трубопроводы внутри корпуса должны быть изолированы, чтобы предотвратить утечку накопленного тепла обратно в корпус.

Размер коллектора, используемого в этой конструкции, не определяется, кроме как «h» и «w», это позволяет вам построить корпус в соответствии с требованиями
Ваш конкретный размер радиаторной панели. Старайтесь, чтобы размер панели не превышал 1 кв. М, панели большего размера тяжелые, и с ними будет сложно работать, особенно на крыше.Если вы сможете собрать корпус в его окончательном положении, работа будет проще.

Ящик для панели представляет собой простой деревянный ящик, сделанный из древесины, обработанной давлением (в качестве альтернативы можно использовать консервант для древесины хорошего качества). Показано одинарное переднее остекление с оконным стеклом толщиной 3 мм — для ящиков более 1 метра в любом направлении используйте отдельные куски стекла, вам нужно будет добавить дополнительные опорные планки для остекления на передней части панели, чтобы закрепить их. Всегда измеряйте готовую коробку, прежде чем покупать стекло и покупать его обрезанным по размеру — оставьте 2-миллиметровый зазор вокруг стекла, чтобы оно могло расшириться.В
Крышка переднего остекления должна выступать за нижний край корпуса примерно на 12 мм, чтобы дождь стекал, не натекая на корпус. Зажимы для остекления, прикрепленные к внутренней части нижнего края коробки, используются для удержания крышки на месте.

Изоляция, установленная за коллектором, должна быть высокотемпературной, так как температура может достигать 140 градусов Цельсия, если вода не циркулирует через панель. Другие, более дешевые альтернативные материалы (например, полистирол) не подходят, поскольку они могут давать усадку или даже плавиться.Следует избегать движения воздуха между задней частью панели и изоляцией, поэтому убедитесь, что все зазоры заполнены.

Практически невозможно сделать коллектор полностью водонепроницаемым в течение длительного периода, даже если дождь не попадет, может произойти некоторая внутренняя конденсация. Чтобы это не стало проблемой, проделайте три или четыре 5-миллиметровых «дышащих» отверстия вдоль нижней стороны корпуса прямо перед изоляцией.

Срез солнечного коллектора

Список материалов для солнечного коллектора

Примечание: большинство размеров показаны h + x и w + y — где h и w — высота и ширина конкретной панели, которую вы используете.Измерьте их перед тем, как начать, и просто добавьте x или y по мере необходимости.

  • Древесина — древесина хвойных пород, строганная по всему периметру, желательно обработанная танализацией или обработанная консервантом для древесины хорошего качества.
    Указанные размеры пиломатериалов являются стандартными номинальными размерами — при планировании они будут меньше.
Обозначение детали размер (номинал) длина количество
А 125×25 Вт + 150 мм 1
B 125×25 h + 125 мм 2
С 100×25 Вт + 100 1
Д 25×12 Вт + 100 1
E 25×12 ч. + 75 2
ф. 50×25 ч + 100 2 (или 3, где w больше 1 метра)
G 45×12 Вт + 150 1 (скошенный уголок (оба конца))
H 45×12 Н + 150 2 (под углом (один конец))
Дж 50X50 крой по размеру 4 (или 6, где w больше 1 метра)
  • Фанера Наружное качество 9 мм, h + 150 x w + 150
  • Absorber Press steel, однопанельный радиатор без ребер — с концевой заделкой на всех четырех углах для обеспечения диагонального потока (или в 2 диагонально противоположных углах)
  • Стекло w + 95 xh + 135 мм, 3 мм, (измерьте емкость коллектора, чтобы проверить размер перед покупкой — установите отдельные куски стекла, чтобы все размеры были меньше 1 м, это потребует дополнительных опорных стержней на передней части панель по мере необходимости)
  • Держатели для стекла — 2 на край максимум 1 м
  • Угловые пластины (250 мм x 100 мм, низкоуглеродистая сталь — изгиб на 90 градусов) 4 шт.
  • Изоляция из высокотемпературного минерального волокна толщиной 50 мм
  • Соединительный трубопровод и соединители — медь, размер и количество в соответствии с
  • Металлическая фольга (например, кухонная пленка) по мере необходимости
  • Клей — столярный клей ПВА по необходимости
  • Замазка или глазурованная лента по необходимости
  • Винты и др.по мере необходимости

Базовый корпус солнечного коллектора

Сборка солнечного коллектора

  1. Распилите древесину, обработайте все пропиленные концы высококачественным консервантом для древесины.
  2. Покрасьте панель коллектора, используя как можно более тонкий слой высокотемпературной черной масляной краски.
    (черная краска для выхлопных газов — хорошее предложение).
  3. Склейте и скрутите стороны (A, B и C).
  4. Приклейте подкладочный слой и прикрутите его к раме.
  5. Прикрутите угловые пластины на место.
  6. Приклейте и прикрутите (сзади) поперечные распорки (F) на место.
  7. Просверлите несколько 5-миллиметровых дренажных отверстий в нижней части перед изоляцией.
  8. Положите панель на место внутри корпуса, отметьте на каркасе точки входа в трубы.
    Снимите амортизатор и просверлите отверстия для ввода труб.
  9. Приклейте и прикрутите полоски D и E к внутренним сторонам корпуса так, чтобы они обеспечивали плоскую поверхность для
    стекло на той же линии, что и верх нижней стороны (С).
  10. Обрежьте изоляцию между поперечными распорками и корпусом и установите ее.
  11. Покройте изоляцию металлической фольгой.
  12. Если корпус не собирается, сейчас хорошее время, чтобы установить и закрепить корпус.
  13. Уложите панель в корпус и закрепите с помощью прижимных блоков на поперечных распорках.
  14. Установите трубопровод между панелью и остальной частью системы, заполните зазоры вокруг труб, где
    они входят в корпус с помощью подходящего гибкого герметика.
  15. Вероятно, лучше не снимать переднюю крышку, пока система не будет заполнена водой и
    система проверена на герметичность.
  16. Смонтируйте зажимы, удерживающие стеклопакет, на нижней стороне корпуса.
  17. С помощью шпатлевки или клейкой ленты установите переднюю крышку и закрепите, прикрутив полосы G и H по бокам.
    дела.

Конструкция солнечного коллектора — Солнечный
коллектор в сборе

15 крышек радиаторов, которые можно легко сделать своими руками

Не каждый радиатор выглядит круто и стильно, и если вам не нравится, как выглядит ваш, этот обзор для вас.Вы можете сделать красивую крышку для своего радиатора, которая не только скроет некрасивую деталь, но и станет дополнительным местом для хранения. Традиционные материалы — МДФ, толстый картон или любой другой материал, который вам нравится, но помните, что он должен быть легковоспламеняющимся. Добавьте металлические листы, поскольку с ними легко обращаться, они легковоспламеняющиеся, прочные и сделают ваше покрытие энергоэффективным. Накройте крышку крышкой, чтобы получилась небольшая полка для дополнительного хранения. Прочтите инструкции ниже, чтобы узнать подробные инструкции!

Крышка радиатора с выдвижным ящиком в стиле середины века

Эта потрясающая крышка не только замаскирует радиатор, но и станет настоящей частью вашего декора.Сочетание мореной древесины и белых лаковых поверхностей всегда выглядит великолепно! (через www.apartmenttherapy.com)

Встроенный уголок для завтрака

Превратите радиатор в удобную скамейку для укромного уголка для завтрака. Накройте его мягкими подушками, чтобы превратить его в отличное место для отдыха. (через www.bhg.com)

Прозрачная, но красивая крышка радиатора

Это супер простое и красивое решение подойдет для любой комнаты. Ваш радиатор не потеряет своей эффективности, но лучше впишется в ваш интерьер.(via cafemystra.cafeblog.hu)

Крышка радиатора прихожей со встроенными отсеками

Крышка радиатора центрального отопления

Если вам не нравится внешний вид ваших радиаторов, то эта современная деревянная крышка — лучшее решение, чтобы скрыть их . (via lovechicliving.co.uk)

Модернизация радиатора IKEA

Эта красивая и практичная крышка радиатора сделана из основания кровати с планками IKEA. Простой и быстрый способ спрятать эту некрасивую вещь и получить дополнительную поверхность стола.(через https 🙂

Крышка радиатора с ящиком для хранения

В этой крышке есть место для хранения туалетной бумаги и место для витрины, чтобы сделать интерьер вашей ванной комнаты более уютным. (через missmustardseed.com)

Красивая крышка радиатора с отсеком для хранения

Крышка радиатора скрывает большое утилитарное устройство в более эстетичной упаковке, а плоская верхняя часть дает вам немного больше места для хранения или демонстрации. Для такого проекта подойдет нестандартный пиломатериал и несложные столярные изделия. (через canadianhomeworkshop)

Простая крышка радиатора

Если вам нужно защитить своих малышей от прикосновения к горячему радиатору, крышка просто необходима.Хотя, чтобы сделать такую, вам понадобится Kreg Jig. Кстати, декоративное стекло придает приятный вид верхней части крышки. (via ana-white)

Кухонное сиденье у окна своими руками

Такое сиденье станет идеальным зимним видом спорта для ваших детей и кошек. Кроме того, вам больше не нужно красить радиатор. (via statelykitsch)

Красивая крышка радиатора

Это отличный проект по превращению уродливой вещи в нечто стильное и практичное. (via shelterness)

Энергоэффективная крышка радиатора

Паровые радиаторы нагреваются намного сильнее, чем водяные, и эта крышка — отличное решение для защиты ваших детей от чугунных.Кроме того, если вы решите накрыть заднюю часть радиатора фольгой, крышка — отличный способ это скрыть. (через инструкции)

Скамья для крышки радиатора своими руками

Это очень практичное решение, чтобы добавить что-то уникальное и полезное в старые дома с лучистым теплом. К тому же такая скамейка будет отличным развлечением у окна, когда на улице идет снег.

Добавить комментарий

Ваш адрес email не будет опубликован.
