Тепловая мощность чугунного радиатора отопления 1 секция: Мощность чугунных радиаторов, площадь секции чугунного радиатора

Мощность чугунных радиаторов, площадь секции чугунного радиатора

Чугунные секционные радиаторы – это проверенный не одним десятком лет способ отопления зданий. Они очень надёжны и долговечны, тем не менее, следует помнить некоторые вещи. Так, у них несколько маловата поверхность отдачи тепла; около трети тепла передаётся методом конвекции. О преимуществах и особенностях чугунных радиаторов сначало рекомендуем посмотреть в этом видео

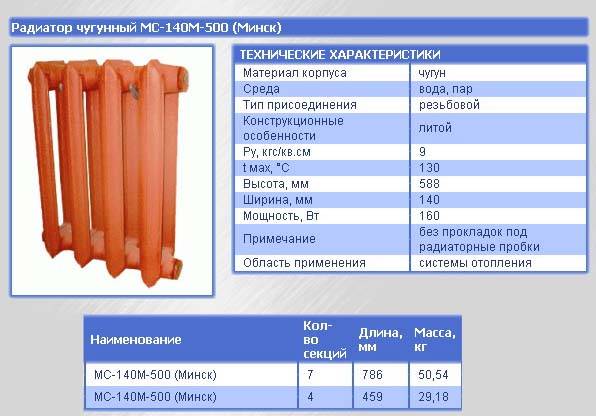

Площадь секции чугунного радиатора МС-140 составляет (в плане площади нагрева) всего 0,23 м2, вес 7.5 кг и вмещает в себя 4 литра воды. Это довольно мало, поэтому в каждой комнате должно быть как минимум по 8-10 секций. Площадь секции чугунного радиатора при выборе всегда нужно брать в учёт, чтобы не ушибиться. Кстати, в чугунных батареях также несколько замедлена подача тепла. Мощность секции чугунного радиатора составляет обычно около 100-200 Вт.

Рабочее давление чугунного радиатора – это максимальное давление воды, которое он может выдержать. Обычно эта величина колеблется в районе 16 атм. А теплоотдача показывает, сколько тепла отдаёт одна секция радиатора.

Нередко производители радиаторов завышают теплоотдачу. Например, можно увидеть, что чугунные радиаторы теплоотдача при дельта t 70 °C — 160/200 Вт, но значение этого не совсем понятно. Обозначение «дельта t» — это на самом деле разность между средними температурами воздуха в помещении и в системе отопления, то есть, при дельта t 70 °C, рабочий график системы отопления должен будет составлять: подача 100 °C, обратка 80 °C. Уже понятно, что эти цифры реальности не соответствуют. Поэтому корректно будет считать теплоотдачу радиатора при дельта t 50 °C. Сейчас широко используются чугунные радиаторы теплоотдача которых (а если конкретнее, мощность секции чугунного радиатора) колеблется в районе 100-150 Вт.

Определить нужную тепловую мощность нам поможет несложный расчет. Следует площадь вашего помещения в мдельта умножить на 100 Вт. То есть, для комнаты площадью в 20 мдельта понадобится радиатор мощностью в 2000 Вт. Обязательно учтите, что, если в комнате есть стеклопакеты, следует из результата вычесть 200 Вт, а если в помещении несколько окон, слишком большие окна или же оно угловое – прибавьте 20-25%. Если вы не учтёте эти моменты, радиатор будет работать неэффективно, а результат этому — нездоровый микроклимат в вашем доме. Не следует также выбирать радиатор по ширине окна, под которым он будет находиться, а не по его мощности.

Если мощность чугунных радиаторов в вашем доме выше, чем тепловые потери помещения, приборы будут работать на перегрев. Последствия могут быть не очень приятными.

• Прежде всего, при борьбе с возникающей из-за перегрева духотой придётся открывать окна, балконы и др. , создавая сквозняки, которые создают дискомфорт и болезни для всей семьи, а особенно для детей.
• Во-вторых, из-за сильно прогретой поверхности радиатора сгорает кислород, резко снижается влажность воздуха и даже появляется запах сгоревшей пыли. Особые страдания это приносит аллергикам, так как пересушенные воздух и сгоревшая пыль раздражают слизистые оболочки и вызывают аллергическую реакцию. Да и на здоровых людей это тоже влияет.
• Наконец, неправильно выбранная мощность чугунных радиаторов является следствием неравномерного распределения тепла, постоянные перепады температуры. Для регулировки температуры и её поддержания используются радиаторные термостатические вентили. На чугунные радиаторы их, тем не менее, устанавливать бесполезно.

  Если же тепловая мощность ваших радиаторов меньше теплопотерь помещения, эта проблема решается созданием дополнительного электрического отопления или даже полной заменой приборов отопления. А это будет стоить вам времени и денег.

Поэтому очень важно с учётом вышеуказанных факторов выбрать самый подходящий для вашего помещения радиатор.

Таблица теплоотдачи чугунных и биметаллических радиаторов отопления

Создание комфортной температуры жилья в отопительный период зависит от множества факторов: от типа стены, высоты помещения, площади оконных проемов, характера расположенного пространства и многого другого. Большое значение имеет тепловой расчет устанавливаемых приборов. Традиционные методы расчета требуют учета вышеуказанных факторов, достаточно трудоемки. Для упрощения выбора типа оборудования применяется таблица радиаторов отопления.

Радиаторы отопления

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

• температуры подачи теплоносителя;
• теплопроводности материала;
• площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

• теплоотдаче одной секции;
• рабочему давлению;
• давлению опрессовки;
• емкости одной секции;
• массе одной секции.

Совет! Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

Чугунные батареи нового поколения

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

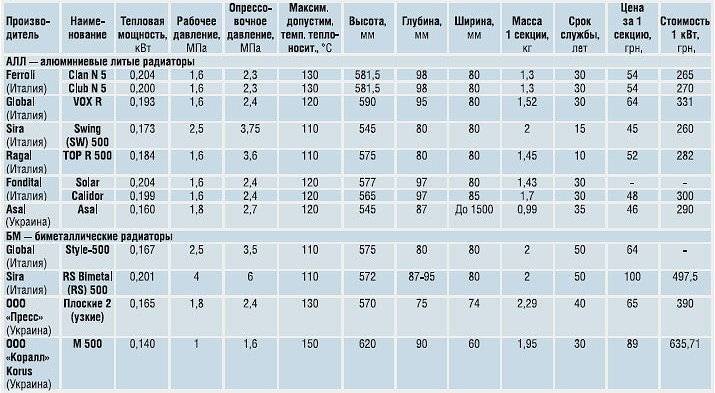

Таблица тепловой мощности радиаторов отопления

Алюминиевые батареи

Теплоотдача алюминиевых радиаторов отопления, как видно из таблицы, лучше, чем у чугунных батарей, но хуже чем у биметаллических. Они достаточно прочны, а легкий собственный вес позволяет облегчить монтаж приборов. Из-за уязвимости к кислородной коррозии в последнее время стали проводить анодирование алюминия.

Алюминиевые радиаторы.

Биметаллические батареи

Этот вид радиатора является сочетанием элементов из стали и алюминия. Каналом для движения теплоносителя являются трубы, а соединительными деталями – резьбовые соединения. В качестве защиты и придания эстетичного внешнего вида такие батареи покрываются кожухом из алюминия. Недостатком изделия является относительно высокая стоимость по сравнению с аналогами. Но это компенсируется тем, что теплоотдача у биметаллических радиаторов отопления самая высокая.

Биметаллические радиаторы отопления

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

Стальной панельный радиатор

Расчет приборов по теплопотерям помещения

Тепловые показатели устанавливаемых приборов определяются из расчета потери тепла помещением. Нормативное значение тепла, необходимого на единицу объема обогреваемой комнаты, за которую принимается 1 м³, составляет:

• для кирпичных зданий – 34 Вт;
• для крупнопанельных зданий – 41 Вт.

Теплопотери

Температура теплоносителя у входа и выхода и стандартная температура помещения отличаются для различных систем. Поэтому для определения реального теплового потока рассчитывается дельта температуры по формуле:

Dt = (T1 + T2)/2 – T3, где

• T1 – температура воды у входа системы;
• T2 – температура воды у выхода системы;
• T3 – стандартная температура помещения;

Таблица для расчета теплоносителя

Важно! Паспортная теплоотдача умножается на поправочный коэффициент, определяемый в зависимости от Dt.

Для определения количества тепла, которое необходимо для помещения, достаточно умножить его объем на нормативное значение мощности и коэффициент учета средней температуры зимой, в зависимости от климатической зоны. Этот коэффициент равен:

• при -10оС и выше — 0,7;
• при -15оС — 0,9;
• при -20оС — 1,1;
• при -25оС — 1,3;
• при -30оС — 1,5.

Кроме этого, необходима коррекция на количество наружных стен. Если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3. Используя данные изготовителя радиатора, всегда легко выбрать нужный обогреватель.

Теплопотери помещения

Помните, что самое важное качество хорошего радиатора — это его долговечность в работе. Поэтому постарайтесь сделать свою покупку так, чтобы батареи прослужили вам необходимое количество времени.

Мощность чугунных радиаторов отопления: особенности расчета

Без чугунных секционных радиаторов ещё не так давно тяжело было представить систему отопления. Несмотря на то, что в настоящее время на смену им всё чаще приходят другие отопительные приборы, чугунные батареи – это качество, проверенное временем. Поэтому многие до сих пор отдают им предпочтение, к тому же, как видите, они выглядят неплохо. Главное в этом случае не только выбрать хороший котёл отопления, но и правильно оценить мощность 1 секции чугунного радиатора, чтобы высчитать необходимое их количество для обеспечения качественного отопления помещения. Это сделать просто, произведя несложные расчеты.

Последствия неправильно подобранной мощности радиаторов

Прежде чем научиться рассчитывать необходимое количество радиаторов отопления необходимо понять из чего складывается мощность системы отопления. Также не мешает знать, какие последствия могут возникнуть вследствие проведения неточных расчётов. А таких последствий может быть два:

• недостаточное количество секций;
• избыточное количество секций радиатора.

В первом случае помещение не будет прогреваться до нужной температуры, а потому в помещении будет всегда холодно и сыро. Не стоит говорить, какие последствия возникают под воздействием повышенной влажности в помещении. Это постоянные заболевания, вызванные переохлаждением и появлением грибка на стенах, а также надо быть готовым к частым ремонтным работам.

Чугунный радиатор в современном интерьере

Что касается избытка отопительных приборов, то в этом случае вас гарантированно ожидают:

• сквозняки, появление которых связано с необходимостью постоянного проветривания из-за духоты в помещении;
• нехватка кислорода, что приведёт к снижению относительной влажности воздуха и появлению неприятных ощущений, что очень вредно для здоровья, так как возникает пересыхание слизистой оболочки, что особенно губительно для аллергиков;
• неравномерное распределение тепловой энергии и постоянно возникающая необходимость её регулирования, что в случае с чугунными радиаторами крайне затруднительно.

А самое страшное, что может ожидать в случае, если величина тепловой мощности в помещении меньше, чем мощность самих радиаторов, это необходимость увеличения количества тепловой энергии за счёт добавления дополнительных приборов отопления. Как правило, в этих случаях используют электрические устройства, что приводит к значительному удорожанию отопления помещения. А в худшем случае и вовсе придётся полностью менять приборы, что очень накладно.

Расчёт необходимого количества радиаторов

Теплоотдача чугунных радиаторов напрямую зависит от величины теплового потока. Количество мощности отопительного прибора необходимого для достаточного отопления помещения – это и есть величина теплового потока радиаторов отопления. Эта величина зависит от нескольких факторов, главный из которых – материал, из которого построен дом. Для различных материалов его величина составляет:

• панельный дом – 0,041 кВт/м3;
• кирпичный дом – 0,034 кВт/м3;
• любой материал с наличием теплоизоляции – 0,02 кВт/м3.

Тепловой поток чугунных радиаторов отопления также является основополагающим значением, влияющим на их теплоотдачу. Это значение указывается в технической документации радиатора и лежит в пределах 0,12-0,16 кВт. Чтобы узнать необходимое количество секций радиаторов необходимо разделить величину общего теплового потока помещения на поток отдельной секции. Затем полученное значение, округлённое в сторону увеличения, делится на количество окон. Результатом этих вычислений является количество необходимых радиаторов.

После выполнения расчётов чаще всего наблюдается небольшое расхождение в цифрах. А именно: количество секций не совпадает со стандартной комплектацией чугунных радиаторов, поставляемых производителем. В любом случае эта проблема легко решается либо удалением лишних секций, либо добавлением недостающих.

Учитывая тот фактор, что мощность секции чугунного радиатора со временем уменьшается в случае возникновения ряда причин, лучше оставить количество радиаторов с незначительным запасом, чтобы не допустить чрезмерного перегревания помещения. Есть и другой вариант расчёта, но приведенный считается самым точным, и несложным, как видите.

Теплоотдача радиаторов отопления – сравнение и расчет мощности

Реальная теплоотдача радиаторов отопления различных типов часто обсуждается на строительных форумах. Участники спорят, какие батареи лучше по тепловым характеристикам – чугунные, алюминиевые или стальные панели. Чтобы прояснить данный вопрос, предлагается выполнить расчет мощности разных отопительных приборов и провести сравнение радиаторов по теплоотдаче.

 Как правильно рассчитывается реальная теплоотдача батарей

Первым делом изучите технический паспорт батареи. В нем вы точно найдете интересующие параметры — тепловую мощность одной секции либо целого панельного радиатора определенного типоразмера. Не спешите восхищаться отличными показателями алюминиевых или биметаллических обогревателей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Ошибочное суждение: мощность алюминиевых радиаторов самая высокая, ведь теплоотдача меди и алюминия – самая лучшая среди металлов. Теплопроводность алюминия действительно высока, но процесс теплообмена зависит от многих факторов. Нюанс второй: отопительные приборы делают из силумина – алюминиевого сплава с кремнием, чьи показатели заметно ниже.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Справка. В документации изделий от различных фирм параметр Δt может обозначаться по-разному: dt, DT, а иногда просто пишется «при разнице температур 70 °С».

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

• tподачи = 184/2 + 10 = 102 °С;
• tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Порядок расчета теплоотдачи

Итак, реальная мощность батареи отопления гораздо меньше заявленной, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к паспортному значению тепловой мощности обогревателя. Ниже представлена таблица коэффициентов, на которые умножается заявленная теплоотдача радиатора в зависимости от настоящей величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

1. Определить, какая должна быть температура в доме и воды в системе.
2. Подставить эти значения в формулу и рассчитать свой температурный напор Δt.
3. Найти в таблице коэффициент, соответствующий найденному DT.
4. Умножить на него паспортную величину теплоотдачи батареи.
5. Подсчитать число секций либо целых отопительных приборов для обогрева комнаты.

В приведенном примере тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. На обогрев помещения площадью 10 м² пойдет приблизительно 1000 Вт теплоты или 1000/96 = 10.4 ≈ 11 секций (округление делаем в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что фирмы–производители дают мощность радиатора для других условий, например, при Δt = 50 °С. Тогда пользоваться коэффициентами нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Справка. Многие производители указывают значения теплоотдачи при таких условиях эксплуатации: tподачи = 90 °С, tобратки = 70 °С, tвоздуха = 20 °С, что как раз соответствует Δt = 50 °С.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти параметры мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, здесь конструкция и форма изделия играет большую роль. Четко сравнить стальной панельный обогреватель с чугунной батареей не выйдет, их поверхности слишком разные.

Трудновато сравнивать отдачу теплоты плоскими панелями и ребристыми поверхностями сложной конфигурации

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдадут 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) на 5 секций такой же высоты передаст в комнату только 530 Вт при аналогичных условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Мощностные характеристики алюминиевых и биметаллических обогревателей мало отличаются, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Длина батареи из 5 алюминиевых секций GLOBAL высотой 600 мм составит примерно 400 мм, что соответствует стальной панели KERMI 600 х 400.

В таблице указана тепловая производительность 1 секции из алюминия и биметалла в зависимости от размеров и разницы температур Δt

Если даже взять трехрядную стальную панель (тип 30), получим 572 Вт при Δt = 50 °С против 635 Вт у 5-секционного алюминия. Еще учтите, что радиатор GLOBAL VOX гораздо тоньше, глубина прибора составляет 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминиевых секций позволяет уменьшить габариты обогревателя.

В индивидуальной системе отопления частного дома батареи одинаковой мощности, сделанные из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они сильнее охлаждают воду, возвращаемую в систему.
2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего возникает небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Вывод простой: неважно, из какого материала изготовлен радиатор. Главное, правильно подобрать батарею по мощности и дизайну, который устроит пользователя. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой лучше устанавливать.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже упоминалось выше. Но чтобы сравнение радиаторов отопления выглядело объективным, кроме теплоотдачи следует учесть и другие важные параметры:

• рабочее и максимальное давление теплоносителя;
• количество вмещаемой воды;
• масса.

Ограничение по рабочему давлению определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота подъема воды сетевыми насосами может достигать сотни метров. Параметр не играет роли для частных домов, где давление в системе невысокое, максимум 3 Бар.

Сравнение по вместительности радиаторов может дать представление об общем количестве воды в сети, которое придется нагревать. Ну а масса изделия важна при выборе места установки и способа крепления батареи.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.

Заключение

Если провести сравнение изделий широкого круга производителей, то все равно выяснится, что по теплоотдаче и другим характеристикам первое место прочно удерживают алюминиевые радиаторы. Биметаллические выигрывают по рабочему давлению, но стоят дороже, покупать их не всегда целесообразно. Стальные батареи – это скорее бюджетный вариант, а вот чугунные, наоборот, — для ценителей. Если не учитывать цену советских чугунных «гармошек» МС140, то ретро радиаторы – самые дорогие из всех существующих.

Как посчитать необходимое количество секций радиатора?

Радиаторы отопления — это самый распространенный отопительный прибор, который устанавливается в жилых помещениях. При выборе радиаторов необходимо в первую очередь обращать внимание на технические показатели. Грамотно выполненный расчет количества секций радиаторов позволяет установить наиболее комфортный микроклимат в помещении любого типа. Именно поэтому следует отнестись к проектированию отопления с особенным вниманием.

Как посчитать, необходимое количество секций радиатора?
Самые простые методики расчета дают примерный результат. Их можно использовать, если помещение стандартного типа.
Существует несколько вариантов расчета:
1.По объему
2.По площади помещения

Расчет количества секций радиаторов отопления по объему:

Чаще всего используется значение, рекомендованное СНиП, для домов панельного типа на 1 м3 объема требуется 41 Вт тепловой мощности.

Если у Вас квартира в современном доме, со стеклопакетами, утепленными наружными стенами и откосами из гипсокартона, то для расчета уже используется значение тепловой мощности 34вт на 1куб.метр объема.

Пример расчета количества секций:

Комната 4*5м, высота потолка 2,65м

Объем комнаты 4*5*2,65=53 м3 умножаем на 41вт. Итого, требуемая тепловая мощность для обогрева: 2173Вт.

Исходя из полученных данных, не трудно рассчитать количество секций радиаторов. Для этого необходимо знать теплоотдачу одной секции, выбранного Вами радиатора.
Допустим:

Биметаллический радиатор AS-500C BiMetal мощность теплоотдачи секции 170 ВТ.

Итого: 2173 Вт делим на теплоотдачу одной секции 170Вт, получаем 2173Вт/170Вт=12,78 секций. Округляем в сторону целого числа, и получаем 12 или 14 секций.

В ассортименте ТМ I-TECH представлены радиаторы с уже подготовленным количеством секций от 5 до 14. Некоторые продавцы предлагают услугу по сборке радиаторов с необходимым числом секций, то есть для нашего примера — 13. Но это уже будет не заводская сборка и гарантия на такое соединение от производителя теряется.

Этот метод, как и следующий является приблизительным.

Расчет количества секций радиаторов отопления по площади помещения

Является актуальным для высоты потолков помещения 2,45-2,6 метра. Принимается равным, что для обогрева 1кв.метра площади достаточно 100Вт.

То есть для комнаты 18 кв. метров, требуется 18кв.м*100Вт=1800Вт тепловой мощности.

Делим на теплоотдачу одной секции: 1800Вт/170Вт=10,59, то есть 11 секций.

В какую сторону лучше округлить результаты расчетов?

Комната угловая или с балконом, то к расчетам добавляем 20%

Если батарея будет устанавливаться за экраном или в нишу, то потери тепла могут достигать 15-20%

Но в то же время, для кухни, можно смело округлить в меньшую сторону, до 10 секций.

Кроме того, на кухне, очень часто монтируется электрический теплый пол. А это минимум 120 Вт с одного квадратного метра, обогреваемого теплым полом.

Если же помещение обладает «нестандартными» характеристиками (чрезмерно большие окна, выход на чердак или в подвал, угловое помещение), то при расчетах стоит использовать коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия.

Точный расчет количества секций радиаторов

Определяем требуемую тепловую мощность радиатора по формуле:

Qт= 100ватт/м2 х S(помещения)м2 х q1 х q2 х q3 х q4 х q5 х q6 х q7;

если рассчитывать количество радиаторов для комнаты с теми же размерами но учетом корректирующих коэффициентов (к примеру комната имеет тройной стеклопакет, качественную теплоизоляцию, мин. температура снаружи не ниже -15 С, сверху отапливаемое помещение)

Qт= 100/м2 х 18м2 х 0,85 х 0,85 х 0,9 х 0,8 ,

Итого потребуется с учетом всех коэффициентов тепловая мощность для обогрева помещения 936,36 ВТ

делим на мощность секции 170 Вт , и получим 6 секций.

Технические характеристики чугунных радиаторов отопления: мощность, размеры, срок службы

Несмотря на появившиеся в последнее время новые технологии производства батарей отопления, старые добрые чугунные радиаторы по-прежнему выпускаются нашими и иностранными производителями и по праву занимают свое место на рынке отопительных приборов.

Что же такое современная чугунная батарея – анахронизм, отчаянно борющийся за свое существование, или один из незаслуженно критикуемых вариантов организации обогрева собственного дома или квартиры? Как водится, ответ находится где-то посередине. [contents]

Теплоотдача и мощность

Это основные характеристики любого прибора отопления, которые определяют его эффективность и обслуживаемую площадь. Чаще всего производители указывают мощность одной секции, а требуемое количество секций рассчитывается, исходя из типа и размеров помещения.

Классический чугунный радиатор

Теплоотдача радиаторов зависит от материалов, из которых они изготовлены. В этом чугун, конечно, проигрывает и стали и, тем более, алюминию.

Его теплопроводность примерно в два раза хуже, чем у алюминия. Однако это компенсируется низкой инертностью. Он долго набирает тепло и так же долго его отдает.

Поэтому эффективность алюминиевой батареи будет выше при интенсивном потоке теплоносителя, например, в закрытых системах с принудительной циркуляцией. В открытых системах или при естественной циркуляции преимущество будет у чугуна.

Мощность секции радиатора из чугуна составляет примерно 160 Вт. Для сравнения аналогичные характеристики алюминиевых и биметаллических батарей находятся в районе 200 Вт. Поэтому при прочих равных условиях чугунное изделие должно состоять из большего числа секций.

Расчет количества секций

Технические расчеты радиаторов можно выполнять с помощью разных методик. Существуют точные алгоритмы, которые учитывают многие параметры материала, конфигурации и расположения помещения. Мы же приведем упрощенную формулу, позволяющую с достаточной точностью оценить искомое значение, и затем покажем, как нужно модифицировать результат, если условия отличаются от стандартных.

Итак, количество секций можно определить, если площадь помещения умножить на 100 и разделить на мощность секции в Ваттах.

Теперь несколько советов:

• Если получилось дробное число, увеличивайте его в большую сторону – лучше запас по теплу, чем недостаточный прогрев помещения;
• Если в комнате два окна, предпочтительнее поставить две батареи, распределив на них полученное количество секций. Так будет выше срок службы и ремонтопригодность системы отопления. Кроме того, радиаторы будут создавать эффективный заслон холодному воздуху из окон;
• Если помещение имеет две внешние стены или высота потолков в нем более 3 м, лучше добавить одну-две секции для компенсации теплопотерь. То же самое можно сделать, если наверху находится неотапливаемый чердак.

Размеры и вес

Размеры, вес и внешний вид чугунных радиаторов – это больное место всех обладателей и установщиков подобных приборов. Посмотрим, так ли все ужасно, на примере наиболее популярного отечественного радиатора – МС-140.

Итак:

• Высота радиатора – 59 см;
• Глубина секции – 14 см;
• Ширина секции – 9,3 см;
• Вес – 7 кг;
• Емкость секции– 1,4 л;
• Мощность секции – 160 Вт.

Конечно, переносить и устанавливать 10-секционные радиаторы весом 70 кг – удовольствие не самое большое, но ведь делается это один раз (технические специалисты и монтажники, наверное, сейчас грустно улыбнулись).

А вот по количеству теплоносителя чугунная батарея действительно не впечатляет – 14 литров на эти 10 секций нужно ведь нагреть и доставить.

В городской квартире это не сильно обременяет, а вот если тепловая энергия берется из котла автономной системы отопления, то лишние кубометры газа или киловатты электроэнергии придется оплачивать из собственного кармана.

Срок службы

Ну а теперь немного о приятном: срок службы и чувствительность к качеству теплоносителя – это те характеристики, по которым чугунные радиаторы опережают всех конкурентов. Это и понятно – чугун абсолютно устойчив к абразивному износу и не вступает в химические реакции с материалами труб или элементов котлов. Размеры каналов внутри секций здесь внушительные, поэтому эти батареи практически никогда не засоряются, а, следовательно, им не нужны технические работы по очистке.

Многие специалисты утверждают, что срок службы современных чугунных батарей – 30-40 лет. Что же, очень может быть, ведь во многих домах еще живы старые советские радиаторы.

Однако есть здесь и своя ложка дегтя – гидравлические удары. Об этом поговорим далее. Ниже предлагаем вам ознакомиться с видео о достоинствах и недостатках чугунных батарей:

Рабочее и опрессовочное давление

Когда речь заходит про технические характеристики радиаторов, показатели давления всегда приводятся в числе первых. Обычное рабочее давление теплоносителя 6-9 атмосфер. С этим напором любые радиаторы справляются, для чугунных батарей штатной нагрузкой считается как раз 9 атмосфер.

Есть еще понятие «опрессовочного» давления – это максимальное давление в системе, которое может возникать при ее первоначальном запуске. Для модели МС-140 – это 15 атмосфер.

Различные дизайнерские решения оформления чугунных радиаторов

По регламенту при запуске системы отопления обязательно должна выполняться проверка возможности плавного пуска центробежных насосов. По-хорошему, все насосы должны быть оборудованы автоматикой, обеспечивающей этот плавный пуск. Ну а на самом деле…

На самом деле, в большинстве домов ее или нет, или она находится в неисправном состоянии. Но и на такой случай в инструкции предусмотрен соответствующий пункт: первоначальный пуск должен выполняться при закрытой задвижке, которую можно (плавно!) открывать только после выравнивания давления в магистрали. Учитывая, кто и как запускает отопление в наших домах, нетрудно себе представить процент выполнения этих инструкций.

При нарушении регламента и возникает тот самый гидроудар, при котором мгновенный скачок давления вызывает превышение допустимого значения, и один из радиаторов по ходу движения теплоносителя не выдерживает нагрузки. Дальнейший ход событий понятен – его срок службы оказывается не столь долгим, как хотелось бы.

Качество теплоносителя

Мы уже отмечали, что чугунные батареи абсолютно не чувствительны к качеству теплоносителя. Им не важен его вид, состав, показатели pH и другие характеристики. Все посторонние примеси, камни и прочий мусор, всегда содержащийся в коммунальных сетях, свободно проходят через широкие каналы радиатора и отправляются дальше (возможно, для того чтобы застрять в узких отверстиях стальных вставок биметаллического радиатора соседа).

Неважно для чугуна и то, каким теплоносителем вы собираетесь оборудовать систему, если предполагаете использовать ее в вашем доме. Это может быть и вода, и тосол, и любая другая незамерзающая жидкость.

Многие делают вывод о том, что при использовании чугунных радиаторов совсем не нужна водоподготовка. Ни в коем случае не следуйте этим советам! В вашей системе есть еще много других компонентов, прежде всего, котел, у которого от плохого качества теплоносителя может упасть мощность, выйти из строя теплообменник или гидравлическая группа.

Корпус радиатора

Обсуждая характеристики чугунных радиаторов, нельзя не отметить еще одну их отличительную особенность – они продаются неокрашенными. Поэтому после покупки их нужно покрыть декоративным термостойким составом, а перед этим обязательно протянуть – качество отечественной сборки часто оставляет желать лучшего.

Однозначного ответа на вопрос, лучше или хуже чугунные радиаторы, чем, например, алюминиевые или биметаллические, наверное, дать невозможно. Кто-то ругает новомодные изделия, кто-то, наоборот, является ярым противником раритетов. Надеемся, что наш цикл статей по радиаторам отопления поможет разобраться, что же нужно именно вам.

Расчет мощности радиаторов отопления — чугунные, алюминивые

При строительстве или проведении капитальных ремонтных работ, жители частных домов зачастую больше думают о комфорте и удобстве жилья. То же самое касается и отопления. Полагаться на старую печь стало делом неблагодарным, все-таки она обогревает помещение недостаточно, и хлопот с ней не оберешься. Люди постоянно в заботах, запасаясь дровами, углем, стоимость которых растет с каждым годом. То ли дело провести в дом отопительную систему и не знать проблем. В этом поможет рынок обогревательных систем, которые предоставлены в большом ассортименте.

Для эффективного обогрева помещения нужно не только приобрести качественный товар в специализированном магазине, но и знать, как установить и сделать правильный расчет мощности радиатора отопления. Как правило, в хороших магазинах работают квалифицированные специалисты, которые помогут просчитать все тонкости и подберут нужную модель, с учетом площади помещения, высоты потолков, количества окон, периметра, длины комнат, климатических особенностей местности.

Если же вы не доверяете чужому мнению, расчет мощности радиатора отопления можно сделать самостоятельно.

Правильный выбор радиаторов отопления

Нужно также учесть некоторые нюансы в подборе радиаторов. Мощность отопительных радиаторов должна быть эквивалентна одной десятой от площади помещения при условии, что высота потолков будет 3 метра. Если потолки выше – нужно добавить 30%, для комнаты, стены которой выходят на улицу – еще 30%.

Выбирая радиаторы, нужно знать, что чем больше объем теплообменника, тем большую площадь можно обогреть. Выгода при максимально подобранной модели и комплекте налицо:

• минимальные габариты;
• экономия при покупке;
• нет перегрева помещения;
• максимальный нагрев теплообменников.

После подсчетов всех теплопотерь и выгодных аспектов, нужно определиться, какой мощности должен быть теплообменник.

Простая математика

Желательно производить расчет в конкретных цифрах, так будет намного понятней. Если допустить, что нужно обогреть комнату в 14 кв.м. с высотой потолков 3 метра, то нужно выяснить объем:

14 х 3 = 42 куб.м.

Для обогрева одного кубического метра нужно 41 Ватт тепловой мощности, предусмотренного для климата России, Молдавии, Украины, Белоруссии.

Таким образом, площадь помещения умножаем на 41 Ватт: 42 х 41 Вт = 1722 Вт

Это и есть количество тепла, нужное для обогрева помещения 14 кв.м. Несложное уравнение подсказало, какой мощности нужно приобрести радиатор – 1700 Вт. При покупке желательно всегда округлять в меньшую сторону. Но учитывая холодные зимы северной части страны, нужно добавить коэффициент потери тепла 20%, и получаем 1700 Вт х 1,2 = 2040. Опять-таки, округлив, мы получаем полный расчет мощности радиатора отопления в 2 кВт.

Теперь стоит приступить к подсчету количества секций в радиаторе, не забывая размеры потолков, стен и площадь помещения. Большое значение имеет тот факт, если в комнате большое окно, отнимающее 30% тепла. Подсчитаем количество ребер на радиаторе. В инструкции к товару есть параметры мощности каждой секции (ребра). В алюминиевых и биметаллических радиаторах в ребре показатель 150 Вт. Значит, для нашей комнаты нужно поделить 2000 Вт на 150, получаем 13,3 шт. Округляем и получаем 13 секций.

В каждом магазине по продаже радиаторов специалисты четко объясняют механизм работы обогревательных систем. Количество тепла при теплоотдаче определяется способностью радиаторов обеспечить теплом помещение в течение одного часа. Устанавливая мощные и большие батареи в маленькие помещения, клиенты теряют не только в деньгах, но и в расходах на оплату теплоносителей. Именно в этом вопросе имеет значение правильный расчет мощности радиатора отопления и выбор компактной модели.

Для создания благоприятного для жизни и работы человека температурного режима, необходимо точно знать количество тепла, которое требуется для обогрева  комнаты, кабинета или цеха. Для этого нужно  знать, значение тепловой мощности радиатора отопления.

Согласно многочисленным экспертным исследованиям, для прогрева воздуха  в зоне средней полосы  в комнате, имеющей высоту потолков до 3 м, с  одним окном на наружной стене и одной дверью, на 1 кв. м необходимо 100 Вт.

Эти данные актуальны для панельного жилого дома. Значение тепловой мощности радиаторов отопления,  будет равно произведению  площади помещения и 100 Вт. Полученный результат  — необходимая  мощность, которую должны иметь отопительные батареи для нагрева воздуха в помещении до оптимальной температуры.

Чугунные батареи имеют значительный эксплуатационный ресурс, высокую прочность, хорошую устойчивость к воздействию коррозии. Прекрасно подойдут для использования в коммунальных сетях, имеющих очень низкое качество теплоносителя.

Одна секция радиатора подобного типа имеет тепловую мощность 0,185 кВт. Чтобы обогреть площадь помещения 15 кв. м мощность радиатора отопления должна быть  не меньше 1,5 кВт, поэтому  при использовании чугунных батарей необходимо будет установить около 9  секций.

На сегодняшний день промышленность выпускает чугунные радиаторы, которые имеют достаточно неплохую эстетику, благодаря применению инновационных технологий отливки корпусов подобных  батарей. Но есть и недостатки:  значительный вес и инерционность.

Алюминиевые радиаторы отопления обладают гораздо большей тепловой мощностью, чем альтернативные чугунные изделия. К примеру, тепловая мощность радиаторов отопления одной секции составляет 0,2кВт. В результате несложно подсчитать, что для нормального прогрева пятнадцатиметровой комнаты необходимо около 8 секций алюминиевого радиатора.

Преимуществом подобных радиаторов служит: легкость, красивый дизайн. К тому же, ими можно  управлять специальными термостатическими вентилями.

Однако алюминиевые радиаторы не обладают такой прочностью, как  чугунные изделия. Вследствие этого они чувствительны к перепадам в отопительной сети рабочего давления, гидравлическим ударам, чрезмерно  высоким температурам теплового носителя.

К тому же, если у теплового носителя кислотность  слишком высокая, алюминий  выделяет водород, что  достаточно опасно для здоровья человека. Поэтому алюминиевые отопительные приборы  рекомендуется использовать в отопительных сетях с теплоносителями, имеющими нейтральную кислотность.

Радиаторы биметаллические имеют схожие эксплуатационные свойства с алюминиевыми изделиями подобного назначения. Но не имеют те недостатки, которыми характеризуются батареи из алюминия. Такие преимущества определила конструкция изделий. Эти радиаторы представляют собой  стальную или медную трубу, внутри которой  двигается теплоноситель.

Поверх этой трубы  надет алюминиевый корпус. В результате теплоноситель, который проходит по внутренней трубе, никаким образом с алюминиевым корпусом не соприкасается. Поэтому,  механические и кислотные свойства теплоносителя на состоянии радиатора никак не отражаются. Благодаря стальной «начинке» изделие обладает высокой прочностью, а высокий уровень теплоотдачи  обеспечивает алюминиевый корпус, высокую тепловую мощность радиаторов отопления. Примерное ее значение — на одну секцию  0,2 кВт.

В помещении любые  отопительные батареи устанавливаются на наружной стене  под окнами. Благодаря этому тепло, излучаемое радиатором, распределяется наилучшим образом. Холодные воздушные массы, поступающие от окна, блокируются нагретым воздушным потоком,  поднимающимся вверх от батареи.

Чугунный радиатор Калькулятор БТЕ

UKAA, мы стремимся подобрать для вас подходящие чугунные радиаторы. Важно выбрать правильный радиатор для желаемой комнаты, поэтому мы сделали выбор намного проще с помощью нашего простого калькулятора BTU для чугунных радиаторов.

Для поддержания тепла в каждой комнате вашего дома потребуется определенное количество тепла.Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (БТЕ) ​​или ваттах. Все модели чугунных радиаторов излучают разное количество тепла в зависимости от их размера и мощности радиатора. Если вы собираетесь купить радиатор, первое, что нужно сделать, — это рассчитать количество БТЕ, необходимое для каждой комнаты. Лучше всего это сделать с помощью калькулятора мощности радиатора.

Наш калькулятор БТЕ для радиаторов разработан для того, чтобы ваши радиаторы в достаточной степени обогревали комнату, в которой они установлены.

Как определить размер чугунного радиатора с помощью калькулятора BTU

Для расчета формулы BTU для вашей комнаты вам потребуется:

1. Введите ширину, длину и высоту помещения

• Гостиная / Столовая / Ванная
• Спальня
• Кухня / общая зона

• Ваш номер выходит на север?
• Есть ли в вашей комнате дверь патио?
• Есть ли в вашей комнате двойное остекление?

Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора требуется, чтобы обеспечить правильную мощность радиатора.

Большинство онлайн-калькуляторов БТЕ радиаторов очень похожи, но главное, на что следует обращать внимание, это то, что радиаторы, которые вы покупаете, соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, протестированные на соответствие BS EN442-1 и BS EN442-2, вы можете быть уверены, что производительность радиатора гарантирована. Вы же не хотите покупать радиатор только для того, чтобы обнаружить, что в ваших комнатах недостаточно тепла!

В UKAA мы продаем только радиаторы, прошедшие испытания по британскому стандарту, поэтому вы можете быть уверены в том, что покупаете высококачественный радиатор.

Калькулятор тепловой мощности радиатора для помещений неудобной формы

Просмотрите это простое пошаговое руководство по расчету BTU для помещения сложной формы. Если ваша комната не имеет формы квадрата / прямоугольника, мы рекомендуем выполнить измерения с помощью системы, представленной ниже, и разделить комнаты на секции, а затем вычислить необходимые БТЕ для каждой секции с помощью онлайн-калькулятора.

Например:
Участок 1 — длина 3 м x ширина 4 м x 2.8м высотой
Секция 2 — длина 3,5 м, ширина 3,8 м, высота 2,8 м
Секция 3 — длина 6 м, ширина 8 м, высота 2,8 м

Это даст вам необходимые выходы, необходимые для каждой части комнаты. Затем вы можете добавить их вместе, чтобы получить общую потребность.

Если в вашей комнате сводчатый потолок или верхний потолок, мы рекомендуем разделить потолок на две части, как показано ниже:

• Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельную комнату e.грамм.

Секция 1 — длина 4 м, ширина 3,5 м, высота 1,8 м (вам нужно будет измерить сводчатый / верхний потолок в самой высокой точке)
Секция 2 — длина 4 м, ширина 3,5 м, высота 2,4 м

Затем рассчитайте выходную мощность, необходимую для каждой секции.

Затем с разделом 1 — требования к верхнему / сводчатому потолку нужно будет уменьшить вдвое.Например, если секция 1 отработала до 4300 БТЕ, сократите ее вдвое — тогда для секции 1 потребуется 2150.

Добавьте это число в раздел 2, и тогда вы получите общий объем тепла, необходимый для достаточного обогрева помещения.

Щелкните здесь, чтобы создать свои чугунные радиаторы на заказ

Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите нашу подборку чугунных радиаторов в Интернете.

Основы водяных (водяных) радиаторов

Основы радиаторов горячей воды

Гидравлическое тепло — один из самых эффективных способов обогрева здания. Он хорошо управляем, бесшумен и поддерживает гораздо более стабильную температуру окружающей среды, чем системы центрального кондиционирования.

Детали радиатора горячей воды (гидроника)

Горячая вода поступает в радиатор через регулирующий клапан и выходит через запорный экран.При первоначальном заполнении воздух выпускается через спускной клапан, чтобы гарантировать, что радиатор полностью заполнен водой. Удаление воздуха из радиатора не должно быть частой необходимостью (необходимость частого удаления воздуха из водяного радиатора является признаком неисправности в системе).

Регулирующий клапан пропускает воду в радиатор. Он может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Запорный экран используется для балансировки системы путем контроля воды, выходящей из радиатора, и, следовательно, сопротивления потоку.Балансировка радиаторов гарантирует, что самый дальний от котла радиатор достигает той же температуры, что и ближайший к нему.

Все наши гидравлические радиаторы стандартно поставляются со спускным клапаном. У нас также есть сливные клапаны для использования в проектах восстановления. Читайте про однотрубные паровые и двухтрубные паровые радиаторы.

Радиатор горячей воды с термостатическим регулирующим клапаном (внизу справа), запорным клапаном (внизу слева) и спускным клапаном (вверху справа). Центральная опора стены удерживает радиатор у стены.

Delta T, или влияние температуры воды на тепловую мощность радиатора

Дельта T, или ∆T, относится к разнице температур воды, циркулирующей в системе центрального отопления, и температуры окружающей среды. Если температура окружающей среды составляет 20ºC, а средняя температура воды внутри радиаторов составляет 70ºC, значение ∆T составляет 70–20 = 50º.

Тепловая мощность радиатора пропорциональна температуре воды внутри него.

Чем горячее вода внутри радиатора, тем выше тепловая мощность радиатора. Таким образом, при ∆T, равном 50º, радиатор может выдавать 1000 Вт (3400 БТЕ), но при этом температура воды внутри снижается, так что ∆T составляет 30º, а тот же радиатор дает всего 510 Вт (1700 БТЕ).

Определение правильного размера радиатора для вашего значения дельта Т

Наша тепловая мощность подтверждена независимой организацией BSRIA. Мы отображаем тепловую мощность при ∆T50 в качестве стандарта для европейского рынка и 170ºF для рынка США.
Мы можем использовать поправочные коэффициенты, чтобы найти фактическую мощность любого излучателя в диапазоне значений дельта Т; просто умножьте выход при ∆T50 на поправочный коэффициент, указанный ниже.

Delta T Поправочные коэффициенты

Delta T	Поправочный коэффициент
75 °	1,69
70 °	1,55
65 °	1,41
60 °	1. 27
55 °	1,13
50 °	1
45 °	0,87
40 °	0,75
35 °	0,63
30 °	0,51
25 °	0,41
20 °	0,3
15 °	0,21
10 °	0.12
5 °	0,05

Радиаторы и тепловые насосы чугунные

Наземные и воздушные тепловые насосы являются чрезвычайно важной частью декарбонизации домашнего отопления, и мы ожидаем, что их использование будет расти. Вода в системе отопления с тепловым насосом не такая горячая, как в традиционном газовом котле, и это снижает мощность радиатора.

Обычно средняя температура воды от теплового насоса составляет 50ºC (122ºF).Это ∆T, равное 30º, а выходная мощность — половина того, что при ∆T50.

Вам нужно вдвое больше радиаторов с тепловым насосом? Почти наверняка нет.

Если вы устанавливаете тепловой насос, очевидно, что вы также утеплите свой дом и улучшите защиту от сквозняков. Чтобы убедиться в правильности цифр, важно провести точный анализ потерь тепла. Повышенная изоляция означает, что требуется меньшее количество тепла.

Наши цены рассчитаны таким образом, чтобы цена за секцию снижалась по мере увеличения радиатора, что делает более крупные радиаторы, необходимые для тепловых насосов, более конкурентоспособными, чем вы думаете.Кроме того, при более низких эксплуатационных расходах на тепловой насос срок окупаемости дополнительных радиаторов может составить всего год или два.

Пример из сельской местности Уэльса

Наше руководство «Как обогреть эко-дом» посвящено собственности в валлийском районе Брекон-Биконс, в которой для обогрева загородной местности используется тепловой насос с воздушным источником тепла, и содержит советы по выбору радиаторов с тепловыми насосами правильного размера.

Тепловая мощность чугунного радиатора отопления 1 сек. Изготовлен из алюминия.Простой способ рассчитать

1.
2.
3.
4.
5.
6.
7.

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе радиаторы, но изделия из чугуна все еще остаются пользуется спросом у потребителей. Их выпускают как российские, так и зарубежные производители. Представленные на фото чугунные радиаторы отопления — один из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое тепловыделение и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача — основные характеристики любого устройства, обеспечивающего обогрев помещения.Обычно производители оборудования для отопительных конструкций указывают этот параметр для одной аккумуляторной секции, а необходимое количество рассчитывается исходя из размеров помещения и требуемой.

Дополнительно учитываются и другие факторы, такие как, например, объем помещения, наличие окон и дверей, степень утепления, характеристики климатических условий и т. Д. Зависит от материала их изготовления. . Следует отметить, что чугун в этом вопросе проигрывает алюминию и стали.Теплопроводность этого материала в 2 раза ниже, чем у алюминия. Но этот недостаток компенсирует низкую инертность чугуна, который набирает тепло и надолго его отдает.

В закрытых системах отопления с принудительной циркуляцией КПД алюминиевых батарей будет намного выше, но при наличии интенсивного потока теплоносителя. Для открытых конструкций у чугуна больше преимуществ в естественной циркуляции.

Примерная мощность одной секции чугунного радиатора составляет 160 Вт, тогда как для алюминиевых и биметаллических устройств этот же параметр находится в пределах 200 Вт.Поэтому при равных условиях эксплуатации чугунная батарея должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методы выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить расчеты с учетом многих факторов, включая размер и расположение комнаты в здании. Также можно использовать упрощенную формулу, которая позволит с достаточной точностью узнать нужное значение.Итак, количество секций можно посчитать, умножив площадь помещения на 100 и разделив результат на мощность чугунной секции радиатора в вате.

Одновременно специалисты рекомендуют:

• , если сумма является дробной, округлите ее в большую сторону. Запас тепла лучше, чем его отсутствие;
• при наличии в комнате не одного, а нескольких окон установить две батареи, разделив между ними необходимое количество секций.В результате увеличивается не только срок службы радиаторов, но и их ремонтопригодность. Аккумуляторы станут хорошей преградой для холодного воздуха, идущего из окон;
• , если высота потолка в помещении более 3 метров и есть две внешние стены для компенсации тепловых потерь, желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.

Размеры и масса чугунных радиаторов отопления

Параметры чугунных радиаторов отопления на примере отечественного изделия МС-140 следующие:

• высота — 59 сантиметров;
• ширина секции — 9.3 сантиметра;
• глубина секции — 14 сантиметров;

Объем секции

• — 1,4 литра;

Вес

• — 7 килограмм;
• мощность секции 160 Вт.

Со стороны собственников недвижимости можно услышать жалобы на то, что перенести и установить радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, достаточно сложно, но я рад, что такая работа в квартире или дом делается один раз, поэтому необходимо правильно рассчитать.

Так как количество теплоносителя в такой батарее всего 14 литров, то при поступлении тепловой энергии от автономной системы отопления котла, то за лишние киловатты электроэнергии или кубометры газа придется платить.

Срок службы чугунных радиаторов

По таким показателям, как продолжительность эксплуатации, чувствительность к температуре и качеству теплоносителя, чугунные радиаторы опережают другие типы аккумуляторов. Что вполне объяснимо: чугун отличается стойкостью к абразивному износу и тем, что он не вступает в какие-либо химические реакции с материалами, из которых изготовлены трубы и элементы отопительных котлов.

Размеры каналов, проходящих через чугунные батареи, достаточны для минимального засорения устройств. В результате они не требуют очистки. По оценкам специалистов, современные чугунные радиаторы могут прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке этого продукта — плохой переносимости ударов воды.

Рабочий и опрессовочный

Среди технических характеристик, помимо того, что важна мощность чугунных радиаторов отопления, следует отметить индикаторы давления.Обычно рабочее давление теплоносителя составляет 6-9 атмосфер. Без проблем справятся любые типы аккумуляторов с таким параметром давления. Номинальное давление для изделий из чугуна составляет ровно 9 атмосфер.

В дополнение к рабочему давлению, используется понятие давления «давления», что отражает его максимально допустимое значение, которое происходит во время первоначального пуска системы отопления. Для чугунной модели МС-140 это 15 атмосфер.

По регламенту в процессе пуска системы отопления необходимо проверить возможность плавного пуска центробежных насосов, которые должны работать в автоматическом режиме, но на самом деле все далеко не так должно быть.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна. Но инструкция по проведению данного вида работ предусматривает, что первоначальный запуск следует производить при закрытом клапане. Допускается плавное открывание только после выравнивания давления в линии подачи теплоносителя.

Но коммунальщики не всегда следуют инструкциям. В результате при нарушении регламента происходит гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенных по пути теплоносителя, не способна выдержать такую ​​нагрузку.В результате срок службы устройства значительно сокращается.

Качество охлаждающей жидкости для чугунных радиаторов

Как было сказано ранее, для чугунных радиаторов качество теплоносителя не имеет значения. Эти устройства не заботятся о pH или других характеристиках. При этом присутствующие в городских системах отопления посторонние примеси, такие как камни и другой мусор, беспрепятственно проходят через довольно широкие каналы аккумуляторов и разносятся дальше. Часто они оказываются в узких отверстиях стальных вставок в биметаллических радиаторах от соседей.Естественно, со временем мощность чугунной радиаторной секции снижается.

Если в частном доме используется автономная система теплоснабжения, неважно, какой теплоноситель будет использоваться — вода, тосол или антифриз. Перед тем, как использовать воду в качестве теплоносителя, собственнику недвижимости необходимо ее подготовить, иначе быстро выйдет из строя отопительный котел, гидроагрегат или теплообменник (читайте: «»). Также может упасть мощность нагревательного блока.

Корпус радиатора

Чугунные радиаторы продаются неокрашенными, поэтому после покупки изделие покрывается термостойким составом. Кроме того, их стоит удлинить, так как отечественная сборка не отличается по качеству.

Однозначно ответить нельзя, какие радиаторы лучше — алюминиевые, чугунные или биметаллические. Все зависит от личных предпочтений.

Напоследок видео про установку чугунных радиаторов отопления:

Основными элементами штатной системы отопления являются радиаторы, которые обеспечивают равномерный обогрев помещения, поэтому их установка должна производиться с соблюдением всех требований.Сегодня потребители имеют доступ к разнообразному выбору моделей, различия которых заключаются как в форме, так и в материалах изготовления. Чугунные радиаторы со временем не изжили себя и до сих пор продолжают занимать устойчивые позиции в квартирах и домах пользователей.

Этот материал, как и прежде, остается одним из самых надежных и долговечных. Учитывая то, что современные чугунные модели изменили свой внешний вид, став более современными и элегантными, их продолжают покупать. По этой причине стоит продумать, как следует рассчитывать их теплоотдачу, чтобы в помещениях поддерживалась постоянная комфортная температура.

Расчет мощности

От чего зависит

1. Площадь помещения — для того, чтобы радиатор эффективно обогревал заданный объем, он должен иметь определенную теплоотдачу, которая напрямую зависит от количества входящих в него секций . Мощность рассчитывается стандартным образом: 1 кВт — на 10 м² помещения, соответственно — на 1 м² требуется 100 Вт.

1. Факторы — однако не все так просто, и приведенный выше расчет является приблизительным, следует учитывать различные нюансы, влияющие на теплопотери:

Совет: теплопередачу радиатора следует рассчитывать с учетом всех негативных факторов, которые подразумевают проникновение холодного воздуха в помещение.

1. Чтобы узнать тепловыделение одного обогревателя, необходимо знать мощность секции чугунного радиатора МС 140 и сложить их количество. Этот показатель является стандартным для большинства производителей и равен 150 Вт, но в зависимости от формы и качества устройства он может незначительно отличаться.

Теплоноситель

Еще один показатель, который необходимо учитывать, — это температура циркулирующей жидкости.

Следовательно, в штатной емкости секции учитываются два температурных показателя:

• внутренний режим;
• Температура внутри системы отопления в зависимости от степени нагрева теплоносителя.

Тепловая мощность определяется по разнице этих показателей. И если при температуре охлаждающей жидкости 70 ° С разница составила 50, то можно сказать, что мощность 1 секции чугунного радиатора MC 140 составляет ровно 150 Вт.

В первую очередь это связано с тем, что что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении всегда будет поддерживаться на уровне 20 ° С. Кроме того, обогрев происходит с учетом свойств чугуна, которые не отличаются высокой скорости теплопередачи.

Простой способ расчета

Если с расчетами все сложно, можно прибегнуть к более легкому способу и воспользоваться многолетним опытом для тех, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² требуется 10-секционный радиатор.

Однако следует отметить, что в комнате должно быть одно окно. Для каждой последующей секции необходимо будет добавлять дополнительные секции, количество зависит от конструкции самого оконного проема, материала, из которого он сделан, количества камер в стеклопакете и других факторов.Но, как правило, добавляется еще 1 или 2 секции, в результате увеличивается цена оборудования.

Совет: когда площадь помещения превышает 20 м², радиаторов отопления должно быть несколько.
Причем устанавливать их следует в разных местах, так как даже увеличив определенное количество секций, ситуация не улучшится.

Основные качества чугунных радиаторов

Выбор осуществляется двумя способами:

• конвекция;
• лучистая энергия.

Они способны создавать тепловую завесу, поэтому их рекомендуется устанавливать под окнами, откуда идет холод.

Однако мощность одной секции чугунного радиатора МС 140 не является главным показателем надежности устройства. Например, алюминиевые и биметаллические радиаторы лучше рассеивают тепло, но имеют гораздо меньший срок службы.

Возможно, это стало причиной того, что чугунные модели по-прежнему пользуются спросом. Согласитесь, ни в одном старом здании вы не найдете алюминиевых батарей, а чугунных установлено столько же, сколько в прошлые века.

Многие сходятся во мнении, что требуемый для них большой объем теплоносителя очень неэкономичен и приводит к чрезмерному расходу энергии, необходимой для его нагрева. Но это просто заблуждение, чем больше теплоносителя содержится в приборе, тем больше он отдает тепла.

Кроме того, если по каким-либо причинам прекращается подача теплоносителя, чугунный аккумулятор будет долго сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды что он содержит. Единственный недостаток устройств — их высокая инертность, что способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Вывод

За время своей долгой эксплуатации чугунные модели радиаторов показали себя только с хорошей стороны. Сегодня востребованы не только стандартные модели таких устройств, но и современные.

Единственный недостаток — большая масса, поэтому их можно установить своими руками только на капитальную стену или на пол. Видео в этой статье позволит вам найти дополнительную информацию по вышеуказанной теме.

Еще одна статья в рубрике — «Квартирное потребление». Итак, поскольку отопительный сезон уже начался, многие интересуются мощностью своих аккумуляторов. Ведь от мощности зависит тепло в комнате и в квартире в целом (это нужно знать при расчете радиаторов отопления на уровне проектирования системы отопления). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают разных марок, но их не так много и их можно перечислить с одной стороны. Все остальное — всего лишь их вариации. Сегодня самое основное.

Классический и самый распространенный радиатор установлен во многих квартирах в нашей стране, а также во многих постсоветских странах. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 — 500. Мощность 1 секции этого радиатора составляет 175 Вт тепловой энергии.

Однако существует множество разновидностей этого радиатора

Самая энергоэффективная версия радиатора MC 140.Дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также обеспечивают дополнительный обогрев помещения. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20 Вт больше, чем у классического MC 140). Однако у таких радиаторов есть существенный недостаток, нужно следить за частотой этих ребер, если они забьются (например, пылью), то тепловой КПД упадет на 30-40 Вт!

Как следует из названия, у этого радиатора такая же ширина 140 мм, но высота всего 300 мм. Это компактный вид радиатора. Мощность одной секции всего 120 Вт тепловой энергии.

МС 90-500

Менее распространенный радиатор, но дешевле предыдущей модели. Ширина одной секции 90 мм (компактнее), высота те же 500 мм, отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора составляет около 140 Вт тепловой энергии.

Радиатор чугунный шириной 110 мм и высотой между трубками 500 мм.Относительно редко ставится не очень часто. Мощность одной секции, около — 150 Вт

Относительно новая разработка, измененная форма. Радиатор имеет ширину секции 100 мм и высоту (между подводящими трубами 500 мм). Тепловая мощность одной секции — 135 — 140 Вт.

Сегодня уже не редкость современные чугунные радиаторы, выпускаемые как импортными компаниями, так и нашими отечественными. По внешнему виду они чем-то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора составляет от 150 до 220 Вт, многое зависит от размера радиатора.

И все, думаю я вам привел схему обычных чугунных радиаторов. Конечно, мощность может немного скакать от производителя к производителю, но примерно мощность держится в этих пределах.

Модели и места расположения радиаторов отопления выбираются еще на этапе планировки дома или квартиры. Этот выбор владельцам частных домов предстоит сделать самостоятельно.К сожалению, для большинства квартир этот вопрос решают застройщики. Обогреть панельную квартиру намного сложнее. Теплоотдача от чугунных радиаторов играет важную роль при выборе таких устройств. Какой тип устройства выбрать: алюминиевый, биметаллический или чугунный?

Неудивительно, что при выборе редко кто руководствуется эффективными показателями устройств и экономическими характеристиками. Выбирать самое доступное с точки зрения цены устройство не очень правильно.Для начала рекомендуется обратить внимание на такой показатель, как теплоотдача радиаторов отопления.

Это будет зависеть от типа и качества материала, из которого изготовлены радиаторы. Основными разновидностями являются: чугун

• ;
• биметалл;
• из алюминия;
• из стали.

Каждый из материалов имеет свои недостатки и ряд особенностей, поэтому для принятия решения потребуется более подробно рассмотреть основные показатели.

Стальные.

Отлично работают в сочетании с автономным отопительным устройством, предназначенным для обогрева значительной площади. Выбор стальных радиаторов отопления не считается отличным вариантом, поскольку они не способны выдерживать значительное давление. Чрезвычайно устойчивый к коррозии, легкий и удовлетворительный теплообмен. Имея незначительное проходное сечение, они редко забиваются. Но рабочее давление считается 7,5-8 кг / см 2, а сопротивление возможному гидроудару составляет всего 13 кг / см 2.Теплоотдача секции 150 Вт.

Jpg «alt =» (! LANG: стальной радиатор «>!}

Сталь

Изготовлены из биметалла

Они лишены недостатков, присущих изделиям из алюминия и чугуна. Наличие стального сердечника — характерная особенность, позволившая добиться колоссальной устойчивости к давлению 16 — 100 кг / см2. Теплопередача биметаллических радиаторов составляет 130 — 200 Вт, что по характеристикам близко к алюминиевым.У них небольшое сечение, поэтому со временем проблем с загрязнениями не возникает. К существенным минусам можно отнести непомерно высокую стоимость продукции.

Jpg «alt =» (! LANG: биметаллический радиатор «>!}

Биметаллический

Изготовлен из алюминия

Такие устройства имеют множество преимуществ. Они обладают отличными внешними характеристиками, к тому же не требуют специального обслуживания. достаточно, чтобы избежать опасений гидравлического удара, как в случае с чугунными изделиями… Рабочее давление составляет 12 — 16 кг / см 2, в зависимости от используемой модели. К характеристикам также относится проходное сечение, которое равно или меньше диаметра стояков. Это позволяет охлаждающей жидкости циркулировать внутри устройства с огромной скоростью, что делает невозможным осаждение отложений на поверхности материала. Большинство людей ошибочно полагают, что слишком маленькое поперечное сечение неизбежно приведет к низкой скорости теплопередачи.

Jpg «alt =» (! LANG: Алюминиевый радиатор «srcset =» «data-srcset =» https: // tepliepol.ru / wp-content / uploads / 2017/06 / aluminiy..jpg 360w, https://tepliepol.ru/wp-content/uploads/2017/06/aluminiy-80×60.jpg 80w «>!}

Алюминий

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи от алюминия намного выше, чем, например, от чугуна. Сечение компенсируется зоной оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе от модели. используется и может составлять 137 — 210 Вт. Вопреки вышеперечисленным характеристикам, не рекомендуется использовать данный тип оборудования в квартирах, так как изделия не способны выдерживать резкие перепады температур и скачки давления внутри системы (во время работы все устройства).Материал радиатора — алюминий, он очень быстро выходит из строя и не подлежит восстановлению в дальнейшем, как в случае использования другого материала.

Изготовлен из чугуна

Необходим регулярный и очень тщательный уход. Высокая инертность — чуть ли не главное достоинство чугунных радиаторов отопления. Уровень рассеивания тепла тоже хороший. Такие изделия не быстро нагреваются, при этом еще долго отдают тепло. Теплоотдача одной секции чугунного радиатора 80 — 160 Вт.Но недостатков здесь очень много, и основными считаются:

1. Ощутимый вес конструкции.
2. Практически полное отсутствие способности противостоять гидроударам (9 кг / см 2).
3. Заметная разница сечения АКБ и стояков. Это приводит к медленной циркуляции теплоносителя и довольно быстрому загрязнению.

.jpg «alt =» (! LANG: Тепловыделение радиаторов отопления в таблице «>!}

Расчет теплопередачи

В первую очередь рекомендуется обратить внимание на имеющийся техпаспорт, который прилагается к каждому продукту этого типа.В нем вы можете найти необходимую информацию о теплопроизводительности одной секции продукта. Эти цифры требуют существенной корректировки. Отвод тепла биметаллических радиаторов, таких как алюминиевые, имеет отличную номинальную мощность, в то время как суждение основано на хорошо известном факте, что изделия из меди имеют отличный уровень теплопередачи, как и алюминиевые. У них высокая теплопроводность, при этом теплопередача зависит от многих других факторов.

Jpg «alt =» (! LANG: Расчет коэффициента теплопередачи>!}

Теплоотдача радиатора отопления умножается на поправочный коэффициент, принятый в зависимости от значения DT

Цифра, указанная в паспорт верен только в том случае, если разница температур подачи и обработки составляет 70 ° С.

По формуле расчеты производятся следующим образом:

Инструкция может иметь разные обозначения. Часто указывается только разница в 70 ° C и не более.

Методика расчета

В итоге оказывается, что заявленная теплоотдача аккумуляторов и мощности несколько ниже реальной, которая указана в документации. Для правильного выбора оборудования необходимо четко понимать разницу в этих цифрах. Используемые компоненты также будут играть второстепенную роль, будь то медный или биметаллический элемент.Для проверки данных следует использовать коэффициент уменьшения, который применим к исходной номинальной мощности устройства, как указано в документации.

Расчет ведется в следующей последовательности:

1. Для начала необходимо разработать оптимальный температурный режим в помещении и основной теплоноситель.
2. Подставьте полученную информацию и вычислите дельту как среднее значение индикатора.
3. Найдите наиболее приблизительный показатель в прилагаемой таблице.
4. Полученное значение умножается на значение, указанное в документации.
5. Произведен расчет необходимого количества отопительных приборов.

Также стоит учесть, что отопительный сезон иногда наступает раньше обычного и прибор должен быть готов к работе. Для биметаллического оборудования расчет будет таким: 200 Вт х 0,48 — 96 Вт. Если площадь помещения 10 м2, то потребуется не менее тысячи ватт тепла или 1000/96 = 10. .4 = 11 батареек или секций (округление всегда идет в большую сторону). В любом случае всегда есть возможность обратиться за помощью к профессионалам, которые помогут произвести необходимые расчеты, подробно расскажут, как и почему это делается. Удачи в начинаниях!

(PDF) Экспериментальный анализ тепловой мощности радиаторов для учета тепла

[3] А. Ферреро, Р. Марчези, Основы измерительной техники, Справочник НАТО по

измерениям, 2002 г., стр.9-17.

[4] Ф. Арпино и др., Влияние условий установки на тепловую мощность нагревательных элементов: предварительные результаты экспериментов

, в: Energy Procedure, 2016, стр. 74-80.

[5] S. Peach, Радиаторы и другие конвекторы, J. Inst. Отопление вентил. Eng., 39 (2) (1972), стр. 239-253.

[6] EN 442-1, Радиаторы и конвекторы — часть 1: технические условия и требования, (2014).

[7] EN 442-2, Радиаторы и конвекторы — часть 2: методы испытаний и рейтинг, (2014).

[8] UNI 10200, Централизованные централизованные климатические установки, производственные и водные санитарно-технические средства —

Критерии водоснабжения и кондиционирования воздуха, внутренние воды и воды, 2013.

[9] L. , Дж. Каллен, Дж. Мэддокс, А. Аль-Шаммаа, Исследование влияния декоративных покрытий

на тепловую мощность радиаторов LPHW, Energy Build., 133 (2016), стр. 414–422.

[10] Эмбайе Р.К. Аль-Дада, С. Махмуд, Численная оценка теплового комфорта и энергосбережения в помещении

путем эксплуатации панельного радиатора отопления при различных стратегиях потока, Энергия и здания, 121 (2016), стр. 298–

308.

[11] Калисир Т. и др., Экспериментальное исследование увеличения теплоотдачи панельного радиатора для эффективного использования тепла

в реальных условиях эксплуатации, EPJ Web of Conferences, 92 (2015). EFM14. — Experimental Fluid

Mechanics 2014.

[12] EN 834, Распределители затрат на тепло для определения потребления радиаторов отопления помещений.

Приборы с электроснабжением, 2013.

[13] S.M.B. Бек и др., Новый дизайн панельных радиаторов, Applied Thermal Engineering, 24 (8-9) (2004), стр.

1291-1300.

[14] I.C. Ward BSc, Бытовые радиаторы: производительность при более низком массовом расходе и более низких температурах

дифференциалов, чем те, которые указаны в стандартных тестах производительности, Building Serv.Англ. Res. Technol., 12 (3) (1991),

, с. 87-94.

[15] Р. Маркези, La camera termostatica di riferimento europeo, La Termotecnica, 2 (1998), стр. 75-89.

[16] Р. Марчези, Калибровка испытательных систем для определения тепловой мощности радиаторов и конвекторов,

SMT4 CT96-2127 Final Report, Брюссель, 1999.

[17] Р. Марчези и др. , Технические характеристики испытательного помещения на основе исследовательской программы, проведенной по адресу

Dipartimento di Energetica del Politecnico di Milano, CEN TC-130, doc.п. 45, 1989.

[18] Л. Селенза и др., Экономическая и техническая осуществимость систем измерения и суб-измерения для учета тепла

, Международный журнал экономики и политики энергетики, 6 (3) (2016), С. 581-587.

[19] Г. Фикко и др., Экспериментальное сравнение систем учета тепла в жилых домах в критических условиях,

Энергетика и здания, 130 (2016), стр. 477-487.

[20] EN 1434-1, Теплосчетчики — Часть 1: общие требования, (2015).

[21] H.W. Coleman, WG Steele, Experimentation and Uncertainty Analysis for Engineers, 2nd, USA, 1999.

[22] G. Betta и др., Методы экспериментального проектирования для оптимизации калибровки измерительной цепи,

Measurement: Journal of the International Measurement Confederation , 30 (2) (2001), стр. 115-127.

[23] М. Делль’Исола, Г. Фикко, Ф. Арпино, Г. Кортелесса, Л. Канале, Новая модель для оценки надежности систем учета тепла

в жилых зданиях, Энергетика и здания, 150 ( 2017), стр.281-293.

[24] М. Саиди, Р. Х. Абардех, Зависимость естественной конвективной теплопередачи от давления воздуха, Всемирный конгресс

Engineering WCE2010, Лондон, Великобритания, 2010.

Отправлено: 1.03.2017.

Исправлено: 3.07.2017.

Принята в печать: 10.07.2017.

Чугунные радиаторы в эксплуатации дороже?

Чугунные радиаторы могут быть очень красивыми и доступны в большом количестве разной высоты, ширины, дизайна, эффектов окраски и, как таковые, обычно стоят больше, чем их современные стальные аналоги.Они также очень тяжелые, и каждая часть отлита вручную, поэтому характеристики могут немного отличаться. Неуверенные покупатели часто спрашивают нас, являются ли чугунные радиаторы более дорогими в эксплуатации из-за объема воды, который они могут удерживать и насколько они тяжелы.

Простой ответ — они не дороже в эксплуатации, чем любые другие металлические радиаторы, например, из алюминия или стали, однако они не работают одинаково из-за различий в материалах и размерах, и эти различия должны быть иметь ввиду перед покупкой и установкой их.

Чугунный радиатор следует рассматривать как паковочную массу: если он выглядит уставшим, а краска тусклая, вы можете перекрасить его. Однако стальной радиатор, скорее всего, будет брошен, когда краска начнет трескаться и обесцвечиваться, поскольку он считается одноразовым. Чугунные радиаторы также должны повысить ценность и привлекательность вашего дома, так же как и любые качественные светильники и фурнитура — они действительно являются инвестиционным вложением и даже будут стоить чего-то из вторых рук, если вы захотите позже их продать.

Чугунный радиатор нагревается медленнее, чем его стальной эквивалент, но когда он нагревается, остается теплым дольше, а это означает, что он идеально подходит для мест, где требуется низкое отопление большую часть времени, таких как отели, рестораны , пабы и дома. Это намного быстрее и требует меньше энергии для нагрева радиатора, если ему никогда не позволять полностью остыть.

Если ваш чугунный радиатор находится в месте, где его не нужно включать в течение длительного времени, например в офисе на выходных, мы рекомендуем вам использовать термостатический радиаторный клапан и установить его на низкий уровень, не выходя из отопления. таким образом, чтобы поддерживать низкий уровень фонового тепла в здании, с возможностью повышения температуры на термостате, когда вам нужно дополнительное тепло.

Использование чугунных радиаторов может означать меньший износ вашего котла, так как при падении температуры не потребуется много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее. . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем выше вероятность его выхода из строя и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не теряли энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

Основным фактором, определяющим, насколько дорого стоит тот или иной источник отопления, является количество потерь тепла из-за плохой изоляции в здании и сквозняков в дверях и окнах. Защита от сквозняков и двойное остекление в сочетании с изоляцией крыши и стен помогут гарантировать минимальные потери тепла и эффективное использование счета за отопление.

Как уже упоминалось ранее, чугунный радиатор более привлекателен, чем стальные версии, и имеет большую площадь поверхности по сравнению с радиаторами аналогичного размера. Стальной радиатор из-за его непривлекательного внешнего вида может быть расположен там, где он спрятан за мебелью или крышкой радиатора. Чугунный радиатор — это красивый объект, который владелец с гордостью выставит на всеобщее обозрение и, следовательно, будет на более видном месте. Поэтому само по себе это расположение означает, что он находится в лучшем месте в комнате, чтобы нагревать воздух вокруг тех, кто проводит время в комнате.

Чугунный радиатор какого размера мне нужен?

Чтобы определить, какого размера вам нужен чугунный радиатор, вы можете использовать калькулятор BTU для вашей комнаты, например этот. При этом будут учтены различные факторы, такие как высота потолка, тип конструкции стен, площадь окон, этаж вашей комнаты и т. Д., Чтобы рассчитать, сколько БТЕ или Ватт вам нужно для обогрева комнаты. После того, как у вас есть показатель BTU, которого нужно придерживаться, вам нужно подумать о положении вашего радиатора. Если он находится под окном, это даст вам максимальную высоту.У вас также будет максимальная ширина в зависимости от положения радиатора, поскольку это будет зависеть от длины стен, дверных проемов, окон и т. Д. И если он находится в коридоре, вы также можете иметь значение максимальной глубины. Все эти факторы определят размер нужного вам чугунного радиатора. Всегда убедитесь, что вы покупаете чугунный радиатор, по крайней мере, с показателем BTU, указанным на калькуляторе BTU, поскольку радиаторы всегда можно выключить до значения ниже их максимального значения, когда они вам не нужны при полном нагреве, но не выше.

Использование чугунных радиаторов может означать меньший износ вашего котла, так как при падении температуры не потребуется много времени, чтобы вернуться к температуре, установленной на термостате, как в стальной версии, где температура будет падать быстрее. . Котел не любит многократно выключаться на полную мощность, и чем тяжелее должен работать ваш котел, тем выше вероятность его выхода из строя и необходимости в ремонте или замене. Если вы отсутствуете весь день и отопление не требуется, вы можете установить термостат на низкое значение, чтобы вашему котлу не приходилось работать слишком много, и вы не теряли энергию.Вы также можете выключить котел на ночь, так как ваши чугунные радиаторы сохранят остаточное тепло и не будут полностью остывать в течение многих часов. Время от времени давая котлу перерыв, он продлит его жизнь.

Часто задаваемые вопросы

Совместимы ли старые викторианские и школьные чугунные радиаторы с современными системами центрального отопления?

Да, все наши чугунные радиаторы совместимы с современными системами центрального отопления. При заказе мы обсудим с вами положение и размер требуемых клапанов, 15 мм или 22 мм.Остальное оставьте нам.

Ваши клапаны двунаправленные?

Традиционные не двунаправленные. Сообщите своему сантехнику эту информацию при установке радиаторов.

Какие цвета мы можем использовать?

В стоимость радиатора входит один из наших стандартных цветов или за дополнительную плату вы можете выбрать ассортимент Farrow and Ball (обратите внимание, что это будет совпадение цветов *) и краски Ardenbrite с металлическими эффектами. Мы можем выслать вам образцы стандартных цветов, чтобы вы могли сочетать цвета с вашим декором.№
* мы распыляем краску под цвет краски на основе растворителя, по этой причине цвет может немного отличаться по оттенку от краски на водной основе, а также из-за другой поверхности.

Какого размера бывают радиаторы?

Оригинальные чугунные радиаторы были изготовлены разной высоты, длины и ширины, самая низкая из которых составляла 13 дюймов (330 мм), например, Chubby Churchill, Chubby Princess и 9-колоночные радиаторы, самые высокие из которых составляли 45 дюймов (1125 мм). любой длины от 7 дюймов (175 мм) до любой необходимой длины. Мы не рекомендуем использовать радиаторы длиной более 1,5 м по причинам, связанным с обеспечением здоровья и безопасности, пожалуйста, обсудите с нами, если ваши требования превышают длину 1,5 м.

Как определить, какой размер мне нужен?

Сообщите нам, какой у вас размер комнаты, и мы сможем определить требуемую тепловую мощность (BTU / Вт). Например, для квадратной комнаты 12 футов (3,7 метра) требуется около 5000 BTU, или если у вас есть зазор для радиатора, укажите этот размер, и мы можем предоставить вам радиатор с максимальной мощностью для этого пространства.

Нам требуется несколько подходящих старых чугунных радиаторов, возможно ли это?

Имея на складе около 3000 радиаторов, мы можем подобрать радиаторы любого размера и стиля. Например, мы только что завершили контракт на поставку 67 радиаторов в таком же стиле.

Как восстановить старые викторианские и школьные радиаторы?

Сначала мы снимаем все старые детали, а затем промываем старый радиатор. Затем они подвергаются пескоструйной очистке. После пескоструйной обработки мы устанавливаем новые переходные втулки для соответствия выбранным вами клапанам, а затем проводим испытания давлением до 4 бар, ваша обычная система центрального отопления составляет около 2 бар.После того, как мы проверили уплотнения на выпускном отверстии и прокладках, мы либо распыляем краску, либо вручную полируем радиатор.

Вы доставляете?

Мы можем доставить в любую точку мира, наш собственный водитель доставит грузовиком на большую часть континентальной части Великобритании за 95 фунтов стерлингов + ндс. За заказ, есть небольшая дополнительная плата для Шотландии. Для других направлений за пределами континентальной части Великобритании мы предоставим вам цитата. Доставка на обочине, но водитель поможет вам в работе. Он не застрахован, чтобы находиться в вашем доме, поэтому, если вы пригласите его, это на ваш риск, и мы не несем ответственности за любой причиненный ущерб.. Поставка под заказ / загрузка автомобиля не на радиатор.

Все наши радиаторы поставляются целыми, готовыми к установке, пожалуйста, учтите это при заказе, т.е. учтите логистику.

У нас есть старые викторианские или школьные / больничные радиаторы, которые мы хотели бы восстановить. Вы можете это сделать?

Да, можем. Спросите у нас расценки и прочтите раздел на сайте, посвященный процессу восстановления. Цены начинаются от 250 фунтов стерлингов плюс НДС за радиатор.Пожалуйста, обсудите с нами, если длина радиаторов превышает 1,5 м, для получения коммерческого предложения.

Пожалуйста, не отправляйте мелкие или ценные предметы вместе с ремонтом, поскольку мы не можем гарантировать их возврат и не можем восстановить мелкие предметы, например кронштейны или ножки радиатора. Мы можем отремонтировать безопорные радиаторы, есть небольшая дополнительная плата из-за дополнительных требований по транспортировке. Мы не можем восстановить клапаны.

Если во время ремонта радиаторов, поставляемых заказчиком, будут обнаружены какие-либо проблемы, мы сообщим вам о любых возможных дополнительных расходах для утверждения, прежде чем продолжить, например, мы можем заменить любые поврежденные секции радиатора.

. Требуется ли специалист-сантехник для установки старых радиаторов?

Нет. Любой сантехник сможет установить наши радиаторы, когда они будут готовы со всеми необходимыми метрическими фитингами и в нужных местах.

Все ли ваши запасы показаны на веб-сайте?

Ни в коем случае. Мы не могли поддерживать наш веб-сайт в актуальном состоянии достаточно быстро из-за постоянно меняющихся запасов. На страницах нашего сайта представлены фотографии самых популярных линеек чугунных радиаторов. У нас есть возможность найти множество необычных, изысканных и одноразовых чугунных радиаторов, которые никогда не попадают на наш сайт.Мы надеемся расширить наш ассортимент фотографий, чтобы вы могли увидеть истинные вариации радиаторов, которые мы делаем на складе.

Можете ли вы предоставить краску для подкраски?

Если вы свяжетесь с нами, мы вышлем вам небольшую баночку с краской под цвет вашего радиатора. Через несколько недель он исчезнет, ​​поэтому, если потребуется, запросите.

У меня широкий плинтус, у вас есть гибкие кронштейны?

У нас есть два вида кронштейнов. Наш стандартный кронштейн отводит радиатор на расстояние ~ 1 дюйма от стены и прилегает к нему.Если вам необходимо, чтобы расстояние от стены было гибким, выберите один из металлических кронштейнов, соответствующих клапану.

Вы покупаете старые чугунные радиаторы?

Да, делаем. Отправьте нам электронное письмо с фотографиями радиаторов, которые вы продаете, контактной информацией и вашим местонахождением в стране. Затем мы рассмотрим фотографии и сообщим вам, заинтересованы ли мы в их приобретении и за какую сумму. Пожалуйста, обратитесь к странице контактов для получения подробной информации о том, как связаться с нами.

Как вы рассчитываете БТЕ / Вт?

Тепловая мощность радиатора измеряется в британских тепловых единицах (BTU) или ваттах. Тепловая мощность радиатора определяется с помощью расчета, называемого дельтой t, исходя из комнатной температуры 18 °, температуры подачи 80 ° и обратки котла 60 °, дельта t составляет 52 °. Некоторые системы, использующие возобновляемые источники энергии, могут иметь другой поток и возврат, поэтому разная дельта t, пожалуйста, свяжитесь с нами для получения вариантов.

Какова ваша политика Общего регламента защиты данных (GDPR)?

Когда вы связываетесь с The Old Radiator & The Vintage Floortile Company, мы собираем ваше имя, адрес и контактную информацию.

Эта информация хранится в нашей системе ERP, поэтому мы можем связаться с вами по поводу предложения / заказов и деталей доставки. Мы не передаем вашу информацию никаким другим компаниям (за исключением курьерских компаний, которые мы можем запросить для доставки от нашего имени). Мы не рассылаем «общие» электронные письма, и у нас нет списка рассылки. У нашего сервера есть безопасность, чтобы сохранить детали в безопасности. Мы не храним данные платежных карт в электронном виде.

Сколько воды в чугунной секции радиатора отопления.Важные технические характеристики и вес чугунных радиаторов

Радиатор — неотъемлемая часть любой квартиры. Это оборудование обеспечивает отопление дома в холодное время года. Однако далеко не в каждой квартире можно установить тот или иной аккумулятор. Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится. В первую очередь, это касается мощности. От этого показателя зависит качество отопления вашего дома. Поэтому сегодня мы научим вас правильно рассчитывать заряд батареи.

Рассчитываем мощность радиатора отопления

Радиаторы отопления обеспечивают отопление квартиры. Без этого устройства невозможно представить ни одно современное жилище. Именно благодаря ему мы можем комфортно проводить холодные зимние вечера.

Мощность радиатора отопления имеет большое значение при отоплении дома. Именно это устройство отдает в комнату большую часть тепла. Без него вы бы жили в холодной и сырой комнате.

Радиаторы отопления могут быть изготовлены из разных материалов.Это может быть алюминий, чугун или сталь. Также такие устройства различаются по своей конструкции. Они могут состоять из отдельных секций или представлять собой панель.

При расчете мощности материал, из которого изготовлен радиатор, значения не имеет. Но конструкция такого устройства играет немаловажную роль при расчете.

Радиатор, состоящий из секций, можно собрать самостоятельно до необходимой длины. Таким образом, в этом варианте вы рассчитаете количество секций, на которых радиатор будет иметь необходимую мощность.

Как рассчитать необходимое количество секций радиатора:

1. Первое, что нужно знать, это площадь помещения. Для этого нужно отдельно умножить высоту комнаты на длину двух соседних с ней стен, а затем сложить полученные два числа.
2. Также нужно узнать мощность отдельной секции радиатора.
3. Далее площадь комнаты умножается на мощность отдельной секции радиатора и делится на 100.

В результате вы узнаете число, которое будет равно необходимому количеству секций радиатора. Вам нужно округлить его.

При желании приобрести панельный радиатор. Этот расчет будет другим. В этом случае вы рассчитаете мощность устройства.

1. Для начала нужно рассчитать объем помещения. Для этого умножьте высоту комнаты на число, полученное умножением длины двух соседних стен.
2. Полученное число умножаем на 41.Эта цифра и есть необходимая мощность для обогрева одного кубометра.

Получившаяся цифра будет равна мощности радиатора. Вам нужно округлить его. В этом случае можно разделить номинал на два радиатора.

Какова мощность одной секции чугунного радиатора

Чугунные радиаторы — самые первые батареи. Однако, несмотря на новые модели, такие устройства по-прежнему занимают первое место по популярности.

Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются.Однако такие гармошки обладают надежностью и высоким КПД.

На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самых разных цветов. Более того, некоторые батареи этого типа имеют красивый рельеф и даже чугунное литье.

Теплоотдача чугунных радиаторов высокая. Мощность одной секции такого устройства составляет 160 Вт. Однако считается, что в среднем этот показатель может снизиться до 140 Вт. Есть таблица сравнения разных типов радиаторов.И в нем чугунный аккумулятор занимает первое место. Давайте рассмотрим преимущества таких устройств.

Преимущества чугунных радиаторов:

1. Чугун обладает очень высокой теплоемкостью. Благодаря этому радиаторы из такого материала надолго сохраняют и в большом количестве отдают тепло.
2. Чугунные батареи при условии правильной сварки легко выдерживают удары воды и перепады температур.
3. Стенки таких аккумуляторов не подвержены коррозии и износу.Поэтому для них подходит абсолютно любая охлаждающая жидкость.

Если вы выберете этот радиатор, то можете быть уверены, что у вас не возникнет проблем при его эксплуатации. Однако многих людей не устраивает внешний вид таких устройств.

Средняя мощность алюминиевой секции радиатора

Наиболее популярны алюминиевые радиаторы. Это связано с их современным внешним видом и простотой обслуживания. Приобрести такие модели по очень доступной цене можно в специализированных магазинах.

Кроме алюминиевых и чугунных радиаторов, есть стальные батареи. По габаритам и весу такие устройства значительно уступают моделям из других материалов. В этом преимущество стальных радиаторов.

Алюминиевые радиаторы выдерживают до 15 атмосфер. Также им не страшны высокие температуры. За это их так любит наш народ. Конструкция алюминиевых аккумуляторов достаточно лаконична. Конечно, особой оригинальностью такие конструкции не отличаются, однако они способны вписаться в любой интерьер.Вопрос о мощности одной секции таких аккумуляторов все еще актуален. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Вт. Алюминиевые аккумуляторные секции очень легко подсоединяются. Обычно эти услуги предоставляют продавцы в магазине, но при необходимости вы можете собрать их самостоятельно.

При всех достоинствах алюминиевых радиаторов, у них есть и недостатки. Чтобы потом не пожалеть о содеянном, нужно ознакомиться не только с отзывами «за», но и с позициями «против».

Недостатки алюминиевых конвекторов:

1. Алюминий — это материал, который наиболее подвержен коррозии. Более того, в процессе ржавления может выделять газы. Поэтому такие устройства наиболее применимы в индивидуальных системах отопления, где качество воды выше.
2. При неправильном соединении секций алюминиевые радиаторы могут протечь. И в этом случае отремонтировать их будет невозможно.

Алюминиевые радиаторы очень популярны из-за их высокого КПД и небольшого веса.Однако у них есть серьезные недостатки, которые необходимо учитывать.

Объем воды в одной секции чугунной батареи

Многих интересует объем воды в одной секции. Поскольку некоторые утверждают, что большие размеры таких радиаторов говорят о том, что в одной секции содержится более трех литров.

На самом деле большую часть объема такого устройства составляет сам чугун. Он имеет толстый слой, поэтому изделие кажется таким объемным. Посмотрим, сколько воды может быть в одной секции чугунной батареи.

Сколько бытовой воды уйдет в одну секцию чугунной батареи:

• Радиатор модели MC 140/500 вмещает 1,45 л воды в одной секции;
• Аккумулятор модели MC 140/400 вмещает 1,28 литра воды в одной секции;
• Для конструкции модели MC 140/300 необходимо 1,11 литра воды.

Как видите, в чугунных батареях не так много воды, как может показаться. Поэтому за экономию этого ресурса можно не беспокоиться.

Рассчитываем мощность радиатора отопления (видео)

Мощность радиатора должна сыграть решающую роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не запутаться.

Вряд ли вы мечтаете провести эту зиму в ледяной квартире под десятью одеялами. Поэтому сегодня речь пойдет о радиаторах отопления, а именно о чугунном радиаторе МС-140.

Сделаем обзор характеристик, расскажем, как правильно выбрать количество секций и как все это смонтировать.Но обо всем по порядку.

Почему именно чугун

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные из них:

• Высокая коррозионная стойкость. Это свойство связано с тем, что во время эксплуатации поверхность радиатора покрывается «сухой ржавчиной», предотвращающей развитие коррозии. Чугун также очень износостойкий, он не наносит большого вреда камням и различному мусору из труб отопления;
• Хорошая тепловая инерция. Даже через час после выключения котла чугунный радиатор отопления MS 140 сохраняет 30% излучаемого тепла, а для стальных радиаторов этот показатель составляет всего 15%;
• Длительный срок службы. Так у качественных чугунных радиаторов он может достигать 100 лет, хотя производители говорят о 10-30 годах надежной работы;
• Большая внутренняя секция радиаторов. Именно поэтому чугунные радиаторы отопления MS 140 500 редко нуждаются в чистке;
• Чугун из-за своего состава ни при каких обстоятельствах не может вызывать электрохимическую коррозию. Другими словами, никаких конфликтов с пластиковыми (стальными) трубами возникнуть не может.

Поговорим о характеристиках

А теперь пора предложить вашему вниманию технические характеристики чугунных радиаторов.

Но, зная преимущества устройств и их характеристики, не спешите бежать в магазин. Ведь перед этим нужно узнать, сколько секций необходимо, чтобы обогрев был действительно эффективным.

Количество секций

Количество секций зависит от конфигурации помещения. Конечно, здесь основным параметром является площадь, но есть и другие немаловажные факторы, такие как: зонирование, пол, высота потолка, размеры ниши, наличие стеклопакетов, количество окон.

Наконечник. Для угловых комнат лучше выбрать более мощные радиаторы и сделать несколько дополнительных секций (1-2).Объясняется это дополнительными потерями тепла, что может сказаться на комфорте жителей.

Рассмотрим формулу расчета необходимого количества секций для комнаты с высотой потолка не более 3 метров и площадью 50 квадратных метров:

Совет. Если в результате расчета вы получите дробное число, то лучше округлите его — обеспечьте небольшой запас мощности.

Теперь, когда вы знаете, сколько разделов вам нужно, можно переходить непосредственно к установке.

Монтаж

Количество секций посчитано, радиаторы куплены, осталось установить. Здесь есть два варианта — обратиться к специалистам за деньги или сделать это самому. Рассмотрим второй вариант.

Подбираем крепления

Первым этапом монтажа является выбор крепления для радиатора. На фото вы можете увидеть различные виды креплений.

Например, для секционных радиаторов используются штифтовые и угловые кронштейны.Первые используются для крепления батареи к стене из кирпича или штукатурки, а угловые используются, если стена деревянная. Также следует помнить, что для углового крепления необходимо запастись саморезами и дюбелями.

Типы крепежа. Как вы уже догадались, для нашего случая применимы крепления № 3 и № 4

Непосредственная установка

На этом этапе необходимо выбрать места для установки кронштейнов. Помните, что на радиатор необходимо не менее трех кронштейнов.После использования дюбелей и дрели нужно закрепить кронштейны.

Следующим шагом будет установка радиатора на кронштейны.

Наконечник. Не нужно сразу снимать защитную пленку с радиатора, сначала установите ее на кронштейны, а затем, не боясь поцарапать радиатор, снимите пленку.

Осторожно подсоедините вышедшие из строя трубы к радиатору. Прикрепите аккуратно и аккуратно, но не повредите резьбу; в противном случае вода вытечет из системы.Перед просмотром ознакомьтесь с установочным видео в нашей галерее.

При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть примерно 10 сантиметров. Расстояние между стеной и аккумулятором должно составлять от 2 до 5 см.

Резюме

Чугунные приборы можно смело устанавливать в свои системы отопления, конечно, по характеристикам они уступают новым моделям, но и цена у них невысокая.К тому же они за столетие доказали свою пригодность как в СССР, так и в Европе. Большой плюс — долгий срок службы.

Секционные чугунные радиаторы начали производить более ста лет назад. Их использовали сначала в системах парового отопления, а затем в системах центрального водяного отопления. Классические чугунные радиаторы МС-140 советского производства установлены во многих старинных русских домах.

Достоинством чугунных радиаторов является их высокая надежность и длительный срок службы (более пятидесяти лет).Радиатор состоит из секций из качественного чугуна, которые соединяются ниппелями из ковкого чугуна. Большой диаметр отверстия делает чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду, типичную для систем центрального отопления в России по той же причине, что они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиаторам коррозионную стойкость, что немаловажно летом, когда вода из системы отопления стекает, а радиатор остается ржавым «сухим».«Чугунные радиаторы — самые дешевые аналоги, за исключением высокохудожественных изделий со сложной отливкой. Цена на них намного выше.

Недостатки чугунных радиаторов в их большой массе. По этой причине установка усложняется, а транспортные расходы увеличиваются. Чугунные радиаторы имеют большую тепловую инерцию (долго нагреваются и остывают)

Следовательно, их нельзя использовать в системах отопления с автоматическим регулированием температуры из-за длительного срабатывания.

Надежные и проверенные временем отопительные приборы. Конструкция MC 140 идеально подходит для российских тепловых сетей. Абсолютно не чувствителен к качеству воды, используемой в качестве охлаждающей жидкости. Самые доступные радиаторы отопления.

Характеристики одной секции:

Масса, кг 6,25

Тепловой поток, кВт 0,16

Объем воды, л 1,45

Диаметр отверстия, дюйм 1 1/4

Технические характеристики

Максимальная температура 130 ° С

Рабочее давление 9 — 12 бар

Давление обжима 18 бар

Размеры чугунного радиатора

Чугунные батареи, отметившие столетие, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам. У чугуна много неоспоримых преимуществ: устойчивость к коррозии, тепловая эффективность и долговечность. Современная техника имеет привлекательный дизайн, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток — вес чугунного радиатора составляет несколько десятков килограммов.

Сколько весит чугунный аккумулятор?

Особенно важно знать и учитывать вес отопительной батареи при установке устройств на тонких стенах и перегородках из хрупких материалов.Если нагрузка выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.

Вес чугунной секции радиатора без охлаждающей жидкости от 7,1 до 7,5 килограмм — точные значения зависят от высоты изделия и других особенностей модели. Среди новинок — облегченные модификации с массой секции 5,7 кг. Стандартные батареи состоят из 4–10 секционных ячеек, но есть и «гиганты», включающие 20 и более звеньев.

Зная, сколько весит чугунная секция радиатора, несложно рассчитать массу батареи, состоящей из нескольких баков. Например, устройство из 7 секций будет весить 48–52,5 кг, а устройство из десяти секций будет иметь нагрузку 70-75 кг. Для облегчения монтажа выбирают несколько устройств из 5-7 секций, а не громоздкие многосекционные конструкции. При необходимости сборные устройства модернизируют, добавляя или уменьшая количество элементов.

Рассчитывая общую массу нагревателя, следует учитывать, что объем чугунной радиаторной секции составляет в среднем около полутора литров жидкости.В новых экономичных моделях встречаются показатели от 1 литра, а в радиаторах старой модели количество охлаждающей жидкости может достигать 1,7 литра. Естественно, после запуска системы отопления вес прибора увеличится.

Технические характеристики чугунной батареи

Не менее важны и другие технические характеристики чугунных радиаторов. Их знания и умение рассчитывать необходимые параметры помогают правильно определить количество секций в источнике тепла.

Мощность — ключевой показатель эффективности

Зная мощность чугунного радиатора, несложно подсчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток. Следствие ошибки — повышенная сухость воздуха, неприятный запах пригоревшей пыли, сквозняки от необходимости частого проветривания.

Номинальная тепловая мощность одной секции стандартного чугунного радиатора составляет 160 Вт.При расчете габаритов отопительного агрегата необходимо определить величину теплового потока жилища. Этот показатель зависит от материала стены, из которого строится строительство, и степени теплоизоляции здания. В панельном доме тепловой поток составляет 0,041 кВт / м3, в кирпичной конструкции — 0,034 кВт / м3, а при хорошей теплоизоляции — 0,02 кВт / м3 независимо от того, из чего построены стены.

Для расчета количества звеньев используется простая формула: цифра, обозначающая объем помещения, умножается на тепловой поток помещения, после чего полученное значение делится на номинальный тепловой поток одной секции (0. 160 кВт). Итог округляется до целого числа — это количество обязательных элементов. Совмещать их в одном радиаторе не обязательно — если окон несколько, лучше устанавливать прибор под каждым проемом.

Теплопередача чугунных радиаторов напрямую зависит от количества секций в обогревателе и их размеров. Размеры батареи подбираются с учетом площади комнаты и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина аккумулятора должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника должно быть от 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления — это дань традициям и немаловажный фактор эффективной работы и безопасности оборудования.

1. Ширина одной секции чугунного «гармошки» от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и в разных модельных рядах одного и того же производителя.
2. Глубина типичных изделий: 92, 99 и 110 мм. В конструктивных изменениях возможны другие номера.
3. Межосевое расстояние в стандартном исполнении — 35 и 50 см, но есть другие параметры.
4. Высота устройств всегда больше межосевого расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
5. Площадь чугунной секции радиатора в среднем составляет 0,25 квадратных метра. метр.

Срок службы и другие параметры

Срок службы чугунных радиаторов исчисляется десятилетиями.После того, как установка будет завершена, можно не думать о замене батарей в ближайшие 20-25 лет. Известно, что в домах дореволюционная строительная техника, отлитая более 100 лет назад, до сих пор исправно работает.

Рабочее давление чугунных приборов составляет 9 атмосфер, что позволяет использовать их в автономном и центральном отоплении. Также чугун не боится сливов теплоносителя в летнее время года — спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и выяснив, сколько весит чугунный радиатор, практические люди доверяют системным расчетам и специалистам по установке.
