Как правильно установить термоголовку на батарею

Содержание

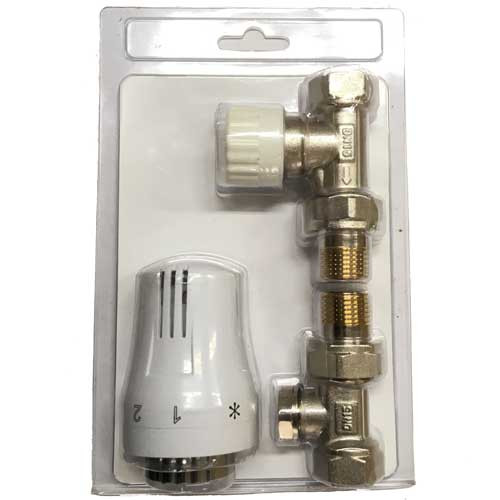

Что понадобится для установки?

О принципе работы термоголовки

Частые ошибки монтажа

Пошаговая инструкция правильной установки

Полезные статьи

1. Что понадобится для установки?

2. О принципе работы термоголовки

Чтобы понять, как правильно установить термостатическую головку на батарею, важно разобраться в ее устройстве. Когда ясен принцип функционирования, легко избежать проблем с монтажом.

Вентиль состоит из двух частей – регулировочного клапана и термостатического элемента. Вращая ручку, настраивают температурный режим. При этом ориентируются на шкалу с цифрами или точками – совмещают нужную из них с риской на корпусе. Между седлом клапана и его конусом есть расстояние, которое определяет количество воды, поступающей из системы отопления в радиатор. Движением конуса управляет термостатический элемент. Он реагирует на изменение температуры воздуха в комнате за счет газоконденсатного заполнения – термочувствительной жидкости. Таким образом, происходит автоматическая регулировка потока теплоносителя в зависимости от изменения температуры воздуха в помещении. Она удерживается на одном уровне, комфортном для пользователя, например, 20 – 22 °С.

Поддержание постоянной температуры в помещении и является главным достоинством термоголовки. Для ее понижения не надо открывать двери и окна (это особенно не выгодно владельцам собственной котельной – ведь затраченные на обогрев ресурсы буквально улетают в окно). Использование регулирующей аппаратуры экономит 10 – 20% тепловой энергии. И наконец, еще одним аргументом в пользу установки термоголовки на батарею является довольно простой монтаж и независимость ее работы от электросети.

Как видите, принцип работы обычного механического термостатического вентиля довольно прост. Однако точность его срабатывания во многом зависит от правильной установки. Поэтому, прежде чем говорить о процессе монтажа, мы расскажем, как не следует устанавливать термоголовку на батарею.

3. Частые ошибки монтажа

Наиболее распространенная ошибка – вертикальное положение головки над клапаном в верхней части радиатора. Многие пользователи считают такой способ эстетичным и удобным. Но это негативно сказывается на работе элемента. Дело в том, что поднимающийся от трубы горячий воздух нагревает головку – температура в этом месте становится гораздо выше, чем в комнате. Устройство воспринимает это как превышение комфортного уровня, решает, что в комнате жарко, и отключает радиатор. В итоге помещение перестает отапливаться.

В число неправильных мест установки также входят участки, в которых температура воздуха сильно отличается от средней температуры в комнате. К примеру, радиатор скрывается в нише, и там же устанавливают термоголовку. Она реагирует на жару в замкнутом пространстве и отключает радиатор. То же самое происходит, если вентиль расположен глубоко под подоконником, находится под прямыми солнечными лучами, закрывается плотными шторами, мебелью и т. д. Другой неправильный вариант – установка термостатического вентиля в месте, которое попадает под поток холодного воздуха, например, с краю оконного проема, где часто бывают сквозняки. В таком случае устройство будет «думать», что в помещении холодно – температура обогрева повысится, и в комнате начнется нестерпимая жара.

Как видите, неправильное место установки термоголовки практически сводит на нет смысл ее использования. Как утверждают специалисты, лучше вообще не ставить вентиль на радиатор, чем проводить неправильный монтаж.

Запомните: место установки термостатической головки должно быть таким, в котором отражается средняя температура воздуха в помещении. Тогда устройство будет корректно реагировать на температуру и поддерживать комфортный режим.

4. Пошаговая инструкция правильной установки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Настройка устройства

Закройте все окна и двери, чтобы тепло не выходило из помещения. Установите в центре комнаты какую-либо подставку, например, поставьте стремянку. Разместите на ней термометр. Он должен находиться на высоте, равной половине высоты комнаты. Включите вентиль термоголовки на максимум. Помещение прогреется до максимальной температуры. Следите за показаниями термометра. Столбик термометра будет подниматься: как только температура повысится на 5 – 7 °С, поверните ручку терморегулятора в противоположную сторону. Уменьшится поток теплоносителя, а значит, температура в комнате начнет снижаться. Следите за спадом показаний термометра. Когда увидите желаемое значение, например, 22 °С, поворачивайте ручку термоголовки на увеличение, пока не услышите шум воды в ее корпусе. Можно запомнить положение ручки и сделать отметку на корпусе. Оставьте терморегулятор в этом положении. В некоторых устройствах есть шкала температур, и в процессе настройки вам остается только с ней сверяться.

Совет: по окончании отопительного сезона снимайте термоголовки с радиаторов. Длительное бездействие может привести к прикипанию подвижных элементов устройств. Если их снять, вы продлите срок службы важных деталей.

Теперь вы знаете, как правильно установить термоголовку на батарею и как избежать ошибок. Вы легко справитесь с этой задачей. Осталось только купить все необходимое для монтажа – можете сделать это в нашем интернет-магазине. Мы предлагаем только фирменные изделия: радиаторы и термостатические головки к ним. Не забудьте приобрести сопутствующие элементы: кран Маевского, запорные вентили и прочие полезные мелочи, без которых не обойдется ни одна система отопления. Если вам нужна консультация, позвоните менеджеру нашей компании. Он поможет выбрать все необходимое.

5. Полезные статьи

Как спустить воздух из батареи? Учимся пользоваться краном Маевского

Какой выбрать радиатор отопления и что лучше?

Как нарезать резьбу вручную? Обзор резьбонарезного инструмента

Как сделать теплый пол: подробное руководство

Водяные и электрические полотенцесушители, в чем отличие?

Как выбрать электрические котлы

Как оборудовать собственную котельную?

Правильная установка термоголовки на радиатор отопления

Термоголовки на радиаторы

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма	Диапазон настроек	Диапазон рабочих температур	Тип управления	Функции/назначение	Тип соединения	Цена
Danfoss living eco	от 6°C до 28°C	от 0°C до 40°C	Электронный	Программируемый	RA И M30X1,5	70$
Danfoss RA 2994 с газовым сильфоном	от 6°C до 26°C	от 0°C до 40°C	Механический	Для любых радиаторов	клипсовое	20$
Danfoss RAW-K с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для стальных панельных радиаторов	M30x1,5	20$
Danfoss RAX с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для дизайн-радиаторов белый, черный, хромирванный	M30x1,5	25$
HERZ H 1 7260 98 с жидкостным сльфоном	от 6°C до 28°C		Механический		М 30 х 1,5	11$
Oventrop «Uni XH» с жидкостным сльфоном	от 7°C до 28°C		Механический	с нулевой отметкой	М 30 х 1,5	18$
Oventrop «Uni CH» с жидкостным сльфоном	от 7°C до 28°C		Механический	без нулевой отметкой	М 30 х 1,5	20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Источник: https://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

ручные;
механические;
электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

Отопительный прибор помещен в нишу.
Радиатор имеет размер в глубину 160 мм.
Термоголовка скрыта за жалюзи.
Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
Ждут пока температура повысится на 5-6° по сравнению с исходной.
Поворачивают головку до упора вправо.
Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:

Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

Источник: https://sovet-ingenera.com/otoplenie/otop-oborudovanie/termogolovka-dlya-radiatora-otopleniya.html

Разновидности термоголовок

Можно выделить 3 группы термоголовок:

ручные;
электронные;
механические.

Все они выполняют одинаковую функцию, различается лишь принцип работы.

Ручные термоголовки по внешнему исполнению похожи на кран. Путем поворотов регулятора добиваются нужного показателя на теплоносителе. Их устанавливают вместо классических шаровых кранов. Отличаются своей надежностью и малой стоимостью. Минус – неточность настройки и неудобство пользования. Также регулятор может ослабнуть из-за частого использования.

Электронный терморегулятор

Механические термоголовки обладают более сложной конструкцией. При этом установленная температура поддерживается автоматически. В основе лежит сильфон в виде цилиндра, внутри которого находится агент в жидком или газовом состоянии. При повышении температуры выше заявленной нормы начинает двигаться шток. Сечение канала сужается, уменьшается пропускная способность и температура опускается до заявленного значения. К преимуществам механических регуляторов можно отнести удобство использования, точность настройки автоматическую регулировку режима. Недостаток – более высокая стоимость.

Электронные модели работают от батареек. Шток перемещается под действием микропроцессора. Имеют расширенный функционал – выставление температуры по времени и дням недели, определение режима в помещении, отсутствие обогрева при отсутствии в доме жильцов. Основные недостатки таких изделий – высокая стоимость, необходимость замены батареек. Преимущества – удобство применения, полная автоматизация процесса, широкий диапазон температур.

Критерии выбора

Электронная беспроводная термоголовка с WiFi

Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый. Термоголовка Danfoss
Плавность поворота рукоятки. Влияет на точность выставления характеристик.
Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
Градуировка, длина шкалы.
Имеется ли антивандальная защита.
Внешний вид.

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

Источник: https://StrojDvor.ru/otoplenie/dlya-chego-nuzhna-i-kak-rabotaet-termogolovka-na-radiatore-otopleniya/

Как подключается термоголовка для радиаторов отопления. Резьба, клик

Термоголовка — не большой по размерам но очень важный элемент системы отопления. Благодаря установке данного прибора к радиатору достигается комфорт и экономия. Существует несколько видов термогловок. Более детально можно посмотреть на странице сайта «термоголовки» перейдя по следующей ссылке — нажмите для просмотра. В данной статье мы детально опишем как установить термогловку на Ваш радиатор отопления. Существует 3 основных разновидности.

Установка термоголовки на встроенный термостатический клапан.

Установка термоголовки на резьбовой термостатический клапан (углового или прямого типа).

Установка на термостатический клапан системы «клик».

Данная процедура является не сложным процессом. Выполнить установку можно без участия специалиста сантехника. Во время монтажа необходимо выполнить ряд просты движений которые детально описаны в данном материале.

Монтаж термоголовки на встроенный термостатический клапан

Встроенные клапаны устанавливаются не определенный вид отопительных радиаторов. Их можно встретить у стальных (с нижним подключением), медно-алюминиевых и секционных алюминиевых. На фото представлено как выглядят встроенные термостатические клапаны.

На фото в левой части можно увидеть красный колпачек. Он закрывает термостатический клапан. С его помощью можно в ручном режиме регулировать степень подачи теплоносителя. Для установки термоголовки необходимо его выкрутить. Перед покупкой головки необходимо заранее уточнить вид встроенного клапана. Они бывают нескольких размеров. Это в свою очередь влияет на размер самой термоголовки. процедура монтажа в любом случае будет одинаковой.

Откручиваем колпачек со встроенного клапана. Видим перед собой резьбу.

Берем в руки термоголовку и устанавливаем значение температуры на максимальный уровень.

Насаживаем на клапан и накручиваем на резьбу термоголовку при помощи вращательных движений кольца. Саму термоголовку крутить не нужно.

Термоголовка установлена. Сила затяжки не должна быть большой. Это не резьбовое соединение инженерных сетей.

Монтаж термоголовки на резьбовой кран

Если у Вас установлен радиатор отопления без встроенного клапана, и вы хотите установить термогловку. Сделать это можно при помощи специального термостатического крана на который устанавливается сама головка. Для этого Вам необходимо купить набор 2 в 1 или 3 в 1 (краны+термоголовка). Детали можно уточнить в отделе продаж нашего магазина.

Откручиваем колпачек на клапане. Видим перед собой резьбу.

Берем в руки термоголовку и устанавливаем значение температуры на максимальный уровень.

Насаживаем на клапан и накручиваем на резьбу термоголовку при помощи вращательных движений кольца. Саму термоголовку крутить не нужно.

Термоголовка установлена. Сила затяжки не должна быть большой. Это не резьбовое соединение инженерных сетей.

Установка головки может происходить на уже вкрученный в радиатор термостатический кран.

Монтаж термоголовки с системой «клик»

Система «клик» это вид установки на клапан. Отличительная особенность данной системы в способе подключения самой головки к крану. Монтаж осуществляется при помощи насаживания датчика температуры (термоголовки) на посадочное гнездо. Клапаны системы «клик» не сильно отличаются от резьбовых. Это можно увидеть на фото.

Снимаем колпачек

Берем в руки термоголовку и устанавливаем значение температуры на максимальный уровень.

Насаживаем на клапан и прижимаем. Термоголовка должна защелкнуться.

Термоголовка установлена.

Установка головки может происходить на уже вкрученный в радиатор термостатический кран.

Как установить терморегулятор на радиатор

Терморегуляторы на радиаторах позволяют поддерживать заданную температуру в помещении и экономят расходы на отопление. Но применять термоголовки можно лишь в индивидуальной системе отопления частного дома или квартиры.

В квартирах с централизованным отоплением, устанавливать терморегуляторы смысла нет, так как вместе с ними необходимо установить и теплосчетчик на квартиру, для учета потребленного количества тепла. А это в большинстве случаев не целесообразно из-за большой стоимости.

Особенности использования терморегуляторов

Необходимо учитывать, что современные модели терморегуляторов чувствительны к наличию мусора в теплоносителе. Они могут засориться и выйти со строя.

Поэтому их можно использовать в индивидуальной системе отопления (для одного дома или квартиры), сделанной без использования трубопроводов из обычной стали и устаревших радиаторов из чугуна.

Также в такой системе должен обязательно присутствовать фильтр очистки теплоносителя. Заливка водопроводной водой должна быть выполнена через фильтр.

Для централизованных схем подачи тепла, с наличием теплосчетчика на квартиру, должна быть установлена система очистки, не допускающая проникновение мусора к радиаторам внутри квартиры.

Термоголовка может работать как совместно с водой, так и с незамерзающими жидкостями на основе этиленгликоля, пропиленгликоля, а также на основе антифриза, хоть он и не рекомендуется к применению в жилых домах.

Обычная конструкция и размещение

Терморегулятор включает в себя клапан, который может перекрывать поступление теплоносителя к радиатору, и управляющего устройства, которое учитывает температуру воздуха внутри помещения. Но есть модели, которые могут также учитывать и температуру теплоносителя, температуру воздуха снаружи помещения, и температуру воздуха в других помещениях или на определенном расстоянии от радиатора (выносные датчики).

Терморегулятор или только его закрывающий клапан устанавливается на подающем трубопроводе радиатора, обычно на входе в сам радиатор.

При монтаже новой системы отопления длины трубопроводов создаются с учетом длины термоголовки. А если его нужно вставлять в уже действующую систему отопления, то подающий трубопровод придется обрезать и на его конце устанавливать (впаивать, обжимать, нарезать резьбу) соответствующее соединение.

Или же придется смещать сам радиатор, а на обратке устанавливать вставку равную величине смещения.

Направление установки клапана должно быть указано стрелочками на корпусе, по направлению тока жидкости.

Порядок монтажа

Как устанавливается терморегулятор на радиатор своими руками показано на фото.

На входе в радиатор (подача) устанавливается хвостовик с накидной гайкой. Он вкручивается в радиатор шестигранным ключом 12 мм. Это соединение «металл- металл» нужно уплотнить ФУМ-лентой.

К накидной гайке подсоединяется исполнительный клапан, гайка затягивается ключом 22 мм, уплотнитель – обычно силиконовая шайба на торце трубы.

С клапана снимается верхний защитный колпачек.

Затем, в соответствии с инструкцией по установке, термоэлемент настраивается, после чего термоголовка надевается на клапан, при этом поджимается кольцо с лепестками до щелчка.

Подключается труба подачи теплоносителя с уплотнением фум-лентой.

Какие бывают термоголовки, их характеристики

В продаже можно найти как простые механически терморегуляторы, так и с электронным управлением, программируемые и снабженные дисплеем. Эта термоголовка можно программировать наперед, а не просто задавать температуру как на механических моделях. Поэтому можно экономить еще больше, например, уменьшая температуру, когда в помещении никого нет, чтобы тепло не расходовалось бесполезно.

Терморегуляторы характеризуются чувствительностью к изменению температуры, — чаще 1,0 – 0,5 градусов, и скоростью реакции на изменение температуры в помещении на минимальный предел чувствительности, – обычно в районе 1 минуты.

Также учитывается и диапазон регулировки температуры в помещении, — обычно находится в пределах +5 — +30 град С. Дорогие системы снабжаются и блокировкой от детей и возможностью выноса датчика.

Выносной датчик обязательно понадобится, если радиаторы установлены за декоративной решеткой. В этом случае температура у радиатора будет отличаться в большую сторону от температуры в комнате, а КПД радиатора будет ниже.

Если индивидуальная система отопления из современных трубопроводов и радиаторов не была снабжена термоголовками, то это нужно исправить, — зачем выбрасывать значительные деньги на никому не нужное тепло? Возможно, что исходя из конкретной обстановки, целесообразно установить терморегуляторы только в каких-то отдельных комнатах …

термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль

Содержание:

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.

Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа. На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

С установленным внутри термоэлементом.

Программируемые.

С внешним датчиком температуры.

Антивандальные.

С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

Радиаторы отопления с терморегулятором закрыты плотными шторами.

В непосредственной близости расположен дополнительный источник тепловой энергии.

Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.

Для фиксации термоголовки нужно слегка нажать на устройство.

О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.

На пластине закрепляют корпус устройства.

Посредством хомутов на стене фиксируют капиллярную трубку.

Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.

Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

<br />

установка и принцип работы, рейтинг производителей

Термостатическая головка для радиаторов отопления относится к управляющей арматуре водяной отопительной системы. Специалисты называют его, как радиаторный клапан или термостатический вентиль. Устройство появилось в России сравнительно недавно, и было сразу занесено в соответствующую нормативную базу, как легитимный элемент водяной системы отопления.

Терморегулятор предназначен для регулировки уровня нагрева одного радиатора отопления или цепи последовательно соединённых батарей. С его помощью можно установить индивидуальный температурный режим в одном из помещений дома или квартиры. Универсальность прибора заключается в том, что он совместим с любыми моделями радиаторов.

Насколько важна и нужна термоголовка

Терморегулирующая головка для радиатора отопления позволяет оптимизировать энергозатраты, что может принести существенную экономию тепловой энергии в течение всего отопительного сезона. Отопительным котлом можно поднять или снизить температуру нагрева во всех радиаторах обогрева одновременно.

Однако, не всегда это нужно так, как в разных помещениях различная потребность в уровне прогрева. Спальная, детская, гостиная, столовая и зал нуждаются в температуре 20⁰ – 22⁰, в ванной комнате комфортный уровень нагрева воздуха желателен в районе 24⁰ С, а в подсобных помещениях достаточно 16⁰ С.

Уровень 12⁰ и 7⁰ для особых случаев. Установив терморегулирующие головки, хозяева жилья могут сами откорректировать температурный режим в каждой комнате по своему желанию.

Устройство термоголовки

Чтобы было понятней, на что способен прибор, и как лучше им пользоваться, надо рассмотреть из чего он состоит и по какому принципу он функционирует.

Головка терморегулятора представляет собой герметичный полый цилиндр, внутри которого находится сильфон – ёмкость с рабочим веществом. Сильфон через щели поворотного пластикового колпачка воспринимает изменения температуры воздуха в помещении.

Корпус головки соединён с клапаном специальной гайкой. На нижнем рисунке представлен в разрезе угловой кран с термоголовкой для радиатора. Как видно на схеме, термоголовка состоит из 10 элементов.

Принцип работы

Работа термоголовки для радиатора отопления состоит в следующем:

на поворотном кольце метками указаны 4 основные позиции регулятора. Совмещая определённую метку на шкале с меткой корпуса, задаётся режим работы прибора;
если воздух стал нагреваться больше установленной нормы, то через щели поворотного колпачка он начинает нагревать сильфон с рабочим веществом;
разогретое вещество начинает увеличиваться в объёме, чем приводит в движение шток;
шток, в свою очередь, через золотник начинает закрывать проходное отверстие, тем самым уменьшая поступление теплоносителя в батарею;
в результате воздух в помещении начнёт охлаждать, а соответственно охлаждаться будет сильфон с рабочей жидкостью;
происходит обратный процесс, и горячая вода будет подаваться в радиатор с нужной интенсивностью.

Контроль и точность регулировки у разных приборов может отличаться. Однако, принцип работы у всех механических моделей одинаков.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

ручные;
механические;
электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

программирование устройства температурных режимов на каждый день недели;
«Boost» включает быстрый нагрев батареи;
«Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
«Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
«Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

краны с термоголовками прямые и угловые;
беспроводные;
с выносным датчиком.

Краны с термоголовками – прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
программирование по каждому дню недели или на более долгий срок;
наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Сильфон – это ёмкость со стенками в виде гармошки, поэтому он может, как расширяться, так и сжиматься, воздействуя на шток клапана.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Основные критерии выбора термоголовки

На сегодня рынок теплотехники заполнен обширным ассортиментом термоголовок различной конструкции, изготовленными большей частью брендовыми фирмами. Чтобы потребителю не растеряться среди этого разнообразия моделей, специалисты рекомендуют руководствоваться следующими критериями выбора.

К радиаторам отопления желательно подобрать термоголовки одного и того же производителя.
При выборе прибора надо отдавать предпочтение тем моделям, которые потребуют минимум дополнительной фурнитуры и крепежных, соединительных элементов.
Если небольшое помещение включает в себя одну или две жилые комнаты, то целесообразно установить в каждой из них ручные вентили с термоголовками.
В одноэтажных строениях, целесообразно устанавливать механические терморегуляторы и головки терморегуляторов с выносными датчиками.
В двух и трех этажных особняках, владельцы могут позволить беспроводные термостатические головки. Их обязательно монтируют в домах, подключённых к системе «Умный Дом».
Продукция брендового производителя по сравнению с массовыми подделками, несмотря на высокую стоимость, не подведут в течение многих лет.
Антивандальный кожух защитит от безалаберных попыток вмешаться в настройки устройства.
Дизайн термоголовки не должен контрастировать на фоне радиатора и гармонично вписываться в интерьер комнаты.
Чтобы не нарваться на подделку, нужно потребовать у продавца сертификат качества.

Установка термоголовки на радиатор отопления

Подключение терморегулятора на радиатор состоит из двух операций – это монтаж термостатического клапана и установка термоголовки.

Монтаж радиаторного клапана

Намотка льняной нити на резьбу отвода клапана Намотка льняной нити на резьбу подводящей трубы Производим покрытие намотки герметиком Закрепление посадочного места клапана Установка клапана на трубе Подсоединение клапана к радиатору Клапан установлен

Установка термоголовки

Устанавливают терморегулятор следующим образом:

Устанавливаем регулятор в крайнее открытое положение Производим навинчивание термоголовки на резьбу клапана Терморегулятор должен быть установлен перпендикулярно радиатору

Особенности настройки электронной термоголовки Danfoss

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

Р 0 – постоянная температура 21⁰ С круглые сутки.

Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17⁰ С.

Р 2 – расширенная энергосберегающая программа, которая температуру до 17⁰ С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.

В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.

После выбора настроек их подтверждают нажатием нижней клавиши.

Рейтинг популярных производителей

Списки наиболее популярных изготовителей термоголовок помогают потребителю правильно ориентироваться в широком ассортименте терморегуляторов для радиаторов на рынке теплотехники. На основе анализа информации, публикуемой в интернете представлен следующий ряд фирм:

Valtec;
Danfoss;
Oventrop;
Thermo;
Honeywell;
Caleffi;
Salus.

Valtec

Компания производит надёжные отопительные приборы и терморегулирующие головки. Бренд имеет итальянское происхождение, хотя все производственные мощности размещены в Юго-Восточной Азии. Одна из моделей термостатических головок, представленная на рынке России, VT.1000.0.0 позволяет автоматически регулировать с высокой точностью расход теплоносителя в зависимости от заданной температуры в помещении.

Плюсы

Высокая точность настроек. Красивый дизайн. Долгий срок службы.

Минусы

Пока отрицательных отзывов не было.

Danfoss

Известная датская компания Danfoss более 60 лет занимается разработкой энергосберегающих технологий. Её продукция, а в частности термоголовки пользуются большой популярностью на российском рынке теплотехники. Программируемые электронные приборы часто включают в систему Умный Дом. Микроклиматом в доме позволяет управлять ПО, установленное на смартфон через WI-FI.

Плюсы

Высокая эффективность, надёжность, красивый дизайн.

Минусы

Высокая стоимость прибора.

Oventrop

Успех одного из лидеров по производству арматуры для инженерных сетей, в том числе терморегуляторов для радиаторов, компании Oventrop был достигнут за счёт высокой квалификации инженерного состава и остальных её сотрудников. Наибольшей популярностью пользуются модели терморегуляторов линейки Uni. Приспособления оснащены жидкостным сильфоном, рассчитанные на предельную температуру в системе отопления – 120⁰ С.

Плюсы

Простота в обращении. Красивый внешний вид. Точность настроек.

Минусы

Не со всеми типами радиаторов совместим. Высокая цена приспособления.

Thermo

Основанная более 20 лет назад шведская компания Thermo быстро заняла лидирующее место по производству теплотехники. Термоголовки этого производителя имеют широкое признание и лидируют в большинстве рейтингов. Следует отметить модель Royal Thermo RTE 50,30. Её ценят за широкий регулировочный диапазон – от 6 до 28 градусов тепла.

Плюсы

Красивый внешний вид. Простота в управлении. Вписывается в интерьер любого помещения

Минусы

Для корректной работы теплоноситель должен иметь температуру не больше 95 градусов.

Honeywel

Американская компания, специализирующая по производству электронных систем управления автоматики, известна в России, как производитель надёжных и эффективных приборов теплотехники. Термоголовки с электронным управлением отличаются точными настройками.

Плюсы

Красивый дизайн, простой монтаж и удобство в управлении.

Минусы

Пока такой информации нет.

Caleffi

Итальянская компания Caleffi занимается производством арматуры для инженерных сетей различного назначения. В России компания известна, как производитель высококачественны термоголовок. Одна из программируемых моделей Caleffi 210000 оснащена жидкокристаллическим дисплеем. Имеет большое количество настроек.

Плюсы

Точность настроек. Высокая эффективность и простота в обращении. Красивый дизайн.

Минусы

Отрицательных отзывов пока не поступало.

Salus

Английская компания Salus занимается изготовлением терморегулирующим оборудованием для систем отопления. Большая часть производства была в своё время перенесена в Германию и Гонконг. Особо следует отметить модель термоголовки Salus PH 60. Это электронный прибор с энергонезависимой памятью способен создавать температурный режим в помещении на неделю в диапазоне температур от 6 до 40 градусов тепла.

Плюсы

Прибор удобен в обращении, Красивый внешний вид. Удалённый доступ к настройками.

Минусы

Высокая цена.

Термоголовки на радиаторы отопления

Современные отопительные системы не могут сегодня обойтись без дополнительных элементов терморегуляции.
Купить термоголовку для радиатора — значит существенно снизить расходы на отопление и обеспечить автоматическое поддержание комфортной температуры в помещении.

Принцип работы термоголовки

Принцип работы очень прост, но при этом различается в зависимости от конкретного типа, например: совместно с проточным клапаном она всего лишь регулирует количество теплоносителя, проходящего через радиатор, а термоголовка, используемая совместно с трех и четырех-ходовыми клапанами, еще и смешивает нагретую жидкость с охлажденной. Решение об использовании термоголовок должно приниматься, исходя из конкретной схемы отопительной системы Вашего дома, а купить термоголовки для радиаторов не составит большого труда — на рынке, да и в нашем интернет магазине, они представлены в большом количестве.

Термоголовки не могут применяться непосредственно без самого вентиля, то есть клапана, и механизма, оказывающего воздействие на шток-клапан
Делятся на устройства с ручной регулировкой требуемой температуры и программируемые, которые могут поддерживать разную температуру в различные периоды времени.

Контроль над температурой в помещении можно осуществлять двумя способами: ручным методом или, что крайне удобно — автоматическим.
Термоголовки для радиаторов работают в автоматическом режиме, т.к. оборудованы в себя специальным сильфоном, выполняющий функции определителя действующей температуры в помещении.
Сильфон — это чувствительный элемент, как правило цилиндрической формы, заполненный специальной жидкостью. Когда температура воздуха в помещении изменяется, то изменяется объем жидкости в чувствительном элементе и, соответственно, давление в нем.
Изменение давления влечет за собой изменение геометрических размеров чувствительного элемента, которое передается на затвор вентиля через соединительный шток, регулируя, таким образом, поток теплоносителя к радиатору отопления.

С какими вентилями используются термоголовки?

Радиаторные термоголовки используются с двухходовыми, трехходовыми и четырех-ходовыми вентилями. Двухходовые термостаты также называются проходными, т.к. они имеют два выхода и соединены только с одной трубой отопительной системы.
Системы отопления, укомплектованные термоголовками с трехходовыми клапанами, обладают более широкими возможностями — не просто перекрывают доступ теплоносителю, но и подмешивают в контур радиатора более холодную воду из обратки. В результате смешивания потоков снижается температура нагрева радиатора.
Существует разделение на термовентили с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителя для всех отопительных приборов.

Как установить термоголовку?

Установка термостатических головок позволит добиться оптимальных результатов работы радиаторов отопления, однако крайне важно соблюдать правильность их установки: нужно обеспечить свободную циркуляцию воздуха в непосредственной близости от датчика устройства, исключить возможность нагревательным элементам воздействовать на датчик, иначе реальная температура помещения не будет соответствовать установленным значениям на датчике.

Термоголовка на радиатор отопления монтируется в горизонтальном положении (параллельно полу) на подающей части трубопровода радиатора. Кроме этого стрелка на корпусе термостатической головки обязательно должна совпадать с направлением потока теплоносителя.
Она не должна подвергаться воздействию источников тепла или прямых солнечных лучей, не должна быть закрыта декоративными элементами интерьера, так как при этом искажается измеряемая температура воздуха и терморегулятор не может эффективно выполнять свои функции. В случае если иное расположение термоголовки невозможно, то используются специальные выносные датчики, позволяющие добиться наибольшей точности поддерживаемой температуры в помещении.
На «обратке» радиатора, как правило, устанавливают запорный вентиль, который в случае необходимости обеспечит произвести демонтаж или чистку батареи без отключения всей системы отопления от стояка, а также выполняет функцию первичной балансировки по расходу теплоносителя радиатора. После окончания отопительного сезона терморегулятор необходимо полностью открыть, повернув ручку термоголовки против часовой стрелки, что предотвратит образования осадка на седле клапана.

Виды термостатических головок:

Термоголовка для радиатора отопления

Стандартная термостатическая головка радиатора отопления устанавливается на радиаторные вентили и осуществляет регулировку объема теплоносителя поступающего в данный тепловой прибор.

Если температура в помещении достигла заданного на термоголовке значения — она начинает перекрывать доступ теплоносителя в радиатор,что приводит к уменьшению отдачи тепловой энергии конкретным прибором . При снижении температуры ниже заданного значения- термостатическая головка движением штока увеличивает сечение проходного канала радиаторного вентиля ,что приводит к увеличению объема поступающего теплоносителя и соответственно увеличивает теплоотдачу теплового прибора. Пользователь в итоге получает возможность комфортной настройки температуры в помещении и экономии порядка 15-20% тепловой энергии.

На российском рынке представлено большое количество различных термостатических радиаторных головок и пользователю достаточно сложно разобраться в выборе оптимального варианта.
Основными критериями выбора должны быть: надежный и известный производитель, минимальная инерционность, дизайн, надежность в работе. Если у термоголовки для радиаторов цена низкая, то это должно насторожить покупателя, так как покупка такой головки может быть абсолютно бесполезна. Посадочное место у большинства головок обычно стандартное — под резьбу M 30*1,5 и должно быть выполнено из надежных материалов.

Термоголовка с накладным датчиком

Использование накладного датчика необходимо в случаях, когда радиатор с термостатической головкой закрыт посторонними предметами (декоративная решетка, портьера и т.п.) и работа термоголовки будет некорректна, из-за тепловой «ограниченности» пространства вокруг неё. Используя накладной датчик ,можно установить место температурного «съёма» для термоголовки. Датчик крепится обычно на стене и по капиллярной трубке управляет работой головки. Подробнее: Caleffi…

Развитием данной технологии стало появление термостатических головок с дистанционной регулирующей ручкой. Управляющее устройство также вынесено за пределы радиаторной зоны и позволяет регулировать температуру в помещении без доступа к термоголовке. Подробнее: Caleffi…

Термоголовка с выносным датчиком

Применение термостатических головок с выносными датчиками чаще всего оправдано, если в доме или квартире используется система отопления водяной «теплый пол».

Если радиаторный терморегулятор отлично справляется с поддержанием температуры в помещении, то в системе теплого пола необходимо регулировать температуру именно нагреваемой поверхности, что весьма проблематично сделать, используя простой комнатный термостат.
Для систем теплого пола важно поддерживать температуру 25-26 градусов, это оптимальный показатель для комфортного пребывания в помещении и, что важно, такая температура пола не приведет к растрескиванию стяжки из-за высокой температуры теплоносителя.
Для этого термоголовка с выносным датчиком устанавливается на трехходовой клапан, а выносной датчик закрепляется на трубе. Подробнее…

Электронные термоголовки

В последнее время широкое распространение получили электронные термоголовки с сенсорными или жидкокристаллическими экранами, обеспечивающие повышенную точность поддержания температуры в помещении и практически исключающие участие человека в процессе регулировки.

Так же важным преимуществом таких электронных термоголовок является их «нулевая» инерциальность, так как корректировка теплоотдачи радиатора происходит сразу после изменения комнатной температуры (у обычных термоголовок порядка 20-40 минут).

Программирование по дням недели позволяет настроить данную головку под любую тепловую потребность клиента в различные дни, что приводит к существенной экономии на отоплении.

Беспроводные термоголовки

Беспроводные термоголовки управляются комнатным термостатом или пультом управления отопления по радиоканалу или по беспроводной сети.
При этом обеспечивается повышенная точность регулировки, возможность управление температурой в помещении с несколькими радиаторами с одного прибора (или регулировка температуры в различных помещениях при помощи единого контроллера), постановка суточных или недельных задач тепловой системе помещения. Это еще один шаг на пути создания систем отопления «умный дом».
Производители: Caleffi, Oventrop, Comap, Frontier, Salus.

Управление радиатором отопления при помощи радиоуправляемых термостатических головок осуществляется по двум принципам:
1. Пульт управления отоплением находится в удобном для пользователя месте (возле входной двери или в центральной комнате) и при его помощи пользователь задает необходимую температуру в помещениях. При этом пульт управления радиаторами отопления температуру не фиксирует, а только даёт команды на ее поддержание. Приняв информацию, термостатическая головка дистанционного управления начинает «анализировать» температуру вокруг себя и в зависимости от полученных данных открывает или закрывает клапан радиатора. В этом случае беспроводная термоголовка выступает в роли «актюатора», регулирующего температуру согласно установленных параметров и данных встроенного в нее датчика. Например, система Caleffi.
2. Управление беспроводной головкой происходит по данным с термостата, расположенного непосредственно в контролируемом помещении. Термостат «снимает» температурные показания в месте своей установки и даёт команду термостатической головке дистанционного управления на работу теплоотдачей радиатора. Например, система Frontier, Salus.
Данные системы радиаторного отопления очень удобны, особенно в домах, управляемых при помощи GSM смартфонов, так как к GSM приемнику зачатую невозможно подключить несколько температурных датчиков. Наличие беспроводных термоголовок помогает пользователю настраивать точную работу каждой из них, не затрачивая на данную процедуру много времени, а также получить настоящий комфорт, в виду малой их инерциальности и наличию внешних датчиков.

Компания Salus Controls действительно совершила технический прорыв, выпустив на рынок систему отопления «умный дом» Salus iT600, в которой, в качестве одного из элементов, используются беспроводные термоголовки для радиаторов.

На какие типы радиаторов можно устанавливать термоголовки?

Можно монтировать на биметаллические, стальные и алюминиевые батареи, а на чугунные, из-за высокой тепловой инертности этого сплава, устанавливать не рекомендуется.

Термоголовка какого производителя лучше?

На рынке терморегуляторов для радиаторов отопления имеется несколько безусловных компаний лидеров: британская Salus Controls, датская Danfoss, итальянская Caleffi и немецкая Oventrop, ассортимент продукции которых просто поражает обилием самых разнообразных моделей. Термоголовки этих производителей обладают отменным качеством и надежностью, выбор за Вами, все зависит только от Ваших потребностей и финансовых возможностей.

Купить радиаторную термоголовку CALEFFI

Наши специалисты помогут Вам подобрать, а также смонтировать Термоголовку на радиатор, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

A Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, возможно, являются одними из самых недооцененных гидравлических компонентов на современном рынке. И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос на тепло от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону. Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы подать в зону нагретую воду.

Вот чем отличается TRV. Это неэлектрическое, механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне. Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны TRV — управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате.Отсюда и название.

Я бы сказал, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A

Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко понять, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.

Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданного значения, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в помещении задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток при мельчайших изменениях температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный комфорт управления в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой настройки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что этот тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вам необходимо установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя измерять температуру и регулировать ее.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить устройствами динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами большой массы.

Микрозоны.

TRV — один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона — это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается любая из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения — в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировали. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. На этом котле были такие большие насосы, что я просто стоял и смотрел какое-то время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected].

Тип модели TT | Коммерческие водяные радиаторы

Общие:

Обеспечьте излучение Runtal ThermoTouch указанной длины и в указанном месте, а также мощности, стиля и наличия принадлежностей в соответствии с графиком.Излучатель ThermoTouch должен представлять собой цельносварную стальную цельносварную конструкцию, состоящую из активных сплющенных трубок для нагрева воды, приваренных к коллекторам на каждом конце, плюс передний набор неактивных трубок для дополнительной тепловой защиты с общей глубиной не более 2-3 / 4 ″. Радиатор ThermoTouch должен включать встроенную толстую (минимум 0,09 дюйма) цельносварную перфорированную решетку с плоским верхом, которая закрывает весь радиатор от передних неактивных трубок до стены в пределах 1/4 дюйма.

Модели ThermoTouch имеют стальные гофрированные ребра, приваренные к обеим сторонам активных водяных труб для увеличения конвективной мощности устройства.На каждой ноге должно быть не менее 32 плавников. Ребра должны начинаться в пределах 1 дюйма от коллекторов и привариваться точечной сваркой три раза на каждую трубу.

Коллекторы должны включать все необходимые впускные, выпускные и вентиляционные соединения по мере необходимости. Стандартные присоединительные размеры — коническая резьба NPT для подающего и обратного трубопроводов и 1/8 дюйма для вентиляционного соединения. Там, где это необходимо для правильного потока воды, предусмотрена внутренняя перегородка.

Панели

ThermoTouch должны быть доступны длиной от 2’-0 дюймов до 29’-6 дюймов с шагом в шесть дюймов без необходимости соединения.Излучение панели должно быть способно монтироваться на типичную конструкцию стеновой стойки без дополнительной блокировки или обвязки. Соответствующие кронштейны для настенного монтажа должны быть снабжены излучением.

Номинальное давление излучения должно быть следующим:

СТАНДАРТ: рабочее давление — максимум 56 фунтов на квадратный дюйм, испытательное давление — максимум 74 фунта на квадратный дюйм

ИЛИ

MEDIUM: рабочее давление — максимум 85 фунтов на квадратный дюйм, испытательное давление — максимум 110 фунтов на квадратный дюйм

ИЛИ

ВЫСОКИЙ: рабочее давление-128 фунтов на квадратный дюйм максимум, испытательное давление 184 фунтов на квадратный дюйм максимум

Расширение ThermoTouch не должно превышать 1/64 дюйма на фут излучения при 215ºF.Установщик должен обеспечить соответствующую компенсацию расширения для каждого радиатора.

Излучение ThermoTouch необходимо очистить и фосфатировать перед нанесением порошкового покрытия. Затем радиационная отделка окрашивается глянцевым порошковым покрытием с общей толщиной краски 2-3 мил (0,002–0,003 дюйма). Цвет должен быть выбран из стандартных цветов Runtal, или дополнительные цвета будут доступны за дополнительную плату. Облицовочные крышки ThermoTouch должны быть снабжены излучением для обеспечения законченной установки.

Производитель:

Излучение ThermoTouch должно производиться в США компанией Runtal North America, Inc.

Гарантия:

На все радиаторы ThermoTouch распространяется стандартная пятилетняя ограниченная гарантия.

ДОПОЛНИТЕЛЬНЫЕ ПРЕДМЕТЫ, КОТОРЫЕ МОГУТ БЫТЬ ДОБАВЛЕНЫ В СПЕЦИФИКАЦИЮ:

Изготовитель излучения должен обеспечить комбинированный запорный клапан / штуцер шириной менее двух дюймов для подачи и возврата к каждому панельному радиатору, который будет устанавливаться на месте другими.

При необходимости следует использовать соединители

Runtal-Flex для компенсации расширения радиаторов.

Технические характеристики (PDF)

Модель Тип RC | Коммерческие водяные радиаторы

ОБЩИЕ ПРИМЕЧАНИЯ — ОБА СТИЛЯ
Радиаторы упаковываются вместе в как можно меньшее количество ящиков. Коробка скобок входит в комплект поставки и помечена для обозначения скобок. Внутри ящиков каждая панель обернута пенопластом. Сохранение этой пены для повторного обертывания панели после ее настенного монтажа защитит ее от повреждений на строительной площадке.

Каждый радиатор снабжен этикеткой, на которой указано название проекта, тип модели, цвет, код подключения, тип и количество кронштейнов, а также номер бирки. Номер бирки обычно обозначает уровень этажа и номер комнаты для облегчения размещения на работе. Найдите каждый радиатор по мере необходимости.

ВЕРТИКАЛЬНО УСТАНОВЛЕННЫЕ РАДИАТОРЫ RV
Осторожно поместите каждый радиатор лицевой стороной вниз на гладкую ровную поверхность (например, на пол или стол). Распределите настенные кронштейны K11 для каждого радиатора.Бирка на радиаторе указывает количество кронштейнов. Надежно закрепите кронштейны на стеновых стойках или твердой основе, расположив их так, чтобы они соответствовали горизонтальным настенным монтажным планкам на задней стороне панели RV. На каждую горизонтальную монтажную планку будет приходиться (2) кронштейна K11. Убедитесь, что K11 установлен достаточно глубоко, чтобы избежать контакта с боковой перфорированной решеткой.

Оставьте минимум 3 дюйма под каждым панельным радиатором для облегчения очистки и обеспечения надлежащей производительности.

УСТАНОВЛЕННЫЕ НА ПОТОЛКИ RC-ИЗЛУЧАТЕЛИ Потолочные радиаторы модели
RC не поставляются с монтажными кронштейнами.Обычно установщики используют стержень с резьбой и стопорные гайки для крепления панели к потолочной конструкции. На каждой поперечине жесткости на задней стороне радиатора есть два монтажных отверстия. Каждая из этих точек крепления должна использоваться для подвешивания радиатора во избежание провисания. Обычно легче прикрепить резьбовые стержни к радиатору, прежде чем поднимать узел на потолок для окончательного монтажа. После того, как радиатор будет надежно прикреплен к потолочной конструкции, отрегулируйте гайки на стержне с резьбой, чтобы выпрямить и выровнять радиатор.Рекомендуется оставлять минимум 3 дюйма от лицевой стороны радиатора до готового потолка над ним. В тех случаях, когда восходящее излучение с тыльной стороны радиатора нежелательно, фольговая изоляция может быть помещена в полости, образованные перфорированными стальными боковыми каналами.

ДОПОЛНИТЕЛЬНЫЕ ЗАМЕЧАНИЯ ПО УСТАНОВКЕ — ОБА СТИЛЯ
Вкрутите подающий и обратный фитинги в соединения на радиаторе. Используемая уплотнительная лента или смазка для труб выбираются установщиком — убедитесь, что соединения герметичны.Обычно достаточно одной четверти оборота. Перед запуском каждый радиатор необходимо оборудовать вентиляционным отверстием 1/8 дюйма.

После установки радиаторов система может быть протестирована под давлением 50 фунтов на квадратный дюйм. НЕ ПРЕВЫШАЙТЕ ДАВЛЕНИЕ В РАДИАТОРАХ , поскольку это может привести к необратимому повреждению.

Панели стандартного давления — максимум 56 фунтов на кв. Дюйм
Панели среднего давления — максимум 85 фунтов на кв. Дюйм
Панели высокого давления — максимум 128 фунтов на кв. Дюйм

Радиаторы расширяются максимум на 0.016 дюймов на погонный фут длины при нагревании до 215 ° F. Трубопровод, прикрепленный к радиатору, должен обеспечивать необходимую компенсацию расширения.

Когда было показано, что система выдерживает максимальное давление воздуха 50 фунтов на кв. Дюйм, трубопровод и радиаторы можно заполнять водой. По мере того, как вода заполняет систему и радиаторы, воздух направляется к вентиляционным штуцерам. Перед включением циркуляционного насоса (-ов) выпустите как можно больше воздуха.

Когда система заполнена, включите циркуляционный насос (и), чтобы нагнать оставшийся воздух в верхние точки системы.Выключите циркулятор (ы), чтобы проветрить панели. Воздух должен быть удален из каждого радиатора индивидуально. После завершения холодной вентиляции нагрейте систему до расчетной температуры и повторите процедуру вентиляции столько раз, сколько необходимо, чтобы удалить весь воздух из системы.

Инструкция по установке радиатора

(PDF)

Технические условия | Термопечатающие головки | Печатные устройства | Продукция

Плотность точек

Плотность нагревательных элементов.Он отображается либо [точка / мм], что означает количество нагревательных элементов в 1 мм, либо [точка / дюйм = dpi], что означает количество нагревательных элементов в 1 дюйме.

Шаг точек

— это число, обратное плотности точек. Шаг точек — это расстояние между соседними нагревательными элементами. Например, шаг точки печатающей головки 8 точек / мм составляет 0,125 мм на 1/8 мм.

Размер нагревателя

Размер каждого нагревателя показан как Ш x Д: ширина в направлении основного сканирования x длина в направлении дополнительного сканирования.
В случае типичной печатающей головки 8 точек / мм размер ее нагревателя показан как 0,125 мм x 0,152 мм.

Значение сопротивления (= R-значение)

* Kyocera Внутренние данные

Среднее значение сопротивления (Rav)	Среднее значение сопротивления всех нагревательных элементов печатающей головки (показано красной линией).
Изменение сопротивления в печатающей головке	Максимальное отклонение значения сопротивления внутри печатающей головки как на стороне +, так и на стороне от Rav печатающей головки.Обычно отображается как +/- 5%.
Изменение сопротивления между двумя соседними нагревательными элементами	Максимальная разница значений сопротивления между двумя соседними нагревательными элементами. Kyocera может регулировать значение менее +/- 1% при необходимости.

Прикладная энергия

Электрический ток, приходящийся на одну точку (I), можно рассчитать по приведенной выше формуле, когда R — значение сопротивления нагревательного элемента, а Ric — внутреннее сопротивление ИС драйвера.
Приложенная мощность затем рассчитывается, как указано выше, и отображается в (w / dot).
Когда время одного импульса отображается как Ton (мсек), приложенная энергия (мДж / точка) может быть рассчитана по формуле P X Ton.

Метод вождения

ДАННЫЕ （IN）	Данные включения / выключения для всех нагревательных элементов.
ЧАСЫ	Синхронизирующий импульс для запуска передачи ДАННЫХ в регистр сдвига в драйвере IC.
ЗАЩЕЛКА	Синхронизирующий импульс для пересылки ДАННЫХ из регистра сдвига в выходной каскад.
СТРОБ	Время включения контролируется временем STROBE.

СХЕМА ВРЕМЕНИ

* Последовательность включения / выключения данных передается с помощью ЧАСОВ (запускается фронтом сигнала при запуске), а затем сохраняется в регистре сдвига.Скорость передачи определяется частотой ЧАСОВ, которая составляет максимум 16 МГц в зависимости от IC драйвера.
ДАННЫЕ, хранящиеся в регистре сдвига, передаются на выходной каскад с помощью сигнала LATCH (отрицательная логика).
Только когда сигнал STROBE (отрицательная логика) включен (при напряжении GND), нагревательные элементы нагреваются за счет протекания тока.
(На временной диаграмме показан пример печати в 1 строку с 6 разделенными строчками)

Количество точек одновременной печати

Количество точек для одновременной печати составляет 8 точек / мм, а для формата A4 (216 мм) всего 1728 точек.
Когда в каждой точке течет ток 8 мА, если все точки сделаны одновременно, протекает ток 13,824 А и требуется источник питания большой емкости.
Следовательно, разделив одну линию на множество блоков и назначив каждому блоку причинно-следственную связь, становится возможным использовать источник питания меньшей мощности.
Хотя он разделен на 6 на приведенном выше рисунке, в данном случае 2,304 А — это ток максимальный текущий ток.
Поскольку сопротивление проводки вызовет потери из-за величины тока даже в термопечатающей головке, количество точек, которые могут быть напечатаны одновременно, устанавливается с учетом этой терапии.

Термистор

Температура печатающей головки повышается по мере продолжения печати, и эта температура отрицательно влияет на интегральную схему драйвера.
Кроме того, накопление тепла в печатающей головке отрицательно влияет на качество печати. Термистор для контроля температуры окружающей среды и температуры печатающей головки установлен на печатающей головке. Термистор имеет характеристику; чем выше температура, тем ниже значение сопротивления по сравнению с эталонным значением сопротивления при 25 ° C.Используя эту характеристику, температуру можно получить по следующей формуле:

T = 1 / (2.303 / B x Log (R / R25) +1/298) -273

Константа

B	: коэффициент самого термистора
R	значение сопротивления при температуре
R25	эталонное значение сопротивления при 25 градусах Цельсия

Лучистое отопление | Министерство энергетики

Системы лучистого отопления поставляют тепло непосредственно к полу или панелям в стене или потолке дома.Системы во многом зависят от лучистой теплопередачи — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете, когда чувствуете тепло горячей плиты через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым подогревом пола или просто подогревом пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем обогрев плинтуса, и обычно более эффективен, чем воздушное отопление, поскольку исключает потери в воздуховоде.Люди, страдающие аллергией, часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или мазутные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, ознакомьтесь с нашей инфографикой Energy Saver 101 о домашнем отоплении.

Несмотря на свое название, лучистое отопление пола во многом зависит от конвекции, естественной циркуляции тепла в помещении, когда воздух, нагретый от пола, поднимается вверх. Системы лучистого теплого пола существенно отличаются от излучающих панелей, используемых для отделки стен и потолка. По этой причине в следующих разделах излучающий теплый пол и излучающие панели рассматриваются отдельно.

Излучающее тепло для полов

Существует три типа излучающего тепла для полов: излучающие полы (воздух является теплоносителем), электрические излучающие полы и излучающие полы с горячей водой (гидронные).Вы можете дополнительно классифицировать эти типы по установке. Те, в которых используется большая тепловая масса бетонной плиты пола или легкого бетона поверх деревянного чернового пола, называются «мокрыми» установками, а те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы. Под чистым полом или черным полом называется «сухой монтаж».

Типы излучающих полов

Излучающие полы с воздушным обогревом

Воздух не может удерживать большое количество тепла, поэтому полы из излучающего воздуха не являются рентабельными в жилых помещениях. и устанавливаются редко.Хотя их можно комбинировать с солнечными системами воздушного отопления, эти системы страдают очевидным недостатком: они производят тепло только в дневное время, когда тепловая нагрузка обычно ниже. Неэффективность попытки обогреть дом с помощью обычной печи путем прокачки воздуха через полы ночью перевешивает преимущества использования солнечного тепла в течение дня. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоносителя использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Электрические излучающие полы

Электрические излучающие полы обычно состоят из электрических кабелей, встроенных в пол. Также доступны системы с матами из электропроводящего пластика, установленными на черновом полу под напольным покрытием, например плиткой.

Из-за относительно высокой стоимости электроэнергии электрические излучающие полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую как толстый бетонный пол, и ваша электроэнергетическая компания предлагает ставки по времени использования.Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без дополнительных электрических подключений, особенно когда дневные температуры значительно выше, чем ночные. Это экономит значительное количество долларов за электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические лучистые полы также могут иметь смысл при добавлении в дом, если нецелесообразно расширять систему отопления в новом помещении.Однако домовладельцам следует изучить другие варианты, такие как тепловые насосы с мини-сплит-системой, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Hydronic Radiant Floors

Hydronic (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Системы водяных теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах управление потоком горячей воды через каждый контур трубопровода с помощью зонирующих клапанов или насосов и термостатов регулирует температуру в помещении.Стоимость установки водяного водяного пола варьируется в зависимости от местоположения и зависит от размера дома, типа укладки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы напольных покрытий

Независимо от того, используете ли вы кабели или трубы, методы установки электрических и водяных излучающих систем в полах схожи.

Так называемые «мокрые» установки заключают кабели или трубы в твердый пол и являются старейшей формой современных систем теплого пола.Трубку или кабель можно заделать в толстую бетонную фундаментную плиту (обычно используемую в «плиточных» домах на ранчо, у которых нет подвалов) или в тонкий слой бетона, гипса или другого материала, установленного поверх чернового пола. Если используется бетон, а новый пол не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Чтобы определить несущую способность пола, проконсультируйтесь с профессиональным инженером.

Толстые бетонные плиты идеально подходят для хранения тепла от солнечных энергетических систем, которые имеют переменную тепловую мощность.Обратной стороной толстых плит является их медленное тепловое время отклика, что делает такие стратегии, как ночные или дневные задержки, трудными, а то и невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с этими системами отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, набирают популярность, главным образом потому, что сухой пол является более быстрым и менее дорогостоящим. строить. Но поскольку сухие полы предполагают обогрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

Некоторые «сухие» установки включают подвешивание труб или кабелей под черным полом между балками. Этот метод обычно требует просверливания балок перекрытия для установки трубы. Под трубками также должна быть установлена светоотражающая изоляция, чтобы направлять тепло вверх. Трубы или кабели также могут быть проложены над полом между двумя слоями черного пола. В этих случаях трубки для жидкости часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно.Трубки и диффузоры крепятся между планками обрешетки (шпалами), которые выдерживают вес нового чернового пола и готовой поверхности пола.

По крайней мере одна компания улучшила эту идею, сделав фанерный материал основания пола, изготовленный с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Производитель заявляет, что благодаря этому продукту система лучистого пола (для нового строительства) значительно дешевле в установке и быстрее реагирует на изменения температуры в помещении.Такие продукты также позволяют использовать вдвое меньше труб или кабелей, потому что теплопередача пола значительно улучшена по сравнению с более традиционными сухими или влажными полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку оно хорошо проводит тепло и добавляет теплоаккумулятор. Можно также использовать обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вам требуется ковровое покрытие, используйте тонкий ковер с плотной набивкой и укладывайте как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должен быть отдельный контур для труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянный пол должен быть ламинированным, а не массивным, чтобы уменьшить вероятность усадки и растрескивания древесины в результате высыхания под воздействием тепла.

Излучающие панели

Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут нагреваться либо электричеством, либо трубками, по которым проходит горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрическое отопление.

Как и любой другой тип электрического обогрева, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечивать дополнительное обогревание в некоторых комнатах или могут обеспечивать обогрев пристройки дома, когда расширение традиционной системы обогрева нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех отопительных технологий и — поскольку панели можно индивидуально контролировать для каждой комнаты — функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты нечасто заняты. Входя в комнату, человек может увеличить температуру и почувствовать себя комфортно в течение нескольких минут. Как и в любой другой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели излучающего отопления работают в зоне прямой видимости — вам будет наиболее комфортно, если вы окажетесь близко к панели. Некоторые люди находят потолочные системы неудобными, потому что панели нагревают им верхнюю часть головы и плечи более эффективно, чем остальную часть тела.

Все, что вам когда-либо понадобится знать о балансировке радиаторов

Балансировка некоторых систем отопления может стать настоящим кошмаром, независимо от того, сколько вы с этим боретесь, вы просто не можете добиться этого сразу!

Обычно это используется в более крупных системах, и многие скажут, что это означает, что вам, вероятно, необходимо гидравлическое разделение.Тем не менее, у нас есть несколько советов, которые мы усвоили на этом пути, которые сэкономят ТОННУ времени на балансировке в конце работы. Сделать те системы, которые невозможно сбалансировать, очень просто !!

Итак, что такое балансировка системы отопления?

Для балансировки системы отопления необходимо просто убедиться, что все радиаторы или излучатели нагреваются равномерно. Для систем, использующих погодную компенсацию или компенсацию нагрузки, это гарантирует, что у вас в каждой комнате объекта будет точная температура, а не в некоторых комнатах слишком жарко, а в некоторых слишком холодно.Слишком большой поток к радиаторам приведет к перегреву помещения, меньший поток — к нагреву помещения.

В более старых системах включения / выключения это было бы больше связано со временем нагрева и, возможно, меньшей проблемой при условии, что у вас есть TRV и ваша эталонная комната (комната с термостатом) немного сбалансирована. Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

Балансировка НЕ увеличивает конденсацию на котле вопреки распространенному мнению.Правильный перепад температуры в системе достигается за счет управления скоростью насоса. Если у вас нет насоса на высокой настройке и вы не ограничиваете все свои клапаны, чтобы замедлить поток обратно, однако это было бы экспоненциально расточительно с энергией насоса. Главное — не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один полностью открытый клапан.

Неправильная балансировка или ее отсутствие снижает мощность системы в целом, это будет выглядеть как меньшая дельта Т на котлах, работающих только на отопление, где насосы не связаны с горелкой.Подробнее в нашей статье повышает ли балансировка КПД котла?

Почему балансировать некоторые системы отопления так БОЛЬНО?

Есть несколько основных причин, по которым балансирование становится трудным, и понимание того, почему является вашим первым шагом. Вот краткий обзор со ссылками на дополнительную информацию.

Первая и основная причина заключается в том, что в системе присутствует высокий перепад давления. Это может быть связано с использованием трубопровода с меньшим диаметром или тем, что система просто большая / имеет большие протяженности.Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

Есть два способа обойти эту проблему;

Мы можем использовать один из множества доступных нам методов компоновки трубопроводов, чтобы минимизировать перепады давления. Более подробная информация об этом находится внизу статьи, и мы можем использовать более совершенные балансировочные клапаны!

Мы не можем не переоценить это обстоятельство, неправильный выбор запорных клапанов может вызвать у вас полную головную боль, и большинство из них не подозревают, что есть какая-то разница! Что вы не знаете о статье о замках.

Другие причины могут быть связаны с используемым методом балансировки.

Например, некоторые инженеры пытаются добиться идеального перепада температур (или DT) 20 ° C на каждом радиаторе. На наш взгляд, это не нужно и сложно.

Еще одна проблема заключается в том, что некоторые инженеры при балансировке выставляют котел на полную мощность (режим трубочиста). Это заставит котел попытаться ввести максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора только часть размера котла.Это всегда будет приводить к крошечной дельте t, поскольку система не может переносить тепло. Это, в свою очередь, также не будет иметь точного расхода, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, прежде чем мы сказали, что клапаны лучше, однако некоторые запорные клапаны вообще не предназначены для балансировки !! Опять же подробнее… или может быть вариант получше, описанный ниже…

как бы мы посоветовали сбалансировать систему отопления?

Перво-наперво, чтобы получить правильную скорость потока вокруг каждого излучателя / радиатора, вам необходимо получить правильный поток во всей системе.Для этого нам нужно отрегулировать производительность насоса в соответствии с системой.

Слишком низкая скорость потока будет означать, что объекту может быть сложно нагреться до нужной температуры, поскольку средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальной потере мощности, а также уменьшит эффект конденсации в котле за счет повышения температуры обратной магистрали. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы замедлить скорость потока, это снова приводит к потере еще большей мощности.

К счастью, почти все современные модулирующие котлы включают управление насосом, связанным с горелкой. Это постоянно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимого тепла. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительную правильную DT / скорость потока, для получения дополнительной информации по уточнению и настройке скорости вашего насоса щелкните здесь. Не волнуйтесь, если ваше DT выходит из строя на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время зря и зацикливаться на достижении этого.

Подробнее об этом в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, который составляет около 30% от температуры подачи.

Например; Если у нас температура подачи 70 ° C (70 x 0,3), получаем DT 21 ° C. Если ваша температура подачи составляет 50 ° C, это даст DT 15 ° C (50 X 0,3) и так далее. Это не совсем точно, это просто для того, чтобы получить правильную скорость потока. Вы можете использовать более сложные суммы, но мы не будем терять время зря.

Как бы то ни было, теперь ваш расход находится в правильном положении, пришло время, наконец, сбалансировать радиаторы.

Как сбалансировать радиаторы

Здесь мы можем использовать несколько различных методов, но, что важно, ни один из них не является правильным или неправильным в разумных пределах. Просто некоторые методы займут больше времени, чем другие, а некоторые позволят достичь более точной комнатной температуры! Также предположим, что мы балансируем модулирующий котел без гидравлического разделения.

Два основных способа балансировки радиаторов (если вообще используются) инженеры-теплотехники — это либо «измерить среднюю температуру радиатора», либо отрегулировать запорный экран до тех пор, пока они не почувствуют одинаковую среднюю температуру.На другом конце спектра они используют датчики температуры на каждом конце радиатора (подающей и обратной линии) и балансируют для определенного перепада температуры.

Подключение термометра к патрубкам подачи и возврата радиаторов и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода по отношению к конкретному размеру или мощности радиатора.

Однако, если у вас есть некоторый перепад температуры вдоль подающей трубы перед радиатором, это даст вам другую «среднюю температуру» на каждом радиаторе.Средняя температура представляет собой среднее значение температуры подачи и возврата. Чтобы решить эту проблему, добавьте температуру потока к температуре возврата и разделите на 2.

Мы не видим большой проблемы с немного разными средними температурами, но это будет означать, что вы потратили довольно много времени на что-то, что не совсем так. точный в любом случае, так как реальные выходы радиаторов будут отличаться.

При использовании модулирующих элементов управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что температура в комнате достигает точной температуры с любым TRV, установленным на максимум.Т.е. температура подачи нацелена на комнатную температуру, а не на TRV, так как это потенциально может привести к более сильному сгоранию котла.

Как описано выше, вместо этого вы могли бы сбалансировать, чтобы обеспечить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру источника тепла (примерно) и отрегулируйте каждый запорный клапан, пока у вас не будет одинаковой средней температуры на каждом радиаторе.

По сути, это приведет к разному падению DT / температуры на всех радиаторах, но средняя температура радиатора будет одинаковой.Это сработает, но опять же может занять много времени и будет неудобно, если ваш котел включится. Важно отметить, что это может не дать вам идеального баланса, в конце концов, наша цель — это точная комнатная температура, а не точная температура радиатора.

Расчеты теплопотери неточны, и даже если бы они были, они могли быть выброшены множеством вещей, таких как отсутствие изоляции, ошибки расчетов, использование комнат или неправильный выбор радиатора. Лично мы думаем, что оба приведенных выше варианта — занятие неблагодарное.

Балансировка температуры обратной воды

Вместо этого мы предлагаем сделать так, чтобы после установки максимального значения TRV вы просто ощущали (или измеряли, если хотите) температуру обратной линии радиатора, пока система находится на « расчетной температуре подачи » ( температура должна составлять около 2 ° C на улице) и следить за тем, чтобы температура в помещении не превышала 20/21 ° C. По крайней мере, для начала.

В подавляющем большинстве систем температура подачи к каждому радиатору будет в целом одинаковой, нет никакого смысла в их измерении.Прикосновение к радиатору для определения средней температуры также оставляет небольшую погрешность. Однако измерение температуры обратного теплоносителя имеет, безусловно, наибольшую погрешность.

Чтобы уточнить, предположим, что котел с температурой DT 20 ish, возврат радиатора с наружной температурой 8 ° C будет иметь среднюю температуру на выходе всего 4 ° C.

Рис. 1

В то время как, если бы мы чувствовали среднюю температуру радиатора и делали ту же ошибку 8 ° C, у нас было бы очень разных DT , и, в свою очередь, сильно менялись бы скорости потока через каждый излучатель.

Например.

Рис. 2

Поскольку измерение температуры обратного трубопровода является более важной переменной, многие системы могут быть достаточно близкими, просто нащупав обратный трубопровод рукой. Хотя для большей точности вы можете использовать термометр определенного описания или их комбинацию, это первая точка, в которой вы значительно увеличите скорость и точность балансировки.

Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь добиться того, чтобы все температуры вашего обратного потока примерно совпадали.

В более крупных системах вы можете обнаружить, что вам пришлось настолько ограничить ближайшие радиаторы, что вам нужно было увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и обратной линии намного больше в более крупных системах, чтобы получить достаточно высокий расход. Подробнее об этом в понимании давления и расхода.

Вернитесь к насосу и измерьте DT на источнике тепла и приблизительно отрегулируйте производительность насоса, если необходимо, но это маловероятно для большинства систем.

Опять же, вам не нужно точно согласовывать температуры обратки. Размер радиатора никогда не будет точным, так как радиатор будет увеличен или уменьшен до ближайшего радиатора, а также — комнаты разделяют тепло.

Это не должно было занять много времени. Теперь вы можете либо попросить пассажира следить за температурой в помещении, и, если она немного высока, вы можете немного позже уравновесить или показать их. Если в комнате немного низкая температура, увеличьте расход (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

Мы понимаем, что в большинстве систем по-прежнему используется управление включением / выключением вместо модулирующего управления, такого как погодная компенсация или компенсация помещения. Для этого мы бы посоветовали ориентировочно установить температуру обратки, уравновесить эталонную комнату (комнату с термостатом) до чуть более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

, однако, если вы являетесь приверженцем точности, вы можете перейти на следующий уровень…

Закройте все внутренние и внешние двери, окна и занавески (для предотвращения солнечного излучения) в собственности и установите регулирующий контроль, чтобы нацелить самая высокая температура, при которой вам комфортно работать.

Затем вам нужно будет измерить температуру в каждой комнате индивидуально и отрегулировать запорный экран, чтобы в каждой комнате была одинаковая температура. Пойдите в каждую комнату и при необходимости настройте каждую запорную заслонку, приоткройте запорный вентиль очень немного, если в комнате прохладнее, чем ваша целевая температура, и закройте его, если в комнате слишком жарко.

Это гораздо более эффективное использование вашего времени, чем установка одного и того же DT для каждого радиатора, как уже упоминалось, мы ориентируемся на комнатную температуру , а не на температуру радиатора.

При этом помните о других переменных, таких как усиление солнечной энергии. Также обратите внимание, что чем шире разница между внутренним и внешним пространством, тем более точным будет этот метод. Этого можно достичь, либо дождавшись более холодного дня, либо увеличив регулирующий термостат на более высокое значение, либо и то, и другое. Эта последняя регулировка, скорее всего, просто покажет вам, насколько проста ваша система и что собственность разделяет большую часть ее тепла.

После того, как балансировка будет завершена и вы будете довольны кривой нагрева (при необходимости), вы можете вернуть свой TRV назад, чтобы ограничить внутреннее усиление.

Наконечник . Если вы балансируете полотенцесушители (клапаны полотенцесушителей открываются очень быстро), закрывайте обе стороны, а не только одну. Закрыв одну сторону, а затем другую, вы увеличите вращение клапана для меньшего изменения потока, что фактически означает, что вы улучшите характеристику открытия.

Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел. Это будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока в вашей системе.

Перед чтением следующего раздела было бы полезно понять давление и расход!

Насос какого типа вы пытаетесь сбалансировать?

Если у вас старый котел, нет модулирующего управления или гидравлического разделения в вашей системе, также доступны другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждым контуром. Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределять поток.

В насосах используются разные методы управления потоком и экономии энергии. Вы можете подключить горелку, управлять DT, регулировать перепад давления, регулировать внешний датчик, постоянное давление, постоянную скорость, пропорциональное давление и т. Д. (Статья по этому поводу).

Но обычно их можно разбить на 2 группы: насосы, которые изменяют скорость до заданного давления, и насосы, которые изменяют давление для достижения заданной скорости. Затем вы должны выбрать конкретный тип клапана, который будет дополнять его.

Проблема современных отечественных модулирующих котлов в том, что они изменяют как давление, так и расход. Это может быть очень сложно управлять, и поэтому единственный оставшийся вариант — уравновесить скромный замок, которого более чем достаточно для дома, мы могли бы добавить. Однако для балансировки не все замки одинаковы! Чего вы не знали о запорных клапанах!

Система Grunfos Alpha2

Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или любым клапаном.Однако вы должны использовать их помпу Alpha 3.

После заполнения системы и очистки от воздуха вы подключаете внешний модуль Bluetooth к телефону и помпе. Затем ваш телефон проинструктирует вас, насколько необходимо отрегулировать запорный экран или какие предустановленные значения TRV, ограничивающие поток, следует отрегулировать. После завершения будет создан отчет, показывающий, что вы выполнили баланс, который может быть полезен для предстоящего принятия закона о балансировании.

Автоматические балансировочные клапаны

Для насосов, которые рассчитывают фиксированное давление и изменяют поток, я бы рекомендовал TRV с ограничением потока или автоматическую балансировку TRV.

Автоматические балансировочные клапаны, также известные как независимое от давления управление (PIC), обычно представляют собой коммерческие клапаны со встроенным ограничителем потока, и это просто их версии TRV. Они включают в себя селектор расхода под головкой TRV и пронумерованы, скажем, от 1 до 5. Каждое число соответствует расходу, который будет в инструкциях производителя, просто выберите требуемый расход и отрегулируйте! БОЛЬШОЙ!

Мы настоятельно рекомендуем осторожно настраивать насос с их помощью.Если насос рассчитывает, что установленный перепад давления на клапане ниже 1 метра напора, они не смогут полностью контролировать ситуацию, и другие радиаторы могут столкнуться с проблемами. Тем не менее, эти клапаны обычно имеют ограничительные пути небольшого диаметра (и повышенный авторитет клапана), поэтому это маловероятно. Однако обратите внимание: если вы запустите насос при более высоком перепаде давления, чем требуемый минимум, потребляемая мощность вашего насоса увеличится.

Например, если вы можете получить достаточный поток к радиаторам с напором 3 метра, но насос оставлен на высоте 6 м, вы удвоите ваше энергопотребление.Вы должны обязательно поэкспериментировать с понижением скорости насоса, пока поток не начнет ухудшаться. Если вы удвоите свое сопротивление, вы удвоите потребление энергии, это прямая линейная зависимость. Подробнее ..

Если ваша помпа нацелена на скорость, вам нужно быть еще более осторожным. Если установленная скорость даже немного превышает ваш общий предел расхода через все клапаны вместе взятые, то клапаны будут оказывать экспоненциально большее сопротивление насосу, и насос будет увеличиваться до максимального перепада давления для компенсации.Это потребует максимальной мощности для данного расхода. По этой причине мы всегда советуем оставлять один байпасный радиатор для прохождения любого избыточного потока при использовании этих клапанов.

Мы не рекомендуем эти клапаны для использования с современным модулирующим котлом, который изменяет давление и расход по причинам, описанным выше, или с насосом, управляемым DT. Вот небольшое объяснение.

Автоматическая балансировка trvs

У вас также есть доступные клапаны PIC (независимые от давления), которые работают в соответствии с трубопроводом, однако ожидается, что они будут использоваться только с более крупными коммерческими системами.

Единственный другой совет, который мы могли бы дать, когда дело доходит до выбора клапана, — это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Что вы не знали о lockshield».

Другая переменная погодных условий, требующая дополнительного времени для балансировки или различных типов клапанов, зависит от того, как ваша система подключена к трубопроводу, и может быть легче решена путем регулировки при замене котла или установке немного другим способом с самого начала.Компоновка системы также определяет, какую настройку насоса вам следует использовать в идеале.

Схема системы

Установка или регулировка трубопроводов немного по-другому при установке нового котла может обеспечить простую балансировку и даже полностью исключить необходимость балансировки системы!

Как описано в разделе «Давление и расход», когда вы уравновешиваете систему отопления, вы фактически заставляете каждую цепь иметь одинаковое или подобное сопротивление друг другу. Основная причина того, что системы не сбалансированы и имеют разное сопротивление, — это коммунальные трубопроводы.Это общий трубопровод, который у них всех.

Более близкие радиаторы (или более короткие цепи) будут использовать меньше общих трубопроводов и, следовательно, будут иметь меньшее сопротивление потоку, чем радиаторы, расположенные дальше по линии. Таким образом, вода идет по пути наименьшего сопротивления.

A = ОЧЕНЬ ВЫСОКИЙ ПОТОК B = ВЫСОКИЙ ПОТОК C = ПРАВИЛЬНЫЙ ПОТОК D = СЛИШКОМ МЕДЛЕННЫЙ E = СЛИШКОМ МЕДЛЕННЫЙ

Есть два способа решить эту проблему. Первый — сделать коммунальные трубопроводы большими.Обеспечение более крупных общих трубопроводов означает, что большая часть сопротивления находится в пределах отдельных участков трубы, а перепады давления становятся намного ближе «из коробки» и даже до того, как вы уравновесите. В отличие от рисунка выше.

Это также увеличивает авторитет клапана вашей системы, так как большая часть относительной потери давления приходится на клапан .. win win!

Многие могут говорить об опасностях низкой скорости. Это никогда не было проблемой для нас в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер 99% в год, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы разобраться в этом в другой раз.

Второй способ — сделать коммунальные трубопроводы короткими.

Коллекторные системы

Коллекторные системы относятся к тому месту, где вы запускаете поток и возвращаете его в коллектор. Подобно коллектору под полом или, возможно, созданному вами сами. Он может быть расположен в любом месте собственности, но в идеале в центре, а затем разделен на отдельные участки для каждого радиатора или излучателя.

Установка от Дэйва Чорли Сантехника и отопление

Это гарантирует, что все радиаторы имеют одинаковое сопротивление общей трубопроводной сети, и если / когда один из излучателей отключается, воздействие давления на каждый из других излучателей одинаково / похоже.

Коллекторная система упрощает балансировку (при необходимости вообще), поскольку все это находится в одной легкодоступной точке.

Система обратного возврата

Первый пришел последним — это термин, обычно используемый в торговле. Это то же самое, что и традиционная двухтрубная система, однако первый радиатор, который питает ваша подающая труба, является последним радиатором в вашем обратном контуре. Это приводит к тому, что все ваши радиаторные цепи имеют одинаковое сопротивление.

Возможно, вам это покажется непрактичным, однако существует столько версий всех этих методов, сколько позволяет ваше воображение.

Например, вместо того, чтобы запускать поток и возвращаться к первому радиатору, затем последовательно ко второму и т. Д. Вы можете запустить поток и вернуться за первый рад к центру собственности, а затем выйти, как на диаграмме паука. Затем снова выполните тройник, увеличивая размер первичного трубопровода.

Чем больше вы можете создать подобного сопротивления, тем больше подойдет режим постоянного давления. Для малоразмерной и плохо спланированной системы лучше выбрать настройку пропорционального давления.Подробнее об этом в другой раз

Ничего из этого не является важным знанием, однако, как только вы поймете теорию, это поможет в процессе принятия решений позже, так что вы сможете принять решение на лету. И, как уже было упомянуто несколько раз, все это действительно может помочь более крупным системам.

Возможно, это будет один из последних материалов, которые мы будем публиковать здесь в течение некоторого времени, поскольку мы усерднее работаем над нашим онлайн-видеокурсом, который в настоящее время находится в стадии разработки.

Установите жидкостный охладитель процессора iCUE Elite Capellix для сокетов Intel — Corsair

Нужна помощь в установке жидкостного охладителя процессора iCUE Elite Capellix? У нас есть видео и письменные инструкции, которые помогут вам.Эти инструкции применимы к сокетам Intel.

Вы также можете найти здесь руководство по эксплуатации в формате PDF.

Если у вас разъем LGA 11XX / 12XX, вам необходимо установить прилагаемую заднюю панель Intel и стойки LGA 11XX / 12XX.

Если у вас сокет LGA 2011, 2011-3 или 2066, устанавливать заднюю панель не нужно. Все, что вам нужно сделать, это установить соответствующие стойки.

Для подготовки сокета материнской платы:

Установите заднюю панель Intel, если это требуется для вашей материнской платы.
Установите 4 упорных винта Intel в материнскую плату. Убедитесь, что все 4 винта затянуты до упора.

После того, как на материнской плате установлены стойки, самое время установить кулер.

ПРИМЕЧАНИЕ : На головку охлаждающего насоса уже должна быть нанесена термопаста. Если вы хотите использовать собственную термопасту, убедитесь, что вы тщательно очистили холодную пластину головки насоса и встроенный теплоотвод (IHS) вашего процессора изопропиловым спиртом и безворсовой тканью.

Установите вентиляторы и радиатор в сборе в компьютерную систему.
Используйте прилагаемые шайбы для закрепления винтов вне корпуса вашего ПК.
Совместите кронштейны головки насоса с четырьмя упорными винтами на материнской плате.
Затягивайте винты с накатанной головкой на стойках до фиксации головки насоса.
Подключите кабель тахометра помпы к разъему CPU_FAN материнской платы.
Вам также следует проложить кабели от головки насоса к задней части системы.

После установки кулера на материнскую плату пора подключить вентиляторы и помпу к iCUE Commander CORE.

Найдите подходящее место в вашей системе, где можно установить iCUE Commander CORE.
Закрепите Commander CORE с помощью двустороннего скотча.
Подключите 24-контактный кабель Elite Capellix к соответствующему порту на Commander CORE.
Подключите кабели ШИМ и светодиодов ваших вентиляторов к Commander CORE.

Как правильно установить термоголовку на батарею

Содержание

1. Что понадобится для установки?

2. О принципе работы термоголовки

3. Частые ошибки монтажа

4. Пошаговая инструкция правильной установки

5. Полезные статьи

Правильная установка термоголовки на радиатор отопления

Термоголовки на радиаторы

Термоклапан — строение, назначение, виды

Из каких материалов

По способу исполнения

Термостатические головки

Ручные

Механические

Газовый или жидкостный

С выносным датчиком

Электронные

Как правильно установить

Как отрегулировать (перенастроить)

Особенности строения термоголовки

Виды термоголовок и принцип их работы

Что представляют собой ручные термоголовки?

Особенности механических термоголовок

Чем отличаются электронные термоголовки?

Правила установки термоголовки

Рекомендации по подключению

Последовательность монтажа прибора

Особенности выполнения настройки

По каким критериям выбирать термоголовку?

Краткий обзор популярных брендов

Место #1 – компания Danfoss

Место #2 – бренд Oventrop

Место #3 – компания Thermo

Место #4 – производитель Caleffi

Место #5 – компания Salus

Выводы и полезное видео по теме

Разновидности термоголовок

Критерии выбора

Как подключается термоголовка для радиаторов отопления. Резьба, клик

Как установить терморегулятор на радиатор

Особенности использования терморегуляторов

Обычная конструкция и размещение

Порядок монтажа

Какие бывают термоголовки, их характеристики

термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль

Принцип работы термоклапана

Варианты регулировки радиатора отопления термоголовкой

Правила выбора термостатической головки

Выносной датчик температуры

Правила установки регулировочного крана

установка и принцип работы, рейтинг производителей

Насколько важна и нужна термоголовка

Устройство термоголовки

Принцип работы

Типы термоголовок

Ручные

Механические

Электронные

Краны с термоголовками – прямые и угловые

Беспроводные

С выносным датчиком

Основные критерии выбора термоголовки

Установка термоголовки на радиатор отопления

Монтаж радиаторного клапана

Установка термоголовки

Особенности настройки электронной термоголовки Danfoss

Рейтинг популярных производителей

Valtec

Danfoss

Oventrop

Thermo

Honeywel

Caleffi

Salus

Термоголовки на радиаторы отопления

Принцип работы термоголовки

Виды термостатических головок:

A Праймер на термостатические клапаны радиатора | 2018-06-04

Тип модели TT | Коммерческие водяные радиаторы
