Как собрать, снять или снять батарею отопления своими руками

Рано или поздно у каждого владельца отопительной системы может возникнуть вопрос, как снять батарею отопления, как произвести сборку радиаторов. Разберемся, как производится сборка отопительных трубопроводов.

Снятие секции с радиатора отопления

Подготовка – тонкости сборки

В зависимости от того, какие теплопотери имеет помещение, батареи могут обладать разным количеством секций. Если нужно, их перегруппировывают между собой, то есть – частично нужно как разобрать батарею отопления, так и собрать, но уже с необходимым количеством секций. Видео, как разобрать радиатор отопления, можно посмотреть ниже.

Секции батарей отопления соединяются между собой ниппелями, они имеют внешние правую и левую резьбы, внутри – два выступа специально для ключа. Ниппели ввертываются одновременно сверху и снизу в два блока.

Комплект заглушек и прокладок для радиатора отопления

Когда осуществляется сборка радиаторов отопления своими руками, между секциями ставят прокладки из паронита или же резины толщиной до полтора мм. Можно применять специальный прокладочный картон, смоченный в воде и проваренный в натуральной олифе. Прокладки не должны вылезать за шейки батарей отопления. Также стоит отметить, что верхние грани секций собранной батареи отопления должны размещаться в одной плоскости с допуском не более, не менее 3 мм.

Перед тем, как открыть батарею отопления, собрать ниппели, опорные плоскости и резьбовые гнезда секций нужно осмотреть, почистить и смазать суриком на натуральной олифе. Стоит заметить, что резьба на ниппелях и в гнездах должна быть полной, а выступы специально под ключ внутри ниппелей не должны иметь различных сколов, перепадов высоты. Перед тем, как собрать радиатор отопления, следует знать, что сборка производится на деревянном щите, который расположен на уровне стола.

Рекомендуем к прочтению:

Основное условие правильной сборки – это равное вывертывание в секции батарей ниппелей.

Так, секции кладут на щит, сдвигают, между секциями ставят ниппели с прокладкой, которая надета на них предварительно. На внешней поверхности ниппеля нарезаны левая и правая резьбы по 16 мм. Так, на одной стороне секции радиатора гнезда обладают правой резьбой, на другой – левой. Такая конструкция позволяет при вращении ниппеля в одну сторону притягивать секции одна ко второй, при проворачивании в другую стону – они разъединяются. Чтобы проворачивать ниппеля, существует два выступа во внутренней полости. Проворачивают ниппель специальным радиаторным ключом.

При вращении каждого из ниппелей в пол-оборота в секциях батарей они должны быть наживлены. И если это сделано не во всех гнездах (их 4), то операцию следует повторить. После наживления ниппеля проворачивают вручную на 2-3 нитки, потом окончательное свинчивание секции батареи производится радиаторным ключом – уже до упора.

Скручивание секций радиаторов отопления

Сборка батареи отопления – ее качество и характеристики просто проверить. Для этого следует опрессовать их сжатым воздухом.

Делается специальное изделие – в трубку Ду-15 впаивается ниппель от автокамеры, трубку вворачивают в радиаторную пробку. С помощью такого устройства и автомобильного насоса, оснащенного манометром, очень просто создать давление в одну атмосферу и проверить, насколько были соблюдены правила и нормы того, как собрать батарею отопления, насколько качественно и аккуратно была осуществлена сборка. На герметичность система проверяется при помощи мыльного раствора.

Рекомендуем к прочтению:

Правила монтажа батарей

После того, как произведена сборка радиатора отопления, будем осуществлять монтаж системы. Он не будет отличаться от монтажа и работ при устройстве систем водоснабжения. Следует только соблюдать несколько правил:

• Уклон трубопровода, который будет подавать горячую воду, не должен быть меньше 2 мм на 1 погонный метр, подъем – в сторону воздухосборника.
• Уклон обратки – такой же, но в сторону котла.
• Трубопроводы прочно крепятся на строительных конструкциях зданий или же плотно прилегают к опорам.

Трубы отопления прикрепленные к стене

• Если высота этажа будет до 3 метров, то крепления на стальных стояках не предусмотрены.
• Если высота больше – то их размещают на половине высоты.
• Сборка батарей отопления на чердаках осуществляется на подвесках к стропилам.
•  Главный стояк снизу должен укладываться на прочную опору и через каждые три-четыре метра закрепляться к стенке хомутами.
• Трубопроводы вертикального типа не должны отклоняться от вертикальной оси более, чем на 2 мм на 1 погонный метр их длины.

Эти и другие правила монтажа должны соблюдаться в процессе установки батарей отопления. Лучше всего по этому поводу получить консультацию специалиста, который подскажет наиболее оптимальный вариант именно в вашем случае.

Монтаж и сборку батареи отопления лучше доверить профессионалам

Разборка радиатора отопления, сборка и установка – все эти операции должны производиться с наибольшей аккуратностью. Ведь от этого зависит эффективность действующей или будущей системы отопления.

алюминиевые, биметаллические, чугунные, видео и фото

Необходимость сборки-разборки отопительной конструкции возникает, когда одна из секций дала течь, еще при желании сэкономить на сборке всего комплекса, при необходимости наращивать секции, так как изначально вы «промахнулись» с их подсчетом. Как видите, причин множество, они менее важны, чем процесс, которому посвящается наша инструкция.

Конечная цель – теплые батареи.

Батарей много, а метод сборки один

Хотим вам напомнить, что батареи могут быть нескольких видов по материалам:

• Чугунные;
• Биметаллические;
• Алюминиевые;
• Стальные.

И нескольких видов по конструкциям:

• Панельные;
• Секционные.

К сведению!
Секрет прост: методика сборки различных радиаторов одна + методика обвязки радиаторов тоже одна.
Поэтому сегодняшний материал является универсальным для всех видов батарей.

Начнем с секций

Проведем сборку на примере секционных батарей. Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

1. На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача – определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

Схема сборки.

Совет!
Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.
Вы делаете все по подобию предыдущего радиатора.
Верхний вход, нижний выход.
Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.
Противоположный нижний резьбовой выход – глухая заглушка.

2. Роли распределены.
   Производим сборку:

• Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
• Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

• Затем паста фиксирует это волокно на своем месте;
• С помощью гаечного ключа заглушки устанавливаются на свои места.

Разводной гаечный ключ – прекрасный помощник.

Совет!
В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.
Тогда вам все равно понадобится газовый ключ.

• Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
• Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ лентой, так советуют многие.
Действительно можно, но делать это надо грамотно.
Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.
ФУМ лента в таких условиях чувствует себя очень комфортно.
При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.
Итог понятен – течь.

• Закручивается американка не обычным газовым ключом, а шестигранником.

Замена возможна?

Совет!
Во многих видео материалах вы можете увидеть, как американку закручивают стамеской, квадратным штырем и даже одним захватом от плоскогубцев.
Насколько это оправданно – судить не беремся, но родной ключ все же – лучше.

Соединение секций

Для этого нам понадобятся ниппеля – специальные соединители секций с уплотнительным резиновым кольцом, а также ключи для затягивания ниппелей.

Наша справка!
Ниппель – вид соединения, представленный отрезком трубы с центральной поперечной бороздой для резинового уплотнителя.
От борозды отходят гребни с резьбой под правую и левую сторону.
Такая конструкция позволяет закрутить соединитель в резьбовые гнезда с одновременным сводом ребер радиатора друг к другу.

Как собрать секции радиатора отопления?

Алгоритм сборки несложен:

• Сборка секций алюминиевых радиаторов, как и сборка биметаллических радиаторов отопления своими руками начинается с «наживления» ниппелей в резьбовых отверстиях;

Фото ниппеля с уплотнителем.

Совет!
Если вы соединяете две секции, то стыковочные окна должны иметь: одно – правую резьбу, другое – левую.

• Сборка алюминиевых радиаторов отопления, как и сборка чугунных радиаторов отопления своими руками происходит равномерным затягиванием резьбовых соединений ниппеля и секций с помощью специальных ключей;

Ключи для сборки ребер.

Наблюдение!
Работы по монтажу батарей лучше проводить вдвоем.
Это и легче и соединение проще контролировать.

• После стыковки необходимого количества секций сборка аллюминиевого радиатора, как любого другого, осуществляется по схеме обвязки, которая уже описана.

Несколько слов о креплении

Как собирать биметаллические радиаторы, как собрать алюминиевый радиатор мы уже описали. Неважен тип конструктора, сборка ребер происходит по аналогичному принципу своими руками. И здесь также лучше работать вдвоем.

Совет!
Если вы меняете, к примеру, чугунный радиатор на стальной панельный, то типы креплений чугунных конструкций вам не подойдут.
Их надо снимать, а новые устанавливать.
Благо в комплектах панельных обогревателей они есть.
И пока один человек будет проводить черновую стыковку, второй может отметить места будущих креплений.

Все что хорошо для секций – не подойдет для панелей.

В копилку. Если вы стыкуете батареи не к стояку, а подключаете к автономке, то мастера советуют сделать небольшой наклон батареи около 5 градусов так, чтобы кран Маевского находился несколько выше входного соединения с подачей теплоносителя.
Результатом такого соединения, есть то, что если воздух и будет скапливаться в системе, то именно у крана, а не располагаться над водным потоком по всему периметру трубы.

В заключение

Установка и сборка обогревателя – процесс несложный, тем более цена всех работ достаточно приемлемая, ведь собрать вам его поможет наш материал и видео в этой статье.

монтаж батарей, своими руками в квартире, самостоятельно по видео в частном доме

Установка радиаторов отопления включает несколько последовательных этапов

Установка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Минусы алюминиевых радиаторов:

1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

• Боковой;
• Нижний;
• Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

1. Радиатор должен быть размещен горизонтально, без перекосов;
2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
3. От пола до батареи предусматривается интервал в 8-12 см;
4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Подготовительные работы перед заменой радиаторов:

1. Определиться с длительностью выполнения работ;
2. Позаботиться о всех инструментах и материалах;
3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Как установить радиатор отопления самостоятельно (видео)

Чтобы установить батареи в квартире, не потребуется особых навыков. Достаточно получить должные разрешения. Устанавливать радиаторы следует, опираясь на строительные нормы и последовательную инструкцию. Чтобы закрепить прибор на высоте, используется американка и кронштейны. Для напольной установки используется подставка. Последовательность сборки приборов одинаковая, особенности качаются материалов изготовления.

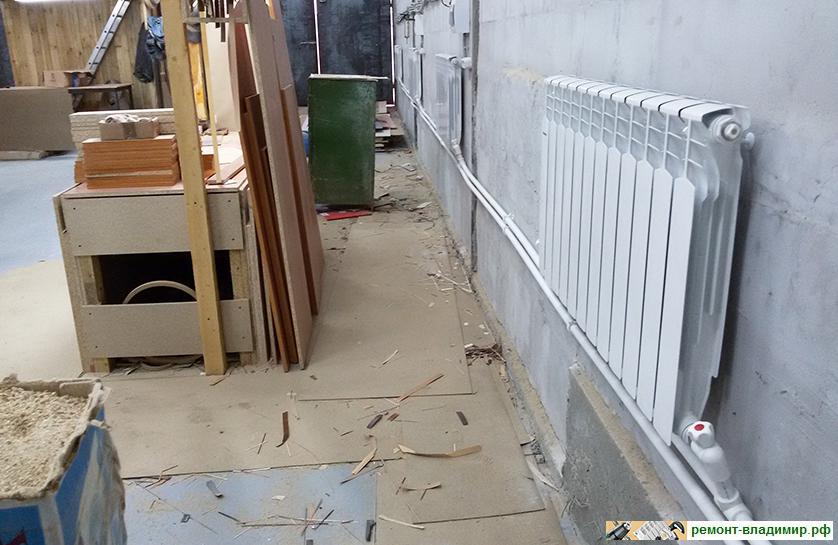

Примеры установок радиаторов отопления (фото)

Экран для батареи своими руками: декоративный и эффективный

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Как сделать батареи отопления своими руками видео

Радиатор отопления своими руками: как сделать

Самодельные радиаторы отопления из труб — собираем и …

Установка батарей отопления в частном доме своими руками \u2014 видео

Самодельные радиаторы отопления из труб: особенности и …

Экран на батарею своими руками

Как сделать радиатор отопления для хоз помещения своими руками. Дешевый вариант из профильной трубы.

Монтаж радиатора отопления своими руками: правила монтажа …

Радиатор отопления своими руками: проверка на герметичность …

Экран для батареи своими руками: схемы (фото и видео …

Установка батарей отопления в частном доме своими руками \u2014 видео

Трубные радиаторы отопления: как сделать из профильной трубы …

Монтаж алюминиевых радиаторов отопления своими руками. Видео …

Виды батарей отопления: видео-инструкция по монтажу своими …

Декор батареи отопления своими руками: декоративные панели . ..

Установка алюминиевых радиаторов отопления своими руками

Самодельная батарея для отопления из профильной трубы 100*100*3

Как сделать регистр отопления своими руками

ТЭНы для радиаторов: видео-инструкция по монтажу своими …

Как правильно подключить батарею отопления в частном доме + …

Подключение радиатора отопления к полипропиленовым трубам …

Установка батарей отопления в частном доме своими руками \u2014 видео

Экран для батареи своими руками: схемы (фото и видео …

Экран для батареи своими руками: схемы (фото и видео)

Обвязка радиаторов отопления полипропиленом своими руками …

Independent heating with their own hands. Simple, cheap and without tubes.

Экран для батареи своими руками: схемы (фото и видео …

Установка радиаторов отопления в квартире своими руками

Схема отопления в частном доме \u2013 какой вариант выбрать

Самодельные радиаторы отопления из профильной трубы …

Медные радиаторы отопления: видео-инструкция по монтажу …

Монтаж радиатора отопления своими руками. Установка …

Радиатор отопления своими руками: как сделать электрическую …

Декор батареи отопления своими руками +50 фото примеров

Установка батарей (радиаторов) отопления своими руками …

Соединение радиаторов отопления: видео-инструкция по монтажу …

Экран для батареи отопления, как своими руками сделать …

Декупаж батареи отопления — как сделать своими руками …

Декупаж батареи отопления — как сделать своими руками …

Наклейка на батарею отопления — Только ремонт своими руками …

Самодельные радиаторы отопления из профильной трубы

Ремонт чугунного радиатора отопления своими руками: как …

Как правильно подключить батарею отопления в частном доме + …

Подключение радиатора отопления к полипропиленовым трубам …

Экран для батареи отопления своими руками: как сделать, фото …

Экран для батареи отопления своими руками \u2014 Rmnt.ru

Замена батарей отопления в квартире своими руками: фото и …

Установка радиаторов отопления своими руками …

Самодельный обогреватель из чугунной батареи: фото, видео

Экран для радиатора отопления \u2013 Экран для батареи отопления . ..

Монтаж радиаторов отопления своими руками — этапы и нюансы …

Самодельные радиаторы отопления из труб: особенности и …

Наклейки на радиаторы отопления

Чем закрыть батарею отопления, как создать декор для …

Установка экранов на радиаторы отопления. Декоративный экран …

Как снять радиатор отопления: как правильно повесить …

Решетка на батарею отопления своими руками — Всё об отоплении

Экран на батарею как крепить \u2013 Как крепить экран на батарею

Самодельный экран на батарею своими руками

Экран для батареи отопления своими руками: как сделать, фото …

Делаем экран для радиатора отопления своими руками

Способы подключения радиаторов отопления. Схемы подключения

Чем закрыть батареи отопления: способы и варианты (фото)

Решетка на батарею отопления своими руками — Всё об отоплении

Как разобрать радиатор: видео-инструкция по монтажу своими …

Установка батарей отопления

Что делать, если потекла батарея отопления: чем замазать …

Установка батарей отопления \u2013 монтаж радиаторов своими руками

Как правильно установить батарею отопления, замена радиатора . ..

Декупаж батареи отопления — как сделать своими руками …

Самодельные радиаторы отопления из труб: особенности и …

Решетки на радиаторы отопления: металлические, пластиковые …

Система отопления Ленинградка частного дома: инструкция по …

Экран на батарею отопления своими руками

Экран на батарею отопления

Установка батарей отопления в квартире

Экран для батареи отопления своими руками: виды экранов, сборка

Чем закрыть батарею отопления: как спрятать радиатор

Короб из гипсокартона для батареи своими руками (фото, видео)

Смотреть монтаж алюминиевых батарей отопления видео бесплатно

Экран для батареи отопления, как своими руками сделать …

Установка батарей отопления, монтаж своими руками с фото и видео

Ремонт чугунного радиатора отопления своими руками: как …

Установка батарей отопления своими руками — детальная …

Батареи отопления своими руками

Как самостоятельно осуществить монтаж радиаторов отопления?

Замена батарей отопления в квартире: своими руками или ЖЭК

Монтаж труб отопления своими руками: инструкция по разводке . ..

Закрыть батарею отопления гипсокартоном своими руками: фото

Закрыть батарею гипсокартоном: как зашить, повесить …

Установка кранов на батареи отопления: как производится …

Как закрыть батарею отопления в комнате своими руками

Особенности выбора и методика замены радиаторов отопления в …

Разводка отопления: составление проекта и установка системы …

Установка радиаторов отопления в квартире своими руками …

Как сделать декупаж батарее своими руками. Создание декупажа …

Экраны для батарей отопления в интерьере

Самодельные радиаторы отопления из профильной трубы

Как можно украсить радиаторы отопления своими руками

Установка батарей отопления в частном доме своими руками \u2014 видео

Почему может взорваться радиатор отопления. Видео

Как выяснила Национальная энциклопедия строительства ProfiDom.com.ua, изредка в сети встречаются недоуменные и возмущенные сообщения пользователей о том, что радиатор отопления неожиданно взорвался. Не просто протек в месте присоединения к системе, а буквально, разлетелся на куски.

Журналисты ProfiDom.com.ua решили разобраться, по каким причинам может случиться такая неприятность.

В квартирах такие случаи, когда радиатор не выдерживает нагрузки, разумеется, встречаются намного чаще. Обычно, причиной ставится гидроудар — резкое увеличение давления в общедомовой системе отопления. Нерадивый слесарь, например, сразу открыл шаровый кран на техническом этаже или в подвале, — в итоге, систему прорвало во всех слабых местах, одним из которых мог оказаться радиатор в квартире.

Это очень неприятно — соседей затопили, ремонт нужно делать, радиатор срочно менять. И доказать, что виновата управляющая компания или слесарь ЖЭКа, бывает непросто. Но, если в случае с квартирой взрыв радиатора еще можно логично пояснить, то почему же такое может произойти в автономной системе отопления частного дома? Там уж точно, не слесари виноваты и не мастера, которые устанавливали радиаторы — речь ведь не о простой протечке.

Первая распространенная причина — закрыли оба крана на алюминиевом радиаторе. Этого нельзя делать! Если вам слишком жарко, просто уменьшите мощность котла или перекройте всего один кран. В закрытом с двух сторон алюминиевом радиаторе начинается химическая реакция и выделяется газ. Если краны закрыты достаточно долгое время, то внутри скопится газ, который буквально будет распирать радиатор и рано или поздно приведет к взрыву. Управлять температурой в доме можно совершенно другими, безопасными способами. Оба крана радиаторов закрывают, исключительно, в случае монтажа и демонтажа. Не зря об этом пишут производители в инструкциях к батареям отопления.

Вторая причина — некачественный теплоноситель. Если в составе теплоносителя присутствуют агрессивные щелочные элементы, то они начнут разрушать оксидную пленку, которая находится внутри алюминиевого радиатора, на всех внутренних поверхностях. Нельзя, например, использовать воду непосредственно из скважины частного дома, в ней может быть много извести. В итоге, в радиаторе может образовать водород, а это взрывоопасно. Можно установить проточный воздухосборник в систему отопления, чтобы собирал весь газ из жидкого теплоносителя. Но, и это не всегда помогает.

Нужно использовать только теплоносители с нейтральным pH!

Третья причина — просто некачественные, самые дешевые алюминиевые радиаторы. Это наиболее распространенная причина проблем и риска взрыва. Портал Rmnt.ru сравнивал качества биметаллических и алюминиевых радиаторов. Если в составе вместо алюминия есть более недорогие сплавы, такие как силумин, цинк, чугун, то прослужит батарея отопления недолго. Нужно выбирать исключительно радиаторы из литого алюминия от проверенных производителей. Таким батареям даже образование водорода внутри будет нестрашно.

монтаж новых батарей своими руками, правила установки, видео, снип

Совершенно закономерно, что система отопления, как и все другое, не вечна. Рано или поздно требуется ее менять. Кроме того, абсолютно не важно, по какой причине система отопления вышла из строя — загрязнение, засор, поломка из-за удара, воздействие холода и т.д. Поломка может произойти в любую минуту — вот почему замена радиаторов отопления своими руками иногда бывает так важна. Нужно знать, как устанавливать систему заново. Помимо этого, одной из очень популярных причин смены батарей является элементарная замена на более новую, практичную и удобную систему.

Установка радиатора. Нажмите на фото для увеличения.

Однако для того, чтобы знать, как правильно установить радиатор отопления, необходимы по меньшей мере минимальные теоретические знания и навыки по монтажу отопительных систем. Не рекомендуется осуществлять монтаж радиаторов отопления, не имея абсолютно никаких профессиональных навыков. В случае если установка радиатора отопления своими руками крайне принципиальна, то необходимо ознакомиться с инструкцией по монтажу и установке отопительной системы.

Характеристика работы

Вооружившись всеми необходимыми знаниями, можно правильно смонтировать радиатор отопления самостоятельно. Однако на практике чаще всего случается так, что при установке возникают непредвиденные обстоятельства, мешающие спокойному монтажу радиаторов. Так, например, чтобы установить радиатор отопления, чаще всего требуются сварочные работы, осуществить которые самостоятельно практически невозможно. Однако информация все же нужна, для того чтобы человек заранее знал, с чем он может столкнуться. Поэтому ни в коем случае не надо сразу же отказываться от затеи выполнить все самостоятельно, нужно лишь постараться учесть все возможные нюансы.

Для правильной установки радиаторов нужно обратить внимание на следующие их параметры:

• проточность;
• защита от износа;
• устойчивость к внешним воздействиям;
• экономичность в использовании.

Подготовительные работы

Нельзя забывать о том, что прежде, чем приступить к какому-либо монтажу, необходимо грамотно провести подготовительные работы для того, чтобы создать максимально комфортные условия труда.

Подобрать нужную модель. Необходимо тщательно обдумать, какой будет будущая модель отопительной системы.

Предварительно нужно также определить размеры будущих радиаторов, чтобы они поместились в помещение.

Схема с минимальными расстояниями о стены при монтаже батареи. Нажмите на фото для увеличения.

Полностью отключить стояк отопления. Следует отключить стояк и слить из него всю воду.

Рассчитать высоту секций. Нужно грамотно рассчитать, насколько высоко от пола будет располагаться будущая система отопления. Согласно СНиП, высота от пола не должна быть менее 10 см.

Рассчитать расстояние от батарей до боковой стены. Минимально допустимое расстояние до стены — 5 см. Это нужно для защиты стен от перегрева и хорошей циркуляции горячего воздуха по помещению.

Учесть финансовые нюансы. Нельзя обойти стороной и финансовую сторону вопроса. Важно учесть затраты не только на приобретаемую систему отопления, но и дополнительные затраты на расходные материалы и рабочие инструменты.

Необходимые строительные материалы и инструменты

Даже профессиональному и опытному слесарю всегда требуется рабочий инструмент для более качественной установки батарей.

Динамометрический ключ. Нажмите на фото для увеличения.

Помимо этого понадобится и дополнительный инвентарь, который поможет начинающему мастеру в работе:

• пассатижи;
• строительный уровень;
• рулетка;
• уголок строительный;
• ударная дрель/перфоратор;
• шуруповерт;
• сверло с победитовым наконечником;
• динамометрические ключи/газовый ключ;
• уплотнительная лента/пакля;
• герметик.

Как правильно рассчитать количество секций?

Процесс установки радиаторов начинается с тщательного расчета размеров и количества секций. Определение количества секций — очень важный этап в процессе расчета. От этого зависит уровень комфорта и уюта в помещении. Если установить слишком много секций, то в помещении будет аномальная жара, если, напротив, недостаточно — тогда в комнате будет чересчур холодно, так как эти секции не будут справляться с объемом помещения. Количество кубических метров комнаты является ключевым в расчете.

Расчет нужного кол-ва секций радиатора основывается на выделяемом тепле одной секцией. Нажмите на фото для увеличения.

Для этого по стандартам СНИП используется следующая схема расчета: на 1 м² пространства необходимо 1 кВт мощности.Чтобы установка радиаторов отопления своими руками прошла успешно, необходимо произвести 3 простых подсчета.

1. Вычислить (узнать) кубатуру помещения.
2. Вычислить (узнать) количество энергии, выделяемой 1 секцией.
3. Разделить кубатуру примерно на 5-6 секций и узнать, справится ли такое их количество с отоплением (если нет, добавить в подсчет еще 1-3 секции).

Технология монтажа

Согласно СНИП отопительный прибор можно устанавливать как справа, так и слева. Отопительный привод монтируется с верхним патрубком радиатора, а обратка соединяется с нижним патрубком.

Зачастую бывает так, что трубы полностью вмонтированы в стену. Установка радиаторов отопления своими руками в таких случаях производится при помощи специальных переходников.

Схема монтажа частей радиатора. Нажмите на фото для увеличения.

Помимо этого, не стоит забывать о том, как и где присоединяются краны, отвечающие за регулировку и перекрытие воды в батарее. Для этого нужно установить 2 краника — один на выходе, другой на входе радиатора. Для его монтажа потребуется не так много времени: посредством штуцера с накидной гайкой кран вворачивается в радиатор, после чего гайка соединяется с крановым устройством.

Для того чтобы правильно выполнить установку радиатора, требуется знать о тонкостях в креплении. Для крепления отдельных секций воедино требуются специальные крепежные детали — кронштейны. Для секционных радиаторов используются либо угловые, либо штыревые кронштейны. Что касается штыревых кронштейнов, то они чаще всего используются при креплении радиаторов к стене посредством дюбелей. А для угловых потребуются обычные шурупы или саморезы.

В таких случаях, когда нет возможности прикрепить радиаторы к стене, если стены сделаны из гипсокартона, то не остается другого выбора, кроме как крепить их к полу. Для этого используются специальные крепежи под напольное покрытие, которые не будут выделяться из общего интерьера и придадут некую элегантность отопительной системе.

Установка радиатора отопления осуществляется строго под уровень. Нажмите на фото для увеличения.

Установка батарей отопления своими руками: инструкция

Четкая инструкция в любом случае всегда необходима для самостоятельной установки радиатора.

1. В первую очередь следует грамотно произвести пакование следующих деталей — глушки, американки, гайки и кран Маевского.
2. Если того требует ситуация, необходимо полностью демонтировать старую батарею. Кроме того, на данном же этапе, возможно, придется заменить нагревательный элемент, для чего потребуется полностью перекрыть воду в системе отопления и с помощью насоса откачать всю оставшуюся воду.
3. Подготовить крепежи на стене: для этого потребуется рассчитать количество секций на 1 м² опоры. Если монтируется радиатор с помощью сварки, то будет достаточно сделать 2 крепежа на стене, чтобы держать радиатор. Если используются полипропиленовые трубы и фитинги, то потребуется сделать 3 крепежа: 2 в верхней части и 1 для нижней. Для 10 и более секций используются 3 крепежа сверху и 2 снизу.
4. Установить батарею к стене.
5. Далее необходимо с помощью строительного уровня найти оптимальное расположение радиатора.
6. Если трубы пластиковые, то нужно определить, в каких местах происходит стыкование, и заранее закрыть этот участок стены чем-то, защищающим ее от грязи. То же самое необходимо сделать при сварке металлических труб с радиатором. Согласно СНИП нельзя осуществлять сварочные работы без присутствия сотрудника ЖЭК или теплоэнергосбыта.
7. Выполнить нарезку резьбы на радиаторе и в пластиковую трубу установить соответствующее крепление для стыкования.
8. Прикрутить плотно трубы с отверстиями радиатора (основной проток и слив).
9. Следующим шагом необходимо обеспечить герметичность соединений.
10. Проверить качество работы.

Таким образом, получается, что осуществлять замену батареи отопления можно и самостоятельно. Достаточно только внимательно ознакомиться с инструкцией по монтажу.

Оцените статью:

Поделитесь с друзьями!

Как заменить электрический радиатор — Домашние проекты своими руками

В этом видео мы узнаем, как заменить электрический радиатор.

Существует множество причин, по которым вам может потребоваться замена радиатора; потому что он сломан по эстетическим причинам или для установки более экономичной модели.

Здесь мы собираемся заменить конвекторный радиатор на радиатор панельного обогревателя, который более эстетичен и позволит обеспечить равномерное и регулируемое распределение тепла.

Как и при всех электромонтажных работах, отключите электроснабжение помещения, в котором вы работаете, от сети

Для установки радиатора вам потребуются: электрическая дрель с адаптируемыми головками, дюбели и шурупы, подходящие для вашей стены, спиртовой уровень и карандаш.

Выполнение этой работы состоит из трех этапов, которые мы разберем более подробно.

Шаг 1: Снимите старый радиатор

Снимите радиатор со стены, отвинтив петли, а затем вынув вилку из розетки.

Затем снимите старую систему крепления на стене, открутив ее.

Второй этап: Установка нового радиатора

Необходима минимальная высота: ваш радиатор должен находиться на высоте 12 см (5 дюймов) от пола.

Приложите крепежную систему к стене с помощью спиртового уровня и отметьте 4 точки крепления карандашом.

4 точки должны быть на 2 горизонтальных линиях.

Затем проделайте отверстия и вставьте дюбели.

Закрутите фитинги.

Желательно использовать старые отверстия, если они соответствуют вашему новому радиатору и его системе крепления

Третий этап: Повторное подключение радиатора.

Чтобы подключить радиатор к настенной коробке, сначала поместите радиатор на землю лицевой стороной вниз. Будьте осторожны, подключайте только синий (нейтральный) провод и коричневый или красный (под напряжением) провод. Третий (пилотный) провод отложите в сторону.

Чтобы не поцарапать радиатор, храните его в защитной упаковке.

Зацепите радиатор за два нижних крючка, а затем за два верхних крючка.Опустите радиатор вниз до фиксации фиксатора

Снова включите электричество и проверьте свою установку. Теперь вы знаете, как установить радиатор.

Руководство по сборке радиатора увеличенного размера | Castrads

Посмотрите наше видео по сборке

1. Установите радиатор и снимите втулки.

а.Убедитесь, что у вас есть все части радиатора (см. Схему сборки), и поместите их как можно ближе к месту окончательной установки.

г. Пластиковые заглушки на стыках имеют цветовую маркировку. Например, поместите зеленый рядом с зеленым или желтый рядом с желтым.

г. Снимите концевые втулки [2] и [3], как требуется для сборки радиатора. Для этого может потребоваться розетка 42 мм.

2. Установка резьбовых ниппелей

а. Убедитесь, что все соединяемые поверхности чистые и на них нет краски, ржавчины или остатков предыдущих прокладок.При необходимости используйте острое лезвие, чтобы очистить их до оголенного металла.

г. Нанесите покрытие Pro Dope (или подобное) на внутреннюю резьбу сопрягаемых секций радиатора и тонкое покрытие на очищенные поверхности.

г. Вставьте ниппель всего на четверть оборота в верхнюю и нижнюю внутреннюю резьбу на одной стороне первого соединения. Убедитесь, что ориентация резьбы ниппеля соответствует ориентации резьбы радиаторной части.

3. Добавьте прокладки

а. Добавьте прокладку на каждую ниппель, чтобы она находилась в центральной выемке.

4. Затяните вручную стыки

а. Установите ограничитель глубины в правильное положение. Расстояние от ограничителя глубины до конца монтажного инструмента должно быть примерно на дюйм длиннее, чем кусок радиатора, который вы устанавливаете.

г. Вставьте монтажную планку через верхнее соединительное отверстие, пока она не войдет в зацепление с правильным ниппелем, как показано ограничителем глубины.

г. Затяните верхний шарнир примерно на два оборота. Слегка потяните за радиатор, чтобы убедиться, что две детали соединены.

г. Повторите то же самое с нижним соединением, затягивая только на пару оборотов.

e. Повторите шаги c и d, затягивая каждое соединение понемногу, пока оба соединения не будут закрыты и затянуты вручную.

5. Закройте соединения

а. Присоедините перемычку к монтажной балке.

г. Полностью затяните верхнее соединение с отбойным стержнем.

г. Повторите то же самое с нижним соединением.

г. Наконец, повторите шаги b и c на обоих соединениях, чтобы обеспечить водонепроницаемое уплотнение. Размыкающая планка спроектирована так, чтобы быть достаточно длинной, чтобы средний взрослый человек, прикладывающий весь свой вес к концу штанги, создавал достаточный крутящий момент в соединении для образования эффективного уплотнения.

6. Дополнительные стыки (если есть)

Вам нужно будет повторить шаги 2–5 для каждого дополнительного соединения, если ваш радиатор был доставлен более чем из двух частей.

7. Вставьте втулки

а. Для каждой втулки убедитесь, что все соединяемые поверхности чистые и не содержат краски, ржавчины или остатков предыдущих прокладок. При необходимости используйте острое лезвие, чтобы очистить их до оголенного металла.

г. Добавьте прокладку во втулку.

г. Вставляем втулку в радиатор.

г. Затяните втулку с помощью муфты.

e. Повторите шаги от a до d для каждого удаленного куста.

Видео | Срок службы установщика Danfoss

0

Видео

Анимация по интеллектуальному отопительному решению Danfoss Ally ™

Данфосс А / С

Danfoss Ally ™ дает вам все преимущества полноценной интеллектуальной системы отопления — в простом и удобном приложении. С Danfoss Ally ™ вы получаете полный контроль над радиатором и водяным теплым полом, а также с вашими счетами за отопление. Практически в любом месте и в любое время, дома или в дороге.

Учебное пособие по приложению Danfoss Ally ™ — Как добавить члена семьи в приложение Ally

Данфосс А / С

Интеллектуальное отопительное решение Danfoss Ally ™ является новейшим представителем семейства интеллектуальных систем отопления Danfoss.С помощью приложения Danfoss Ally ™ вы можете управлять своим радиатором и водяным теплым полом из любого места. Учебные пособия по приложению Danfoss Ally ™ показывают вам пошаговые инструкции по выполнению определенных настроек в приложении. Благодаря всему этому обеспечивается удобство и идеальный микроклимат в помещении.

Как снять адаптер с радиаторного термостата Danfoss Ally ™

Данфосс А / С

Радиаторный термостат Danfoss Ally ™ — новейший представитель семейства интеллектуальных систем отопления Danfoss. Благодаря облачному решению Danfoss Ally ™ вы получаете полный контроль над радиатором и водяным теплым полом из любого места. Легко подключается к Amazon Alexa и Google Assistant.
Когда все под контролем, вы получаете удобство и идеальный микроклимат в помещении.

Как сбросить Danfoss Eco ™

Данфосс А / С

Узнайте, как выполнить сброс интеллектуального термостата радиатора Danfoss Eco ™.После выполнения сброса просто подключитесь к Bluetooth и начните управлять своим термостатом со своего смартфона.

Как установить Danfoss Eco ™

Данфосс А / С

Узнайте, как установить интеллектуальный радиаторный термостат Danfoss Eco. После завершения установки просто подключитесь к Bluetooth и начните управлять своим термостатом со своего смартфона.

Руководство пользователя Danfoss Eco (версия 1 термостата Eco)

Данфосс А / С

Danfoss Eco — энергосберегающий программируемый термостат, предназначенный для эффективного управления отоплением в домах, квартирах и коммерческих зданиях.Он устанавливается за секунды и отлично работает в течение многих лет — экономия энергии. Danfoss Eco позволяет вам предложить отличное решение для замены старых термостатов или строительства новых.

1. Установка (0:11)

2. Программирование (4:19)

3. Обнаружение открытого окна и функция паузы (8:53)

4. Программирование путешествия (10:12)

5. Восстановление заводских настроек термостата (13:57)

Анимация Danfoss Dynamic Valve ™

Данфосс А / С

Danfoss Dynamic Valve ™ представляет собой простое решение для оптимизации двухтрубных систем отопления. Он преодолевает типичные жалобы на отопление, такие как неравномерное распределение тепла, шум и неэффективность использования энергии. Анимация показывает, что особенного в этом термостатическом клапане для радиатора, как он работает и в чем заключаются преимущества.

Краткое руководство: Danfoss Icon 24 В и беспроводные системы

Данфосс А / С

Краткое руководство с наиболее важными этапами создания 24-вольтовой или беспроводной системы Danfoss Icon для управления водяным теплым полом.

Шаг 1 — Добавьте комнатный термостат

Шаг 2 — Включите комнатный термостат с приводом (ами)

Шаг 3 — Выполните тест приложения

Шаг 4 — Выполните тест сети

Как установить радиаторный термостат Danfoss Ally ™

Данфосс А / С

Радиаторный термостат Danfoss Ally ™ — новейший представитель семейства интеллектуальных систем отопления Danfoss.Благодаря облачному решению Danfoss Ally ™ вы получаете полный контроль над радиатором и водяным теплым полом из любого места. Легко подключается к Amazon Alexa и Google Assistant.

# Данфосс Элли
,
# Данфосс Элли
,
# Данфосс Элли
,
# Данфосс Элли
,
# Данфосс Элли
,
# Данфосс Эко
,,
RA-DV
,
RA-DV
,
#Danfoss Icon Dial
,,
# Масло Сопло Сталь
,
OBC 81
,
СЫРОЙ
,
RA2000
,
RA2000
,
# Данфосс Эко
,
# Данфосс Эко
,
# Данфосс Эко
,
# Данфосс Эко
,
# Данфосс Эко
,
#Danfoss Link Connect
,
#Danfoss Link Connect
,
#Danfoss Link Connect
,
#Danfoss Link Connect
,
#Danfoss Link Connect
,
#Danfoss Link Connect
,
СЫРОЙ
,
RA-N
,
RA-DV
,
RA-DV
,
#Danfoss Icon Dial
,
BFP 10/11
,
BFP 10/11
,
BFP 10/11
,
BFP 20/21
,
OBC 81
,
OBC 82
,
OBC 84
,,,
# Данфосс Элли
,
# Данфосс Элли
,
RA2000
,

# Витрина
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Витрина
,
# Учебные пособия по устранению неполадок
,
# Витрина
,
# Витрина
,
# Витрина
,
# Витрина
,
# Витрина
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Витрина
,
нулевой
,
# Витрина
,
# Руководства по установке
,
# Учебные пособия по устранению неполадок
,
# Руководства по установке
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Руководства по установке
,
# Руководства по установке
,
# Руководства по установке
,
# Руководства по установке
,
# Руководства по установке
,
# Руководства по установке
,
# Учебные пособия по устранению неполадок
,
# Руководства по установке
,
# Витрина
,
# Витрина
,
# Витрина
,
# Витрина
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Учебные пособия по устранению неполадок
,
# Руководства по установке
,
# Руководства по установке
,
# Витрина
,
# Витрина
,
# Витрина
,

Установить радиатор | Центральное отопление

Как установить радиатор центрального отопления

Радиаторы центрального отопления могут быть установлены практически в любой комнате дома и станут долгожданным дополнением.При установке радиатора, подключенного к системе центрального отопления в зимнем саду, обычно требуется разрешение на строительство! Радиаторы часто устанавливают под окнами, чтобы теплый воздух из радиатора встречался с холодным воздухом из окна, который затем циркулировал по комнате.

Добавление дополнительного радиатора к существующей системе центрального отопления является относительно простым делом и может быть легко выполнено за несколько часов.

Сначала определитесь, где должен быть установлен новый радиатор, затем найдите радиатор, который находится рядом, или поднимите половицы и проверьте под полом, чтобы увидеть, нет ли поблизости труб центрального отопления.Центральное отопление не так сложно, как может показаться на первый взгляд, в основном есть две трубы, подающая и обратная. Некоторые старые системы имеют только одну трубу, которая одновременно является подающей и обратной.

ОДНОТРУБНАЯ СИСТЕМА

По подающей трубе нагретая вода идет от котла к радиаторам, а по обратной трубе вода возвращается в котел для повторного нагрева.

ДВУХТРУБНАЯ СИСТЕМА

Часто большая труба центрального отопления присоединяется к коллектору, который будет иметь несколько труб меньшего диаметра, это значительно экономит время и значительно упрощает установку центрального отопления.Двухтрубная система намного эффективнее однотрубной.

Первое, что нужно сделать с вашим новым радиатором, — это закрепить его хвостовики. Это резьбовые соединения, которые обычно идут в комплекте с запорным щитком или термостатическими клапанами радиатора. Перед ввинчиванием в радиатор необходимо обернуть резьбу лентой из ПТФЭ. Большинство хвостовиков затягивается гаечным ключом для радиатора, хотя некоторые можно затянуть обычным гаечным ключом правильного размера.

После того, как вы выбрали новое место для вашего нового радиатора, вы можете прикрепить его к стене с помощью подходящего крепления.Чтобы прикрепить радиатор к стене, просто измерьте зазор между двумя точками крепления на обратной стороне радиатора, нарисуйте прямую вертикальную линию на стене с помощью спиртового уровня-

Затем проведите еще одну линию на правильном расстоянии друг от друга для кронштейнов радиатора.

Прикрепите кронштейны к стене с помощью правильных креплений

Поднимите радиатор на кронштейны, убедившись, что он правильно расположен

Вам понадобится шланг, длина которого достаточно велика, чтобы выходить за пределы участка, поскольку требуется одна сторона шланга крепление к сливному крану и закрепление юбилейной клипсой.Другой конец шланга выведите к сливу снаружи, убедившись, что труба стоит как можно прямее и не перекручена. Если у вас есть система отопления, которую никогда не нужно доливать вручную, вам придется изолировать воду, питающую систему центрального отопления. Это можно сделать, отключив подачу основного питания к собственности или найдя напорный бак и отключив подачу к нему. Разводным гаечным ключом откройте квадрат на сливном кране, вода должна вытекать из шланга! Если вы уверены, что система дренирует надлежащим образом, откройте спускной клапан на радиаторе наверху.Не разрезайте трубы, пока система полностью не опустеет!

Теперь вы можете разрезать трубы, от которых вы собирались отвести ответвление, с помощью подходящего резака (отрезок трубы для меди, кусачки для пластиковых труб для пластика), в трубе все еще может быть немного воды, поэтому возьмите подходящую емкость для поймать воду. Вам нужно будет отрезать немного больше от одной из труб, чтобы вставить Т-образный фитинг

Независимо от того, используете ли вы пластиковую трубу или медь, вам придется использовать либо нажимные фитинги, либо компрессионные фитинги, припой арматура не будет работать из-за воды.Я предпочитаю пластик, поэтому предполагаю, что вы также используете пластик. Если вы используете медь, вам, возможно, понадобится трубогиб или пружина для гибки труб. После вставки Т-образного фитинга проложите трубу как от подающей линии, так и от обратной к новому радиатору, на подающей линии должен быть включен термостатический клапан или запорный экран с работающей функцией открытия-закрытия, это просто вопрос использования правильной крышки. для клапана. На обратном клапане есть колпачок, который не будет ни открывать, ни закрывать клапан, поскольку он свободно вращается.

Подсоедините новый радиатор к подающей и обратной трубам, к которым вы подключили Teed, и убедитесь, что используются трубные вставки. Если вы используете компрессионные клапаны для радиатора, убедитесь, что оливки сделаны из меди, а не из латуни, поскольку латунные оливки слишком тверды для некоторых пластиковых труб. Закройте сливной кран с помощью разводного ключа и снимите шланг. Снова затяните спускной клапан, который вы открыли ранее, и медленно заполните систему. Это будет зависеть от того, какая у вас система! Убедитесь в отсутствии утечек и медленно дайте заполниться системе центрального отопления.Удалите воздух из всех радиаторов в системе и продолжайте проверять герметичность. Если утечка обнаружена, затяните гайки или, если она задвинута, убедитесь, что трубы полностью вставлены в фитинг.

Включите центральное отопление и наслаждайтесь своим новым радиатором!

Автомобильный радиатор для отопления и охлаждения теплицы

После многих лет использования автомобильного радиатора для отопления и охлаждения теплицы, мы подумали, что пришло время для обновления.

Для контроля температуры в теплице Geodesic Dome мы использовали резервуар для воды для пассивного регулирования температуры, а также старый автомобильный радиатор для активного теплообмена.Использование газового или электрического обогревателя может быть дорогостоящим. Этот переработанный автомобильный радиатор помог нам.

Примечание: Здесь мы разделяем идею, это не полное руководство. Идея для мастеров :). Если вы один из них, вы оцените этот пост, если нет, просто отметьте, что есть такая возможность, или станьте мастером.

Как работает обогрев и охлаждение радиатора автомобиля

В солнечные дни в теплице может быть очень жарко. Чтобы охладить его, вы можете добавить вентиляцию с помощью автоматических открывателей и тряпки.Так мы и начали.

Уникальность нашего климата — прохладные ночи. Нередко бывает всего 8 ° C (46 ° F) ночью в середине лета и даже прохладнее весной и осенью, что слишком холодно для теплолюбивых растений. Мы хотели найти способ сохранить избыток тепла в течение дня для обогрева теплицы в ночное время.

Простой теплообменник радиаторной системы отопления и охлаждения поглощает тепловую энергию из воздуха в течение дня и сохраняет ее в воде, а ночью возвращает это тепло в окружающий воздух в теплице.

Проще говоря, когда вода холоднее воздуха, она охлаждается, а когда теплее — нагревается.

Поскольку у нас уже был резервуар для воды в качестве тепловой массы и насос для фильтрации воды, все, что требовалось, — это подключить радиатор последовательно после фильтра. Таким образом, вода будет прокачиваться через радиатор после фильтрации, а затем течь обратно в резервуар.

Радиатор работает очень просто, но эффективно. Обратите внимание, что для работы системы фильтр не нужен.Фильтр нужен для качества воды в баке.

Обогрев и охлаждение не работают, если дневная и ночная температура примерно одинакова и нет солнца для обогрева теплицы. В более длительные периоды пасмурной и холодной погоды мы должны обогревать теплицу. Мы сделали и то, и другое, добавив немного горячей воды в резервуар для воды или просто добавив обогреватель в теплицу.

Так как обычно бывает много солнечных часов, в большинстве случаев система отлично работает.

Материалы, необходимые для радиаторной системы отопления и охлаждения

Установка радиатора системы отопления и охлаждения

Автомобильные радиаторы бывают разных размеров и форм.Выбирайте один по размеру теплицы и емкости для воды.

Для нашей первой теплицы у нас был радиатор от старого фургона с уже прикрепленным оригинальным двухвентиляторным блоком. Я установил его над резервуаром для воды. Нет, это не совсем красивый предмет в теплице, но функциональность намного перевешивает это.

В нынешней теплице мы используем радиатор от полноразмерного седана, что немного излишне, но это то, что у меня было в наличии. В комплекте не было вентилятора, поэтому мы добавили его сверху.Сначала я установил его посередине теплицы, он отлично работал с потоком воздуха и был несколько вне поля зрения.

Однако мы заметили, что растения под ними были затенены, а также на радиаторе скопилось много мусора, блокирующего воздушный поток. Поэтому я переместил радиатор на северную сторону над баком, но на этот раз выше и снова под углом. Вроде работает оптимально и к тому же выглядит исключительно.

Я даже установил интеркулер воздух-воздух в нашей внутренней садовой комнате , это действительно примерно 1 × 1 фут радиатор, но он все равно пропускает много воздуха.

После того, как радиатор установлен, его необходимо подсоединить шлангом к водяному насосу в баке, чтобы вода могла циркулировать через радиатор. Обязательно используйте очищенный радиатор, иначе вода в баке сильно испачкается.

Если радиатор не оснащен вентилятором, прикрепите вентилятор к верхней части радиатора, чтобы он выталкивал воздух по направлению к радиатору, создавая эффект нагрева или охлаждения. Мы считаем, что лучше всего подходит плоский классический напольный вентилятор.

Радиатор отопления и охлаждения автомобиля в действии

Вот видео, которое мы сделали прохладным весенним утром.Разница температур в помещении и на улице значительна, но все же зависит от температуры воды. Было 4 C (39 F) снаружи и 13 C (55 F) в теплице, вода была 15 C (59 F).

Если вы не можете посмотреть видео, пройдите сюда .

Убедившись, что система работает в нашем первом куполе , мы не устанавливали никаких окон во втором куполе . Мы хотели сохранить все тепло, которое мы получаем в воде. Он прекрасно работает даже без вентиляции, кроме двери.

Радиаторная система обогрева и охлаждения автомобиля позволяет нам начать работу весной на несколько недель раньше, весенний старт больше зависит от температуры почвы, чем воздуха. Осенью мы можем продлить сезон на 1-2 месяца, пока температура не упадет до -10С (14F).

Вопросы и ответы:

Q. Сможете ли вы продолжать защищать от мороза зимой, если у вас будет радиатор?

А. Не можем, мы в зоне 3, у нас зимой температура опускается до -40 градусов.В зависимости от того, насколько холодно в вашем районе зимой, вы можете эксплуатировать теплицу всю зиму. Радиатор в сочетании с резервуаром для воды сам по себе не производит тепла, он просто накапливает тепло в воде. Он очень хорошо работает в теплице с пластмассовым покрытием до тех пор, пока наружная ночная температура не упадет примерно до -10C (14F), если она станет ниже, существует опасность замерзания воды в резервуаре и потенциального повреждения системы.

В. Будет ли это работать в холодный и пасмурный период?

A. Этот активный теплообменник работает только в сочетании с солнечной энергией. В пасмурные дни может не хватить тепла, чтобы выдержать морозную ночь. Потребуется дополнительный обогреватель.

Q. Могли бы вы использовать солнечные батареи или солнечный нагреватель для нагрева воды в течение дня?

A. Вы можете нагреть воду зимой с помощью какого-нибудь аквариумного нагревателя, использующего солнечную энергию, или даже солнечного коллектора тепла для нагрева воды в течение дня.Вот только зимой может не хватать дневного света.

Мы приглашаем вас подписаться на Northern Homestead и следить за нашими обновлениями в Instagram , Facebook, или Pinterest .

Дополнительная статья о теплице GeoDome, которая может вам понравиться:

Как покрасить радиатор распылением — Пошаговое руководство

Радиаторы со временем меняют цвет, но это легко исправить, быстро лизнув краску.Краску для радиатора можно легко приобрести в хозяйственных магазинах, и самый простой вариант — использовать аэрозольную краску. Отделка так же эффективна, как и традиционная краска, и ее можно наносить, оставив радиатор на стене.

Покраска радиаторов распылением занимает всего несколько минут, но требует некоторой подготовки.

Вам понадобится:

• Краска-спрей для радиаторов, любого цвета и покрытия по вашему выбору (проверьте на баллоне, сколько радиаторов покрывает каждая банка)
• Мыло сахарное
• Листы бумаги или пластика для защиты стен и полов
• Пылезащитная маска
• Наждачная бумага
• Салфетки и раковина для чистки
• Малярная лента

Вот что делать:

Шаг 1. Выключите радиаторы

Радиаторы должны быть холодными на ощупь, чтобы краска хорошо осела и не растекалась.Их полезно выключить за несколько часов до того, как вы планируете их распылять.

Шаг 2: Подготовьте прилегающие участки

Накройте стены и пол вокруг радиатора бумагой или пластиковыми листами, заклеив их липкой лентой. Полезно покрывать довольно большую площадь по мере того, как аэрозольная краска путешествует. Вы можете покрыть трубы и детали из нержавеющей стали или пластмассы на радиаторе лентой, чтобы защитить их от краски.

Шаг 3: Отшлифуйте радиатор

Затем быстро отшлифуйте радиатор.Это удалит ржавчину, отслоившуюся краску и стойкую грязь. Отшлифовать его не нужно, но сгладить неровности — хорошая идея. Кроме того, шлифовка радиатора улучшает сцепление краски.

Шаг 4: Очистите радиатор

Начните с тщательной очистки радиатора от пыли, затем протрите его влажной тканью и вытрите насухо. Убедитесь, что на радиаторе нет пыли и мусора.

Шаг 5: Обработка радиатора

Затем промойте радиаторы сахарным мылом.Сахарное мыло — это легкодоступная формула для очистки и лечения. На контейнере будут инструкции относительно соотношений, необходимых для смешивания небольшого количества мыльной воды с сахаром. Полностью вытрите этим радиатор.

Шаг 5: Приготовьтесь начать опрыскивание

Перед тем, как взять банку и приступить к покраске, рекомендуется закрыть внутренние двери и открыть все внешние окна как можно шире, чтобы выпустить дым. Еще раз проверьте, защищены ли пол и стены, и наденьте маску.

Шаг 6: встряхнуть и начать распыление

Энергично встряхивайте баллончик в течение 1 минуты. Затем, оставив расстояние около 20-25 см от поверхности радиатора, начните распыление движениями вверх и вниз, медленно продвигаясь по длине радиатора.

Периодически распыляйте спрей вдоль верхней части радиатора влево-вправо. Не забывайте распылять по бокам и преодолевать гребни и углы под разными углами, чтобы обеспечить полное покрытие.

Вы можете увидеть необходимое действие в этом видео:

ВНИМАНИЕ: Вам нужно потратить всего пару минут на то, чтобы распылить всю поверхность, и нанести на каждую область только один раз.Если вы нанесете слишком толстый слой краски, она начнет стекать, и у вас останутся потеки.

После того, как вы обработали весь радиатор, подождите, пока осядет воздух, и посмотрите на отделку. Если он не такой концентрированный, как хотелось бы, просто подождите, пока он высохнет, и нанесите еще один слой краски. Краска должна быстро высохнуть, примерно через 30 минут.

Шаг 7. Привести в порядок

Когда краска полностью высохнет (инструкции на банке подскажут, сколько ждать), все готово.Уберите защитную бумагу или листы и любую малярную ленту, и ваш новый радиатор откроется во всей красе!

ОСНОВНОЙ СОВЕТ: аэрозольная краска распространяется далеко и широко. Рекомендуется тщательно осмотреть комнату и стереть осевшую краску.

Надеемся, вы нашли это руководство полезным!

Мы в Twitter и Facebook делимся множеством советов и идей по отоплению и энергосбережению. Дайте нам подписчиков!

Burnham® 20X516GC | Аарон и Ко

ОПИСАНИЕ

Излучающие радиаторы, разработанные для установки в стенные ниши и другие корпуса, обладают уникальными преимуществами по сравнению с другими радиаторными изделиями.Унифицированная конструкция Radiant Radiator обеспечивает свободный проход воздуха через встроенные воздушные каналы. Более холодный воздух втягивается в нижнюю часть радиатора, нагревается и выталкивается через верх. В результате получается радиатор, который обеспечивает не только лучистое тепло, но и конвекционное тепло (горячий воздух). Эти радиаторы предназначены для встраивания в стены или другие ограждения, что позволяет им обеспечивать тепло, не занимая площадь пола. Благодаря прочной чугунной конструкции, радиантные радиаторы также обладают преимуществами других чугунных радиаторов для котлов США, включая плавное и равномерное распределение тепла, превосходное удержание тепла и очень тихую работу.

Комплектный радиаторный радиатор Burnham® в сборе, полуутопленный 16 секций, вместимость 2,4 галлона, высота 20 дюймов, ширина 5 дюймов, 30 фунтов на кв. Дюйм, настенное крепление, чугун, для дома

ОСОБЕННОСТИ

• Предназначен для ниш или ограждений
• Секционный дизайн, представлен четным числом секций от 4 до 44 секций
• Обеспечивает лучистое и конвекционное тепло
• Превосходное удержание тепла, равномерное распределение тепла
• Тихая работа
• 36 квадратных футов бесплатно стоячий радиатор EDR
• Поверхность нагрева на основе стандартного тепловыделения 240 БТЕ / кв.
