Батарея чугунная в разрезе: Устройство чугунной батареи отопления в разрезе

Содержание

устройство в разрезе, радиатор отопления

Чугунные батареи хорошо зарекомендовали себя среди потребителей благодаря отличным эксплуатационным качествам На современном рынке сегодня можно встретить огромное количество радиаторов отопления. Для приобретения магазины предлагают металлические, алюминиевые, биметаллические и классические чугунные батареи. Причем батарея из чугуна по-прежнему не выходит из моды и продолжает оставаться популярной, хотя и устройство отопления таких радиаторов поддается критике, и вес батарей и их моральное старение. В чем же секрет чугунных батарей?

Типы радиаторов по материалу изготовления

Если вы зайдете в строительный магазин и поинтересуетесь батареями, то встретите множество самых разнообразных радиаторов. Иногда магазины даже представляют новейшие радиаторы в разрезе, наглядно демонстрируя нехитрую систему, благодаря которой чудо техники якобы работает в разы лучше старых советских батарей. Однако на самом деле ценность современных металлических батарей сильно преувеличена – об этом попозже, сначала же давайте рассмотрим все популярные на рынке типы радиаторов.

В помещение, сделанное в классическом стиле, хорошо впишутся чугунные радиаторы с кованными элементами

Типы радиаторов:

  1. Медные батареи. Встречаются редко, однако заслуживают внимания. Такие радиаторы обладают поистине уникальными свойствами, тепло полностью рассеивается по помещению, не задерживаясь в металле, медь не поддается коррозии, при это в таких батареях может бежать как вода, так и антифриз. Батареи из меди очень надежные и долговечные, однако, чрезвычайно дорогие, именно поэтому они не завоевали рынок.
  2. Стальные батареи. Самые распространенные на рынке – дешевые, достаточно эффективные, однако сильно уступающие чугунным. Они не такие тяжелые, однако довольно быстро остывают после отключения тепла. Кроме того, стальные батареи рассеивают тепло достаточно неравномерно, среди минусов также и внешний вид.
  3. Алюминиевые батареи – более дорогостоящие, чем стальные, однако обладающие куда более высокой теплоотдачей. Алюминий моментально нагревается при подаче тепла, таким образом, отопление включается быстрее. Минусов всего два – после отключения тепла моментально остывают, а вместе с ними и квартира, второе – цена, которая на порядок выше, чем у стальных. Преимуществом алюминиевых батарей является еще и внешний вид. Они компактные, стильные, отлично вписывающиеся в современный дизайн.
  4. Биметаллические батареи. Это радиаторы, изготовленные из сплава двух или более металлов. Сегодня производители испытывают множество комбинаций, однако чаще всего это сталь и алюминий. Сталь делает радиатор более дешевым и используется как основа, внешняя часть алюминиевая, благодаря чему достигаются некоторые свойства полностью алюминиевых радиаторов. В итоге вы получаете достаточно интересую батарею по доступной цене, однако, которая все же уступает во многом чисто алюминиевым или чугунным аналогам.
  5. Чугунные батареи. Радиаторы данного типа начали устанавливаться в домах еще более ста лет назад и первые инженеры сразу заявили, что чугун куда более выгоден для отопления, чем металл. Да, он тяжелый и громоздкий, однако нагревается так, что потом аккумулирует тепло и очень долго сохраняет его на должном уровне. Даже если полностью отключить отопление, квартире потребуется еще пару дней чтобы остыть, так как чугун будет оставаться теплым. Второй плюс – долговечность, старые батареи в советских хрущевках работают 50 лет и их заменяют при современном ремонте только из-за не эстетичности. Причем нередко заменяют на современные чугунные батареи, которые снова прослужат 50 лет или столько, сколько потребуется. Одним словом, чугун надежен и эффективен, не смотря на давность технологии. Это как сталь для ножей – зачем делать ножи из ультрановых материалов, если лучше стали ничего нет?

Эксплуатационные особенности и преимущества чугунных батарей

Почему в устройстве систем отопления более приемлем чугун? Давайте рассмотрим его характеристики подробнее. Особенности чугуна как метала, весьма интересны.

А именно:

  1. Он обладает низкой теплопроводностью, что означает очень медленное нагревание. Для того чтобы нагреть батареи до температуры 45 градусов, нужно включать воду температурой 75 градусов. Однако когда батареи нагрелись, этот эффект становится нам на руку. Теплые чугунные батареи уже почти ничего не может охладить и промерзшие зимой насквозь стены не создают проблем.
  2. Вторая особенность – долговечность и универсальность. Чугунные батареи из-за громоздкости многие списали на «свалку прошлого», а зря. Ведь лучше этого металла для радиаторов, увы, пока ничего нет. Некоторые инженеры с иронией заявляют, что чугунные батареи вообще вечные и стоит отметить, что они не так далеко от правды. Не у всех в наши дни есть возможность поменять старые батареи, однако случаев прорыва даже 60-летних чугунных радиаторов не случается. Бабушки, проживающие в хрущевках со старыми как мир батареями даже не думают о возможной их замене. Батареи воспринимаются как что-то вечное, незыблемое и срок их службы действительно может составлять почти 100 лет. А теперь для сравнения срок службы алюминиевых батарей – до 20 лет.
  3. Третье, что делает чугунные батареи такими интересными, это отсутствие головной боли относительно ухода. Батареи из чугуна почти никогда не потребуют ремонта или даже профилактических мер, это единственный тип радиаторов, в котором может легко циркулировать ржавая, грязная вода без каких-либо последствий. К сожалению, наши реалии таковы, что вода в трубах действительно далека от кристально чистой, поэтому в этом плане чугунные батареи подстраховывают.

При необходимости чугунные батареи можно покрасить в любой цвет

И последнее весомое преимущество чугунных батарей в том, что они с легкостью выдерживают воду любой температуры. Максимальная температура, которую безопасно переносит чугунный радиатор – 150 градусов. Это означает, что вы можете хоть кипяток прогонять и ничего не случится с батареями.

Чугунная батарея: каковы минусы

К сожалению, у чугунных батарей есть и свои минусы. Поэтому прежде чем покупать такой радиатор следует как следует взвесить все за и против.

Каковы же явные недостатки чугуна по сравнению с другими материалами:

  • Теплопотери. Довольно большая часть тепла идет на то, чтобы нагреть металл. Да, он потом долго остывает, однако если на улице потеплело и вам данный эффект не помогает, то выходит, что вы потратили часть энергии на нагрев зря. Алюминий, например, быстро остывает, но зато обладает низким уровнем потери тепла.
  • Низкое пороговое давление. Современные биметаллические батареи выдерживают давление в 30 атмосфер, тогда как чугунные аналоги способны выдержать только 15. Чугун вообще по своей сути непрочный металл, именно поэтому батареи приходится делать такими массивными.
  • Большой вес. Каждая секция батареи весит около 7-8 кг, то есть вся батарея без воды имеет вес около 50 кг. Монтаж или установка таких радиаторов затруднена.

Устройство чугунной батареи отопления в разрезе

Любая чугунная батарея состоит из отдельных камер, каждую из которых выливают из серого чугуна на заводе.

Если разрезать батарею, то вы увидите, что камеры соединены вместе с помощью ниппелей, а места стыков еще и дополнительно герметизируются – для этого используются обычно резиновые прокладки.

Чугунные радиаторы могут быть одно- и двухканальными. Что касается воды, то в каждой секции вмещается около 1,2-1,4 л воды. При весе секции в 7 кг выходит, что вместе с водой она весит больше 8 кг.

Эксплуатационные особенности чугунных батарей (видео)

Что же, чугунные батареи прошли огромный путь и используются в наших домах уже не первое столетие. Они тяжелые, грубые и обладают не лучшими показателями теплопотери, однако предлагают длительный эффект нагрева и чрезвычайно высокую продолжительность службы. Чугунные батареи отлично прогревают дом и не дают ему быстро остывать, поэтому они все еще заслуживают свое место на рынке. Основные конкуренты чугунных радиаторов – алюминиевые, стальные и биметаллические.

Добавить комментарий

современные батареи для квартиры, толщина их стенок, объем и вес одной секции

Здесь вы найдете информацию про новые чугунные радиаторы, их сравнение со старыми образцами, информацию про параметры одной секции.

Интерес к чугунным батареям нового поколения с каждым годом растет.

Особенно это стало заметно, когда на рынке появились чугунные радиаторы отопления импортного производства.

Их стильный вид, улучшенные параметры и ценовая доступность привлекли внимание многих потребителей.

В настоящее время можно встретить современные чугунные радиаторы отечественного производства, которые, хотя и имеют несколько другие показатели качества, лучше «реагируют» на несовершенство центрального отопления.

Чугунная батарея былых времен

Более ста лет чугун был единственным металлом, из которого делали отопительные приборы (кстати, из чугунной батареи можно сделать обогреватель своими руками или котел). Они добросовестно согревали людей по всему миру, обладая рядом преимуществ, например:

  • Длительный срок эксплуатации. Сегодня можно встретить дома, где чугунные радиаторы были установлены 100 лет назад и продолжают исправно «трудиться».
  • Высокая теплоотдача обеспечивает равномерное распространение тепла и длительное остывание в случае отключения отопления.
  • Достаточно большие каналы пропускают через себя теплоноситель без ущерба для конструкции.

Первые импортные батареи чугунные для квартиры не выдержали испытания советской теплосетью. Вода, которая используется в отечественной централизованной системе, не контролируется по качеству, в отличие от европейских отопительных контуров. Зарубежным производителям пришлось менять параметры своей продукции, адаптируя ее к местным условиям эксплуатации.

Эти устройства имели три больших недостатка: очень большой вес (7-8 кг одна секция), хрупкость (не переносили ударов) и крайне неэстетичный вид. Скорее всего, именно из-за них сегодня потребители, меняя старые батареи, обращают свой взор на легкие и стильные модели из алюминия, а зря.

Технические показатели секции чугунного радиатора

Секция чугунного радиатора нового поколения имеет значительные преимущества не только перед моделями советской эпохи, но и аналогами из других видов металлов.

  • Во-первых, внешний вид их полностью изменился. Красивая ровная поверхность секций придает им не только стильный вид, но и обеспечивает более высокий уровень теплоотдачи и быстрый нагрев. Долгое «раскочегаривание» батарей, когда им требовалось несколько часов для нагрева, осталось в прошлом.
  • Во-вторых, на рынке появились так называемые евро-модели, гарантийный срок которых составляет 50 лет, и весь период эксплуатации они не нуждаются в ремонте. Учитывая, сколько стоят радиаторы чугунные для квартиры, можно сказать, что их использование обходится практически даром.
  • В-третьих, рабочее давление новых батарей выросло до 10-12 атмосфер, хотя некоторые производители в техпаспорте своих изделий указывают 18 атмосфер. Доверять этим данным, конечно можно, но устанавливать эту продукцию в высотных зданиях все-таки не рекомендуется.
  • Если рассмотреть, как выглядит чугунная батарея в разрезе, то можно увидеть и ширину ее каналов, и то, что изнутри металл подвергнут специальной антикоррозийной обработке. Это обеспечивает стабильную работу изделия без образования коррозии на его стенках (важно знать, как правильно промыть чугунные батареи).
  • Новые чугунные радиаторы могут работать не только с водой, но и другими видами теплоносителей.
  • Сегодня мало кто знает, сколько литров в одной секции чугунной батареи. В старых образцах объем секции чугунного радиатора составлял 1.5 л, что с учетом веса самого металла, еще больше утяжеляло конструкцию. В современных моделях 0.8 л теплоносителя, что значительно облегчает устройство и увеличивает скорость его прогрева.
  • Еще один важный параметр, который ранее был большим минусом – это вес секции чугунной батареи. Действительно, модели прошлых лет весили 7.1-8 кг, поэтому, когда для помещения требовалось устройство из 12 секций, оно тянуло 80-96 кг. Поднять такую конструкцию было не под силу двум людям, поэтому установка чугунных радиаторов производилась строительными бригадами. Секции современных чугунных батарей весит 3.5-4 кг, что в корне меняет дело. Например, чугунный радиатор 10 секций «затянет» до 40 кг, что под силу поднять одному или двум людям. Этого говорит о том, что новые конструкции можно менять своими руками, сэкономив средства при привлечении специалистов.
  • Толщина стенки чугунной батареи нового поколения в 5 мм легко переносят давление в контуре сети.

Если стоит вопрос, на что заменить чугунные радиаторы старого образца, то алюминиевые устройства следует сразу же исключить из списка. Они не перенесут химического состава теплоносителя централизованной сети обогрева, а их достаточно узкие каналы будут замусориваться, и требовать регулярной очистки.

Чугунные конструкции разных производителей

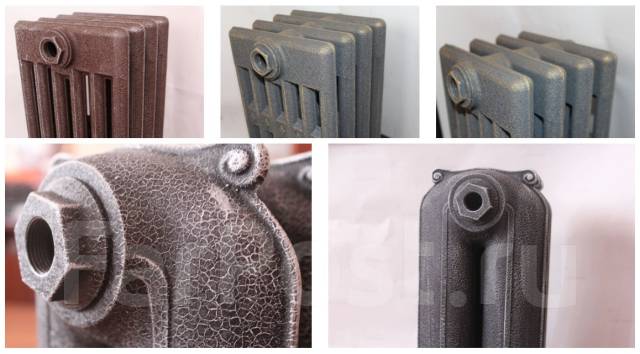

Новые чугунные батареи (фото это демонстрируют) имеют плоскую переднюю панель, которая мало чем отличается от алюминиевых или биметаллических секционных аналогов (узнайте о том, как заменить чугунные батареи на биметаллические или алюминиевые. А также мы подготовили для вас сравнение чугунных радиаторов с другими видами).
Они даже внешне похожи на своих «конкурентов», но сегодня на рынке встречаются несколько видов чугунных радиаторов, каждый из которых обладает своей индивидуальностью.

Если вы остановились на таком виде отопления, тогда важно знать как правильно установить чугунные батареи.

Когда-то заводов по выпуску батарей отопления из чугуна было очень много в разных республиках Советского Союза. Сегодня их либо закрыли, либо переоборудовали, так как в чести более «продвинутые» виды металлов.

Из старых моделей на рынке теплового оборудования еще можно встретить МС-140, которая была самой популярной и надежной в былые времена. Нечасто, но и в наше время этот тип обогревателей устанавливают в некоторых госучреждениях, зная об их очень долгой гарантии качества. Но, если случилось такое, что поломка произошла, тогда важно знать как отремонтировать чугунные батареи отопления.

Из современных моделей можно отметить:

  • Изделия завода Сантехлит. Размер чугунных радиаторов этой фирмы варьируется от самых небольших секций, подходящих для установки под окнами с узкими пластиковыми подоконниками, до полноценных классических образцов.
  • Если интерьер требует присутствия радиатора с плоской поверхностью, то хорошей альтернативой станут изделия Чебоксарского завода. Они выпускают модели с каналами количеством от одного до трех.
  • Большой популярностью пользуется продукция китайских производителей, например, фирмы Konner. Вообще, зарубежные аналоги отличаются более качественной и гладкой внутренней поверхностью, что обеспечивает беспрепятственное прохождение теплоносителя по устройству. Этот небольшой нюанс позволяет увеличить срок эксплуатации изделия и уменьшить количество загрязнений внутри них.
  • Не менее известны европейские производители, например, чешская фирма Viadrus, турецкая компания Demir Döküm и испанская Roca, которые выпускают несколько типов чугунных радиаторов: от классических секций до изделий в стиле ретро или высоких моделей.

Как правило, дизайнерские изделия стоят значительно дороже, но и смотрятся они не только эффектно, но и зачастую являются украшением помещения (читайте о том, как подключить чугунные батареи и декорировать их и что надо для установки и декора чугунных радиаторов. А также как создать красивые чугунные батареи своими руками).

Кроме того, сейчас все более популярными становятся чугунные радиаторы отопления в стиле ретро.

Заключение

Чтобы поставить вместо старых батарей чугунное устройство нового поколения, необходимо предварительно рассчитать количество секций, так как теплоотдача у них немного различается, и подготовить нужное количество креплений. Чтобы узнать, сколько экм в 1 секции чугунного радиатора прочтите эту статью.

Если радиатор чугунный 7 секций раньше весил 49-56 кг, и для него требовалось от 6 до 8 держателей, то новые модели не превысят 28 кг. Как правило, подобная замена требует усилий нескольких человек лишь при демонтаже конструкции, тогда как установку можно проводить самостоятельно. О том, как подобрать тэны для радиаторов отопления вы можете узнать в этой статье.

Как видно из указанной информации, чугунные батареи XXI века в корне отличаются от своих «собратьев» из прошлого, поэтому целесообразно выбрать именно их, как альтернативу старым моделям.

Полезное видео

Чугунные радиаторы — технические характеристики отопительных приборов + Видео

Казалось бы, пришло время сдавать свои позиции чугунным радиаторам, придуманным еще в 1857 году изобретательным Францем Сан-Галли. Те, кто производит биметаллические или алюминиевые изделия, в этом твердо уверены. Мол, чугун катастрофически устарел – пора ему в утиль. Что ж, проверим и рассмотрим в данном материале чугунные радиаторы – технические характеристики которых сравним с аналогичными показателями батарей, сделанных из более современных материалов.

О конструкции и видах чугунных радиаторов

Каждый радиатор, подобно конструктору, составляется из нескольких одинаковых секций. Их льют в заводских условиях из серого сорта чугуна. Каналы, по которым протекает горячая вода, могут иметь круглую либо эллипсовидную форму. На этапе сборки секции соединяются одна с другой с помощью ниппелей, а места стыка дополнительно герметизируются. Для этого берут термостойкие резиновые или паронитовые прокладки.

По количеству каналов одной секции они могут быть:

  • одноканальные;
  • двухканальные.

Радиаторы из чугуна могут иметь различную ширину (которая зависит от количества секций) и высоту. Ширина радиатора зависит от объема обогреваемого помещения, количества окон в нем, толщины наружных стен. Ведь чем больше секций используется, тем больше тепла отдаст радиатор. Что касается высоты, то она может колебаться от 35 сантиметров до полутора метров. Не забудем взглянуть и на такой показатель, как глубина радиатора. Ведь от нее зависит, как впишутся в дизайн комнаты эти чугунные изделия. Глубина может иметь значение и от 50 до 140 сантиметров и более.

Для монтажа понадобятся специальные прочные кронштейны, которые надо надежно закрепить на стене. Ведь обычно тяжелые батареи подвешивают под оконным проемом на эти кронштейны, располагая их так, чтобы батарея от стенки отступала на некоторое расстояние. Впрочем, сейчас появились новые модели напольного типа, у которых в комплекте прилагаются ножки.

Читайте также:

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Пока техническая горячая вода добирается из котельной до батареи, качество ее лучше не становится. Она, впрочем, и изначально не была идеальной, а потом, следуя по трубопроводам, захватывает с собой изрядное количество примесей. Так что в наши квартиры поступает уже некая жидкость, достаточно агрессивная в химическом отношении. Эта самая агрессивная вода (если конкретнее, то в ней много щелочей) несет с собой вдобавок и кучу маленьких песчинок, действующих подобно абразивам.

И начинает она активно разъедать батареи из стали, например. А песчинки, словно наждак, протирают их тонкие стенки. А чугунну всё это нипочем – ведь он химически пассивен, а стенки у радиаторов из этого металла весьма толстые. И летом, когда из системы сольют воду, чугунная батарея не проржавеет изнутри.

Максимальное рабочее давление

Рабочее давление чугунных радиаторов составляет от 9 атмосфер и более в зависимости от производителя и модели. Они хорошо переносят гидроудары и поэтому часто используются в системах централизованного отопления.

Долговечность

Если время от времени промывать батареи из чугуна, а также по мере необходимости заменять межсекционные прокладки, то они ответят на такой уход благодарно. Лет пятьдесят смогут проработать, исправно нагревая ваши комнаты. Кстати, в Санкт-Петербурге до сих пор живы ретро-батареи из чугуна, отливали которые еще на первых заводах. Сто лет с лишним прошло, как-никак.

Невысокая цена

Если сравнивать цену чугунных батарей со стоимостью ставших модными в последнее время биметаллических изделий, то по бюджету чугун окажется намного выгоднее. А если предстоит покупать радиаторы не для одной комнаты, а для нескольких, то экономия окажется весьма и весьма внушительной.

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Поборники новых алюминиевых и стальных батарей ругают чугун за его тепловую инерционность. Да, это так. «Раскочегаривается» чугунный радиатор довольно долго – это тебе не тоненький стальной корпус. Когда предстоит нагреть в начале холодов промерзший дом, это вызывает раздражение. Зато ведь и стынет толстая чугунная батарея тоже долго. Представьте – за окном мороз, а отопление внезапно отключили. Алюминиевые, стальные и биметаллические изделия сразу же станут холодными. А возле старого доброго чугуна можно будет еще погреться некоторое время.

Медленная отдача тепла в комнату

Сравним теплоотдачу, которая присуща одной секции чугунной батареи (это в среднем 110 ватт) и аналогичный показатель радиаторов из алюминия из стали. Выяснится, что последние, имея такие же габариты, и горячей воды меньше требуют, и тепла в полтора раза больше отдают. Однако конвекционно-воздушный способ обогрева у алюминия и биметалла, где греется только сердечник, а не кожух, проигрывает лучевому способу у стали и чугуна. У последних тепловые лучи не только воздушные массы нагревают, но и до предметов в комнате дотягиваются. В результате предметы также начинают излучать тепло, и комната прогревается качественнее и эффективнее.

Они тяжелые

Неуклюжую и увесистую чугунную батарею не каждый сможет поднять в одиночку – ведь только одна секция весит в среднем 5-6 килограммов. Но ведь мало кто из хозяев квартир и домов таскает эти батареи – обычно для их установки и снятия приглашаются сантехника. Вот им-то и не люб чугун. И еще надо заметить, что большой вес эти радиаторы имеют из-за толстых стенок, благодаря которым долго удерживают тепло и служат не меньше пятидесяти лет.

Они «кушают» много теплоносителя

Ну да, в чугунную секцию в среднем заливается 0,9 литра горячей воды, а в алюминиевую – всего 0,4 литра. Заметим, что при этом и габаритные размеры у этих двух видов батарей отличаются – алюминиевые гораздо меньше.

Они некрасивые

Стандартные радиаторы из чугуна, которые повсеместно ставили в советское время, то они, конечно, красотой не блещут. Грели-то они хорошо, вот только хотелось их спрятать с глаз долой.

Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

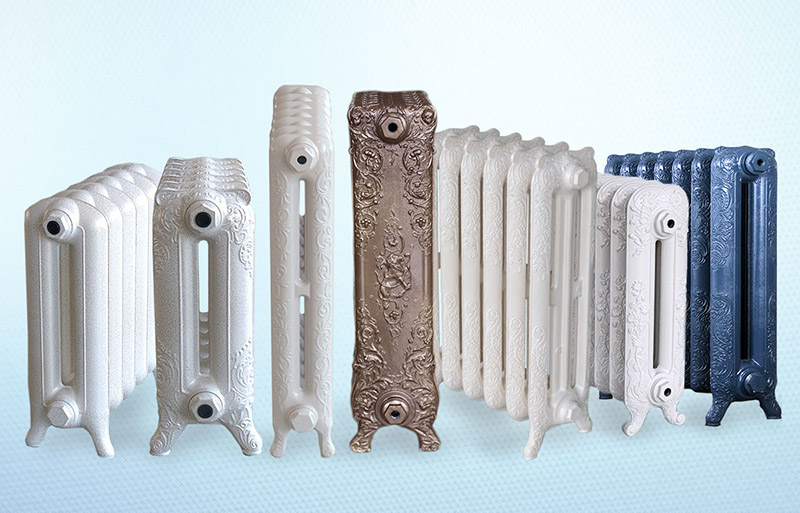

Сегодня же появились эстетичные художественные литьевые изделия из чугуна. На их поверхности имеются узоры в самых разных стилях. Стоят такие батареи (немецкие, английские, турецкие, французские, китайские) дорого, но выглядят просто роскошно. Отечественные радиаторы, конечно, не столь красивые, зато дешевые. Но всё равно их дизайн вполне привлекателен, а плоская поверхность выглядит аккуратно.

Художественные литые радиаторы в ретро стиле.

Характеристики чугунных радиаторов различных производителей и моделей

В советские времена заводов по выпуску чугунных радиаторов было не счесть – ведь альтернативы не было. Вот, к примеру, лишь несколько их видов: НМ-140, НМ-150, Минск-110, Р-90, РКШ. Почти все они уже не производятся. Долго живет, пожалуй, лишь одна испытанная модель – МС-140, классическая и добротная.

Новые модели выглядят посимпатичнее, вот, например, Мс-110 завода Сантехлит имеет небольшую глубину (всего 11 сантиметров) и хорошо помещается под узенькими пластиковыми подоконниками.

Радиатор МС — 110.

В Чебоксарах делают радиаторы ЧМ с одним, двумя и тремя каналами. Их наружная сторона плоская, что смотрится вполне эстетично, да и пыль вытирать легче.

Модели радиаторов ЧМ.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.

Примером может служить радиаторы 2К60П, 2К60ПП, 2КП100-90-500, 2К60П-300.

Секционные батареи из чугуна и из-за границы к нам привозят. Зарубежные изделия более гладкие как снаружи, так и внутри, поэтому теплоотдача у них выше. Отметим китайскую фирму Kоnner (особенно хороши модели «Хит», «Модерн» и «Форт»).

Радиаторы фирмы Konner, модель Модер.

Чешский завод Viadrus, турецкая фирма DemirDöküm и испанский концерн Roca также делают хорошие радиаторы. Европейские изготовители делают весьма изящные батареи с чугунным литьевым узором. Правда, стоят такие радиаторы на порядок дороже, чем отечественные.

Таблица. Сравнительные характеристики чугунных радиаторов отопления наиболее распространенных производителей и моделей






Марка и модель Размеры секции, В/Ш/Г Рабочее давление, атм Тепловая мощность, кВт Площадь
прогрева 1 секцией, м2
Объем воды в секции, л Вес секции, кг
МС-140 от 388 до 588/93/140 9 от 0,12 до 0,16 0,244 от 1,11 до 1,45 от 5,7 до 7,1
ЧМ1 от 370 до 570/80/70 9 от 0,075 до 0,11 от 0,103 до 0,165 от 0,66 до 0,9 от 3,3 до 4,8
ЧМ2 от 372 до 572/80/100 9 от 0,1009 до 0,1423 от 0,148 до 0,207 от 0,7 до 0,95 от 4,5 до 6,3
ЧМ3 от 370 до 570/90/120 9 от 0,1083 до 0,1568 от 0,155 до 0,246 от 0,95 до 1,38 от 4,8 до 7
Konner Модерн 565/60/80 12 от 012 до 0,15 от 0,66 до 0,96 от 3,5 до 4,75

Мы привели основные технические характеристики чугунных радиаторов отопления, наиболее часто востребованных. Думается, они помогли вам составить общую картину.
