Вероятные ошибки, их коды и неисправности котлов Бакси (Baxi)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Бакси (Baxi). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Код ошибки E01 (01E) — Датчик контроля пламени

  1. Отсутствует газ.
  2. Перепутаны фаза и ноль (для фазозависимых моделей).
  3. Отсутствие контакта между платой и датчиком контроля пламени.
  4. Неисправность, загрязнение или некорректная установка датчика контроля пламени.
  5. Повреждение система розжига (блок розжига, электрод розжига, контакт между ними).
  6. Не работает газовый клапан.
  7. Неисправность электронной платы.
  8. Закрыт газовый кран.
  9. Недостаток воздуха.
  10. Недостаточное давления газа (возможная некорректная переналадка газового клапана).
  11. Негерметично присоединение коаксиального дымохода (перетекание продуктов сгорания в воздушный тракт).

Код ошибки E02 (02E) — Предохранительный термостат перегрева

  1. Перегревание воды в основном контуре.
  2. Некорректный сигнал от датчика температуры контура отопления.
  3. Поврежден датчик температуры контура отопления (неверна зависимость сопротивления и температуры).
  4. Нет должного соприкосновения датчика температуры контура отопления и теплоносителя (в контактных датчиках нужно применять термопасту).
  5. Плохая циркуляция теплоносителя через первичный теплообменник.
  6. Забитый накипью теплообменник.
  7. Загрязнены фильтры (контура отопления).
  8. Дефект насоса.
  9. Завоздушена отопительная система.
  10. Неисправный термостат перегрева.
  11. Отсутствует контакт между платой и термостатом перегрева.

Код ошибки E03 (03E) — Датчик тяги

В аппаратах с открытой камерой сгорания (модели i) — Термостат – датчик тяги. В котлах с закрытой камерой сгорания (модели Fi) — Пневмореле – датчик тяги.

Для котлов Baxi с закрытой камерой сгорания (Fi)

  1. Заужен дымоход или дымоотвод.
  2. Слишком велика максимальная длина труб, отводящих дым (коаксиальных или раздельных).
  3. Неисправность пневмореле – датчика тяги.
  4. Отсутствует контакт между платой и пневмореле.
  5. Повреждено устройство Вентури (расплавлено или засор).
  6. Не работает вентилятор.
  7. Нет соприкасания между платой и вентилятором.
  8. Попадание воды в трубки, которые соединяют пневмореле с устройством Вентури.
  9. Неправильное подключение трубок к пневмореле.

Для аппаратов с открытой камерой сгорания (i)

  1. Проблемы с тягой.
  2. Заужен дымоход/дымоотвод.
  3. Отсутствие первоначального (разгонного) вертикального участка (не меньше 2-х диаметров дымохода).
  4. Слабая тяга в установленном дымоходе (проверить замером разряжения, оно должно быть не менее 3-5 Па).
  5. Неработоспособен термостат – датчик тяги.
  6. Отсутствие контакта между платой и термостатом – датчиком тяги.

Код ошибки E04 (04E) —  Электрод контроля пламени

Ошибка – электрода контроля пламени.

Код ошибки E05 (05E) — Датчик температуры контура отопления

  1. Неисправность датчика температуры контура отопления.
  2. Отсутствие контакта между платой и датчиком температуры контура отопления.
  3. Нерабочая электронная плата.

Код ошибки E06 (06E) — Датчик температуры контура

В котлах Baxi Eco-3, Luna-3 Comfort аппарат греет воду при неисправном датчике температуры контура ГВС. При этом индикации температуры ГВС не будет.

  1. Неисправность датчика температуры контура ГВС.
  2. Отсутствует контакт между платой и датчиком температуры контура ГВС.
  3. Повреждение электронной платы.

Код ошибки E10 (10E) — Датчик работы насоса

В котлах Main, Eco-3, Luna-3 Comfort — Реле минимального давления. В котлах Nuvola, Eco, Luna — Микропереключатель дифференциального прессостата.

Для аппаратов Baxi серий Main, Eco-3, Luna-3

  1. Слабое давление воды в контуре отопления (проверить показания манометра).
  2. Отсутствует контакт между платой и реле минимального давления контура отопления.
  3. Неисправность реле минимального давления контура отопления.

Для котлов Baxi серий Nuvola, Eco, Luna

  1. Неисправность микропереключатель дифференциального прессостата.
  2. Отсутствует контакт между платой и микропереключателем дифференциального прессостата.
  3. Не выдвигается шток дифференциального прессостата.
  4. Недостаток давления воды в контуре отопления.
  5. Плохая циркуляция теплоносителя через первичный теплообменник.
  6. Не функционирует насос.
  7. Засорены фильтры (контура отопления).
  8. Загрязнен первичный теплообменник.
  9. Забита трубка выхода воды (теплоносителя) из первичного теплообменника.
  10. Заклинило шток (попадание в него грязи).
  11. Повреждена мембрана (отсутствует перепад давлений).

Код ошибки E25 (25E) — Датчик температуры контура отопления

Превышение максимальной температуры в контуре отопления. Логика ошибки – оценка скорости роста температуры (С/сек) электронной платой котла. Горелка с целью предотвращения перегрева.

  1. Возможная блокировка насоса.
  2. Завоздушена отопительная система.
  3. Неисправность датчика температуры контура отопления (поплыла характеристика датчика сопротивление-температура).

Код ошибки E35 (35E) — Электрод контроля пламени

Датчик пламени подает сигнал о присутствии пламени до подачи сигнала с платы на открытие газового клапана.

  1. Наличие пламени после отключения горелки – паразитное пламя (нет герметичности газового клапана).
  2. Проникание влаги на электронную плату.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Неисправности котлов Baxi Main-5 / Eco Compact

E01 — Нет розжиг отсутствует.

E02 — Срабатывание предохранительного термостата.

E03 — Ошибка конфигурации платы.

E04 — Ошибка отсутствия розжига/частотного обрыва пламени.

E05 — Поврежден датчик температуры на подаче контура отопления.

E06 — Поврежден датчик температуры ГВС.

E07 — Неисправность датчика температуры отходящих газов.

E08 — Ошибка в цепи усиления сигнала пламени.

E09 — Ошибка в цепи аварийной защиты газ. клапана Main-5 / Eco Compact.

E10 — Отсутствует сигнал от гидравлического прессостата.

E22 — Отключение из-за падения напряжения.

E25 — Отсутствует циркуляция воды (возможно заблокирован насос).

E26 — Перегрев воды в контуре отопления / отсутствие циркуляции воды (возможно заблокирован насос).

E27 — Некорректная позиция датчика температуры ГВС

E35 — Паразитное пламя (ошибка по пламени).

E36 — Поврежден датчик температуры отходящих газов.

E40 — E41 — Засор в дымоходе/воздуховоде или низкое входящее давление газа.

E42 — Обрыв пламени (засорение дымохода/воздуховода или не работает вентилятор).

E43 — Засор дымохода/воздуховода или входное давление газа слишком минимально.

E50 — Срабатывание датчика температуры отходящих газов.

E55 — Не выполнена электронная регулировка газового клапана.

E62 — Не выровнен сигнал пламени или температура отходящих газов.

E65 — Частое включение функции контроля засорения дымохода/воздуховода.

E98 — Некорректно отрегулированы параметры электронной платы.

Коды ошибок BAXI

Код

Элемент

 Возможная причина

E 01

Датчик контроля  пламени

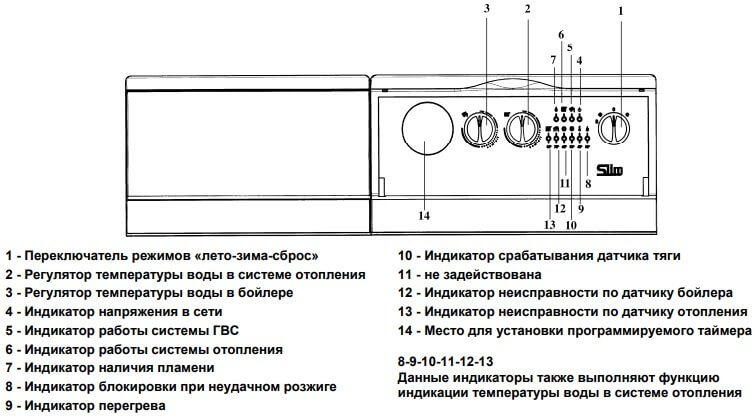

На котлах со светодиодами мигает следующий индикатор:

1. Нет газа
2. Перепутаны фаза и ноль (для фазозависимых моделей)
3. Нет контакта между платой и датчиком контроля пламени
4. Неисправен, загрязнен или неправильно установлен датчик контроля пламени
5. Неисправна система розжига (блок розжига, электрод розжига, контакт между ними)
6. Неисправен газовый клапан
7. Неисправна электронная плата
8. Закрыт газовый кран
9. Нехватка воздуха
10. Нехватка давления газа (возможная неправильная перенастройка газового клапана)
11. Неплотно присоединенный коаксиальный дымоход (перетекание продуктов сгорания в воздушный тракт)

E 02

Предохранительный термостат перегрева

На котлах со светодиодами мигает следующий индикатор:

1. Перегрев воды в основном контуре
  1.1 Неверный сигнал от датчика температуры контура отопления
    а) неисправен датчик температуры контура отопления («поплыла» характеристика зависимости сопротивления от температуры)
    б) отсутствие хорошего контакта датчика температуры контура отопления и теплоносителя (в контактных датчиках рекомендуется применять термопасту)
  1.2 Недостаточная циркуляция теплоносителя через первичный теплообменник
    а) забит (накипью) теплообменник
    б) засорены фильтры (контура отопления)
    в) неисправен насос
    г) завоздушена система отопления
2. Неисправен термостат перегрева
3. Нет контакта между платой и термостатом перегрева

E 03

Термостат – датчик тяги

В котлах с открытой
камерой сгорания
(модели i)


Пневмореле – датчик тяги

В котлах с закрытой
камерой сгорания
(модели Fi)

На котлах со светодиодами мигает следующий индикатор:

В котлах с открытой камерой сгорания (i)
1. Проблемы с тягой:
  1.1 Заужение дымохода или дымоотвода
  1.2 Отсутствие начального («разгонного) вертикального участка (не менее двух диаметров дымохода)
  1.3 Недостаточная тяга в существующем дымоходе (проверка – замер разряжения, которое должно составлять не менее 3-5 Па)
2. Неисправен термостат – датчик тяги
3. Нет контакта между платой и термостатом – датчиком тяги

В котлах с закрытой камерой сгорания (Fi)
1. Заужение дымохода или дымоотвода
2. Превышена максимальная длина дымоотводящих труб (коаксиальных или раздельных)
3. Неисправно пневмореле – датчик тяги
4. Нет контакта между платой и пневмореле
5. Неисправно устройство Вентури (расплавилось или засорено)
6. Неисправен вентилятор
7. Нет контакта между платой и вентилятором
8. Попала вода в трубки, соединяющие пневмореле с устройством Вентури
9. Перепутано подключение трубок к пневмореле

E 04

Электрод контроля пламени

В котлах серий Luna-3 Comfort, Nuvola-3 Comfort датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке

1. Плохой контакт проводка/электрод контроля пламени
2. Некорректная работа дымохода (попадание отходящих газов в воздуховод котла)
3. Неправильное положение электрода контроля пламени относительно горелки
4. Нестабильное напряжение в сети
5. Неисправна электронная плата
6. Загрязнѐн электрод контроля пламени

E 05

Датчик температуры контура отопления

На котлах со светодиодами мигает следующий индикатор:

1. Неисправен датчик температуры контура отопления
2. Нет контакта между платой и датчиком температуры контура отопления
3. Неисправна электронная плата

E 06

Датчик температуры контура ГВС

Примечание:
В котлах 3-го поколения LUNA-3, LUNA3 Comfort котел будет греть горячую воду при неисправности датчика температуры контура ГВС. При этом индикация температуры ГВС будет отсутствовать

На котлах со светодиодами мигает следующий индикатор:

1. Неисправен датчик температуры контура ГВС
2. Нет контакта между платой и датчиком температуры контура ГВС
3. Неисправна электронная плат

E 10

Реле минимального давления

В котлах Main Four, Eco Four, Fourtech, LUNA-3, LUNA-3 Comfort

Микропереключатель дифференциального прессостата
(датчика работы насоса)

В котлах NUVOLA-3 B40, NUVOLA-3 Comfort

На котлах со светодиодами мигает следующий индикатор:

Для котлов Main Four, Eco Four, Fourtech, LUNA-3, LUNA-3 Comfort
1. Недостаточное давление воды в контуре отопления (проверить показания манометра)
2. Нет контакта между платой и реле минимального давления контура отопления
3. Неисправно реле минимального давления контура отопления

Для котлов NUVOLA-3 B40, NUVOLA-3  Comfort
1. Неисправен микропереключатель дифференциального прессостата
2. Нет контакта между платой и микропереключателем дифференциального прессостата
3. Не выходит шток дифференциального прессостата
  3.1 Недостаточное давление воды в контуре отопления
  3.2 Недостаточная циркуляция теплоносителя через первичный теплообменник
    а) не работает насос
    б) забиты фильтры (контура отопления)
    в) забит первичный теплообменник
    г) забита трубка выхода воды (теплоносителя) из первичного теплообменника
    д) заклинивание штока (попадание грязи)
    е) повреждение мембраны (нет перепада давлений)

E 12

Дифференциальный гидравлический прессостат

В котлах серий Nuvola-3, Nuvola-3 Comfort, Nuvola- 3В40 нет сигнала от дифференциального гидравлического прессостата

1. Возможная блокировка насоса
2. Завоздушена система отопления
3. Недостаточная циркуляция теплоносителя (возможно, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления).
4. Повреждение мембраны дифференциального прессостата.
5. Неисправность микропереключателя дифференциального прессостата.
6.Засорены импульсные трубки дифференциального прессостата

E 13

Дифференциальный гидравлический прессостат

В котлах серий Nuvola-3, Nuvola-3 Comfort, Nuvola-3В40 ложный сигнал от дифференциального гидравлического прессостата

1. Залипшие контакты микропереключателя дифференциального прессостата.

E 25

Датчик температуры контура отопления

Скорость роста температуры в контуре отопления более, чем 1°С/сек. Логика ошибки – анализ скорости роста температуры в контуре отопления электронной платой котла

1. Возможная блокировка насоса
2. Завоздушена система отопления
3. Недостаточная циркуляция теплоносителя (возможно, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления).
4. Неисправен датчик температуры контура отопления («поплыла» характеристика датчика сопротивление- температура)

E 26

Датчик температуры контура отопления

Превышение температуры теплоносителя больше, чем на 20°C относительно заданной

1. Возможная блокировка насоса
2. Завоздушена система отопления
3. Недостаточная циркуляция теплоносителя (возможно, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления).
4. Неисправен датчик температуры контура отопления («поплыла» характеристика датчика сопротивление- температура)

E 31

Отсутствие коммуникации между платой и удалённым пультом управления



Е 32

Датчики температуры контура ГВС иотопления

Каждое превышение температуры (> 95°C) в контуре отопления снижает температуру воды в контуре ГВС на 3°C (температура контура ГВС перестает снижаться при 42°C). Если температура воды в контуре отопления дважды превысит 95°C, на панели управления начнѐт мигать надпись Е32 (32Е)

1. Наличие накипи ( в битермическом теплообменнике). Необходима промывка или замена теплообменника

E 35

 Электрод контроля пламени

Датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана.

1. Попадание влаги на электронную плату котла.
2. Наличие пламени после отключения горелки – паразитное пламя (нарушена герметичность газового клапана)
3. Ошибка Е35 возникает, как правило, из-за несоответствия качества питающей электроэнергии требованиям Российских стандартов, а так же высоковольтных помех, имеющихся в электрических сетях. В большинстве случаев проблема решается установкой стабилизатора напряжения с гальванической развязкой и надѐжного заземления. Если выполненные действия не приводят к требуемому результату, необходимо заменить электронную плату.

E 96

Электронная плата

Понижение напряжения  в сети электропитания

1. Понижение напряжения в питающей сети

E 97

Электронная плата

Частота питающей сети отличается от 50 Гц

1. Частота питающей сети отличается от 50 Гц.

E 98

Электронная плата

Внутренняя ошибка платы (как правило – проблема с контактами реле газового клапана)

1. Внутренняя ошибка платы. Требуется замена платы.

E 99

Электронная плата

Внутренняя ошибка платы (как правило – проблема с контактами реле газового клапана)

1. Внутренняя ошибка платы. Требуется замена платы.
2. Накапливаемая ошибка в связи с помехами в питающей сети. Приводит к самостоятельной перезарузке котла. На работоспособность не влияет.

ошибки, причины, методы устранения неполадок

Практически любой покупатель настенных газовых котлов Baxi, рано или поздно, сталкивается с какими-то неисправностями и поломками аппарата. Специалисты настоятельно рекомендуют проводить хотя бы раз в год профилактику газового котла: промывать теплообменники, чистить от образовавшейся накипи, проверять работоспособность датчиков перед началом отопительного сезона.

Однако, современная отопительная техника имеет свойство со временем ломаться, на что потребуется ее ремонт или замена запчастей. Рассмотрим одну из самых популярных в России марок — это газовый котел Бакси, его неисправности и ошибки, показывающиеся на панели управления под специальными кодами под символом «E», который является сокращением от английского слова «Error» — ошибка.

Рассмотрим основные неисправности, с которыми может столкнуться пользователь газового котла Бакси, когда нет горячей воды и почему котел не греет воду, падает давление, не включается или не зажигается горелка котла Baxi Main Four 240F или Baxi Eco Four 24F и других моделей.

Разберем все ошибки аппарата по инструкции, причины их возникновения и методы устранения возникших неисправностей самостоятельно или специалистами.

Дисплей газового котла Бакси

Котел Бакси: ошибки при их неисправности в работе

Итальянские настенные двухконтурные и одноконтурные газовые котлы снабжены информативным цифровым дисплеем, на котором отображаются не только информация (символ «A»): температура воды в системе отопления или в контуре ГВС, или настройка параметров (символ «F»): режимы работы и предупреждения, но и ошибки под кодами «E».

Если на дисплее высветился символ «R», то это означает, произошел сбой в работе и данную неисправность можно попробовать устранить своими руками. Для этого надо нажать на кнопку «R», и удерживать ее несколько секунд. Если это не помогло, то лучше сразу вызвать на дом газовщика-специалиста.

Тем не менее, давайте разберем поподробнее коды ошибок, с которыми мы можем столкнуться при эксплуатации котла Baxi.

Ошибка E01.

Это одна из самых распространенных ошибок, возникающих при работе газовых котлов марки «Бакси». Она сигнализирует о том, что нет розжига в аппарате, вследствие чего, котел не включается.

Ошибка Baxi E01

1. Необходимо проверить, открыт ли отсечной газовый клапан или присутствует «завоздушивание» в газовой арматуре аппарата при низком давлении газа.

2. Возможно неисправен электрод пламени или провод, ведущий к блоку розжига.

3. Неисправен газовый клапан или электронная плата. Проверьте все соединения между ними.

Ошибка E02.

Еще одна часта ошибка под символом «E02» свидетельствует нам о том, что сработал предохранительный термостат котла Baxi. Обычно эта ошибка высвечивается, когда котел плохо греет воду в системе отопления.

1. Проверьте, не заблокировано ли рабочее колесо насоса при отсутствии циркуляции теплоносителя.

2. Возможно засорился основной теплообменник и требует его прочистки.

3. Необходимо также проверить соединитель предельного термостата и температурный датчик NTS системы отопления на входе в котел.

4. Неисправность электронной платы тоже может быть причиной появления ошибки E02.

Ошибка E03.

Эта ошибка говорит о том, что при настройке котла был неправильно задан параметр F43, что приводит к ошибке конфигурации электронной платы. Для изменения параметров настройки нажмите и удерживайте одновременно не менее 6 секунд две кнопки:

Кнопки

Ошибка E04.

Данная неисправность может возникнуть в двух случаях:

— отсутствует розжиг;
— произошел срыв пламени.

1. Необходимо проверить целостность соединений между блоком розжига и датчиком пламени, а также между платой и газовым клапаном.

2. Недостаточная тяга может быть причиной срыва пламени.

Ошибка E05.

Вышел из строя датчик температуры контура отопления на входе в газовый котел Baxi. Возможен также обрыв проводки этого датчика или ее короткое замыкание.

Ошибка E06.

Неисправен датчик температуры ГВС (воды) или произошел обрыв его проводки, разомкнулась цепь, произошло короткое замыкание проводки.

Ошибки E07 и E36.

Возможно потребуется замена датчика температуры продуктов сгорания (отработанных газов) или произошел обрыв его проводки.

Ошибка E08.

Эта код сигнализирует о том, что вследствие отсутствия заземления электронной платы произошла ошибка в цепи усиления сигнала пламени. Необходимо проверить разъем «x4» между клеммой питания и самой платой.

Ошибка E09.

Неисправность электронной платы котла Бакси выдает ошибку в цепи защиты газового клапана. Потребуется замена платы.

Ошибка E10.

Данная ошибка указывает на неисправность в работе гидравлического прессостата или на обрыв его проводки. Также измерьте давление в отопительном контуре котла. Ошибка E10 может появиться, если давление упадет ниже 0,5 бар.

Мигает символ «Восклицательный знак».

Предупреждение об ошибке на дисплее

Рекомендуется проверить на обрыв кабель между платой и газовым клапаном, настройки давления на клапане, дымоход на засоренность, а также работоспособность датчиков пламени и отходящих газов.

Еще одной причиной данной неисправности может быть не правильно собранный дымоход, особенно это касается его длины. Все эти нюансы могут указывать нам в данном случае, что газовый котел Baxi работает на минимуме своей мощности.

Ошибка E22.

Произошло падение напряжения в электросети ниже 160 Вольт. Котел автоматически перезагружается или самопроизвольно отключается. Необходимо выявить причину низкого напряжения в сети.

Ошибка E25.

Довольно распространенная ошибка котла Бакси может возникнуть при отсутствии нормальной циркуляции воды в системе отопления.

1. Из-за засорения теплообменника или заклинивания насоса пропала циркуляция в контуре отопления.

2. Неисправность датчика температуры отопления NTS на входе или его перегрева (ошибка E26) также может быть причиной отсутствия циркуляции.

Ошибка E27.

Надо проверить надежность крепления датчика температуры контура ГВС и его контакты, возможно отсоединился зажим датчика от трубы, на которой он установлен.

Значения символов на дисплее котла Baxi

Ошибка E35.

Данная ошибка может сигнализировать о ложном (паразитном) сигнале наличия пламени.

1. Отсутствует заземление электронной платы.
2. Проверьте расположения датчика (электрода) пламени.

Ошибки E40 и E41.

Эти ошибки возникают при недостаточном входном давлении газа, которое должно быть не менее 9 мбар, или засорении трубы дымохода котла. Причиной этих проблем могут быть:

— неправильно отрегулированное давление на газовой горелке;
— обрыв кабеля между электронной платой и модулятором газового клапана;
— неисправность электрода пламени или датчика отходящих газов.

Мигают попеременно символы «Батарея» и «Кран».

В теплообменнике образовалась накипь из-за «жесткой» воды. Обычно это становится заметно, когда котел плохо греет воду в контуре ГВС, а батареи при этом нагреваются хорошо. Нужно прочистить основной теплообменник специальной жидкостью, удаляющую накипь. Возможно потребуется замена датчика температуры ГВС.

Значки мигают на дисплее

Ошибка E42.

Эта неисправность характерна, как правило, для турбированных котлов Baxi с закрытой камерой сгорания. Потому, что ошибка «E42» связана с работой вентилятора (турбины). Возможно также произошло падение напряжения в сети ниже 180 В или же забит дымоход, который необходимо прочистить.

Ошибка E50.

При превышении температуры отходящих газов 180 С срабатывает аварийный датчик, о чем и сообщает на дисплее ошибка «E50». Еще одной из причин может стать засоренность основного теплообменника накипью, из-за чего циркуляция в котле не достаточная.

Ошибка E55.

Данный код «выскакивает» при неправильной настройке параметров работы газового клапана. Такое случается, например, после замены электронной платы котла.

Ошибка E62.

При неисправных датчиках отходящих газов и пламени, котел выдает ошибку о получаемом от них нестабильном сигнале. Необходимо проверить проводку этих датчиков или выполнить их замену. Возможны также неполадки в работе электронной платы.

Ошибка E65.

Частое включение функции проверки засоренности дымохода котла. Это происходит или из-за слишком низкого давления газа или вышедших из стоя датчиков пламени и отработанных газов. Рекомендуется также проверить на засоренность дымоход котла и проверить настройку работы горелки.

Ошибка E98.

При замене электронной платы котла на новую не выполнена настройка параметров F03 и F12 на плате. Необходимо их настроить в соответствии с моделью котла Бакси.

Мигает символ «St» и температура теплоносителя ниже 2 C.

Заморожен отопительный контур или неисправен температурный датчик отопления на входе. Не включается горелка из-за того, что включена функция размораживания котла. Рекомендуется отключить подачу электроэнергии к аппарату, затем полностью разморозить котел и снова его включить.

Мигает символ «LoP».

Не достаточное входное давление газа, которое по нормативам должно превышать 6 мбар. В котле включена функция низкого давления газа. Необходимо отрегулировать настройки газового клапана.

Мы разобрали основные неисправности газового котла Бакси, ошибки, возникающие при поломках аппарата, которые высвечиваются на дисплее котла. Рассмотрели причины возникновения этих неисправностей и методы их устранения. Ответили на основные вопросы: почему котел не греет воду, не включается или не зажигается горелка?

Настоятельно рекомендуем ежегодно проводить профилактику настенного газового котла, чтобы избежать серьезного ремонта в будущем и замены дорогостоящих запчастей.

Читайте также:

Теплый дом — Коды ошибок Baxi

Коды ошибок Baxi

Настоятельно рекомендуем для ознакомительных целей. Доверьте ремонт котлов Baxi в Орле и Мценске нашему специалисту!

 Ошибка E01 (01E) — сработал датчик контроля пламени

  1. Нет газа

  2. Перепутаны фаза и ноль (для фазозависимых моделей)

  3. Нет контакта между платой и датчиком контроля пламени

  4. Неисправен, загрязнен или неправильно установлен датчик контроля пламени

  5. Неисправна система розжига

  6. Неисправен газовый клапан

  7. Неисправна электронная плата

  8. Нехватка воздуха

  9. Нехватка давления газа (неправильно настроен газовый клапан)

  10. Неплотно присоединен коаксиальный дымоход





 Ошибка E02 (02E) — сработал предохранительный термостат перегрева.

  1. Перегрев воды в основном контуре

  2. Неверный сигнал от датчика температуры контура отопления (нарушение зависимости сопротивления от температуры)

  3. Отсутствие контакта датчика и теплоносителя

  4. Недостаточная циркуляция теплоносителя через первичный теплообменник



 Ошибка E03 (03E) — сработал датчик тяги

а) в котлах с закрытой камерой сгорания пневмореле — датчик тяги

  1. Заужение дымохода и дымоотвода

  2. Не правильный монтаж дымоотводящих труб

  3. Неисправно пневмореле

  4. Нет контакта платы с пневмореле

  5. Неисправно устройство Вентури

  6. Неисправен вентилятор

  7. Нарушение контакта между платой и вентилятором

  8. Конденсат в трубках, соединяющих пневмореле с устройством Вентури

Для котла Baxi Main 5  закрытой камерой сгорания

б) в котлах с открытой камерой сгорания термостат — датчик тяги

  1. Заужение дымохода и дымоотвода

  2. Отсутствие начального разгонного вертикального участка, неправильный монтаж дымохода

  3. Недостаточная тяга

  4. Неисправен термостат — датчик тяги

  5.  Нет контакта между платой и термостатом





 Ошибка E10 (10E) — сработало реле минимального давления

а) Для котлов серии Baxi Main Four, Main 5, Eco four, Fourtech, Luna-3, Luna-3, Comfort

  1. Недостаточное давление воды в системе

  2. Нет контакта между платой и реле

  3. Неисправно реле минимального давления

б) Для котлов Baxi Nuvola-3 B40, Nuvola-3 Comfort

  1.  Неисправен микропереключатель дифференциального прессостата

  2. Нет контакта между платой и микропереключателем

  3. Не выходит шток дифференциального прессостата

  4. Недостаточное давление воды

  5. Недостаточная циркуляция теплоносителя через первичный теплообменник

  6. Не работает насос

  7. Забиты фильтры грубой отчистки

  8. Забит первичный теплообменник

  9. Заклинивание штока (попадание грязи)

  10. Повреждение мембраны (нет перепада давления





 Ошибка E06 (06E) — не работает датчик температуры контура ГВС

  1. Неисправен датчик температуры ГВС

  2. Нет контакта

  3. Неисправна электронная плата





 Ошибка E05 (05E) — не работает датчик температуры контура отопления

  1. Неисправен датчик температуры отопления

  2. Нет контакта

  3. Неисправна электронная плата





 Ошибка E04 (04E) — датчик пламени дает сигнал о частом краткосрочном пропадании пламени на горелке

  1. Плохой контакт проводки или электрода ионизации

  2. Некорректная работа дымохода

  3. Неправильное положение электрода ионизации

  4. Нестабильное напряжение в сети

  5. Неисправна электронная плата

  6. Загрязнен электрод контроля пламени

Для котла Main 5

  1. Причины, перечисленные в Е01

  2. Причины, перечисленные в Е42





 Ошибка E07 (07E) — не работает датчик NTC дымовых газов

  1. Неисправен датчик

  2. Нет контакта

  3. Неисправна плата





 Ошибка E08 (08E) — ошибка в контуре усиления пламени

  1. Отсутствие заземления

  2. Нет контакта между платой и клеммной коробкой питания

  3. Неисправна электронная плата





 Ошибка E09 (09E) — ошибка в контуре безопасности газового клапана

  1. Неисправна электронная плата





 Ошибка E12 (12E) — нет сигнала от дифференциального гидравлического прессостата

  1. Возможная блокировка насоса

  2. Завоздушена система отопления

  3. Недостаточная циркуляция теплоносителя

  4. Повреждена мембрана

  5. Неисправность микропереключателя

  6. Засорены импульсные трубки дифференциального прессостата





 Ошибка E13 (13E) — ложный сигнал от дифференциального гидравлического прессостата

  1. Залипшие контакты микропереключателя дифференциального прессостата





 Ошибка E22 (22E) — отключение вследствие падения напряжения

  1. Напряжение питания <162 В

  2. Неисправна электронная плата

  3. Несоответствие качества питающей электроэнергии





 Ошибка E25 (25E) — скорость роста температуры в контуре отопления больше 1 градуса в секунду

  1. Не работает насос

  2. Воздух в системе отопления

  3. Недостаточная циркуляция

  4. Неисправен датчик температуры контура отопления

  5. Нет контакта между платой и кабелем питания насоса

  6. Неисправна плата





 Ошибка E26 (26E) — превышение температуры теплоносителя выше заданной больше, чем на 20 градусов

  1. Не работает насос

  2. Воздух в системе отопления

  3. Недостаточная циркуляция

  4. Неисправен датчик температуры контура отопления

  5. Нет контакта между платой и кабелем питания насоса

  6. Неисправна плата





 Ошибка E27 (27E) — неправильное положение датчика температуры ГВС

  1. Неправильно установлен датчик температуры ГВС

  2. Неисправен датчик температуры ГВС

  3. Любое копирование должно сопровождаться ссылкой на сайт отопление-мценск. рф





 Ошибка E35 (35E) — паразитное пламя, датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана

  1. Попадание влаги на электронную плату котла

  2. Нарушена герметичность газового клапана

  3. Не соответствие качества электроэнергии. (частота, потенциал на земле итп) В большинстве случаев проблема решается установкой стабилизатора напряжения с гальванической развязкой и надежного заземления.

  4. Не исправна электронная плата





 Ошибка E36 (36E) — неисправен NTC датчик дымовых газов

  1. Неисправен датчик NTC

  2. Нет контакта

  3. Неисправна плата





 Ошибка E40-Е41 (40E-41Е) — блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

  1. Нет газа

  2. Нет контакта между платой и модулятором газового клапана

  3. Не правильно работает электрод ионизации

  4. Неисправен датчик дымовых газов

  5. Нехватка воздуха

  6. Забит дымоотводящий дымоход

  7. Неправильный монтаж дымохода

  8. Неисправен газовый клапан

  9. Не откалиброван газовый клапан

  10. Неисправна электронная плата





 Ошибка E42 (42E) — потеря пламени

  1. Не работает вентилятор

  2. Нет контакта плата-вентилятор

  3. Забит дымоход

  4. Неправильный монтаж дымохода

  5. Неисправна электронная плата





 Ошибка E43 (43E) — блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

  1. Температура дымовых газов >180

  2. Недостаточная циркуляция

  3. Причины описанные в E40-Е41

  4. Неисправна электронная плата

  5. Несоответствие качества электроэнергии





 Ошибка E50 (50E) — блокировка вследствие превышения температуры дымовых газов

  1. Температура дымовых газов >180

  2. Недостаточная циркуляция

  3. Неисправен датчик NTC

  4. Неисправна электронная плата





 Ошибка E55 (55E) — не настроен газовый клапан

  1. При замене электронной платы не откалиброван газовый клапан





 Ошибка E62 (62E) — срабатывание устройств безопасности

  1. Неполадки в работе датчика контроля пламени

  2. Неисправен датчик NTC

  3. Неисправна электронная плата





 Ошибка E65 (65E) — срабатывание предохранительных устройств


  1. Причины описанные в E40-Е41





 Ошибка E96 (96E) — понижение напряжения в питающей сети





 Ошибка E97 (97E) — частота питающей сети отличается от 50 Гц





 Ошибка E98 (98E) — внутренняя ошибка платы ( как правило — проблема с контактами реле газового клапана)

  1. Требуется замена платы

  2. Для Main 5 при замене платы не выполнена ее конфигурация

  3. Для Main 5  параметры F03 b F12 не были заданы или заданы неверно



Добавить комментарий

Теплый дом — Thermis — Коды ошибок Baxi

Коды ошибок Baxi

Настоятельно рекомендуем для ознакомительных целей. Доверьте ремонт котлов Baxi в Орле и Мценске нашему специалисту!

 Ошибка E01 (01E) — сработал датчик контроля пламени

  1. Нет газа

  2. Перепутаны фаза и ноль (для фазозависимых моделей)

  3. Нет контакта между платой и датчиком контроля пламени

  4. Неисправен, загрязнен или неправильно установлен датчик контроля пламени

  5. Неисправна система розжига

  6. Неисправен газовый клапан

  7. Неисправна электронная плата

  8. Нехватка воздуха

  9. Нехватка давления газа (неправильно настроен газовый клапан)

  10. Неплотно присоединен коаксиальный дымоход





 Ошибка E02 (02E) — сработал предохранительный термостат перегрева.

  1. Перегрев воды в основном контуре

  2. Неверный сигнал от датчика температуры контура отопления (нарушение зависимости сопротивления от температуры)

  3. Отсутствие контакта датчика и теплоносителя

  4. Недостаточная циркуляция теплоносителя через первичный теплообменник



 Ошибка E03 (03E) — сработал датчик тяги

а) в котлах с закрытой камерой сгорания пневмореле — датчик тяги

  1. Заужение дымохода и дымоотвода

  2. Не правильный монтаж дымоотводящих труб

  3. Неисправно пневмореле

  4. Нет контакта платы с пневмореле

  5. Неисправно устройство Вентури

  6. Неисправен вентилятор

  7. Нарушение контакта между платой и вентилятором

  8. Конденсат в трубках, соединяющих пневмореле с устройством Вентури

Для котла Baxi Main 5  закрытой камерой сгорания

б) в котлах с открытой камерой сгорания термостат — датчик тяги

  1. Заужение дымохода и дымоотвода

  2. Отсутствие начального разгонного вертикального участка, неправильный монтаж дымохода

  3. Недостаточная тяга

  4. Неисправен термостат — датчик тяги

  5.  Нет контакта между платой и термостатом





 Ошибка E10 (10E) — сработало реле минимального давления

а) Для котлов серии Baxi Main Four, Main 5, Eco four, Fourtech, Luna-3, Luna-3, Comfort

  1. Недостаточное давление воды в системе

  2. Нет контакта между платой и реле

  3. Неисправно реле минимального давления

б) Для котлов Baxi Nuvola-3 B40, Nuvola-3 Comfort

  1.  Неисправен микропереключатель дифференциального прессостата

  2. Нет контакта между платой и микропереключателем

  3. Не выходит шток дифференциального прессостата

  4. Недостаточное давление воды

  5. Недостаточная циркуляция теплоносителя через первичный теплообменник

  6. Не работает насос

  7. Забиты фильтры грубой отчистки

  8. Забит первичный теплообменник

  9. Заклинивание штока (попадание грязи)

  10. Повреждение мембраны (нет перепада давления





 Ошибка E06 (06E) — не работает датчик температуры контура ГВС

  1. Неисправен датчик температуры ГВС

  2. Нет контакта

  3. Неисправна электронная плата





 Ошибка E05 (05E) — не работает датчик температуры контура отопления

  1. Неисправен датчик температуры отопления

  2. Нет контакта

  3. Неисправна электронная плата





 Ошибка E04 (04E) — датчик пламени дает сигнал о частом краткосрочном пропадании пламени на горелке

  1. Плохой контакт проводки или электрода ионизации

  2. Некорректная работа дымохода

  3. Неправильное положение электрода ионизации

  4. Нестабильное напряжение в сети

  5. Неисправна электронная плата

  6. Загрязнен электрод контроля пламени

Для котла Main 5

  1. Причины, перечисленные в Е01

  2. Причины, перечисленные в Е42





 Ошибка E07 (07E) — не работает датчик NTC дымовых газов

  1. Неисправен датчик

  2. Нет контакта

  3. Неисправна плата





 Ошибка E08 (08E) — ошибка в контуре усиления пламени

  1. Отсутствие заземления

  2. Нет контакта между платой и клеммной коробкой питания

  3. Неисправна электронная плата





 Ошибка E09 (09E) — ошибка в контуре безопасности газового клапана

  1. Неисправна электронная плата





 Ошибка E12 (12E) — нет сигнала от дифференциального гидравлического прессостата

  1. Возможная блокировка насоса

  2. Завоздушена система отопления

  3. Недостаточная циркуляция теплоносителя

  4. Повреждена мембрана

  5. Неисправность микропереключателя

  6. Засорены импульсные трубки дифференциального прессостата





 Ошибка E13 (13E) — ложный сигнал от дифференциального гидравлического прессостата

  1. Залипшие контакты микропереключателя дифференциального прессостата





 Ошибка E22 (22E) — отключение вследствие падения напряжения

  1. Напряжение питания <162 В

  2. Неисправна электронная плата

  3. Несоответствие качества питающей электроэнергии





 Ошибка E25 (25E) — скорость роста температуры в контуре отопления больше 1 градуса в секунду

  1. Не работает насос

  2. Воздух в системе отопления

  3. Недостаточная циркуляция

  4. Неисправен датчик температуры контура отопления

  5. Нет контакта между платой и кабелем питания насоса

  6. Неисправна плата





 Ошибка E26 (26E) — превышение температуры теплоносителя выше заданной больше, чем на 20 градусов

  1. Не работает насос

  2. Воздух в системе отопления

  3. Недостаточная циркуляция

  4. Неисправен датчик температуры контура отопления

  5. Нет контакта между платой и кабелем питания насоса

  6. Неисправна плата





 Ошибка E27 (27E) — неправильное положение датчика температуры ГВС

  1. Неправильно установлен датчик температуры ГВС

  2. Неисправен датчик температуры ГВС

  3. Любое копирование должно сопровождаться ссылкой на сайт отопление-мценск. рф





 Ошибка E35 (35E) — паразитное пламя, датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана

  1. Попадание влаги на электронную плату котла

  2. Нарушена герметичность газового клапана

  3. Не соответствие качества электроэнергии. (частота, потенциал на земле итп) В большинстве случаев проблема решается установкой стабилизатора напряжения с гальванической развязкой и надежного заземления.

  4. Не исправна электронная плата





 Ошибка E36 (36E) — неисправен NTC датчик дымовых газов

  1. Неисправен датчик NTC

  2. Нет контакта

  3. Неисправна плата





 Ошибка E40-Е41 (40E-41Е) — блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

  1. Нет газа

  2. Нет контакта между платой и модулятором газового клапана

  3. Не правильно работает электрод ионизации

  4. Неисправен датчик дымовых газов

  5. Нехватка воздуха

  6. Забит дымоотводящий дымоход

  7. Неправильный монтаж дымохода

  8. Неисправен газовый клапан

  9. Не откалиброван газовый клапан

  10. Неисправна электронная плата





 Ошибка E42 (42E) — потеря пламени

  1. Не работает вентилятор

  2. Нет контакта плата-вентилятор

  3. Забит дымоход

  4. Неправильный монтаж дымохода

  5. Неисправна электронная плата





 Ошибка E43 (43E) — блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

  1. Температура дымовых газов >180

  2. Недостаточная циркуляция

  3. Причины описанные в E40-Е41

  4. Неисправна электронная плата

  5. Несоответствие качества электроэнергии





 Ошибка E50 (50E) — блокировка вследствие превышения температуры дымовых газов

  1. Температура дымовых газов >180

  2. Недостаточная циркуляция

  3. Неисправен датчик NTC

  4. Неисправна электронная плата





 Ошибка E55 (55E) — не настроен газовый клапан

  1. При замене электронной платы не откалиброван газовый клапан





 Ошибка E62 (62E) — срабатывание устройств безопасности

  1. Неполадки в работе датчика контроля пламени

  2. Неисправен датчик NTC

  3. Неисправна электронная плата





 Ошибка E65 (65E) — срабатывание предохранительных устройств


  1. Причины описанные в E40-Е41





 Ошибка E96 (96E) — понижение напряжения в питающей сети





 Ошибка E97 (97E) — частота питающей сети отличается от 50 Гц





 Ошибка E98 (98E) — внутренняя ошибка платы ( как правило — проблема с контактами реле газового клапана)

  1. Требуется замена платы

  2. Для Main 5 при замене платы не выполнена ее конфигурация

  3. Для Main 5  параметры F03 b F12 не были заданы или заданы неверно



Добавить комментарий

Коды ошибок котлов отопления – ошибки котлов Baxi (Бакси)

Список возможных ошибок и неисправностей, возникающих при эксплуатации котла Baxi

Ошибка E01 — за данную ошибку отвечает датчик контроля пламени



1) Нехватка воздуха

2) Неисправен газовый клапан

3) Нет газа

4) Неисправен, загрязнен или неправильно установлен  датчик контроля пламени

5) Неплотно присоединенный коаксиальный дымоход

6) Неисправна система розжига



Ошибка E02 (02E) — предохранительный термостат перегрева



1) Недостаточная циркуляция теплоносителя через первичный теплообменник

2) Перегрев воды в основном контуре

3) Отсутстсвие хорошего контакта датчика температуры контура отопления и теплоносителя

4) Нет контакта между платой и термостатом перегрева

5) Неисправен термостат перегрева



Ошибка E03 (03E) — за диагностику данной ошибки отвечает пневмореле (датчик тяги)



1) Неисправно пневмореле — датчик тяги

2) Нет контакта между платой и вентилятором

3) Перепутано подключение трубок к пневмореле

4) Попала вода в трубки, соединяющие пневмореле с устройством Вентури

5) Заужением дымохода или дымоотвода

6) Неисправен вентилятор

7) Превышена максимальная длина дымоотводящих труб



Ошибка E10 (10E) — реле минимального давления



1) Неисправное реле минимального давления контура отопления

2) Недостаточное давление воды в контуре отопления

3) Нет контакта между платой и реле минимального давления контура отопления



Ошибка E06 (06E) — датчик температуры контура ГВС



1) Неисправна электронная плата

2) Неисправен датчик температуры контура ГВС

3) Нет контакта между платой и датчиком температуры контура ГВС



Ошибка E05 (05E) — датчик температуры контура отопления



1) Неисправна электронная плата

2) Неисправен датчик температуры контура отопления

3) Нет контакта между платой и датчиком температуры контура отопления



Ошибка E04 (04E) — электрод контроля пламени



1) Неисправна электронная плата

2) Плохой контакт электрода контроля пламени

3) Нестабильное напряжение в сети

4) Загрязнен электрод контроля пламени

5) Некорректная работ дымохода



Ошибка E25 (25E) — датчик температуры контура отопления

1) Завоздушенна система отопления

2) Неисправен датчик температуры контура отопления

3) Возможна блокировка насоса



Ошибка E25 (25E) — датчик температуры контура ГВС и отопления

1) Наличие накипи в биотермическом теплообменнике. Необходима замена или промывка теплообменника



Ошибка E35 (35E) — электрод контроля пламени

1) Попадание влаги на электронную плату котла

2) Наличие пламени после отключения горелки — паразитное пламя



Ошибка E96 (96E) — электронная плата

1) Понижение напряжения в питающей сети, необходима установка стабилизатора напряжения

Коды ошибок котлов Baxi

Код

Элемент

 Возможная причина

E 01

Датчик контроля  пламени

Блокировка котла после трех неудачных попыток розжига.

На котлах с ЖК дисплеем светится код ошибки E01 (01Е)

На котлах со светодиодами мигает следующий индикатор:

1. Нет газа
2. Перепутаны фаза и ноль (для фазозависимых котлов). Переверните вилку.
3. Нет контакта между платой и датчиком контроля пламени. Проверьте контакт, целостность кабеля электрода контроля пламени.
4. Неисправен, загрязнен или неправильно установлен датчик контроля пламени.
5. Неисправна система розжига (блок розжига, электрод розжига, контакт между ними).
6. Неисправен газовый клапан.
7. Неисправна электронная плата.
8. Закрыт газовый кран
9. Нехватка воздуха.
10. Нехватка давления газа (возможная неправильная перенастройка газового клапана)
11. Неплотно присоединенный коаксиальный дымоход (перетекание продуктов сгорания в воздушный тракт)

E 02

Предохранительный термостат перегрева

На котлах с ЖК дисплеем светится код ошибки E02 (02Е)

На котлах со светодиодами мигает следующий индикатор:

1. Перегрев воды в основном контуре
  1.1 Неверный сигнал от датчика температуры контура отопления
    а) неисправен датчик температуры контура отопления («поплыла» характеристика зависимости сопротивления от температуры)
    б) отсутствие хорошего контакта датчика температуры контура отопления и теплоносителя (в контактных датчиках рекомендуется применять термопасту)
1.2 Недостаточная циркуляция теплоносителя через первичный теплообменник
    а) забит (накипью) теплообменник
    б) засорены фильтры (контура отопления)
    в) неисправен насос
    г) завоздушена система отопления
2. Неисправен термостат перегрева
3. Нет контакта между платой и термостатом перегрева
4. Неисправна электронная плата.

E 03

Термостат – датчик тяги

В котлах с открытой камерой сгорания (модели i)

Пневмореле – датчик тяги

В котлах с закрытой камерой сгорания (модели Fi)



На котлах с ЖК дисплеем светится код ошибки E03 (03Е)

На котлах со светодиодами мигает следующий индикатор:

В котлах с открытой камерой сгорания (модели i, обычно без вентилятора), вместо значка «вентилятор» указан значек «домик».

В котлах Main 5, ECO-5 Compact 24F, 18F, 14F — данная ошибка означает ошибку конфигурации платы.



В котлах с открытой камерой сгорания (i)
1. Проблемы с тягой:
  1.1 Заужение дымохода или дымоотвода
  1.2 Отсутствие начального («разгонного) вертикального участка (не менее двух диаметров дымохода)
  1.3 Недостаточная тяга в существующем дымоходе (проверка – замер разряжения, которое должно составлять не менее 3-5 Па)
2. Неисправен термостат – датчик тяги
3. Нет контакта между платой и термостатом – датчиком тяги

В котлах с закрытой камерой сгорания (Fi)
1. Заужение дымохода или дымоотвода
2. Превышена максимальная длина дымоотводящих труб (коаксиальных или раздельных)
3. Неисправно пневмореле – датчик тяги
4. Нет контакта между платой и пневмореле
5. Неисправно устройство Вентури (расплавилось или засорено)
6. Неисправен вентилятор
7. Нет контакта между платой и вентилятором
8. Попала вода в трубки, соединяющие пневмореле с устройством Вентури
9. Перепутано подключение трубок к пневмореле

Для Main 5, ECO-5 Compact (с закрытой камерой F) — неправильно выставлен параметр F43

E 04

Электрод контроля пламени

На котлах с ЖК дисплеем светится код ошибки E04 (04Е)

В котлах серий Luna-3 Comfort, Nuvola-3 Comfort датчик пламени дает сигнал о частом (более 6 раз), краткосрочном пропадании пламени на горелке

В котлах серии Main5, ECO-5 Compact — Ошибка безопасности вследствие отсутствия розжига или частой потери пламени

1. Плохой контакт проводка/электрод контроля пламени
2. Некорректная работа дымохода (попадание отходящих газов в воздуховод котла)
3. Неправильное положение электрода контроля пламени относительно горелки
4. Нестабильное напряжение в сети
5. Неисправна электронная плата
6. Загрязнен электрод контроля пламени

Для котла Main 5, ECO-5 Compact
1. Причины перечисленные в Е01
2. Причины перечисленные в Е42

E 05

Датчик температуры контура отопления

В котлах с ЖК-дисплеем светится код ошибки: E05 (05E)

На котлах со светодиодами мигает следующий индикатор:



1. Неисправен датчик температуры контура отопления
2. Нет контакта между платой и датчиком температуры контура отопления
3. Неисправна электронная плата

E 06

Датчик температуры контура ГВС

В котлах с ЖК-дисплеем светится код ошибки: E06 (06E)

Примечание: В котлах 3-го поколения LUNA-3, LUNA3 Comfort котел будет греть горячую воду при неисправности датчика температуры контура ГВС. При этом индикация температуры ГВС будет отсутствовать

На котлах со светодиодами мигает следующий индикатор:

1. Неисправен датчик температуры контура ГВС  (короткое замыкание, разрыв цепи)
2. Нет контакта между платой и датчиком температуры контура ГВС
3. Неисправна электронная плата
4. Температура на датчике контура ГВС более +150⁰С
5. Температура на датчике контура ГВС менее — 20⁰С

E 07

Датчик температуры дымовых газов

В котлах серии Main 5, ECO-5 Compact светится код ошибки: E07 (07E)

Описание. Неисправен датчик NTC дымовых газов – обрыв цепи.
Датчик показывает температуру ниже -17⁰С

1.Неисправен датчик NTC дымовых газов
2. Нет контакта между платой и датчиком температуры дымовых газов
3. Неисправна электронная плата
E08

Электронная плата

В котлах Main 5, ECO-5 Compact светится код ошибки: E08 (08E)

Описание. Ошибка в цепи контроля пламени

1.Отсутствует заземление электронной платы
2.Нет контакта между платой (соединитель Х4) и клеммной коробкой питания
3.Неисправна электронная плата
E09

Электронная плата

В котлах Main 5, ECO-5 Compact светится код ошибки: E09 (09E)

Описание. Ошибка в контуре безопасности газового клапана

1. Неисправна электронная плата

E 10

Реле минимального давления — в котлах Main Four, Eco Four, Fourtech, LUNA-3, LUNA-3 Comfort

Микропереключатель дифференциального прессостата
(датчика работы насоса)  — в котлах NUVOLA-3 B40, NUVOLA-3 Comfort

В котлах с ЖК-дисплеем светится код ошибки:E10 (10E)

На котлах со светодиодами мигает следующий индикатор:

Для SLIM 1.62 – давление газа ниже допустимой нормы – реле мин.давления газа.

Для котлов Main Four, Eco Four, Fourtech, LUNA-3, LUNA-3 Comfort
1. Недостаточное давление воды в контуре отопления (проверить показания манометра)
2. Нет контакта между платой и реле минимального давления контура отопления
3. Неисправно реле минимального давления контура отопления

Для котлов NUVOLA-3 B40, NUVOLA-3  Comfort
1. Неисправен микропереключатель дифференциального прессостата
2. Нет контакта между платой и микропереключателем дифференциального прессостата
3. Не выходит шток дифференциального прессостата
  3.1 Недостаточное давление воды в контуре отопления
  3.2 Недостаточная циркуляция теплоносителя через первичный теплообменник
    а) не работает насос
    б) забиты фильтры (контура отопления)
    в) забит первичный теплообменник
    г) забита трубка выхода воды (теплоносителя) из первичного теплообменника
    д) заклинивание штока (попадание грязи)
    е) повреждение мембраны (нет перепада давлений)

E 12

Дифференциальный гидравлический прессостат

В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola3В40 светится код ошибки: E12 (12E)

В котлах серий Nuvola-3, Nuvola-3 Comfort, Nuvola- 3 В40 нет сигнала от дифференциального гидравлического прессостата

1. Возможная блокировка насоса
2. Завоздушена система отопления
3. Недостаточная циркуляция теплоносителя (возможно, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления).
4. Повреждение мембраны дифференциального прессостата.
5. Неисправность микропереключателя дифференциального прессостата.
6. Засорены импульсные трубки дифференциального прессостата

E 13

Дифференциальный гидравлический прессостат

В котлах серии Nuvola-3, Nuvola-3 Comfort, Nuvola3В40 светится код ошибки: E13 (13E)

В котлах серий Nuvola-3, Nuvola-3 Comfort, Nuvola-3В40 ложный сигнал от дифференциального гидравлического прессостата

1. Залипшие контакты микропереключателя дифференциального прессостата.

E 21

Электронная плата

В котлах Main 5, ECO-5 Compact светится код ошибки: E21 (21E)

Разброс параметров элементов(контроллеров) на электронной плате. Нарушение процесса контроля пламени.

1.Неисправна электронная плата
E 22

Электронная плата

В котлах Main 5, ECO-5 Compact светится код ошибки: E22 (22E)

Отключение вследствие падения напряжения

1.Напряжение питания V<168В (автоматический перезапуск происходит при V>168В)
2.Неисправна электронная плата
3.Несоответствие качества питающей электроэнергии требованиям Российских стандартов.

E 25

Датчик температуры контура отопления

В котлах с ЖК-дисплеем светится код ошибки: E25 (25E)

Скорость роста температуры в контуре отопления более, чем 1°С/сек.

Логика ошибки – анализ скорости роста температуры в контуре отопления электронной платой котла

1. Возможная блокировка насоса
2. Завоздушена система отопления
3. Недостаточная циркуляция теплоносителя (возможно засорен теплообменник, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления).
4. Неисправен датчик температуры контура отопления («поплыла» характеристика датчика сопротивлениетемпература)
5.Нет контакта между платой и кабелем питания насоса.
6.Неисправна электронная плата

E 26

Датчик температуры контура отопления

В котлах с ЖК-дисплеем светится код ошибки: E26 (26E)

Превышение температуры теплоносителя больше, чем на 20°C относительно заданной

1.Возможная блокировка насоса
2. Завоздушена система отопления
3. Недостаточная циркуляция теплоносителя (возможно засорен теплообменник, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления).
4. Неисправен датчик температуры контура отопления («поплыла» характеристика датчика сопротивлениетемпература)
5.Нет контакта между платой и кабелем питания насоса
6.Неисправна электронная плата

E 27

Датчик температуры контура ГВС

В котлах с ЖК-дисплеем светится код ошибки: E27 (27E)

Неправильное положение датчика температуры ГВС

1.Неправильно установлен датчик температуры ГВС.
2.Неисправен датчик температуры ГВС.

E 31

Электронная плата

В котлах с ЖК-дисплеем светится код ошибки: E31 (31E)

Отсутствие коммуникации между платой и удалённым пультом управления

1. Разрыв связи с внешним устройством, работающим по протоколу OpenTherm.
2.Нарушен порядок подключения(отключения) внешнего устройства OpenTherm.

Е 32

Датчики температуры контура ГВС и отопления

В котлах с ЖК-дисплеем светится код ошибки: E32 (32E)

Для котлов Main 5 попеременное мигание символов

Каждое превышение температуры (> 95°C) в контуре отопления снижает температуру воды в контуре ГВС на 3°C (температура контура ГВС перестает снижаться при 42°C). Если температура воды в контуре отопления дважды превысит 95°C, на панели управления начнёт мигать надпись Е32 (32Е).

1. Наличие накипи ( в битермическом теплообменнике). Необходима промывка или замена теплообменника.
2.Неисправность датчика NTC контура ГВС
3.Неправильное положение датчика NTC контура ГВС. Только для Main 5

E 35

Электрод контроля пламени

В котлах с ЖК-дисплеем светится код ошибки: E35 (35E)

Датчик пламени дает сигнал о наличии пламени до подачи сигнала с платы на открывание газового клапана.

1. Попадание влаги на электронную плату котла.
2. Наличие пламени после отключения горелки – паразитное пламя (нарушена герметичность газового клапана)
3. Ошибка Е35 возникает, как правило, из-за несоответствия качества питающей электроэнергии требованиям Российских стандартов, а так же высоковольтных помех, имеющихся в электрических сетях. В большинстве случаев проблема решается установкой стабилизатора напряжения с гальванической развязкой и надёжного заземления. Если выполненные действия не приводят к требуемому результату, необходимо заменить электронную плату.
E 36

Датчик температуры дымовых газов

В котлах Main 5, ECO-5 Compact светится код ошибки: E36 (36E)

Неисправен датчик NTC дымовых газов – короткое замыкание

1. Неисправен датчик NTC дымовых газов
2.Нет контакта между платой и датчиком температуры дымовых газов
3.Неисправна электронная плата
E 40 — Е 41

Электронная плата, газовый клапан, датчик температуры дымовых газов

В котлах Main 5, ECO-5 Compact светится код ошибки: E40-Е41 (40E – 41Е)

Е40 – не проходят циклические тесты по t дымовых газов.
Е41 — не проходят циклические тесты по току ионизации

1. Нет газа, закрыт газовый кран
2. Нет контакта между платой и модулятором газ. клапана
3. Неисправен, загрязнен или неправильно установлен
датчик контроля пламени
4. Неисправен датчик NTC дымовых газов
5. Забит всасывающий дымоход — нехватка воздуха
6. Забит дымоотводящий дымоход
7.Превышена максимальная длина дымоходов
8. Неисправен газовый клапан
9. Не откалиброван газовый клапан
10. Неисправна электронная плата
E 42

Электронная плата, вентилятор

В котлах Main 5, ECO-5 Compact светится код ошибки: E42 (42Е)

GDC не проходит первичные тесты. Блокировка котла после 3-х неудачных попыток.

1.Неисправен вентилятор
2.Нет контакта между платой и вентилятором
3.Забит всасывающий дымоход
4. Превышена максимальная длина дымоходов
5. Неисправна электронная плата
E 43

Электронная плата

В котлах Main 5, ECO-5 Compact светится код ошибки: E43 (43Е)

Блокировка вследствие вероятного засорения всасывающего дымохода или слишком низкого давления газа

1. Причины описанные в Е40-Е41
2. Неисправна электронная плата
3. Несоответствие качества питающей электроэнергии требованиям Российских стандартов.
E 50

Датчик температуры NTC дымовых газов

В котлах Main 5, ECO-5 Compact светится код ошибки: E50 (50Е)

Блокировка вследствие превышения температуры датчика NTC дымовых газов >180°C

1. Температура дымовых газов >180°C
2. Недостаточная циркуляция теплоносителя (возможно засорен теплообменник, засорены фильтры в системе отопления или слишком велико гидравлическое сопротивление системы отопления, недопустимая концентрация антифриза, неисправен насос, завоздушенный теплообменник, загрязнение теплообменника
3. Неисправен датчик NTC дымовых газов
4. Неисправна электронная плата.
5. Некорректная настройка газового клапана
E 55

Газовый клапан

В котлах Main 5, ECO-5 Compact светится код ошибки: E55 (55Е)

Не откалиброван газовый клапан

1.При замене электронной платы не выполнена калибровка газового клапана. Необходимо выполнить калибровку(параметры F45 и F48) согласно инструкции.
E 62

Датчик контроля пламени

В котлах Main 5, ECO Compact светится код ошибки: E62 (62Е)

Срабатывание устройств безопасности при отсутствии стабилизации сигнала пламени или температуры дымовых газов

1. Неисправен, загрязнен или неправильно установлен датчик контроля пламени
2. Неисправен датчик NTC дымовых газов
3. Неисправна электронная плата.
E 65

Электронная плата

В котлах Main 5, ECO Compact светится код ошибки: E65 (65Е)

Срабатывание предохранительных устройств вследствие частых( 10 раз в течение 10 мин) проверок засорения всасывающего дымохода

1.Причины описанные в Е40 – Е41.

E 96

Электронная плата

Понижение напряжения  в сети электропитания

1. Понижение напряжения в питающей сети

E 97

Электронная плата

Частота питающей сети отличается от 50 Гц

1. Частота питающей сети отличается от 50 Гц.

E 98

Электронная плата

Внутренняя ошибка платы (как правило – проблема с контактами реле газового клапана)

Для котла Main 5, ECO-5 Compact — Неправильная конфигурация параметров электронной платы

1. Внутренняя ошибка платы. Требуется замена платы.

Для котла Main 5, ECO-5 Compact
1.При замене электронной платы не выполнена её конфигурация в зависимости от типа котла.
2.Параметры F03 и F12 не были заданы или заданы неверно.

E 99

Электронная плата

Внутренняя ошибка платы
(как правило – проблема с контактами реле газового клапана)

1. Внутренняя ошибка платы. Требуется замена платы.
2. Накапливаемая ошибка в связи с помехами в питающей сети. Приводит к самостоятельной перезагрузке котла. На работоспособность не влияет.

!

Электронная плата

В котлах Main 5, ECO-5 Compact мигает символ: !

Котёл работает с пониженной мощностью

1.Недостаточное давление газа
2.Нет питания на модуляторе газового клапана
3. Неисправен, загрязнен или неправильно установлен датчик контроля пламени
4.Частично забит всасывающий дымоход
5. Превышена максимальная длина дымоходов
6.Неисправна электронная плата
7. Неисправен газовый клапан
8. Не откалиброван газовый клапан

Коды ошибок газового котла Baxi

Ошибка E01 — за эту ошибку отвечает датчик пламени

Недостаток воздуха

Неисправный газовый клапан

Нет газа

Неисправный, загрязненный или неправильно установленный датчик пламени

Неплотно прикрепленный коаксиальный дымоход

Неисправная система зажигания

Ошибка E02 (02E) — предохранительный термостат от перегрева

Недостаточная циркуляция теплоносителя через первичный теплообменник

Перегрев воды в основном контуре

Отсутствие хорошего контакта датчика температуры контура отопления и теплоносителя.

Нет контакта между платой и термостатом перегрева

Неисправный термостат перегревается

Ошибка E03 (03E) — на диагностику этой ошибки отвечает пневматическое реле (датчик тяги)

Неисправность пневматического реле — датчика тяги

Нет контакта между платой и вентилятором

Подключение трубок к пневмореле

Вода попала в трубы, соединяющие пневматическое реле с устройством Вентури.

Газификация дымохода или дымохода

Неисправный вентилятор

Превышена максимальная длина дымоходов

Ошибка E10 (10E) — реле минимального давления

Неисправность реле минимального давления для отопительного контура

Недостаточное давление воды в отопительном контуре

Нет контакта между платой и реле минимального давления контура отопления.

Ошибка E06 (06E) — Датчик температуры ГВС

Неисправная электронная плата

Датчик температуры ГВС неисправен

Нет контакта между платой и датчиком температуры ГВС

Ошибка E05 (05E) — датчик температуры контура отопления

Неисправная электронная плата

Неисправен датчик температуры отопительного контура

Нет контакта между платой и датчиком температуры контура отопления

Ошибка E04 (04E) — Электрод контроля пламени

Неисправная электронная плата

Плохой контакт электрода контроля пламени

Нестабильное напряжение в сети

Электрод контроля пламени загрязнен

Неправильная работа дымохода

Ошибка Е25 (25Е) — датчик температуры контура отопления

Система отопления завышена

Неисправен датчик температуры отопительного контура

Возможна блокировка насоса

Ошибка E25 (25E) — Датчик температуры ГВС и ГВС

Наличие накипи в битермическом теплообмене. Необходимо заменить или промыть теплообменник.

Ошибка E35 (35E) — Электрод контроля пламени

Влага на электронной плате котла

Наличие пламени после выключения горелки — паразитное пламя.

Ошибка E96 (96E) — электронная плата

Низкое напряжение в сети, необходимо установить регулятор напряжения.

Ошибка 6 в кальдере Бакси: Explicación y solución a la falla — Service de Calderas

Muchas veces al adquirir una caldera Baxi, pueden presentarse algunas fallas, bien sea por mal uso or por mal uso o por erroscism en la instalación de calderas, siendo el Error 6 uno de los más frecuentes.

Sin embargo, solucionarlo no es algo que Requiera mucho esfuerzo, por el contrario, es un procedureso sencillo y rápido. En este artículo abordaremos las razones por las cuales se производит este error y también cómo solucionarlo.

Cuáles son las causas y posibles soluciones al error E6 en los equipos BaxiRoca

En ocasiones las calderas BaxiRoca pueden comenzar a fallar de pronto, ocasionando muchas molestias; sin embargo, gracias a su sistema de autodiagnostico, el equipo detecta por si solo las fallas y arroja un código en la pantalla para que sea mucho más fácil dar con el error.El código Integra un número y una letra (E) que indica que se trata de un error.

Причины и решения ошибки E6 в кальдере Бакси

Dependiendo del error esposibleterminar si se Requiere de asistencia técnica o solucionarlo en casa. В случае ошибки E6, вы можете увидеть, что вы находитесь в настоящий момент, когда вы видите сообщение об ошибке E6.

En estos casos, basta con Resetear el equipo por 5 segundos y revisar que el cable de la sonda esté conectado.Если вы хотите, чтобы ваши ошибки были исправлены, мы рекомендуем вам связаться с нами, если вы хотите, чтобы они были специальными специалистами на сайте decalderas. com. Ahora bien, veamos con mayor detalle las causas del error E6.

Ошибка 6: Anomalía de la sonda sanitaria

Una forma simple de detectar esta falla es por medio de la tarjeta del equipo, la cual arrojará en su pantalla E6 de manera automática y sabremos que la sonsa NTC está fallando.Asimismo, pese a que la caldera siga produciendo agua caliente esta será por debajo de lo esperado, mientras que la función antihielo dejará de funcionar.

En este caso, lo mejor que podemos hacer es contactar con un especialista, debido a que si intentamos arreglarno por nuestra cuenta podremos dañar el equipo y el costo será mucho mayor.

Ejemplo de chequeo de sonda en Compartiva segun tabla de valores

En el siguiente video se puede apreciar como comprar que una sonda NTC y PTC está buena o está averiada.Estas se encuentan tanto en congeladores, aires acondicionados, frigorificos y calderas.

Para comprobar la sonda es necesario contar con un cuadrante que nos indique la resistencia de la sonda a cada temperatura. De igual forma hay que comrpobar que no está abierta o tenga corto circuito, en e caso se debe sustituir inmediatamente. Por su parte, la sonda también puede tener un desplazamiento de su valor de rango, entonces por medio del cuadrante y el polimetro nos podremos guiar para installilizarla.

Gracias a Servicio técnico 24hTodoelectric

También hay que tener en cuenta que si se trata de una sonda NTC, mientras más aumente la temperatura resistenar, el valor de valor de. Mientras que con temperaturas altas, el valor de su resitencia aumentará. Así que al hacer la comprobación con las temperaturas normales y el cuadrante, podremos ver si la sonda está calibrada o por el contrario posee fallas en la temperatura. Es por ello que es importante contar con una tabla de valores para cada modelo y tipo de sonda.

Ejemplo video, reemplazo de sonda sanitaria y calefacción

Para poder reemplazar la sonsa sanitaria y la calefacción en una caldera Baxi, debemos hacer los siguiente:

Hay que tetener de ser cuenta en cuende . De igual forma, en caso de realizar algún paso de maneraorrecta, pueden presentarse fallos que podrían estropear completetamente la caldera, por lo que si no se tiene conocimiento, lo mejor es acudir con un especialista.

Antes de iniciar es necesario cerrar la red de горючий y desconectar la caldera del gas y vaciar el deposito de agua para evitar accidentes. Hecho esto, hacemos lo siguiente:

  • Retirar la tapa del tanque y los tornillos de la parte baja.
  • Nos vamos al lado izquierdo primero, la sonda sanitaria.
  • Tirar hacia atrás para poder soltarlas.
  • Retiramos la sonda y reemplazamos por una nueva.
  • Al guardarla no hay que colocarla alreves debido a que se puede recalentar y ocasionar un corto circuito.De modo que los conectores deben ir siempre hacía atrás.
  • Para la de calefacción al lado derecho, hay que retirar el cableado.
  • Sustituimos por una nueva.
  • Igualmente colocamos con los conectores hacia atrás.
  • Colocamos la tapa con los tornillos y listo.
