Бойлер как устроен: как устроен бойлер и как работает

как устроен бойлер и как работает

Решая проблему наличия горячей воды в дачном или частном доме либо в городской квартире, очень часто останавливаются на покупке бойлера. Чтобы подобрать подходящий вариант такой техники, следует понимать, как устроен бойлер и по какому принципу он функционирует.

Что такое бойлер?

Так называют разновидность водонагревателей накопительного типа. В бойлере непрерывно нагревается вода для обеспечения квартиры или частного дома. Для нагрева такой аппарат может использовать газ, электроэнергию либо другие виды топлива.

Устройство в зависимости от вида

Прямого нагрева

Энергоноситель, который поступает в такие аппараты, тратится лишь на нагрев воды внутри устройства. Это означает, что приборы такого типа сами производят тепло, которое нагревает воду. Они бывают газовыми, когда для нагрева используется газовая горелка, а также электрическими, то есть с нагревом от ТЭНа.

По своей конструкции такие бойлеры представляют собой емкость (бак с водой), вокруг которой имеется термоизоляция и внешний корпус с панелью управления. Помимо нагревательного элемента (горелки или ТЭНа) в таких приборах имеются анод из магния, терморегулятор, группа безопасности и патрубки (входной и выходной).

Косвенного нагрева

Такой тип бойлеров устанавливают в домах или квартирах с автономным водяным отоплением, предусматривающим наличие одноконтурного котла. Температура воды внутри бойлера с косвенным типом нагрева повышается не вследствие непосредственного воздействия источника энергии, а в результате теплообмена с отопительным контуром.

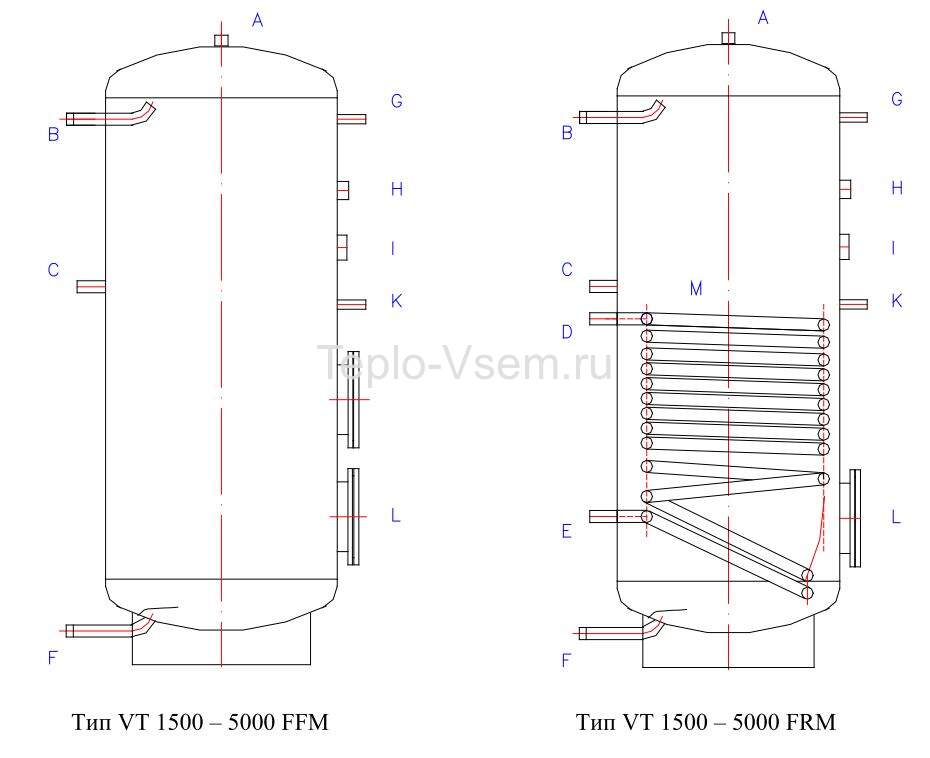

Конструкция бойлера этого типа включает корпус, внутрь которого помещен внутренний бак, отделенный от внешнего кожуха слоем термоизоляции. Вода из труб холодного водоснабжения поступает внутрь бака по входящему патрубку, а выводится после открывания крана горячей воды через трубу, расположенную в верхней части прибора.

Отдельно в аппарате имеется теплообменник, который в большинстве моделей представлен змеевиком. Он может быть равномерно расположенным внутри бака или находиться в нижней его части. Обе трубы такого теплообменника подсоединяются к отопительному котлу.

Теплоноситель из котла передвигается по теплообменнику, нагревая воду в баке посредством теплопередачи, а затем выводится через отдельный патрубок, возвращаясь к котлу. Такой теплообменник чаще всего один, но есть модели с несколькими теплообменниками, которые можно подключить не только к газовому котлу, но и к другому источнику.

Также существуют бойлеры косвенного нагрева без змеевика, конструкцию которых называют «бак в баке» из-за наличия внутри бака такого бойлера еще одного бака. Санитарная вода в таком приборе нагревается во внутреннем баке, а теплоноситель перемещается между стенками внутреннего бака и внешними стенками.

В некоторых моделях бойлеров данного типа может присутствовать патрубок рециркуляции. Обязательными элементами всех таких приборов являются магниевый анод и группа безопасности, а также термодатчик. В крупных бойлерах емкостью свыше 150 литров нередко предусматривается ревизионное окно.

Комбинированные

Такие бойлеры совмещают в себе два предыдущих типа нагревательных устройств. По своей конструкции они представлены аппаратами с косвенным нагревом, но отличаются дополнительной установкой ТЭНа, позволяющей использовать прибор, как накопительный электрический бойлер прямого нагрева. Это особенно востребовано для летнего периода, когда одноконтурный котел отключен.

Устройство в зависимости от типа энергии

Электрические

Такие бойлеры наиболее распространены и представлены в широком ассортименте. Для своей работы они используют электричество, поэтому основной деталью таких приборов является ТЭН. Именно эта деталь нагревает воду, набранную в бак аппарата. ТЭН может быть расположен непосредственно в воде либо быть помещенным в капсулу и не контактировать с водой напрямую (такой ТЭН называют «сухим»).

Рядом с ТЭНом присутствует термодатчик, контролирующий его работу через электромеханический или электронный термостат. Эти детали обеспечивают поддержание температуры воды внутри бака на нужном уровне. Как только вода немного остывает, термодатчик передает команду по электрической цепи на термостат, в результате чего ТЭН начинает нагревать воду.

Бак электрического бойлера с внешней стороны окружен слоем теплоизоляционного материала, а также декоративным корпусом из пластика или стали. Холодная вода попадает внутрь аппарата через патрубок, расположенный в нижней части бойлера. По мере нагрева жидкость поднимается в верхнюю часть прибора, откуда отбирается через выходной патрубок после включения крана с горячей водой.

Внутри большинства электрических бойлеров имеется магниевый анод. Из-за его более низкого электрического потенциала такой анод привлекает свободные ионы тех солей, которые растворены в водопроводной воде. В результате накипь откладывается на аноде вместо того, чтобы атаковать ТЭН и стенки бака. Со временем анод разрушается, поэтому при регулярном обслуживании электрического бойлера его заменяют новым.

На входе электрического бойлера обязательно монтируется группа безопасности с предохранительным клапаном. Его наличие важно для защиты бойлера от избыточного давления. Если давление внутри бака повышается, клапан сбрасывает его и тем самым препятствует повреждению прибора.

Подробнее, о бойлерах данного типа, смотрите в нижеследующем видео.

Газовые

Данный вид накопительных нагревателей не так распространен, как электрические бойлеры, из-за сложностей установки (нужно согласование, наличие дымоотвода, хорошей вентиляции, регистрации).

Работают такие нагревательные приборы на природном газе. В их конструкции выделяют водяной бак, входящую трубу подачи холодной воды и патрубок отвода горячей воды. Корпус аппарата достаточно толстый и отделен от водяного бака слоем теплоизоляции для длительного поддержания температуры нагретой воды.

Теплообмен в газовых бойлерах происходит через нижнюю стенку водяного бака, поскольку под ней находится камера сгорания с расположенной в ней газовой горелкой. Также тепло передается воде внутри бака от центрального канала, по которому продукты сгорания из камеры горелки выводятся к дымоходу.

Управление в таком бойлере происходит посредством температурного датчика и термостата. Эти элементы фиксируют температуру воды и при необходимости отключают подачу газа к горелке или включают ее. Также в газовых бойлерах есть группа безопасности, основной деталью которой выступает аварийный клапан для сброса избыточного давления.

Чтобы внутри аппарата на его стенках не откладывалась накипь, конструкция газового бойлера включает магниевый анод. Со временем он «съедается», поэтому требует замены.

Как устроен бойлер — конструкция, схема, принцип работы

Электрический водонагреватель накопительного типа, или, по-простому, бойлер, давно и прочно вошел в нашу жизнь, обеспечивая дополнительный комфорт и позволяя не зависеть от коммунальных систем горячего водоснабжения. Это простое устройство в автоматическом режиме поддерживает необходимую температуру воды, имея при этом ее определенный запас. Выпускаемые промышленностью приборы имеют разнообразную форму, размеры и внешний дизайн. Несмотря на кажущиеся различия, в своей основе все водонагреватели имеют схожую конструкцию и единый принцип работы. Однако, делая выбор между той или иной моделью бойлера, следует не только понимать, как он устроен, но и  разбираться в особенностях исполнения некоторых его компонентов. [contents h3 h4]

Конструкция бойлера

Основные составляющие бойлера

По сути, любой водонагреватель такого типа представляет собой большой термос, имеющий внутри трубчатый электронагреватель (ТЭН), поэтому конструкция всех бойлеров имеет такие элементы:

• внешний корпус с деталями, позволяющими крепить устройство на стену или пол;
• внутренний бак;
• теплоизоляционную прослойку между внутренней емкостью и корпусом;
• трубчатый электронагреватель;
• термостат с возможностью регулировки температуры нагрева;
• предохранительный клапан;
• защитный магниевый анод;
• схема управления и индикации.

При выборе бойлера нельзя не заметить большую разницу в цене даже между разными моделями одного производителя. Она обусловлена, прежде всего, технологией и материалом изготовления внутреннего бака, а также наличием электронного блока управления и индикации.

Эти параметры задают удобство пользования прибором, а также длительность его службы.

Корпус

Корпуса водонагревателей имеют как строго цилиндрическую, так и овальную и даже прямоугольную форму, разнообразную расцветку и дизайн оформления. Часто на внешней стороне кожуха крепится термометр для наблюдения за работой устройства, а также регуляторы или управляющие элементы. Материалом изготовления корпусов служит стальной лист или пластик.

Особенности вертикального и горизонтального бойлеров

Для установки бойлера, в конструкции корпуса имеются крепления, в зависимости от типа размещения (настенная или напольная схема установки). Пространство между корпусом водонагревателя и внутренним баком заполнено теплоизоляционным материалом – чаще всего в его роли выступает плотный полиуретан.

Внутренний бак

Конструкция внутренней емкости бойлера должна соответствовать критерию повышенной коррозионной стойкости и при этом противостоять постоянным температурным перепадам, поэтому данному элементу производители уделяют немало внимания, разрабатывая новые покрытия бака и применяя способы его защиты.

Стальные баки с покрытием из стеклоэмали или стеклофарфора

Такое покрытие получают напылением защитного слоя с последующим его обжигом при высокой температуре (до 850^оС). Стеклоэмаль не способна к окислению, поэтому абсолютно не корродирует. К тому же, ее гладкая поверхность противостоит образованию накипи.

Фото внутреннего эмалированного бака водонагревателя

Парадоксально, но основной недостаток такого покрытия проистекает из его достоинства – высокая твердость слоя малопластична и со временем постоянные перепады температуры воды приводят к образованию микротрещин в его слое, которые в итоге способствуют разрушению бака.

Производители постоянно ищут новые составы для покрытий такого типа. К примеру, добавление титанового порошка уравняло температурные коэффициенты расширения стеклофарфора и стали, несколько улучшив стойкость слоя к растрескиванию. Немного уменьшить вредное влияние температурного воздействия можно, установив температуру воды в бойлере не выше 70^оС, хотя все равно хотя бы раз в месяц придется прогреть устройство максимально, для соблюдения санитарных правил. Другим недостатком стеклофарфорового покрытия бака можно считать увеличенный вес бойлера. Компании, выпускающие водонагреватели с емкостями данного типа, дают гарантию на свою продукцию не более 3 лет.

Стальные баки с титановым напылением

Напылением титанового порошка на внутреннюю часть бака достигается отличная коррозионная стойкость. При этом данный тип покрытия имеет высокую прочность и механическую стойкость, имея слабые места лишь на сварочных стыках. Гарантия на устройство с таким баком составляет до 10 лет, что является громадным преимуществом, даже если учитывать его довольно высокую стоимость.

Нержавеющие внутренние баки

Такие емкости лишены недостатков двух предыдущих элементов. Нержавеющая сталь, как и титан, способна противостоять влиянию примесей, находящихся в воде, а также коррозии. Есть мнение, что нержавеющая сталь придает воде своеобразный запах и вкус, появляющиеся во время ее нагрева, однако это лишь домыслы, абсолютно не подтвержденные научными исследованиями. Известно, что «нержавейка» не вступает в химическую реакцию с водой. На такие баки изготовители также дают до 10 лет гарантии, однако они являются самыми дорогостоящими. Баки из нержавеющей стали, а также с титановым напылением больше подвержены образованию накипи, нежели стеклофарфоровые, но это нисколько не умаляет их достоинств. Во внутреннем баке установлены трубки подвода холодной воды и отвода горячей, а также электронный блок нагрева и защиты.

Блок нагрева и защиты

Элементы, отвечающие за нагревание воды до определенной температуры, а также защищающие от разрушений металл внутреннего бака, установлены на металлическом фланце, присоединяемом посредством уплотнителя к внутреннему баку устройства.

Пример исполнения блока управления

Для нагрева воды используются ТЭНы различной мощности. В зависимости от принципа нагрева, различают:

• «мокрые» ТЭНы, которые непосредственно контактируют с водой, поэтому неизбежно покрываются накипью, которую необходимо периодически удалять, иначе из-за перегрева ТЭН выйдет из строя;
• нагреватели «сухого» типа. Лишены этого недостатка, так как установлены в металлической трубке, которая и осуществляет контакт с жидкостью. Такая схема позволяет избавиться от накипи не только на нагревателе, но и на трубке, покрытой слоем стеклофарфора.

Некоторые модели бойлеров комплектуются несколькими нагревателями. Такая конструкция позволяет осуществлять ступенчатую регулировку нагрева, а также уменьшает количество циклов включения для каждого из них (скачки напряжения во время включения приборов влияют на их долговечность).

Совместно с ТЭНами на фланце установлен терморегулятор и магниевый стержень (анод). Термостат отвечает за включение нагревательного элемента при снижении температуры воды ниже установленной потребителем. Применяются терморегуляторы как механического типа, так и электронные приборы, работающие совместно с электронным блоком управления. Часто в устройство терморегулятора входит схема защитного отключения ТЭНа при отсутствии воды в баке. Магниевый электрод призван уменьшить обмен ионами металлических составляющих внутри бойлера, отдавая взамен свои частицы. Такая схема уменьшает эффект вымывания электронов из элементов конструкции и они корродируют в значительно меньшей мере. Сам же магниевый стержень при этом довольно быстро разрушается и требует периодической замены (при утончении до 10 мм или уменьшении длины до 200мм). Схема управления и индикации предоставляет дополнительные удобства при пользовании водонагревателем, имея функции точной регулировки температуры воды, включения нагрева по времени, поддержание разной степени нагрева в зависимости от времени суток.

Принцип работы накопительных водонагревателей

Схема работы бойлеров построена на принципе разделения слоев воды с разной температурой. Как известно, теплые слои жидкости находятся вверху. Их отбор из водонагревателя осуществляется через трубку отвода горячей воды, длина которой позволяет использовать верхний, наиболее теплый ее слой. Холодная же вода, наоборот, поступает в нижнюю часть бака, туда, где установлены водонагреватели. К тому же, на короткой подводящей трубке установлен рассекатель, не позволяющий жидкости проистекать струей и тем самым способствовать перемешиванию теплой и холодной воды.

Особенность теплой жидкости подниматься вверх не позволит использовать бойлер вертикальной конструкции, расположив его параллельно земле. На это стоит обратить пристальное внимание, выбирая тип устройства под свои нужды.

Нагрев холодной воды осуществляет ТЭН (один или несколько). За ее температурой следит термостат. При достижении заданной температуры, он размыкает электрическую цепь питания нагревателя.

Принцип работы бойлера

Хорошая теплоизоляция позволяет поддерживать нужную температуру воды, затрачивая минимум энергии на ее постоянный подогрев.

В случае применения нескольких нагревателей, для поддержания температуры на заданном уровне используется один ТЭН. Остальные включаются при сильном расходе, многократно повышая мощность нагрева. Такая схема повышает экономичность и надежность прибора.

Отобранная сверху теплая вода постоянно замещается вновь нагреваемой жидкостью, которая подается из магистрали. Так устроен процесс непрерывного нагрева. При большом расходе температура воды на выходе из бойлера со временем падает, поэтому необходимо выбирать объем накопителя, исходя из величины горячего водоразбора.

Возможен вариант отказа термостата, при этом вода может закипеть, вследствие чего до опасного уровня повышается давление во внутреннем баке. Для предотвращения аварии, на трубку подачи холодной воды установлен предохранительный клапан – при достижении предельной величины давления он открывается, тем самым сбрасывая часть жидкости в подающую магистраль. Этот же клапан используют для слива воды из прибора во время профилактических работ.

Подробное видео по устройству бойлера представлено ниже:

Не стоит пренебрегать проведением периодических профилактических мероприятий, заключающихся в чистке бойлера от накипи и ржавчины. Они позволят прибору работать надежно и эффективно, а также уберегут вас от незапланированных трат.

Принцип работы и устройство накопительного водонагревателя (бойлера)

При отсутствии в квартире горячего водоснабжения на помощь приходят бытовые накопительные водонагреватели (или бойлеры, это одно и тоже). Существует множество моделей отличающихся мощностью, емкостью бака, типом нагрева. Самыми востребованными считаются бойлеры накопительного типа, работающие от электричества или газа.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство водонагревателя накопительного типа одинаково для любых моделей. Бойлер состоит из емкости для воды, которая заключается в декоративный кожух, а между ними проложен утеплитель. Получается подобие термоса. Основное различие накопительных бойлеров в том, какой у них стоит нагреватель: электрический ТЭН или газовая горелка.

Существуют накопительные водонагреватели косвенного нагрева, где подогревателем служит змеевик, подключенный к системе отопления. Такие бойлеры оказались практически не востребованы. Отопление работает не круглый год, а, значит, человек не имеет возможности летом пользоваться горячей водой.

Различаются нагреватели накопительные по типу монтажа. Вертикальные бойлеры занимают много места, из-за чего их ставят в просторном помещении. Для маленькой комнаты больше подходит горизонтальный водонагреватель. Последний вариант неудобен в плане пользования. У горизонтального бойлера происходит быстрое смешивание горячего и холодного слоя воды. В итоге при открывании крана идет кипяток, а примерно через минуту начинает течь более прохладная вода.

Общее устройство бойлера

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

• Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
• Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
• Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
• Лицевая область наружного корпуса водонагревателя оснащена термометром.
• Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
• В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
• Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
• Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Монтаж и эксплуатация любого накопительного водонагревателя не вызывает затруднения у пользователя. Прибор кронштейнами крепят к стене. Подающий трубопровод может быть подключен только к водопроводу с холодной водой. В этом и заключается принцип работы бойлера, так как в нем нагревается именно холодная вода. Если вход накопительного водонагревателя подключить к централизованному ГВС квартиры, то корректное достижение температуры после подачи в бак горячей воды станет невозможным.

Принцип работы

Основной принцип работы накопительного водонагревателя заключается на послойном разделении жидкостей разных температур. По закону физики теплая вода находится вверху, а холодная снизу. Для полного представления, как работает бойлер, рассмотрим по порядку все действия:

• При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
• Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
• О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
• На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

В работе накопительного водонагревателя происходит непрерывный цикл. Забранную горячую жидкость постоянно замещает холодная вода. Теплоизоляция под кожухом предотвращает быстрое остывание. Вода остается теплой в течение 2–3 суток.

Бойлер нужно правильно подобрать по мощности и объему. При большом разборе воды маломощная модель не справится с прогревом. На выходе жидкость не будет соответствовать заданной температуре.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

• Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
• Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
• Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75^оС.
• Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85^оС.
• Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
• Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
• О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

• Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

  так обычно выглядит мокрый ТЭН

• Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.

  так выглядит сухой ТЭН

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

• Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
• Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
• Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
• Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
• Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Устройство и принцип работы бойлера для нагрева воды: как работает накопительный водонагреватель

В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.

Виды накопительных водонагревателей

На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.

Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:

• электрические накопительные нагреватели;
• бойлеры косвенного нагрева;
• газовые бойлеры;
• проточные нагреватели.

Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.

Электрические бойлеры

Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:

Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:

• сталь с эмалированным покрытием;
• нержавеющая сталь;
• пластик.

Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.

Примечание. Оптимальный режим работы для бойлера – это нагрев до 55 ºС. В таком режиме аппарат обеспечивает нужное количество воды для ГВС и в то же время экономит электроэнергию. К сожалению, часто накопительный водонагреватель работает на максимальной мощности из-за того, что в зимнее время из водопровода поступает слишком холодная вода и ТЭН в экономичном режиме не успевает ее прогревать.

Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.

Бойлеры косвенного нагрева

Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:

В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.

Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.

Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.

Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.

Газовые накопительные водонагреватели

Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:

Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.

Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.

Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

• газовые колонки;
• проточные электронагреватели.

Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.

Заключение

Если распределить все перечисленные приборы по популярности, то первое место уверенно займут электрические бойлеры, причины этому понятны. На втором месте находятся газовые колонки, третье остается за бойлерами косвенного нагрева.

Как устроен электрический бойлер?

Покупка и установка электрического бойлера позволяет решить проблему горячего водоснабжения, как в загородном доме, так и в домах с централизованной подачей горячей воды в период проведения ремонтных работ.

Главное при этом выбрать подходящий бойлер, соответствующий существующим техническим условиям эксплуатации ( давлению воды в сети водопровода, свободной мощности электрической сети), и обеспечивающий нагрев необходимого количества воды для комфортного горячего водоснабжения.

Для этого необходимо знать принцип работы электрического бойлера и его устройство.

Устройство электрического бойлера

Наружный корпус

У любого электрического бойлера есть наружный корпус. Именно он определяет «внешний вид» водонагревателя, привлекая покупателей или, напротив, отталкивая их. Зная об этом, производители уделяют немало внимания дизайну наружного корпуса, делая его из нержавеющей стали, пластика и других современных и не самых дешевых материалов.

Не трудно догадаться, что дизайн наружного корпуса не влияет на качество работы водонагревателя и практически не имеет отношения к его устройству. У водонагревателя с корпусом из нержавеющей стали внутренний бак может быть выполнен из металла с эмалевым покрытием или, например, сделан из пластика.

Разумеется, приятно иметь стильный электрический прибор в доме, соответствующий его интерьеру, но намного важнее то, что кроется за внешней оболочкой…

Внутренний бак

Нагрев воды производится именно во внутреннем баке. Это значит, что его стенки в наибольшей степени подвержены коррозии, поэтому добросовестные производители водонагревателей делают внутренние баки из нержавеющей стали, керамики, а также из металла с титановым напылением или высококачественным эмалевым покрытием

Посмотреть и самому удостовериться, из чего именно сделан внутренний бак водонагревателя, покупатель не может: остается верить на слово производителям и продавцам товаров. Именно поэтому лучше покупать водонагреватели известных торговых марок, дорожащих своей репутацией и не допускающих обмана потребителей.

Для защиты внутреннего бака от коррозии металла используется магниевый анод.

Теплоизоляция

Между внутренним и внешним баком располагается слой теплоизоляционного материала, основной задачей которого является снижение тепловых потерь до минимального значения. В идеале горячая вода должна храниться так же, как в термосе, а водонагреватель должен быть всегда готов к выдаче необходимого количества горячей воды потребителю.

В качестве теплоизоляционного материала чаще всего используется пенополиуретан.

Нагревательный элемент

Для нагрева воды в бойлерах используются ТЭНы, преобразующие тепловую энергию в электрическую. ТЭН находится в постоянном контакте с водой, что приводит к образованию на его поверхности слоя накипи, снижающей интенсивность теплообмена и приводящей к выходу прибора из строя.

Продлить срок эксплуатации бойлера можно, заменив ТЭН новым. Такой ремонт можно произвести, только демонтировав водонагреватель и слив из него воду.

Для упрощения ремонта и защиты ТЭНа от накипи используются специальные колбы, обеспечивающие интенсивный теплообмен между нагревательным элементом и водой, но при этом защищающие его поверхность от контакта с жидкостью. Тэны с защитной колбой называются сухими. Для их замены слив воды, а, значит, и демонтаж водонагревателя, не требуется.

Трубы подачи и отбора воды

Электрические водонагреватели рассчитаны на непрерывную работу и подключение непосредственно к системе водопровода. Уровень давления внутри водонагревателя поддерживается постоянным. При открытии крана забора горячей воды давление внутри бойлера снижается, что обеспечивает поступление в него порции холодной водопроводной воды, взамен той, что была израсходована.

Холодная вода подается в нижнюю часть водонагревателя, в которой установлен ТЭН. При этом не имеет никакого значения, на каком уровне расположен ввод холодной воды в водонагреватель. Если подключение производится в верхней части прибора, то это значит, что подающая труба с холодной водой проходит внутри корпуса и обеспечивает выход воды именно в его нижней части.

С помощью специального рассекателя поток холодной воды из трубы равномерно распределяется по всей площади дна бойлера. Соприкасаясь с ТЭН вода нагревается и, за счет естественной конвекции, поднимается вверх. В результате в самой верхней части внутреннего бака водонагревателя находится максимально нагретая вода, откуда производится ее забор и подача потребителю.

Как правило, заборный кран устанавливается в нижней части водонагревателя, а часть трубы с горячей водой проходит внутри его корпуса.

Горизонтальный или вертикальный?

Форма водонагревателя может быть любой, но в подавляющем большинстве случаев это цилиндр, в зависимости от расположения которого по отношению в линии горизонта различают вертикальные и горизонтальные бойлеры.

В свою очередь ориентация корпуса водонагревателя в пространстве обусловливает расположение в нем нагревательного элемента, который всегда должен находиться в нижней части объема воды, что является необходимым условием обеспечения естественной конвекции внутри бойлера.

Это значит, что вертикальный водонагреватель может эффективно работать только в вертикальном положении, а горизонтальный водонагреватель только в горизонтальном положении.

Есть еще и третий вид водонагревателей, в которых расположение тэнов позволяет устанавливать их в любом положении и даже подвешивать к потолку, о чем производители непременно сообщают покупателям. Но об устройстве этих приборов и принципе их действия мы поговорим отдельно.

Система безопасности водонагревателя

Система безопасности водонагревателя состоит из термометра, термостата и сбросного клапана.

Термостат позволяет задавать температуру нагрева воды и поддерживать ее уровень автоматически. Сбросной клапан предназначен для сброса «лишней» воды, образующейся за счет увеличения объема жидкости при нагреве.

К системе безопасности водонагревателя можно также отнести обратный клапан, устанавливаемый на трубе с холодной водой и препятствующей «уходу» горячей воды в систему водопровода.

Подключение водонагревателя к электрической сети производится напрямую, без использования штекерных соединений. При этом бойлер должен быть обязательно заземлен, а на линии электропередачи должен быть установлен предохранитель.

Крепление

В зависимости от объема и веса водонагреватель может устанавливаться на пол или крепиться к стене. Как правило, рекомендуемая схема установки и необходимые для этого крепления идут в комплекте с бойлером.

Устройство бойлера для нагрева воды

Горячая вода в квартире или доме всегда была неотъемлемой частью комфорта, без которого современный человек не представляет своей жизни.

Устройство бойлера для нагрева воды — фото

Нередки случаи, когда горячую воду в квартирах отключают, а в частном секторе хозяин вообще сам должен позаботиться об ее наличии. Помочь в этом вопросе могут водонагревательные приборы. Устройство бойлера для нагрева воды может быть самым разным, но главная отличительная особенность его от проточных нагревателей – наличие аккумулирующего резервуара, в котором постоянно находится запас подогретой, готовой к использованию воды.

Современные накопительные водонагреватели могут быть прямого или косвенного действия. В качестве источника энергии бойлеры прямого нагрева могут использовать электричество или природный газ. В системах косвенного нагрева теплообмен происходит от системы отопления дома или от других источников тепловой энергии (например, солнечных водонагревателей).

Рассмотрим различные схемы устройства современных бойлеров.

Бойлеры прямого нагрева

В таких системах передача тепловой энергии идет непосредственно на нагреваемую для дальнейшего бытового использования воду. Они могут быть электрическими или газовыми.

Электрический бойлер прямого нагрева

Компоновка, расположение, размещение входных и выходных патрубков, система контроля и автоматики от производителя к производителю может существенно различаться, однако принципиальная схема – едина. На рисунке приведен ее общий упрощенный вид:

Электрический бойлер прямого нагрева — схема

• Вся конструкция собрана в металлическом корпусе (1), имеющем то или иное внешнее декоративное исполнение. Внутри расположен бак для воды (2), а пространство между ним и внешним корпусом заполнено термоизоляционным материалом (3), чаще всего – пенополиуретаном.
• Подача холодной воды осуществляется через заборный патрубок (4), на который ставится обратный клапан и предохранительный клапан, срабатывающий при превышении давления внутри бойлера. Труба подачи (10) обычно, во избежание образования турбулентных потоков воды, оснащается сетчатым распылителем.
• Через шнур питания (5) на нагревательный элемент — ТЭН (9) подается переменный ток. Устройство обязательно снабжается системой контроля температуры и терморегулятором, позволяющим выставить требуемый уровень нагрева воды и производить автоматическое отключение подачи электропитания при достижении необходимой температуры.
• Патрубок (6) подключается к системе горячего водоснабжения — через него подогретая вода через трубку (8) из верхней части бойлера поступает на точки потребления. Необходимое давление поддерживается постоянно открытой подачей холодной воды – она пополняет бак по мере расхода, и он всегда остается наполненным.
• Воздушный клапан (7) служит для стравливания воздуха при первоначальном заполнении бойлера водой – он не дает образоваться воздушной подушке.

Чтобы в баке с водой не возникало гальванической коррозии, в нем располагают анод, выполненный из магния. Его электропотенциал меньше, чем у корпуса бака или поверхности нагревательного элемента, поэтому разрушительные процессы коррозии будут воздействовать именно на него. Периодически, по мере коррозии и зарастания, анод заменяют на новый.

 Подобная схема проста, и является наиболее распространенной среди бытовых бойлеров. Подобные устройства, как правило, недороги, что обуславливает их популярность у потребителей. Главный недостаток – ТЭН работает непосредственно в нагреваемой проточной воде, что ведет к достаточно быстрому его зарастанию растворенными в ней минеральными отложениями.

Газовый бойлер прямого нагрева

Газовый бойлер достаточно прост по принципу своего действия и имеет следующее общую компоновку:

Газовый накопительный водонагреватель

• В металлическом корпусе (чаще всего – из нержавеющей стали), имеющем надежную термоизоляцию, расположен бак для воды.
• Через патрубок (1) в нижнюю часть емкости подается холодная вода. В верхней части бака вварен патрубок для забора подогретой воды с последующей ее раздачей на точки потребления.
• Газовая горелка находится под донной частью емкости (4), ее закрывает от воды полукруглая панель, играющая роль теплообменника.
• Вторым теплообменником является труба для отвода продуктов сгорания – она проходит через емкость с водой. Отвод газов производится через обычный дымоход или систему коаксиального типа (в зависимости от модели бойлера – с открытой или закрытой камерой сгорания).
• Магниевый анод (5) служит для сбора накипи – его необходимо регулярно менять, по мере зарастания.
• Бойлер обязательно снабжен системой автоматического контроля – термостатом (3), для отслеживания уровня температуры, клапаном для перекрытия подачи газа при достижении установленного уровня нагрева воды, устройством пьезорозжига – для автоматического запуска газовых горелок при остывании жидкости по мере ее расхода.

Бойлер, работающий на газе, имеет высокую производительность, он значительно экономичнее электрического. Однако есть у него и существенные недостатки – он требует обязательного дымохода, и его установка сопряжена с процессом согласования проекта с контролирующими органами технадзора. Кроме того, такие бойлеры прямого нагрева – намного дороже электрических.

Бойлеры косвенного нагрева

Главное принципиальное различие – подогреваемая для бытовых нужд (так называемая, санитарная) вода не имеет непосредственного контакта с электрическими или газовыми устройствами нагрева. Передача тепла идет за счет подключения к системе отопления дома (или иным источникам горячей котловой воды).

Такой бойлер устанавливают чаще всего в комплексе с одноконтурным отопительным котлом. Этот тип бойлера может иметь объем, измеряемый десятками или сотнями литров, и какой из них выбрать — будет зависеть от количества домочадцев. Производятся модели напольного исполнения, или которые крепятся к стене горизонтально или вертикально на специальные кронштейны.

По организации теплообмена они могут иметь совершенно различную компоновку:

Бойлер со спиралевидным теплообменником

Этот бойлер устроен следующим образом:

Бойлер косвенного нагрева с теплообменником — змеевиком (фото в разрезе)

• Внутри термоизолированного корпуса помещён объемный бак для санитарной волы. В его полости установлен теплообменник (2), имеющая форму змеевика.
• Через патрубки 3 и 4 производится циркуляция теплоносителя – горячей технической воды, получаемой от одноконтурного котла. Тепло передается санитарной воде, поступление которой осуществляется в нижнюю часть емкости через входной патрубок (1).
• Отвод нагретой санитарной воды осуществляется из вехней части бака через патрубок (5).

Змеевик в некоторых моделях расположен ближе к нижней части емкости, куда опускается холодная вода, а в других — равномерно распределен по всему баку, что позволяет быстрее нагреть весь объем жидкости.

Производятся бойлеры, в конструкцию которых входят две трубки теплообменника. Через один контур проходит теплоноситель, нагретый котлом, а по второму — от других возможных источников тепла, например, от солнечных водонагревателей.

Схема «бак в баке»

Другой вариант бойлера косвенного нагрева не имеет внутри змеевиков с теплоносителем, а устроен несколько иначе. Он состоит из двух емкостей, которые установлены одна в другую. Естественно, бак, который расположен внутри, имеет меньший объем – он явлеятся аккумулятором нагретой санитарной воды.

Косвенный нагрев по принципу «бак в баке»

На схеме хорошо видно внутреннее строение данной модели.

• Через трубу 1, осуществляется подача во внутренний бак холодной санитарной воды.
• Патрубки 2 и 4 подключены к системе отопления – по ним циркулирует котловая горячая вода.
• Внутренний бак (3) изготавливается из нержавейки.
• Через патрубок 5 идет забор согретой воды для бытового потребления.

Положительные качества бойлеров косвенного нагрева:

• Хорошая производительность прибора, если теплообменник имеет достаточную площадь, и бойлер подключён к котлу высокой мощности.
• Экономия электроэнергии и отсутствие нагрузки на электросеть.
• Теплоноситель не контактирует с санитарной водой. Через теплообменник проходит специально подготовленная вода, которая содержит минимум солей.
• Возможность переключить бойлер на разные источники энергии, например, в зимнее время он может работать от отопительного котла, а в летнее — от солнечной батареи.

Однако, есть и недостатки:

• При нагреве воды в бойлере, снижается температура в системе отопления.
• Это — достаточно дорогостоящее оборудование, по сравнению с бойлером прямого нагрева.
• Весь комплекс занимает достаточно много места, т.е. для него лучше отвести отдельное помещение, что не всегда возможно.

С устройством бойлера для нагрева воды косвенного действия можно подробнее ознакомиться, посмотрев приложенный к статье видеоматериал:

Видео — обзор возможностей бойлера косвенного нагрева

Бойлеры комбинированного действия

Удачным вариантом являются бойлеры, которые сочетают в себе оба принципа. Они подключаются к контуру отопления, но их конструкция подразумевает и наличие собственного нагревательного элемента. Для примера – схема устройства нагревательного бойлера SMART компании ACV:

Примерная схема бойлера комбинированного нагрева

• В ударопрочном полипропиленовом кожухе (10) установлен стальной наружный бак (8) из листовой тали с надежной пенополиуретановой термоизоляцией (3). Он служит для циркуляции воды из системы отопления, подводимой от котла через патрубки (11).
• Внутри него размещен бак для санитарной воды из нержавеющей стали (9). В него предусмотрен вход воды из ГВС (14) и отвод ее к точкам потребления через трубку (2).
• В верхней части расположена крышка (7) с ручным воздухоотводом (1) – для первоначального заполнения системы.
• Внутри внешнего бака размещен ТЭН мощностью от 2 до 6 кВт (5) – он будет включаться по команде автоматического контроллера, если термостат (4) фиксирует недостаточность нагрева через систему внешнего теплообмена. В летний период, когда система отопления выключена, ТЭН будет являться основным источником тепловой энергии.
• Панель управления оснащена необходимыми устройствами регулировки – температуры нагрева санитарной воды, таймером включения ТЭНа (например, для его использования по льготному ночному тарифу).

Подобная конструкция бойлера является наиболее универсальной, и сочетает положительные качества всех упомянутых выше систем. Пожалуй, единственный недостаток такого водонагревателя – достаточно высокая цена.

Выбирая водонагреватель, просчитайте все за и против каждого варианта, посмотрев на характеристики каждого из них. Важно также обратить внимание на размер выбираемого прибора и продумать место, которое он должен занять.

Как работает бойлер — устройство и принцип работы накопительного водонагревателя

Постоянно доступная горячая вода — это одно из главных удобств. Отключение централизованного горячего водоснабжения обычно становится главным событием сезона для многих жильцов многоквартирных домов. Но и при наличии воды в «горячем» кране далеко не всегда она действительно радует потребителей своей температурой. Чем дальше от входной трубы расположена квартира, тем сильнее остывает вода. Одним из вариантов независимого горячего водоснабжения может стать бойлер. Далее расскажем, из чего состоит этот агрегат, и предоставим дополнительную информацию о нем.

Некоторые из моделей водонагревателей

Бак, в котором греют воду

Если читатель где-то встретит название «электрический накопительный водонагреватель», пусть знает, что оно раскрывает техническую суть бойлера. Только и всего. Рассказать о том, как работает бойлер — это значит помочь кому-то узнать, как работает водонагреватель. Но, как говорится, краткость — сестра таланта. Поэтому лучше использовать более короткие словосочетания.

Но, в силу определенных причин, приходится действовать в ущерб краткости. Поэтому далее мы расскажем не только о том, как устроен бойлер, но и о принципе работы накопительного водонагревателя. Бойлером обычно называют бак с водой, который нагревается электричеством. При этом вода в нем содержится для бытовых целей, но не для обогрева жилища. Если источником тепла является газ, такую установку чаще называют котлом. Хотя котлы бывают и с электрическим подогревом.

Суть подогрева — теплообмен

Если в доме есть котел, обеспечивающий отопительный контур, бойлер делается его частью. Но говоря о том, как работает накопительный водонагреватель, мы тем самым не акцентируем внимание на источнике тепла. В любом из вариантов конструкции принцип работы водонагревателя основан на теплообмене. В бойлере косвенного нагрева теплообменником является труба — змеевик. Это часть контура отопления, и благодаря большой площади поверхности она хорошо нагревает воду.

Водонагреватель в отопительном контуре

При этом ее температура ниже 100 градусов Цельсия. И поэтому на ее поверхности откладывается значительно меньше накипи, чем на ТЭНах электрических водонагревателей. Сейчас можно купить также и водонагреватель, принцип работы которого основан на нагреве ТЭНом проточной холодной воды. При таком режиме теплообмена накипь откладывается наиболее интенсивно. Этот процесс хорошо знаком владельцам газовых колонок для нагрева воды.

Современные газовые колонки

Запас горячей воды — это хорошо

Теплообменник в них при жесткой воде может настолько заполниться накипью, что вода будет еле течь. В бойлере такого не происходит. Большой объем воды нагревается относительно медленно. Столитровый водонагреватель с ТЭНом 1,5 кВт нагреет воду до 60–70 градусов Цельсия примерно за 3 часа. Зато и остывает долго. И в этом главное преимущество накопительных водонагревателей — у пользователей в наличии запас горячей воды с постоянным хорошим напором.

Обычный бойлер
Обычный ТЭН. Наилучший теплообмен, если сгорит — полностью заменяется.

Бойлер — это бак на несколько десятков литров или больше. Причем, весьма прочный, поскольку подсоединен к водопроводу. А в нем, как известно, давление в несколько атмосфер и гидравлические удары плюс к этому. Если такая емкость даст течь, да еще и в отсутствие жильцов, последствия будут весьма неприятными. По этой причине гарантия целостности корпуса важнейшая задача, которую решает изготовитель бойлера. Хотя корпус его похож на термос, наружная часть выполняет декоративные задачи и конструктивные функции применительно к теплоизоляции.

Почти как термос

В термосе колба есть стеклянная колба, сдвоенная, с вакуумом — теплоизолятором. В бойлере емкость для воды изготовлена с учетом коррозии металла и работы под давлением. Наилучшим материалом является нержавеющая сталь. Но такой бак получается наиболее дорогим даже в сравнении с конструкцией из обычной стали, покрытой супер-антикоррозионным составом. Теплоизолятором служит какой-либо современный материал с необходимыми свойствами, размещенный между внутренней и наружной частью. Если из внутреннего бака через его стенку с коррозионным повреждением потечет вода, наружная часть от потопа не спасет.

Коррозия как она есть

Поэтому для накопительных водонагревателей защита от коррозии — это важнейшая задача. Она решается расположением внутри вблизи ТЭНа специального стержня со слоем магния. Он называется магниевым анодом и предназначен для защиты корпуса от коррозии. Магний химически более активен, чем железо в составе материала корпуса. По этой причине отрицательные ионы в составе воды взаимодействуют с этим анодом, а не со стенкой, в которой может быть микротрещина в защитном слое. Анод является расходной деталью, которую рекомендуется ежегодно заменять.

В бойлере прямого нагрева ТЭН может греть воду до температуры даже выше 100 градусов Цельсия. При этом из-за увеличения давления она не будет закипать внутри бака. Это в принципе опасно для пользователей. Вода закипит сразу на выходе из крана, и брызги кипятка разлетятся во все стороны. Поэтому в бойлере обязателен надежный автоматический терморегулятор с термометром и термостатом. Заводская установка срабатывания термостата исключит человеческий фактор, обеспечив своевременное отключение ТЭНа в любом случае.

Какой подогрев лучше

Как уже понятно из статьи, бойлеры бывают двух типов — прямого и косвенного нагрева. Разобраться в том, какой выбрать, не составит труда. Для косвенного нагрева необходим источник горячей воды. Поэтому этот бойлер имеет ограниченные возможности регулировки температуры. В такой системе нагрева невозможно получить температуру выше, чем у внутреннего змеевика — нагревателя. Но зато при наличии горячего водоснабжения и централизованного отопления можно получить косвенный нагрев от соответствующей горячей трубы.

Водонагреватель косвенным нагревом

Для многоквартирного дома это самый экономичный вариант. Для него не требуется расходовать электроэнергию или газ. В большинстве домов в ванной и так установлен змеевик, к которому можно подключиться. Но, тем не менее, перед монтажом бойлера косвенного обогрева рекомендуется проконсультироваться с поставщиком услуг централизованного отопления и горячего водоснабжения. Поскольку из системы будет отбираться дополнительное тепло, неоплата за него может стать поводом для штрафных санкций пользователю.

Водонагреватель с сухим ТЭНом
Сухой ТЭН. Хороший теплообмен. Если сгорит, просто ремонтируется заменой спирали

У бойлера с ТЭНом подобных проблем нет, и его можно установить везде, где есть место и электричество. Единственная проблема — долго приходится ожидать горячую воду. Эта неприятность заметна во многих житейских ситуациях. Например, после приезда на дачу. Чтобы время уменьшить, надо обзавестись не одним вместительным агрегатом, а двумя или тремя поменьше. Но можно и дополнить один большой водонагреватель несколькими небольшими.

Бойлер
Бойлер
Небольшие бойлеры

В конце концов, существуют нагреватели проточного типа, которые мало чем отличаются своими размерами и устройством от смесителей. Их можно временно использовать, пока вода греется.

Современный проточный водонагреватель

Вариантов наилучшего решения задачи о домашнем горячем водоснабжении сейчас много. Выбрать один, который устроит всех, вряд ли возможно. Но, прочитав нашу статью, читатель теперь знает, как ему лучше поступить.

Похожие статьи:

Как работает котел? Нью-йоркский техник объясняет — Ranshaw

Как работает котел, действительно зависит от типа типа котла, который у вас есть.

Но основное назначение всех котлов — передача тепла воде. Как правило, котлы работают за счет нагрева воды или производства пара, который затем используется для обогрева дома .

Но, конечно, это простое объяснение того, как работают котлы. Внутреннее устройство котла становится более сложным, когда вы начинаете изучать различные типы котлов.

Мы объясним, как работают разные типы котлов. Но сначала давайте подробнее рассмотрим рабочий процесс, который есть у всех котлов.

Есть проблемы с котлом и нужна помощь профессионала? Просто свяжитесь с нами . Мы сразу же пришлем техника.

Запланировать обслуживание сегодня

Процесс котла

1. Термостат вашего дома определяет падение температуры в вашем доме и требует включения котла.
2. Ваш котел включается и использует масло, газ или электричество для производства тепла.
3. Тепло от источника топлива используется для нагрева воды внутри котла.
4. Нагретая вода или пар разносятся по всему дому (через радиаторы или системы теплых полов), где они отдают свое тепло для обогрева воздуха.
5. По мере того, как вода охлаждается (или пар конденсируется), она возвращается в ваш котел, где снова нагревается и отправляется обратно для продолжения обогрева вашего дома.
6. Этот процесс продолжается до тех пор, пока в вашем доме не будет достигнута заданная температура и ваш термостат не потребует выключения бойлера.

Теперь, когда вы знаете общий процесс работы котла, давайте посмотрим на различные типы котлов и то, как они работают, немного отличающиеся друг от друга.

Различные типы котлов

Котлы классифицируются в соответствии с партией различных факторов, в том числе:

• Давление и температура

• Вид топлива

• Форма нагрева (горячая вода против пар)

• Метод нагрева (дымовая труба против водяной)

• Тяговый метод

• Размер / мощность

• Возможность подачи только тепла по сравнению сотопление и горячая вода

• Эффективность (независимо от того, может ли он рекуперировать потерянное тепло или нет)

Но для простоты мы рассмотрим наиболее распространенные классификации: тип топлива , вид отопления и способность котла давать только тепло по сравнению с теплом и горячей водой.

График обслуживания сегодня

Тип топлива

Как мы упоминали выше, котел должен сначала произвести тепло (во время так называемого «процесса сгорания»), прежде чем он сможет передать тепло воде.Но разные котлы используют разные источники топлива для создания этого тепла.

Для выработки тепла котел использует один из 3 различных источников топлива:

1. Газ

2. Нефть

3. Электричество

Газовые котлы

Когда поступит звонок для получения тепла от вашего термостата газовый котел использует либо запальную лампу, либо электрический пуск для воспламенения газа и кислорода внутри «камеры сгорания».Камера сгорания — это безопасная, защищенная камера, в которой газ сжигается для получения тепла. Этот горящий газ нагревает «теплообменник» — сеть медных трубопроводов, передающих тепло воде.

Газовые котлы являются наиболее распространенной формой котлов и обычно на дешевле в установке и эксплуатации, чем на жидких котлов.

Масляные котлы

Масляные котлы работают так же, как газовые котлы: масло горит внутри камеры сгорания и нагревает теплообменник, который, в свою очередь, нагревает воду.

Однако основное различие между масляными и газовыми котлами состоит в том, что для масляного котла требуется резервуар для хранения масла. Масло необходимо доставить на дом и хранить в резервуаре до тех пор, пока оно не понадобится. Жидкотопливные котлы не так экологичны, как газовые горелки, но иногда они могут быть более эффективными, в зависимости от модели.

Хотя цены на нефть и газ колеблются, масляные котлы, как правило, на дороже в эксплуатации, чем газовые.

Электрокотлы

Электрокотлы обычно используются в домах, где нет природного газа.Электрический котел создает тепло немного иначе, чем его масляные или газовые аналоги. Вместо сжигания топлива они используют электроэнергию для нагрева элементов. Эти горячие элементы затем передают тепло непосредственно воде.

Хотя электрические котлы горят «чище», они не так эффективны и на дороже в эксплуатации, чем жидкие или газовые котлы.

График обслуживания сегодня

Форма отопления

Газовые, масляные и электрические котлы могут обогреть ваш дом двумя способами:

1. Горячая вода

2. Пар

Водогрейные котлы на самом деле не работают «кипящая вода.Они нагревают воду до 140–180 градусов по Фаренгейту. Электрический насос необходим, чтобы протолкнуть эту горячую воду по всему дому.

Паровые котлы , с другой стороны, нагревают воду выше точки кипения для получения пара. Затем пар распространяется по всему дому через радиаторы или теплые полы.

Поскольку для кипячения воды требуется больше энергии, чем для ее простого нагрева, паровые котлы обычно менее эффективны. Однако преобразование воды в пар увеличивает давление внутри системы, а это означает, что паровым котлам не требуется дополнительное потребление энергии циркуляционным насосом.

Бойлеры, работающие только на нагрев, и комбинированные / системные котлы

В то время как традиционные бойлеры предназначены только для обеспечения центрального отопления, некоторые бойлеры также предназначены для работы в качестве нагревателя горячей воды.

Котлы, которые предназначены для нагрева и горячей воды:

• Системы без резервуаров

• Непрямые системы

Системы без резервуаров используют теплообменник котла для нагрева воды по запросу.Это означает, что каждый раз, когда вы включаете кран с горячей водой, вода будет течь по горячему теплообменнику, нагревается и доставляется вам.

Этот метод нагрева воды очень эффективен в зимние месяцы, поскольку он использует тепло, создаваемое котлом, для обогрева вашего дома. С другой стороны, становится «пожирателем энергии» в теплые летние месяцы , потому что бойлер больше не используется для обогрева, но по-прежнему вынужден включаться каждый раз, когда требуется горячая вода.

Источник

Непрямые системы также используют теплообменник для нагрева воды, но горячая вода хранится в баке. Вода в накопительном баке остается горячей и используется только тогда, когда это необходимо. Обычно это более эффективная форма нагрева воды , потому что она не требует, чтобы котел включался и выключался каждый раз, когда вам нужна горячая вода.

Источник

Остались вопросы, как работает ваш котел? Спросите у технического специалиста Нью-Йорка

Если вы живете в районе метро Нью-Йорка и вам нужен совет по работе с котлом или у вас проблемы с котлом, мы можем помочь.

Просто позвоните нам или назначьте встречу онлайн. Мы пришлем технику прямо сейчас!

График обслуживания сегодня

Что такое котел и как он работает?

До изобретения котла люди полагались на дрова и уголь для обогрева своих домов, а это означало зажигать, ухаживать и чистить огонь в каждой комнате дома, в которой вы хотели бы чувствовать себя комфортно. котел центрального отопления, это было бы немыслимым неудобством для большинства.

Однако, хотя в подавляющем большинстве домов в Великобритании есть котлы центрального отопления, многие люди не совсем уверены, что это такое, как работает и что они могут сделать, чтобы он работал более эффективно и результативно. Если вы один из таких людей, эта статья вернет вещи к основам без сложного жаргона.

Что такое центральное отопление?

Концепция центрального отопления очень проста. Вместо того, чтобы иметь обогреватель или открытый огонь в каждой комнате дома, у вас есть один прибор — бойлер, который обеспечивает постоянную подачу горячей воды.Затем эта горячая вода перекачивается (с помощью насоса с электрическим приводом) по металлическим трубам в вашем доме, чтобы заполнить радиаторы во всех ваших комнатах.

Получите БЕСПЛАТНУЮ котировку котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.

Что такое бойлер?

Котел — это белый металлический блок, который обычно можно найти на кухне, хотя он может быть в любой комнате дома, на улице в пристройке / гараже или в саду.Это самая важная часть системы центрального отопления, поскольку она производит тепло. По сути, это небольшая печь, работающая на газе, масле или сжиженном нефтяном газе. Большинство котлов в Великобритании работают на природном газе, который автоматически подается из национальной газовой сети. Также существуют разные типы котлов в зависимости от того, как они работают, но мы поговорим об этом подробнее позже.

Как работает газовый котел?

В типичном газовом котле центрального отопления есть трубы, входящие в котел снизу.Один из них — это труба, по которой газ из магистрального газопровода (который находится за пределами вашего дома на улице) подается в котел. Другая труба позволяет холодной воде поступать в бойлер, чтобы ее можно было нагреть, а другая позволяет горячей воде выходить из бойлера, чтобы ее можно было перекачивать по дому.

1. Внутри котла расположены топливные жиклеры и теплообменники. Когда вы включаете отопление, открывается клапан, который позволяет газу из сети поступать в герметичную камеру сгорания внутри котла. Газ поступает через множество маленьких клапанов и воспламеняется электрическим замком зажигания, создавая голубое пламя *.Эти форсунки нагревают металлический компонент в бойлере, называемый теплообменником, который передает тепло трубе холодной воды. Это передает тепло от газовых форсунок воде и нагревает ее примерно до 60 ° C (140 ° F).

2. Как только вода нагреется до температуры, электрический насос, который находится внутри котла или очень близко к нему, будет перекачивать ее по непрерывному контуру трубы, которая проходит по всему дому и проходит через все радиаторы наверху. и внизу.

3.Горячая вода поступает в каждый радиатор, течет по замкнутому контуру, то есть входит с одной стороны и выходит с другой, излучая тепло в комнату.

4. Когда вода прошла через все радиаторы, она возвращается в котел. К этому времени он довольно сильно остыл, поэтому котел будет повторно запускать газовые форсунки, чтобы подогреть воду, прежде чем снова отправить ее. Одна и та же вода будет циркулировать в вашем доме каждый день, пока профессиональный инженер по газобезопасности не слит из системы.

5. Во время сжигания газа в котле образуются отходящие газы, которые необходимо выпускать за пределы дома. Это делается через трубу, называемую дымоходом.

* ВАЖНО : Если пламя внутри вашего котла не синее, например желтый или оранжевый, бойлер не получает достаточно кислорода. Это может быть очень опасно, так как может означать, что котел выделяет смертельный газ, называемый монооксидом углерода. Этот газ не имеет цвета и запаха, но может быстро убить, поэтому важно установить детектор угарного газа рядом с котлом.

Узнайте больше об отравлении угарным газом.

Получите БЕСПЛАТНУЮ котировку котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.

А как насчет жидких и газовых котлов?

Как правило, котлы на жидком топливе и газе работают так же, как и газовые котлы. Ключевое отличие состоит в том, что топливо подается не по национальной сети трубопроводов, а из топливного бака, который необходимо хранить на территории.

Производят ли котлы горячую воду как для кранов, так и для радиаторов?

Здесь мы познакомимся с различными типами котлов, поскольку между ними есть основные различия. Многие современные котлы могут работать как котел центрального отопления и как водонагреватель для ваших кранов, но другие могут обеспечивать только ваше центральное отопление. Вот краткое описание каждого типа котла:

Система

Узнайте больше о различных типах котлов здесь.

Что делают термостаты центрального отопления?

Есть несколько типов термостата на выбор. Самые простые управляются вручную, то есть вам нужно физически включать и выключать его, когда вам слишком тепло или слишком холодно.

В качестве альтернативы термостат, установленный на стене, будет контролировать температуру в этой комнате. Вы устанавливаете термостат на желаемую температуру, и когда в комнате опускается ниже этого уровня, котел включается.Когда в помещении будет достигнута необходимая температура, котел снова выключится.

Сегодня у большинства людей есть программируемые термостаты, которые можно запрограммировать на включение и выключение котла в определенное время дня, но технология интеллектуальных термостатов становится все более популярной. Этими системами отопления можно управлять с помощью интеллектуального устройства, например ноутбука или смартфона, из любой точки мира.

Получите БЕСПЛАТНУЮ котировку котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.

А как насчет термостатических радиаторных клапанов?

Термостатические радиаторные клапаны или ТРВ позволяют лучше контролировать температуру в различных помещениях вашего дома.

Радиатор — это относительно простой элемент оборудования, поскольку он представляет собой медную трубу, многократно изогнутую под прямым углом для создания поверхности нагрева с максимальной площадью. Ребристые линии на радиаторе показывают, где находятся тепловые трубки. Вода входит и выходит через клапаны в нижней части радиатора с обеих сторон.В простых системах отопления радиатор может быть включен или выключен в зависимости от того, открыты или закрыты клапаны.

Однако, добавив TRV к радиатору, вы можете лучше контролировать температуру в отдельных комнатах вашего дома и помочь вам снизить нагрузку на котел, то есть снизить счета за отопление и выбросы углерода. Вместо того, чтобы нагревать все радиаторы в вашем доме до одинаковой температуры, вы можете выбрать, в каких комнатах будет тепло, например гостиные и ванные комнаты, и в которых вы предпочитаете быть крутыми, e.грамм. спальни или комнаты, которые используются нечасто.

ПРИМЕЧАНИЕ: Не рекомендуется устанавливать TRV в комнате, где у вас установлен главный настенный термостат, поскольку они будут работать друг против друга.

Что такое конденсационные котлы?

Вы можете встретить термины конденсационные и неконденсирующие котлы. Раньше в котлах отсутствовала конденсация, что означало, что при сжигании топлива много тепла терялось при выпуске выхлопных газов. Избыточное тепло означало, что котлам придется работать усерднее, тратя деньги и увеличивая выбросы углерода.

Котлы были переработаны для решения этой проблемы. Сегодня все установленные котлы должны быть конденсационными, что означает, что отходящие газы и остаточное тепло проходят через теплообменник, который нагревает холодную воду, возвращающуюся из радиаторов, прежде чем она будет выпущена через дымоход. Это помогает ему нагреть его и сокращает объем работы, которую должен выполнять котел.

Конденсационные котлы намного более энергоэффективны: более 90% потребляемой энергии преобразуется в полезное тепло.

Рассматриваете новый котел? Получите бесплатные расценки здесь

Если вашему котлу больше 8 лет, он становится менее надежным, более дорогим в эксплуатации или полностью вышел из строя, пора заменить.Стоимость установки котла может варьироваться в среднем от 500 до 1000 фунтов стерлингов (помимо стоимости самого котла), поэтому, когда дело доходит до поиска наиболее конкурентоспособной цены, мы настоятельно рекомендуем сравнить несколько предложений.

Хотя замена котла может потребовать больших вложений, важно помнить, что более энергоэффективный котел может принести вам значительную экономию с точки зрения сокращения счетов за отопление. Чтобы получить более подробную информацию о том, во сколько вам может обойтись замена котла, ознакомьтесь с нашим руководством по затратам на замену и установку нового котла.

Чтобы упростить поиск расценок на установку нескольких котлов, используйте Boiler Guide, чтобы получить бесплатные расценки от 3 инженеров-теплотехников, находящихся в вашем районе. Просто найдите несколько минут, чтобы заполнить нашу онлайн-форму, и мы подберем для вас работу со специалистами по установке котлов.

Получите БЕСПЛАТНУЮ котировку котла

Если пришло время заменить текущий бойлер, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.

Коммерческие котлы — знаете ли вы, как они работают в вашем здании? — Sobieski Services

Котел в вашем коммерческом объекте — это прочное и надежное оборудование, которое обеспечивает отопление вашего дома.Следующий краткий обзор может помочь вам понять основы коммерческих котлов, как они работают для отопления вашего здания и как поддерживать их в хорошем рабочем состоянии.

Основы коммерческих котлов

Коммерческие котлы — это системы под давлением, которые сжигают горючее топливо или используют электричество для нагрева воды, которая используется для отопления вашего здания. В некоторых типах бойлеров используется сама горячая вода, в других — вода, превращенная в пар.Внутри котла горелки или электрические змеевики вырабатывают тепло, которое передается воде через теплообменник.

В процессе образуется горячая вода или пар, в зависимости от типа котла. Горячая вода или пар циркулирует по трубам по всему вашему коммерческому объекту. Вода или пар попадает в радиаторы или другие компоненты, которые рассеивают тепло, обеспечивая отопление, необходимое для поддержания комфорта в помещениях. Природный газ — наиболее распространенное топливо, используемое в коммерческих котлах.Доступны и другие виды котлов, которые сжигают мазут или используют катушки электрического сопротивления для выработки тепла от электричества.

Части коммерческих котлов

Коммерческие котлы обычно содержат следующие части и компоненты.

• Горелка: Горелка — это часть, которая обеспечивает пламя, которое нагревает воду в котле. Горелка отвечает за создание топливной смеси кислорода, которая производит стабильное, эффективно горящее пламя.
• Камера сгорания: Камера сгорания — это область внутри котла, где топливо сжигается для нагрева воды. Камера содержит горелки и специально разработана для обеспечения безопасной и надежной зоны для высокотемпературного сгорания летучего топлива. Камера обычно изготавливается из чугуна, стали или другого прочного металла.
• Теплообменник: Теплообменник — жизненно важный компонент, который передает тепло, производимое горелками, воде в котле.Теплообменники обычно изготавливаются из чугуна, пучков стальных труб или меди.
• Элементы управления: Элементы управления системой позволяют пользователям устанавливать температуру воды, зажигание, смеси воздуха и топлива, а также внутреннее давление. Органы управления регулируют, когда и как часто зажигается горелка, температуру воды, скорость использования топлива и качество смеси топлива и кислорода. Также существуют меры безопасности, которые гарантируют, что внутреннее давление в котле не станет слишком высоким, температура воды останется в безопасном диапазоне и что система продолжит работать должным образом.
• Выхлопная труба: Выхлопная труба, также называемая дымоходом, представляет собой серию труб, по которым выхлопные газы выводятся изнутри вашего помещения наружу. Выхлопная труба должна быть тщательно сконструирована, чтобы гарантировать безопасный отвод опасных газов, таких как угарный газ, изнутри вашего помещения.

Безопасность и обслуживание котла

Помните, что котлы — это летучие системы, содержащие очень горячую воду или пар под высоким давлением.Необходимо следить за тем, чтобы котел был чистым и работал должным образом, а все системы безопасности были исправны и готовы к работе в случае необходимости. Утечка горячей воды или пара может привести к серьезным травмам или повреждению. Котлы могут взорваться, что также может привести к серьезным травмам или смерти, а также к катастрофическому повреждению вашего коммерческого объекта.

Убедитесь, что ваш котел регулярно проходит профилактическое обслуживание профессионалом. Это обслуживание не только гарантирует правильную работу системы и ее высочайший уровень эффективности, но и ее безопасную работу.Обратитесь к местному проверенному поставщику услуг HVAC для получения информации о техническом обслуживании котла или для планирования технического осмотра.

Наша цель — рассказать нашим клиентам о сантехнике, HVACR, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях. Чтобы узнать больше о коммерческих котлах и о том, как они работают, или просмотреть проекты, над которыми мы работали, посетите наш веб-сайт!

Заявки на котел 101: Основы бытового котла

Каждую зиму домовладельцам напоминают о важности их котельных систем, особенно если система не работает должным образом.Поскольку заявления о котле начинают появляться на столах монтажников в холодное время года, важно понимать основы этих систем и то, как они работают.

Что такое бойлер?

Котлы — это системы водяного отопления, то есть они используют воду для передачи тепла. Этот тип системы имеет много преимуществ, одно из которых — поддержание более постоянной температуры. Котлы также обычно более эффективны, чем системы с принудительной подачей воздуха, и не требуют воздуховодов. Это, в свою очередь, предотвращает попадание пыли, аллергенов и плесени в воздух дома через воздуховоды.

Котел направляет нагретую воду к оконечным устройствам (в данном примере — к радиаторам). Вода передает тепло воздуху, а затем возвращается в котел, где цикл повторяется.

Различия между газовыми и масляными котлами

В жилых котлах используется два основных вида топлива: природный газ и мазут. Природный газ горит чисто и в последние годы был дешевле нефти. Газ подается от коммунального предприятия по коммуникационным линиям в дом.Чтобы определить, работает ли котел на природном газе, поищите рядом с котлом линию подачи газа с запорным вентилем. (На фото: Бытовой газовый котел)

С другой стороны, для масляных котлов

требуется большой резервуар на месте, в котором может храниться от 200 до 1000 галлонов. Нефть часто используется там, где нет природного газа. Кроме того, первоначальная цена на стандартный масляный котел часто стоит в два-три раза больше, чем на его газовый аналог.

Подача тепла через различные типы клемм

Для обеспечения теплом кондиционируемого помещения гидравлическая система нагревает воду и распределяет ее по герметичным трубам в терминалы по всему дому.В жилой недвижимости обычно встречаются терминалы трех основных типов.

Радиаторы

, один из наиболее часто используемых типов, относительно большие и обычно изготавливаются из стали, алюминия или чугуна. Более современные радиаторы используют воду для обеспечения тепла, но около 10% систем в старых домах все еще имеют паровые радиаторы. В системе парового отопления бойлер нагревает воду до тех пор, пока она не станет паром. Затем пар проходит через радиаторы для передачи тепла, затем конденсируется обратно в воду и возвращается в котел для повторного использования. (На фото выше: жилой радиатор)

Другой распространенный терминал котла — регистр плинтуса. Важное примечание: Некоторые электрические плинтусы не подключены ни к какой системе центрального отопления; вы можете идентифицировать их по их индивидуальному термостатическому контролю. Крайне важно понимать разницу между ними, поскольку плинтусы с электрической конвекцией сталкиваются с совершенно другими проблемами, чем с гидравлическими. В то время как электрические плинтусы работают исключительно от электричества, водяные обогреватели производят лучистое тепло, выталкивая воду из котла и через трубы уникальной формы ребер плинтуса для равномерного тепла. (На фото: внутри регистра плинтуса)

Гидравлическая система под полом — это еще один тип терминала котла, хотя и менее распространенный, чем радиаторы или регистры плинтуса. Здесь вода забирается из котла и подается по отдельным трубам, расположенным наверху плиты или чернового пола. Трубы покрыты готовым полом и излучают равномерное лучистое тепло, исходящее от пола. Самым большим недостатком этого типа гидравлической системы является возможность легко диагностировать утечку в трубопроводе.

Система лучистого отопления под полом

Общие виды потерь котла

Котлы могут столкнуться со значительными (и дорогостоящими) проблемами, особенно в зимние месяцы. Для наладчиков критически важно работать в тесном сотрудничестве с обученным техником для диагностики и устранения всех проблем, которые могут возникнуть в гидравлической системе, поскольку малейший недосмотр может создать опасные ситуации.

Урон от замораживания

В зимние месяцы из-за отрицательных температур могут произойти разрывы труб и клапанов на всех типах котлов.Это может произойти в одной зоне или во всей системе дома, и, как следствие, повреждение водой может быть катастрофическим, если не устранить его быстро. Кроме того, объем повреждений может значительно различаться. В то время как медные трубы можно легко отремонтировать, чугун — нет, а треснувшие радиаторы необходимо будет полностью заменить. (На фото: треснувший радиатор из-за низких температур)

Puffback

Puffback может возникнуть, когда котел не воспламеняется должным образом и позволяет газу или парам масла накапливаться в камере сгорания.Когда он в конечном итоге воспламеняется, избыток топлива может вызвать что угодно, от небольшого количества дыма до небольшого взрыва, который затем выбрасывается в область, окружающую котел. В редких случаях дым и сажа также могут подниматься по трубам вместе с теплом, которое продолжает циркулировать по дому.

Отказ отсечки по низкому уровню воды

Распространенной проблемой котла является отказ выключателя отключения по низкому уровню воды, который может произойти либо из-за отсутствия регулярного технического обслуживания, либо из-за возрастного износа.Выключатель гарантирует, что котел не нагреется без достаточного количества воды. Если котел будет работать без достаточного количества воды, это может вызвать трещину в теплообменнике или камере сгорания.

Хотя эти устройства отключения с низким уровнем воды бывают как электрическими, так и механическими, механический переключатель с большей вероятностью выйдет из строя преждевременно. Одна из распространенных причин этого отказа заключается в том, что поплавковый механизм иногда забивается водой, что затем дает ложный отрицательный результат, указывающий на то, что в системе недостаточно воды.Это, в свою очередь, автоматически отключает систему.

Другой частой проблемой механического переключателя является накопление полностью растворенных твердых частиц (TDS) или минеральных отложений, которые могут препятствовать свободному перемещению поплавкового механизма вверх и вниз при соответствующем уровне воды. TDS также могут вызывать вспенивание воды, создавая ложноположительный эффект, который не позволяет поплавку указывать, когда пора закрыть клапан из-за низкого уровня воды. Это может привести к сухому возгоранию, ремонт которого требует больших затрат, чем замена котла. (На фото: механическое отключение при низком уровне воды, которое имеет накопление TDS и создает ложное срабатывание, которое приводит к сухому пожару)

Скачок высокого напряжения

Другой регулярный сбой в гидравлических системах — это скачок высокого напряжения, поскольку котлы состоят из значительного количества электронных компонентов. Вам всегда нужен лицензированный специалист с надлежащим испытательным оборудованием для диагностики и устранения любых повреждений системы, вызванных скачком высокого напряжения.

Кража меди

В значительной части гидравлической системы используются ценные медные трубопроводы, поэтому кража, к сожалению, является обычным явлением.В зависимости от того, как воры удалили котел и трубопроводы, замена украденных труб может оказаться дорогостоящим для лицензированного сантехника. В любых ситуациях, когда могут присутствовать оголенные провода или другие опасные факторы, наладчики не должны ничего трогать до тех пор, пока лицензированный техник не обследует место. (На фото: медные трубы, отрезанные от котельной)

Ущерб водой

Повреждение водой может иметь катастрофические последствия для котла; Поэтому очень важно проводить полную оценку, когда котел подвергается воздействию воды в течение любого периода времени.В результате потери воды электрические компоненты котла, горелка и даже камера сгорания или нагрева могут получить множество повреждений.

HVACi устраняет претензии на догадки

Котлы

— важная часть любого дома, и они состоят из множества частей, которые необходимо регулярно обслуживать и проверять. В случае претензии важно, чтобы обученный техник оценил всю систему и ситуацию до начала любых обсуждений урегулирования.

Технические специалисты

HVACi обладают навыками, позволяющими полностью исследовать и диагностировать точную неисправность котла.Основываясь на своих выводах, HVACi составляет подробный отчет о повреждениях, в котором даются рекомендации по вариантам ремонта или замены и оцениваются затраты. Отправьте нам претензию на котел сегодня, и мы быстро и точно оплатим ее.

Что такое бойлер? Как работают котлы?

До изобретения парового котла люди полагались на угольные костры и сжигание древесины в качестве источников молнии и тепла. Раньше это было большим неудобством, так как нам приходилось разжигать и разводить огонь в каждой комнате дома, не говоря уже о том, что нам также нужно убирать дрова и угольные отходы.

Сегодня, благодаря котельной технике, нам больше не приходится сталкиваться с такими неудобствами.

Здесь мы узнаем все, что вам нужно знать о технологии паровых котлов, о том, как они работают, и о других интересных фактах, которые вам нужно знать.

Приступим.

Что такое котел и для чего он нужен?

Паровой котел — это тип закрытой емкости, которая действует как система теплообмена. В основном он работает, нагревая воду до точки кипения с помощью какого-либо источника энергии, обычно за счет сжигания или типа топлива, продуваемого через трубку, погруженную в воду.

В этом процессе выделяется тепло, которое затем отводится в систему в виде пара. Этот пар под низким давлением будет поступать по трубным системам к обогреваемому оборудованию.

Таким образом, котел — это, по сути, устройство для выработки электроэнергии. В основном он работает, применяя тепловую энергию к воде для производства пара (или водяного пара). И вода, и пар являются экологически чистыми теплоносителями и довольно эффективно передают тепло.

Температура кипения воды составляет 100 ° C или 212 ° F, но система кипения увеличивает давление, превращая систему в герметичный закрытый контейнер, повышая температуру кипения.Это позволяет передавать через систему котла более высокую температуру, чем 212 ° F.

Основная функция котельной системы — производство, хранение и распределение пара. Затем мы можем использовать пар для различных отопительных целей, включая, помимо прочего, приготовление пищи, производство электроэнергии (котельные электростанции), водяное отопление, центральное отопление помещений и так далее.

Как работают котлы?

Котлы можно рассматривать как часть системы отопления Hydronic . Гидравлические системы используют воду для передачи тепла другому оборудованию и / или источнику распределения.Котел является частью системы, которая нагревает воду, и на самом деле он состоит из множества различных ключевых компонентов:

1. Горелка: компонент, который сжигает топлива для производства тепла, которое затем нагревает воду. Могут использоваться различные виды топлива, но обычно природный газ или нефть.
2. Топка: часть, где топливо встречается с воздухом, чтобы создать горящий огонь (отсюда и название)
3. Теплообменник: теплообменник обеспечивает передачу тепла между горелкой и жидкостью (водой).Теплообменник передает тепло от горелки к жидкости, не вступая в прямой контакт с жидкостью.
4. Линии подачи и возврата: котел использует систему трубопроводов для распределения нагретой воды / пара к точкам распределения и целевому оборудованию. Линии подачи — это трубы, которые распределяют пар (или горячую воду) в точку распределения, а обратные линии — это трубы, которые возвращают воду в котел, когда вода охлаждается для повторного нагрева.
5. Огнеупорный материал: огнеупорных материалов, используемых для заполнения любых зазоров вокруг топки, чтобы огонь оставался в топке все время.
6. Циркуляционные насосы: насос (или насосы) выталкивает горячий пар из котельной системы через линии подачи в точку распределения
7. Конденсатор: баки конденсатора используются только в паровых котлах (а не для горячей воды / горячей воды). масляные котлы). Конденсатор обеспечивает надлежащую конденсацию всего пара перед перекачкой обратно в деаэратор, после чего пар поступает в котел. В паровом котле с емкостями конденсатора в этот конденсатор обычно подается новая вода.
8. Деаэратор: Деаэраторные баки также доступны только в паровых котлах, и их функция заключается в снижении уровня кислорода и углекислого газа (O2 и CO2) в воде внутри котельной системы, в основном для защиты котла от коррозия. В зависимости от конструкции деаэратора уровни O2 и CO2 могут быть снижены примерно до 0,02 мг / л O2 и 0 мг / л CO2.
9. Перегреватель: — очень важная часть . Любой котел является пароперегревателем, и его основная функция заключается в повышении температуры насыщенного пара перед поступлением в циркуляционные насосы без повышения давления .
10. Экономайзер: экономайзер — это, по сути, теплообменник, который размещается на выходе котла для снижения энергопотребления.

Существует несколько различных способов работы котла для нагрева пара / воды и распределения тепла, но в основном мы можем разделить их всего на две категории:

Водотрубные котлы

Источником топлива является сгорел в топке, нагревая внутри водяные трубы. Затем вода кипятится для образования пара, который распределяется по потоку.

Водотрубные котлы, как правило, более энергоэффективны, но они более сложны и дороги в производстве и очень зависят от качества воды. То есть вам может потребоваться постоянная фильтрация подаваемой воды, чтобы котел мог работать с максимальной эффективностью.

Источник: https://commons.wikimedia.org/wiki

Пожарные котлы

Жаротрубный котел имеет трубы, проходящие через резервуар для воды. Топливо сжигается в печи, а дымовая труба отводит газы и тепло, образующиеся в результате этого нагрева.Это делается для регулирования давления, чтобы оно не поднималось выше заданного уровня.

Затем трубы будут передавать тепло печи через воду в баке, и когда она нагревается, пар может двигаться вниз по потоку.

Жаротрубные котлы проще в производстве, поэтому они, как правило, более доступны по цене, чем водотрубные. Однако они не такие энергоэффективные и термически эффективные (не так хороши, как водотрубные котлы по поддержанию тепла).

Источник: https: // commons.wikimedia.org/wiki

Опасны ли котлы?

В конце концов, котлы работают за счет сжигания топлива, и все, что связано с нагревом и горящим огнем, очевидно, может быть опасным.

Несчастные случаи, связанные с котлами, действительно случаются, независимо от того, вызваны ли они системной ошибкой или ошибкой человека, но на самом деле они относительно безопасны из-за их довольно хороших мер безопасности, которые реализованы в большинстве котлов, соответствующих отраслевым стандартам.

Можно с уверенностью сказать, что домашняя топка (приточно-вытяжная) намного опаснее типичного котла.

Тем не менее, согласно отчету о происшествиях с котлами Национального совета инспекторов котлов и сосудов под давлением, существует несколько распространенных причин аварий с котлами:

1. Ошибка оператора или плохое обслуживание;
2. Отсечка по малой воде;
3. Неизвестно;
4. Ограничители;
5. Неисправность горелки;
6. Неисправность конструкции или изготовления;
7. Неправильная установка;
8. Клапан предохранительный; и
9. Неправильный ремонт.

Как видите, человеческий фактор и плохое обслуживание являются наиболее частыми причинами различных происшествий с котлом, поэтому, если вы правильно обслуживаете котел, у вас не должно возникнуть особых проблем с безопасностью.

С другой стороны, отсечка при низком уровне воды является наиболее частой механической причиной аварий котлов, поэтому очень важно регулярно проверять отсечку при низком уровне воды. Вы можете обратиться к руководству по эксплуатации котла, чтобы узнать, как проверить отсечку по малой воде.

Также вам может потребоваться замена регулятора отключения при низком уровне воды, если котел старше пяти лет. У некоторых новых котлов есть кнопка проверки для этой функции.

Подводя итог, можно сказать, что до тех пор, пока вы выполняете рекомендуемые передовые практики при эксплуатации котла и выполняете регулярное техническое обслуживание, ваш котел должен быть довольно безопасным.

В соответствии с кодом ASME CSD1: 2009 для котельной продукции производители теперь обязаны проводить систематические и тщательные испытания перед выпуском продукции на рынок, и уже одно это значительно снизило риски, связанные с авариями котлов.

Когда водонагреватель считается бойлером?

Важно отметить, что не все водонагреватели являются бойлерами, с другой стороны, все бойлеры могут использоваться как водонагреватели.

С учетом сказанного, основные различия между ними заключаются в количестве необходимой воды, рабочих температурах и внутреннем давлении в системе.

В целом, если устройство хранит более 120 галлонов воды, работает при давлении 160 фунтов на квадратный дюйм или выше и генерирует тепловую мощность не менее 200 000 БТЕ в час, его можно классифицировать как котел .

Котлы могут работать на различных видах топлива: электричестве, газе, мазуте, пропане и др. Распространенное заблуждение — думать, что котел рассчитан только на определенные виды топлива, но на самом деле это не так.

В противном случае обычные водонагреватели (не являющиеся бойлерами) обычно используют резервуары гораздо меньшего размера, обычно от 20 до 50 галлонов.Фактически, существуют также безбаквальные водонагреватели, которые вообще не хранят воду.

Однако есть некоторые исключения, так как некоторые водонагреватели могут вместить около 120 галлонов. В этом случае посмотрите на рабочее давление и выделяемое тепло, чтобы определить, является ли агрегат бойлером.

Обычно обычные водонагреватели имеют максимальную рабочую температуру ниже 210 ° F (ниже точки кипения воды), а большинство водонагревателей настроены на температуру от 120 ° F до 150 ° F для предотвращения ожогов.Если у агрегата более высокая рабочая температура, скорее всего, это бойлер.

Подводя итог, проверьте необходимое количество хранимой воды / воды, внутреннее давление в системе и рабочие температуры.

Заключение

Надеемся, мы ответили на некоторые ваши вопросы относительно того, что такое котел? а как работает бойлер?

Если вам понравилась эта статья и вы хотите стать участником сайта, вы можете зарегистрироваться здесь совершенно бесплатно.

Пожалуйста, обратите внимание на некоторые из наших статей:

Как работает комбинированный котел? | Схема комбинированного котла

НЕ пытайтесь установить комбинированный котел самостоятельно

Принцип работы комбинированного котла может быть очень сложным и требует наиболее надежной и безопасной установки.Некоторые люди ошибаются, полагая, что, поскольку комбинированные котлы компактны и не требуют дополнительных резервуаров, их должно быть достаточно легко установить самостоятельно. Мало того, что это чрезвычайно опасно, но также незаконно устанавливать пароконвектомат, если вы не прошли сертификацию. Газовщиков-нелегалов преследуют ежедневно, и на это есть веские причины. Даже если вы нарушили закон и раньше установили комбинированный котел, у вас все равно нет многолетнего опыта, знаний или правильного испытательного оборудования для установки котла.А когда речь идет о газовых соединениях, невероятно глупо подвергать опасности свою жизнь или жизнь своей семьи.

Если вы решите проигнорировать наш совет и попытаетесь сэкономить несколько фунтов, нарушив закон, и установите котел самостоятельно, и попросите своего зарегистрированного друга, зарегистрированного в газовой безопасности, подписать это, вы оба нарушаете закон и грозит крупный штраф, а также тюрьма. В Интернете есть кабинетные эксперты, которые могут попытаться убедить вас сэкономить и установить котел самостоятельно.Как мы упоминали выше, самое главное, вы подвергнете опасности себя и свою семью. Независимо от того, насколько хорошо вы понимаете, как работает комбинированный котел, ниже приведены некоторые причины, по которым вам НИКОГДА не следует устанавливать котел самостоятельно:

• Зарегистрированный инженер по газобезопасности тратит 5 лет на обучение и достигает своего истинного уровня опыта в 5- 10 лет.
• Анализаторы дымовых газов требуются по закону и стоят от 600 до 1000 фунтов стерлингов.
• Анализаторы дымовых газов необходимо ежегодно калибровать и иметь сертификат.
• Пригодность котла к объекту необходимо проверить.
• Размещение котла должно быть безопасным и соответствовать требованиям газовой безопасности и строительных норм.
• Необходимо использовать соответствующие материалы и приспособления, указанные производителем.
• Если вы не зарегистрированы как газовый сейф и подключаете новый газ к котлу = большие штрафы или тюрьма.
• Оборудование, такое как манометры, проверяет подачу газа и обеспечивает безопасное давление.
• Перед подключением котла необходимо проверить целостность газа.И снова один раз подключился.
• Пропускной тест и тест на герметичность.
• Необходимо проверить и отрегулировать расход.
• Инженеры по газобезопасности должны установить газ в котле, а также проверить давление газа и целостность дымохода.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: После прочтения всего вышеперечисленного, вы все же решаете рискнуть и самостоятельно установить котел и подключить газ, вы аннулируете гарантию на котел. (Вдобавок к уплате крупного штрафа или разделению тюремной двухъярусной кровати с вашим приятелем по газовой безопасности, который подписал это).

Если вы хотите, чтобы зарегистрированный установщик газового сейфа установил ваш комбинированный котел или сертифицированный специалист по отоплению, чтобы осмотреть вашу собственность или ответить на дополнительные вопросы о том, как работает комбинированный котел, начните с получения онлайн-предложения. Просто введите ниже свой почтовый индекс и нажмите зеленую кнопку:

Как работает водотрубный котел

Одним из последних достижений в технологии производства пара является использование водотрубных котлов. Этот тип котла отличается от обычных котлов, в которых используется система дымовых труб.Водотрубные котлы более эффективны, чем жаротрубные котлы, вырабатывая больше пара, но при этом потребляя меньше топлива. Кроме того, они намного безопаснее, чем жаротрубные котлы, и их легче контролировать, когда речь идет о текущих проверках и обслуживании. Так как же именно работают водотрубные котлы?

Чтобы эффективно ответить на этот вопрос, мы должны сначала понять основное различие между системами водотрубных и жаротрубных котлов. Все сводится к соотношению воды и источника тепла.В конструкции жаротрубного котла вода окружает источник тепла. В конструкции водяной трубы источник тепла окружает воду. Давайте подробнее остановимся на этой разнице и объясним, почему она важна.

Обычная конструкция пожарной трубы

В любой котельной системе создание пара начинается с горелки. Когда топливо (обычно природный газ, пропан или мазут) сжигается внутри печи, оно создает горячие газы, которые, в свою очередь, нагревают воду. В обычном жаротрубном котле горячие газы перемещаются из топки в нагревательные трубы, погруженные в воду в баке.Поскольку стенки трубок нагреваются газом, тепло передается воде, в конечном итоге превращая горячую воду в пар.

Хотя эта конструкция довольно распространена, она также довольно неэффективна по нескольким причинам. Во-первых, вода является медленным проводником тепла, и чем больше воды в резервуаре, тем больше времени требуется для нагрева. Чтобы запустить обычный котел, требуется не только несколько часов простоя, но и, когда вы достигнете желаемого давления пара, мало возможностей приспособиться к изменяющемуся спросу.В результате жаротрубные котлы обычно потребляют гораздо больше энергии, чем фактически необходимо для выполнения работы, что приводит к отходам тепла и более высоким расходам на топливо / воду.

Во-вторых, это проблема места. Обычные промышленные котлы по своей конструкции занимают много места, и для их размещения требуется отдельная котельная. В частности, для небольших компаний создание такого отдельного пространства может оказаться сложной и дорогостоящей проблемой.

Инновационный дизайн водяных трубок

Промышленные водотрубные котлы имеют гораздо более эффективную конструкцию, позволяющую экономить место и электроэнергию.протекает через котел. Благодаря конструкции водяной трубы вода окружена нагретыми газами, а не наоборот. Горячий газ из топки поступает в основную камеру котла. В некоторых случаях газ попадает в заднюю стенку котла, а затем отскакивает обратно к другому концу котла. Это создает эффект перегревателя внутри котла, который может помочь уменьшить количество топлива, необходимое для выработки тепла на оптимальном уровне.

Пока этот горячий газ движется по котлу, он нагревает воду внутри ряда котельных труб, которые находятся в середине котла.Эти водяные трубы имеют форму прямоугольника и примерно равны длине самого бойлера. Трубки также полностью герметичны и могут выдерживать более высокое давление, поэтому вода не может вытекать, а огонь или газ не могут проникнуть внутрь трубки. По сути, огонь и газ, производимые горелкой, колеблются вокруг водяных труб, нагревая их и воду внутри них снаружи. Это заметное отличие от жаротрубных котлов, в которых вода, используемая для создания пара, будет окружать источник тепла.

Поскольку тепло распределяется по всему котлу и окружает водяные трубы, эта конструкция не только более энергоэффективна, но и требует меньше воды. Вода также может двигаться и циркулировать по трубам, что снижает нагрузку на котел.

Вода, нагретая внутри трубок, поднимается вверх по котлу в паровой барабан. Внизу парового барабана находится кипящая вода, которая продолжает нагреваться огнем и газом, создаваемым горелкой.Эта кипящая вода в конечном итоге становится паром, который затем может быть выпущен котлом для использования в отоплении и других целях. Процесс от холодного запуска до полного выпуска пара обычно занимает минуты, а не часы.

Водотрубные котлы также имеют сливную трубу, которая соединяет паровой барабан с барабаном питательной воды. Если пар охлаждается и снова конденсируется в капли воды, эта вода может стекать из парового барабана в барабан питательной воды через спускную трубу. Это позволяет этой воде снова попасть в водопровод котла, вернуться в трубы и снова превратиться в полезный пар.Опять же, это помогает уменьшить количество воды, необходимой внутри бойлера.

Весь процесс не только выполняется быстрее, чем с традиционными котлами, но и может выполняться на гораздо меньшей площади. В результате водотрубные котлы занимают гораздо меньшую площадь по сравнению с обычными жаротрубными котлами, что позволяет разместить больше котлов, чем это может еще больше повысить эффективность. При использовании в модульной конфигурации водотрубные котлы можно запускать и останавливать, чтобы не отставать от постоянно меняющихся требований к паропроизводительности, что делает их гораздо более энергоэффективными.
