какие лучше, фото, схемы, чертежи, проекты

Дизайнерская печка буржуйка заводского исполнения

Наиболее простая печь буржуйка для дачи делается из самых доступных материалов, порой — даже из подходящих отходов. Топливом служат дрова или опилки, гораздо реже — уголь.

Купить печь буржуйку, или сделать своими руками

Следует отметить, что сама идея экономии средств от самостоятельного создания печки буржуйки является весьма сомнительной. Согласитесь, что тягаться со стоимостью промышленных методов обработки металла просто нелогично.

Даже при использовании бесплатного сырья стоимость расходного материала (электроды, отрезные круги, шлифшкурка и т.д.) сведет на нет экономию на металле. Разве что удастся приспособить под печь корпус газового баллона, толстостенной железной бочки или другого металлического хлама.

Печь буржуйка из газового баллона

В результате получится простая конструкция, но вот хорошие показатели ее теплоотдачи и эффективности, скорее всего, будут далеки от идеальных. Совершенно другая история — если печь буржуйка своими руками создается для поиска повышения КПД или реализации собственных теплотехнических идей. В таком случае ее создание полностью оправдано и вполне может принести ощутимую экономичность.

Чугунная буржуйка старого образца

Конструкция буржуйки, на первый взгляд, предельно проста. Это обычный ящик-топка закрытого типа с дверкой для загрузки топлива и нижней дверкой-поддувалом, через которую поступает воздух, необходимый для процесса горения.

Печь буржуйка для дачи: принцип действия и конструктивные особенности

Наука теплотехника говорит нам, что процесс горения сухого топлива в закрытом пространстве можно регулировать двумя способами: дозированным доступом окислителя (воздуха, кислорода) и изменением скорости отвода продуктов сгорания путем регулировки площади сечения дымохода. На практике используются одновременно оба метода, и именно благодаря этому достигается максимальный КПД сгорания топлива.

Связь объема топки и площади сечения дымохода

Чтобы не углубляться в теоретические выкладки, воспользуемся готовым проверенным инженерным подходом. Согласно ему, диаметр дымохода, выраженный в миллиметрах, рассчитывается по такой формуле:

Диаметр = 2,7 х объем топки (в литрах)

Печка буржуйка с дымоходом сваренная своими руками

Так, для дымоходной металлической трубы самого ходового диаметра 110 мм — объем топки печи буржуйки получается чуть более 40 л. К слову сказать, большинство недорогих печей промышленного производства имеют именно такой объем, а их дымоходный выход имеет диаметр 110 мм.

Форма печки буржуйки

Правильное согласование проходного сечения с объемом топки создает все условия для полного дожигания топлива, включая трудно сгораемые продукты его термической перегонки.

Ограниченные сечением дымохода, газы циркулируют вдоль верхней поверхности буржуйки, где немного охлаждаются и вновь попадают в зону горения. Отдавая тепло, они обеспечивают нагрев верхней панели, которую теперь можно использовать, как варочную поверхность для приготовления пищи. Кроме увеличения КПД, дожигание топлива сильно уменьшает количество дыма и другие нежелательные выбросы в атмосферу.

Циркуляция газов в буржуйке

Геометрия топки

Равномерная циркуляция невозможна, если верхняя поверхность не плоская — а изогнутая. Такую фигурную поверхность имеют печки, сделанные из газовых баллонов. Под конусоподобным сводом горячие газы сбиваются в плотный газовый шнур, который плохо отдает тепло и плохо смешивается с поступающим воздухом для дожигания. Естественно, что КПД при этом теряется.

Буржуйка с низким КПД для гаража

Металлические и чугунные печи буржуйки, какие лучше

Чтобы циркулирующие газы не переохладились — расход тепла от них тоже следует дозировать. На практике этого достигают двумя путями, делая:

  • печки буржуйки из чугуна;
  • или самоделки из железа с дополнительными экранами.

Чугун относительно плохо проводит тепло, так что большая его часть остается в пространстве топки. Но его использование для самостоятельного творчества практически недоступно. К тому же чугунная буржуйка делается из материала с дозированными физическими свойствами и точно рассчитанной толщины.

Необычная чугунная буржуйка для маленьких помещений

На металлические печи устанавливаются дополнительные экраны, чтобы повысить КПД. Конструктивно они представляют собой дополнительные листы металла, размещенные снаружи на небольшом удалении от стенок топки. Они выполняют сразу две функции:

  • отражают часть теплового излучения обратно в сторону топки;
  • образуют вертикальный воздуховод, отводящий горячий воздух в помещение.

В результате печь буржуйка представляет своеобразный воздушный конвектор с естественной конвекционной тягой воздуха. Экран хорошо сберегает тепло внутри буржуйки на начальном этапе разгорания пламени и является эффективной защитой от серьезных ожогов, когда боковые стенки печи нагреются до высокой температуры.

Согласно расчетам, подкрепленным практикой — расстояние между топкой и экранами должно составлять 50-70 мм. При меньшем расстоянии они сильно нагреваются и хуже задерживают тепловое излучение. При большем расстоянии уменьшается тяга воздушного конвектора и его эффективность.

Два типа горения — две разных конструкции буржуйки

Различают два разных типа буржуйки, отличающихся по конструкции и принципу распределения теплоресурса.

Декоративная чугунная печь буржуйка фото

Буржуйка классическая

В классической конструкции воздух в топку подается снизу через колосники и поддувалочное пространство. При этом зона горения располагается в колосниковой зоне под топливом, которое саморазогревается от раскаленных газов. Воздух для горения, проходящий через раскаленные колосники, предварительно нагревается. Процесс носит лавинообразный характер и регулируется только ограничением поступления воздуха.

Нижнее горение характерно очень быстрым нагревом буржуйки, удобством закладки топлива поверх зоны горения, интенсивным выделением тепла. К тому же, такой тип пламени стабилен при очень большой разнице в диапазонах подачи воздуха и силы тяги. Его основной недостаток — быстрое, но неполное сгорание топлива, пониженное КПД.

Печь длительного горения

Для печи буржуйки длительного горения следует использовать однокамерную схему. Воздух для горения подается прямо в камеру сгорания, поверх зоны горения. При этом создаются условия для более медленного поверхностного сгорания топлива.

Главные преимущества данного метода:

  • большой промежуток времени между подачей топлива;
  • приближенность к пиролизному горению;
  • повышенный КПД.

Основные недостатки:

  • более сложный розжиг;
  • необходимость дозированной подачи воздуха;
  • загрузка топлива производится после полного выгорания предыдущей партии.

Печь буржуйка своими руками: чертежи и схемы

Проект простой буржуйки с дымоходомЧертеж простой, классической буржуйкиСхема буржуйки длительного горения

Итог

После освоения всех этих несложных знаний, разработать схему работы, продумать конструкцию и нарисовать чертеж своей собственной печки-буржуйки не составит никакого труда. Предварительно ознакомьтесь со схемами, чертежами и проектами готовых самодельных печей.

Печка-буржуйка, созданная своими руками и по всем правилам, будет греть лучше, чем самая современная и навороченная модель из магазина. Ваше тепло — в ваших руках!

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

  • простая вертикальная печка;
  • агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
  • горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

  1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
  2. Доверху заполните сосуд водой.
  3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
  4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

  • листовой металл толщиной 3 мм на дверцы и перегородку камеры;
  • обрезки толстого железа для теплообменника;
  • арматура Ø16—20 мм на колосники;
  • куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
  • асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

  1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
  2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
  3. Изготовьте из арматуры колосниковую решетку круглой формы.
  4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
  5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
  6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

  • металл 3 мм на зольник и дверцы;
  • стальные полосы 2 мм на ребра;
  • любой подходящий металлопрокат для ножек;
  • труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
  • арматура для усиления решетки;
  • шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

  1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
  2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
  3. Сварите зольную камеру с дверцей и установите ножки.
  4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
  5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
  6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

Буржуйка из газового баллона своими руками: инструктаж по изготовлению

Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления .

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой материал из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Этап №1 – выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки – емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть .

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 – изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально.

Галерея изображений

Фото из

Горизонтально расположенный корпус печки

Преимущества загрузки дров в горизонтальный корпус

Минимум места для установки печи

Переносная буржуйка из мини баллона

Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы – для загрузки и поддувала – делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник – выполнимая задача.

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант – это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую – для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа – общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Прорезка отверстия под дымоходную трубу

Шаг 2: Разметка дверок зольника и топливника

Шаг 3: Резка корпуса баллона по разметке

Шаг 4: Зачистка заусенцев по срезу

Шаг 5: Сборка заготовки колосника

Шаг 6: Вычерчивание абриса колосника

Шаг 7: Обрезка колосника по шаблону

Шаг 8: Фиксация колосника внутри корпуса

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие “штрихи”:

Галерея изображений

Фото из

Шаг 9: Фиксация патрубка для дымохода

Шаг 10: Фиксация петель и навешивание дверок

Шаг 11: Предварительная сборка дымоходного канала

Шаг 12: Сборка дымохода и запуск печки

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Существенно повысить теплотехнические качества буржуйки, сооруженной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Галерея изображений

Фото из

Обычная печка из баллона в гараже

Заготовка баллона меньшего литража

Установка камеры для дымооборота

Приспособление для увеличения теплоотдачи

Некоторые мастера рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации – металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка – это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

Самая эффективная буржуйка своими руками. Чертежи и схемы

Устройство буржуйки является достаточно простым. При поджоге горючего материала в замкнутом пространстве с притоком воздуха и отводом дыма стенки нагреваются и отапливают помещение. Простейшая печь должна иметь три элемента:

  • топочную камеру;
  • дверцу с воздушными каналами для притока свежего воздуха;
  • дымоходную трубу.

При этом, для максимально эффективной работы печки, нужно проследить за многими моментами:

  • соотношением размеров конструкции;
  • возможностью регулирования воздушного притока;
  • правильностью схемы дымохода;
  • полным прогоранием топлива и т. д.

Как сделать буржуйку своими руками, да так, чтобы учесть все необходимые моменты для ее самой эффективной работы? Для этого требуется точный теплотехнический расчет. Проводить его вам уже не нужно, так как чертежи включают в себя все точные размеры.

Главные технические требования

Буржуйка – это название печи, подразумевающее точный теплотехнический расчет. Размеры дымоходной трубы в буржуйках напрямую зависят от размеров топочной камеры. Если труба будет слишком широкой и пропускать все скапливающиеся газы, то, помимо дыма, через нее будет уходить и тепло, а также большой объем полностью не прогоревших материалов, в результате чего печь не будет прогреваться.

Ширина трубы должна быть такой, чтобы создавать сопротивление. Согласно расчетам, число, обозначающее диаметр дымохода в миллиметрах, должно превышать в 2,7 раза число, обозначающее в литрах объем камеры сгорания. Например, если объем камеры составляет 25 литров, то диаметр дымохода должен составлять 65 миллиметров.

Как горит топливо в буржуйке

Несмотря на решетки, через которые зола падает на дно топки уже почти остывшей, тепло в нижнюю часть бака всё равно передается. Из-за этого буржуйки обычно ставят на ножки достаточной высоты по чертежам, а под печь укладывают негорючий материал, чаще всего асбест, поверх которого укладывается лист металла, превышающий на 35 сантиметров размер печи по периметру, как на видео. Располагать буржуйку следует на удалении не меньше чем на 1,2 метра от стен помещения.

Самой опасной частью печи считается дымоход. В нем сосредотачиваются самые горячие газы, которые могут продолжать гореть, из-за чего дымоход постоянно раскален, при его сборке нужно чаще сверяться с чертежами.

Дополнительные модификации

В настоящее время буржуйки могут работать на любом виде топлива, будь оно твердое, жидкое или даже газообразное. В зависимости от вида топлива в конструкцию буржуйки добавляются колосниковые решетки, поддувы и т. д. Посмотрев видео, можно ознакомиться со многими из них, а после найти чертежи любой заинтересовавшей. Печь, оборудованная колосниками, способна прожигать даже каменный уголь. При добавлении направляющих внутрь топки, буржуйку можно даже использовать в качестве плиты для приготовления пищи.

Если колосники сделать по чертежам съемными, то печь может иметь два режима горения.  Можно собрать универсальное поддувало со съемным патрубком, и, в таком случае, можно будет в одной буржуйке применять три разных вида топлива в зависимости от положения поддувала и дополнительных деталей с разных чертежей.

Использование буржуек

При учете теплотехники и пожарной безопасности, ничто не ограничивает мастера в создании буржуйки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задумались, как сделать буржуйку привлекательной, и в итоге выпускают подобные печи в удивительном исполнении – при таком дизайне их можно размещать в дачных домах как предмет интерьера вместо камина.

К слову, камин в сборке более сложен, требует множество затрат, а также согласования чертежа проекта по установке. При размещении буржуйки никаких согласований не требуется, так как такие печи не считаются стационарным элементом. Как можно заметить по видео, множество мастеров отапливают свои гаражи, дачи и мастерские при помощи таких печек, и каждая самодельная буржуйка имеет свою собственную схему.

Разновидности эффективных печей

Для повышения эффективности работы буржуйки можно использовать воду.  Она дольше держит и лучше отдает тепло, по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения. Для большинства вариантов также уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

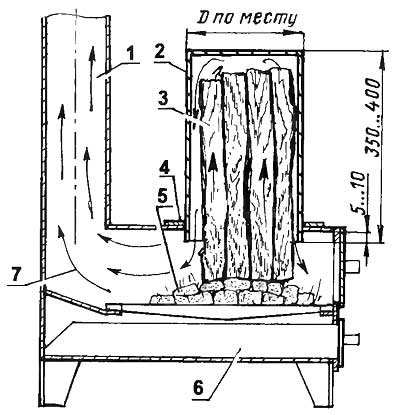

Инженер Быстров создал конструкцию длительного горения топлива в виде опилок. Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Эта конструкция, показанная на чертежах, повышает уровень КПД в печах длительного горения по сравнению с обычными, и позволяет закладывать топливо реже и меньше, получая больше тепла для дачи на длительное время.

чертежи и рисунки, схемы и размеры для создания самодельных походных печей. Как сделать дровяную печь-буржуйку для обогрева?

Летом наличие печи в палатке для людей, ведущих полевой образ жизни, необязательно, а с осени до весны – суровая необходимость. Здесь важно не только приготовить, например, кашу, но и обогреться. Спальник и термобелье, палатка для зимних условий, конечно, могут выручить, но рано или поздно возникнет необходимость выйти из спального мешка, а это означает потерю с трудом накопленного за время лежания тепла.

Когда на улице ниже -10 градусов, то никакое утепление не поможет, так как человек замерзнет без дополнительного обогрева. Если тратиться на покупку готовой буржуйки нет желания или возможности, то такую печку легко сделать своими руками.

Требования

Печь, в том числе и самодельная, должна быть легкой, экономной, работать даже на дереве и углях, не вынуждая туриста покупать спирт, солярку или иной нефтепродукт либо искать пластиковый мусор для сжигания, дающий весьма едкий и коптящий дым.

Конструкция

Главное – это то, что конструкция должна быть из металла. Лучшим выбором в качестве основного материала является пожаробезопасная нержавеющая сталь, которая не загрязняет воздух в палатке продуктами горения, что привело бы к удушению во время сна. Оптимальный вариант – печка с дымоходом. Топка обязательно должна стоять на ножках и находиться на теплоизолирующей подставке.

Печка без дымохода приведет к тому, что хозяин может угореть.

Искрогашение и КПД

Опционально буржуйка или щепочница может иметь дымоход-змеевик, в котором образующиеся искры, поднимающиеся вверх, успевают угаснуть. Если горячая искра упадет на крышу палатки, то может прожечься дырка, что поставит под вопрос ночевки и привалы при внезапном затяжном или проливном дожде.

Если искрогасителя в конструкции нет, то нужно устанавливать трубу так, чтобы она выходила не через крышу палатки (вертикально), а через любую из ее стен (горизонтально). К тому же горизонтальная труба заметно улучшает обогрев воздуха внутри укрытия. Такой подход особенно актуален в морозные дни, когда каждый градус драгоценного нагрева на счету.

Палатка

Потолок, пол и стены палатки не должны поддерживать горение. Желательно приобрести укрытие, устойчивое к колебаниям температуры в течение суток до десятков градусов. Для дымохода в потолке или одной из стен палатки выходное отверстие обязательно должно быть изолировано жаростойкой вставкой, что не даст деформировать саму палатку.

Конструкция палатки должна иметь втяжные отверстия или окошки, которые при необходимости легко приоткрыть, пропуская внутрь свежий воздух – небольшая тяга для уверенного тления дров в печке жизненно необходима, иначе огонь в печке погаснет, и обитатель палатки лишится обогрева.

Палатка должна быть довольно вместительной, чтобы владелец с комфортом переночевал при теплящейся печке, когда собственным теплом уже не согреться, и при этом отсутствовала возможность во сне ногой случайно задеть и опрокинуть работающее отопительное устройство. Если есть сомнения, то лучше воспользоваться альтернативными способами, чтобы не отморозить руки и ноги. Например, можно поместить в спальник аккумулятор тепла.

Как собрать?

Самодельная походная буржуйка

Классическая дровяная мини-буржуйка – это топка с выхлопной трубой, конец которой выведен за пределы палатки. Сделать из простой печки-щепочницы буржуйку- «трансформер» можно, присоединив к ней разборный отсоединяемый дымоход. Нужно выбрать любой из имеющихся чертежей, рисунков и при необходимости пересчитать габариты элементов всей конструкции под свои потребности. Таким образом, можно в точности повторить выбранную схему на практике.

Щепочница

Для изготовления топки-щепочницы следует выполнить ряд действий, описанных ниже.

  1. Нужно выбрать две жестяные консервные банки с диаметром 10 и высотой 6 см. В основном такие габариты есть у туристических кружек из нержавейки, диаметр которых может достигать 11 см.
  2. Затем следует загнуть рваные края, оставшиеся после вскрытия, на обеих банках.
  3. Используя любой металлический лист, например, обрезок кровельного листа, необходимо выкроить круг диаметром 30 мм с тремя длинными концами и согнуть эти концы под прямым углом.
  4. После этого следует высверлить на дне банки отверстия диаметром 4 мм, сверяясь по загнутым на круге концам.
  5. Затем нужно опустить кружок с загнутыми концами на дно банки, при этом концы должны пройти через предназначенные для них отверстия.
  6. Загните концы и положите на круг сухие обломки веток, коры, щепки.
  7. В той же внутренней банке на расстоянии 2 см от верхнего края необходимо прорезать три отверстия диаметром 5 мм. Угловое расстояние эквивалентно 120 градусам.
  8. Вставьте болты с гровер-шайбами и затяните их при помощи гаек.
  9. После этого нужно установить кружку на получившуюся конструкцию. Если кружка стоит неровно, то потребуется выставить болты.
  10. Проделайте дополнительные отверстия в нижней части банки под опоры, на которых она будет стоять, при этом длина каждой из ножек должна быть не больше диаметра банки.
  11. Затем нужно сделать крышку для уже собранной конструкции из второй банки. Для этого нужно обрезать ее, сделать отступ с обоих краев и немного согнуть – это позволит ей войти в конструкцию на основе первой банки с некоторым усилием.
  12. Используйте для ручки коннектор от зарядного устройства аккумулятора. Прикрепите ее к центру крышки.
  13. Просверлите в дне получившейся печки отверстия по 5 мм для создания небольшой тяги – их потребуется несколько штук.

Дымоход

В первую очередь, необходимо приобрести тонкостенную стальную трубу (для любой палатки хватит длины 2,5 м) – это позволит сделать съемный дымоход. Для изготовления дымохода лучше придерживаться рекомендаций, представленных ниже.

  1. Необходимо распилить трубу на секции, например, по полметра.
  2. Чтобы одна секция входила в другую, нужно нарезать один из концов каждой секции в виде «бахромы» (резаных лепестков). Слегка подогните эти лепестки внутрь.

Теперь одна секция трубы легко входит в другую.

Дымоуловитель

Для этого устройства потребуется металлическая воронка (хайло или дымосборник), которую также легко сделать из листа тонкостенной стали.

  1. Для начала нужно наметить на листе стали контрольную точку, вокруг которой согнется сам лист.
  2. Затем сверните его в виде конуса и закрепите при помощи заклепок или болтов с гайками в двух-трех местах.
  3. Срежьте верхушку получившейся конструкции так, чтобы сечение совпадало с диаметром дымохода.
  4. Срежьте лишний металл на противоположном (широком) краю получившейся воронки так, чтобы его диаметр полностью совпал с диаметром крышки.
  5. Загните и доработайте оба края (больший и меньший) воронки таким образом, чтобы конструкция надежно и плотно надевалась на щепочницу.
  6. Соберите и вставьте дымоход в дымосборник, выведите его через штатное окошко палатки наружу.
  7. Обеспечьте в палатке режим микровентиляции, приспустив застежки на окошках и двери.
  8. Разожгите огонь в печке и установите на нее получившуюся дымовую вытяжку – этим можно отгородиться от продуктов горения древесины.

      Теперь дым будет выходить за пределы палатки. Топка и вытяжка разогреются, создав источник тепла внутри палатки. Перед готовкой на щепочнице потребуется отсоединить дымоход от самой печки, сняв дымосборник, а в палатке обеспечить активный приток свежего воздуха, открыв полностью окошки.

      Размеры

      Если палатка четырехместная, а в походе участвует несколько человек, то для готовки еды в тамбуре сооружается вторая щепочница (можно с дымоходом). Для отапливания основного спального помещения используется либо такая же щепочница с таким же дымоходом, либо полноразмерная (стандартная) буржуйка. Располагая ту или иную печку в палатке, нужно оберегать свой «шатер» от перегрева и внезапного воспламенения, а себя – от угара.

      Для зимней рыбалки и всепогодных походов желательно воспользоваться полноразмерной буржуйкой, зачастую устанавливаемой у входа в палатку. Стандартная буржуйка оснащена поддувалом (колосником) – это облегчает закладку дров. В случае с щепочницей дымоход снимается при каждом добавлении дерева в топку.

      Газовые горелки

      Если в местности, куда отправляется человек, нельзя быстро найти «долгоиграющую» древесину (например, акацию), то стоит позаботиться о газовых горелках и спиртовках. Они помогут приготовить кашу или суп. Сделать газовую печку куда более затруднительно – нужно обзавестись промышленной горелкой и баллоном со сжиженным газом.

      Недостатком газового оборудования является необходимость оставлять баллон снаружи – при малейшем подтравливании через изношенный вентиль человек рискует задохнуться, так как пропан тяжелее воздуха, и он легко скапливается в нижней части палатки до опасной для жизни человека концентрации. Газовая горелка относительно безопасна в использовании лишь вне палатки.

      О том, как изготовить печку для палатки своими руками, смотрите в следующем видео.

      Видео: проект буржуйки с водяным контуром

      С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

      от родословной и устройства к изготовлению своими руками и усовершенствованию

      Проблема отопления небольшого дачного домика или бытовки обычно решается двумя способами – устанавливаются электрообогреватели либо металлическая печка на дровах. Построить стационарную кирпичную печь выйдет вдвое — втрое дороже. Наименее затратный вариант – сделать отопительную буржуйку для дачи самому, пользуясь готовыми чертежами.

      Представляем 2 оригинальных конструкции, разработанные и проверенные нашим экспертом Виталием Дашко. Главное преимущество отопителей – способность полноценно обогревать 2 смежных комнаты.

      Что такое буржуйка

      Буржуйка, как мангал и коптильня, считается оптимальной для обогрева, поскольку в ней большая камера горения. В задней части печки устанавливают дымоотводную трубу. В передней части есть дверца для закрытия камеры горения и небольшая дверь для зольника, который необходимо периодически очищать от собранной золы.

      Схема прямоугольных буржуек

      Если буржуйка в гараж на дровах своими руками конструируется, то стоит отметить, что нижняя дверца будет осуществлять сразу несколько функций. Первой функцией является открытие пространства для уборки, а второй – возможность регулировки интенсивности горения и температуры в помещении. То есть если дверь открыть на всю, буржуйка будет гореть существенно мощнее, чем во время приоткрытого положения дверцы. Отталкиваясь от этого, повысится температура в отапливаемом помещении.

      Что касается размеров, то они могут быть самыми разнообразными, но от них зависит коэффициент полезного действия и эффективность агрегата. Особенно это важно, если изготовляется буржуйка для дачи.

      Чтобы облегчить изготовление буржуйки, выбирают газовый баллон объемом 50 литров. Буржуйка такого размера сможет прогреть гараж или небольшое хозяйственное строение. Если необходима более эффективная печь, то в качестве основы берут металлическую бочку 200 литров. Ещё можно сделать печь из листового металла. Ну, естественно, стоимость повысится за счет материала.

      Итог

      Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

      Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

      На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

      Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

      Где используется буржуйка

      Хоть печь буржуйка является простой конструкцией, которую можно собрать самостоятельно, она все равно очень популярна и пользуется большим спросом. Работает конструкция на любом виде твердого топлива.

      Буржуйка в гараж своими руками считается оптимальным решением и весьма эффективным агрегатом для обогрева помещения. Обосновывается, это тем, что конструкция занимает немного места, и является самым дешевым вариантом обогрева. Для функционирования печи достаточно закупить дрова и использовать их на протяжении длительного периода. А как всем известно дерево является самым доступным видом топлива.

      Если изготовляется буржуйка из газового баллона своими руками, то она способна эффективно обогреть небольшое подсобное помещение. И это очень полезно, ведь что-то ремонтировать, когда мерзнут руки и холодно в помещение просто невозможно.

      Печи такого типа актуальны для дачных домиков. Не каждый человек, может, ежедневно находиться на даче, но, когда приезжает посмотреть, что да как, нуждается в тепле, особенно в зимний период. Сделав буржуйку и установив её в дачном домике, вы будете уверены, что, когда приедете и распалите агрегат, сразу почувствуете тепло, которое быстро распространится по всему строению.

      Родословная с историей

      Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.

      Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.

      К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.

      Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.

      Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.

      Современная буржуйка в художественном исполнении

      С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.

      Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.

      Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.

      Преимущества и недостатки

      Решив, что буржуйка для дачи лучший вариант, не стоит сразу закупать материал. Для начала давайте рассмотрим преимущества и недостатки агрегата.

      Достоинства печи:

      1. Невысокая стоимость. Для изготовления буржуйки можно использовать самые дешевые материалы. Их можно поспрашивать у соседей или родственников.
      2. Работа на любом виде твердого топлива. Буржуйка выполняет свои функции на любом типе твердого топлива. Ведь для обогрева можно использовать даже самые дешевый тип, такой как дрова.
      3. Простота конструкции. Если посмотреть чертежи, то можно увидеть, что состоит печь всего из нескольких элементов.
      4. Возможность сконструировать варочную поверхность. Если в модель включить варочную поверхность, то на печи вполне можно готовить пищу.
      5. Легкость использования. Если организовать качественный дымоход, то не будет перебоев в работе, вам достаточно будет регулярно подкидывать топливо.

        Схема буржуйки из баллона

      К большому сожалению, буржуйка, которая изготовляется своими руками, имеет и недостатки. Для кого-то они несущественные, но многим могут помешать сделать выбор именно в сторону этих устройств.

      Основные недостатки:

      • не эстетичный внешний вид готового изделия;
      • повышенная температура основания, во время функционирования и если случайно коснуться корпуса, можно получить ожог;
      • высокий уровень расхода топлива, но оно дешёвое.

      Недостатков значительно меньше, чем преимуществ, и к тому же они не такие серьезные.

      Установка колосников своими руками

      Металлам свойственно расширяться в процессе нагрева. Именно по этой причине при установке колосников для камина или буржуйки необходимо сделать зазоры со всех сторон не менее 5 мм. Уступ, на который будет укладываться решетка, необходимо стесать .

      Для кирпичных моделей камина охлаждаемые колосники должны располагаться ниже дверцы топки на один кирпич. Это нужно, чтобы исключить выпадание углей на пол. Разная степень нагрева по-разному воздействует на все металлы, именно по этой причине, в случае монолитной фиксации элементов. возможна деформация или трещины в кладке.

      После укладки решетки своими руками пазы заполняются песком без примеси цемента. Если основу решетки составляют прутья треугольной формы, вершина должна быть направлена вниз .

      Простая прямоугольная буржуйка

      Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

      Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

      Как делается эта печка буржуйка своими руками для дачного домика:

      1. Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
      2. Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
      3. Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.

      4. Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
      5. Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
      6. Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
      7. Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
      8. Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

      Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

      Устройство дымохода

      • Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная

      высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая
      боровом
      . длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

      Боровы печной трубы
      • Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

      Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

      Совет.

      Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

      Вывод дыма через окно

      Отзывы

      Фабриченко Николай, 45 лет, г. Тверь

      Я вообще люблю заниматься рукоделием, причем, одинаково хорошо работаю, как с деревом, так и с металлом. Поэтому, когда изготавливаю какой-либо прибор, в первую очередь думаю о его безопасности. В гараже я провожу много времени, поэтому решил сделать буржуйку. Мой сосед по кооперативу поддержал мою идею и решил заняться тем же. Собрать конструкцию не составило особого труда, но когда мы начали заниматься установкой, то мой сосед решил не думать над пьедесталом. Он просто поставил печку в углу гаража. Совсем недавно наблюдал картину, как он тушил пожар. Оказывается, под буржуйкой был пол с линолиумом, и пока она горела больше 2х часов, покрытие не только поплавилось, но и воспламенилось. Поэтому мастерам-самоучкам стоит запомнить – безопасная эксплуатация должна стоять на первом месте! Хорошо, что я рядом был.

      Лисогоря Владимир, 40 лет, г. Якутск

      А я буржуйку соорудил из старого молочного бидона. Сначала в верхней части сделал отверстие, которое служит поддувалом, потом в днище вырезал место под патрубок. На него же насадил дымовую трубу. Для змеевидного колесника использовал стальную проволоку. Сначала у меня была проблема с горением топлива, но потом я просто растянул колесник и все наладилось. В своей буржуйке я сделал опоры в виде колец, для чего использовал трубы. Вместо ножек сделал кирпичное возвышение. Уже вторую зиму такая самодельная печка отлично меня спасает в гараже.

      Александр Василенко, 37 лет, г. Рыбинск

      Я себе в мастерскую соорудил буржуйку из старой бочки. Вырезал с торца прямоугольное отверстие, с внутренней стороны установил решетку, на которую укладывал дрова. В верхней части сделал отверстие под дымоход и из соответствующего диаметра трубы его же и сделал. На всю работу у меня ушло 2 дня, так как я не мог сразу качественно припаять дымоход. Смог попользоваться я такой печкой не больше недели. Во-первых, контролировать огонь в такой конструкции оказывается достаточно сложно. Во-вторых, размеры бочки у меня были значительные, поэтому она много места занимала в мастерской. Единственное, что на ее сооружение я потратил совсем мало усилий и времени. Сначала хотел выкинуть эту печку, но жена предложила отвезти на дачу, и теперь мы в ней сжигаем огородный мусор. Так что из бочки средства отопления не получается.

      Основные особенности конструкции

      Стандартная металлическая печь состоит из следующих основных элементов:

      Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.

      Дровяная каменка

      Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

      Чертеж металлической печи

      Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.

      Трубы дымохода

      Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.

      Советы

      Сделать печку-буржуйку – полдела. Надо еще получить удовольствие от ее использования. Казалось бы, что тут сложного – закинул дрова и грейся. Но не все так просто, как может показаться на первый взгляд.

      Почему готовые устройства стоят дороже? Потому, что инженеры-сборщики предусмотрели все удобства. Чтобы самодельная печка тоже приносила удовольствие стоит подумать над такими моментами:

      • защита – во время закладки топлива, старые угольки могут выпадать наружу, что вполне травмоопасно, поэтому перед топочной камерой нужно соорудить небольшую сетку;
      • так как печка раскаляется, то ее с внешней стороны стоит немного теплоиизолировать, или по крайней мере, провести изоляцию приближенных поверхностей – это снизит риск возгорания;
      • желательно покрыть буржуйку жаростойкой краской или антикоррозионным покрытием – так изделие послужит намного дольше;
      • на корпусе стоит приделать ручки, так как во время горения топлива, стенки устройства будут сильно раскаляться;
      • обязательно нужен регулировщик тяги через колесники – это делает работу буржуйки более комфортной;
      • если буржуйка делается из старого газового баллона, то важно убедится, что внутри емкости не осталось опасного вещества – в обратном случае высок риск взрыва.

      Декор

      Задекорировать печь можно различными способами:

      1. Оштукатуриванием.
      2. Отделкой облицовочным кирпичом.
      3. Изразцами.
      4. Различными видами плитки (терракотовой, майоликой, клинкерной).
      5. Натуральным и искусственным камнем.
      6. Мрамором.
      7. Металлом.

      Отделка печи металлом является наиболее простым и эффективным способом. Для этого используют листовую сталь или алюминиевый прокат. Торцовые поверхности печи, покрытые этими материалами, создают дополнительный изолирующий слой.

      Для окрашивания металла используют кремнийорганические краски различных оттенков.

      Нужен ли шибер в банной печи

      Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

      Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

      Выдвижной шибер для печи вставляется в пазы дымохода

      Поворотный шибер выглядит как пластина, которая поворачивается по оси.

      При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается

      Как правильно эксплуатировать печку

      Для использования в пиролизных отопительных печах подходит только сухая древесина. Связано это с тем, что при сжигании влажного топлива выделяется много водяного пара, который снижает температуру в рабочей зоне. Разумеется, в таком случае об эффективном сжигании пиролизных газов не может быть и речи. Кроме того, появляются и другие неприятные моменты, связанные с неполным сгоранием летучих компонентов. Во-первых, охлаждаясь в дымоходе, они выпадают на его стенках в виде дёгтя, креозота и других трудноудаляемых веществ. Во-вторых, содержание опасных химических соединений на выходе из печной трубы превышает все допустимые нормы, что негативно влияет на окружающую среду и здоровье людей. И, напротив, при сжигании хорошо просушенной древесины уходящие газы состоят преимущественно из двуокися углерода и водяного пара, а о работе буржуйки снаружи можно судить лишь по небольшому движению нагретого воздуха у верхнего среза дымовой трубы.

      Перед закладкой топлива поршень вынимают и откладывают в сторону, а пространство внутри печки заполняют дровами. Следует помнить, что от плотности укладки зависит тепловая мощность и длительность работы отопительного прибора, поэтому все промежутки между поленьями должны быть засыпаны стружкой, щепками, древесной шелухой и т. д. Сверху укладывают смоченную в керосине или дизтопливе тряпку, устанавливают воздухораспределительный поршень и закрывают агрегат крышкой.

      Для розжига можно использовать ветошь, смоченную легковоспламеняющейся жидкостью

      Розжиг печи проводят при полностью открытой заслонке воздухоподающей трубы, бросая в неё горящую ветошь, которую предварительно пропитывают жидкостью для барбекю или другой подобной. После того как дрова разгорятся, подачу воздуха уменьшают.

      Для того чтобы сделать эксплуатацию буржуйки безопасной, следуют нескольким простым правилам:

      1. Если для поджигания дров применяют легковоспламеняющиеся вещества (бензин, керосин, растворитель, специальные средства для дровяных печей), то необходимо установить поршень и закрыть печь крышкой, прежде чем бросить зажжённую спичку.
      2. Использовать в качестве топлива пластмассу, резину, пенопласт и другие бытовые отходы не рекомендуется по двум причинам. Во-первых, это связано с выделением чрезвычайно ядовитых веществ, которые не смогут сгореть даже в процессе пиролитического разложения. Во-вторых, при высокотемпературном окислении таких материалов выделяется огромное количество сажи, а значит, чистить дымоход придётся несколько раз в месяц.

      Нередко для того чтобы сделать буржуйку более презентабельной, её корпус грунтуют и красят в нужный цвет. Следует понимать, что при эксплуатации печи краска будет выгорать, поэтому лучше использовать только защитные составы, предназначенные для работы в условиях высоких температур.

      Несмотря на то что пиролизное разложение способствует наиболее полному сгоранию топлива, во время работы печи всё же образуется небольшое количество сажи и золы. Для удаления нагара можно воспользоваться металлическим скребком и щёткой. Что же касается золы, то чистить буржуйку из бочки удобнее всего железным совком с короткой ручкой. При этом не нужно удалять весь пепел. Слой золы толщиной 2–3 см будет работать в качестве теплоизоляции, не допуская прогорания днища отопительного прибора.

      Секреты длительной работы твердотопливных агрегатов

      Весь секрет длительного горения буржуйки скрыть в способе закладки топлива в неё. Дрова в такой печи поджигаются сверху, поэтому нет опасности возгорания одновременной всех поленьев, заложенных в топливную камеру.

      Несмотря на непритязательный внешний вид, самодельная буржуйка длительного горения успешно соперничает со многими дровяными печами заводского изготовления

      Дополнительно этому способствует способ подачи воздуха. Кислород, необходимый для горения, поступает только к верхнему слою топлива. Подобные решения дают возможность увеличить размер закладки настолько, насколько это позволяют сделать размеры печи. Разумеется, время непрерывной работы таких агрегатов увеличивается в десятки раз.

      Секретом печей длительного горения является эффективный способ сжигания топлива

      Ещё больше увеличить длительность одного отопительного цикла позволяет пиролитическое разложение твёрдого топлива, которое происходит при высокой температуре и недостатке кислорода. Дрова при этом не горят, а тлеют, одновременно образуя большое количество летучих углеводородных соединений. Пиролизные газы сгорают под сводом печи с выделением большого количество тепла. Таким образом, тление способствует удлинению непрерывного периода горения, а пиролиз позволяет увеличить КПД теплогенератора во много раз.

      Ещё один из вариантов печей длительного горения — Бубафоня. Сделать её можно самостоятельно в домашних условиях. В нашей следующей статье представлена схема и пошаговая инструкция по монтажу: .

      Теплый кирпич

      Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

      Кирпичный экран для буржуйки

      Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

      Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

      Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

      При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

      • процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
      • буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.

      Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

      Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

      Как сделать дровокол своими руками? Как установить сэндвич-дымоход своими руками Построить дымоход для котла своими руками не сложно Металлическая печь своими руками Как самому сделать коптильню дома или на даче

      Достоинства

      • Металл довольно прочный, но и более податливый материал, позволяющий придавать ему любую форму. Способен выдерживать большие перепады температур и жёсткие нагрузки при эксплуатации изделия.
      • Стоит отметить высокий КПД металлической печки, достигающий 95%.
      • Теплопроводность металла высока, соответственно довольно быстро происходит прогрев печи и нагревание помещения.
      • Прочность металла с убавлением толщины только растёт в отличие от керамики.
      • Вес печи на порядок, а иногда и более, ниже чем каменной или кирпичной, что в свою очередь, позволяет отказаться от устройства громоздкого монолитного фундамента.
      • Низкая себестоимость производимого тепла (у металлических печей в 10–20 раз ниже, чем у кирпичных) ещё один плюс в копилку достоинств этого вида печей.
      • Немаловажным фактором является транспортабельность такой печки и простота монтажа на месте, нужно только подвести дымоход.
      • За ненадобностью её легко убрать на хранение до следующего отопительного сезона.

      Возможные сложности

      Одной из неприятностей в процессе службы металлической печи, являются тепловые потери. Это обусловлено тем, что металл представляет собой плохой аккумулятор и быстро его отдаёт. Чтобы решить эту проблему, сооружается специальный щиток, представляющий собой кирпичное сооружение, окружающее печь с трёх сторон. Перед выкладкой стенок строительный материал погружается в воду, с целью улучшения адгезии. При желании щиток облицовывается специальной плиткой.

      Ещё одной проблемой становится появление конденсата из-за охлаждения горючих газов, образующихся в процессе эксплуатации печи. Задача решается путём укорачивания трубы, предназначенной для отвода дымных масс.

      В число возможных неприятностей входит необъяснимое задымление помещения, в котором стоит работающая печь.

      Такое явление свидетельствует о том, что сварные швы, фиксирующие края металлических листов, образующих корпус, не герметичны.

      Так случается, когда сварку выполняет неопытный человек. Чтобы устранить подобную неполадку, стыки провариваются несколько раз. Непроницаемость корпуса проверяется при помощи воды. Если протечек не обнаруживается, то задымлений в будущем не последует.

      Быстрый прогар днища и стенок топки является серьёзной проблемой. Чтобы не допустить её возникновение, выбираются металлические листы толщиной от 5 мм. Корпус, сваренный из таких элементов, не подвергнется прогару и будет исправно служить в течение продолжительного эксплуатационного срока.

      Повышенный расход топлива свидетельствует о том, что тяга печи регулируется плохо. Чтобы избавиться от этой проблемы, и сократить потребление дров, оборудуются специальные дверцы, выполняющие регулировочные функции.

      Дровяная печь для гостиной от Thelin ™ Hearth Products

      Новости продуктов Thelin ™ Hearth — Доильный зал T-4000 получил сертификат выбросов EPA 2020!

      Parlor T-4000 — один из самых замечательных дровяных обогревателей, представленных сегодня на рынке. Сохраняя классический стиль гостиной «Горшок» в ультрасовременном дизайне, эта чистая дровяная печь превосходит стандарты выбросов EPA 2020 на уровне 1,8 грамма в час.

      Технология, используемая для создания этой печи чистого горения, не требует каталитической камеры сгорания.Использование вертикальной топки и технологии вторичного сжигания обеспечивает низкий уровень выбросов и сжигание в течение ночи.

      Эта уникальная печь, отличающаяся удобством, долговечностью и винтажным стилем, добавит элегантности любой комнате в вашем доме.

      Размеры

      Высота: 43 ″
      Вес: 210 фунтов
      Дверной проем: 9,5 ″ x 14 ″
      Диаметр: 20 ″
      Диаметр дымохода: 6 ″
      Площадь основания: 20 ″ квадрат

      Производительность

      Выбросы: 1.8 г / час, соответствует EPA 2020 NSPS
      Диапазон тепловой мощности: 13,312 — 30,945 БТЕ / ч
      Общая эффективность: 71%
      Выбросы окиси углерода: 1,54 г / мин
      * Теплопроизводительность: 1200- 1500 кв / фут

      * Тепловая мощность зависит от окружающей среды, изоляции и качества топлива

      Зазор

      Боковая стенка к устройству (США): 14,5 ”
      Боковая стенка к устройству (CAN): 15,0”
      От задней стенки к устройству: 13.0 ”
      Угловая стена к устройству: 10,0”
      Боковая стенка к соединителю: 21,5 ”
      Задняя стенка к соединителю: 16.0”
      Угловая стена к соединителю: 15.0 ”
      От пола до потолка: 84 ”

      Буржуйка

      Clarke стандартный размер отзывы uk

      Буржуйка Clarke стандартного размера — это традиционная небольшая буржуйка.

      Добавьте свой отзыв об этой печи

      Обзор рейтингов

      Качество сборки 2.5 пламя
      Качество отделки 2.5 пламя
      Соотношение цена / качество 3.5 пламени
      Простота использования 3 пламени
      Легкость освещения 4 пламени
      Размер топки 2.5 пламя
      Насколько хорошо работает воздушная промывка 2 пламени
      Управляемость 2 пламени
      Ручка управления 2 пламени
      Какова вероятность того, что вы купите его снова? 2.5 пламени
      Чем вы в целом удовлетворены? 2.5 пламя

      Самый последний обзор

      • Блестящая печка.

        Lynnette Royce 6 месяцев назад

        Эта печь у меня уже 20 лет, это замечательная маленькая печь, которая каждую зиму верно отапливает мой зимний сад и поддерживает все мои растения, чтобы я мог собирать весенние черенки…. [
        прочитайте больше
        ]

      Самый популярный обзор

      • Отличный обогреватель для автофургонов!

        Доминик Портер 11 лет назад

        Я установил это в свой кемпер (переделанный Parcel Force Iveco), и он отлично подходит для работы.Это небольшое пространство, в котором становится более чем достаточно жарко, даже в Шотландии зимой. Он маленький и … [
        прочитайте больше
        ]

        Общий рейтинг:

        3.5 пламя

      Другие отзывы на буржуйку Clarke типоразмера (страница 1 из 2)

      • Perfec

        Jon Wyatt 6 месяцев назад

        Идеально подходит для моей уборной.Купил одну 20 лет назад всю зиму всю зиму жег на ней в основном уголь. он просто сгорел, и мне нужен еще один, и я не могу его достать. Действительно выпотрошен.

      • Деньги в огне …….. !!

        Мартин Ирвин 2 года назад

        Я должен был прочитать некоторые из этих обзоров перед покупкой.Я установил эту печь профессионально, со всеми необходимыми дымоходами и т. Д. У этой печи вообще не было адекватного контроля. Если чучело … [
        прочитайте больше
        ]

        Общий рейтинг:

        1.5 пламя

      • Буржуйка Clarke

        Джон Робертс 5 лет назад

        Печка очень некачественная.В печь необходимо почти постоянно подавать дрова, потому что из-за протечек невозможно контролировать скорость горения.

      • Горшок Clarkes

        Джон Браун 5 лет назад

        Я только что установил эту печь в свой гараж и очень разочарован, так как за ней нужно постоянно ухаживать.Он сгорает слишком быстро, и его необходимо пополнять каждые 15-20 минут. Практически … [
        прочитайте больше
        ]

        Общий рейтинг:

        1.5 пламя

      • Сетка запасная

        Дэйв 6 лет назад

        Свою я держу уже несколько лет и жгу только дрова.Я очень доволен покупателем, но сетка внизу сломалась пару дней назад. Все еще использую, но не знаю, как долго. Здесь… [
        прочитайте больше
        ]

      • дешево и весело

        R Welch 7 лет назад

      • Стандартная горелка Clarke

        Craig 9 лет назад

        Я купил эту печь для довольно большой хозяйственной постройки, после больших затрат на профессиональную установку печь совершенно неконтролируема с точки зрения скорости горения.Воздушный контроль не … [
        прочитайте больше
        ]

        Общий рейтинг:

        1.5 пламя

      • Многотопливная печь Clarkes

        Алан Рив 9 лет назад

        Очень дешевая печь, которая выделяет довольно много тепла, но требует постоянной подпитки.Он утверждает, что является многотопливным, но сжигание чего-либо, кроме дров, например угля, может привести к перегреву печи … [
        прочитайте больше
        ]

        Общий рейтинг:

        1.5 пламя

      • Буржуйка Clarke типоразмер

        Доктор Эндрю Клеммит Чемберс 10 лет назад

        Дешевая черная отделка выгорает сразу, хорошо для обогрева навесов фургонов и т. Д.эта штука никогда не сгорит за ночь, ее нужно доливать каждые 30 минут. Устройство всасывает слишком много воздуха даже с … [
        прочитайте больше
        ]

      Как сохранить горящую печь всю ночь за 3 шага

      Ваши дрова постоянно гаснут слишком быстро? Вы хотите, чтобы огонь всю ночь горел? Когда вы топите дровяной печью, элементы управления дровяной печи очень помогают ускорить и замедлить горение, но чтобы получить более длительные ожоги в дровяной печи, вы должны контролировать форму и размер вашей дровяной загрузки.В этом руководстве мы узнаем, как поддерживать дровяную печь в горящей всю ночь с длительным огнем: когда большие куски дров плотно упакованы, чтобы продлить горение и развести огонь, который длится всю ночь. Этот тип пожара основан на здоровом угольном пласте, поэтому он не сработает при холодном запуске. Чтобы узнать, как развести идеальный огонь для холодного старта, ознакомьтесь с нашим практическим руководством. Дровяная печь 101: идеальный способ развести огонь сверху вниз.

      Если вы ложитесь спать или собираетесь бежать на работу, вам нужно разжечь продолжительный ночной огонь.При длительном огне вы загружаете в дровяную печь большие куски дров, плотно упакованные, так что огонь медленно распространяется от бревна к бревну, продолжая горение на 6-8 часов или больше. Вам не нужно будет перезагружать в ближайшее время. Этот вид ожога поддерживает слабый устойчивый жар, который может гореть всю ночь.

      Многие пользователи дровяных печей, впервые узнав, как держать дровяную печь горящей всю ночь, просто добавляют большое количество дров в свою топку поверх слоя углей, перекрещивая поленья друг над другом.Эта техника загрузки позволяет огню быстро распространяться и охватывать все ваши бревна, что приводит к большим горячим пожарам. Эти большие, горячие костры сразу выделяют много тепла, но когда печь установлена ​​на низкую температуру, они не могут получать достаточно воздуха и будут тлеть, производя много дыма. Секрет предотвращения этого типа пожара «худшего из обоих миров» состоит в том, чтобы создать расширенный огонь, при котором передний слой древесины изолирует задний слой, предотвращая слишком быстрое распространение огня и поддерживая видимое пламя в течение нескольких часов.

      Прекратите возиться со своей старой, неудобной дровяной печью. Магазин MF Fire сегодня!

      1. Сгребите древесный уголь к передней части дровяной печи

      Если вы хотите научиться поддерживать дровяную печь горящей всю ночь, вам нужно будет узнать о размещении угля. Складывание углей перед печью дает сильный источник тепла для воспламенения поленьев. Если вы оставите угли по всему дну печи, все дрова воспламенится одновременно, и это сократит ожог.У вас еще нет угольного пласта? Прочтите наш пост с практическими рекомендациями по разжиганию костра «Дровяная печь 101: идеальный способ развести костер сверху вниз».

      Убрать золу с передней части топки. Загребите угли вперед. Положите дрова на угли и за ними. Изображение предоставлено: woodheat.org

      2. Поместите пять-семь больших бревен плотным строем за углями.

      Куски должны быть 4-6 дюймов в поперечнике. Поместите каждую часть по одной в направлении «Восток-Запад» (параллельно лицевой стороне) за углями и прижмите к задней части топки дровяной печи.По мере того, как вы добавляете новые части, старайтесь как можно плотнее соединять их с более ранними частями. Когда последние части войдут внутрь, передний край самой передней части должен просто касаться раскаленных углей. Не кладите части друг на друга крест-накрест и не кладите какие-либо части в направлении «север-юг» (перпендикулярно лицевой стороне). При такой укладке огонь может быстро распространиться и охватить всю древесину, что приведет к более быстрым ожогам. Нет необходимости добавлять газету или растопку, с раскаленным угольным пластом и хорошо выдержанными дровами огонь должен начаться всего через несколько секунд.

      Оцените наши красивые, современные и простые в использовании дровяные печи!

      3. Закройте дверь и наслаждайтесь.

      Через несколько мгновений после того, как вы загрузите дрова в дровяную печь, они воспламенится. Огонь быстро распространится по переднему слою дерева и медленно начнет гореть в обратном направлении. Этот огонь всю ночь будет гореть в вашей дровяной печи часами. Научиться поддерживать горящую печь всю ночь очень просто!

      Продолжительное горение — самая важная конфигурация для людей, которые полагаются на дровяное тепло.Продолжительное горение максимизирует время горения и обычно обеспечивает необходимое количество тепла, которое большинство горелок ожидает или в котором нуждается, кроме самых экстремальных погодных условий. Научившись создавать расширенную конфигурацию прожига, вы сможете наслаждаться долгими днями и ночами. Не забывайте использовать выдержанные, не смолистые твердые породы дерева, чтобы получить максимальную долговечность и тепло от продолжительного ожога.

      Чтобы узнать больше о том, как поддерживать дровяную печь горящей всю ночь, и другие советы по сжиганию дров, подпишитесь на нашу электронную рассылку здесь , или посетите наш блог Wood Stove 101 сегодня .

      Не забудьте поставить лайк и поделиться MF Fire на Facebook с помощью кнопки ниже!

      THELIN Пеллетная печь для доильных залов | Продукты Hearth

      Просмотреть все фотографии 3

      Топливная печь на пеллетах THELIN

      Пеллетная печь Parlor 3000 — самый уникальный обогреватель, доступный на рынке. Традиционный стиль Pot-Belly — визитная карточка компании, сочетающая в себе передовые технологии.За 25 лет работы и тысячи единиц оборудования Parlor Pellet постоянно совершенствует конструкцию. Оригинальная печь DC Drive-Battery Back Up обеспечивает высокую скорость сжигания 40 000 британских тепловых единиц и снижает общие эксплуатационные расходы. Parlor Pellet оборудован схемой резервного питания от аккумулятора на 12 В, включая возможность подзарядки аккумулятора. Когда у вас отключится электричество, можете быть уверены, что Салон продолжит работу. Экологичность благодаря сверхнизкому уровню выбросов EPA.43 грамма в час Салон занимает первое место. Благодаря удобству, долговечности и винтажному стилю эта уникальная печь добавит элегантности вашему дому.

      Производитель
      Печи Thelin

      Название модели
      Пеллетная печь для салона THELIN

      Тип топлива
      Пеллета

      Тип
      N / A

      БТЕ
      40 000

      Время горения (часы)
      N / A

      Размер номера
      1000 — 2000 кв.футов

      Размеры устройства
      20 дюймов круглые x 43 дюйма высокие

      Размер стекла (кв. Дюйм)
      N / A

      Размер бункера
      40 фунтов

      Размер топки (куб. Фут.)
      N / A

      Размер бревна
      Пеллеты Премиум

      Характеристики

      Пеллетная печь Parlor 3000, характеристики
      • На ваш выбор шесть цветов фарфоровой эмали, уголь или черный матовый цвет
      • Кнопки управления
      • Горшок чугунный
      • Автоматическая подача топлива
      • Автоматическое электронное зажигание
      • Система резервного аккумулятора 12 В с непрерывным зарядом
      • Сверхнизкие выбросы EPA
      Опции
      • Пакет отделки с позолотой 14K
      • Пакет отделки с никелевым покрытием
      • Настенный термостат
      • Выносной термостат
      • Кабель резервного аккумулятора

      Дополнительные аксессуары

      Цвета модели — Classic

      Окрашивание (металлическое покрытие): черный, синий, мохово-зеленый, коричневый, медовый светящийся коричневый
      Окрашивание (матовое покрытие): сатиновый черный, зеленый форрест, золотисто-коричневый

      (Подбор цвета по индивидуальному заказу, доступный за дополнительную плату)

      Porcelain Enamel: Ebony Black, Ivory, Burgundy Red, Majolica Brown, Thelin Green, Cobalt Blue.
      Gnome и Parlor доступны с фарфоровой эмалью и окрашены.

      Найдите лучшего производителя дровяной печи для вашего стиля и бюджета

      Выбор подходящей дровяной печи для вашего дома ничем не отличается от любого другого аспекта дизайна интерьера. Вам необходимо создать в своей комнате образ, который вы хотите создать.

      Если вы хотите найти идеальную печь, а затем украсить свою комнату, чтобы она соответствовала ей, или вы ищете печь, которая сочеталась бы с вашим существующим декором, вам необходимо подумать о том, какой внешний вид вы хотите создать.

      Производители печей обычно придерживаются определенного стиля, который часто соответствует всему их ассортименту. Поиск производителя, который соответствует вашему вкусу, обычно является началом поиска подходящей дровяной печи. Вам просто нужно решить: какая печь больше всего соответствует вашему вкусу: традиционная или современная?

      Как только вы это сделаете, вы сможете найти плиту, соответствующую вашему бюджету. К счастью, Gr8fires.co.uk обслуживает широкий диапазон стилей и бюджетов. Вот наш путеводитель по поиску вашего идеального производителя дровяной печи.

      Традиционные печи

      Отличное соотношение цены и качества

      Один из лучших вариантов традиционной бытовой техники по разумной цене — печи Evergreen. Evergreen предлагает широкий выбор печей в классическом стиле по цене от 199 фунтов за буржуйку.

      Evergreen DM700 Spruce 7.5kw Pot Belly Многотопливная печь

      Evergreen ST0406GS Многотопливная печь Poplar 8 кВт

      Еще один выдающийся вариант — Rocky 6kW, который стоит чуть более 400 фунтов стерлингов

      Средний

      Печи Mazona

      , и особенно популярная печь Mazona Orlando от производителя, предлагают традиционный дизайн печи по цене от 400 до 600 фунтов стерлингов.

      Mazona Orlando, малая многотопливная плита мощностью 4,5 кВт

      Аналогичное положение на рынке занимает компания Arizona Stoves. Большая часть модельного ряда Arizona стоит около 350-600 фунтов стерлингов, хотя они также производят котельные печи с гораздо большей тепловой мощностью и, следовательно, более высокой ценой.

      Аризона Монтана Эмаль 659 8 кВт многотопливная СУХАЯ плита

      Высшая категория

      На рынке роскошных традиционных печей преобладают марки Stovax Stoves.

      Stovax, которая включает в себя еще одну или две современные печи в своем ассортименте, стоит от 600 до 1500 фунтов стерлингов.

      Stovax Stockton 3 Многотопливная дровяная печь

      Печи

      Hunter, возможно, немного более традиционные, чем Stovax, учитывая более детализированный дизайн их приборов, имеют одинаковую цену.

      Современные печи

      Отличное качество

      Great British Stoves, возможно, более известная как GBS, предлагает широкий выбор современных печей по конкурентоспособным ценам.Его изящная, минималистичная бытовая техника стоит от 280 до 500 фунтов стерлингов.

      GBS Mariner 4kw Многотопливная плита

      Средний

      Рынок современных печей среднего класса хорошо укомплектован. Чтобы получить чистую, минималистичную интерпретацию дровяной печи, рассмотрите печи Aarrow производства Arada. Печь Aarrow будет стоить около 500-900 фунтов стерлингов.

      Aarrow Acorn View 4 кВт дровяная печь Flexifuel

      Carron Stoves предлагает стильный и красочный ассортимент.Печи намеренно лаконичны, но отличаются аккуратными линиями, интересным дизайном и разнообразной отделкой.

      Многотопливная плита Carron 4,7 кВт с красной эмалью DEFRA

      Здесь стоит упомянуть печи Dimplex. В его ассортименте есть несколько отличных современных печей. Тем не менее, он также производит печи, которые одинаково хорошо подходят для категории традиционных печей.

      Многотопливная печь Dimplex Westcott Inset на дровах

      Высшая категория

      Неоспоримым королем привлекательной печи является французский производитель Invicta.Его диапазон варьируется от современного взгляда на печь, как мы ее знаем, до впечатляющих дизайнов, которые являются такими же произведениями искусства, как и отопительные приборы. Цены начинаются от 600 фунтов стерлингов и доходят до 3000 фунтов стерлингов.

      Invicta Seville Red Дровяная печь

      Патент США на дровяную печь Патент (Патент № 4368721 выдан 18 января 1983 г.)

      Это изобретение в целом относится к печам или топкам для сжигания твердого топлива и, в частности, к печи для сжигания древесины или изделий из древесины.Такие печи давно известны из уровня техники в различных формах, включая простую пузатую печь, не имеющую внутренних перегородок, и более сложные печи, которые имеют разную степень внутренних перегородок, которые предназначены для отвода максимального количества тепла от горящей древесины. для отвода продуктов сгорания в дымовую трубу с дымом. Слово «дым», используемое в данном описании, предназначено для включения всех таких дымовых газов, а не только видимого компонента и взвешенных твердых частиц, которые обычно включаются в определение этого термина.

      Настоящая печь предназначена для выполнения нескольких функций, то есть ее можно использовать в качестве обогревателя для дома, для приготовления пищи на поверхности, духовки для выпечки, горячего водоснабжения и эстетической привлекательности камина за счет разжигания огня. хорошо видны обитателям комнаты.

      Целью настоящего изобретения является повышение эффективности дровяных печей с целью извлечения максимального количества тепла из сжигаемого в них топлива.

      Еще одной целью настоящего изобретения является создание воздухонепроницаемой печи, в которой скорость горения может строго контролироваться путем изменения количества входящего воздуха.

      Еще одной целью настоящего изобретения является создание печи, имеющей основную топку и дополнительную топку, которые можно отдельно загружать и зажигать от основной топки без необходимости отдельного освещения. Вспомогательная топка расположена непосредственно под варочной панелью, так что дополнительное тепло может быть направлено на верхнюю часть, когда это необходимо, или относительно небольшой огонь может использоваться для приготовления пищи без необходимости нагревать всю комнату, когда это не нужно.

      Другой целью настоящего изобретения является создание печи, имеющей духовку, которая смещена по вертикали от топочной части печи, чтобы обеспечить более равномерное распределение тепла для равномерного выпекания, оставляя верхнюю часть топочной части свободной для приготовления пищи.

      Другой целью этого изобретения является создание печи, которую можно разместить в центре комнаты и использовать с любой стороны, имея стеклянные дверцы, где огонь хорошо виден для эстетических целей, а содержимое духовки можно рассматривать либо спереди, либо спина.

      Другие цели и преимущества настоящего изобретения станут очевидными при рассмотрении следующего описания, в котором предпочтительный вариант осуществления описан только в качестве примера, а не ограничения, как проиллюстрировано следующими чертежами, на которых:

      РИС.1 представляет собой вид в перспективе предпочтительного варианта осуществления настоящей печи;

      РИС. 2 — схематический вид в перспективе настоящей печи, показывающий присоединение дополнительного устройства для нагрева воды;

      РИС. 3 — вид спереди в разрезе печи, показанной на фиг. 1;

      РИС. 4 — вид в разрезе по линии 4-4 на фиг. 8 — канал для впуска воздуха и средства регулировки;

      РИС. 5 — вид, аналогичный виду на фиг. 4, но показывающий средство регулировки впуска воздуха во втором положении;

      РИС.6 — вид, аналогичный виду на фиг. 4, но как показано средство регулировки впуска воздуха в третьем положении;

      РИС. 7 — вид сзади печи, показанной на фиг. 1;

      РИС. 8 — вид в разрезе по линии 8-8 на фиг. 3 — впускной воздуховод и средства его регулировки, а также неподвижные и подвижные перегородки;

      РИС. 9 — вид в разрезе, показывающий дополнительную перегородку;

      РИС. 10 — вид по линии 10-10 на фиг. 9, показывающий вид сверху дополнительной перегородки; и,

      РИС.11 — вид, аналогичный виду на фиг. 10, но показывает дополнительную трубу для нагрева воды как часть перегородки.

      Теперь обратимся к чертежам более подробно, на фиг. 1 плита, как правило, обозначена ссылочной позицией 20 и имеет нижнюю топку 21 с варочной панелью 22 и главную дверцу 24, которая имеет смотровое стекло 26. Это стекло предпочтительно представляет собой Corning «Vycor» (торговая марка) или аналогичное стекло. который разработан, чтобы выдерживать температуру 2000 ° С. F. и, таким образом, может быть непосредственно рядом с горящим огнем с минимальной опасностью поломки.

      Выше и вертикально смещен от топки блок 28 духовки, у которого есть передняя дверца 30 с обычным стеклом дверцы духовки из пирекса 32. Духовка предпочтительно имеет такую ​​же дверцу на задней стороне, чтобы к духовке был доступ с любой стороны и также быть хорошо освещенным естественным светом в комнате. По желанию, под духовкой находится решетка 29 для разогрева посуды, которая также может служить для поддержки духовки 28. Духовка имеет дополнительную нагревательную верхнюю часть 34, которая нагревается за счет выхода дыма, который может циркулировать по четырем сторонам духовки перед выходом через дым. выход 36.

      Теперь обратимся к фиг. 3 показана перегородка, в общем обозначенная как 38, имеющая первую перфорированную часть 40, образующую дополнительную топку 41, и вторую неперфорированную часть 44, определяющую выходной канал 45 для дыма между ней и варочной панелью 22. Используется вертикальная часть 42 перегородки. в сочетании с впускным воздуховодом, обычно обозначенным 50, таким образом, который будет более подробно описан ниже. Подвижная перегородка 48 поворачивается вокруг вала 49, так что выходящий дым может быть направлен либо через перфорированную первую часть 40 перегородки, а затем через дополнительную топку 41, как показано стрелкой 39, либо, в качестве альтернативы, выходящий дым может быть «коротким». замкнутый », как показано стрелкой 37, когда перегородка 48 находится в положении, показанном пунктирными линиями.

      Обычно перегородка 48 всегда находится в закрытом положении, как показано сплошной линией, за исключением тех случаев, когда основная дверь 24 собирается открыться. В это время желательно переместить перегородку 48 в положение, показанное пунктирными линиями, путем поворота ручки 46 (см. Фиг.1), чтобы избежать возможности выхода дыма через открытую дверь. Это связано с тем, что нижний край дополнительной топки 41 обычно проходит ниже верхнего края двери 24, и, таким образом, нормальный путь дыма, как показано стрелкой 39, будет проводить дым мимо открытой двери.Перегородка обычно не используется для регулирования нагрева, поскольку при нормальном использовании было обнаружено, что уровень тепла как на варочной поверхности, так и в духовке можно лучше контролировать, регулируя количество поступающего воздуха, а не регулируя перегородку 48. Однако , при необходимости, подвижную перегородку 48 можно использовать также для регулирования уровня тепла в обходе дымового канала 45.

      Из фиг. 3 видно, что, когда подвижная перегородка 48 находится в своем нормальном (обычно горизонтальном) положении, выходящий дым будет перемещаться вокруг четырех сторон печи, и в обычной практике было обнаружено, что просто за счет использования одинаковой ширины примерно два дюйма в каждой из четыре воздуховода 47, что позволяет легко добиться равномерного нагрева в духовке.Вал 49 расположен не по центру относительно ширины подвижной перегородки 48, так что перегородка тяжелее с левой стороны, как показано на фиг. 3, склоняясь к самостоятельному смещению его в любую позицию.

      Обратите внимание на фиг. 4-6 и 8 в связи с работой средства впуска воздуха, обычно обозначаемого 50. Объем поступающего воздуха, регулируемый перемещением двух сдвижных дверок 51 и 52 (см. Фиг. 1), и то, что входящий воздух проходит через канал 57 в направлении стрелки 59 и через верхнюю часть внутренней части топки, таким образом нагреваясь, что способствует большей эффективности сгорания.Затем поступающий воздух проходит через заднюю часть основной топки через канал 53, образованный между задней перегородкой 64 и задней стенкой 66. Задняя перегородка оканчивается открытым концом примерно на 10 дюймов выше дна топки, так что поступающий воздух выпускается немедленно. за горящими поленьями. Бревна предпочтительно помещать в топку так, чтобы их концы были обращены к двери 24, тем самым способствуя потоку воздуха непосредственно между бревнами. Затем путь воздушного потока и выходящего дыма следует по стрелке 39, как описано ранее.

      Средство для впуска воздуха 50 имеет два отдельных скользящих элемента для направления входящего воздушного потока путем манипулирования ручками 60 и 62, которые выступают предпочтительно из задней части печи. Когда обе ручки 60 и 62 вдвинуты внутрь, как показано на фиг. 4, воздушный поток входит в основную топку через каналы 57 и 53, как описано ранее. Однако, когда ручка 62 вытягивается полностью, как показано на фиг. 5, то канал 53 блокируется, и входящий воздух может поступать в основную топку только через отверстие 54, как показано стрелкой на фиг.5. Это положение используется для разжигания горячего пламени непосредственно внутри основной двери 24, чтобы сжечь скопившиеся отложения на внутренней стороне стекла 26 Vycor. Этому процессу выгорания способствует другой аспект этого изобретения, который будет описан позже. описано. Когда, как показано на фиг. 6 обе ручки 60 и 62 полностью вытянуты, тогда первое и второе отверстия 53 и 54 для выхода воздуха блокируются, и входящий воздух не может поступать в основную топку. В этом случае основной пожар может быть лишен воздуха и впоследствии потушен.Вместо этого третий выход, содержащий отверстия 56 и 58, будет совмещен, как показано на фиг. 6, так что единственный путь входа поступающего воздуха должен следовать стрелкам 55, которые должны проходить вбок прямо через вертикальную стенку 42 и в сторону дополнительной топки 41.

      Таким образом, если кто-то желает переключиться с большого огня, используемого для обогрева, на меньший огонь, используемый только для приготовления пищи, небольшие куски дерева могут быть вставлены непосредственно во вспомогательную топку 41 с помощью двери 68 дополнительной топки, которая находится в задней части печи. (см. фиг.7). Как описано ранее, нормальный поток дыма обозначен стрелкой 39, и, таким образом, даже если во вспомогательную топку положить влажную древесину, она скоро будет высушена и готова к сжиганию. Когда желательно использовать только вспомогательный огонь, после розжига основным огнем необходимо только потянуть за обе ручки 60 и 62, перекрывая подачу воздуха в основную топку и немедленно впрыскивая большое количество поступающего воздуха непосредственно во вспомогательный огонь. топка.

      Понимание работы средства управления впуском воздуха будет облегчено при обращении к фиг.8, на котором показано сечение по линии 8-8 на фиг. 3 более подробно описана работа средства управления впуском воздуха. Первое отверстие для выхода воздуха в форме прямоугольного отверстия 54 примыкает к передней части печи и отстоит от передней части печи на расстояние, приблизительно равное ее размеру спереди и сзади. Второе выходное отверстие 71 для воздуха примерно такого же размера, как отверстие 54, находится в задней части воздушного канала, чуть выше заднего воздуховода 53.Первичный подвижный в осевом направлении элемент 70 расположен вдоль дна воздушного канала, его длина достаточно велика, чтобы его передний край 72 закрывал отверстие 54, когда его задний край 73 выходит за пределы отверстия 71. Когда элемент 70 тянется назад печи (справа на фиг. 4-6) второе отверстие 71 будет полностью заблокировано, как только первое отверстие 54 станет разблокированным, другими словами, длина элемента 70 равна расстоянию между передним краем первое отверстие 54 и передний край второго отверстия 71.

      Вторичный скользящий в осевом направлении элемент 74 имеет множество отверстий 56, которые, когда элемент 74 тянут вправо, как показано на фиг. 6 выровняется с отверстиями 58 в вертикальной стенке 42. Когда элемент 74 сдвигается влево, как показано на фиг. 4 и 5 (или как на фиг. 8), то отверстия 56 и 58 не выровнены, и эти проходы для воздуха заблокированы. Элемент 74 имеет выступающую часть 75, выступающую из него под прямым углом, и когда элемент 74 толкается вперед (влево на фиг.4 и 5), то часть 75 находится в зоне между первым отверстием 54 и передней стенкой основного топочного блока. Когда элемент 74 тянут назад, как показано на фиг. 6, то часть 75 перекрывает отверстие 54, чтобы перекрыть выход воздуха. Кроме того, задний край 76 части 75 находится в копланарном контакте и примыкает к переднему краю 72 элемента 70. Таким образом, когда ручка 60 тянется наружу от задней части печи (вправо, как показано на фиг.6), тогда задний край 76 соприкасается с передним краем 72, и при однократном движении ручки 60 перемещается не только элемент 74, но также элемент 70 и его ручка 62.Таким образом, просто потянув за ручку 60, можно переместить оба элемента 70 и 74 и переключить печь из режима горения основной топки в режим горения дополнительной топки, при этом оба выхода 54 и 71 заблокированы, чтобы предотвратить любой поток воздуха к основному огню, но с отверстиями 56 и 58, расположенными выровненными так, чтобы пропускать поток воздуха во вспомогательную топку.

      Дополнительная топка используется в основном для приготовления пищи, когда нужен только небольшой огонь. Поскольку он расположен непосредственно над основным топочным ящиком, пепел от этого костра будет падать прямо в главный топочный ящик, откуда его можно легко удалить.Если кто-то желает потушить дополнительный огонь и вернуться к главному топочному ящику, необходимо только нажать на ручки 60 и 62, чтобы перенаправить воздух для этой цели.

      Теперь обратимся к фиг. 9-11 показана перегородка, которую можно альтернативно использовать вместо перегородки 38. Фиг. 9 — вертикальный вид, аналогичный тому, что можно увидеть на фиг. 3, если бы была показана только часть, иллюстрирующая перегородку 38. В этом случае вместо плоского листа металла, изгибаемого для образования решетки, решетка вместо этого формируется из множества смежных трубчатых элементов.Каждый элемент предпочтительно является прямым, если смотреть в плане (как на фиг.10 и 11), и множество из них (возможно, 15 или 20) размещены в непосредственном контакте друг с другом и сварены вместе на их концах так, чтобы образовать перегородки таким образом, который будет описан ниже.

      Каждый элемент перегородки предпочтительно имеет одинаковую форму поперечного сечения, и эта форма может быть квадратной, прямоугольной или круглой. В каждом случае перегородка имеет первую неперфорированную часть, где форма поперечного сечения каждого трубчатого элемента не деформирована, и, таким образом, когда элементы удерживаются вместе, они будут находиться в непрерывном контакте бок о бок.Во второй неперфорированной части, предпочтительно составляющей около одной трети длины перегородки, форма поперечного сечения большинства (а предпочтительно всех) трубчатых элементов была изменена таким образом, чтобы при размещении трубок бок о бок они становились удлиненными. Между ними останутся проемы. В трубчатом элементе, который изначально имел квадратное поперечное сечение, деформированное поперечное сечение было бы прямоугольным или продолговатым, а в трубчатом элементе, который изначально имел круглое поперечное сечение, деформированная часть была бы продолговатой.В каждом случае эффект один и тот же, между деформированными трубками остается множество удлиненных отверстий.

      Предпочтительно, чтобы дистальные концы трубок оставались недеформированными, чтобы облегчить сборку элемента решетки, включая сварку между соседними дистальными концами.

      Предпочтительно все элементы перегородки изогнуты, как показано на вертикальной проекции на фиг. 9 так, чтобы иметь по существу вертикальную стенку 42, аналогичную стенке на фиг. 3. Однако, чтобы избежать уменьшения внутренней площади поперечного сечения элементов в местах их изгиба, стенка 42 расположена под небольшим углом от вертикали.Дефлекторную решетку можно использовать в печи любого типа, но, например, учитывая настоящую печь, ее можно было бы разместить таким же образом, как и дефлектор 38, показанный на фиг. 3, то есть для определения выхода дыма между его неперфорированной частью и верхом топки, а в его перфорированной части — для определения дополнительной топки в области, где трубы изогнуты вниз от верха 22. Удлиненные отверстия Между деформированными трубами в перфорированной области действуют те же самые отверстия, что и отверстия между соседними решетками в обычной решетке, позволяя золе из вспомогательной топки падать обратно в основную топку после того, как дрова были сожжены.

      Все концы трубчатых элементов открыты с каждой стороны печи, как показано, например, ссылочными позициями 85 и 86 на фиг. 9, таким образом позволяя потоку воздуха проходить через него, как показано стрелками 87.

      Теперь обратимся к фиг. 11, две или более трубок, например внешние трубки 88 и 89, могут быть соединены вместе коллектором 90, чтобы образовать замкнутый контур для циркуляции жидкости через него, например, для использования в качестве циркуляционного контура водонагревателя, подобного то, что показано на фиг.2. Этот водонагреватель можно использовать либо вместе с перегородкой, показанной на фиг. 9-11 или просто как вспомогательный элемент в сочетании с перегородкой из металлической пластины, как показано на фиг. 3. В любом случае петля 91 будет выступать в выходной канал 45 для дыма. Подходящая пластина 92, имеющая плотно прилегающее отверстие для каждой из трубок циркуляции текучей среды, будет использоваться вместо съемной пластины на стороне блока печи. В любом случае также можно использовать подходящий резервуар 93 для хранения, имеющий вход для холодной воды и выход для горячей воды (не показаны).

      Как упоминалось ранее, дверь 24 основной топки имеет стеклянную панель 26, изготовленную из специального жаропрочного стекла, такого как Corning Vycor (торговая марка), которое служит двойной цели: позволяет наблюдать за огнем, а также значительно облегчает излучение лучистого тепла. из топки. Однако, когда пламя догорает, например ночью, креозот может образовываться на внутренней стороне стекла, значительно уменьшая его тепловое излучение и эстетический эффект. Этот креозот сгорит после воздействия температур выше 700.степень. F. но этот процесс сжигания может занять много времени. Автор настоящего изобретения обнаружил, что процесс очистки можно значительно облегчить, если использовать пластину 96 из нержавеющей стали, которая показана на фиг. 1. Эта пластина предпочтительно выполнена из полированной нержавеющей стали толщиной восемь дюймов, имеющей высокую теплоотражающую способность. Пластина из нержавеющей стали разрезается так, чтобы поместиться в «рамку» вокруг окна 26, и один конец помещается за крепеж 97, в то время как дверная ручка поворачивается так, чтобы вращать диск 98 и размещать на нем плоское пятно 99 параллельно краю. оконной рамы.Затем пластина из нержавеющей стали подталкивается вплотную к стеклу, и ручка снова поворачивается так, что плоское пятно возвращается в свое нормальное положение, при этом круглый край диска 98 удерживает пластину из нержавеющей стали на месте.

      Пластина может оставаться на месте в течение ночи, когда огонь горит слабо и образуется креозот, а утром, после добавления новой древесины, горячий огонь скоро сожжет креозот. Этому выгоранию в значительной степени способствуют средства управления входным отверстием для воздуха, которые уже были описаны, то есть после того, как огонь хорошо разгорится, рукоятка 62 частично вытягивается наружу, чтобы отвести часть поступающего воздуха из второго отверстия 71 в первое открытие 54.Поток нового воздуха в этой области будет смешиваться с горячими газами, выходящими из горящей древесины, и образовывать очень горячий турбулентный огонь прямо внутри дверного стекла 26. Пластина из нержавеющей стали отражает это тепло обратно в топку, помещая стекло под очень высокой температура и сжигание креозота за очень короткий промежуток времени.

      Предпочтительный вариант этой печи изготовлен из стали HR 1/4 дюйма и 5/16 дюйма, имеющей высоту 48 дюймов, длину 46 дюймов и глубину 22 дюйма.Основная топка имеет размеры 23 на 17, а дополнительная — 181/2 на 8 дюймов. Проем основной противопожарной двери составляет 9 на 15 дюймов, а проем вспомогательной противопожарной двери — 5 на 7 дюймов. Общая поверхность для готовки составляет 41 на 22, а высота до поверхности составляет 32 дюйма. Поверх стекла двери Vycor используется полированная пластина из нержавеющей стали толщиной 1/8 дюйма, а основная топка облицована огнеупорным кирпичом с обеих сторон и снизу. Все двери имеют прокладки из стекловолокна, а ручки из хромированной проволоки используются на дверях и регуляторах подачи воздуха, чтобы облегчить работу, когда печь горячая.Печь стоит на ножках, чтобы облегчить уборку под ней, а также улучшить циркуляцию воздуха и предотвратить перегрев пола. Благодаря наличию дополнительной топки и воздухозаборника, которые могут распределять воздух между двумя топками или отводить весь воздух во вспомогательную топку, печь можно использовать для приготовления пищи даже в летние месяцы. Описав теперь предпочтительный вариант осуществления этого изобретения, который приводится в качестве иллюстрации, а не ограничения, я хочу обеспечить исключительную защиту, как определено в следующей формуле изобретения.

      Антикварные печи Джинджер-Крик — Полностью отреставрированные антикварные печи на продажу

      Антикварные печи Джинджер-Крик, Тейлорсвилл, Северная Каролина

      Проверяйте почаще, чтобы узнать, что нового!

      Эта большая доильная печь 1886 года производства компании Co-operative Stove Co. из Кливленда, штат Огайо, находится в отличном состоянии. Узоры на передней и боковых дверях действительно очаровательны, а под филигранной верхней частью есть крышки для готовки.

      Эта антикварная печь: 1850 долларов.

      Добро пожаловать в антикварные печи Ginger Creek!

      Наша страсть — старинные печи!

      Дубовые печи можно использовать как на дровах, так и на угле. ~~~~~

      Доильные печи можно использовать только на дровах.

      Печь New York с 14 керамическими плитами в виде ромашек и 6 дверями со слюдяными окнами (всего 80), Patria — очень уникальная и красивая печь.Предназначенная для работы с углем, печь имеет высоту 46 дюймов, основание 22 дюйма и трехсторонний обзор свечения огня. Около 1900 года.

      Эта антикварная печь: 3400 долларов.

      Красивый котелок от Weir Stove Co., Тонтон, Массачусетс, 1894 год. Высота 66 дюймов, с 25-дюймовым основанием, 12-дюймовый камин, на 12 дюймов в глубину, духовка наверху. Окна из слюды с трех сторон. Самобытный и элегантный, и отличный обогреватель.

      Эта антикварная плита: 5100 долларов.

      Счастье — старинная печь!

      Сделано Smith Anthony Co., Бостон, эта очень тяжелая дубовая печь большого размера стоит 62 1/2 дюйма в высоту с 18-дюймовым камином для дров или угля. Основная дверь из цельного чугуна с надписью и узором придает вид дверцы печи.

      Эта антикварная печь: $ 3200 .

      Необыкновенная дубовая печь от Bridge, Beach & Co., Сент-Луис, высотой 58 дюймов, занимающая площадь 25 дюймов, 14 дюймов для дров или угля. Девять слюдяных окон и великолепный виноград и лист никелевая отделка по периметру, изумительный навершие тоже.

      Эта антикварная печь: 3450 долларов.

      Сделанная в 1851 году Уорником и Лейбрандтом из Филадельфии, штат Пенсильвания, эта величественная дровяная печь для гостиной имеет высоту 26 дюймов и 18-дюймовую топку. Высоко декорирован патриотическим орнаментом в виде венков и щитов, а также колонн. Красиво и редко.

      Эта антикварная печь: 1850 долларов.

      Трудно найти буржуйку с большими слюдяными окнами, производства Grander & Co., Ройерсфорд, Пенсильвания. Около 1890-х годов, стоит 50 дюймов в высоту, с 17-дюймовым топкой для дров или угля и размером 20 на 24 дюйма, очень красивая филигранная полка по периметру.

      Эта антикварная печь: 2650 долларов. Продано!

      Изготовлено Hanging Rock Stove Co., Hanging Rock, Огайо, 1896 г. Два набора декоративных раздвижных дверей и две оригинальные керамические плитки с латунным крылатым наконечником чашки. Стоит 38 1/2 дюймов в высоту, с 13-дюймовым топкой для угля или дров. Редко, но не дорого!

      Эта антикварная печь: 1850 долларов.

      Сделано Mt. Penn Stove Works из Рединга, штат Пенсильвания, эта дубовая печь 1899 года с двумя каменками имеет высоту 64 дюйма, с камином 13 дюймов в поперечнике и 16 дюймов в глубину. Четыре больших слюдяных окна, очень уникальный дизайн и узор.

      This Antique Плита: 2950 долларов.

      Эта дубовая печь с двойным обогревателем от Roberts Winner & Co., Филадельфия, Пенсильвания, имеет высоту 60 дюймов, основание площадью 22 дюйма и камин размером 13 x 15 дюймов. Латуни в виде головы льва и 3 слюдяных окна для просмотра огня.

      Эта антикварная печь: 3400 долларов.

      Элегантный базовый нагреватель O.G, Thomas of Taunton MA. Высота 54 дюйма, площадь основания 21 дюйм и топка 10 дюймов для угля. Печь сверху, задняя труба, слюдяная дверца спереди и окна по бокам, керамическая плитка со стеклянными драгоценными камнями, отделка из никеля и латуни, херувимы на дверце и по бокам.
      Эта антикварная печь: 5100 $

      Каждая печь была восстановлена ​​до своего первоначального величия и функциональности и является уникальной.

      Мы предлагаем старинные печи высочайшего качества, прекрасно отреставрированные, чтобы украсить любой дом и домашний очаг.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
