Изготовление пластиковых (ПВХ) окон своими руками

Станки и инструменты /01-апр,2018,00;18 /
15351

Окна ПВХ своими руками
Во время стройки своего особнячка один знакомый решил купить окна, при этом нельзя было обойти вниманием графу со стоимостью материала.

Застройщик был в легком шоке! Цена почти в два раза была ниже, чем стоимость всего заказа. Именно тогда было принято решение о закупке профиля и прочих материалов по себестоимости, и о том, что из них будут изготовлены пластиковые окна ПВХ своими руками.

Необходимое для работы оборудование было собрано также своими руками. Для получения нужного сварочного приспособления применялся ручной инструмент, который был под руками – в виде дрелей, электрических лобзиков, перфораторов, и других необходимых инструментов.

Фреза для торцевания импоста была куплена – там же, где брали профиль.

Окна ПВХ своими руками-профиль
Поскольку профиль сегодня доступен в очень разнообразных вариантах формы и дизайна, то перед заказом рекомендуется просматривать каталог товаров.

Перед покупкой также следует убедиться, что внутри профиля присутствует стальное обрамление, которое усиливает жесткость оконной рамы и предотвращает ее ломкость.

Этапы обработки профиля

В первую очередь нужно сделать замерку. После замерки и разметки концы профиля следует фрезеровать, обеспечив им поперечную совместимость. Чтобы отрезать углоыве стыки, используется «углорез» – прибор, режущий под определенным углом. Каждый стык профиля должен подгоняться с точностью до градуса. Все углы должны быть соответственно 45 градусов.

Спайка каркаса окна

Для крепления заготовок для сварки применяются своеобразные плечи – одно такое плечо может двигаться по направляющим полозьям. Для изготовления нагревательного элемента взяты две конфорки от электрической плитки, и обтянуты тефлоновой тканью. Нагрев можно регулировать.Окна ПВХ своими руками-профиль
Окна ПВХ своими руками-профиль
После нагрева заготовки нужно прижать одну к другой при помощи пневматического цилиндра от домкрата. Благодаря системе упоров расплавленные края заготовок не вдавливаются один в другой больше, чем на 3–4 мм. Сжатый воздух нагнетается в ресивер, выполненный из старого газового баллона, за счет автомобильного компрессора (до 4 кг/с).Окна ПВХ своими руками-пайка профиля
Окна ПВХ своими руками-пайка профиля
Когда шов остынет, процедуру повторяем со следующей парой. Благодаря системе зажимов можно крепить профили практически всех видов.
Для зачистки сварного шва в плоскости берем широкую стамеску, с торцов – нож.

Перед тем, как будут устанавливаться окна, нужно убедиться, что все углы склеены и скреплены под углом 90 градусов. Если хотя бы один угол не будет отвечать этому показателю, окно нужно считать бракованным.

Окна ПВХ своими руками-пайка профиля
Окна ПВХ своими руками-обработка фрезой

Стеклопакеты для ПВХ окон

С каркасом мы закончили, далее нужно внутрь вставить стеклопакет. Он являет собой несколько слоев стекла, соединенных определенным образом. Их может быть разное число – например, 2 или 4. Стекла, которые замеряет и вырезает стеклорез, нужно положить одно на другое и между ними проложить специальный металлический профиль, а в него – засыпать маленькие шарики, которые будут впитывать лишнюю влагу. Когда металлический профиль будет готов, его кладем между стеклами и замазываем специальным полимером, похожей на резиновую смесь. Таким путем между стеклами получается герметичное пространство, которое действует по принципу как в термосе.
Окна ПВХ своими руками-стеклопакеты
Различают стекла простые и энергосберегающие. Второй тип окон отличается тем, что он отражает тепло и сохраняет его в помещении. Такие окна ПВХ стоят соответственно дороже.

Перед заказом нужно определиться с видом стеклопакета. Если в ваших краях зимы достаточно умеренны, будет достаточно одинарного стеклопакета. Но там, где сильные морозы – обыденность, лучше установить окно с двумя или тремя стеклами.

Стеклопакеты должны хорошо просохнуть, тогда можно переходить к их установке. Они вставляются просто в оконные рамы, которые сделаны предварительно. Обычно в профилях имеются так называемые чепики с резиновой окантовкой – такая конструкция не пропускает воздух извне. Эти чепики также нарезаем углорезом по размеру рамы окна, и потом вставляем в профиль рамы.

Фурнитура

Окна ПВХ своими руками-Фурнитура
К выбору фурнитуры – ручек, механизмов и т. д. следует подходит с особым вниманием. Учитывайте, что помещение, где расположены пластиковые окна, нужно постоянно проветривать. То есть, вы будете часто открывать и закрывать окно, а значит, пользоваться фурнитурой. От качества механизмов напрямую зависит срок эксплуатации окон. Поэтому стоит выбирать более дорогую, но надежную фурнитуру, чтобы потом не возиться с ремонтом окон.

Монтаж пластиковых окон

Монтаж окон ПВХ следует доверять исключительно профессионалам этого дела. Здесь также не стоит экономить, лучше сделать один раз и качественно. После того, как окна установят, рекомендуется их проверить несколько раз – открыть, закрыть. Конструкция должна работать четко, безупречно, и достаточно легко. Монтажную пену следует наносить равномерно и в нужном количестве, для обеспечения должной герметизации. В результате вы получите удобные в пользовании окна, экономию энергии, звукоизоляцию, и стильный интерьер комнаты и внешний вашего дома.
Окна ПВХ своими руками-Фурнитура
Монтаж окон ПВХ

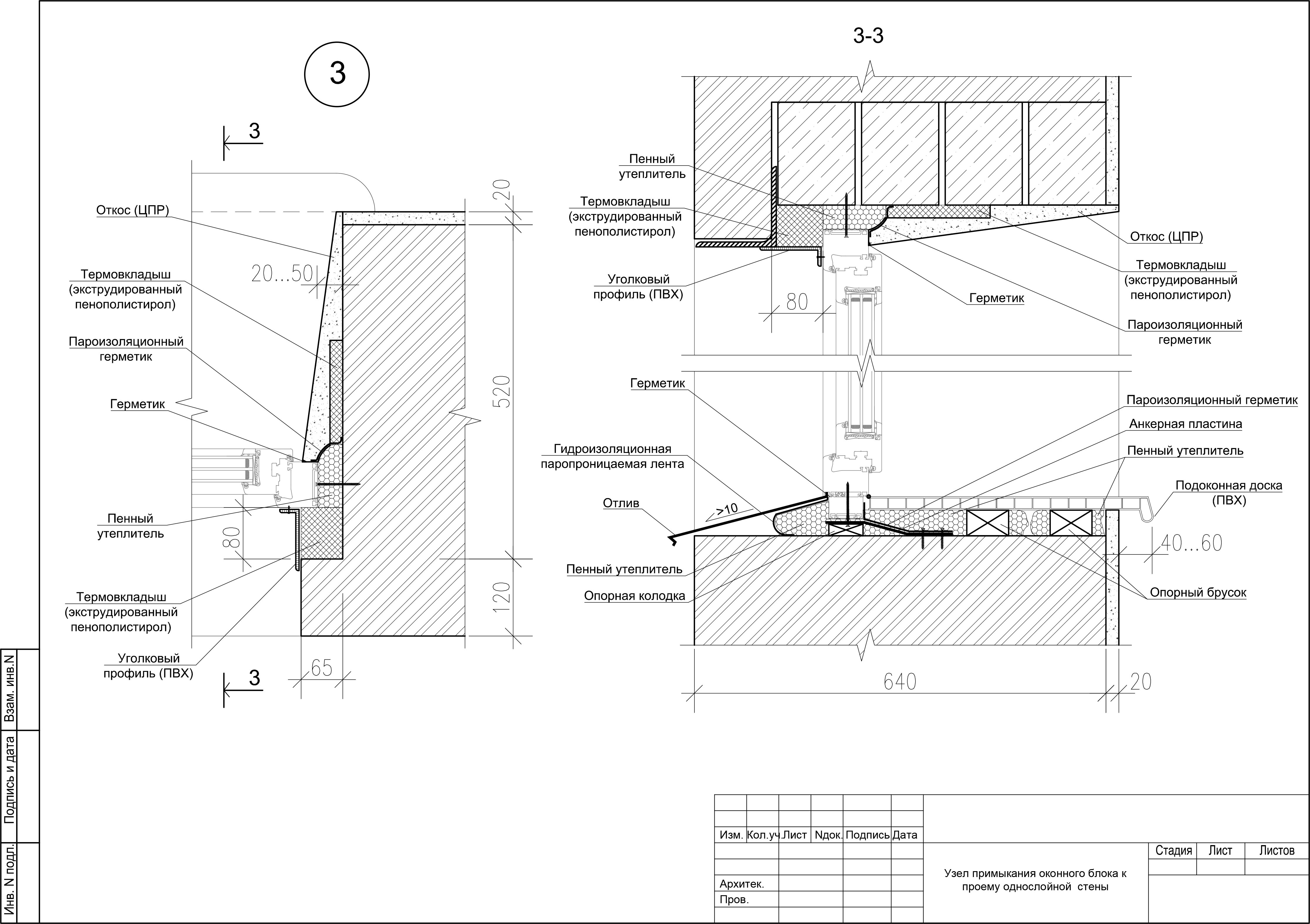

Узлы примыкания оконных блоков к стеновым проемам. Часть 2

Узлы примыкания оконных блоков к проемам

в трехслойных стенах

Сама система трехслойной стены с облицовочным слоем из кирпича и эффективным утеплителем вызывает много споров и вопросов, и все же остается одной из самых популярных в решении фасадов жилых и общественных зданий.

Узел примыкания оконных блоков является одной из «болевых точек» такого решения наружных стен. Оптимальное с точки зрения теплотехники размещение оконного блока в толще утеплителя не является удобным и оптимальным с точки зрения удобства производства работ.

Часто различные источники предлагают выполнять этот узел с антисептированной доской, закрывающей эффективный утеплитель в проемах. Установка доски – процесс неудобный для монтажников, кроме того есть вопрос по живучести доски в таком узле («не сгниет ли доска?»). С другой стороны, контакт пенного утеплителя монтажного шва и минераловатного утеплителя стены тоже не является надежным решением: в трехслойной стене допустимо применение теплоизоляции невысокой плотности, и чаще всего именно такой утеплитель и используется; при постоянных подвижках монтажного шва (температурное расширение, ветровое давление и пр.) монтажная пена со временем растреплет нежесткую плиту утеплителя в месте примыкания, образуя пустоту по контуру оконного блока; такая пустота станет «мостиком холода».

Однозначных требований по необходимости установки доски, закрывающей утеплитель стены в проеме, нет. Это решение принимается при разработке конкретного узла для конкретного объекта.

Часто доска устанавливается только в верхнем узле примыкания оконного блока к стеновому проему. При строительстве многоэтажных жилых (и общественных) зданий с трехслойными наружными стенами леса используются нечасто, поэтому кладка ведется снаружи вовнутрь (от лицевой версты вовнутрь), в лицевую версту устанавливаются гибкие связи, на них через специальные фиксаторы, обеспечивающие зазор между лицевой верстой и утеплителем, навешивается утеплитель, в последнюю очередь возводится внутренняя верста. При таком способе монтажа утеплитель дополнительно не крепится к внутренней версте ни механически, ни на клею. Доска в верхнем узле примыкания не допускает провисания утеплителя. Практикуются и различные варианты замены доски в данном узле, например, на металлические скобы с шагом 300 мм.

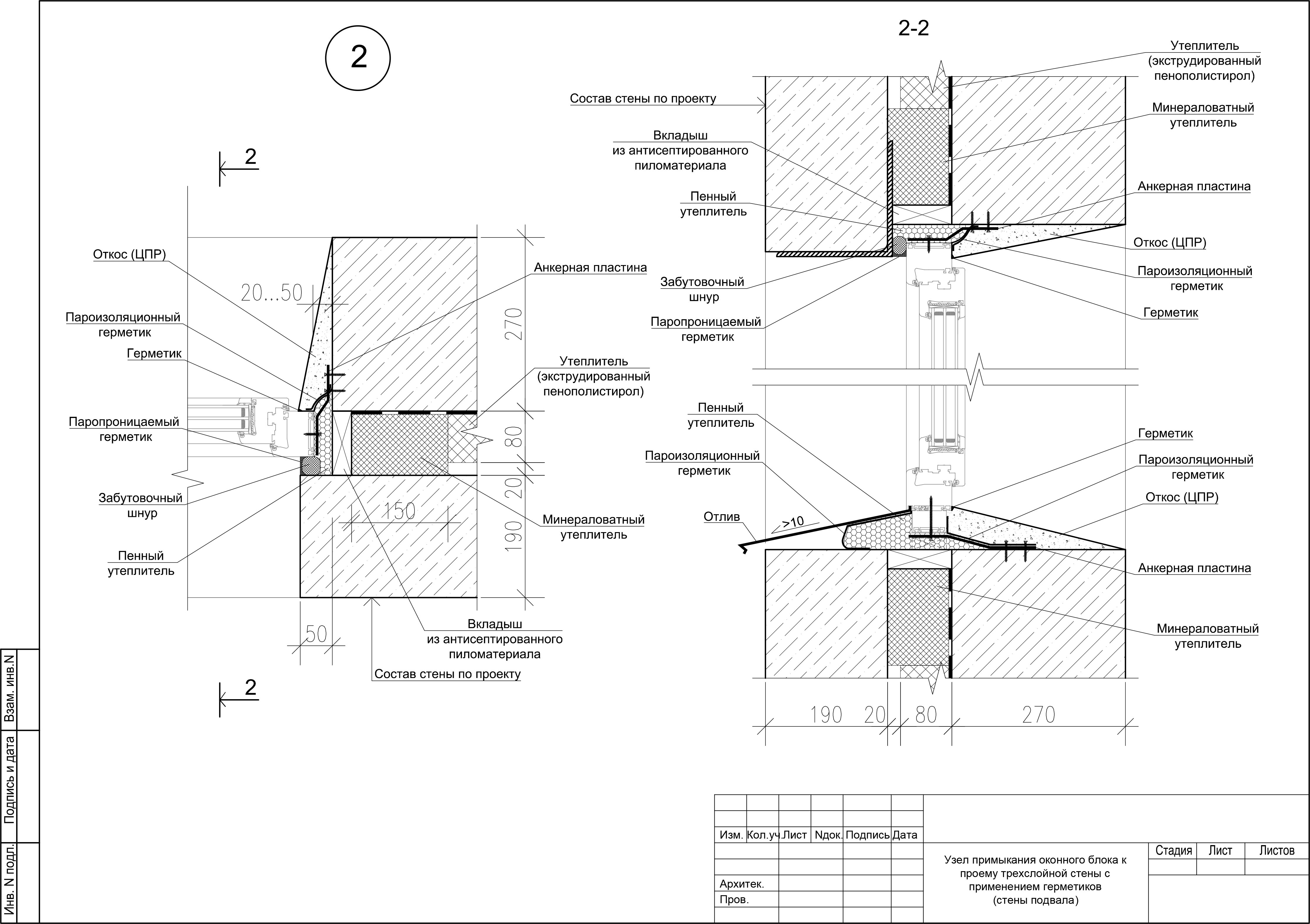

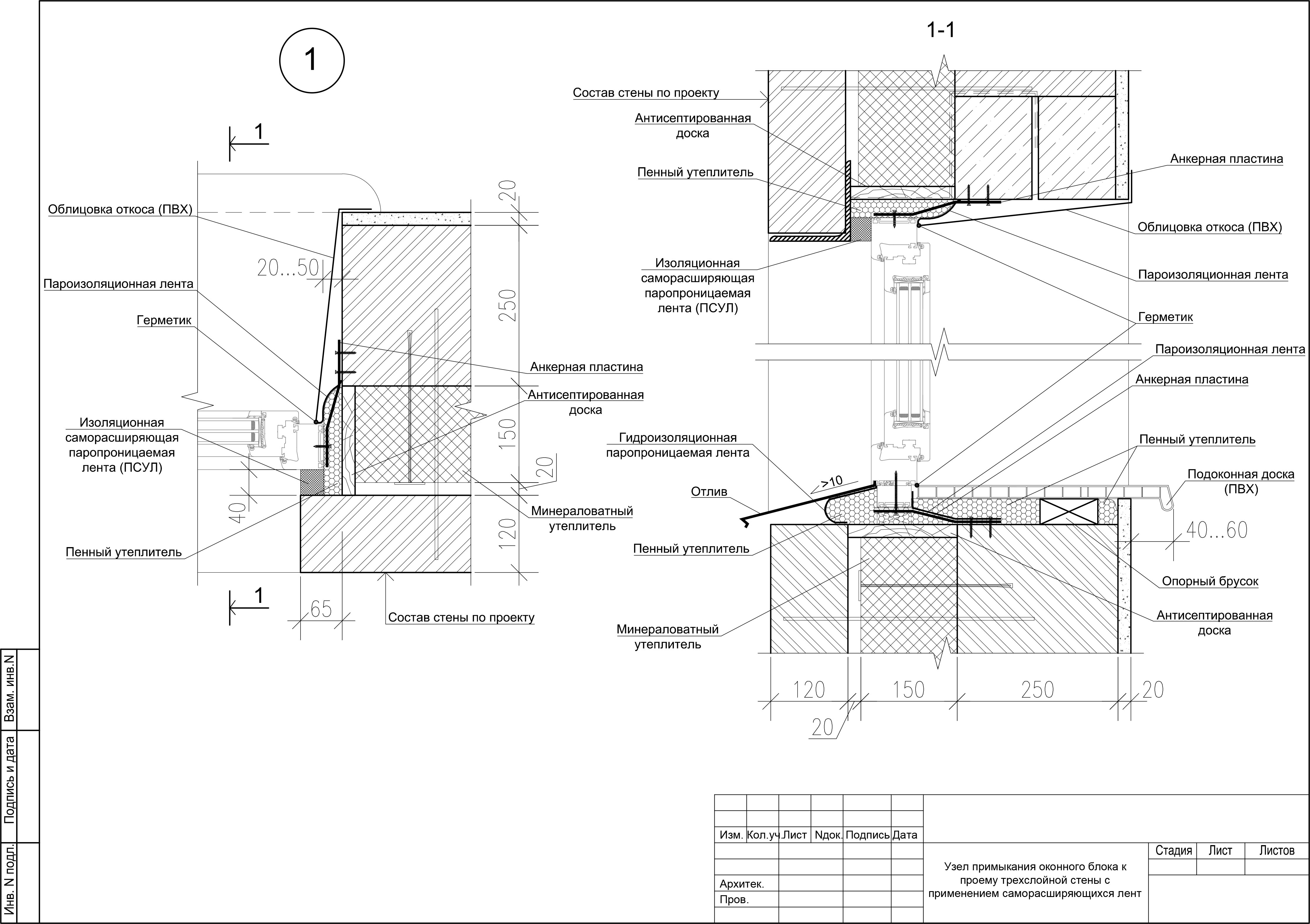

При разработке узлов примыкания окон к проемам в трехслойных стенах с горючим утеплителем (например, экструдированный пенополистирол в стенах подвала) важно не забывать о противопожарном обрамлении проема негорючим утеплителем.



Узлы примыкания оконных блоков к проемам

в стенах с  наружной теплоизоляцией

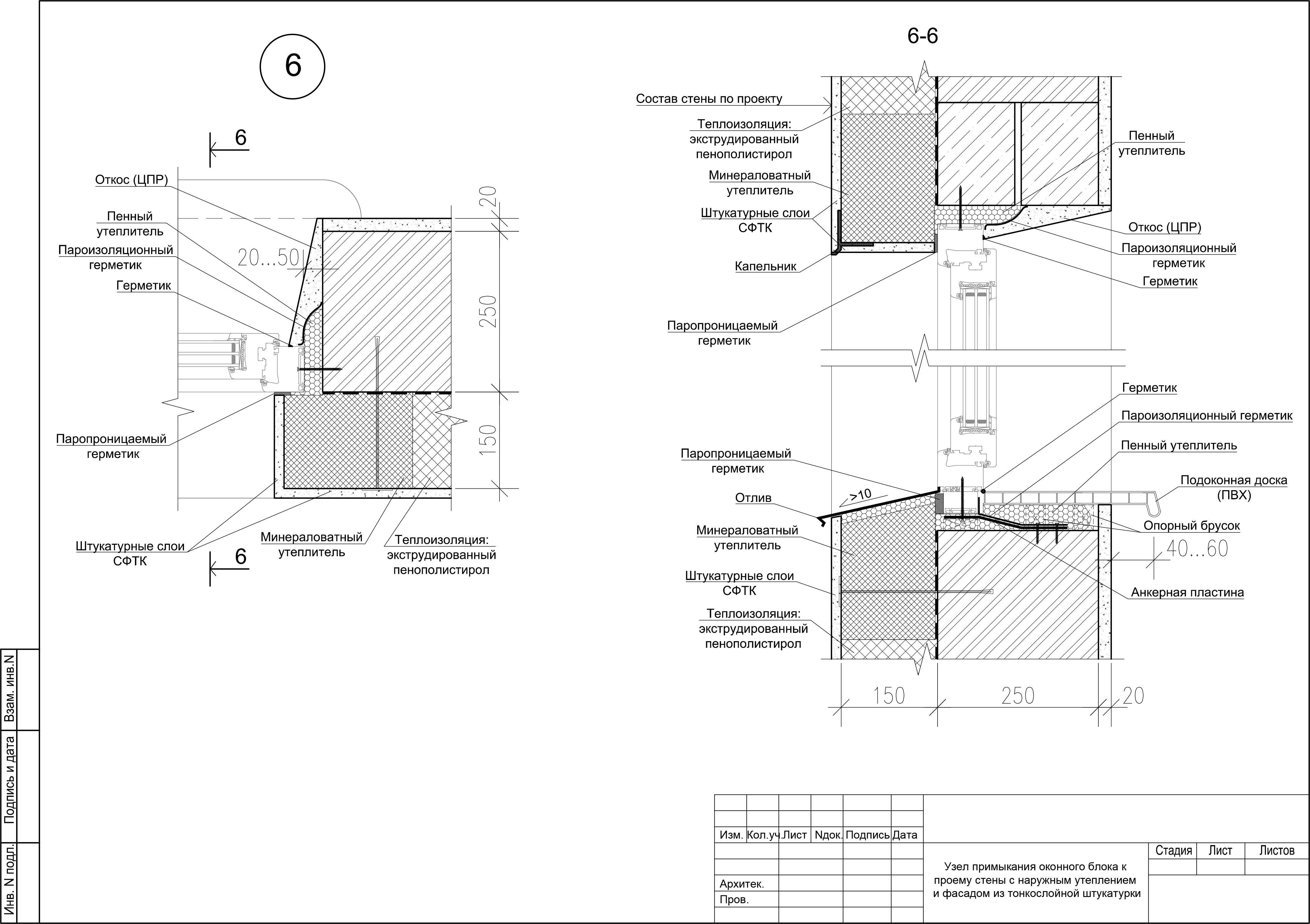

В стенах с наружной теплоизоляцией и отделочным покрытием из тонкослойной штукатурки при использовании в качестве утеплителя пенополистирольных плит предусматриваются противопожарные рассечки из негорючего утеплителя, в том числе по периметру проемов.

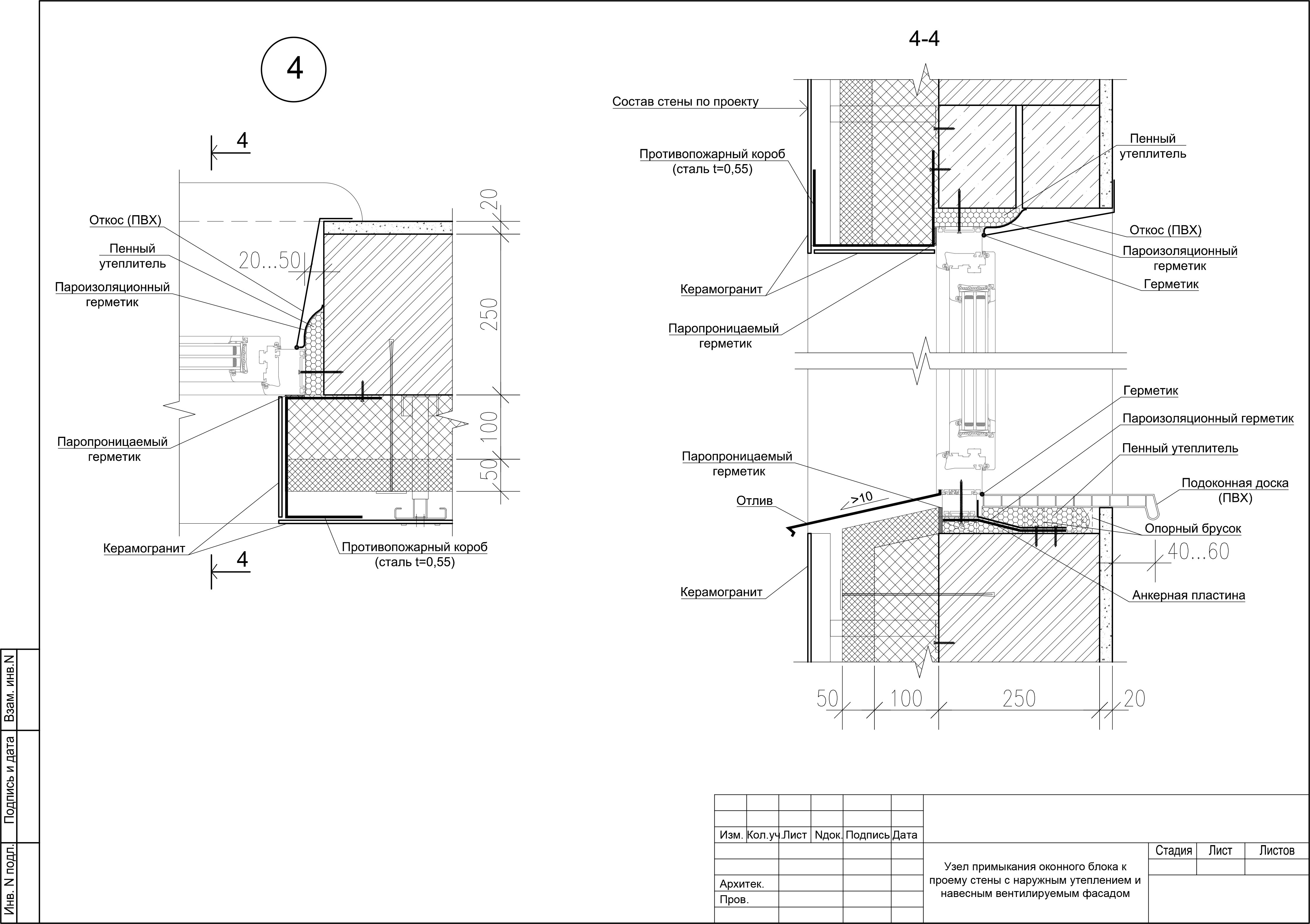

Для стен с навесным вентилируемым фасадом тоже существуют требования по противопожарному обрамлению проемов. Во всех системах НВФ есть свои решения противопожарных коробов для обрамления проемов. Основные типы рассмотрены, например, в СТО НОСТРОЙ 2.14.67-2012 (раздел 6.2). При разработке узлов примыкания оконных блоков к проемам стен с навесным вентилируемым фасадом в разделе АР допустимо не показывать противопожарные коробы, т.к. проект (раздел) НВФ будет разрабатываться отдельно, и противопожарные коробы будут приняты в зависимости от выбора системы. А в разделе АР должно быть принципиальное решение по месту установки оконного блока и решению монтажного шва.



Список литературы

  1. ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия
  2. ГОСТ 30971-2002 Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия (недействующий)
  3. СТО НОСТРОЙ 2.23.62-2012 Конструкции ограждающие светопрозрачные. Окна. Часть 2. Правила производства монтажных работ, контроль и требования к результатам работ
  4. СТО 45089902-001-2010 Организация и проведение работ по монтажу оконных и дверных балконных блоков из ПВХ- профилей ЗАО «ПРОФАЙН-РУС»
  5. СТО 5772-001-47544180-2007 Стандарт АПРОК. Узлы примыкания оконных и балконных дверных блоков к стеновым проемам. Технические условия
  6. СТО НОСТРОЙ 2.14.67-2012 Навесные фасадные системы с воздушным зазором. Работы по устройству. Общие требования к производству и контролю работ
  7. ТР 161-05 Технические рекомендации по проектированию, монтажу и эксплуатации навесных фасадных систем
  8. «Методические рекомендации по аналитической оценке пожарной опасности навесных фасадных систем с воздушным зазором» / ФГБУ ВНИИПО МЧС России. М., 2014
  9. СП 293.1325800.2017 Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Правила проектирования и производства работ
  10. СТО 58239148-001-2006 системы наружной теплоизоляции стен зданий с отделочным слоем из тонкослойной штукатурки «CERESIT». Материалы для проектирования и рабочие чертежи узлов. Инструкция по монтажу. Технические описания

/imgupl/blog/3/5/9/5/6/files/02.pdf

/imgupl/blog/3/5/9/5/6/files/03.pdf

/imgupl/blog/3/5/9/5/6/files/04.pdf

/imgupl/blog/3/5/9/5/6/files/05.pdf

/imgupl/blog/3/5/9/5/6/files/06.pdf

/imgupl/blog/3/5/9/5/6/files/07.pdf



Размеры окон ГОСТ: стандартные размеры пластиковых окон

Комфортные, уютные и тёплые условия дома зависят от правильной установки окон, но прежде чем проводить установочные работы окон ПВХ, нужно учесть планировку помещения и снять замеры.

Стандартные размеры современных окон подразделяются на подвиды со своими особенностями, по этой причине мастеру изначально необходимо рассчитать пропорции оконных рам и подготовить чертеж в разрезе. Статья подробно проводит разбор габаритов типовых стеклопакетов и варианты правильного измерения, и установочного процесса.

Размеры окон по ГОСТу

картинка размеры окон

картинка размеры окон

Стандартные пластиковые оконные проемы имеют регламентированное Государственное стандартизированное постановление №11214-86.

По нему определяются параметры и нормативы оконной установки: допустимой высотой от 1160 до 2060 миллиметров, шириной порядка 870 – 2670 миллиметров.

Типоразмеры по ГОСТ

Естественно имеются различия в чертежах по установочному процессу в жилом здании.  В таблице ниже раскрыто типовое соотношение размеров согласно ГОСТУ:

картинка типовые размеры оконкартинка типовые размеры окон

Стандартные размеры одностворчатого, двухстворчатого и трехстворчатого окна

Следовательно, ширину оконных полотен, формирует предположительная цель, заложенная в создание строения. На плане в зале или кухне изначально нужно определить, как будут расположены окна и двери, что бы достичь уровня в естественном солнечном освещении в соотнесении нормальных показателей. В связи с тем, что этот фактор, зависит от географического расположения здания, рамы проектируют и изготавливают по государственному стандарту.

И бывают трёх видовых категорий:

  • деревянной;
  • пластиковой;
  • металлопластиковой.

Минимальные параметры профиля двустворчатых и тройных окон, составят 1300 на 1400 мм и 2050 на 1400 миллиметра.

Факторы, влияющие на параметры установки

При строительстве новостроек оптимальное расположение панорамных евроокон в пол складывается под влиянием нескольких воздействий.

К ним относятся:

  1. Площадь непосредственно помещения.
  2. Нужный уровень освещения.
  3. Особенность архитектурного проекта.

По общепринятым нормам, показатели должны соответствовать площадей отдельно взятых комнат и всего строения. На создание и формирования окна в соответствии с проёмом оказывают влияние остекление, створки и формы.

Размеры окон Стандарт

Следующая серия оконных размеров  класс «Стандарт».

На характеристики оконного проёма основное влияние оказывает его предназначения. Но предусматриваются и дополнительные категории:

  • количество пропускаемого света через оконный пакет;
  • географическое расположение;
  • размеры строительного объекта;
  • уровень соответствующего освещения.

Стандарт способствует контролю и регулирования светового распределения в коттедже и других жилых и бытовых зданиях.  Стоит учитывать, что для качественного результата необходимо проводить регулярную чистку от двух раз в год, а в регионах, где плохая экология порядка четырёх раз ежегодно.

картинка размеры окон стандарт

картинка размеры окон стандарт

Что касается размеров рам и окон, «Стандарт» придерживается показателей государственного измерения, но вносит свои корректировки в случае необходимости, например, при изучении вопроса сколько сантиметрах между стеной и краем рамы. При высоком несоответствии нужно определить дополнительные корректировки.

Рамы имеют следующие виды блоков:

  • круглые;
  • квадратные;
  • прямоугольные.

Выбор зависит от заявленных требований при строительстве жилого помещения, необходимого уровня освещения.

Так же на показатели оказывает влияние число стёкол в пакете и расстояние между ними, это отражается и на освещении всей территории.

Максимальная толщина оконного проёма в кирпичном доме с одной створкой составит приблизительно от 470 на 470 миллиметров до 1470 на 870 миллиметров плюс, минус 5 – 7 миллиметров, смотря на площадь здания.

Две и три створки на окне будут применяться с показателями в первом случае 570Х1170 – 1170 мм, а во втором 1470Х2070, плюс погрешность 10 миллиметров от предельных показателей.

Стандарт в квартире

В многоквартирных панельных домах стандартизацию разделяют в зависимости от плана постройки.

Тип дома оказывает влияние и на средние размерные показатели:

  1. «Брежнёвка» в двустворчатых окнах имеет показатели 1300Х1400, а в трёхстворчатых 2100Х1400 миллиметров.
  2. В новой планировке: глухие окна 1460Х1430 и 1780Х1430 миллиметров.
  3. А в «Хрущёвке» уже представлено 1208 на 1340 и 2040 на 1500мм.
  4. «Сталинка» на две створки идёт 1500 на 1900, на три 1080 на 1800, имеют Т-образную форму.
  5. «Чешка» соответственно 1300Х1400 мм и 1760Х1400 мм.

Дополнительные требования

В гостевых комнатах, где длительное время  находятся люди, соотношение оконного количество к площадям формируется один к восьми.

Комфортным освещением для человеческого зрения создаёт ширина окна не меньше 55% ширины самого объекта.

Маленькая освещённость будет достигнута, если площадь остекления составит порядка 11 – 13% всей площади комнаты.

Идеальными показателями считаются прямоугольные формы окон, ширина и высота которого 80 на 130 сантиметров. Её удобно эксплуатировать, она не даёт дополнительную нагрузку на фурнитуры.

картинка прямоугольные окна

картинка прямоугольные окна

Единственное окно, должно располагаться по центру, так оно обеспечит комнату необходимым освещением и его поступлением, распределяя размеренно. Верхние откосы должны быть ближе к потолку.

Определяя оптимальные размеры и формы окон в доме, стоит внимательно отнестись ко всем особенностям и учесть их в работе.

Подводя итоги, можно отметить, что процесс выбора и замера объёмов оконного проёма и установки, это трудоёмкая и длительная работа. Необходимо следить за целостностью каркаса и материала в целом.

Мудрым решением будет пригласить мастера по замерам, который выполнит всё на профессиональном уровне. Придётся вложив дополнительные средства. Но в  итоге, вы будете наслаждаться качественно выполненной работой, прекрасным освещением и ровными, аккуратными окнами.

Понравилась статья? Расскажите друзьям:

Как сделать стеклопакет своими руками в домашних условиях: сборка стеклопакетов

При заказе пластикового окна у компании покупатели удивляются цене, ведь стоимость за квадратный метр значительно выше, чем цена стандартного окна. Однако изготовить стеклопакет своими руками не тяжело, и это позволит сэкономить, но не все знают технологию этого процесса.

Из чего состоит стеклопакет

Внутренние составляющие:

  1. Стеклянное полотно.
  2. Герметичное пространство для воздуха.
  3. Рамка или профиль.
  4. Пластичный клей.
  5. Молекулярное сито.
  6. Герметичные компоненты.

картинка схема стеклопакетакартинка схема стеклопакета

Замена стеклопакета

Стеклопакетом называют установку герметичного типа, состоящую из двух или более стекол. Разделяются они соответствующим количеством камер с воздухом.

Важной деталью является дистанционная рамка. Деталь отвечает за сохранность воздуха внутри, не позволяет собираться конденсату. Главная функция – соблюдения дистанции между стеклами внутри.

Молекулярное сито выполнено из материала с осушающими свойствами с использованием гранулированных элементов. Предназначено для защиты от возникновения конденсата.

Виды стеклопакетов

Существует три вида стеклопакетов:

  1. Однокамерные.
  2. Двухкамерные.
  3. Трёхкамерные.

Разница в количестве внутренних стекол и в плотности.

Однокамерные

При отделке жилых помещений используется редко, из-за низкого уровня защиты от внешних шумов. Также имеет низкую проводимость тепла.

Широко применяются при остеклении помещений технического назначения или офисных кабинетов. В жилых домах встречаются при отделке балконов или лоджий.

При выборе однокамерного типа, для жилого помещения, следует учитывать минимальную температуру зимой. В таких случаях подойдут для местности с не холодным зимним сезоном, как в европейских регионах.

Главным плюсом является низкая масса, из-за чего их комфортно устанавливают в объемных оконных выемках с большой площадью.

картинка схема однокамерного стеклопакета

картинка схема однокамерного стеклопакета

Разновидности однокамерных конструкций по ширине, мм:

Подойдут для профильной системы с шириной от 58 до 70 мм.

Двухкамерные

Применяется для остекловки жилых помещений. В основе находится 3 стеклянных полотна и две камеры с воздушной прослойкой между ними.

Отличается высокой защитой от внешних факторов, включая шумы извне и пропуск теплоты. Базовую версию двухкамерного стеклопакета улучшают в зависимости от потребностей пользователя.

картинка двухкамерный стеклопакет

картинка двухкамерный стеклопакет

Разновидности двухкамерных элементов по ширине, мм:

Установка для профилей с шириной от 58 до 82 мм.

Трехкамерные

В северных странах и регионах трехкамерный пакет – это единственным способом уберечь тепло в доме. За счет широкого профиля и большого количества герметичных стенок они обеспечивают отличную теплоизоляцию.

В основе находится четыре стеклянных полотна и 3 воздушные прослойки. Имеет наилучшие показатели при защите от внешних шумов и удержании тепла внутри. Важно понимать, что такие высокие показатели обоснованы значительными габаритами и весом составляющих, что следует помнить при выборе.

картинка трехкамерный стеклопакет

картинка трехкамерный стеклопакет

Наибольшим недостатком трехкамерного стеклопакета является низкая пропускная способность света извне, при его высокой теплоизоляции. Конструкцию делят на детали, и потом собирают воедино при установке. Это требуется для соблюдения всех технических параметров к жесткости и прочности рамы.

Устанавливается для профилей с шириной от 70 до 82 мм.

Сборка стеклопакетов: как делают стеклопакеты для пластиковых окон на заводе

На заводах и фабриках производство давно автоматизировано. Человек участвует лишь в подаче заготовок, и контроле над процессом.

картинка сборка стеклопакетов

картинка сборка стеклопакетов

Этапы изготовления пластиковых окон на заводе:

  1. Резка стекла. Применяемые технологии и инструменты зависят от габаритов заготовки. На инструменты наносится специальная жидкость, чтобы не повредить заготовку. Её устанавливают на воздушную полоску и производят разрезы. Далее стекло ломают, используя металлические стержни. После резки остаются невидимые для глаза трещины, которые следует устранить путем разлома. Важно разрезать и разламывать стеклянное полотно одновременно, чтобы микротрещины не успели зарасти. Параллельно с резкой стекла вырезают рамки, учитывая габариты полотна.
  2. Очистка стекла. Подготовленное после резки полотно отмывают специальной моющей машинкой с помощью щеток. В качестве моющей жидкости используется вода без минеральных компонентов. Использование автоматизированных машин для мойки позволяет сохранить герметические качества, что в дальнейшем отразиться на качестве стекла.
  3. Нанесение герметических компонентов. На спейсерные установки наносится начальный герметический слой. Рамку собирают в единую конструкцию, используя металлические и пластиковые уголки. На поперечные стороны укладывается несколько слоев (минимальный размер – 3 мм) герметического покрытия. Популярным средством в виде герметика сейчас является бутилы. Слой должен быть уложен равномерно, без наличия пропусков и с соблюдением минимальной ширины в 3 мм. При индивидуальном заказе бутилы наносятся вручную, при массовом производстве – автоматизировано.
  4. Начальная сборка. Начинается со шлифовки сторон стеклянного полотна. После нанесения герметичного бутила следует перейти к базовой сборке конструкции. При начальной сборке потребуется скрепить подготовленные и чистые стеклянные полотна с рамками дистанционного типа с герметиком. Важно, чтобы цвет бутилового покрытия был максимально черным. При наличии белых следов начинает весь процесс сначала, и стеклянное полотно является некачественным. Используется мягкая сторона стеклопакета (которая будет расположена внутри камеры). После начальной сборки конструкцию отправляют под пресс, который фиксирует конструкцию окончательно. Чтобы надежно зафиксировать, его оставляют под прессом на определенное время, чтобы герметик попал в нужное место и зафиксировался.
  5. Финальный этап. После работы пресса на боковые стороны стеклопакета наносится дополнительный слой герметика, который будет сохранять теплоизоляцию в процессе эксплуатации. Второй слой герметика состоит из пулиретана, силикона или тиокола. Важно, чтобы температура в производственном помещении сохранялась в диапазоне от + 16 до + 25 градусов, влажность воздуха в цеху была не более 50 %.

Если соблюдены все технологические процессы создания и стекло было качественно вымыто, герметик нанесен правильно, то стеклопакет будет обладать всеми шумоизолирующими и теплоизоляционными свойствами. В интернете множество видео, которые показывают технологические процессы на заводе.

Какие потребуются инструменты

Чтобы своими руками сделать стеклопакет потребуется:

  1. Мягкий метр.
  2. Карандаш, лист бумаги.
  3. Рамка из алюминия.
  4. Ножовка для металлических заготовок.
  5. Уголки для соединения рамки (металлические или пластиковые).
  6. Силикагель.
  7. Лента из бутила.
  8. Герметик.
  9. Нож малярный.

Как сделать стеклопакет своими руками в домашних условиях

Перед началом процесса следует определиться, какой стеклопакет будет изготовлен.

картинка стеклопакет своими руками

картинка стеклопакет своими руками

Процесс создания стеклопакета своими руками:

  1. Измеряем расстояние. После определения габаритов конструкции от их начальных размеров отнимаются 10 мм. Именно таких размеров будет установка.
  2. Обрез рамки. В качестве материалов выбирается алюминий. Важно, чтобы после соединения всех элементов рамки уголками, размеры были на 10 мм меньше, чем стеклянное полотно.
  3. Закрепление рамки уголками. Размеры выбираемых уголков зависят от ширины дистанционной рамки. Многие опытные конструкторы используют всего 2 уголка, если отсутствует нужная ширина модели.
  4. После сборки первого уголка в него требуется засыпать силикагель (молекулярное стекло). Оно предотвращает образование влаги. Для склейки используется лента бутилового типа. Именно такую ленту используют заводы для закрепления окон широкого производства. В качестве альтернативы используется прозрачный скотч двухсторонней оклейки.
  5. Соединив все стороны, засыпав силикагель, на сторону клеится скотч. Перед клейкой скотча требуется отделить защитный слой.
  6. Протереть стеклянное полотно. Подойдет моющее средство для окон.
  7. Положить стекло на рамку, повторив процесс со второй стороны.
  8. Замазать установку со всех сторон вторым слоев герметика. Рекомендуется выбрать герметик из двух компонентов.

В завершающей стадии следует дождаться высыхания герметика, затем еще раз очистить стекло и застеклить окно. Для создания двухкамерного самодельного стеклопакета рамка собирается два раза, а в остальном алгоритм тот же.

Понравилась статья? Расскажите друзьям:

Чертежи профиля оконного блока (деревянный стеклопакет)

Профиль окна я разрабатывал сам, была фирма и можно было выпускать подобные стеклопакеты, но как оказалось финансовая деятельность это не для меня 🙂 ну а чертежи остались, может кому-то пригодится.

Чертежи профиля оконного блока (деревянный стеклопакет)

Врятли кто-то возьмётся сделать такое окно на заказ, но если сделают, то это окно будет в несколько раз лучше пластиковых стеклопакетов!!!

чертежи деревянного стеклопакета

чертежи деревянного стеклопакета

чертежи деревянного стеклопакета

чертежи деревянного стеклопакета

чертежи деревянного стеклопакета

ОКНО профиль (коробка)

ОКНО профиль (коробка)

ОКНО профиль (рама1)

ОКНО профиль (рама1)

ОКНО профиль (рама2)

ОКНО профиль (рама2)

ОКНО профиль (штапик)

ОКНО профиль (штапик)

устройство деревянного стеклопакета

устройство деревянного стеклопакета

устройство деревянного стеклопакета

конструкция деревянного стеклопакета

конструкция деревянного стеклопакета

конструкция деревянного стеклопакета

конструкция деревянного стеклопакета

конструкция деревянного стеклопакета

Чертежи деревянного окна (продолжение)

shadow

Написать комментарий

КОММЕНТАРИИ

shadow

Shadow

  • Коллекция фотографий старинных раритетных авто и отдельных детелей.


    Дмитрий ДА
    08.12.2009


  • Многим нравятся аромат и вид живых цветов. Но их красота быстро увядает. Альтернативой натуральным букетам станут поделки цветов из бумаги, которые будут радовать вас своим видом не 2−3 дня, а много лет.


    Александра
    21.07.2020


  • Небольшая коллекция старой мебели.


    Дмитрий ДА
    28.10.2009

Расшифровка условных обозначений в листе замеров окон ПВХ

09 июля 2019

Лист замеров пластиковых окон является настоящей «китайской грамотой» для людей, которые не сильно сведущи в технических особенностях современных оконных конструкций. По большей части, условные обозначения в листе замеров предназначаются для технических специалистов и менеджеров оконных компаний. Но и простому обывателю будет полезно более подробно узнать о той маркировке, которая распространена в среде производителей оконных конструкций. В данной статье мы постараемся создать для вас своего рода справочник условных обозначений, руководствуясь которым вы сможете легко понять, что именно написано в листе замеров окон ПВХ.

Если вы видите в листе замеров прямоугольник, в центре которого стоит «плюсик» или «крестик», то так обозначается глухое окно или глухая створка. Под «глухой» подразумевается конструкция, которая не имеет возможности быть открытой по причине отсутствия соответствующей отпирающей фурнитуры. Устанавливая глухое окно, вы избавляете себя от возможных проблем с работоспособностью фурнитуры и уплотнительными элементами, но, взамен, получаете проблему с отсутствием доступа к внешней стороне окна. Если у вас глухое окно, убедитесь в том, что вы сможете до него добраться с улицы или со стороны соседней створки открывающегося типа.

Поворотное окно маркируется прямоугольником, в котором нарисован горизонтальный угол-стрелка. При этом направление стрелки будет указывать на сторону, где расположена ручка. Соответственно, широкая часть угла будет указывать на сторону, где находятся петли. Если в прямоугольнике нарисован угол не горизонтальной, а вертикальной направленности, то речь идет об откидном окне. Как правило, острая часть угла откидной створки направленна вверх, что означает, что окно открывается сверху. Иногда в верхних углах прямоугольника в листе замеров рисуются дуги, которые могут означать, что створка оснащается системой микропроветривания. Если в прямоугольнике прорисована фигура, напоминающая незаконченную пятиконечную звезду или букву А, то речь идет о поворотно-откидной створке. Присмотревшись внимательнее, вы заметите, что это и не звезда вовсе, а просто два угла вертикальной и горизонтальной ориентированности, нарисованные в пределах одного прямоугольника.

Хотим обратить ваше внимание на то, что, по умолчанию, ручка в пластиковом окне располагается с правой стороны. То есть, если вы видите в листе замера условное обозначение откидной створки, вертикальный угол которого не показывает сторону расположения ручки, то, в большинстве случаев, оконная ручка будет находиться справа, что объясняется элементарным удобством открывания створки правой рукой для подавляющего большинства населения. Если вам удобнее открывать створку левой рукой, либо если соответствующее расположение ручки будет оптимальным в плане особенностей расположения окна или окружающей обстановки, то об этом нужно обязательно сообщить менеджеру на этапе составления заказа.

Один прямоугольник на схеме означает одностворчатое окно, которое встречается немного реже, нежели многостворчатые окна. Если два прямоугольника располагаются в листе замера рядом, не имея между собой промежутка, то это двухстворчатое окно ПВХ, то есть окно с двумя створками, механизм открывания которых будет указан соответствующими условными обозначениями, о которых мы говорили выше. Три прямоугольника — это уже трехстворчатое окно. И так далее. Если прямоугольник имеет сильно вытянутую в вертикальном направлении форму, плюс имеет разделение горизонтальной планкой, то, скорее всего, речь идет не о пластиковом окне, а о пластиковой двери. Механизм открывания дверей ПВХ прописывается точно такими же условными обозначениями, как и в случае с окнами ПВХ, с той лишь разницей, что глухих и строго откидных дверей не бывает. Они могут быть либо распашными, либо поворотно-откидными. В случае, если пластиковая дверь имеет непрозрачную часть из сэндвич-панели, эта часть будет заштрихована.

Помимо условных обозначений в виде геометрических фигур, на листе замеров обязательно прописываются размеры будущего пластикового окна или пластиковой двери. Причем как всей конструкции в целом, так и отдельных ее частей. Имеются в виду высота и ширина всего окна или двери, а также каждой створки по отдельности. Обратите внимание, что створки могут быть не только вертикально прямоугольными, но и квадратными, а также прямоугольными, вытянутыми в горизонтальном направлении, если на то есть соответствующая необходимость. И это не говоря уже о створках других форм, включая арочные, круглые, треугольные и т.д. Конкретная форма будущего окна обязательно отображается в листе замера после общения с заказчиком и проведения необходимых замерочных процедур.

По большей части, это вся основная информация по условным обозначениям, которая прописывается в листе замеров. Если же заказ относится к разряду нестандартных, могут применяться и дополнительные обозначения. Например, при использовании в конструкции соединительных профилей они могут обозначаться вертикальными линиями, выходящими своими концами за пределы общей конструкции. Использование декоративной раскладки на стеклопакетах может обозначаться пунктирными линиями. Что же касается доборных профилей, то их могут обозначать прямоугольниками, внутри которых, вместо геометрических линий, будут прописаны размеры этих профилей в миллиметрах. Существуют также отдельные условные обозначения для окон со штульповым открыванием, для окон с москитной сеткой (включая отдельное обозначение для сеток «антикошка»), для окон с жалюзи и т.д. При необходимости, вы можете найти в сети чертежи профильных систем, которые будут использованы в ваших будущих пластиковых окнах, но они имеют гораздо более сложную структуру и разобраться в них заметно сложнее, нежели в условных обозначениях, относящихся к окнам ПВХ в целом.

  • 19 июля 2019

    Стратегия замены окон: все и сразу

    Если вы когда-нибудь уже меняли окна, то наверняка вам памятны жаркие дебаты по поводу подхода к решению этой проблемы: заказывать окна по одному по мере появления денег или все-таки, рискнув, установить их сразу во всей квартире и лет на 20 забыть об их существовании. Да и что о них помнить, если в квартире тепло, тихо и уютно, а другие неотложные задачи требуют незамедлительных действий и денежных вливаний.

  • 16 июля 2019

    Сколько служит среднестатистическое пластиковое окно?

    Многие производители пластиковых окон указывают в рекламных брошюрах, что срок службы их продукции составляет 40-50 лет. Согласитесь, это очень заманчивые цифры. Вы ставите окна ПВХ в своем доме, а об их замене по истечению срока годности будут заботиться уже ваши внуки, а то и правнуки. Но, конечно, подводные камни в этом вопросе также имеются. Сроки службы в 40-50 лет действительно имеют место быть. Но относятся они только лишь к самому ПВХ, то есть тому материалу, из которого изготавливается пластиковая рама для окон. Скажем вам даже больше. 40 лет — это минимально гарантированный срок. Производитель не исключает, что профиль ПВХ беспроблемно прослужит вам гораздо дольше. И тому есть реальные примеры. Пластиковые окна, которые устанавливались в Европе в середине прошлого века, до сих пор служат своим владельцам верой и правдой.

  • 02 июля 2019

    Теплое остекление современных веранд и террас

    Веранды и террасы имеют высочайшую эстетическую и функциональную ценность для любого частного дома или коттеджа. С их помощью можно не только облагородить фасад, но и добиться возможности проводить время вне загородных апартаментов абсолютно в любую погоду. Разумеется, для этого веранды и террасы должны оснащаться современным остеклением. И не простым, а теплым, то есть сделанным из пластиковых профилей, с применением многокамерных стеклопакетов. В этом случае использование загородных террас и веранд может быть чуть ли не круглогодичным. Ведь если вы обустроите здесь полноценное отопление, то сможете без проблем проводить время на пристроенной площади даже тогда, когда за окном будет резко минусовая температура. На вашем островке единения с природой всегда будет тепло и уютно.

  • 28 июня 2019

    Отель Топаз — ясноглазое гнездышко в центре Вены

    Отпускной сезон стартовал, и все сотрудники немедленно разделились на несколько групп: тех, кто уже побывал в отпуске, тех, кто еще только собирается, и группу несчастных, которым отпуск в ближайшее время не светит. А поскольку отпуск в летний период — самая обсуждаемая тема, то обездоленным представителям последней группы приходится скрепя сердце изображать радость за тех, кому в этом году улыбнулось счастье вкусить все радости летнего отдыха, жаркого солнца и ласковых объятий теплого моря.

Все новости и публикации

Как делают пластиковые окна — MySlo.ru

Фото Алексея Пирязева.


История появления пластиковых окон полна виражей и недоразумений. Первые экземпляры были произведены еще в 40-х годах XX века. Однако тогда инженеры просчитались – конструкция оказалась непрочной, и идея обернулось провалом. Производство возродилось в 1960-х годах, а в России пик популярности пластиковых окон пришелся на 90-е годы.


Работа над современными пластиковыми окнами начинается за столом технолога. Специалист составляет подробный чертеж будущего окна в зависимости от предпочтений заказчика.


Чтобы окно даже самой необычной формы хорошо работало, технолог просчитывает все нюансы и размеры в миллиметрах. На каждую модель составляется подробный чертеж, который потом отдается работникам цеха.


Рама пластикового окна состоит из так называемого ПВХ-профиля. Это пластиковый корпус, внутри которого расположены продольные перегородки, образующие полости – воздушные камеры. От количества этих камер зависит теплоизоляция. Однако профиль сам по себе не обладает достаточной прочностью для изготовления рамы.


Привезённый профиль распиливают на заготовки. Здесь важна точность оборудования при определении длинны и угла запила.


Здесь же при помощи специального оборудования происходит нарезка армирующего профиля, придающего жесткость конструкции.


Чтобы не запутаться, все заготовки раскладываются по полочкам в зависимости от размера.


Профиль и армирование соединяются саморезами, чтобы конструкция работала как единое целое. После этого в заготовках просверливаются технологические отверстия — дренажные и под ручку.


Следующий этап производства – процесс «сваривания». Под воздействием высокой температуры и давления заготовки соединяются в единое целое.


Во время «сварки» остаются неровные наплывы пластика, которые затем обрабатываются фрезами на другом аппарате.


Станок делает это максимально точно, не забирая ничего лишнего.


Затем мастер собирает уже готовую конструкцию. Добавляет импосты (перегородки) и вставляет створки, монтирует подставочный профиль для подоконника. В работе этого специалиста важна точность.


Затем специалист навешивает фурнитуру…


…и устанавливает резиновый уплотнитель. Сначала из посадочного места потоком воздуха выдувается пыль и технологический мусор – стружка и опилки от профиля, а затем уже вставляется уплотнитель. Он поставляется на производство в таких бобинах.


Правильно вставить уплотнитель – тоже наука. Если мастер сильно растянет его, он будет пропускать воздух и воду, а если, наоборот, оставит лишнее, то углы рамы станут неопрятными.


Когда у окна появляются створки, оно отправляется на остекление. Мастер вставляет стекло при помощи подкладочек, чтобы створка не провисала, а стеклопакет был плотно закреплен.


Затем на окно устанавливаются штапики.


Сами стеклопакеты поступают на завод в готовом виде, они заказываются индивидуально на каждое окно и уже через сутки оказываются на производстве.


Кстати, вот эти квадратики, которые мы часто видим на новых окнах, нужны именно при транспортировке пакетов до завода, чтобы стекло не терлось друг от друга.


Когда окно уже готово, оно отправляется на технический контроль. Специалист проверяет обвязку фурнитуры, работают ли створки, как стоит уплотнительная резина и т.д. Если окно соответствует всем требованиям, оно отправляется к покупателю!


как делают необычные окна


В последнее время популярны окна неправильной формы, например круглые иллюминаторы.


Чтобы их сделать, профиль нагревают до 110 градусов в печи в форме трубы.


А затем на столе выгибают в нужную форму при помощи лент с присосками, и оставляют примерно на 10-15 минут.


Еще один вариант необычного окна – окно с ламинацией. Выбор цвета оконных рам сейчас очень большой, самые популярные – древесные цвета, но окно можно сделать черным, серым и даже синим.


Ламинацию делают на специальном аппарате. Для каждого профиля его настраивают отдельно. Это трудоемкая работа, и на нее уходит не меньше 15 минут: каждый ролик нужно установить так, чтобы профиль был закреплен и не «гулял» из стороны в сторону.


Сам процесс занимает около минуты. В это время специалисты следят, чтобы цветная пленка ложилась ровно. Если вдруг она замнется, можно всё исправить, но только в первые несколько минут. Когда клей сцепится, оторвать его будет невозможно.




Чертеж пластикового окна Скачать бесплатно для Windows

Чертеж пластикового окна

в Software Informer

Plastic Canvas Design Studio помогает создавать проекты из пластиковых холстов.

Дизайн пластикового полотна … ваши собственные проекты пластикового полотна

11
Kaeria SARL
2150

коммерческий

Программное обеспечение виртуальной пластической хирургии 1.0 позволит вам смоделировать пластические операции.

Программное обеспечение Códice
78

условно-бесплатная

Программное обеспечение нового поколения для настройки и управления изменениями.

пластик
1

Freeware

Plastic Community Toolbar, оставайтесь на связи и получите гораздо больше.

ООО «Виртуальный подвал», ООО «Штаб-квартира Кодекса»
24

коммерческий

The Mean Greens: Plastic Warfare — шутер от третьего лица.

39
Fabricant par défaut
4346

Freeware

Drawing for Children — это приложение для рисования, специально разработанное для детей.

ABC-Ware
24

условно-бесплатная

Простая в использовании программа с уроками рисования.

5
Рисование Ручной Работы
59

условно-бесплатная

Заставка показывает руку художника, рисующего животных, людей, машины и многое другое.

Более чертеж пластиковых окон

Чертеж пластикового окна, введение

11
Роб Латур
+1003

Freeware

Делайте точные измерения пикселей любого объекта или окна на экране.

11
SkySof Software Inc.2753

Freeware

Вы можете просматривать, редактировать, печатать, конвертировать и сохранять файлы чертежей AutoCAD.

3
Масаюки Фукусиро
426

Открытый источник

Редактор векторной графики для создания блок-схем, линейных рисунков, организационных диаграмм и т. Д.

9
SoftOrbits
+7676

условно-бесплатная

Превратите свои цифровые фотографии в карандашные наброски всего за несколько шагов.

32
EPSITEC SA
24

условно-бесплатная

Window Clippings — отличная утилита для захвата экрана.

1
Фабьен Кулон
103

Открытый источник

OpenEuclide — это образовательная математическая программа по евклидовой геометрии.

1
Cosmigo
216

условно-бесплатная

pro motion — это программа для рисования и анимации для Window.

Дополнительные заголовки, содержащие рисунок пластикового окна

10
eMachineShop
2134

Freeware

Позволяет быстро и легко создавать индивидуальные металлические и пластиковые детали.

8
Медиасофт Технологии
+951

условно-бесплатная

Создавайте различные типы пластиковых идентификационных карт с магнитными полосами.

2
Роберт Денк
119

условно-бесплатная

Оптимизирует прямоугольные пропилы дерева, стекла, стали и пластика.

4
IDAttend Pty Ltd
134

IDNow — это программа, предназначенная для изготовления пластиковых идентификационных карт.

HID Global
152

Freeware

Persona M30e предназначена для персонализации пластиковых карт.

R & B
2

демонстрация

R&B, Ltd. разрабатывает инструменты трехмерного проектирования пресс-форм для производства пластиковых форм и штампов.

3
Mediasoft Technologies SARL
522

демонстрация

eMedia Cards CS — идеальный инструмент для создания и выпуска пластиковых карт.

3
Система I&A
284

Freeware

Позволяет создавать и печатать изображения, штрих-коды и тексты на пластиковых картах.

3
Autodesk, Inc
59

демонстрация

Он предоставляет инструменты моделирования для проектирования пресс-форм и пластмассовых деталей.

BoobRepli

Plastic Software, Inc.

,

Пластиковые окна маркизы ПВХ оконные рамы с дизайном решетки

Открытый путь: Доступны внутри и снаружи.

Материал:

LG Korea Ведущий бренд: этот бренд окон и дверей известен нашим клиентам. Потому что это высокое качество по разумной цене!

Veka Германия Ведущий бренд: Этот бренд очень дорогой, но качество было на высшем уровне. Некоторые покупатели выберут его.

Conch Китайский бренд: этот бренд также известен нашим клиентам.Потому что эти бренды отличаются высоким качеством по разумной цене.

З.Ы. Китайская марка: Качество окон и дверей этой марки обычное, но цена была дешевая!

Толщина рамы:

Марка LG: 2,5 мм; Марка раковины: 2,2 мм; Марка Veka: 2,8 мм; Марка ZY: 2,0 мм

Марка ракушки Марка LG Марка Vaka

Марка ZY:

Сталь , усиленная гальваническим покрытием, стандарт сталь, толщина: 1.2 мм или 1,5 мм

Plastic window pane pvc awning windows with grille design Plastic window pane pvc awning windows with grille design

Цвета рамки LG: белый или цветной

(если вам нужно увидеть цвета другого бренда, напишите мне.)

Размеры:

Возможности производства различных размеров по требованию заказчика.

(Укажите размер окна ширина * высота, мы дадим вам цену за квадратный метр)

Система уплотнений:

Резиновая уплотнительная лента EPDM используется в профилях створок по всей длине для защиты от сквозняков и проливной дождь.

Cornor Welding:

Красивая сварка, 45 градусов. международные стандарты и со стальной арматурой.

Plastic window pane pvc awning windows with grille design Plastic window pane pvc awning windows with grille design

Стекло:

Доступны различные варианты стекла, такие как: тонированное стекло, стекло с покрытием и низкое стекло. (5мм / 6мм / 8мм / 12мм) одинарное стекло,

(5мм + 9А + 5мм, 5мм + 12А + 5мм, 6мм + 12А + 6мм) двойное стекло и т. Д.

Plastic window pane pvc awning windows with grille design Plastic window pane pvc awning windows with grille design

Принадлежности:

Вентилятор / вытяжной вентилятор, предохранители, москитная сетка / сетка из нержавеющей стали и другие аксессуары доступны.

Установка оборудования:

С высококачественным фирменным оборудованием, таким как LG, ROTO, Siegenia, Chuangguang, Lianxin, Guoqing, Kinglong и т. Д.

Технические данные, показанные ниже:

1) Акустическая изоляция: 36 дБ

2) К-значение окна: 1,8 Вт / м2. K

3) Ветровое сопротивление: 5000 Па

4 ) Воздухопроницаемость: 0,5 м3 / чM

5) Водонепроницаемость: 700 Па

Характеристики продукта:

Стильный и индивидуальный дизайн с легко открывающимся, плотно закрытым, простой сборкой, хорошим декоративным эффектом, прочностью, влагостойкостью , коррозионностойкие, звукоизоляционные, теплоизоляционные и огнестойкие, что делает среду более комфортной и гармоничной.

.Завод пластиковых окон

, поставляющий дешевые раздвижные пластиковые окна и двери для социального проекта Пластиковое окно

QINGDAO WINDOOR WINDOW & DOOR CO., LTD с 2001 года

Лучшая продажа в Китае Пластиковое окно с решеткой от комаров, раздвижное окно из ПВХ

Сертификат

ISO9001: 2008 9000

Оконный стиль

Раздвижные окна / створчатые окна / фиксированное окно / навесное окно с обозначением решеток

Стиль открывания

Раздвижные створки

Спецификация

(размер, цвет ,и т.д.)

индивидуальный размер, любой цвет доступен как для профиля, так и для стекла.

Материалы рамы

CONCH или SHIDE top 2 марки Chna, толщина 2,5 мм, стальная арматура 1,2 или 1,5 мм.

Стекло

Стекло одинарное, двойное, тройное; двойное стекло с решеткой внутри.

Стекло Low-E (зеленое, синее, серое), закаленное стекло, флоат-стекло, матовое стекло, тонированное отражающее стекло и т. Д.

Толщина: 4 мм, 5 мм, 6 мм, 8 мм; Площадь: 6 мм, 9 мм, 12 мм, 16 мм.

Вспомогательные материалы

Подкладка: сталь 2,00 см, верх из отборной высококачественной шерсти, резиновые уплотнительные ленты черного / серого цвета.

Обработка поверхности

законченная

Фурнитура

Китайская фурнитура ведущих брендов, Chugn, KinLong (многоточечный замок, петля и ручка), GU или ROTO (Германия)

Москитные сетки

Металл, железо и нейлон

Завод

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

Чертежи

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

>>> Стили окон:

>>>Раздвижное окно (горизонтальное или вертикальное)

2. Двустворчатое окно (две створки или одинарная створка + фиксированная половина окна)

3. Окно маркизы (открытое наружу или внутрь)

4. Французское окно (раздвижное / фиксированное / поворотное)

5. Фиксированное окно (решетка, стеклянное солнечное окно)

6. Штормовое окно (наилучшие характеристики для уплотнения, защиты от звука, давления взрыва, водонепроницаемости и т. Д.

>>> Оборудование:

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

Створчатое окно конфигурация

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

>>> WINDOOR Factory Features:

— 16 лет опыта работы окон Завод поставляет напрямую по лучшей себестоимости.

— У нас есть 5 профессиональных дизайнеров / 5 инженеров / 10 международных продаж и 120 богатых опытных рабочих на нашем заводе.

— Окна любого материала любого стиля (ПВХ, Алюминий, дерево, сталь) вы получите на нашем заводе.

— скрупулезное отношение к качеству — ПРИЧИНА, по которой окна с безупречным качеством гарантированы 30 лет.

с различным дизайном: модный, классический, благородный, европейский.

>>> Раздвижное окно Технические характеристики:
1) Серия раздвижных тройных рельсов 85 мм
2) Сдвижные серии с тройными рельсами 80 мм
3) Сдвижные раздвижные окна с тремя рельсами 75 мм
4) Сдвижные сдвиги с двумя рельсами 62 мм
5) 60 мм по горизонтали качающаяся серия
6) Жалюзи 60 мм железнодорожные раздвижные серии

>>> Мастерская и грузы:

Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window Plastic window factory supplying cheap sliding plastic windows and doors for social project plastic window

FAQ

Q: Вы торговая компания или Производитель ?

Windoor — действительно крупный профессиональный производитель с 16-летней историей, расположенный в Циндао, всего в 30 минутах езды от аэропорта Циндао.Добро пожаловать в ваш визит!

Q: Как насчет вашего Lead Time?

В течение 25-30 рабочих дней, это зависит от типа окон и дверей и дизайна, от цвета, дизайна, ручки, стекла и т.д.

Q: Что о вашем MOQ?

Для окна или двери, каждый мини-заказ составляет 30 квадратных метров.

Q: Принимаете ли вы индивидуальный дизайн и размер?

Конечно, окна и двери — это товары высокого качества, поэтому размеры и дизайнерские чертежи должны быть от вас.

Q: Каковы ваши условия оплаты ?
T / T, L / C, Торговое обеспечение, Western Union все в наличии

Q: Какой у вас цвет?

Стандартные цвета Windoor: черный, белый, темно-серый, натуральный, кофейный. Также доступны другие цвета RAL, но для этого потребуется больше времени и немного денег.

Q: Какое оборудование чаще всего?

.

Двери и окна пластиковые машины для производства ПВХ профиля

двери и окна машины для производства пластиковых ПВХ профилей машины для производства ПВХ профилей

Описание продукта

doors and windows plastic pvc profile making machines

doors and windows plastic pvc profile making machines

Характеристики линии экструдирования жесткого ПВХ профиля

1. Экструзионная линия используется для производства дверного профиля и окна, и украшения.

2. Подходящим сырьем является ПВХ пластикат и / или ПВХ порошок.

3.Состав: одношнековый и / или конический двухшнековый экструдер → пресс-форма → охлаждающий размерный стол → вытяжной блок →

Режущий блок

→ разгрузочная стойка.

Технические характеристики

SJZ65/132

0

Модель

Диаметр винта (мм)

Мощность двигателя (кВт)

Мощность подъема (кВт)

Мощность (кг / ч)

Одношнековый экструдер

45

7.5 ~ 11

0,75 ~ 1,5

25 ~ 50

50

11 ~ 15

0,75 ~ 1,5

50 ~ 80

55

15 ~ 18,5

1,5 ~ 2,2

80 ~ 110

65

18,5 ~ 22

1,5 ~ 2,2

140

70

22 ~ 30

1.5 ~ 2,2

150 ~ 200

80

30 ~ 37

1,5 ~ 2,2

200 ~ 230

90

37 ~ 45

1,5 ~ 2,2

200 ~ 280

Двухшнековый экструдер

SJZ51 / 105

22

1.5

50 ~ 140

SJZ55 / 110

22

1,5

50 ~ 140

SJZ65/132

2,2

250 ~ 300

Модель: SJ90 Экструзионная линия для жесткого ПВХ профиля
Изделие Единица Детали Номер Параметр
1 SJ90 Экструдер винт и цилиндр 1 комплект

Φ90 мм, L / D = 28: 1, 38CrMoAIA,

азотирование, винт: хромированный

коробка передач 1 комплект зубчатая закалка, полированная, горизонтальная
Рама машины 90 036

1 комплект Сварка стального профиля
Главный двигатель 1 комплект Преобразователь частоты 37 кВт
Панель управления 1 комплект Контроль температуры 6 зон, 4 воздушного охлаждения
2 Вакуумный калибровочный стол 1 комплект Длина: 3 метра
Материал поверхности: нержавеющая сталь
Трехмерный регулируемый вручную
Вакуумный насос: 4 кВт
3 Чертежный блок 1 комплект 2.Преобразователь частоты 2 кВт
4 Режущий блок 1 комплект Преобразователь частоты 1,5 кВт
Эффективная длина: 3 м
Автоматическая разгрузочная стойка

1. Мы предоставляем услуги по консультированию по анализу конечного продукта и выбор объектов.
2. Мы можем организовать для вас посещение наших местных клиентов, чтобы увидеть, как работают наши объекты.
После покупки
1.Мы можем предоставить способы закупки материалов.
2. Бесплатное предложение рецептуры продукта.
3. Оказываем услуги по обучению на процессе.
4. Перед отгрузкой пробное производство для получения квалифицированного конечного продукта.
5. OEM-сервис для удовлетворения особых требований клиентов
Послепродажное обслуживание
1.Технические консультации в течение длительного времени
2. Гарантия на машину составляет один год. В течение гарантийного срока, если какая-либо часть машины сломана

изготовлен не человеком, мы бесплатно заменим его на новый.Гарантийный срок начинается с момента отправки машины

после получения нами коносамента.

Информация о компании

doors and windows plastic pvc profile making machines

doors and windows plastic pvc profile making machines

Упаковка и доставка

doors and windows plastic pvc profile making machines

doors and windows plastic pvc profile making machines

Руководства по закупкам

Q: Как мне купить у вашей компании?

A: Когда вы найдете продукт, который вам нужен, просто отправьте нам запрос, и мы ответим вам в течение 24 часов. Затем отправим вам информацию о подтверждении заказа, когда вы подтвердите покупку продуктов, мы подготовим проформу. счет-фактура и банковские реквизиты для вас.тогда вы заплатили.

Q: Как мне произвести оплату моего заказа?

A: Вы производите оплату, принимая счет-проформу и наши банковские реквизиты, вы можете использовать T / T (банковский перевод), Western Union. завершить оплату.

Q: Как вы можете гарантировать мою оплату?

A: Наша компания — ПОСТАВЩИК ЗОЛОТА ALIBABA. и ALIBABA заставили нас сделать аутентификацию предприятия. Мы всегда придерживаемся принципа «в первую очередь для клиентов, качество в первую очередь», обращаем внимание на честность и стремление к совершенству.

В: Могу ли я покупать разные модели за один раз?

A: Да, мы можем объединить поставки.

Q: Сколько времени потребуется, прежде чем вы отправите продукцию?

A: Обычно мы отправляем ваш заказ в течение 24-48 часов с момента получения платежа.

В: Если у меня есть вопросы, как я могу с вами связаться?

A: Вы всегда можете обратиться к нам со своими проблемами.по электронной почте или по телефону.

свяжитесь с нами

,

Добавить комментарий

Ваш адрес email не будет опубликован.
