Сборочные компоненты электрокотла Скат Protherm

___________________________________________________________________________

Комплектующие элементы котла Скат
Protherm

Насос

Изготовитель — Wilo
Питание — 230В/50 Гц
Количество ступеней скорости — 2
1-я ступень, об. /мин — 2500
2-я ступень, об./мин — 2600

Перед заполнением и вводом электрокотла
Протерм Скат в эксплуатацию необходимо выполнить следующие действия:

— Ослабьте колпачок воздушного клапана насоса.

— Ослабьте и отвинтите крышку вала ротора и с помощью плоской отвертки
поверните вал.

— Если при вращении вала чувствуется довольно ощутимое сопротивление,
необходимо демонтировать двигательную часть насоса.

— После этого очистите целый статор или ротор насоса от нечистот.

Перед снятием насоса Wilo необходимо
убедиться в том, были ли выполнены следующие условия:

— Температура воды в котельном агрегате достигла безопасного значения
(40°C).

— Котел был отключен посредством главного выключателя.

— Были закрыты вводы и выводы отопительной воды.

— Из котла была слита оставшаяся в нем вода.

Работы по демонтажу насоса Wilo:

— Отключите соединительный кабель, соединяющий насос с платой
управления.

— Снимите трубку отопительной воды, ведущую от насоса к теплообменнику.

— Отсоедините трубку, ведущую к расширительному баку.

— Вытяните предохранительную скобу.

— Ослабьте и выкрутите предохранительные винты насоса, расположенные в
нижней части котла.

— Немного повернув насос по ходу часовой стрелки, снимите его.

Предохранительный клапан

В случае превышения максимально допустимого значения давления в котле
Протерм Скат произойдет слив избыточной воды через предохранительный
клапан.

Давление срабатывания клапана — 3 бара. Вывод предохранительного
клапана необходимо оснастить соответствующим сливом.

При необходимости снятия предохранительного
клапана следует выполнить следующее:

— Подождите, пока вода охладится до температуры около 40 °C.

— Отключите котел Скат Protherm от электрической сети.

— Закройте все вентили, расположенные под котельной установкой.

— Отсоедините сливную трубку от предохранительного клапана.

— Выпустите воду из котельной установки с помощью сливного клапана.

— Выньте крепежный фиксатор предохранительного клапана.

Датчики температуры отопительной воды

Датчики температуры — В случае необходимости замены снимите датчик
вместе с фиксатором и вытащите оба два коннектора.

Аварийный термостат — 100 °C приводит к остановке работы котла – код
ошибки F20 (разблокируйте вручную). Аварийный термостат контура
отопления расположен на выходе воды из котлового теплообменника.

Для его замены отвинтите винты, расположенные на держателе термостата,
снимите термостат вместе с держателем и отсоедините оба коннектора.

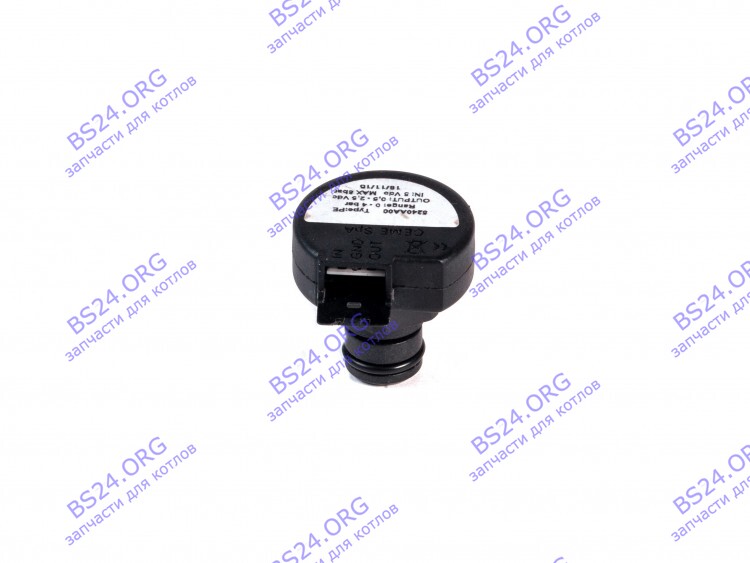

Датчик давления

Датчик давления служит для определения давления воды в котле (системе
отопления). В случае недостатка ОВ в котле датчик давления передаст
информацию плате управления, которая даст команду на его остановку.

При повышении давления воды увеличится объем мембраны, несущей на себе
магнит. Напротив магнита находится датчик Галла, меняющий входящее
напряжение на плате управления котлом Протерм Скат в зависимости от
изменения параметров магнитного поля.

Изменение параметров магнитного
поля зависит от изменения расстояния датчика Галла по отношению к
позиции магнита.

Перед снятием датчика давления необходимо закрыть подачу отопительной
воды и после этого выпустить из агрегата воду с помощью сливного
клапана.

Немного потянув, вытащите коннектор датчика давления. С помощью
плоской отвертки вытащите предохранительный хомут датчика давления.
Выньте датчик давления, потянув его на себя.

Демонтаж теплообменника контура отопительной воды

Работы по демонтажу теплообменника:

— Снимите переднюю крышку, боковые панели и верхнюю крышку котельного
агрегата.

— Отсоедините провода нагревательных элементов от платы управления
электрокотлом Скат Protherm и клеммной коробки и отсоедините заземляющий
проводник.

— Отсоедините трубку подачи отопительной воды в нижней части
теплообменника.

— Снимите трубку отвода отопительной воды в верхней части
теплообменника.

— Ослабьте, а затем вывинтите болты, расположенные в верхней части.

— Немного потянув вверх, вытащите теплообменник из котла.

Снятие нагревательных спиралей

Операции по проведению демонтажа:

— Снимите переднюю панель котла и его верхнюю или нижнюю крышку (в
зависимости от того, какой из элементов необходимо заменить).

— Отсоедините провода соответствующего нагревательного элемента от платы
управления и клеммной колодки, а также заземляющий проводник.

— Соответствующим по размеру ключом выверните нагревательный элемент из
корпуса теплообменника в направлении против часовой стрелки.

Расширительный бак

Расширительный бак служит для выравнивания давления отопительной воды,
объем которой при нагревании увеличивается.

Расширительный бак
электрокотла Протерм Скат рассчитан на максимальное количество воды в
системе отопления – 90 литров (при температуре 75 °C). Расширительный
бак находится в задней части агрегата.

Перед заполнением системы отопления водой проверьте давление в
расширительном баке. Начальное давление в нем должно быть на 0,2 бара
больше, чем статическая высота водяного столба в системе отопления.

Заполните систему отопления водой. Давление наполнения должно быть на
0,2 — 0,3 бара выше, чем давление воды в расширительном баке.

Давление
воды при заполнении системы проверяется по манометру на стороне подачи
воды, в холодном состоянии и после удаления воздуха из системы.

Вентиль для заполнения расширительного бака находится в его верхней
части. Если из наполнительного вентиля расширительного бака вытекает
вода, это значит, что его мембрана повреждена. В данном случае
расширительный бак необходимо заменить.

Работы по снятию расширительного бака:

— Ослабьте и вывинтите винты, расположенные в верхней части рамы котла.

— Ослабьте и выверните гайку впускной трубки, ведущей в расширительный
бак.

— Потянув по направлению вверх, вытащите расширительный бак.

— При обратной установке необходимо дать новые уплотнительные прокладки.
