Какое давление в системе отопления многоэтажного дома должно быть

Давление, которое должно быть в системе отопления многоквартирного дома, регламентируется СНиПами и установленными нормами. При расчете берут во внимание диаметр труб, типы трубопровода и отопительных приборов, расстояние до котельной, этажность.

Виды давления

Говоря о давлении в системе отопления, подразумевают 3 его вида:

  1. Статическое (манометрическое). При выполнении расчетов его принимают равным 1атм или 0,1 МПа на 10 м.
  2. Динамическое, возникающее при включении в работу циркуляционного насоса.
  3. Допустимое рабочее, представляющее собой сумму двух предыдущих.

В первом случае это сила давления теплоносителя в радиаторах, запорной арматуре, трубах. Чем выше этажность дома, тем большее значение приобретает этот показатель. Чтобы преодолеть подъем столба воды применяют мощные насосы.

Второй случай — это давление, возникающее в процессе движения жидкости в системе. А от их суммы — максимального рабочего давления, зависит работа системы в безопасном режиме. В многоэтажном доме его величина достигает 1 МПа.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность Рабочее давление, атм
До 5 этажей 2-4
9-10 этажей 5-7
             От 10 и выше 12

На реальную величину давления влияют следующие факторы:

  • Состояние и мощность оборудования, подающего теплоноситель.
  • Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
  • Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
  • Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

  • на подаче теплоносителя от источника и на выходе;
  • перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
  • на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Давление в летний период

В период, когда отопление бездействует как в теплосети, так и в системах отопления поддерживается давление, величина которого превышает статическое. В противном случае в систему попадет воздух и трубы начнут коррозировать.

Минимальное значение этого параметра определяется высотой здания плюс запас от 3 до 5 м.

Как поднять давление

Проверки давления в отопительных магистралях многоэтажных домов нужны обязательно. Они позволяют анализировать функциональность системы. Падение уровня давления даже на незначительную величину, может стать причиной серьезных сбоев.

При наличии централизованного отопления систему чаще всего испытывают холодной водой. Падение давления за 0,5 часа на величину большую, чем 0,06 МПа указывает на наличие порыва. Если этого не наблюдается, то система готова к работе.

Непосредственно перед стартом отопительного сезона выполняют проверку водой горячей, подаваемой под максимальным давлением.

Изменения, происходящие в системе отопления многоэтажного дома, чаще всего не зависят от хозяина квартиры. Пытаться повлиять на давление — затея бессмысленная. Единственное, что можно сделать, устранить воздушные пробки, появившиеся из-за неплотных соединений или неправильно выполненной регулировки клапана спуска воздуха.

На наличие проблемы указывает характерный шум в системе. Для отопительных приборов и труб это явление очень опасно:

  • Расслаблением резьбы и разрушениями сварных соединений во время вибрации трубопровода.
  • Прекращением подачи теплоносителя в отдельные стояки или батареи в связи со сложностями с развоздушиванием системы, невозможностью регулировки, что может привести к ее размораживанию.
  • Понижением эффективности системы, если теплоноситель прекращает движение не полностью.

Чтобы предотвратить попадание воздуха в систему необходимо перед ее испытанием в рамках подготовки к отопительному сезону осмотреть все соединения, краны на предмет пропускания воды. Если услышите характерное шипение при пробном запуске системы, немедленно ищите утечку и устраняйте ее.

Можно нанести на стыки мыльный раствор и там, где герметичность нарушена, будут появляться пузырьки.

Иногда давление падает и после замены старых батарей на новые алюминиевые. На поверхности этого металла от контакта с водой появляется тонкая пленка. Побочным продуктом реакции является водород, за счет его сжимания давление снижается.

Вмешиваться в работу системы в этом случае не стоит — проблема носит временный характер и со временем уходит сама по себе. Это происходит исключительно в первое время после монтажа радиаторов.

Повысить напор на верхних этажах высотного здания можно путем установки циркуляционного насоса.

Внимание: самой удаленной точкой трубопровода является угловая комната, следовательно, давление здесь самое меньшее.

Минимальное давление

Из условия, когда перегретая вода в системе отопления не вскипает, принимается минимальное давление.

Температура воды,

градусов С

Минимальное давление ,

атм

130 1,8
140 2,7
150 3,9

Определить его можно следующим образом:

К высоте дома (геодезической) добавляют запас приблизительно 5 м, чтобы избежать завоздушивания, плюс еще 3 м на сопротивление системы отопления внутри дома. Если на подаче давление недостаточное, то батареи на верхних этажах останутся непрогретыми.

Если взять 5-этажный дом, то на подаче минимальное давление должно иметь значение:

5х3+5+3=23 м = 2,3 ата = 0,23 Мпа

Перепад давления

Чтобы отопительная система нормально выполняла свои функции, перепад давлений, представляющий собой разность между его величинами на подаче и обратке, должен быть определенной и постоянной величины. В числовом выражении он должен быть в пределах от 0,1 до 0,2 МПа.

Отклонение параметра в меньшую сторону свидетельствует о сбое в циркуляции теплоносителя по трубам. Колебание в сторону увеличения показателя — о завоздушивании отопительной системы.

В любом случае нужно искать причину изменения, иначе отдельные элементы могут выйти со строя.

Если давление упало, то проверяют на наличие утечек: отключают насос и наблюдают изменения статического давления. Если оно продолжает снижаться, то ищут место повреждения путем последовательного выведения из схемы разных участков.

В случае, когда статический напор не меняется, то причина кроется в неисправности оборудования.

Стабильность перепада рабочего давления изначально зависит от проектировщиков, от выполненных ими расчетов по гидравлике, а затем правильного монтажа магистрали. Нормально функционирует отопления многоэтажки, при монтаже которого учтены следующие моменты:

  • Подающий трубопровод, за редким исключением, находится вверху, обратный внизу.
  • Разливы выполнены из труб сечение от 50 до 80 мм, а стояки и подвод к батареям — от 20 до 25 мм.
  • В отопительную систему в байпасную линию насоса или перемычку, соединяющую подачу и обратку врезаны регуляторы, гарантирующие, что даже при резких перепадах давления завоздушивание не появится.
  • В схеме теплоснабжения присутствует запорная арматура.

Идеальных условий эксплуатации отопительной системы не существует. Всегда есть потери, снижающие показатели давления, но все же они не должны выходить за пределы регламентированными Строительными нормами и правилами РФ СНиП 41-01-2003.

Нормы, ГОСТ, причины перепадов между подачей и обраткой, регулировка, образцы жалоб

Отопительная система многоэтажного дома представлена сложным устройством для обогрева квартир. Незначительные колебания ее параметров отражаются холодными батареями централизованной подачи горячего теплоносителя. Одним из условий постоянства является рабочее давление в системе отопления здания. Несоблюдение правила может вызвать серьезные проблемы, вплоть до разрушения целостности и работоспособности конструкции.

Уважаемые посетители!

Наши статьи носят информационный характер о решении тех или иных юридических вопросов. Вместе с тем каждая ситуация индивидуальна.

Для решения конкретной задачи заполните форму ниже, либо задайте вопрос онлайн-консультанту во всплывающем окне справа внизу экрана или звоните по бесплатным номерам указанным на сайте (круглосуточно и без выходных).

Это быстро и бесплатно!

Признаки и причины неполадок в подаче теплаПризнаки и причины неполадок в подаче тепла

Признаки и причины неполадок в подаче тепла.

СодержимоеПоказать

Нормативная база, регулирующая рабочее давление в системе отопления

БЕСПЛАТНАЯ консультация юриста!

Не разобрались с материалом статьи или нужна помощь? Задайте вопрос нашему штатному юристу через форму «Онлайн-консультанта» или оставьте комментарий. Мы обязательно ответим!Задать вопрос >>>

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

  • 5-эт. дом – 2-4,0 атмосферы;
  • 10 – 4-7,0;
  • свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

  • при нагреве 130°C, давление составляет 1,70-1,90 атм;
  • 140° — 2,60-2,70;
  • 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

  • статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
  • динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
  • рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

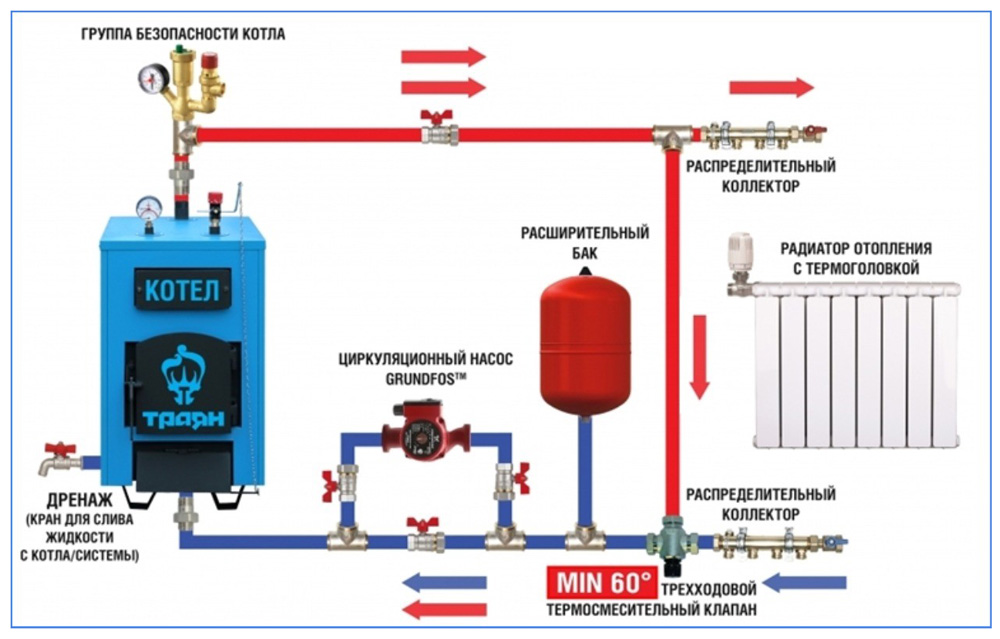

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

  1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
  2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
  3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

  • малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
  • одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
  • высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

Откуда берется тепло в батареяхОткуда берется тепло в батареях

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Перепад между подачей и отводом

Работоспособность любой отопительной коммуникации выражается стабильной и определенной величиной разницей напора. Перепад давления в системе отопления между подачей и обраткой не должен быть меньше 0,20 МПа. Если же подобное снижение существует, это объясняется проходом горячей воды через радиаторы без их нагрева до необходимой степени.

Если же показатель превышен, указывает на завоздушивание схемы отопления. Резкие изменения давления отрицательно сказываются на оборудовании искусственного обогрева квартиры, вплоть, до его поломки.

Пиковое значение

Схема отопления закрытой формы обусловливается прохождением жидкости по замкнутому циклу, без сообщения с внешней атмосферной средой. Герметичность первой обеспечивается оборудованной мембранной расширительной емкостью. Она может устанавливаться на произвольном участке схемы, в противоположность обычному бачку. Мембранными расширителями оборудовано большинство настенных отопительных котельных устройств.

Циркулируя по замкнутому пространству, жидкость создает определенный натиск. Для частных домов нормальным считается давление до 2 атм, у более высоких коттеджей оно сильнее. Предел работоспособности вычисляется по самому слабому элементу схемы. Таким обычно является отопительный котел.

Наиболее устойчивые к нагрузкам выдерживают не больше 3 атм. Однако, в небольших по размеру домах устанавливаются бюджетные модели, где показатель уменьшен вдвое. Высотные строения допускают пиковые характеристики до 20 и более единиц. Но не рассчитанные на такое давление старые батареи и трубы разрушаются под влиянием гидроударов. Поэтому многоэтажные строения принято оборудовать трубопроводами и радиаторами выдерживающих напор до сотни атмосфер.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

  • засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
  • непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
  • разгерметизация схемы и последующая утечка теплоносителя;
  • низкая температура помещения элеваторного узла может повлиять на повышение натиска;
  • самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
  • воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
  • несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
  • гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

Производя замену старых батарей новыми, нужно обратить внимание на запас прочности последних, они должны иметь не менее 13 атмосфер.

Во время подготовительных работ перед началом зимы либо после ремонта, схема искусственного обогрева проходит опрессовка. При этом давление в системе отопления многоэтажного дома увеличивается почти в полтора раза. Этот период характеризуется частыми перепадами напора горячего носителя.

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

  1. степень изношенности оборудования котельной;
  2. удаление жилого дома от котельной;
  3. расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
  4. размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
  5. степень износа батарей отопления.

Способы измерения давления воды в трубопроводе

Зачастую давление в водопроводе в квартире не дает необходимого напора воде и человеку сложно даже помыть посуду. От этого страдает также бытовая техника. Нормативы разработаны для урегулирования вопроса.

Собственнику квартиры требуется следовать пошаговому алгоритму:

  1. Изучить законодательные акты и знать, какое должно быть давление для нормального потока воды.
  2. Обезопасить бытовые приборы от поломки. К примеру, стиральная машина не сможет начать работу, если давление будет недостаточным. Более того, устройство может поломаться.
  3. Засечь время, когда напор нестабилен, зафиксировать показатели на фото- или видеоноситель.
  4. Постараться выявить причину проблемы.
  5. Произвести ввод специальных приборов для измерения и если дефект в плохой подаче, то составить жалобу.

Прежде чем обращаться с жалобой, нужно узнать причину, а их может быть много:

  1. Засорился трубопровод и поэтому труба не дает воде проходить под нормальным давлением.
  2. Скакать напор может из-за перебоя сети или уровня подачи водоснабжения.
  3. Слабый поток вызван поломкой на станции.
  4. Застой в стояке.
  5. Если одна сторона трубопровода функционирует, а другая нет, то, возможно, где-то есть протечка или засор.

Проверка в зданиях проходит быстрее и не требует дополнительных манипуляций, потому что при строительстве домов изначально манометры врезаются. Особенно это касается частного сектора. Чтобы провести точные измерения, достаточно в течение дня записывать показатели, которые выдает прибор.

В старых панельных МКД с большой этажностью подобных устройств не предусмотрено, если человек не сделал себе врезку самостоятельно. В случае когда в течение суток ситуация не изменилась, то стоит исключить аварийное положение на станции и попробовать провести замеры.

Специальные приборы для измерения давления воды в квартире

Струя должна течь без перебоев, а напор соответствовать утвержденному нормативу. Если поток нестабильный и диапазон перепадов регулярный, стоит убедиться, что дело в недостаточном давлении.

Рассмотрим основные методы данного мероприятия с помощью подручных и специальных приборов. Есть несколько вариаций манометров: бытового и промышленного назначения. Для самостоятельного замера потребитель легко сможет приобрести устройство, которое используют в домашних условиях.

Этот прибор врезается в трубу и процесс довольно трудоемкий. Более того, для ГВС и ХВС устанавливаются отдельные устройства. В современных строениях подобные агрегаты предписаны ГОСТом и должны быть в каждом доме. Однократного замера будет недостаточно. Процедуру необходимо проводить несколько раз в 24 часа и записывать показания. Зафиксируйте данные в утреннее, обеденное и вечернее время.

Измерение давления воды без манометра

Если жилая недвижимость возведена давно и устройство не устанавливалось во время строительства, существует более простой метод по выполнению расчетов. Для этого нужно взять банку (3 л) и поставить под струю воды.

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного домаГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного домаГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного домаТаблица измерения давления в водопроводе с помощью 3-х литровой банки

Пока жидкость будет наполнять емкость и с помощью секундомера нужно засечь время. Если банка, объемом в три литра, заполнилась ровно за 10 сек., то, значит, давление в водопроводе соответствует норме. Когда показатель меньше на 3-4 сек., то это указывает на превышение норматива, что чревато негативными последствиями.

Важность

Сила напоры воды нужна для нормального функционирования водопроводной системы. Чтобы техника нормально функционировала, необходимы следующие минимальные значения:

  • Посудомоечная и стиральная машина — от 1,5 до 2 атм. ед.
  • Кран со смесителем, санузел — 0,2 атм. ед.
  • Душ, ванна — 0,3 атм. ед.

В основном в городские квартиры водяной поток подается под напором 2-4 атмосферы. Недостаточное давление может создавать ситуации, когда использование воды у соседей вызывает перепад давление в других квартирах. На низкое давление могут влиять:

  1. Засоры в трубах водоснабжения.
  2. Отключение насосов с целью экономии.
  3. Слабая мощность центральных насосов.
  4. Неправильная установка труб и др.

Рекомендации при выборе радиаторов

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

Одной из основных проблем с отоплением является протечка радиаторов отопления. Здесь стоит выделить несколько составляющих:

  • Cтальные радиаторы и конвекторы чаще всего не предусмотрены для установки в рабочую среду более 8-10 Атм. Уточните у продавца или посмотрите в паспорте параметры максимально допустимого давления и рабочих условий, в которых завод-производитель рекомендует устанавливать свои отопительные приборы. Даже если ваш манометр в подвале вашего многоквартирного дома показывает давление в 5 Атм. это не значит, что в сезон давление не будет поднято до 12-13 Атм. К сожалению, изношенность магистральных трубопроводов может достигать цифры более 100 %, и единственный способ, чтобы проверить целостность труб, и гарантировать безотказную работу системы отопления остается проведение испытаний давлением. В этих случаях теплоцентраль может подавать пиковое давление и в 13 и в 15 Атм. что приведет к разрушению стальных батарей. Замеры производятся каждый час, и падение давления не должно превышать 0,06 Атм. Все это время ваши радиаторы будут находиться под опасным повышенным давлением.
  • Длительный срок эксплуатации батарей может привести к образованию коррозии, и если в частном доме, при давлении в 1.5-3 Атм. радиатор может быть быстро перекрыт, то в многоквартирном доме в результате подобного несчастного случая можно затопить соседей, пока будете ждать прихода сантехника или аварийной бригады. В связи с этим в многоквартирных домах в обязательном порядке необходима установка запорной арматуры, отсечных вентилей или кранов.

Если вы хотите контролировать параметры давления – можно установить специальные термоманометры, позволяющие в режиме реального времени оценивать рабочие параметры отопления.

В случаях падения температуры, давления, выявления течей или повреждения системы отопления, необходимо сразу обращаться к оператору, обслуживающему вашу тепловую сеть. В противном случае вы рискуете усугубить ситуацию, что приведет к более серьезным последствиям, чем падение температуры батарей на несколько градусов.

Давление и другие характеристики стальных радиаторов

Схема подключения стального радиатора.

В новых многоэтажных домах с двухтрубными системами отопления, давление в которых составляет до 10 атмосфер, чаще всего устанавливаются стальные радиаторы. Они весьма привлекательно выглядят и характеризуются высокой теплоотдачей.

По своей конструкции такие батареи представляют систему с горизонтальными и вертикальными водяными каналами и дополнительной П-образной поверхностью. Элементы таких батарей изготовлены из стальных штампованных листов и соединены с помощью сварки. Ребра стальных батарей соединяются друг с другом с помощью перпендикулярных панелей, поэтому в уголках таких радиаторов не собирается пыль. Стандартная глубина таких батарей составляет 63, 100 и 155 мм, высота варьируется от 300 до 900 мм, а ширина — от 400 до 3000 мм.

Стальные радиаторы бывают трубчатые и панельные. Панельные — это приборы, которые используются в основном в частных домах или же в помещениях, где имеет место невысокое рабочее давление. Они удобны тем, что производятся различными размерами и тепловой мощностью, что дает возможность выбрать батарею необходимую именно для конкретного помещения и уже готовых размеров монтажных ниш. Стальные батареи отопления производятся по всей Европе и отличаются хорошим качеством сборки и окраски.

Стальные трубчатые батареи отопления — это широко распространенные отопительные приборы, обладающие элегантным внешним видом, который хорошо вписывается в любой интерьер. Как правило, трубчатые батареи используются в системах индивидуального отопления. Таким приборам характерна небольшая тепловая инерция, что дает возможность легко регулировать температуру в обогреваемом помещении. Трубчатые модели обладают изящной конструкцией, большим разнообразием типоразмеров и широкой цветовой палитрой.

Стальные батареи весят меньше чугунных, металл в них тоньше, в результате чего нагреваются они быстрее. Кроме того, такие батареи характеризуются высокой степенью теплоотдачи, благодаря конструктивным особенностям и большой площади нагрева.

Такие батареи отопления рассчитаны на температуру до 150 градусов и давление до 10 бар. Их можно устанавливать в домах с небольшой этажностью (до 3 этажей), квартирах и офисных помещениях.

Центральное отопление

Трасса

  1. На выходе из ТЭЦ давление на подающей нитке теплотрассы достигает 7-8 кгс/см2, на обратной — примерно 3 кгс/см2. Благодаря гидравлическим потерям и большому количеству подключенных между нитками потребителей при замере на конечных домах давление на подаче уменьшится до 5,5 — 6 кгс/см2, а на обратке — поднимется до 4 кгс/см2;

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

  1. В отопительный сезон слесаря Теплосетей проводят периодические замеры давления в тепловых колодцах. Для этой цели в них установлены сбросники диаметров ДУ15 — ДУ25;
  2. Манометры в тепловых колодцах не устанавливают стационарно, а вкручивают при каждом замере. Тем самым исключается кража приборов и «залипание» их стрелок при неизменных в течение длительного времени показаниях;

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

  1. Раз в год, после окончания отопительного сезона, проводятся испытания трассы на плотность. При этом давление в обеих нитках поднимается до 10 — 12 кгс/см2. Таким образом выявляются все слабые места трассы, нуждающиеся в замене или ремонте: труба, которая не держит соответствующего давления, просто-напросто рвется. Во избежание несчастных случаев и для уменьшения затрат трасса во время испытаний заполняется холодной водой.

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

Элеватор

  1. Перепад давлений, обеспечивающий циркуляцию в системе отопления многоквартирного дома, составляет всего 0,1 — 0,2 кгс/см, что соответствует напору в 1 — 2 метра. Перепад в 2 — 3 атмосферы на входе лишь обеспечивает работу водоструйного элеватора: сопло впрыскивает горячую воду с более высоким давлением в воду с обратки, вовлекая часть ее объема в повторный цикл циркуляции.

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

Таким образом обеспечивается минимальный разброс температур между первыми и последними по ходу теплоносителя радиаторами
;

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

  1. Регулируя диаметр сопла, можно менять давление смеси (теплоносителя, поступающего в отопительный контур) и, соответственно, температуру обратки. Традиционно регулировка выполняется расточкой или рассверливанием сопла; при необходимости оно предварительно заваривается для уменьшения рабочего диаметра.

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

В последние годы стали применяться элеваторы с регулируемыми соплами, позволяющими обойтись без демонтажа элеватора и остановки циркуляции. Увы, я не видел их в деле и не могу описать их возможности из первых рук;

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

  1. Уменьшить температуру обратки при ее отклонениях от температурного графика в большую сторону можно своими руками, с помощью запорно-регулирующей арматуры. Для этого достаточно частично прикрыть входную задвижку на обратке с контролем перепада по манометру
    .

При этом задвижка вначале полностью закрывается, а затем открывается до получения нужного значения перепада. Если просто закрыть ее, щечки в дальнейшем могут соскользнуть вниз по штоку и полностью остановить циркуляцию. Цена такой ошибки — гарантированная разморозка подъездного отопления;

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

ГОСТ, СНиП и прочие страшные документы какое давление должно быть в системе отопления многоквартирного дома

  1. Повысить температуру в доме можно, полностью сняв сопло и заглушив по

Давление в системе отопления — нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин. Просмотров 4.9k. Обновлено

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Оборудование автономной системы отопления домаОборудование автономной системы отопления дома

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Давление в системе отопленияДавление в системе отопления

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора – основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное – указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное – давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое – равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Замкнутая система отопленияЗамкнутая система отопления

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа. В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса – это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 – 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 – 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

Открытая система отопленияОткрытая система отопления

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 – 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 – 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Схемы разводки радиаторов в многоэтажном домеСхемы разводки радиаторов в многоэтажном доме

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Тепловой пункт многоэтажного домаТепловой пункт многоэтажного дома

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами – для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Обвязка котлаОбвязка котла

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Мкд отопление давление подача обратка разница. Нормы рабочего давления системы отопления — как устранить перепады

Рабочее давление системы отопления определяется еще на этапе проектирования. Ведь давление в системе влияет на скорость (напор) потока теплоносителя. А эта характеристика, в свою очередь, определяет интенсивность процесса теплообмена между котлом и радиаторами. В итоге, чем выше давление – тем больше КПД всей системы.

Однако излишне высокое давление системе отопления попросту противопоказано. Ведь прирост КПД не может быть бесконечным и на определенном этапе он снижается, а вот стоимость обустройства функционирующей под высоким давлением системы растет с каждой «лишней» атмосферой.

Поэтому в данной статье мы рассмотрим, как минимальное, так и максимальное рабочее давление системы отопления, пытаясь определить «золотую середину», оптимальную и с точки зрения КПД, и с позиции стоимости монтажных работ. Кроме того, в этом материале мы предложим нашим читателям несколько способов повышения рабочего давления в системах отопления.

Минимальное статическое давление системы отопления равно всего одной атмосфере. Однако это значение устроит лишь владельцев одноэтажных строений, оборудованных самой простой системой отопления, с естественной циркуляцией теплоносителя (за счет разницы плотности разогретой и холодной среды) и открытым расширительным баком.

Но такая система обладает самым низким КПД (соотношением отданного тепла к затраченной на разогрев теплоносителя энергии). Поэтому «статические» или открытые системы отопления постепенно вытесняются «замкнутыми» аналогами.

Разумеется, строительство «замкнутой» системы требует больших усилий и расходов: необходим циркуляционный насос, герметичный расширительный бак, манометры, предохранительные клапаны и прочее. Однако за счет повышения минимального давления до 1,5-2 атмосфер система начинает функционировать с большей эффективностью: возрастает теплоотдача радиаторов и снижается потеря в разводке.

Но повышать давление до бесконечности невозможно. И трубы, и расширительный бак, и радиаторы, и сам котел обладают граничным пределом прочности конструкционных материалов. И превышение нагрузки они попросту лопнут. Поэтому максимальное давление в системе, как правило, равно 7-9 атмосферам (1 МПа).

Впрочем, высокое давление оправдано только в системах отопления коммунальных многоэтажных строений. А в частных домах монтируют либо открытую систему, рассчитанную на атмосферное давление, либо закрытую систему, рассчитанную на давление 2-4 атмосферы.

Последний вариант – закрытая система отопления с внутренним давлением в 2-4 атмосферы – это та самая «золотая середина», которая устроит и домовладельцев, заинтересованных в эффективности, и специалистов по сборке, рассчитывающих на простоту монтажа элементов.

Ведь 0,2-0,4 МПа выдержит не только высокопрочное сварное соединение, а и более простой в обустройстве резьбовой или клеевой монтаж. К тому же 0,4 МПа хорошо переносят буквально все компоненты системы отоплении: от хрупких чугунных батарей (они выдержат давление до 0,6 МПа), до высокопрочных стальных труб (такая арматура может противостоять и 10 и даже 25 МПа).

Перепад давления в системе отопления и его последствия

Любая замкнутая система отопления функционирует согласно принципам термодинамики, которые гласят, что повышение температуры среды, запертой в емкости с постоянным объемом, приводит к возрастанию давления.

То есть, неважно какое давление в системе отопления было на «старте» (до нагрева теплоносителя), важно какое давление будет в системе при выходе на расчетную мощность (после прогрева теплоносителя).

И спровоцированные изохорной природой замкнутой системы перепады давления оказывают как позитивное, так и негативное влияние на все ее компоненты. Причем негативное влияние – увеличение нагрузки на трубы, стыковочные узлы, котел, радиаторы — проявляется ярче позитивного (возрастающее давление подстегивает КПД).

В итоге, в большинстве систем отопления перепады давления, спровоцированные разогревом теплоносителя, принято нивелировать за счет интеграции в разводку расширительного бака. Эта емкость принимает увеличившийся в результате нагрева объем теплоносителя, частично компенсируя возрастающее давление.

Кроме того, перепад давление может быть вызван не только изохорными процессами (повышением температуры в замкнутом объеме). Давление может не только повышаться, но и падать, вследствие потери герметичности разводке или узла сопряжениях каких-либо компонентов системы отопления.

Причем этот процесс может быть как контролируемым, так и спонтанным. В первом случае падение давления провоцирует особый клапан, стравливающий в окружающую среду перегретый теплоноситель. И после того как давление стабилизируется запорный узел клапана восстановит герметичность системы.

Во втором случае падение давление провоцирует трещина в корпусе трубы, радиатора, бака, котла или деформированный уплотнитель запорно-регулирующей арматуры. Этот дефект следует устранить немедленно.

Как предотвратить падение давления в системе отопления

Нивелировать неконтролируемый процесс падения давления можно путем комплекса профилактических мероприятий или с помощью тривиальных ремонтно-восстановительных работ.

Владельцев пока еще целой системы, безусловно, заинтересует профилактика, которая предполагает следующий комплекс работ:

  • Монтаж в систему предохранительного клапана, который «стравит» лишнее давление.
  • Периодическую проверку давления за мембраной расширительного бака и обязательную подкачку воздуха при неудовлетворительных результатах (давление в расширительном баке должно быть не менее 1,5 атмосфер).
  • Отслеживание состояния фильтров, задерживающих частицы ржавчины и накипи, с периодической промывкой и чисткой.
  • Отслеживание позиции вентилей запорно-регулирующей арматуры.

Словом, вся профилактика состоит из очень простых работ, но игнорирование этих мероприятий приведет к большим тратам и времени и денег, расходуемых на полноценные ремонтные работы.

Ну а сами ремонтно-восстановительные работы реализуются следующим образом:

  • Котел отключается от энергоносителя, циркуляционный насос выключается из розетки и останавливается.
  • Теплоносителю дат время на остывание. После чего его сливают в канализацию.
  • Проблемный участок трубопровода, фитинг или крупный узел сначала демонтируют, а затем чинят или заменяют новым, работоспособным аналогом.

Завершив этот комплекс можно залить с систему теплоноситель и продолжить дальнейшую эксплуатацию, время от времени реализуя еще и профилактические мероприятия.

Зачастую нормальное функционирование гидравлической системы подачи воды, сантехнического оборудования, устройств и узлов, комфортное принятие ванны и осуществление иных гигиенических процедур зависит от оптимального давления. Большинство обывателей полагают, что работа системы заключается в простой подаче жидкости, стоит только открыть кран. В реальности эта система представляет достаточно сложную систему коммуникаций со своими техническими параметрами и характеристиками. Например, перепад напряжения при отоплении очень частое явление, иногда даже взрываются трубы.

Определение оптимального давления отопления

Параметром измерения уровня давления является 1 атмосфера или 1 бар, по своему значению они очень близки. Оптимальное давление воды в центральных городских магистралях регулируется специальными правилам, строительными нормативами (СНиП).

Такой средний показатель составляет 4 атмосферы. Узнать в отоплении перепад можно по приборам специализированного учета водного потребления. Данные параметры могут колебаться в диапазоне от 3 до 7 Бар. Следует помнить, что приближение уровня давления к максимальной отметке (7 и выше атмосфер) может негативно сказаться на работе высокочувствительной бытовой техники, сбоям в работе и даже поломкам. В этом случае также возможно повреждение трубопроводных соединений и вентилей, изготовленных их керамики.

Для избегания подобных неприятностей, как перепад, необходима установка и подключение к центральной водопроводной магистрали соответствующего с

статическое испытательное давление в городской системе отопления, зачем делать расчет при перед испытанием, фото и видео примеры

Содержание:

1. Зачем давление в системе

2. Виды рабочего давления в отопительной конструкции

3. Показатели нормального давления

4. Испытательное давление

5. Проверка герметичности системы отопления

Теплоснабжающая конструкция большого многоэтажного дома представляет собой сложный механизм, способный эффективно функционировать при условии соблюдения множества параметров элементов, входящих в него. Одним из них считается рабочее давление в системе отопления. От этого значения зависит не только качество передаваемого воздуху тепла, но также надежное и безопасное функционирование обогревательного оборудования.

Давление в системе теплоснабжения многоэтажных зданий должно отвечать определенным требованиям и нормам, установленным и прописанным в СНиПах. При наличии отклонений от требуемых значений возможно возникновение серьезных проблем, вплоть до невозможности эксплуатировать отопительную систему.


рабочее давление в системе отопления

Зачем давление в системе

Многих потребителей интересует, зачем давление в системе отопления и что от него зависит. Дело в том, что оно оказывает непосредственное влияние на эффективность и качество обогрева помещений дома. Благодаря рабочему напору удается добиться наибольшей производительности теплоснабжающей системы по причине гарантированного поступления теплоносителя в трубопроводы и радиаторы в каждую квартиру многоэтажного дома.

Постоянное и стабильное давление в городской системе отопления позволяет сократить потери тепла и доставлять теплоноситель к потребителям почти такой же температуры, как и при нагреве воды в теплоагрегате котельной (прочитайте также: «Температура теплоносителя в системе отопления: нормы»).

Виды рабочего давления в отопительной конструкции

Напор в конструкции обогрева многоэтажного строения бывает нескольких видов:

  1. Статическое давление системы отопления является показателем того, с каким усилием объем жидкости в зависимости от высоты воздействует на трубопроводы и радиаторы. При этом при проведении расчетов уровень напора на поверхности жидкости равен нулю.
  2. Динамическое давление возникает в процессе движения жидкого теплоносителя по трубам. Оно воздействует на трубопровод и радиаторы изнутри.
  3. Допустимое (максимальное) рабочее давление в системе отопления – это параметр нормального и безаварийного функционирования теплоснабжающей конструкции.




статическое давление системы отопления

Показатели нормального давления

Во всех отечественных многоэтажных домах, построенных как несколько десятков лет тому назад, так и в новостройках, система обогрева функционирует по закрытым схемам при помощи принудительного передвижения теплоносителя. Идеальными считаются условия эксплуатации, когда работает система отопления под давлением, равным 8-9,5 атмосферы. Но в старых домах в теплоснабжающей конструкции может наблюдаться потеря давления, а соответственно показатели напора снижаться до отметки 5 -5,5 атмосферы. Читайте также: «Что такое перепад давления в системе отопления».


Выбирая трубы и радиаторы для замены их в квартире, расположенной в многоэтажном доме, следует учитывать начальные показатели. Иначе отопительное оборудование будет работать нестабильно и даже возможно полное разрушение схемы теплоснабжения, которая стоит немалых денег.

То, какое давление в отопительной системе многоэтажного здания должно быть, диктуют стандарты и другие регулирующие документы.

Как правило, достичь необходимых параметров по ГОСТу невозможно, поскольку на рабочие показатели оказывается влияние со стороны разных факторов:

  1. Мощность оборудования, необходимого для подачи теплоносителя. Параметры давления в отопительной системе многоэтажки определяются на теплопунктах, где происходит нагрев теплоносителя для подачи через трубы в радиаторы.
  2. Состояние оборудования. И на динамическое, и на статическое давление в теплоснабжающей конструкции непосредственно влияет уровень износа элементов котельной таких, как генераторы теплоты и насосов. Немаловажное значение имеет расстояние от дома до теплопункта.
  3. Диаметр трубопроводов в квартире. Если при проведении ремонта своими руками владельцы квартиры установили трубы большего диаметра, чем на входном трубопроводе, то произойдет снижение параметров давления.
  4. Расположение отдельной квартиры в многоэтажке. Безусловно, необходимое значение напора определяют, согласно нормам и требованиям, но на практике немало зависит от того, на каком этаже находится квартира и ее расстояние от общего стояка. Даже когда жилые комнаты располагаются недалеко от стояка, натиск теплоносителя в угловых помещениях всегда ниже, поскольку там часто имеется крайняя точка трубопроводов.
  5. Степень износа труб и батарей. Когда элементы отопительной системы, расположенные в квартире, прослужили не один десяток лет, то некоторого снижения параметров оборудования и производительности не избежать. Когда имеют место подобные проблемы, желательно изначально произвести замену изношенных труб и радиаторов и тогда удастся избежать аварийных ситуаций.

Испытательное давление

Жильцам многоквартирных домов известно, каким образом коммунальные службы совместно со специалистами энергетических компаний проверяют давление теплоносителя в отопительной системе. Обычно они до начала отопительного сезона подают в трубы и батареи теплоноситель под напором, величина которого приближается к критическим отметкам.


Используют давление при испытании системы отопления для того, чтобы протестировать работоспособность всех элементов теплоснабжающей конструкции в экстремальных условиях и выяснить, насколько эффективно будет передаваться тепло от котельной в многоэтажный дом.

Когда подается испытательное давление системы отопления нередко ее элементы приходят в аварийное состояние и требуют ремонта, поскольку изношенные трубы начинают протекать и в радиаторах образуются пробоины. Избежать подобных неприятностей поможет своевременная замена устаревшего отопительного оборудования в квартире.


испытательное давление системы отопления

При проведении испытаний контроль параметров выполняют при помощи специальных приборов, установленных в самой низкой (обычно это подвал) и самой высокой (чердачное помещение) точках многоэтажки. Все произведенные замеры в дальнейшем анализируют специалисты. При наличии отклонений необходимо обнаружить неполадки и немедленно их устранить.

Проверка герметичности системы отопления

Для обеспечения эффективной и надежной работы системы обогрева, не только проверяют давление теплоносителя, но и тестируют оборудование на герметичность. Как это происходит, видно на фото. В результате можно проконтролировать наличие протечек и предотвратить поломку оборудования в самый ответственный момент.

Проверку герметичности осуществляют в два этапа:

  • испытание с использованием холодной воды. Трубопроводы и батареи в многоэтажном здании наполняют теплоносителем, не нагревая его, и замеряют показатели давления. При этом его значение в течение первых 30 минут не может составить менее стандартных 0,06 МПа. Через 2 часа потери не могут быть более 0,02 МПа. При отсутствии порывов отопительная система многоэтажки дальше будет функционировать без проблем;
  • испытание с применением горячего теплоносителя. Отопительную систему тестируют до начала отопительного периода. Воду подают под определенным сдавливанием, его значение должно быть наиболее высоким для оборудования.


Чтобы добиться оптимального значения давления в системе отопления расчет схемы ее обустройства лучше всего доверить специалистам-теплотехникам. Сотрудники таких фирм не только могут произвести соответствующие испытания, но еще и промоют все ее элементы.


Тестирование проводят перед началом запуска отопительного оборудования, иначе цена ошибки бывает слишком дорогостоящей, а, как известно, аварию устранить при минусовых температурах довольно сложно.

От параметров давления в схеме теплоснабжения многоэтажного дома зависит, насколько комфортно можно проживать в каждой комнате. В отличие от собственного домовладения с автономной системой обогрева в многоэтажке у владельцев квартир не имеется возможность самостоятельно регулировать параметры отопительной конструкции, в том числе температуру и подачу теплоносителя.


система отопления под давлением

Но жильцы многоэтажных домов при желании могут установить такие измерительные приборы как манометры в подвале и в случае малейших отклонений давления от нормы сообщать об этом в соответствующие коммунальные службы. Если после всех предпринятых действий потребители по-прежнему недовольны температурой в квартире, возможно, им следует подумать над организацией альтернативного отопления.


Как правило, напор в трубопроводах отечественных многоэтажных зданий не превышает предельные нормы, но все же установка индивидуального манометра не будет лишней.


Системы центрального отопления: все аспекты

Стоимость системы центрального отопления

Цена, которую вы заплатите за новое центральное отопление, зависит от выбранной вами системы и типа. Цена состоит из трудозатрат на установку и стоимости самих компонентов: бойлера, радиаторов, трубопроводов и многих других.

Кроме того, стоимость будет варьироваться в зависимости от вашей цели — замена старого котла на новый, более эффективный будет дешевле, чем переход с одного типа системы центрального отопления на другой, поскольку это включает установку трубопроводов и радиаторов.

Однако, чтобы дать вам общее представление о расходах, связанных с установкой системы центрального отопления, мы составили таблицу средних цен.

Монтаж и эксплуатационные расходы системы центрального отопления (ЦО)
Установка Средняя стоимость Сведения о стоимости
CHS для бунгало 2365 фунтов стерлингов — 3000 фунтов стерлингов — Поставка и монтаж газового котла, радиаторов и трубопроводной сети
CHS для дома с 3 спальнями 3,230 £ — 4,350 £ — Установка нового CHS, включая котел, радиаторы, регуляторы и трубопроводы
Запасной котел 1800 — 2600 фунтов — Цена зависит от типа котла и расположения
Эксплуатационная стоимость CHS 800 фунтов стерлингов — 1850 фунтов стерлингов — Цена зависит от вида топлива

Найдите лучшую систему отопления по оптимальной цене

Покупка системы центрального отопления — непростое решение; вам придется выложить немалые деньги, если вы хотите установить полную сеть котла, радиаторов и труб.С такими инвестициями вам необходимо тщательно рассмотреть свои варианты и взглянуть на как можно больше поставщиков.

С помощью нашей формы запроса расценки вы сможете быстро сравнить услуги и цены поставщиков систем центрального отопления в вашем районе. Менее чем за 1 минуту, , вы получите экономию до 40% с нашим запросом предложения без обязательств.

Типы систем центрального отопления

Вы, наверное, не задумывались о своей системе центрального отопления.Это легко принять как должное, и только когда возникает проблема, вы обращаете внимание на свой бойлер и радиаторы.

Если есть проблема с вашей системой или вы ищете обновление, очень важно знать различные типы и их соответствующие преимущества и недостатки. Какой из них более эффективен? Один дешевле другого? Один тип занимает больше места? В этом разделе объясняются различные типы систем центрального отопления, их плюсы и минусы.

Существует три типа систем центрального отопления:

  • Влажная система центрального отопления
  • Система центрального отопления с теплым воздухом
Система влажного центрального отопления

Это самый популярный тип систем центрального отопления в Великобритании, обычно применяемый в жилых домах.Возможно, вы знакомы с этим типом отопительной системы, с котлом и радиаторами, расположенными вокруг вашего дома. Вода нагревается в бойлере, после чего перекачивается в радиаторы для обогрева воздуха в ваших комнатах.

Другой вариант — пол с подогревом, когда горячая бумага перекачивается по трубам, расположенным под полом, обогревая комнату. Существуют различные типы котлов и топлива, которое используется в системах водяного центрального отопления.

Система центрального отопления с теплым воздухом

Этот вид обычно встречается в коммерческих зданиях, но также встречается в некоторых домах.Системы теплого воздуха были популярны в 60-х и 70-х годах и сейчас не распространены. По сравнению с системами водяного центрального отопления они менее эффективны, что объясняет их снижение популярности.

В системах теплого воздуха воздух нагревается с помощью котла, а затем перекачивается по всему зданию через вентиляционную сеть. Тип котла и топливо могут меняться так же, как и в системе влажного центрального отопления, но чаще всего используется газовый котел.

Нагреватели для хранения

Накопительные обогреватели поглощают и накапливают тепло ночью, в непиковые часы, когда это дешевле, а затем выделяют это тепло в течение дня.Некоторые более продвинутые модели имеют настройки, позволяющие контролировать количество и время тепловыделения.

Больше факторов для настройки

Для систем центрального отопления с влажным и теплым воздухом у вас есть несколько вариантов выбора типа котла и топлива, каждый из которых имеет свои преимущества и недостатки. Существует большой выбор котлов, работающих на разных видах топлива. Общие виды топлива:

Наиболее распространенными видами топлива являются газ, масло и электрическое топливо.Перейдите на каждую отдельную страницу, чтобы узнать больше о каждом типе топлива.

Для котлов существует три основных вида:

  • Обычные (или обычные, только для нагрева)
  • Система (или давление в сети)

Основными различиями между этими тремя типами котлов являются требуемые компоненты, моментальный ли нагрев воды или накопление горячей воды, а также давление в сети. Чтобы узнать больше о каждом типе, посетите наши специальные страницы, посвященные обычным, системным или комбинированным котлам.

Сохраняйте тепло, зная, что у вас было лучшее предложение!

При таком большом количестве вариантов для вашей системы центрального отопления цены сильно различаются. Вы можете полностью настроить свою систему отопления в соответствии со спецификациями, наиболее подходящими для вашего дома и ваших предпочтений. При обращении к инженерам по отоплению и сантехнике обязательно укажите свои конкретные потребности, чтобы указанная цена была адаптирована для вас. Получите эти индивидуальные предложения быстро и легко , заполнив нашу форму; с потенциальной экономией до 40% и необязательной оценкой вы получите огромную выгоду.

.

С чем вам поможет специалист в области отопления?

Сколько стоят различные услуги центрального отопления?

Есть несколько работ, с которыми могут справиться специалисты по центральному отоплению. Объем этих работ сильно различается, как и цена. Профессионалы предлагают услуги центрального отопления:

  • Установка
  • Замена
  • Техническое обслуживание
  • Обслуживание

В следующей таблице показаны диапазоны цен на различные услуги центрального отопления.

Цены на различные услуги центрального отопления
Задача Подробности

Стоимость

Установка CHS для дома с 2 спальнями — Включает газовый котел, 6 радиаторов, детали резервуара для воды, трубопроводы и дополнительные детали

2180 фунтов стерлингов — 2700 фунтов стерлингов

Установка CHS для дома с 3 спальнями — Включает газовый котел, 9 радиаторов, резервуар для воды, трубопроводы и дополнительные детали

3230 фунтов стерлингов — 4350 фунтов стерлингов

Обслуживание центрального отопления — Осмотр, тестирование, диагностика повреждений и очистка вашей системы

£ 50 — £ 180

Крышка центрального отопления — Услуги оплачиваются и цена зависит от плана

5–20 фунтов стерлингов в месяц

Обслуживание центрального отопления — Диагностика и мелкий ремонт

£ 50 — £ 200

Замена центрального отопления — Замена котла

1800 — 2600 фунтов стерлингов

Обратитесь к опытному специалисту для обслуживания вашего центрального отопления

Если вам нужен кто-то для установки, ремонта или обслуживания вашего центрального отопления, воспользуйтесь нашей формой, чтобы найти подходящую компанию из множества доступных .Вы получите необязательные предложения от 5 компаний, каждая с их ценами на услуги центрального отопления. Другие клиенты сэкономили 40% на центральном отоплении, и вы тоже можете!

Central heating servicing professional checking on a boiler

Какие существуют различные услуги центрального отопления?

Когда дело доходит до вашего отопления, существует несколько задач, в зависимости от вашей конкретной ситуации. Здесь мы даем краткий обзор этих услуг центрального отопления.

Начало отопления

Если у вас новый дом, вам необходимо установить центральное отопление.Для отопления вашего дома требуется несколько компонентов, и конкретные необходимые детали будут зависеть от типа котла. Например, инженер-теплотехник установит котел, радиаторы, резервуары для хранения воды, расширительные баки, регуляторы и клапаны, а также проложит необходимые трубопроводы.

В зависимости от типа топлива, используемого в вашем котле, вам необходимо найти установщика с соответствующими сертификатами и стандартами. Для установки газового котла вам потребуется зарегистрированный инженер Gas Safe и инженер, зарегистрированный в OFTEC для масляного котла.Это необходимо для того, чтобы центральное отопление было установлено правильно, чтобы в вашем доме было комфортно и безопасно.

Запасные части

Иногда какой-то компонент вашего обогрева может выйти из строя, и такая замена является наиболее экономичным и разумным решением. В этом случае услуги центрального отопления могут предоставить профессионалы.

При замене имеет значение текущий тип котла. Заменить обычный котел, например, на другой обычный, гораздо проще.К тому же переход на комбинированный котел требует немного больше работы и времени. Вашему инженеру-теплотехнику нужно будет удалить ненужные баллоны для хранения воды и расширительный бак.

Central heating technician making repairs to a boiler, which is included in central heating services

Уход за котлом

Для безопасного сохранения тепла в доме следует регулярно выполнять техническое обслуживание котла. Хотя есть кое-что, что вы можете сделать самостоятельно, вам все равно придется нанять профессионала в сфере центрального отопления.

Специалисты по отоплению обладают техническими знаниями и инструментами для правильной проверки вашего центрального отопления.Они будут диагностировать и настраивать части вашей системы, чтобы поддерживать ее в идеальном состоянии. При необходимости они также отремонтируют или заменит любые компоненты.

Годовое обслуживание

Важной частью обеспечения того, чтобы ваше отопление не вышло из строя, является ежегодное обслуживание. Неисправная система отопления не только дорогостоящая, но и представляет собой угрозу безопасности. Могут произойти утечки угарного газа, которые поставят под угрозу вас и вашу семью.

При регулярном обслуживании специалист по отоплению позаботится о том, чтобы все было в порядке.Это гарантирует вашу безопасность, а также то, что вы не тратите зря силы и деньги. Для получения дополнительной информации о преимуществах регулярного обслуживания посетите нашу страницу обслуживания котла.

Как получить необходимые услуги центрального отопления?

Путем отправки запроса котировки сразу нескольким отопительным компаниям. Наш бесплатный процесс запроса без обязательств позволяет вам сравнить несколько цен , потенциально сэкономив 40% ваших затрат на отопление. Это также упрощает поиск надежных инженеров с соответствующими сертификатами.Это означает, что вы получите необходимое центральное отопление.

Heating professional servicing central heating systems

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
