Диаметр дымохода камина: разбираемся в причинах плохой тяги.

Содержание

разбираемся в причинах плохой тяги.


Камин не разгорается или, напротив, «жрет» дрова? Как выявить и устранить причины неполадок? Где искать ошибки?



На фото:


Неправильный диаметр дымохода. Дымоход проектируется в соответствии с размерами топки: для маленькой минимальный диаметр — 180 мм, для большой — 250 мм. Слишком узкая труба не будет успевать отводить газы, и камин начнет чадить. А слишком широкое сечение приводит к завихрениям и возникновению встречного потока (опрокидывание тяги).


Неправильный наклон дымохода. В классическом камине дымоход должен быть вертикальным по всей своей протяженности. На практике это удается не всегда. Для нормальной тяги угол наклона дымохода должен быть не более 45 градусов для закрытых топок, и не более 30 градусов для открытых. Могут быть и горизонтальные участки, главное — чтобы не слишком длинные, иначе это затормозит или остановит тягу. Особенно нежелательны горизонтальные проходы в верхней части дымохода.

Неправильная длина дымохода. Дымоход для камина должен быть не только надлежащей ширины, но и длины. Короткая труба приводит к опрокидыванию тяги. Оптимальная высота дымохода от колосниковой решетки до выходного отверстия трубы — от 6,5 м. до 10 м.

1) распушка, 2)дымоход, 3)патрубок для соединения с дымоходом, 4) горячий воздух, 5) колпак дымосборника, 6) топочная камера, 7) стеклянный экран, 8) воздухозаборное отверстие, 9) плита перекрытия, 10)лучистая энергия, 11) холодный воздух

Неправильное положение на крыше. Каждый тип крыши требует определенного расположения трубы, от него напрямую зависит, как будет работать камин:

  • Плоская крыша. Над плоской крышей труба дымохода должна возвышаться не менее, чем на полметра. Делать намного выше ее не стоит — это приведет к переохлаждению.
  • Двускатная крыша. На двускатной крыше высота трубы зависит от ее положения относительно конька. Если расстояние от конька до трубы составляет 1, 5 м — труба должна быть на полметра выше конька. Если труба расположена в промежутке 1,5 — 3 м. от конька, то верхний край дымохода может быть вровень с коньком. Если расстояние от конька до дымохода превышает 3 м — дымоход должен быть не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту.
  • Крыша сложной формы. В этом случае руководствуются следующим правилом: дымоход должен быть либо вровень с коньком, либо выше его.

Недостаток воздуха в помещении. Если в помещении недостаточно воздуха, чтобы обеспечить хорошую тягу, при строительстве камина предусматривают дополнительный приточный канал. В готовой конструкции можно лишь приделать на оголовок трубы специальное устройство — дымосос, который усиливает тягу. Это устройство применяется для исправления многих конструктивных ошибок, приведших к недостаточной тяге.


Избыток тяги. Если тяга слишком велика и камин «жрет» дрова, в дымоходе можно установить гаситель тяги — переходник в верхней части топки, обеспечивающий дополнительный боковой приток воздуха.

Недостаточная защита трубы. Попадание дождя и снега в дымоход грозит не только переохлаждением трубы, но и отсыреванием кладки. Поэтому на трубу ставят защитный жестяной козырек, по бокам которого должно оставаться достаточно места для выхода дыма. Если дом стоит в горной местности — можно соорудить над оголовком небольшую двускатную кровельку или свод из кирпичей — чтобы ветер не задувал и не засыпался снег.

Отсутствие утепления трубы. Если труба остывает слишком быстро — на стенках образуется конденсат и кладка отсыревает. Чтобы этого не произошло, трубу необходимо утеплить — обложить глиняными кирпичами или армированными железо- или шлакобетонными плитами, оштукатурить известково-шлаковой смесью (с арматурой) или обложить шифером.

Диаметр сэндвич трубы для дымохода

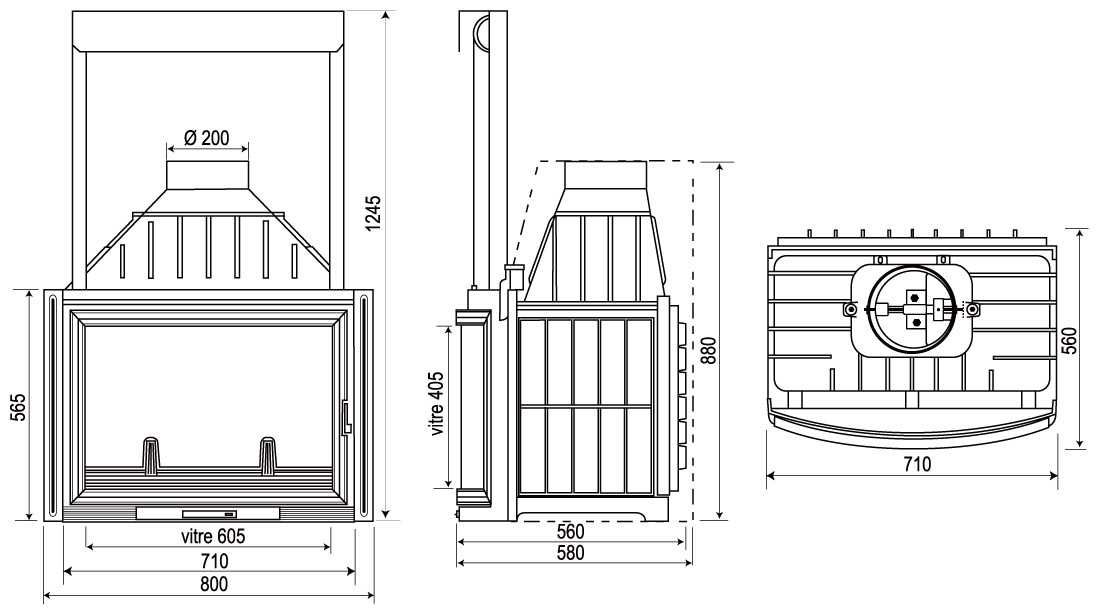

Если Вы покупаете отопительный агрегат заводского производства, то в паспорте к изделию производитель указывает диаметр дымохода. Если печь самодельная – кирпичная или сварная,  то диаметр дымохода расчетная величина. Диаметр такой трубы рассчитывается исходя из размеров печи и ее мощности.


Диаметр сэндвич трубы для дымохода


Например, в паспорте к печке указан диаметр дымохода 100 мм и Вы решили установить дымоход из нержавеющей стали. Диаметр стартового участка трубы будет 100 мм. После устанавливаем сэндвич трубу будущего дымохода. Такая труба состоит из внутреннего контура, который в нашем случае будет 100 мм, теплоизолятора толщиной  50 мм и наружного кожуха диаметром 200 мм.


Получается, что стартовый элемент дымохода и внутренний контур сэндвич трубы будут того диаметра, который рекомендует производитель отопительного агрегата, а диаметр наружного кожуха сэндвич трубы зависит от толщины теплоизоляции.


Рассчитать диаметр наружного контура сэндвич дымохода можно по формуле:




Этот параметр может пригодиться при проектировании, чтобы учесть габариты сэндвич дымохода и соблюсти нормы пожарной безопасности.


Наиболее распространенные диаметры дымохода:




       100 мм


115 мм


130 мм


150 мм


180 мм


200 мм


диаметр дымохода

для печи


диаметр дымохода

для печи


диаметр дымохода

для котла


диаметр дымохода

для печи — камина


диаметр дымохода

для камина или котла


диаметр дымохода

для камина


Производитель дымоходов может изготовить сэндвич трубы и комплектующие любого диаметра.


Изменение диаметра сэндвич трубы дымохода


Вот несколько ответов на самые популярные вопросы наших клиентов:


«В паспорте к печи-камину написано: Установить дымоход  диаметром 150 мм. Можно ли сделать дымоход меньшего диаметра?»
Мы не рекомендуем уменьшать диаметр, поскольку может появиться эффект обратной тяги и дым попадет в помещение.


«Мне нужен дымоход диаметром 200 для камина. Могу  ли я на первом этаже дома сделать диаметр 200, а со второго этажа перейти на меньший диаметр?»

Мы не рекомендуем уменьшать диаметр на протяжении всего дымового канала.


«У меня два отопительных агрегата – камин с диаметром дымохода 200 на первом этаже и печь с диаметром дымохода 150 на втором. Какого диаметра должен быть их общий дымоход?»

Если камин и печь не будут работать одновременно, то диаметр дымохода делаем 200 (выбираем по максимальному диаметру). Если камин и печь могут работать одновременно, то диаметр дымохода делаем 250 (расчет произведен через суммирование площадей двух сечений).


«У меня в доме сделан кирпичный канал. Хочу установить камин и сделать гильзу круглого сечения. Камин с каким диаметром дымохода я могу выбрать?»

В вашем случае, диаметр дымохода рассчитывается через площадь сечения кирпичного канала. Площадь сечения круглого дымохода должна быть не меньше площади сечения прямоугольного кирпичного канала. Так, например, если сечение кирпичного канала 120*240, то максимальный диаметр дымохода может быть 200 мм. Выбирайте камин, в инструкции которого указан диаметр 200 мм или меньше.

Расчет дымохода для камина: основы проектирования

Главная

Новости

Опубликовано: 03.09.2018

Типичные ошибки при установке печей и дымоходов

Допущенные на этапе строительства дымохода ошибки или даже малейшие неточности в конце концов приведут к тяжелым последствиям. Ввиду этого крайне важно все сделать в соответствии с требованиями и стандартами. Неправильно спроектированный дымоход для камина своими руками способен вызвать серьезные финансовые потери, которые проявятся вместе с необходимостью все переделывать. Среди последствий может быть назван и пожар или отравление находящихся в помещении людей продуктами неправильного сгорания. Правильный расчет дымохода для камина позволит избежать этих несчастных случаев и наслаждаться приятным времяпрепровождением в уютном доме.


Схема устройства английского камина с прямым дымоходом.

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.


Проект коттеджа с нуля. Часть 20. Дымоход, вентканал

Дымовая труба камина: 1 — Эффективная часть высоты; 2 — Высота оголовника; 3 — Разделка; 4 — Перекрытие; 5 — Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.


Таблицы пропускных способностей воздуховодов и труб разных сечений и при разных скоростях

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина.

Внутреннее сечение дымохода

Дымовая труба камина.

Лучше привычной цилиндрической формы для сооружения дымохода пока нет. Учитывая неравномерность движения вверх продуктов горения, которые движутся по окружности вдоль оси дымохода, цилиндр выглядит наиболее приемлемой формой, которая способна обеспечить самую сильную тягу. В прямоугольной трубе на угловых частях будут образовываться завихрения, которые препятствуют осуществлению нормального уровня тяги. Однако отмечают, что прямоугольная труба может успешно использоваться с тепловыми устройствами, не требующими высокой тяги.

К таким каминам и печам относят варианты, отапливающие помещения дровами. Если, например, сечение дымохода прямоугольное и дымообороты в нем достаточно правильно устроены, то это позволит сохранить температуру, до которой был нагрет отопительный прибор. В сравнении с трубами, имеющими круглое сечение, это выглядит идеально, так как из цилиндрического дымохода все тепло довольно быстро улетучится. Камины нового поколения все чаще снабжаются дымоходами цилиндрического типа. Они работают по системе быстрого нагрева — когда система нагревается до заданной температуры, котел самостоятельно отключится и переходит в ждущий режим, экономя таким образом энергию.

Расчет высоты и диаметра дымохода

Некоторые владельцы частных домов, решившиеся сделать дымоход для камина самостоятельно, задаются вопросом, который касается того, какими параметрами должен обладать диаметр трубы изнутри. Это важно потому, что расчет дымохода подразумевает и правильно взятый диаметр труб дымохода, которые могут отличаться в случаях использования с различными нагревательными приборами.

Специалисты советуют для расчета диаметра для цилиндрического дымохода у камина с открытой топкой воспользоваться соотношением 1:10, то есть диаметр должен в 10 раз быть меньше размера топки.

Расчет сечения дымохода.

Что касается поперечного сечения квадратных труб, то для них используют пропорцию 1:1,5 — чтобы диаметр дымоходной трубы был не меньше, чем диаметр поддувала. Не забывайте, что правильно сделанный выбор диаметра трубы — это половина успеха на пути создания функциональной системы отопления и ее дальнейшей эксплуатации.

Расчет высоты дымохода.

Определившись с формой и сечением дымохода, можно перейти к расчету его высоты. Однозначно на вопрос уникальности этой величины пока ответить нельзя. Для того чтобы понять, как вычислить правильную высоту дымовой трубы, необходимо учитывать множество разных факторов.

Горячий воздух из камина стремится в трубу — вверх. На выходе за пределы трубы он охлаждается. А чем больше воздух находится внутри трубы, тем выше будет его температура. Стало быть, воздух будет еще с большей силой стремиться вверх, тем самым создавая сильную тягу. Исходя из этих фактов, можно понять, что от объема камеры сгорания или топки камина будет зависеть то, сколько теплого воздуха будет вытягиваться вверх. Однако объем дыма можно увеличить и за счет увеличения внутреннего сечения трубы.

Схема дымоотвода камина.

Но в этом случае не будет наблюдаться увеличения тяги, так как большой внутренний диаметр поспособствует быстрому охлаждению выходящего из топки дыма из-за увеличения площади поверхности. Кроме того, на стенах дымохода будет образовываться конденсирующая влага, которая помешает нормальному выводу дыма.

Такой результат неприемлем, как и совместное увеличение высоты и уменьшение сечения, так как тяга в таком дымоходе камина будет слишком сильной, из-за чего все топливо будет мгновенно сгорать, не выполняя своей главной практической функции — нагрева помещения. Слишком высокая труба может не позволить всему дыму выходить на поверхность, в результате чего он будет искать пути выхода ниже, то есть прямо в дом.

Схема расчета высоты дымохода.

Ни в коем случае нельзя устраивать трубу на одном уровне с коньком или ниже него. Это приведет к задуванию выходящего из дымохода горячего воздуха, который со всеми продуктами сгорания направится вниз, принеся с собой в жилую комнату угарный газ или затушив огонь в камине. В том случае, если расстояние между коньком дома и точкой установки трубы не будет превышать полтора метра, труба должна возвышаться над коньком примерно на 50 сантиметров. Но, учитывая эти общие правила, все расчеты нужно делать индивидуально, исходя из всех технических и физических характеристик здания.

Высотный расчет дымохода основывается на следующих параметрах:

величина угла ската крыши;
ее толщина;
расстояние от дымохода до конька.

При этом учитывать вместе с высотой дымохода стоящий на нем грибок не рекомендуют.

Как сделать дымоходы сэндвич и правильно все подключить?

Бывает так, что один дымоход используется для одновременного отвода продуктов сгорания от нескольких обогревателей. Расчет дымохода в таком случае необходимо будет производить, учитывая все отопительные приборы, которые будут подключены к системе.

Схема дымохода сэндвич.

При этом нужно будет учесть их тип, мощность, вариант топлива и его расход. Например, в здании с единым дымоходом установлено несколько разнообразных обогревателей, это и печи, и камины, и котлы. Ясно, что такая система будет резко отличаться от описанного ранее варианта, ведь диаметр дымохода на камин не будет соответствовать диаметру трубы от котла, так как камины в основном обогревают помещения при помощи древесных видов топлива, тогда как котлы работают на природном газе.

Рисунок 2. Дымоход с двумя выходами.

На первый взгляд, объединить эти разные системы невозможно, но специалисты нашли выход, при котором правильное размещение нагревательных приборов не только исключит возможные проблемы, но и сделает так, что они станут успешно дополнять друг друга. Этого можно добиться следующим способом. Отдельно устраивается дымоход для камина и для котла. В процессе своего функционирования котел выключается время от времени и переходит в ждущий режим.

В этот самый момент используется другой отопительный прибор — камин. Это позволяет поддерживать нормальную температуру внутри трубы, благодаря чему она не будет остывать и, следовательно, конденсат будет исключен. Но труба на камин должна иметь намного большие габариты, чем на котел.

Некоторые ошибочно полагают, что нечастое использование камина никоим образом не навредит системе, но даже малейшее отхождение дымохода от нормы приведет к тяжелым последствия — даже выходу из строя оборудования. Поэтому единственно правильным решением в этом случае станет устройство двустороннего дымохода с двумя отдельными выходами (Рисунок №2).

Двусторонний дымоход

Преимуществом такого рода конструкции является то, что она будет иметь два выхода, посредством которых появляется возможность использовать все тепловые приборы системы не только по отдельности, но и одновременно, что никак не навредит стабильному функционированию этих устройств и всей системы в целом. Благодаря данной конструкции вы сможете сэкономить пространство и строительные материалы, требующиеся для монтажных работ, во время которых крайне важно соблюдать все условия для функционирования каждого из двух дымоходов и приборов.

Схема двустороннего дымохода.

Если, например, камин способен хорошо работать с дымоходом из кирпича, значит, для котла придется выполнять гильзовку. Поэтому перед тем, как приступить к установке дымохода для разных систем, необходимо рассчитать все параметры, присущие отдельным нагревателям. Неплохим вариантом называют покупку особой двусторонней трубы, произведенной в заводских условиях. Так вы сможете избавиться от разного рода ошибок, возможных на этапе проектирования.

Современные технологии не стоят на месте, и, даже не являясь экспертом в данном деле, можно будет рассчитать дымоход для частного дома, используя при этом специальные программы, предлагающие легко и быстро справиться с расчетом всей конструкции.

Вместе с тем в целях создания правильных расчетов перед тем, как сделать дымоход, надо изучить структуру и физические характеристики материалов, знать законы аэро- и термодинамики. Если же эта работа покажется вам трудной, то лучше обратиться к профессионалам, ведь от правильно сделанной работы, будет зависеть комфорт в жилище и безопасность здоровья.

Дымоход для камина своими руками: устройство, схема, сечение

Краткое содержание

Дымоход для камина состоит из вертикально расположенной трубы, благодаря которой осуществляется выход продуктов сгорания из топки, за пределы дома.

Сооружая очаг необходимо удостовериться, правильно ли установлена конструкция дымоотвода. В противном случае ожидаемый результат будет противоположным.

К таким конструкциям предъявляются несколько требований.

Требования

Значение самотяги дымового канала

Современные конструкции должны соответствовать таким критериям:

  • Прочность конструкции и долгий срок эксплуатации. Устройство дымоходов для камина должно выдерживать различные перепады температурного режима, образование конденсата. Устоять под воздействием агрессивных кислот, и, главное, соответствовать всем нормам и правилам пожарной безопасности.
  • Аэродинамика. Установленная конструкция должна обеспечить беспрепятственный поток продуктов горения. Например, круглое сечение способно быстро и беспрепятственно вывести все дымовые газы из топки. Прямоугольные конструкции не так эффективны, в них продукты горения сталкиваются с сопротивлением, за счет чего уменьшается скорость вывода.
  • Простое обслуживание.
  • Стойкость к эрозии и коррозии. Для достижения этого показателя, обустраивая дымоход для каминов из кирпича, необходимо правильно подобрать материалы.

Устройство кирпичной конструкции

Перед началом строительства дымоходов для каминов необходимо разобраться с кирпичной конструкцией. В ее основу входят такие элементы:

Дымоходная труба из кирпича

  • Насадная труба.
  • Распушка.
  • Стояк.
  • Выдра.
  • Шейка.

Форма устройства бывает прямоугольная, круглая или квадратная. Но нужно заметить, что круглые формы целесообразнее для использования.

Для тех, кому устройство дымохода для камина показалось очень сложным, можно подобрать более простые варианты. Для упрощения процесса, можно использовать керамические устройства или из нержавейки.

Диаметр

Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:

  • Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
  • Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
  • Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
  • Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.

Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов

Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.

Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.

Разнообразие конструкций

Существует очень много конструкций дымоходов для камина, которые можно разделить по месторасположению и способу установки, или материалу.

В зависимости от расположения и способа установки, трубы для каминов могут быть:

  • Встроенные. Это вертикальная шахта, для выведения продуктов горения из топки. Кроме этого, устройства этого типа считаются наиболее экономными.
  • Подвесные. Труба для каминов этого типа устанавливается в готовом помещении. В основном она применяется для очагов островного типа. Каминная труба закрепляется на несущие конструкции крыши и потолочных перекрытий. Для избежания неприятностей, в качестве подвесных дымоходов камина выбирают модели из металла. Это объясняется достаточно легким весом, по сравнению с другими моделями.
  • Устройства с опорой на очаг. Дымоходы каминов этого типа устанавливают на собственный фундамент, так как вес готового изделия достаточно большой.

Примеры устройства металлических и кирпичных дымоходов

При производстве дымоходов для камина могут применяться различные материалы. Исходя из этого, можно выделит несколько разновидностей:

Кирпичная труба

Такую конструкцию можно сделать своими руками, в качестве материала используют несколько видов кирпича: полнотелый, обожженный и глиняный кирпич. Строительство дымоходов для камина из кирпича считается достаточно эффективным. Кирпичный дымоотвод больше подходит для очагов, использующих твердый вид топлива.

Кладка из кирпича хорошо зарекомендовала себя при высоких температурах горения. В этом случае образование конденсата невозможно. Больший вред представляет сжигание влажных дров.

Кирпичная выдра порядовка выдры

Кирпичный дымоотвод должен иметь цельную кладку. Для предотвращения образования конденсата, трубу из кирпича отделывают вкладышем из металла.

Из стальных труб

Дымоход для каминов этого типа изготовлен из нержавейки, которая обладает жаростойкими свойствами. Этот вид труб гораздо легче, чем кирпичный вариант. Стальные дымоходы каминов достаточно долговечны. Имеют устойчивость к коррозиям и используются для различных моделей очагов. Круглое сечение стальных труб предотвращает образование сажи.

Но, несмотря на все плюсы, есть и минусы:

  • Высокая цена.
  • Небольшая самонесущая способность.

Такие трубы могут выпускаться в нескольких вариантах:

  • «Сэндвич». Представляют собой стальную трубу, имеющую круглое сечение, и специальный слой теплоизоляции, который расположен внутри.
  • «Горячие» трубы. Такие трубы, подразумевают собой стальную конструкцию без теплоизоляционного слоя.

Размеры дымоходных труб


Изоляция для дымохода

Из керамических труб

Дымоход для каминов этого типа стоит достаточно дорого, но длительный срок эксплуатации окупает все затраты.

Стеклянные конструкции.

Преимуществами дымоходов для камина можно назвать отсутствие коррозии, низкие показатели тепловой инертности и абсолютная невосприимчивость к влаге.

К минусам можно отнести:

  • Высокая стоимость;
  • Дорогой монтаж.

Материалы

Свойства дымоходов камина во многом зависит от приобретаемых материалов. Для этого необходимо знать, какому материалу необходимо отдать свое предпочтение.

Используемые материалы имеют такие свойства:

Керамика.

Керамические дымоходы

  • Высокие показатели теплоемкости.
  • Устойчивость к перепадам температур.
  • Долгий срок эксплуатации.

Нержавеющая сталь.

  • Легкий монтаж и небольшой вес готового изделия.
  • Не подвергается воздействию кислот.

Кирпич.

  • Долгий срок эксплуатации.
  • Высокая теплоемкость.

Асбестоцементные трубы.

Основные характеристики асбоцементного дымохода

  • Ограничение по температуре выходящих дымовых газов. Оптимальная температура для таких труб равна 300 градусам.

Монтаж

Монтаж конструкций всегда рассматривается в индивидуальном порядке. Это самый ответственный этап, чтобы установить дымоход для камина своими руками необходимо рассчитать его диаметр и месторасположение.

Подходящим местом для размещения дымохода камина считается место возле конька крыши. Это позволит выступающую часть трубы сделать меньше.

Высота должна быть минимум 4 метра. Расчет максимальных значений зависит от вашего здания.

Расчет диаметра трубы потребуется и для того, чтобы конструкция без затруднений прошла все перекрытия.

Особое внимание всегда уделяется установке оборудования в деревянных строениях. Такие здания больше всего подвержены пожарам. Для того чтобы избежать этого, необходимо использовать переходной патрубок, который будет не только защитой от пожаров, но и обеспечит качественную изоляцию между кровлей и дымоходом камина.

Для того чтобы сделать отверстие в крыше, необходимо помнить, что его размер должен быть чуть больше диаметра трубы.

Кроме этого, необходимо обратить внимание на возможные стыки. Они могут не только снизить эффективность отопительного прибора, но и ухудшить параметры безопасности. К тому же срок эксплуатации заметно уменьшится.

Труба дымохода на крыше в разрезе

Самым сложным этапом установки считается место прохождения через крышу. Главные параметры, на которые необходимо обратить внимание — это качество и безопасность.

Для каждой конструкции есть основной набор требований, на которые необходимо обратить внимание.

Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления

Например, для строения из кирпича схема работ выглядит так:

  • Фундамент.
  • Раствор.
  • Кладка.
  • Швабровка.
  • Оголовок.
  • Дымник.

Для керамического устройства схема работ такая:

  • фундамент,
  • Закрепление модульных элементов.

Строительство и монтаж дымоходов для каминов выполняется с учетом расширения материала под воздействием тепла. Кроме этого, необходимо позаботиться о герметичности оборудования в процессе эксплуатации.



Правильно оборудованный дымоотвод прослужит достаточно долго.

Отделка

После установки дымоотвода можно сделать его декорирование. В качестве отделочного материала можно использовать украшение из пустотелого кирпича, или заранее подготовленного каркаса, облицованного любым кровельным материалом. Неплохо смотрится декоративная термостойкая штукатурка или гибкая акриловая плитка.

Видео: Дымоход – труба из нержавеющей стали

Дымоход для камина своими руками


Содержание статьи:


Каминные дымоходы обеспечивают отведение продуктов горения в атмосферу. При этом для реализации этого, используется сила естественной тяги. Правильное выполнение данной функции обеспечивает безопасное проживание человека в доме, ровно как и надлежащее качество функционирования самого камина.

Диаметр дымохода для камина


С каждым годом возрастают требования к экологичности и энергосберегающим свойствам отопительного оборудования, а это в свою очередь приводит к разработке все более совершенных агрегатов, которые позволяют отопить дом с использованием меньшого количества горючих материалов. Таким образом, ужесточение требований к конструкции дымоотводящих каналов весьма оправдано.


Современные каминные дымоходы должны отвечать требованиям следующих критериев:

  • Прочность и долговечность стоят на первом месте, так как дымовые трубы должны выдержать высокие температуры и при этом сопротивляться действию конденсата и агрессивных кислот.
  • Аэродинамика. Элементы трубы должны обеспечивать наиболее свободный проход воздуха от камина наружу. Так, оптимальным считается круглое сечение трубы дымохода, так как оно беспрепятственно пропускает воздух вверх. Трубы прямоугольного сечения создают внутри локальные вихри и сопротивления, что сказывается на качестве дымоотведения.
  • Простота в обслуживании. Чем более гладкая внутренняя поверхность трубы, тем меньше она подвержена образованию отложений копоти и грязи. Такие трубы реже требуют капитальной чистки, при которой используется средство для чистки дымоходов.
  • Устойчивость к коррозии и эрозии. В продуктах горения имеются кислоты, которые вкупе с влагой могут разъедать металлические трубы и швы кирпичной кладки. Во избежании этого, материал дымохода должен быть качественным и устойчивым к различного рода агрессивным веществам.




Схема дымохода камина


В зависимости от способа установки и местоположения, различают следующие типы схем каминов:

  • Встроенные. Представляют собой вертикальные дымоотводные каналы. Их прокладывают в капитальной стене еще во время возведения дома. Являются наиболее экономным вариантом.
  • Подвесные. Их можно обустроить уже в готовом здании. В основном используются для островных каминов. Элемент крепится к несущим конструкциям крыши и перекрытиям потолка с помощью вантовых растяжек и кронштейнов. Для создания эффекта «парящего» дымохода необходимо, чтобы плита перекрытия над камином смогла выдержать вес конструкции. Поэтому зачастую предпочтение отдается металлическим моделям, так как они имеют значительно меньшую массу в сравнении с другими типами подобных дымоходов.
  • Дымоходы с опорой на камин. Являются гибридным решением, так как имеют сходство как с подвесными, так и встраиваемыми конструкциями. Такие дымоходы значительно утяжеляют сам камин, а поэтому под ним необходима укладка самостоятельного фундамента.


В зависимости от используемых материалов дымоходы могут быть:

  1. Кирпичные. Для подобных конструкций используется обожженный полнотелый глиняный кирпич. Для создания дымохода необходимы также песок, глина, цемент и вода. Такие конструкции наиболее подходят для каминов, которые работают на твердом топливе. Кирпичная кладка показала свою эффективность при высоких температурах дыма. В этом случае исключается конденсация водяных паров. Стоит сказать, что для кирпичных дымоходов очень опасно сжигание не просушенной древесины. Дело в том, что во время горения таких дров образовывается конденсат, который смешиваясь с сажей превращается в липкую массу, способную оседать на стенках дымохода и приводящую к его разрушению. Кладка дымохода обязательно должна быть цельной. Не рекомендуется выкладывать дымоход частями между перекрытиями. Для того, чтобы защитить дымоход от конденсата, в него вставляют металлический вкладыш, выполненный из кислотоустойчивой стали.
  2. Стальные. Дымоходы делают из жароустойчивой нержавеющей стали. Такие трубы гораздо легче кирпичных, за счет этого они не нуждаются в фундаменте. Благодаря этому, дымоходы подобной конструкции гораздо проще установить. Данный тип дымоотводов отличается долговечностью и устойчивостью к коррозии. А ввиду того, что трубы имеют сечение круглой формы, достигается оптимальный результат по вытяжке продуктов горения. К тому же стенки стальных дымоход меньше подвержены отложениям сажи, а поэтому чистка каминов дымоходов будет проводиться реже, хотя всё же чистку дымохода от сажи стоит выполнять регулярно. Радует и то, что можно делать чистку дымохода своими руками. Еще одним преимуществом данного материала является возможность установки дымохода в уже возведенный дом.


    Но наряду с достоинствами, стальные дымоходы имеют и слабые стороны — высокую стоимость и малую самонесущую способность.

    Стальные дымоходы могут собираться по двум типам технологии:

    — сэндвич труба для дымохода;
    — горячие трубы.

    Сэндвич дымоходы — это конструкция, которая состоит из круглой трубы со специальным огнестойким слоем изоляции внутри. Внутренний изолятор принимает на себя основной удар действия высоких температур и агрессивных веществ. Такой дымоход не подвержен возгоранию и отличается низкой теплопроводностью (подробнее: «Дымоход сэндвич своими руками»).

    Горячие дымоходы представляют собой трубы без слоя теплоизоляции. Они подходят для прокладки дымоотвода в уже существующей шахте. Гибкие трубы позволяют организовать отвод продуктов горения от топки без использования поворотных конструкций и промежуточных соединений (подробнее: «Гибкий дымоход — характеристика»). Герметичность и надежность стыков обеспечивается благодаря использованию специальных мастик.

  3. Керамические. Шамотные керамические трубы для дымоходов появились на отечественном рынке относительно недавно. Они имеют все достоинства стальных труб, к тому же отличаются высокой надежностью и долговечностью. Труба состоит из внутренней керамической трубы, слоя изоляции и стального кожуха или легкого пенобетона в качестве внешнего слоя. Стоимость таких дымоходов немного выше, чем конструкции из других материалов. Но благодаря достаточно продолжительному сроку эксплуатации, затраченные средства полностью окупаются.
  4. Стеклянные. Этот материал является немного экзотическим. Но тем не менее он обеспечивает низкую тепловую инертность и длительный срок эксплуатации. Кроме того такие дымоходы не восприимчивы к влаге и коррозии. К недостаткам стеклянных дымоходов относится высокая стоимость и сложность монтажа.

Дымоход для камина своими руками


Ниже приведем основные этапы того, как сделать дымоход для камина:

  • Определяем местоположение. Оптимально разместить дымоход поближе к коньку, в теплой части дома. Если возникла необходимость установки дымоотвода у внешней стены, то ее толщина должна быть не менее 60 см. Размещение у конька позволит организовать конец трубы дымохода не столь выступающим над поверхностью крыши.
  • Определяем размеры. Внутренний диаметр дымоотводного канала должен быть не меньше выводного патрубка камина. Если дымоход для камина размеры имеет слишком малые или большие, то это приведет к падению силы тяги.


Дымоходы для каминов, подробнее на видео:



Камины с открытой топкой принято оборудовать дымоходом с соотношением диаметра трубы и размера проема топки 1 к 1. При этом сечение трубы должно быть круглым. Для прямоугольного сечения это соотношение равно 1 к 1,5. Расчет дымохода для камина зависит от высоты здания, типа используемой кровли, а также типа используемого теплоносителя.

Как сделать верный расчет дымохода для камина — Все о печи в доме

Допущенные на этапе строительства дымохода ошибки или даже малейшие неточности в конце концов приведут к тяжелым последствиям. Ввиду этого крайне важно все сделать в соответствии с требованиями и стандартами. Неправильно спроектированный дымоход для камина своими руками способен вызвать серьезные финансовые потери, которые проявятся вместе с необходимостью все переделывать. Среди последствий может быть назван и пожар или отравление находящихся в помещении людей продуктами неправильного сгорания. Правильный расчет дымохода для камина позволит избежать этих несчастных случаев и наслаждаться приятным времяпрепровождением в уютном доме.

Схема устройства английского камина с прямым дымоходом.

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.

Дымовая труба камина: 1 — Эффективная часть высоты; 2 — Высота оголовника; 3 — Разделка; 4 — Перекрытие; 5 — Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина.

Вернуться к оглавлению

Вам может быть интересно: Сайт о канализации.

Внутреннее сечение дымохода

Дымовая труба камина.

Лучше привычной цилиндрической формы для сооружения дымохода пока нет. Учитывая неравномерность движения вверх продуктов горения, которые движутся по окружности вдоль оси дымохода, цилиндр выглядит наиболее приемлемой формой, которая способна обеспечить самую сильную тягу. В прямоугольной трубе на угловых частях будут образовываться завихрения, которые препятствуют осуществлению нормального уровня тяги. Однако отмечают, что прямоугольная труба может успешно использоваться с тепловыми устройствами, не требующими высокой тяги.

К таким каминам и печам относят варианты, отапливающие помещения дровами. Если, например, сечение дымохода прямоугольное и дымообороты в нем достаточно правильно устроены, то это позволит сохранить температуру, до которой был нагрет отопительный прибор. В сравнении с трубами, имеющими круглое сечение, это выглядит идеально, так как из цилиндрического дымохода все тепло довольно быстро улетучится. Камины нового поколения все чаще снабжаются дымоходами цилиндрического типа. Они работают по системе быстрого нагрева — когда система нагревается до заданной температуры, котел самостоятельно отключится и переходит в ждущий режим, экономя таким образом энергию.

Вернуться к оглавлению

Расчет высоты и диаметра дымохода

Некоторые владельцы частных домов, решившиеся сделать дымоход для камина самостоятельно, задаются вопросом, который касается того, какими параметрами должен обладать диаметр трубы изнутри. Это важно потому, что расчет дымохода подразумевает и правильно взятый диаметр труб дымохода, которые могут отличаться в случаях использования с различными нагревательными приборами.

Специалисты советуют для расчета диаметра для цилиндрического дымохода у камина с открытой топкой воспользоваться соотношением 1:10, то есть диаметр должен в 10 раз быть меньше размера топки.

Расчет сечения дымохода.

Что касается поперечного сечения квадратных труб, то для них используют пропорцию 1:1,5 — чтобы диаметр дымоходной трубы был не меньше, чем диаметр поддувала. Не забывайте, что правильно сделанный выбор диаметра трубы — это половина успеха на пути создания функциональной системы отопления и ее дальнейшей эксплуатации.

Расчет высоты дымохода.

Определившись с формой и сечением дымохода, можно перейти к расчету его высоты. Однозначно на вопрос уникальности этой величины пока ответить нельзя. Для того чтобы понять, как вычислить правильную высоту дымовой трубы, необходимо учитывать множество разных факторов.

Горячий воздух из камина стремится в трубу — вверх. На выходе за пределы трубы он охлаждается. А чем больше воздух находится внутри трубы, тем выше будет его температура. Стало быть, воздух будет еще с большей силой стремиться вверх, тем самым создавая сильную тягу. Исходя из этих фактов, можно понять, что от объема камеры сгорания или топки камина будет зависеть то, сколько теплого воздуха будет вытягиваться вверх. Однако объем дыма можно увеличить и за счет увеличения внутреннего сечения трубы.

Схема дымоотвода камина.

Но в этом случае не будет наблюдаться увеличения тяги, так как большой внутренний диаметр поспособствует быстрому охлаждению выходящего из топки дыма из-за увеличения площади поверхности. Кроме того, на стенах дымохода будет образовываться конденсирующая влага, которая помешает нормальному выводу дыма.

Такой результат неприемлем, как и совместное увеличение высоты и уменьшение сечения, так как тяга в таком дымоходе камина будет слишком сильной, из-за чего все топливо будет мгновенно сгорать, не выполняя своей главной практической функции — нагрева помещения. Слишком высокая труба может не позволить всему дыму выходить на поверхность, в результате чего он будет искать пути выхода ниже, то есть прямо в дом.

Схема расчета высоты дымохода.

Ни в коем случае нельзя устраивать трубу на одном уровне с коньком или ниже него. Это приведет к задуванию выходящего из дымохода горячего воздуха, который со всеми продуктами сгорания направится вниз, принеся с собой в жилую комнату угарный газ или затушив огонь в камине. В том случае, если расстояние между коньком дома и точкой установки трубы не будет превышать полтора метра, труба должна возвышаться над коньком примерно на 50 сантиметров. Но, учитывая эти общие правила, все расчеты нужно делать индивидуально, исходя из всех технических и физических характеристик здания.

Высотный расчет дымохода основывается на следующих параметрах:

  • величина угла ската крыши;
  • ее толщина;
  • расстояние от дымохода до конька.

При этом учитывать вместе с высотой дымохода стоящий на нем грибок не рекомендуют.

Вернуться к оглавлению

Как сделать дымоходы сэндвич и правильно все подключить?

Бывает так, что один дымоход используется для одновременного отвода продуктов сгорания от нескольких обогревателей. Расчет дымохода в таком случае необходимо будет производить, учитывая все отопительные приборы, которые будут подключены к системе.

Схема дымохода сэндвич.

При этом нужно будет учесть их тип, мощность, вариант топлива и его расход. Например, в здании с единым дымоходом установлено несколько разнообразных обогревателей, это и печи, и камины, и котлы. Ясно, что такая система будет резко отличаться от описанного ранее варианта, ведь диаметр дымохода на камин не будет соответствовать диаметру трубы от котла, так как камины в основном обогревают помещения при помощи древесных видов топлива, тогда как котлы работают на природном газе.

Рисунок 2. Дымоход с двумя выходами.

На первый взгляд, объединить эти разные системы невозможно, но специалисты нашли выход, при котором правильное размещение нагревательных приборов не только исключит возможные проблемы, но и сделает так, что они станут успешно дополнять друг друга. Этого можно добиться следующим способом. Отдельно устраивается дымоход для камина и для котла. В процессе своего функционирования котел выключается время от времени и переходит в ждущий режим.

В этот самый момент используется другой отопительный прибор — камин. Это позволяет поддерживать нормальную температуру внутри трубы, благодаря чему она не будет остывать и, следовательно, конденсат будет исключен. Но труба на камин должна иметь намного большие габариты, чем на котел.

Некоторые ошибочно полагают, что нечастое использование камина никоим образом не навредит системе, но даже малейшее отхождение дымохода от нормы приведет к тяжелым последствия — даже выходу из строя оборудования. Поэтому единственно правильным решением в этом случае станет устройство двустороннего дымохода с двумя отдельными выходами (Рисунок №2).

Вернуться к оглавлению

Двусторонний дымоход

Преимуществом такого рода конструкции является то, что она будет иметь два выхода, посредством которых появляется возможность использовать все тепловые приборы системы не только по отдельности, но и одновременно, что никак не навредит стабильному функционированию этих устройств и всей системы в целом. Благодаря данной конструкции вы сможете сэкономить пространство и строительные материалы, требующиеся для монтажных работ, во время которых крайне важно соблюдать все условия для функционирования каждого из двух дымоходов и приборов.

Схема двустороннего дымохода.

Если, например, камин способен хорошо работать с дымоходом из кирпича, значит, для котла придется выполнять гильзовку. Поэтому перед тем, как приступить к установке дымохода для разных систем, необходимо рассчитать все параметры, присущие отдельным нагревателям. Неплохим вариантом называют покупку особой двусторонней трубы, произведенной в заводских условиях. Так вы сможете избавиться от разного рода ошибок, возможных на этапе проектирования.

Современные технологии не стоят на месте, и, даже не являясь экспертом в данном деле, можно будет рассчитать дымоход для частного дома, используя при этом специальные программы, предлагающие легко и быстро справиться с расчетом всей конструкции.

https://1popechi.ru/youtu.be/U9_9A-wIkVQ

Вместе с тем в целях создания правильных расчетов перед тем, как сделать дымоход, надо изучить структуру и физические характеристики материалов, знать законы аэро- и термодинамики. Если же эта работа покажется вам трудной, то лучше обратиться к профессионалам, ведь от правильно сделанной работы, будет зависеть комфорт в жилище и безопасность здоровья.

Не увеличивайте диаметр дымохода, это испортит печь. | Сергей Печник

Диаметр или сечение дымохода важная тема в проектировании печи или камина.

Труба котельной.

Труба котельной.

При маленьком сечении дымохода печь или камин будут дымить и плохо топиться. Это заставит печника незамедлительно исправлять ситуацию и сечение увеличивать.

Проблему большого сечения дымохода не всегда поймёшь сразу и не всегда оценишь её опасность.

Я часто замечаю, что много печников относятся к сечению дымохода пренебрежительно, считая что, чем больше сечение тем сильнее тяга и соответственно стараются сделать канал дымохода потолще.

Такое заблуждение, на мой взгляд, говорит лишь о непрофессионализме таких мастеров.

Слишком большой диаметр дымохода делает печь хуже.

Для каждой конкретной топки дымоход рассчитывается в соответствии с её мощностью.

Большое сечение дымохода приводит к избыточной тяге, а это ухудшает КПД печи.

Многие пользователи считая что, можно погасить лишнюю тягу немного прикрыв задвижку дымохода, топят печь с неполностью открытой задвижкой. И это ошибка.

Почему нельзя топить печь с неполностью открытой задвижкой дымохода.

  • По противопожарной норме задвижка дымохода должна быть полностью открытой во всё время топки печи.
  • При частичном перекрывании дымового канала возможно конденсирование в дымоходе.
  • Для устойчивой тяги дымохода необходимо его полное заполнение дымом. Труба должна как бы “хлебнуть дыма”.

Конденсат в дымоходах нередкое явление, я лично перебрал несколько кирпичных дымоходов разрушенных конденсатом.

К счастью, ни одна из этих конденсирующих труб не была моим произведением.

Конденсат в трубе.

Конденсат в трубе.

Видя губительное действие конденсата я стал ещё сильнее заботиться о том как этого избегать.

Особенно остро встаёт вопрос сечения дымохода при проектировании печей с большими каминными дверцами.

Здесь возникает дилемма между возможностью топить печь-камин с открытой дверцей и правильным сечением дымохода.

Часто дверцы такого размера что, для того чтобы при её открывании печь не поддымливала , дымоход нужно делать значительно мощнее необходимого.

Приходится искать какие то компромиссные решения. И эти решения не всегда в пользу печи.

Я стараюсь, по возможности, не городить излишне широких дымоходов. Не всегда больше значит лучше.

Больше информации о каминах и печах на сайте печника: petropech.ru

Правильный размер каминов — печи и дымоходы

Если в вашем доме есть камин, у вас есть самое популярное приспособление, на которое люди надеются при покупке нового жилья. Камины могут быть потрясающе красивыми, а наслаждение огнем в холодный день может быть лучшей частью зимы. Все потенциальные удовольствия от камина частично зависят от правильного размера дымохода и камина. Правильная вентиляция имеет первостепенное значение для того, чтобы токсичные побочные продукты сгорания выходили наружу, а не внутрь дома.Установка дровяных печей и других вентилируемых отопительных приборов должна выполняться правильно, чтобы гарантировать правильную работу и безопасность. По этой причине в полисах страхования жилья часто указывается, что требуется профессиональная установка, если в полисе должен быть покрыт ущерб, причиненный отказом отопительного прибора.

Размер дымохода

Металлические или сборные дымоходы, к которым неравнодушно большинство домостроителей, используют другой тип вентиляции, чем каменный камин. Важно, чтобы вентиляция любого типа дровяного камина или печи имела дымоход соответствующего диаметра для прибора.Дымоход диаметром 6 дюймов имеет полезную площадь 28,3 квадратных дюйма, также называемую поперечным сечением, через которое удаляются побочные продукты сгорания. Для сравнения, 12-дюймовый дымоход обеспечивает 113-дюймовое поперечное сечение, через которое выходит дым. При работе дровяных печей и каминов необходимо правильно подобрать размер дымохода к прибору.

Удаление воздуха из дровяной печи

Как правило, диаметр дымохода должен соответствовать диаметру дымовой трубы вашей дровяной печи.Для 6-дюймовой печи требуется 6-дюймовый дымоход. В большинстве случаев ступенька вверх тоже подойдет. Например, вы можете выпустить воздух из 6-дюймовой печи в изолированный дымоход диаметром 8 дюймов. Однако, если размер дымохода более чем в три раза превышает размер выпускного отверстия вашей печи, проблема, которая, вероятно, будет создана, заключается в том, что дым чрезмерно охлаждается и, следовательно, не выходит должным образом. Этот сценарий также приводит к образованию избыточного количества креозота. Наши специалисты обычно рекомендуют устанавливать облицовку дымохода из нержавеющей стали того же размера, что и выходное отверстие печи, чтобы решить проблему недостаточной тяги.

Вентиляция каменного камина

Когда дом построен с каменным камином, существует огромный диапазон возможных размеров. Важно иметь строителя, который знает, как устроен камин, и следит за тем, чтобы отверстие в камине и размер дымохода подходили для создания отличной вентиляции. Как правило, размер дымохода может составлять от 1/10 до 1/12 от размера отверстия ».

Каждый элемент конструкции камина и дымохода способствует вентиляции. Высота дымохода, размер дымохода, конструкция дымовой камеры и другие компоненты работают вместе, чтобы обеспечить сильную тягу или уменьшить ее.

Свяжитесь с нашими специалистами по дымоходам, когда будете готовы установить в своем доме новый эффективный дровяной камин или дровяную печь. Вы можете быть уверены, что дымоход подходящего размера, прибор будет безопасным в использовании и будет работать правильно.

Размер дымохода и камина

Размер дымохода и камина

Дымоходы и камины бывают разных форм и размеров. Ниже приводится
краткое обсуждение различных размеров дымохода и камина, а также вещей, которые следует сохранить
помните, прежде чем удалять воздух из печи или камина.Эта статья касается в основном
для каминов и печей, которые сжигают дрова или уголь в качестве топлива.

Сначала поговорим о размерах дымохода. Дымоходы можно разбить на две
основные категории; металл и кладка. Металлические дымоходы, также называемые сборными ,
класс A и Двойные или тройные стенки обычно встречаются трех диаметров.
как показано ниже. Большие диаметры, которые могут применяться в сборных каминах. круглый
Также показаны дымоходная плитка или одностенная облицовка дымохода из нержавеющей стали.Каждый диаметр
имеет определенную полезную площадь, которую также называют поперечным сечением. Емкость
дымохода для удаления дыма и / или БТЕ из прибора напрямую связано
в эту область.

Размер дымохода квадратных дюймов Обычная вентиляция
6 дюймов внутренний диаметр 28,3 Печи, центральные обогреватели
Внутренний диаметр 7 дюймов 38,5 Печи, центральные обогреватели
8 дюймов внутренний диаметр 50.3 Печи, малые камины, центральные обогреватели
10 дюймов внутренний диаметр 78,6 Печи *, камины, центральные обогреватели
12 дюймов внутренний диаметр 113 Камины, центральные обогреватели

* только в редких старых печах используются 10-дюймовые дымоходы

Из этой таблицы мы замечаем, что дымоход 6 дюймов — это почти 1/2
размером с 8-дюймовую дымоходную трубу. Естественно, что можно подумать, что 6-дюймовая
дымоход «всего» на два дюйма меньше 8-дюймового, но на самом деле
Вы можете видеть, что разница намного больше.

Дымоходы

Размер дымохода (наружный диаметр) квадратных дюймов Обычная вентиляция
7 1/2 X 7 1/2 31 Печи, центральные обогреватели
8 1/2 x 8 1/2 41 Печи, центральные обогреватели
8 1/2 X 13 70 Печи, камины, центральные обогреватели
13 х 13 99 Камины
13 х 18 156 Камины

Полезная площадь

Поскольку дым поднимается по кругу, только определенная площадь квадратного дымохода
плитка действительно находит эффективное применение.Списки в таблице выше относятся к
к полезной площади.

Удаление воздуха из отдельно стоящей плиты

Как правило, следует использовать дымоход того же диаметра, что и воротник дымохода.
на вашей плите, то есть 6-дюймовая печь должна использовать 6-дюймовый дымоход или 7 1/2
X 7 1/2 дымоходной плитки. В большинстве случаев вы также можете увеличить размер на один или два … например,
6-дюймовая печь могла выходить в изолированный дымоход 8 дюймов. Если ваш дымоход
более чем в 3 раза больше выходного отверстия вашей печи (т. е. из 6-дюймовой печи в 13
X 13 Дымовая плитка), то могут возникнуть проблемы с переохлаждением дыма,
в результате плохая тяга и / или образование избыточного креозота.Нержавеющая сталь
облицовка дымохода того же размера, что и выход из печи, решит эту проблему.

Вентиляция каменного камина

Камины из каменной кладки бывают разных размеров. Самый популярный размерный ряд:

Ширина от 32 до 36 дюймов
Высота от 25 до 29 дюймов

Важно правильно рассчитать размер дымохода, чтобы он соответствовал
проем камина. Практическое правило — соотношение 1/10, означающее, что камин
проем может быть в 10 раз больше, чем поперечное сечение дымоходной плитки.Например:

Камин высотой 27 дюймов на ширину 32 дюйма = 864 квадратных дюйма открывания.
размер дымохода должен быть 86,4 квадратных дюйма или больше — плитка размером 13 дюймов на 13 дюймов
будет соответствовать этим критериям.

В некоторых случаях правило 1/10 может быть расширено до 1/12, что означает
что отверстие может быть в 12 раз больше поперечного сечения дымохода. Однако другие
такие факторы, как высота дымохода, конструкция коптильной камеры и расположение
дымоход нужно учитывать. Дымоходы для двухсторонних каминов следует
рассчитывается путем сложения отверстий с обеих сторон.Это может потребовать
очень большие плитки для дымохода, например, 18 x 18 дюймов.

Более подробную информацию о дымоходах и тяге можно найти
здесь.

[Вернуться на страницу с конкретной информацией
] [в магазины] [в продукты
]

Определение размера облицовки камина

Когда дело доходит до определения размера облицовки камина из каменной кладки, это просто математика. Как только вы поймете, как работает формула, размер вкладышей станет легким.

Некоторые производители, такие как Duravent, предоставляют руководство по размеру облицовки, как показано в примере с камином.

Шаг 1: Найдите ширину проема камина на диаграмме (см. Шаг 1 справа). В этом примере используется ширина 36 дюймов. Подсказка: следуйте красным линиям в примере.

Шаг 2: Найдите высоту камина. В приведенном выше примере они используют 30 дюймов.

Шаг 3: Найдите точку пересечения этих двух измерений. Затем проведите по горизонтальной линии до соответствующей высоты дымохода. В этом примере они используют 20 футов.

Шаг 4: Там, где ширина / высота камина и линия высоты дымохода пересекаются, указывается размер диаметра футеровки.

Другой способ определить размер лайнера — использовать некоторые математические формулы. Начинается с проема камина. В этом примере мы будем использовать приведенный выше пример 36 «W X 30» H.

Шаг 1: Найдите площадь поперечного сечения каминного проема. Умножьте W = 36 «X H = 30», и это равно 1080 квадратных дюймов проема камина.

Шаг 2: Если вы используете круглый вкладыш, а высота дымохода превышает 8 футов над отверстием камина, вы можете разделить 1080 на 12.Это количество составляет 90 дюймов.

Шаг 3: Найдите размер вкладыша, сравнив 90 дюймов с диаграммой площади поперечного сечения для круглых вкладышей на диаграмме A. 10-дюймовый вкладыш имеет площадь только 78,5 дюйма и будет слишком мал. 11-дюймовый лайнер имеет площадь 95 дюймов, поэтому он должен работать.

Если вы устанавливаете овальную облицовку для камина, рассчитайте проем камина таким же образом, как в приведенной выше формуле, но вместо этого разделите на 10. См. Диаграмму ниже для получения информации об овальных характеристиках.

При подборе камина для квадратной или прямоугольной облицовки следует использовать соотношение 1/10.Это означает, что площадь облицовки должна составлять 1/10 площади камина. Таким образом, в приведенном выше примере, где камин имел площадь 1080 дюймов, его следует разделить на 10, что означает, что необходим вкладыш площадью 108 дюймов.

Исключением из этого правила являются случаи, когда вкладыш вдвое превышает глубину, как вкладыш 6 X 12. Тогда проем камина следует разделить на 8 вместо 10.

Чтобы определить площадь в квадратной или прямоугольной трубе, просто умножьте длину на глубину.Например, подкладка размером 6 на 10 дюймов будет иметь площадь 6 на 10 = 60 дюймов. Для камина выше, площадь которого составляет 108 дюймов, эта подкладка будет слишком маленькой. Размер лайнера 9 «X 12» будет равен 108 дюймам и должен обеспечивать достаточную тягу для вышеуказанного камина.

Если у вас есть дополнительные вопросы о размерах лайнера, не стесняйтесь обращаться к нам по одному из наших офисов: Олбани , Нью-Йорк 877-722-7230; Атланта , Джорджия 866-450-3111; Чикаго , Иллинойс 800-722-7230.

Уменьшение размера дымохода | Dunrite Chimney Centereach, Нью-Йорк

Q: Я недавно купил дровяную печь с 8-дюймовым дымоходом, и мой местный магазин по производству печей отказывается подключать ее к моей существующей 6-дюймовой трубе. Они говорят, что это будет означать «занижение размеров дымохода», что, как они утверждают, является нарушением кодекса. Мне нужна установка для прохождения проверки страховой компанией моего домовладельца, поэтому, прежде чем я решу взяться за работу сам, мне нужно знать, действительно ли это будет нарушением кодекса.И просто для моего собственного образования / назидания, не могли бы вы также объяснить, почему вообще существуют разные размеры?

A: Занижение размера дымохода действительно является нарушением норм, независимо от того, кто выполняет монтаж. В частности, дымовая труба, облицовка и дымоход, используемые для вентиляции дровяной печи, должны быть по крайней мере такими же большими, как выходное отверстие на печи.

Почему бывают разные размеры:
Производители дровяных печей знают, что покупатели заинтересованы платить как можно меньше за установку.Поскольку 6-дюймовая дымовая труба, облицовка и изготовленная дымовая труба значительно дешевле, чем 8-дюймовая вентиляция, они изо всех сил стремятся спроектировать топки, которые будут безопасно работать с 6-дюймовой вентиляцией. В тех случаях, когда никакие изменения не позволят прототипу правильно гореть в дымоходе 6 дюймов, отверстие дымохода должно быть увеличено, а печь повторно протестирована с увеличенной вентиляцией. Этот процесс автоматически гарантирует, что каждая дровяная печь поступит на рынок с дымоходом наименьшего размера, необходимым для прохождения испытаний на безопасность.

Недостаточный размер дымохода = недостаточный восходящий поток
Разница между 6 ″ и 8 ″ вентиляцией может показаться довольно маленькой, пока мы не рассмотрим математику. Дымоход 8 дюймов имеет площадь поперечного сечения (CSA) 50 кв. Дюймов, в то время как CSA дымохода 6 дюймов составляет чуть более 28 кв. Дюймов, то есть чуть больше половины размера. Если вы когда-либо пытались заклеить 32-дюймовую газировку через одну из этих трубочек для питья размером с коктейль, вы оцените влияние дымохода маленького размера на скорость потока в дымоходе.

Последствия:
Итак, что бы произошло, если бы вы выпустили 8-дюймовую печь в свой 6-дюймовый дымоход? Скорее всего, вам придется немало времени создавать восходящий поток каждый раз, когда вы пытаетесь разжечь огонь.И даже если вам это удастся, вы все равно пострадаете от пахучих ядовитых древесных выхлопных газов, которые будут попадать в дом. И, как вы упомянули выше, вы будете постоянно беспокоиться о том, что страховой агент может заметить нарушение кодекса в случае пожара и уехать в холодную холодную ночь.

[разделитель]

Q: Недавно я прочитал статью о правильном подборе облицовки дымохода. Очень информативно, но, возможно, не все включено. Два года назад у меня был сертифицированный специалист по очистке, который установил новую облицовку из нержавеющей стали в нашем дымоходе, а огнеупорный кирпич внутри кладки был размером 6 x 12 дюймов, так что 6-дюймовая облицовка не подошла.Однако, к счастью для нас, у нас есть вытяжка 21 фут (высота), поэтому он установил лайнер диаметром 5 дюймов, и у нас не было проблем с обратной тягой. Просто любопытно, но интересно, повезло ли нам из-за огромной высоты нашего дымохода. Кроме того, я всегда зажигаю наш костер с сушеного западного красного кедра, очень быстро нагревается. Есть комментарии по этому поводу?

Спасибо, Джордж

A: Привет, Джордж! Спасибо за вклад! Горячий растопочный огонь, безусловно, может ускорить процесс запуска, но после заливки дымохода скорость потока в первую очередь определяется размером дымохода и скоростью тяги.Когда цель состоит в том, чтобы удалить x количество выхлопных газов в час из заданной топки при заданной скорости потока, можно использовать базовый расчет для расчета необходимого оптимального размера дымохода (который должен быть проверен во время лабораторных испытаний). Если тестирование определяет, что выбранный размер дымохода недостаточен для отвода выхлопных газов из этой печи, что-то должно измениться: необходимо установить дымоход большего размера или увеличить скорость тяги. В вашем случае это звучит так, как будто большая высота дымохода создает достаточный восходящий поток (скорость потока), чтобы компенсировать недостаточный размер дымохода.Однако скорость потока в дымоходе — непредсказуемая переменная в реальном мире, поэтому указание проверенного размера вентиляции — самый безопасный выбор производителя.

Также может быть, что ваша конкретная печь изначально рассчитана на 5-дюймовый дымоход, но официально не тестировалась на этот размер. Принимая во внимание, что наиболее распространенные производимые печные трубы, дымоход и футеровка имеют круглую форму размером 6 дюймов, производитель может предпочесть испытание только этого размера, поскольку (а) прохождение теста на дымоудаление было бы верным и (б) дополнительным испытание дымохода меньшего размера потребовало бы значительных затрат в лаборатории для листинга.Мы понимаем, что компания Pacific Energy, например, провела собственное тестирование с дымоходом диаметром 5 дюймов на нескольких своих моделях и пришла к выводу, что этот размер является подходящим, но они предпочли испытать только дымоход диаметром 6 дюймов для целей включения в список UL.

[разделитель]

Q: Я понимаю физику работы с дымоходом меньшего размера, если высота дымохода создает достаточный восходящий поток, но меня интересует законность. Как сертифицированный трубочист WETT, я понимаю, что все кодовые книги запрещают уменьшение размеров дымохода, независимо от функциональности.Тем не менее, некоторые производители дымоходов из нержавеющей стали предлагают размеры 5-1 / 2 ″ и даже 5 ″ для использования в печах с 6 ″ воротами дымохода! Я понимаю, что установка облицовки 5-1 / 2 «значительно повысит безопасность дымохода с потрескавшимися плитками облицовки 6» x 6 «(в которых отверстие слишком маленькое, чтобы вместить 6» футеровку из нержавеющей стали), но в свете код спецификации, как производители лайнеров сходит с рук?
Сертификат WETT в Канаде

A: Здравствуйте, товарищ по уборке! Ваше обучение по сертификации WETT хорошо помогает вам в этом вопросе: занижение размера дымохода на самом деле является нарушением норм.Однако то, что является заниженным размером дымохода, подлежит интерпретации. Если вы посмотрите внутрь типичной 6-дюймовой воротника дымохода для дровяной печи, вы обнаружите, что фактическое выходное отверстие в топке обычно составляет всего 5 дюймов или 5-1 / 2 дюйма в диаметре! Даже несмотря на то, что размер воротника дымохода рассчитан на установку стандартной трубы диаметром 6 дюймов, было бы трудно спорить с тем, что код требует, чтобы выпускное отверстие было больше, чем само выпускное отверстие. Мы думаем, что именно так производители труб и футеровок могут предложить меньшие размеры.

[разделитель]

Q: Здравствуйте, мне нужна ваша помощь. Я думаю, что получил плохой совет от местного дилера. Я самостоятельно установил печь Hearthstone Homestead, и мой местный дилер посоветовал мне использовать 5-дюймовую облицовку с изолирующей пленкой, потому что рекомендованная 6-дюймовая труба с изоляцией не поместится в плитку дымохода, выстилающую мой дымоход. Они заверили меня, что разница между 5-дюймовыми и 6-дюймовыми трубами незначительна. Я покрыл весь дымоход изоляцией 5 ″ и установил заглушку.Дымоход не очень высокий; всего около 13 футов от дымовой полки до вершины. Печь работает нормально, но почти невозможно открыть дверь, чтобы добавить еще дров, без того, чтобы дым не проникал в дом. Было бы лучше с 6-дюймовым неизолированным лайнером? Могу ли я улучшить ситуацию, увеличив длину трубы, выступающей из дымохода (удлинив дымоход для улучшения расхода, как упомянул «Джордж» на вашем веб-сайте)? Поможет ли VacuStack? Буду признателен за ваше мнение.

Спасибо,
Винс Роскиньо

A: Привет, Винс! Как уже говорилось в письмах выше, минимальный размер вентиляционного отверстия для данной модели дровяной печи не определяется произвольно: он определяется в ходе тщательных лабораторных испытаний.Вот почему Hearthstone заявляет в своей брошюре, на своем веб-сайте и в руководстве по установке и владельцам Homestead, что 6-дюймовая соединительная труба и дымоход — это наименьший размер, который можно использовать.

Лазейка, позволяющая установить меньшую вентиляцию для многих дровяных печей, неприменима к чугунным воротам дымохода Hearthstone, потому что они того же размера, что и выходное отверстие в топке. Это означает, что выхлопное отверстие в топке вашего Hearthstone Homestead имеет тот же диаметр 6 дюймов, что и воротник дымохода, и имеет такую ​​же площадь поперечного сечения (CSA), равную 28.28 квадратных дюймов. CSA вашего 5-дюймового лайнера составляет всего 19,64 кв. Дюйма, что составляет 30-процентное уменьшение размера дымохода! Кроме того, 13 футов — это абсолютная минимальная высота дымохода, указанная в руководстве. Минимум означает, что все остальные факторы должны быть почти идеальными, чтобы обеспечить адекватный восходящий поток в 13-футовой дымовой трубе. Ваша комбинация заниженного размера дымохода и едва достаточной высоты дымохода похожа на удар Чака Норриса раз-два, выбивающий дыхание из вашего восходящего потока (милая аналогия любезно предоставлена ​​мастером уборщика Говардом Лопманом).

Увеличение высоты дымохода с помощью неизолированной облицовочной трубы, скорее всего, усугубит проблему: над существующей конструкцией требуется изоляция, чтобы предотвратить огромную потерю восходящего потока и чрезмерное образование креозота, которое возникает при охлаждении древесных выхлопных газов в неизолированном дымоходе. Вы можете добавить ряды кирпича к дымоходу, чтобы обеспечить расширение вашей 5-дюймовой изолированной облицовки внутри, но, по нашему опыту, это, вероятно, потребует чрезмерного увеличения высоты, чтобы компенсировать уменьшение размера футеровки на 30%.

Заглушка Vacu-Stack работает по принципу Бернулли и будет работать только тогда, когда ветер дует прямо на нее. В остальное время на тягу в дымоходе не влияет. Единственный способ, которым мы можем порекомендовать Vacu-Stack для улучшения вашей ситуации, — это если в месте вашего проживания всегда ветрено.

Если бы вы проконсультировались с нами перед покупкой Homestead, мы бы порекомендовали вам сколотить существующую терракотовую облицовочную плитку, чтобы освободить место для изолированной 6-дюймовой облицовки, и посоветовали бы вам, что даже в этом случае вам, возможно, придется продлить высота дымохода для обеспечения достаточной тяги, особенно в периоды, когда температура дымовых газов и / или атмосферные условия не идеальны.

[разделитель]

Примечание. Каждый Орган Кодекса выбирает стандарты, которые регулируют установку и использование приборов и дымоходов в своей юрисдикции, и может изменять спецификации кодов по своему усмотрению. Вышеупомянутая спецификация взята из наиболее широко известных кодовых книг, но может не отражать требования к коду в вашем регионе. Чтобы узнать о местных правилах, свяжитесь с вашим кодовым органом.

Производители, которые отправляют устройство в признанную лабораторию для тестирования безопасности, могут получить специальный список для этого устройства, который может быть принят вашим органом кодекса вместо стандартных требований кодекса.Эти списки уникальны для каждой модели, и их можно найти в руководстве по установке

устройства.

Вкладыши для дымохода США, как я могу узнать, какой размер ДИАМЕТР И ДЛИНА вкладыша мне нужен?

Вкладыши для дымохода США, как мне узнать, какой размер ДИАМЕТР И ДЛИНА вкладыша мне нужен?

align = «right»>

Как мне узнать, какой размер ДИАМЕТРА И ДЛИНЫ лайнера мне нужен?


Водонагреватели и масляные печи
Для водонагревателей и Масляные печи идеальный диаметр футеровки, необходимой для вентиляции вашего устройства, соответствует размеру вашего устройства.Например, если в дымоходе есть отверстие диаметром 6 дюймов, в которое должна быть вставлена ​​труба, это вкладыш идеального размера, который вам нужен. Однако внутри дымохода (особенно после теплоизоляции) может не хватить места. переходник / переходник , в соответствии с правилами техники безопасности, вы можете увеличивать или уменьшать размер на один размер, и ваше устройство должно по-прежнему функционировать надлежащим образом. Чтобы измерить необходимую длину, измерьте расстояние от верхней части плитки дымохода или короны до наперстка, где лайнер будет проходить сквозь стену и подсоединяться к прибору.

Камины
Для вашего камина вам необходимо рассчитать максимальный размер дымохода, который вы можете установить.
В верхней части дымохода на крыше вам необходимо измерить внутренний диаметр существующего отверстия для дымохода. Затем внутри вашего дома измерьте высоту и ширину камина. Обратитесь к нашей Таблице размеров камина , чтобы помочь вам подобрать нужный диаметр облицовки.

Дровяная печь, кукурузная печь или печь на древесных гранулах
Если вы выполняете замену футеровки для дровяной печи , кукурузной печи или на древесных гранулах , вам необходимо измерить расстояние от вершины дымохода до того места, где вы будете подключать печь.Для определения диаметра вкладыша вам нужно будет измерить внутренний размер выхлопной трубы вашей печи.

Copyright Chimney Liners USA LLC — все права защищены 2009-2018

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Когда люди сообщают о проблемах с работой своих систем сжигания древесины, причина часто кроется в дымоходе.Выбор правильного дымохода и разработка компоновки установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу восходящего потока горячего воздуха, поскольку он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься вверх, потому что он менее плотный, чем воздух за пределами дома. Поднимающийся горячий газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он создает при заданной разнице температур.

В таблице ниже показано, как тепло в дымоходе и на высоте дымохода работают вместе, создавая тягу.

Перепады давления, возникающие из-за разницы температур и разной высоты дымовой трубы, в паскалях

Примечания:

  1. Красные цифры в основной части таблицы — это количество паскалей (Па) разности давлений, возникающих в результате пересечения разницы температур и высоты штабеля.Один Па равен 0,004 дюйма водяного столба («вод.ст.)».
  2. Две нижние строки тела таблицы можно использовать для приблизительной оценки суммарного эффекта суммирования (значения — и +) в домах в холодную погоду.
  3. Одноточечное измерение температуры дымовых газов, обычно на дымовой трубе, дает более высокую температуру, чем в среднем для всей системы из-за потерь тепла через дымоход, и, следовательно, приведет к увеличению прогнозируемых уровней тяги, если не будет применена поправка.
  4. Измерения высоты системы сгорания и вентиляции следует производить от основания топки; я.е. откуда становится жарко.

Дымоход предназначен для создания тяги, которая втягивает воздух для горения в прибор и безопасно выводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

  • защищают конструкцию дома от проходящих через нее горячих газов;
  • выдерживает высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
  • сохраняет тепло дымовых газов для создания сильной тяги;
  • устойчив к коррозии внутри и погодным воздействиям снаружи; и
  • должен быть опломбирован для предотвращения утечки.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кодекса могут отличаться от этих, поэтому лучше проверить.

Установить дымоходы внутри

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое пространство, дымоход должен быть огражден легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не вверх по внешней стене. Когда дымоходы поднимаются вверх по стенам, они подвергаются воздействию холода снаружи, и этот охлаждающий эффект может уменьшить доступную тягу в приборе.Дымоходы, проходящие через дом, выигрывают от того, что они находятся в теплом помещении, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные. Даже когда огонь не горит, внутри дымохода будет сквозняк. Они не только охлаждают наружные дымоходы, что приводит к появлению холодных обратных тяг, но и вносят как минимум два изменения направления потока на 90 градусов, что также снижает производительность.

Более высокие дымоходы производят более сильную тягу

Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлен прибор, до верха дымохода) никогда не должна быть меньше 4.6 м (15 футов). Большинство обычных установок превышает эту высоту, но установка в коттеджах с пологими крышами не может. Если при использовании коротких систем возникают проблемы с тягой, подумайте о том, чтобы увеличить высоту дымохода. Если возникают проблемы с тягой в системах, высота которых превышает рекомендованную минимальную высоту системы, добавление в дымоход может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила прохождения через крышу

Верх дымохода должен выходить не менее чем на 1 м (3 фута.) над точкой выхода из крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия в пределах горизонтального расстояния 3 м (10 футов). Эти правила являются минимально необходимым. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель — расположить верх дымохода над пиком крыши, и это намного проще, если дымоход проникает в крышу рядом с пиком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет работать должным образом, потому что он проникает в ограждающую конструкцию дома ниже своего наивысшего уровня, а также потому, что большую часть своей длины он охлаждается снаружи.

Размер дымохода должен соответствовать устройству

Дымоход должен быть такого же размера, как и воротник дымохода. Дымоходы, которые слишком велики для оборудования, которое они обслуживают, — обычное дело, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда дело доходит до размеров дымохода. Данный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в небольшом дымоходе, чем в большом. При проектировании систем отопления на дровах опытные установщики иногда выбирают дымоход с меньшим внутренним диаметром, чем ворот дымохода.Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы, превышающие 8 м (около 25 футов) в высоту, иногда создают большую тягу, чем требуется прибору, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с воротником дымохода, должно быть оставлено на усмотрение опытного специалиста.

Ваш дом лучше дымоход, чем дымоход?

Дымоход — это замкнутый столб теплого воздуха или газов, окруженный более холодным наружным воздухом.Теплый воздух или газ в дымоходе обладают большей плавучестью, чем плотный холодный наружный воздух, поэтому они поднимаются вверх, создавая тягу в системе.

Этот наружный дымоход будет охлаждать обратную тягу, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытую колонну теплого плавного воздуха, создающего своего рода «сквозняк». Фактически, теплый воздух продвигается вверх к верху дома, создавая там более высокое давление воздуха. При этом давление в подвале ниже, чем давление снаружи. Поэтому в подвале негерметичного дома чувствуется «сквозняк», так как холодный наружный воздух втягивается в область более низкого давления, а помещения второго этажа более комфортны.Между зоной высокого давления наверху в доме и зоной низкого давления в доме находится полоса давления, равная атмосферному давлению вне дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях птичника называется эффектом стеклопакета.

В одних домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больший эффект стека, чем бунгало, потому что столб теплого воздуха у них выше. Дом с большинством утечек на верхних уровнях имеет тенденцию производить больший эффект стека, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через весь дом — не подвержены эффекту трубы. Эффект дымохода всегда присутствует в домах, но он практически не влияет на тягу, если дымоход проложен через теплую часть дома.

Наружные дымоходы могут двигаться в обратном направлении, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой холодная обратная тяга сильно затруднит разжигание огня в этой печи.Одна из ситуаций, в которой влияние стекового эффекта является наиболее неприятным, — это когда прибор, обслуживаемый дымоходом, устанавливается в подвале одноэтажной пристройки к двухэтажному дому, как показано на иллюстрации. По возможности следует избегать такой формы установки.

Дымоходы, которые проходят через ограждающую конструкцию здания ниже ее самого высокого уровня, как те, что показаны выше, не будут работать должным образом. В идеале систему сжигания дров слева следует переместить так, чтобы ее дымоход мог подниматься через двухэтажную часть дома.Точно так же систему справа следует переместить так, чтобы ее дымоход проникал в потолок собора ближе к своей наивысшей точке.

Подходящие варианты дымохода

Металлические дымоходы отдельных типов заводского изготовления могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые заводские камины должны использовать специализированный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам разницу между различными типами и тем, какой из них вам нужно будет использовать для вашей установки.На все дымоходы заводского изготовления должны быть установлены соответствующие заглушки, чтобы вода не просачивалась в изоляцию и обеспечивала надежную тягу.

Кладочные дымоходы, построенные в соответствии с правилами строительных норм, можно использовать с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить дымоход из каменной кладки, обязательно получите разрешение на строительство и дайте понять каменщику, кто будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм.

Обычный дымоход для каменной кладки состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в дымоходах, когда они построены, или для исправления внутренних повреждений существующего дымохода. Существующие дымоходы из каменной кладки должны быть осмотрены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный дымоход из каменной кладки не имеет изоляции и функционирует как теплоотвод, поглощающий тепло дымовых газов, рекомендуется установить облицовку дымохода из нержавеющей стали перед ее использованием для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его проверки. Если вы видите какое-либо повреждение кирпича или швов раствора в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно осмотреть дымоход. Дымоходы из каменной кладки, которые были повреждены старостью или пожаром в дымоходе, или слишком велики для устройства, которое вы хотите подключить, можно заменить сертифицированной облицовкой из нержавеющей стали. Эти вкладыши могут быть жесткими или гибкими.

Креозот и пожары в дымоходах

Когда дрова сжигают медленно, чтобы развести дымный огонь, дым может конденсироваться на холодной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, это может вызвать бушующий огонь, который поднимается по дымоходу, вызывая чрезвычайно высокие температуры при его распространении. Высокая температура может повредить глиняную облицовку дымохода из каменной кладки или металлическую облицовку дымовой трубы заводского изготовления.Хотя дымоходы до 650 ° C могут выдерживать температуру возгорания в дымоходе, тепло по-прежнему вызывает сильную нагрузку на дымоход.

Пожары в дымоходе являются результатом неправильной техники розжига в сочетании с отсутствием надлежащего ухода за дымоходом. При правильной эксплуатации дровяных приборов с использованием методов, описанных далее в этом буклете, некоторое количество креозота все еще может откладываться, но он будет менее горючим. Вместо черного смолистого креозота, образующегося при тлеющем огне, креозот, получаемый при правильном обжиге, имеет мягкий, шелушащийся и темно-коричневый цвет.

Возгорание дымохода можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжигать древесину так же полно, как современные конструкции. В тяжелых случаях достаточно креозота, чтобы выдержать разрушительный пожар в дымоходе, можно отложить всего за несколько дней. Новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не предполагайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас есть пожар в дымоходе, проверьте и при необходимости отремонтируйте дымоход перед использованием системы.

Размер и высота дымохода — дымоходы, вытяжки и дымоходы

Читая журнал «Fuel Oil News» за апрель 2006 г., я наткнулся на статью Джорджа Лантьера «Проектирование дымоходов», который благодарит Тима Бегоске и Джона Коттона из Field Controls за диаграмму.Следующая информация относится к мазутной промышленности, но может служить ориентиром для кузнечных дымоходов.

Г-н Лантье ссылается на эмпирическое правило о том, что «соединитель дымохода не должен быть длиннее 75% части дымохода над входным отверстием патрубка дымохода». Если у вас есть (как в его примере) дымоход высотой 35 футов, и вы вычтете 5 футов из высоты того места, где дымовая труба входит в дымоход, оставляя фактическую высоту дымохода 30 футов. Семьдесят пять процентов этой высоты оставляют рабочий размер дымовой трубы не более 22.5 футов.

См. Таблицу и следуйте инструкциям.

Использование тройника и колена 90 *
Если мы оторвемся от задней части нагревателя с помощью короткого горизонтального участка трубы (18 дюймов), изгиба 90 *, вертикального подъема (24 дюйма) в тройник и горизонтального участка (23 дюйма) в дымоход, мы получим примерно 5,5 футов трубы. Добавьте к 90 * коленам, эквивалентным 11 футам, тройнику с эквивалентом 38 футов, и мы получим общую эквивалентную длину трубы в футах 54,5 фута. 54,5 фута — это намного больше (почти 2.5 раз) наша целевая длина 22,5 фута

Используя 90 * колена
Если мы оторвемся от задней части обогревателя с коротким горизонтальным участком трубы (18 дюймов), изгибом 90 *, вертикальным подъемом (24 дюйма) в другой изгиб 90 * и горизонтальным участком (23 дюйма) в дымоход, мы иметь около 5,5 футов трубы. Добавьте к этому 2 из 90 * колен, эквивалентных 11 футам каждое (22 фута для 2 колен), и мы получим общую эквивалентную длину трубы в футах 27,5 фута. Это все еще превышает целевую длину в 22,5 фута.

Использование колен 45 *
Если мы оторвемся от задней части каменки с коротким горизонтальным участком трубы (7 дюймов), коленом 45 *, наклонным подъемом (48 дюймов) в другой колено 45 * и горизонтальным участком (5 дюймов) в дымоход, мы иметь около 5 футов трубы. Добавьте к этому 2 из 45 * колен, эквивалентных 5 футам каждое (10 футов для 2 колен), и мы получим общую эквивалентную длину трубы в футах, равную 15 футам.

Добавить комментарий

Ваш адрес email не будет опубликован.
