Линейный дымовой пожарный извещатель 6500 — решение многих проблем




В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

От правильности выбора пожарного извещателя для конкретного объекта зависит эффективность работы системы пожарной сигнализации в целом. Предлагаем вашему вниманию абсолютно реальные вопросы с форума одного из популярных информационных порталов по пожарной безопасности. (Стиль и орфография авторов сохранены.)

Глас народа

«Помогите, пожалуйста, с выбором типа изве-щателей. Имеется актовый зал с высотой потоков 7 м, длинной и шириной 25 и 8 м соответственно. В проекте запланировано простые дымовые датчики (6 шт.), не очень хочется их использовать, из-за неудобства монтажа и последующего обслуживания».

«Здравствуйте! Подскажите, пожалуйста, какие пожарные извещатели лучше применить. Цех обработки металлов, примерно 20х20 м (по помещению расставлены стеллажи и станки). Может, к примеру, установить линейные извещатели?» «Уважаемые, имею склад 40х80 м. Каркасное (балки 200х200 мм.) здание, обшитое металлическими сэндвич-панелями (200 мм.). Что можете посоветовать для увеличения надежности СПС?»

«Имеется производственное помещение цеха орудий лова (вяжут тралы, сети и пр.) площадь около 1000 м2., категория «В3», высота до уровня перекрытия – 4,6 м. Требуется установка АПС. Дымовые точечные если ставить, стоимость монтажа и оборудования (особенно проводов) будет «космической». Может, кто сталкивался с подобной проблемой?» «Имеется клуб со сценой 16х8,5 м на 600 мест. Какие пожарные датчики устанавливаются в зрительном зале клуба при монтаже пожарной сигнализации?»

Если специалисты-проектировщики до сих пор задают подобные вопросы, значит следует еще и еще раз напомнить, что решение для всех упомянутых объектов – извещатели пожарные дымовые линейные.

Линейные извещатели vs.

точечные

Использование линейных извещателей имеет ряд принципиальных преимуществ по сравнению с традиционными точечными извещателями.


В зданиях со сложной архитектурой, таких как крупные торговые и развлекательные центры с большой высотой перекрытий, крытые стадионы и спортивные залы, здания библиотек и музеев, весьма проблематично выбрать подходящее место для установки традиционных дымовых изве-щателей. К тому же точечные извещатели не всегда могут своевременно и достоверно распознать пожароопасную ситуацию. Это прежде всего обусловлено процессом распространения дыма: он может «зависать» на определенной высоте, не достигая потолка. В отличие от точечных дымовых извещателей линейные контролируют оптическую плотность среды не в точке установки, а в протяженной зоне между двумя точками установки (приемопередатчик и рефлектор), разнесенными в пространстве. Таким образом, контролируется величина ослабления инфракрасного излучения передатчика в зоне, протяженность которой может достигать 100 м. Появление дыма на этой трассе вызывает затухание излучения и при достижении установленного порога инициирует формирование сигнала ПОЖАР.

При использовании точечных извещателей в помещениях с большой площадью возникают определенные трудности как при монтаже, так и при обслуживании системы. Но самое главное – падает эффективность обнаружения возгорания точечными дымовыми извещателями с увеличением высоты помещения. Струя дыма, поднимающаяся к потолку, постепенно рассеивается. Пропорционально снижению удельной оптической плотности дыма возрастает время распознавания пожароопасной ситуации точечным дымовым извещателем. Этим обусловлено требование СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» (п. 13.4) о необходимости сокращения площади, защищаемой точечным дымовым извещателем, с 85 м2 (при высоте потолка до 3,5 м) до 55 м2 (при высоте 10,5–12 м). На эффективность обнаружения возгорания линейным извещателем рассеивание дыма практически не оказывает влияния, поскольку одновременно увеличивается протяженность задымленной зоны, через которую проходит его сигнал. Таким образом, линейные дымовые извещатели идеально подходят для защиты помещений с высокими потолками. По СП 5.13130.2009 п. 13.5.3 и 13.5.4, линейные дымовые извещатели используются в помещениях высотой до 12 м в один ярус, а высотой от 12 до 21 м в два яруса. Линейные извещатели в отличие от точечных одинаково хорошо реагируют как на «светлые» дымы, выделяющиеся при возгорании текстильных материалов, мебели и т.д., так и на «черные», выделяющиеся при горении кабеля, резины, битумных материалов и пр., что еще раз подтверждает высокую эффективность работы этих приборов.

Измеряемая эффективность

Серия линейных извещателей 6500 по праву занимает ведущее место на рынке ОПС, так как является наилучшим выбором для построения качественной, высоконадежной системы пожарной сигнализации (СПС). Одно из главных назначений извещателей этой серии – высокоэффективная защита от пожаров зданий с высокими потолками и большими площадями.

Важно отметить, что корпус приемопередатчика и рефлектор извещателей серии 6500 жестко крепятся на несущих конструкциях, поэтому проведение работ по обслуживанию не приводит к изменению настроек приборов и не требует повторной юстировки. Большой выбор аксессуаров, таких как пульт управления, устройство подогрева светофильтра и рефлектора, база для поверхностного монтажа, поворотные кронштейны, выносной индикатор и т.д., облегчают установку извещателей в различных условиях. Применение линейных извещателей серии 6500 целесообразно не только с точки зрения эффективности и надежности системы пожарной сигнализации, но и с экономической точки зрения.

Арифметика весьма простая:

  • сокращается количество извещателей с 560 точечных до 40 линейных;
  • протяженность кабельных коммуникаций снижается с 4,23 км для точечных извещателей до 355,5 м для однокомпонентных линейных;
  • объем монтажных работ уменьшается в 11 раз, пусконаладочных – в 8 раз.

Таким образом, экономия затрат на линейные извещатели серии 6500, их монтаж и наладку составляет около 30% по сравнению с системами, построенными на базе традиционных точечных пожарных извещателей. И это при большей эффективности и лучших технических характеристиках системы!

В извещателях ИП212-126 (6500RS) дополнительно установлен серводвигатель, который по сигналу ТЕСТ вводит калиброванный фильтр в оптическую систему, что имитирует физическое задымление контролируемой зоны и тем самым обеспечивает 100%-ную достоверность результата тестирования.

Расширяя свое присутствие на рынке (а также в целях обеспечения лучших условий поставки и технического обслуживания своих партнеров), компания ООО «Систем Сенсор Фаир Детекторс» с 2009 г. перенесла производство дымовых линейных оптико-электронных извещателей серии 6500 в Россию. Теперь извещатели в соответствии с ГОСТ Р 53325–2009 имеют сертификат и российские названия – ИП 212-125 , ИП-212-126 – и полностью соответствуют требованиям Технического регламента ФЗ-123. А с 2010 г. данное оборудование можно приобрести по весьма привлекательной цене.

Опубликовано: Журнал «Системы безопасности» #4, 2010
Посещений: 8514

В рубрику «Пожарная безопасность» | К списку рубрик  |  К списку авторов  |  К списку публикаций

Точечные пожарные и охранные извещатели – дымовые, тепловые, магнитоконтактные

Точечный извещатель это техническое средство, контролирующее параметр, определяемый принципом его действия, непосредственно в месте установки датчика.

В охранной сигнализации основной их задачей является обнаружение открывания строительных конструкций: окон, дверей, ворот, люков и пр. Кроме того к точечным относятся ручные извещатели тревожной сигнализации (тревожные кнопки).

В противопожарных системах такие датчики бывают:

  • оптико электронные;
  • электроконтактные.

Первые используются для обнаружения дыма, вторые – тепловые и ручные (ИПР).

Следует знать, что способ обнаружения и способ формирования извещения вещи разные. Дело в том, что, например, дымовой извещатель использует оптикоэлектронный принцип для обнаружения изменения оптической плотности среды. Сигнал же тревоги формируется электронным ключом.

ТОЧЕЧНЫЕ ПОЖАРНЫЕ ИЗВЕЩАТЕЛИ

Существует три основные группы таких датчиков:

При этом автоматическими являются первые и вторые.

Несмотря на то, что считаются они точечными, в технических характеристиках указывается площадь, контролируемая одним изделием в зависимости от высоты его установки.

Для точечных дымовых извещателей эти параметры определяются временем распространения дыма от очага возгорания до места установки датчика. Поскольку этот процесс от конструкции прибора не зависит, то его чувствительность и метод обработки сигнала являются вторичными и на контролируемую площадь практически не влияют.

Стандартные значения: до 85м2 при высоте установки до 3,5 м. С увеличением высоты потолков площадь, защищаемая одним датчиком уменьшается. Соответствующая таблица приведена в СП5.13130.2009. Кроме того, нормируется расстояние между извещателями и от них до стен помещения.

Аналогичный подход применяется и для тепловых точечных извещателей.

Дымовые в большинстве своем являются оптико электронными устройствами. Тепловые в зависимости от принципа действия могут быть электроконтактными или электронными.

В первом случае чувствительным элементом являются электрические контакты, размыкающиеся при достижении температуры окружающей среды определенного значения (максимальные).

При этом способ регистрации воздействия может быть разным:

  • размыкание контактов при расплавлении припоя, которым они первоначально соединены;
  • изменение состояния термопары;
  • срабатывание геркона при изменении магнитного поля.

Электронный способ обработки используется в максимально дифференциальных датчиках. При этом контролируется как верхний порог температуры, так и скорость ее изменения (нарастания).

Ручные являются электроконтактными, разрывающими или замыкающими шлейф пожарной сигнализации при нажатии человеком кнопки или рычага.

Все эти типы пожарных извещателей отдельного питания не требуют – они либо пассивные, либо питаются по шлейфу сигнализации.

ТОЧЕЧНЫЕ ОХРАННЫЕ ИЗВЕЩАТЕЛИ

В охранной сигнализации они бывают:

Принцип формирования тревожного извещения у них одинаков: замыкание или размыкание электрических контактов. Разница заключается лишь в способе приведения их в действие.

В магнитоконтактных исполнительным элементом является геркон, который реагирует на изменение магнитного поля (приближение или удаление магнита). Используются для обнаружения открывания строительных конструкций.

Как альтернатива (достаточно редко) применяются концевые выключатели. Они в чистом виде являются электроконтактными, поскольку реагируют на механическое воздействие на специальный привод.

Безусловно, точечные магнитоконтактные извещатели надежнее, как с точки зрения времени эксплуатации, так и вероятности отказа в результате неисправности.

Еще одна область применения электроконтактных датчиках в системах охранной сигнализации – тревожная кнопка. Принцип ее действия заключается в размыкании контактов при механическом воздействии на привод устройства.

Существуют датчики тревожной сигнализации, которые работают по магнитоконтактному принципу. Известным представителем таких технических средств является извещатель типа «Кукла». Он представляет собой имитацию пачки купюр с размещенным внутри магнитом.

Геркон смонтирован в специальной подставке, куда помещается сама кукла. При ее извлечении из подставки контакты геркона размыкаются, формируя тревожное извещение.

Существуют аналогичные по назначению чисто электроконтактные устройства типа датчика клипса. При извлечении из специального зажима последней купюры контакты замыкаются, что также приводит к срабатыванию охранно тревожной сигнализации.

В отличие от пожарной, в охранной сигнализации точечные извещатели реально контролируют одну точку – состояние собственных контактов.

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Администрация Ветлужского муниципального района













































                                      Глава местного самоуправления                                      Председатель Земского собрания


                       Ветлужского муниципального района                                 Ветлужского муниципального района


                           Лавренов Сергей Валентинович                                          Смирнов Юрий Александрович








Ветлужская земля


Ветлужский район – один из интереснейших районов Нижегородской области. Он поражает богатством природы, ее первозданной красотой, славной историей и замечательными традициями. Районный центр, город Ветлуга — это русская глубинка, почти нетронутый уголок веками существовавшей старой Руси. О ней здесь напоминает все: и деревянные дома с резными наличниками, и белокаменные здания в центре города. С Ветлужской землей связаны имена выдающихся людей: В. В. Розанова — философа и публициста, А. Ф. Писемского — известного русского писателя, Н.В. Лаврова — оперного певца-баритона, Н.Л. Шевякова — русского архитектора, В.С. Розова — писателя-драматурга. Ветлужская земля обладает уникальными духовными святынями: Екатерининская церковь (1850 год), Троицкая церковь (1805 год), Георгиевская церковь (1803 год) и др.  Рядом с городом Ветлугой находится удивительный источник – ключи старца Герасима. Это семь  обустроенных ключей  и купальня с  чудесными целебными свойствами воды.  Тысячи людей приходят к этому источнику и обретают здесь кто телесное, кто душевное исцеление.


Ветлужская земля славится экологически чистыми местами, где можно насладиться нетронутой цивилизацией. Сюда хорошо приезжать из бурлящего жизнью мегаполиса. Погрузиться в тишину и раствориться в ней. Природа здесь создала все условия для рыбалки, охоты и отдыха. Ветлужская земля чарует своей сказочной красотой и наполнена особой энергетикой. Кто хоть раз побывал в Ветлужском районе, невольно возвращается сюда снова и снова.







Современное состояние рынка дымовых точечных пожарных извещателей Текст научной статьи по специальности «Компьютерные и информационные науки»

подготовленности и состояния здоровья;

— между традиционной структурой, содержанием, формами, средствами и методами проведения учебно-тренировочных занятий и необходимостью моделирования экстремальных условий выполнения профессионально-прикладных заданий, обеспечивающих эффективность процесса профессиональной подготовки будущих пожарных [1].

Таким образом, технология профессионально-прикладной физической подготовки курсантов учебных заведений ГПС МЧС России будет эффективной и педагогически целесообразной, если при ее разработке и научном обосновании:

имеется информационная профессиограмма, характеризующая наиболее важные прикладные двигательные навыки и умения, физические способности, психофизиологические свойства и личностные качества, определяющие результативность профессиональной деятельности специалиста в сфере «Пожарная безопасность»;

определены наиболее эффективные средства и методы физической культуры, формирующие и совершенствующие прикладные двигательные умения и навыки, развивающие наиболее значимые и профессионально важные физические способности, психофизиологические свойства и личностные качества;

разработаны стандартные тренировочные программы, направленные на последовательное решение задач профессионально-прикладной физической подготовки, содержащие специализированный комплекс упражнений и технологию их выполнения, включающую последовательность применения педагогических средств, величину физической нагрузки и режимы ее выполнения, методические и организационные указания [2].

СПИСОК ЛИТЕРАТУРЫ

1. Динаев Б.М. Совершенствование профессионально-прикладной физической подготовки курсантов в вузах пожарно-технического профиля [Текст]: автореф. дис. на соиск. учен. степ. канд. пед. наук (23.10.2009) / Динаев Борис Мазанович; ГОУ ВПО «Шуйский гос. пед. университет». — Шуя, 2009. — 23 с.

2. Жегалова МН. Технология профессионально-прикладной физической подготовки студентов, обучающихся по направлению «Пожарная безопасность» [Текст]: автореф. дис. на соиск. учен. степ. канд. пед. наук (22.10.2012) / Жегалова Марина Николаевна; ВГАФК. — Волгоград, 2012. -25 с.

УДК 654.924.5

А.И. Менкеев, Д.В. Дарбаков, А.Н. Членов

Главное управление МЧС России по Республике Калмыкия

СОВРЕМЕННОЕ СОСТОЯНИЕ РЫНКА ДЫМОВЫХ ТОЧЕЧНЫХ ПОЖАРНЫХ ИЗВЕ Щ ATE ЛЕЙ

В статье рассматривается современное состояние и перспективы развития дымовых точечных пожарных извещателей, а также различные технологии защиты от ложных срабатываний пожарной сигнализации.

Ключевые слова: Дымовые точечные пожарные извещатели, ложные срабатывания.

A.I. Menkeev, D. V. Darbakov, A.N. Chlenov

MODERN STATUS OF SMOKE SMOOTH FIRE DETECTOR MARKET

The article considers the current state and prospects of development of smoke point fire detectors, as well as various protection technologies against false alarms of fire alarms.

Keywords: Smoke point fire detectors, fire alarm.

Пожарный извещатель — техническое средство, предназначенное для формирования сигнала о пожаре [1]. Пожарные извещатели должны обеспечивать обнаружение очага пожара в защищаемых помещениях, поэтому при выборе извещателя нужно учитывать вероятный характер загорания, а также основные факторы пожара: повышения температуры, концентрации дыма, светового излучения в различных точках помещения. В зависимости от вида и количества горючих материалов при пожаре может быть преобладание одного или нескольких обнаруживаемых признаков [2]. Дымовые извещатели используются для защиты от пожара, обеспечивая его раннее обнаружение на этапе тления очага.

Существуют дымовые извещатели двух видов с различными физическими принципами обнаружения — ионизационные (радиоизотопные) и оптические (фотоэлектрические) дымовые извещатели.

Дымовые оптические пожарные извещатели лучше реагируют на светлые дымы, характерные для целлюлозосодержащих материалов, а также дымы, состоящие из мелких частиц аэрозоля [2]. В данных извещателях используется оптопара — светодиод и фотодиод, расположенные в дымовой камере так, что при отсутствии дыма на фотодиод попадает минимальный уровень сигнала, переотраженный от стенок дымовой камеры. При появлении дыма сигнал увеличивается за счет рассеяния излучения светодиода на частицах дыма. Когда этот сигнал достигает уровня порога, происходит активация извещателя с формированием сигнала «Пожар».

Радиоизотопные извещатели предназначены для обнаружения загораний в помещениях различных сооружений электрической и оптической индикации появления пожара [2]. Извещатель не реагирует на изменение температуры, влажности, наличие освещения, и может использоваться, когда загорание сопровождается выделением дыма. Данные извещатели определяют наличие дыма посредством ионизации молекул воздуха в дымовой камере, имеют линейную, обратно пропорциональную зависимость чувствительности от размера частиц. Они имеют максимальную чувствительность по невидимым частицам дыма минимального размера и реагируют даже на изменение влажности воздуха, из-за чего пришлось ввести дополнительную камеру для компенсации этого эффекта. Ионизационные дымовые извещатели используют слабый источник радиоактивности для ионизации молекул воздуха в чувствительной камере. Положительные и отрицательные ионы под действием постоянного напряжения, приложенного к электродам, расположенным в дымовой камере, создают электрический ток определенной величины. При возникновении пожара в камеру проникают частицы дыма. Значительная часть противоположно заряженных ионов притягивается к частицам дыма и нейтрализуется. Соответственно уменьшается величина тока, протекающего через дымовую камеру. Падение тока ниже порогового уровня вызывает формирование тревожного извещения. Ионизационные извещатели более чувствительны к дыму с мелкими частицами, возникающие при возгорании пластмассы гептана и менее чувствительны к дыму от тления древесины и хлопка.

Наиболее перспективным направлением развития конструкций дымовых пожарных извещателей является комплексная оптимизация их конструкций. Иа рынке точечных дымовых пожарных извещателей видна тенденция распространения мультикритериальных, мультисенсорных дымовых извещателей и использования различных методов оптимизации и интеллектуализации для обработки данных, что ведет к минимизации ложных тревог и

возможности организации самотестирования ДТПИ.

Самые широкие возможности по выбору режимов работы имеют адресно-аналоговые извещатели, они могут быть сконфигурированы в виде нескольких виртуальных извещателей с различными режимами.

В конце прошлого века появились дешевые микроконтроллеры со сверхмалым токопотреблением, пригодные для установки в извещатель. На их основе были созданы интерактивные извещатели, измеряющие аналоговое значение уровня задымленности, оцифровывают его, самостоятельно обрабатывают сигнал по заданным алгоритмам и передают результат по цифровой линии связи на приемно-контрольный прибор (ПКП). Алгоритм работы по сравнению с адресно-аналоговыми системами почти не изменился, устройство логической обработки сигнала теперь расположилось не в ПКП, а в извещателе. Эти извещатели не передают «сырой» сигнал на ПКП, а обрабатывают информацию сами.

Основной недостаток простейших дымовых извещателей — это ложные тревоги от пыли, пара, аэрозолей. Для защиты от этих воздействий разработаны и используются различные технологии.

Идентификация дыма по размеру частиц. Этот способ основан на зависимости уровня сигнала от длины волны излучателя и реализуется при работе одновременно в двух диапазонах [3].

Применение ДТПИ в составе комбинированных извещателей. Снижение числа ложных срабатываний достигается за счет разделения этих ситуаций путем анализа 4 параметров среды: оптической плотности, температуры, концентрации монооксида углерода СО и инфракрасного излучения. В зонах, где возможны тлеющие очаги и быстро развивающиеся пожары с выделением тепла, используются комбинированные дымовые-тепловые извещатели, которые формируют сигнал «Пожар» по превышению порога в любом из каналов, то есть используется логика «ИЛИ». Логика «И» делает комбинированный извещатель практически неработоспособным, так как при этом необходимо одновременно наличие двух факторов — тепла и дыма и, следовательно, ни тлеющие пожары, ни горение спиртов обнаруживаться не будут.

Применение многокритериальных дымовых извещателей. Для повышения достоверности и оперативности определения возгорания разрабатываются мультикритериальные детекторы. Использование специализированной элементной базы и реализация новых технических решений позволили создать компактную конструкцию мультикритериального детектора и оптимизировать расположение сенсоров для обеспечения требуемых динамических характеристик. Каждый канал имеет связь с контролируемой средой, что обеспечивает высокую чувствительность и точность измерения параметров среды при минимальных габаритах и токопотреблении.

Интеллектуализация дымовых точечных извещателей. Интеллектуальные пожарные извещатели с аналого-цифровыми преобразователями, с энергонезависимой памятью для хранения алгоритмов обработки информации, режимов работы, текущего уровня запыления дымовой камеры и даже даты выпуска, даты последнего технического обслуживания. Загрязнения, старение, кратковременное повышение температуры или электромагнитные импульсы помех целенаправленно опознаются и устраняются как причины ложной пожарной сигнализации. Время реакции на раннее опознавание пожара значительно сокращается. Кроме того, данные извещатели определяют возможную неисправность и, при достижении максимально предельных значений, сигнализирует об этом.

Применение экранирования. Для реализации требуемой чувствительности дымового извещателя и исключения ложных срабатываний при высоком уровне электромагнитных помех используют эффективную экранировку фотодиода и электронной схемы.

СПИСОК ЛИТЕРАТУРЫ

1. Федеральный закон от 22 июля 2008 г. N 123-ФЭ «Технический регламент о требованиях пожарной безопасности».

2. Членов А.Н. Автоматические пожарные извещатели, 1997.

3. Сулим Т. Двухдиапазонные дымовые извещатели — новый уровень точности обнаружения // Алгоритм безопасности. — 2014. — № 5.

УДК 614.846

С.Н. Меркулов, А.В. Панин, Г.И.Сметанкина

ФГБОУ ВО Ивановская пожарно-спасательная академия ГПС МЧС России

К ВОПРОСУ ОБ ЭФФЕКТИВНОСТИ СУЩЕСТВУЮЩИХ МЕТОДИК ОЦЕНКИ СИСТЕМ ОБЕСПЕЧЕНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ ЗДАНИЙ

В данной статье рассмотрены существующие методики оценки систем обеспечения пожарной безопасности зданий, особое внимание уделено независимой оценке пожарного риска.

Ключевые слова: пожарная безопасность, методика экспертной оценки, аудит пожарной безопасности, требования пожарной безопасности.

S.N. Merkulov, А. V. Panitt, GI Smetankina

ТО THE QUESTION OF THE EFFECTIVENESS OF EXISTING METHODS OF ESTIMATION OF FIRE SAFETY SYSTEMS FOR BUILDINGS

In this article, the existing methods for evaluating fire safety systems for buildings are considered, special attention is paid to an independent assessment of fire risk.

Key words: fire safety, methods of peer review, fire safety audit, fire safety requirements.

Известно, что экономическая безопасность — это такое состояние экономики, при котором на длительный период времени обеспечиваются достойные условия жизни и гармоничного развития личности, социально-экономической, политической, нравственно-психологической стабильности общества и государства, способность противостоять влиянию внутренних и внешних угроз при оптимальных затратах всех видов ресурсов. С другой стороны, эпоха индустриального развития, определившая особенности техногенной цивилизации, делала и делает естественную среду обитания человека все более пожароопасной. Научно-технический прогресс запускает все более мощные глобальные процессы — энергетические, транспортные, информационные и т.д. Техногенное влияние на цивилизацию подошло к черте, которая с полным основанием может быть квалифицирована как критическая. Пожары в условиях техногенной среды становятся постоянными спутниками жизнедеятельности человека [1]. Пожарная безопасность является одним из основных условий, исполнение, которого является неукоснительным при проектировании и строительстве любого объекта.

Современное здание (сооружение) представляет собой сложную систему, которая включает системы строительных конструкций, инженерные системы жизнеобеспечения, энергоснабжения, поддержания комфорта и обеспечения безопасности. Все входящие в состав здания инженерные системы взаимодействуют друг с другом, с внешней и внутренней средами. Конструктивные и объемно-планировочные решения объекта должны

Дымовые пожарные извещатели: характеристика и установка

Установка дымового пожарного извещателя — отличное решение для сохранения безопасности в доме или в квартире. О разновидностях и особенностях установки пожарных извещателей узнаем далее.

Оглавление:

  1. Принцип работы и устройство дымового пожарного извещателя
  2. Сфера использования дымовых пожарных извещателей
  3. Преимущества использования дымового пожарного извещателя
  4. Разновидности дымовых пожарных извещателей
  5. Извещатель пожарный дымовой технические характеристики
  6. Установка дымового пожарного извещателя
  7. Подключение дымового пожарного извещателя

Принцип работы и устройство дымового пожарного извещателя

Дымовым пожарным извещателем называют устройство, которое подает сигнал, в случае возникновения очага возгорания. Термин, датчик — не является корректным по использованию к пожарному дымовому извещателю. Так, как датчик — это одна из комплектующих частей данного прибора.

В процессе горения происходит выделение в воздух мелких аэрозольных частиц, которые способны фиксировать дымовые извещатели.

Работа извещателя зависит от таких параметров:

  • величина частиц,
  • химическая структура воздуха,
  • быстрота перемещения частиц,
  • плотность и насыщенность воздуха дымом.

Три первых пункта полностью обуславливаются четвертым, поэтому извещатель пожарный дымовой работает по принципу насыщенности воздуха частицами дыма.

Извещатели ионизационного типа работают на радиоактивном излучении. Частицы воздуха попадают в две камеры. Первая камера связывается с окружающей средой, а вторая — отделенная.

При скоплении мелких частиц дыма в первой камере, во второй камере начинается протекание меньшего тока, таким образом извещатель подает сигнал о появлении дыма.

Такие извещатели не наносят вред здоровью человека, но требуют специальной утилизации.

Некоторые модели работают благодаря наличию инфракрасного излучения, которое путем рассеивания распознает дым.

Извещатель пожарный дымовой схема работы зависит от типа устройства.

Сфера использования дымовых пожарных извещателей

Дымовые извещатели — это устройства, которые первыми обнаруживают возникновение очага возгорания, и поэтому являются очень важным компонентом системы пожарной безопасности.

Почти во всех общественных помещениях устанавливают пожарные извещатели. Это:

  • торговые центры,
  • кафе,
  • рестораны,
  • магазины,
  • супермаркеты,
  • школы,
  • больницы,
  • самолеты,
  • корабли,
  • аэропорты и др.

Все больше людей начинают приобретать дымовые извещатели для установки в квартирах, частных домах или на дачах, чтобы предотвратить появление пожара, и вовремя спасти себя, своих близких и материальные ценности.

Преимущества использования дымового пожарного извещателя

1. Обеспечение пожарной безопасности и предотвращение появления пожара.

2. Высокий уровень чувствительности позволяет очень быстро определить малейшие очаги возгорания.

3. Возможность быстрого обнаружения пожара, даже в больших и высоких помещениях.

4. Дымовые извещатели имеют наименьшее количество ложных срабатываний, по сравнению с другими аналогами.

Разновидности дымовых пожарных извещателей

В соотношении с методом обнаружения задымленности дымовые извещатели разделяют на:

1. Извещатель пожарный дымовой оптико электронный — основывается на возможности контроля состава воздуха в окружающей среде. Оптико электронные извещатели разделяют на:

  • линейные,
  • точечные.

Линейные дымовые извещатели распространены в больших и высоких помещениях. Отличаются максимальной чувствительностью по обнаружению черного дыма.

Линейные дымовые пожарные извещатели бывают:

  • двухкомпонентные,
  • однокомпонентные.

Структура двухкомпонентного линейного извещателя включает передатчик и приемник, которые размещают на двух разных сторонах помещения. Если дым появляется в зоне между передатчиком и приемником, устройство — передает сигнал о пожаре.

Однокомпонентные линейные извещатели имеют один блок с наличием пассивного рефлектора.

Линейные извещатели с легкостью заменяют несколько десятков точечных извещателей и определяют как обычный, так и черный дым, в отличии от точечных.

Пожарный дымовой точечный извещатель не используют на предприятиях, которые производят резиновую продукцию.

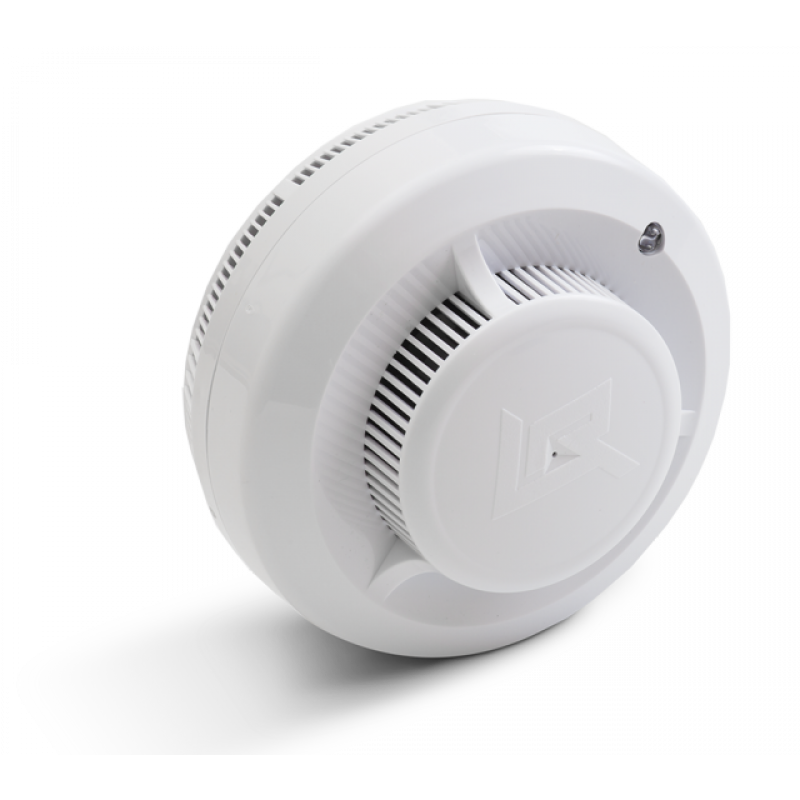

В основе работы оптико электронного точечного извещателя лежит использование оптического эффекта, который определяет дым с помощью инфракрасного излучения.

Данные извещатели наиболее распространены, более 75 % извещателей работают благодаря данному принципу.

Дымовая камера содержит устройство инфракрасного излучателя, а также приемник — который распознает сигнал отражения дыма.

Точечные извещатели работают по принципу обнаружения плотности воздуха в окружающей среде. Такие извещатели отличаются большим количеством форм и моделей.

Преимущества точечных извещателей:

  • минимальное количество некорректных срабатываний,
  • доступная стоимость,
  • многообразие форм,
  • легкость установки.

Точечные извещатели разделяют на:

  • извещатель пожарный дымовой автономный — имеет батарейку и звуковой извещатель, работает самостоятельно, но неудобно контролируется;
  • извещатели радиоканального типа — имеют встроенный элемент питания и передают сигнал радиоканалом, легко устанавливаются, но стоимость таких приборов выше, чем у автономных.

2.  Дымовые извещатели ионизационного типа — через ионизацию воздуха определяют наличие дыма в помещении. Извещатели ионизационного типа разделяют на:

  • извещатели радиозотопного типа,
  • извещатели электроиндукционного типа.

Ионизационные извещатели включают две металлические пластины, находящиеся под напряжением. Между пластинами располагается ионизатор. Такие датчики устанавливают в промышленных и бытовых помещениях, в которых не пребывает большое количество людей. Такие устройства не являются безвредными.

3. Дымовые извещатели аспирационного типа — самые сложные приборы, которые используют для обеспечения пожарной безопасности в огромных помещениях, с большими материальными ценностями.

Принцип работы основывается на наличии точечного лазерного извещателя, который располагается в герметичном корпусе. Аспирационный извещатель включает воздухозаборные трубки, которые имеют несколько фильтров. Такие извещатели редко используются, из-за высокой стоимости.

В зависимости от принципа оповещения выделяют:

  • адресные дымовые пожарные извещатели,
  • безадресные дымовые пожарные извещатели.

Дымовой извещатель адресного типа отличается определением и указанием, с помощью пульта контроля, конкретное месторасположение срабатываемого датчика. Такие системы используют на больших территориях или сложных помещениях. Каждый извещатель оснащается специальным номером, который легко идентифицируется специальным устройством.

Извещатель пожарный дымовой технические характеристики

При выборе дымового извещателя обратите внимание на такие особенности:

  • разновидность извещателя,
  • чувствительность прибора,
  • иннерционность,
  • время и порог срабатывания,
  • возможность работать безотказно,
  • мощность,
  • длительность эксплуатации,
  • скорость срабатывания,
  • дальность работы,
  • площадь срабатывания,
  • материал изготовления.

На пожарные извещатели цена зависит от этих факторов.

Установка дымового пожарного извещателя

Перед знакомством с правилами установки дымовых извещателей, рассмотрим распределение извещателей в зависимости от площади помещения:

  • в небольших помещениях, в квартирах, частных домах, чаще всего устанавливают оптические извещатели точечного типа, которые состоят из двух частей;
  • в больших и габаритных помещениях наилучшим вариантом станет установка линейного оптического извещателя, который наделен режимом самопроверки и передает результаты извещений на специальный пульт управления;
  • для обнаружения пожара в музее, на корабле или в архиве применяется извещатель аспирационного типа, который монтируется на высоте 25-30 см от потолка, такие извещатели способны обнаружить возгорание в течении нескольких секунд.

Рекомендации по установке дымовых пожарных извещателей:

1. Если монтаж извещателя производится непосредственно в здании с плоским перекрытием, тогда извещатель способен обнаружить возгорание на площади в кругообразной форме.

2. Минимальное количество извещателей, которые устанавливают в одном помещении — два.

3. Один извещатель устанавливается в таких случаях:

  • площадь помещения соответствует площади защиты от возгорания,
  • присутствует адресная система контроля за извещателями,
  • есть возможность в быстрой замене неисправного устройства.

4. Установка точечных извещателей производится под перекрытием здания, расстояние от стен не должно превышать 10 см.

5. При установке извещателя на фальш потолок, площадь защиты уменьшается в полтора раза.

Процесс установки дымового извещателя зависит от таких факторов:

  • площадь контроля одного датчика,
  • общая площадь помещения.

Наилучшим местом установки дымового датчика является пространство, расположенное по перекрытием. Не следует загромождать пространство перед дымовыми извещателями другими предметами, чтобы не препятствовать работе данных устройств.

При наличии подвесного потолка установка извещателя производится в пространстве между двумя потолками.

Максимальное расстояние между двумя датчиками 900 см. А расстояние между датчиком и стеной 450 см.

Если помещение имеет нестандартную форму, колонны, балки, декоративные компоненты, количество извещателей следует увеличить.

Лучше доверить установку дымовых извещателей профессионалам, так как самостоятельная установка извещателей, не гарантирует полной пожарной безопасности.

Подключение дымового пожарного извещателя

Для того, чтобы подключить дымовой извещатель следует ознакомиться с техническими характеристиками данного устройства.

Стандартный извещатель включает наличие:

  • выносного индикатора,
  • вывода питания положительного,
  • вывода питания отрицательного,
  • отрицательного вывода, который отвечает за подключение устройства к розетке.

Для подключения извещателя используют двухжильный электропровод, который соединяет все датчики помещения. В завершении производится установка резистора.

Для установки провода в безвинтовую колодку следует провести зачистку провода, а затем вставить в отверстие, таки образом, чтобы жила зафиксировалась щелчком.

Дымовые датчики пожарной сигнализации: особенности и характеристики

Дымовые датчики пожарной сигнализации являются лучшим средством предупреждения пожара. Их работа достаточно оперативна. Они с большой точностью выявляют очаг огня на самой начальной стадии пожара. Сегодня такие устройства считаются лучшими по эффективности. Дымовые извещатели работают по простому принципу. Они мгновенно реагируют на появление в помещении частиц дыма. Идеально подходят для установки в квартире, на складах и в зданиях, являющихся общественными.

Принцип работы дымовых извещателей

Дымовые датчики по классификации разделяют на 2 группы:

  • Точечные.
  • Линейные.

Принцип работы подобных извещателей заключается в том, что они приламливают инфракрасное излучение, проходя через дым. Поток света создается при помощи специального светодиода. Если в помещении присутствует дым, то потоки фотонов будут отражены от частиц дыма, о чем данные поступят на приемник. Микропроцессор проанализирует полученную информацию и переведет датчик в режим тревоги.

Конструкция точечных датчиков дыма

Внешне, дымовые датчики пожарной сигнализации выглядят, как полусфера из пластмассы. Их диаметр составляет 80-110 мм, они фиксируются на специально предусмотренном для этого основании при помощи замка с защелкой. Это позволяет с легкостью, в случае необходимости, поменять устройство или снять извещатель для проведения профилактических мероприятий.

Внешний вид различных моделей может отличаться, но каждый пожарный дымовой датчик имеет общую черту, у них дизайн в виде «Летающей тарелки». Корпус различных устройств имеет отверстия, через которые внутрь проникает дым. Также у них есть светодиодный индикатор и кнопка для имитации задымления (для тестирования).

Оптическая система датчика дыма сделана из пластика черного цвета со светопоглащающим эффектом. Ее внутренняя часть имеет рефракционные шторки, располагающиеся под определенным углом. Вся конструкция дымового извещателя выглядит, как лабиринт. Характеристики светлого и черного дыма разнятся, поэтому свойства излучателя, а также приемника специалисты подбирают так, чтобы их реакция на разный дым практически не отличалась.

Конструкция линейных датчиков дыма

Линейные извещатели работают по такому же принципу, как и точечные. Эти устройства реагируют на появление дыма в местах их установки. Но данные устройства производятся для того, чтобы обеспечивать пожарную безопасность на объектах с большой территорией. В таких помещениях, где потолки достигают высоты 7 метров и более. Это могут быть:

  • Большие торговые центры и супермаркеты
  • Кинотеатры и театры.
  • Спортзалы.
  • Длинные коридоры.

В таких помещениях контролировать пожарную безопасность довольно сложно. Здесь эвакуацию граждан усложняет большое количество людей. По этой причине нужно, чтобы сигнал о появлении дыма поступал на пульт, как можно быстрее. Линейные дымовые датчики обладают преимуществами в сравнении с точечными:

  • Очаг огня обнаруживают с максимально высокой скоростью.
  • Они могут функционировать в предельно сложных условиях.
  • Защищают территорию больших размеров.

Конструкция этих извещателей и обработка данных микропроцессором, позволяют в считанные секунды обнаруживать задымление объекта. Даже если оно совсем небольшое. После этого приедет группа быстрого реагирования. Чувствительность датчиков дает возможность выявлять очаг дыма из разных материалов. Такие устройства монтируют в зданиях, имеющих сложную конфигурацию и с высотой потолков до 22 метров.

Рекомендации по установке дымовых датчиков

Дымовые извещатели так же, как и другие устройства, должны монтировать профессионалы. Далее ознакомимся с основными рекомендациями по установке подобных устройств:

  • Если датчики монтируются на объекте, имеющем плоское перекрытие, тогда они смогут выявлять очаг огня на территории в кругообразной форме.
  • В одном помещении должно монтироваться минимум 2 датчика.
  • Одно устройство ставят, если площадь объекта соответствует территории защиты от огня, а также имеется адресная система контроля. Еще это допустимо, если есть возможность быстро поменять сломавшееся устройство.
  • Точечные датчики монтируются под перекрытием помещения и дистанция от стен не должна быть больше 10 см.
  • Если извещатель устанавливается на фальш-потолок, площадь его защиты снижается в 1,5 раза.
  • Процесс монтажа зависит от того, какую территорию контролирует 1 датчик и от общей площади объекта.

Перед датчиком дыма нельзя заграждать пространство какими-либо предметами, чтобы пожарная сигнализация могла нормально функционировать. Если присутствует подвесной потолок, то извещатели нужно монтировать в пространстве между потолками. Также стоит знать, что максимально допустимое расстояние между устройствами, составляет 900 см, а от извещателя к стене – 450 см. Тогда сигнализация будет работать эффективно.

Если у объекта нестандартная форма, количество устройств необходимо увеличить. Как уже было сказано выше, монтаж дымовых датчиков должны проводить специалисты, самостоятельно лучше этого не делать.

Особенности выбора дымовых пожарных извещателей

Решив купить пожарные дымовые датчики, нужно обращать внимание на такие характеристики:

  • При каком напряжении они работают.
  • Наименьший срок их службы.
  • Какую мощность они потребляют.
  • Инерционность сработки.

Это только некоторые факторы, которые следует учитывать, при подборе пожарных дымовых датчиков. Если отсутствуют специальные знания, то лучше обратиться за консультацией к специалистам. Они смогут выбрать наиболее подходящие извещатели, ориентируясь на то, какой именно объект необходимо поставить под охрану. Также профессионалы смогут установить датчики с учетом всех требований и правил. Сотрудничество с опытными специалистами поможет обезопасить помещение от пожара на все 100%.

Купить сегодня датчики дыма не сложно рынок переполнен предложениями, как зарубежных устройств, так и отечественных. Извещатели российского производства не хуже иностранных, но их цена дешевле. Нужно только правильно подобрать извещатель. Пожарная безопасность превыше всего.

использование дымовых пожарных извещателей в пыльных зонах

Дымовые пожарные извещатели, реагирующие на появление в помещении дыма, являются одним из самых распространенных типов извещателей и считаются наиболее эффективными для определения пожароопасной ситуации. В то же время использование датчиков такого типа в пыльных и грязных помещениях (таких, как деревообрабатывающие цеха, фабрики по производству цемента, мукомольные предприятия и др.) достаточно проблематично по причине большого количества ложных срабатываний. По этой причине в пыльных помещениях часто устанавливают тепловые извещатели, по сути реагирующие на появление открытого огня. Таким образом, пожарная сигнализация оказывается не способной предупредить о пожаре на ранних стадиях задымления.

Тем не менее, использование при проектировании системы пожарной безопасности современного оборудования позволяет обеспечивать безопасность на необходимом уровне даже при работе в сильно запыленных зонах и значительно сократить убытки от пожара. Так, использование в системах пожарной безопасности линейных дымовых извещателей серии 6500, аспирационных извещателей серий ASD и LASD или фильтрексных извещателей FTX-P1 Filtrex позволяет обеспечить пожароопасную ситуацию на ранних стадиях с высоким уровнем достоверности тревожных сигналов.

Рассмотрим особенности дымовых пожарных извещателей различных типов, и возможность их использования в пыльных зонах.

Общие принципы работы дымовых пожарных извещателей

Точечные оптико-электронные пожарные извещатели фиксируют факт появления в помещении дыма по отраженному сигналу в оптической камере (см. рисунок 1). Для высокой степени достоверности обнаружения задымления конструкция оптической камеры, фактура и цвет поверхности, а также расположение и направленность фотодиода и светодиода выбираются по принципу «минимум сигнала фотодиода при отсутствии дыма».

Рис.1. Принцип действия оптико-электронных дымовых извещателей (а, б)

В случае если на стенках первоначально черной оптической камеры накапливается пыль (скорость этого процесса определяется условиями эксплуатации извещателя), отраженный сигнал постепенно увеличивается. Поэтому даже при небольших световых, электромагнитных и других воздействиях происходит ложное срабатывание извещателя. Если в такой ситуации не произвести техническое обслуживание, по мере накопления пыли отраженный сигнал может достичь величины порога срабатывания. В результате извещатель пожарной сигнализации будет непрерывно генерировать сигнал «пожар», при этом никак не реагируя на сброс.

В то же время диапазон оптической пары выбирается с таким расчетом, чтобы обеспечить максимальную эффективность извещателя при появлении в помещении дымов различной природы. Так, при наличии очага открытого огня в воздухе преобладают невидимые глазу частицы, размер которых меньше микрона. Частицы дыма, образующиеся в процессе тления, крупнее на порядок. При тлении углеродосодержащих материалов выделяются преимущественно серые дымы (размер частиц соизмерим с микроном), а во время горения горючих жидкостей или пластмасс образуются аэрозоли, размер частиц у которых еще меньше. Таким образом, становится возможна защита оптической камеры фильтрами с размером ячейки в несколько десятков микрон. Такие фильтры при заборе воздуха из контролируемой извещателем зоны будут эффективно задерживать пыль, но не препятствовать прохождению чистого воздуха, а в случае возгорания – частиц дыма.

Рис. 2. Относительная чувствительность дымового пожарного извещателя.
(А – оптико-электронный извещатель, В – линейный извещатель)

На рисунке 2 вы можете увидеть график типовой зависимости уровня чувствительности оптико-электронного от диаметра частиц (при условии постоянства их суммарной массы). Пунктирной линией обозначена зависимость чувствительности линейного оптико-электронного дымового извещателя, реагирующего на ослабление сигнала при прохождении через задымленную зону. Отметим, что такие извещатели имеют более равномерную зависимость, что делает их высоко эффективными при обнаружении самых разнообразных очагов возгорания – они фиксируют появление в атмосфере как аэрозолей, так и видимых глазу дымов.

Линейные дымовые извещатели серии 6500

Линейные дымовые извещатели реагируют на ослабление сигнала, что происходит при прохождении его через задымленное пространство (см. рисунок 3).

При появлении в помещении очага возгорания потом теплого воздуха и частиц дыма поднимается вверх. Соответственно, постепенно в верхней части помещения, под перекрытиями, происходит накопление газовоздушной смеси. Очевидно, что дымовые линейные извещатели максимально эффективны при размещении их под перекрытиями, где концентрация газовоздушной смеси наиболее высока.

Рис. 3. Принцип действия линейного дымового извещателя

Необходимо отметить, что в сравнении с точечными извещателями (которые необходимо размещать на перекрытии в центральной части помещения, где благодаря присутствию воздушных потоков запыление происходит довольно интенсивно), линейные извещатели находятся в более благоприятных условиях. В углах между стеной и потолком движение воздуха практически отсутствует – следовательно, и пыли здесь меньше. Поэтому размещенные здесь компоненты линейных дымовых извещателей в гораздо меньшей степени подвержены влиянию пыли. Установка точечных извещателей в таких местах недопустима.

Для того чтобы защитить линейные извещатели от воздействия пыли, используются различные конструктивные и схемотехнические решения. К примеру, в однокомпонентных извещателях серии 6500 (состоящих из отражателя и премопередатчика) рабочая часть светофильтра защищена с боков и сверху выступающими частыми корпуса (см. рисунок 4). Именно на этих выступающих частях и оседает основной объем пылевых частиц. При этом благодаря использованию эластичной прокладки электроника и оптика, находящаяся внутри корпуса, герметизируется, что в совокупности обеспечивает защиту на уровне IP54.

Рис. 4. Оригинальная форма корпуса извещателя 6500 защищает светофильтр от пыли

Тем не менее, медленное оседание пыли на светофильтре и отражателе все-таки происходит, в связи с чем параметры сигнала постепенно изменяются. Но запрограммированный порог чувствительности датчика также изменяется по специальному алгоритму (см. рисунок 6), что позволяет компенсировать влияние загрязнений светофильтра. При этом на случай отключения энергопитания текущая информация о расчетном уровне загрязнения хранится в энергонезависимой памяти устройства.

Рис. 5. Компенсация запыления оптических элементов линейного извещателя.

При проведении локального тестирования степень загрязнения датчика определяется точностью до 10% в зависимости от числа вспышек индикатора «неисправность» (от 10 до 20 процентов запыления – одна вспышка, от 20% до 30% – две и так далее). Это позволяет достаточно точно спрогнозировать сроки мероприятий по техническому обслуживанию. Если границы диапазона, при котором происходит автоматическая компенсация запыленности датчика, достигнуты, то происходит формирование сигнала «неисправность оборудования», указывающее на необходимость технического обслуживания системы пожарной сигнализации.

При проведении обслуживания пожарной сигнализации разбирать оборудование не требуется – достаточно почистить наружные части светофильтра и рефлектора. Таким образом, трудозатраты на поддержку линейных извещателей в работоспособном состоянии гораздо ниже – точечные извещатели в случае сильного запыления необходимо демонтировать, разобрать, вычистить, вновь собрать, установить, после чего протестировать.

Использование линейных дымовых извещателей позволяет устанавливать порог чувствительности датчика в зависимости от особенностей защищаемой зоны. При установке линейных извещателей в пыльных помещениях рекомендовано понижать уровень чувствительности датчика, устанавливая его на уровне 40 – 50 процентов затухания. Это позволит обеспечить достаточно большой диапазон автоматической компенсации запыления устройства.

На объектах, где оптическая плотность воздуха за счет запыления увеличена не круглосуточно, а только в определенные рабочие часы, можно использовать так называемый адаптивный порог чувствительности. В таком случае медленные изменения оптической плотности воздуха на протяжении суток компенсируются в заданных пределах, но реальная чувствительность остается на максимальном уровне (см. рисунок 6). К примеру, если установить адаптивный порог А1 (30% — 50%), то чувствительность извещателя будет поддерживаться на уровне 30% затухания, при пороге А2 (40% — 50%) – на уровне 40% затухания.

Рис. 6. Компенсация изменения оптической плотности среды в течение суток

Аспирационные дымовые извещатели серии ASD и LASD

Для больших помещений со значительной концентрацией пыли оптимальным решением может стать аспирационный пожарный дымовой извещатель. Извещатель такого типа представляет собой систему труб с воздухозаборными отверстиями, фильтров, блока с точечным дымовым извещателем и аспиратором, обеспечивающим поток воздуха (см. рисунок 7). Система труб аспирационного извещателя располагается в контролируемой зоне, а центральный блок – собственно аспирационное устройство – может находиться в том же или в другом помещении, в месте, удобном для управления и проведения технического обслуживания.

Рис. 7. Расположение аспирационного извещателя

Аспирационный извещатель (так же, как и линейный) позволяет контролировать достаточно большую площадь помещения. Каждое воздухозаборное отверстие (точка отбора проб) обеспечивает контроль на площади, равной кругу с радиусом около семи с половиной метров (что эквивалентно «площади покрытия» одного точечного датчика). В соответствии с российскими нормами пожарной безопасности точечные дымовые извещатели необходимо устанавливать через каждые 9 метров. Таким образом, для контроля площади в 650 квадратных метров достаточно одноканального аспирационного извещателя с воздухозаборной трубой длиной 75 метров. А при выравнивании чувствительности по различным отверстиям посредством изменения их диаметра и обеспечении необходимой скорости транспортировки воздуха, один канал аспирационного извещателя способен контролировать отсутствие задымления на площади до 1600 м2.

Промышленностью выпускается достаточно широкий ассортимент аспирационных извещателей, среди который ультрачувствительные извещатели (ASD-7251, предназначенные для адресно-аналоговых систем и LASD для традиционных неадресных систем), а также извещатели со стандартной или высокой (ASD-LEO для адресных систем и ASD-PRO для неадресных). Возможность подбора оборудования, оптимального для использования в данном помещении, значительно расширило область применения пожарных извещателей аспирационного типа, а также упростило процесс модернизации систем пожарной безопасности.

Для защиты точечных дымовых извещателей от загрязнений на входе в центральный блок монтируются воздушные фильтры, производящие очистку поступающего воздуха. При работе в пыльных зонах для этой цели используют встроенные трехступенчатые фильтры (с грубой, средней и высокой степенями очистки), а также внешний фильтр FLU1 (см. рисунок 8). Во внешнем фильтре устанавливается сменный картридж с достаточно большой площадью фильтрующего элемента. Это позволяет снизить аэродинамическое сопротивление при обеспечении высокой степени очистки воздуха.

Рис. 8. Внешний фильтр FLU1

Контроль величины воздушного потока на входе в центральный блок обеспечивают специальные датчики, которые в случае выхода показателей за установленные границы формируют сообщение о неисправности системы. Увеличение воздушного потока свидетельствует о механическом повреждении трубопровода, уменьшение – о засорении фильтров. На программном уровне задается скорость вращения турбины (10 ступеней), дискрет измерения уровня воздушного потока, а также допустимые границы его изменения. На десятисегментном светодиодном индикаторе отображаются установленные границы потока (верхняя и нижняя), а также текущие показатели (см. рисунок 9). Четыре нижних светодиода, кроме того, дополнительно индицируют: воздушный поток (зеленый сигнал «ОК» — показатели в норме; «HI↑» — выше нормы; «LO↓» — ниже нормы; при нарушениях работы турбины все светодиоды желтого цвета).

На извещателях серии ASD вышеперечисленная информация отображается постоянно. На оборудовании серии LASD в основном режиме работы основной режим работы производится индикация уровня удельной оптической плотности среды; переключение на индикацию воздушного потока производится нажатием одной из кнопок, расположенных на боковой стенке блока.

Рис. 9. Индикация величины воздушного потока

При наличии дополнительной выходной трубы использование аспирационного извещателя дает возможность организовать циркуляцию воздуха в помещении по замкнутому циклу. Используемые воздухозаборные трубки могут быть изготовлены из пластика ABS или UPVC, нержавеющей стали, меди и так далее (в зависимости от условий эксплуатации), диаметр трубы — ¾».

Забор воздуха в системе стандартной конфигурации производится через отверстия диаметром 3 мм. Для обеспечения оптимального дымозахода отверстия направляются вниз. Для того, чтобы обеспечить равномерное поступление воздуха через отверстия, конец воздухозаборной трубы закрывается заглушкой с отверстием (диаметр отверстия 6 мм). При выполнении изгибов используются два типа уголков: для отклонения трубы на 90° и 45°. Кроме того, поставляются и дополнительные монтажные элементы: тройники, муфты для соединения труб, клипсы для крепления труб к потолку (закрытые и открытые) и так далее. В помещениях с высокой влажностью воздуха для защиты центрального блока от конденсата также используются специальные устройства (см. рисунок 10).

Рис. 10. У-образное колено для защиты от конденсата

Степень защиты оболочки извещателей серий LASD IP50 и ASD при необходимости может быть повышена до уровня IP65.

Использование воздушных фильтров, обеспечивающих достаточно высокий уровень очистки воздуха от пылевых частиц, помогает использовать в пыльных зонах даже ультрачувствительные аспирационные извещатели. Это позволяет пожарной сигнализации обнаружить пожароопасную ситуацию на самых ранних стадиях.

В извещателях 7251 запрограммированы десять уровней удельной оптической плотности воздушной среды (диапазон от 0,003 дБ/м до 0,295 дБ/м), что значительно упрощает расчеты аспирационного извещателя при различном количестве отверстий в трубах, а также выбор порогов, при которых генерируется предварительный сигнал тревоги и сигнал «пожар».

В извещателях LASD текущие данные об оптической плотности среды, измеренные извещателем 7251, отображаются на десятисегментном светодиодном индикаторе (см. рисунок 11). Это обеспечивает простоту и удобство как в процессе настройки, так и в процессе эксплуатации системы. В зависимости от параметров помещения, в системе пожарной безопасности могут использоваться одноканальные извещатели (LASD-1 и ASD-7251-1) с одной трубой или двухканальные извещатели (LASD-2 и ASD-7251-2) с двумя трубами.

Рис. 11. Центральный блок двухканального аспирационного извещателя LASD-2

Аспирационные извещатели серии ASD-7251 и адресно-аналоговая версия извещателей серии LASD могут подключаться к тем ААПКП, которые поддерживают протокол 200 System Sensor. Все пороги чувствительности в извещателях этих серий программируются в ААПКП, что дает возможность корректировать настройки с учетом дней недели, времени суток и прочих особенностей режима работы в помещении.

Извещатели LASD с реле могут подключаться к любому пороговому ПКП. Уровни сигналов «внимание», «предупреждение» и «тревога» программируются в каждом канале. Возможность программирования предупреждающих предварительных сигналов позволяет использовать ультравысокую чувствительность аспирационной системы пожарной безопасности даже в традиционных пороговых системах. Предварительные сигналы («внимание» и «предупреждение») в большинстве случаев транслируются только на обслуживающий персонал. Это позволяет избежать паники и ликвидировать пожароопасную ситуацию на ранних стадиях, до начала эвакуации и остановки производства. Реле неисправностей формирует сигналы неисправности по каждому из каналов – при изменении параметров воздушного потока (недопустимое увеличение или уменьшение его уровня), снижении напряженности электропитания, изменении числа оборотов вращения турбины и так далее. Все реле извещателей имеют полную группу контактов, что позволяет обеспечить совместимость с приемно-контрольным оборудованием практически любого типа.

Расчет необходимого числа воздухозаборных отверстий и их диаметров, уровня чувствительности извещателей, оптимальной скорости вращения вентиляторов и других параметров системы производится при помощи специальной, бесплатно поставляемой компьютерной программы. Это позволяет определить уровень чувствительности по каждому отверстию отдельно; выбрать параметры, необходимые для формирования предварительных сигналов и сигнала тревоги; а так же установить скорость вращения турбины с учетом времени, которое потребуется на транспортировку воздуха по воздухозаборной трубе.

Среди производственных помещений достаточно много таких, где из-за особенностей режима эксплуатации использовать ультрачувствительные лазерные извещатели невозможно (например, наличие аэрозолей или выхлопных газов). В таких ситуациях можно рекомендовать адресные аспирационные извещатели ASD-LEO-1, ASD-LEO-2 и неадресные ASD-PRO с адресными извещателями «Леонардо-О» (ИП 212-60А) и неадресными «ПРОФИ-О» (ИП 212-73). Перечисленные точечные извещатели в процессе эксплуатации имеют стабильную чувствительность на уровне 0,07 дБ/м. В зависимости от числа отверстий в воздухозаборной трубе это позволяет отнести их к классу извещателей высокой или же стандартной чувствительности. Расчет извещателей ASD-PRO и ASD-LEO можно делать по программе извещателя LASD с фиксированным порогом «пожар» на уровне 6-ого дискрета. Это соответствует чувствительности извещателя 7251, равной 0,072 дБ/м.

При использовании извещателей ASD-LEO адресные дымовые извещатели «ЛЕОНАРДО-О» подключаются непосредственно к адресной шине ППКОПА «СИГНАЛ-99». При включенном реле «Неисправность» сигналы о недопустимых изменениях параметров воздушного потока транслируются на ППКОПА «СИГНАЛ-99» посредством отключения оконечного элемента неадресного шлейфа.

В извещателях ASD-PRO неадресные дымовые извещатели «ПРОФИ-О» (с базами B401R и токоограничивающим резистором 470 Ом) подключаются к совместимому ПКП по двухпроводной схеме, реле «Неисправность» может включаться как в тот же, так и в отдельный шлейф.

Фильтрексные извещатели

Адресно-аналоговый дымовой оптико-электронный извещатель FTX-P1 Filtrex – «Фильтрекс» разработан специально для использования в пыльных и грязных зонах. В извещателе расположены один за другим два 30-ти микронных фильтра, а также минитурбина, нагнетающая воздух в дымовую камеру (см. рисунок 12).

Рис. 12. Принцип действия «Фильтрекса»

Первый фильтр встроен в съемную крышку извещателя, что позволяет заменять его без большого труда. Второй фильтр расположен на корпусе устройства, непосредственно перед минитурбиной. Водяная взвесь или пыль преимущественно оседают на поверхности первого фильтра, в итоге в дымовую камеру извещателя поступает только воздух и дым. Прокладка из пористой резины (см. рисунок 13) обеспечивает герметизацию, благодаря чему попадание пыли в дымовую камеру через другие соединения в конструкции извещателя исключено.

Рис. 13. Прокладка из пористой резины

Турбина управляется и контролируется отдельным процессором. Включение происходит периодически, один раз в 30 секунд, время работы турбины — 5 секунд. Это позволяет снизить средний ток потребления до 16 мА при напряжении 24 В. Загрязнение фильтров контролируется специальной схемой с датчиком потока воздуха (см. рисунок 14). Сигнал о неисправности, транслируемый на приемно-контрольную аппаратуру, формируется при снижении воздушного потока до установленного порога, при отсутствии воздушного потока происходит отключение турбины. После замены фильтра включение извещателя в дежурный режим работы производится автоматически.

Рис. 14. Схема управления минитурбиной

Воздушные потоки в извещателе «Фильтрекс» оптимизированы: для фильтрации входного потока используется большая часть площади фильтров, для выходящих – меньшая (см. рисунок 15).

Рис. 15. Накопление пыли на фильтрах

Большая часть пыли осаждается на внешнем фильтре, расположенном на крышке устройства, на второй фильтр ее попадает совсем немного. Четыре сектора, через которые воздух попадает наружу, а также внутренние части извещателя остаются совершенно чистыми. Это позволяет говорить о чрезвычайно высокой эффективности фильтрации воздуха. Оптическая камера фильтрексного извещателя остается чистой на протяжении всего срока службы. Поэтому обслуживание пожарной сигнализации при использовании «Фильтрекса» даже в сравнении с обслуживанием стандартных дымовых извещателей (даже в относительно чистых зонах) гораздо менее трудоемко. Периодическая замена требуется только для первого фильтра, который можно заменять вместе с крышкой извещателя.

База B524FTXE для «Фильтрекса» поставляется с уже активизированной «защитой от несанкционированного снятия», и отсоединение извещателя от базы при снятии фильтра не происходит.

Высокая эффективность извещателей этого типа подтверждена серией испытаний, а также эксплуатацией на различных объектах с самыми тяжелыми условиями. К примеру, тестирование фильтрексного извещателя и сравнение его стандартным оптико-электронным дымовым извещателем проводилось в ящике объемом 0,37 м3 (18 Х 19 Х 66 дюймов) с воздушно-пылевой средой. Масса пыли при первом испытании составляла 0,12 г, при втором – 0,24 г. В обоих случаях при испытании стандартного дымового извещателя пыль провоцировала ложное срабатывание устройств – сигнал превышал тревожный порог а (см. рисунок 16). При использовании фильтрексного извещателя уровень сигнала лишь незначительно отличался от уровня чистого воздуха.

Рис. 16. Влияние пыли в воздухе на Фильтрекс и на стандартный дымовой извещатель

Эффективная фильтрация воздуха в фильтрексных извещателях позволяет с высокой достоверностью формировать тревожные сигналы и предупредительные сигналы при незначительных концентрациях дыма даже при работе в помещениях с очень высокой степенью запыленности: на мукомольных и мясомолочных комбинатах, мыльных и мебельных фабриках, пилорамах, кондитерских, предприятиях по переработке отходов и так далее.

Извещатели «Фильтрекс» с базами B524FTXE могут подключаться к адресно-аналоговым ПКП, поддерживающим протокол 200 System Sensor. Источник питания 24В и адресно-аналоговая петля подключаются к базе, есть терминалы для выносного индикатора и соединения экрана кабеля; дополнительный разъем для соединения со схемой управления турбиной и контроля состояния фильтров.

Точечные дымовые извещатели

Что такое Scorpion?

Scorpion — это универсальное решение для функционального тестирования труднодоступных извещателей дыма точек. Scorpion постоянно устанавливается рядом с детектором, который он предназначен для тестирования, и может быть установлен в качестве модернизации или как часть новой установки. Затем при необходимости запускается дымовой тест из удобного места.

Scorpion активирует детекторы дыма (ионизационные и оптические / фотоэлектрические технологии) от ведущих мировых производителей.К ним относятся детекторы, используемые в системах закрывания противопожарных дверей, активируемых дымом. В установке Scorpion используется собственная кабельная разводка, что позволяет отделить ее от системы обнаружения пожара.

Как это работает?

Головное устройство Scorpion подключается к легко доступной панели управления или точке доступа (для использования с новым портативным контроллером Engineers), где инженер по обслуживанию взаимодействует с системой Scorpion. Панель управления или точку доступа можно расположить рядом с пожарной панелью или контрольно-показывающим оборудованием, что позволяет инженеру отслеживать как активацию дыма от «Скорпиона», так и его воздействие на детектор.

Панель управления может управлять до восьми (8) головными устройствами Scorpion, расположенными на расстоянии до 100 метров, в зависимости от типа используемого кабеля.

Портативный контроллер Engineers, , используемый в вместе с точкой доступа, представляет собой альтернативное решение для объектов с небольшим количеством труднодоступных детекторов. В этих случаях каждое головное устройство Scorpion постоянно подключено к точке доступа, которая снова расположена на расстоянии до 100 метров в зависимости от типа используемого кабеля.

Питание и активация системы осуществляется с панели управления или портативного контроллера Engineers, используя съемный батарейный блок или батарейную дубинку, оставляя систему инертной, когда она не используется, предотвращая случайную или злонамеренную активацию.

Зачем вам это, каковы преимущества?

Характеристики

  • Дымообразование, адаптированное для функционального тестирования точечных дымовых извещателей
  • Регулируемое время задымления в соответствии с характеристиками тестируемой системы
  • Функция очистки обеспечивает более быстрый сброс и уменьшение количества повторяющихся сигналов тревоги

Тестовая способность

  • Более 240 тестов (15 секунд) на головное устройство Scorpion

Подходящие типы детекторов

  • Оптический / фотоэлектрический
  • Ионизация

Соответствующий стимул

  • Доброкачественные частицы предотвращают загрязнение материала
  • Стабильно, повторяемость стимул от одного теста к другому
  • Одобрено ведущими мировыми производителями извещателей

Соответствие

  • Единственный способ активировать труднодоступные дымовые извещатели в соответствии с нормами и стандартами и без необходимости работать в труднодоступных ситуациях
  • Настоящее функциональное тестирование с использованием стимула с широким размером частиц дыма, диапазоном и характеристиками для активации различных технологий детектора.
  • Решение проблем доступа позволяет избежать конфликта с безопасностью (доступом) и правилами безопасности

Родословная и одобрения

Scorpion разработан и изготовлен ведущий в мире (и единственный зарегистрированный в ISO 9001) специализированный производитель испытательного оборудования для пожарных извещателей.

Детектортестеры работают в тесном сотрудничестве с производителями детекторов со всего мира на протяжении многих лет. Scorpion был протестирован и доказал свою совместимость с системами ряда производителей, и их количество постоянно увеличивается. Пожалуйста, свяжитесь с нами, если вам нужно подтверждение ваших требований.

Загрузить брошюру по продукту

* Используется только с одобренными извещателями. Свяжитесь с нами, чтобы подтвердить совместимость с вашей системой.

4 типа тепловых и дымовых извещателей

Когда дело доходит до защиты вашего дома или бизнеса от пожаров, важно оборудовать вашу собственность передовыми устройствами для обнаружения первых признаков жары.К счастью, тепловые извещатели дают владельцам дома и бизнеса дополнительное спокойствие, зная, что их жильцы и имущество в большей безопасности. Но что это такое и сколько существует типов тепловых извещателей? В блоге этого месяца мы рассмотрим функции и особенности 4 типов тепловых и дымовых извещателей.

Что такое тепловые извещатели?

Эти устройства могут точно определять конвекционную тепловую энергию и реагировать на нее. После обнаружения раздастся звуковой сигнал, чтобы уведомить находящихся поблизости жителей.Тепловые датчики не предназначены для замены детекторов дыма. Скорее, они используются в местах, куда не могут подключаться детекторы дыма, таких как кухни, прачечные или подсобные помещения. Это связано с тем, что дымовые извещатели могут выдавать ложные срабатывания при обнаружении в помещении чрезмерного количества пыли или пара.

Какие типы тепловых датчиков?

Фиксированная температура

Фиксированные датчики температуры, пожалуй, самый распространенный тип, который можно найти в домах и на предприятиях.Эти простые, но эффективные устройства подают сигнал тревоги, когда внутри термочувствительных эвтектических сплавов происходит разжижение в ответ на значительное нагревание в непосредственной близости. Благодаря функции теплового запаздывания вы можете настроить порог обнаружения тепла в соответствии с вашими условиями.

Скорость подъема

Тепловые извещатели скорости нарастания температуры, часто называемые извещателями ROR, сигнализируют о тревоге при резком повышении температуры с 12 до 15 градусов по Фаренгейту.В отличие от датчиков с фиксированной температурой, датчики ROR могут работать при более низком температурном пороге. Кроме того, в устройствах используются термочувствительные термопары, которые представляют собой электронные устройства, которые точно измеряют температуру по сравнению с термометрами. При правильной настройке вы можете снизить вероятность ложных срабатываний. У этих типов часто есть заводская уставка 136,4 градусов по Фаренгейту, прежде чем они подадут сигнал тревоги.

Какие типы детекторов дыма?

Ионизационный дымовой извещатель

Ионизационные дымовые извещатели пропускают электрический ток через две металлические пластины внутри устройства.Когда присутствует дым, он прерывает электрический ток, в результате чего срабатывает сигнализация. Эти извещатели идеально подходят для обнаружения быстро распространяющихся пожаров.

Фотоэлектрический дымовой извещатель

Фотоэлектрические дымовые извещатели срабатывают, когда свет внутри устройства прерывается дымом. Это устройство обнаруживает небольшие возгорания быстрее, чем ионизационный дымовой извещатель, и оно надежно. Вам не придется беспокоиться о ложных срабатываниях.

Выбор подходящего

Важно выбрать подходящее устройство для дома или бизнеса.Как упоминалось ранее, тепловые датчики не должны заменять дымовые извещатели. В спальнях, офисах и коридорах по-прежнему следует использовать расширенную пожарную сигнализацию, чтобы дать вашим близким или сотрудникам надлежащее уведомление, что им необходимо принять меры и эвакуироваться из вашего дома или здания. Их следует использовать в тандеме с разбрызгивателями, детекторами угарного газа и другими важными системами пожарной сигнализации.

Итак, какой из 4 типов тепловых и дымовых извещателей лучше всего подходит для вас? Это действительно зависит от местоположения.Например, если термодатчик ROR был установлен рядом с большой духовкой, он может подавать ложный сигнал каждый раз, когда она открывается из-за резкого изменения температуры. Однако датчик с фиксированной температурой тепла можно настроить так, чтобы игнорировать пороговое значение тепла, но при этом искать источники тепла большего размера. Тепловые датчики ROR лучше всего использовать в областях с легковоспламеняющимися материалами, поскольку они способны обнаруживать быстро увеличивающееся тепло. Это интенсивное повышение температуры может превысить порог срабатывания сигнализации устройства с фиксированной температурой, что затрудняет подачу сигнала тревоги.Теперь, когда вы знаете, сколько типов тепловых извещателей существует, вы можете поговорить со специалистом по пожарной сигнализации, чтобы узнать, какие типы лучше всего подойдут для вашего дома или бизнеса.

Почему Меса?

Компания Mesa Alarm Systems защищает дома и предприятия Хьюстона с 1990 года и с гордостью предлагает одни из самых передовых устройств противопожарной защиты на рынке. Наши профессиональные сотрудники будут работать с вами для достижения индивидуальных целей для вашей собственности и могут обеспечить более высокий уровень поддержки с помощью наших услуг круглосуточного мониторинга.Хотите узнать больше? Посетите нас в Интернете или свяжитесь с нами сегодня, чтобы получить лучшее в области домашней или коммерческой противопожарной защиты. Узнайте больше о наших продуктах и ​​услугах сегодня, позвонив по телефону (281) 690-4500 .

Датчик дыма, огня и температуры 3-в-1 для SCW Shield

ИНСТРУКЦИИ ПО ЗАЩИТЕ, ТРЕБУЕМЫЕ НАЦИОНАЛЬНОЙ АССОЦИАЦИЕЙ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ

Детектор дыма. Если это требуется применимыми законами, кодексами или стандартами для определенной занятости, утвержденные одно- и многопозиционные дымовые извещатели должны быть установлены следующим образом:

(1) Во всех спальных и гостевых комнатах

(2) За пределами каждой отдельной жилой единицы спальная зона в пределах 6.4 м (21 фут) от любой двери в спальню, расстояние, измеренное по пути движения

(3) На каждом уровне жилого помещения, включая подвалы

(4) На каждом уровне жилого дома и помещения по уходу (небольшое учреждение), включая подвалы, за исключением подвальных помещений и недостроенных чердаков

(5) В жилой (ых) зоне (а) гостевого номера

(6) В жилой (ых) зоне (ах) общежития и ухода (небольшое учреждение)

Процедура установки

1.Выберите место в соответствии с приведенным выше советом.

2. Снимите монтажную пластину с дымовой сигнализации.

3. Поместите монтажную пластину на потолок именно там, где вы хотите установить сигнализацию. Карандашом отметьте расположение двух
отверстия для винтов.

4. Стараясь избежать прокладки электропроводки в потолке, просверлите отверстия с помощью сверла 5,0 мм в центре отмеченных мест. Вставьте прилагаемые пластмассовые анкерные болты в просверленные отверстия. Прикрутите монтажную пластину к потолку.

5. Вставьте батарею или батарейки, соблюдая правильную ориентацию. Если аккумулятор уже установлен в вашем будильнике, просто потяните за язычок аккумулятора, чтобы включить его.
будильник.

6. Аккуратно выровняйте сигнализацию на монтажной пластине, аккуратно нажмите на нее и поверните по часовой стрелке. Аналогичным образом установите все остальные будильники.

7. Нажмите кнопку Test на каждом сигнале тревоги, чтобы убедиться, что он работает.

Выбор позиции

Крепление к потолку

Горячий дым поднимается и распространяется, поэтому рекомендуется центральное положение на потолке.Воздух «мертвый» и не движется по углам, поэтому дымовую сигнализацию необходимо устанавливать подальше от углов. Держитесь на расстоянии не менее 305 мм (12 дюймов) от стен и углов (см. Рисунок 3). Кроме того, установите устройство на расстоянии не менее 305 мм (12 дюймов) от любых осветительных приборов или декоративных предметов, которые могут предотвратить попадание дыма в дымовую сигнализацию.

Настенный монтаж

Если потолочный монтаж нецелесообразен, дымовые извещатели могут быть установлены на стене при условии, что:

a) верхняя часть элемента обнаружения находится на расстоянии от 150 мм (6 дюймов) до 305 мм (12 дюймов) ниже потолка

б) нижняя часть элемента обнаружения находится выше уровня любых дверных проемов; Настенный монтаж следует рассматривать только там, где близко расположенные балки или аналогичные препятствия могут препятствовать монтажу на потолке.Считается, что установщик / клиент несет ответственность за определение того, не сделает ли монтаж потолка «непрактичным» из-за присутствия асбеста в материале потолка.

На наклонном потолке

При наклонном или остроконечном потолке установите дымовую сигнализацию в пределах 610 мм (24 дюймов) от пика (измеренного по вертикали). Если эта высота меньше 610 мм (24 дюйма), потолок считается плоским (см. Рисунок 4).

Места, которых следует избегать

НЕ размещайте дымовые извещатели ни в одной из следующих областей:

• Ванные комнаты, кухни, душевые, гаражи или другие помещения, где дымовая сигнализация может срабатывать из-за пара, конденсации, нормального
дым или пары.Держитесь на расстоянии не менее 6 метров (20 футов) от источников обычного дыма / паров.

• Размещайте устройство вдали от очень пыльных или грязных мест, так как скопление пыли в камере может снизить производительность. Он также может блокировать сетку от насекомых и предотвращать попадание дыма в камеру дымового извещателя.

• Не размещайте в местах, зараженных насекомыми. Попадание мелких насекомых в детектор дыма
камера может вызывать периодические срабатывания сигнализации.

• В местах, где нормальная температура может превышать 100 ° F (38.7 ° C) или ниже 40 ° F (4,4 ° C) (например, чердаки, топочные помещения, непосредственно
над духовками, чайниками и т. д.), так как пар может вызывать ложные срабатывания сигнализации.

• Рядом с декоративным предметом, дверью, осветительной арматурой, оконным молдингом и т. Д., Которые могут препятствовать проникновению дыма в сигнализацию.

• Поверхности, которые обычно теплее или холоднее, чем остальная часть комнаты (например, чердак). Разница температур может помешать дыму попасть на будильник.

• Рядом или непосредственно над обогревателями или вентиляционными отверстиями, окнами, стенными вентиляционными отверстиями и т. Д.которые могут изменить направление воздушного потока.

• В очень высоких или неудобных местах (например, над лестничными клетками), где может быть трудно добраться до аварийного сигнала (для проверки, приглушения или замены батареи).

• Расположите сигнализацию на расстоянии не менее 1 м (39 дюймов) от освещения с регулируемым диммером и проводки, как некоторые
диммеры могут вызывать помехи.

• Найдите сигнализацию на расстоянии не менее 1,5 м (59 дюймов) и проложите маршрут
проводка на расстоянии не менее 1 м от люминесцентных ламп
осветительная арматура как электрический «шум» и / или
мерцание может повлиять на работу устройства.

Тепловой извещатель против дымового извещателя | Что использовать?

Вернуться к новостям

— Опубликовано 7 сентября 2018 г.

Если вы не меняли систему пожарной сигнализации в течение последних 10 лет, возможно, пришло время это сделать. Но с чего начать? Судя по номенклатуре имеющихся в вашем распоряжении устройств обнаружения пожара, легко заблудиться.

К счастью, помощь под рукой. Мы составили руководство по основным отличиям теплового извещателя от дымового извещателя, чтобы помочь вам решить, какой из них лучше всего подойдет в разных частях вашего дома.

Что такое тепловой извещатель?

Тепловые извещатели, которые иногда называют тепловыми извещателями, менее известны, чем дымовые извещатели. Кроме того, они работают совершенно по-другому, как следует из названия, обнаруживая признаки чрезмерной жары в непосредственной близости от них, а не дыма или дыма.

Как работают тепловые извещатели?

Используя термопары и электропневматические технологии, тепловые извещатели издают звуковой сигнал, когда температура в помещении, в котором они находятся, поднимается выше определенной температуры.

Электропневматические тепловые извещатели содержат диафрагму, которая перемещается при изменении давления из-за изменения температуры окружающей среды. Когда диафрагма движется, замыкается электрическая цепь, которая активирует сигнализацию.

Тепловые извещатели

Thermocouple — или Rate of Rise — содержат две термопары, чувствительные к теплу.Первая термопара контролирует тепло, передаваемое за счет излучения или конвекции, вторая реагирует на температуру окружающей среды в помещении. Тревога срабатывает, когда температура первой термопары превышает температуру второй, что указывает на возгорание.

Где использовать тепловой извещатель?

Устали от того, что дымовая сигнализация срабатывает каждый раз, когда вы сжигаете тост? Тепловой извещатель может предоставить решение. В отличие от дымового извещателя, тепловая сигнализация не предупредит вас о незначительном изменении температуры — она ​​сработает только при заметном повышении температуры.

Тепловой извещатель обычно используется в помещениях с чрезмерным содержанием пыли или дыма — например, в гараже или подвале, — которые дымовая сигнализация может принять за пыль, сажу или горючие элементы в атмосфере. Он также используется в помещениях, где хранятся легковоспламеняющиеся химикаты.

Узнайте больше о наших тепловых извещателях

Что такое детектор дыма?

Детекторы дыма — или детекторы дыма — более традиционно используются в жилых домах.Хотя они склонны делать больше ошибок, чем тепловые извещатели, они предоставляют неоценимый ресурс для обнаружения первых признаков возгорания. Короче говоря, ни один дом не должен быть без него.

Как работают дымовые извещатели?

Дымовая сигнализация основана на ионизационных и фотоэлектрических технологиях для активации сигнализации при обнаружении дыма. Ионизационные дымовые извещатели содержат небольшое количество радиоактивного материала между двумя электрически заряженными пластинами, который ионизирует воздух и вызывает прохождение тока между пластинами.Когда дым попадает в камеру, он прерывает ток, что вызывает тревогу.

Дымовые извещатели фотоэлектрического типа направляют источник света в камеру восприятия под углом от датчика. Когда дым попадает в камеру, он заставляет свет отражаться на датчике света, активируя сигнализацию.

Где использовать детектор дыма?

Поскольку детекторы дыма чувствительны даже к небольшому количеству дыма, лучше не размещать их в местах, подверженных воздействию дыма или где готовится еда.

Узнайте больше о наших детекторах дыма

Тепловой извещатель против дымового извещателя: на что обратить внимание

Важно помнить, что тепловые извещатели не обнаруживают следов дыма, который обычно является одним из первых признаков пожара.

Итак, чтобы обеспечить защиту вашего здания от обоих, рекомендуется использовать тепловую сигнализацию вместе с дымовой сигнализацией.

Тепловые извещатели

Sentinel могут использоваться в цепи до 20 единиц на расстоянии до 100 метров.Это, конечно, означает, что если ваша тепловая сигнализация обнаружит внезапный скачок температуры в подвале, то сработает и ваша дымовая сигнализация на верхнем этаже.

Для получения дополнительной информации, ознакомьтесь с детекторами дыма и тепловыми извещателями Sentinel .

% PDF-1.4
%
273 0 объект
>
эндобдж

xref
273 784
0000000016 00000 н.
0000017971 00000 п.
0000018222 00000 п.
0000018258 00000 п.
0000018721 00000 п.
0000019146 00000 п.
0000019589 00000 п.
0000020122 00000 н.
0000020301 00000 п.
0000020415 00000 п.
0000020500 00000 п.
0000020893 00000 п.
0000021405 00000 п.
0000021774 00000 п.
0000022204 00000 п.
0000022478 00000 п.
0000023020 00000 н.
0000025418 00000 п.
0000027644 00000 н.
0000029849 00000 п.
0000032161 00000 п.
0000034585 00000 п.
0000036844 00000 п.
0000039147 00000 п.
0000041189 00000 п.
0000044863 00000 н.
0000047428 00000 п.
0000060849 00000 п.
0000138172 00000 н.
0000138244 00000 н.
0000138360 00000 н.
0000138467 00000 н.
0000138587 00000 н.
0000138652 00000 н.
0000140263 00000 н.
0000140404 00000 н.
0000140478 00000 н.
0000140555 00000 н.
0000140605 00000 н.
0000140655 00000 н.
0000140705 00000 н.
0000140755 00000 н.
0000140865 00000 н.
0000140954 00000 н.
0000141066 00000 н.
0000141155 00000 н.
0000141226 00000 н.
0000141285 00000 н.
0000141356 00000 п.
0000141415 00000 н.
0000141490 00000 н.
0000141800 00000 н.
0000141987 00000 н.
0000142259 00000 н.
0000142499 00000 н.
0000142701 00000 н.
0000142751 00000 н.
0000142801 00000 н.
0000142851 00000 н.
0000143161 00000 н.
0000143211 00000 н.
0000143296 00000 н.
0000143362 00000 н.
0000143427 00000 н.
0000143536 00000 н.
0000143607 00000 н.
0000143678 00000 н.
0000143749 00000 н.
0000143853 00000 н.
0000143954 00000 н.
0000144059 00000 н.
0000144163 00000 п.
0000144279 00000 н.
0000144398 00000 н.
0000144459 00000 н.
0000144520 00000 н.
0000144594 00000 н.
0000144668 00000 н.
0000144743 00000 н.
0000144818 00000 н.
0000144893 00000 н.
0000144968 00000 н.
0000145031 00000 н.
0000145092 00000 н.
0000145153 00000 н.
0000145215 00000 н.
0000145285 00000 н.
0000145355 00000 п.
0000145416 00000 н.
0000145477 00000 н.
0000145538 00000 п.
0000145600 00000 н.
0000145670 00000 н.
0000145740 00000 н.
0000145810 00000 н.
0000145880 00000 н.
0000145950 00000 н.
0000146011 00000 н.
0000146072 00000 н.
0000146133 00000 н.
0000146194 00000 п.
0000146244 00000 н.
0000146307 00000 н.
0000146411 00000 н.
0000146542 00000 н.
0000146658 00000 н.
0000146795 00000 н.
0000146845 00000 н.
0000146895 00000 н.
0000146959 00000 н.
0000147099 00000 н.
0000147219 00000 п.
0000147369 00000 н.
0000147487 00000 н.
0000147581 00000 п.
0000147630 00000 н.
0000147679 00000 н.
0000147728 00000 н.
0000147777 00000 н.
0000147826 00000 н.
0000147889 00000 н.
0000147983 00000 п.
0000148121 00000 н.
0000148239 00000 п.
0000148365 00000 н.
0000148414 00000 н.
0000148463 00000 н.
0000148512 00000 н.
0000148576 00000 н.
0000148682 00000 н.
0000148792 00000 н.
0000148857 00000 н.
0000149031 00000 н.
0000149096 00000 н.
0000149202 00000 н.
0000149300 00000 н.
0000149390 00000 н.
0000149439 00000 н.
0000149488 00000 н.
0000149537 00000 н.
0000149592 00000 н.
0000149682 00000 н.
0000149784 00000 н.
0000149848 00000 н.
0000149923 00000 н.
0000150053 00000 н.
0000150130 00000 н.
0000150282 00000 н.
0000150412 00000 н.
0000150530 00000 н.
0000150652 00000 н.
0000150727 00000 н.
0000150881 00000 н.
0000151067 00000 н.
0000151161 00000 н.
0000151287 00000 н.
0000151381 00000 н.
0000151487 00000 н.
0000151661 00000 н.
0000151775 00000 н.
0000151839 00000 н.
0000151997 00000 н.
0000152095 00000 н.
0000152189 00000 н.
0000152275 00000 н.
0000152442 00000 н.
0000152544 00000 н.
0000152593 00000 н.
0000152642 00000 н.
0000152744 00000 н.
0000152846 00000 н.
0000152917 00000 н.
0000153084 00000 н.
0000153206 00000 н.
0000153304 00000 н.
0000153353 00000 п.
0000153432 00000 н.
0000153559 00000 н.
0000153717 00000 н.
0000153851 00000 н.
0000153949 00000 н.
0000154013 00000 н.
0000154223 00000 н.
0000154353 00000 н.
0000154402 00000 н.
0000154466 00000 н.
0000154584 00000 н.
0000154649 00000 н.
0000154763 00000 н.
0000154828 00000 н.
0000154926 00000 н.
0000155028 00000 н.
0000155093 00000 н.
0000155195 00000 н.
0000155244 00000 н.
0000155330 00000 н.
0000155475 00000 н.
0000155546 00000 н.
0000155673 00000 н.
0000155783 00000 н.
0000155877 00000 н.
0000155942 00000 н.
0000156028 00000 н.
0000156139 00000 н.
0000156211 00000 н.
0000156305 00000 н.
0000156399 00000 н.
0000156493 00000 н.
0000156558 00000 н.
0000156656 00000 н.
0000156720 00000 н.
0000156882 00000 н.
0000156984 00000 н.
0000157110 00000 н.
0000157159 00000 н.
0000157208 00000 н.
0000157272 00000 н.
0000157362 00000 н.
0000157480 00000 н.
0000157598 00000 н.
0000157732 00000 н.
0000157796 00000 н.
0000157946 00000 н.
0000158017 00000 н.
0000158144 00000 н.
0000158209 00000 н.
0000158295 00000 н.
0000158360 00000 н.
0000158446 00000 н.
0000158511 00000 н.
0000158570 00000 н.
0000158674 00000 н.
0000158733 00000 н.
0000158798 00000 н.
0000158857 00000 н.
0000158922 00000 н.
0000158981 00000 н.
0000159046 00000 н.
0000159105 00000 н.
0000159170 00000 н.
0000159229 00000 н.
0000159295 00000 н.
0000159354 00000 н.
0000159420 00000 н.
0000159479 00000 н.
0000159545 00000 н.
0000159604 00000 н.
0000159670 00000 н.
0000159729 00000 н.
0000159795 00000 н.
0000159861 00000 н.
0000159948 00000 н.
0000160026 00000 н.
0000160104 00000 п.
0000160182 00000 н.
0000160260 00000 н.
0000160338 00000 н.
0000160416 00000 н.
0000160494 00000 н.
0000160572 00000 н.
0000160650 00000 н.
0000160728 00000 н.
0000160806 00000 н.
0000160884 00000 н.
0000160962 00000 н.
0000161040 00000 н.
0000161118 00000 н.
0000161357 00000 н.
0000161646 00000 н.
0000161913 00000 н.
0000162170 00000 н.
0000162409 00000 н.
0000162677 00000 н.
0000162955 00000 н.
0000163213 00000 н.
0000163465 00000 н.
0000163723 00000 н.
0000163977 00000 н.
0000164229 00000 н.
0000164521 00000 н.
0000164671 00000 н.
0000164727 00000 н.
0000164783 00000 н.
0000164839 00000 н.
0000164895 00000 н.
0000164951 00000 н.
0000165007 00000 н.
0000165063 00000 н.
0000165110 00000 н.
0000165157 00000 н.
0000165225 00000 н.
0000165293 00000 н.
0000165340 00000 н.
0000165387 00000 н.
0000165455 00000 н.
0000165523 00000 н.
0000165570 00000 н.
0000165617 00000 н.
0000165685 00000 н.
0000165753 00000 н.
0000165800 00000 н.
0000165847 00000 н.
0000165915 00000 н.
0000165983 00000 н.
0000166030 00000 н.
0000166077 00000 н.
0000166145 00000 н.
0000166213 00000 н.
0000166260 00000 н.
0000166307 00000 н.
0000166375 00000 н.
0000166443 00000 н.
0000166490 00000 н.
0000166537 00000 н.
0000166607 00000 н.
0000166677 00000 н.
0000166749 00000 н.
0000166821 00000 н.
0000166893 00000 н.
0000166965 00000 н.
0000167037 00000 н.
0000167109 00000 н.
0000167181 00000 н.
0000167253 00000 н.
0000167325 00000 н.
0000167400 00000 н.
0000167460 00000 н.
0000167535 00000 н.
0000167595 00000 н.
0000167649 00000 н.
0000167721 00000 н.
0000167793 00000 н.
0000167853 00000 п.
0000167925 00000 н.
0000167979 00000 н.
0000168051 00000 н.
0000168123 00000 н.
0000168195 00000 н.
0000168255 00000 н.
0000168327 00000 н.
0000168399 00000 н.
0000168627 00000 н.
0000168723 00000 н.
0000168819 00000 н.
0000168915 00000 н.
0000169011 00000 н.
0000169107 00000 н.
0000169203 00000 н.
0000169299 00000 н.
0000169395 00000 н.
0000169491 00000 п.
0000169587 00000 н.
0000169683 00000 н.
0000169779 00000 н.
0000169875 00000 н.
0000169971 00000 н.
0000170067 00000 н.
0000170163 00000 п.
0000170259 00000 н.
0000170306 00000 н.
0000170353 00000 п.
0000170400 00000 н.
0000170447 00000 н.
0000170494 00000 н.
0000170541 00000 п.
0000170588 00000 н.
0000170656 00000 н.
0000170724 00000 н.
0000170792 00000 н.
0000170860 00000 н.
0000170928 00000 н.
0000170996 00000 н.
0000171064 00000 н.
0000171111 00000 н.
0000171158 00000 н.
0000171205 00000 н.
0000171252 00000 н.
0000171299 00000 н.
0000171346 00000 н.
0000171393 00000 н.
0000171461 00000 н.
0000171529 00000 н.
0000171597 00000 н.
0000171665 00000 н.
0000171733 00000 н.
0000171801 00000 н.
0000171869 00000 н.
0000171916 00000 н.
0000171963 00000 н.
0000172010 00000 н.
0000172057 00000 н.
0000172104 00000 н.
0000172151 00000 н.
0000172198 00000 н.
0000172266 00000 н.
0000172334 00000 н.
0000172402 00000 н.
0000172470 00000 н.
0000172538 00000 н.
0000172606 00000 н.
0000172674 00000 н.
0000172721 00000 н.
0000172768 00000 н.
0000172815 00000 н.
0000172862 00000 н.
0000172909 00000 н.
0000172956 00000 н.
0000173003 00000 п.
0000173071 00000 н.
0000173139 00000 н.
0000173207 00000 н.
0000173275 00000 н.
0000173343 00000 н.
0000173411 00000 н.
0000173479 00000 н.
0000173526 00000 н.
0000173573 00000 н.
0000173620 00000 н.
0000173667 00000 н.
0000173714 00000 н.
0000173761 00000 н.
0000173808 00000 н.
0000173876 00000 н.
0000173944 00000 н.
0000174012 00000 н.
0000174080 00000 н.
0000174148 00000 н.
0000174216 00000 н.
0000174284 00000 н.
0000174331 00000 н.
0000174378 00000 н.
0000174425 00000 н.
0000174472 00000 н.
0000174519 00000 н.
0000174566 00000 н.
0000174613 00000 н.
0000174681 00000 н.
0000174749 00000 н.
0000174817 00000 н.
0000174885 00000 н.
0000174953 00000 н.
0000175021 00000 н.
0000175089 00000 н.
0000175136 00000 н.
0000175183 00000 н.
0000175230 00000 н.
0000175277 00000 н.
0000175324 00000 н.
0000175371 00000 п.
0000175418 00000 н.
0000175486 00000 н.
0000175554 00000 н.
0000175622 00000 н.
0000175690 00000 н.
0000175758 00000 н.
0000175826 00000 н.
0000175894 00000 н.
0000175941 00000 н.
0000175988 00000 н.
0000176035 00000 н.
0000176082 00000 н.
0000176129 00000 н.
0000176176 00000 н.
0000176223 00000 н.
0000176291 00000 н.
0000176359 00000 н.
0000176427 00000 н.
0000176495 00000 н.
0000176563 00000 н.
0000176631 00000 н.
0000176699 00000 н.
0000176746 00000 н.
0000176793 00000 н.
0000176840 00000 н.
0000176887 00000 н.
0000176934 00000 н.
0000176981 00000 н.
0000177028 00000 н.
0000177096 00000 н.
0000177164 00000 н.
0000177232 00000 н.
0000177300 00000 н.
0000177368 00000 н.
0000177436 00000 н.
0000177504 00000 н.
0000177551 00000 н.
0000177598 00000 н.
0000177645 00000 н.
0000177692 00000 н.
0000177739 00000 н.
0000177786 00000 н.
0000177833 00000 н.
0000177901 00000 н.
0000177969 00000 н.
0000178037 00000 н.
0000178105 00000 н.
0000178173 00000 н.
0000178241 00000 н.
0000178309 00000 н.
0000178356 00000 н.
0000178403 00000 н.
0000178450 00000 н.
0000178497 00000 н.
0000178544 00000 н.
0000178591 00000 н.
0000178638 00000 н.
0000178706 00000 н.
0000178774 00000 н.
0000178842 00000 н.
0000178910 00000 н.
0000178978 00000 н.
0000179046 00000 н.
0000179114 00000 н.
0000179161 00000 н.
0000179208 00000 н.
0000179255 00000 н.
0000179302 00000 н.
0000179349 00000 н.
0000179396 00000 н.
0000179443 00000 н.
0000179511 00000 н.
0000179579 00000 н.
0000179647 00000 н.
0000179715 00000 н.
0000179783 00000 н.
0000179851 00000 н.
0000179919 00000 н.
0000179966 00000 н.
0000180013 00000 н.
0000180060 00000 н.
0000180107 00000 н.
0000180154 00000 н.
0000180201 00000 н.
0000180248 00000 н.
0000180316 00000 н.
0000180384 00000 п.
0000180452 00000 н.
0000180520 00000 н.
0000180588 00000 н.
0000180656 00000 н.
0000180724 00000 н.
0000180771 00000 п.
0000180808 00000 н.
0000180845 00000 н.
0000180882 00000 н.
0000180919 00000 п.
0000180956 00000 н.
0000180993 00000 н.
0000181063 00000 н.
0000181110 00000 н.
0000181157 00000 н.
0000181204 00000 н.
0000181251 00000 н.
0000181298 00000 н.
0000181345 00000 н.
0000181392 00000 н.
0000181460 00000 н.
0000181528 00000 н.
0000181596 00000 н.
0000181664 00000 н.
0000181732 00000 н.
0000181800 00000 н.
0000181870 00000 н.
0000181917 00000 н.
0000181964 00000 н.
0000182011 00000 н.
0000182058 00000 н.
0000182105 00000 н.
0000182152 00000 н.
0000182199 00000 н.
0000182269 00000 н.
0000182339 00000 н.
0000182414 00000 н.
0000182484 00000 н.
0000182554 00000 н.
0000182629 00000 н.
0000182699 00000 н.
0000182746 00000 н.
0000182793 00000 н.
0000182840 00000 н.
0000182887 00000 н.
0000182934 00000 н.
0000182981 00000 н.
0000183028 00000 н.
0000183098 00000 н.
0000183168 00000 н.
0000183238 00000 н.
0000183308 00000 н.
0000183378 00000 н.
0000183448 00000 н.
0000183518 00000 н.
0000183590 00000 н.
0000183919 00000 н.
0000184221 00000 н.
0000184296 00000 н.
0000184356 00000 н.
0000184428 00000 н.
0000184500 00000 н.
0000184554 00000 н.
0000184626 00000 н.
0000184686 00000 н.
0000184761 00000 н.
0000184821 00000 н.
0000184893 00000 н.
0000184965 00000 н.
0000185037 00000 н.
0000185109 00000 н.
0000185181 00000 н.
0000185253 00000 н.
0000185307 00000 н.
0000185379 00000 н.
0000185439 00000 н.
0000185511 00000 н.
0000185583 00000 н.
0000185655 00000 н.
0000186259 00000 н.
0000186319 00000 н.
0000186379 00000 н.
0000186439 00000 н.
0000186499 00000 н.
0000186559 00000 н.
0000186634 00000 н.
0000186694 00000 н.
0000186766 00000 н.
0000186838 00000 н.
0000186892 00000 н.
0000186997 00000 н.
0000187365 00000 н.
0000187437 00000 н.
0000187516 00000 н.
0000187576 00000 н.
0000187651 00000 н.
0000187711 00000 н.
0000188150 00000 н.
0000188204 00000 н.
0000188276 00000 н.
0000188330 00000 н.
0000188402 00000 н.
0000188474 00000 н.
0000188534 00000 н.
0000188594 00000 н.
0000188655 00000 н.
0000188716 00000 н.
0000188777 00000 н.
0000188838 00000 н.
0000188899 00000 н.
0000188960 00000 н.
0000189067 00000 н.
0000189127 00000 н.
0000189183 00000 н.
0000189244 00000 н.
0000189305 00000 н.
0000189361 00000 н.
0000189422 00000 н.
0000189483 00000 н.
0000189544 00000 н.
0000189605 00000 н.
0000189666 00000 н.
0000189727 00000 н.
0000189799 00000 н.
0000189860 00000 н.
0000189932 00000 н.
00001 00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
00001

00000 н.
00001 00000 н.
0000190642 00000 н.
0000190702 00000 н.
0000190762 00000 н.
0000190837 00000 н.
0000190897 00000 н.
0000190972 00000 н.
0000191032 00000 н.
0000191107 00000 н.
0000191167 00000 н.
0000191239 00000 н.
0000191293 00000 н.
0000191353 00000 н.
0000191425 00000 н.
0000191479 00000 н.
0000191551 00000 н.
0000191623 00000 н.
0000191695 00000 н.
0000191749 00000 н.
0000191809 00000 н.
0000191869 00000 н.
0000191941 00000 н.
0000192016 00000 н.
0000192076 00000 н.
0000192155 00000 н.
0000192215 00000 н.
0000192294 00000 н.
0000192354 00000 н.
0000192426 00000 н.
0000192498 00000 н.
0000192552 00000 н.
0000192612 00000 н.
0000192684 00000 н.
0000192738 00000 н.
0000192810 00000 н.
0000192870 00000 н.
0000192930 00000 н.
0000192990 00000 н.
0000193044 00000 н.
0000193104 00000 н.
0000193187 00000 н.
0000193247 00000 н.
0000193326 00000 н.
0000193386 00000 н.
0000193461 00000 н.
0000193521 00000 н.
0000193600 00000 н.
0000193660 00000 н.
0000193735 00000 н.
0000193795 00000 н.
0000193849 00000 н.
0000193909 00000 н.
0000193981 00000 н.
0000194036 00000 н.
0000194090 00000 н.
0000194162 00000 н.
0000194222 00000 н.
0000194283 00000 н.
0000194356 00000 н.
0000194412 00000 н.
0000194474 00000 н.
0000194547 00000 н.
0000194603 00000 н.
0000194665 00000 н.
0000194732 00000 н.
0000194822 00000 н.
0000194884 00000 н.
0000195007 00000 н.
0000195063 00000 н.
0000195136 00000 н.
0000195209 00000 н.
0000195271 00000 н.
0000195344 00000 н.
0000195417 00000 н.
0000195473 00000 н.
0000195545 00000 н.
0000195606 00000 н.
0000195678 00000 н.
0000195776 00000 н.
0000195874 00000 н.
0000195972 00000 н.
0000196070 00000 н.
0000196168 00000 н.
0000196266 00000 н.
0000196364 00000 н.
0000196462 00000 н.
0000196560 00000 н.
0000196658 00000 н.
0000196756 00000 н.
0000196854 00000 н.
0000196952 00000 н.
0000197050 00000 н.
0000197148 00000 н.
0000197246 00000 н.
0000197344 00000 н.
0000197442 00000 н.
0000197570 00000 н.
0000197701 00000 н.
0000197886 00000 н.
0000198006 00000 н.
0000198118 00000 н.
0000198265 00000 н.
0000198436 00000 н.
0000198600 00000 н.
0000198803 00000 н.
0000198933 00000 н.
0000199062 00000 н.
0000199193 00000 н.
0000199323 00000 н.
0000199459 00000 н.
0000199591 00000 н.
0000017798 00000 п.
0000016300 00000 п.
трейлер
] / Предыдущее 1949899 / XRefStm 17798 >>
startxref
0
%% EOF

1056 0 объект
> поток
h ޴ T} TSe e
l! H # DEP $ eY ~ & 3ʯ03uhPȡ «rDJ95) c? NwwC; ٹ =

Термистор обеспечивает определение температуры при пожарной тревоге

Термисторы играют решающую роль в определении температуры.Например, определение температуры термистора может использоваться в пожарной сигнализации для обнаружения возгорания на основе внезапного изменения температуры. Термисторы — это чувствительные к температуре элементы, изготовленные из полупроводникового материала, которые демонстрируют большие изменения сопротивления пропорционально небольшим изменениям температуры. В отличие от фотоэлектрических детекторов или ионизационных сигнализаторов, термисторы требуют только тепла для активации.

Фотоэлектрическая и ионизационная пожарная сигнализация

Для правильной работы фотоэлектрического извещателя требуется сильный дым или тлеющий огонь.Сильный дым от пожара попадает в камеру сигнализации со светодиодной подсветкой. Затем дым будет отражать свет на фотоэлектрический датчик, активируя сигнализацию. Сложная схемотехника и необходимая камера увеличивают стоимость изготовления.

Хотя метод ионизации в пожарной сигнализации эффективен для оповещения окружающих в случае возгорания горячим пламенем, он также чувствителен к пыли или пару, которые вызывают ложные срабатывания. единицы будут либо отключены, либо полностью удалены раздраженными владельцами из-за большого количества ложных срабатываний.Отключение и удаление пожарной сигнализации увеличивает риск телесных повреждений. Радиоактивный характер ионизационной сигнализации требует надлежащей утилизации, когда сигнализация больше не работает. Как и фотоэлектрические детекторы, схема в системе сигнализации, использующей метод ионизации, требует сложной схемы, что делает эту сигнализацию дорогостоящей. Самая экономичная пожарная сигнализация — это пожарная сигнализация, использующая термисторный метод.

Термистор обнаружения температуры в пожарной сигнализации

В термисторном методе, в отличие от предыдущих примеров, для активации используется обнаружение тепла.Аварийный сигнал активируется, когда термистор обнаруживает высокую температуру. Для определения температуры термистора не требуется дым, и у него меньше ложных срабатываний. Термистор использует температуру окружающей среды в здании и срабатывает только тогда, когда эта температура увеличивается экспоненциально.

Термисторный метод в этом примере пожарной сигнализации является надежным, поскольку будет меньше ложных срабатываний и более высокая частота предупреждений, но термисторный метод также является универсальным. Альтернативная схема измерения температуры с помощью термистора — использование моста Уитстона.

Универсальность с термисторным определением температуры

Термисторы

в качестве датчиков температуры универсальны в примере с пожарной сигнализацией благодаря множеству доступных вариантов размещения. Термисторные пожарные извещатели можно разместить в:

  • участки с высоким паром, например, на молочных заводах
  • Помещения для сжигания и печи, где обычно собирается дым
  • помещений с высокими температурами наподобие сварочных цехов
  • производственных рабочих мест с повышенным содержанием пыли и дыма

При стратегическом размещении метод термистора не будет вызывать ненужных сигналов тревоги, но при этом будет надежным на промышленных рабочих местах, чтобы гарантировать безопасность всех сотрудников при возникновении угрозы пожара.Термисторы могут активироваться при определенных температурах. Точная настройка обеспечивает еще большую гибкость в их размещении.

Термистор для определения температуры для дома

Данные, собранные и опубликованные на сайте www.usfa.fema.gov, показывают количество пожаров в жилых домах и их причины с 2009 по 2011 годы. Соединения за розетками в стене вызывают около девяти процентов всех пожаров в жилых домах. Хотя это и не большое число в сравнении, это еще одно место, где может оказаться полезным пожарная сигнализация термисторного типа.

Термистор, используемый для определения температуры, настолько мал, что можно изготовить достаточно маленькую сигнализацию, чтобы разместить ее за электрическими розетками. Если в розетке возникает высокая температура, создающая опасность возгорания, сигнал тревоги предупреждает окружающих о необходимости выключить питание или может отключать питание автоматически.

Более низкая стоимость термисторной сигнализации

Производство пожарной сигнализации с использованием метода определения температуры термистора является более экономичным из-за простой схемы и легкой конструкции.Для изготовления сигнализаторов требуется одна деталь, а не несколько сложных деталей. Термистор не содержит опасных материалов, что позволяет легко утилизировать его, когда сигнализация больше не работает.

Термисторы

, используемые для определения температуры, представляют собой универсальные и экономичные элементы схемы. В нашем примере с пожарной сигнализацией мы увидели, что они более экономичны из-за простой схемы, имеют меньше ложных срабатываний из-за их эффективного определения температуры и универсальны из-за своего небольшого размера.Эти термисторы имеют решающее значение для определения температуры не только в пожарной сигнализации, но и в любом механизме, требующем определения температуры. Хотя существует несколько типов датчиков температуры, которые можно использовать для этого приложения, термистор чрезвычайно чувствителен и точен.

Как работает определение температуры термистором — рабочий пример

Используемых деталей:

  • Источник питания 9В
  • Резистор 1 кОм x2
  • Конденсатор 10 мкФ 16 В
  • bc548 транзистор
  • 1n4001 диод
  • 100к термистор
  • 9В зуммер

Принципиальная схема:

Общая конфигурация макетной платы:

Обзор

Напряжение постоянно проходит через зуммер и термистор.Когда термистор нагревается, как при пожаре, сопротивление падает, позволяя положительному напряжению проходить через термистор, диод и резистор (№2) 1 кОм. Резистор 1 кОм регулирует напряжение на транзисторе для обеспечения правильной работы. Транзистор соединяет землю с зуммером и необходим для замыкания цепи. Как только положительное напряжение проходит через транзистор, он «включается», позволяя срабатывать зуммер.

В режиме ожидания резистор (# 1) 1 кОм заземляет конденсатор и базу транзистора, поэтому зуммер остается выключенным, когда нет опасности возгорания.Конденсатор используется для электрического «шума» и для удержания сигнала тревоги при включении. Когда конденсатор заряжается, он подает напряжение, чтобы транзистор оставался включенным. Чтобы сбросить аварийный сигнал с помощью дополнительного сброса, переключатель разряжает конденсатор, который выключает транзистор, выключая зуммер.

Цепь / зуммер срабатывает, когда сопротивление термистора достигает 8,7 кОм. Температура, которую должен достичь термистор при сопротивлении 8,7 кОм, составляет 87 ° C или 188,6 ° F. Термисторы с различным коэффициентом бета и сопротивления могут использоваться для точной настройки 8.Точка включения температуры 7 кОм в цепи.

Об авторах

Ванесса Раух в настоящее время работает техническим писателем в компании Ametherm.

Хироки Хервин в настоящее время работает инженером-электронщиком / механиком в компании Ametherm. Он имеет степень младшего специалиста прикладных наук Колледжа Западной Невады.

Блог о домашней безопасности

— Противопожарная сигнализация, дымовые извещатели, дымовые и тепловые датчики

Почему обнаружение пожара

Устройства

не взаимозаменяемы, когда дело касается защиты людей и имущества

из огня

Для многих семей дымовые извещатели — это все, что стоит между их домом и спасением от пожара.Но в то время как неконтролируемые детекторы дыма могут эффективно предупреждать домовладельцев о возгорании, если они дома, чтобы услышать, как они срабатывают, они становятся просто источниками шума, если дом пуст, когда вспыхивает пожар — или, что еще хуже, кто-то находится дома , но не может убежать или звать на помощь.

К счастью, интеллектуальные технологии меняют правила противопожарной защиты. Интеллектуальные датчики дыма и тепла позволяют домовладельцам рано обнаруживать возгорание и почти сразу же получать помощь, даже если дома никого нет, чтобы слышать сигнал тревоги.

Многие люди предполагают, что домашние устройства обнаружения пожара взаимозаменяемы, но между ними есть важные различия. Давайте разберемся в различиях между интеллектуальными датчиками дыма и тепла, датчиками дыма и пожарной сигнализацией, чтобы помочь вам выбрать правильные компоненты для защиты вашего дома и близких от огня.

Смарт

Сравнение датчиков дыма и тепла

с пожарной сигнализацией и датчиками дыма: что лучше для

твой дом?

В 2017 году в США каждые 88 секунд происходил домашний пожар.S. Почти 380 000 домашних пожаров вызвали материальный ущерб на сумму 7,9 миллиарда долларов, более 2700 смертей и почти 11000 ранений.

По данным Национальной ассоциации противопожарной защиты (NFPA), ваши шансы умереть при пожаре в доме более чем в два раза выше, если в вашем доме нет работающих дымовых извещателей. Три из пяти случаев смерти в результате пожара в доме происходят в домах без них. Поскольку современная синтетическая мебель вызывает более быстрое распространение пожара, чем когда-либо прежде, NFPA предупреждает, что наличие достаточного количества дымовых извещателей необходимо для максимального увеличения количества времени, которое у вас и ваших близких есть, чтобы избежать пожара.

Как минимум, NFPA рекомендует устанавливать дымовые извещатели в каждой спальне, вне каждой спальной зоны и на каждом уровне дома. Дополнительная сигнализация необходима для больших жилых домов.

Но что такое «дымовая пожарная сигнализация»? На самом деле существует несколько вариантов обнаружения дыма и огня в доме:

Что такое детекторы дыма?

Дымовые извещатели для дома — это датчики дыма, которые срабатывают громкий, пронзительный сигнал тревоги, когда в воздухе много частиц дыма.Небольшое количество детекторов дыма также активирует пожарную сигнализацию, связанную со службой мониторинга или пожарной службой, и многие из них оснащены мигающими огнями, чтобы предупредить об опасности слабослышащих. Однако подавляющее большинство просто шумят.

Обычно домашние детекторы дыма работают одним из трех способов:

  • Детекторы ионизации лучше всего реагируют на быстрые, бушующие пожары и пламя. Они используют небольшое количество радиоактивного материала, проходящего между двумя электрически заряженными пластинами, для создания ионизационной камеры.Это ионизирует воздух и создает ток, который течет между пластинами. Частицы дыма нарушают поток ионов, уменьшая ток и вызывая тревогу.
  • Фотоэлектрические извещатели лучше всего реагируют на задымленный огонь, который начинается с длительного периода тления. Они полагаются на фотоэлектрический датчик и источник света для обнаружения дыма. Когда дым просачивается в отсек извещателя, он закрывает световой луч и отражает свет на датчик освещенности, вызывая срабатывание сигнализации.
  • Детекторы с двумя датчиками содержат как фотоэлектрическую, так и ионизационную технологии, что обеспечивает более широкий спектр обнаружения.

Но вот в чем дело: поскольку большинство домашних детекторов дыма не связаны с контролируемой пожарной сигнализацией (как во многих коммерческих зданиях), они служат только в качестве немедленного предупреждения для людей внутри дома . Если вы не дома и не услышите срабатывание неконтролируемого извещателя, вы останетесь в блаженном неведении об опасности и не сможете защитить свою собственность.А в очень больших домах неконтролируемые дымовые извещатели могут быть недостаточно громкими, чтобы предупредить людей в других частях дома о пожаре.

Конечно, неконтролируемые детекторы дыма также не помогут близким, которые не могут выйти на улицу или позвать на помощь самостоятельно, например, младенцам, пожилым людям, домашним животным или людям, которые задымлены. Вдыхание дыма — основная причина смерти при пожарах в домах.

Одна важная вещь, о которой следует помнить о детекторах дыма: Их следует заменять через 10 лет после даты изготовления, поскольку со временем они становятся менее чувствительными.Чтобы проверить, сколько лет извещателю, снимите его с потолка и посмотрите на обратной стороне дату изготовления. Если пришло время заменить, следует рассмотреть возможность модернизации…

Интеллектуальные датчики дыма и тепла Frontpoint Security связываются с концентратором, который отправляет мгновенные уведомления в службу мониторинга и смартфон домовладельца, если они обнаруживают пожар.

Что такое умные датчики дыма и тепла?

Интеллектуальные датчики дыма и тепла поднимают противопожарную защиту дома на новый уровень. Они подключаются к вашей домашней системе безопасности, позволяя вам или вашей службе мониторинга (в контролируемых системах) быстро уведомить пожарную службу в случае пожара.В отличие от некоторых функций обнаружения вторжений общей системы безопасности, интеллектуальные датчики дыма и тепла не нужно «вооружать» — они работают круглосуточно, чтобы защитить людей и имущество.

Эти беспроводные датчики также запускают мгновенные уведомления на ваш смартфон, если они обнаруживают что-то неладное, с указанием имени устройства, сообщающего о проблеме. Если вы на работе или в отпуске, вы можете быстро проверить, действительно ли возникла чрезвычайная ситуация. Интеллектуальные датчики дыма и тепла, которые являются частью интеллектуальной системы безопасности, позволяют отсутствующим домовладельцам визуально проверять свои дома с помощью видео в реальном времени с внутренних камер безопасности.Система также позволяет домовладельцам отключать сигнал тревоги со своих смартфонов, если опасность не очевидна, что также информирует службу мониторинга о том, что событие не является аварийным, и не дает им направить пожарную часть.

Между прочим, эта функция удаленного отключения звука может пригодиться, если датчики дыма и тепла случайно сработают, когда вы дома. Эту функцию оценят все, кто изо всех сил пытался заставить замолчать ревущий детектор дыма на потолке, нажимая на его кнопку метлой.

Если система контролируется профессионально, а не самостоятельно, она обеспечивает еще большую защиту. Например, если у вас есть система, контролируемая Frontpoint, персонал позвонит вам, чтобы подтвердить аварийную ситуацию, когда сработает датчик дыма и тепла. Если ответа нет или введен неверный пароль, службы экстренной помощи будут немедленно отправлены к вам домой, обеспечивая круглосуточную защиту, семь дней в неделю, независимо от того, находитесь ли вы в отъезде, спите, ранены или нездоровы.

Домовладельцы также могут получать push-уведомления, когда батареи датчика разряжены через приложение интеллектуальной системы безопасности, а также если датчик полностью отключается, обеспечивая непрерывную защиту и избегая этого мучительного щебетания, которое традиционные детекторы дыма, кажется, издают только в середине ночь. Эти датчики работают в тандеме с другими функциями интеллектуальной системы безопасности; например, система может автоматически включать интеллектуальное освещение при срабатывании датчиков дыма и тепла для освещения путей эвакуации и помощи домовладельцам в выявлении проблемы.

Интеллектуальные датчики дыма и тепла основаны на тех же технологиях обнаружения дыма, что и стандартные датчики дыма, но также может определять, когда температура в комнате становится слишком высокой или слишком быстрой . Датчики дыма и тепла Frontpoint Security основаны на трех технологиях противопожарной защиты:

  • Обнаружение дыма , которое подает сигнал тревоги, если обнаруживает большое количество частиц дыма в воздухе.
  • Фиксированные датчики температуры , которые вызывают тревогу при достижении определенной температуры; обычно 135 °
  • Датчики температуры «Скорость повышения» , которые включают сигнал тревоги, если они измеряют необычное и опасное повышение комнатной температуры более чем на 15 ° F в течение 60 секунд.

Связанная функция безопасности жизни, которую можно связать с интеллектуальными системами безопасности, — это датчики угарного газа, которые обнаруживают опасные уровни угарного газа в комнате. Некоторые датчики также могут быть настроены на выдачу «предварительного сигнала тревоги» об опасных уровнях ядовитого газа. Хотя токсичные уровни окиси углерода могут присутствовать в доме по другим причинам, невидимый газ без запаха легко образуется при сгорании древесины и других целлюлозных материалов.

Что такое пожарная сигнализация?

«Пожарная сигнализация» часто используется как универсальный термин, который люди используют для описания дымовых извещателей или всего, что издает шум и / или уведомляет людей о потенциальном пожаре.Но более конкретно, типичная «система пожарной сигнализации» более сложна и обычно встречается в коммерческих структурах.

Эти более сложные коммерческие системы пожарной сигнализации, как правило, используются на предприятиях и в многоквартирных жилых домах, а не в частных домах, и к ним предъявляются разные требования в зависимости от типа помещения. Они могут быть активированы вручную или автоматически привязаны к различным устройствам инициирования, таким как детекторы дыма. Эти системы активируют звонок, сирену и / или голосовое уведомление, предупреждающее людей покинуть здание до того, как пожар достигнет опасного размера.Многие из них оснащены стробоскопами или мигающими огнями, чтобы предупредить людей с нарушениями слуха. Пожарная сигнализация также может автоматически передавать сигналы на центральную станцию ​​наблюдения или в пожарную часть.

Коммерческая пожарная сигнализация иногда является частью активной системы противопожарной защиты, которая объединяет все компоненты обнаружения и защиты в здании. Он может состоять из устройств подачи сигналов тревоги, таких как детекторы дыма, устройств внутреннего оповещения, таких как сирены, устройств пожаротушения, таких как спринклерные системы, и источников питания и интегрироваться с ними.Эти системы могут быть проводными или беспроводными и могут иметь ручные пусковые станции, которые запускают тревогу.

Опять же, их обычно можно найти в коммерческой недвижимости из-за требований государственного кодекса, их дороговизны и сложности. Для установки и обслуживания коммерческих сигнализаций обычно требуются профессиональные специалисты. Напротив, традиционные дымовые извещатели или интеллектуальные беспроводные дымовые и тепловые датчики легко установить и обслуживать самостоятельно. И последняя предлагает большую часть возможностей интеграции и контроля, которые можно увидеть в коммерческих системах пожарной сигнализации, без затрат и сложности.

Неконтролируемые дымовые извещатели — не более чем неэффективные источники шума, если никого нет дома, чтобы прислушаться к их предупреждению о пожаре.

подсказок

для размещения устройств обнаружения пожара в доме

После того, как вы выберете оборудование для обнаружения пожара для своего дома, правильное размещение является ключом к достижению наилучшей защиты. Вот несколько простых советов, которые помогут вам определить наиболее эффективное размещение устройств обнаружения дыма и / или тепла:

  • Чем выше, тем лучше. Поскольку дым и тепло поднимаются, идеальное место для оборудования обнаружения находится на потолке. Если это невозможно, можно использовать высокую точку на стене. Оборудование должно располагаться на расстоянии не менее 4 дюймов от углов, где встречаются стена и потолок. Он также должен быть по крайней мере на фут ниже вершины скатных потолков.
  • Важно несколько датчиков. Еще раз, NFPA рекомендует домовладельцам устанавливать оборудование для обнаружения дыма в каждой спальне, вне каждой спальной зоны и на каждом уровне.Один датчик не может обеспечить адекватную защиту для обычного дома на одну семью.
  • Избегайте мест, которые могут вызвать ложные тревоги. Детекторы дыма и датчики дыма и тепла можно разместить практически где угодно, но есть некоторые места, которых лучше избегать. Кухня — плохой выбор для установки оборудования для обнаружения дыма, так как приготовление пищи может вызвать срабатывание сигнализации. Также следует избегать ванных комнат, поскольку пар может быть ошибочно принят за дым в некоторых детекторах. Однако комнаты с каминами — это честная игра, если датчик не расположен достаточно близко, чтобы тепло могло активировать комбинацию датчика дыма и тепла.

Смарт

дымовых и тепловых датчиков против дымовых извещателей и пожарных извещателей: Что предлагает

домовладельцев самое большое спокойствие?

Сигнализация действует как первая линия защиты при возникновении пожара в доме, давая людям время, чтобы убрать себя и своих близких от опасности. Но неконтролируемые детекторы дыма бесполезны, если в доме нет никого, кто мог бы прислушаться к их предупреждению, или если люди и домашние животные внутри не могут позвать на помощь или сбежать сами.

Коммерческие системы пожарной сигнализации, хотя и невероятно эффективны, обычно слишком сложны и дороги для дома.Интеллектуальные датчики дыма и тепла в сочетании с интеллектуальными системами домашней безопасности предлагают домовладельцам большую часть функций более сложных коммерческих систем, а также большее спокойствие и контроль, чем только традиционные дымовые извещатели.

Frontpoint помогает семьям оставаться в безопасности и объединять их в повседневной жизни. Мы революционизируем индустрию домашней безопасности более десяти лет. И мы только начинаем. Чтобы купить домашние системы безопасности своими руками, ознакомьтесь с нашими пакетами безопасности .Если у вас есть вопросы или вы хотите обсудить предложение, свяжитесь с нами по телефону 1-877-602-5276.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
