Дымоходы для камина — ГК «Баустрой»

Дымоход для камина одностенный

Дымоход одностенный из кислотостойкой жаропрочной нержавеющей стали для дровяных каминов, работающих при высоких температурах отходящих газов, предназначенный для гильзования дымовых каналов.

1. Адаптер для патрубка камина (муфта +/+)

2. Задвижка поворотная (шибер)

3. Колено 45°

4. Хомут соединительный (рекомендуемый элемент, на усмотрение монтажников)

5. Сборник конденсата (боковой отвод)

6. Тройник ревизии с заглушкой

7. Труба одностенная (L-500)

8. Труба одностенная (L-500)

9. Пластина накладная (2 части)

10. ройник подключения 45°

11. Труба одностенная (L-1000)

12. Труба одностенная (L-1000)

13. Хомут дистанционный (с четырьмя упорными усами, для центровки оси трубы в канале)

14. Юбка (кольцо уплотнения)

15. Зонт (дефлектор или искрогаситель)

Рекомендуемые марки стали дымохода для камина.

сталь марки AISI 310 (0,8 мм) для одностенных труб и фасонных элементов.
Рабочие температуры до 900°С.

сталь марки AISI 316L (0,8 — 1,0 мм) для одностенных труб и фасонных элементов.
Рабочие температуры до 600°С.

крепежные элементы выполнены из аустенитной кислотостойкой стали марки AISI 304 (0,5-2,0 мм) или ферритной стали AISI 430 (0,5-2,0 мм).

Ферритные марки стали не являются кислотостойкими и применяются при рабочих температурах не выше 400°С.

Камины по праву считаются символом домашнего уюта. В этом нет ничего удивительного – камины несут в себе благородную эстетику в сочетании с живой энергией огня. Издавна камины служили атрибутом богатых домов и респектабельных интерьеров. В современном доме камины становятся необходимыми элементами утонченного интерьера, их красота и энергия создает в доме особую атмосферу комфорта и благополучия. Камины создают уют и завораживают.

При установке камина необходимым его атрибутом является дымоход. Качественный дымоход — залог эффективного и безопасного использования камина! Мы предлагаем дымоходы, которые соответствуют самым высоким современным стандартам надежности и качества, а также для различных типов помещений.

Дымоход для камина утеплённый

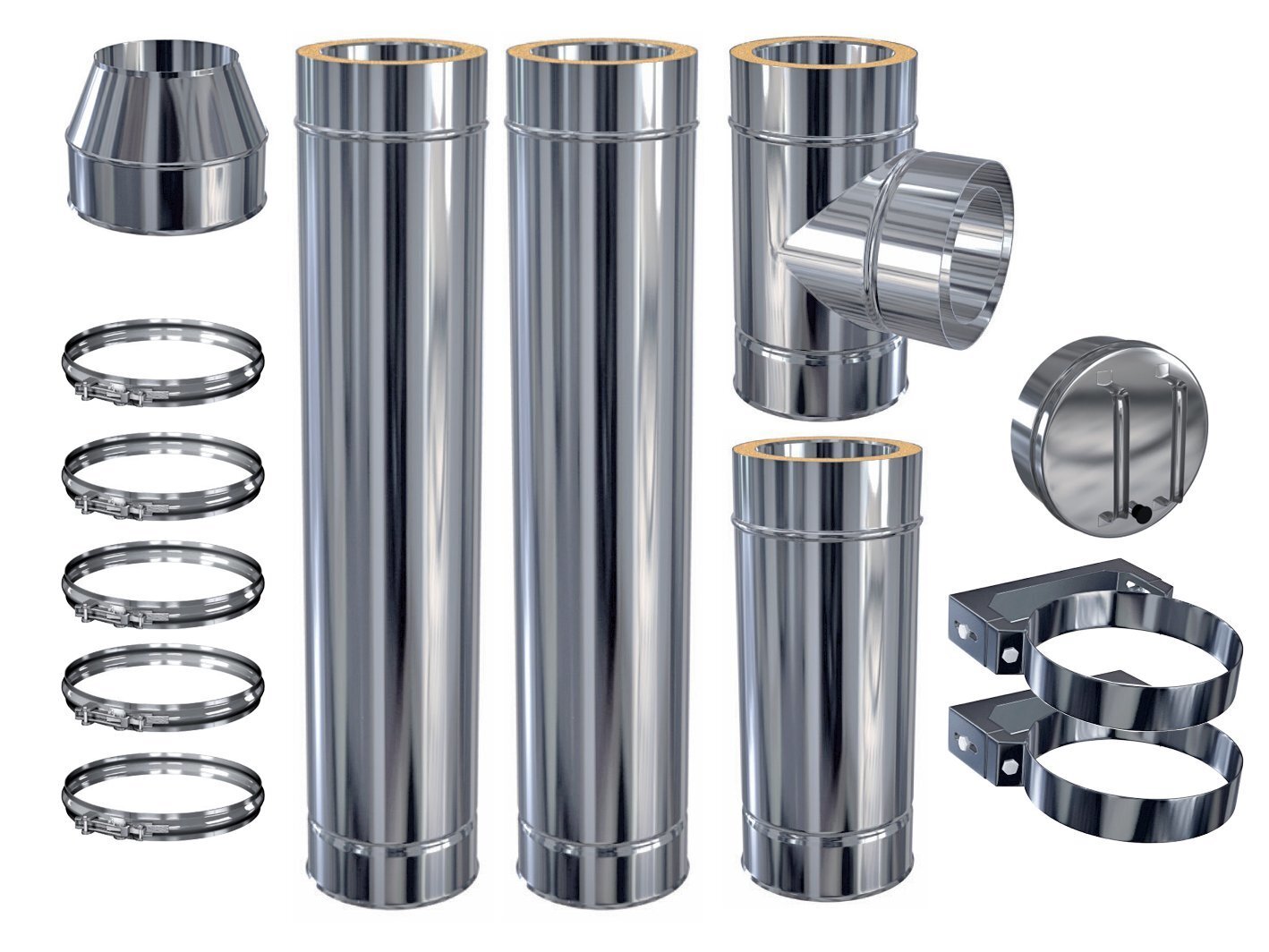

Дымоход утепленный из кислотостойкой жаропрочной нержавеющей стали для дровяных каминов, работающих при высоких температурах отходящих газов, предназначенный для монтажа по фасаду здания.

1. Адаптер для патрубка камина (муфта +/+)

2. Задвижка поворотная (шибер)

3. Труба одностенная (L-250)

4. Колено 87°

5. Хомут соединительный

6. Старт-сэндвич

7. Труба утепленная (L-250)

8. Консоль универсальная

9. Площадка монтажная утепленная

10. Тройник ревизии с заглушкой

11. Тройник утепленный 87°

12. Хомут монтажный регулируемый (50-250 мм)

13. Колено утепленное 45°

14. Хомут стеновой

15. Труба утепленная (L-1000)

16. Конус

17. Зонт (дефлектор или искрогаситель)

Рекомендуемые марки стали дымохода для камина.

сталь марки AISI 310 (0,8 мм) для одностенных труб и внутреннего контура сэндвич-труб с изоляцией Cerablanket (каолиновая вата) толщиной 50 мм.
Рабочие температуры до 900°С.

сталь марки AISI 316L (0,8 — 1,0 мм) для одностенных труб и внутреннего контура сэндвич-труб с базальтовой изоляцией плотностью 120-140 кг/м³ толщиной 50 мм.
Рабочие температуры до 600°С.

для наружного контура используется аустенитная кислотостойкая марка стали AISI 304 (0,5 мм) или ферритная сталь AISI 430 (0,5 мм).

крепежные элементы выполнены из аустенитной кислотостойкой стали марки AISI 304 (0,5-2,0 мм) или ферритной стали AISI 430 (0,5-2,0 мм).

Ферритные марки стали не являются кислотостойкими и применяются при рабочих температурах не выше 400°С.

Процесс движения дымовых газов по трубе обусловлен разницей давления в топке и на той высоте, где дымоход заканчивается. Чем больше эта разница, тем больше тяга и тем быстрее удаляются продукты горения. Диаметр дымохода должен соответствовать диаметру выходного патрубка каминной топки. Если камин выкладывается из кирпича, печник определяет диаметр и высоту, необходимые для обеспечения тяги.

Температура отходящих газов в камине достигает 600°С, продукты горения содержат вещества, оказывающие губительное воздействие на материал дымохода. Мы предлагаем дымоходы «КРАФТ» из кислотостойкой жаропрочной нержавеющей стали марки AISI 316L и керамические дымоходы, которые соответствуют требованиям, обеспечивающим долговременную и безопасную эксплуатацию систем дымоотведения камина.

Если у Вас в проекте предусмотрен канал (шахта) для дымохода, то производиться установка одностенного дымохода круглого сечения. Если шахта имеет прямоугольную форму (в кирпич), в шахту устанавливается одностенный дымоход овального сечения.

Если канал не предусмотрен, то согласно требованиям пожарной безопасности необходимо использовать утепленный дымоход-сэндвич, имеющий внутреннюю трубу, слой теплоизоляции и внешний контур. Утеплитель должен обладать плотностью не менее 120 кг/м. куб., а толщина теплоизоляционного слоя должна быть не менее 50 мм. Утепленный дымоход может проходить как внутри, так и снаружи дома.

При выборе стального дымохода необходимо обратить внимание на марку стали. Не все марки нержавеющих сталей предназначены для эксплуатации при температурах выше 400°С. У дымоходов-сэндвич необходимо обратить внимание на толщину и плотность изоляции. При недостаточной плотности связующие волокна теплоизоляционного слоя испаряются и теряют свою массу. Из-за этого может начаться осыпание утеплителя и как результат прогорание трубы дымохода.

В разделе Технической информации можно ознакомиться с Типовыми схемами монтажа.

Примеры установки наших дымоходов для каминов можно увидеть в передаче «ДАЧНЫЙ ОТВЕТ»

Читать дальше… >>

какой лучше + схема устройства

Правильно устроить дымоход для камина, пожалуй, более важно, чем даже подобрать и установить сам камин. Ошибки могут привести поломке оборудования, а также вызвать опасность пожара, отравления продуктами горения и т. п. Выбор каминных дымоходов достаточно широк: от традиционной кирпичной трубы со стальным вкладышем до изящных стеклянных конструкций, органично вписывающихся в самый современный интерьер.

Требования к дымоходу и варианты обустройства

Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

Вариант #1 — кирпичный дымоход

Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.

Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

Вариант #2 — стальной дымоход

Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.

Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже

Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».

При выборе сэндвичных дымовых труб обращайте внимание на три основные показателя: марка нержавеющей стали внутреннего контура, толщина теплоизоляции и ее материал. В продуманных интернет-магазинах по продаже дымоходов из нержавеющей стали, например, на сайте компании РОССТИН, установлены удобные онлайн-фильтры, упрощающие выбор.

Вариант #3 — керамический дымоход

Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.

Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

Вариант #4 — стеклянный дымоход

Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.

Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам

Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

Оцените статью:

Поделитесь с друзьями!

Какой дымоход подойдет лучше всего для установки на камин

Содержание статьи

Дымоход для камина представляет собой конструкцию для вертикального отвода угарного газа за счет создания естественной или принудительной тяги. Очень важно, чтобы устройство дымохода для камина было выполнено из негорючих материалов, обладало повышенной стойкостью к воздействию агрессивной среды и высокой температуры, имело гладкие внутренние стены.

Дымоход для камина

Изготовление дымоотводов для камина и печи производится в строгом соответствии с нормами пожарной безопасности и строительными нормами. Такое устройство способствует повышению КПД отопительного прибора.

Вернуться к содержанию ↑

Элементы дымовой трубы

Произведя расчет дымоотвода, необходимо закладывать его высоту не менее 5 метров над колосниковой решеткой. Основными элементами, из которых состоит дымоход для камина, являются:

Модератор тяги;
Люк для прочистки;
Металлические или утепленные элементы, соединенные между собой;
Выход через перекрытие;
Оголовок в виде грибка или стабилизирующей насадки.

Вернуться к содержанию ↑

Размеры дымохода для камина

Расчет дымовой трубы должен включать все необходимые параметры для установки. Основным значением является диаметр дымохода для камина. Правильный расчет позволяет увеличить КПД камина или печи, и напротив, любая ошибка может спровоцировать возникновение пожара или отправление угарным газом. Также расчет предполагает вычисление таких параметров, как:

Высота;
Размер;
Сечение;
Материал.

Устройство дымоход для камина

Расчет дымоотводящего устройства для печи и камина в обязательном порядке учитывает, какой вид топлива будет использован при работе теплового оборудования.

Некоторые советы и рекомендации, как производить расчет дымоотводящего устройства:

Если камин оборудован печкой открытого типа, рекомендуется, произведя расчет, высчитывать размеры дымохода из соотношения 1 к 10;
Размер дымохода квадратного сечения вычисляется исходя из соотношения 1 к 1,5 к размерам топки.

Вернуться к содержанию ↑

Выбор материала дымоотвода

Вопрос, какой материал лучше подходит для изготовления дымовой трубы камина или печи, беспокоит многих застройщиков. Наиболее распространенные варианты дымоходов следующие:

Кирпичный;
Металлический;
Керамический.

Лучше всего зарекомендовали себя комбинированные варианты, когда снаружи выкладывается кирпичный дымоход, что встраивается в стену сооружения, а внутри располагается металлическая труба.

Виды каминов

Ключевые достоинства устройства комбинированного типа:

Лучше тяга в дымовом канале и отсутствие оседания сажи и копоти на внутренней поверхности трубы благодаря низкому коэффициенту шероховатости нержавейки;
Идеально круглое сечение;
Полная герметичность;
Хорошая теплопроводность и при этом отсутствие температурной нагрузки на стены здания;
Высокая эстетичность и длительный срок использования кирпичного кожуха.

Комбинированный дымоотвод предоставляет широкий полет для дизайнерской фантазии, такие устройства великолепно выглядят в комнатах различного стилевого направления, являются основным элементом декора, что способствует отдыху и приятному времяпровождению.

Материалы по теме: все об каминах и печах.

Вернуться к содержанию ↑

Какими преимуществами обладает металлический дымоотвод

Металлический дымоход для камина и печи станет хорошим решением для дома или дачи, где на этапе строительства не предусмотрели место под топку. Важными достоинствами конструкции для отвода угарного газа из нержавеющей стали являются:

Круглое сечение для беспрепятственного отвода дыма;
Увеличение КПД отопительного оборудования;
Небольшой вес, нет необходимости в возведении фундамента;
Легкий монтаж;
Простое обслуживание и эксплуатация.

Металлический дымоход для камина

Производит конструкции такого рода целая группа зарубежных и отечественных компаний. Лучше всего себя зарекомендовали такие марки:

Raab;
Hild;
Selkirk;
ООО «Балтвент»;
Элитс.

Балтвент – отличные дымоотводы из нержавеющей стали, что имеют круглое сечение и подходят одинаково хорошо как для камина, так и для печи.

Дымоходы ООО «Балтвент» изготавливаются в Калининграде и имеют все необходимые сертификаты качества. Цена продукции Балтвент является более чем приемлимой, а качество не отличается от стальных конструкций иностранных компаний. Балтвент производит все виды дымоходов для камина и печи, учитывает местные климатические условия и температурный режим. Для реализации поставляются как одностенные трубы Балтвент, так и утепленные дымоходы, что подходят для эксплуатации при низких температурах.

Вернуться к содержанию ↑

Керамический дымоход для камина

Керамические конструкции отличаются повышенной прочностью, термостойкостью и долговечностью. Единственный недостаток, какой мешает керамическому дымоотводу устанавливаться на все печи – дорогая цена устройства.

Компания, что считается лидером по производству керамических дымоходов, это Schiedel (Германия). Шидель поставляет в продажу готовые модульные конструкции, что помимо самого дымового канала включают также все необходимые расходники. Именно благодаря такому продуманному подходу, монтаж устройства не составляет никакой сложности.

Комбинированный дымоход

Вернуться к содержанию ↑

Где приобрести дымоход для камина

Приобретать дымоотводящие устройства лучше всего у официальных дилеров, которые смогут предоставить всю необходимую документацию и технические характеристики. Одним из таких дилеров является фирма «КПД» Тверь. Преимущество «КПД» Тверь в том, что целая группа компаний реализует свою продукцию с ее помощью, а значит, покупатель всегда имеет широкий выбор различных вариантов на любой вкус.

«КПД» Тверь реализует керамические, металлические, сэндвич дымоходы от лучших мировых производителей. Вниманию клиентов «КПД» Тверь представляется не только собственно продукция, но и качественная консультация по установке и все возможные сопутствующие услуги. Если же вы желаете самостоятельно произвести монтаж каминов и дымоходов, можно проконсультироваться в компании КПД по выбору материалов конкретно для вашего дома.

Вернуться к содержанию ↑

Стальной дымоход для камина

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Дымоход для камина: особенности установки

Чтобы обеспечить качественную работу камина следует правильно установить в нем дымоход. Ведь именно эта часть конструкции отвечает за отвод продуктов сгорания их помещения. Неправильно установленный дымоход влечет за собой ряд последствий, среди которых — выход из строя самого камина, возможность отравления угарным газом или возникновение пожара. О том как сделать дымоход для камина и как его установить рассмотрим далее.

Конструктивные особенности и устройство дымохода для камина
Варианты обустройства дымохода для печи камина
Технология изготовления дымохода для камина из кирпича
Система дымохода камина: советы по обустройству
Монтаж каминов и дымоходов — технология

Конструктивные особенности и устройство дымохода для камина

Установка дымохода требует соблюдения важных технологических моментов, которые в обязательном порядке учитываются в процессе сооружения самой печки. Главные требования к дымоходу — его прочность и надежность. Так как система подвергается воздействию высоких температур, образованию конденсатам и другим пожаронебезопасным моментам.

Правила по установке дымоходов для каждого из устройств одинаковые. Они состоят в расположении его в теплой части комнаты, так как существует риск промерзания стенок в зимнее время. Кроме того, труба, из которой будет изготовлен дымоход должна противостоять не только высоким температурам, но и агрессивной среде. Так как в процессе сгорания топлива образуются вещества, агрессивного воздействия. Внутренняя часть трубы не должна задерживать на себе золу или пепел, она должна быть довольно гладкой.

Каждый дымоход состоит из трубы и соединительных элементов, помогающих проложить его удобным образом. В качестве материала, из которого будет изготавливаться труба выделяют металл, кирпич, бетон, стекло, керамику, сталь. Каждый их этих дымоходов имеет собственные положительные и отрицательные стороны.

Но все они требуют соблюдения определенных правил установки, а именно:

1. Соблюдение правил пожарной безопасности.

Это правило следует выполнять во время укладки камина на перекрытии, между ним и областью перекрытия устанавливают специальную проложку и проводят утолщение стен. Интервал между дымоходом и стеной должен быть минимальным.

2. Хорошая тяга.

Именно этот факт определяет качество работы дымохода. С помощью тяги он выполняет основную свою функцию. Для того, чтобы тяга была хорошей, необходимо правильно рассчитать длину и диаметр дымохода. Оптимальным, считается дымоход, длиной от 5 метров.

3. Герметичность соединений.

Данный фактор определяет качество работы дымохода, так как отсутствие герметичности в процессе его соединения с перекрытием или со стеной приведет к тому, что газы, выделяемые во время сгорания топлива, попадут в помещение и негативно отразятся на здоровье людей, которые в нем пребывают.

4. Отсутствие сопротивления внутри дымохода.

Внутренняя поверхность дымохода должна быть идеально гладкой, только при таком условии, дым, сажа и пепел не будут в нем задерживаться и скапливаться, а дымоход будет обладать высокой тягой.

5. Соотношение между дымоходом и типом используемого топлива.

В зависимости от того, какое топливо используется в камине, следует выбирать материал, для изготовления дымоходной трубы.

6. Высокий уровень температуры дыма, который находится в дымоходных каналах.

Если этим правилом пренебречь, то на стенках дымохода образуется конденсат, который разрушит его внутреннюю поверхность. Дымоход должен характеризоваться минимальным количеством перегородок вертикального назначения.

Варианты обустройства дымохода для печи камина

Предлагаем ознакомиться с основными вариантами дымоходов, которые обустраиваются под печь:

1. Кирпичный дымоход отличается довольно привлекательным внешним видом. Он отлично гармонирует с камином, если тот тоже сделан из кирпича. Стоимость такого дымохода приравнивается к средней, однако эффективность работы у него довольно низкая. Поверхность кирпича имеет шероховатости, а между стыками образуются неровные участки, на которых скапливается сажа. Уход за кирпичным дымоходом — довольно сложный, внутри его потребуется установка специального стального вкладыша, обеспечивающего хороший отвод продуктов сгорания. Проще всего установить трубу дымохода из стали или из керамики, а затем облицевать ее с помощью кирпича.

2. Нержавеющие дымоходы для камина — отличный вариант обустройства системы дымоотвода. Дымоход, выполненный из нержавеющей стали отлично переносит высокие температуры и агрессивную среду, кроме того, такой вариант дымохода устойчив перед коррозией, что особо важно, так как внутри его существует риск образования конденсата. Стоимость такого дымохода предельно высокая, однако эффективность от его работы стоит потраченных на него денег. Данный дымоход имеет вид трубы, которая имеет внутренний и наружный контуры, между которыми располагается утеплитель. Данный дымоход не нагружает конструкцию камина, так как он обладает достаточно низким весом. Возможен вариант изготовления такого дымохода из нержавеющей стали, однако данная экономия является нецелесообразной, так как нержавейка менее устойчива перед высокими температурами и химическими воздействиями.

3. Конструкция дымохода камина, выполненного из керамики отличается высокой прочностью. Для монтажа данного дымохода не нужны особые навыки или опыт. Благодаря сложности устройства трубы она отличается высокой теплоизоляцией и длительным сроком эксплуатации, превышающим 25 лет. Состав керамического дымохода имеет трехслойную систему, а именно:

внутренний керамический вкладыш;
внешние облегченные бетонные блоки;
теплоизоляционная подкладка, устанавливаемая между вышеприведенными слоями.

4. Установка каминов и дымоходов из стекла отличается особой сложностью и дороговизной. Хотя внешний вид конструкции отличается эффектностью. Среди положительных качеств данного материала, используемого для изготовления дымохода, следует отметить:

абсолютную стойкость перед коррозией;
устойчивость перед нагреванием и влагой;
отличные эксплуатационные характеристики;
привлекательный внешний вид;
обеспечение хорошей тяги.

Технология изготовления дымохода для камина из кирпича

Топливо, используемое в камине выделяет много жара, а следовательно, материал, из которого изготавливается дымоход должен быть жароустойчивым. Отличным вариантом станет сооружение дымохода из кирпича. Предлагаем ознакомиться с инструкцией, по выполнению данных работ:

1. Для изготовления такого дымохода требуется наличие насадной трубы, которая является продолжением вытяжного отверстия каминной конструкции. Учтите, что кладка кирпича внутри помещения должна осуществляться с использованием раствора, в который входит песок и цемент.

2. Сначала нужно выложить основную часть трубы, состоящую из трех рядов кирпича. Учтите, что диаметр дымохода подбирается в соотношении с топливом, используемым для отопления печки и мощностью самого камина.

3. На участке, в котором дымоход соприкасается с потолком необходимо обустроить противопожарную защиту, в виде распушки. Для того, чтобы расширить трубу нужно сместить кирпич на четвертую часть его длины наружу. Расширение должно быть таким, чтоб с легкостью проникнуть в потолок.

4. Минимальная толщина участка, на котором располагается распушка составляет 50 см. При меньшем размере, следует позаботиться о прокладывании расширения дымоходной системы с помощью листового асбеста или любого материала, который не склонен к воспламенению и горению.

5. После того, как перекрытие на чердаке установлено, производится обустройство обрешетки, которая находится на крыше. Далее изготавливается элемент в виде основного стояка.

6. Еще одним фрагментом расширения станет уличная выдра, находящаяся снаружи здания. Главной ее функцией является обеспечение защиты от проникновения в дом атмосферных осадков. Она является неким изолятором и защитой помещения.

7. Учтите, что в раствор, используемый для работы снаружи помещения, должна быть добавлена вода и цемент.

Расчет дымохода для камина должен производиться прежде всего в соотношении с мощностью топки, находящейся в камине. Кроме того, немаловажным элементом камина, сделанного из кирпича, является выдра. Ее рассчитать становится очень сложно, так как при этом, следует учесть угол наклона крыши, который для каждой из крыш является индивидуальным.

Чтобы обеспечить высококачественную защиту от атмосферного воздействия, следует позаботиться об обустройстве металлического фартука, который будет обтекать дымоходную трубу. Торцевые его части загибаются и становятся незаметными под выдрой.

Во избежание появления застоя и скопления воды на выдре, необходимо на угловых ее участках сделать наклонные откосы, которые оштукатуриваются с помощью штукатурного раствора на основе цемента.

После того, как наружное расширение произведено, необходимо позаботиться об обустройстве основного стояка. Кроме того, для улучшения презентабельности внешнего вида дымохода, рекомендуется соорудить на нем оголовок из кирпича.

В завершение производится обустройство колпака, который защитит дымоход от ветра и разного рода атмосферных воздействий. Лучше всего выбрать зонт в виде дефлектора.

Система дымохода камина: советы по обустройству

Если в доме планируется обустройство камина, то подумать об этом следует еще на стадии его проектирования. Таким образом, проблем с установкой дымохода не возникнет. Кроме того, стены и потолок, через которые будет проходить дымоход, должны быть изготовлены из негорючих материалов.

Выбирая место установки дымохода, лучше отдать предпочтение теплым участкам дома, не склонным к промерзанию. Однако, если дымоход все таки подвергается воздействию мороза, то его следует хорошенько теплоизолировать.

Чем меньше интервал между коньком и дымоходом, тем меньше его длина, необходимая для отвода газов. Размер дымохода для камина, а именно, его диаметр, выбирается таким образом, чтобы он совпадал с размером патрубка, отвечающего за отвод дыма.

При несоблюдении данного условия, произойдет нарушение герметичности соединения, будет отсутствовать нормальная тяга и дымоход не сможет нормально функционировать. Минимальный размер дымохода по его длине составляет 400 см.

Монтаж каминов и дымоходов — технология

Предлагаем ознакомиться с вариантом установки дымохода, выполненного из стали. Перед проведением его монтажа следует позаботиться об установке каминной топки. Она должна быть установленной на опоры в виде ножек, при их отсутствии следует изготовить из самостоятельно, используя металл, кирпич, камень и другие негорючие материалы.

Расстояние между топкой и стеной должно быть минимум 15 см, с учетом теплоизоляции в 5 см.

Учтите, что стена, которая примыкает к камину должна быть теплоизолированной. Для этих целей подойдет базальтовая или фольгированная вата. Кроме того, возможен вариант применения высококачественной минеральной ваты, устойчивой перед высокими температурами.

После установки топки, необходимо произвести монтаж отвеса, который поможет определиться с местом установки дымохода. При расположении топки на подставке из металла, она должна быть покрыта огнестойкой краской.

После определения места установки топки и ее точной фиксации, начинаются работы по монтажу печей каминов и дымоходов. Для начала, все внутренние участки в виде швов обрабатываются герметиком. Далее, дымоход собирается по частям, начиная снизу. При стыковании двух элементов следует обработать места стыка герметиком, а затем покрыть с помощью алюминиевого скотча.

Учтите, что верхняя труба должна входить во внутреннюю, ни в коем случае, не нарушайте данное правило. Это приведет к нарушению целостности основной конструкции. Кроме того, конденсатные массы не будут попадать на утеплитель.

Для фиксации наружного контура используются заклепки, которые заклеиваются скотчем на основе алюминия. В местах состыковки следует установить дополнительный слой утеплителя, который убережет внешнюю часть дымохода от перегрева.

В печах каминах установка дымоходов производится также. Здесь должное внимание нужно уделить правильной его фиксации. Для закрепления трубы наружная часть дымохода фиксируется с помощью заклепок. Далее производится фиксация хомута на поверхности перекрытия, специальными болтами или уголком.

Именно хомуты принимают на себя всю нагрузку от дымохода и удерживают его в нужном положении. В процессе крепления дымохода, следует учесть такой фактор, как тепловое расширение стали в процессе воздействия на нее высокой температуры.

Для компенсации данного процесса, нижняя часть дымохода подвергается установке специального гибкого элемента. При его отсутствии потребуется обустройство небольшого люфта, компенсирующего расширение металла.

При слишком жестком креплении трубы, произойдет сдвижение и деформация нижнего корпуса и придется чинить или заменять дымоход.

Дымоходы Schiedel (Шидель) в программе «Дачный ответ»

Герои любят готовить в печи, однако пожарная безопасность старой кирпичной печки была под большим вопросом. Поэтому было принято решение полностью перестроить и саму печь, и дымоходную систему, создав печь-камин буквально с нуля.

Оказалось, хозяйская печь хранила опасные секреты. Во-первых, она поддымливала – сажа была даже на продольной потолочной балке, что указывало на ошибки в конструкции. Во-вторых, у неё отсутствовал дымосборник. И самое главное: установленная на втором этаже дома, печь наполовину опиралась на деревянный пол, в результате чего она фактически треснула пополам. И поскольку деревянный пол «гуляет», трещина могла увеличиться, что могло сделать печь пожароопасной.

Кроме самой печи, предстояло оценить еще и дымоход. Разобраться в хитросплетениях труб в доме наших героев помог технический эксперт Schiedel Юрий Козак. Выяснилось, что замене подлежат сразу две трубы – печная и ведущая к банной печке. Она была установлена с нарушением технологии и от пожара дом спасало только присутствие в сэндвич-конструкции воздушного зазора.

Поскольку и дымоход, и печь нужно было менять, кирпичного гиганта полностью демонтировали, чтобы выстроить печь-камин с чистого листа.

Стену за будущим камином закрыли огнестойким и легким термоизолом. Силикат кальция не горит и при нагреве не выделяет вредных веществ.

Для новой печи собрали безопасный и надежный дымоход. Это трехслойная система с воздушным охлаждением. Внутри – керамическая труба, вокруг нее – базальтовая изоляция. Снаружи – блоки из керамзитобетона. Одна труба предназначена для новой печи, вторая идет снизу, из бани.

Оба дымохода вывели на крышу и подняли на 4 метра. Чтобы трубы не диссонировали с остроугольной крышей, для внешней части дымохода использовали изящные металлические трубы-сэндвичи, увенчанные зонтиками-дефлекторами.

Подключение камина к дымоходу — ФуранФлекс

При сгорании топлива выделяются газы, которые опасны для человека. Вдыхание угарного газа приводит к отравлению, а при длительном воздействии – к летальному исходу. Поэтому очень важно выбрать правильного подрядчика для подключения печи или камина к дымоходу, а также выполнить защиту трубы от конденсата по технологии ФуранФлекс.

Подключение камина к дымоходу

Достаточно часто встречается ситуация, когда нужно выполнитьм подключение камина к дымоходу. В частных домах часто используются дымоходные трубы из традиционных строительных материалов – кирпича. Их выкладывают старым классическим способом, вымазывая внутренние стенки канала цементным раствором. В итоге цемент быстро разрушается под воздействием остаточных продуктов горения. Конденсат разрушает кладку, а угарные газы проникают в помещение. Лучший способ решить раз и навсегда проблему мокнущей трубы, которая постоянно увлажняется из-за скопления на их стенках конденсата – использовать ФуранФлекс (FuranFlex).

Подсоединение камина к дымоходу происходит напрямую, если дымоход отходит от камина вертикально. Или с помощью тройника, в тех случаях, когда существует наклонный, или горизонтальный участок трубы. Тройник надежно вмуровывается в стену или старый дымоход. Полимерный рукав заводится внутрь тройника, пропускается через дымоход, раздувается и застывает, превращаясь в термопласт с абсолютно гладкой внутренней поверхностью.

Этот способ подключения можно использовать с каминами любого типа, а также для труб любого размера и формы. Рукав ФуранФлекс (FuranFlex) — газоплотный по всей длине, не имеющий стыков, идеально защищает помещение от угарного газа.

Установка и подключение осуществляется специалистами, которые успешно закончили обучение на платформе ФуранФлекс (FuranFlex) Россия, и имеют сертификаты с допуском для данного вида работ. Каждый объект, на котором устанавливается ФуранФлекс (FuranFlex), фиксируется в общероссийском реестре и выдается талон с гарантией на 30 лет. Для проверки актуальности талона нужно перейти по этой ссылке.

Требования, предъявляемые к дымоходу для камина:

Устойчивость к коррозии и конденсату
Негорючий материал, устойчивый к температурным режимам до 800 градусов
Соответствие диаметра канала и мощности подключаемого прибора
Внутренняя поверхность должна быть гладкой для обеспечения лучшей тяги
Не допускается искривление трубы более одного метра на всю протяженность канала.

Всем этим требованиям соответствует материал ФуранФлекс (FuranFlex) RWV.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

можно ли строить, постройка своими руками

Камин в доме — мечта многих домовладельцев. О строительстве камина лучше подумать еще на стадии проектирования. Встроить камин в готовый и эксплуатируемый дом возможно, но дороже, сложнее, плюс стройка, когда уже дом эксплуатируется дом, добавляет шума, пыли и других неудобств. При постройке дома из газобетонных блоков камин и дымоход к нему сделать совсем не сложно, но как и при любых строительно-монтажных работах требуется знание особенностей технологии монтажа. В результате вы получите отлично функционирующий камин, который прослужит не один десяток лет, будет дарить тепло и комфорт.

Дымоход в доме из газобетона — конструктивный элемент отопительной системы, обеспечивающий правильное функционирование печи и/или камина. Главная задача дымохода — эффективное отведение продуктов сгорания из помещения на улицу.

Проектирование и монтаж дымоход для камина в доме из газобетона регламентирует СНиП III-Г.11-62 и другими регламентирующими документами. Нормативный документ устанавливает следующие требования к системам дымоудаления:

Минимальная длина дымохода — 5 м.

Сечение трубы — определяется путем расчета.

Для каждого камина, печи или котла требуется отдельный канал.

Скорость проточного воздуха внутри канала — 15-20 м/сек.

Максимальное количество поворотов канала — 3.

В зависимости от конструкции и времени строительства дымоход для камина в доме из газобетона может быть:

Внутренним. Устраивается внутри стены из газоблоков, проходит через все перекрытия. Выполняется на этапе строительства дома при возведении «коробки».

Наружным. Дымоотводящий канал, кроме начального участка, располагается вне дома параллельно одной из несущих стен. Такой способ устройства дымохода используется тогда, когда владельцы уже жилого дома решили сделать камин.

Дымоудаляющие каналы в доме из газобетонных блоков могут быть разной высоты, конфигурации, сечения. Но для всех конструкций действуют три основных требования: огнеупорность, создание нормальной тяги, препятствие образованию или попаданию влаги внутрь дымохода.

Газобетон — негорючий, но не огнеупорный материал, поэтому его использование для устройства каминов и дымоходов ограничено и имеет свои нюансы. Нельзя использовать газоблоки для кладки каминной топки и дымоотводящего канала. Зато газобетон, благодаря своей огнестойкости и теплопроводности, отлично подходит для кладки боковых стенок камина, для монтажа короба. В этом случае газобетонные блоки могут заменить традиционный керамический кирпич, и даже имеют в сравнении с ним ряд преимуществ:

высокая теплопроводность — камин будет отдавать в помещение максимум тепла;

простота кладки — газоблок укладывается значительно быстрее и проще кирпича;

низкая цена — 1 м³ газобетонных блоков обходится дешевле кирпича на 30%.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Газобетонные блоки легко режутся, поэтому камин может иметь любую форму, чего трудно достичь при использовании керамического кирпича.

Почему нельзя использовать стандартные газобетонные блоки D300-D600 для кладки дымохода? Причин несколько:

Коэффициент теплового расширения при температуре +400°С и выше у газобетона в 1.6 раз больше, чем у кирпича. Перепад температур будет разрушать структуру газоблока, что приведет к снижению прочности, образованию трещин, пропуску дыма в помещение.

Влажностная усадка более 5%. При резком подъеме температуры, а такое неизбежно при растапливании камина, усадка блоков достигает 5%. В результате в кладке увеличиваются швы, она теряет прочность, разрушается.

Выполняется кладка короба из стандартных блоков, а затем в готовый канал устанавливается сэндвич-труба либо стальная, либо комбинированная сталь-шамотная керамика (например, Керастар производства Шидель).

Основное требования к дымоходу в стене из газобетона — пожарная безопасность. Для ее обеспечения нужно правильно выбрать материал и рассчитать сечение дымоудаляющего канала. Пошаговая инструкция по устройству эффективного и безопасного дымохода из кирпича для камина в доме из газобетона:

Дымоходы из кирпича – это устаревшая, дорогая и неэффективная технология. И в доме из газобетона лучше не экспериментировать и не строить по такой сомнительной технологии. У кирпичного дымохода одни недостатки. Никаких преимуществ нет, и нет никаких условий и причин (ни качественных, ни экономических) и условий, когда их использование оправдано.

Только для справки приведу данные по видам кирпича для каминных дымоходов, которые раньше использовались:

ШКУ — шамотный огнеупорный. Выдерживает перепады температур от -50°С до +900°С. Это лучший выбор для домов, расположенных в северных регионах России.

ША или ШБ — шамотный с классом огнеупорности А или Б. Выдерживает температуру до +1400°С.

М — красный кирпич марок М75…М200. Также подходит для возведения дымоходов, выдерживает температуру до +500°С.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Кладка выполнялась не на обычный цементно-песчаный раствор, а на песчано-глиняный. Глина имеет коэффициент линейного расширения, который максимально близок к параметрам керамического кирпича. Соотношение глины к песку — 1:3 или 1:4 в зависимости от ее химического состава. Для упрощения кладочных работ можно использовать специальный клей для каминов. Герметики, применяемые для обработки швов и крепления гидроизоляции, теплоизоляции должны иметь рабочую температуру не менее +500°С. Главное, при кладочных работах не допустить попадания дождевой воды и размывания песчано-глиняного раствора.

Дымоход в доме из газобетона может располагаться в любой из несущих стен. При этом необходимо соблюдать нормы пожарной безопасности:

между деревянными элементами кровли и дымоходом должно быть расстояние не менее 15 см;

распушка (расширение в районе чердака) должна заканчиваться не менее чем за 8 см от перекрытия;

минимальное расстояние канала до конструкций из горючих материалов — не менее 50 см.

Самый простой способ кладки дымоотводящего канала – насадной. Первый ряд кирпичей укладывается наверх камина вокруг дымового отверстия. Далее ряды кладутся одинаково, в соответствии со схемой. При кладке распушки каждый следующий ряд выступает примерно на 2-3 см за периметр предыдущего.

Кладка начинается снизу вверх: от камина, через перекрытия, на крышу.

Высота дымоходной трубы выбирается с таким расчетом, чтобы она возвышалась над коньком крыши не менее чем на 0,5 м. При этом не стоит забывать, что по СНиП III-Г.11-62 протяженность дымохода должна быть не менее 5 м.

Сечение дымоотводящего канала зависит от размера и тепловой мощности камина:

менее 3,5 кВт — 140 х 140 мм;

от 3,5 до 5 кВт — 140 х 200 мм;

более 5 кВт — 200 х 250 мм.

Мощность каминной топки можно посмотреть в проектной документации. Толщина стенок дымохода составляет 120-140 мм.

Еще раз повторюсь. Данная информация приведена для справки и при современном строительстве используют более дешевые, но эффективные материалы – сэндвич-трубы (стальные, керамические) и трехслойные системы керамзитобетон-утеплитель-шамотный сердечник (по типу Schiedel).

Дымоход внутри газобетонной стены не нуждается в утеплении.

Только в случае, если дымоход проходит рядом с пожароопасными конструкциями – мебель корпусная, деревянные элементы отделки или стропильной системы, то в качестве противопожарных рассечек используются негорючие утеплители: минеральная или каменная вата, базальтоволокно. Нельзя использовать для теплоизоляции дымохода синтетические утеплители на основе пенопласта, полистирола, полиуретана.

Для защиты дымоходного канала на крыше от осадков и птиц используются различной формы колпаки, например, в форме шапки для Наполеона или в виде небольшой четырехскатной крыши. Пространство между выходом дымоходной труби и колпаком необходимо защитить сеткой. Если этого не сделать в этом месте могут свить гнездо птицы и при очередном включении камина случится пожар из-за подгоревшей яичницы или цыплят-табака. Мы в качестве колпаков используем современное решение – колпаки-жалюзи, которые выглядят эстетично и уже имеют защиту от птиц.

Как работает дымоход — Дымоходы 101

Фото: shutterstock.com

Почему Крис Крингл решил протиснуть свой внушительный обхват через один из самых узких и покрытых копотью проходов в доме? Ответ: кто, черт возьми, знает? Однако одно можно сказать наверняка. Для домовладельцев, у которых есть камин, безопасные и беззаботные вечера, проведенные у очага, зависят не только от правильного понимания того, как работает дымоход, но и от приверженности его обслуживанию.Вход Санты бывает двух типов:

Связано: Контрольный список для обслуживания камина

Построенные из кирпича или камня, традиционные каменные дымоходы включают топку (где горит дрова) в дополнение к дымоходу, который является вентиляционной шахтой. проходит через внутреннюю часть дымохода, от топки вверх через крышу. Вверху дымохода этого типа изображена корона для отпугивания животных и предотвращения повреждения водой.

Сборные дымоходы имеют топку и заглушку, но выходят они через простую трубу (а не через дымоход в дымоходе). По сравнению с традиционной установкой сборные дымоходы более доступны, но менее долговечны. Кроме того, их ремонт может быть затруднен, если комплектующие больше не доступны.

Фото: thechimneyguysma.com

Заслонки
Традиционные или сборные дымоходы оснащены заслонкой, то есть подвижной металлической пластиной. В открытом состоянии заслонка позволяет дыму от камина (вместе с теплом и вредными газами, такими как окись углерода) выходить из дома.Летом или холодными зимними ночами, когда вы не пользуетесь камином, заслонка закрывается, чтобы поддерживать комфортную температуру в помещении.

Стандартная заслонка горловины устанавливается над топкой и приводится в действие рукояткой, в то время как заслонка с верхним уплотнением устанавливается наверху дымохода. Последний открывается и закрывается с помощью цепи из нержавеющей стали, идущей вниз по дымоходу. В закрытом состоянии заслонка с верхним уплотнением выполняет двойную функцию, не только удерживая нагретый воздух, но и не позволяя животным и мусору (например. г., листья) и осадков.

Draft
Поднимающееся тепло создает воздушный поток, который уносит с собой тепло, дым и токсичные газы по восходящей траектории. Этот фундаментальный принцип конвекции, известный как вытяжка, предотвращает наполнение вашего дома дымом и опасными выхлопными газами. Обычно дымоходы большего размера создают более сильные сквозняки, но в любом случае устранение отложений креозота и других засоров в конечном итоге предохраняет от проблем с дымоходом.

Вкладыши дымохода
В некоторых штатах обязательно, вкладыши дымохода повышают уровень безопасности и эффективности дымоходов несколькими способами.Во-первых, они предотвращают перегрев горючих материалов, прилегающих к дымоходу. Во-вторых, они делают дымоход более устойчивым к коррозии, обычно вызываемой побочными продуктами горения древесины.

Существует три основных типа футеровки дымохода:

Глиняная плитка, обычно используемая в дымоходах из каменной кладки, недорога, но, как известно, раскалывается при сильном нагревании. Эти трещины необходимо заделать, поскольку они позволяют токсичным газам проникать в дом.
Особенно популярны сегодня у владельцев старых домов футеровки дымохода из нержавеющей стали или алюминия, потому что они легко устанавливаются даже в дымоходах, где уже существует старая облицовка.
Высокоэффективные, но трудоемкие (и, следовательно, более дорогие) монолитные футеровки представляют собой изделия из жаропрочного бетона, наносимого на стены дымохода или существующего дымохода.

Пожары в дымоходе
Без регулярной очистки в дымоходе может накапливаться легковоспламеняющееся вещество, известное как креозот, что сделает дымоход уязвимым для возгорания с высокой температурой. Горящий при температуре около 2000 ° F, огонь в дымоходе может распространяться за пределы самого дымохода и в другие, более легковоспламеняющиеся части дома.Хотя сборные дымоходы построены так, чтобы выдерживать очень высокие температуры, они могут быть настолько повреждены огнем, что потребуется их замена.

Содержание дымохода в чистоте предотвращает возгорание дома. По этой причине, если вы часто используете камин в своем доме, настоятельно рекомендуется ежегодно нанимать сертифицированного трубочиста. Многие домовладельцы не забывают записаться на прием, когда переводят часы вспять в середине осени.

Основные части дымохода

Дымоход и камин — важная часть вашей жизни, особенно в зимние месяцы.

Но что вы знаете о своем дымоходе?

Большинству людей будет трудно назвать все части дымохода, не говоря уже о том, чтобы объяснить, почему каждый компонент важен.

Прочтите, чтобы узнать, почему знание деталей камина и дымохода жизненно важно для безопасности вашего дома.

Почему важно знать детали камина и дымохода

Основная причина, по которой домовладельцам и арендаторам необходимо знать детали дымохода и камина, — это безопасность.В конце концов, вы имеете дело с огнем и дымом — двумя вещами, которые могут нанести вред вашему дому и вашему здоровью.

К счастью, когда вы знаете о различных частях дымохода и о том, как правильно за ними ухаживать, вы можете защитить свою семью и имущество.

Еще одна причина, по которой так важно знать больше о деталях кирпичного дымохода, заключается в том, что вы лучше понимаете, когда возникают проблемы. Это, в свою очередь, позволит вам решать проблемы на раннем этапе, тем самым сэкономив время и деньги, а также защитив свой дом.

Больше, чем кирпичи: 10 основных частей дымохода

Многие думают, что камин и дымоход — одно и то же. Собственно камин — это всего лишь одна составляющая. Есть много других частей дымохода, которые имеют решающее значение для безопасности и производительности вашего камина и дымохода. Вот детали дымохода, о которых вам нужно знать.

Кирпичи

Кирпичи — основа дымохода. Если они в плохом состоянии, ваша безопасность находится под угрозой, как и структурная целостность дымохода.По крайней мере, ваш камин не будет работать оптимально.

Другой риск, которому вы подвергаетесь, если ваши кирпичи повреждены, заключается в попадании влаги в ваш дом, что может привести к повреждению, а также появлению плесени и грибка.

Дымоход

Дымоход, хотя его часто путают, — это не то же самое, что его вкладыш. Дымоход представляет собой вертикальную трубу, через которую горючие материалы выходят из дома. По закону домовладельцы должны выстилать дымоход.

Вкладыш для дымохода

Вкладыш для дымохода ограничивает огонь в дымоходе, предотвращая его распространение по дому.Глиняная плитка — самая распространенная облицовка, поскольку она долговечна и экономична.

Вкладыши не универсальны, поэтому вам может потребоваться добавить новую облицовку, если вы устанавливаете новый камин. Подкладка должна подходить к прибору, иначе вы увеличите риск загрязнения помещения.

Вкладыши необходимо заменять, как только появляется трещина, даже если она небольшая. Пока облицовка не будет заменена, камин использовать нельзя.

Заглушка дымохода

Заглушка дымохода предотвращает попадание посторонних предметов в ваш дом, в том числе:

Заглушки дымохода также предотвращают возгорание на крыше, поскольку проволочная сетка действует как искрогаситель.

Заглушки для дымохода

Заглушки для заглушек устанавливаются поверх сборных дымоходов заводского изготовления и используются для закрытия отверстия дымохода. Покрытия Chase могут быть изготовлены из различных материалов, таких как:

Медь
Алюминий
Нержавеющая сталь
Оцинкованная сталь

Медь и нержавеющая сталь являются лучшим выбором из-за их долговечности. Алюминиевые крышки популярны, потому что они могут быть разных цветов.Крышки из оцинкованной стали — временное решение, поскольку они подвержены ржавчине.

Оклад дымохода

Оклад изготавливается из винила, алюминия, меди или стали и размещается там, где дымоход встречается с вашей крышей. Цель окладов дымохода — защитить дымоход, крышу и находящиеся ниже помещения от проникновения влаги и протечек.

Если вы хотите узнать больше о перекрытии дымохода, вы можете прочитать нашу запись в блоге здесь.

Корона дымохода

Корона дымохода, также известная как дымоход, представляет собой цементную плиту, которая покрывает верх дымохода.В то время как колпак дымохода закрывает отверстие дымохода, коронка закрывает всю верхнюю часть дымохода. Корона предотвращает попадание воды в дымоход.

Заслонка камина или заслонка горловины

Заслонки также называются заслонками горловины, поскольку они расположены в горловине дымохода над топкой.

Заслонка закрывает камин, когда он не используется, чтобы нагретый воздух в вашем доме не выходил через дымоход. Когда камин используется, убедитесь, что заслонка открыта, чтобы дым мог выходить в дымоход.

Уход за заслонкой важен для безопасной эксплуатации камина и дымохода. Если ваш демпфер сломан, он не позволит дыму выходить из вашего дома, если он застрял в закрытом положении, а в открытом — это может вызвать сквозняки.

Дымовая камера

Дымовая камера расположена между дымоходом и заслонкой. Дымовая камера сжимает побочные продукты сгорания, чтобы они могли выйти через дымоход, а не вернуться в ваш дом.

Компоненты камина

В состав камина входят:

Топка: Где на самом деле горит огонь
Очаг: Пол внутри камина
Камин: Теперь декоративная рамка вокруг камина, в средние века она служила улавливателем дыма.
Стеклянные двери: Стеклянные двери не только обеспечивают прекрасный вид на огонь, но и служат в качестве защитного барьера. камин
Зольник: Дверца в середине топки, позволяющая легко удалять золу
Зольник: Отсек в основании камина, собирающий золу
Дверца для чистки: Дверь в дымоходе за камином или снаружи дома, откуда можно убрать мусор

Есть вопросы по дымоходу? Спросите у своего трубочиста

Если вы обеспокоены тем, что части дымохода в вашем доме могут работать неправильно, обратитесь к эксперту. Трубочист может оценить безопасность и производительность вашего кирпичного камина и дымохода. Основываясь на своей оценке, они могут порекомендовать необходимый ремонт и помочь вам придерживаться регулярного графика технического обслуживания дымохода.

Интересно, в хорошем ли состоянии дымоход? Свяжитесь с нами сегодня , чтобы один из наших квалифицированных трубочистов оценил Ваш дымоход и камин.

Объяснение деталей камина и дымохода (со схемами и реальными изображениями)

Камины бывают разных размеров и форм.
и конструкции, поэтому я составил это руководство по компонентам камина,
объясните различные части камина и дымохода, которые можно найти в
твой дом.

Я также составил диаграмму, показывающую
различные части камина и дымохода со стороны, показывая вам
полная картина того, что происходит, когда у вас есть огонь в вашем традиционном открытом
камин.

У меня в доме два камина, один
из которых раньше была каминная топка, поэтому я также объяснил каждую часть
подробнее на примерах моих собственных каминов.

Части А
Схема камина

Ниже представлена схема типичного камина.
и дымоход:

На схеме показано расположение камина.
и дымоход обычно можно найти в доме, но поскольку все дома построены по-разному
расположение и дизайн вашего камина могут отличаться от показанных выше.Например, в моих открытых каминах нет заслонок от зольных ям.

Анатомия камина
(С этикеткой)

На изображениях ниже выделены части моего
собственные камины, расположенные в моей гостиной и на кухне, ясно показывая каждую часть
помечены для ясности.

Топка

Топка является основной частью
камин, в котором разводится огонь. Обычно это прямоугольная или квадратная форма,
и окружен огнеупорными материалами, такими как огнеупорный кирпич.

Топка в камине в моей гостиной
из кирпича, окрашенного в черный цвет, чтобы подходить к другим частям камина.

В основании топки очаг,
а в верхней части топки находится горловина дымохода, где заслонка может
можно найти в некоторых каминах.

Передняя часть топки называется
проем для камина, где иногда можно встретить стеклянные двери или
каминный экран будет расположен.

Очаг

Очаг находится в основании
камин.Он образует основание топки и простирается в комнату, как
пути длины и пути ширины. Это то, на чем построен огонь или на чем
каминная решетка размещена и помогает защитить пол вашего дома от
жар огня.

Очаг внутри топки иногда может
называться внутренним очагом, а платформа, которая простирается в
помещение можно назвать внешним очагом. Внешний очаг помогает защитить
комнату от любых раскаленных углей, которые плещутся от огня, а ширму можно
размещен на внешнем очаге, чтобы еще больше предотвратить попадание горячего внутрь
комната.

Как очаг должен иметь дело с высоким
температуры, поэтому его тоже нужно изготавливать из негорючих материалов.
Общие материалы, используемые в качестве очага, включают гранит, мрамор, камень, бетон, кирпич,
керамическая и карьерная плитка.

Требуются все камины на твердом топливе
иметь очаг, а размер и глубина очага должны соответствовать вашим
местные строительные нормы и правила.

У нас в доме два открытых камина,
и один из очагов сделан из гранита, а другой — из гранита.
из бетона.

Каминная ширма кладется на
очаг, чтобы предотвратить попадание горячих углей в комнату. Прочитайте больше
про каминные ширмы здесь.

Вы также можете прочитать мое полное руководство по очагам камина, включая примеры материалов, используемых в качестве очагов, и правила для размеров и глубины.

Лицо камина

Лицо камина расположено вокруг
проем камина и его часть торчит в комнату.

Подобно очагу и топке, это
также изготовлен из негорючего материала.Лицо камина в нашей гостиной
сделан из бетона; тот же материал использован для очага. Это было
покрашен в черный цвет в тон топки.

Обрамление камина можно найти на
камин вместо лица.

Объемный

Облицовка камина аналогична лицевой
камина, но обычно это скорее декоративный элемент. Это можно найти
вокруг проема камина, но не всегда бывает негорючим
материал, как лицо камина.

До косметического ремонта на нашей кухне здесь
газовая вставка в кухонном камине с деревянной окантовкой камина. Я
так как вынули камин и газовую каминную топку, но вы можете
фотографии того, как выглядит наш деревянный камин, смотрите ниже.

Чтобы узнать больше об облицовке камина, а также посмотреть, как они выглядят сзади, нажмите здесь.

Задняя панель

Задняя стенка камина расположена между
проем камина и его окружение.Его можно использовать для дополнения
внешний вид очага для улучшения дизайна камина.

Вот изображение чугунной задней панели
Я снял с кухни камин:

Более подробно, как выглядит задняя панель, можно посмотреть здесь.

Каминная доска

Каминная полка находится наверху
камин вокруг, или верхняя часть открытого камина.

В каминной полке имеется полка, на которой
можно разместить украшения и другие предметы, но иногда они могут помочь предотвратить
дым от костра попадает в комнату.

Камин в нашей гостиной сделан из
бетон, а камин камина я убрал с нашей кухни
изготовлен из дерева.

Перемычка

Перемычка находится в верхней части
топка, между горлом дымохода и окантовкой камина. Его основной
предназначение является конструктивным и помогает распределить нагрузку дымохода на
стороны камина.

Вот как выглядит перемычка в нашем
гостиная с камином.

Горло дымохода

Горловина дымохода находится на
пересечение дымохода и камина, у основания дымохода
и вверху топки.

Ниже приведена фотография, на которой я смотрю в горловину дымохода от камина в нашей гостиной.

Во многих каминах можно встретить заслонку
расположен в горловине дымохода.

Демпфер

Если в камине есть заслонка, обычно
находится в горловине дымохода, но также может быть найден в
очень наверху.

Амортизатор горловины — пластина, сделанная из огня.
прочный материал, такой как металл или керамика, который находится прямо над топкой,
покрывая всю внутреннюю площадь дымохода.

Заслонка горловины открывается вручную или
закрывается с помощью ручки или рычага и помогает предотвратить потерю теплого воздуха из
дома, когда камин не используется. Его также можно использовать для уменьшения
тянуть на камин из дымохода, закрыв его.

Если у вас установлен верхний демпфер,
расположен в верхней части дымохода, скорее всего, у вас будет свисающая цепь
вниз в камин, который можно использовать для открытия и закрытия заслонки.

Заслонка должна быть открыта до возникновения пожара.
или дым пойдет в дом, а не в трубу.

Для получения дополнительной информации о каминных заслонках я собрал полное руководство по заслонкам прямо здесь.
