Термостат: устройство, принцип работы, неисправности

Термостат является элементом системы охлаждения автомобиля, отвечающим за распределение теплового баланса охлаждающей жидкости. В статье подробно рассмотрим принцип работы, устройство, а также виды механизмов, использующихся в конструкции современных автомобилей.

Принцип работы термостата

Простейшая система охлаждения двигателя состоит из малого и большого кругов циркуляции охлаждающей жидкости (ОЖ). Циркуляция в малом кругу, именуемом рубашкой охлаждения двигателя, способствует быстрому выходу двигателя в режим рабочей температуры. При повышении температуры термостат соединяет «рубашку» с основным радиатором системы охлаждения, при этом антифриз начинает циркулировать по большому кругу, поступая в бачок ОЖ уже охлажденной.

Термостат отвечает за перераспределение потока охлаждающей жидкости, что позволяет ускорить прогрев двигателя и дальнейшее поддержание оптимального температурного диапазона.

Термостат является термочувствительным клапаном, так как его принцип работы основан на свойстве изменения линейных размеров формы тела при изменении его температуры. В качестве наполнителя, расширяющегося при нагреве, использует смесь гранулированного воска и меди. Именно «твердый» наполнитель используется в конструкции современных механических термостатов.

Устройство

Конструктивно механизм состоит из следующих элементов.

В начале работы двигателя клапан термостата находится в закрытом положении – тарелка основного клапана плотно прижата к корпусу возвратной пружиной. Забор ОЖ через радиатор перекрыт, открытый перепускной клапан позволяет жидкости циркулировать по малому контору. При повышении температуры термоэлемент начинает расплавляться. Увеличение в объеме создает давление на корпус основного клапана, заставляя его преодолевать усилие возвратной пружины и перемещаться в направлении входного патрубка. Перемещения провоцирует закрытие перепускным клапаном магистрали от двигателя и открытия магистрали от радиатора. Таким образом, выходной патрубок (к насосу) сочленяется с входным патрубком №7 (от радиатора).

Температура открытия термостата зависит от состава наполнителя. В среднем термостат начинает открываться при температуре 80-90ºС, полное открытие достигается при температуре 95-105ºС. Точные показатели можно узнать в технической документации к автомобилю; часто температура открытия указывается непосредственно на корпусе изделия. Для наглядного представления принципа работы предлагаем посмотреть видео работы термочувствительного клапана.

Виды

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

Неисправности

Устранения последствий перегрева двигателя часто требуют немалых финансовых вложений. У механического термостата может быть всего 2 поломки:

• движение клапана с подклиниванием. В таком случае замедляется его быстродействие. Причина может быть в механическом износе элементов либо образовании на поверхности штока налета. К образованию налета, продуктов коррозии приводит некачественный антифриз, использование в качестве ОЖ воды, смешивание несовместимых по составу жидкостей;
• заклинивание термостата в одном из положений. Если клапан замирает в открытом положении, ОЖ постоянно циркулирует по большому кругу, что значительно увеличивает время прогрева двигателя и салона автомобиля. Заклинивание в закрытом положении обязательно приведет к перегреву двигателя, так как ОЖ не охлаждается в радиаторе набегающим потоком воздуха.

Кроме неисправностей, характерных для механических термочувствительных клапанов, в электронных термостатах возможны проблемы с питанием нагревательного элемента, подтекание ОЖ в месте прилегания корпуса к блоку двигателя. Учитывая специфику каждого из видов механизмов и условий эксплуатации, предречь ресурс термостата довольно сложно. Можно встретить утверждения о необходимости профилактической замены каждые 100 тыс.км. либо 5 лет эксплуатации, но в то же время практика знает случаи, когда механические термостаты служили более 10 лет.

Устройство и принцип работы термостата

Термостат системы охлаждения двигателя представляет собой устройство в виде клапана, реагирующее на температуру охлаждающей жидкости. Он позволяет автоматически поддерживать заданный тепловой режим работы мотора за счет направления потока жидкости по большому или малому кругу циркуляции. Это необходимо, чтобы двигатель при запуске разогревался быстрее, а при выходе на заданную температуру работы сохранял ее постоянной.

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой – всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Устройство термостата

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) – располагается внутри цилиндра.
• Клапан малого круга – перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Если охлаждающая жидкость будет сразу циркулировать в большом контуре, прогрев двигателя станет более длительным, а в условиях пониженных температур окружающей среды может совсем не произойти.

На заметку автомобилистам. Двигатель прогреется значительно быстрее, если выключить печку. Потом ее можно будет снова включить.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Основные виды термостатов

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный – классическая конструкция.
• Двухступенчатый – это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный – в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая – малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) – представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

В двухконтурных системах охлаждения современных двигателей типа TSI устанавливается два термостата.

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение – более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Как проверить исправность термостата

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

• Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

В любом автомобиле с двигателем внутреннего сгорания конструктивно предусмотрена система охлаждения. Нормальную работу системы в определённом температурном диапазоне обеспечивает термостат. Термостат является очень важным узлом двигателя, и потому требует к себе особого внимания.

Назначение термостата.

Термостат предназначен для распределения потока охлаждающей жидкости в системе охлаждения двигателя внутреннего сгорания. Его работа заключается в разделении системы охлаждения на два контура. Один контур считается малым, и включает в себя рубашку охлаждения двигателя и радиатор отопления салона автомобиля. Большой контур, помимо двигателя и отопления салона, включает в себя основной радиатор, который предназначен для охлаждения жидкости, направленной в него через термостат.

При холодном двигателе термостат полностью закрыт и жидкость циркулирует только по малому контуру. Это обеспечивает более быстрый прогрев холодного двигателя до рабочей температуры, что уменьшает время прогрева и положительно влияет на уровень расхода топлива и износ деталей.

Когда двигатель набирает рабочую температуру, начинает срабатывать термостат. По мере повышения значения температуры охлаждающей жидкости термостат постепенно открывает ей доступ к радиатору для охлаждения. При охлаждении жидкости термостат постепенно прикрывается, уменьшая её доступ к радиатору. Таким образом, термостат поддерживает значение температуры охлаждающей жидкости в определённом диапазоне.

Устройство и принцип работы простого автомобильного термостата.

В зависимости от марки автомобиля и типа двигателя конструкция термостатов может незначительно отличаться. Однако, на примере самого распространённого термостата с восковым наполнителем можно описать его устройство.

Любой термостат этого типа состоит из следующих основных деталей: цилиндр с наполнителем, клапан, толкатель клапана и пружина.

Цилиндр с наполнителем представляет из себя герметичную ёмкость небольшого размера. Ёмкость заполнена специальным гранулированным воском с добавлением меди. Воск при изменении значения температуры имеет свойство изменяться в объёме. При повышении окружающей температуры воск расплавляется и расширяется. При снижении температуры наоборот — уменьшается в объёме. Медь добавляется в воск для увеличения теплообмена, так как этот металл обладает повышенной теплопроводностью.

Клапан термостата физически соединён с восковым цилиндром с помощью толкающего штока. При повышении температуры и расширению наполнителя клапан, толкаемый штоком, открывается и пропускает охлаждающую жидкость в большой контур. Пружина термостата предназначена для возвращения клапана в исходное положение при понижении температуры охлаждающей жидкости и уменьшении в объёме наполнителя.

Термостат работает таким образом, что чем выше температура охлаждающей жидкости, тем сильнее воск увеличивается в объёме и тем сильнее открывается клапан. Таким образом, при более сильном прогреве жидкости, клапан открывается сильнее и пропускает больший её объём к охлаждающему радиатору.

Разновидности термостатов.

Поскольку термостат был изобретён очень давно, то его конструкция постоянно изменялась и усовершенствовалась. На сегодняшний день на автомобилях применяются следующие три типа термостатов: одно-клапанные, двух-клапанные и термостаты с электронным управлением.

Конструкция одно-клапанного термостата описана выше. Двух-клапанный термостат конструктивно схожий с простым одно-клапанным. На двух-клапанном помимо основного перекрывающего клапана дополнительно установлен малый клапан, который физически соединён с основным. Такие термостаты применяются в тех двигателях, в которых система охлаждения работает при повышенном давлении. В этом случае, усилия расширения наполнителя бывает недостаточно, чтобы преодолеть давление в системе и открыть основной клапан. Малый клапан имеет намного меньшую площадь поверхности, и за счёт этого легко преодолевает сопротивление жидкости. Поскольку оба клапана соединены между собой, то малый клапан тянет за собой основной, таким образом открывая для охлаждающей жидкости доступ к основному радиатору.

Термостаты с двумя клапанами применяются в основном на отечественных моделях грузовиков и на некоторых легковых автомобилях. Термостаты с электронным управлением применяются на дорогих автомобилях для повышения эффективности и точности их работы.

Основные неисправности термостата и методы их обнаружения.

В большинстве случаев термостат при поломке не подлежит ремонту и заменяется на новый.

Признаками выхода из строя термостата являются нарушения температурного режима двигателя. При прогревании и работе двигателя температура поднимается очень долго не достигая рабочего значения. Или наоборот, двигатель перегревается в короткие сроки своей работы. В первом случае, если всё остальное в системе охлаждения находится в рабочем состоянии, термостат заклинило в открытом положении, в результате чего охлаждающая жидкость постоянно циркулирует по большому контуру не успевая прогреваться до нормальной температуры. Если двигатель очень быстро перегревается во время работы, то термостат скорее всего заклинило в закрытом положении и потому жидкость постоянно циркулирует по малому контуру, что непременно приводит к перегреву двигателя.

Для проверки термостата его необходимо извлечь из автомобиля и опустить в ёмкость с водой. Далее вода нагревается. Если в закипевшей воде клапан термостата никак не реагирует, то он неисправен и подлежит замене. Если этот тест прошёл успешно и термостат функционирует, то причиной перегрева двигателя скорее всего является засорённая система охлаждения.

Термостат появился в конструкции двигателя почти одновременно с появлением первых автомобилей и до сих пор с успехом используется. Замены ему пока что не придумали, ведь со своим назначением он справляется в полной мере.

Приборы и механизмы жидкостной системы охлаждения

Термостат

Назначение и особенности конструкции термостатов

Термостат автоматически поддерживает необходимую температуру жидкости в системе охлаждения и позволяет быстро прогреть холодный двигатель после запуска.

По конструкции термостаты бывают жидкостные (сильфонные) и с твердым наполнителем, а также одноклапанные, двухклапанные и двухступенчатые.
Кроме того, термостаты бывают с электронным управлением посредством следящего термодатчика и бортового компьютера, при этом конструктивное исполнение механической части таких термостатов может быть различной.

Чаще всего термостат устанавливается на пути движения охлаждающей жидкости — либо перед верхним патрубком рубашки охлаждения двигателя, либо перед жидкостным насосом (помпой).

Одноклапанные термостаты полностью ограничивают поток жидкости, а двухклапанные могут распределять поток жидкости между большим кругом (циркуляция через радиатор) и малым кругом (циркуляция только внутри рубашки охлаждения).

Устройство и работа сильфонного термостата

Жидкостный (сильфонный) термостат ( рис. 1, а ) состоит из корпуса 7 с окнами, гофрированного баллона 2, заполненного легкоиспаряющейся жидкостью, в качестве которой обычно используется смесь 2/3 дистиллированной воды и 1/3 этилового спирта, а также клапана 5.
К верхней части баллона припаян шток 3 с клапаном, нижняя часть баллона жестко соединена с кронштейном 8 корпуса термостата. Шток может перемещаться в направляющей корпуса, открывая и закрывая при этом клапан.

Если жидкость в сильфоне холодная, испарение этилового спирта не происходит, и избыточное давление в баллоне отсутствует. Клапан, пропускающий охлаждающую жидкость к радиатору при этом закрыт.
По мере прогрева охлаждающей жидкости нагревается и баллон со смесью воды и спирта, при этом спирт начинает интенсивно испаряться, поднимая давление в баллоне. Сильфон начинает расширяться в длину, воздействует на шток и открывает клапан, после чего жидкость начинает циркулировать по большому кругу через радиатор.
Клапан начинает открываться при температуре охлаждающей жидкости 70…80 ˚С, и полностью открывается при температуре 85…95 ˚С.

Устройство и работа термостата с твердым наполнителем

Сильфон (баллон) жидкостного термостата является его слабым элементом – на тонкой гофрированной оболочке часто возникают микротрещины, приводящие к его разгерметизации и отказу. По этой причине на современных автомобилях чаще применяются твердотельные термостаты, основным рабочим элементом которых являются цилиндрические капсулы, заполненные твердым наполнителем, в качестве которого обычно используется кристаллический (гранулированный) нефтяной воск (церезин) в смеси с медными, графитовыми, алюминиевыми опилками или пудрой. Это вещество способно значительно расширяться при нагревании, когда переходит из твердого состояния в жидкое. Капсула с термочувствительным веществом закрыта резиновой мембраной-буфером, соединенной со штоком, управляющим клапаном термостата.

Когда воск плавится или подобное термочувствительное вещество начинает плавиться, из капсулы выдавливается шток, открывая клапан термостата, и пропуская охлаждающую жидкость к радиатору. При охлаждении двигателя, например, после его остановки, воск возвращается в твердое агрегатное состояние, уменьшаясь в объеме. При этом шток, управляющий клапаном термостата, возвращается в исходное положение, перекрывая большой круг системы охлаждения.

Работа термостата с твердым наполнителем представлена на рис. 1, б . К корпусу 7 термостата пружиной 13 постоянно прижимается клапан 5, шарнирно соединенный со штоком 3. Шток опирается на резиновую мембрану 11, которая зажата баллоном 9 и направляющей втулкой. Пока двигатель не прогрет, наполнитель (церезин) находится в твердом состоянии и клапан термостата закрыт. При достижении температуры охлаждающей жидкости 70 ˚С церезин плавится и объем его увеличивается. При этом он нажимает на мембрану, она прогибается вверх и давит на буфер 13 на шток, который поворачивает клапан 5, вследствие чего охлаждающая жидкость поступает в радиатор.

При снижении температуры охлаждающей жидкости объем церезина уменьшается и клапан термостата под действием возвратной пружины закрывается.

Общим недостатком термостатов с термочувствительными наполнителями является прерывание циркуляции жидкости через радиатор при низкой температуре окружающей среды (например, зимой), когда двигатель еще не прогрет.
В случае заполнения системы охлаждения водой это может привести к ее замерзанию в нижнем бачке или трубках сердцевины радиатора, и вывести его из строя. Замерзание воды может произойти и в нижнем резиновом патрубке – он становится твердым на ощупь. Двигатель при этом может быстро перегреться, поскольку циркуляция воды по малому кругу не обеспечивает надлежащее охлаждение деталей.
Поэтому в системах охлаждения двигателей с термостатами в зимнее время года желательно использовать низкозамерзающие жидкости или утеплять радиатор. Если же вода, все-таки, замерзла в системе, автомобиль необходимо срочно поместить в теплый гараж или проливать замерзшие участки системы охлаждения кипятком.

Электронный термостат

Наиболее современным видом этого устройства, является термостат с электронным управлением. С помощью электронной системы управления обеспечивается наиболее оптимальный процесс охлаждения двигателя, при этом конструкция может работать как в автоматическом, так и в ручном режиме.
Термостаты с электронным управлением устанавливаются на современных легковых автомобилях оборудованных бортовым компьютером, работающим под управлением программы, следящей, в том числе, и за термостатом.

На некоторых двигателях, могут устанавливаться два термостата. Такая конструкция часто применяется в двигателях, оснащенных двойной системой охлаждения, при этом один из термостатов следит за подогревом термочувствительного элемента, другой осуществляет слежение за температурой охлаждающей жидкости.

Термостат — очень важная деталь системы охлаждения, и его неисправность может привести к отказу двигателя из-за перегрева. В случае если термостат по каким-либо причинам вышел из строя при закрытом положении клапана, охлаждающая жидкость не попадает в радиатор и циркулирует по малому кругу, нагреваясь все сильнее.
Поломка термостата при открытом положении клапана менее опасна – она может привести лишь к недостаточному прогреву двигателя во время работы.
Наиболее частой причиной отказа термостата является коррозия его деталей, приводящая к их заклиниванию.
Электронный термостат чаще всего ломается из-за неправильной работы двигателя и при слишком частых запусках и остановках.

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

Как проверить термостат не снимая с машины самому?

Провести тест с помещением в подогретую жидкость. Ниже мы подробно расскажем, как довольно точно проверить термостат в домашних условиях.

СТОИТ ЛИ ПРОВЕРЯТЬ, НЕ СНИМАЯ С МАШИНЫ?

Преимущество диагностики по степени нагрева патрубка в том, что можно проверить термостат, не снимая с автомобиля. Но в отличие от теста в домашних условиях, метод не позволяет точно оценить температуру открытия и скорость срабатывания.

Контролируя степень нагрева жидкости, вы можете несколько раз подряд сымитировать смену режимов охлаждения и прогрева двигателя. Коварство неисправностей в том, что они могут проявлять себя периодически. Поэтому при серьезных подозрениях на неправильную работу термостата мы рекомендуем проверять его только тестом в домашних условиях.

ПРИЗНАКИ И ПОСЛЕДСТВИЯ НЕИСПРАВНОСТИ

К каким последствиям стоит готовиться, если не удалось вовремя проверить работоспособность термостата?

• Плохая работа отопителя салона автомобиля. Если клапан заклинивает в открытом состоянии, ОЖ постоянно циркулирует по большому контуру. Охлаждение радиатора потоком набегающего воздуха и общее увеличение площади поверхности, отдающей тепло, приводит к постоянному недогреву двигателя. Из-за этого не только плохо греет печка, но и падает мощность, увеличивается расход топлива.
• Перегрев мотора. Краткосрочное превышение рабочей температуры может привести лишь к перегреву поршневых колец, из-за которого утрачивается их упругость. Впоследствии это приведет к потере компрессии и повышенному расходу масла. Долгая работа в режиме перегрева чревата пробоем прокладки ГБЦ, температурной деформацией ГБЦ, потерей эластичности маслосъемных колпачков, задирами цилиндропоршневой группы. Как вы понимаете, гораздо проще своими руками проверить термостат, нежели оплачивать капитальный ремонт двигателя. Если крышка расширительного бачка неисправна либо не справится с повышенным давлением в системе охлаждения, может треснуть бачок, нарушится целостность радиатора в поврежденных ранее местах.

ДИАГНОСТИКА В ДОМАШНИХ УСЛОВИЯХ

Для проверки поместите термостат в емкость, после чего залейте его корпус кипятком. Если устройство исправно, клапан должен практически сразу начать открываться. Когда температура воды снизится, возвратная пружина вернет клапан в исходное положение.

Чтобы наиболее точно проверить термостат, поместите емкость с погруженным в воду термоклапаном на нагреватель. С помощью термометра проверьте, по достижению какой температуры клапан начинает открываться. Рабочий температурный диапазон термостата можно узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто производители указывают эту информацию непосредственно на корпусе термостата.

РЕСУРС

Механический термостат – крайне надежная деталь автомобиля, в которой практически нечему изнашиваться. Выходит он из строя лишь вследствие естественного износа трущихся частей стержня клапана, направляющей. Спрогнозировать пробег автомобиля, на котором потребуется замена, крайне сложно, но зачастую это происходит не ранее 150-200 тыс. км.

Гораздо чаще выходят из строя термостаты с электронным управлением. При этом неисправность может быть как в нагревательном элементе, так и в цепи управления от электронного блока управления двигателем (ЭБУ).

Использование некачественной охлаждающей жидкости, езда на воде, значительно ускоряют механический износ. Коррозии, отложения, накипь замедляют быстродействие клапана и могут стать причиной заклиниваний в открытом/закрытом положении.

Если проверка работоспособности термостата потребовалась после применения герметика для устранения течи радиатора, возможно, причина неисправности именно в составе. На фото наглядный пример того, чем чревато использование ремонтных составов для системы охлаждения.

ЭЛЕКТРОННЫЙ ТЕРМОСТАТ

Устройство системы охлаждения с электронным управлением на автомобилях Volkswagen, Skoda, Audi предполагает наличие нагревателя, встроенного в чувствительный элемент клапана термостата. На определенных режимах работы двигателя нагреватель используется для ускоренного открытия термостата.

Система самодиагностика способна во многих случаях определять характер неисправности и отображать его в коде ошибке. С помощью диагностического оборудования можно проверить работоспособность системы, не снимая термостат с автомобиля. Считав код неисправности после появления на приборной панели «Check Engine», вы можете увидеть:

• обрыв цепи;
• короткое замыкание на массу;
• КЗ на +.

Косвенно проверить работоспособность нагревательного элемента можно, измерив его сопротивление. Обычно это значение в пределах 12-15 Ом, но перед проверкой лучше уточнить нормальное сопротивление конкретной модели электронного термостата.

Если вы знаете, как пользоваться мультиметром, то сможете проверить нагреватель в домашних условиях. Бесконечное сопротивление будет свидетельствовать об обрыве нагревателя. Также в режиме измерения сопротивления можно проверить целостность проводов цепи управления. ЭБУ управляет нагревателем с помощью ШИМ-сигнала, поэтому без осциллографа в домашних условиях проверить сигнал не получится.

Термостат системы охлаждения двигателя.

Приборы и механизмы жидкостной системы охлаждения

Термостат



Назначение и особенности конструкции термостатов

Термостат автоматически поддерживает необходимую температуру жидкости в системе охлаждения и позволяет быстро прогреть холодный двигатель после запуска.

По конструкции термостаты бывают жидкостные (сильфонные) и с твердым наполнителем, а также одноклапанные, двухклапанные и двухступенчатые.

Кроме того, термостаты бывают с электронным управлением посредством следящего термодатчика и бортового компьютера, при этом конструктивное исполнение механической части таких термостатов может быть различной.

Чаще всего термостат устанавливается на пути движения охлаждающей жидкости — либо перед верхним патрубком рубашки охлаждения двигателя, либо перед жидкостным насосом (помпой).

Одноклапанные термостаты полностью ограничивают поток жидкости, а двухклапанные могут распределять поток жидкости между большим кругом (циркуляция через радиатор) и малым кругом (циркуляция только внутри рубашки охлаждения).

Устройство и работа сильфонного термостата

Жидкостный (сильфонный) термостат (рис. 1, а) состоит из корпуса 7 с окнами, гофрированного баллона 2, заполненного легкоиспаряющейся жидкостью, в качестве которой обычно используется смесь 2/3 дистиллированной воды и 1/3 этилового спирта, а также клапана 5.

К верхней части баллона припаян шток 3 с клапаном, нижняя часть баллона жестко соединена с кронштейном 8 корпуса термостата. Шток может перемещаться в направляющей корпуса, открывая и закрывая при этом клапан.

Если жидкость в сильфоне холодная, испарение этилового спирта не происходит, и избыточное давление в баллоне отсутствует. Клапан, пропускающий охлаждающую жидкость к радиатору при этом закрыт.

По мере прогрева охлаждающей жидкости нагревается и баллон со смесью воды и спирта, при этом спирт начинает интенсивно испаряться, поднимая давление в баллоне. Сильфон начинает расширяться в длину, воздействует на шток и открывает клапан, после чего жидкость начинает циркулировать по большому кругу через радиатор.

Клапан начинает открываться при температуре охлаждающей жидкости 70…80 ˚С, и полностью открывается при температуре 85…95 ˚С.

Устройство и работа термостата с твердым наполнителем

Сильфон (баллон) жидкостного термостата является его слабым элементом – на тонкой гофрированной оболочке часто возникают микротрещины, приводящие к его разгерметизации и отказу. По этой причине на современных автомобилях чаще применяются твердотельные термостаты, основным рабочим элементом которых являются цилиндрические капсулы, заполненные твердым наполнителем, в качестве которого обычно используется кристаллический (гранулированный) нефтяной воск (церезин) в смеси с медными, графитовыми, алюминиевыми опилками или пудрой. Это вещество способно значительно расширяться при нагревании, когда переходит из твердого состояния в жидкое.
Капсула с термочувствительным веществом закрыта резиновой мембраной-буфером, соединенной со штоком, управляющим клапаном термостата.

Когда воск плавится или подобное термочувствительное вещество начинает плавиться, из капсулы выдавливается шток, открывая клапан термостата, и пропуская охлаждающую жидкость к радиатору. При охлаждении двигателя, например, после его остановки, воск возвращается в твердое агрегатное состояние, уменьшаясь в объеме. При этом шток, управляющий клапаном термостата, возвращается в исходное положение, перекрывая большой круг системы охлаждения.

Работа термостата с твердым наполнителем представлена на рис. 1, б. К корпусу 7 термостата пружиной 13 постоянно прижимается клапан 5, шарнирно соединенный со штоком 3. Шток опирается на резиновую мембрану 11, которая зажата баллоном 9 и направляющей втулкой. Пока двигатель не прогрет, наполнитель (церезин) находится в твердом состоянии и клапан термостата закрыт. При достижении температуры охлаждающей жидкости 70 ˚С церезин плавится и объем его увеличивается. При этом он нажимает на мембрану, она прогибается вверх и давит на буфер 13 на шток, который поворачивает клапан 5, вследствие чего охлаждающая жидкость поступает в радиатор.

При снижении температуры охлаждающей жидкости объем церезина уменьшается и клапан термостата под действием возвратной пружины закрывается.



Общим недостатком термостатов с термочувствительными наполнителями является прерывание циркуляции жидкости через радиатор при низкой температуре окружающей среды (например, зимой), когда двигатель еще не прогрет.

В случае заполнения системы охлаждения водой это может привести к ее замерзанию в нижнем бачке или трубках сердцевины радиатора, и вывести его из строя. Замерзание воды может произойти и в нижнем резиновом патрубке – он становится твердым на ощупь. Двигатель при этом может быстро перегреться, поскольку циркуляция воды по малому кругу не обеспечивает надлежащее охлаждение деталей.

Поэтому в системах охлаждения двигателей с термостатами в зимнее время года желательно использовать низкозамерзающие жидкости или утеплять радиатор. Если же вода, все-таки, замерзла в системе, автомобиль необходимо срочно поместить в теплый гараж или проливать замерзшие участки системы охлаждения кипятком.

Электронный термостат

Наиболее современным видом этого устройства, является термостат с электронным управлением. С помощью электронной системы управления обеспечивается наиболее оптимальный процесс охлаждения двигателя, при этом конструкция может работать как в автоматическом, так и в ручном режиме.

Термостаты с электронным управлением устанавливаются на современных легковых автомобилях оборудованных бортовым компьютером, работающим под управлением программы, следящей, в том числе, и за термостатом.

На некоторых двигателях, могут устанавливаться два термостата. Такая конструкция часто применяется в двигателях, оснащенных двойной системой охлаждения, при этом один из термостатов следит за подогревом термочувствительного элемента, другой осуществляет слежение за температурой охлаждающей жидкости.

***

Термостат — очень важная деталь системы охлаждения, и его неисправность может привести к отказу двигателя из-за перегрева. В случае если термостат по каким-либо причинам вышел из строя при закрытом положении клапана, охлаждающая жидкость не попадает в радиатор и циркулирует по малому кругу, нагреваясь все сильнее.

Поломка термостата при открытом положении клапана менее опасна – она может привести лишь к недостаточному прогреву двигателя во время работы.

Наиболее частой причиной отказа термостата является коррозия его деталей, приводящая к их заклиниванию.

Электронный термостат чаще всего ломается из-за неправильной работы двигателя и при слишком частых запусках и остановках.

***

Предпусковой подогрев двигателя



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Термостат с электронным управлением MAHLE для легковых автомобилей »

Анатомию современного двигателя невозможно представить без термостата – важного звена в системе охлаждения. Автомобильный термостат полностью контролирует температуру мотора, позволяя прогреваться до нужной температуры, и в то же время защищая от перегрева.

В век инновационных технологий обычные автомобильные термостаты остались далеко в прошлом. MAHLE представляет новинку – термостат с электронным управлением c каталожным номером TM 41 105, который устанавливается в автомобили Chevrolet Aveo, Cruze, Orlando, Trax; Opel Astra, Insignia, Meriva, Mokka, Signum, Vectra и Zafira.

Главные преимущества такого термостата, поставляемого брендами MAHLE Original и Behr, заключаются в снижении выброса выхлопных газов и расхода топлива. Электронный блок управления постоянно регулирует температуру двигателя, снижая ее, когда это необходимо.

Компания MAHLE является международным экспертом по системам управления температурным режимом (автомобильные кондиционеры и системы охлаждения двигателей), а также многолетним партнером автопроизводителей в области разработок и серийных поставок.

Вместе с MAHLE Original и Behr Вы можете быть уверены в высочайшем качестве и исключительной функциональности производимых компонентов!

• Концерн MAHLE начал историю своего существования в 1920 году и за более чем 90 лет развития достиг уровня производителя и поставщика оригинальных компонентов с мировым именем. В настоящее время концерн насчитывает 75 000 человек, 170 производств с годовым оборотом более 11 миллиардов евро.
• MAHLE присутствует как поставщик у всех  глобальных производителей автомобилей и двигателей, предлагает свободному рынку запасных частей широчайшую линейку деталей для легковых, грузовых автомобилей, судовых, мотоциклетных и малых двигателей.
• MAHLE Aftermarket – подразделение концерна, отвечающее за сбыт продукции MAHLE на свободном рынке запасных частей, насчитывающее 25 представительств во всем мире. MAHLE Aftermarket развивает и распространяет такие торговые марки MAHLE,  как

MAHLE Original ©, KNECHT ©, CLEVITE ©, BEHR ©, IZUMI ©

• В 2014 году было открыто российское подразделение компании MAHLE Aftermarket – ООО «МАЛЕ РУС», которое организовывает поставку, распространение и продвижение продукции MAHLE Aftermarket на рынке стран таможенного союза – России, Беларуси и Казахстана, а также обеспечивает послепродажное сервисное и гарантийное обслуживание.

Ассортимент продукции MAHLE включает в себя детали двигателя, фильтры и фильтрующие элементы, термостаты, турбокомпрессоры,  профессиональные установки по обслуживанию систем автомобиля, стартеры, генераторы.

www.mahle—aftermarket.com

Термостат для автомобиля, его виды и особенности

Одной с ключевых функций термостата представляется сохранение температуры жидкости для охлаждения на установленном уровне. Устройство разработано подобным способом, что покуда мотор еще не нагрелся, передвижение тосола исполняется согласно небольшому кольцу, проходя лишь по рубашке охлаждения и радиатору в салоне. Если степень температуры подымается до необходимой значимости, механизм термостата открывает допуск жидкости с целью ее прохождения по большому кругу, который вступает в главный теплообменник. Вследствие данным операциям жидкость вначале охлаждается самостоятельно, а после охлаждает мотор, так кругооборот повторяется непрерывно, пока функционирует двигатель авто.

Понятие «термостат»

Этот механизм предназначен с целью регулировки стабильной степени температуры. Процесс поддерживания требуемого градуса совершается вследствие применения терморегуляторов либо использования переходов с различных фаз. Для того чтобы через этот аппарат не совершалась утечка холода или тепла, его в основной массе ситуаций капитально теплоизолирующий. Правда, в отдельных модификациях автомобилей ставят не термостойкие термостаты, а их восковой наполнитель довольно хорошо справляется с наименьшей температурной отдачей.

Если расценивать подобные механизмы в режимах термодинамики, то они обладают такой высокой теплоемкостью, что прибывающая к ним теплота не вызывает перемены температуры термостата.

Технические параметры конструкции автомобильных термостатов

В первую очередь нужно отметить, что функция охлаждения двигателя термостатом является его не единственным предназначением. Дело в том, что в момент, когда заводится машина с холодным мотором, это устройство способствует более быстрому нагреву системы до рабочей температуры, после чего переключается на большой контур, чтобы нормализовать отбор тепла двигателя и отдачу его через радиатор. Из этого следует, что, когда заводится двигатель, тосол либо антифриз сначала протекает по маленькому кругу охладительной системы, потому что в этот период механизм находится в закрытом состоянии, перекрывая тем самым доступ охлаждающей жидкости к большому контуру. Пружина, которая открывает термостат устроена таким образом, чтобы при нагреве, к примеру, до 95 градусов она открывала клапан. Ее приводит в движение специальный наполнитель, находящийся внутри термостата. Когда он холодный, то не имеет абсолютно никакого влияния на пружину, но, когда его состав разогревается, это способствует расширению данного материала, толкающего механизм открытия клапана для пропуска тосола в полный контур автомобиля. В более старых модификациях термостатов конструкция имела несколько другой принцип, открывая и закрывая клапан сразу после заводки двигателя. Но в связи с прогрессом и минимизацией износа всевозможных деталей, технология закрытого клапана до момента прогрева продлила его работоспособность в несколько раз.

Что касается расположения описываемого устройства под капотом, то по логике вещей он стоит между основным силовым агрегатом и радиатором. Такое расположение присуще для большинства машин, но, как и в любой другой технике существуют исключения, когда элементы автомобиля имеют сложную форму или нестандартную конструкцию, что провоцирует установку термостата в очень неожиданных местах.

Если разобрать механизм термостата, то можно увидеть расположенный внутри термоэлемент, наполнитель которого является сложным по своему составу твердым веществом. В его состав обычно входит порошкообразный графит, алюминий, гранулированный воск, порошкообразная медь. В зависимости от модели транспортного средства разнятся и температурные режимы для открытия клапана термостата: самые минимальные показатели варьируется в пределах от 70 до 95 градусов, максимальная от 100 до 105 градусов. Эта информация находится на внешнем корпусе устройства, рядом с названием модели и производителем. Подключение термостата к мотору осуществляется посредством трех патрубков, у каждого из которых имеется своя функция: вводной патрубок, через который охладительная жидкость перетекает в радиатор; трубка перепускного шланга, для подачи на устройство жидкости из блока головки цилиндров; насосный патрубок, транспортирующий тосол к насосу.

Существуют такие автомобили, для работы которых в систему монтируются несколько термостатов, обеспечивающих охлаждение жидкости в разных режимах работы. Помимо этого, бывают разные конструкции термостатов, различное время срабатывания и прочие нюансы, отличающие устройства друг от друга.

Существующие виды термостатов для автомобилей

Популярные разновидности термостатов, которые применяются в работе охладительной системы автомобиля имеют следующие типы:

• Простой термостат с одноклапанной конструкцией;
• Термостат, имеющий две ступени работы;
• Двухклапанный автомобильный термостат;
• Электроуправляемый механизм термостата.

Что касается устройств с одним клапаном, то в силу своей простоты конструкции и повышенной надежности, его используют большинство автомобильных производителей. Таким образом одноклапанный механизм можно встретить как на бюджетных, так и на дорогих автомобилях.

Также существует специальная технология производства термостата, которая имеет двухступенчатую конструкцию. Такое решение было разработано с целью стабилизировать работу машин, у которых охладительная система в процессе эксплуатации генерирует достаточно большое давление тосола или другой охлаждающей жидкости. Простой бы клапан не справился с такой задачей, для чего и была создана вторая ступень. Устройство имеет две тарелки клапана, которые различаются по размерам и называются малой и большой соответственно. При работе механизма сначала начинает действовать маленькая тарелка, так как ей нужно намного меньше усилия, чтобы преодолеть созданное системой давление. Для того, чтобы открыть большую тарелку, маленькая отбирает часть воздействия на нее, и тянет за собой большую, облегчая соответственно, ее подъем. В момент, когда основная (большая) тарелочка находится в самом верхнем положении, тогда охладительная жидкость может свободно перемещаться к радиатору для прохождения процесса охлаждения.

Теперь можно рассмотреть устройство, которое имеет два отдельных клапана в едином корпусе. У каждого из них существуют свои функции, в силу которых обеспечивается наилучший режим работы автомобиля. Таким образом, первый клапан является основным и при его открытии тосол или другая жидкость начинает циркулировать по большому контуру системы. Для того, чтобы жидкость смогла протекать через малый контур, устройство имеет второй клапан, который является перепускным. Механизм устроен так, что оба эти клапана работают синхронно друг с другом. Это означает, что в момент закрытия, к примеру, перепускного устройства, открывается основной или наоборот. Наиболее популярными автопроизводителями, которые используют такие типы клапанов являются отечественные заводы и предприятия из стран СНГ.

В виду стремительного развития новых технологий, автомобилестроение тоже не стоит на месте и также требует усовершенствованных деталей и узлов, для максимально эффективной работы двигателя. Это коснулось и терморегуляторов, которые с помощью внедрения в них электронного управления стали максимально точными и продуктивными в процессе эксплуатации. Таким образом, достигается использование разных режимов работы двигателя за короткий отрезок времени, что способствует снижению расхода топлива, уменьшению износа деталей и увеличению мощности мотора. Что касается конструкции этих механизмов, то они схожие с простым термостатом одноклапанного типа, но в них расположен термический элемент, который имеет дополнительное сопротивление нагрева. Именно данным элементом и производится регулировка, которая управляется с помощью ЭБУ двигателя. Благодаря этому, электронные термостаты называют гибко температурными приспособлениями. Следующая систематика работы обуславливает поддержание температуры охлаждающей жидкости на уровне 95-110 градусов при малых нагрузках или 85-95 градусов в случае с повышенной нагрузкой на двигатель.

В спортивных машинах, для достижения повышения мощности двигателя и удержания его температуры на нормальном уровне применяется установка двух электронных термостатов. В большинстве случаев первый монтируется на регулировку температуры в головке блока цилиндров, а второй отвечает за прохождение жидкости по контуру через блок цилиндров. Уже давно доказано, что если в головке будет поддерживаться 87 градусов, то топливо будет выгорать полностью и соответственно, выдаст максимальные показатели скорости и динамики автомобиля. В принципе, для этого и устанавливается дополнительный электронный терморегулятор.

Наиболее часто встречаемые неисправности

За счет того, что большинство термостатов имеют простую конструкцию, причин их выхода из строя не особо много. Основной из них является снижение или отсутствие подвижности клапана устройства. Поспособствовать этому могут различные факторы, но самыми распространенными являются: попадание грязи, образование накипи либо появление коррозии на внутренних элементах.

Если рассмотреть причину поломки, связанную с владельцем автомобиля, то можно смело сказать, что при очень редких заменах охлаждающей жидкости, это маленькое устройство просто не выдерживает воздействия, к примеру, тосола, который уже не только потерял все свои свойства, но и включает в свой состав механические частицы, и прочие включения, наносящие вред термостату. Всему этому есть объяснение, при покупке охлаждающей жидкости человек зачастую экономит и приобретает наиболее дешевый вариант, а также если покупается концентрат, то разводят его простой водой вместо дистиллированной. В дополнение перед тем, как произвести замену ОЖ, система охлаждения просто не чистится специальной промывкой для удаления накипи и других загрязнений.

Нередко терморегулятор может попросту заклинить. Виной тому скорее всего послужат вышеописанные ситуации, но суть не меняет дело, так как заклинивание происходит в большинстве случаев в открытом или приоткрытом состоянии клапана, что приводит к очень долгому прогреву двигателя и большому расходу топлива.

За счет того, что внутри устройства находится твердое тело, которое и приводит в движение клапан при расширении, может потерять свои физико-химические свойства. Таким образом, клапан просто не будет полностью открываться, провоцируя постоянный перегрев двигателя, что может привести к полному выходу его из строя.

Система электронного термостата

для автомобильных двигателей на JSTOR

Статья журнала

Электронная система термостата для автомобильных двигателей

Эндрю А. Кенни, Сири Ф. Брэдшоу и Брайан Т. Крид

Сделки SAE

Издатель: SAE International

https: // www.jstor.org/stable/44547384

Копировать

В статье предлагаются преимущества использования электронного термостата для улучшения контроля температуры охлаждающей жидкости в работающем бензиновом двигателе. В нем также описывается работа, предпринимаемая для подтверждения того, что температура двигателя может поддерживаться на выбранном уровне и что уровень температуры может быть повышен или понижен по желанию в движущемся транспортном средстве.Обычный автомобильный механический термостат имеет ограничение фиксированной рабочей точки с расходом охлаждающей жидкости, зависящим от повышения температуры. За время своей долгой эксплуатации он был усовершенствован с экономической точки зрения до такой степени, что преимущества более сложного устройства, ставшего возможным с помощью электроники, еще не были изучены глубоко. Однако последние достижения в области электроники делают возможным добавление функций, которые должны оправдать экономическую разницу. Будут представлены преимущества и особенности, которые могут быть получены с помощью электронного термостата, наряду с конструктивными соображениями и результатами испытаний.Некоторыми из потенциальных преимуществ является возможность включения существующих выходных сигналов электронных датчиков двигателя, таких как M. A.P., обороты двигателя и температура окружающей среды, в логику управления клапанами, которая может использоваться вместе с установкой угла опережения зажигания для оптимизации работы двигателя. Температуру двигателя можно изменить во время крейсерского полета, езды по городу или в условиях большой нагрузки и можно использовать для оптимизации экономии топлива, выбросов и крутящего момента. При проектировании учитываются как электромеханическая конструкция, так и алгоритмы программирования системы.Представлены результаты испытаний, в которых сравниваются механическая и электронная версии, касающиеся прогрева двигателя и поддержания выбранного уровня температуры охлаждающей жидкости в меняющихся условиях движения.

SAE International — это глобальная ассоциация, объединяющая более 128 000 инженеров и технических специалистов в аэрокосмической, автомобильной и коммерческой промышленности. Основные направления деятельности SAE International — обучение на протяжении всей жизни и разработка добровольных согласованных стандартов. Благотворительным подразделением SAE International является SAE Foundation, который поддерживает множество программ, включая A World In Motion® и Collegiate Design Series.

× Закрыть оверлей

Закрыть просмотр

Высококачественный автомобильный электронный термостат — Alibaba.com

Для правильного измерения температуры важную роль играет оригинальный автомобильный электронный термостат , предлагаемый на Alibaba.com. Вот почему автомобильный электронный термостат , представленный на этом веб-сайте, универсален для использования как на открытом воздухе, так и внутри помещений. Доступный автомобильный электронный термостат может записывать температуру без посторонней помощи с помощью датчиков, которые регистрируют окружающие условия.

Многофункциональный автомобильный электронный термостат может регистрировать изменения температуры и влажности окружающей среды.Многофункциональное назначение автомобильного электронного термостата делает их идеальными для использования в домашних и промышленных помещениях для записи легко считываемых изменений температуры. Эти автомобильные электронные термостаты используются для отслеживания тепла в окружающей среде и обладают такими характеристиками, как водонепроницаемость и защита от помех для повышения уровня точности. Кроме того, гибкость этого оборудования позволяет монтировать некоторые из них на стенах, а другие можно переносить в ручном режиме.

Для повышения эффективности автомобильный электронный термостат , продаваемый на Alibaba. com, особенно в водонепроницаемых вариантах, может быть помещен в непосредственный контакт с горячей водой для отслеживания тепловых изменений в горячей жидкости. Портативный автомобильный электронный термостат с инфракрасными функциями используется в больницах для обеспечения безопасности человека, работающего с ним, поскольку они сводят к минимуму прямой контакт с инфицированным человеком. Кроме того, помимо измерения тепла, автомобильный электронный термостат также жизненно важен при работе в областях, где требуется регулирование температуры, например, при хранении скоропортящихся продуктов.

Alibaba.com предлагает множество вариантов автомобильного электронного термостата с различными характеристиками и функциями. Автомобильный электронный термостат Продавцы также могут найти варианты оптовых закупок. Найдите все свои требования одним нажатием кнопки.

MAP Controlled Thermostat — автомобильный электрический термостат

Когда двигатель работает с полной нагрузкой, более высокая рабочая температура вызовет неблагоприятные эффекты (например, задержку зажигания из-за тенденции к детонации). Следовательно, работа с полной нагрузкой эффективно снижает температуру охлаждающей жидкости через термостат MAP.

Volkswagen 1.4T термостат системы охлаждения двигателя (регулятор охлаждающей жидкости) показан ниже.

Термостат устанавливается в канале циркуляции теплоносителя, изменяя маршрут и расход теплоносителя в зависимости от температуры теплоносителя. Когда температура охлаждающей жидкости достигает температуры открытия термостата, клапан начинает открываться, и система охлаждения начинает работать.При повышении температуры охлаждающей жидкости степень открытия термостата продолжает увеличиваться до максимальной.

MAP-управляемый термостат также называется электронным автомобильным термостатом и MAP-термостатом. Когда двигатель работает с полной нагрузкой, более высокая рабочая температура будет иметь неблагоприятные последствия (например, задержку зажигания из-за тенденции к детонации). Следовательно, работа с полной нагрузкой эффективно снижает температуру охлаждающей жидкости через термостат MAP.

1-Нагревательный патрон; 2-Главный клапан; 3-резиновые детали; 4-байпасный клапан; 5-корпус; 6-заглушка; 7-Корпус рабочего элемента; 8-Основная пружина; 9-рабочий поршень; 10-поперечина; 11-перепускная пружина

Функционирование и основная механическая конструкция термостата MAP в основном такие же, как и у обычного термостата.Термостат MAP интегрирован с нагревательным элементом в расширительный элемент (восковой компонент) и составляет единое целое с корпусом термостата. Корпус термостата изготовлен из литого под давлением алюминиевого сплава, а внутренняя часть термостата также интегрирована с электрическим интерфейсом, используемым для соединения расширительного элемента с нагревательным элементом. Система охлаждения считывает температуру охлаждающей жидкости и двигателя через датчик температуры, а затем подключается к питанию нагревательного картриджа в термостате MAP на основе кривой температурных характеристик, хранящейся в ЭБУ.Картридж определяет степень открытия термостата по току.

По сравнению с обычным термостатом, термостат MAP может быть открыт в заданное время через нагревательный картридж и определять степень открытия термостата в соответствии с текущими условиями нагрузки двигателя, что может гарантировать, что двигатель поддерживается в оптимальном рабочем состоянии. .

Руководство по покупке лучшего термостата

— Потребительские отчеты

1. Решите, интересуетесь ли вы неподключенным программируемым термостатом или интеллектуальным термостатом.
Если все, что вас волнует, — это простое программирование, достаточно термостата без подключения к сети, и они намного более доступны. Если вы заинтересованы в управлении термостатом с помощью голоса или приложения или в том, чтобы отказаться от контроля и позволить ему изучить ваши привычки, тогда вам следует подумать об умном термостате. Чтобы сузить выбор, учитывайте интеллектуальные функции (например, геозоны), цену и важные для вас атрибуты, такие как цвет, размер или стиль.

2. Обдумайте свою систему отопления, вентиляции и кондиционирования воздуха
Практически все протестированные нами модели работают с общими системами отопления и охлаждения, но проверьте упаковку на предмет исключений.Это особенно важно для интеллектуальных термостатов, поскольку не все модели поддерживают все типы систем HVAC. Например, Nest Thermostat E не поддерживает двухступенчатые системы теплового насоса, а Nest Learning Thermostat поддерживает. А если у вас отдельные системы отопления и охлаждения, может потребоваться установка отдельного термостата для каждой системы, а также для каждой зоны нагрева и охлаждения.

3. Определите объем проводки
Вы также захотите открыть свой существующий термостат, чтобы увидеть, какой тип проводки у вас есть.Большинство неподключенных программируемых термостатов будут работать всего с двумя низковольтными проводами (обычными в старых системах отопления), но для новых термостатов часто требуется общий провод или С-образный провод. C-Wire обеспечивает непрерывное питание таких функций, как дисплеи и Wi-Fi. Если вы не уверены, есть ли у вас C-образный провод, вам необходимо проконсультироваться с техническим специалистом по HVAC.

Если вы знаете, что у вас нет C-образного провода, но вам действительно нужен умный термостат, у вас есть несколько вариантов:

• Выберите модель с адаптером питания или расширителем питания, которая позволяет добавить C-образный провод к вашей системе, например Ecobee.
• Купите и установите адаптер для подключения сторонних производителей.
• Выберите модель из наших рейтингов, для которой не требуется C-Wire (см. Вкладку «Характеристики и характеристики» в нашей таблице рейтингов). И Nest, и Emerson заявляют, что вам не нужен C-образный провод для многих систем, но некоторые профессионалы HVAC предостерегают от такого расположения, поскольку оно может повредить ваше механическое оборудование.
• Установите С-образный провод профессионально.

Несколько слов об установке
Большинство неподключенных термостатов можно легко подключить к вашей системе отопления и охлаждения. Просто сфотографируйте проводное соединение на вашем текущем термостате, чтобы знать, какие провода куда идут, и подключите эти провода к соответствующим портам на вашем новом термостате. Многие интеллектуальные термостаты также включают подробные инструкции по установке или видео-инструкции, чтобы упростить процесс.

СОВЕТ: Установите термостат на внутренней стене, которая расположена в центре, вдали от вентиляционных отверстий и других источников сквозняков или прямых солнечных лучей, которые могут исказить показания температуры.

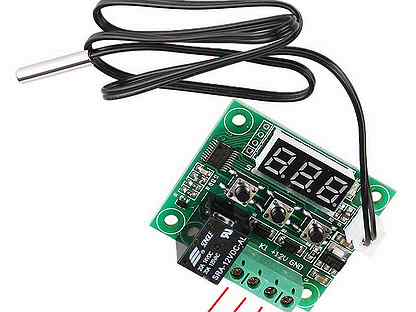

Автомобильный цифровой термостат по лучшей цене — Выгодные предложения на автомобильный цифровой термостат от мировых продавцов автомобильных цифровых термостатов

Отличные новости !!! Вы попали в нужное место для автомобильного цифрового термостата. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобильный цифровой термостат в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный цифровой термостат на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автомобильном цифровом термостате и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автомобильный цифровой термостат по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как работает автомобильный термостат?

Автор Car Bibles Staff

Опубликовано февр.18, 2019

Всем известно, что двигатель должен работать при оптимальной температуре, чтобы он работал с оптимальными характеристиками. Одним из наиболее важных компонентов, контролирующих максимальную производительность двигателя, является термостат. Это неотъемлемая часть системы охлаждения автомобиля. Печально, что не многие начинающие автовладельцы знают об этом компоненте. Есть также опытные водители, которые знают, что это такое, но не знают, как это работает.Эта статья поможет вам лучше понять этот компонент системы охлаждения вашего двигателя.

Что такое автомобильный термостат?

Современные автомобильные двигатели работают в определенном диапазоне температур для достижения оптимальных характеристик. Это может быть в пределах от 195 градусов по Фаренгейту до 220ºF. Термостат помогает двигателю поддерживать рабочие температуры в этом диапазоне.

Автомобильный термостат — это небольшое устройство, которое устанавливается между радиатором и двигателем автомобиля с жидкостным охлаждением.Его основная функция — регулировать поток охлаждающей жидкости двигателя от двигателя к радиатору. В закрытом состоянии охлаждающая жидкость двигателя не может поступать в радиатор, что может привести к быстрому повышению температуры двигателя. При открытии охлаждающая жидкость двигателя поступает в радиатор, где она рассеивает тепло и охлаждает уже нагретую охлаждающую жидкость.

Автомобильный термостат можно представить себе как задвижку, которая пропускает или блокирует поток охлаждающей жидкости из двигателя в радиатор. Это зависит от преобладающей температуры двигателя.Например, если двигатель теплый или достаточно горячий, термостат открывается, позволяя течь охлаждающей жидкости. Если двигатель холодный, термостат остается закрытым.

Автомобильный термостат по отношению к системе охлаждения автомобиля

Система охлаждения автомобиля позволяет поддерживать оптимальную рабочую температуру двигателя. Это предотвращает перегрев двигателя, который может привести к необратимым повреждениям самого двигателя. Охлаждающая жидкость циркулирует по двигателю и забирает излишки тепла.Эта горячая жидкая охлаждающая жидкость возвращается в радиатор, чтобы помочь избавиться от избыточного тепла, прежде чем оно снова вернется в двигатель.

Автомобильный термостат находится между двигателем и радиатором. Если двигатель еще не прогрет, значит охлаждающая жидкость, циркулирующая в двигателе, также недостаточно горячая. Охлаждающая жидкость не должна попадать в радиатор, чтобы отводить тепло. Это основная обязанность термостата. Он предотвращает перетекание охлаждающей жидкости от двигателя к радиатору, позволяя двигателю намного быстрее достигать рабочих температур.

Когда двигатель достигает своей рабочей температуры, термостат открывается, пропуская «горячую» охлаждающую жидкость в радиатор. Это позволяет рассеивать тепло и понижать температуру охлаждающей жидкости. После этого охлаждающая жидкость возвращается в двигатель.

Попробуйте представить двигатель без термостата. Как только вы проворачиваете двигатель, охлаждающая жидкость уже течет в радиатор. Это сохраняет жидкость прохладной. Это означает, что двигателю потребуется гораздо больше времени для достижения оптимальной рабочей температуры. Если у вас есть электронная система впрыска топлива, компьютер может подавать больше топлива в ваш двигатель, чтобы ускорить процесс прогрева. Это может привести к проблемам с экономией топлива.

Как это работает?

Проще говоря, автомобильный термостат работает, реагируя на изменение температуры охлаждающей жидкости двигателя. Если охлаждающая жидкость двигателя холодная, термостат остается в закрытом положении. Когда охлаждающая жидкость двигателя достаточно нагреется, термостат открывается, чтобы позволить охлаждающей жидкости перейти к радиатору.Это очень простой, но очень эффективный механизм.

Так как же термостат открывается и закрывается?

Термостат содержит цилиндр, заполненный воском. Этот цилиндр находится на стороне двигателя от термостата, поэтому он поддерживает контакт с охлаждающей жидкостью, циркулирующей в двигателе. Цилиндр также имеет клапан, который соединяется со штоком. Стержень вдавливается в воск в центре цилиндра.

При повышении температуры двигателя увеличивается и температура охлаждающей жидкости. Это медленно «плавит» воск. «Тающий» воск расширяется, выталкивая стержень наружу. Это движение штока наружу и открывает клапан цилиндра. Теперь охлаждающая жидкость может течь от двигателя к радиатору через это отверстие в цилиндре.

Таким образом, когда вы запускаете двигатель рано утром, термостат все еще находится в закрытом положении. Это позволяет двигателю намного быстрее прогреваться и достигать рабочих температур. Как только двигатель станет достаточно прогретым, температура охлаждающей жидкости также повысится.При этом воск плавится и создается отверстие для протекания охлаждающей жидкости.

При нормальной работе двигателя термостат никогда не открывается и не закрывается полностью. Его состояние зависит от рабочего состояния двигателя. Имейте в виду, что термостат выполняет роль задвижки, регулирующей поток охлаждающей жидкости от двигателя к радиатору. Это помогает двигателю работать при максимально возможной температуре.

Это может существенно повлиять на работу двигателя. Хорошо работающий двигатель означает, что моторное масло способно смазывать все части двигателя, а также удалять вредные отложения.Это также может привести к снижению вредных выбросов при одновременном повышении экономии топлива.

Именно по этой причине термостат является неотъемлемой частью общего состояния и долговечности двигателя вашего автомобиля.

Как узнать, что у вас неисправный или неисправный автомобильный термостат?

Теперь мы знаем, что такое автомобильный термостат и как он работает. Следующий важный вопрос, который необходимо решить, — как узнать, что у нас может быть неисправный или неисправный автомобильный термостат? Вот некоторые из наиболее распространенных симптомов плохого термостата в вашем автомобиле.

Если клапан термостата застрянет в закрытом положении, горячая охлаждающая жидкость двигателя не будет течь в радиатор. Это предотвращает охлаждение горячей жидкости и возможное возвращение охлажденной охлаждающей жидкости в двигатель. Если вы будете держать двигатель работающим, вы рискуете его разрушить в буквальном смысле.

Конечно, перегрев двигателя может быть и по другим причинам. Это могло быть из-за низкого уровня охлаждающей жидкости или неисправности водяного насоса. Также возможно, что есть утечки в системе охлаждения.Радиатор также может забиться или протечь. Хотя есть разные причины, по которым ваш двигатель перегревается, всегда лучше включать неисправный или неисправный термостат в качестве одного из возможных виновников.

Если клапан термостата застрянет в открытом положении, охлаждающая жидкость двигателя будет непрерывно течь к радиатору. Это означает, что двигателю потребуется больше времени, чтобы достичь своей рабочей температуры. Также могут возникнуть трудности с поддержанием оптимального диапазона.

Это может привести к снижению эффективности использования моторного масла, что может увеличить скорость износа деталей двигателя.Это также может снизить эффективность двигателя, что приведет к снижению расхода топлива. Со временем это также может привести к увеличению выбросов.

• Колебания температуры двигателя

Колебания температуры двигателя почти всегда указывают на неисправность термостата. Он либо закрывается, либо открывается, когда этого не должно быть. Это происходит потому, что термостат не застревает в одном положении. Это приводит к ложным показаниям температуры. Неустойчивые движения клапана термостата могут привести к проблемам в эффективном регулировании потока охлаждающей жидкости двигателя.

Термостат позволяет двигателю работать при оптимальных рабочих температурах. Если он не работает должным образом, это может привести к проблемам в работе двигателя. Один из наиболее очевидных эффектов — низкая экономия топлива. Вашему двигателю будет сложно работать с неэффективной системой охлаждения.

Как проверить термостат вашего автомобиля

Проверить состояние термостата вашего автомобиля очень просто. Откройте капот вашего автомобиля и снимите крышку радиатора. Заведите машину и дайте двигателю поработать на холостом ходу.

Загляните внутрь наливной горловины радиатора и убедитесь, что охлаждающая жидкость двигателя течет в радиатор. К этому времени вы не должны увидеть, как охлаждающая жидкость течет в радиатор, поскольку двигатель еще не достиг оптимальной рабочей температуры. Если вы уже видите охлаждающую жидкость, это означает, что клапан термостата уже открыт. Это может означать, что ваш клапан термостата застрял в открытом положении.

Если охлаждающая жидкость не течет, дайте двигателю прогреться до рабочей температуры.По мере прогрева двигателя вы должны увидеть, как охлаждающая жидкость поступает в радиатор. Если охлаждающая жидкость по-прежнему не поступает в радиатор, а указатель температуры на приборной панели уже поднимается, возможно, клапан термостата застрял в закрытом положении.

В любом случае вам необходимо заменить термостат вашего автомобиля.

Термостат автомобиля — важный компонент его системы охлаждения. Это может существенно повлиять на работу двигателя автомобиля.

Источники:

1. 4 симптома неисправного автомобильного термостата — сделай сам
2. Нужно ли мне заменить автомобильный термостат? — Axle Addict

Стант

Термостат выполняет две важные функции:

• Ускорение прогрева двигателя: блокирование циркуляции охлаждающей жидкости между двигателем и радиатором до тех пор, пока двигатель не достигнет заданной температуры

• Регулируйте рабочую температуру двигателя: открывая и закрываясь в ответ на определенные изменения температуры охлаждающей жидкости, чтобы поддерживать температуру двигателя в желаемом рабочем диапазоне

Детали термостата

Основные части термостата:

• Тепловой двигатель с клапаном, прикрепленным к поршню, залитому специальным воском
• Фланец
• Пружина
• Рама

У некоторых термостатов также есть диск в основании, который замыкает байпасный контур внутри двигателя при размыкании контура радиатора.

• В байпасном контуре циркулирует охлаждающая жидкость внутри двигателя, поэтому горячие точки не могут образовываться при замкнутом контуре радиатора.

Как работает термостат

• Когда двигатель холодный, термостаты нормально замкнуты; ограничение потока в радиатор, позволяющее двигателю «прогреться»
• По мере того, как двигатель нагревается, повышение температуры вызывает плавление и расширение парафина, прижимаясь к поршню внутри резинового чехла
• Это выталкивает поршень наружу, открывая термостат, так что охлаждающая жидкость может начать циркуляцию между двигателем и радиатором
• По мере увеличения тепла термостат продолжает открываться, пока не будут выполнены требования к охлаждению двигателя.
• Если температура циркулирующей охлаждающей жидкости начинает падать, восковой элемент сжимается; позволяя натяжению пружины закрывать термостат, что уменьшает поток охлаждающей жидкости через радиатор

Термостат температуры

• Термостаты имеют «номинальную» температуру, например 180F или 195F
• Это температура, при которой термостат начнет открываться, плюс-минус 3 градуса
• Термостат полностью открыт примерно на 15-20 градусов выше номинальной температуры
• Многие термостаты имеют «качающийся штифт» или «обратный клапан», который позволяет воздуху, находящемуся в системе охлаждения, проходить через термостат и выпускаться из системы.
• Если термостат Stant не имеет штифта качания, он будет иметь «спускную выемку» или другой метод удаления воздуха из системы.

Почему Superstat Super?

Термостаты Superstat Premium имеют:

• Рамы и пружины более тяжелые
• Тепловые двигатели большего размера
• Запатентованные клапаны Weir

Уникальный клапан Weir обеспечивает более высокий поток охлаждающей жидкости к радиатору, чем любой другой термостат на рынке

• Ранний поток охлаждающей жидкости сводит к минимуму «циклическое изменение температуры», позволяя двигателю работать с постоянной температурой, что приводит к повышению эффективности.

Неисправности термостата

Термостат не «открывается», если возвратная пружина ломается или мусор не позволяет полностью закрыть или закрыть клапан термостата; обеспечение постоянного потока охлаждающей жидкости к радиатору, переохлаждение двигателя

• Это приводит к ухудшению работы нагревателя и прогрева, увеличению выбросов двигателя и снижению расхода топлива
• Запрещается эксплуатировать двигатель без термостата даже при экстремальных температурах

Термостат выйдет из строя, если восковой элемент был поврежден из-за перегрева (из-за потери охлаждающей жидкости, неисправного электрического вентилятора охлаждения или муфты вентилятора) или коррозии

• Эта неисправность предотвращает поступление охлаждающей жидкости к радиатору, что может привести к перегреву двигателя и, возможно, к его повреждению.
• При перегреве двигателя рекомендуется заменить термостат, поскольку он может быть поврежден.

Может ли термостат выйти из строя безопасно?

Не существует такого понятия, как термостат, который выйдет из строя в «безопасном» положении .

• Термостат не работает в закрытом или открытом положении.

Один бренд утверждает, что он не работает в безопасном месте

• Эта марка блокируется, когда находится в полностью открытом положении, в основном нарушая работу термостата.
• Он не открывается пружиной при выходе из строя в закрытом положении.

OE и другие температуры

Рекомендуемые OE температуры должны использоваться почти во всех ситуациях

Доступны термостаты с альтернативной температурой, которые могут использоваться в некоторых приложениях

• Альтернативные температуры часто применяются для старых автомобилей, выпущенных до 1995 года, где они могут использоваться без проблем
• Альтернативная температура не применяется для большинства новых автомобилей
• Использование альтернативного температурного термостата в новом автомобиле потребует изменения настроек компьютера и возможных дополнительных модификаций

.
