Какой гидроаккумулятор выбрать вертикальный или горизонтальный?

Расхожее мнение – все равно, в каком исполнении пробрести металлический сосуд, раз в техническом плане модели, имеющие идентичные характеристики (тип, вместимость), ничем не отличаются и одинаково хорошо выполняют свою основную функцию стабилизации давления в системе подачи воды. Главное, чтобы гидроаккумулятор поместился в предназначенном для него месте, не создавая в доме неудобств. Но если вникнуть в специфику работы этих устройств, то станет понятно, что в эксплуатационном аспекте разница между горизонтальными и вертикальными приборами все-таки есть. А насколько она существенна и принципиальна, решать придется самостоятельно, с учетом всех особенностей системы водоснабжения своего дома.

Стоит уточнить, что гидроаккумулятор используется в системах закрытого типа. Продаются приборы этой группы в большом ассортименте, различной вместимости. У резервуаров объемом менее 100 л нет каких-либо приспособлений, позволяющих удалить из них воздух. Это возможно лишь при полном опорожнении ГА. Другое дело – сосуды более емкие, которые выполняют и еще одну функцию – накопление определенного запаса воды на случай форс-мажорной ситуации (например, при отключении пром/напряжения).

В чем разница между ГА?

Гидроаккумулятор вертикальный, если его объем превышает 100 л, в верхней части имеет отверстие с резьбой, что позволяет оснащать модель воздухоотводчиком. Нужно лишь правильно настроить этот запорный элемент и своевременно обслуживать, если последнее предусмотрено технической документацией на изделие.

Преимущество вертикальных гидроаккумуляторов – в большом сортаменте. Емкость резервуаров доходит до 750 л. Если кроме основной функции ГА (стабилизация давления в системе) требуется обеспечить запас воды в доме, то такие модели – самый рациональный выбор.

В горизонтальных гидроаккумуляторах задача воздухоудаления решается иначе, и связано это именно с пространственной ориентацией корпуса сосуда. Для этого задействуется примыкающий участок трубы с установленным на нем краном (шаровым) и специальным ниппелем, через который производится отвод воздуха до появления нормальной струи воды (ее слив). С этой процедурой знакомы все, кому доводилось в начале отопительного сезона обезвоздушнивать чугунные батареи старой модификации.

Минус горизонтальных гидроаккумуляторов в том, что они не отличаются большим объемом, как вертикальные аналоги. Следовательно, сохранение запаса воды – не их функция. Зато с монтажом подобных моделей не возникнет каких-либо проблем. Они могут устанавливаться на пол, крепиться на стене. А это значит, что найти удобное место для размещения такого гидроаккумулятора гораздо проще. Иногда именно этот фактор имеет определяющее значение.

Как выбрать и где купить гидроаккумулятор?

Более подробно с различными моделями гидроаккумуляторов, характеристиками приборов и ценами можно ознакомиться, пройдя по этой сноске.

Выбор гидроаккумулятора – вопрос специфический. Необходимо определиться не только с его ориентацией (вертикальная или горизонтальная), но и с характеристиками. Этот прибор в системе водоснабжения играет важную роль. Например, кроме всего вышеуказанного, повышает ресурс насоса. Подробнее о назначении и особенностях ГА – здесь.

Самостоятельно заниматься инженерными расчетами, не имея профильного образования, бессмысленно – всех нюансов учесть не получится. Кроме того, прибор требует и настройки под конкретную систему. Чтобы потом не тратить время и деньги, не испытывать неудобств в эксплуатации водопровода, желательно по вопросу выбора гидроаккумулятора проконсультироваться у специалиста.

Компания «АЛЬФАТЭП» всегда готова оказать в этом помощь жителям Москвы и Подмосковья. Достаточно лишь набрать номер контактного телефона 8 (495) 109-00-95, и ее сотрудники после некоторых уточнений дадут исчерпывающий ответ. При необходимости опытные монтажники выедут на место и сами произведут установку и настройку гидроаккумулятора.

Функциональные отличия вертикального и горизонтального гидроаккумулятора

Проектируя систему водоснабжения частного дома, желательно предусмотреть установку гидроаккумулятора – бака большой емкости, способного вместить достаточный объем воды. Основная функция гидроаккумуляторов – обеспечения постоянного давления в системе и компенсация его перепадов (в том числе гидроударов). При отсутствии такого элемента напор воды в кране будет нестабильным, кроме того, есть риск повреждения запорной арматуры, контрольно-измерительных приборов и других устройств.

Ассортимент гидроаккумуляторов, представленный в каталоге интернет-магазина «Альфатэп», достаточно обширен, так что выбрать нужную модель определенно будет из чего. С другой стороны, разнообразие изделий усложняет подбор, потому перед покупкой стоит как минимум ознакомиться с основными параметрами гидроаккумуляторов.

Подбор модели по объему

Ключевой параметр, по которому мы будем выбирать гидроаккумулятор – это объем расширительного бака. Чем больше емкость, тем стабильнее будет работать система, и тем больше будет запас воды на непредвиденный случай. В то же время емкие гидроаккумуляторы стоят дороже компактных моделей, да и места для их установки нужно больше. Так что важно подобрать «золотую середину» именно для ваших условий.

Для расчета оптимального объема резервуара существует несколько достаточно сложных формул. Но на практике все выглядит гораздо проще, потому что почти всегда нам приходится покупать гидроаккумулятор с небольшим запасом.

Проще всего рассчитывать объем по количеству точек потребления (смесителей, унитазов, стиральных машин и т.д.):

• Если таких точек не более 3, то минимальный объем резервуара составляет от 20 до 25 литров.




• От 4 до 8 точек – 50-70 литров.




• Если точек потребления воды больше 8 – минимум составляет 100 литров.




• Гидроаккумуляторы от 100 л и более стоит устанавливать, если вам нужно иметь запас воды на непредвиденный случай.

Конечно, этот расчет приблизителен, но обычно его результаты совпадают с результатами более точных вычислений.

Способ удаления воздуха

Главное отличие между моделями таких устройств заключается в конфигурации расширительного бака. Гидроаккумуляторы бывают:

• горизонтальными;




• вертикальными.

Впрочем, отличаются такие устройства не только внешне. Для изделий ёмкостью от 100 литров и более актуальна проблема удаления воздуха, скопившегося в резервуаре, и у моделей с разной конфигурацией она решается разными способами:

• Если речь идет о вертикальной модели, то в таких гидроаккумуляторах верхняя часть обычно оснащается отверстием с резьбой. На эту резьбу устанавливается клапан, позволяющий стравливать избыток воздуха.




• У горизонтальных моделей эта функция реализована иначе. Поскольку ориентация корпуса не позволяет установить верхний воздухоотводчик, для стравливания давления используют трубу с шаровым краном и ниппелем. Через этот ниппель и производится удаление воздуха из резервуара.

Функциональные отличия

Кроме способа стравливания воздуха выбор между горизонтальным и вертикальным гидроаккумулятором может быть обусловлен и другими факторами:

• Если помимо нормализации давления в системе устройство используется и как резервуар для запаса воды, то лучше приобрести вертикальный бак. Ассортимент вертикальных моделей значительно шире, кроме того, в линейке проще найти изделий большого объема. Например, в каталоге интернет-магазина «Альфатэп» представлен аккумулятор Unipump вместимостью 500 литров – это запас обеспечит вашему дому необходимую автономность.




• Если же запас воды делать не нужно, то можно приобрести компактный горизонтальный гидроаккумулятор. Монтаж таких моделей менее трудоемок: для установки требуется меньше места, а само изделие можно устанавливать на пол либо вешать на стену (обычно конструкция крепежных планок предусматривает возможность обоих вариантов).

В ассортименте есть и достаточно емкие модели горизонтальных аккумуляторов, например, вот эта модель с резервуаром на 100 л. Но все же хранение запаса воды – это не их основная функция.

По большому счету, именно этими параметрами – необходимостью использования бака для резервирования воды, наличием места для установки и способом удаления воздуха – и определяется выбор между горизонтальной или вертикальной моделями. Так что универсального ответа на вопрос, вынесенный в заглавие статьи, дать не получится – в разных ситуациях нужно выбирать разные гидроаккумуляторы.

Если вы планируете самостоятельно обустроить систему водоснабжения, и вам нужно купить гидроаккумулятор, то перед тем, как сделать окончательный выбор, стоит проконсультироваться с сотрудниками компании «Альфатэп», позвонив по контактному номеру 8 (495) 109-00-95. Наши специалисты ответят на все ваши вопросы, помогут подобрать горизонтальную или вертикальную модель с оптимальным объемом, а при необходимости – возьмут на себя и доставку, и установку гидроаккумулятора.

Гидроаккумуляторы Belamos

Конструктивно гидроаккумулятор состоит из двух основных элементов: металлической емкости (бака) и резиновой мембраны, расположенной внутри самого бака, для разделения воздушной и водной среды. Мембрана герметично соединяется с металлическим корпусом с помощью фланца. Свободное пространство между корпусом и мембраной заполняется воздухом под определенным давлением. Фланец гидроаккумулятора имеет резьбовое соединение (штуцер) для дальнейшего подключения его к водопроводу.

Для удобства установки существует два типа гидроаккумуляторов — горизонтальный и вертикальный.

Компания Беламос реализует гидроаккумуляторы емкостью 24, 50, 80, 100, 200 и 300 литров.

Преимущества гидроаккумуляторов Беламос:

• Для увеличения срока службы гидроаккумулятора бак изготавливается из стали толщиной не менее 0.8- 1.0 мм (в зависимости от размера гидроаккумулятора).
• Порошковая окраска внешней поверхности стального бака надёжно предохраняет его от ржавления.
• Внутренняя мембрана изготавливается из бутиловой резины, которая в отличие от натуральной резины не гниет, не трескается. Мембрана из бутиловой резины отличается значительно большим сроком службы, чем натуральная резина.
• Фланец крепится на болты и гайки – для надежного и герметичного подключения гидроаккумулятора к водопроводу.
• В холодной воде, поступающей в гидробак из скважины или колодца, растворено большое количество воздуха который со временем скапливается в гидроаккумуляторе, уменьшая его полезную ёмкость.
• Также в этих местах развиваются бактерии, которые придают воде неприятный запах. Поэтому периодически из гидроаккумулятора необходимо стравливать воздух.

С этой целью в вертикальных гидроаккумуляторах Belamos (модели 80VT, 100VT, 200VT, 300VT) предусмотрен верхний штуцер с внутренней и внешней резьбой, который позволяет установить воздушный клапан для удаления воздуха, скопившегося в мембране гидроаккумулятора воздуха, не отсоединяя его от водопровода, а также дополнительную автоматику и манометр, что является большим преимуществом по сравнению с гидроаккумуляторами других торговых марок.

Фирма ООО «ПТФ Акватехника»

Гидроаккумуляторы мембранного типа предназначены для поддержания оптимального давления в системах водоснабжения, предотвращения гидравлических ударов, могут использоваться как ёмкости для хранения воды.

Модели ГА – хх (гор) горизонтального исполнения  для стационарной установки.

Присоединительный размер фланца 1«

Гидроаккумуляторы бывают двух видов:

— гидроаккумулятор вертикальный

— горизонтальный

Они отличаются исполнением крепления. Вертикальный гидроаккумулятор устанавливается на ножки, а горизонтальный имеет площадку и крепления сбоку. Скорее его можно назвать настенным, потому, что крепить все равно предпочтительно вертикально, в таком положении мембрана равномерно нагружается . Кроме того при вертикальной установке воздух растворенный в воде выходит из бака через магистраль и не скапливается в мембране.

Устройство гидроаккумулятора

Комплектующие для гидроаккумулятора состоят из:

1 – корпуса, выполненного из листовой стали,

2 – сменной резиновой мембраны,

3 – ниппеля 1 2 1 4 для закачки воздуха,

4 – съёмного фланца с резьбовой частью для подключения к водопроводной системе.

В рабочем состоянии в гидроаккумуляторе всегда находится вода и воздух, которые разделены между собой мембраной. Мембрана выполнена из пищевой резины. При работе систем водоснабжения вода вытесняется в магистраль под действием давления воздуха, находящегося в гидроаккумуляторе до момента включения насосного оборудования, компенсирующего падение давления.

Возможность смены мембраны при ремонте, техническом обслуживании является большим преимуществом по сравнению с гидроаккумуляторами других производителей. По виду установки поставляются гидроаккумуляторы горизонтального и вертикального типа.

Приблизительная оценка емкости.

Общие рекомендации по выбору гидроаккумулятора для систем водоснабжения приведены в таблице.

Установка гидроаккумулятора и подключение гидроаккумулятора

Гидроаккумулятор должен быть смонтирован в доступном для обслуживания месте. После подключения к системе водоснабжения необходимо отрегулировать давление воздуха в нём, подключив манометр к воздушному ниппелю (позиция 3). Давление должно соответствовать 0, 15 МПа. При необходимости давление устанавливается с помощью автомобильного насоса.

Далее система водоснабжения заполняется водой. Для оптимального удаления скапливающегося в процессе эксплуатации воздуха при разветвлённой системе водоснабжения требуется установка дополнительных воздухоудалительных клапанов.

Меры безопасности

1. Производите монтаж гидроаккумулятора только после окончания всех сварочных работ и удаления механических примесей из системы водоснабжения.

2. Не допускайте замерзания воды в гидроаккумуляторе.

3. Монтаж и ввод его в эксплуатацию должны осуществляться специализированной монтажной организацией.

Выполнение работ оформляется актом.

4. Внимание! Гидроаккумуляторы являются частью системы водоснабжения. Его работоспособность, состояние мембраны зависят от параметров настройки реле давления и первоначального давления воздуха.

Техническое обслуживание

1. Не реже, чем 1 раз в полгода, проверяйте давление воздуха при отсутствии воды в полости мембраны. Давление должно соответствовать (Рmax = 0, 8 МПа). Мембрана является сменным элементом и при использовании неочищенной воды, нарушении условий эксплуатации и технического обслуживания замене по гарантии не подлежит.

2. Разборка и ремонт гидроаккумулятора должны осуществляться только уполномоченными специалистами.

изделие объемом 100 литров, гидроаккумулятор на 80 и 150 л, можно ли горизонтальный установить вертикально

Вертикальные гидробаки представляют собой специальную металлическую емкость, внутри которой содержится эластичная мембрана с определенным уровнем воды под некоторым давлением. Каждый покупатель должен изучить типы, тонкости выбора и установки изделий.

Особенности

Гидробак называют гидроаккумулятором или мембранным баком. Он применяется для поддержания стабильного уровня давления в водопроводной системе. Также изделие защищает насос от износа, саму систему водоотведения от гидроудара. За счет гидробака можно пользоваться водой даже при отсутствии напряжения.

Преимущества вертикальных гидробаков:

• Защита насоса от раннего износа.
• Поддержка стабильного давления в водопроводной системе.
• Защита от гидроударов, которые могут образоваться во время запуска наносного оборудования. Гидроудар способен повредить трубопровод.
• Поддержание в системе запасов воды.

У гидроаккумуляторов вертикального типа есть недостатки, которые заключаются в сложном монтаже. Для установки потребуются усилия и некоторые навыки.

Виды

Вертикальный гидробак для водоснабжения может отличаться по своим размерам.

Существует несколько типов таких устройств для систем водоотведения.

• Традиционные. Применяются для бытового пользования. Объем изделий составляет 24-50 л.
• Гидроаккумулятор среднего объема. Емкость составляет 80-100 л.
• Оборудование с емкостью более 150 литров.

Корпусная часть водяных гидробаков окрашивается в синий или зеленый цвет. Если расширительный бак обладает красным цветом, то такие изделия используются для отопления.

Материалы

Мембранный бак может изготавливаться из двух материалов: эмалированной стали и стали нержавеющего типа. Запчасти для гидробака изготавливаются из разных материалов.

Для изготовления мембраны применяется следующее сырье:

• Natural – каучук;
• Butyl – это разновидность искусственной бутиловой резины;
• EPDM – самый распространенный материал искусственного происхождения;
• SBR – сырье применяется в расширительных бачках для отопительной системы;
• Nitril – такой материал применяется в том случае, если груша гидробака не контактирует с питьевой водой.

Объем

Чаще всего приобретаются гидроаккумуляторы, объем которых составляет 50 л. Таких параметров достаточно для обслуживания семьи, состоящей из 3-8 человек. Показатели производительности не должны быть более 3,5 куб. м в час.

Если в семье проживает более 8 человек, следует приобретать изделие, объем которого превышает 100-150 литров.

Некоторые пользователи выбирают оборудование на 80 литров, которого недостаточно для нормальной эксплуатации.

Также в продаже присутствуют гидробаки, емкость которых составляет 200-300 л. Они подойдут при массовых потреблениях большого количества воды. Часто такие изделия применяются на предприятиях.

Принцип работы

Устройство работает по следующей схеме. Насос осуществляет подачу воды под давлением в грушу гидробака. При достижении порога давления реле выключает насос, и подача воды прекращается. После падения давления происходит автоматическое включение насоса с дальнейшей подачей воды в мембрану.

Во время функционирования гидроаккумуляторов растворенный в жидкости воздух накапливается в мембране. Такое действие снижает производительность аппарата. По этой причине нужно осуществлять профилактические работы, заключающиеся в стравливании накопленных воздушных масс.

Известные производители и отзывы

Существует несколько производителей, которые пользуются широким спросом среди покупателей:

• Aquasystem. Это итальянский бренд, который занимается реализацией качественной продукции. Пользуются спросом гидробаки серии Aquasystem Vav, VAO 24. Пользователи отмечают производительность оборудования, его надежность и длительный срок эксплуатации.
• «Аквабрайт ГМ» – это отечественная торговая марка, производство которой осуществляется в Польше. Компания выпускает гидроаккумуляторы вертикального и горизонтального типа, которые могут работать в горячей и холодной системе водоснабжения. Отзывы покупателей сообщают о качественных комплектующих и доступной ценовой категории товара.
• Stout – это гидробаки, которые разработаны российскими и европейскими специалистами. Оборудование славится высоким качеством, производительностью и простотой монтажа. Пользователей привлекает доступная ценовая категория изделий.

• Unipump – это отечественная торговая марка. Мембранные баки изготавливаются из нержавеющей стали, которая не подвергается коррозии. Покупатели часто делают выбор в пользу этого производителя, так как бренд предлагает качественные и надежные гидробаки для систем водоснабжения.
• Unidzhibi. Это еще одна российская компания, которая осуществляет выпуск гидроаккумуляторов для систем водоснабжения. Покупатели выбирают производителя, оставляя положительные комментарии о качестве изделий, стоимости и производительности.

Какой лучше выбрать?

Перед покупкой следует определиться, для каких целей выбирается гидробак, а также с какими объемами жидкости ему предстоит работать. Если установка оборудования производится только для поддержки определенного водяного напора, то можно воспользоваться гидробаком, объем которого составляет 24 л. В этом случае допускается присоединение только трех водозаборных точек (кухонная мойка, стиральная машинка, ванная). Если количество точек увеличивается, потребуется дополнительное устройство.

Чтобы устранить большие нагрузки, потребуется гидробак с большим объемом.

Для компенсации недостаточного количества воды во время пикового периода использования потребуется 50-литровое изделие. Если же оборудование предназначено для резервного использования, то следует обратить внимание на емкости в 100 л.

Помимо объема, следует правильно определить давление в бачке, когда в нем отсутствует вода. Этот показатель располагается на корпусной части устройства. Чтобы поднять жидкость по трубам высотой 10 м, потребуется давление, значение которого равно 1 бар.

Если гидроаккумулятор будет располагаться в подвале, то необходимо прибавить дополнительно 1 бар – излишек требуется для беспрепятственного перекачивания воды на первый уровень здания.

Как установить и подключить?

Установка гидроаккумулятора должна производиться с соблюдением всех правил, которые описаны в технических документах. Перед монтажом нужно исправить все противопоказания к установке и удостовериться в том, что оборудование будет работать.

Ниже представлена инструкция по монтажу гидробака.

• Нужно осуществить контроль напора воздушных масс в баке. Показатель не должен быть меньше 0,2-1 бар от указанного на индикаторе значения.
• Для установки потребуется штуцер с пятью выходами, регулятор уровня давления, манометр, ФУМ-лента, пакля и герметик.
• Затем следует осуществить подключение штуцера к бачку. Этот процесс можно выполнить сквозь фланец или шланг жесткого типа.
• К штуцеру нужно прикрепить прибор, который будет замерять напор, а также насосную трубку с реле-регулятором.
• Затем следует снять с реле крышку и присоединить к контакту «насос» насосный шнур. В контакт «сеть» требуется подключить сетевой шнур. Если нет отметок, то не допускается подключение устройства без помощи специалиста.

• Нужно позаботиться о безопасности устройства. Все протечки предотвращаются с помощью ФУМ-ленты или пакли, которые наносятся на резьбовое соединение.
• Затем можно включить насос и проверить его функциональность. Когда вода начнет поступать в бак, следует внимательно изучить места соединения и убедиться в отсутствии протечек.
• Для минимизации шумов и вибрации при работе необходимо использовать устойчивый фундамент.

Более подробно о вертикальных гидробаках смотрите в следующем видео.

Советы

Чтобы исключить ошибки в монтаже и эксплуатации, рекомендуется воспользоваться советами специалистов:

• в комнате, где производится установка бака, не должны присутствовать минусовые температуры;
• дверной проем должен не мешать габаритам гидробака;
• ставить горизонтально гидробак вертикального типа не допускается;
• для ремонтных работ и профилактики потребуется обеспечение достаточной площадки;

• не допускается установка изделий с внешними повреждениями;
• нельзя осуществлять монтаж, если место не подходит под требование производителей;
• недопустимо производить установку, если участок под гидроаккумулятор не способен справиться с массой наполненного бачка;
• не стоит приступать к монтажу, если подводящее к нему устройство оказывает нагрузки на гидробак;
• для устройства должен быть обеспечен слив воды;
• изделие должно быть защищено от внешнего воздействия.

УСТАНОВКА ГИДРОАККУМУЛЯТОРА

Гидроаккумулятор, или как его еще называют расширительный бак для водоснабжения, поддержания и плавного замещения напора воды в системе водоснабжения. К тому же он помогает сэкономить резерв жидкости и контролирует работу насоса. Как правило, гидроаккумулятор выполнен в виде металлического бака с красной, синей либо зеленой раскраской.

Устанавливать гидроаккумулятор необходимо только с учетом рекомендаций, представленных в сопутствующей технической документации. Перед установкой необходимо устранить все присутствующие противопоказания к установке и убедится в том, что устройство гидроаккумулятора будет в дальнейшем правильно функционировать:

 1. Нельзя устанавливать устройство, если на нем наблюдаются внешние повреждения.

2. Нельзя устанавливать устройство, если место установки не соответствует требованиям изготовителей.

3. Нельзя устанавливать устройство, если площадка под гидроаккумулятор не сможет выдержать вес наполненного бака.

4. Нельзя устанавливать устройство, если подводящее к нему оборудование оказывает на него нагрузку.

5. Устройству необходимо обеспечить слив жидкости.

6. Помещение, предусмотренное для установки гидроаккумулятора, должно быть теплым, потому что замерзание воды в баке запрещено.

7. Мембранный бак должен быть защищён от внешних воздействий.

8. Убедитесь, что устройство, будь то вертикальный или горизонтальный гидроаккумулятор, подходит по габаритам и у вас не возникнет проблем с его перемещением.

Когда созданы все условия для установки гидроаккумулятора, можно перейти непосредственно к самому монтажу.

1. Проконтролируйте напор воздуха в емкости. Оно не должно быть меньшим за 0.2 – 1 бар показанного напора на реле

2. Убедитесь, что вы имеете все необходимые элементы для установки: штуцер с пятью выходами, реле-регулятор давления; манометр, ФУМ лента или пакля, герметик.

3. Подключите штуцер к баку. Это можно сделать через фланецили жесткий шланг.

4. Прикрепите к штуцеру прибор для измерения напора, реле-регулятор и трубу от насоса.

5. Снимите наружную крышку реле и присоедините к контакту «насос»шнур от насоса, а к контакту «сеть» шнур от сети. Если пометки не наблюдаются, то не вздумайте подключать устройство самостоятельно, лучше обратитесь к специалисту.

6. Предотвратите возможную протечку путем нанесения на резьбовые соединения ленты, пакли или герметика.

7. Включите насос и проверьте его работу. При поступлении воды внимательно осмотрите соединения и убедитесь в отсутствии пролития жидкости.

8. Шум и вибрация от работы гидроаккумулятора должны быть сведены к минимуму благодаря устойчивому фундаменту.

Возможно, вам кажется, что процесс вовсе не сложный и установку будет легко произвести, но на самом деле эта процедура требует определенного багажа знаний и подсчетов. Поэтому, чтоб не испортить оборудование, лучше обратится к профессионалам и воспользоваться их содействием.

Автор — Антон Писарев (www.moydomik.info)

Выбираем гидроаккумулятор для систем водоснабжения: устройство и принцип работы

Гидроаккумулятор для систем водоснабжения является неотъемлемой частью современных систем автоматической подачи воды для частного дома, коттеджа или дачи. На рынке представлено множество видов и конфигураций расширительных баков для холодной воды.

Сегодня разберем в подробностях устройство и принцип работы гидроаккумулятора, его основное предназначение, правила установки и возможные неисправности в работе. А также постараемся понять принцип действия, и как же правильно подобрать гидроаккумулятор для нашей насосной системы.

Основные виды и особенности

Гидроаккумуляторы для систем водоснабжения различаются по компоновке:

— горизонтальные
— вертикальные

По объему или емкости:

— стандартные бытовые: 24-50 литров
— средней емкости: 80-100 литров
— большой емкости: 150 литров и больше

По материалу изготовления корпуса:

— стальные эмалированные
— из нержавеющей стали

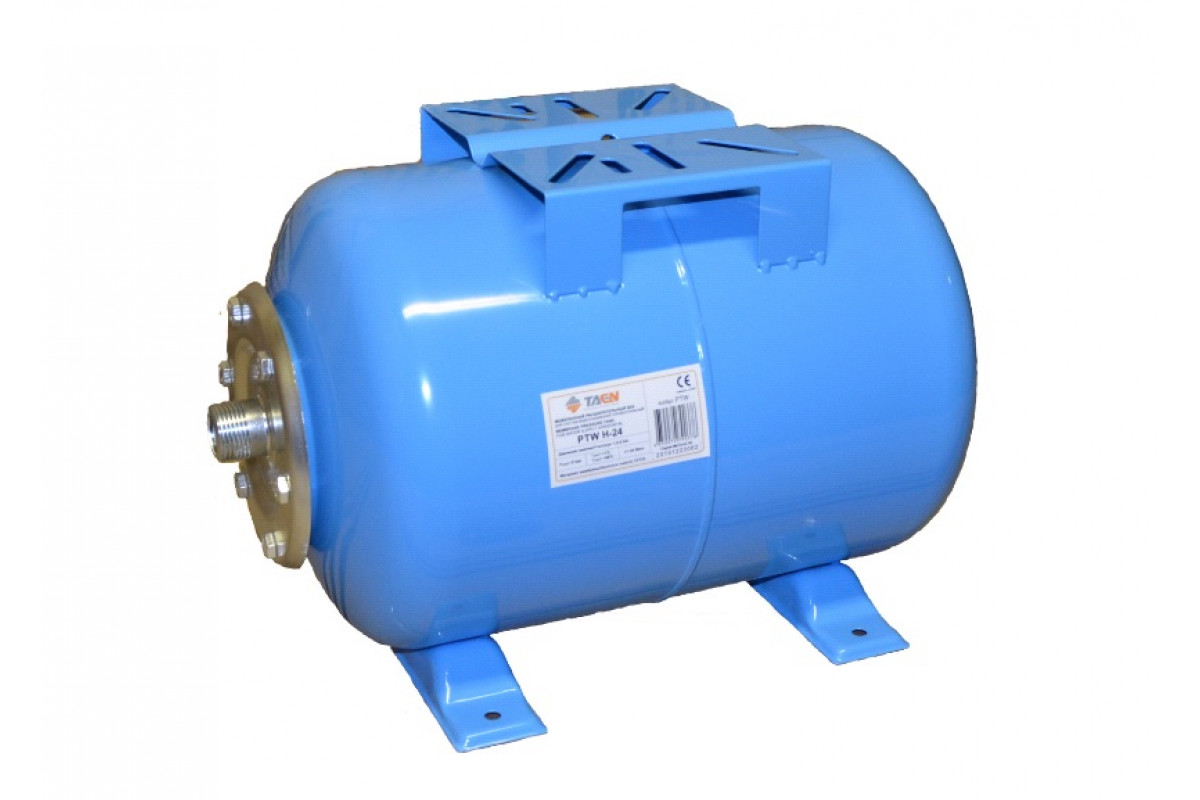

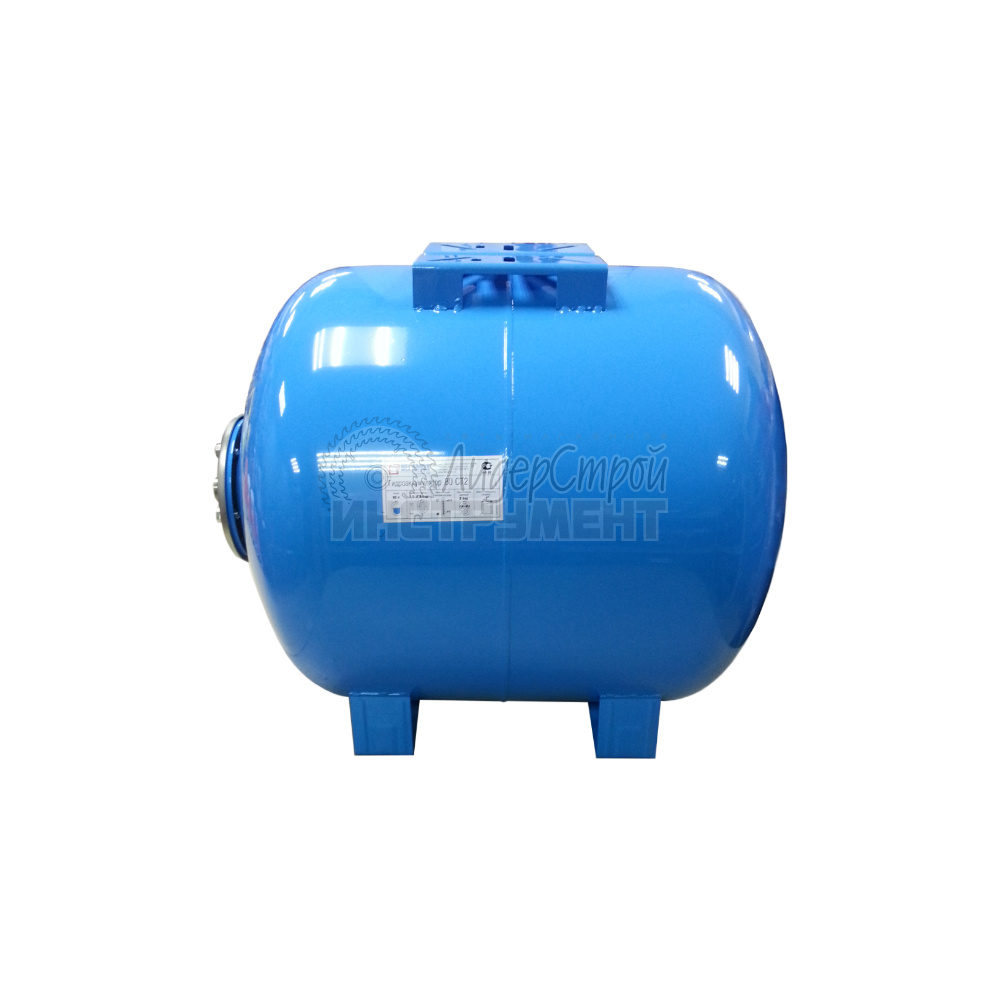

Горизонтальный гидроаккумулятор для насосной станции

Корпус стального гидроаккумулятора, как правило, окрашен эмалью синего или зеленого цвета. Расширительные баки красного цвета чаще предназначены для систем отопления.

Область применения

Гидроаккумуляторы предназначены для:

— накопления воды и поддержания ее автоматической подачи до точки водоразбора

— увеличения срока службы насоса, снимая на него нагрузку при частном его включении

— предотвращения возможных гидроударов в системе водоснабжения

Устройство и принцип работы гидроаккумулятора

Типичный гидроаккумулятор состоит из следующих элементов (см. схему ниже):

1 — штуцера с резьбой для присоединения к системе водоснабжения, его диаметр, как правило, равен 25 мм или 1 дюйм

2 — фланца для герметизации

3 — самой емкости разного объема

4 — каучуковой мембраны для воды

5 — пневматического клапана за закачки и сброса воздуха

6 — монтажной площадки для установки на нем поверхностного насоса
(при горизонтальном исполнении)

7 — ножек для устойчивости конструкции

Устройство гидробака

Принцип действия гидроаккумулятора основан в автоматической подаче воды из бака до потребителя без включения насоса. Это происходит благодаря тому, что при открытии водоразборного крана, воздух, накачанный в емкости, начинает выдавливать воду из мембраны под давлением.

Необходимое давление в баке должно составлять 1,5-2 атмосферы. По мере расходования воды потребителем, после закрытия крана, гидроаккумулятор в автоматическом режиме снова заполняется водой по всему объему.

Как подобрать гидроаккумулятор для насоса

Если планируете купить насосную станцию и не знаете с каким объемом бака ее выбрать, или уже есть поверхностный насос, но планируете приобрести для него гидроаккумулятор, то рекомендуется следующее:

— для насоса мощностью до 1000 Вт подойдет бак емкостью 24 литра
— для насоса мощностью более 1000 Вт лучше купить бак объемом 50 литров

Если приобретаете гидроаккумулятор для погружного насоса, то рекомендуется для насосов мощностью:

— до 500 Вт устанавливать бак объемом 24 литра
— до 1000 Вт подойдет 50 литров
— до 1500 Вт — 80 или 100 литров

Из-за особенностей своей конструкции, погружные насосы включаются и выключаются реже, чем поверхностные. Поэтому для них необходимо устанавливать несколько большие по объему гидроаккумуляторы.

На практике, расширительные баки объемом 24-50 литров способны полностью обеспечить потребность в хозяйственной воде небольшой семьи, на одну-две точки водоразбора. Если семья большая, можно купить гидробак большей емкости. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водоразбора: кухня, ванная, душевая кабина и туалет.

Гидроаккумуляторы вертикального типа

Рекомендации по установке гидробака

1. Устанавливайте гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте сначала промыть систему водоснабжения.

3. Проверьте, закачан ли в бак воздух под достаточным давлением.

Если — нет, тогда закачайте до 2 атм. самостоятельно через воздушный пневмоклапан. Эту процедуру можно проделать, например, обычным велосипедным или автомобильным насосом.

Проблемы в работе и методы их устранения

1. Недостаточное давление воздуха.
Продуйте пневматический клапан и закачайте воздух насосом.

2. Отсутствие воздуха под давление в емкости гидроаккумулятора.
Потребуется замена либо клапана, либо мембраны.

3. Из клапана течет вода.
Необходима замена мембраны. Смотрим видео.

Гидроаккумулятор для систем водоснабжения — это незаменимый атрибут современного загородного частного дома или дачи. Надеюсь, теперь вам понятен его принцип действия и особенности конструкции. И теперь вы сможете без труда подобрать гидроаккумулятор для своих условий, а также правильно его установить, и не допустить ошибок при запуске системы водоснабжения.

Читайте также:

Накапливающаяся полоса перед станом

Рисунок 1: Полоса может храниться в глубоком яме, где она будет висеть петлей.

Проще говоря, линия обработки полосы состоит из устройства для удержания рулона подачи полосы и устройства для выполнения операции по преобразованию плоской свернутой полосы в продукт.

При работе трубной мельницы подводящий змеевик размещается в удерживающем устройстве рулона, конец рулона подается в трубный стан, и мельница работает до тех пор, пока подводящий змеевик не истощится.Затем вся операция останавливается до тех пор, пока не будет установлена ​​новая подающая катушка и передний конец снова не будет загружен в мельницу. Линия работает с перебоями, возможно, работает 60 процентов времени.

Излишне говорить, что это не идеальная ситуация, поскольку линия по производству труб представляет собой значительные капиталовложения, которые позволяют производить дорогостоящий продукт. Из-за этих факторов многие компании уделяют большое внимание непрерывной работе комбината.

Большинство трубных заводов могут оправдать добавленную стоимость начального оборудования, которое позволит им работать непрерывно.Непрерывная работа, возникающая из-за прерывистой подачи полосы на стан, может быть устранена добавлением накопителя полосы и машины для соединения рулонов.

Роль аккумулятора

Накопитель полосы обеспечивает непрерывную линию полосы на трубный стан из запаса прерывистых рулонов полосы. Это достигается путем накопления или временного хранения полосы таким образом, чтобы ее можно было отводить на линию прокатного стана из аккумулятора, в то время как полоса одновременно добавляется в аккумулятор с более высокой скоростью.

В оставшейся части этой статьи описаны различные типы накопителей полос, которые доступны.

Яма или башня

Полоса может храниться в глубокой яме, где она будет свисать петлей (см. , рис. 1 ).

Если приямок «заполнен» так, что петля полосы находится в положении A, стан может быть запущен и работать непрерывно. Если подача от катушек добавляется с той же скоростью, с которой трубная мельница удаляет полосу, петля останется в положении A, а аккумулятор останется полным.

Если подающий конец остановлен из-за того, что подающий змеевик был исчерпан, а трубная мельница продолжает удаление полосы, петля поднимется в положение B, поскольку новый подающий змеевик присоединяется к заднему концу обедненного рулона. Это соединение может быть легко выполнено, поскольку входная полоса не движется.

Как только соединение концов будет завершено, подача в аккумулятор может быть возобновлена, и полоса может быть введена с более высокой скоростью, чем та, с которой полоса удаляется трубным станом.В этом случае цикл вернется в положение A по мере заполнения аккумулятора.

Длина полосы в яме между положениями A и B представляет емкость этого аккумулятора и равна или больше длины полосы, удаленной за время, необходимое для выполнения операции соединения концов.

Например, если трубный стан работает со скоростью 100 футов в минуту (FPM) (30 метров в минуту [MPM]) и ему требуется четыре минуты для завершения операции соединения концов, будет использоваться 400 футов (122 метра) полосы. фрезой при стыковке концов.Таким образом, аккумулятор должен иметь емкость не менее 400 футов (122 метра).

Также можно использовать вышку. Вместо того, чтобы делать глубокую яму в земле, башенная система требует высокой конструкции. Хранение ограничено практической высотой башни.

Ямы и башни обычно используются на низкоскоростных линиях.

Гирлянда

Разновидностью ямы является гирлянда, объединяющая несколько вертикальных прядей. Он может проходить вверх или вниз от уровня земли (см. , рис. 2 ).

Гирлянда имеет несколько неподвижных роликов и подвижную конструкцию, содержащую несколько роликов, которые перемещаются вместе по вертикали. Накопление полосы происходит по мере того, как движущиеся валки удаляются от неподвижных валков в вертикальном направлении. Большое скопление может быть получено за счет гораздо меньшего общего вертикального движения.

Эти аккумуляторы способны хранить больше полосы, чем аккумуляторы шахтного типа, но не так много, как вращающиеся бесконтактные или вращающиеся горизонтальные аккумуляторы.

Горизонтальная петля

Разновидностью карьера является петля, надземная или подземная, на которой полоса закручивается горизонтально, а не вертикально (см. , рис. 3 ).

Движущаяся каретка барабана может перемещаться горизонтально между положениями A и B. В положении A аккумулятор полон; в позиции B он пуст. Каретка барабана перемещается от B к A, когда подающая полоса вводится со скоростью, превышающей скорость мельницы.

Для работы этого типа гидроаккумулятора требуется много места над или под мельницей. Чаще всего используется на низкоскоростных линиях.

Сальник

В сальниковой коробке (также известной как тигровая клетка) полоса забивается и удаляется из длинной узкой коробки, чуть шире полосы, для предотвращения бокового движения. Устройство внутренней ориентации не используется (см. , рисунок 4 ).

Хотя эта общая конструкция используется с трубными мельницами, она чаще встречается на трубопроводах радиаторов, обрабатывающих тонкие (0,016 дюйма [0,4 миллиметра] и менее), узкие (от 1-1 / 2 до 2 дюймов [от 38 до 51]). миллиметров]) и полосы с низким пределом текучести.Такая тонкая полоса наматывается на несколько тысяч футов, поэтому аккумулятор используется только на конце катушки. Следовательно, полоса проходит по пути B на большей части рулона.

Ближе к концу рулона входящая полоса ускоряется до скорости, превышающей линейную скорость, и полоса падает случайным образом A в пределах ограничений сальниковой коробки. Он лежит как леденец, и ограничивающие стороны коробки не позволяют ему скручиваться и запутываться.

Полоса может быть повреждена на этом типе гидроаккумулятора, однако, если она изогнута до предела текучести, или если она поцарапана или имеет повреждения краев, поэтому использование этого гидроаккумулятора не рекомендуется, если важна отделка трубки.

Спиральный аккумулятор

В спиральном аккумуляторе (см. Рисунок 5 ) петля образуется в позиции B, и поступающая полоса входит со скоростью, превышающей скорость трубного стана. Петля B продвигается по спирали (роликовые направляющие) в положение A для заполнения аккумулятора. Когда входная полоса останавливается, чтобы присоединиться к новой катушке, аккумулятор разряжается, и петля продвигается от A к B.

Спиральные аккумуляторы подходят для использования с тонкой и средней толщиной (0,118 дюйма [3 миллиметра] и меньше), узкой (от 2 до 12 дюймов [50 до 305 миллиметров]) полосой с низким пределом текучести.

Горизонтальный аккумулятор, тип 1

Другой метод накапливания полосы — это формирование ее в виде катушки большого диаметра, расположенной горизонтально с осью катушки, направленной вверх. Вход в этот рулон может быть остановлен при извлечении ленты, уменьшая диаметр рулона, но сохраняя то же количество витков.Этот аккумулятор показан полным и пустым на рис. 6 .

Сумма накопления полосы равна количеству витков, умноженному на разницу в средней длине окружности рулона от полного до пустого.

Этот тип аккумулятора подходит для широкой толстой полосы (например, толщиной 0,350 дюйма [8,9 миллиметра] и шириной 30 дюймов [762 миллиметра]) или очень тонкой и узкой полосы (менее 0,028 дюйма [1]). 0,71 миллиметра] толщиной и менее 2 дюймов [51 миллиметр] шириной).

Полоса опирается на край, так как витки сформированы в горизонтальной плоскости. Также полоса должна быть повернута на 90 градусов при входе в машину и выходе из нее.

Горизонтальный аккумулятор, тип 2

Горизонтальный аккумулятор второго типа (см. Рисунок 7 ) отличается от первого типа по трем основным направлениям:

1.Прижимные ролики подачи расположены снаружи машины для облегчения заправки и технического обслуживания.

2. Полоса подается в машину по внешней катушке, а не по внутренней.

3. Опора для полосы обеспечивается приводным поворотным столом, который синхронизирован с прижимным роликом, а не ведомыми опорными роликами.

Принцип работы простой. Полоса подается в аккумулятор с помощью набора прижимных роликов. Как и во всех горизонтальных гидроаккумуляторах, полоса поворачивается на 90 градусов перед тем, как попасть в прижимные ролики машины.

Прижимные ролики приводятся в движение двигателем постоянного тока (DC) с линейной скоростью, в два-три раза превышающей линейную. Когда полоса попадает в аккумулятор, она сразу же поддерживается поворотным столом. Вращающийся стол приводится в движение отдельным двигателем постоянного тока, а внешний диаметр синхронизируется с прижимным роликом.

Следовательно, входящая полоса не имеет сопротивления, а ведомый опорный стол помогает тянуть полосу и направлять ее в аккумулятор. Это снижает вероятность образования брусчатки, застревания, маркировки, натяжения и т. Д.Внутренняя оболочка накопленного змеевика тянется мельницей к центральной разгрузочной оправке.

Привод имеет три режима работы: остановленный, синхронизированный по линии и высокоскоростное заполнение. Когда аккумулятор достигает полного состояния, привод автоматически переходит в синхронизированный режим, и аккумулятор остается заполненным до тех пор, пока не закончится подача полосы из разматывателя.

Оператор или автоматический датчик конца определяет конец рулона, и прижимной валок перестает втягивать полосу. Затем трубная мельница питается от аккумулятора, протягивая внутреннюю обертку внешнего рулона вокруг разгрузочной оправки и внутрь мельница.

Когда концевой сварной шов завершен, оператор подает сигнал прижимным роликам о начале заполнения. Затем аккумулятор заполняется со скоростью, в два-три раза превышающей линейную скорость, пока он не заполнится. В это время привод получает сигнал о переходе в синхронизированный режим до тех пор, пока новая катушка не разрядится.

Этот аккумулятор простой по конструкции, в нем мало движущихся частей, и в нем можно хранить много полосы на небольшом пространстве. Однако это также занимает много места на полу, потому что полосу необходимо повернуть на 90 градусов перед входом в машину и еще на 90 градусов после выхода.

Аккумулятор свободного контура

В аккумуляторе свободного контура две концентрические катушки сформированы вокруг общей центральной линии и соединены свободной обратной петлей от внутренней оболочки внешней катушки к внешней оболочке внутренней катушки. Катушки могут быть выполнены в вертикальной или горизонтальной плоскости или в наклонной плоскости (см. , рисунок 8, ).

В процессе работы полоса движется в свободную петлю и ограничивается набором роликов корзины с внутренним диаметром и набором роликов корзины с внешним диаметром (OD).В показанном примере свободный контур перемещается по часовой стрелке, когда входная скорость превышает скорость мельницы.

По мере того, как происходит накопление, внешняя катушка формируется внутри роликов внешней корзины, а внутренняя катушка формируется над роликами внутренней корзины. Полоса перемещается изнутри внешней катушки к внешней стороне внутренней катушки через свободный контур. Затем полоса удаляется в трубную мельницу изнутри внутреннего рулона по спиральной траектории вокруг разгрузочной оправки.

Ролики внешней корзины должны двигаться наружу, поскольку входящая полоса наматывается на вращающийся внешний рулон, а ролики внутренней корзины должны двигаться наружу, поскольку полоса удаляется из внутренней части внутреннего рулона.Следствием этих движений валков является отсутствие относительного движения между витками ленты, поэтому маркировка ленты не происходит.

Когда полоса не поступает, мельница движется от накопленной полосы, а свободный контур движется против часовой стрелки.

G-аккумулятор

G-аккумулятор, разновидность аккумулятора свободного контура, включает в себя шкив для приведения в действие свободного контура и вращающийся узел роликов внешней корзины, на котором формируется внешняя катушка.

Эта конструкция подходит для узкой полосы очень легкого калибра, поскольку такую ​​полосу лучше втягивать в аккумулятор (в этой конструкции), чем толкать.

Накопитель спиральной петли Сендзимира

Накопитель спиральной петли Сендзимира аналогичен по работе аккумулятору свободной петли, за исключением того, что две катушки хранения сформированы в горизонтальной плоскости, одна над другой, и соединение осуществляется через S-образную кривую от внутренняя часть верхней катушки к внутренней части нижней катушки.

Полоса перемещается прижимными роликами к внешней стороне верхнего рулона и вытягивается с внешней стороны нижнего рулона (см. Рисунок 9 ).

Другие стили аккумуляторов

Следует упомянуть два других метода увеличения времени безотказной работы или приближения к непрерывной работе линии.Одним из них является большое колесо, которое включает автономную сборку нескольких меньших катушек в одну очень большую катушку или большое колесо. Время простоя между отдельными узлами большого колеса меньше, чем общее время простоя между отдельными катушками.

Второй метод — система змеевиков на весь день. В этой системе несколько катушек предварительно собираются в автономном режиме на специальной оправке. Внешняя обертка каждой катушки в горизонтальном стопке соединяется торцами с внутренней оберткой катушки непосредственно над ней (см. , рис. 10, ).

В процессе работы полоса удаляется с верхнего рулона, затем из следующего нижнего рулона и так далее, пока все рулоны не будут израсходованы. Специальная прокатная клеть используется для направления полосы от каждого рулона на стан. Эта прокатная клеть индексирует следующий нижний рулон каждый раз, когда рулон исчерпан.

В большинстве операций может быть предварительно смонтировано достаточно змеевика, чтобы удовлетворить потребность в одной смене, поэтому работа стана непрерывна, по крайней мере, в течение одной смены.

Эти методы накопления позволяют увеличить производство между остановками; однако они не позволяют работать в непрерывном режиме.

Краткое описание

Тенденция в трубной промышленности за последние 10–15 лет заключалась в том, чтобы мельницы могли непрерывно работать на более высоких скоростях в большем диапазоне толщины и ширины с меньшими затратами на техническое обслуживание и большей гибкостью. Накопитель полосы — одна из самых важных машин в линии, потому что производительность линии часто зависит от ее способности работать без остановок.

При сравнении относительных преимуществ любого типа аккумулятора производители трубок должны учитывать все соответствующие затраты, связанные с его покупкой и обслуживанием, а также его влияние на производительность.

Если аккумулятор выбран на основании только самой низкой цены, очевидная экономия может ввести в заблуждение. Помните, что всего несколько остановок производства для выполнения торцевых швов может компенсировать любую экономию, которую можно было получить при покупке менее дорогостоящего аккумулятора.

Эта статья была предоставлена ​​Kent Corp., 9801 York Alpha Drive, North Royalton, Ohio 44133, телефон 216-582-3400, факс 216-237-5368. Kent Corp. производит оборудование для трубной промышленности.

Вертикальные аккумуляторы | RVSCorp

Построенная по заказу на современном промышленном предприятии RVS, EVAPCO с гордостью предлагает широкий выбор сосудов под давлением и комплектных систем для удовлетворения потребностей промышленной холодильной промышленности.Эти продукты используются для различных хладагентов, таких как аммиак, CO2, пропан и различные галоидоуглероды, на предприятиях по переработке пищевых продуктов и напитков, а также в холодильных камерах. Сосуды и комплектные системы также доступны для обслуживания в нефтяной и газовой промышленности для фильтрации воды, сжижения природного газа и нефтехимического охлаждения.

RVS имеет производственные возможности для изготовления сосудов из углеродистой или нержавеющей стали по индивидуальному заказу в широком диапазоне длин, диаметров от 6 до 180 дюймов и толщины материала от 3/8 дюймов до 3 дюймов. Все сосуды под давлением производятся в соответствии со стандартами ASME, раздел VIII, раздел I, при номинальном давлении и температуре в соответствии с требованиями конкретной работы.

Промышленное охлаждение

RVS спроектировала, спроектировала и каталогизировала часто используемые суда и системы упаковки для выбора клиентов. Стандартные сосуды и системы упаковки также могут быть настроены в соответствии с конкретными условиями или схемами трубопроводов.

Также предлагаются суда и системы упаковки, спроектированные и спроектированные полностью на заказ.

• Вертикальный и горизонтальный ресивер высокого давления
• Вертикальный приемник высокого давления / термосифон
• Вертикальный и горизонтальный термосифонный приемник
• Приемник вертикального управляющего давления
• Приемник вертикального пилот-сигнала
• Вертикальный и горизонтальный рециркулятор
• Вертикальный интеркулер — с змеевиком или без него
• Горизонтальный аккумулятор
• Вертикальный аккумулятор — с катушкой или без нее
• Вертикальный и горизонтальный гидравлический барабан — одинарный и разделенный поток
• Горизонтальный масляный бак
• Столбец уровня

Нефть, природный газ, нефтехимия

RVS предлагает изготовление и производственные возможности по индивидуальному заказу для работы с различными резервуарами, колоннами, фильтрами и салазками, разработанными и указанными заказчиком.

• Ресивер пропана
• Вертикальный контактор
• Защитный слой Mercury и скруббер
• Хирургический барабан смешанного типа с охлаждением
• Сушилка
• Вертикальный газосепаратор
• Башня деэтанизатора
• Вертикальный разделитель конденсата
• Аккумулятор
• Башня абсорбера
• Установка для фильтрации воды

Накопитель горизонтальной полосы

, максимальная скорость мельницы: до 150 м / мин,

Автономность и простота имеют решающее значение на начальном этапе становления комбината. HEW ставит эти потребности во главу угла в своих инновациях и создании полосовых аккумуляторов, что дает одно важное преимущество — надежность. Интегрированные программируемые контроллеры поддерживают критические факторы обработки полосы и времени подачи.

Максимальное хранение полосы в сочетании с отдельными и независимыми скоростями заполнения / вытягивания позволяет выполнять загрузку и торцевую сварку новых рулонов подачи независимо от стана. Полоса подается на внешний диаметр и вытягивается независимо от внутреннего диаметра. Накопитель полосы может заполняться на высоких скоростях, даже если мельница остановлена, и точно так же непрерывно без перерывов подавать в мельницу, если возникнет временная задержка перезагрузки или торцевой сварки.Созданы с учетом самых суровых условий эксплуатации — аккумуляторы HEW предлагают вашему оператору больше, чем просто бесперебойную работу, но избавляют от непрекращающегося ремонта и обслуживания, которые практически сразу отражаются на вашей прибыли в виде снижения стоимости владения.

Короче говоря, стабильная и непрерывная работа вашей мельницы зависит от противоположного. Вы должны обладать гибкостью, чтобы справляться с колебаниями скорости и полными остановками стана, не нарушая темпа и потока формовки, сварки, резки и связывания остальной части вашего технологического процесса.
Ни один другой аккумулятор для полосок не даст вам такой плавной автономности, чем аккумулятор от HEW. Мы искали наилучшую возможную технологию, чтобы получить самые важные преимущества для этого оборудования.

В полностью автоматическом режиме ЧПУ встроенный программируемый контроллер определяет обработку полосы и время подачи, а не оператор. А простота эксплуатации заложена в каждом элементе нашего дизайна.
Максимальное хранение полосы вместе с отдельными регуляторами скорости заполнения / вытягивания позволяет загружать и сращивать новые рулоны независимо от скорости и времени линии, даже продолжая загрузку в быстром темпе, когда остальная часть стана остановлена.

Хрупкая гибкость наших накопителей полосы не снижает точности со временем. Наши сконструированы с учетом самых суровых условий эксплуатации заводов, и их производительность в день установки гарантирована на долгие годы. Простота обслуживания и ремонта — это дополнительное облегчение не только для оператора, но и для обслуживания вплоть до зала заседаний и для тех, кто следит за чистой прибылью — ленточные аккумуляторы HEW являются синонимом начала бесперебойной работы стана.

Основные характеристики нашего продукта:

• Полностью автоматический
• Большой объем хранения
• Полоса всегда в наличии
• Простая замена ленты
• Гибкость установки в существующей линии
• Отсутствие повреждения поверхности ленты
• Полоса вход под любым углом
• Высокая скорость наполнения (до 4-х кратной скорости мельницы)
• Заполнение во время остановки мельницы
• Низкие затраты на обслуживание благодаря меньшему количеству движущихся частей

Дополнительная информация

Накопители хладагента

| AIRMENDER REFRIGERATION PRODUCTS CO., ООО

В

Арт. №	Размер Conn. O.D.S		ДИАМ. ØA	В	С	D	E	ОБЪЕМ (В)	CE Кат.
RA-221B-CE	2 1/8 дюйма		8.5	29,53	2,37	6,89	16,93	25	лл
RA-225B-CE	2 5/8 «			33,47	2,76	6,89	16,93	28,4
RA-231B-CE	3 1/8 дюйма		10.75	27,96	2,76	8,08	16,93	37,8
Макс. Допустимое давление: 31,03 бар (450 фунтов на кв. Дюйм) / -10 ° C ~ + 150 ° C, 20,67 бар (300 фунтов на квадратный дюйм) / -30 ° C ~ -10 ° C

H

Арт. №	Размер Conn.O.D.S	DIA øA	В	С	D	E	ОБЪЕМ (В)	CE Кат.
RA-321H-CE	2 1/8 дюйма	8,5	29,53	1,38	6,89	16.93	25	лл
RA-325H-CE	12 5/8 «		33,47	1,38	6,89	16,93	28,4
RA-331H-CE	3 1/8 дюйма	10,75	27.96	1,58	8,08	16,93	37,8	ллл
Макс. Допустимое давление: 31,03 бар (450 фунтов на кв. Дюйм) / -10 ° C ~ + 150 ° C, 20,67 бар (300 фунтов на квадратный дюйм) / -30 ° C ~ -10 ° C

В вертикальных аккумуляторах используется U-образная трубка или трубка внутри трубчатой ​​конструкции для отвода газообразного хладагента из верхней части резервуара.Внизу U-образной трубки отверстие собирает небольшое количество масла и жидкого хладагента. Небольшое количество жидкого хладагента выкипит во всасывающей линии. Масло будет перенесено с газообразным хладагентом обратно в компрессор. Горизонтальные аккумуляторы не следует использовать, если температура жидкого хладагента в аккумуляторе ниже 15 ° F (9 ° C). При температуре ниже этой точки масло станет густым и не будет втягивать погружную трубку для дозирования обратно в компрессор.

Выбор аккумулятора хладагента должен производиться на основе следующих 3 возможностей. 1) Аккумулятор должен иметь достаточную емкость для удержания жидкости, обычно она не должна быть менее 50% заряда системы. 2) Аккумулятор должен работать без чрезмерного падения давления в системе. 3) Он должен иметь способность возвращать жидкость с надлежащей скоростью и в условиях различных нагрузок.

Установите вертикальный аккумулятор как можно ближе к компрессору.И установите горизонтальный аккумулятор так, чтобы верхняя часть впускного отверстия находилась на одном уровне, так, чтобы возвратная трубка находилась в самой нижней части аккумулятора, оставляя небольшую лужу жидкости на дне аккумулятора. Подключите линию нагнетания испарителя к входу аккумулятора и подключите выход аккумулятора к линии всасывания компрессора.

Онлайн-аккумуляторы вибрации и горизонтального движения

Тим Талберг
Triple / S Dynamics

Накопительное оборудование может исключить производство
замедляет работу и повышает эффективность процесса за счет временного
хранение сухих сыпучих материалов во время процесса
прерывания и удержание для более позднего выпуска, После
описание различных типов накопительного оборудования,
в этой статье объясняется, как выбрать оборудование
которые могут обрабатывать ваш материал, соответствуют вашим доступным
пространство и удовлетворить другие ваши требования.

Использование аккумулирующего оборудования для разъединения вашего
технологическая линия от перебоев в восходящем или
последующие операции — это практический способ улучшить
общая эффективность и производительность вашего завода. Будь то
вы выгружаете сырье быстрее, чем ваш процесс
может принять это, переходя с одного материала на другой, закрывая
вниз по технологической линии для обслуживания или очистки, или
просто поднимите материал в течение 30 минут, чтобы ваш процесс мог
соответствовать вашему упаковочному циклу, накапливая оборудование
может поддерживать бесперебойную работу вашего завода.

Накопительное оборудование (также называемое накопительно-накопительным оборудованием) доступно в нескольких типах и объемах. Некоторые типы обеспечивают автономное хранение, отвлекая материал
из потока процессов, а другие предоставляют онлайн-хранилище,
путем хранения материала в технологическом процессе. Прежде, чем мы
подумайте, как выбрать наиболее эффективный тип для вашего приложения,
давайте посмотрим на некоторые из наиболее распространенных
оборудование и приложения, с которыми они работают.

Автономные резервуары и силосы

Вертикальные резервуары для хранения и силосы вмещают 10 000 кубических футов
материала или более и обычно используются в двух автономных
приложения для накопления: хранение поступающего сырья
доставляется на завод оптом и в готовом виде
который нелегко деградировать, функционирует как буфер хранения
между технологической и упаковочной линиями, Эти цилиндрические,
прямоугольные или квадратные сосуды используют преимущества вертикального
высота обычно доступна на заводах для хранения больших объемов
в относительно небольшом размере.Они оснащены высокими и
датчики низкого уровня для контроля подачи и разгрузки.

Резервуары и силосы для сыпучих порошков и гранул
очень хорошо. Но для материалов, склонных к образованию перемычек,
разгрузочная воронка судна должна быть рассчитана на
характеристики материала, чтобы гарантировать, что материал будет течь
хорошо во время выписки. Резервуар или силос также можно назвать
с устройством вибрационной разгрузки, чтобы способствовать потоку этих
материалы. Для работы с рыхлым материалом входное отверстие емкости может
быть оснащенным устройством для опускания, например, спиралью или лестницей
желоб, который аккуратно опускает материал в емкость.

Хотя резервуар или силос обычно имеют более низкие капитальные затраты и
требует меньше места на полу, чем другие типы аккумуляторов
оборудование, доступ к нему для очистки затруднен. Другой
недостатком является опасность замкнутого пространства резервуара или силоса.
подарки работникам. Ограниченное пространство ограничено или ограничено
средства для входа или выхода и не предназначены для непрерывного
Занятость рабочего, Стандарт OSHA 1910.146
использует термин замкнутое пространство, требующее разрешения (обычно
называется разрешающим пространством) для описания замкнутого пространства с одним
или несколько из следующих характеристик: «содержит или имеет
возможность содержать опасную атмосферу; содержит
материал, который потенциально может поглотить участника:
[сходящиеся внутрь стены или полы с уклоном вниз
и сужаться к меньшему участку, который может задерживать или задыхаться
абитуриент]; или содержит любую другую признанную безопасность, или
опасность для здоровья [например, неохраняемые машины, живые
провода, или тепловой стресс].”

Переносные цистерны меньшего размера и контейнеры для массовых грузов, такие как Халк
объятия, шланги, гей-лорды и барабаны также могут
накопление и использование для транспортировки сырья и готовой продукции
материалы. Хотя эти контейнеры предлагают большую гибкость хранения,
они требуют большего обращения и труда, чем большие
цистерны и силосы. Переносные цистерны и контейнеры для массовых грузов также могут
быть трудным для тщательной очистки, что может создать проблемы перекрестного загрязнения, когда
используется для нескольких материалов.

Сетевые бункеры с подвижным дном

После обработки сырья его можно накапливать
партиями в бункере с живым дном, который является бункером
с механически активированным разрядом. Вспомогательный бункер
обычно используется для сыпучих материалов, а бункер
может непрерывно выгружать материал с равномерной скоростью подачи
к последующему процессу или, в некоторых случаях, удерживайте
материал в течение определенного времени, например, для уравновешивания (или
темперирование) отварной рис или каша с отрубями.Живое дно
расширительный бункер обычно имеет емкость до 1500 куб.
ноги и дизайн «первым пришел — первым обслужен», что означает, что первый
материал, поступающий в бункер, выгружается первым.

Гидравлический бункер с живым дном выпускается двух типов: вертикальный.
и по горизонтали. Вертикальный уравнительный бункер с живым дном обычно
загружается самотеком с пневмотранспортера или шнека
конвейер и разгружается многошнековой разгрузкой
кровать. Вертикальная ориентация этого бункера делает его пригодным для различных применений.
с ограниченным пространством на полу, но его трудно чистить.

Горизонтальный бункер с живым дном загружается
верхний подающий шнек, как показано на рисунке 1, без нагрузки
с помощью непрерывной разгрузочной платформы конвейерной ленты, состоящей из
навесные планки, прикрепленные к сверхмощному ролику
цепь. В большинстве горизонтальных бункеров роторная разгрузка
Затвор расположен между выпускным отверстием бункера и разгрузочной платформой.
Состоит из трех или четырех вертикально установленных валов с
винтовые линии в форме лопастей шнека, роторная разгрузка
шибер вращается напротив торца кучи материала в бункере
для предотвращения схода лавин и обеспечения равномерного разряда в
последующий процесс.Горизонтальный бункер больше
обычно используется для накопления, чем вертикальный блок, потому что
его легче чистить.

Автономные блоки для хранения ремней

Ленточный накопитель (часто называемый складским транспортером), как показано на
На рис. 2 показан ленточный конвейер непрерывного действия, который обычно
используется в качестве автономного буфера между обработкой и
упаковка для накопления и хранения готового продукта и
предотвратить перебои в процессе, когда упаковочная линия
временно отключается. Устройство также может обеспечивать скачок напряжения.
емкость за счет накопления материала в автономном режиме. Ремень для хранения
устройство иногда используется в режиме онлайн для накопления материала
в технологическом процессе.

Ленточный накопитель может обрабатывать самые разные гранулы,
пеллеты и другие сыпучие материалы. Когда устройство
выгрузка снабжена поворотным разгрузочным затвором аналогично
к горизонтальному бункеру с живым дном, ремень
единица хранения также может обрабатывать нелетучие материалы,
такие как хлопья, которые имеют тенденцию слипаться и могут привести к
сход лавины при разряде.

Блок для хранения ремня может иметь тканевый или пластиковый ремень или
ремень, состоящий из навесных планок, прикрепленных к сверхпрочному
роликовая цепь. Тканевый или пластиковый пояс используется для материалов
с более мелкими частицами и мелкими частицами, а также откидная планка
лента подходит для работы с горячими материалами с крупными частицами
размеры.

Блок хранения ленты обеспечивает непрерывную работу в порядке очереди.
поток материала и обеспечивает непрерывный поток к упаковке
или дальнейшая обработка по запросу от оборудования, расположенного ниже по цепочкеРазгрузочный конец устройства наклонен вниз, чтобы способствовать
поток. Агрегат обычно имеет низкий профиль, который
экономит место, а большой объем хранилища — до
6000 кубических футов.

Однако для ленточного хранилища обычно требуется больше пола.
пространство, чем резервуар или силос. Также требуются подающие и разгрузочные конвейеры,
которые добавляют больше точек передачи материала
к операции, включая точки сброса, которые могут способствовать
к деградации материала. Трещины на ремне хранения,
щели и движущиеся части также могут усложнить
чистить, чем другие типы накопительного оборудования.

Онлайн виброаккумуляторы и гидроаккумуляторы

Как вибрационные конвейеры, так и горизонтальные ионные конвейеры
могут использоваться в качестве накопительного оборудования онлайн и часто
в этом приложении они называются аккумуляторами (или помповыми конвейерами).

В виброаккумуляторе привод передает собственную частоту
силы вибрации через пружинный узел на
поднос (или сковороду). Материал, подаваемый на вибрационный лоток, перемещается
вперед по лотку до нужного количества или
материал накапливается, как правило, максимум до 50
кубический фут.Датчики уровня, подключенные к органам управления гидроаккумулятором
контролировать глубину слоя материала и скорость разгрузки,
а средства управления регулируют количество накопленного материала
за счет снижения скорости подачи плитки и увеличения
глубина ложа. Тщательно отслеживая количество накопленных
материал жизненно важен, чтобы избежать перегрузки, которая может привести к остановке
виброаккумулятор.

Окончательная скорость разряда виброаккумулятора также может
регулироваться дамбой регулируемой глубины перед
разрядный вентиль аккумулятора.Для увеличения перенапряжения аккумулятора
емкость, дополнительные стационарные товарные дамбы
может быть размещен по длине длинного лотка перед
промежуточные разгрузочные вентили.

Лоток может иметь открытый или закрытый конец. Открытый лоток
справляется с небольшими объемами работ с глубиной слоя материала
12 дюймов или меньше, в которых глубина слоя регулируется
снижение скорости конвейера или снижение перекрытия продукта.
Лоток закрытого типа подходит для приложений с большим объемом
которые требуют глубины кровати более 12 дюймов.

Вибрационный аккумулятор подходит для работы с небольшими
партии, а также липкие материалы (которые не передают
колодец на горизонтальных конвейерах) и негрубых материалов.
Поднос можно настроить для освещения доступных
пространство, максимум 4 фута в ширину и 18 дюймов в глубину,
и 20 футов в длину, в зависимости от производителя.

Потому что качающаяся вибрационная транспортировка агрегата
заставляет материал подпрыгивать на лотке, это может ухудшить
некоторые материалы и образуют пыль.Вибрационный аккумулятор
также имеет внешние пружины и опорные рамы, требующие
больше места на полу и потолка и многое другое
время обслуживания и очистки, чем при горизонтальном движении
аккумулятор.

В гидроаккумуляторе горизонтального движения, как показано на рисунке
3, материал загружается в конвейерный желоб агрегата и
привод сообщает желобу медленный ход, за которым следует
быстрым обратным ходом, который выдвигает желоб из
под материалом, осторожно толкая материал вперед
не подпрыгивая по вертикали.Эта операция продолжается
пока не накопится желаемое количество материала, обычно
до максимум 1000 кубических футов. Как с вибрационным
аккумулятор, датчики уровня контролируют глубину слоя материала
и скорость разряда, а элементы управления аккумулятором регулируют
количество накопленного материала за счет уменьшения
скорость транспортировки и увеличение глубины станины. Аккумулятор горизонтального движения также может иметь открытый или
закрытый желоб и стационарные продуктовые дамбы по его
длина для увеличения импульсной мощности.

Аккумулятор горизонтального движения подходит для больших
партии и труднообрабатываемые материалы, такие как рыхлые,
пыльные, выдержанные, покрытые или легкие материалы. Аккумулятор может
быть настроенным так, чтобы соответствовать доступному пространству;
в то время как максимальные размеры желоба варьируются в зависимости от
размер и производитель привода, обычно желоб может быть
до 10 футов в ширину, до 5 футов в глубину и до 50 футов в длину.

В отличие от виброаккумулятора, рабочий механизм аккумулятора горизонтального движения и большая емкость исключают опасность перегрузки и остановки.
Единица.Аккумулятор горизонтального движения также не имеет
внешние пружины или рамы, уменьшающие потребность в пространстве и
упрощение обслуживания и очистки.

При работе с большими объемами материала оба вибрационных
и аккумуляторы горизонтального движения могут использоваться с
распределительный конвейер, установленный над аккумулятором
длина, чтобы максимально увеличить емкость аккумулятора.
Распределительный конвейер обычно представляет собой вибрационный или
конвейер горизонтальный; в некоторых случаях ленточный конвейер
используется. Распределительный конвейер принимает материал
от того же технологического потока и сработали близко расположенные выпускные заслонки
датчиками уровня, расположенными вдоль
длина аккумулятора: разгрузочные заслонки расположены так, чтобы
обеспечить мягкое падение материала на материал для создания
максимальная глубина станины на гидроаккумуляторе.

Что нужно учитывать при выборе оборудования

На выбор накопительного оборудования влияет множество факторов.
который удовлетворит требования вашего приложения и повысит эффективность вашего процесса.вот некоторые из основных факторов:

• Сколько места на вашем предприятии доступно для размещения накопительного оборудования. Ограниченная площадь пола может означать, что вам нужно рассмотреть резервуар, бункер или
вертикальный бункер с живым дном, а не более горизонтальный
ориентированное оборудование.

• Характеристики вашего материала, включая сыпучесть, рыхлость, насыпную плотность и угол естественного откоса.
Например, вы можете не выбирать резервуар или силос для материала с большим углом естественного откоса, что может создать проблемы с закупоркой в ​​таком резервуаре.Если ваш материал рыхлый,
вы можете отказаться от выбора виброаккумулятора.

• Ваша технологическая подача . Скорость подачи повлияет не только на
какой тип оборудования вы выбираете, но определяете его
размер. Например, если у вашего процесса очень низкий
скорость подачи, и вам нужно автономное накопление, небольшой
портативный контейнер, такой как гейлорд, может хорошо подойти. Если ваш
процесс имеет высокий уровень федерации, и вы должны накапливать материал
онлайн, вы можете выбрать опорный бак с подвижным дном или
аккумулятор горизонтального движения.

• Насколько глубоко ваш материал может быть накоплен без
раздавливание или повреждение иным образом. Если ваш материал может
быть легко раздавленным или иным образом поврежденным, не выбирайте
большой резервуар или силос или аккумулятор с глубоким дном.

• Как часто вам нужно чистить оборудование. Если
ваш процесс будет обрабатывать несколько материалов или материал
который имеет тенденцию накапливаться, вы можете не выбирать
трудноочищаемое накопительное оборудование.Вы также можете
добавить к оборудованию систему очистки на месте, чтобы ускорить
и упростят частую уборку, хотя это повысит
стоимость оборудования.

• Требуется ли для вашего приложения оборудование, отвечающее требованиям
санитарные требования, такие как молочные стандарты 3A. Если
оборудование должно соответствовать санитарным нормам, проконсультируйтесь с
производителя, чтобы убедиться, что он доступен с санитарными
конструкция, соответствующая требованиям вашего приложения.

• Требуется ли в вашем приложении пылеулавливатель .Будь то
накопление пыли в первую очередь зависит от
от характеристик вашего материала и эксплуатационных характеристик накопительного оборудования. Все
накопительное оборудование, обсуждаемое в этой статье, может быть
закрытый, чтобы содержать пыль; проконсультируйтесь с производителем оборудования
за советом по выбору эффективного пылеподавления
оборудование для вашего приложения.

Для дальнейшего чтения

Дополнительную информацию по этой теме можно найти в статьях, перечисленных в
«Механическая транспортировка» и «Хранение» в порошке и
Индекс Bulk Engineering (в выпуске за декабрь 2011 г. и на сайте PBE www.Powderbulk.com) и в книгах, доступных на сайте по адресу
Книжный магазин PHE. Вы также можете приобрести копии прошлых PBE.
Статьи на www.powderbulk.com.

Скачать как PDF

Case IH представляет линейку аккумуляторов для больших квадратных пресс-подборщиков

Этот товар был предоставлен продавцом кормов и не редактировался, не проверялся и не одобрялся Hay & Forage Grower.
Чтобы предоставить животноводам больше возможностей, Case IH добавляет линейку аккумуляторов для крупных квадратных пресс-подборщиков в свой портфель оборудования для уборки сена и фуража. Новый аккумулятор крупногабаритного тюкового пресса Case IH, разработанный для простоты обращения с тюками различных размеров и условий, является полностью автоматическим, что обеспечивает спокойствие и позволяет операторам сосредоточиться на процессе прессования, а не на тюках на палубе. Аккумулятор Case IH доступен в горизонтальной и вертикальной моделях, что позволяет создавать аккуратно размещенные группы тюков, готовых к погрузке.

«Стремясь сэкономить время, деньги и повысить производительность, мы продолжаем видеть, как производители ищут способы оптимизировать свои операции», — сказал Брайан Спенсер, старший менеджер по маркетингу Case IH.«Использование гидроаккумулятора для предварительной упаковки и разгрузки нескольких однородных тюков помогает производителям оптимизировать свою работу за счет сокращения количества поездок, необходимых для работы по их полям, что в конечном итоге экономит деньги на топливе, времени и износе оборудования».

Новый гидроаккумулятор не требует ежедневного обслуживания и совместим с гидравлическими системами с датчиком нагрузки с закрытым, открытым и закрытым центром. Когда аккумулятор достигает емкости, тюки автоматически сбрасываются с деки и готовы к погрузке-разгрузке.Монитор в кабине позволяет оператору видеть, сколько тюков находится на палубе, и при необходимости вручную выбросить тюки.

Накопитель для крупного квадратного пресс-подборщика Case IH сокращает время загрузки до 50% и собирает до пяти тюков, в зависимости от модели, и автоматически группирует тюки по желаемой схеме разгрузки — штабелированные или горизонтальные. Доступны четыре модели для различных размеров тюков и требований к горизонтальному или вертикальному штабелированию. Для горизонтального штабелирования стандартный аккумулятор на три тюка доступен в двух моделях: AC3108 для тюков 3×3 и AC4108 для тюков 4×3.Для более крупных операций теперь есть опция гидроаккумулятора на пять тюков: AC5150. При вертикальном штабелировании VS1208 аккуратно штабелирует три тюка шириной 4 фута для облегчения загрузки.
