Сетевой инвертор для солнечных батарей своими руками

Основные типы инверторов и возможности гибридных устройств

Комбинированные устройства, использующие природную энергию и центральные сети, обладают несомненными преимуществами. Основой таких комплексов служит солнечная энергосистема (рис. 1), включающая в себя солнечные панели, аккумулятор и контроллер заряда. Основным элементом является инвертор, преобразующий постоянный ток от солнечных панелей, в переменное напряжение 220 В. Без этого устройства получение природной электроэнергии теряет всякий смысл.

Сами инверторы по своей функциональности условно разделяются на сетевые (рис. 2), автономные (рис. 3) и гибридные (рис. 4).

Приборы сетевого типа лучше всего подходят для загородных домов, с электрификацией по так называемому зеленому тарифу. Днем при малых нагрузках приборы и оборудование работают от собственной энергии, а в ночное время питание объекта осуществляется от централизованного электроснабжения.

Автономные системы работают через аккумулятор. Вначале энергия солнечной панели накапливается в батарее, а затем отдается потребителям через инвертор и контроллер МРРТ. Работа от АКБ осуществляется при недостаточной солнечной активности, когда панели не справляются с подключенной нагрузкой. Подобные системы функционируют независимо от центральных сетей переменного тока. Их КПД в отдельных случаях может достигать 90% и выше. Применяются при полном отсутствии электроснабжения или низком качестве поставляемой электроэнергии.

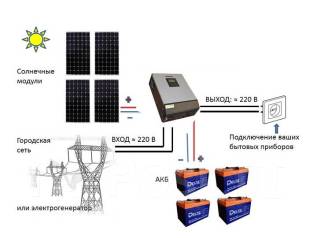

Гибридный солнечный инвертор заметно отличается от сетевых и автономных систем. Он оборудуется специальными электрическими схемами, позволяющими одновременно работать в режиме преобразования и быть подключенными к внешним источникам тока. Питание приборов и оборудования происходит от солнечных панелей и от центральной сети. В этой связке преимущество отводится источнику постоянного тока.

Схемы с использованием гибридных инверторов отличаются следующими преимуществами:

• Электрическая сеть выступает в роли своеобразного аккумулятора с максимальным КПД. Вся лишняя электроэнергия, вырабатываемая панелями, направляется в центральные сети по специальному тарифу.
• Бесперебойное питание. Когда подача основной электроэнергии прекращается, система начинает функционировать в автономном режиме, обеспечивая дополнительную защиту от скачков и перепадов напряжения.
• В периоды пиковых нагрузок лимит мощности можно повысить, добавляя в общую массу энергию, полученную через инвертор и аккумулятор. При падении нагрузки система переходит в режим зарядки, и спустя некоторое время она снова готова к использованию.

Существуют модели многофункциональных инверторов, к которым могут одновременно подключаться несколько линий переменного тока, выполняющих автоматический ввод резерва. Устройства, созданные по высоким технологиям, осуществляют самостоятельную регулировку уровня заряда АКБ.

Гибридный инвертор: оценка возможностей

Использование возобновляемой энергии солнца в комбинации с централизованным электроснабжением дает ряд преимуществ. Нормальное функционирование гелиосистемы невозможно без одного из ключевых элементов – инвертора.

Инвертор гелиосистемы – устройство для конвертации постоянного тока (DC), поступающего от фотоэлектрических панелей, в переменную электроэнергию. Именно на токе напряжением 220 В работает бытовая техника. Без инвертора выработка энергии бессмысленна.

Провести оценку возможностей гибридной модели лучше в сравнении с особенностями работы его ближайших конкурентов – автономных и сетевых «конвекторов».

Сетевой инвертор. Устройство работает на нагрузки общей электросети. Выход от преобразователя подсоединен к потребителям электроэнергии, сети АС. Схема отличается простотой, но имеет несколько ограничений:

• работоспособность при доступности переменного тока в сети;
• напряжение электросети должно быть относительно стабильным и соответствовать рабочему диапазону преобразователя.

Разновидность востребована в частных домах с действующим «зеленым» тарифом на электрификацию.

Днем при минимальном энергопотреблении, выработанный ток поступает в сеть по «зеленым» расценкам, с вечера до утра здание «подпитывается» от централизованного снабжения электричеством

Автономный инвертор. Прибор запитывается от аккумулятора, который получает заряд от солнечных панелей через МРРТ-контроллер. В системе используются батареи разных типов, в том числе высокотехнологичные литиевые аккумуляторы.

При максимальном «наполнении» аккумулирующего устройства излишек электроэнергии передается на вход инвертора, выход которого подсоединен с конечными потребителями АС. В случае недостатка солнечной активности энергия берется из аккумуляторных батарей и проходит «конвертацию» через инвертор напряжения.

Особенности работы автономной установки:

• возможность независимой работы при отсутствии сетевого переменного тока;
• некоторые модели поддерживают режим функционирования по «зеленому» тарифу;
• КПД установок – 90-93%.

Для обеспечения абсолютной автономности объекта требуется точный расчет мощности гелиопанелей и достаточная энергоемкость аккумулятора.

Вариант независимого использования инвертора без включения в систему централизованного сетевого подключения. Автономный преобразователь востребован в местности с полным отсутствием или низким качеством подачи электричества

Гибридный инвертор. Модель отличается от выше описанных устройств особой «архитектурой» изготовления. Внутри предусмотрена особая электросхема, позволяющая в режиме преобразователя параллельно функционировать с источником тока (сетью, генератором).

Одновременно идет питание нагрузки от центральной сети и солнечных батарей, при этом функция приоритета отведена поставщику постоянного тока.

Гибридный преобразователь позволяет максимально эффективно потреблять энергию солнца, не переключаясь с сети электроснабжения от центральной станции или генератора

Конкурентные преимущества заложены в многофункциональности инверторов гибридного типа:

1. Сеть – своего рода вместительный аккумулятор с КПД в 100%. Все излишки, выработанные фотоэлектрическими пластинами можно перенаправить в центральную сеть по «зеленому» тарифу.
2. Обеспечение бесперебойного питания. При отключении основного электропитания система перестраивается в автономный режим, защищая всех потребителей от «скачков» напряжения.
3. Повышение лимита мощности сети при пиковых нагрузках за счет добавления энергии от аккумуляторно-инверторного комплекса.

При спаде потребления гелиокомплекс переход в режим зарядки и через время вновь готов к использованию. Функция удвоенной мощности может обозначаться: Smart Boots, Power Shaving, Grid support.

Добавление мощности происходит по следующим принципам:

• если используемая мощность ниже предельного сетевого потребления, то кроме питания нагрузки осуществляется заряд аккумулирующей батареи;
• в отсутствии напряжения в сети расходуется электроэнергия, полученная от аккумулятора и преобразованная инвертором;
• если нагрузка превышает граничное значение мощности сети, то недостаток восполняется аккумулированной электроэнергией от солнечной батареи.

Перечисленные режимы работы способны поддерживать гибридные модели с зарядным устройством.

Некоторые многофункциональные инверторы рассчитаны на одновременное подключение нескольких линий переменного тока для автоматического ввода резерва. Высокотехничные модели самостоятельно регулируют заряд аккумулятора

Гибридный инвертор для солнечных батарей: недостатки

Альтернативой получения энергии от солнца и преобразование ее в электрический ток являются солнечные электростанции. Преобразовать солнечную энергию в переменный ток система может только при наличии качественного инвертора. Гибридные инверторы сочетают в себе два вида инверторов: сетевые и автономные.

Самый большой плюс в том, то гибридный инвертор может использовать для своей работы постоянный и переменный ток

Важно заметить, что количество солнечного света и энергии, которая преобразуется, не повышается. Зато инвертор работает во много раз безопаснее

Недостатки гибридного инвертора:

• Невозможность функционирования без сетевого напряжения.
• Преобразователь энергии работает от аккумулятора, и если тот разрядиться, то инвертор перестанет работать.

Решить эту проблему можно. Для этого на всякий случай нужно всегда иметь дополнительные элементы, которые будут работать через контроллер. Использование гибридного инвертора – отличный вариант для экономного и разумного использования солнечной энергии. Растраты на покупку инвертора и его установку быстро окупаются.

Различие выходных сигналов

Выбирая гибридный инвертор для солнечной системы, следует учитывать тип его выходного сигнала. Он может быть в виде чистой синусоиды, модифицированного синуса и меандровым. Последний вид на практике почти не встречается, поскольку из-за резкой смены полярности возможна неустойчивая и нестабильная работа оборудования. Такие инверторы не защищают от перепадов напряжения, а сам меандровый ток просто не воспринимается большинством электроприборов.

Чистая синусоида относится к категории высококачественных сигналов, которые заметно превосходят форму, характерную для обычного сетевого тока. С их помощью обеспечивается нормальная работа аппаратуры с повышенной чувствительностью – электродвигатели, отопительные котлы, компрессоры, медицинское оборудование. Серьезным недостатком инверторов с чистым синусом считаются их слишком большие размеры и высокая цена. Стоимость этих устройств примерно в два раза выше, чем у менее качественных приборов при одной и той же выходной мощности.

Модифицированная синусоида или квази-синус делает работу некоторых приборов менее эффективной. Такие сигналы способствуют возникновению постороннего шума, помех, а в некоторых случаях оборудование выходит из строя. Подключенные к ним синхронные и асинхронные электродвигатели, трансформаторы низкой частоты и другие агрегаты теряют свою мощность примерно на 20-30%.

Такие потери оборачиваются избыточной тепловой энергией, вызывающей нагрев электроприборов. Инверторы с модифицированным сигналом более дешевые и компактные. Они достаточно эффективно работают с устройствами, у которых отсутствуют индуктивные нагрузки – лампами накаливания, нагревателями и т.д.

Выбор аккумуляторов для солнечной батареи

Допустим, нам необходим 1 день для гарантированного запаса электрической энергией. Для этого разделим общее потребление на напряжение и учтем при этом потери в инверторе (20%).

С=4800/24×1,2=240А·ч.

Я остановился на гелевых герметизированных аккумуляторах емкостью 200 А·ч и напряжением 12В. Для герметизированных необслуживаемых аккумуляторов глубина разряда не должна превышать 30-40%. Учтем это.

240/0,4=600А·ч.

Теперь разделим:

600/200=3 шт.

Стоимость одного такого аккумулятора составит порядка 580$. Несмотря на то, что производители рекомендуют гелевые аккумуляторы, думаю можно использовать более дешевые варианты, например автомобильные.

Есть еще один момент, который нужно учитывать, это температурный коэффициент. Помимо разрядки аккумулятора значение емкости перемножают и на этот коэффициент. Я предполагал, что этот коэффициент равен 1. Значение же коэффициентов можно посмотреть в таблице.

Пока не  будем делать заключение, сделаем это в следующей статье, где мы немного поговорим о выборе контроллера, а также подобьем общую стоимость всей системы. Подписывайтесь на рассылку, чтобы быть в курсе новостей сайта.

На закуску – видео по подключению аккумуляторов разной емкости (12В)

Критерии выбора преобразователя

При выборе такого элемента гелиосистемы как инвертор важна не только геометрия сигнала на выходе, но и его мощность. Специалисты советуют укомплектовывать солнечные батареи преобразователями, номинальная мощность которых выше суммарной мощности, имеющейся в томе техники, процентов на 25 – 30.

Необходимо также учитывать нагрузку, возникающую при единовременном включении нескольких приборов с большой пусковой мощностью.

Еще одним критерием при выборе инвертора является его КПД, определяющей потери энергии на сопутствующие процессы. В зависимости от модели он имеет разное значение, находящееся в пределах 85-95%. Оптимальный выбор — КПД не ниже 90%.

Инверторы бывают как однофазными, так и трехфазными. Первые отличаются более низкой стоимостью, но выбор их оправдан, когда потребляемая мощность составляет менее 10 кВт. Величина напряжения у них составляет 220В, а частота 50Гц. Трехфазные инверторы имеют диапазон напряжений более широкий — 315, 400, 690В.

Производители качественного оборудования укомплектовывают свои изделия трансформаторами выхода. Существует зависимость между весом инвертора и его техническими характеристиками — если на каждый кг его массы приходится 100 Вт мощности, значит, трансформатор включен в его схему

Разным может быть и количество инверторов в системе. В этом вопросе следует руководствоваться следующими рекомендациями: если мощность солнечных батарей не превышает 5 кВт, то для такой системы достаточно одного инвертора. Для батарей большей мощности может потребоваться 2 и больше инвертора. Оптимально, когда один инвертор приходится на каждые 5 кВт.

Для работы в сети, сочетающей использование стандартной электроэнергии и энергии, поставляемой солнечными батареями, применяются гибридные инверторы. С особенностями устройства и правилами их выбора ознакомит рекомендуемая нами статья.

Преобразователи могут отличаться друг от друга схемами, геометрией выходного сигнала, другими определяющими величинами. Отдельные преобразователи комплектуют зарядными устройствами. Если выйдет со строя один из инверторов, система не прекратит свою работу.

Инвертор для солнечных батарей и как его выбрать?

В состав этой установки входит следующее:

1. Адаптер низкой частоты в котором много полупроводниковых диодов.
2. Варикап. Эта штучка работает за счет триодов. Их проводимость достигает 4-х мк.
3. Динисторов. Они нужны для чувствительности.
4. Обкладки.
5. Модуль бесперебойник.

В тот момент, когда по каким-то причинам прекращается поступление электричества из обычной сети к АКБ будет идти ток. Из них он поступит в розетку и электроприборы будут работать.

Бесперебойник за счет микроконтроллера мониторит данные о напряжении. Когда прекращается передача тока из основной сети — это устройство отправляет команду подключить дополнительные источники питания.

В некоторых инверторах имеется встроенный трансформатор. С одной стороны, это хорошо так как идет высококачественный сигнал. С другой это плохо, так как вес будет больше. Так же есть вентилятор для охлаждения, но в этом случае стоимость прибора будет очень высокой.

Если не хватает 1-го инвертора можно взять сразу 3-и и объединить их в один модуль на три фазы. В итоге получиться много мощности и 380 вольт. Так же встречаются на напряжение 400 и 690 v.

Как работает инвертор для солнечных батарей?

Первым делом происходит переработка солнечного света с помощью фотоэлектрических панелей в ток. Далее выполняется подзарядка АКБ. Это делается за счет нужного напряжения и тока. Для контроля параметров используют стабилизатор напряжения и контроллер. Далее с аккумуляторов постоянный поток направленных частиц переходит в инвертор для солнечных батарей и преобразуется в переменный ток. После этого по цепи проводов он идет к нагрузке.

Энергия, запасенная в аккумуляторах, расходуется ночью или в пасмурную погоду. То есть в период, когда от солнечных панелей не поступает электричество.

Выбор инвертора для солнечных батарей

Параметры, на которые стоит обратить внимание:

1. Какую защиту имеет прибор.
2. На сколько чувствителен к радиопомехам.
3. Какое напряжение он может определить максимум.
4. КПД должен быть от 90-99%.
5. Коэффициент полезности.
6. Какая мощность и ток на входе и выходе.
7. На выходе он должен выдавать стабильное напряжение (лучше трапециевидный тип). На входе напряжение должно быть минимальным.
8. Потери должны быть небольшими, когда нет притока энергии.
9. Гармоники должны быть пониженными.
10. Инвертор для солнечных батарей должен быть защищен от нагревания и перегрузок.
11. В каких температурных кривых он способен работать. Лучше если они будут очень широкими.
12. На сколько восприимчив к бытовым приборам.

Перед приобретением просчитайте какая нагрузка будет идти на инвертор. Чтобы это вычислить достаточно найти произведение пускового тока и уровень напряжения в вашей сети. С солнечного модуля поступает напряжение в размере 12 вольт. После этого в работу включается контроллер. Он дает сигнал инвертору. В итоге происходит преобразование напряжения до 220 вольт.

По мимо всего выше сказанного проследите за тем есть ли у прибора вентиляция и защита. Узнайте можно ли регулировать скорость вращения винта и постоянно ли он работает? В хороших устройствах он отключается, когда нет перегрузки.

Каждый преобразователь должен иметь следующую защиту:

1. От перегрева.
2. Замка при выходе.
3. Перегрузки.
4. Низкого и высокого U АКБ.

Так же он должен потреблять 1% мощности в холостом ходу.

Кроме этого в некоторых устройствах данного типа есть режим ожиданий. Подобное позволяет сэкономить электроэнергию в АКБ. Желательно чтобы подобная функция имела ручное отключение. В противном случае может возникнуть проблема с бытовыми устройствами малой мощности.

Плюсы и минусы преобразователей со встроенным контроллером

К преимуществам моделей относят:

• возможность параллельной работы в системах с разным напряжением;
• управление выходным напряжением — можно переключаться между линейным и фазным;
• тихая работа;
• экологичность — прибор не выделяет вредные вещества при работе;
• простота монтажа — встроенный контроллер заряда исключает необходимость установки ещё одного устройства;
• компактность — корпус большинства моделей не больше современного кондиционера.

Среди минусов отмечают:

• обязательное питание через внешнюю электросеть. Если в ней нет напряжения, преобразователь не будет работать исключительно на альтернативном источнике энергии;
• полная разрядка аккумуляторов вызовет сбой всей электросистемы владельца;
• выход из строя отдельно контроллера или преобразователя вынуждает владельца заменить устройство целиком, а это дорого.

Что учесть при выборе преобразователя тока?

При покупке инвертора для солнечных батарей не следует зацикливаться лишь на форме выходного сигнала. Нужно учесть ещё множество параметров, чтобы обеспечить полноценную работу устройства и всей системы. Эти параметры указаны ниже.

Напряжение на входе. Нужно обязательно согласовывать напряжение и мощность инвертора. Тогда в соединительных проводах не будет больших потерь и преобразователь не будет работать на пределе своих возможностей. Специалисты рекомендуют использовать следующие связки напряжение-мощность: 12 вольт и 600 ватт, 24 и 600─1500, 48 и больше 1500;
Мощность на выходе. В идеальном случае номинал выходной мощности инвертора равен суммарной мощности потребителей. В реальности номинал преобразователя для солнечных батарей берут из расчёта самой мощной нагрузки в сети. В бытовых электроприборах может возникать пусковой ток, существенно превышающий номинал преобразователи. Лучше всего выбирать инвертор, исходя из пиковых значений мощностей. Если на приборе и в руководстве к нему не указывается пиковая мощность, то номинальная, скорее всего, и является таковой;
Виды защиты. Качественные модели преобразователей тока для солнечных батарей должны оснащаться сразу несколькими схемами защиты. Это могут быть такие системы, принудительное охлаждение, защита от низкого и высокого напряжения аккумулятора, а также от короткого замыкания. В качественных инверторах также ставится защитный контур от перегрузки на выходе устройства.
Рабочая температура. Это важный момент, если вы собираетесь установить инвертор в неотапливаемой комнате или постройке. Интервал рабочих температур указывается в спецификации. Если интервал широкий, то практически всегда это свидетельствует о качестве продукта;
Вес. Большая масса косвенно свидетельствует о качестве инвертора. Объясняется это наличием в них тяжёлого трансформатора. В преобразователях тока для солнечных батарей низкого качества применяется схема без трансформатора. Поэтому они значительно легче и легко ломаются при прохождении высокого пускового тока. Согласно практическим наблюдениям, на один килограмм веса должно быть примерно 100 ватт мощности на выходе. Например, преобразователь тока с выходной мощностью должен иметь массу около 10 килограмм;
Дежурный режим. Аппарат должен имеет дежурный режим или режим ожидания. С помощью этой функции можно серьёзно экономить заряд аккумуляторов. После того как отключается нагрузка, инвертор переходит в «дежурный режим». Мощность расходуется только на поддержание работоспособности. В этом режиме мощность потребления должна быть около 1 процента от номинала. Есть преобразователи для солнечных батарей, где этот режим можно включать и отключать вручную;
КПД

Этот параметр имеет важное значение. Выбирайте модели с КПД не менее 90 процентов

Преобразователь с КПД менее 90% теряет 1/10 часть солнечной энергии, а это недопустимые потери для гелиосистемы.

Выбор инверторов для солнечных батарей

Существуют совмещенные конструкции контроллеров и инверторов, т. е. в одном корпусе собраны два устройства. Давно известно, что у совмещенных устройствах параметры хуже, чем у отдельно собранных. Это относится и к преобразователям, поэтому лучше выбирать отдельный инвертор с более высокими параметрами.

Потери в проводах зависят от их длины и величины постоянного напряжения. При выходной мощности солнечной системы более 1, 5 кВт напряжение со стороны солнечных панели и аккумуляторов должно быть 48 В. А длина соединяющих проводов не должна превышать 3 — х метров между солнечными панелями и инвертором. Мощность преобразователя в идеальном варианте должна быть равна сумме всех мощностей нагрузок.

Но на практике выбирают устройство по пиковой мощности. Пиковая мощность — это такая максимальная мощность устройства, при которой преобразователь работает несколько секунд на больших токах с сохранением своей работоспособности. Если в паспорте нет параметра пиковой мощности, значит, указанная мощность и есть пиковая.

Производительность инвертора в зависимости от загрузки солнечными батареями

Такие бытовые приборы как холодильники, стиральные машины, пылесосы и другие, имеют в момент запуска пусковые токи в 5 — 7 раз превосходящие номинальные токи. Поэтому пиковая мощность инвертора должно учитывать эти токи. Пиковая мощность превышает номинальную в 1,5 раз. Качество преобразователя можно определить по весу. Если устройство легкое, то его качество низкое, так как отсутствует тяжелый трансформатор.

По весу на 100 Ватт мощности приходится килограмм массы прибора.  При мощности в 500 Вт инвертор весит 5 кГ. У хорошего качества приборов КПД 98%, с понижением этого параметра качество устройства ухудшается. Чтобы не переплатить за мощность инвертора для северных широт выбирают 90% мощности прибора от мощности солнечных панелей, на юге 120% из-за большой солнечной активности.

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели.

При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены

Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Некоторые мастера предпочитают собирать солнечные батареи собственноручно. На нашем сайте есть статьи с подробным описанием технологии изготовления таких панелей, их подключению и обустройству отопительных гелиосистем .

Советуем ознакомиться:

1. Как сделать солнечную батарею своими руками: инструктаж по самостоятельной сборке
2. Солнечные системы отопления: разбор технологий обустройства отопления на базе гелиосистем
3. Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Принцип действия и общее устройство

Работу инвертора необходимо рассматривать только во взаимодействии со всей системой солнечных батарей. Их основой служат фотоэлементы, вырабатывающие постоянный ток. Далее, с помощью инвертора этот ток превращается в переменный, и питает приборы, рассчитанные на 220 вольт. Cами солнечные панели служат своеобразным преобразователем, превращающим лучистую энергию в электричество, сохраняемое в аккумуляторах.

За счет этого обеспечивается бесперебойное электроснабжение, независимо от стандартных электрических сетей. Полученная электроэнергия используется и в ночное время, поступая из аккумулятора на инвертор и превращаясь там в переменный ток.

Важной особенностью современных установок является возможность аккумуляции не только прямых, но и косвенных солнечных лучей. При ясной погоде используется только солнечный свет, а в пасмурные дни происходит сбор отраженного света

В последнем случае производительность системы несколько снижается, тем не менее, они способны постоянно вырабатывать ток, независимо от времени года.

От правильного выбора инверторной установки зависит мощность и частота всей гелиосистемы. Стандартная конструкция инвертора включает адаптер с диодами и выпрямителем, работающий на низких частотах, варикап с триодами, непосредственно преобразующий ток, а также гибридная обвязка, обеспечивающая запуск системы даже при разряженных аккумуляторах. Также в общей схеме присутствуют динисторы, связанные с повышенной чувствительностью компонентов к производимому электротоку.

Выводы и полезное видео по теме

Понятие «гибридного инвертора», его устройство, функции и варианты исполнения:

Обзор возможностей, режимов работы и эффективности использования многофункционального преобразователя InfiniSolar на 3 кВт:

Проектирование солнечной системы электроснабжения – сложная и ответственная задача. Расчет необходимых параметров, подбор составных компонентов гелиокомплекса, подключение и ввод в эксплуатацию лучше доверить профессионалам. Допущенные ошибки могут привести к сбоям в системе и неэффективному использованию дорогостоящего оборудования.

Выводы и полезное видео по теме

Здесь менеджер продающей компании рассказывает о принципах выбора инвертора:

В этом видео освещен вопрос подключения инвертора:

Фотоэлектрический сетевой инвертор, как неотъемлемая часть гелиосистемы, позволяет получить полную независимость от централизованного электроснабжения и роста цен на электроносители.

«Умные системы», включающие сетевой преобразователь, делают доступным, надежным и управляемым процесс потребления энергии. При этом никак не нарушается комфорт в доме.

Хотите рассказать, как собрали собственную мини-электростанцию с инвертором для гелиобатарей? Владеете ценной информацией по теме, которая может быть полезна посетителям сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы.

Инвертор для солнечных батарей своими руками

Система солнечного электроснабжения становится всё привлекательнее для российского потребителя. Дело в том, что технологическое развитие позволяет сокращать стоимость на производство солнечных элементов. В результате, розничная цена также падает.

Основные требования к инвертору

Чтобы создать это устройство, необходимо чётко представлять себе для чего оно необходимо в системе. Инверторы занимаются преобразованием электрического тока. Ведь благодаря солнечным элементам в аккумуляторах накапливается постоянный заряд.

Между тем, для питания всей бытовой техники требуется исключительно переменное напряжение определённой частоты. А это означает, что для сборки инвертора придётся использовать мощные полевые транзисторы.

Для их выбора придётся вначале рассчитать суммарную мощность, которую будет питать система на солнечных батареях. При этом вряд ли стоит говорить о том, насколько сильно будут разогреваться полевые транзисторы в период работы.

Следовательно, для их качественного охлаждения придётся использовать достаточно большой радиатор, который будет принудительно обдуваться. Для эффективности отвода тепла придётся дополнительно использовать термопасту.

Не находите, что для самостоятельного создания инвертора приходится затратить уж очень много усилий? Значительно проще приобрести уже готовое устройство в соответствии с мощностными рекомендациями.

Типы инверторов для солнечных систем электроснабжения

Сегодня рынок предоставляет следующие варианты инверторов:

• автономные;
• синхронные.

Суть работы автономных инверторов предельно ясна – оборудование может осуществлять функционирование в полном автономе (без участия человека). Однако большей популярностью пользуются синхронные модели.

Их техническое преимущество заключается в том, что они могут быть включены в сеть постоянно. Следовательно, пока центральное электроснабжение присутствует они могут полностью набрать заряд аккумуляторов.

В случае пропадания электричества в сети, вступает в работу солнечная система электроснабжения. При этом, трансформация электроэнергии (из постоянного тока в переменный) может вестись в режиме реального времени.

Смотрите также:

• Узнайте о том, какая структура солнечной батареи является наиболее эффективной в постоянной эксплуатации.

В видео будет продемонстрирован инвертор для солнечных батарей, который производит чистый синус:

сетевой и гибридный, КПД и принцип работы, виды для электростанций, своими руками

Инвертор в солнечной энергосистеме — это одна из важнейших и неотъемлемых составляющих частей системы солнечной батареиВ состав солнечных батарей входят инверторы, которые являются важной составляющей все системы. Система будет работать правильно и эффективно, если данный элемент будет выбран и установлен, соответственно инструкции. Инвертор устанавливают для того, чтобы происходила постоянная трансформация постоянного тока в ток переменный. Инвертор можно назвать сердцем системы, которая обеспечивает электроэнергией при помощи солнечных лучей. Инвертор для солнечных батарей должен быть качественным и надежным.

Типы сетевых инверторов

При выборе инвертора важно учитывать то, куда он будет установлен, и как его будут использовать. В наше время производители предлагают вниманию потребителя широкий выбор инверторов, поэтому выбор может быть затруднительным. Инвертор оснащает солнечную батарею энергией, а его мощность и количество будут влиять на то, какую мощность будет иметь батарея.

Помимо правильного выбора инвертора не менее важным является правильный монтаж установки

Основная задача инвертора – преобразование постоянного тока, которые он получает от солнечных батарей, в ток переменный.

Напряжение в 220 Вольт позволяет использовать энергию для обеспечения работы бытовых приборов. Второе название сетевого инвертора – синхронный преобразователь. Их отличительной особенностью является наличие синхронизации выходного напряжения, а также ток со стационарной сетью. Благодаря сетевому инвертору происходит преобразование постоянного тока, энергию для которого получают из солнечных модулей.

Типы инверторов:

• Сетевые (без резервирования). Используют тогда, когда напряжение характеризуется стабильностью. Такие инверторы устанавливают при использовании «Зеленого тарифа». Сетевой инвертор работает на энергии. Которую вырабатывают фотомодули. Если потребление энергии будет меньшим, чем могут выработать фоомодули, то остатки электроэнергии будут уходить во внешнее пространство.
• С резервированием. Они способствуют не только заряду аккумуляторов от сети, но отдаче выработанной электроэнергии в ту же сеть. Если произойдет авария, инвертор будет работать автономно. В данный тип инвертора встроен специальный контролер заряда.

Сетевые инверторы имеют номинальную выходную мощность. Выходное напряжение показывает и определяет, какое напряжение должна иметь сеть, к которой подключают инвертор. КПД сетевого инвертора обычно составляет более 94 процентов.

Преимущества инверторных батарей

Современные жилища часто подвергаются перепадам напряжения и перебоям с электричеством. Больше всего от этого страдает система отопления, так как в большинстве домов воду нагревают при помощи электроэнергии. Наличие постоянного электричества влияет на бесперебойную работу газового котла. Циркулирующего насоса и управляющей автоматики.

Инвертор предназначен для трансформирования постоянного тока в переменный

Инверторные батареи работают по принципу преобразования постоянного электрического тока в переменный.

Если отопительный котел остановится, то вполне вероятно, то произойдет разрыв труб, по которым проходит вода, что приведет к разрушению отделочных материалов и появлению трещин в строительной конструкции. Инверторные батареи в последние годы приобрели широкую популярность и стали вытеснять индивидуальные генераторы. Инверторы работают благодаря тому, что специальные батареи поставляют ему источник питания.

Преимущества инвертора:

• Звук и быстрое включение. Инвертор запускается бесшумно: никто даже не заметить, как запуститься аккумуляторная питания инверторов.
• Бесшумность при работе. Если генераторы на топливе работают очень шумно, то инвертор не производит шума вообще.
• Нет выхлопных газов. При использовании генераторов важно хорошо продумать расположение и вывод труб, через которые газы покидают комнату. Инвертор не выбрасывает выхлопные газы.
• Пожаробезопасность. Для работы инвертора не требуется топливо, то снижает опасность его возгорания.
• Мобильность. Инвертор можно располагать в любом удобном месте.

При размещении инвертора важно обратить внимание на то, что в комнате должна быть качественная теплоизоляция. Использование инверторов не только эффективно, о и выгодно. Конечно, его покупка и установка будут стоить денег, но в дальнейшем инверторы окупятся и значительно сэкономят средства.

Солнечный инвертор: виды

Солнечная батарея не может работать без инвертора, который смело можно назвать ее сердцем. Инвертор важно не только правильно выбрать, но и монтировать. В состав инвертора входят фотоэлементы, контроллеры, аккумуляторы и инверторы.

Номинальная выходная мощность инвертора должна быть равна сумме мощностей всех нагрузок

Идеальной солнечной электростанцией можно назвать систему, которая продуцирует различную нагрузку, получаемую от разных инверторов.

Идеальным вариантом считается установка четырех инверторов. Между собой инверторы могут различаться выходному сигналу, компенсации нагрузок, схемным решениям и др. Инверторы могут быть оснащены зарядным устройством.

Виды инверторов:

• Автономные;
• Синхронные;
• Многофункциональные.

Автономные инверторы способствуют преобразованию тока в аккумуляторной цепочке. Полученное электричество используют для подключения и работы бытовых приборов. Синхронные инверторы сохраняют излишки энергии, которую не потратили. Многофункциональные инверторы очень эффективные и дорогостоящие.

Гибридный инвертор для солнечных батарей: недостатки

Альтернативой получения энергии от солнца и преобразование ее в электрический ток являются солнечные электростанции. Преобразовать солнечную энергию в переменный ток система может только при наличии качественного инвертора. Гибридные инверторы сочетают в себе два вида инверторов: сетевые и автономные.

Принцип работы инвертора основывается на том, что получаемую солнечную энергию он трансформирует в энергию переменного тока.

Самый большой плюс в том, то гибридный инвертор может использовать для своей работы постоянный и переменный ток. Важно заметить, что количество солнечного света и энергии, которая преобразуется, не повышается. Зато инвертор работает во много раз безопаснее.

Недостатки гибридного инвертора:

• Невозможность функционирования без сетевого напряжения.
• Преобразователь энергии работает от аккумулятора, и если тот разрядиться, то инвертор перестанет работать.

Решить эту проблему можно. Для этого на всякий случай нужно всегда иметь дополнительные элементы, которые будут работать через контроллер. Использование гибридного инвертора – отличный вариант для экономного и разумного использования солнечной энергии. Растраты на покупку инвертора и его установку быстро окупаются.

Что такое инвертор для солнечных батарей (видео)

Альтернативой электростанций может стать использование солнечных панелей, которые способны накопить достаточно солнечной энергии. Батарея не будет работать, если энергия не будет преобразована. Как раз для этого в систему устанавливают инвертор, схема работы которого основывается на преобразовании постоянного тока в переменный. Установить инвертор можно своими руками, а можно воспользоваться помощью профессионалов. Такие системы очень надежные и экологичные. Установка стоит немалых денег, но стоимость инвертора быстро окупается. Важно, чтобы инвертор для солнечных батарей был качественным.

Добавить комментарий

Монтаж солнечных батарей своими руками

Солнечная электростанция средней мощности является лучшим решением для энергоснабжения загородного дома или дачи, с летней эксплуатацией, и в отсутствии сети. Если сравнить стоимость и расход топлива на бензиновый/дизельный генераторы с единовременными затратами на солнечные батареи, то период окупаемости солнечной электростанции не превысит двух дачных сезонов. К тому же генератор не очень экологичен и издаёт большие шумы, что никак не вяжется с загородным отдыхом.

Как произвести монтаж солнечных батарей своими руками?

В нашей практике чуть более половины новоиспеченных владельцев автономных электростанций решаются самостоятельно устанавливать оборудования. Большинство делают это из экономии, остальные испытывают неподдельный интерес к электротехнике. И действительно монтаж солнечных батарей крайне прост, ведь большинство комплектов содержат простые схемы, а коммутирующие провода и перемычки можно заказать с учётом собственных пожеланий по длине.  Крепление солнечной панели происходит в отверстия в алюминиевом корпусе, поэтому основой рамы под солнечные панели может быть алюминиевый уголок или п-образный профили или даже временная деревянная конструкция.

Устанавливая солнечные батареи своими руками владелец будущей электростанции должен помнить:

• при монтаже панелей на крышу дома, располагать их нужно как можно ближе к верхнему козырьку, что бы панели не задерживали сходящий снег;
• ориентированы панели должны быть строго на юг, ну или в максимально южном направлении;
• для максимальной выработки в летний период панели необходимо устанавливать под углом 50-60°. Горизонтальное расположение панелей снизит выработку в летний период. Вертикальное расположение – увеличит зимой, но опять таки снизит в летние месяцы.

Расчёт необходимого количества солнечных батарей

Расчёт солнечных батарей должен быть произведён на основании потребностей дома в суточной электроэнергии. Если данных о расходе электричества за прошлые периоды нет, то для точного расчета необходимо произвести детальную калькуляцию потребления каждого прибора.

Произвести расчёт суточного потребления и рассчитать необходимый солнечный массив поможет бесплатный сервис on-line калькулятор. Для удобства пользователей сервис имеет подсказку внизу страницы. Еще проще – прислать запрос на расчёт нашим специалистам, через форму обратной связи, заполнив опросный лист на сайте.

Пример установки солнечных батарей, произведенной клиентом самостоятельно:

Посмотреть другие проекты..

Инвертор для солнечных батарей. Составляющие инвертора

Инвертор для солнечных батарей – важный и неотъемлемый элемент для системы солнечной батареи. Инвертор необходимо не только правильно подобрать, но и таким же образом установить.

Инвертор – электрическое устройство, которое служит для преобразования постоянного тока в переменный и наоборот, а также высокое напряжение в низкое, и наоборот. Является самой важным звеном в системе энергообеспечения с помощью солнца. Например, преобразует переменный ток с напряжением 220/380 в в постоянный ток с напряжением 12/24 в и в обратном направлении.

Инверторы различаются по форме синусоиды на выходе. Бывают нормальная и модифицированная синусоиды. В случае формы напряжения приближенной к синусоиде, инвертор считается синусоидальным. Такие инверторы могут питать любую нагрузку переменного тока, вследствие того что это напряжение соответствует напряжению в электрической сети.

Напряжение прямоугольной, трапециевидной или ступенчатой формы не подходит основной массе потребителей. Такие инверторы – несинусоидальные. Почему это важно? Прямоугольное напряжение обеспечивает исправную работу утюга, но телевизор или радио при таком напряжении будет работать некачественно, с помехами.

Составляющие инвертора

Инверторов для солнечных батарей производится разными компаниями множество модификаций. Из этого изобилия следует не только сделать правильный выбор именно для вашей солнечной батареи, но и сделать соответствующий монтаж. В общем случае составляющие солнечной батареи следующие:

• Фотоэлементов
• Контроллера
• Аккумулятора
• Инвертора

Каким должен быть инвертор для солнечных батарей

В идеале электростанция на солнечных батареях должна получать разные нагрузки от разных инверторов. Их мощность и количество находятся в соответствии с мощностью и количеством автоматических выключателей на распределительном щитке. Это необходимо знать при создании электросети в частном доме.

В этом случае нужно установить 4 инвертора, мощность которых будет составлять 16Ах220В=3520В и 2-х инверторов, мощность которых 25Ах220В=5500Ватт. Инверторы будут запитываться от аккумуляторов, которые заряжаются от определенной группы солнечных батарей.

Тут есть один нюанс, который не всеми учитывается. В большинстве случаев производители предпочитают указывать мощность инверторов в вольт-ампер, так как эта величина выше чем мощность указанная в Ватт (на 25-30%). На рыке высокотехнологичных товаров можно встретить множество модификаций инверторов. Основные отличия:

• Выходной сигнал
• Компенсация нагрузок
• Схемные решения и пр.

Встречаются инверторы, у которых есть функция зарядки от электросети. Есть инверторы которые наоборот сами могут подпитывать электрическую сеть энергией от солнечных батарей.

Поэтому современные инверторы дают возможность простым потребителям самостоятельно собирать солнечные батареи, и таким образом пользоваться энергией нашего светила.

Каким должен быть качественный инвертор?

• Синусоидальный сигнал инвертора высокого качества чистый, искажение должно составлять меньше 3%;
• Амплитуда напряжения при нагрузках не должна меняться больше 10%;
• Инвертор, как уже говорилось, должен трансформировать ток в 2-х направлениях, постоянный и переменный;
• Не допускается большая разрядка аккумуляторов;
• Должен иметь функцию защиты при коротких замыканиях и иметь запас по перегрузке.

Таким образом, инверторы могут быть оснащены или не оснащены дополнительными функциями, но при выборе, следует иметь в виду, что слишком много функций также могут создавать трудности при эксплуатации устройства.

Читайте также: Солнечная батарея для дома

Преобразователь для солнечной батареи: назначение инвертора

Сегодняшнее общество переживает довольно сложное время, время мирового экономического кризиса, который заставляет многих пересмотреть привычный образ жизни, ища пути сокращения расходов. Именно поэтому  большинство владельцев коттеджей и частных домов, особенно живущих в солнечных регионах, стали рассматривать варианты экономии электроэнергии за счет внедрения солнечных батарей. Но сам процесс установки требует наличия определенных знаний, а также правильности составления расчетов и подбора соответствующего оборудования, отвечающего всем потребностям и желаниям заказчика.

Солнечные батареи – отличный способ экономии электроэнергии

Для того чтобы система функционировала, следует приобрести следующую комплектацию оборудования:

• непосредственно сами солнечные батареи (фотоэлементы), количество которых рассчитывается отдельно, исходя из площади будущего места их расположения и потребностей в электроэнергии;
• инверторный механизм, переводящий переменный ток в постоянный ток;
• аккумулятор для бесперебойной работы системы;
• устройство для контроля заряда.

Считается, что основным элементом этой системы является инвертор, выступающий своего рода сердцем, без которого невозможно функционирование установки в целом. Но для правильной работы всей системы требуется подбирать оборудование с учетом технических особенностей каждого прибора.

Инвертор для солнечных батарей

Принцип работы солнечных батарей

Принцип работы аккумуляторных солнечных батарей достаточно простой. Фотоэлементы вырабатывают переменный ток, который посредством инвертора перерабатывается в постоянный ток, рассчитанный на напряжение в сети 220 Вольт. Это позволяет впоследствии свободно подключать любые электроприборы к сети.

Иными словами, солнечные батареи выступают в роли преобразователя, аккумулирующего свет от солнца в электричество, которое сохраняется в аккумуляторных батареях, а автономный или сетевой инвертор переводит полученный переменный ток в постоянный. Аккумуляторная установка позволяет бесперебойную работу всей системы, вне зависимости от наличия или отсутствия электроэнергии в здании. Например, полученная электроэнергия в солнечных странах используется для подогрева воды в бойлерных установках, которая долго остается теплой, вне зависимости от времени суток, за счет наличия аккумулятора. В противном случае вода была бы теплой только в дневное время, пока идут тепло и свет от солнца.

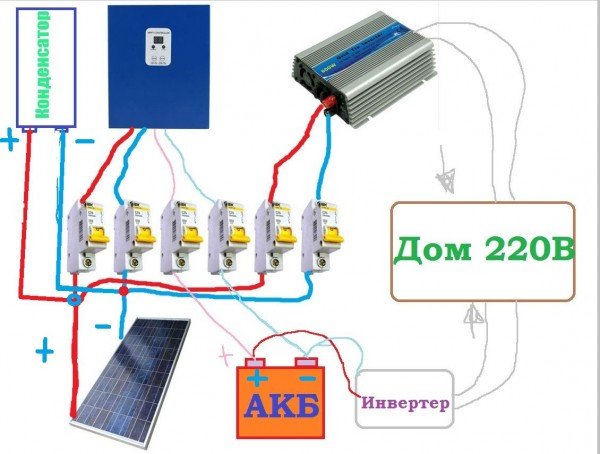

Схематическое изображение функционирования системы, работающей на солнечных батареях

Стоит учесть тот момент, что современные солнечные установки способны аккумулировать как прямые, так и косвенные солнечные лучи. В ясную погоду они «собирают» свет от солнца, а в пасмурную – собирают свет, который отражается, например, от снега или луж. Конечно, в этом случае процент полученного электричества будет меньше. Но подобные системы позволяют преобразовывать свет в ток круглогодично, вне зависимости от времени года.

Составные части инвертора

При возникновении желания использовать преобразователи солнечной энергии стоит подойти тщательно к выбору оборудования, изучив основательно все самостоятельно, либо обратиться к соответствующим организациям, оказывающим подобные услуги, поскольку вся цепь приборов должна соответствовать друг другу по своим техническим данным. Помимо прочего, гелиосистемы отличаются друг от друга по объему вырабатываемой мощности и частоте. Поэтому особо тщательно стоит подойти к выбору нужной инверторной установки.

Инвертор предоставляет солнечной батареи энергию, и от его мощности зависит мощность всей фотоустановки. Он состоит из ряда основных частей:

• адаптера, работающего на низкочастотном уровне и включающем в себя диоды и выпрямитель;
• варикапа, который, в сущности, и играет роль преобразователя тока, за счет триодов;
• гибридной обкладки (обвязки) по постоянному и переменному току, она позволяет запускать систему даже при полностью севших аккумуляторных батареях, например, после нескольких пасмурных дней;
• динисторов, отвечающих за повышенную чувствительность элементов к вырабатываемому электричеству.

Виды инверторов для солнечных батарей

Можно выделить несколько основных видов инверторов:

1. Сетевые инвертора по-другому называются синхронными и применимы они в том случае, когда не наблюдаются скачки напряжения, функционируют благодаря энергии, которую собирают фотоустановки, поэтому подразумевают работу по аккумулированию электроэнергии только в дневное время суток. Сетевой инвертор берет столько электроэнергии, сколько ему нужно, излишки выработанной электроэнергии уходят в домашнюю электрическую сеть. В ночное время суток или в пасмурную погоду он как раз и работает, за счет излишков электроэнергии, беря их из сети. Поэтому данному сетевому инвертору для солнечных батарей не нужен аккумулятор для бесперебойной работы. Номинальная мощность сети определяет мощность прибора, позволяющую ему правильно работать. Для работы бытовых приборов необходимо их напрямую подключить к синхронному инвертору. Сетевой инвертор в ценовом диапазоне доступен многим;

Сетевой инвертор для солнечных батарей

2. Автономные инвертора функционируют за счет работы в паре с аккумуляторной системой и осуществляют бесперебойную подачу электроэнергии постоянно, бытовые приборы при этом работают напрямую от сети. Выпускаются с различной мощностью: от 1 кВт до 8 кВт. Чтобы определиться с нужной мощностью системы, стоит рассчитать суммарную мощность всех одновременно функционирующих электрических приборов за 1 час времени. Но стоит отдать предпочтение моделям с небольшим запасом мощности, поскольку максимально допустимая перегрузка в них должна составлять не более 4 ампер. Также стоит учесть размер оборудования, который во многом зависит от его максимальной выработки силы тока.  Современные автономные инвертора характеризуются довольно высокой скоростью преобразования электроэнергии, а повышенная влажность обычно не влияет на ход работы прибора;

Автономный инвертер для солнечных батарей

3. Многофункциональные инвертора совмещают в себе возможности сетевого и автономного оборудования. Их отличительной особенностью является возможность работать одновременно с несколькими батареями разной мощности. Согласно отзывам потребителей, рекомендуется подобные модели приобретать мощностью более 2-х кВт. Другой характерной их особенностью являются довольно приемлемые габаритные размеры.

Многофункциональный инвертер для солнечных батарей

В отдельную группу стоит отнести инвертора, которые отличаются друг от друга согласно типу выходного сигнала. Они в этом случае могут быть:

• Меандровыми (инверторы с квази-синусоидой). Этот инвертор для солнечных батарей производит переменный ток, имитирующий трапециевидную или прямоугольную синусоиду. Солнечный инвертор, вырабатывающий треугольный сигнал, маломощный, его рекомендуют применять только для световых осветительных приборов, он не защищает особо чувствительную аппаратуру от скачков напряжения. Но цена не высока. Модели, производящие прямоугольную синусоиду, отличаются довольно компактными размерами, подходят для маломощных солнечных батарей и функционируют с частотой, не превышающей 40 Гц. Выпускаются модели с разной степенью защиты и могут работать с перегрузкой более 3-х кВт. Прекрасно функционируют в условиях повышенной влажности. Цена весьма доступна разным слоям населения, поэтому они пользуются популярностью;
• Инвертора, вырабатывающие точный сигнал синусоиды, характеризуются бесперебойной работой и током хорошего качества, который превосходит ток, поступающий из привычной розетки. К подобным устройствам рекомендуют подключать приборы, остро реагирующие на скачки напряжения, например, холодильные и кондиционерные установки, но они обладают весьма существенными габаритами и высоким ценовым показателем.

Сложности выбора инвертора

Вне зависимости, какую модель планируется приобретать, будь то сетевой инвертор или автономный, стоит учесть ряд факторов:

• Мощность на входе, поэтому обязательно уточняется напряжение и мощность инверторной установки. Это исключит потери электроэнергии и увеличит производительность КПД. Рекомендуется применять соотношения между мощностью и напряжением, равные следующим показателям: напряжение равно 12 Вольтам, тогда мощность должна составлять не менее 600 Вт; напряжение равно 24 Вольта, мощность варьируется от 600 до 1500 Вт; напряжение равно 48 Вольт, мощность, соответственно, составляет более 1500 Вт;
• Мощность на выходе должна составлять более высокое значение от мощности всех электрических приборов, планирующих одновременно использовать. Не рекомендуется применять всю полученную мощность от фотоэлементов, нужно подбирать модели с запасом мощности, поскольку многие бытовые приборы при подключении к сети в начале работы требуют дополнительного заряда, так называемой пусковой мощности, эта мощность приборам нужна считанные секунды, но этот фактор обязательно учитывается;
• Инвертор должен обладать определенной степенью защиты. Известные производители выпускают модели одновременно с несколькими степенями защиты, что увеличивает их эксплуатационные свойства в разы. К таким типам защиты можно отнести: принудительное охлаждение в случае перегрева, защита аккумулятора от скачков напряжения и замыкания в сети, обязательно наличие защитного контура от перегрузки на выходе;
• В зависимости от планируемого места расположения преобразователя (отапливаемое помещение или нет), в расчет берется температура, при которой обеспечивается его бесперебойная работа;
• Ряд моделей прекрасно функционирует в условиях повышенной влажности, что также является существенным преимуществом, определяющим, правда, и их стоимость;
• Размер прибора имеет значение. Считается, что чем его габариты масштабнее, тем прибор более мощный. Так условно по весу можно определить мощность прибора. Считается, что на каждые 0,1 кВт выходной мощности приходится 1 кг оборудования. Специалисты это аргументируют наличием трансформатора в устройстве;
• В качественной модели обязательно должна присутствовать функция режима ожидания. По мере отключения нагрузки инвертор потребляет электроэнергию, требуемую только для его работоспособности. Эту функциональную особенность можно сравнить с функцией спящего режима на компьютере. В этот момент потребление электроэнергии минимально, у таких моделей преобразователей она не должна превышать 1% от мощности оборудования;
• Одним из наиболее важных факторов выбора является уровень КПД. Он должен быть не менее 90 %, в идеале КПД должен составлять более 95 %.

Солнечные батареи в современном коттедже

Все больше потребителей останавливают свой выбор на солнечных модулях, преобразующих свет в электроэнергию. Конечно, стоимость всей установки обходится недешево, даже при выборе модели, где сетевой адаптер обладает наименьшей мощностью и производительностью. Стоит учесть важный момент проектировки и расчета всех показателей по запланированному потреблению электроэнергии, входной и выходной мощности системы. К сожалению, экономить на оборудовании не стоит, особенно на инверторных установках, отвечающих за правильное функционирование всей системы солнечных батарей. Более того, самостоятельно не всегда удается правильно произвести все расчеты. Именно поэтому на сегодняшний день существует большое количество фирм, специализирующихся не только на подборе наиболее подходящей установки, но выполняющих все монтажные работы. Было подсчитано, что системы с солнечными батареями в среднем окупаются в течение 3-5 лет.

Инвертер для солнечных батарей

Видео

Оцените статью:

Выгоден ли частный дом на солнечных батареях

Одним из преимуществ собственного дома является возможность его модификации. В том числе и источниками альтернативной энергии. Солнечные батареи для частного дома – наилучший на данный момент способ обеспечить себя экологичным электричеством.

С чего начать

Подсчет затрат электроэнергии. Для установления необходимой мощности системы солнечных панелей, нужно подсчитать, сколько электричества вы расходуете. Очень многое в этом вопросе зависит от того, используется ли частный дом постоянно или только как дача в определенные сезоны года. Для подсчета возьмите квитанции по оплате за электроэнергию за год и установите общее количество киловатт, затраченных за этот период, затем разделите на 12 (количество месяцев) – вы получите среднемесячный расход электроэнергии.

Расчет среднемесячного расхода потребляемого электричества

Как показывает опыт и отзывы реальных потребителей, в средней полосе России полученный результат необходимо умножить на коэффициент 16, чтобы получить необходимую мощность батарей в Ваттах.

Рассмотрим пример. За год вы потратили 1625 кВт, делим эту цифру на 12 месяцев и умножаем на коэффициент 16 – получается, 2166 Ватт. Т.е. система солнечных батарей будет обеспечивать такой дом, если ее мощность будет не менее 2200 Ватт/час

Где крепить?

Крыша. Закрепление солнечных батарей на крыше – очевидное, но не всегда лучшее решение для частного дома. Направленный на юг скат крыши действительно обеспечивает наилучший результат из стационарных способов крепления солнечных батарей, но на этом варианты не ограничиваются.

При таком закреплении скат крыши должен быть на ЮГ

Стены. Если стена «смотрит» на юг – она отлично подходит для размещения на ней солнечных батарей. Понаблюдайте, не падает ли на стену тень от деревьев, хозяйственных построек, забора, иных объектов. Не размещайте солнечные панели в этих местах.

Желательно также использовать южную стену

Не стоит ставить панели на восточной или западной стенах. Таким образом, в самый интенсивный период светового дня вы будете получать на свои панели только косые лучи, что значительно снижает эффективность системы

Свободное размещение. Самый эффективный вариант размещения солнечных батарей, но требует свободной площади во дворе. При свободном размещении солнечных батарей в частном доме их можно закреплять на шарнирах и таким образом, направляя их поверхность к солнцу под 90°.

Такое расположение батарей позволяет получить от них максимум мощности

Что входит в систему

Солнечные панели. О том, как их собрать, мы писали в этой статье (откроется в новом окне). Вы можете купить готовый комплект солнечных батарей для дома, но для экономии средств можно приобрести поликристаллические фотоэлементы и собрать солнечные батареи для своего дома своими руками.

Инвертор. Солнечные батареи вырабатывают постоянный ток, близкий к 12 или 24 вольтам (в зависимости от подключения), инвертор преобразует его в переменный 220 В и 50 Гц, от которого можно питать все бытовые приборы.

Аккумулятор. Даже их система. Солнечная энергия вырабатывается не постоянно. В пиковые часы её может быть переизбыток, а с наступлением сумерек её выработка прекращается вовсе. Аккумуляторы накапливают электричество в течении светового дня и отдают его вечером/ночью. Как выбирать аккумулятор для солнечной электростанции написано в этой статье (откроется в новом окне).

Важно знать. Не рекомендуется использовать для этих целей обычные автомобильные аккумуляторы – они приходят в негодность за 2-3 года эксплуатации (на такой срок службы они и рассчитаны)

Контроллер. Обеспечивает полный заряд аккумуляторной батареи и защищает её от перезарядки и закипания. О том, какой контроллер выбрать мы писали в этой статье (откроется в новом окне).

Выгодны ли солнечные батареи для частного дома

В западных странах мода на солнечную энергетику продиктована больше заботой об экологии, чем поиском экономической выгоды. У нас реалии несколько иные.

При сохранении нынешних цен на поставляемое электричество, система из солнечных батарей, собранная своими руками для одного частного дома и семьи из 4 х человек, полностью окупается за 4-5 лет. При этом срок службы фотоэлементов – составляет 20-25 лет, а вот аккумуляторы придется менять через 5-7 лет в зависимости от качества батарей.

Пока нигде в мире (и Россия не исключение) не наблюдается снижения цен на поставляемое электричество, поэтому за срок службы фотоэлементов в солнечной панели, система успеет окупиться как минимум 4-5 раз.

Видео. Как рассчитать необходимое количество солнечных батарей для дома

В ролике наглядно показан порядок расчета площади солнечных батарей для частного дома. Полезно для тех, кто хочет учесть все расходы на сооружение системы автономного солнечного электроснабжения уже на этапе планирования.

Power Bank с солнечной батареей — расчет на безграмотность

Подбираем аккумулятор для солнечной электростанции

Виды контроллеров для солнечных батарей и как выбирать

Виды садовых светильников и фонарей на солнечных батареях, как и где использовать.

DIY OFF GRID СОЛНЕЧНАЯ СИСТЕМА: 12 шагов (с изображениями)

Первым компонентом, который мы собираемся подключить, является контроллер заряда. Внизу контроллера заряда в моем контроллере заряда есть 3 знака. Первый слева предназначен для подключения солнечной панели, имеющей положительный (+) и отрицательный (-) знак. Второй со знаком плюса (+) и минус (-) предназначен для подключения батареи, а последний — для прямого подключения нагрузки постоянного тока, например, ламп постоянного тока.

В соответствии с руководством по контроллеру заряда всегда сначала подключайте контроллер заряда к батарее, потому что это позволяет откалибровать контроллер заряда на 12В или 24В систему.Подключите красный (+) и черный (-) провода от аккумуляторной батареи к контроллеру заряда.

Примечание: Сначала подключите черный / отрицательный провод от аккумулятора к отрицательной клемме контроллера заряда, затем подключите положительный провод.

После подключения аккумулятора к контроллеру заряда вы можете увидеть, что светодиодный индикатор контроллера заряда загорается, показывая уровень заряда аккумулятора.

После подключения этого инвертора клемма для зарядки аккумулятора подключается к соответствующим положительным и отрицательным клеммам аккумулятора.

Теперь вам нужно подключить солнечную панель к контроллеру заряда. На задней стороне солнечной панели есть небольшая распределительная коробка с 2 подключенными проводами с положительным (+) и отрицательным (-) знаком. Клеммные провода обычно меньше по длине. Чтобы подключить провод к контроллеру заряда, вам понадобится специальный разъем, известный как разъем MC4. Смотрите картинку. После подключения солнечной панели к контроллеру заряда зеленый светодиодный индикатор загорится, если присутствует солнечный свет.

Примечание. Всегда подключайте солнечную панель к контроллеру заряда, повернув панель в сторону от солнца, или вы можете накрыть панель темным материалом, чтобы избежать внезапного высокого напряжения, идущего от солнечной панели к контроллеру заряда, которое может повредить его.

БЕЗОПАСНОСТЬ:

Важно отметить, что мы имеем дело с постоянным током. Таким образом, положительный (+) должен быть подключен к положительному (+), а отрицательный (-) с отрицательным (-) от солнечной панели к контроллеру заряда.Если он перепутается, оборудование может взорваться и загореться. Так что при подключении этих проводов нужно быть предельно осторожным. Рекомендуется использовать 2 цветных провода, т.е. красный и черный цвета для положительного (+) и отрицательного (-). Если у вас нет красно-черного провода, вы можете намотать красный и черный отводы на клеммы.

Подключите наконец нагрузку постоянного тока или свет постоянного тока.

Дополнительная защита:

Хотя контроллер заряда и инвертор имеют встроенные предохранители для защиты, вы можете разместить переключатели и предохранители в следующих местах для дополнительной защиты и изоляции.

1. Между солнечной панелью и контроллером заряда

2. Между контроллером заряда и аккумулятором

3. Между аккумулятором и инвертором

Измерение и регистрация данных:

Если вам интересно узнать, как много энергии вырабатывается вашей солнечной панелью или сколько энергии потребляется приборами, которые вы должны использовать для счетчиков энергии.

Кроме того, вы можете контролировать различные параметры в автономной солнечной системе с помощью удаленной регистрации данных.

Для счетчиков электроэнергии, основанных на домашних условиях, вы можете увидеть мои инструкции на СЧЕТЧИКЕ ЭНЕРГИИ, который имеет возможность измерения и регистрации данных.

После того, как все подключено, автономная солнечная система готова к работе.

Комплект для самостоятельной установки солнечной энергии мощностью 10000 Вт (10 кВт) с инвертором SolarEdge, комплексные сетевые системы связи

Будет ли этот комплект на 10 кВт солнечной энергии питать мой дом?

Для большинства домов в Соединенных Штатах этого комплекта фотоэлектрического оптимизатора мощностью 10 кВт более чем достаточно, чтобы полностью избавиться от счетов.

Эти комплекты солнечных батарей для подключения к сети мощностью 10 кВт включают солнечные панели, инвертор + оптимизаторы и стеллажную систему для крепления на крыше.Это полные фотоэлектрические системы, которые могут работать для дома или бизнеса, со всем необходимым для запуска и работы системы. В комплект входят только аппаратные компоненты; НЕ включает труд.

Комплект солнечных батарей мощностью 10 кВт потребует более 600 квадратных футов пространства. 10 кВт или 10 киловатт — это 10000 ватт мощности постоянного тока постоянного тока. Это может производить от 1000 до 1500 кВт-ч (киловатт-часов) мощности переменного тока (AC) в месяц, если предположить, что солнечные батареи не менее 5 часов в день, если солнечная батарея направлена ​​на юг.Максимальная мощность достигается при беспрепятственном просмотре солнца на южной стороне для максимальной солнечной энергии. Фактическая вырабатываемая мощность будет зависеть от местоположения, оборудования и факторов установки. Обратитесь к счету за электроэнергию, чтобы узнать фактическое количество киловатт-часов, используемых в месяц, и сравнить его с тем, сколько энергии могут генерировать эти недорогие фотоэлектрические системы мощностью 10 кВт.

Средний американец потребляет 920 кВт / ч в месяц. Исходя из этого среднего, эта система может уменьшить ваш счет до НУЛЯ. Если вы средний потребитель электроэнергии (920 кВт / ч в месяц), система на 10 кВт, вероятно, может дать вам билет к свободе от счетов за электричество.

Что входит в мой комплект для установки солнечных батарей на 10 кВт?

В наших наборах есть все необходимые солнечные компоненты от начала до конца.

• Панели / модули солнечных батарей — Монокристаллические 60-элементные панели 33x 310 Вт Tier-1 с 25-летней гарантией.
• Инвертор + фотоэлектрические оптимизаторы — Включает инвертор SolarEdge с фотоэлектрическими оптимизаторами. Совместим с Tesla Powerwall (не входит в комплект).
• Стеллажи и навесное оборудование — Лучшие в отрасли стеллажи IronRidge позволяют крепить солнечные панели к крыше.
• Системный мониторинг — Бесплатно при покупке каждого комплекта! Просматривайте и анализируйте производство солнечной энергии в реальном времени с помощью беспроводного мониторинга Zigbee от SolarEdge.
• Проектирование системы и финансовый анализ — Мы спроектируем эту систему для вашей крыши и рассчитаем окупаемость ваших инвестиций в солнечную энергию.
• Не входит в комплект — Провод, кабелепровод, фитинги, прерыватели, разъединители постоянного и переменного тока (при необходимости), распределительные коробки и вспомогательная панель (при необходимости).Все эти предметы можно приобрести в любом магазине электротоваров, Home Depot или Lowes, и обычно они будут стоить от 300 до 500 долларов. Наш представитель службы технической поддержки предоставит список покупок, как только ваши планы будут выполнены. Планы, подключение и любые другие услуги не включены в этот комплект, но доступны за дополнительную плату.

Могу ли я самостоятельно установить солнечную систему мощностью 10 кВт?

• Установка солнечной системы мощностью 10 кВт может занять один или два выходных.
• В наших наборах используются ведущие в отрасли солнечные панели, инверторы и стеллажи, специально подобранные и объединенные, чтобы сделать возможной установку своими руками.
• Домовладелец, который подключил розетку переменного тока и комфортно работает на крыше, может установить наш комплект для солнечных батарей.

Установка солнечной системы, даже из полного комплекта, считается выше среднего уровня навыков домовладельца и не должна восприниматься легкомысленно. Каждая задача довольно проста, но вы будете работать на высоте, под углом, возможно, под палящим солнцем, работать с электроинструментом, поднимать большие дорогие куски стекла по лестницам и по крыше, усыпанной стеллажами и проводкой.

Вы также будете работать с напряжением постоянного тока выше 300 В постоянного тока и с бытовым напряжением 240 В переменного тока. Вы должны хорошо разбираться в простой математике и быть склонными к механике. Если вы готовы попробовать, это может быть полезным опытом как в плане экономии денег, так и в виде большого чувства выполненного долга.

Если самостоятельная установка не для вас, мы можем помочь вам найти местного подрядчика по солнечной энергии, который поможет вам в этом процессе.

Как происходит установка?

Типичная солнечная система на крыше дома может быть установлена ​​в течение 2 дней после получения разрешения от вашего города или округа.После этого всего 5 простых шагов, пока вы не получите энергию от солнца.

1. Отнесите свой план в свой город или округ и подайте заявку на разрешение на установку. Процесс рассмотрения плана может занять до 10 дней. Как только город или округ одобрит ваши планы и выдаст разрешение, вы можете приступить к установке своей солнечной системы.
2. Сначала необходимо установить стеллажную и монтажную систему. Это самый трудоемкий процесс установки солнечных батарей. Вы должны разместить стропила в своем доме и прикрепить стеллажную систему непосредственно к ним.
3. Как только стеллажная и монтажная система будет установлена ​​на вашей крыше, солнечные панели и инверторы можно будет быстро установить. Затем инверторы подключаются к сети через специальный выключатель на главной панели обслуживания.
4. Когда установка будет завершена, ваш городской или окружной инспектор должен подписать ее. Вы можете сделать это, назначив встречу с ними.
5. Наконец, вы должны отправить окончательную карточку работы, документы о межсетевом подключении и договор об измерении нетто в коммунальное предприятие.Затем они предоставят вам разрешение на работу. После прохождения проверки ваше коммунальное предприятие может предоставить вам Разрешение на эксплуатацию в течение 4 недель. С нашей услугой по подключению мы обработаем все документы за вас.

Наша работа не закончится, пока ваша система не будет производить чистую энергию солнца! Мы предлагаем вам поддержку на протяжении всего процесса установки с помощью руководств, видео и технической поддержки.

Сколько я должен заплатить подрядчику за установку солнечного комплекта?

Любой лицензированный генеральный подрядчик, подрядчик по электрике или солнечной энергии может установить наши комплекты для солнечных батарей. Если вы решите нанять подрядчика для установки вашего солнечного комплекта, вы должны рассчитывать заплатить приблизительно 1 доллар США за ватт за рабочую силу, провод, кабелепровод, фитинги, прерыватели и другие различные электрические компоненты для завершения установки солнечной системы. Для системы мощностью 10 кВт (киловатт), что составляет 10 000 ватт, вы можете рассчитывать заплатить 10 000 долларов за установку. При необходимости мы поможем вам найти подрядчика.

Можете ли вы установить для меня комплект солнечных батарей в моем доме?

Да! Как лицензированный подрядчик электроснабжения C-10 из округа Ориндж, мы также обеспечиваем комплексную установку солнечных батарей для жилых домов в Калифорнии по очень конкурентоспособным ценам.Устройтесь поудобнее и наслаждайтесь полной солнечной установкой под ключ по более низким ценам, чем у других солнечных компаний.

Преимущества перехода на солнечную энергию

• Федеральное правительство предоставляет 26% налоговую скидку на все солнечные установки в жилых домах до 31. 12.2022.
• Некоторые государственные и местные органы власти, а также некоторые коммунальные предприятия также предлагают домовладельцам финансовые стимулы.
• Инвестиции в солнечную батарею на вашей крыше обеспечивают возврат инвестиций в размере 6–13%, что выше, чем у большинства других инвестиций сегодня.
• Переходя на солнечную энергию, вы поддержите местные рабочие места и поможете Америке стать более энергонезависимой.
• Используя солнечную энергию, вы уменьшите нашу зависимость от ископаемого топлива и поможете очистить окружающую среду для будущих поколений.

ПРИМЕЧАНИЕ: Цены основаны на средней схеме расположения проводов средней длины. Ваш полный комплект солнечных батарей, скорее всего, будет на пару сотен долларов ниже или выше в зависимости от требований вашего дома.

ПРИМЕЧАНИЕ: Вы также должны внести в бюджет стоимость доставки и, если вы находитесь в Калифорнии, налог с продаж.

ПРИМЕЧАНИЕ: Производственные показатели могут сильно различаться, цифры здесь являются приблизительными, основанными на средних значениях.

Например, (33) модульная система мощностью 250 Вт:
при наклоне 32 градуса на 180 юг в Сан-Диего может производить 1104 кВтч / месяц
при наклоне 23 градуса на 165 на юго-восток в Массачусетсе может производить 793 кВтч / месяц

Позвоните по телефону 866-798-4435 , чтобы сообщить нам подробную информацию о вашем доме, и мы сможем быстро оценить, сколько будет производить комплект, если он будет установлен в предполагаемом месте с предполагаемым углом наклона и азимута.Вам нужно будет указать свой почтовый индекс, наклон крыши и направление уклона крыши по компасу.

Комплекты солнечных панелей

| Панели солнечных батарей для дома своими руками

Главная »Комплекты солнечных панелей

Преимущества солнечных батарей на крыше

• Нет необходимости в дополнительном пространстве. Ваша крыша — это фундамент.

• Экономичный с меньшим количеством деталей и меньшими трудностями при работе и настройке.

• Легче установить и легче получить разрешение.

На что обратить внимание

• Ограничения на крышу могут ограничить размер и эффективность вашей солнечной системы.

• Техническое обслуживание, поиск и устранение неисправностей или будущая замена панелей может оказаться сложной задачей для людей с крутой или скользкой крышей.

Преимущества наземных солнечных батарей

• Гибкая установка. Если у вас достаточно земли, подверженной воздействию солнечного света, вы можете установить большую систему, чтобы получить максимальную экономию

• Максимальная мощность. Полная оптимизация энергетического потенциала, особенно для крыш, выходящих на южную сторону

• Экономично. Нет необходимости переделывать крышу, плюс упрощается обслуживание

На что обратить внимание

• Требуется больше запчастей и недвижимого имущества, включая прочный грунтовый фундамент для удержания панелей и креплений

• Требуется больше труда и настройки

• Более длительный и дорогостоящий процесс утверждения разрешения

Микроинвертор, оптимизатор PV или струнный инвертор?

Инвертор преобразует постоянный ток (постоянный ток) в переменный (переменный ток) для выработки энергии, которая питает ваш дом.

Микроинверторы

Микроинверторы устанавливаются за каждой солнечной панелью для создания отдельных энергоблоков. Это позволяет легко расширить в будущем. Микроинверторы также лучше всего подходят для объектов с затенением, поскольку отдельные солнечные панели оптимизированы для максимальной эффективности.

Изучите комплекты микро-инверторных солнечных панелей

Оптимизаторы мощности

Оптимизаторы мощности (PV) также индивидуально прикреплены к каждой панели.Но вместо того, чтобы преобразовывать постоянный ток в переменный, они оптимизируют электроэнергию постоянного тока перед отправкой ее в центральный инвертор. ФЭ-оптимизаторы идеально подходят для сложных систем , например, когда панели должны быть обращены в разные стороны или располагаться под разными углами.

Изучите комплекты оптимизаторов SolarEdge PV

Инверторы струн

Для комплектов для наземного монтажа у вас также есть возможность использовать струнный инвертор, когда солнечные панели «соединяются» вместе и подключаются к центральному инвертору. Инверторы струн экономичны и подходят для домов без проблем с затемнением .Обратите внимание, что струнный инвертор не будет работать эффективно, если какая-либо из ваших солнечных панелей выйдет из строя или снизится мощность.

Изучите комплекты солнечных панелей с инверторными струнами

Наши комплекты солнечных панелей одобрены DIY-er

★★★★★

Отличный сервис, знающие люди!

Они рассчитали мою фотоэлектрическую систему именно так, как я хотел! Достаточно фотоэлектрического производства, чтобы иметь возможность использовать мой центральный кондиционер в течение всего лета, заряжать два электромобиля и все еще…

Алексей М.

★★★★★

Одно из моих лучших вложений!

Приятно видеть, как счета за электричество снизились на 2/3 с тех пор, как пять месяцев назад были установлены мои солнечные батареи. Зима позади. Я смотрю …

.
Мэриан К.

★★★★★

Приятный опыт!

Я позвонил на GoGreenSolar.com, чтобы узнать об их продуктах, и они смогли быстро ответить на все мои вопросы.Затем я заказал нужный мне товар, и он прибыл в …

Пэтти С.

• Сэкономьте тысячи долларов

  При установке комплектов солнечных панелей своими руками для дома вы можете сэкономить тысячи долларов и избежать хлопот, связанных с работой с дорогостоящими профессиональными установщиками.

• Полный контроль

  Вы также получите полный контроль над своим проектом по солнечной батарее.Настройте солнечную систему как можно скорее, чтобы сократить или исключить ежемесячные счета за электричество.

• Гарантия допуска

  Установить солнечные панели своими руками не так сложно, как кажется. Если вы выберете комплекты солнечных панелей для самостоятельной сборки от GoGreenSolar, вы также получите гарантию утверждения разрешения и сквозную поддержку по установке по телефону или электронной почте. Мы будем сопровождать вас на каждом этапе пути, чтобы убедиться, что вы правильно установите комплект солнечных батарей с первого раза.

Кто покупает комплекты солнечных батарей своими руками?

Наши комплекты солнечных панелей идеально подходят для:

• Домашние мастера, которым нравится заниматься благоустройством дома
• Собственники-застройщики, работающие с проверенным подрядчиком
• Строители, желающие снизить затраты на установку солнечных батарей
• Подрядчики по ремонту, электричеству или другим специальностям
• Государственные или корпоративные организации, которым нужна солнечная энергия для своих объектов.

Не знаете, какой комплект солнечных батарей вам нужен? Задайте вопрос эксперту по солнечной энергии

Солнечный калькулятор

Воспользуйтесь нашим простым калькулятором солнечных батарей, чтобы быстро подсчитать, сколько солнечных панелей вам понадобится для вашего дома.

Размер моей солнечной системы

Свободная планировка солнечной крыши

Наши инженеры используют самое современное программное обеспечение для проведения анализа фотоэлектрических модулей и бесплатного проектирования схемы солнечных батарей на вашей крыше, включенной в наше бесплатное предложение.

Получите мой бесплатный макет

Начало работы

с солнечной батареей

Мы поможем вам выяснить ваши потребности в солнечной энергии!

Заполните форму бесплатного предложения солнечной энергии, которое включает индивидуальную схему расположения солнечных панелей с использованием спутниковой технологии и разбивку производства солнечной энергии, федеральный налоговый кредит и компенсацию за энергию.

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

DIY Home Solar.

.. Мудрые сбережения ИЛИ рецепт катастрофы?

Вы слышали об этом в новостях и читали последние сообщения. Согласно прогнозам, примерно через 10 лет солнечная энергия станет дешевле угля. Просто подумайте о значительном падении стоимости перехода на солнечную энергию — с 2009 года цены на солнечную энергию упали на 62%! То, что когда-то было далеко идущим решением для снижения вашего счета за электроэнергию, теперь стало реальностью в жизни многих домовладельцев. Фактически, домашние комплекты солнечных батарей для дома появляются на полках больших коробочных магазинов.Как домовладелец, вы готовы принять участие в акции! А с помощью набора для дома, насколько сложно начать экономить на ежемесячных счетах за электричество? В этой статье мы расскажем, что вам нужно сделать, чтобы установить домашнюю солнечную энергетическую систему, а также о плюсах и минусах метода «сделай сам» по сравнению с наймом профессионалов.

Жилые солнечные энергетические системы: основы

Большинство бытовых солнечных энергетических систем по-прежнему подключены к сети. Это позволяет вам сохранять электроэнергию, когда солнце не светит (в пасмурные / дождливые дни и ночью) и у вас закончилась солнечная энергия, вырабатываемая вашей собственной системой.Помимо постоянного наличия электроэнергии, когда вы все еще подключены к сети, вы имеете право на чистый счетчик. Чистое измерение — это когда любая неиспользованная энергия, вырабатываемая солнечными панелями, установленными в вашем доме, возвращается в сеть. Затем коммунальная компания вернет вам солнечную энергию, которую вы подаете в сеть. По сути, если ваш кредит такой же или больше, чем тот, который вы используете из сети, ваш счет от электрической компании может составлять 0 долларов. В дополнение к чистым счетчикам, когда вы устанавливаете жилую солнечную энергосистему, вы также имеете право на федеральные и местные налоговые льготы и скидки, которые могут привести к значительной экономии.

Оборудование, необходимое для самостоятельной установки солнечных систем в жилых домах

* Солнечные панели: они отвечают за сбор солнечной энергии и преобразование ее в постоянный ток (DC).
* Солнечный инвертор: очень важная часть оборудования, преобразующая постоянный ток в переменный (AC), который необходим для работы бытовой техники.
* PV Disconnect: это оборудование позволяет отключать питание вашей системы для обслуживания и ремонта.
* Электрическая панель: ваш выключатель — как солнечная энергия, которую вы собираете, подключается к вашему учреждению.
* Net Meter: Устройство, которое подключает ваш дом к сети, чтобы контролировать количество электроэнергии в вашем доме и на выходе.

Вы знаете основы, но как узнать, сколько и какие типы покупать?

Есть несколько типов солнечных панелей, некоторые более эффективные, некоторые лучше для небольших помещений, некоторые лучше для людей с большим количеством земли, кристаллические, тонкопленочные, более дешевые, дорогие.Вариантов очень много. Так с чего же начать?

Вы начинаете с мониторинга потребления энергии. Вы должны иметь хорошее представление о том, сколько энергии вы потребляете в среднем за день, чтобы определить, какого размера солнечная энергетическая система вам понадобится. Кроме того, вам также необходимо знать, сколько денег вы должны потратить, имея в виду, что самые дорогие солнечные панели могут оказаться не самыми рентабельными для ваших нужд.

Кристаллические солнечные панели (как монокристаллические, так и поликристаллические солнечные панели более эффективны, чем тонкопленочные солнечные панели.Но они также более дорогие, потому что они более чистые. Было обнаружено, что монокристаллические солнечные панели улавливают около 18-21% солнечных лучей, тогда как тонкопленочные солнечные панели в среднем около 15%. Все панели имеют средний срок службы 25+ лет; солнечные панели из кристаллического кремния имеют срок службы до 40 лет. Интуитивно понятно, что чем эффективнее панели, тем меньше вам нужно покупать.

Где установить систему?

В зависимости от размера и типа жилищной солнечной системы, которую необходимо решить, место установки может варьироваться.В большинстве случаев домовладельцы предпочитают устанавливать солнечные батареи на крыше своего дома. Это отличный способ сэкономить место, если у вас мало земли и вы можете хорошо контактировать с солнечными лучами. Но что, если большая часть вашей крыши находится в тени больших деревьев? Возможно, лучше вместо этого установить солнечные батареи во дворе. Это также хороший вариант, когда вам нужно большее количество солнечных панелей, которые ваша крыша может не вместить.

Помните о затратах, связанных с монтажом ваших солнечных энергетических систем.Вам понадобится стеллажное оборудование, чтобы прикрепить солнечные панели к крыше, и вам также понадобится правильная система крепления для вашего двора. И также имейте в виду, что вам нужно действительно изучить наилучшее расположение системы, чтобы максимально увеличить количество захватываемого вами солнечного света, принимая во внимание расположение солнца в часы пиковой нагрузки в дополнение к местоположению любых объектов, препятствующих затенению (например, деревья, постройки). Даже одна панель, закрытая от солнца из-за тенистого дерева, может снизить эффективность всей солнечной энергетической системы.

Солнечные инверторы

Это существенная часть оборудования для всей бытовой солнечной энергетической системы. Зачем? Вот как вы можете использовать солнечную энергию, которую вы улавливаете в солнечных панелях, для обеспечения потребностей вашего дома в энергии. Как указано выше, солнечный инвертор — это то, что преобразует мощность постоянного тока в мощность переменного тока — тип питания ваших бытовых приборов, компьютеров и других источников питания в жилых помещениях.
Убедитесь, что мощность вашего солнечного инвертора соответствует размеру и типу вашей системы (в зависимости от количества кВт и сетевых или автономных систем).

Чистый счетчик и батареи

Если вы подключены к сети, чистый счетчик, необходимый для вашей солнечной энергетической системы, станет важным компонентом вашей экономии энергии. Он отслеживает, сколько неиспользованной солнечной энергии вы подаете в сеть и сколько энергии из сети вы используете для питания своего дома. Независимо от количества установка солнечных панелей резко снизит количество энергии, которую вы потребляете из сети в целом; и, надеюсь, при тщательном планировании ваши счета за коммунальные услуги будут колебаться около нуля в зависимости от суммы кредита, который вы получите в результате внесения вклада в сеть.

Последний элемент оборудования, который вам нужно учитывать при выборе комплекта для самостоятельной работы на солнечной энергии, — это то, собираетесь ли вы иметь резервную батарею или нет. В вашей системе не обязательно должен быть аккумулятор, но, если он есть, вы можете использовать аккумулятор для хранения неиспользованной энергии (вместо того, чтобы подавать ее обратно в сеть). Таким образом, вы еще меньше зависите от электросети, потому что даже когда солнце не светит или во время отключения электроэнергии, вы можете использовать накопленную в батарее энергию, чтобы продолжать обеспечивать свой дом.

The Final Hoops

Теперь, когда вы знаете, какие части набора для самостоятельной работы на солнечной энергии вам понадобятся, не забывайте об установке, разрешениях и правилах, связанных с системами солнечной энергии в жилых домах. Даже если вы делаете это сами, вам нужна помощь профессионалов — электриков, кровельщиков, инженеров и других, чтобы определить, является ли система, которую вы устанавливаете, функциональной, подходящей и безопасной, а также подходит ли ваш дом для установки Солнечная система.

После того, как все проверено, пора устанавливать систему. По некоторым оценкам, вы можете сэкономить до 40%, купив комплект и сделав это самостоятельно. Кажется слишком хорошим, чтобы быть правдой? Просто могло быть. . .

Плюсы и минусы комплектов для самостоятельной установки солнечных батарей для дома

Плюсы
В целом, основная причина, по которой люди выбирают установку солнечных батарей своими руками, — это потенциальная экономия средств. Есть два способа сэкономить на расходах: купить комплект солнечной энергии и установить его самостоятельно или купить комплект и попросить профессионала установить его.Если подумать, экономия затрат весьма существенна — вы можете снизить закупочную цену солнечных панелей с 4 долларов за ватт до 2 долларов за ватт. Для обычной солнечной системы мощностью 5 кВт это может сразу означать экономию в размере 10 000 долларов. Это 50% скидка, и это неплохо, правда? Хорошо. . .может быть.

Большинству домовладельцев потребуется нанять лицензированных установщиков солнечных батарей для установки даже комплектов DIY. Они не только профессионалы, но и знают все тонкости этих систем и специально обучены их установке.Посмотрим правде в глаза, насколько вам комфортно играть с электричеством в вашем доме? Какой в ​​этом недостаток? Большая часть затрат, которые вы заплатите установщику, значительно уменьшит фактическую сумму экономии, которую вы получите от перехода по маршруту DIY. Большинство лицензированных электриков взимают с вас в среднем от 3000 до 5000 долларов за установку солнечных панелей в вашем доме. Но подождите — это еще не все. Предположим, после установки вы сэкономите около 5000 долларов на покупке набора для самостоятельного изготовления. Но это до того, как вы примените 30% федеральную налоговую льготу, сократив ваши сбережения примерно до 10% в целом (вы собираетесь сэкономить в среднем около 2100 долларов, чтобы купить комплект DIY. С учетом всех этапов создания систем «сделай сам» это не кажется таким уж большим.

Минусы
Это займет много времени, исследуя компоненты бытовых солнечных энергетических систем, необходимое оборудование, что оно делает, звоня кровельщикам, чтобы узнать, выдержит ли ваша крыша вес солнечных панелей, звонить инженерам, чтобы определить оптимальное расположение ваших солнечных панелей, вызов электрика для установки системы, вызов коммунальной компании для оценки безопасности подключения вашей солнечной системы к сети, и этот список можно продолжить.С экономией около 10% — и это всего лишь денежная экономия. . . Что насчет вашего драгоценного времени — найм профессионалов может быть более логичным.

Вы все устанавливаете, и тут возникает загвоздка. Или что-то не работает. Или что-то пошло не так. Угадай, что? Ты виноват. Напротив, если вы использовали лицензированный установщик, если что-то пойдет не так, вина будет на них.
Давайте будем реалистами. Мы говорим об электричестве. Вам комфортно выполнять простые электромонтажные работы у себя дома? Большинство людей нет.Если вы не обучены этому виду работы, работать с ним может быть очень опасно.

Наконец, вы можете не иметь права на все скидки и льготы, которые предоставляет бытовая солнечная энергетическая система, если вы устанавливаете ее самостоятельно. Многие из скидок и поощрений действительны только в том случае, если ваша система была установлена ​​профессионалом. Вы можете существенно потерять тысячи долларов экономии, выбрав путь своими руками.

Сделай сам: да или нет?

Поскольку бытовые солнечные энергетические системы — это большие инвестиции, вам необходимо, чтобы система была установлена ​​правильно и полностью работала.При таком типе инвестиций кажется более эффективным полагаться на профессионалов, ежедневно выполняющих подобные установки. Большинство жилых солнечных систем можно установить примерно за два дня. А консультанты по солнечной энергии будут следить за вашим потреблением энергии и рекомендовать лучшую систему для ваших нужд и лучшее место для оптимизации преобразования солнечной энергии.
В целом, стоит ли сэкономить 2000 долларов, чтобы преодолеть головную боль, связанную с установкой DIY? Возможно, вам нравится задача хорошего проекта по благоустройству дома, и у вас есть время, чтобы посвятить его масштабу.Тогда установка солнечной энергии для дома своими руками может быть для вас. Однако для большинства из нас это проще и даст вам больше спокойствия, если вы обратитесь к профессионалам.

Комплекты солнечных панелей — DIY — Grid-Tie — Off-Grid

Повальное увлечение своими руками (DIY) вряд ли можно считать сумасшедшим, если учесть ошеломляющую экономию средств в результате этой общенациональной тенденции. Фактически, многие люди вообще не назовут это тенденцией, а просто возвращением к практическим ноу-хау прошлых лет, когда люди просто должны были делать это сами и очень гордились своей работой! Тем не менее, немногие проекты DIY столь же экономичны и богаты инвестициями, как установка солнечной системы.

Эра солнечной энергии, как многие сказали бы, наступила. От поразительных новых солнечных продуктов, таких как резервные системы переменного тока и высокоэффективные микроинверторы, до банков солнечных панелей, которые обеспечивают электричеством наши дома и, в конечном итоге, даже наши города, солнечная революция вполне может начаться всерьез. Тем не менее, для большинства людей остается загадкой, как на самом деле работает солнечная энергия. Как эти панели преобразуют солнечный свет в энергию, которую домовладельцы могут использовать для питания своих приборов и своих домов, — практика, которая в конечном итоге защищает окружающую среду и приводит к более дешевым счетам за коммунальные услуги и экономической свободе?

Фотон в электрон

Так как же, казалось бы, простая на вид панель использует солнечный свет и превращает его в электричество? Солнечные панели содержат фотоэлектрические элементы.В этих ячейках происходит преобразование света в электричество. Ячейки должны быть изготовлены из такого материала, как кремний или аналогичный полупроводниковый материал с одиночными ячейками. Когда свет проникает в клетки, полупроводник забирает из них энергию в виде электронов и позволяет им поступать.
протекать через материал. По сути, этот поток и есть ток. Хотя поглощения света клеткой достаточно для освобождения электронов, клетки также содержат электрическое поле, которое может направлять электроны туда, куда им нужно.Затем ток направляется в нижнюю часть панели, где его можно собирать и отводить для использования извне.

Атомно говорящий

Большинство людей не думают о частицах, но на самом деле свет попадает на фотоэлектрические элементы в виде фотонов. Когда каждый фотон попадает в фотоэлектрическую ячейку, он отдает электрон. Хотя это несколько упрощенно, это действительно момент обращения. Освободившийся электрон поглощается кремнием, где он течет вместе с другими электронами в ток; отсюда рождается электричество.Некоторые ученые сказали бы, что самая сложная часть — усилить клетку электрическим полем, чтобы заставить все эти электроны течь в виде тока в нужном направлении: войти в кремний.

Роль полупроводников

Кремний широко используется в качестве полупроводника солнечных элементов. Однако он должен делать больше, чем просто поглощать фотоны; он должен использовать электрическое поле и заставлять их ток двигаться. Более того, он должен содержать примеси, потому что чистый кремний не справится со своей задачей.Фосфор и бор добавляются в процессе, называемом «легирование», и вместе эти элементы в их атомном взаимодействии создают электрическое поле, необходимое для
перемещать электроны в предписанном токе, который им нужно течь.

От панели до холодильника

После того, как фотоны преобразуются в электричество, панели направляют эту энергию для питания дома. Некоторые дома, не зависящие от электросети, должны полагаться на аккумуляторы для хранения энергии, но они могут
также приходится полагаться на резервные генераторы, когда требования к размеру системы слишком велики. Многие люди используют солнечную батарею в тандеме с коммунальными предприятиями, чтобы у них была удобная поддержка в периоды колебаний энергии. Это партнерство по сетевым счетчикам требует определенных усилий, но оно также развивается и становится более эффективным, поскольку все больше и больше людей выбирают солнечную энергию для обеспечения большей части электроэнергии для своих домов.

Панели солнечных батарей

Само собой разумеется, что солнечные панели необходимы для системы солнечной энергии. На самом деле, то, что вам может понадобиться, называется солнечной батареей.Это потому, что каждая панель вырабатывает небольшое количество электроэнергии. Количество панелей, включенных в вашу солнечную батарею, зависит от того, сколько энергии вам нужно генерировать. Фотоэлектрические фотоэлектрические модули, часто называемые солнечными панелями, преобразуют световую энергию в постоянный электрический ток (DC). Как твердотельные устройства, солнечные панели не имеют движущихся частей и чрезвычайно надежны и долговечны по сравнению с любыми другими электронными генераторами. В то время как солнечные панели в последние годы стали в некоторой степени коммерциализированными, существуют важные различия в форме, качестве и производительности, которые могут повлиять как на время установки, так и на долгосрочную производительность системы.На наших веб-страницах представлен выбор высококачественных поликристаллических и монокристаллических солнечных панелей с множеством функций и низкими ценами, которые подходят практически для любого проекта домовладельца.

Солнечные панели бывают двух типов; монокристаллический и поликристаллический. Если владелец дома или коттеджа хочет, чтобы его солнечная установка была привязана к сети, отключена от сети или резервной солнечной энергии, каждая из этих систем начинается с выбора солнечной панели. Монокристаллические солнечные панели, как правило, имеют более высокий КПД, но они имеют тенденцию быстрее снижаться в более горячих условиях.Поликристаллы иногда считаются лучшим выбором для более теплого климата, но правда в том, что оба типа панелей настолько похожи, что сравнивать различия не стоит.

Какую солнечную панель выбрать лучше всего? Выходная мощность, напряжение и ток солнечных панелей будут определять количество необходимых панелей и то, какие инверторы или контроллеры заряда можно использовать. Для небольших автономных домашних или кабинных комплектов часто требуются выходные панели 12 В постоянного тока для прямой зарядки батарей и / или работы с нагрузками постоянного тока.Большие солнечные панели с выходным напряжением от 24 до 50 В постоянного тока чаще используются в домашних системах, связанных с сетью, где для работы инвертора требуется высокое постоянное напряжение. Если у вас есть крыша или наземное пространство с ограниченными проблемами затенения на вашей собственности, более крупные солнечные панели могут стать более выгодным вложением, поскольку стоимость ватта ниже, чем у небольших фотоэлектрических панелей.

Подключаться к сети или нет, или и то, и другое; Это вопрос

Системы

PV (фотоэлектрические) можно разделить на две категории: автономные и связанные с сетью.В автономных системах энергия, производимая солнечными панелями, должна соответствовать ежедневным потребностям дома или кабины, а энергия хранится в наборе батарей. При использовании солнечных систем, связанных с сетью, местная коммунальная компания в ночное время функционирует по существу как аккумуляторная батарея. В Америке большинство солнечных систем подключено к электросети, и вся избыточная выработка электроэнергии направляется обратно в коммунальную сеть, отсюда и термин «чистое измерение».

Вне сети

Когда вы слышите термин off-grid, который является синонимом автономных систем, вы можете создать в своем уме картину деревенского первопроходца, живущего в хижине с некоторыми современными удобствами.На самом деле это не всегда так. Хотя это правда, что автономной солнечной энергии обычно недостаточно для питания системы электрического отопления и охлаждения, если вы только что не выиграли в лотерею или не работаете на Уолл-стрит, почти все другие устройства могут получать адекватное питание с правильно настроенной автономной системой. . Вы просто начинаете с ежедневного бюджета энергии и подбираете компоненты, соответствующие вашим потребностям в энергии. Посетите нашу автономную живую страницу для получения полезной информации, которая поможет вам спланировать правильную систему для вас.

Механические характеристики панели солнечных батарей, такие как размеры, профиль рамы и номинальная статическая нагрузка, а также места заземления и установки, необходимо учитывать при проектировании вашей домашней солнечной сети с привязкой к сети или автономной системы. Цвет рамы и задней панели также может быть полезен для домашних клиентов. Солнечные панели с черным каркасом очень популярны, потому что эстетика панели очень хорошо сочетается со многими крышами.

Монтажные конструкции, стойки и трекеры для солнечных батарей

Солнечные крепления и солнечные трекеры почти так же важны, как и сами панели.Солнечные опоры обеспечивают стабильность, которая требуется вашим панелям, чтобы оставаться на месте. Солнечные трекеры позволяют автоматически ориентировать панели, чтобы максимально использовать солнечные лучи. Стеллажи IronRidge, SnapNrack и UniRack для установки на крышу и грунт, которые мы продаем, были разработаны группами инженеров, работающих с установщиками на местах, чтобы обеспечить быструю и эффективную установку.

Outback, Magnum Energy, Enphase и SMA; Преобразователи мощности переменного тока с чистой синусоидой

Электрический ток, генерируемый вашей солнечной батареей, будет постоянным или электричеством постоянного тока.Большинство электроприборов работают на переменном токе или электричестве переменного тока. Инвертор мощности преобразует мощность постоянного тока вашей солнечной батареи в мощность переменного тока, которую действительно могут использовать ваши устройства. Электричество постоянного тока распространяется только в одном направлении, а электричество переменного тока чередуется взад и вперед. Без инвертора мощности вы будете вынуждены перестраивать свой дом и покупать дорогостоящие устройства с питанием от постоянного тока, а не более дешевые серийные устройства, предназначенные для обычного домашнего источника питания. В некоторых случаях приборы с питанием от постоянного тока будут недоступны, и вам придется обойтись без определенных приборов.Если вы собираетесь отключиться от сети, вам следует подумать о пропане для питания таких вещей, как плиты и холодильники. Нагрейте печь на пеллетах или дровах, но убедитесь, что это высокоэффективные модули, которые потребляют меньше топлива.

Аккумуляторы глубокого разряда, мониторы аккумуляторов и контроллеры заряда от солнечных батарей

Без аккумуляторной системы глубокого цикла вы не сможете накапливать электроэнергию, вырабатываемую вашим солнечным энергоблоком. По сути, это означает, что у вас будет сила только тогда, когда светит солнце.Аккумуляторы глубокого разряда специально сконфигурированы для частой зарядки и разрядки в системе с высокими требованиями, такой как солнечная энергетическая система. Монитор батареи обеспечивает визуальный контроль электроэнергии, генерируемой и хранящейся в вашей солнечной энергетической системе, в то время как контроллер солнечного заряда управляет процессом зарядки ваших батарей глубокого цикла, гарантируя, что они получают необходимое количество энергии, но контролируются и регулируются в течение дня. .

Кабели для аккумуляторов, соединители PV AWG Wire / MC4, объединительные коробки, разъединители переменного тока; Электрораспределительные аксессуары для балансировки системы.

Эти мелкие предметы незначительны, но необходимы для работы вашего комплекта солнечных батарей. Вам понадобятся, среди прочего, блок объединения солнечных батарей, панель выключателя переменного тока, блок выключателя постоянного тока, выключатели постоянного тока, кабели батареи, удаленный датчик температуры, провода переменного и постоянного тока и кабели солнечной энергии. Кабели и соединители на солнечных панелях мощностью более 80 Вт, как правило, производятся с фотоэлектрическим проводом в распределительную коробку панели, которые внесены в список UL 1703. Это позволяет сэкономить время во время установки.
Модули с кабельными разъемами MC4 полностью водонепроницаемы при подключении, защищены от прикосновения и рассчитаны на напряжение до 600 В постоянного тока и 30 А.Важно помнить, что фотоэлектрические кабели нельзя безопасно отключать под нагрузкой. Все наши сетевые и автономные выходные кабели изготовлены из стойкого к ультрафиолету провода, который внесен в список UL 854. Вы также можете добавить другие солнечные аксессуары. Blue Pacific Solar® также предлагает различные кабельные адаптеры, которые позволяют использовать оптимизаторы или микроинверторы, которые могут быть недоступны с тем же типом разъема, что и
модуль, выбранный для работы.

Домашний аварийный резервный генератор

Если вас беспокоят отключения электроэнергии, обратите внимание на автономные генераторы энергии Blue Pacific Solar® и предварительно смонтированное и смонтированное оборудование энергоцентра.Резервный солнечный генератор может обеспечить вам душевное спокойствие во время перебоев в подаче электроэнергии, отключения электроэнергии или других чрезвычайных ситуаций, связанных с погодой. С системой привязки к сети, когда электроэнергия отключается, ваша солнечная энергетическая система не работает, вы будете буквально в темноте без резервного генератора или аккумуляторной батареи для питания основных нагрузок. Ваш резервный солнечный генератор автоматически переключится на аккумуляторную батарею и сразу же возьмет на себя его работу.
событие отключения электроэнергии при выходе из строя сети.Наши солнечные генераторы разработаны в виде компактных комплектов, которые работают от резервных батарей, подключенных к инвертору переменного тока.

Системы резервного питания от аккумуляторов переменного тока

До недавнего времени у домовладельцев было мало возможностей использовать сетевые системы для использования энергии своих солнечных панелей в случае отключения электроэнергии. На нашей странице резервного копирования солнечной энергии мы предлагаем ряд автономных комплектов аварийного резервного копирования с подключением по переменному току, которые используют вашу существующую солнечную систему с нашей системой с подключением по переменному току, чтобы обеспечить питание вашего дома в случае отключения энергоснабжения.Система, связанная с переменным током, будет получать энергию от ваших солнечных панелей и использовать ее для зарядки аккумуляторной батареи, которая, в свою очередь, питает ваши основные нагрузки. Кроме того, SMA Sunny Boy 3000TL-US / 4000TL-US / 5000TL-US — это новый инновационный дизайн и следующий шаг в повышении производительности инверторов, сертифицированных UL. Уникальная функция обеспечивает дневное питание от ваших солнечных панелей даже в случае отключения электросети без необходимости использования батарей.

Комплекты солнечных панелей для самостоятельной сборки / подключения к сети и предварительно смонтированные домашние блоки резервного питания.Солнечная энергия может подзарядить вашу жизнь, создавая рабочие места в новой экономике. Технические консультанты по продажам Everyday Blue Pacific Solar® усердно трудятся, разрабатывая новые способы помощи домовладельцам во всем мире; посмотреть, что свободная энергия солнца может сделать для их жизни.

11-шаговое руководство по экономии средств

На этой странице:

Есть много причин, по которым люди выбирают солнечную энергию. Некоторые хотят перейти на чистую и возобновляемую энергию. Другим нравится идея уменьшить свою зависимость от электросети.

Однако мотивирующий фактор №1 — это деньги. Согласно недавнему опросу Pew, 96% людей говорят, что они установили или установят солнечную батарею, чтобы сэкономить деньги на счетах за электричество. Учитывая неблагоприятный экономический климат, с которым мы в настоящее время сталкиваемся, способность солнечной энергии обеспечивать значительную финансовую экономию сейчас, несомненно, становится еще более убедительной.

Если вы тоже рассматриваете солнечную батарею для получения финансовой прибыли, возможно, вы подумываете об установке своими руками. В конце концов, большинство проектов по благоустройству дома намного дешевле, если вы выполняете их самостоятельно, а не нанимаете стороннюю компанию.

А поскольку солнечные установки — дело дорогостоящее — они обычно стоят от 10 000 до 20 000 долларов, — потенциальная экономия затрат от установки солнечных батарей самостоятельно может исчисляться тысячами долларов.

Все это звучит здорово. Но как перейти от небольшого или нулевого знания о солнечной энергии к успешной установке самодельной солнечной системы на крыше?

Самодельная солнечная установка — самый дешевый способ перейти на солнечную энергию, но он сопряжен с риском.Источник изображения: ABC

Что ж, как вы могли догадаться, секрет завоевания DIY-солнечной энергии — на самом деле для любого крупного проекта — состоит в том, чтобы разделить его на более мелкие и более управляемые части. Именно это я и сделал в этом блоге: разбил установку солнечных батарей своими руками на 11 шагов.

Это руководство разработано, чтобы дать вам общий обзор процесса и реалистичное представление о том, чего ожидать, если вы пойдете по пути DIY.

Каковы плюсы и минусы солнечных батарей своими руками?

Прежде чем мы перейдем к 11 шагам по установке солнечных панелей своими руками, я думаю, стоит остановиться на плюсах и минусах.

В конце концов, сделать солнечную батарею своими руками — это большое и затратное дело. Лучше всего выяснить, подходит ли вам самодельная солнечная энергия, прежде чем вы слишком сильно инвестируете в процесс!

Pro: экономия средств

Рискуя заявить очевидное, основная причина, по которой люди выбирают установку солнечных панелей своими руками, — это сэкономить деньги на предварительной установке.

Системы солнечных панелей упали в цене — более чем на 70% только за последнее десятилетие — но они по-прежнему представляют собой значительные финансовые вложения для большинства домовладельцев.

В настоящее время средняя стоимость установки солнечных панелей профессиональной солнечной компанией составляет около 3 долларов США за ватт. Для типичной системы солнечных панелей мощностью 5 кВт (5000 Вт) это обойдется в 15 000 долларов.

С другой стороны, вы сможете купить комплект солнечных батарей DIY мощностью 5 кВт менее чем за 2 доллара за ватт. Предполагая, что вы выполняете всю работу самостоятельно (то есть без подрядчиков для выполнения какой-либо из задач), общая стоимость солнечного проекта DIY мощностью 5 кВт будет стоить не более 10 000 долларов.

Это дает потенциальную экономию более 5000 долларов за счет выбора DIY вместо профессиональной солнечной установки.

Конечно, точная разница в стоимости между ними зависит от многих переменных. Факторы, которые могут повлиять на затраты, включают размер системы, ваше местоположение, ваш выбор брендов, планировку вашей крыши, ваши государственные и местные стимулы и многое другое. И вы также хотели бы принять во внимание налоговую льготу в размере 26%, которая будет применяться как для профессиональной установки, так и для самостоятельной работы, что снижает стоимость и, следовательно, разницу в цене между двумя методами перехода на солнечную энергию.

Тем не менее, несомненно, существует существенная разница в цене между покупкой комплекта солнечных панелей своими руками и наймом солнечной компании для выполнения установки за вас.

Pro: удовлетворение своими руками

Если вам действительно нравится большой и сложный проект своими руками, то солнечная установка может быть тем, что вам нужно.

Вам придется использовать множество различных навыков, таких как умение вести переговоры о муниципальных процессах, финансовое планирование, владение электроинструментом, электромонтажные работы и даже налоговый учет.

Установка солнечных батарей состоит из множества этапов — исследование, планирование, покупка, получение разрешений, установка, электромонтаж и мониторинг.

Это проект, который займет у вас какое-то время.

Против: много времени и усилий

Я знаю, в пункте, расположенном непосредственно над этим, я положительно оценил сложный характер солнечной установки. Да, это может быть полезно, но только в том случае, если вы активно ищете сложную и трудоемкую задачу «сделай сам».

Если, однако, ваша идея проекта «Сделай сам» не выходит далеко за рамки сборки какой-нибудь скандинавской плоской мебели, тогда вам стоит избегать использования солнечной энергии.Это очень трудоемкий проект. От концепции до ввода в эксплуатацию солнечная установка своими руками для дома обычно занимает от одного до четырех месяцев.

Con: Риск повреждения крыши или утечки

Это, пожалуй, самый большой финансовый риск, когда речь идет о солнечной установке своими руками.

Если у вас нет плоской крыши, ваша солнечная установка потребует просверливания большого количества отверстий в крыше. Сверление в неправильном месте на крыше может привести к повреждению конструкции, в то время как неправильное уплотнение и гидроизоляция могут вызвать протечку крыши и / или проблемы с плесенью.

Еще один фактор, о котором следует помнить, заключается в том, что установка солнечных батарей своими руками может аннулировать гарантию на вашу крышу, поэтому вам придется оплатить любой ремонт, который может потребоваться.

Con: Физическая опасность

Высоты и высоковольтное электричество. Если вы делаете установку солнечных батарей своими руками от начала до конца, этих двух рисков невозможно избежать.

Падения представляют опасность при установке солнечных батарей своими руками. Источник изображения: Twitter

И физические риски могут сохраниться после установки.Если ваши панели не работают должным образом, возможно, вам придется вернуться на крышу, чтобы устранить проблему.

Хуже всего, если вы неправильно подключили проводку, ваша система на крыше может загореться!

Con: Невозможность требовать некоторых льгот

Многие штаты предлагают льготы и скидки, которые резко снижают стоимость использования солнечной энергии.

Некоторые льготы, однако, доступны только в том случае, если установка завершена сертифицированной солнечной компанией.

Con: Отсутствие поддержки в связи с неисправностями или претензиями по гарантии

Если возникнет неисправность оборудования, вы остаетесь наедине с собой.

Конечно, вы все еще можете связаться с производителем напрямую, но может быть сложно доказать претензию по гарантии. Более того, если вы произведете неправильную установку, вы действительно можете аннулировать гарантию.

11 шагов для создания солнечных панелей своими руками

Давайте теперь погрузимся в 11 шагов, необходимых для того, чтобы сделать ваш проект солнечных батарей своими руками от концепции до завершения.

1. Определитесь с целями

Если вы еще этого не сделали, вам сначала нужно решить, какова ваша цель перехода на солнечную энергию.

Цель, к которой вы стремитесь, определит наиболее подходящий для вас тип системы, насколько сложной будет установка и сколько будет стоить проект.

Домовладельцы обычно выбирают между следующими целями.

• Экономия финансовых средств
• Резервное питание
• Энергетическая самообеспеченность (независимость от электросети)

Мы настоятельно рекомендуем вам с самого начала определиться с вашей целью.Когда дело доходит до солнечных батарей своими руками, существует почти бесконечное количество вариантов и вариантов, поэтому вам нужно четко понимать, какие решения вы принимаете и почему.

2. Выберите подходящий тип солнечной системы

Следующее решение — выбрать правильный тип солнечной энергосистемы, соответствующий вашей цели.

Есть три основных типа солнечных установок:

• Сетевые солнечные панели
• Гибридная система солнечных панелей (также известная как сетка с аккумулятором)
• Автономная солнечная система

Все эти типы систем имеют много общих черт: все они включают солнечные панели, инверторы, крепления и проводку.Однако есть некоторые важные отличия, которые могут повлиять на стоимость и сложность проекта. Вот краткое описание каждого из них.

Система солнечных панелей с привязкой к сети

Система солнечных панелей с привязкой к сети — это солнечная установка, которая подключена к сети и использует ее в качестве батареи через сетевые измерения. Сетевые системы солнечных панелей обычно меньше, чем другие типы, и имеют самые низкие начальные затраты.

Подходит для: Максимальная экономия

Плюсы: Самая низкая стоимость, простой дизайн и установка

Минусы: Система отключится при отключении сети.Ваша система должна будет пройти проверку, прежде чем ее можно будет подключить к сети.

Это видео показывает, как солнечная система, привязанная к сетке, работает в типичном доме:

Гибридная система солнечных панелей (также известная как сетка с аккумулятором)

Гибридная система солнечных панелей также подключена к сети; Ключевым отличием здесь является наличие аккумуляторной батареи.

Как и обычная система, привязанная к сети, гибридная солнечная система может импортировать и экспортировать электроэнергию из сети по мере необходимости.Но гибридная солнечная система может использовать аккумуляторную систему для двух дополнительных целей: для резервного питания во время сбоя сети и для использования арбитража времени использования (TOU).

Однако солнечные батареи, наиболее известным примером которых является Tesla Powerwall, по-прежнему являются дорогостоящим вариантом, поэтому добавление одной к солнечной системе почти всегда снижает рентабельность инвестиций для домовладельца. Другими словами, увеличение стоимости добавления батареи обычно не приводит к эквивалентному увеличению экономии.

Подходит для: Резервное питание

Плюсы: Аварийное электроснабжение при отключениях сети

Минусы: Требуется решение для резервного питания от батареи, и, к сожалению, батареи все еще дороги. Ваша система также должна будет пройти проверку, прежде чем ее можно будет подключить к сети.

Автономная система

Как следует из названия, автономная солнечная система работает независимо от сети.

Поскольку нет сети, к которой можно было бы прибегать, солнечная система должна быть очень большой, чтобы удовлетворять потребности дома в электроэнергии 24 часа в сутки, 7 дней в неделю, 365 дней в году — даже зимой и / или длительными периодами пасмурной погоды.

Для этого автономным солнечным системам требуется большое количество солнечных панелей, а также большой аккумуляторный блок.

Подходит для: Энергоэффективность

Плюсы: Отсутствие зависимости от электросети, отсутствие взаимодействия с коммунальной компанией и никаких проверок.

Минусы: Очень дорого и много места требуется для большого количества солнечных панелей и сопутствующих аккумуляторов.

3. Ознакомьтесь с правилами и положениями в области солнечной энергии

Существует множество правил, регулирующих солнечные установки.Они могут сильно различаться в разных штатах и ​​даже в разных юрисдикциях.

Обычно перед началом установки вам потребуется разрешение на строительство и разрешение на коммунальные услуги. Обычно это включает в себя осмотр на месте инженером-строителем или лицензированным электриком. Вам нужно будет пройти еще один раунд проверок, прежде чем ваша система будет активирована и подключена к сети.

В некоторых штатах солнечная система не разрешается подключать к сети, если установка не была выполнена лицензированным подрядчиком.Если вы живете в таком случае, вы не сможете установить самодельную солнечную систему с привязкой к сетке или гибридную солнечную систему.

Важно знать эти правила заранее, чтобы вы могли решить, возможна ли установка солнечных батарей своими руками в месте вашего проживания; и если это возможно, если это все еще стоящий вариант.

4. Проектирование системы

Это одна из самых сложных частей процесса изготовления солнечных батарей своими руками. Вы хотите, чтобы ваша система учитывала все следующие факторы:

• Ваше потребление энергии
• Климат и количество солнечных часов в месяц
• Ориентация солнечной панели
• Уголок для солнечной панели
• Естественное падение КПД
• Конверсионные потери
• Оттенок
• Расширяемость
• Размер аккумулятора и зарядка (для гибридных и автономных систем)

Калькулятор PVWatts от Национальной лаборатории возобновляемых источников энергии — это хорошо известный инструмент, который учитывает вышеперечисленные моменты, чтобы показать вам общую производительность системы за каждый месяц года.

Мы также рекомендуем вам попробовать наш калькулятор солнечных батарей. Он основан на данных, предоставленных PVWatts, чтобы рекомендовать размер системы для вашего конкретного дома, и даже показывает вам, какую часть вашей крыши вы должны использовать для максимального воздействия солнечного света.

Рассчитайте размер системы, необходимый для компенсации 100% потребления электроэнергии

Если вы добавляете батареи для гибридной или автономной системы, вам необходимо правильно подобрать размер батареи.Если ваша батарея слишком мала, у вас может закончиться резервное питание, когда оно вам понадобится. С другой стороны, если ваша батарея слишком большая, вы в конечном итоге потратите слишком много и можете быстро уменьшить емкость батареи, не зарядив ее в достаточной степени.

Для получения дополнительной информации о батареях ознакомьтесь с этим удобным руководством по их размеру.

В рамках проекта вашей системы вы захотите создать электрическую схему. Это будет полезно в качестве образца, когда придет время устанавливать панели; оно также потребуется при подаче заявления на получение разрешения.

5. Посчитайте

К этому моменту вы должны иметь четкое представление о том, какую систему вы хотите, а также о том, что разрешено (а что нет) в соответствии с правилами и положениями, регулирующими использование солнечной энергии в вашем регионе.

Теперь вы хотите перейти к конкретным деталям и вычислить цифры, то есть ваши предполагаемые затраты и экономию.

Составьте прогноз затрат и сбережений солнечной энергии, охватывающий гарантированный срок службы ваших панелей (обычно 25 лет). Источник изображения: Freepik

Исходя из конструкции вашей системы, вы должны иметь возможность искать в Интернете и определять стоимость необходимого оборудования.Самый простой способ сделать это — поискать полный комплект солнечных батарей своими руками, который соответствует вашим потребностям.

Затем вы хотите сэкономить на счетах за коммунальные услуги. Используя размер системы, который вы разработали при проектировании на шаге № 4, относительно легко рассчитать годовой выпуск вашей системы. Исходя из этого, вы можете вычислить и просуммировать сэкономленные коммунальные расходы. При прогнозировании обязательно учитывайте инфляцию в расходах на коммунальные услуги.

Некоторые домовладельцы могут быть стеснены ограниченным пространством на крыше; в этом случае они должны рассчитать максимальное количество солнечных панелей, которые могут поместиться на их крыше, а затем рассчитать затраты и экономию оттуда.

Теперь, имея на руках данные о стоимости и экономии, вы можете рассчитать, какой будет доход от вашего проекта солнечных панелей, сделанного своими руками, и стоит ли его продолжать с финансовой точки зрения.

6. Остановите и повторно оцените

Предполагая, что вы уже выполнили шаги 1–4, вы должны иметь четкое представление о возможности самостоятельной установки солнечных панелей. В частности, это то, что вы должны знать сейчас:

• Если в месте вашего проживания разрешена установка самодельных солнечных батарей
• Процесс получения разрешений и одобрения
• Требуемый размер солнечной панели и есть ли у вас место для нее
• Ориентировочная стоимость установки
• Экономия на счетах за электроэнергию, которую вы получите
• Если финансовое уравнение вам подходит
• Все риски, связанные с установкой солнечных панелей своими руками (см. Раздел «Минусы» ранее в этом блоге)

Если вы все еще не уверены в каком-либо пункте, сделайте шаг назад и продолжите исследование.

Если у вас есть вся эта информация, я рекомендую вам сделать паузу и переоценить.

Подходит ли вам солнечная энергия? И если это так, вот три варианта, которые вы можете выбрать, чтобы воплотить это в жизнь.

Установка солнечных батарей своими руками

Вы изучили и поняли, что влечет за собой установка солнечных батарей своими руками. Вы уверены в своей способности самостоятельно выполнять все необходимые задачи и имеете план, позволяющий избежать или снизить все риски. Поздравляем, вы готовы приступить к работе и испачкать руки.

Аутсорсинг части установки

Вы можете решить, что вам лучше передать часть установки на аутсорсинг. Это часто бывает хорошей идеей, если есть какой-то конкретный раздел, который вам не нравится. Например, многие производители солнечных батарей решают нанять внешнего подрядчика для выполнения электромонтажа.

Обратитесь к профессиональной солнечной компании для выполнения всей установки

Хотя это самый дорогой с точки зрения затрат, это самый дешевый вариант с точки зрения времени, усилий и душевного спокойствия. Компания по производству солнечной энергии спроектирует для вас систему, предоставит все материалы и выполнит все разрешительные требования. Кроме того, если в дальнейшем возникнут какие-либо проблемы с панелями или производством, они будут там, чтобы решить их за вас.

Я рекомендую вам проверить эту опцию. Для этого просто воспользуйтесь нашим калькулятором солнечных батарей, чтобы запросить необязательные расценки у лицензированных установщиков солнечных батарей в вашем районе.

Посмотрите цены на солнечную батарею в вашем регионе и запросите бесплатные расценки

Если вы все еще не уверены, какой путь лучше всего, вот матрица солнечных решений, которая поможет вам.

7.Начать разрешительный процесс

Вы готовы испачкать руки и установить несколько солнечных батарей! Но подождите — помните правила и нормы, которые вы исследовали на шаге № 3?

Если вы еще этого не сделали, перечислите все процессы получения разрешений, требуемые штатом, вашим коммунальным предприятием и вашим органом юрисдикции (AHJ).

Есть большая вероятность, что вам придется подавать заявление на получение разрешения на строительство и коммунальные услуги до того, как вы начнете какие-либо работы. Это часто будет включать осмотр либо электриком, либо инженером-строителем, либо обоими.

Важно выполнить все шаги, необходимые для обеспечения того, чтобы ваша установка соответствовала кодексу и была законной.

8. Выбрать поставщика и купить оборудование

Вот краткий список всего оборудования, которое вам понадобится для установки солнечной энергии:

• Солнечные панели
• Солнечный инвертор
• Монтажно-стеллажное оборудование
• Электромонтажные работы и общие электрические материалы
• Аккумуляторная система (для гибридных и автономных систем)
• Контроллер заряда (требуется для некоторых аккумуляторных систем)

В идеале вы найдете полный комплект солнечных батарей, который включает в себя все необходимое для вашей солнечной установки.Это сэкономит ваше время, которое в противном случае вы бы потратили на поиск отдельных компонентов, а затем на выяснение, может ли каждая часть работать вместе.

Когда вы сравниваете комплекты, мы рекомендуем вам проверять обзоры продуктов на SolarReviews, чтобы убедиться, что вы покупаете товары у известных брендов, которыми довольны домовладельцы.

Когда дело доходит до выбора поставщика, вы хотите выбрать того, который предлагает отличную гарантию и послепродажную поддержку. Я бы отдал приоритет обоим этим факторам, а не цене — если вы не выполняли установку солнечной энергии раньше, вам придется много раз разговаривать с продавцом во время установки, а может быть, даже после.

9. Установить систему солнечных батарей

На этом этапе вы должны были успешно подать заявку на получение всех необходимых разрешений и согласований и принять доставку вашего солнечного оборудования. Пришло время установить панели!

Фактические особенности установки будут зависеть от того, какой тип системы и оборудование вы выбрали.

Процесс, который я описываю ниже, предназначен для сетевой системы, в которой используются микроинверторы для преобразования энергии постоянного тока в переменный.

Задача 1: Установить стойку и монтаж солнечных панелей

Используйте меловую линию, чтобы измерить и разметить, где именно на вашей крыше будет установлена ​​стеллажная система.

Затем поищите твердые части крыши, в которых можно просверлить отверстия для установки анкерных болтов. Вам следует подумать об использовании гвоздика с датчиком переменного тока, чтобы убедиться, что вы не просверливаете линию электропередачи.

Перед ввинчиванием стопорных болтов заделайте отверстия и установите гидроизоляцию для создания водонепроницаемого уплотнения.Когда все болты будут готовы, вы можете установить L-образные ножки, а затем закрепить на них направляющие.

Задача 2: Подключить микроинверторы

На микроинверторы. Это маленькие прямоугольники, которые будут модулировать вывод каждой панели. Вы прикрепите их к рельсам с помощью прилагаемых болтов. Из каждой коробки выходят положительный и отрицательный провод, которые вы соедините вместе, чтобы сформировать последовательное соединение для каждого массива.

Микроинверторы, прикрепленные к рейке.Позже каждая солнечная панель будет подключена к одной перед установкой. Источник изображения: Enphase

Задача 3: Подключите провод заземления

Подключите медный провод соответствующего калибра к направляющим в качестве заземления. Это важная мера предосторожности, которая поможет устранить любые аномалии, вызванные ударом молнии или неисправностью.

Задача 4: Установить распределительную коробку на крыше

Для установки распределительной коробки необходимо просверлить отверстие в крыше. Если у вас несколько солнечных батарей, вы пропустите магистральный кабель от каждой к распределительной коробке.Это позволит вам направлять энергию от солнечных батарей в ваш дом.

Задача 5: Установите солнечные панели

Пришло время перетащить панели на крышу. Каждый модуль имеет размер примерно 65 на 39 дюймов, что может быть неудобным для одного человека, с которым он может справиться самостоятельно. Подумайте о том, чтобы кто-нибудь помог вам с этой частью, особенно если у вас крутая крыша. Я также настоятельно рекомендую вам использовать ремни безопасности, пока вы там находитесь.

Пришло время прикрепить солнечные панели к монтажной рейке.Перед тем как положить их на плоскую поверхность, приведите в порядок проводку. К каждой солнечной панели будут подключены отрицательный и положительный провод постоянного тока. Вы не хотите, чтобы провода касались крыши, поэтому прикрепите их к панели зажимом или молнией. Затем вы можете подключить провода к микроинверторам, которые вы уже прикрепили к перилам.

Затем вставьте прилагаемые средние зажимы в перила, чтобы удерживать солнечную панель на месте с каждой стороны. Для солнечных панелей, которые находятся на каждом конце рельса, используйте концевые зажимы, чтобы удерживать их на месте и придавать более эстетичный вид.

Задача 6: Подключение Home Run

Когда солнечные панели готовы, пора подключить их к дому. Для этого вам потребуется установить:

• Кабелепровод
• Наружная распределительная коробка
• Коробка аварийного отключения

По трубопроводу будут проходить провода от распределительной коробки на крыше вниз к внешней распределительной коробке.

Распределительная коробка, в свою очередь, подключится к аварийному разъединителю. Это функция безопасности, которая позволяет быстро отключить систему солнечных батарей, и она является обязательной во многих юрисдикциях.

От аварийного выключателя провода проходят к главной электрической панели дома. Внешняя распределительная коробка и коробка аварийного отключения должны быть устойчивыми к атмосферным воздействиям и устанавливаться в легко доступном месте и обеспечивать легкое подключение к главной электрической панели дома.

Ваша солнечная панель теперь готова, но, к сожалению, вам нужно прыгнуть еще пару обручей, прежде чем вы действительно сможете ее включить.

10. Окончательная проверка и подключение к электросети

После завершения установки вам нужно будет запланировать осмотр с местным AHJ.Инспектор выйдет и проверит вашу систему, чтобы убедиться, что она соответствует местным постановлениям, и что конструкция соответствует вашим планам.

Система также должна будет пройти электрическую проверку, чтобы убедиться, что она соответствует нормам.

После завершения проверки вам нужно будет подать заявку на подключение к сети. Утилита либо установит второй счетчик, либо заменит имеющийся на двунаправленный (или сетевой) счетчик. Двунаправленный счетчик может регистрировать экспорт электроэнергии из вашего дома в сеть, чтобы вы могли получать кредиты на счет за электроэнергию.

11. Включите вашу систему

Предполагая, что ваша система теперь отвечает всем государственным, местным и коммунальным требованиям, вы можете ввести ее в эксплуатацию.

В наши дни большинство инверторов предлагают приложение для мониторинга солнечной энергии, которое позволяет вам проверять производительность вашей системы в режиме онлайн, где бы вы ни находились. Используйте это, чтобы убедиться, что ваша солнечная система работает должным образом.

Это была тяжелая работа, но теперь вы можете воспользоваться системой солнечных батарей, которая производит чистую энергию, снижает ваши счета за электроэнергию и повышает стоимость вашего дома.Поздравляю!

Сделай сам или нет, но солнечная энергия очень полезна

Если вы прочитали этот очень длинный пост в блоге, слава богу — вы определенно серьезно относитесь к солнечной энергии! Теперь вы отправляетесь в путешествие, которое, я уверен, вы найдете весьма полезным.

Вот некоторые из лучших преимуществ солнечных батарей:

• Удовлетворение от получения гораздо меньшего счета за коммунальные услуги и размышления обо всех вещах, которые вы можете сделать с деньгами, которые вы сэкономите на протяжении многих лет.
• Ежедневный мониторинг производства и использования солнечных панелей
• Гордость за производство чистой энергии и участие в борьбе с изменением климата

Если у вас много свободного времени и навыков для его выполнения, вы можете получить все эти преимущества с минимально возможными затратами.

Однако, если вы прочитали это руководство и чувствуете, что установка солнечной энергии своими руками — это слишком много работы, не волнуйтесь: вы все равно можете получить все преимущества, если попросите профессиональную солнечную компанию сделать эту работу за вас.

В любом случае, мы рекомендуем вам проверить наш солнечный калькулятор. Он порекомендует вам систему, которая предлагает 100% компенсацию ваших счетов за коммунальные услуги, и может показать вам, как панели на самом деле будут выглядеть на вашей крыше.

Желаем удачи в солнечном путешествии!

Посмотрите, какая система рекомендуется для вашего дома и как она будет выглядеть на вашей крыше, с помощью нашего инструмента для рисования солнечных панелей

Список обзоров и руководств

Если ваша семья похожа на мою, вам нравится хороший практический проект, который помогает окружающей среде и сберегает копилку от вреда.А создание собственного солнечного генератора из набора или частей, которые вы покупаете отдельно, — это один из тех замечательных проектов, которые вы можете выполнить дома. И, если ваши дети достаточно взрослые, они могут даже помочь с некоторыми шагами.

Итак, если вы хотите узнать больше о солнечных панелях, инверторах, контроллерах заряда и всем остальном, что связано с самодельными солнечными генераторами, работающими вне сети, вы попали в нужное место.

Почему стоит подумать о создании собственного портативного генератора солнечной энергии своими руками

Есть несколько причин, по которым вы можете захотеть построить свой собственный портативный солнечный генератор.

1. Солнечные генераторы безопаснее газовых

Если вы ищете безопасный и экологически чистый вариант для управления домом, жилым домом, охотничьим домиком или другими электрическими системами и устройствами, лучшим выбором будет солнечная и ветровая энергия.

В частности,

Solar — это простой в сборке и легкий в использовании вариант возобновляемой энергии, который, тем не менее, не обанкротится.

А поскольку они работают на солнечной энергии, эти генераторы намного безопаснее использовать в помещении и на улице круглый год.Ископаемое топливо с большей вероятностью вызовет пожар или утечку на землю или вокруг генератора, подвергая опасности вашу семью и домашних животных.

2. Другие генераторы — это медленные зарядные устройства

В то время как солнечный генератор не заряжается мгновенно при длительной зарядке, солнечные генераторы обычно полностью заряжаются в течение 12 часов или меньше.

Однако изготовление своего собственного устройства в соответствии с вашими требованиями может значительно увеличить время зарядки.

Это означает, что вы можете быстро использовать эту мощность в чрезвычайных ситуациях, для обычного использования дома или дома на колесах и т. Д.

3. Солнечные генераторы — все готово.

После того, как вы инвестируете в свой солнечный генератор, ваши затраты в значительной степени окупятся.

Генераторы и солнечные панели рассчитаны на долгие годы — на большинство из них предоставляется гарантия более 2 десятилетий — и затраты на техническое обслуживание минимальны.

Вы должны проверять свои солнечные панели после непогоды, чистить их раз в полгода и проверять, что ничто не препятствует попаданию солнечного света на эти фотоэлектрические элементы.В противном случае вы строите генератор, размещаете панели и вперед.

4. Построив солнечный генератор, вы знаете, как его безопасно отремонтировать

Обычные генераторы не обязательно самые безопасные или простые в ремонте.

Но если вы в первую очередь создаете собственный солнечный генератор, вы знаете, как заменять поврежденные компоненты.

Это сэкономит вам еще больше денег.

5. Готовые генераторы могут не обеспечить достаточной мощности для ваших нужд

Некоторые генераторы, которые поставляются готовыми, достаточно мощны для ваших нужд.Но если вы хотите управлять всем своим домом, у вас больше потребностей в энергии, чем у «среднего» владельца дома на колесах, или вам просто нужно больше сока, комплекта может быть недостаточно.

Если вы построите свой собственный, вы можете точно определить, сколько энергии вы получаете от генератора и установки.

6. Создание собственного генератора приносит личное удовлетворение

Когда вы создаете свой собственный генератор, вы не только много узнаете о технологии, о которой, вероятно, мало что знали, но и награждаетесь острым чувством личного удовлетворения.

Вы построили этот солнечный генератор, а не какой-то парень в магазине.

И если ваши дети или супруга хотят помочь, они тоже могут получить личное удовлетворение, приняв участие в спасении окружающей среды своими руками.

7. Создание собственного генератора своими руками зачастую может быть дешевле, чем покупка готового к работе

Наконец, я хотел бы указать еще на один способ экономии ваших денег с помощью генераторов, изготовленных своими руками. Если вы соберете компоненты самостоятельно — не волнуйтесь, я дам рекомендации по ним ниже — вы можете сэкономить деньги вместо того, чтобы вкладывать деньги в большой генератор сразу.

Лучшие руководства, инструкции и PDF-файлы для самостоятельных солнечных генераторов

В то время как я собираюсь дать вам базовое «как» ниже по созданию собственного источника солнечной энергии, я хотел бы порекомендовать вам более подробные руководства и инструкции, которые помогут вам безопасно построить лучший дешевый солнечный источник энергии. возможен электрогенератор.

Я собрал лучшие видеоролики, PDF-файлы и другие инструкции, которые я смог найти, чтобы дать вам самые разные точки зрения и взгляды на этот процесс.

Пожалуйста, внимательно изучите каждый из них перед покупкой расходных материалов или началом процесса сборки.Возьмите блокнот и делайте заметки, чтобы убедиться, что вы не забыли и не упустили важные детали, которые могут помочь обеспечить вашу безопасность в процессе.

Если ваш супруг (а) или дети собираются помочь вам построить солнечный генератор своими руками, я бы порекомендовал им прочитать некоторые материалы и посмотреть некоторые видео. Я бы выбрал раздел, посвященный тому аспекту, на котором другой человек поможет ему сосредоточиться.

№1. Лучший способ построить солнечный генератор PDF: The Build It Solar PDF

PDF-файл Build It Solar — это первый вариант, который вы найдете, если не зря ищете «лучшие PDF-файлы для солнечных батарей своими руками».Этот документ разработан так, чтобы быть чрезвычайно удобным для пользователя, и предназначен для широкого распространения среди всех, кто хочет создать автономную энергию с помощью солнечной энергии.

Мне нравится этот PDF-файл, потому что он не только дает подробные пошаговые инструкции по использованию инвертора мощности, но и дает подробную информацию о различных частях вашего DIY-проекта. PDF-файл Build It Solar также содержит подробные сведения об аспектах безопасности при построении собственного здания, в частности о безопасности электроинструментов, и подробные сведения обо всем, что вам нужно сделать, чтобы подготовиться к безопасному созданию солнечной энергосистемы с использованием батареи глубокого цикла или чистого синуса. волновой инвертор.

Я рекомендую для начала кратко ознакомиться с PDF-файлом, прежде чем приступить к другим занятиям. Ознакомьтесь с различными изображениями, диаграммами и другими визуальными эффектами, которые помогут вам начать полное понимание проекта.

Затем, в течение следующих дней, найдите время, чтобы внимательно прочитать каждый раздел, прежде чем отправиться в магазин за запчастями и инструментами.

>> ПОЛУЧИТЕ PDF ЗДЕСЬ <<

№2. Лучший короткий DIY-видео: The Survivalist Prepper

Вы захотите показать это короткое 5-минутное видео от Survivalist Prepper, прежде чем вы углубитесь в мельчайшие детали создания солнечного источника питания.Это краткий обзор частей, основные инструкции и общее описание того, как все работает.

Это видео, конечно, не слишком подробное, но оно помогает дать вам четкое представление о том, что вы смотрите, в зависимости от конкретного типа проекта, которым вы решите заняться.

Под видео вы можете просмотреть более подробные обзоры на сайте типов деталей и их выбора, а также другие полезные сведения, такие как мощность, ватт-часы и количество батарей, необходимых для работы данной системы или устройства. .

Эта страница также дает полезную демонстрацию того, как работают преобразования мощности, и что вам нужно знать об ампер-часах и вашем проекте.

>> СМОТРЕТЬ ВИДЕО <<

№ 3. Видеообзор лучшего дешевого солнечного генератора своими руками: видео о солнечном буррито

Для пары отличных видеороликов о том, как построить дешевый солнечный генератор своими руками — менее чем за 150 долларов, — ознакомьтесь с предложениями Solar Burrito. В видеороликах вы познакомитесь с такими вещами, как основные инструкции и высококачественные компоненты, соответствующие низкобюджетному плану.

На странице представлены схемы, сопровождающие видео, а также основная информация об используемых компонентах и ​​о том, какие продукты они рекомендуют для создания лучшего дешевого солнечного генератора, который вы можете сделать.

>> СМОТРЕТЬ ВИДЕО <<

№4. Инфографика о лучшем самодельном солнечном генераторе: Инфографика Inhabitat

Если вы ищете визуальную подсказку о своем базовом процессе создания солнечного генератора своими руками для вашего кемпера или дома на колесах, инфографика от Inhabitat — отличный вариант.На листе есть все необходимые детали — от аккумуляторной батареи до инвертора — до краткого пошагового руководства.

В инфографике также приведены советы по безопасности и основные сведения о мощности, необходимой для работы обычных бытовых устройств.

Лучшее руководство с инструкциями: пошаговое руководство из инструкций

Мое последнее предложение относительно ресурсов по созданию собственного рентабельного солнечного генератора относится к самому источнику: The Instructables Guide. Как всегда, в руководстве Instructables представлены схемы, фотографии, диаграммы и видео с подробными пошаговыми инструкциями по выбору солнечного зарядного устройства, инверторов, свинцово-кислотной батареи и других необходимых деталей для вашего комплекта солнечного генератора.

Руководство дает вам подсказки по инструментам и деталям, которые вам нужны, но также расскажет, как понять такие вещи, как номинальные характеристики батарей, контроллеры заряда MPPT и разницу между синусоидальным инвертором и прямоугольной волной.

Если вам нужна помощь в установке солнечной панели, выяснении параллельных и последовательных подключений или создании подставки для батареи, это руководство Instructables предоставит вам все необходимое.

>> ПОЛУЧИТЕ ИНФОГРАФИЮ <<

Инструкции по сборке солнечного генератора своими руками

В то время как другие ребята проделывают феноменальную работу по предоставлению подробных инструкций, я думаю, что краткий обзор основных шагов по созданию собственного автономного солнечного зарядного устройства сейчас может пригодиться.

Это должно дать вам общее представление о том, во что вы ввязываетесь, чтобы вы могли лучше решить, как действовать дальше.

1. Рассчитайте свои потребности в энергии

Посмотрите на свой счет за электроэнергию, если вы собираете систему для использования в доме. Или просмотрите диаграмму с подробными сведениями о том, сколько энергии требуется используемым устройствам для их работы. Это поможет вам определить необходимую нагрузку для вашей системы.

• Потолочный вентилятор: 10-50 Вт
• DVD-плеер: 15 Вт
• CB Радио: 5 Вт
• Модем: 7 Вт
• Ноутбук: 25-100 Вт
• Drill (1/4 дюймов) 250 Вт
• Тостер-печь 1200 Вт
• Плеер Blu-ray: 15 Вт
• Перезарядка планшета: 8 Вт
• Спутниковая антенна: 30 Вт
• Кабельная коробка: 35 Вт
• TV — ЖК-дисплей: 150 Вт
• Светодиодная лампа (эквивалент 40 Вт): 10 Вт
• ЖК-монитор: 100 Вт
• Перезарядка смартфона: 6 Вт
• Кофемашина 1000 Вт
• Холодильник (16 куб. футов) 1200 Вт

Если вам интересно, как построить солнечный генератор мощностью 5000 Вт, обязательно найдите компоненты, способные выдержать такую ​​нагрузку.

2. Тщательно выбирайте расходные материалы

Обязательно проверьте характеристики, мощность и другие данные, включенные в более подробные руководства, чтобы вы приобрели правильные компоненты для своего проекта.

Вы не хотите тратить время, деньги или энергию на то, что не поможет вам с первого раза.

3. Проверьте детали

Перед тем, как приступить к строительству, вам необходимо по отдельности протестировать различные компоненты вашей системы.Некоторые из приведенных выше инструкций подробно описывают, как это сделать безопасно и точно.

4. Установите компоненты

Вам нужно будет смонтировать 100-ваттные панели, но вам также придется построить или разместить аккумуляторную батарею. Внимательно ознакомьтесь с чертежами вашего солнечного генератора на этом этапе, чтобы избежать любой возможной опасности.

5. Соедините все вместе

Затем вам нужно будет безопасно соединить детали между собой. Различные компоненты должны иметь схемы, показывающие, как это сделать точно, но подробные инструкции в различных видео, PDF-файлах и инфографике выше должны ответить на любые ваши вопросы о точных шагах.

6. Подключите свои устройства

После того, как ваш комплект настроен и все было протестировано, вы должны быть готовы подключить свои устройства и начать работать на солнечной энергии.

Обзоры лучших комплектов солнечных генераторов своими руками

Неважно, любите ли вы ветряные турбины или солнечные энергетические установки, экологически чистые решения «сделай сам» зачастую являются лучшим способом сэкономить деньги и повысить свой личный рост.

На сегодняшний день мы предлагаем несколько предложений по комплектам и компонентам солнечных генераторов, которые вы, возможно, захотите рассмотреть при настройке автономного энергоснабжения.

№1. Комплект солнечных батарей Renogy 400 Вт — лучший для генераторов RV

Общий рейтинг: 5 из 5 звезд

Renogy — один из лучших и пользующихся наибольшим доверием брендов на рынке. Эта компания уже много лет создает доступное для потребителей солнечное оборудование, и их продукция становится все лучше и лучше.

Итак, если вы ищете комплект солнечной энергии на 400 Вт, вам стоит присмотреться к этому от Renogy. Комплект отлично подходит для зарядки аккумулятора RV от солнечной энергии без особых хлопот.

В комплект входит:

• 100 Вт 12 В Компактная конструкция Монокристаллическая солнечная панель
• Adventurer Li 30A PWM Контроллер заряда заподлицо
• Монтажные Z-кронштейны
• 30-футовый 10AWG Комплект переходников MC4 (одна пара)
• Кабели для лотков 10AWG 16 футов (одна пара) )
• Корпус кабельного ввода
• Разъем Y-ответвления MC4

Комплект имеет высокую эффективность преобразования модуля с идеальной производительностью 2000 Вт / ч в день. Это, конечно, зависит от количества панелей, которые вы используете, и количества солнечного света, доступного в данный день.Усовершенствованный герметизирующий материал с многослойными листами повышает производительность солнечных элементов и должен продлить срок службы системы.

Рама изготовлена ​​из коррозионно-стойкого алюминия, разработана специально для длительного воздействия погодных условий и способна выдерживать сильный снегопад, дождь и сильный ветер. Обходной диод также минимизирует падение мощности из-за тени и означает, что солнечные панели по-прежнему хорошо работают в условиях низкой освещенности.

Наконец, 30-амперный ШИМ-контроллер заряда разработан специально для жилых автофургонов, позволяет устанавливать его заподлицо на стене и имеет отрицательное заземление для совместимости со стандартными батареями для жилых автофургонов.

>> Нажмите здесь, чтобы прочитать больше обзоров и увидеть сегодняшнюю цену на Amazon.com <<

№2. Go Power! Weekender SW — лучший полный комплект

Общий рейтинг: 4,7 из 5

Если вы ищете абсолютно полный комплект солнечного генератора, вам нужен Go Power! Комплект Weekender. В этом варианте есть все, кроме аккумулятора, и он подходит для средних и малых ситуаций. Система представляет собой 160-ваттную систему, но вы можете легко добавить солнечные батареи для более высоких нагрузок, если это необходимо.

Вы можете использовать этот комплект для своего дома на колесах, кемпинга, морского транспорта, для зарядки автомобильного аккумулятора, защиты салона от перебоев в подаче электроэнергии или в целом в качестве зарядного устройства для аккумуляторов 12 В для всех ваших транспортных средств. В комплект входит контроллер заряда от солнечной батареи, панель, которую просто нужно расположить под прямыми солнечными лучами для полной зарядки, и все готово к источнику питания переменного тока.

В комплект входит одна большая панель мощностью 160 Вт, которая удобна для размещения практически в любом месте, поставляется с высоконадежным инвертором мощности и является базовой моделью для более крупных комплектов солнечных батарей компании.Это означает, что вы можете легко встроить в систему совместимые продукты, которые не доставляют вам хлопот.

>> Нажмите здесь, чтобы прочитать больше обзоров и увидеть сегодняшнюю цену на Amazon.com <<

№ 3. Комплект солнечных батарей Sunforce 55 Вт — лучший бюджетный вариант

Общий рейтинг: 3,8 из 5 звезд

Для экономных или только начинающих вы можете рассмотреть надежный, но недорогой комплект для самостоятельной сборки от Sunforce.Этот набор пользуется доверием многих, бренд хорошо известен, и им очень легко пользоваться.

Этот комплект имеет гораздо меньшую мощность, чем другие, но это отличная резервная система на случай чрезвычайных ситуаций. Это также хороший вариант для кемпинга, когда вам нужна низкокачественная, но простая в использовании мощность.

Комплект Sunforce на 55 Вт поставляется со всем основным оборудованием, необходимым для настройки самого солнечного генератора, хотя вам нужно будет купить батарею и инвертор, чтобы полностью завершить комплект.Как только вы это сделаете, вам также стоит подумать о добавлении солнечных батарей, если вы хотите получить немного больше энергии, чем просто 55 Вт.

Этот комплект разработан для небольших систем, но он также отлично подходит для питания небольших устройств на регулярной основе.

>> Нажмите здесь, чтобы прочитать больше обзоров и увидеть сегодняшнюю цену на Amazon.com <<

Другие рекомендуемые компоненты

Поскольку в комплекты обычно не входят необходимые батареи и инверторы, у нас есть несколько советов, с чего начать.

Инвертор Goal Zero и аккумулятор

Не все батареи и инверторы одинаковы. И бренд Goal Zero — это вариант, который превосходит других. В частности, , Goal Zero Sherpa 50+ — фантастический вариант инвертора , который совместим с большинством систем и гарантированно прослужит долгие годы.

Батарея представляет собой литиевый аккумуляторный блок для солнечного генератора мощностью 50 ватт-часов с несколькими портами, включая USB-порты, порты для ноутбука и стандартную электрическую розетку переменного тока.У батареи есть легко читаемый дисплей, который также показывает, сколько заряда осталось в батарее.

Аккумулятор Mighty Max ML35-12

Еще одна отличная и пользующаяся доверием батарея для вашего набора для самостоятельной сборки солнечных батарей — это Mighty Max ML35-12 battery . Этот герметичный свинцово-кислотный аккумулятор рассчитан на длительный срок службы и обеспечивает часы хранения энергии для вашего комплекта

.

Это водонепроницаемая батарея SLA AGM, обеспечивающая высокую скорость разряда, широкий диапазон рабочих температур и длительный срок службы.

Другие бренды, которые стоит рассмотреть

Наконец, мы хотели бы упомянуть и другие бренды, которые вам следует учитывать при покупке любого или всех элементов своего набора для солнечного генератора. Это всего лишь краткий список лучших брендов в отрасли, но они составлены на основе множества исследований, личного опыта и отзывов лучших из лучших в отрасли.

• Экологичность
• Goal Zero
• Renogy
• Grape Solar
• Windy Nation
• OG Solar
• HQST ​​
• Go Power!

Любой из этих брендов предоставит вам высококачественные компоненты для вашего набора.Внимательно просмотрите каждый товар, который вам не хватает, и узнайте, что говорят другие реальные пользователи, прежде чем покупать у определенного продавца, особенно на Amazon.

Есть много подделок, поэтому будьте осторожны с сделками, которые кажутся слишком хорошими, чтобы быть правдой. Наверное, да.

Ваша солнечная система своими руками уже здесь

Теперь вы готовы начать строительство! Просмотрите подробные руководства, просмотрите видеоролики и ознакомьтесь с вариантами выбора лучших комплектов и компонентов.

И не забывайте часто консультироваться с инструкциями к своему солнечному генератору DIY на протяжении всего процесса выбора компонентов, сбора инструментов и расходных материалов, а также фактического процесса сборки вашего солнечного генератора.
