Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

• напряжение питания, В;
• номинальная мощность погонного метра, Вт/м;
• удельное сопротивление пускового тока, А;
• сечение токопроводящих жил, мм²;
• максимальная рабочая температура кабеля, °C;
• максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.

Греющий кабель 16, 24, 30, 40, Вт для монтажа кабельного обогрева

Купить греющий саморегулирующийся нагревательный кабель для монтажа кабельного обогрева крыши, водостоков, желобов, труб, водопроводов, канализации, скважин.

        При приобретении греющего кабеля по Розничной стоимости или Оптовой цене.                                                                                                                                   Доставка по Санкт-Петербургу, Москве и в любой регион России.

Изготавливаем готовые секции для обогрева водопровода, канализации, в трубу, кровли и водостоков

Южнокорейская компания E&S TEC CO., LTD работает с 1996 года. Ее продукция – греющие кабели SRL MHL для эффективных систем отопления. Технологический прогресс ставит перед изготовителями все более сложные задачи, которые им успешно удается решать. Создание комфортных условий в жилищах, офисах и других помещениях, где подолгу находятся люди, и их сохранение от вредных воздействий в непогоду – не единственная проблема, с которой успешно справляются нагревательные кабели производства E&S TEC CO. Изделия прекрасно показали себя и на промышленных объектах. Область их эффективного применения практически безгранична. Вот несколько примеров:

• SRL 16-2  и MHL 16-2 CR кабели используются для защиты от замерзания пожарных гидрантов, линий холодного и горячего водоснабжения, калиброванных счетчиков, которые повсеместно устанавливаются до ввода в дом, на улице.
• SRL / MHL 15-2 CR греющий кабель внутрь трубы уникален тем, что не боится прямого контакта с водой. Это его изначальное предназначение – защищать водопровод, находясь внутри него самого. Исходя из этого, кабель данного типа может быть опущен в любую емкость, трубу, скважину температуру в которой нужно поддерживать выше нуля.
• Саморегулирующийся кабель SRL 24-2 и MHL 24-2 CR– оптимальное решение для сохранения плюсовой температуры при любых морозах в канализационных системах и в системах обогрева кровли.
• В уже названных областях (пожарных гидрантах, холодном и горячем водоснабжении, канализации и других), в зависимости от индивидуальных условий, применяются SRL 30-2 и MHL 30-2 CR кабели. Также они незаменимы для поддержания постоянной температуры химических цистерн, бункеров с нефтью, резервуаров, различных заводских продуктопроводов. Широкое применение саморегулирующийся кабель нашел в обогреве кровель, лотков, желобов, дренажа.
• Саморегулирующийся кабель HMG 40-2 CR удостоен особого внимания разработчиков систем антиобледенения кровли. Монтируется он не только по периметру кровли, но и в водосточные трубы, водосборные лотки и желоба, воронки, ендовы, карнизы, капельники и прочие места, которые относятся к типовым обогреваемым зонам.Кабель препятствует образованию наледи, и кровля может оставаться сухой и чистой весь зимний период.
• Кабель в бухтах HMG 80-2 CR справедливо можно назвать самым востребованным продуктом в категории саморегулирующихся кабелей. Обогрев крылец, лестниц, подъездов, тротуаров, дорог и снегоуборка въездов и выездов парковок, туннелей, взлетно-посадочных полос аэродромов с помощью электрического кабеля – это цивилизованное решение вопросов комфорта и безопасности людей. 80-ваттный кабель по своим параметрам оптимален для решения этих задач.

Вся продукция проходит обязательное 32-недельное тестирование по стандарту IEEE и абсолютно надежна и безопасна, при соблюдении выполнения требований к монтажу.

 Если вас интересует действительно качественный продукт по доступной цене, обращайтесь в ООО «Обогрев Люкс».

   Саморегулирующийся нагревательный греющий кабель завода E&S Tec.Co.Ltd (на катушке):

_______________________________________________________________________________________________

 Ищем дилеров для реализации саморегулирующего греющего кабеля в Санкт-Петербурге, Москве, Новосибирске, Екатеринбурге, Нижнем Новгороде, Самаре, Казани, Омске, Челябинске, Уфе, Ростове-на-Дону, Волгограде, Перми, Красноярске, Воронеже, а так же в других регионах России и странах СНГ.

  Мы обеспечиваем взаимовыгодное сотрудничество с Строительно Монтажными Организациями, Частными Монтажными Бригадами, Проектными институтами, Проектировщиками, Офисами оптовой торговли, Строительными магазинами, фирмами и генподрядчиками.

  Оптовый прайс-лист на готовые секции из саморегулирующего греющего кабеля здесь.

Дополнительная информация по тел:

+7 (812) 648-24-84 Санкт-Петербург;

+7 (495) 215-24-94 Москва;

  8 (800) 555-84-24 Горячая линия «Обогрев Люкс» (бесплатно по России)

или заявка на почту [email protected]

   Своим партнерам гарантируем:

• Предоставление минимальных цен
• Возврат, обмен продукции
• Стабильное качество поставляемого товара
• Бесплатная доставка
• Отсрочка платежа
• Наличие сертификатов
• Обучение персонала
• Предоставление образцов
• Обеспечение раздаточным материалом
• Изготовление стендов

www. obogrev-lux.ru

Как подключить греющий саморегулирующийся кабель. Схема

Принцип подключения саморегулирующегося нагревательного кабеля очень простой. Достаточно подключить его токопроводящие жилы просто к сети 220. И обязательно заизолировать второй конец греющего кабеля так, чтобы между токопроводящими жилами не было контакта. Оплетку на заземление, если есть.

Каким именно способом подключить саморегулирующийся кабель зависит от того, где вы его будете использовать, какие инструменты у вас есть, какие расходные материалы у вас в наличии.

Но схема везде одна и та же.

Если вы купили греющий кабель для кровли и водостоков и будете его самостоятельно подключать, то помните, что  нужно зашкурить и обезжирить изоляцию в месте заделки концевой муфты, то это намного повышает надежность.

По ссылке подробная статья с фото: как подключить греющий кабель.

А здесь рассмотрим кратко основные принципы.

Небольшое видео и серия фотографий о схеме подключении саморегулирующегося кабеля:

Ниже, на трех фотографиях кратко показаны этапы подключения клеевым комплектом муфт саморегулирующегося нагревательного кабеля без экрана, с экраном и греющего кабеля внутрь трубы (последний отличается концевым колпачком). Подробные статьи по соответствующим ссылкам.

Все очень просто. Нужно запитать нагревательный кабель от сети, если кабель экранированный — подключить заземление, и загерметизировать конец саморегулирующегося кабеля.

Подключение греющего кабеля без оплетки (экрана) саморегулирующегося типа:
Подключение экранированного саморегулирующегося  нагревательного кабеля (с заземлением). Подробная статья >>Подключение греющего кабеля:
Подключение саморегулирующегося греющего кабеля для ввода внутрь трубы питьевого водопровода. (перед «заделкой» соединительной муфты вспомнить одеть сальник!) подробная статья:  >>Греющий кабель внутри трубы подключение:

—

Если кабель без оплетки, то нужно просто запитать его от сети:

И обязательно заизолировать второй конец нагревательного кабеля. Между двумя токопроводящими жилами не должно быть контакта:

Если наш греющий кабель с заземляющим экраном, то экран подключаем к земле:

Если заземлять не хотим или некуда, а экран есть, то его можно просто обрезать:

Саморегулирующийся нагревательный кабель — это очень просто. Вот она вся схема:

Ответы на вопросы: как разделать кабель, сколько сантиметров изоляции снимать, на какую длину зачищать проводящие жилы, как изолировать зависят от того, каким способом будем подключать. Подробную схему подключения с помощью клеевого комплекта для заделки саморегулирующихся кабелей можно посмотреть ЗДЕСЬ.

Как смонтировать греющий кабель на трубу.
Цены на саморегулирующийся кабель для водопровода.
Цены на нагревательный кабель для канализации.
Цены на греющий кабель внутрь трубы.
Греющий кабель для кровли и водостоков.

Саморегулирующийся нагревательный кабель для труб от компании «Профэлектрообогрев»

-30%

266 187 руб

-30%

254 178 руб

1064 руб

1237 руб

678 руб

290 руб

310 руб

320 руб

120 руб

130 руб

1076 руб

1100 руб

1320 руб

295 руб

352 руб

455 руб

490 руб

620 руб

650 руб

В холодное время года всегда существует риск промерзания трубопроводов, которое может стать причиной не только нарушения их целостности, но и даже полного разрушения. Однако современные технологии позволяют избежать подобных ситуаций. Используя кабель можно организовать постоянный обогрев труб, который обеспечит их теплом в период морозов, снизив тем самым риск повреждения трубопровода.

Назначение нагревательных кабелей для труб

Нагревательный кабель позволяет решить целый ряд задач. Одной из самых важных является защита труб от замерзания и их возможного повреждения льдом. Также обогрев позволяет сохранять стабильной температуру сред, транспортируемых по трубопроводу. В некоторых случаях требуется специальный разогрев труб до определенного температурного уровня, с чем легко справляются нагревательные кабели.

Сегодня системы обогрева на основе кабеля используются как для внутренних, так и для наружных трубопроводов независимо от способа их монтажа. При этом данное оборудование может применяться в работе с любыми транспортируемыми по трубам веществами. В системах водоснабжения искусственное нагревание кабелем позволяет избежать замерзания воды, а в промышленных трубопроводах (с нефтью, химическими веществами) – закупорки прохода.

Преимущества использования кабельного нагрева труб

Применение специального кабеля для обогрева труб повышает безопасность эксплуатации трубопроводов при минусовых температурах. Используя данную систему, Вы сможете не беспокоиться по поводу:

• образования наледи на внутренней или внешней поверхности труб;
• сбоев транспортировки воды или других жидкостей;
• появления конденсата, который может разрушить слой утеплителя;
• необходимости выделять средства на ремонт трубопровода после аварии;
• застоя масляных жидкостей (например, нефти) и появления пробок;
• невозможности прокладывать трубы на нужной глубине из-за близости границы промерзания грунта.

Виды нагревательных систем

Компания «Профэлектрообогрев» поставляет и устанавливает различные системы обогрева трубопроводов, которые отличаются между собой как типом используемого нагревательного кабеля, так и принципом работы.

• Резистивные. Системы данного вида используют для нагрева кабели с постоянным сопротивлением.Оборудование отличается ценовой доступностью, однако имеет высокий уровень энергопотребления. Чтобы установить такой кабель для обогрева труб, необходимы сложные и точные расчеты. В процессе эксплуатации оборудование требует постоянного контроля над выделяемым теплом.
• Саморегулирующиеся. На данный момент считаются особенно эффективным средством для обогрева трубопроводов. Оборудование создается на основеспециальных двухжильных кабелей, заключенных в пластмассовую оболочку. Изделия имеют способность к саморегуляции, которая благоприятно сказывается на уровне расходуемой электроэнергии и удобстве использования.

Также существуют зональные системы нагрева труб с двухжильными проводами и проволочной спиралью, однако применяются они довольно редко.

Особенности установки

Нагревательный кабель для труб требует достаточно сложной установки, которую может выполнить только профессионал своего дела. Сегодня используются различные схемы монтажа данных элементов. В частности их могут укладывать вдоль трубопровода одной или несколькими линиями. Количество полос определяется требуемой мощностью. В некоторых случаях нагревательный кабель также может монтироваться по спирали с определенным шагом или внутри трубы. Для фиксации провода используют отрезки и обмотку из алюминиевой ленты.

Устанавливая нагревательный кабель для труб, важно учитывать следующие моменты:

• трубопровод не должен иметь каких-либо повреждений;
• укладка кабеля должна проводиться при температуре не ниже -15 ^оС;
• нельзя продолжать работу, если провод потерял свою гибкость из-за низких температур;
• на пути нагревательного кабеля не должно быть острых краев;
• установку датчика необходимо проводить на самом холодном участке трубопровода;
• для внутренней укладки в системах водоснабжения используются только провода с «пищевой» изоляцией, которая не выделяет вредных веществ, опасных для человеческого здоровья;
• после завершения монтажа нужно обязательно проверить сопротивление изоляции кабеля.

Если вам необходим качественный обогрев наружных или внутренних труб, свяжитесь по телефону +7 (495) 943-32-62 со специалистами компании «Профэлектрообогрев», которые помогут вам в подборе подходящей системы, а также в оформлении заявки на ее установку.

Кабель греющий саморегулирующийся взрывозащищенный 11VM2-Т

Описание

Описание

Общие сведения

Саморегулирующийся электрический нагревательный кабель (лента) для защиты от замерзания или поддержания требуемой температуры трубопроводов и емкостей, в том числе во взрывоопасных зонах и коррозионных средах

Особенности

·         предназначен для обогрева труб малого диаметра и оборудования, не подвергаемых пропарке;

·         автоматическое регулирование тепловыделения при изменении температуры обогреваемой поверхности;

·         может быть отрезан нужной длины благодаря использованию параллельного типа проводника;

·         не перегреется и не перегорит даже при самопересечении;

·         эффективное решение обогрева труб небольшого диаметра;

·         применим для использования в безопасных и взрывоопасных зонах согласно стандарту ГОСТ Р 52350;

·         обладает повышенной безопасностью благодаря использованию оплетки из медных луженых проволок и внешней защитной оболочки;

·         простая и быстрая установка, не требующая специальных навыков и инструментов

VM — это саморегулирующаяся нагревательная лента промышленного качества, которая используется для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей.

Для систем промышленного электрического обогрева трубопроводов и резервуаров наибольшее распространение имеют саморегулирующиеся нагревательные ленты и кабели постоянной мощности. Для производства саморегулирующейся ленты используется высококачественная матрица лучших европейских производителей

Технические характеристики

Варианты исполнения

Сертификат cоответствия системы ГОСТ Р на саморегулирующиеся ленты с маркировкой взрывозащиты 2ExeIIТ3…T6 X.

Сертификат соответствия техническому регламенту о требованиях пожарной безопасности на саморегулирующиеся электрические нагревательные ленты.

Санитарно-эпидемиологическое заключение на саморегулирующиеся электрические нагревательные ленты.

Разрешение Ростехнадзора на применение системы электрического обогрева ТЕПЛОМАГ во взрывозащищенном исполнении.

Максимальная длина секций

при использовании автомата типа С в соответствии с ГОСТ Р

50345-2010 (МЭК 60898-1:2003), м

Масса и габариты

Информация для заказа

(пример)

Саморегулирующаяся электрическая нагревательная лента

По заказу может поставляться

в виде нагревательных секций

заводского изготовления,

готовых к подключению

17VM2-Т : 17 — Линейная мощность; V — Тип нагревательной ленты: V – саморегулирующаяся; М — Вариант исполнения ленты: М – миниатюрный обогрев; 2 — Напряжение питания: 1 – ~110–120 В, 2 – ~220–240 В; Т — Материал наружной оболочки:

Т – термопластичный эластомер, F – фторполимер

Как выбрать саморегулирующийся кабель

На Российском рынке кабельной продукции постоянно растёт количество марок саморегулирующегося греющего кабеля на основе полупроводниковой матрицы.

Наиболее известные бренды «Heat Systems», «Bartec», «CСТ» и др. При высокой внешней схожести данного вида продукции, характеристики кабеля различных марок могут значительно отличаться друг от друга, что хорошо прослеживается ценообразованием.

Особенности конструкции греющего кабеля на основе саморегулирующейся матрицы

1.


   Медные жилы




   По медным жилам подается напряжение к саморегулирующейся матрице. От сечения жил зависит максимальная длина греющего кабеля.

   Например, для кабеля мощностью 11 Вт/м площадь сечения жил – 0,5 мм², а для 17 Вт/м — 0,7 мм² при этом максимальная длина одного куска кабеля составляет не более 100 м. При мощности саморегулирующегося кабеля 25 Вт и сечении медных жил по 1,1 мм² максимальная длина саморегулирующегося кабеля может быть 80 метров.




2.


   Саморегулирующаяся полупроводниковая матрица




   Полупроводниковая матрица — это «сердце» кабеля, его греющая часть. Свойства материала, составляющего матрицу таковы, что при изменении температуры окружающей среды изменяется электрическое сопротивление самого материала и соответственно его тепловыделение.

   Например, саморегулирующийся кабель HS-FSR2-CT 31W при температуре воздуха 0 °С выделяет 36 Вт/м, при нагреве до +20 °С тепловыделение снижается до +25 Вт/м, а при нагревании до +60 °С выделение тепла практически прекращается.




   Кроме температурных свойств матрицы есть еще одна важная характеристика, называемая «старение матрицы» — это когда по истечении определенного времени количество выделяемого тепла снижается. У различных марок кабеля данный эффект проявляется по-разному. У качественных кабелей снижение выделяемого тепла изменяется незначительно и за 8-10 лет работы греющего кабеля не превышает 10%. У кабелей низкого качества количество выделяемого тепла может снизится до нуля уже через год использования. Поэтому добросовестные производители, такие как «Heat Systems», «Bartec» постоянно следят за качеством выпускаемой продукции, регулярно проводят испытания греющих кабелей, в том числе и на «старение матрицы».




3.


   Внутренняя изоляция




   Изоляция греющей матрицы также играет важную роль. Она должна иметь достаточную прочность, однородную структуру и хорошую теплопроводность, а сопротивление изоляции должно быть не менее 1 МОм (п. №4.5.3 «Методические указания по проведению приёмо-сдаточных испытаний специальных электроустановок с применением нагревательного кабеля», ГУ «ПЕТЕРБУРГГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2001 г.).




4.


   Экранирующая оплетка




   Экран саморегулирующегося кабеля выполняется из луженой меди, он предотвращает возможность поражения людей электрическим током. На данном типе кабеля она должна иметься обязательно! Саморегулирующийся кабель должен быть подключен к питающей цепи через УЗО (п. №3 «Временные технические требования к специальным электроустановкам. Электроустановки распределенного обогрева. Кабельные системы обогрева», ФГУ «БАЛТГОСЭНЕРГОНАДЗОР» военный инженерно-технический университет, 2003 г. ).




5.


   Внешняя защитная оболочка




   Защищает всю конструкцию от механических воздействий и от воздействия окружающей среды.




   Самая распространенная оболочка – полиолефиновая, она подходит для большинства сфер применения саморегулирующегося греющего кабеля, применяющегося для подогрева труб и трубопроводов.




   В случаях когда саморегулирующийся кабель применяется для систем антиобледенения (обогрев крови и водостоков) внешняя оболочка должна быть из термопластика стойкого к ультрафиолетовому излучению. Иначе через некоторое время под воздействием солнечных лучей она потрескается и кабель выйдет из строя.




   В местах, где могут присутствовать коррозионные химические растворы и агрессивные пары применяется оболочка из фторполимера, которая обеспечивает защиту и является стойкой к агрессивным средам.

Некоторые «хитрости», применяемые при продажах саморегулирующихся кабелей

В данный момент на рынке присутствует саморегулирующийся кабель без экрана (медной оплетки) и внешнего защитного слоя. Это противоречит общепринятой безопасности конструкцию кабеля и приводит к снижению надежности и безопасности. Буквы СТ, CF или СR в маркировке кабеля указывают на наличие медного экрана и наружной изоляции (термопластик или фторполимер), а их отсутствие указывает на то, что перед Вами полуфабрикат кабеля.

Примеры полноценных саморегулирующихся кабелей

HS-FSR2-CT 31W – саморегулирующейся кабель «Heat Systems» марки FSR на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (T) мощностью 31 Вт/м.

10BTV2-CR – саморегулирующийся кабель «Raychem» марки BTV на напряжение 220-240 В c луженым медным экраном и оболочкой из модифицированного полиолефина мощностью 10 Вт/м.

SRL 30-2-CR – саморегулирующийся кабель «WUHU» марки SRL на напряжение 220-240 В (2) c луженым медным экраном (С) и оболочкой из термопластика (R) мощностью 30 Вт/м.

Пример наименования полуфабриката (заготовки для изготовления кабеля)

SRL 30-2 – саморегулирующийся кабель марки SRL на напряжение 220 В (2) мощностью 30 Вт/м, без защитного экрана и без оболочки (отсутствуют буквы CR).

Такой кабельный полуфабрикат имеет класс защиты «0» от поражения человека электрическим током (ГОСТ 12.2.007.0-75 С. Электроприборы класса защиты «0» допускается применять только в огороженных зонах или помещениях, а также в помещения без повышенной электрической опасности (отсутствует сырость или токопроводящая пыль; токопроводящие полы; высокая температура; возможность одновременного прикосновения человека к металлоконструкциям зданий, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования с другой) (п.1.1.13 ПУЭ).

Кроме того, международная электротехническая комиссия рекомендует исключить электрооборудование класса защиты «0» из международной стандартизации (ГОСТ Р МЭК 61140-2000).

Будьте внимательны при заказе саморегулирующихся греющих кабелей, разберитесь в маркировке кабеля, удостоверьтесь, что конструкция кабеля подходит для решение вашей задачи.

Убедитесь, что производитель имеет сертификаты соответствия на греющий кабель (при применении греющего кабеля во взрывоопасных зонах производитель обязан иметь сертификат взрывобезопасности на этот кабель), так же поинтересуйтесь, проходил ли кабель испытания на старение, так как отсутствие этих данных может привести к напрасной трате ваших денег.

Саморегулирующиеся нагревательные кабели без экрана, например, HS-FSM2, SRL 30-2 и подобные должны применяться только в закрытых технологических процессах где ограничен доступ человека.

Применение саморегулирующегося кабеля без экрана для монтажа систем обогрева в быту категорически запрещено!!!

Смотрите также

Греющий кабель для водостока саморегулирующийся

Технические характеристики греющего кабеля для водостоков

Водостоки зимой забивает лед. Это не только неудобно, но и опасно, и причин этому две – естественное прогревание крыши жилого дома и перепады температур днем и ночью в холодный период.

Чтобы избежать травматизма, а также предупредить обледенение этих систем, можно заказать или купить готовый проект системы из саморегулирующегося греющего кабеля для эффективного обогрева водостока. Как альтернатива, существуют системы «холодная крыша», однако водосточные трубы все же лучше защитить от забивания льдом с помощью специальных тепловых проводов.

Обогрев водосточных труб греющим кабелем – специальное предложение нашего интернет-магазина в Москве

Мы предлагаем недорого широкий выбор кабелей для обогрева водостоков – это автономный саморегулируемый комплекс, который можно собрать из товаров нашего каталога. Такая система включается только в тот период, когда это необходимо.

Обогрев водостоков кровли с помощью саморегулирующегося кабеля – это системы со специальными терморегуляторами и датчиками воздуха, вы сможете приобрести этот товар по низким ценам в период скидок, в розницу или оптом. Основой проекта, помимо саморегулирующегося проводника, может быть и резистивный кабель.

Саморегулирующиеся нагревательные кабели

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может быть использован в широком спектре применений в доме, например, для подогрева пола , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и желобов , а также для таяния снега.Существует двух разных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли тепловая лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

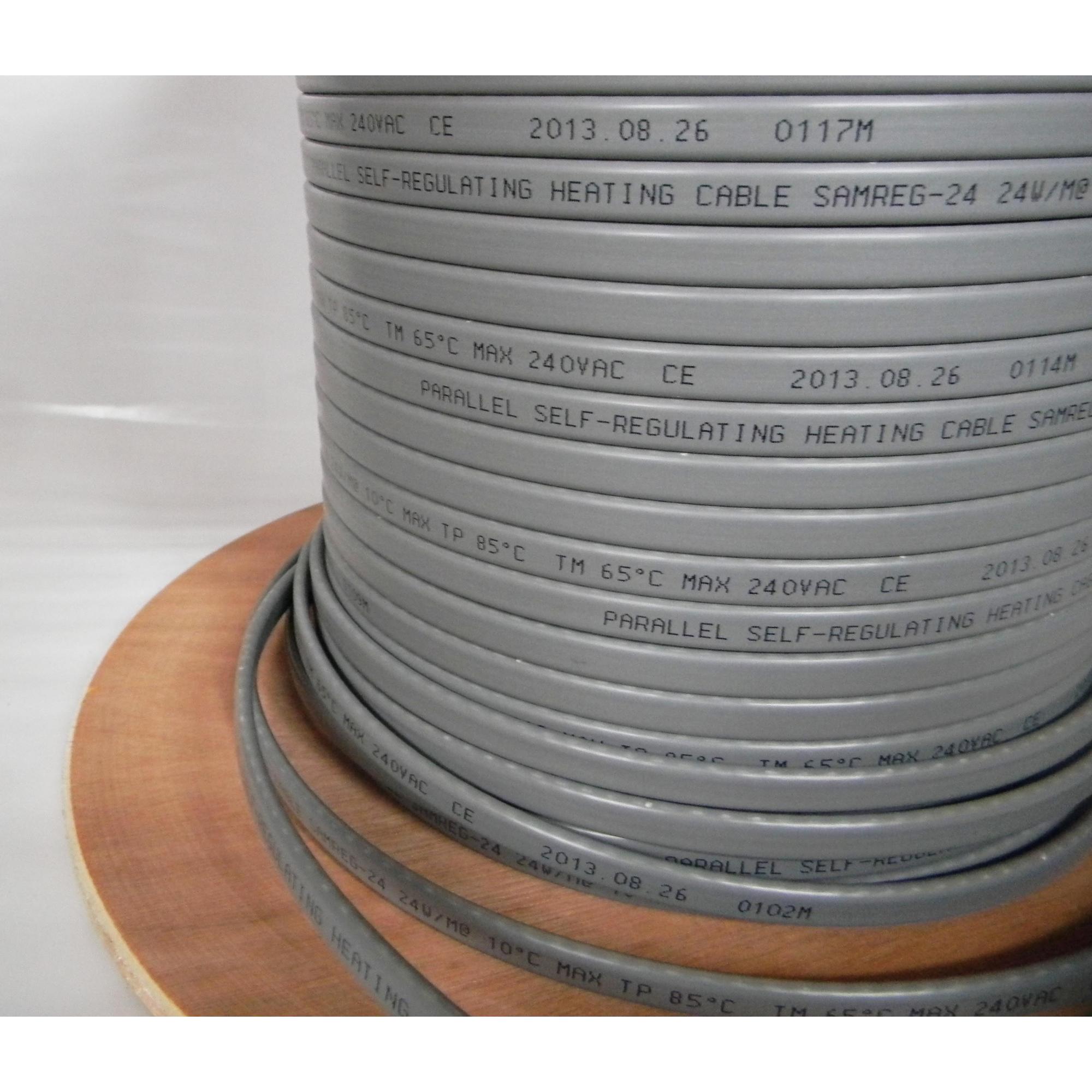

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыши и водостока

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В и продается отдельно, и предполагается, что монтажник на стройплощадке может отрезать его до нужной длины.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру окружающей среды по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или на стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательного кабеля постоянной мощности:

TempZone, Environ и Slab Heating Элементы нагрева пола

Все элементы теплого пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических нагревательных элементов. по всей отрасли.Причина этого в том, что гораздо проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов, а также для защиты труб от замерзания, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и устранение обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности из-за их способности непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, система обогрева пола использует кабели постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для достижения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Что на самом деле означает «саморегулирование»

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры. К сожалению, реальность саморегулирующегося кабеля более сложна. В некоторых случаях регулятор температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потерь электроэнергии и денег, а также избежать неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта. Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение самого себя. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля, — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов:

Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который электропроводен при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в этом случае — это k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное соотношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически никогда не касаются друг друга. Это означает, что все электричество для замыкания цепи проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Сердцевина нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, она физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне элемент управления?

Экономия энергии

Самая главная причина — энергия.Допустим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы за счет резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также за счет воды, протекающей по трубе. И поэтому кабель не достигает температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет наибольшее количество энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; Если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, где нагревательный кабель может вам помочь.

Стили регулятора температуры

Хотите знать, какое разнообразие доступных регуляторов температуры порой вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В целом, единовременная стоимость регулятора температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе правильного типа регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

саморегулирующиеся кабели | Кабели электрообогрева

Саморегулирующиеся греющие кабели — Eltherm

Eltherm саморегулирующийся кабель обогрева может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на сосудах, трубах, резервуарах, сосудах, бункерах и клапанах — нагревательные кабели можно погружать в воду, если это необходимо, свяжитесь с T&D для получения технической поддержки и совета по выбору подходящего нагревательного кабеля для вашего приложения.

Саморегулирующийся кабель S

Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинопроводов, встроенных в сетевой пластиковый нагревательный элемент с окружающими частицами углерода. Если температура увеличивается во время работы, пластик расширяется, и расстояние между частицами углерода увеличивается, сопротивление увеличивается, а мощность падает. Когда температура окружающей среды падает, этот процесс меняется на противоположный, и тепловая мощность увеличивается — это принцип саморегулирования.

Саморегулирующиеся кабели интеллектуально регулируют тепловую мощность в зависимости от температуры окружающей среды или воздуха — всякий раз, когда тепловые потери изолированной трубы, резервуара или процесса нагрева возрастают (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.

Типичные области применения саморегулирующихся кабелей Eltherm включают технологический нагрев в химической и нефтехимической промышленности, обеспечивая теплом поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и в опасных зонах.

Саморегулирующиеся нагревательные кабели

Коммерческое применение: защита трубопроводов от замерзания, поддержание температуры технологических трубопроводов, обогрев резервуаров и барабанов, таяние снега на крышах / водосточных желобах и очистка от снега и льда для обогрева рампы .

Варианты применения саморегулирующегося теплового кабеля Eltherm

Варианты применения саморегулирующегося кабеля обогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубах и резервуарах. Кроме того, доступен ряд низкотемпературных вариантов.Обычные установки и системы отопления включают поддержание температуры в нефтегазовых трубах на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб водопровода.

Саморегулирующийся нагревательный кабель Eltherm

высокотемпературная оконечная муфта ELSR-H-BOT (электрический тепловой след)

Саморегулирующийся греющий кабель Eltherm

Технические характеристики продукта

Саморегулирующийся кабель обогрева Eltherm

приложений и отраслей

Саморегулирующийся обогреватель для опасных зон

Обогрев опасных зон обеспечивает взрывозащищенный и искробезопасный обогрев на опасных рабочих местах Зоны 1 и Зоны 2.Кабели Eltherm одобрены и сертифицированы в соответствии с международными классификациями опасных зон, включая ATEX, IECEx, FM и CSA.

При использовании саморегулирующегося электронагревателя во взрывоопасных зонах, условиях и в таких отраслях, как нефтегазовая или нефтехимическая, оболочка кабеля защищается специальной химической стойкой внешней оболочкой (фторполимер), опция Eltherm «BOT».

Обогрев опасных зон

Ассортимент продукции Eltherm, пригодной для использования во взрывоопасных зонах, включает:

• Нагревательные кабели для опасных зон (ELSR-N, ELSR-LS, ELSR-H)
• Нагревательные кабели постоянной мощности
• Измерение и управление — Контроллер температуры Ex-box
• Датчики температуры — ELTF-PTEx
• Распределительные коробки — Ex-it-R (или ELAK-Ex-…)

Комплекты концевой заделки

• — EL-EC… ex
• Изоляционные втулки — ELISD
• Механические крепления
• Фитинги для монтажа на трубе
• Предупреждающие знаки

Система обогрева Eltherm для опасных зон

Саморегулирующийся греющий кабель Eltherm ELSR-N до 80 ° C — Техническая информация

Ассортимент продукции Eltherm Heat Tracing

• • Система обогрева трубопроводов для защиты от замерзания
  • Поддержание температуры горячего водоснабжения
  • Рампа Обогрева
  • Обогрев кровли и водостока
  • Система электрообогрева для пожарных лестниц
  • Электрические нагревательные кабели для опасных зон

➡ Полную спецификацию, технические данные и дополнительную информацию о саморегулирующихся нагревательных кабелях Eltherm см. На страницах с описанием продуктов ниже.

Таблицы данных

Саморегулирующийся нагревательный кабель серии 2000

Саморегулирующиеся нагревательные кабели — Кабель с минеральной изоляцией — MICC Group

Саморегулирующиеся нагревательные кабели

полезны для поддержания температуры при низких температурах, поскольку их выходная мощность автоматически изменяется в зависимости от температуры в рабочих условиях.Саморегулирующиеся нагревательные кабели подходят для таких применений, как защита от замерзания. Кроме того, он очень прост в установке и может быть отрезан по длине и заделан на месте. С подходящими кожухами он также может использоваться в агрессивных средах.

Поскольку кабели автоматически уменьшают свою мощность, когда температура трубы приближается к желаемой температуре, кабель очень энергоэффективен и, следовательно, экономичен. В то же время кабель может компенсировать влияние скачков напряжения, потерь, изменения температуры окружающей среды и т. Д.

Максимальная рабочая температура составляет 150 ° C, а максимальная рабочая температура — 225 ° C.

Как это работает

Саморегулирующийся нагревательный кабель

MICC состоит из полупроводящей матрицы, выдавленной между двумя параллельными проводами шины, и внешней оболочки. Полупроводящая матрица сделана из проводящего углерода и полиэтилена. Электропроводящий углерод образует проводящие пути между двумя проводами шины при включении.

Количество токопроводящих дорожек между проводами шины зависит от окружающей температуры.Саморегулирующийся нагревательный кабель MICC регулирует свою мощность, чтобы независимо реагировать на температуру по всей своей длине. Когда труба холодная, сердечник сжимается, увеличивая количество электрических путей через проводящий углерод и тем самым уменьшая электрическое сопротивление. Увеличенный ток, протекающий через сердечник, приводит к нагреву. При повышении температуры сердечник расширяется и сокращает количество электрических путей.

По мере увеличения сопротивления сердечника тепловыделение уменьшается. Когда температура окружающей среды снижается, структура ядра снова сжимается, увеличивая количество электрических путей через проводящий углерод и уменьшая электрическое сопротивление, которое, в свою очередь, производит дополнительное тепло.Саморегулирующиеся нагревательные кабели MICC обеспечивают равномерную температуру, поскольку могут автоматически регулировать свою мощность.

кабель выделяет больше тепла. По сравнению с другими нагревательными кабелями саморегулирующийся нагревательный кабель MICC обеспечивает равномерную температуру, поскольку он может автоматически регулировать свою мощность.

Узнайте больше о каждом типе продукции в этом разделе;

Что такое саморегулирующийся тепловой кабель | Всепогодная броня

В чем именно разница между этими двумя типами и какой из них более эффективен?

Люди используют нагревательные кабели в различных ситуациях, включая напольное отопление, защиту труб, таяние снега и т. Д.Нагревательные кабели делятся на две категории: саморегулирующиеся кабели и кабели постоянной мощности. Оба имеют одну и ту же цель; тем не менее, в некоторых ситуациях один тип будет лучше, чем другой.

• Шинные провода — переносят электричество к проводящей сердцевине
• Проводящий сердечник: более низкие температуры пропускают больше энергии, вызывая нагрев. По мере нагрева он расширяется и пропускает меньше энергии. При пятидесяти градусах пускай
  это 10 Вт / фут. При нулевом запуске это 30 Вт / фут.
• Металлический защитный экран: провод заземления

Саморегулирующийся нагреватель типа использует токопроводящий сердечник. Этот сердечник становится более проводящим в холодную погоду, увеличивая потребляемую мощность в ответ на понижение температуры. Это идеально подходит для домовладельцев и / или предприятий, у которых ежегодно возникают проблемы с сосульками или ледяными плотинами на крыше или желобах. В теплые месяцы потребляется меньше энергии, так как снижается потребность в мощности. Хотя эти кабели регулируются соответствующим образом, они не отключаются полностью сами по себе и должны использоваться с каким-либо контроллером или термостатом, а также с большим выключателем.

Кабели постоянной мощности используют одинаковую мощность по всей длине и не регулируются автоматически. Постоянное тепло, которое они излучают, делает их лучшим выбором для домовладельцев, желающих поддерживать тепловую мощность. Он потребляет больше энергии, поэтому его необходимо использовать с контроллером или термостатом.

Тепловые кабели постоянной мощности и саморегулирующиеся кабели работают внутри помещений для обогрева полов или плавления и удаления льда на улице. При принятии решения о том, что лучше всего подходит для крыш и водосточных желобов, наиболее эффективным выбором будет саморегулирование, поскольку они способны поглощать влагу даже при низкой температуре наружного воздуха.Кабели постоянной мощности — лучший выбор для ситуаций, когда требуется таяние снега, поскольку они способны не отставать от изменений окружающей среды.

Не все нагревательные кабели одинаковы

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions. Это вторая часть из трех частей.

За последние 30 лет меня бесчисленное количество раз спрашивали, являются ли тепловые кабели хорошим или плохим решением для ледяных плотин. Я всегда отвечал «да».Это отличное решение, если вы используете правильный кабель, и плохое решение, если вы этого не сделаете. Тепловые кабели — неоднозначная тема в области предотвращения ледяных плотин не зря. Они могут быть неэффективными, недолговечными, неэффективными и даже создавать опасность пожара в некоторых ситуациях.

Но чтобы было ясно, все эти проблемы связаны с установкой с использованием кабелей низкого качества, известных как «постоянная мощность», которые обычно покупаются на Amazon или в крупных розничных магазинах и устанавливаются не профессиональными руками. .Кабель постоянной мощности получил свое название от того факта, что, в отличие от саморегулирующегося кабеля, он не регулирует потребление энергии автоматически при изменении температуры наружного воздуха. Он горячий, горячий, горячий, 100% времени при подключении к сети. Есть много других сомнительных различий, описанных ниже.

К сожалению, нагревательный кабель постоянной мощности является наиболее широко используемым кабелем для защиты от обледенения крыш в стране, на него приходится примерно 90% всех жилых систем и почти 100% всех жалоб. Основываясь на моем многолетнем опыте защиты от ледяных плотин и жилищного строительства, мое мнение о кабеле постоянной мощности однозначно: Лучше ничего не устанавливать, чем использовать эти изделия в своем доме. Это объясняет, почему 60% установок тепловых лент, которые мы проводим в Миннеаполисе, включают отключение постоянной мощности и замену ее саморегулирующимся кабелем даже в системах, которым меньше года. Облом.

Краткие сведения о тепловом кабеле постоянной мощности

Стоимость: 100-футовый кабель постоянной мощности обойдется вам примерно в 75 долларов, тогда как саморегулирующийся кабель такой же длины будет ближе к 350 долларам. В конечном счете, дешевизна — это единственное краткосрочное преимущество кабеля постоянной мощности перед саморегулирующимся кабелем.Саморегулирующийся кабель намного дешевле в долгосрочной перспективе, если учесть срок службы и потребление энергии. Если кабель кажется очень доступным, это, вероятно, потому, что он дешевый.

Размеры и торговые марки : Как среднестатистический человек отличит саморегулирующийся кабель от кабеля постоянной мощности? Вот несколько быстрых советов. Визуально определить кабель постоянной мощности очень просто. Обычно он черный и круглый, диаметром около дюйма и обычно продается под торговыми марками Frost King, EasyHeat, Wrap-On или Heat-It.

Кабели постоянной мощности обычно являются единственным вариантом в местных магазинах бытовой техники, больших и малых. Напротив, саморегулирующиеся кабели обычно имеют размер ¼ ”x ½”, аналогичные по форме стандартному проводу Romex®, используемому в американских домах. Для всех наших установок мы используем саморегулирующийся термокабель Heat Tape Pro коммерческого класса, на который распространяется пятилетняя гарантия производителя.

Производительность и ограничения : Быстрый обзор руководства и маркетинговых материалов расскажет вам довольно много о кабеле постоянной мощности, включая эти важные ограничения, о которых мало кто знает:

1. Кабель постоянной мощности будет эффективно работать, когда на улице выше 15 градусов.
2. Кабель постоянной мощности нельзя использовать на металлических крышах, резиновых крышах, деревянных крышах, плоских крышах, шиферных крышах, черепичных крышах, синтетических крышах или крышах с защитными желобами.
3. Кабель постоянной мощности не должен перекрываться или касаться себя в любой точке установки. В противном случае он может перегореть, перегреться и / или загореться.
4. Горючие вещества, такие как листья и сосновые иглы, необходимо убрать из кабелей постоянной мощности, чтобы снизить риск возгорания.
5. Поврежденные кабели постоянной мощности не подлежат ремонту.
6. На кабели постоянной мощности предоставляется гарантия сроком от одного до двух лет.
7. Кабель постоянной мощности не эффективен при температуре ниже 15 градусов и может ухудшить ледяные дамбы, если используется ниже этого порога.
8. Кабель постоянной мощности не должен касаться какого-либо металла на вашей крыше, включая водосточные желоба, водосточные трубы и световые люки, если только этот металл не будет электрически заземлен лицензированным электриком.

Краткая информация о саморегулирующемся тепловом кабеле

Саморегулирующиеся тепловые кабели были первоначально разработаны более 50 лет назад для использования на арктических нефтяных месторождениях для предотвращения замерзания трубопроводов.Это надежная технология, эффективность которой доказана на протяжении многих лет. Он имеет специальный проводящий сердечник, который требует больше энергии в ответ на холод и меньше, когда температура выше. Другими словами, он «саморегулируется». Вот некоторые преимущества саморегулирующихся тепловых кабелей:

1. Саморегулирующийся кабель может перекрывать себя без риска короткого замыкания и никогда не перегревается.
2. Саморегулирующийся кабель можно использовать на любом кровельном материале или на любом склоне, включая асфальт, металл, резину, дерево, синтетику и плоские крыши.
3. Саморегулирующийся кабель не загорится листьями или хвоей.
4. Саморегулирующийся кабель рассчитан на срок службы десять лет.
5. Саморегулирующийся кабель может касаться металлических предметов, таких как водостоки и водосточные желоба.
6. Саморегулирующийся кабель можно отремонтировать в полевых условиях и модифицировать сращиванием для соответствия любой конструкции.
7. Саморегулирующийся кабель регулирует потребление энергии в зависимости от температуры наружного воздуха.
8. Можно быстро установить с помощью зажимов Grip Clips, что избавляет от необходимости проделывать отверстия для гвоздей в кровельной системе.

Предотвращение тепловой ленты и ледяной плотины: некоторые последние мысли

После всех этих лет работы в сфере производства ледяной плотины, кровли и ремонта, я все еще возвращаюсь к естественному закону в обслуживании дома: решение всегда связано с бюджетом. Если у вас много средств, вы выберете один путь, если у вас более жесткий кошелек, вы выберете другой. Что касается ледяных плотин, боюсь, не всегда есть «дешевые» решения. Домовладельцам иногда приходится выбирать из трех зол: 1) много тратить на архитектурные улучшения, 2) много тратить на профессиональную очистку крыши лопатой или сильно рисковать, делая это самостоятельно, или 3) потратить изрядную сумму на нагревательные кабели.Средняя цена саморегулирующейся системы нагревательного кабеля, которую мы устанавливаем в районе Миннеаполиса, составляет от 1000 до 2000 долларов.

Мой совет всем, кто рассматривает использование теплового кабеля для предотвращения образования ледяной плотины, — либо установите высококачественный саморегулирующийся тепловой кабель, либо полностью его не используйте. Нагревательный кабель постоянной мощности — пустая трата денег. Хуже того, это может создать ложное чувство безопасности у людей, которые, скорее всего, уже имели плохие отношения с ледяными плотинами в прошлом.

На следующей неделе я напишу следующий пост, в котором будет рассказано, как установить долговечную систему с тепловым кабелем, включая дизайн, материалы, ожидаемые затраты и советы по установке.
