Как накачать расширительный бак котла отопления воздухом?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

1. Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
2. Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
3. Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
4. Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

1. «Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
2. Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Как накачать давление в расширительном баке котла

Расширительный бак в системе отопления предназначается для компенсации перепадов давления жидкого теплоносителя, которое происходит при пусках и остановках тепловой сети. Такое явление объясняется температурным расширением воды либо другого теплоносителя — антифриза.

Для того чтобы выполнять свои функции, внутренняя полость такого защитного устройства разделена на 2 части мембраной — воздушную и водяную.

Первая имеет предустановленные параметры по давлению, которые в процессе эксплуатации могут падать, поэтому пользователю нужно знать, как накачать давление в расширительном баке котла.

СодержаниеПоказать

Конструкция и назначение расширительного бака

Расширительный бак — навесной герметический металлической сосуд, внутренний объем которого поделен эластичной газоплотной мембранной на 2 области, верхнюю, наполненную воздухом или азотом и нижнюю — водяную, для сетевой воды.

В нижней части размещен патрубок для присоединения к системе. В воздушной области установлен ниппель для поддержания расчетного давления.

В этих сосудах жидкий теплоноситель не имеет контакта с воздухом, в связи, с чем снижает его коррозионная активность. Допустимое давление в сосуде допускает их успешно интегрировать в любую гидростатическую схему.

Узлы расширительного бачка

Мембрана может устанавливаться как со сменным вариантом, так по постоянной схеме. Цена первых намного выше, зато такие установки более предпочтительны, так как при разрыве мембраны не потребуется менять весь агрегат.

При покупке расширительной емкости для отопления, нужно быть внимательным, чтобы ошибочно не приобрести модификацию для водоснабжения.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0. 9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

Бак в простейшей схеме

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

• Россия STOUT, материал синтетический каучук, предел — 1. 5 атм.
• Германия, Reflex, материал: синтетический каучук, предел — 1.5 атм.
• Италия, CIMM, материал: синтетический каучук, предел — 1.5 атм.
• Россия, UNIGB, материал: синтетический каучук, предел — 1.5 атм.
• Италия, Zilmet CAL — PRO 35 на ножках, материал: синтетический каучук, предел — 1.5 атм.
• Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел — 1.5 атм.
• Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел — 1.5 атм.
• Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел — 1.5 атм.

Обслуживание расширительного бака: проверка показаний, подкачка давления

На отопительной системе установлены манометры, при помощи которых проверяется давление в сети. На расширительном бачке установлен ниппель для воздуха. Он  по форме  аналогичен, установленным на автошинах.

Поэтому закачивать воздух и откорректировать давление, можно  самым простым автомобильным насосным комплектом с манометром.

Перед тем, как проверить показание давления в воздушном секторе бака или качать воздух, нужно подготовить установку и учесть разницу единиц измерения давления.

Авто манометр показывает в МПа, поэтому показатель на шкале необходимо перевести в атмосферы/бары:

1Бар=1атм=0.1МПа.

Проверка работоспособности расширителя:

• Контроль на внешние повреждения и коррозию — 1 раз/6 мес.
• Проверка показаний параметров среды в воздушном секторе — 1 раз/6 мес.

Накачка давления в расширительный бак: пошаговое руководство

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

Алгоритм действий:

1. Отключается котел.
2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
3. Закрывают кран подпитки.
4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать «0».
6. К ниппелю, расширительного бака подключают насос.
7. Поднимают давление в воздушном отсеке до 80% от допустимого — 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
8. После это запускают систему отопления в обратном порядке.

Причины снижения давления в расширительном баке

Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.

Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.

Давление в расширительном баке котла.

Какое должно быть?

Котел является незаменимым оборудованием, которое обеспечивает теплом весь дом или же квартиру. На сегодняшний день существует множество производителей газовых котлов с большим ассортиментом данного оборудования. Модели котлов отличаются по своей мощности, функционалом и способом установки. К сожалению, даже самые надежные и дорогостоящие модели котлов не застрахованы от различного рода поломок. Специалисты в данной области проводили анализ поломок по газовым котлам и определили, что зачастую сбой в работе котла возникает, потому что давление неверно выставлено в расширительном бачке.

Организовывая отопление в доме, можно использовать разные идеи. В последнее время особый спрос вырос на систему, которая характеризуется закрытым типом. Данные системы характеризуются работой движения теплоносителя при помощи насоса, который обеспечивает работу принудительного движения жидкости по замкнутому контуру. С помощью газовой горелки происходит нагрев воды, находящейся в первичном теплообменнике. Насос в свою очередь начинает перекачивать жидкость по системе с приборами отопления. После чего тепло передается по всему помещению.

Для обеспечения правильной работы циркуляции теплоносителя необходимо в полном объеме заполнить систему водой. В отопительной системе происходит повышение давления, возможно пагубно влияющее на целостное состояние труб, а также на саму установку. И поскольку жидкости свойственно расширяться, требуется каким-то образом обеспечить компенсацию увеличенного объема.

В чем заключается необходимость расширительного бака

Расширительный бак в котле служит дополнительным резервуаром и компенсатором расширения, возникающего в процессе нагрева. Во избежание сильного повышения давления, и чтобы не происходило срабатывание клапана предохранителя, установленный в котлах на три атмосферы, необходим этот расширительный бак.

Также этот бак нужен для компенсации самого давления, когда система остывает, чтобы оно оставалось в определённом диапазоне, подходящем для стабильной работы котла. Чтобы она не падала в красную зону и котёл не блокировался. Лишняя нагретая жидкость попадает именно туда, а после остывания, давление снова приходит на стабильный уровень, и жидкость через трубы вновь оказывается в системе.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Как повысить уровень давления?

Для того чтобы подкачать давление в бачке, требуется для этого использовать автомобильный насос с манометром, на котором можно увидеть накачивающееся давление. Можно также использовать обычный автомобильный компрессор. Штуцер для подкачки, зачастую сразу доступен и не требуется разбирать котел. Поэтому насос или компрессор достаточно просто и быстро подключить. После сливания всей воды котловое давление полностью упало. Давление в расширительном баке показывает пол атмосферы. То есть при полном баке, накачивать давление необходимо до показателя 0,8-1 атмосфера. Паспортные значения для каждого котла расширительного бака указанные в инструкции.

При накачивании воздуха насосом в бак, желательно в этот момент отслеживать слив воды. Важно чтобы вода стекала параллельно с увеличением давления в котле. После накачивания воздуха до 1 атмосферы, нужно обратно закрыть сливной штуцер. Отсоединив насос, необходимо проверить снова давление. После удовлетворительных показателей давления, следует проверить чтобы штуцер бака не пропускал воздух. Прикручиваем колпачок, после этого начинаем набирать в котел воду до рабочего давления.

При небрежном и недобросовестном отношении к расширительному баку и отопительному оборудованию в целом, владелец может столкнуться с определенными неприятностями:

• При уменьшении уровня давления в воздушной камере, а также в результате подпитки котла в баке все больше будет накапливаться воды. Вследствие этого свойства расширительного бака будут ухудшаться, приводя к прекращению выполнения необходимых функций.
• Помимо этого, мембрану может повредить клапан золотника, потому как она слишком сильно прижимается к стенке бака. По причине повреждения придется проводить замену самого бака.
• Если после того, как отопительная система остынет и уменьшится объем воды, снижение показателей давления не будет никак компенсироваться, то это неизбежно приведет к поломке и прекращение работы котла.

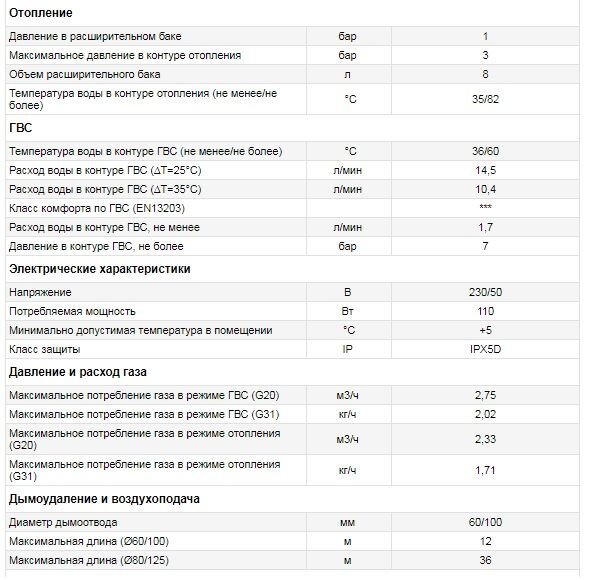

Для того, чтобы правильно установить давление следует изучить параметры вашего газового котла, помимо этого важно учитывать рекомендации производителя бака и всей системы отопления. Рекомендуют проверять давление расширительного блока бака ежегодно при проведении технического обслуживания котла. Таким образом вы сможете обеспечить нормальную работу отопительного оборудования и защитить себя от неприятностей.

Читайте так же:

Давление в расширительном бачке двухконтурного котла

Главная » Статьи » Давление в расширительном бачке двухконтурного котла

Давление в системе отопления: накачиваем расширительный бак

24.04.2015

Расширительный бак в котле отопления предназначен для компенсации перепадов давления при нагревании и остывании теплоносителя (воды или антифриза). При этом физически сам бак разделен на две части мембраной. По одну ее сторону находится вода, попадающая из общей системы. По другую — воздух, создающий необходимое давление.

Если расширительный бак периодически не накачивать, он перестает работать должным образом. В результате может наблюдаться, например, следующая картина:

Включаете воду, чтобы наполнить ванну. Котел из режима отопления переходит в режим ГВС, вода в контуре отопления постепенно остывает. Ванна набирается долго, расширительный бак не работает, в результате давление в системе внезапно (!) падает. В конце концов вы все-таки закрываете кран, и тут начинается самое интересное. По идее, котел снова должен начать греть батареи. Но не тут-то было. Давление упало ниже критического, и автоматика все заблокировала.

Неприятная ситуация. Хотя на самом деле решается достаточно просто.

Накачиваем расширительный бак

Для начала нужно понять, что накачиваем мы именно расширительный бак, а не нагнетаем воздух в систему. Поэтому манометр, установленный на котле, — не главный показатель в этой процедуре. Пользуемся манометром на насосе. Да, для работы подойдет обычный автомобильный насос. Мастера из обслуживающих организаций приходят с компрессорами. Но в данном случае разница не существенная. Вам нужно в достаточно маленьком объеме накачать давление в одну атмосферу. Насоса более чем достаточно.

Порядок действий.

1.Отключаем котел из розетки

2. Сливаем из него воду

По-хорошему всю систему трогать не нужно. Если у вас грамотно установлен котел, то перекрываете установленные рядом с ним краны (кроме одного). Расположение труб под котлом может отличаться, но их всегда пять: подача и обратка отопления, вход холодной воды для подпитки котла и для системы ГВС, выход ГВС, подвод газа.

Закрываете подачу и обратку системы отопления — это поможет не сливать воду из всей системы и заниматься исключительно котлом. Закрываете кран подачи холодной воды. Кран горячей воды (той, что уходит из котла) оставляете открытым. Дополнительно открываете вентиль горячей воды на ближайшем смесителе. Отсюда и будет сливаться содержащаяся в котле вода.

В принципе, можно сливать и через установленный снизу специальный штуцер. Но это дополнительная возня с ведрами и тазиками. С раковиной как-то все понятней.

Для чего все эти манипуляции? Чтобы убедиться, что действительно накачаем расширительный бак, а не создадим видимость этой работы из-за того что в баке осталась вода.

Открываем кран подпитки котла (расположенный снизу небольшой вентиль). Через открытый смеситель потечет содержавшаяся в котле вода. Давление на манометре, который расположен на корпусе, должно упасть до нуля!

3. Накачиваем расширительный бак

На баке есть ниппель, к которому подключаем насос.

Обычно расширительный располагается так, что добраться до ниппеля можно не снимая крышку котла. Чаще для этого нужно подлезть сверху — как на картинке. Иногда делается тоже самое, но снизу.

Давление в баке рекомендуется делать примерно 80% от рабочего давления в системе. Получается около 1,2 атмосферы. (Важный момент: если перекачать сильнее, бак просто не будет работать). Качаете, ориентируясь на манометр насоса. В процессе из смесителя может продолжать вытекать вода.

4.Подключаем котел

Когда с расширительным закончено, нужно снова вернуть систему в рабочее состояние.

Закрываете кран подпитки котла.

Открываете кран подачи холодной воды. Естественно все это тут же пойдет в открытый смеситель.

Когда сольется вся грязь и все пузыри воздуха, закрывайте смеситель. После чего открываете кран подпитки и заново наполняете котел до рабочего давления — ориентируясь по манометру на корпусе.

В финале открываете краны подачи и обратки. Скорее всего давление чуть упадет, тогда можно еще долить воды. Или подождать, спустить воздух из всех батарей и тут уже ориентироваться по местности.

Последний штрих — удаляем воздух из насоса. При работающем котле на торце насоса плоской отверткой выкручивается пробка. Принцип здесь такой же, как и с кранами Маевского.

На этом все. Для новых котлов рекомендуется накачивать расширительный бак раз в два года. Для остальных — каждый сезон.

comments powered by HyperComments

pro.batyanya.ru

Почему падает давление в системе отопления

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Причины и варианты решения проблемы

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

1. В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
2. Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
3. Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
4. Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
5. Следующий этап – повторный спуск воздуха.
6. Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
7. Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
8. После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
9. И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

• V – количество жидкости, используемой для обогрева помещения;
• E – коэффициент расширения воды при нагреве, равный 0,0359;
• D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

www.portaltepla.ru

Как контролировать давление в расширительном бачке отопления – особенности системы

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

• нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
• важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

1. Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
2. Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

teplospec.com

Почему падает давление в расширительном бачке двухконтурного котла

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

1. В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
2. Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
3. Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
4. Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
5. Следующий этап – повторный спуск воздуха.
6. Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
7. Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
8. После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
9. И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

• V – количество жидкости, используемой для обогрева помещения;
• E – коэффициент расширения воды при нагреве, равный 0,0359;
• D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

vizada. ru

какое должно быть в системе закрытого типа, как накачать

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

• нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
• важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

1. Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
2. Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

какое должно быть и как проверить

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

• Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
• Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

h3_2

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см². Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3. Открутить колпачок ниппеля и подсоединить к нему насос;
4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

как накачать расширительный бак в котле

Вспомогательным устройством, без которого невозможна нормальная производительность отопительной системы является расширительный бак. Этот прибор предназначается для компенсации перепадов давления в сети во время нагревания и охлаждения теплоносителя. Залитая в систему вода или антифриз имеют свойство менять свою плотность, а также объем в зависимости от температурного уровня. И если в котле не будет установлен расширительный бак для отопления, то жидкость не сможет расширятся. Как следствие, давление поднимется до критического значения. Это может привести к сбросу теплоносителя через специальный аварийный клапан и к необходимости дополнить систему водой. Поэтому, для того, чтобы электрический, газовый или твердотопливный котел длительного горения работал надлежащим образом, необходимо приобрести расширительный бак и регулярно накачивать его. Как это сделать вы узнаете в данной статье.

Расширительный бак для котла. Накачиваем правильное давление

Часто люди не знают какое давление воздуха нужно накачать в расширительном баке. На самом деле не существует универсального ответа. Ведь все зависит от конкретных условий. Однако, можно отталкиваться от следующей схемы:

Когда система отопления остывшая и в ней нормальное давление, воды должно быть небольшое количество. Можно взять за критерий приблизительно одну пятую объема расширительного бака для отопления и накачать воздух под давлением примерно на 0,2 атм. меньше, чем текущее давление в системе.

Накачка расширительного бака. Порядок действий

Чтобы настроить давление нужно произвести такие действия:

• Определить требуемые показатели и установить их перед установкой расширительного бака для котла.
• Подключить устройство к трубопроводу и не спеша залить емкость водой, наблюдая за давлением в трубах и бачке. Показатели должны сравняться.
• Продолжить закачку теплоносителя с уже подключенным насосным устройством. Заполнять расширительный бак водой нужно до тех пор, пока давление не достигнет показателей, вычисленных прежде.
• Включить систему при максимальной температуре. Это обеспечивает попадание необходимого количества воды.

Осуществлять вышеописанное обслуживание расширительного бака специалисты рекомендуют каждый сезон.

Вернуться назад

Как заправить расширительный бак на водогрейном котле

Во многих домах отопление обеспечивается не топкой с принудительной подачей воздуха, а котлом, который нагревает воду для ее циркуляции по трубам к радиаторам по всему дому. Ключевым элементом системы водогрейного котла является расширительный бак , прикрепленный к котлу или близлежащим трубам отопления. Расширительный бак служит для обеспечения пространства для воды и воздуха в системе котла, чтобы расширяться и сжиматься без повреждения труб или клапанов.Если расширительный бак отсутствует или не работает должным образом, давление в системе может привести к сбросу воды через предохранительный клапан котла. Или пузырьки воздуха, выделяемые отопительной водой, могут собираться где-то еще в системе, вызывая закупорку, которая останавливает поток горячей воды.

Примечание : Расширительный бак отсутствует в паровых котельных , которые создают тепло за счет циркуляции горячего пара, а не горячей воды по трубам и радиаторам. Паровые котлы представляют собой более простые системы, в которых отсутствуют некоторые компоненты, присутствующие в системах водогрейных котлов, такие как циркуляционный насос, расширительный бак и регуляторы давления и температуры воды.Если в вашей системе нет расширительного бака и циркуляционного насоса, вероятно, у вас есть система парового котла.

Как работает расширительный бак

Воздух внутри водогрейного котла (водяного) отопления необходим и неизбежен. Наличие воздуха способствует протеканию горячей воды по трубопроводу к радиаторам. Вода естественным образом расширяется и сжимается при нагревании и охлаждении, а воздух внутри системы создает подушку, которая позволяет расширяться, не повреждая трубы и не позволяя клапану сброса давления (PRV) вытеснять воду из системы.Но этот воздух должен находиться в правильном месте внутри системы. Если воздух скапливается в нежелательных местах, может развиться состояние, называемое гидронным шлюзом , которое по существу останавливает конвективный поток горячей воды и выводит из строя все или части вашей радиаторной системы.

Расширительный бак обеспечивает определенное место для воздуха в системе. Это либо простой стальной цилиндрический резервуар, расположенный над котлом, либо, в более новых системах, плоский круглый резервуар с более сложным управлением.Оба типа, как правило, безотказные устройства, но они могут потребовать обслуживания, если бак наполняется слишком большим количеством воды или если он теряет давление воздуха.

Два типа расширительных баков

В зависимости от возраста и типа имеющегося у вас водогрейного котла расширительный бак может иметь одну из двух форм.

Стальные цистерны

Простой цилиндрический расширительный бак используется во многих старых установках. Это очень простой резервуар из серой стали, расположенный где-то над котлом, ориентированный так, чтобы цилиндр двигался горизонтально.Чаще всего он находится в непосредственной близости от котла, над головой. В некоторых случаях его действительно можно найти на чердаке. Где бы он ни находился, от дна резервуара до котла или сети отопительных труб идет одна труба; на этой трубе обычно есть запорный клапан, который можно закрыть, чтобы отключить резервуар от системы, когда вы его обслуживаете. Бак обычно имеет дополнительный клапан для слива воды (этот клапан расположен на дне бака).

В таком расширительном баке воздушная камера внутри находится в прямом контакте с водой.Для эффективной работы эти резервуары должны иметь около одной трети внутреннего пространства, заполненного водой, а верхние две трети должны быть заполнены воздухом. Поскольку вода может поглощать воздух, стальные резервуары могут потерять надлежащее соотношение вода / воздух, и когда это происходит, резервуар необходимо «перезарядить», чтобы восстановить правильное соотношение. Для перезарядки этого типа бака нужно просто закрыть запорный клапан между расширительным баком и бойлером, слить воду из расширительного бака, а затем открыть соединение между бойлером и баком, чтобы он немного пополнился водой.

Определить, нужно ли опорожнять стальной резервуар, может быть сложно, так как вы не можете заглянуть внутрь резервуара. Если предохранительный клапан вашего котла откачивает воду, это хороший признак того, что расширительный бак не работает должным образом. Вы можете слегка приподнять резервуар, чтобы оценить его вес. Если он кажется очень тяжелым, вероятно, в нем слишком много воды. И наоборот, если дно резервуара не слегка теплое на ощупь, это означает, что в резервуаре совсем нет воды.

Мембранные баки

В более новых установках расширительный бак имеет диафрагменную или баллонную конструкцию. Эти резервуары обычно немного меньше стальных, с закругленными концами и эмалированными поверхностями. В этих резервуарах диафрагма или баллон отделяет слой воздуха от слоя воды, поэтому у вас никогда не будет ситуации, когда вода поглощает воздух в резервуаре. В большинстве конструкций вода содержится внутри гибкого пузыря, окруженного воздушной подушкой. Эти резервуары предназначены для постоянного хранения сжатого воздуха, поэтому они сконструированы специально для этого.В дополнение к трубному соединению, ведущему к котлу, эти резервуары будут иметь небольшой ниппельный клапан, который можно использовать для присоединения манометра или воздушного компрессора для добавления большего количества воздуха. Баки также будут иметь сливной патрубок для слива воды из бака.

Проблемы с этими резервуарами обычно связаны с потерей давления воздуха, и процесс «перезарядки» именно такой — закачка дополнительного воздуха в резервуар до восстановления оптимального давления воздуха.

Что нужно и чего нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается.Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Бак представляет собой воздушную подушку — жидкость с высокой степенью сжатия, на которую расширяющаяся вода может давить, не создавая большого повышения давления в системе.Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте. Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар.Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функциональны, они значительно больше, чем современные расширительные баки мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться». Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака.Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда на стороне воздуха находится давление, как показано на Рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно для открытия предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака до уровня статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Определите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять на его способность функционировать по назначению и обеспечить долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1.Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно уступала в приоритете по сравнению с другими «удобствами» упаковки или установки, — это подключение расширительного бака к контуру гидравлического трубопровода рядом с входом в циркуляционный насос. Это сводит к минимуму перепад давления между точкой, где резервуар подключается к контуру, то есть точкой, где нет изменения давления при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе.Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы. На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с подключением вверху: Также лучше всего устанавливать расширительные резервуары мембранного типа вертикально, так чтобы трубопроводное соединение было вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно.Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре около 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, требуемое в верхней части системы для вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя, когда в диафрагме возникает утечка. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте завышение размера: Типичные расчеты размеров мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, он будет дороже.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление на стороне воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы в Справке 1 могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, в которой питьевая вода используется для передачи тепла к водяным излучателям тепла, т.е. плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, в которых используются небарьерные трубки из PEX или другие материалы, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его на тройнике в любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте: По возможности избегайте расположения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводность и конвекция), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с более холодной оболочкой резервуара. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Маленький расширительный бачок, свисающий с верхних соединений на ½ дюйма, может легко погнуться при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если резервуар должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить корпус на твердой поверхности, как показано на рисунке 6. Некоторые производители расширительных резервуаров предлагают комплекты ремней или другое оборудование для надлежащей поддержки резервуара танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные бачки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Modern Hydronic Heating, 3rd Ed., John Siegenthaler, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Работа с давлением с помощью расширительных баков «Блог об обмене стеками для ремонта дома

Частные, старые общественные и некоторые другие системы распределения воды могут не требовать установки расширительного бака.Это связано с тем, что эти системы можно считать «открытыми», поскольку в них отсутствуют регуляторы давления и / или устройства предотвращения обратного потока. Изменения в правилах водоснабжения, направленные на предотвращение загрязнения коммунального водоснабжения, сделали предотвращение обратного потока требованием в большинстве современных новостроек. Хотя это может быть хорошим изменением для водоснабжения, это может нанести вред вашей водопроводной системе.

IRC2009
P2902.3 Защита от обратного потока. Должны быть предусмотрены средства защиты от обратного потока в соответствии с Разделом P2902.3.1 через P2902.3.6. Приложения предотвращения обратного потока должны соответствовать таблице P2902.3, за исключением случаев, специально оговоренных в разделах P2902.4 — P2902.5.5.

До использования редукционных клапанов и предохранителей обратного потока любое избыточное давление в вашей системе могло легко распространиться обратно в систему распределения воды. Это означало, что любое тепловое расширение воды, вызванное вашей системой горячего водоснабжения (ГВС), могло легко рассеиваться обратно через распределительную систему. Теперь, когда требуется предотвращение обратного потока, ваша водопроводная система стала «закрытой», и необходимо использовать новый способ предотвращения избыточного давления.

Вот где вступают в игру расширительные баки. Расширительные баки используются для поглощения любого избыточного давления, создаваемого из-за теплового расширения, что предотвращает избыточное давление в системе. В любой ситуации, когда вода в «замкнутой системе» нагревается, требуется расширительный бак.

IRC 2009
P2903.4 Контроль теплового расширения. Средства для контроля повышенного давления, вызванного тепловым расширением, должны быть установлены там, где это необходимо, в соответствии с Разделами P2903.4.1 и P2903.4.2.
P2903.4.1 Редукционный клапан. Для систем водоснабжения размером до 2 дюймов (51 мм) включительно устройство для регулирования давления должно быть установлено там, где из-за теплового расширения давление на стороне выхода редукционного клапана превышает давление редукционного клапана. параметр.
P2903.4.2 Устройство предотвращения обратного потока или обратный клапан. Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей водонагревательное оборудование, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для регулирования давления.

Высокое давление в водопроводной системе может повредить любое приспособление, подключенное к системе, включая смесители, краны, туалеты, стиральные машины, посудомоечные машины, водонагреватели и т. Д. Это также может привести к утечкам, работе туалетов, трудным в эксплуатации смесителям и кранам. , и даже трубы лопнули. Частым признаком избыточного давления в системе является внезапный всплеск воды при открытии крана. Скачок быстро рассеется и не вернется, даже если вы закроете и снова откроете клапан.

Если избыточное давление вызвано тепловым расширением, вы можете замечать симптомы только изредка и, казалось бы, случайным образом.Это связано с тем, что давление в системе увеличивается, когда водонагреватель нагревается, а все светильники закрыты. Давление уменьшается при открытии любого приспособления или охлаждении воды. Проблема может наблюдаться только при максимальном давлении в системе, что может быть только в редких случаях.

Расширительный бак физически напоминает небольшой пропановый бак.

Обычно его устанавливают довольно близко к водонагревателю или бойлеру, и его можно установить практически в любом положении.Внутри, скорее всего, будет гибкая (бутиловая) диафрагма, которая разделяет резервуар на две части. На «мокрой» стороне вы заметите соединение 3/4 дюйма NPTM, которое позволяет подключать его к водопроводной системе. «Сухая» сторона часто оснащена клапаном Шредера, который позволяет регулировать давление в баке по мере необходимости.

Обычно резервуар полностью заполнен воздухом, а диафрагма прижимается к впускному отверстию для воды. По мере увеличения давления воды он сжимает воздух с более низким давлением в баке, и бак наполняется водой.Когда давление воды в системе уменьшается, давление воздуха выталкивает воду из бака и обратно в трубы.

Расширительные баки устанавливаются на подаче холодной воды резервуара горячей воды для бытового потребления или бойлера. Процесс установки довольно прост, обычно требуется только добавить тройник к водопроводу.

Выбор позиции

Первый шаг при установке расширительного бачка — решить, где он вам нужен. Мы уже знаем, что бак необходимо устанавливать между запорной арматурой холодной воды и входом в водонагреватель.Итак, мы знаем, где он должен подключаться к системе, но нам все еще нужно решить, где будет располагаться сам резервуар.

Вверх, вниз, влево или вправо?

Большинство резервуаров можно установить в любом положении, хотя некоторые положения имеют свои преимущества. Например. Если установить баллон вертикально воздушной стороной вверх, баллон баллона никогда не выйдет из строя. Бак может продолжать функционировать (хотя и с меньшей емкостью) до тех пор, пока из бака не выйдет воздух. Тогда как если бы баллон был установлен воздушной стороной вниз, и баллон вышел из строя.Воздух немедленно переместился бы в верхнюю часть резервуара, и резервуар полностью наполнился бы водой.

Поддержка

Хотя большинство небольших резервуаров может поддерживаться самой водопроводной системой, неплохо было бы поддержать резервуар другими способами. Вода весит около 8,34 фунта / галлон, что означает, что даже правильно работающий резервуар может весить совсем немного. Давайте посмотрим на пример танка.

• Емкость бака: 4,4 галлона.
• Максимальная принимаемая мощность: 2.5 галлонов
• Вес бака: 8 фунтов

Максимальный нормально работающий вес:

2,5 галлона * 8,35 фунта / галлон. + 8 фунтов = 28,875 фунтов.

Максимальный вес отказа:

4,4 галлона * 8,35 фунта / галлон. + 8 фунтов = 44,74 фунта.

Даже когда резервуар находится в рабочем состоянии и заполнен до максимальной емкости, вы можете в конечном итоге потерять почти 29 фунтов, свисающих с ваших труб. Из-за этого может быть хорошей идеей прикрепить бак к ближайшему конструктивному элементу.Это легко сделать с помощью ремней и / или скоб, предназначенных для этой цели.

Установка

Теперь, когда мы решили, где резервуар будет подключаться к водопроводу и где резервуар проведет остаток своей жизни. Пришло время приступить к установке.

Отключить воду

Первое, что вам нужно сделать, это выяснить, как выключить водонагреватель / бойлер, а затем фактически выключить его. Затем вам нужно будет найти запорный клапан подачи холодной воды и повернуть его в закрытое (выключенное) положение.Наконец, откройте (откройте) самый нижний кран горячей воды в доме. Это сбросит любое накопившееся давление и предотвратит разбрызгивание воды, когда вы перережете трубу на следующем этапе.

Разметить и отрезать трубу

Используйте тройник в качестве направляющей и отметьте трубу, на которой вы будете устанавливать тройник. Обрежьте трубу по своим отметкам с помощью трубореза.

Если отрезать трубу не нужно, пропустите этот шаг.

Установить тройник

Припаяйте, защелкните или поверните тройник на место.Затем установите все ниппели или удлинительные трубы, необходимые для достижения места окончательного упокоения резервуаров. Вы захотите закончить удлинитель фитингом 3/4 дюйма NPTF, чтобы расширительный бачок можно было прикрутить на место.

На этом этапе вы можете подумать о добавлении дополнительных приспособлений, которые упростят необходимое обслуживание. Шаровой кран и патрубок сделают изоляцию и опорожнение бака намного более удобными. Установка комбинированного фитинга, такого как этот шаровой сливной клапан, может значительно упростить эту задачу и упростить внешний вид ( Обязательно ознакомьтесь с местными нормативами, чтобы убедиться, что такой тип установки разрешен.).

Проверить давление в системе

На этом этапе вам нужно закрыть кран, который вы открыли, и открыть запорные клапаны (убедитесь, что вы закрыли крышку на удлинительной трубе, или закройте клапан на удлинителе, иначе у вас будет вода повсюду). Включите все приспособления для подачи горячей воды в доме до тех пор, пока вода не будет течь нормально (без разбрызгивания), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы.Некоторые манометры содержат резьбу для садового крана, или вы можете прикрепить ее к удлинителю, где будет установлен расширительный бачок. После того, как манометр прикреплен, откройте клапан, чтобы получить показания манометра. Обратите внимание на давление. Если давление выходит за пределы нормального диапазона 40–80 фунтов на квадратный дюйм, вам необходимо предпринять шаги для его корректировки (которые не рассматриваются в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед установкой бака вы должны согласовать давление в системе.Начните со снятия защитной крышки с воздушного клапана на резервуаре. Используйте манометр, чтобы проверить давление. Воспользуйтесь велосипедным насосом или компрессором, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Установите резервуар

Прикрепите бак к водопроводу и закрепите с помощью ремней и / или скоб. Включите все и проверьте / устраните утечки. Отойдите и наслаждайтесь своим успехом.

Вы можете быстро проверить работоспособность резервуара в любое время простым касанием.Когда вы постучите по воздушной стороне резервуара, вы должны услышать глухой звук дон . Если вы слышите твердый звук , глухой удар , бак вышел из строя и наполнен водой. В этом случае резервуар придется заменить.

Проверить давление в баллоне

Примерно раз в год (график см. В руководстве по эксплуатации) необходимо проверять давление воздуха в резервуаре. Для этого вам необходимо изолировать резервуар от давления в водопроводной системе (снова пригодятся дополнительный клапан и патрубок).Как и раньше, вам придется отключать, открывать, закрывать или отсоединять устройства до тех пор, пока не исчезнет давление со стороны воды в резервуаре. Как только вы это сделаете, используйте манометр, чтобы проверить давление воздуха. При необходимости добавьте / удалите воздух. Увеличьте давление в системе водоснабжения, и у вас будет еще один год.

Сантехника

— Какое правильное давление в расширительном баке горячей воды

Какое давление необходимо для предварительной зарядки расширительного бака для горячей воды для бытового потребления? Я читал в нескольких местах, что он должен находиться под давлением поступающей воды.Это потребует измерения давления в системе водоснабжения здания и, соответственно, накачки резервуара до этого давления. В качестве альтернативы, я также читал в нескольких местах о 12 фунтах на квадратный дюйм, и это давление заполнения для двухэтажного дома. Почему давление заполнения не может быть рабочим давлением поступающей воды?

Из http://diy.blogoverflow.com/2013/02/handling-the-pressure-with-expansion-tanks/

Проверить давление в системе

На этом этапе вам нужно закрыть открытый кран и открыть
запорные клапаны (убедитесь, что вы закрыли удлинительную трубу или закрыли
клапан на удлинителе, а то вода будет везде).Включи все
арматуру горячей воды в доме, пока вода не потечет нормально (нет
распыление), чтобы обеспечить заполнение системы и полное давление.
Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы. Некоторый
манометры содержат резьбу для садового смесителя, или вы можете прикрепить ее к
пристройка, где будет установлен расширительный бачок. Однажды
манометр прикреплен, откройте клапан, чтобы получить показания манометра. Примечание
давление. Если давление выходит за пределы нормального диапазона 40 —
80 фунтов на квадратный дюйм, вам нужно будет принять меры, чтобы исправить это (что не рассматривается
в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед вами
установите бак, который вам нужен, чтобы соответствовать давлению в системе. Начать с
снятие защитной крышки с воздушного клапана на резервуаре. Использовать
манометр для проверки давления. Используйте велосипедный насос или компрессор,
чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Из материала Bell & Gossett FHD501A (http: //documentlibrary.xylemappliedwater.com / wp-content / blogs.dir / 22 / files / 2012/07 / fhd-501a.pdf):

Большинство мембранных резервуаров для жилых помещений предварительно заряжены до 12 фунтов на квадратный дюйм, чтобы соответствовать
потребности в давлении заполнения типичного двухэтажного дома. Когда давление питательной воды
достигнет 12 фунтов на квадратный дюйм, система будет заполнена до верхнего этажа и будет ниже нескольких
фунты давления. В этот момент вода больше не попадет в систему, потому что
давление с обеих сторон диафрагмы будет одинаковым. Стоит проверить воздух
давление в мембранном баке перед его установкой, так как часть воздуха может
улетучились при транспортировке и хранении.

Мне кажется, что если бы вы просто использовали 12 фунтов на квадратный дюйм и ваше рабочее давление было, скажем, 60 фунтов на квадратный дюйм, ваш резервуар был бы полностью переувлажнен и не функционировал.

Проблема давления в котле № 1 Лучшие советы по поиску и устранению неисправностей в системе отопления, вентиляции и кондиционирования воздуха

Змеевики для горячей воды для бытового потребления — проблема с давлением в котле

Импульсные котлы

Наконец, в некоторых котлах есть змеевик для горячей воды для бытовых нужд для приготовления горячей воды для душа, мытья посуды и т. Д. вперед.Иногда, после длительного использования, в бытовом змеевике внутри рубашки котла может образоваться точечное отверстие в трубке. Если это произойдет, давление в котле будет зависеть от давления бытового змеевика. В этом случае бытовое необходимо отключить и заменить. Другой вариант — отказаться от змеевика ГВС в бойлере и использовать водонагреватель.

Иногда бытовые змеевики подключаются к косвенному водонагревателю, то есть к накопительному резервуару, в котором хранится горячая вода. Кроме того, в дополнение к системе котла, обеспечивающей отопление помещений внутри дома, она также производит горячую воду для дома с помощью бытового змеевика.Температура воды и давление воды различны для двойного применения. Наконец, это происходит через регуляторы котла.

Каким должно быть давление в котле при нормальной работе котла?

Давление в водогрейных котлах будет варьироваться от котельной системы к котельной. Большинство котлов работают с давлением 12 фунтов на квадратный дюйм. Опять же, это давление будет отличаться от котла к котлу.
Кроме того, внутри контура будет изменяться давление. Как отмечалось выше, расширительный бак во многом определяет необходимое давление в контуре котла.Подача подпиточной воды также влияет на это давление. В большинстве случаев давление воды в городе будет превышать 50 фунтов на квадратный дюйм. В системе подачи воды к вашему котлу есть редукционный клапан. Это снижает давление, поступающее из города (или даже из скважинной системы), так что в контуре не возникает избыточного давления.

На большинстве редукционных клапанов давление установлено на 12 фунтов на квадратный дюйм. Вероятно, это давление в вашей котельной системе. Редуктор давления можно отрегулировать для увеличения или уменьшения давления в зависимости от системы котла.Кроме того, если у вас расширительный бак баллонного типа, то давление в баке должно быть проверено на предмет надлежащего давления. Следуйте инструкциям производителя для правильной регулировки расширительного бачка. Способы и настройки различаются от производителя к производителю. В любом случае давление в вашем контуре никогда не должно превышать 18–20 фунтов на квадратный дюйм.

Что такое нормальное давление в котле и где проверить давление в котле? | Как установить давление в котле

Нормальное давление в котле должно быть около 12 фунтов на квадратный дюйм.Есть котельные системы, которые чуть выше. Для определения надлежащего давления в котельной системе необходимо заполнить систему и определить изолированное статическое давление. Затем добавьте 4 фунта на квадратный дюйм. Вот график, показывающий клапан редуктора давления с манометром.

Некоторые редукционные клапаны не имеют функции быстрого заполнения. Вместо этого небольшой контур с клапанами должен быть обведен вокруг клапана редуктора. Если давление в вашей котельной системе слишком высокое, убедитесь, что перепускной клапан закрыт.

Заключение

В случае проблем с давлением котла вам необходимо проверить эти три конкретные области.

• Расширительный бак
• Клапан редуктора и любые байпасы в системе для подпиточной воды — не путайте это с клапаном сброса давления.
• Змеевик горячей воды бытового потребления, если таковой имеется.

Если вам не нравится самостоятельный ремонт котла, обратитесь в сервисную службу котла к профессионалу. У них будут все детали котла для обслуживания котла и основного обслуживания котла.Отопительное оборудование, особенно водонагревательные системы, такие как водогрейные котлы, время от времени требует внимания специалиста. Следовательно, эффективные котлы — это котлы в хорошем состоянии.

Будь то газовый котел или масляный котел, все они требуют периодического обслуживания котла. Как домовладелец, вы хотите сократить свои счета за электроэнергию и сэкономить на использовании энергии дома. Наконец, сэкономьте энергию и сделайте свою домашнюю систему отопления более энергоэффективной, проводя регулярное техническое обслуживание.

Проблема с давлением в котле

Проблема с давлением в котле Видео

Руководство по проектированию расширительного бака, Как определить размер и выбрать расширительный бак для системы водяного горячего водоснабжения

Раздел 4.0: Расчет расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, так что вы можете определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельты Т» и значений удельного объема, обсуждаемых в следующем разделе.Вы должны найти самые низкие и самые высокие температуры, которые могут возникнуть в системе водяного горячего водоснабжения.

Низкая температура: Значение низкой температуры — это температура в системе, которая возникает, когда генератор горячей воды выключен, а в здании самые низкие температуры. Таким образом, низкая температура будет зависеть от местоположения, но должна находиться в диапазоне, показанном ниже.

• Низкая температура: от 32 F до 70 F

Если гидравлическая система горячего водоснабжения представляет собой смесь гликоля, то самая низкая температура может отличаться от указанной ранее. Добавление гликоля в горячую воду позволяет снизить температуру из-за более низкой точки замерзания гликоля.

Высокая температура: Значение высокой температуры — это температура, которая возникает при включении насоса (-ов) горячей воды и генератора (-ов) горячей воды.Когда гидравлическая система горячего водоснабжения включена, гидравлическая горячая вода может достигать максимальной температуры на выходе генератора горячей воды. Генераторы горячей воды с низкой температурой обычно имеют максимальную температуру 250 ° F. Генераторы средней горячей воды могут производить температуру до 350 ° F, а генераторы высокой температуры горячей воды могут производить температуру до 400 ° F.

4.2 ОПРЕДЕЛЕНИЕ УДЕЛЬНЫХ ЗНАЧЕНИЙ ОБЪЕМА

Значения удельного объема определяются на основе данных о свойствах жидкости.Калькулятор расширительного бака включает значения удельного объема воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения давления пара указаны в PSIA

Значения удельного объема также можно найти в Основах ASHRAE для воды и на следующем веб-сайте для смесей гликоля.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Калькулятор расширительного бака требует ввода трех значений давления: (1) минимальное давление, (2) максимальное давление и (3) давление предварительной зарядки. Каждое из этих значений будет обсуждаться ниже, но сначала вы должны понять разницу между манометрическим давлением и абсолютным давлением, а также термины «давление пара» и «точка отсутствия изменения давления».

Манометрическое давление — это давление без добавления атмосферного давления.Например, манометрическое давление 0 фунтов на квадратный дюйм соответствует давлению в 1 атмосферу или (14,7 фунтов на квадратный дюйм). Термин «абсолютное давление» означает атмосферное давление.

Рис. 4. Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 ДАВЛЕНИЕ ПАРА

Давление пара или абсолютное давление помогает выбрать минимальное давление, необходимое в системе.Давление пара зависит от температуры воды. С повышением температуры увеличивается и давление пара. Например, давление пара воды при 85 F составляет примерно 1,4 фута напора, а давление пара воды при 200 F составляет примерно 26,6 футов напора. Давление пара — это минимальное давление, необходимое для удержания воды в жидкой форме. Например, если давление воды при 200 F изменить до 20 футов напора, вода испарится. Давление пара определяется автоматически в зависимости от типа жидкости и температуры жидкости.

Рис. 5: С увеличением температуры динамическая вязкость уменьшается, а давление пара увеличивается.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о температурах от 32 F до 420 F. Давление водяного пара в горячей воде в зависимости от температуры

4.3.2 ТОЧКА НЕ ИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто вы слышите, что расширительный бак — это точка, в которой давление в системе не изменяется.Это правда, но предполагается, что температура не меняется. Давление в расширительном баке не изменится при включении или выключении насоса в системе, но температура останется прежней. При рассмотрении следующих вопросов для обсуждения определения низкого / минимального и высокого / максимального давления помните, что давление в расширительном баке является функцией температуры, а не насоса.

4.3.3 НИЗКОЕ / ДАВЛЕНИЕ ЗАПОЛНЕНИЯ

Низкое давление — это минимальное давление в системе, необходимое для выполнения наиболее строгих требований из следующих трех ограничений: (1) 10 фунтов на кв. Дюйм в самой высокой точке трубопровода, (2) чистый положительный напор на всасывании, необходимый на водяном насосе горячей воды. или (3) больше, чем давление пара горячей воды при самой высокой температуре во всех точках системы.

(1) Ограничение по высоте: низкое давление или давление заполнения — это давление, необходимое в точке заполнения, необходимое для заполнения всей системы трубопроводов и достижения 10 фунтов на кв. Дюйм в наивысшей точке трубопровода, чтобы предотвратить попадание воздуха в воду / раствор. При расчете этого давления вы должны предположить, что насос (ы) выключен, а температура жидкости самая высокая. Точка заполнения обычно используется потому, что расширительный бак расположен в точке заполнения и имеет примерно одинаковое давление.Если расширительный бак расположен вдали от точки наполнения, вы можете использовать разницу высот между точками наполнения, чтобы найти минимальное давление в расширительном баке.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится на высоте 160 футов над чистым полом. Это приведет к перепаду высот в 150 футов или 65,0 фунтов на кв. Дюйм.Таким образом, давление заполнения должно составлять 75 фунтов на квадратный дюйм. Этот пример проиллюстрирован на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Затем вы должны также проверить чистый положительный напор на всасывании, необходимый для насосов горячей воды для гидравлических систем. Низкое давление или давление наполнения должно быть достаточно большим, чтобы обеспечить требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняемой воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка в системе находится всего на 30 футах над чистым полом.Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, в соответствии с предыдущим ограничением минимальное давление будет всего 18,6 фунта на квадратный дюйм. Однако, если гидравлический насос горячей воды расположен на 10 футов выше точки наполнения, тогда давление на всасывании насоса горячей воды будет только 14,3 фунта на кв. Если насосу требуется чистый положительный напор на всасывании 20 фунтов на кв. Дюйм, то давление заполнения, определенное из ограничения по высоте, не будет соответствовать ограничению чистого положительного напора на всасывании.Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать ограничению чистой положительной высоты всасывания. Этот пример проиллюстрирован на втором следующем рисунке.

Рис. 6. Минимальное давление / давление заполнения определено таким образом, чтобы удовлетворять требованию 10 фунтов на кв. Дюйм в наивысшей точке, как показано зеленым цветом. Затем определяются давления на более низких отметках путем преобразования футового напора в фунты на кв. Дюйм. Это приводит к давлению наполнения 75 фунтов на кв. Дюйм и давлению всасывания в водяном насосе горячей воды 70.7 фунтов на кв. Дюйм. Вам также следует дважды проверить, что чистый положительный напор на всасывании, необходимый для гидравлического насоса горячей воды, соблюден, но в этом примере давление всасывания очень высокое и должно быть легко достигнуто. Насос выключен при определении минимального давления.

Рис. 7. На этом примере зеленым цветом показано минимальное давление в точке заполнения, основанное на 10 фунтах на кв. Дюйм в наивысшей точке. Красный цвет показывает давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. Дюйм на всасывании водяного насоса горячей воды.Как видите, красный цвет соответствует более высокому минимальному давлению в точке заполнения и, следовательно, более высокому минимальному давлению в расширительном баке. Таким образом, для вашего уравнения вы должны использовать более высокое минимальное значение давления, основанное на NPSHR. Насос выключен при определении минимального давления.

(3) Ограничение давления пара: Последнее ограничение обычно является самым строгим ограничением для гидравлических систем горячего водоснабжения из-за высоких температур.В этом ограничении давление во всей системе должно оставаться выше, чем давление пара жидкости, чтобы предотвратить испарение. Если требуется давление, превышающее имеющееся в здании, то закрытая система нагнетается с помощью нагнетательного насоса. Этот насос отличается от водяного насоса для горячей воды, который только обеспечивает циркуляцию жидкости в системе. Нагнетательный насос перекачивает систему подпиточной воды в замкнутую гидравлическую систему горячего водоснабжения с желаемым давлением для достижения всех трех ограничений.

Чтобы найти давление, необходимое для соответствия ограничению по давлению пара, вы можете смоделировать давления во всей закрытой системе в соответствии с этими двумя сценариями: Сценарий A: Насос выключен, Максимальная температура и Сценарий B: Насос включен, Максимальная температура.

Рисунок 8: Сценарий A: насос выключен, максимальная температура 250 ° F. На этом рисунке показана полностью замкнутая гидравлическая система горячего водоснабжения (250 ° F).В самой высокой точке самое низкое давление горячей воды будет 30 фунтов на квадратный дюйм, что выше давления пара 29,8 фунтов на квадратный дюйм. В результате в расширительном баке создается давление 87 фунтов на квадратный дюйм. Давление показано в абсолютном и манометрическом значениях для удобства сравнения с давлением пара. Если вы будете следить за преобразованием напора стопы в фунты на квадратный дюйм, вы также заметите, что преобразование больше не составляет 1 фунт на квадратный дюйм в 2,31 фута напора. Это связано с тем, что плотность воды теперь меньше, поэтому требуется более высокий столб воды, чтобы обеспечить такое же давление, как и раньше.При этой температуре преобразование составляет 1 фунт / кв. Дюйм до 2,44 фута напора.

На следующем рисунке моделируется Сценарий B: Насос включен, максимальная температура 250 F. Когда насос включен, давление в расширительном баке останется прежним, и все остальные давления будут экстраполированы с этой точки. Предполагается, что насос обеспечивает давление 20 фунтов на квадратный дюйм.

Рисунок 9: Сценарий B: Насос включен, максимальная температура 250 ° F.На этом рисунке показана та же система, что и на предыдущем рисунке, за исключением того, что насос включен. Поскольку насос работает, возникают потери на трение между расширительным баком и всасывающим патрубком насоса. В результате на всасывании насоса создается давление 75 фунтов на квадратный дюйм. Насос обеспечивает давление 20 фунтов на квадратный дюйм, поэтому давление нагнетания будет 95 фунтов на квадратный дюйм. Давление в верхней части системы выше при включенном насосе, потому что насос обеспечивает дополнительное давление, таким образом, давление в верхней части системы составляет 32 фунта на квадратный дюйм.Перепад между верхней частью системы и расширительным баком больше, потому что будут дополнительные потери из-за трения, поскольку жидкость движется.

На следующем рисунке представлены три критерия определения минимального давления для другого сценария. На этом рисунке максимальная температура составляет 250 ° F, что соответствует давлению пара около 30 фунтов на квадратный дюйм (15,3 фунта на квадратный дюйм). Наивысшая точка системы находится на высоте 30 футов над чистым полом, и в этой точке требуется 10 фунтов на кв. Дюйм, чтобы соответствовать критериям высоты.Требуемый чистый положительный напор на всасывании насоса составляет 20 фунтов на кв.

Рисунок 10: На этом рисунке показано минимальное давление для всех трех ограничений. Минимальное давление для достижения 10 фунтов на кв. Дюйм в наивысшей точке показано зеленым. Минимальное давление для достижения 20 фунтов на кв. Дюйм изб. (NPSHR) на всасывании насоса горячей воды показано красным. Минимальное давление для достижения давления пара 30 фунтов на кв. Дюйм (15,3 фунта на кв. Дюйм) в наивысшей точке показано пурпурным цветом.Минимальное давление, которое следует использовать в калькуляторе, составляет 25,5 фунтов на квадратный дюйм (красный) на расширительном баке. Это максимальное минимальное давление.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления — это самое высокое давление, которое может возникнуть в расширительном баке, при котором не происходит сбоев предохранительных клапанов или оборудования из-за высокого давления. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Сценарий, который вы должны проверить, заключается в том, что насос включен, а горячая вода имеет самую высокую температуру.

Рис. 11: Высокое давление в расширительном баке определяется путем моделирования максимального давления на предохранительных клапанах и оборудовании и нахождения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах их пределов давления. На этом рисунке показано максимальное давление 125 фунтов на кв. Дюйм в генераторе горячей воды при включенном насосе. Это приводит к максимальному давлению в расширительном баке 130 фунтов на квадратный дюйм.Рабочая температура этой системы составляет 140 F.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. Дюйм, что является типичным максимальным давлением для трубопроводной арматуры, и насос выключен, тогда пределы давления соблюдены для всего оборудования. .Однако, как только насос будет включен, вы превысите требование 125 фунтов на кв. Дюйм для генератора горячей воды. Это показано на следующих двух рисунках.

Вы всегда должны запускать сценарии с включенным и выключенным насосом, потому что оборудование должно соответствовать требованиям к давлению, независимо от того, включен насос или нет. Например, в предыдущем сценарии воздушный сепаратор будет подвергаться давлению 135 фунтов на квадратный дюйм. Этот факт не был бы обнаружен, если бы предполагалось, что насос выключен при испытании на высокое давление в генераторе горячей воды.Поскольку воздушный сепаратор находится на той же высоте, воздухоотделитель будет находиться под тем же давлением, что и генератор горячей воды, когда насос выключен.

5,4 ЛИНЕЙНЫЙ КОЭФФИЦИЕНТ ТЕПЛОВОГО РАСШИРЕНИЯ

Для ваших расчетов можно использовать следующий линейный тепловой коэффициент расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями трубопроводов.
