Как подсоединить терморегулятор: пошаговая инструкция с советами специалистов

by Posted on

Содержание

Как подключить терморегулятор и заземление?

В статье ответы на следующие вопросы:

  1. Как подключить теплый пол?

  2. Как подключить терморегулятор?

  3. Как подключить заземление теплого пола?

Ответы на Ваши вопросы:


Термостат покупают отдельно от системы ТП. Схема подключения нанесена обычно на корпус устройства. Чтобы правильно выполнить соединение нагревательного кабеля и терморегулятора, следует внимательно изучить перед подключением инструкцию по установке и саму схему.


Согласно стандартной схеме:

  • Контакт 1 (обычно самый правый) — подключается фаза питания терморегулятора, провод от электросети дома, обозначение L.

  • Контакт 2 — «ноль» от электросети, N.

  • Контакт 3 — «ноль» нагревательного кабеля теплого пола, маркировка N1.

  • Контакт 4 — фаза теплого пола, L1.

  • Контакт 5 — остается свободным.

  • Контакты 6 и 7 — соединение проводов термодатчика.


Чтобы правильно соединить кабель теплого пола с заземлением, нужно обращать внимание на цвет изоляции жил. Синяя и коричневая жилы подключаются к терморегулятору, желто-зеленая жила обеспечивает заземление теплого пола. Произвести соединение ее с «землей», не подключая к терморегулятору.


Согласно ПУЭ:


«1.7.109. В качестве естественных заземлителей могут быть использованы:


1)металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей…


6) другие находящиеся в земле металлические конструкции и сооружения…


1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления.


Если земля не проведена к монтажной коробке, эту жилу соединить не с чем – заземления нет, заземляющую жилу ни с чем не соединяют.

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

  1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
  2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
  3. Избегайте попадания солнечных лучей на корпус термостата.
  4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

  1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
  2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
  3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
  4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

  1. Термостат подсоединяется к автомату на электрическом щитке.
  2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
  3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Как самостоятельно подключить терморегулятор холодильника?

Начнем с того, что терморегулятор в холодильнике служит для отключения / включения холодильного компрессора. При первоначальном включении исправного холодильника контакты терморегулятора замкнуты и подается команда на включение компрессора. Задать температуру  в холодильнике можно поворотом ручки — степень охлаждения варируется, как правило, от +8 градусов до 0 градусов Цельсия , более низкая температура достигается поворотом ручки терморегулятора по часовой стрелке до упора.



Чтобы понять, какие неисправности могут быть в терморегуляторе (термостате) холодильника, надо разобраться в его устройстве.

Устройство терморегулятора холодильника

Механизм термостата представляет рычажную систему,  управляющую электрическими контактами. Внешне терморегулятор представляет собой небольшую коробочку с ручкой, с одной стороны которой  находится трубка, заполненная фреоном, а с другой стороны — контакты для подключения к электрической цепи.







Количество контактов может меняться от 2-х до 6-и, а длина трубки, заполненной фреоном, может быть от 0,8 до 2,5 метров. Это зависит от дополнительных функций терморегулятора, температурного режима и количества подключаемых модулей холодильника (свет, оттайка, индикация). Разбирать рабочий терморегулятор для изучения внутреннего устройства не рекомендуется.





Принцип работы

Принцип работы терморегулятора довольно прост. Конец капиллярной трубки термостата находится в зоне охлаждения и крепится на испаритель холодильника. Рычажный механизм терморегулятора, который находится в коробочке, при охлаждении воздействует на контактную группу — термореле размыкается. При повышении темпрературы термостат возвращается в первоначальное положение — силовые контакты замыкаются.

Неисправности

Внешне поломка терморегулятора (температурного датчика) проявляется двояко. Это может быть банальное отключение компрессора холодильника от электросхемы (компрессор не включается, никаких звуков нет, свет в холодильнике есть), а может изменение температурного режима в холодильной камере (перемораживание или высокая температура).

В первом случае, высока вероятность повреждения оцинкованной капиллярной трубки термостата, которая подвержена коррозии в водной среде, в результате которого рычажный механизм терморегулятора просто перестает работать.  Во втором,  надо разбираться, что конкретно послужило причиной нарушения температурного режима — коррозия, залипание контактов термореле или нарушение внутренних заводских настоек датчика. Ответ может дать только специалист — мастер по ремонту холодильника.

Место установки

Неисправный терморегулятор требует замены. Самостоятельно заменить сломанный термостат довольно просто, если добраться до места его установки. Вот здесь и возникают трудности.

В современных холодильниках регулировка термостата выведена, как правило, на лицевую панель и находится вверху холодильника, но может находиться и внутри.  Охлаждающий модуль холодильника ( испаритель ) спрятан под пластмассовой обшивкой и находится в задней части.

Чтобы самостоятельно установить новый термостат, необходимо демонтировать сломанный терморегулятор.

  • Для этого надо обесточить холодильник, выдернув шнур из электросети.

  • В зависимости от модели холодильника, снять пластиковую накладку корпуса, в которой находится сломанный терморегулятор.

  • Обозначить маркером схему подключения проводов.

  • Убрать с места крепления (размещения) капиллярную трубку сломанного терморегулятора.

Установить новый термостат в обратной последовательности.

Особенности подключения

Не следует путать различные терморегуляторы, внешне похожие между собой. Одни могут работать только при плюсовых температурах, другие предназначены только для морозильников. Использование термостата, не предназначенного для работы холодильника (морозильника) может привести к некорректной работе оборудования и выходу из строя дорогостоящих элементов (компрессора).

Поэтому обязательно проверьте подключаемые провода к терморегулятору. Одно дело, если вы нашли на замену свой родной термостат, того же производителя или торговой марки, другое — если используете аналог.

Кстати, провода, подходящие к терморегулятору, имеют такое назначение:

  • оранжевый, красный или черный — соединяет термостат с компрессором;

  • коричневый — фазный провод, ведущий в розетку;

  • белый, желтый или зеленый — ведет к лампочке, показывающей, что холодильник включен;

  • полосатый желто-зеленый — заземление.

Начиная от размера контактов (ширина плоских токопроводящих контактов имеет 2 стандарта — 4,8 и 6,3 мм), месторасположения, терморегуляторы могут различаться настройками контактных групп (силовые или слаботочные) и предназначением (среднетемпературные или морозильные). Например, использование внешнепохожего температурного датчика К57-2,5 вместо К59-2,5, приведет обмерзанию в холодильной камере задней стенки и изменению температурного режима холодильника.

Настройки





У всех термостатов есть так называемый рабочий температурный диапазон (например, для термостата RANCO K-59 это -32/+6), для поддержания которого собственно и предназначен терморегулятор.

У термостатов на внешней стороне корпуса или внутри есть 2 регулировочных винта, отвечающие за регулируемый температурный диапазон  внутри рабочего диапазона (это примерно 4-18 градусов) и за перепад срабатывания (как правило, 2-8 градусов). Будьте осторожны — простая регулировка одного винта смещает рабочий температурный диапазон включения / выключения. Например, нормальная заводская регулировка термостата в крайнем минимальном положении (в крайнем положении при вращении против часовой стрелки) настроена на пороги срабатывания — минус 10 / плюс 3,5 градуса Цельсия. Вращение регулировочного винта, отвечающего за температурный диапазон, сдвигает эти настройки —>  например, в положение минус 5 / плюс 8,5 градусов или минус 15 / минус 1,5. В результате, повышенная или пониженная температура в холодильнике и испорченные продукты и т.п. А если дополнительно произведена регулировка и второго винта, то восстановить заводские настройки после вмешательства очень затруднительно — зачастую, необходима замена термостата на новый.

Осторожно.  Крутить не рекомендуется. Ход резьбы регулировочно винта в термостате конструктивно может быть не ограничен (особенно у китайских аналогов), в результате винт может выпасть из резьбы при регулировке — обратно вставить винт без разборки всего термостата не получиться.

Схема подключения механического терморегулятора

Главная > Подключение и установка > Как подключить терморегулятор

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Как подключить термостат

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

  1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

  1. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Как подключить дверной звонок

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Подключение терморегулятора к водяным теплым полам

Терморегуляторы для систем водяного отопления пола представляют собой прибор для управления сервоприводом, регулирующим подачу теплоносителя в контур обогрева. Они могут быть как с электронным, так и ручным управлением, при этом в таких системах регулирования обычно используются датчики измерения температуры воздуха, а не пола, из-за большой инерционности нагрева.

Подключение терморегулятора к водяным теплым полам

  1. Датчик устанавливают на высоте примерно 100-120 см над уровнем пола на стену, можно рядом с терморегулятором. Стена не должна подвергаться дополнительному нагреву от радиаторов отопления.
  2. Монтируют цепи питания терморегулятора и цепи датчика.
  3. Если используется терморегулятор с электрической связью с сервоприводом – прокладывают кабель к цепям его управления.
  4. При использовании регулятора с радиоуправлением настраивают его.
  5. Проверку работы системы регулирования производят с помощью внешнего термометра: устанавливают на регуляторе нужный режим и измеряют температуру в месте установки датчика в течение нескольких часов. Температура не должна существенно колебаться.

Все работы по подключению электрических цепей необходимо выполнять при отключенном автоматическом выключателе – это залог вашей безопасности!

Также читайте подробнее про водяной теплый пол без стяжки.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

  1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
  2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
  3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
  4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Схема с использованием автомата

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Схема подключения механического терморегулятора

Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»

Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:

Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.

Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.

Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.

Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка — отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.

Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:

Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.

Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.

Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.

При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.

Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

Подключение термостата к системе теплого пола

Как подключить вольтметр

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

  1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
  2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

Схема установки терморегулятора

  1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
  2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
  3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого термостата или делают разметку для крепления накладного. Снимают переднюю панель и крепят регулятор на место.
  4. Сопоставляют допускаемую коммутируемую мощность контактов терморегулятора с мощностью греющего кабеля или инфракрасного пола. Если она меньше – дополнительно устанавливают магнитный пускатель с номиналом катушки ~220В. При этом цепь греющего кабеля подключают к питанию 220 В через контакты магнитного пускателя, а цепь катушки пускателя подключают к выходу с термостата.
  5. Если коммутационной мощности контактов терморегулятора достаточно, то греющий кабель подключают прямо на выход с термостата.
  6. Подключают цепь датчика к клеммам, указанным в паспорте или инструкции.
  7. Подключают питание 220 В к соответствующим клеммам: они обычно обозначены как L или F – фаза и N – ноль. Фазировку необходимо соблюдать. Определить ее можно по цвету провода: если кабель новый и уложен по правилам, то фазный провод имеет черную, коричневую или белую изоляцию, а нулевой – синюю. Если вы подключаете терморегулятор к общей розетке, фазу находят с помощью указателя напряжения или индикаторной отвертки.

Подключение терморегулятора

  • Проверяют работоспособность терморегулятора:
  • Подают питание 220 В;
  • Устанавливают минимальное температурное значение на терморегуляторе;
  • Включают нагрев пола тумблером;
  • Меняют температурный режим на максимальный поворотом ручки или с помощью кнопок – при этом должен послышаться щелчок, оповещающий о замыкании цепи обогрева.

Подключение терморегулятора EBERLE-6121 к действующей розетке 220В

ПРОСТОЙ СПОСОБ ПОДКЛЮЧЕНИЯ ТЕРМОРЕГУЛЯТОРА EBERLE-6121 (монтажный) к действующей розетке 220В.

     Для минимизации монтажных работ при подключении терморегулятора при эксплуатации обогревателя МКТЭН (или нескольких обогревателей) с целью регулировки температуры воздуха в помещении, можно подсоединить терморегулятор EBERLE-6121 к уже имеющейся розетке 220В  (потребуется относительно небольшой кусок 2-х жильного электрического провода необходимого сечения от розетки до терморегулятора, который будет находиться  на высоте 1,5 метра от уровня пола). В розетку электроэнергия будет подаваться через терморегулятор в зависимости от температуры воздуха в помещении. Включенный в эту розетку обогреватель МКТЭН будет работать и нагревать воздух в помещении до той температуры, которая задана на терморегуляторе. При нагреве воздуха до заданной температуры, терморегулятор прекратит подачу электроэнергии, и соответственно, обогреватель отключится. После того, как температура воздуха опустится на градус-полтора ниже заданной, терморегулятор возобновит подачу электроэнергии в розетку и обогреватель снова начнет нагревать воздух в помещении. В эту розетку, оборудованную терморегулятором, можно включить несколько обогревателей МКТЭН, например, через тройник, но нужно обязательно проконсультироваться со специалистом-электриком по поводу соответствия сечения электрической проводки и подключаемой нагрузки, из расчета, что мощность одного обогревателя МКТЭН составляет 0,5 кВт, двух обогревателей 1,0 кВт, трех обогревателей 1,5 кВт и т.д.
Рекомендуется на один терморегулятор подключать не более 6 обогревателей МКТЭН.

Рисунок 1.
Выбираем розетку 220В, к которой планируем подключить терморегулятор.



Рисунок 2.
Примерная схема подключения терморегулятора к розетке 220В. Фаза приходит к розетке через терморегулятор (гнёзда 1 и 2). В данной схеме терморегулятор производит подачу  (прекращает подачу) электроэнергии к розетке, в зависимости от температуры воздуха в помещении. Подача электроэнергии прекратится, когда воздух в помещении прогреется до установленной на терморегуляторе температуры и возобновится, когда температура воздуха в помещении опустится на 1-2 градуса ниже установленной.

Рисунок 3.
Крепим терморегулятор на высоте 1,5 метра от уровня пола. Отсоединяем в розетке фазу, подсоединяем фазу к одному из жил двухжильного провода с помощью винтовых клемм. Вторую жилу присоединяем к розетке. Отмеряем необходимую длину провода от розетки до терморегулятора. В терморегуляторе одну жилу подключаем в гнездо 1, а другую в гнездо 2.

Рисунок 4.
После подключения терморегулятора к розетке, включаем вилку обогревателя в розетку и устанавливаем на терморегуляторе желаемую температуру воздуха. Если нужно включить два или три обогревателя, то подключаем через двойник (тройник) или устанавливаем двойную (тройную) розетку.



Как самому подключить терморегулятор к тёплому полу

Преимущества термостата не удастся ощутить, если подключение будет выполнено неправильно. Попробуем разобраться, что необходимо знать, чтобы избежать досадных ошибок. В связи с ежегодным поднятием цен на энергоносители, актуальность приобретают дополнительные источники обогрева. В дело идут конвекторы, всевозможные обогреватели и даже кондиционеры. Но наиболее эффективным способом остаётся подогрев пола. Благодаря нагреванию поверхности под ногами, тепло остаётся не только внизу, но и постепенно поднимается вверх, повышая температуру в помещении. И что интересно, это не очередной рекламный ход вездесущих маркетологов, а элементарные законы физики. В конце статьи Вы можете скачать инструкции по монтажу и эксплуатации терморегулятора на примере конкретной модели.

Что можно узнать из инструкции к терморегуляторам для тёплого пола

Эффективность такого подогрева возрастёт в разы, если к тёплому полу подключить терморегулятор. Это даст возможность не только контролировать температуру воздуха в помещении, но и поддерживать её на определённом уровне. С первого взгляда может показаться, что эту процедуру невозможно выполнить без помощи квалифицированного специалиста. Но, как только вы детально изучите инструкцию к терморегулятору для тёплого пола, которая идёт с ним в комплекте, неуверенность мгновенно исчезнет.

Принцип работы термостата основывается на снятии показаний температурного датчика, и автоматическом прекращении подачи энергии в тот момент, когда температура нагревательных элементов достигнет заданного значения. При этом, сам прибор не отключается, а продолжает функционировать. При снижении температуры ниже определённой отметки, термостат возобновит подачу электричества в систему. Согласитесь, это очень хорошая помощь, которая в итоге позволит существенно сэкономить.

подключение терморегулятора
схема подключения кабельного теплого пола



Термостаты могут быть нескольких видов. Самые простые и надёжные — электронные и механические. Электронные с возможностью программирования являются более сложным вариантом, а их функции, зачастую, так и не используются в полной мере. Определить тип вашей модели позволит инструкция к терморегулятору для тёплого пола.

Читайте также нашу статью о подключении электрического теплого плинтуса.

Как выполнить подключение терморегулятора к тёплому полу

подключение терморегулятора



Вне зависимости от типа, принцип подключения терморегулятора к тёплому полу имеет схожие моменты. В комплекте вы найдёте датчик температуры, клеммы, монтажную коробку и инструкцию к терморегулятору для тёплого пола.

Подключение прибора не составит труда. Очень часто он монтируется прямо в стену, по типу обычного выключателя. Для начала вам необходимо сделать углубление в стене для монтажной коробки. Туда же подводится два провода термодатчика и сети, один из которых будет ноль, а второй — фаза.

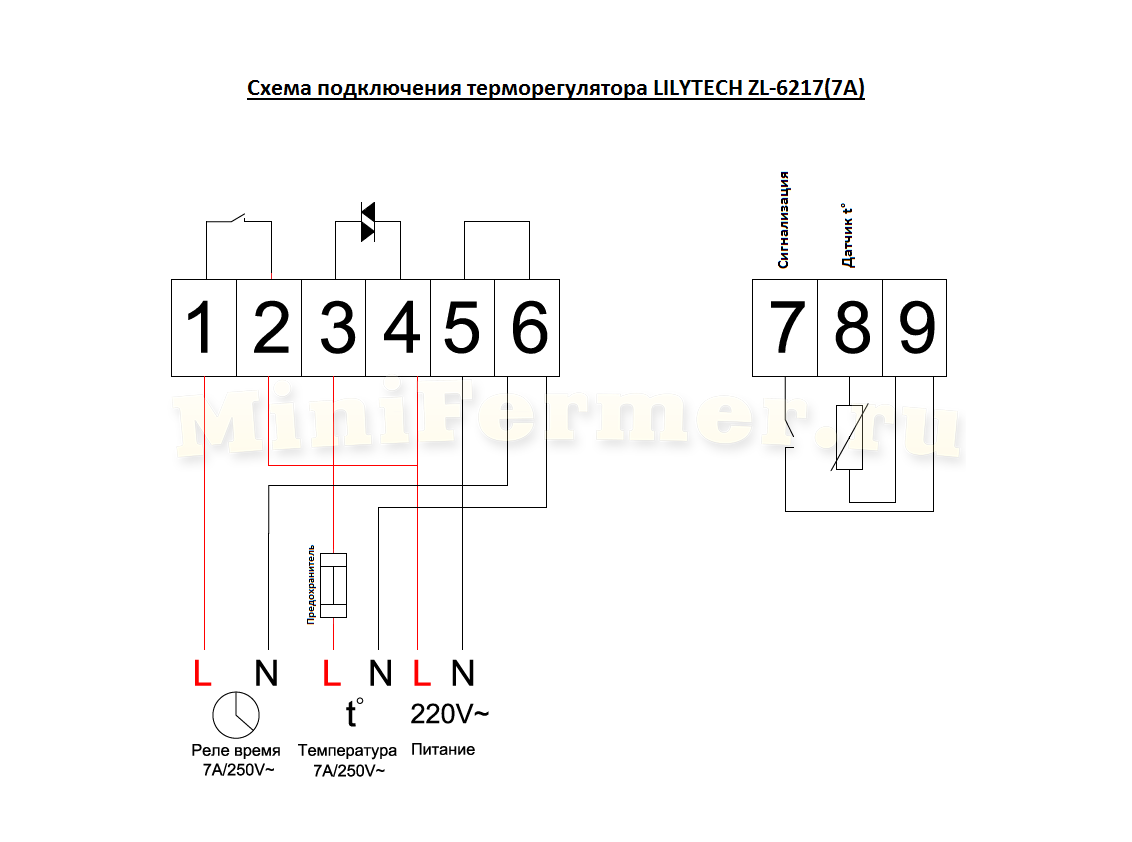

схема подключения терморегулятора



Теперь непосредственно подключение

Сбоку на приборе вы можете видеть гнёзда. К ним нужно подвести провода датчика, нагревательного элемента и сети. Для удобства монтажа они имеют разный цвет, означающий определённую маркировку. Коричневый, белый или чёрный цвет обозначает фазу, жёлто-зелёный — это земля, а синий — ноль. Порядок подключения выглядит следующим образом: провода сети подключаются к гнёздам 1 и 2, фаза закрепляется на контакте 1, ноль на контакте 2. На контактах 3 и 4 подключение выполняется с обратной последовательностью: сперва ноль, а затем фаза. Провода, идущие от температурного датчика, подключаются без осуществления полярности к гнёздам 6 и 7.

На этом подключение терморегулятора к тёплому полу готово. Теперь вам нужно проверить его работоспособность. Для этого просто включите питание и систему нагрева, а на приборе установите минимальную температуру. Как только процесс пошёл, положение термостата необходимо перевести на максимальный режим. Если всё исправно, то вы услышите щелчок, который просигнализирует о замыкании цепи нагрева.

схема



В зависимости от вида и модели, схема подключения может иметь некоторые отличия. Как правило, они не существенны. Чтобы обезопасить себя от неудачи, просто внимательно изучите прилагаемую к прибору инструкцию, и, конечно же, следуйте нашим рекомендациям.

Скачать инструкцию по монтажу терморегулятора devireg d-535 можно тут. Также Вы можете скачать руководство по настройке и использованию терморегулятора devireg d-535 в качестве примеров.

Как подключить терморегулятор к инфракрасному обогревателю

В условиях современной жизни, при пользовании нового оборудования, возникает потребность в оптимизации используемого оборудования, для комфортного и эффективного повседневного пользования. Сюда входит эксплуатация приборов, которые помогают сокращать расходы за электроэнергию, увеличивать эффективность, а также совершать контроль над всей системой отопления вашего дома. Примером таких приборов являются терморегуляторы для инфракрасных обогревателей. Как подключить терморегулятор к инфракрасному обогревателю, а также как правильно его использовать, вы узнаете в нашей статье.

Технические характеристики и виды терморегуляторов

Итак, для того, чтобы приступить, собственно, к монтажу оборудования, нужно знать и иметь представление о его устройстве и характеристиках. Это необходимо для того, чтобы максимально правильно выяснить эффективность того или иного прибора именно для вашего пользования.

Терморегулятор, как говорит само его название, производит регулировку температуры в помещении. Делает он это, измеряя температуру воздуха в комнате, и в зависимости от полученных результатов, и настройки, уже регулирует отопительную систему. То есть, если у вас установлен один или несколько обогревателей, не важно, которые нагнали определённую температуру, и после чего выключаться, то это и есть работа нашего терморегулятора. Принцип работы прост и не требует каких-то углублённых знаний.

На данный момент на рынке можно найти два вида термостатов: электронный и механический. На вид они все похожи на коробок небольшого размера, зачастую сделанного из пластмассы. На лицевой части обязательно имеется регулятор температуры, хотя бывают модели, где он размещён с боку. Вид прибора зависит от производителя, модели и соответственно от его цены. Как правило, механические регуляторы температуры, имеют управление в виде колеса или кнопочек, а электронные оснащены сенсорным дисплеем или большим набором кнопок, а также имеют дистанционное управление.

Производители рекомендуют использовать механические терморегуляторы только в том случае, когда в помещении всегда кто-то находиться. Электронные более умные в этом плане и не нуждаются в постоянном контроле.

Подключаются термостаты ко всем современным обогревающим устройства и инфракрасные обогреватели не исключение. Именно про них речь и пойдёт в нашей статье.

Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры

Установка терморегулятора на ИК обогреватель

Монтаж такого оборудования как терморегулятор, не требует больших знаний в сфере электротехники, однако некоторые пункты нужно знать обязательно. Например, необходимо подобрать правильное место для размещения вашего прибора, независимо от его разновидности. Лучше всего производить монтаж в местах с низкой влажностью, приборы этого очень сильно не любят, могут глючить и через время вообще прийти в негодность, особенно это касается механических устройств, так как электронные больше защищены от внешнего воздействия и имеют герметизацию. Также не стоит размещать прибор возле источников тепла или солнечного света, например, возле кухонной печи, обогревателей и напротив открытых окон. Это первый шаг при установке терморегулятора для инфракрасных обогревателей – подбор места установки.

Далее следует уже сама установка. В этот процесс входит подключение прибора к сети и обогревателю. Для корректного соединения всех элементов между собой, используется автоматическое реле, которое служит источником питания для вашего обогревательного прибора, в нашем случае ИК обогревателя. Существует несколько схем, которые используются для монтажа термостатов, они будут предоставлены ниже.

Смотрите также – Какой вид обогревателя выбрать для дома или квартиры

Схемы подключения терморегулятора к обогревателю

Существует несколько схем подключения терморегулятора в систему отопления, как простых, так и сложных, однако это можно сделать своими руками. Итак, самым простым вариантом будет схема с одним термостатом и одним обогревателем. Схема ну очень проста: автомат имеет две пары контактов, один из них присоединяется непосредственно к терморегулятору. Естественно контакты — это ноль и фаза, каждому знакомому с электротехникой должны быть понятны эти значения. Остальная пара проводов соединяется уже с обогревателем.

Вариант номер два немного посложнее, так как подразумевает параллельное подключение обогревателя через термостат. Этот способ позволяет подключить к терморегулятору несколько отопительных приборов. Схема тоже достаточно проста, если в ней разобраться. От автоматического выключателя пара проводов идёт на термостат, а уже от него идёт разводка контактов на ваши ИК обогреватели.

Самым сложным, является схема соединения, в которой также используется один терморегулятор для нескольких приборов обогрева помещения, но отличие от второго в самом подключении. Итак, для того, чтобы смонтировать эту схему, используется магнитный пускатель, а схема подключения индивидуальная. Так же есть уже готовые схемы, просто бери да устанавливай, однако это не гарантирует вам стабильной работы системы. Данный вариант является самым практичным и распространённым.

Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры

Вывод

Терморегулятор для инфракрасных обогревателей является отличным решением для отопительной системы дома, офиса и прочего. Подключение осуществляется как самостоятельно, так и при помощи мастера. Как подключить терморегулятор к инфракрасному обогревателю вы можете найти инструкцию в комплекте с прибором или найти в интернете. Надеемся наша статья была полезна.

Смотрите также:

Руководство по подключению термостата

для домовладельцев 2021

Это полное руководство по подключению 24-вольтного термостата охватывает все вопросы подключения термостата, от простых до сложных. Мы обращаемся к ним в порядке от наиболее распространенных к наименее распространенным. Мы не покрываем вопросы, касающиеся проводки термостата на 110/240 вольт и милливольтного термостата.

Не стесняйтесь переходить к разделу, посвященному вашей конкретной теме:

Является ли моя система отопления, вентиляции и кондиционирования 24-вольтовой системой?

Успех начинается с знания, какой тип проводки термостата у вас есть или нужен. Возможны следующие варианты: 24 В, 110/240 В и милливольтный термостат. Это руководство касается 24-вольтовых систем, большинства систем отопления, вентиляции и кондиционирования воздуха.

24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос с дополнительными нагревательными полосами или без них
  • Охлаждение: Кондиционер, PTAC (комплектный терминальный кондиционер), тепловой насос
  • Принадлежности: Увлажнитель, осушитель, вентилятор ERV / HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

Эти системы могут быть традиционными сплит-системами с одним компонентом снаружи и другими внутри, бесканальными сплит-системами с внешними и внутренними компонентами и комплексными системами, в которых все компоненты расположены в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или переменной производительностью. Двухтопливные системы с печью и тепловым насосом — это системы с напряжением 24 В / низкое напряжение.

Более 90% всех систем HVAC (отопления, вентиляции, кондиционирования) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ системами на 24 В:

  • Котлы
  • Электропечи
  • Плинтус электрический
  • Печи на твердом топливе (дрова, пеллеты, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтные печи, не требующие электричества

3 Способ подключения термостата

Начнем с самого простого подхода.Если старый термостат все еще установлен, то это сработает. Если старый термостат был удален, то подход немного сложнее, но все же можно сделать самодельный проект.

# 1 Заменить провод термостата на провод:

Если вы не меняли компоненты системы HVAC, но хотите установить новый термостат, воспользуйтесь этим подходом.

# 2 Найдите соединения проводки в печи или воздухообрабатывающем устройстве:

Если термостат был снят, ваша работа немного сложнее.Один из двух подходов может сработать. Вот самый верный подход.

# 3 Используйте стандартные цвета проводки для подключения термостата:

Этикетки

Цвета проводов

Функции подключения

Y Желтый

Охлаждение

Y2 Голубой / Другие цвета

Двухступенчатое охлаждение

Вт Белый

Отопление

W2 Коричневый / Другие цвета Двухступенчатое отопление
G Зеленый Внутренний вентилятор / кондиционер
С Синий / Черный Общий провод
R Красный Питание 24 В
RC Красный Питание 24 В
E Нет универсального цвета Аварийное отопление
X / AUX Нет универсального цвета Дополнительное отопление
Б Темно-синий Обратный клапан для отопления
О Оранжевый Обратный клапан для охлаждения
S1 / S2 Нет универсального цвета для наружного блока

Если термостат был снят, поэтому вы не знаете, какие провода были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно, заходя в печь, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют внутреннего значения. Провода все одинаковые: сплошной медный провод, покрытый цветной ПВХ изоляцией. Цветовой код был введен, чтобы облегчить работу, которую выполняете вы. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждого терминала.

  • Подсоедините красный провод к клемме R (вызов для нагрева и / или охлаждения).
  • Подсоедините зеленый провод к клемме G (вентилятор).
  • Присоедините белый провод к клемме W (Нагрев).
  • Подсоедините желтый провод к клемме Y (переменного тока).
  • Подсоедините синий провод к клемме C (Общий провод — подробности см. Ниже).
  • Оберните все дополнительные провода вокруг жгута, чтобы они не соприкасались с оголенным проводом или клеммами.

Примечание: Если какой-либо из компонентов поддерживает ступенчатый нагрев или охлаждение, эта конфигурация либо не будет работать, либо не обеспечит полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, например, поэтапное нагревание или охлаждение, обратитесь к специалисту по HVAC. Техник проверит соединения в печи или воздухообрабатывающем устройстве и завершит подключение термостата.

Добавление провода термостата C

Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Issue: Что делать, если у меня нет C-Wire . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие климатические особенности.Целью этого является создание максимально точного комфорта в помещении.

Многие термостаты работают без провода C, периодически отбирая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Проволока необходима для большинства марок и моделей, включая ecobee и Honeywell Lyric.

Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-образного провода.Термостат Nest не требует этого провода для большинства установок ». Наш профессиональный ответ состоит в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если установите провод C или заменяющий его аксессуар.

Если вы снимаете старый термостат и к клемме C не подсоединен провод, у вас есть несколько вариантов. Полная информация находится в руководстве по выпуску C-Wire, упомянутом в двух абзацах выше. Вот их обзор:

  • Замените термостат на термостат, для которого не требуется провод C (Nest, Lux Geo — два), и работайте с несовершенными результатами.
  • Используйте неиспользованный провод в жгуте в качестве провода C.Подключите его к клемме C в печи / воздухообрабатывающем устройстве и к клемме C термостата. Не забудьте выключить печь перед тем, как открывать ее крышку (крышки).
  • Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимый контроль над вентилятором. Присоедините его к клемме C в печи и на термостате.
  • Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать энергию от другого терминала. См. Наше руководство по C Wire для получения полной информации, фирменных продуктов для Honeywell, Sensi и ecobee и полезного видео.
  • Обратитесь к специалисту по HVAC для установки.

Примечание по электропроводке термостата для обмена данными между системами отопления, вентиляции и кондиционирования воздуха

Если у вас есть коммуникационная система HVAC, то вам понадобится коммуникационный термостат и соответствующая проводка. Подробности доступны в нашем руководстве «Связь между собой и без связи» HVAC . В коммуникационных системах используется всего 4 провода. Тем не менее, основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или кондиционера и соответствующей клемме термостата.

Как заменить провод термостата

Вам потребуется заменить проводку термостата, если ваша новая система HVAC относится к другому типу (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддержки повышенной производительности новой системы (два — ступень, заменяющая, например, одноступенчатую систему).

Важным первым шагом является выбор подходящего типа провода для замены. Поставляется в связках по 2, 3, 5, 6 и 8 проводов.Когда вы будете покупать его, они будут помечены как 18/2, 18/3, 18/5 и т. Д. Сегодня для большинства систем требуется минимум 5 проводов, если в систему включено как отопительное оборудование, так и оборудование для кондиционирования воздуха.

Наша профессиональная рекомендация — использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провода для термостатов в катушках от 50 до 250 футов и в ногах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже пешком. В катушках дешевле.

Проводка рыболовного термостата проста, если все сделано осторожно и осторожно:

  • Снимите старый термостат, но оставьте настенное крепление на месте, чтобы защитить гипсокартон, когда вы протягиваете новый провод через отверстие.
  • Осторожно вытяните из стены около 6 дюймов старого провода термостата и наденьте на него зажим, например, зажимные клещи, достаточно большие, чтобы предотвратить падение провода в стену при отсоединении.
  • Снимите проводку со старого основания термостата.
  • Перекрыть старую проводку новой проводкой не менее чем на 4 дюйма и плотно обмотать изолентой место нахлеста.
  • Из места расположения печи осторожно потяните жгут проводов к печи. Если второй человек будет подавать проволоку из бобины или бухты в стену, это поможет предотвратить заедание проволоки.
  • Как только появится новый провод, протяните его столько, сколько нужно, чтобы добраться до клемм проводов на печи или воздухообрабатывающем устройстве, плюс дополнительный фут провода. Снимите клейкую ленту или отрежьте ее. Пока не перерезайте провод на конце термостата.
  • Снимите старую проводку с печи или воздуховода, если она еще прикреплена.
  • Зачистите ½ дюйма изоляции с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома по цене менее 15 долларов. При необходимости добавьте соединители к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
  • Подсоедините провода к клеммам на печи, используя цветовой код и схему, предоставленную с термостатом и / или печью или устройством обработки воздуха.
  • На термостате подсоедините зажим к новому пучку проводов на расстоянии около 8 дюймов от стены, разрежьте пучок проводов и снимите старое монтажное основание термостата.
  • Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и прикрепите ее к стене. Если вам необходимо снять зажим для этого процесса, повесьте за проводку и замените зажим, когда закончите.
  • Зачистите провода, которые вы будете подключать к новому термостату.
  • Используйте электрическую схему и код, чтобы прикрепить провода к клеммам на термостате, которые соответствуют соединениям на печи или воздухообрабатывающем устройстве.Некоторые модели термостатов требуют, чтобы сначала на провода были установлены разъемы.
  • Оберните неиспользованные провода вокруг жгута, снимите зажим и аккуратно вставьте жгут в стену перед установкой термостата на опорную пластину.

Примечание: Если вы не знаете, какие инструменты и расходные материалы необходимы, воспользуйтесь этим руководством для составления списка. Отнесите его в электрический отдел вашего местного дома по ремонту или в магазин электротоваров. Эксперт поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. Д.

Pro Советы по установке электропроводки термостата

Если вы меняете расположение термостата или устанавливаете его в новой конструкции, тщательно выбирайте расположение. Он должен быть на внутренней стене, так как внешние стены могут быть прохладными зимой и теплыми летом. Это приведет к неправильным показаниям, чрезмерной нагрузке на систему отопления, вентиляции и кондиционирования воздуха, к потере энергии, а также к тому, что в вашем доме будет слишком тепло зимой и слишком прохладно летом. Лучшее расположение термостата — на внутренней стене посередине вашего дома, на которую не влияет:

  • Прямой солнечный свет
  • Сквозные двери или окна
  • Тепло или пар из ванной
  • Тепло от прибора или приготовления пищи
  • Ближайшая решетка для обогрева / охлаждения или регистр

Если установка нового термостата и электропроводки — это не то, что у вас есть время или желание сделать самостоятельно, есть предварительно квалифицированные местные подрядчики по HVAC, которые могут выполнить работу по конкурентоспособной цене.Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашей службы бесплатных местных расценок.

Как подключить термостат

* Не существует стандарта, по которому цветовой провод управляет каждой функцией. При подключении каждый провод следует идентифицировать по клеммам, к которым он подключается, а не по цвету. Если вы не знаете, к какой клемме подключается каждый провод, может потребоваться обратиться к системе HVAC и посмотреть обозначения на плате управления. Для получения типичных примеров проводки и разъяснения того, с какими типами систем работает ваш термостат, обратитесь к владельцам / руководству по установке.*

Термостат использует 1 провод для управления каждой из основных функций вашей системы HVAC, например:
нагрев, охлаждение, вентилятор и т. д. См. схему ниже, чтобы узнать, что контролирует каждый провод в вашей системе:

S — Датчики, проводные внутри и вне помещений

Y — ступень компрессора 1 (охлаждение)

Y2 — ступень компрессора 2 (охлаждение)

G — Вентилятор

C — общий

U — Управление увлажнителем, осушителем или вентилятором

L / A — A — Вход для неисправности теплового насоса

O / B — Реверсивный клапан для систем с тепловым насосом

E — Аварийный обогрев

Доп. / Вт2 — ступень нагрева 2 (нагрев)

Вт — ступень нагрева 1 (нагрев)

R — 24vac (нагревательный трансформатор)

Rc — 24vac (трансформатор охлаждения)

* Термостаты торговых моделей требуются для работы в «двухтопливных» системах (системах, использующих тепло
насос для первых 1 или 2 ступеней нагрева и использование газовой или масляной печи для резервного / аварийного
обогрев).Если у вас двухтопливная система или вы не уверены, рекомендуется связаться с
Профессиональный подрядчик HVAC для продолжения.

Пожалуйста, следуйте приведенному ниже руководству для базового пошагового руководства:

Для защиты вашего оборудования отключите питание на блоке выключателя или переключателе, который управляет вашим
отопительное и охлаждающее оборудование. Чтобы убедиться, что ваша система выключена, измените температуру на
ваш существующий термостат, чтобы ваша система начала нагрев или охлаждение. Если вы не слышите или не чувствуете
система включается через 5 минут, питание отключено. Если у вас есть цифровой термостат с
пустой дисплей, вы можете пропустить этот шаг.

Затем снимите имеющийся термостат с настенной панели. Большинство термостатов подключаются непосредственно к
стена. Однако некоторые поднимаются снизу и снимаются, а другие имеют фиксирующий язычок.

Следующим шагом будет сфотографировать вашу проводку. При фотографировании убедитесь, что
маркировка клемм хорошо видна.

Просмотрите свои фотографии.

Если вы видите клеммы, обозначенные A B C или 1 2 3, значит, ваш новый термостат не может быть напрямую
совместимы, так как ваша система требует термостата с возможностью обмена данными.

Если вы видите толстые, черные или красные провода, значит, у вас есть система линейного напряжения. Этот тип проводки
требует термостата сетевого напряжения и несовместим с термостатами низкого напряжения

Если вы видите провода, подключенные к клеммам с маркировкой G1, G2, G3, вам понадобится термостат, способный
управление несколькими скоростями вентилятора, ни один из наших розничных термостатов не совместим с этой системой
тип. G совместим, но не G1, G2 и / или G3.

Обычно вы должны видеть одножильный провод 18 калибра.Самая распространенная конфигурация — это
пять проводов, однако вы могли видеть как два, так и целых десять.

Любой провод, который присутствует, но не подключен к клемме, которую вы хотите записать, но вы
не будет маркировать эти провода.

Используя фотографии, которые вы сделали, снимайте каждый провод по одному и маркируйте его. Если на терминале
несколько обозначений, таких как W и O / B, он будет помечен как W и O / B, а не только один или
Другой.

После того, как вы сняли и промаркировали все провода, которые можно открутить, снимите старую стенку термостата.
пластину и установите настенную пластину нового термостата.

После установки настенной пластины нового термостата мы можем повторно подключить проводку. Если мы рекомендуем
помещая провод в терминал, не перемещайте его в другой терминал, если мы обратимся к нему позже в руководстве.
(Пример. — У вас есть единственный провод с маркировкой W-O / B, и мы рекомендуем вставить его в клемму O / B. Если
позже в руководстве мы рекомендуем вставить провод W в клемму W, вы не будете перемещать это
провод, поскольку мы уже проинструктировали вас поместить его в O / B.)

Теперь давайте рассмотрим конфигурации проводки.

Обозначьте любую маркировку проводов R, RH или RC. Обычно у вас будет один или два из этих трех. Если
у вас есть только один провод, независимо от того, помечен ли он RC, он войдет в клемму R, а перемычка
соединительные клеммы R и RC будут на месте. Некоторые термостаты имеют перемычку, некоторые
иметь металлическую скобу, у других может быть вилка, а перемычка также может быть просто проводом, соединяющим
два терминала. Если у вас два провода, R или RH войдут в клемму R, а RC войдет.
в разъем RC.Если у вас более одного провода (у вас есть провод с меткой R, а другой —
провод с маркировкой Rc, например), вы можете удалить любые перемычки между клеммами R и Rc, или
нажмите переключатель, чтобы открыть RC-терминал и вставить провод.

Далее, давайте поговорим о C, или общем проводе. Если у вас есть термостат модели Trane и
Провода, помеченные X или B, см. в руководстве к термостату. В некоторых случаях один из этих проводов может быть
ваш общий. Если у вас есть провод C, вставьте его в клемму C на настенной пластине.

Давайте посмотрим на провод G. Этот провод пойдет к клемме G вашего нового термостата.

Для проводов Y, Y1 и Y2 Y или Y1 будут подключаться к клемме Y, а Y2 — к Y2.
Терминал.

Провод O / B может иметь множество конфигураций. Это может быть W-O / B, O / B, W-O, W-B, или вы можете
даже есть отдельные провода O и B. Если у вас есть отдельные провода для O и B, вам нужно склеить
отключите провод B, чтобы он не мог контактировать, а провод O будет подключен к клемме O / B на
ваш термостат.

Если ваша клемма O или B имеет метку с другим проводом, обычно W, вам нужно будет идентифицировать
есть ли у вас система теплового насоса или нет. Тепловой насос запускает ваш компрессор для обоих
отопление и охлаждение. Если вы не знаете тип своей системы, вставьте этот провод в клемму W. Если
у вас есть система с тепловым насосом, поместите ее в клемму O / B.

Найдите любой неподключенный провод с маркировкой W или W1. Если на предыдущем шаге вы определили O, B или
Провод O / B, который подключается к клемме O / B и имеет отдельный провод W, поместите этот провод в
терминал W2.Если у вас нет провода, подключенного к клемме O / B, подключите провод W к
терминал W.

Как мне подключить мой новый термостат? Что означают цвета проводов? • Сервисная компания Арнольда, Inc.

Проблема : Купил новый программируемый термостат. В проводке моего термостата всего три провода. В инструкциях к термостату требуется красный, желтый, зеленый и белый провод питания. Три цвета моих проводов — белый, желтый и зеленый. Как подключить термостат?

Ответ : Перед снятием термостата обязательно сделайте снимок или пометьте провода лентой или этикетками, к какой клемме они были подключены на старом термостате. Я мог бы легко помочь вам, если бы у меня был снимок, на котором видно, где провода были подключены к старому термостату. У вас есть и отопление, и охлаждение? У большинства термостатов есть красный провод, который является проводом питания, который обычно подключается к клеммам R & RC термостата, зеленый провод, который питает реле вентилятора, подключенный к клемме «G» на термостате, желтый провод, который питает наружное устройство. контактор устройства (если у вас есть кондиционер) и белый провод, который запитывает газовый клапан, электрическое тепловое реле или масляную горелку, когда вам нужно тепло.Белый провод обычно подключается к клемме «W». Термостат действует как выключатель, как выключатель света. Переключатель с красного на белый включает нагрев. От красного к зеленому включается вентилятор, от красного к желтому — кондиционер. Главный вопрос: есть ли у вас кондиционер? Один из проводов должен быть проводом под напряжением, идущим от стороны питания вашего низковольтного трансформатора. Этот провод питания обычно является красным проводом. Цвет может быть не красным, но, возможно, установщик использовал другой цвет для горячей проволоки.Вам нужно будет посмотреть на свой низковольтный трансформатор, проследить провод, выходящий из трансформатора, чтобы определить цвет. Ниже у нас есть очень информативное видео на Youtube, сделанное grayfurnaceman, в котором объясняются цветовые коды проводов термостата. У нас также есть еще одно действительно хорошее видео, снятое Дэвидом Джонсом, в котором показано, как подключить термостат. Эти универсальные цветовые обозначения проводов уже много лет используются профессионалами в области отопления и кондиционирования воздуха. Вы должны иметь возможность использовать этот цветовой код проводов для установки Nest, Honeywell, Ecobee и почти любого термостата.Если у вас есть термостат теплового насоса и у вас есть вопросы по подключению термостата теплового насоса , нажмите здесь, где у нас есть сообщение с видео на YouTube, в котором показано, как подключить термостат теплового насоса . Если у вас есть другие вопросы, напишите нам: [email protected] или оставьте комментарий ниже. Мы будем рады помочь вам и развить ваш бизнес!

Электромонтаж термостата Sensi | Sensi US

Подключение термостата Sensi | Sensi US

Установка

Приложение Sensi предоставляет все инструкции по установке для подключения вашего нового термостата.

  • Загрузите приложение Sensi на свой смартфон или планшет.
  • Создайте учетную запись или войдите в систему.
  • Нажмите значок +, чтобы начать установку.
  • Нажмите «Нет, это не на стене».
  • Следуйте инструкциям в приложении, чтобы подключить термостат.

Вы также можете получить дополнительную информацию, загрузив Руководство по установке Sensi , в котором подробно рассказывается о подключении и подключении к Wi-Fi. Если вы хотите проверить правильность конфигурации HVAC после установки, обратитесь к этой статье для получения инструкций по настройке термостатов .

Клеммы выходов и электрические схемы

Мощность

ТАБЛИЧКА НА КЛЕММАХ

ОПРЕДЕЛЕНИЕ

RH *

Мощность для нагрева, 24 В

RC *

C **

Общий провод, 24 В

G

Внутренний вентилятор (вентилятор)

Y

Первая ступень наружного охлаждения на обычном систем или первой ступени наружного обогрева и охлаждения в системах с тепловым насосом

Y2 / *

Вторая ступень наружного охлаждения в обычных системах или вторая ступень наружного отопления и охлаждения

в двухступенчатых системах с тепловым насосом или увлажнителем

W / E

Первая ступень отопления помещений на обычных или осушитель

O / B

Переключающий (реверсивный) клапан для систем теплового насоса или зональных панелей

L

Система теплового насоса, L-образное соединение провода

* Если у старого термостата отдельные провода RC и RH выходят из стены, защелкните перемычку RC / RH на задней стороне термостата над батарейным отсеком.

** Общий провод может быть помечен буквой «C» на вашем старом термостате или маркировкой «B» или «X». Пожалуйста, обратитесь к руководству пользователя вашего старого термостата за разъяснениями.

Примечания:

  • Обычные системы включают: бойлер, газовую печь, лучистое тепло, электрическое отопление и кондиционирование воздуха
  • Системы теплового насоса включают: тепловой насос, двухтопливный, геотермальный
  • Термостат Sensi несовместим с линией системы напряжения.Термостат линейного напряжения обычно имеет провода сечением более 18 калибра и может не иметь маркировки клемм. Если вы не уверены в напряжении вашей системы, вам или подрядчику следует измерить напряжение с помощью мультиметра. Термостат Sensi рассчитан на 20-30 В переменного тока.
  • Если у вашего старого термостата есть провода, подключенные к следующим наборам клемм, термостат Sensi несовместим с вашей системой:
    • 1, 2, 3, 4
    • A, B, C, D
    • V +, VG, RS-, RS +
    • R, 1, 2, C

Обратитесь к нашему средству проверки совместимости системы , чтобы узнать, подойдут ли вам термостаты Sensi.

Sensi ™

Доступ к интеллектуальному термостату Sensi со смартфона или планшета для управления домашней средой, даже когда вы находитесь далеко от нее.

Свяжитесь с нами

Наша служба поддержки доступна 7 дней в неделю.

Пожалуйста, включите JavaScript, чтобы использовать этот сайт.

Как подключить новый термостат к AC

Независимо от того, вышел ли из строя ваш старый термостат или вы решили перейти на интеллектуальный термостат, вам нужно будет подключить новый к вашей системе кондиционирования воздуха.Термостат подобен мозгу вашего кондиционера Stuart, FL, и его необходимо правильно подключить, чтобы система могла охлаждать ваш дом. Следуйте этим советам по подключению нового термостата к кондиционеру.

Снимите старый термостат

Выключите термостат. Дождитесь завершения цикла охлаждения. Выключите прерыватель кондиционера. Снимите старый термостат со стены. Для этого вам может понадобиться отвертка. Посмотрите, есть ли у вашего старого термостата провод C.Если это не так, посмотрите в вырез в стене и посмотрите, не заправил ли электрик один из них. Современные термостаты нуждаются в этом проводе C.

Установите новый термостат

Установите заднюю панель нового термостата на стену. Закрепите его винтами. Используйте уровень, чтобы убедиться, что плита ровная.

Подключите провода

Проем в стене и новый термостат имеют несколько проводов. Вам необходимо правильно подключить их, чтобы новый термостат мог взаимодействовать с вашим кондиционером.Белые провода — для тепла. Желтый провод соединяет компрессор. Подключите зеленые провода вентилятора. Провод RC предназначен для кондиционера. Если у вас тепловой насос, это оранжевый провод. Если в вашем доме есть печь, используйте красный провод или Н-образный провод. Синий провод — это общий провод. Наденьте лицевую панель термостата на заднюю панель. Если вы хотите умный термостат, подключите его к Wi-Fi.

В компании A / C Care Heat and Air наши обученные на заводе и сертифицированные технические специалисты готовы выполнить все ваши потребности в обслуживании, ремонте и установке систем отопления и кондиционирования воздуха.Мы также являемся ведущим поставщиком решений для обеспечения качества воздуха в помещениях и коммерческих услуг по отоплению и охлаждению. Чтобы записаться на прием, свяжитесь с нами сегодня в A / C Care Heat and Air.

Разъяснение провода смарт-термостата C — что делать, если у вас его нет?
