Как подключить полотенцесушитель в частном доме: tvin270584 — LiveJournal

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями. В этой статье мастер сантехник разберет различные схемы подключения полотенцесушителей в частном доме.

Монтаж полотенцесушителя с ТЭНом

Этот вариант можно рекомендовать, когда единственным источником тепла в доме является электричесто (электрокотел, электрический бойлер). По сравнению с водяными полотенцесушителями, электрические обладают гораздо большими преимуществами. Самое главное из них: этим полотенцесушителям не нужно подключение к водопроводу, а значит, электрический полотенцесушитель вы сможете установить в любом месте вашей комнаты.
Видео
В сюжете — Установка электрического полотенцесушителя.

Монтаж полотенцесушителя на отдельном контуре отопления

Данный вариант предполагает организацию в котельной отдельного контура с насосом и насосной группой, который предназначен только для теплоснабжения полотенцесушителей. Данный контур является закрытым, как и любой контур отопления. По этой причине на отдельном контуре допускается установка любых моделей водяных полотенцесушителей, в том числе дизайнерских, выбор которых очень велик. Среди дизайнерских полотенцесушителей широк ассортимент мощных моделей, которые вполне могут заменить другие приборы отопления в ванных комнатах и душевых. Т.е., в данном случае ванную комнату можно отопить полотенцесушителем – без использования радиаторов отопления.
Соответственно, организация отдельно контура полотенцесушителей является самым затратным вариантом, поскольку требует установки дополнительного оборудования (отвод на коллекторе, насосная группа, насос, автоматика котельной), работа которого увеличит и затраты на эксплуатацию.
Преимущества: возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов. Обеспечивается работа полотенцесушителей постоянно, круглый год.
Недостатки: дополнительные затраты на оборудование и эксплуатацию.

Обратите внимание! При подборе модели полотенцесушителя для отопления ванной комнаты, его мощность должна пересчитываться на температуру подающей линии +60 градусов С, в то время как радиаторы отопления рассчитывается на подачу +80 градусов С.

Монтаж полотенцесушителя к контуру основного отопления

Это вариант аналогичен предыдущему, но без затрат на дополнительный контур. Все преимущества предыдущего варианта сохраняются, но есть существенная особенность. Температура подающей линии системы отопления обычно составляет +80 град. С. При подаче теплоносителя с такой температурой в полотенцесушитель возможно его нагрев до температуры, являющейся некомфортно горячей при касании его руками (что вероятно при размещении полотенца для сушки).
Выходом из данной ситуации является установка на полотенцесушитель (или отвод коллектора радиатора) любого ограничителя температуры. На полотенцесушителе это может быть терморегулятор (обычная «термоголовка»). А на отводе коллектора устанавливается термостат с капиллярным датчиком. Последний вариант предпочтителен, поскольку датчик измеряет температуру теплоносителя, а «термоголовка» — температуру в помещении.
Преимущества: не требуют дополнительных затрат, возможность использования дизайнерских моделей водяных полотенцесушителей, реализация отопление ванной комнаты без использования радиаторов.
Недостатки: не работает летом, когда отопление отключается в режиме «Лето».

Обратите внимание! При установке полотенцесушителя на отвод системы основного отопления нужно помнить, что летом он работать не будет – отключится вместе с отоплением.

Монтаж полотенцесушителя на горячую воду

Данный вариант характерен тем, что полотенцесушители устанавливаются в контур рециркуляции горячей воды, который работает постоянно в круглогодичном режиме. Особенностью данного варианта является существенное ограничение используемых моделей полотенцесушителей. Они должны быть только из нержавеющей стали и предназначены для установки именно на воду. Внешний вид таких моделей – различные вариации на тему «лесенок» и «змеевиков». Соответственно, мощность их невелика (обычно в районе 150-200 Вт) и отопить ими помещение без дополнительных радиаторов проблематично. Правда, у ведущих производителей дизайн-радиаторов и полотенцесушителей (например, Zehnder) есть более мощные модели из нержавеющей стали, которые подойдут для отопления ванных комнат площадью до 12-18 м.кв. (конечно, с учетом устройства в них теплого пола).
Преимущества: работают круглый год. Есть возможность обеспечить отопление без радиаторов ванных комнат площадью до 12-18 м.кв.
Недостатки: можно использовать полотенцесушители только из нержавеющей стали. Обеспечить отопление больших ванных комнат проблематично.
Комбинированное подключение полотенцесушителя
Сушитель подключается к системе отопления, как описано выше. Также в него вставляется ТЭН. Зимой он работает от отопления, летом от ТЭНа. Для осуществления такого подключения можно использовать три разных выхода сушителя, как показано на рисунке. Также есть специальные детали, предусматривающие подключение в один вход и крана, и ТЭНа.

Видео
В сюжете — Варианты подключения комбинированного полотенцесушителя

В сюжете — Рекомендации по монтажу и подключению полотенцесушителя

Итог
Если Вам важен экономный вариант реализации полотенцесушителей – используйте вариант на рециркуляции горячего водоснабжения.
Если для Вас чрезвычайно важен внешний вид полотенцесушителя, который обязательно должен сочетаться с интерьером ванной комнаты – Ваш выбор отдельный контур для полотенцесушителей.
Если у Вас полотенцесушители на горячей воде, но есть желание избавиться от радиатора в ванной комнате — сделайте в ней теплый пол и подберите мощный полотенцесушитель из нержавеющей стали дизайнерской модели.
В продолжение темы посмотрите также наш обзор Тёплый пол от полотенцесушителя в ванной комнате

Источник

https://santekhnik-moskva. blogspot.com/2018/08/podklyuchit-polotentsesushitel-v-dome.html

Схема подключения полотенцесушителя к стояку горячей воды: конструкция, основные этапы, советы

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями.

Далее мы поговорим о том, как грамотно должно выполняться подключение полотенцесушителя к стояку горячей воды. Из этой стати вы узнаете об устройстве этого сантехнического изделия, а также познакомитесь с его схемой подключения.

Конструктивные особенности

Предлагаемый сегодня в продаже водяной полотенцесушитель может быть выполнен в различных вариантах. Среди доступных сегодня в продаже моделей особо популярным является змеевик, местом подключения которого служит общая система горячего водоснабжения. Чаще всего это сантехническое изделие можно было встретить в домах советской постройки.

Если же обратить внимание на новые строения, то здесь предусмотрен иной вариант монтажа полотенцесушителя, который сводится к подключению к стояку горячей воды при помощи отдельного отвода. Этот вариант дает возможность выполнить установку полотенцесушителя любых модификаций, начиная традиционным П-образным и заканчивая популярной «лесенкой».

И среди всех доступных сегодня вариантов именно последний и чаще всего можно встретить в квартирах наших сограждан. Интерес к нему обусловлен в первую очередь его удобством в использовании, а также высокой функциональностью. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы:

вентили, с помощью которых будет отключаться вода;
система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
пробка-заглушка;
воздуховыпускной клапан;
кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Инструменты и материалы

Технология подключения полотенцесушителя к стояку требует наличия и ряда инструментов и материалов:

полотенцесушителя;
кронштейнов, при помощи которых изделие будет зафиксировано на месте монтажа;
трубопроводов из полипропилена;
соединительных элементов в виде фитингов и муфт из полипропилена;
ножа, при помощи которого будет выполняться резка пропилена;
сварочного аппарата;
шаровых кранов в количестве 2-3 штук.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

Демонтаж имеющегося полотенцесушителя;
Установка нового стояка;
Монтаж шаровых кранов и байпаса;
Соединение при помощи сварки трубопроводов;
Установка полотенцесушителя, включающая его подключение.

Демонтаж

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

для современных устройств;
для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно. Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны.

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Замена стояка

После решения всех необходимых вопросов владельцу предстоит перекрыть воду. Чаще всего для решения этой задачи приходится пользоваться услугами обслуживающей организации. После этого берется болгарка, с помощью которой начинают вырезать стояк и змеевик. Демонтировав эти элементы своей квартире, необходимо в дальнейшем проделать то же самое и в соседних. Далее выполняется нарезка резьбы на трубах у соседей сверху и снизу, после чего приступают к подключению труб и вводу их в вашу ванную комнату, используя для этого отверстия в перекрытиях.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Байпас же является эффективным решением подобных проблем. По своему исполнению он выглядит как обычный участок трубопровода. Монтаж этого элемента требует установки на концах полотенцесушителя стандартных шаровых кранов, используя которые владелец может без особых усилий отключить воду в экстренных случаях.

Водяной полотенцесушитель: боковое подключение

При подключении полотенцесушителя к стояку горячей воды схема бокового монтажа используется довольно часто. К подобной схеме подключения прибегают в тех случаях, когда возникла необходимость в установке полотенцесушителя в стандартный стояк или же в его врезке в сеть горячего водоснабжения. Иначе говоря, владелец будет избавлен от необходимости заниматься подготовкой дополнительного водоотвода.

Но, решив выполнять монтаж полотенцесушителя подобным образом, следует помнить про важный минус такой схемы. Речь идет о сварных элементах, которые придется использовать во время установочных работ. Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

диаметры трубопровода должны совпадать между собой;
межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты. Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением. В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.

Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Во время выполнения монтажа полотенцесушителя с использованием схемы бокового подключения, следует иметь в виду, что теплоноситель будет циркулировать в условиях высокого давления. Таким образом, необходимо позаботиться о том, чтобы места соединения смогли справиться с резкими колебаниями давления и повышенным напором подачи воды.

Как правильно выполнить подключение?

Во время выполнения работ по монтажу сантехнического изделия в ванной комнате важно в точности соблюдать требования действующих стандартов. Поэтому, если для используемой схемы подключения полотенцесушителя к стояку горячего водоснабжения обязательно должны быть соблюдены все требования, которые закреплены СНиП 2-04-01-85. Если работы проводятся в частном доме, то монтаж подобной конструкции осуществляется к системе отопления.

Если полотенцесушитель подключается к стояку в многоквартирных зданиях, то лучше всего проводить эти работы с учетом проекта. Самый оптимальный вариант, когда эта конструкция подключается к отдельному стояку. Такое решение будет наилучшим ввиду того, что центральной отопительной системе приходится работать только с наступлением холодного времени года, при этом теплоноситель поступает в квартиры без перебоя и зимой, и летом.

Для любых модификаций полотенцесушителя схема подключения будет одинаковой: здесь главное, чтобы были созданы оптимальные условия для правильной подачи воды и оттока. В этом случае можно рассчитывать на регулярную подачу воды. Можно выделить несколько схем подключения, исходя из особенностей конструкции устанавливаемого изделия:

установка с верхним подключением;
установка с нижним подключением;
монтаж полотенцесушителя в нижней части;
диагональная схема подключения.

Поэтому, чтобы не иметь проблем в эксплуатации полотенцесушителя, выбирать схему подключения необходимо с учетом условий монтажа и типа конструкции.

Основные моменты

Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков. Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора. Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

При проведении замеров недопустимы округления;
Перед установкой необходимо точно выбрать место установки сантехнического изделия;
Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
Обязательно необходимо правильно выбрать схему подключения устройства.

Заключение

Полотенцесушитель представляется сложным сантехническим изделием в плане его подключения к системе горячего водоснабжения. В процессе выполнения работ по его установке необходимо выполнить множество разных операций, которые могут повлиять на качество монтажа и надежность работы самого сантехнического изделия. Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.

Подключение полотенцесушителя: как правильно выполнить такую работу

Как подключить полотенцесушитель: подключение своими руками

Прибор для сушки гигиенических принадлежностей и удаления избытка влаги в ванной прост как в устройстве, так и в монтаже. Для того чтобы выполнить его установку не нужны фундаментальные познания в области строительства инженерных коммуникаций.

Однако следует четко знать, как подключить полотенцесушитель. Ведь результат собственных усилий или труда наемных сантехников должен радовать долгие годы, вы согласны?

Обратите внимание

В представленной нами статье подробно разобраны все варианты монтажа ПС и возможные осложнения во время его подключения. Проверенная и систематизированная информация станет надежным подспорьем домашним умельцам, желающим собственноручно выполнить работу, или стремящимся проконтролировать действия рабочих.

Мы детально изложили специфику подсоединения важного в быту прибора в санузлах старого и нового образца планировки. Не оставили без внимания проблемы владельцев частных домов. Предложенная нами информация проверена на практике, подкреплена наглядными материалами и видео-инструкциями.

Специфика монтажа полотенцесушителя

Общий принцип подключения любого вида полотенцесушителя остается неизменным: в один конец подается вода, в другом — происходит ее отток. Установка ПС требует обязательного учета моментов, продиктованных особенностями монтажа.

При подключении его к системе горячего водоснабжения или центрального отопления он становится частью трубопровода. Если сделать врезку неправильно, то возникшие проблемы будут касаться не только отдельной квартиры, но и всех других, расположенных по этому стояку.

Полотенцесушитель подключают к системам централизованного и автономного отопления или горячего водоснабжения, подвешиваются на стену и/или устанавливаются на пол

Чтобы избежать электролитической коррозии рекомендуется применять детали, изготовленные из одного материала. Исключение — трубы из пластика, к ним подойдет сантехнический прибор из любого материала.

Для нашей системы водоснабжения лучше выбирать полотенцесушитель, выпущенный отечественным производителям и соответствующий нормативным документам. С импортными моделями надо быть осторожней — большинство из них рассчитаны на другие стандарты.

В модельном ряду полотенцесушителей есть поворотные варианты, соединения которых оснащены подвижными механизмами с уплотняющими сальниками. Модели допускается нагружать до 5 кг

Полотенцесушитель, имеющий форму лесенки, подключают к трубопроводу несколькими методами — вертикальным, диагональным, боковым. Главное, чтобы было выдержано межосевое расстояние 50 см.

При выполнении врезки в существующую систему нужно учитывать ее параметры. Расстояние от стояка до вновь устанавливаемого агрегата не должно превышать 200 см, иначе не избежать существенных теплопотерь.

Идеально, когда трубы системы и полотенцесушителя совпадают по диаметру, на если все же отличаются, то подключение выполняют через переходники.

Важно

Трубы прибора могут быть по диаметру больше, чем трубы существующего контура, но ни в коем случае не меньше. Это позволит не создавать избыточное гидравлическое давление и обеспечивает нормальную циркуляцию теплоносителя в системе.

С особенностями подключения ПС к системам ГВС ознакомит подборка фото:

Чтобы прибор, в случае необходимости, можно было легко демонтировать, перенести на другую стену надо использовать для соединения его со стояком разъемные муфты с внутренней резьбой типа американка. Нужно стремиться к уменьшению количества переходников, т.к. в местах их установки могут образоваться протечки.

Герметизировать стыки следует специальными составами или подмоткой, и экономить на этом не стоит. Соединения с обычной метрической резьбой уплотняют подмоткой из льна. Конические резьбы лучше уплотнять с использованием ФУМ-ленты. Закручивание должно осуществляться со слегка ощутимым натягом, чрезмерные усилия недопустимы.

Подбирая краны и фитинги, поинтересуйтесь их электрохимической совместимостью, чтобы не получилось так, что при контакте они создадут гальваническую пару. Таким свойством обладает соединение из стали и латуни. Происходит быстрая коррозия и узел приходит в негодность.

Применение переходника под названием американка, позволяет выполнить фиксацию конструкции, когда диаметр кранов и труб в системе не совпадают

Если сантехнический прибор является частью стояка, то на нем нельзя устанавливать никаких запорных устройств. Чтобы появилась возможность отключать полотенцесушитель без перекрытия всего стояка, необходимо включить в систему байпас — перемычку, соединяющую отводы от стояка по направлению к прибору.

Шаровые краны устанавливают после этой перемычки. Когда патрубки для подключения врезаны в стояк, то он сам выполняет роль байпаса.

Для того чтобы прибор можно было демонтировать для ремонта без отключения системы и слива из нее воды, в схему монтажа полотенцесушителя лучше включить байпас

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушителя к стоякам центральных сетей можно выполнить разными способами.

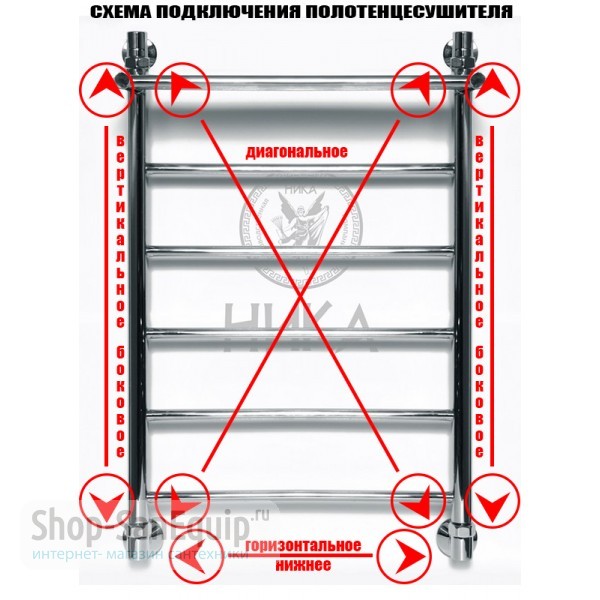

Тактика работ зависит от модификации змеевика:

Верхнее подключение. Вода поступает сверху, а обратка расположена снизу.
Нижнее подключение. Теплоноситель входит с одной стороны, а выводится с другой.
По диагонали. Подвод сверху, отвод внизу с противоположной стороны.
В нижней части прибора по центру.

Независимо от того, куда подключают ПС — в систему ГСВ или к стояку центрального отопления, используются аналогичные схемы.

На фото основные этапы монтажа полотенцесушителя. Его можно использовать, как наглядную инструкцию при выполнении работы своими руками (+)

Монтаж полотенцесушителя в стояк

Чтобы врезать полотенцесушитель в ванной, находящейся в квартире многоэтажного дома, необходимо отключить горячую воду на стояке. Задача облегчается, если агрегат можно демонтировать, просто открутив гайки, подсоединяющие его к общей трубе. Основное, чтобы присоединительные патрубки нового прибора имели аналогичные размеры.

Когда прибор старого образца к стояку горячей воды приварен, то отсоединить его сложнее. Лучшее решение — при подключении полотенцесушителя своими руками, заменить и стояк — частично или полностью.Второй вариант предпочтительней. Куски старой трубы, оставленные в перекрытиях, представляют потенциальную угрозу.

Стояк вместе со старым агрегатом вырезают при помощи болгарки, затем нарезают трубную резьбу у соседей сверху и снизу, подключают новый стояк и выводят в свое помещение.

Использование полипропиленовых труб с таким же диаметром предпочтительней, чем стальных. Они более дешевые, легче, не подвержены коррозии, устойчивы к воздействию высоких температур, прочные.

Совет

Для уплотнения резьбовых разборных соединений полотенцесушителей как прочих видов сантехнических и отопительных приборов лучше использовать долговечные натуральный варианты: сантехнический лен и выполненную из него нить

Существует большой выбор фитингов для ППС труб, которые вваривают в стояк, чтобы перейти на резьбу и подсоединить полотенцесушитель.

Для пайки применяют специальный паяльник. Многие устраивают короб, чтобы скрыть за ним разводку, не меняя схему подключения.

Самостоятельная установка ПС простой конфигурации

Сушилку собирают, монтируют на подводке запорные краны с использованием разъемных соединений, затем примеряют на заранее размеченное место на стене, проверяют горизонтальность и вертикальность, фиксируют кронштейны для крепежа ПС.

Прежде чем устанавливать полотенцесушитель, хорошо продумайте все моменты: определите для него место, изучите схему монтажа, нарисуйте примерный эскиз (+)

Подключение выполняют по следующей технологии:

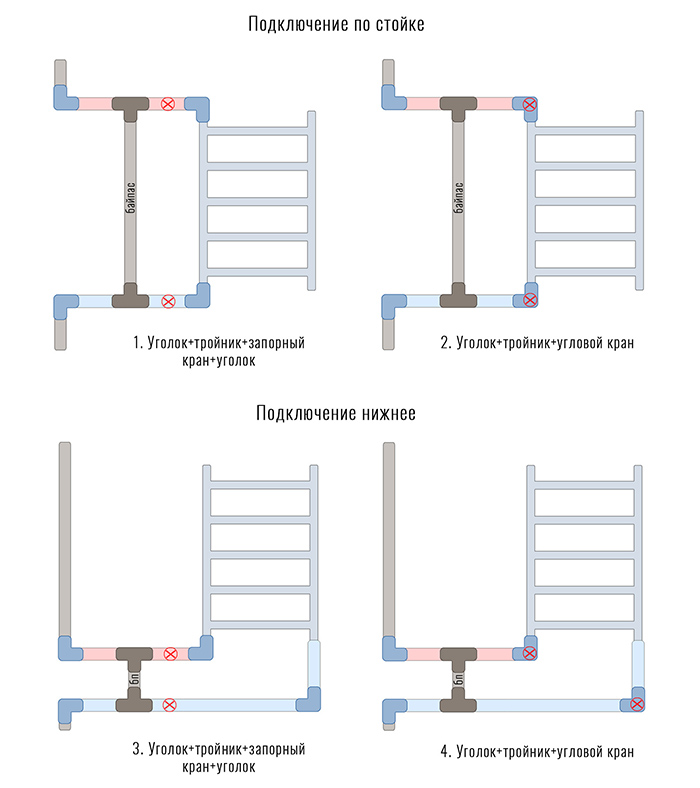

Устанавливают байпас, используя трубы или тройники. В местах, где он соединяется с прибором, устанавливают по одному вентилю.
Закрепляют полотенцесушитель, используя кронштейны или другой крепеж.
Соединяют прибор с вентилями, применяя втулки или фитинговые соединения.
Медленно открывают краны и наполняют агрегат водой.

Байпас в этой схеме выполняет важную функцию — обеспечивает одинаковую температуру подаваемого теплоносителя во всех квартирах, расположенных по стояку. Шаровые краны позволяют по желанию отключить прибор или даже вовсе снять, установить на нем термостат, поддерживающий заданную температуру.

Байпас — важная составляющая схемы подключения ПС.

Предусмотреть его установку нужно на самом начальном этапе монтажа (+)

Многие, стараясь оптимизировать циркуляцию теплоносителя через сушилку, делают его смещенным или выбирают для него трубу диаметром на 1 порядок меньше, чем подводка. Профессионалы считают такой подход неоправданным. В приборе с простой конфигурацией хорошая циркуляция наблюдается и с прямым байпасом.

Объяснить это явление можно при помощи законов физики: остывающая жидкость в полотенцесушителе , имеет больший удельный вес по сравнению с более горячим теплоносителем, поэтому он устремляется вниз.

По аналогии со схемами подключения к сети ГВС врезка в отопительный контур выполняется как с байпасом, так и без него.

Использование крана, перекрывающего поток, зависит от того в многоэтажном или частном доме производится монтаж полотенцесушителя (+)

В результате охлажденная жидкость выталкивается в центральную трубу из нижней точки агрегата.

Жидкость с более высокой температурой из стояка поступает в верхнюю точку полотенцесушителя и цикл повторяется. Охлаждаемая вода здесь выполняет роль вечного двигателя.

Некоторые советуют устанавливать на байпасе запорную арматуру для перекрытия потока воды. Но это противоречит правилу, по которому в многоэтажном доме ни один хозяин квартиры не должен иметь никакой возможности перекрыть центральный стояк самостоятельно и лишить всех горячей воды.

Другое дело — частный дом, здесь владелец может поставить кран, где пожелает, но если система правильно сбалансирована и имеются термостатические приборы, то потребности в установке крана на перемычке нет.

Не слишком эстетически привлекательную открытую подводку труб можно скрыть:

Запорные краны перед ПС нужны для того, чтобы управлять его работой. Для этой цели пригодны как шаровые, так и 2-позиционные, многооборотные варианты. Для удаления воздушных пробок они малопригодны.

Пока изделия новые, это можно сделать путем откручивания гайки, но из-за этого быстро приходят в негодность уплотнители. Если при наличии на кранах резьбы, ее нет на трубах, то ее следует либо нарезать, либо приварить подходящий фитинг.

В новостройке выполнять монтаж полотенцесушителя в систему отопления проще, но теплым он будет только в отопительный сезон. Установка в СГВ более эффективна.

Технология работы с моделью «лесенка»

На естественной циркуляции могут работать и схемы подключения полотенцесушителя «Лесенка» к стояку, при этом наиболее часто применяют, хорошо зарекомендовавшие себя, подключения — боковое или диагональное.

Для этих схем не играет роли ни направление подачи теплоносителя в стояке, ни скорость циркуляции теплоносителя, не наблюдается завоздушивание системы в случае отключения подачи воды.

Полотенцесушитель «Лесенка» отличается высокой теплоотдачей и украшает помещение. Имея небольшой опыт, его монтаж можно выполнить самостоятельно (+)

Последовательность подключения такая же, как и в случае с ПС простой конфигурации.

Чтобы схема работала, нужно учесть некоторые особенности:

Отвод стояка, находящийся вверху, располагайте на уровне ПС или выше его верхней точки, а тот, что внизу — наравне или ниже нижней точки.
Соблюдайте строго горизонтальность подводящих труб или делайте уклон 5-10 мм по всей длине. При несоблюдении этого условия могут возникать воздушные пробки. Если вы выбрали нижнюю подачу, то использование трубы меньшего диаметра для бойпаста недопустимо.
Выбирайте трубы диаметром не менее 25 мм, если они полипропиленовые, минимум ¾ дюйма — стальные, краны шаровые 3/4″ При меньших диаметрах будет наблюдаться неравномерный прогрев — более горячие сверху и холоднее снизу.
Помещайте пластиковые трубы в изоляцию, если вы запланировали замуровать их в стену.

В случае, если вы установили зауженный байпас или сместили его, то естественная циркуляция будет работать в сочетании с принудительной. У этой схемы есть существенный минус: полная неработоспособность при нижнем подключении, допустим только верхний вариант.

Положительные стороны тоже имеются: при верхней подаче работает стабильно, не завоздушивается, полотенцесушитель можно удалить от стояка на произвольное расстояние.

Боковая и диагональная схема подключение ПС приблизительно равны по эффективности (+)

Если принято решение выполнить нижнее подключение, то будьте готовы к тому, что этот способ менее эффективен, но имеет и некоторые плюсы: направление подачи воды в центральном стояке не имеет значения, появляется возможность скрыть трубы под ванной.

Обратите внимание

Основной недостаток — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работоспособности схемы является устройство нижнего отвода ниже корпуса ПС.

При желании, нижнее подключение можно переделать в боковое. Для этого на входной и выходной трубе монтируют уголки 90°. Рабочее сечение переходников не должно отличаться от диаметра труб в меньшую сторону, иначе работоспособность системы нарушится. Обратная модернизация — переделка бокового соединения на нижнее, невозможна.

Если все трубы заделаны в стену, можно установить ПС с боковым подключением. Смотрится такая конструкция эстетично (+)

Врезка ПС в централизованную отопительную систему

Если вы хотите выполнить монтаж сушилки для полотенец зимой, то из этой затеи вряд ли что-то получится. В этом случае придется останавливать отопление и удалять из системы теплоноситель, так что придется подождать до лета.

Но и тогда работа усложняется тем, что отопительную систему нужно опустошать, а ее подпитку перекрывать. Для всего этого нужно заручиться разрешением служб ЖКХ.

Затруднительно провести и проверку работоспособности ПС летом. Изъяны, в виде протечек в месте сварных швов и резьбовых соединений, проявят себя только после подключения отопления. Этот факт еще раз свидетельствует в пользу обязательной установки кранов после байпаса.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Независимо от того, куда вы собрались подключить полотенцесушитель — в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.

Типичные ошибки самостоятельных мастеров

Когда при боковом или нижнем подключении нижний отвод находится выше крайней точки ПС, между низом прибора и точкой подключения нижнего отвода образуется застойная зона.

Это следствие того, того, что охлажденная жидкость, опустившись вниз, не может попасть в стояк обратно из-за давления на нее столпа горячей воды с меньшим удельным весом. Пока допустимая разница высот между нижним отводом и низом полотенцесушителя не превышена, прибор работает, а после — циркуляция в нем прекращается.

Важно

Остановится циркуляция и в случае наличия колена, образованного верхней трубой. Заставить заработать такую схему сможет только врезка крана Маевского, чтобы периодически стравливать накопившийся воздух. Иногда в верхней трубе делают петлю, прокладывая ее за обшивкой потолка, а нижнюю трубу замуровывают в пол.

Вверху будет накапливаться воздух, а охлажденная вода в агрегате окажется заблокированной в нижней петле, находящейся в полу. Движение теплоносителя полностью прекратится.

Для того чтобы выпускать воздух, образующийся при закипании теплоносителя или занесенный в систему отопления во время ее заполнения, устанавливаются воздухоотводчики (+)

Выводы и полезное видео по теме

Процесс установки прибора в новостройке до выполнение отделочных работ:

Ролик об ошибках выбора и подключения полотенцесушителя:

Схему подключения полотенцесушителя нельзя назвать сложной. Она вполне выполнима для домашнего мастера. Но, пренебрегая правилами и даже незначительными нюансами, можно навлечь на себя много неприятностей.

Есть, что дополнить или возникли вопросы по технологии подключения полотенцесушителя? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Источник: http://sovet-ingenera.com/santeh/zmeevik/kak-podklyuchit-polotencesushitel.html

Правильное подключение полотенцесушителя – Отделка

Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.Виды полотенцесушителей
Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС. На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант).

Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
достаточного давления (2 атм или больше)
отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Совет

К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть.

Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат.

Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом.

Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Обратите внимание

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже.

Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами.

На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

При подключении надо отводы располагать строго горизонтально или немного под углом. Немного под углом — это от 2 см на метр (2%) или можно чуть больше. Направление уклона зависит от схемы подключения и того, к какому концу этот отвод будет подсоединен. Чтобы было немного понятнее, рассмотрим несколько типовых схем подключения полотенцесушителей.

Эта схема работает независимо от направления подачи горячей воды. Тип подключения — нижний, оба отвода должны располагаться ниже чем нижний край сушилки. При верхней подаче допустим вариант, когда край находится между отводами, но работа уже может быть не настолько эффективной (может хуже греться).

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Если у вас по высоте проходит этот вариант, делайте его. Схема работает в любых условиях, с полотенцесушителями типа «лесенка» любого вида.

Возможный вариант нижнего подключения для подачи сверху

При разливе горячей воды сверху, можно верхний отвод сделать выше нижнего края сушилки. При смещенном байпасе и его заужении греться должно нормально. Этот способ не самый лучший, но рабочий.

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх.

Диаметр отводов — не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

Подобная схема подключения хороша тем, что на «лесенке» не надо устанавливать воздухоотводчики (ставят заглушки), так как воздух просто уходит в стояк.

Важно

При верхней подаче на байпасе можно сделать заужение и/или сместить перемычку по направлению к полотенцесушителю. Это улучшит циркуляцию, сушилка будет греться лучше. Но еще раз: такая схема будет работать только при верхней подаче воды.

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Допустима схема бокового подсоединения с расположением верхнего отвода ниже верхнего края полотенцесушителя. Но при таком подключении необходимы краны Маевского, через которые придется стравливать воздух после отключения ГВС на ремонт/профилактику. Также может понадобиться периодическое удаление воздуха в процессе.

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Особого смысла в диагональном подключении большинства полотенцесушителей нет: их эффективность от бокового ничем не отличается (во всяком случае существенного улучшения нет), а расход труб больше, длиннее требуются и штробы, а это трудоемко. Хотя схема работоспособна.

Диагональ нормально работает если подача воды идет сверху. Тогда верхний отвод подключается к дальнему краю «лесенки», а нижнее — к ближнему.

Диагональное подключение при верхней подаче

В этом случае тоже можно делать зауженый и смещенный байпас, но и без этого все должно работать «на ура». При нижней подаче байпас без заужения, ровно по стояку, подключение

Полотенцесушители сложной формы: как подключать

В случае подключения полотенцесушителей сложной формы кроме обычных средств приходится учитывать еще и особенности строения каждой конкретной модели. Их надо рассматривать с точки зрения гидродинамики — куда вода будет лучше течь, туда и подавать воду. Например, популярная модель «Элегия» фирмы Сунержа. Это не лестница и не зиг-заг.

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

Установка полотенцесушителя Сунержи Элегия выбрано боковое, так как при любом другом циркуляция будет нарушена. Тут вариантов вообще нет.

Источник: http://ko-2.ru/drugoe/pravilnoe-podklyuchenie-polotentsesushitelya.html

Подключение полотенцесушителя своими руками

Выполняя ремонт ванной, вам придется решить – осуществлять подключение полотенцесушителя своими руками, или же привлекать к этому профессионалов. Данная статья содержит рекомендации по подключению полотенцесушителя, и даже если вы не будете заниматься этим сами – полученная информация поможет контролировать процесс монтажа.

А это во многих случаях помогает серьезно улучшить качество работы!

Монтаж полотенцесушителя

Схема подключения полотенцесушителя предусматривает два варианта врезки трубы:

В систему отопления (неважно, централизованную или автономную)
В систему горячего водоснабжения

В большинстве случаев предпочтителен именно второй вариант, так как, во-первых, горячая вода в системе отопления есть только в отопительный сезон – т. е. полгода в лучшем случае. В то же время как горячая вода в трубах есть практически постоянно.

Во-вторых, сам процесс подключения полотенцесушителя к отопительной системе можно реализовать только вне отопительного сезона: в мороз никто вам не разрешит перекрывать отопление и спускать воду из труб, так как последствия этого для дома могут быть поистине катастрофическими.

Способ подключения

Перед тем как подключить полотенцесушитель, необходимо определиться со способом его подключения. В большинстве домов советской постройки полотенцесушитель представляет собой зигзагообразную трубу на стене ванной, и если вы планируете ее заменить – необходимо будет подбирать модель полотенцесушителя соответствующего диаметра с нижним подключением.

Подключенный полотенцесушитель

А вот если при ремонте ванной комнате вы «утопили» труб в стену, оставив только выходы – здесь могут быть установлены полотенцесушители водяные с боковым подключением. Монтировать их сложнее, однако выглядит такая конструкция не в пример лучше.

Обратите внимание!

При установке полотенцесушителя такого типа необходимо очень качественно изолировать все соединения, потому что когда протекает полотенцесушитель, трубы которого скрыты в стене – устранение неисправности является очень трудоемким.

Подключение к системе горячего водоснабжения

Процедура монтажа водяного полотенцесушителя

Порядок выполнения работ

Водяной полотенцесушитель вполне можно подключить своими руками.

Если вы хотите знать, как правильно подключить полотенцесушитель – то лучше всего следуйте по этой схеме:

Демонтаж старого полотенцесушителя
Монтаж кранов
Установка нового полотенцесушителя
Проверка качества установки

При правильном подходе вся процедура занимает не более нескольких часов. Каждый из вышеприведенных этапов мы рассмотрим отдельно.

Демонтаж полотенцесушителя

Перед тем как подключить водяной полотенцесушитель, необходимо удалить старый.

Делается это следующим образом:

Перекрываем подачу горячей воды в трубу, на которой присоединен полотенцесушитель. Сделать это можно, обратившись с ЖЭК, либо же самостоятельно (по согласованию с ответственным лицом, например, председателем кооператива) перекрыв соответствующий вентиль.
Полотенцесушители с боковым подключением, а также – любые полотенцесушители , которые не являются неотъемлемой частью трубы горячего водоснабжения, демонтируем, откручивая резьбовые соединения.
Если резьба «прикипела», или полотенцесушитель просто приварен к трубе – обрезаем его с помощью болгарки.

Обратите внимание! При демонтаже полотенцесушителя обрезку нужно проводить с таким расчетом, чтобы участок трубы был достаточен для нарезания резьбы.

Демонтированный полотенцесушитель снимаем с кронштейнов.

Монтаж кранов

Далее можно приступать к монтажу кранов. Если старый полотенцесушитель мы срезали – на остатках трубы нарезаем новую резьбу плашкой соответствующего диаметра. Если же резьба на трубах осталась – ее тоже следует «прогнать» для улучшения качества резьбового соединения.

После приведения резьбы в порядок устанавливаем запорную арматуру – краны.

Делается это для того чтобы:

Регулировать интенсивность работы полотенцесушителя, открывая или закрывая краны
При необходимости ремонта (например, если течет полотенцесушитель) или замены полотенцесушителя можно было перекрыть воду и произвести необходимые действия.

Обратите внимание!

Если вы планируете устанавливать перемычку – так называемый «бай пас», предусмотреть ее установку нужно уже на этом этапе.

Схема подключения с «бай-пасом»

Монтаж полотенцесушителя

В зависимости от того, какой тип подключения у полотенцесушителя, выбираем фитинги – прямые или угловые.

Все резьбовые соединения уплотняем с помощью льняной подмотки. Для конических резьбовых соединений применяется лента ФУМ.

Присоединение полотенцесушителя к трубе

Присоединяем полотенцесушитель к фитингам, затягиваем крепления, следя за тем, чтобы не повредить резьбу.

К стене полотенцесушитель крепим либо с помощью хомутов, либо с помощью специальных телескопических держателей.

Здесь важно правильно выбрать расстояние от стены (штукатурки или облицовки) до оси труб полотенцесушителя:

Если диаметр труб менее 23 мм – расстояние должно составлять 35 мм и более
Если диаметр труб 40-50 мм – минимальное расстояние составляет 50 мм

Фитинги для подключения

Подключенный полотенцесушитель необходимо проверить на герметичность, проведя пробный пуск. Если все нормально, и протечек нет – прибором можно пользоваться.

Подключение электрического полотенцесушителя

Отдельно следует рассмотреть такой вопрос как подключение электрического полотенцесушителя. Здесь наиболее важным этапом является корректное подключение устройства к электрической сети, что позволит избежать возникновения короткого замыкания или возгорания.

Подключение электрического полотенцесушителя

Для этого обязательным является:

Заземление полотенцесушителя
Подключение устройства через устройство защитного отключения (УЗО, в народе именуемое «автоматом»)

Обратите внимание!

Если вы планируете подключать электрический полотенцесушитель к розетке, расположенной непосредственно в ванной комнате, необходимо установить розетку с влагозащищенным корпусом.

Иными словами, розетка должна быть «утоплена» в стену, а ее отверстие должно закрываться специальным изолирующим колпачком.

Если вы внимательно изучите всю информацию, изложенную в данной статье, то скорее всего, вопроса как правильно установить полотенцесушитель у вас возникнуть более не должно. Так что с самостоятельной установкой этого устройства вы точно справитесь!

Источник: https://eto-vannaya.club/santehnika/polotencesushitel/podklyuchenie-polotencesushitelya-369

Принцип работы и подключение водяного полотенцесушителя

Полотенцесушитель или дизайн-радиатор – это маленькая система обогрева, работающая круглый год вне зависимости от температуры окружающей среды наружного воздуха. Прочитав эту статью, вам проще будет выбрать и установить нужную модель полотенцесушителя.

Содержание

Что такое полотенцесушитель?

Российскому жителю, название полотенцесушитель говорит о трубе в ванной комнате, через которую проходит система горячего водоснабжения многоквартирного дома.

С помощью этой трубы, происходило отопление ванной комнаты и за счет хорошего нагрева металлической части, на этих трубах издавна сушились вещи.

Чтобы защитить эти трубы от коррозии, трубы эти постоянно окрашивались.

С течением времени, появились специализированные полотенцесушители, с их помощью отлично сушатся вещи, обогревается ванная комната и выглядят они гораздо современнее, имеют разнообразную форму и вместе с названием полотенцесушитель, в обиходе появилось слово дизайн-радиатор.

Совет

В принципе, эти два слова, объединяют в себе один и тот же механизм обогрева и сушки.

По методу работы,полотенцесушители, делятся на два вида – водяные и электрические полотенцесушители.

Водяной полотенцесушитель

Водяные полотенцесушители обогреваются за счет проходящих внутри труб жидких теплоносителей, чаще всего – это горячая вода, а иногда и антифриз.

Выбирая водяную модель, обращайте внимание на давление воды в системе, так как вода бывает разная.

Полотенцесушитель, подключенный к открытой системе отопления

Если ваш полотенцесушитель подключается непосредственно в систему отопления, а эта система негерметична, т.е. является открытой системой – в неё постоянно поступает кислород, который провоцирует коррозию металла.

Отсюда вывод: в такую систему нельзя подключать модели, которые подвержены коррозии.

Выяснить, какой тип системы отопления в вашем доме, можно у обслуживающей вас организации (ЖЭУ).

Для систем отопления открытого типа, подходят полотенцесушители из нержавеющей стали, латуни или меди.

Полотенцесушитель подключенный к закрытой системе отопления

Закрытые системы имеют малый процент кислорода в теплоносителе.

В такую систему можно подключать полотенцесушители из стали, нержавейки, алюминия, меди и т.д.

Но необходимо учесть подходит ли давление и температура теплоносителя для данной модели полотенцесушителя (обычно это указано в паспорте модели).

Но вы должны понимать, что при подключении полотенцесушителя в систему отопления (любого типа), ваш источник тепла будет работать только в период отопления, в летнее время он уйдет на “длительные каникулы”.

Полотенцесушитель подключенный к системе горячего водоснабжения

В многоквартирных домах, которые имеют централизованное горячее водоснабжение, полотенцесушители, обычно, подключают к стояку горячего водоснабжения.

Такое подключение дает тепло ванной комнате и в летнее время, когда отопление отключено.

Обратите внимание

Но вода, находящаяся в контуре горячего водоснабжения, опять же, насыщена кислородом и это приводит к коррозии.

Вывод, необходимо использовать полотенцесушители из нержавеющей стали, латуни или меди.

Рабочее и опрессовочное давление

Очень важным моментом, который нужно учесть при выборе прибора, это давление в системе, в которую он будет установлен.

В многоэтажных зданиях и система отопления, и система горячего водоснабжения имеют высокое давление и поэтому прибор необходимо приобретать с достаточным запасом прочности.

Иначе, при опрессовке, а в таком случае, давление поднимают в 1,5 раза выше рабочего, трубы могут лопнуть и залить помещение горячей водой.

Методы подключения водяного полотенцесушителя

В независимости от вида теплоносителя, любая водяная модель полотенцесушителя, должна быть запитана в систему.

Модели имеют разнообразную конструкцию и метод подключения их разный. П и М – образные модели, с помощью угловых переходников, подключают сбоку, иногда сбоку подключают и “лесенки”.

Хотя большинство “лесенок” и многие другие схожие конструкции, подключают снизу.

Иногда модели подключают диагонально, иногда вертикально.

Но при подключении по вертикали, т.е. к одному коллектору сверху и снизу, необходимо устанавливать перемычку.

Регулировка теплоотдачи полотенцесушителя или дизайн-радиатора

Все полотенцесушители, которые подключают к системе отопления или горячего водоснабжения без установки специальной арматуры, работают без регулировки.

Если установите запорный кран на входе в полотенцесушитель, то вы можете вручную изменять поступление теплоносителя.

Современные терморегулирующие устройства оборудованы термостатическим клапаном.

Такой клапан плавно регулирует тепло, на нем можно выставить заданную температуру, клапан будет открываться и закрываться самостоятельно.

В настоящее время имеется огромный ассортимент термостатической запорной арматуры.

Если полотенцесушитель в ванной подключен к стояку напрямую, т.е. является частью стояка, такой агрегат без байпаса, обеспечиваться запорной или терморегулирующей арматурой не может, иначе нарушится циркуляция воды во всем доме.

После получения такой информации можно точно определиться с выбором. Свяжитесь с торгующей организацией по радиотелефону Texet, поинтересуйтесь о наличии модели полотенцесушителя, которая вас заинтересовала, и вперед за покупкой. Доставку товара можно организовать воспользовавшись все тем же радиотелефоном.

Источник: http://strgid.ru/printsip-raboty-i-podklyuchenie-vodyanogo-polotentsesushitelya

Схема подключения полотенцесушителя к стояку горячей воды: конструкция, основные этапы, советы

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель.

Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости.

Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями.

Конструктивные особенности

вентили, с помощью которых будет отключаться вода;
система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
пробка-заглушка;
воздуховыпускной клапан;
кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Инструменты и материалы

Технология подключения полотенцесушителя к стояку требует наличия и ряда инструментов и материалов:

полотенцесушителя;
кронштейнов, при помощи которых изделие будет зафиксировано на месте монтажа;
трубопроводов из полипропилена;
соединительных элементов в виде фитингов и муфт из полипропилена;
ножа, при помощи которого будет выполняться резка пропилена;
сварочного аппарата;
шаровых кранов в количестве 2-3 штук.

Основные этапы

Демонтаж имеющегося полотенцесушителя;
Установка нового стояка;
Монтаж шаровых кранов и байпаса;
Соединение при помощи сварки трубопроводов;
Установка полотенцесушителя, включающая его подключение.

Демонтаж

для современных устройств;
для змеевиков старого образца.

Демонтаж современной конструкции

Демонтаж старого змеевика

Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк.

Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Замена стояка

Демонтировав эти элементы своей квартире, необходимо в дальнейшем проделать то же самое и в соседних.

Далее выполняется нарезка резьбы на трубах у соседей сверху и снизу, после чего приступают к подключению труб и вводу их в вашу ванную комнату, используя для этого отверстия в перекрытиях.

Установка перемычки

Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации.

Важно

В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Водяной полотенцесушитель: боковое подключение

При подключении полотенцесушителя к стояку горячей воды схема бокового монтажа используется довольно часто.

К подобной схеме подключения прибегают в тех случаях, когда возникла необходимость в установке полотенцесушителя в стандартный стояк или же в его врезке в сеть горячего водоснабжения.

Иначе говоря, владелец будет избавлен от необходимости заниматься подготовкой дополнительного водоотвода.

Однако, если владельцем приобретено сантехническое оборудование от проверенного производителя, то можно быть уверенным, что после установки сантехизделие будет служить на протяжении длительного времени.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

диаметры трубопровода должны совпадать между собой;
межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

При использовании схемы подключения полотенцесушителя «лесенка» часто приходится применять водопроводные муфты.

Следует иметь в виду, что во время выполнения подобных работ недопустимым является создание перехода от трубопроводов, имеющих больший диаметр, в направлении труб, обладающих меньшим сечением.

В противном случае возникает вероятность увеличения давления в сантехническом изделии, из-за чего можно столкнуться с таким неприятным явлением, как протечка. В некоторых случаях это может закончиться даже разрывом сварных соединений.

Совет

Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги.

Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Как правильно выполнить подключение?

Во время выполнения работ по монтажу сантехнического изделия в ванной комнате важно в точности соблюдать требования действующих стандартов.

Поэтому, если для используемой схемы подключения полотенцесушителя к стояку горячего водоснабжения обязательно должны быть соблюдены все требования, которые закреплены СНиП 2-04-01-85.

Если работы проводятся в частном доме, то монтаж подобной конструкции осуществляется к системе отопления.

Если полотенцесушитель подключается к стояку в многоквартирных зданиях, то лучше всего проводить эти работы с учетом проекта. Самый оптимальный вариант, когда эта конструкция подключается к отдельному стояку.

Такое решение будет наилучшим ввиду того, что центральной отопительной системе приходится работать только с наступлением холодного времени года, при этом теплоноситель поступает в квартиры без перебоя и зимой, и летом.

установка с верхним подключением;
установка с нижним подключением;
монтаж полотенцесушителя в нижней части;
диагональная схема подключения.

Основные моменты

Грамотный монтаж любого сантехнического изделия в ванной комнате требует наличия у специалиста профессиональных навыков.

Дело в том, что достаточно допустить небольшую погрешность в замерах, чтобы это стало причиной возникновения серьезных неприятностей и проблем с эксплуатацией прибора.

Обратите внимание

Поэтому, если перед вами возникла задача по установке полотенцесушителя, лучше всего, чтобы эта работа была поручена квалифицированному специалисту.

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

При проведении замеров недопустимы округления;
Перед установкой необходимо точно выбрать место установки сантехнического изделия;
Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
Обязательно необходимо правильно выбрать схему подключения устройства.

Заключение

Поэтому только квалифицированный специалист, имеющий практический опыт работы, способен наиболее качественно выполнить подключение полотенцесушителя к стояку с горячей водой. Если вы не обладаете подобными навыками, не следует понапрасну рисковать, а лучше всего поручить эту работу персоналу обслуживающей организации.

Источник: http://stoki.guru/santehnika/polotencesushiteli/shema-podklyucheniya-polotencesushitelya-k-stoyaku-goryachey-vody.html

Правильная установка полотенцесушителя: подключение к стояку, монтаж в ванной своими руками

В наши дни нередко встречаются негативные ситуации связанные с неквалифицированным вмешательством в эксплуатацию общедомовых систем, в том числе при монтаже водяных полотенцесушителей (дизайн-радиаторов), подключаемых к стоякам ГВС.
В этой статье мы постарались указать основные условия и схемы грамотного монтажа дизайн-радиаторов.
Схемы бокового и диагонального подключения с незауженным и несмещенным байпасом.

Данные схемы являются наиболее эффективными видами подключения полотенцосушителей, поскольку предусматривают подачу теплоносителя в верхней части и «обратку» в его нижней части.

Стоит отметить что такая схемы рекомендованы для классических форм дизайн-радиаторов с естественной циркуляцией, выполненных в виде лесенки.

Боковое подключение.

Диагональное подключение.

Стоит отметить, данные схемы равнозначны по эффективности и не имеют преимуществ по отношению друг к другу.

Также следует универсальность этих вариантов, поскольку они способны стабильно функционировать при любом направлении подачи рабочей жидкости, абсолютно не зависят от скорости циркуляции теплоносителя, не нуждаются в спуске воздуха при отключении воды а удаленность от стояка может быть любой.

Несмотря на это, данные схемы имеют несколько обязательных условий для стабильного функционирования радиаторов.

Подающий отвод стояка должен находится выше точки подключения к радиатору, а обратный должен быть ниже точки подключения.
Должен соблюдаться уклон подключаемых труб (как изображено на рисунках выше). Для примера, при отводе на метр перепад может составлять от 3 до 30 мм. Также стоит понимать, что больший уклон не навредит работоспособности данных схем.
Должны быть исключены нежелательные изгибы (горбы) при проводке труб, поскольку в них может накапливаться воздух, препятствующий нормальной циркуляции теплоносителя.
В случае нижней подачи между отводами не допускается какого-либо заужения, так как оно также будет препятствовать стабильному функционированию радиатора, в том числе может привести к полной неработоспособности последнего.
Диаметр подводимых труб для организации правильной циркуляции должен составлять не менее ДУ20 (3/4″ для стальных и 25 мм для полипропилена). При этом шаровые краны должны быть не менее 3/4″.
Особенно важно осуществить теплоизоляцию подводимых контуров, поскольку именно она обеспечивает механическую защиту и значительно снижает теплопотери, что в свою очередь положительно отражается на работе полотенцесушителя.

Запрещается!

Монтаж какой-либо запорной арматуры на байпасе, а также перекрытие и заужение последнего. Так как это может привести замедлению циркуляции в общем стояке, падению температуры ГВС в точках водозабора и значительному ухудшению напора.

Допустимые варианты боковой схемы подключения.

Боковое подключение, правильный вариант, радиатор полностью расположен между отводами, функционирование не нарушено.

Боковое подключение, правильный вариант, требуется спуск воздуха после отключения водоснабжения.
Схемы нижнего подключения.
Схемы нижнего подключения обладают меньшей эффективностью, несмотря на это имеют ряд своих преимуществ.

Схема нижнего подключения полотенцесушителя в форме лесенки, исключающая заужение или смещение байпаса (естественная циркуляция).

Схема нижнего подключения полотенцесушителя в форме лесенки, со смещением байпаса (сочетание естественной и принудительной циркуляции).

Схема нижнего подключения полотенцесушителя в форме лесенки, с заужением байпаса (сочетание естественной и принудительной циркуляции).

Особенности схем нижнего подключения.

Возможность работы при любых направлениях подачи в стояках.
Возможность скрытого расположения труб (без штрабления стен).
Нуждаются в спуске воздуха при помощи кранов Маевкого.
Менее эффективны, в отличии от бокового или диагонального подключения.
Верхнее подключение от стояка с байпасом смещенного или зауженного типа, должно быть размещено ниже точки подключения к полотенцесушителю. (гарантирует стабильную работу при любом направлении подачи)
Нижний контур должен обязательно находиться ниже полотецесушителя во всех схемах нижней подводки.

Другие допустимые варианты нижнего подключения.

Нижняя подводка, все контуры ниже полотенцесушителя, никакие условия монтажа не нарушены.

Нижнее подключение, для верхней подачи теплоносителя (верхний отвод расположен выше полотенцесушителя), при нижней подаче рабочей жидкости, такой вариант не возможен.

Варианты схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Боковое подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)
Боковое подключение радиатора-лесинка, со смещённым байпасом (сочетание принудительного и естественного движения теплоносителя)
Диагональное подключение радиатора-лесинка, с зауженным байпасом (сочетание принудительного и естественного движения теплоносителя)
Диагональное подключение радиатора-лесинка, со смещенным байпасом (сочетание принудительного и естественного движения теплоносителя)
Особенности схем боковой и диагональной подводки со смещенным или зауженным байпасом.

Данные схемы предназначены только для верхней подачи (в противном случае стабильное функционирование прибора невозможно)
Не необходимости в спуске воздуха после отключения водоснабжения.
Могут применяться на любой удаленности от стояка.
Также как и в других схемах необходимо соблюдать уклон подводящих контуров (перепад 3 – 30 мм)

Запрещается!

Источник: https://www.termokit.ru/news/skhemy_pravilnogo_podklyucheniya_polotentsesushiteley/

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

Водяные.
Электрические.
Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

Внешний дизайн водяных устройств довольно разнообразен:

1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

Боковое — обычно используется у приборов 1‑го типа;
Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
Труборез либо ножовка по металлу.
Резьбонарезные плашки ¾’ с рычажным воротком.
Дрель электрическая с перфоратором, сверла по бетону.
Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
Крепежный инструмент: молоток, отвертки, пассатижи.
Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.
Запорные вентили, лучше всего — шаровые.
Льняная пакля сантехническая, либо монтажная ФУМ‑лента.
Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.
Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.
Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.
Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

Размечаем на стене установочные размеры нового полотенцесушителя.
Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.
Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
Нарезаем резьбу на обрезанных концах трубопровода.
Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.
На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.
Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

Источник: https://sansovet.com/kvartira/vannaya-komnata/ustanovka-polotencesushitelya.html

Установка полотенцесушителя в ванной комнате: инструкция для электрических и водяных моделей

Главная
Строительство и ремонт
Сантехническое оборудование

1 звезда 2 звезды 3 звезды 4 звезды 5 звезд Рассказываем об особенностях электрических и водяных полотенцесушителей, даем инструкцию по монтажу на стену и пол, а также разбираем частые ошибки установки.

Fotodom.ru

Переоборудование обычно проводят при капитальном ремонте, когда полностью меняется облик интерьера. Например, в старых домах заменить старый змеевик необходимо в целях профилактики.

Стальные изделия способны прослужить десятки лет, но и у них есть ограничения по сроку эксплуатации. Во влажной среде при постоянной высокой температуре металл ржавеет. Ситуация опасна тем, что снаружи это не заметно.

Установку полотенцесушителя в ванной комнате можно провести своими руками. При монтаже нужно соблюдать важные правила, которыми мы поделимся в этой статье.

Устанавливаем полотенцесушитель

Подбираем оборудование

Принцип действия
Материал
Форма и размер

Инструкция монтажа на стену

Инструменты
Демонтаж
Разметка
Установка корпуса
Скрытая разводка

Подключение через пол
Особенности установки для электрических приборов
Ошибки

Выбор прибора

Принцип действия

Сушилки можно разделить на три основные группы.

Водяные — подключающиеся к системе отопления или ГВО.
Электрические, работающие от сети.
Комбинированные, сочетающие в себе эти два принципа.

Водяные используются наиболее часто. Их главное преимущество в том, что за теплоноситель платить не нужно. Основной недостаток — сложность монтажа, особенно если планируется перенос радиатора.

В последнем случае потребуется согласование с управляющей компанией. При аварии будет заблокирован весь стояк.

Еще один минус— возможность протечки при некачественном монтаже или неправильном выборе изделия.

Электрические приборы безопасны, но они расходуют много энергии. Их можно повесить на любом расстоянии от системы ГВО и отопления. Батарею размещают не только в санузле, но и в других помещениях — гардеробных, кухнях, прихожих. Для питания им понадобится отдельная розетка. В санузле или кухне она должна иметь устройство защитного отключения.

Комбинированные модели обеспечивают бесперебойную работу даже при отключении воды или электричества.

Перед тем как установить полотенцесушитель в ванной самостоятельно, следует выяснить, как это повлияет на напор воды в стояке, а также на напряжение в сети. Эту информацию можно уточнить в управляющей компании.

Одним из важнейших свойств изделия является его долговечность. Она зависит от качества материала, а также от того, насколько правильно выполнено подключение.

Виды металлов

Нержавейка. Труба из нержавейки должна иметь хромированную внутреннюю поверхность, иначе она будет окисляться под воздействием примесей. При реакции они создают налет на стенках. Постепенно накапливаясь, он препятствует потоку жидкости.
Медь и латунь отличаются хорошей теплоотдачей, но служат не долго. Это мягкий материал, и его легко деформировать при проведении ремонтных работ. Следует учитывать то, к какой системе подключается прибор. Горячая водопроводная вода проходит подготовку, при которой в ее состав вводятся химически активные соединения. Они безопасны для человека, но с некоторыми металлами вступают в реакцию.
Черная сталь. Используется в основном для частных домов. Она не выдерживает высокого давления и быстро приходит в негодность независимо от того, насколько правильным было подключение. Внутренняя поверхность должна иметь слой антикоррозионной защиты.

Чем больше площадь излучения, тем прибор эффективнее.

Следует учитывать, что, проходя по контуру, теплоноситель постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать батарею поменьше или использовать модель, работающую от розетки. Средняя температура жидкости в системе ГВС равна 60 градусам.

Форма может быть самой разной: от М-образных до лесенки.

Проще всего смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как и у старого радиатора. В этом случае не придется делать новые отводы.

Если предстоит изменить высоту установки полотенцесушителя от пола, придется отключать систему ГВО до окончания сварочных работ.

В квартирах давление позволяет использовать конструкции, подключающиеся не сбоку, а снизу. У такого решения больше недостатков, чем достоинств. Его единственная цель — дополнение необычного интерьера. Коммуникации придется тянуть через пол.

Их длина вырастет в несколько раз по сравнению с трубами, которые применяются для подсоединения обычных приборов. Когда теплоноситель доберется наконец до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных зданий.

Его может просто не хватить, чтобы поднять водяной столб до уровня контура.

Работы включают в себя демонтаж старого оборудования, новую подводку с запорными устройствами, подсоединение радиатора. Это переоборудование согласовывается с управляющей компанией. Рассмотрим план действий пошагово.

Инструменты и материалы

Стальная или полипропиленовая арматура для подводки и байпаса. Ее следует заранее отмерить и заготовить элементы нужной формы и длины.
Шаровые краны.
Кронштейны, на которых будет держаться вся конструкция.

Перед началом проведения работ необходимо проверить комплектацию батареи.

Комплектация батареи

Переходники с прокладками.
Запорные узлы.
Регулирующиеся кронштейны или другие крепежи.

Демонтаж змеевика

Прежде чем устанавливать новое оборудование, нужно избавиться от старого. Если байпас и запорные устройства отсутствуют, стояк необходимо перекрыть. Сделать это может только представитель управляющей организации.

Сварные швы срезаются болгаркой, резьбовые стыки раскручиваются. Корпус снимается с держателей. Понадобятся тряпки и емкости для сбора воды с пола. Необходимо сохранить часть трубы, чтобы нарезать на ней резьбу. Лучше оставить запас, а потом лишнее спилить. Желательно, чтобы длины хватило для установки обходной перемычки и запорных устройств.

Разметка

Чтобы корпус висел строго горизонтально, разметка должна быть выполнена по строительному уровню. Даже при незначительном перекосе в верхней части внутренней камеры образуется воздушный пузырь, затрудняющий движение потока.

На стене прочерчивают горизонтальные линии на уровне входного и выходного отверстий. Затем наносят габариты батареи и отмечают места расположения кронштейнов. Их можно отрегулировать, выставив необходимое расстояние до стены. Обычно производители указывают его на упаковке. Если отделки еще нет, следует учесть ее толщину и добавить запас 1-2 см. Для креплений используются шурупы и дюбели.

Ее производят по уровню, регулируя положение с помощью телескопических кронштейнов. Прежде чем затянуть резьбу, ее покрывают льняной подмоткой ли ФУМ-лентой — так она не будет подтекать. Все узлы осматривают и делают пробный пуск под небольшим давлением. При отсутствии протечек давление постепенно доводят до рабочего.

Скрытая разводка

Она допускается при условии, что ко всем ее узлам будет обеспечен доступ. Это могут быть откручивающиеся заглушки, дверцы, съемные короба и панели.

Прокладка штраб запрещена в плитах перекрытий, межпанельных швах, стенах-пилонах и стенах-диафрагмах. Есть ограничения для кирпичных и монолитных зданий.

Согласно действующему законодательству под запрет попадают любые мероприятия, в результате которых несущие конструкции приходят в негодность или теряют прочность. Канал в несущих конструкциях затрагивает арматурную сетку, находящуюся близко от поверхности. Ее нельзя разрушать.

При контакте с воздухом она окислится и потеряет свои свойства. Толщины перегородки, отделяющей ванную туалета, для прокладки внутреннего канала не хватит.

Штрабы допускается устраивать в слое отделки. Коммуникации удобнее спрятать в каркас из алюминиевого профиля, обшитый листами гипсокартона.

Существуют довольно необычные модели с нижней подводкой, спрятанной в полу. Она выполняет функцию стоек — настоящих либо декоративных. Корпус, наполненный водой, обладает значительной массой, поэтому конструкцию поддерживают стеновые кронштейны.

Особенности подключения через пол

Существующие врезы придется заделывать и создавать новые.
Протяженность коммуникаций увеличится в несколько раз, что приведет к остыванию теплоносителя.
Чтобы поднять столб жидкости, необходимо высокое давление в трубах. В городских квартирах на верхних этажах оно может оказаться недостаточным. Сложности возникнут и при использовании автономных систем в загородных домах.
Коммуникации прокладываются в стяжке, что возможно только в помещениях с высокими потолками.

Единственным достоинством таких моделей является их внешний вид. Они хорошо дополняют классический и современный интерьер. Нижние стойки придают конструкции внешнюю устойчивость. Кроме того, они нагревают пол.

Это повышает уровень комфорта и позволяет поверхности быстро высохнуть.

Производятся расчеты и подготавливается схема. Предстоящие действия согласовываются с управляющей компанией.
Напольное покрытие снимается. В большинстве случаев перекрытие в санузле нуждается в дополнительной гидроизоляции и выравнивании. Можно постелить рубероид и промазать щели мастикой либо герметиком. Применяются выравнивающие смеси, обладающие высокой пластичностью. Гидроизоляция укладывается на выравнивающую стяжку после ее схватывания.
При отключенном стояке делается врез и прокладывается нижняя подводка. Размер и форму ее элементов необходимо заранее просчитать и подготовить их к работе. Диаметр стальной арматуры — 3/4 дюйма, полипропиленовой — 25 мм.
Чтобы высокая температура от труб не разрушала верхнюю стяжку и отделку, ее следует поместить в канал с утеплителем — пенополистиролом или минеральной ватой. Перед тем как начать заливать раствор, делают опалубку, формирующую канал. Арматуру прокладывают пористыми материалами со всех сторон. Снизу ее помещают на пластиковые стойки в форме крестовин, чтобы она не сминала волокна.
Применяются сварные и резьбовые соединения. Желательно установить на корпус кран Маевского, выпускающий наружу воздух, попадающий внутрь и препятствующие течению жидкости.
К подводке нужно обеспечить доступ, поэтому заделывать е наглухо нельзя. Ее закрывают коробом или съемной панелью, либо устраивают ревизионные люки. Эту часть можно отделать так же, как и всю остальную поверхность.

Такие приборы можно устанавливать не только в ванной комнате или санузле, но и в других помещениях. При этом следует соблюдать ряд требований.

Ошибки монтажа полотенцесушителя

Нельзя сужать вход и выход при помощи фитингов, либо другими способами.
Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.
Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.
Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.
Максимальный уклон змеевика — 2 см на метр длины.
Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.
Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.

Чтобы устройство работало исправно, необходима правильная схема подключения.

Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.

Еще одна ошибка — изогнутая кверху входная труба. В ее верхней части будет постепенно накапливаться воздух. Рано или поздно он создаст пробку, и система перестанет работать.

Источник: https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/ustanovka-polotencesushitelya-v-vannoj-komnate-instrukciya-dlya-elektricheskih-i-vodyanyh-modelej-53541

Установка полотенцесушителя в ванной – монтаж, схемы подключения

Обычно установка полотенцесушителя в ванной комнате не вызывает особых трудностей – трубчатый обогреватель подвешивается на стену с помощью штатного крепежа (идет в комплекте).

Другой вопрос – присоединение сантехнического прибора к инженерным сетям частного дома или квартиры. Выбор схемы подключения зависит от типа и расположения нагревателя внутри помещения.

Как установить полотенцесушитель и подключить его своими руками, читаем в нашем руководстве.

Виды сушилок для полотенец

Итак, все настенные обогреватели для ванной делятся на 3 разновидности:

Электрические, работающие от сети 220 вольт. Бывают 2 типов – с нагревательным кабелем внутри либо жидким теплоносителем и ТЭНом. Оба варианта подключаются одинаково.
Водяные полотенцесушители присоединяются к системе горячего водоснабжения или отопления.
В комбинированных двухконтурных приборах теплоотдача организована от 2 источников – электричества и сети ГВС.

Примечание. Устройство комбинированных сушилок довольно простое. Обогреватель состоит из 2 отдельных контуров – электрического и водяного, которые способны работать одновременно либо поочередно. Соответственно, цена универсальных полотенцесушителей в 1.5–2 раза выше.

Разновидности обогревателей для сушки белья и полотенец

Принцип работы электроприборов следующий: ТЭН или кабель нагревается до заданной температуры, потом терморегулятор отключает питание. После охлаждения трубчатого корпуса на 3–5 °C нагрев автоматически возобновляется. В ТЭНовых сушилках, наполненных незамерзающей жидкостью, предусмотрен сброс воздуха через кран Маевского.

С водяными сушилками проще – они прогреваются до температуры протекающего внутри теплоносителя. Корпус изготавливается из нержавеющей или черной окрашенной стали, реже – из меди.

Форма – в виде лесенки, змеевика, Е-образный, М-образный.

Поскольку мы рассматриваем сугубо монтаж полотенцесушителя, форма и материал большой роли не играет, значение имеет лишь способ подключения – боковой или нижний.

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
стандартный подрозетник.

Справка. Нормы ПУЭ однозначно требуют подключать розетки в санузлах через устройство защитного отключения – УЗО. Если линия уже подведена и запитана через дифференциальный автомат с током утечки 30 мА, то ставится обычная розетка. Ее ампераж рассчитывается по закону Ома: мощность сушилки в ваттах делим на 220 вольт.

Схема присоединения сушилки к электросети без монтажа розетки

Как правильно подключить электрический полотенцесушитель в ванной:

Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от производителя «Двин»:

Подключение водяного полотенцесушителя

При монтаже сушильного змеевика используется 3 схемы подключения:

В многоквартирных домах – к стояку системы ГВС. Тут присутствует щекотливый момент: чтобы врезаться в общую трубу, надо перекрыть воду себе и всем соседям по стояку. Возможно, потребуется согласование в местном Водоканале.
В загородном коттедже – к линии рециркуляции горячей воды, идущей от бойлера косвенного нагрева.
Если накопительный бак ГВС или магистраль рециркуляции отсутствует, полотенцесушитель подсоединяется к системе отопления. Минус: летом змеевик не греется.

Как обеспечить летний нагрев сушилки, подключенной к водяному отоплению. Есть 2 варианта решения проблемы: купить комбинированный обогреватель или не выключать газовый/электрический котел. Во втором случае придется оставить в работе 1–2 батареи, иначе теплогенератор станет «тактовать». Так что проще перейти на электричество либо сушить белье на улице.

Поток воды может двигаться по стояку в любом направлении, на подключение горизонтального змеевика это не влияет. Байпас делать необязательно

К стояку ГВС водяная сушилка подключается двумя подводками, между ними ставится байпас без всякой запорной арматуры. Минимальное межосевое расстояние между врезками – 300 мм. Сужение диаметра байпасной линии делать не стоит, а вот сместить в сторону на 10…15 см вполне допустимо. Минимальный диаметр подводок – DN20 (внутренний), а лучше – по размеру стояка.

Если подключение полотенцесушителя производится к трубе рециркуляции ГВС частного дома, то перемычку ставить не нужно. Пусть вся вода, перекачиваемая циркуляционным насосом обратно в бойлер, проходит через змеевик, как показано на схеме.

Как сделать правильную подводку труб и подключить полотенцесушитель своими руками:

Подводки прокладывайте в бороздах стен с уклоном 2…3 мм на 1 метр погонный. Верхняя подводящая линия наклоняется в сторону сушилки, нижняя – к стояку. В результате первая точка врезки окажется выше змеевика, вторая – ниже.
Обогреватели горизонтального типа с боковым подключением подсоединяются просто – из стены выводится фитинг с резьбой, к нему прикручивается американка или муфта-переходник (поставляется в комплекте изделия). Запорные шаровые краны ставятся на подводки около стояка.
Вертикальный полотенцесушитель типа «лесенка» можно присоединить по схеме с диагональным либо нижним подключением. По возможности реализуйте первый вариант, чтобы свести к минимуму риск завоздушивания.
С точки зрения эффективности 2 изображенные схемы одинаковы, преимущество диагонального подсоединения мизерное
Избегайте поворотов труб скрытой прокладки на 90°, не муруйте в бороздах соединительные фитинги – уголки, переходы и так далее. Течь внутри перегородки сложно устранить – надо отдирать кафель, ломать штукатурку.
В качестве скрытых подводок используйте металлопластик либо сшитый полиэтилен. Открытое подключение можно делать из полипропиленовых труб, соединение – через резьбовые переходники.

Важный момент. Подбирая полипропилен для подсоединения полотенцесушителя, обращайте внимание на внутренние диаметры труб, а не наружные. Стенки из PPR довольно толстые.

Некоторые сантехники используют хитрый прием: подводки врезают в стояк над полом, ведут открыто вдоль стены, а потом поднимают трубы к сушилке скрытым способом. Этот подход неправильный, трубопроводы лучше класть в штрабах по кратчайшему пути. Второй негативный момент – обогреватель станет собирать воздух, хозяину придется часто крутить кран Маевского.

Модель обогревателя с нижним подключением. Трубы желательно подводить кратчайшим путем, развернутые кверху петли делать нельзя

Подключение змеевика полотенцесушителя к отопительной системе выполняется по аналогии с подсоединением радиатора. На входе ставим шаровой кран, на выходе – балансировочный вентиль.

Поскольку гидравлическое сопротивление трубчатой сушилки очень низкое, вентилем нужно уменьшать величину потока. Иначе весь теплоноситель пойдет через обогреватель, а батареи останутся еле теплыми. Диаметр подводок – DN15 (внутренний).

Напоследок о комбинированных сушилках

Двухконтурный полотенцесушитель отлично решает проблему сезонности при подключении к домашнему отоплению. В холодный период года греет водяной контур, по окончании отопительного сезона можно включить второй электрический змеевик. Крепление прибора вполне обычное – на кронштейнах, подключение выполняется сразу к 2 сетям – электрической и отопительной.

Если необходимо поменять старый советский змеевик в квартире, то новый необязательно ставить в том же месте и подсоединять к существующим штуцерам. Очень желательно заменить стояк – он наверняка «зарос» ржавчиной. Выберите для обогревателя подходящее место, набросайте схему соединений и выполните установку полотенцесушителя с учетом новых требований.

Источник: https://otivent.com/ustanovka-polotencesushitelya-v-vannoj

Подключение полотенцесушителя к стояку горячей воды схема

Порядок подключения полотенцесушителя к стояку ГВС

Подключение полотенцесушителя к стояку горячей воды – не самое сложное мероприятие. Но определенные знания, соблюдение порядка действий требуются. Почему подключать будем именно к ГВС? При централизованном отоплении это самый оптимальный вариант. Одно из важных преимуществ – обогрев помещения при пользовании горячей водой. При подключении полотенцесушителя к стояку отопления обогрев будет зависеть от отопительного сезона. В частном секторе такой способ подсоединения практикуется чаще.

Варианты подключений

Принцип подсоединения полотенцесушителя к стояку одинаков для всех моделей: в один конец подводится вода, из второго – ее отток (обратка). Вариант подключения зависит от конкретной модификации устройства:

горячий теплоноситель подключается вверху, обратка – снизу;
подсоединение производится снизу;
подвод горячей воды – сверху, отвод – на противоположной стороне снизу, по диагонали;
подключение по центру снизу;
подсоединение к четырем точкам (для больших сушилок с горизонтальными трубами).

Способы подключения полотенцесушителей к системе ГВС.

Схемы подключения полотенцесушителей к стояку отопления:

Как подключить полотенцесушитель к стояку?

Перед врезкой в систему горячего водоснабжения проводим ряд подготовительных мероприятий:

Отключение подачи воды на нужный нам стояк.
Демонтаж (если нужно) старого полотенцесушителя.
Примерка новой модели и нанесение на стену разметки для крепежа. Полотенцесушитель не должен быть отнесен от стояка более чем на два метра. Иначе существенное количество тепла будет теряться.
Проверка горизонтальности и вертикальности агрегата посредством строительного уровня.
Фиксация крепежных деталей.

Как подключить полотенцесушитель на стояк горячего водоснабжения?

Полотенцесушители подключают к ГВС при централизованном горячем водоснабжении круглогодичного действия. Допускается подсоединение агрегатов к самостоятельным системам отопления круглогодичного действия. В этом случае обязательна установка запорной арматуры, позволяющей отключать полотенцесушители в летний период.

Все чаще в домах железные трубы (чугун, сталь, медь) меняются на пластиковые. Уже почти во всех квартирах стоит полипропилен. Подключим полотенцесушитель к пластиковому трубопроводу.

Так выглядит узел подключения по закрытой схеме:

Подсоединение агрегатов к ГВС выполнено посредством соединительных муфт. Они выпускаются в следующих размерах:

Узел подсоединения по открытой схеме:

По ходу движения теплоносителя делают уклон подводки к полотенцесушителю. По всей длине – от пяти до десяти миллиметров. Если подводка менее пятидесяти сантиметров, то она может быть строго горизонтальной.

Ось полотенцесушителя и подводящая труба могут быть удалены от поверхности облицовочной плитки или штукатурки на:

3,5 сантиметра – при диаметре трубы до 23 миллиметров;
5-5,5 сантиметра – при диаметре трубы от 40 до 50 миллиметров.

Подводка и агрегат должны плотно прилегать к опорам и быть прочно закрепленными. При этом полотенцесушитель и подводящий трубопровод не приваривают, а ставят на кронштейны или поддерживающие крюки. «Горячая» труба подвержена температурным деформациям. В любом случае. Если произвести сварку, возрастет нагрузка на стену.

Полотенцесушитель должен быть четко выверен по горизонтали. В противном случае внутри может образоваться воздушная пробка, мешающая теплоносителю заполнить весь агрегат. Чтобы предупредить подобные неприятности, в схему подключения добавляют краники Маевского.

Поделитесь с друзьями:

Правильное подключение полотенцесушителя

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Какие конструкции бывают

Итак, все полотенцесушители можно разделить на четыре группы:

П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Куда подключить и где повесить

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
достаточного давления (2 атм или больше)
отвода трубами нормального диаметра (на шаг меньше чем стояк).

Чем делать отводы и как поменять стояк

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

С байпасом или без

Перемычка между входом и выходом полотенцесушителя и есть байпас

При подключении без байпаса никаких кранов

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Как располагать отводы (способы подключения)

При боковом и диагональном подключении отводы должны располагаться на одном уровне со входами полотенцесушителя или чуть выше/ниже. Что точно не будет работать, так это установка полотенцесушителя если отводы расположены на расстоянии меньшем, чем расстояние между входами. На фото ниже пример нерабочего диагонального подключения с близко расположенными отводами. Черным обозначен вариант ее исправления (подача верхняя).

При боковом подключении полотенцесушитель будет работать только если отводы находятся чуть выше и чуть ниже его входов или хотя-бы на одном уровне

Универсальное нижнее подключение полотенцесушителя «лесенки»

Универсальное подключение полотенцесушителя (нижнее)

В данной схеме можно ставить отсечные краны. Для ее нормальной работы необходимы:

Установленные на верхних выводах краны Маевского (воздухоотводчики) для спуска скапливающегося в верхней части воздуха. Их надо будет периодически открывать и спускать воздух (как начинает хуже греться). Есть вариант — поставить автоматические воздухоотводчики. Они тоже есть компактные. Это упростит эксплуатацию.
Байпас прямой с заужением. Размер заужения — трубой на один шаг меньшего диаметра.
Отводы выполняются трубой на шаг меньшего диаметра чем основной стояк.

Возможный вариант нижнего подключения для подачи сверху

Рабочий вариант при верхнем разливе горячей воды

Наличие воздухоотводчиков и стравливание воздуха после остановки системы — обязательны.

Универсальное боковое подсоединение

Подвести трубы сбоку можно к полотенцесушителю любой из стандартных форм — П-образным, змейке и лесенке. Само подключение от формы на зависит. В стандартном варианте идет прямой незауженый байпас. Отводы или строго горизонтально или с небольшим уклоном. Уклон есть на рисунке: конец верхнего отвода наклонен чуть вниз (2 см на 1 метр), нижнего — задран немного вверх. Диаметр отводов — не меньше диаметра полотенцесушителя.

Боковое универсальное подключение полотенцесушителя

При подаче воды сверху байпас можно сместить и сделать его трубой на шаг меньшего диаметра

При такой схеме тоже можно отводы делать под небольшим наклоном или строго горизонтально.

Возможный вариант бокового подключения (не самый лучший)

Не лучший, но вполне работоспособный вариант

Диагональное подключение

Диагональное подключение при верхней подаче

Полотенцесушители сложной формы: как подключать

Тут выбрано диагональное подключение, потому что другое попросту работать не будет

Еще одна модель — с нижним подключением и сложной конструкцией имеет три варианта установки. При условии подачи воды сверху, лучше всего будет работать второй,чуть хуже — первый, самый малоэффективный — третий.

Варианты нижнего подключения с верхним разливом

При подаче снизу остаются вариант 1 и 3, но только без заужения байпасов — оно будет мешать, а не помогать. Второй вариант исключаем полностью.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

отводы сделаны уже чем межосевое расстояние полотенцесушителя;

сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Процесс монтажа

Само подсоединение полотенцесушителя к готовым выведенным отводам стандартное для сантехники — подходящие фитинги, лен и упаковочная паста или фум-лента. Для крепления к стене есть кронштейны или специальные зажимы-держатели, в которые труба вдавливается. Подробно процесс показан в видео.

Схема подключения полотенцесушителя к стояку горячей воды

Сушка белья является не единственной задачей, которую выполняет полотенцесушитель. Помимо этого, наличие подобного сантехнического изделия способствует поддержанию в ванной комнате благоприятной атмосферы, польза которой заключается в предотвращении появления неприятного запаха, грибка и сырости. Если проанализировать предлагаемый ассортимент на рынке сантехнического оборудования, то можно встретить большое количество моделей, отличающихся как дизайном, так и функциональными особенностями.

Конструктивные особенности

Предлагаемый сегодня в продаже водяной полотенцесушитель может быть выполнен в различных вариантах. Среди доступных сегодня в продаже моделей особо популярным является змеевик, местом подключения которого служит общая система горячего водоснабжения. Чаще всего это сантехническое изделие можно было встретить в домах советской постройки.

И среди всех доступных сегодня вариантов именно последний и чаще всего можно встретить в квартирах наших сограждан. Интерес к нему обусловлен в первую очередь его удобством в использовании, а также высокой функциональностью. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы:

вентили, с помощью которых будет отключаться вода;
система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
пробка-заглушка;
воздуховыпускной клапан;
кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Инструменты и материалы

Технология подключения полотенцесушителя к стояку требует наличия и ряда инструментов и материалов:

полотенцесушителя;
кронштейнов, при помощи которых изделие будет зафиксировано на месте монтажа;
трубопроводов из полипропилена;
соединительных элементов в виде фитингов и муфт из полипропилена;
ножа, при помощи которого будет выполняться резка пропилена;
сварочного аппарата;
шаровых кранов в количестве 2-3 штук.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

Демонтаж имеющегося полотенцесушителя;
Установка нового стояка;
Монтаж шаровых кранов и байпаса;
Соединение при помощи сварки трубопроводов;
Установка полотенцесушителя, включающая его подключение.

для современных устройств;
для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно. Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Замена стояка

После решения всех необходимых вопросов владельцу предстоит перекрыть воду. Чаще всего для решения этой задачи приходится пользоваться услугами обслуживающей организации. После этого берется болгарка, с помощью которой начинают вырезать стояк и змеевик. Демонтировав эти элементы своей квартире, необходимо в дальнейшем проделать то же самое и в соседних. Далее выполняется нарезка резьбы на трубах у соседей сверху и снизу, после чего приступают к подключению труб и вводу их в вашу ванную комнату, используя для этого отверстия в перекрытиях.

Установка перемычки

Перемычка представляется весьма полезной вещью, так как может прийти на помощь в самых неожиданных ситуациях. Хотя устанавливать ее владелец может только по своему желанию, все же не следует пренебрегать таким советом. Скажем, если в местах соединения полотенцесушителя появились признаки часть течи, причем влаги с каждым днем становится все больше, перемычка поможет предотвратить аварийные ситуации. В таких случаях владельцу нет необходимости связываться с аварийной службой и на протяжении нескольких часов дожидаться приезда специалистов.

Водяной полотенцесушитель: боковое подключение

При подключении полотенцесушителя к стояку горячей воды схема бокового монтажа используется довольно часто. К подобной схеме подключения прибегают в тех случаях, когда возникла необходимость в установке полотенцесушителя в стандартный стояк или же в его врезке в сеть горячего водоснабжения. Иначе говоря, владелец будет избавлен от необходимости заниматься подготовкой дополнительного водоотвода.

Приступая к работам по монтажу полотенцесушителя, важно принимать во внимание ряд важных характеристик:

диаметры трубопровода должны совпадать между собой;
межосевой интервал, под которым понимается расстояние между выходными и входными отверстиями, должен быть минимальным.

Довольно распространенная схема бокового подключения может применяться в тех случаях, если у владельца возникла идея об укладке поверх водопроводных труб кафельной плитки. Помня об этом, необходимо еще во время установочных работ позаботиться о защите труб и самого сантехнического изделия от влаги. Эту задачу решают при помощи прокладок и муфт, которые необходимо очень тщательно затянуть, используя разводной ключ необходимого диаметра.

Как правильно выполнить подключение?

Во время выполнения работ по монтажу сантехнического изделия в ванной комнате важно в точности соблюдать требования действующих стандартов. Поэтому, если для используемой схемы подключения полотенцесушителя к стояку горячего водоснабжения обязательно должны быть соблюдены все требования, которые закреплены СНиП 2-04-01-85. Если работы проводятся в частном доме, то монтаж подобной конструкции осуществляется к системе отопления.

Для любых модификаций полотенцесушителя схема подключения будет одинаковой: здесь главное, чтобы были созданы оптимальные условия для правильной подачи воды и оттока. В этом случае можно рассчитывать на регулярную подачу воды. Можно выделить несколько схем подключения, исходя из особенностей конструкции устанавливаемого изделия:

установка с верхним подключением;
установка с нижним подключением;
монтаж полотенцесушителя в нижней части;
диагональная схема подключения.

Основные моменты

Во время проведения подобных работ имеются важные моменты, о которых необходимо помнить:

При проведении замеров недопустимы округления;
Перед установкой необходимо точно выбрать место установки сантехнического изделия;
Обязательным является использование в конструкции таких элементов, как муфты, фитинги, кронштейны и пр.
Обязательно необходимо правильно выбрать схему подключения устройства.

Заключение

Соболев Юрий Алексеевич

Новости :: Подключение полотенцесушителя: советы по монтажу

Полотенцесушитель в ванной комнате выполняет сразу несколько важных функций. Во-первых, вполне очевидно, прибор предназначен для удобного просушивания вещей. Во-вторых, он выступает элементом обогрева помещения, что особо актуально в зимний период. Третьей важной функцией сушителя для вещей согласно нормам ДБН В.2.5-64:2012 (Державні будівельні норми України) является препятствие образованию патогенных бактерий и грибка за счет поддержания постоянной температуры.

Благодаря большому разнообразию моделей потребитель имеет возможность выбрать продукт по своему вкусу. Если монтаж электрического полотенцесушителя не требует особых усилий со стороны клиента, то с установкой водяных приборов может возникнуть ряд вопросов, связанных с подключением.

Преимущества каждого из представленных вариантов нельзя рассматривать отдельно от вида сети отопления. Исходя из этого, определяется главный фактор корректной установки.

Подключение: автономная система или централизованная сеть?
Первым пунктом, влияющим на выбор подключения для полотенчика, выступает вид системы отопления.

Традиционное централизованное отопление несколько сужает возможные варианты монтажа. Это связано с тем, что горячая вода в контур отопления подается по общедомовой трубе – стояку. Из чего следует, что для качественной работы прибора нужно учитывать давление в циркуляционном контуре, подачу воды в контур (сверху или снизу), работоспособность отопительной системы, т.е. факторы, на которые клиент не может повлиять. Поэтому, наилучшим вариантом для установки водяного полотенцесушителя на централизованный стояк будет боковой подвод или соединение по стойке.

Боковое подключение

Приварка патрубков к стояку водоснабжения и последующая установка на них запорных кранов (как и в случае с запорной арматурой на трубе после байпаса) позволит решить сразу несколько проблем:
— обеспечивается подача воды однородной температуры независимо от этажа;
— в случае необходимости перекрывается поступление воды в полотенчик без ущерба соседям;
— появляется возможность установки ТЭНа (создание комбинированного полотенцесушителя).

В случае монтажа полотенцесушителя водяного на смещенный байпас потребуется применение дополнительных фитингов. Диаметр труб полотенчика должен соответствовать или быть больше диаметра труб подачи воды (заужения не допускаются). Если условия установки не позволяют разместить патрубки на высоте боковых входов – не обойтись без воздухоотводчика, поскольку, при отключении воды в стояке в получившейся «ступеньке» будет скапливаться воздух.

Важным элементом любого полотенцесушителя является кран Маевского, именно он выполняет функцию выпуска воздуха при введении прибора в эксплуатацию.

Традиционно в комплектацию сушилок входит кран для спуска воздуха – он спрятан за декоративным колпачком (реже, представлен в открытом виде).

Подключение по стойке

Вторым вариантом монтажа полотенцесушителя из нержавейки в условиях централизованных сетей выступает подсоединение по стойке. Данная схема теряет эффективность при установке габаритной по ширине лесенки – вторая стойка не прогревается на одном уровне с первой. Для средних и небольших полотенцесушителей эта конфигурация вполне допустима. Стоит отметить, что при установке верхний и нижний фитинг добавят конструкции высоты (минимум по 1,5 см с обеих сторон). Установка соединения по стойке – модифицированный вариант бокового подключения для лесенки (например, если нет возможности сразу приобрести модель сушителя для вещей с боковыми выходами).

Наибольшую продуктивность работы полотенцесушителей из нержавейки показали схемы диагонального и нижнего подключений. Представленные варианты способны оптимально работать в условиях автономного отопления. При централизованном отоплении их применение также возможно, но в условиях хорошего давления в сети. Любое отключение отопительной централи приводит к завоздушиванию подключенных приборов. При создании диагонального подвода потребуется дополнительное подсоединение участка выводящей трубы отопления к нижнему выходу полотенчика.

Из-за вышеуказанных пунктов, в данной статье будем рассматривать нижнее и диагональное подключения в «контексте» автономной системы.

Нижнее подключение

Подключение полотенцесушителя с подачей и выводом воды через нижние стойки имеет значительные преимущества для изделий большого размера и сложной формы. Большое количество поворотных углов у полотенчика дает возможность использовать его с наилучшей эффективностью. Верхний отвод стояка должен располагаться ниже полотенцесушителя для обеспечения работоспособности системы.

Нижний подвод позволяет скрыть подводку сушителя, благодаря чему изделие смотрится красиво и аккуратно. Чаще всего трубы «скрывают» за толщей стены, что создает необходимость применения термоизоляционной оболочки. Изолировать все соединения нужно максимально качественно, так как в случае протечки устранение проблемы будет очень трудоемким.

Диагональное подключение

Подключение полотенцесушителя «диагональным» способом позволяет в полной мере использовать естественную циркуляцию для обеспечения равномерного прогрева. Традиционно подвод воды осуществляется сверху, вывод, соответственно, снизу. Для высоких лесенок диагональный «контур», наравне с боковым, является оптимальным вариантом установки.

Стоит отметить, что трубы, ведущие от стояка должны иметь небольшой уклон – от 3 мм на начальной отметке до 30 мм на отметке в метр (с увеличением длины умножаем на количество метров). При небольшом расстоянии от стояка (до 1,5-2 метров) и большом диаметре подводящих труб (32 мм) возможна перпендикулярная укладка.

Исходя из всего вышеперечисленного, можно сказать, что боковое подключение для централизованных систем не имеет аналогов по продуктивности. Нижнее и диагональное подключения можно применять в отопительных сетях с хорошим давлением. Для автономного отопления подходит любой вариант.

Полезные советы:
1) Желательно иметь свободный доступ к подводящим трубам, если это невозможно, следует обеспечить их хорошую термоизоляцию.
2) Детали из различных металлов в одной системе недопустимы (железо «реагирует» на латунный фитинг катастрофической коррозией).
3) Подключить водяной полотенцесушитель к ЦО при отсутствии заранее установленной запорной арматуры в зимнее время практически невозможно.
4) При присоединении ТЭНа к водяному сушителю – получаем комбинированный прибор.
5) Совершенно недопустимо устанавливать запорную арматуру на стояке или байпасе.

Установка и подключение водяного полотенцесушителя своими руками

В этой статье мы рассмотрим установку и подключение водяного полотенцесушителя своими руками и какие дополнительные устройства Вам понадобятся.

Внимание! Эта статья носит исключительно ознакомительный характер, все операции по установке подключению полотенцесушителя Вы проводите на свой страх и риск.

Начнем с того, что подключить водяной или комбинированный полотенцесушитель в систему отопления многоквартирного дома возможно только в «не сезон» и на сколько нам известно, только работниками ЖЭКа и по согласованию с коммунальными службами. При монтаже в систему ГВС, в некоторых случаях можно обойтись и без вызова сантехника и ЖЭКа. В квартирах с индивидуальным отоплением, Вы вольны произвести монтаж в любое время.

Полотенцесушитель может устанавливаться как в систему централизованного горячего водоснабжения (ГВС), так и в систему автономного отопления. При подключении к центральному отоплению, полотенцесушитель будет рабочим только в отопительный сезон, а при установке в систему централизованного горячего водоснабжения — круглый год, при исправной работе коммунальных служб.

Далее мы расскажем как правильно подключить водяной полотенцесушитель своими руками и заметьте, что установка полотенцесушителя лесенка отличается от змеевика.

Что понадобится для монтажа?

При установке нашего водяного полотенцесушителя лесенка вам понадобится:

1) Кран Маевского на 1/2 дюйма. Служит для выпуска воздуха из верхней точки сушителя, устанавливается обязательно сверху, слева или справа.

2) Заглушка с наружной резьбой на 1/2 дюйма. Для заглушки неиспользуемых технологических отверстий. Устанавливается сверху или снизу в зависимости от способа подвода воды, слева или справа.

3) Угловой кран для полотенцесушителя, 2 шт. Здесь много вариантов отличающиеся по дизайну, качеству, цене. Бюджетный вариант — с оптимальным соотношением цена-качество считается производитель SOLOMON, как раз именно он у нас представлен.

4) Чашка декоративная (отражатель) для полотенцесушителя, две штуки. Такие отражатели подходят и для смесителей. Бывает разборная и не разборная. Отличие в том, что разборную можно установить даже после того, как подключены все краны.

5) ФУМ лента или пакля и специальная паста. Мы рекомендуем использовать именно паклю и спец. пасту, т.к. это на долгое время защитит от протечек в местах соединений.

6) Сверло по керамической плитке.

7) Еще понадобятся удлинители, переходники, муфты и фитинги для подключения к трубам отопления/водоснабжения.

Последовательность действий

Установка водяного полотенцесушителя своими руками происходит так:

Закрутить пробку и кран Маевского;
Подключить к водяному полотенцесушителю два угловых вентиля;
Подключить к выводам труб из стен угловые вентиля, удерживая при этом сушку для полотенец руками. Или измерив размеры между крепежами полотенцесушителя, размечаем четыре точки его крепления на стене, а чтобы полотенцесушитель висел ровно, в процессе разметки мест крепления необходимо воспользоваться строительным уровнем.
Сделать метки для отверстий под крепления.
Отключить сушитель от труб в стене.
Просверлить отверстия в плитке специальным сверлом.
Прикрепить крепления сушки к стене с помощью дюпеля и самореза.
Одеть на угловые вентиля чашки.
Снова подключить сушилку для полотенец к выводам труб и стеновым креплениям.

По схеме ниже выполняется монтаж полотенцесушителя имеющего боковое подключение, нижнее, диагональное, по стойке. Сверху вкручиваем Кран Маевского 1/2″, а снизу техническое отверстие глушим заглушкой с наружной резьбой 1/2″.

Все, что вам нужно знать

Знаете ли вы, что полотенцесушитель можно использовать несколькими способами? Конечно, чаще всего его используют для согревания полотенец в ванной. Вот почему был создан полотенцесушитель. Однако знаете ли вы, что его также можно использовать для согревания других предметов, таких как купальники и влажная одежда? И что некоторые люди используют его в других помещениях дома, кроме ванной? Кроме того, вы осознавали, что, когда полотенцесушитель включен, он дополнительно нагревает комнату?

Как использовать полотенцесушитель

Полотенцесушители, также известные как полотенцесушители, представляют собой удивительные устройства.Как вы его используете, зависит от вас и вашего дома.

Например, в каждом доме есть душ или ванна, а это означает, что, как правило, в каждом доме есть возможность установить полотенцесушитель. Если вы можете найти пустую стену, тогда ваша ванная комната — кандидат.

Полотенцесушители — доступная роскошь в ванных комнатах и других комнатах.

Подогреватели для полотенец позволяют любому домовладельцу ощутить роскошь поджаренных теплых полотенец или полотенец для рук каждый раз, когда он выходит из душа или ванны. Нержавеющая сталь, из которой изготовлено большинство полотенцесушителей, также не требует особого ухода.Кроме того, они предлагают дополнительное преимущество, выступая в качестве обогревателей помещения, обеспечивая дополнительное тепло, что идеально, когда вы имеете дело с плиткой, которая по своей природе холодна на ощупь.

Хотя полотенцесушители являются привлекательным дополнением, они подходят не только для украшения ванной комнаты. Они также отлично подходят для пристройки к соляриям или даже в прачечных (рядом со стиральной и сушильной машинами), грязевых комнатах или крытых бассейнах. Важно отметить, что полотенцесушители наиболее совместимы с наборами полотенец из натуральных материалов, поэтому их не следует сочетать с полотенцами из микрофибры или синтетическими быстросохнущими полотенцами.

Установка подогревателя полотенец в прачечной отлично подходит для домовладельцев, которые регулярно носят «деликатную» одежду. Вместо того, чтобы класть предметы в сушилку в «деликатном» режиме, вы можете позволить им осторожно высохнуть на полотенцесушителе.

Если в вашем доме есть грязная комната, представьте себе, как удобно положить мокрое пальто и перчатки на полотенцесушитель, чтобы сушить их в дождливый или снежный день.

Или, если в вашем доме есть бассейн, подумайте, насколько удобно было бы положить мокрые полотенца или купальные костюмы на полотенцесушитель, чтобы они высохли после купания.Прошли те времена, когда мокрую одежду по дому таскали в прачечную! Домовладельцы с бассейнами также могут согреть свои полотенца с до , когда они пойдут купаться, чтобы у них было теплое полотенце, ожидающее их, когда они выйдут из холодной воды бассейна.

В зависимости от того, где расположен полотенцесушитель, вы можете решить, хотите ли вы запрограммировать его включение каждый день в определенное время или предпочитаете включать его вручную, когда это необходимо. Программируемый термостат и / или переключатель WiFi доступны для сопряжения с любым полотенцесушителем WarmlyYours.

Стоят ли полотенцесушители?

Если преимущества полотенцесушителя вызывают у вас интерес, вы можете задаться вопросом, сколько стоят полотенцесушители. В WarmlyYours Radiant Heating полотенцесушитель стоит от 149 до 499 долларов, в зависимости от выбранного вами стиля.

Как правило, эксплуатация агрегата обходится всего в копейки в день, поскольку агрегаты потребляют очень мало энергии. Исходя из среднего национального тарифа на электроэнергию, стоимость эксплуатации составляет около 15 центов в день, но стоимость будет варьироваться в зависимости от цены на электроэнергию в вашем районе.Вставные электрические полотенцесушители

особенно просты в установке.

Гидравлические полотенцесушители или электрические полотенцесушители?

Если цена на полотенцесушитель более доступная, чем вы думали, пора сузить круг вариантов. На рынке есть два типа полотенцесушителей: гидравлические и электрические.

Гидравлические полотенцесушители нагревают решетку водой. В результате их необходимо подключить к водопроводу. Этот вариант может быть немного сложнее в установке.Вот почему, как правило, лучше установить водяной полотенцесушитель во время ремонта. Если у вас уже есть водяной радиатор, самый простой способ установить напольный водяной полотенцесушитель — это поставить его вместо радиатора, согласно DIY.com. Это избавит вас от необходимости слить воду из системы или порвать пол.

WarmlyYours предлагает электрические полотенцесушители, в которых для обогрева стойки используется электрический нагревательный кабель. Их можно подключить к стандартной розетке или подключить к домашней электросети.Монтаж полотенцесушителя требует некоторых электромонтажных работ; однако для подключаемых полотенцесушителей требуется только трехконтактная розетка. В результате их так же легко повесить, как рамку для картины. Также доступен отдельно стоящий вариант, который просто опирается на землю и не требует установки. Просто подключите его, включите, и все готово.

Чтобы увидеть, как установить проводной полотенцесушитель, посмотрите видео ниже.

Подключаемые полотенцесушители и проводные полотенцесушители

При выборе между подключаемым полотенцесушителем и проводным полотенцесушителем необходимо учитывать два основных момента: внешний вид и установка.

Если вам нужен чистый, гладкий вид без видимой проводки, то полотенцесушитель с проводом — для вас. Электропроводка этих моделей полностью спрятана в стене. С другой стороны, в подключаемых моделях будет виден провод, ведущий от устройства к ближайшей розетке.

Однако подключаемые полотенцесушители проще всего установить, поскольку они не требуют никаких электрических работ. Их можно закрепить на стене как произведение искусства, и для их работы требуется только существующая розетка с тремя контактами.Напротив, полотенцесушители с проводным монтажом должны быть подключены к распределительной коробке, что требует дополнительных работ. Кроме того, если вас интересуют отдельно стоящие полотенцесушители, они будут съемными.

WarmlyYours предлагает четыре стационарных полотенцесушителя и три подключаемых модели различных стилей и размеров. Одна из сменных моделей — отдельно стоящая, а остальные — настенные.

Щелкните здесь, чтобы узнать больше о полотенцесушителе WarmlyYours.

Установка вешалки для полотенец

Установка вешалки для полотенец может быть делом своими руками, но будьте осторожны с любыми водопроводными или электрическими соединениями, которые вам нужно выполнить.Установка вешалок для полотенец в ванной — очень распространенный проект по обустройству дома, особенно когда они устанавливаются вместо радиатора. Существует множество полотенцесушителей на выбор в традиционном, современном и модном дизайне. Помните, что перед установкой полотенцесушителя необходимо слить воду из системы центрального отопления.

При замене радиатора на вешалку для полотенец постарайтесь найти вешалку для полотенец того же размера, чтобы облегчить работу за счет использования существующих трубопроводов. Если вы не можете этого сделать, вам нужно будет добавить или уменьшить существующий трубопровод. начните с отметки точного положения на стене, где вы хотите установить вешалку для полотенец, а затем отметьте положение клапанов. Это будет то место, куда вам нужно будет подвести трубы, поэтому вы можете либо подняться с пола, либо разобрать какую-нибудь стену, чтобы получить более аккуратную работу (трубы подачи радиатора либо проходят через стену к клапану, либо проходят через этаж). Начинающим сантехникам следует использовать компрессионные фитинги, так как они проще.Не забудьте загерметизировать трубы, прежде чем вставлять их в стену, чтобы предотвратить контакт между раствором, штукатуркой и водопроводными трубами. При установке всегда надевайте что-нибудь на конец трубы, чтобы ничего не попало внутрь, пока вы не будете готовы соединить трубы. Перед началом установки внимательно ознакомьтесь с инструкциями производителя по установке вашего конкретного вешалки для полотенец! После установки и надежной фиксации выполните необходимые подключения и заново настройте систему центрального отопления. Конечно, вам не нужно устанавливать вешалку для полотенец на том же месте, что и старый радиатор, и вам не нужно заменять радиатор, вы можете дополнительно установить поручень.Однако установка вешалки для полотенец в том же положении требует гораздо меньше работы и, следовательно, будет намного дешевле, независимо от того, идете ли вы по маршруту DIY или выбираете местного сантехника.

Электрические полотенцесушители намного проще установить и отлично подходят, если у вас еще нет радиатора в ванной комнате с существующей арматурой для водоснабжения. Вы можете купить электрические полотенцесушители, которые выглядят идентично тем, которые поставляются в вашей системе центрального отопления, но используют жидкость, которая нагревается с помощью электрического термостатического нагревательного элемента.Однако, хотя эти типы полотенцесушителей требуют меньше работы, чем те, которые снабжены горячей водой из вашей системы центрального отопления, установка не является самостоятельной работой из-за правил Части P, поскольку ванная комната считается особым местом, поэтому квалифицированный электрик будет быть обязательным.

Почему и как выбрать подходящий полотенцесушитель

Вы слышали об этих вещах, но никогда не удосужились провести какое-либо исследование и выяснить, могут ли они быть полезны в вашем доме.Это понятно, поскольку некоторые считают полотенцесушители ненужным аксессуаром. Однако, когда вы узнаете о них больше, вы склонны менять свое мнение.

Что это такое.

Посмотреть в галерее

Прежде всего, вам нужно знать, что такое полотенцесушитель, прежде чем вы сможете решить, нужен он вам или нет. По сути, это приборы, которые обычно используются в ванных комнатах, но их также можно добавить в другие влажные помещения.Он служит вам, вытирая влажные полотенца и сохраняя окружающую среду чистой и свободной от плесени. {Найдено на increation and drewhadley}.

Как это работает.

Посмотреть в галерее

Полотенцесушители бывают двух основных типов. Они могут быть электрическими или гидравлическими, и оба они очень эффективны при нагревании рельсов изнутри.

Посмотреть в галерее

Электрические полотенцесушители работают независимо от системы отопления. Они содержат элементы с низким энергопотреблением.Некоторые используют сухой элемент, который нагревает провод, установленный в трубках направляющих, в то время как другие используют влажный элемент, чтобы нагревать масло или воду внутри полотенцесушителя.

Посмотреть в галерее

Гидравлические системы должны быть подключены либо к водопроводу, либо к системам лучистого отопления, чтобы работать. Горячая вода течет через решетку, как в случае с радиатором. {Найдено на jamesglover}.

Зачем он нужен

Посмотреть в галерее

Скажем так: когда вы выходите из душа, вам нужно обернуть вокруг себя красивое теплое полотенце, а не влажное и холодное.То же самое, когда вылезаете из ванны. Но полотенцесушители пригодятся не только в ванной. Вы также можете разместить их в прихожих или подъездах, чтобы ваши пальто, перчатки и шляпы оставались сухими. {Можно найти на сайте belledesignbuild}.

Каковы преимущества

Полотенцесушители действительно универсальны, и их использование не ограничивается только ванными комнатами. Их также можно использовать для прихожей, прихожей, подвала, прачечной или даже для спальни, если вы думаете, что их присутствие там принесет вам пользу.

Посмотреть в галерее

В зависимости от типа полотенцесушителя, который вы выберете, преимущества могут различаться. Например, стеллажи бывают разных форм и размеров, и, помимо своей функциональности, они также могут быть стильным дополнением комнаты. {Можно найти на сайте madaboutthehouse}.

Посмотреть в галерее

Полотенцесушители не только согревают и сушат полотенца, пальто и одежду, но и помогают регулировать температуру и влажность в комнате, уменьшая вызывающую плесень сырость.А если комната небольшая, вы можете выбрать полотенцесушитель вместо радиатора и сэкономить место и электроэнергию. {Найдено на senseofstyle}.

Какие типы можно выбрать.

Посмотреть в галерее

Помимо основной классификации электрические и гидравлические, полотенцесушители можно разделить на несколько типов. Они могут быть отдельно стоящими, подвесными или напольными. Гидравлические полотенцесушители должны быть подключены либо к стене, либо к полу, и это потому, что они используют водопровод.{найдено на антраксе}.

Посмотреть в галерее

Настенные полотенцесушители отлично подходят для небольших помещений, потому что они освобождают пространство на полу, а также выглядят гладко и стильно. {Можно найти на трубках-радиаторах}.

Посмотреть в галерее

Отдельно стоящие типы предлагают большую гибкость, поскольку их можно перемещать с места на место по мере необходимости. {Найдено на deltacalor}.

Какой стиль выбрать?

Посмотреть в галерее

Что ж, это вопрос предпочтений.Конечно, полотенцесушитель должен соответствовать комнате и декору, в котором вы решите его разместить. И есть множество различных стилей на выбор. В особенно интересную категорию входят промышленные полотенцесушители. {Можно найти на сайтах benmillerdesign и songbirdblog}.

Они имеют характерный внешний вид и часто имеют покрытие под медь.

Посмотреть в галерее

Они могут быть сделаны из труб, чтобы придать им грубый промышленный вид, но они не пренебрегают своей красотой и привлекательностью. Промышленные полотенцесушители могут быть действительно стильными.

Посмотреть в галерее

Они бывают самых разных форм и размеров, и их можно настроить по-разному.

Как установить радиатор для полотенец

Во многих ванных комнатах и даже на необычных кухнях есть полотенцесушители. Благодаря широким возможностям дизайна и внешнему виду, они часто являются идеальным узким решением для сушки полотенец и украшения вашей комнаты.

Ниже вы найдете полное руководство по установке полотенцесушителя, а также отличное видео с инструкциями. Если вам нужна дополнительная помощь, свяжитесь с нами. Если вы хотите купить полотенцесушитель, загляните в наш раздел Предложения и предложения. Кроме того, на этой странице представлены несколько розничных продавцов. Наслаждаться!

Вот краткое руководство по установке полотенцесушителя:

1. Убедитесь, что вы отключили систему отопления электрически и убедитесь (если система питается от воды), что она не может наполниться водой.

2. Выберите хорошее место в комнате, подальше от стучащих дверей и людей.

3. Подготовьте радиатор к установке, сняв всю упаковку. Также установите вентиляционное отверстие и заглушку на верхние выпускные отверстия на радиаторе (если они еще не установлены).

4. Установите патрубки клапана радиатора на другой конец, ближайший к месту расположения ваших трубопроводов. Убедитесь, что на этом этапе вы используете подходящий герметик для резьбы (подойдет лента из ПТФЭ)

5. Установите кронштейны на самой вешалке для полотенец и правильно разместите на радиаторе.Изогнутые радиаторы полотенце нужно будет угол на кронштейне, чтобы быть правильным позволяет опорной плиты, чтобы соответствовать на стене прямо.

6. Поднесите радиатор к стене. Кронштейны должны располагаться на стене под прямым углом. Отрегулируйте высоту радиатора там, где вы хотите. По возможности отметьте центры верхних скоб. (здесь может потребоваться небольшая помощь… позвоните другу!) Теперь вы знаете высоту кронштейна.

7. Используйте спиртовой уровень и измерительную ленту, чтобы отметить центр того места, где вы хотите установить радиатор, и нарисуйте слабую карандашную линию вверх.

8. Измерьте расстояние между отверстиями кронштейна радиатора. Используйте это измерение, чтобы точно определить расстояние, на котором каждый кронштейн будет от центральной линии.

9. Используйте спиртовой уровень, чтобы убедиться, что отметки на верхнем кронштейне ровные.

10. Просверлите и прикрепите пластины верхнего кронштейна, используя прилагаемые винты и заглушки.

11. Установите нижние кронштейны радиатора на радиатор. Временно прикрепите радиатор к верхним кронштейнам на стене.

12. Отметьте на стене места крепления нижних кронштейнов и просверлите отверстия соответственно.

13. Прикрепите опорные плиты каретки к стене. Правильно прикрепите радиатор к кронштейнам. Используйте установочные винты, поставляемые для крепления кронштейнов радиатора к опорной плите радиатора.

14. Подайте трубку к вашим клапанам.

15. Заполните и удалите воздух из системы, проверьте на утечки и заблокируйте. Восстановить систему отопления.

16. Похлопайте себя по спине и выпейте чашку чая!

Руководство по покупке полотенцесушителей

| Точка нагрева

Само собой разумеется, что самые яркие вешалки для полотенец также имеют самую высокую цену. Также важно не забывать о практической функции радиатора. Удобен ли вешалка для полотенец? В противном случае ваша семья может потерять терпение и оставить свои полотенца гноиться на полу. Обязательно помните, кто будет пользоваться вешалкой для полотенец: мода раньше формы может работать в личной ванной комнате, но в семейной ванной все может закончиться грудой влажных полотенец

Лестница

Полотенцесушитель в классическом стиле с лестницей практичен, элегантен и прекрасно смотрится в большинстве домашних ванных комнат.Простые в изготовлении, традиционные вешалки для полотенец лестничного типа — обычно самый дешевый вариант.

Многие лестничные вешалки для полотенец позволяют выбрать изогнутые или прямые перекладины. Вешалки для полотенец с изогнутыми планками обычно упрощают развешивание полотенец, но они занимают больше места в комнате. Вешалки для полотенец с прямыми перекладинами дают меньше места для развешивания полотенец, но обычно они тоньше.

Если вы ищете что-то более необычное, вы найдете ряд дизайнерских вешалок для полотенец, которые расширяют традиционные конструкции лестниц и предлагают что-то более интересное. От лестничных поручней с асимметричными перекладинами до полотенцесушителей с квадратными направляющими и узорчатой отделкой — дизайнерские вешалки для полотенец предлагают практичность в более уникальной упаковке.

Тип панели

Полотенцесушители панельного типа представляют собой отход от традиционных полотенцесушителей лестничного типа. Ваши полотенца высыхают, когда они висят перед большой панелью с подогревом, обычно сделанной из закаленного безопасного стекла. Дизайн простой, но изысканный, с гладкими поверхностями, полированными изгибами и все более широким выбором цветов.Вешалки для полотенец панельного типа, обычно доступные в черном и белом цвете, прекрасно дополняют минималистичные ванные комнаты. Немного более дорогой вариант, который идеально подходит, если вы хотите создать лаконичную эстетику.

Трубки, спирали и квадраты

Поскольку производители отопления с каждым днем становятся все более креативными, сейчас самое интересное время для покупки дизайнерских вешалок для полотенец. Современные дизайнерские вешалки для полотенец — от элегантных до диковинных до абсурдных — представляют собой нечто большее, чем просто стильный предмет мебели для ванных комнат.От плотно скрученных спиральных полотенцесушителей до угловых нагревательных многоугольников — никогда не было большего выбора, если вам нужен электрический полотенцесушитель, который выделит вашу ванную комнату.

Как установить водяной подогреватель полотенец

Представьте себе такую роскошь, как горячее полотенце после душа. Установка водяного полотенцесушителя — отличный способ побаловать себя; кроме того, полотенцесушитель обеспечит более чистые и свежие полотенца, так как предотвращает попадание пыли. Грелки для полотенец отлично подходят для сушки использованных полотенец после ванны или душа.Эти устройства также обычно используются для сушки курток и стирки. Высокая температура защищает одежду и полотенца от плесени.

Гидравлическим полотенцесушителям требуется горячая вода; они обычно подключаются к системе центрального отопления. Они дороже электрических полотенцесушителей, но доступны во всех размерах, стилях и бюджетах. Водяной полотенцесушитель можно установить самостоятельно; однако в целях безопасности рекомендуется, чтобы его установил профессионал. Если вы решили выполнить задание самостоятельно, выполните следующие действия.

Шаг 1 — Закройте подачу воды

Выключите подачу воды и слейте воду из радиатора. Надевайте защитную одежду, перчатки, очки и резиновые наколенники.

Шаг 2 — Снятие радиатора

Используйте сабельную пилу, чтобы разрезать подачу радиатора и снять его. Не выбрасывайте радиатор в мусор. Вместо этого обратитесь в муниципальное управление, чтобы узнать, как лучше всего утилизировать его.

Шаг 3 — Резка пола

Разрежьте пол, удалив плитку или деревянный пол.Затем перенести линии подачи горячей воды и обратки.

Шаг 4 — Отметка места

Прижмите полотенцесушитель к поверхности и отметьте его запланированное место карандашом.

Шаг 5 — Сборка медных трубопроводов

Обрежьте и соберите медные трубопроводы и фитинги. Он должен подключить линии подачи горячей воды и обратки к новым местам. Используйте паяльную лампу для герметизации каждой трубы и фитинга.

Шаг 6 — Медный переходник с резьбой

Поместите медный переходник с резьбой на углы трубопровода горячей воды и установите на место пол.Вставьте хромированный ниппель с запорным вентилем в медный переходник. Затяните его с помощью разводного ключа.

Шаг 7 — Маркировка

С помощью карандаша наметьте линии, где будет прибиваться полотенцесушитель. При необходимости просверлите отверстия.

Шаг 8 — Крепление полотенцесушителя

Прикрепите гидравлический полотенцесушитель к стене с помощью болтов или шурупов. Прикрепите устройство к основанию подвески. С помощью разводного ключа и плоскогубцев прикрепите хромированный запорный клапан к нижней части водяного обогревателя.

Шаг 9 — Проверка и очистка водяного подогревателя полотенец

Включите воду и проверьте, нет ли утечек. Убедитесь, что водяной полотенцесушитель работает правильно. Для чистки полотенцесушителя используйте мягкие чистящие средства и мягкую ткань.

Советы и предупреждения

Температура воды должна быть от 120 ° F до 150 ° F. Любая температура ниже указанной не согреет полотенца. Более высокая температура может вызвать ожоги кожи.

Установка радиатора полотенцесушителя в ванной — Лондонские сантехники, сантехника и центральное отопление

Когда-то сама по себе роскошь, ванная комната теперь является местом, где многие домовладельцы предаются своему вкусу к роскоши.Тем не менее, когда они задумываются о переоборудовании ванной комнаты, на удивление мало кто думает об одном приспособлении, которое вносит действительно ощутимый вклад в комфорт при купании: полотенцесушитель. Вешалка для полотенец не только всегда обеспечивает теплыми и сухими полотенцами, но и является одним из самых удобных способов сушки и проветривания белья. Это также отличное средство борьбы с известной проблемой в ванной — конденсацией. Подогреваемый рельс нагревает атмосферу в помещении и повышает температуру поверхностей стен и потолка выше точки росы (температуры, при которой конденсируется вода).

Типы радиаторов полотенцесушителей

Полотенцесушители бывают всех форм и размеров, а также разной сложности. Если в вашей ванной уже есть радиатор, все, что вам нужно сделать, это измерить его, а затем купить один из имеющихся зажимов, зажимов или подвесных реек. Хотя они не нагреваются напрямую, они позволяют сушить и согревать полотенца перед радиатором, не нарушая его основной функции. Далее в списке идут автономные электрические полотенцесушители (как правило, маслонаполненные).Они находят применение там, где трудно или невозможно установить водопровод с горячей водой. Установка источника питания для электрического полотенцесушителя выполняется так же, как и для настенного обогревателя в ванной, но вам потребуется квалифицированный электрик, чтобы подключить электрическую розетку.

Полотенцесушители с горячей водой — безусловно, самый популярный тип. Простые трубчатые модели предлагают много места для вешания полотенец и, как правило, производят достаточно тепла, чтобы поддерживать в ванной среднего размера постоянную комфортную температуру.Они подключены к системе горячего водоснабжения дома, а не к контуру радиатора, поэтому они остаются горячими даже при выключении отопления. А поскольку в большинстве ванных комнат под рукой есть водонагреватель, установка становится простой.

Некоторые направляющие для горячей воды включают радиаторную панель для обеспечения дополнительных возможностей обогрева, но они могут быть установлены только в системах косвенного нагрева, где нет риска их забивания накипью. С другой стороны, трубчатые направляющие могут быть установлены в системе горячего водоснабжения — прямой или косвенной, которая включает в себя систему накопительного бака / бойлера / накопителя горячей воды.

Идентификация вашей системы водоснабжения — Центральное отопление

Перед тем, как установить вешалку для полотенец с горячей водой, очевидно, что важно знать, какой у вас тип системы горячего водоснабжения, и определить трубы. В старой системе прямого нагрева вода, нагретая котлом, поднимается за счет тепловой конвекции в накопитель горячей воды. Здесь он продолжает подниматься, пока не перейдет из верхней части (венца) в горячие краны через трубу подачи горячей воды. Пресная вода подается в систему из хладогенератора и поступает через основание цилиндра.

Отсюда он опускается в котел под действием силы тяжести. Если вода не поступает из горячих кранов, вода в системе продолжает циркулировать между водонагревателем и бойлером. Когда используется горячая вода, набирается свежая вода и нагревается до желаемой температуры. Несмотря на простоту, главный недостаток прямой системы — масштаб. Он сбрасывается каждый раз, когда пресная вода нагревается выше 60 ° C и забивает цилиндр и трубопровод котла. В косвенной системе — чаще всего с центральным отоплением — проблема накипи устраняется за счет наличия двух отдельных контуров.Первый, известный как первичный контур, непрерывно проходит между котлом и цилиндром. Вода в нем всегда горячая, но, поскольку она никогда не отводится, ее нужно нагреть только один раз.

Следовательно, он освобождает от накипи при первом нагревании, и с этого момента он относительно свободен от накипи. Накопитель горячей воды в косвенной системе содержит контур, теплообменник, через который проходит горячая вода первого контура. При этом он передает свое тепло пресной воде, подаваемой к основанию цилиндра из резервуара для хранения холода.Эта пресная вода затем становится горячей — но недостаточно горячей для удаления накипи — и поднимается из верхней части цилиндра, чтобы нормально питать горячие краны. Холодная подача, внешняя часть цилиндра и трубопроводы, по которым подаются горячие отводы, составляют так называемый вторичный контур.

Как прямые, так и непрямые системы содержат вентиляционные трубы для защиты от чрезмерного давления. Прямая система имеет одну вентиляционную трубу, поднимающуюся от верхней части цилиндра, или трубу подачи горячего водоснабжения над резервуаром для хранения холода. В косвенной системе также есть эта труба, плюс еще одна, поднимающаяся от подающей трубы первичного контура над расширительным баком. Функция расширительного бака в косвенной системе заключается в пополнении воды в первичном контуре, если часть воды теряется из-за утечки или испарения, а также для учета небольшого расширения воды по мере ее нагрева. Поток в первичном контуре может быть самотечным — как в прямой системе, так и включенным в контур радиатора и под давлением насоса. В последнем случае клапан с электроприводом распределяет воду из бойлера между теплообменником цилиндра и радиаторами по мере необходимости.

Подключение радиатора полотенцесушителя

Полотенцесушители для горячей воды работают по тому же принципу, что и радиаторы, с двумя точками подключения для подающей и обратной труб. Как в прямых, так и в непрямых системах от них могут идти трубы, перекрывая трубопровод подачи горячей воды между котлом и накопителем горячей воды. Эта труба разрезается, и вставляются Т-образные соединители для окончательного соединения.

Очевидно, что абсолютно необходимо знать, какие трубы какие, прежде чем подключаться к ним.Это может потребовать некоторой детективной работы, особенно в случае косвенной системы, прежде чем вы пойдете дальше. Но в любом случае вы должны стремиться выполнить соединения где-нибудь вокруг водонагревателя. Здесь трубы легче идентифицировать.

Прямые системы:
Большинство прямых цилиндров имеют четыре трубы, идущие от них. Из двух, расположенных рядом с венцом, нижняя — это патрубок от котла, по которому в цилиндр подается горячая вода. Другой — труба подачи горячей воды, которая питает горячие краны и обычно также удерживает вентиляционную трубу.В некоторых случаях вентиляционное отверстие поднимается прямо из цилиндра (в этом случае будет всего пять соединений труб). Из двух рядом с основанием один — это холодная подача из резервуара для хранения холода, а другой — возврат, возвращающий охлажденную воду в котел.

Непрямая система:
Непрямые цилиндры имеют такую же вентиляционную трубу горячего питания на головке и холодную подачу у основания, что и прямые. Но первичный подающий и обратный трубопроводы к котлу и от него обычно проходят сбоку от цилиндра и выделяются на фоне остальной системы трубопроводов.Дополнительным осложнением является вентиляционная труба первого контура. Он может проходить рядом с водяным цилиндром или может быть подсоединен к подающей трубе.

Единственный безопасный способ идентифицировать трубы — это проследить каждую из них по очереди, а затем четко пометить ее где-нибудь рядом с точкой соединения. После того, как вы найдете поток и вернетесь к котлу, найдите подходящую точку пересечения на трубопроводе подачи. Желательно, чтобы это был прямой горизонтальный участок. Также убедитесь, что есть место для работы и что трасса трубопровода к рельсам не будет слишком извилистой.

Установка
После того, как вы выбрали место для рельса и определили точки подключения, вы готовы приступить к установке. На всех типах систем горячего водоснабжения первая задача — отключить котел и дать остыть трубам и баллону. Дальнейшие действия зависят от типа системы.

Прямая система:
В этом случае предпочтительнее отключить подачу холодной воды в резервуаре для хранения холода, а не в восходящей магистрали, чтобы вы по-прежнему могли пользоваться краном для холодной воды на кухне.Если нет запорного клапана, перевязать шаровую клапан в закрытом положении. Слейте холодный резервуар, открыв все краны, подающие из него, а затем слейте воду из системы горячего водоснабжения. Присоедините шланг к сливному крану, который должен находиться рядом с котлом в обратном трубопроводе, и, поместив другой конец шланга в подходящую точку слива, откройте кран. При пустом баллоне трубы подачи горячей воды можно разрезать ножовкой с мелкими зубьями и подсоединить Т-образные фитинги.

Так как обслуживается только один радиатор / направляющая, трубопроводы от точек разветвления до места установки устройства могут быть безопасно выполнены из медной трубки диаметром 15 мм.Предполагая, что ванная комната находится на первом этаже, а сам пол представляет собой обычную конструкцию из балок и досок, трубы должны проходить по кратчайшему пути под половыми досками. Если они должны натолкнуться на балки, сделайте надрез их на верхушках деревянных балок. Если необходимо изменить направление, используйте угловые компрессионные фитинги или согните трубу с помощью изгибающей пружины. Если прокладка труб под полом невозможна, то паяные капиллярные фитинги менее навязчивы и дешевле, чем компрессионные.

Если необходимо изменить направление поверхностного трубопровода, согните трубу, а не используйте громоздкие готовые фитинги для более аккуратной отделки. Если ванная находится на твердом первом этаже, можно провести трубы в пустоте потолка, а затем вниз, чтобы соединить их с вешалкой для полотенец. Соединения с направляющей выполнены с нормальными фитингами клапана радиатора, колесо клапан с поворотной платформы головки на поток (горячая питания) сторона, и запорный клапан с завинчивающейся крышкой фиксируется на обратной стороне.Это компрессионное соединение с трубами, которое необходимо отрезать до нужной длины, как только рейка будет на месте. В отличие от радиаторов, которые обычно подвешиваются на кронштейнах, прикрепленных к стене, вешалки для полотенец, в том числе с панелями радиаторов, крепятся к полу винтами, проходящими через их фланцевые ножки. У некоторых также есть фланцы вверху, чтобы вы могли прикрепить их к стене для дополнительной устойчивости.

После закрепления устройства и выполнения соединений проверьте, что все краны и сливные краны закрыты, откройте вентиляционное отверстие, обычно расположенное под верхней направляющей вешалки для полотенец, и восстановите подачу воды.По мере заполнения системы следите за тем, чтобы вода не попала в вентиляционное отверстие. Когда это произойдет, закройте вентиляционное отверстие, перезапустите котел и дайте ему поработать около получаса. Затем снова откройте вентиляционное отверстие, чтобы выпустить весь воздух, оставшийся в самой вешалке для полотенец, и поставьте под клапан небольшой горшок для сбора воды.

Непрямые системы:
Здесь нет необходимости перекрывать подачу воды в основном резервуаре холода или сливать резервуар с горячей водой. Вместо этого отключите подачу к расширительному бачку, подсоедините шланг к сливному крану системы центрального отопления, который должен находиться на обратном трубопроводе котла в его самой нижней точке, и откройте кран.Вода в системе должна содержать химические вещества, ингибирующие ржавчину, и вы можете подумать, что стоит собрать слитую воду в контейнеры, чтобы вернуть ее в систему при доливе, вместо того, чтобы покупать новый запас. Полностью осушив систему, действуйте как для прямой системы горячего водоснабжения. Когда установка будет завершена, повторно заполните систему, восстановив подачу холода в расширительном баке. После заполнения поверните все клапаны радиатора в полностью открытое положение и по очереди удалите воздух из радиаторов, чтобы удалить воздушные пробки.Когда вы открываете запорные клапаны, посчитайте, сколько оборотов потребуется, а затем закройте их на такое же количество.

Через несколько дней вы можете обнаружить, что система требует дальнейшего кровотечения, но это совершенно нормально.
