Как проверить терморегулятор теплого пола мультиметром: Проверка работоспособности терморегулятора

Измерение значения сопротивления датчика температуры

Выход из строя датчика температуры пола – одна из самых частых причин поломки системы теплого пола. В то же время, эта неисправность обычно легко устранима, т.к. датчик может быть заменен.

О там, как диагностировать неисправность датчика мы расскажем в этой заметке.
Для измерения сопротивления вам понадобится тестер (мультиметр) и подходящий инструмент, чтобы снять терморегулятор (например, отвертка).

Итак, ваш теплый пол не работает (например, отключается сразу после включения), и подозрение пало именно на датчик. В большинстве случаев вам понадобится снять терморегулятор (термостат) теплого пола для того, чтобы добраться до кабеля датчика температуры.
Кабель имеет две жилы, сопротивление между ними мы и будем измерять. Сопротивление датчика теплого пола находится обычно в пределах 5-30 кОм. Более точное значение можно посмотреть в документации на ваш термостат (обычно в инструкции по монтажу и эксплуатации). Установим тестер в режим измерения сопротивления и выставим соответствующие пределы (как правило, максимальное значение).

С чем же сравнить измеренное значение сопротивление, почему оно разное при разной температуре и каков вообще принцип работы датчика температуры пола? Узнать ответы на эти вопросы можно из статьи Датчики температуры пола для терморегуляторов системы «Теплый пол»: принцип действия и характеристики.

Если измеренное вами значение сильно отличается от паспортного, то датчик подлежит замене. Запишите модель терморегулятора и обратитесь в специализированные организации, осуществляющие продажи, монтаж и обслуживание кабельных систем обогрева. Замену можно произвести и самостоятельно, за исключением случаев, когда датчик по разным причинам невозможно извлечь, например, если датчик не был установлен в гофрированную трубку согласно рекомендациям производителя, а намертво закреплен и замурован в растворе, как это показано на картинке выше. Что делать в подобных случаях смотрите в заметке Датчик температуры теплого пола невозможно извлечь для замены.

Если датчик все же удалось извлечь, обратите внимание на то, что датчики разных производителей терморегуляторов, как правило, несовместимы, кроме тех случаев когда под своей торговой маркой производитель системы обогрева продает термостаты компаний, которые специализируются на их разработке и изготовлении (например — OJ Electronics, Дания).

Подходящий для замены датчик температуры можно подобрать в разделе Сопутствующие товары.

Если вы просто хотите, чтобы ваш теплый пол снова заработал, не вникая в технические тонкости, обратитесь в Теплосветло – см. раздел ремонт теплого пола. Мы будем рады быстро и профессионально восстановить его работоспособность.

Как проверить теплый пол, датчик и терморегулятор своими руками

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

1. Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
2. Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров.Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
3. Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Чтобы четко увидеть признаки протечки водяного пола и место локализации, следует заполнять систему отопления не ранее 30 дней после монтажа стяжки.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

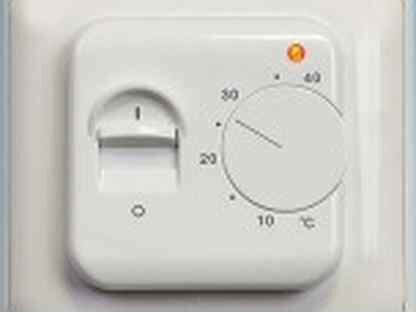

Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично.

Основное достоинство такого аппарата это низкая цена.Электронный. Установказаданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температурвплоть до одного градуса. Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании.

При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Как установить терморегулятор для теплого полаСегодня система обогрева пола становится очень популярной, ведь его можно устанавливать под разными напольными покрытиями, даже под кафелем. Данное отопление можно использовать как основное или дополнительное. Для поддержания оптимальной температуры, а также для экономичной работы системы нужно установить регулятор температуры. В таком устройстве можно легко настроить необходимую температуру воздуха в помещении, которую в последствии он сам контролирует.

Вкратце о термодатчике

В комплекте идет терморегулятор и датчик температуры. Монтаж датчика температурыпроисходит с применением пластиковой гофрированной трубки. Датчик в гофре закладывается в стяжку.

Новые датчики имеют функцию программирования.

Благодаря этой функции хозяин может настроить регулятор температуры так, что во время его отсутствия теплый пол будет работать в экономическом режиме. При этом, за определенное время до прихода хозяев, устройство переходит в обычный режим, тем самым нагревает помещение до необходимой температуры.

Несмотря на то, что стоимость программируемого терморегулятора дороже обычного, лучше не экономить на этом, ведь за 2 сезона он окупается.

Сервоприводы водяного пола

Без сервопривода (сервомотора) невозможно установить подходящий температурный режим в смежных комнатах. Эластичный сильфон – элемент сервопривода, который увеличивается по объему при нагревании специальным элементом. Термостат подается сигнал на элемент, который нагревается, нагревает сильфон. Эластичный элемент увеличивается, перекрывая поступление горячей воды. Выпускаются виды  термостатов нормально открытыми или закрытыми клапанами.

Сервоприводы подключаются к термостатам по приложенным схемам. При подключении мультизонального термостата используется подключение коробки к конкретным клеммам, монтируется распределительная конструкция теплого пола. В настройку входит функция отключения насоса, когда отопительные контуры не работают. Такое подключение используется на отопительных автоматических устройствах (газовые котлы).

Котлы  угольного разогрева дополнительно оснащаются стабилизаторами высокого давления, а также перепускным клапаном. При достижении показателя перепускной клапан направляет часть воды на «обратку», что снижает давление.

Как подключать сервоприводы?

В термостат, куда подключен один обогревательный контур, сервопривод подключается напрямую. Мультизональный – требует установки распределителя подключения приводов к указанным клеммам.

Выносной датчик удобен тем, что край устанавливается в гофру, не предоставляет хлопот во время замены или реконструкции. Второй край подключается к распределительной коробке, обозначенной клемме.

Неисправность термодатчика

Не спешите вскрывать полы, проверьте для начала работает ли термодатчик

Чтобы не вскрывать стяжку раньше времени, проверьте исправность термодатчика. Его кабель представляет собой двухжильный провод.

Для тестирования надо замерить сопротивление между жилами. Обычно значения сопротивления находятся в пределах 5 — 120 кОм, точное значение указано в техническом паспорте к терморегулятору.

Проверка сопротивления:

• мультиметр переводится в режим омметра,
• задаются параметры,
• измеряется значение сопротивления.

Перед проверкой отключите электропитание

Проверить электрический теплый пол и убедиться в работоспособности самой отопительной системы, можно, подключив питание напрямую к проводам пола. Для этого необходимо:

1. Отключить питание в электрической сети квартиры или дома (отщелкните пробки на электрощитке).
2. Соединить провода питания напрямую со щитком, в обход терморегулятора: контакт № 1 с контактом № 3, а контакт № 2 с контактом № 4.
3. Включить подачу электричества, подождать полчаса, пока нагреется пол.

Методы обнаружения неисправностей — как проверить правильно

1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Откуда берутся утечки в системе отопления

Самая распространенная причина появления течей в металлических трубах – это коррозия. Сталь, даже обработанная специальными покрытиями, ржавеет. Различается только скорость процесса. Она зависит от условий эксплуатации каждой конкретной системы.

На металл воздействуют перепады температур, влага, гидравлические удары. Примеси в теплоносителе могут содержать агрессивные химические вещества, абразивы, которые ускоряют коррозию. Места, где элементы системы ржавеют быстрее всего, начинают протекать. Как правило, это соединения, стыки, швы.

Полимерные материалы не ржавеют, но это вовсе не означает, что они не протекают. Рано или поздно могут потечь и металлопластиковые трубы. Чаще всего подобное случается, если они неправильно подобраны. Некоторые владельцы домов экономят и покупают водопроводные трубы для холодной воды. Это большая ошибка, т.к. приводит к деформациям, прорывам в системе.

Нередко страдают владельцы домов, которые для отопления выбирают некачественные изделия. Дешевые полимерные трубы вздуваются, лопаются, текут. Если такое происходит, приходится менять поврежденные отрезки. Мнимая экономия оборачивается дополнительными затратами денег, сил и нервов.

Меньше всего подвержены риску протечек металлопластиковые трубы, которые специально предназначены для отопительных систем. Они рассчитаны на высокую температуру теплоносителя, не деформируются и способны прослужить несколько десятилетий.

Установка

Перед монтажом теплого обогрева изучается инструкция установки, правилами сборки, допустимые показатели температурного нагревания полового покрытия. Например: у ламината и паркета допустимая температура +28°, только до +29° считается комфортной для проживания и здоровья человека.

Протяженность водяных труб большой комнаты длиннее, чем у маленькой по размеру, затраты ресурсов на нагревание воды соответственно выше. Для жилого помещения комфортной считается температура до +22°, а ванной комнаты – +25°. Поэтому теплый обогрев обустраивается коллектором со специальными вентилями, которые регулируют подачу воды по смежным контурам.

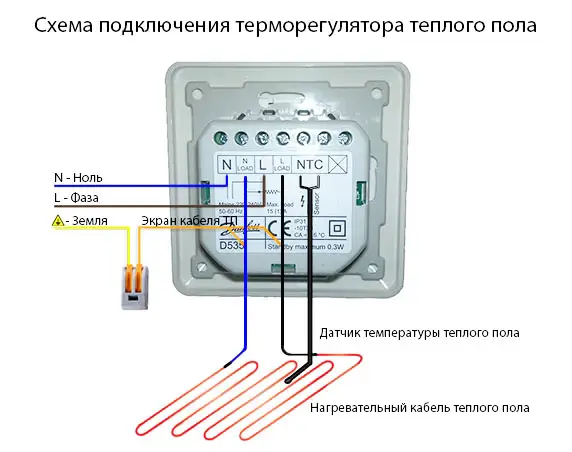

Схема подключения термодатчика не сложная, но подключения к сети 220 В проводится по инструкции.

К сети проводится подключение двумя способами:

• вилка – розетка;
• прямое подключение трехжильного провода к коробке.

Поломку регулятора не сложно устранить, его можно заменить новым. Если обогрев не включается или отключается сразу после включения, нужно проверить датчик. Снимается терморегулятор, чтобы достать кабель подключения. У него две жилы, сопротивление между которыми нужно устанавливается электронным тестером.

По инструкции указывается показание сопротивления – предел 5-30 кОм. Если измерительные показания сильно отличаются от заводских, прибор заменяется новым. Устанавливается совместимое устройство по заданным характеристикам.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

https://youtube.com/watch?v=f9lTMSrwI-4

https://youtube.com/watch?v=f9lTMSrwI-4

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

• неисправность в цепях регулятора температуры;
• неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Выбор датчика теплого пола в зависимости от напольного покрытия

В зависимости от типа напольного покрытия, следует использовать определенные типы датчиков. Существуют следующие виды устройства.

1. Укладывается под мягкое покрытие (ковролин, линолеум, паркет, ламинат). Датчик в этом случае представляет собой маленький цилиндр, закрепленный на конце специального кабеля. Монтируется только после полного высыхания бетонной стяжки, в которой затем специально для прибора делается небольшая канавка.
2. Укладывается под твердое покрытие. Более крупный элемент, имеет специальную гелевую оболочку, оберегающую устройство от ударов и механических повреждений.

Установка терморегулятора для пленочного теплого пола

Что делать, если не греет водяной теплый пол

В случае с водяными теплыми полами, частой причиной, из-за которой они могут не греть, является завоздушивание. При возникновении данной проблемы достаточно развоздушить теплый пол, и он тут же начнёт нормально греть.

Для развоздушивания теплых полов, на коллекторе имеются специальные развоздушиватели

Обратите внимание, что колпачок, сверху, на их корпусе, должен быть практически полностью откручен. Если это не так, то воздух просто не выходит из труб, и теплые полы не греют по причине этого

Кроме того, следует убедиться в работоспособном состоянии циркуляционного насоса. Для этого возьмите плоскую отвёртку и выкрутите болт, расположенный на корпусе насоса.

При поступлении питания, крыльчатка насоса должна вращаться, а из отверстия проступать небольшое количество воды. Если из насоса брызжет тонкая струя, то это указывает на то, что работа насоса нарушена, и возможно, придётся осуществлять его ремонт в дальнейшем.

Не стоит забывать и об автоматике, если на коллекторе теплых полов установлены термоголовки или другие регулирующие устройства. Возможно, также как и в случае с электрическими полами, вышел из строя датчик температуры, и контура теплого пола, оказались вследствие этого, автоматически перекрытыми.

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно

Тут важно оценить основные показатели и требования к эксплуатации

Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

Набор функций

Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.

Простота использования

Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.

Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Как найти утечку воды под землей или в стяжке

Если потекли трубы под землей, в стенах или в контуре теплого пола, без помощи специалистов обойтись очень сложно. Для обнаружения таких прорывов используют приборы:

Тепловизоры. Температура поверхности, под которой скрыта система отопления, достаточно высокая, чтобы использовать тепловизор. Если трубы неглубоко, то с помощью этого прибора будет проще всего найти течь. Проблемы могут возникнуть только в случае большой глубины залегания труб или низкой температуры теплоносителя.

Влагомеры. Это менее эффективный способ поиска протечки, чем с помощью тепловизоров, но все же влагомер может быть полезен при определении подтекающих труб в стенах или в теплых полах. Для поиска подземных коммуникаций он не используется.

Акустические приборы. Иногда течь можно определить с помощью специального прибора, улавливающего звуки. По своей конструкции он напоминает фонендоскоп. Однако польза от него бывает далеко не всегда.

Система «Нептун» – мгновенное обнаружение течей

Существуют специальные системы, мгновенно определяющие места появления течей в системах отопления и водоснабжения. На их установку придется потратить время и деньги, но затраты окупаются с лихвой: благодаря таким приборам можно избежать проблем при серьезных авариях. Наибольшей популярностью пользуется отечественная система «Нептун». Она обходится дешевле импортных аналогов и отлично себя зарекомендовала.

«Нептун» не только мгновенно находит утечку, но и блокирует подачу воды. Система состоит из блока управления, датчиков и клапанов. Она полностью автоматизирована, и после установки владельцу помещения больше не придется переживать о прорывах. Как только датчик посылает сигнал о появлении течи в главный блок, срабатывают клапаны и перекрывают воду. Дальше хозяин может заниматься решением проблемы, не думая о том, что затопит соседей или собственный дом.

Как самому найти протечку в контуре теплого пола

Течь в теплом полу может стать настоящей проблемой. Если можно легко снять покрытие, это очень облегчает ее решение. Трудности возникают, если контур расположен под стяжкой. Иногда место прорыва выдает влажное пятно на полу, но так бывает только в случаях серьезных повреждений. Когда труба просто немного подтекает, найти неисправность сложнее. Рассмотрим, как действовать в такой ситуации.

Можно попытаться самостоятельно найти протечку, однако прежде придется определить, где вообще расположены трубы. Для этого включают теплый пол на максимальный нагрев, а стяжку над ним обильно смачивают водой. Над витками контура влага испаряется быстрее всего. Это станет видно по более светлым и сухим участкам пола.

Посветлевшие зоны обводят карандашом, одновременно отслеживая, с какой скоростью они высыхают. Там, где дольше всего остается влажное пятно, следует искать прорыв трубы. Такой метод не всегда работает на 100%. Расположение труб он показывает обязательно, а вот неисправный участок виден, если течь сильная. Для поиска и устранения протечки придется разбить стяжку над теплым полом.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства.
Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт).

Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости. Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества.
Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

Проблемы с элементами нагрузки

Проверьте мультиметром сопротивление теплого пола

Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.

Протестируйте самостоятельно нагревательный элемент, для этого надо замерить мультиметром сопротивление теплого пола.

Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:

https://youtube. com/watch?v=f9lTMSrwI-4

Варианты показателей мультиметра

Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению. При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.

Ремонт теплого пола при неисправности терморегулятора — «Ремонт теплого пола»

Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.

Неисправность терморегулятора

Возможные неисправности терморегулятора и как как с ними бороться:

1. Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.

   В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите. Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.

   Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.

2. Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.

   В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.

3. При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.

   Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.

   Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
   Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
   Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.

   Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.

4. Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.

   В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?

   Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.

Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)

на обрыв, замерим сопротивление, прозвоним датчик

На чтение 8 мин. Просмотров 1k. Обновлено 8 февраля, 2021

Из нашей статьи вы узнаете, как и в каких случаях нужно проверять тёплый пол и почему это нужно обязательно делать в момент покупки.

Кроме того, мы расскажем о том, как измерить напряжение мультиметром, как прозвонить греющий кабель тёплого пола или плёнку, и как проверить работу датчика температуры и терморегулятора. А также, объясним, как протестировать отопительную систему без мультиметра.

Проверка в момент покупки

Тёплый пол следует проверять ещё в момент покупки. К греющему прибору прилагается документация, в которой прописаны технические характеристики и уровень сопротивления.

По желанию покупателя продавец должен продемонстрировать все функции оборудования. Используя мультиметр или тестер можно померить сопротивление в изоляции, для этого устанавливается на приборе режим больших сопротивлений. Полученные данные должны совпадать с информацией в технической документации.

Рекомендовано обязательно делать проверку тёплых полов при покупке, иначе есть риск приобрести не работающее оборудование.

Проверяем напряжение в сети мультиметром

Если смонтированные тёплые полы не греют, то первым делом, нужно проверить — что в сети присутствует напряжение. Для этого, на терморегуляторе есть индикатор. Если он горит, то возможно сбита настройка температуры, или указан минимум.

Отсутствие свечения индикатора говорит, что нет напряжения, и надо произвести проверку автомата на щитке. Бывает случаи, что автомат отключается защитным устройством — это означает, что есть короткое замыкание.

Чтобы определить место повреждения, нужно отключить питание, и кабель пола от термостата. Затем требуется прозвонить мультиметром отрезок, который расположен между щитком и регулятором.

Если мультиметр выдаёт нулевое сопротивление, то проводка повреждена на данном участке. Если же оборудование показывает значение выше, то надо искать повреждение в другом месте.

Сначала, нужно выяснить присутствует или нет электрический ток на входе в термостат. Если при проверке выявлено короткое замыкание, значит, в приборе присутствуют неисправности. В противном случае, неполадки надо искать в питающем кабеле.

Мультимертом можно замерить как сопротивление, так и напряжение в тёплом полу.

Как проверить теплый пол мультиметром на обрыв с помощью прозвона

Для прозвонки мультиметром электрического тёплого пола на порыв, будь то кабель, маты или плёнка, обязательно следует включить звуковой сигнал. Это делается при помощи значка, который находится вблизи шкалы омметра.

При соприкосновении щуп друг с другом слышен звук — он свидетельствует о замкнутости цепи. Если при этом прикоснуться щупами к жилам тёплого пола, то появляется зумер. В случае его отсутствия приходим к выводу, что  произошёл надрыв жил.

Измерять степень сопротивления нагревателя тёплого пола, возможно, мультиметром. Полученные данные делятся на 220 Вт (уровень напряжения в сети), так можно узнать величину тока протекающего по кабелю.

Это значение надо умножить на напряжение (220), и получается потребляемая мощность. Она должна совпадать с прописанной производителем, причем допустимы несовпадения в 5 %.

Расхождения в большую сторону, говорят о наличии неисправностей в нагревателе.

При установке плёночных тёплых полов, измерять сопротивление мультиметором можно как у всей системы, так и у каждой полосы отдельно. Если полученные данные не соответствуют паспортным, то можно утверждать, что проблема в плёнке. Поэтому надо проверить целостность проводов и качество их соединений.

Большая потребляемая мощность

Если, при измерении потребляемая мощность значительно превышает указанную изготовителем, это значит, что произошло короткое замыкание. Обычно это случается при нарушении изоляционного слоя проводов.

При этом один участок будет греть сильно, а другой вообще не нагреваться. Функционирование в таком режиме приводит к большому потреблению электроэнергии, кроме того система быстро выйдет из строя.

Решить данную проблему возможно, если демонтировать отделочный материал в месте, где нарушена изоляция, и произвести ремонт дефектного участка провода.

Ремонт заключается в изоляции оголённых жил провода изоляционной лентой. Если же кабель находится под бетонной стяжкой, то сделать это довольно сложно.

Низкая потребляемая мощность

Если мощность у греющего пола существенно ниже паспортной, и при этом показатель сопротивления равен бесконечности, следовательно произошел обрыв цепи. Продолжительная работа в данном режиме приведёт к перегоранию кабеля.

Для устранения неполадки, требуется найти место обрыва. Но сначала, необходимо отключить систему от сети и регулятора. Для определения участка обрыва используется высоковольтный генератор или тепловизор. Проводя ими над поверхностью напольного покрытия, вы услышите звук, в том месте, где произошёл порыв.

Там и следует демонтировать отделку, чтобы получить доступ к участку порыва провода. Разорванные жилы защищаются, соединяются гильзой и зажимаются щипцами.

Надетая заранее на участок муфта нагревается строительным феном, что приводит к её сжатию, тем самым она герметизирует провод. После чего, можно укладывать отделочный материал в помещении.

Отсутствие сопротивление в системе

Сопротивление нулевое — это говорит о произошедшем коротком замыкании. Если отсутствует отделка, или её легко снять, то найти место повреждения можно простым осмотром. В месте, где произошло замыкание цепи, будет нарушен изоляционный слой (расплавлен, подгорел, жилы оголены).

Ремонтные работы заключаются в восстановлении изоляционного слоя.

Как произвести проверку термодатчика мультиметром?

Термодатчик — резисторное оборудование, поэтому оно имеет собственное сопротивление, которое также легко проверить мультиметром. Так как, датчик расположен между элементами нагрева, то на сопротивление его резистора влияет температура тёплого пола. Чем выше температура, тем сопротивление ниже. К примеру, пол нагрет до 5 градусов —  прибор покажет 22 кОм, при 40 — 6 кОм.

Прежде, чем прозванивать термодатчик, снимается лицевая панель с регулятора, и откручивается установочный блок. После этого, используя мультиметр, и установив на нём режим омметра, измеряется сопротивление датчика.

Оно  сравнивается с заводскими показателями. Расхождение больше чем на 5 кОм, или значение равное 0, свидетельствует о поломке устройства, и он нуждается в замене. Сделать это несложно, если была соблюдена инструкция по монтажу датчика, и он размещён в гофре. Из неё просто достать устройство, и заменить.

Как Проверить Теплый Пол Мультиметром? Как Проверить Теплый Пол Электрический? Проверить Тестером?

Watch this video on YouTube

Есть современные модели терморегуляторов, на их сенсорном экране отражается информация о поломке датчика.

Как проверить терморегулятор и реле

Терморегулятор является прибором, при помощи которого осуществляется настройка системы отопления и контроль над ее работой. В термостате чаще ломается реле или конденсатор.

Их ремонт обходится дорого, поэтому целесообразнее просто заменить весь прибор. Хотя есть одна причина, почему не греет пол — плохие контакты проводов с клеммами регулятора. Данную поломку легко устранить самостоятельно. Надо просто подтянуть винтовые соединения.

Приступая к тестированию термостата, нужно сначала проверить правильность подключения прибора по схеме. Если все нормально, то  необходимо произвести отсоединение от регулятора нагревательных элементов, и проверить наличие напряжения на контактах.

Для этого, устанавливается минимальная температура и подаётся напряжение 220 Вт. Используя мультиметр, можно измерить напряжение в контактах, оно должно совпадать с тем, что на входе — 220.

После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:

1. На термостате выставляется минимальное температурное значение.
2. Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
3. Переводится тумблер в режим Вкл.
4. Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
5. Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.

Как провести проверку без мультиметра

При отсутствии мультиметра, существует метод проверки работы тёплого пола обычной лампочкой.

Этапы проверки термостата:

1. Подключить термостат к электросети согласно схеме. К клемме L фаза, а к N — ноль. К нему подсоединить термодатчик и лампочку, она выступает индикатором.

2. Отключить регулятор от питания тумблером.

3. Установить на максимум рычаг, отвечающий за температурный уровень.
4. Если терморегулятор в рабочем состоянии, то лампочка засветится.

Проверить датчик тёплого пола без мультиметра можно также подобным способом. Следует провести все вышеперечисленные действия, но на терморегуляторе установить не максимальную, а среднюю температуру.

При этом, датчик берётся в руку. После чего, температуру надо опять поставить на максимальную. В этот момент лампочка загорится. А когда температурный датчик нагреется от тепла руки, она погаснет. Остыв, датчик просигнализирует об этом термостату, и лампочка снова загорится.

Есть еще один метод, как проверить терморегулятор электрического тёплого пола без мультиметра:

• отключить в щитке подачу питания;
• соединить провода тёплого пола с электрощитком напрямую, без термостата;
• включить подачу тока и подождать полчаса, затем посмотреть греется ли пол, если да — причина в регуляторе.

Проверять тёплый кабельный или инфракрасный пол нужно несколько раз. Первый, ещё в момент покупки обогревательного устройства, затем после укладки нагревателя (прежде, чем заливать стяжку и обустраивать отделочное покрытие), и при запуске системы отопления.

Кроме того, проверка требуется, если пол перестал нагреваться в процессе работы. Лучше для такого тестирования подключать мультиметр, но при его отсутствии, возможно, произвести проверку подручными средствами.

Ремонт теплого пола | Статьи

ПЕРЕСТАЛ ГРЕТЬ ТЕПЛЫЙ ПОЛ?
НЕ РАБОТАЕТ ТЕРМОРЕГУЛЯТОР?
ПОВРЕДИЛИ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ?

Мы предоставляем информацию о ремонте электрического теплого пола в домашних условиях: мы подскажем, как найти неисправности и исправить их и как восстановить систему в случае повреждения кабеля.

В наше время теплый пол все чаще встречается в наших домах и этому есть объяснение, ведь теплый пол идеальная система, которая позволяет дарить тепло, независимо от площади и покрытия участков, под которые они укладываются. Самый интересный вопрос, сколько такая конструкция сможет прослужить?

Стоимость, монтаж и установка теплого пола, требует значительных затрат, поэтому вопрос о его сроке службе один из самых важных для клиента.

Но чтобы развеять все сомнения, прежде всего, хочется сказать, что теплый пол это одна из надежнейших конструкций, ее идеальная работа рассчитана на 10 лет и выше. Но следует заметить что какие бы вы лучшие фирмы не приобретали, теплые полы могут ломаться, но в большинстве случаев это возможно починить без особых затрат и потери времени.

 Самые распространенные причины неисправностей.

Чтобы назвать причины поломки теплого пола необходимо узнать, как работает теплый пол?

Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.

Ток проходит к нагревательной системе через терморегулятор. Он отвечает за своевременное включение и отключение теплого пола, так же за регулировку мощности нагрева. На терморегуляторе задается определенная температура, до которой необходимо нагреть пол, после чего он автоматически отключается.

 Отсюда  можно выявить причины поломки:

1. Терморегулятор. Самая главная и частая причина поломок. Чтобы проверить его исправность необходимо демонтировать прибор (перед этим отключив электричество) и проверить его специальным прибором мультиметром.
2. Вторая по распространенности причина — это обрыв кабеля (если пол кабельный), чаще всего обрыв кабеля происходит при неправильной установки во время монтажа или другими механическими воздействиями. Чтобы проверить кабель необходимо измерить его сопротивление и изоляцию, если результаты измерений превышают показания техпаспорта на более чем 5 %, можно сделать вывод что кабель поврежден или найден его обрыв.

Если пол инфракрасный, то в ходе монтажных работ при не плотном покрытие пленки, может произойти ее быстрая поломка.

3. Датчик температуры. Если основание прогревается не на полную мощность, то датчик не отключается, что приводит к постоянному нагреву пола без остановки, а это приводит к высоким затратам. Но если термодатчик расположен очень близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а теплый пол при этом никогда не будет хорошо нагревать.

Если произошла поломка теплого пола, то большая вероятность, что поломку можно устранить самостоятельно при наличии необходимых инструментов.

Ремонт теплого пола (электрического) своими руками

Ремонт при поломке кабеля.

1. Кабель отсоединяется от термостата, а вся система от электросети.
2. Высоковольтным генератором (необходимо его наличие) определить место поломки кабеля (он создает электрическую дугу на неисправном месте).
3. Заменить выше сказанный инструмент модно аудио-детектором, который издает звук в месте поломки кабеля.
4. Еще один способ проверки это тестер напряжения, он показывает сам кабель под покрытием и место его неисправности.

Если причиной является проблема с кабелем, то ремонт лучше отдать в руки специалистам, потому что кабель уложен под покрытие, что затрудняет процесс устранения поломок. Но если вы решили провести ремонт самостоятельно, тогда начните с измерений сопротивления нагревательного элемента и внимательно отнеситесь к исследованию места поломки.

Если вы уверенны, что именно в этом месте поломка то нужно:

1. Снять в этом месте внешнее покрытие.
2. Разбить стяжку, так чтобы не повредить внутренний кабель, если достаточно кабеля освобождено, можно начать работу.
3. В комплекте с теплым полом, должны идти необходимые инструменты для его ремонта – это термоусадочные муфты и гильзы.  Необходимо зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Таким образом, пленка изолирует отремонтированный участок под потоком горячего воздуха. Перед повторной укладкой внешнего покрытия необходимо проверить работу отремонтированного кабеля.
4. Восстановить стяжку и напольное покрытие.

Устранение неполадок в датчике

Температурный датчик установлен в гофрированной трубке. Поэтому необходимо найти неисправный датчик и заменить его на  новый, после этого спрятать все назад.

Неисправность в термостате

Самая распространенная причина поломки термостата, это клеммы, они могут быть ослаблены или плохо закреплены, поэтому чтобы исправить поломку необходимо просто их подтянуть. При включении напряжение в питании и на выводах должно быть одинаковым. Если измерения показали большее отклонение, то терморегулятор требует замены.

Хотите обратиться по ремонту тёплого пола в нашу компанию? Какие примещуства обращения к нам:

• Мы выполняем диагностику и ремонт любого электрического теплого пола
• С помощью профессионального инструмента определяем точное место повреждения кабеля
• Работаем ТРАНСФОРМАТОРОМ, ГЕНАРАТОРОМ и ТЕПЛОВИЗОРОМ

• Выезд на место
• Диагностика
• Вскрытие покрытия
• Установка ремонтной муфты

• Вероятность нахождения неисправности 99%
• Определение места обрыва с точностью до 1 см
• Даём ГАРАНТИЮ на весь ремонт.
• ОПЫТ РЕМОНТА ТЕПЛЫХ ПОЛОВ 10 лет!

Звоните, договоримся, ВСЁ ПОЧИНИМ И ВОССТАНОВИМ!

БОНУС! Тепловизионное обследование дома-квартиры в качестве подарка!!!

8 (909) 380-39-57 ,  8 (909) 380-39-28 — в г. Волжский

8 (8442) 60-01-53 — в г. Волгограде

Как проверить монтаж теплого пола. Как проинспектировать роботу укладчика

Поставьте лайк, поблагодарите автора за его труд!

1.
Как
проверить теплый пол. Как проинспектировать роботу укладчика по электрическому и водяному теплому полу.

 Прежде сами ознакомитесь с информацией по подключению напольного отопления.

Если вы сами не монтируете напольное отопление, но желаете проверить правильно ли
всё сделали монтажники, то для этого необходимо провести пару контрольных
проверок после монтажа.  В электрическом
греющем полу  проверку следует применять
сразу после получения тёплого пола от курьера, например на отделение почты или
при самом курьере, если это доставка на дом или при покупке в магазине.
Следующий этап проверки, это проверка перед самим монтажником, перед тем как он
будет выполнять работу надо дать  понять, что вы передали работающий
материалы, он  подтвердит, что нагревательный кабель или мат или любой
другой прибор находится в рабочем состоянии.
Для проверки воспользуйтесь мультиметром или омметром, на каждой коробке
или упаковке указано сопротивление теплого пола.

Тестер для проверки:

Если не указано воспользуйтесь формулой
220В в квадрате / мощность
(например мощность кабеля 580 Вт , значит сопротивление (220*220) / 580
= 83 ома или около того

Проверяем мультиметром греющий пол. Не забудьте, что погрешность может быть
5-10 процентов. В зависимости от указанной на упаковке информации. Если у вас
нет мультиметра,  то он обязательно
должен быть у монтажника, проверьте тёплый пол вместе с ним.  Если же у монтажника нет мультиметра то
тёплый пол можно проверить напрямую от электричества, но тут следует быть
осторожным, проверка должна занимать немного времени, не более 2-3 минут,
только ощутили нагрев —  нагреватель
нужно отключать.

 К сожалению инфракрасную пленку
невозможно проверить мультиметром, поэтому проверку осуществляйте уже после
монтажа, после того как он уложен.  Удобно проверять пирометром:

Как правильно сделать замер теплого пола самостоятельно

Монтаж электрического теплого пола выполняется одним специалистом , второй
же специалист занимается укладкой напольного покрытия. Поэтому чтобы здесь не
произошло неприятностей, стоит монтажнику, который будет заниматься покрытиями,
также указать,  что данный тёплый пол
является работающим, это нужно делать для того, чтобы укладчик напольного
покрытия вёл себя аккуратно, понимал, что ему не удастся перенести
ответственность за свою оплошность на монтажника по электрическому тёплому полу.
Если укладчик напольного покрытия видит, что греющий пол рабочий, что ему
передали рабочую область, он это сам засвидетельствовал, то он будет вести себя
крайне осторожно, чтобы нечего не повредить.

 Терморегулятор теплого пола стоит
проверять обязательно в паре с датчиком, ведь не забывайте, без датчика он не
работает, подсоедините датчик, подсоедините и фазу и ноль проверьте
включения-выключения тёплого пола. ..

В водяном греющем полу основную проверку стоит

делать уже после укладки трубы
и подключение коллектора, основная проверка состоит в закачивание давления
трубы водяного теплого пола 2,5-3 бара. Проверка её на целостность чтобы труба
не была повреждена. Проверку водяного теплого пола также стоит проводить в
несколько этапов: первый этап это визуальная проверка, надо показать монтажникам,
что вы передаете им нормальную трубу без повреждений и прочее комплектующие.

Труба должна быть целая не побитая без явных дефектов, можно ещё тогда
когда она скручена в бухте попросить закачать воздух. Также важно проверить
комплектацию коллектора, проверить комплектацию крепежа и всего необходимого
для тёплого пола. После того как специалисты смонтируют тёплый пол нужно
проверить нет ли в ней течи, для этого монтажники должны закачать воду в
систему, то есть теплоноситель под давлением 2,5-3 бара и вы вместе с ними все
осмотрите. Подобное нужно так же проделать перед рабочими, которые делают
стяжку, для того чтобы показать им, что система теплого пола не имеет течи, она
целостная. Процедура даст им понимание того, что нужно работать очень аккуратно
и не повредить трубу.

Запомните, полная проверка теплого пола, которая монтируется под строительные
смеси такие как, например, бетон, должна проводиться не ранее чем через 28 дней,
 если это плиточный клей то проводить
можно согласно  инструкции, когда клей
полностью просохнет, то есть это 5-7 дней.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

1. Heattherm — теплый пол двужильный кабель и мат
2. ThermoPEX для теплого пола — оптимальный вариант для дома
3. Бобышки для теплого пола. Маты с бобышками что это?
4. Боится ли теплый пол воды. Может ли ударить током?
5. Виды электрических теплых полов

Показать больше

6. Во сколько обойдется отопление теплым полом в месяц
7. Водяной теплый пол в деревянном доме
8. Водяной теплый пол под ламинат. Стоит ли?
9. Водяной теплый пол. Преимущества и недостатки.
10. Время монтажа теплого пола. Сколько займет?
11. Выбор электрического и водяного теплого пола
12. Где установить гребенку или коллектор теплого пола?
13. Для какого теплого пола подходит инфракрасная пленка?
14. Для чего нужен кислородный барьер?
15. Для чего нужен насос в коллекторе?
16. Для чего нужна демпферная лента в теплом полу
17. Для чего нужны расходомеры в теплом полу?
18. Зачем нужны расходомеры, смесительный узел и евроконус?
19. Как выбрать мощность теплого пола
20. Как выбрать нагревательный мат теплого пола
21. Как выбрать насос для водяного теплого пола?
22. Как выбрать насос теплого пола. База насоса
23. Как делать первое включение теплого пола?
24. Как дешево, экономно сделать теплый пол?
25. Как заменить датчик теплого пола если он замурован?
26. Как купить надежный теплый пол?
27. Как надежны терморегуляторы? Ремонт и замена регулятора
28. Как отличить стержневой теплый пол от подделки?
29. Как подключить датчик теплого пола?
30. Как проверить роботу монтажников по теплому полу?
31. Как работает система водяного теплого пола? Принцип работы
32. Как рассчитать количество контуров гребенки?
33. Как рассчитать количество контуров коллектора?
34. Как рассчитать количество трубы на квадратный метр?
35. Как рассчитать материалы на водяной теплый пол?
36. Как сделать теплый пол если нельзя сделать стяжку!?
37. Какая должна быть стяжка для теплого пола
38. Какие бывают виды теплого пола?
39. Каким должен быть бетон и стяжка теплого пола?!
40. Какого цвета выбрать трубу теплого пола?
41. Какое напольное покрытие можно использовать для теплого пола?!
42. Какое напольное покрытие можно использовать для теплого пола?!
43. Какое напольное покрытие можно использовать для теплого пола?!
44. Какой должна быть температура теплого пола
45. Какой кабель подходит под плитку, а какой в стяжку?
46. Какой котел лучше использовать для теплого пола?
47. Какой крепеж используется в водяных теплых полах
48. Какой теплый пол лучше выбрать под плитку?!
49. Какой теплый пол лучше? Какой выбрать водяной или электрический
50. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
51. Какую подложку для теплого пола выбрать?
52. Калькулятор теплого пола
53. Когда целесообразен монтаж водяного теплого пола ?
54. Контура теплого пола, какие бывают?
55. Куда девать остаток нагревательного кабеля . Можно ли резать?
56. Латунь или нержавейка? Какая гребенка лучше?
57. Лучшие водяные теплые полы и их рейтинг
58. Лучшие электрические теплые полы и их рейтинг!
59. Маты с бобышками для водяного теплого пола. Что это?
60. Минусы и недостатки водяного теплого пола
61. Можно ли … теплый пол? Ответы!
62. Можно ли подключить радиатор к коллектору?
63. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
64. Монтаж
65. Монтаж ламината на теплый пол своими руками
66. Монтаж стержневого теплого пола?
67. Монтаж электрического и водяного теплого пола своими руками
68. Обзор стоимости теплых полов за м2, стоимость монтажа
69. Основание под водяной теплый пол. Виды и способы укладки.
70. Основные составляющие водяного теплого пола.
71. Особенности конструкции бойлеров Ento
72. Отличие двужильного от одножильного нагревательного кабеля?
73. Отличие механического терморегулятора от программируемого
74. Отличие сплошной пленки от классической полосочной?
75. Отопление дома теплым полом. Стоит ли?
76. Отопление теплым полом
77. Отчет об отправке
78. Официальный сайт теплого пола
79. Перегревается ли стержневой теплый пол?
80. Плиточный клей для теплого пола, какой использовать?
81. Плюсы и минусы электрических и водяных теплых полов
82. Подключение электрического и водяного теплого пола
83. Подложка под водяной теплый пол. Для чего она нужна?
84. Почему мат теплого пола, не кабель?
85. Почему электрический теплый пол не греет
86. Правильный водяной и электрический теплый пол
87. Правильный шаг укладки водяного и электрического теплого пола
88. Преимущества водяного теплого пола перед радиаторным отоплением.
89. Преимущество стержневого теплого пола
90. Прогреет ли теплый пол 5-6 см стяжки?
91. Проектные работы
92. Расчет теплого пола водяного и электрического
93. Ремонт нагревательного кабеля теплого пола
94. Ремонт электрического и водяного теплого пола
95. С чего состоит система водяного теплого пола
96. Система водяных и электрических теплых полов
97. Система управления водяным теплым полом. Что такое сервопривод?
98. Сколько потребляет нагревательный кабель? Его мощность.
99. Сколько потребляет теплый пол?
100. Сколько энергии потребляет пленочный теплый пол?
101. Способен ли терморегулятор экономить электричество?
102. Справочная
103. Стандартная пленка Felix Excel и ее конструкция
104. Стоит ли экономить на терморегуляторе?
105. Схема укладки теплого пола
106. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
107. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
108. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
109. Теплоизоляция под плитку для теплого пола
110. Теплые полы в гипермаркете
111. Теплый пол 27 ua или 24 на 7, длительность работать?
112. Теплый пол без стяжки
113. Теплый пол в бане и сауне, как реализовать?
114. Теплый пол в ванной и санузле. Как реализовать?
115. Теплый пол в ванную электрический и водяной
116. Теплый пол в стяжку водяной и электрический
117. Теплый пол в частном доме
118. Теплый пол и его эпицентр температуры
119. Теплый пол из металлопластиковых труб
120. Теплый пол на балконе и лоджии. Как осуществить?
121. Теплый пол на кухне. Где можно размещать?
122. Теплый пол от печки или камина, как сделать?
123. Теплый пол от Розетки
124. Теплый пол от центрального отопления или котла
125. Теплый пол под деревянный пол
126. Теплый пол под ковролин
127. Теплый пол под ламинат
128. Теплый пол под линолеум
129. Теплый пол под линолеум на деревянный пол
130. Теплый пол под плитку
131. Теплый пол своими руками
132. Теплый пол, цена на 2020 год. Обзор цен теплых полов
133. Терморегулятор водяного теплого пола. Какой выбрать?
134. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
135. Труба для теплого пола 16 диаметра
136. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
137. Укладка теплого пола, как осуществить? Как правильно сделать
138. Управление теплым полом. Какие бывают системы?!
139. Устройство теплого пола водяного и электрического
140. Утепление и подложки под теплый пол
141. Чем гребенка отличается от коллектора?
142. Чем зафиксировать трубу теплого пола?
143. Чем и как закрепить нагревательный кабель теплого пола
144. Чем отличается нагревательный мат от кабеля?
145. Что лучше водяной теплый пол или электрический?
146. Что подобрать для теплого пола без стяжки?
147. Шаг укладки теплого пола электрического и водяного?! Расчет
148. Электрический теплый пол плюсы и минусы
149. Консультация
150. Тестовая статья
151. Доставка и оплата
152. Сотрудничество теплый пол оптом
153. Документация
154. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
155. Как сделать замер площади под теплый пол самостоятельно?
156. Можно ли укорачивать нагревательный кабель или мат теплого пола?
157. Связаться с нами

Brigadir-info.ru

Перед тем как окончательно запустить работу электрического теплого пола, необходимо выявить неполадки и устранить их еще на стадии укладки. После того как система была уложена за ее работой нужно понаблюдать и проверить сопротивление теплого пола. Не было выявлено сбоев и ошибок? Тогда приступайте к дальнейшим этапам монтажа. Если вы хотя бы на какую-то долю сомневаетесь в правильности проведенной проверки, то лучше перестраховаться и проверить все заново, ведь погрешности могут стоить вам не просто потраченных впустую усилий, но и более серьезных проблем.

Как проверить сопротивление теплого пола

Проверка сопротивления при возникновении неисправности в работе системы происходит с помощью мультиметра. Он может быть аналоговый или цифровой. Аналоговый более простой вариант. Все показатели будет указывать стрелка на шкале. Чтобы с ним работать, нужно разбираться во всех функциях и данных.

Цифровые модели имеют экран, на котором будут отображаться числовые показатели. Работать с ним легко, а возникновение ошибок при использовании практически невозможно.

Чтобы измерить сопротивление мультиметром нужно:

• Иметь под рукой измерительный прибор;
• Паспортные данные отопительной системы;
• Измерить сопротивление, приложив щуп инструмента к проводу или пленке и разделить полученный показатель на 220В. Это величина тока, который проходит через пол.
• Умножаем значение тока на значение сопротивления. В итоге получим мощность потребления.

Полученные данные должны соответствовать заявленным в паспорте. О том, что значат отклонения от паспортных данных, рассказано ниже.

Большая потребляемая мощность – это хорошо или плохо?

Чем больше мощность электрического пола, тем больше денег испарится из вашего кошелька.

Уровень потребления электрической энергии будет зависеть:

• От использования конструкции: используете вы его для отопления всей комнаты или только поверхности пола;
• От тепловой изоляции дома: чем лучше утеплены стены, окна и двери, тем меньше расход тепла;
• От вида покрытия пола. Например, для обогрева кафеля потребуется больше тепла, чем для ламината;
• От наличия терморегулятора и термодатчика;
• От того, какой вид электрического пола вы кладете: пленку или кабель.

Если пол потребляет много электроэнергии и счетчик крутится, не переставая наматывать киловатты, то, скорее всего, были допущены ошибки в установке системы, имеются короткие замыкания или ваше помещение плохо утеплено. В этом случае устройство долго не проработает.

Если у электрического пола мощность потребления не большая – это плюс?

Кажется, что если показатели мощности низкие, расходы на электроэнергию не повысились, то можно радоваться и ни о чем не думать. Но это не так. Если фактическое потребление ниже того, который указан в паспорте, то это говорит о неисправности теплых полов. Скорее всего, произошёл разрыв цепи. Сопротивление повышается, кабель нагревается и может перегореть. В данном случае нужно снимать верхнее покрытие пола и определять место поломки.

Если нет сопротивления

Если при измерении сопротивления, оно не было обнаружено, то произошло короткое замыкание. Чтобы узнать так это или нет, нужно провести визуальный осмотр кабелей. Они могут быть расплавлены, подгореть, иметь оголенные контакты.

Если не греют отдельные участки

Если имеется тепловизор, то можно проверить равномерно ли прогревается поверхность пола. В результате проверки может быть выявлено, что мощность потребления ниже паспортных данных или пол потребляет слишком много энергии. О причинах повышения и понижения мощности мы рассказали выше.

Если температура не регулируется

Бывает такое, что, как не устанавливай температуру, пол все равно греется в одном режиме. В этом случае нужно проверить напряжение, которое подается в цепи регулятора, и оценить работу теплового датчика. Ниже будет описано, как это сделать.

Если неисправен датчик теплого пола

Вы проверили термостат и все греющие детали, не обнаружили поломок, но работоспособность системы обогрева все равно оставляет желать лучшего: она плохо прогревает поверхность или вообще не прогревает ее. В чем же дело? В данном случае проблема в работе термодатчика.

Для устранения неисправности вам потребуется мультиметр.

Как проверить сопротивление мультиметром?

Щупы прибора прикладываются к участку проводов и если прибор цифровой на экране будут выведены показатели. Если их значение не отличается от паспортных более чем на пять процентов, то датчик работает. Если отклонения больше пяти процентов – то придется менять датчик.

Как проверить работоспособность терморегулятора

Если не было выявлено проблем в работе термодатчика, то проверьте терморегулятор:

• Отключите прибор и демонтируйте его;
• Возьмите мультиметр и измерьте замер сопротивления: если при максимальных показателях температуры прибор показывает 220В, то он исправен. На минимальных температурах у него не должно быть напряжения.

Прежде чем вышеописанную теорию применять на практике, убедитесь, что у вас в доме есть электричество. Только на первый взгляд этот пункт кажется само собой разумеющимся. Довольно часто, если какая-либо техника перестает работать, мы не думаем, что причина может крыться в банальном отключении электроэнергии – настолько мы привыкли к тому, что оно есть всегда. Наличие тока легко проверить – достаточно посмотреть на лампочку индикатора. Если она горит, что можно поставить галочку и проверить, на каком значении установлена температура. Возможно, она минимальна и поэтому кажется, что конструкция не работает. При помощи такой простой схемы можно проверить работу прибора и избежать недоразумений.

Если после этого пол до сих пор остается холодным, то приступайте к демонтажу устройства и замеру сопротивления.

Как прозвонить теплый пол

Для прозвона теплого пола используется мультиметр. Его нужно настроить так, чтобы был звуковой сигнал. Значок сигнала находится радом с омметром.

Коснитесь одним щупом другого. При этом должен прозвучать сигнал – он говорит о том, что цепь замкнута. Если вы коснетесь щупом контактов у теплого пола, то должен прозвучать зуммер. Если его нет или он звучит прерывисто, то где-то произошел разрыв жил.

Электрический теплый пол – это система, которая может работать десятилетиями, если его установка была произведена по всем правилами. Но довольно часто случаются поломки и, чтобы устранить их, нужно минимум понимать, что собой представляет конструкция и быть знакомым с работой электрических приборов не понаслышке. Если вы вооружены только теоретическими знаниями, то лучше доверить поиск и устранение проблемы профессиональному установщику.

Как использовать цифровой мультиметр для проверки мата или кабеля?

Сделайте проводку беспроблемной с помощью цифрового мультиметра!

Независимо от того, являетесь ли вы домашним мастером или опытным профессионалом, установка электрического обогрева пола может показаться немного устрашающей. Этого не должно быть! Цифровой мультиметр (или омметр) — важный инструмент, который вы можете использовать, чтобы избавиться от догадок при установке новой системы теплого пола.

В качестве устройства для поиска и устранения неисправностей мультиметр может предупредить вас о любых поломках или неисправностях в матах, кабелях и проводах датчиков в вашей новой системе, прежде чем вы укладываете пол поверх нее, чтобы вы могли отремонтировать или заменить провод, чтобы избежать затрат на повторную установку и хлопот. .Мы рекомендуем использовать цифровой мультиметр для проверки вашей новой системы до, во время и сразу после установки для вашего спокойствия. В Warm Your Floor мы считаем, что тестирование с помощью цифрового мультиметра является таким важным шагом, мы прилагаем БЕСПЛАТНЫЙ цифровой мультиметр к каждой покупке набора SunTouch. *

Читайте советы о том, как использовать этот важный инструмент для беспроблемной установки:

*** ВАЖНО: Перед использованием мультиметра убедитесь, что все провода отключены от источника питания.

1. Установите мультиметр на 200 Ом (Ом) для матов / кабелей на 120 В более 10 футов² и матов / кабелей на 240 В более 20 футов². Для ковриков меньшего размера и более коротких кабелей (менее 10 футов² для изделий на 120 В и 20 футов² для изделий на 240 В) вам может потребоваться установить измеритель на 2 000 Ом (Ом).
2. Подключите один из двух щупов измерителя к белому или черному проводу. Подключите другой зонд ко второму проводу отведения. Поскольку вы измеряете сопротивление (Ом), не имеет значения, какой щуп к какому проводу подключен.Если счетчик работает правильно и датчики правильно прикреплены к проводам, на экране появится показание. Сравните показания со значением сопротивления , указанным на бирке вашего напольного отопления, чтобы убедиться, что ваше значение находится в пределах диапазона сопротивления. (Для продуктов Nuheat диапазон находится в пределах 10% от числа на бирке.) Показания кабелей и проводов коврика могут незначительно отличаться в зависимости от температуры окружающей среды в помещении, но они должны оставаться в пределах диапазона, указанного на бирке. Нет заданного значения сопротивления для провода датчика термостата. Любое чтение будет указывать на то, что провод датчика работает правильно.

   Снимите щупы с выводных проводов.

3. Затем подключите щуп измерителя к одному из цветных проводов, а другой щуп к черно-белому заземляющему проводу. (Примечание. Некоторые маты имеют зеленый провод заземления. Для получения дополнительной информации см. Инструкции, прилагаемые к вашему продукту.) Затем снимите щуп с цветного провода и проверьте второй цветной провод относительно провода заземления.При проверке цветных проводов относительно провода заземления не должно быть показаний сопротивления (оно должно показывать «OL» [перегрузка] или заглавная «I» [бесконечное число, что означает «разомкнут»]). Если показание сопротивления заземляющего провода отключено, или если измеритель считывает сопротивление в заземляющем проводе, то, вероятно, есть обрыв в этой проводке продукта.

В том маловероятном случае, если ваши показания указывают на проблему с продуктом, мы можем помочь. Коврики или провода с плохими показаниями из коробки (перед установкой) можно обменять бесплатно для вас.

Если при установке вы случайно повредили коврик или греющий кабель, не отчаивайтесь! Позвоните нам, и мы поможем вам выбрать совместимый ремонтный комплект, с помощью которого вы сможете легко исправить большинство поломок.

* Не более одного на клиента.

Как мне проверить сопротивление моей системы электрического теплого пола?

[ssba title = «Как проверить сопротивление моей системы электрического теплого пола? url =» http: //www.comfortzone.co / knowledge-base / how-do-i-test-the-сопротивление-моей-электрической-теплой-системы / «]

Важно трижды протестировать электрические теплые полы; перед началом укладки, после завершения укладки системы и снова после укладки отделки пола. Это гарантирует, что любое повреждение нагревательного кабеля во время установки будет обнаружено и может быть устранено.

Необходимо выполнить 2 теста — сопротивление проводника и сопротивление изоляции.

Проверка сопротивления проводов

Используйте мультиметр (при соответствующей настройке Ом или кОм) для измерения сопротивления между двумя центральными жилами, фазой (коричневый) и нейтралью (синий).

Вы должны проделать этот тест 3 раза — 1. Перед тем, как положить мат. 2 — после укладки мата. 3 — после укладки пола. Этот тест обнаружит любое повреждение нагревательного кабеля.

Сравните показание с сопротивлением, записанным для мата или кабеля этого размера в руководстве по установке или на этикетке на холодном хвосте. При необходимости вы можете скачать руководство по установке в разделе загрузок на нашем сайте.

Проверка сопротивления изоляции

Также необходимо проверить сопротивление изоляции относительно земли, чтобы обеспечить полную безопасность. Сделайте это, проверив провод под напряжением (коричневый) или нейтраль (синий) и землю (желтый / зеленый).При проверке между одним или обоими проводниками и землей вы должны получить показания «обрыва цепи».

Все результаты испытаний должны быть записаны в бланке передачи клиенту в каждую коробку. Установщик должен заполнить эту форму полностью, чтобы конечный пользователь мог заполнить онлайн-регистрацию 10-летней гарантии.

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена
WarmUp.com

Вот
обзор того, как установить собственный пол
свободный провод сияющий
система обогрева.Такая система отопления является прекрасным дополнением к
Ваша система отопления всего дома. Или у вас есть «холодная комната» … пространство
что кажется, что никогда не бывает достаточно тепла? Или вы хотите установить плитку на
пол на кухне или в ванной, но беспокоитесь, что в помещении будет холодно
зима? Система под полом может поддерживать тепло в этих областях при меньшем
стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки
и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала.
нужно будет сделать работу.То же самое и с полом с подогревом.
проект. Как показано на диаграмме ниже, вам сначала нужно измерить
область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы
приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете
установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко
к ногам или к душевой / ванной, но оставьте немного места вокруг туалета
нужны стоки (чтобы не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее
питание нагревательных проводов, а также регулировка температуры пола.
Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат возле входа в комнату, в которой они
обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете,
хорошо, если поверхность сухая и свободная.

В некоторых случаях
местоположение может зависеть от планировки вашего дома и расположения
основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику.
специфика. Конечно, любой электрик будет рад сделать финальную разводку.
для вашего проекта! (Если вам интересно узнать, что такое современный пол с подогревом
Как выглядит термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE.
См. Изображения ниже.)

Для термостатов теплого пола обычно требуется двухблочная коробка с двумя
1/2 »
трубопроводы до уровня пола … один для нагревательного провода и один для
провод датчика.

3) Изолируйте пол под нагревательными проводами для
повышенная эффективность!

Мы рекомендуем использовать наши
изоляционные плиты при установке поверх бетонных плит. Теплоизоляция
Плиты сэкономят вам деньги, если использовать их вместе с полом с подогревом.
действует как очень эффективный тепловой барьер.Они отражают тепло вверх в
напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. К
используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения
При нагревании напольная плитка нагревается примерно за 10-15 минут. Без
Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из
размеры обогреваемой площади. Размер каждой доски 2 ‘x 4’ x 1/4 дюйма и может
легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и
трещина.Нанесите строительный клей на черновой пол и уложите
доски сверху. Над фанерными черновыми полами вы будете добавлять прилагаемые винты каждые 8
12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете
преимущества изоляции, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не
повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр для проверки сопротивления проводов.
Это следует делать до, во время и после того, как вы проложите провода, до
установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа
проводная система (120 В или 240 В) указана в прилагаемом руководстве по установке.
Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в
Разогрев.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в
канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма.
расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте
расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это
рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло
вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом просмотрите таблицы производителя, которые
даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Передовой
пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в
тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что
проволока удерживается на месте лентой (поставляется производителем), а не скобами или
другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода.
На первом рисунке показан план с небольшими кусочками ленты, удерживающими провода.
на месте. На втором рисунке (ниже) показана вся длина проводки.
крепится к полу скотчем.Это важно, чтобы провода не
становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на
более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими они ни были, провода Warmup
обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых,
полимеры товарного качества, которые обладают прочностью и долговечностью, чтобы служить дольше
чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или
«зажимы», но часто требуется только предоставленная лента, чтобы сохранить
профиль пола как можно ниже.

Установка напольного датчика …

Напольный зонд предназначен для контроля температуры пола.
Помните, что термостат считывает температуру воздуха, а не пола.
температура. Может случиться так, что в комнате может стать тепло
(например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Пол
датчик позволяет контролировать температуру пола независимо или совместно
с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй
кабелепровод к коробке термостата. Положите чувствительный наконечник зонда в нагретую
площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их
по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал
в пол (или изоляционную панель), чтобы он лежал ниже уровня обогрева
провода.Он должен быть приклеен изолентой, как и провода.

Защитить провод тонким слоем строительного раствора …

Используя плоский шпатель, полностью покройте вашу систему проводки
выравниватель или модифицированный тонкослой. В этом примере подрядчик использует
полимер-модифицированный разбавленный раствор. (Мы часто используем MAPEI FLEX или CBP Versabond для
наши установки.) Вы можете уменьшить этот уровень до минимума,
но это упростит работу с плиткой. В любом случае вы всегда должны делать
убедитесь, что провода полностью погружены в эти соединения, чтобы
подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это
защитное пальто!

После затвердевания (от нескольких часов до ночи
в зависимости от толщины и предложений производителя), начните укладку плитки или другого
пол) как обычно.

Важно: не включайте излучатель
система теплого пола до полного затвердевания цементных материалов. Этот
будет определено установщиком пола или прочитав инструкцию производителя
инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup.
Это даст вам реалистичный вид обмотки провода и покрытия.
с составом для выравнивания пола.

У нас есть полезный

Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые могут у вас возникнуть.
имеют. Как только вы посетите, вы также сможете просмотреть все наши продукты
предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами. Наш
опытный персонал Warmup всегда готов помочь вашему сияющему полу
вопросы по отоплению. Вы можете посетить нас по адресу
www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем
help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Испытание и ввод в эксплуатацию вашего электрического теплого пола

19 февраля 2019 г. Кэти

Для подтверждения гарантии на ваш теплый пол очень важно завершить испытания и ввод в эксплуатацию.

Гарантия на многие известные изделия с подогревом пола обычно довольно высока, большинство из них предлагает 10, 20 или даже пожизненную гарантию.

Гарантия действительна только при условии, что система установлена ​​в соответствии с инструкциями производителя по установке. Все мелкие электромонтажные работы должны выполняться квалифицированным электриком IEE 17-го издания в соответствии с Частью P Строительных норм 2005 г.

Следующие испытания должны быть выполнены с вашим цифровым мультиметром и датчиком пола:

Нагревательный кабель Тест на сопротивление

Этот тест проводится для проверки целостности нагревательного элемента.Следует использовать омметр с низким сопротивлением (т. Е. Мультиметр с установкой ома), подключите измеритель к коричневому и синему сетевому проводу и убедитесь, что значение сопротивления совпадает с указанным на этикетке вашей спецификации на соединении холодного вывода кабеля.

Проверка сопротивления датчика пола

См. Раздел «Проверка сопротивления кабеля нагревателя» выше и повторите процедуру с кабелем датчика температуры пола.

Испытание сопротивления изоляции

Это испытание проводится для измерения сопротивления изоляции между проводниками и проверки изоляции кабеля.Низкое значение сопротивления указывает на повреждение кабеля, который необходимо отремонтировать или заменить. Тестер сопротивления изоляции должен быть подключен между проводниками (синий и коричневый кабели) и землей (желто-зеленый кабель). Измеритель должен регистрировать высокое значение сопротивления, например, выше 100 МгОм.

Необходимые испытания должны быть выполнены в 3 этапа при укладке полов с подогревом и записаны в листе ввода в эксплуатацию, который прилагается к комплекту.

1. Перед тем, как приступить к укладке теплого пола
2. После того, как вы уложили теплый пол, но перед тем, как его накрыть
3. После того, как готовый пол был уложен на мат.

Магазин испытательного оборудования сейчас

Системы подогрева полов DITRA-HEAT (пошаговая установка): 13 шагов (с изображениями)

Наша ванная комната в этом уроке была довольно большой и требовала использования DITRA-HEAT рулон.

Смешайте тонкую смесь так, чтобы она немного рыхла, но все еще держала гребень шпателя. Если вы используете систему Mapei, добавьте Keralastic в 5-галлонное ведро, а затем Kerabond.

Затем перемешайте разбавитель, пока он не приобретет кремово-гладкую текстуру, которая будет немного тоньше той, которую вы использовали для укладки плитки.

Насухо установите первый лист мембраны. Держите мембрану DITRA-HEAT на расстоянии не менее 1/8 — 1/4 дюйма от стен.

Разрежьте мембраны или маты универсальным ножом.

Если вы используете рулон, неплохо было бы противодействовать ему.

Встречное вращение предотвращает вытягивание мембраны из тонкого материала.
Очистите черный пол влажной губкой и водой.

Применение влажной губки также не позволит деревянному черновому полу всасывать влагу из тонкого раствора.
Пригните раствор к деревянному основанию, используя плоскую сторону шпателя.

Вернитесь к пригоревшему тонкому слою с помощью шпателя и на этот раз сделайте все гребни в одном направлении, то есть направленным шпателем.

Раскатайте мембрану в тонкую пленку и заделайте ее резиновой или деревянной теркой.

Затем оттяните мембрану и проверьте 100% тонкое покрытие флиса.

Если на верхней части мембраны DITRA-HEAT образовалась тонкая пленка, удалите ее. Высушенный тонкослойный материал не даст нагревательному кабелю правильно защелкнуться на шпильках.

Мы разместили мембрану в центре дверных проемов, потому что эта ванная комната примыкает к ковровым покрытиям.

Дважды проверьте покрытие под длинными кусками мембраны. Это предотвратит прилипание мембраны к черному полу.

Уложите смежные части мембраны так, чтобы шпильки на каждой части совпали друг с другом.

PRO СОВЕТ: Мембрана DITRA-HEAT должна покрывать весь пол, даже если вы не собираетесь обогревать определенную площадь.Таким образом пол остается ровным.

Владение арендуемой недвижимостью научило нас, что туалетная зона должна быть водонепроницаемой. DITRA-HEAT и DITRA упрощают этот процесс. Поместите мембрану DITRA-HEAT на фланец унитаза и обрежьте ее универсальным ножом.

Уплотните фланец унитаза и мембрану DITRA-HEAT с помощью KERDI-FIX. Это помогает сохранить пол водонепроницаемым.

Как проверить неисправный термостат с помощью мультиметра

Если у вас возникли проблемы с регулированием температуры в приборе, это может быть неисправность термостата. В этом видео Джош показывает нам, как использовать мультиметр, чтобы проверить, работает ли термостат.

Мультиметр — это универсальный инструмент, который можно использовать для измерения электрического сопротивления в цепи, так же как вы использовали бы линейку для измерения расстояния. Если у вас дома есть неисправный прибор, и вы не уверены, что является причиной неисправности, отличный способ выяснить это — использовать мультиметр.

Мультиметры бывают двух разных типов: цифровые и аналоговые. На некоторых вам, возможно, придется настроить и откалибровать в соответствии с вашим руководством, прежде чем вы будете готовы к тестированию.Мультиметр может проверять элементы, термостаты, переключатели — фактически, он может проверять большинство электрических компонентов в приборе. Если вы хотите узнать, как проверить свои детали на наличие проблем, вы можете увидеть, как Мэтт проверяет пылесосы, плавкие предохранители и элементы осушителя.

Что вам понадобится:

Шаг 1. Выключите устройство

Безопасность прежде всего! Перед тем как приступить к ремонту, убедитесь, что вы отключили прибор от электросети.

Шаг 2 — Настройка мультиметра

Возможно, вам потребуется настроить и откалибровать мультиметр в соответствии с инструкциями, а затем повернуть шкалу на минимальное значение сопротивления. Рабочий термостат должен показывать ноль или как можно ближе к нулю.

Этот первый термостат на видео имеет показание 01, так что он действительно работает нормально. Однако этот второй термостат вообще не имеет показаний, поэтому этот термостат неисправен и его необходимо заменить.

Хотите хорошо почистить свой прибор?

Если вы думаете, что пришло время продемонстрировать своему устройству некоторые TLC, электронные запасные части здесь, чтобы помочь вам. У нас есть широкий ассортимент чистящих средств для различных бытовых приборов, которые можно найти в доме и в саду, и все их можно найти на нашем веб-сайте в разделе «Чистящие средства».

Вы можете найти больше нашей полезной помощи и советов по уходу за вашей бытовой техникой в ​​домашних условиях, а также дополнительные советы и видеоуроки о том, как самостоятельно починить вашу технику, в Консультационном центре eSpares.

Что произойдет в случае неисправности моего теплого пола?

Электрический теплый пол, если он проверен и установлен правильно, не должен иметь проблем и известен как надежная и не требующая обслуживания система отопления. Однако бывают случаи, когда во время установки может произойти повреждение, что впоследствии приведет к отказу системы, особенно если не были выполнены все испытания и инструкции производителя.

Ниже описаны некоторые из распространенных проблем и ошибок, а также способы их решения:

Кабель был разрезан во время укладки плитки или стяжки. — Не паникуйте, это можно исправить, и лучше сейчас, чем позже.Нагревательный кабель для пола представляет собой резистивный кабель, который включает в себя двойной нагревательный кабель с заземляющей оболочкой, заключенный в высококачественную изоляцию, поэтому в случае повреждения его можно отремонтировать или заменить мат перед укладкой плитки. Свяжитесь с Thermogroup по телефону 1300 368 631, если кабель каким-либо образом поврежден, и мы поможем вам найти лучшее решение для ремонта.

Показания теста не соответствуют гарантийному талону — Тестирование системы до и после установки имеет решающее значение для беспроблемной установки. Монтажник / электрик должен проверить систему обогрева с помощью мультиметра или мегомметра, чтобы проверить сопротивление кабеля, чтобы убедиться, что он не был поврежден во время установки. Значение сопротивления на каждом этапе должно быть в пределах +/- 10% от исходного значения сопротивления, указанного в гарантийном талоне. Если сопротивление не находится в пределах 10% или произойдет разрыв заземления, прекратите установку и немедленно обратитесь в Thermogroup за решением.

Мой теплый пол перестал нагреваться — Во многих случаях это просто проблема настройки или термостата, однако это может указывать на повреждение под полом.Следуйте контрольному списку ниже, чтобы убедиться, что все возможные причины устранены:

1. • • Проверьте автоматический выключатель на плате счетчика, чтобы убедиться, что питание не сработало и не отключилось.
     • Если нагревание происходит впервые, имейте в виду, что для нагрева требуется больше времени, достаточно ли времени, чтобы нагреватель нагрел основание и проник в слои пола.
     • Правильны ли все настройки и время на термостате и отображается ли на экране символ нагрева (пламени).
     • Убедитесь, что все соединения надежно закреплены на задней стороне термостатов (ПОЖАЛУЙСТА, ВНИМАНИЕ — при снятии термостата со стены всегда сначала отключайте питание. )
     • С помощью стандартного мультиметра проверьте сопротивление коврика для теплого пола. Ожидаемое значение сопротивления будет указано в инструкции или в гарантийном талоне (+/- 10%).
     • Если все вышеперечисленное выполнено, а ваш пол по-прежнему не нагревается, обратитесь в Thermogroup, чтобы организовать вызов для диагностики неисправностей.

У меня повреждено отопление под полом, можно ли его отремонтировать? — После того, как пол опущен и все было проверено правильно, очень немногое может пойти не так, однако, если неисправность все же возникает, есть способы найти неисправность, не поднимая весь этаж. Используя специальное испытательное оборудование и тепловизионную камеру, мы можем точно определить место неисправности. Доступ к поврежденному кабелю можно получить, подняв пол только в этой области и отремонтируя поврежденный кабель.Это дает вам полную уверенность в нашей системе и в том, что в случае необходимости ремонта ваш пол может быть поврежден минимально.
