сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

  • металлическую трубу;
  • оцинкованные стальные листы;
  • каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

  1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
  2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
  3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
  4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
  5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
  6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

  • PAROC ROB 80t;
  • МАТ 30;
  • ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

  • внутренний, когда труба проходит через потолок и крышу;
  • внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

  • соединение труб – одним обжимным хомутом;
  • канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

  1. Внутренние трубы – покрывается внутренняя поверхность.
  2. Наружные трубы – обрабатывается лишь внешняя сторона.
  3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
  4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

Сэндвич-труба для дымохода

Дымоход — неотъемлемая часть любой печи или отопительного котла. Сейчас для устройства дымоходов предлагаются различные материалы. Один из них— так называемые сэндвич-трубы. Что это такое, чем они хороши и как установить дымоход из сэндвич- труб самостоятельно?

Что такое сэндвич-труба

Сэндвич-трубы называются так потому, что в разрезе они выглядят как многослойный бутерброд. Они состоят из нескольких частей:

  • внутреннего контура, по которому выходят из печи продукты горения, он изготовлен из жаропрочной нержавеющей стали, латуни или меди,
  • слоя утеплителя — базальтового волокна или пенополиуретана, в зависимости от предназначения трубы утеплитель может быть разной толщины,
  • наружного защитного слоя из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее, чем металлические, поэтому под них необходимо устроить основание. При этом керамические варианты более долговечны — их срок службы составляет 25-30 лет, тогда как уметаллических  — около 15, а иногда и меньше. Керамический сэндвич представляет собой трубу из жаростойкой керамики, которая снаружи оборачивается утепляющими матами. Наружная оболочка сделана из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собирают дымоходы необходимой длины и формы. Длина одного модуля — около 1 м. Соединяются они между собой точно так же, как канализационные трубы: один конец каждого модуля имеет расширение, а другой сужен.

Кроме прямых цилиндрических модулей в комплект входят и другие элементы:

  • тройники для соединения с вертикальным участком,
  • крепежные элементы,
  • узлы для отвода конденсата,
  • отводы для поворота канала на 90 или 45 градусов,
  • узлы для прохода через перекрытия и кровлю,
  • флюгеры, предотвращающие обратную тягу,
  • защитные грибки,
  • конусы,
  • ревизия для обслуживания дымохода — утепленный тройник с дверкой, который крепится в нижней части дымохода под тройник 45 градусов.

Важно! Если отопление газовое, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что он маркируется двумя числами: внутренним и внешним диаметром. Например, внутренний диаметр дымохода 150*250  равен 150 мм, а внешний — 250 мм.

Преимущества сэндвича

Почему для дымохода стоит выбрать дымоходы сэндвич, сделанные из нержавеющей стали? Они имеют ряд важных преимуществ:

  • небольшая масса,
  • компактный размер,
  • совместимость с разными типами отопительных приборов,
  • можно устанавливать как внутри, так и снаружи дома,
  • небольшое количество сажи внутри благодаря гладким стенкам,
  • эстетическая привлекательность,
  • пожаробезопасность — внешняя оболочка не нагревается до температур, создающих угрозу возгорания,
  • устойчивость к коррозии,
  • не нужно дополнительное основание,
  • дымоход может быть не только прямой, но и изогнутой формы,
  • возможность установки своими руками.

У этого вида дымоходов есть и свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности связана с тем, что при нагревании и охлаждении дымоход расширяется и сужается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собирать сэндвич дымоход своими руками таким образом, чтобы широкая часть внутренней трубы была направлена вверх — этот способ называется «по конденсату». Дым поднимается снизу вверх, а образующийся в трубе конденсат стекает вниз, поэтому, если собрать трубу как на картинке слева, конденсат будет задерживаться в соединениях и протекать в утеплитель. Влага в утеплителе не только уменьшает его теплоизолирующие свойства, но и при замерзании разрывает трубу, из-за чего она быстро приходит в негодность. При этом внешняя труба должна быть расположена «по дыму» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба кратчайшим путем выводится наружу, и основная ее часть находится на улице. Плюсы приставного дымохода:

  • легче обслуживать,
  • не занимает место внутри дома,
  • нет необходимости в дополнительных узлах для прохода через перекрытия.

Если выбрана установка дымохода сэндвич внутри дома, то дымоход меньше подвергается внешним воздействиям, таким образом можно установить его в бане и на начальном отрезке перед трубой сэндвич установить бак для подогрева воды или секцию для каменки.

Важно! При любом способе монтажа дымохода между котлом или печью и сэндвич-конструкцией должна быть обычная труба без утепления, которая должна иметь две заслонки-шибера для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, для какого отопительного прибора вы делаете дымоход, располагаете вы его в здании или снаружи, есть некоторые общие правила.

  • Высота дымохода должна быть не менее 5 м.
  • Горизонтальные участки должны быть не длиннее 1 м. Их делают с уклоном в 3 градуса от печи или котла для стока конденсата.
  • Нельзя заужать дымоход. Это значит, что внутренний диаметр труб не может быть меньше диаметра выходного отверстия печи, но может быть больше. Для соединения труб разного диаметра используют специальные переходники.
  • При креплении на регулируемых кронштейнах расстояние от стены должно быть не менее 25 см.
  • Кронштейны должны быть расположены не реже, чем каждые 2 м на вертикальных участках и каждый метр на горизонтальных.
  • На тройники и отводы не должна приходиться нагрузка от вышележащих частей дымохода.
  • Высота трубы зависит от того, насколько близко она расположена к коньку крыши. Если расстояние между дымоходом и коньком меньше 1,5 м, он должен подниматься над крышей как минимум на 0,5 м. Если расстояние от конька — 1,5-3 м, то труба дожна заканчиваться на уровне конька. Если дымоход установлен дальше 3 м от конька, то его верхняя часть должна быть на линии, которую нужно мысленно провести от конька под углом 10 градусов к горизонту, как на рисунке.
  • Высота над плоской крышей — не менее 50 см, над крышей из горючего материала —от 1,2 м.
  • Если кровля сделана из горючих материалов, то устанавливают дефлектор с искрогасителем.
  • Если на крыше находятся какие-то надстройки или она примыкает к другому зданию, то труба должна возвышаться над ними.
  • Если труба возвышается над кровлей более чем на 1,2 м, ее дополнительно фиксируют растяжками, которые прикрепляются к специальному хомуту. Другим концом растяжки крепят к неподвижным частям здания.
  • Изгибов и поворотов должно быть минимальное количество — не более трех. Желательно использовать поворотные элементы с углом 45, а не 90 градусов.

Монтаж металлического сэндвич-дымохода

Монтируют сэндвич трубу для дымохода снизу вверх. На выход печи или котла надевают специальный переходник, место соединения промазывают герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после печи должен быть из обычной неутепленной трубы. Затем к нему присоединяют модуль из сэндвича. Открытый слой утеплителя закрывают заглушкой или используют специальный стартовый элемент с закрытым утеплителем. Стартовую трубу и весь отрезок до первого тройника надевают «по дыму». Если он расположен горизонтально, то делают небольшой уклон в 3 градуса от отопительного прибора, чтобы конденсат не стекал в него.

Далее собирают сэндвич для дымохода  «по конденсату». Стыки между модулями также промазывают герметиком и стягивают хомутами. При первой же топке печи и нагреве трубы герметик затвердеет и увеличит прочность соединения.

Важно! Если дымоход необходимо провести через стену или кровлю, на месте прохода не должно быть стыка двух секций. При креплении кронштейнами они также не должны располагаться на стыках модулей.

При сборке сложно хорошо соединить одновременно внутреннюю и внешнюю трубы. Тогда поступают следующим образом. Внутреннюю трубу выдвигают узким концом на 15-20 см, плотно вставляют ее в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть сдвигают вниз, чтобы получилось как можно более плотное соединение. Снаружи место соединения стягивают хомутом.

Если стена сделана из несгораемого материала, то трубу необходимо пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра. Между гильзой и стеной прокладывают базальтовый шнур, а сэндвич трубу для дымохода внутри фиксируют, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, деревянная, то при сборке дымохода сэндвич своими руками используют специальный металлический узел прохода. Для этого в стене делают квадратное отверстие такого размера, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняют базальтовой ватой, снаружи отверстие закрывают металлической пластиной или специальной декоративной розеткой. Щели герметизируют. Также выпускаются уже готовые проходные узлы с теплоизолятором (типа «сэндвич в сэндвиче»).

Металлическая пластина, которая закрывает проходной узел, должна опираться на кронштейны. На них же опирается вся вертикальная часть дымохода. В нижней ее части монтируют ревизию с краном или дверкой для отвода конденсата. Если дымоход длинный и тяжелый, то предусматривают дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делают внутри помещения, то также соблюдают необходимые зазоры между дымоходом и стенами. Через перекрытие трубу проводят также, как через стену. Проход трубы через крышу делается с помощью эластичного узла (крызы), как на фото.

Если кровля сделана из плоского материала, а не рифленого, как профлист, может быть достаточно куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от попадания влаги, а сверху — грибок. Стык между грибком и трубой герметизируют.

Заключение

Металлические сэндвич-дымоходы просты в монтаже и уходе, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной работы дымохода необходимо знать некоторые основные правила и соблюдать технологию.

Монтаж сэндвич дымохода своими руками: все про установку сэндвич-трубы

Для самостоятельной установки сложно придумать более подходящий вариант, чем металлический дымоход. Эти легкие и компактные конструкции практически незаменимы, если изначальным проектом дымоход в доме не предусмотрен. Осуществить монтаж сэндвич дымохода своими руками не сложно. Для этого нужно соединить элементы конструкции и набор вспомогательных деталей в правильной последовательности. Разумеется, в этом деле существует ряд нюансов, которые необходимо учесть.

Как устроен сэндвич-дымоход?

С легкой руки знаменитого англичанина любую конструкцию, имеющую три слоя, называют «сэндвич». Дымоходная труба с таким названием не исключение. Между внутренним и наружным металлическим контуром сэндвич трубы для дымохода заключен слой теплоизолятора, обычно выполненного из базальтовых материалов.

Набор элементов сэндвич дымохода, помимо труб, включает кронштейны, обжимные хомуты, тройники, трубы с ревизией и другие детали, которые обеспечат правильную работу конструкции

Такое устройство позволяет эффективно удалять продукты горения из топки, поскольку:

  • внутренний контур прекрасно переносит нагревание до высокой температуры, а также воздействие конденсата;
  • утеплитель надежно защищает наружный контур от перегрева;
  • конструкция сэндвич-дымохода не позволяет влаге попадать на утеплитель;
  • обеспечивается необходимая тяга и разрежение газов в дымоходе.

Внутренний контур трубы всегда выполняется из нержавеющей стали, которая обладает повышенными антикоррозионными свойствами. А вот наружный контур в целях экономии иногда делают из менее прочного оцинкованного металла. Покупатель вынужден выбирать между более долговечной «нержавейкой» или возможностью немного сэкономить. При этом материал внутренней трубы выбирается исходя из его способности переносить повышенную температуру, а вот наружный контур должен быть достаточно жестким, чтобы конфигурация трубы и всей конструкции оставалась неизменной.

Помимо сэндвич-труб при монтаже дымохода используются:

  • настенные кронштейны, которые удерживают конструкцию;
  • ревизия, имеющая окно для чистки и подставки под нее;
  • набор переходников;
  • тройники;
  • колено, позволяющее изменить направление конструкции на 45 или 90 градусов;
  • обжимные хомуты для соединения отдельных элементов конструкции;
  • разгрузочная платформа, позволяющая правильно распределить вес конструкции и снять нагрузку с основания;
  • розетта, крыза и окапник, которые используются при прохождении конструкции через кровлю.

Верх дымохода может быть оформлен с помощью конуса, а также таких элементов, как гибок или термогрибок, вопплер, турбовент, искрогаситель (особенно важен, если кровля выполнена из горючих материалов), флюгер и т. п.

Устройство сэндвич-трубы обеспечивает достаточно высокую теплоизоляцию, чтобы можно было установить дымоход снаружи здания. Однако отвод продуктов сгорания будет эффективнее, если конструкция расположена в доме, как можно ближе к центру строения, чтобы уменьшить потери тепла.

На нашем портале есть ещё полезные материалы о монтаже дымоходов. Например, этот: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html, в котором вы узнаете о вариантах конструкций и требованиях к дымоходным системам для частного дома.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

  • при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
  • при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
  • при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры. Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ. При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции. Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода.

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Обратите внимание на статью, в которой описаны принципы монтажа дымохода из стальной трубы: https://aqua-rmnt.com/otoplenie/dimohod/dyimohod-iz-stalnoy-trubyi-svoimi-rukami.html

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Как правильно оформить вывод на крышу?

Самым сложным этапом при монтаже сэндвич-дымохода можно назвать, пожалуй, правильный вывод конструкции на крышу. Для этого используют специальный элемент, который называют крышной разделкой. Это металлическая конструкция, которая предотвращает возможность соприкосновения дымоходной трубы с материалами кровельного пирога.

Выбирая крышную разделку, следует обязательно учесть угол наклона кровли. Стандартные варианты позволяют вывести дымоход на кровлю с уклоном 15-35 градусов или 35-55 градусов.

При выводе сэндвич дымохода на крышу следует учесть уклон кровли, а также обеспечить достаточное расстояние между материалами кровельного пирога и трубой

Сначала необходимо разметить маркером или строительным карандашом место, в котором предполагается провести дымоход через кровлю. После этого в соответствии с намеченной разметкой с внутренней стороны кровли делают отверстие. Оно должно быть достаточно широким, чтобы труба свободно через него проходила.

После этого изнутри закрепляется подкрышный лист, а снаружи устанавливается крышная разделка, конусная часть которой регулируется в соответствии с углом наклона кровли. Края разделки следует завести под кровельный лист или под конек.

После того, как сэндвич труба выведена на кровлю, следует позаботиться о достаточной высоте конструкции, а также оформить край трубы защитными элементами

Вам может пригодиться материал, в котором описаны способы улучшения тяги в дымоходе: https://aqua-rmnt.com/otoplenie/dimohod/kak-uluchshit-tyagu-v-dymoxode.html.

Чтобы улучшить герметичность стыка разделки и дымоотводной трубы, используют специальный регулируемый фартук. После его установки можно монтировать следующий элемент конструкции. Остается нарастить трубу до необходимой высоты и установить на ее край необходимые элементы: искрогаситель, грибок, флюгер и т. п.

Оцените статью:

Поделитесь с друзьями!

Установка сэндвич дымохода своими руками

Установка сэндвич дымохода в наши дни очень популярна. И дело не только в эстетичном виде такой конструкции, в ее практичности и функциональности, но и собственно в том, что ее непосредственный монтаж можно производить своими руками.

То есть, проще говоря, сборка «сэндвич» дымохода не требует каких-либо серьезных строительных навыков. Все его элементы может воедино правильно собрать даже новичок в строительном ремесле. Но простой монтаж не единственный плюс этой конструкции.

Дымоход для сэндвич котла

Дымоходы данного типа не имеют конденсата вообще, уровень образования сажи минимален, пожарная безопасность на высоком уровне. Кроме того, обслуживать «сэндвич» дымоход в целом, и все его составные элементы в частности, тоже можно своими руками не привлекая специалистов.

В данной статье мы поговорим о том, как собрать дымоход такого типа своими руками.

Содержание

Соединение конструкции

Сразу нужно сказать, что монтаж дымохода типа «сэндвич» прост. Предельно прост! Учитывая то, что так называемые «сэндвич-трубы» достаточно сильно защищены от пожаров, что снижает все риски связанные с возгоранием, собрать их правильно без проблем в будущем может даже неопытный строитель.

Монтаж дымохода вида «сэндвич» своими руками всегда делается снизу вверх. То есть от печи и до кровли. При этом внешнюю трубу следует своего рода «надевать» на внутреннюю. Но обо всем по порядку.

Сборка начинается с установки зауженной трубы (у нее наиболее маленький радиус) в предыдущую трубу (о чем мы писали выше).

Учитывая то, что в дымоходе со временем лишь незначительно накапливается сажа, из него предельно просто выводить конденсат. Но для этого необходимо установить своими руками дополнительные специальные тройники.

После этого следует решить, через что будет выходить дымоход? Если через стену, тогда необходимо будет ее разобрать и затем укрепить своими руками посадочные под так называемый «кронштейн» места.

Далее следует собрать необходимый кронштейн и добавить к нему два угла в виде полозьев. Нужно это для того, чтобы затем, производя монтаж, можно было беспрепятственно передвигать тройник дымохода и его отдельные элементы из «сэндвич-трубы» своими руками.

Саму стену рекомендуется предварительно закрыть фанерой с толщиной примерно в один сантиметр. Но еще лучше после этого по всей ее площади зафиксировать шурупами асбестовый лист. Поверх нужно положить цельный лист оцинкованного вида металла габаритами 2 х 1,20 сантиметров.

В листе необходимо прорезать своими руками квадратное отверстие для последующей установки проходника, после чего сделать крепление шурупами. Последним пунктом нужно покрыть кронштейн специальным строительным лаком по металлу, дабы защитить его от явлений коррозии.

После всего этого остается лишь произвести монтаж переходника (и просверлить в нем отверстие) и затем в просверленное отверстие надеть сам «сэндвич».

Не забывайте, что производя монтаж дымохода правильно нужно помнить о таком строительном термине как «уступка». Уступкой называют пространство, которое заблаговременно оставляют между дымовым каналом и, соответственно, стеной здания.

В случаях, когда «сэндвич-трубы» проводить нужно не через стены, а через крышу, применяется несколько другой подход. Первым делом берется оцинкованный стальной лист, который прикладывается изнутри к отверстию и потом производится вывод трубы.

Сэндвич дымоход в перекрытии

Только после этой манипуляции следует делать монтаж листа на плоскости крыши. Делать все это необходимо предельно аккуратно и правильно.

При необходимости оцинкованный стальной лист дополнительно заводят под край кровли. Но здесь, вестимо, важно помнить, что если у бани крыша является плоской, то дымоход над ней следует делать выше одного метра.

В случаях, когда высота дымохода от кровли до так называемого «дефлектора» превышает 1,2 метра, следует затем установить растяжки со специальными строительными обжимными хомутами.

При использовании кровли из пожароопасных материалов ее необходимо обязательно защитить от вероятного возгорания.

Для этого предварительно на дымовую трубу устанавливают различные дополнительные элементы. Такие, например, как дефлектор с сеткой-искрогасителем имеющим мелкие ячейки (это наиболее предпочтительный вариант).

к меню ↑

Закрепление дымохода

Все тройники конструкции, «колена» и другие различные элементы фиксируются хомутами, а тройник и вовсе фиксируется опорным кронштейном. В случаях, когда верхняя часть устанавливаемого дымохода остается незафиксированной ее настоятельно рекомендуется своего рода «подстраховать».

Для этого устанавливаются растяжки по 120 градусов. В целом, фиксировать стыковочные соединения нужно приблизительно так:

  • «Сэндвич-трубы» — применяя обжимные хомуты;
  • Трубы с прочими элементами — теми же хомутами, но только с обеих сторон;
  • Переходники и тройники — точно так же, как и в пункте выше.

Кстати, опорный кронштейн для «сэндвич-дымохода» можно изготовить и самостоятельно. Для этого следует взять два уголка по 30 и 50 миллиметров соответственно и затем, применяя болгарку, дрели и болты типа «М10» — «М8» создать сам кронштейн.

к меню ↑

Применение герметика

После окончания процесса монтажа следует в обязательном порядке снять с труб защитную пленку. При этом наиболее предпочтительной длиной дымохода является длина от 5 до 6 метров от колосника печи и до ее оголовка. Не следует забывать и о том, что обязательно нужно герметизировать все имеющиеся швы и зазоры.

Для произведения герметизации можно применять жаропрочный герметик. Такие герметики выпускаются и специализированными, исключительно для дымоходов.

Герметик должен быть обязательно рассчитан на условную температуру не менее чем 1000 градусов по Цельсию. Наносить его нужно следующим образом:

  • Для внутренних труб — герметик наносится на наружную поверхность верхней соответственно внутренней трубы;
  • Для наружных труб — герметик наносится по наружной поверхности;
  • При переходе с так называемой «одностенной» на «двустенную» трубу герметик нужно наносить снаружи по окружности;
  • При фиксации одностенной трубы и прочих модулей и элементов герметик наносится точно так же, как и в предыдущем пункте.

Сэндвич дымоход своими руками

После того, как герметизации будет произведена, следует проверить наиболее опасные локализации нагрева вашего установленного дымохода на температуру. А для того, чтобы в будущем процесс чистки дымохода был наиболее простым и легким в нем нужно сделать ревизию.

Ревизией в данном случае называют съемную часть или специальное отверстие с дверцей.

Как вы можете видеть, монтаж и обустройство дымоходов типа «сэндвич» предельно прост и легок именно за счет простоты конструкции и предельно легком ее весу.

к меню ↑

Отзывы покупателей

Существуют многочисленные отзывы от счастливых покупателей дымохода типа «сэндвич». Они преимущественно положительные, и лишь предельно редко, в порядке исключения, встречаются негативные отзывы. Как правило, они связаны с производственным браком полученной конструкции дымохода и ее отдельных элементов.

Представляем вашему вниманию некоторые из отзывов:

Виктор, 42 года, Москва:

Спорить не буду, сэндвич дымоходы Феррум действительно стоящая вещь. Они не просто дешевы и просты в монтаже, но и обладают многочисленными техническими преимуществами перед аналогами.

Мы с друзьями установили такой дымоход в сауне можно сказать за один день. Еще один день ушел на неторопливую и аккуратную герметизацию стыков. В целом, я, как и друзья, очень остался доволен данным видом дымохода.
Александр, 35 лет, Екатеринбург:

У нас в сауне дымоход типа «сэндвич» стоит уже 12 лет и ни разу еще не подводил. Но здесь, как мне кажется, важна не только сама конструкция дымохода, но и то, насколько качественные материалы в нем используются.

В моем случае все отлично, хотя у знакомого и попался брак. Справедливости ради магазин обменял его на новый, не бракованный товар. В общем «сэндвич» дымоходы действительно отличная и качественная вещь.

к меню ↑

Инструкция по монтажу сэндвич дымохода (видео)

Портал об отоплении » Дымоходы

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

  1. Изделия необходимых размеров.
  2. Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
  3. Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
  6. Ревизионные элементы с дверцами для очистки дымохода.
  7. Устье – верхний концовик дымоотвода.
  8. Опорная консоль – элемент, необходимый для установки дымохода.
  9. Стеновой кронштейн для крепления дымоотвода к стене.
  10. Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

  • данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
  • выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
  • благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
  • образование и оседание конденсата сводится к минимуму;
  • благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
  • дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
  • при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
  • дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
  • благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

  • как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
  • длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
  • Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
  • если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
  • если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
  • в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

  • сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
  • далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
  • для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
  • в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

  • чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
  • монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
  • каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
  • заканчиваем монтаж установкой зонта;
  • при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

  • Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
  • Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
  • Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

  1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
  2. Работа по устройству дымового канала может выполняться в любой сезон года.
  3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
  4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
  5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
  6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
  7. Внутренняя часть канала не подвергается действию наружных природных условий.
  8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
  9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

  • Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
  • Длина отрезков сэндвичей в продаже полметра и один метр.
  • Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
  • Внешний диаметр выпускают от 200 мм до 430 мм.
  • Уголки для поворота продают на 90º. Тройники на 90º и 135º.
  • Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

  1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
  2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
  3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
  4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
  5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
  6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
  7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
  8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.

Сэндвич-дымоходы из нержавеющей стали для печей. Обновлено 12.05.2020


Надежные, долговечные и привлекательные внешне сэндвич-трубы для дымохода из нержавейки — необходимый элемент системы отопления жилых домов, бань и хозяйственных помещений с установленными в них печами. Изделия производства компании «Теплодар» обеспечивают полный и качественный отвод продуктов горения и гарантируют пожаробезопасность объекта.


При установке нескольких труб фиксация выполняется без использования дополнительных элементов. Прочное и надежное соединение обеспечивает отвод дыма без утечек.


Надежные, долговечные и привлекательные внешне сэндвич-трубы для дымохода из нержавейки — необходимый элемент системы отопления.


Дополнительно к дымоходу можно приобрести такие изделия из нержавеющей стали, как:

  • защитные зонты,
  • соединительные колена,
  • шиберы,
  • универсальные разделки и др.


Благодаря комплектующим, система отвода дыма хорошо встраивается в имеющееся помещение, обеспечивает удобство чистки и высокое качество работы.


Содержание:

  1. Конструкция сэндвич-труб
  2. Основные характеристики
  3. Достоинства сэндвич-дымоходов
  4. Особенности выбора изделий
  5. Расчет диаметра и высоты дымовой трубы
  6. Особенности сборки и установки дымоходов из сэндвич-труб

Конструкция сэндвич-труб


Сэндвич-труба для дымохода имеет внутренний и внешний контуры из нержавеющей стали. Толщина металла и, соответственно, стоимость изделия могут меняться. Между двумя трубами помещен вермикулит. Этот материал обладает отличными теплоизоляционными характеристиками, он негорючий и долговечный. Утеплитель производится из натуральных составляющих и не выделяет вредных веществ при нагреве.


Сэндвич-труба для дымохода 150 мм в диаметре, как и изделия других размеров, производится длиной от 500 до 1000 мм.


Сэндвич-труба для дымохода состоит из внутреннего и внешнего контуров из нержавеющей стали, от толщины металла которых чаще всего зависит и стоимость изделия.


Обратите внимание на следующие особенности конструкции:

  • При сварке листов нержавейки используется современная технология, гарантирующая высокое качество и полную герметичность шва.
  • Все трубы имеют раструбное устройство для быстрого и надежного соединения между собой и вспомогательными элементами.
  • Теплоизоляция из вермикулита способна выдерживать температуру до 700 градусов без изменения своих характеристик.
  • Толщина утеплителя составляет от 40 до 50 мм, чего достаточно для стандартных режимов работы отопительных систем.
  • Для внешнего и внутреннего слоя используется металл повышенной прочности, долговечный и износостойкий.


Срок эксплуатации дымоходов (в зависимости от интенсивности) составляет от 10 до 15 лет.


Производитель «Теплодар» гарантирует герметичность конструкции и отсутствие утечек дыма при соблюдении технологии сборки, периодической чистке и профилактике системы.

Основные характеристики


Главная характеристика изделий — диаметр внутренней трубы, минимальное сечение которой составляет 80 мм. Еще одним ключевым параметром считается состав наполнителя и толщина изоляционного слоя, влияющие на уровень пожаробезопасности дымохода.


Минимальный диаметр внутренней сэндвич-трубы составляет 80 мм, а состав наполнителя и толщина изоляционного слоя влияют на уровень пожаробезопасности дымохода.


Для соединения нагревательного устройства и дымохода используется специальный переходник, также выполненный из нержавеющей стали. Минимальная длина каждого модуля составляет 500 мм. В зависимости от высоты помещения можно скомплектовать дымоход необходимого размера.


Долговечность трубы определяется толщиной металла. Чем качественнее используемая сталь, тем дольше дымоход не потребует замены при интенсивной эксплуатации. Стоимость дымохода, как правило, рассчитывается, исходя из указанных характеристик и установленного комплекта печного оборудования.

Достоинства сэндвич-дымоходов


К преимуществам сэндвич-дымоходов специалисты относят следующие свойства:

  • Высокая пожаробезопасность.
  • Низкая температура внешнего слоя при сильном нагреве внутренней трубы.
  • Минимальное образование конденсата.
  • Гладкая поверхность металла, без неровностей и шероховатостей, исключает образование застойных зон и повышенное отложение сажи и копоти.
  • Нержавеющая сталь не подвержена коррозии, имеет привлекательный внешний вид, блестящую или матовую поверхность.
  • Дымоход-сэндвич из нержавейки может эксплуатироваться в системах, работающих на твердом, жидком и газообразном видах топлива.


Сборка любой конструкции дымохода не вызывает сложностей, благодаря большому выбору дополнительных элементов, а монтаж не требует специального инструмента или присутствия специалистов.


Что касается монтажа таких дымоходов, здесь также можно выделить ряд особенностей:

  • Длина каждого элемента не превышает 1 метр, что облегчает транспортировку.
  • Простота монтажа: отсутствие потребности в специальном инструменте и привлечении специалистов.
  • Сборка дымохода любой конфигурации не вызывает сложностей, благодаря большому выбору дополнительных элементов.
  • Для установки не требуется специального основания.
  • Каждая труба и система в целом имеют небольшую массу.
  • При необходимости отдельные элементы системы меняются.


При эксплуатации труб данной конструкции требуется только периодическое удаление сажи и конденсата в случае его появления.


Несмотря на относительно высокую стоимость, перечисленные преимущества труб с утеплителем делают их востребованными на рынке.

Особенности выбора изделий


Для большинства покупателей выбор дымохода имеет определенные сложности, так как монтаж системы отвода дыма выполняется один раз — при постройке дома или бани. Исходя из основных характеристик изделий, в первую очередь необходимо обращать внимание на следующие особенности:

  • Качество стали. Именно оно определяет долговечность продукции, устойчивость к постоянному воздействию высокой температуры и период использования.
  • Плотность наполнения теплоизоляционным материалом и способность выдерживать температуру нагрева в 700 градусов.
  • Качество сварки, герметичность швов и отсутствие дефектов по всей длине соединения металла.


Нержавеющая сталь по своим техническим характеристикам существенно превосходит изделия из оцинкованного металла и обычные стальные трубы. Продукция компании «Теплодар» выдерживает нагрев до 850 градусов и более, что гарантирует отличные показатели пожаробезопасности. Образование конденсата не сказывается на характеристиках металла.

Расчет диаметра и высоты дымовой трубы


Если вы приобретаете печь или твердотопливный котел производства компании «Теплодар», для определения диаметра дымохода достаточно посмотреть в паспорте изделия диаметр выходного патрубка. Все расчеты проведены нашими инженерами-теплотехниками. За основу брались следующие исходные данные:

  • Вид топлива. При сгорании одного кг угля, дров или брикетов выделяется разное количество газов, которые должны уйти через дымоход. Кроме того, учитывается расход топлива за час работы отопительного агрегата.
  • Материал дымовой трубы. Мы учитываем потери производительности системы на трение газа о стенки дымохода.
  • Разница температур в помещении и на улице. Они нужны для определения плотности дымовых газов.
  • Скорость потока дымовых газов. Ее принимают равной 1,5 … 2,5 м/с.


В итоге мы рассчитываем минимальную площадь, необходимую для удаления всех дымовых газов, выделяющихся при сгорании топлива и округляем ее до ближайшего большего стандартного значения. Если вам досталась в наследство печь неизвестного производителя без паспорта, рассчитать площадь поперечного сечения дымовой трубы можно по размерам топливного канала и высоте дымохода. Все данные вы можете взять из таблицы:




При определении высоты дымохода из сэндвич-трубы вы также обойдетесь без громоздких формул, по которым рассчитывают системы дымоудаления промышленных котельных установок. Минимальное значение, на которое следует ориентироваться, составляет 5 метров. Для большинства одноэтажных домов этого будет достаточно.


Высота дымовой трубы считается как расстояние от колосниковой решетки до выхода (без учета зонтика или дефлектора). Поскольку в состав дымохода могут входить вертикальные, горизонтальные и наклонные элементы, суммирование их длин может привести к ошибке.



В двух- и трехэтажных домах длина дымохода окажется более 5 метров, и ее определяют с учетом конструктивных особенностей кровли и расположения других объектов. Важно, чтобы выход не попадал в зону ветрового подпора. Если дом имеет плоскую кровлю, то дымовая труба должна возвышаться над ней не менее, чем на 0,5 м. На скатной кровле играет роль расстояние до конька. Для определения высоты вы можете воспользоваться схемой, приведенной на изображении выше.



На рынке пользуются особым спросом сэндвич-трубы с диаметром сечения 115х200, 120х200, 140х200 мм.


Толщина стенок нержавейки варьируется от 0,5 до 1 мм. Требования к внутреннему контуру более жесткие, чем к внешнему. Для обеспечения максимальной продолжительности эксплуатации, толщина внутренней трубы должна быть не менее 0,8 мм. При наличии финансовых возможностей лучше покупать дымоходы с толщиной стали в 1 мм.

Особенности сборки и установки дымоходов из сэндвич-труб


До начала сборки сэндвич-дымохода необходимо рассчитать количество элементов и определить планируемые места их соединений. В точках прохождения трубы через крышу, потолок, другие конструкции стыковать между собой элементы нельзя. Все стыки герметизируются для исключения возможности поступления кислорода. В противном случае срок эксплуатации изделий существенно уменьшится.


До начала сборки сэндвич-дымохода необходимо рассчитать количество элементов и определить планируемые места их соединений. Советы по монтажу от компании «Теплодар».


Обязательные к исполнению правила монтажа:

  1. Длина каждого горизонтального участка дымохода должна быть не более 1 метра. Это ограничение необходимо для отвода продуктов горения, минимизации образования сажи и засоров.
  2. Фиксация трубы к стене выполняется при помощи кронштейнов. Каждый крепежный элемент устанавливается не реже, чем через 1,5 метра.
  3. Сэндвич-дымоход не должен быть стартовым элементом. Подключение к печи выполняется через переходник.
  4. В отдельных случаях допускается соединение труб специальными хомутами из нержавеющей стали.
  5. Интервал между потолочным перекрытием и трубой должен быть не меньше 130 мм. При наличии деревянных стен правильное расстояние до них начинается от 380 мм.
  6. Модульная конструкция проверяется на герметичность до начала постоянной эксплуатации. Все потенциально проблемные зоны заделываются специальными составами.


Дымоходы-сэндвич из нержавеющей стали пользуются постоянным спросом, благодаря отличным техническим характеристикам и безопасности в использовании. Конструкция, собранная без ошибок, не допускает утечек дыма и привлекательно выглядит. По сравнению с использованием обычных или оцинкованных элементов, нержавейка имеет больший срок эксплуатации и эффектно смотрится в жилом доме или бане. Покупка сэндвич-труб производства компании «Теплодар» — это возможность собрать надежный и производительный дымоход для любого помещения.

Как сделать дымоход в стене. Как установить дымоход из сэндвич-трубы

Основной задачей при установке отопительных приборов, работающих по принципу сжигания твердого или жидкого топлива, является устройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а также не дает опасным для жизни продуктам, выделяющимся при сгорании топлива, накапливаться в помещении.

Есть несколько способов обустроить дымоход своими руками.Самый современный из них, а именно монтаж дымохода из трубы-сэндвича, выведенной через стену, мы рассмотрим в этой статье.

Содержание статьи


Что такое сэндвич с трубкой?

Сэндвич-труба — это конструктор из разных элементов, который позволяет без лишних усилий собрать и установить дымоход любой сложности и спроектировать самостоятельно. Каждый такой элемент имеет удлинения и сужения с разных сторон, что позволяет собрать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта функция позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро- и.

Элементы дымохода из сэндвич-трубы

Дымоход из сэндвич-трубы, как и любой другой дымоход, имеет довольно сложную конструкцию. При его установке через стену или крышу нужно учитывать необходимость изгибов и поворотов, подключения к котлу, наличие бачка для конденсата.Именно поэтому производители изготавливают из сэндвич-трубы различные комплектующие для дымохода. Чтобы без лишних проблем собрать дымоход, нужно лишь составить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам необходимо будет приобрести:

  1. Изделия нужного размера.
  2. Тройники предназначены для подключения к котлу с отстойником для конденсата и основным дымоходом.
  3. Отводы помогают гнуть дымоход.Выпускаются с углом изгиба 15, 30, 45 и 90 градусов.
  4. Стакан для сбора конденсата.
  5. Элементы с улучшенной тепло- и гидроизоляцией для кровли, потолка или стен.
  6. Ревизионные элементы с дверцами для.
  7. Горловина — это верхний конец дымохода.
  8. Опорная консоль — элемент, необходимый для установки дымохода.
  9. Настенный кронштейн для крепления дымохода к стене.
  10. Также требуются термостойкий герметик и контрольные зажимы.

Преимущества дымоходов из сэндвич-труб

Метод устройства дымоходов с использованием металлических сэндвич-труб появился на строительном рынке сравнительно недавно, но сразу же получил широкое признание и популярность среди застройщиков. В первую очередь это связано с надежностью конструкции и простотой монтажа.

Сэндвич-труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие достоинства данной конструкции:

  • Дымоход данного типа отлично сочетается с любыми котлами и печами, работающими на жидком или твердом топливе;
  • изготовлен из, защищен от всасывания различных веществ, коррозии и повреждений;
  • благодаря идеально гладкой внутренней поверхности сажа не оседает на стенках дымохода, что позволяет это гораздо реже, чем любые другие подобные конструкции;
  • минимизировано образование и осаждение конденсата;
  • за счет выравнивания внутренней температуры дымового канала обеспечивается постоянная тяга, необходимая для качественного горения;
  • утеплитель защищает внешний кожух от нагрева. Такая конструкция не представляет опасности для соседних этажей и жителей дома;
  • дымоход из сэндвич-трубы без лишних сложностей и затрат можно монтировать вне дома, проходя сквозь стену, что позволяет избежать прохода полов и крыш, а также сэкономить полезное пространство внутри помещения;
  • при установке дымохода через стену или крышу проемов в здании можно сделать намного меньше, чем в любом другом дымоходе. Кроме того, вы можете приобрести и установить своими руками специальные проходные модули;
  • Дымоход

  • из сэндвич-трубы выглядит эстетично и привлекательно, а потому не требует дополнительной отделки на фасаде дома;
  • Благодаря легким, идеально подогнанным элементам монтаж такого дымохода можно легко выполнить своими руками.А наличие различных фрагментов позволяет правильно сделать все необходимые изгибы и повороты дымохода.

Главный и, пожалуй, единственный недостаток каминных сэндвичей — их высокая стоимость. Но потратив деньги однажды, вы будете уверены в своей безопасности и качестве возведенной конструкции на долгие годы.

Обустройство дымохода — очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, что установка вытяжных вытяжек может стоить вам и вашей семье.

Существуют определенные правила и нюансы, которые необходимо знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать перед началом работы?

  • независимо от того, как ваш дымоход проходит сквозь стену или крышу, его общая высота не может быть меньше 5 метров;
  • Длина горизонтального участка дымохода, проходящего через стену, не может превышать 1 метр. Кроме того, этот участок дымохода должен иметь уклон в 3 градуса, чтобы обеспечить сток конденсата в сторону, противоположную нагревательному прибору;
  • расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см.Как правило, производитель сам определяет это расстояние, сделав настенный кронштейн с основанием необходимой длины;
  • расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных — 1 метр. Если конструкция постройки позволяет, лучше всего устанавливать кронштейн через каждые 60 см.
  • Особое внимание следует обратить на высоту дымохода над коньком. Если расстояние от конька до дымохода меньше 1,5 метра — труба должна подниматься на 0.5 метров над гребнем; такая же высота должна соблюдаться в случае плоской крыши. Если расстояние от конька до дымохода больше 1,5 метра — высота трубы должна соответствовать 10 градусам от горизонтальной линии конька.
  • Если крыша дома сделана из горючих материалов, дымоход должен быть поднят над ним не менее чем на 1,2 метра. Также необходимо оборудовать специальным искрогасителем.
  • если на крыше есть пристройки, труба обязательно должна подниматься надо всем;
  • , если высота трубы над крышей превышает 1 метр, ее необходимо оборудовать и прикрепить к крыше дополнительными надставками;
  • в процессе рисования дымохода постарайтесь изобразить его так, чтобы у вас было минимальное количество поворотов и загибов. Инструкция по установке позволяет делать не больше трех.

Особенности монтажа дымохода из многослойной трубы (видео)

Дымоход

Монтаж любого дымохода своими руками следует правильно начинать с отопительного прибора.

  • сначала на выходной патрубок котла или топки ставится переходник на термостойкий герметик (выдерживает 1000 — 1500 градусов), а затем зажимается хомутом;
  • затем устанавливается горизонтальный элемент дымохода.В этом разделе используется одна труба с заслонкой для контроля тяги. В первом элементе сэндвич не используется, так как утеплитель быстро испортится из-за высокой температуры, в результате он перестанет выполнять свою функцию;
  • , чтобы пройти сквозь стену, в ней проделывается отверстие. Если конструкция выложена из горючего материала, расстояние от трубы до краев конструкции должно быть не менее 20 см. Проем выкладывается огнеупорным базальтовым картоном, затем в него вставляется проходной блок;
  • через отверстие агрегата пропущена многослойная труба, которая соединяется с переходником нагревательного устройства. Пространство проходного блока заполнено минеральной васальтовой ватой. Снаружи конструкция закрывается самодельной или заводской плитой. Для заполнения оставшихся отверстий используется герметик;
  • в месте прохождения трубы через стену установите опорные кронштейны, к которым крепится плита. Собрать такую ​​конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
  • затем к горизонтальному элементу прикрепляют тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

  • Для обеспечения беспрепятственного прохождения дыма и газов, а также для минимизации попадания конденсата в утеплитель вертикальную часть дымохода лучше собирать следующим образом: внутренняя часть верхнего элемента трубы сэндвич забивается внутрь нижнего, и на стык наносится герметик.Затем внешняя часть верхнего элемента надавливается на нижний, а затем стягивается зажимом. Такой способ позволяет максимально быстро и качественно собрать дымоход;
  • монтируем всю вертикальную часть дымохода по такому же принципу, включая изгибы для загиба, при необходимости в обход окна или других препятствий;
  • каждое звено многослойной трубы крепится к стене с помощью кронштейна;
  • закончить установку;
  • при необходимости надеваем специальный кронштейн, а затем фиксируем дымоходную трубу растяжками.

Устроить не так уж и сложно. Однако не забывайте о правилах, а также об особенностях этой работы. Помните, когда речь идет о горючих веществах или угарном газе, мелочей быть не может. Быть осторожен.

Монтаж дымохода в бане из сэндвич-трубы — самый оптимальный вариант металлического дымохода. Эта небольшая по весу и компактная конструкция практически незаменима в условиях, когда в первоначальном плане в жилище отсутствует устройство дымоудаления.

Осуществить это предприятие по установке несложно. Все, что нужно, — это скрепить основные детали и вспомогательные элементы в нужной последовательности.

В этом случае также нужно учитывать некоторые нюансы данного устройства. Без них невозможно правильно выполнить цельную и герметичную конструкцию. И выглядит эта структура так:

Сэндвич — конструкции, сформированные из трех слоев, получили свое название от легкой подачи известного жителя Англии.Дымоходы в бане с таким названием — не исключение.

Отличительной особенностью этих труб является то, что между контуром металла снаружи и таким же контуром посередине имеется изоляционный слой. Обычно его делают из базальтовых материалов.

Дополнительные элементы для установки:

    труба

  • доработанная;
  • кронштейнов и других деталей:

Этот комплект помогает обеспечить правильное функционирование дымовой системы.

Сэндвич-дымоход в бане имеет ряд преимуществ.

  • Контур внутри многослойной трубы выдерживает нагрев до высоких температур и влияние конденсата.
  • Изоляционный материал при установке создает надежную защиту внешнего контура от перегрева.
  • Особенности конструкции создают препятствия для проникновения воды на изоляцию.
  • Требуемый предел тяги создается, и газ выпускается.

Контур внутри этих материалов, а этот вариант, как известно, обладает высокими антикоррозионными свойствами.В целях экономии внешний контур часто делают из не очень прочного оцинкованного материала.

Таким образом, перед потребителем встает проблема выбора материала: отдать предпочтение нержавеющей стали с длительным сроком службы или варианту, позволяющему сэкономить.

ВАЖНО! Материал для сэндвич-трубы внутри выбирается с учетом ее способности выдерживать высокие температуры. Причем изделие для внешнего контура обязательно должно быть из жесткого материала, иначе его конфигурация не может оставаться неизменной.

Также при установке используются:

  1. Настенные кронштейны для удержания конструкции.
  2. Ревизия, состоящая из окна для очистки, также включает в себя подставку.
  3. Набор переходников.
  4. Тройники.
  5. Колени, которые позволяют изменять направление конструкции на 45 градусов или под прямым углом.
  6. Хомуты для крепления отдельных деталей.
  7. Разгрузочная платформа. Он позволяет точно рассчитать массу конструкции и снять нагрузку с ее основания.
  8. крыса, розетта и окопник.

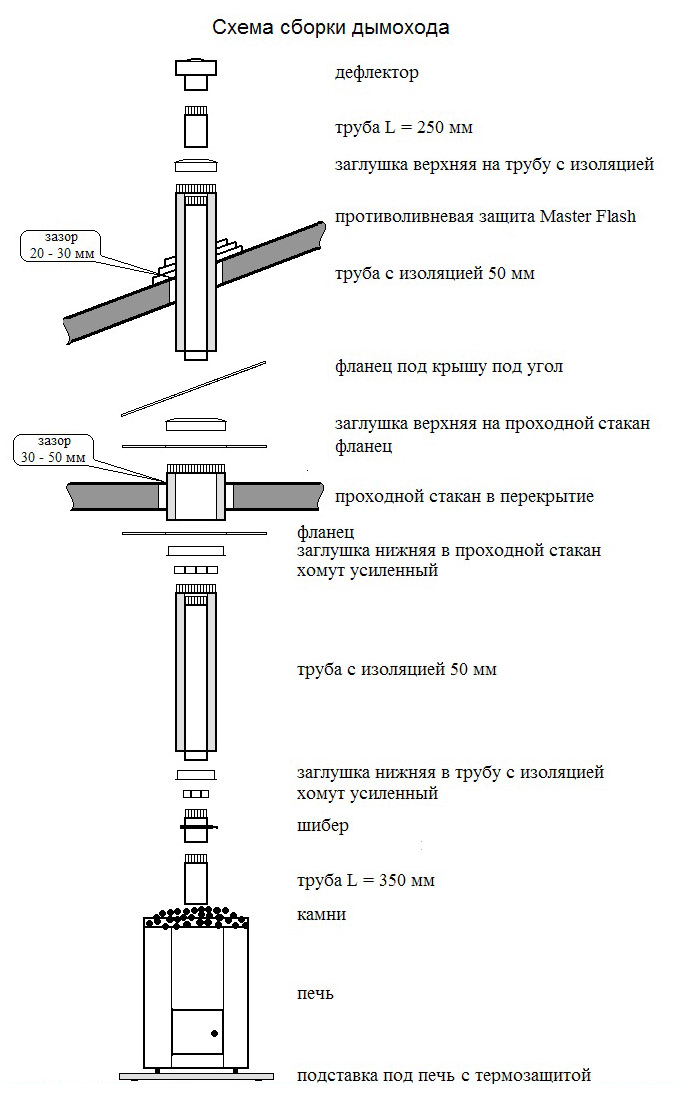

Монтаж сэндвича дымохода в бане — простейший вид прокладки сети отвода продуктов сгорания. Небольшие и легкие по весу строительные элементы легко собираются с помощью вспомогательных элементов.

Перед тем, как построить такую ​​конструкцию, необходимо учесть следующие требования:

Наиболее подходящая длина от духовки до грибка на крыше — 5 метров.

Труба укладывается вертикально, без ступенек.Предполагается, что отклонение от вертикали составляет тридцать градусов, а максимальное отклонение в сторону — один метр.

При условии, что расстояние от крыши до изголовья конструкции превышает полтора метра, необходимо сделать натяжку, чтобы закрепить ее.

Если на кровле укладываются горючие материалы, то в конце конструкции дымоудаления необходимо установить сетку искрогасителя, ячейки такого устройства должны быть 0,5х0,5 см. На плоской крыше дымоход поднимается над своим уровнем выше одного метра.

Горизонтально расположенная часть дымохода не должна превышать расстояние более одного метра.

Места стыковки элементов должны быть видны. Их нельзя оставлять внутри кровельной плиты.

Такой дымоход в бане собирается очень легко, делается это по принципу дизайнера. Один конец одной части «засаживают» в следующую часть:

Для этого объем каждого элемента на одной стороне немного больше, чем объем отклика на другой стороне.Надежность таких составов увеличивают хомуты.

Правильный монтаж системы в бане невозможен без правильной сборки конструкции. Начать следует с крепления к сэндвич-трубе банной печи.

Такая работа предполагает использование стартового конуса. Один ее конец «садится» на сопло печи, а второй подключается к непосредственному участку конструкции.

Часто дымоход в бане представляет собой простую конструкцию, состоящую из труб, идущих от печи на улицу.Они проходят через крышу и потолок с небольшим количеством поворотов и аксессуаров.

Потолочная мощность

Монтаж дымохода в бане через потолок осуществляется следующим образом. Для выхода в потолке устраивают специальный блок, создающий надежный крепеж и высокую пожаробезопасность:

Несмотря на то, что такая труба представляет собой двухслойную конструкцию с негорючей теплоизоляцией посередине, для повышения уровня безопасности в потолочном проеме для дымохода делается отверстие для монтажа небольшой трубы, которая Диаметр на 15-20 см больше диаметра дымохода.

Снизу такое отверстие закрывается стальным листом. Та часть, которая появляется на чердаке, заполняется негорючим материалом. Для этого можно взять:

  • вата базальтовая;
  • песок;
  • керамзит.

Изоляция предотвращает образование большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как сделать самому, описано ниже.

  1. Для изоляции требуются две прямоугольные гальванические детали, которые сложены в цилиндрическую форму.
  2. Нижняя труба должна быть обернута изоляционным материалом. Сверху надевается труба большего размера и соединяется прокаткой.
  3. Зажим, вырезанный из листа железа, должен иметь ширину 20 см; по длине она должна быть равна длине покрытой части трубы. К ним снизу и сверху крепится дымоход.
  4. Изготовленные трубы соединяются по схеме.

Эту простую схему монтажа сэндвич-конструкций можно использовать как при первом возведении конструктора дымовой проволоки, так и при замене ее частей, когда она со временем перегорает.

Сэндвич-технология заложена в основе своей конструкции и практически не требует специальных навыков.

Как сделать бейсболку самостоятельно

Для защиты сэндвича дымохода необходимо оборудовать выход треков специальной заглушкой. Это поможет избежать смещения топочной системы в ближайшие годы.

Видео: делаем флайгар + капюшон + дымовая шапка своими руками

К тому же в наше время материал для такой конструкции найти не сложно.Ориентируясь на чертежи, которые приведены в качестве примера работы, вы сможете быстро и легко выполнить все действия по аналогии самостоятельно.

Последовательность работ

Колпачок может иметь разные формы, среди которых наиболее распространены гнутые, конусообразные и плоские круглые, квадратные или прямоугольные поверхности.

Для установки прямоугольного колпачка необходимо ознакомиться со схемой ниже.

Металлический лист из нержавеющей стали (возможно гальванизация, сплавы меди и цинка с металлом).

  1. Инструменты для работы.
  2. Перчатки.
  3. Флюгар.

Для того, чтобы впервые сделать шапку самому, лучше предварительно потренироваться на картоне. Построив одну-две таких заготовки, вы четко разберетесь в процессе изготовления.

Видео: шапка

своими руками

Кроме того, на их основе можно делать рисунки на лицевой стороне металлического листа, обводя картон по контуру. Также необходимо провести на нем все линии, которые будут использоваться для изгиба.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Излишки обрезаются ножницами по металлу.

С помощью листогибочной машины необходимо постепенно сгибать все детали таким образом, чтобы получить нужную форму.

Если этого устройства нет в наличии, это можно сделать с помощью подручных средств. При этом убедитесь, что на колпачке нет вмятин.

Кромка шириной 1 см загнута внутрь под углом 45 градусов.Чтобы не получить расхождения в углах, начинать нужно с них, постепенно продвигаясь к середине.

Теперь стоит проверить ровность. Для этого нужно под центр получившейся фигурки установить ровную тонкую палочку и воткнуть ее в таз с землей. При правильной сборке перевеса ни в какую сторону не будет.

После того, как все основные углы будут очищены, обработаны, перемешаны и выровнены, нужно закрепить заглушку на основании. Для этого изделия связаны с помощью специального строительного клея.

Сверху можно дополнительно украсить флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не пропустить, воспользуйтесь прилагаемым видеоуроком «Как сделать шапку своими руками».

Заключительные действия

На этом этапе к дымоходу крепится регулируемый фартук и конструкция дымохода расширяется до необходимых размеров.


Для большинства газовых, твердотопливных или жидких печей и котлов требуется система отвода дымовых газов.Если вы хотите сделать в своем доме автономное отопление и организовать водяное отопление, вам также стоит подумать о строительстве дымохода. Примеров его конструкций множество: классический кирпичный дымоход, сборные металлические системы и др. Каждый из вариантов имеет свои достоинства и недостатки. Одна из современных конструкций таких конструкций — сэндвич с дымоходом. Основным преимуществом такой системы является то, что сэндвич с дымоходом можно довольно легко установить своими руками. Это существенно сэкономит на дорогостоящей работе специалистов.Чтобы правильно провести монтаж сэндвича дымохода своими силами, следует рационально просчитать смету монтажа и соблюдать технологию сборки, об остальном позаботились производители данной системы.

Продукты горения имеют химически агрессивный состав, вызывающий коррозию металлических трубопроводов, особенно на фоне изменения температурных и погодных условий. Они пытались решить эту проблему, изобретая и внедряя сплавы, не подверженные ржавчине.Но это не устранило ряд других недостатков, характерных для металлических дымоходов:

  • зависимость тяги дыма от погодных условий;
  • возникновение конденсата, снижающего КПД дымохода;
  • сильный перегрев участков труб, расположенных рядом с нагревательным элементом, который представляет опасность возгорания окружающих материалов.

Компании-производители сэндвичей с дымоходами смогли устранить все эти недостатки в своем изобретении.

Сэндвич-устройство для дымохода

Сэндвич с дымоходом располагается следующим образом:

  1. Кожух внутри дымохода из нержавеющей стали сварен по технологии TIG.
  2. Наружная оболочка также изготовлена ​​из нержавеющей стали с помощью сварки.
  3. Между внутренней и внешней оболочками проложен слой негорючей теплоизоляционной базальтовой ваты высокой плотности.
  4. Детали дымоудаления имеют систему сопряжения, представляют собой комплекс удлиненных и суженных элементов.Это обеспечивает плотную посадку всех деталей. Некоторые узлы заделываются струбцинами.

Важно! В продаже есть модели, у которых внешний корпус имеет цветное декоративное покрытие.

Такие особенности устройства успешно защищают сэндвич дымоход от вредного воздействия внешней среды. Поэтому у него много преимуществ:

  • конденсация минимальная;
  • внешняя труба не прогревается до критического уровня, что может быть опасно;
  • обеспечивается равномерность прогрева дымохода по всей длине, что обеспечивает хорошие показатели стабильной тяги;
  • данная система может располагаться не только в доме, но и снаружи, что упрощает процесс установки;
  • если монтаж дымохода из многослойной трубы происходит через стены или крышу, то отверстий под них потребуется меньше, чем у обычных одностенных труб.

Как выбрать материалы для сэндвича с дымоходом

Чтобы обеспечить долгую и продуктивную работу сэндвича с дымоходом, следует тщательно подходить к выбору материалов и деталей для него. Для начала нужно выбрать качественный металл для внутреннего кожуха. В связи с тем, что сэндвич-система с дымоходом пользуется популярностью, на рынке продается множество низкосортной продукции. В сети можно увидеть примеры того, как деформируется кажущаяся на первый взгляд прочная стальная конструкция.Но при этом велика вероятность возгорания или отравления угарным газом. Это свидетельствует о том, что в приборе использовался низкокачественный материал или металл не соответствовал требованиям системы отопления.

В документации, прилагаемой к качественным сэндвич-системам для дымоходов, указаны марки используемых металлов. Если такой информации нет, то вы подвергаетесь большому риску, и вероятность некачественной покупки возрастает.

Важно! Проверить качество нержавеющей стали можно популярным способом: прикрепить к поверхности магнит — если он не держится и не скользит, значит материал имеет легирующие добавки и качественный; если магнит притягивается, то покупать такую ​​сталь не стоит.

Следующим важным параметром является толщина изоляционного слоя. Для теплоизоляции лучше всего подходит известная базальтовая вата известных брендов. Толщина утеплителя зависит от типа отопительного агрегата:

  • для газовых и дизельных котлов требуется толщина слоя 2,5 см;
  • для дизель-генератора и газопоршневых агрегатов — 5 см;
  • для твердого топлива и древесных заполнителей — от 5 до 10 см.

Сэндвич-установка дымохода своими руками

Схема сэндвича с дымоходом

Существует две схемы размещения сэндвича с дымоходом: установка внутри дома с проходами через потолок и крышу, размещение с удалением труб через стену снаружи и монтаж сбоку от дома.

Если поместить дымоход внутрь конструкции, он будет меньше подвергаться негативному влиянию окружающей среды, будет сведено к минимуму образование конденсата. Такой вариант подходит для банной печи, так как дает возможность установить на начальном участке трубы емкость для нагрева воды или модуль для заливки камнями. В любом случае между дымоходом и котлом обязательно должен быть элемент, не имеющий теплоизоляции. К недостаткам расположения сэндвича с дымоходом внутри дома можно отнести сложную и трудоемкую технологию обустройства мест прохождения трубы через потолки и крышу, а также уменьшение полезной площади помещения.

Установить сэндвич с дымоходом через стену намного проще, так как потребуется оборудовать всего одно отверстие. Детали крепятся к внешней стене дома с помощью кронштейнов и несущих конструкций. При таком расположении труб в помещении остается много свободного места, снижается риск возгорания или отравления угарным газом. Однако в этом случае система более подвержена внешним воздействиям, конденсат будет образовываться в больших объемах. Эти особенности следует учитывать в процессе установки.

Важно! Полная высота сэндвича с дымоходом не может быть менее 5 м.

Процесс установки

Монтаж сэндвича дымохода всегда начинается с отопительного агрегата. На трубу отопительного агрегата надевается переходник, смазанный специальным герметиком, и зажимается хомутом.

Если конструкция размещается внутри помещения, потребуется установка еще одного элемента одностенной трубы. Котел и труба из сэндвича не должны располагаться близко к земле, иначе теплоизоляционный ватный слой от высокой температуры превратится в камень и перестанет выполнять свои функции.

Если производится установка дымохода из многослойной трубы через стену на улицу, то после промежуточной трубы должен идти горизонтальный элемент, который будет выходить наружу. Его длина не должна быть больше метра, труба ставится с небольшим уклоном.

Для обеспечения прохода через стену в ней делают отверстие с расчетом, что между материалом стены и трубой останется небольшой зазор. В основном делают проем 40х40 см, стены которого облицованы базальтовой плотной бумагой.Снаружи на отверстие, через которое проходит многослойная труба, устанавливается проходной блок. Его свободное пространство заполнено минеральной ватой. Снаружи он плотно закрыт пластиной, а остальные щели заделаны. Некоторые производители кладут в комплект готовые проходные блоки с теплоизоляцией.

С внешней стороны стены крепятся кронштейны, на которых лежит плита, выполняющая основную опорную функцию для сэндвича с дымоходом. После выхода трубы займитесь монтажом вертикальных элементов.На этом этапе возникает нюанс установки трубы «по дыму» или «по конденсату». Если верхний элемент трубы положить на нижнюю сторону широкой стороной, то это соединение называется «дымовым», тогда дымовые газы на выходе не сталкиваются с препятствиями. Но будет щель вверху, куда будет стекать конденсат. Это негативно скажется на слое утеплителя, который станет влажным от влаги и перестанет выполнять теплоизоляционную роль внутреннего кожуха. В результате конденсата будет образовываться еще больше, что снизит эффективность дымохода.

Если установить сэндвич с дымоходом (см. Видео) «за счет конденсата», то влага легко потечет по трубе в специальный резервуар. Но, чтобы дым не выходил, наружная горизонтальная труба монтируется «сквозь дым». А остальная часть сэндвича с дымоходом собирается так: внешний кожух пропускают «через дым», а внутренний — «через конденсат». Также необходимо заделать все стыки и затянуть их струбцинами.

Процесс установки идет снизу вверх.К стене через равные промежутки времени прикрепляют удерживающие скобы с хомутами, фиксирующие дымоход в нужном положении. На верхнем крае трубы устанавливаются головка и конус.

При установке сэндвич дымохода в помещении, например в бане, следует учитывать особенности прохождения трубы через потолки и крышу. За одностенной трубой закрепляют задвижку, предотвращающую выброс тепла в атмосферу. При переходе на сэндвич-трубу ставится пусковая заглушка, закрывающая теплоизоляционный слой.Прохождение дымохода через потолок аналогично его выводу через стену, описанному выше. Удаляя трубу через крышу, следите за тем, чтобы она находилась на одинаковом расстоянии от всех соседних балок и стропил. Расстояние между потолком и крышей на выходе из дымохода должно быть не менее 30 см. Сверху на трубу необходимо надеть крысу с окапником, которую лучше всего поставить под рубероид, или хотя бы заделать герметиком.

Заключение

Монтаж сэндвич-трубы для дымохода внутри дома, смотрите на видео:

Монтаж дымохода из сэндвич-труб своими руками.Сэндвич-трубы: выбор, подключение, самостоятельный монтаж.

Сэндвич дымоходов имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное, что сэндвич с дымоходом своими руками собрать легко и просто. Это действительно так — каждый может собрать это как дизайнер.

Недостатки дымоходов из сэндвич-труб:

  • нарушение герметичности после определенного количества циклов нагрева и охлаждения; №
  • по сравнению с кирпичной конструкцией дымоход типа «сэндвич» имеет большую стоимость;
  • срок службы составляет около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служит 10 лет больше.

Столь короткий срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции от проверенной марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода можно собрать сэндвич даже самой сложной конструкции.

Преимущества сэндвич-дымоходов следующие:

  • Утепленные стены. Благодаря теплоизоляции даже дымоход, расположенный снаружи, не теряет тяги.Многослойные стенки препятствуют быстрому охлаждению продуктов сгорания, которые быстро удаляются через дымоход, а это не дает активного образования конденсата и сажи.
  • Простой монтаж. Изучив принципы устройства дымоходов, собрать их сможет даже новичок.
  • Разнообразие опций. Для сборки конструкции производятся модули прямые и угловые. Дымоход можно вести наверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
  • Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстро попадают в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее легче создать опору и не требуется возведение специального фундамента, как для кирпичного дымохода. Его можно прикрепить к потолку и стенам, установить непосредственно на отопительное оборудование. По сравнению с одностенными, многослойные дымоходы практически не образуют конденсата и пожаробезопасны.

Материал, из которого изготовлены трубы

Для различных отопительных приборов и топлива выбирается его марка стали. Он должен быть высоколегированным и нержавеющим, подходящим для изготовления химически стойких и огнестойких дымоходов.

В дымоходном устройстве одной из основных характеристик является марка стали как критерий длительной эксплуатации и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота , сера, соляная кислота.Кроме того, температура при сгорании разных видов топлива может сильно отличаться.

При нагревании дров или газа она не поднимается выше 450 ° С, при сжигании угля может достигать 700 ° С. Металлы по-разному реагируют на эти показатели. Поэтому при выборе системы дымоудаления главной характеристикой является качество и свойства стали.

Вариант № 1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, используемых для производства многослойных дымоходов:

  • Нержавеющая сталь, стабилизированная титаном (AISI 321).Используется для оборудования, работающего по дереву. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 ° C.
  • Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвича дымохода из этой марки стали выполняется для отопительных установок, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, обладает повышенной устойчивостью к коррозии, агрессивным средам различного типа.
  • Жаропрочная сталь (AISI 304).Включение в состав хрома и никеля делает сталь нечувствительной к повышенным температурам и кислой среде. Используется для изготовления дымоходов с высокой температурой выхлопных газов — около 1000 ° С. При температуре 600-800 ° С имеет свойство терять вязкость и пластичность, что приводит к охрупчиванию.
  • Распространенные марки AISI 409 и 430 слабо устойчивы к высоким температурам и кислотным воздействиям. Большая часть китайской продукции и часть отечественного производства производится из стали этих марок.

Визуально проверить марку стали невозможно. При покупке вы можете проверить маркировку на самом товаре или попробовать примерно определить качество с помощью магнита. Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в порядочности продавца, возьмите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок привлечет

Вариант №2: Черный металл для дымоходов

Сам по себе, черный металл быстро изнашивается — окисляется и выгорает.Поэтому для его защиты используют специальную эмаль. Это увеличивает устойчивость к кислой среде. Эмаль может служить длительное время при температуре не выше 400 ° С и выдерживать кратковременное повышение до 750 ° С.

Разнообразие оттенков эмалированных труб делает их весьма востребованными

Эмалированные трубы используются для отвода продуктов горения от нагревательных колонн, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в разные цвета.Это позволяет правильно подобрать оттенки к интерьеру или фасаду дома.

Вариант № 3: Дымоходы комбинированные сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба сделана из дорогой нержавеющей стали, а внешняя — из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал.Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и установку.

Внутренний изоляционный слой

Между двумя трубами сэндвича с дымоходом находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата — волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600 ° С, керамическая вата — до 1000 ° С.Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на работу дымохода

Ниже представлена ​​таблица, которая поможет вам определиться, как правильно выбрать дымоход для разных типов отопительного оборудования, чтобы он проработал дольше.

В инструкции по эксплуатации каждому дымоходному устройству дана допустимая температура

Установив многослойный дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом.А вот на русскую печь или печь для бани лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструкционные элементы и их особенности

Разнообразие продукции позволяет выполнять сложные задачи по сооружению многослойных дымоходов.

Основными элементами конструкции канала дымохода являются:

  • Прямые участки трубы. Куски диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода проста, но на практике добиться этого сложно.
  • Колени и тройники. № Используются, если необходимо провести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для скручивания (особенно прямых, 90 °) используют тройники с доработкой — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы не выдерживать вес вышеупомянутой конструкции.
  • Проходной. Изолирует трубу от межконтурных перегородок, служит приспособлением для дымохода.
  • Кровля . Это металлический конус, который крепится к крыше под определенным углом. Помогает провести трубу через крышу, не нарушая ее целостности и повышая пожарную безопасность. Вместо этого можно использовать специальный силиконовый герметик, который служит лучшей защитой от протечек.

Помимо вышеперечисленных элементов, еще много инструмента для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра.Крепеж для крепления хомутов к стене подбирается в соответствии с материалом, из которого она составлена ​​

Как выбрать необходимый диаметр дымохода

Выбор диаметра дымохода осуществляется исходя из данных о мощности котел. Для маломощных систем отопления диаметром менее 3,5 кВт трубы диаметром 8 см, для котлов с показателем не более 5,2 кВт — трубы диаметром 9,5 см, более 5,2 кВт — 11 см. Сужать дымоход нельзя, а можно, наоборот, проводить его уширение.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Это может быть 25-100 мм. Чем его больше, тем лучше он проявляет свои свойства, но при этом увеличивается и его ценность. Толщина металла, используемого для производства труб, может составлять до одного миллиметра.

Если необходимо построить, заменить или модернизировать часть дымохода, потребитель может попасть в затруднительное положение. Элементы разных марок не могут обеспечить герметичность стыка.Приобретая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы отвода дыма

Перед установкой конструкции следует внимательно ознакомиться с технической документацией, правилами безопасности. Необходимо выполнить все меры, чтобы не допустить возникновения пожара при эксплуатации дымохода.

Сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх.Запрещается подключать сэндвич-дымоходы напрямую к отопительному прибору.

К водонагревателю сэндвич-элемент дымохода никогда не подключается — сначала устанавливают одностенную трубу или переходник (+)

Сначала устанавливают специальный переходник или стальную одностенную трубу длиной полметра. Если планируется вывод трубы прямо в стену, то монтируется горизонтальный отвод с небольшим уклоном в 2 °.

Адаптер предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть как коротким, так и длинным, если ожидается большая тепловая мощность.Расположенные возле него стены и конструкции необходимо защитить щитом или кожухом. Устанавливают «в дыму», то есть надевают поверх патрубка отопительного прибора и дополнительно защищают стык термостойким герметиком.

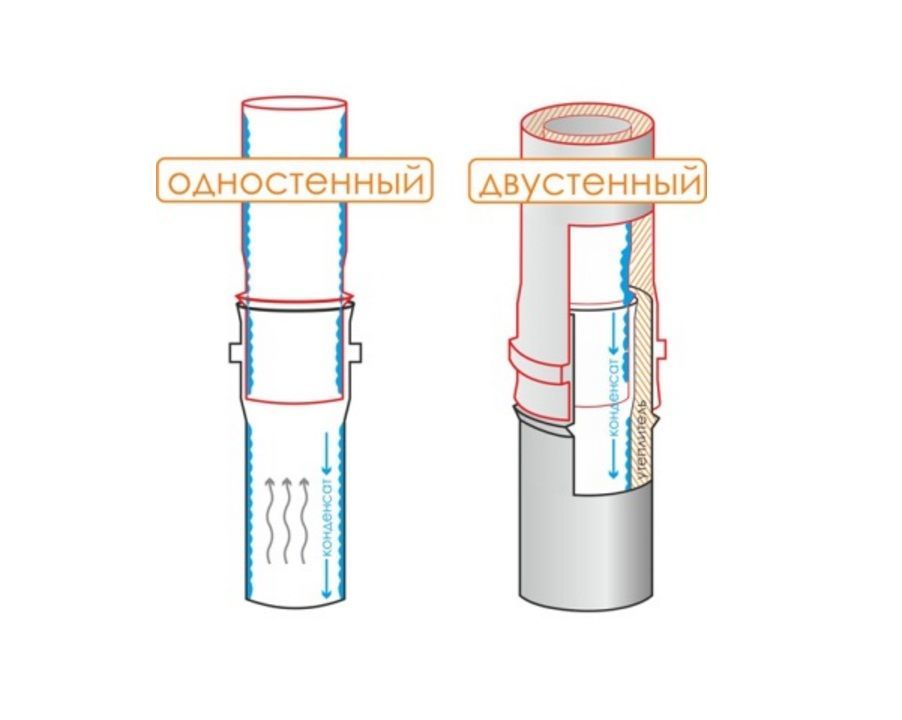

Сборка «на конденсате» не позволяет влаге проникнуть внутрь системы утепления, из-за чего ее изоляционные свойства значительно снижаются

Элемент сэндвича дымохода можно подключить к отопительному прибору через переходник — двухконтурная труба, нижняя часть которой устанавливается «по дыму», а верхняя — «по конденсату».Все последующие трубы будут установлены «на конденсат», что исключит его протечку и защитит от повреждения слой теплоизоляции.

Места абсолютно всех стыков скреплены муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения бокового смещения конструкции через каждые два метра используются настенные кронштейны, а для тройников — опорные кронштейны. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проход потолка и стеновых плит

Даже то, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность недостаточно нагревается. Поэтому запрещается размещать их без дополнительной изоляции рядом с легковоспламеняющимися материалами (дерево, пластик и т. Д.). Места стыков сэндвич-труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке сокращен на 250 мм больше диаметра наружного трубка.Сделайте его круглой или прямоугольной формы. На свободное пространство укладывается термостойкий материал, который накрывается декоративными плитами.

Проходной блок термостойкий, предотвращает деформацию дымохода при смещении конструкции здания — усадку, влажную и температурную деформацию.

Для прохода через пол и, особенно, через легковоспламеняющиеся материалы, также используется специальный узел прохода. Между внешним контуром и внутренней поверхностью сборки оставляется воздушный зазор.При прохождении плиты или стены из легковоспламеняющегося материала платформу разгрузки можно использовать вместо трапа. Он будет играть роль дополнительной опоры.

Прохождение сэндвич-системы через крышу

При удалении трубы дымохода через крышу нарушается ее герметичность. Чтобы укрепить трубу, защитить ее от воспламеняющихся элементов кровли и исключить возможность протечек в кровле, используйте специальные инструменты: конические крылья, силиконовые уплотнители. Эти детали имеют нормированные углы наклона, выбирайте их с учетом параметров кровли.

Силиконовый уплотнитель — master flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы рассчитано так, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от попадания воды под кровлю поверх покрытия кладут фартук. Его края высаживают под кровлю.

Размещение конструкции над крышей

Высота дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, 1.2 м над поверхностью плоской крыши или 2 м при совмещенной крыше. Если заголовок от конька удален на полтора-три метра, то его следует разместить над коньком или напротив него.

Если расстояние составляет 3 м и более, разрешается располагать головку не ниже черты, образующейся, если горизонтальная линия условно проводится от гребня, а угол 10 ° измеряется вниз.

Если головка трубы установлена ​​ниже, чем она должна быть, в системе может возникнуть обратная тяга

При наличии близко расположенного здания верх дымохода должен подниматься над крышей на один полметра и выше.Трубу такого размера необходимо дополнительно укрепить с помощью растяжек.

Планируя конструкцию дымохода, учитывайте тип кровли и расположение соседних построек. Труба не должна попадать в зону перелива, что отрицательно скажется на образовании тяги.

Если для покрытия кровли использовался горючий материал, в дымоход ставится искроуловитель. Строительство дымохода завершается головкой в ​​виде конуса.Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип действия дымохода основан на создании тяги — эффекта вентиляции, возникающего из-за разницы температур в середине и снаружи канала. Плотность теплого воздуха в дымоходной системе меньше, чем у холодного снаружи, и это приводит к перепаду давления. Из-за этой разницы холодный воздух попадает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого сгорания продуктов сгорания

Простой способ определить наличие или отсутствие тяги — это визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гудение в трубе — на чрезмерное. Иногда тяга может менять направление на короткое время.

Распространенные причины обратного или плохого тягового усилия — высокое препятствие и низко расположенный дымоход

Без учета вовремя не очищенного и забитого дымохода, причины, по которым он создает обратную тягу, следующие: расчет соотношения мощности котла и параметров трубы;

  • неблагоприятные погодные условия — туман, дождь, жара, сильный ветер; №
  • большое количество узких сечений и поворотов в конструкции дымохода;
  • расположение высокого конька по отношению к дымовой трубе или близлежащим высотным зданиям;
  • Даже для образования нормальной тяги крайне нежелательна нехватка свежего воздуха и недостаточная вентиляция в доме.

    Как предотвратить проблемы с тягой

    • высота конструкции должна быть не менее пяти метров;
    • дымоход предпочтительно строить прямой — без изгибов и поворотов;
    • оборотов (не более трех) производятся на угол 45 °; №
    • от котла может выходить практически горизонтальный участок дымохода (с уклоном 2 °), но не более одного метра.

    Если в процессе использования дымохода возникают проблемы с выводом дыма, прибегают к установке специальных устройств, увеличивающих тягу.Это может быть:

    • Работает по принципу снижения давления при обходе препятствий по воздуху. Эффективно работает в ветреную погоду, но может тихо и наоборот, чтобы предотвратить выход дыма.
    • Стабилизатор . Это дополнительный элемент, имеющий форму зонтика и надеваемый поверх трубы. Снизу через открытую площадку поступает воздух, усиливая тягу.
    • Роторная турбина . Работает за счет силы ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом.В безветренную погоду неэффективен.

    Все эти устройства не панацея, особенно если дымоход изначально устроен неправильно.

    Дефлектор может стать препятствием для вывода продуктов сгорания в безветренную погоду

    Эксплуатация многослойных дымоходных систем

    После установки дымохода необходимо запустить испытательную печь для проверки герметичности уплотнений, убедиться, что прилегающие конструкции и материалы не нагреваются.При первом использовании системы может появиться легкий дымок и специфический запах от нагрева, остатки масла, герметика, пыли на поверхности труб.

    Правильная эксплуатация предполагает своевременное удаление нагара. При чистке не используйте моющие средства. Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на выполнение такого рода работ.

    Видео о сборке дымохода из сэндвич-модулей

    Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб, можно посмотреть в видео:

    Самостоятельный монтаж дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости.Но, правильно сделав работу, вы можете быть уверены в безопасности своей и своей семьи.

    Широкую популярность приобрели утепленные системы дымоудаления, получившие название «многослойные дымоходы».

    Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: они просты в сборке, обладают хорошим сцеплением и отлично противостоят высоким температурам и кислотам.

    Что это за системы, и как установить сэндвич-трубу для дымохода своими руками?

    Устройство данной системы простое: трубка из качественной нержавеющей стали, кислотостойкая и способная работать в высокотемпературных режимах, превращается в теплоизоляцию из минеральной ваты (обычно базальтовой).Затем вся конструкция помещается в другую трубу, уже сделанную из оцинкованной стали, играющую роль защитного кожуха.

    Системы заводского изготовления имеют ряд преимуществ:

    1. В ассортименте, кроме труб, есть все необходимые элементы, которые могут потребоваться только при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, потолка и кровли, а также крепления кронштейны и многое другое.
    2. Все детали идеально согласованы друг с другом и спроектированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. Например, каждый элемент с одной стороны несколько заужен, чтобы его можно было просто вставить в соседнюю часть и надежно закрепить в ней.

    Как и любая продукция, производимая на заводе, сэндвич-дымоходы имеют безупречный внешний вид, чего трудно добиться при самостоятельном производстве.

    СНиП и технические характеристики базальтового теплоизолятора

    Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование».Один из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

    Также СНиП предписывает оборудовать такие помещения теплоизоляцией для обеспечения хорошей естественной тяги. В сэндвич-дымоходах для этого используется вата из базальтового волокна:

    1. Имеет низкий коэффициент теплопроводности.
    2. Хорошо переносит воздействие высоких температур и кислот.

    Немаловажную роль играет экологическая чистота материала.

    Трубы многослойные с теплоизоляцией

    Предварительные расчеты

    Стандарты определяют минимальную площадь сечения дымового канала, которая составляет:

    • для котлов до 3,5 кВт: 196 кв. см;
    • от 3,5 до 5,2 кВт: 280 кв. М. см;
    • от 5,2 до 7 кВт: 378 кв. см.

    Толщина теплоизолятора может составлять от 25 до 60 мм. Подбирается по температурному режиму, в котором будет работать дымоход.

    Также перед покупкой всех комплектующих нужно определиться с длиной дымохода.

    Расчет длины

    При оценке требуемой длины следует учитывать следующие правила:

    1. Головка дымохода должна располагаться на высоте 5 метров над землей.
    2. Для крыш с покрытием из горючих материалов высота дымохода над коньком или плоской кровлей должна составлять 1 — 1,5 м.

    При наличии противопожарного покрытия на крыше дымохода дымовой трубы разместить:

    • на плоской крыше без парапета — 0.5 м над крышкой;
    • на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) — 0,5 м над коньком (парапетом).

    На расстоянии 1,5-3,5 м от конька (парапета) на негорючей крыше голова размещается на той же высоте, что и лошадь (парапет).

    Если расстояние от конька (парапета) до дымохода более 3 м, узел устанавливается ниже конька (парапета), но на таком уровне, чтобы самолет проходил через конь (парапет) и головку трубы. имеет уклон 10 градусов от горизонтали.

    Расположение

    • включает как можно меньше горизонтальных элементов;
    • как можно больше находилось внутри отапливаемого помещения;
    • не контактирует с горючими элементами, в том числе входящими в состав строительных конструкций.

    Вертикальный дымоход после установки

    Дымоход не должен касаться инженерных коммуникаций, особенно электропроводки и труб газоснабжения.

    Монтаж дымохода из сэндвич-труб своими руками

    При установке системы соблюдайте следующие правила:

    1. Монтаж следует начинать с теплогенератора.
    2. Использование сэндвич-элементов для прямого подключения к теплогенератору не допускается.
    3. Шаг крепления к стене должен составлять 2 м. Все отводы и тройники необходимо закрепить в обязательном порядке.

    В конце дымохода необходимо установить дефлектор, предназначенный для защиты от попадания атмосферных осадков в трубу и предотвращения захвата продуктов сгорания сильным ветром.

    Дымоход в потолке

    Соединительные детали

    При соединении элементов их внутренние трубки устанавливаются одна на другую.Если следующий по ходу дыма элемент переходит в предыдущий, такое соединение называется «конденсатом». Он позволяет влаге легко стекать вниз и исключает попадание ее через швы в теплоизолятор.

    Если наоборот — предыдущее в следующем, то тип подключения называется «по дыму».

    Максимально способствует оттоку продуктов сгорания.

    Обычно к тройнику, служащему для отвода конденсата, система собирается «по дыму», а за ним — «по конденсату».Наружная труба предыдущего элемента всегда наматывается внутри внешней трубы следующего элемента.

    Стык внутренних труб следует заделать термостойким герметиком, рассчитанным на температуру свыше 1000 градусов. Затем стягивается струбциной из оцинкованной стали, которая фиксируется болтами или проволокой.

    После сборки элементы крепятся друг к другу с помощью фланцев, байонетных соединений или «мостиков холода».

    Установка любого котла предполагает наличие дымохода.Какие преимущества и как его правильно установить, вы узнаете на нашем сайте.

    Какие характеристики следует учитывать при выборе настенного газового котла читайте.

    Отопление частных домов чаще всего осуществляется газом, так как это наиболее экономичный способ обогрева помещения. В этой статье поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора устройства.

    Выход дымохода

    Место пересечения трубы с внешней ограждающей конструкцией — крышей или стеной — должно быть правильно спроектировано.Рассмотрим оба варианта:

    Сквозь стену

    Снаружи на стене нужно закрепить кронштейн, к которому прикручены два уголка. Лежащий на углах тройник будет удобно перемещать из стороны в сторону — это требуется для установки.

    В дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

    В проем стены устанавливается втулка (также называемая отрезной), которая идет в комплекте.

    Разработан специально для организации прохода труб через стены и потолки. Пространство между рукавом и стеной забивается утеплителем из минеральной ваты.

    Перед установкой трубы проем с внешней и внутренней сторон закрывается листами из негорючего материала, в которых проделываются отверстия для дымохода. После этого можно укладывать сэндвич-трубу.

    Через крышу

    Выпуск через крышу производится с помощью специального элемента — кровли.

    Его конфигурация зависит от уклона кровли — это необходимо указывать при оформлении заказа.

    Резка устанавливается снаружи кровли, сделанной в кровле, а изнутри закрывается листом стали или других негорючих материалов с отверстием для прохода трубы.

    После установки вырезки на дымоход закрепляют регулируемый фартук, который предназначен для защиты всех швов и стыков деталей от атмосферных осадков.

    Крепление дымохода

    Для крепления дымохода к стене устанавливаются хомуты и кронштейны, устанавливаемые через каждые 2 м.

    Тройники фиксируются с помощью специальных скоб, называемых опорными скобами.

    При значительной протяженности выступающей над кровлей наружной части сэндвич-дымохода ее необходимо закреплять растяжками.

    Для того, чтобы отопительная система долгие годы не требовала ремонта, нужно правильно выбрать и установить. Рассмотрите изделия из стали, пластика, меди и оцените их плюсы и минусы.

    Принцип работы системы отопления с естественной циркуляцией описан ниже.

    Видео по теме

    Если вы владеете частным домом или коттеджем, вы наверняка знаете, что неотъемлемым этапом строительства любой конструкции, отапливаемой камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов горения, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и дымохода. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка многослойной дымовой трубы предполагает соединение элементов конструкции и вспомогательных частей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить Тактико-технические характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.


    Устройство сэндвич-дымоходов: конструктивные особенности

    Сэндвич-дымоход — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе установки. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.

    Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.

    Основные элементы сэндвич-дымоходной системы

    Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать свои элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.

    В состав сэндвич-дымоходной системы входят следующие основные элементы:

    • Сэндвич-трубки;
    • Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
    • Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
    • Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
    • Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
    • Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
    • Отверстие — конструктивный элемент, необходимый для устройства верхнего края дымохода;
    • Консоль несущая — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
    • Настенный зажим — устройство, предназначенное для надежного крепления дымохода к стене.

    Преимущества и недостатки многослойных дымоходов

    • Высокие эстетические характеристики и эффектный внешний вид;
    • Благодаря конструктивным особенностям сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
    • Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
    • В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
    • Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
    • В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
    • Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для прямой вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
    • Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко чистить дымоходный канал;
    • За счет эффективной теплоизоляции наружный контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
    • Благодаря удобству конструкции, во время монтажа которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
    • Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.

    Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

    Недостатки сэндвич-дымоходов:

    • Возможность потери целостности конструкции в случае ее длительной эксплуатации;
    • Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
    • Высокая стоимость строительства;

    Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике многослойные дымоходы эффективно работают дольше.

    Основные разновидности сэндвич-дымоходов: краткое описание

    Ранее уже отмечалось, что сэндвич-дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет сказано позже.

    Дымоходы для сэндвичей из нержавеющей стали

    В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, отличающуюся стойкостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.

    Дымоходы многослойные керамические

    Конструкция керамических дымоходов представлена ​​трубой из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

    Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом монтажа керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

    Самые актуальные способы соединения сэндвич-труб для дымоходов: краткое описание

    Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

    Последний способ постройки дымохода полностью гарантирует, что угарный газ не попадет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.

    На что следует обратить внимание при установке дымохода из сэндвич-труб?

    • Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
    • Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек должна быть не более 1,5 м;
    • В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;

    • В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для слива конденсата, который предназначен для отвода конденсата и ревизии дымохода;
    • В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
    • При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
    • Горизонтальные участки дымохода должны быть длиной не более 1 м;
    • Элементы дымохода необходимо установить таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
    • Монтаж отводов и тройников необходимо выполнять таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.

    Как установить сэндвич-дымоход: пошаговая инструкция

    Как выбрать размеры дымоходов: делаем необходимые расчеты

    Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

    • Размер сечения дымоходной трубы;
    • Длина трубы дымохода.

    Размер сечения трубы определяется в соответствии со строительными нормами и правилами (СНиП).Они рассчитываются следующим образом:

    • Если тепловая мощность не превышает 3,5 кВт, то расчеты следующие: 0,14 м x 0,14 м;
    • Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
    • При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.

    Важно! Как видно из предыдущих расчетов, размеры сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

    Длина трубы дымохода также рассчитывается согласно СНиП:

    • СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
    • Дымоходы размещать над коньком дома не менее чем на 50 см;
    • Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1 к 1.5 м;

    Нюансы, которые необходимо учесть при установке

    Строительство дымохода нужно начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

    • Дымовые трубы должны отличаться отсутствием выступов;
    • Температура газов, проходящих через выпускную трубу, не должна быть выше 500 градусов;
    • Максимальный угол подъема труб не должен превышать 30 градусов;
    • Отрезки труб, расположенные под наклоном, не должны иметь неровностей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
    • Не лишним будет установить дефлектор, зонтик или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;

    Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

    Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первой секции дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;

    Трубы вставляются одна в другую. Для выполнения данной манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов имеет меньший диаметр.Этот конец нужно вставить в следующую трубу;

    Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

    Следует помнить, что технология монтажа сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

    Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув соединение, снять зажим с помощью болтов, гаек или проволоки;

    Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

    Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью скоб.

    Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

    Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.

    Монтаж дымохода в местах соприкосновения с домом

    Как перекрывать

    Перекрытие (потолок) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный кусок дымохода, представляющий собой проходную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше толщины нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

    Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

    В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив правильность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступайте к резке.

    Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует заизолировать изоляцией из минеральной ваты в местах соприкосновения с патрубком.

    В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

    Крыша, как и потолок, проходят через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.

    В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется.Вырежьте отверстие с внутренней стороны крыши.

    С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных фрез. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.

    Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

    Видео сэндвич-дымохода

    Самостоятельный монтаж сэндвич-дымохода из нержавейки не доставит домашних мастерам никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

    1 Трубы нержавеющие — отличный материал для дымоходов

    Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую ​​систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

    Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

    Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, отвечающие всем существующим стандартам безопасности.

    Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

    • Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
    • Возможность прокладки труб снаружи и внутри зданий.
    • Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие — значительно дешевле и проще монтажные работы).
    • Небольшая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
    • Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
    • Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади пола (традиционные кирпичные или асбоцементные трубы более громоздки, чем изделия из нержавеющей стали).
    • Отличные противопожарные дымоходы.

    Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

    2 Сэндвич-труба — действительно продуманная конструкция дымохода

    Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали по технологии аргоноплазменной сварки.Данная технология позволяет получить качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

    Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используется негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.

    Для производства сэндвич-труб используются следующие марки стали:

    • 321 — сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
    • 430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
    • 310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства внешних элементов дымоходов.
    • 316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
    • 409 — сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

    Дизайн бутербродов прост. В его состав входят скоба, стенка и обжимной зажим, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

    Чтобы правильно собрать сэндвич-дымоход, необходимо учесть ряд важных особенностей. Они следующие:

    1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
    2. Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
    3. Над плоской крышей дома срез трубы должен быть более 50 см.
    4. Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
    5. Стыковка труб в толщине этажей здания и его стен запрещена.
    6. При прокладке дымохода через крышу из огнеопасных материалов необходимо установить специальный искрогаситель.
    7. Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться даже в том случае, если крыша сооружена из негорючих материалов.

    Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.

    Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию, что влага никогда не попадет в утеплитель.

    А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без проблем перемещаются по каналу дымохода.

    Конструкция из нержавеющей стали для удаления дыма может быть расположена внутри здания. Затем дымоход закрывают кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

    4 Установка сэндвич-дымохода — пошаговая инструкция

    Для начала нужно с помощью отвеса сделать разметку, где конструкция будет выходить из потолка. В отмеченном месте установим выпускное сопло. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание — труба не должна иметь стыков в проходном сечении потолка.

    Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) К трубе, установленной вверху. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

    Все стыки отдельных участков конструкции должны быть зафиксированы хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

    Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. На нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход цельным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

    После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.


    Дымоход — неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них — так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

    Что такое сэндвич-труба

    Сэндвич-тубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

    • внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
    • слой утеплителя — базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
    • Внешний защитный слой из нержавеющей или оцинкованной стали.

    Также есть керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны — срок службы 25-30 лет, а металлические — около 15, а иногда и меньше. Керамический сэндвич — это труба из жаропрочной керамики, которая снаружи обернута матовыми матами. Наружная оболочка — из керамзитобетона или пенобетона.

    Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Они соединяются между собой точно так же, как канализационные трубы: один конец каждого модуля имеет удлинитель, а другой сужается.

    Помимо прямых цилиндрических модулей в комплект входят также другие элементы:

    • Тройники для присоединения вертикального сечения,
    • элементы крепления,
    • агрегатов для отвода конденсата,
    • метчики для поворота канала на 90 или 45 градусов,
    • узлов проходных перекрытий и кровли,
    • флюгер предотвращающий обратное натяжение,
    • защитные грибы,
    • конусов,
    • Ревизия

    • для обслуживания дымохода — тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

    Важно! Если отопительный газ, грибки и флюгеры не применяются.

    При покупке дымохода обратите внимание, что на нем есть две цифры: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний — 250 мм.

    Преимущества бутерброда

    Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

    • малая масса,
    • компактный размер,
    • совместимость с разными типами отопительных приборов,
    • можно устанавливать как внутри, так и снаружи дома,
    • небольшое количество сажи внутри благодаря гладким стенкам,
    • эстетическая привлекательность,
    • Пожаробезопасность — внешняя оболочка не нагревается до температур, создающих пожарную опасность,
    • устойчивость к коррозии,
    • без дополнительного фундамента,
    • дымоход может быть не только прямым, но и изогнутым,
    • возможность самостоятельной установки.

    У этого типа дымохода есть свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

    Как собрать дымоход из сэндвича

    Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена ​​вверх — этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и попадет в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и ломает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).

    Также дымоходы могут быть внутренними и приставными.Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

    • проще в обслуживании,
    • не находится внутри дома,
    • нет необходимости в дополнительных узлах для прохождения этажей.

    Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход менее подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить бак для нагрева воды или секция обогревателя.

    Важно! Для любого способа установки дымохода между котлом или духовкой и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки заслонки для контроля отвода газов.

    Важные правила установки дымохода

    Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

    Монтаж металлического сэндвич-дымохода

    Смонтируйте многослойную трубу для дымохода снизу вверх.На выходе из топки или котла надевается специальный переходник, стык промокается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

    Далее набирается бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первой топке топки и прогреве трубы герметик затвердеет и повысит прочность стыка.

    Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении скоб они также не должны располагаться на стыках модулей.

    При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена ​​в уже установленный модуль. После этого узкая часть (на установленном модуле) внешней оболочки промазывается герметиком, а широкая часть смещается вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.

    Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра.Между рукавом и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая втулку базальтовой ватой.

    Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвич дымохода своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие так, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Щели заделаны. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

    Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

    Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубы тоже проводят, как через стену. Пропуск трубы через крышу производится с помощью эластичного узла (крыса), как на фото.

    Если крыша из плоского материала, а не гофрированная, как профнастил, может хватить куска оцинкованной стали.

    На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху — грибка. Стык между грибком и трубкой заделывают.

    Заключение

    Металлические сэндвич-дымоходы просты в установке и обслуживании, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной эксплуатации дымохода нужно знать некоторые основные правила и соблюдать технологию.

    многослойных труб для сверхглубоководных применений | OTC Offshore Technology Conference

    Abstract

    Для сверхглубоководных сценариев, связанных с глубиной воды более 1500 м, требуются стальные трубопроводы с очень толстыми стенками или системы «труба в трубе», которые дороги и сложны в установке из-за чрезмерного веса.Сэндвич-труба — это новая концепция, состоящая из двух концентрических стальных труб, разделенных полимерным кольцевым пространством и связанных с ним, что обеспечивает сочетание высокой прочности конструкции с теплоизоляцией.

    Предыдущие результаты показывают, что давление схлопывания сильно зависит от жесткости полимера. Свойства адгезии также важны и могут существенно повлиять на сопротивление внешнему давлению трубопровода из-за относительного смещения между слоями. Сэндвич-трубы могут минимизировать затраты на сталь и облегчить сверхглубокую установку, с тепловыми и структурными характеристиками, близкими к системам «труба в трубе».

    В данной работе экспериментальные испытания и численные модели используются для проверки влияния межслойной адгезии на предел прочности при внешнем давлении и продольном изгибе прототипа многослойной трубы. Максимальное напряжение сдвига, полученное на образцах многослойных труб, скрепленных определенным клеем, указывало на уровни адгезии, которые необходимо принять при численном моделировании. Модель контакта в сочетании с нелинейными пружинами, которые соединяют стальные трубы со слоем полимера, использовалась для анализа условий сцепления и скольжения.Как и ожидалось для сэндвич-структуры, прочность сильно зависит от липкости поверхности раздела. Проанализированная геометрия способна противостоять воде на глубине до 3000 метров с прочностью сцепления, соответствующей только 10% идеальных условий идеальной адгезии.

    Наконец, многослойные трубы с внутренним диаметром, типичным для тех, которые используются в морской добыче, анализируются численно для оценки предела прочности при внешнем давлении. Кольцевой материал должен обладать достаточной механической прочностью и низкой теплопроводностью, чтобы удовлетворять эксплуатационным требованиям.Выбраны полимерные материалы с разными свойствами. Общий коэффициент теплопередачи определяется в каждом случае с учетом требований теплоизоляции нефтяного месторождения.

    Введение

    Недавно были предложены новые концепции подводных трубопроводов и стояков для обеспечения гарантированного потока в глубоководной среде. Это касается как трубы в трубе (PIP), так и многослойной трубы (SP). PIP состоит из двух концентрически установленных стальных труб с кольцевым пространством, заполненным либо циркулирующей горячей водой, либо материалами с известными теплоизоляционными свойствами.Целью труб этого типа является повышение теплоизоляционной способности для предотвращения блокировки линии, вызванной падением температуры жидкости ниже той, которая требуется для образования парафина или гидрата. Одним из преимуществ системы PIP является возможность использования материалов с превосходными тепловыми свойствами, учитывая, что структурная целостность обеспечивается независимо за счет внешнего и внутреннего стальных слоев, Grealish and Roddy (2002).

    В случае SP, объекта данного исследования, характеристики кольцевого слоя отличаются от PIP, удовлетворяя одновременно механические и термические требования.Следовательно, можно получить большую прочность конструкции в сочетании с адекватной гарантией потока. Сэндвич-структуры — это особый вид композитов, характеризующийся сочетанием различных материалов, соединенных вместе, которые своими единственными свойствами вносят вклад в общие структурные характеристики. Обычно сэндвич-структура делится на три слоя: два внешних тонких и жестких и центральный толстый и гибкий сердечник. Внешние слои прикреплены к сердечнику, чтобы обеспечить передачу нагрузки между компонентами.Были проведены численные и экспериментальные исследования для получения данных о механическом поведении этого типа структур, которые до сих пор не очень хорошо изучены, как это было сделано Borselino et.al. (2004) и Соколинский и др. (2002). Сэндвич-конструкции, то есть легкие и жесткие панели, использовались в основном в военно-морской промышленности для поиска преимуществ, связанных с уменьшением веса, экономией топлива, стабильностью во время навигации и стойкостью к коррозии, как упоминал Моуринг (1999). Несколько многослойных применений находят с целью теплоизоляции подводных трубопроводов и оборудования в морской отрасли, но преимущества конструктивных характеристик такого типа конструкции еще не использовались для глубоководных трубопроводов и стояков, как это имеет место в настоящее время. Работа.

    IRJET-Запрошенная вами страница не найдена на нашем сайте

    IRJET приглашает статьи из различных инженерных и технологических и научных дисциплин для Тома 8, выпуск 2 (февраль-2021)

    Отправить сейчас


    IRJET Vol-8, выпуск 2 , Февраль 2021 г. Публикация в процессе …

    Обзор статей


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для свою систему управления качеством.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    IRJET приглашает специалистов по различным инженерным и технологическим дисциплинам, научным дисциплинам для Тома 8, выпуск 2 (февраль-2021 г.)

    Отправить сейчас


    IRJET Vol-8, выпуск 2, февраль 2021 г. Публикация продолжается …

    Просмотр Документы


    IRJET получил «Импакт-фактор научного журнала: 7,529» за 2020 год.

    Проверить здесь


    IRJET получил сертификат регистрации ISO 9001: 2008 для своей системы менеджмента качества.


    Правильный монтаж сэндвича на кирпичную трубу. Кирпичная труба


    Дымоход — важнейшая честь печного отопления помещений. В настоящее время чаще всего для сборки дымохода используют сэндвич-трубы, позволяющие установить дымоход самостоятельно. Чтобы правильно установить дымоход, нужно знать основные типы устройств и правила сборки конструкции.

    Основные виды дымовых труб

    Все дымоходы можно разделить в зависимости от материала, из которого они сделаны.В настоящее время используется:

    1. Дымоход кирпичный. Основные достоинства таких дымоходных каналов — высокая огнестойкость и длительный срок службы. Основные недостатки кирпичного дымохода — шероховатость внутренней поверхности, на которой скапливается большое количество посторонних веществ и необходимость установки отдельного фундамента. Накопление веществ сказывается на частоте, а дополнительный фундамент увеличивает стоимость установки системы;
    1. дымоход железный.Наиболее подвержены коррозии, поэтому требуют дополнительной защиты. Конструкция довольно простая и дешевая. Под него не требуется отдельного фундамента. Строители часто используют дымоходы из нержавеющей стали, собранные в модули. В противном случае такие трубы называют бутербродами. Сэндвич-трубы собирают из двух слоев металла, а между ними прокладывают негорючие, например, базальтовую вату;
    1. Керамический дымоход. Он имеет большой вес и требует установки дополнительного фундамента.Однако керамические трубы жаропрочные и долговечные. Из таких труб можно строить как внутренние, так и внешние дымоходы;

    1. Дымоходы из полимерных труб. Отличаются прочностью, небольшой стоимостью и простотой монтажа. Чаще всего полимерные дымоходы закрывают декоративными накладками, например, из кирпича.

    Выбор материала для дымохода определяется характеристиками каменки и желанием хозяина.

    Основные правила устройства дымохода

    Перед установкой дымохода рекомендуется ознакомиться со следующими правилами:

    1. Общая высота дымохода от стыка с отопительным оборудованием до конечного элемента системы, которым является наконечник, должна быть более 5 м. В противном случае дымоходу не хватит естественной тяги для выброса вредных веществ, образующихся в результате горения;
    2. Высота дымохода на плоской крыше здания должна быть не менее 0.5 мес. Для других крыш и способов размещения на ней дымохода существует определенная схема, представленная на рисунке;

    1. При устройстве переходов дымоходных труб через стены и крышу здания все стыки с домом должны быть изолированы. Для этого используются негорючие материалы, способные выдерживать высокие температуры. Например, листы асбеста;
    2. Перед установкой дымохода определите диаметр трубы, необходимую длину и форму.Диаметр дымохода зависит от мощности каменки и рассчитывается исходя из требований ГОСТ. На 1 кВт мощности рекомендуется использовать трубу диаметром 8 см²;
    3. Правильный монтаж дымоходных труб требует абсолютной герметичности всех имеющихся стыков. Дополнительную изоляцию в стыках можно дать термостойким герметиком.

    Необходимо соблюдать все основные правила монтажа дымохода. В противном случае система не будет работать должным образом, что может вызвать пожар.

    Дымоход

    Самыми популярными типами дымоходов являются дымоходы из кирпича и многослойных труб. Именно на этих примерах и проанализируем основные этапы проектирования установки.

    Монтаж и монтаж кирпичного дымохода

    Установка и сборка кирпичного дымохода своими руками считается достаточно сложным процессом. Поэтому для установки конструкции желательно привлечь профессионалов. Если же работа будет вестись самостоятельно, установщику потребуется:

    • кирпич;
    • компонентов раствора: цемент, песок, известь;
    • Герметик

    • ;
    • инструментов: кельма, лопата для раствора, кирка, уровень, рулетка и т. Д.

    Кирпичный дымоход своими руками укладывается в следующем порядке:

    1. так как монтаж дымохода осуществляется от точки соединения с каменкой, то при установке последнего делается прочный фундамент, выдерживающий нагрузку;
    2. Кладочный раствор

    3. замешивают: 1 часть цемента смешивают с 2,5 частями песка и 1,5 частями извести;
    4. цоколь под дымоход очищен от грязи и пыли и смочен обычной водой;
    5. все ряды кирпича необходимо размещать в шахматном порядке, избегая совпадения стыков в смежных частях;

    1. первый этап кладки кирпича заканчивается 6-7 рядами до потолка;
    2. Затем

    3. разложил так называемую обрезку, сохранив устойчивость смонтированной конструкции и предотвратив попадание осадков в смонтированную зону.Вырубка оформляется в виде пирамиды, при этом внешний диаметр дымохода увеличивается, а внутренний остается неизменным;

    Внутренний диаметр кирпичного дымохода для прочной и стабильной тяги должен быть одинаковым по всей длине конструкции.

    1. при проходе кирпичной кладки через крышу, на последней необходимо сделать дополнительную изоляцию из соответствующих материалов, например рубероида;
    2. Дымоход в месте прохода через крышу, а также через перекрытие увеличивается в наружном диаметре.Для усиления конструкции крыши в проходе трубы укладываются дополнительные балки;

    1. после выхода положить на крышу еще не менее 9 рядов кирпича;
    2. Примыкание трубы к кровле закрывается стальным фартуком подходящего цвета;
    3. сверху дымохода установлен наконечник, защищающий систему от влаги и посторонних предметов.

    При прокладке дымохода не забывайте об устройстве отверстий для чистки.

    Не всем нравится внешний вид кирпичной кладки. Как сделать дымоход красивым? Для этого можно использовать, например, плиточные плиты или штукатурку.

    Монтаж и монтаж сэндвич-труб дымохода

    Монтаж дымохода из сэндвич-труб, в отличие от кирпичного, не требует особых навыков и может производиться самостоятельно. Для этого потребуется:

    • необходимое количество сэндвич-труб и переходников;
    • балки для усиления стен и кровли в местах проезда конструкции;
    • Герметик

    • для дополнительной изоляции соединений;
    • материалов, изолирующих проход дымохода;
    • инструментов: отвертка, лобзик, уровень, рулетка и тд.

    Монтаж дымохода выглядит следующим образом:

    1. нижняя часть дымохода крепится к отопительному оборудованию;
    2. идёт конструкция до потолка;

    Место стыка труб не должно располагаться вне поля зрения человека, так как в случае протечки конструкции будет сложно узнать место ее нарушения.

    1. Дымоход через стену или потолок следует проводить только в укрепленном месте. Для этого используются балки;
    2. Место стыка трубы и стены дома утеплено термостойкими материалами.Это позволит избежать возгорания;

    1. при обустройстве прохода через стену используется специальный колен, который в дальнейшем соединяется с соседними частями дымохода. Колено крепится к стене или потолку скобами;

    1. Проход дымохода через крышу оборудован дополнительным элементом системы, называемым рубочным;
    2. к обшивке крыши прикреплен металлический фартук для защиты системы от влаги;
    3. установлены окончательные элементы дымохода: труба необходимой длины и заглушка;
    4. все стыки труб уплотнены.

    При сборке дымохода из сэндвич-трубы особое внимание следует уделить герметизации конструкции.

    Из вышесказанного понятно, что сборка и установка дымохода своими силами возможна. Главное — правильно рассчитать конструкцию, установить по всем нормам и постоянно следить за ее работоспособностью.

    Дымоход «Сэндвич» — наиболее удачное решение для строительства жилого дома, бани или другого помещения, которое будет отапливаться горючим топливом.Такая технология монтажа имеет огромное количество преимуществ и практически лишена недостатков.

    Самое главное, что все работы по проектированию и строительству дымохода вы можете провести самостоятельно. Строительного образования не потребуется, достаточно будет просто изучить технологию с помощью видеоуроков, которые легко размещаются на любом тематическом сайте. По окончании курса вам останется только применить полученные знания на практике.

    Дымоход «Сэндвич» имеет высокий уровень защиты от возгорания.Уникальное устройство предотвращает образование конденсата на внутренних стенах, а также сводит к минимуму отложения сажи внутри дымохода. Таким образом, систему не нужно будет чистить несколько раз в год.

    Для его нормального функционирования профилактические процедуры потребуются раз в несколько лет. Самое главное — правильно собрать коммуникации, чтобы дым и продукты сгорания выбрасывались в атмосферу, а не оседали в помещении. И, конечно же, для получения хорошего результата вам потребуется использовать качественные материалы, которые не подведут.

    Как собрать дымоход

    Поисковые запросы, как построить и как установить трубу «бутерброд», занимают лидирующие позиции на строительных площадках и форумах. Люди охотно приобщаются к новым технологиям, а потому стремятся познать их суть. Мы живем в эпоху, когда почти каждый день делается научное открытие почти в каждом секторе, в каждой отрасли, во всех сферах жизни. Поэтому людей с консервативными взглядами становится все меньше. Новое поколение с удовольствием овладевает всеми внедряемыми технологиями, поскольку понимает, что они созданы, чтобы делать человеческую жизнь еще лучше.

    Поэтому многие профессиональные строители ведут собственные блоги, где делятся личным опытом. Часто их слова снабжены наглядными фото и видеоуроками, упрощающими восприятие информации. Так что теперь любой, у кого есть доступ к Интернету, при желании и свободном времени сможет освоить практически все профессии. Нет необходимости переплачивать наемным рабочим за монтаж трубы «бутерброд», если вы можете провести эту процедуру своими руками, без посторонней помощи.

    Крепление «сэндвич» труб предусмотрено за счет их структуры. Технологически детали — это отдельные элементы, каждый из которых вставляется в предыдущую деталь до образования монолитной конструкции. Все трубы тщательно подогнаны друг к другу, поэтому для монтажа не требуется дополнительных материалов. Конструкция очень прочная и без внешнего вмешательства ее целостности не угрожает.

    Между трубами расположен слой утеплителя, который минимизирует обмен рабочей части с окружающей средой.Поэтому собственно конструкция и получила название американский бутерброд. Утеплитель позволяет без проблем проводить коммуникации в деревянных помещениях, не опасаясь, что стены загорятся от высоких температур. Основным элементом при производстве труб является легированная сталь или медные сплавы. Эти детали используются во внутреннем дымоходе.

    Установка наружной части трубы

    Внешний вид может быть собран из других материалов. Переход многослойной трубы во внешнюю часть собирается с учетом используемых деталей.Главное правило, которое необходимо соблюдать, — каждый стык должен быть полностью герметичным. Дым имеет свойство просачиваться в любые щели, что чревато негативными последствиями.

    Если полностью не удалить продукты горения из помещения, это негативно скажется на здоровье всех жителей. Дым также негативно скажется на состоянии дома, оказывая разрушительное воздействие на все элементы, с которыми он будет взаимодействовать.

    Сэндвич на кирпичной трубе — один из самых частых видов стыков.Это неудивительно, учитывая, что этот внешний дымоход отличается максимальной прочностью и прост в конструкции и конструкции. Кирпич хорошо защищен от разрушительной погоды и приспособлен к работе при высоких температурах. Теперь речь идет о жаропрочном кирпиче, который используется при строительстве каминов, печей и дымоходов.

    Работа не займет много времени

    Еще одно преимущество — простота работы с материалом. Для сборки кирпичного дымохода не обязательно иметь большой опыт работы.Работа не займет много времени, а положительный результат гарантирован при соблюдении технологии кладки. Переход кирпичной трубы на «сэндвич» потребует специального соединительного элемента.

    Дело в том, что при соединении прямоугольника (квадрата) и круга не удастся избежать множества трещин, как бы тщательно строитель их ни старался заделать. Специальный адаптер быстро решает эту проблему. Изделие может быть изготовлено на заказ по чертежам заказчика. Такие работы не будут стоить дорого, как и материал для изготовления деталей.

    Можно попробовать сделать подобный агрегат самостоятельно, если есть лист легированной стали подходящего размера и сварочный аппарат для заделки швов. При изготовлении запчастей своими руками нужно будет убедиться, что все стыки надежны и не пропускают воздух во избежание проблем при эксплуатации дымохода.


    Русская печь с потрескивающим дровами внутри — символ уюта и добрых семейных традиций. Искусство кладки дымохода из кирпича передавалось мастерами из поколения в поколение.С появлением новых строительных технологий и материалов стало возможным устанавливать дымоходы, устойчивые к коррозии. Если со временем возникла необходимость замены верхней части трубы, выполните переход с кирпичной трубы на сэндвич. Изучите особенности демонтажа и принципы строительства нового дымоходного канала.

    Особенности кирпичного дымохода

    Правильно смонтированный кирпичный дымоход всегда имеет отличную тягу. Если сооружение возведено по правилам, оно служит долгие годы.Разрушенная кирпичная кладка может перекрыть выход продуктов горения. Чтобы смонтировать новый верх, необходимо приобрести многослойную трубу с основанием того же диаметра, что и металлическая труба, дефлектор и кровельный элемент в комплекте с кровлей.

    Но сначала нужно разобрать старую трубу (верхнюю часть). Демонтаж труб дымового кирпича производится с учетом габаритов конструкции и ее расположения. Профессиональные ремонтники при разборке ствола используют дисковые пилы, перфораторы, кувалды или гидроинструменты.Если планируется падение трубы, необходимо рассчитать угол наклона и место падения.

    Основными элементами конструкции дымохода являются: фундамент, ствол (часть трубы к крыше), шляпа, оловянный воротник (позволяет вытяжному каналу плотно прилегать к крыше), выдра (10 см более широкой части трубы), горловина трубы (имеет размер дымовой трубы), наконечник (на ней установлен дефлектор для защиты конструкции от снега или дождя).

    Покровная часть выложена особым образом, устанавливается непосредственно на топку и содержит клапан.Он заканчивается за 5-6 рядов до перекрытия этажей. В зоне распушения ствол расширяется на 25-40 см, однако площадь поперечного сечения должна оставаться неизменной по всей длине конструкции.

    Продолжения основной трубы выполнен из огнеупорного кирпича, а на самом верху дымовой трубы должна быть сужен до размера основания сэндвич трубы.

    Порядок работы следующий.

    • На поверхность кирпича наносится раствор; Затем проверяют горизонтальную и вертикальную плоскости по уровню и подвесу.Кладка прямоугольная — самая простая, ровность кладки можно проверить металлическим прямоугольником.
    • Внутренняя поверхность дымохода затерта, чтобы стыки были плотными.
    • Шамотный кирпич шамотный идеально подходит для дымохода, он выдерживает высокие температуры и морозоустойчив. Можно заменить на двойной силикатный кирпич М 150.
    • Заглушка устанавливается в передних рядах дымохода, форточка необходима для контроля тяги.
    • Ближе к крыше сделать окошко для очистки трубы от копоти.
    • Между крышей и дымоходом укладывается негорючий материал, например, минеральная вата.

    Как проложить трубу из кирпича

    Для бани

    Хорошее сцепление, нейтральность к воздействию кислот, прочность и устойчивость конструкции — основные требования к дымоходам.

    Сначала строят фундамент из бетона или кирпича высотой не менее 30 см. Ширина цоколя рассчитана на 15 см шире ширины дымохода. Оптимальная толщина стенок канала — 10 см.

    Растворы строительных растворов могут быть известковыми, гипсовыми, цементными или смешанными. Обычно используется цементный раствор (замешанный на цементе, песке и воде).

    Минимальная высота дымохода над коньком крыши — 50 см. Поднимающаяся над кровлей часть утепляется и обшивается кровельным материалом.

    Для котла

    Труба отопления котла отопления нуждается в гильзовке (установить стальную трубу внутри кирпича). Эта техника улучшает сцепление с дорогой, укрепляет структуру, снижает процесс образования сажи.Нержавеющая сталь обладает антикоррозионными свойствами, что увеличивает срок службы кирпичного ствола. У круглой трубы низкое сопротивление движению продуктов сгорания (по сравнению с квадратным сечением кирпичного дымохода).

    К футеровке подходят дымоходы прямоугольного или круглого сечения. Толщина футеровки выбирается такой:

    • 0,5-0,6 мм, если колонка установлена;
    • 0,6-0,8 мм, если установлен котел, работающий на пеллетах или жидком топливе;
    • 0.8-1 мм, если установлен котел, работающий на угле или дровах.

    Преимущества рукава очевидны, ведь он не накапливает сажу на стенках и не образует конденсат.

    Для металлической печи

    Если вы планируете соорудить кирпичный газоотводной канал для железной печи, нужно рассчитать и заложить фундамент с повышенным запасом прочности. Иногда под такой дымоход делают отдельный фундамент. Металлическая печь и кирпичная труба имеют разную продолжительность нагрева, что позволяет снизить тягу к еде.Высота дымохода должна быть 5 м и более, иначе тяга будет еще меньше. Чтобы конструкция дымохода была прочной, швы должны быть тонкими, не более 15 мм.

    Якорь в зоне резания и выдра не должны пересекать дымовой канал.

    В стыке дымохода с кровлей уложить огнеупорный участок. Стык между трубой и крышей заделывают силиконовым герметиком.

    Огнестойкий силикатный герметик заполняет щели и трещины.

    Переход с кирпичной трубы на сэндвич-трубу

    Для стыковки старого кирпича и новой металлической трубы Вам необходимо приобрести переходник. Этот элемент квадратный с одной стороны и цилиндрический с другой. По правилам пожарной безопасности внутри переходника есть слой базальтовой ваты.

    Такой переходник можно заказать у жестянщика.

    1. При установке используйте 2 адаптера, один из которых крепится к потолку над кирпичным дымоходом, второй — к полу чердака.
    2. При установке многослойного дымохода необходимо соблюдать инструкции по строительству. От внутренней поверхности сэндвича до горючих конструкций должно быть не менее 38 см. Все расстояние должно быть заполнено огнестойким материалом.
    3. Иногда часть стального канала проходит внутрь кирпича.
    4. При установке потребуются огнеупорные герметики (растворы) для заделки швов. Они пригодятся в том случае, если из топки начал выходить дым. Материал для заделки трещин предотвращает попадание продуктов горения и пыли в помещение даже через небольшие щели.Знак «термостойкость» гарантирует стойкость герметика в условиях высоких температур.
    5. При переходе с прямоугольного сечения на круглое устанавливают монтажную площадку и зажимы. Уменьшение сечения или образование выступов конструкции недопустимо, иначе может возникнуть обратная тяга или ее отсутствие.

    Видео: соединение кирпичного канала и сэндвич-трубы

    При длительной эксплуатации даже качественная кирпичная труба может прийти в негодность, требуя замены на более современный вариант.Изготовление переходника от кирпичной трубы на бутерброд самостоятельно — процесс трудоемкий, требующий определенных навыков. Поэтому лучше заказывать у профессиональных жестянщиков.

  • Пропорция содержания материалов в растворе — извести, цемента, песка соответственно 1: 2: 5. Для наружных работ известь исключается.
  • При кладке кирпича необходимо тщательно залить раствором все швы, чтобы обеспечить герметичность конструкции.
  • Труба для печки: что и как делать.Обзор технологии устройства дымохода и полезные советы «Href =» http://kanalizaciyadoma.ru/truby/truba-dlya-burzhujki-367 ″> Труба для печи: особенности.)

  • Доля содержания материалы в растворе — известь, цемент, песок соответственно 1: 2: 5. Известь для наружных работ исключена.
  • При кладке кирпича необходимо тщательно залить раствором все швы, чтобы обеспечить герметичность конструкции.
  • Закруглить конструкции внутреннего сечения в местах поворотов и изгибов.Используйте для этого цементный раствор или оцилиндрованный кирпич.
  • Шляпу дымохода сделайте его немного удлиненным, чтобы он выступал на 80–100 мм за ствол. Так что нельзя пропускать капли дождя через него в багажник.
  • Отверстия дымохода и дымохода также находятся в крышке.
  • С помощью дефлектора, установленного на самом верху трубы, можно защитить каналы от мусора и влаги.
  • Обычно работу с кирпичными дымоходами выполняют профессиональные печи, которых, увы, на сегодняшний день осталось немного.Но, если вы хотите сделать все своими руками, ниже будут даны их рекомендации.

    Помогут разобраться в довольно непростом процессе:

    1. При кладке кирпичных рядов следить, чтобы в канал не выступал лишний раствор, выбирайте его постоянно. Помните, чем ровнее поверхность, тем меньше на ней отложений сажи, чем лучше будут выходить газы из топки, тем дольше будет эксплуатироваться конструкция.

    Facebook

    Твиттер

    В контакте с

    Одноклассники

    Google+

    Как построить газон для игры в мяч из труб

    Описание проекта

    Навык

    1 из 5
    Легко
    После того, как трубы будут разрезаны, просто покрасьте и соберите детали.

    Стоимость

    46 долларов США, включая теннисные мячи

    Все эти часы игры в обручи Nerf могут, наконец, стать полезным навыком, когда вы сыграете в трубку с мячом на следующей вечеринке в саду. Однако вместо того, чтобы стрелять баскетбольным мячом из пенопласта в обруч, установленный на двери, вы подбрасываете теннисный мяч по группе труб — и отскок неприятен.

    Скошенные концы и различная высота трубок делают эту игру умением, требующим не меньше, чем взмах.Поймайте неумолимо изогнутый обод одной из труб, и вы отправитесь в кусты, чтобы найти, где отскочил мяч. Но давайте будем честными: поиски не будут труднее, чем поиск баскетбольного мяча Nerf в комнате вашего детства.

    Шаг 1

    Обзор создания игры в мяч из трубопровода

    Фото Дугласа Адамса

    Чтобы создать треугольную стойку из труб, отверстия которой расположены под углом к ​​игрокам, вы отрежете трубы разной длины под углом 30 градусов и расположите их так, чтобы самая короткая была спереди.Поскольку ширина водосточной трубы больше, чем у многих торцовочных пил, вам может потребоваться изготовить кондуктор, чтобы направлять тяговую пилу под соответствующим углом. А поскольку трубы не сделаны из ПВХ и не могут быть склеены, вам нужно просверлить отверстия в местах их пересечения и прикрепить их друг к другу пластиковыми стяжками. Как только вы закончите, вы можете создать вторую стойку и настроить игровое поле или попросить всех обменяться, прицеливаясь к одной стойке. В любом случае, настоящих профессионалов легко найти. Это они забивают, держа напиток в руке.

    Прокрутите статью до конца, чтобы просмотреть список покупок и инструменты, необходимые для завершения этого проекта.

    Список вырезов (на стойку)

    Все размеры измерены до самой длинной точки угла при вершине

    • Сливная труба: четыре на 14 дюймов
    • Дренажная труба: три на 11½ дюйма
    • Сливная труба: две по 9 дюймов
    • Сливная труба: одна на 7 дюймов
    • 1×5 база для приспособлений: одна на 24 дюйма
    • 1×6 стенка кондуктора: две по 24 дюйма, со скосом под 30 градусов на одном конце

    Скачать правила и оценочную карточку для игры в мяч.

    Шаг 2

    Отрежьте кусочки для джиг-приманки

    Фото Венделла Уэббера

    Сначала обрежьте стенки и основание приспособления по длине в соответствии со списком вырезов. Установив циркулярную пилу на угол 30 градусов и направляя линейку, сделайте скос с одного конца каждой стенки зажимного приспособления.

    Шаг 3

    Собери приспособление

    Фото Венделла Уэббера

    Уложите основание ровно и поместите его между стенками, поставив их на край так, чтобы их скосы были параллельны.Используйте линейку, чтобы убедиться, что скосы совпадают. На нескошенном конце сборки отметьте каждую из стенок заподлицо с торцом основания и обрежьте их по длине. Таким образом, вы можете использовать одну сторону зажимного приспособления для резки под углом, а другую сторону — для прямой резки. Соедините части вместе, вкручивая их по бокам и по краям основания.

    Шаг 4

    Обрежьте углы

    Фото Венделла Уэббера

    Установите лезвие протяжной пилы на трубу, используя кондукторные скосы в качестве направляющих.Разрежьте трубу, удерживая лезвие напротив скосов на протяжении всего разреза.

    Шаг 5

    Отметить прямой пропил

    Фото Венделла Уэббера

    Чтобы отметить прямой разрез, измерьте расстояние от вершины угла. Используйте противоположную сторону приспособления, чтобы сделать надрез. Повторяйте шаги 3 и 4, пока все трубы не будут обрезаны до нужной длины.

    Шаг 6

    Просверлить отверстия в трубах

    Фото Венделла Уэббера

    Установите трубы треугольной формы на угловых концах, так чтобы самый высокий ряд из четырех был сзади, а самый короткий — впереди, чтобы все углы совпали.На нижнем (прямом — обрезанном) крае каждой трубы отметьте, где каждая труба соприкасается с соседними трубами. Поочередно снимите трубу с группировки и перенесите вертикальные линии на сторону трубы от нижних отметок. На каждой линии просверлите отверстие диаметром ¼ дюйма на расстоянии ½ дюйма и 4 дюйма от дна; вы проденьте пластиковые стяжки через эти отверстия, чтобы соединить трубы.

    Шаг 7

    Покрасьте трубы

    Фото Венделла Вебера

    Используя аэрозольные краски разных цветов, нанесите на внешнюю поверхность каждой трубы длинные ровные мазки.

    Шаг 8

    Прикрепите числа

    Фото Венделла Уэббера

    Прикрепите наклейки с цифрами на внутренней стороне каждой трубы чуть ниже пика, чтобы обозначить точки: 1, 2, 3 и 5, идущие от заднего ряда к единственной трубе впереди.

    Шаг 9

    Присоедините трубы

    Фото Венделла Уэббера

    Когда все трубы перевернуты на угловых концах, проденьте пластиковую стяжку из более глубокого 4-дюймового отверстия через мелкое ½-дюймовое отверстие, закрепите его и отрежьте лишнее.Повторяйте, пока не будут прикреплены все трубы.


    Список покупок

    • 4-дюймовая водосточная труба На каждую стойку по одной 10-футовой длине
    • 1×5 Получить 6 футов
    • Номера наклеек Пластиковые стяжки длиной 11 дюймов
    • Теннисные мячи Получите две упаковки по три разных цвета
    • Аэрозольная краска

    Инструменты

    2 простых правила установки прокладок труб

    Очень важно не пропускать этапов при установке прокладок труб.Если кто-то попросит вас приготовить сэндвич BLT, вы ведь не откажетесь от бекона? Это важный шаг в создании сэндвича. Поэтому важно не пропустить этапы установки прокладок труб.

    Конечно, можно сделать LT-бутерброд и выжить. Но это точно не тот вкус. А когда дело доходит до прокладок труб, вы можете забыть выровнять резину на клиновом профиле для RCP и не столкнетесь с проблемой.

    Но пропустите достаточное количество шагов, и шансы возникновения таких проблем, как поломка колокола или обнаружение практически невозможности закрепления люка или секций трубы, возрастают.

    Выровняйте все уплотнительные кольца и профильные прокладки

    Уплотнительное кольцо и профильные прокладки можно уравнять несколькими способами.

    • Прокладка уплотнительного кольца: используйте отвертку или металлический предмет снизу и сделайте 1,5 раза
    • Профильная прокладка: Вы можете использовать метод, описанный выше, или метод «зажать, потянуть и защелкнуть».

    Вы можете спросить себя: «Почему мне нужно выравнивать прокладку, если я ее растянул?»

    Резина собирается в пучки с одной стороны и становится тоньше с другой.Щелкая его и выравнивая по всей трубе, мы создаем однородную форму резины.

    Посмотрите это видео ниже, чтобы лучше понять, как следует устанавливать прокладку профиля 4G.

    Смазка — ваш лучший друг

    Смазка

    станет вашим лучшим другом, когда дело доходит до уплотнительного кольца. Смажьте канавку и раструб, но не забывайте о конусе раструба, потому что это первая часть трубы, которая соприкасается с прокладкой.

    Натяните прокладку.После выравнивания прокладки нанесите смазку на поверхность прокладки.

    Это уменьшает трение и позволяет уплотнительному кольцу перемещаться в канавке, чтобы не выкатиться и не сломать раструб.

    Что касается клиновой прокладки, смажьте раструб и входной откос. Выровняйте прокладку, затем вставьте трубку. Смазка на лицевой стороне прокладки необязательна; однако никогда не наносите смазку под прокладку, особенно на одно смещенное соединение, потому что ступенька, на которую она устанавливается, составляет всего около 1/4 дюйма.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
