Как установить дымовую трубу в бане: Как установить дымоход в бане своими руками

Содержание

проход через крышу для дымохода

Пересечение кровли трубой – один из крайне уязвимых узлов конструкции. В месте пересечения крыши дымоходом требуется отверстие, которое при нарушении правил обустройства способно пропускать воду. Неправильная герметизация пространства вокруг трубы может стать виной возгорания, а некорректная фиксация рискует превратиться в причину разрушения. Чтобы перечисленные грозные обстоятельства обошли стороной любителей русского пара, следует знать, как грамотно производится установка трубы в баню через кровлю. Соблюдение правил устройства этой весьма важной проходки избавит от массы серьезных передряг и траблов.

Принципы обустройства кровельных проходов

О способе вывода дымоходной трубы из бани следует задуматься в период проектирования крыши. Доскональная проработка проекта и расчеты нужны, чтобы исключить возникновение внушительных осложнений во время реализации строительства.

Конструкциям и функциональным агрегатам банной постройки предстоит работать «в одной упряжке», потому необходимо учитывать их взаимно направленное воздействие. Нельзя забывать о том, что стропильную систему сооружают из пиломатериалов, а на древесину крайне негативно влияет температура, свойственная дымоходным трубам в период эксплуатации, и влага, способная проникать через зазоры в кровле.

Дымовую трубу из бани можно вывести через несущую стену под углом или установить ее внутри несущей межкомнатной перегородки. В первом случае существенно снизится скорость оттока газов, что нежелательно для нормальной эксплуатации. Во втором случае ощутимо увеличится бюджет строительства пенобетонной или кирпичной постройки, а для строения из бруса либо бревна он просто неприемлем.

Проходка через один из скатов с пересечением кровельного пирога – самый распространенный и технически обоснованный вариант для банной постройки, продиктованный рядом убедительных обстоятельств:

Согласно протоколу СНиП 41-01-2003 в приоритете строго вертикальное направление установки дымоходов, необходимое для быстрого и беспрепятственного отвода дымовых газов. Присоединять к печи трубы под углом 30º допускается, если длина наклонного отрезка дымоходного канала не превысит 1м.
Целесообразно устанавливать печь вкупе с принадлежащим ей дымоходом в центре строения, чтобы один отопительный агрегат смог обрабатывать несколько смежных помещений. При расположении печи в центральной части постройки вертикально установленная труба выйдет через кровлю недалеко от конька.
Высота дымохода, исчисляемая от уровня колосниковой решетки, обязана быть больше 5м. Если выводить его вбок через стену, то труба получиться излишне высокой. Отдельно стоящий объект подобной конфигурации ощутит всю прелесть ветровой нагрузки с вполне предсказуемыми последствиями.

Труба, пересекающая скат приблизительно в районе конька, меньше всего подвержена действию ветров. Основная ее масса отгорожена от атмосферных напастей, включая дожди и низкие температуры. Правда, при близком приближении к коньку дымоход будет самым высоким, значит, самым затратным. Ведь трубу, удаленную от конька на расстояние до 1,5м, нужно будет вывести над вершиной крыши еще минимум на 0,5м.

Но если мы не забыли о пятиметровом техническом регламенте длины дымохода, то сумма расстояния от колосника до потолочного перекрытия, высоты чердачного пространства и величины отрезка, выведенного над кровлей бани, округленно даст как раз эти самые 5м.

Второй увесистый минус заключается в том, что проход через крышу для дымохода нарушает целостность перекрытия вместе с кровельным пирогом. При неправильном обустройстве сформированное отверстие будет свободно пропускать воду внутрь и выводить из бани тепло наружу. К тому же проходка осложняет укладку и штучных, и крупнолистовых покрытий, хотя практически для всех их видов сейчас выпускаются специальные фасонные элементы, предназначенные для оформления и герметизации дымоходов.

Дымоходы для бань, как и для прочих эксплуатируемых строений, сооружаются из негорючих материалов. По традиции возводят из кирпича с внутренним вкладышем из одностенной металлической трубой или собирают из модулей типа сэндвич заводского производства. Модуль сэндвич-дымохода состоит из двух различающихся по диаметру труб, меньшая из которых вложена в бóльшую. Между трубными стенками проложен слой негорючей теплоизоляции, исключающей перегрев дымохода и препятствующей потерям тепла.

Несмотря на относительно низкую температуру газов в отводящей трубе и применение негорючих материалов в устройстве дымоходов, прямой контакт их с возгораемыми элементами категорически запрещен. Между поверхностью конструкций и стенками дымоходов должна быть соблюдена отступка – расстояние, величина которого зависит от возгораемости и невозгораемости материала.

Величина отступки от наружной поверхности кирпичного дымохода регламентируется СНиПом 41-01-2003. Им же оговорен предел: расстояние между наружной стенкой трубы и расположенным напротив элементом должно быть минимум на 7см больше, чем толщина пересекаемой конструкции. Насколько нужно отступить при установке сэндвич-трубы, оговаривается в инструкции производителем.

Пространство между трубой пересекаемыми ею утепленными перекрытиями и кровлями заполняется негорючей теплоизоляцией: минватой или стекловатой. Район примыкания к сэндвич трубе оформляется самодельными или фабричными коробами, сделанными из негорючих материалов. Вокруг кирпичной трубы сооружается утолщение – так называемая распушка. Ее выкладывают из кирпича или устраивают из небольшой ж/б плиты, залитой в специально сделанную опалубку по размерам конкретной проходки.

Если дымоход обустраивается в строящейся бане, необходимо учитывать разницу усадок материалов стен и трубы. Между трубами и пересеченными конструкциями не должно быть жесткого соединения. Зазор для возможности самостоятельного передвижения должен остаться между трубой типа сэндвич и коробом, зафиксированном на перекрытие. В кирпичном варианте распушка является частью дымохода. Потому зазор оставляют между ней и торцами проходки.

Способ обустройства прохода трубы со стороны улицы определен разновидностью дымохода:

Для обрамления кирпичных труб применяются металлические фартуки, части которых соединяются лежачим фальцем. Компоненты фартука вырезаются из листовой черной или оцинкованной жести. Верхняя часть жестяного обрамления заходит на вертикальные стенки трубы, нижняя ложится на скат крыши. Задняя деталь фартука заводится под покрытие. Боковые детали и передний элемент укладывается сверху, чтобы стекающая дождевая и талая вода не проникала в кровельный пирог и в помещения. Верхняя кромка фартука заводится в штрабу, выбранную в кирпичной кладке, затем заливается герметизирующим средством.
Для обрамления круглых труб, к примеру, керамических или асбестоцементных, в зоне разделки устанавливается труба большего диаметра. Зазор между нею и дымоходом заполняется эластичным герметиком или расплавленной битумной мастикой. В щель внушительных размеров перед заливкой герметизирующего состава надо зачеканить льняной паклей, веревкой или подобным материалом, предварительно пропитанным битумом или масляной краской. Поверх заполненного паклей зазора заливается герметик или цементно-песчаная смесь.

Заметим, что при обустройстве кирпичного дымохода для крепления фартука нельзя закладывать деревянные пробки. И еще запрещено шробить в швах кладки – только в кирпиче.

Необходимость отступать от пересекаемых конструкций учитывается при проектировании возгораемого перекрытия и стропильной системы. Шаг их установки следует рассчитывать так, чтобы труба прошла в просвет между балками и стропилами.

Если достичь этого не удалось, деревянные элементы в зоне проходки разрезаются. Для этого сначала к соседним стропилинам пришиваются опорные бруски 50×60 или 50×50мм. С их помощью фиксируются поперечины, к которым уголками или аналогичными опорными брусками крепятся части разрезанной стропильной ноги.

Соседние стропилины рекомендовано усилить путем пришивки дополнительной доски, что особенно следует сделать, если разрезать приходится больше одной стропильной ноги.

Примыкания к кирпичной трубе

От качества выполнения кровельных примыканий зависит герметичность дымоходной проходки. Надежно защитить от атмосферной воды, пыли, потерь тепла необходимо и утепленные, и холодные конструкции. В грамотно подготовленном узле прохода печной трубы через кровлю не должно быть возгораемых материалов типа полиэтиленовой пленки. Нежелательно нахождение там медленно затухающих и оплавляющихся материалов.

Стандартные способы организации прохода

Пароизоляционная прослойка должна быть загодя разрезана конвертом над проходкой. Ее края надо прикрепить степлером к близлежащим элементам стропильной системы. Вокруг кровельных проходов устраивается сплошная обрешетка и укладывается дополнительный гидроизоляционный ковер. Водоотталкивающий ковер по аналогии разрезается конвертом. Потом по периметру отверстия откладывают около 10см для заведения их на вертикальные стенки трубы. Лишнее отрезают.

О том, как установить трубу в баню черех кровлю, можно узнать из статьи http://stroy-banya.com/delaem_pech/ustanovka-truby-v-banyu-cherez-krovlyu.html

При укладке практически всех видов кровельных покрытий трубные разделки выполняются по аналогичным схемам. Вокруг дымохода обязательно оставляют зазор в 2-3см для свободного передвижения конструкций во время усадки. Кроме вышеописанной классики с фартуком из оцинкованного металла в обустройстве примыканий могут теперь применяться:

Самоклеящиеся ленты с торговой маркой «Вакафлекс» в паре с планками «Вака».
Самоклеящиеся свинцовые полосы.
Доборные детали, выпускаемые специально для определенной марки кровельного покрытия.

Исключение – битумная черепица, при использовании которой допускается изготовление фартука не из кровельной стали, а из гидроизоляционного ковра. Его можно банально приклеить к стенкам дымохода мастикой. Перед укладкой гибкого штучного покрытия вокруг трубы устанавливается плинтус или треугольная в срезе рейка для обеспечения стока воды. Затем монтируются или приклеиваются составляющие фартука.

Самоклеящаяся лента с планками

Средство гидроизоляции «Вакафлекс» представляет собой армированную алюминиевой сеткой полимерную мастику. Поставляется в виде ленты шириной 28см, на тыльную сторону которой нанесены полосы клейкого вещества. Чтобы материал не склеился прежде времени, тыл его покрыт защитной пленкой. Лента приклеивается к покрытию путем прикатывания роликом.

Процедура приклеивания гидроизоляционной ленты производится в следующем порядке:

Полосу отрезаем по размеру трубы с напусками по 5см с обеих сторон.
Сгибаем отрезанный кусок вдоль длинной стороны так, чтобы получилось нечто вроде металлического уголка с шириной верхней полки 15-16см.
Прикладываем наш «уголок» к нижней стенке трубы широкой частью.
Аккуратно снимаем защитную пленку и прикатываем ленту роликом к смежным поверхностям трубы и покрытия, не приклеивая напуски.
Посредством растягивания материала добиваемся плотного прилегания к профильным поверхностям, если они есть.
Напуски надрезаем под 45º, не доходя до пересечения линии трубы и ската приблизительно 1см.
Оставшиеся по бокам куски материала заводим на смежные стенки трубы и прикатываем.
Для примерки по факту приложим рулон с лентой к нижнему краю уже приклеенной полосы. Приклеенная к скату часть «уголка» составляет примерно 10-12см. На столько см должна быть удлинена боковая часть примыкания. По полученному размеру идентичные детали.
Делаем из обеих деталей «уголок». Опытным путем подбираем размер полок. Желательно, чтобы кромки нижней и боковых частей обрамления в точках состыковки оказались практически на равнозначном уровне.
С нижней стороны отрезали прямоугольник для приклеивания поверх уже имеющейся полосы.
Для крепления к верхней стенке трубы надрезали так же, как и в случае фиксации краев первой полосы.
Примерили, подогнали, где надо растянули, прикатали, приклеили.
Заднюю полосу примериваем по месту, приклеиваем и заводим под покрытие.

Поверх приклеенной гидроизоляции устанавливаются планки, верхний бортик которой после установки заливается герметизирующим составом. Монтируется она по равнозначной схеме. Сначала выкраивается и крепится нижняя деталь с напусками по 5см с каждой стороны, потом боковые, в завершении верхняя. Только для напуска верхнего и боковых элементов оставляют по 1-2см. Раскраивают планки по результатам фактической примерки, крепят шурупами к стенкам дымохода.

Обрамление свинцовой полосой

Приклеивать свинцовую полосу после установки дымохода через кровлю следует на сухую, очищенную от пыли и технических загрязнений поверхность. В сырую погоду перед работой на основание надо нанести грунт для оптимизации адгезии. При показаниях термометра ниже +8ºС свинцовые полосы не применяются. Свинцовое обрамление не относится к разряду эластичных материалов. Следовательно, крепить его нужно только к одной из смежных поверхностей на случай усадки.

Алгоритм оклеивания свинцовой полосой:

Нижнюю деталь свинцового обрамления выкраиваем с минимальными напусками по 10см с обоих краев.
Не снимая с тыла защитной пленки, прикладываем отрезанную полосу к трубе так, чтобы на вертикальную стенку пришлось около 10см.
Профилируем полосу, стремясь полностью повторить расположенную под ней поверхность. Профилирование производим, продвигаясь от центральной части к периферии.
Снимаем с обратной стороны пленку, прикладываем деталь фартука на место и, аккуратно надавливая, приклеиваем свинцовую полосу к области сопряжения кровли с трубой.
Чертим линию для подрезки излишков приклеенного листа. От верхнего края отступим 3см и проводим линию до точки пересечения с трубой.
Надрезаем по вычерченной линии и приклеиваем.
Выкраиваем боковые листы. Прикладываем полосу к трубе сбоку так, чтобы линия торцового среза материала совпала с нижней кромкой приклеенной детали. С противоположного края выкраиваемая полоса должна быть длиннее трубы на 15см.
По отмеченным результатам примерки вырезаем две симметричные боковые детали. Прикладываем их поочередно к месту установки, учитывая, что верхние кромки деталей на углах трубы желательно расположить на одном уровне. Профилируем, снимаем пленку с тыла, клеим.
Выступающие части боковых полос загибаем, формируя из них лежачие фальцы.
Верхний край каждой боковой детали загибаем складкой и заводим ее за верхнюю стенку трубы.
Подрезаем верхний край боковой детали под углом. Отступим от края верхней кромки 3-5см, проведем от них линию до пересечения с трубой.
Выкраиваем заднюю полосу с учетом того, что ее края обязаны перекрывать боковые детали. На вертикальную стенку трубы верхняя деталь должна заходить на 15см. И еще 2 см нужно оставить для формирования фальцевого шва. Профилируем деталь, отделив пленку, приклеиваем.
Огибаем верхним краем задней детали выступающие части боковых полос по принципу создания лежачего фальца. Постучим по шву киянкой для красоты и надежности.
Верхнюю деталь свинцового фартука усилим путем приклеивания на нее еще одной полосы, с каждого края которой прибавим по напуску в 5см для прочного присоединения к кровле.

Крепление защитного фартука из свинцовой полосы при необходимости можно усилить оцинкованными саморезами.

Кровельная проходка сэндвич дымохода

Принципиально схема обустройства кровельной проходки трубы типа сэндвич мало чем отличается от вышеописанных случаев. При выполнении отступов и примыканий так же следует соблюдать предписания СНиП 41-01-2003. Разберем стандартный для бани случай с пересечением дымоходом чердачного перекрытия и ската.

Проходку сэндвич трубы через толщу чердачного перекрытия разумнее и легче всего выполнить с помощью ППУ — потолочно-проходного узла заводского изготовления. Стенки и плоскости готового изделия выполнены из минерита или оцинкованной стали. В целях экономии и при желании проявить собственные способности аналогичный металлический ящик можно сделать самим. Задача ППУ заключается в заполнении пространства вокруг трубы, которое надо не только заполнить, но и обеспечить должную теплоизоляцию.

Готовый заводской узел крепят к торцевым срезам проходки. Перед креплением поверхности, которым предстоит контактировать с ящиком, окаймляют сначала базальтовым картоном. Затем по контуру укладывают базальтовую вату или подобный негорючий утеплитель.

О том, что лучше: минвата или базальтовая, расскажет статья http://stroy-banya.com/uteplenie/minvata-ili-bazaltovaya-vata-chto-luchshe.html

Пространство между дымоходом и развернутой к нему стенкой ящика тоже заполняется базальтовой ватой, а снаружи между этой стенкой и утеплителем оставляют воздушную прослойку для улучшения изоляции. Снизу, со стороны банных помещений, проходку закрывают коробчатым кожухом из оцинкованной либо нержавеющей стали. Для итогового оформления со стороны чердака сначала монтируют стальной лист, потом кожух.

Обустройство прохода через скат со стороны бани производится с помощью металлического подкрышного листа с овальным отверстием. Крепится он саморезами к элементам стропильной системы. Перед установкой листов в вырезанном проеме укладывают базальтовый картон и вату. Свободное пространство заполняется негорючей теплоизоляцией. Сверху устанавливается свинцовая крышная разделка. Ее подгоняют к поверхности кровли путем постукивания киянкой.

Видео по обустройству кровельных проходок

Стандартное выполнение трубной разделки:

Устройство прохода через ондулин:

Самодельный узел прохода трубы через профнастил:

Информация о правилах обустройства дымоходов пригодиться и самостоятельным мастерам, и заказчикам услуг бригады строителей. Соблюдение технологических предписаний избавит от множества негативных последствий. Грамотно выполненные узлы проходов обеспечат отличную изоляцию и продлят сроки службы банных дымоходов и самой бани.

виды дымоходов, правила и особенности монтажа

Каким бы ни был размер бани и чем бы она не обогревалась, для безопасности и комфорта пользующихся баней людей, важно правильно обустроить систему дымоудаления. Банный дымоход имеет несложную конструкцию, но при его возведении необходимо учитывать особенности используемых материалов, нагревательного агрегата и конструктивных элементов строения.

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Чтобы в бане было комфортно и безопасно, необходима надежная система дымоудаления.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

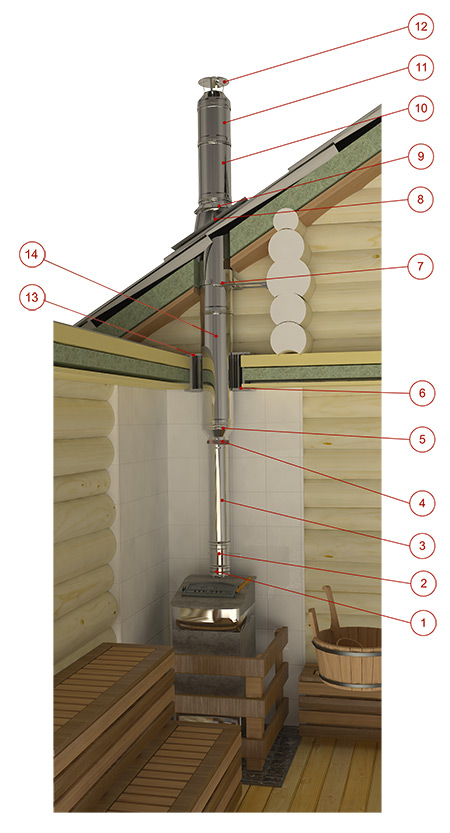

Оба дымохода имеют схожую конструкцию:

стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
дымовая труба;
проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Обратите внимание! Если система дымоотведения имеет углы, необходимо оборудовать в местах поворота ревизионные узлы – тройники с капельником и окошком.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.
Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.
Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.

Обратите внимание! Сэндвич-трубы из стали имеют малый вес и не нуждаются в оборудовании фундамента. Однако сэндвич, сочетающий внешний стальной кожух с внутренней керамической трубой, гораздо тяжелее и дымоход из таких секций без фундамента не возводится.

Комбинированный дымоотвод. Такая система дымоудаления требует финансовых и временных затрат, но сочетает все преимущества остальных видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а внешнюю шахту возводят из кирпича, пено– или керамзитобетона. Между шахтой и дымовым каналом помещают негорючий утеплитель. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Особенности установки трубы через потолок и крышу

При монтаже внешнего дымохода единственным сложным этапом в работе является выведение трубы из строения через стену. Однако достаточно вырезать отверстие с запасом, установить проходной короб и заполнить его теплоизоляцией, на чем сложности и закончатся. Монтаж внутренней дымоходной системы значительно осложняется необходимостью проводить трубу через потолок и крышу.

Перед началом монтажа обязательно проводят замеры, выполняют чертеж дымохода и рассчитывают количество и параметры расходных материалов.

При проектировании важно учесть следующие нюансы:

Часть трубы, возвышающаяся над кровлей должна располагаться с наветренной стороны бани.
Лучшая геометрическая форма дымохода – вертикальная прямая, в случае подключения котла с боковым патрубком – L-образная.
При необходимости можно выполнять небольшие горизонтальные и наклонные участки, но длина каждого должна быть не более 1 метра, а общая – не более 3 метров.
Для выполнения углов и поворотов лучше использовать не прямоугольные колена, а пары по 45 градусов или тройки по 30.

Этапы установки

Когда чертеж выполнен, рассчитывают и закупают расходные материалы, а затем приступают к установке.

Основные этапы монтажа дымохода:

Подготовка места установки. Это особенно важно для тяжелых дымоходов: кирпичного, керамического, комбинированного. Подготавливают плитный или ленточный фундамент: ширина на 30 см больше ширины дымовой шахты, глубина – от 40 см ниже уровня грунта.
Монтаж стартового и ревизионного узлов. Подключают к патрубку теплогенератора стартовый узел – трубу того же сечения, что и патрубок. Даже если дымоход будет собираться из сэндвич-секций, стартовый узел делают из одностенной трубы. Если патрубок боковой, к стартовому узлу присоединяют ревизионный – тройник с боковым окном, закрытым дверцей или заглушкой, и чашей-капельником снизу.
Наращивание высоты до потолка. При монтаже вертикальной части пользуются отвесом и гидроуровнем для контроля прямолинейности сборки – перекосы не допускаются, в отсутствие препятствий труба должна быть строго вертикальной.

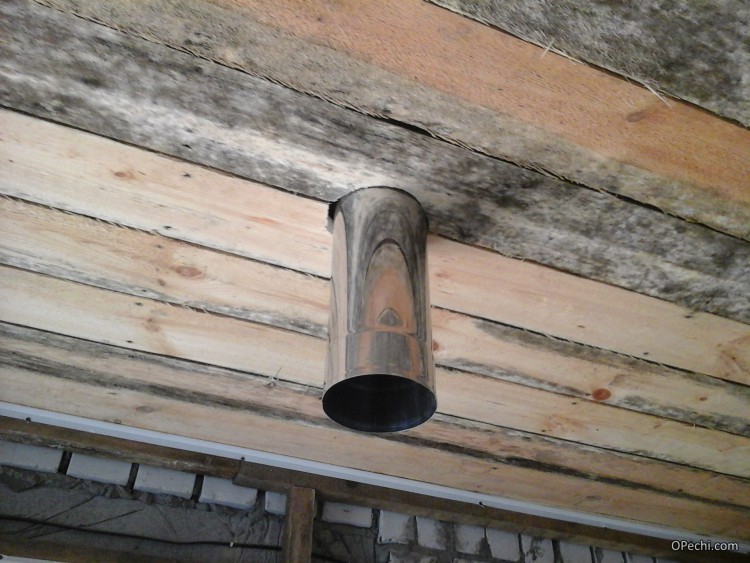

Подготовка проходного узла в потолке. Размечают на потолке место прохождения трубы, вырезают круглое или квадратное отверстие с запасом. Устанавливают и фиксируют проходной короб, затем пропускают сквозь него трубу и заполняют короб негорючим теплоизоляционным материалом. Обычно используется керамзитная засыпка или волокна каменной ваты. Со стороны чердака проходной узел можно не закрывать.
Наращивание трубы до кровли. На этом этапе, если используется одностенная труба, ее необходимо утеплить, чтобы замедлить остывание отводимого дыма и предотвратить образование конденсата.
Подготовка проходного узла в кровле. Отверстие вырезается также с запасом, но имеет овальную или прямоугольную форму. Проходные короба в кровельном узле используются редко, поэтому дымоход проводят через подготовленное отверстие и фиксируют к стропильной системе. Обычно снаружи проходное отверстие закрывают специальным кровельным элементом – юбкой или примыканием, имеющим форму срезанного конуса с овальным или прямоугольным основанием. При установке асбестоцементной трубы, кирпичной шахты или комбинированного дымохода место примыкания кровли к дымоотводу замазывают цементно-песчаной смесью.
Наращивание дымохода до необходимой высоты. От места подключения до навершия трубы расстояние по вертикали должно составлять не менее 5 м, при этом вблизи конька макушка дымоотвода должна возвышаться над коньком на 50 см, а на расстоянии более 1,5 м от конька – располагаться вровень с ним.
Финальная отделка и дооснащение дымоотвода. Для защиты дымоходной системы от осадков, засорения и преждевременного разрушения, на макушку трубы устанавливают зонтик, дефлектор или дымосос, а саму трубу обшивают кровельным материалом.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

Не допускается провисание и перекашивание элементов дымоотводящей системы.
Выполнение поворотов трубы допускается, но не более трех.
Расстояние от дымовой трубы до стен должно быть не менее 50 см.
Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши

Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

устанавливать достаточно просто,
снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
монтаж не самый сложный,
благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты) должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60^°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т. п., а выходит на крышу не сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты — сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты. В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50^°С до +300^°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

Как сделать дымоход в бане своими руками — пошаговое руководство

Русскую баню обычно топят дровами, а это значит, что необходим хороший дымоход для выведения продуктов сгорания. Безукоризненно работать на банной печи могут лишь некоторые виды дымовых труб, поэтому к выбору материала надо подойти ответственно. Столь же серьёзно следует отнестись и к вопросу монтажа дымохода, которой разрешается проводить через потолок или стену.

Виды дымохода для бани

Дымоход — это устройство, улучшающее тягу в топке печи и выводящее газы в атмосферу. Этот канал имеет прямоугольное или круглое сечение и состоит из вертикальных, а иногда и горизонтальных элементов.

Первый дымоход состоит только из вертикальных частей, а второй имеет один горизонтальный элемент

Между собой дымоходы различаются по материалу изготовления и конструкции.

Какой материал подходит для дымовой трубы

Чаще всего дымовые каналы сооружают из кирпичей, керамики и стали. Последний материал может быть чёрным, оцинкованным или нержавеющим.

Широкое распространение получили комбинированные дымоходы. Наиболее популярны два варианта: кирпичный канал со стальной трубой внутри и труба из керамики в стальном футляре.

Комбинированные дымоходы сочетают в себе металл и материал с плохой теплопроводностью

Плюсы кирпича, керамики и стали — они отлично противостоят огню, в нагретом состоянии не токсичны. Такими достоинствами не обладают асбестоцементные и алюминиевые трубы, поэтому их нельзя использовать для сооружения дымохода банной печи.

Самым практичным материалом для изготовления дымохода считается металл

Чтобы облегчить выбор между кирпичом, керамикой или сталью, могу дать простой, но дельный совет: лучше брать то сырьё, с которым вы имеете опыт работы. Например, тому, кто однажды выкладывал кирпичную стену, не составит особого труда собрать кирпичный дымоход. Правда, такое изделие постепенно уходит в прошлое, освобождая дорогу металлическим устройствам. Я, как и многие другие хозяева бань, смело отдаю предпочтение сэндвич-трубе из нержавеющей стали.

Дымоход из сэндвич-труб предпочитает большинство владельцев бань, так как эти конструкции изготавливаются с толстым слоем утеплителя внутри и уже не требуют доработки во время монтажа

Сэндвич-трубы (двустенные металлические конструкции) пользуются спросом из-за следующих характеристик:

лёгкий и быстрый монтаж;
прочность материала;
малый риск возникновения пожара — они не накаляются до предела.

Дымоход из сэндвич-трубы собирается просто, как из конструктора, и не требует особых строительных навыков

Конструкция банного дымохода

По конструкции или методу монтажа дымовая труба бывает двух видов:

насадная (внутренняя, выводится наружу через потолок) — сооружается над банной печью. Бо́льшая её часть находится внутри помещения, а конец проходит через крышу. Обычно такой дымоход делают прямым. Так как из-за изгибов ухудшается тяга, а на внутренних стенках оседает много сажи;
Внутренний дымоход способствует быстрому и более качественному прогреву бани
приставная (внешняя, проходит сквозь стену наружу здания) — крепится к печи сбоку, с помощью дополнительного колена выводится из бани через отверстие в стене. А затем поднимается вертикально до необходимой высоты. Верхняя часть дымохода крепится хомутами к внешней стороне стены. При этом крыша и потолок бани остаются неповреждёнными.
Внешний дымоход считается безопасным, так как горячая труба находится за пределами бани и не нагревает близлежащие поверхности

Впоследствии о монтаже внешнего дымохода в своей бане обычно жалеют. Такая дымовая труба безопаснее, но она отдаёт тепло не помещению, а улице. Поэтому в бане лучше строить внутренний дымовой канал: его не нужно утеплять, проще чистить в процессе эксплуатации.

Внутренняя труба проходит через потолок, а внешняя — сквозь стену

Расчёт размеров трубы в бане

При выборе дымохода следует обратить внимание на сечение (диаметр) трубы и определить общую высоту канала.

Сечение дымохода

Сечение дымовой трубы бывает круглым, прямоугольным и квадратным. А его размер зависит от мощности банной печи.

Обычно для печи в бане берут трубы круглой формы. В них тяга получается максимально хорошей, ведь воздушные потоки не встречают на своём пути серьёзных преград.

Диаметр трубы для печи в баню вычисляется следующим образом:

Сначала высчитывается, какой объём газов будет выделяться при работе печи: V _газ = В * V _топл * (1 + Т / 273) / 3600. Где V _газ — это объём газа, проходящего по трубе за 1 час (м³/час), В — максимальная масса топлива, сгорающая в течение часа в топочной камере (кг, зависит от мощности печи и плотности топлива), V _топл — коэффициент объёма газов, образующихся в процесс сгорания топлива (м³/кг), а Т — температура газов на выходе из трубы (°С). Значение V _топл при использовании сухих дров составляет 10 м³/кг, что указано в специальной таблице. Если дымоход утеплён тщательно, величина Т находится в диапазоне от 110 до 160 °С.
Подставив нужные цифры в формулу: S _дым = V _газ / W, определяют необходимую площадь сечения трубы. S _дым — это площадь сечения дымохода (м²), V _газ — объём газов за час (м³/час), а W — скорость движения продуктов сгорания внутри дымохода, составляет 2 м/с.
Высчитав площадь круга, находят диаметр трубы. Для этого используют формулу D = √ 4 * S _дым / π, где D — это внутренний диаметр трубы круглой формы (м), а S _дым — площадь внутреннего сечения дымохода (м²). П — математическая константа (3,14).

Таблица: зависимость температуры газов в дымоходе от топлива

Топливо			Объём продуктов горения при 0 ^oC и 760 мм давления, м³/кг, V _{топлива}	Температура газов в дымоходах, oC
Род топлива	Qphккал/кг	Плотностькг/м³		ПервыйT₁	ПромежуточныйT₂	ПоследнийT_пд	Выход в трубуT_ух
Дрова с влажностью 25%	3300	420	10	700	500	160	130
Торф кусковой воздушной сушки влажностью 30%	3000	400	10	550	350	150	130
Торф брикетный	4000	250	11	600	400	160	130
Уголь подмосковный	3000	700	12	500	320	140	120
Уголь бурый	4700	750	12	550	350	140	120
Уголь каменный	6500	900	17	480	300	120	110
Антрацит	7000	1000	17	500	320	120	110

Чтобы расчёт диаметра трубы не казался слишком сложным, можно рассмотреть его на примере:

Установлено, что за час в печи сгорает 8 кг дров.
За Т берём значение 140 °C.
При работе печи будет выделяться газ в объёме 0,033 м³/час (V _газ), поскольку 8 * 10 * (1 + 140 / 273) / 3600 = 0,033.
По второй формуле получаем цифру 0,017. Такая площадь сечения (в м²) необходима дымовой трубе.
Выяснено, что для печи нужен дымоход диаметром 0,147 м (так как √ 4 * 0,017 / 3,14 = 0,147).
Значение диаметра переводим из метров в миллиметры и округляем (т. е. получается 150 мм).

Высота дымовой трубы

На высоту дымохода в первую очередь влияет тип крыши.

Над поверхностью плоской крыши труба должна подниматься как минимум на 50 см. Если выходит более полутора метров дымового канала, то для закрепления такой конструкции применяются специальные растяжки.

На плоской крыше лучше соорудить дымоход из кирпича, но обычно баню делают под скатной крышей

Особое значение при расчёте высоты трубы имеет расстояние от места её монтажа до конькового бруса скатной крыши. А именно:

если труба отдалена от конька более чем на 3 метра, то её верхний край должен быть на уровне линии, условно прочерченной от конька вниз под углом 10 градусов к горизонту;
когда расстояние между коньком и дымоходом находится в диапазоне от 1,5 до 3 метров, трубу располагают на одной высоте с коньком;
сокращая эту дистанцию до 1,5 метров, трубу поднимают как минимум на 50 см от уровня конька.

Высота дымохода зависит от типа крыши и расстояния от трубы до кровельного конька

Варианты вывода трубы

Трубу от банной печи разрешается выводить на улицу как через крышу, так и через стену.

Сквозь потолочное перекрытие и крышу

Монтаж дымохода через потолок условно разделяется на следующие этапы:

Подготовка проёма — в потолке бани выпиливается отверстие размером 45х45 см. Над ним в кровле делается ещё один такой же проём. Оба окна создаются так, чтобы дымоход прошёл точно в середине отверстия.
Отверстие для прохода трубы через потолок делают квадратным
Сварка проходного узла — из стального листа ножницами по металлу вырезаются 5 квадратных заготовок: одна размером 50х50 см, а остальные — на 5 см меньше. В середине большого куска вырезается круглая дыра (диаметр равен внешнему сечению дымовой трубы). По углам изделия просверливаются отверстия для крепёжных элементов. Сварочным аппаратом из четырёх других (маленьких) заготовок сваривается короб. Затем он соединяется с большим куском металла с отверстием. Или проходной узел для дымохода можно просто купить в магазине.
Металлический короб будет защищать потолочное перекрытие от перегрева во время работы банной печи
Монтаж проходного узла к потолку — подготовленный металлический короб вставляется в потолочное отверстие с внутренней стороны бани и закрепляется.
Труба проходит через потолок, находясь в прочно закреплённом металлическом коробе
Изготовление короба для прохода через крышу — по той же технологии делается ещё один металлический короб. Но отверстие в нём вырезается не круглым, а овальным. Ведь короб будет крепиться на скатной крыше, поэтому он получится наклонённым по отношению к трубе. Однако точно определить сечение полученного эллипса сложно, так что такое изделие лучше приобретать в магазине. Данный короб монтируется к крыше со стороны чердака.
Проход трубы через крышу тоже требует установки металлического короба, чтобы обезопасить стропильную систему бани от перегрева и возгорания
Сборка дымохода — на патрубок печи надевается элемент с шибером (задвижкой для корректировки силы тяги). Он обязательно делается из одностенной прочной трубы, даже если весь канал будет из сэндвич-труб: чтобы в них не загорелся внутренний утеплитель. Первый участок дымохода закрепляется на печи металлическими крепежами. На него насаживается второе звено. Если оно тоньше выходного отверстия первого элемента, то на первом устанавливается переходник. Затем две части дымового канала свариваются и скрепляются хомутом.
Звено с шибером крепится прямо к печи и является началом дымохода
Изоляция трубы внутри короба — короб в потолке полностью заполняется керамзитом, глиной, асбестом или минеральной каменной ватой. Сверху закрывается металлической фольгой. Или можно поставить металлический лист с отверстием в середине.
Пространство между досками и трубой заполняют изоляционным материалом
Создание необходимого изгиба трубы — если отверстие в крыше расположено не прямо над печкой, то на второй фрагмент дымохода устанавливается колено. Это переходник для изменения направления трубы. На него насаживается очередное звено, которое выводится за пределы крыши через короб.
Колено позволяет изменить направление трубы и провести её точно между стропилами
Оформление прохода для трубы на крыше — короб, вмонтированный в крышу, наполняется минеральной ватой. Участок с выходящей трубой закрывается кровельным материалом. Сверху на дымоход надевается эластичная крыза. Она приклеивается к поверхности кровли влагостойким герметиком и фиксируется саморезами. Иногда вместо эластичной крызы ставится металлическая.
Металлическая крыза эффективна так же, как эластичная
Верхушка трубы дополняется грибком, защищающим от осадков.
Монтаж дымохода завершается креплением зонтика

Видео: как провести дымоход через потолок и крышу

Через стену

Когда нужно вывести дымоход печи через стену, используют сэндвич-трубы. Процесс такого монтажа следующий:

В стене напротив патрубка печи проделывается отверстие. Если баня кирпичная, то перфоратором из кладки выбивается столько кирпичей, чтобы образовался квадратный проём 40х40 см. В результате между дымоходом и стеной должен получиться просвет в 20 см. Если баня деревянная, то квадратная дыра выпиливается электрической пилой.
В выпиленное окно выставляют металлический короб, через который наружу выводят трубу
Внутренние стенки проёма обшиваются базальтовым картоном. В отверстие с внутренней стороны бани вставляется заводской или самодельный металлический короб, который закрепляется саморезами. Со стороны улицы короб плотно заполняется базальтовой минеральной ватой. В просветы между ним и стеной выдавливается термостойкий герметик. Снаружи проходной блок запечатывается металлической пластиной или декоративной розеттой, которая прилагается к заводскому изделию.
На патрубок печи насаживается переходник, обработанный герметиком, который выдерживает температуру до 1500 градусов. Место соединения двух элементов стягивается металлическим хомутом.
Металлический хомут служит надёжным соединительным элементом для частей дымоходной трубы
К переходнику присоединяется горизонтальный участок дымового канала. По длине он не должен быть более метра. Горизонтальная труба проводится через готовое отверстие в стене, а на её конец надевается тройник.
Кронштейны не позволят высокой дымовой трубе сместиться со своего места
Со стороны улицы на стене крепится кронштейн. Он будет стабилизировать положение вертикального элемента дымохода.
Собирается вертикальный участок дымохода — верхний элемент трубы более широким раструбом насаживается на нижний. Места совмещения тройника и двух участков дымохода промазываются герметиком и стягиваются хомутами.
К первому вертикальному элементу трубы поочерёдно присоединяются остальные. Через равные расстояния на стене фиксируются кронштейны с хомутами, помогающие дымоходу держаться в вертикальном положении. Чтобы отодвинуть дымоход подальше от крыши, применяется особый трубчатый элемент — отвод. На собранной конструкции монтируется зонтик.
Среди элементов дымохода, проводимого через стену, обязательно должен быть отвод

Видео: как провести дымоход через стену

Изоляция дымохода в бане

В дополнительной изоляции нуждается часть внутреннего дымохода, расположенная выше потолка, и весь внешний дымоход, выходящий за пределы бани. Обычно для изоляции дымовых труб используются:

базальтовая вата или стекловата — одинаково огнеустойчивы, хорошо держат тепло, не выделяют вредных веществ и не боятся ни влаги, ни грызунов, ни высоких температур;
Стекловата долго служит, так как устойчива ко многим факторам
керамзит — им засыпаются области короба, где дымоход проходит сквозь потолочное перекрытие;
Керамзит — натуральный гранулированный пористый материал, изготавливаемый из обожжённой глины
штукатурка — подходит только для теплоизоляции кирпичных дымовых каналов. Наносится слоем в 5–7 см, применяется в комплексе с армирующей сеткой. Замазывается жидкой смесью песка и цемента;
Штукатурка делает кирпичный дымоход более герметичным
теплоизол или фольгоизол — материал толщиной до 1 см, выпускается в виде лёгких рулонов. Отличается высокой эластичностью и приемлемой стоимостью.
Теплоизол используется часто за счёт своей дешевизны

В большинстве случаев дымоход из одностенной трубы изолируется ватными плитами. Технология изоляции:

Ватный мат нарезается на куски, ширина которых немного превышает диаметр трубы.
Труба поочерёдно обматывается этими отрезками. Каждый кусок фиксируется несколькими металлическими проволоками.
Материал на трубе стягивают металлической проволокой, не давая ему разболтаться
На трубу надевается кожух, защищающий от осадков. Им может стать более широкая труба, сделанная из алюминия или оцинкованной стали. В случае её использования получится сэндвич-конструкция. Если дымоход проходит через потолок, то при желании его можно обложить кирпичной кладкой.
Металлический кожух надевают на трубу с изоляционным материалом, чтобы уменьшить теплопотери во время работы банной печи

Видео: как изолировать дымоход

Дымоход для бани надо строить так, чтобы потом не сомневаться в его безопасности. Строителю требуется учесть многое: внешний вид, правильные размеры дымового канала и нюансы вывода трубы наружу.

Оцените статью:

[Голосов: 0 Среднее: 0]

как сделать проход через крышу для дымохода — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Принципы обустройства кровельных проходов

О способе вывода дымоходной трубы из бани следует задуматься в период проектирования крыши. Доскональная проработка проекта и расчеты нужны, чтобы исключить возникновение внушительных осложнений во время реализации строительства. Конструкциям и функциональным агрегатам банной постройки предстоит работать «в одной упряжке», потому необходимо учитывать их взаимно направленное воздействие. Нельзя забывать о том, что стропильную систему сооружают из пиломатериалов, а на древесину крайне негативно влияет температура, свойственная дымоходным трубам в период эксплуатации, и влага, способная проникать через зазоры в кровле.

Дымовую трубу из банной печи можно вывести через несущую стену под углом или установить ее внутри несущей межкомнатной перегородки. В первом случае существенно снизится скорость оттока газов, что нежелательно для нормальной эксплуатации. Во втором случае ощутимо увеличится бюджет строительства пенобетонной или кирпичной постройки, а для строения из бруса либо бревна он просто неприемлем.

Согласно протоколу СНиП 41-01-2003 в приоритете строго вертикальное направление установки дымоходов, необходимое для быстрого и беспрепятственного отвода дымовых газов. Присоединять к печи трубы под углом 30º допускается, если длина наклонного отрезка дымоходного канала не превысит 1м.

Целесообразно устанавливать печь вкупе с принадлежащим ей дымоходом в центре строения, чтобы один отопительный агрегат смог обрабатывать несколько смежных помещений. При расположении печи в центральной части постройки вертикально установленная труба выйдет через кровлю недалеко от конька.

Высота дымохода, исчисляемая от уровня колосниковой решетки, обязана быть больше 5м. Если выводить его вбок через стену, то труба получиться излишне высокой. Отдельно стоящий объект подобной конфигурации ощутит всю прелесть ветровой нагрузки с вполне предсказуемыми последствиями.

Способ обустройства прохода трубы со стороны улицы определен разновидностью дымохода:

Для обрамления кирпичных труб применяются металлические фартуки, части которых соединяются лежачим фальцем. Компоненты фартука вырезаются из листовой черной или оцинкованной жести. Верхняя часть жестяного обрамления заходит на вертикальные стенки трубы, нижняя ложится на скат крыши. Задняя деталь фартука заводится под покрытие. Боковые детали и передний элемент укладывается сверху, чтобы стекающая дождевая и талая вода не проникала в кровельный пирог и в помещения. Верхняя кромка фартука заводится в штрабу, выбранную в кирпичной кладке, затем заливается герметизирующим средством.

Для обрамления круглых труб, к примеру, керамических или асбестоцементных, в зоне разделки устанавливается труба большего диаметра. Зазор между нею и дымоходом заполняется эластичным герметиком или расплавленной битумной мастикой. В щель внушительных размеров перед заливкой герметизирующего состава надо зачеканить льняной паклей, веревкой или подобным материалом, предварительно пропитанным битумом или масляной краской. Поверх заполненного паклей зазора заливается герметик или цементно-песчаная смесь.

Примыкания к кирпичной трубе

Стандартные способы организации прохода

Самоклеящиеся ленты с торговой маркой «Вакафлекс» в паре с планками «Вака».

Самоклеящиеся свинцовые полосы.

Доборные детали, выпускаемые специально для определенной марки кровельного покрытия.

Самоклеящаяся лента с планками

Процедура приклеивания гидроизоляционной ленты производится в следующем порядке:

Полосу отрезаем по размеру трубы с напусками по 5см с обеих сторон.

Сгибаем отрезанный кусок вдоль длинной стороны так, чтобы получилось нечто вроде металлического уголка с шириной верхней полки 15-16см.

Прикладываем наш «уголок» к нижней стенке трубы широкой частью.

Аккуратно снимаем защитную пленку и прикатываем ленту роликом к смежным поверхностям трубы и покрытия, не приклеивая напуски.

Посредством растягивания материала добиваемся плотного прилегания к профильным поверхностям, если они есть.

Напуски надрезаем под 45º, не доходя до пересечения линии трубы и ската приблизительно 1см.

Оставшиеся по бокам куски материала заводим на смежные стенки трубы и прикатываем.

Для примерки по факту приложим рулон с лентой к нижнему краю уже приклеенной полосы.

Приклеенная к скату часть «уголка» составляет примерно 10-12см. На столько см должна быть удлинена боковая часть примыкания. По полученному размеру идентичные детали.

Делаем из обеих деталей «уголок». Опытным путем подбираем размер полок. Желательно, чтобы кромки нижней и боковых частей обрамления в точках состыковки оказались практически на равнозначном уровне.

С нижней стороны отрезали прямоугольник для приклеивания поверх уже имеющейся полосы.

Для крепления к верхней стенке трубы надрезали так же, как и в случае фиксации краев первой полосы.

Примерили, подогнали, где надо растянули, прикатали, приклеили.

Заднюю полосу примериваем по месту, приклеиваем и заводим под покрытие.

Обрамление свинцовой полосой

Алгоритм оклеивания свинцовой полосой:

Нижнюю деталь свинцового обрамления выкраиваем с минимальными напусками по 10см с обоих краев.

Не снимая с тыла защитной пленки, прикладываем отрезанную полосу к трубе так, чтобы на вертикальную стенку пришлось около 10см.

Профилируем полосу, стремясь полностью повторить расположенную под ней поверхность. Профилирование производим, продвигаясь от центральной части к периферии.

Снимаем с обратной стороны пленку, прикладываем деталь фартука на место и, аккуратно надавливая, приклеиваем свинцовую полосу к области сопряжения кровли с трубой.

Чертим линию для подрезки излишков приклеенного листа. От верхнего края отступим 3см и проводим линию до точки пересечения с трубой.

Надрезаем по вычерченной линии и приклеиваем.

Выкраиваем боковые листы. Прикладываем полосу к трубе сбоку так, чтобы линия торцового среза материала совпала с нижней кромкой приклеенной детали. С противоположного края выкраиваемая полоса должна быть длиннее трубы на 15см.

По отмеченным результатам примерки вырезаем две симметричные боковые детали. Прикладываем их поочередно к месту установки, учитывая, что верхние кромки деталей на углах трубы желательно расположить на одном уровне. Профилируем, снимаем пленку с тыла, клеим.

Выступающие части боковых полос загибаем, формируя из них лежачие фальцы.

Верхний край каждой боковой детали загибаем складкой и заводим ее за верхнюю стенку трубы.

Подрезаем верхний край боковой детали под углом. Отступим от края верхней кромки 3-5см, проведем от них линию до пересечения с трубой.

Выкраиваем заднюю полосу с учетом того, что ее края обязаны перекрывать боковые детали. На вертикальную стенку трубы верхняя деталь должна заходить на 15см. И еще 2 см нужно оставить для формирования фальцевого шва. Профилируем деталь, отделив пленку, приклеиваем.

Огибаем верхним краем задней детали выступающие части боковых полос по принципу создания лежачего фальца. Постучим по шву киянкой для красоты и надежности.

Верхнюю деталь свинцового фартука усилим путем приклеивания на нее еще одной полосы, с каждого края которой прибавим по напуску в 5см для прочного присоединения к кровле.

Крепление защитного фартука из свинцовой полосы при необходимости можно усилить оцинкованными саморезами.

Кровельная проходка сэндвич дымохода

Видео по обустройству кровельных проходок

Стандартное выполнение трубной разделки:

Устройство прохода через ондулин:

Самодельный узел прохода трубы через профнастил:

Дымоходы для бани — устройство, установка, прочистка

Если вы надумали построить баню, следует тщательно просчитать и проанализировать весь расходный материал, а также должным образом смонтировать дымоходный канал, так как любое помещение подобного типа требуют утилизации отработанных газов. Важность системы связана с комфортным пребыванием в парной и со здоровьем человека. Вот почему нужно знать, как правильно устанавливаются дымоходы для бани.

Содержание

Дымоход предназначается для отвода дыма из бани, что образуется в процессе горения топлива. Дымоходные каналы в бане за счет тяги подают кислород в топку для обеспечения и поддержания горения.

Правильная схема и установка дымохода в бане — очень важный момент в строении парилки. Хозяева часто сталкиваются с проблемой, когда из-за не надлежащего материала, не правильного расчета сечения и высоты канала происходит общее задымление помещения, обратная тяга или пожары. Поэтому при монтаже дымохода стоит помнить о правилах пожарной безопасности!

Ошибки, которые связаны с неправильной установкой дымоходного канала могут снизить его КПД до 60%. Дымоход для бани своими руками нельзя строить лишь бы как, его устройство должно отвечать нескольким требованиям.

Устройство дымоходного канала для бани

Поэтому нужно рассмотреть главные принципы правильного отвода продуктов сгорания:

Идеальной формой для дымоходной трубы является цилиндр, потому что в квадратных трубах есть местные завихрение, которые сложнее прочищать.
Диаметр канала нужно определять, исходя из количества поворотов в дымоходе и его высоты.
Дымоход нужно устанавливать выше на 0,5 метра над верхней точкой бани, то есть изделие должно располагаться выше пространства ветрового подпора.
Если в устройстве дымохода имеются прямые углы, то в идеале длина горизонтальных отрезков не должна превышать полметра или должна быть минимальной.
После прямого угла рекомендуется обязательно установить тройник с ревизией, чтобы обеспечить возможность чистки дымохода.
Труба, которая проходит по улице, должна обязательно быть термоизолированной, другими словами – утепленной.
Устройство дымохода для бани предполагает, что его вертикальная часть должна всегда собираться расширением вверх по ходу конденсата.

Материал для системы дымоотвода ↑

Материал, из которого изготавливают дымоходы, должен быть стойким к коррозии и приспособленным к постоянному влиянию дымовых газов, что характеризуются высокой температурой. Дымоходные каналы в бане должны противостоять воздействию агрессивной кислоты и конденсата.

[include id=»1″ title=»Реклама в тексте»]

Если баня построена из дерева, нужно быть предельно осторожным! Сухая древесина может тлеть при 100 градусах по Цельсию. В этой ситуации особое внимание стоит обратить на монтаж дымохода в бане и выполнение правил противопожарной безопасности. В качестве элементов к дымоотводу запрещается использовать трубы, изготовленные из алюминиевой или оцинкованной стали, потому что такие элементы применяются только для организации вентиляции.

Наиболее доступным и универсальным материалом на сегодняшний день является нержавеющая сталь, которая отличается кислотоустойчивостью и жаростойкостью. Для изготовления комплектующих для дымового канала принято использовать специальную марку стали, содержащую в своем составе молибден, именно это вещество делает дымоход в бане долговечным и надежным.

Такой материал предпочтительный для дымохода

Дымоходные каналы из кислотостойкой стали не требуют сооружения фундамента, потому что они отличаются небольшим весом и крепятся на стену. На гладких и ровных стенках металлического дымохода не оседает сажа и нагар. Стальной дымоход монтируется с легкостью в уже построенную баню, в которой не было предусмотрено заранее сооружение кирпичного дымоотвода.

Кирпичный дымоход в баню занимает много места, поэтому позволить себе установить такой канал могут только владельцы больших парилок. Подобный дымоотвод выполняется простой кирпичной кладкой. Помимо этого, монтаж дымохода требует наличия термоустойчивых материалов и присутствия фильтров, что служат для очищения дыма от вредных примесей.

Сооружение дымохода в бане ↑

Если вы решили создать парную, чтобы проводить там время в холодную зимнюю пору, стоит узнать, прежде всего, как сделать дымоход в бане правильно. Стены и конструкции, которые расположены вблизи от дымоотвода и топки в бане, нуждаются в теплоизоляции. Для этого используют негорючие материалы такие, как базальтовая вата и картон, изготовлен из базальтовой ваты. Желательно выбрать термоизолирующие материалы, которые отличаются фольгированым покрытием.

Сверху стены обшиваются металлическими листами — медным листом, листом из нержавеющей стали или другим материалом. Все зависит от финансовых возможностей и предпочтений хозяина.

Так выглядит дымоход в бане

А вот оцинкованный металл в качестве листа не рекомендуется использовать, потому что цинк при нагревании испаряется и попадает вместе с воздухом в легкие, негативно влияя на организм человека. Также подойдет кирпич, плитка, естественный или искусственный камень вместе со специальным печным раствором.

Первый элемент дымоотвода, который стыкуется с топкой, необходимо изнутри обработать печным герметиком. Наружный контур конструкции лучше скреплять заклепками. Все трубы следует соединять по ходу конденсата – верхняя труба во внутреннем контуре входит вовнутрь нижней.

Очень важна процедура крепления дымохода в бане. Всегда стоит учитывать, что вес труб должен быть на разгрузочных платформах и крепежных скобах, которые используются на перекрытиях. Хомут должен обжимать наружный контур и крепиться к стене при помощи пластмассового дюбеля и металлического самореза. Теперь вы знаете, как установить дымоход в бане!

При монтаже дымохода важно выдерживать расстояния

Избыточное тепло, которое выделяется дымоходом, можно применять для обогрева парилки. Достаточно эффективным решением является установка специальных элементов дымохода, дополнительно снимающих тепло с трубы.

[include id=»2″ title=»Реклама в тексте»]

Часто КПД печки увеличивают при помощи металлической сетки, в которую помещают камни. Они обволакивают дымоотвод и нагреваются, отдавая в баню ещё больше тепла. Также актуален монтаж регулятора интенсивности горения – каглы. Любителям влажного пара стоит купить трубу с баком для образования влажного пара.

Засорение дымоходного канала в парной провоцирует уменьшение тяги в печи и даже полное ее прекращение. Поэтому важно знать, как прочистить дымоход в бане! Если труба прямая, стоит протопить печь осиной. Специалисты рекомендуют каждую последнюю закладку делать осиновыми дровами. Еще помогают очистки из картофеля — крахмал реагирует с сажей, и последняя выгорает.

Ершики для чистки дымохода в бане

Для чистки дымоходов со сложной конфигурацией и множеством каналов можно использовать специальный шомпол, что состоит из металлического троса, на конце которого расположен ершиком на конце. На строительных рынках можно найти специальные брикеты для чистки дымоходных каналов.

Таким образом, каждый человек знает, что настоящая русская баня приносит немыслимое удовольствие. Многие из посетителей парной задумываются о строительстве подобного заведения у себя дома. Чтобы почувствовать легкость после купания, баню нужно строить по всем правилам, которые включают и рекомендации по монтажу дымоходного канала. Правильно подобрав материал для дымохода, выдержав все нужные расстояния и пожарные нормы, можно спокойно наслаждаться водными процедурами.

Установка трубы в баню в Москве

Подобранная правильно труба для бани позволит уклониться от множества неприятностей, вызванных проблемами в использовании отопительных установок. Пренебрегая вопросами, связанными с обустройством дымоходов, хозяева бань подвергают себя опасности взрыва или удушья. Для того чтобы обезопасить себя от этого при составлении схемы дымохода и выборе материалов для его строительства, обращайтесь за советом к квалифицированным специалистам.

Установка трубы в баню

Установка банной трубы производится в несколько этапов:

Выбор материала;
Проектирование дымохода;
Изготовление дымохода;
Монтаж дымохода.

Наиболее профессионально и качественно с этой работой смогут справиться мастера нашего сайта. Установка трубы в баню будет не только мастерски выполнена, но она также будет соответствовать правилам пожарной безопасности и требованиями Госстандарта.

Монтаж дымовых труб

Выполнение самого монтажа дымовой трубы бани – дело очень важное. Именно от него зависит, будет баня функционировать, или нет. Важным моментом является предотвращение попадания угарного газа в парилку. По способу монтажа дымовые трубы в бане могут быть:

Наставными;
Приставными.

Наши мастера выполняют оба варианта монтажа, и его выбор зависит от особенностей конструкции вашей бани и индивидуальных предпочтений заказчика. Установка трубы в баню, заказанная у наших специалистов, включает в себя предоставление следующих услуг:

Советы профессионала по выбору материала для установки дымохода, который зависит не только от конструкции самой печи, но и от финансовых возможностей заказчика
Создание проекта дымохода с расчетом длины трубы и других ее элементов
Непосредственно изготовление дымохода с использованием новейших технологий
Монтаж дымохода, выполненный согласно установленных норм и стандартов

На нашем сайте вы можете найти высококвалифицированных исполнителей для выполнения установки трубы в баню по регионам Москвы и Санкт-Петербурга. Стоимость работ будет зависеть от выбранных вами материалов для установки трубы, способа ее монтажа и типа конструкции бани. Но, в любом случае, она будет минимально допустимой, так как наши специалисты работают без посредников.

Как закрыть дымоход — Сделай сам

Если в вашем доме отсутствует заглушка для дымохода, вы, вероятно, захотите ее установить. Заглушки дымоходов отводят дождевую воду из дымохода, не подпускают животных и содержат тлеющие угли от дровяных печей или каминов. Прежде чем научиться закрывать дымоход, вы должны сначала решить, комфортно ли вам работать на крыше. После этого направления меняются в зависимости от формы и количества ваших дымоходов.

Необходимые инструменты

Вам нужно будет залезть на крышу, чтобы измерить дымоход (ы), чтобы вы могли купить заглушку нужного размера.Электродрель вам понадобится только для крепления колпачка к воронке дымохода из каменной кладки.

Рулетка
Лестница
Отвертка
Электродрель с сверлом по камню
Щетка с жесткой щетиной
Пистолет для герметика

Инструкции по закрытию дымохода

Соблюдая меры безопасности, установите лестницу для доступа к крыше.
Определите, какой у вас дымоход: одинарный или множественный.

Для установок с одним дымоходом:

Измерьте дымоход.
1. Для квадратного или прямоугольного дымохода измерьте ширину и длину.
2. Для круглого дымохода измерьте диаметр.
Выберите колпак дымохода, который подходит к дымоходу.
1. Размеры заглушки могут превышать размеры дымохода не более чем на 1 дюйм, но при этом все еще подходят.
2. Лучшим вариантом считаются дымоходы из металла оцинкованные.
Наденьте заглушку на дымоход или вставьте в дымоход, в зависимости от конструкции заглушки.
Оставьте не менее 6 дюймов между верхней частью крышки и краем дымохода.
Колпачок должен идти с саморезами.
Вставьте винты в отверстия на крышке и затяните отверткой.
Убедитесь, что колпак дымохода плотно установлен и не смещается.

Для дымоходов:

Измерьте общую ширину и высоту дымоходов.
1. Выберите высоту самого высокого дымохода и ширину самого широкого дымохода.
2. Эти размеры необходимы для гарантии того, что вы купите заглушку, которая подходит ко всем дымоходам вместе.
Измерьте ширину и длину свода дымохода, который представляет собой плиту кладки вокруг дымохода.
Выберите колпачок, который подходит к коронке, закрывает все дымоходы и оставляет минимум 5 дюймов между ним и самым высоким дымоходом.
Очистить коронку от мусора щеткой.
Установите на дрель сверло по камню, диаметр которого на 1/8 дюйма меньше диаметра шурупов.
Просверлите пилотные отверстия в коронке, совместив их с отверстиями в крышке.
Проведите волнистую полоску герметика по краю коронки.
Установите колпачок на коронку, совместив отверстия с пилотными отверстиями.
Плотно закрепите винтами.
Убедитесь, что установка безопасна со всех сторон.

Осмотр крышки дымохода, автор PJ Fitzpatrick

Любое растрескивание и отслоение оклада дымохода в конечном итоге вызовет утечку, которая может проникнуть через крышу.Если вы заметили какие-либо проблемы с миганием, следуя инструкциям по установке крышки дымохода, позвоните PJ Fitzpatrick. Мы можем осмотреть и отремонтировать вашу крышу и дымоход. Свяжитесь с нами для оценки сегодня.

Камин в ванной или кухне

Когда вы думаете о камине на кухне или в ванной, вы можете представить себе большой ревущий открытый каменный камин, заполняющий эти небольшие комнаты.К счастью, современные дровяные и газовые камины имеют размеры, которые идеально подходят для небольших комнат. Они очень удобны, красивы и очень экономичны. Давайте посмотрим на некоторые детали.

Газ или дерево — на ваш выбор

Камины для небольших помещений могут работать как на газе, так и на дровах. Вот некоторые из основных характеристик обоих.

Газовый камин

Запуск и остановка огня кнопкой или пультом
Контроль уровня нагрева
Газовые поленья очень похожи на настоящую древесину
Очень мало затрат на очистку и техническое обслуживание

Дровяной камин

Красота пламени, вырывающегося из настоящих деревянных бревен
Неповторимый, тонкий аромат горящей древесины
Потрескивание и треск, которые не могут сравниться ни с одним другим видом камина
Строгие стандарты EPA для дизайна сводят к минимуму дым и выбросы

Зональный обогрев

Добавив камин на кухню или ванную комнату, вы сможете быстро и комфортно получать тепло в любое время, не отапливая весь дом.Включите зональное отопление и дайте центральному отоплению передохнуть.

Безопасная установка

Как газовые, так и дровяные камины с нулевым зазором (ZC) надежно изолированы, что делает их безопасными для установки практически в любой стене без риска возгорания для материалов, находящихся рядом с домом.

Легкая вентиляция

При добавлении камина в кухню или ванную комнату дымоход не требуется. Камины ZC поставляются с собственной вентиляционной трубой, которая проходит через соседнюю стену, а это означает, что в доме не требуется больших изменений.

Великолепная эстетика

Какой бы тип камина для ванной или кухни вы ни предпочли, вы сможете найти тот, который выглядит фантастически и идеально дополняет декор ваших небольших комнат. Современные газовые и дровяные камины бывают разных размеров, дизайнов, цветов и отделки.

Покупка газового или дровяного камина для кухни или бани

Хотя вы можете купить камины через Интернет-дилеров, всегда лучше проконсультироваться с местным магазином по продаже каминов или специалистом по обслуживанию каминов.Эти компании найдут время, чтобы ответить на все ваши вопросы и понять ваши требования к отоплению, включая квадратные метры площади, которую вы хотите отапливать. Местные специалисты направят вас в правильном направлении к долгим годам комфорта и удовольствия от работы с вашим новым прибором.

Каминная установка

Устанавливать камин на кухне, в ванной или где-либо еще — это не работа для мастеров своими руками. Несоответствующая установка может ограничить или аннулировать многие страховые полисы домовладельцев, а также гарантии производителя.Местные сертифицированные специалисты по установке всегда должны быть вашим первым выбором при установке бытовых отопительных приборов.

Таким образом, кухни и ванные комнаты — идеальные места для газовых или дровяных каминов с нулевым зазором. Выбрав подходящий размер с оптимальной теплоотдачей и привлекательным дизайном, вы получите прибор, который будет работать на вас долгие годы.

Магазин топовых каминов в магазине Holiday Fireplace Shop, расположенном по адресу 2727 Broadway Suite 5 в Cheektowaga, штат Нью-Йорк.Мы поможем вам найти идеальный новый камин. Если вы живете в районе Буффало или в районе Рочестера, посетите нас сегодня или позвоните по телефону (716) 482-1820.

Как установить заглушку дымохода

Воспроизведение видео не поддерживается

Заглушка дымохода надевается на дымоход и прикрепляется к верху дымохода.

Установка заглушки на дымоход может помочь предотвратить повреждение дома плесенью, грибком и влагой, а сетчатая клетка снижает опасность возгорания и не позволяет птицам, белкам и другим животным попасть в дымоход.

Перед тем, как купить заглушку дымохода, измерьте верхнюю часть дымохода, также называемую «короной», а также отдельный дымоход или дымоходы, которые необходимо закрыть. У нас есть два дымохода, и было трудно найти колпачок с отпечатком, который был больше, чем два отверстия вместе взятых, но меньше, чем корона.
После сухой установки заглушки удалите отслаивающийся раствор или герметик с верхней части дымохода.
Крышка этого типа представляет собой шарнирную клетку с фланцами по всему основанию.Используйте дрель с каменной коронкой, чтобы просверлить пилотные отверстия в бетонной коронке в нескольких точках вдоль каждой стороны клетки. Затем забейте каменные шурупы через фланец в эти отверстия, чтобы прикрепить каркас к коронке.
Прикрепите «крышу» заглушки к обойме. В этом случае есть четыре винта, которые крепят верхнюю часть на месте.
Если коронка в плохом состоянии, замешайте раствор, чтобы заполнить трещины. Шпателем распределите раствор по поверхности, включая фланец заглушки дымохода.Вылепите раствор так, чтобы он спускался вниз от центра короны во всех направлениях. Это будет способствовать скатыванию воды с короны, а не лужам.

Предыдущая статьяMS International Porcelain TileСледующая статьяКак удалить мех над кухонными шкафами

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству дома для каналов CBS The Early Show и The Weather Channel. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Установка гибкого вкладыша | Flue-pipes.com

Во-первых, вы должны определить футеровку дымохода подходящего размера для вашей конкретной установки. Необходимый вам диаметр дымохода должен соответствовать размеру вытяжного отверстия на приборе. Необходимая длина дымохода будет равна высоте дымохода. Мы рекомендуем заказывать немного больше этой суммы, чтобы не допустить ошибки.

По закону футеровка дымохода должна быть минимум 6 дюймов в диаметре, если вы сжигаете дрова.Если вы не устанавливаете одобренную DEFRA печь с 5-дюймовым выходом дымохода, в этом случае вы можете использовать 5-дюймовую облицовку.

Никогда не спускайтесь вниз по дымоходу; поскольку узкое место приведет к скоплению дыма.

Если вы устанавливаете облицовку в существующий дымоход, обязательно очистите дымоход в первую очередь, так как это гарантирует отсутствие остаточной сажи или других препятствий, которые могут создать трудности при установке.

Стрелка на вкладыше указывает направление дыма.Установите лайнер так, чтобы стрелка указывала вверх.

После установки важно помнить, что все такие работы, которые не были выполнены зарегистрированным установщиком HETAS, должны быть проверены в соответствии со Строительными нормами Великобритании, Документ J. Эта проверка гарантирует, что все футеровки дымохода установлены правильно; что они подходящего размера для требований к прибору и что они полностью свободны от препятствий.

Для успешной установки облицовки дымохода требуется всего несколько инструментов.Вам понадобится универсальный нож, отвертка с плоской головкой, пистолет для герметика, пара рабочих перчаток, электродрель и защитные очки. Шлифовальный станок даст вам лучший срез при срезании излишков футеровки дымохода. Также подойдет пила или ножовка.

Гибкую облицовку можно установить как сверху, так и снизу кирпичной дымовой трубы. Какой бы способ установки облицовки вы ни выбрали, убедитесь, что у вас есть достаточный зазор вокруг облицовки снаружи, чтобы исключить минимальное трение или возможность зацепления кирпичей внутри трубы дымохода.

Распакуйте гибкий вкладыш и прикрепите веревку к нижнему концу (убедившись, что веревка достаточно длинна, чтобы доходить до дна стопки). Убедитесь, что стрелки, отмеченные на футеровке, направлены вверх (что соответствует направлению дымовых газов).

Для успешной установки облицовки вам потребуются два человека, по одному на каждом конце дымовой трубы. Человек на крыше должен быть надежно закреплен! С верхней части крыши начните толкать лайнер вниз по штабелю. Человек, находящийся внизу стопки, должен удерживать веревку и подбирать слабину.Работайте в тандеме, подавая футеровку вниз по дымовой трубе, следя за тем, чтобы оставалось достаточно футеровки внизу, чтобы закрепить адаптер, и наверху, чтобы закрепить верхние крепления.

Когда облицовка дымохода полностью опущена по дымоходу до кончика гильзы, следующим шагом будет соединение верхней пластины с верхней частью дымохода. Основная функция верхней плиты — закрыть существующий дымоход от дождя, ветра и проникновения в дымоход животных. Он также имеет зажим, расположенный на внутренней стороне манжеты верхней пластины, чтобы выдерживать вес футеровки.

Начните с использования пистолета для герметика и трубки из атмосферостойкого силикона, чтобы провести полоску силикона по верхнему краю глиняного дымохода.

Затем проденьте облицовку дымохода через круглое кольцо верхней пластины так, чтобы верхняя пластина находилась на верхнем крае глиняного дымохода.

Найдите стопорные болты, приваренные с четырех сторон верхней пластины. Отцентрируйте верхнюю пластину на глиняном дымоходе и с помощью отвертки с плоской головкой прикрепите верхнюю пластину к стене глиняного дымохода.Предупреждение: не затягивайте стопорные болты слишком сильно. Если затянуть слишком сильно, дымоход из глины может треснуть.

После того, как вы успешно установили верхнюю пластину, следующим шагом будет отрезать лишнюю подкладку заподлицо с верхней частью выступа верхней пластины. На картинке изображена болгарка с отрезным кругом. Шлифовальный станок даст лучший рез, но пила или ножовка будут работать нормально.

Следующий шаг — прикрепить дождевик к верхней пластине. Воротник верхней пластины вставляется внутрь дождевика.

В чем застревает лайнер?

Попробуйте «повернуть лайнер на 90 градусов», пока вы и ваш помощник будете пытаться тянуть толчок, как раньше. Это работает, если лайнер повернул один изгиб и не настроен для следующего изгиба (изогнулся, чтобы указать неправильную сторону). Тогда попробуйте 180 градусов. Любое «вращение» намного проще для двойного изгиба вниз в дымоходе, чем на этом высоком; из-за огромного количества лайнера, торчащего из дымохода и лежащего на крыше.

Иногда придется взламывать дымоход изнутри или снаружи дома и помогать облицовке пробиться.

Примечание: все установки должны выполняться в соответствии с Строительными нормами Великобритании, Документ J. Советы на этой странице предназначены для того, чтобы помочь вам в этом, но никоим образом не должны рассматриваться как замена инструкций и правил документа. J.

Советы по установке

Лучшие трубочисты и очистители — ванна MI

Получите подобные лидеры

Последние запросы на чистку дымоходов и каминов в Бате, штат Мичиган:

Расположение проекта:
Ванна,
MI
48808

Дата: 12/2020

Этап запроса: Готово к найму

Желаемая дата завершения: 1-2 недели

Расположение проекта:
Ванна,
MI
48808

Дата: 10/2020

Что это за место ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: Сроки гибкие

Комментарий: Трубочист

Расположение проекта:
Ванна,
MI
48808

Дата: 10/2020

Желаемые услуги: Чистка дымоходов, Осмотр дымоходов

Сколько дымоходов нужно прочистить ?: 1

Горючее устройство / камин: Традиционный каменный камин (кирпич или камень)

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: В течение 1 недели

Комментарий: Дом, построенный в 1983 году, свидетельство использования до моей покупки дома.Просто нужно убедиться, что нет проблем, прежде чем я начну сжигать дрова.

Расположение проекта:
Ванна,
MI
48808

Дата: 09/2020

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: В течение 1 недели

Комментарий: Дымоход требует ремонта

Расположение проекта:
Ванна,
MI
48808

Дата: 08/2020

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: 1-2 недели

Комментарий: Сервис и очистка газового камина

Расположение проекта:
Ванна,
MI
48808

Дата: 07/2020

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: Сроки гибкие

Расположение проекта:
Ванна,
MI
48808

Дата: 10/2019

Желаемые услуги: Чистка дымоходов, Осмотр дымоходов

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: Сроки гибкие

Комментарий: Я хотел бы получить оценку стоимости чистки и осмотра дымохода.

Расположение проекта:
Ванна,
MI
48808

Дата: 10/2019

Желаемые услуги: Чистка дымоходов, Осмотр дымоходов, Не знаю

Сколько дымоходов нужно прочистить ?: 1

Горючее устройство / камин: Традиционный каменный камин (кирпич или камень)

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: В течение 1 недели

Комментарий: только что переехал в дом.хочет проверить и почистить дымоход

Расположение проекта:
Ванна,
MI
48808

Дата: 09/2019

Требуемые услуги: Трубочист

Сколько дымоходов нужно прочистить ?: 1

Что это за локация ?: Дом / Резиденция

Этап запроса: Планирование и составление бюджета

Желаемая дата завершения: 1-2 недели

Комментарий: Мне нужен мой камин трубочист

Расположение проекта:
Ванна,
MI
48808

Дата: 09/2019

Желаемые услуги: Чистка дымоходов, Осмотр дымоходов

Сколько дымоходов нужно прочистить ?: 1

Что это за локация ?: Дом / Резиденция

Этап запроса: Готово к найму

Желаемая дата завершения: 1-2 недели

Расположение проекта:
Ванна,
MI
48808

Дата: 01/2019

Желаемые услуги: Чистка дымоходов, Осмотр дымоходов

Горючее / камин: Дровяная печь

Этап запроса: Готово к найму

Желаемая дата завершения: 1-2 недели

Что это за локация ?: Дом / Резиденция

Комментарий: Я хотел бы получить смету на чистую дровяную печь с вентиляцией через крышу, одноэтажный дом,

Расположение проекта:
Ванна,
MI
48808

Дата: 10/2018

Требуемые услуги: Гидроизоляция

Сколько дымоходов нужно прочистить ?: 1

Горючее устройство / камин: Традиционный каменный камин (кирпич или камень)

Что это за локация ?: Дом / Резиденция

Желаемая дата начала проекта: В течение нескольких недель

Комментарий: Утечка в потолке кухни

Расположение проекта:
Ванна,
MI
48808

Дата: 06/2016

Комментарий: трубочист на дровяной камин

Расположение проекта:
Ванна,
MI
48808

Дата: 02/2016

Комментарий: ВЫПУСК ДЫМОХОДА

Расположение проекта:
Ванна,
MI
48808

Дата: 12/2015

Комментарий: Вода от тающего льда / снега просачивается в камин.

Расположение проекта:
Купаться,
MI
48808

Дата: 10/2015

Комментарий: Мне нужно расценки на чистку дымохода.

Расположение проекта:
Ванна,
MI
48808

Дата: 03/2015

Комментарий: Этот мобильный пользователь не оставил никаких дополнительных комментариев.

Расположение проекта:
Ванна,
MI
48808

Дата: 11/2014

Комментарий: Дымоход нуждается в чистке.Отремонтирована кладка дымохода. Внутренний дымоход застрял в открытом состоянии — хотелось бы проверить, можно ли его отклеить / отремонтировать. Заклинило верхнее отверстие дымохода — возможно, лед.

Как установить облицовку камина из керамической или фарфоровой плитки

Камин может стать ошеломляющим фокусом в привлекательной, хорошо оформленной комнате.Тем не менее, грязное или устаревшее обрамление камина может стать бельмом на глазу. К счастью, создание нового стильного камина — это самостоятельный проект для любого, у кого есть немного терпения, немного планирования и подходящие инструменты. Хотите превратить этот скучный камин в яркую звезду комнаты? Вот как сделать свой собственный камин из керамической плитки.

Спланируйте свой дизайн

Лучше всего начать с изготовления картонного шаблона существующего камина.Таким образом, вы можете поиграть со своим макетом и легче найти отправную точку для установки плитки. Начните с ряда над топкой и регулируйте его до тех пор, пока вам не придется обрезать щепки с любого края. Оттуда опустите ноги и сохраните все разрезы для плитки, лежащей на полу.

Подготовьте окружение

Вы можете выложить плитку на существующую кирпичную или каменную облицовку, но сначала вам нужно проделать небольшую подготовительную работу. Смешайте порцию тонко затвердевающего раствора до густой глазури и нанесите ровный слой на кирпичи, убедившись, что линии затирки полностью заполнены.Используйте шпатель, чтобы разгладить его и дать высохнуть в течение ночи. Снимите каминную полку, если возможно, или заклейте ее клейкой лентой там, где она встречается с окантовкой. С помощью шурупов прикрепите деревянную полосу шириной 3 дюйма к верхнему краю топки в качестве временной опоры для плитки.

Установите плитки центрального поля

Керамическая плитка Салерно — серия Harbor Wood в темном дубе / Артикул: 15076927

Смешайте еще одну партии из тонкого посаженного раствора и, с помощью зубчатого шпателя, нанесите тонкий слой над опорной доской прикрепленной к топке.Начиная с центральной плитки, поместите плитки в раствор, чередуя слева направо. Если вы используете художественную плитку с неровными краями в своем дизайне, используйте сложенный картон в качестве распорок. Закончите центральное поле, продвигаясь вверх. Не забывайте периодически проверять плитки, чтобы убедиться, что они ровные и ровные. Дайте им высохнуть на ночь.

Обложка ног

Керамогранит Cabot — серия Redwood, натуральный / Артикул: 10083319

Удалите временную опорную доску, сделайте новые такой же высоты, как кусок плитки, который будет идти в нижней части ножек, и закрепите их на месте с помощью шурупов.Начиная снизу выше вашей платы поддержки, установите плитку для ног, как вы это делали в центре поля плитки, продвигаясь вверх. Не забывайте периодически вытирать излишки отвердевшего материала влажной тканью, пока он не затвердел. Дайте плиткам застыть на несколько часов, затем снимите опорную доску, отрежьте и установите нижнюю плитку.

Затирка и отделка

Керамогранит Салерно — коллекция Moderna в кокосовом орехе / Артикул: 10081259

Смешайте раствор в соответствии с инструкциями производителя и нанесите его на плитку с помощью резиновой терки под углом 45 градусов.Примерно через 30 минут используйте губку для затирки, чтобы стереть излишки затирки. Дайте плитке застыть в течение как минимум недели, прежде чем разжечь огонь в свежем облицованном плиткой камине.

Решение проблемы облицовки камина из керамической или керамогранитной плитки — доступный проект для многих домашних мастеров. Хотя планирование и подготовка требует немного больше, чем облицовка стен или пола плиткой, процесс прост, и вам понравятся результаты. Если это звучит немного пугающе, подумайте о том, чтобы нанять профессионального установщика, который поможет вам достичь желаемых результатов.

уникальных мест в вашем доме для установки камина

Когда вы видите камин в чьем-то доме, обычно он находится в гостиной. Поскольку камины появились в 1600-х годах, гостиные были лучшей частью дома с точки зрения вентиляции. Хотя внешний вид каминов изменился, многие люди отказываются устанавливать их в других частях своего дома. Вот несколько комнат в вашем доме, где вам стоит подумать об установке камина:

Камин в главной ванне

Главные ванные комнаты — это вершина домашнего уюта.Обычно здесь есть ванна или джакузи, двойной туалетный столик и много места. Если вы проводите большую часть дня в главной ванной комнате, добавление камина может сделать ее еще более приятной. Более холодное утро будет теплее, а расслабление в ванне после долгого дня будет наполнено атмосферой. Как только вы подумаете о том, чтобы добавить его в свою ванную комнату, вы не сможете выбросить эту идею из головы!

Камин на вашей кухне

В наши дни кухни динамичнее, чем когда-либо! Кухня может быть использована для многих — от развлечений до готовки.Поскольку многие люди выбирают кухню открытой планировки при реконструкции, они обнаруживают, что едят там. Добавление камина для праздничных обедов и встречи с друзьями может создать атмосферу ресторана и добавить в пространство тепла и уюта.

Камин в вашем фойе

Добавить теплый прием своим гостям или себе после долгого дня — это то, что легко сделать с камином в фойе! Даже если у вас небольшой подъезд, найдутся и небольшие камины. Наличие камина в фойе — приятный сюрприз и уникальное дополнение к вашему дому.

Камин в тренажерном зале

Наличие камина в комнате, которую вы ассоциируете с потом и жарой, поначалу, вероятно, не имеет смысла. К счастью, электрические камины могут создавать впечатление огня без тепла! Если вы занимаетесь йогой, пилатесом или другим расслабляющим видом упражнений, камин в комнате с вами может добавить успокаивающую и успокаивающую атмосферу.
