Как сложить камин своими руками: схема, рекомендации

Краткое содержание

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

  1. Отсутствие дыма.
  2. Обогрев помещения.
  3. Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

  • Пристенный.
  • Угловой.
  • Встроенный.
  • Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

  • Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.
  • Песок речной. Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).
  • Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.
  • Синяя кембрийская глина или обычная красная.
  • Цемент (М 200 или М 300).
  • Дымовая заслонка.
  • Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

  • Иметь правильную форму;
  • Не содержать трещин или выбоин.
  • Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

  1. Материал должен соответствовать марке не ниже М200.
  2. Нужное количество кирпича, должно быть, приобретено из одной партии.
  3. Внешний вид кирпича – он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

  • рулетка;
  • болгарка;
  • сварочный аппарат;
  • молоток + гвозди;
  • доска;
  • арматура;
  • цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски. Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина


Камин своими руками

Кладка выполняется по такой схеме:

  1. Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.
  2. Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.
  3. Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.
  4. Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.
  5. Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.
  6. Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.
  7. Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.
  8. Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

  • арочные,
  • клинчатые,
  • сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

  • Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.
  • Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.
  • Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.
  • Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Камин своими руками из кирпича, простая технология для начинающих

Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Готовый домашний очаг



Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

Схема углового камина

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

  • Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
  • Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
  • Топливник является основным элементом, в котором происходит сгорание.
  • Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
  • Основой камина, его несущим элементом является портал. Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
  • Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
  • Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
  • Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
  • Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

Расчет параметров камина для данного помещения ведется на основании того, что все элементы находятся в определенной пропорции с габаритами комнаты. Неверно подобранные размеры могут стать причиной некорректной работы устройства. Чрезмерно большой камин займет много места, а маленький не сможет прогреть помещение.

Угловой вариант исполнения

Расчет габаритов

От площади комнаты зависит площадь топки, вернее, ее фасадной части. Их соотношение определяется, как 50/1 соответственно. Данный параметр является стартовым. Зная его, находим размеры каминного проема по формуле: высота/ширина = 2/3. Несложные подстановки дадут числовые значения этих параметров. Одним из важных показателей эффективности работы камина служит глубина его топки. Но в этом вопросе нельзя перестраховываться, увеличивая глубину с запасом, так как это приведет к потере тепла через дымоход. Оптимальным соотношением между высотой топки и ее глубиной является дробь 3/2.

Кирпичный камин необходимо изолировать от пола, чтобы избежать самопроизвольного возгорания. Делается это с помощью настила из термоизоляционного материала, но чаще всего в конструкции портала предусмотрен выступ – подиум.

Он отличается по габаритам портала по бокам на 30 см, а спереди на 50 см. Зеркало задней стенки устанавливается не произвольным способом, а по определенному параметру. Так, на высоте, равной 1/3 всей стены начинает формироваться выступ. Он имеет наклон 20° к отвесу. Вверху зеркало образует дымовой зуб. Габариты нужно соблюдать, чтобы объединить эти две конструкции в одну и не нарушить тягу.

Таблица с рекомендуемыми размерами камина

Топочная камера не имеет постоянной ширины, так как вглубь она сужается. Стенки имеют поворот в 60° от своего первоначального направления. Высота дымохода напрямую зависит от места его выхода из кровли крыши. В непосредственной близости от конька он должен быть поднят на 0,5 м. При удалении дымоход возводится так, чтобы линия, соединяющая конек с краем трубы, образовывала угол 10° с горизонталью. На площадь канала дымохода тоже есть свое правило. Она должна быть в 15 раз меньше площади топливника.

Существуют уже разработанные проекты со всеми вычислениями. Чтобы ими воспользоваться, нужно подобрать значение площади и получить результаты.

Строительство фундамента

Камин из кирпича, даже в самом простом исполнении, имеет огромную массу, которую не выдержит никакой пол в доме. Поэтому для начала придется подготовить фундамент.

  • Часть пола демонтируется, чтобы вырыть котлован. Его глубина зависит от массы камина и в среднем составляет 0,5 м.
  • Используются все приемы по заливке фундамента для кирпичных построек. Дно котлована можно выстелить щебнем и песком, позаботившись о гидроизоляционной подушке.
  • Наливается фундамент цементным раствором до уровня пола. Строгих правил на использование армирующих элементов нет, но каждый понимает, что при постройке камина весь фундамент можно разделить на 2-3 части и перестелить, например, армирующую сетку.
  • При необходимости используются опалубки. Готовая конструкция должна основательно застыть, поэтому не спешите с продолжением работ, а займитесь приготовлением глиняного раствора, который пригодится при кладке самого камина.

Работы по строительству фундамента

Приготовление раствора

Подготовить раствор для кладки довольно сложно. Если нет под рукой специальных приборов, чтобы определить жирность глины, то помогут мудрые советы профессионалов.

Но при отсутствии опыта и эти советы могут привести к ошибке, тогда в кладке появятся трещины, через которые дым станет прорываться в помещение, и придется демонтировать конструкцию. Гораздо проще воспользоваться готовыми составами. Прочность сложенного камина при этом только увеличится.

Однако в качестве информации познакомим с этапами приготовления хорошего раствора:

  • Чтобы правильно выбрать глину, нужно представленные экземпляры пропитать водой. Для этого катается шарик и помещается в резервуар. После нескольких часов следует сдавить шарик в руке, превращая его в лепешку. Если по краям стали образовываться рваные трещины, значит, глине недостаточно жирная.
  • Подходящую по жирности глину замачивают на 2-3 дня в воде. Это поможет потом ее измельчить с помощью сетки. В печном растворе недопустимо появление крупных комков.
  • Смешивая глину, песок и воду, получаем раствор для кладки. Однако его необходимо еще проверить на консистенцию. Слой раствора сдвигается в горизонтальном направлении. Если наблюдаются разрывы в глиняной массе, значит, нужно добавить еще воды. Если след от мастерка сразу же заплывает, то воды, наоборот, много. Нетрудно догадаться, что в нормальной консистенции борозда от мастерка остается достаточно продолжительное время.

Пример простой кладки

Приведем самый простой пример, показывающий, как осуществляется кладка камина своими руками. Необходимо отметить, что существует более функциональная порядовка камина, но она доступна при желании на специализированных ресурсах, поэтому мы выбрали простую схему, чтобы показать принцип работы с проектом.

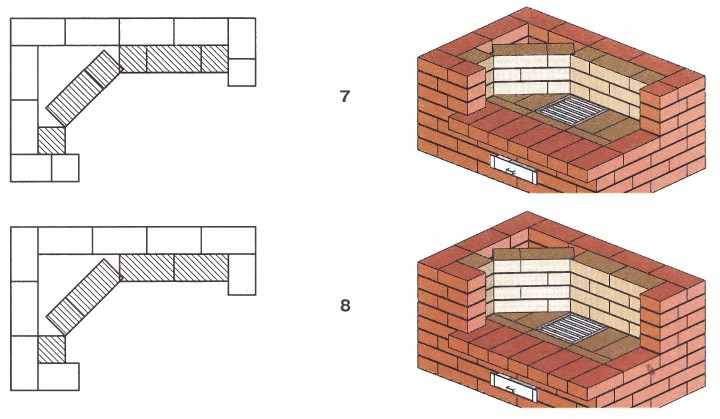

Порядовая кладка

Чтобы построить камин своими руками, проведем анализ рисунка в проекте, который называется «порядовая кладка». Задача на внимательность заключается в том, чтобы найти отличия между 1, 3 и 2, 4 рядами. Эти ряды необходимо выкладывать сплошными, но так как между кирпичами должна осуществляться перевязка, то расположение кирпичей необходимо чередовать.

С 5 по 11 ряды формируют топку. Отличие опять объясняется перевязкой. Класть кирпичи нужно так, чтобы швы в двух соседних рядах не совпадали. Ряд 12 дополнен перемычкой, так как далее предстоит выполнить перекрытие и потребуется надежная опора. Если сделать перекрытие из плиты керамогранита, то одновременно получим и каминную полку, на которой удобно разместятся небольшие нужные предметы.

Обратите внимание на то, что в данной модели нет дымового зуба, поэтому такие камины из кирпича строятся крайне редко даже начинающими мастерами. Отсутствие дымового зуба несколько компенсируется большим дымосборником. Он занимает 11 рядов (с 15 по 26). Чтобы качественно выложить дымоход, проверяйте вертикальный уровень стенок по отвесу.

В 27 ряду кирпичи придется распилить болгаркой пополам, чтобы сделать выступ внутрь канала. Этот выступ позволяет сложить перекрытие и установить шиберную заслонку. Дальше построенный дымоход должен соответствовать высоте, которая указана в расчетах.

После того как удалось собрать по указанной схеме конструкцию, интрига будет сохраняться еще около двух недель, так как необходимо дождаться, пока раствор не засохнет по всей глубине. Но даже после такой паузы нельзя сразу закладывать много дров. Следует протопить камин постепенно, малыми порциями топлива. Тогда остаточная вода по всему объему испарится и камин будет готов к настоящей работе.

Как сделать камин своими руками из кирпича: схема, фундамент, кладка, облицовка

Работы по созданию камина начинаются с определения размеров основных элементов конструкции.

Определение размеров и схемы

Необходимо точно определить следующие параметры:

  • глубина топки;
  • площадь дымового отверстия;
  • высота топки.

Проектируем камин из кирпича

Чтобы понять, как сделать камин своими руками из кирпича надо провести правильные расчёты. Изначально выявляются размеры топки, для чего следует вычислить площадь помещения и разделить полученную сумму на 100. Глубина топки определяется относительно её ширины, она должна быть меньше в 2.5 раза. Высота топки напротив, больше её ширины в 1.5 раза.

Внимание! Надо учесть, что если топка имеет ширину в 3 кирпича, то её высота превысит 1 метр, а это примерно 15 рядов кладки.

Надо точно вычислить площадь дымового отверстия, которая определяется относительно площади в следующем соотношении: 1:15. Надо учесть, что непосредственно труба будет шире, но прямой участок имеет высоту 3 – 5 метров, если выйти за эти рамки, то получить устойчивую тягу затруднительно.

Понадобиться несложная схема камина из кирпича, позволяющая определить расход материала и размеры конструкции. Например, при габаритных размерах 65х115 см потребуется использовать 250 керамических кирпичей и 100 единиц шамотной продукции. Нужно запастись парой мешков глины и сухого песка, также потребуется цемент. Обязательно необходимо приобрести трубную заслонку и сводный топочный уголок. Важно, чтобы была представлена порядовка камина, на которой схематично изображён порядок работы.

Схема камина из кирпича

Подготовка материалов

Начиная возводить кирпичный камин своими руками, необходимо запастись следующими материалами:

  • кирпич керамический – 300 единиц;
  • кирпич шамотный – 130 единиц;
  • карьерный песок – 4-е мешка;
  • кладочная огнеупорная смесь – 2 мешка;
  • цемент — 1 мешок.

Также понадобятся металлические уголки и печная дверца с заслонкой.

Популярные публикации:

Чем покрасить кирпичную печь?

Инструкция, как построить тандыр из кирпича своими руками.

Кладка камина

Наиболее сложной является английская кладка камина из кирпича, который будет иметь прекрасные эстетические характеристики.

Обустройство фундамента

Работы начинаются с обустройства фундамента. Если конструкция будет установлена вдоль несущей стены, а именно промеж ленточного основания здания и фундаментом самого камина, то требуется сформировать компенсационную песчаную подушку, обязательно проливаемую водой.

Надо рассчитать высоту основания, таким образом, чтобы кладка начиналась на одном уровне с чистовым полом. Вырывать глубокий котлован не обязательно, но надо учесть, что если работа ведётся в условиях пучинистых грунтов, то обустраивается гравийно-песчаная подушка, имеющая толщину до полуметра.

Благодаря этому слою гравия с песком, становится возможным предупреждение капиллярного подъёма, а это позволит добиться нужного уровня гидроизоляции стенок конструкции и фундамента.

Заливка фундамента происходит с использованием бетона М-300, при этом обязательно осуществляется армирование. Потребуется соорудить опалубку, которая собирается из фанеры, щиты которой скрепляются самонарезающими винтами. Следует учесть, что заливаемое основание, по своим размерам должно превосходить камин на 10 см, с каждой из сторон. Требуемые размеры, как правило, содержит чертеж камина из кирпича, без которого работы не проводятся.

Когда заливка завершена, бетон выдерживается до момента набора нужного уровня прочности, для чего потребуется до 7-ми суток. Затем выполняется разметка, и приступают непосредственно к кладке, позаботившись об обустройстве гидроизоляционного слоя, посредством укладки рубероида.

Кладка топки и дымохода

Основной этап — кладка камина из кирпича

Работа по созданию конструкции в английском стиле, характеризующейся наличием прямого дымохода выполняется в соответствии со схемой. Первоначально заботятся о теплоизоляции стены, монтируя за камином листы металла, который может быть заменён плотной фольгой. Имеющиеся конструкции из древесины подвергаются обработке антипиренами, огнеупорное покрытие предусматривается и для пола, непосредственно перед камином, так как туда возможно попадание искр.

Осуществляется сортировка кирпичей, с целью выявления изделий, имеющих сколы с трещинами, которые будут использоваться для формирования основания. Непосредственно перед каждым из этапов, производится выкладывание кирпичей насухо, то есть без использования раствора, что необходимо для проведения шлифовки и обрезки. Делается простой камин из кирпича красного цвета, который предварительно замачивается.

Если в процессе работы используется огнеупорный кирпич, то надо избежать его намокания. Пыль с поверхности, в данном случае устраняется влажной тряпкой, что впоследствии обеспечит равномерное просыхание раствора.

Полнотелый красный кирпич используется для кладки первых двух рядов основания, площадь которого составит 1140×1270мм, при этом делается перевязка. Предварительно с использованием уровня осуществляется проверка фундамента, что позволяет заблаговременно устранить, имеющиеся неровности, посредством утолщения шва.

Производится кладка песчано-цементный раствор, изготавливаемый в соотношении 1:3. Благодаря тому, что схема кладки камина из кирпича предполагает укладку 3-го и 4-го ряда идентично двум предыдущим, можно сделать топочное дно с применением огнеупорного материала, фиксируемого при помощи такого же раствора.

Важно! Чтобы избежать излишнего прилипания раствора к кельме, надо подобрать оптимальное соотношение песка с глиной.

Стенки топки выкладываются по порядовке, при этом при внутренних работах используется огнеупорный материал в сочетании с глиняным раствором. Внешние работы проводятся с применением керамических кирпичей, но при этом пользуются песчано-глиняная смесь или раствор на основе песка и цемента.

Внимание! Песчано-глиняная смесь разбавляется цементом, добавляемым в объёме 20%.

Надо срезать «болгаркой» по диагонали кирпичи, формирующие задние топочные углы, что обеспечит оптимальную теплоотдачу. Особое внимание надо уделить завершающему этапу кладки, а именно 12-му ряду, в котором с целью обрамления монтируется уголок с полосой из стали, что соответствует схеме порядовки. Кладка задней части 12-го ряда осуществляется тычковым способом, при этом кирпич обрезается под углом, благодаря чему формируется свод.

Чтобы детально разобраться, как выложить камин из кирпича, надо освоить технику кладки рядов 13 – 16, которые собственно и позволяют закончить формирование свода совместно с газовым зубом, представляющим собой, выступ, находящийся в переднем верхнем сегменте. Газовый зуб необходим для исключения обратной тяги, в противном случае возможно проникновение дыма внутрь помещения.

Формируя дымоход для камина из кирпича, надо уделить особое внимание 15-му ряду, образующему сужение, благодаря которому удаётся добиться получения повышенного давления дыма, а также обеспечить усиление тяги. Расширение тяги осуществляется к 16-му ряду, где происходит встраивание дверцы для прочистки, используемой для устранения сажи, образующейся в процессе эксплуатации камина. Внутренние работы по обустройству дымохода ведутся с применением шамотного кирпича, а снаружи используют красное керамическое изделие.

Создание трубы камина

Выкладывая трубу и плавно сужающийся дымоход, используют схему, в техническом плане уделяется внимание затирке швов, которые изнутри протираются увлажнённой тряпкой, позволяющий избавиться от излишков раствора.

Внимание! Следует учесть, что наличие шероховатостей, станет причиной накопления сажи так, что от них надо заблаговременно избавиться.

Труба камина выкладывается на последнем этапе, при этом её просвет намерено сужается до 1-го кирпича, а на уровне 25-го ряда перекрывается заслонкой. После завершения всех работ, осуществляется просушка камина на протяжении 5-ти суток в условиях комнатной температуры. Затем постепенно начинают его протапливать, равномерно прогревая, так как надо обеспечить спекание раствора из глины.

Внимание! Если не выполнить эту процедуру, то раствор начнёт крошиться в процессе эксплуатации, а это снизит технические характеристики камина.

Рекомендуем эти статьи:

Как делается барбекюшница из кирпича своими руками?

Как построить кирпичный мангал своими руками?

Облицовка поверхностей

Ооблицовка камина из кирпича кафелем

Когда основные работы окончены и конструкция готова к эксплуатации, возникает вопрос, чем облицевать камин из кирпича, дабы придать ему нужные эстетические характеристики. Преимущественно используется плитка 3-х типов:

  • керамика – кафель приклеивается к стенкам, благодаря устойчивости к повышенным температурам, он может длительно эксплуатироваться;
  • изразцы – небольшая яркая плитка, прикрепляемая к стенкам камина посредством штырей, которые закладывают ещё в процессе кладки. Преимущественно изразцы используются для оформления в русском национальном стиле;
  • натуральный камень — мраморная плитка.

Облицовочные работы традиционно связаны с фиксацией отдельных элементов несколькими методами. Возможно, приклеивание отдельно взятых мраморных пластин, но допустимо использование раствора, позволяющего закрепить элементы промеж собой, исключая их контакт со стенкой.

Преимущественно используется плитка толщиной не более 10мм, при этом она сочетается с креплениями S-образной формы, благодаря которым обеспечивается нужный уровень жёсткости. Работа начинается с укладки арматуры, используемой для фиксации крючков, частота установки которых зависит от толщины облицовочного материала.

Важно! Затирка швов после облицовки выполняется только спустя 2-а дня, после её укладки.

Это интересно:

Какую купить мини печь для обжига кирпича?

Как построить печь для бани из кирпича своими руками?

Технология кладки углового камина

Можно сложить угловой камин из кирпича своими руками, но для этого необходимо использовать иную технологию. Работы, связанные с укладкой первых 4-х рядов проводятся по традиционной методике, а начиная с 5-го ряда, начинается обустройство поддувала и производится монтаж решёток. Работы по кладке 6-го ряда связаны с фиксацией опор, при этом на верхнем сегменте монтируется колосниковая решётка.

Закладка портала выполняется при кладке 7-го ряда, а перевязка швов осуществляется с 8-го по 13-ый. Именно в этот период происходит непосредственное формирование портала. Зеркала, относящиеся к задней стенке, формируются под незначительным уклоном. Перевязка продолжается и на 14-15 рядах, а наклон зеркал увеличивается, в целом их формирование заканчивается на 16-ом ряду.

Фасадом камина будут ряды 17 -19, после чего начинается формирование дымохода, вплоть до 22-го ряда, когда устанавливают задвижку. Выбрать, чем отделать камин из кирпича такого типа, можно исходя, из собственных предпочтений.

Выбирать методику кладки, можно исходя из условий помещения, в котором будет эксплуатироваться камин.

Как выложить камин своими руками | www.kakprosto.ru

Камин представляет собой печь с открытой топкой и прямым дымовым каналом. Соорудить его можно своими руками, но для этого нужно сделать чертежи. Они должны включать в себя вид печи сбоку и спереди, а также подробный план всех рядов.

Срок службы печи зависит от качества материалов. Камины делают только из шамотных кирпичей, другие материалы не подходят для строительства. По своим характеристикам такой кирпич напоминает натуральный камень. Он не боится резких перепадов температур, может выдержать множество циклов нагревания и остывания.

Для строительства камина в частном доме не нужно разрешение. Печь устанавливают на индивидуальный фундамент. Он должен быть прочным, поэтому кладку выполняют с использованием специального раствора.

Устройство камина

Стандартный камин состоит из следующих элементов:

  • основание;
  • топливник;
  • дымоход;
  • зольник;
  • решетка.

Внешний вид каминов может быть разным, но топливник и дымоход есть у любой конструкции. В качестве топлива используются дрова. При горении они выделяют тепло, которое нагревает кирпичи. Они остаются горячими длительное время, отапливая помещение.

КПД каминов разных моделей отличается. Для того, чтобы его повысить, топку расширяют. Но она не должна быть сильно глубокой, тогда сжигание топлива будет максимально эффективным.

Для повышения КПД нужно выбирать модель с тепловыми щитами. Это массивные детали, которые при нагревании выделяют большое количество тепла. Для увеличения площади нагрева сооружают выступы, это также повышает теплоотдачу.

Особенности строительства

Топочную камеру обычно делают из чугуна, также она может быть выполнена из стали. В магазинах представлен широкий ассортимент готовых топок, их установка ускоряет процесс строительства камина. Закрытая топочная камера имеет превосходный внешний вид, она станет украшением камина. Если топка сделана из стали, ее внутреннюю часть обкладывают шамотным кирпичом. Это защищает ее от пламени.

Основание под печь может быть разной формы и размера. Местоположение топки зависит от предпочтений владельцев дома, она может быть сделана у пола или выше. Чем ниже она расположена, тем больше тепла поступит в помещение. Чаще всего ее располагают под дымоходом, ее строительство считается самым ответственным этапом. Важно правильно сделать печной зуб, он представляет собой единое целое с задней стенкой топки.

Нужно сделать надежный дымоход. Его стандартная длина 4-5 м, в некоторых случаях длина может быть увеличена до 7 м. Трубу выкладывают из кирпича или делают из стали. В продаже есть готовые конструкции из керамики, но выполнить их монтаж под силу только профессиональным печникам.

Камин устанавливают на отдельное основание. Вес кирпичной печи превышает 1 тонну, поэтому ее нельзя выкладывать на одном фундаменте с загородным домом. Дело в том, что после завершения строительства происходит усадка постройки. Кроме того, из-за подвижек грунта в весенний период она может двигаться, в результате элементы камина смещаются. Это приводит к разгерметизации трубы. Угарный газ выходит не на улицу, а поступает в помещение.

Основание под печь выкладывают из шамотного кирпича, под камин подкладывают листы железа. Они должны выступать за пределы печи минимум на 50 см. Это защищает деревянный пол от искр и случайно упавших углей.

Лучше всего сделать топку близко к полу, но в многоэтажном доме это не всегда получается. Зольник обустраивают под плитой. Это часто делают в подвале, где находится фундамент печи. Есть и другой способ обустройства зольника. Его делают в виде выдвижной системы, тогда эксплуатация печи не вызовет трудностей.

Разрабатывая проект камина, необходимо уделить внимание пожаробезопасности. Нужно защитить межэтажные перекрытия в том месте, где дымоход выходит наружу. Также закрывают стены, расположенные рядом с камином. Их изолируют асбестовым материалом.

Когда камин будет выложен, делают облицовку. Одним из вариантов станет использование искусственного мрамора, эффектно выглядит отделка декоративным камнем. Придать камину желаемую форму можно, сделав короб из гипсокартона. Его часто обклеивают керамической плиткой, это один самых распространенных способов отделки.

Выбор места для камина

Очаг не стоит делать у стены, которая находится напротив окон. Это приводит к появлению сквозняков. Печь можно расположить в комнате следующим образом:

  • сделать в углу;
  • поставить посреди помещения;
  • пристроить к стене.

 Эффектно смотрится островной камин. В комнате, где он будет установлен, нужно обустроить качественную систему вентиляции.

Определение размеров

Размер каминной топки определяется в зависимости от объема помещения, он составляет 1/50 объема комнаты. Это стандартное соотношение. Нужно правильно определить высоту портала, его высота должна быть в два раза больше глубины топливника. Приведенные размеры важно учитывать при строительстве камина. Если топка будет глубже, то теплоотдача резко снизится, а вот маленький топливник приведет к задымлению.

Необходимо правильно рассчитать габариты дымовых отверстий, при этом важно учитывать размеры топочной площади. Сечение дымохода должно быть в 10-15 раз меньше площади топки.

Подготовка материалов

Количество материалов определяется конструкцией камина и его размерами. Для проведения строительных работ потребуется следующее:

  • Кирпич шамотный и керамический.
  • Смесь, подходящая для кладки кирпичей.
  • Стекломагниевые листы толщиной 12 мм.
  • Вьюшка для дымохода. Уголки из металла.
  • Дымоход.
  • Печная лента. Она требуется для того, чтобы выполнить монтаж фурнитуры.

Строительные материалы покупают с запасом. Для замешивания раствора понадобится емкость, также нужен инструмент для кладки кирпича.

Этапы строительства

Перед началом процесса кладки пол вокруг будущей печи застилают полиэтиленом. После этого выкапывают котлован под фундамент, его размеры должны быть указаны в проекте. На дно ямы насыпают смесь песка и гравия. Подушку утрамбовывают, на нее укладывают металлические уголки. Они делают основание более прочным, предотвращают появление трещин при таянии грунта весной.

Уголки сваривают, это предотвращает их смещение. Их укладывают на подушку так, чтобы они располагались параллельно межкомнатной перегородке, которая будет сопряжена с камином. Это возможно в случае, если была выбрана именно такая конструкция печи.

Кирпичи укладывают внутрь сваренных уголков, сверху их заливают цементным раствором. Штукатурной теркой разравнивают поверхность. Если необходимо, используют правило. Когда основание подсохнет, проверяют его горизонтальность. Готовый фундамент накрывают рубероидом, укладывая его в два слоя.

На следующем этапе из вымоченной глины делают раствор для кладки. Кирпичи предварительно откалибровывают, а потом погружают в воду. Они должны намокнуть, тогда они не будут поглощать воду из раствора. Первый ряд выкладывают, положив кирпичи на ребро. Диагонали основания должны быть равны. Толщина швов не должна превышать 0,5 см.

При работе над камином важна порядовка. На первом этапе выкрадывают ряды основания, их должно быть три. Затем выкладывают ряды 4 и 5, здесь будет сделан зольник. Оклад камина и его дно сооружают, выкладывая ряды 6 и 7.

Стенки топливника формируют до 13 ряда. Дымосборник делают, выкладывая ряды с 14 по 19. Завершает строительство камина обустройство дымохода, это ряды с 20 по 25.

Работая над цоколем и сплошными рядами, используют мастерок или кельму. Топливную камеру выкладывают вручную, аналогично поступают с дымоходом. На всех этапах важно контролировать качество раствора. Его наносят на середину кирпичей, оставляя края свободными. Излишки сразу удаляют.

Важно придерживаться порядовки. Для того, чтобы было удобнее, можно заранее пронумеровать кирпичи. Особенно аккуратно нужно работать над кладкой топки и дымоотводящих каналов. Эти элементы должны быть герметичными, поэтому кирпичи укладывают максимально ровно. Трубу покрывают слоем огнеупорной изоляции, чаще всего используются листы асбеста.

Когда строительство камина будет завершено, выполняют финишную отделку. Печь можно оштукатурить, покрасить. Распространенным вариантом является облицовка декоративным камнем или плиткой.

Как сделать печь-камин в частном доме своими руками: видео, схема

Печь-камин – источника тепла и уюта, место, олицетворяющее семейный очаг. Такой отопительный элемент впишется в любой интерьер и станет его центральной изюминкой. Для того чтобы создать печь-камин в доме, необходимо заранее все обдумать и спланировать. Начинать необходимо с типа и места его расположения.

От этих моментов зависит построение хода работы. Типы каминов очень разнообразны и различаются по внешнему виду и устройству конструкции: классический, пристроенный у стены, угловой, комбинированный с водонагревателем или варочной поверхностью и духовым шкафом, со встроенной металлической топкой, и другие варианты.

Место расположения камина должно быть вдали от окон, чтобы не образовывался сквозняк, это также зависит от модели дымохода. Если окружающий материал в доме относится к пожароопасному, то агрегат нужно заранее изолировать, прежде чем делать печь. Также местоположение определяется, исходя из удобства внешнего обслуживания и соответствия нормам постройки дымовой выводной трубы (чем ближе труба к коньку крыши, тем она короче).

Перед тем как начать строить камин своими руками, необходимо, конечно, определиться с месторасположением камина-печи дома, составить подробную схему и порядовку, лучше к этому процессу привлечь специалистов. Порядовка станет инструкцией, опираясь на которую, правильно выкладывается каждый ряд кирпича и дополнительные детали.

Материалы

Самым популярным и удобным в использовании материалом является кирпич двух типов: огнеупорный (шамотный) кирпич и глиняный (красный) кирпич. В качестве раствора делают смесь из глины, песка и цемента в разных пропорциях для определенных участков. Также понадобятся инструменты и материалы, чтобы сделать теплоизоляцию.

Кладка кирпичного классического камина

Первым этапом строительства камина является создание прочного фундамента, способного выдерживать большие нагрузки. Его глубина зависит от размеров агрегата (но не менее 50 см.), а ширина всегда делается с запасом, на 15-20 см. больше цоколя камина. На дно котлована слоями засыпается песок, затем щебень, иногда используют битый кирпич.

Основную часть заливают бетоном, для прочности с армированием сеткой или металлическими прутьями. Уровень фундамента лучше делать ниже перекрытий пола. После его застывания, на которое требуется не менее 14 дней, поверх можно выстилать гидроизоляционный слой или крепить стальной лист. Урок, как правильно выполнить строительство фундамента, как класть кирпич, вообще можно получить в представленном видео.

Следующим этапом необходимо делать устройство основания агрегата. Для этого первые ряды кирпича выкладывают ровной сплошной площадкой, по которой проверяют горизонтальность конструкции, точность углов. На цоколь выкладывают ряд, делают проем для зольника, и основанием для колосника из огнеупорного кирпича. Затем строят портал камина и топливник, опираясь на схему порядовки. Если у топки предусмотрена дверца, то ее монтируют. Между огнеупорным кирпичом и соседним материалом лучше прокладывать слой базальт-картона для повышения теплоизоляции.

В соответствии с порядовкой, устройство перекрытия над топкой можно сделать в нескольких вариантах. В виде простого ровного ряда при помощи металлических уголков, расположенных в невидных местах или скрытых декоративной фигурно вырезанной полочкой. Или в виде арки или дугообразной формы, с помощью опалубки.

На фронтальной стене агрегата встраивается наклонная поверхность «зеркало», отражающее тепло в помещение. Внутренний объем топки постепенно сужается, и на двадцатом ряду начинается кладка дымохода. На видео зафиксирована пошаговая инструкция, урок по строительству и изготовлению дымохода.

Затем оценивается конструкция всей печи, если фундамент и кладка надежные, то может потребоваться только расширение объема топки, которая станет основным очагом. Глубокую топку можно оставить открытой, в других случаях используется чугунная дверца со стеклянным окошком, через которое видно пламя. Это считается самым простым вариантом трансформации, если дополнить печь-камин декоративными элементами – дополнительной кирпичной облицовкой, каменной или керамической плиткой, – то внешне сходство с камином возрастет.

Сложнее сооружать печь-камин в том случае, когда строительство необходимо выполнить заново. Старая печь разбирается полностью, основание осматривается на дефекты, при необходимости корректируется. После, укладывается несколько слоев гидроизоляции, и камин нужно построить, исходя из выбранной схемы и порядовки. Часто устройство печи совершенствуют таким образом, что потоки горячего воздуха, идущие от печи, могут нагревать не только помещение, но и духовку, и варочную поверхность. Если в конструкции помимо камина есть и печная топка, то их дымоходы необходимо свести в один. Более подробно о процессе переделки печи и о том, как сложить камин своими руками, вы может узнать, посмотрев видео.

Камин из камня

Интересным и необычным вариантом является камин, выложенный из камня, его внешний вид идеально впишется в дом, исполненный в сельском стиле прованс или кантри. Натуральный камень очень экологичен, надежен и долговечен, но это недешевый материал для строительства. Устройство печи может состоять только из каменной кладки, а может сочетаться и с кирпичной. Работать с камнями разной формы сложнее, чем с обработанными.

В качестве раствора используется смесь песка крупной фракции, глины, цемента и мелкого щебня. Выбрав модель будущего камина и подробно разобрав схему его строительства, делают кладку. Принцип укладки камней схож с кирпичной кладкой классической печи-камина, поэтому лучше использовать схожие по размерам камни. Внутренние части камина и дымоход можно сделать из огнеупорного кирпича, а затем облицевать его камнями. Как сложить камин из камня самостоятельно, вы сможете понять, посмотрев весь процесс на видео.

Очень эффектно в доме смотрится каменная кладка в сочетании со встроенным в стены камином (нишевым). Так как ниша с очагом непримечательна и находится внутри стены, ее украшают каменной кладкой, по форме и технике исполнения напоминающей традиционный пристроенный камин. Порядовка требуется для некоторых участков, но общего чертежа и расчетов будет достаточно. Сначала выкладывают нижнюю часть от пола пьедестал-ступеньку, пространство под очагом в виде полки, куда можно складировать дрова. Затем выкладывают портал камина, перемычку над очагом украшают фигурной кладкой из камней в виде арки. В центральной части кладки над очагом можно выложить камни покрупнее или прикрепить толстую деревянную полку. После выкладываются верхние углы очертания устройства печи и дымоход до потолка дома.

Угловой камин из кирпича своими руками: пошаговая инструкция, чертежи, размеры

Камин задает очень красивый интерьер в помещении и обогревает его. Многие преследуют цель построить его своими руками.

Угловой камин не займет много места в комнате.

Если ваша комната не отличается какими-либо особенными размерами, то можно расположить камин в углу. Таким образом он будет выглядеть более красиво, и вы сможете сэкономить место в комнате. Мало кто знает, как правильно производится кладка углового камина.

Основные моменты

Важно заранее выбрать место, где будет расположен камин.

Угловой камин из кирпича очень практичен как с внешней стороны стены, так и с ее внутренней стороны. А если вы преследуете оригинальность, то стену для дымовой камеры можно сделать наклоненной.

Очень важно заранее выбрать место и сторону, где в дальнейшем будет располагаться камин, и учесть, где именно будет выходить труба камина.

Если вы решили, что выберете внешнюю сторону, то обязательно необходимо получить у соответствующих инстанций разрешение на то, чтобы вывести трубу на улицу. Если ваши стены сделаны из дерева, то нужно позаботиться обо всех мерах пожарной безопасности.

Угловые камины обычно выглядят очень красиво. Для того чтобы обеспечить эту красоту, нужно попытаться расположить отверстие топки симметрично биссектрисе угла.

Технология и подготовка

Перед тем как начать процесс сооружения камина, нужно составить схему кладки, по которой вы будете следовать. Для большего удобства нужно иметь соответствующие чертежи порядовки для этой схемы. Можно считать это обязательным для себя, если вы являетесь новичком.

Порядовкаи схемы

Рассчитывая размеры камина, нужно обращать внимание на размеры комнаты: ее площадь и объем. Мы рассмотрим камин с объемом топки – 0.25-0.3 куб. м.

Для того чтобы все подготовить и составить примерный проект того, как выложить камин своими руками, нужно:

Внешний вид и разрез углового камина.

  1. Определить ширину и высоту отверстия каминной топки. Ее еще называют порталом топливника. Нужно, соответственно, следить за соблюдением пропорций 3:2. Для малых каминов это является типовым соотношением высоты камина к его ширине. В качестве примера мы возьмем 60Х40.
  2. Нужно определить глубину топливника. Она должна быть соотнесена с высотой отверстия для топки. Нормой обычно является соотношения: 2:1 или 3:2. Если вы подберете глубину больше, то отопительный прибор будет обладать меньшей теплоотдачей. А вот глубина с меньшим размером, может вызвать совсем ненужное задымление комнаты, имея при этом вполне хорошую тягу. К этому случаю можно отнести глубину 22-30 см.
  3. Для удаления дыма подбираются разные отверстия. Их нужно подбирать, также опираясь на размеры щели топки. Лучше всего делать так, чтобы топочная часть была больше, чем дымовое отверстие, примерно в 9-15 раз.
  4. Если вы хотите повысить свойства теплопередачи, то можно немного наклонить стенку топливника вперед. Над самой топкой, то есть в ее верхней части, устраивают дымосбросник. А вот уже между дымосбросником и стенкой устанавливают карниз, который не будет позволять дыму попадать в комнату и не будет допускать выброс искр через трубу.
  5. Угловые и пристенные камины своими руками начинают обычно с закладки с первых – начальных – рядов кирпичей. Существуют специальные кирпичи для кладки каминов. Они имеют стандартные размеры: 25х12х6.5 см. Размер шва при этом составляет примерно 0.5 см.
  6. Остальные размеры камина из кирпича регулируется в соответствии с сечением по уровню топки. После того как кладка своими руками до этого уровня окончена, нужно начертить план: порядовка, кладка послойная.

Выбор материала

Теперь начинаем приготавливать материал, который в дальнейшем мы будем использовать, определять его количество. Для кладки углового камина своими руками нам понадобятся:

Щебень понадобится для устройства фундамента.

  1. Кирпичи. Их обязательно нужно считать поштучно. А каждую половину или даже четверть нужно считать за целый кирпич. Очень важно следить за тем, чтобы кирпич был прочным, без пустот внутри, чтобы не было недожога или пережога. Если у вас остались кирпичи после того, как вы разобрали свой старый камин, их тоже можно использовать, но только если они целые: без трещин, не обломаны. Кладка из кирпича – увлекательный процесс.
  2. Песок. Лучше всего подойдет крупнозернистый песок, фракция которого от 0.3 до 1.5 мм. Этот песок нужно просеять, чтобы удалить из него различный мусора, пыль и др.
  3. Глина. Может понадобиться использование глины, лучше всего выбрать кембрийский сорт сухой или в комьях.
  4. Цемент. Его необходимо брать фасованный. Марки выше М500 применять нет никакого смысла, поэтому выбирайте марки поменьше.
  5. Щебень. Он понадобится для того, чтобы устроить фундамент, фракция должна быть от 2 до 6 см.

Особенности порядовки

Существуют некоторые хитрости, помогающие получить результат, который будет радовать глаз.

Перед тем как начинать кладку камина, необходимо определиться с тем, как будет выполнена порядовка.

Для этого можно сделать схематические изображения. Таким образом, в процессе кладки вы не запутаетесь и будете четко знать, что вы делаете и каким будет ваш следующий шаг.

Если нужно, чтобы камин из кирпича выглядел более-менее оригинально, можно устанавливать цоколь, кладя каждый кирпич на ребро. Основание топки должно быть над уровнем пола, примерно на 25-30 см высоте (это после 3 ряда).

Для того чтобы ваш камин лучше отапливал помещение, можно проложить отражающую теплоизоляцию между стеной дома и стенкой камина.

Основные моменты

Размер самого фундамента должен подходить камину из кирпича. Для различных печей, каминов, барбекю и других конструкций, даже если есть достаточно мощный и хороший фундамент, нужно устроить добавочное основание.

Кладка камина своими руками начинается с гидроизоляции, причем двухслойной. Материалы, которые будут для этого необходимы: рубероид или толь.

Что делать с глиной? Ее нужно замочить примерно за 3 суток до начала работ. Воду в глинистые растворы лучше добавлять понемногу, при этом тщательно мешая раствор.

Порядок выполнения работы

Схема кладки рядов.

Кладка первых 3 рядов кирпичей производится полностью.

Пятый ряд. Он является рядом, на котором мы начинаем выкладывать поддувала зольника. В это же время ставятся решетки (состоят из нескольких стальных полос).

Шестой ряд. Здесь фиксируются опоры. На верхнюю часть полостей кирпича мы ставим колосниковую решетку.

Седьмой ряд. Закладка портала, начиная от самого нижнего оклада.

С восьмого по тринадцатый ряды. Перевязка швов. В это время формируется сам портал. Начиная с одиннадцатого ряда необходимо начинать выкладывать «зеркала» от задней стенки. Делать это лучше под небольшим наклоном.

Четырнадцатый и пятнадцатый ряды. Все еще нужно продолжать перевязку. Поднятие на наклон «зеркала» продолжается.

Шестнадцатый ряд. Теперь выкладка «зеркала» закончилась. Начинаем поднимать верхнюю часть зуба. Со стороны дымохода нужно смазать зуб глиной. Это делается для большей защиты от прогорания.

Семнадцатый-девятнадцатый ряды. Эти ряды являются фасадом камина.

С девятнадцатого по двадцать второй ряды. Начинаем формировать дымоход. В нашем случае его размеры будут составлять 14х27 см. На двадцать втором ряду мы устанавливаем каменную задвижку.

Двадцать третий и двадцать четвертый ряды. Последняя пара кирпичных рядов. Придаем форму так называемого «ласточкиного хвоста». На двадцать четвертом ряду уже заканчивается выкладка дымохода.

Так примерно выглядит план работ такого этапа, как порядовка.

Для того чтобы производить более точную кладку камина из кирпичей своими руками, следует постоянно проверять свои действия по плану порядовок. Все ряды можно нумеровать мелом, так вы точно не запутаетесь.

Камин из кирпича придает уют любому дома. А если он сделан еще и своими руками, то жить в комнате с ним будет еще приятнее.

устройство и кладка, чертежи с размерами, варианты порядовки

На чтение 10 мин. Просмотров 4 Опубликовано Обновлено

Камин в доме до сих пор является символом уюта, роскоши и комфорта. Поэтому производители создают такие модели и конструкции, которые могут вписаться в любой интерьер – от классического до модерна. Некоторые из них предназначены только для декорирования помещения – это квартирные экземпляры, другими можно отапливать помещение и готовить еду на открытом огне.

Виды каминов

Камин из кирпича

Камины отличаются по нескольким характеристикам:

  • в зависимости от применяемого топлива;
  • по способу установки;
  • по виду топки;
  • по назначению.

Создать уютную обстановку можно даже в городской многоэтажке, не затрачивая много усилий на приобретение декоративной модели. Другое дело – сложить камин своими руками из кирпича, чтобы он не дымил, хорошо разгорался, был экономным по расходу топлива, безопасным и главное – хорошо вписывался в интерьер.

По способу установки

Угловой камин из камня

Камин из кирпича может быть угловым или пристенным. Важно декоративно выделить кладку, чтобы подчеркнуть старинный стиль. Все элементы конструкции находятся в комнате и выступают за контур стены. Преимуществом таких моделей является возможность монтажа после постройки дома. Недостаток в том, что после декоративного ремонта придется поднимать пол и устанавливать жаропрочное покрытие, чтобы он не загорелся случайно. Пристенный камин хорошо смотрится в помещении большой площади.

Для пристенных моделей доступны все виды отделки – камень, мозаика, керамическая плитка, искусственный камень, штукатурка.

Центральное расположение камина

Встроенную модель планируют на стадии постройки дома, так как все части конструкции скрыты в стене. Открытой остается топка. Верхняя часть стены представляет собой скрытый дымоход. Выполнить такую модель после постройки дома будет сложно: для этого придется ломать стены и выкладывать дымоход, что может быть сложно по трудозатратам.

Островные камины обычно располагаются в центре комнаты. При этом площадь помещения должна учитывать габариты модели. По своей конструкции это изделие может иметь любую форму – квадратную, круглую, в форме чаши. Если камин не декоративный, устанавливается жаропрочное покрытие на пол, а вверху монтируется вытяжка, которую соединяют с дымоходом. Из-за того, что при горении расходуется слишком много кислорода в помещении, нужно предусмотреть способы проветривания или подачи свежего воздуха. В таком случае лучше устанавливать модели каминов с закрытой топкой, но с вентиляцией.

Островные камины бывают разной конструкции, в том числе подвешенные, которые не соприкасаются с полом.

По назначению

Декоративный электрокамин

Назначение камина может быть прямое – отопление, приготовление пищи на открытом огне, или декоративное – для стилизации помещения.

Для настоящих каминов и домашних печей необходимо соорудить дымоход. Декоративные модели работают от электричества. Огненные языки в них не настоящие, но хорошо имитируют открытое пламя.

Кирпичный камин можно соорудить на улице для летнего отдыха на свежем воздухе, в частном доме. Печь-каменка используется для выпечки хлеба – топка у нее находится снизу, а отделение для приготовления пищи сверху.

В квартирных условиях рабочий дровяной камин может быть частью планировки в элитных постройках, где учтены все правила техники безопасности при пользовании сооружения.

По конструкции топки

Камин с односторонней топкой

Конструкция топки может быть разной:

  • Односторонняя, при которой огонь виден с одной стороны.
  • Двухсторонняя – огонь виден с двух сторон.
  • Трехсторонняя предполагает закрытую топку. Такие камины чаще всего декоративные.
  • Угловая – с выступающим вперед углом.

Каждая конструкция имеет преимущества и недостатки. Например, при двусторонней топке открытого типа топливо будет сгорать быстрее, соответственно увеличится расход кислорода в комнате, поэтому сооружать такую сложную модель нужно по всем правилам.

По виду топки

Камин с закрытой топкой

Топка у рабочего камина может быть открытой или закрытой. При закрытом варианте риск, что в комнату попадет горящий уголь или дерево, минимальный, но приготовить что-либо при закрытой дверце сложно.

Доступ к пламени при открытой топке можно получить с одной стороны. При этом КПД высокий, так как все тепло выходит в комнату и хорошо прогревает ее. Строительство каминов с открытой топкой сложнее и нужно обустраивать дополнительную защиту от попадания горящих угольев на пол.

При закрытом типе камеры сгорания на передней панели камина установлена дверца из жаропрочного стекла. При желании ее можно отодвинуть и топка станет открытой. Горение регулируется с помощью дополнительных рычагов, поэтому можно снизить или повысить интенсивность пламени.

Достоинств у каминов с закрытой камерой сгорания больше:

  • экономичность при расходе топлива;
  • безопасность;
  • более простой монтаж;
  • высокий КПД.

Вдобавок, закрытую топку в любой момент можно превратить в открытую.

По стилю

Камин в стиле кантри

Для каждого интерьера найдется камин, который подчеркнет стиль:

  • Классический – с колоннами и кованными ограждающими решетками. Материал – мрамор или натуральный камень, а также металлические фигурные элементы.
  • Кантри – сельский вариант камина, в котором есть отделения для сушки и хранения дров.
  • Модерн – сооружения с минимальным количеством украшений, менее массивные и заметные. Часто встроенные в стену.
  • Хай-Тек с необычными формами и конструкционными решениями, изготовленные из современных материалов чаще всего серого или черного цветов.

Перед покупкой модной модели рекомендуется хорошо изучить, как будет работать камин, так как в некоторых случаях акцент на форме и дизайне плохо сказывается на характеристиках работы.

По типу сгораемого топлива

Газовый камин

Важный момент в устройстве камина – тип топлива. Нужно, чтобы оно всегда было доступным и недорогим.

  • На дровах. Здесь важно правильно рассчитать и выложить дымоход, чтобы хорошая тяга поддерживала горение, а дым не попадал в помещение. Двуокись углерода или угарный газ – самая большая опасность неправильно сложенного камина.
  • Газовые камины. Работают от магистрали или баллона. Есть модели, куда встраивают небольшой баллон – их можно переносить на другое место и греть помещение. Для такого устройства также нужен дымоход, чтобы отводить продукты сгорания.
  • Электрические модели – это стилизованные под камин нагревательные приборы. Подходят для квартиры, так как сооружение дымохода не требуется. Внешний вид огня получают при помощи легкой ткани и воздушных потоков.
  • Биокамины работают на топливе, которое при сгорании не выделяет вредных веществ. Это может быть чистый спирт или биоэтанол. Преимущество моделей в том, что они создают картину живого огня, при этом дополнительно греют помещение, не требуют подключения к дымоходу.

Биокамины идеально подходят для квартирных условий по степени безопасности, быстроте установки и дешевизне топлива. Для горения достаточно воздуха, который поступает при вентиляции.

Принцип работы камина

Камины с различным типом топки

Принцип работы камина заключается в поступлении в топку холодного воздуха снизу, после чего тот нагревается при сгорании топлива и поднимается вверх по дымоходу, попутно отдавая тепло в комнату, прогревая наружные конструкции.

Важно правильно рассчитать высоту и ширину дымохода, соотнести ее с величиной топки, чтобы тяга хорошо удаляла продукты горения.

В конструкции дымохода имеются заслонки. Если нужно больше тепла направить в комнату, заслонку задвигают, меньше горячего воздуха уходит в дымоход. При разжигании камина нужно наоборот, создать повышенный поток воздуха, чтобы запустить процесс горения.

Чтобы не допустить обратной тяги, попадания дыма в помещение, в обычных каминах регулярно проводят читку дымохода. Для электрических, биокаминов и фальшкаминов такая процедура не требуется.

Подготовка к постройке

Кладку камина можно выполнить своими руками. Первым делом выбирают место. Чтобы не создавать сквозняков, нельзя обустраивать камин на той же стене, где расположены окна, а также строить его напротив входной двери. Пол должен быть устойчивым, чтобы выдерживал вес конструкции.

Чертежи с размерами

Схема камина

Рассчитывать размеры камина нужно с таким условием, чтобы топка составляла 1/50 часть размера помещения. Если сделать ее больше, КПД снизится, если меньше – дым будет попадать в помещение.

Площадь сечения дымохода должна составлять в 10 раз меньше площади топки. Высота от 4 до 5 метров. Правила, которые нужно предусмотреть заранее:

  • При установке дверцы оставляют зазор между металлом и кирпичом, так как металл расширяется при нагревании. Необходимо проложить асбестовую прослойку.
  • Топливная камера по задней стенке должна иметь наклон вверх-назад.

Топливная камера изнутри не нуждается в штукатурке.

Материалы и инструменты

Шамотный кирпич

Необходимо подготовить следующие материалы:

  • Шамотный или жаропрочный кирпич для выкладки топки самого высокого качества без трещин и сколов. Дымоход также выкладывают из кирпича или устанавливают металлический.
  • Керамический кирпич для внешней облицовки.
  • Чугун для топочной камеры. Можно купить уже готовую топку и обложить ее кирпичом.
  • Дверцу из жаропрочного стекла.
  • Каминные решетки для отсечения горячего воздуха и направления его в помещение.
  • Колосниковая решетка для топки.

Понадобится глина, цемент, песок и щебень. Можно приобрести готовую смесь для кладки печей своими руками. Инструменты – мастерок для намазывания раствора на кирпич, рулетка для замеров.

Раствор для кладки, если куплена готовая смесь, делается по инструкции на упаковке. Если готовить самостоятельно, необходимо добиваться консистенции сметаны, чтобы впоследствии раствор не трескался при испарении влаги.

Порядок обустройства фундамента

Фундамент под камин

Вес конструкции средних размеров будет не менее 1000 кг, поэтому для камина обустраивают отдельный фундамент, который будет предохранять его от деформаций и смещений.

Составляющие фундамента:

  • подушка утрамбованного щебня;
  • бетонная плита;
  • сваренные металлические уголки для укладки кирпича или блоков;
  • вертикальная гидроизоляция по бокам;
  • два слоя рубероида поверх кладки блоков фундамента.

Кирпич предварительно опускают в воду, чтобы впитал жидкость и не забирал ее у глиняного раствора.

Камины из кирпича для дома дровяные должны иметь под собой лист металла, чтобы обезопасить пол от возгорания.

Проверять горизонтальность рядов нужно с помощью уровня.

Пошаговая инструкция по постройке камина своими руками

Порядовка

На фундаменте, после того как соблюдены все противопожарные требования, выкладывается корпус камина:

  1. Три ряда сплошного кирпича под основание.
  2. 4 и 5 ряды формируют зольник – отверстие для сгоревшей золы. Оно может быть выдвижным с металлической вставкой или стационарным, тогда придется чистить веником.
  3. 6 – 7 ряд – дно камина. Выполняется из огнеупорного кирпича.
  4. До 13 ряда стенки топливника. На этом этапе устанавливают дверь, если выбран тип закрытой топки. Для этого понадобится печная металлическая лента, которой фиксируют дверь и закрепляют саморезами к стенкам из кирпича. Чтобы оградить металл от кирпича, между ними прокладывают слой базальтового картона.
  5. С 14 ряда формируют дымосборник. Стенки и дымоход выкладывают особо герметично и ровно, контролируя качество раствора. Вертикаль строго контролируют уровнем. Малейшее отклонение может привести к задымлению.

После выкладки дымохода его покрывают слоем огнеупорной изоляции на основе асбеста, чтобы защитить стены, кровлю и перекрытия, особенно если они деревянные.

Отделка камина

Расшивка швов

На этапе финишной отделки можно:

  • оставить кирпичную кладку открытой;
  • оштукатурить или обложить отделочным материалом;
  • покрасить.

Для покраски камина применяются только огнеупорные материалы, которые не трескаются и не меняют цвет под действием тепла. Такие используют для радиаторов отопления.

Финишную отделку можно сделать из мозаики, керамической плитки, керамогранита, по внешнему виду напоминающего натуральный камень. Все отделочные материалы должны быть термоустойчивыми.
