Кладочные размеры кирпича: расчеты и таблицы

Оглавление:

  • Кирпич: стандартные размеры
  • Элементы кладки и ее размеры
  • Толщина кирпичной стены
  • Высота кирпичной стены
  • Размеры проемов в стене


Прочность и долговечность кирпичной кладки зависят от типа конструкции, расхода раствора, типа камня и системы его перевязки. Большое значение имеют размеры кирпичной кладки, их соответствие нормативным требованиям. При расчетах важно прежде всего определить, к какому типу относится кирпич и какие размеры он имеет, поскольку он бывает разных видов и габаритов.


Рисунок 1. Схема кирпичной кладки.


Но несмотря на то что этот материал такой разнообразный, с разными характеристиками и изготавливается из разного сырья, вычисление размеров стеновых конструкций выполняется аналогично, будь то кирпичные, крупно- или мелкоблочные постройки. Поэтому представленными ниже примерами вычислений можно пользоваться не только для строений кирпичных, но и для других видов каменных строений.

Кирпич: стандартные размеры


Прежде чем приступать к описанию способов расчетов кирпичной кладки, следует разобраться со стандартными габаритами этого материала. Кирпич состоит из 6 поверхностей: 2 тычков, 2 ложков и 2 постелей. Со стандартными его размерами можно ознакомиться в таблице 1.


Таблица указывает величины для красного глиняного и белого силикатного кирпича. Если необходимо произвести расчет для другого вида камня, то он осуществляется аналогично, учитывая при этом необходимую именно для данного камня толщину вертикальных и горизонтальных швов.

Вернуться к оглавлению

Элементы кладки и ее размеры


Таблица 1. Размеры кирпича.


Кирпич кладется в виде горизонтальных рядов. В основном укладка камней производится на широкую грань, так называемую постель, но иногда их укладывают и на ложок.


На рис. 1 представлена схема устройства стандартной кирпичной кладки.


Таким образом, укладывая ряды из камней, получится определенная сетка их перевязки.


Описание всех элементов кладки кирпичом:

  1. Вертикальный шов раствор разделяет боковые грани камней, соприкасающихся между собой. Он может быть поперечным и продольным.
  2. Горизонтальный шов раствор разделяет между собой горизонтальные кирпичные ряды.
  3. Лицевая верста кладочный ряд, при котором камни выходят на фасадную сторону стен.
  4. Внутренняя верста кладочный ряд, при котором камни выходят на внутреннюю сторону стен.
  5. Забуткой называются ряды, которые размещаются между внутренней и наружной верстами.
  6. Ложковый ряд камни укладываются ложками к наружной поверхности стены.
  7. Тычковый ряд камни укладываются к наружной поверхности стены тычками.
  8. Перевязка швов чередование тычковых и ложковых рядов в определенном порядке.
  9. Ложковая кладка укладка камней производится ложком к фасаду постройки.
  10. Тычковая кладка укладка камней производится тычком к фасаду постройки.


Таблица 2. Толщина кирпичной стены.


При устройстве кирпичной кладки необходимо делать ее ширину кратной четному или нечетному числу 1/2 кирпича.


На кладочные размеры влияют габариты, которые имеет кирпич, и толщина шва.


Существует несколько видов швов:

  • вподрез раствор кладут на одном уровне по всей поверхности камней,
  • впустошовку раствор под прямым углом заходит за поверхность камня,
  • расшитый вогнутый с помощью специального инструмента расшивки убирается часть раствора, образуя при этом вогнутую поверхность,
  • расшитый выпуклый для него используется специальная расшивка, и по отношению к поверхности стены он получается выпуклым.


На рис. 2 представлены виды кладочных швов.

Вернуться к оглавлению

Толщина кирпичной стены


Толщина стены может быть разной и выбирается в зависимости от расчетных нагрузок, назначения постройки и климатических условий.


Рисунок 2. Виды кладочных швов.


На рис. 3 представлены кладочные схемы в зависимости от толщины стены.


Размеры кирпича и способы их перевязки в кладке позволяют выделить ее стандартные величины. При возведении стен без каких-либо утеплителей или воздушных прослоек, их толщины и высоты соответствуют габаритам строительных материалов и нормированным толщинам раствора в кладке. В проектировании величины стеновых конструкций и колонн указываются с учетом общепринятой толщины раствора 10 мм (на практике же делается 8-12 мм). То есть участок кладки из двух уложенных тычком кирпичей будет равен длине кирпича, уложенного ложком. Например: 120 + 10 + 120 = 250 мм.


Значит, толщина кирпичной конструкции может быть равна 120, 250, 380, 510, 640, 770 мм и т.д. Иногда перегородки могут возводиться таким образом: кирпич кладется на ребро (ложок), то есть в 1/4 элемента. Тогда ее толщина будет самой минимальной, 65 мм, а не 120 мм.


Таблица 2. Толщина кирпичной стены


Если стеновая конструкция включает воздушную прослойку или утеплитель, то величина ее будет варьироваться в зависимости от данного утепляющего слоя. То есть к стандартным габаритам кирпичной стены следует прибавить толщину утеплителя.

Вернуться к оглавлению

Высота кирпичной стены


Рисунок 3. Кладочные схемы в зависимости от толщины стены.


Высоту кирпичной постройки можно вычислить аналогично указанным выше правилам. Однако следует знать, что кирпич может быть двух стандартов: с высотой 65 и 88 мм. Толщина шва между горизонтальными рядами в кладке при проектировании принимается 12 мм. При строительстве допускается наносить раствор толщиной 10-15 мм.


При армировании кладки или устройства ее электропрогрева в горизонтальные швы толщиной не менее 12 мм закладывается соответствующая арматура или электроды.


Разобравшись с этими параметрами, вы без труда сможете вычислить высоту постройки.


Высота стены, для возведения которой используется обычный кирпич по рядам:

  1. 65+12=77.
  2. 65+12+65+12=154.
  3. 154+77=231 и так далее прибавлять по 77 мм к каждому ряду.


Если используется утолщенный кирпич, вычисления производятся аналогично:

  1. 88+12=100.
  2. 88+12+88+12=200.
  3. 200+100=300 и так далее прибавлять по 100 мм к каждому ряду.


Все вычисления нужно производить в мм.


Каждый раз не производить эти расчеты поможет приведенная ниже таблица кратности кладочных размеров кирпича.

Вернуться к оглавлению

Размеры проемов в стене


Таблица кратности кладочных размеров кирпича.


Размеры дверных и оконных проемов полностью зависят от габаритов рам и коробок окон и дверей. В последнее время дома проектируются и строятся с учетом индивидуальной планировки, поэтому все перегородки с проемами возводятся уже после завершения строительства. При этом учитывается пожелание хозяина дома или квартиры. Однако если габариты окон и дверей уже заложены в проекте, то при строительстве оконные и дверные проемы необходимо делать на 20 мм больше рам и коробок. Так будет гарантирована качественная установка этих элементов в проем с утеплением и уплотнением.


Следует отметить, что можно и самостоятельно разработать таблицу кладочных размеров, хотя это и непростая задача. Для этого необходимо учесть несколько особенностей строительного материала:

  • тип кирпича обыкновенный или утолщенный,
  • кладочный раствор.


Кладочные растворы различаются по составу:

  • цементно-песчаный раствор, в состав которого входит цемент, песок и вода, характеризуется высокой прочностью и долговечностью,
  • глиняный раствор,
  • известковый раствор,
  • смешанный раствор, в состав которого входит цемент, песок, глина, известь вода и другие химические добавки, отличается долговечностью, подвижностью и доступной ценой.


Учитывая все вышеизложенные параметры и особенности материалов. вы сможете сделать свою расширенную таблицу кладочных размеров. И от того, насколько она будет точной, зависит конечный результат работы по возведению постройки.

Размеры кирпичной кладки

Стандартизация систем перевязки кирпичной кладки и размеров кирпича, способствует стандартизации размеров кирпичной кладки. В случае кладки стен без утеплителя или воздушных прослоек, размеры стен соответствуют модульным размерам граней кирпича и нормированным толщинам кладочных швов. При проектировании размеров кирпичных колонн, простенков и толщин стен, принято считать ширину вертикального кладочного шва равной 10 мм (на практике 8-12 мм). В этом случае, два кирпича уложенных тычком, составляют участок кладки, равный длине кирпича уложенного ложком (120 мм + 10 мм + 120 мм = 250 мм).

Размер

Следовательно, размеры кирпичной кладки в плане могут быть — 120, 250, 380, 510, 640, 770, 900, 1030 мм и далее. Есть и исключения. Иногда, кирпичные перегородки выполняют кладкой кирпича на ребро. В этом случае толщина перегородки не 120, а 65 мм. Другим исключением является упомянутая ранее конструкция стен с воздушной прослойкой или утеплителем. В этом случае размеры кирпичной стены зависят от толщины утеплителя или пустоты. Толщина сечения складывается из модульного размера конструктивной части стены, облицовочного слоя толщиной 120 мм и рассчетной толщины утеплителя.

Размер

С размерами кирпичной кладки в плане разобрались. Вертикальные размеры кладки подчиняются тем же законам, но с одной оговоркой. В строительстве принято два стандарта кирпича. Обычный кирпич имеет высоту 65 мм. Еще есть утолщенный с высотой 88 мм. При проектировании высоты конструкций принимают размер шва кирпичной кладки между горизонтальными рядами — 12 мм. На практике допускается 10-15 мм. При выполнении армированной кирпичной кладки и при электропрогреве кладки, в горизонтальные швы укладываются сетки или электроды. Поэтому размер швов зимней кирпичной кладки не менее 12 мм. Получаем высоту стен, простенков и колонн из обычного кирпича — 77, 154, 231, 308, 385, 462 и далее через 77 мм. Для утолщенного (полуторного) кирпича — 100, 200, 300, 400, 500 и далее через 100 мм. При этом, 13 рядов стандартного кирпича соответствует 10 рядам полуторного (1000 мм).

Размеры проемов кирпичной кладки устанавливаются в зависимости от устанавливаемых оконных или дверных коробок. Сегодня, массовое строительство ориентировано на индивидуальную планировку. Поэтому перегородки и проемы в них возводятся после продажи квартиры (дома) с учетом пожеланий владельца. Если же, размер коробки известен заранее, проем делается на 20 мм больше. Этим гарантируется качественная установка рамы (коробки) в проем с последующим уплотнением.

При выполнении кладочных планов на основе архитектурных чертежей, приходится приводить эскизные размеры к конструктивным с учетом размеров кирпича. Чтобы каждый раз не высчитывать, проектировщик пользуется таблицей размеров кирпичной кладки.

Ряды (для вертикальных размеров)Размеры вертикальные для стандартного кирпича, ммРазмеры вертикальные для утолщенного кирпича, ммРазмеры в плане, мм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
77
154
231
308
385
462
539
616
693
770
847
924
1001
1078
1155
1232
1309
1386
1463
1540
1617
1694
1771
1848
1925
2002
2079
2156
2233
2310
2387
2464
2541
2618
2695
2772
2849
2926
3003
3080
3157
3234
3311
3388
3465
3542
3619
3696
3773
3850
3927
4004
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
2200
2300
2400
2500
2600
2700
2800
2900
3000
3100
3200
3300
3400
3500
3600
3700
3800
3900
4000
120
250
380
510
640
770
900
1030
1160
1290
1420
1550
1680
1810
1940
2070
2200
2330
2460
2590
2720
2850
2980
3110
3240
3370
3500
3630
3760
3890
4020
4150
4280
4410
4540
4670
4800
4930
5060
5190
5320
5450
5580
5710
5840
5970
6100

Подробнее о размерах стандартного кирпича

Онлайн калькулятор расчета строительного и облицовочного кирпича

Информация по назначению калькулятора


Кирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

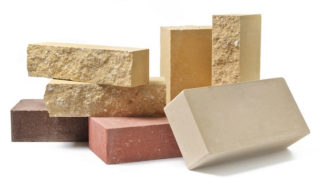

Кирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных
сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:

  • Саманный
  • — из глины и различных наполнителей

  • Керамический
  • — (самый распространенный) из обожженной глины

  • Силикатный
  • — из песка и извести

  • Гиперпрессованный
  • — из извести и цемента

  • Клинкерный
  • — из специальной обожженной глины

  • Огнеупорный
  • — (шамотный ) из огнеупорной глины

Керамический кирпич (глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и
защищаются облицовочными материалами и покрытиями. Его цвет имеет
различные оттенки красного.

Облицовочный (фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные
противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек,
строительства всевозможных подпорных оград, лестниц, стенок.

Клинкерный имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.

Силикатный представляет собой известково-кремниевый искусственный камень светлого цвета.
Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется
для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.

Так же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.

Огнеупорный подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.

Кирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что
углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и
кладочным раствором.

Самый распространенный стандартный размер кирпича: 250 — 120 — 65 мм (длинна — ширина — высота), так называемой первой «нормальной формы» (1НФ).

При расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого
кирпича увеличивают на 10 мм (такова стандартна толщина шва), то есть получается: 260x130x75 мм.



Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Общие сведения по результатам расчетов

  • Периметр строения

  • — Общая длина всех стен учтенных в расчетах.

  • Общая площадь кладки

  • — Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.

  • Толщина стены

  • — Толщина готовой стены с учетом толщины растворного шва. Может незначительно отличаться от конечного результата в зависимости от вида кладки.

  • Количество

  • — Общее количество кирпичей необходимых для постройки стен по заданным параметрам

  • Общий вес материала

  • — Вес кирпичей без учета раствора и кладочной сетки. Так же как и общий объем, необходим для выбора варианта доставки.

  • Кол-во раствора на всю кладку

  • — Объем строительного раствора, необходимый для кладки всех кирпичей. Объемный вес раствора может отличаться в зависимости от соотношения компонентов и введенных добавок.

  • Количество гибких связей

  • — Необходимы для крепления облицовочного слоя к основным несущим стенам. Длина гибких связей зависит от общей толщины стены с учетом утеплителя.

  • Кол-во рядов в кладке с учетом швов

  • — Зависит от высоты стен, размеров применяемого материала и толщины кладочного раствора. Без учета фронтонов.

  • Кол-во кладочной сетки

  • — Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличивая монолитность и общую прочность конструкции. Обратите внимание на количество армированных рядов, по умолчанию указано армирование каждого третьего ряда.

  • Примерный вес готовых стен

  • — Вес готовых стен с учетом всех кирпичей, раствора и кладочной сетки, но без учета веса утеплителя и облицовки.

  • Нагрузка на фундамент от стен

  • — Нагрузка без учета веса кровли и перекрытий. Данный параметр необходим для выбора прочностных характеристик фундамента.

Что бы произвести расчет материала для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в пол кирпича, а так же другие необходимые параметры.











Размеры кирпичной кладки: таблица, способы расчетов

Оптимальные размеры кладки из кирпичаРазмеры кирпичной кладки зависят, прежде всего, от размеров самого блока, который используется в строительных работах при возведении стен и перегородок.

Зная размер одного кирпича, толщину и высоту возводимой стены, можно высчитать потребность строительного материала: кирпича и раствора.

Соответственно при большей толщине кладки потребность и в растворе будет увеличена по сравнению со стандартными показателями.

Толщина стены

Оптимальные размеры кладки из кирпичаЧем толще стена, тем теплее будет в доме

Первое, о чем думает будущий застройщик, это толщина кирпичной стены. Ведь от значения этой величины будет зависеть прочность и долговечность самого здания.

При этом немаловажным является теплоизоляционные свойства такой стены. Толщина зависит не только от нагрузки, которую она будет нести, но и целевого назначения здания и климатических условий, в которых производится строительство.

Оптимальные размеры кладки из кирпичаЗная размеры блока и способы его укладки, можно определить классическую толщину стены. Так, при стандартном размере кирпича: 65 мм высота, 120 мм ширина, 250 мм длина, толщина стенной конструкции в миллиметрах может составить:

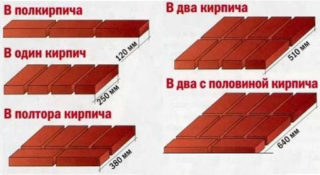

  • 65, если блок укладывается ложком на ребро. Обычно такая толщина перегородок используется для санузла, ванной комнаты;
  • 120, если блок уложен ложком. Такой размер применим при обустройстве межкомнатных перегородок внутри здания;
  • в данном случае толщина считается равной одному кирпичу. Применяется для возведения хозяйственных построек, а также одноэтажных жилых домов, которые утепляются снаружи;
  • такой показатель будет характеризовать стену в полтора кирпича. 120+250=370, однако следует учитывать 10 мм зазор на раствор, поэтому в итоге показатель будет составлять 380 мм.

Вместе с тем, толщина кирпичной стены в дальнейшем может составлять: 510 при расположении двух блоков, 640 – два с половиной блока.

Если в конструкцию стены входит воздушная прослойка или утеплитель, то ее толщина будет увеличена пропорционально толщине утеплителя.

Высота стены

Оптимальные размеры кладки из кирпичаТолщина шва между рядами кирпича не должна превышать 15 мм

Высота кирпичной кладки вычисляется аналогичным образом. Стандартный кирпич выпускается как с высотой 65 мм, так с высотой 88 мм. При проектировании толщина шва между рядами кирпичной кладки принимается за 12 мм. Однако на практике она может быть, как 10, так и 15 мм.

Определять высоту кирпичной кладки можно несколькими способами. Самый простой – это с помощью рулетки или строительного метра. Однако можно посчитать количество будущих рядов. Так, например, если в стену уложено 30 рядов стандартного кирпича, высотой 65 мм, при шве 10 мм, то высота стены будет 2 м 55 см. {30 х (65+10)} =2550 мм.

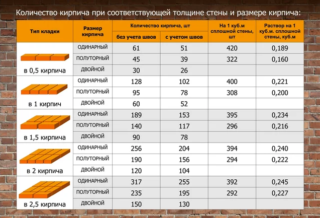

Прилагаемая таблица позволит определить потребность кирпичных блоков на 1 кв. м. кладки, если растворный шов составляет 10 мм:

Оптимальные размеры кладки из кирпича

Чтобы рассчитать размер кирпичной кладки, необходимо владеть некоторыми данными, которые включают в себя размеры кирпича, толщина растворного шва и ширина кирпичной кладки.

Используя эти три составные части, можно правильно произвести расчеты при кладке кирпичных стен.

Некоторые тонкости кирпичной кладки

Оптимальные размеры кладки из кирпичаПодбирайте кирпичи без дефектов

Кажущаяся на первый взгляд простота возведения кирпичных стен кроет за собой немало секретов, которые необходимо знать начинающим специалистам:

  1. Прежде всего, следует оценить качество. Каждый блок не должен иметь трещин и больших пор.
  2. При использовании армирования кладки толщина швов должна превышать толщину арматуры не менее чем на 5 мм.
  3. Отделывать фасад лучше кирпичом, который имеет скосы граней. Это позволит красиво выложить арки и колоны.
  4. Перед тем, как положить блок в кладку, его следует смочить водой для лучшей связки с раствором.
  5. Чтобы избежать неравномерности осадки здания, кирпич следует укладывать одновременно по всему периметру.
  6. Прочность возводимой стены зависит от соблюдения при кладке системы перевязок кирпича относительно друг друга. Подробнее о том, как правильно класть кирпич, смотрите в этом видео:

Если решили строить самостоятельно, послушайте совета опытных мастеров: начните с менее значительного сооружения, например, хозпостройки. Закрепив теоретические знания сноровкой и практикой, можно приступать к возведению кирпичных стен самостоятельно.

Расчет кирпича на кладку стены и цоколя: свойства и способы строительства

Содержание статьи:

Стены делают различной толщины в зависимости от назначения, конструктивные элементы располагают в определенном порядке. Правильный расчет кирпича на кладку нужен, чтобы узнать объем материала на отдельные части здания, например, цоколь, вертикальные ограждения, перегородки. Полный подсчет делают для определения общего объема на дом и стоимости закупки.

Виды и свойства кирпича

Кирпич выбирают в зависимости от типа и веса здания

Ячеистый или пустотелый керамический кирпич отличается небольшой проводимостью тепла, позволяет уменьшить ширину кладки, снижает вес конструкции на 25 – 30% по сравнению с полнотелым. Применяют для столбов, стен, арок, дымовых каналов. Сплошной камень противостоит увлажнению, показывает высокие показатели морозостойкости, прочности, применяется для фундаментов, стен, колонн, печей.

Силикатные варианты выпускают полнотелыми и пустотелыми. Материал проводит тепло, является прочным и плотным. Не используют для кладки цокольного этажа и фундамента из-за гигроскопичности, применяют при возведении наружных стен и внутренних перегородок.

Способы кладки кирпича

Толщину стены принимают кратной размерам камней. Элементы укладывают на подготовку из раствора, швы заполняют полностью для лицевой кладки или делают впустошевку для облицовки плиткой.

Части кирпича:

  • горизонтальную широкую плоскость называют пастелью;
  • боковую длинную сторону именуют ложком;
  • торцевую короткую часть называют тычком.

Камни укладывают ручным способом, для работы на высоте сооружают подмости и леса. Кирпич хорошо сопротивляется сжатию, но плохо реагирует на изгиб, поэтому кладка ведется с перевязкой горизонтальных и вертикальных швов. Различают однорядную, трехрядную и многорядную систему перекрытия промежутков.

Половинная

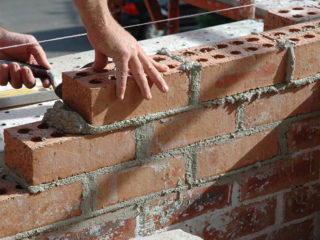

Кладка в полкирпича

Толщина в расчете кирпичной стены 1/2 кладки составляет половину длины элемента, такой вариант кладки популярный из-за простоты исполнения. Работа в полкирпича ведется при устройстве перегородок и пристроек, там, где нет большой нагрузки от перекрытия и кровли.

Используют в случаях строительства:

  • беседок, отдельных гаражей, террас и веранд;
  • заборов, клумб, парапетов;
  • элементов печного отопления (керамика).

Армируют сеткой для устойчивости через 4 ряда, начинают с третьего ряда, толщина шва получается от 14 мм. При необходимости сетки соединяют по длине с перехлестом краев сваркой или проволокой.

Одинарная

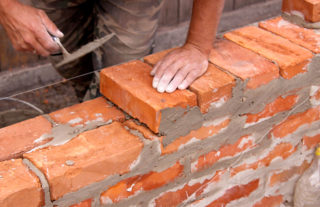

Кладка в один кирпич

Однокирпичную укладку используют при сооружении хозяйственных построек и несущих стен с перекрытиями из деревянных балок. Ширина ограждения составляет 250 мм (длина камня по ложку). Сложность работы увеличивается по сравнению с половинчатой укладкой, т.к. перевязка швов ведется в двух направлениях.

Основную часть элементов при одинарной кладке ставят вдоль стены, обращая ложок на наружную сторону. Тычковые ряды ставят после третьего или восьмого ряда, ими же начинают и заканчивают работу. Вертикальные швы не должны совпадать в последующих рядах.

Полуторная

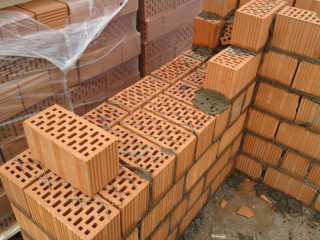

Полуторная кладка

Вариант в полтора кирпича является распространенным при сооружении стен зданий высотой до двух этажей. Конструкции выдерживают нагрузку бетонных перекрытий и ферм в кровельном покрытии. Ширина стены получается 380 мм (250 мм — кирпич, 120 мм — ½ камня, 10 мм — толщина шва).

В кладке участвуют трехчетверки, половинки и четверти мелкоразмерных элементов. Внимание уделяют перевязке швов и устройству углов строения, от чего зависит надежность и долговечность эксплуатации дома. Армируют не только горизонтальные участки, но стыки перегородок и угловые соединения, поэтому расчет кирпича на цоколь или стены учитывает уширение шва за счет металлических вкладышей.

Двойная

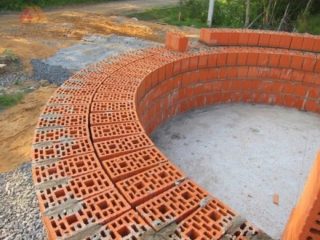

Двойная кладка

Ширина стены, выполненной по двойной кладке, составляет 510 мм (500 мм — 2 блока, 10 мм — промежуточный шов). Стандартная кладка выдерживает большие усилия на сжатие и растяжение, используется чаще всего при возведении многоэтажных домов.

Используется сложная система перевязки горизонтальных и вертикальных швов. Есть методы облегченной кладки, когда внутри оставляются замкнутые колодцы. В них делают забутовку бетоном, раствором, кирпичным боем или оставляют воздушные промежутки.

В два с половиной кирпича

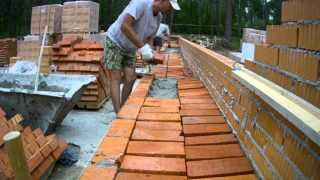

Два с половиной кирпича

Такие стены ставят в строениях с повышенной нагрузкой или в холодных регионах. Используют много неполномерных частей камня, которые каменщик готовит на месте работы методом отрубания. В дело идут мелкоразмерные кирпичные блоки, которые повредились при перевозке или разгрузке.

Срубленные элементы ставят внутри стены, а снаружи выглядывают только ложки и тычки заводского изготовления. Неполномерные камни должны подбираться правильно, иначе будет нарушена система.

Для каменщиков разработаны чертежи с указанием порядковой установки элементов стен, углов. Применяют многорядную систему укладки, а колонны выкладывают по трехрядной схеме.

Важные параметры для вычисления кирпича на кладку

Чаще берется к рассмотрению 1 кубический метр стены и высчитывается количество мелкоразмерных элементов. Для стен в 1/4 или 1/2 расчет ведется относительно 1 квадратного метра. В обоих случаях учитывается толщина раствора между кирпичными блоками.

Строительные элементы отличаются размерами по высоте, а длина и ширина всегда одинаковая, поэтому расчет отличается для стен из разных видов кирпича тем, что учитывается их разное количество в одинаковой кубатуре.

Толщина стен

Толщину ограждения рассчитывают конструкторы с учетом различных нагрузок. Горизонтальные усилия передаются от распирания стропильными фермами и при действии ветра. Вертикальное давление состоит из веса стены, балок, плит перекрытия.

Ширина вертикального ограждения всегда кратна длине и ширине мелкоразмерного элемента, поэтому рассчитать число камней достаточно просто. Вертикальные промежутки не усиливаются арматурой, поэтому их ширина принимается на уровне 8 – 10 мм. Если стена состоит из отдельных перегородок с утеплителем между ними, то рассчитывают каждое вертикальное ограждение отдельно, а результаты суммируются.

Площадь стен

Площадь стен вычисляют за вычетом дверных и оконных проемов

Квадратуру ограждений считают по факту, т.е. отнимают из результата площадь дверей, окон и других проемов.

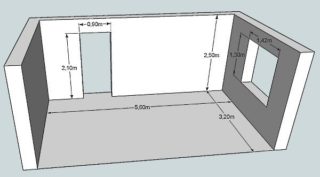

Пример расчета кирпичной кладки 3 х 5 м, высотой 2,5 м, есть окно 1,5 х 1,5 м и дверь 0,8 х 2,1 м:

  • находят периметр комнаты — (3 + 5) · 2 = 16 п/м;
  • определяют квадратуру стен — 16 · 2,5 = 40 м²;
  • высчитывают площадь проемов — 1,5 · 1,5 + 0,8 · 2,1 = 4,02 м²;
  • окончательная квадратура ограждения — 40 – 4,02 = 35,98 м².

Полученное значение умножают на ширину стены, чтобы получить объем предполагаемой кладки.

Размер кирпича

Кладку ведут обыкновенными стеновыми мелкоразмерными блоками или применяют фасадный кирпич. Используют керамические камни (керамоблоки), размеры которых больше стандартных элементов в несколько раз.

Размеры стенового камня в миллиметрах:

  • одинарный размер — 250 х 120 х 65
  • полуторный кирпич — 250 х 120 х 88;
  • двойной — 250 – 120 х 138.

Фасадный клинкер выпускают размеров 250 х 65 х 60 мм (половинный, 0,5 НФ), 250 х 120 х 65 (одинарный, 1НФ), 250 х 65 х 85 (европейский 0,7 НФ). Блоки для облицовки бывают полнотелые или со сквозными пустотами.

Расчет кирпича на кладку

Расчет кладки кирпича ведут с учетом толщины раствора или без него. Во втором случае получается перерасход материала в количестве до 30%. Первый вариант предпочтительнее, но окончательный итог умножают на коэффициент 1,1 для учета боя в процессе перевозки и такелажа.

Находят число кирпичей в квадрате стены:

  • рассчитывают квадратуру тычковой стороны — 0,12 · 0,065 = 0,0078 м²;
  • высчитывают число элементов в 1 квадрате — 1 / 0,0078 = 128 шт.;
  • для стены в 2 кирпича умножают количество — 128 · 2 = 256 шт.

Количество элементов в одном квадрате умножают на площадь вертикальных ограждений и получают объем материала для возведения конструкции.

Стены

Если вычисляют количество по объему стены, а не по квадратуре, высчитываю объем одного кирпича и находят их количество в 1 м³. Затем полученное значение умножают на общую кубатуру кладки и получают число камней.

Расход кирпича одинарного на стены:

  • 1 м³ ограждений — 394 шт. с учетом растворных промежутков, 512 — без них;
  • 1 м² кладки в 1/2 камня — 51 и 61 шт., соответственно;
  • 1 м² стены в 1 к. — 103 и 128 шт.;
  • 1 м² ограждения в 1,5 к. — 154 и 189 шт.;
  • 1 м² кладки в 2 к. — 205 и 257 шт.;
  • 1 м² в 2,5 к. — 255 и 318 шт.

Аналогичные готовые расчеты количества элементов в зависимости типоразмера и ширины стены есть в строительных справочниках. Ими можно воспользоваться, если стена представляет собой прямую ограждающую конструкцию без множества поворотов.

На цоколь

Для заглубленного в землю этажа используют керамические кирпичные элементы, чтобы избежать впитывания влаги. Они должны быть сплошными, чтобы предупредить поступление воды через пустоты. Рассчитать количество кирпича на цоколь можно по стандартным правилам, при этом нужно учесть толщину стены и размер керамического блока.

Толщина вертикальной конструкции цоколя может быть 1,5, 2,0, 2,5 кирп., высота берется из проекта. Кирпич имеет размеры 250 х 120 х 65 мм. В цоколе устраивают отдушины 150 х 150 мм, их размером пренебрегают и не вычитают площадь вентиляционных отверстий из общей квадратуры стены.

Окончательный расчет

В доме имеются различные конструкции из кирпича, сюда входят перегородки разной толщины, несущие наружные стены, цокольный этаж, иногда кирпичные фундаменты и подпорные стенки. Подсчет числа кирпичей делают на каждую часть здания с учетом особенностей строения.

После этого объем материала по каждому конструктивному элементу складывают. В результате получают картину потребности в кирпиче для возведения строения.

Где применяется толщина стены в 1 кирпич?

Оглавление:

  • Чем хороши кирпичные строения?
  • Расчет толщины стен
  • Как надо выполнять кирпичную кладку?
  • Инструменты для выполнения кладки
  • Достоинства и недостатки стен, сложенных из кирпича
  • Как устраивать внутренние стены из кирпича?


Кирпич представляет собой востребованный строительный материал с хорошей прочностью. У него великолепная несущая способность: стена, выполненная в 1 кирпич (по строительной терминологии), абсолютно спокойно выдерживает значительные нагрузки. На такую конструкцию можно безбоязненно опереть перекрытия из бетона, железобетона, дерева, установить на нее несколько этажей.


Кирпичные стены являются одними из самых надежных и долговечных.


Более толстые стены, например, в 2 кирпича, сооружают обычно с целью увеличения теплоизоляционных характеристик здания или для того, чтобы улучшить изоляционные качества. Это может быть оправданным, если строение находится поблизости от заводов, транспортных магистралей, аэропортов, которые производят много шума, а также при не самых лучших климатических условиях в определенных регионах.


Хорошая теплопроводность данного стройматериала позволяет использовать различные варианты для улучшения изоляционных качеств постройки. Это удобно тем, что можно определиться с оптимальной нагрузкой, которая будет оказана на фундамент. Материалы, которые могут быть использованы для дополнительной теплоизоляции кирпичных стен, по весу различаются. За счет монтажа материалов для утепления нагрузка на основание увеличивается. Это означает, что фундамент потребует увеличения крепости, что увеличит и строительный бюджет. Для большинства зданий устройство фундамента обходится в треть бюджета.

Чем хороши кирпичные строения?


Таблица характеристики кирпича для кладки и пропорций растворов.


У кирпича перед прочими материалами, которые применяют для возведения стен, есть множество преимуществ. Среди их достоинств, как уже говорилось выше, небольшая теплопроводность и хорошая прочность. Но эти прекрасные качества теряются, если у стены нет оптимальной для эксплуатационных условий толщины.


Толщина стены здания немаловажный показатель, который оказывает влияние и на добротность выстроенной конструкции, и на ее несущие способности, и на прочие характеристики сооружения, такие как функциональность, теплоизоляция и виброизоляция, способность защищать от шумов.


При необходимости можно при помощи небольших расчетов определить, какая должна быть выбрана толщина для стены из кирпичей. По принятым в строительстве стандартам толщина стены, выполненной из обычного кирпича, получается соответствующей половине изделия. Стены и название носят в зависимости от этого параметра в полкирпича, в 1 кирпич, в 2 кирпича.


Из них стена в полкирпича толщину имеет 12 см, в 1 кирпич 25 см, в полтора 38 см, а так называемая стена в 2 кирпича получается толщиной в 51 см. Несхожесть этих значений с цифрами, кратными 12, получается потому, что между кирпичными слоями может быть расположен бетон.


Таблица характеристик строительного кирпича.


Обычно все стены постройки, находящиеся снаружи, а также и несущие сооружают в полтора кирпича или более. Перегородки сооружают в половину кирпича или даже в четверть конструкция в 2 кирпича не подойдет.


Наиболее выгодным в экономическом плане считается выполнение стены в 1 кирпич. Но далеко не везде можно строить именно так из-за сезонных колебаний температур, которые могут быть довольно резкими. Можно в таких случаях сделать еще одну кладку, устроить дополнительный слой теплоизоляции, воздушную подушку. Несущие стены принято выполнять с большей толщиной, а в некоторых случаях создавать и дополнительное укрепление путем армирования.


Допустимо также возведение стен, толщина которых будет меняться. При постройке высотного здания после выкладывания стен 5-6 этажей у последующих ширину нередко «обрезают» на половину кирпича. Это делают для того, чтобы уменьшить нагрузку, которую здание оказывает на фундамент и нижние этажи.

Расчет толщины стен


Если требуется рассчитать толщину для будущей кирпичной стены, принимаются во внимание размеры стандартного изделия:

  • ширина 120 мм,
  • длина 250 мм,
  • толщина 65 мм.


Рекомендуемая толщина кирпичных стен сплошной кладки для жилых домов.


Вес одного куб.м кирпича приблизительно 1800 кг. При совершении расчетов надо учесть и климатические особенности той местности, где выполняется строительство. К примеру, если в зимнее время температура доходит до отметки -25 °C, ширину наружных стен следует рассчитывать 51 см (в 2 кирпича) или 64 см.


При такой особенности стройматериалов несложно выполнить расчеты и узнать предполагаемый расход кирпича на постройку дома. К примеру, строительство планируется проводить в местности, где сильные морозы, обычное дело. Строение при этом возводить планируется без устройства утепляющего слоя. В этом случае толщину стен следует устраивать в 51 см. Это означает, что кладку надо делать толщиной в 2 кирпича.


Зная длину и высоту конструктивного элемента здания, нетрудно вычислить площадь для каждого в отдельности. Далее узнаем площадь кирпича и подсчитываем количество материала, которое потребуется для сооружения стены с конкретными параметрами. Количество, подсчитанное для одной из них, умножайте на вес одного кирпича получится вес стены.


1 м³ кирпича имеет вес 1800 кг. Если принять вес стены за Х, можно рассчитать нужное количество стройматериала (У): Х/1800=У (м³). Если выяснить цену на кирпичи, а она может быть различной в зависимости от поставщиков, далее можно очень просто вычислить общую сумму, в которую обойдется возведение постройки.

Как надо выполнять кирпичную кладку?


Кирпич унифицированный стройматериал, который используют в строительстве много лет. Самый востребованный одинарный, с размерами 250Х120Х65 мм. При застройках используют и утолщенные модульные кирпичи, у них размеры немного отличаются и составляют 250Х120Х88 мм. Такие показатели, как длина и ширина, являются для разных типов кирпичей одинаковыми. Базовым размером считается длина 250 мм. Для того чтобы рассчитать толщину кладки, отталкиваться следует именно от него.


Приемы кирпичной кладки.


Кладка, которая у строителей называется в 1 кирпич, толщину имеет 250 мм. Кирпичи в такой кладке не будут укладываться один рядом с другим. При данном способе укладки стена не будет устойчивой. Отдельные элементы в ней будут удерживаться лишь за счет раствора, чьей связывающей силы может оказаться недостаточно. Проводится кладка в соответствии с определенными правилами. Среди них обеспечение правильной перевязки для соединительных швов, которые располагаются вертикально. Надо следить, чтобы кирпичи верхнего ряда перекрывали вертикальные соединительные швы между кирпичами в нижнем ряду. При перевязке не только усиливается крепость стен, но и нагрузки распределяются равномернее.


При выполнении кладки в 1 кирпич можно обращать наружу и тычковую, и ложковую стороны кирпичей. Если сравнить со стенами в полкирпича или в четверть кирпича, они не будут настолько же прочными. Строительство получается не особенно экономичным, материала будет израсходовано больше, да и раствора уйдет очень много.


В основном такую кладку используют для несущих стен. Для других можно выбрать кладку в полтора или в два кирпича. С точки зрения сбережения тепла выполненные таким образом строения обладают большей инерционностью.

Инструменты для выполнения кладки


Для работы вам понадобятся:

  • кирпичи,
  • строительный уровень,
  • отвес,
  • раствор для связывания,
  • шнур из капрона, длина которого должна превышать длину возводимой стены на 40 см,
  • мастерок,
  • приспособление для резки кирпичей,
  • порядовка,
  • расшивка.


Инструменты для выполнения кладки.


Для кладки можно использовать разные виды перевязок:

  • перевязка поперечных швов не позволяет кирпичам смещаться по стене,
  • перевязка швов, расположенных вертикально,
  • перевязка поперечных швов не даст стене расслаиваться по вертикали. Да и нагрузка по длине стены получается более равномерной.


Кладка стен в 1 кирпич производится по однорядной или многорядной системе.


При выборе однорядной системы один ряд кирпичей выкладывается так, чтобы наружу «смотрела» ложковая поверхность. Следующий ряд выкладывается наружу тычковой частью кирпичей. Поперечные швы сдвигать надо на ¼ кирпича, продольные на 1/2.


При многорядной системе перевязки чередование уложенных ложковой частью наружу рядов с теми, что уложены тычковой частью наружу, пойдет не через один, а несколько ложковых. Для такой системы имеются определенные правила чередования. Для кирпичей одинарного типа используют кладку в 6 однородных рядов, которые перевязывают тычковым рядом.


С утолщенными изделиями количество ложковых рядов меняется до 5, потом идет ряд тычкового расположения. Систему, названную однорядной, можно применять тогда, когда толщина стен меньше длины кирпича. Многорядная используется для стен толщиной как минимум в один кирпич. При таком соединении можно обеспечить крепость стены и равномерно распределить внутри нее нагрузку.

Достоинства и недостатки стен, сложенных из кирпича


Варианты перевязки кирпичной кладки.


Стена, сложенная в 1 кирпич, способна выносить довольно значительные нагрузки при условии равномерного их распределения по поверхности.


Как и у других строительных материалов, у кирпичей имеются как достоинства, так и недостатки. К примеру, теплозащитные качества в сравнении с деревянными стенами не особенно хороши. Выстроенная из деревянных стройматериалов стена толщиной 16-20 см способна поддерживать в здании ту же температуру, что и кирпичные стены в 64 см.


Получается, что для обеспечения в здании нормального температурного режима стены надо выкладывать как можно более толстыми. Но при исполнении их толщиной более, чем в 1 кирпич, расход недешевого стройматериала получается очень большим. Примером может послужить кладка в 2 кирпича. Поэтому для сокращения затрат строители пускаются на различные ухищрения: например, используют пустотелый кирпич. Еще один вариант выполнить две кладки в 1 кирпич и устроить между ними воздушную подушку, где будет размещен утепляющий материал. При этом стены положено оштукатуривать специальным составом на основе бетона, так называемой теплой штукатуркой. То есть экономически невыгодной будет толстая кирпичная стена лишь в том случае, если она является сплошной.


При кладке кирпича необходимо следить за толщиной швов, максимальная толщина которых не должна превышать 15 мм.


При утолщении стен и фундамент понадобится более прочный, что приведет к дополнительным расходам. Поэтому при постройке дома стараются обратиться к изготовлению воздушных подушек. Пространство между кладками должно быть самое меньшее 5 см. При таком устройстве стены даже при небольшой ее ширине внутри дома хорошо сохраняется тепло, а расход материала становится на 15-25% меньше.


Другой способ уменьшения ширины кирпичной кладки утепление ее с использованием войлока. При этом эффективность стен в отношении того, чтобы сохранить тепло, будет увеличена на 30%. Если войлок заменить пенопластом, эффективность может быть увеличена в 2 или более раза. Для того чтобы сохранить тепло, можно использовать и другие материалы: опилки, туф, раствор с заполнителем в виде шлака. Применение таких материалов поможет увеличить теплозащитные характеристики здания на 15%.


Самой экономичной из конструкций для стен считается кладка, выполняемая в виде колодца. Она представляет собой 2 стены в полкирпича, которые расположены на небольшом расстоянии друг от друга и соединяются между собой особенным образом. Соединения выполнены как горизонтальные и вертикальные кирпичные мостики, которые образуют замкнутые колодцы. Их надо будет заполнять. Для этого подойдет керамзит, шлак, легкий бетон.


Выбирая, какой должна быть толщина стены из кирпича, следует учитывать, что у этого материала велика степень тепловой инерционности.


То есть выполненная из обычного материала стена медленно будет нагреваться, но и остывает очень медленно. Перепады температуры в домах, выстроенных из такого кирпича, за сутки будут незначительными. Но при большой толщине стены (например, в 2 кирпича) топлива для ее прогревания понадобится много, в особенности если постройка в холодную погоду долго была без отопления, как это бывает с дачными домами.

Как устраивать внутренние стены из кирпича?


Схема утепления кирпичной стены изнутри.


Обычно внутренние стены выкладывают из полнотелого кирпича. Если ширина стен 25 см, для опоры понадобится сделать столбики с длиной стороны 38 см. При сооружении простенков толщина стены получается такой же, а у столбов должна быть сторона длиной в 51 см. Если на столбы в простенках нагрузка получается большой, лучше провести армирование. Армирование осуществляют при помощи установки стальной арматуры диаметром 3-6 мм.


При малой длине перегородок (до 1,5 м) можно выложить их и в полкирпича. Укладывать кирпичи надо на слой раствора. Заполненные раствором промежутки между кирпичами называются «швами». Их толщина должна быть меньше, чем 12 мм. Заполнять раствором швы можно полностью, то есть до наружной грани кладки. Можно и не заполнять их до конца. Для того чтобы улучшить внешний вид заполненных швов, им чаще всего придают вогнутую или выпуклую форму.


Для выполнения кладки используют раствор, приготовленный из цемента и песка, цемента и извести, а иногда и из цемента с глиной. Для внутренних стен раствор из цемента с песком не самый лучший выбор, поскольку при застывании он получается чересчур прочным вне зависимости от марки выбранного цемента. Лучше для добавки выбирать глину или известь. Раствор получается более пластичным, помимо этого, он экономнее в расходовании.


При правильном выполнении всех этапов работ получается крепкий дом, который прослужит в течение многих лет. Многие застройщики в качестве строительного материала для возведения домов предпочитают именно кирпич строение получается надежным, теплым, по цене обходится не особенно дорого, а хороших мастеров, способных качественно выполнить кладку, предостаточно.

Размеры, формы и отделка бетонных блоков (CMU)

Бетонные блоки, также известные как блоки бетонной кладки или CMU, обеспечивают очень прочные структурные и неструктурные перегородки. Они, как правило, используется в качестве резервной стены, которая покрывается отделочным материалом или подвергаются в утилитарных помещениях, таких как механические помещения или подвалы. Их можно покрасить, чтобы обеспечить более чистую отделку, но они также производятся с другой отделкой, которая помогает улучшить эстетическое качество по сравнению с традиционным серым CMU.

Номинальные и фактические размеры

Как и кирпич, блоки управления имеют фактические и номинальные размеры. Номинальный размер CMU равен фактическому размеру плюс ширина шва. Типичные швы из раствора CMU составляют 3/8 дюйма. Номинальный размер соответствует 4-дюймовой сетке, которой следуют другие строительные материалы. На приведенном ниже графике показана разница между номинальными и фактическими размерами.

Бетонный блок Concrete Block - Nominal vs Actual Dimensions — номинальные и фактические размеры

Бетонный блок (CMU), размеры

Бетонные блоки для каменной кладки (БКМ) производятся различных размеров.Их идентифицируют по глубине, т. Е. По толщине стены, которую они создают. Например, 6-дюймовый CMU имеет номинальную глубину 6 дюймов, а 10-дюймовый CMU — номинально 10 дюймов.

Бетонные блоки также бывают половинного размера, что помогает уменьшить необходимость резать блоки в поле по углам или по краям стен. Архитектор всегда должен пытаться спроектировать здания, используя номинальные размеры с точностью до ближайшего полублочного размера, чтобы уменьшить отходы и трудозатраты на разрезанные блоки.

В следующей таблице указаны номинальные и фактические размеры бетонных блоков.Стандартными размерами являются 4, 6, 8, 10 и 12 дюймов, но некоторые производители предлагают другие размеры, не указанные ниже.

Размер CMU Номинальные размеры
Д x В x Д
Фактические размеры
Д x В x Д
4 «CMU Full Block 4 дюйма x 8 дюймов x 16 дюймов 3 5/8 «x 7 5/8» x 15 5/8 «
4-дюймовый полублок CMU 4 дюйма x 8 дюймов x 8 дюймов 3 5/8 «x 7 5/8» x 7 5/8 «
6-дюймовый CMU Full Block 6 дюймов x 8 дюймов x 16 дюймов 5 5/8 «x 7 5/8» x 15 5/8 «
Полублок CMU 6 дюймов 6 дюймов x 8 дюймов x 8 дюймов 5 5/8 «x 7 5/8» x 7 5/8 «
8 «CMU Full Block 8 дюймов x 8 дюймов x 16 дюймов 7 5/8 «x 7 5/8» x 15 5/8 «
8-дюймовый полублок CMU 8 дюймов x 8 дюймов x 8 дюймов 7 5/8 «x 7 5/8» x 7 5/8 «
10 «CMU Full Block 10 дюймов x 8 дюймов x 16 дюймов 9 5/8 «x 7 5/8» x 15 5/8 «
10-дюймовый полублок CMU 10 дюймов x 8 дюймов x 8 дюймов 9 5/8 «x 7 5/8» x 7 5/8 «
12 «CMU Full Block 12 дюймов x 8 дюймов x 16 дюймов 11 5/8 «x 7 5/8» x 15 5/8 «
12-дюймовый полублок CMU 12 дюймов x 8 дюймов x 8 дюймов 11 5/8 «x 7 5/8» x 7 5/8 «

Технические характеристики бетонной кладки (CMU)

Производители

CMU должны соответствовать стандартам ASTM при изготовлении бетонных блоков.Стандарты определяют соответствующие материалы, прочность на сжатие, допуск по размерам, влагопоглощение и другие эксплуатационные характеристики.

Бетонный кирпич сделан из бетона, подобного бетонному блоку, но бетонные кирпичи изготавливаются в размерах, соответствующих традиционным глиняным кирпичам (т.е. 2 2/3 дюйма в высоту).

Вес бетонных блоков различается в зависимости от плотности используемой бетонной смеси. Существует три классификации CMU: легкие (менее 105 фунтов / фут 3 ), среднего веса (от 105 фунтов / фут 3 до 125 фунтов / фут и нормального веса (более 125 фунтов / фут 3 ). .Более легкие CMU менее дороги, требуют меньше труда для установки и, как правило, обладают лучшими характеристиками огнестойкости. Более тяжелые блоки имеют тенденцию к снижению передачи звука, имеют гораздо более высокую прочность на сжатие и большую теплоемкость; однако они дороже и дороже в установке. Архитекторы должны указать вес CMU, если требуется конкретный вес.

В следующей таблице представлены стандарты ASTM, применимые к бетонным кладкам. ASTM C90 охватывает большинство стандартных конструкций CMU и является стандартом, на который ссылаются коды ICC.

ASTM Designtaion Тип CMU
ATSM C55 Бетонный кирпич
ASTM C73 Кирпич облицовочный из силиката кальция
ASTM C90 Несущие бетонные блоки
ASTM C139 КМУ для строительства водосборных бассейнов и колодцев
ASTM C744 Каменная кладка из предварительно обработанного бетона и силиката кальция
ASTM C936 Бетонные блоки с монолитным замком
ASTM C1372 Сегментные подпорные стенки

Формы бетонных блоков (CMU)

Доступно почти бесконечное количество форм CMU.На изображениях ниже показаны наиболее распространенные формы, но вам следует уточнить у местного производителя CMU, нужны ли вам особые формы или отделки.

Отделка поверхности бетонной кладки (CMU)

Как и в случае с формами, существует большое количество вариантов отделки, поэтому вы можете сделать утилитарный серый бетонный блок более эстетичным. Обязательно встретитесь с вашим местным представителем CMU, чтобы узнать, какие типы отделки они предлагают и с какой надбавкой.

Цветной CMU

Пигменты можно добавлять как в бетонный блок, так и в раствор.Это позволяет блоку и раствору смешиваться вместе или иметь резкий контраст. Имейте в виду, что цвет модулей CMU будет естественным, даже если они из одной производственной партии. Поэтому важно, чтобы архитектор рассмотрел не менее 3 образцов блоков, демонстрирующих ожидаемое изменение цвета.

Если цвет должен быть однородным или точным, вы можете рассмотреть возможность покраски блока и раствора. Окраска обычно выполняется внутри, но может также выполняться на внешних поверхностях.Обязательно обратитесь к производителю CMU и поставщику краски, чтобы выбрать подходящую краску для вашей ситуации.

Застекленный КМУ

Glazed CMU имеет глазурованное покрытие, напоминающее плитку, с покрытием на основе смолы. Покрытие предлагает широкий выбор цветов, а также некоторые рисунки из искусственного материала. Эти поверхности могут обеспечивать повышенную устойчивость к граффити и химическим веществам. Застекленный CMU покрывается стандартом ASTM C744, но блоки по-прежнему должны соответствовать стандарту ASTM C90 для несущего CMU.

Расщепленный CMU

CMU с разъемной поверхностью изготавливается путем формования двух блоков бок о бок с последующим их механическим разделением после обжига. Это создает очень грубую текстуру, которая, по мнению некоторых, похожа на камень, тем более что агрегаты в блоке также расколоты или обнажены.

Ребристые или рифленые блоки (рисунок выше в разделе «Фигуры») также могут иметь отделку с разделенной поверхностью для добавления дополнительной текстуры.

Split faced CMU below, smooth CMU above CMU с разъемной поверхностью внизу, гладкий CMU сверху

CMU с мягким разъемом

Soft-Split CMU изготавливается с использованием специальных форм, которые создают вид разделенной поверхности вместо механического разделения блоков.Эффект немного менее грубый, чем при расколотом покрытии. Кроме того, форма означает, что агрегаты не обнажаются.

Вороненый или полированный CMU

Также называемый CMU с шлифованной поверхностью, бетонные блоки можно полировать или полировать, чтобы обнажить естественные заполнители в бетонной смеси. Важно работать с производителем, чтобы выбрать привлекательный заполнитель и протестировать процесс полировки, чтобы убедиться, что вы получите желаемый эстетический вид.

Пескоструйная обработка CMU

Пескоструйная очистка бетонных блоков кладки также обнажает заполнитель, но также удаляет часть песка и цемента для создания более грубого вида.Некоторые люди считают, что это создает естественный вид выветривания вместо более гладкого вида полированного или полированного CMU.

ЦМУ с граблями

Рифленые (или бороздчатые) блоки имеют вертикальные передние отметки, нанесенные в процессе формования. Следы граблей не такие глубокие, как блоки с насечками или ребрами, указанные выше в разделе «Фигуры», но они добавляют привлекательной текстуре блоку. Вы также можете указать, что блоки с насечками или ребрами имеют дополнительный узор с граблями для большей текстуры.

.

Определение размеров и оценка кирпичной кладки

ПРЕИМУЩЕСТВА МОДУЛЬНОЙ ПЛАНИРОВКИ

ADVANTAGES OF MODULAR LAYOUT
Модульные блоки Раздел 2.1.3 Стр. 1 ПРЕИМУЩЕСТВА МОДУЛЬНОЙ ПЛАНИРОВКИ По возможности желательно разложить кирпичную кладку в соответствии с модулем используемого кирпича — как по длине, так и по высоте.

Дополнительная информация

КЛАДКА И КИРПИЧ

LAYING BLOCK AND BRICK
КЛАДКА БЛОКА И КИРПИЧА Продукты, выделенные в этом разделе: Строительная смесь SAKRETE Тип N Строительная смесь SAKRETE Тип S Основы укладки кирпича и блока Первый шаг в строительстве кирпичной или блочной стены — построить

Дополнительная информация

ГЛАВА 2 ВЗЯТОЕ КОЛИЧЕСТВО

CHAPTER 2 QUANTITY TAKE-OFF
ГЛАВА 2 ОТБОР КОЛИЧЕСТВА Отбор количества является важной частью сметы затрат.Он должен быть максимально точным и должен основываться на всех доступных инженерных и проектных данных. Использование соответствующего

Дополнительная информация

Огнестойкость кирпичной кладки

Fire Resistance of Brick Masonry
ТЕХНИЧЕСКИЕ ЗАМЕЧАНИЯ по Brick Construction 1850 Centennial Park Drive, Рестон, Вирджиния, 20191 www.gobrick.com 703-620-0010 Огнестойкость кирпичной кладки 16 марта 2008 г. Краткое содержание: В данной технической записке представлен

Дополнительная информация

Руководство по кирпичу из коллекции Mid-West

Mid-West Collection Brick Guide
Коллекция Mid-West Brick Guide 1 Обложка коллекции Mid-West маленькая левая обложка Tierra маленькая средняя обложка Royal Oak маленькая правая обложка Faulkston большая фотография Mulberry слева Roman Red Найдите вдохновение в свежем

Дополнительная информация

РАЗДЕЛ 02400 — СИСТЕМА ДРЕНАЖНОГО СЛИВА

SECTION 02400 - STORM DRAIN SYSTEM
РАЗДЕЛ 02400 — СОДЕРЖАНИЕ ШТОРМОВОЙ ДРЕНАЖНОЙ СИСТЕМЫ: Часть 1 — Общие… 1 1.01 Включенная работа … 1 1.02 Соответствующие требования … 1 1.03 Справочные стандарты … 1 1.04 Обеспечение качества … 1 1.05 Измерение и

Дополнительная информация

Натуральный тонкий каменный шпон

Natural Thin Stone Veneer
Натуральный тонкий каменный шпон. До недавнего времени, если проект требовал естественного внешнего вида камня, но не мог выдержать его вес или толщину, варианты были ограничены искусственным камнем. Подробнее

Дополнительная информация

Инструкция по установке

Installation Instructions
Инструкции по установке 1.Установите агрегат на пакеры-перемычки. Они защищают устройство от попадания воды внутрь рамы. 2. Расположите устройство по центру в раме и упакуйте края подходящим материалом

.

Дополнительная информация

Lighthouse Engineering, L.L.C.

Lighthouse Engineering, L.L.C.
Зарегистрированная инженерная фирма (F: 9334) Телефон: 214-577-1077 Факс: 214-224-0549 Веб-сайт: www.lighthouseeng.com Электронная почта: [email protected] Четверг, 4 сентября 2014 г. Кому: Нашему клиенту RE: Начальное проектирование

Дополнительная информация

Блокирующие бетонные брусчатки

Interlocking Concrete Paving Stones
Бетонная брусчатка с блокировкой Производители качественной каменной кладки Расширьте жилое пространство на открытом воздухе с помощью блокирующей бетонной брусчатки от Air Vol Block Создайте мгновенную привлекательность для бордюров с помощью

Дополнительная информация

ДЫМОХОДЫ И КАМИНЫ

CHIMNEYS AND FIREPLACES
ГЛАВА 10 ДЫМОХОДЫ И КАМИНЫ>> Согласно ORS 215.730, если в одноквартирном жилом доме, расположенном на лесных участках, имеется дымоход или дымоходы, то каждый дымоход должен иметь искрогаситель. РАЗДЕЛ R1001

Дополнительная информация

Наружные стены из керамического глазурованного кирпича

Ceramic Glazed Brick Exterior Walls
ТЕХНИЧЕСКИЕ ЗАМЕЧАНИЯ по строительству из кирпича 13 1850 Centennial Park Drive, Рестон, Вирджиния 20191 www.gobrick.com 703-620-0010 Наружные стены из керамического глазурованного кирпича Аннотация: В зданиях и других сооружениях занято

человек.

Дополнительная информация

6 ПЕРЕОБОРУДОВАНИЕ ДОМИКОВ

6 RETROFITTING POST & PIER HOUSES
Модернизация почтовых и причальных домиков 71 6 ПЕРЕОБОРУДОВАНИЕ ПОЧТОВЫХ ДОМОВ И ПИЕРОВ Джеймсом Э.Рассел, П. 72 Переоборудование постов и причалов Модернизация постов и причалов 73 переоборудование постов и причалов Это

Дополнительная информация

Строительная кладка — кирпич

Construction Masonry - Brick
Чертеж для оценки готовности к работе Строительная кладка — испытание кирпича Код: 3125 / Версия: 01 Измерение важности Конкретные компетенции и навыки, протестированные в ходе этого экзамена: Определение ручных и электрических инструментов

Дополнительная информация

7.2 квадратные уравнения

7.2 Quadratic Equations
476 ГЛАВА 7 Графики, уравнения и неравенства 7. Квадратичные уравнения теперь работают. Готовы ли вы? задачи на стр. 48. ЦЕЛИ 1 Решить квадратные уравнения с помощью факторинга (стр. 476) Решить квадратичные

Дополнительная информация

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПОЖАРНОГО ДЕМПФЕРА

FIRE DAMPER APPLICATION GUIDE
ПОЖАРНЫЕ И ПОТОЛОЧНЫЕ РАДИАЦИОННЫЕ ЗАСЛОНКИ РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПОЖАРНОГО ДЕМПФЕРА Используйте это руководство по применению, чтобы определить, какой тип противопожарного клапана лучше всего подходит для данной области применения.Ниже перечислены десять Metal-Fab fire

.

Дополнительная информация

РАЗДЕЛ 1 ОБЩИЕ ТРЕБОВАНИЯ

SECTION 1 GENERAL REQUIREMENTS
Страница 1 из 6 РАЗДЕЛ 1 ОБЩИЕ ТРЕБОВАНИЯ 1. ОБЪЕМ РАБОТ: ​​Работы, которые должны быть выполнены в соответствии с положениями этих документов и контракта, основанного на них, включают предоставление всех рабочих, оборудования, материалов,

Дополнительная информация

Учебник по дизайну дома

House Design Tutorial
Глава 2: Учебное пособие по проектированию дома В этом учебном пособии по проектированию дома показано, как начать работу над дизайнерским проектом.Последующие руководства продолжаются по тому же плану. Когда мы закончим, мы создадим

Дополнительная информация

Рама DE с боковым светом серии C

DE Frame with C Series Sidelight
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ Рулетка Магнитный уровень 6 футов Магнитный уровень 3 фута Винт с отрегулированным сцеплением № 2 крестообразный наконечник № 3 крестообразный наконечник Отвертка (используется для регулировки рамки на воле с помощью овальных пазов) Порошковая ручка для монтировки

Дополнительная информация

3-й ежегодный конкурс эскизов дизайна

3rd Annual Design Drafting Contest
3-й ежегодный конкурс дизайнеров-проектов YTI Career Institute 3-й ежегодный конкурс дизайнеров-проектов Целью этого конкурса является поощрение совершенства в усилиях и дисциплине, а также признание выдающихся

Дополнительная информация

2.9 ОКОННЫХ И ДВЕРНЫХ ЗАДНЕЙ

2.9 WINDOW & DOOR BUCKS
2.9 ОКОННЫЕ И ДВЕРНЫЕ ЗАДВИЖКИ Баксы обеспечивают поверхности крепления для окон и дверей, удерживая бетон от этих отверстий во время укладки бетона. Отметьте центр и края проемов при размещении

Дополнительная информация

ЧАСТЬ 1 ОБЩАЯ ИНФОРМАЦИЯ 1.1 РАЗДЕЛ ВКЛЮЧАЕТ

PART 1 GENERAL 1.1 SECTION INCLUDES
J-1 Раздел 09110 Спецификация длинной формы ВНУТРЕННЯЯ МЕТАЛЛИЧЕСКАЯ ШПИЛЬКА В этот раздел включены легкие, обычно 0.Металлический каркас с несущими осевыми нагрузками металлическими шпильками толщиной 036 дюймов (0,9 мм) или меньше, включая

Дополнительная информация

Имперские измерения длины

Imperial Length Measurements
Единица I Измерение длины 1 Раздел 2.1 Цели измерения британской длины Доли чтения Половинки чтения на измерительной ленте Четверти чтения на измерительной ленте Считывание восьмерок на измерительной ленте Показание

Дополнительная информация

План SPCC — Руководство по расчетам

SPCC Plan - Calculation Guidance
План SPCC — руководство по расчетам В следующем примере сравниваются два различных критерия проектирования: один основан на объеме резервуара, а другой — на осадках.Сценарий: горизонтальный резервуар на 20000 галлонов

Дополнительная информация

РАЗДЕЛ 4 Подбаза Aggegate

SECTION 4Aggegate Subbase
Подрядчик должен провести влажную вулканизацию готового основания из обработанной извести в течение минимум дней, прежде чем разрешить движение по уплотненной поверхности. Подрядчик несет ответственность за устранение любых повреждений.

Дополнительная информация

.Стандартные размеры кирпича

на основе различных кодов

Размеры кирпича — один из важнейших параметров, который необходимо учитывать при выборе кирпича, чтобы обеспечить его соответствие планировке проекта. Выбор кирпича зависит от конкретного применения, в котором он используется. В связи с тем, что кирпичи используются в различных постройках, необходимы разные размеры кирпича.

Существует множество стандартов, каждый из которых установлен страной, которая устанавливает стандартные размеры кирпичей, например ASTM (Американский стандарт для испытаний материалов), BS (Британский стандарт), CSA (Канадская ассоциация стандартов) и IS (Индийский стандарт).

Кирпич хорошего качества должен иметь одинаковый размер. Размер условного кирпича — 225 х 110 х 75 мм. В одной работе можно использовать кирпичи только одного типоразмера, если иное не разрешено Заказчиком / Консультантом.

Допуски разрешены для стандартного условного размера, принятого для конкретной работы, например, длина плюс или минус 3,0 мм, ширина плюс или минус 1,5 мм, глубина плюс или минус 1,5 мм.

Кирпич — это широко используемый строительный материал, который изготавливают из обожженной глины.В основном он состоит из глины, песка, извести и несущего грунта или других бетонных материалов.

1. Размеры кирпича согласно ASTM International

Кирпич хорошего качества должен иметь одинаковый размер. Размер обычного кирпича, используемого в США, составляет 203 × 92 × 57 мм. Чаще используется модульный кирпич размером 194 × 92 × 57 мм (длина x глубина x высота).

Однако международные стандарты ASTM, такие как ASTM C62 (Standard
Спецификация на строительный кирпич (массивные блоки из глины или сланца),
ASTM C216 (Стандартные спецификации для облицовочного кирпича (блоки из массивной кладки
из глины или сланца), ASTM C652 (Стандартные спецификации для пустотелого кирпича (пустотелый
Кладки из глины или сланца), и
ASTM C1088 (Стандартные спецификации для блоков тонкого шпона, изготовленных из
Глина или сланец) все подчеркнули, что размер кирпичей должен быть указан
покупателем.

Тем не менее, допустимые отклонения указанных размеров кирпича устанавливаются международными стандартами ASTM. Для стандартного условного размера, принятого для конкретной работы, допускаются следующие допуски.

  • Длина плюс-минус 3,0 мм
  • Ширина плюс-минус 1,5 мм
  • Глубина плюс-минус 1,5 мм

Максимально допустимые отклонения в размерах отдельных единиц не должны превышать значений, указанных в Таблице 1 и Таблице 2. вариации размеров пустотелого кирпича.

Таблица 1: Варианты размеров полнотелого кирпича

Указанный размер, мм Максимально допустимые отклонения от заданного размера, плюс или минус, мм
До 76 включительно 2,4
От 76 до 102,
включающий
3.2
От 102 до 152,
включающий
4.8
Свыше 152 до 203,
включающий
6.4
Свыше 203 до 305,
включающий
7.9
От 305 до 406,
включающий
9,5

Таблица 2 : Пустотелый кирпич Минимальная толщина лицевых панелей и перемычек

Номинальная ширина агрегатов, мм Толщина торца, мм Толщина торца, мм Торцевые кожухи или концевые перемычки
Цельный Сердечник или двойная оболочка
76 и 101 19.05 19.05
152 25,4 38 25,4
203 32 38 25,4
254 35 год 41 год 29,5
306 38 50 29,5

Рис.1: Размеры кирпичей

2. Размеры кирпичей в соответствии с канадскими ассоциациями по стандартизации

Подобно международному стандарту ASTM, Канадская ассоциация стандартов CSA A82 не предусматривает конкретных размеров кирпича. Однако он установил допустимые отклонения в размере кирпича, которые не должны нарушаться, как указано в Таблице 3.

Обычно производственный процесс и вариации в сырье из-за усадки глины во время сушки и обжига, износа пресс-формы или экструзионной головки или чрезмерного напряжения агрегатов во время обращения с ними перед обжигом являются основной причиной изменений стандартного размера кирпича. .

Допустимые отклонения размеров основаны на классификации кирпича и измеренном относительном диапазоне размеров. Отклонение от указанного размера составляет плюс или минус.

Различия в размерах становятся важными, когда используется вертикальное выравнивание кирпича (соединение стопки), когда объединяются полосы кирпича из разных производственных циклов или когда строится небольшая горизонтальная протяженность кирпичной кладки, например, между близко расположенными оконными проемами.

Таблица 3: Варианты размеров полнотелого кирпича

Указанный размер, мм Максимально допустимые отклонения от указанного размера плюс или
минус, мм
До 76 включительно 2.4
От 76 до 102,
включающий
3.2
От 102 до 152,
включающий
4.8
Свыше 152 до 203,
включающий
6.4
Свыше 203 до 305,
включающий
7.9
От 305 до 406,
включающий
9,5

3. Размеры кирпичей согласно индийскому стандарту (IS 1077)

Размеры кирпича основаны на спецификации IS 1077 (кирпич из обожженной глины), стандартный модульный размер обычного строительного кирпича составляет 190 x 90 x 90 мм или 190 x 90 x 40 мм (длина x глубина x высота).

Размер немодульного кирпича составляет 230 х 110 х 70 мм или 230 х 110 х 30 (длина х глубина х высота). Кроме того, для получения правильного соединения и модульных размеров для кирпичной кладки, с немодульными размерами кирпичи могут составлять 70 x 110 x 70 мм (длина x глубина x высота).

4. Британский стандарт

Стандартный размер
современный кирпич имеет размер 215 × 102,5 × 65 мм (длина x глубина x высота).

5.Австралийский стандарт

Стандартный размер кирпича в соответствии с австралийским стандартом AS 4455 составляет 230 x 110 x 76 мм (длина x ширина x высота). Однако некоторые кирпичи имеют рабочие размеры, такие как 290 x 90 x 90 мм и 290 x 90 x 50 мм.

.

блоков для кладки — размеры

блоков для кладки — размеры
Engineering ToolBox

Engineering ToolBox — ресурсы, инструменты и основная информация для разработки и проектирования технических приложений!

поиск — самый эффективный способ навигации по Engineering ToolBox!

Бетонные блоки каменной кладки (CMU) — размеры

concrete masonry block

Типовые блоки бетонных блоков — CMU — размеры

Стандартные блоки
Номинальный размер
(дюймы)
Фактический размер
(дюймы) )
4 x 8 x 16 3-5 / 8 x 7-5 / 8 x 15-5 / 8
6 x 8 x 16 5-5 / 8 x 7 -5/8 x 15-5 / 8
8 x 8 x 16 7-5 / 8 x 7-5 / 8 x 15-5 / 8
10 x 8 x 16 9 -5/8 x 7-5 / 8 x 15-5 / 8
12 x 8 x 16 11-5 / 8 x 7-5 / 8 x 15-5 / 8
Половина Блоки
Номинальный размер
(дюйм)
Фактический размер
(дюйм)
4 x 8 x 8 3-5 / 8 x 7-5 / 8 x 7 -5/8
6 x 8 x 8 5-5 / 8 x 7-5 / 8 x 7-5 / 8
8 x 8 x 8 7-5 / 8 x 7-5 / 8 x 7-5 / 8
12 x 8 x 8 11-5 / 8 x 7-5 / 8 x 7-5 / 8

Связанные темы

Связанные документы

Поиск по тегам

  • ru: бетон блок каменных блоков CMU

Искать в Engineering ToolBox

search — самый эффективный способ навигации по Engineering ToolBox!

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

  • Engineering ToolBox, (2010). Кладочные блоки — размеры . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/concrete-masonry-blocks-d_1731.html [Accessed Day Mo. Year].

Изменить дату доступа.

. .

закрыть

Loading..

Научный онлайн-калькулятор

Scientific Calculator

8 28

..

Отправить ответ

avatar
  Подписаться
Уведомление о
