для чего нужен, принцип действия, виды

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

  • Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
  • После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
  • Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

  • рабочее, пробное и номинальное давление закрытия;
  • диаметр посадочной части;
  • условная пропускная способность;
  • класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

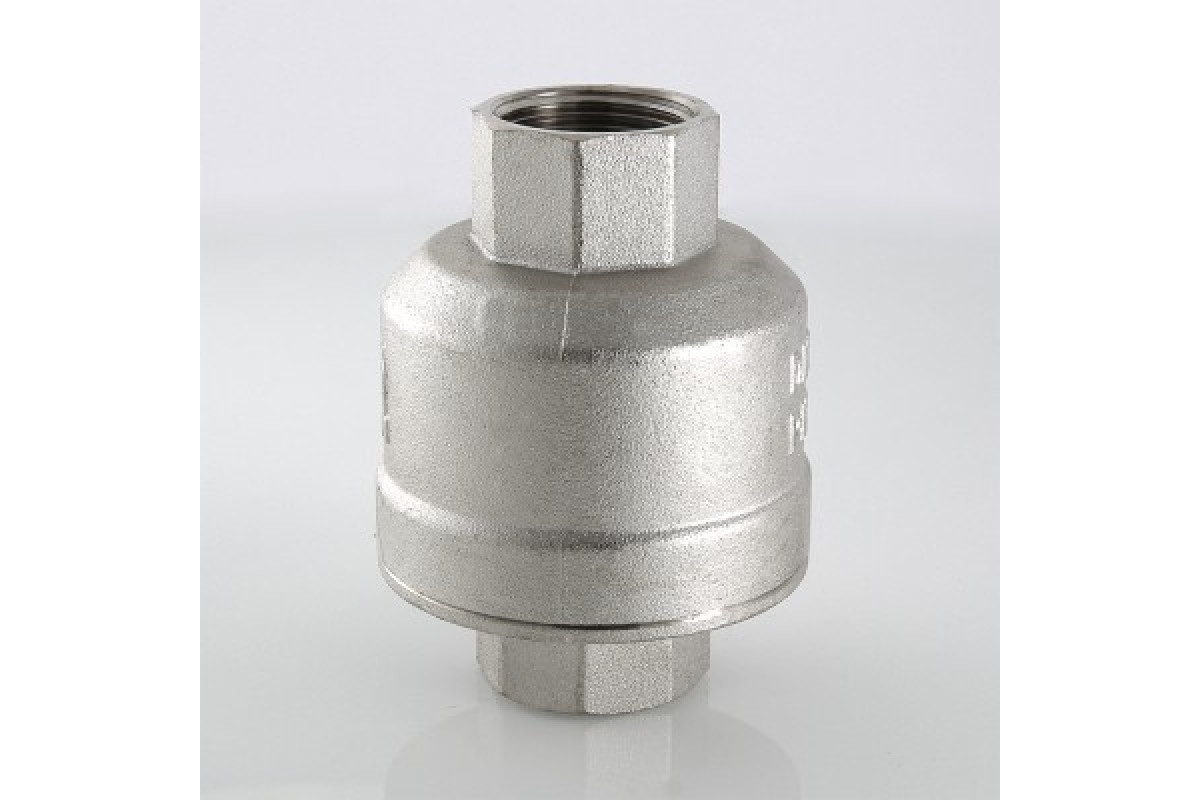

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

  • корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
  • запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
  • пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

  • Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
  • При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
  • При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

  • Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
  • Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
  • Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
  • Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

  • на трубопроводах автономного и централизованного водоснабжения;
  • на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
  • перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

  • тройник с внутренней резьбой, который будет выполнять функцию корпуса;
  • муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
  • жесткая пружина, изготовленная из стальной проволоки;
  • стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
  • стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
  • стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.


Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их


Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.


Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.


В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.


Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды


Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.


Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.


При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.


В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия


Обратные клапаны подразделяют на несколько видов:

  • Дисковый
  • Двухлопастной
  • Шаровой
  • Подъёмный
  • Лепестковый


Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.


Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.


Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.


Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.


Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана


При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.


Также изучите маркировку клапана:

  • Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
  • Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды


Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах — это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости — это оптимальный выбор.


Главной особенностью при монтаже обратного клапана является направление потока воды. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.


В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

Клапан обратный однодисковый нержавеющая сталь AISI 304, DN100 PN40 OLN14100


Обратный клапан
автоматическое предохранительное
(защитное) устройство трубопроводной
арматуры. Назначение обратного клапана
пропуск потока среды с минимальными
потерями в одном направлении и избежание
пропуска потока, среды в обратном
направлении. Клапан носит защитную
функцию для трубопроводов, насосов,
водомеров, емкостей.


Клапаны обратные
серии
OLN14
изготовлены из нержавеющей стали
AISI
304 методом
точного литья. Высококачественная
нержавеющая (коррозионностойкая) сталь,
применяемая для изготовления клапанов
OLN14
— отливка по ASTM A351 – CF8, соответствует
европейскому аналогу стали (EN) – 1.4301
или 08Х18Н10 по ГОСТ.


Клапаны обратные
межфланцевые однодисковые нерж. сталь
OLN14100
ДУ100
mm,
имеют
температурный
диапазон применения: –30…+150 °С, что
позволяет применять их для жидких и
газообразных и агрессивных рабочих
сред.


Клапаны обратные
однодисковые нержавеющие
OLN14100
DN100
mm
имеют (межфланцевое) фланцевое
присоединение
c
О – образным уплотнением VITON
(FKM).
Максимальное
рабочее давление клапана
PN
40 бар (4Мпа). Перепад давления 0,3 бар.
Устройство клапана: корпус, диск
c
уплотнение VITON,
пружина. Прочность — 100000 циклов.


Монтаж нержавеющих
межфланцевых однодисковых обратных
клапанов
OLN14
должен осуществляться на трубопровод
по направлению движения среды.


Тарельчатый
обратный клапан может быть укомплектован
и поставлен в комплекте с ответными
фланцами из стали А
ISI304
(12Х18Н10Т) или
AISI
316 (12Х17Н13М2Т).

Клапаны обратные в Казани от производителя.





Клапаны обратные специальный вид трубопроводной арматуры, в функции которой входит предотвращение обратного потока сред на трубопроводах, воздуховодах различного назначения. Трубопроводная арматура с такими эксплуатационными свойствами классифицируется, как защитная и установлена на трубопроводах в различных сферах производства, переработки, водопроводах и газопроводах, на трубопроводах добычи и транспортировки жидких и газообразных углеводородов. По назначению и функции это важнейшие элементы трубопроводов, устанавливаются с целью защиты сложного оборудования насосов, компрессоров, измерительного оборудования и т.п.






Обратные клапаны применяются практически во всех отраслях, где проектируются и монтируются трубопроводные линии, начиная от коммунального хозяйства и до крупных узлов транспортировки углеводородов в нефтепромысловой отрасли.






Примером применения защитной арматуры может служить работа узловой насосной станции.


На трубопроводе с насосным оборудованием установлены обратные клапаны, простота их конструкции основана использовании элементарных законов физики. Работая в штатном режиме, насос перегоняет рабочие среды под определённым расчётным давлением. В случае аварийного энергетического сбоя, последует отключение насосов и возникает обратный поток среды к насосам, что может вывести их из строя. Произошла внештатная ситуация, давление со стороны насоса отсутствует, происходит автоматическое закрытие обратного клапана под воздействием физической силы давления обратного потока, что обеспечивает защиту насоса. Чем сильнее будет давление обратного потока на «захлопку» — затвор клапана, тем герметичнее будет закрыт проход. Монтаж происходит строго по стрелке на корпусе обратного затвора по направлению среды.


Для трубопроводов различного назначения походит определённый тип обратных клапанов, они отличаются размерами сечений и пропускной способностью, конструкцией затворов, материалами исполнения и рассчитаны на опредёлённый диапазон давлений.


Виды и типы обратных клапанов





Существует множество видов защитной арматуры, в которых используются разнообразные по конструкции типы затворов. По принципу работы, сфер применения, виду монтажа сформировались узкоспециализированные названия и типы обратных клапанов и затворов.


Коротко о видах обратных клапанов по типам, применению и конструкции:

  • Обратный клапан подъёмный

    Тип затвора с золотником. Рабочая среда под давлением поступает под золотник и поднимает его, отрывая проходное сечение затвора.



    Применяется на трубопроводах с транспортировкой жидкостей и газов.

  • Обратный клапан поворотный

    Тип затвора — «захлопка»

    Затвор поворачивается под давлением среды находясь на оси внутри корпуса обратного клапана.



    Применяется в основном на трубопроводах транспортировки  жидкостей и газов с большим условным проходом от 100 до 600мм.

  • Обратный клапан дисковый (межфланцевый).

    Тип затвора — диск.



    Имеет небольшие строительные размеры, корпус зажимается между фланцев и стягивается крепежом.

  • Обратный клапан шаровый

    тип затвора в виде шара, который приподнимается под давлением среды и открывает проход.



  • Обратный клапан безударный и ударный

    Затвор закрывается под собственным весом, как только снижается давление потока, опускаясь на посадочное седло.



    При резком снижении давления на трубопроводе полное закрытие сопровождается звуком удара, в ударных клапанах. В безударных затворах установлены гидравлические компенсаторы или наружные противовесы, способствующие плавному закрытию клапана.


Из вышеперечисленных типов обратных клапанов и затворов наше предприятие изготавливает и поставляет клапаны обратные подъёмные и затворы обратные (клапаны герметичные) для трубопроводов диаметров от 15 до 600 мм.


Клапаны обратные подъёмные в Казани




По классификации трубопроводной арматуры клапаны обратные подъёмные обозначены цифрой 16. Принцип работы — рабочая среда под давлением воздействует на золотник, поднимая его и открывая клапан. Без постоянного потока среды под давлением устройство находится в закрытом положении. В некоторых конструкциях шток с золотником снабжён пружиной для фиксации в закрытом положении, такие клапаны могут называть пружинными.

Изготавливаем 16с48нж, 16лс48нж, 16нж48нж клапаны подъёмные обратного потока высокого давления сред (Ру) до 250 кг/см²,  с горизонтальной установкой на трубопроводы малого диаметра Ду15 — Ду40. Варианты исполнений с фланцами в исполнении от 1 до 9, резьбовое (муфтовое или цапковое) и под приварку встык к трубопроводу.



Особенности подъёмных обратных клапанов:


  1. Отлично держат высокие давления сред (до 250 бар), в диапазоне низких и высоких температур (от -60°С до +425°С), это главное отличие этого типа трубопроводной защитной арматуры.

  2. Чувствительны к сильнозагрязненным проводимым средам.

  3. В большинстве исполнений устанавливаются в горизонтальном положении, по причине чего их нередко называют горизонтальными обратными клапанами.


На нашем предприятии по программе импортзамещения разработан и находится в производстве клапан 16с(лс,нж)48нж 02 – аналог зарубежной защитной арматуры малого диаметра и компактных размеров.



Обратный клапан подъёмный 48нж 02 — аналог импортных малогабаритных клапанов с проходным сечением 6 мм, с вариантами присоединений муфта и цапка. В модификациях с соединениями СШН, НСН, НСТ адоптированы для подключения к стальным трубкам диаметров 12, 14, 16, 18, 22 мм с толщиной стенки 0,5 до 2 мм. Метод присоединения обжимными кольцами и ниппелями под приварку к демпферным, сильфонным, стальным трубкам.

Подробнее ознакомится с характеристиками с размерами и материалами исполнения на странице полного описания 16с(лс,нж)48нж. Цены обратных клапанов уточняйте у специалистов компании, стоимость будет оптимальной при индивидуальном рассмотрении заявки и предоставления информации по специфике Вашего трубопровода.


Клапаны обратные затворы поворотные в Казани




По классификации трубопроводной арматуры клапаны обратные поворотные (КОП) обозначены цифрой 19, также классифицируются и обозначаются как затворы обратные (клапаны герметичные поворотные).

В основе конструкции затвор – «захлопка» установлен на оси внутри корпуса и поворачивается под воздействием давления проводимой среды, открывая проходное сечение в корпусе обратного клапана, обратный поток автоматически закрывает клапан.

Поставляем общепромышленные марки поворотных обратных клапанов — 19с(лс,нж)38нж, 19с(лс,нж)49нж, 19с(лс,нж)11нж для трубопроводов диаметра до 600 мм, с давлением сред до 63кг/см² и с различной степенью агрессивности.




Из характеристик и особенностей конструкции можно выделить:


  1. Изготавливаются в полнопроходном варианте сечения.

  2. Изготавливаются для средних и больших диаметров трубопроводов (Ду) от 50 до 1200 мм.

  3. Поворотные клапаны обратные практически невосприимчивы к загрязненным средам.

  4. Монтаж на трубопровод в большинстве случаев возможен, как горизонтальном, так и вертикальном положении.


Цена поворотных обратных клапанов рассчитывается индивидуально, поскольку привязана к стоимости материалов и металлообработки, к закладываему в конструкцию запасу по расчётному давлению. По бесплатному номеру 8 800 700 1693 Вы можете получить все консультации по подбору, рассчитать стоимость, и оформить заявку на поставку данной продукции. Изделия изготавливаются, поставляются и проходят выходной контроль согласно ТУ 3742-002-27844275-2014, соответствуют техническим требованиям регламента ТР ТС 012, 010. Гарантия составляет 18 месяцев со дня монтажа или 24 месяца со дня отгрузки. Наши специалисты внимательно относятся к пожеланиям наших заказчиков, готовы помочь Вам с выбором защитной трубопроводной арматуры, в индивидуальных заказах изготавливаем обратные клапаны по чертежам заказчиков.

Обратные клапаны для холодильных установок

Обратные клапаны — вид трубопроводной запорно-регулирующей арматуры, пропускает поток вещества только в одном направлении. Применяются там, где возникает нежелательный обратный поток в трубопроводах. Например, при параллельном монтаже двух и более компрессоров в одной системе во время останова одного из компрессоров возникает перетекание хладагента из трубопровода нагнетания в компрессор, который остановлен. Чтобы не допустить вышеописанной ситуации, на нагнетательную линию каждого из компрессоров устанавливают обратный клапан.

читать полностью

Обратные клапаны могут различать по следующим признакам:

  1. По конструкции корпуса: разборные или неразборные.
  2. По способу присоединения к трубопроводу: под пайку/сварку, резьбовое с накидной гайкой, фланцевое.
  3. По направлению движения потока: прямые или угловые.

Принципиально, обратный клапан является запорным клапаном, только срабатывает автоматически при определенном направлении движения потока хладагента. Существуют варианты исполнения обратных клапанов с принудительным запиранием, в таком исполнении клапан является и запорным и обратным. Хладагент, двигаясь в требуемом направлении, толкает запорный элемент, в результате запорный элемент отходит от посадочного седла и открывает проход для хладагента. В случае обратного потока, хладагент толкает запорный элемент в обратном направлении и прижимает его к посадочному седлу, в результате поток хладагента перекрывается. Запорный элемент может быть подпружинен, для того чтобы сглаживать удары и возможные пульсации при движении хладагента. Так же пружина может обеспечивать полное закрытие клапана при слабом обратном потоке.

Разборный обратный клапан прямоточного исполнения

  1. элемент тела клапана
  2. элемент тела клапана
  3. уплотнительное кольцо
  4. подпорно — демпфирующая пружина
  5. тело запорного элемента клапана
  6. уплотнитель запорного элемента клапана
  7. присоединительные патрубки

При выборе клапана следует помнить, что обратный клапан создает гидравлическое сопротивление и приводит к гидравлическим потерям, которые могут оказать влияние на производительность и работу холодильной системы. Поэтому, при выборе клапана нужно руководствоваться методиками и характеристиками, которые предоставляет производитель клапанов.

В продаже представлены обратные клапаны известных производителей Danfoss, Castel, Becool.

Купить обратные клапаны

Найдено товаров: 172

VMCV 301/ 4S Клапан обратный 1/2″ (0,1 бар) пайка

  • Артикул: VMCV 301/ 4S
  • Страна: Италия
  • В наличии: нет

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Временно не продается

Обратный клапан YCVS31 (1 5/8″)

  • Страна: Китай
  • В наличии: 2 шт

Обратные клапаны поршневого типа серии YCV предназначены для установки в системах кондиционирования воздуха и холодильных установках. Они используются для обеспечения однонаправленного потока хладагента и предотвращают движение в обратном направлении.

Обратный клапан REF N.010.2 (3/8″)

  • Страна: Италия
  • В наличии: 1 шт

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Клапан обратный Castel 3133W/5 (5/8″)

  • Артикул: 3133W/5
  • Страна: Италия
  • В наличии: много

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3144W/25 (3 1/8″)

  • Артикул: 3144W/25
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3145W/M42 (42 мм)

  • Артикул: 3145W/M42
  • Страна: Италия
  • В наличии: 6 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Минимальный перепад давления открытия клапана — 0,3 бар.

Клапан обратный Castel 3145W/13 (1 5/8″)

  • Артикул: 3145W/13
  • Страна: Италия
  • В наличии: 10 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Минимальный перепад давления открытия клапана — 0,3 бар.

Клапан обратный Castel 3144W/17 (2 1/8″)

  • Артикул: 3144W/17
  • Страна: Италия
  • В наличии: 4 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3144W/M28 (28 мм)

  • Артикул: 3144W/M28
  • Страна: Италия
  • В наличии: 1 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3144W/M42 (42 мм)

  • Артикул: 3144W/M42
  • Страна: Италия
  • В наличии: 1 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Минимальный перепад давления открытия клапана — 0,04 бар.

Клапан обратный Castel 3124N/17 (2 1/8″)

  • Артикул: 3124N/17
  • Страна: Италия
  • В наличии: 1 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3125N/M42 (42 мм)

  • Артикул: 3125N/M42
  • Страна: Италия
  • В наличии: 7 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3184W/11 (1 3/8″) угловой

  • Артикул: 3184W/11
  • Страна: Италия
  • В наличии: 4 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Клапан обратный Castel 3184W/7 (7/8″) угловой

  • Артикул: 3184W/7
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3184W/M28 (28 мм) угловой

  • Артикул: 3184W/M28
  • Страна: Италия
  • В наличии: много

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Клапан обратный Castel 3112/4

  • Артикул: 3112/4
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3112/5

  • Артикул: 3112/5
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3122/11

  • Артикул: 3122/11
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3122/13

  • Артикул: 3122/13
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3122/17

  • Артикул: 3122/17
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3122/M28

  • Артикул: 3122/M28
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3122/M42 (42 мм)

  • Артикул: 3122/M42
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3132/2 (1/4″)

  • Артикул: 3132/2
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/3 (3/8″)

  • Артикул: 3132/3
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/M10 (3/8″)

  • Артикул: 3132/M10
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/M12 (1/2″)

  • Артикул: 3132/M12
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/4 (1/2″)

  • Артикул: 3132/4
  • Страна: Италия
  • В наличии: 9 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3132/5 (5/8″)

  • Артикул: 3132/5
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/M18 (3/4″)

  • Артикул: 3132/M18
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/6 (3/4″)

  • Артикул: 3132/6
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3132/7 (7/8″)

  • Артикул: 3132/7
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3133/M10 (3/8″)

  • Артикул: 3133/M10
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3133/M12 (1/2″)

  • Артикул: 3133/M12
  • Страна: Италия
  • В наличии: 6 шт

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3133/5 (5/8″)

  • Артикул: 3133/5
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Временно не продается

Клапан обратный Castel 3133/7 (7/8″)

  • Артикул: 3133/7
  • Страна: Италия
  • В наличии: много

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка. Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок.

Клапан обратный Castel 3142/7 (7/8″)

  • Артикул: 3142/7
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3142/M28

  • Артикул: 3142/M28
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3142/9 (1.1/8″)

  • Артикул: 3142/9
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 35S (1.3/8″)

  • Артикул: 3142/11
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Castel 3142/13 (1.5/8″)

  • Артикул: 3142/13
  • Страна: Италия
  • В наличии: нет

Обратные клапаны CASTEL предназначены для монтажа в торговых холодильных установках и в системах кондиционирования воздуха гражданских и промышленных объектов, в которых применяются жидкие хладагенты R22, R134A, R404A, R407C, R410A, R507 и служат для защиты компрессоров, трубопроводов, насосов, сосудов под давлением. Клапаны могут быть установлены на любой линии холодильной системы, где это необходимо, для предотвращения перетечек хладагента, а так же могут существенно ограничить течь хладагента из системы при разрушении её участка.Обратные клапаны серии 31 включают в себя разборные и неразборные проходные обратные клапаны, разборные угловые, а так же обратные клапаны с усиленной пружиной (серия 3133), рекомендуемые для установки на нагнетательную линию холодильных установок. Обратные клапаны Castel серий 3122, 3142 и 3182 разработаны для работы при высоких температурах хладагента в линиях нагнетания компрессоров.

Временно не продается

Клапан обратный Ду 100 в Gremir.ru

* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!

Экспресс заявка

Не забудьте прикрепить реквизиты или указать ФИО полностью, если делаете заказ как частное лицо!

Напишите или прикрепите заявку и свои реквизиты — и мы сможем выслать Вам счет в течение 30-60 минут.

Ответ на заявку с поизциями из наличия в течение 30-60 минут!
Ответ по нестандартным заказным позициям в течение дня.

Обратный клапан Ду100 – назначение, виды и преимущества

Помимо этого, обратный клапан Ду100 способен надежно защитить систему трубопровода от гидроударов, которые могут нанести ей ощутимый вред или даже разрушить. К транспортируемым рабочим средам, как правило, относятся: соленая и пресная вода, нефтепродукты, щелочи, растворы и так далее.

Обратный клапан 100 мм – виды

Такое устройство, как обратный клапан 100 мм диаметром и давлением в 16 Бар, иногда дает возможность осуществлять установку без применения прокладок. Различают фланцевую и межфланцевую разновидность арматуры. На первой – фланцы как подающей, так и обратной части, приварены к клапанному корпусу и формируют цельную конструкцию. Как правило, обратный клапан фланцевый Ду100 больше применяют в промышленности для транспортирования рабочей среды. Межфланцевая разновидность практически не имеет элементов для крепления. Для монтажа разновидности, оснащенной двумя створками, зачастую используют такой тип установки, как обратный клапан межфланцевый Ду100. Между двумя фланцами, закрепленными на концах труб, которые необходимо соединить, ставится клапан обратный двухстворчатый межфланцевый Ду100. На системы трубопровода с применением сварки либо муфт могут монтироваться обратные клапаны, но если речь идет о трубах с большим диаметром, то выбираются исключительно фланцевые разновидности.

Особенности и назначение клапанов
К материалам, используемым при производстве клапанов, можно отнести чугун, нержавеющую или углеродистую сталь и так далее. К примеру, обратный клапан чугунный фланцевый Ду100 характеризуется высокой прочностью, надежностью и долговечностью. Главное назначение конструкции – защитить трубопровод от следования рабочей среды в противоположном (обратном) направлении. Это происходит при отключении насоса, подающего рабочую среду. Данное действие нельзя допускать в канализации, водопроводных трубах, системах транспортировки нефтяной продукции и прочего.

Также клапан обратный фланцевый Ду100, равно как и его межфланцевая разновидность, способен отлично обезопасить трубопровод, предотвратив гидравлический удар. Этот эффект может возникнуть вследствие резкого перепада внутрисистемного давления и сформировать ударную волну, которая может повредить трубопровод или даже разрушить. Каждое приспособление оснащено корпусом, запорным элементом и пружинным механизмом. Механизм работы такого устройства, как обратный клапан Dn100, довольно простой. Его задача преобразовать подачу рабочей среды через движение закрывающих элементов относительно портов, размещенных в середине устройства. Сырье, которое транспортирует система, открывает его и движется в положенном направлении. Если направление вследствие некоторых причин изменяется либо уменьшается интенсивность подачи, срабатывает и закрывается обратный клапан Ду100.

Преимущества обратного клапана Ду100

Данное устройство обладает следующими эксплуатационными достоинствами:

  • элементарность монтажа;
  • компактность;
  • высочайший уровень защиты от обратного движения среды и гидроударов;
  • небольшие потери напора;
  • доступная стоимость.

Помимо всего перечисленного выше, обратный клапан Ду100 Ру16 отличается высокой надежностью, качеством и долговечным сроком применения. Благодаря собственным прекрасным характеристикам устройство пользуется большой популярностью у потребителя.

Клапан обратный 3121, GENEBRE

Клапан обратный GENEBRE 3121

Применим в качестве элемента, не допускающего обратное движение рабочей среды в системе. Представляет собой компактный элемент, выполненный из латуни (корпус, кольцо, рабочий диск). Пружина изготовлена из нержавеющей стали.



  • Сделан из латуни горячей ковки согласно нормам DIN 17660
  • Внутренняя резьба согласно стандарту ISO 228/1
  • Максимальная рабочая температура




    Воздух

    -20…+110°C
    Газ -20…+60°C
    Вода

    0…+90°C

  • Минимальное давление открытия 0,04 бара
  • Подходит для установки в гидравлических и пневматических системах всех видов
  • Возможны любые варианты установки: горизонтальный,вертикальный, наклонный
  • Уплотнение — NBR



 Приобрести оборудование GENEBRE в интернет-магазине G-SCM.ru с доставкой по РФ

  • Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
  • Техническая поддержка
  • Система скидок
  • Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

GENEBRE

Страна:

Испания

Категория:

Пружинный

Рабочее давление:

PN25, PN18, PN12

Материал корпуса:

Латунь

Материал запорного устройства:

Латунь

Материал уплотнения:

Nitril NBR

MAX рабочая температура:

+110°C для воздуха; +90°C для воды; +60°C для газа

Назначение использования:

Для установки в гидравлических и пневматических системах всех видов

Присоединение:

Резьбовое

Резьба:

ВР / ВР

Техническое описание (3121.pdf, 89 Kb) [Скачать]

Что такое обратный клапан и как он работает

Обратные клапаны можно найти почти во всех отраслях промышленности в качестве односторонних или обратных клапанов. Обратные клапаны — это простые устройства, они выполняют жизненно важную функцию, предотвращая обратные потоки, тем самым предотвращая повреждение и обеспечивая эффективную работу. Например, обратный поток может привести к гидроудару. Это явление может привести к повторяющимся резким скачкам давления в подключенных трубопроводах, клапанах и насосах, что может привести к фатальному повреждению или разрыву системы и ее трубопроводов.Даже если отказ не происходит сразу, повторный удар гидроудара может вызвать усталость, что также может в конечном итоге привести к потере целостности системы.

Обратные клапаны с одним входом и выходом работают от перепада давления. При превышении определенного значения давления на входе клапан автоматически открывается, не требуя какого-либо другого вмешательства. Это минимальное рабочее давление, известное как давление открытия, является одной из ключевых характеристик всех обратных клапанов.Химическая промышленность, целлюлозно-бумажная промышленность, пищевая промышленность, очистка воды и сточных вод, промышленность, судостроение и горнодобывающая промышленность, насосы, трубопроводы, производство электроэнергии и HVAC — это одни из многих приложений для перекачивания и перекачивания жидкости, в которых используются обратные клапаны.

Часто обратные клапаны устанавливаются последовательно, например, в системах водоснабжения, чтобы предотвратить обратный поток загрязненной воды в линии подачи чистой воды. Имея широкий спектр потенциальных применений, существует также несколько типов обратных клапанов, в которых используются различные материалы, такие как металл, полимеры и резина.Обычные конструкции включают поворотные или откидные обратные клапаны, в которых металлический диск поворачивается на шарнире или цапфе для предотвращения обратного потока. Обратные клапаны большего размера обычно бывают поворотными или откидными. Как следует из названия, шаровые и пружинные обратные клапаны оснащены шаром, который устанавливается в седло соответствующей формы. Обратные клапаны с утиной клювом основаны на гибкой резиновой диафрагме, которая создает нормально закрытый клапан, если не применяется положительное давление.

Однако, в отличие от металлических поворотных или откидных обратных клапанов, резиновые обратные клапаны не могут ржаветь, заедать или заедать, что обычно увеличивает надежность и долговечность.Точно так же резиновые обратные клапаны не подвержены механическому износу, который может отрицательно повлиять на обратные клапаны, изготовленные из других материалов.

Выбор правильного обратного клапана

При выборе обратных клапанов необходимо учитывать множество факторов, чтобы сделать правильный выбор. Например, важно убедиться, что любой обратный клапан изготовлен из подходящих материалов, совместимых с жидкостью или газом, которые будут использоваться, например, используя обратный клапан с резиновой утконосой там, где они подходят.Номинальные характеристики клапана, размер линии, тип установки, такой как горизонтальная или вертикальная, размеры и тип соединения, максимальная скорость утечки, падение давления и любые особые требования — все это должно быть частью углубленной оценки. Также важно убедиться, что в каждом случае используется правильный тип клапана.

Однако, в то время как для большинства типов клапанов полностью открытый затвор существенно не ограничивает поток, в обратном клапане степень открытия зависит от перепада давления.Тем не менее, обратные клапаны часто указываются, как и другие типы клапанов, и основываются на максимально возможном коэффициенте расхода клапана (Cv), а не на реальных условиях эксплуатации. В результате клапан может открываться только частично, если расход меньше необходимого. В частично открытых клапанах может наблюдаться повышенное сопротивление и падение давления, а также такие явления, как трепетание клапана. Чрезмерный флаттер приводит к износу, который неизбежно увеличивает вероятность отказа компонентов. В случае обратных клапанов это может вызвать обратный поток и все связанные с этим проблемы, которые могут возникнуть в этих условиях.

В приложениях с обратным клапаном, например, более высокие значения Cv могут быть вредными, поскольку это увеличивает вероятность частично открытого клапана. Клапан с высоким Cv в системе с низким расходом, вероятно, увеличит вероятность износа компонентов клапана и приведет к более высокому падению давления, чем прогнозировалось, учитывая, что падение давления обычно рассчитывается на основе полностью открытого клапана.

Следовательно, правильный размер обратного клапана является важным фактором, который часто понимают неправильно.В приложениях, где поток недостаточен, чтобы удерживать клапан до упора, требуется клапан с более низким значением Cv, чтобы предотвратить такие характеристики, как колебание. Таким образом, выбор обратных клапанов должен основываться на конкретном применении, а не на размере линии, чтобы гарантировать, что клапан полностью открыт или закрыт в типичных условиях эксплуатации. Эту характеристику обратных клапанов часто упускают из виду, и обычно обнаруживается, что такие проблемы в конечном итоге возникают из-за плохо определенных обратных клапанов, а не самих клапанов.

Когда заменять обратные клапаны

Учитывая потенциально значимые негативные последствия, которые могут привести к срабатыванию аварийного обратного клапана, обеспечение надлежащего технического обслуживания и правильной работы обратных клапанов имеет решающее значение для операторов завода. Например, обратные клапаны используются во всех системах ливневой канализации и сточных вод, где они предотвращают обратный поток. Неисправные обратные клапаны, которые подверглись коррозии или заклиниванию, могут привести к стоячей воде или затоплению и связанным с этим негативным последствиям для здоровья из-за контакта с загрязненной водой.Режимы отказа обратного клапана, связанные с износом или плохим обслуживанием, могут включать проблемы, связанные с шумом и вибрацией от гидроудара, обратного потока, утечки или повреждения. Заедание клапанов может произойти, когда между корпусом клапана и движущимися частями, такими как диск или шар, застревает окалина или мусор. Повреждение седла клапана или других элементов или застревание материала может привести к утечке. Помимо загрязнения, другие факторы, которые могут отрицательно повлиять на обратные клапаны, включают высокие температуры, изношенные эластомеры и уплотнения седла, неправильную установку или плохое обслуживание и сборку.Клапаны также могут заклинивать или протекать по мере старения и начинают выходить из строя.

По мере износа механических обратных клапанов они обычно сигнализируют о своем плохом состоянии. Например, они могут начать вибрировать, издавать шумы или дребезжать, а также возможно, что компоненты могут выйти из строя и выйти из строя из механизма. При выходе из строя обратных клапанов также могут возникать обратные потоки. Простое отслеживание потока жидкости, когда клапан находится в закрытом положении, указывает на утечку и является серьезным предупреждающим знаком.Полезно отметить, что обратные клапаны с резиновой утконосой являются «пассивными» устройствами и не подвержены такому типу износа. Относительно простые меры, такие как минимизация попадания мусора в трубопровод через фильтры и правильная смазка компонентов обратного клапана, могут помочь устранить преждевременный выход из строя. Однако стоит также отметить, что обратные клапаны необходимо регулярно заменять. Продукты, основанные на высоком качестве и опытных разработках, неизбежно оказывают значительное влияние на производительность, а более дешевые продукты часто приводят к ложной экономии.Хотя типичный срок службы компонентов зависит от области применения, производители предлагают заменять металлические и пластиковые обратные клапаны каждые 5-7 лет, тогда как обратные клапаны, изготовленные из резины, могут оставаться полностью пригодными для эксплуатации до 35-50 лет.

Обратные клапаны, как правило, являются недорогим компонентом, и поэтому на них часто не обращают внимания. Это может быть подход с высоким риском, учитывая, что отказ обратного клапана обходится очень дорого. Вероятность катастрофы реальна, если обратный поток может остановить производство или даже серьезно повредить предприятие.Следовательно, если обратные клапаны начинают показывать какие-либо признаки неисправности, операторы установки должны незамедлительно заменить компонент с качественной заменой.

Proco Products — ведущие производители обратных клапанов, разрабатывающие и производящие рентабельные механизмы для предотвращения обратного потока жидкостей и газов. Узнайте больше об обратных клапанах на https://www.procoproducts.com.

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы.Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высоким уровнем безопасности. необходимо учитывать запас на случай гидравлического удара. Пожалуйста, перейдите к разделу Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и водоотведения. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

  • Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики перекрытия клапана.
  • Шаровые обратные клапаны: Шаровой обратный клапан работает с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости будет уменьшаться, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закроется, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в свое положение, а являются звуком растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток развивается. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако такое более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание расположенному выше по потоку насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

Клапаны

101: Для чего используется обратный клапан?

Обратные клапаны — это тип клапана, который позволяет жидкостям, газам и пару течь только в одном направлении. Обратный клапан может иметь «стопорный» механизм, который может иметь форму шара, диска, поршня или тарелки. Поскольку все производимые нами клапаны представляют собой линейные подпружиненные обратные клапаны поршневого / тарельчатого типа, мы собираемся сосредоточиться на этих типах обратных клапанов, ответив на общий вопрос. Для чего используется обратный клапан?

Для защиты оборудования от повреждений, вызванных обратным потоком

Подпружиненные обратные клапаны, которые могут быть установлены в любом направлении потока (с правильным выбором пружины), предотвращают обратный поток.Эта конкретная конструкция обратного клапана включает в себя пружину, которая помогает закрывать обратный клапан и не требует силы тяжести или давления обратного потока для работы. Когда изменения давления в трубопроводе вызывают реверсирование потока, обратные клапаны защищают насосы и другое оборудование от повреждений, вызванных обратным потоком. Они используются в широком спектре приложений для управления потоком, включая изоляцию трубопроводов, заливочные насосы, закачку среды, поддержание давления напора и многие другие.

Предохранительные клапаны низкого давления

Линейные подпружиненные обратные клапаны

могут использоваться для сброса низкого давления.Эти обратные клапаны с использованием эластомерных, термопластичных или металлических уплотнений могут быть изготовлены по индивидуальному заказу из пружинных материалов, от нержавеющей стали до титана, инконеля или многих других. Различные пружинные материалы будут работать по-разному в зависимости от их уникальных свойств. Ключом к сбросу давления в этом случае является то, что тарелка перемещается от седла клапана, когда сила входящего давления оказывает большую силу, чем сила пружины, позволяя среде проходить через выпускное отверстие.При выборе размеров обратных клапанов для систем сброса давления важно знать установленное давление и максимальное давление, с которым может справиться система.

Двойные функции вакуумных выключателей

В общем, эти обратные клапаны могут использоваться как выключатели вакуума. Назначение вакуумного прерывателя — впускать воздух в систему трубопроводов с целью предотвращения прерывания желаемого потока жидкости. Резервуар — это обычное применение, когда в верхней части трубопровода устанавливается обратный клапан для сброса вакуума при откачке резервуара.Еще одно применение, где обратные клапаны могут работать как выключатели вакуума, — это когда есть резкое изменение высоты трубопровода. Вакуумные предохранительные клапаны также могут быть установлены в вакуумных системах для создания определенного количества вакуума. Более того, могут быть некоторые термические приложения, в которых среда может меняться от очень высоких до очень низких температур, а разница в объеме между температурами может потребовать использования вакуумного прерывателя для сброса этого вакуума, когда он создается в результате разница в температуре.

Инженерные обратные клапаны с 1958 года, Check-All® Mfg. Co. является отличным поставщиком для всех ваших обратных клапанов, вакуумных прерывателей и устройств сброса низкого давления. Используйте комментарии, чтобы задавать вопросы или отмечать нас в социальных сетях. Следите за нашей следующей статьей!

Типы обратных клапанов и их рекомендуемые области применения

Обратные клапаны — одни из самых важных клапанов для любой системы, будь то промышленное оборудование или предмет домашнего обихода.Они критически важны для обеспечения правильной работы и предотвращения обратного потока и повреждений. Однако типы обратных клапанов предназначены для конкретного применения.

Чтобы помочь вам выбрать правильный обратный клапан для ваших нужд, вот несколько наиболее распространенных типов обратных клапанов и их рекомендуемые области применения.

Связаться со специалистами по клапанам

Типы обратных клапанов: поворотные обратные клапаны

Поворотные обратные клапаны

отличаются простой конструкцией с диском, прикрепленным к шарниру вверху.По мере прохождения жидкости клапан остается открытым. Когда возникает обратный поток, изменения в движении, а также сила тяжести помогают опустить диск, эффективно закрывая клапан.

Эти типы обратных клапанов обычно используются для пожаротушения и предотвращения наводнений в канализационных системах. Они также предназначены для работы с такими материалами, как газ, жидкости и другие типы сред.

Типы обратных клапанов: Обратные клапаны

Запорно-обратные клапаны можно использовать во многих областях.Они предназначены для запуска, остановки и регулирования потока материалов, а также помогают предотвратить обратный поток.

Если давление в системе слишком низкое, эти клапаны автоматически закроются, чтобы предотвратить обратный поток. В результате предотвращается повреждение, обычно вызываемое обратным потоком.

Эти типы обратных клапанов также работают с внешним механизмом или блокирующим управлением. С их помощью вы можете настроить клапан на закрытие независимо от направления потока или давления, чтобы обеспечить безопасность и эффективность работы.

Как правило, запорные клапаны используются на электростанциях и котельных. Они также полезны для добычи и переработки нефти, переработки углеводородов и обеспечения безопасности при высоком давлении.

Типы обратных клапанов: шаровые обратные клапаны

В отличие от других клапанов, в шаровых обратных клапанах внутри корпуса используется сферический шар, который помогает контролировать направление потока в трубах и системах. Этот шар свободно вращается, когда жидкость проходит через систему, что вызывает протирающее движение и даже износ между шаром и седлом.Согласно Valve Magazine , , это уникальное действие делает шаровые обратные клапаны идеальными для систем, работающих с вязкими материалами.

Если давление падает или обнаруживается обратный поток, шарик перемещается к седлу. Это создает уплотнение и помогает поддерживать соответствующее направление потока жидкости.

Шаровые обратные клапаны — одни из наиболее распространенных доступных клапанов. Их используют как промышленные системы, так и обычные предметы домашнего обихода. Фактически, The Valve Pipeline заявляет, что шаровые обратные клапаны можно найти в патрубках дозаторов мини-насосов для жидкости или геля, распылительных устройствах и ручных воздушных насосах.

Кроме того, шаровые обратные клапаны используются в дозирующих насосах и хроматографических насосах.

Типы обратных клапанов: Бесшумные обратные клапаны

Бесшумные обратные клапаны невероятно полезны для водопроводов и систем. Эти клапаны предназначены для контроля и защиты от скачков давления, которые могут возникнуть в водяных линиях. Они также предотвращают гидравлический удар и обратный поток.

Бесшумные обратные клапаны сконструированы с подпружиненным диском. Когда давление жидкости в клапане выше давления открытия или давления, необходимого для открытия или закрытия клапана, пружина опускает диск, чтобы предотвратить обратный поток.

Клапан также изготовлен с направляющей для удержания диска в вертикальном положении. Это позволяет правильно переустановить.

Свяжитесь с CPV Manufacturing для получения дополнительной информации о типах обратных клапанов и их рекомендуемых областях применения.

Функция обратного клапана

Обратные клапаны могут использоваться в самых разных областях, от трубопроводов до объектов экспорта газа.

Обратный клапан также известен как обратный клапан, односторонний клапан или обратный клапан, поскольку он позволяет жидкости течь только в одном направлении.Эти промышленные клапаны автоматически активируются силой, создаваемой самим потоком среды по трубопроводу, и могут быть классифицированы как автоматический клапан. Обратные клапаны используются в трубопроводных системах, их основные функции заключаются в предотвращении обратного потока среды, предотвращении реверсирования насоса и его генератора и предотвращении обратного потока среды из контейнера. Обратный клапан также может использоваться для замены вспомогательной системы, в которой давление может превышать давление в основной системе.Если обратный поток и не установлен обратный клапан, может произойти гидравлический удар. Гидравлический удар часто возникает с чрезмерной силой и может легко повредить трубопровод или его детали.

Существует много типов обратных клапанов, некоторые из них:

  1. Клапан обратный поворотный.
  2. Двойной пластинчатый обратный клапан.
  3. Запорный обратный клапан.
  4. Клапан обратный шаровой.
  5. Поршневой обратный клапан.
  6. Обратный клапан с наклонным диском.

Поворотный обратный клапан: Базовый поворотный обратный клапан состоит из корпуса клапана, крышки и диска, который прикреплен к петле.Диск отклоняется от седла клапана, чтобы создать прямой поток, и возвращается к седлу клапана, когда поток останавливается, чтобы предотвратить обратный поток. Диск поворотного обратного клапана не направляется, поскольку он полностью открывается или закрывается. Доступно множество конструкций дисков и седел, отвечающих стандартам различных областей применения. Клапан обеспечивает непрерывный беспрепятственный поток и автоматически закрывается при понижении давления. Эти клапаны полностью закрыты, когда поток равен нулю, чтобы предотвратить обратный поток.

Некоторые из обратных клапанов специально разработаны для остановки их диска или заслонки при определенных условиях, таких как реверсирование потока.Это резкое закрытие или захлопывание создает волну давления жидкости, которая пульсирует по всей системе и, в зависимости от конкретного применения, может в конечном итоге привести к снижению эффективности процесса, повреждению клапана, утечке через уплотнения соединения и другим проблемам. Это неизбежное, но контролируемое явление называется гидроударом. Обратные клапаны без резкого захвата специально разработаны для использования в таких ситуациях. Как следует из названия, эти клапаны закрываются без хлопка, что означает отсутствие скачков избыточного давления.Диск предохранительного обратного клапана имеет встроенную пружину, которая противодействует давлению потока открывающей жидкости. Когда поток жидкости становится достаточно сильным, пружина сжимается, и клапан открывается; диск осторожно прижимается пружиной к посадочной поверхности клапана по мере того, как поток уменьшается и останавливается, но до того, как направление потока изменится на противоположное.

Двухпластинчатые обратные клапаны стандартно поставляются с выдвижным клапаном. Наша запатентованная конструкция не имеет резьбовых заглушек на границе давления и полностью исключает потенциальную утечку в атмосферу.Эта конструкция разработана с учетом требований по контролю за неорганизованными выбросами. Двойной пластинчатый обратный клапан экономически эффективен при строительстве и ремонте, так как для установки требуется меньший вес и меньший вес. Двойной пластинчатый обратный клапан позволяет избежать ударов воды из-за закрытия тарелки клапана за счет срабатывания пружины в клапане задолго до обратного потока. Средний срок службы больше, чем у существующего обратного клапана, а обслуживание и ремонт просты.

Применение обратного клапана:

Все обратные клапаны идеально подходят для использования в различных областях, таких как трубопроводы для газа и жидкости, водяные и паровые системы, градирни, водоподготовка, объекты экспорта газа, резервуарные парки продуктов, хранилища газа, водоотведение в шахтах.

Как правило, обратные клапаны без захлопывания подходят для вертикальных труб или сложных приложений, требующих постоянного и управляемого уровня давления. В качестве альтернативы поворотные обратные клапаны использовались в приложениях с очень большими объемами, на горизонтальных участках трубопроводов и в приложениях, где нет необходимости в изменении давления и скорости потока.

Из-за точных требований к давлению, обратные клапаны без захлопывания обычно используются в различных процессах нефтегазовой, нефтеперерабатывающей и энергетической промышленности.Запорные обратные клапаны используются в смежных областях в химической промышленности, в пароконденсатных системах и в электроэнергетике.

Обратные клапаны с поворотным механизмом, из-за их менее контролируемой механики закрытия и открытия, будут использоваться в менее важных приложениях. Чаще всего они используются в крупномасштабных системах трубопроводов, таких как жидкость, газ и пар, обычно только в горизонтальной конфигурации. Как правило, они часто используются в системах природного газа, поскольку обработка природного газа обычно не требует такого строгого контроля давления, как в нефтедобывающем секторе или в очистных сооружениях и очистных сооружениях.

NTGD предлагает широкий выбор обратных клапанов, специально созданных для использования в широком диапазоне применений во всех отраслях промышленности. Для получения дополнительной информации напишите нам по адресу [email protected]

Важность обратных клапанов в гидравлических системах


Рисунок 1 . В этой системе течет масло
из левого борта через обратный клапан
и из правого бокового порта.

Обратные клапаны представляют собой простейшую форму гидравлических устройств, поскольку они обеспечивают свободный поток масла в одном направлении и блокируют поток масла в противоположном направлении.Обратные клапаны также могут использоваться в качестве регулятора направления или давления в гидравлической системе.

На Рисунке 1 масло поступает из левого бокового порта, через обратный клапан и выходит из правого бокового канала. Если давление выровняется или станет выше в правом боковом отверстии, обратный клапан закроется и заблокирует поток в противоположном направлении.

Мощность пружины зависит от того, как клапан используется в системе. Одно из наиболее распространенных мест расположения обратного клапана — сразу после гидравлического насоса (рис. 2).Обратите внимание, что с символом обратного клапана не показана пружина.

При использовании в этом приложении номинальное давление пружины обычно составляет 1-5 фунтов на квадратный дюйм (фунт / кв. Дюйм) и поэтому не отображается с символом. В этом случае клапан используется как регулятор направления, так как он позволяет маслу течь от насоса в систему, но блокирует поток в обратном направлении. Это обычно называется запорным обратным клапаном насоса. Этот клапан служит четырем целям в системе, которые подробно описаны ниже:


Рисунок 2. Обратные клапаны часто располагаются
сразу после гидравлического насоса.

Блокировка скачков давления

Обратный клапан блокирует скачки давления обратно в насос. В зависимости от давления масло течет от насоса к системе со скоростью 15-30 футов в секунду. Когда направленное движение обесточивается, чтобы блокировать поток, или цилиндр полностью работает, масло быстро исчезает. Давление в линии может быстро увеличиться в два-три раза.После этого обратный клапан должен закрываться и блокировать скачки давления в насосе.

Я вспоминаю, как на фанерном заводе меняли четыре насоса из-за трещин в корпусах насосов. На гидравлике окорочного станка это произошло в течение недели. Когда на заводе закончились насосы, персонал, наконец, вынул обратный клапан и обнаружил, что поршень и пружина больше не находятся в клапане.

Этот обратный клапан стоимостью 150 долларов обошелся компании в 15 000 долларов на замену насосов и еще 50 000 долларов на простои оборудования.Это был один дорогой обратный клапан. На самом деле, если бы один механик посмотрел на схему и узнал, почему обратный клапан был в системе, замены насосов и последующих расходов можно было бы избежать.

Предотвращение слива маслопроводов

Когда система отключена, важно сохранить масло в линиях. Во многих случаях насос устанавливается ниже уровня системных клапанов, цилиндров и двигателей. Обратный клапан после насоса предотвратит слив воды из трубопроводов после выключения электродвигателя.Если масло в линиях сливается через насос в резервуар, возникает разрежение.

Воздух будет втягиваться в трубопроводы через уплотнительные кольца и уплотнения клапанов и приводов. Это может создать проблемы при перезапуске системы, так как необходимо будет удалить воздух.

Блокировка потока масла из гидроаккумулятора

В некоторых системах за насосом и обратным клапаном установлен гидроаккумулятор. Когда система выключена, внутри гидроаккумулятора находится жидкость под давлением.Обратный клапан блокирует поток из гидроаккумулятора, предотвращая обратное вращение насоса.

Вы можете наблюдать за валом насоса или вентилятором электродвигателя, чтобы убедиться в исправности обратного клапана. Обратите внимание, что во всех системах, использующих аккумулятор, должен быть предусмотрен метод сброса гидравлического давления до нуля фунтов на квадратный дюйм при выключении системы.


Рисунок 3. В некоторых системах
один насос используется как резервный или запасной,
у каждого из них есть обратный клапан на выпускном отверстии.

Предотвращение потока масла из рабочего насоса в автономный насос

Во многих системах один насос используется как резервный или запасной (рисунок 3). Каждый насос имеет обратный клапан на выпускном отверстии насоса. Обратный клапан блокирует поток от включенного насоса к автономному насосу, предотвращая обратное вращение.

Я помню, как меня вызвали на бумажную фабрику, которая постоянно теряла один из двух насосов на приводе химической промывки. Уплотнение вала одного насоса постоянно выходило из строя.Когда на заводе закончились запасные части, персоналу пришлось отправить последний насос авиатранспортом на завод в Нью-Йорке.

Сроки были настолько важны из-за затрат на простой, что насос был еще теплым, когда они получили его с завода. Непосредственно перед установкой насоса мы сняли обратный клапан в сливной магистрали корпуса и обнаружили, что он застрял в закрытом положении. Это предотвратило слив масла в корпусе насоса, что привело к выдуванию уплотнения.

Часто для регулирования давления используется обратный клапан.Обычно его используют в качестве предохранительного клапана для защиты теплообменника (как показано на рисунке 4). В этом случае номинальное значение пружины обычно составляет 65–100 фунтов на квадратный дюйм.

Если масло холодное, давление на входе в охладитель может достичь номинального значения обратного клапана. Обратный клапан откроется и направит объем насоса вокруг охладителя. Обратный клапан также обеспечивает защиту воздушного теплообменника в случае загрязнения трубок.


Рисунок 4. Обратный клапан также может быть
используется как предохранительный клапан до
защитить теплообменник.

Несколько лет назад, проводя занятия на лесопилке, я наблюдал, как студенты выполняли практические упражнения на обрезном станке. Хотя на схеме был показан обратный клапан для защиты воздухоохладителя, линии к обратному клапану были перекрыты. Я спросил об этом одного из механиков. Он сказал, что обратный клапан был снят много лет назад, и что за неделю до этого заменили охладитель из-за лопнувших трубок.

При поиске и устранении неисправностей гидравлических систем почти каждый ищет что-то большое, что может быть проблемой, например, насос, клапан или цилиндр, но каждый компонент имеет свою функцию. Убедитесь, что вы понимаете назначение обратных клапанов в ваших системах.

Подробнее о передовых методах работы с гидравлическими системами:

10 проверок надежности гидравлики, которые вы, вероятно, не делаете

Семь самых распространенных ошибок гидравлического оборудования

Как узнать, правильно ли вы используете гидравлическое масло?

Топ-5 гидравлических ошибок и лучшие решения

Почему важны обратные клапаны отстойника?

Отстойник предназначен для сбора и удаления любой воды, которая может скапливаться под цокольным этажом, прежде чем вода сможет попасть в подвал.Отстойник предназначен для защиты вашего подвала от затопления, а обратный клапан помогает отстойнику выполнять свою работу.

В этом блоге мы рассмотрим работу обратного клапана водоотливного насоса и важность его установки для устранения коротких циклов работы водоотливного насоса, что в конечном итоге приведет к увеличению счета за электроэнергию. Давайте взглянем.

Что такое обратный клапан сливного насоса?

Обратный клапан водоотливного насоса представляет собой односторонний клапан откидного типа, который устанавливается в напорную трубу отстойного насоса.Заслонка открывается силой воды при запуске насоса. Заслонка клапана закрывается под действием силы тяжести после отключения насоса. Некоторые клапаны с плоским седлом издают лязг, вызванный гидравлическим ударом, когда заслонка полностью закрывается. Удар клапана по седлу — это гидроудар.

Зачем устанавливать обратный клапан сливного насоса?

Эффективность откачки

Когда насос начинает работать, вода вытесняется через клапан.Когда насос отключается, сила тяжести требует, чтобы вода, находящаяся в напорном трубопроводе, падала обратно в яму. Обратный клапан предназначен для предотвращения этого. Обратный клапан предотвращает повторную откачку воды из насоса, что может привести к коротким циклам. Устранение коротких поездок на велосипеде в конечном итоге позволит сэкономить на расходах на электроэнергию.

Защита насоса

Короткие циклы заставляют двигатель насоса работать сильнее. Тепло — враг электродвигателей, поскольку оно может значительно сократить срок службы насоса.Установив обратный клапан, вы снизите риск коротких циклов, что в конечном итоге продлит срок службы отстойника.

Место нахождения

Наиболее подходящее место для обратного клапана водоотливного насоса — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, и это удобное место для легкого обслуживания или замены клапана. Обратный клапан может быть установлен внизу внутри отстойника, но установка и обслуживание не так удобны, что делает регулярные проверки чрезвычайно трудными.

Неправильная установка или отсутствие установки

Отсутствие установленного обратного клапана водоотливного насоса приводит к тому, что вода из напорного трубопровода стекает обратно в резервуар водоотливного насоса. Из-за этого уровень воды в отстойнике повышается, а высокий уровень воды может заставить насос работать чаще, что увеличивает ваши затраты на электроэнергию.

Если обратный клапан установлен в неправильном месте, например, слишком высоко на выпускной трубе, насос опорожняет резервуар во время рабочего цикла, но когда он отключится, вода под обратным клапаном будет стекать обратно в резервуар, вызывая уровень воды поднимается очень быстро.Когда это произойдет, поплавковый выключатель запустит насос сразу же, что в конечном итоге приведет к преждевременному износу помпы.

Обратный клапан откачивающего насоса ABS

Обратный клапан водоотливного насоса этого типа имеет седло под углом 15 °, которое снижает шум от гидроудара. Он состоит из цельной заслонки, которая обеспечивает надежное уплотнение. Этот тип обратного клапана представляет собой очень универсальный обратный клапан водоотливного насоса. Его можно установить несколькими способами:

  • С полиэтиленовой трубой 1-1 / 4 дюйма путем зажима трубы на конце клапана с зазубринами.
  • С трубой из ПВХ 1-1 / 2 «Sch 40 путем приклеивания муфты непосредственно к клапану сразу после зазубрины обратного клапана.
  • С гофрированным шлангом 1-1 / 4 «путем зажима шланга над зазубринами обратного клапана.
  • С трубой ПВХ Sch 40 диаметром 1–14 дюймов с использованием любой переходной втулки 1-1 / 2 x 1-1 / 4 дюйма и глубокой муфты 1-1 / 2 дюйма.

Отверстие для выпуска воздуха

Отверстие для выпуска воздуха также называется сливным отверстием или вентиляционным отверстием. Это отверстие обычно просверливается установщиком в напорной трубе примерно на 5 дюймов выше напорного патрубка насоса и ниже обратного клапана.Отверстие для выпуска воздуха предназначено для обеспечения прохода, позволяющего выходить воздуху, который обычно задерживается в корпусе водоотливного насоса, не позволяя насосу удалять воду из ямы.

Любые обратные клапаны с соединением MPT (наружная трубная резьба), которые предназначены для непосредственной резьбы на корпусе нагнетательного насоса отстойника, должны иметь отверстие для выпуска воздуха, просверленное в корпусе обратного клапана непосредственно над соединением MPT и под заслонкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
