Клапан вертикальный обратный: 110 ZB 110 PION — Karmat —

Обратный клапан для вертикального монтажа

Обратный клапан для вертикального монтажа

Karmat предлагает исключительный на рынке продукт — обратный канализационный клапан для монтажа на вертикальных участках канализации.

• Обратный клапан для вертикального монтажа работает автоматически и надёжно.
• обеспечает здание от подтопления во время протекания сточных вод
• клапан успешно прошел серию исследований нормы PN-EN 13564 и получил знак СЕ.

ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕРТИКАЛЬНОГО МОНТАЖА

Обратный клапан ø 50 для вертикального монтажа

ZB50-P белый — для труб ø 50, вес: 0,15 кг

Обратный клапан ø 50 для вертикального монтажа

ZB50-P серый — для труб ø 50, вес: 0,15 кг

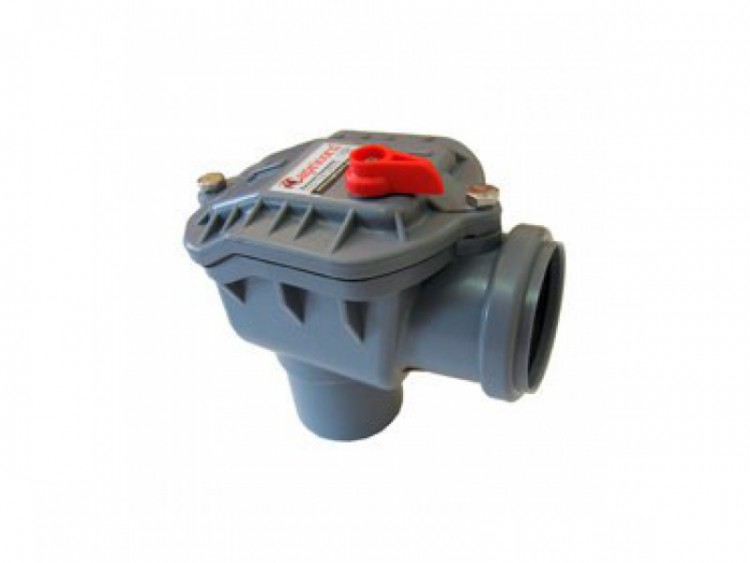

Обратный клапан ø 110 для вертикального монтажа

ZB 110 — для труб ø 110, вес: 0,97 кг

Лёгкий контроль правильности действия клапана

Конструкция ручного затвора позволяет использовать его и в вертикальной позиции. Это также гарантирует возможность проверки правильности действия клапана без снятия крышки.

Обратный клапан для вертикального монтажа работает автоматически и надёжно.

Лёгкий контроль правильности действия клапана. Перемещение рычага из положения А ОТКРЫТО в положение В ЗАКРЫТО приводит к полному прекращению обратного течения стоков

Обратный канализационный клапан для монтажа на вертикальной трубе

это удобная, дешёвая и часто единственная возможность обеспечить здание от подтопления.

ВОЗМОЖНОСТЬ МОНТАЖА НА ВЕРТИКАЛЬНОЙ ТРУБЕ — ЭТО ОТСУТСТВИЕ ПЕРЕДЕЛОК И СНИЖЕНИЕ ИЗДЕРЖЕК

Комфорт и безопасность

Возможность монтажа устройства на вертикальной трубе это часто отсутсвие в зданиях обременительных переделок.

• предохранение от грызунов
• кожух крышки а также болты, гайки, подкладки изготовлены из нержавеющей хромоникелевой стали
• обратные клапаны KARMAT оборудованные рычагом ручного затвора
• перемещение рычага из положения ОТКРЫТО в положение ЗАКРЫТО вызывает полную задержку обратного течения стоков

предохранение от грызунов

кожух крышки изготовлен из нержавеющей хромоникелевой стали

обратные клапаны KARMATоборудованные рычагом ручного затвора

болты, гайки, подкладки изготовлены из нержавеющей хромоникелевой стали

Обратные клапаны для канализации KARMAT

 Скачать прайс-лист    Скачать каталог    Скачать отказное письмо

 ВЫПУСКНОЙ КЛАПАН

Выпускные клапаны Кармат (Karmat, Польша) разработаны для сброса стока канализации в различные резервуары (хозяйственно-бытовые стоки в сводные колодцы, выгребные ямы; атмосферные стоки — в водоотводящие канавы, реки и т.п.). Они изготовлены из стабилизированного полипропилена, устойчивого к негативным воздействиям окружающей среды (ультрафиолет, атмосферные осадки и т.п.), агрессивным химическим реагентам. Кроме того высокая температура плавления позволяет таким клапанам выдерживать значительные температурные нагрузки (вплоть до 95ºС). Полипропилен экологически безопасен.

Купить

Купить

Наверх страницы

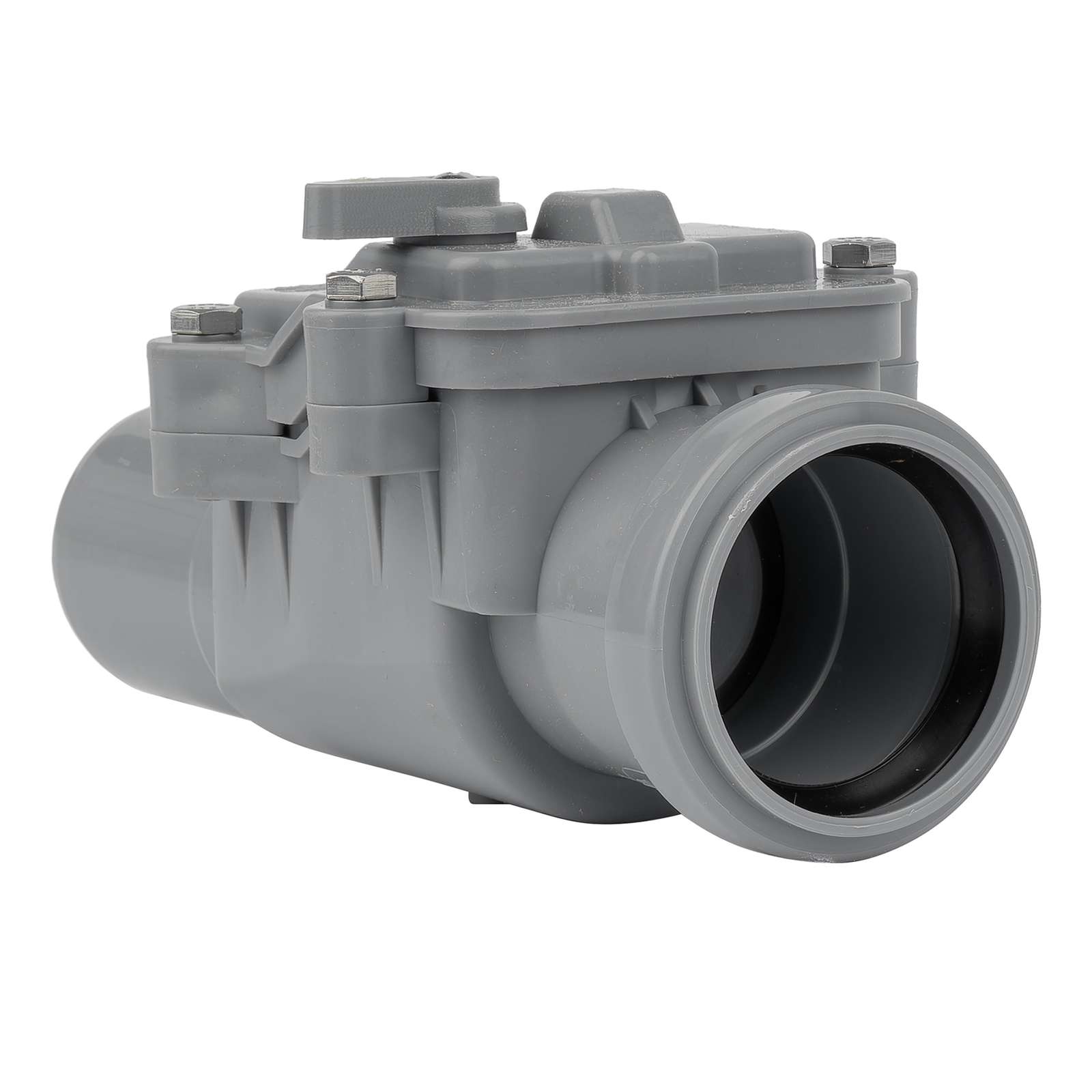

ОБРАТНЫЙ КЛАПАН

Затопления нижерасположенных этажей строений, вызванные обратным током сточных вод, к сожалению, достаточно распространённая проблема. Сточные воды поднимаются в обратном направлении по разным причинам: из-за наводнений, вызванных чрезмерными атмосферными осадками, от подъёма грунтовых вод. Обратные клапаны для канализации помогают надёжно защитить нижние этажи от реверсии канализационных стоков.

Купить

Купить

Купить

Купить

Купить

Наверх страницы

ДВОЙНОЙ ОБРАТНЫЙ КЛАПАН

Двойной обратный клапан KARMAT призван повысить надёжность канализации в чрезвычайных ситуациях: проникновение крыс из канализационной системы, часто возникающих реверсий стоков, аварий в канализационных сетях. Такой клапан оснащён хромо-никелевым кожухом, который защищает крышку и прокладку от повреждения грызунами.

 Наверх страницы

ОБРАТНЫЙ КЛАПАН ДЛЯ ВЕРТИКАЛЬНОГО МОНТАЖА

Подавляющее большинство канализационных клапанов производится для горизонтально ориентированных труб, что значительно ограничивает применение обратных клапанов на трубах другой конфигурации. Вертикально монтируемые клапаны Кармат призваны восполнить пробел в данной сфере.

Купить

Наверх страницы

ОБРАТНЫЕ КЛАПАНЫ Ø 50 ММ

Не все канализационные сети позволяют встроить ливневую задвижку в трубы своей системы; в частности — санитарная канализация многоквартирных жилых зданий. Обратный клапан диаметром 50 мм решает данную проблему.

Купить

Купить

Купить

Совмещение городской центральной канализации совместно с ливневой чревато тем, что в условиях сезонной наполненности ливневой канализации (снеготаяние, паводки, сильные продолжительные дожди) городская канализация просто не справляется с повышенным объемом стоков, засоряется, и все стоки вместо того, чтобы выводиться из города, начинают поступать обратно в городскую канализационную сеть, затапливая фундаменты, подвалы, а то и первые этажи. Чтобы вода из ливневой канализации при повышении общего уровня воды гарантированно не поступала в бытовую канализацию обратным ходом, здание должно быть оборудовано канализационной насосной станцией. В случае отсутствия КНС, нецелесообразности или невозможности её установки, можно на выходе из бытовой канализации установить концевой обратный клапан серии ZBK диаметром от 110, 160 или 200 в зависимости от диаметра выпускной трубы.
Клапаны ZBK, устанавливаемые в точке слива канализации
Проходные обратные канализационные клапаны типа ZB и типа ZB Pion устанавливаются с целью предотвращения выхода воды через сантехнические приборы квартир первого этажа в случае засора канализации, а также устанавливаются в загородных домах. Для жильцов первых этажей существует риск быть затопленными, если соседи сверху слили в канализацию нерастворяемые отходы, из-за которых произошел засор и образовалась пробка. При этом первыми страдают самые нижние точки выхода, в большинстве случаев это унитаз или слив в ванной, на которые и следует устанавливать обратные клапаны ZB 50 или 110, в случае, когда требуется вертикальная установка, используются клапан типа Pion.

 Наверх страницы

Где применяется обратный вертикальный клапан

К категории обязательных элементов, при помощи которых оснащаются системы водоснабжения и водообеспечения, относится клапан обратного типа. Конструктивно модели могут отличаться друг от друга, однако принцип их работы и основные задачи схожи. Они должны направлять рабочую среду в едином направлении, заданном заранее.

Клапаны обратного типа также используются при обустройстве систем автономного водоснабжения, что позволяет защитить отдельные элементы от последствий возникающих гидравлических ударов и других аварийных ситуаций. Подобная арматура относится к категории прямого действия, поэтому клапаны будут работать (срабатывать) в автоматическом режиме. Для этого понадобится энергия, вырабатываемая рабочей средой, которая непрерывно транспортируется внутри системы трубопровода.

Из чего состоит

Клапан обратный используемый для воды, состоит из таких элементов:

1.
   пружины;
2.
   прокладки уплотнителя;
3.
   золотник;
4.
   корпус.

Для изготовления корпуса чаще всего используется латунь, так как этот материал меньше остальных подвержен пагубному воздействию коррозии, и других химических веществ, которые могут выступать в качестве примесей основной среды. К тому же латунь достаточно долговечна и прочна.

В некоторых случаях наносится никелевое или хромовое покрытие гальваническим методом на внешнюю сторону корпуса. Прочный пластик или латунь используются при изготовлении золотника. Силиконовая или резиновая прокладка также является неотъемлемой составляющей обратного клапана водяного. Пружина изготавливается из специальной сплава на основе стали, что делает коэффициент упругости оптимально-высоким.

Разновидности клапанов обратного типа

Исходя из конструктивных особенностей, клапана обратные классифицируются:

1.
   вакуумные или воздушные;
2.
   дисковые;
3.
   золотниковые;
4.
   шаровые.

К наиболее часто используемых, и от этого распространенных относятся конструкции, где золотник выполняет роль запорного элемента. Монтаж производится исключительно в вертикальном положении, а открывается механизм посредством оказываемого на него давления потока непрерывно движущейся рабочей среды. А вот опускаться он будет уже под тяжестью собственного веса.

Именно поэтому в качестве участка для установки можно использовать только горизонтальные участки без каких-либо неровностей. При проведении монтажных работ рекомендуется использовать шаровые клапаны, оснащенные пружиной, как вспомогательным прижимным элементом. Подобные агрегаты зачастую используются на сантехнических трубах, диаметр которых не превышает отметки в 5 см.

Клапаны дисковые, в зависимости от конструктивных особенностей, могут быть пружинными или откидными. В изделиях откидного типа, створки выполняют функцию запорного элемента, ось которого должна полностью совпадать с направлением движения рабочего потока, которые непрерывно движется по трубам. Смещение под определенным углом будет происходить под давлением рабочей среды. Таким образом, проход будет открыт, а после снижения показателя давления створка под тяжестью собственного веса опустится вниз, и проход будет закрыт.

Запорный элемент в клапанах дисковых пружинистых, будет смещаться в сторону седла под воздействием потока. Пружина будет сдавливаться, а проходное отверстие откроется. Диск вернется на место сразу после того, как давление рабочей среды ослабнет. Монтаж подобных элементов может производиться как на горизонтальных, так и на вертикальных поверхностях. Их рекомендуется использовать при наличии труб большого диаметра. Такие клапаны имеют собственные запорные элементы, которые при воздействии на их поверхность потока будут складываться. Раскрытие будет происходить в случае, когда поток начнет движение в обратном направлении. В бытовых системах он не устанавливается, так как рекомендуемый диаметр труб составляет 5-7 см.

Достоинства и недостатки устройства

Мнение большинства специалистов сходятся в том, что такой тип арматуры необходим в том случае если:

1.
   Установлен прибор, который производит расчет потребляемой воды (счетчик на воду). В обратном направлении клапан сложиться не сможет. Именно поэтому клапан подобного типа часто является одним из базовых элементов конструкции. При этом назвать прибор надежным невозможно, поэтому монтируется он отдельно, сразу после счетчиков. Показатель давления внутри систем с горячей и холодной водой в многоквартирных домах разный, поэтому эффекта передавливания можно избежать путем установки клапана.
2.
   Если дома установлен бойлер, то клапан не позволит горячей воде пойти к соседям.
3.
   Устройство монтируется вместе с насосом и входит в состав системы водозабора. Пропускная способность у такого оборудования высокая. Однако каких-либо дополнительных нагрузок на работающий двигатель следует избегать. Монтаж клапана позволит избежать оттока воды в скважину или используемый колодец. Благодаря этому в системе всегда будет находиться чистая вода, даже при отсутствии электричества или наступлении поломки.

Канализационные системы монтируются с некоторыми дефектами, поэтому они не дают нормально функционировать клапанам обратного типа. В противном случае всегда будет присутствовать риск затопления нижних ярусов – квартир. Однако использование подобного оборудование чревато дополнительной нагрузкой, что приводит к повышению гидравлического сопротивления.

Пружинных конструкций это касается в первую очередь.

Второй недостаток хорошо просматривается в процессе эксплуатации мембранных устройств, не оснащенных пружинами. Если произвести закрытие в ускоренном режиме, то возникнет гидравлический удар, что приведет к ускоренному износу. Решить проблему можно при помощи правильного подхода и обустройство системы вспомогательными амортизаторами и затворами (наклонными).

Сфера использования

Следует обратить внимание на то, что существует ряд оборудования (водопроводные системы), где без обратного клапана не обойтись, и он является обязательной комплектующей, которая рекомендуется к использованию специалистами. Подобный тип оборудования принято применять не только в ЖКХ, но и в промышленном секторе и в помещениях жилого типа. Для того, чтобы полностью разобраться в необходимости данного элемента, следует более детально рассмотреть ситуации, при котором его использование крайне необходимо.

Речь идет о таких направлениях:

1.
   Если планируется эксплуатация насосов глубинного типа, для добычи чистой воды из скважины.
2.
   При обустройстве автономных систем отопления в частных домах.
3.
   При использовании систем накопительного типа в качестве нагревательного элемента. В качестве таких приборов могут выступать газовые колонки, электрические колонки и бойлеры.
4.
   В процессе обустройства стояков с горячей и холодной водой в многоэтажных домах.

Монтажные работы в системе трубопроводов

Разница в проведенных работах может заключаться лишь в способе установки и выбранном креплении. К наиболее быстрым и простым относят межфланцевый метод. Клапан будет находиться между двумя фланцами, которые после установки зажимаются. Необходима точная ориентация на поток межфланцевого обратного клапана дискового. Для обустройства насосных станций понадобится обратный клапан с фланцевыми крепежами.

Крепление производится через уплотнитель, находящийся на прокладке к фланцам используемой системы. В процессе проведения монтажных работ подъемного клапана, особое внимание уделяется именно оси золотника, которая должна быть строго вертикальной. Ось поворота используемой захлопки у поворотного клапана должна быть несколько выше оси движущегося потока.

Монтаж клапана на воду при использовании муфтового крепления потребует наворачивания клапана на используемую систему посредством уплотнителя и муфт. Для жилых помещений этот способ используется чаще всего. В процессе выполнения необходимых работ, надо отслеживать направление основного потока в системе. Направление должно совпадать с имеющимся на корпусе показателем.

Обратных клапанов на современном рынке много, поэтому подобрать наиболее оптимальный вариант по соотношению качества-стоимости не составит труда. Методы срабатывания и крепления могут несколько отличаться, в зависимости от используемой модели.

При выборе агрегата особое внимание уделяется таким параметрам, как:

1.
   уровень загрязненности рабочего потока;
2.
   выбранное место под установку;
3.
   способ крепления;
4.
   диаметр системы и рабочего участка;
5.
   номинальное проходное отверстие;
6.
   показатель давления внутри системы.

ARM | Клапан обратный для вертикального трубопровода с ответвлением KM 9902.1 117 (Z35)

DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300,
DN 350, DN 400
PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320,
PN 400

Применение

Обратный подъемный вертикальный
фланцевый клапан с ответвлением тип KM
9902. 1 117 (Z35) предназначен для охраны насоса
перед воздействием возвратного импульса
рабочей жидкости или при работе насоса
впустую. Дойдёт ли к состоянию, при котором
давление рабочей жидкости в системе
трубопровода за насосом поднимется на
высшие параметры, чем развивает насос,
и рабочая жидкость начнёт протекать
обратно, конус обратного клапана
автоматически закроется. Отток медиума
транспортируемого насосом обеспечивается
ответвлением, которое присоединено
к отводной линии трубопровода вытекающей
в бак насоса.

Обратный подъемный вертикальный клапан
однако, не был проектирован как запорная
арматура, поэтому при необходимости
длительной плотности затвора, нужно
в нагнетательный трубопровод включить
запорную арматуру. При эксплуатации этого
обратного клапана не должен медиум
содержать твёрдые и абразивные частицы,
которые бы могли причинить повреждение
уплотнительных частей и снижение
уплотнительных свойств, а также заедание
конуса или поршня в подшипниках. Это
относится и к загрязнениям в системе
трубопровода при монтировании, ремонтах
или заменах.

Обратный подъемный вертикальный клапан
утверждён для эксплуатации жидкостей
группы 1и 2 в соответствии с § 3 статьи
1 пункта а), b) NV №.26/2003 СЗ согласно
последующим постановлениям, а именно
неагрессивные жидкости с исключением
питьевой воды (жидкости капельные, газы,
пары, воздух), нефть и нефтепродукты,
топлива из газов, неорганические
и органические среды (по использованным
материалам, и по согласованию
с заводом-изготовителем). Эта спецификация
отвечает директиве Европейского
Парламента и Совета 97/23/ЕС. Устойчивость
клапана относительно использованного
медиума и температуры лимитирована
химическим составом материального
строения клапана. Поэтому пригодность
медиума рекомендуем консультировать
с производителем.

Техническое описание

Основанием обратного подъемного
вертикального фланцевого клапана
с ответвлением является неразъёмный
корпус, сделанный из прокатной или кованой
стали. В него запрессовано входное
и выходное направление конуса со
скользящими подшипниками. Запрессованные
части зафиксированы кернением или
наваркой. Направление конуса и кольцо
разгона зафиксированы против выпадения
сжатием контрфланцев трубопровода.
Седловые партии в корпусе и на конусе
обычно навариваются аустенитной сталью
типа 18/8 CrNi или используется наварка Стеллит
6 – тип наварки зависит от материального
состава клапана. Конус притирён с седлом
корпуса. К корпусу приварено
ответвление.

Присоединение к трубопроводу

Общие размеры указаны в таблице размеров.
Размеры по стандартам:

• присоединительные размеры по EN 1092–1
• строительные длины для классов давления
  PN 16, 25, 40 – ряд 1 по EN 558–1
• строительные длины для классов давления
  PN 63, 100, 160 – ряд 2 по EN 558–1
• ненормализованные строительные длины:
  класс давления PN 250, 320, 400

Испытания

Стандартно по EN 12266–1, т.е. испытание
корпуса на прочность и герметичность P10, P11,
испытание герметичности седла P12 (водой под
давлением 1,1×PN и воздухом под давлением
0,6 MPa), степень герметичности A – без утечек,
испытание на работоспособность и заедание
F20. По стандарту ČSN EN 13709 при испытании P12
допускается негерметичность,
соответствующая степени C по EN 12266–1. По
требованию заказчика могут проводиться
и другие испытания.

Монтаж, обслуживание и техническое
обслуживание

Обратный подъемный вертикальный клапан
с ответвлением должен монтироваться
в вертикальное положение. Поскольку речь
идёт об односторонней арматуре,
направление течения медиума должно быть
одинаковым с направлением стрелки на
корпусе клапана. При монтаже обратного
подъемного вертикального клапана
в трубопровод необходимо учитывать, что
в полностью открытом положении клапана
вала конуса выступает над выходным фланцем
клапана на расстоянии, которая максимально
равна подъему конуса.

Клапан не требует специального ухода
и настройки. При соблюдении параметров
предписанного давления и температуры
медиума, а также количества медиума
переправляемого через ответвление, которые
приводятся на щитке арматуры, клапан
работает полностью автоматически.

Лепестковый обратный клапан для отопления и другие виды обратных клапанов

Одним из важнейших условий корректной работы отопительной и любой другой трубопроводной системы, по которой транспортируются жидкие или газообразные рабочие среды, является перемещение таких сред в одном направлении. Техническим устройством, позволяющим обеспечить такое важное требование, является клапан обратный лепесткового или любого другого типа. Обратные клапаны в трубопроводных системах, по которым транспортируются газообразные и жидкие среды, обеспечивают перемещение таких сред в одном направлении и блокируют их в том случае, если направление их движения изменяется.

Клапана обратные муфтового типа

Разновидности обратных клапанных устройств

На современном рынке предлагаются обратные клапаны различных типов, каждый из которых отличается как своим конструктивным исполнением, так и техническими характеристиками.

Обратные клапаны дискового типа

Конструкция таких устройств включает в себя корпус, который может быть изготовлен из латуни или нержавеющей стали, и запорный механизм. Последний состоит из следующих элементов:

• металлического или пластикового дискового затвора, который и обеспечивает перекрытие потока транспортируемой среды в том случае, если он начинает двигаться не в том направлении;
• уплотнительной прокладки, служащей для более плотного прилегания дискового затвора к посадочному месту;
• стальной пружины, которая обеспечивает нахождение затвора в закрытом состоянии в том случае, если поток рабочей среды перемещается не в том направлении.

Принцип действия дискового обратного клапана

Дисковые пружинные обратные клапаны, которые оптимально подходят для оснащения бытовых систем отопления и не нуждаются в регулярном техническом обслуживании, обладают следующими преимуществами:

1. компактными размерами и небольшим весом;
2. доступной стоимостью.

Однако есть у пружинных затворов дискового типа и недостатки:

• При использовании обратных затворов данного типа в отопительных системах создается значительное гидравлическое сопротивление, что особенно критично тогда, когда в таких системах применяется геотермальный тепловой насос. Именно поэтому в таких случаях необходимо выполнить предварительные расчеты.
• Обратные клапаны пружинного дискового типа, которые относятся к устройствам необслуживаемого типа, нельзя отремонтировать.

Обратный клапан тарельчатого типа с латунным диском

Шаровые обратные клапаны

В отличие от дискового, шариковый клапан обладает лучшими гидравлическими характеристиками, что и является причиной его высокой популярности среди потребителей. Запорным элементом этого устройства, что становится понятно из его названия, является покрытый слоем резины шарик, который может быть изготовлен из чугуна или алюминия. Принцип, по которому работает шариковый клапан обратного типа, достаточно прост.

• При движении теплоносителя через шариковый клапан в требуемом направлении запорный элемент – шарик – под давлением рабочей среды поднимается в верхнюю часть устройства, полностью открывая проходное отверстие.
• В том случае, когда давление потока рабочей среды снижается или он начинает двигаться не в том направлении, шарик под действием собственного веса опускается в специальную нишу, закрывая проходное отверстие и перекрывая перемещение потока рабочей среды через устройство.

Обратный клапан для отопления шарикового типа

Шариковый обратный клапан, как правило, оснащается крышкой, которая крепится на его корпусе при помощи нескольких болтов. Наличие такой крышки позволяет оперативно и легко выполнять ремонт и техническое обслуживание затвора, если в этом возникает необходимость.

При установке обратных шаровых клапанов на трубопроводах различного назначения необходимо учитывать следующие нюансы.

• Шариковый клапан следует располагать крышкой вверх при установке на горизонтальном участке трубопровода, чтобы шарик, находящийся в рабочем отсеке устройства, имел возможность свободно скатываться в его нижнюю часть.
• Устанавливая обратный шариковый затвор на вертикальном участке трубопровода, необходимо учитывать, что поток рабочей среды, проходящий через устройство, должен двигаться в направлении снизу вверх.

Работу этого клапана обеспечивает шарик, перемещающийся внутри корпуса под действием теплоносителя

Обратные клапаны лепесткового типа

Лепестковый обратный клапан, запорными элементами которого служат две подпружиненные створки (лепестки), располагаемые на специальной оси, устанавливается на трубопроводных системах крупных котельных станций и тепловых пунктов. Одним из наиболее значимых недостатков клапанов обратных, относящихся к лепестковому типу, является слабая гидравлика. Это объясняется тем, что их створки, даже находясь в открытом состоянии, создают значительное препятствие потоку рабочей среды, перемещающейся по трубопроводу.

К лепестковым клапанным устройствам относится гравитационный обратный клапан, запорным элементом которого является одна створка, закрепленная на специальной оси и имеющая возможность свободно поворачиваться. Работает клапан обратный гравитационный по следующему принципу.

• Под давлением потока рабочей среды створка открывается.
• Если давление потока рабочей среды падает или он начинает двигаться не в том направлении, створка под действием собственной силы тяжести опускается, закрывая устройство.

В горизонтальном лепестковом клапане для отопления нет пружины, что делает возможным работу клапана даже при движении воды самотёком

Обратные клапаны подъемного типа

Запорным элементом таких устройств является подпружиненный золотник, перемещающийся на специальной оси. Отдельные модели не оснащаются пружиной, использовать их можно только для установки на вертикальные участки трубопроводов. Как и шаровые, обратные поворотные клапаны оснащаются крышкой, позволяющей выполнять их ремонт и техническое обслуживание, если в этом возникает необходимость.

При монтаже пружинные обратные затворы подъемного типа должны устанавливаться крышкой вверх, что обеспечит доступ к их внутренней части в тех случаях, когда необходимо выполнить их ремонт или техническое обслуживание.

Устройство обратного клапана подъемного типа

Способы установки

Обратные клапаны различаются также по типу установки в системах отопления и в других трубопроводных системах. Так, в зависимости от данного параметра выделяют устройства нескольких типов.

1. Устройства фланцевого типа устанавливаются преимущественно на трубопроводах, отличающихся большим диаметром. Отличительными признаками затворов фланцевого типа являются два фланца, приваренные к их корпусу. На трубопроводах обратные клапаны фланцевого типа устанавливаются при помощи болтовых соединений.
2. Межфланцевые обратные клапаны самые компактные в ряду всех устройств подобного назначения. Для монтажа таких обратных клапанов также используются фланцы, но они зафиксированы на элементах трубопроводной системы. Сам затвор устанавливается в специальные посадочные места между двумя фланцами, которые стягиваются между собой при помощи резьбовых шпилек.
3. На трубопроводные системы бытового назначения, как правило, устанавливаются обратные клапаны муфтового типа. Их монтаж заключается в том, что их просто накручивают на элементы трубопровода.
4. Существуют обратные клапаны, устанавливаемые при помощи сварки. Их, как правило, размещают в системах, для оснащения которых используются трубы из полимерных материалов.

Обратный клапан в системе отопления

Как правильно выполнить монтаж

Устанавливая обратный клапан для отопления, необходимо следовать несложным рекомендациям.

• Ориентируясь на стрелку на корпусе обратного клапана, надо установить его на трубопроводе таким образом, чтобы направление стрелки совпадало с направлением, по которому в трубопроводе будет перемещаться поток рабочей среды.
• Не следует использовать уплотнительные прокладки, которые уменьшат размер поперечного сечения проходного отверстия.
• Элементы трубопроводной системы, на которые установлен обратный клапан, не должны оказывать давления на его корпус.
• На той части трубопровода, по которой в обратный клапан будет поступать транспортируемая среда, необходимо установить сетчатый фильтр. Такой фильтр предотвратит попадание в запорный механизм твердых частиц. Следует иметь в виду, что засорение внутренней части обратного клапана может привести к нарушению герметичности устройства в закрытом состоянии.

Клапаны чугунные обратные поворотные 19ч21бр (р) межфланцевые

Клапан 19ч21бр (р) предназначен для предотвращения обратного потока воды.

Клапан 19ч21бр (р) устанавливается на трубопроводах как в горизантальном и так и в вертикальном положениях.

Клапан 19ч21бр (р) называют «хлопушка».

Обратные клапаны

DFT® могут быть установлены горизонтально, вертикально потоком вверх или вертикальным потоком вниз

Существует множество различных требований при проектировании систем потока жидкости и установке правильных обратных клапанов для конкретного применения. Не все типы обратных клапанов работают должным образом или подходят для вертикального направления потока. При установке обратного клапана всегда предпочтительнее горизонтальная линия, потому что она исключает гравитацию.

Однако в реальных приложениях идеальная ситуация не всегда возможна.Существует множество применений, в которых необходимы вертикальные участки для перемещения жидкостей вертикально вверх или вниз — например, внутри зданий, шахтных стволов, башен и т. Д. — для таких приложений, как осушение шахт, отстойные насосы и многие другие.

Почему поворотные обратные клапаны не работают на вертикальных участках трубопровода

Если поток по вертикальной линии идет вверх (против силы тяжести), сила тяжести вызовет удары диска по седлу, когда поток прекращается или насос останавливается, что может привести к потенциально серьезному гидроудару.Всех этих ударов можно избежать с помощью бесшумного обратного клапана DFT.

Наиболее сложным направлением потока является вертикальный поток вниз. Такое направление потока чаще всего встречается в линиях подачи котлов и в горнодобывающей промышленности, где пространство ограничено. Поворотный обратный клапан не будет работать в этом положении, так как он всегда открыт и не выполняет свою работу.

Щелкните, чтобы получить доступ к нашему руководству по установке

Пружинные бесшумные обратные клапаны для вертикального потока вверх или вниз

Вместо этого идеальным выбором будет бесшумный обратный клапан с подпружиненным механизмом. В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан на линейный обратный клапан с осевым потоком. Только бесшумные обратные клапаны с осевым потоком хорошо работают в местах расположения вертикальных трубопроводов, так как эти клапаны для закрытия полагаются на потенциальную энергию пружины, а не на давление воды. Это означает, что клапан закроется сам по себе до того, как скопившаяся жидкость сможет пробиться обратно в трубопровод.

Более прочная пружина клапана осевого потока гарантирует, что клапан закроется до того, как произойдет обратный поток.Закрытие клапана перед изменением направления потока также устраняет большую часть гидроудара, что является основным преимуществом обратных клапанов осевого потока.

Обратные клапаны

DFT® выпускаются в большом разнообразии стилей, таких как межфланцевые, фланцевые, под сварку встык и NPT. Они также доступны из множества сплавов и могут быть адаптированы для большинства применений. Свяжитесь с DFT для получения дополнительной информации о том, какой клапан подходит для вашей конкретной конструкции трубопровода.

Индивидуальный подбор размеров для вашего конкретного применения

Независимо от того, используется ли он вертикально или горизонтально, DFT® может настроить обратный клапан в соответствии с уникальными требованиями вашего приложения.Учитывая известные характеристики типа жидкости, удельного веса, давления, расхода, температуры и т. Д., Мы можем разработать обратный клапан в соответствии с вашими требованиями.

Чтобы узнать больше о том, как клапаны DFT® могут улучшить поток жидкости на вашем предприятии, запросите предложение или свяжитесь с нами.

Ориентация потока и положение обратного клапана

Автор : Брюс Эллис, Triangle Fluid Controls, Ltd.

Не все типы обратных клапанов подходят для различных направлений потока. Это важно учитывать при проектировании системы, чтобы можно было указать правильный обратный клапан. Это может увеличить производительность и срок службы компонентов вашей системы. Имея верную информацию, обратные клапаны DFT с осевым потоком и центром потока могут быть адаптированы для большинства применений. Если мы знаем среду, ее удельный вес и технические характеристики системы, давление, расход, температуру и т. Д., клапан можно настроить в соответствии с вашими требованиями.

Горизонтальный поток: Это наиболее распространенное направление потока, и в этой ситуации будут работать все обратные клапаны. Тогда возникает вопрос: «Как вы выбираете один стиль клапана по сравнению с другим?» Это может быть так же просто, как начальная стоимость или время выполнения заказа. Это можно легко компенсировать за счет преимуществ, которые имеют клапаны с центральной направляющей по сравнению с обратными клапанами и двойными дверцами. Основным преимуществом является фактическое устранение гидроудара, что делает систему более надежной и менее хлопотной.Техническое обслуживание и простои обходятся дорого.

Вертикальный поток (вверх) : Эта установка обычно используется при осушении шахт и отстойников, а также там, где пространство ограничено. Важно помнить, что любой посторонний предмет, попавший в систему, например песок, может осесть на закрытом клапане, что приведет к его неправильному открытию или закрытию. Если нам известно об этом, можно внести изменения, чтобы предотвратить проблему. Опять же, поскольку подпружиненные клапаны осевого потока не требуют обратного потока для облегчения закрытия, гидравлический удар не является проблемой, и система будет работать более плавно.

Вертикальный поток (вниз): Это наиболее сложное направление потока для обратных клапанов. Такую ориентацию можно найти в линиях подачи котла и иногда в конструкциях салазок, которые очень ограничены по пространству. Некоторые конструкции, такие как поворотные чеки, нельзя использовать в этой ситуации, так как они открываются, но не закрываются. Клапаны с подпружиненными центральными направляющими могут работать в этой ориентации. Учитывая статическое давление напора, которому подвергается клапан, мы можем построить клапан с пружиной, которая обеспечивает правильную работу.

Важно отметить, что чем больше предоставленной информации, тем легче принять обоснованное решение о покупке. Обратные клапаны DFT бывают разных типов, с вафельными фланцами и NPT, чтобы удовлетворить большинство требований. Они также доступны из экзотических сплавов и могут быть адаптированы для большинства применений.

https://empoweringpumps.com/white-papers/triangle-fluid-dft-key-considerations-make-designing-fluid-gas-flow-systems

См. Больше от Triangle Fluid Controls!

Улица с односторонним движением

Plumping (Часть 1)

Категория: Обратные клапаны

Опубликовано: DirectMaterial, 22.04.2019 11:38 am

Латунный поворотный обратный клапан DuraChoice

Итак, допустим, у вас есть проект, в котором что-то нужно вытекать, но не внутрь.Это может быть водопровод, чтобы загрязненная вода не просачивалась обратно в систему подачи чистой воды. Возможно, вам нужно предотвратить смешивание газов в сварочной горелке. Или вы добавляете CO2 в свое последнее творение домашнего пивоварения и не хотите, чтобы пиво оставалось на ваших линиях.

Обратный клапан, также известный как обратный клапан, может быть решением. Обратные клапаны останавливают обратный поток, устанавливая барьер для нормального потока, который может быть открыт только давлением в одном направлении. Этого можно добиться несколькими способами, но две основные конструкции — это проверка качения и проверка пружины на линии.

В этом посте мы поговорим о проверке качелей, а в следующей — о встроенной пружинной проверке.

Конструкция поворотной заслонки в большинстве случаев проста сама по себе, поворотная заслонка — обычно дискообразная — откидывается вертикально внутри трубы. Благодаря силе тяжести заслонка висит заподлицо с седлом клапана. Жидкости поступают с одного конца, нажимают на заслонку и толкают ее в открытое положение. Это позволяет потоку проходить через клапан до тех пор, пока существует давление и толкает его в этом направлении.

На схеме поворотного обратного клапана в разрезе показана заслонка, которая закрывает трубу от обратного потока.

Если давление прекращается, заслонка возвращается на место и закрывает клапан. Если давление нарастает в другом направлении, заслонка плотно прижимается к входному отверстию, блокируя попадание жидкости в трубу и загрязнение источника.

Не видите его? Подумайте о дверце для собак, через которую выходит только Фидо. Хотя это может быть не идеально для большинства любителей домашних животных, учитывайте все случаи, когда ваша собака перекатывалась во что-то неприятное, и возвращалась, чтобы лечь на вашу кровать.Спорим, вы хотели бы, чтобы вы установили дверцу для собачки в стиле поворотного обратного клапана, чтобы не допустить попадания этих загрязнений … пока, конечно, вы не вернетесь домой с небольшим количеством шампуня, подходящего для собак.

Поворотные обратные клапаны хороши для предотвращения обратного потока во многих случаях и полезны, потому что они требуют очень небольшого давления для срабатывания — или «трещины» — в открытом положении. Для открывания чеков бренда DuraChoice, выпускаемых DirectMaterial.com, требуется всего полфунта давления, и они изготавливаются из латуни или нержавеющей стали.

Один недостаток всех поворотных обратных клапанов заключается в том, что они должны устанавливаться горизонтально.Поскольку для закрытия заслонки им нужна сила тяжести, их нельзя устанавливать вертикально.

Далее мы поговорим о более устойчивом к давлению родственнике поворотного чека, встроенном пружинном обратном клапане, который может быть установлен как горизонтально, так и вертикально.

Обратные клапаны — Crane Fluid Systems

Обратные клапаны пропускают поток только в одном направлении и автоматически закрываются, если поток меняет направление. Они полностью автоматические в действии, в зависимости от давления и скорости потока в линии для выполнения своих функций открытия и закрытия.

Большинство поворотных обратных клапанов Crane FS можно устанавливать в горизонтальный или вертикальный трубопровод с восходящим потоком. Подъемные обратные клапаны следует использовать только на горизонтальных линиях.

Crane FS предлагает четыре основных типа бронзовых обратных клапанов

Проверка горизонтального подъема

Проверка вертикального подъема

Проверка качелей

Двойная проверка

Обратные клапаны Особенности и преимущества

При выборе клапанов следует делать ссылку на практические правила и другие обязательные спецификации, которые могут исключать определенные типы для конкретных применений.

Обратные клапаны поворотные

Поворотные обратные клапаны, имеющие 6 диаметров прямых участков трубы перед и 3 диаметра после потока, подходят для скоростей до 3 метров в секунду. Если клапан расположен так, что турбулентный поток входит в клапан, скорость не должна превышать 2 метров в секунду.

Обратные клапаны с горизонтальным подъемом

Обратные клапаны с горизонтальным подъемом используются в основном для подачи воздуха, газа и пара, в то время как поворотные обратные клапаны наиболее подходят для воды и других жидкостей.Для работы с воздухом, газом и низким давлением, особенно там, где требуется герметичное закрытие от пузырьков, необходим клапан с резиновым диском.

Для работы со сжатым воздухом требуется обратный клапан с горизонтальным подъемом с покрытием из нитриловой резины на диске и возвратной пружиной. Клапан всегда следует устанавливать как можно дальше от компрессора.

Двойные обратные клапаны

Двойные обратные клапаны предназначены для предотвращения загрязнения воды из-за обратного сифонажа, обратного потока и перекрестных соединений в системах снабжения, например, в шланговых кранах, цистернах, стояках, душах и бассейнах.

Посмотреть обратные клапаны

Обратный клапан DFT, объяснение ориентации и положения потока

16 апреля 2020 г.

Автор: Брюс Эллис, консультант по внутренним продажам в Triangle Fluid Controls Ltd.

Ориентация потока и положение обратного клапана объяснены

Как известно, не все типы обратных клапанов подходят для различных направлений потока. Конструкция насоса или ограничение пространства являются важными факторами при проектировании системы, в которой указывается правильный обратный клапан, который будет использоваться.

При правильной информации обратные клапаны DFT с осевым потоком и центром потока могут быть адаптированы для большинства применений, тем самым увеличивая производительность и срок службы компонентов вашей системы. Если мы знаем среду, ее удельный вес и технические характеристики системы, давление, расход, температуру и т. Д .; правильный клапан может быть настроен в соответствии с вашим применением.

Горизонтальный поток

Это наиболее распространенное направление потока и все обратные клапаны.Тогда возникает вопрос: «Как выбрать один стиль клапана по сравнению с другим?» Это может быть просто начальная стоимость или время выполнения заказа. Это может быть легко компенсировано преимуществами клапанов с центральной направляющей по сравнению с обратными клапанами и конструкциями с двумя дверцами:

• виртуальное устранение гидроудара
• надежный и менее хлопотный
• устранение дорогостоящего обслуживания и простоев

Вертикальный поток (вверх)

Эта установка обычно используется для осушения шахт и отстойников, а также там, где пространство ограничено.Важно помнить, что любой посторонний предмет, попавший в систему, например песок, может осесть на закрытом клапане, что приведет к его неправильному открытию или закрытию. Если вам известно об этом, можно внести изменения, чтобы предотвратить проблему. Опять же, поскольку подпружиненные клапаны осевого потока не требуют обратного потока для облегчения закрытия, гидравлический удар не является проблемой, и система будет работать более плавно.

Вертикальный поток (вниз)

Это самое сложное направление потока для работы обратных клапанов.Такую ориентацию можно найти в линиях подачи котла и иногда в конструкциях салазок, которые очень ограничены по пространству. Некоторые конструкции, такие как поворотные чеки, нельзя использовать в этой ситуации, так как они открываются, но не закрываются. Клапаны с подпружиненными центральными направляющими могут работать в этой ориентации. Учитывая статическое давление напора, которому подвергается клапан, добавленная пружина обеспечит правильную работу.

В заключение важно отметить, что чем больше предоставленной информации, тем легче принять обоснованное решение о покупке.Обратные клапаны DFT бывают разных стилей: межфланцевые, фланцевые и NPT (национальная трубная резьба), чтобы удовлетворить большинству требований. Они также доступны из экзотических сплавов и могут быть адаптированы для большинства применений.

Являясь канадским главным дистрибьютором бесшумных обратных клапанов DFT®, TFC с гордостью поддерживает эти предложения продукции и с самого начала демонстрирует заботу, проявленную при упаковке и доставке к вашей двери.

Для получения дополнительной информации см. Полезные ресурсы от dft-valve ниже.com. Мы здесь, чтобы помочь, поэтому, пожалуйста, свяжитесь с нами для получения любой необходимой информации.

Вас также может заинтересовать:

Электронная книга: Дизайн для гибкости: ключевые моменты, которые следует учитывать при проектировании систем потока жидкости или газа

Каталог обратных клапанов DFT

Технические характеристики клапана

DFT

Руководство по установке и обслуживанию DFT

Советы по выбору и установке обратного клапана

Обратные клапаны устанавливаются во многих системах трубопроводов. Их цель — обеспечить поток только в одном направлении, что может иметь решающее значение для безопасности предприятия и защиты оборудования от повреждений.

Существует несколько различных конструкций обратных клапанов, включая поворотные обратные клапаны и подпружиненные обратные клапаны тарельчатого типа. Понимание того, какой тип лучше всего подходит для конкретного применения, и обеспечение правильной установки клапанов жизненно важно для успеха.

Ноа Миллер, менеджер по продажам / разработкам в Check-All Valve Manufacturing Co., и Брайан Стрейт, менеджер по развитию бизнеса и маркетингу в Check-All Valve, объяснили различия между конструкциями обратных клапанов и предложили советы по установке и выбору размеров в качестве гостей Подкаст МОЩНОСТИ .Check-All Valve — это производитель промышленных подпружиненных обратных клапанов тарельчатого типа в Западном Де-Мойне, штат Айова.

Миллер объяснил, что поршневые тарельчатые обратные клапаны имеют два основных преимущества перед поворотными обратными клапанами. Первый касается гидроудара, который представляет собой гидравлический удар, возникающий, когда вода останавливается или внезапно меняет направление. «Как только эта волна дойдет до механизма качания, она толкнет хлопушку и фактически захлопнет ее, что будет способствовать гидроударному эффекту», — сказал Миллер.Однако пружина внутри поршневого обратного клапана тарельчатого типа помогает свести к минимуму и даже устранить гидроудар, поскольку он закрывает клапан до прихода волны давления.

«Второстепенным аспектом или преимуществом тарельчатого клапана поршня перед проверкой поворота является ориентация установки», — сказал Миллер. «Проверку поворота можно устанавливать только в положении с горизонтальным потоком. Принимая во внимание, что подпружиненный поршневой чек может быть вертикальным потоком вверх, вертикальным потоком вниз, 45 градусов, 37 градусов, вы можете выбирать с помощью этой пружины, потому что она позволяет ей закрыться в статическом состоянии в система трубопроводов. ”

Еще одно соображение при установке обратных клапанов касается участка трубопровода. Миллер отметил: «В идеале вы хотели бы иметь как минимум 10 диаметров прямой трубы на входе обратного клапана». Причина в том, чтобы обеспечить ламинарный поток через клапан, то есть частицы жидкости текут гладкими слоями с небольшим перемешиванием или без него. Миллер сказал, что это увеличит эффективный срок службы клапана.

Также важно правильно подобрать размер клапана для конкретного применения.Цель состоит в том, чтобы обратный клапан всегда был либо полностью открыт, либо полностью закрыт. «Давление и поток вместе создают перепад давления на данном обратном клапане», — сказал Миллер. «Одного может хватить, а другого — недостаточно».

Миллер представил пример системы с давлением 300 фунтов на квадратный дюйм, но с расходом всего 0,005 галлона в минуту. Он сказал: «Вы не открываете полностью ни один обратный клапан, неважно, какой это стиль, потому что у вас достаточно давления, но у вас недостаточно потока, и это давление и поток вместе создают это давление. падение, чтобы полностью открыть клапан.”

Послушайте подкаст The POWER Podcast , чтобы прослушать полное интервью. Перейдите по ссылкам ниже, чтобы подписаться через вашу любимую платформу:

Чтобы узнать больше о мощных подкастах, посетите Архив подкастов POWER .

– Аарон Ларсон — исполнительный редактор POWER (@AaronL_Power, @POWERmagazine).

Обратный клапан | Изучите возможности

Что такое поворотный обратный клапан?

Поворотный обратный клапан монтируется с диском, который вращается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики перекрытия клапана.

Клапаны обратные поворотные с рычагом и грузом или рычагом и пружиной

Часто для достижения оптимальной производительности устанавливаются рычаг и груз или рычаг и пружина. Поворотные обратные клапаны с рычагом и грузом подходят для установок с повышенным риском гидравлического удара при стандартной скорости.Поворотные обратные клапаны с рычагом и внешней пружиной подходят для высокого давления, недостаточного противодавления и высоких скоростей потока.

При установке поворотного обратного клапана важно помнить о том, что он не требует полного обслуживания, поскольку диск необходимо время от времени чистить. Кроме того, для визуального контроля часто устанавливается рычаг. Поэтому поворотные обратные клапаны часто устанавливают там, где присутствует персонал.

Преимущества обратных клапанов АВК

Поворотные обратные клапаны

AVK сконструированы таким образом, чтобы упростить доступ для обслуживания.Отвинтив несколько болтов, узел крышки, включая шарнир и диск, можно снять с корпуса и провести техническое обслуживание.

Уникальный дизайн диска

Легкий диск из резины EPDM с манжетным уплотнением и стальной вставкой требует минимального усилия для открытия и закрытия клапана. Диск установлен в нейлоновой втулке, которая позволяет ему немного двигаться как по горизонтали, так и по вертикали, чтобы полностью плотно закрываться даже в случае незначительных загрязнений в седле. Сиденье расположено под углом 20 °, обеспечивая герметичность даже при низком противодавлении.Петля изготовлена ​​из кислотостойкой нержавеющей стали и надежно закреплена на валу болтами, чтобы исключить люфт и, таким образом, обеспечить долговечность. При ограниченном пространстве петлю можно перевернуть.

Избегайте гидроудара

При установке с рычагом и грузом поворотные обратные клапаны небольших размеров обеспечивают возможность заливки путем перемещения рычага вручную. Вес регулируется на рычаге для обеспечения плавного закрывания сиденья, а также оптимальной скорости закрывания для предотвращения гидроудара.Защитный кожух, закрывающий рычаг и груз, доступен в качестве дополнительной безопасности, так как исключает риск получения травм.
