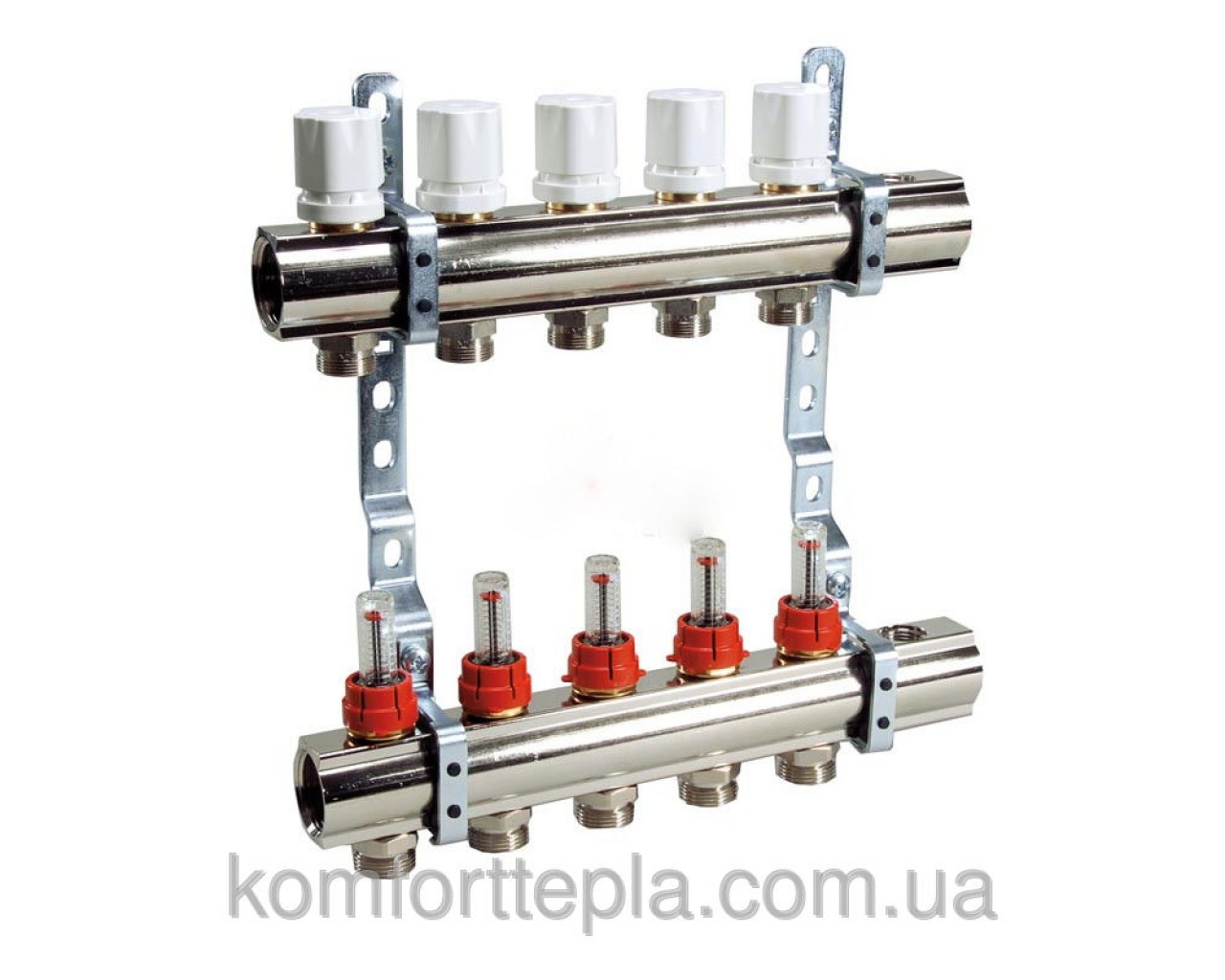

Коллектор для теплого пола в сборе 16 труба. Смесительный узел для водяного теплого пола

Коллектор теплого пола, смесительные узлы для водяного теплого пола, представляют собой полностью укомплектованные наборы для безопасной и экономной эксплуатации системы водяного напольного отопления. Коллектор для теплого пола в сборе, представляет собой полностью готовый к эксплуатации коллектор для запуска своими руками, без привлечения сторонних специалистов. Цена коллектора для теплого пола, зависит от количества контуров. Собран коллектор для водяного теплого пола из качественных элементов позволяющих дать гарантию на безаварийную работу смесительных узлов до 2 лет. На механические части коллекторов для теплого пола предоставляется заводская гарантия до 5 лет. Все латунные гребенки снабжены расходомерами, измерителями протока, благодаря которым, можно отбалансировать систему водяной теплый пол, в которой длины контуров не всегда одинаковы.  Концевик распределительного коллектора в коллекторной системе служит для спуска воздуха и слива теплоносителя при проведении профилактических работ. В системе коллектор подачи и обратки снабжен евроконусами (адаптерами) за фиксации любых труб для теплого пола 16 диаметра. Коннектор для циркуляционного насоса, с вмонтированным обратным клапаном на обратном коллекторе, осуществляет функцию смешивания горячего и остывшего теплоносителя, согласно выставленной температуре на термоголовке с погружным зондом. Двухходовой термостатический клапан, который непосредственно осуществляет порциональную дозировку горячего теплоносителя, может быть выполнен в прямом и в угловом исполнении. При инсталляции систем водяного теплого пола больших объемов и в смешанном отоплении (радиаторное+теплый пол), рекомендуется устанавливать трехходовой термостатический клапан под термоголовку с капиллярным зондом, позволяющий корректно работать смесительному узлу теплого пола, без изменения общего расхода теплоносителя. В случае применения коллектора для теплого пола более чем 12 контуров, рекомендуется использовать термостатический кран повышенной пропускной способности и трубу для теплого пола 20 диаметра.

Для покупателей желающих самостоятельно собрать смесительный узел, предлагаем надежные смесительные клапана ESBE серии VTA 322 и VTA 572.

Выбор коллектора для теплого водяного пола: правила выбора, особенности подключения

Правильное устройство системы «теплый пол» требует точного соблюдения требований технологии этих работ. Также необходимо позаботиться об установке обязательных элементов, к которым следует отнести и коллектор для теплого пола. Основная его функция заключается в обеспечении предварительно установленного терморегулятором температурного режима для теплоносителя.

В случае отсутствия коллектора в системе теплый пол сложно добиться того, чтобы эта система обогрева смогла наиболее эффективным образом поддерживать в помещении комфортную температуру.

Выбираем коллектор для теплого пола

Еще до того как вы определитесь с подходящим коллектором для водяного теплого пола, следует убедиться, что он подходит выбранной системе теплого пола.

Проводить такую проверку нужно по двум причинам:

  • Ввиду разной стоимости распределительных коллекторов;
  • С учетом того, что этот компонент оказывает влияние на безопасность системы.

Коллекторы для теплого пола используются в системе обогрева для того, чтобы поддерживать температуру теплоносителя в трубе в строго заданном диапазоне, который определяется терморегулятором. Во время циркуляции нагретых и остывших теплоносителей они сходятся в смесительном узле коллектора, выступающем его основной частью, где и происходит их смешивание.

Ключевые параметры

Сегодня на рынке предлагаются коллекторы для теплого пола самых различных вариантов. Это же касается и смесительных узлов, которыми они могут комплектоваться. Чтобы подобрать наиболее подходящий вариант этих элементов, следует ориентироваться на удобство размещения и целесообразность использования для помещения.

Выбирая для теплого пола коллектор, в первую очередь необходимо учитывать, что он будет совместим с выбранной системой. Это проявляется в том, что должно поддерживаться требуемое давление, которое будет обеспечивать направленный поток теплоносителя. В продаже можно встретить модели коллекторов, которые могут быть изготовлены из латуни и нержавеющего металла. Именно на этот параметр необходимо обращать внимание при выборе, поскольку от этого зависит стоимость этого элемента.

Наряду с этим внимания заслуживает такая характеристика, как степень сложности модели. Скажем, в качестве альтернативы может выступать коллектор, оснащенный датчиком, обеспечивающим контроль протока жидкости, сливными кранами и кранами Маевского, что в итоге обеспечивает системе повышенную надежность.

Если проанализировать ассортимент предлагаемых коллекторов, то в достаточно большом количестве предлагаются модели, укомплектованные узлом терморегуляции. В то же время распространенным вариантом являются коллекторы, которые оборудованы различными измерительными приборами, датчиками температуры, узлами для удаления воздуха, контролирующими расход, а также прочими дополнительными приспособлениями.

Особняком стоит коллектор, в конструкции которого предусмотрены расходомеры. Такое устройство вполне может считаться полноценным смесительным узлом. Наличие у него двух термометров позволяет исключить потери тепла во время эксплуатации системы.

Каждый такой отопительный контур поддерживает строго определённую температуру, что обеспечивается специальным устройством, оборудованным латунными гребенками и расходомерами. Если рассматривать более подробно конструкцию подобного коллектора для водяного пола, то в ней можно выделить следующие элементы:

  • термоголовка, в конструкции которой предусмотрен погружной зонд;
  • термостатический смесительный вентиль;
  • футляр, где находится специальный термометр;
  • воздухоотводчик.

Главное, для чего предназначен термостатический вентиль — это обеспечение оперативной подачи горячей воды в нужном количестве. Работа этого элемента исключает возникновение перебоев в работе системы. Что же касается термоголовки, оснащенной погружным зондом, то, обеспечивая контроль рабочих процессов в системе, она заботится о том, чтобы не возникало разнообразных неполадок.

В то же время большой выбор вариантов коллекторов, предназначенных для системы теплый пол, чаще всего и становится одной из главных причин, которая объясняет, почему потребителю так сложно принять решение в пользу конкретной модели.

Занимаясь подбором подходящего варианта коллектора, наибольшее внимание необходимо уделить следующим значимым критериям:

  • площадь помещения, в котором запланирована установка теплого пола;
  • цели использования помещения и непосредственно сами пользователи;
  • сумма, которую потребитель готов выделить на приобретение коллектора.

Если речь идет о приобретении коллектора для помещения, отличающегося небольшой площадью, то для него можно выбрать пластиковые модели этих устройств. Этот вариант будет предпочтителен потому, что здесь не требуется выполнение специальных требований в плане регулировки.

В категорию доступных моделей можно включить распределительный коллектор для теплого пола, который чаще всего оснащается расходомером и имеет возможность выбора температурного режима.

Подключение — схема и инструкция

Приступать к работам по подключению коллектора следует лишь тогда, когда будут уложены трубы для теплоносителя, а также коллекторный шкаф будет установлен на свое место. Для последнего элемента можно выбрать место в стене, хотя возможны и другие варианты. Здесь важно то, чтобы после размещения он не создавал неудобств и при этом к нему можно было бы подключить трубы. Особенностью предлагаемой ниже схемы подключения коллектора является то, что работы по подсоединению коллектора, труб и котла можно выполнить своими руками.

Процедура подключения

Порядок работ гласит, что первым делом необходимо оборудовать коллектор с запорными вентилями и термометром.

Более простым решением является покупка коллекторного набора, который предусматривает все необходимое. Поступая подобным образом, владельцу не придется тратить время, силы и деньги на поиск и приобретение запорных клапанов, которыми должны быть оборудованы выходы контура, включая подачу и обратку. Это позволяет упростить процесс монтажа коллектора теплого пола, подключение труб теплоносителя, а вдобавок к этому при необходимости отключить любой контур, что не скажется на работе остальных элементов системы.

Устройства подобного исполнения представлены в ассортименте таких компаний, как Valtec, Watts и REHAU.

Чтобы подключить между собой коллекторы, краны и трубы, лучше всего использовать компрессорные фитинги или специальные соединители, в конструкции которых предусмотрена латунная гайка, опорная втулка и зажимное кольцо.

Иногда бывает так, что подключаемые друг к другу элементы различаются по диаметру. В этом случае выполнить работу можно будет только при наличии фитинга переходника.

Если говорить о наиболее простом варианте исполнения, то в него будет входить обычный коллектор и запорные вентили.

Если попытаться описать процедуру установки этого устройства теплого пола в общем виде, то она будет выглядеть так:

  • вначале к коллектору подключают трубы подачи и обратного хода, используя запорные краны;
  • К самому же коллектору подводят трубы-теплоносители системы теплый пол.

Хотя рассмотренная выше схема и отличается достаточно простотой исполнения, все же к ней прибегают нечасто. Причина этого связана с тем, что на эффективность работы системы влияет отопительный котел: достаточно уменьшить подачу теплоносителя, и уже довольно скоро можно ощутить, как нагрев пола начинает уменьшаться.

Делаем своими руками

Многие владельцы заинтересованы в создании коллектора теплого пола своими руками. Дело в том, что с каждым годом все больше людей осознают преимущества использования в доме напольных обогревателей подобного типа. Но не все мастера сразу решаются на проведение подобных работ, поскольку представляют себе, сколько трудоемкими и сложными окажутся эти работы.

Чтобы самодельный коллектор смог исправно справляться с возложенной на него задачей, его конструкция должна учитывать характеристики напольного обогревателя.

Следует иметь в виду, что при установке коллектора, предусматривающего подключение регулировочного клапана, придется затратить немало финансов. Однако эти усилия не будут напрасны, поскольку у владельца появится возможность настраивать желаемый расход теплоносителя для каждой определенной ветви системы. Иначе говоря, после завершения монтажа можно будет для любого помещения определить, какой температурный режим должен поддерживаться.

В некоторых ситуациях допускается установить сервоприводы, которые будут выполнять роль дополняющих элементов клапанов: их главная задача будет заключаться в обеспечении автоматизации процессов. При использовании обычной схемы монтажа коллектора водяного пола следует иметь в виду, что его конструкции обязательно предусмотрены два коллектора:

  • подающий;
  • возвратный.

Первый необходим для того, чтобы обеспечить перекрывание и открывание контура в необходимые моменты времени, для чего используют микрометрические клапаны.

Что же касается регулирующего клапана обратного коллектора, то его назначение сводится к выбору оптимального значения падающего давления.

Во время уже непосредственно использования системы не всегда получается сделать так, чтобы каждый контур предусматривал одну и ту же длину и нагрузку. Главной причиной того, что температура обогрева помещения в разных участках будет отличаться, является то, что используемые для системы напольного отопления трубы характеризуются различной длиной. По этой причине приходится решать проблему блокировки подачи воды, для чего используют клапаны регулировки.

Заключение

Чтобы обеспечить качественный обогрев помещения при помощи системы теплый пол, необходимо установить все элементы этой системы. Коллектор является одним из ключевых элементов, поэтому процедура его монтажа должно выполняться так же тщательно, как и установка всех прочих элементов. Не следует считать, что наличия одного терморегулятора будет достаточно для создания комфортного теплового режима в помещении.

Эффективность работы системы теплый пол может быть обеспечена лишь при использовании терморегулятора в сочетании с коллектором. Подобная комбинация не только позволит подобрать оптимальную температуру для каждого помещения, но и добиться существенной экономии на отоплении.

Оцените статью: Поделитесь с друзьями!

сбор и подключение насосно-смесительного узла (гребенки) к системе отопления

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

Так выглядит «гребенка»

Виды смесительных узлов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена.

Одна из таких моделей изображена на фото.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами.  Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.

Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер.

Коллектор на три контура с интегрированными двухходовыми шаровыми кранами

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления.

Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

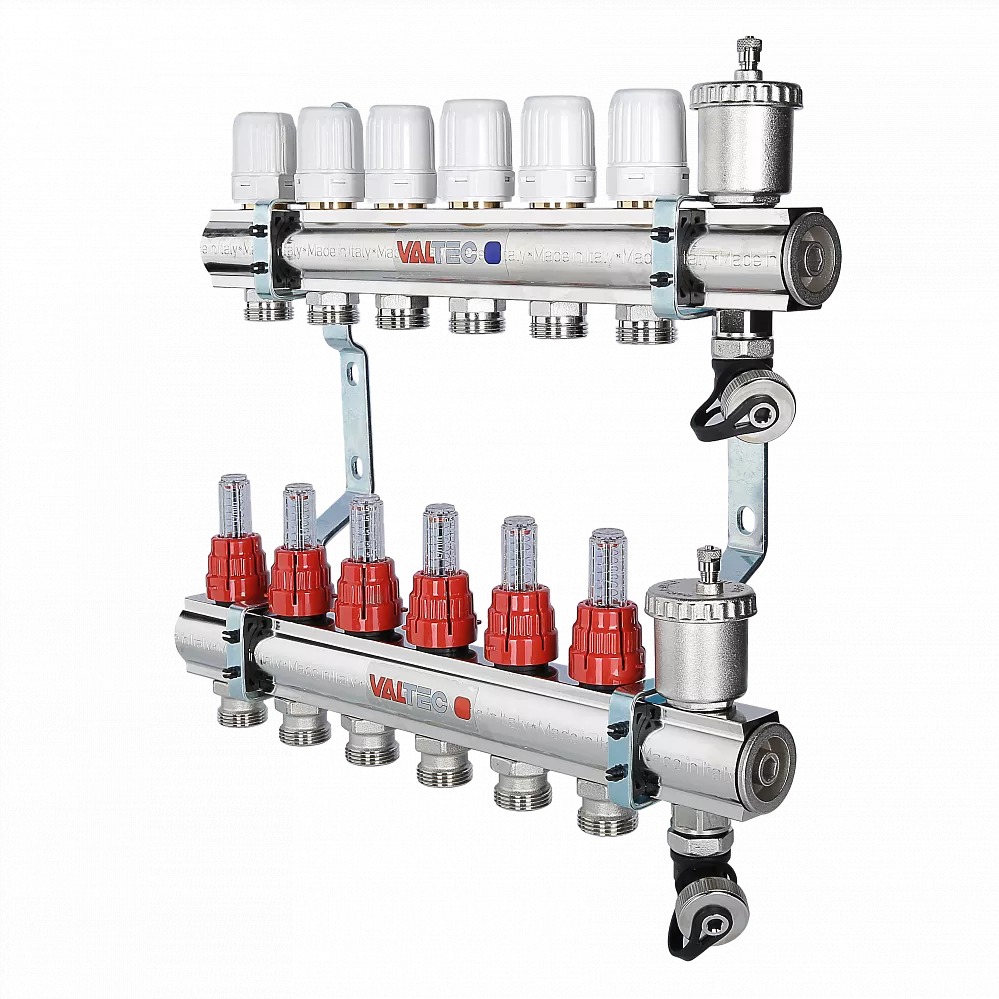

Пример гребенки с регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами.

Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей. В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок, состоит из следующих элементов:

  1. Кран на распределительную гребенку.
  2. Расходомеры (ротаметры).
  3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
  4. Ручные клапаны регулировки расхода теплоносителя.
  5. Манометр.
  6. Кран на обратку.
  7. Трехходовой клапан.
  8. Циркуляционный насос.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.

Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется.

При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа.

Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока.

Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-90°С) до приемлемых для водяного обогрева полов – 40-50°С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него.  Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок.

Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (фото).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов.

В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.

Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике.

Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Мы рекомендуем приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств.

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Видео по теме

Предыдущая

Теплый полСовмещенное отопление: водяные полы и радиаторы

Следующая

Теплый полВодяной теплый пол без коллектора

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Настройка и регулировка водяного тёплого пола

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

  1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
  2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
  3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
  4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
  5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

  1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

  1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

  1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

  1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

В него в дальнейшем будут заводить две трубы:

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Способы подключения

Понадобятся следующие материалы и устройства:

  • Трубопровод;
  • Комплектующие для трубопровода;
  • Котел;
  • Трехходовой термостатический клапан;
  • Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т. к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

  • Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
  • Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

  • избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
  • обеспечить равномерный прогрев всех водяных контуров;
  • исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

  • прогрев пола до 28 градусов;
  • при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
  • если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Это интересно: Какие полы лучше сделать в частном доме — излагаем по пунктам

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов. Она составляет 0.3-0.5 л

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в . Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

  1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
  2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
  3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Коллектор для теплого водяного пола

Распределительные коллекторы сегодня особенно популярны среди потребителей. Они позволяют улучшить систему водоподачи и отопления, настроить показатели давления и создать идеальную, функциональную систему теплого водяного пола.

Коллектор: что это такое?

Теплый пол – автономная отопительная система, которая в обязательном порядке должна соединяться с центральной системой отопления. Для этого применяется распределительная гребенка, которая может быть выполнена из различных материалов. Чаще всего за основу берут медь, бронзу, нержавеющую сталь или латунь. Материал должен быть не только долговечным, но и устойчивым к коррозии. Лучше остановить свой выбор на фирменной продукции, которая сертифицирована и соответствует международным стандартам качества.

Доверяйте надёжным фирмам, которые работают прозрачно и предлагают широкий выбор надёжной продукции. Качество товара всегда должно подтверждаться документально. Гарантийный срок не должен быть меньше шести месяцев. В противном случае в надёжности распределительного коллектора можно усомниться, а ведь данный агрегат преображается как минимум на 5-7 лет.

Примечательно, что классическая гребенка – это отрезок трубы, к которому подсоединяются другие трубы. Один выход коллектора подключается к напорному трубопроводу или «обратке», а остальные выходы ведут к трубам отопления водяного пола.

Современное отопительное оборудование может повысить температуру рабочей жидкости внутри трубопровода до 89-90 градусов. Этот показатель не навредит радиаторам, но абсолютно не подходит для теплых полов. Во-первых, ни один человек не будет чувствовать себя комфортно при таком обогреве, а во-вторых, это негативно отразится на напольных покрытиях.

Чтобы избежать проблем и защитить систему от высоких температур, устанавливают специальные распределительные гребенки, которые способны выравнивать температурные показатели. Эти устройства могут выполнить контроль системных параметров благодаря специальным датчикам и обеспечивают полноценное и равномерное разогревание.

Современные изделия комплектуются:


  • — специальными клапанами трех- или двухходового типа;
  • — расходомером;
  • — клапанами термостатического типа;
  • — насосом для циркуляционного функционирования;
  • — гребенками обратного и подающего типа.

Эта комплектация обеспечивает высокий уровень эффективности распределительного коллектора. К тому же механизм устроен особым образом. Две гребенки соединены между собой и образуют цельный коллекторный блок. Два потока рабочей жидкости смешиваются в основном узле, где выполняется температурная регулировка. Ко всей конструкции крепится насос, который прогоняет воду по системе.

Варианты современных смесительных клапанов

Коллектор для теплого водяного пола может быть подключен разными способами, но смесительные клапана – это обязательные элементы, которые отвечают за смешивание горячей и холодной рабочей жидкости. Систематическое управление осуществляется двумя способами, доступен ручной и автоматический вариант.

Устройство двухходового типа

Двухходовые элементы – это питающие клапана. Они пропускают воду только по направлению в одну сторону. Если установить изделие неправильно, эксплуатационный период механизма будет минимальным. В свою очередь запорными элементами выступают шар или шток, которые регулируются благодаря электронному или пневматическому приводу.

Популярным вариантом, несомненно, является термостатическая головка, укомплектованная специальным датчиком. Механизм контролирует температуру теплоносителя, который поступает в отопительный контур. Теплый пол такой гребенки никогда не будет перегретым, потому эксплуатационные характеристики системы улучшаются в несколько раз.

Коллекторы для теплого водяного пола

Коллекторы для теплого водяного пола — Купить в СПб по доступным ценам

Необходимость купить коллектор для теплого пола возникает у всех желающих сделать систему напольного отопления. В данное время на рынке представлено большое количество разнообразных коллекторов для водяного теплого пола, произведенных разными фирмами из разных материалов.

Коллектор для водяного теплого пола шведской фирмы THERMOTECH, изготовленный из нержавеющей стали, — это уникальное запатентованное решение. В коллектор интегрирован смесительный узел, что позволяет подключать его к высокотемпературным источникам тепла.

Также у нас представлены коллекторы для водяного теплого пола немецкой фирмы UPONOR.

Коллекторы для водяного теплого пола финской фирмы UPONOR производятся из трех видов материалов:

  • высококачественная латунь,
  • нержавеющая сталь,
  • высокопрочный пластик (PPSU).



  • Вход на сайт
  • Регистрация

Забыли пароль?

Введите адрес эл. почты, указанный при регистрации и мы вышлем ссылку для восстановления пароля:

Проверьте почту!

Инструкции по восстановлению доступа к сайту отправлены на Ваш адрес электронной почтыНазад к форме входаЗакрыть окно

Вызов замерщика

Благодарим за обращение!
Ваша заявка отправлена успешно, ожидайте звонка.

Закрыть окно

Написать письмо

Благодарим за обращение!
Ваша письмо отправлено успешно, ожидайте ответа.

Закрыть окно

Калькулятор стоимости

Благодарим за обращение!
Ваша заявка отправлена успешно, ожидайте звонка.

Закрыть окно

Сохранить в черновик

Опция доступна только для авторизованных пользователей.
Предлагаем Вам войти на сайт со своими ключами, либо
оформить регистрацию, если Вы до сих пор не сделали этого.

  • Вход на сайт
  • Регистрация

Сохранить в черновик

Товар будет сохранен в заказ-черновик с возможностью
последующего оформления. Вы можете создать новый черновик,
либо добавить товар в уже созданные.
Все черновики доступны в Вашем личном кабинете.

Новый черновик

Товар попадает в новый список:

Созданные черновики

Товар будет добавлен к спискам товаров в выбранных черновиках:

Черновиков пока нет.

Заявка отправлена

Благодарим за обращение!
Ваша заявка отправлена успешно, в течение 2-х рабочих дней
мы подготовим детальное предложение по проекту.

Закрыть окно

Консультация главного инженера

Благодарим за обращение!
Ваша заявка отправлена успешно, ожидайте звонка.

Закрыть окно

Перезвонить вам?

Благодарим за обращение!
Ваша заявка отправлена успешно, ожидайте звонка.

Закрыть окно

Заявка отправлена

Спасибо, ваша заявка принята!
Менеджер свяжется с вами в ближайшее время.

Закрыть окно

90.37

Отопительная вода с солнечной энергией | | Теплый пол своими руками

Введение

Солнечные водонагреватели обычно используются в качестве источников тепла для систем лучистого пола в регионах, где имеются значительные солнечные ресурсы. Обычно большой накопительный бак с солнечным обогревом (с резервным электрическим, газовым или масляным обогревом) подает горячую воду в излучающую систему и чаще всего также обеспечивает бытовые нужды.

Солнечные обогреватели хорошо взаимодействуют с полами с лучистым обогревом, поскольку большая тепловая масса, характерная для лучистых систем, обеспечивает отличную среду для хранения энергии, генерируемой в течение дня.Ночью эта накопленная тепловая энергия медленно выделяется в жилое пространство, и поддерживается постоянный, равномерный и постоянный уровень комфорта.

На следующих схемах показаны компоненты, необходимые для системы водяного теплого пола на основе солнечной энергии. Есть несколько вариаций основной темы.

Солнечная лучистая система с внешним теплообменником

Солнечная лучистая система с внутренним теплообменником

Солнечная лучистая система с полом в «открытой» конфигурации

Открытая система с солнечным теплообменником и прямым фотоэлектрическим преобразователем

Размещение датчика

Если вы не используете солнечную тепловую систему «PV Direct» (см. Схему выше), требуются два датчика, когда дифференциальный контроллер солнечной энергии (солнечное реле) используется для запуска насоса, отправляющего жидкость из коллекторов в резервуар для хранения солнечной энергии.Один датчик помещается на коллектор в самой горячей точке коллектора, т.е. когда жидкость покидает коллектор и «возвращается» в резервуар для хранения. Второй датчик должен касаться самого резервуара. Его нельзя прикреплять к трубе, ведущей к солнечному теплообменнику бака.

Некоторые резервуары для хранения солнечной энергии имеют специальный порт для датчика рядом с дном резервуара. Но, если порт недоступен, часто есть панель доступа возле дна резервуара, которая позволяет установщику вставить датчик между резервуаром и изоляцией резервуара.

Плоские солнечные панели

Плоские солнечные панели для горячей воды в разрезе
Плоские солнечные коллекторы горячей воды

В разрезе и в реальном мире применение «плоских» солнечных коллекторов. Экологические преимущества — лишь одна из многих причин, по которым солнечные водонагреватели все чаще используются в системах лучистого отопления. Простота, эффективность и проверенные рабочие характеристики делают современное солнечное оборудование отличным дополнительным источником тепла.

Солнечные абсорберы с вакуумной трубкой

Деталь откачанной трубки
Установлена ​​откачиваемая трубка
Комбинированная установка с плоской пластиной и вакуумной трубкой!

Поскольку откачанные трубки генерируют такие высокие температуры, их следует устанавливать на конце солнечного контура , эффективно превращая плоские пластины в предварительные нагреватели.При установке труб с до менее эффективные плоские пластины могут фактически охлаждать жидкость, выходящую из трубок.

Большинство людей в некоторой степени знакомы со стандартными солнечными коллекторами с плоской пластиной . Этот коллектор представляет собой коробку с высокой степенью изоляции, содержащую решетку из медных труб, прикрепленных к плоской черной медной абсорбирующей пластине. Специальное стекло улучшает поглощение солнечного света.

Вакуумные трубчатые коллекторы — это совершенно другой подход к солнечному нагреву воды.Вместо множества заполненных водой медных труб в этих коллекторах используется несколько стеклянных трубок, заполненных вакуумом, каждая с небольшим количеством антифриза, герметично запаянная в небольшой центральной медной трубке. При нагревании на солнце этот антифриз превращается в пар, поднимается к верхней части трубы, передает свое тепло коллекторному коллектору, затем конденсируется обратно в жидкость и повторяет процесс.

Поскольку тепло нелегко переносится через вакуум, 92% тепловой энергии, попадающей на пластину поглотителя, остается внутри откачанной трубы и переходит в коллектор коллектора.Это огромное преимущество, потому что стандартный плоский коллектор излучает большую часть накопленного тепла в окружающую атмосферу, как и любой другой горячий объект.

Вакуумные трубки также полностью модульные. Хотя это редко бывает необходимо, одну или несколько трубок можно удалить и заменить, не затрагивая другие трубки в массиве. Фактически жидкость не передается из откачанной трубы в коллектор… только тепло. Вакуумные трубки также начинают поглощать тепло раньше днем, чем плоские пластины, из-за их выпуклой конструкции и небольшого количества антифриза внутри трубки, защищенного от замерзания до -50 градусов ниже нуля.

Чтобы свести к минимуму проникновения, этот домовладелец прикрепил брусчатку размером 2 на 2 дюйма к асфальтовой крыше с помощью полиуретанового строительного клея, а затем использовал 3-дюймовые винты Tapcon, чтобы прикрепить монтажный комплект для плоской крыши из нержавеющей стали к брусчатке.
Обратите внимание на теплоизоляционную оболочку вокруг линий подачи и возврата.

В этой «палубной коробке» находятся два кровельных домкрата (один для подачи, один для возврата), которые фактически закрывают два прохода через крышу от элементов. Коробка хорошо изолирована, практически непроницаема для атмосферных воздействий и обеспечивает чистый и эффективный доступ к водопроводным соединениям.
Заполнение ящика палубы стекловолокном сводит к минимуму потери тепла.

Резервуары для хранения солнечных батарей

Солнечный накопительный бак с одним внутренним теплообменником

Расчет солнечной системы теплого пола

Из-за множества переменных, присущих солнечной энергии, определить размер солнечной системы отопления непросто.Широта, солнечная ориентация, бюджет, потери тепла, тип коллектора, требования к горячей воде для бытового потребления, эстетика и ожидаемые рабочие характеристики — все это факторы, требующие тщательного рассмотрения. При неограниченных средствах крыша с коллекторами может обеспечить 100% всех потребностей в горячей воде. Более реалистично, скромная «стартовая» система, состоящая из двух или более поглотителей, все же может дать важный импульс обычной системе отопления дома. Основные механические компоненты (насосы, теплообменник, органы управления и т. Д.) остаются неизменными независимо от того, сколько сборщиков может быть добавлено позже.

При работе с солнцем важен реалистичный и долгосрочный вид. Конечно, солнце начинает окупать вложения каждый раз, когда попадает в коллекционер. Но иногда, когда вам действительно нужно тепло, его не будет. Даже в Аризоне, Нью-Мексико и Пуэрто-Рико бывают пасмурные периоды. Даже полный солнечный день в день зимнего солнцестояния обеспечит лишь слабую и короткую солнечную активность.

Но весной, летом и осенью ваши коллекционеры наполнятся энергией.Часто в эти периоды небольшое количество коллекторов будет обеспечивать 100% всех потребностей в отоплении и ГВС. Летом маловероятно, что какое-либо количество горячей воды может превысить объем поставки.

Итак, примите во внимание вышеперечисленные факторы, обсудите ваши потребности в отоплении с одним из наших технических специалистов, и если солнечная энергия кажется жизнеспособным вариантом, компания Radiant Floor с радостью разработает для вас систему.

Для тех, кто интересуется деталями сантехники солнечной установки водонагревателя, включая фотографии, см. Нашу информацию о солнечной установке

Для получения подробной информации о наземной установке вакуумной трубки см. Нашу информацию о наземной вакуумной установке

.

Подробнее о ЗАЩИТЕ ОТ ПЕРЕГРЕВА для солнечной воды см. В нашем разделе Защита от солнечного перегрева

излучающее тепло с отводной трубкой для нагрева воды от солнечной энергии, наземное крепление | | Теплый пол своими руками

Монтаж вакуумных трубчатых коллекторов на земле требует некоторых методов, которые не используются для традиционного монтажа на крыше.Ниже приведены несколько фотографий, иллюстрирующих буквально с нуля все необходимые шаги.

Желоб для установки солнечного водонагревателя

Несмотря на то, что 90% всех солнечных систем горячего водоснабжения используют незамерзание между коллекторами и солнечным теплообменником (см. Схему), линии подачи и возврата должны быть на ниже линии замерзания. Проблема не в замерзании, а в движении грунта. Длинные участки особенно подвержены сезонному пучению почвы.

Изолированная линия

Изолированный ящик

Существует множество способов изолировать линии подачи и возврата солнечных батарей, большинство из которых очень дороги и предлагают низкие значения R-ценности. Показанный выше простой метод представляет собой не более чем 2 дюйма экструдированного пенополистирола, разорванного на полосы (12 дюймов шириной сверху / снизу, 4 дюйма шириной по бокам). Эти полоски представляют собой коробку с распыляемой пеной.

Хотя заманчиво использовать рулон PEX (чтобы избежать соединений под землей), линии подачи и возврата всегда должны быть медными.Это связано с тем, что летние температуры, создаваемые системой, могут легко расплавить пластиковые трубки любого типа. Конечно, мягкая отожженная медь также может быть использована, если вам нужна система без подземных паяных соединений, но мягкая медь 3/4 дюйма стоит около 3,50 долларов за фут. так что вы захотите учесть стоимость при принятии решения.

Такие же соображения относительно высоких температур следует учитывать и при выборе типа пенопласта, используемого для оболочки медной трубы. Обычная изоляция труб хозяйственного магазина, используемая для бытовых водопроводов, тает через первый год, поэтому используйте либо Armaflex, либо Insul-tube.Любой из этих продуктов дает вам начальное значение изоляции R-5, а затем, будучи заключенным в коробку XPS, общее значение R подскакивает до R-15.

После того, как изолированные медные линии установлены внутри пенопласта, на верхнюю крышку накладывается вспененный материал, а стыки между 8-футовыми секциями также герметизируются распыляемой пеной. Хотя здесь не показано, нестандартный изгиб, также сделанный из пенопласта XPS, был выполнен так, чтобы полностью охватить линии.

В зависимости от снегопада в вашем районе (или его отсутствия) монтажный узел поднимается на один или два фута над землей или устанавливается заподлицо на уровне земли. Обратите внимание, что задняя поперечина в этой установке поднята на фут выше, чем передняя. Этот увеличенный наклон вперед помогает компенсировать низкое зимнее солнце на высоких широтах Вермонта.

Seido 5 Вакуумный трубчатый коллектор

Фитинги на Seido-5 метрические, но короткий медный отрезок с фрезерованием на несколько тысячных дюйма на одном конце включен в монтажный комплект, чтобы без труда перейти на нашу стандартную медь 3/4 дюйма.

Установка вакуумной трубки

Установка откачанных трубок в сборку коллектора должна быть последней фазой проекта.Это означает, что ВСЕ трубопроводы (т.е. солнечный теплообменник к коллектору и от него, теплообменник к солнечному резервуару, все соединения затянуты и т. Д.) Должны быть завершены и испытаны под давлением. Это важно, потому что трубки, находящиеся на полном солнце, без накопительного резервуара для поглощения тепла, будут генерировать чрезвычайно высокие температуры.

Кроме того, наверху каждой откачанной трубки есть груша длиной 3 дюйма. Это конденсатор. Лампа, находящаяся на открытом солнце, может нагреться настолько, что поднимет температуру лампы конденсатора до 390 градусов! Если трубки лежат на солнце, существует вероятность серьезных ожогов, поэтому будьте очень осторожны.Кроме того, если трубы установлены в верхний коллектор, но у них нет накопительного бака для передачи тепла, «мертвый» коллекторный контур становится все горячее и горячее, тепловое расширение повышает давление все выше и выше, и что ж… вы поняли идею .

Гибкие соединители на решетках из вакуумированных труб

Эта фотография иллюстрирует важное соображение для наземных солнечных батарей в холодных местах, а именно, морозное пучение. Несмотря на то, что коллекторы устанавливаются на изолированные бетонные опоры (с использованием метода неглубокого фундамента с защитой от замерзания), все еще существует возможность движения между массивом и вертикальными изолированными колоннами, ведущими к подземному трубопроводу.

Для решения этой проблемы гибкие соединители из нержавеющей стали длиной 3 фута, поставляемые с комплектом откачанных трубок, становятся переходом между массивом и колоннами (обратите внимание на провисание трубопровода). Эти гибкие трубы поглощают любые сезонные колебания между монтажной конструкцией массива и подземным водопроводом. Жесткая медь не так проста.

Кроме того, хотя вертикальные колонны кажутся отлитыми из цемента, на самом деле они сделаны из 2-дюймового вспененного материала XPS (картон), покрытого тонким слоем штукатурки для защиты от атмосферных воздействий.Труба из ПВХ диаметром 4 дюйма проходит по середине колонны, а изолированная медная труба — по середине. В зазоры между ПВХ и колонной XPS была залита изоляция из стекловолокна. Короче говоря, следует использовать любую доступную возможность для добавления изоляции.

Вакуумные трубки отлично работают даже зимой

Последней проблемой становится защита любой незащищенной пенопластовой изоляции от элементов, особенно вредных ультрафиолетовых лучей. Часто рекомендуется покраска качественным латексом для наружных работ, но если вы хотите пойти дальше, попробуйте обернуть поролон гибкой полиэфирной тканью, а затем покрасить ткань двумя слоями эластомерной краски. Птицы, как известно, «одалживают» кусочки незащищенной пены для гнездования (я полагаю, их нельзя винить в том, что они хотят утеплить свои дома). К счастью, окрашенная ткань образует полужесткую оболочку над пеной и защищает изоляцию как от вредных лучей, так и от стремящихся к теплу дикой природы.

Морозные трубки

Морозная зимняя вакуумная трубка

Даже со слоем инея, покрывающего трубы, антифриз на 150 градусов циркулировал в солнечном теплообменнике. В этот безоблачный день середины декабря температура на улице достигла отметки 5 градусов по Фаренгейту.

Вода, нагретая солнечными батареями, с лучистым напольным отоплением

Оле Соренсен, 16.03.2006

Набор солнечных вакуумных трубчатых коллекторов, показывающий, как они подключаются к коллектору наверху.

Представьте, что ваша солнечная система горячего водоснабжения обогревает вашу кухню, воду для стирки и ванны, а также обогревает ваш дом. Холодным зимним утром вы могли бы с комфортом скатиться с постели на прикосновении к теплому полу и погреться в лучах вчерашнего солнца, принимая душ.У вас также будет душевное спокойствие, зная, что, хотя ваша система лучистого теплого пола обеспечивает вам здоровье и комфорт, она также является вкладом в более здоровую планету.

Гидравлическое лучистое отопление для пола — прекрасный способ обогреть ваш дом, потому что оно энергоэффективно, бесшумно, очень комфортно, невидимо в жилом пространстве и безопасно для людей, чувствительных к аллергии, поскольку защищает от сквозняков, которые приносят пыль. Системы теплого пола обеспечивают равномерное отопление во всем, а не только в определенных местах, как при помощи принудительной вентиляции.Комната нагревается от пола, сначала согревая ноги и тело. Такие компоненты, как резервуары, насосы, котлы и системы управления, имеют долгий срок службы, а на трубную продукцию предоставляется гарантия 25 лет и более.

Системы лучистого теплого пола могут быть воздушными, электрическими или водяными. Основное внимание здесь уделяется системам водяных излучающих полов, которые являются наиболее эффективными и широко используются в Европе на протяжении десятилетий. Сегодня 50 процентов новых систем отопления — это теплый пол.Вот как это работает: нагретая вода из бойлера перекачивается по трубам из полиэтилена (тип прочного нетоксичного пластика), проложенным по схеме под полом. Трубы также могут быть встроены в бетонную фундаментную плиту, легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты. Можно использовать самые разные напольные покрытия, такие как плитка, дерево, бетон или ламинат.

Гидравлическая система лучистого теплого пола может работать на ископаемом топливе, но она очень эффективна, поскольку считается низкотемпературной системой отопления.Типичная система водоснабжения, нагреваемая солнечными батареями, начинается с солнечного коллектора, который поглощает солнечное излучение и преобразует его в энергию, которая используется для нагрева воды. Накопленная нагретая вода затем применяется для дополнения нагрева воды для дома и воды, используемой в системе теплого пола.

Последние разработки в солнечной технологии обеспечивают еще большую энергоэффективность. Базовый плоский коллектор — это наиболее часто используемый тип солнечного коллектора, но новая технология, называемая солнечными эвакуированными трубками с тепловыми трубками, обеспечивает улучшенную производительность на 200-400 процентов.Базовый плоский коллектор представляет собой плоскую коробку с пластинами-поглотителями — именно там поглощается солнечное излучение — с трубами, заполненными водой, проходящими через них. Этот тип коллектора имеет тенденцию терять тепло через стекло. С другой стороны, в солнечных вакуумных трубках также используется пластина-поглотитель, но вместо протекающей через нее воды используется специальная герметичная трубка. Вакуум исключает потери тепла. Солнечные вакуумные трубки расположены в ряд, который соединен с медным стержнем (коллектором) тепловой трубкой. Труба нагревает воду, проходящую через коллектор, и вода циркулирует в резервуар для хранения.

Солнечные вакуумные трубки доступны в массивах по 30 или более и хорошо работают как при прямом, так и при непрямом солнечном свете, что делает их полезными в районах с холодными, пасмурными зимами, обеспечивая при этом более высокие температуры и более высокую эффективность, чем плоские коллекторы.

Трубки можно отрегулировать для оптимальной ориентации для максимального поглощения солнечного излучения. Поскольку каждая солнечная трубка представляет собой независимый коллектор с собственным механизмом теплопередачи, каждую из них можно индивидуально ориентировать, чтобы оптимизировать приток тепла.А поскольку трубки легкие и никогда не горячие на ощупь, установка и обслуживание просты. Концепция прямого потока позволяет установку горизонтально, вертикально или под любым требуемым углом, обеспечивая архитектурную и эстетическую свободу. Так что, если вы не можете поставить его на крышу, вы можете повесить его на внешней стене.

Если рассматривать возобновляемые источники энергии, обогрев вашего дома водой с солнечным подогревом и водяным водяным теплом пола является одним из наиболее экономически осуществимых вариантов.При сроке службы системы значительно выше 30 лет и сроке окупаемости всего 7 лет для систем горячего водоснабжения и 12 лет для домашних систем отопления, солнечная энергия является здоровым решением, которое будет приносить плоды на многие годы вперед. Совокупные налоговые льготы Северной Каролины и федерального бюджета для установок возобновляемой энергии по состоянию на 2006 год составят до 55 процентов стоимости проекта. Мы настоятельно рекомендуем изучить конкретные правила, применимые к различным налоговым льготам (www.ncsc.ncsu.edu — хорошее место для начала).

Когда вы решите сократить использование ископаемого топлива, установив солнечную систему горячего водоснабжения (ГВС) для нагрева воды для бытового потребления, считайте свой вклад достойным. В Соединенных Штатах установлено более 300 000 системных блоков SHW (не включая бассейны), и их количество продолжает расти. Фактически, в июньском отчете 2004 года описывается установка системы Thermomax SHW, состоящей из 360 солнечных коллекторов с вакуумными трубками и тепловыми трубками, в верхней части контура циркуляции горячей воды в Срединно-Атлантическом центре Управления социального обеспечения в Филадельфии.А в период с 1996 по 2004 год потребительская база компании Hawaiian Electric Company установила более 25 000 систем ТБО. При этом они эффективно снизили потребность в коммунальных услугах в общей сложности на 12,7 мегаватт: этого достаточно для обеспечения электропитания примерно 18 000 типичных домов в США.

По данным Министерства энергетики США, на нагрев воды для бытовых нужд сегодня приходится до 14 процентов энергопотребления среднего домохозяйства и почти 4 процента от общего потребления энергии в США (1,7 квадриллиона киловатт-часов с 2004 г.), что в среднем составляет 1 кв.18 триллионов тонн углекислого газа. Принимая во внимание нашу потребность в независимости от ископаемого топлива и ошеломляющее количество загрязнения, которое они производят, инвестиции в солнечную энергию, безусловно, принесут с собой искренний комфорт, зная, что мы даем себе и нашим детям более здоровое будущее и возвращаем столь необходимый баланс. наша экосистема.

[Оле Соренсен — владелец компании Solar Dynamics в Эшвилле, Северная Каролина. Вы можете связаться с ним по телефону (828) 665-8507 или по электронной почте ole @ solardynamics.орг.]

Thermo Dynamics Ltd. — Солнечное лучистое отопление

Солнечные лучистые полы с подогревом

Непревзойденный комфорт и надежность

Ренессанс теплого пола

У нас есть
приходить к выводу, что отопление дома означает смирение с высоким электричеством
купюры, с шумом вентилятора или скрипом плинтуса
обогреватели,
рециркуляция пыли и пыльцы, колебания температуры между
включение и выключение настроек и необходимость переставлять мебель вокруг плинтуса
обогреватели, регистр и радиаторы.Мы просто согласны с тем, что температура будет
значительно отличаться от комнаты
в комнату, что наш счет за отопление может конкурировать
размер нашего платежа по ипотеке, что наши пазухи и кожа будут голодать
для влаги каждую зиму и что нашим ногам будет вечно холодно.

Мы просто научились жить с этими неудобствами —
до сих пор — Radiant
Подогрев пола !!

Что такое теплый пол

Теплый пол — это древняя, но элегантная концепция.Много лет назад греки и римляне поняли, что жар поднимается, и
теория работать
для них. Они топили полы в своих банях дровами. Сейчас же,
2000 лет спустя принцип все еще действует: лучший способ утепления
комната должна нагревать пол, а не пытаться отвести тепло вбок
от камина, радиатора, плинтуса обогревателя или воздушного регистра.

Сияющий
теплый пол — это просто. Он работает, используя пол в качестве гигантского радиатора.Пластиковые трубки выкладываются на деревянную подложку.
этаж, а затем
в легком бетоне или в
в случае монолитного строительства из бетонных плит трубы закладываются
в бетоне. Горячая вода, подаваемая из бойлера, циркулирует через
сеть трубок мягко утепляет пол. Затем теплый пол излучает
ко всем объектам в комнате.

Непревзойденный комфорт

Комфорт — это то, что домовладельцы с сияющим полом
системы отопления продолжают замечать дальше.Большинство систем отопления только поднимают
температура
воздуха (конвективная температура) возле радиатора и полагаться на воздух
циркуляция для обогрева помещения и находящихся в нем предметов. Теплый пол с подогревом
имеет дело с температурой объектов в комнате (средняя лучистая температура)
и излучает тепло прямо им.

Эти два вида температуры имеют удивительную взаимосвязь:
На каждый градус вы повышаете среднюю лучистую температуру, температуру воздуха.
возможно
опустится на два-три градуса, и комната останется такой же комфортной.

Чтобы оценить эффективность лучистого теплого пола, подумайте
как солнце согревает в прохладный безветренный день. Обычное отопление
системы
зависят от циркулирующего теплого воздуха, лучистого теплого пола (как солнце)
напрямую излучает тепло. Теплые полы излучают намного больше тепла за счет излучения
чем конвекцией. Результат — даже тепло при небольшой температуре или ее отсутствии.
разница между полом и потолком. Нет сквозняков, которые склонны
для охлаждения помещений и обострения аллергии… просто приятно теплый пол
тихо излучает тепло.

Поскольку лучистые полы обогревают дома снизу, температура воздуха
всегда самый высокий на уровне пола и неуклонно снижается к
потолок. И, как всем известно, мы все чувствуем себя комфортнее и бдительнее
с охлажденными головами и теплыми ногами, чем с горячими головами и холодными ногами. Пока что
пол также излучает тепло, поэтому нет горячих и холодных зон,
просто постоянно комфортный микроклимат в помещении и
по всему дому.

Система, не ограничивающая интерьер
конструкции.

В системах водяного отопления термостат является единственным
видимый признак вашей системы отопления. Распределительный трубопровод скрыт
далеко ниже
этаж, пока строится ваш дом. Плинтусов нет.
стена, нет регистров теплого воздуха и возврата холодного воздуха. Есть
в системе нет ничего, что мешало бы размещению мебели.


ИЗЛУЧЕНИЕ
НАПОЛЬНОЕ ОТОПЛЕНИЕ

Сохраняйте хладнокровие — Согрейте ноги

Новая надежность.

Появление высокоэффективного отопительного оборудования с хорошей изоляцией
дома и электронное управление сделали лучистый пол с подогревом жизнеспособным
альтернатива
к другим гидравлическим системам и системам с приточным воздухом. Европейцы уже сделали
это открытие — почти треть их новых домов отапливаются солнечным светом.

Thermo Dynamics разработает индивидуальный дизайн и установит ваш лучистый пол с подогревом.
система для обеспечения непревзойденной производительности и надежности.

Экономия !!

Лучистое отопление полов также дешевле в эксплуатации, потому что
он создает комфортную среду с меньшим нагревом. Светлый пол
отопление экономит
на расходы на отопление двумя способами:

  1. Обычные системы позволяют собирать тепло там, где
    это
    наиболее вероятно, что ускользнет через потолок и вдоль внешних стен. С
    сияющий
    этажи,
    температура во всем помещении остается почти постоянной.Этот
    один только фактор снижает теплопотери до 25% по сравнению с аналогичными
    дома, использующие
    обычные методы нагрева.

  2. Системы лучистого теплого пола согревают не только людей
    воздух, поэтому пассажиры чувствуют себя комфортно при более низких настройках термостата.

Источник тепла

Одним из величайших достоинств лучистого теплого пола является его
независимость от источника энергии.Подойдет любой источник: котлы топят
по топливу
нефть, пропан, электричество или газ и / или солнечная энергия. Если экономика энергетики
изменять
в дальнейшем источник горячей воды тоже можно легко поменять.

Используйте бесплатную солнечную энергию!

Поскольку теплый пол работает при таком низком уровне воды
температуры, особенно хорошо работает с активными солнечными коллекторами.
Обычно
солнечные коллекторы могут обеспечить до 50-60% необходимой энергии
к
обогреть дом.

Финишный пол

Поскольку лучистые полы с подогревом работают при таких низких температурах,
можно использовать практически любое напольное покрытие: дерево, ковролин, плитку,
мрамор, гранит
или винил. С ковром время отклика и эффективность
пол будет немного уменьшен, но сияющий пол доставит
то
тепло, необходимое для поддержания высокого уровня комфорта.
Для получения дополнительной информации или бесплатной оценки светлого пола
отопление, звоните, пишите или приходите к нам в офис.Мы приветствуем вашу
запросы.


дом
| о нас | солнечный
коллекционеры | солнечные системы | солнечный
насосы | солнечное лучистое тепло пола
| солнечное тепло в бассейне
| солнечные плавники | высокая температура
обменники | проект и фотогалерея
| технические характеристики | загрузки
| список продуктов | контакт
нас


© 2004, Thermo Dynamics Ltd.Все права
Зарезервирован

[email protected]

Солнечный воздух и теплый пол

SolarSheat
Солнечный коллектор воздуха и
Вентиляторы с рекуперацией тепла

• Солнечное воздушное отопление
• Вентиляция
• Рециркуляция воздуха
• Предварительный нагрев

Солнечный воздушный коллектор SolarSheat представляет собой автономное устройство с автономным питанием, которое обеспечивает нагрев воздуха для вашего дома, коттеджа или офиса. Это отличный способ пополнить ваш текущий счет за электроэнергию. SolarSheat оказывает положительное влияние на окружающую среду, одна панель сэкономит ок. 0,35 т / год CO2.

Трендсеттер
Коллектор откачанный

• Высокотемпературный
• Теплый пол
• Таяние снега
• Солнечная горячая вода

Система водяного отопления TrendSetter — это система с защитой от замерзания с обратным сливом. Вода стекает из коллекторов каждый раз, когда солнечный насос выключается, и в системе не остается воды, которая могла бы замерзнуть. Систему можно модифицировать, чтобы она работала как система с замкнутым контуром, заполненная специальным нетоксичным полипропиленгликолем. Для этого потребуется дополнительный теплообменник и расширительный бак.


Гелиопак
Активный нагреватель с замкнутым контуром

• Среднетемпературный
• Теплый пол
• Солнечная горячая вода

Система с замкнутым контуром с высокоэффективным теплообменником для безопасной установки и круглогодичной эксплуатации. Отсутствие замерзания или выкипания коллектора. Helio-Pak — это простой в установке комплект для солнечного водонагревателя, он имеет теплообменник с двойными стенками с визуальным обнаружением утечек и простой подключаемый модуль на 120 В переменного тока. Helio-Pak имеет эффективную противоточную работу и сертифицирован по системе SRCC OG-300.


Такаги
Бесконтактный газовый обогреватель

• Теплый пол
• Гидро-тепловой насос
• Плинтус
• Система снеготаяния

Бесконтактные водонагреватели Takagi не накапливают воду. Они производят горячую воду по запросу, экономя время, деньги и место. Гидравлическое, лучистое и домашнее отопление. Доступен на природном газе или пропане.


Seisco
Бесконтактный электрический обогреватель
Микрокотел

• Теплый пол
• Гидро-тепловой насос
• Плинтус
• Система снеготаяния

Этот новый микрокотел является идеальной заменой традиционным котлам и водонагревателям, а также технологией, позволяющей использовать его с активными системами возобновляемой энергии, такими как солнечные и геотермальные системы. Регулировка по температуре эффективно работает в системах низкого давления и рециркуляционных системах.

Солнечная энергия

Добро пожаловать в Rogee Hydronics.Мы проектируем и устанавливаем солнечные тепловые системы водяного отопления для лучистого водяного отопления и бытового распределения.

Что такое солнечная тепловая энергия?

Что такое солнечная энергия? Солнечная энергия — это лучистая энергия, производимая Солнцем. Это и свет, и тепло. Он, наряду с вторичными солнечными источниками энергии, такими как энергия ветра и волн, составляет большую часть возобновляемой энергии на Земле.

Земля получает 174 петаватт (ПВт) солнечной радиации в верхних слоях атмосферы.30% из них отражается обратно в космос, а остальное поглощается облаками, океанами и сушей. Поверхности суши, океаны и атмосфера поглощают солнечную радиацию, что увеличивает их температуру. Теплый воздух, содержащий испаренную воду из океанов, поднимается вверх, вызывая конвекцию. Когда воздух достигает большой высоты при низкой температуре, водяной пар конденсируется в облака и вызывает дождь. Скрытая теплота конденсации воды увеличивает конвекцию, вызывая ветер. Энергия, поглощаемая океанами и сушей, поддерживает среднюю температуру поверхности 14 ° C.Зеленые растения преобразуют солнечную энергию в химическую энергию посредством фотосинтеза. Наши продукты питания полностью зависят от солнечной энергии. После гибели растений они разлагаются на Земле, поэтому можно сказать, что солнечная энергия обеспечивает биомассу, которая создала ископаемое топливо, от которого мы зависим.

Люди используют солнечную энергию множеством различных способов: обогрев и охлаждение помещений, производство питьевой воды путем дистилляции, дезинфекции, освещения, горячей воды и приготовления пищи. Применение солнечной энергии ограничено только человеческой изобретательностью.Солнечные технологии характеризуются как пассивные или активные, в зависимости от способа захвата, преобразования и распределения энергии. Активные солнечные технологии используют фотоэлектрические панели и солнечные тепловые коллекторы для использования энергии. Пассивные методы включают ориентацию здания на Солнце, выбор материалов с тепловыми массами и использование материалов со свойствами рассеивания света.

Наша нынешняя зависимость от ископаемого топлива постепенно заменяется альтернативными источниками энергии.Некоторые виды топлива могут в конечном итоге стать бесполезными, но солнечная энергия никогда не устареет, не будет контролироваться иностранными державами или иссякнет. Даже когда Солнце израсходует свой водород, оно будет производить полезную энергию, пока не взорвется. Задача, стоящая перед людьми, состоит в том, чтобы уловить эту энергию вместо того, чтобы найти самый простой выход — использовать ископаемое топливо.

Солнечная тепловая энергия (STE) — это технология использования солнечной энергии для получения тепловой энергии (тепла). Солнечные тепловые коллекторы классифицируются Управлением энергетической информации США как низко-, средне- и высокотемпературные коллекторы.Коллекторы с низкой температурой представляют собой плоские пластины, обычно используемые для обогрева бассейнов. Среднетемпературные коллекторы также обычно представляют собой плоские пластины, но используются для нагрева воды или воздуха в жилых и коммерческих помещениях. Высокотемпературные коллекторы концентрируют солнечный свет с помощью зеркал или линз и обычно используются для производства электроэнергии. Электростанция отличается от фотоэлектрической, которая преобразует солнечную энергию непосредственно в электричество.

солнечные тепловые системы лучистого отопления / бытовое водонагревание для вашего

Дом

Rogee Hydronics использует солнечную систему горячего водоснабжения (или тепловую) для обогрева вашего дома. Солнечная система горячего водоснабжения может быть подключена к излучающему напольному и / или настенному панельному радиатору или к вашему водопроводу. Мы можем сделать систему сбора и распределения настолько простой или сложной, насколько это необходимо, в зависимости от вашего местоположения, климата и предполагаемого использования. Большинство систем лучистого отопления используют сборный массив для нагрева воды и хранения ее в большом тепловом сборном резервуаре, чтобы у вас было достаточно тепла, чтобы хватило, по крайней мере, на всю ночь. Общее практическое правило — иметь сборный резервуар, в котором может храниться от 1,5 до 2 галлонов воды на каждый квадратный фут солнечного коллектора.Нагретая вода проходит по пластиковым трубам под полом для создания эффективной системы отопления. Системы лучистого теплого пола имеют множество преимуществ. Как правило, они на 40% более эффективны, чем система принудительного воздушного отопления, и их можно зонировать для управления теплом в отдельных комнатах. Теплые полы распределяют тепло ниже вашей платы там, где оно естественным образом поднимается, обеспечивая уютное и равномерно распределенное отапливаемое жилое пространство.

Солнечный водонагреватель для бытового водоснабжения для вашего дома

Солнечный водонагреватель

Солнечный водонагреватель, также называемый солнечными системами горячего водоснабжения, может быть экономичным способом производства горячей воды для вашего дома.Их можно использовать в любом климате, а топливо, которое они используют — солнечный свет — бесплатное.

Как они работают

Солнечные водонагревательные системы включают накопительные баки и солнечные коллекторы. Есть два типа солнечных водонагревательных систем: активные, у которых есть циркуляционные насосы и средства управления, и пассивные, у которых нет. Для большинства солнечных водонагревателей требуется хорошо изолированный резервуар для хранения воды. Баки для хранения солнечной энергии имеют дополнительный выход и вход, подключенные к коллектору и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду до того, как она поступает в обычный водонагреватель.В системах с одним резервуаром резервный нагреватель объединен с накопителем солнечной энергии в одном резервуаре.

Скидки и льготы

Для получения дополнительной информации о солнечных и других налоговых льготах:
Просмотр: www.htproducts.com/taxcredit.html

Федеральный налоговый кредит:
Посетите www.energystar.gov/taxcredits и заполните форму корпоративного налогового кредита 3468 и проконсультируйтесь с налоговым специалистом для получения более подробной информации.

Государственный и местный налоговый кредит:
Чтобы определить, какие скидки доступны в вашем штате, перейдите на сайт www.dsireusa.org. Эта ссылка направит вас к Базе данных государственных стимулов для возобновляемых источников энергии и повышения эффективности (DSIRE).

Гелиотермический

Варианты солнечного отопления | Лучистое отопление для пола

Вот некоторые из вещей, которые система солнечного отопления может сделать для вас:

ЛУЧЕВОЕ ОТОПЛЕНИЕ

В целом лучистое отопление полов нравится
возрождение популярности благодаря комфорту и энергии
эффективность.

Теперь для альтернативной энергетики лучистое отопление становится методом
лучше всего подходит для отопления помещений, поскольку обеспечивает низкую температуру
операция, которая важна для сбора солнечной энергии, а также
потому что солнечная энергия может эффективно храниться в
лучистая система.

По этой ссылке можно перейти для более подробного изучения
множество преимуществ лучистого отопления.
http://www.radiantec.com/why

Солнце — мать всех систем лучистого отопления и его
партнерство с механическими, земными системами обогрева пола — это
хорошая вещь.Комбинация дает много преимуществ, и это
признание привело к тому, что практика проектирования солнечного отопления стала
совершенно новый уровень.

Наиболее эффективно использовать солнечную энергию напрямую
сделать полы лучистым теплом. Более ранние системы солнечного отопления
сначала нагрейте накопительный бак, а затем распределите накопленное тепло с помощью
трубки лучистого отопления. Когда солнечная энергия используется непосредственно для обеспечения
лучистое тепло, система лучистого пола не может использоваться резервным
система отопления, поскольку такое использование может поставить под угрозу солнечную батарею.Этот
можно использовать, но он гораздо менее эффективен, чем прямой
заявление.

Вот несколько конкретных вариантов использования солнечной энергии.
непосредственно с лучистым отоплением.

  1. Massive Storage Большое тепловое
    место хранения разработано плитами на уровне строительства и стратегических
    размещение утеплителя. Этот отмеченный наградами дизайн получил название
    Solar Option I и, пожалуй, самый мощный и полезный солнечный
    имеющаяся конструкция отопления.(внизу)
  2. Установка в перекрытиях
  3. ГВС плюс лучистое тепло
    1. Защита собственности
    2. Сияющий комфорт
  4. Дополнительное использование
    1. Таяние снега
    2. Садоводство
    3. Джакузи и бассейны


Стоимость и детали.

Горячее водоснабжение и отопление помещений с долгосрочным пассивным накоплением тепла

Это самая мощная из отопительных систем Radiantec. Это «гибрид»
система, сочетающая в себе лучшие черты «активных» и «пассивных» технологий.
оставляя позади их соответствующие недостатки.

ПРЕИМУЩЕСТВА И ПРЕИМУЩЕСТВА

Значительное преимущество
Система Solar Option I способна удовлетворить почти все
потребности дома жилого типа в отоплении, даже в достаточно сложных
климат.Еще одно преимущество — исключительно высокий КПД, что очень
влекут за собой низкие рабочие температуры. «Отмечены существенные улучшения.
в эффективности системы, общей производительности, первоначальной стоимости и архитектуре
гибкость. Повышение эффективности коллектора приводит к уменьшению
солнечные панели, снижение затрат и более простая интеграция дизайна в принятые
строительные стили. Большая тепловая масса, интегрированная в
структура обеспечивает длительное хранение солнечной энергии, лучистый комфорт и многое другое.
снижение затрат.«

-Отчет в Министерство энергетики США
1983 (DOE / CE15140-T)

Вариант I от солнечной энергии применим к новым перекрытиям на горизонтальных зданиях. Он использует
присущая конструкции способность накапливать тепловую энергию, и это должно быть спроектировано
в с самого начала.

ОПЕРАЦИЯ

Солнце будет светить на 7 или более солнечных коллекторов. Солнечная энергия будет храниться в объеме 120 галлонов.
резервуар для хранения солнечной энергии для ГВС толщиной не более 2 футов
плита и уплотненный земляной слой для длительного обогрева помещений.

Massive Storage

Очень большой тепловой
складское помещение создано из плиты на перекрытии. Хранилище
площадь состоит из самой плиты и до двух футов утрамбованного песка
или гравий. Деталь хранилища может иметь очень мало или совсем не иметь дополнительных
стоимость в зависимости от утеплителя. Несмотря на сообщения об обратном,
нет никаких годовых доходов или хранилища, которое переносится из
от сезона к сезону.

Очень большая площадь аккумулирования тепла в сочетании с солнечной
коллекторы обеспечивают высокую эффективность солнечного коллектора, потенциал для
высокая доля солнечного отопления, разумная начальная стоимость и очень хорошая стоимость
преимущества, все в потрясающе простом дизайне.
Установка в перекрытиях

Установка в балочный пол — это несложная задача в новом строительстве, а также простая модернизация существующего дома, если у вас есть доступ к балкам пола снизу.Система деревянного пола не будет накапливать столько энергии, как система плит, но все же может накапливать значительное количество тепла, что приведет к очень комфортному и теплому полу.

Горячая вода плюс лучистое тепло

Солнечный водонагреватель сам по себе является привлекательным вариантом. это
не всегда удобно обеспечивать очень большую теплоаккумулирующую способность, которая
используется с Solar Option One.Также не всегда возможно
установить большое количество солнечных батарей. В таких случаях бытовая горячая
водонагреватель с дополнительным нагревательным потенциалом может иметь значение.
Когда используется менее агрессивный накопитель, например верхняя плита
поверх фанеры, керамической плитки или даже обычного деревянного пола
Система пола может принести ощутимую пользу.

Охрана собственности в сезонных домах

Когда в доме есть люди, имеется много горячей воды для бытового потребления,
а когда никого нет, солнечная энергия поддерживает минимальную мощность здания.
температура с минимальными затратами.Пол и само здание могут функционировать как
солнечные батареи, потому что допустим широкий диапазон температур (например, 45-85 градусов по Фаренгейту).

Дополнительный Radiant Comfort

Пол может быть довольно холодным, когда в здании наблюдается большая тепловая нагрузка. Когда пол поднимается
При повышении температуры значительно повышается комфорт и снимается нагрузка с системы отопления для снижения счетов за электроэнергию.


Стоимость и детали.

Solar Option II — самая популярная система отопления, поскольку она очень универсальна;
единая система отопления, способная на многое. Solar Option II использует
солнечная энергия для обогрева помещений, горячего водоснабжения и даже тепла для
бассейны и таяние снега.

Он даже обеспечивает ограниченное естественное охлаждение летом.

Solar Option II может использоваться как с новыми, так и с модернизированными приложениями.

Солнечные коллекторы можно разместить на самом доме, а также их можно разместить
на гараже или вне складского помещения. Солнечные коллекторы можно заземлить
установлены и благоустроены так, чтобы обеспечить уединение и укрытие от
ветер.

Solar Option II: Низкая стоимость, эффективность, простота установки и гибкость.

Solar Option II снизит использование ископаемого топлива до доли от того, что было бы
Был.Вы часто будете получать много тепла и горячего
вода бесплатно. Благодаря высокоэффективному резервному нагревателю вы никогда не будете работать
из. Вы можете использовать солнечную энергию для таяния снега и даже продлить
сезон в вашем бассейне или саду.

Операция

Солнце будет светить на 5-6 солнечных коллекторов жидкостного типа (типовые размеры 4 x 8 футов).
Солнечная энергия будет храниться в одном или нескольких солнечных накопителях емкостью 80 галлонов.
танки.

Тепло для здания обеспечивают лучистые полы, наиболее
комфортное и эффективное тепло, которое есть.

Летом холодная вода проходит через пол, прежде чем попадает в
светильники. Тепло из дома выносится БЕСПЛАТНО!

Ожидаемая производительность

Вариант II от солнечной энергии обеспечит большую часть горячего водоснабжения и 30-90% потребностей в отоплении помещений. Выше
солнечные проценты возможны с дополнительными резервуарами для хранения, но рентабельность снизится.

Дополнительные солнечные системы

Таяние снега

Таяние снега — задача, которая может быть решена с довольно низкими затратами.
температура солнечной жидкости.Часто это приложение может быть выполнено с низким уровнем доступности солнечной энергии, что не
полезно для всего остального. С механической точки зрения это просто еще одна зона лучистого обогрева.
управляется вручную с помощью простого шарового крана. Это хороший пример приложения, которое
вполне разумно реализовать с помощью солнечной энергии, что было бы несколько расточительно
добиться с помощью ископаемого топлива.

Садоводство

Применение в садоводстве механически похоже на таяние снега.Трубы лучистого отопления помещаются в канавы примерно на 1½ фута ниже
поверхность. Известно, что нагрев корневой зоны способствует росту растений и
продлить вегетационный период.

Это еще одно применение при очень низких температурах, которое можно проводить
без ущерба для основного использования солнечной энергии.

Щелкните здесь, чтобы узнать больше о наших приложениях для солнечного садоводства.


Мы приглашаем вас изучить этот веб-сайт и нажать «Следующий шаг», если вам нужна дополнительная информация.

Добавить комментарий

Ваш адрес email не будет опубликован.
