Колун для дров гидравлический своими руками: Гидравлический дровокол своими руками: схема и расчеты

Содержание

Как сделать гидравлический дровокол в домашних условиях

Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.

И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.

Достоинства и недостатки дровокола

Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.

К плюсам дровокола относятся следующие характеристики:

  • высокая скорость работы;
  • низкие затраты труда при распиливании древесины;
  • удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
  • инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
  • простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
    беспрерывная и долгая работа;
  • высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.

Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:

  • сложная конструкция. Это в основном касается дровоколов гидравлического типа;
  • некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
  • не все инструменты могут расколоть прочную и слишком жесткую древесину;
  • большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
    высокая стоимость, особенно если приобретать новый инструмент.

Виды гидравлического дровокола

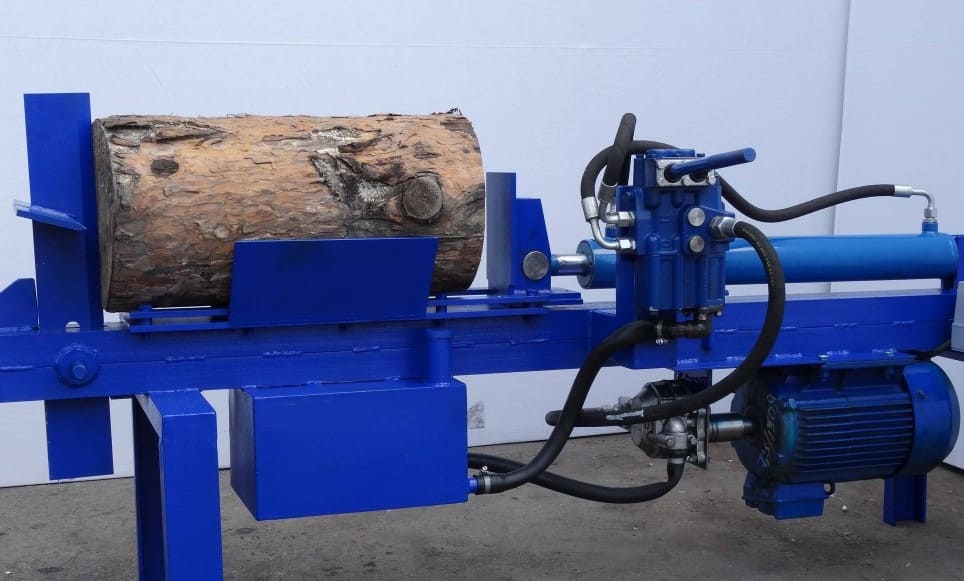

Профессиональный гидравлический дровокол

Станки-дровоколы бывают двух видов:

1. Бытовыми.
2. Профессиональными.

Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.

Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.

Также по способам закладывания бревен выделяют следующие типы дровоколов:

1. Горизонтальные. В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.

Вертикальный гидравлический дровокол

2. Вертикальные. Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.

3. Смешанные приборы. Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.

Вид двигателя

Дровокол бензиновым двигателем

Выделяют следующие основные разновидности двигателей колунов:

  • колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
  • инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
  • дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;
  • Это интересно: у всех дровоколов есть самая важная часть механизма – это двигатель. За счет него осуществляется полноценная работа инструмента. По виду и принципу работы двигатель у некоторых моделей может отличаться.

  • смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.

Изготовление гидравлического колуна

Гидравлический дровокол с конусным колуном

Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.

Этапы работ изготовления конусного колуна:

1. В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.

2. Двигаться часть конуса будет за счет электрического двигателя.

3. После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.

4. В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.

5. Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.

Простой гидравлический дровокол

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2. В качестве ножа будет использоваться конусный клин.

3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Рекомендации по эксплуатации

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

  • если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
  • если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
  • обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
    рычаги управления должны находиться на дальнем расстоянии от ножей;
  • не забывайте, что ножи острые, и они могут нанести серьезные раны;
  • желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах. Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

Оцените статью: Поделитесь с друзьями!

Колун для дров своими руками: чертежи, приспособление, самодельный

Краткое содержание

Колуны качественным образом отличаются от топора – традиционного приспособления для рубки дров. Топор считается более универсальным инструментом, а колун способен выполнять только одно задание – колоть деревянные заготовки на мелкие части. Также топоры активно используют в ювелирной работе.

Виды колунов

Винтовой электромеханический дровокол колун

Современные технологии обработки дерева ушли далеко в развитии, вследствие этого появились разные «помощники» дровосекам:

  • Механический колун используется в промышленных целях, где требуется большая скорость обработки дерева. Механизм приводится в действие специальной машиной и дополнительным утяжелением (от 100 кг до 1 тонны, в зависимости от модели). Нередко механический аппарат встречается и в домашнем хозяйстве. А некоторые из них местные умельцы делают своими руками. Механизм приводится в действие пружиной, которая крепится к рабочей рукоятке. После завершающего движения пружина создает сопротивление, за счет которого противовес возвращается в исходное положение. Приспособление для колки дров приводится в действие за счет механического усилия руки.
  • Механический колун с приводом. В простонародье такой тип колуна известен более, как электрический. По принципу действия ничем не отличается от вышеописанного. Единственное, что указывает на их разницу – это электродвигатель, который приводит в действие все оборудование. Механические приспособления для раскалывания дров часто делают своими руками в сельской местности или на дачах.
  • Гидравлический дровокол. Этот вид механизма использует энергию сжатой жидкости. В основе действия механизма лежит принцип гидравлического пресса. Большинство моделей оснащается дополнительными лезвиями, за счет которых происходит раскалывания заготовки сразу на несколько частей.
  • Дровокол на винтовой передаче. Этот тип устройства работает на винтовой передаче, то есть, его работа основывается на преобразовании вращательного движения колуна с наружным винтом в поступательное движение гайки. Такой колун для дров хорошо справляется со своей задачей. Эта модель отличается высокой производительностью и точностью работы. Своими руками сделать такое оборудование почти невозможно и даже опасно.

Гидравлический дровокол

Самостоятельное изготовление

Колун для дров своими руками

Не у всех есть возможность приобрести дорогую модель, поэтому большинство дачников и сельских жителей предпочитают самодельный рассекатель дров. Практика показала, что своими руками можно сделать много чего. Итак, приступим.

Для изготовления вам понадобятся: чертежи приспособления, толстый лист стали (примерно 10 мм), сварка, молоток и плоскогубцы. Толстый лист стали затачивается с обеих сторон под острым углом на заточном станке. В конце должно получиться лезвие с двусторонней заточкой. Стоит отметить, что на работу с заточным станком уходит слишком много времен, поэтому для ускорения работы можно использовать болгарку – отрежьте ненужные куски стали под углом. Обрезок шлифуется на заточном станке до необходимых параметров.

На самодельный колун необходимо наварить две металлические трубы с обеих сторон небольшого диаметра (30 мм вполне достаточно). Делается это для того, что устройство, сделанное своими руками, не застревало в чурках. Помните, чем надежнее закреплены заготовки, тем проще вынимать колун для дров из брусков.

Боковые пластины, которые также навариваются на стальную пластину, изготавливаются из листа нержавейки, толщиной 5 мм. Обе кромки затачиваются под углом 45 градусов. Делается это для того, чтобы в момент удара ни возникало сильного сопротивления со стороны самодельного приспособления. Для приваривания металлических пластин вам понадобится помощник, который будет держать заготовку своими руками, пока вы работаете со сваркой.


Самодельный колун для дров

Для придания дополнительной жесткости конструкции пластины можно закрепить шпилькой М8. Пластины, сделанные своими руками, накладываются на полотно под углом 45 градусов, это главное требование. На вставленную шпильку необходимо надеть жесткую пружину, которая будет выполнять роль амортизатора при ударе. Пружина крепится гайками такого же размера, что и шпилька.

Колун для дров

Колун для дров почти готов, осталось приварить проушину, в которую вставится топорище. В качестве заготовки для проушины можно использовать водопроводную трубу с диаметром 40 мм и длиной 80-100 мм. Чтобы отрезать такую толстую трубу вам понадобится помощь партнера – путь он держит своими руками трубу, пока вы режете.

Круглую трубу необходимо сплющить при помощи молота. Бить по металлической трубе необходимо до тех пор, пока она не начнет обретать овальную форму. Немного помучавшись и получив отверстие для топорища овальной формы, привариваем его к заготовке.

Что касается рукоятки, то сделать ее можно также своими руками. Особых требований к рукоятке топорища нет, главное, чтобы вам было с ней удобно работать. Длинная рукоять уменьшает точность, но увеличивает силу удара.

Принцип работы такого колуна достаточно простой: при ударе торцевой части по деревянному полотну заточка приникает острием внутрь. Стоит только полотну углубиться больше чем на 20 мм, в древесину дополнительно впиваются заточенные боковые пластины. Чем глубже колун войдет в древесину, тем сильнее раздвинутся боковые пластины, разрывая древесину на два куска. Эта модель хороша тем, что не требует от своего владельца долгой адаптации к приспособлению. Уже после нескольких ударов вы научитесь рассекать полено за один мах.

Таким образом, изготовление колуна не отличается сложностью процессов и не требует от человека особых знаний или умений в пользовании инструментами. Все, что необходимо – это четко придерживаться чертежа и внимательно перечитывать инструкции перед тем, как что-то сделать.

Видео: Механический топор – колун на пружине

Гидравлический дровокол своими руками — как сделать гидроколун самостоятельно, гидравлические схемы, видео

Среди многообразия приспособлений, которые частично автоматизируют и упрощают колку дров особой популярностью пользуются гидравлические дровоколы. Принцип действия такого устройства основан на использовании усилия гидроцилиндра в совокупности с минимальным набором гидравлических комплектующих, смонтированных на раме(станине), который вместе образуют гидросистему. Процесс колки сводится к циклическому управлению гидроцилиндром с целью сжатию заготовки между штоком гидроцилиндра и клином


Здесь мы будем рассматривать только гидравлическую часть дровоколов, схемы, способы соединения и расчета компонентов. Конструкция рабочего стола и корпуса, форма клина, обеспечение транспортировки и другие функциональные особенности зависят только от вашей фантазии и не критичны для нормального режима работы гидроколуна. Минимальный набор компонентов гидросистемы самого простого гидравлического дровокола включает гидронасос, привод(двигатель) гидронасоса, гидрораспределитель, гидробак, гидроцилиндр, рукава и соединительные элементы.
Многообразие готовых решений дровоколов на рынке обусловлено не только производителем, но и широким выбором мощностей и развиваемых усилий агрегатов. Поэтому самым первым и важным шагом в конструировании схемы собственного гидравлического колуна является  определение требуемого усилия гидроцилиндра. Если ошибиться с этим параметром в начале — мощности привода может не хватить и двигатель просто будет клинить на больших или сучковатых заготовках.

Гидравлическая (принципиальная) схема простейшего дровокола приведена на рисунке и включает минимум компонентов.
Для расчета режима работы колуна пользуйтесь  калькулятором

Для промышленных масштабов, когда время цикла ограничено используют двухнасосную схему работы. На схеме ниже показан способ решения такой задачи. Используется 2 насоса разного объема  от одного привода либо сдвоенный насос с различным объемом секций. В качестве примера насосов показаны насосы/секции НШ32 и НШ10. Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. Справа на схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна, а так же к экономии мощности приводного двигателя.


Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему



особенности конструкции, создание своими руками

Жители частных домов часто сталкиваются с необходимостью заготовки дров. Такой процесс считается довольно трудоемким. Чтобы упростить его, стоит воспользоваться специальным оборудованием. Речь идет о гидравлическом дровоколе, который при желании можно сделать своими руками.

Особенности и разновидности дровоколов

Дровокол является станком, предназначенным для заготовки дров. Особенностью любого такого устройства считается возможность расколоть древесину благодаря целенаправленному усилию в определенной точке.

Подобные агрегаты бывают профессиональными и бытовыми. Первый вариант используется в промышленных целях, а второй – в домашних условиях. Естественно, профессиональные колуны имеют большую производительность и количество функций, что сказывается на стоимости.

Если говорить о разновидностях, то колуны могут быть гидравлическими и механическими, а также вертикальными, горизонтальными и комбинированными. Помимо этого, в продаже встречаются агрегаты, работающие на тракторной тяге, и модели с бензиновыми и электрическими двигателями. Все эти дровоколы имеют свои особенности и преимущества.

  • Механические устройства, которые принято называть конусными, предполагают наличие резьбового конуса. Этот элемент ввинчивается в бревно, раскалывая его на несколько частей. Сделать такой дровокол можно своими руками. Чтобы агрегат получился более мощным, его стоит дополнить электродвигателем. Сам каркас может иметь колеса, что сделает колун мобильным.
  • В гидравлических моделях предусмотрен насос. Именно он активизирует нож, обеспечивающий быструю заготовку дров. Стоит отметить, что начинающему мастеру будет непросто сделать гидравлический дровокол своими руками. Видео опытных специалистов демонстрируют особенности такой работы и некоторые нюансы.
  • Устройства, в которых установлен электродвигатель, идеально подходят для использования в домашних условиях. Такой колун нетребователен в уходе. Более того, его можно смело поставить в любом помещении.
  • Агрегаты с бензиновым двигателем признаны действительно мощными, а значит, удастся заготавливать дрова из плотной древесины. Как правило, эти дровоколы используются в лесозаготовках.
  • Оборудование, работающее на тракторной тяге, предназначено для различных промышленных объектов. В домашних условиях такие агрегаты применяются крайне редко.

Преимущества и недостатки

Многие люди выбирают для загородного дома именно колун, ведь у него есть немало преимуществ:

  • быстрое и несложное выполнение работ;
  • возможность в любой момент приступить к заготовке дров;
  • беспрерывное функционирование агрегата в течение долгого времени;
  • физическая сила не имеет значения, а значит, даже хрупкая женщина справится с работой.

Недостатков у такого оборудования практически нет. Стоит лишь отметить дороговизну и сложность конструкции некоторых моделей.

Рекомендации по эксплуатации

Использовать дровокол в домашних условиях несложно, однако в любом случае важно помнить о нескольких правилах.

  • Если в агрегате установлен электродвигатель, следует обратить внимание на его мощность. Этот показатель должен составлять хотя бы 3 кВт. В противном случае работать с плотной древесиной будет очень сложно.
  • Во время работы важно помнить о технике безопасности. Так, нужно следить за руками и надевать защитные очки. В противном случае не исключено серьезное травмирование.
  • Следует убедиться в том, что рычаг управления находится на значительном расстоянии от ножа.
  • Специалисты рекомендуют установить систему, которая поможет избежать случайного запуска устройства.

Изготовление колуна своими руками

Чтобы самодельное устройство правильно функционировало, важно разобраться с его конструкцией. В основе простого конусного дровокола лежит конус с резьбой. Его можно приобрести в готовом виде или выточить и сделать резьбу. Данный элемент фиксируют на валу при помощи штифта. После этого между электродвигателем и самим валом нужно поставить распорку, необходимую для натягивания цепи.

Самодельная гидравлическая модель – более сложный вариант. В данном случае рекомендуется сначала подготовить чертеж. Далее можно приступать к работе. Так, следует соорудить вертикальную раму на небольшой платформе. Здесь в нижней части фиксируется автомобильный домкрат, а верхний элемент остается разъемным, благодаря чему удастся колоть действительно большие бревна. В качестве ножа обычно выступает конусный клин.

Действительно сложная конструкция гидравлического самодельного устройства предполагает использование гидравлического домкрата, который фиксируют на станине. Создание подобного агрегата требует особых знаний, потому делать его в домашних условиях без соответствующего опыта не рекомендуется.

Дровокол – незаменимое оборудование в домашнем хозяйстве. Благодаря такому приспособлению можно заготавливать дрова в любых количествах, не прилагая особых усилий. Такой агрегат удастся сделать самостоятельно, используя домкрат, двигатель и конус с резьбой.

Оцените статью: Поделитесь с друзьями!

Гидравлический дровокол своими руками: чертежи, фото, инструкция

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

  1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
  2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
  3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
  4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

  • Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
  • Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
  • Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
  • Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
  • Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

  1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
  2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

  • Партия заготовок подвозится к дровоколу.
  • Каждое бревно определенного размера укладывается на ложе.
  • Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
  • Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
  • Расколотые поленья перемещаются на подставки за пределами ножа.
  • Оператор переключает гидрораспределитель для обратного перемещения толкателя.
  • Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
  • Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины Среднее усилие на колуне, кН
Диаметр бревна, мм
200 300 400
Угол при вершине 15 °
Дуб 17 27 44
Береза 11 24 41
Сосна 5 13 21
Ель 8 15 23
Вяз 20 32 55
Ясень 11 21 36
Осина 7 14 22
Липа 2 3 5
Клен остролистный 11 22 39
Клен 13 24 42
Угол при вершине 20 °
Дуб 24 33 51
Береза 16 29 48
Сосна 8 15 24
Ель 11 18 26
Вяз 28 39 65
Ясень 15 25 42
Осина 10 17 26
Липа 3 4 6
Клен остролистный 16 27 45
Клен 18 30 49
Угол при вершине 25 °
Дуб 26 38 56
Береза 18 34 52
Сосна 8 18 26
Ель 12 21 29
Вяз 31 44 70
Ясень 17 29 46
Осина 11 19 28
Липа 3 5 6
Клен остролистный 17 31 49
Клен 20 34 52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

  1. Двутавр № 16, он будет использован для изготовления станины и опор.
  2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
  3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
  4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

  • углошлифовальная машинка с отрезными дисками и лепестковым кругом;
  • сварочный аппарат;
  • измерительный инструмент;
  • электродрель с набором сверл.

Процесс изготовления дровокола

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Republished by Blog Post Promoter

как быстро и легко заготовить дрова для дачи

Кто хоть раз пробовал колоть дрова, знает, что работа эта тяжелая и довольно опасная. Острый колун так и норовит выскользнуть из рук, полено постоянно падает, спина начинает болеть уже через десять минут. Если у вас есть цель привести себя в хорошую физическую форму, поднакачать бицепсы и широчайшие спины – колка дров заменит абонемент в дорогой спортзал. Но что делать, если здоровье не позволяет испытывать такие нагрузки? Особенно проблема актуальна для пожилых людей. Есть выход: инструмент для колки дров с ножной педалью. Это простой и сравнительно недорогой механизм упростит задачу заготовки топлива и значительно облегчит весь процесс. Об этом – сейчас на странице HouseChief.ru.

Колоть дрова с помощью простого и компактного механизма – одно удовольствие

Читайте в статье

Виды дровоколов и их особенности

Все устройства для колки дров объединяет наличие колуна – острого лезвия, рассекающего полено, и механизма, приводящего колун в движение. А вот в зависимости от вида механизма приборы делятся на несколько подвидов: механические, электрические и бензиновые. Рассмотрим их подробнее:

Простейшие механические устройства для колки дров

Механические колуны можно условно разделить на два подвида:

  1. Пружинный – действует за счёт потенциальной энергии сжатой пружины. Имеет педаль или рычаг, работа с таким механизмом требует незначительных усилий.
  2. Редукторный – работает за счёт вращения механизма шестернёй, преобразовывает вращение в поступательное движение.

Ножи на механических дровоколах бывают обычными плоскими или крестообразной формы. Первые колют полено пополам, вторые – на 4 части.

Механические колуны обычно компактны, их легко хранить в сарае или мастерской

Нюанс в использовании только один – с их помощью вы сможете колоть только поленья небольшого диаметра.

Важно! Любой прибор с острым лезвием потенциально опасен. Не являются исключением и дровоколы, механические или электрические, бензиновые – все они требуют неукоснительного соблюдения техники безопасности.

Самое простое приспособление для раскалывания поленьев выглядит как небольшой круглый каркас с направленным вверх лезвием.

Полено в таком устройстве вставляется в металлическое кольцо, а сверху необходимо только ударить молотком или кувалдой

Колун для дров с электрическим приводом

Электродровоколы – это целые станки с горизонтальной или вертикальной загрузкой поленьев. Для подобного устройства придется выделить и оборудовать отдельное рабочее место. К нему нужно подвести розетку.

К такому станку должен быть удобный подход, такой, чтобы оператор не только мог свободно перемещаться, но и проносить поленья и колотые дрова

К сведению! Вертикальные дровоколы считаются менее безопасными, чем горизонтальные.

Использование электропривода делает такие механизмы сравнительно дешевыми в эксплуатации. В принципе, как собрать дровокол своими руками, вы сможете почерпнуть из видео инструкций. Достаточно иметь в запасе электропривод от вышедшей из строя бытовой техники.

Работающий от розетки механизм не производит выхлопных газов, не требует постоянного техобслуживания

Единственное, что следует учесть – дровокол нуждается в подключении к сети в 320 Вольт. Большинство моделей, которые вы встретите в продаже, требуют именно такого напряжения. Очень трудно найти электродровокол, работающий от стандартных 220 Вольт.

Автономные бензиновые машины для колки дров

Станки, работающие на дизеле или бензине, можно смело называть профессиональным оборудованием. Чаще всего их используют прямо на лесозаготовках.

Всю некондицию рубят на дрова прямо в процессе, на месте

Агрегаты эти шумные, мощные и высокопроизводительные. Они в считанные секунды рубят целые деревья. Такое устройство вряд ли пригодится на даче, уж слишком оно громоздкое и производит много выхлопа.

Чем привлекательны устройства для колки дров с ножным приводом

С одной стороны, колоть поленья с большим диаметром, проще – они не заваливаются в процессе и легче правильно попасть по ним топором. Но и усилий для такой работы нужно намного больше. Другое дело – небольшие чурки, которые вы сможете расщепить на несколько частей двумя-тремя нажатиями на педаль. Никаких лишних усилий, махов и нагибаний.

Колоть дрова с таким компактным станком вы можете на веранде дома, в саду или даже в комнате. Главное – найти ровную поверхность для установки колуна

С таким прибором вы сможете расщепить поленья диаметром до 25 сантиметров и длиной до полуметра. Не требуется большого усилия для нажатия на педаль, работать с мини станком может даже девушка. Мощная пружина обеспечит усилие почти в полторы тонны, так что ножной дровокол легко рубит даже плотные породы древесины.

Вес ножного устройства – около 10 килограмм.

Ножной колун легко складывается для хранения и изготовлен из качественной прочной стали, способной выдерживать большие нагрузки

Где можно найти станки для колки дров и три самые популярные модели на рынке

Дровокол – довольно специфический инструмент, который просто так не встретишь в магазине хозтоваров. Можно поискать подходящую модель в специализированных магазинах инструментов, но проще всего заказать устройство через интернет. Выбор дровоколов с ножным приводом не так велик, сейчас производители делают упор в основном на изделия с электроприводом. Но есть три модели, заслужившие хорошие рекомендации от пользователей:

Дровокол Logmaster – самое популярное предложение

Легкий, компактный и мощный – этот пружинный колун от Джеймса Клиффорда стоит около 110 евро. Весит от всего 9 с половиной килограмм, а обеспечивает усилие в 1200 кг.

Механический дровокол Yardworks

Этот механизм отличается самым скромным весом – всего 4.2 кг. При этом он уверенно колет поленья диаметров 25 см и длиной 47 см. Производится агрегат в США и купить такое приспособление для колки дров можно за 65 евро.

Колун с ножным приводом Hech 6

Простой, как и все предыдущие модели, Hech 6 оснащен мощными пружинами и педалью. Изготовлен из высокопрочной стали, компактно укладывается для хранения. Пользователи хвалят это устройство за безотказность и способность справляться даже с трудным в колке вязом.

Как изготовить самодельный гидравлический дровокол: чертёж и мастер-класс

Сделать приспособление для колки дров своими руками на пружинах может быть и легче, но перед домашним мастером неизбежно встает проблема: где найти достаточно мощные пружины для работы устройства? Как ни странно, гораздо проще использовать для этих целей гидравлику. Такой домашний станок играючи обеспечит загородный дом топливом на зиму всего за день. Скорость подачи полена на лезвие колуна – до 5 см/с. Так что за день вполне реально наколоть тонну-полторы дров.

Вот пример чертежа подобного инструмента:

Вы без труда найдете варианты дроваколок самоделок с гидравликой в видео с описанием процесса.

Совет! Не колите на дрова сырые поленья. Они потеряют в своей массе до 20 процентов и плохо колются.

После того, как вы нашли подходящий чертеж и фото гидравлического дровокола для изготовления своими руками, вам пригодится небольшая инструкция по его производству:

Винтовой конусный дровокол домашнего производства

Винтовой дровокол отличается формой расщепляющего элемента – это не традиционное лезвие, а конус.

Станки с таким устройством нельзя назвать высокопроизводительными, но зато они отличаются безопасной эксплуатацией, а это для домашнего использования очень важно

Кроме того, винтовой колун равнодушен к разного рода специфическим особенностям чурбака. Конус для дровокола ввинчивается в древесину и буквально разрывает её, вместе с сучками и всеми извилинами. Такой механизм не требует мощного мотора – достаточно 2-3 кВт.

Еще один плюс – практически не важен диаметр среза. Можно колоть чурки и 35-45 сантиметров в диаметре

Важный нюанс! В самодельном устройстве не нужно насаживать винтовой колун прямо на вал двигателя, он не выдержит нагрузки. Следует использовать демпфирующую передачу или муфту.

О других нюансах изготовления подобного устройства в этом видео материале о работе гидравлического винтового дровокола, сделанного своими руками:

Конечно, это видео о работе винтового дровокола не раскрывает всех особенностей его изготовления, но вполне может быть взято за основу для собственной разработки.

Резюмируя вышесказанное, следует отметить, что вариантов облегчения процесса заготовки дров довольно много. Вы можете сделать простой механизм своими руками или купить агрегат заводского производства. Если у вас есть опыт в подобных приобретениях – поделитесь им в комментариях к этой статье!



ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Дровокол своими руками — фото инструкция для самодельного изготовления дровокола

В любом хозяйстве, где для отопления жилых помещений применяются печи или котлы на дровах, заготовка требуемых запасов такого топлива и подготовка его к использованию традиционно занимает немало времени и физических усилий. Поэтому некоторые рачительные хозяева стараются каким-то образом облегчить и ускорить этот процесс, механизировав его. И отличным решением становится дровокол, который может быть приобретен в готовом виде или же сделан самостоятельно.

Дровокол своими руками

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на резьбовой конус! Ссылка на магазин.

Изготовить дровокол своими руками – задача непростая, но все же для хорошего, мастеровитого хозяина – вполне решаемая. Это может быть чисто механический вариант, либо установка, оснащенная гидравлическим приводом, электрическим или жидкотопливным двигателем. Разработано немало различных моделей самодельных дровокольных станков, имеющих существенные различия в принципе действия, в габаритах, сложности конструкции, рассчитанных на передачу горизонтального и вертикального усилия и т.п. Чтобы определиться с тем, какой именно колун станет наиболее приемлемым и для самостоятельного изготовления, и в дальнейшей эксплуатации, имеет смысл рассмотреть несколько вариантов, доступных для сборки в условиях домашней мастерской.

Существующие разновидности конструкций дровоколов

Колка большого количества дров вручную, возможно, и полезна для здоровья, но ее никак нельзя назвать слишком приятным занятием. Кроме того, этот процесс занимает немало времени. Поэтому дровокол в хозяйстве никогда не станет лишним.

При выборе конструкции этого прибора для самостоятельного изготовления не стоит всецело ориентироваться на разновидности, предлагаемые к приобретению в специализированных магазинах. Их достаточно много, и каждый из дровоколов требует соблюдения определенных правил безопасности, которые не всегда выполнимы в домашних условиях. В связи с этим первое, что необходимо сделать, планируя изготовление подобного приспособления самостоятельно — это определиться с тем, для заготовки какого количества дров и в каких климатических условиях он необходим. Возможны различные варианты:

  • Для регулярной заготовки большого объема дровяного топлива, необходимого для отопления крупного дома, расположенного в регионе с суровым климатом.
  • Для подготовки небольшого количества дров для домов в регионах с мягким зимним климатом.
  • Для периодической колки дров, которые используются в дополнение к основному топливу — углю, брикетам и т. п., или же для обогрева хозяйственных нежилых помещений.
  • Для заготовки небольшого объема топлива для камина или же отопления дачи в зимний период при посещении ее в выходные дни.

Заготовка дров — это в достаточной степени опасный процесс, так как не всегда возможно предсказать, в каком направлении полетит щепа при раскалывании полена. Поэтому для домашнего использования рекомендуется выбирать конструкцию, максимально безопасную в бытовых условиях.

На сегодняшний день существуют следующие варианты приспособлений для колки дров нажимного и ударного типа:

  • Механизированные дровоколы ударного типа, имеющие промежуточный накопитель энергии — довольно экономичны и высокоэффективны. Они практически полностью освобождают от физической нагрузки, но имеют сложную конструкцию и крайне опасны в работе. Подобные установки способны справиться со сложными породами древесины, например, легко расщепляют даже комлевые кряжи вяза или лиственницы.

Механический энергонезависимый дровокол.

  • Ручные дровоколы без использования механического привода. Они доступны по цене, просты по конструкции и энергонезависимы. Такие модели работают в нажимном режиме и способны раскалывать сучковатые и свилеватые поленья диаметром 250÷300 мм. Подобные приспособления значительно облегчают колку дров, повышают безопасность работы по сравнению с ручным процессом.

Однако, эти приспособления все же малопроизводительны, поэтому больше подходят для нерегулярной заготовки топлива в небольшом количестве, например, для камина, используемого в качестве дополнительного отопительного прибора.

Цены на дровокол

дровокол

  • Дровоколы, работающие от электромотора или двигателя внутреннего сгорания. Безусловно, обладают более высокой стоимостью, но зато практически полностью исключают приложение значительных усилий при колке дров.

У таких приборов – отменная производительность, и они подходят для заготовки большого количества дров для дома площадью в 250÷300 м², расположенного в регионе с суровыми зимами, с морозами, доходящими до — 40 градусов. Достоинства их и в том, что обеспечивается высокий уровень безопасности в работе. Однако, устройство имеет довольно сложную конструкцию и потребляет немало энергоресурсов — жидкого топлива или электроэнергию.

По принципу своего действия дровоколы подразделяются на следующие разновидности:

  • Реечные дровоколы — рейка с установленным на нее специальным наконечником-колуном ударяет по полену, разбивая его на несколько частей.

Одна из моделей гидравлического дровокола

  • Гидравлические приборы — в таких установках установленный чурбак перемещается и прижимается к колуну с помощью гидравлического пресса. Благодаря выраженно высокой силе прижатия, полено разделяется надвое или даже сразу на несколько частей — это зависит от формы установленного колуна.

Дровокол с конусным винтом — компактность, хорошая производительность и относительная простота конструкции

  • Конусные винтовые дровоколы. В этих моделях полено раскалывает на несколько частей своеобразный конусный винт, который «вгрызается» в древесину и за счет своей клиновидной формы — раскалывает ее вдоль волокон.

Простые варианты самодельных дровоколов

Итак, если дров на зиму необходимо не слишком много, то достаточно иметь в своем хозяйстве ручной механический дровокол. Однако, необходимо заметить, что с таким инструментом за несколько дней вполне можно обеспечить на зиму топливом и вполне внушительный по размерам дом.

Механический вариант прибора, за счет встроенной пружины, значительно экономит силы при рубке дров, так как не придется, широко замахиваясь, прилагать усилия только для того, чтобы для начала топор вошел в полено. Еще одним достоинством такого дровокола является довольно высокий уровень безопасности выполнения работ.

Самостоятельно можно изготовить несколько вариантов ручных и механических инструментов для колки дров, которые имеют относительно несложную конструкцию.

Простейший вариант – ручной колун

Самой простой «энергонезависимой моделью» дровокола является обычный топор-колун, выполненный с соблюдением рекомендуемых размеров, проверенных на практике. Поэтому не стоит путать обычный топор со специально предназначенным для колки дров инструментом.

Колун «Стрела» — эффективный инструмент для ручной колки дров

Колун отлично подходит для заготовки небольшого количества топлива. Им же можно подготовить и много дров, но за несколько подходов. Если пользоваться им постоянно, то появится определенная сноровка, и он станет абсолютно безопасным в умелых руках.

На представленном выше чертеже показан вариант колуна, оснащаемого рукояткой, которая также должна иметь особую конфигурацию, значительно облегчающую процесс работы. Колуном, выполненным по этому чертежу, можно расщеплять довольно сложные структуры древесины с многочисленными сучками и свилеватыми кряжами.

Второй вариант – ручной станок-колун с пружиной

В этом подразделе будет рассмотрен механический вариант дровокола, приводимый в действие мышечной силой пользователя, но активно использующий силы гравитации. Такая установка может быть собрана в стационарном или мобильном варианте, то есть допускается ее перестановка в удобное для колки дров место двора, а после работы она может быть убрана на хранение в сарай.

Принципиальная схема устройства ручного механического дровокола.

При создании этого инструмента можно опираясь на представленную принципиальную схему, изменять некоторые элементы конструкции. Например, основание (станину) мастера делают по-разному. Некоторые выбирают форму крестовины, другие — утяжеленного квадрата. Изделие, представленное в таблице ниже, устанавливается на опорные трубы, напоминающие разведенный в сторону полозья.

Вот такой механический рычажный дровокол должен получиться в итоге.

Процесс изготовление такой модели демонстрируется в таблице:

Иллюстрация Краткое описание выполняемой операции
Для того чтобы изготовить этот довольно несложный вариант дровокола, можно воспользоваться различными металлическими деталями, отрезками профилей, которые, как правило, можно найти в любом дворе или гараже частного дома. Конечно же, при условии, если его владелец занимается самостоятельными строительными или ремонтными работами.
Если нет, можно приобрести необходимое на металлобазе – благо, много материала и не потребуется,
Для работы подойдут трубы разного диаметра и сечения, швеллер, двутавр и уголки. Кроме них, понадобится пружина, колун и какой-то тяжелый компактный груз.
В качестве колуна можно использовать готовый топор, изготовленный из качественного металла и с соответствующей заточкой. Естественно, с убранным топорищем.
Из инструментов необходимо подготовить к работе шлифовальную машинку с отрезным диском по металлу и сварочный аппарат.
В качестве станины используется швеллер, к которому приваривается опорная стойка, изготавливаемая из профильной трубы или, как в показываемом примере, из двутавра.
Необходимо учесть, что стойка по ширине должна быть меньше ширины станины, чтобы она плотно входила в основание.
К краям станины привариваются трубы, которые повысят устойчивость конструкции.
Эти детали основания фиксируются на швеллере под небольшим расходящимся углом – так увеличивается «виртуальная» площадь опоры .
После фиксации труб к станине должно получиться общее основание, напоминающее раму. Сварочные швы должны быть прочными, так как на эту часть конструкции будет приходиться достаточно большая нагрузка.
Кроме того, при проведении сборки и первичной прихватки деталей сваркой, необходимо следить, чтобы и станина, и опорные трубы–полозья, были в одной плоскости. Иначе вся тяжеловесная конструкция дровокола не будет устойчивой, станет вихляться при приложении усилий во время работы.
После того как станина и опорные полозья точно выставлены и приварены, следующим шагом на стойку и трубы с помощью сварки закрепляются подкосы, которые усилят прочность этого узла.
В качестве таких распорок можно использовать металлические уголки.
Далее, из отрезка швеллера изготавливается площадка для установки пружины – она будет впоследствии привариваться к стойке.
Для того чтобы прочно зафиксировать площадку, на швеллере сначала размечается, а затем вырезается проем, в который и будет входить стойка.
Вырез делается с помощью шлифовальной машинки, его края обрабатываются, чтобы обеспечить точную подгонку к профилю стойки.
Вот таким образом площадка будет установлена на стойке и зафиксирована к ней с помощью сварки.
Однако, необходимо помнить, что данная площадка предназначена для закрепления пружины, то есть будет постоянно подвергаться немалой вертикально направленной нагрузке. Поэтому этот узел конструкции требует усиления.
Для укрепления площадки к ней и к стойке с двух сторон привариваются диагонально расположенные подпорки, для которых используются металлические уголки.
Чтобы пружина устойчиво была зафиксирована, на площадку приваривается отрезок трубы (пятка) подходящего диаметра — пружина должна на нее надеваться.
Следующим шагом подготавливается деталь — коромысло, которое будет шарнирно установлено на опорной стойке.
Для того чтобы сделать эту балку, также используется отрезок швеллера. Его сначала необходимо разметить, а затем вырезать с помощью шлифовальной машинки окошко для этого шарнирного крепления.
В результате должен получиться прямоугольный проем с ровными краями.
Кроме этого, на швеллер, необходимо сразу приварить еще один отрезок трубы, который должен быть расположен ровно над патрубком, закрепленным на нижней площадке. Это станет верхней пяткой для установки пружины.
Две этих детали будут сверху и снизу надежно удерживать пружину в одном месте.
В перемычке двутавровой стойки проделывается прорезь, в который далее будет установлена ось, вокруг которой и станет проворачиваться коромысло.
Затем в эту прорезь устанавливается шарнирный узел.
Варианты могут быть разными, но следует помнить, что нагрузки на ось предполагаются нешуточные. Можно поискать что-то из старых запчастей от автомобиля – наверняка отыщется и мощная ось, и седло для нее, которое как раз и будет ввариваться в вырезанный проем.
После установки оси, балка-коромысло устанавливается сверху стойки, так, чтобы торец двутавровой стоки вошел в вырезанное окно.
На приваренные верхний и нижний патрубки (пятки) при этом сразу одевается пружина — используется обычная старая пружина от подвески автомобиля.
На этой иллюстрации хорошо показано, как горизонтальная опорная площадка для пружины закреплена к вертикальной стойке.
Здесь показана горизонтальная балка-коромысло, установленная на стойку. Хорошо виден шарнирный узел. Так он должен выглядеть сверху перед следующим этапом работ.
После того как эта сборка будет выполнена, ось с обеих сторон приваривается к нижней полке швеллера—коромысла.
На иллюстрации хорошо заметно, что ось приварена к коромыслу.
Далее, к этому коромыслу приваривается профильная труба (плечо), на которую будет закреплен непосредственно сам колун.
В месте крепления плеча к коромыслу, также при помощи сварки, установлена металлическая перемычка – это усилит узел, так как на него на любом цикле операций по колке дров будут выпадать немалые нагрузки на излом.
На противоположной конце плеча приварен колун.
В результате проведения последних этапов работ получается вот такая конструкция.
Однако, ее работоспособность в таком виде – весьма сомнительна, если не утяжелить конец плеча, на котором закреплен колун, и не предусмотреть рычаг с удобной для пользователя рукоятью.
Для утяжеления в демонстрируемом примере мастер использовал отрезок стального рельса, который зафиксировал сварным швом непосредственно над колуном.
С торцевой стороны профильной трубы (плеча), на которой привален рельс и колун, приваривается рычаг с рукояткой.
Рекомендуется надеть на рукоятку резиновый кожух, который сделает работу по колке дров максимально удобной в любую погоду и предотвратит травмирование ладони.
На этой иллюстрации конструкция дровокола представлена в собранном виде.
Здесь можно рассмотреть ручку, которая позволяет без приложения особых усилий колоть дрова.
Процесс раскалывания полена производится одной рукой.
Под чурбак, для создания жесткости, необходимо подложить ровную прочную основу, которая также облегчит раскалывание древесины.
Легкому подъему качающегося плеча способствует установленная под коромыслом пружина. Увесистости и необходимой инерции раскалывающего усилия – приваренный над колуном массивный груз.
После того как конструкция будет готова, ее рекомендуется тщательно очистить о шлака, окалины, ржавчины, а затем покрыть качественной краской с антикоррозионным эффектом.
На этой иллюстрации хорошо видно, что этой модели колуна поддаются раскалыванию даже небольшие части полена.

Выбирая данную конструкцию для собственного хозяйства, необходимо учитывать, что пружина, выполняющая роль амортизатора, является самым травмоопасным элементом конструкции. Пружина должна удерживать «плечо» дровокола, вместе с колуном и утяжеляющим грузом, горизонтально. Закрепление пружины на пятках необходимо производить таким образом, чтобы при максимальном размахе рычага («плеча») она не выскакивала со своего места. Для этого ее верхний и нижний края можно прихватить сваркой к площадке, на которой она установлена и к нижней поверхности балки.

Более простая конструкция, но при этом и требующая куда более значительных усилий при проведении колки дров.

Существуют и другие модификации механических приборов, в которых колун расположен непосредственно на вертикальной стойке. Это более компактные установки, но гораздо менее удобные в эксплуатации, так как подъем тяжеловесного колуна все равно придется осуществлять вручную, а ударное усилие можно наносить с помощью молотка или кувалды. Подобный инструмент для колки дров можно легко поместить в багажник машины при выезде на пикник на природу.

Гидравлический дровокол

Гидравлический дровокол работает по принципу создания высокого давления, передаваемого на полено, которое под его воздействием прижимается к колуну (ножу). Благодаря такому усилию чурбак раскалывается на две или несколько частей.

Гидравлический дровокол заводского изготовления.

Существует два типа гидравлических дровоколов — бытовой и профессиональный.

  • Модели, предназначенные для бытовых нужд, имеют одну функцию — раскол дров.
  • Профессиональные приборы способны не только раскалывать, но и подавать, торцевать и выгружать дрова.

Для самостоятельного изготовления чаще всего выбирается более простой бытовой вариант. Он оснащается электроприводом, который и обеспечивает передачу вращательного момента на гидравлический насос. Электропривод надежен и прост в обслуживании.

Недостатком подобного варианта является его зависимость от источника питания.

Есть и ручные модели, организованные по принципу гидравлического пресса, когда даже небольшое усилие на рычаге трансформируется в очень высокое давление на рабочей части дровокола.

Стационарный гидравлический дровокол с вертикальным перемещением колуна.

Гидравлические дровоколы могут иметь горизонтальную или вертикальную конструкцию. В горизонтальных дровоколах, чаще всего, чурбак движется под давлением на нож. А в вертикальных моделях — колун подается сверху на неподвижно установленное снизу бревно.

Основными узлами, входящими в конструкцию и определяющими производительность и мощность дровокола являются электродвигатель. Для бытовых установок бывает достаточно усилия, развиваемого на колуне, в 4÷5 тонн.

Самостоятельное изготовление подобного дровокола – из разряда повышенной сложности, так что берутся за это дело немногие. Поэтому схемы будут показаны, скорее, в целях ознакомления с принципом устройства такой установки. А решение о возможности собственноручной сборки принимается в зависимости от уровня  технической подкованности и мастерства хозяина.

Основные детали и узлы конструкции гидравлического дровокола с горизонтальной подачей чурбака на колун

1 — Рама (станина) дровокольного станка.

2 — Колун.

3 — Колеса для удобства перемещения станка к месту проведения работ

4 — Каретка (пятка), толкающая чурбак на нож.

5 — Гидравлический цилиндр.

6 — Гидравлический распределитель с рычагом, приводящим станок в действие.

7 — Гидравлический насос, в данной конструкции НШ-32.

8 — Бак для заливки масла (именно оно используется в гидравлике станка), емкостью 32 л.

9 — Приводной вал гидронасоса с узлом передачи (карданом).

10 — Кожух приводного вала.

11 — Электродвигатель (в данном случае установлена модель АИР80В2).

12 — Поворотная площадка.

13 — Ведущий шкив ременной передачи.

14 — Ведомый шкив.

15 — Клиновидный ремень.

Чертеж гидравлического дровокола с реальными размерными параметрами.Чертеж станины дровокола. Основой ее конструкции являются два швеллера 12У.Чертеж для изготовления узла каретки (пятки), движущейся по направляющим станины.Чертеж для изготовления поворотной площадки, которая предназначена для натяжения ремней и закрепления электрического двигателя в нужном положении относительно станины.Чертеж системы передачи вращательного момента на гидравлический насос, состоящей из кожуха, шкива, подшипникового узла, вала, упругой муфты со звездочкой и переходника.

К особенностям функционирования гидравлического дровокола можно отнести плавное нарастание усилия на колуне, чего нельзя сказать о других конструкциях приборов. Благодаря этому, прибор более надежен и безопасен в эксплуатации.

Более наглядно расположение и взаимодействие всех узлов показывается в расположенном ниже видео:

Видео: Устройство гидравлического горизонтального дровокола с электроприводом.

Более простой и компактный вариант гидравлического дровокола, работающего по принципу ручного гидравлического пресса.

Дровокол с ручной передачей усилия на гидравлический цилиндр

Эта модель состоит из следующих деталей и узлов:

1 — Станина или основание.

2 — Ложе, на которое устанавливается полено во время колки дров.

3 — Фиксирующий передвижную полку болт.

4 — Передвижная полка, изготавливаемая из швеллера.

5 — Рукоятка.

6 — Колун.

7 — Полено.

8 — Каретка (пятка) для подачи полена на нож.

9 — Пружины возврата пресса в исходное положение.

10 — Гидравлический цилиндр.

11 — Рычаг снижения давления в цилиндре.

12 — Рукоятка для передачи усилия на гидравлику.

13 — Задняя опора под гидравлический цилиндр.

14 — Передняя опора.

15 — Силовая клиновидная вставка колуна

16 — Крепежный хомут.

Если подобрать необходимые узлы (главная сложность – это гидравлический цилиндр с необходимым рабочим усилием), то подобный прибор вполне можно изготовить и своими силами.

Дровокол винтового типа

Принцип действия и устройства

Этот тип дровокола работает по принципу раскалывания полена путем ввинчивания в него наконечника, представляющего собой клин, на котором нарезана резьба. Принцип всем, наверное, знаком. Нечто подобное происходит, когда необдуманно вкручивают толстый саморез неподалеку от края рейки или доски – древесина дает трещину вдоль волокон.

Цены на гидравлический дровокол

гидравлический дровокол

Винтовой колун удобен и относительно безопасен в эксплуатации.

Дровоколы такого принципа работы можно подразделить на несколько разновидностей, отличающиеся системой передачи вращательного момента на рабочий винт.

  • В одних винт устанавливается непосредственно на вал электродвигателя. При использовании подобной конструкции, к дровоколу выдвигаются жесткие требования — электрический привод должен быть низкооборотным, не более 500 об/мин., но достаточно мощным — не менее 3 кВт.

Раскалывающий конус насажен непосредственно на вал малооборотного электродвигателя

  • В других конструкциях винтовых дровоколов устанавливаются электрические двигатели любых типов, при этом снижение оборотов достигается с помощью механических редукторов, цепных и ременных передач. В этом случае на вал электродвигателя устанавливается шкив (звездочка) меньшего диаметра, а на вал, вращающий дровокольный конус — большого размера. Соотношение этих параметров подбирается таким образом, чтобы частота вращения была снижена до допустимых 300÷500 оборотов в минуту.

В некоторых конструкциях, в которых установлены высокооборотные моторы, достичь снижения частоты вращения удается только в случае значительного увеличения диаметра ведомого шкива, что не всегда возможно. Если габариты конструкции не позволяют увеличивать шкив, то устанавливается дополнительный, промежуточный вал и ступенчатая передача.

Если для дровокола использовать двигатель со встроенным редуктором, то можно максимально упростить конструкцию станка, сохранив его высокую производительность.

Вся конструкция дровокола устанавливается и закрепляется на прочной станине, которую довольно часто оснащают откидной частью стола для удобства проведения работ.

Достоинства и недостатки винтового дровокола

К преимуществам этого типа приборов для колки дров относят следующие моменты:

  • Относительная простота конструкции.
  • Доступность для самостоятельного изготовления.
  • Высокая производительность работы.
  • Доступная стоимость конструкции.
  • Эксплуатация дровокола не требует специального обучения.

Однако, есть у винтового колуна и свои недостатки, о которых также необходимо знать, решив остановить свой выбор именно на этой конструкции.

  • Дровокол плохо справляется с сучковатыми поленьями и древесиной со сложно переплетенными волокнами. Поэтому их колоть придется другим способом.
  • Конус не всегда способен полностью расщепить полено, в связи с этим иногда приходится заканчивать работу с помощью других инструментов, например, обычного топора.

Если же выбор все-таки остановлен на винтовом дровоколе, следует помнить, что он должен быть не только надежен и производителен, но и безопасен в эксплуатации. Поэтому, выбирая схему прибора и изготавливая его самостоятельно, необходимо выполнить ряд требований, предъявляемых к подобному оборудованию. К ним относят следующее:

  • Электрический двигатель должен иметь мощность в 2÷4 кВт.
  • Чтобы при необходимости снизить обороты вращения, необходимо использовать гибкую передачу или редуктор.
  • Частота вращения винта-колуна должна быть не более 500 оборотов в минуту.
  • Прибор обязательно оснащается кнопкой включения/выключения, а также защитным отключением типа УЗО.
  • Вал конусного винта (если винт не насажен непосредственно на вал двигателя) монтируется на подшипниковых опорах.
  • На конус должна быть нанесена упорная резьба.
  • Если выбирается ременная передача, то рекомендуется использовать в конструкции двухручейковые шкивы, соответственно – и два клиновидных ремня.
  • При эксплуатации прибора, поленья для раскалывания подаются в вертикальном положении, иначе винт может заклинить, а оборудование будет повреждено.

Во избежание получения серьезных травм, не рекомендуется вместо традиционной установки использовать электродрель или перфоратор, в которую зажимается винтовой конус. Такое устройство не только малоэффективно, но и представляет собой серьезную опасность, так как его в работающем состоянии бывает весьма сложно удержать в руках. А выпущенное из захвата – оно способно понаделать делов…

Материалы и инструменты для изготовления винтового дровокола

Основные детали и узлы, необходимые для изготовления винтового дровокола.

Чтобы собрать дровокол самостоятельно, необходимо подготовить детали, некоторые из них можно найти в своем дворе или же гараже у знакомых:

  • Конусный винт. Этот элемент можно выточить самостоятельно (при наличии соответствующего умения), приобрести на рынке или в магазине, или же заказать у опытного токаря.

Конусный винт — многие токари охотно берутся за его изготовление

  • Вал. В качестве него можно использовать старый вал от автомобиля или сельскохозяйственной техники.

Шкивы под клиновидные ремни.

  • Шкивы или звездочки для сборки системы передачи вращения
  • Ремни клиновидные или цепь от мотоцикла или автомобиля —  в зависимости от выбранного типа передачи.
  • Подшипники в корпусе. Вполне подойдут опоры карданных валов от автомобиля.
  • Профильные трубы, швеллер или стальные уголки для монтажа станины.
  • Для изготовления столешницы стола, потребуется металлический лист толщиной в 4 и более миллиметров.
  • Электрический двигатель – про его рекомендуемые параметры уже говорилось.
  • Магнитный пускатель или выключатель.
  • Устройство защитного отключения (УЗО)
  • Гайки и болты М10 или М8, шайбы.

Естественно, для изготовления дровокола потребуются определенные инструменты, многие из которых, как правило, есть в наличие в мастерской владельца частного хозяйства:

  • Электродрель и набор сверл по металлу.
  • Шлифовальная машинка (болгарка) с отрезным кругом по металлу.
  • Молоток.
  • Рулетка, строительный уголок, маркер для разметок.
  • Комплект гаечных ключей.
  • Сварочный аппарат.

Кроме этого, рекомендуется покрыть готовое изделие антикоррозийным окрасочным составом. Для этого потребуется мягкая малярная кисть. Однако, перед нанесением краски, металлические поверхности необходимо очистить с помощью специальной щетки для металла.

Процесс подготовки к монтажу

Естественно, перед тем, как перейти непосредственно к изготовлению дровокола, необходимо составить схему его устройства, где будет обозначено расположение всех узлов и указаны размеры. Для правильного проведения всех электрических соединений рекомендуется иметь под рукой схему подключения, или же привлечь для проведения к этому этапу работ профессионального электрика.

Далее будут представлены схемы, которые помогут справиться с процессом изготовления дровокола, избежав возможных ошибок.

Этот вариант дровокола можно рассматривать в качестве примера при изготовлении собственного прибора.

На схеме цифрами обозначены:

1 — Усиленная столешница, изготовленная из металлического листа толщиной в 5 мм.

2 — Станина, изготовлена из профильной трубы сечением 60×40×2 мм.

3 — Электрический двигатель на 3 кВт (380 В).

4 — Ременная передача, механический предохранитель, снижающий обороты на конусном винте.

5 — Конусный винт диаметром 60 и длиной 300 мм, сталь 09Г2С.

6 — Ручка для выкручивания винта при его заклинивании.

7 — Подшипники DPI UCP 207.

8 — Цепная передача ПР 19.05.

Примерный вариант чертежа конусного винта.

Очень важно для качественной работы дровокола правильно изготовить конусный винт. Лучшим материалом для него станет инструментальная сталь. Однако, работать с ней достаточно сложно из-за ее твердости, поэтому не каждый токарь возьмется за подобную работу. Поэтому чаще всего винтовой конус изготавливается из конструкционной стали — Ст 45, а для его упрочнения применяется закалка, азотирование или цементация.

Заказывая конус, для мастера необходимо внести уточнение о том, что деталь должна иметь определенные пропорции максимального диаметра и длины, упорную резьбу (лучше двухзаходную – с ней колка дров идет намного эффективнее) с шагом 5÷6 мм и глубиной не менее 2 мм. Обычная резьба не выдержит длительной нагрузки, а винт будет плохо входить в древесину.

Длина конусного винта и его диаметр в основании зависят от максимальных размеров чурбаков, которые планируется раскалывать. Этот вопрос следует уточнить заранее.

В наше время можно сразу приобрести готовый конусный винт – недостатка в предложениях нет. Причем это могут быть детали как кустарного, так и высококачественного заводского производства, из настоящей инструментальной стали и с двухзаходной резьбой.

Упрощенная схема винтового дровокола.

Размеры станины могут быть разными, но обычно составляют:

  • Высота — до 800 мм.
  • Ширина — до 600 мм. Если предусмотрен откидной столик, то 1000 мм.
  • Длина — до 850 мм.

Размеры выбираются в зависимости от роста владельца оборудования, так, чтобы ему было комфортно работать.

Электрический двигатель удобнее всего устанавливать в нижней части конструкции, такое расположение поможет защитить вращающиеся элементы от разлетающихся щепок. Да и вообще — убранный вниз двигатель всегда безопаснее.

В процессе составления проекта дровокола, необходимо обязательно предусмотреть метод натяжения ремня или цепи. Для этого используется дополнительный шкив, звездочка и т.д. Рекомендуется закрыть ременную или цепную передачу металлическим кожухом, который не только защитит вращающийся механизм, но и сократит возможную вероятность получения различных травм. Кожух можно изготовить из металлического листа и зафиксировать на станине винтами.

Инструкция по сборке винтового дровокола

Когда все основные элементы конструкции будут готовы, можно, опираясь на составленный чертеж, приступать к изготовлению необходимых узлов и сборке дровокола.

Рама под конструкцию дровокола —  в данном примере предусмотрено крепление деталей резьбовыми соединениями

  • Для того чтобы изготовить раму под столешницу и другие составляющие конструкции согласно составленному чертежу и размерам, раскраиваются металлические профильные трубы или уголки. Рама должна получиться устойчивой и прочной, так как она будет постоянно подвергаться немалой, в том числе – вибрационной нагрузке.
  • После того как все детали рамы будут подготовлены, их соединяют между собой с помощью сварки и (или) болтов. То есть некоторые детали могут быть сварены между собой, а другие — скручиваются болтами. Для последних крепежных элементов, в определенных точках просверливаются отверстия.

Можно предусмотреть установку оси с колесами, чтобы станок было проще перемещать по территории двора

  • В случае если изготавливается передвижной, не стационарный вариант дровокола, к нижней части рамы фиксируются оси для установки колес. Затем на них устанавливаются и сами колеса. Оси могут быть установлены по-разному, в данном случае к вертикальным стойкам рамы были приварены отрезки труб — втулки, в которые и была установлена и зафиксирована в необходимом положении с помощью поджимных болтов неподвижная ось. Важно – колеса стараются установить так, чтобы в рабочем положении дровокола они немного не доходили до поверхности пола – так установка будет максимально устойчивой. А для перевозки необходимо приподнять один край станка – тогда колеса упрутся в пол и начнут «работать».
  • Далее, из листа металла толщиной в 4÷5 мм вырезается рабочая столешница и полка под монтаж электрического двигателя.
  • На готовую раму закрепляется столешница и нижняя полка.

Монтаж электродвигателя и рабочего вала с блоками подшипников

  • Следующим шагом на электродвигатель устанавливается ведущий шкив, а затем двигатель монтируется на полку, закрепленную под столешницей.
  • После этого необходимо собрать рабочий вал конуса, для этого подшипники необходимо запрессовать в корпуса. Затем, на раму стола над двигателем монтируется вал с жестко закрепляемыми на раме блоками подшипников. С задней стороны вала устанавливаете ведомый шкив. Узел закрепляется болтами, поэтому в основании необходимо просверлить отверстия. После сборки и монтажа вал должен вращаться очень легко. Шкивы можно закрепить на шпоночное крепление или зафиксировать боковыми поджимными винтами, заранее сделав на валу углубления. Если ставятся винты, то они не должны нарушать сбалансированности угла вращения – обычно их размещают равносторонним треугольником, то есть через 120° на окружности муфты шкива.
  • Далее, следует установить ремни и проверить прямолинейность траектории их хождения. Расположение шкивов должно быть выдержано в одной вертикальной плоскости, чтобы ремень не пытался соскочить Если возникает необходимость, придется сдвинуть положение шкива на валу или сместить положение опор Для этого придется просверлить по два дополнительных отверстия. Но лучше этот вопрос всесторонне продумывать заранее, чтобы не прибегать к таким не слишком приветствуемым мерам.

Цены на винтовой дровокол

винтовой дровокол

Монтаж винтового конуса.

  • Следующим этапом на ведущий вал с помощью шпоночных соединений монтируется конус и дополнительно фиксируется винтами.

Фиксация конуса на валу винтами.

В случае если во время эксплуатации оборудования конус застревает в древесине, то освободить его можно только обратным вращением. Обеспечить реверсивное вращение в данной конструкции проблематично – придётся переусложнять систему передачи, поэтому проворачивать винт остается только при помощи газового ключа.

Установка рассекателя – строго соосно с конусом

  • Далее, под винтовой конус на столешницу устанавливается рассекатель, в качестве которого можно использовать старый молоток. Правда, иногда такое усовершенствование лишь мешает в работе, и от него отказываются.

Пускатель монтируется под столешницей с удобной для пользователя стороны.

  • Следующим шагом выполняется электрическое подключение магнитного пускателя, проводки и УЗО. Как уже говорилось выше, этот этап работ лучше всего доверить специалисту, имеющему специальный допуск.
  • После подключения электрической части конструкции прибор запускают и проверяют его в работе.

Готовый винтовой дровокол после сборки

  • Если испытания прошли успешно, то конструкцию зачищают от ржавчины и покрывают антикоррозийной краской.

Дровокол в действии.

На последней иллюстрации представлен процесс раскалывания чурбака надвое. Потом эти половинки можно разделить еще, на поленья нужного размера.

Меры безопасности при работе с винтовым дровоколом

Существует ряд правил обеспечения безопасности работы, которые необходимо соблюдать при колке дров с подобной установкой винтового типа. Несмотря на ее, казалось бы, безопасную конструкцию, по неосмотрительности можно довольно легко получить травму иди же испортить сам дровокол.

  • Производить расщепление поленьев рекомендуется только голыми руками. Дело в том, что рукавицы или перчатки могут случайно зацепиться и накрутиться на винт, притянув к нему пальцы. То есть провоцируется ситуация, способная привести к очень серьезной травме.
  • Очень осторожно и внимательно следует раскалывать поленья из тяжелых плотных пород древесины с большими или многочисленными сучками, а также чурбаки из комлевой прикорневой части бревна. Процесс раскалывания древесины может в этом случае пойти непредсказуемо. Бывает, что заклинивает винт, происходит выброс крупных щепок, полено выворачивает из рук.
  • Число оборотов рабочего вала должно находиться в рекомендованных пределах, так как повышенная частота вращения может привести к таким же последствиям, как при раскалывании тяжелой древесины.
  • Направление подачи чурбаков и поленьев на винт — исключительно поступательное, плавное, без сильных толчков. Допускается только одно их положение – вертикальное. В этом случае при рассказывании древесины по волокнам отделенные фрагменты разводятся в стороны, не мешая работе винта. При любом другом положении эти фрагменты начнут затягиваться в пространство между винтом и столешницей. А это – гарантированное, причем, очень быстрое и плотное заклинивание, которое вскорости приведет к серьезной поломке.

Схема наглядно демонстрирует, почему поленья должны подаваться на винт исключительно в вертикальном положении.

При соблюдении рекомендаций и должной осмотрительности во время работы, прибор будет работать безотказно и не представит для своего хозяина сколь-нибудь серьёзной опасности. Соответственно, его долговечность и производительность зависят не только от качественного изготовления, но и от правильности эксплуатации.

Ознакомьтесь с полезными самоделками для дачи и пошаговой инструкцией по их изготовлению, из нашей новой статьи — «Садовые инструменты своими руками».

*  *  *  *  *  *  *

Чтобы изготовить самостоятельно установку для колки дров, при условии уже разработанной схемы, наличия материала и необходимых инструментов, потребуется, наверное, два — три дня. Но зато в дальнейшем будет сэкономлено значительно больше времени и сил при заготовке запасов топлива на зиму.

В завершение – видео, в котором показан совсем небольшой дровокол винтового типа, продемонстрированы его немалые возможности. Кстати, там будет хорошо заметен и тот довод, что поленья подаются на раскалывание исключительно вертикально.

Видео: Небольшой самодельный винтовой дровокол в работе

11 самодельных планов для разделки бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна старомодным способом топором и бруском, но вы не хотите тратить деньги на дорогостоящий бревна, так что же вам делать? Что ж, для более опытных энтузиастов DIY один из вариантов — создать свой собственный.

Построить самодельный дровокол может быть непросто, и некоторые люди могут не знать, с чего начать. Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытались другие люди, — и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Дровокол Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается делать и как работает его сплиттер.

Он соорудил двигатель, который вращает голову, как штопор. Этот штопор — «рог» единорога — врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять не так уж и сложно.

Нам нравится вся установка — она ​​креативна и оригинальна, а также относительно безопасна. Похоже, это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Просмотр подробностей

2. Колесо долга

Если вы хотите построить разделитель бревен по самой низкой цене и в основном из кусков металлолома, который у вас, вероятно, валяется, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Идея проста — режущее лезвие закреплено на большом колесе, прикрепленном к бензиновому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны. Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми имеющимися у вас материалами.

Однако недостатки также очевидны сразу — если вы не будете предельно осторожны, этот разветвитель — всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка, это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол — Часть I

https://youtu.be/pwP1StX690Y

Это идея из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете нож для колки на конец длинной руки и используете пружину, чтобы возвращать нож в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый. Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с достаточной силой, чтобы расколоть его, после чего пружина поднимает голову вверх для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен — хотя вы, конечно, не захотите позволять им управлять детьми.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам — мы просто предлагаем вам идеи!

4. Ручной разделитель журналов — Часть II

Здесь у нас есть еще один разделитель бревен, который очень похож на № 3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы расколоть его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов повысить мощность этого бревна, при условии, что у вас достаточно большая пружина, — это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с множеством планов самодельных разделителей бревен состоит в том, что, хотя они могут быть относительно простыми и недорогими в изготовлении, многие из них дают лишь сомнительные уровни производительности и надежности.

Немногие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии мощного гидравлического сплиттера. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Безусловно, для создания этой машины потребуется больше опыта — а компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, — но как только она будет готова, она с легкостью прорежет ваши журналы.

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна — так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный Дровокол для самостоятельного изготовления

Если у вас нет места для чего-то столь же большого и громоздкого, как разделитель журналов в №5, эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания его самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки — например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился разветвитель, который выглядит очень самодельным, но при этом, похоже, он тоже неплохо работает. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Просмотр подробностей

7. Большой делитель для минимизации подъема

Здесь мы нашли подробную информацию о том, как человек, который хотел избавить свою спину от напряжения сгибания и подъема, которое обычно связано с использованием традиционного бревна, построил машину, отвечающую его собственным требованиям.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это будет стоить вам намного меньше, чем покупка нового бревенчатого станка, и, что наиболее важно, он сделает то, что вам нужно.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, придется подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то вроде этого будет более подходящим вариантом. чем до задачи.

Просмотр подробностей

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано с домашним хозяйством, а также испытываете страсть к грубой силе и грубой силе, вам обязательно понравится это скандинавское чудовище.

В этой машине нет ничего тонкого — она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через лезвие, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или обработать целые стволы деревьев.Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой и шумный разветвитель, но из видео видно, насколько он эффективен при работе с большими объемами даже самой твердой древесины. В этом отношении он сравним с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то откровенно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

В этом разделителе журналов так много всего, что может понравиться. В соответствии с лучшими проектами DIY, он чрезвычайно прост и состоит из кусочков, найденных дизайнером, а также из нескольких частей утилизированного хлама.

Он утверждает, что кроме начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, включая подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень явно талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе Redneck — и, возможно, вам тоже понравится его построить и использовать.

Просмотр подробностей

10. Базовый приводной разделитель бревен

Хотя эта машина никогда не превратится в коммерческий бревенчатый станок , она проста и дешева в изготовлении и избавит вас от изнурительной работы по раскачиванию топора.

Как и в случае со многими из этих поделок для бревен своими руками, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка разделителя бревен может стоить более 1000 долларов, создание такой машины по-прежнему является очень экономичной альтернативой. .

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько их раздавливает.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается — и если у вас есть небольшое техническое ноу-хау, вы сможете настроить что-то подобное. .

Просмотр подробностей

11. Внимание к деталям!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он сделан из металлолома и других кусочков, которые есть в доме, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень качественное. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко колет дрова для вас, это будет чрезвычайно эффективная машина для этого.

И наконец… нам нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые, похоже, вот-вот развалятся, но этот парень, очевидно, гордится тем, что делает все, что может, даже находит время, чтобы покрыть его слоем. покрасьте, чтобы он тоже выглядел нужным.

Проверьте это — с точки зрения эстетики этот явный победитель.

Предупреждение

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словами предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними всегда следует обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети — включая, возможно, одну или две, которые мы включили в этот обзор, — немного далеки от смертельных ловушек. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов… пальцы, руки и ноги намного мягче бревен, которые эти машины предназначены для колки.

Оригинальный дизайн, который поможет вам сэкономить

Мы любим DIY и DIYers за креативность и изобретательность, которые машины любят эту витрину. Некоторые из этих планов выглядят очень эффективными, а другие — более сомнительными. Сделайте самодельный разделитель бревен, чтобы сэкономить много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

10 самодельных схем разделки бревен, которые можно легко построить

Если вы любите разводить дрова, то вам нужно разделить бревна, и если вам не хочется размахивать топором, вы можете купить разделитель бревен или построить его самостоятельно. сам.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью бесплатно представили свои конструкции дровоколов в сети.

Ниже приводится список этих самодельных дровоколов. Вы можете скопировать их, чтобы создать свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный дровокол с приводом от Honda GX160. Руководство для самостоятельного изготовления.

В то время как этот пост на форуме больше касался того, как сделать его второй дровокол лучше, плакат также добавил изображения первого дровокольника, который он построил, использовал и продано.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа. Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке или каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много вычислений и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нестандартен, но он очень эффективен. Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот дровокол, сделанный своими руками. Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная задача здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из металлолома и стоящее всего 14 долларов США за закупку материалов, это колесо долга представляет собой устрашающего монстра.У него есть топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя. Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен, сделанное своими руками, представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно присмотревшись за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Saab 900 & Beer Keg Учебное пособие по самодельному дровоколу

Ось в этом дровоколе, включая шины, от Saab 900. Он разработан как горизонтальный / вертикальный дровокол и изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр был взят от автовышки.

В дополнение к простой резке и сварке вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола клин для колки на этом немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разделитель бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, будто он был с завода.

Этот самодельный разделитель бревен, от выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, показывает вам правильный способ создания разделителя бревен.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие двухступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, а лучшая часть всего этого — управляемый кнопками загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому доказательством.Этот самодельный парень сконструировал дровокол, который включает в себя бензопилу и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем все это приходится делать вручную.

Он включает аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам понадобится много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта требуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином вверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы целесообразно с самого начала построить свой собственный сплиттер из сверхпрочных материалов.

Подробнее здесь

8. Планы «Сделай сам» для разделителя журналов с ручным управлением

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных инструкций.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить этот метод, а затем продолжить и построить его.

Требуется сила ваших рук, чтобы сбить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, вот руководство, которое может быть помощи.

Здесь нет самодельных планов разделителя журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головочного разделителя. Без исключений.

Нет ни планов, ни учебника, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разделителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Построение колки для бревен — Сарай

Монтажный цилиндр

Сначала опустите изнашиваемую подушку, а нож — сверху. Затем я использовал четыре C-образных зажима и зажал вместе нижнюю износостойкую полосу нейлоновых резинок и нижний зажим. Затем в верхней части просверлил отверстия в трех пластиковых полосках. Снимите зажимы и просверлите все отверстия до 12,5 мм. Затем вы можете снова собрать, используя по четыре болта в каждом углу. Мои нейлоновые накладки начинались с толщины 25 мм, и к тому времени, когда я установил узел ножа на плотную скользящую посадку, они были уже 21 мм.Для их обработки просто используйте рейсмус для дерева. Установив нож на место, прикрепите верхнюю проушину гидроцилиндра (конец вала) к монтажным проушинам с помощью подходящего штифта. Полностью выдвиньте цилиндр, а затем переместите весь узел вперед, пока нож не выйдет из упора на 5 мм. Теперь это определяет, где будет обрезана балка и приварены задние крепления. Это измерение относится к типу цилиндра и величине вашего хода. В моем примере у нас ход 400 мм, а при использовании нашего стандартного цилиндра это измерение составляет 1365 мм.Чтобы найти это измерение точным, я потрудился установить цилиндр с помощью штифта через задние крепления и прижать узел к балке. Только тогда оставалось лишь пометить его и разрезать. Затем были приварены все пластины для переустановки. Я обработал два высокопрочных стержня, приварил их к «рыбьим глазам», и мы были почти у цели.

Защитный кожух

Я решил добавить какой-то защитный кожух, чтобы защитить оператора от раздавливания руки, если бревно застрянет на ноже при обратном ходе.Я вырезал несколько профилей из 10-миллиметровой пластины, чтобы очистить нож. Он был приварен на 400 мм от внутреннего края наковальни. Затем для дополнительной прочности был добавлен элемент жесткости размером 60 x 10 мм. К гарде и наковальне приваривались два крыла толщиной 200 мм х 5 мм. Они действуют как пара дополнительных рук при работе с более неудобными кольцами.

Клапан

Для удержания клапана я использовал кусок размером 50 x 50 x 3 RHS, длиной 480 мм с концами, обрезанными под углом примерно 20 градусов. Местоположение — это личный выбор, потому что каждый, кажется, использует сплиттер по-своему.Поскольку я правша и большую часть времени буду использовать сплиттер в горизонтальном положении, я решил установить клапан с правой стороны (глядя вперед от наковальни) и на 650 мм назад. Я сделал монтажную пластину в соответствии с типом клапана, который я использовал, и приварил ее сверху. На этом сборка основного сплиттера завершена.

Брызговики

В качестве брызговиков я использовал низкоуглеродистую сталь 3 мм x 200 мм x 1040 мм длиной. Внутренняя часть имеет высоту 180 мм и длину 600 мм. Для косынки использовались диагональные детали, вырезанные из углов спинки.Вам могут потребоваться разные размеры в зависимости от размера вашего колеса и шин. Я использовал 13-дюймовые сверхпрочные низкопрофильные шины. Две рамки для фонарей были изготовлены с вырезом примерно 3 мм, при этом правая часть имела прорезь в верхней части для освещения номерного знака. Пластина устанавливается вертикально на ограждение над ней.

Силовой агрегат

С надетыми ограждениями это почти завершает основное производство, поэтому я смог найти хорошее место для гидроагрегата и двигателя мощностью 7 л.с.Используемый вами двигатель будет определять, как будет выглядеть ваша монтажная пластина. У меня есть верхняя пластина размером 250 x 250 x 6 мм с обеими сторонами, загнутыми на 180 мм и обрезанными по диагонали. Он полностью приваривается к масляному резервуару, а затем просверливается в соответствии с креплениями двигателя.

Буксирный крюк

Для сцепки фаркопа у меня был кусок 16 мм пластины размером 270 х 95 мм. Это было просверлено для муфты и приварено к дышлу. После завершения изготовления установка окончательного баланса для буксировки и погрузочно-разгрузочных работ выполняется двумя людьми.Попросите кого-нибудь удерживать переднюю часть дышла, пока вы поднимаете заднюю стойку. Я обнаружил, что задняя часть была намного тяжелее передней. Поэтому, заблокировав ось и колеса, я прорезал четыре гвоздя дышла и сдвинул всю дышло вперед (с прикрепленным главным разделительным узлом), пока не набрал примерно 25 кг веса спереди. Я использовал весы для рыб, чтобы подтвердить это. Затем я проверил, что узел по-прежнему квадратный и центральный на оси, и полностью приварил его. Изготовление завершено, я все разобрал и обработал все края и сварные швы с помощью откидного диска, чтобы удалить острые края и брызги.Все было подготовлено к покраске, грунтовке и окончательному покрытию.

Spring Assist Планы ручного делителя бревен

Ручной дровокол с пружинным механизмом спроектирован для сборки из
материалы, найденные вокруг вашей мастерской, склада металлолома и запасных частей для автомобилей
дилер.

Главный компонент, благодаря которому этот разветвитель становится простым в использовании
это автомобильная пружина, которая снимает вес с раскалывающего рычага, позволяя
оператор выполняет раскалывание с меньшими усилиями, чем кувалды
и топоры.

Как собрать ручной дровокол с пружинным механизмом

Эта конструкция ручного делителя бревен позволяет регулировать рабочие параметры.
высота через болт рессоры. нажмите фото

Как регулируется дровокол с пружинным усилителем

Болт пружины можно затянуть, чтобы поднять рычаг, или ослабить, чтобы
опустите стрелу на нужную рабочую высоту для каждого оператора и для различных
высота бревна.

Фиксированный верхний опорный элемент обеспечивает фиксированную точку раскоса, которая
позволяет шарнирным соединениям на раскалывающем рычаге и удержанию нижней пружины
рычаг должен быть отрегулирован по высоте и высоте бревна.

Режущая головка изготовлена ​​из прочной тяжелой стали и дерева.
клин разделителя, используемый для проникновения в бревно для раскалывания.

Вес колющей головки — это мышца, стоящая за доминирующей
сила, возникающая, когда оператор тянет ее вниз.

Пружина отбрасывает режущую головку вверх для еще одного удара.
при необходимости для разделения.

Как видно на иллюстрации ниже на YouTube, этот механический тесак
конструкция состоит из штатива и тяжелой разделительной головки, вес которой составляет примерно
75 фунтов. Вся рука с тесаком играет на сопротивлении
пружина, поскольку сопротивление уменьшается для хода вверх для сильного
инсульт вниз.

Вы можете использовать этот сплиттер с ручным приводом и пружиной из подержанного автомобиля.
весь день и без усталости рук.В зависимости от жесткости
пружины, которую вы выберете, более жесткую пружину следует переместить ближе
к подставке, чтобы получить соответствующую частоту качания и сопротивление.

Пружинный дровокол для установки на пень (опция)

Этот план конструкции подпружиненного дровокола позволяет устройству
устанавливается на пень для обеспечения надежной и надежной работы.

В этой конструкции пружину можно отжимать назад или вперед на опоре.
пластины для регулировки высоты раскладывающего рычага.

Эта система устраняет большую часть громоздкой стали, необходимой для штатива.
конструкция системы, показанная выше.

Благодаря возможности прикрепить этот пружинный дровокол к пню,
его можно настроить и оставить для использования при необходимости, не занимая при этом слишком много времени.
много места во дворе.

CAD Руководство по проектированию Spring Assist Log Splitter планы

Вот еще один набор чертежей САПР для пружинного механизма.
разделитель бревен с колесами для переноски.Это позволяет
пользователь может легко перемещать его туда, где находится его штабель дров.

После перемещения на место большое бревно помещается под колку.
головка для стола разделения рабочей высоты. Затем остальные журналы помещаются на
Кроме того, дровокольный рычаг отрегулирован для работы с последним дровоколом
рабочая высота.

В этой конструкции механического дровокола пружина действует как
помощник как противовес, чтобы вы могли легко и быстро без
с большим усилием сдвинуть руку, чтобы колоть дрова.

Для недорогого ручного делителя бревен это один
лучших конструкций для экономии энергии оператора. Сравните это с
топор, кувалда или разветвитель столбов, и вы найдете свою продукцию
дров намного проще с устройством, похожим на эти выше.

Различные инструменты для колки дров и растопки

И дрова, и растопка представляют большую ценность для тех, у кого есть дровяная печь.Независимо от того, является ли камин вашим единственным источником тепла в течение зимнего сезона или просто резервным, наличие дров и растопки, готовых к использованию, является главным приоритетом. Как получить эти дрова и растопку различается от человека к человеку, но, поскольку вы находитесь на этой странице, я готов поспорить, что вы относитесь к тому типу людей, которые сами рубят дрова; или, по крайней мере, вы об этом думаете.

Необходимость и новаторство несут ответственность за то, что открывают нам множество возможностей, когда дело доходит до инструментов, которые мы используем для колки бревен и растопки.Это именно то, о чем эта страница; всевозможные инструменты и приспособления для колки дров. Независимо от того, являетесь ли вы традиционным человеком, ищущим топор, или вам нужно что-то безопасное и легкое в использовании для вашей семьи, я вам помогу.

13 Устройства для разделки бревен или растопки

Я не буду вдаваться в подробности о каждом устройстве. Вместо этого я дам вам некоторую общую информацию и изображения. Я уже подробно рассказал о некоторых из них, поэтому дам вам ссылку на другую страницу, где вы можете узнать больше, если вам интересно.

Kindling Cracker

Kindling Cracker — потрясающее изобретение, созданное девушкой по имени Айла, когда ей было всего 13 лет. Однажды после того, как ее мать порезала себе растопку на пальце, Айла решила создать безопасный инструмент для этой задачи. Это сверхпрочная конструкция, сделанная из чугуна. Единственный реальный недостаток — ограниченный размер бревен, которые можно разместить через верхнее кольцо. Диаметр бревна должен быть достаточно маленьким, чтобы проходить сквозь верх.

Сказав это, я полагаю, что в настоящее время есть два разных размера для Kindling Crackers; один маленький и один большой.Использовать один просто; проденьте бревно в кольцо так, чтобы оно опиралось на изогнутый режущий диск. Ударьте по концу бревна резиновым молотком, пока бревно не расколется. Выньте каждую часть и продолжайте колоть дрова, пока у вас не будет достаточно растопки.

Поскольку мы сейчас обсуждаем тему расщепления растопки, мне важно упомянуть, что у меня есть отдельная страница, на которой я перечисляю 5 лучших устройств для растопки. Итак, если вам нужен инструмент для растопки; не пропустите!

Дровоколы с скользящим молотком

Дровокол с скользящим молотком — довольно гениальное устройство.Он работает так же, как и другие ударные инструменты, в которых утяжеленное кольцо прикреплено к столбу. Когда вы ударяете по утяжеленному кольцу, оно создает направленную вниз силу. Тогда, конечно же, на конце инструмента будет клин. Поскольку сила направляет отбойный молоток вниз, остальную работу выполняет клин.

Признаюсь, я не умею объяснять, как все работает, поэтому я добавляю видео в этот раздел, чтобы вы могли лучше понять. В любом случае, эти ручные разветвители хороши по нескольким причинам.Во-первых, вам не нужно размахивать острым краем, поэтому это относительно безопасно. Во-вторых, он не требует газа или электричества, поэтому вы можете использовать его где угодно и когда угодно. И в-третьих, здесь очень мало движущихся частей, поэтому шансы, что дровокол с скользящим молотком сломается, невелики.

Но есть и недостатки. У них много работы. Гораздо больше работы, чем при использовании обычного топора. Кроме того, они немного шумные. Обязательно купите себе беруши, если собираетесь их использовать. Если вы подумываете об этом дровоколе, загляните на мою страницу о верхних дровоколах с скользящим молотком.В этом посте я рассмотрю лучшие инструменты и даю рекомендации, исходя из того, зачем они вам нужны.

Stikkan Kindling Maker

Stikkan Kindling Maker входит в пятерку моих лучших устройств для растопки. Это умное изобретение, которым может воспользоваться почти каждый. Просто прикрутите Stikkan к прочной стене или дереву, возьмите несколько бревен и начните раскалывать. Он состоит из нескольких шагов, с помощью которых вы можете перемещать бревно во время надрезов. Каждая выемка позволяет глубже врезаться в бревно. Повторяйте процесс, пока не получите столько растопки, сколько вам нужно.

Shingle Froe

Фотография предоставлена ​​сотрудниками парка штата Вирджиния / Википедия

Shingle Froe — чрезвычайно удобный инструмент, о котором большинство людей не знает. Дело в том, что в настоящее время их мало используют, потому что изначально они предназначались для изготовления деревянной черепицы. Это и сейчас у нас есть электроинструменты. Режущая кромка обращена к нижней части инструмента. Просто поместите режущую кромку на круглую дощечку и с помощью резинового молотка проткните фури через древесину. Это определенно трудоемкое устройство, но, на мой взгляд, оно того стоит.

Колка, топор и топор

Я знаю, что вы все знаете, что такое топор. Но факт в том, что без них эта страница была бы неполной. Поскольку они не нуждаются в объяснении, я постараюсь поделиться полезной информацией, которую не все знают. Например, есть разница между топором и колой. Видите ли, топор-колун тонкий и легкий, весит около 4-5 фунтов. С другой стороны, молоток для колки большой и тяжелый, весит 6-8 фунтов или больше.

Топор-колун обычно используется для рубки большей части дров. Если вы случайно натолкнетесь на завязанный, упрямый круглый кусок дерева, с которым не справится ваш топор, тогда вы потянетесь за своей колющей булавой. Что касается топорика, то он больше подходит для колки растопки.

Размахивание топором может быть опасным, поэтому многие люди выбирают более безопасные методы. В любом случае, загляните на эту страницу, если вам нужен отличный топор. Если вам нужна колка, нажмите здесь.

Гидравлический разделитель бревен

Фотография предоставлена: Tomwsulcer / Wikipedia

Использование гидравлического разделителя бревен, вероятно, является самым простым способом расколоть бревна.Они бывают ручными, электрическими или газовыми и являются одними из самых дорогих товаров на этой странице. Их цены сильно различаются в зависимости от продукта.

Руководство

Ручные гидравлические дровоколы — самые дешевые из имеющихся. Они используют гидравлику, но вы — изначальный источник энергии. Обычно они работают двумя ручками, которые выступают вверх от режущего конца. Просто поместите бревно на разделитель между клином и гидравлическим удлинителем. Потяните за ручки по очереди, чтобы подтолкнуть руку к бревну.Со временем рука выдвинется достаточно далеко, чтобы расколоть бревно на клин.

Электрический

Большинство гидравлических дровоколов работают точно так же, за исключением источника питания. Электрические хороши тем, что делают работу еще проще. Все, что вам нужно сделать, это загрузить журнал и нажать несколько кнопок. Конечно, они стоят дороже, но они облегчают жизнь и обычно могут обрабатывать бревна немного большего размера и прочнее.

Газ

Вы можете использовать их где угодно, если у вас есть место для хранения и газ для работы.Многие из этих устройств могут создавать усилие от 7 до 25 тонн и более, что делает их отличным вариантом для колки практически любых видов древесины. Я бы сильно упростил ситуацию, сказав, что это рычаг, но обычно вы вытягиваете руку, которая толкает бревно в клин.

Одна из замечательных особенностей газовых гидравлических дровоколов — клин; Вы можете получить клин в форме буквы «X». Таким образом, вместо того, чтобы разделять бревно на две части, вы можете разделить их на четыре части. Это еще один способ сэкономить время и работу.

Клин для колки

Клин для колки — дешевый и удобный инструмент для обработки сучковатой древесины твердых пород. Это то, что вы можете сломать, когда ваш топор не справляется. Вам понадобится молоток, чтобы ударить по концу клина; другой вариант — использовать молотковый конец колки.

Kindle Jack Jr. Дровокол

Это устройство очень похоже на Kindling Cracker, но у него нет защитного кольца над режущей кромкой и вокруг нее.По сути, это лезвие топора, которое крепится к круглому дереву. Передний край указывает вверх. Вы устанавливаете бревно на острый режущий край и ударяете по нему молотком вниз. Я не рекомендую их людям с маленькими детьми.

Самодельные дровоколы

Люди — новаторы, и там, где есть потребность в устройстве, экономящем время, обычно есть кто-то, кто готов его изготовить. Эти самодельные дровоколы различаются по конструкции от вещей, похожих на Kindling Cracker, до полноценных гидравлических систем.Один парень даже прикрепил клин к автомобильному колесу, что, вероятно, действительно опасно. Мне больше всего нравится тот, что показан на видео выше. Это просто, но эффективно.

Итак, если вы относитесь к тому типу людей, которые любят создавать свои собственные гаджеты и у вас есть для этого средства, я рекомендую потратить некоторое время на YouTube. Поищите другие самодельные дровоколы, чтобы получить некоторые идеи, но, пожалуйста, будьте осторожны.

13 чертежей дровоколов: самодельные варианты своими руками

Если вы рубите дрова вручную, вы уже знаете, сколько усилий и времени уходит на подготовку хорошей штабеля дров для сжигания или продажи.Дровоколы всех типов значительно упрощают работу, но могут оказаться немного дорогостоящими в зависимости от того, что вы ищете. Если у вас есть навыки (или вы знаете кого-то, кто обладает), создание собственного мощного сплиттера определенно заслуживает внимания.

Разветвители

в целом представляют собой довольно простую конструкцию, и следующие планы разделения журналов объясняют и показывают, как вы можете настроить и создать свою собственную версию, которая будет соответствовать той работе, для которой она вам нужна. Все, от мощных обучающих программ с газовым приводом, так что простые ручные варианты показаны ниже.

Схемы с маркировкой

Получите диаграмму

Многие колки похожи по своей природе, чтобы обеспечить силу, необходимую для раскалывания бревен на 2 или 4 части всего за один толчок. На этих схемах представлены основные обозначенные потребности для понимания размещения деталей и приблизительных размеров разделителя горизонтального стиля. Они могут быть включены в планы дровоколов, работающих на газе, или даже в планы дровоколов с электрическим приводом — выбор за вами.

Восстановленный разветвитель

В этом видео показано, что можно сделать с металлоломом, оставшимся от других проектов.Для формирования вашей собственной рамы разветвителя не так уж и много, а с добавлением гидравлического сверхмощного домкрата для бутылок у вас есть свой собственный способ самодельной раскалывания древесины. Посмотрите, как этот инструмент может принять форму в вашем гараже с помощью простого планирования.

Гидравлика для тяжелых условий эксплуатации

Посмотрите внимательнее на то, что возможно, если у вас есть собственное видение создания сплиттера с использованием двигателя 13 л.с., насоса 3000 фунтов на квадратный дюйм и 5-дюймового цилиндра, чтобы создать не только 4-ходовой сплиттер, но и гидравлический подъемный стол.Это значительно упрощает весь процесс резки и помогает сэкономить на ручном труде.

Планы ручного разветвителя с ножным управлением

Диаграмму можно найти на: www.instructables.com

Ищете мощный вертикальный разветвитель, который можно было бы сделать самостоятельно? Эти простые планы объясняют, как именно это сделать, чтобы создать мощную движущую силу, для которой нужна только ваша собственная сила ног. Если размахивание топором звучит утомительно, этот вариант определенно стоит рассмотреть.

Создание кинетической энергии

Ищете способ резать дерево без давления? Эта конструкция с кинетическим маховиком проста и эффективна и требует только того, что у вас уже есть в гараже, и нескольких деталей, которые легко найти в местном хозяйственном магазине (например, стойки и шестерни).Внимательно посмотрите на это творение, чтобы увидеть, как оно работает и как вы можете построить собственный маховик.

Успокойся и береги спину

Диаграмма найдена на: www.grit.com

Эти планы были реализованы, чтобы помочь уменьшить количество стресса с помощью разделителя, созданного на спине производителя. Многие колки требуют много усилий для гибки и подъема, но эта гениальная идея объединяет всю тяжелую работу И раскол в одной машине. Вы можете легко внедрить несколько идей резки в машину такого размера для еще большей индивидуализации.

Быстрый и простой 4-х ходовой ручной разветвитель

Из этого туториала Вы узнаете, как быстро и легко сделать 4-х сторонний ручной делитель для раскалывания и растопки. Это требует времени и усилий при обращении с топором и делает каждый удар намного более эффективным.

Портативный гидравлический привод

Схема найдена на сайте: www.motherearthnews.com

Сделайте свой собственный гидравлический разделитель электростанции, используя эти схемы, которые включают в себя легкое вертикальное разделение с использованием только вашей ноги для управления.Это оставляет обе руки свободными для установки и перемещения расколотых бревен. Его также легко буксировать, и он рассчитан на быструю переносную работу.

Воспользуйтесь преимуществами своего мини-погрузчика

Схема находится на сайте: www.ringolake.com

Если у вас есть преимущества гидравлики мини-погрузчика (или другого оборудования, например трактора), то эти планы предназначены для вас. В рамках этих планов будет создан горизонтальный резак для бревен с серьезной мощностью, который легко буксировать и брать с собой куда угодно, где требуется мощность резки.

Не выбрасывайте изношенные машины

Диаграмма, найденная на: beckmannag.com

Если у вас есть старый изношенный сплиттер или части к одному, то эти планы — это то, что вам нужно собрать воедино и изменить то, что некоторым людям может показаться мусором. Это лучшее, что вы могли бы сделать для бесплатного создания разделителя бревен, если у вас есть под рукой детали и инструменты для его переделки. Создайте более крупный и лучший механический горизонтальный / вертикальный разделитель с помощью идей, представленных в этом пошаговом руководстве, в котором объясняется, что используется, заменяется и почему.

Планы и учебное пособие по разделителю шурупов

Схема найдена на сайте: www.instructables.com

Этот шуруповерт воплощает в себе довольно изобретательный подход к созданию инструмента с электрическим приводом, который помогает безопасно и контролируемо раскалывать древесину. Такой дизайн позволяет вам буквально ввинтить острие в стороны вашего бревна, чтобы разделить их на полезные размеры.

Crazy Simple Unicorn Log Splitter план

Схема найдена на сайте: www.instructables.com

Дровокол «единорог» — это просто упрощенный шуруповерт, для которого требуется двигатель и некоторые другие очень простые материалы, чтобы создать движущую силу для раскалывания древесины через бревно.Сделанный так, чтобы он устойчиво устанавливался на плоской поверхности, его можно было легко установить, проявив немного большей изобретательности для портативного источника питания.

Мощная индивидуальная буксировка за сплиттером

Планы найдены на: www.hearth.com

Одним из преимуществ создания собственного сплиттера является то, что вы можете полностью настроить его. Эта конструкция была разработана для облегчения работы и мощной гидравлической режущей способности. В этом руководстве рассказывается, как сделать это самостоятельно, а также предлагаются идеи по обновлению, если вы этого хотите.

Вот несколько типов дровоколов, из которых вы можете выбрать.

Заключение

Когда у вас есть средства для создания и необходимость разделения бревен, вышеприведенные планы подчеркивают множество идей, которые вы можете воплотить в машине для колки бревен. Эти пошаговые инструкции и фотографии, размещенные в Интернете для легкой загрузки, содержат идеи, необходимые для создания именно того, что вы хотите, в разделителе журналов. Создание любой из этих машин сэкономит вам время и деньги и станет отличным помощником для своевременной укладки древесины.

Мы будем рады услышать ваши мысли об этих планах ниже, а также увидеть все, что вы, возможно, создали. И, как всегда, поделитесь пожалуйста!

10 лучших шнековых бревен для тракторов, рассмотренные и оцененные в 2021 году

Как купить лучший тракторный шнековый дровокол

Покупка лучшего тракторного шнекового бревна вызывает у вас стресс? Сомнения катятся по вашей голове и сбивают вас с толку? Мы знаем, как это бывает; мы прошли весь путь исследования тракторных шнековых лесодробителей, так как мы составили полный список лучших тракторных шнековых лесодробилок, доступных на рынке в наши дни.Мы провели мозговой штурм по нескольким вопросам, которые могли бы иметь в виду большинство из вас.

Хотя здесь может быть больше, чем мы предлагаем, для вас важно убедиться, что вы провели эксклюзивное исследование этого продукта, прежде чем покупать его для себя. Вопросы могут включать:

  • Стоит ли покупать шнековый дровокол тракторный ?
  • В чем преимущества при покупке тракторного шнекового бревна ?
  • Какие факторы вы должны учитывать, прежде чем покупать лучший тракторный шнековый дровокол ?
  • Почему важно покупать тракторный шнековый дровокол, особенно лучший?
  • Какие хорошие тракторные шнековые бревна доступны на сегодняшнем рынке? Или какой тракторный шнековый дровокол лучший 2020, 2019?

И откуда бы вы взяли всю такую ​​информацию? Мы уверены, что у вас может возникнуть еще много вопросов, и лучший способ утолить жажду — решить их все с помощью различных онлайн-ресурсов.Источниками могут быть все, что угодно, например интернет-форумы, сарафанное радио, рейтинговые сайты, руководства по покупке и обзоры продуктов. Перед покупкой лучший тракторный шнековый дровокол для себя необходимо провести тщательное исследование. Убедитесь, что вы читаете с высоконадежных, заслуживающих доверия веб-сайтов или любых других источников.

Мы предлагаем руководство по покупке тракторного шнекового бревна и предоставляем 100% достоверную и объективную информацию. Мы используем большие данные и данные искусственного интеллекта для проверки информации.Как было сделано это руководство по покупке? У нас есть уникальный набор алгоритмов, которые позволяют нам составить список из топ-10 тракторных шнековых бревенчатых машин , доступных в наши дни на рынке. Наша технология составления списка зависит от таких факторов, как:

  1. Стоимость бренда
  2. Функции и характеристики
  3. Стоимость продукта
  4. Отзывы и рейтинги клиентов
  5. Качество и надежность

Мы не забываем, что поддержание актуальности информации о продуктах является нашим приоритетом; поэтому мы постоянно обновляем наши веб-сайты.Получите дополнительную информацию о нас из онлайн-источников.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
