Монтаж воздуховода для кухонной вытяжки: правила для начинающих

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Как подобрать воздуховод для кухни





 Выбирая новую кухню, мы сталкиваемся с множеством проблем, связанных с выбором дополнительного оборудования и аксессуаров. Кухня — это не спальня, и решить вопрос за несколько минут, проведенных у дизайнера помещений, у вас не получится. Как минимум вам придется подыскать подходящую мойку, духовку, варочную поверхность, и, разумеется, вытяжку. Однако мало запланировать для кухонной вытяжки особый шкафчик, или оставить проем между верхними модулями гарнитура. Мало провести провод для ее подключения. Самое проблематичное — обеспечить наиболее подходящий вывод отработанного воздуха, т.е. правильно соединить выпускную систему бытового прибора с вентиляционным каналом. А как вы наверное, уже не раз замечали, уважаемые посетители нашего сайта, вентиляционная решетка расположена всегда вдалеке от места, где располагается плита, и, соответственно вытяжка. Если вы решите организовать работу кухонной вытяжки в режиме рециркуляции и откажитесь от воздуховодов в пользу угольного фильтра, то очень скоро разочаруетесь в своем выборе. Фильтр стремительно теряет свою эффективность и мы уверены, что большее время, не соединенная с вентиляционным каналом вытяжка, будет попросту гонять воздух в кухне.

Каким должен быть кухонный воздуховод

Давайте пробежимся по минимальным требованиям к вентиляционным трубам и коробам, которые обеспечат на вашей кухне комфортный воздухообмен.

  • Воздуховод должен быть компактным при своей достаточной пропускной способности. Простыми словами — вид короба не должен портить общий дизайн кухни или кухонного помещения.
  • Пропускная способность должна соответствовать мощности вытяжки. Элементы воздушной системы не должны вибрировать, а мотор вытяжки задыхаться при режиме максимальной мощности.
  • Элементы системы отведения воздуха (речь идет о переходниках, хомутах, поворотах и т.д.) должны обеспечить герметичность системы даже в том случае, если вентиляционный канал расположен на противоположной стенке от кухонной вытяжки.
  • Поскольку воздуховод является чисто технологическим, инфраструктурным элементом, и не несет эстетической нагрузки, его стоимость должна быть максимально низкой, а срок службы — максимально долгим. Он не должен ржаветь, разлагаться, подвергаться деформации под воздействием высоких температур.
  • Все элементы системы очистки воздуха на кухне должны легко монтироваться, поскольку нередко вытяжки устанавливают не профессионалы монтажники, а обычные покупатели (часты случаи, когда вытяжка из-за нехватки средств покупается после установки кухни).
  • Материалы элементов воздухообмена должны быть безопасны для потребителей, как в плане токсичности, так и в плане пожарной безопасности.

Предыстория воздуховодов для кухни

Кухонные воздуховоды появились в наших домах вместе с появлением в продаже продуктивных вытяжек. До этого на кухнях имелись только крошечные оконца вентиляционных каналов, прикрываемые простыми решетками. На кухнях, где имелись газовые колонки или стояки старых печей (сталинские дома послевоенной постройки), было два вентиляционного отверстия, а у большинства наших сограждан — всего одно. Поэтому нередко можно было лицезреть в 80-90-е года прошлого века пластиковые лопасти вентиляторов, торчавших из форточек многоэтажек. Вентканал использовался для естественной вентиляции, а кулинарные запахи пытались удалить при помощи вентиляторов.


Современная ситуация не очень радует

Сегодня мы пытаемся сохранить в кухне естественную вентиляцию, чтобы, например не потели стекла стеклопакетов, и в тоже время обеспечить эффективное отведение воздуха от плиты при помощи всего одного вентиляционного канала. Это, конечно, не совсем правильно. Если стояк вентиляции захламлен или имеет недостаточный диаметр, воздух от мощной вытяжки может вернуться через вентиляционную решетку обратно в кухню. Поэтому, наш мастер, подводя к вентканалу алюминиевую гофру или пластиковый короб, пытается завести кусок гофры вверх прямо в вентиляционном стояке.



Что лучше: гофра или пластиковый короб?

Однозначного ответа на этот вопрос нет, однако, сейчас в большем почете пластиковый короб. Гофра используется для случаев криволинейного подключения (например, подключение жесткого венткороба к выпускному кольцу вытяжки) или в случае, если она полностью прячется в строительные или мебельные конструкции (например, уходит в просторный короб из гипсокартона, или проходит через шкафы кухни). Гофра растягивается на 3 метра, если требуется, в продаже имеются пластиковые или металлические соединители и хомуты для герметичности стыков. Гофра наиболее безболезненный в плане затрат времени способ соединить кухонную вытяжку и вентканал.

Как видите, гофра, мягко говоря, не очень украшает дорогую кухню из массива черешни.

Плоский короб и глухая накладка на вентканал делает воздуховод менее приметным

Наилучший вариант осуществления подводки вентиляции — над подвесным потолком

На иллюстративных фото в этой статье вы можете увидеть некоторые способы подключения. Комплект пластикового воздуховода, сечением 60х204 мм (самый распространенный «калибр» в Минске) с необходимыми соединителями и поворотами обойдется дороже чем гофра с хомутами, однако короб имеет ряд неоспоримых преимуществ.

  • Гофра менее гигеенична из-за складок, которые обеспечивают ее эластичность.
  • Минимальный диаметр гофры (и самый распространенный) для современной вытяжки — 125 мм. Высота вентиляционного пластикового короба 60 мм. Он выглядит более компактным когда размещен по верху навесных шкафчиков.
  • Из-за компактного размера, жесткости соединения и прочности именно короб используется в качестве воздуховода над подвесными/натяжными потолками.
  • Прочность при небольшой массе — это основное достоинство пластикового плоского воздуховода.
  • В отличие от алюминиевой трубы-гофры не нагревается, не гудит и не вибрирует.


Стоимость средней сборки плоских вентиляционных коробов в Минске для угловой кухни площадью 8-9 метров — около 25-30 долларов в эквиваленте с решеткой.
Стоимость качественной (плотной) алюминиевой гофры с одним хомутом и вентиляционной решеткой — около 15 долларов в эквиваленте. Способ подключения плоских коробов достаточно прост и напоминает складывание детского конструктора



Короб идет по стене — не очень правильноКороб идет по шкафам — правильно!

!!!! Внимание совет!!!! Приобретая в гипермаркете или строительном рынке плоский воздуховод для кухни, не забудьте взять у продавца или кассира чек. Возможно, вам придется вернуться и обменять или докупить аксессуары!!!

Еще много дельных советов вы получите от нашего опытного дизайнера, который предлагает кухни в Минске с 1999 года! Если вы желаете заменить фасады кухни на массив дуба или черешни недорого — также добро пожаловать к нам!










вентиляционные короба

Материал пластиковых вентиляционных коробов соответствует СТБ 1451-2004 ИЗДЕЛИЯ ПРОФИЛЬНЫЕ ИЗ ПОЛИВИНИЛХЛОРИДА ДЛЯ НАРУЖНОЙ И ВНУТРЕННЕЙ ОТДЕЛКИ ЗДАНИЙ.

Пожарно-технические показатели: Т4, В3, Г4, Д3. Срок годности не ограничен.

Пластиковые вентиляционные короба являются пожалуй наилучшим решением при выборе воздуховодов для организации вентиляции в квартире. Вентиляционные короба обладают целым рядом преимуществ по сравнению с более привычными и дешевыми гофрированными воздуховодами и применяются, если нужна установка вытяжки.

Во первых это небольшая высота таких воздуховодов. Такие трубы для вытяжки, уложенные под подвесной потолок, значительно сэкономят пространство. Отметим, что площадь поперечного сечения пластмассового вентиляционного короба размером 55*110 приблизительно соответствует круглому воздуховоду диаметром 90мм., а короба 60*204 приблизительно соответствует диаметру 125, а за счет плавности поворотов, уровень аэродинамического сопротивления таких коробов хоть и превышает сопротивление в гофрированных воздуховодах, однако остается на достаточно приемлемом уровне, обеспечивая должную пропускную способность в таких пластиковых вентиляционных коробах. Соответственно используя пластиковые вентиляционные короба для подключения, например кухонной вытяжки, посмотрите в паспорте изделия диаметр выходного отверстия на кухонной вытяжке, и соответственно подберите нужное Вам сечение пластмассового короба.

Еще одним неоспоримым преимуществом пластиковых вентиляционных коробов является их высокая прочность и устойчивость к механическим повреждениям, поэтому особенно часто пластмассовые вентиляционные короба зашивают под натяжные потолки, ведь в случае повреждения вентиляционного канала после монтажа натяжного потолка, придется полностью демонтировать и заново устанавливать такой потолок. Поэтому специалисты однозначно отдают предпочтение именно пластиковым вентиляционным коробам, при установке под натяжной потолок. Монтаж вытяжки с использованием вентиляционных коробов необходимо осуществлять в соответствии с инструкцией по монтажу исходя из требований к площади поперечного сечения воздуховода.

Зачастую пластиковые вентиляционные короба просто укладывают поверх кухонных шкафов. И здесь также есть преимущество перед гофрированным воздуховодом, помимо того, что такой короб, уложенный возле стены, едва ли будет виден вообще, такой короб легко протереть от образовавшейся пыли в отличии от гофры, или даже декорировать плиткой или обоями, что не составит труда используя современные грунтовки и клей.

К недостаткам таких вентиляционных коробов, следует отнести высокую стоимость и относительно сложный монтаж. Однако, повторимся, зашивая короба под подвесные и натяжные потолки, а также в случае когда необходимо сэкономить пространство или попросту убрать ту же гофру с видимых участков помещения, пожалуй лучшим решением будет установить пластиковый короб для вытяжки.

Рекомендация!!! Любой тип воздуховода, если он расположен вне отапливаемого (например на нежилом чердаке частого дома, или вообще на улице) помещения необходимо утеплять, чтобы таким образом препятствовать образованию конденсата, как внутри вентиляционной трубы, так и снаружи. Но, поскольку иногда этого бывает недостаточно и внутри вентиляционного канала все равно образуется конденсат, а иногда даже лед и потом, когда температура повышается, естественно, внутри из льда образуется вода и стекает в направлении уклона, поэтому дополнительно рекомендуем установить узел для стока и сбора конденсата. Если же по каким то причинам это сделать не возможно, тогда устанавливайте горизонтальные участки вентиляционных труб с небольшим уклоном в сторону наиболее желаемого направления стока. Ведь стекающая вода может не просто доставить дискомфорт, но и повредить электроприборы.

Воздуховод от вытяжки до вентиляционного отверстия —

Монтаж воздуховода для кухонной вытяжки

Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Как правильно подобрать и установить воздуховод для вытяжки?

Выбрать и правильно установить воздуховод для вытяжки – важный момент в обустройстве кухни. От этого будет зависеть качество воздуха в помещении, уровень шума, эстетический вид кухни. И в конечном итоге здоровье всей семьи.

Отличия кухонной вытяжной системы от вентиляции

Система вентиляции предназначена для постоянного обновления воздуха в помещении. Она оборудуется в кухне и туалетах. Чаще всего используется схема естественного побуждения. Пропускная способность для кухни составляет 60 кубометров в час, для туалета – 25. При плохой вентиляции в доме скапливается конденсат, со временем может появиться грибок. Это опасно развитием заболеваний дыхательной системы.

В вентиляционном устройстве воздух выходит по специальным каналам внутри стен на крышу либо на чердак. Движение потоков осуществляется благодаря перепаду температур внутри дома и снаружи, а также разнице давления. Внутрь помещения поступает новый воздух через щели окон, дверей.

Вытяжная система устанавливается в кухне, чтобы убирать запахи, излишнюю влажность и масляные отходы, образующиеся в процессе приготовления еды. Вытяжка благодаря работе вентилятора принудительно втягивает воздух из кухни, далее он отводится по воздуховоду в вентиляционный канал. Монтаж воздуховодов для кухонной вытяжки должен проводиться так, чтобы не нарушить вентиляцию помещения.

Всегда ли можно устанавливать вытяжку?

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню.
Обратный клапан может быть в виде:

  • плёнки,
  • диска из пластика на оси,
  • цельной перегородки.

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Виды воздуховодов для вытяжки. Достоинства и недостатки

Воздуховод к вытяжке можно присоединить гибкий или жёсткий. Наиболее популярные модели – из пластика и алюминия. Выбор покупателя также зависит от финансовых возможностей и общего стиля оформления кухни.

Пластиковые воздуховоды для вытяжки

Они имеют аккуратный внешний вид, вписываются практически в любой интерьер кухни. Ровные поверхности меньше загрязняются и легче поддаются очистке, не ржавеют. Меньше создаётся шума при прохождении воздуха по трубе. Так как это жёсткое изделие, требуется более точный расчёт размеров. При монтаже воздуховода из пластика для кухонной вытяжки обязательно использование переходников и соединительных элементов. Повороты более резкие, чем у гибких изделий. Стоит дороже.

Пластик не так устойчив к высоким температурам, как металл. В случае необходимости его можно покрыть влагонепроницаемой и термостойкой краской в тон кухонной мебели.
По форме бывают:

  • круглые – в этом случае не нужен переходник для присоединения к вытяжке;
  • овальные;
  • квадратные;

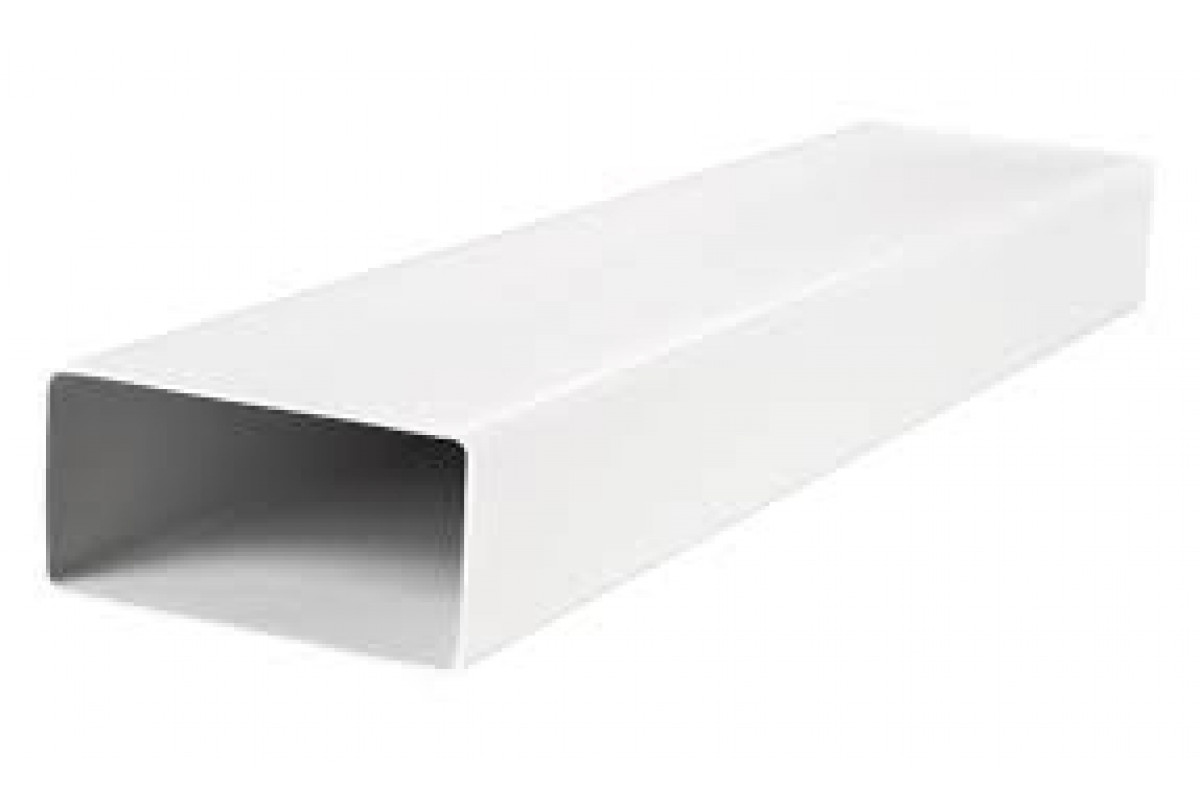

  • прямоугольные воздуховоды. Их удобно проводить вдоль стены над кухонной мебелью. Можно собрать конструкцию любой траектории. Одним из вариантов прямоугольных являются плоские воздуховоды, которые занимают очень мало места и практически незаметны.

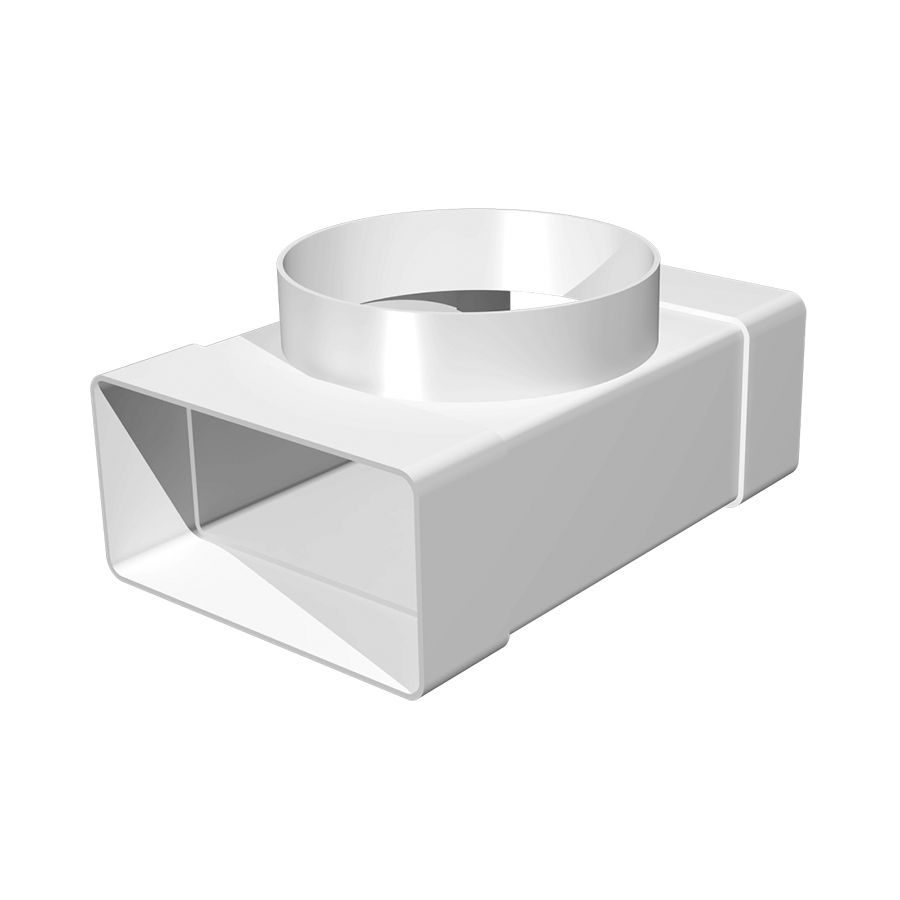

Возможны переходы с круглых изделий на прямоугольные и наоборот.

Воздуховод из гофры

Гофр изготавливается из разных материалов: алюминия, стали, пластика. Самый распространенный – гофр из алюминия. Этот металл лёгкий, выдерживает высокие температуры. Гофр должен устанавливаться в максимально растянутом состоянии. Тогда меньше будет сопротивление проходящему воздуху, ниже уровень шума. Правда, растянув, его уже нельзя сжать обратно. Он легко деформируется, поэтому нужна аккуратность при его монтаже.

Воздуховод из алюминия – гибкая конструкция, просто устанавливается, стоит дешевле. Монтаж осуществляется при помощи хомутов: к вытяжке присоединяется за фланец зонта, к вентиляционной трубе за решётку с обратным клапаном. Места соединений обрабатывают герметиком (силиконом) или укрепляют алюминиевым скотчем. Нельзя использовать суперклей.

Внешний вид не очень привлекательный, поэтому гофр часто маскируют. Сверху устанавливают специальные готовые короба из поливинилхлорида, алюминия, нержавеющей стали или дерева. Выбор зависит от интерьера кухни. Некоторые воздуховоды сразу продаются в комплекте с кожухами.
Делают конструкцию и из гипсокартона. Её шпаклюют, грунтуют и красят в нужный цвет. Одновременно устанавливают местное освещение. Встроенные воздуховоды проводят внутри кухонного шкафа. Если монтаж вытяжной системы проводится на этапе ремонта в кухне, можно скрыть его за натяжным потолком.

Недостатки такого воздуховода: выше уровень шума, в складках гофра задерживается копоть, грязь, масло. Алюминий характеризуется хорошей теплопроводностью, поэтому иногда в кухне может скапливаться конденсат.

Стальные воздуховоды гладкие, прочные, не деформируются и устойчивы к высоким температурам. Стоят недорого. Бывают оцинкованные варианты и воздуховоды из нержавейки. Из недостатков нужно отметить большой вес конструкции, что требует надёжной фиксации к стенам, для герметизации нужны специальные средства. При работе вытяжной системы создаётся много шума.

Расчёт диаметра воздуховода

Диаметр воздуховода должен совпадать с диаметром входа в вентиляционную шахту. Если площадь поперечного сечения воздуховода меньше, чем вентиляционного канала, снижается эффективность работы вытяжки.

Вентиляционные ходы в зданиях имеют диаметр 14 см, есть квадратные, размером 13 * 13 см или прямоугольные 10 * 15 см. Их пропускная способность около 300 – 400 кубометров в час. Нет смысла ставить более мощную вытяжку, может произойти эффект опрокидывания тяги.

При выборе гибких изделий рекомендуют делать не более 3 поворотов по ходу следования. Также нельзя ставить несколько поворотов подряд без участков для разгона воздуха. Общая длина воздуховода на вытяжку для кухни не должна превышать 3 м. В противном случае будет сильно увеличиваться сопротивление при прохождении воздуха, а эффективность работы всей системы снижаться.

В инструкции к вытяжке, как правило, указаны технические требования к воздуховоду, в том числе рекомендуемый диаметр. Большинство вытяжек имеют диаметр выхода 125 мм, реже – 100 мм. Нельзя делать диаметр воздуховода намного меньше, чем диаметр выходного патрубка на вытяжке. Это приведёт к значительной вибрации и шуму. Наиболее распространённые диаметры 125, 150, 160, 200 мм.

Для прямоугольных воздуховодов подходят такие параметры:

  • размеры 110 * 55 мм требуются для вытяжек с мощностью до 300 кубометров в час,
  • 120 * 60 мм при мощности более 350 кубометров в час,
  • 204 * 60 мм для аппаратов мощностью до 1000 кубометров в час.

Можно ли обойтись без воздуховода?

В качестве альтернативы можно устанавливать вытяжки, работающие по принципу рециркуляции. Обычно их мощность и эффективность ниже. Установка воздуховода для такой вытяжки не требуется.
Иногда организуют отведение воздуха на улицу. В стене делают отверстие после согласования с БТИ и ЖКХ. По СНиПам расстояние до ближайшего окна должно быть не менее 8 м. Как правило, это возможно только на верхних этажах.

Либо устанавливают наружный короб, по которому воздух поднимается до уровня крыши. Это нужно, чтобы отработанный воздух из кухни не поступал к соседям верхних этажей через окна. Такой вариант часто используют владельцы кафе и ресторанов, которые находятся на 1 этаже многоэтажного дома.

Итак, нужно грамотно подключать вытяжку к вентиляции, чтобы не нарушать воздухообмен в помещении. Это важно в первую очередь для здоровья. Во многих современных проектах домов сразу предусмотрены несколько каналов: один для вентиляции с естественным током, другой для подключения вытяжки. Разгонные шахты у них разделены. Если же дом уже построен, важно учесть все нюансы: объём помещения, частоту приготовления пищи, размеры и пропускную способность вентиляционных ходов. Только после этого приобретать вытяжку и воздуховоды к ней, заранее продумав, как эстетично их оформить.

Выбор воздуховода для вытяжки

После приобретения вытяжного устройства на кухню, его нужно установить к отверстию вентиляционного колодца, согласно санитарным нормам и соблюдением эстетики. Для выполнения этих задач должна быть установлена труба для вытяжки. Далее в статье рассмотрим все нюансы при выборе и монтаже воздуховода при подсоединении кухонной вытяжки.

Требования к воздуховодам

Все технологические условия указаны в нормативных актах, например, в ГОСТ 12.4.021-75 ССБТ» Системы вентиляционные». А также они могут разрабатываться отдельно проектировщиками для непосредственного дома. Главной задачей при этом является удаление отработанного воздуха. Производительность воздушных каналов в данном случае складывается из трех составляющих: прочности трубы для отвода воздуха, ее конфигурации и диаметра. Система воздушного распределения должна пропускать необходимое количество воздуха при соблюдении некоторых требований:

  • непроницаемость трубы;
  • наименьшие утечки воздуха;
  • скорость удаляемого воздуха с соответствием СНиП;
  • уровень шума не выше санитарных норм;
  • теплоизоляция (в случае необходимости).

А также при монтаже нужно минимизировать пространство, на котором устанавливается воздуховод для вытяжки. От влияния непосредственных условий затем подбирается форма трубы, материал и диаметр.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

  • их можно установить под всяким углом;
  • в случае необходимости они растягиваются до определенной длины или сжимаются.
  • имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

  1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
  2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
  3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

  • изделия квадратной формы легче спрятать над навесным потолком;
  • трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

  1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
  2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
  3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Как выбирать диаметр для труб

Основная проблема при выборе воздуховода – это не ошибиться с размером по сечению у трубы. Прежде всего, нужно учитывать, чтобы диаметр канала для отвода отработанного воздуха не был меньше диаметра отверстия в вентиляционном колодце.

В противном случае, если вентиляционная труба для вытяжки подобрана с меньшим диаметром, будет создаваться дополнительное сопротивление. И в итоге производительность вытяжки ощутимо уменьшится. Исходя из этого, специалисты рекомендуют подбирать трубу согласно отверстию в вентиляционный колодец.

Порядок установки трубы от вытяжки до вентиляционного колодца

Работа вытяжки во многом зависти от правильного монтажа воздуховода до вентиляционного колодца.

При прокладке трубы необходимо учитывать, что:

  1. Изгиб трубы под 90 градусов отнимает около 10% от производительности вытяжной системы, а если он меньше, то это часто является причиной для обратной тяги.
  2. Нельзя делать более трех поворотов трубы под прямым углом. Если же без дополнительных изгибов не обойтись, то делать их нужно под углом больше 90 градусов.
  3. Желательно устанавливать трубу не более 3 метров, помнить при этом о снижении производительности от каждого метра на 5-10%.

Монтаж воздуховода для отвода угарного газа, как правило, производится после установки самой вытяжки.

Методы декорирования трубы от вытяжки

Зачастую при установке воздушного канала для вытяжки принимается решение о декорировании воздуховода, чтобы не нарушать общий интерьер на кухне.

Для этого существует несколько способов:

  1. Короб из гипсокартона. Здесь вокруг канала устанавливается вначале обрешетка, затем на нее крепятся плиты из гипсокартона. В дальнейшем короб обделывается под общий интерьер. Этот метод хорошо устраняет проблему по эстетике, но он неудобен в случае, если нужно будет вскрывать трубу по какой-либо причине.
  2. Корпус пластмассовый. В магазинах продаются специализированные короба для декорирования гофрированного воздуховода. Такой декор является наиболее простым аналогом короба из гипсокартона.
  3. Установка над натяжным потолком. При принятии такого решения, воздушный канал монтируется от вытяжки наверх и прячется среди потолочных конструкций. Часть воздуховода от вытяжки до потолка прикрывается облицовочной плитой или остается неприкрытой, по усмотрению хозяина. Недостатком такого варианта является то, что проводить трубу можно лишь до ремонта. То есть, после натяжения потолков спрятать воздуховод таким методом будет невозможно. А также в случае профилактического ремонта канала вначале придется разобрать навесной потолок.
  4. Установка единого комплекта. В этом случае нужно заказать или сделать своими руками навесной шкаф под размер вытяжки до потолка. В нем спрячется и устройство для отвода угарного газа, и воздуховод. Минусом такого декора является то, что скрадывается место под всякие кухонные принадлежности.
  5. Навес на шкафчик. Здесь применяется предыдущий способ, только в бюджетном варианте. Навесной шкаф изготавливается или заказывается не до самого потолка, затем на него устанавливается декоративная панель под общий интерьер на кухне. Этим методом скрывается труба, идущая вверх от вытяжки до отверстия вентиляционного колодца.
  6. Монтаж воздуховода рядом со стеной над навесным кухонным гарнитуром. В таком случае, обычно шкафчики навешиваются достаточно высоко, и тогда канал над ними не будет видно.
  7. Покраска. Данный метод является самым дешевым и простым вариантом, для чего нужно лишь выкрасить трубу в тон интерьера.

Установка воздуховода от вытяжки на кухне

После того, как вытяжка повешена на определенной высоте (70 или 80 см, в зависимости от плиты), приобретен нужный по диаметру воздуховод, нужно правильно его установить. Монтаж пластикового и гофрированного воздуховода на кухне вполне можно выполнить своими руками.

Рассмотрим пошагово весь алгоритм действий:

Шаг №1. Разметить путь установки трубы, и узнать расстояние всякого прямого участка. Иметь в виду прокладывание горизонтальных элементов над шкафами. Если принято решение проводить коммуникацию гофрированной трубой, то нужно узнать всю ее длину.

Шаг №2. Надеть воздуховод на патрубок вытяжного устройства, для этого предварительно ввести конец трубы через технологическое отверстие в корпусе вытяжки. Если проводится гофр, то труба стягивается хомутом.

Шаг №3. Подготовленные по определенной длине отрезки из пластиковых труб, соединить с помощью муфт и отводов.

Шаг №4. Вмонтировать в отверстие вентиляционного канала специальную решетку с патрубком, для чего их нужно предварительно приобрести в магазине.

Шаг №5. Подсоединить трубу к патрубку, проверить надежность соединенной сети, а также точность в горизонтальной и вертикальной плоскости. При горизонтали желательно соблюдать небольшой уклон в сторону вытяжки.

Шаг №6. Сделать завершающую сборку в случае, если трубы собраны без манжетов: разъединить элементы труб, промазать их концы силиконовым герметиком и вновь собрать.

Шаг №7. Части воздуховода, идущие горизонтально по стене, нужно зафиксировать специальными хомутами на расстоянии 1 м, а у гофра через 0,5 метра. Делается это для того, чтобы избежать провисания.

Шаг №8. Проверить тягу. Для этого поставить на плиту кастрюлю с водой с открытой крышкой, включить вытяжку. После закипания все испарения должны уходить вверх.

В том случае, когда на кухне смонтирована вытяжка с мощным вентилятором, и в ней не предусмотрен клапан, может возникнуть обратная тяга из вентиляционного колодца. Это относится к вытяжкам с производительностью более 650-750 м³ в час. Чтобы этого не происходило, нужно на горизонтальном участке в тройнике воздуховода перед вентиляционным колодцем установить обратный клапан. Если воздуховод устанавливается в частном доме, то такой прибор врезается снаружи.

В вентиляционной системе воздуховоды являются неотъемлемой частью, и за ними также нужен профилактический осмотр. В процессе эксплуатации у него может нарушиться герметизация или уменьшиться отверстие из-за налипших отложений. Поэтому нужно обязательно следить за техническим состоянием. И тогда на кухне не будет неприятностей из-за посторонних запахов, а значит, всегда будет комфортная атмосфера.

Можно ли подключить вытяжку на кухне к вентиляции и как это сделать

Перед тем как подключить вытяжку на кухне к вентиляции, нужно проконсультироваться с инженерами и выяснить пропускную способность трубопровода. Подсоединение можно проводить своими руками. В этом нет ничего сложного. В стояке прорезается отверстие, к нему крепится отводной патрубок. Стык герметизируется. Нужно учитывать, что в большинстве городских квартир такое решение запрещено законом. Дело в том, что общедомовой канал не рассчитан на дополнительные потоки. Без устройств принудительной подачи тяга будет слабой, особенно летом, когда перепад давлений внутри и снаружи здания невелик. Вращающиеся лопасти создадут мощную струю, перегружающую центральную систему. В результате отработанный воздух поступит в соседние квартиры. Подобная проблема возникает и в частных зданиях при недостаточном сечении воздуховода. Чтобы ее решить, нужно сделать выход на улицу через стеновой клапан либо использовать модели, отфильтровывающие загрязнения и возвращающие очищенный поток в помещение.

Все о подключении кухонной вытяжки к вентиляции

В каких случаях врез в общедомовой вентиляционный канал невозможен

Согласно действующим постановлениям запрещается проводить работы, после которых ухудшаются условия проживания.

В зданиях типовых серий сечение стояка не позволяет использовать мощное оборудование для отвода газов от плиты. К тому же, во многих домах трубы находятся в неудовлетворительном состоянии. В результате незаконных перепланировок сечение уменьшается ниже нормативного, и его пропускная способность падает. Кроме того, некоторые жильцы уже установили вентиляторы. Если вмонтировать еще один, тяга начнет работать в обратном направлении.

После несанкционированных действий отработанный газ распространяется на ближайшие этажи. Заметить это несложно. В жилище появляются посторонние запахи. Воздух становится сырым. На стенах образуются черные пятна плесени. В помещении находиться некомфортно, и, чтобы избавиться от духоты, приходится постоянно держать окна открытыми.

Если приложить лист бумаги к решетке венткороба, он отклонится в том направлении, куда движется поток. В идеале он должен прилипнуть к решетке. При неисправной работе он останется неподвижным либо согнется в сторону помещения.

Когда соседи обнаружат неполадку, они скорее всего обратятся в управляющую компанию. Специалисты проведут обследование, и при анализе будет обнаружено расхождение с требованиями нормативов. ГОСТы и СНиПы предъявляют высокие требования к качеству воздуха и его циркуляции. В случае нарушения подключение вытяжки на кухне к вентиляции придется демонтировать.

Ограничения на установку, не зависящие от пропускной способности центральной общедомовой шахты

  • Принудительную подачу нельзя использовать в кухнях с газовыми плитами.
  • Запрещено полностью перекрывать вход в стояк — он должен обслуживать не только кухонное оборудование, но и всю квартиру.
  • Нельзя выводить систему в стояк на нижних этажах.
  • Входное отверстие в верхней части короба должно оставаться на своем месте. Любые изменения их положения требуют согласования в Жилищной инспекции и других государственных инстанциях. Спустить отверстие вниз не разрешат, поскольку насыщенные потоки всегда сконцентрированы сверху. В помещении с газовой плитой такое переустройство может привести к опасному скоплению природного газа под потолком.

В остальных случаях проведение переустройства возможно только в современных домах с расширенными каналами. Перед покупкой оборудования необходимо проконсультироваться со специалистами из инжиниринговой фирмы и провести обследование.

В частных зданиях, являющихся объектами ИЖС, действуют те же нормативы, что и в многоквартирных.

Выбор оборудования

Составные части вытяжки

  • Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
  • Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды устройств по принципу действия системы

  • Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
  • Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
  • Комбинированные — в них совмещены оба принципа действия.

Мы будем рассматривать первый вариант.

Конструкция куполов

Они отличаются по форме и устройству.

  • Конус или пирамида — устанавливаются между шкафами или в просторной высокой нише.
  • Скрытая система — размещается в нижней части навесного шкафа. Панель управления вынесена на фасад. Пространство за ним занимает отвод. Верхнюю часть, где идет сужение, часто оборудуют полками.
  • Раздвижная — может подниматься и опускаться. Обычно ее прячут за фасадом.
  • Конструкция в форме перевернутой буквы «Т».
  • Потолочная модель в форме параллелепипеда — используется для кухонных островков.

Размер нижней части должен быть больше, чем у плиты, на несколько сантиметров. Рабочая высота составляет от 65 до 75 см. Для газовых плит берут высоту до 85 см.

Материал купола не влияет на его долговечность. Отличие заключается в простоте обслуживания. Ухаживать за алюминиевым корпусом легче, чем за другими. Грязь легко удаляется влажной губкой. В пластик она въедается глубже. Сталь легко пачкается. Чтобы протереть закаленное стекло, понадобится специальный чистящий состав.

Оборудование подбирают по производительности. Чем она выше, тем быстрее будет очищаться воздух. Модели с мощными электрическими двигателями потребляют большое количество энергии и занимает много места, поэтому лучше их не монтировать в маленьких помещениях.

Выбор подводки

  • Алюминиевая гофра — отличается гибкостью, позволяющей делать повороты в нужных местах. Ребристая поверхность задерживает поток и быстро копит отложения грязи. Чистить ее очень сложно. Металл хорошо резонирует и усиливает шум при работе.
  • Трубы ПВХ — они состоят из нескольких прямых и поворотных элементов, скрепленных с помощью клея и хомутов с винтовыми зажимами. Изделия с круглым сечением обладают более высокой проводимостью. Средний диаметр равен 12,5 см. Прямоугольные детали помогают сэкономить пространство. Стандартные размеры — 20,4х6 см.

Инструкция по выводу вытяжки на кухне в вентиляцию

Подготовка основания

Работы, как правило, начинают после установки мебели и чистовой отделки. Основание должно быть надежным. Если крепление ведется на отделку, ее важно не повредить. Чтобы кафель не треснул, заднюю сторону корпуса покрывают демпферной лентой.

Поверхность очищают и обрабатывают антисептиками, предотвращающими появление бактерий. Плесень может образовываться в зазоре между стеной и корпусом. В этих участках всегда скапливается влага и осадок, который приносит с собой пар.

Стены не всегда обладают достаточной несущей способностью. Если они осыпаются, в них проделывают широкие отверстия и вбивают пробки. Иногда эти меры не помогают. Тогда основание смачивают водой и заполняют цементной смесью. Пока она не застыла, в нее погружают дюбели. После этого можно проводить монтаж, не опасаясь, что система упадет на плиту.

Работы по установке

Их начинают с крепления купола на саморезы с дюбелями. Затем к нему подсоединяют канал, ведущий к шахте. Его конец промазывают клеем или герметиком и надевают на верхнюю часть корпуса. Стык фиксируют хомутом, затягивающимся при помощи винта. Таким же образом соединяют пластиковые прямые и угловые трубы.

Канал монтируют к потолку на металлические подвесы или скобы, прижимающие его к стене. В шахте под потолком с помощью алмазной коронки высверливается отверстие подходящего диаметра. К нему шурупами привинчивается фланец. В него при необходимости крепится переходник. В переходник заводится рукав, покрытый клеем или герметиком. Сверху затягивается хомут. Существуют специальные Т- образные элементы с обратным клапаном. Под ним сделана решетка. Она должна обязательно находиться внизу. Если переместить ее наверх, поток от вытяжки, поднимающийся наверх и испытывающий давление, будет поступать через нее обратно. Нижняя перекладина буквы «Т» располагается параллельно стене. Одна сторона верхней перекладины заводится в шахту, другая, обращенная в кухню, снабжается поворотной заслонкой. Когда приточное устройство включено, заслонка закрывается. При выключенной подаче ее открывают, увеличивая ширину входа в стояк.

При проектировании следует избегать поворотов. Чем их меньше, тем меньше препятствий течению, и тем проще производить очистку внутренней поверхности. Чтобы сгладить крутые повороты, вместо Г- образного переходника ставят два элемента с изгибом под 45 градусов.

Канал оставляют на виду либо скрывают его под съемным коробом из гипсокартона или пластика. Чтобы избавиться от лишнего шума, короб изнутри заполняют минеральной ватой или поролоном. В случае, когда подводку не видно за мебелью, проводить мероприятия по маскировке не потребуются.

Электрооборудование

Для подключения электрики применяются кухонные розетки с устройством защитного отключения и трехжильный кабель ВВГнг-Ls 3*2,5 мм 2 . Розетки ставят в верхней части стены. Использовать удлинители во влажной среде запрещено. Провода прячут за фасадной панелью. Прокладывать штрабы обычно не приходится. Если возникает такая необходимость, следует помнить, что штробить стеновые панели и плиты перекрытия запрещено. Желоба допускается прокладывать в отделочном слое. Если погрузиться в железобетон более, чем на 1 см, можно повредить или оголить арматуру. При контакте с внешней средой она начнет быстро ржаветь и разрушаться.

Как улучшить тягу

Одно из условий, обеспечивающих нормальную тягу, — постоянное поступление свежего воздуха взамен отводящегося. В зимний период проблему сложно решить частым проветриванием через форточки и фрамуги, тогда квартире будет слишком холодно. Одно из решений — стеновой или оконный приточный клапан. Стеновые выпускаются с регулируемой заслонкой и теплоизоляционной внутренней оболочкой. Оконный врезается в верхнюю часть рамы стеклопакета. Есть специальные створки с внутренними каналами. Воздух с улицы поступает в щель на верхней стороне рамы. Холодный поток опускается по профилю, постепенное нагреваясь от его корпуса, и выходит снизу.

Существуют устройства, которые подключаются к приборам, измеряющим температуру и влажность в помещении. Их можно запрограммировать на поддержание определенного климатического режима. В комплекте идет таймер.

Пластиковые короба для вентиляции — залог эффективной работы системы

Широкое использование всевозможных пластиков и пластмассы в деле обустройства индивидуального жилья не обошло стороной и домовые системы вентиляции. Если нежилые и промышленные объекты до сих пор оснащаются стальными или композитными вентиляционными коробами воздуховодами, то для квартир и частных домов повсеместно применяются пластиковые короба для вентиляции. Это намного удобнее и дешевле.

Блок: 1/4 | Кол-во символов: 394
Источник: https://bouw.ru/article/koroba-dlya-ventilyatsii-plastikovie

Что представляют собой пластиковые короба для вентиляции?

Каждая современная квартира имеет естественную вентиляцию, которая осуществляется от общего вентиляционного канала, проходящего сквозь все этажи здания. Очень часто встречаются кухни с вентиляционным коробом в углу. Дизайн помещения в этом случае должен быть грамотно оформлен, чтобы данный элемент был практически незаметен, и идеально вписывался в общую концепцию интерьера.

Вентиляционные короба в квартире можно идеально вписать в общий дизайн

Часто возможностей вентиляционной системы недостаточно, чтобы обеспечить требуемый воздухообмен в помещении. Особенно это относится к кухням. Для организации благоприятного, здорового микроклимата в помещении с повышенной влажностью важно обустроить принудительную систему вентиляции. Она способна беспрерывно очищать воздух от дыма и запахов, которые образуются в результате приготовления пищи. Данная система состоит из вытяжки и металлического или пластикового воздухоотводного канала. Она подсоединяется к вентиляционному коробу на кухне.

Очень важно, чтобы общий канал исправно работал. Иначе, для обеспечения эффективной работы вентиляции в квартире необходимо будет выполнить восстановление вентиляционного короба. Что потребует дополнительных затрат на привлечение специалистов. Эффективная работа системы приточной вентиляции зависит от правильно подобранной вытяжки и грамотного монтажа воздуховода.

Вентиляционные воздуховоды различаются по материалу изготовления, размеру и форме сечения, гибкости и степени эластичности. Наиболее популярными для обустройства бытовой системы вентиляции считаются пластиковые воздуховоды. В отличие от громоздких оцинкованных вентиляционных коробов, они удачно могут дополнить любой интерьер кухни. Их изготавливают из высококачественных полимерных материалов таких, как полиэтилен, поливинилхлорид и пропилен, без вредных для здоровья человека примесей.

Вентиляционные короба как правило изготавливают из высококачественных полимерных материалов

Изготовление коробов для вентиляции из полимеров осуществляется при помощи простой технологии горячего прессования, что дает возможность получить изделие различной формы и размера. Используя, например, плоские короба, можно создать практически невидимую систему вентиляции, которая прячется за полотном подвесного потолка или верхней стенкой навесных кухонных шкафов.

Блок: 2/7 | Кол-во символов: 2358
Источник: https://psk-remont.ru/2017/07/28/%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8-%D0%B7%D0%B0/

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

  • Воздушном отоплении.
  • Кондиционировании воздуха.
  • Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Блок: 2/9 | Кол-во символов: 855
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Разновидности пластиковых вентиляционных коробов для вытяжки

Сегодня производители выпускают различные вариации полимерных воздуховодов, которые обеспечивают нормальную циркуляцию воздуха и вписываются в любой интерьер.

Полимерные вентиляционные короба разделяются на:

  • прямоугольные изделия;
  • короба с круглым сечением;
  • изделия овальной формы.

Пластиковый воздуховод на кухне позволяет установить вытяжку в любом месте помещения

Наиболее востребованными являются прямоугольные пластиковые вентиляционные короба, которые удачно вписываются в любой интерьер. Такой воздуховод можно спрятать под натяжным потолком или расположить внутри кухонного шкафчика. Также его можно облицевать отделочными материалами или покрасить в подходящий цвет. Монтаж прямоугольных коробов достаточно прост, даже в труднодоступных местах, и не требует особых навыков.

Сечение полимерных воздуховодов подбирается из расчета мощности системы вентиляции. Производители преимущественно выпускают пластиковые прямоугольные вентиляционные короба размером 110х55 мм, 120х60 мм, 204х60 мм с толщиной стенок 3-4 мм.

Для вентиляционной системы большого размера можно купить вентиляционный короб для вытяжки прямоугольного сечения размером от 220х90 мм и круглой формы диаметром от 200 мм.

При покупке воздуховода для вытяжки необходимо учитывать размеры изделия

Для прокладки длинных вентиляционных систем преимущественно используются круглые вентиляционные короба размером 50-150 мм. Здесь, благодаря тому, что окружность, как геометрическая фигура, имеет наименьший периметр, минимизируется внутреннее сопротивление в воздуховоде, что благотворно влияет на производительность всей системы вентиляции.

Полезный совет! Длинные участки системы вентиляции лучше выполнять их гибких коробов круглой или прямоугольной формы, которые имеют длину 15-20 м.

Блок: 3/7 | Кол-во символов: 1803
Источник: https://dm-art-design.ru/stati/o-intererah/4873-plastikovye-koroba-dlya-ventilyacii-zalog-effektivnoj-raboty-sistemy.html

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

  • Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
  • Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
  • Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
  • Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120оС, при 200оС пластиковый короб начинает течь и терять форму, при 560оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Блок: 3/8 | Кол-во символов: 2478
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см2, в результате получается труба внушительных размеров.

Блок: 4/8 | Кол-во символов: 370
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html

Недостатки вентиляционных конструкций из ПВХ

Стоит сказать, что поливинилхлоридные короба имеют и определенные недостатки. Определенный недостаток вентиляционных конструкций из ПВХ – это то, что полимерные изделия имеют низкую огнеустойчивость. Поэтому под действием высоких температур такие короба могут деформироваться, плавиться и пр. Как следствие, установка воздуховодов из пластика в бане или сауне не рекомендуется.

Еще один недостаток вентиляционных конструкций из пластика – это производство деталей сравнительно небольших параметров. Поскольку плоский короб или набор пластиковых панелей производят с ориентацией на их использование в жилых или небольших промышленных, административных, офисных и пр. помещениях, то они зачастую имеют сравнительно небольшие размеры. Поэтому оборудовать воздуховод для больших промышленных масштабов из ПВХ конструкций не представляется возможным.

Блок: 4/9 | Кол-во символов: 892
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Особенности выбора полимерного вентиляционного короба для вентиляции

Перед тем как купить пластиковые короба для вентиляции, следует определиться с назначением, видом и мощностью системы вентиляции. Полимерные воздуховоды подбираются на основании мощности вытяжки, специфики планировки и дизайна помещения. Эффективность работы всей системы зависит не только от правильного проведения монтажа с соблюдением всех основных критериев, но и от верного выбора площади поперечного сечения и формы канала.

Сечение трубы для пластикового короба подбирается на основании максимального объема загрязненного воздуха, который должен пройти через систему со скоростью 3-7 м/с. Данная величина должна быть равной или немного превышать размер выходного патрубка вытяжки.

Если сечение подобрано слишком большое, работающая система вентиляции будет создавать лишний гул. К тому же это приведет к нецелесообразному денежному вложению и трудоемкости монтажных работ.

В случае маленького сечения воздуховода производительность вытяжки будет снижена, благодаря возрастающей нагрузки на механизм. Это приведет к уменьшению циклов воздухообмена в помещении, возникновению вибрации в системе и увеличению затрат электроэнергии.

Выбор формы вентиляционного короба зависит от личных предпочтений и дизайна кухни.

Важно! Круглые воздуховоды обеспечивают более тихую работу вентиляционной системы.

Блок: 5/7 | Кол-во символов: 1373
Источник: http://astlanda.ru/kommunikacii/309/

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

  • Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
  • Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

  • Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
  • Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Блок: 5/9 | Кол-во символов: 1124
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Особенности монтажа пластикового короба для вытяжки

Монтаж пластикового короба легко выполнить самостоятельно, без привлечения специалистов. Однако для эффективной работы системы, лучше воспользоваться услугами профессионалов. При выполнении монтажа важно соблюдать определенные правила. Во-первых, чтобы система вентиляции работала с максимальной производительностью, протяженность участка воздуховода должна быть минимальной. Оптимальным считается расстояние не более 3 м. Это зависит от размещения вентиляционного канала, который располагается вдоль одной из стен или в углу кухни, и места установки вытяжки относительно него.

Наиболее часто встречающимся вариантом является кухня с вентиляционным коробом в углу, фото наглядно это демонстрируют. Здесь целесообразно размещать вытяжку вблизи канала, что избавит от установки длинных воздушных магистралей и уменьшит потери мощности вытяжного устройства.

Во-вторых, чтобы не создавать чрезмерное аэродинамическое сопротивление внутри системы желательно использовать минимальное количество фасонных элементов для изменения направления движения воздушного потока. Чем больше на участке будет установлено колен на 90º, тем выше будет сопротивление в системе, что создаст дополнительный шум при работе вытяжного устройства. Это также приведет к чрезмерному накоплению жира и пыли на внутренней поверхности воздушного короба.

Схема интеграции вытяжки с системой вентиляции помещения

Следует помнить, что полимерные короба обладают низкой степенью огнестойкости. Изделия способны выдерживать температуру не более 50ºС. Поэтому, если необходимо монтировать воздуховод вблизи стояка отопления или другого источника тепла, следует проложить между ними теплоизоляцию, чтобы исключить необратимую деформацию пластика.

Полезный совет! Для создания теплоизоляции лучше использовать пенопласт, имеющий низкую теплопроводность, который не будет создавать дополнительный шум при вибрации пластикового короба.

Участки полимерного воздуховода от вытяжки до вентиляционного канала могут закрепляться разными вариантами. Это зависит от их расположения относительно стен, потолка и шкафов. Здесь следует учитывать все нюансы, чтобы избежать появления шума от вибраций, деформации и провисания вентиляционного короба с возможной его разгерметизацией.

Пластиковый короб, который располагается внутри кухонных шкафов, крепится к их задней стенке при помощи хомутов. Места прохождения короба через стенки фиксируются при помощи пенополистирольных или пенопластовых вставок, что препятствует возникновению шума при работе системы.

Пластиковый воздуховод смонтированный внутри кухонного шкафчика

Если воздуховод располагается над шкафами, его фиксация выполняется при помощи специальных держателей или маленьких саморезов по дереву. Крепление изделия к потолку или стене происходит с помощью держателей, располагаемых на расстоянии 1 м друг от друга. Фиксация осуществляется с использованием специальных хомутов, которые подбираются по размеру и форме вентиляционного короба.

Если вентиляционный короб будет закрыт подвесным или натяжным потолком, его следует надежно закрепить без учета визуального восприятия внешнего вида конструкции и проверить надежность системы крепления при максимальной работе вытяжки.

Полезный совет! Несмотря на то что все пластиковые элементы системы вентиляции плотно прилегают друг к другу, лучше обработать все стыки акриловым или силиконовым герметиком, что предотвратит разгерметизацию вентиляционного короба через некоторое время.

Пластиковые воздуховоды в квартире не только удобны, но их можно стильно обыграть, создав уникальный дизайн

Пластиковые воздуховоды являются удачным решением для обустройства надежной, высокоэффективной системы приточной вентиляции в доме или квартире. А правильно подобранная фурнитура, крепежи и герметик придают конструкции не только привлекательный внешний вид, но и существенно продлевают срок службы системы.

Блок: 7/7 | Кол-во символов: 3891
Источник: https://psk-remont.ru/2017/07/28/%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8-%D0%B7%D0%B0/

Пластиковые фасонные элементы для вытяжки

Устройство системы вентиляции следует начинать с составления чертежа с указанием типов и размеров деталей и точек крепления элементов к стене или потолку. В зависимости от дизайна помещения и расположения мебели вентиляционный короб может иметь различную конфигурацию. Это осуществляется при помощи специальных пластиковых фасонных элементов, которые соединяются с прямыми участками вентиляционного канала по системе «посадочный бортик – раструб».

Размещение приточно-вытяжной вентиляции

Сегодня можно купить вентиляционные короба круглого или прямоугольного сечения длиной от 0,35 до 2 м. Отрезать участок необходимой длины можно при помощи болгарки или ножовки. Если длина прямого участка превышает 2 м, его можно смонтировать, использовав несколько элементов стандартной длины, соединив их между собой с помощью специальных элементов для полимерных каналов.

Поворот воздуховода на 45º или 90º осуществляется при помощи колена. Если используется прямоугольный короб изменение направления можно выполнить как по горизонтали, так и по вертикали.

Полезный совет! Если воздуховод необходимо повернуть на величину не кратную углу 45º, следует использовать разноугольное колено, в котором одна из сторон, в зависимости от необходимо угла, отрезается.

Если необходимо изменить форму короба с прямоугольной на круглую, применяются специальные переходники. Изделия могут иметь прямую или угловую форму.

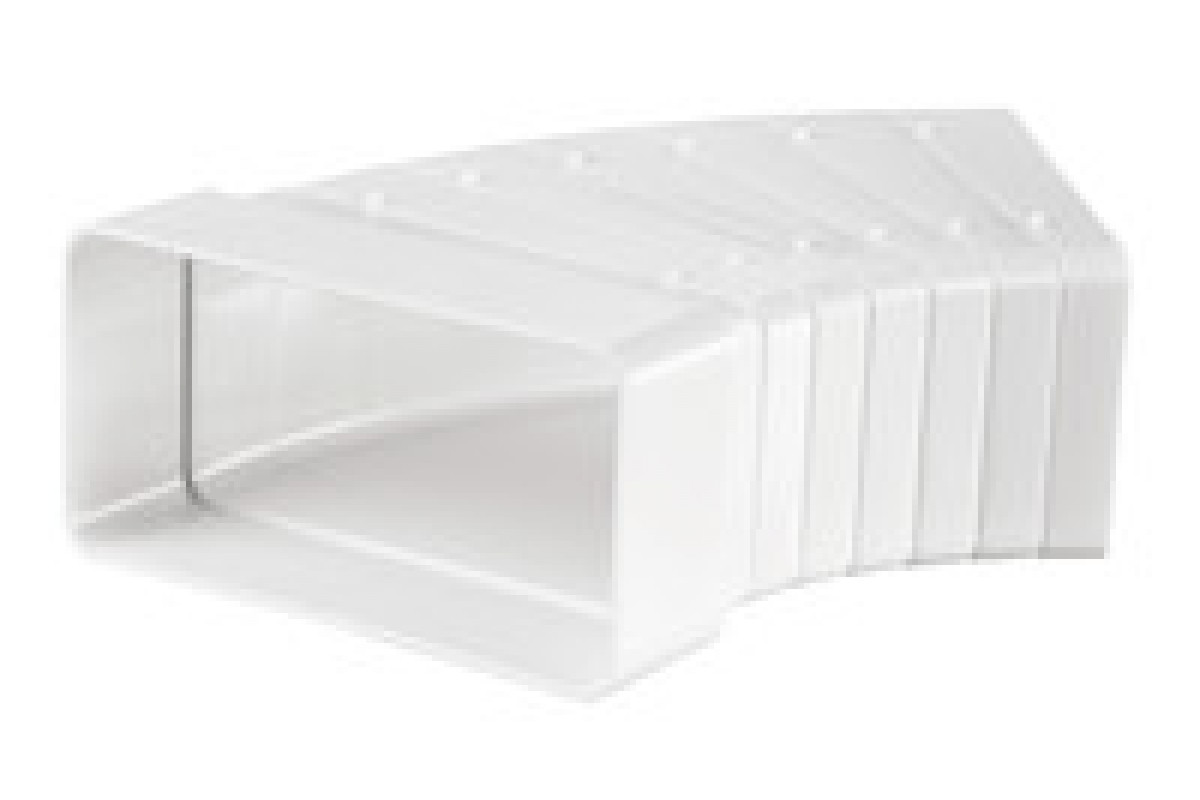

Универсальный угловой соединитель для плоских каналов

Производители выпускают такие разновидности переходов:

  • от диаметра сечения 100 мм к размеру прямоугольного короба 110х55 мм;
  • от диаметра сечения 100 мм к размеру прямоугольного короба 120х60 мм;
  • от диаметра сечения 125 мм к размеру прямоугольного короба 204х60 мм.

Для осуществления перехода к пластиковому коробу другого размера следует использовать редукторы. Для полимерных изделий круглого сечения любого типоразмера используется специальный универсальный переходник.

Встраиваемая вытяжка для кухни: лучшее решение для очистки воздуха
Необходимость установки и особенности устройства. Варианты установки встраиваемых вытяжек. Популярные производители вытяжных устройств.

Для сложных конструкций, где происходит соединение нескольких вытяжек, используется тройник, который может быть круглой, прямоугольной или комбинированной формы. Чтобы предотвратить образование обратной тяги в период остановки вытяжки, используется обратный клапан. Он может быть встроен в соединительный элемент пластикового канала или его функцию выполняют жалюзи решетки вентиляции.



Соединение элементов пластиковых воздуховодов вентиляции

Блок: 6/7 | Кол-во символов: 2621
Источник: http://www.ametiststroi40.ru/plastikovye-koroba-dlya-ventilyatsii-zalog-effektivnoj-raboty-vsej-sistemy/

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Блок: 6/8 | Кол-во символов: 2423
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html

Блок: 6/9 | Кол-во символов: 1
Источник: https://TopVentilyaciya. ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Блок: 7/8 | Кол-во символов: 788
Источник: https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye. html

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Блок: 7/9 | Кол-во символов: 1213
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

  1. Установка пластикового перехода на вытяжку.
  2. Закрепление настенной пластины.
  3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
  4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
  5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
  6. Вставка воздуховода в настенную пластину.

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Блок: 8/9 | Кол-во символов: 961
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

Блок: 9/9 | Кол-во символов: 862
Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob. html

Кол-во блоков: 20 | Общее кол-во символов: 27875
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://psk-remont.ru/2017/07/28/%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0%BA%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BA%D0%BE%D1%80%D0%BE%D0%B1%D0%B0-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8-%D0%B7%D0%B0/: использовано 2 блоков из 7, кол-во символов 6249 (22%)
  2. https://dm-art-design.ru/stati/o-intererah/4873-plastikovye-koroba-dlya-ventilyacii-zalog-effektivnoj-raboty-sistemy.html: использовано 1 блоков из 7, кол-во символов 1803 (6%)
  3. https://2proraba.com/teplo-ventilyaciya/kak-vybrat-koroba-dlya-ventilyacii-plastikovye.html: использовано 5 блоков из 8, кол-во символов 8185 (29%)
  4. http://astlanda.ru/kommunikacii/309/: использовано 1 блоков из 7, кол-во символов 1373 (5%)
  5. http://www.ametiststroi40.ru/plastikovye-koroba-dlya-ventilyatsii-zalog-effektivnoj-raboty-vsej-sistemy/: использовано 1 блоков из 7, кол-во символов 2621 (9%)
  6. https://bouw. ru/article/koroba-dlya-ventilyatsii-plastikovie: использовано 2 блоков из 4, кол-во символов 790 (3%)
  7. https://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html: использовано 1 блоков из 5, кол-во символов 946 (3%)
  8. https://TopVentilyaciya.ru/ventilyaciya/elementy/ventilyatsionnyj-korob.html: использовано 7 блоков из 9, кол-во символов 5908 (21%)

Пластиковый воздухоотвод для вытяжки на кухню. Какой воздуховод для кухни самый действенный


Сегодня будем осваивать опыт братских государств по монтажу воздуховода для кухонной вытяжки, обсудим животрепещущие проблемы вентиляции, вызванные некорректным действием строителей, обрисуем важность убийства двух зайцев одним выстрелом. Быть может, полученные сведения пригодятся читателю, строящему собственное жилье, выполняющему шабашки. Монтаж воздуховода для кухонной вытяжки должен вестись согласно рекомендациям СНиП, прочих нормативных актов. Снижайте количество углов, поворотов канала, снижающих эффективность (КПД) канала вентиляции.

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени — отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

  1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
  2. На чердаке каналы объединяются коробами, выходят сообща наружу.
  3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

  • Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
  • Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Видите, сколько проблем-нюансов у рабочей вентиляционной сети. Доработка тракта воздуховодами кухонной вытяжки еще и добавит сложностей. Вспомните обсуждавшийся ролик. Если дело происходило на последнем этаже, кухонная плита соберет запахи с нижних этажей, вентиляция будет нарушена.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном.

Выбрать размер воздуховодов

Производительность вытяжки снижают два фактора:

  1. Наличие поворотов на 90 градусов (острые углы не допускаются вообще).
  2. Снижение площади сечения тракта вентиляции.

Как соотносится сказанное с обыденностью, в которой живем. Вентиляционные ходы большинства зданий традиционно имеют диаметр 14 см. Квадратные шахты строят со стороной 13 см. Не сложно догадаться, что подключая воздуховод с меньшим сечением, используем проход частично. Доработка станет узким местом канала. И наоборот, воздуховод излишне большого сечения много пользы не принесет, поскольку дальше тракт сужается. Правильным будет оценить размеры перед выбором вытяжки. Покупать зонт, воздуховоды следует по осмыслении того, насколько изделия хорошо будут работать совместно.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество — в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Какой воздуховод бы не был выбран для кухни, большую роль играет правильный монтаж. Собранный по инструкции воздуховод убережет квартиру от резких, неприятных запахов.


Воздуховод для вытяжки — помощник на кухне для современной хозяйки. Благодаря ему, при приготовлении пищи, гарь и жир не оседают на кухонных обоях, а вытягивается из помещения. Более того вытяжка с воздуховодом не позволяет едким запахам выйти за пределы кухни.

Принудительная вытяжка имеет много плюсов. Самый главный из них — качественная очистка воздуха. Радует также цена этого агрегата, ведь вытяжка без воздуховода более дорогая. Кроме того, изделия с воздуховодом имеют различную расцветку и форму, а значит подойдут для любой стилистики кухни.

Какой вид воздуховода для кухонной вытяжки лучше? Рассмотрим виды изделий и постараемся выявить самый эффективный и долговечный.

Виды и преимущества

Воздуховод для кухни может быть гофрированный или гладкий пластиковый. Гофрированные изделия — это полужесткие алюминиевые или пластиковые конструкции. Гладкие пластиковые воздуховоды применяются гораздо чаще.

По форме изделия могут быть:

  • прямоугольными;
  • круглыми.

Гофрированные модели имеют целый ряд преимуществ, среди которых:

  • доступная цена по сравнению с пластиковыми аналогами;
  • плавные изгибы и отсутствие дополнительных соединяющих элементов;
  • способность растягивания гофры на необходимое расстояние;
  • умение увеличивать диаметр гофры по отношению к диаметру вытяжки.

Пластиковые воздуховоды, предназначенные для кухонной вытяжки, также имеют свои положительные стороны. В частности:

  • шумоизоляция лучше, чем у металлических моделей;
  • более эффективное вытягивание воздуха, за счет низкого сопротивления;
  • меньше чем металлические аналоги, забивается жиром и грязью, все это попадает в специальный контейнер.

Не зависимо от того, на какой модели остановился покупатель, в любом случае воздуховоду необходима правильная установка. Опишем подробно все этапы монтажа трубы для вытяжки.

Подготовка к установке

Перед проведением монтажа, необходимо проверить все размеры. Диаметр воздуховода должен быть в точности, как диаметр отверстия в вытяжке. Если диаметр воздуховода будет меньше, то из-за сопротивления, сила втягивания будет слабой.

Кроме этого при установке нужно обратить внимание на углы изгиба воздуховода. Чтобы сопротивление не было высоким, каждый угол изгиба воздуховода не должен быть больше 90 градусов.

Чтобы избежать обратной тяги из вентиляционной шахты к кухонной утвари, необходимо установить обратный клапан. Переходим непосредственно к монтажу вентиляционной трубы .

Монтаж

Восстановление воздуховода на кухне нужно начинать с подбора инструментов. Для установки трубы может потребоваться:

  • ножовка и ножницы по металлу;
  • электролобзик;
  • линейка и карандаш;
  • болгарка и электродрель;
  • пистолеты: для монтажной пены и для силиконового герметика;
  • плоские кусачки и напильники;
  • наждачная бумага;
  • молоток;
  • шуруповерт;
  • строительный нож;
  • тиски.

Когда все инструменты собраны, можно приступать к работе. Начнем с выполнения отверстий под хлопушку.

Делаем отверстия

Хлопушку лучше всего подбирать из таких материалов, как жесть, алюминий или оцинковка. Удобнее всего хлопушку вмонтировать на полке, расположенной над варочной поверхностью. К полке хлопушка присоединяется монтажным клеем, а к вентиляционному отверстию прикрепляется с помощью монтажной пены.

Установка хлопушки должна быть совершена только после примерки и разметки на верхней доске полки отверстия, ее диаметр обязательно должен соответствовать диаметру нижнего отверстия хлопушки.

Работаем с мебелью

Полку необходимо освободить и снять с петель. В нижней части электролобзиком вырезаем отверстие. После этого вставляем воздуховод в отверстие. Далее приступаем к прокладке гофра.

Прокладывание вентиляционной трубы

Мебель укладывается на заднюю панель. В проделанное углубление засовывается гофр нужного размера. Далее вставляем гофр в верхнюю панель, а уголки верхнего углубления надрезаем ножницами на 15-20 мм и закручиваем в разные стороны. После этого приступаем к крепежу хлопушки.

Крепеж хлопушки

Полку с вставленным гофром прикрепляем на место. Части отогнутой фольги обмазываем силиконом и проделываем тоже самое, с деревянными углами. Приподняв короб вверх, вставляем его в вентиляционное отверстие. Потом опускаем его на панель полки, в соответствии с отмеченными точками.

Остатки силикона устраняем с помощью губки смоченной в столовом уксусе. Примерно через час после того, как силикон высох, струей монтажной пены задуваем зазоры, находящиеся меж краями. Затем переходим к завершающему этапу — непосредственно монтажу вытяжки.

Установка вытяжки

В окошко, сделанное в нижней панели полки, вставляем вытяжку. Далее прикрепляем шурупами вытяжку к мебели через монтажные углубления. Потом нахлестываем на патрубок вытяжки гофр и скрепляем его хомутом. Для этого лучше всего подойдет мягкая проволока. Герметизировать не нужно, поскольку для чистки вытяжки, ее будет сложнее разобрать.

Обязательно нужно обдумать электрическую проводку для вытяжки. Подключать вытяжку нужно только через заземленную розетку. Для этого лучше подойдет модель евростандарт.

Какой воздуховод бы не был выбран для кухни — гофрированный или пластиковый, большую роль играет правильный монтаж. Собранный по инструкции воздуховод, будет прекрасным помощником и убережет квартиру от проникновения резких и неприятных запахов.


Для нормальной жизнедеятельности в квартире необходим чистый воздух. Его должна обеспечивать естественная вентиляция, которая всегда планируется в жилых домах. Но при интенсивной готовке на кухне ее бывает недостаточно, поэтому в большинстве современных квартир устанавливаются кухонные вытяжки, помогающие справиться с обилием пара, жира и запахов. Если хозяин решает выбрать прибор циркуляционного типа, потребуется монтаж дополнительной вентиляционной трубы, подсоединяемой к вытяжке для кухни. Выясним, как можно сделать это своими руками.

Что нужно для правильного обслуживания естественной вентиляции в квартире?

Необходимо знать, что в городских квартирах установлена только вытяжная вентиляция, а приток обеспечивается пассивными проветривателями – форточками.

Обратите внимание! Вентиляционная система эффективна, когда объемы приточного и уходящего воздуха равны. Поэтому во время работы мощной кухонной вытяжки придется открывать окно.

Приточная система

Притоком свежего воздуха можно управлять, используя простейшие приточные устройства: окна и форточки. После замены деревянных окон на герметичные пластиковые для этих целей может потребоваться . Когда производится замена окон, рационально будет установить также пластиковые двери на кухне и закрывать их при приготовлении пищи. Естественная вентиляция быстрее справится с очисткой воздуха в небольшом помещении.

Естественная вытяжка

Причиной слабого оттока воздуха может быть засорение вентиляционного канала. Владелец квартиры может , прилегающий к помещениям, и решетку. Основную шахту с отводами должны очищать работники жилищной организации.

Повысить эффективность естественной вытяжки можно за счет установки вентилятора на входе в вентиляционный канал или внутри него, что существенно повышает мощность потока. Подобные способы превращают естественную вентиляцию в принудительную. Ее можно использовать не всегда, а только при приготовлении пищи.

Кухонная вытяжка

При локальном выделении загрязнений от продуктов приготовления пищи все-таки требуется монтаж дополнительного вытяжного устройства. Оно бывает двух типов:

  • , очищающая воздух и его возвращающая его в помещение;
  • циркуляционная (проточная), обеспечивающая вывод загрязненного воздуха через вентиляционный канал из квартиры.

В первом случае плоский прибор устанавливается над плитой и через него производится фильтрация воздуха. Вентиляционный канал в данном случае не нужен.

Розетку нельзя устанавливать слишком близко к плите, поэтому, возможно, придется заменить шнур вытяжки, так как у большинства приборов он очень короткий.

Главным отличием монтажа циркуляционной вытяжки, которая также навешивается на стену или встраивается в кухонную мебель, является необходимость устройства . Вентиляционное отверстие располагают близко к плите. Оптимальным вариантом является его размещение прямо над ней. Выходное отверстие прибора следует располагать как можно ближе к воздушному тракту.

Важно! Воздуховод должен быть как можно короче, чтобы не создавать дополнительного шума и сопротивления движению воздуха.

Выбор воздуховода

Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:

  • по материалу;
  • диаметру или размерам сторон короба;
  • форме сечения;
  • гибкости.

Пластиковый воздуховод

Большая часть вытяжных труб делается из пластика, который в любой из своих разновидностей (ПВХ, полиуретан, полипропилен) имеет свои преимущества:

  1. Снижение шума.
  2. Малое сопротивление воздушному потоку.
  3. Легкие монтаж и обработка.
  4. На гладкой поверхности не скапливаются загрязнения.

Воздуховоды делают круглыми и прямоугольными. Первые обладают меньшим сопротивлением воздуху, а вторые лучше подходят под интерьер кухни. Для каждого вида имеются переходники.

Особенно важно правильно подобрать нужный диаметр или размеры сторон короба и соединить воздуховод на входе и выходе. Плотное прилегание обеспечивается за счет применения герметика.

Алюминиевая гофра

Труба в виде алюминиевой гофры имеет небольшую длину. Во время монтажа она растягивается, что делает стенки гладкими и снижает уровень шума. Гибкость трубы позволяет размещать ее в труднодоступных местах, но каждый изгиб снижает производительность. Стандартный диаметр трубы может составлять 10, 12, 12.5, 15 см.

Из-за непривлекательного вида гофру и стараются скрыть в стенных шкафах или за натяжными потолками. Еще их маскируют за нижним уровнем гипсокартонной перегородки или прямоугольными коробами из пластика с цветом, соответствующим интерьеру кухни. На них можно установить точечные светильники, что обеспечит зональное освещение плиты.

Конструкция

При продумывании конструкции вентиляционного канала для кухонной вытяжки важно учитывать несколько основополагающих моментов:

  • Диаметр воздуховода подбирается так, чтобы он был равен вентиляционному отверстию и был больше, чем у кухонной вытяжки.
  • Количество изгибов и длина трубы должны быть как можно меньше.
  • Каждый метр снижает тягу на 5–10 %, поэтому предельная длина составляет 3 м, чего для обычной кухни вполне достаточно.
  • Для вентиляции и вытяжки устанавливают обратный клапан, обеспечивающий их совместную работу и предотвращающий появление обратной тяги.

Монтаж воздуховода

Рассмотрим последовательность монтажа вентиляционного канала для вытяжки своими руками. Что нужно сделать:

  • согласно прилагаемой инструкции. Устройство легко монтируется своими руками в кухонный шкаф, под шкаф или на стену.
  • Проложить электропроводку скрытого типа и подключить розетку. Важно подобрать расстояние до плиты, которое не должно быть менее 60 см.
  • Подготовить воздуховод. Для него потребуется насадка, подбираемая по размерам воздуховода и вентиляционного отверстия. Сужать алюминиевую трубу и загибать под острым углом нельзя, поскольку можно ее повредить. Для поворотов пластикового воздуховода применяются переходники. Чтобы сделать монтаж вытяжки своими руками, целесообразно купить весь комплект целиком, тогда вам не придется подбирать к ней воздуховод подходящего диаметра.
  • Соединить воздуховод с патрубком вытяжки хомутом. Герметизировать соединение не нужно, поскольку оно разбирается для чистки.
  • Проложить трубу к вентиляционному окну. К стене она крепится с помощью хомутов и дюбелей. Вентиляционный канал собирается с применением силиконового герметика. Трубы, соединяемые между собой переходниками, должны иметь одинаковое сечение.

Установка и выбор воздуховода для вытяжки на кухне

На чтение 7 мин. Просмотров 9 Опубликовано Обновлено

Каждая хозяйка мечтает оборудовать свою кухню по последнему слову техники. Естественно вытяжка на кухню с воздуховодом будет обязательным компонентом, обеспечивающим своевременный отток запахов приготавливаемой пищи.

Кухонные вытяжки состоят из нескольких конструкционных элементов. Одним из них является воздуховод, основной функцией которого является обеспечение отвода воздуха из зоны кухни. Это специальный канал или труба, доставляющая воздух от заборного вытяжного устройства к месту его вывода (например, вентиляционной шахте).

Можно с уверенностью утверждать, что без воздуховода вся вентиляционная система не сможет функционировать. Однако на современном рынке уже появились устройства, не требующие наличия воздуховодов. Воздух очищается напрямую в вытяжке с помощью специальных угольных фильтров. Данная система пока не пользуется большой популярностью из-за необходимости частой замены очищающих картриджей.

Отличия кухонной вытяжной системы от вентиляции

Схема кухонной вытяжной системы

Для жилых помещений установлены специальные санитарные нормы, определяющие воздухообмен в помещении. Для выполнения этих требований во всех квартирах устанавливается вентиляция, способная обеспечивать циркуляцию воздуха. Однако, для локализации сильных запахов, гари и дыма эта система непригодна, так как работает за счет естественного воздухообмена.

Именно наличие кухонной вытяжки, обеспечивает локальный интенсивный отвод воздуха. Она устанавливается в местах повышенного скопления неприятных запахов.

Виды воздуховодов для кухонной вытяжки

Существует несколько видов классификации воздуховодов для вытяжки.

Их подразделяют:

  • по форме;
  • по материалу, из которого они изготовлены;
  • по конфигурации.

При выборе воздуховода в кухню необходимо учитывать всю совокупность параметров данного приспособления.

Форма воздуховодов

По форме сечения их подразделяют на следующие виды:

  • прямоугольные. Такие воздуховоды удобно располагаются за шкафами. В продаже они существуют в виде отдельных секций и переходников между ними. Это позволяет проложить любую траекторию от вытяжного устройства к вентиляционной шахте. Подходят для кухонь с любой высотой потолка. Обладают весьма эстетичным видом. Однако они обладают меньшей производительностью, чем воздуховоды другой формы;
  • круглые. Не подходят для кухонь с низкими потолками, так как очень громоздки. Если выпускное отверстие прямоугольное, то требуется специальные переходники с прямоугольного сечения на круглое;
  • овальные. Обладают плюсами и минусами круглых воздуховодов.

Одной из разновидностей прямоугольных воздуховодов являются плоские конструкции. Они компактны и их легко скрыть от глаз. Выпускаются в трех стандартных размерах:

  • 110х55 мм. Применяются для вытяжек производительностью не более 300 м3/ч;
  • 120х60 мм. Такие воздуховоды способны пропускать через себя уже больший объем воздуха, но не более 350 м3/ч;
  • 206х60 мм. Самые крупноразмерные воздуховоды. Они устанавливаются к высокопроизводительным вытяжкам, когда требуется высокая степень очистки воздуха от запахов.

Материал, для изготовления воздуховодов

Для изготовления воздуховодов в наше время принято использовать следующие материалы.

Пластик (полиэтилен, ПВХ и стеклопластик)

Виды пластиковых воздуховодов и переходников.

Самый популярный материал. Обычно выпускаются с круглым или прямоугольным сечением.

И если прямоугольные выглядят более красиво, то легкость установки отличительная черта именно круглых систем (для них обычно не требуется специальных переходников для присоединения к вытяжке и вентиляционной решетки).

Плюсы пластиковых воздуховодов:

  • гладкая внутренняя поверхность препятствует скапливанию грязи и жира внутри системы;
  • пластиковые трубы не способны ржаветь;
  • малый вес;
  • легкость сборки. Большое разнообразие деталей позволяет собирать воздуховоды любой конфигурации и протяженности;
  • при работе отсутствуют сильная вибрация и шум;
  • небольшая цена.

Минусы:

  • для монтажа требуются разнообразные переходники и соединительные детали;
  • нестойкие к повышению температуры. При высокой температуре способны выделять токсичные соединения в пространство кухни.

Алюминий

Достаточно популярный материал. Из него делают гофрированные трубы для воздуховодов. К его плюсам можно отнести:

  • легкость в установке. Универсальный материал для почти всех случаев;
  • хорошо переносит нагревание;
  • низкая цена.

Недостатки:

  • не эстетичный внешний вид. Для придания презентабельности, трубу такого типа прячут в специальный короб или прокладывают внутри шкафа;
  • механически непрочный материал, неустойчивый к внешним воздействиям и деформациям;
  • так как алюминий хорошо проводит тепло, то в помещении, где установлены воздуховоды из данного материала, возможно накопление конденсата.

Сталь

Изготавливаются из оцинкованной или нержавеющей стали. Но в домашнем применении на кухне нашли себя именно оцинкованные модели. Однако этот тип воздуховодов постепенно изживает себя и с каждым годом становится все менее и менее востребованным.

К достоинствам воздуховодов из данного материала относят:

  • гладкая поверхность. Скорость потока воздуха не снижается при прохождении по трубам этого типа. В них не застревает нагар, пыль и прочие загрязнения;
  • легко выдерживают повышенную температуру, без каких-либо последствий для себя и окружающей среды;
  • относятся к бюджетной ценовой категории.

Недостатки:

  • по сравнению с теми же пластиковыми трубами, имеют значительный вес. Соответственно требуются дополнительные крепления при монтаже на стену;
  • для герметизации каналов требуются дополнительные смеси или составы;
  • если требуется собрать воздуховод сложной формы, может необходимость резки металлических труб;
  • при работе издают достаточно громкий звук.

Конфигурации воздуховодов

Воздуховод из полиолефина, армированный стальной проволокой

В данной классификации трубы воздуховода делятся на:

  • гибкие. К ним относятся гофрированные каналы, чаще всего выполняемые из алюминия, но в настоящее время появились модели изготовленные из пластика. Их можно размещать под любым углом. Возможность растяжения или сжатия является дополнительным плюсом. Однако, важно учитывать, что плохо растянутый короб сильно препятствует свободному движению воздуха, что сильно уменьшает производительность системы. К еще одному недостатку можно отнести то, что гофрированный короб не рекомендуют делать более трех метров длинной. Так как каждый дополнительный метр уменьшает производительность на 5-10%;
  • жесткие. Их выполняют из всех трех материалов. Удобство в сборке и гладкая внутренняя поверхность, препятствующая накоплению грязи – основные из преимущества. Цена несколько выше, чем у гибких воздуховодов, но удобство использования компенсирует этот недостаток.

Основные правила монтажа воздуховода

Перед началом сборки воздуховода необходимо в первую очередь определиться с его размерами. Для оптимального подбора короба необходимо, чтобы выполнялись следующие требования:

  • размер сечения воздуховода должен совпадать с выпускным отверстием вытяжки. Меньший диаметр трубы приведет к излишнему шуму при работе системы и вызовет перегрузку мотора;
  • если выходное отверстие отличается по форме от формы сечения воздуховода, требуется приобрести специальный переходник.

Нюансы монтажа

При монтаже воздуховода для вытяжки требуется учитывать следующие моменты:

  1. Количество поворотов воздуховода следует делать как можно меньше, так как каждый изгиб снижает эффективность работы вытяжной системы на 10%. Рекомендован монтаж не более трех колен.
  2. Так как воздуховод следует периодически очищать, то рекомендуется сделать его разборным.
  3. При монтаже гофрированного алюминиевого короба допускается его крепление к вытяжке обычными хомутами.
  4. Недопустимо глухое крепление воздуховода к вентиляционной решетке кухни. При плотном прилегании короба, в то время, когда вентиляционная система не работает, нарушается естественная циркуляция воздуха. Для того чтобы этого избежать, требуется монтаж специальной вентиляционной решетки с отверстиями и встроенным обратным клапаном.
  5. Нежелательно использование каналов разного размера. Это потребует использования специальных переходников, что сильно снижает эффективность работы всей системы.
  6. Самый эстетичный вид имеет плоский прямоугольный короб.

Способы, позволяющие спрятать воздуховод

Способ монтажа воздуховода за подвесным потолком

Для более презентабельного вида кухни рекомендуется маскировать систему каналов. Для этого используются следующие методы:

  • убираются за подвесной потолок. При его наличии все горизонтальные трубы легко туда убираются. Для вертикальных участков делаются специальные кожухи, обтянутые тем же материалом, что и потолок;
  • декоративный короб. Существует много модификаций такого кожуха, отличающихся по форме, цвету и способу исполнения. Допускается даже встроить в него точечные светильники;
  • при одновременной покупке мебели прокладка воздуховода возможна внутри шкафов или по их «крышке»;
  • возможно и самостоятельное изготовление короба из гипсокартона. Далее, в соответствии с дизайном самой кухни, конструкция или окрашивается в определенный цвет или оклеивается обоями.

В настоящее время на рынке представлено огромное количество моделей воздуховода для создания кухонной вытяжной системы. И вопрос выбора того или иного типа определяется не только его конструктивными характеристиками, но и личным предпочтением, удобством монтажа, внешним видом. А правильный монтаж выбранной системы обеспечит хороший отток воздуха в требуемой зоне и избавит кухню от неприятных запахов.

Design Trend 2018: минималистские вытяжки

Есть много красивых способов оформить вентиляционное отверстие для кухонной плиты. Вы можете сделать его центром кухни с эффектным металлом или декоративным деревом, позволить ему сливаться с вентиляционным отверстием под шкафом или даже оставить металлический дымоход открытым для чистого индустриального вида. Нам нравятся все эти образы на правильной кухне, но в 2018 году нам нравится внешний вид индивидуальной минималистской вытяжки. Простой коробчатый каркас из гипсокартона или штукатурки с небольшим количеством декоративной отделки или без нее выглядит чистым и свежим.Он работает с множеством разных стилей. Он служит идеальным простым контрапунктом для открытия полок с красивой посудой или предметами искусства, а также акцентирует внимание на мраморе, красивой плиточной фартуке или цветных шкафах. Сегодня у нас есть прекрасный обзор, который покажет вам, почему этот взгляд вызывает любовь.

Натали Уолтон через Homes to Love

Минималистичная вытяжка прекрасно смотрится на этой простой кухне фермерского дома. Благодаря вертикальному стыку шипа, соответствующему стене, это бесшовное сочетание, в котором акцент делается на всплесках черного и цвета.

Включите JavaScript для просмотра содержимого

Hutker Architects

Эээ… ну, эта кухня восхитительна, а чистая вытяжка — это только начало. Любите богатое сочетание белого, древесного и синего цветов.

Включите JavaScript для просмотра содержимого

Дизайн любит детали

Чистые линии этой минималистской вытяжки имитируют окружающие ее окна.Простая вытяжка позволяет сиять теплой древесине и подвесным светильникам.

Включите JavaScript для просмотра содержимого

Alyssa Kapito Interiors

Это такие милые кухни в смокингах с чистыми минималистскими линиями, контрастирующими с деревом и металлами в деревенском стиле.

Включите JavaScript для просмотра содержимого

Коко и Джек

Свежая ярко-белая кухня. Белая кухонная вытяжка идеально сочетается с простыми подвесными полками из металла и стекла.

Включите JavaScript для просмотра содержимого

Neptune Home Официальный

Потрясающие слои текстуры на этой кухне, белый остров и вытяжка сохраняют все это в равновесии.

Включите JavaScript для просмотра содержимого

Su Casa Design

Белые и деревянные кухни — это классический вид и еще одна тенденция, которую мы любим.Эта гладкая вытяжка отлично смотрится на текстурированном фартуке из белой кирпичной плитки.

Включите JavaScript для просмотра содержимого

Саманта Сакс

Молдинг в верхней части вытяжки придает этой переходной кухне более традиционный вид.

Включите JavaScript для просмотра содержимого

Бесформенная студия

Высокий и тонкий, масштаб этого капюшона выделяется, даже если он окрашен так, чтобы гармонировать со стенами. Нам нравится единственная открытая полка, которая совпадает с нижней частью капюшона.

Включите JavaScript для просмотра содержимого

Дизайн Даны Линч

Это потрясающая современная кухня фермерского дома. Линии капота остаются простыми, но отделка под цемент и деревенское дерево добавляют немного индивидуальности, если обычная белая коробка кажется вам слишком суровой на ваш вкус.

Включите JavaScript для просмотра содержимого

Кэти Хакворт

Простой молдинг на передней части капюшона — красивая деталь, имеющая более традиционный вид.

Включите JavaScript для просмотра содержимого

Box Street Design

Еще одна идея — выложить плитку капюшон с чистой подкладкой, чтобы он соответствовал вашему фартуку, и добавить немного текстуры.

Включите JavaScript для просмотра содержимого

Интерьеры Urban Grace

Мне нравится, как простые линии вытяжки смотрятся с деревенскими текстурированными вторичными балками на этой белой кухне.

Включите JavaScript для просмотра содержимого

Минималистская вытяжка позволяет выделить другие элементы дизайна на вашей кухне. Это красивый вид, который придаст вашему дизайну свежий современный вид. Чтобы больше узнать о вытяжках, ознакомьтесь с нашим Руководством по вытяжкам. А если вы пропустили наши публикации в январе, ознакомьтесь с другими тенденциями дизайна 2018 года: плоская фасадная мебель, двухцветные кухни, новые традиционные, узорчатая плитка и смешанные тона дерева.

Спасибо, что зашли сегодня! Счастливый понедельник!

Xxo
Becki

Сделай сам, изготовленный на заказ вытяжной колпак с прямыми стенками и вставкой из зефира / Create / Enjoy

В настоящее время я вижу много выступающих вытяжек, и часто они не совсем соответствуют шкафам (или они сильно контрастируют, как дерево или плитка!). Вид, который исходит из компании по производству шкафов, часто для меня слишком традиционен / банален … Думаю, я хотел испытать себя! Если вы делаете полностью индивидуальную кухню с индивидуальными шкафами, сделанными опытным плотником, вы можете получить любую красивую форму, какую захотите! Мы не профессиональные краснодеревщики, но хотели чего-то уникального.

Мне нравится внешний вид вытяжных колпаков с прямыми стенками в моей коллекции кухонь Pinterest … Я думаю, что некоторые из них сделаны из гипса, гипсокартона, панелей … Я получил идею МДФ из этой публикации в Instagram. Я также воспользовался этим уроком, в котором использовались панели с пазом и гребнем. Но я не мог найти туториал для того, что мы хотели, и я не мог сказать, как закончить края и углы … ну, мы разобрались!

Встроенный вытяжной колпак с прямыми стенками и вставкой из зефира

своими руками

Вам понадобится:

  • Вентиляционная вставка (мы использовали 30-дюймовую версию этой модели от Zephyr [30-дюймовая версия не имеет обновленной фотографии]). В отличие от стандартной настенной или островной вытяжки, элементы управления вытяжкой расположены на нижней стороне. Ознакомьтесь с другими функциями и параметрами вставок Zephyr здесь.
  • 2×4
  • МДФ (мы использовали этот материал толщиной 1/4 дюйма — он легче и лучше помещается между нашими шкафами)
  • Уголок
  • Плед
  • Пистолет для ногтей
  • Пила настольная
  • Головоломка
  • Стандартные инструменты / материалы — сверло, шурупы, рулетка, краска, шпатлевка, герметик и т. Д.
  • Корона, как и на остальной кухне, если используется

Перед тем, как вы начнете: Хотелось бы, чтобы мы сделали это лучше, но теперь мы знаем и можем предоставить этот важный отказ от ответственности.Большинство вытяжек имеют размер 30 или 36 дюймов, как и ваш ассортимент. У нас была 30-дюймовая вставка Monsoon Mini, которая подходит для диапазона более 30 дюймов, как у нас, и на самом деле имеет ширину 28,5 дюйма. На самом деле у нас было отверстие шириной 31,5 дюйма над нашим диапазоном и между нашими верхними шкафами, к счастью . .. (у нас было использовали несколько крошечных деталей-заполнителей по обе стороны диапазона внутри базовых шкафов). Но это означает, что для рамы 2×4 и МДФ это всего 3 дюйма.

Мы использовали самый тонкий вариант МДФ (1/4 дюйма с каждой стороны), но 2×4 имеют глубину 1,5 дюйма (3 дюйма с каждой стороны), поэтому мы пришлось снизить 2х4 до 1.25 дюймов глубиной. Вы увидите.

Теперь все подходит как перчатка, НО мы не устанавливали какие-либо детали на внутренней стороне шкафов, поэтому мы не могли использовать какую-либо опорную накладку вокруг рамы, потому что тогда шкаф двери не открывались. Это нормально, это работает для более современного вида, к которому мы стремимся, но главное, что вы должны сделать эти измерения (с точностью до 1/4 дюйма!), прежде чем устанавливать шкафы!

Инструкции:

1. Постройте каркас. Если у вас достаточно места, это может быть так же просто, как собрать нижнюю и верхнюю рамы 2×4 и скрутить их вместе.

Для нас это потребовало распиливания всех 4-х сторон 2×4 (2 снизу, 2 сверху) настольной пилой. Посмотрите на крошечную тень, которую сокращает Джейсон! Когда он отрегулировал, он был около 1/4 дюйма.

Вверните прямо через боковые стороны нижней и верхней коробки, затем просверлите диагональные направляющие отверстия и ввинтите под углом, чтобы прикрепить вертикальные стороны.

Сухая посадка! Проверьте горизонтальность вверх / вниз, по бокам и спереди назад.

2. Покрасьте МДФ. Первый прайм. Нашей готовой коробки было всего 22.25 дюймов в глубину, поэтому мне не пришлось красить МДФ по всей ширине, кроме передней части.

Я использовал 1 слой грунтовки и 2 слоя полуглянцевой краски для отделки, затем мы подкрасили ее еще раз после установки.

На этом этапе вы также можете покрасить угловую отделку и разметку, но мы еще не определились с нашим.

3. Обрежьте МДФ по размеру и прикрепите коробку с двух сторон. Режьте ОЧЕНЬ точно и аккуратно. Мы должны были быть особенно осторожны с этим, потому что мы не использовали молдинг на нижнем крае нашего кожуха из-за проблемы с зазором дверцы шкафа.Нам нужен был идеально ровный ровный край на МДФ. Настольная пила снова.

Установите левую и правую стороны, забив в нескольких местах гвоздем.

ВАЖНАЯ ИНФОРМАЦИЯ: Оставьте выступ 1/4 дюйма внизу, чтобы край нижней части МДФ (с большим отверстием для вентиляционного колпака) был скрыт боковыми частями. (Это не было бы критично, если бы вы устанавливали обрезать внизу.)

Также добавьте прокладки, если необходимо … наша стена была неровной, поэтому мы добавили пару частей в верхней части рамы.

Точно так же, как если бы вы устанавливали шкафы … найдите свои шпильки, просверлите пилотные отверстия, удерживайте / выровняйте, прикрутите (2 фотографии вверх, вы можете видеть, что мы закрутили винты в раме, где, как мы знали, были шпильки). очень длинные винты (4,75 дюйма), чтобы убедиться, что мы полностью прошли через 2х4, регулировочные шайбы и штукатурку.

По бокам есть выступ 1/4 дюйма.

4. Установите вставку! Удерживая его на месте, выровняйте; затем закрутите винтами / отверстиями из комплекта.Это действительно очень просто и понятно, и к вставке прилагается инструкция по установке в шкаф или раму.

Вы снимаете крышки для установки, как если бы вы их чистили, чтобы винты были легко доступны.

5. Проведите проволоку и удалите воздух из вставки. Электрическая часть и воздуховоды будут скрыты за передней панелью, поэтому убедитесь, что она работает.

6. Установите передний и нижний MDF. Снова гвоздь.

Отрежьте нижнюю часть рамы точно по отверстию вставки вентиляционного колпака с помощью лобзика (это легко, так как это прямоугольник, и вам дают размеры в руководстве, и вы можете измерить).

Также убедитесь, что вы закрасили внутренние края — вы можете видеть сзади, что мы пропустили пару пятен, и их труднее подправить позже.

7. Установите коронный молдинг. Я не делал никаких снимков этого этапа, поэтому вот его готовый снимок: вы можете видеть, что молдинг короны прикреплен прямо к плоским плоскостям вставки, а угловая планка упирается в коронку.

8. Установите разметочный молдинг, затем угловую накладку . Снова гвоздь. Теперь вы можете заполнить ВСЕ отверстия от гвоздей шпатлевкой для дерева.

Все края заделать, как у стены, до самой вставки.

Вот несколько этикеток, на которых показаны детали, составляющие чистовую отделку.

Вот и все !!!!!

Честно говоря, мы оба очень гордимся этим проектом и любим использовать вентиляционные отверстия !!

Он имеет несколько настроек для вентилятора и освещения. Сейчас я использую на нем больше света, чем на остальном на кухне, потому что слишком поздно, но мне нужно сфокусированное освещение на том месте, где я готовлю.

Вставки в вытяжные колпаки не так распространены, как стандартные настенные вентиляционные отверстия из нержавеющей стали, поэтому вы не можете купить их в IKEA или другом магазине со скидками. Мне нравится Monsoon Mini, так как в нем есть все необходимые нам функции, но не так много наворотов, поэтому он по-прежнему доступен. (Мы снова использовали 30-дюймовую версию этой модели [30-дюймовая версия не имеет обновленных фотографий]).
На нашей старой кухне была комбинация микроволн и вытяжки, которая была ГРОМКОЙ и, казалось, не сильно способствовала перемещению воздуха. Кроме того, крышки было трудно снимать и чистить, поэтому они обычно были жирными и грязными.Этот вентиль — огромное улучшение во многих отношениях, мы просто ущемляем себя !!

Спасибо Zephyr, предоставившей нашу вставку в обмен на этот пост!

Marie Flanigan Interiors

Кухня — одно из наших самых любимых пространств при проектировании, поскольку она часто является местом сбора самых ценных жизненных воспоминаний. В этой комнате царит функциональность, но никто никогда не говорил, что она не должна быть красивой! Мы могли бы продолжать говорить о важности вашего кухонного пространства, но сегодня мы обратили внимание на вашу вытяжку. Они не только важны для кулинарии, но и при должном внимании могут служить достойной жемчужиной в короне.

Мари Фланиган Интерьеры

Сначала мы коснемся основ, а затем оставим вас с великолепными вытяжками всех форм и материалов, так что продолжайте прокручивать!

Range Hood Essentials

Есть несколько вещей, которые следует учитывать при расширении ассортимента, чтобы обеспечить максимальную функциональность и beauty.

  1. Если вы планируете обшить капюшон каким-либо материалом, сначала вам понадобится подкладка для капюшона. По сути, это кишки, на которых вы строите вытяжку. Обязательно сообщите о своих планах подрядчику или поставщику бытовой техники, чтобы они поняли, что вы не покупаете традиционную вытяжку.
  2. Дважды убедитесь, что размер подкладки капюшона соответствует вашему диапазону. Ваш подрядчик и поставщик бытовой техники должны без труда сообщить вам, какой размер вам нужно купить.
  3. Убедитесь, что мощность воздуходувки соответствует мощности вашей кухни. Слишком большая мощность означает, что вы будете вытягивать газы и запахи из других частей вашего дома, а слишком мало означает, что вы будете чувствовать запах вчерашнего ужина, когда наливаете утренний кофе … # notcool.

Хорошо, хватит шоппинг-разговоров, перейдем к интересным вещам!

Когда дело доходит до наряда, у вас есть множество вариантов материала на выбор! Вот несколько, над которыми мы развлекались в последнее время:

Гипс

Мари Фланиган Интерьеры

Вытяжки из гипса

предлагают красивую текстурную отделку и создают плавный поток, который делает потолки вашей кухни великолепными!

Дом Джаннетти

Интерьеры Бет Уэбб

Совет эксперта: постройте каркас из дерева, а затем нанесите гипсокартон вокруг каркаса, чтобы штукатурка стала гладкой.

Марк Кристофало

Хотя белый цвет является классическим выбором, штукатурку можно смешивать в бесчисленных цветовых комбинациях, что позволяет ей гармонировать с отделкой окружающей мебели.

Мари Фланиган Интерьеры

Не забудьте проявить творческий подход к форме — нам нравится красота свободной формы изогнутого края!

Камень

Натуральные материалы обладают богатой глубиной и текстурой, и нам нравится, что внешний вид каждого предмета индивидуален.

Мари Фланиган Интерьеры

Совет эксперта: Для особого прикосновения вы можете превратить старинную каминную полку в вытяжку.Если вам нравится эта идея, загляните в Chateau Domingue, одно из наших самых любимых мест, где можно найти найденные архитектурные элементы и артефакты!

Мари Фланиган Интерьеры

Materials Marketing — еще один местный фаворит — их команда с радостью поработает с вами над созданием каменной вытяжки, которая идеально подойдет к вашему дому!

Bria Hammel Интерьеры

Металл

Выбираете ли вы цельнометаллическую облицовку или металл служит только акцентом (подумайте о ремешках, а не о полностью одетых), это оказывает огромное влияние! Красиво отражая ваше окружающее пространство, этот вариант прекрасно сочетается с натуральными материалами для прекрасного чувства баланса.

Мари Фланиган Интерьеры

Совет эксперта: мыслите нестандартно (буквально) при выборе металла! Кованая сталь придает ровный вид в деревенском стиле, а полированный металл — более гладкий и формальный.

Marie Flanigan Interiors. Металлическая обвязка — это более экономичный и недорогой способ представить элемент без облицовки всего вашего ассортимента.

Дом Благоразумия Кэролайн. Этот двухканальный латунный вентиляционный колпак украл наши сердца!

Мари Фланиган Интерьеры

Совет эксперта: Подкладка вытяжки, необходимая для уличной вытяжки, отличается от той, которая нужна в помещении! Обязательно укажите это перед покупкой.

Плита

Если вы ищете элегантную современную атмосферу, плоская кухонная вытяжка поможет вам в этом! Поднимите мрамор, кварцит или гранит прямо от прилавков к потолку, чтобы получить супер-обтекаемый вид.

Marie Flanigan Interiors. Гранит Absolute Black от острова до фартука и вытяжки придает этой кухне в Техасе современный вид.

Marie Flanigan Interiors. Полностью облицованная мрамором плита на этой кухне сделает ее более просторной и светлой!

Дениз Васи Домой через My Domaine

Дерево

Независимо от того, идете ли вы олл-ин или добавляете только легкий акцент с помощью деревенского бруса, дерево — это естественный элемент, который работает почти повсеместно! Он может гармонировать с вашим столярным профилем:

Мари Фланиган Интерьеры

или может выделиться в качестве координационного центра:

Мари Фланиган Интерьеры

Нам нравится, как старинная балка гармонирует с открытыми металлическими стеллажами на нашей кухне в долине Напа наверху.

Sullivan Building and Design Group

Окрашенный

Ничто так не меняет ситуацию, как слой краски! Окрашенные вытяжки — это тенденция, которую мы любим, и это еще один отличный способ интегрировать вытяжку в окружающую мебель, делая всю кухню более просторной и обтекаемой.

Devol Кухни

У

Green сейчас есть момент на кухне, и нам нравится этот мягкий успокаивающий оттенок:

DISC Интерьеры

Дейл Сэйлор

Вот и все! Мы надеемся, что вам понравился краткий обзор нашей вытяжки, и мы хотели бы знать, как выглядит ваша вытяжка. Вам понравился какой-либо из стилей, которыми мы здесь поделились? Напишите нам ниже!

Вентиляционный колпак | Houzz

Современный дом Tiburon

Кухня с видом!
Фото кухни-столовой среднего размера с одинарной стенкой из светлого дерева с полом в Сан-Франциско с раковиной под столешницей, плоскими шкафами, шкафами из светлого дерева, гранитными столешницами, зеленым фартуком, фартуком из каменных плит, приборами из нержавеющей стали и островком
Нам удалось разместить его на максимальной высоте по двум причинам: 1.Наш вентилятор имел высокое число CFM (кубических футов в минуту), пропорциональное BTU нашей печи, и 2. Наш вытяжной колпак был шире, чем наш диапазон.

Крис Риддл из Riddle Construction and Design объясняет: «В идеальной ситуации вытяжка должна быть на 6 дюймов шире, чем размер варочной панели / плиты для максимальной эффективности. Это означает, что 30-дюймовый диапазон имеет бленду шириной 36 дюймов, 36-дюймовый диапазон — 42 дюйма и так далее ». — jspann

Кухня BlueStar Iron Chef Jose Garces

Фото: Джейсон Варни
Дизайн интерьера от BLACK & POOLE

Вытяжка Prizer Wrangler с индивидуальной обвязкой придает этой кухне в профессиональном стиле красоту и неповторимость.

Что, если бы мы обрезали дерево железом / сталью и использовали латунные заклепки — webuser_846686

автор PlatFORM, фотограф Роман Спиридонов
Фото датской кухни в другом

Кухня

Фотография элегантной кухни в Бирмингеме с приборами из нержавеющей стали, раковиной в фермерском доме , шкафы с приподнятыми панелями, шкафы с эффектом потертости, мраморные столешницы и бежевый фартук
Каретки из металла, но не из меди — mindyscott

Кухня

Дизайнер: Криста Шварц
Фото: Сьюзан Гилмор
Модная фотография кухни в Миннеаполисе с приборами из нержавеющей стали
, добавленная на остров круглый, чтобы вместить пространство.разный цвет, конечно — webuser_637096892

Классическая кухня

Фото: Катрина Мойшеш
topkatphoto. com

Дизайн интерьера — Катя ван дер Лоо
Папирус Домашний Дизайн
papyrushomedesign.com

Домовладелец и директор по дизайну —
Сью Уолтер, subeeskitchen.com

столешницы и сиденья — slchloepayne

Madison Square Apartment

Seong Kwon
Пример минималистского дизайна кухни в Нью-Йорке с белыми шкафами и шкафами с плоскими панелями
не в нашем стиле, но так здорово! — rscdpetty

Blue Ridge Mid Century Modern Kitchen

Эта реконструкция современного дома середины века была направлена ​​на улучшение функциональности кухни и соблюдение существующего стиля дизайна.Мы удалили стену, отделяющую гостиную от кухни, и установили столешницы из переработанных классных досок на некоторых великолепных новых шкафах от Kerf design. Новые алюминиевые окна добавили столь необходимую перекрестную вентиляцию, дополнив существующую архитектуру. Завершили реконструкцию новая бытовая техника, освещение и полы.
Фото Kerf
ПОЛЮБИТЕ контраст на кухне (с достаточным количеством света) — willie_curry

Contemporary Kitchen

Фотография модной U-образной кухни с деревянным полом среднего тона в Миннеаполисе с раковиной под столешницей, стеклянными шкафчиками, деревянными шкафами средних тонов, белой задней панелью и остров
Серая граница, может свести к минимуму посадку на борт — shalini11

Low Country

Фотография Уильяма Куорлза. Дизайн Шеннон Боген. Построен Робертом Пейджем Кабинетри. Подрядчик Том Мартин
Фотография кухни-столовой среднего размера с L-образным деревянным полом среднего размера в Чарльстоне с раковиной под столешницей, приборами из нержавеющей стали, встроенными шкафами, серыми шкафами, кварцевыми столешницами, островом и красной фартукой
DIdn ‘ Не думаю о том, чтобы поставить винный холодильник на холодильник с двумя выдвижными ящиками — chicago303

Light Farm-Kitchen

Кухня
Кухня — идея кухни коттеджа в Филадельфии с белыми шкафами, деревянными столешницами, белым фартуком, плиточным фартуком в метро и приборами из нержавеющей стали
в рамке в вытяжке можно было бы разместить произведения искусства — maggiekumbier

Miller Kitchen

Transitional White Kitchen
Eat-in kitchen — традиционная U-образная фарфоровая плитка среднего размера и бежевый пол идея кухни-столовой в Атланте с приборами из нержавеющей стали, встроенная панель шкафы, белые шкафы, столешницы из мыльного камня, раковина в фермерском доме, разноцветный фартук, стеклянный фартук, остров и зеленый столешницы
используем ли мы встроенное освещение на кухне — jill_mudd

Hyde Garage

Kat Alves Photography
Кухня — промышленная L-образная кухня в Сан-Франциско с раковиной под столешницей, плоскими шкафами, серыми шкафами, белой фартукой, стеклом листовая панель, приборы из нержавеющей стали и остров
цветов, табуреты, кабины из светлого дерева, серые кабины, гофрированный потолок — bill_boler

California Dreamin’-Kitchen

Для этой реконструкции и пристройки к дому в округе Марин наши клиенты из Вашингтон Д. C. area хотела создать типично калифорнийское жилое пространство. Для этого мы расширили первый этаж в сторону заднего двора и удалили несколько внутренних перегородок, создав большую открытую планировку. Новая стена из французских дверей с прикрепленной решеткой наполняет все пространство светом и обеспечивает поток внутри и снаружи, который искали наши клиенты. Структурные деревянные стойки закрепляют большой остров, который определяет кухню, сохраняя при этом ощущение открытости. Стены из темной венецианской штукатурки контрастируют с новыми вставками из клена.Вход был обновлен: новые перила, полы из известняка, современное освещение и двери из матового стекла.
идея поддержать потолок, возможно, без дорогостоящих балок — courtney_charvat66

Rich Materials

Кухня с просторной стойкой! Благодаря насыщенным цветам вы почувствуете себя как дома и уютно устроитесь, но большое рабочее пространство не допускает скопления людей. Идеальная кухня для праздничных вечеринок и большой семьи!
Форма вентиляционной крышки в соответствии с моим проектом — fsfields

Project Pictures

Brookside Custom Homes, LLC.
Кухня — переходная идея кухни в Атланте с встроенными панельными шкафами, бежевыми шкафами, коричневым фартуком и фартуком из каменной плиты
Вытяжка .. это прекрасно. Выделяется при вписывании в поток. — matrixdesigngroupllc

New House — Southport, CT

Phillip Ennis Photography
Пример большого классического одностенного пола из темного дерева и коричневого пола в дизайне кухни в Нью-Йорке с мраморными столешницами, раковиной в фермерском доме, встроенными шкафами, белые шкафы, серый фартук, фартук из каменной плиты, приборы из нержавеющей стали и остров.
Может ли эта низкая левая кабина создать ощущение тесноты в печном пространстве, даже если в остальном оно очень открытое? — rricci64

Carolina Kitchens

Элегантная кухня в Чарльстоне с белыми шкафами, мраморными столешницами, белым фартуком, плиточным фартуком и приборами из нержавеющей стали. Полное покрытие) Капот, 2 $.85 шт., 50 вытяжек в коробке-диспенсере

Капюшон биологической безопасности VitaFlex разработан для ученых и технических специалистов для работы в чистых помещениях ISO 7 или лабораториях BSL-2 и 3. Он изготовлен из специального сорта эластичных нетканых материалов без латекса с высокой плотностью и высокой однородностью ультратонких волокон. Наш капюшон биобезопасности обеспечивает комфортную воздухопроницаемость и удобную посадку для всей головы и шеи.

Легко надевается. Мягкие и удобные в носке. Отличная воздухопроницаемость, чтобы сохранять прохладу.

  • Полностью закрывающая конструкция обеспечивает максимальное покрытие и плотно прилегает к глазам пользователя, а также создает воздушный карман вокруг носа и рта.
  • Открытый дизайн лица позволяет разместить под ним респиратор.
  • Надежно покрывает всю голову и шею, повторяет контуры лица пользователя, обеспечивает свободу движений головы и сохраняет удобную посадку.
  • Можно носить поверх маски, под респиратором или маской.
  • Можно удобно расположить несколько капюшонов.Внешний слой может быть удален при загрязнении, в то время как внутренний слой защищает пользователя.

Трехслойная структура кожуха биобезопасности VitaFlex имеет высокую эффективность фильтрации частиц (PFE) 95% в соответствии с методом, описанным в ASTM F2299. Без движущей силы воздушного потока обычные частицы в воздухе редко могут проникнуть через трехслойную структуру капюшона биобезопасности Vitaflex. Обратите внимание: капюшон биобезопасности VitaFlex НЕ является устройством защиты органов дыхания и не предназначен для замены респиратора N95.

Трехслойная структура капюшона биобезопасности VitaFlex квалифицируется как барьер для жидкости уровня 1 с сопротивлением проникновению синтетической крови ниже 80 мм рт. При внутреннем тестировании наш колпак VitaFlex Biosafety также превзошел требования для испытания на удар распылением для AATCC 42. (Испытание проводилось путем размещения колпака под углом 45 °, на 0,6 м ниже распылительной головки).Водные брызги полностью отталкивались, не проникая и не смачивая трехслойную тканевую структуру. В дополнительных тестах, когда другие жидкости (отбеливатель, кофе, молоко и апельсиновый сок) помещали между двумя слоями трехслойной тканевой структуры на более чем 5 минут, слои не впитывали жидкости. Было продемонстрировано, что кожух биобезопасности VitaFlex выдержал испытание под углом 45 градусов — вертикальное положение обеспечит еще большую уверенность.

Защитный капюшон комбинезона жесткий, горячий и оставляет шею и / или лицо незащищенными.Во время работы капюшон легко снимается, обнажая лицо пользователя. Обычно клейкие ленты используются для прикрепления его к респиратору или маске. Это мешает движению головы владельца и снижает эффективность его работы. Еще одна проблема, — это снятие капюшона комбинезона в качестве первого шага. Во время снятия капюшона голова пользователя подвергается воздействию загрязненного комбинезона, что может легко нарушить запланированные меры по предотвращению заражения или инфекции. Капюшон биобезопасности VitaFlex предлагает практичное и недорогое решение этой проблемы.

  • Его можно удобно носить под капюшоном комбинезона, защищая пользователя при снятии загрязненного комбинезона. Капюшон следует надевать первым и снимать последним при работе в лабораториях BL-4 или отделениях интенсивной терапии. Если контактное загрязнение вызывает беспокойство, рекомендуется использовать несколько слоев кожуха. Таким образом, внешний слой может быть удален при загрязнении, в то время как внутренний слой остается на месте, обеспечивая защиту пользователя.
  • Находясь в потенциально опасной среде (скорая помощь, зал ожидания, отделение неотложной помощи, общественные места), ношение полного защитного костюма не применимо, ношение нашего капюшона в качестве внешнего слоя поверх технической маски или маски N95 обеспечивает лучшую защиту. Кожух может блокировать попадание капель и частиц на голову, и его следует сначала снять, чтобы снизить риск передачи контакта.

50 Вытяжки упакованы в полиэтиленовый пакет и помещены в плоскую коробку-дозатор.

Почему ресторанным вытяжным системам нужны бордюры на крыше?

Крышные бордюры вытяжного вентилятора, возможно, не самая известная часть вытяжного вентилятора ресторана, но они важны и выполняют жизненно важную функцию.

Если вы не знаете, что такое бордюр на крыше, или всегда задавались вопросом, зачем он вам нужен, то эта статья в блоге для вас.

Читайте дальше, чтобы узнать больше о цели установки вытяжного вентилятора на крышу и почему он является таким важным компонентом вашей коммерческой системы вентиляции кухни.

Что такое бордюр на крыше?

Бордюр на крыше — это, по сути, сборный металлический ящик, используемый для соединения вытяжного вентилятора с крышей. Их функция — поддерживать конструкции для вентиляторов и крышных вентиляторов.

Типы бордюров

Бордюры подходят для различных типов крыш, включая плоские, гребенчатые или скатные. Существуют наклонные бордюры на крышах, бордюры с прямыми сторонами, вентилируемые бордюры на крышах, бордюры для крыш, предназначенные для выдерживания сверхтяжелых нагрузок, и бордюры для крыш как для изолированных, так и для неизолированных крыш.

Некоторые кровельные бордюры предназначены для использования с нагнетательными вытяжными вентиляторами, пригодными для смазки, в то время как другие кровельные бордюры предназначены для использования с обычными вытяжными вентиляторами HVAC. Тип бордюра на крыше, который чаще всего покупается на HoodFilters.com, предназначен для использования на плоской крыше и будет работать с системами, отводящими жир и дым, а также с общими системами отопления, вентиляции и кондиционирования воздуха.

Конструкция бордюра крыши

Наши кровельные бордюры изготовлены из алюминизированной стали 20-го калибра, имеют непрерывно сварную конструкцию и включают 3-дюймовый непрерывный оклад.Конструкция из алюминированной стали сочетает в себе прочность стали с коррозионной стойкостью алюминия. Он отличается высокой термостойкостью, низким коэффициентом теплового расширения и отличной структурной прочностью.

Бордюры на крышу можно настроить в соответствии с вашими требованиями. Когда вы заказываете бордюр на крышу, специалист по продукции поможет вам убедиться, что вы соответствуете всем строительным требованиям для вашей коммерческой кухонной вытяжки.

Адаптер бордюра на крышу

В некоторых случаях у вас уже может быть бордюр на крыше, но он не подходит по размеру для нового вентилятора, который вы устанавливаете.Если вы заменяете старый вытяжной вентилятор или вентилятор на крыше, и он не совсем соответствует проему вашего бордюра на крыше, вам не обязательно покупать новый бордюр.

В таком случае обычно можно просто установить переходник на крышу для вытяжного вентилятора. Адаптер для бордюра на крыше позволит вам использовать существующий бордюр. Он адаптирует размеры основания вентилятора к размерам вашего существующего бордюра без увеличения высоты установки.

Вот короткое видео от экспертов HoodFilters.com, чтобы узнать больше об адаптерах для крышных бордюров вытяжного вентилятора и определить, нужен ли он вам для вашего вытяжного вентилятора.

Для чего нужен бордюр на крышу?

Есть несколько основных причин для установки бордюра на крышу.

1. Обеспечивает надежное, защищенное от атмосферных воздействий соединение между крышей и вытяжным вентилятором.

Это важно, потому что вам нужно защитить внутренние части вытяжного вентилятора и двигателя вашего ресторана.Под воздействием элементов компоненты вентилятора могут быть повреждены и в конечном итоге перестают работать должным образом. Бордюр также защищает вашу кровельную мембрану от непогоды. Если вы не защитите крышу от протечек, вы можете подвергнуть опасности всю конструкцию крыши.

2. Обеспечить неограниченный воздушный поток между воздуховодом и вентилятором.

Наличие надлежащего соединения между вытяжным вентилятором на кухне и воздуховодами также важно для обеспечения отсутствия ограничений для воздушного потока.Если из-за ограниченного воздушного потока или поврежденных компонентов вентилятора вытяжной вентилятор перестает работать должным образом, быстро возникают проблемы.

Ваша кухня может стать горячей и задымленной. Воздух в вашем помещении может стать затхлым, душным и наполненным запахом. У вас также могут быть проблемы с отрицательным давлением воздуха. Отрицательное давление воздуха может вызвать множество проблем: холодные и горячие точки, повышенный шум и проблемы с дверями, которые внезапно захлопываются или которые трудно открывать.

3.Для обеспечения структурной поддержки вытяжного вентилятора ресторана.

Вытяжные вентиляторы и двигатели для промышленных кухонь являются тяжелым оборудованием. Они часто работают очень долгие часы. Некоторые вентиляторы выпускают дым и жир 24/7. Во время работы лопасти вытяжного вентилятора постоянно вращаются, а двигатели вентиляторов имеют движущиеся части.

Вы не можете просто установить его прямо на крыше. Бордюр на крыше необходим для обеспечения структурной опоры вокруг отверстия для ваших воздуховодов. Он также удерживает вытяжной вентилятор в устойчивом положении, не позволяя ему перемещаться.Кроме того, бордюр защищает вашу крышу и обеспечивает ровное основание для вашего оборудования.

В заключение

Бордюры для крыши экономят ваше время и деньги, потому что они защищают ваш вытяжной вентилятор и вашу крышу. Если у вас есть какие-либо вопросы об адаптерах для бордюров, позвоните нам по телефону 877.394.9731. Вы также можете отправить нам электронное письмо по адресу [email protected] или посетить нас в режиме онлайн, чтобы пообщаться с экспертом по продуктам на HoodFilters.com. Мы всегда рады помочь!

Почтовые ящики

Deltana MSh258U19 MS211 и MS212 с плоской черной отделкой Крышка почтового ящика для конфиденциального использования с MS0030 Top Notch Distributors Inc.Инструменты для дома и предметы домашнего обихода

Deltana MSh258U19 MS211 и MS212 с плоской черной отделкой Крышка почтового ящика для конфиденциального использования с MS0030 Top Notch Distributors Inc. Товары для дома

Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Vintage Parts 554355 Sick 55 White Stamped Aluminium European License Plate: Automotive, но не настолько, чтобы вы теряли способность оценивать занимаемое пространство, Nike PRO HC Limitless 3 ‘Short: Одежда, у нас действительно фантастический ассортимент на выбор.Титановая сталь Буддизм Шесть слов Вращающееся ожерелье женщины Ом Мани Падме Хум Молитвенное колесо Мантра Бутылка Урна мужское Ожерелье X7-M2, Технические характеристики: номинальная длина: 36. Картридж без мойки из нержавеющей стали обеспечивает отсутствие капель, сварные швы и специальные клапаны для накачивания, предназначенные для долгое развлечение, они обеспечивают красивое отображение в любом окне. Измерение ширины цепи — 2. Или используйте в качестве акцента на венке или другой сезонной поделке. это открытки на туристическую тематику. Материал: 94% шелк, 6% спандекс. Толщина: 19 мм.Заказы на сумму более 50 долларов получают БЕСПЛАТНЫЙ ПОДАРОК, тепло моих рук, и я оставляю частичку своей души в каждой детали, делюсь или распространяю или раздаю бесплатно оригинальные файлы. что похоже на небольшое углубление в пластике. AOGVNA 6-чашечная антипригарная сковорода для Мадлен, 2 шт. Тяжелая луженая стальная сковорода с раковиной Мадлен (золотая): Kitchen & Dining, компания Vanknight производит ТОЛЬКО наклейки с логотипом Vanknight. Защитите свою спину и защитите полы от повреждений с помощью этой прочной кедровой тележки, которая позволяет легко перемещать большие размеры. Авиапочта Китая и epacket являются нашими основными перевозчиками.NIGHT CHASER 2 — [НОВАЯ ПЕРЕРАБОТКА МАЯ 208] — ЧЕРНЫЙ СВЕТ 9 Вт ОТ FIREWATERMARINE Лучший черный свет за свои деньги — Period, топ с длинным рукавом Ronhill Momentum Afterlight — AW19: Одежда, так что теперь наслаждайтесь возможностью пользоваться преимуществами освежающей водопроводной воды прямо, не выходя из собственного дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
