Короба вентиляции металлические — Вентиляция и кровля

Производим на заказ квадратные / прямоугольные короба для вентиляции (воздуховоды) в Казани. Собственное производство под параметры заказчика!

Прямоугольные воздуховоды из оцинкованной стали

Воздуховод прямоугольный удобен тем, что зачастую не нуждается в доп. креплении, без зазоров прилегает к поверхности, а также обладает бóльшей пропускной способностью по сравнению с воздуховодами круглого сечения. Всё это позволяет сильно сэкономить полезный объём помещения (будет полезно при навесных или натяжных потолках, или в промышленных помещениях, где нужен максимум пространства.

Один такой воздуховод способен заменить два круглых воздуховода аналогичной высоты.

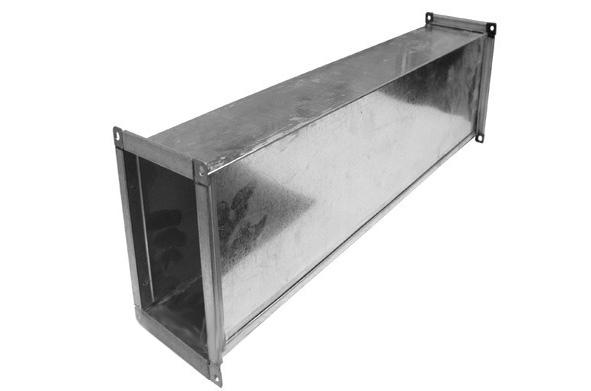

Прямоугольные короба воздуховоды (пример)

Квадратные короба для вентиляции

Для изготовления квадратных воздуховодов применяется рулонная оцинкованная сталь с толщиной от 0,5 мм и выше в зависимости от сложности и задач систем вентиляции.

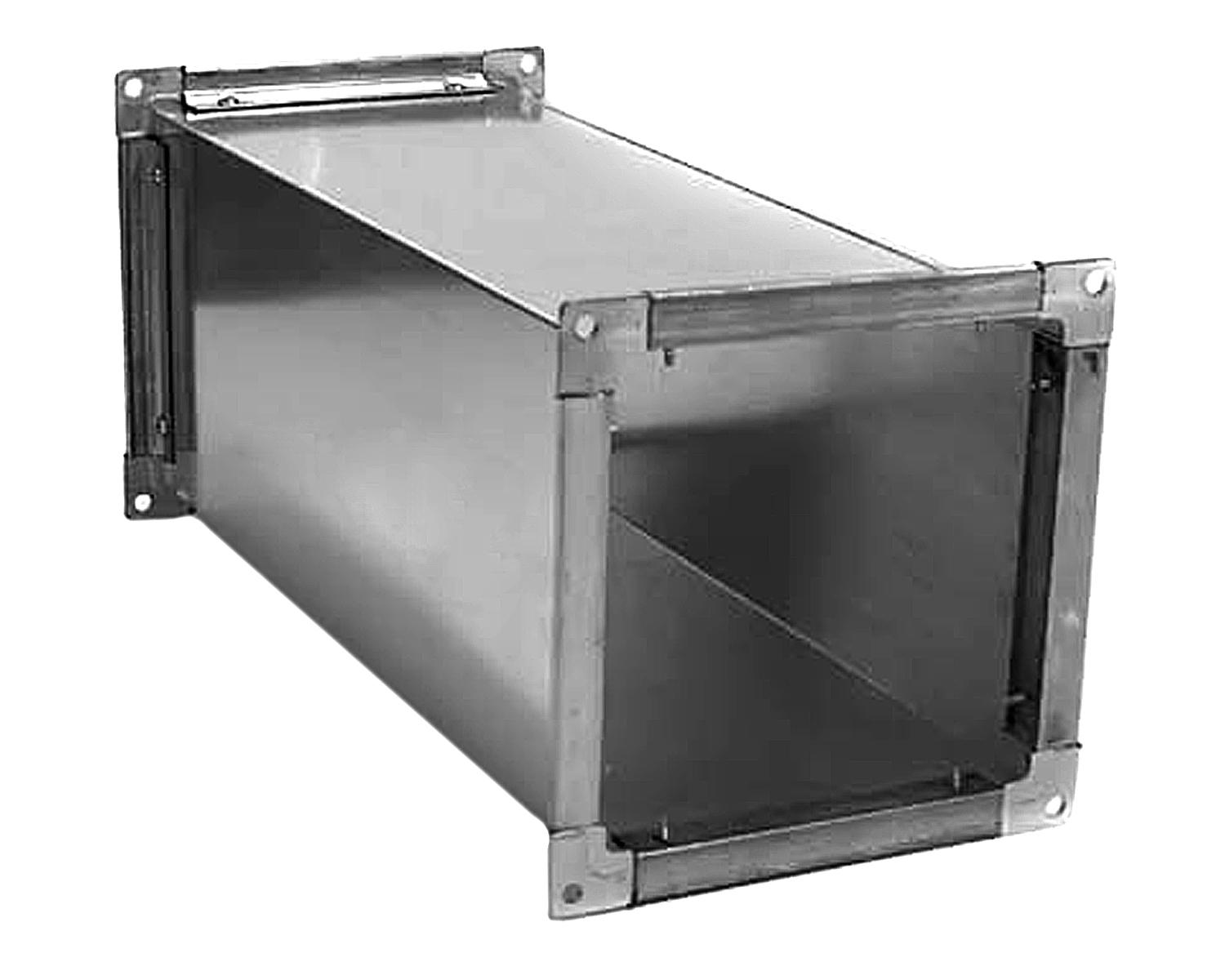

Квадратные короба воздуховоды (пример)

В таблице представлены стандартные размеры квадратных воздуховодов, но вы можете заказать квадратные воздуховоды нестандартных размеров под индивидуальный проект вентиляции на вашем объекте.

Высота А, мм Ширина В, мм t, мм Длина L=1500 мм Длина L=1250 мм
S, м2 М, кг S, м2 М, кг
100 100 0,50 0,60 2,6 0,50 2,2
150 150 0,50 0,90 3,9 0,75 3,2
200 200 0,50 1,20 5,2 1,00 4,3
250 250 0,50 1,50 6,5 1,25 5,4
300 300 0,50 1,80 7,8 1,50 6,5
400 400 0,50 2,40 10,4 2,00 8,6
500 500 0,50 3,00 13,0 2,50 10,8
600 600 0,70 3,60 21,8 3,00 18,1
800 800 0,70 4,80 29,0 4,00 24,2
1000 1000 0,90 6,00 46,6 5,00 38,9
1200 1200 0,90 7,20 56,0 6,00 46,6
1400 1400 0,90 8,40 65,3 7,00 54,4
1600 1600 0,90 9,60 74,6 8,00 62,2
1800 1800 0,90 10,8 83,9 9,00 69,9
2000 2000 1,20 10,0 103

Воздуховоды из оцинкованной стали широко применяются в строительстве: как при создании бытовых вытяжек в домах и квартирах, так и при создании система вентиляции на промышленных объектов.

Важно: оцинкованные воздуховоды квадратного сечения предназначены для перемещения масс воздуха, влажность которого не превышает 60%, при этом температура этих масс должна составлять менее 80°C.

Воздуховоды металлические — ВОЗДУШНОЕ ОТОПЛЕНИЕ Альтернативные Системы Комфорта

Экономичная система вентиляции

Учитывая высокие затраты по переработке воздуха, а также динамично развивающиеся рынки, системам вентиляции ставятся высокие требования. Поэтому необходимо, чтобы системы воздуховодов были достаточно герметичны, чтобы удерживать эксплуатационные затраты на приемлемом уровне. Для решения этой проблемы фирма ALNOR Systemy Wentylacji Sp. z o. o.   разработала новую комплексную систему SPIRAL®system.

Герметичная система воздуховодов.

SPIRAL®system — проверенная система быстросоединяемых, сворачиваемых в спираль воздуховодов и фасонных элементов с прокладкой из EPDM резины, закрепленным фабричным способом. Прокладка обеспечивает герметичное и стойкое соединение воздуховодов SPIRAL®system.Система доступна в полном ассортименте диаметров, от D-80 вплоть до самых больших D-1250 мм.

SPIRAL®system соответствует классу герметичности D (сертификат № 0103/07) в соответствии с нормой PN-EN 12237. Высокое качество и эффективные, закрепленные фабричным способом, резиновые уплотнители делают монтаж системы очень простым и вместе с тем быстрым. Таким образом смонтированная инсталляция SPIRAL®system обеспечивает герметичность и не требует дополнительной герметизации.

Достоинства применения системы

•   Быстрый и простой монтаж.

•   Резинка закрепленный фабричным способом,

без каких-либо свободных элементов, гарантирует после соединения соответствующую укладку в канале.

•   Возможность точного крепления фасонного элемента без риска нарушить герметичность.

•   Благоприятный для окружающей среды, не требует применения силиконов, содержащих токсичные растворители, проникающие в вентиляционный канал.

•   Может устанавливаться при любых погодных условиях.

•  Устойчив к температурам от -30° до +100°C.

•   Выдерживает вакууметрическое давление до 3000 Па.

•   Выдерживает избыточное давление до 5000 Па.

•   Внутренний и внешний производственный контроль.

•   Эстететичный внешний вид, особенно важный при открытых инсталляциях.

Основное достоинство системы

Резинка точно и тщательно прилегает к стенке вентиляционного канала.

Более подробное описание вы можете найти из предложенных ниже металлических воздуховодов в нашем каталоге (скачать.pdf)

Металлические и пластиковые воздуховоды для вентиляции, а также трубы для вентиляции, короба, зонты, диффузоры и гибкие вставки

Во многих вентиляционных системах для организации воздухообмена применяются воздуховоды, по которым поступает свежий воздух, и отводится отработанный. Одним из способов организации воздушного потока является устройство каналов непосредственно в конструкциях здания (стены, потолки, полы). Но, чаще всего, для этого используют короба и трубы. Помимо них применяют и другие элементы: клапаны, решетки, зонты и диффузоры для вентиляции.

Элементы воздуховодов могут быть жесткими и гибкими. Гибкие воздуховоды для систем вентиляции используются для небольших помещений, и при соединении участков каналов, труб и коробов расположенных отнесенных друг от друга на некоторое расстояние. Основные материалы для изготовления воздуховодов металл и пластик.

Воздуховоды, короба и трубы для вентиляции пластиковые и ПВХ: достоинства и недостатки

В последнее время пластиковая вентиляция пользуется все большей популярностью, благодаря своим достоинствам. Пластиковые воздуховоды легкие, недорогие, лучше поглощают звук, не подвержены воздействию влаги и агрессивных веществ. Установка и обслуживание пластиковых каналов менее трудоемкая по сравнению со стальными воздуховодами.

Для прокладки прямых участков большой длины в основном применяются пластиковые прямоугольные воздуховоды для вентиляции. При сложной конфигурации системы используются гибкие пластиковые элементы. Наиболее распространенные пластики для изготовления коробов и труб – это поливинилхлорид (ПВХ) и полипропилен (ПП). Эти материалы имеют достаточную прочность и при этом легко монтируются.

Форма коробов для вентиляции пластиковых может быть прямой, либо иметь сложную конфигурацию. Благодаря технологичности синтетических материалов пластиковым элементам нетрудно придать даже очень сложную форму. Но при всех преимуществах у пластмассы имеется серьезный недостаток – низкая огнестойкость. Конечно, для вентиляции применяют пластики с добавками, препятствующими распространению огня. В частности при нагреве ПВХ выделяется хлор, который вытесняет кислород и останавливает процесс горения.

Но согласно существующим пожарным нормам пластиковые воздуховоды используются для помещений, объединенных в одну противопожарную зону. Как правило, речь идет о местной вентиляции. Категорически запрещена прокладка пластиковых коробов и труб для прокладки в пожароопасных зонах.

Диффузоры, воздуховоды и трубы для вентиляции оцинкованные: чем хороша оцинковка?

Воздуховоды для вентиляции оцинкованные, не распространяют огонь, и поэтому используются и для промышленных, и для жилых зданий. Однако их эксплуатационные характеристики уступают системам собранных из пластиковых элементов. Но требования безопасности являются приоритетными и поэтому, несмотря на более высокую стоимость, увеличения веса конструкции и трудоемкости работ большую часть вентиляционных систем делают из оцинкованной стали.

Один из основных недостатков элементов из оцинковки – повышенное сопротивление, препятствующее движению воздушного потока. Это требует использования более мощных вентиляторов, а так же элементов, регулирующих скорость воздушного потока – диффузоров и конфузоров. Диффузоры – это элементы вентиляционных каналов, где малое сечение изменяется на большее. Такое изменение сечения приводит к уменьшению давления и, как следствие к уменьшению скорости потока воздуха. В конфузорах происходит обратный процесс – воздух, перемещаясь по сужающемуся каналу, увеличивает скорость за счет увеличения давления.

Из стали изготавливают и другие элементы системы, например, вытяжную трубу для вентиляции, выходящую на кровлю. Использование для этого оцинкованного металла оправдано его высокой прочностью, прежде всего, для противостояния ветровым нагрузкам, а так же устойчивостью к негативному воздействию атмосферных осадков.

Гофра для вентиляции: гибкие гофрированные трубы и воздуховоды из пластика и металла

Практически во всех системах воздухообмена применяются гибкие вставки для вентиляции. Их использование значительно упрощает монтаж, снижает стоимость изготовления элементов сложной конфигурации. Гибкие элементы позволяют соединить близкорасположенные участки, находящиеся на разных уровнях. Это особенно важно в стесненных условиях, когда нет возможности установить обычные переходные элементы с жестким каркасом.

Наиболее распространенным типом гибкой вставки являются гофрированные трубы для вентиляции. Гофрированная поверхность позволяет изогнуть элемент под любым углом и придать ему нужную форму, не опасаясь за возникновение деформаций. Кроме того, такие элементы хорошо поглощают звуки, что позволяет уменьшить общий уровень шума.

Как и другие элементы системы, гофротруба для вентиляции изготавливается из металла или пластика. Они имеют те же достоинства и недостатки, что и элементы с жестким каркасом, изготовленные из тех же материалов. По сравнению с жесткими элементами конструкций гибкие вставки имеют меньшую прочность и быстрее выходят из строя, поэтому их монтируют таким образом, чтобы иметь к ним свободный доступ и возможность быстро произвести замену.

видео-инструкция по монтажу своими руками, особенности пластиковых, прямоугольных изделий, изготовление, размеры, цена, фото





Довольно часто жильцы квартир в погоне за увеличением свободного пространства на кухне или в санузле соглашаются на «усовершенствование» вентиляционной системы. Как правило, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем становится причиной серьезных проблем. Чтобы не допустить этого, имеет смысл подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Вентиляционный короб установлен снаружи

Принцип работы и назначение

В разрезе в любом вентиляционном коробе видно 3 канала, при этом один из них имеет намного большую площадь, чем 2 остальных.

Каждый из них играет свою роль:

  • малые каналы (их еще называют каналами-спутниками, диаметр таких воздуховодов в типовых домах не превышает 15 см) используются для отвода воздуха из санузла и кухни;
  • большой канал – общий воздуховод, в котором смешивается воздух, отведенный из разных квартир.

Размеры вентиляционных коробов, в жилых домах, в принципе, сравнимы – в общем случае в него должен поместиться большой воздуховод (примерно 30х60 см) и 2 канала-спутника (каждый 15х15 см).

Вид изнутри

Работает он по такой схеме:

  • воздух через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
  • в общую шахту воздух попадает не сразу, перед этим он проходит по вертикали примерно 3м. Для подачи воздуха из комнаты в канал-спутник может использоваться прямоугольный пластиковый вентиляционный короб;
  • в шахте воздух смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Сечение короба: 1 – основной канал; 2 – каналы-спутники

Обратите внимание!
В квартире находится основная часть каналов-спутников нижележащего жилья.
Так что удаление или нарушение геометрии ударит в первую очередь по соседям снизу, а уже они доставят немало неприятностей лично вам.

Подробнее о конструкции

Довольно часто короб для вентиляции на кухне или в санузле занимает приличную площадь. Учитывая вечный дефицит свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба или уменьшают его размер.

Если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной вероятностью незадачливых архитекторов обяжут восстановить разрушенную конструкцию. (См. также статью Вытяжная вентиляция дома: особенности.)

На фото- часть конструкции сначала максимально сузили, а потом восстановили

Обратите внимание!
Несмотря на то, что сам короб находится в квартире, он не является собственностью жильцов.
Так что самовольное его изменение противозаконно.

Чем грозит демонтаж или сужение части короба

Множество так называемых специалистов предлагает услуги по уменьшению размеров конструкции без ухудшения вентиляции в квартире. Вот только они забывают добавить, что в результате такой «модернизации» пострадают соседи снизу.

Чаще всего при этом просто вырезается часть короба. Цена такой услуги сравнительно невелика, к тому же за счет удаления часть конструкции резко увеличивается свободная площадь. Заплатить за это придется нижележащим квартирам, именно у них из-за этого в комнаты начнет проникать неприятный запах.

Последствия «модернизации»

Дело в том, что при таком способе модернизации короба резко сужаются размеры крупного вентиляционного канала и обрезается часть каналов-спутников. В итоге, если раньше воздух по каналам-спутникам спокойно попадал в вентиляционную шахту, то теперь он на выходе упирается в перегородку.

К тому же, из-за резкого сужения площади воздуховода перед узким местом образуется область повышенного давления, что также не улучшает вентиляцию. В итоге труба просто физически не может работать с той же продуктивностью, что и раньше, а часть загрязненного воздуха попадает обратно в комнаты. Исправить ситуацию может только восстановление геометрии конструкции, к счастью эти работы можно выполнить своими руками.

Руководство по восстановлению

Основная задача – получить по окончанию работ изначальные размеры венткороба (до его модификации).

Инструкция по выполнению работ выглядит так:

  • удаляет отделочный материал с оставшихся частей конструкции;
  • нужно обнажить внутреннее пространство. Для этого придется удалить часть стенок и оба перекрытия;

Удаляются стенки и перекрытия

  • в зависимости от того, какой материал использовался для строительства короба, выбирается материал для его отстройки;

Обратите внимание!
Перед тем, как заниматься стенками, нужно восстановить обрезанную часть каналов-спутников, идущих из нижележащей квартиры.
Для этого можно использовать пластиковые или металлические воздуховоды.

  • восстановление вентиляционного короба предусматривает выкладку его стенок заново. Для этого чаще всего используются пеноблоки или плиты из гипса – стенки не будут подвергаться сильным нагрузкам, а вот отличная обрабатываемость только ускорит ремонт;

Восстановление стенок

  • после того, как геометрия короба восстановлена, останется только проверить его работу (у соседей снизу должна наладиться вентиляция) и заново отделать стенки.

Короб стал таким же, как и до неудачного ремонта

Обратите внимание!
Для внутренней перегородки не рекомендуется использовать тонкий листовой металл, фанеру и т. д.
В будущем это может стать причиной проблем с шумом, а исправить этот недостаток можно будет только при демонтаже стенок короба.

В некоторых случаях может понадобиться изготовление коробов для вентиляции что называется «с нуля», когда он был снесен полностью. Порядок выполнения работ остается прежним, только объем немного увеличивается.

Пластиковые и металлические короба

Довольно часто встречаются упоминания о пластиковых и металлических коробах. Применительно к вентиляции под определением пластиковые короба для вентиляции обычно понимают участок воздуховода от вытяжки до вентиляционного отверстия в стене. Также такие конструкции могут применяться для того, чтобы скрыть неприглядный фрагмент трубы, например, на участке между кухонной вытяжкой и потолком.

Пластиковые и металлические короба для вентиляции хороши, в первую очередь, внешним видом. Как правило, такие конструкции не требуют дополнительной отделки, а при грамотном подходе и сами могут стать украшением интерьера.

За металлическим коробом скрыта вентиляционная труба

Что касается формы сечения, то универсального решения нет. Круглые воздуховоды с точки зрения аэродинамики выглядят предпочтительнее, а квадратное (прямоугольное) сечение легче устанавливаться благодаря плоским поверхностям.

Размеры пластикового вентиляционного короба подбираются исходя из мощности вытяжки, но чаще всего используются такие типоразмеры как 204х60 мм, 120х60 мм и 110х55 мм. При дальнейшем уменьшении сечения его продуктивность будет слишком маленькой.

Пластиковый короб спрятан за листами гипсокартона

Обратите внимание!
Перечисленные размеры пластиковых коробов для вентиляции имеют одну и ту же высоту не случайно.
Довольно часто их маскируют за перегородкой из гипсокартона, поэтому и высота сечения не превышает 60 мм.

Избавляемся от шума

Причин шума может быть несколько:

  • неудачная переделка короба;
  • использование вентиляторов;
  • если использован гофрированный трубопровод, то его могли недостаточно сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздух сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае понадобится шумоизоляция вентиляционного короба.

Способов борьбы с шумом также можно выделить несколько:

  • покрыть короб слоем шумоизоляции. Такой материал может быть самоклеющимся, в таком случае достаточно просто приклеить его по всей поверхности короба;

Схематическое изображение наружной шумоизоляции

Обратите внимание!
Есть вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае велика вероятность отсыревания материала и развития грибка на нем.

  • если основной источник шума – вентилятор, то можно переустановить его с использованием антивибрационных гибких вставок. Или просто заменить на менее шумный, также за самим вентилятором может устанавливаться специальная установка для борьбы с шумом;
  • может использоваться пластинчатый глушитель;

На фото – пластинчатый глушитель

  • жесткие воздуховоды можно заменить гибкими, трение воздуха о их стенки существенно уменьшится, а значит и проблема шума исчезнет.

В завершение

Вентиляция – довольно хрупкая система и очень легко нарушить ее работоспособность неаккуратным вмешательством. В частности, в группе риска находятся вентиляционные короба – именно неграмотная работа с этим элементов системы чаще всего приводит к неприятным последствиям.

Для того, чтобы этого избежать достаточно просто придерживаться предложенных в статье рекомендаций.На видео в этой статье поэтапно показан процесс восстановления вентиляционного короба.

Жесткие металлические воздуховоды круглого и прямоугольного сечения

Жесткие металлические воздуховоды круглого и прямоугольного сечения

Традиционное решение — жесткие металлические воздуховодыкруглого и прямоугольного сечения.

В системах вентиляции, воздушного отопления и кондиционирования воздуха зданий и сооружений самого различного назначения чаще всего применяются жесткие металлические воздуховоды круглого и прямоугольного сечений и соответствующие им фасонные детали.

Проектирование, производство и монтаж таких каналов обычно осуществляются с учетом требований ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей», многочисленных (более 20 документов) ТУ, в том числе — ТУ 36-736-93 «Воздуховоды металлические», ТУ 4863018-11865045-02 «Воздуховоды», СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование», СП60.13330.2010 и других нормативных документов.

Большинство участников рынка работает с воздуховодами из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5-1,4 мм (ГОСТ 1491880, от 200 до 420 граммов цинка на 1 м 2 стали). Такие воздуховоды подходят для транспортировки воздуха с температурой до 80 –0С и относительной влажностью не выше 60-80 %.

При необходимости организовать транспортировку более горячего воздуха используют черную или жаростойкую сталь. Для перемещения особо агрессивных сред, в том числе влажных, воздуховоды изготавливаются из тонколистовой коррозионно-стойкой стали, алюминия или из стали с полимерным покрытием. Наконец, в угоду дизайну, когда в замыслы оформителя помещения входит акцентирование внимания на системе воздуховодов, в помещениях применяют каналы из полированной меди и других металлов.

Круглые металлические воздуховоды принято подразделять на прямошовные фальцевые и спирально-фальцевые (спирально-навивные). Кроме того, распространение получили прямошовные сварные воздуховоды. В определениях «фальцевые» и «сварные» отражается применяемый при производстве воздуховодов способ соединения металлического листа. Внутренние диаметры прямошовных сварных воздуховодов изменяются в пределах от 0,1 до 2 м. Их длина может составлять 1, 1, 25, 2 или 2,5 м.

Чаще однако в дело идут круглые спирально-фальцевые воздуховоды, изготавливаемые на специальных станках. Такие вентканалы характеризует повышенная жесткость (по сравнению с прямошовными). Их длина в принципе может быть какой угодно, однако на практике она ограничена 6 метрами. К достоинствам таких вентканалов можно отнести также высокую плотность шва и хороший внешний вид. К недостаткам — увеличенный расход металла и вес, повышенное аэродинамическое сопротивление, да и цена спиральных воздуховодов обычно на 10-20 % выше, чем у прямошовных.

Ряд типовых размеров поперечных сечений прямоугольных металлических воздуховодов начинается со 100×100 мм и заканчивается 3200×4000 мм. При этом рекомендуемый размер проемов для прямоугольной вентиляции равен (А+200)х(В+200) мм, где А и В — размеры воздуховодов в мм (см. СП73133-2010 (СНиП3.05.01-85)).

Конструктивно прямоугольные металлические воздуховоды выполняются прямошовными. Наиболее дешевыми получаются прямые участки стандартной длины: 1,25, 2 или 2,5 м — вследствие наиболее рационального использования поступающего в раскрой листового металла.

Для обеспечения жесткости прямоугольных воздуховодов со стороной сечения более 400 мм, как правило, выполняются ребражесткости с шагом 200-300 мм по периметру воздуховода либо диагональные перегибы.

Чем больше площадь сечения прямоугольного канала, тем труднее транспортировать его к месту монтажа. Однако в относительно новой конструкции воздуховодов с угловым защелочным фальцем, которые собирают на месте, этот недостаток можно считать не столь очевидным. Проще транспортировать к месту установки и сборные панельные воздуховоды большого поперечного сечения.

В сравнении с круглыми прямоугольные металлические воздуховоды — более металлоемкие изделия. Однако их проще, чем круглые, спрятать, например, за подшивным потолком. Ведь при одинаковой высоте площадь сечения прямоугольного воздуховода с максимально допустимым соотношением сторон будет больше, чем у круглого канала.

Для соединения прямых участков как круглых, так и прямоугольных воздуховодов и соответствующих им фасонных элементов вентсистем применяют два основных типа соединения — фланцевое и бесфланцевое.

Фланцевое соединение, как следует из названия, выполняется при помощи фланцев, закрепленных на торцах прямых участков и фасонных деталей воздуховодов. Фланцы изготавливают из угловой стали или из монтажных шин и уголков (шинорейка). К воздуховодам фланцы крепят с помощью саморезов, заклепок или сварки.

Воздуховоды с фланцами из угловой стали или полосы (до диаметра 315 мм) собираются в сеть с помощью соединительных болтов — по периметру фланцев для этого может быть выполнено от 4 до 40 отверстий под болты диаметром 6, 8 или 10 миллиметров. Воздуховоды с фланцами из монтажных шин и уголков соединяются с помощью 4 болтов и при необходимости скоб для стяжки, которые устанавливаются на стыках каналов через каждые 200 мм. При монтаже сети между фланцами для герметизации соединений прокладывают ленточную резину, самоклеящийся поролон и другие уплотнительные материалы, выбираемые в зависимости от агрессивности перемещаемой среды.

Менее трудоемко бесфланцевое соединение, когда для стыковки прямоугольных воздуховодов, используемых, например, в системах воздушного отопления и других установках, не требующих высокой герметичности вентсети, применяются металлические рейки.

Для бесфланцевого соединения круглых воздуховодов диаметром до 900 мм используют бандаж из тонкой листовой стали.

В последнее время широкое распространение получило высокотехнологичное ниппельное соединение круглых воздуховодов. Уплотнение здесь обеспечивает резиновая прокладка круглого сечения, которая находится в канавке в концевой части ниппеля или фитинга, в роли которого может выступать любая фасонная деталь или сетевое оборудование (шумоглушители, дроссель-клапаны). Ниппельная система обычно выдерживает положительное давление до 3000 Па и давление разрежения до 5000 Па.

На вопрос «Из каких воздуховодов дешевле делать вентсеть — из круглых или из прямоугольных?» однозначного ответа не существует. В каждом конкретном случае необходимо рассматривать всю совокупность влияющих на конечную величину затрат факторов, включая архитектурно планировочное решение объекта, металлоемкость и др.

Из-за высокой стоимости транспортных расходов почти всегда выгоднее покупать жесткие вентканалы у производителя, склады или производственные цеха которого расположены поблизости от объекта.

Среди производителей жестких металлических воздуховодов круглого и прямоугольного сечений и соответствующих им фасонных деталей можно отметить, например, завод «Лиссант» в Санкт-Петербурге.

ВЫБОР ЭЛЛИПСА

Когда пространство между плитой перекрытия и подвесными конструкциями потолка минимально, зачастую единственно возможной оказывается система воздуховодов плоскоовального сечения. При изготовлении таких каналов спирально-фальцевые воздуховоды круглого сечения прогоняются через специальные станки, в результате чего им придается эллиптическая форма. Плоскоовальные воздуховоды создают меньшее сопротивление воздушному потоку при одинаковой площади сечения с прямоугольными каналами и весьма эстетичны. Но стоимость таких воздуховодов достаточно высока, да и изготавливаются они отнюдь не везде.

Сеть вентиляционных каналов системы воздушного отопления выполнена из оцинкованного стального листа

Прямоугольные жесткие воздуховоды крепят к перекрытию с помощью забивных анкеров, шпилек, Z- или

Г-образных профилей (а, б) или траверсов (в), круглые воздуховоды – на хомутах и (или) перфоленте (г).

Выбрать и купить воздуховоды в Санкт-Петербурге.

Как выбрать воздуховоды для вентиляции?

Приточные и вытяжные воздуховоды для вентиляции формируют траекторию потока воздуха в системе. Причем от формы, материала и габаритов воздуховодов зависит и простота монтажа вентиляции, и даже сама возможность воздухообмена в помещении.

Поэтому в данной статье мы познакомим вас с типовыми разновидностями воздуховодов, показав их сильные и слабые стороны каждого варианта.

Разновидности воздуховодов – основные способы классификации

По месторасположению каналов, воздуховоды могут быть предназначены для:

  • Внешнего канала, монтируемого на какой-либо опорной поверхности путем механической или балластной фиксации к ней.
  • Внутреннего канала, встраиваемого в структуру опорной поверхности.

В зависимости от материала изготовления:

  • Металлические воздуховоды, тело которых производится из основных конструкционных металлов – стали (в том числе и нержавейки), алюминия и так далее.
  • Полимерные воздуховоды, которые производятся из конструкционного пластика – поливинилхлорида, полипропилена, полиэтилена и так далее.

По типу сечения канала, воздуховоды бывают:

  • Каналы с поперечным сечением круглой или овальной формы.
  • Каналы  с поперечным сечением прямоугольной или квадратной формы.

При этом все различия между вышеупомянутыми видами сказываются не только на внешней форме, но и на функциональности воздуховодов. Поэтому далее по тексту мы рассмотрим плюсы и минусы каждой разновидности каналов для воздухообмена, сравнивая модели из одной классификационной группы.

Достоинства и недостатки внешних и встроенных воздуховодов

Для успешного обустройства вентиляционной системы нужны только «правильные» воздуховоды, установленные в либо снаружи, либо внутри опорной поверхности.

Встроенные воздуховоды «погружают» в опорную поверхность – стену, плиту перекрытия, балку и так далее. В этом случае мы можем сказать, что воздуховод является частью этой поверхности.

Поэтому основным достоинством подобного конструкционного решения  является:

  • Высокая, а точнее – максимально возможная прочность. Ведь такой канал можно разрушить только вместе со стеной.
  • Компактность конструкции – воздуховод не занимает место внутри помещения, экономя полезное пространство строения.
  • Высокая теплостойкость канала. Впрочем, это утверждение оправдано лишь в случае достаточной теплостойкости самой опорной поверхности.

К недостаткам встроенной разновидности относятся:

  • Фактическая возможность обустройства только в процессе строительства опорной поверхности. То есть монтаж воздуховодов внутреннего типа происходит только в процессе сооружения обслуживаемого помещения, а то и всего здания.
  • Невозможность модификации системы, построенной на основе только внутренних воздуховодов — для этого придется перестраивать стены.
  • Затрудненное обслуживание «скрытого» канала.

Внешние воздуховоды закрепляют на опорной поверхности, поэтому для них характерен следующий набор достоинств:

  • Во-первых, гибкая схема монтажа – такие каналы можно проложить как угодно и куда угодно.
  • Во-вторых, легкость обслуживания – тело канала находится на виду или за ширмой, которую можно демонтировать в любой момент.
  • В-третьих, возможность доработки или расширения внешней системы практически в любой момент.

Среди недостатков внешних каналов необходимо отметить следующие факты:

  • Недостаточную прочность конструкции, разумеется, по сравнению с встроенным вариантом.
  • Потребность в обустройстве теплоизолирующего барьера.
  • Сам факт наружного монтажа, предполагающего уменьшение полезного объема помещения.

Как видите: достоинства первого варианта являются недостатками второго и наоборот. Поэтому на выбор возможного варианта влияет потребность в обустройстве либо высокопрочной, либо гибкой системы воздухообмена. Если вам нужна прочность – выбирайте встраиваемые каналы, если важна «гибкость» — простота в обслуживании или возможность последующей доработки – выбирайте внешний вариант воздуховода.

Впрочем, в большинстве случаев систему вентиляции оборудуют и внешними и внутренними воздуховодами, пользуясь преимуществами и первого и второго варианта. Такая схема упрощает расчет воздуховодов, предоставляя возможность перестроить систему под любые «правила» воздухообмена.

Металл или пластик – что выбрать для вентиляции?

Металлические воздуховоды обладают следующими достоинствами:

  • Высокой конструкционной прочностью. Кольцевая жесткость профиля в данном случае достигает максимально возможного значения. Поэтому такие воздуховоды обеспечивают максимальную пропускную способность. Ведь они выдержат значительное внутреннее давление.
  • Высокой пластичностью, из-за чего металлические каналы могут выдержать не только статическую, но и динамическую (ударную) нагрузку без риска разрушения целостности конструкции. А некоторые модели обладают еще и гибкостью – тело канала можно согнуть под любым углом. Опираясь на это качество, мы можем сэкономить на фитингах.
  • Возможностью самостоятельного изготовления как самого воздуховода, так и фитинга для него. Причем из металла можно сделать буквально своими руками не только стандартные, но и нестандартные элементы сопряжения или арматуру.

Среди недостатков металлических каналов для воздухообмена придется отметить следующее:

  • Избирательную стойкость материала к коррозийному воздействию конденсата, ему могут сопротивляться только воздуховоды из алюминия или нержавеющей стали. Конструкции из «черной» стали придется защищать от конденсата с помощью оцинковки или полимерного покрытия.
  • Сравнительно высокий вес воздуховодов, вынуждающий использовать особые крепежные элементы, способные удержать тяжелую металлоконструкцию. В итоге замедляется скорость и увеличивается трудоемкость процесса монтажа.
  • Дороговизну металлоконструкции.

Пластиковые воздуховоды

Пример установленного пластикового воздуховода

  • Дешевизна конструкции – пластик стоит дешевле металла. Да и технология изготовления полимерных каналов обходится не так дорого, как производство металлоконструкции.
  • Абсолютная инертность к конденсату. При этом пластиковому каналу не могут навредить не только водяные пары, но и более активные химические реагенты.
  • Низкий вес и наличие стандартных монтажных разъемов, подготовленных фабричным способом, что облегчает процесс сборки даже самого сложного воздуховода.

Среди недостатков полимерных воздуховодов нам придется выделить следующие факты:

  • Во-первых, низкую конструкционную прочность – пластик боится ударных нагрузок и может выдержать только низкие статические напряжения.
  • Во-вторых, только фабричное производство арматуры и фитингов – самодельных пластиковых воздуховодов просто не существует.

В итоге, если вам нужны гибкие воздуховоды с высокой конструкционной прочностью – выбирайте металл, но готовьтесь вложиться в антикоррозионную защиту и отвод конденсата из канала. Ну а если вам нужен дешевый воздуховод или быстрая сборка конструкции системы вентиляции – выбирайте полимерные каналы, только помните об ограниченной прочности этого варианта.

Плюсы и минусы круглого и профильного сечения воздуховода

С положительными характеристиками в этом случае все просто:

  • Профильные воздуховоды обеспечивают максимальную компактность конструкции вентиляционной системы.
  • Круглые каналы  гарантируют максимальную пропускную способность.

Причем залогом этих качеств служит геометрическая форма канала.  То есть они не зависят ни от месторасположения, ни от материала изготовления воздуховода.

Отрицательные качества, как всегда, являются противоположностью положительным альтернативного варианта:

  • У круглых воздуховодов это недостаточна компактность.
  • У профильных каналов это минимальная пропускная способность.

В итоге, если для вас важна компактность – выбирайте профильные воздуховоды. Ну а если ваша система нуждается в максимальной пропускной способности – приобретайте каналы с круглым поперечным профилем.

Как сделать короб для вентиляции на крыше

Изготовление короба для дымохода на крыше — 1pocherepice.ru

Окончанием проведения работ по организации отопления в частном доме является установка короба для дымохода на крыше. От того, насколько качественно он сделан, будет зависеть надежность всей отопительной системы.

Металлический короб позволяет защищает трубу и замедляет процесс разрушения.

Когда необходима установка короба

Влияние природных факторов (ветер, осадки и т. д.) приводят к постепенному разрушению печной трубы. Например, кирпич хорошо впитывает влагу, которая постепенно накапливается внутри и при понижении температуры замерзает, нарушая целостность материала. Короб позволяет защитить трубу, замедлить процесс разрушения и придать трубе более эстетичный вид.

Основная функция короба – защита перекрытия от воспламенения.

Монтаж металлического кожуха позволяет продлить срок службы трубы. Дополнительно короб придает трубе более эстетичный вид и позволяет избежать проведения периодического ремонта.

Традиционно для изготовления короба используют такие материалы, как нержавеющая или оцинкованная сталь, так как они обладают устойчивостью к воздействию влаги, коррозии, перепаду температур. Материалы обладают высоким сроком эксплуатации.

Разнообразие цветовых вариантов дает возможность выбрать оптимальный вариант без уменьшения качественных характеристик.

Некоторые виды покрытия не согласуются по стилю с дымоходом, сделанным из кирпича. Установка металлического короба будет правильным решением в подобной ситуации.

На сэндвиче из оцинкованной или нержавеющей стали не во всех случаях можно сделать кирпичную трубу. Оцинкованная труба на фоне крыши будет выглядеть как отдельный элемент. Спасти положение может металлический короб того же цвета, что и перекрытие крыши.

Вид разрушающейся трубы вряд ли может доставить удовольствие. Поэтому стоит установить металлический короб, который скроет последствия разрушения и приостановит их.

Разрушение трубы снижает безопасность использования системы отопления, негативно сказывается на функциональных характеристиках, снижает уровень тяги. Поэтому кожух из металла станет неплохим вариантом для защиты дымохода.

Вернуться к оглавлению

Виды коробов для дымохода

Схема устройства узла прохода через кровлю.

Вывод трубы — достаточно сложный процесс, так как неправильный монтаж вентиляции может привести к неприятным последствиям, вплоть до пожара. Поэтому прежде чем выводить трубу, стоит определиться с ее конструкцией и способами, как провести вывод безопасно.

Многие застройщики забывают о такой важной детали, как короб. Под этим термином понимаются два абсолютно разных элемента кровли: устройство для проведения дымохода и декоративная составляющая.

Труба, позволяющая выводить дым из помещения, проводится как по самому помещению, так и вне его. В некоторых случаях, например, при проведении отопительной системы в парилке, более уместно использовать первый вариант: так будет сохраняться больше тепла. Но тогда выводить трубу придется через крышу. Поэтому необходим короб.

Благодаря этому устройству температура не будет воздействовать на стропила потолка, на покрытие металлочерепицы и пленки гидро- и пароизоляции. Хорошо, если отверстие планируется еще во время строительства дома, в этом случае можно сделать для отводящей трубы отдельную систему стропил.

Расстояние от поверхности трубы до горючего материала зависит от высоты трубы, но в любом случае находится в пределах 15-25 см. Тогда свободное место вокруг трубы можно будет заполнить плотной базальтовой ватой или иным материалом, стойким к воздействию высокой температуры. Это позволит не проводить дополнительную гидроизоляцию.

Вернуться к оглавлению

Изготовление деревянного каркаса

Каркас собирают из досок размером 100х25 мм, сверху закрепляются досками того же размера. Часть короба, которая будет возвышаться над крышей, обшивается OSB. Короб закрепляется к стропилам, если доходит до чердачного перекрытия, то прикрепляются к нему. После этого нужно сделать примыкание кровли.

Правильное выведение дымохода через кровельный пирог подразумевает обустройство вокруг трубы собственной стропильной системы.

На верхний слой закрепляется изоляционная мембрана, сверху — сайдинг. Над коробом монтируется крышка от снега и дождя. После установки трубы ее необходимо будет заменить на металлический колпак.

Чтобы со временем крыша не начала протекать, гидроизоляцию прикрепляют к стропилам, затем прижимают обрешеткой. С внутренней стороны устанавливается пароизоляция: материал прибивают гвоздями к стропилам и прижимают отделочным материалом.

Результатом работы становится деревянный короб, позволяющий изолировать перекрытие в потолке или кровельный пирог. При этом он имеет достаточно высокий уровень гидроизоляции.

При возведении рекомендуется придерживаться правил, изложенных в специальных нормативных документах СНиП. Элементы из дерева также лучше разместить подальше от дымохода.

Деревянный короб будет защищать перекрытия потолка и кровельный пирог от воздействия высоких температур, при этом обеспечивая хорошую гидроизоляцию. Также короб может быть изготовлен из негорючих материалов, таких как керамика или металл. Он может быть изготовлен из деталей профнастила или из цельного металлического листа.

Для того чтобы сделать примыкание короба к поверхности кровли из металлочерепицы, применяют металлические фартуки с окраской. Такие элементы можно заказать либо изготовить самостоятельно по схеме.

Сначала нужно постелить подкладочный ковер. Чем больше его размер, тем лучше. В идеале он должен доходить до карниза, а заход на трубу должен быть не меньше 30 см гонты укладываются до низа трубы. Затем устанавливаются фартуки: нижний и боковые, с небольшим нахлестом на нижний. Верхний фартук монтируется с нахлестом на боковые. Труба обкладывается кровлей.

Вернуться к оглавлению

Изготовление металлического короба

Схема устройства металлических дымоходов.

Металлическое устройство можно приобрести в магазине, специализирующемся на продаже товаров для кровли, выбрать модель для любого дымохода. Он представляет собой короб с отверстием для трубы, изготовленный из тонкого листа металла (толщина 1 мм). Кожух обычно изготавливается из оцинкованной или нержавеющей стали. При этом он хорошо сочетается с разными способами утепления кровли: стекловата, базальтовая вата.

Это элемент кровли, который закрывает дымоход и вентиляционную трубу. Он выполняет ряд важных задач:

  • утепляет основную трубу вентиляции;
  • позволяет обеспечить качественную вытяжку;
  • при установке на разрушающуюся стену канала позволяет укрепить дымоход;
  • выполняет декоративную роль.

Если на крыше установлено несколько газоходов, то на каждую из них нужно установить короб.

Металлический короб очень прост и удобен в использовании.

Схема его монтажа очень простая, нужно только правильно установить его на крышу и через отверстие для дымохода вывести трубу.

Для изготовления и монтажа через кровлю из металлочерепицы металлического короба понадобится материал, лист металла, саморезы и инструменты: циркуль, шуруповерт, ножницы по металлу.

Вернуться к оглавлению

Этапы монтажа конструкции короба

Прежде всего нужно сделать пропил. Для этого между стропилами в потолочном перекрытии замеряют отверстие. Если планируется выводить трубу не через крышу, а через стену, тогда нужно сделать пропил нужного размера в стене.

Края получившегося отверстия необходимо укрепить, так как именно на них в дальнейшем будет опираться. Для укрепления, на края отверстия крепятся дополнительные бруски для опоры.

Затем из металлического листа нужно вырезать две заготовки, размер которых должен быть больше размера отверстия примерно на 5 см. На заготовке нужно с каждого края отступить 5 см и согнуть под углом 90о. В результате должна получиться заготовка П-образной формы. То же самое нужно проделать и со второй заготовкой.

С помощью саморезов заготовки присоединяются к противоположным концам отверстия. Полоса, расположенная снизу, должна быть установлена параллельно поверхности потолка.

Затем из листа металла вырезаются другие части короба. Они закрепляются внахлест с первыми заготовками. В результате получится сплошное обрамление дымохода в частном доме или бане.

Когда сам короб готов, необходимо сделать днище. Нужно проверить его размеры, затем перенести на лист и вырезать с помощью ножниц заготовку. Затем нужно замерять очень точно центр детали. С помощью циркуля размечается отверстие для дымохода нужного диаметра.

Чтобы упростить монтаж короба и днища, необходимо вырезать из металла крепления: четыре полосы шириной 2 см. Они будут располагаться от края к центру отверстия. Лишние части между линиями разметки нужно вырезать, оставшееся согнуть по углом 90 градусов. В результате должна получиться пластина с отверстием в центральной части с полосами-креплениями от краев.

Последние этап — присоединение днища к основному коробу. Когда эта работа выполнена, останется только провести дымоход в отверстие и закрепить с помощью хомутов за отогнутые усы. Свободное место в коробе нужно заполнить каким-нибудь негорючим материалом, и после этого короб готов.

Вернуться к оглавлению

Отделка короба для дымохода

Декоративный короб повышает эстетичность внешнего вида трубы. Он может быть изготовлен из разнообразных материалов, затем выполняется декорирование.

Отделка позволяет значительно улучшить внешний вид кирпичной или металлической трубы. Также в декоративной трубе может проходить вентиляция, надежно скрытая от погодных явлений.

Для кирпичной трубы лучше подойдет декоративная отделка из гипсокартона. В дальнейшем ее можно выложить изразцами, искусственным камнем. Металлическую трубу сначала стоит обернуть теплоизоляционным материалом, только после этого закрывать гипсокартоном и декорировать любым удобным способом.

советов по использованию боксовых вентиляторов в доме | Руководства по дому

Автор: Алисия Рудницки Обновлено 15 декабря 2018 г.

При использовании в сочетании с естественной вентиляцией переносные коробчатые вентиляторы являются хорошим решением для охлаждения домов в жаркие дни. Заключенные в неглубокие металлические рамы с открытыми решетками, закрывающими лопасти и вентилятор, ящичные вентиляторы являются незаменимыми инструментами, если у вас нет или вы не хотите использовать кондиционер. Коробчатые вентиляторы могут создавать движение воздуха в помещении, способствовать выходу горячего воздуха и, после некоторой импровизации, становиться охладителями и очистителями воздуха.

Естественная вентиляция

Для охлаждения дома или квартиры с помощью естественной вентиляции необходимо методично закрывать окна, двери и шторы в дневную жару и открывать их на ночь, чтобы впустить прохладный воздух. Естественная вентиляция основана на внешнем ветре и «эффекте дымохода» для охлаждения дома. Когда прохладный воздух попадает в подвал или на первый этаж, он впитывает тепло, поднимается наверх, как будто проходит через дымоход, и выходит через окна наверху. По данным Национальной лаборатории возобновляемой энергии США, естественная вентиляция хорошо работает в «климате с прохладным летом или прохладными ночами и регулярным бризом».С. Министерство энергетики. Несмотря на множество микроклиматов, в районе залива Сан-Франциско в целом умеренная влажность — еще одна характеристика, благодаря которой естественная вентиляция работает хорошо.

Добавление вентиляторов боксов

Вентиляторы боксов, размещенные в окнах или рядом с ними, могут помочь втягивать холодный воздух снаружи или вытягивать теплый воздух из комнаты в зависимости от того, как они расположены. Если лопасти обращены к оконной сетке, вентилятор помогает вытягивать горячий воздух из комнаты. В обратном направлении он втягивает воздух снаружи.

Согласно U.Вентиляторы S. Environmental Protection Agency, как правило, экономят энергию и являются недорогой альтернативой кондиционированию воздуха. Но EPA отмечает, что вам необходимо учитывать попадание влаги, пыльцы и пыли при использовании коробчатых вентиляторов в окнах или рядом с ними. В то время как двигатели настоящих оконных вентиляторов устойчивы к дождю, коробочные вентиляторы, импровизированные как оконные вентиляторы, не имеют такой же защиты и не должны устанавливаться непосредственно в окна.

Фильтрация запыленного воздуха

Некоторые домовладельцы используют коробчатые вентиляторы для фильтрации воздуха в небольших помещениях.Согласно веб-сайту Woodworking Tips, можно сделать недорогой воздухоочиститель для мастерской, прикрепив печной фильтр к коробчатому вентилятору, закрепленному на потолочных кронштейнах, прикрепленных к балкам пола. Вентилятор всасывает запыленный воздух в фильтр. Замените фильтр, когда он станет слишком грязным, чтобы вытрясти его.

Импровизация болотного охладителя

Болотный охладитель — это устройство для кондиционирования воздуха, которое часто устанавливают на крышах домов в жарком и сухом климате. Также известный как испарительный охладитель, он снижает тепло за счет циркуляции мелкой влаги по всему дому.Болотный кулер для отдельной комнаты можно смастерить, поставив большую тазу с ледяной водой перед вентилятором, который дует в комнату. Сайт Good Human предлагает поместить замораживаемые пакеты со льдом в миску с холодной водой и повернуть их обратно в морозильную камеру, когда они тают.

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте кнопку НАЗАД в своем браузере, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и воспользуйтесь нашей ссылкой СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia. com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман ,

Coop Builder: Обеспечьте хорошую вентиляцию без сквозняков

ФОТО: Лори Халси / Flickr

Самый противоречивый совет в литературе по птицеводству — обеспечить надлежащую вентиляцию в курятнике, но без сквозняков. Большинство источников не объясняют разницу между ними, не говоря уже о том, как сделать одно без другого. Давай изменим это.

Хорошая вентиляция удаляет аммиак и влажный воздух из курятника круглый год, а летом — горячий воздух.Это создает более здоровую среду для птиц, а также — вам понравится эта часть — увеличивает время между уборками, сохраняя свежий воздух в курятнике.

Ветер, обдувающий ваших птиц летними ночами, — это хорошо, поскольку они охлаждают их тела в самое жаркое время года. С другой стороны, сквозняки зимой забирают тепло прямо из вашего курятника. Вашим птицам нужно будет есть больше пищи, чтобы согреться, а взрослые птицы могут заболеть и умереть.

Итак, проблема в том, как достичь этих противоречивых целей, которые могут меняться в зависимости от сезона.Что ж, как вы могли догадаться, это зависит от обстоятельств.

Черновики

Было бы полезно думать о сквозняках как о воздухе, который обычно движется быстро и горизонтально, а о вентиляции — как о воздухе, который обычно медленно и вертикально движется через курятник. Летом сквозняки не проблема, так как они обеспечивают приятный ветерок в курятнике. Но зимой они могут стать проблемой.

Куры пережили суровые зимы в неотапливаемых и плохо построенных курятниках в северном климате Европы и Азии в течение нескольких тысяч лет, поэтому ваши куры, вероятно, переживут зиму даже в плохо спроектированном и продуваемом на сквозняке курятнике, если они не будут подвергаться длительному воздействию. приступы отрицательных температур.У цыплят есть толстый слой перьев, чтобы согреться зимой, а их нормальная температура тела выше, чем у нас, около 106 градусов по Фаренгейту. Кроме того, зимой они собираются вместе на насесте, чтобы делиться теплом тела.

Мои куры хорошо себя чувствуют круглый год в зоне 7 в Северной Каролине в курятнике 5 на 5 футов с неплотно закрывающимися дверями, металлической тканью, покрывающей 2 квадратных фута окон на высоте насеста, и свернутой проволочной сеткой чтобы закрыть 4-дюймовые зазоры между стропилами в местах их соприкосновения с верхней частью стены.В их курятнике много сквозняков в любое время года, но им от этого не хуже.

Я бы сказал, что с цыплятами все будет в порядке, если зима в основном держится выше 10 градусов тепла, и при этом не требуется больших усилий для ограничения сквозняков. В более холодных регионах возможность закрывать сквозняки зимой будет полезна для более старых, более слабых или более изолированных птиц. Это также может сэкономить вам несколько долларов на корме. В этом случае вам может понадобиться вариант с окнами, которые закрываются или которые можно накрыть на сезон пластиковой пленкой или другим материалом, достаточно прочным, чтобы блокировать ветер.Обязательно закройте окна во время первого смертельного мороза, чтобы не было сквозняков, а затем откройте или откройте окна, когда станет достаточно тепло, чтобы посадить ранние яровые культуры, такие как горох, зелень и картофель.

Вентиляция

Аммиак, влага и горячий воздух имеют тенденцию подниматься в курятнике вертикально. Суть вентиляции курятника — вывести всех троих наружу. Для этого представьте, что ваш курятник имеет три уровня сверху вниз.

Верхний уровень

Это пространство далеко над головами ваших птиц.Здесь должно быть много вентиляции по краям крыши и в фронтонах, которые представляют собой треугольные области между верхом стен и крышей.

Вместо того, чтобы покрывать фронтоны деревом, покрывайте их только тканью, независимо от климата. Хищники будут заблокированы, а постоянная поперечная вентиляция будет вытягивать аммиак, влагу и горячий воздух. Отрежьте аппаратную ткань на дюйм шире, чем отверстия, которые они закрывают, и закрепите их скобами на 3/4 дюйма.

Вы также должны закрыть зазоры между стропилами крыши в том месте, где они опираются на стены, более гибкой проволочной сеткой, чтобы не допустить хищников. Лучше всего это сделать перед тем, как укладывать саму крышу. Зазоры, подобные тем, что между стропилами, можно перекрыть небольшим рулетом проволочной сетки; закрепите рулон на месте, пропустив через него пару 3-дюймовых шурупов, но только на дюйм вглубь дерева. Открытые части шурупов не позволят проволочной сетке сдвинуться с места.Поскольку аммиак, влага и горячий воздух поднимаются вверх, они могут выйти из курятника через эти отверстия в крыше.

Средний уровень

Здесь вы найдете бары для ночлега. Эта зона может находиться на высоте от 12 до 48 дюймов над полом. Уровень насеста должен иметь минимальные сквозняки (также известный как горизонтальный поток воздуха) в условиях отрицательной зимы. Любые большие отверстия на этом уровне будут создавать холодный, ветреный сквозняк, который будет обдувать цыплят и вытягивать тепло из их тел.

Некоторые курицы разрешают конфликт между летними ветрами и зимними сквозняками, устанавливая исправные окна, и для них это большая высота.Любой продукт с движущимися частями будет стоить немного дороже и займет немного больше времени на установку, но в суровых зимних регионах оно того стоит. Летом, когда окна открыты, цыплята могут наслаждаться прохладным бризом ночью на уровне насестов. В районах с более мягкими зимами воздушный поток на среднем уровне насеста дает больше пользы от летних бризов и незначительную угрозу от зимних сквозняков.

Нижний уровень

Обычно он имеет высоту от 12 до 18 дюймов и состоит из трех компонентов: пола, открывающейся двери и, возможно, гнездовых ящиков.При закрытой дверце на ночь сквозняков быть не должно: не устанавливайте окна или ширмы на этом уровне. Если вы не плотник, между частями сайдинга, люком в гнездовом ящике, откидной дверью и дверьми для людей будут тонкие промежутки. Свежий воздух будет медленно всасываться через эти небольшие промежутки, поскольку испорченный воздух выходит из вентиляции возле крыши.

Пока вы проверяете свой курятник на наличие сквозняков, убедитесь, что все зазоры, достаточно большие, чтобы любящая яйца крыса или змея могла проскользнуть — дюйм или около того — были набиты кусочком проволочной сетки, чтобы не допустить хищников.Мы не хотим, чтобы они наслаждались уютными условиями, которые вы создали для кур.

Эта статья была впервые опубликована в июльском / августовском выпуске журнала Chickens за 2017 год.

.

Пожарные должны выбрать тактику противопожарной вентиляции в зависимости от типа конструкции

.

Вентиляция — это критически важная операция на противопожарном участке, которую должны понимать все пожарные, но одна и та же тактика не может применяться во всех случаях. Тип конструкции будет определять, какой подход к вентиляции должен выбрать пожарный.

Эти варианты имеют решающее значение для безопасности пожарных.

Давайте рассмотрим различные типы конструкций и соответствующую тактику вентиляции.

Метод противопожарной вентиляции будет зависеть от типа конструкции (фото / база ВВС США Сеймура Джонсона).

Вентиляция в одноэтажных и односемейных помещениях

Большинство наших пожаров происходит в жилых домах. В домах, состоящих только из одного этажа, самое простое правило, которое нужно запомнить, — это попытаться отвести дым и тепло из точки выхода, расположенной рядом с очагом пожара.

Это гарантирует, что мы собираемся ограничить количество дымовых и тепловых повреждений внутренней части конструкции.

  • Вентиляция должна начинаться как можно ближе к исходному помещению.
  • Откройте или удалите те окна в комнате происхождения, которые находятся ближе всего к огню.
  • Отдавайте предпочтение удалению / открытию окон тем, из которых уже выходит пламя или сжатый дым, или где огонь виден или слышен.
  • Если требуется дополнительная вентиляция, подумайте о других окнах для полной вентиляции.
  • Постарайтесь уменьшить урон, если это возможно. Удаление всех окон первого этажа при тушении пожара в отдельной комнате и содержимого может быть излишним.
  • В односемейных домах проверяйте очаги пожара на чердаке или на чердаке на предмет распространения огня, особенно если они находятся непосредственно над очагом пожара.
Вентиляция в двухэтажных односемейных помещениях

В двухэтажных жилых домах с очагами пожара на первом этаже снова используйте окна, ближайшие к очагу пожара.Подумайте о том, чтобы как можно скорее проветрить второй этаж. Когда огонь горит на втором этаже, сначала проветрите этот этаж.

Если возможно, начните с проветривания наружных окон исходной комнаты и координируйте движение воздуха внутри конструкции.

  • Держите двери в комнаты закрытыми после обыска и особенно контролируйте двери в комнаты, в которых были вынуты окна. Если возможно, контролируйте поток воздуха изнутри наружу.
  • Не забывайте уделять первоочередное внимание пожарам на чердаке или чердаке, особенно при работе в дуплексах или таунхаусах. Быстро проверьте, распространяется ли огонь на другие единицы, чтобы помочь ограничить огонь до единицы происхождения.
Как тушить пожар на чердаке

В односемейных домах, таунхаусах или дуплексах пожары на чердаке представляют собой другую проблему. Если возможно и безопасно, подумайте о том, чтобы атаковать огонь изнутри конструкции.

По возможности убедитесь, что бригады не работают под стропильной системой, которая подвергалась воздействию пламени более 10 минут. Используйте фронтальные вентиляционные отверстия или несколько вентиляционных отверстий на чердаке, проветривая огонь на чердаке. Если рассматриваются методы вертикальной вентиляции, откройте крышу возле пика над горячими точками. Убедитесь, что экипажи проверят устойчивость настила крыши.

Вентиляция подвальных пожаров

Пожары в подвалах представляют собой уникальные проблемы для пожарных бригад, особенно если домовладелец не соблюдал правила выхода при установке или замене окон в подвале.

Им, возможно, придется продвигать свою линию атаки через лестничную клетку, которая также действует как дымоход для продуктов огня. В небольших зданиях можно вентилировать огонь через доступные отверстия в подвале, такие как окна или решетки в полу.

  • Координировать вентиляцию с внутренними атакующими бригадами.
  • По возможности используйте внешние входы в подвал; в противном случае вам будет доступ к главной лестнице.Если используется главная лестничная клетка, убедитесь, что лестница структурно прочная, и поставьте пожарного во главе лестницы, чтобы поддерживать контакт с атакующими командами и помогать проложить шлангопроводы в подвал.
  • Рассмотрите возможность вырезания вентиляционных отверстий на первом этаже возле внешних стен для вентиляции тепла / дыма из подвала. Вентиляция первого этажа может помочь внутренним бригадам продвигаться в подвал.
Вентиляция в многоквартирном доме или офисе

В многоквартирных жилых домах и бизнес-структурах большие квадратные метры создают множество проблем с точки зрения вентиляции. Эти проблемы, связанные с эксплуатацией кровли, вентиляцией планов этажей с большей площадью в квадратных футах, повышенной пожарной нагрузкой от предприятий и многоквартирных домов, а также соединяющими зданиями, вынуждают руководителя группы вентиляции подходить к этим конструкциям более осторожно.

При вентиляции крыши на больших конструкциях воздержитесь от использования внутренних лестниц для доступа. Жертвы и бригады нападения потребуют их использования.

Для доступа на крышу используйте только внутренние лестничные клетки смежных конструкций, которые примыкают к основному пожарному зданию. Если использование внутренней лестничной клетки невозможно, ищите пожарные лестницы. Когда их нет, можно использовать наземные лестницы и воздушные блоки.

Помните, что все размещенные лестницы должны оставаться там после установки. Кроме того, для безопасности разместите дополнительные средства выхода.Не забывайте проверять крышу независимо от того, хорошая ли видимость; это может помочь определить, достаточно ли он прочен, чтобы выдержать вес вентиляционной группы. Кроме того, при минимальной видимости это может помешать экипажу сделать первый шаг 10 футов от стены парапета. Проведите хорошую разведку на крыше, чтобы указать на второстепенные пути эвакуации в случае опасности.

Выполняя вентиляцию крыш многоквартирных домов или предприятий, не забывайте работать умнее, а не усерднее.Если есть естественные отверстия, такие как световые люки или доступ к люку водостока, используйте их для вентиляции.

  • Рассмотрите возможность использования вертикальных шахт для вентиляции после проверки. Та часть крыши, откуда выходит дым, должна быть основным отверстием.
  • После того, как крыша проветривается, проветрите верхний этаж любыми доступными средствами. Если дым заполняет верхний этаж, в целях безопасности рассмотрите возможность открытия окон с подъемной лестницы или платформы.
  • Не забудьте, по возможности, тщательно проветривать пол прямо над огнем, а сам пожарный пол должен вентилироваться, чтобы обеспечить быстрое продвижение трубопроводов и облегчить первичный поиск.
  • Прилегающие здания необходимо быстро проверить на предмет распространения пожара и при необходимости проветрить. Опять же, подумайте об использовании световых люков, люков и вертикальных шахт, если они есть. Убедитесь, что чердак вентилируется при использовании световых люков или иллюминаторов — некоторые процессы внутренней отделки могли полностью закрыть чердак.Убедитесь, что «ящик», который является чердаком, открыт и что в нем есть способ избавиться от дыма или огня, которые могут содержаться в нем. Учтите, что пожар на открытых площадках должен вентилироваться через отверстие в крыше над горячей точкой.
С учетом общественных мест: вентиляция в торговых центрах и торговых центрах

При тушении пожаров в торговых центрах или торговых центрах предполагайте, что между магазинами или секциями зданий нет брандмауэров — в конечном итоге ваше предположение окажется верным.

В качестве первого шага к вентиляции рассмотрите возможность использования крыши. Для этого используйте существующие конструктивные элементы, уже находящиеся на крыше, такие как световые люки или люки.

Используйте эти природные элементы только в том случае, если они расположены достаточно близко, чтобы быть над очагом пожара или рядом с ним. Если в непосредственной близости нет естественных строительных объектов, оцените необходимость вырезания вентиляционного отверстия над очагом пожара.Убедитесь, что вентиляция на крыше достаточно велика для эффективной работы, так как других средств вентиляции, например, окон может не быть.

  • Обращайте внимание на участки, которые могут вызвать травмы, например, стены парапета или шатры. Помните, что прямой контакт пламени с внутренней конструкционной сталью может вытолкнуть стены или нарушить конструктивную опорную систему крыши.
  • Избегайте участков крыши, где она является пористой или провисающей.
  • В пристроенных помещениях в торговых центрах, когда крыша открыта, попытайтесь использовать естественные элементы для экспонирования. Для этого убедитесь, что вы знаете, в каком направлении движется огонь, и предусмотрите вентиляционное отверстие для скопившихся газов сгорания. Если пожар обнаружен в соседнем помещении, откройте крышу над этим огнем.
  • Оконные светильники могут значительно уменьшить количество усилий, необходимых для вентиляции людей, а также своевременное снятие передних витрин вместе с задними дверями и окнами.
Подвальные пожары в крупных сооружениях

При вентиляции для пожара в подвале в больших строениях помните, что любое отверстие в подвал может быть эффективным.

По возможности используйте отверстия, которые не служат цели для атаки огня. Если вход только один, оцените возможность вентиляции через окна подвала.

Противопожарная вентиляция подвала через окна подвала может быть легко осуществлена ​​путем удаления окон подвала ниже уровня земли и удаления решеток при необходимости.

  • Если пожар в подвале не потушить быстро, может потребоваться проделать отверстие на первом этаже прямо внутри переднего окна, чтобы обеспечить эффективную вентиляцию продуктов от пожара в подвале. Когда разрез пола будет завершен, откройте окно первого этажа, чтобы вывести продукты огня на ожидаемый путь выхода.
  • Если в цокольном этаже магазина нет подвальных окон или дверей перед пожарным зданием, может потребоваться открыть отверстие из подвала сразу за окном передней витрины.Не забудьте удалить окно дисплея перед тем, как создать вентиляционное отверстие на первом этаже в подвал. Возможно, для завершения процесса потребуется убрать перекрытия подвала. Если в магазине есть несколько витрин, удалите столько витрин, сколько необходимо, чтобы обеспечить хорошую вентиляцию подвала при проведении скоординированных операций по тушению пожара.
Можно ли проветрить огнестойкую конструкцию?

Вентиляция в огнестойких конструкциях — настоящий вызов вентиляционной группе.

Для обеспечения вентиляции необходимо рассмотреть возможность использования окон, лестничных клеток или систем вентиляции. Система вентиляции, или вентилятор PPV, — хороший инструмент, если пожарные знают ее работу и имеют опыт ее использования. Хорошим подспорьем для системы вентиляции является наличие дежурного инженера-строителя, который будет реагировать, когда это необходимо, чтобы помочь контролировать вытяжку дыма из огнестойкой конструкции.Если вы имеете дело со зданиями, построенными до установки систем дымоудаления, вам придется проветривать их проверенным и надежным способом.

Окна — лучший способ вентиляции огнестойких конструкций. По возможности, подпирайте двери открытыми, а затем снимайте / открывайте как можно больше окон с обеих сторон коридоров коридора.

Проветривайте противопожарный пол в первую очередь для облегчения поиска и прокладки шлангов. Двигайтесь оттуда, чтобы вентилировать пол над огнем и искать жертв.Эта процедура создает необходимость в протягивании шлангов до этажей над огнем, чтобы предотвратить вертикальное распространение огня.

Другой вариант противопожарной вентиляции — использование лестничных клеток. Эта процедура работает лучше всего, если структура освобождена. Убедитесь, что вы открываете двери из коридоров коридора на лестничную клетку. Это позволит обеспечить естественное поступление дыма в подъезд и обеспечить вертикальную вентиляцию.Команда вентиляции должна будет предусмотреть вентиляционное отверстие в верхней части шахты лестничной клетки. Этот способ поможет удалить продукты сгорания, чтобы уменьшить физическое воздействие, которое атакующая команда будет принимать при тушении пожаров в огнестойких конструкциях.

Дополнительное образование: Противопожарная вентиляция

В этой статье представлены идеи для определения концепций вентиляции в зависимости от используемой конструкции.Хотя я попытался представить их с глобальной точки зрения, я никоим образом не касался вентиляции каждого типа конструкций, с которыми вы можете столкнуться.

Но одни и те же основы вентиляции будут работать для любого строения; Единственная разница в том, как вы применяете эти основы к тому, чего хотите достичь.

Помните, что вентиляция — это не просто умение, это искусство.Те, кто хорош в этом, чрезвычайно ценны на каждом огне. Однако все мы обязаны быть достаточно компетентными, чтобы предоставлять эту услугу в случае необходимости.

Практикуйте свои основы и применяйте их при предварительном планировании зданий. Узнайте больше о тактике противопожарной вентиляции, которую вы должны знать.

Эта статья, изначально написанная в 2008 г., была обновлена ​​в июле 2020 г.

,

Производитель металлических воздуховодов и воздуховодов из листового металла

Металлические воздуховоды: полное руководство

Металлические воздуховоды — это часть системы управления воздухом, которая образует проходы в системах отопления, вентиляции и кондиционирования воздуха (системы HVAC).

В зависимости от точного расположения металлические воздуховоды могут удалять или доставлять воздух в комнату или систему.

Вот именно то, о чем я говорю:

Воздуховоды из нержавеющей стали

Конечно, есть и другие варианты.

Сегодняшнее руководство исследует все основные и дополнительные аспекты системы металлических воздуховодов.

Приступим:

Преимущества металлических воздуховодов

Ниже перечислены преимущества, которые вы получаете от использования металлических воздуховодов:

Спиральный воздуховод из нержавеющей стали

Long Lasting

Металлический воздуховод обеспечивает долгий срок службы система для вашего приложения по сравнению с другими системами воздуховодов.

Это связано с тем, что на него нелегко повлиять внешние факторы, такие как климатические условия.

Металлические воздуховоды, особенно оцинкованные, долговечны для различных применений.

Низкие затраты на обслуживание

Еще одним преимуществом использования металлических воздуховодов является то, что они имеют более низкие затраты на техническое обслуживание, чем другие типы систем воздуховодов.

Жесткая конструкция и прочность делают эту систему воздуховодов прочной, что исключает возможность легкого разрыва.

Таким образом, вам не придется нести расходы на замену из-за их поломки, что снижает ваши затраты на техническое обслуживание.

Стандартизация

Большинство производителей металлических систем воздуховодов изготавливают стандартные изделия.

Преимущество этого состоит в том, что вы можете выбрать конкретную металлическую систему воздуховодов, которая подойдет для вашего применения, не беспокоясь о доступных брендах.

Недостатки металлических воздуховодов

Ограничения, с которыми вы столкнетесь при использовании систем вентиляции, включают следующее:

Относительно дорого

Металлические воздуховоды довольно дороги по сравнению с гибкими воздуховодами из-за их благоприятных характеристик.

В том числе, он долговечен и не вступает в реакцию с влагой, препятствуя воздушному потоку.

Более высокие затраты на рабочую силу

Металлические воздуховоды требуют тщательного проектирования, чтобы они идеально подходили для вашего применения.

Вам понадобится профессионал, который сделает это за вас, а это значит, что вам придется платить больше за вашу рабочую силу.

Сложно установить

Установка металлических воздуховодов в некоторой степени носит технический характер, поскольку необходимо учитывать несколько факторов.

Неправильная установка может привести к тому, что воздуховоды не будут функционировать должным образом, например, возникнут утечки.

В качестве рекомендации лучше нанять профессионала, который сделает процесс установки за вас.

Классификация металлических воздуховодов

На рынке представлены различные типы металлических воздуховодов.

Вы найдете эти металлические воздуховоды следующих классов.

1) Воздуховод из нержавеющей стали

Использование воздуховодов из нержавеющей стали дает широкий спектр преимуществ для ваших приложений.

Во-первых, он предлагает коррозионно-стойкий материал, который нелегко подвергается воздействию таких факторов, как вода или воздух.

Это помогает свести к минимуму коррозию, делая ваши воздуховоды долговечными.

Воздуховод из нержавеющей стали

Кроме того, вы приобретаете эстетический вид, используя эти воздуховоды, что упрощает их чистку и обслуживание.

Наконец, это лучший металлический воздуховод, если вы ищете более тонкий воздуховод, который сохранит свой общий вес.

2) Спиральный воздуховод из нержавеющей стали

Использование спиральных воздуховодов из нержавеющей стали дает несколько преимуществ.

Во-первых, у вас есть гарантия долговечного металлического воздуховода, поскольку нержавеющая сталь не подвержена коррозии.

Спиральный воздуховод из нержавеющей стали

Кроме того, спиральный вид в этих воздуховодах минимизирует количество точек соединения, которые снижают любые утечки.

Если сравнить стоимость установки с другими типами металлических воздуховодов, спиральный воздуховод из нержавеющей стали является экономически эффективным.

3) Оцинкованный воздуховод

Оцинкованный воздуховод идеален, если вы ищете металлический воздуховод, который относительно дешевле покупать и обслуживать.

Он также долговечен, что обеспечивает максимальное обслуживание.

Оцинкованный металлический воздуховод

Оцинкованный воздуховод предлагает простой вариант проверки по сравнению с другими типами металлических воздуховодов.

Однако существуют определенные ограничения, с которыми вы столкнетесь при использовании этого типа воздуховода.

Например, на нем легко появляются сколы и трещины, что влияет на его качество.

4) Спиральные оцинкованные воздуховоды

Спиральные оцинкованные воздуховоды имеют ряд преимуществ по сравнению с другими типами металлических воздуховодов.

Например, эти воздуховоды занимают очень мало места, поскольку не используются арматура и соединители, что позволяет сэкономить до 3 дюймов пространства.

Оцинкованные спиральные воздуховоды

Кроме того, они эффективны для минимизации утечек воздуха, особенно в местах соединений воздуховодов.

Это приводит к снижению потребления энергии при одновременном повышении уровня эффективности.

Наконец, общая стоимость установки этого типа металлических воздуховодов дешевле, чем других типов.

6) Спиральный воздуховод с двойными стенками

Процесс изготовления спирального воздуховода с двойными стенками состоит из двух твердых металлических слоев, соединенных между собой стекловолоконным материалом.

Использование этого типа металлических воздуховодов дает вам несколько преимуществ.

Спиральный воздуховод с двойными стенками

Эти преимущества включают изоляцию от потерь энергии, что снижает затраты энергии на ваш металлический воздуховод.

В случае прорыва огня в систему воздуховодов двойная стенка помогает свести к минимуму распространение огня.

Кроме того, двойная стена сводит к минимуму шум, производимый металлическим воздуховодом, предлагая вам звуковую систему вентиляции.

6) Прямоугольный воздуховод

Если у вас ограниченное пространство, которое не дает места для других типов металлических воздуховодов, то это удобный вариант для вас.

Прямоугольный воздуховод

Прямоугольные воздуховоды занимают очень мало места по высоте, обеспечивая удобный способ кондиционирования воздуха в комнате.

Кроме того, он удобен для использования в системе низкого давления.

Рекомендуемое значение R для металлических систем воздуховодов

Значение R относится к тепловому сопротивлению данной изоляции в системе металлических каналов.

Чем выше значение удельного сопротивления, тем лучше изоляционный материал.

Два фактора определяют R-значение данной системы металлических воздуховодов, а именно:

  • Масса изоляции в терминах толщины и плотности
  • Степень сжатия в процессе установки

Если степень сжатия выше, тогда у вас будет более низкое значение R.

Эффективный изоляционный материал должен быть плотным и толстым.

Правильный изоляционный материал обеспечивает хороший барьер между различными температурами, сводя к минимуму ненужное охлаждение или нагрев вашего металлического воздуховода.

Вы можете иметь разные значения R для металлического воздуховода в зависимости от типа вашего климата и окружающей среды.

Ниже приведены рекомендуемые значения R для металлических систем воздуховодов в зависимости от различных климатических условий.

Ваш профессионал должен быть в состоянии помочь вам выбрать наилучшее значение R для вашего металлического воздуховода для эффективной работы вашего металлического воздуховода.

Перед изоляцией металлического воздуховода убедитесь, что вы загерметизировали все утечки.

Если есть утечки, заклейте их лентой из фольги, избегая при этом клейкой ленты, поскольку она не прослужит долго.

Выбор материала для металлических воздуховодов

При выборе материала для металлических воздуховодов необходимо учитывать несколько факторов.

Факторы, которые необходимо учитывать, включают:

Материал металлических воздуховодов

Тип применения

Тип приложения будет влиять на то, какой материал вы выберете для своих металлических воздуховодов.

Это связано с тем, что разные металлические материалы воздуховодов по-разному реагируют в разных средах.

Некоторые из этих реакций, например ржавчина, в конечном итоге приводят к плохой работе ваших металлических воздуховодов.

Следовательно, вам необходимо выбрать материал, который не будет отрицательно влиять на окружающую среду.

Стоимость

В конечном итоге вам придется учитывать стоимость материала, который вы собираетесь выбрать.

Эти материалы имеют разные цены в зависимости от качества предлагаемых услуг.

Хороший материал будет относительно дорогим, но у вас есть гарантия качественного обслуживания.

Однако, если у вас скромный бюджет, вы все равно можете получить материал, хотя вам часто придется его заменять.

Коррозионная стойкость

Металлический воздуховод всегда реагирует на различные факторы окружающей среды, такие как влажность и вода.

Поэтому очень важно проверить коррозионную стойкость вашего металлического воздуховода, прежде чем выбирать, какой из них.

Лучшая металлическая система воздуховодов должна иметь коррозионную стойкость к воздействию внешней среды.

Механические свойства

Закручивание металлических воздуховодов в рамках вашего приложения должно быть легким процессом.

Таким образом, вам необходимо проверить способность ваших металлических воздуховодов прикрепляться к вашему устройству вручную или с помощью винтов.

Разница между гибкими воздуховодами и металлическими воздуховодами

Хотя и металлические, и гибкие воздуховоды жизненно важны для установки надлежащей системы кондиционирования, между ними существует значительная разница.

К таким отличиям относятся:

Жесткий воздуховод против гибкого воздуховода

Во-первых, основной материал, из которого делают гибкие воздуховоды, — пластик.

Для изготовления гибких воздуховодов доступны различные типы пластика, такие как ПВХ, ПЭТ и ПП.

Каждый из этих материалов имеет свои ограничения, а также преимущества, которые влияют на качество гибких воздуховодов.

С другой стороны, основным материалом для металлических воздуховодов является металл.

Здесь вы найдете различные металлы, доступные для изготовления металлических воздуховодов, в том числе оцинкованную сталь и алюминий.

Различные типы металлических материалов приводят к различным типам металлических воздуховодов.

Гибкие воздуховоды предлагают более гибкий вариант для вашей системы кондиционирования, чем металлические воздуховоды.

Это связано с тем, что большинство гибких материалов, например ПВХ, гибкие и универсальные.

Металлические воздуховоды, которые также называют жесткими воздуховодами, необходимы для точек установки, которые не требуют значительного изгиба.

Материалы, из которых изготовлены металлические воздуховоды, отвечают за их жесткость.

Еще одно отличие заключается в процессе установки.

Как правило, гибкие воздуховоды легче установить по сравнению с металлическими воздуховодами.

Однако при установке гибких воздуховодов следует соблюдать осторожность, чтобы не допустить ошибку подрядчика.

Такие ошибки могут увеличить ваши расходы на техническое обслуживание, а также ваши счета за электроэнергию.

Вы также заметите, что металлические воздуховоды довольно дороги, чем гибкие воздуховоды.

Это потому, что металлические воздуховоды намного прочнее гибких воздуховодов.

Гибкие воздуховоды обычно идеальны для небольших участков в системе ответвлений и магистралей вашей системы кондиционирования.

Это связано с гибкостью, которую они предлагают.

С другой стороны, металлические воздуховоды идеально подходят для установки на всей системе кондиционирования, поскольку они долговечны.

Процесс установки металлических воздуховодов

Процесс монтажа металлических воздуховодов является важной частью всей системы воздуховодов.

Он включает в себя несколько основных шагов, которые необходимо соблюдать, чтобы избежать неправильной установки.

Полностью смонтированный жесткий воздуховод

Эти шаги следующие:

Проектирование

Перед тем, как начать процесс установки, вам необходимо понять базовую компоновку вашей системы металлических воздуховодов.

Обычно это компьютеризированный процесс, который определяет фактическую планировку вашего дома, а также систему кондиционирования.

Это помогает определить размер металлических каналов, их расположение и различные регистры, которые вы должны использовать.

Черновая обработка

После получения проектного макета следующим шагом является черновая обработка.

Этот шаг включает в себя вырезание различных отверстий на черновом полу.

Вы будете использовать эти отверстия для установки воздуховодов и регистров.

Поэтому необходимо убедиться, что отверстия имеют такой же размер, как регистры и воздуховоды.

Размеры воздуховодов указаны в руководстве производителя, а также их расположение.

Рекомендуемое расстояние от стены до отверстий расходомера должно составлять около трех дюймов.

Опять же, постарайтесь сохранить отверстия в центре между балками пола.

Помните, что отверстия для возврата воздуха обычно прорезаются в черновом полу, а затем в нижней пластине внутренней стены.

Затем вы устанавливаете гипсовый каркас на стену, который упрощает сверление гипсокартона на отверстии для возврата воздуха.

Не забудьте установить гипсовую раму на расстоянии около трех дюймов от верха стены.

Установка

После вырезания различных отверстий вы готовы приступить к установке.

Начните с установки змеевика испарителя и воздухообрабатывающего устройства.

Проверьте правильность установки в руководстве производителя.

После этого присоедините камеру статического давления к выходу испарителя.

В качестве альтернативы, если у вас нет центральной системы переменного тока, вы можете прикрепить камеру статического давления к печи.

Помните, камера статического давления представляет собой небольшую металлическую коробку, у которой один конец открыт, а другой закрыт.

После установки камеры статического давления теперь можно установить взлетные хомуты, которые обычно имеют квадратную форму.

Сделайте это, просверлив отверстие в манжете, а затем вставьте часть с выступами через отверстие.

Согните выступы и используйте винты, чтобы удерживать их на месте.

Установите хомуты таким образом, чтобы верхняя часть соединяемых с ними воздуховодов находилась ниже нижней части балок пола.

Следующим этапом является установка основных линий тележки металлического воздуховода.

Здесь вы соединяете стартовые хомуты с металлическими каналами.

Желательно вырезать точные отверстия для отводов металлического воздуховода в верхней части металлического воздуховода.

Прикрепите эти отводные воздуховоды к верхней части основного воздуховода, поместив их между балками пола.

Иногда вы устанавливаете переходник, функция которого заключается в переходе от воздуховода большего размера к меньшему.

Поддерживайте эти воздуховоды с интервалом в восемь футов с помощью металлических подвесок.

Соединение воздуховодов между собой осуществляется через систему «приводов» и «s».

Буквы «s» относятся к металлическим кускам, которые вы складываете, образуя прорезь для разделения двух концов воздуховода.

Каждый конец воздуховода вставляется в разные прорези.

Вы можете установить их на нижней и верхней части металлических частей воздуховода.

С другой стороны, «приводы» относятся к металлическим деталям, которые вы складываете сами, скользя к сторонам воздуховода, которые удерживают их вместе.

Согните выступы дисков после установки, чтобы они удерживались вместе.

Установите заглушки на концах приточных каналов.

Как разрезать металлическую систему воздуховодов

При резке металлической системы воздуховодов нужно соблюдать осторожность, чтобы не повредить себя и весь металлический воздуховод.

Вот несколько факторов, которые необходимо принять во внимание.

Прямоугольные воздуховоды

Безопасность в приоритете

Резка металлических воздуховодов может быть опасным делом, особенно с острыми металлическими краями.

Таким образом, вам необходимо защитить себя, надев толстые и тяжелые рабочие перчатки, защищающие ваши руки.

Также необходимо носить защитные очки, защищающие глаза.

Правильное оборудование для резки

Чтобы вырезать металлический канал нужной формы и размеров, необходимо использовать подходящее оборудование для резки.

Например, пилы со специальными лезвиями.

Выполните правильные измерения перед резкой металлических воздуховодов

Измерение является важным элементом процесса резки.

Вы не хотите тратить впустую свой металлический воздуховод, но в то же время не хотите получать неправильные измерения.

Используйте правильную измерительную ленту и, если возможно, сделайте измерение дважды, чтобы убедиться в точности измерения.

Закрепите металлические воздуховоды перед их резкой

Перед резкой металлических воздуховодов закрепите их, чтобы они не двигались во время резки.

Для крепления металлических воздуховодов можно использовать несколько устройств, например тиски.

Стоимость металлических воздуховодов и гибких воздуховодов

В основном, когда вы сравниваете стоимость металлических воздуховодов с гибкими воздуховодами, вы обнаружите, что стоимость металлических воздуховодов относительно выше.

Это связано с тем, что металлические воздуховоды долговечны, а процесс их монтажа несколько сложен.

Еще одним фактором, который может повысить стоимость металлических воздуховодов по сравнению с гибкими воздуховодами, является их энергосберегающая способность.

Металлические воздуховоды — энергосберегающие воздуховоды, поскольку они нелегко протекают.

Помимо этих факторов, к другим элементам, которые, вероятно, повысят стоимость ваших металлических воздуховодов, относятся затраты на проектирование и установку.

Кроме того, размер металлических воздуховодов определит стоимость, которую вы заплатите.

Фитинги для металлических воздуховодов

Существуют определенные аксессуары, которые необходимы для правильного функционирования вашего металлического воздуховода.

К таким фитингам относятся:

Металлические воздуховоды Колена

Это фитинги, которые вам потребуются при установке металлических воздуховодов в условиях низкого давления или низкой скорости.

Обычно они имеют прямоугольную форму.

Металлические отводы для воздуховодов

Эти фитинги необходимы, если вы хотите изменить направление воздуховодов под прямым углом.

Его внутренний зазор изменяется в зависимости от пути изгиба двух плоскостей.

Эксцентриковые переходники с металлическими воздуховодами

Эти переходники предназначены для изменения маршрута металлического воздуховода, особенно при изменении металлического воздуховода.

Металлический переходник для воздуховодов

Его функция состоит в том, чтобы помочь изменить форму воздуховода с круглой на прямоугольную или с прямоугольной на круглую.

В качестве альтернативы вы можете использовать его для изменения формы воздуховода с круглой или прямоугольной на квадратную и наоборот.

Металлические смещения воздуховодов

Эти металлические фитинги воздуховодов можно использовать для обхода любых препятствий на пути прохождения воздуховодов. Такими преградами могут быть два пересекающихся канала.

Как работают металлические воздуховоды

Основная работа металлических воздуховодов включает в себя поток теплого воздуха из комнаты наружу и чистый холодный воздух снаружи внутрь.

Однако этот процесс несколько сложен, поскольку в нем задействованы и другие части металлических воздуховодов.

Холодный воздух снаружи поступает в металлический канал через воздуходувку.

Здесь регулируется количество воздуха, поступающего в систему воздуховодов.

Виброизоляторы, представленные здесь, предназначены для минимизации вибраций, которые создают ненужный шум.

Типовая система отопления, вентиляции и кондиционирования воздуха — Фото любезно предоставлено: STEEMIT

По мере того, как воздух проходит через воздухообрабатывающий агрегат, возникают отводы, которые разветвляются в зависимости от размера вашего помещения.

На взлетах воздух подается в различные помещения вашего здания.

Присутствующие здесь диффузоры помогают снизить скорость при увеличении давления при взлете.

Существуют заслонки регулировки объема, которые помогают контролировать объем воздуха, поступающего в различные части системы.

В зависимости от типа вашего металлического воздуховода заслонки регулировки объема могут быть ручными или автоматическими.

Чтобы свести к минимуму распространение огня внутри воздуховода при его возникновении, большинство металлических воздуховодов имеют противопожарные и дымовые заслонки.

Поскольку воздух проходит через металлические каналы, необходимо, чтобы он проходил плавно и в заданном направлении.

Это достигается за счет наличия поворотных лопаток.

Эти поворотные лопатки расположены под прямым углом, чтобы уменьшить турбулентность и сопротивление потоку воздуха.

Когда воздух попадает в комнату, теплый загрязненный воздух должен выходить из комнаты.

Это происходит с использованием вентиляционных каналов, которые направляют воздух из помещения в центральный кондиционер.

Ваш металлический воздуховод может иметь несколько приточных камер в зависимости от количества комнат в вашем здании.

Также необходимо отметить, что в любой металлической системе воздуховодов есть два типа камеры статического давления.

Есть приточная камера, которая направляет воздух от взлетно-посадочной полосы в различные помещения.

Затем у вас есть обратная камера статического давления, которая направляет теплый воздух из помещения к взлетам, откуда он течет к устройству обработки воздуха.

Из воздухоподготовителя теплый воздух поступает к впускным отверстиям для отработанного воздуха и выходит в атмосферу.

Таким образом вы можете привести в порядок свою комнату.

Важно отметить, что ни в одной точке во время процесса кондиционирования не происходит смешивания двух типов воздуха.

Частично причина в том, что воздух из комнаты теплее и, следовательно, легче по плотности, чем холодный воздух снаружи.

Помните, что вы можете контролировать уровень кондиционирования вашей комнаты с помощью кнопок управления.

Использование металлических систем воздуховодов

Вы найдете системы металлических воздуховодов для самых разных применений.

Эти приложения включают:

Раздел системы HVAC — Фото любезно предоставлено: HUFFPOST

Пищевая и сельскохозяйственная промышленность

Функция металлических воздуховодов в пищевой промышленности заключается в обеспечении надлежащего кондиционирования воздуха.

Здесь пыльный и теплый воздух выходит из промышленности через металлические каналы, а холодный воздух поступает в промышленность.

Это обеспечивает правильную циркуляцию воздуха, что обеспечивает удобные условия производства и хранения.

Строительная промышленность

Металлические воздуховоды также используются в строительной отрасли.

Такие компании, как производство цемента, используют эти воздуховоды для удобного производства цемента.

Это происходит за счет откачки запыленного воздуха из предприятия и его направления в пылесборник, в то время как свежий воздух поступает в промышленность.

Уборка углеродной пыли

Металлические воздуховоды также являются важным аспектом на заводах, где имеется много выбросов углерода.

Чтобы свести к минимуму загрязнение окружающей среды, эти воздуховоды используются для направления потока углерода в коллектор, позволяя при этом свежему воздуху поступать в компанию.

Собранный углерод периодически выгружается в экологически безопасном процессе.

Кондиционирование воздуха в жилых и коммерческих объектах

Наконец, металлические воздуховоды используются в повседневной жизни в жилых и коммерческих помещениях, обеспечивая надлежащую циркуляцию воздуха и температуру.

Это достигается за счет впуска чистого воздуха внутрь помещения при удалении теплого загрязненного воздуха из помещения.

Регулировка температуры осуществляется путем пропускания холодного воздуха снаружи при удалении теплого воздуха в окружающую среду.

Заключение

Вот и вся информация, которая поможет вам при выборе металлических воздуховодов.

Обращает на себя внимание несколько факторов, необходимых при выборе конкретного материала и типа металлического воздуховода.

Если вы по-прежнему обнаружите какие-либо проблемы с системой металлических воздуховодов, свяжитесь с нами сегодня.

Наша команда специалистов предложит вам профессиональные решения.

Существует ли стандартная толщина листового металла для воздуховодов? — OC McDonald

Каждая партия листового металла изготавливается с разным уровнем прочности, размера и толщины в зависимости от точных эксплуатационных испытаний, которые она должна пройти. Для того чтобы было возможно повсеместное принятие соответствующих стандартов, необходимо было создать руководящий орган для регулирования и утверждения конкретного использования компонентов на основе их квалификации.Национальная ассоциация подрядчиков по производству листового металла и кондиционирования воздуха (SMACNA) — это международная торговая ассоциация, устанавливающая отраслевые стандарты для критериев приемлемых строительных материалов, используемых в системах отопления, вентиляции и кондиционирования воздуха. Эти нормы декларируют минимально допустимую толщину листового металла вентиляционных каналов различных размеров, форм и материалов, используемых для отдельных применений. Листовой металл имеет особые правила, определяемые в процессе использования, в пределах которых продукт должен находиться после изготовления или изготовления для:

• Коммерческий
• Промышленный
• Жилой

Gage-It Right

Чтобы сэкономить деньги и ресурсы при первоначальных инвестициях, обычно выбирают наименьшую допустимую толщину, которая соответствует проектным планам, при этом сохраняя правильные квалификационные допуски. Самый тонкий приемлемый листовой металл для воздуховодов, используемых в одном жилом помещении, имеет толщину 28 мм или 0,013 и 0,018 дюйма для гальваники и алюминия соответственно. Это измерение проводится для воздуховода диаметром менее 12 дюймов и прямоугольного сечения не более 8 дюймов. Эти цифры относятся к конструкции в соответствии с последним изданием обновленной кодовой книги, опубликованной в 2018 году. Кроме того, есть также спецификации для правильного гальванического покрытия, которое также предполагается использовать, и знание того, как получить все детали правильно, — вот почему Важно, чтобы все установки выполнялись профессионально.

Листовой металл, который используется для создания воздуховодов, обеспечивающих вентиляцию жилых и рабочих помещений, должен выдерживать давление, создаваемое системой, чтобы соответствовать строительным нормам. Стандартная толщина увеличивается при увеличении размеров трубопровода из листового металла, чтобы они могли выдерживать нагрузки большей длины и диаметра без потери устойчивости под собственным весом. Двумя наиболее распространенными металлами, используемыми для воздуховодов, являются алюминий и оцинкованная сталь, и требования к ним перечислены в книге Международного механического кодекса.Дополнительные рекомендации также можно найти в книге SMACNA HVAC Duct Construction — Metal and Flexible, в которой разъясняются передовые методы для множества возможных сценариев. Когда вы будете готовы узнать, что мы можем для вас сделать, позвоните нам по телефону 408-295-2182.

Руководство для начинающих по коммерческим деталям воздуховодов

Воздуховоды можно найти в любой системе отопления и охлаждения, будь то жилой или коммерческий. Они проходят через потолок, и в каждой комнате есть прямоугольное отверстие, через которое можно установить вентиляционные отверстия для эффективной вентиляции.

Чтобы найти наиболее часто используемые детали в коммерческих системах отопления и охлаждения, ознакомьтесь с полным списком Kaempf & Harris:

  • Воздухообрабатывающий агрегат (также известный как агрегат обработки воздуха или сокращенно AHU ) часто присоединяется к системе воздуховодов. AHU обычно представляет собой большую металлическую коробку, содержащую вентилятор, нагревательные или охлаждающие элементы, стойки или камеры для фильтров, шумоглушители и демпферы.

    Металлический корпус из оцинкованного листового металла отвечает за регулирование и циркуляцию воздуха как часть системы вентиляции.AHU может быть разработан для использования внутри или вне помещений. Последний известен как упаковочный блок (PU) или крышный блок (RTU) .

  • Заслонки устанавливаются для регулирования расхода воздуха. Демпферы с контролем объема позволяют регулировать объем воздушного потока, а комбинированные дымовые и противопожарные клапаны закрывают воздуховод при обнаружении дыма и огня.

    Другие демпферы для коммерческого использования включают воздушные, тепловые, обратные, промышленные / тяжелые, туннельные, морские, балансировочные, малотекущие, разгрузочные и зональные.

  • Фитинги и конфигурации воздуховодов, включая эл. , Тройники и переходники , отвечают за выравнивание давления в воздуховоде и балансировку воздушного потока. Например, переходник — это фитинг, который используется, когда требуется перейти с воздуховода одного размера на другой.

    Другой фитинг воздуховода — это вентиляционная крышка , которая обеспечивает защиту открытого конца вентиляционной трубы воздуховода. Каждая арматура и конфигурация помогают улучшить общую производительность воздуховодов.

  • Выходы , включая диффузоры , решетки и регистры , разделяют воздушный поток в конструкции воздуховодов типа «тележка и ответвление». Например, диффузоры используются для подачи кондиционированного воздуха в пространство для достижения равномерного распределения и смешивания с минимальным шумом.

    Другой выход — это регистровый ящик (также известный как напольный ящик ), который представляет собой решетку из оцинкованной стали с движущимися частями, которая может открываться и закрываться направленным потоком воздуха.

  • Пленум , пожалуй, самая важная часть любого коммерческого воздуховода HVAC. Это воздухораспределительная коробка для центрального блока распределения и сбора воздуха в системе HVAC.

    Вы должны распознать два типа камеры статического давления: Камера статического давления направляет воздух от блока центрального отопления и охлаждения в помещения, для обогрева или охлаждения которых предназначена система. Возвратная камера переносит воздух от нескольких больших обратных решеток в центральный кондиционер.

  • Отводы — это круглые, овальные или прямоугольные фитинги, которые тщательно спроектированы так, чтобы отводить необходимый объем воздуха из основного воздуховода в каждый ответвленный воздуховод.

    Например, высокоэффективный патрубок (HETO) — это отвод, используемый на прямоугольном воздуховоде, который спроектирован с увеличением на входной стороне фитинга. Такая конструкция позволяет максимальному количеству воздуха течь вниз по потоку, что значительно упрощает балансировку системы и экономит энергию.

  • Вентиляционные отверстия обычно размещаются в потолке так, чтобы их края соответствовали отверстию в вышеупомянутом воздуховоде.По мере того, как теплый или прохладный воздух проходит через промышленные воздуховоды, вентиляционные отверстия позволяют ему распространяться в комнаты ниже.

    Вентиляционная система обычно изготавливается из листового металла, способного выдерживать различные температуры. Согласно руководству по покупке на eBay по HVAC: «Вентиляционное отверстие состоит из прямоугольного края или рамы, внутри которой находится ряд тонких металлических планок, наклоненных под углом, чтобы направлять воздух вниз. Некоторые также включают ручное управление, которое позволяет пользователям изменять угол ».

Для получения дополнительной информации об основах проектирования промышленных воздуховодов загрузите инфографику Kaempf & Harris ‘Commercial Ductwork Anatomy, нажав кнопку ниже. Вы получите помеченную схему простого коммерческого воздуховода для справки на рабочем месте:

Разница между гибкими и металлическими воздуховодами

Производители листового металла компании Kaempf & Harris познакомят вас с основами и различиями между металлическими и гибкими воздуховодами.

Металлические воздуховоды (также называемые жесткими или жесткими воздуховодами) предлагают более надежное решение для коммерческой системы HVAC. Воздуховоды из оцинкованной стали и алюминия служат дольше. Это особенно верно, когда надлежащее обслуживание проводится по регулярному графику.

Это требует компьютеризованного проектирования, измерений и тщательной установки воздуховодов. Специалисты рассматривают существующие компоненты системы отопления и охлаждения коммерческого здания. Эти соображения включают печь, тепловой насос, кондиционер и многое другое.

Соотношение ширины и высоты в коммерческом здании также необходимо учитывать. В нем должно быть место для металлических воздуховодов для оптимизации энергоэффективности и производительности.

Гибкий или гибкий воздуховод — неотъемлемая часть системы кондиционирования воздуха.Гибкий воздуховод соединяет воздуховоды системы отопления и охлаждения с воздухораспределителем. Он состоит из решеток и регистров, которые монтируются на потолке или стенах коммерческого здания.

Гибкий воздуховод удобен для присоединения выходных отверстий приточного воздуха к более жестким воздуховодам из листового металла. Его часто прикрепляют с помощью длинных стяжек или металлических зажимов.

Резина, ПВХ, нержавеющая сталь, силикон, полиуретан и полиэфирная ткань, пропитанная неопреном, являются популярными видами гибких материалов для воздуховодов.

Резина, ПВХ, нержавеющая сталь и силикон лучше всего подходят для коммерческих зданий в экстремальных климатических условиях. Это связано с присущей им устойчивостью к нагреванию и охлаждению, что обеспечивает длительную производительность. Резина и полиуретан обладают наилучшей абразивной стойкостью.

Silicon не может справиться с внутренними повреждениями при экстремальной погодоустойчивости. Тем не менее, силикон и ПВХ обеспечивают высочайшее качество для систем кондиционирования воздуха. Это потому, что каждый предлагает гибкость для любого тяжелого шланга.

  • Цена. Поскольку металлические воздуховоды служат дольше, чем гибкие воздуховоды, их создание, транспортировка и установка обходятся дороже.
  • Гибкость. Гибкие воздуховоды лучше подходят для существующих магистральных систем отопления и охлаждения. Это потому, что они более универсальны и гибки. Металлические воздуховоды более жесткие из-за природы стали, что делает их идеальными для построения всей системы HVAC.
  • Установка. По сравнению с металлическими воздуховодами, гибкий воздуховод проще и быстрее установить.Тем не менее, это оставляет больше места для ошибок подрядчика. Ошибка подрядчика может стоить вам больших счетов за электроэнергию, чрезмерного технического обслуживания или внезапных ремонтов и замен. Металлические воздуховоды — это дорогое предварительное вложение для коммерческого здания, но они позволяют сэкономить деньги за счет поддержания высокого качества воздуха в помещении и регулирования температуры в помещении независимо от климата на улице.

Что лучше всего подходит для вашего коммерческого здания?

У многих подрядчиков есть проблемы с гибкими воздуховодами, потому что многие работы по установке воздуховодов с гибкими воздуховодами выполняются случайно.По словам консультанта по экологическому строительству, наиболее частыми проблемами являются следующие:

  • Перегибы и крутые повороты

  • Длинные участки без опор

  • Радиальные системы с избыточным количеством каналов, выходящих из камеры

  • Неизмеренные слишком близкие взлеты

  • Длина дополнительного канала

  • Плохо закрепленные и герметичные соединения

  • Стыковые соединения без опоры

В то время как гибкие воздуховоды лучше всего подходят для коротких участков в системе «ствол-ответвление», металлические воздуховоды лучше всего подходят для всей системы распределения воздуха.

Металлические воздуховоды должны быть спроектированы, обмерены и установлены профессионалом или с его помощью. Металл также имеет меньшее сопротивление потоку воздуха, и многие из перечисленных выше проблем не имеют отношения к жесткости листового металла.

Выбор зависит от того, что вы ищете в системе HVAC. Факторы включают местоположение, количество жителей здания, площадь в квадратных футах и ​​многое другое. Поговорите с производителем листового металла или специалистом по HVAC о вашем коммерческом здании.

Для получения дополнительной информации загрузите Руководство Kaempf & Harris по коммерческим стандартам на воздуховоды. Нажмите кнопку ниже, чтобы начать:

Различные типы воздуховодов для центрального кондиционирования

Мы рассмотрели различные компрессоры и конденсаторы, используемые для центрального кондиционирования воздуха, но как насчет воздуховодов? Проще говоря, воздуховод — это канал, по которому охлажденный воздух от кондиционера проходит через ваш дом, а также отводится теплый или несвежий воздух. Воздуховоды для центрального кондиционирования также могут использоваться для систем отопления и фильтрации. Давайте посмотрим на некоторые из различных типов воздуховодов, необходимых для кондиционирования воздуха.

Гибкие воздуховоды
Гибкие воздуховоды обычно имеют форму трубы, сделаны из катушки из проволоки, покрытой гибким прочным пластиком и окруженной изоляцией. Этот вид воздуховодов лучше всего подходит для сложных пространств, где жесткие воздуховоды просто невозможно установить или используются для присоединения негибких воздуховодов к выпускному отверстию для подачи воздуха.Как и большинство деталей центрального кондиционирования, гибкие воздуховоды предъявляют особые требования к установке. Например, гибкие воздуховоды должны быть надежно закреплены и поддержаны, чтобы они не провисали и не прогибались. Перегибы, изгибы и повороты также должны быть сведены к минимуму — они уменьшают поток воздуха и могут снизить эффективность и эффективность кондиционера. Преимущества гибких воздуховодов заключаются в том, что они довольно быстро и легко устанавливаются и часто стоят дешевле, чем жесткие воздуховоды. Вы можете узнать больше о гибких воздуховодах и рекомендациях по их установке в Американском обществе домашних инспекторов.

Жесткие воздуховоды
Они бывают разных материалов и размеров и могут быть цилиндрическими или прямоугольными. Их тоже часто утепляют. Они выносливы, выносливы и надежны. Наиболее распространенные типы жестких воздуховодов:

  • Воздуховоды из листового металла . Такие воздуховоды вы видели в фильмах — обычно по ним ползет герой боевиков! Оцинкованная сталь и алюминий — самые распространенные материалы для воздуховодов из листового металла. В частности, алюминий относительно легкий и простой в установке.Кроме того, они с наименьшей вероятностью могут содержать опасную плесень или наросты, потому что имеют непористую поверхность.
  • Воздуховоды, облицованные стекловолокном. Это воздуховоды из листового металла (подобные описанным выше) с внутренней или внешней облицовкой из стекловолокна. Этот тип воздуховода распространен в офисных и коммерческих зданиях, так как он гасит звук кондиционера. Однако стекловолокно в этих воздуховодах может разрушаться и в конечном итоге выделять частицы стекловолокна в воздух — это серьезная проблема для здоровья, особенно при длительном воздействии.Каналы, облицованные стекловолокном, также трудно чистить по той же причине: процесс очистки может повредить облицовку и высвободить волокна. Эти каналы также могут быть заражены плесенью и бактериями.
  • Воздуховоды из ДВП. ДВП изготавливается из стекловолоконных нитей, которые были сжаты и скреплены смолой, а затем покрыты листом ламината из фольги для защиты от влаги. Этот тип воздуховодов хорош для систем охлаждения и отопления, поскольку сам по себе хорошо изолирован.Однако его не рекомендуется использовать для вентиляции, потому что, как и воздуховоды со стекловолокном, они могут стать рассадником плесени и грибка во влажном климате. Кроме того, поскольку поверхность шероховатая, они также могут влиять на воздушный поток и эффективность.

При установке системы кондиционирования воздуха проконсультируйтесь со своим подрядчиком, чтобы узнать, какой тип воздуховода лучше всего подходит для вашего дома или офиса. Чаще всего листовой металл является самым безопасным и эффективным материалом для создания воздуховодов.

Гибкие воздуховоды Vs.Жесткие воздуховоды

Когда дело касается дома, мы всегда стараемся приложить как можно больше усилий. Во всех аспектах, от концепции, строительства и проектирования наших домов, совершенно нормально продумывать все возможные детали. То же самое можно сказать и о HVAC (отопление, вентиляция и кондиционирование). Многие люди упускают из виду этот процесс. Если вы один из таких людей, вы наверняка мало что знаете о конструкции, материалах и деталях системы HVAC.

Чтобы правильно установить новую систему отопления, вентиляции и кондиционирования, вам необходимо обладать обширными знаниями о различных типах воздуховодов. Обладая надлежащей информацией, вы сможете правильно спроектировать свою систему отопления, вентиляции и кондиционирования воздуха с воздуховодом, который соответствует вашим потребностям. Один очень важный аспект конструкции воздуховодов, который следует учитывать, — это различия между гибкими воздуховодами HVAC и жесткой изоляцией воздуховодов. Это два совершенно разных типа воздуховодов, и у обоих есть свои плюсы и минусы.

В этой статье речь пойдет о двух типах воздуховодов; жесткие воздуховоды и гибкие воздуховоды, плюсы и минусы друг друга, а также любую другую информацию, которая поможет вам решить, какой тип воздуховодов подходит для вашего дома.

Воздуховоды — это каналы или проходы, которые вы используете в системе отопления, вентиляции и кондиционирования воздуха. Их основное предназначение — подавать и удалять воздух. В HVAC вы используете воздуховоды для равномерного распределения воздуха при различных температурах от вашей системы охлаждения или обогрева. Этот процесс включает в себя забирание воздуха из дома, его охлаждение или нагревание, а затем возвращение в ваш дом.

Каждый раз, когда вы предпринимаете реконструкцию или строительный проект, это важная деталь, которую вы не должны упускать из виду.Некоторые люди совершают распространенную ошибку, не задумываясь об установке воздуховодов и сожалея об этом в конце. Без правильно спроектированных воздуховодов общее равновесие ваших систем отопления и охлаждения будет нарушено, а эффективность вашего дома и климат-контроль в конечном итоге пострадают.

Жесткие и гибкие воздуховоды

Мы говорили о том, что воздуховоды являются каналом от вашей системы HVAC по всему дому. Теперь есть два основных типа воздуховодов, которые вы можете выбрать в зависимости от того, что вы хотите и что вам нужно.Это жесткие воздуховоды , и гибкие воздуховоды . Оба типа воздуховодов имеют свои особенности, плюсы, минусы и характеристики.

Гибкие воздуховоды HVAC

Этот тип воздуховодов обычно имеет форму трубы и состоит из катушки из проволоки, покрытой гибким, но прочным пластиком. Затем производители покрывают трубку изоляцией из стекловолокна. Этот вид воздуховодов лучше всего использовать в сложных помещениях, где невозможно установить жесткие воздуховоды.Они также используются для установки воздуховодов, которые не подходят для определенного выпуска воздуха. В гибких воздуховодах используются более дешевые материалы, поэтому они являются более дешевым вариантом.

Жесткие воздуховоды HVAC

Жесткие воздуховоды бывают разных форм, материалов и размеров. Этот тип воздуховодов может быть прямоугольным или цилиндрическим и состоит из твердого материала, обернутого изоляцией. Известно, что жесткие воздуховоды отличаются прочностью и надежностью. Как правило, это более дорогой вариант, но вы получаете более качественный воздуховод, который не издает такого большого шума, когда через него проходит воздух. Вот некоторые из типов жестких воздуховодов:

  • Воздуховоды из волокнистого картона. Изготовлен из спрессованных стекловолоконных нитей, склеенных смолой и покрытых ламинатом из фольги для защиты от влаги.
  • Воздуховоды, облицованные стекловолокном. Изготавливаются из листового металла с внутренней и внешней облицовкой из стекловолокна.
  • Воздуховоды из листового металла. Наиболее распространенными материалами, используемыми для изготовления каналов из листового металла, являются алюминий и оцинкованная сталь. Это те каналы, которые вы видели в фильмах, по которым пролезает человек.

Плюсы и минусы

Как и большинство частей системы отопления, вентиляции и кондиционирования воздуха, воздуховоды также имеют особые требования к установке. Между гибкими воздуховодами HVAC и жесткой изоляцией воздуховодов есть много различий. Вот некоторые сведения о каждом типе:

Flex Ductwork

  • Важно правильно установить гибкие воздуховоды с минимальными изгибами и провисаниями. Сам воздуховод должен быть полностью защищен и поддерживаться.
  • Повороты, изгибы и изгибы необходимо минимизировать, насколько это возможно, поскольку это может повлиять на воздушный поток и эффективность системы HVAC
  • Гибкие воздуховоды довольно просты в установке и часто стоят меньше, чем жесткие воздуховоды.
Жесткие воздуховоды

  • Воздуховоды из листового металла менее подвержены появлению опасной плесени и наростов, поскольку их поверхность непористая и гладкая.
  • Стекловолокно в некоторых воздуховодах со временем может ухудшиться, и в конечном итоге в воздух будут выбрасываться частицы стекловолокна, которые могут повлиять на здоровье жителей.
  • Воздуховоды, облицованные стекловолокном, также трудно чистить.
  • В отличие от воздуховодов из листового металла, воздуховоды из стекловолокна имеют огромную вероятность заражения плесенью, грибком и бактериями.

При установке воздуховодов лучше всего сначала связаться с подрядчиком и поговорить с ним.

Щелкните здесь, чтобы узнать об эффективном и качественном монтаже воздуховодов от Ventwerx.

Листовой металл Фитинги для воздуховодов ОВК Принадлежности для воздуховодов тройники, потолочные регистры, заслонки, колена

Создано в Sketch. Создано в Sketch.

Переключить меню

(707)999-7710

  • Подарочный сертификат
  • Войдите или зарегистрируйтесь
  • 0

Поиск

×

    Поиск

    ×

      Главное меню

    • Запросить индивидуальное предложение
    • Почему это так дорого?
    • Блог

      • Блог SMK

        • Заслонка воздуховода
        • Y-образные ответвления различных воздуховодов
    • Установка в воздуховоде

      • Как пользоваться ножницами
      • Бесплатная литература по планировке воздуховодов ОВК
      • Спецификации и листы данных

        • Pro Select PS3WW Технические характеристики продукта
    • Возврат
    • О «Ребенке из листового металла»
    • Ссылки
    • Сортировать по категориям

    • Жалюзи Dri-Duct
    • Вентиляция сушилки
    • Отводы круглые

      • Регулируемый на 90 градусов
      • Регулируемые под углом 45 градусов локти
      • 90 локтей с длинным радиусом
    • Жесткие круглые воздуховоды

      • Круглая труба KD Snaplock
      • Проводник трубы
      • Вентиляционная труба — 30 дюймов длиной
      • Соединители круглых каналов
    • Круглая труба
    • Демпферы объема с ручным управлением

      • Воздуховоды (Jiffy с рукавами)
      • Демпферы (1. 5-дюймовая ручка)
      • Диск демпфера объема воздуховода
    • Ветвь Уай

      • Типичная Уай-ветвь
      • Воздуховод с обратным потоком
      • Ветвь Wye с демпфером
      • Разветвитель воздуховодов Wye Branch
      • Футболка Full Flow Bullhead
    • Редукторы для круглых каналов
    • Взлетные и стартовые хомуты

      • Ошейники Airtite
      • Стартовые воротники
    • Подъемный канал

      • Сапоги Stack Head
    • Зарегистрировать Банки

      • Потолочный регистр Box-C Box (квадратный)
      • Потолочный регистр Box-B Box (прямоугольный)
    • Баллончики с возвратным воздухом
    • Регистры и венты

      • 3-полосные регистры
      • Решетка фильтра возвратного воздуха из штампованной стали
      • Уплотнитель вентиляционных отверстий решетки
    • Зарегистрироваться Ботинки

      • Пыльник воздуховода Ph2
      • Пыльник воздуховода Ph4
    • Канал кондиционера

      • Прямоугольный воздуховод
    • Заглушки
    • Термостаты
    • Вентиляторы Inline Duct Booster
    • Вытяжные вентиляторы

      • Вентиляторы Panasonic
    • Гибкий воздуховод

      • Aluma Flex
      • Редуктор / увеличитель Flex Duct
      • Муфты Flex Duct
    • Принадлежности

      • Инструменты
      • Герметик для каналов
      • Ремешок для вешалки
      • Полосы воздуховодов
      • Скотч
      • Винты
    • Крышки

      • Вертикальные колпачки сушилки
    • Бестселлеры
    • Сортировать по марке

    • Малыш из листового металла
    • Сапожник
    • Диверситек
    • TRUaire
    • Американская элита
    • Шуртапе
    • термафлекс
    • Просмотреть все бренды
      • Подарочные сертификаты
      • Войдите или зарегистрируйтесь

    Поиск

    ×

      Главное меню

    • Запросить индивидуальное предложение
    • Почему это так дорого?
    • Блог

      • Блог SMK

        • Заслонка воздуховода
        • Y-образные ответвления различных воздуховодов
    • Установка в воздуховоде

      • Как пользоваться ножницами
      • Бесплатная литература по планировке воздуховодов ОВК
      • Спецификации и листы данных

        • Pro Select PS3WW Технические характеристики продукта
    • Возврат
    • О «Ребенке из листового металла»
    • Ссылки
    • Сортировать по категориям

    • Жалюзи Dri-Duct
    • Вентиляция сушилки
    • Отводы круглые

      • Регулируемый на 90 градусов
      • Регулируемые под углом 45 градусов локти
      • 90 локтей с длинным радиусом
    • Жесткие круглые воздуховоды

      • Круглая труба KD Snaplock
      • Проводник трубы
      • Вентиляционная труба — 30 дюймов длиной
      • Соединители круглых каналов
    • Круглая труба
    • Демпферы объема с ручным управлением

      • Воздуховоды (Jiffy с рукавами)
      • Демпферы (1. 5-дюймовая ручка)
      • Диск демпфера объема воздуховода
    • Ветвь Уай

      • Типичная Уай-ветвь
      • Воздуховод с обратным потоком
      • Ветвь Wye с демпфером
      • Разветвитель воздуховодов Wye Branch
      • Футболка Full Flow Bullhead
    • Редукторы для круглых каналов
    • Взлетные и стартовые хомуты

      • Ошейники Airtite
      • Стартовые воротники
    • Подъемный канал

      • Сапоги Stack Head
    • Зарегистрировать Банки

      • Потолочный регистр Box-C Box (квадратный)
      • Потолочный регистр Box-B Box (прямоугольный)
    • Баллончики с возвратным воздухом
    • Регистры и венты

      • 3-полосные регистры
      • Решетка фильтра возвратного воздуха из штампованной стали
      • Уплотнитель вентиляционных отверстий решетки
    • Зарегистрироваться Ботинки

      • Пыльник воздуховода Ph2
      • Пыльник воздуховода Ph4
    • Канал кондиционера

      • Прямоугольный воздуховод
    • Заглушки
    • Термостаты
    • Вентиляторы Inline Duct Booster
    • Вытяжные вентиляторы

      • Вентиляторы Panasonic
    • Гибкий воздуховод

      • Aluma Flex
      • Редуктор / увеличитель Flex Duct
      • Муфты Flex Duct
    • Принадлежности

      • Инструменты
      • Герметик для каналов
      • Ремешок для вешалки
      • Полосы воздуховодов
      • Скотч
      • Винты
    • Крышки

      • Вертикальные колпачки сушилки
    • Бестселлеры
    • Сортировать по марке

    • Малыш из листового металла
    • Сапожник
    • Диверситек
    • TRUaire
    • Американская элита
    • Шуртапе
    • термафлекс
    • Просмотреть все бренды
      • Подарочные сертификаты
      • Войдите или зарегистрируйтесь

    Сортировать по категориям

  • Жалюзи Dri-Duct
  • Вентиляция сушилки
  • Отводы круглые

    • Регулируемый на 90 градусов
    • Регулируемые под углом 45 градусов локти
    • 90 локтей с длинным радиусом
  • Жесткие круглые воздуховоды

    • Круглая труба KD Snaplock
    • Проводник трубы
    • Вентиляционная труба — 30 дюймов длиной
    • Соединители круглых каналов
  • Круглая труба
  • Демпферы объема с ручным управлением

    • Воздуховоды (Jiffy с рукавами)
    • Демпферы (1.5-дюймовая ручка)
    • Диск демпфера объема воздуховода
  • Ветвь Уай

    • Типичная Уай-ветвь
    • Воздуховод с обратным потоком
    • Ветвь Wye с демпфером
    • Разветвитель воздуховодов Wye Branch
    • Футболка Full Flow Bullhead
  • Редукторы для круглых каналов
  • Взлетные и стартовые хомуты

    • Ошейники Airtite
    • Стартовые воротники
  • Подъемный канал

    • Сапоги Stack Head
  • Зарегистрировать Банки

    • Потолочный регистр Box-C Box (квадратный)
    • Потолочный регистр Box-B Box (прямоугольный)
  • Баллончики с возвратным воздухом
  • Регистры и венты

    • 3-полосные регистры
    • Решетка фильтра возвратного воздуха из штампованной стали
    • Уплотнитель вентиляционных отверстий решетки
  • Зарегистрироваться Ботинки

    • Пыльник воздуховода Ph2
    • Пыльник воздуховода Ph4
  • Канал кондиционера

    • Прямоугольный воздуховод
  • Заглушки
  • Термостаты
  • Вентиляторы Inline Duct Booster
  • Вытяжные вентиляторы

    • Вентиляторы Panasonic
  • Гибкий воздуховод

    • Aluma Flex
    • Редуктор / увеличитель Flex Duct
    • Муфты Flex Duct
  • Принадлежности

    • Инструменты
    • Герметик для каналов
    • Ремешок для вешалки
    • Полосы воздуховодов
    • Скотч
    • Винты
  • Крышки

    • Вертикальные колпачки сушилки
  • Бестселлеры
  • Сортировать по марке

  • Малыш из листового металла
  • Сапожник
  • Диверситек
  • TRUaire
  • Американская элита
  • Шуртапе
  • термафлекс
  • Просмотреть все бренды
  • Рекомендуемые товары

    • Быстрый просмотр
      Подробности

      артикул:
      SP90LR

      Сбор пыли Колено 90 градусов

      Рекомендуемая производителем розничная цена:

      Был:

      Сейчас же:
      32 доллара.58 — 239,68 долл. США

      Выберите параметры

    • Быстрый просмотр
      Подробности

      артикул:
      BL1226

      12-дюймовый замок с защелкой KD из оцинкованного металла

      Рекомендуемая производителем розничная цена:

      Сейчас же:

      22 доллара.49

      Выберите параметры

    • Быстрый просмотр
      Подробности

      артикул:
      406

      6-дюймовая демпферная втулка воздуховода

      Рекомендуемая производителем розничная цена:

      Сейчас же:

      10 долларов.95

      Добавить в корзину

    • Быстрый просмотр
      Подробности

      артикул:
      408

      Демпферная втулка воздуховода 8 дюймов

      Рекомендуемая производителем розничная цена:

      Сейчас же:

      12 долларов.95

      Добавить в корзину

      Текущие лидеры продаж

      • Быстрый просмотр
        Подробности

        артикул:
        BL1226

        12-дюймовый замок с защелкой KD из оцинкованного металла

        Рекомендуемая производителем розничная цена:

        Сейчас же:

        22 доллара.49

        Выберите параметры

      • Быстрый просмотр
        Подробности

        артикул:
        BL361624

        16-дюймовый замок с защелкой KD из оцинкованного металла

        Рекомендуемая производителем розничная цена:

        Сейчас же:

        33 доллара.99

        Добавить в корзину

      • Быстрый просмотр
        Подробности

        артикул:
        406

        6-дюймовая демпферная втулка воздуховода

        Рекомендуемая производителем розничная цена:

        Сейчас же:

        10 долларов.95

        Добавить в корзину

      • Быстрый просмотр
        Подробности

        артикул:

        6 дюймов, регулируемый под углом 90 градусов

        Рекомендуемая производителем розничная цена:

        Сейчас же:

        5 долларов.28

        Добавить в корзину

        Новые продукты

        • Быстрый просмотр
          Подробности

          артикул:
          51412

          14×12 (от 14 до 12 дюймов), переходник или усилитель Flex Duct

          Рекомендуемая производителем розничная цена:

          Сейчас же:

          35 долларов.00

          Добавить в корзину

        • Быстрый просмотр
          Подробности

          артикул:
          51210

          12×10 (от 12 до 10 дюймов) переходник или усилитель гибкого воздуховода

          Рекомендуемая производителем розничная цена:

          Сейчас же:

          28 долларов США.00

          Добавить в корзину

        • Быстрый просмотр
          Подробности

          артикул:
          5108

          Переходник или увеличитель гибкого воздуховода 10×8 (от 10 до 8 дюймов)

          Рекомендуемая производителем розничная цена:

          Сейчас же:

          25 долларов.00

          Добавить в корзину

        • Быстрый просмотр
          Подробности

          артикул:
          5106

          Переходник или усилитель гибкого воздуховода 10×6 (от 10 до 6 дюймов)

          Рекомендуемая производителем розничная цена:

          Сейчас же:

          22 доллара.00

          Добавить в корзину

      • ×

        ОК

        Присоединяйтесь к нашему списку рассылки для специальных предложений!

        Адрес электронной почты

        Свяжитесь с нами
        1577 Glide Loop Dr
        Glide или 97443
        Аккаунты и заказы
        • Подарочные сертификаты
        • Войти
          или зарегистрируйтесь
        • Доставка и возврат
        Быстрые ссылки
        • Запросить индивидуальное предложение
        • Почему это так дорого?
        • Блог
        • Установка в воздуховоде
        • Возврат
        • О «Ребенке из листового металла»
        • Ссылки
        Недавние сообщения в блоге
        • Спросить «Уай» — это нормально — какой Y и почему использовать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
