Монтаж инфракрасного теплого пола под ламинат своими руками: Монтаж инфракрасного теплого пола под ламинат своими руками
Теплый пол под ламинат на деревянный пол: виды и способы устройства
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.
Теплый пол можно устроить в любом помещении
Что такое теплый пол под ламинат на деревянный пол или на бетонное основание
Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:
- Водяная система.
- Электрический кабельный.
- Инфракрасный электрический.
Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом
Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:
- тепло распределяется равномерно;
- система очень эффективна;
- отсутствие нагревательных элементов на видных местах;
- пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.
Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения
Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.
Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой
Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.
Теплый пол: плюсы и минусы (видео)
Устройство водяного теплого пола на деревянный пол абсолютно безопасно
Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.
Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку
Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.
Варианты укладки труб водяного теплого пола
Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.
Данный тип теплого пола имеет ряд преимуществ:
- безопасная эксплуатация;
- надежное функционирование;
- не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.
Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства
Недостатков он тоже не лишен:
- сложный монтаж;
- уменьшается высота потолков из-за устройства бетонной стяжки;
- при повреждении трубы, достаточно сложно будет отремонтировать систему.
Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.
Водяной тёплый пол своими руками (видео)
Устройство электрического типа теплого пола
Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.
Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу
Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.
По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.
Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см
Главные преимущества:
- надежность при эксплуатации;
- долгий, более 20 лет срок службы;
- простой монтаж и обслуживание;
- электронный контроль оптимальной температуры.
Из недостатков необходимо указать следующие:
- наличие хоть и слабого, но электромагнитного излучения;
- высокая стоимость электроэнергии.
Этапы обустройства электрического теплого пола
Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.
Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.
Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.
Электрические теплые полы своими руками (видео)
Инфракрасный пленочный теплый пол
Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.
Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме
В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.
Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

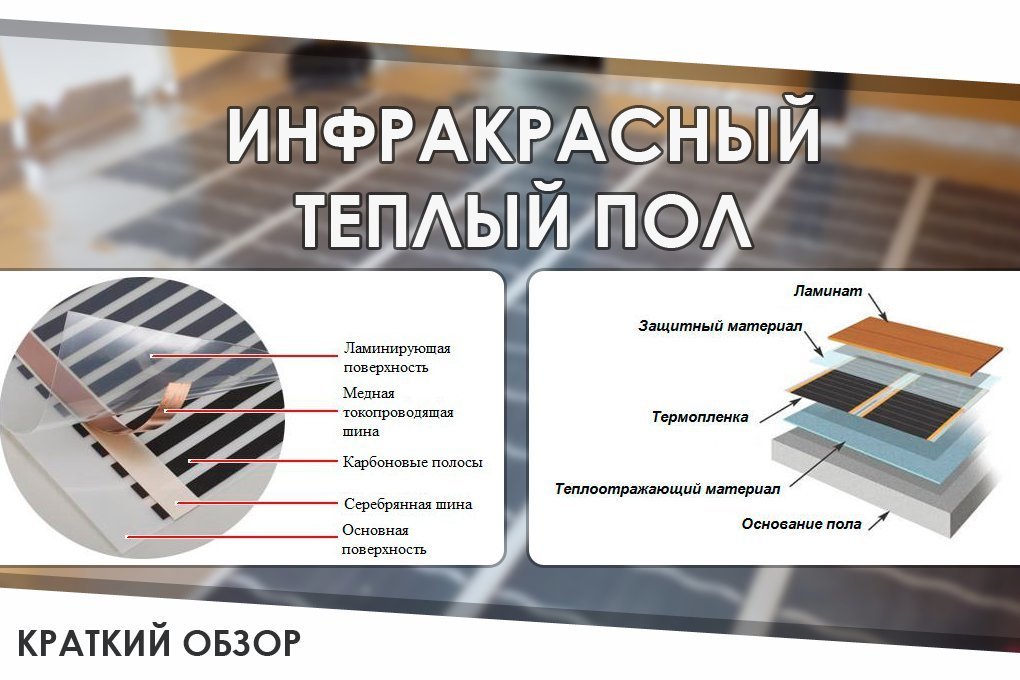

Схема обустройства «пирога» инфракрасного теплого пола
Достоинства инфракрасной пленки:
- очень надежная и долговечная система;
- монтаж такой системы самый легкий из всех видов теплого пола;
- отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.
Недостатками являются:
- слишком высокая цена;
- боязнь влаги;
- риск повреждения при монтаже.
Укладка ламината на пленочный инфракрасный теплый пол
Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.
Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.
Монтаж инфракрасного теплого пола под ламинат (видео)
ОЦЕНИТЕ
МАТЕРИАЛ
Загрузка…
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕ
Технология монтажа под ламинат теплого инфракрасного пола
Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.
Преимущества
К плюсам применения под ламинат именно инфракрасного пола относится:
- обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
- отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
- сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.
Схема инфракрасного теплого пола под ламинат
В каких местах лучше всего использовать систему
Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:
- электрическая проводка;
- непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
- датчики температуры;
- зажимы для крепления;
- регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
- изоляция.
Состав инфракрасного полаПленка для инфракрасного пола
Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.
Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.
При планировании расположения пленки учитываются следующие моменты:
- нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
- допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
- нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.
Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.Схема монтажа инфракрасного теплого пола
Технология монтажа инфракрасного теплого пола под ламинат
Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.
Подготовка инструментов и материалов

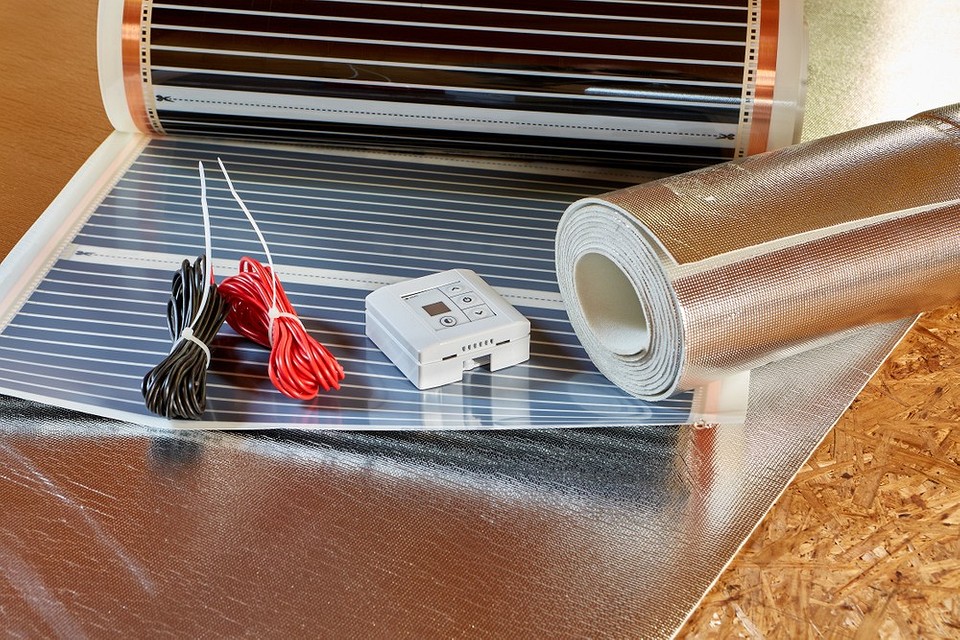

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:
- непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
- электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
- терморегулятор;
- специальная пленка с теплоотражающим эффектом;
- битумная изоляция;
- контактные зажимы;
- двусторонний скотч;
- подложка, предназначенная для укладки под ламинат.
При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.Все что нужно, для подключения теплого полаЛист термической пленки системы инфракрасный теплый пол
Подготовка поверхности
Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:
- стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
- при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
- важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
- производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.
Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.Выравнивание полаМонтаж термостатаУкладка подложки с теплоотражающей пленкой

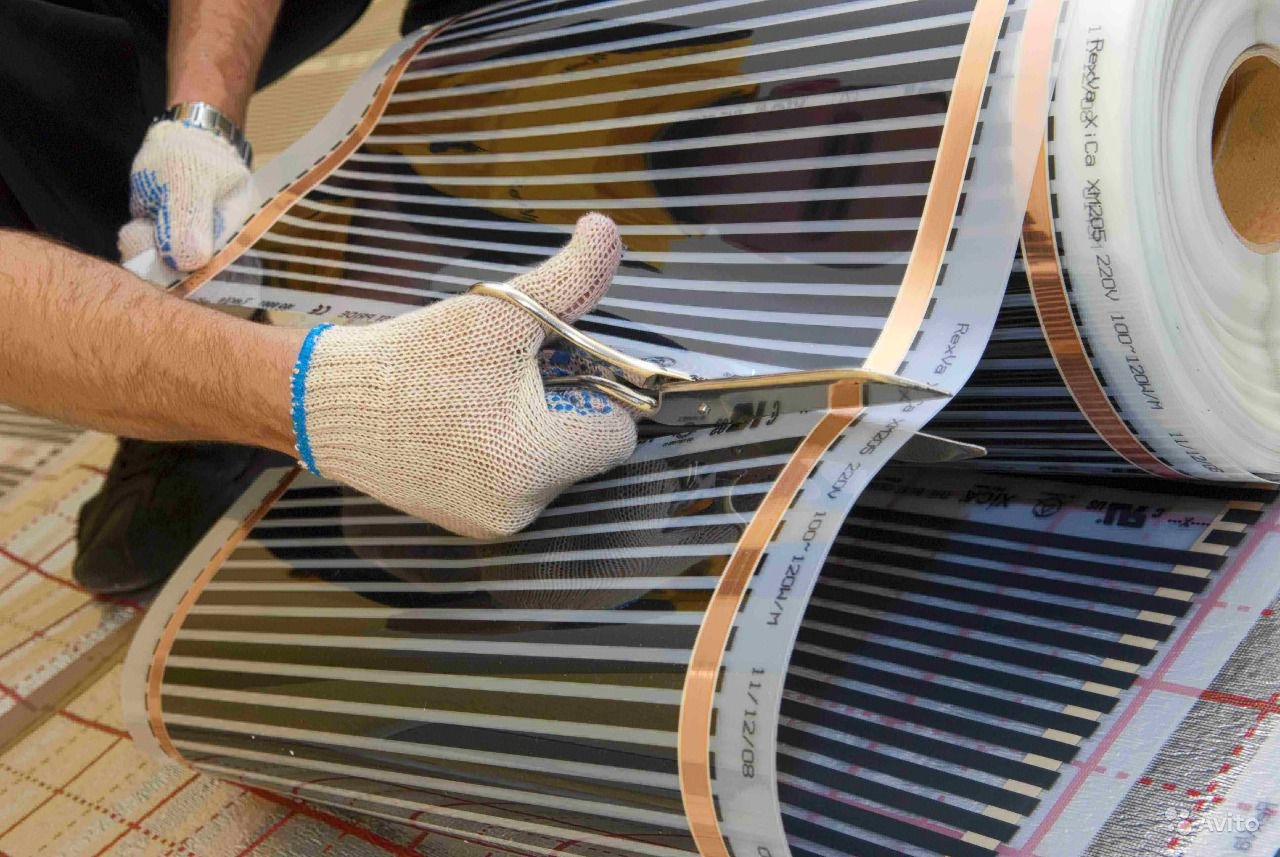

Укладка инфракрасной пленки
Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.
Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.
Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:
- все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
- монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
- на шину из меди зажимаются контакты обычными плоскогубцами;
- в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
- все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
- выполняется установка датчика температуры, причем он фиксируется также изоляцией;
- в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.
Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.Крепление инфракрасной пленкиКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактных соединений теплого инфракрасного пола
Укладка защитного покрытия
Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.
Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.На инфракрасную пленку укладывается защитное покрытие
Установка ламината
Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.
Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:
- поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
- непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
- все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
- укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.
Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола. Укладка ламината
Пробный пуск системы
После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.
Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.
Схемы подключения
Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.
Существуют следующие схемы подключения пленки к электричеству:
- одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
- двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Одностороннее и двустороннее подключениеВарианты подключенияПравила подключенияПравильная укладка проводов
Возможные ошибки
В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:
- перед работой основание пола не очищается от мусора и пыли;
- имеются значительные перепады и неровности;
- отсутствие теплоотражающего материала;
- разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
- во время укладки медная полоска располагается вверху, а не внизу;
- установка терморегулятора в труднодоступном месте;
- плохо заизолированные концы проводов.
Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.
Видео установка инфракрасного теплого пола под ламинат
В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.
монтаж своими руками, видео уроки, схемы
Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.
Оглавление:
- Преимущества и недостатки ИК-пленки
- Технология монтажа своими силами
- Рекомендации по укладке
- Цена популярных марок
Особенности инфракрасного теплого пола
В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны. Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.
ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.
Плюсы и минусы теплых полов
Достоинства:
1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.
2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.
3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.
4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.
5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.
6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.
7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.
8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.
9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.
10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.
По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.
Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.
- Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
- Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
- Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.
Инструкция по монтажу
1. Подготовка:
- Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
- Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
- Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
- Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.
2. Укладка:
- Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
- Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
- Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.
3. Размещение проводов.
Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.
4. Подключение к сети.
Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.
Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.
5. Заземление.
Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.
6. Защита от повреждений.
Для этой цели используется пленка из вспененного поливинила.
7. Размещение ламинированных панелей.
После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.
Советы по монтажу
1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.
2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.
3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.
4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.
5. Разрезают термопленку только по специальным меткам.
6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.
7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.
8. Нельзя монтировать при помощи шурупов или гвоздей.
9. Запрещено размещать возле печки, камина или электрического обогревателя.
10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.
11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.
12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.
С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.
Стоимость пленочного пола
Марка | Цена, рубли |
Thermo TVK-130 | 2820-4150 |
Caleo GOLD 170 | 1990-3250 |
Global Heating Film | 500-1800 |
Q-Term 220 | 225-450 |
Caleo GRID | 1400-2530 |
Монтаж инфракрасного теплого пола под ламинат
Самостоятельная укладка инфракрасной нагревательной пленки под ламинат
Укладка инфракрасной нагревательной пленки под ламинат представляет собой несложный процесс, все этапы работ легко выполнить своими руками. Эта разновидность является оптимальной для монтажа под напольные покрытия с минимальным тепловым сопротивлением вроде ковролина, паркета или линолеума, допускается эксплуатация в качестве мобильного теплого пола. Выбор мощности и схемы проводится заранее, при необходимости инфракрасная пленка без проблем разрезается на куски нужного размера. К нюансам технологии относят: потребность в максимально ровной и чистой основе, установку терморегулятора, надежную изоляцию контактов и размещение проводов в специально отведенные желобки.
Рекомендуется придерживаться следующей схемы действий:
1. Расчет и планирование размещения нагревательных полос, выделение зон с мебелью и техникой.
2. Подготовка основания: очистка от мусора, выравнивание (устраняются все возможные трещины и выступы). Допустимый перепад по уровню – до 4 мм.
3. Укладка тепло- и гидроизоляционного слоя, максимальная эффективность достигается при использовании отражающих материалов (но не на основе алюминия, особенно при совмещении с цементными растворами).
4. Разметка и нарезка полос инфракрасного теплого пола (проводится исключительно по отмеченным пунктиром линиям).
5. Подготовка участка под термостат. Размещение датчика температуры.
6. Укладка кусков пленки, зачистка и изоляция проводов, подключение пола к сети и термостату.
7. Тестирование работы всей системы инфракрасного пола.
Хитрый счетчик, сберегающий электроэнергию
Окупается за 2 месяца!
8. Покрытие верхним защитным слоем.
9. Монтаж ламината.
Чтобы правильно уложить инфракрасную пленку, рекомендуется придерживаться всех требований технологии, в частности, минимизировать величину перепадов по уровню стяжки пола. Допустимое отклонение составляет 3-4 мм, замечено, что при его нарушении система увеличивает потребление электроэнергии. Элементы максимально изолируют от влаги и потерь тепла снизу, специалисты советуют уложить на пол лавсановую или полипропиленовую пленку толщиной от 50 мкм, при этом фольгированные алюминием материалы лучше не использовать.
Разрезанные куски размещаются медной полосой вниз, минимальный отступ от стен составляет 10 см. Обязательным условием технологии является монтаж терморегулятора (1 прибор на 15 м2, если иное не указано в руководстве к инфракрасному пленочному полу, общая величина сопротивления должна предусматривать 20 %). Для него выбирается среднерасположенный участок, это сэкономит провода, так как все полосы подключаются к нему параллельно. Соединительные кабели зачищаются на 8-10 мм и вставляются в хвостовик контактного зажима, один край нужно уложить на медную шину, другой остается внутри нагревательного элемента.
Все зоны подключения изолируют специальным скотчем, провода желательно разместить под плинтусом, при необходимости часть жил убирается под теплоизоляционную пленку, но не идет поверх нагревательных полос. Перехлестывание или накладка соседних элементов недопустима, датчик температуры располагается на ненагруженном участке. Последнее особенно актуально при эксплуатации инфракрасного теплого пола с мягкими или тонкими напольными покрытиями, тогда он нуждается в усиленной защите. После подсоединения проводится пробное включение и тестирование системы: пленка не должна искрить, а контакты – перегреваться, требуется, чтобы вся поверхность равномерно выделяла тепло. Если искровыделение отсутствует, то можно приступать к финишному этапу.
Напольное покрытие
Для защиты нагревательных элементов и проводов от случайного попадания влаги под финишными панелями предусматривается настил плотной полиэтиленовой пленки. Рекомендуемая толщина – 200 мкн, препятствия для инфракрасных лучей она не представляет. Укладка ламината своими руками проходит по привычной схеме: вылежанные ровные панели стыкуются друг с другом и защелкиваются замковые соединения. Всячески избегают повреждения термопленки, по ней не ходят и не разбрасывают инструменты.
По завершении монтажа инфракрасного теплого пола под ламинат нельзя резко запускать систему в максимальный режим, это может повредить древесину. Рекомендуется повышать температуру на не более 5 °C в день. Еще одним нюансом эксплуатации является влажная уборка: поверхность охлаждают перед мытьем, особенно при добавлении в воду агрессивных моющих средств.
Что учесть при работе?
К грубейшим нарушениям монтажа инфракрасного (пленочного) теплого пола относят:
1. Размещение проводов и нагревательных элементов на неровную, грязную или влажную поверхность, отсутствие подложки.
2. Крепление пленки гвоздями, скобами, пробивание карбоновых полос, единственно допустимой фиксацией является скотч.
3. Укладка системы инфракрасного пола без заземления.
4. Сгибание нагревательных полос на 90 ° на участке в 5 см.
5. Слишком длинная полоса, точное допустимое значение прописано в инструкции, но в целом оно не должно превышать 15 м.
6. Монтаж в неподходящих условиях: при повышенной влажности или минусовой температуре воздуха.
7. Не рекомендуется эксплуатация в помещениях с повышенной влажностью (в этом случае целесообразнее купить кабельные теплые полы).
Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран
8. Укладка инфракрасной пленки на близком (менее 30 см) от отопительных приборов или радиаторов расстоянии.
9. Отсутствие верхнего паро- и влагоизолирующего защитного слоя или его монтаж без нахлеста.
10. Размещение одной секции (полосы) полов в двух смежных помещениях с разными условиями эксплуатации (яркий пример – совмещенная лоджия).
11. Крепление ламината или другого типа напольного покрытия без предварительного тестирования системы, стелить ковролин на искрящиеся полы строжайше запрещено.
Советы и рекомендации
Правильно размещенные и соединенные полосы имеют срок службы не менее 15 лет. При проведении всей работы своими силами для достижения максимальной надежности стоит посоветоваться со специалистами, в частности, на этапе выбора системы инфракрасного теплого пола под ламинат, это исключит дорогостоящую покупку неподходящего варианта. Замечено, что равномерность нагрева частично зависит от месторасположения термодатчика, оптимальный вариант – самый прохладный участок. На него нельзя ставить тяжелую мебель, все соединительные провода с терморегулятором желательно поместить в гофрированную трубку (для стационарного варианта – в специально предусмотренном канале).
В случае размещения инфракрасного пленочного пола над подвалом или сырым подполом следует уложить на бетон более толстый слой плотной полиэтиленовой пленки. Климатические условия очень важны: в некоторых регионах использование данной разновидности нецелесообразно даже в качестве источника дополнительного обогрева, то есть при значительных теплопотерях в самой конструкции пола укладка инфракрасной пленки не имеет смысла. Для сокращения зон ухода тепла перед монтажом системы по периметру помещения вдоль стены проклеивается ленточный утеплитель, не заступающий или наползающий на пленку.
Эта разновидность теплого пола является единственной мобильной, на вопрос, можно ли класть сверху ковер производители отвечают положительно, конечно, при условии достаточной надежности верхнего защитного слоя. Но такие операции лучше проводить с цельными (неразрезанными) полосами, в идеале – специально для этого предназначенными, это снизит риск отхождения контактов. В укладке в плиточный клей или цементную стяжку не только нет необходимости, это даже ухудшает теплоотдачу инфракрасного теплого пола пленочного типа (но если это все же произошло, то систему запускают не ранее, чем через месяц). К другим видам напольных покрытий нет претензий, стелить ковролин можно сразу после тестирования. При этом чем мягче внешний материал, тем жестче требуется теплоизолирующий слой и ровнее должна быть основа, в плане надежности ламинат и паркет выигрывают.
Автор:
Сергей Исаев
Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.
Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.
Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.
Пленочный инфракрасный теплый пол под ламинат – преимущества
- равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;
- экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;
- нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;
- отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;
- возможность использовать любой тип подложки;
- доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.
Рекомендуем подробное описание – устройство инфракрасного пленочного теплого пола своими руками (виды, расчет, монтаж)
Ламинат для пленочного теплого пола – какой лучше выбрать
Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.
В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:
- маркировка ламината. Большинство производителей быстро отреагировали на изменение рыночных тенденции и включили в свой ассортимент ламинат, предназначенный специально для установки на теплый пол. Можно ли использовать ламинат для теплого пола будет обозначено на упаковке (соответствующий значок на этикетке). Причем некоторые производители указывают предельную температуру нагревания;
Примечание. Максимальная температура, до которой можно нагреть ламинированный пол – 27 °С.
- структура (плотность) ламината. От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;
- толщина ламината. При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;
- содержание формальдегида. Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е. по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель. Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;
- стоимость ламината. Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;
- подложка. Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.
Какую подложку можно использовать для укладки на теплый пленочный пол
- техническая пробка;
- жидкая композитная система;
- экструдированный пенополистирол;
- полистирольная подложка;
- материал с отражающей поверхностью.
Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).
Монтаж инфракрасного пленочного теплого пола под ламинат своими руками
Технология укладки подразумевает выполнение нескольких последовательных шагов.
- Выбор комплекта инфракрасного пленочного теплого пола. Обратите внимание, у каждого производителя разная комплектность. Например, компания K-Technologies (Россия, торговая марка Caleo), предоставляет на выбор несколько видов систем теплый пол. Естественно в зависимости от комплектации зависит цена набора. Удешевить теплый пол можно собрав его самостоятельно.
Примечание. Для автономного обогрева (основной источник отопления) нужно монтировать пленочный пол на 70% от площади помещения. При дополнительном – на 40%. При этом учитывается, что под мебель, тяжелые и низкие предметы пленка не укладывается, чтобы исключить её перегрев.
Примечание. При укладке системы инфракрасный теплый пол над подвалом, грунтом или гаражом, следует уложить пленку гидроизоляции на подготовленное основание.
Примечание. Провод датчика можно уложить поверх утеплителя, а можно прорезать в его толще отверстия, и поместить провод датчика в гофру. Так, в случае необходимости можно выполнить ремонт провода или датчика.
Примечание. Количество терморегуляторов зависит от мощности системы. Если выполняется монтаж системы на значительной площади, разумно использовать несколько терморегуляторов.
Монтаж инфракрасного пленочного теплого пола под ламинат – видео
Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.
Цена монтажа инфракрасных теплых полов под ламинат
Долгие годы основным источником тепла в квартирах и частных домах выступало радиаторное отопление. Однако в последнее время на рынке обогревательного оборудования произошли большие изменения. Появилось много новых систем для создания комфортной температуры в собственном жилище.
Сравнительно недавно для потребителей на российском рынке стали доступны пленочные термопроводники, которые можно укладывать под любые напольные покрытия. У них, как и у других решений для обогрева жилищ, имеются свои достоинства. Далее в этой статье мы подробно поговорим о том, как устроить под ламинат инфракрасный теплый пол.
Виды и нюансы выбора
В настоящий момент существуют две разновидности инфракрасных систем обогрева:
Объединяет их то, что они, различаясь своей ценой, имеют один и тот же принцип работы. Что же до различий, то первые представляют собой пленку минимальной толщины с графитовыми элементами. У полов второго вида основу конструкции составляют стержни из карбона или меди, скрепленные между собой при помощи перемычек из полиуретана.
Маты стержневого типа используют только для целей подогрева пола. Укладка производится непосредственно на бетонную стяжку. Монтаж инфракрасного пола осуществляется на вертикальную, а также на наклонную поверхности.
И еще одно, что объединяет обе системы — они питаются от общей электросети. Однако по той причине, что такие системы подключаются через терморегулятор, потребление при работе инфракрасных теплых полов варьируется в диапазоне от 160 до 200 Вт.
Если выполнить по всему жилищу монтаж «теплого» пола из пленки или стержневых матов под ламинат, то можно обеспечить в любой из комнат своей квартиры комфортную температуру. Такие решения можно использовать не только в городских квартирах, но и на даче, а также в загородных особняках.
Сколько стоит?
Многих людей, которые подумывают о том, чтобы устроить в своем жилище ИК пленочный теплый пол под ламинат, конечно же, интересует вопрос цены такой системы обогрева. По этому поводу следует сказать, что цена на устройство инфракрасного пола во многом зависит от таких факторов, как:
- ширина;
- потребляемая мощность.
Популярная система пленочного теплого пола, предлагаемая в настоящее время на рынке, Caleo Gold имеет ширину пленки 50 см, а её мощность составляет 200 Вт. Что касается цены, то потенциальному покупателю он обойдется в 730 р. Если владелец решит устроить в жилище менее мощную систему обогрева. то можно выбрать теплый пол NanoThermal Premium. Его тоже производят корейцы, а мощность системы составляет 140 Ватт. Что касается цены, то она заметно ниже – 430 р.
Расчет стоимости
Теперь давайте посчитаем, какие затраты несет владелец при обустройстве такой системы обогрева в своем жилище под ламинат:
- затраты на рулон пленочного пола — 1720 р. ;
- отдельно необходимо приобрести терморегулятор с температурным сенсором. Цена на него варьируется от 2250 до 2900 р. В этом случае значение имеет канальная мощность приборов;
- на создание стяжки толщиной 3 см на площади 4 кв. м. потребуется 6 мешков сухой смеси по цене 230 р. В общем, получается 1380 р.;
- при выполнении работ по устройству инфракрасного теплого пола потребуется использование пенофола с фольгированным слоем. Цена этого материала составляет 40 р. за один квадратный метр. В некоторых системах теплого пола он уже входит в комплект.
Проведя несложные подсчеты, можно увидеть, что, потратив 6500 р. можно устроить систему инфракрасного пленочного теплого пола под ламинат на своем балконе. Если вы решите проводить работы не самостоятельно, а силами специалистов, то дополнительно к этому придется оплатить услуги мастера из расчета 240 р. за один квадратный метр по готовому основанию или 650 р. за квадратный метр с созданием бетонной стяжки.
Дороже обойдется стержневой теплый пол. Используя для его создания маты Unimat Rail с аналогичной площадью, на такую систему придется потратить 7990 р.
Устройство инфракрасного пола под ламинат на покрытие
Ранее мы говорили о том, что пленочный инфракрасный теплый пол можно класть на бетонную стяжку или настил из досок. Какое основание устроить — каждый владелец решает сам, отталкиваясь от состояния базовой поверхности пола.
Также во внимание необходимо принимать конструктивные особенности строения. Чтобы все работы по устройству пленочных систем обогрева были выполнены быстро. а после завершения работы ею можно было пользоваться, при установке необходимо строго следовать инструкции, которая прилагается к любой системе теплого пола.
Если инфракрасный пленочный теплый пол устраивается в деревянном доме, в котором бетонное покрытие отсутствует, то выполнять работы по созданию бетонной стяжки не стоит. Это лишь дополнительные расходы. Используя фанеру или плиты ОСП, можно смонтировать верхний слой балочной конструкции. Такое основание будет вполне подходящим для укладки нагревательных элементов. Если дом только строится, и уже решено, что в качестве системы обогрева в нём будут использоваться теплые пленочные полы. то для устройства основания следует применять цементно-стружечные плиты. В этом случае вы сможете неплохо сэкономить. Если вы хотите получить более качественное основание, то выбор стоит делать в пользу магнезитовых листов.
Следует отметить, что все вышеперечисленные материалы могут использоваться в доме, построенном из железобетонных перекрытий. В такой ситуации работы по монтажу покрытия производятся непосредственно на лаги. Прежде чем выполнить их укладку, необходимо по поверхности пола устроить гидроизоляционный слой. В качестве материалов для его создания можно использовать следующие:
- мастику;
- жидкое стекло;
- пропитку глубокого проникновения.
Крошку полистирола или вермикулит обычно засыпают в ячейки между лагами, потом укладывают настил.
Самостоятельный монтаж ИК теплого пола
Процесс устройства теплого пола под ламинат предусматривает укладку термоизолирующего слоя. Для его создания используют изолятор рулонного типа небольшой толщины. С одной стороны он имеет фольгированное покрытие.
Чаще всего для устройства такого слоя применяются следующие материалы:
Технология работ
Чтобы избежать зазоров, при укладке материала необходимо края полоски зафиксировать, используя скотч. После этого можно переходить к самому ответственному этапу — монтажу теплого пола и его подключению. Прежде всего, необходимо решить вопрос с местом, где будет установлен терморегулятор. Определившись с этим, вы будете знать, куда тянуть кабель. Обычно этот прибор располагают на стене.
Далее необходимо раскатать на полу пленку металлической чертой вниз. После этого следует нарезать полосы нужных вам размеров и выполнить их изоляцию.
Процедуру укладки термоотражателей следует начинать с центральной части помещения. Если проводятся работы по утеплению пола по всей площади, то необходимо от стены оставить зазор не менее 10 см.
- Полотна пленочного теплого пола необходимо также зафиксировать, используя скотч. Специальные зажимы можно обнаружить на медных шинах. К ним и нужно присоединить провода.
- Контакты следует хорошо прижать и обмотать изолентой.
- В гофрированной трубке следует расположить температурный датчик, а потом разместить его внутри конструкции.
- Провод, который имеет защиту гофрой, можно далее подсоединить к регулятору. Подключение следует производить через устройство защитного отключения.
Монтаж теплого пола является несложной задачей. Его устройство можно выполнить своими руками. Главное — придерживаться рекомендаций, содержащихся в инструкции.
Прежде чем приступать к укладке финишного покрытия, необходимо запустить систему в тестовом режиме и проверить ее работоспособность. Для упрощения задачи можно использовать переносной инфракрасный датчик. Направляя на отдельные участки этот прибор, вы сможете увидеть на табло температуру. Если же после запуска системы отдельные участки теплого пола остались холодными, то в этом случае необходимо проверить соединение.
Возможно, отсутствие нужной температуры связано с плохо зажатым контактом, который не должен нагреваться. Когда вы все проверили и убедились, что все участки теплого пола работают, их необходимо покрыть подложкой из вспененного полиэтилена. Также можно использовать покрытия из пробки. Поверх уложенного слоя необходимо разместить панели ламината.
Наличие настила основания — необязательное условие. Вы можете устроить стяжку, используя обычный раствор, состоящий из цемента, песка и воды. Или же можно создать наливной пол, для которого используется сухая смесь с определенным составом компонентов.
Следует отметить, что при устройстве бетонной стяжки качество будет выше при использовании заводских смесей, поскольку в их составе присутствуют пластификаторы. Они не только увеличивают прочность покрытия, но и делают его влагостойким. Перед тем как выполнить заливку основания, необходимо обработать поверхность бетоноконтактом, а углы и стыки необходимо проклеить изолирующей лентой. Через семь дней можно переходить к следующим этапам работ, которые были указаны выше.
Заключение
Во многих квартирах в качестве напольного покрытия используется ламинат. Под него можно легко устроить теплый пол, если вы хотите добавить свое жилище дополнительную систему обогрева. Сложностей с этой работой не возникает. Каждый владелец может выполнить монтаж теплого пола под ламинат своими руками. Для этого самое главное — правильно подобрать систему обогрева, а при выполнении монтажных работ строго следовать инструкции. Тогда теплый пол будет служить продолжительное время, а в вашем жилище будет царить теплая атмосфера.
Источники: http://obogrevguru.ru/samostoyatelnaya-ukladka-infrakrasnoj-nagrevatelnoj-plenki-pod-laminat.html, http://moydomik. net/pol/420-infrakrasnyj-plenochnyj-teplyj-pol-pod-laminat.html, http://kotel.guru/teplye-poly/infrakrasnye/cena-montazha-infrakrasnyh-teplyh-polov-pod-laminat.html
монтаж и технология укладки пошагово —
монтаж своими руками с видео
Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.
Содержание статьи:
О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.
Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.
Какой тип теплого пола лучше подойдет для ламината
На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.
Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.
Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.
Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.
Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.
Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.
Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.
Инфракрасный теплый пол также имеет ряд других преимуществ:
- монтажные работы проводятся в течение буквально нескольких часов;
- отсутствует необходимость в устройстве стяжки;
- систему можно начинать эксплуатировать сразу же по окончании монтажа;
- микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
- толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
- система не требует какого-либо ухода и может прослужить более 50 лет;
- финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.
Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:
- Инфракрасная пленка;
- Крепежные элементы;
- Терморегулятор и датчики температуры;
- Электрическая проводка;
- Изоляционный и теплоотражающий материалы.
Как положить такую систему на пол грамотно и по технологии, читайте ниже.
Выбор ламината для теплых полов
Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.
Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.
Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.
Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.
При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.
Линолеум для теплого пола обычно обозначается такими значками
Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.
Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.
Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:
- кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
- чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
- в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.
Монтаж инфракрасного теплого пола
Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.
Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.
Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.
<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400. jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />
Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.
Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.
Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.
Полезные советы:
- если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
- если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
- используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
- при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.
Укладка ламината на теплый пол
Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.
На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.
Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.
Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа
Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.
Выгодный вариант подогрева
Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.
Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.
Основные преимущества:
- Бесшумная работа.
- Простота установки (монтажа) монтажа.
- Не снижает кислород в помещении.
- Не издаёт запахов и вибрации.
- Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.
Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.
Виды плёночных полов
На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.
Основные виды следующие:
- Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
- Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
- Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.
Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.
Установка под ламинат
В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.
У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.
Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.
Плюсы и минусы
Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.
Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:
- Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
- Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
- Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
- Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
- Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества
При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.
К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.
Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.
Особенности монтажа
Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.
Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:
- Приобрести термоплёнку в рулоне.
- Теплоотражающий материал и защитную полиэтиленовую плёнку.
- Скотч и ножницы.
- Битумная изоляция (комплект) и контактные зажимы.
- Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.
Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.
Подготовительные работы
Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.
Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.
Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.
Подключение и изоляция
После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.
Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.
Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.
Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.
После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.
Полезное видео по теме
Какой электрический пол лучше?
Монтаж пленочного теплого пола
youtube.com/embed/P_7v6Y4GcgY?version=3&rel=1&fs=1&autohide=2&showsearch=0&showinfo=1&iv_load_policy=1&start=570&wmode=transparent» allowfullscreen=»true»/>
Читайте так же:
Монтаж инфракрасного теплого пола под ламинат своими руками
Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.
Монтаж инфракрасного теплого пола своими руками.
Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:
1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.
2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:
- раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
- чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
- приблизительный отступ от стены, примерно 25-30 см.
- элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
- обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
- пленочное покрытие должно закрывать до 50 процентов от всей площади пола.
3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.
Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.
Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.
Укладка инфракрасного теплого пола под ламинат.
Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:
- теплоотражающее покрытие;
- термостат;
- инфракрасная пленка.
Подготовка к укладке инфракрасного теплого пола под ламинат.
1. Хорошо очистить поверхность.
2. Покрыть теплоизоляцией.
3. Разрезать и уложить инфракрасную пленку.
4. Подключить к питанию.
5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.
6. Тщательно все перепроверить.
7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.
Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.
Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:
1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.
2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.
3. Контактные соединения склеить при помощи герметизирующей ленты.
4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.
5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.
6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.
7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.
Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.
Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.
Монтаж инфракрасного теплого пола под ламинат видео урок.
укладка и установка системы, видео, как положить ее своими руками
Оглавление статьи:
С традиционными системами отопления в квартирах и домах воздух прогревается неравномерно. Из-за конвенции, теплый воздух уходит под потолок, а холодный устремляется к полу. У большинства людей в помещениях, отапливаемых центральным отоплением, замерзают ноги. Для создания комфортных условий в жилых помещениях можно выполнить монтаж теплого пола. Это нагревательная система, которая прогревает напольное покрытие. Теплый пол укладывают под ламинат, паркет, линолеум и другие финишные напольные покрытия.
Принцип работы теплых полов
Теплый пол – это одна из самых эффективных и очень экономичных систем отопления в квартирах и частных домовладениях. Принцип работы заключается в нагреве воздуха внизу, который благодаря процессам конвенции поднимается к потолку. Холодный воздух уходит вниз и снова нагревается. Укладка теплого пола под ламинат обеспечит комфорт и поможет сэкономить – часто это оборудование используют в качестве основного источника тепла.
Преимущество в том, что над полом воздух всегда теплый, а вот под потолком будет прохладнее. В комнатах, оснащенных теплым полом, будет значительно легче дышать, а дыхательные пути не будут пересыхать.
Разновидности систем
Среди разновидностей теплых полов различают электрические и водяные системы. Все они могут использоваться вместе с напольным покрытием на основе ламинированной доски. Водяные полы рекомендуются для частных домов, электрические станут оптимальным решением для городских квартир.
Водяные системы
Среди достоинств, которыми обладает водяной пол, выделяют высокую экономичность, а также эффективность. Оборудование подключается к центральной отопительной системе, а еще его может использоваться стационарный котел. Водяной пол равномерно прогревает поверхность и может работать в паре с любыми типами напольных покрытий.
К недостаткам относят отсутствие регулировок температурных режимов, если оборудование подключено к трубопроводу теплосети. Выйти из ситуации можно, сделав подключение к стационарному автономному котлу. Установка теплого пола в городской квартире многоэтажных домов под ламинат, линолеум или же любой другой пол может быть сопряжена с другими трудностями. Часто ЖКХ против врезания в теплосеть, а для согласования проекта по обустройству теплого пола придется потратить немало времени.
Несмотря на все трудности, эти системы все-таки популярны и многие оценили комфорт, который дарит теплый пол с водяным теплоносителем.
Устанавливаем водяной теплый пол под ламинат
Прежде чем выполнять монтаж, необходимо отправится в магазин и приобрести комплектующие. В зависимости от того, что предлагается в магазинах, торгующих сантехникой, детали могут отличаться. Однако, в целом для монтажа понадобится:
- Трубы для водяных теплых полов из расчета – 7 м трубы на 1 кв. м. комнаты;
- Коллектор для теплых полов;
- Коллекторный щиток;
- Индивидуальные комплектующие к коллектору;
- Арматурная сетка, а также строительные материалы для обустройства стяжки;
- Пластиковые хомуты.
Трубы могут быть двух видов. Либо это металлопластик, либо это ПВХ. Проще всего в работе именно металлопластиковая труба. Эти изделия очень легко выгибаются и принимают любую форму. Также подобная труба отличается доступной стоимостью. Однако, изделия для водопровода, несмотря на схожесть, не подойдут. Труба для теплого пола имеет другие технические характеристики.
Кроме перечисленного оборудования, также приобретается подложка, теплоотражающие материалы. Это необходимо для правильного монтажа и долговечной работы оборудования.
Сегодня существует два варианта установки водяного пола. Так, можно обустроить стяжку, а можно обойтись и без нее. Первый способ предусматривает, что трубы будут находиться внутри стяжки.
Для этого поверхность тщательно очищается. Далее укладывают теплозащитный материал и армирующую сетку. Затем на ней закрепляют монтажные планки и монтируют заранее заготовленные трубы. При этом важно, чтобы они располагались параллельно.
На следующем этапе очень важно проверить систему на герметичность. Все отлично? Значит, стяжку можно заливать. Слой делают таким, чтобы труба была полностью покрыта раствором. На полученную поверхность после засыхания стяжки устилают специальную пленку, которая защитит от воздействия влаги и образования конденсата. Прежде, чем приступать к укладке ламинита, необходимо постелить подложку для данного покрытия. Ламинат не отличается высокой теплопроводностью. Поэтому толщина подложки должна составить не более 3 мм. Такая подложка не испортит дорогую ламинированную доску, а ламинат не будет слишком перегреваться.
Второй способ предусматривает прокладку трубопровода под финишное покрытие без необходимости в стяжке. Для крепежа применяют специальные планки, а также клипсы.
Специалисты советуют, что монтаж по первому способу более надежен, хоть процесс достаточно трудоемкий. Все дело в том, что ламинат имеет плохую термопроводность. Поэтому пол в стяжке будет прогревать поверхность более равномерно. Также обычная песчано-цементная стяжка позволяет защитить трубы пола от различных механических повреждений. Вы можете посмотреть, как проводится монтаж теплого пола. Специалисты расскажут и покажут, как осуществляет установка под ламинат. Это видео содержит весь процесс.
Электрические полы
В качестве рабочего элемента используется специальный нагревательный кабель. Различают два вида кабелей. Так, это резистивные и саморегулирующиеся нагревательные элементы. Резистивные кабели могут быть как с одной жилой, так и с двумя. При монтаже такого кабеля следует помнить, что его нельзя укладывать под мебелью или в любых местах, где существует риск перегрева.
В саморегулирующихся кабелях недостатка с риском перегрева попросту нет. Основной элемент – специальная матрица на основе полимерных материалов. Сопротивление такого кабеля сильно зависит от температуры воздуха. Нагреватель может менять потребление и ток.
Приобретаем кабель
Он продается в фиксированном размере – начало его должно соединятся с питающими проводами посредством муфты, посольку производители не доверяют соединение обычным покупателям.
Прежде, чем покупать кабель, необходимо определиться с мощностью. Для небольших помещений будет достаточно 150 Вт/кв. м, для больших комнат – 200 Вт/кв. м. Но мощность также должна подбираться исходя из рекомендаций производителя ламината. Ламинированную доску ни в коем случае нельзя перегревать. В ней содержатся вредные для человека формальдегиды, которые выделяются в атмосферу после нагрева доски свыше 28 градусов.
Монтаж
Процесс практически ничем не отличается от водяного пола. Первым делом решают, где будет установлен термостат. Затем, к месту монтажа поводят питающие провода и провод для термодатчика.
Перед тем, как уложить кабельный теплый пол, необходимо подготовить основание. Здесь все делается так же, как и в случае с водяной системой под ламинат. Кабель необходимо укладывать по заранее выбранной схеме. Важно, чтобы нагреватель не проходил под тяжелой мебелью или сантехническим оборудованием.
На поверхности теплоизоляционного материала размещают специальную ленту, с помощью которой будет фиксироваться нагревательный элемент. Кабель лучше всего укладывать змейкой, монтажная лента в этом случае закрепляется через каждые 50 см. Затем устанавливается термодатчик, выполняется проверка, укладывается подложка. Теперь можно переходить к монтажу финишного покрытия.
Нагревательные маты
Это все тот же кабельный вариант, но здесь кабель закреплен на специальной пленке с фиксированным шагом. Укладка производится посредством расстилания мата по подготовленной поверхности. Но теплоизоляционные материалы при этом не используются – есть риск перегрева кабеля. Маты укладывают с расстоянием в 5 см между полосками. Принцип предварительной подготовки такой же, как и для водяного пола. Что касается стяжки, то здесь можно обойтись и без нее. Но в любом случае, толщина слоя будет значительно тоньше. После проверки работоспособности можно переходить к монтажу ламината.
Инфракрасные полы
Это оборудование отлично подойдет под любые чистовые покрытия, в том числе и под ламинат. Универсальность и эффективность этого решения обусловили широкую популярность подобных отопительных систем в большинстве домов и квартир.
Инфракрасное оборудование отличается отличными показателями теплоотдачи, и при этом температура нагрева невысока. Обогрев поверхности пола происходит более равномерно, что очень важно для комфортной атмосферы в помещении.
Чтобы установить ИК-пол не нужно никаких специальных навыков. Монтаж системы – гораздо проще, чем всего остального, что предлагает рынок. Установку можно осуществить самостоятельно и получить очень качественные результаты.
Монтажные работы
Процесс монтажа не займет много времени, но все же, лучше заранее подготовиться к этому. Перед тем, как положить инфракрасный теплый пол, поверхность тщательно очищают, а также устраняют все неровности. Далее – настилают слой гидроизоляционных материалов, а затем подложку под ламинат. Эта подложка позволит полностью сохранить то тепло, которое излучается пленочной системой.
Важно правильно составить проект. ИК-пол также не стоит стелить там, где будет стоять мебель либо бытовая техника. Пленочный пол режут в соответствии с проектом и укладывают. Термодатчик можно уложить прямо на поверхность пленки. Затем полосы соединяются между собой параллельно. Чтобы можно было контролировать режимы работы этой отопительной системы, предусмотрен термостат.
После укладки, инфракрасный пол снова накрывают не толстой подложкой для ламината и укладывают финишное напольное покрытие.
Таким образом можно сделать жизнь в квартире комфортнее. Теперь вы знаете, как укладывать теплый пол. Вы можете это сделать самостоятельно как и под ламинат, так и под линолеум и другие покрытия.
Монтаж теплого пола под ламинат своими руками
Устройство теплых полов, плюсы и минусы системы
Один из вариантов организации благоприятного микроклимата помещения — обустройство теплого пола. Отопление данного вида во многих случаях функционирует намного эффективнее распространенных и традиционных радиаторов. Статистически доказано, что люди чувствуют себя намного комфортнее, если температура облицовки пола немногим больше температурных маркеров воздуха.
Монтаж теплого пола под ламинат кардинально не разнится с аналогичной процедурой под другие напольные покрытия, но имеет некоторые нюансы. Во многом количество особенностей и их технологическое решение зависит от типа пола и самого ламината, который будет отличаться максимальной совместимостью с выбранной системой.
Водяной теплый пол
Состоит из нескольких функциональных слоев, первым из которых является гидроизоляция, укладываемая непосредственно на бетонное основание. Далее – демпферная лента, которая фиксируется по периметру помещения. Именно она впоследствии будет выполнять своеобразную защитную роль от различных линейных температурных расширений.
На следующем этапе следует укладывать теплоизоляцию, а на не уже можно смонтировать систему греющих труб с теплоносителем. В качестве несущего слоя выступает либо бетонная стяжка, либо (достаточно редко) гипсоволоконные материалы. Сверху кладется ламинат. В зависимости от вида выбранных материалов и способов укладки толщина готового «пирога» водяного пола может составлять до 15 см.
Стоит отметить, что систему трубных контуров следует класть исключительно на бетонные перекрытия. Деревянная основа не подойдет в силу достаточно большого веса всей отопительной конструкции.
Существует альтернативный вариант обустройства теплых водяных полов для деревянного дома – метод «сухой» стяжки с применением профильных теплообменных металлических пластин. Однако следует оговориться, что такой способ имеет пониженные показатели эффективности, а монтаж своими руками потребует больше времени и денежных затрат.
Уложить систему нагревательных труб и подключить его к системе отопления – это еще далеко не вся процедура монтажа. Потребуется приобрести и установить специальные термодатчики и регуляторы, которые будут обеспечивать корректное движение теплоносителя в контуре.
К тому же, если система имеет сложную геометрическую конструкцию, то для того, чтобы правильно ее смонтировать и запустить, возможно, потребуется привлечение профессионалов. Все это приводит к тому, что статья сметы «Сколько стоит» может значительно увеличиться. Таким образом, несмотря на все имеющиеся преимущества, систему водяного теплого пола установить под ламинат можно, но вот целесообразность этого остается под вопросом.
Электрообогрев пола
Основным элементом системы электрического теплого пола является кабель. Повышение температуры воздуха происходит за счет того, что карбоновый кабельный стержень трансформирует электрическую энергию в тепловую. Происходит нагрев слоя стяжки и/или напольного покрытия, которое в свою очередь отдает тепло в воздух.
Электрополы можно использовать не только для комнаты, кухни, прихожей, но и для лоджий или балконов как источник обогрева, так как по понятным причинам обогрев центральным водоснабжением либо водяным теплым полом в этом случае невозможен.
Для квартир и помещений жилого назначения отлично подходит система, в качестве нагревательного элемента которой выступает саморегулирующийся кабель. Если по каким-либо причинам на определенном отрезке кабельного провода произошло нарушение его целостности и, как следствие, перегрев, то саморегулирующийся элемент воспрепятствует аварийному повышению температуры, увеличивая показатель сопротивления.
Конструкция теплого электрического пола состоит из теплоизоляционного слоя, укладываемого на очищенное и выровненное основание. Следующий слой – тонкая (до 0,3 см) стяжка с армирующей сеткой. Именно на сетку затем фиксируется монтажная лента, к которой прикрепляется с определенным шагом кабель, расположенный «змейкой» либо «улиткой».
Если для обогрева используется тепловые маты, то монтаж значительно упрощается, так как они уже закреплены на армировании. Их следует лишь правильно расположить относительно друг друга в соответствии с выбранной схемой укладки.
Завершающий слой – стяжка, толщина которой может быть от трех до десяти сантиметров. И только после ее полного высыхания и обретения прочности (около месяца) следует положить ламинат.
Стоит заметить, что кабельная система либо технология использования тепломатов по технологии обустройства значительно проще монтажа системы водяного теплого пола. Однако и здесь в качестве функционального слоя присутствует бетонная стяжка, выполнение которой не только требует дополнительных трудовых, временных и денежных ресурсов, но и «съедает» ценные сантиметры высоты помещения.
В случае, когда каждый сантиметр на счету, либо все работы надо провести в короткие сроки без «утяжеления» монтажа, то отличной альтернативной предыдущим системам обогрева станет пленочный теплый пол.
ИК-обогрев
Представляет собой конструкцию, состоящую из двух слоев очень тонкой, но достаточно прочной пленки, выполненной из полиэстера. Между пленками пропущены две токонесущие шины из меди, «ноль» и «фаза» соответственно. Все шины соединяются между собой элементами нагрева. Они выполнены в качестве карбоновых полос и расположены параллельно относительно друг друга.
Параллельное расположение выбрано не случайно. Благодаря такой «географии» обеспечивается равномерность и «плотность» нагрева с сохранением независимого положения каждого элемента. Если один элемент по каким-либо причинам оказался в неисправном состоянии, то это ни в коем случае никак не повлияет на функциональность всей системы в целом.
Сетевое напряжение питание поступает на медную шину, проходит через нагревательный элемент переменного тока. При этом сам элемент особо не нагревается, а преобразует инфракрасный поток, длина волны которого достигает 20 мкм.
Такая волна лучевой энергии способна легко нагреть все предметы, встречающиеся на ее пути. Соответственно, расходуемая энергия не тратится впустую для передачи тепловой энергии на определенное расстояние, что делает такой вариант наиболее экономичным в сравнении с другими системами.
Полоски нагрева сгруппированы в блоки, расстояние между которыми обычно составляет 25 см. в этих промежутках нанесены специальные линии, по которым разрешается разрезать пленку при необходимости.
Система ИК-полов не оказывает на высоту конструкции пола абсолютно никакого влияния, так как толщина самой инфракрасной пленки не больше 0,4 мм. Несмотря на такой показатель, мощность обогрева такого типа может достигать 300 Вт/м2. Для ламинированных полов достаточно использовать нагрев в 27-280С. Максимум, который может достигнуть электрический пол – 500С. При всем при этом система остается абсолютно безопасной, как с точки зрения пожарной, так и электробезопасности.
Стоит заметить, что хорошими показателями не только мощности, но и другими, не менее отличными эксплуатационными характеристиками обладают лучшие системы теплых полов всемирно известного бренда «Caleo». Интересен тот факт, что само слово «калео» в переводе с корейского означает «Не желаете ли стелить (теплый пол)?».
Таким образом, согласно всем соответствующим техническим показателям инфракрасные теплые пленочные полы оптимально подходят для обогрева пола жилого помещения. К тому же процесс их монтажа не представляет ничего сложного, его вполне можно выполнить самостоятельно за короткий промежуток времени.
Ламинат на ИК-пол: критерии выбора
Прежде чем приступить к укладке ИК-пленки следует определиться с выбором самого ламината. Несмотря на визуальную или ценовую привлекательность, следует точно знать, какой тип ламината выбрать. Дело в том, что не каждый тип этого напольного покрытия можно постелить на теплый пол в силу того, что древесная компонента ламината (70-90%) очень чувствительна к различным повышениям, а тем паче перепадам температуры.
Фото ассортимента ламината
Но так как теплые с каждым годом становятся все востребованными, то многие производители ламината усовершенствовали технологию производства, тем самым сделав его совместимым с различными системами обогрева.
При выборе той или иной марки ламината, следует тщательно рассмотреть следующие критерии самой доски:
- Тепловое сопротивление. Чем больше коэффициент, тем теплоизоляционные свойства ламината будут выше. Показатель зависит от вида и толщины самого материала. Визуально его можно определить по степени пористости, большая пористость – маленький коэффициент.
- Толщина ламинированной доски. Изначально влияет на способность материала прогреваться. Если ламинат тонкий, то тепло будет быстрее передаваться от нагревательных элементов непосредственно в помещение.
Но при этом тонкая ламель не обладает показателями высокой прочности, особенно в помещениях с интенсивным потоком движения. Поэтому целесообразнее выбирать среднее значение данного показателя.
- Способ соединения ламелей. Оптимальным вариантом является комбинированное замковое сочетание «click-lock», при котором соединение идет как по длине, так и по ширине доски. Клеевой метод соединения практически утратил свою актуальность.
- Маркировка. Большинство производителей для того, чтобы облегчить своему покупателю процедуру выбора, стали маркировать продукцию специальным знаком.
Что входит в комплект ИК-пола?
Пленочные теплые полы поступают в продажу в необходимой комплектации, которая включает в себя следующие компоненты:
- Нагревательная пленка. Выпускается стандартной шириной в 50 или 100 см, при этом длина рулона может быть разной (не рекомендуется свыше восьми метров). Пленку можно разрезать на ленточные полотна необходимой длины, но строго в маркированных (пунктир + ножницы) местах. дело в том, что именно в этих точках располагаются посеребренные контактные площадки, на которых происходит подключение клемм и кабеля питания.
- Клеммы для подключения. Некоторые производители также включают сам кабель и изоляционный материал, например, битумная лента.
- Термодатчик для контроля нагрева системы.
- Терморегулятор. Может быть в электромеханическом либо полностью электронном исполнении.
Также дополнительно нужен будет еще один компонент – подложка. Ее толщина должна быть больше либо равна 3 мм. Лучше отдавать предпочтение материалу, ода из сторон которого фольгирована, но при этом не является токопроводящей. Это поможет отразить от бетонного основания инфракрасный поток и направить его в нужном направлении. Для фиксации отдельных полотен подложки между собой потребуется обычный строительный скотч.
Как монтировать ИК-пленку под ламинат?
Составление схемы
Предварительно следует тщательно продумать схему расположения ИК-нагревателей, а также способ подключения к блоку управления и коммутации с источником переменного тока.
При составлении подобной схемы берутся во внимание следующие базовые принципы:
- Не рекомендуется закрывать поверхность пола пленкой полностью по всей площади. Ни в коем случае нельзя располагать пленочные полотна в тех местах, где планируется поставить мебель крупных габаритов.
Дело в том, что закрытое пространство может привести к перегреву нагревательных элементов, нарушению теплообмена между поверхностями, деформации ламината и отдельных частей самой мебели. К тому же результатом некорректного расположения пленки станет снижение качества обогрева, уменьшение эксплуатационного срока и сокращение энергосберегающих свойств всей системы.
- Также во избежание перегрева и нарушений работы теплого ИК-пола при укладке пленки следует сохранять отступ от стен помещения и стационарных радиаторов отопления, как минимум 25 см.
- В процессе раскатывания рулона пленочные обогреватели должны быть ориентированы по длине помещения, то есть располагаться вдоль самой длинной стены. Можно ли наоборот? Да. Но в этом случае значительно увеличится число контактных соединений.
- Как отмечалось ранее, разрезывание полотна на отдельные полосы должно производиться строго по маркированным местам.
- Между соседними полотнами при укладке следует соблюдать шаг в 5 см. Строго исключается перекрывание (нахлест) одного нагревательного элемента другим.
- Как показывает практика, для полноценного обогрева помещения достаточно закрыть около 70% площади пола.
Кабельной коммуникации инфракрасного пола также следует отнестись внимательно. Предусмотреть оптимальную точку для размещения и установки термодатчика. Рекомендуемая высота размещения от уровня пола – не менее полуметра. Также следует учитывать наиболее выгодный вариант подведения кабеля питания (в 220 В) и всех без исключения проводов, идущих от пленочных полос.
Обычная бытовая розетка для подключения системы не подойдет, так как суммарный показатель мощности ИК-пола достаточно высокий. Целесообразно заранее позаботиться о прокладке выделенной линии питания, а также предусмотреть установку отдельного автомата. Наилучший вариант – дополнительное подключение УЗО (специального защитного устройства) с целью повышения безопасности функционирования всей системы.
Как правило, многие модели терморегуляторов подходят для установки в обычное розеточное гнездо. Кабели же можно подвести, проделав штроб в поверхности пола и убрав в него гофру, а в нее, соответственно, все коммуникации. Еще один вариант – закрепление на стене декоративного ПВХ-короба.
Прокладку проводов на поверхности пола следует проводить так, чтобы они не пересекались. Востребованной является схема, при которой кабели соединяются с пленочными элементами по одной стороне.
Если же помещение имеет сложную геометрическую конфигурацию, то возможен вариант, когда «фаза» и «ноль» подключаются к нагревательной полосе с разных сторон. В этом случае следует быть максимально внимательным, иначе не избежать короткого замыкания.
Также следует определиться с месторасположением термодатчика. Главное условие – расположение по центру ширины пленочного нагревательного элемента, но не ближе к стене более чем на 50 см. Оптимальный вариант – поместить датчик в самом холодном месте помещения, если длина штатного кабеля это позволяет (удлинять его категорически запрещено).
Базовое основание
Монтаж теплого инфракрасного пола изначально предполагает, что поверхность, на которую будет устанавливаться система, должна быть ровной, чистой и отремонтированной.
Выровнять пол можно либо при помощи бетонной стяжки, либо обычными плитами фанеры, ДВП или ГВЛ при условии незначительных деформаций пола и его перепадов высоты. После выравнивания поверхность следует вторично очистить от пыли и мусора, чтобы избежать случайного повреждения не только подложки, но и самой нагревательной пленки.
Далее пол покрывается фольгированной подложкой. При этом следует покрывать именно всю площадь, а не только те участки, которые планируется обогревать. В противном случае такое пренебрежение может отразиться на эффективности работы системы.
При укладке подложки необходимо соблюдать условия:
- подложка должна располагаться так, чтобы ее фольгированная сторона была сверху;
- полотна укладываются встык, внахлест это делать нецелесообразно;
- фиксирование подложки к поверхности пола производится двухсторонним скотчем;
- соседние полотна скрепляются между собой также скотчем, но имеющим одну отражающую фольгированную сторону.
Толщина подложки играет немаловажную роль для бесперебойной работы ИК-системы для теплого пола. Дело в том, что в самом фольгированном полотне будут при монтаже прорезаться рабочие отверстия (пазы).
Именно в них будут укладываться кабели, соединительные клеммы, термодатчик и точки изоляции контактов. Все перечисленные составляющие электроцепочки ни в коем случае не должны приподнимать пленочное инфракрасное покрытие и служить помехой для ровной укладки ламинированных ламелей.
Укладка инфракрасных нагревателей
Все работы должны производиться с предельной аккуратностью. Не допускается разрыв целостности виниловой пленки при ее раскрое, укладке, а также при обустройстве финишного покрытия. Участки материала, целостность которых была все же нарушена либо допущен надрез на карбоновых полосах, должны быть в обязательном порядке заменены.
Далее соблюдается следующий алгоритм действий:
- Пленочные элементы укладываются таким образом, чтобы медные шины блестящей стороной «смотрели» вниз. При этом саму ИК-пленку можно закрепить к подложке обычным скотчем.
- По завершению укладки пленки необходимо произвести изоляцию точек разрыва токоведущих шин, которые не планируется использовать при функционировании системы.
Изолировать такие участки можно битумной лентой, которая обычно входит в комплект поставки инфракрасного теплого пола. Наклеивать ее необходимо методом плотного обжима, чтобы создать полную герметизацию элемента, тем самым защищая его со всех сторон.
- В месте, где предполагается расположить термодатчик, в фольгированной подложке следует сделать монтажный разрез (паз), а также канал для последующей укладки кабеля питания. Корпус датчика необходимо расположить на карбоновом черном излучающем участке, желательно в центре всего полотна.
Фиксация термодатчика производится при помощи той же битумной изоляционной ленты. После того, как датчик был уложен, а кабель выведен к терморегулятору, элемент пленки, покрывающий эти устройства, укладывается и фиксируется на подложке.
- Далее устанавливаются клеммы в тех местах, где происходит подключение пленочных элементов непосредственно к электроцепи. Как правило, производители комплектуют системы теплого ИК-пола клеммами-клипсами.
В специальный контактный разрез вводится верхняя пластина клеммы таким образом, чтобы ее вторая часть оказалась снизу от пленки. Затем плотно, но предельно аккуратно клипса обжимается плоскогубцами. Именно так можно достичь надежного контакта с посеребренной поверхностью самой медной шины.
- Укладка кабелей. Их конца зачищаются от изоляции приблизительно на один сантиметр. После этого вставляются в уже подготовленную и соединенную с пленкой клемму.
- Изоляция каждой контактной группы. Полоски битумной ленты следует наклеивать сверху и снизу пленочного элемента таким образом, чтобы все металлические части оказались в плотной, практически герметичной изоляции. Это предотвратить случайное попадание влаги на контакт.
- В завершении кабеля и клеммы осторожно укладываются в пазы на подложке и надежно фиксируются клейкой лентой.
Подключение к терморегулятору
Все провода должны быть собраны в одной точке – у регулятора температуры. При этом если подключается несколько участков теплого инфракрасного пола, то следует исключать возможной скрутки проводов. Целесообразнее использовать сертифицированные клеммные соединения.
Подключать провода к разъемам терморегулятора следует в строгом соответствии с инструкциями, приведенными в технической документации прибора. Как правило, на схеме четко обозначаются точки подключения напряжения, места заземления, нагрузки и термодатчика. После этого все провода аккуратно убираются в специально отведенный для этого канал, а регулятор температуры монтируется на свое место.
Далее рекомендуется еще раз тщательно осмотреть все соединения и после этого можно произвести первичный запуск системы для оценки эффективности работы теплого инфракрасного пола.
Финишное покрытие
Перед укладкой ламината в целях безопасности функционирования системы можно настелить дополнительный слой из полиэтиленовой пленки. Если ее толщина не будет превышать показатель в 200 мкм, то она никак не будет препятствовать прохождению инфракрасных лучей. Пленка может укладываться как единым полотном, так и отдельными частями внахлест (15-20 см) фиксацией краев скотчем.
В качестве лицевого напольного покрытия на ИК-систему следует выбирать ламинат со специальной производственной маркировкой. После вскрытия упаковки рекомендуется выдержать панели в течение двух суток при комнатной температуре.
Для обеспечения равномерной нагрузи на ламели при эксплуатации пола, их следует укладывать со смещением центра относительно предыдущего ряда (принцип кирпичной кладки). Планки могут крепиться между собой двумя способами: Lock-замки либо Click-защелки. Клеевой метод сегодня практически не применяется.
После завершения работ по настилу ламинированных панелей рекомендуется вновь запустить инфракрасный обогрев. Но для того, чтобы случайно не деформировать ламели следует выбрать режим работы с показателем не более, чем в 200С. А затем с каждым днем увеличивать температуру на несколько градусов. Это не только позволит ламинату адаптироваться, но и выбрать оптимальный для помещения температурный режим.
Предлагаем Вашему вниманию видео о монтаже теплого пола ИК под ламинат:
Инфракрасный теплый пол под ламинат
Статью опубликовал: Николай Стрелковский
Обновлено: 25.01.2019
Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.
Инфракрасный теплый пол под ламинат
Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.
Содержание статьи
Почему именно инфракрасный пол – оптимальное решение для подогрева?
Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…
- Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т. п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
- Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.
Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.
Примерная схема расположения элементов инфракрасного теплого пола
Какие еще достоинства присущи этому типу теплого пола:
- Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
- Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
- Сама пленка прогревается до невысоких температур – порядка 30 — 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
- Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
- Нагрев начинается практически мгновенно.
- Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
- Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.
Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.
Как устроен пленочный инфракрасный пол
Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.
Рулон пленочного инфракрасного нагревателя
Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.
Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² — это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.
Обычный комплект поставки пленочного теплого пола
В комплект теплого пола также входят термодатчик с кабелем — для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.
Монтаж теплого инфракрасного пола под ламинат
Составление схемы монтажа
Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.
- Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
- Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
- Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
- Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
- Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
- Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
- Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т. п.
- Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
- На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:
Провода подключены с одной стороны пленочных элементов
Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:
Провода заведены с противоположных сторон
- Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.
Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.
Подготовка основания
В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.
- Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
- Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
- Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.
Настил термоотражающей подложки
- Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.
Монтаж пленочных инфракрасных элементов
- Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
- Раскрой пленочного элемента в нужный размер
- Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
- Изоляция неиспользуемых контактов на местах срезов.
- Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
- Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.
- Клемма-клипса вставляется в предусмотренный разрез
- Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
- Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
- Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.
- Изолирование мест клеммных подключений
- Изоляция должна быть полной, и сверху, и снизу
- Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.
Электрическое подключение и пробный пуск
- Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
- Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
- Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.
После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.
Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.
Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.
Можно переходить к монтажу ламинированного покрытия
После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.
Видео — Монтаж инфракрасного теплого пола под ламинат
youtube.com/embed/_SOC6-qzcko» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Видео — Как сделать инфракрасный пол под ламинат за 1 час
Как сделать ламинат на инфракрасном теплом полу в доме
Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных черт, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки — ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.
набор инструментов
Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.
В комплект входит множество нагревательных элементов:
- Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
- , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.
- , который устанавливается под ламинатом пола.Основное его предназначение — определение уровня температуры в помещении.
- терминалов.
- Комплект утеплителя.
- Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
- Инструкция по эксплуатации теплого пола, а также гарантийный талон.
Терморегулятор
Датчик температуры
Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить ламинат.
при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал — подложку, поглощающую шум и звук.
Дизайн
Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.
Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. В него не будут входить участки под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.
Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения. Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.
Подготовка к установке
Начинать производство по монтажу плёнки пола под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.
Любой мусор следует удалить с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.
После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие. Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.
Внимание к подложке
Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.
Если качественно обставить пленочный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.
Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат. Его необходимо обязательно отделить от нагревательных элементов. В противном случае в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.
Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.
Лучший вариант подложки под пленочный ламинат — полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование — это реализация и качество ухода за поверхностью.
последовательных работ
После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов. Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.
Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.
По окончании работы с теплым полом останется только подключить все комплектующие к электросети. Главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.
Укладка ламината
После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.
Стоит отметить, каждый вариант распределения поверхности ламината в комнате имеет свои особенности. Об этом говорит инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.
При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.
Советы профессионалов
При укладке ламината на пленочный пол, а также разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.
- При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
- Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
- Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать ламинат для пола.
- При наличии днища подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
- Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции.Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
- Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
- Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.
Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.
Видео:
Видео:
Видео:
Видео:
Видео:
.
Труба теплого пола. Монтаж инженерных систем в здании. Стоковое изображение
Похожие изображения
Труба напольного отопления. Монтаж инженерных систем
Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.
Системы теплого пола
Теплый пол
Устройство теплого пола с гибкими трубами.Монтаж теплого пола
Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом
Прокладка трубы для теплого пола на стройплощадке
ч.
Теплый пол
Теплый пол
Мастер уложил в пол трубы для отопления и теплого пола
Теплый пол
Современная система теплого пола.
Система теплых полов
Система теплого пола
.
Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo
Дизайнеры также выбрали эти стоковые фото
Счастливый ребенок, играющий с электричеством дома
Поперечное сечение дерева
Ботинки фетиш
Отец и сын устанавливают новый деревянный ламинат.инфракрасный
Строитель наносит цементную штукатурку
Опилки изолированные деревянные
Холод в офисе
Автоклавные стеновые панели из пенобетона на открытом складе
Красивое оформление серого одноэтажного дома.
Стружка в движении при повороте деревянной чаши
Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.
Управление нагревателем на нагревателе для экономии затрат на отопление
Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом
Установка теплого пола
Похожие изображения
Инфракрасная система подогрева пола под ламинатом
Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом
Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом
Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа
Женские ступни, идущие по теплому полу с подогревом, крупным планом
Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима
Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с
Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома
Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.
Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола
Белый регулятор температуры теплого пола на серой стене.
Теплый фон с деревянным полом и звездой
Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу
Панель управления розеткой и теплым полом на стене
.
Кабель для теплого пола из ламината Идеи для теплого пола для дома
Обзоры продуктов
Кабель для теплого пола из ламината для дома
Введение в товар
Т-кабель для обогрева спроектирован как можно более тонким, диаметром всего 3,6 мм, имеет два типа выходной мощности, обеспечивает экономию и энергосбережение, а также максимально снижает уровень пола.Предназначен для установки под плитку, деревянный пол, мраморный пол, обычно устанавливается установка 100 Вт / м2, 150 Вт / м2 и 200 Вт / м2.
Характеристики
* Двухжильный нагревательный кабель
* Гибкая установка
* Нулевое излучение ЭДС (электромагнитные поля)
* Долговечная конструкция
* Одноточечное безопасное соединение
Технические характеристики 9
Конструкция кабеля Двойной провод
Проводник Твердый нагревательный сердечник
Изоляция проводника Фторполимер
Экран Алюминиевая фольга
Наружная изоляция ПВХ
Разъем Наружное соединение
Наружный диаметр 3.6 мм
Номинальное напряжение 230 В перем. Тока
Выходная мощность 12 Вт / м, 18 Вт / м
Допуск сопротивления + 10 / -5%
Холодный конец длиной 2,5 м
Сертификаты CE / EAC / TUV / CSA
Номер детали | Мощность (Вт) | Длина (м) | Ом |
Т-образный кабель 12-150 | 150 | 12.5 | 352,7 |
Т-образный кабель 12-225 | 225 | 18,8 | 235,1 |
Тройник 12-300 | 300 | 25 | 176,3 |
Т-образный кабель 12-375 | 375 | 31,3 | 141,1 |
Т-образный трос 12-450 | 450 | 37,5 | 117,6 |
Т-образный трос 12-525 | 525 | 43,8 | 100,8 |
Т- кабель 12-600 | 600 | 50 | 88.2 |
Т-образный кабель 12-675 | 675 | 56,3 | 78,4 |
Т-образный кабель 12-750 | 750 | 62,5 | 70,5 |
Т-образный кабель 12-900 | 900 | 75 | 58,8 |
Т-образный кабель 12-1050 | 1050 | 87,5 | 50,4 |
Т-образный кабель 12-1200 | 1200 | 100 | 44,1 |
Т-образный кабель 12-1350 | 1350 | 112.5 | 39,2 |
Трос 12-1500 | 1500 | 125 | 35,3 |
Трос 12-1800 | 1800 | 150 | 29,4 |
Номер детали | Мощность (Вт) | Длина (м) | Ом |
Т-образный кабель 18-135 | 135 | 7,5 | 391.9 |
Тройник 18-200 | 200 | 11,1 | 264,5 |
Тройник 18-270 | 270 | 15 | 195,9 |
Тройник 18-400 | 400 | 22,2 | 132,3 |
Т-образный кабель 18-535 | 535 | 29,7 | 98,9 |
Т-образный кабель 18-600 | 600 | 33,3 | 88,2 |
Т-образный кабель 18-680 | 680 | 37.8 | 77,8 |
Т-образный кабель 18-800 | 800 | 44,4 | 66,1 |
Т-образный кабель 18-935 | 935 | 51,9 | 56,6 |
Т-образный кабель 18-1100 | 1100 | 61,1 | 48,1 |
Трос 18-1220 | 1220 | 67,8 | 43,4 |
Тройник 18-1340 | 1340 | 74,4 | 39,5 |
Т- кабель 18-1500 | 1500 | 83.3 | 35,3 |
Т-образный кабель 18-1625 | 1625 | 90,3 | 32,6 |
Тройник 18-1900 | 1900 | 105,6 | 27,8 |
Т-образный кабель 18-2135 | 2135 | 118,6 | 24,8 |
Т-образный кабель 18-2295 | 2295 | 127,5 | 23,1 |
Т-образный кабель 18-2775 | 2775 | 154,2 | 19.1 |
Упаковка и доставка
Упаковка: обычно сначала упаковывается в белую коробку, а затем упаковывается в картонную коробку. Если это большой заказ с большим количеством, мы можем предоставить индивидуальные услуги, такие как маркировка кабеля, клейкая лента с логотипом, индивидуальная цветная коробка или другие требования к заказу.
Доставка: Заказчик может выбрать упаковку в картонную коробку на поддоне или без поддона; способ доставки может быть морским, воздушным, железнодорожным, автомобильным или международным экспрессом.
.
монтаж своими руками, пошаговая инструкция, фото, отзывы
Инфракрасный теплый пол под ламинат – отличное решение, которое может быть использовано как в качестве основного, так и в качестве дополнительного отопления. У этого варианта есть свои преимущества и недостатки, которые стоит учесть при рассмотрении. Уложить систему можно своими руками, если соблюдать пошаговую инструкцию.
Преимущества инфракрасного пола
Данная разновидность появилась относительно недавно и многие с недоверием относятся к ней, считая информацию об инфракрасном обогреве приукрашенной. Тем не менее у этой системы очень много плюсов, ниже только самые значимые из них:
- Простота монтажа. С работой справится практически любой человек, если следовать схеме, никаких сложностей не возникнет.
- Обогревающие элементы укладываются только там, где нужно. Обычно это проходы, зоны отдыха или работы. Не нужно тратить энергию на всю площадь, что позволяет экономить.
- Система нормально переносит отрицательные температуры: даже если в помещении будет -30°С, можно без проблем запускать ее и обогревать комнату. По этой причине инфракрасный пол подойдет для дачных домиков и других строений, которые не отапливаются зимой.
- Инфракрасное излучение – это тот же принцип обогрева, что и солнечное тепло.
- При необходимости можно быстро убрать систему или добавить к ней дополнительные модули. Гораздо больше времени займет снятие и укладка ламината.
- Нет ограничений по месту установки и ее площади. Подходит для любых помещений и не требует особых мер безопасности, это не водяной пол, который может затопить соседей.
- Уровень пола практически не поднимается. При использовании других вариантов требуется подготовка или заливка стяжки, тут это необязательно.
- Если перестанет работать одна или несколько полосок, остальные будут греть как обычно. В системе использовано параллельное подключение, поэтому выход из строя отдельных частей не критичен.
- Воздух в комнате прогревается равномерно.
- По поверхности комфортно ходить босиком.
- Нет конвекционных потоков воздуха, как при использовании радиаторов отопления или обогревателей.
Важно!
Для монтажа на систему обогрева нужно подбирать ламинат, на упаковке которого есть знак, подтверждающий, что напольное покрытие подходит для теплых полов.
Конечно, у этого типа есть и определенные минусы, которые стоит помнить. В первую очередь это высокая стоимость комплекта. Также нужно отметить немалый расход электричества, если площадь модулей большая и они включены постоянно.
Как устроен пленочный инфракрасный пол
Этот вариант обогрева основан не на конвекции, а на способности излучать электромагнитные волны в строго заданном диапазоне, что по своей природе приближено к солнечному свету. Изделия представляют собой плотную пленку, на которую нанесены полоски из карбоновой пасты. При подаче напряжения они начинают выделять инфракрасные лучи.
Каждая полоска подключена отдельно к контактам и работает через терморегулятор. Инфракрасное излучение в первую очередь нагревает ламинат, который начинает отдавать тепло в комнату. За счет разной длины инфракрасных лучей нагреваются и другие элементы в пределах доступности – стены, мебель и т.д.
Пленка выпускается в двух вариантах ширины – на 50 см и 1 м. Что касается длины, ее следует подбирать под помещение. Но нужно учесть то, что резать клеенку можно не везде, а только в специальных местах, которые расположены через каждые 25,7 см.
Стоит выбирать системы с мощностью не больше 150 Вт на кв. м. Это обеспечит комфортную температуру напольного покрытия. Если взять модули мощнее, это может нанести ущерб ламинату, так как он плохо переносит перегрев.
В комплекте обычно идет термодатчик, провода и изоляционные элементы. Для каждой комнаты следует устанавливать отдельный терморегулятор, чтобы выставлять подходящую температуру в зависимости от внешних условий.
Инструкция по монтажу инфракрасного пола
Перед тем как приступить к работе, необходимо разобраться с некоторыми особенностями процесса. В первую очередь учтите следующие рекомендации:
- Измерьте помещение и начертите простейший план на листке бумаги. Это существенно упростит планирование. Нарисуйте мебель, которая есть в комнате, чтобы понимать, где не нужно класть теплый пол.
- Продумайте расположение терморегулятора. Заранее проложите провода, обычно для этого нужно делать штробу. Определитесь, откуда будет запитываться система.
- Распланируйте расположение и количество обогревающих матов. Лучше их стелить вдоль помещения, чтобы меньше резать. При этом максимальная длина одного куска не должна превышать 8 метров.
- Помните, что отступ от стены должен быть не менее 10 см. А от каминов и радиаторов отопления нужно отступать как минимум на 30 см.
- Маты не должны укладываться внахлест. Между ними оставляется расстояние не менее 5 см.
Внимание!
Для эффективного обогрева инфракрасный пол должен занимать 50-60% поверхности.
Стоит продумать и грамотное расположение термодатчика. Его стоит ставить либо посередине помещения, либо в самом прохладном его месте, чтобы обеспечить нормальный нагрев всей площади. Не забывайте и о том, что провода не должны перекрещиваться.
Материалы и инструменты
Чтобы провести работу качественно и не отвлекаться на поиск нужных инструментов, все необходимое приготовьте заранее. Комплектность может различаться в зависимости от особенностей монтажа, но чаще всего используется следующее:
- Инфракрасная пленка в нужном количестве. Проводку и соединения лучше брать с небольшим запасом.
- Теплоизоляционный материал – рассчитывается по площади помещения.
- Терморегулятор и термодатчик. Подбирается под помещение и используемый инфракрасный пол.
- Двусторонний скотч, клейкая лента с отражающей фольгированной поверхностью и битумная лента.
- Ножницы или строительный нож для резки материалов.
- Уровень или правило для проверки плоскости.
Также можно приобрести наколенники, чтобы было удобнее работать. Никакие средства защиты не нужны, подойдет обычная рабочая одежда. Также может потребоваться отвертка и плоскогубцы для присоединения проводов и зажимания клемм.
Подготовка пола
Обязательно уберите всю мебель из помещения, если такой возможности нет, то стоит переставить ее туда, где она не будет мешать. При необходимости убирается старое напольное покрытие, после чего можно приступать к работе:
- Осмотрите поверхность и проверьте ее с помощью уровня. Если основание бетонное и на нем есть трещины и перепады высоты, то надо либо залить стяжку, либо использовать самонивелирующийся состав. Если основание ровное, его нужно очистить от грязи и мусора и загрунтовать.
- Монтаж инфракрасного теплого пода пол ламинат на деревянном полу требует особой подготовки. Проще всего постелить на него листы фанеры толщиной 10 мм и закрепить их саморезами, не забывая оставлять деформационный зазор.
- Постелите по всей поверхности утеплитель из вспененного полиэтилена с отражающим слоем. Он располагается фольгой вверх, для фиксации на полу используйте кусочки двухстороннего скотча. Стыки проклейте фольгированной лентой.
Если работа проводится в частном доме, где пол холодный, можно дополнительно положить на пол плиты из экструдированного пенополистирола толщиной 2-3 см. Они отлично защитят поверхность от холода из-под фундамента.
Укладка пленочных инфракрасных элементов
В первую очередь возьмите ранее нарисованный план и вспомните, как должны располагаться инфракрасные модули. Подумайте, откуда лучше начать работу. И обязательно наденьте обувь с мягкой подошвой или передвигайтесь в носках, чтобы не повредить пленку после укладки. Помните следующее:
- Отмерьте и отрежьте по пунктирной линии первый кусок. Укладывайте его фольгированной стороной вниз. На поверхности зафиксируйте двухсторонним скотчем. Таким же образом кладите и следующие полосы.
- Все торцы, по которым резалась пленка и которые не будут использованы при подключении, заклейте битумной лентой с обеих сторон.
- Вырежьте в подложке паз для укладки кабеля и термодатчика. Расположите его в нужном месте и зафиксируйте кусочком битумной ленты.
- Подсоединяйте маты с помощью специальных клемм. Верхняя часть входит в контактный разрез, а нижняя располагается снизу. Обжим производите с помощью плоскогубцев.
- Уложите и присоедините к пленке кабели, зачищая изоляцию на 10-15 мм. Обязательно изолируйте все контакты.
Проложите провода, при необходимости вырезайте пазы в подложке. Поверхность должна быть ровной, чтобы ничего не торчало, так как потом это усложнит укладку ламината. Соблюдайте аккуратность при передвижении, чтобы не повредить поверхность.
Важно!
Если вы повредили защитное покрытие пленки или контакты на ней, замените испорченный элемент.
Подключение к сети и изоляция
После укладки инфракрасного теплого пола под ламинат, при монтаже проводки своими руками важно четко соблюдать рекомендации и не перепутать провода. Не забывайте о том, что при любых работах с электричеством нужно отключать подачу электроэнергии на распределительном щитке. Порядок работ:
- Все провода должны быть выведены к месту расположения терморегулятора с небольшим запасом. Чаще всего сам регулятор крепится к стене недалеко от поверхности пола, а проводка располагается в штробе. Сечение проводов следует подбирать по мощности пола (вам могут подсказать подходящий вариант в магазине).
- Соединения делать с помощью клемм. Не допускаются скрутки и изолента, это ненадежный вариант.
- Подведенные провода присоедините к пленочному полу. L – это фаза, а N – ноль.
- После подключения обязательно проверьте, работает ли система. Включите электричество и запустите пол на короткое время, чтобы убедиться, что все нормально.
Чтобы защитить инфракрасные маты от повреждения и протирания в процессе эксплуатации ламината, положите поверх теплого пола полиэтиленовую пленку толщиной 200 микрон. Она защитит поверхность и не будет препятствовать нормальной работе системы. Все стыки проклейте скотчем с напусками в 5-10 см.
Укладка ламината
Напольное покрытие укладывается как обычно, никаких дополнительных сложностей не возникает. Для работы больше подойдут 32 и 33 классы, так как они лучше переносят перепады температуры. В процессе нет ничего сложного:
- В качестве подложки используйте вспененный полиэтилен толщиной от 1 до 3 мм. Подобные изделия обладают подходящими характеристиками и хорошо пропускают инфракрасное излучение.
- Стыки в подложке не проклеивайте, чтобы не создавать помех обогреву. Просто укладывайте вплотную.
- Укладывайте только напольные покрытия плавающего типа с замковым соединением. Клеевые варианты не подойдут, так как от перепадов температуры швы со временем начинают расходиться.
- В процессе работы соблюдайте аккуратность, чтобы не повредить обогревающие маты. Начинайте от любой стены и двигайтесь к противоположной, укладывая ряд за рядом.
Следите за тем, чтобы замок входил в паз плотно и защелкивался правильно. Если вы вставите его не до конца, то можете просто сломать и панель придется заменить. После укладки еще раз проверьте работу системы.
Особенности эксплуатации
Чтобы не нанести вреда напольному покрытию и обеспечить нормальную адаптацию рабочей системы, нужно правильно эксплуатировать теплый пол. Особенно важен первый запуск: если на этом этапе допущены ошибки, ламинат может деформироваться или швы между панелями разойдутся. Помните несколько простых рекомендаций:
- Выставьте температуру 15°С при первом включении. Важно нагревать пол не сразу, а постепенно, слишком высокая температура не нужна.
- Первые несколько дней повышайте показатель на 1°С, пока не дойдете до 20. После этого можно добавлять по 2°С в день.
- Уточните, какая максимально возможная температура нагрева для вашего ламината. Если никаких данных нет, руководствуйтесь стандартным показателем в 26°С.
- В дальнейшем используйте теплый пол как обычно, никаких особых требований нет.
Кстати!
Чтобы сэкономить на стоимости электроэнергии, настройте нагрев на максимум в ночные часы, когда тариф самый дешевый, а днем снижайте температуру.
После долгого простоя старайтесь также сразу не включать на полную мощность, прибавляйте температуру постепенно, чтобы исключить проблемы. При появлении постороннего запаха отключайте систему и проводите проверку.
Отзывы
Олег, 39 лет, Томск
Купил пленочный теплый пол лет 7 назад. Пожалел денег на дорогой вариант, выбрал что-то из среднего сегмента. Первые несколько лет все работало хорошо, пол тепленький, ходить приятно. Но с каждым годом эффект становился все хуже. Когда разобрал ламинат, оказалось, что из двух десятков модулей работают от силы пять. За 7 лет система пришла в негодность, хотя на упаковке был указан срок службы в 15 лет.
Ольга, 44 года, Москва
Решила положить ламинат в спальне несколько лет назад и под него постелили теплый инфракрасный пол. Мне нравится – вставить с утра приятно, можно ходить босиком. Включаю по таймеру на несколько часов в день, поэтому за электроэнергию платить стала ненамного больше. Прошло 3 года, пока все прекрасно.
Ирина, 29 лет, Новосибирск
Кода покупали ламинат, нам посоветовали положить под него инфракрасный подогрев. Так как у нас был маленький ребенок в тот период, решили попробовать. Стоит все, конечно, недешево, зато муж сам положил систему буквально за вечер после работы, все просто, инструкция понятная и подробная – с фото и схемами. Включаем обычно на несколько часов в день, прогревается все быстро, в комнате становится жарко, если теплый пол будет работать постоянно. Пока нареканий нет.
Кирилл, 42 года, Ленинградская обл.
Решил положить пару полос на проход в зале, чтобы подогреть пол зимой. Лучше бы не брал – через год в комнате появился стойкий запах гари, когда разобрал ламинат, оказалось, что несколько матов уже пожелтели и даже немного оплавились. Чуть квартиру не сжег этот чудо-обогрев. Но тут я виноват и сам – купил дешевый вариант, хотя мне продавец и советовал брать что-то от известных фирм. Поэтому лучше не экономить – небезопасно это.
Инфракрасный теплый пол хорошо подходит для укладки под ламинат. Главное – подобрать качественные изделия и проводить работу строго по инструкции, не забывая предварительно готовить поверхность.
укладка и монтаж своими руками
Теплый пол
Один из наиболее популярных видов напольных покрытий сегодня – ламинат, но можно ли сделать теплый пол под ламинат? Это вполне реально! Ламинированное покрытие привлекает высокой стойкостью к влаге, устойчивостью к механическим повреждениям и высоким эстетическим качествам.
Еще недавно о теплых полах с ламинатом практически не задумывались: этот материал не слишком хорошо проводит тепло. Это было просто невыгодно. Современные технологии позволили решить этот вопрос.
Как сделать теплый пол?
Электрический теплый пол бывает кабельным, инфракрасным или пленочным. Каждый вид имеет свои особенности. Электрический с использованием кабеля достаточно редко используется под ламинат. Причина в небольшой теплоотдаче этого материала. Кабель успевает прогревать стяжку, а от стяжки нагревается сам ламинат. Подобная система невыгодна и неэффективна. Да и расход электроэнергии достаточно высокий. Такой теплый пол больше подходит под керамическую плитку, обладающую высокими теплопроводными качествами.
Монтаж инфракрасного пола
Инфракрасный из всех названных систем больше остальных подходит для использования под ламинат. Это самый эффективный и экономичный (как в монтаже, так и при эксплуатации) вариант. Такие полы будут экологичными, безопасными для здоровья людей и для сохранности материала. Этот вариант подходит для всех типов ламината.
Инструкция по монтажу
Пленочный пол
Подготовительные работы: при необходимости убираем все трубы и радиаторы из комнаты. Снимаем старые напольные покрытия и выравниваем основание.
Теплоизоляция может быть выбрана на основе фольгированных, отражающих или других материалов. Подготовьте теплоизоляционный материал по размерам помещения и уложите металлизированной стороной вверх. Желательно соединить полосы скотчем.
Укладка инфракрасной пленки: она может лежать не на всей поверхности основания. От стен отступите около 10 сантиметров. Нельзя укладывать термопленку внахлест. Выберите наиболее удобное место для подсоединения терморегулятора. Он должен находиться рядом с проводкой. Максимальная площадь расположения терморегулятора – пятнадцать квадратных метров.
Провода должны быть уложены параллельно пленке и закреплены плоскогубцами в местах расположения медных прожилок пленки. На все места соединений выполните изоляцию. Дополнительно можно залить концы медных проводников герметиком силиконовым.
Подключение терморегулятора может быть внутренним или наружным. Для первого варианта необходимо сделать в стене углубление. Также придется проштробить в стене отверстия для проводов. Если располагать терморегулятор снаружи, потребуется установка специального пластикового короба на стене.
Активируйте терморегулятор, подсоединенный к теплому полу. Подождите несколько минут и проверьте все сегменты пола: они должны нагреться. Если есть холодные сегменты, проверьте их подключение. Дополнительно тестером проверьте все места срезов и соединений.
Заземление производят фольгированным скотчем по всей длине пленки и по ее диагонали. Конец скотча соединяется с проводом. Установка защиты от повреждений: для этого используется поливиниловая вспененная пленка..
Советы по укладке
Предлагаем вам некоторые советы профессионалов, которые помогут при самостоятельной укладке теплого пленочного пола.
Сначала подготовьте план, по которому будете производить укладку. В этом случае лучше попросить профессиональных мастеров. Они укажут важные моменты, которые необходимо учитывать. Также можно воспользоваться специальными компьютерными программами или заказать специально выполненный под ваше помещение комплект инфракрасных полов.
- В квартирах с невысокими потолками лучше использовать системы с небольшой высотой конструкций. Вариантов подобных систем достаточно много.
- Выбирайте именно те системы, которые предполагают возможность непрофессионального монтажа.
- Обязательной используйте дополнительный слой теплоизоляции под системой подогрева пола. Это позволит теплу подниматься наверх, а не уходить вниз.
- Используйте дополнительную гидроизоляцию пола, если он граничит с сырым погребом или грунтом.
- Термодатчик располагайте в середине конструкции в целях экономии проводов. К тому же он должен быть в наиболее прохладном месте. Используйте для термодатчика с проводами гофротрубу.
- Выполняйте монтаж всей конструкции, заранее учитывая возможность замены системы или ее ремонта.
- Не используйте в разных по климату помещениях одну систему нагрева полов. Например, нельзя одной секцией прогревать комнату и балкон или лоджию.
Важные предостережения при работе с пленочными теплыми полами под ламинат:
- Не рекомендуется устанавливать термопленку в помещения с сильно высокой влажностью.
Укладка ламината на нагревательные маты
- Нельзя крепить пленочные материалы с помощью гвоздей или шурупов.
- При установке на инфракрасный пленочный пол тяжелой мебели необходимо позаботиться о воздушных карманах.
- Нельзя монтировать пленочный пол рядом с печкой, электрическими обогревателями, каминами и пр.
- Нельзя в термопленке самостоятельно проделывать отверстия.
- Выполнять монтаж при минусовой температуре.
- Нельзя сгибать пленку под углом 90 градусов на пятисантиметровом участке.
- Отрезок пленки не должен превышать 15 метров.
- Недопустим монтаж без заземления.
Установка системы лучистого отопления
Роб Робиллард
Стабильная производительность, простая установка и простой контроль микроклимата — электрическое лучистое тепло согревает дом от пола.
Утро в Новой Англии может побудить некоторых из самых сложных людей перевернуться, выключить будильник и снова заснуть. Когда вы встаете с постели и ступаете на холодный деревянный или кафельный пол, у вас пробегают мурашки по позвоночнику и настраивают настроение на весь день.
Исследования показывают, что все больше и больше людей ремонтируют свои дома вместо того, чтобы переезжать или строить новые. Кроме того, 60 процентов домовладельцев от 50 лет и старше намереваются остаться в своих домах до выхода на пенсию, что также означает реконструкцию на месте.
Использование электрического лучистого тепла в качестве решения для ремонта пришло мне в голову несколько месяцев назад, когда я работал над ванной, которая находилась над гаражом моего клиента. Был февраль, и пол в кафельной ванной был холодным.
В этих ситуациях использование электрического лучистого тепла в дополнение к существующей системе обогрева является несложным делом и может мгновенно создать теплый, поджаренный дополнительный источник тепла в любой комнате, особенно в ванных комнатах.
Почему лучистое тепло?
По мере того, как технологии продолжают развиваться, развивается концепция теплого пола. Хотя напольное отопление восходит к древним римским баням, где рабы разводили костры, отправляя горячий воздух через каналы под приподнятыми полами, до недавнего времени он не стал популярным в домашних условиях.
Многие люди знакомы с гидравлическими системами подогрева пола, в которых для обогрева дома требуется трубопровод для подачи горячей жидкости под полом, вдоль обогревателей плинтуса или через радиаторы. Тем не менее, альтернативой гидравлическому отоплению, которую проще и дешевле установить, являются электрические теплые полы.
Наука, лежащая в основе электрического лучистого теплого пола, довольно проста: вся поверхность пола превращается в низкотемпературный радиатор.
Эти электрические системы передают тепло непосредственно поверхности пола посредством инфракрасного излучения.Пол, в свою очередь, согревает людей и другие предметы в комнате.
Электрические системы лучистого тепла обычно поставляются в виде подогреваемых матов или проволочных сеток. Многие компании, производящие лучистое отопление, предоставят подробную схему установки системы, подходящую для вашего дома. Здесь показано типичное расположение мата для напольной системы Nuheat, в которой используются маты с подогревом.
Теплый пол намного эффективнее и удобнее, чем нагрев воздуха, который не удерживает это тепло очень долго. В отличие от систем воздушного отопления, теплый пол согревает ваше тело и окружающие вас предметы, а не воздух, что в конечном итоге устраняет нестабильную температуру в помещении и снижает процент пылевых клещей.
Когда вы покупаете электрический пол с подогревом, вы хотите, чтобы он был как можно более «горячим» — для этого обратите особое внимание на соотношение ватт на квадратный фут.
Оптимальная мощность — 15 Вт на квадратный фут. Итог: чем горячее, тем лучше! Имея 15 Вт на квадратный фут, вы сможете использовать полную технологию обогрева для более быстрого нагрева и более теплого пола, что особенно ценно в установке в ванной комнате, где утро и ночь тратятся на повседневные дела.
Где можно использовать лучистое электрическое тепло?
Электрический теплый пол можно использовать как в помещении, так и на улице. Его можно укладывать под многие типы полов, в том числе ламинат, паркет и плитку. Система состоит из электрических кабелей, встроенных в пол, или матов из электропроводящего пластика, которые устанавливаются на черновой пол.
Система может быть установлена на основание из строительного раствора или гипсокартон с тонким слоем цемента, затвердевающего между собой и плиткой пола.
Модернизация во время реконструкции проста и обычно не приводит к значительному увеличению высоты пола.
Электрические системы теплого пола бывают разных форм, например, мат или кабель, чтобы соответствовать разным размерам и форме помещения. На сложных участках можно использовать один нагревательный кабель под полом. Нагревательные маты чаще устанавливают в простых помещениях с большей площадью в квадратных метрах. Использование матов позволяет переоборудовать существующие плиты без значительного увеличения высоты пола.
Сплошные и сетчатые маты поставляются в рулонах, которые просто складываются на пол. Показанный продукт представляет собой сетчатый коврик от WarmlyYours.
Здесь показан типичный вид матов для напольных покрытий Nuheat, в которых используются маты с подогревом.
Эти системы также предлагают «умную» технологию, управляемую программируемыми термостатами, которые можно настроить в соответствии с занятым образом жизни. Например, вы можете включить обогреватель за час до того, как встанете с постели; выключить или выключить, когда вы уходите на работу; и включить его перед самым возвращением домой.Таким образом, вы используете электричество только тогда, когда оно вам нужно.
Если учесть множество преимуществ и несуществующую плату за обслуживание, связанную с электрическими лучистыми источниками тепла, эти системы представляют собой реалистичное решение для модернизации с добавлением подогрева полов. Как плотник и ремонтник, я всегда ищу более простые и эффективные способы улучшить существующее пространство. Концепция электрического лучистого тепла соответствует критериям. Он прост в установке, энергоэффективен и легко программируется.
Общие инструкции по установке
Ниже приведены основные инструкции по заказу и установке электрических лучей.В любом случае вы должны следовать рекомендациям производителя по установке и применению конкретных материалов. Все электрические подключения должен выполнять квалифицированный электрик.
Электрическое лучистое тепло подходит для многих вариантов готового напольного покрытия, но при планировании проекта учитывайте следующее.
Плитка керамическая. Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола, поскольку она хорошо отводит тепло от пола и добавляет теплоаккумулятор благодаря своей высокой теплоемкости.
Винил. Можно также использовать винил, линолеум, ковровое покрытие или дерево, но любое покрытие, предназначенное для изоляции пола от комнаты, снизит эффективность системы отопления.
Дерево. Для использования из натуральной древесины рекомендуется напольное покрытие из пиломатериалов, поскольку оно всегда более устойчиво в условиях экстремальной влажности или жары и всегда является лучшим выбором при размещении на лучистом тепле. Следует избегать пиленой древесины, потому что она будет больше расширяться и сжиматься.
Ковер. Если вы решили использовать ковролин, выберите тонкий ковер с плотной набивкой и установите как можно меньше коврового покрытия. Если в некоторых, но не во всех комнатах будет ковровое покрытие, тогда в этих комнатах должен быть отдельный контур термостата, чтобы система обогревала эти помещения более эффективно.
Предварительный план
Есть много хороших компаний, производящих лучистое тепло, которые предлагают качественную продукцию.Я предлагаю вам посмотреть на компании, которые предоставляют помощь с индивидуальным дизайном и предлагают качественное обслуживание клиентов.
Как мастера, так и профессионалы могут столкнуться с некоторыми трудностями при установке системы лучистого отопления, поэтому вы должны быть уверены, что выбранная вами компания предложит установку и техническую поддержку 24/7.
Будьте осторожны, потому что некоторые могут сказать, что предлагают круглосуточную поддержку, но очень немногие на самом деле предлагают поддержку от реального человека, работающего в компании.Часто это просто запись или телефонный центр. Вы хотите, чтобы живой человек, знающий свое дело, был на другом конце телефона, когда вы работаете над своим проектом — днем или ночью.
Производитель качественного лучистого отопления поможет вам спроектировать вашу систему и, при необходимости, предоставит вам подробную печатную схему на следующий рабочий день.
Измерение. Тщательно измерьте размер комнаты, обычно до стен. На миллиметровой бумаге начертите план этажа с измерениями.
Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.
При измерении убедитесь, что вы точно указали на чертеже расположение умывальников, вентиляционных отверстий в полу, ванн и сливов унитаза. Нагревательные маты или провода нельзя размещать под постоянными креплениями или мебелью с нулевым зазором. Включите в чертеж расположение вашего термостата, чтобы гарантировать, что, когда прибудет система пола, провода холодного ввода достигнут вашего местоположения термостата.
Заказ. Определите, можете ли вы использовать нагревательные маты стандартного размера (т. Е. Готовые к продаже) или вам нужен индивидуальный дизайн. Индивидуальный дизайн всегда лучше покрывает площадь пола, но многие небольшие квадратные или прямоугольные комнаты можно достаточно хорошо покрыть стандартными циновками. Компании, занимающиеся отоплением полов более высокого качества, отправят их в день размещения заказа.
Подготовка чернового пола
Убедитесь, что черный пол чистый и на нем нет мусора.При существующем черновом полу вы можете ввернуть шурупы в балки пола, чтобы предотвратить скрипы и убедиться, что они надежно закреплены.
Не поддавайтесь соблазну вскрыть коробку и приступить к установке коврика, не прочитав сначала инструкции и не смонтируя систему электрического обогрева в сухом состоянии.
У всех производителей есть особые инструкции для своих систем, которым необходимо следовать. Чтение ваших инструкций сэкономит вам время, ошибки, ненужные шаги и деньги.
При сухой установке матов внимательно обратите внимание на провода питания нагревательного мата и сориентируйте их в соответствии с местом расположения термостата, убедившись, что у вас достаточно проводов для доступа к термостату.
Теплый пол
Я обычно устанавливаю подкладочную доску для плитки в качестве основы при укладке плитки. Следуйте инструкциям производителя по установке подложки.
Метод самовыравнивания. Метод самовыравнивания для крепления нагревательных матов к полу можно использовать для всех типов полов, а не только для плитки. Начните с приготовления самовыравнивающейся смеси в соответствии с инструкциями производителя. Изготовитель может рекомендовать грунтовку чернового пола.С помощью скребка или плоского шпателя нанесите слой самовыравнивающейся смеси, пока нагревательный кабель и направляющие полностью не будут покрыты. Дайте составу застыть в соответствии с инструкциями по продукту. Проведите испытания изоляции и сопротивления электрической системы, затем приступите к укладке готового напольного покрытия.
Раствор обеспечивает ровную поверхность, готовую для чистового пола.
Если сетка укладывается на тонкозастывающий раствор, используйте скребок или плоский шпатель, чтобы распределить слой продукта до тех пор, пока нагревательный кабель и направляющие не будут полностью покрыты.Дайте тонкому отверждению затвердеть в соответствии с инструкциями по продукту.
Метод тонкослойного раствора. В зависимости от продукта (твердый мат или сетчатый мат) вам может потребоваться сначала нанести тонкий раствор. Для твердых матов нанесите раствор с размером 1 ⁄ 4 на 1 ⁄ 4 дюйма. шпатель с квадратными зубьями, а затем вставьте твердый мат в тонкий набор. Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.
Используйте шпатель 1/4 ″ x 1/4 ″, чтобы уложить тонкий набор для твердых матов.
Обязательно просушите нагревательные маты перед установкой с помощью строительного раствора.
Если продукт представляет собой «сетчатый мат», вы можете прикрепить сетчатый мат к основанию пола, а затем нанести тонкий слой на нагревательные кабели с помощью плоского края шпателя. Сетчатые коврики можно прикрепить скобами, приклеить горячим клеем или приклеить к черному полу. В установках, которые я сделал, я использовал комбинацию из трех для выполнения установки. Примечание: Никогда не скрепляйте скобами провода обогрева или провод датчика температуры пола. При нанесении раствора кабель должен быть полностью закрыт и видна только самая верхняя часть направляющих.
Коврики, заделанные проволокой, узкие, их можно разрезать, чтобы они подходили к препятствиям в небольших помещениях.
Горячий клей также можно использовать для крепления сетки к полу.
Электрические системы лучистого отопления поставляются с термостатом с датчиком температуры пола с GFCI (прерыватель замыкания на землю). Датчик температуры пола также необходимо установить в тонкий набор, следуя рекомендациям производителя. Большинство производителей требуют, чтобы этот датчик был установлен поверх нагревательного коврика на расстоянии не менее 6–12 дюймов.в пределах края нагреваемой области и между двумя нагревательными проводами.
A 1/4 дюйма Затем слой тонкого отверждения наносится на мат и подводящие провода с помощью плоской стороны шпателя, чтобы обеспечить ровное и гладкое покрытие. Проведите испытания изоляции и сопротивления.
Для плиточных полов традиционный тонкослойный раствор обеспечивает прочное сцепление нагревательных элементов с черным полом.
Укладка плитки. Дайте первому слою тонкого отверждения затвердеть перед укладкой второго слоя тонкого отверждения.Этот слой наносится с помощью 1/4 дюйма. шпатель с квадратными зубцами.
Может помочь смазать обратную сторону плитки тонким слоем для лучшего сцепления с слоем раствора.
После того, как первый слой тонкого набора затвердеет, уложите плитку со вторым слоем тонкого набора, который наносится с помощью шпателя с квадратными зубцами 1/4 дюйма.
( Pro Совет: При установке сетчатых матов опытные установщики могут пожелать покрыть систему отопления тонким слоем и установить плитку за один прием.3/8 дюйма шпатель с квадратными зубцами рекомендуется для одноэтапной укладки.)
При укладке плитки очищайте тонкий набор между швами затирки влажной тряпкой. Никогда не используйте универсальный нож для удаления затвердевшего растворителя с швов.
На протяжении всего этого процесса вы должны неоднократно выполнять проверку сопротивления.
Электрические соединения. Прежде чем включать электрическую систему лучистого нагрева, подождите надлежащее время отверждения тонкого слоя, рекомендованное производителем (обычно 7-10 дней).Затем система может быть подключена к разъему GFCI класса «A» или автоматическому выключателю GFCI, а термостат установлен в двухконтурной стеновой коробке с одним грязевым кольцом лицензированным сертифицированным электриком.
Подключения термостата. См. Инструкции по установке термостата (прилагаемые к термостату) для правильного подключения. Термостаты следует устанавливать на подходящей высоте и в доступном месте в той же комнате, которую контролирует термостат.
Деревянный пол с подогревом
Деревянный пол с электрическим обогревом требует другого метода укладки, но вы можете избежать использования тонкой укладки.
Сначала установите деревянные шпалы. Скрепите полоски фанеры толщиной 1-2 дюйма. шириной от 3/8 до 1/2 дюйма. высокий, на расстоянии 19 дюймов друг от друга по всему фанерному полу. Оставьте место для любых запланированных резов и поворотов. Шпалы устанавливаются для создания полос, в которые будет помещен рулон системы отопления.
Используйте резиновую терку, чтобы прижать всю поверхность мата, чтобы создать стопроцентный контакт между нагревательным матом, раствором и черным полом.
Прикатайте нагревательный мат на место.Показанный продукт является одним из твердых нагревательных матов, доступных от Nuheat.
Разверните нагревательные маты между шпалами. Установите систему подогрева пола в проходах, образованных шпалами, в соответствии с рекомендациями, приклеивая сетку через каждые 6–8 дюймов горячим клеем или скобами (никогда не зажимайте провода скобами).
Осторожно проложите провода питания вдоль системы в пределах полосы и обратно к источнику питания, следя за тем, чтобы провода не проходили через шпалы или нагревательный провод.Установите зонд датчика термостата (если применимо) на 6 дюймов в нагревательный мат по центру непосредственно между нагревательными проводами. Провод датчика не должен пересекать нагревательные провода. Проведите омический тест.
Накройте нагревательные ролики или кабели слоем 3/8 дюйма. самовыравнивающийся цемент до верха деревянных шпал и даже с ними. Нанесите самовыравнивающийся цемент с помощью затирки. Следуйте рекомендациям производителя по самовыравнивающемуся цементу и дайте ему время застыть, прежде чем переходить к следующему этапу.
После высыхания уложите паркет или паркет в соответствии с рекомендациями производителя. Будьте осторожны, не кладите гвозди или скобы рядом с нагревательным кабелем или проводами питания системы.
Боковое примечание 1
Преимущества теплого пола
1. Постоянная и легко регулируемая температура
2. Лучистое напольное отопление — наиболее эффективный способ доставки тепла
3. Комфорт достигается при более низких настройках температуры.
4. Экономия от 20 до 40 процентов по сравнению с системами принудительной подачи воздуха
5. Чистота и здоровье; Лучистое отопление пола не зависит от циркуляции воздуха, поэтому частицы пыли и аллергены с меньшей вероятностью распространятся по всему дому.
6. Кроме того, здесь тихо; излучающий пол с подогревом работает бесшумно
7. Подогрев пола экономит место, поскольку отсутствуют громоздкие радиаторы или плинтусы
8. Увлажнение не требуется, поскольку лучистое тепло не изменяет влажность воздуха в жилых помещениях.
Рекомендуемые статьи
Нагревательная пленка Mi-Heat для каждого проекта
Углеродная нагревательная пленка: современные и эффективные электрические системы теплого пола
Мечтаете о полах в ванной с подогревом, выложенными теплой плиткой, где можно в полночь посетить ванную комнату, не бегая и не ходя на цыпочках? Позвольте нам помочь вам!
Mi-Heat — компания, специализирующаяся на производстве полов с подогревом, электрических обогревателей, инфракрасных обогревателей и регуляторов теплого пола из Германии.Мы предлагаем широкий выбор нагревательных элементов, от высококачественной нагревательной пленки Made in Germany до доступной нагревательной пленки Comfort, от нагревательной пленки мощностью 1500 Вт / м для промышленности до нагревательной пленки низкого напряжения 12 В для дома. У нас есть все! Наши специалисты найдут продукт, наиболее подходящий для ваших нужд, и проведут вас через установку.
Текущие расходы и установка электрического теплого пола
По сравнению с электронагревателем или бойлером, электрический теплый пол имеет несколько преимуществ:
- низкая стоимость приобретения: первоначальная закупка нагревательной пленки значительно ниже, чем у котла с тепловым насосом
- не требует обслуживания: у теплового насоса статистически больше механических проблем.Обладая сроком службы более 30 лет, нагревательная пленка обеспечивает 30 лет бесперебойного нагрева без обслуживания.
- низкие расходы на электроэнергию: тепловые лучи углеродной пленки напрямую нагревают людей и мебель, вы почувствуете тепло раньше, пока температура в помещении остается относительно низкой. Эта эффективность позволяет сэкономить до 50% энергии и получить более свежий воздух.
- чистый и здоровый воздух в помещении: лучистое тепло нагревает людей и мебель напрямую, без циркуляции нагретого воздуха и взбалтывания пыли, как традиционный обогреватель, что хорошо для аллергиков; инфракрасные лучи также подавляют рост микробов или плесени
- comfort: нагревательная пленка бесшумна; Нагревательная пленка обеспечивает обогрев всей площади, поэтому не будет горячих и холодных точек
- экономия места: тепловой насос занимает ценное место
- простой монтаж своими руками
2021 Стоимость водяного теплого пола | Стоимость установки водяного теплого пола
Стоимость лучистого тепла по типу
Для жилых помещений существует два основных типа:
- Электрическая установка системы стоит от 1760 долларов за главную ванную комнату площадью 160 квадратных футов до примерно 16 500 долларов за дом площадью 1500 квадратных футов .Средняя цена $ 11 за квадратный фут . Поскольку ее можно установить как мат, стоимость установки значительно ниже, чем у гидронной системы.
- Установка Hydronic стоит от 6 до 20 долларов за квадратный фут , в среднем 13 долларов за квадратный фут . Эксплуатационные расходы ниже, чем у электрических систем, потому что вода очень хорошо проводит и удерживает тепло, что означает меньшее фактическое время работы.
Водонагреватель увеличит стоимость установки, но по-прежнему будет одним из наиболее доступных вариантов лучистого тепла.Установка водонагревателя стоит от 770 долларов до 9000 долларов США 7. Котлы намного дороже водонагревателей, и установка котла стоит от 3500 долларов до 7 700 долларов США7.
Стоимость водяного теплого пола
Установка водонагревательного котла стоит от 6000 до 9000 долларов и дополнительно от 6 до 20 долларов за квадратный фут для системы водяного отопления в доме. Водяное лучистое отопление стоит меньше в эксплуатации, чем электрические системы, потому что вода очень хорошо проводит и удерживает тепло, а это означает меньшее фактическое время работы.
Сравните расценки на установку лучистого отопления
Стоимость электрического излучающего отопления пола
Для дома площадью 2400 квадратных футов установка электрического излучающего обогрева пола стоит от $ 19 000 до $ 36 000 для всех деталей и профессионального монтажа. Для отдельных комнат и небольших площадей электрические системы стоят от 8 до 15 долларов за квадратный фут .
Стоимость геотермального теплого пола
Стоимость установки геотермального теплого пола составляет $ 9 500–27 000, включая затраты на установку .До половины этой цены идет только на насос.
Солнечная система лучистого отопления Стоимость
Установка солнечной системы лучистого отопления стоит $ 8 000–19 500 $ рабочего времени и всех компонентов. До 1/3 этой цены приходится на солнечный водонагреватель.
Пропановый теплый пол
Цена на покупку и установку резервуара для подогрева воды на пропане составляет от 2400 до 2900 долларов за единицу и от 6 до 20 долларов за квадратный фут для трубопровода гидронной системы и рабочего времени.Средняя общая стоимость всех компонентов и размещения всего на площади 100 квадратных футов составляет $ 3750 .
Стоимость водяного теплого пола на квадратный фут
Средняя стоимость теплого пола составляет $ 20 за квадратный фут, включая все материалы и профессиональную установку.
Плитка для пола с подогревом Стоимость
Общая стоимость проекта по установке системы подогрева пола и облицовки керамической плиткой составляет от 20 до 40 долларов за квадратный фут .Почти половина этой суммы идет на плитку и материалы, чтобы прикрепить ее к трубке.
Бетонный пол с подогревом Стоимость
Установка полов с подогревом и заливка бетона сверху составляет от 15 до 30 долларов за квадратный фут, включая рабочее время и все материалы. Этот способ подходит для подвалов и гаражей.
Подогрев полов из ламината или твердой древесины Цена
Стоимость системы отопления и монтажа из твердой древесины или ламината составляет от 15 до 20 долларов за квадратный фут .
Стоимость излучающего потолочного тепла
Цена излучающих потолочных панелей составляет от 50 до 60 долларов за квадратный фут, причем с версиями с более низким напряжением и мощностью являются самыми дешевыми. От одной до двух панелей на комнату. достаточно, а установка занимает от 1 до 3 часов на комнату. Типичные размеры панелей от 2 на 2 до 2 на 6 футов . Общая стоимость проекта на установку и материалы составляет от от 300 до 1400 долларов за комнату .
Найдите местных специалистов по установке лучистого отопления
Факторы затрат на установку полов с подогревом
Требуется от 8 до 16 часов для размещения 1000 квадратных футов отопительного материала и 75 долларов США в час для установки водопроводчика.Общие затраты на рабочую силу для проекта составляют от 600 долларов США до 1 200 9000 долларов США7.
Как и в случае любой работы по контракту, факторы, которые повлияют на ваш общий счет, включают:
- Расстояние до строительной площадки.
- Объем работы подрядчика.
- Ставки местной рабочей силы.
- Уборка и вывоз мусора.
- Размер площади, требующей обогрева.
Переоборудование с помощью настила Площадь в метрах
Площадь вашего дома поможет определить цену.Как ни странно, небольшие проекты обычно стоят больше за квадратный фут, чем более крупные. Например, площадь площадью 400 квадратных футов может стоить на 80 процентов больше , чем установленная площадь площадью 5000 квадратных футов . Это связано с тем, что большая площадь обычно намного более открыта, и в ней легче работать.
Температурные зоны
Если вы устанавливаете излучающий напольный обогреватель как систему всего дома, вы можете обнаружить, что в некоторых комнатах требуется разное количество тепла для быть комфортным. Это может побудить вас установить температурные зоны, в которых в гостиной можно поддерживать более высокую температуру, чем в спальне.В больших помещениях может потребоваться больше тепла, чем в меньших.
Радиантное охлаждение
Хотя большинство излучающих систем предназначены для нагрева, вы также можете использовать излучающие системы для охлаждения. Ставить их на пол будет не очень рентабельно, потому что падает прохладный воздух. Лучшее место для установки лучистой системы охлаждения — потолок. Им понадобится дополнительное оборудование, такое как чиллер и, возможно, осушитель.
Предварительно смонтированное основание пола
Традиционные системы трубок закрепляются силиконовым герметиком, требующим до 24 часов времени отверждения.Использование современных черновых панелей с предварительно установленными каналами позволяет сразу установить трубы, что ускоряет установку и снижает трудозатраты.
Стоимость обогрева пола для эксплуатации
Средняя цена обогрева помещения площадью 100 квадратных футов составляет от до 5 долларов за 24 часа .
Экономия энергии
Средняя цена на эксплуатацию системы лучистого отопления в течение 24 часа без перерыва составляет 3 долларов по сравнению с 20 долларов для традиционных систем воздушного отопления.Вода может удерживать в 3500 раз тепла больше, чем воздух. Это позволяет эксплуатировать ваш дом с подогревом полов с подогревом на 6-8 градусов ниже , чем в стандартном помещении с воздушным отоплением.
Стоимость монтажа в пол с подогревом своими руками по сравнению с наймом Pro
Элементы счета | Средняя цена за квадратный фут |
---|---|
Профессиональная установка, включая материалы | $ 11 |
Материалы для электросистем DIY | $ 6 |
Материалы для самостоятельной работы гидронной системы | $ 2 |
Заинтересованы в установке лучистого отопления?
Сколько стоит добавление лучистого теплого пола в бетонную плиту?
Затраты профессионала на установку лучистого отопления в бетон в среднем 11 долларов за квадратный фут для гидронных систем и 10 долларов за квадратный фут для электрических версий.
Какова средняя стоимость лучистого теплого пола в новостройках?
Средняя цена излучающего пола в недавно построенном доме типового размера площадью 2400 квадратных футов составляет от 14000 до 48000 долларов США, для гидронной версии и от 19000 до 36000 долларов для электрических установок.
В чем разница между лучистым напольным отоплением и плинтусом?
Подогрев плинтуса управляется термостатом и обычно устанавливается на нижней половине стены.Они предназначены для обогрева определенной площади дома. Лучистые обогреватели устанавливаются под полом и используют электрические змеевики или расположенный в центре бойлер для пропускания горячей воды по трубам.
Какова цена излучающих полов по сравнению с системами воздушного отопления?
Цена системы приточного воздуха для обогрева всего вашего дома составляет от 2000 до 2600 долларов по сравнению с ценой за квадратный фут за комнату водяного лучистого отопления в от 6 до 20 долларов и от 8 до 15 долларов для электрического.Сюда входят все материалы, установка и труд. Версии Radiant дороже в установке и дешевле в эксплуатации.
Является ли теплый пол эффективным?
Излучающий пол с подогревом может обогревать комнату, используя как минимум , на 40% более низкую температуру по сравнению с традиционной системой конвекционного отопления.
Какой пол лучше всего подходит для лучистого отопления?
Плитка и камень — лучшие типы для излучающих систем, поскольку они быстрее всего передают тепло.Подходят и другие версии, для которых требуется больше времени для нагрева, например, дерево, ламинат, винил, ковер и резина.
Может ли теплый пол обогреть весь дом?
Излучающие конструкции предназначены для обогрева отдельных помещений. Для отопления всего дома необходимо установить систему в каждой комнате.
Как долго длится теплый пол?
Срок службы трубок и змеевиков, используемых в теплых полах, составляет от 20 до 35 лет. Котлы, используемые для систем горячего водоснабжения, имеют срок службы от 15 до 20 лет .
Сколько стоит пол с подогревом в гараже?
Цена отапливаемого гаража на две машины составляет 4 000 долларов в среднем и стоит менее 5 долларов в день для эксплуатации.
Сколько стоит отапливаемая подъездная дорога?
Типичная отапливаемая подъездная дорога для одного автомобиля площадью 200 квадратных футов стоит от 2400 до 4200 долларов за квадратный фут, включая тепловых компонентов, всех материалов и рабочего времени.
Остались вопросы по лучистому отоплению?
Реконструкция 101: 5 вещей, которые нужно знать о теплых полах
Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя экономичного и энергоэффективного отопления.
Вверху: В деревенском домике, спроектированном архитектором, на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабине Пьюджет-Саунд, которая слегка покоится на ландшафте».
1.Что такое лучистый теплый пол?
Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).
Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые доски. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.
2. Как работает теплый пол?
Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (тепло через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Чтобы узнать больше о плюсах и минусах каждой системы, а также о том, какая из них может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .
Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.
3. Каковы преимущества лучистого теплого пола?
Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе принудительного воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения температуры, что затрудняет поддержание тепла ногами, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло благодаря лучистому теплому полу. По мере того как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?
Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все имеет одинаковую температуру. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.
Решения для теплого пола | Инфракрасный теплый пол
Cabbius рады предложить нашу инфракрасную систему подогрева полов. Он работает, производя инфракрасное излучение, которое проходит через пол прямо к объектам в комнате. Другими словами, он нагревает предметы напрямую, а не тратит энергию на нагревание воздуха.
Исследования показывают, что инфракрасные полы с подогревом создают эффективно отапливаемую, свободную от пыли и более здоровую среду.
Преимущества теплых полов:
- Экономит до 50% затрат на электроэнергию и дешевле в эксплуатации, чем обычные радиаторные системы
- Простота установки
- При установке системы подогрева полов в новостройке, пол с подогревом дешевле купить и установить, чем радиаторные системы
- Экономия места (примерно на 15% больше полезной площади в комнате)
- Комфорт при низких рабочих температурах
- Полы с подогревом помогают уменьшить количество клещей домашней пыли и полезны при таких состояниях здоровья, как астма или бронхиальные заболевания
- Улучшает кровообращение, обмен веществ и иммунную систему
- Предотвращает рост плесени
- Без шума и вибрации
- Не требует обслуживания
- Намного безопаснее традиционных радиаторов для детей и пожилых людей
Полы с подогревом не создают циркуляцию воздуха, поэтому в отличие от традиционных радиаторов обеспечивают беспыльную среду.Полы с подогревом обеспечивают приятное тепло, поскольку ноги человека обычно на 2–3 ° C теплее, чем голова. Это означает, что люди, использующие инфракрасный теплый пол, получат дополнительный комфорт по сравнению с теми, кто использует обычные радиаторы. Более того, система подогрева пола, установленная на 19 ° C, будет обеспечивать такое же тепло, как и радиатор, установленный на 21 ° C — 22 ° C, поэтому это также снижает расходы на отопление. На рисунке ниже показано, как теплый пол распространяется и поддерживает одинаковую температуру в доме.
* Другие решения для теплого пола доступны по запросу.
Ниже вы найдете наши самые популярные изделия для теплого пола.
ТЕПЛОВАЯ СЕТКА
Инфракрасный теплый пол
Warmset покрывает гораздо большую площадь поверхности, чем обычные круглые нагревательные кабели, устраняя горячие или холодные точки и поддерживая однородную температуру, которая равномерно распределяется по любому материалу пола, например, паркету или плитке, мрамору или граниту. Кроме того, благодаря своей плоской форме он явно меньше ширины обычных радиаторных труб.
Особенностью этой единственной в своем роде технологии нагрева является многослойная ламинированная лента, запатентованная Warmset.Прочный и прочный, практичный, с меньшей вероятностью будет поврежден при установке и не требует обслуживания. Обычно его собирают в мотки для удобной укладки, но он также может иметь любую форму, чтобы преодолевать препятствия, такие как раковины или туалеты в ванной комнате или неровные стены.
Основные характеристики:
- 100% сделано в Италии
- Без холодных точек
- Gold — пожизненная гарантия и черный — 10 лет гарантии
- Простая и быстрая установка
- Без обслуживания = Экономия
- Устанавливается под любую отделку пола
- Время нагрева пола всего 5-10 минут
- Высота пола только 11-12 мм
- Диапазон мощности от 30 Вт / м2 до 600 Вт / м2 без увеличения цены
- Благодаря классу защиты IPX7 этот пол с подогревом может быть установлен везде, даже в бассейнах и SPA
- Можно управлять любым термостатом
- Теплый пол с подогревом защитит вас от пыли, бактерий и аллергии.Помните, что полы с подогревом избавляются от влаги, которая является основной причиной размножения бактерий. Только подумайте, что пол, который остается сухим всю зиму, может остановить распространение пылевых клещей на полах вашего дома, в том числе и на коврах.
- Green Technology = Экономия энергии, поскольку требуется меньшая мощность, это позволяет экономить электроэнергию и приводит к значительному снижению эксплуатационных расходов.
КУПИТЬ В ИНТЕРНЕТ-СЕТИ
ПЛЕНКА ДЛЯ ИНФРАКРАСНОГО НАГРЕВА
ECOFILM SET Нагревательные элементы для пола доступны в трех вариантах ширины со стандартной длиной до 10 м.При необходимости длина элементов может быть уменьшена на месте, и они стандартно поставляются с 5-метровыми «холодными хвостовиками». Доступны два стандартных варианта рассеивания мощности: 130 Вт / м2 для внутренних жилых помещений и 160 Вт / м2 только для зимнего сада.
ECOFILM SET НЕ предназначен для использования во влажных помещениях, например, в ванных комнатах или душевых.
Основные характеристики:
- Утверждено согласно EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
- Две тепловые мощности -130 Вт / м² и 160 Вт / м² только для зимнего сада
- Доступны 3 варианта ширины — 300 мм, 500 мм и 1000 мм для максимального покрытия пола
- Чрезвычайно низкая высота сборки — менее 7 мм
- Сухая установка — Самовыравнивающаяся смесь не требуется
- Подходит для большинства полов из ламината, натурального дерева и панелей
- При использовании вместе с ECOMAX-DUO, ECOFILM SET подходит для ковровых покрытий
и виниловых полов - Сейф EMC
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНАЯ ПЛЕНКА
НАПОЛЬНЫЙ ОТОПИТЕЛЬНЫЙ МАТ
Коврики для подогрева пола
представляют собой комбинацию нагревательного кабеля, прикрепленного к сетке из стекловолокна, что упрощает установку.Коврик можно просто выкатить на пол, сэкономив драгоценное время. Коврики имеют двусторонний скотч с нижней стороны, поэтому их можно легко прикрепить к любой чистой поверхности. Коврики с подогревом пола
имеют двухжильный кабель, упрощающий установку с помощью одного 3-метрового подключения «холодного хвоста».
Гарантия лучшей цены: Если вы найдете в Интернете более дешевую цену, мы ее превзойдем!
Основные характеристики:
- Утверждено согласно EN60335-2-96 в соответствии с требованиями 17-го издания Правил электропроводки (BS7671: 2008)
- Три тепловой мощности — 100 Вт / м², 150 Вт / м² и 200 Вт / м².
- Быстрая установка — просто разверните коврик и прикрепите к полу
- Подходит для отделки полов из плитки, камня, шифера и мрамора
- Сплошной металлический экран заземления для обеспечения электробезопасности
- Малая высота сборки — минимальная высота пола
- Подходит для использования во влажных помещениях
- Сейф EMC
- ТЕФЛОНОВЫЙ КАБЕЛЬ
- Рейтинг IP: X7
- ПОЖИЗНЕННАЯ гарантия
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЙ МАТ
КАБЕЛИ НАПОЛЬНОГО ОТОПЛЕНИЯ
Кабели для подогрева пола
обеспечивают решение проблемы подогрева пола на вашей кухне, в ванной или зимнем саду.Кабели могут быть проложены поверх существующих деревянных или бетонных полов, которые являются прочными и подготовленными надлежащим образом. Кабели
идеальны для небольших инсталляций или в помещениях с нестандартной планировкой. Гибкость кабельной системы позволяет обогревать максимальную площадь пола, в том числе труднодоступные места.
Основные характеристики:
- Кабель малого диаметра
- Доступен как отдельный незакрепленный кабель или готовое решение в удобной упаковке
- можно укладывать под многие напольные покрытия, включая керамическую плитку, натуральный камень и сланец
- Двухжильный сверхгибкий кабель упрощает установку с помощью всего лишь одинарного подключения «холодного хвоста»
- Два чрезвычайно жестких и прочных изоляционных слоя, которые сводят к минимуму риск повреждения во время процесса установки и обеспечивают продленный срок службы кабеля
- Соответствует IEC 60800
- Сейф EMC
Кабели для обогрева пола доступны в виде отдельных кабелей для установки профессиональными установщиками.Каждый кабель упакован в удобный картонный кабельный барабан и запечатан для защиты. Минимальная упаковка обеспечивает экономичное и экологически чистое решение. Термостаты и аксессуары для крепления и установки доступны в качестве дополнительных принадлежностей.
Комплект кабелей ECOFLEX включает в себя: нагревательный кабель, грунтовку для пола, липкую ленту и подробные инструкции по монтажу. Необходимые аксессуары, такие как термостат и изоляция пола, доступны отдельно.
Кабель для обогрева пола в стяжке — это одножильный кабель с номинальной мощностью 15 Вт / погонный метр.Используется для теплого пола в новых проектах в стяжных полах. Обычно укладывается непосредственно на изоляцию из фольги, а затем покрывается песчано-цементной стяжкой толщиной не менее 50 мм. В новостройках с бесшовным полом этот кабель может стать экономичным решением для отопления
.
КУПИТЬ ОНЛАЙН — НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ
КАБЕЛИ СНЕГОВАЯ
В зимние месяцы серьезные травмы могут быть получены из-за образования льда на рабочих платформах складских погрузочных площадок или на проходах, в загруженных общественных зданиях и т. Д.Эту потенциальную опасность можно легко минимизировать, установив систему предотвращения обледенения.
В случае выпадения снега система предотвращения обледенения быстро растает любой падающий снег, обеспечивая свободный доступ пешеходов и транспортных средств к тротуарам и проездам.
Нагревательные кабели
MPSV рассчитаны на 20 Вт / м и используются для таяния льда и снега на открытых площадках и в других областях, где кабель заделан в бетон.
Основные характеристики:
- Соответствует IEC 60800
- 20 Вт / м обеспечивает свободный и безопасный доступ пешеходов и транспортных средств к тротуарам и проездам
- Прочный и прочный нагревательный кабель
- Подходит под бетон, тротуар и асфальт
КУПИТЬ В ИНТЕРНЕТЕ — ПЛАВЛЕНИЕ КАБЕЛЯ
Ирландский поставщик электрического теплого пола — нагревательная пленка
Ирландский поставщик электрического теплого пола — нагревательная пленка — нагревательный мат Ирландский поставщик электрического теплого пола — нагревательная пленка — нагревательный мат
УМНЫЕ ТЕХНОЛОГИИ ИНФРАКРАСНОГО НАГРЕВА
ВЫСОКОКАЧЕСТВЕННОЕ ОТОПЛЕНИЕ
Наша инфракрасная пленка полностью изменит способ обогрева вашего помещения.Продукт Termofol дает вам передовые технологии, сокращает время нагрева и снижает ваши ежемесячные счета. Пленка Therma обеспечивает максимальный комфорт, проста в установке. Предназначен для использования под ламинатом и керамической плиткой.
БЕСПЛАТНАЯ ДОСТАВКА НА ВСЕ ЗАКАЗЫ
Поставщик полов с подогревом в Ирландии
Нагревательная пленка — очень эффективный продукт.Может использоваться для ламинатных или керамических полов, а также для стен и потолка. Инфракрасные излучатели положительно влияют на наше здоровье. Пленка создает теплую и дружелюбную среду, а также снижает потребление электроэнергии. Нашим преимуществом является быстрая установка, свобода дизайна, экономичность, отсутствие необходимости в обслуживании, возможность использования для первичного или вторичного отопления, низкие эксплуатационные расходы.
Допуски
Мы гордимся качеством производимой нагревательной пленки.
Здоровье
Тепло в дальнем инфракрасном диапазоне — это такое же тепло, которое вы чувствуете, когда находитесь на улице в теплый летний день.
Калькулятор
Сделайте расчет стоимости
Наше предложение
НАГРЕВАТЕЛЬНАЯ ПЛЕНКА
Наша инфракрасная нагревательная пленка дает вам новейшие технологии в вашем доме.Чрезвычайно эффективная система идеально подходит для использования под ламинатом, керамической плиткой и камнем. Быстрая установка и контроль температуры с помощью наших термостатов. Мы гарантируем высочайшее качество производства и все сертификаты ЕС.
ТЕРМОСТАТЫ
Наши стильные регуляторы термостатов могут использовать датчики пола и комбинированные датчики воздуха для управления правильной и приятной температурой.Полностью запрограммирован и оснащен сенсорным экраном, а также доступен со встроенным модулем WI-FI.
ИЗОЛЯЦИОННАЯ ПОДЛОЖКА
Многолетний опыт в области теплых полов позволил нам производить очень эффективные изоляционные материалы.Наша изоляция имеет алюминиевое покрытие и пароизоляцию. Светоотражающая изоляция распределяет тепло по комнате и предотвращает попадание тепла в пол.
НАГРЕВАТЕЛЬНЫЙ МАТ
Отличный простой способ обогреть большие или маленькие кухни и ванные комнаты.Коврик Termofol быстро монтируется и имеет фиксирующее пространство для кабелей, которое обеспечивает великолепное тепло по всей поверхности пола. Предназначен для общего обогрева пола или альтернативного обогрева теплого пола.
вплоть до
0%
Меньше энергии
над
0
лет на рынке
вплоть до
0
лет гарантии
вплоть до
0%
довольные клиенты
ЧЕМ МЫ ДЕЛАЕМ?
Termofol Group использует только новейшие экологические технологии.Наша команда всегда найдет лучшие продукты, которые помогут вам сэкономить энергию и сделать вашу жизнь проще.
СВЯЗАТЬСЯ С НАМИ
Oldbridge Station, Naas
Osberstown, Co. Килдэр
Сайт сторонний
Оценка /
на основе отзывов покупателей
,
Телефон:
Политика конфиденциальности и использования файлов cookie
Можно ли положить под ламинат теплый пол?
С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев.Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле. Это позволяет домовладельцу больше не просыпаться от холода.
Полы с подогревом под ламинатом
Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов. Так что ответ — да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло.Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.
Просмотреть продукты
Типы электрического водяного отопления
Кабели
Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать расположение источника тепла.Установщик должен стратегически расположить провода близко друг к другу, не перекрывая их, так как провод нельзя разрезать.
Коврики
Маты представляют собой кабель и мембрану в одной комбинации. Это позволяет домовладельцам, работающим самостоятельно, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а мембрану можно для L-образных комнат.
Пленка
Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки.Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины. Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.
Go for Floors рекомендует тихие теплые полы
Система теплого пола QuietWarmth — это очень удобный продукт для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.
Вот преимущества:
Доступная стоимость
Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.
Нарезка по длине
Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете сократить длину на 1 дюйм, чтобы компенсировать эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая полоса).Если вы решите использовать трос или систему мата, 1 случайный удар или порез может вывести из строя всю систему.
Простая установка
Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подкладке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.
Распределение тепла
Поскольку черные полосы в пленке расположены ближе друг к другу, по сравнению с кабельной системой обеспечивается равномерное нагревание пола.
Отсутствие обслуживания и улучшенная гарантия
На QuietWarmth без механических частей, обеспечивающих тепло, предоставляется 25-летняя гарантия.
Отличная окупаемость инвестиций
Когда придет время продавать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол и быстрее продаются из-за первых впечатлений.
* Примечание. Если вы устанавливаете ламинат с подогревом, QuietWalk
Подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от черного пола, заставляя ваш пол нагреваться быстрее.
27 сен 2019
.
