Монтаж коаксиальной трубы: Монтаж коаксиального дымохода — нормы, требования и правила: tvin270584 — LiveJournal
При монтаже коаксиального дымохода, в первую очередь, убедитесь в наличии (комплектности) запчастей:
1. Колено коаксиальное (1шт.)
2. Впускная/дымоотводящая труба (1шт.)
3. Адаптер для подсоединения коаксиальной трубы (1шт.)
4. Настенная декоративная накладка (2шт.)
5. Фланец для настенной декоративной накладки (1шт.)
6. Соединительный хомут (1шт.)
Выбор выхода впускной/дымоотводящей трубы
1. Коаксиальный дымоход должен крепиться к котлу и выходить наружу.
2. Все опасные вещества и предметы, создающие помеху для доступа к коаксиальному дымоходу, должны быть удалены из помещения.
Размеры установок и предупреждение при установке
Стандартные размеры установок коаксиальной трубы показаны на рисунке.
Внимание! При условии места, где часто и много выпадает снег, устанавливайте на большое расстояние между ними поверхностей земли и впускной/дымоотводящей трубой, чтобы впускная/дымоотводящая
труба не засорилась.
Место расположения отверстия для коаксиальной трубы
Внимание!
1) Коаксиальный дымоход, выходящий и помещения, должен быть наклонен немного
вниз. (для удаления конденсат
2) Пожалуйста обратите внимание на то, что поскольку края трубы острые,
существует опасность поранится при установке.
3) После установки дымохода, накройте отверстие на стене декоративной накладкой.
Установка коаксиального дымохода
1) Допускается удлинение коаксиального
дымохода не более — 3м,
количество колен не более 2 шт.
2) При использовании удлинителя
обязательно сожмите места
соединений соединительным хомутом.
Осмотр и очистка коаксиальной трубы
1) Надежность крепления соединений частей дымохода.
2) Выходит ли наружу впускная/дымоотводящая труба.
3) Наклонена ли впускная/дымоотводящая труба, выходящая из помещения.
4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
5) Удалены ли опасные материалы (масляный бак, бензобак и т.д.) из помещения
Внимание!
Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла
и дать остыть трубе.
Тип и маркировка «Уплотнительного кольца»
4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
Уплотнительные кольца, используемые в данном следующие.
После окончания работы по установке обязательно проверьте следующее:
Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе.
Внимание!
Рекомендуется покупать
оригинальные коаксиальные дымоходы.
В ином случае вы не можете получить гарантию качества продукции.

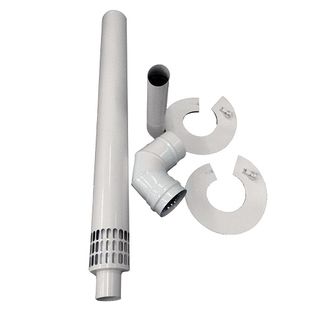

Комплект коаксиального дымохода
См. также монтаж дымохода на не коаксиальные котлы Navien Ace.
Строение и монтаж коаксиальной трубы для газового котла
Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.
Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.
Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.
Устройство коаксиальной трубы
Коаксиальный дымоход представляет из себя трубу, которая состоит из двух отсеков. Две трубы разного диаметра расположены одна в другой. Они выводятся на улицу. Внутри конструкции стоят перемычки. Они не дают возможности трубам соприкасаться между собой. Получается, что конструкция коаксиальной трубы состоит из двух каналов, каждый из которых предназначен для выполнения определенной функции:
- труба, которая имеет малый диаметр, предназначена для удаления из камеры сгорания продуктов сгорания;
- более толстая труба обеспечивает снабжение кислородом котел.
Это значит, что продукты сгорания покидают котел, а кислород поступает в камеру сгорания. При этом газы не смешиваются между собой. Чаще всего устанавливаются коаксиальные трубы, расположенные в горизонтальном положении. Очень редко можно встретить коаксиальную трубу, которая установлена вертикально.
Преимущества коаксиальной трубы
При рассмотрении конструкции и преимуществ коаксиальных труб, нужно еще раз отметить, что коаксиальные дымоходы предназначаются не для всех типов котлов. Чтобы устройство работало максимально эффективно, нужно учесть, что оно устанавливается на котел, который имеет закрытую камеру сгорания, а также с принудительной тягой. Только так котел может работать максимально продуктивно. Газовые котлы с принудительной подачей кислорода могут быть настенными и напольными.
Основное преимущество коаксиального дымохода заключается в том, что система довольно простая. Это значит, что котел можно установить в любой части дома. Итак, уместно перечислить все преимущества, которыми обладают коаксиальные трубы для газовых котлов.
- Дымоход расположен в горизонтальном положении. Это означает, что не нужно будет делать отверстие в потолке для вывода трубы. Она направляется через ближайшую возле котла стену.
- Коаксиальный дымоход не связан с воздушной массой помещения. Когда котел работает, то кислород, находящийся внутри помещения не участвует в процессе горения газа. Следовательно, продукты сгорания не попадают в комнату, как это происходит в случае с обычными газовыми устройствами.
- Когда воздух поступает с улицы в котел, он немного нагревается. Это возможно благодаря тому, что труба, через которую поступает кислород, нагревается от другой трубы, через которую выходит продукт сгорания. Коэффициент полезного действия котла значительно возрастает.
- Коаксиальный дымоход можно установить самостоятельно. Для этого не нужно иметь определенных знаний. Кроме того нет необходимости выполнять перепланировку для монтажа коаксиального дымохода. Это значит, что газовый котел с закрытой камерой сгорания можно устанавливать даже в квартире.
- Коаксиальный дымоход не может послужить причиной возгорания. Дело в том, что он в достаточной мере охлаждается воздухом, который поступает из улицы в котел.
- Коаксиальный дымоход не требует установки дополнительной котельной. Котел можно устанавливать в любом месте: в квартире, в подвале, в кладовке.
Некоторые требования при монтаже коаксиального дымохода
При установке в помещении котла с закрытой камерой сгорания обязательно нужно монтировать автономную систему отопления. Нужно отметить, что такую систему не составит сложности выполнить в любом помещении: в квартире, в загородном доме или в производственном цеху.
Если в помещении будет устанавливаться коаксиальная труба для газового котла, то нужно выполнять определенные правила согласно технике безопасности. Только так работа может быть выполнена качественно, а помещение будет защищено от проникновения из котла угарных газов.
Итак, как же правильно монтировать коаксиальные трубы?
- Если коаксиальный дымоход будет расположен вертикально, то высота возвышающегося участка должна быть не менее трех метров. В некоторых случаях устанавливаются более длинные трубы. Например, для котлов итальянской марки Ferolli нужно подключать коаксиальные трубы, длина которых составляет порядка пяти метров.
- Если труба выводится на улицу с котла в горизонтальном положении, то ее длина должна составлять не меньше одного метра.
- Если устанавливается принудительная система вентиляции, то нет необходимости устанавливать вертикальные участки коаксиальной трубы.
- Конец трубы, который выходит из помещения, должен находиться на высоте не меньше чем два метра над землей. Относительно котла – не менее полутора метров.
- Расстояние от вывода трубы до окна должно составлять не менее пятидесяти сантиметров. При этом не важно, коаксиальная труба будет выходить сбоку от окна или под ним.
- Не рекомендуется выполнять коаксиальную трубу под окном. Если же другой возможности нет, то нужно сделать так, чтобы конец трубы находится ниже окна на один метр.
- Чтобы с трубы мог вытекать на улицу конденсат, нужно устанавливать дымоход с небольшим уклоном в сторону улицы,
Что касается наклона коаксиальной трубы, то существует большое количество споров на данную тему. С одной стороны кажется, что дело простое. Но на самом деле нужно разобраться во всех подробностях. Так вот, существует два различных суждения касательно уклона коаксиального дымохода.
Одни специалисты утверждают, что самый лучший вариант – это уклон от котла в сторону улицы. И тут все вполне разумно. Конденсат, который будет образовываться, начнет стекать на улицу. И тогда котел не будет заливаться конденсатом. Но стоит заметить, что так система будет полноценно работать тогда, когда на улице не будет сильных морозов.
Если же будет стоять сильный мороз, то вода из трубы не будет успевать вытекать. Она будет замерзать прямо в трубе. Начнут появляться сосульки, которые не позволят забирать воздух с улицы. Но если морозы будут крайне сильными, то конденсирующаяся вода может замерзать прямо внутри трубы – не то, что на ее окончании.
Потому некоторые фирмы не рекомендуют проводить монтаж коаксиальных дымоходов с уклоном в сторону улицы. В такой ситуации конденсат не будет попадать в котел, ведь для влаги будет предусмотрен специальный резервуар – конденсатосборник.
Нужно ли утеплять коаксиальную трубу
Нужно сразу сказать, что утепление коаксиального дымохода не решит проблему с замерзанием конденсата. Даже если на трубе будет утеплитель, конденсат все равно будет собираться в ней. Решить проблему поможет урезание внутренней трубы. Но такие меры необходимы тогда, когда труба имеет наклон от котла.
Инструкция по монтажу коаксиального дымохода имеет некоторые требования. Особого внимания заслуживает длина самой трубы. Запрещается уменьшать ее длину. В противном случае может возникнуть пожар.
Монтаж коаксиальной трубы
Чтобы установить коаксиальный котел, не нужно иметь специального оборудования, инструментов и навыков. С работой справится даже новичок. Важно лишь следовать указанным правилам. Примечательно, что коаксиальная труба устанавливается только вместе с газовым котлом.
Изначально нужно определить, в какой части дома будет расположен котел. Если он будет стоять на полу, то необходимо предусмотреть специальную подставку. Настенные котлы просто крепятся на стену. Отверстие на стене, через которое будет пропущен коаксиальный дымоход, должно находиться на той же стене, что и котел. Труба должна располагаться выше котла на полтора метра.
Чтобы соединить котел и коаксиальную трубу, используется специальная муфта, которая идет в комплекте с трубой. Все повороты и стыки обязательно нужно закрепить к стене.
Муфта для коаксиальной трубы газового котла
Запрещается использовать герметики или самоклеящиеся тенты при монтаже коаксиального дымохода. Отверстие в стене, в которое проходит труба, нужно утеплить негорючим материалом. Если в котле есть принудительная система вентиляции, то не стоит устанавливать вертикальные участки трубы.
Каждый стык трубы крепится к стене при помощи кронштейнов. На конце не нужно ставить защитных зонтиков.
Там, где сегодня выполняются автономные системы отопления, устанавливаются газовые котлы, которые оборудованы коаксиальными трубами. Дымоходы просты в эксплуатации, монтаже. Их цена на рынке не велика. Все работы по установке оборудования можно выполнить самостоятельно. Для этого потребуется минимальное количество времени и инструментов. Все работы необходимо выполнять аккуратно, по несколько раз проверять качество соединений. Однако если есть сомнения в том, что работу не удастся выполнить самостоятельно, то рекомендуется обратиться к специалистам.
коаксиальная труба для газового настенного котла: установка, фото
Эффективное и безопасное функционирование настенного газового котла невозможно без налаженного дымоотведения. И если раньше для этой цели нужно было обустраивать классический дымоход с вытяжкой, то сегодня в большинстве случаев достаточно коаксиальной трубы. Именно ее мы все чаще можем видеть в современных системах отопления. Чем же особенна такая вариация дымохода? Чтобы всесторонне разобраться в вопросе, рассмотрим сразу несколько важных моментов: строение, преимущества и основные нюансы установки коаксиальной трубы с пояснительными фото.
Строение и принцип работы
Конструктивно коаксиальный дымоход – это две очень простые на вид трубы разного диаметра, вставленные друг в друга. Длина рабочих патрубков также неодинакова – внутренний несколько короче внешнего. Для увеличения жесткости конструкции трубы соединены специальными перемычками – они же и предотвращают соприкосновения патрубков. Подобное строение дымохода дает возможность получить сразу два обособленных рабочих канала: внутренний патрубок – канал для вывода продуктов горения настенного газового котла; пространство между патрубками – канал для забора воздушных масс и их подачи в котел. Второй канал не менее важен, чем первый, так как именно воздух поддерживает горение в отопительном оборудовании.
Важно! Коаксиальная труба демонстрирует максимальную эффективность только при работе с газовыми котлами, оснащенными камерами сгорания закрытого типа, которые функционируют на принудительной тяге, так как именно вентиляторы дают возможность быстро отводить отработанный дым.
Плюсы коаксиального дымоотвода
Использование коаксиальной трубы предполагает целый ряд плюсов:
- Горизонтальный монтаж. Чтобы установить трубу, не нужно пробивать крышу, как в случае с классическим дымоходом, – патрубки можно вывести через окно или стену.
Устройство коаксиального дымоотвода
- Независимое функционирование. Коаксиальный дымоход не взаимодействует с воздухом в комнате, где смонтировано газовое оборудование: благодаря специальной двойной конструкции дымохода котел и не выжигает кислород этого помещения, и не выпускает в него угарный газ.
- Увеличение КПД котла. Уличный воздух перед поступлением в камеру сгорания подогревается, так как получает тепло от внутреннего патрубка, по которому выходит наружу горячий дым, что в целом позволяет существенно увеличить эффективность работы отопительного оборудования.
- Защита от возгорания. За счет того, что дымоход регулярно охлаждается уличным воздухом, обеспечивается высокая степень защиты труб от чрезмерного нагрева и последующего возгорания.
- Универсальность. Так как для функционирования коаксиального дымохода не требуется обустраивать даже мини-котельную, его можно монтировать в любом помещении как частного дома, так и квартиры.
Требования к монтажу
Чтобы организовать надежный и безопасный дымоотвод, нужно придерживаться конкретного свода правил и норм монтажа коаксиальной трубы.
Во-первых, длина внешней горизонтальной трубы, которая непосредственно выходит на улицу, должна составлять не больше 1 м. В случае отсутствия вентилятора в котле потребуется задействование вертикальной выводящей трубы, которая будет соединять отопительный прибор с горизонтальным дымоходом, – ее длина не должна превышать 3-4 м.
Установка котла с дымоходом
Во-вторых, рабочее отверстие для дымохода должно размещаться на высоте не меньше 1,5 м над газовым котлом и 2 м – над землей. Расстояние от дверей, окон и вентиляционной решетки как сборку, так и сверху должно составлять не меньше 0,5 м.
Совет. Выход дымохода не рекомендуется обустраивать под окном, но если альтернативных вариантов нет, труба должна проходить ниже рамы окна на 1 м и больше.
В-третьих, чтобы обеспечить отвод конденсата, необходимо выдержать небольшой горизонтальный наклон трубы. Особое внимание нужно уделить вопросу стороны наклона дымохода. Традиционно считается, что трубы должны иметь наклон от газового котла – в данном случае конденсат, образующийся в результате охлаждения продуктов сгорания, будет самотеком выводиться наружу, то есть на улицу, не попадая в топку. Но такая схема оправдана лишь в теплое время года, а вот в случае сильных заморозков конденсат попросту будет замерзать на патрубке, даже не успевая с него стечь. Вот почему для перестраховки рекомендуется делать уклон в сторону газового котла. А чтобы образующийся конденсат не проникал в топку, следует использовать специальный конденсатосборник.
Установка коаксиальной трубы
Монтажа дымохода включает четыре основных этапа:
- На стене, на которой установлен газовый котел, разметьте зону под выходное отверстие трубы. Диаметр рабочего отверстия делайте немного больше диаметра внешнего патрубка дымохода.
- Изолируйте выходное отверстие любым негорючим утеплителем.
Установка коаксиальной трубы
- Посредством присоединительного элемента, идущего в комплекте к коаксиальному устройству, подключите дымоход к газовому котлу. Если монтируется не только горизонтальная, но и вертикальная труба, соединяйте их с помощью поворотного колена – одна система дымоотведения должна включать не более двух поворотов. Для фиксации труб на поворотах и стыках используйте крепежные хомуты.
Важно! При подключении коаксиальной трубы нельзя применять разного рода герметизирующие составы и клеящие ленты.
- Закрепите дымоход к стене с помощью кронштейнов.
Учтите, что на оголовок коаксиальной трубы нельзя монтировать никакие дополнительные элементы, вроде зонтиков или дефлекторов.
Без сомнений, коаксиальная труба – максимально практичное и надежное решение для отвода продуктов сгорания газового котла. Но все эти преимущества не станут для вас реальностью при халатной установке оборудования, так что, если хотите получить по-настоящему эффективную систему дымоотведения, которая прослужит вам не один год, четко следуйте инструкции и всем правилам монтажа.
Монтаж газового котла: видео
нормы установки, требования к монтажу своими руками
В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.
Данные конструкции отличаются по некоторым характеристикам
Основная характеристика
Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.
Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:
- Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
- Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
- Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.
В этом видео вы узнаете, как доработать коаксильный дымоход:
Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.
Внешний вид и принцип работы
Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.
Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:
- Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
- Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
- Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
- Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.
Не забываем, что в комплекте идут различные соединительные устройства
Разновидности дымоходов
На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.
Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.
При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.
Горизонтальный тип коаксиального дымохода — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.
Горизонтальный вариант – один из оптимальных для соответствующих котлов
Преимущества и недостатки
Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:
- Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
- Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
- Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
- Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
- При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
- Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

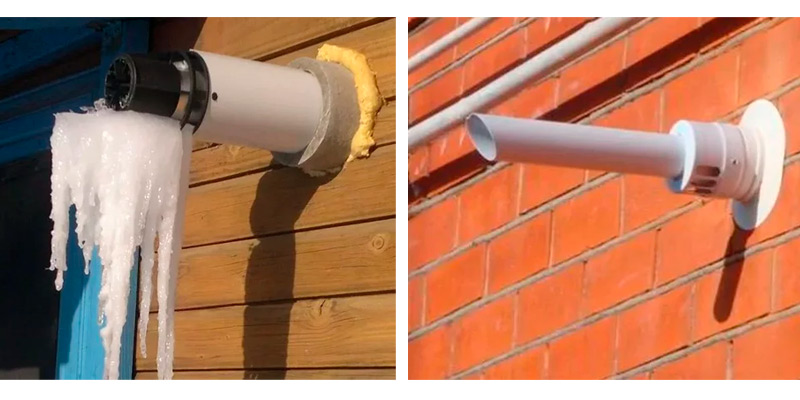

Данное оборудование обладает массой плюсов
У такой системы есть лишь один недостаток — замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.
Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.
Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.
Особенности монтажа
Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:
- Наружная труба должна находиться в 2 метрах от земли.
- Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
- Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
- Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
- Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
- Запрещается выводить канал в любое другое пространство, кроме улицы.
- Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.
Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.
Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:
- сами трубы;
- переходник, соединяющий дымоход и котел;
- тройник, колено;
- обжимные хомуты для эффективной фиксации деталей.
Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.
Установка и эксплуатация
Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:
- Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
- Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
- К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
- Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
- Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
- Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
- Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.
Качественная вентиляция
Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.
Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.
Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.
что это такое и как ее установить
На чтение 5 мин. Просмотров 4 Опубликовано Обновлено
Отопление дома при помощи котла требует обеспечение двух главных требований – непрерывной подачи воздуха для поддержания процесса горения и отведения продуктов сгорания. На сегодня наиболее эффективным, простым в работе видом дымохода является коаксиальная труба для газового котла. Она отличается высоким КПД и безопасностью эксплуатации.
Что такое коаксиальный дымоход
Пластиковая коаксиальная труба
Строение дымохода таково, что внутри трубы с большей длиной располагается вторая короткая. Также присутствует конденсатосборник. В комплект входит набор колен, хомутов, накладок.
Назначение тонкой внутренней трубы заключается в отведении продуктов сгорания. Материалом ее изготовления служит качественная нержавейка. Роль наружной трубы заключается в подаче уличного воздуха в камеру внутреннего сгорания. Со стороны комнаты трубы соединены с котлом, а их противоположные концы выходят за пределы помещения. Так как наружная труба не имеет прямого контакта с раскаленным газом и агрессивными химическими веществами, для ее изготовления может использоваться дешевый материал.
Такая разновидность дымохода применяется в котлах, поддерживающих открытое горение топлива. Там, где традиционный печной дымоход по разным причинам применяться не может, устанавливают коаксиальный. В целях безопасности газовые котлы не рекомендуется присоединять к старым печным каналам.
Например, такой вариант применяется в квартирах с индивидуальным отоплением. Установка котла может производиться на первых этажах, при этом труба монтируется в горизонтальном положении, а тягу обеспечивает встроенная турбина.
Материал изготовления
Стальная конструкция
При изготовлении соосного дымохода применяют два вида материала – нержавеющую сталь и пластик
Пластик
Основным преимуществом пластиковой системы является ее доступная цена. Трубы из ПВХ отличаются малым весом, что существенно облегчает их монтаж. Однако срок службы такого изделия будет ниже, чем у трубы из качественной нержавейки. Оптимальным решением будет использовать комбинированный материал – внутреннюю трубу из нержавеющей стали и наружную из ПВХ.
Нержавейка
Плюс трубопровода из нержавеющей стали заключается в высокой термостойкости материала. Нержавейка намного лучше пластика выдерживает воздействие высоких температур и конденсата с агрессивным химическим составом. Если в системе используется пищевая нержавейка, можно быть уверенным в долговечности трубы.
Для снижения количества конденсата и быстрого его испарения с внутренней поверхности конструкцию утепляют или приобретают готовое изделие с утеплителем.
Виды коаксиальных систем
Способ отведения продуктов сгорания зависит от разновидности котла и планировки помещения, в котором он установлен. Существует два способа выведения соосного дымохода за пределы помещения: горизонтальное – сквозь стену, вертикальное – через перекрытия и конструкцию кровли частного дома. Если котел расположен на первом этаже, боковой способ установки будет более удобным.
Вертикальная
Такой тип дымохода применяется исключительно для частного домостроения. Туба проходит через перекрытия, кровлю и выводится наверх. В плане экологии такой вариант отведения продуктов сгорания является более щадящим для окружающей среды. К тому же этот способ обеспечивает естественную тягу.
В нижней части трубы обязательно устанавливают пластиковый или металлический конденсатоприемник. Вертикальный вариант установки дымохода для котла с закрытой камерой сгорания является более дорогим и трудоемким.
Горизонтальная
Горизонтальный способ установки – единственный доступный вариант для квартиры. Этот способ требует минимального расхода материалов. Отрицательный уклон трубы обеспечивает естественное удаление конденсата.
Правила монтажа
Установка горизонтальным методом проще вертикального. Монтаж можно выполнить самостоятельно. Места такой дымоход займет совсем немного. Существует несколько правил, которые рекомендуется соблюдать при самостоятельном монтаже:
- Снаружи расстояние между землей и трубой должно составлять не менее 2 метров.
- Свободное расстояние от дымохода до других элементов, расположенных в помещении должно быть не меньше 50 см.
- Расстояние от нижней части окна до расположенного снизу вентиляционного отверстия должно превышать 100 см.
- С наружной стороны от земли до трубы должно оставаться свободное пространство высотой не менее 150 см, не занятое забором, столбами или прилегающими стенами.
- Чтобы конденсат стекал непосредственно на землю, дымоотвод монтируют с уклоном 3 – 12 градусов.
- Не допускается выводить трубу в смежное помещение. Только на улицу.
- Расстояние между рядом расположенными трубами должно составлять не менее 20 см.
Для самостоятельного изготовления и установки соосного дымохода потребуется приобрести:
- трубы необходимого диаметра;
- переходники для подключения труб к котлу;
- тройники и колено.
Надежную фиксацию деталей выполняют при помощи обжимных хомутов. При покупке дымохода в комплекте поставляется все необходимые элементы для сборки и фиксации конструкции.
В места прохождения трубы через конструкции дома – в перекрытиях, кровле и стенах – используют изолирующие огнестойкие прокладки. Они защищают материалы, которые соприкасаются с разогретым дымоходом, от перегрева и возгорания.
Преимущества и недостатки коаксиальных дымоходов
Коаксиальный дымоход исключает вероятность попадания угарного газа в помещение
Если сравнивать коаксиальный дымоход с другими разновидностями, его преимущества очевидны:
- Для поступления чистого воздуха в закрытую камеру применяется замкнутая система. Поэтому воздух из помещения, где установлен котел, не расходуется.
- При использовании такой схемы исключается вероятность проникновения опасного угарного газа в помещение.
- Система не влияет на образование сквозняка в помещении, изменение влажности, температуры, а также других параметров микроклимата.
- С таким дымоходом газовый котел приобретает повышенную производительность. При этом природный газ расходуется в экономичном режиме, а объем вредных веществ в окружающей среде сокращается.
- Дымовая труба не контактирует с рядом расположенными конструкциями и материалами, благодаря наличию защитного кожуха и прослойки воздуха.
Если при монтаже и в процессе эксплуатации такой системы соблюдать рекомендации изготовителя, вероятность аварийных ситуаций отсутствует. Еще один приятный плюс – доступная стоимость такого дымохода.
Единственный недостаток коаксиальной трубы заключается в замерзании конденсата в холодное время на участке трубы, расположенной снаружи. Этот вопрос легко решается дополнительным утеплением минеральной или базальтовой ватой. Некоторые модели оснащены специальным оголовком. Укорачивать трубу специалисты не рекомендуют.
Монтаж основания. | ||
Подготовка основание для установки цоколя. Для этого на увлажнённый пол уложим цементную подушку, выполним гидроизоляцию, нанесем цементный раствор | ||
Установка каменную оболочку на подготовленный цементный раствор марки М150, выравнивая при помощи уровня. | ||
Установка бетонный блокоснование или заливка бетоном внутренний объём каменной оболочки. Работы c бетонной смесью можем производить при температурах выше 0°С | ||
При помощи угловой шлифовальной машины вырезка в следующем блоке отверстие для вентиляционной решетки. | ||
Установка отвода конденсата | ||
Блок установка на раствор марки М150 на подготовленном цоколе. Выравнивание при помощи уровня. Для удобства эксплуатации размещаем отверстие для подачи воздуха, а также дверцы для очистки дымохода под углом 90° к оси подключаемого потребителя. Установка ёмкость для сбора и отвода конденсата в центре блока на цементный раствор. | ||
Сгибание изоляционную панель прорезями внутрь и вставка в каменный блок так, чтобы соединение двух элементов изоляции находилось посередине задней стенки. | ||
Трубопровод для отвода конденсата выведение в отверстие вентиляционной решётки, а затем подключение к системе канализации. | ||
Используя шаблон, предохраняющий внутреннее пространство дымовой трубы вместе с каналами проветривания от попадания раствора, нанесение на блок необходимое количество раствора. | ||
Монтаж отверстия для дверцы | ||
На следующем блоке нанесение контура отверстия для дверцы, размеры которого прилагаются в таблице, входящей в состав «Основного комплекта». Угловой шлифовальной машиной вырезка отверстия. | ||
Установка блока на раствор, излишки раствора удаляется. Вставка изоляционной панели прорезями внутрь в каменный блок . | ||
Нанесение на верхнюю поверхность каменной оболочки необходимое количество раствора. При работе используется монтажный шаблон. | ||
Использование сухой массы для заделки швов прилагаемой инструкцией (7 частей массы и 1 часть воды). (Работы по приготовлению смеси выполняются при температуре окружающего воздуха 200 C. Готовая масса должна быть использована в течение 1-1,5 часов. Без добавления воды) | ||
Монтаж тройника для дверцы | ||
Нанесение герметика или массу для заделки швов на нижнюю поверхность керамического тройника для подключения дверцы. (Работы c герметиком ведутся только при температурах выше 5°С.) | ||
Установка тройника для подключения дверцы таким образом, чтобы стенки тройника располагались параллельно стенкам каменной оболочки и на одинаковом расстоянии . Выступ на верхней грани керамической трубы выводим с наружи, канавка внутри. | ||
Удаление избыточного герметика для заделки швов после установки керамических элементов | ||
Вставка двух изоляционных элементов внутрь каменной оболочки. Установка каменную оболочку вместе с изоляцией на подготовленный цементный раствор выравнивая по уровню. | ||
Установка тройника для подключения потребителя | ||
Сгибание изоляционной плиты. | ||
Вставка два изоляционных элемента внутрь каменной оболочки. | ||
Установка каменной оболочки вместе с изоляцией на подготовленный цементный раствор | ||
Установка керамического тройника под углом 45 градусов . | ||
Стандартные монтажные операции | ||
Установка каменную оболочку на подготовленный цементный раствор. (Монтируем дымоход индивидуально, не связывая его с окружающей кладкой. Правило действует как для стен, так и для перегородок.) | ||
Вставка изоляционной плиты . Изоляционные панели устанавливаем всегда до монтажа внутренних керамических элементов. | ||
Нанесение смеси для заделки швов на нижнюю грань внутренней керамической трубы. | ||
Установка внутрь трубы и выравнивание керамической трубы, удаление избытка массы для заделки швов . | ||
Установка блока с вырезанным отверстием на подготовленный раствор. | ||
Очистка нижнюю грань тройника для подключения потребителя | ||
Нанесение герметика или массы для заделки швов на нижнюю поверхность керамического тройника для подключения потребителя. | ||
Установка внутрь тройника для подключения потребителя. | ||
Монтаж передней панели | ||
Установка переднюю панель из минеральной ваты между керамическим тройником и каменной оболочкой. | ||
Прикрепление к изоляционной панели металлические фиксирующие уголки, а затем установка панели в отверстие. | ||
Подключение. | ||
Монтаж разделительной канавки между керамическим элементом дымовой трубы и штукатуркой. | ||
Проход через перекрытие | ||
Уплотнение керамическим шнуром зазора между внутренней поверхностью керамического тройника и трубой от потребителя | ||
Установка переходника UNI — Сталь TF1000. | ||
Изготовление отверстия в перекрытии конструкции (заполнением негорючим изоляционным материалом). | ||
Соблюдение расстояния от деревянных строительных конструкций (не менее 5 см. ) | ||
Монтаж верхней части дымохода — покровная плита | ||
Монтаж «Комплект для монтажа верхней части дымовой трубы» с готовой покровной плитой включает: керамическую трубу, распорное кольцо, конус, герметик, уплотнительную массу. | ||
Нарезка изоляционный материала, устанавливаемый в верхнем блоке дымохода. | ||
Установка дюбели в отверстия верхней каменной оболочки. | ||
Подготовка цементную подушку для установки покровной плиты. | ||
Монтаж верхней части — комплект URATOP. | ||
Установка комплекта креплений к конструкции крыши для обеспечения дополнительной устойчивости дымовой трубы. | ||
Снятие размеров в соответствии с наклоном крыши. | ||
Нарезка шлифовальной машиной наружную оболочку URATOP. | ||
Установка сверху готового элемента, выравнивая его по вертикали. | ||
Установка распорного кольца с герметиком. | ||
Установка конуса | ||
Обрезка внутренней керамической трубы в соответствии с нанесённым размером. | ||
Установка распорного кольца. | ||
Обмуровка | ||
Уплотнение специальным силиконовым герметиком Hermesil швы внутренней керамической трубы. | ||
Изготовление покровной плиты по месту в заранее подготовленной опалубке на стройплощадке или непосредственно на дымоходе. Для монтажа используем бетон марки М300. | ||
Облицовка кирпичом верхней части дымохода над крышей (используется консольная плита, на которую затем устанавливаются последующие блоки. Консольная плита монтируется под крышей и выдерживает нагрузку от 4м кирпичной кладки. 2/3 этой конструкции находятся над крышей и 1/3 — под крышей). | ||
Монтаж покровной плиты и конуса. | ||
Установка дверцы дымохода | ||
Установка рамы дверцы | ||
Штукатурка дверцы. | ||
Монтаж внутренней части дверцы. | ||
Финишная установка дверцы (наружной и внутренней) |
Коаксиальная труба для газового котла – устройство и принцип работы
Когда встает вопрос эффективности работы нагревательных котлов, то в первую очередь решаются две задачи: вывод продуктов сгорания топлива и приток свежего воздуха. Вторая задача обеспечивает полноценное сжигание топлива, ведь даже школьники знают, что любой его вид хорошо поддерживает горение при наличии достаточного количества кислорода. В настоящее время все чаще потребители обращают внимание на такой новый вид дымохода, как коаксиальная труба для газового котла. Что это такое, и как данная конструкция работает? На эти вопросы и будем отвечать в статье.
Конструкция коаксиального дымохода
Итак, коаксиальный дымоход состоит из двух труб, вставленных друг в друга. То есть, это трубы разного диаметра, между которым остается небольшой зазор. Так вот, внутренняя труба – это сам дымоход, через который из отопительного котла удаляются продукты сгорания газа. Зазор между трубами – это канал (проход), через который свежий воздух подается в камеру сгорания котла.
То есть, в конструкции коаксиального дымохода используется принцип противотока двух воздушных масс. Добавим, что в этом приборе, как дополнение, присутствуют устройство, с помощью которого проводится очистка дымохода, и конденсатосборник. Устройство просто и оригинально, именно оно позволяет не заниматься сборкой огромного количества труб и не выводить конец дымохода за пределы кровли, чтобы создать необходимую тягу. Для того чтобы установить коаксиальную трубу для газового котла, необходимо пробить отверстие в стене, просунуть туда дымоход и закрепить в таком (горизонтальном) положении.

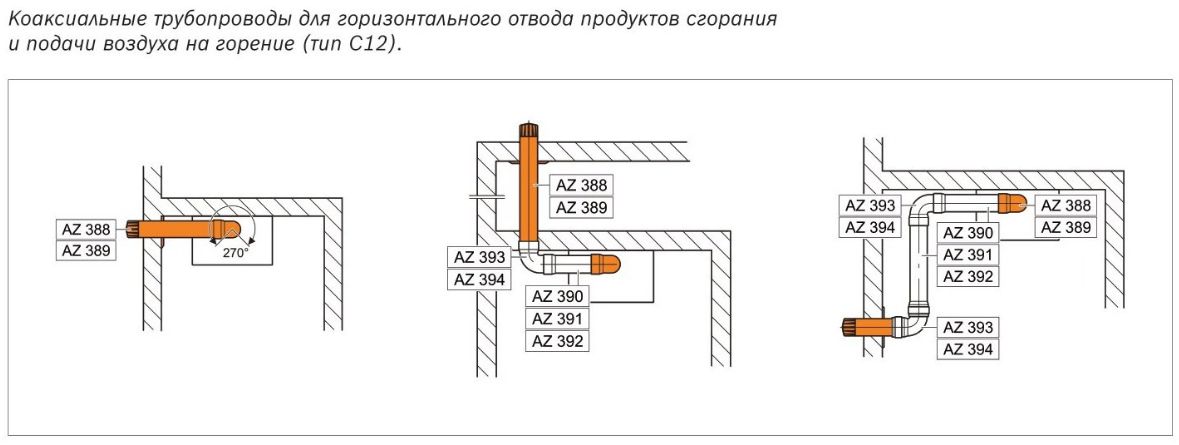

Конечно, это упрощенная форма монтажа, и она не является единственной и окончательной. Почему? Давайте рассмотрим установку коаксиального дымохода с разных позиций.
Особенности монтажа коаксиального дымохода
Обычно данный вид дымоходных труб используется для котлов с закрытой камерой сгорания. В настоящее время эти котлы становятся все более популярны, особенно в городских квартирах, владельцы которых решаются перейти на автономное отопление. В каких случаях используются коаксиальные дымоходы с разным направлением вывода? Отметим, что эти трубы могут быть направлены вверх, горизонтально или под углом.
- В горизонтальном положении трубы выводятся, если они установлены на отопительные котлы с принудительной вентиляционной системой. Такие котлы сегодня не редкость на рынке. В них вставлен вентилятор, который помогает отводу угарных газов.
- Вертикальная установка трубы используется обычно в том случае, если выхлопы продуктов сгорания будут мешать соседним квартирам. Если ваша квартира расположена на последнем этаже, то, конечно, таких проблем у вас возникнуть не должно. Но и это не единственная причина. Сюда еще можно отнести нарушение фасадной части здания (архитектура города не позволит вам это делать, если ваш дом расположен на центральной улице).
- Наклонное положение определяется теми же позициями, что и вертикальное.
Внимание! Зазор между двумя трубами коаксиального дымохода на всем протяжении его длины одинаковый. То есть он точно такой же и в трубе, и в коленах или отводах. Нельзя допускать сужение или расширение, это сразу же отразиться на эффективности его работ.
Комплектация трубы
Полезные советы по установке
- В процессе монтажа коаксиального дымохода вам потребуются отводы, адаптеры, хомуты и фланцы. Поэтому перед тем как покупать всю конструкцию, необходимо сделать замеры, начертить на бумаге линию прохождения трубы, определить количество фитингов и соединительных элементов. Все это подсчитать и определиться с количеством и длиной.
- Обратите внимание на специальные декоративные накладки, которые используются для крепежных изделий, крепящихся на фасад здания. Их необходимо подобрать в цвет окрашенного фасада.
- Нельзя использовать обычные герметики в качестве замазки для стыков труб и фитингов. Для этого применяются специальные хомуты, обеспечивающие полную и надежную герметизацию соединений. Особенно это касается позиции, если длина вытяжной трубы для газовых котлов превышает трех метров.
- Отверстие в стене для коаксиального дымохода должно находиться над котлом на расстоянии 1,5 м.
- При этом установка самой трубы производиться под небольшим уклоном в 3º. Это делается для того, чтобы конденсат, образующийся внутри дымохода, мог стекать в конденсатосборник, расположенный внутри помещения.
- Без сомнений, диаметр дымохода должен быть чуть больше диаметра выхлопного патрубка газового котла.
- Расстояние от дымохода до окон не должно быть меньше 0,6 м. Это и по горизонтали, и по вертикали.
- Количество колен не должно превышать двух на каждые три метра длины дымоходной трубы. Идеальный вариант, если коаксиальный дымоход – это прямолинейная конструкция без отводов и изгибов.
Теперь к вопросу, который частенько звучит на строительных форумах: а можно ли провести установку коаксиального дымохода своими руками? В принципе, в этом процессе ничего сложного нет. Но давайте смотреть правде в глаза: лучше, чем профессионал с этой работой никто не справиться. Тем более, сама конструкция изготавливается из нержавеющей или оцинкованной стали, к которым есть определенные требования в процессе монтажа. Это первое. Второе – иногда работы приходится проводить на высоте, без допуска делать это не рекомендуется, здесь жесткие требования техники безопасности.
И еще один момент, который чаще всего становится камнем преткновения – это установка ревизии и того самого конденсатосборника. Не имея навыков и опыта, справиться с этой операцией будет непросто.
Коллективный вариант
Сложные конструкции
Коаксиальные дымоходы себя оправдывают на все сто процентов. Поэтому сегодня все чаще при строительстве многоквартирных домов в проект закладывается установка общего коаксиального дымохода, на весь дом. К нему подводятся трубы из каждой квартиры, и это обеспечивает эффективность работы нагревательных котлов закрытого типа. В виду того, что температура выхлопных газов, собранных со всего дома, достаточно высокая (она доходит до +240С), соответственно требования к самой конструкции трубы более жесткие. К примеру, изготавливают ее из листового металла толщиною 0,8-1,2 мм.
И опять вопрос от потребителей: а можно ли провести коллективный коаксиальный дымоход в уже эксплуатируемом доме? Ничего невозможного в современной жизни нет. Но давайте смотреть правде в глаза. Одно дело проводить монтаж в процессе возведения дома, так сказать поэтажно, имея свободный доступ ко всем соединительным элементам. Другое дело врезаться в вентиляционную шахту, где обычно дымоход и монтируется. Это сложно, это занимает много времени, это практически демонтаж вентиляции полностью. Насколько это рентабельно, никто и никогда не подсчитывал. Данную проблему надо решать по-другому. Как? Установить коаксиальные дымоходы в каждую квартиру, а коллективный смонтируйте на фасаде.
Аммиак и силан — High Purity Systems, Inc.
Вызов
High Purity Systems (HPS) — это поставщик услуг по установке и изготовлению чистых трубопроводных систем для полупроводниковой, аэрокосмической и биофармацевтической отраслей, и наша команда недавно продемонстрировала свои разнообразные возможности, когда крупная компания по производству микроэлектроники обратилась к нашим сотрудникам за помощью.
Заказчику — мировому производителю волоконной оптики, управления движением, светового анализа и оптомеханики — потребовалось переместить существующие газовые шкафы с аммиаком (NH 3 ) и силаном (SiH 4 ), а также соответствующие воздуховоды и трубопроводы. Они обратились к нашей команде, имеющей многолетний опыт работы в полевых условиях и в управлении проектами, для руководства этим многоэтапным проектом по установке газовой системы от начала до конца.
Стратегия
Мы отличаемся тем, что имеем полное представление о конкретных протоколах работы наших клиентов, а также о конечных целях и сроках выполнения проекта.Наша команда на месте знала, какие вопросы нужно задать, чтобы лучше понять повседневные операции клиента и соответствующим образом адаптировать наш рабочий процесс к их потребностям.
Получив четкое представление о рабочей среде заказчика, мы отключили существующие газовые шкафы и удалили воздуховоды и связанные с ними трубопроводы. Затем мы переместили шкафы в желаемое место и добавили новые трубопроводы силана, аммиака, сжатого воздуха, азота и кислорода, а также воздуховоды для выхлопных газов.
Получение необходимого качества сварки
Узнайте о навыках и ресурсах, необходимых для успешной сварки в чистых помещениях.
Используя процесс орбитальной сварки, наша команда установила линии аммиака и силана из нержавеющей стали 316L с коаксиальными трубками, чтобы создать систему с двойной изоляцией. Видеомагнитофон и компрессионные фитинги закрепляли коаксиальные газовые линии 15Ra, 1/4 ″ x 1/2 ”.
После завершения установки было проведено испытание под давлением как на внутренней технологической линии 1/4 дюйма, так и на внешней линии удержания 1/2 дюйма, а также аналитическое испытание для подтверждения чистоты. Готовый продукт, соответствующий международным стандартам SEMI по безопасности и чистоте чистых помещений, был передан заказчику в течение трех недель.
Результат
Этот многоступенчатый перенос и установка газового шкафа продемонстрировали, что помимо нашей работы в небольших научно-исследовательских лабораториях, HPS также выполняет проекты на более крупных заводах по производству полупроводников. Этот проект потребовал от HPS опыта в области трубопроводных систем для чистых помещений сверхвысокой чистоты, а также коаксиальных систем с двойной защитой для опасных материалов.
Заказчик выбрал нашу команду из-за нашей высокой репутации в отрасли и обширного резюме, и мы предоставили им конкурентоспособные цены и гибкие даты начала и завершения, чтобы соответствовать их производственному графику.
Думаете, мы сможем вместе решить аналогичную проблему на вашем предприятии? Свяжитесь с нами сейчас.
Свяжитесь с системами высокой чистоты
Есть вопрос о проблеме с трубопроводом? Хотите обсудить предстоящий проект? Давай поговорим.
Практические советы »Электроника
Практические идеи, подсказки и подсказки по установке коаксиального кабеля RF таким образом, чтобы обеспечить качественное обслуживание как можно дольше.
Coax Tutorial:
Coax feeder
Обзор характеристик коаксиального кабеля
Коаксиальный импеданс
Потери / затухание в коаксиальном кабеле
Номинальная мощность коаксиального кабеля
Коэффициент скорости коаксиального кабеля
Коаксиальный кабель экологический
Советы по установке коаксиального кабеля
Типы коаксиальных кабелей
Советы по выбору правильного коаксиального кабеля
Покупка ТВ-коаксиального кабеля: на заметку
Установка коаксиального кабеля может показаться простой задачей, но несколько мер предосторожности, советов и советов, применяемых при установке, могут иметь огромное значение через несколько месяцев.
Хотя коаксиальный кабель при первой установке может работать отлично, такие факторы, как попадание влаги, могут привести к неуклонному ухудшению характеристик с течением времени. Поскольку снижение производительности часто происходит медленно, оно может оставаться незамеченным до тех пор, пока не снизится до точки, когда его нельзя будет использовать.
Приняв несколько простых мер предосторожности, можно сохранить характеристики установки коаксиального ВЧ кабеля и увидеть гораздо более медленную скорость ухудшения характеристик. Таким образом можно максимально увеличить вложения в коаксиальный кабель.
Типовые фидеры коаксиального кабеля — сплошные и многожильные центры
Области коаксиального кабеля для адреса
Советы по установке коаксиального кабеля можно сгруппировать в несколько категорий:
- Выбор правильного коаксиального кабеля: На рынке существует огромное разнообразие коаксиальных кабелей, и на первый взгляд выбор может показаться нелегким. Первое решение, которое необходимо принять перед любой установкой, — это выбрать необходимое сопротивление. Для подачи домашних hi-fi и видео антенн используется коаксиальный кабель 75 Ом.Профессиональное, CB и любительское радио стандартизированы на кабеле с сопротивлением 50 Ом. После того, как этот выбор будет сделан, следующее решение, вероятно, будет принято относительно приемлемого уровня потери сигнала. Обычно чем меньше потери, тем больше диаметр кабеля, а также его стоимость. Обычно имеется несколько кабелей с аналогичными характеристиками, и часто решение о точном номере типа зависит от складских запасов поставщиков. Как только подходящий кабель будет найден, его можно будет купить и установить.
- Защита от атмосферных воздействий коаксиального кабеля При внешней прокладке коаксиального кабеля очень важно обеспечить достаточную защиту кабеля от атмосферных воздействий. Это очевидная мера предосторожности, но она недостаточно хорошо реализована на большом количестве установок.
Обеспечение достаточной защиты от атмосферных воздействий имеет решающее значение, поскольку любая влага, попадающая в коаксиальный ВЧ-кабель, приведет к значительному увеличению уровня потерь. Если какая-либо влага попадет в диэлектрический материал между внутренними и внешними проводниками, это ухудшит характеристики диэлектрика и увеличит уровень потерь.Влага также приведет к окислению внешней оплетки и уменьшению проводимости между небольшими проводниками, составляющими оплетку. Это также приведет к увеличению уровня пассивной интермодуляции. Окисленная оплетка может образовывать небольшие нелинейные интерфейсы, которые будут действовать как небольшие смесители, вызывая эту форму интермодуляционных искажений при использовании с передатчиком.
Поэтому очень важно герметизировать конец кабеля, если он будет использоваться снаружи, и убедиться, что в него не проникает влага.Также необходимо следить за тем, чтобы внешняя оболочка кабеля оставалась неповрежденной и не была повреждена во время установки или дальнейшего использования.
Еще один метод предотвращения попадания большого количества влаги в кабель — это перевернуть его петлей вверх и вниз. Таким образом, воде труднее попасть в кабель, а затем продвинуться по нему. Однако, если влага попадет в кабель, он переместится в него за счет капиллярного действия, поэтому всегда лучше убедиться, что концы надежно герметизированы и защищены.
- Остерегайтесь радиуса изгиба коаксиального кабеля Все кабели имеют радиус изгиба. Во избежание повреждений их не следует изгибать более крутыми изгибами. Если коаксиальный РЧ-кабель согнуть сверх установленного предела, это может привести к повреждению внутренней конструкции кабеля. В свою очередь, это может привести к гораздо более высоким потерям.
- Не допускайте царапин и разрывов оболочки коаксиального кабеля: Что касается физического повреждения кабеля, необходимо следить за тем, чтобы оболочка кабеля оставалась неповрежденной.Если он сломан в любом месте, это может привести к проникновению влаги, если он используется снаружи, и это вызовет окисление и удержание влаги в диэлектрике, что увеличит уровень потерь.
- Не сдавливайте кабель во время установки. На аналогичной линии необходимо следить за тем, чтобы кабель не был раздавлен или не мог быть раздавлен. Если ВЧ-кабель действительно будет поврежден таким образом, размеры кабеля будут изменены, и он не будет поддерживать свое характеристическое сопротивление.Кроме того, если диэлектрик между двумя концентрическими проводниками в коаксиальном кабеле поврежден, существует вероятность увеличения уровня потерь.
- Как закапывать коаксиальный кабель: В некоторых случаях необходимо закопать коаксиальный кабель. В идеале нормальный кабель не следует закапывать прямо в землю, так как он полагается исключительно на внешнюю оболочку для защиты и не предназначен для этих условий. Вместо этого его можно пропустить через заглубленный трубопровод, предназначенный для прокладки подземных кабелей.Это имеет то преимущество, что его легко заменить. Однако убедитесь, что канал не забивается водой. Альтернативным решением для использования какой-либо формы кабелепровода является использование коаксиального кабеля, известного как «закопанный прямой». Он предназначен для размещения под землей, а внешняя оболочка коаксиального кабеля этого типа может выдерживать постоянную влажность и другие условия.
- Концевые заделки / соединения коаксиального кабеля Важно правильно заделать заделку кабеля, чтобы концы коаксиального кабеля были водонепроницаемыми.Конец кабеля обеспечивает очень легкий путь для влаги и может даже привести к затоплению всего кабеля.
В большинстве случаев коаксиальный кабель будет физически завершен с помощью ВЧ-разъема, при этом электрическое завершение будет либо на антенне, либо в приемнике. Соответственно, подключения к разъемам должны быть выполнены правильно и должны использоваться высокочастотные разъемы надлежащего качества.
Хотя разъемы для бытовых установок часто имеют плохие электрические радиочастотные характеристики, альтернативы их использованию мало, поскольку они должны сопрягаться с радиочастотными разъемами на оборудовании.Для профессиональных приложений ВЧ-разъемы могут быть намного лучше, хотя необходимо убедиться, что разъемы подходят для используемых частот. Некоторые дешевые версии ВЧ-разъемов могут не соответствовать полной спецификации и тем самым ухудшать характеристики коаксиального ВЧ-кабеля. Поэтому всегда можно покупать разъемы из надежных источников. При этом разъемы не всегда полностью водонепроницаемы.
Ввиду того, что ВЧ разъемы не являются полностью водонепроницаемыми, целесообразно покрыть все соединение самоклеящейся лентой.Таким образом соединитель будет защищен от непогоды.
При правильной установке коаксиального кабеля RF он может безупречно служить в течение многих лет. Однако износ и воздействие элементов будут означать, что по прошествии некоторого времени может быть целесообразно заменить коаксиальный радиочастотный кабель. Поскольку снижение производительности будет медленным, это может означать, что этого не замечают. Только когда он будет окончательно заменен, можно будет увидеть серьезную разницу.
За счет максимальной осторожности в предотвращении проникновения воды и уменьшении других форм ухудшения окружающей среды коаксиальный кабель можно ожидать наилучшего срока службы.
Другие темы об антеннах и распространении:
ЭМ волны
Распространение радио
Ионосферное распространение
Земная волна
Рассеивание метеорита
Тропосферное распространение
Кубический четырехугольник
Диполь
Дискон
Ферритовый стержень
Логопериодическая антенна
Антенна с параболическим рефлектором
Вертикальные антенны
Яги
Заземление антенны
Коаксиальный кабель
Волновод
КСВН
Балуны для антенн
MIMO
Вернуться в меню «Антенны и распространение».. .
Как устанавливается газовый камин?
Установку газового камина должен выполнять специалист, разбирающийся в принципах работы с газом, приемлемых методах строительства и требованиях местных норм. Если это относится к вам, то эта статья должна быть полезна для добавления газового камина в ваш дом и наслаждения теплым уютным огнем с семьей и друзьями.
ПЛАНИРОВАНИЕ И РАСПОЛОЖЕНИЕ
Первое, что нужно рассмотреть — это , где вы хотели бы установить свой новый газовый камин.Если в гостиной или семейной комнате немного прохладно, газовый камин станет отличным дополнением. То же самое касается спальни или даже кухни. Газовые камины обеспечат тепло как отдельной комнате, так и большему открытому пространству вашего дома.
Для газовых каминов с прямой вентиляцией требуется коаксиальная вентиляционная труба. Коаксиальная труба — это просто «труба внутри другой трубы». Внутренняя труба, обычно диаметром 4 или 5 дюймов, переносит побочные продукты сгорания из топки в атмосферу.Большая наружная труба, обычно диаметром 7 или 8 дюймов, подает наружный воздух для горения в агрегат. Устройства с прямой вентиляцией представляют собой герметичные камеры сгорания. Они не используют воздух из внутри дома для горения.
Коаксиальная вентиляционная труба может быть установлена через боковую стенку дома или через крышу дома. Производители опубликуют профили вентиляции в руководстве по установке и эксплуатации. Эти профили вентиляции являются соотношением между количеством колен, которое может иметь вентиляционная система, насколько высокой по вертикали и насколько далеко по горизонтали может быть установлена вентиляционная система.Не отклоняйтесь от вентиляционных профилей. Необходимо неукоснительно соблюдать данные вентиляционные диаграммы .
Существует множество других зазоров, необходимых для вентиляционной заглушки. Следует учитывать, насколько близко вентиляционная крышка находится к: окнам, дверям, газовым счетчикам или регуляторам, потолочным перекрытиям, внутренним или внешним углам дома, электросчетчикам, расстоянию над уровнем земли и т. Д.
Когда вы пытаетесь выяснить, куда должен идти ваш новый камин, в первую очередь необходимо ответить на следующие вопросы: как я собираюсь его вентилировать, будет ли конфигурация вентиляции соответствовать требуемому профилю вентиляции и есть ли другие препятствия, которые следует учитывать. с заглушкой для вентиляции?
Еще одна мысль, о которой стоит упомянуть.Примите во внимание «углы обзора» предполагаемого места расположения камина. Можно ли его увидеть и насладиться более чем с одного места в комнате? Вы видите это из кухни? Как насчет стойки, где вы обычно едите или готовите еду? То, что пламя видно под разными углами обзора, может быть весьма терапевтическим.
НАСКОЛЬКО НУЖЕН БОЛЬШОЙ КАМИН?
Скорее всего, это будет функцией количества места, на котором расположен камин. Большинству людей нравится большая зона обзора огня, но будьте осторожны, чтобы не установить слишком большой или слишком маленький блок.В комнате это могло выглядеть довольно странно. Традиционные размеры каминов 36 и 42 дюйма очень распространены. Портретный стиль, современные линейные стили и угловые элементы также доступны в зависимости от того, какой окончательный вид вы хотите получить.
Другое соображение —
БТЕ. Вам нужно, чтобы камин, и размер стекла, и рейтинг BTU на горелке были пропорциональны размеру комнаты. Имейте в виду, что ваш газовый камин, скорее всего, будет работать несколько часов подряд. Меньше всего вам нужен камин, который быстро перегревает пространство.
Ищите камин с диапазоном БТЕ от 12 000 до 25 000 БТЕ / час для помещений меньшего и среднего размера и от 25 000 до 50 000 БТЕ для помещений среднего и большого размера. См. «Сколько БТЕ мне нужно» для получения дополнительной информации. Производители газовых каминов устанавливают регулируемые газовые клапаны на свое оборудование, чтобы избежать догадок в этом сценарии. Эту настройку можно выполнить вручную или с помощью пульта дистанционного управления. Подробнее о пультах позже.
УСТАНОВКА КАМИНА
Производитель камина предоставит требования к обрамлению и деталям отделки в руководстве по установке.Возможно, вы слышали термин «нулевой допуск». Имеется в виду установка камина с 2 х 4 или 2 х 6. Элементы каркаса камина могут соприкасаться с определенными частями камина, называемыми «стойками». Затем камин крепится к деревянному каркасу. Нулевой зазор не , а не означает, что камин можно отделывать горючими материалами. Для большинства газовых каминов требуется какой-то негорючий материал вокруг верхней, правой и левой сторон устройства.Еще одно распространенное требование — негорючий очаг.
Если вы хотите какой-то «образ» (современный, деревенский, традиционный и т. Д.), Принесите с собой пару картинок вашему дилеру. Скорее всего, у них будет пара вариантов, которые помогут вам в этом.
ЗАКЛЮЧИТЕЛЬНЫЕ ПОДКЛЮЧЕНИЯ
В инструкции по установке будет указано, где должен быть подведен газопровод к камину. Поскольку свойства, давление и регулировка отличаются, убедитесь, что вы указали своему дилеру, должен ли этот камин подключаться к природному газу или сжиженному газу.Убедитесь, что вы устанавливаете линию подачи газа подходящего размера, исходя из общего расстояния и размера горелки камина. Любые выполненные работы на газовой линии должны быть тщательно проверены на утечки с помощью электронного газоанализатора. Давление газа следует проверять манометром.
Производитель указывает, какие марки коаксиальных труб могут использоваться с конкретной моделью, которую вы приобрели. Трубка Co-Axe скручивается вместе и бывает разной длины. Если вентиляция проходит через боковую стенку, необходимо установить наперсток в каркасную стену.Затем через этот наперсток пропускают коаксиальную трубу и заканчивают горизонтальной крышкой. Если вы находитесь в особенно ветреном районе, спросите своего дилера, есть ли в наличии щиток для бейсболки или, возможно, дополнительная бейсболка для сильного ветра. При вентиляции камина вертикально через крышу потребуется опорный ящик, изоляционный экран и кровельный оклад. В зависимости от требований производителя, вокруг коаксиальной вентиляционной трубы обычно требуется горючий зазор в один или два дюйма.
ПУЛЬТЫ И ОПЦИИ
Многие камины включаются и выключаются настенным выключателем. Сегодня все больше и больше газовых каминов управляются с многофункционального пульта дистанционного управления. Этот пульт дистанционного управления может контролировать количество используемого газа, регулируя газовый клапан, может поддерживать постоянную температуру в помещении в термостатическом режиме, может управлять скоростью вентилятора и интенсивностью подсветки. Эти параметры будут немного отличаться в зависимости от модели камина.
ЗАКЛЮЧИТЕЛЬНЫЕ КАСАНИЯ
При отделке камина еще раз обратитесь к руководству по установке.Есть требования для:
- Мантия. Насколько близко к верху камина его можно безопасно установить? Насколько это может быть глубоко?
- Объемный звук. Какой материал укладывать сверху и по обе стороны от стекла?
- Очаг. Это приподнятый очаг? На уровне пола? Некоторым агрегатам может не потребоваться очаг.
- Телевизор. Чувствительная электроника и высокая температура — , а не хороших комбинаций. См. «Могу ли я поставить телевизор над камином» для получения дополнительной информации.
КЛЮЧ — ПЛАНИРОВАНИЕ
Правильная планировка — залог безопасной и успешной установки камина. Позволяя опытному дилеру произвести полную установку камина, многие домовладельцы лучше спят ночью, зная, что все применимые нормы и требования были соблюдены. Если вы хотите участвовать в проекте камина, многие дилеры могут выполнить технические части установки, а домовладельцы могут предоставить черновую конструкцию и завершающие штрихи проекта.
Часто задаваемые вопросы в Leroy Hearth & Home
Следующая информация предназначена только для предоставления общих рекомендаций и не должна рассматриваться как инструкции по установке или модификации. Всегда консультируйтесь со своими местными строительными нормами и инструкциями производителей по установке перед установкой, ремонтом или модификацией любого прибора источника тепла или вентиляционного устройства.
Ассоциация очага, патио и барбекю
рекомендует установку детектора окиси углерода
со всеми изделиями с газовым очагом.
Вопросы по вентиляции газового прибора
B Вентиляционное отверстие (AKA Natural Vent)
В этом типе вентиляции камина используется экономичная труба «B-vent» для естественной вытяжки ( поднимается теплый воздух, ) дымохода.
- Использует комнатный воздух для горения, а выход воздуха заканчивается над линией крыши (как в топке).
- Более декоративный, более низкий КПД.
- Отсутствие зазора до горючих материалов.
- Относительно простая установка, компактная глубина, но требует такой отделки, как камин и окантовка.
- Большие традиционные камины с чистым лицевым покрытием или циркуляционные модели.
- Идеально подходит для установки в любом месте дома, где можно установить B-vent.
- Меньше затрат, чем прямая вентиляция.
- Ассоциация очага, патио и барбекю рекомендует устанавливать детектор угарного газа со всеми газовыми очагами.
- Pro — экономичный
- Con — низкая эффективность
Без вентиляции
Газовый камин без вентиляции работает без дымохода, дымохода или вентиляционного отверстия, поэтому вы можете установить его где угодно.Они работают на природном газе или пропане, и для большинства моделей не требуется электричество. Выбирайте из газовых каминов без вентиляции, печей, каминных топок и газовых дров. Современные безвентиляционные газовые камины:
- недороги и имеют низкие эксплуатационные расходы
- энергоэффективны на 99 процентов и согревают при отключениях электроэнергии
- сертифицированы по конструкции в соответствии с последними национальными стандартами безопасности (ANSI Z21.11.2).
- не превышает 40000 БТЕ / час тепловой мощности
- и доставляют удовольствие на долгие годы.
- Pro — Гибкие установки
- Con — NYS рекомендует 4 часа в день
Прямая вентиляция?
Прямая вентиляция камина использует систему коаксиальных труб (маленькая труба в большой трубе) и всасывает воздух для горения снаружи через внешнюю трубу.
- Внутренняя труба отводит выхлоп.
- Может выходить либо сверху, либо сзади, для универсальности установки.
- Может выходить горизонтально через внешнюю стену или вертикально через крышу — дымоход не требуется!
- Идеально подходит для добавления тепла и эффективного обогрева холодного помещения.
- Большинство сертифицировано как газовая настенная печь для максимальной эффективности.
- Отсутствие зазора до горючих материалов.
- Удобен в установке, имеет компактную глубину, но требует такой отделки, как камин и окантовка.
- Подходит для домов с хорошей изоляцией или домов без дымохода.
- Всегда имейте закрытый фасад.
- Лучший выбор для новых, более воздухонепроницаемых домов.
- КПД
Что такое погоня?
Деревянная конструкция, построенная вокруг камина или вентиляционной трубы для защиты от непогоды и обеспечения надлежащего отвода дымовых газов.
Могу ли я использовать газовые поленья в печи? …камин? … угольный камин?
Газовые вентилируемые поленья можно использовать только в дровяном камине. Угольный камин слишком неглубокий. Не рекомендуется использовать вентилируемые газовые поленья для печи из соображений безопасности.
Вопросы по дистанционному управлению
Могу ли я использовать имеющийся настенный выключатель или термостат для управления камином?
Нет. Вы должны использовать пульт, который предназначен для поленьев или каминов с переменной высотой и низким значением.
Что такое клапан высокого-низкого?
Вы сможете увеличивать и уменьшать высоту пламени с помощью пульта дистанционного управления или клапана. Пульты дистанционного управления регулируются как вкл. / Выкл., Так и с термостатическим управлением.
Стоит ли покупать пульт дистанционного управления с газовыми журналами без вентиляции?
Да. Мы предлагаем вам приобрести пульт для удобства работы. Агрегаты, которые изменяют высоту пламени, также имеют тенденцию служить дольше, чем те, которые этого не делают.
Вопросы преобразования
Могу ли я перевести свой газовый продукт без вентиляции на другое топливо?
№Согласно национальному кодексу, вы не можете конвертировать никакие продукты без вентиляции.
Могу ли я перевести свой газовый продукт без вентиляции на другое топливо?
Да. Вы можете преобразовать природный в пропан и пропан в природный, но в большинстве случаев вам необходимо купить новый клапан. Ваш производитель может предоставить инструкции по преобразованию.
Вопросы по трубопроводам, заслонкам и дымоходу
Насколько я могу закрыть свою заслонку с вентилируемыми газовыми бревнами во время использования?
Вы не можете закрыть заслонку с газовыми поленьями, пока они горят.
Как я могу закрыть демпфер газовыми балками без вентиляции?
Мы рекомендуем вам закрыть заслонку как можно плотнее и приобрести заслонку Lock-Top, которая герметизирует верх дымохода.
При наличии вставки для прямой вентиляции нужно ли перенапрягать дымоход?
Нет, вам не нужно перестраивать линию в соответствии со спецификациями сжигания древесины, но вы должны использовать трубопровод, рекомендованный производителем, который выводит воздух через существующий дымоход.
Насколько высоко над крышей должен выходить дымоход?
Минимальное расстояние для дерева должно быть 3 фута над любым предметом в пределах 10 футов.Для прямой вентиляции он должен быть на 18 дюймов выше всего в пределах 10 футов.
Какой трубопровод использовать при прямом вентилировании или сжигании древесины?
Необходимо использовать одобренные производителем трубы и рекомендованную вентиляционную систему.
Могу ли я использовать другой трубопровод, если я не могу найти оригинального производителя?
Нет. Если вы используете трубы другого производителя, и это создает проблемы в вашем доме; например, повреждение в результате пожара или задымления, страховая компания не застрахует вас.Вы также аннулируете гарантию, и инспекторы ее не утвердят.
Условия
Чем отличается вкладыш от газовых журналов?
Вставка обычно представляет собой большую металлическую коробку, которая вставляется в проем дровяного камина, чтобы повысить его эффективность и улучшить внешний вид. Комплекты газовых бревен предназначены для подключения к газовой линии, чтобы имитировать вид деревянных бревен в существующем камине.
Что такое вставка?
Вставки предназначены для улучшения работы и внешнего вида существующего дровяного камина, как каменного, так и заводского изготовления.Каминная топка, классифицируемая в первую очередь по типу топлива, сжигаемого для работы (природный газ, пропан, сертифицированная EPA древесина, пеллеты и уголь), устанавливается в существующий дровяной камин. Каминные топки изготовлены из чугуна или стали и имеют самоочищающиеся стеклянные дверцы, которые позволяют видеть танцующее пламя огня, в то время как изолированные дверцы остаются закрытыми, что делает огонь более эффективным. Многие производители также увеличивают эффективность каминных топок, предлагая самые современные функции, такие как вентиляторы и термостатические регуляторы (в зависимости от топлива).
Чем отличается топка от камина?
Вставка предназначена для установки в существующую кладку или заводской камин. камин предназначен для установки там, где нет камина.
Что такое нулевой зазор?
Камин с нулевым зазором — это камин заводского изготовления, конструкция которого позволяет безопасно размещать его рядом с горючими материалами.
В чем разница между природным газом и пропаном?
Природный газ является более легким газом, и его требуется вдвое больше, чтобы получить такой же рейтинг в БТЕ, как и у пропана.Сжиженный пропан содержит 2500 БТЕ на кубический фут, природный газ содержит 1000 БТЕ на кубический фут. Кроме того, природный газ поступает в ваш дом по трубопроводу от местного поставщика. Пропан хранится в баке.
Какие два вида газовых журналов?
Два вида бревен с вентилируемыми и без вентиляционных отверстий. В рамках этих двух типов для изготовления бревен используются три вида материалов: формованный огнеупорный цемент, экструдированная керамическая глина и формованные керамические волокна.В дополнение к бревнам, каждый комплект бревен обычно включает решетку и систему горелок. Цементные бревна лучше всего подходят для вентилируемых агрегатов. Экструдированные бревна дешевле, но выглядят как спагетти. Формованная керамика более реалистична и лучше всего не требует вентиляции.
Гибкая труба здесь, чтобы остаться
Современные подземные трубопроводные системы на заправочных станциях должны выдерживать суровые условия окружающей среды и строгие требования к испытаниям и мониторингу. Металлические одностенные трубопроводы прошлых лет были заменены двумя основными типами двустенных неметаллических трубопроводных систем.В этой статье Майк Макканн из OPW рассказывает о технологии гибких трубопроводов, а Кевин Струтерс из Environ предлагает боковую панель на коаксиальных фитингах.
Термореактивные и термопластические технологии
Техник вставляет первичную трубу в трубу доступа / удержания, входящую в отстойник дозатора. Предоставлено OPW Fueling Components. |
Гибкая труба была представлена на рынке подземных топливных систем более десяти лет назад. С тех пор он завоевал значительную долю рынка.
Преимущества
Преимущества гибкой трубы хорошо документированы. Непрерывные проходы гибкой змеевидной трубы с вторичной изоляцией от погружных насосов по островам ТРК. Единственная необходимая арматура — это соединения на насосах и колонках, где они вторично изолированы и доступны внутри отстойников защитной оболочки.Устранена необходимость закапывать стыки трубопроводов в засыпку, являющуюся одним из самых известных источников утечек в подземной топливной системе.
Еще одно очевидное преимущество гибкой трубы — простота установки. Поскольку соединения не требуются для изменения направления, большая часть времени и затрат на измерения, резку и подгонку, присущие традиционным сантехническим операциям, исключаются. Например, установка с шестью раздаточными колонками и тремя резервуарами, использующая гибкую трубу с вторичной изоляцией, обычно может быть полностью прокачана и протестирована за один день, независимо от погодных условий.
Меньшее количество стыков также означает меньшую вероятность человеческой ошибки во время установки, что, возможно, является одной из основных причин проблем с любой подземной системой трубопроводов. Некоторые другие системы трубопроводов являются трудозатратными и могут создавать проблемы с соединением стыков в холодную или влажную погоду.
Некоторые гибкие системы трубопроводов обеспечивают доступ к основной трубе без выемки грунта. Первичная труба вставляется в трубу доступа / защитную трубу и может быть отведена для осмотра, ремонта или замены без разрушения бетона.Доступ ко всей подземной трубопроводной системе осуществляется с поверхности.
Техник вставляет гибкую трубку в отстойник ТРК. Предоставлено OPW Fueling Components. |
Проницаемость
Как и любой другой продукт, гибкая труба развивалась с годами по мере накопления опыта в полевых условиях. Многое было изучено о поведении различных термопластов при использовании в этом приложении. Как следствие, материалы были улучшены с первых дней гибкости труб, чтобы лучше приспособиться к подземной среде и постоянно меняющимся упаковкам топлива и присадок, которые необходимо транспортировать.Планируется, что все системы трубопроводов будут соответствовать более строгим требованиям по проницаемости. Кроме того, эксплуатационные проблемы требуют использования более качественных материалов.
Полимеры
Первичные гибкие топливопроводы состоят из нескольких слоев экструдированных термопластов: внутренний вкладыш; «завязка» из нескольких промежуточных слоев; и внешняя крышка. Материалы каждого слоя имеют определенную функцию и должны быть тщательно отобраны для совместимости с экзотическими топливными смесями и суровыми подземными условиями.
Поскольку поверхность находится в постоянном контакте с продуктом, основная функция футеровки трубопровода заключается в обеспечении длительного сопротивления проникновению топлива и топливных добавок. В последние месяцы большое внимание было уделено метил-трет-бутиловому эфиру (МТБЭ), поскольку поступали сообщения о случаях заражения водоснабжения. Хотя МТБЭ, безусловно, проблематичен при попадании в грунтовые воды, он не представляет значительных трудностей для большинства термопластов.
Гибкие трубы и гофрированные гибкие воздуховоды.Предоставлено Environ Products, Inc. | |||||
Несколько различных типов и размеров башмаков входа в поддон для гибких систем трубопроводов. Предоставлено Environ Products, Inc. | |||||
Спирт, наследник МТБЭ, традиционно был самым сложным топливным компонентом для термопластов. Underwriters Laboratories осознала этот факт и в настоящее время изучает часть стандарта UL 971 «Неметаллические подземные трубопроводы для легковоспламеняющихся жидкостей» на предмет проницаемости с целью ужесточить требования для всех неметаллических топливных труб.
По мере того, как спирт становится все более предпочтительной добавкой для топлива с измененным составом, становится еще более очевидным, что потребуются материалы футеровки премиум-класса. Фторополимеры, такие как поливинилиденфторид (ПВДФ), доказали свою исключительную химическую стойкость к наиболее агрессивным топливам и присадкам, включая спирт. До широкого распространения спиртового топлива полиамиды были нормой для изготовления футеровок труб. Однако полиамиды обеспечивают гораздо меньшую стойкость к проникновению, чем ПВДФ, при воздействии этанола и метанола.Еще одним потенциальным материалом для облицовки, который был кратко рассмотрен, был алифатический поликетон. Этот материал никогда не соответствовал заявленным требованиям, и поставщик прекратил производство.
Поперечное сечение гибкой коаксиальной трубы. Предоставлено Environ Products, Inc. |
Гофрированный или гладкий?
Еще одна проблема, касающаяся футеровок, — это использование гофрированной конструкции по сравнению с гладкоствольной. Гофрированные гибкие трубы более гибкие, чем гладкие.Однако компромиссы для получения этой дополнительной гибкости значительны. Гофрированный профиль потока резко снижает пропускную способность из-за потерь на трение и турбулентного потока, вызванного гофрами. Гофры также позволяют осевым силам воздействовать на трубу, что приводит к увеличению длины трубы под давлением. Уплотнение концевой арматуры к гофрированному профилю также сложнее, особенно при отсутствии сжимаемого слоя.
Рифленый или гладкий?
Еще одна проблема, касающаяся футеровок, — это использование гофрированной конструкции по сравнению с гладкоствольной.Гофрированные гибкие трубы более гибкие, чем гладкие. Однако компромиссы для получения этой дополнительной гибкости значительны. Гофрированный профиль потока резко снижает пропускную способность из-за потерь на трение и турбулентного потока, вызванного гофрами. Гофры также позволяют осевым силам воздействовать на трубу, что приводит к увеличению длины трубы под давлением. Уплотнение концевой арматуры к гофрированному профилю также сложнее, особенно при отсутствии сжимаемого слоя.
Гибкие стяжные слои для труб
Стяжной слой или слои находятся между футеровкой трубы и внешним покрытием и должны быть физически связаны или «привязаны» к футеровке и внешнему покрытию. Связанная конструкция исключает возможность миграции жидкости внутри слоев трубы.
Гибкая коаксиальная труба и гофрированная гибкая труба воздуховода входят в стенку отстойника. Предоставлено Environ Products, Inc. |
Ключевая функция связующего слоя — обеспечение устойчивости и гибкости.Уретаны высшего сорта признаны предпочтительным материалом для связующего слоя в производстве гибких гидравлических шлангов. Эти материалы демонстрируют беспрецедентную стойкость к растрескиванию под напряжением, что является важным фактором, поскольку гибкие трубы изначально предназначены для установки под напряжением. Связующий слой также представляет собой важнейшую сжимаемую основу из материала, на которую могут быть постоянно и надежно закреплены концевые фитинги.
Наружное покрытие
Наружное покрытие трубы, которое подвергается воздействию подземной среды, должно быть упругим и не подвержено разрушению окружающей среды или микробам.Этим требованиям соответствуют полиамиды более высокого качества. Хотя эти полиамиды не являются лучшим выбором для материала футеровки из-за их низкой стойкости к спиртовой проницаемости, они не разлагаются при воздействии микробов, обнаруженных в грунтовых водах, и не трескаются при погружении в нефтяное топливо.
Различные полиэтилены также были опробованы в качестве наполнителей в слоях гибких стяжек труб и даже в качестве покрытий первичных труб. Однако эти недорогие материалы могут подвергаться химическому росту, а также воздействию окружающей среды и растрескиваться под воздействием углеводородов.Underwriters Laboratories также рассматривает возможность включения дополнительных тестов в стандарт UL 971 для решения этих проблем.
Перспективы
Гибкие системы трубопроводов обеспечивают надежную долгосрочную транспортировку и удержание нефтяного топлива. Устранение заглубленных стыков повышает целостность топливной системы. Гибкая труба также дает значительные преимущества при установке и может обеспечить доступ ко всей системе трубопроводов без выемки грунта. Маржинальные материалы будут выведены с рынка по мере ужесточения требований и требований эксплуатации.Передовые технологии будут и дальше соответствовать жестким требованиям, предъявляемым к системам трубопроводов для нефти.
Коаксиальные муфты и фитинги
by Kevin Struthers
Коаксиальные муфты и фитинги представляют собой двухстенную конструкцию с интегрированными в них первичными и вторичными трактами для жидкости (муфты прикреплены к концу гибкого коаксиального трубопровода, который соединяется с коаксиальными фитингами). Когда коаксиальная муфта устанавливается на гибкую трубу с помощью соединительной машины, вторичный канал для жидкости в трубе автоматически подключается к вторичному каналу для жидкости в соединительной муфте.Это устраняет необходимость в испытательных ботинках и перемычках, необходимых для других систем соединения и фитингов, экономя время и деньги и устраняя как минимум два соединения.
Другой важной особенностью коаксиальной системы является двойное уплотнительное кольцо осевого первичного уплотнения коаксиального фитинга. Герметичное уплотнение создается простым вставлением муфты в фитинг. Стяжная гайка предназначена для удержания муфты в зацеплении. Затяжка накидной гайки не влияет на качество уплотнения; это обеспечивается конструкцией уплотнения и фитинга.
Коаксиальные муфты и фитинги имеют неметаллический внешний вид, что делает их пригодными для захоронения. Это обеспечивает большую гибкость при компоновке трубопроводов станции. Например, он позволяет использовать неглубокий поддон дозатора во всех установках дозатора, поскольку требования к уклону для конкретного объекта могут быть выполнены под землей с помощью коаксиального тройника и стояка.
Концепции дизайна были разработаны с использованием программного обеспечения твердотельного моделирования, которое позволило проводить оценку пути потока жидкости и анализ жизнеспособности литья под давлением.Окончательные концепции дизайна были изготовлены из пластмассовых стержней и оценены в соответствии с критериями проектирования и стандартами Underwriters Laboratories (UL). Образцы промышленного качества были отлиты под давлением из усовершенствованной термопластичной смолы, армированной стекловолокном.
Эти образцы прошли годичную программу проверочных испытаний конструкции. Программа испытаний подтвердила совместимость с широким спектром нефтепродуктов, спирта и спиртовых смесей. Коаксиальные муфты и фитинги также были подвергнуты испытаниям на удар и нагрузку, чтобы убедиться, что они выдержат суровые условия установки и непосредственного захоронения.Коаксиальные муфты и фитинги также были протестированы, чтобы убедиться, что они могут выдерживать скачки давления, возникающие при внезапных пусках и остановках при типичном использовании насоса и дозатора. Коаксиальные муфты и фитинги подвергались более чем 1 000 000 последовательных скачков давления 150 фунтов на кв. Дюйм при комнатной температуре. Испытание было повторено с понижением температуры испытательной камеры ниже точки замерзания, а затем повторено снова с повышением температуры. После того, как коаксиальные муфты и фитинги прошли эту программу испытаний, они были отправлены в Underwriters Laboratories для завершения процесса листинга третьей стороной и были установлены на выбранных испытательных площадках.
Environ Products представила коаксиальные муфты и фитинги в 1998 году в качестве усовершенствования своей трубопроводной системы GeoFlex ®. Коаксиальная система упрощает и делает более рентабельным установку системы двустенных трубопроводов.
Кевин Стратерс — вице-президент по проектированию и производству Environ Products, Inc. С ним можно связаться по адресу [email protected]
Майк Макканн (Mike McCann) — менеджер по продукции экологических систем компании OPW Fueling components из Цинциннати, штат Огайо.
Обсудить
Жесткие и гибкие трубопроводные системы соответствуют жестким требованиям: труба из стеклопластика становится коаксиальной
Современные подземные трубопроводные системы на заправочных станциях должны выдерживать суровые условия окружающей среды и строгие требования к испытаниям и мониторингу. Металлические одностенные трубопроводы прошлых лет были заменены двумя основными типами двустенных неметаллических трубопроводных систем.В этой статье технология трубопроводов из стеклопластика представлена Джои Л. Фолкерсом из Ameron
.
Термореактивные и термопластические технологии
Современные подземные трубопроводные системы на заправочных станциях должны выдерживать суровые условия окружающей среды и строгие требования к испытаниям и мониторингу. Металлические одностенные трубопроводы прошлых лет были заменены двумя основными типами двустенных неметаллических трубопроводных систем.Один из них — это хорошо известные трубы из пластика, армированного стекловолокном (FRP) — термореактивной смолы, армированной стекловолокном. Другой, более новый тип трубопроводов изготовлен из термопластов. Трубопровод из термореактивного материала жесткий, а трубопровод из термопласта — гибкий. Оба они обычно используются на заправочных станциях, где они должны выдерживать суровые условия нахождения под землей и быть непроницаемыми для бензина, спирта и других элементов продукта. В этой статье технология трубопроводов из стеклопластика представлена Джои Л. из Ameron.Фолкеры, а Майк Макканн из OPW рассказывает о технологии гибких трубопроводов. Кевин Стратерс из Environ предлагает боковую панель на коаксиальных соединениях.
Стекловолоконная труба
используется с начала 1970-х годов для транспортировки моторного топлива на заправочных станциях, терминалах, пристанях и промышленных объектах. Проверенная временем технология трубопроводов из стеклопластика — термореактивная смола, армированная стекловолокном — решила проблемы коррозии в системах трубопроводов.
Требование вторичной изоляции опасных жидкостей при их транспортировке под землей было введено во многих областях с середины 1980-х годов.Установка двух отдельных трубопроводных систем — когда-то считалось неизбежным при использовании жестких трубопроводов — была громоздкой и дорогой и привела к поиску альтернативных методов и материалов. Теперь поиск окончен: коаксиальная стекловолоконная труба и фитинги решают проблемы стоимости и установки, которые ранее были связаны с установкой систем FRP с вторичной защитой.
Создание коаксиального эффекта
Коаксиальная труба из стекловолокна изготавливается путем последовательного изготовления первичной трубы, тонкого промежуточного пространства и защитной трубы.
Первичная труба идентична трубе, обычно используемой в одностенных системах, или первичной трубе в системе, которая использует трубу «на следующий размер больше» в качестве вторичной или защитной трубы. Промежуточное пространство — пористый слой между стенками трубы — создается путем нанесения слоя гранулированного сухого песка на внешнюю сторону основной трубы. Этот слой песка удерживается на месте во время производственного процесса слоем клейкой ленты. После того, как герметизирующая труба будет перекрыта, песок прочно останется на месте из-за близости стенок трубы.Неравномерность самих песчинок заставляет две стенки трубы оставаться в фиксированном положении относительно друг друга.
Фитинги могут быть изготовлены очень похожим образом, при этом первичный фитинг используется в качестве «оправки», на которой формируются внешние слои фитингов, или фитинги могут быть изготовлены в два отдельных этапа с использованием стандартных одностенных первичных фитингов и Двухсекционные раскладушки для защитной оболочки.
Коаксиальные преимущества
Очевидным преимуществом коаксиальной трубы из стеклопластика является ее компактность.Коаксиальная система устанавливается практически на том же пространстве, которое занимала бы одностенная система. Труба с жесткими стенками позволяет сделать четко очерченную узкую траншею — более узкую, чем в других системах. Это экономит время и затраты на выемку грунта, а также сокращает объем необходимого «извлечения» оставшейся почвы.
Наклон между дозаторами легко достигается с помощью жесткой трубы из стекловолокна, как показано в этой большой серии остановок для грузовиков. |
Тонкий профиль трубы также связан с малым объемом промежуточного пространства. В маловероятном случае утечки в первичной трубе обнаружение будет происходить быстро, и только небольшое количество жидкости окажется под угрозой. Например, в коаксиальном стеклопластике диаметром 2 дюйма один галлон жидкости заполнит 82 фута внутреннего объема.
Поскольку труба жесткая, можно легко выполнить требуемый уклон для контроля утечек.
Количество материала, используемого для изготовления трубы, по определению меньше.Намотка стенки трубы, диаметр которой лишь немного превышает диаметр первичной трубы, обеспечивает меньшую стоимость на фут.
Неожиданным преимуществом коаксиальной стенки является повышенная ударопрочность. Труба из стеклопластика подвержена ударам и повреждению острыми предметами. Устойчивость к этому типу повреждений значительно повышается (до четырех раз больше необходимой энергии) при использовании коаксиальной трубы. Две стенки «скреплены» частицами песка, но физически не прикреплены друг к другу. Когда происходит удар, энергия рассеивается на внутренней поверхности защитной трубы, а не передается в радиальном направлении к первичной трубе.Это исключает возможность «скрытого повреждения» первичной трубы. На внутренней трубе не будет повреждений, которые не обнаруживаются на внешней трубе. Когда трубка «постукивает» по объекту, издается глухой «глухой удар», а не резкий «звон». Это характерно для материала, который рассеивает, а не передает энергию удара.
Сопротивление давлению трубы из стеклопластика поддерживается в коаксиальном стеклопластике. Это относится не только к первичной трубе, но и к защитной трубе.Защитный слой рассчитан на превышение допустимого давления погружных насосов.
Укупорочные средства защитной оболочки могут быть механическими или склеенными в одной и той же системе FRP. Обратите внимание на сокращение линии улавливания паров. Предоставлено Ameron International |
Коаксиальная конструкция также позволяет на 100 процентов «проверять» оба уровня системы. Типичный метод проверки системы первичного контура — создание в ней давления воздуха.Манометры используются для просмотра любых изменений давления. Мыльная вода используется для определения любых мест утечки (о чем свидетельствуют видимые пузырьки). В случае коаксиальной стенки первичная поверхность трубы не видна, но любая возможная утечка будет передаваться на обрезанный край защитной трубы. Намылив этот край, можно эффективно обследовать всю поверхность трубы.
Событие, которое никогда не должно происходить, но случается время от времени, — это вода, заполняющая промежуточное пространство. Для системы сдерживания следующего размера (т.е., не использующий коаксиальную технологию) объем воды достаточен для обрушения основной трубы в случае ее замерзания. Когда вода расширяется около точки замерзания, внешняя сила прикладывается к внутренней стенке, заставляя ее изгибаться или разрушаться. Из-за небольшого объема промежуточного пространства в коаксиальной трубе создается недостаточное усилие, чтобы вызвать какие-либо проблемы во время такого замораживания.
Проблемы при установке
Коаксиальная труба может быть установлена как последовательно, так и параллельно.Параллельно настроенная труба имеет ответвление, отходящее от тройника к каждому промежуточному дозатору от линии, идущей от резервуара к самому удаленному дозатору. Последовательно проложенная труба идет от бака к ближайшему отстойнику раздаточной колонки, затем выходит с другой стороны этого первого отстойника к следующему, пока не будет достигнута последняя колонка. Традиционно жесткая труба прокладывалась в параллельной конфигурации, а шланги — гибкие трубы — прокладывались последовательно (параллельная прокладка шлангов нецелесообразна). С возможностью прямого соединения коаксиальных труб внутри отстойников, можно выбрать любой метод, в зависимости от планировки участка и эффективности потока.
Сквозной трубопровод из стеклопластика системы «грейфер» (серийная компоновка). Предоставлено Ameron International. |
Для установки коаксиальной трубы небольшая часть защитной «рубашки» отделяется от конца, и первичная труба подготавливается для соединения (обычно путем сужения). После присоединения первичной трубы к фитингу и отверждения клея обычно проводят испытание первичной трубы под давлением.Затем система сдерживания закрывается и проверяется. В отличие от системы с двойными стенками «на следующий размер больше», для установки первичной или защитной трубы не требуется перемещать внешнюю трубу, что значительно ускоряет и упрощает установку.
Испытание коаксиальной трубы также может быть эффективно выполнено путем одновременного создания разного давления в каждой части (первичной и защитной). Например, одновременная установка первичного контура на 50 фунтов на квадратный дюйм и защитной оболочки на 30 фунтов на квадратный дюйм обеспечит полную целостность всей системы за одно испытание.В случае утечки в первичной сборке давление в защитной оболочке быстро повысится до более высокого уровня. В случае утечки из защитной оболочки давление резко упадет. (Примечание: при небольшом объеме в защитной части очень маленькие утечки в любой системе покажут значительные изменения давления.) Вероятность того, что обе системы будут иметь утечку с одинаковой скоростью во время испытания, мала.
Параллельное расположение трубопроводов из стеклопластика. Обратите внимание на разницу в высоте сборок «перепрыгивания».Предоставлено Ameron International |
Варианты закрытия
Сборка первичного трубопровода осуществляется с помощью конических / конических соединений и двухкомпонентного клея. Для герметизирующей трубы доступны механически закрывающиеся фитинги с уплотнительными кольцами или двухкомпонентные фитинги грейферного типа. Раскладушки приклеиваются на место клеем.
Каждый метод закрытия защитной трубы имеет свои преимущества. Механическая арматура может быть собрана сразу после завершения первичной системы, что позволяет проводить осмотр, если того требуют местные власти, на обеих системах одновременно или почти одновременно.Без склеивания эти фитинги менее чувствительны к погодным и температурным условиям. Их быстро и легко установить, и при необходимости их можно разобрать и собрать для повторной проверки или последующих испытаний под давлением.
Склеенные грейферные фитинги также легко собираются, но требуется время, чтобы клей затвердел, прежде чем систему можно будет испытать под давлением и осмотреть. Обычно осмотр первичной трубы проводится в один день, а осмотр защитной трубы — на следующий день.
Устойчивое расположение первичной трубы и защитной трубы особенно выгодно при соединении грейфера вместе. Вместо того, чтобы удерживать трубу «незакрепленной» относительно первичной обмотки, где она подвержена относительному перемещению, коаксиальные стенки обеспечивают жесткий корпус, на котором скрепляются грейферные корпуса, что упрощает сборку и делает ее более надежной. Больше не нужно беспокоиться о том, что защитная труба «ударится» и сместится в фитингах. При использовании сплошного узла на первичном фитинге любое движение защитной трубы будет сопровождаться точным перемещением первичной трубы, что избавляет от необходимости плотно «зажимать» фитинг на трубе для его стабилизации.
Свойства материала
Термореактивные смолы меньше подвержены влиянию высоких и низких температур, чем термопласты, имеют более низкий коэффициент теплового расширения и сжатия, более высокую прочность, меньшую проницаемость и лучшую химическую стойкость.
Популярной аналогией разницы между термореактивной смолой и термопластической смолой является сравнение яиц и масла. При нагревании яйцо проходит необратимую химическую реакцию, как и термореактивная смола.Масло можно растопить, придать ему форму и переплавить, как в случае с термопластами.
Тестирование
Коаксиальная труба и фитинги были протестированы и зарегистрированы Underwriters Laboratories Inc. и Underwriters Laboratories of Canada. Кроме того, компания ERA Technology (Великобритания) протестировала и сертифицировала продукт на соответствие требованиям Института нефти. Несколько государственных, городских и местных властей в США также изучили данные и одобрили продукт для использования в своих юрисдикциях.
Outlook
Коаксиальная труба из стекловолокна теперь коммерчески доступна, что связывает проверенные характеристики трубы FRP с установкой, применением и экономическими преимуществами коаксиальной конструкции. Доступна новая конструкция механического фитинга, а также расширение популярной клееной раскладушки для герметизации. Включает в себя жесткую трубу с гладким проходом, превосходную пропускную способность и низкий перепад давления, коаксиальная труба из стеклопластика позиционируется, чтобы обеспечить оптимальный продукт в долгосрочной перспективе с преимуществами, которые проявляются в начале установки.
Джои Л. Фолкерс — директор по маркетингу компании Ameron International, Fiberglass Pipe Group.
Обсудить
Проектирование коаксиальных грунтовых теплообменников с термически усиленной внешней трубой | Геотермальная энергия
GHE Материалы и конфигурации
В Северо-Восточной Америке одинарные U-образные GHE обычно устанавливаются в скважинах диаметром и длиной 152.4 мм (6 дюймов) и 152,4 м (500 футов; Рисунок 1a). Иногда в скважины можно установить двойную U-образную трубу (рис. 1b), но эта практика кажется более популярной в Европе. Скважина заполнена термоусиленным раствором из воды, кварцевого песка и бентонита, теплопроводность которого приблизительно равна 1,7 Вт · м -1 K -1 . Опять же, эта практика довольно распространена в Америке, но не всегда так в Европе, например, в Швеции (Gustafsson and Westerlund 2011), где используются скважины, заполненные грунтовыми водами.Труба изготовлена из полиэтилена высокой плотности и имеет номинальный диаметр 31,8 мм (1,25 дюйма). Стандартное размерное отношение (SDR) трубы обычно равно 11, что получается делением внешнего диаметра трубы на толщину трубы. Предполагается, что теплопроводность HDPE, образующего трубу, составляет 0,4 Вт · м -1 K -1 . HDPE может быть смешан с углеродными наночастицами для получения трубы с термическим усилением с теплопроводностью 0,7 Вт · м −1 K −1 (Raymond et al.2011а). Versaprofiles — первая компания, выпустившая на рынок такую трубу под названием Geoperformx. Пространственные зажимы могут использоваться для отделения труб друг от друга, уменьшая термическое короткое замыкание и, следовательно, уменьшая термическое сопротивление ствола скважины. Жидкий теплоноситель, состоящий из воды и антифриза, входит с одной стороны U-образной трубы и выходит из другой со скоростью, достаточной для обеспечения турбулентного потока и облегчения теплопередачи.
Рисунок 1
Труба U-образная (а, б)
и коаксиальная (c, d) конфигурации GHE, используемые для проектных расчетов. Длина GHE не в масштабе.
Альтернативная коаксиальная конструкция, рассматриваемая в данном исследовании, предполагает использование двух труб, установленных друг в друге, для изготовления GHE (рис. 1c, d). Раствор заполняет пространство между стенкой скважины и внешней трубой. Выбранные скважины имели диаметр, равный 152,4 и 203,2 мм (6 и 8 дюймов), соответственно, а наружные и внутренние трубы имели номинальный диаметр, равный 101,6 и 50,8 мм (4 и 2 дюйма) и 152,4 и 101,6 мм ( 6 и 4 дюйма). Жидкий теплоноситель входит в затрубное пространство и выходит из внутренней трубы. В качестве теплоносителя была выбрана только чистая вода, чтобы поддерживать низкую мощность откачки при более высоком расходе, необходимом для возникновения турбулентности в кольцевом пространстве GHE.
Расчеты термического сопротивления скважины были выполнены для оценки влияния расхода воды, длины ствола скважины, материала обратной засыпки, а также теплопроводности трубы и SDR в соответствии с диапазоном параметров, приведенным в Таблице 1.В качестве теплоносителя использовались свойства чистой воды. Подземная теплопроводность 2,5 Вт · м −1 K −1 , объемная теплоемкость 2,5 МДж · м −3 K −1 и невозмущенная температура, равная 10 ° C, были приняты для всех расчетов. температуры GHE. Подземные параметры поддерживались постоянными, чтобы проверить, как параметры конструкции, особенно относящиеся к трубопроводам, могут улучшить характеристики GHE.
Таблица 1
Диапазон каждого параметра, используемого для расчета термического сопротивления скважины
Проектные расчеты
Аналитический подход, используемый коммерческими программами Earth Energy Design (EED) и Ground Loop Heat Exchanger Professional (GLHEPro), был объединен для правильного расчета длины ствола скважины, необходимой для заземленной системы теплового насоса с коаксиальными теплообменниками.Трехмерное тепловое сопротивление коаксиальных GHE в стволе скважины первоначально было рассчитано с помощью EED в соответствии с методом Hellström (1991). В расчет входит двумерное внешнее сопротивление R
b (м K Вт -1 ), определяемое по расходу воды в кольцевом пространстве, а также по теплопроводности и размерам внешней трубы и засыпного материала. Двумерное внутреннее сопротивление R
a (м K Вт -1 ) дополнительно определяется по расходу воды во внутренней трубе, а также по теплопроводности и размерам внутренней трубы.2 {R} _ {\ mathrm {a}} {R} _ {\ mathrm {b}}} \ right) $$
(1)
, где H (м) — длина GHE, ṁ
w (кг с −1 ) — массовый расход воды, циркулирующей внутри GHE, а c
w (Дж кг −1 K −1 ) — удельная теплоемкость воды. Уравнение 1 предполагает постоянную скорость закачки тепла по глубине ствола скважины, что удобно, но отличается от полевых наблюдений (Beier et al.2013). Используя метод Hellström (1991), реализованный в EED, можно учесть внутреннее сопротивление, которое может быть значительным для длинных скважин, обычно пробуренных для коаксиальных GHE. Расчет термического сопротивления ствола скважины с помощью программы GLHEPro включает двумерный подход, который не подходит для определения влияния увеличения длины ствола скважины или изоляции внутренней трубы.
Эффективные трехмерные тепловые сопротивления скважинных теплоносителей с одинарной и двойной U-образной трубой также были рассчитаны с помощью уравнения 1 и сравнены с сопротивлениями коаксиальных теплоносителей.{\ ast} — \ frac {q} {2 \ pi {k} _ {\ mathrm {s}}} g \ left (\ frac {t} {t _ {\ mathrm {s} \ mathrm {c}}} , \ frac {r _ {\ mathrm {b}}} {H} \ right) $$
(2)
где T
с (° C) — это невозмущенная температура геологической среды, q (Вт · м −1 ) — скорость теплопередачи на единицу длины GHE, k
с — подповерхностная теплопроводность (Вт · м −1 K −1 ), т
sc (s; т
сбн = H
2 /9 α
с ) — шкала времени, а r
b (м) — радиус ствола скважины.При нормализации времени по шкале времени α
с (м 2 с −1 ) — подповерхностный коэффициент температуропроводности. Принцип наложения учитывает временные изменения скорости теплопередачи, рассчитанной на основе месячных и пиковых нагрузок на здание, а также коэффициент производительности теплового насоса, на который влияет температура воды на выходе из парогенераторов. Долгосрочная реакция поля GHE определяется в соответствии с функцией (Eskilson 1987) g (-), краткосрочная реакция которой была изменена с учетом влияния тепловой массы воды, содержащейся в системе (Xu и Спитлер 2006).При расчете размеров и моделировании GHE на температуры, вычисленные с помощью GLHEPRO, влияет тепло, накопленное внутри воды, содержащейся в GHE и всех поверхностных трубопроводах, — подход, которым пренебрегают в EED. Температурные изменения из-за кратковременных пиковых нагрузок могут быть демпфированы тепловой массой воды, особенно для коаксиальных теплообменников, содержащих большее количество воды, чем теплообменников с одинарными и двойными U-образными трубами. Адекватный подход к проектированию коаксиального GHE заключался в том, чтобы вручную рассчитать тепловое сопротивление ствола скважины, на которое влияет внутренняя теплопередача с помощью EED, а затем итеративно указать это значение в GLHEPRO для определения размеров и моделирования с учетом тепловой массы воды.
После определения размеров и моделирования системы теплового насоса с заземлением с различными конфигурациями GHE мощность накачки была рассчитана для U-образных и коаксиальных GHE и сравнена друг с другом. Уравнение Дарси-Вайсбаха использовалось для расчета потерь напора в трубопроводе при наихудшем сценарии, то есть когда вязкость воды выше при более низких температурах. Эти условия ожидаются в течение каждого отопительного сезона, когда парогенераторы используются для извлечения энергии из недр, а температура воды в парогенераторах снижается.
