✅ Монтаж ревизионного сантехнического люка невидимки под плитку
Рассказываем, как за 8 шагов установить самостоятельно люк под плитку в сантехнический шкаф. Рекомендуем, какой монтажный профиль выбрать, какой клей использовать, и многое другое.
Устанавливаем ревизионный люк под плитку в сантехнический шкаф
В 80% случаев, ревизионные люки устанавливают в сантехнические короба, изготовленные из профиля «KnauF» и обшитые листами гипсокартона или гипсоволокна.
Поэтому, мы подготовили подробный мануал, как установить люк под плитку в сантехнический шкаф, на что обратить внимание и какие ошибки строителей повторяются чаще остальных.
Шаг № 1
Начинаем с сооружения каркаса сантехнического короба, который закроет сливные трубы канализации, счетчики воды, водонагреватель и прочие элементы системы водоснабжения.
Инструкций, как собрать сантехнический короб — множество, поэтому не будем описывать их заново. Основные правила указаны на сайте производителя строительных материалов «KnauF» Обращаем внимание на 4 важных рекомендации, которые имеют отношение к дальнейшей установке люков:
- Не располагайте каркас вплотную к трубам и счетчикам. Глубина у разных моделей люков отличается (45 — 62 мм). Не учитывая этого, не получится установить люк в одной плоскости с остальной поверхностью.
- Рекомендуем использовать алюминиевый монтажный профиль «KnauF» ПС 50-50, и ПН 50-40. В противном случае, люк может не поместиться по глубине на профиле и его будет сложно зафиксировать. Довольно часто, при изготовлении каркаса используют потолочный профиль размером ПП 60-27 и ППН 27-28. На сторону 27 мм люк прикрутить не получится придется его наращивать, и рама люка будет свисать от 7 до 25 мм.
- Если сантехнический короб изготавливается из пеноблоков, или пазогребневой плиты, глубина материала должна быть не менее 7-10 см. Для экономии пространства, часто используют пеноблок толщиной 5 см. Этой толщины недостаточно для фиксации люка в проеме, саморезы, которыми крепится люк, попадают на край блока. При больших размерах люка, он может выпасть из проема.
Шаг № 2
Определяем место, где будет установлен ревизионный люк. Необходимо обеспечить удобный доступ для обслуживания и замены счетчиков воды, кранов, фильтров и водонагревателя.
Чтобы правильно разместить люк, предлагаем следующий алгоритм:
- делаем чертеж сантехнического шкафа;
- рисуем раскладку плитки, с учетом ее размеров и подрезки;
- подбираем размер люка так, чтобы разместить на дверце целое количество плиток и не пришлось ее подрезать;
- размечаем люк на чертеже, с учетом раскладки и подрезки, его высоты от пола, с учетом возможной инсталляции, или унитаза, а также расположения сантехнических коммуникаций.
Частые ошибки
- Люк устанавливается в проем без учета размеров и раскладки плитки на коробе. Последствия — большие свесы плитки или куски подрезки, наклеенные на дверцу. Исправить возможно только переделыванием каркаса и установкой люка нужного размера.
- Для монтажа выбирается люк небольшого размера, как результат — ограниченный доступ для обслуживания кранов, фильтров и водонагревателя. Исправить возможно только демонтажем плитки, расширением проема и установкой люка большего размера.
- При выборе широкоформатной плитки, не уточняется у продавца, существуют ли люки нужного размера, или можно ли его изготовить на заказ. Нередки случаи, когда под плитку не удается подобрать однодверный люк и единственное решение — изготавливать двухдверный люк и резать широкоформатную плитку пополам.
Шаг № 3
После того, как определили расположение люка, строим из алюминиевых профилей каркас, в который он будет установлен. Учитывайте, что его размеры должны быть на 2-5 мм по ширине и высоте больше размера люка, чтобы его легко было вставить.
Шаг № 4
Устанавливаем люк в подготовленный проем и фиксируем с помощью саморезов и монтажной пены. Наружный край рамы устанавливаем в один уровень с профилем и после обшивки каркаса одним слоем гипсокартона, дверца и каркас будут в одной плоскости.
Если каркас обшиваете в два слоя, край рамы люка выставляется по плоскости первого листа ГКЛа, после прикручивания второго листа, он будет в плоскости с дверцей люка.
Петля люка всегда должна располагаться строго вертикально! Иначе дверца может самопроизвольно открыться, сломать петлю, повредить отделку вокруг люка, или сантехническое оборудование. При нарушении этого правила, люк лишается гарантии.
Шаг № 5
Теперь зашиваем пространство сантехнического шкафа, вокруг проема, листами ГКЛ, или ГВЛВ.
Можно изготовить короб и зашить его листами ГКЛа, оставив свободным проем под люк, а уже затем вставить люк и зафиксировать его в проеме.
Шаг № 6
После обшивки гипсокартоном, приступаем к облицовке люка и сантехнического шкафа керамической плиткой. Для наклейки облицовочного материала, производители ГКЛВ и ГКЛ рекомендуют использовать эластичные клеи с высокой адгезией. Три условия, обязательных к исполнению:
- Перед наклеиванием плитки, не снимайте монтажную скобу (фиксатор), который установлен на магнитно-нажимном замке «CombiTOUCH». Это необходимо, чтобы замок не срабатывал и не выталкивал дверцу из проема, в момент, когда вы наклеиваете на дверцу плитку.
- Установите межплиточный зазор, при отделке облицовочным материалом, не менее 1,5 мм. В противном случае, есть вероятность повредить плитку при использовании люка.
- Перед наклеиванием плитки, повесьте на внутреннюю сторону дверцы груз, равный весу облицовочного материала, который будет наклеен на люк. Это необходимо, чтобы убрать возможный люфт в петлях и не регулировать положение дверцы после наклеивания плитки.
Не забудьте, после открытия дверцы, снять груз со внутренней стороны, который повесили перед облицовкой. Лайфак от нашего эксперта:
- В люках серии «Евроформат» присутствуют три регулировки положения дверцы, и если строители забыли повесить груз — ничего страшного. Это можно сделать позже, при необходимости отрегулировав дверцу.
После укладки плитки, получится вот такой результат. Как видно на фото, остается только затереть межплиточные швы.
Из-за того, что нажимной замок был заблокирован перед облицовкой, открыть люк нажатием не получится. Для первоначального открытия, воспользуйтесь присоской, которая поставляется в комплекте.
В случае, если у вас фактурная плитка и вакуумная присоска не фиксируется, есть несколько способов открыть люк:
- перед укладкой плитки, закрепить на внутренней стороне дверцы петлю, или ленту, потянув за которую, открыть люк;
- открыть люк с помощью пластикового шпателя, вставив его в щель между дверцей и рамой, со стороны петли;
- вкрутить в межплиточный шов тонкий саморез и потянуть на себя, чтобы открыть дверцу.
Шаг № 7
Открыв люк, необходимо очистить дверцу и раму от излишков высохшего клея, а также замок и петли от пыли. При необходимости, смазать силиконовой смазкой. В противном случае, дверца будет туго открываться, или не будет фиксироваться в закрытом состоянии замком.

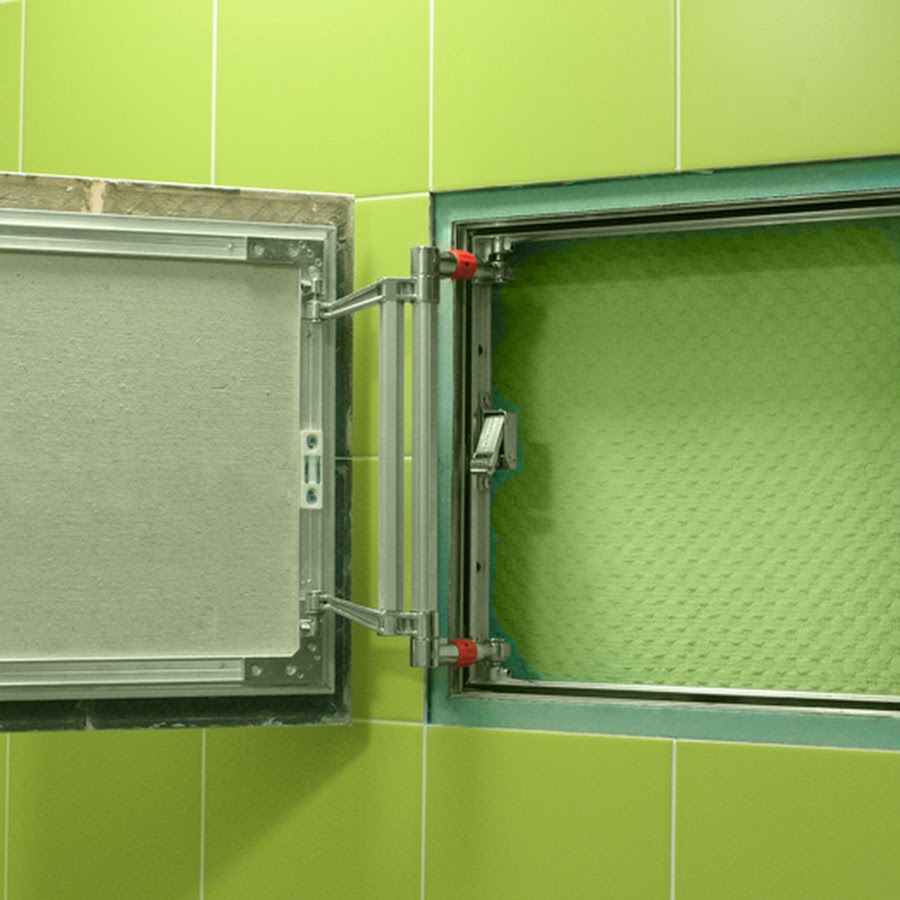

В окончательном варианте, если люк правильно подобран и установлен, его можно заметить только по межплиточному шву по периметру проема.
Шаг № 8
При желании, можно заполнить щель вокруг дверцы силиконовым герметиком в цвет затирки, а потом прорезать его. В этом случае, обнаружить расположение люка становится достаточно трудно.
Мнение эксперта: Не имея опыта, плиточники часто отказываются от этой процедуры. Полный цикл декорирования межплиточного шва с последующей прорезкой, занимает до 3 дней и при ошибке, все приходится повторять сначала.
В окончательном варианте облицованный люк абсолютно незаметен, оправдывает свое название «люк-невидимка» и легко открывается нажатием.
Наши рекомендации: для сантехнического короба выбирайте большие люки, или устанавливайте несколько люков.
В ситуации, когда прорвало трубу, или течет где-то, часто приходится ломать сантехнический короб, чтобы устранить проблему. Одно из решений — установить не один, а 2-3 люка, чтобы был доступ к коммуникациям в любом месте.
Инструкцию по монтажу отлично дополнят другие посты о ревизионных люках в нашем техноблоге:
Проверено Практикой!
Как сделать люк невидимку под плитку своими руками.
Фото + видео
В данной статье мы разберем, как же правильно сделать (изготовить) люк невидимку под плитку своими руками. В данной работе помимо инструментов и самого люка невидимки, нам нужно терпение и усидчивость. А также если вы за такую работу не раз не брались, то не помешает помощь друга, брата или соседа. Перед тем как начать работу, я порекомендую почитать несколько раз эту статью, просмотреть фотографии и видео в этой статье и вдобавок почитать о том, что представляет собой люк невидимка под плитку.
Прежде всего, следует оценить свои возможности и соизмерить количество затрачиваемых усилий с важностью результата. Если у вас у вас есть доступ оборудованию для обработки металла, можно попытаться повторить заводскую конструкцию люка, исправив в ней те недостатки, которые вас не устраивали. Скажем, придать дверце нестандартную форму или изменить конструкцию петель для более удобного открывания. Можно, например, совместить ревизионный люк с осветительным прибором. Наличие многочисленных источников света, включая светодиодные, способствуют реализации этой идеи.
Если не хочется долго возиться с конструкцией петель, или отсутствует техническая возможность, можно изготовить простейший люк невидимку ревизионный, используя магнитное крепление. В качестве дверцы в таком случае может выступать даже отдельная плитка, на которую наклеены по краям магниты. Следует только смонтировать в ревизионном проеме металлическую рамку, к которой эти магниты смогут присоединяться. Открывать такой люк невидимку можно с помощью обычной присоски.
Если оба перечисленных варианта не подходят, можно выбрать компромиссный способ – создать конструкцию ревизионного люка невидимки из доступных материалов. Наиболее подходящими из них являются металлический профиль, плита ОСП и мебельная фурнитура – петли и пуш система. Проявив некоторое терпение можно сделать люк невидимку под плитку своими руками, работающий не хуже заводского.
Для начала нужно спланировать месторасположение будущего люка и определить его оптимальные размеры. Располагать будущий люк нужно таким образом, чтобы он не нарушал порядок расположения плитки на стене. Если у вас уже есть готовый проем, он и определит размер дверцы, избавив вас от творческих мук. Если стена, в которой вы создаете люк невидимку, выполнена из гипсокартона, проем следует укрепить с помощью металлического профиля. Если стена построена из кирпича или стеновых блоков, обрамление металлом не является обязательным.
Размер дверцы люка невидимки желательно выбирать так, чтобы он был кратен целому числу плиток, которые на него будут наклеены в дальнейшем. Эстетика – довольно важная составляющая процесса! Когда размер ясен, следует определить количество и местоположение мебельных петель. Тут уж следует положиться на здравый смысл и интуицию. Чем больше – тем крепче, но не переусердствуйте. Для крепления петель в проеме закрепим планку из ОСП. Прикручивать петли к ней следует таким образом, чтобы дверца люка была утоплена в проем на толщину плитки и предполагаемого слоя клея. Для лучшего сцепления клея с люком, на дверцу из ОСП следует наклеить монтажную сетку.
После установки дверцы на место можно приступать к наклейке плитки. Видимо, нет необходимости напоминать, что мы делаем люк невидимку под плитку, и ее расположение не должно быть заметным на фоне стены.
А вот видео монтаж люка невидимки под плитку. Рекомендую посмотреть, там все наглядно показывают и рассказывают:
Установка люка под плитку ЕвроФОРМАТ
Установка люка «ЕвроФормат-Р» АТР 40-50.
Представляем вам небольшой фото-отчет по установке люков под плитку
серии «Евроформат-Р» на примере обычного туалета в обычном панельном доме. Туалет 76х130 см при высоте 2.45 м, плитка производства РБ»Керамин» 27.5х40 см. Все начиналось примерно так. Сначала решили все сломать и демонтировать. Очень пригодились мешки полипропиленовые Б/У для выноса строительного мусора. Спасибо нашим предкам архитекторам, им видно хватало ванны 150х150 см и туалета 76 см шириной.
Счетчики и краны изначально стояли слева и справа у стен и почти за унитазом. При последней замене счетчиков сантехник долго возился и ругался на неудобство работы за бачком унитаза и поэтому было решено сделать все практичней удобней и компактно.
Перенос счетчиков в центр и поднятие их занял примерно 1 час времени. Многие боятся перенести счетчики и оставляют как есть, а потом возникают проблемы с заменой счетчиков из-за неудобного их расположения(за унитазам например) или приходится ставить 2 люка: один слева, другой справа, а иногда заказывают заказные двухдверные чтобы обслуживать 2 счетчика. Мы решили обойтись одним люком, благо раскладка плитки позволяла это сделать.
Плитка 27.5х40, лежит горизонтально. Одна в центре, подрезки по краям. Подбираем люк под 2 плитки: в сумме прямоугольник из плитки получается 40 см шириной и 55 см высотой. Ближайший подходящий люк 40-50, и мы выбрали Евроформат АТР 40-50 с нажимным замком. Выставляем профиля, размечаем как будет идти плитка и ставим перемычки на которые будет крепиться люк. Все просто и легко, главное 7 раз отмерять…
Примеряем люк, он должен плотно стоять между профилей. Открываем его и прикручиваем саморезами к профилям(в раме люка есть готовые отверстия), производитель уверяет что достаточно закрепить любые 2 стороны люка, так и поступим.
Люк стоит, не падает, начинаем зашивать гипсокартоном, добавляем где надо перемычки и вырезаем ГКЛ по размеру. Вымеряли гипсокартон (мы используем влагостойкий), приставили и прикрутили. ВАЖНО! Многие забывают что надо гипсокартон прикрутить и к раме люка тоже! А не только к профилям каркаса. Так намного прочнее и крепче получается.
Прикрутили, проверили, все открывается и доступ нормальный ко всему есть. Сантехник будет доволен при следующей замене приборов учета горячей и холодной воды.
Можно начинать укладку плитки. Плитка укладывается на обычный клеевой состав, мы используем в данном случае клей СМ 11 Cerezit. Крестики обычные 2 мм.
Важно!! При облицовке крышки люка Не приклейте выступающие края плитки к гипсокартону!
Раскладка сделана так специально, можно конечно и от центра ложить(ширина туалета 76 см), тогда шов в центре и подрезка справо и слево по 38 см и придется ставить или 2 люка если счетчики не переносились или заказывать двухдверный на заказ, а это долго, минимум 2 недели и дороже стандартного.
Заднюю стенку законьчили, можно приступать к боковым. Как-то так получается, люка не видно а он есть! Люк невидимка оправдывает свое название!
На следующий день с плиткой заканчиваем, интересно что там получилось и как откроется наш лючок. Нажимаем на плитку(нажимать надо в районе петли люка, там где установлен нажимной замок) до щелчка и дверца открывается! Все просто и красиво, а главное надежно! Производитель дает гарантию 5 лет.
Мы использовали нажимной люк невидимку компании «Практика» АТР 40-50 при плитке 40-55 см(это 2 плитки 27.5х40 лежащих горизонтально).
Отличное видео, установка люка ЕТР 60-60
Люки невидимки отличное решение для доступа к скрытым коммуникациям.
Люки нажимные алюминиевые в нашем каталоге.
Оригинальная инструкция по монтажу здесь.
Люк стоит уже 2 года, все отлично работает, смотрим видео ниже.
Отличное видео по установке люков здесь.
Ревизионный люк под плитку: виды, размеры, устройство
В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.
Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.
Содержание статьи:
Какие функции выполняют ревизионные люки?
Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.
Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками
Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.
Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь
Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.
Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур
Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Конструкционные особенности моделей
Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

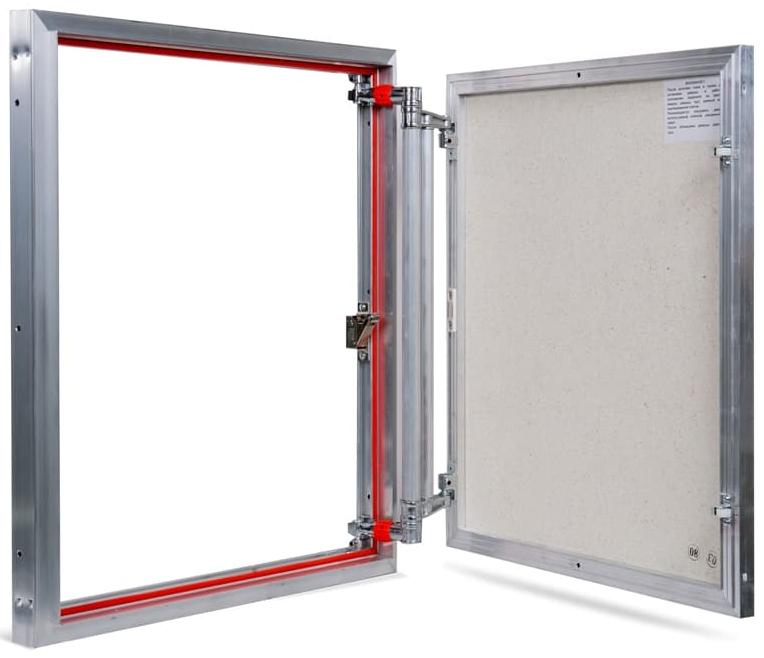

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца
По размерам технической ниши выбирают и . Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).
Существует две основные разновидности рам:
- Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
- Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.
Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.
Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола
Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.
В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.
Галерея изображений
Фото из
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола
Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями
Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции
Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой
Ревизионный люк под плитку в полу
Люк для маскировки коммуникаций на потолке
Оформление ревизионных ниш в стене
Люк-невидимка со съемной дверцей
Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.
Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.
Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем
В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.
В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.
Механизмы открывания
Производители устанавливают такие механизмы открывания дверок:
- распашной;
- нажимной;
- откидной;
- сдвижной.
Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.
Галерея изображений
Фото из
Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать
Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно
Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом
Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять
Распашной механизм открывания дверец
Люк-невидимка с нажимным механизмом
Сдвижной механизм с трехзвенными петлями
Откидной люк для труднодоступных зон
Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.
Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
- Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
- Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
- Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим .
Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Инструкция по монтажу люка под плитку
Работы по установке ревизионного люка можно разделить на несколько этапов:
- Подготовка проема.
- Установка рамы с дверцами.
- Отделка внешней поверхности дверок.
- Финишные работы.
Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:
Галерея изображений
Фото из
Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться
В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей
Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают
Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)
Этап 1 – подготовка люка и проема
Этап 2 – установка люка-невидимки в проем ниши
Этап 3 – герметизация шва между конструкцией и стеной
Этап 4 – отделка ревизионного люка кафелем
После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.
Выводы и полезное видео по теме
При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.
Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:
Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:
com/embed/vCjefylFskA» allowfullscreen=»allowfullscreen»/>
С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:
Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.
Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.
Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.
Магнитный люк для плитки. Грамотный подбор и покупка люка под плитку
Очень популярны стали скрытые люки, в устройство которых входит магнит. Независимо от типа конструкции, ее установка возможна своими руками и без специальных навыков. Ознакомиться с особенностями монтажа можно, посмотрев тематический видеоролик. Главное, на что следует обратить внимание, — это подходящие размеры сантехнического люка.
Функциональные отличия скрытых смотровых люков
Широко распространенные люки-невидимки удачно сочетают в себе все особенности других типов, что позволяет заменить большие двери.Отличия скрытых смотровых люков от пластиковых или металлических предшественников (использование которых было широко распространено до недавнего времени) заключается в способе их установки и особой конструкции петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются вместе с ее частью (одной или двумя), обшивающей дверцу самого люка.
Люк скрытого доступа для плитки
Чаще всего к их установке прибегают с целью визуального увеличения площади ванной комнаты, а также удачного оформления сантехнических коммуникаций, не загораживая удобный подъезд к ним.Использование при установке специальных петель и крышек из гипсокартона позволяет надежно и незаметно скрыть нишу на общем фоне стены. Установка такого механизма должна быть своевременной, т.е.не дожидаясь последних этапов ремонта, чтобы исключить неудобства и не нарушить целостность отделки.
Керамическая плитка, искусственный или натуральный камень, декоративные панели или мозаика широко используются в качестве материалов для отделки невидимых смотровых люков.Отдельные или целые их составные части декорируют дверь клеем. Не нужно обрезать всю плитку, сохраняя узор или узор на заднем плане.
Зазор по контуру двери обязательно должен быть равен толщине шва между отдельными плитками. Такой дизайн имеет более аккуратный вид. Отсутствие ручек или замков никак не затрудняет открывание. Для этого используются толкающие механизмы или съемные присоски.
Работы, выполняемые смотровыми люками
Использование магнитов в системе крепления
Возможна установка магнитов как в напольные, так и в настенные люки-невидимки.Благодаря значительной прочности они способны выдерживать большие нагрузки и вес. Законченная конструкция выполнена следующим образом: магниты и металлические двери прикреплены к опорной раме, которые представляют собой отдельный компонент, который установлен в опорной раме. Такой каркас можно установить в подготовленный проем на стене, а затем выложить плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея дверь ставится на предназначенное место и удерживается на месте магнитами.
Оптимальные размеры скрытых сантехнических люков
Необходимость выбора того или иного размера обусловлена следующими факторами:
- расположение сантехнического люка;
- размер скрываемого проема;
- примерные размеры облицовочной стены и люка.
Размер люка должен соответствовать размеру плитки, чтобы ее не приходилось резать
Минимальные стандартные параметры люка — квадрат, длина каждой стороны которого 10 см.Большинство готовых изделий имеют стандартный размер плитки 20 х 30 см. Все работы по изготовлению конструкции направлены на то, чтобы на дверь поместились целые фрагменты керамики. Это позволяет наиболее эффективно скрыть люк.
Внимание! При выборе параметров скрытого люка следует придерживаться таких размеров, чтобы на поверхности крышки могло уместиться целое количество плиток. Таким образом, отделка не будет видна на генплане. Также следует учитывать, что размеры плитки должны быть немного больше, чем сама дверца люка: 0.5 см со стороны петель и не более 5 см со всех остальных сторон (но не более половины ее ширины или длины).
Последовательность монтажа своими руками
Внимание! Считается нормой сразу после монтажа нанести небольшой слой штукатурки на часть стены вокруг каркаса. Все остальные работы проводить только после полного высыхания.
Обязательным условием качественного крепления люка является контроль отсутствия перекосов с помощью уровня.
Если обычный люк может быть установлен только на завершающих этапах ремонта, то люк-невидимка устанавливается строго перед началом облицовочных работ на полу и стенах. Позже дверь люка будет одновременно облицована плиткой. Имеющиеся швы между плиткой на двери и стене ни в коем случае не затирают, а заклеивают малярным скотчем, оставляя зазор 1-3 мм. Позже заполняется герметиком, после окончательного застывания которого (около 48 часов) вырезается незаметный зазор под углом 45 °.
Монтаж скрытого люка необходимо производить еще до облицовки стен
Установка люка-невидимки под плитку — это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить к ним круглосуточный доступ. В качестве мест для их размещения можно использовать полости в полу, стенах, гипсокартонных конструкциях или под ванной. Доступен широкий ассортимент скрытых смотровых люков разных размеров с различными системами открывания, которые можно легко облицевать выбранной плиткой.
Скрыть
Если вам нужно спрятать сантехнику в ванной, на помощь придет ревизионный люк, спрятанный под плиткой. В этой статье мы расскажем, как выбрать нужный люк, и дадим обзор современных производителей.
Существует много видов скрытых люков, но в ванной чаще всего используется настенный. Благодаря своей конструкции люки для плитки обеспечивают быстрый доступ к водопроводным системам. Их устанавливают заподлицо со стеной, а поверх двери кладут плитку.Плитка остается целой и ее не нужно резать, что является преимуществом таких люков.
Какие еще преимущества есть у смотровых люков?
- Большой размерный ряд. Плитка стандартного размера — 200 х 300 мм. Но размеры могут быть до 1000 на 1500 мм.
- Можно использовать плитки размером больше люка.
- Отделка дверцы люка делает ее незаметной, что немаловажно для единства дизайна ванной комнаты.
- Для установки смотрового люка не требуется специальных навыков и инструментов.Вы легко можете установить его самостоятельно.
- Прочно закрепленная дверца и прочные петли позволяют выдерживать тяжелый вес и обрабатывать тяжелые материалы.
Какие бывают виды скрытых люков?
Ванная комната — это место с повышенной влажностью, а это значит, что материал люка должен быть изготовлен из влагостойких материалов — алюминия или нержавеющей стали. Также есть пластиковые люки, которые дешевле, но не подходят для облицовки плиткой.
Также люки различаются по типу открывания дверей.Какой из них лучше использовать, зависит от расстановки мебели в комнате и материалов отделки. Рассмотрим каждый вид по порядку.
1. Люк откидной
Это наиболее распространенный вид смотрового люка. Он открывается в сторону двумя присосками, входящими в комплект.
Если вы потеряете присоску, ее легко заказать в любом магазине, где продаются смотровые люки и запчасти к ним. Поверх распашного люка обычно кладут керамическую и каменную плитку.
2. Люк напорный
Если вы используете мозаику как отделочный материал, необходимо учитывать, что присоски могут быть прикреплены к нему неплотно. Для такого типа экстерьера больше подходит нажимной люк. Такой механизм открывается после нажатия на дверцу люка рукой. Дверь откидывается назад благодаря толкающим механизмам — сначала спереди, а затем откидывается в сторону. Преимущество люка этого типа в том, что для открывания двери не нужны присоски.
3. Сдвижной люк
Устанавливается в том случае, если пространство не позволяет установить люки двух предыдущих типов. Например, если обычному открытию двери мешает мебель или сантехника. Люк раздвижного типа открывается сначала фронтально, а затем сдвигается в сторону. Способ открывания — присоски или толкающий механизм. Отделка — плитка или мозаика.
4. Люк откидной
Заслонка имеет съемную дверцу. Применяется в местах, где мало места для полного открытия двери. С помощью присосок или толкающего механизма вы открываете дверцу люка. Он откидывается под углом сверху и удерживается карабинами снизу. Если вы хотите снять дверцу, отсоедините карабины и осторожно отложите дверцу в сторону.
Необходимо провести несложные расчеты:
- Определяемся с местом, где будет располагаться люк — он должен открывать доступ к сантехническим узлам.
- Замеряем высоту и ширину плитки для отделки стен.
- Считаем, сколько плиток нужно, чтобы закрыть проем.
- Рассчитываем высоту и ширину люка. Умножаем количество плиток по горизонтали на ширину одной плитки — это будет ширина штриховки. Выполните такой же расчет по высоте.
В обучающем видео подробно описан каждый этап расчетов:
Следует учитывать, что край плитки со стороны петель не должен выступать больше, чем предусмотрено конкретной моделью люка (обычно 50 мм).С трех других сторон край должен выступать минимум на 5 мм. У разных типов люков это расстояние может быть разным — это важно уточнять при оформлении заказа.
От чего зависит цена скрытого люка под плитку?
Стоимость люков начинается от нескольких сотен рублей за готовую продукцию и может доходить до 16000 рублей при индивидуальном заказе. Цена зависит от материала, из которого он изготовлен, и размеров люка — чем он больше, тем дороже.Нестандартные размеры стоят дороже и требуют больше времени для изготовления. Срок изготовления индивидуальных люков в среднем от 3 до 10 дней.
Где купить скрытый люк под плитку?
В России много компаний, производящих смотровые люки. Хорошо себя зарекомендовали на рынке компании «Практика», «Молот», «Колизей технологий».
Компания Praktika известна люками серии Euroformat, которые изготавливаются из стали и алюминия. Вы можете прочитать о различных моделях и ценах на их сайте: http: // www.euroluki.ru/
Компания Hammer производит люки алюминиевые. Сайт этой компании: http://www.xammer-luki.ru/
Колизей технологий известен своей торговой маркой люков Revizor. Подробную информацию можно найти на сайте компании: http://kupiluki.ru/luki/
Можно люк самому установить?
Обычно люки устанавливают сантехники. Но если вы не хотите переплачивать, вы легко можете установить его самостоятельно (см. Статью).К люку всегда должна прилагаться подробная инструкция по установке. Объем работ небольшой — нужно закрепить люк саморезами или обклеить силиконом. Вам понадобится:
- Плиточный клей
- Малярная лента
- Винт саморез
- Отвертка
- Алюминиевый профиль
- Герметик силиконовый
В корпусе рамы люка имеются отверстия, через которые люк монтируется в заранее подготовленный проем. Внутренний каркас люка меньше внешнего, и они соединяются прочными петлями.
Важно! Если вы хотите добиться эффекта незаметности люка, нужно подобрать цвет силикона точно под цвет затирки между плитками.
Ревизионные люки металлические под плитку производства Praktika отличаются высоким качеством и надежностью.
Скрытые смотровые люки предназначены для установки в кирпичных, бетонных, пенобетонных (газосиликатных) или гипсокартонных стенах и конструкциях и за счет усиленного крепежа могут быть облицованы плиткой, мрамором, гранитом или натуральным камнем.
Все представленные модели скрытых люков предназначены для непосредственного настенного монтажа.
Универсальные и удобные в процессе монтажа смотровые люки под плитку Praktika созданы для облегчения доступа к скрытым водопроводным сетям или системам. Благодаря продуманной конструкции их можно устанавливать как в стены, так и на другие поверхности. Особенно они востребованы, когда нужен беспрепятственный доступ к фильтрам для воды, водонагревателям и другим коммуникациям в ванной, туалете, бассейне или сауне.
Установка люка-невидимки под плитку
Каждый люк невидимый под плиткой полностью готов к установке и не требует никаких регулировок и регулировок! Каждый люк оснащен системой регулировки по горизонтали и вертикали. На все люки действует 5-летняя гарантия. Имеются все необходимые сертификаты соответствия.
Если вы планируете установить смотровой люк под плитку в ванной или туалете — важная характеристика Пыленепроницаемость и водонепроницаемость.Люк-невидимка под плитку оснащен специальными уплотнителями и обеспечивает двустороннюю непроницаемость для влаги и пыли.
Сантехническая заслонка для улитки устанавливается в ванной в специальном окне (нише). При ревизии инженерных коммуникаций есть возможность переставить трубы и агрегаты в скрытой части, чтобы сделать люк. Некоторые счетчики также можно установить под дверью этого люка. Съемная дверца может быть изготовлена на магнитах, замках или присосках. Возможно люк под плитку, краску, обои.Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?
Сантехническая заслонка для плитки: размеры
Существуют определенные типоразмеры смотровых люков. Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку приравниваются к размерам обычной плитки 20 см на 30 см. При произвольных параметрах специалисты стремятся создать их ближе к размерам керамической плитки, чтобы заслонку сантехники можно спрятать в комнате.
Размеры люка в этом случае зависят от конкретного случая, от назначения двери.
Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: оставить примерно 5 см в запасе для фиксации с поверхностью; примерно половину размеров плитки следует оставить на свободной стороне. Как правильно рассчитать размер люка?
Для этого необходимо произвести несколько расчетов.:
- В первую очередь определите место для люка, чтобы был доступ к сантехническим узлам;
- Высота и ширина настенной плитки;
- Рассчитайте высоту и ширину штриховки, для этого умножьте количество плиток по горизонтали на ширину одной плитки, а затем проделайте то же самое по вертикали.
После всего вышесказанного можно приступать к выбору люка. Обязательно приобретите монтажный клей.
Скрытый люк под плитку: просмотров
Скрытый люк создается в помещениях с повышенной влажностью, в связи с чем они изготавливаются из материалов, устойчивых к влаге.Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми являются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу дверного проема. Выбирать следует из общего дизайна комнаты, мебели и других отделочных материалов.
Итак, типы современных люков следующие :
- Люк откидной … Самый популярный вид, открывается вбок с помощью присосок, они идут в комплекте с люком.На такую конструкцию можно положить керамическую или каменную плитку. Присоски в случае утери можно повторно приобрести в любом магазине.
- Люк напорный … Этот вид скрытого люка подходит для украшения помещения мозаикой. Присоски на таком материале не всегда держатся плотно. Механизм очень простой — открыть люк можно, просто нажав на дверь рукой. Сначала дверь сдвигается вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим преимуществом.Магнитный люк на крыше наиболее популярен в современных ванных комнатах.
- Сдвижной люк … Этот тип устанавливается, когда пространство не позволяет поставить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу; Для открывания можно использовать как присоски, так и толкающий механизм. Такой люк отделывают плиткой или мозаикой. Открывается сначала вперед, а затем в сторону.
- Люк навесной … В данном случае дверь съемная, применяется там, где недостаточно места для полного открытия двери.Открывается с помощью присосок или толкающего механизма. Откидывается под углом сверху и удерживается карабинами. Дверца легко снимается — нужно просто отсоединить карабины и отложить дверь в сторону.
Все эти типы имеют как достоинства, так и недостатки. Выбор люка следует из габаритов помещения и дизайна помещения.
Люки сантехнические под плитку: формы
В настоящее время в продаже имеется широкий ассортимент сантехнических люков-невидимок под плитку.Они разные по размеру, форме, отделке, материалу.
Есть люки разные по своим свойствам. :
- Сантехника, электричество, вентиляция.
- По способу монтажа — стена, пол, потолок. Последние, как правило, монтируются в подвесной потолок, такой люк должен быть очень легким. Надежная дверь не должна открываться хаотично, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
- Видимые люки могут стать отличным дополнением интерьера, их можно украсить другой плиткой или, наоборот, их можно скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего такие люки бывают пластиковыми и металлическими, первые намного доступнее.
- Также есть люки под покраску, обои, а также для мозаики, формы люков тоже различаются — от обычных квадратных до круглых и даже трапециевидных.
- Размеры люка обычных размеров колеблются от 0.От 2 м до 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.
Чаще всего их делают в ванной, туалете или кухне, где в отделке чаще всего используется плитка. Кроме того, люк облицован плиткой, чтобы скрыть его, и если что-то случится, откройте и используйте. Полностью спрятать технический люк не получится, швы вокруг люка выдадут его расположение. Вы можете выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.
Скрытый люк под плитку
Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративной ширмы. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Установлен люк, закреплена и установлена дверь.
Если ниши нет, то ее нужно создать специально, прорезав стену из бетона или кирпича дрелью или болгаркой. Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки.Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.
Скрытый люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.
Лучше всего сделать в один тон с плиткой, чтобы не бросалась в глаза. Также можно сделать люк своими руками из металла или пластика, внимательно проведя все замеры и выбрав способ крепления.
В настоящее время существует несколько основных типов крепления люка в проеме :
- С помощью саморезов, то крепеж входит в люк, а на раме есть отверстия по бокам для этих креплений;
- После вкручивания таких саморезов залить все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
- В другом случае люк монтируется в бетонную или кирпичную стену, в него на первом этапе вбиваются дюбеля, а затем в него вкручиваются саморезы, а в процессе работы окно обшивается алюминиевым материалом в стене из гипсокартона. установка.
Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит как для легких, так и для тяжелых материалов.
Невидимый смотровой люк надежно защищен от проникновения воды. Установка в ванных комнатах с магнитами делает устройство удобным в использовании в любое время. После установки шкаф можно отрегулировать и отделать кафельной плиткой … Можно соединить люк со стеной на петлю, установить съемную магнитную крепежную конструкцию.
Что такое люк для доступа под плитку (видео)
Люки-невидимки для туалета или установки в бане — удобные приспособления, позволяющие скрыть трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет выбрать лучший обзорный технологический вид именно для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, сантехническая установка. устройство есть в наличии. Их лучше обклеить пенополиуретаном.
Внимание, только СЕГОДНЯ!
До недавнего времени все коммуникации в санузлах были на виду, и это считалось вполне нормальным. Но время не стоит на месте, теперь они прячутся за гипсокартонными конструкциями, превращая туалеты в стильные помещения с минимумом беспорядка. Ревизионные сантехнические люки помогают сэкономить доступ к счетчикам и кранам и не испортить красоту. Вы можете купить их или сделать сами.
Виды
В зависимости от объекта, скрытого за люком, различают следующие люки:
- электрические;
- сантехника;
- вентиляция.
По местонахождению:
- открытый;
- настенный;
- потолок.
Особые требования по прочности предъявляются к люкам в полу и потолке. Напольные модели должны быть устойчивы к внешнему физическому воздействию, иметь надежную конструкцию, каркас, с дополнительным оборудованием, влагозащиту и звукоизоляцию. Потолочные двери должны иметь небольшой вес, продуманный вариант закрывания, чтобы двери случайно не распахнулись.Такие окна используются в коммерческих помещениях, общественных местах, гаражах.
В жилых домах и квартирах
AT больше охотно используют люки в стене по ряду причин (экономия места, более широкий выбор моделей, простота и удобство монтажа).
Традиционные формы сантехнических люков — квадратные и прямоугольные. При необходимости вы можете изготовить или заказать нестандартные двери, но их установка и использование будут немного отличаться.
По материалу изготовления различают:
- Доступные пластиковые модели.Обычно ручкой или толкателем. Часто используется белый цвет, однако в продаже можно найти и другие популярные цвета. Большой выбор размеров.
- Металлические двери имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
- Материалы прочие. Можно сделать сантехнический люк под плитку из подручных материалов (гипсокартон, ДСП), что позволяет нанести поверх него маскирующее покрытие. Рама для такой двери обычно изготавливается из алюминия или металла для обеспечения прочности.Их можно обыгрывать и спрятать в традиционных рисунках. Это элегантное решение, которое становится популярным не только среди дизайнеров, но и приходит по душе обычным людям. Этот вариант особенно хорош, если речь идет о нестандартных формах и размерах.
Чем незаметнее будет смотровой люк в салоне, тем лучше. Поэтому все больший интерес вызывают такие модели, как магнитные, скрытые и напорные.
Толкающие конструкции
Изготавливаются на толкающих системах, на роликовых механизмах.Часто сочетается с невидимыми механизмами, с двойными пространственными петлями, которые экономят место и не используют ручки. Двери могут быть раздвижными, складывающимися, распахивающимися в одну или обе стороны. Лучше выбирать механизмы проверенных производителей.
Особенность некоторых напорных систем в том, что они открываются в два приема: после сильного давления дверь немного сдвигается в сторону, после чего это становится заметно. В таком состоянии крышку можно легко отвести в сторону.На практике так проектируют сантехнические люки малых и средних размеров.
Скрытый, невидимый
Популярные стелс-системы сочетают в себе нюансы других опций и делают невидимыми большие двери.
Обычно их применяют в жилых домах в ванных комнатах для визуального увеличения пространства, а также для оформления коммуникаций в нишах, обеспечивая подход. Использование специальных петель и гипсокартона на крышке помогает «приспособить» люк доступа к стене.При этом установку такого окна следует учитывать заранее при проектировании ниши. Для полного ремонта перерегистрация на «невидимку» может быть неудобной и, наоборот, испортить весь вид.
На магнитах
Неодимовые магниты используются в напольных и настенных смотровых окнах. Магниты очень сильные и могут выдерживать значительный вес. Сделать такие крышки незаметными помогает хитрый подход: паз для люка делают немного меньше, чтобы сама дверь оказалась под покрывающим его полом (плиткой, кусочком ламината). Для негабаритных или тяжелых материалов крышка для удобства оснащена ручкой. Легкие и маленькие люки могут быть съемными и без ручек, большие часто делают складными. Магнит помогает крышке держаться, в некоторых случаях его просто отодвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют собственную гравитацию крышки.
Размеры
Стандарты смотрового люка предполагают минимальный размер квадрата 10 см * 10 см. среди готовых изделий используются люки размером обычной плитки 20 * 30.
Работая с произвольными параметрами, мастера стремятся приблизить их к такому варианту, чтобы керамические изделия полностью поместились на штору. Такой подход позволит вам «спрятать» люк. Конкретные размеры зависят от назначения двери и положения труб, кабеля.
Самыми крупными из готовых вариантов считаются двери 120 см. Самодельные двери, отличающиеся от обычных по параметрам, следует приблизить к следующему: не менее 5-50 мм запаса плитки на крепление к стене, не более ½ собственных параметров плитки на свободной стороне.
Компоненты
Конструкция люка зависит от его типа. Стандартная настенная версия включает алюминиевую раму, замок, петлю и дверь.
Материал скрытой сантехнической двери обычно делают влагостойким (например, обработанный гипсокартон, ДСП, OSB). Каркас монтируется в нишу или стену. Замок «реагирует» на внешние воздействия, удерживая дверь в пазах ниши.
Шарнирный механизм и регулировка — важная деталь, которая определяет, как именно открывается люк, в каком направлении.В простых вариантах это могут быть петли или петли для мебели. В хитрых — двойные с дополнительными узлами регулировки.
Положение люка и открывающаяся сторона
Обычно стараются определить расположение смотрового люка таким образом, чтобы при открытии он не касался других предметов в помещении, а также давал необходимый обзор. Дверь удобно открывать влево-вправо, за редким исключением. Вертикальный проем сопровождается более ответственной подготовкой площадки.
Угловое положение смотрового окна необдуманно: углы двери будут мешать, конструкция будет слабее. Дверь лучше не делать близко к полу: нижний край может поцарапать пол и оставить следы. К этому моменту установки также применяется правило плитки в целом.
Установка скрытого люка
Установка потайного люка начинается с крепления рамы. В конструкции из гипсокартона предварительно подготавливаются профили для того, чтобы соединить рамку люка с рамой саморезами по металлу.Пазы под них просверливаются заранее. Если установка производится в проем в кирпичной или блочной стене, то применяют дюбель-гвозди, а промежутки между каркасом и стеной вспенивают. В этом случае дверь снимается с рамы и монтируется после того, как герметик будет готов (около суток на застывание, чтобы убрать излишки по контуру).
После установки каркаса ниша покрывается материалом внахлест каркаса. Поверхность каркаса должна быть ровной. После установки проверьте работу шарнирного механизма, можно отладить шестигранным ключом.
Облицовка
Люк и стены отделываются одновременно. Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность … Прижимные механизмы фиксируются специальными креплениями, двери утяжеляются или используются грузовой болт. Плитку клеят на гипсокартон на жидкие гвозди или специальные цементные смеси … На древесные плиты предварительно устанавливают арматурную сетку. При нанесении клея на керамику учитываются будущие зазоры.Для качественного крепления плитки клей должен удерживать не менее ½ ее поверхности.
Смесь не должна вытекать и забиваться в пространство между люком и его рамой. Убирать лишнее нужно быстрее. Смесь схватится через сутки, после этого можно убрать излишки с плитки.
Затирка, герметизация
Обработка люков-невидимок имеет свои особенности: они не натираются по краям. Остальное пространство люка покрывается композицией, как и вся стена. Чтобы точно определить это место, кромка обрабатывается строительным скотчем, освобождая небольшой зазор. В нее кладут силиконовый герметик, разравнивая слой пальцами. Чтобы масса вела себя послушно, руки необходимо смочить в мыльной воде. После этого лента аккуратно снимается. Силикон высыхает за 2 дня. Последний штрих: насечки по периметру люка. Сделано под углом 45 °, стараясь подвести строительный нож к основанию, используя по 1 движению с каждой стороны.Это помогает избежать «бахромы» по краям.
При изготовлении больших дверей пригодятся и мебельные детали: на них удобно монтировать готовые нажимные системы и обычные навесные петли.
- Сделайте замеры, наметьте будущее место и проверьте его уровнем, чтобы не было перекосов.
- Подготовьте основание и каркас. Для каркаса можно использовать обычный алюминиевый профиль, каркас можно сделать из планок или из такого же профиля.Установите раму.
- Делаем крышку: основа должна быть плотной, использовать древесные плиты. Покрытие зависит от толщины слоя и планируемой работы. Лучше использовать гипсокартон: на нем отделочные работы проходят удачнее, чем на подготовленном дереве. Осторожно соедините детали крышки саморезами.
- Подготовить пазы для петлевого механизма: отступить по 10 мм с обеих сторон и просверлить. Соединив петли с крышкой, прикрепите ее к каркасу, сделайте разметку отверстий для механизма.
- Приобретая готовый сантехнический люк, проверьте, совпадает ли ориентация с желаемой (вертикальная или горизонтальная).Размер 20 * 30 часто сбивает с толку и продавцов, и покупателей.
- При установке используйте уровень.
- Маленькие окна устанавливаются сразу с крышкой, а большие разбираются на части.
- Стены лучше покрыть сразу под дверью невидимой системы, оставив нижний надэтажный ряд напоследок. Таким образом корректируются размеры плитки и исключаются случайные перекосы.
- Неудачные операции резки можно исправить: Нанесите силикон по краю и закройте люк.Удалите выступающую массу и дайте снова высохнуть.
- Если стена готовится к покраске, то после шпатлевки шов необходимо разрезать, прежде чем смесь высохнет.
Переделка сантехнических дверей — задача не из легких. Незамысловатый элемент интерьера требует внимательного отношения. Многие только после покупки и установки понимают, как лучше было бы провести эту процедуру. Полезно спросить соседей сверху или снизу, как они решили этот вопрос и остались ли они довольны.
Обратите внимание на следующие моменты:
Имея небольшой опыт, можно быстро установить готовые смотровые люки, а при желании создать их самостоятельно. Боится работа мастера!
Установка большого смотрового люка под плитку — Brett Home Blog
Люк максимального размера чаще всего нужен, когда за ним планируется спрятать котел и необходимо предусмотреть возможность его извлечения из сантехнической ниши, а также иметь доступ ко всем коммуникациям.
Мастер ремонтных работ из Беларуси Павел Сидорик демонстрирует установку самого большого люка из серии «евроформат» — это двухдверный люк размером 120х120 см, изготовленный на заказ фирмой «Практика».
Однако это не максимальный размер люка в принципе — люк серии Атлант может быть размером 120 (Ш) х160 (В) см — он тоже будет двухдверным, и высотой до 200 см. при ширине 40 см — это однодверный вариант.
Этапы установки:
- С помощью лазерного уровня отметьте стену и начните сборку каркаса, используя 50-миллиметровые перегородочные профили, оставив окно размером со смотровой люк.
- По периметру люка для усиления конструкции уложить деревянные бруски.
- Начинаем зашивать каркас вокруг люка гипсокартоном. Затем с помощью уровня позиционируем положение люка в одной плоскости с конструкцией профиля. Далее приклеиваем люк на полиуретановый клей и закрепляем саморезами.
- Для того, чтобы выровнять гипсокартон со стеной, продеваем стену с помощью плиточного клея длинным правилом.
- Обязательно закрепите стопорные винты — в двухдверном люке их 8 штук, на каждую по 4, так что дверцы люка надежно зафиксированы на месте.
- Перед облицовкой плиткой убедитесь, что в каждом замке люка (в люке такого размера по 2 штуки сбоку от каждой дверцы) есть скобы, чтобы при нажатии дверца не открывалась — открывалась. будет удобно клеить плитку. Затем люк открывают руками, подоткнув дверцу шпателем. Обязательно следите за тем, чтобы клей не попал в зазоры при облицовке!
- Перед укладкой плитки обязательно повесить на двери груз, равный весу плитки, которая будет на них.Павел советует использовать для этого полиэтиленовые пакеты.
- Процесс укладки плитки происходит на обычной стене. Используется крестовина 2 мм. Люк нельзя открывать до высыхания клея!
- Так выглядит облицованный люк-невидимка. Осталось только прорезинить швы по периметру люка в цвет затирки.
В данном обзоре Павел не показал, как люк покрыт силиконом, поэтому пошаговый ход действий указываем письменно:
- На дверцы люка по периметру проема наклеивается малярная лента, которая защитит плитку от герметика.
- Такую же процедуру проделываем с периметром внешней плитки.
- Двери закрываются, начинается заполнение швов. Советуем отрезать от шапки несколько делений, чтобы материал плотно заполнял швы.
- С помощью плоского шпателя запечатайте силикон в стыках.
- Удалите малярную ленту с внешнего периметра, потянув ее наружу, затем ленту с дверей, потянув внутрь двери.
Вся процедура силиконизации должна быть проведена за 10 минут, иначе силикон начнет затвердевать и при удалении ленты его можно будет растянуть.
Герметик высыхает в течение 3 суток, затем разрезается под углом 45 º: ____ | / | __ дверь__ | \ | _____.
Дверь открывается только после полного высыхания герметика. С тыльной стороны плитки срезается весь лишний силикон.
0 Комментарии
3 этапа расчетов |
Обеспечить доступ к скрытым под плиткой коммуникациям можно, сделав ревизионный люк своими руками и установив его на стене Сантехнический унитаз под улитку устанавливается в ванной комнате в специальном окне (нише). Во время аудита инженерных сетей есть возможность переставить трубы и агрегаты в скрытую часть, чтобы сделать люк. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или открываться с помощью присосок. Может люк под плитку, краска, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?
Напорный люк для плитки: размеры
Существуют определенные типоразмеры смотровых люков.Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку равны размеру обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размерам ближе к керамической плитке, чтобы сантехнический люк можно было спрятать в комнате.
Запатентованный нажимной замок предназначен непосредственно для люка под плиткой, предназначен для легкого выброса двери
Размеры люка в этом случае зависят от конкретного случая, от назначения двери.
Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть следующими: примерно 5 см оставить ложу для фиксации к поверхности; примерно половину размера плитки нужно оставить на свободной стороне. Как правильно рассчитать размер люка?
Для этого необходимо произвести несколько расчетов :
- В первую очередь определите место для люка, чтобы была возможность доступа к сантехническим узлам;
- Высота и ширина настенной плитки;
- Чтобы вычислить высоту и ширину штриховки, для этого количество плиток по горизонтали умножить на ширину одной плитки, а затем то же самое проделать по вертикали.
После всего вышесказанного можно переходить к выбору люка. Обязательно приобретите монтажный клей.
Скрытый люк под плитку: типы
Скрытый люк создается в помещениях с повышенной влажностью, в связи с чем они изготавливаются из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу открывания двери. Выбирайте из общего дизайна комнаты, мебели и других отделочных материалов.
Скрытые дверцы люка люки состоят из прочной алюминиевой рамы и складного алюминиевого люка
Итак, виды современных люков следующие :
- Распашная дверь . Самый популярный вид, открывается при помощи присосок, они поставляются в комплекте с люком. На такую конструкцию можно положить керамическую или каменную плитку. Присоски в случае утери можно повторно приобрести в любом магазине.
- Люк напорный . Такой скрытый люк подойдет в случае отделки комнаты мозаикой.Присоски на таком материале не всегда держатся крепко. Механизм очень простой — открыть люк можно, просто надавив рукой на дверь. Сначала дверь уходит вперед, а затем в сторону. Присоски в этом механизме не нужны, что является большим плюсом. Люк с магнитным напором наиболее популярен в современных ванных комнатах.
- Сдвижной люк . Этот тип устанавливается, когда пространство не позволяет поставить другие типы скрытых штриховок. Сдвижной люк по конструкции аналогичен предыдущему типу, для открывания можно использовать как присоску, так и толкающий механизм.Этот люк выложен плиткой или мозаикой. Он открывается сначала вперед, а затем в сторону.
- Люк складной . В этом случае дверь съемная, используется в местах, где недостаточно места, чтобы открыть дверь полностью. Открывается с помощью присосок или толкающего механизма. Он наклоняется сверху под углом и удерживается с помощью карабинов. Дверь снимается легко — нужно просто отстегнуть карабины и отложить дверь в сторону.
У всех этих видов есть свои достоинства и недостатки.Выбирать люк следует из габаритов помещения и дизайна помещения.
Сантехническая плитка для плитки: формы
В настоящее время существует широкий ассортимент крышек сантехнических люков под плитку. Они разные по размеру, форме, отделке, материалу.
Санитарный люк — приспособление для осмотра и скрытия инженерных коммуникаций, проходящих под землей или внутри помещений
Есть люки разные по своим свойствам :
- Сантехника, электричество, вентиляция.
- По способу монтажа — стена, пол, потолок. Последние, как правило, закрепляют в подвесном потолке, такой люк должен быть очень легким. Надежную дверь нельзя открывать произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
- Видимые люки могут стать отличным дополнением интерьера, их можно отделать другой плиткой, а можно наоборот спрятать такую же плитку, как и остальную часть комнаты, тогда они называются невидимыми.Чаще всего эти люки бывают пластиковыми и металлическими, первый намного доступнее.
- Есть люки под покраску, обои, а также под мозаику, форма люков тоже разная — от привычной квадратной до круглой и даже трапециевидной.
- Размеры люка обычного размера от 0,2 м до 1,5 м, люки магнитные, с замками, ключом, с защелками или защелками, без ручек.
№
Их часто делают в ванной, туалете или на кухне, где отделкой часто является плитка.Кроме того, плитка и штриховка плитки, чтобы скрыть его, а в таком случае открыть и использовать. Полностью спрятать технический люк невозможно, швы вокруг люка выдадут его расположение. Выберите размеры, способ крепления и форму можно сделать на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.
Люк под плитку
Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративной ширмы. Еще на этапе строительства создается специальная ниша для коммуникаций.Установлен люк, заперта и установлена дверь.
При установке люка нужно учитывать, в какую сторону он должен открываться
Если ниши нет, то ее следует создать специально, вырезав ее в стене из бетона или кирпича дрелью или болгаркой. Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки. Трубы проходят за вагонкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.
Потайной люк под плитку позволяет спрятать трубы и сучки, портящие внешний вид ванной комнаты.
Лучше всего сделать в один тон плиткой, чтобы она не бросалась в глаза. Также вы можете сделать люк своими руками из металла или пластика, внимательно пройдя все замеры и выбрав способ крепления.
В настоящее время существует несколько основных типов крепления люка в проеме :
- С помощью саморезов, то крепеж поставляется вместе с люком, а рама по бокам имеет отверстия для этих креплений;
- После закручивания эти винты заполняют все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
- В другом случае люк монтируется в бетонную или кирпичную стену, дюбели забиваются с первой ступеньки, а затем вкручиваются саморезы, а алюминиевое окно при монтаже подрезается в стену из гипсокартона.
Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит как для легких, так и для тяжелых материалов.
Смотровой люк невидимки надежно защищен от попадания воды. Установка в ванных комнатах на магнитах делает устройство удобным для использования в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Соединить люк со стеной можно с помощью петли, установить съемную магнитную крепежную конструкцию.
Что такое смотровой люк для плитки (видео)
Невидимые створки для унитаза или установки в ванну — удобные приспособления, позволяющие спрятать трубы и при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов обустройства этих люков позволяет подобрать оптимальный технологический вид для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, возможна установка сантехники.устройство есть в наличии. Приклейте их лучше монтажной пеной.
Смотровой люк: инструкция по установке | awfrance.com
Если дом уже построен и благоустроен, и все коммуникации подведены, но вдруг возникли проблемы с канализацией, которую непонятно как убрать. Так вот, до такой мелочи, как смотровой люк, вовремя не позаботились. Когда нет доступа к осмотру канализации, многое придется сломать и переделать, а это новые расходы.Тем, кто хотя бы знаком с канализацией, известно, насколько важно установить смотровую канализацию, чтобы имелся доступ к трубам в специальном смотровом окошке.
Оглавление:
- Что такое смотровой люк в квартире или доме?
- Разновидности смотровых люков
- Внешний ревизионный люк: основные характеристики
- Смотровой люк для плитки: основные характеристики
- Смотровой люк под покраску: основные характеристики
- Установка смотровых люков
Что такое смотровой люк в квартире или доме?
Ревизионный бокс есть в большинстве квартир, но может отсутствовать в новостройке своими руками — из-за того, что нет элементарных знаний в этом вопросе. Благодаря прокладке рабочих коммуникаций внутри стены квартиры за потайной дверью большинство жильцов не обращает на них внимания. Однако без доступа к напорным патрубкам для решения проблем с засорением придется проделать гораздо больше работы по устранению неприятностей. Иногда люди даже не используют канализацию в определенной части дома, потому что не знают, как добраться до трубы, чтобы привести сток в норму. Смотровое окно под трубами располагается в стене и на полу, иногда на потолке.Ревизионные люки-невидимки не проходят, их не видно, часто надежно спрятаны под плитку. Во всех смотровых люках основная функция — доступ к коммуникациям и укрытие от посторонних взглядов.
Грамотная установка смотрового люка решит проблему доступа к скрытым системам водоотведения. Коммуникационную нишу следует планировать еще на этапе строительства дома. Ревизионный бокс предназначен для очистки, осмотра и ремонта всех коммуникаций и сантехники.Смотровая ниша — это удобство доступа к канализации и водоотведению, а также к счетчикам, встроенным сливным бачкам за унитазом, скрытой проводке, распределению тепла или вентиляции. Если все эти трубки спрятаны в стенах, это не значит, что они лишены доступа, просто хорошо замаскированы люки.
Часто в готовое технологическое окно с коммуникациями такой люк вставляют самостоятельно, соорудив его из металлического профиля и гипсокартона. Сегодня делать их из подручных материалов совсем не обязательно, так как смотровой люк под плитку или под покраску проще купить готовым, оборудованным удобной дверцей.Готовые изделия намного удобнее, а доступ к коммуникациям нужен не только при засоре или аварии, но и для профилактического осмотра и ремонта.
Разновидности смотровых люков
Любой современный ремонт — занятие длительное и очень дорогое, однако каждый нацелен на конечный результат, готов терпеть временные неудобства и расходы. Часть работы возложена на специалистов, и, что кажется несложным, в целях экономии делается своими силами.Однако только специалисты по каждому виду работ знают, что и как делается. Если специалист по связи требует установки смотрового люка, значит, он грамотно обеспечивает доступ к трубам, а не тянет с хозяина дома новых расходов, как может показаться.
Материал смотровой рамы и двери часто одинаковый, реже — разные. Дверь в смотровой пластиковый люк обычно изготавливается из одного материала, но есть варианты с металлическим основанием — стальным, алюминиевым, гипсокартонным, пластиком или пенополистиролом.Иногда декоративная дверь смотрится в интерьере достаточно эстетично, не требуя дополнительной обработки, например, металлической зеркальной поверхности.
Часто у отечественных производителей люки вроде бы изготавливаются на заказ с учетом индивидуальных размеров клиента. Например, заказать округлую форму, такую как иллюминатор или в виде трапеции. Стандартные смотровые люки — квадратные или прямоугольные, устанавливаются в стене или в полу, а их размеры варьируются от 20 до 1200 см, исходя из удобства доступа к коммуникациям.
Потайной ревизионный люк или невидимка закрывается плиткой, обоями или любым другим материалом для отделки всей стены. Механизм открывания двери также разный — правосторонний и левосторонний, боковой, горизонтальный, как шпагат в подвале. Или на кронштейнах крышка откидывается, а в закрытом состоянии фиксируется на магнитах. Имеет 2 разновидности — готовые неуправляемые рамы и с регулируемыми размерами, у которых после обеспечения необходимых размеров профиль срезается болгаркой.Дверь, оснащенная люком, имеет другой тип крепления, например, на петли петель. Есть такие варианты, когда уголки в отверстиях крепятся к пластинам на магнитах, а крышка удобно снимается и вставляется. Такая конструкция подходит для напольных люков. Часто люк имеет комбинированное крепление, например, когда механическая петля совмещена с магнитами, заменяющими замок. В большинстве моделей открывание и закрывание двери происходит при нажатии руками на ее поверхность.
Но основная классификация ревизионных люков — люк напольный, люк ревизионный под плитку или невидимку, а также люк под покраску и обои.
Наружный ревизионный люк: основные характеристики
Горизонтальная конструкция напольных люков используется не только в помещении, но и во дворе или гараже. Основные разновидности — с амортизаторами, с прокладками, с фиксаторами и без них, а также с наполнением и без него.
При заполнении люков в полу крышку заполняют тяжелым строительным материалом, например, цементом и керамзитом, твердым пенопластом, керамической плиткой или тротуарной плиткой. Модели с заполняемым бетонным покрытием рассчитаны на большие нагрузки, выдерживают перепады температур и избыток влаги, не подвержены коррозии металла.Этот люк виден поверх аккуратной тонкой металлической рамы. Выбор их размера невелик, но изделия с максимальным периметром позволяют использовать такие люки для других целей, например, под переход в погреб гаража или погреб. Достоинством заливного люка является возможность абсолютной маскировки под поверхностью пола.
Модели с уплотнителями хороши тем, что препятствуют попаданию влаги из помещения в водопроводный бокс. Если люк установлен над погребом, уплотнитель предотвращает выход дыма и запахов снизу.Такие люковые крышки оснащаются специальным винтом или запорным механизмом. Герметичность, обеспечиваемая замком, также способствует достаточной звукоизоляции. Также они могут иметь ребра жесткости на люке и в крышке. Крышки люка на амортизаторах дают дополнительное преимущество при открытии. Есть модели с защелками, удерживающими открытую дверцу люка.
Серийные размеры данной продукции можно найти на страницах любого интернет-магазина, торгующего сантехническим оборудованием. Как вариант — изготовление люка под размер заказчика, то есть чуть больше, но среди готовой продукции часто можно найти что-то, отвечающее всем требованиям.
В качестве ревизии пола во дворе и подсобных помещениях можно также использовать более дешевый канализационный люк, который сегодня изготавливается с неметаллическими крышками. Но они, как правило, имеют волнистую поверхность, которую сами выдают.
Готовая крышка в наполнителе — это влагостойкий ламинат, на который укладывается паркетная доска или другие виды напольных покрытий. Люк с ГВЛ на крышке размещать на открытом воздухе нежелательно. Последняя новинка — латунные люки под ламинат салона, которые обладают высокими декоративными свойствами и являются самыми надежными во всех отношениях.
Смотровой люк под плитку: основные характеристики
Люк-невидимка под плитку — наиболее подходящий вариант для открытых пространств, например, при размещении на сплошной стене в ванной или на кухне. Это прочный монтажный каркас из металла, имеющий ребра жесткости, который фиксируется с помощью дюбелей и саморезов. Его можно декорировать не только керамической плиткой, но и любыми другими отделочными материалами — зеркалом, искусственным камнем, керамогранитом и т. Д.Основные достоинства этого люка:
,
- ,
- , наименее заметный в интерьере,
- выдерживает большие нагрузки,
- проста в установке и облицована,
- его дверца не прогибается и не заклинивает.
.
Благодаря этим свойствам потайные металлические смотровые люки применимы не только для доступа к канализационному оборудованию, но и для других целей. Любая потайная ниша будет надежно скрыта от взора таким ревизионным люком, например, сейфом или хранилищем для оружия.Также легко украсить настенными часами или другим отвлекающим предметом, который прикреплен к двери.
Размеры люка могут быть минимальными, от 200 мм, или максимальными, 600х12000 — для выхода в любую технологическую нишу с несколькими коммуникационными трубами с ревизией и другим оборудованием. Дверь люка изготавливается из влагостойкого гипсоволокна или других материалов с очень надежными характеристиками. Открывающиеся двери потайных люков открываются либо обычным нажатием, либо с помощью присоски, которая крепится при покупке.Дверца пресса имеет специальный механизм для плавной работы при открытии.
Смотровой люк под покраску: основные характеристики
Самый простой люк под покраску или обои отечественного производства также служит для скрытого доступа ко всем коммуникациям. Обширный ассортимент продукции ни в чем не уступает зарубежным аналогам, соответствует всем нормам надежности в эксплуатации, люки настенные экономичны и надежны. Их отличие — отсутствие ручки или рельефа поверхности.
Визуально эта дверь будет выдавать только узкую щель по периметру, поэтому при размещении под вешалкой или за шкафом люк будет совершенно незаметен. Дверь фиксируется немецкой защелкой, которая открывается при легком нажатии.
Стандартные изделия различаются по типу двери — правая или левая, ее можно оштукатурить, покрасить, оклеить любыми типами обоев, например, пробковыми или бамбуковыми. Люк под покраску монтируется в перегородку из гипсокартона, после чего поверхности оштукатуриваются и подготавливаются к чистовым отделочным работам.Такие модели подходят и для любых массивных стен — кирпичных, бетонных или деревянных. Предельные размеры — от 200 до 1500 мм.
Установка смотровых люков
Без помощи специалистов смонтировать смотровой люк своими руками не сложнее, чем врезать любой каркас в перегородку из гипсокартона или закрепить полку дюбелями к основной стене. Главное условие — соответствие габаритов люка и коммуникационной ниши. Большинство моделей люков предназначены для крепления каркаса саморезами, за исключением варианта, указанного в инструкции. В комплект смотровых люков дополнительно входят крепежные анкеры или другие приспособления.
Каркас смотрового люка чаще всего крепится на гипсокартон.
1. Замеряем размер рамки и расстояние между отверстиями в ней, если они предполагались. Карандашом отмечаем верхнюю точку со стороны двери и выполняем разметку уровнем под проемом.
2. Вырезать лобзиком отверстие в ГКЛ и примерять в нем рамку, при необходимости отрегулировать на пару миллиметров шире — для удобства монтажа.
3. В проеме рамы навесного люка закрепляем хомуты.
4. Отверткой вкрутить саморезы в монтажные отверстия.
5. Если отверстий не предусмотрено, то производим посадку на строительный клей или небольшое количество монтажной пены. Пластиковое основание смотрового люка лучше по периметру закрепить клеем «титан» или «жидкие гвозди», и дать ему высохнуть.
6. Проверить надежность крепления и только после этого закончить отделочные работы, при необходимости, штукатуркой и покраской.
Совет: В кирпичной стене, если ниша не была предусмотрена, а коммуникации только проведены, короб можно разрезать болгаркой. Крепление люка будет надежно поддерживаться дюбелями или шурупами. Проще всего сделать смотровой бокс и проложить коммуникации в стене из пенобетона, сложнее — в бетонных изделиях.Люк под плитку по швам дополнительно оформляется силиконовым герметиком — для влагоизоляции и маскировки.
Отделка панели доступа | bauco plus II®
Варианты отделки
Панели BAUCO ® plus II, BAUCO ® Rondo и BAUCO ® plus со скрытой фурнитурой, вариантами вставки и отделкой поверхности заподлицо могут подвергаться различной обработке поверхности в соответствии с отделкой стен и потолка, указанной для комната.
Процесс отделки гипсокартоном и заливки для BAUCO
® plus II
Практически невидимая смотровая панель BAUCO ® plus II имеет такую же отделку, как и окружающая поверхность стены или потолка.
Снимите внутреннее полотно двери и начните наносить шпатлевку. Важно плотно вдавить компаунд в любые зазоры вокруг рамы и заполнить их до высоты внешней выступающей рамы, так как это ваша конечная высота.
Теперь нанесите состав на внутренний лист, заполняя его до приподнятого внешнего края.Когда все будет готово, отшлифуйте и залейте до желаемого результата. По окончании шпатлевки и шлифовки удалите излишки наполнителя и пыль с прокладок и участков рамы влажной тряпкой.
Вставьте дверное полотно обратно в проем, прикрепив страховочный трос.
Экономия времени BAUCO
® — готовая к окраске опция для BAUCO ® plus II
Чтобы сэкономить время на установку, готовая к окраске опция BAUCO ® представляет собой прочное дверное полотно с заводской грунтовкой для ваших смотровых панелей BAUCO ® plus II.
Лакокрасочное покрытие для люков
Смотровые панели BAUCO ® plus II можно загрунтовать и покрасить так же, как и окружающие стены и потолок. При наличии готовой к окраске опции BAUCO ® вам не нужно грунтовать дверное полотно.
Отделка обоев для люков
Обои
можно наклеивать непосредственно на поверхность дверного полотна смотровой панели, позволяя съемной панели переходить в стену или потолок.
Отделка панелями доступа из шпона дерева
Поскольку смотровая панель находится заподлицо с окружающей стеной или потолком, вы можете обработать стену деревянным шпоном, как и остальную часть стены или потолка.
Отделка панелей доступа
Рамы BAUCO ® plus и BAUCO ® plus II крепятся к основанию, на которое укладывается плитка. Основная конструкция рамы предназначена для гипсокартона толщиной 1/2 дюйма (12,7 мм) или 5/8 дюйма (15,9 мм). Если раму можно установить на плиточную плиту, которую вы используете, то панели доступа будут работать для вашего приложения. Мы можем предоставить индивидуальную подкладку для плитки вместе с панелью доступа, или вы можете установить ее на месте, чтобы плитку можно было установить непосредственно на дверное полотно. Дверь и поверхность стены автоматически оказываются на одной плоскости. Отверстие для доступа можно подобрать по размеру, чтобы соответствовать линиям плитки и раствора, или плитку можно разрезать, чтобы продолжить на двери.
Съемную панель из листового металла softline BAUCO ® можно установить поверх существующей отделки плитки. Вырежьте проем в плиточной поверхности, вставьте дверь BAUCO ® softline и прикрепите раму к подкладке или структурным шпилькам. Регулируемые монтажные выступы на раме можно согнуть, чтобы захватить стену.Для дальнейшего уточнения перед вставкой за фланцем рамы можно поместить уплотняющий валик.
Виниловые покрытия для люков
Виниловые настенные покрытия обладают высокой прочностью и легко наносятся на дверные полотна дверных панелей доступа с помощью тех же методов нанесения, что и для гипсокартона.
Отделка столярных изделий для съемных панелей
Петли наших люков позволяют применять различные облицовочные материалы. Толщина облицовки может зависеть от размеров панели и необходимого зазора по периметру.Свяжитесь с нами, чтобы обсудить ваше применение столярных изделий.
Финишная штукатурка для съемных панелей
Рамы BAUCO ® plus, BAUCO ® plus II и BAUCO ® могут поставляться с гипсовой подкладкой из шпона «империал» (AKA blueboard). Рама выступает за поверхность плиты примерно на 1/16 дюйма (1,6 мм) и служит финишной отделкой. В целом поверхность двери можно обрабатывать так же, как окружающую стену и потолок.
Штукатурка для люков
Панели доступа типа Rondo BAUCO ® plus, BAUCO ® plus II и BAUCO ® могут быть покрыты штукатуркой.Основная конструкция рамы предназначена для гипсокартона толщиной 1/2 дюйма (12,7 мм) или 5/8 дюйма (15,9 мм). Если раму можно установить на опорную плиту, которую вы используете для своей штукатурки, то панели доступа подойдут для вашего приложения. Важнейшая деталь лепнины — это защита кромок от износа. Рама имеет выступ 1/16 дюйма (1,6 мм) над установленными на заводе вставками платы. Вы можете использовать рамку модели 5/8 дюйма (15,9 мм) с вставкой платы 1/2 дюйма (12,7 мм) или меньше, чтобы получить дополнительные 1/8 дюйма (3.2 мм) по высоте обрезки.
Неприятно и больно видеть в дешевых домах и квартирах с шикарным дизайном интерьера дешевый пластик, закрывающий нишу в ванной. Выглядит ужасно и сводит на нет усилия дизайнера. Мы против такого безобразия и того, что было бы незаметно скрыть нишу в стене, где уложена керамическая плитка и обеспечить доступ, спроектирована ревизия, скрытый люк под плитку и мозаику.Изделие представляет собой каркас и дверь из влагостойкого гипсоволокна Knauf, на которые наклеивается плитка. Для полного эффекта незаметности и герметичности края плитки Силикон в цвет затирки между швами плитки. Люки изготавливаем из стали, покрытой полимерным напылением, с предварительной антикоррозийной обработкой. Ревизионные двери оснащены системой открывания push-on, которая снабжена замками Mini-Latch или Touch Latch. Это просто! Никаких ручек и присосок! Надо слегка надавить на дверь, и она откроется.И только вы знаете, где это делать!
Виды смотровых люков для плитки
►Тики под плитку с системой качелей Swing PS-11 (Push system «Swing» ®)
► Раздвижная плитка с раздвижной системой «Slide» SS-14 (Push system «Slide» ®)
►Тики для плитки с системой push-pull PP-15 (Portable push sytem®)
Качественные характеристики смотровых люков.
Мы производим конструкции только из прочных и экологически чистых материалов.Каждый люк тщательно проверяется перед поступлением в продажу. Характеристики люков SIchtbar Technology®: огнестойкость (конструкция не содержит горючих компонентов), влагостойкость, звукоизоляция, антикоррозийность, срок службы,> 10 лет, 100% невидимость без швов, открывание нажатием, без ручек и всасывания чашки.
Область применения и облицовочные материалы.
Невидимые смотровые люки марки SIchtbar Technology® предназначены для доступа к сантехнике или электрическим коммуникациям в нишах стен или для организации тайников. Общие облицовочные материалы для люков : керамическая плитка, мозаика, гранитная плита, искусственный и натуральный камень, зеркала, картины, обои, декоративная штукатурка.
Сантехнические люки невидимых размеров. Люки из плитки. Положение люка и открывающаяся сторона
Санузел — это место концентрации инженерных коммуникаций, которые необходимо скрыть. Водопроводные трубы, счетчики и розетки выглядят не очень привлекательно с эстетической точки зрения, поэтому люки из плитки, о размерах и цене которых пойдет речь в статье, будут лучшим вариантом для маскировки некрасивых деталей сантехники.
При облицовке панелей для ванн установщики часто опасаются, что плитка может расколоться, если заказчику когда-либо понадобится ремонт труб внутри панели. Панель доступа к стене идеально подходит для создания скрытого доступа в облицованных плиткой покрытиях стен … Они используются на плиточной поверхности, чтобы обеспечить доступ к услугам за панелью ванны, таким как сточные воды и дренаж. Их также можно использовать в умывальниках, где в будущем может возникнуть необходимость добраться до труб и других служб.
Особенности выбора смотровых люков
Существует много различных типов, поэтому установщикам будет легко найти тот, который соответствует всем требованиям.Их также часто используют на кухнях. Фактически, их можно использовать везде, где в стене за плитами скрыто что-то, что вам может понадобиться для обслуживания и ремонта в будущем. Обычно существуют два типа дверных панелей: сборные коробки с петлями и невидимые системы.
Особенности смотровых люков
Цена смотрового люка для плитки зависит от многих параметров, от материалов изготовления до габаритов. Во многом выбор конкретной модели изделия зависит от конструктивных особенностей помещения, предназначения двери-невидимки, а также размеров самого помещения:
- Цветовая гамма. Невидимые люки под плиткой могут быть практически любого цвета. В зависимости от пожелания заказчика дверь может быть облицована как керамикой, так и керамогранитом;
- Размеры. Скрытые люки под плитку могут быть как очень миниатюрными, так и с большими створками. Линейные размеры самых маленьких вариантов дверей составляют 10 на 10 см, а самых больших — 80 на 90 см. Крупногабаритные конструкции чаще всего используют для маскировки больших ниш и объемной техники; или коммуникации под полом;
- Материалы.Несущие части конструкции часто делают из металла, но сама дверь может быть из гипсокартона, пластика, металла или дерева.
Технические характеристики люков-невидимок
Традиционный способ облицовки дерева куском дерева с последующим прикручиванием деревянной панели к стене может привести к появлению неприглядных головок винтов, а если вы нанесете пасту или силикон по внешней стороне панели, этого не произойдет. кажется, подходят правильно. Независимо от размера и толщины плитки панель точно соответствует общей структуре шва.Это означает, что съемные панели для электрических или сантехнических работ не повреждают внешний вид плитки.
Решение состоит из четырех магнитов и четырех противоточных пластин. Панель собирается из нескольких плиток, соответствующих отверстию, которые удерживаются вместе, прикрепляя плитку к задней части — там, где четыре из них встречаются — силиконом или клеем. Магниты прикреплены к краю стены на входе, а ответные пластины прикреплены к задней панели. Панель просто удерживается над отверстием с помощью магнитов.
Люки для ванных комнат под плитку представляют собой сварные конструкции из профильных труб прямоугольного или квадратного сечения. Они состоят из следующих частей:
- рама, на которую впоследствии крепится дверь;
- петли для соединения рамы с дверьми;
- пломбы по периметру металлического каркаса;
- узлы установочные;
- запорная система для плотного закрытия люка.
Как правило, створки створки изготавливаются из гипсоволокнистых плит с низким водопоглощением.Створки фиксируются внутри металлического каркаса с помощью защелок или магнитов. При этом размер и цены на узкопрофильное оборудование определяются типом механизма открывания.
Однако, если размер отверстия существенно превышает 30 x 30 см, может потребоваться установка двух дополнительных магнитов. Если существует вероятность того, что доступ нужен очень редко — просто для ремонта — вы можете сделать панель полностью невидимой, заклеив стыки силиконом, который просто нужно срезать и заменять каждый раз, когда вы хотите туда добраться.
Вы все еще можете видеть, где находится панель, но это совсем не выглядит некрасиво — профиль лицевой панели придает ей красивый опрятный вид. И это дает вам гораздо более легкий доступ, потому что его можно просто сложить для регулярного обслуживания. При установке съемной панели необходимо учитывать одну очень важную вещь: установщик должен обязательно сообщить заказчику, где находится панель, особенно если она полностью невидима, где в стыках использовался силикон.
Преимущества дверей-невидимок
Сантехнические люки под плитку пользуются большим спросом у потребителей, что обусловлено удобством использования оборудования, а также вариативностью отделки.К преимуществам контрольного оборудования относятся:
Петли из нержавеющей стали, установленные на вставных кронштейнах, поставляются с дверными петлями, снабженными предварительно определенными точками разрыва. Когда клей высохнет, кафельная дверь со вставными скобами вставляется в неплотную плитку перед выравниванием.
Установка скрытого люка
Кафельная дверь оснащена механизмом автоматического закрывания и открывается прижимным устройством. Эти скрытые плиточные двери используются для осмотра или хранения, что часто требуется.Вы можете создавать свои собственные наборы плиток с помощью этого простого в использовании пакета, который легко поможет вам создать собственную скрытую точку доступа на стене из плитки.
- полная маскировка инженерных коммуникаций;
- обеспечивает легкий доступ к трубам и счетчикам;
- герметичность и устойчивость к коррозии;
- длительный срок службы;
- Простота монтажа конструкций.
Дополнительно потребитель может выбрать подходящие размеры люка для ванной под плитку.Как уже отмечалось, линейные размеры створок для потайных ниш и фальш-стен колеблются в очень широком диапазоне. Поэтому вы легко можете установить в туалете небольшой люк под плитку, либо смонтировать большие конструкции в ванной на полу.
Соединительный кронштейн с регулируемыми магнитами и двумя подвесными устройствами вставлен в подходящий стык плитки, пока клей для плитки еще мягкий; аналоги контактируют с облицовочной плиткой … Этот впечатляющий набор плиток можно использовать для создания скрытой панели доступа из любого материала, такого как плитка, мрамор, гранит, зеркало и т. д.
Не нужно быть Бэтменом, чтобы иметь собственное секретное подземное логово. Прелесть этих дверей в том, что низкотехнологичные версии могут быть такими же эффективными, как и их высокотехнологичные аналоги. Когда вы начинаете проектировать люк для скрытой двери, убедитесь, что в соседнем помещении есть прочность конструкции и вентиляция. Подберите люк на крыше к существующему полу.
Разновидности потайных люков
Люк скрытых инженерных систем под плитку ,
Керамика , мрамор или керамогранит могут иметь различные механизмы открывания.По этому техническому параметру различают несколько типов конструкций:
- Качели. В таких моделях двери двигаются только вперед, благодаря петлям на петлях. Как правило, ревизионные конструкции открываются и закрываются с помощью магнитов или присосок. Потайной люк под плитку с распашными дверцами используется для маскировки коммуникаций в стене или полу;
- Раздвижная. Особенность раздвижных моделей в том, что двери открываются, как те, что устанавливаются в шкафах-купе. Благодаря трехзвенным петлям створка сначала выдвигается вперед, а затем перемещается параллельно стене.Чтобы плотно закрыть конструкцию, используются либо магниты, либо нажимные защелки. Такие люки в ванной под плитку идеально подходят для небольших помещений;
- Нажмите. Люки для плиток выполнены с пружинными механизмами открывания дверей. Такая система позволяет надежно фиксировать двери в закрытом состоянии, но не обеспечивает герметичности. Поэтому такие конструкции редко используют для маскировки коммуникаций под полом.
Высокая цена на модели с раздвижным люком обусловлена конструктивными особенностями оборудования.В отличие от распашных конструкций в раму смонтирован роликовый механизм и направляющие, по которым движутся створки. С точки зрения удобства раздвижной скрытый люк под плитку — наиболее приемлемый вариант. Но в отличие от просто съемных дверей срок ее эксплуатации в два раза меньше.
Создайте штриховку, которая легко сочетается с окружающим полом. Этот метод лучше всего работает, если у вас плитка, толстый ковер или панельные полы, такие как ламинат. Когда вы кладете пол, начинайте не с центра комнаты, а с люка.В идеале края двери должны соответствовать швам пола, чтобы люк был менее заметен.
Поместите люк в потолок. Чтобы скрыть чердачный люк, соорудите в комнате или коридоре подвесной или потолочный потолок, используя съемные потолочные панели или большую потолочную плитку. Если вы хотите открыть люк, откройте его, просто сняв панель или плитку, закрывающую люк. Спрячьте люк под ковриком, если вам сложно совместить пол с видимой стороной люка. Лучший способ спрятать люк под ковриком — следить за тем, чтобы коврик выглядел неуместно.Например, если люк находится в середине коридора, используйте длинный коврик, который проходит по всей длине коридора.
Обзор производителей
На современном рынке ревизионное оборудование для маскировки сантехнических систем в ванных комнатах представлено в очень большом ассортименте. Однако не все они отличаются отменным качеством и долговечностью. Поэтому мы решили присмотреться к самым добросовестным производителям «невидимок», завоевавшим доверие огромного количества потребителей:
Если люк находится в углу комнаты или вдоль стены, расставьте мебель вокруг ковер. Например, вы можете поставить стул и лампу на один конец ковра, а пуфик поверх ковра, чтобы создать впечатление, будто вы целенаправленно организовываете читальный зал.
Спрячьте люк под мебелью. Еще один способ скрыть люк, который не сливается с окружающим полом, — разместить большую часть мебели над люком, как диван. Этот метод лучше всего работает, если вы собираетесь время от времени посещать потайную комнату; в противном случае вы можете перемещать тяжелую мебель больше, чем хотите.
- Производитель «Слава». люк Славы для плитки давления является наибольшим спросом среди потребителей. Популярность оборудования обусловлена сложной петлевой системой крепления створок к металлическому каркасу. Люки под плитку Слава производятся без дополнительной фурнитуры, обнаруживающей замаскированные места в стене или полу;
- Производитель «Практика». Практичные люки под плитку предлагают практически любой вариант облицовки, от обычной керамики до тяжелого мрамора. Основное преимущество моделей этого производителя — использование толстостенной профильной трубы, каркас из которой способен выдерживать очень серьезные нагрузки;
- Производитель «Евроформат».Современные сантехнические люки под плитку Евроформат имеют малый вес, поэтому их легко монтировать в нишах из гипсокартона. Легкость конструкций обусловлена применением алюминиевых рам, поэтому даже большой незаметный люк под плитку. Практика не создает большой статической нагрузки на фальш-стены;
- Производитель «Стелс». Выдвижные люки для плитки Stealth — это износостойкие и прочные модели. В процессе изготовления оборудования производитель использует стальные однозвенные петли, благодаря которым даже при длительной эксплуатации исключена возможность провисания створок;
- Производитель «Молоток».Благодаря аргонно-дуговой сборке конструктивных элементов люки Hammer под плитку можно безопасно использовать для маскировки инженерных систем под полом. Износостойкие и прочные модели выдерживают высокие динамические нагрузки и обеспечивают плотное закрытие створки за счет использования качественных полимерных уплотнителей;
- Производитель «Инспектор». Люки для плитки Inspector выдерживает очень большие нагрузки благодаря дополнительным ребрам жесткости на опорных частях оборудования. Сборные конструкции из сверхпрочного алюминиевого сплава не создают большой статической нагрузки, поэтому их можно устанавливать даже в гипсокартонных стенах и потолках;
- Изготовлено Fantom.«Невидимка» для маскировки инженерных систем этого производителя отличается качеством сборки металлоконструкций с использованием качественной немецкой фурнитуры. Наибольшей популярностью у потребителей пользуется напорный люк из плитки Fantom 60×90, который идеально подходит для маскировки счетчиков, встроенных небольших ниш и водопроводных труб.
Особенности выбора смотровых люков
Сделайте люк внутри большого предмета мебели. Например, если вы строите секретную комнату под большой кухней, вы можете создать люк в середине пола, а затем скрыть люк, построив большой центральный остров вокруг проема.Одна из сторон острова должна открываться как дверь туалета, чтобы вы могли войти в люк. В то время как вы можете пожертвовать местом для хранения вещей, спрятав люк на кухонном острове, посторонний никогда не узнает, что люк под мебелью есть.
Когда секретная комната выровнена по внешнему периметру дома, вы можете сделать люк, ведущий в комнату снаружи. Сделайте люк из водонепроницаемого материала, такого как нержавеющая сталь, и покройте его материалами, соответствующими окружающему ландшафту, например, грязью или корной пылью.Если оно не выглядит неуместным, вы можете поместить в люк комнатное растение, чтобы его еще больше спрятать.
Какую бы модель оборудования вы ни выбрали, в первую очередь нужно обратить внимание на размеры невидимых люков под плиткой. Удобство доступа к ревизионным проемам во многом будет зависеть от линейных размеров створок. Рассмотрим самые распространенные типоразмеры конструкций:
- Малый. Люк под плитку 40х40 можно использовать для монтажа как на горизонтальных, так и на вертикальных поверхностях.Скромные размеры дверей позволяют монтировать технику даже в ширмах под ванной, чтобы замаскировать сантехническую арматуру;
- Среднее. Основное предназначение невидимок такого размера — простой и удобный доступ к необъёмным инженерным системам. Люк под плитку 50х50 будет абсолютно незаметен не только в ванной, но и в туалете. Модели такого размера легко монтируются в фальш-стены над резервуаром, а благодаря облицованной плиткой дверной обшивке люк полностью сливается со стеной;
- Большие.Сантехнический люк под плитку 80х60 предназначен для свободного доступа не только к коммуникациям, но и к скрытым шкафчикам. Как правило, дверь обшивают гипсокартоном, а затем облицовывают плиткой. Часто в таких конструкциях используется раздвижной механизм открывания с магнитной фиксацией створки;
- Очень большой. Подвальный люк 800х800 под плитку обеспечивает свободный доступ к инженерным системам под полом. Поскольку оборудование в процессе эксплуатации подвергается серьезным механическим нагрузкам, опорные части невидимых выполнены из оцинкованной стали.Такие модели выдерживают нагрузки до 5 тонн.
Несмотря на стандартные параметры оборудования, многие производители предлагают приобрести люки под плитку на заказ. Таким образом, можно точно «подогнать» размеры створок под размер ревизионного отверстия, что немаловажно.
Типы смотровых люков
Основа керамической технологии — правильное сырье. Для большинства продуктов сырье является натуральным, в основном добываемым на поверхности.В основном это пластичные материалы — глина и гранулы. В качестве лака или флюса используют песок, известняк, полевой шпат, кварц, глиняный камень и др. А также измельченные фрагменты керамических изделий.
Основой приготовления керамических смесей является распределение исходных компонентов до необходимого размера частиц и их последующая идеальная гомогенизация. О сложности этих процессов можно судить по максимальному размеру зерен компонентов смеси, необходимых для индивидуальной керамики.
Единственная проблема, с которой сталкиваются многие люди в процессе ремонта ванной, — это неприглядные коммуникации, портящие внешний вид помещения. Пластиковый люк ЛСИС под плитку поможет замаскировать водопроводные трубы, счетчики, скрытые ниши и шкафы. Во-первых, оборудование обеспечивает удобный доступ ко всем инженерным коммуникациям, а во-вторых, позволяет сделать их практически незаметными.
Скрытый люк для плитки: просмотров
Максимальный размер зерна в различных типах керамических материалов.Последние три вида продукции полностью или частично производятся из сырья, производимого на специализированных заводах. Керамические изделия делятся на несколько групп. Основная сортировка осуществляется по назначению и использованию.
Кирпичные изделия. … В эту группу товаров входят кладочные и кровельные материалы. Сырье — прокатанная глина и земля измельчаются, плавятся и гомогенизируются. Коррозийное сырье или материалы, которые горят во время обжига, могут улучшить теплоизоляционные свойства.Гомогенизированную массу экструдируют через шнековый пресс и полученные заготовки сушат. После сушки заготовки укладываются на топочные тележки и обжигаются в туннельной печи. Затем они сортируются, упаковываются и хранятся для доставки.
До недавнего времени все коммуникации в санузлах были на виду, и это считалось вполне нормальным. Но время не стоит на месте, теперь они прячутся за гипсокартонными конструкциями, превращая туалеты в стильные помещения с минимумом беспорядка.Ревизионные сантехнические люки помогают сэкономить доступ к счетчикам и кранам и не испортить красоту. Вы можете купить их или сделать сами.
Керамические крыши отливаются из полуфабрикатов, изготовленных с помощью винтового пресса. Его сушат и обжигают по ящикам. На поверхность крыши можно нанести глазурь или ангоб. Огнеупорные изделия Огнеупоры в широком ассортименте. Применяются в качестве футеровки промышленных печей и агрегатов. Он варьируется в зависимости от температуры духового шкафа и типа продукции. Кроме того, для бытовых отопительных приборов — печей, каминов и т. Д.наиболее распространенным продуктом является производство формованного сырья путем формования в формы.
После сушки, упаковки и отправки сушится. Материалы специального назначения производятся, например, путем литья и т. Д. Производство «несварных» огнеупорных материалов, которые поставляются навалом на строительную площадку, сжигается, например, формируется в новой печи.
Виды
В зависимости от объекта, скрытого за люком, различают следующие люки:
Грубый керамогранит В эту группу входят канализационная керамическая плитка, облицовочные трубы и фасонные части, изделия из глины, химические керамические изделия.Фаянсовые отходы используются для отвода сточных вод, сточных вод и промышленных жидкостей. Дымовые вставки и арматура служат дымоходами при строительстве дымоходов. Экономичный керамогранит — это в основном кормушки и кормушки для скота. Садовая керамика морозоустойчива, изготавливается вручную и в основном используется для выращивания цветов.
Химические котлы — это, например, различные аппараты, реагенты, сосуды и их компоненты, сосуды для брожения и транспортировки, мешалки, раковины, различные облицовки, плитки и т. Д.цилиндрические формы получают экструзией на шнековом прессе. Другие формы формуются из влажных масс, в частности, в гипсовые формы. Далее следует сушка и обжиг. Большинство изделий, относящихся к этой группе, глазури.
- электрические;
- сантехника;
- вентиляция.
По местонахождению:
Особые требования по прочности предъявляются к люкам в полу и потолке.Напольные модели должны быть устойчивы к внешнему физическому воздействию, иметь надежную конструкцию, каркас, с дополнительным оборудованием, влагозащиту и звукоизоляцию. Потолочные двери должны иметь небольшой вес, продуманный вариант закрывания, чтобы двери случайно не распахнулись. Такие окна используются в коммерческих помещениях, общественных местах, гаражах.
В жилых домах и квартирах настенные люки чаще применяют по ряду причин (экономия места, более широкий выбор моделей, простота и удобство монтажа).
Традиционные формы сантехнических люков — квадратные и прямоугольные. При необходимости вы можете изготовить или заказать нестандартные двери, но их установка и использование будут немного отличаться.
По материалу изготовления различают:
- Доступные пластиковые модели. Обычно ручкой или толкателем. Часто используется белый цвет, однако в продаже можно найти и другие популярные цвета. Большой выбор размеров.
- Металлические двери имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
- Материалы прочие. Можно сделать сантехнический люк под плитку из подручных материалов (гипсокартон, ДСП), что позволяет нанести поверх него маскирующее покрытие. Рама для такой двери обычно изготавливается из алюминия или металла для обеспечения прочности. Их можно обыгрывать и спрятать в традиционных рисунках. Это элегантное решение, которое становится популярным не только среди дизайнеров, но и приходит по душе обычным людям. Этот вариант особенно хорош, если речь идет о нестандартных формах и размерах.
Чем незаметнее в салоне смотровой люк, тем лучше. Поэтому все больший интерес вызывают такие модели, как магнитные, скрытые и напорные.
Толкающие конструкции
Изготавливаются на толкающих системах, на роликовых механизмах. Часто сочетается с невидимыми механизмами, с двойными петлями, которые экономят место и не используют ручки. Двери могут быть раздвижными, складными, распашными в одну или обе стороны. Лучше выбирать механизмы проверенных производителей.
Особенность некоторых напорных систем в том, что они открываются в два приема: после сильного давления дверь немного сдвигается в сторону, после чего это становится заметно. В этом состоянии крышка легко снимается. На практике так проектируются сантехнические люки малого и среднего размера.
Скрытый, невидимый
Популярные стелс-системы сочетают в себе нюансы других опций и делают невидимыми большие двери.
Обычно их применяют в жилых домах в ванных комнатах для визуального увеличения пространства, а также для оформления коммуникаций в нишах, обеспечивая подход. Использование специальных петель и гипсокартона на крышке помогает «приспособить» люк доступа к стене. При этом установку такого окна следует учитывать заранее при проектировании ниши. При полном ремонте перерегистрация на «невидимку» может быть неудобной и, наоборот, испортить весь вид.
На магнитах
Неодимовые магниты используются в напольных и настенных смотровых окнах. Магниты очень сильные и могут выдерживать значительный вес. Сделать такие крышки незаметными помогает хитрый подход: паз для люка делают немного меньше, чтобы сама дверь оказалась под покрывающим его полом (плиткой, кусочком ламината). Для больших размеров или для тяжелых материалов крышка для удобства оснащена ручкой. Легкие и маленькие люки могут быть съемными и без ручек, большие часто делают складными.Магнит помогает крышке держаться, в некоторых случаях его просто отодвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют собственную гравитацию крышки.
Размеры
Стандарты смотровых люков предполагают минимальный размер 10 см * 10 см кв. Среди готовой продукции используются люки размером обычной плитки 20 * 30.
Работая с произвольными параметрами, мастера стремятся приблизить их к такому варианту, чтобы керамические изделия полностью поместились на штору.Такой подход позволит вам «спрятать» люк. Конкретные размеры зависят от назначения двери и положения труб, кабеля.
Самыми крупными из готовых вариантов считаются двери 120 см. Самодельные двери, отличающиеся от обычных по параметрам, следует приблизить к следующему: не менее 5-50 мм запаса плитки на креплении к стене, не более ½ собственных параметров плитки на свободной стороне. .
Компоненты
Конструкция люка зависит от его типа.Стандартный вариант стены Включает алюминиевую раму, замок, петлю и дверь.
Материал скрытой сантехнической двери обычно делают влагостойким (например, обработанный гипсокартон, ДСП, OSB). Каркас монтируется в нишу или стену. Замок «реагирует» на внешние воздействия, удерживая дверь в пазах ниши.
Петлевой механизм и регулировка являются важной деталью, которая определяет, как именно открывается люк, в каком направлении. В простых вариантах это могут быть навесные или мебельные петли… В хитрых — двойные с дополнительными блоками регулировки.
Положение люка и открывающаяся сторона
Обычно стараются определить расположение смотрового люка таким образом, чтобы при открытии он не касался других предметов в помещении, а также давал необходимый обзор … Дверь удобно открывать влево-вправо , за редким исключением. Вертикальный проем сопровождается более ответственной подготовкой площадки.
Угловое положение смотрового окна необдуманно: углы двери будут мешать, конструкция будет слабее.Дверь лучше не делать близко к полу: нижний край может поцарапать пол и оставить следы. К этому моменту установки также применяется правило плитки в целом.
Установка скрытого люка
Установка потайного люка начинается с крепления рамы. В конструкции из гипсокартона заранее подготовлены профили для соединения рамы люка с рамой саморезами по металлу. Пазы под них просверливаются заранее. Если установка производится в проем в кирпичной или блочной стене, то применяют дюбель-гвозди, а промежутки между каркасом и стеной вспенивают.В этом случае дверь снимается с рамы и монтируется после того, как герметик будет готов (около суток на промерзание, удаление излишков по контуру).
После установки каркаса ниша обшивается материалом внахлест каркаса. Поверхность каркаса должна быть ровной. После установки проверьте работу шарнирного механизма, можно отладить шестигранным ключом.
Облицовка
Люк и стены отделываются одновременно. Чтобы приклеить плитку к дверце-невидимке, нужно загрунтовать рабочую поверхность.Прижимные механизмы фиксируются специальными креплениями, двери утяжеляются или используются грузовой ригель. На гипсокартон на жидкие гвозди приклеивают плитку или используют специальные цементные смеси. На деревянные панели предварительно устанавливается арматурная сетка. При нанесении клея на керамику учитываются будущие зазоры. Для качественного крепления плитки клей должен удерживать не менее ½ ее поверхности.
Смесь не должна вытекать и забиваться в пространство между люком и его рамой.Убирать лишнее нужно быстрее. Смесь схватится через сутки, после этого можно убрать излишки с плитки.
Затирка, герметизация
Обработка люков-невидимок имеет свои особенности: они не натираются по краям. Остальное пространство люка покрывается композицией, как и вся стена. Чтобы точно определить это место, кромка обрабатывается строительным скотчем, освобождая небольшой зазор. В нее кладут силиконовый герметик, разравнивая слой пальцами.Чтобы масса вела себя послушно, руки необходимо смочить в мыльной воде. После этого лента аккуратно снимается. Силикон высыхает за 2 дня. Последний штрих: насечки по периметру люка. Сделано под углом 45 °, пытаясь дотянуться до основания строительным ножом, используя по 1 движению с каждой стороны. Это помогает избежать «бахромы» по краям.
При изготовлении больших дверей пригодятся и мебельные детали: на них удобно монтировать готовые нажимные системы и обычные навесные петли.
- Сделайте замеры, наметьте будущее место и проверьте его уровнем, чтобы не было перекосов.
- Подготовьте основание и каркас. Для каркаса можно использовать обычный алюминиевый профиль, каркас можно сделать из планок или из такого же профиля. Установите раму.
- Делаем крышку: основа должна быть плотной, использовать древесные плиты. Покрытие зависит от толщины слоя и планируемой работы. Лучше применять гипсокартон: отделочные работы по нему идут успешнее, чем по подготовленному дереву.Осторожно соедините детали крышки саморезами.
- Подготовить пазы для петлевого механизма: отступить по 10 мм с обеих сторон и просверлить. Соединив петли с крышкой, прикрепите ее к каркасу, сделайте разметку отверстий для механизма.
- Приобретая готовый сантехнический люк, проверьте, совпадает ли ориентация с желаемой (вертикальная или горизонтальная). Часто размер 20 * 30 смущает и продавцов, и покупателей.
- При установке использовать уровень.
- Маленькие окна устанавливаются сразу с крышкой, а большие разбираются на части.
- Облицовку стен лучше проводить сразу под дверью невидимой системы, оставляя нижний надэтажный ряд напоследок. Таким образом корректируются размеры плитки и исключаются случайные перекосы.
Переделка сантехнических дверей — задача не из легких. Незамысловатый элемент интерьера требует внимательного отношения. Многие только после покупки и установки понимают, как лучше было бы провести эту процедуру.Полезно спросить соседей сверху или снизу, как они решили этот вопрос и остались ли они довольны.
Обратите внимание на следующие моменты:
