Производительность насоса — Fluidbusiness

Производительность (Q) обычно выражается в кубических метрах в час (м3/час). Так как жидкости абсолютно несжимаемы, существует прямая зависимость между производительностью, или расходом, размером трубы и скоростью жидкости. Это отношение имеет вид:

Где    ID – внутренний диаметр трубопровода, дюйм
V  —  скорость жидкости, м/сек
Q  —  производительность, (м3/час)

Рис. 1. Высота всасывания — показаны геометрические напоры в насосной системе, где насос находится выше резервуара всасывания (статический напор)

Мощность и КПД
Работа, выполняемая  насосом, является функцией общего напора и веса жидкости,  перекачиваемой за заданный период  времени. Как правило, в формулах используются параметр производительности насоса (м3/час) и плотность жидкости вместо веса.

Мощность, потребляемая насосом (bhp) — это действительная мощность на валу насоса сообщаемая ему электродвигателем. Мощность на выходе насоса  или гидравлическая (whp) —  мощность, сообщаемая насосом жидкой среде. Эти два определения выражены следующими формулами.

Мощность на входе насоса (потребляемая мощность) больше  мощности на выходе насоса или гидравлической мощности за счет механических и гидравлических потерь, возникающих в насосе.
Поэтому эффективность насоса (КПД) определяется как отношение этих двух значений.

Быстроходность и тип насоса
Быстроходность  — это  расчетный коэффициент, применяемый для классификации рабочих колес насоса по их типу и размерам. Он определяется как частота вращения геометрически подобного рабочего колеса, подающего 0,075 м3/с жидкости при напоре 1 м. (В американских единицах измерения 1 галлон в минуту при 1 футе напора)

Однако, это определение используется только при инженерном проектировании, и быстроходность  должна пониматься как коэффициент  для расчета определенных характеристик насоса. Для определения коэффициента быстроходности, используется следующая формула:

Где    N – Скорость насоса ( в оборотах в минуту)
Q – Производительность (м3/мин) в точке максимального КПД.
H – Напор в точке максимального КПД.

Быстроходность определяет геометрию или  класс рабочего колеса, как показано на рис.3

Рис. 3 Форма колеса и быстроходность

По мере возрастания быстроходности соотношение между наружным диаметром рабочего колеса D2 и входным диаметром D1 сокращается. Это соотношение равно 1.0 для рабочего колеса осевого потока.

Рабочие колеса с радиальными лопатками (низким Ns) создают напор за счет центробежной силы.

Насосы с более высоким Ns создают напор частично с помощью той же центробежной силы, а частично с помощью осевых сил. Чем выше коэффициент быстроходности, тем большая доля осевых сил в создании напора. Насосы осевого потока или пропеллерные с коэффициентом быстроходности 10.000 (в американских единицах) и выше создают напор исключительно за счет осевых сил.

Колеса радиального потока обычно применяются, когда необходим высокий напор и малая производительность, тогда как  колеса  осевого  потока  применяются для работ по перекачиванию больших объемов жидкости при низких напорах.

Кавитационный запас (NPSH), давление на входе и кавитация
Гидравлический Институт определяет параметр NPSH, как разницу абсолютного напора жидкости на входе в рабочее колесо и давления насыщенных паров. Другими словами, это превышение внутренней энергии жидкости на входе в рабочее колесо на ее давлением насыщенных паров. Данное соотношение позволяет определить, закипит ли жидкость в насосе в точке минимального давления.

Давление, которое жидкость оказывает на окружающие ее поверхности, зависит от температуры. Это давление называется давлением насыщенных паров, и оно является уникальной характеристикой любой жидкости, которая возрастает с увеличением температуры. Когда давление насыщенного пара жидкости достигает давления окружающей среды, жидкость начинает испаряться или кипеть. Температура, при которой происходит это испарение, будет понижаться по мере того, как понижается давление окружающей среды.

При испарении жидкость значительно увеличивается в объеме. Один кубический метр воды при комнатной температуре превращается в 1700 кубических метра пара (испарений) при той же самой температуре.

Из вышеизложенного видно, что если мы хотим эффективно перекачивать жидкость, нужно сохранять ее в жидком состоянии. Таким образом, NPSH определяется как величина действительной высоты всасывания насоса, при которой не возникнет испарения перекачиваемой жидкости в точке минимально возможного давления жидкости в насосе.

Требуемое значение NPSH (NPSHR) — Зависит от конструкции насоса. Когда жидкость проходит через всасывающий патрубок насоса и попадает на направляющий аппарат рабочего колеса, скорость жидкости увеличивается, а давление падает. Также возникают потери давления из-за турбулентности и неровности потока жидкости, т.к. жидкость бьет по колесу.

Центробежная сила лопаток рабочего колеса также увеличивает скорость и уменьшает давление жидкости. NPSHR — необходимый подпор на всасывающем патрубке насоса, чтобы компенсировать все потери давления в насосе и удержать жидкость выше уровня давления насыщенных паров, и ограничить потери напора, возникающие в результате кавитации на уровне 3%. Трехпроцентный запас на падение напора – общепринятый критерий NPSHR , принятый для облегчения расчета. Большинство насосов с низкой всасывающей способностью могут работать с низким или минимальным запасом по NPSHR, что серьезно не сказывается на сроке их эксплуатации. NPSHR зависит от скорости и производительности насосов. Обычно производители насосов предоставляют информацию о характеристике NPSHR.

Допустимый NPSH (NPSHA) — является характеристикой системы, в которой работает насос. Это разница между атмосферным давлением, высоты всасывания насоса и давления насыщенных паров. На рисунке изображены 4 типа систем, для каждой приведены формулы расчета NPSHA системы. Очень важно также учесть плотность жидкости и привести все величины к одной единице измерения.

Рис. 4 Вычисление столба жидкости над всасывающим патрубком насоса для типичных условий всасывания

Pв  —  атмосферное давление, в метрах;
Vр  —  Давление насыщенных паров жидкости при максимальной рабочей температуре жидкости;
P — Давление на поверхности жидкости в закрытой емкости, в метрах;
Ls  — Максимальная высота всасывания, в метрах;
Lн  — Максимальная высота подпора, в метрах;
Hf —  Потери на трение во всасывающем трубопроводе при требуемой производительности насоса, в метрах.
В реальной системе NPSHA определяется с помощью показаний манометра, установленного на стороне всасывания насоса. Применяется следующая формула:

Где Gr —  Показания манометра на всасывании насоса, выраженные в метрах, взятые с плюсом (+) , если давление выше атмосферного и с минусом (-), если ниже, с поправкой на осевую линию насоса;
hv = Динамический напор во всасывающем трубопроводе, выраженный в метрах.

Кавитация – это термин, применяющийся для описания явления, возникающего в насосе при недостаточном NPSHA. Давление жидкости при этом ниже значения давления насыщенных паров, и мельчайшие пузырьки пара жидкости, двигаются вдоль лопаток рабочего колеса, в области высокого давления пузырьки быстро разрушаются.

Разрушение или «взрыв» настолько быстрое, что на слух это может казаться рокотом, как будто в насос насыпали гравий. В насосах с высокой всасывающей способностью взрывы пузырьков настолько сильные, что лопатки рабочего колеса разрушаются всего в течение нескольких минут. Это воздействие может увеличиваться и при некоторых условиях (очень высокая всасывающая способность) может привести к серьезной эрозии рабочего колеса.

Возникшую в насосе кавитацию очень легко распознать по характерному шуму. Кроме повреждений рабочего колеса кавитация может привести к снижению производительности насоса из-за происходящего в насосе испарения жидкости. При кавитации может снизиться напор насоса и /или стать неустойчивым, также непостоянным может стать и энергопотребление насоса. Вибрации и механические повреждения такие как, например, повреждение подшипников, также могут стать результатом работы насоса с высокой или очень высокой всасывающей способностью при кавитации.

Чтобы предотвратить нежелательный эффект кавитации для стандартных насосов с низкой всасывающей способностью, необходимо обеспечить, чтобы NPSHA системы был выше, чем NPSHR насоса. Насосы с высокой всасывающей способностью требуют запаса для NPSHR. Стандарт Гидравлического Института (ANSI/HI 9. 6.1) предлагает увеличивать NPSHR в 1,2 — 2,5 раза для насосов с высокой и очень высокой всасывающей способностью, при работе в допустимом диапазоне рабочих характеристик.

Полезная мощность насоса — Справочник химика 21





    Полезная мощность насоса = Е Н) вычисляется по подаче и единичной полезной работе с помощью любой из трех формул  [c.9]

    Полезную мощность насоса определим по формуле (1.32)  [c.16]

    Полезная мощность насоса определяется по формуле (3.11)  [c.45]

    Полезная мощность насоса рассчитывается по формуле (7-5) 46.5-1100-9,81-35,3 [c.197]

    Полезная мощность насоса Мп равна энергии, которая сообщается жидкости в единицу времени. Потребляемая мощность больше полезной мощности иа величину потерь. [c.100]








    Полезная мощность насоса сообщенная жидкости, поданной потребителю, [c. 261]

    Мощность, потребляемая насосом, больше полезной мощности на величину потерь. ОтноЩение полезной мощности насоса к потребляемой называется полным коэффициентом полезного действия (к. п. д.) насоса  [c.189]

    Гидравлические потери. Третьим видом потерь энергии в насосе являются потери на преодоление гидравлического сопротивления подвода, рабочего колеса и отвода, или гидравлические потери. Эти потери оцениваются гидравлическим к. п. д., который равен отношению полезной мощности насоса к мощности N (см. рис. 3-26). Согласно уравнениям (3-2), (3-29) и (3-25) [c.230]

    Полезная мощность насоса [c.180]

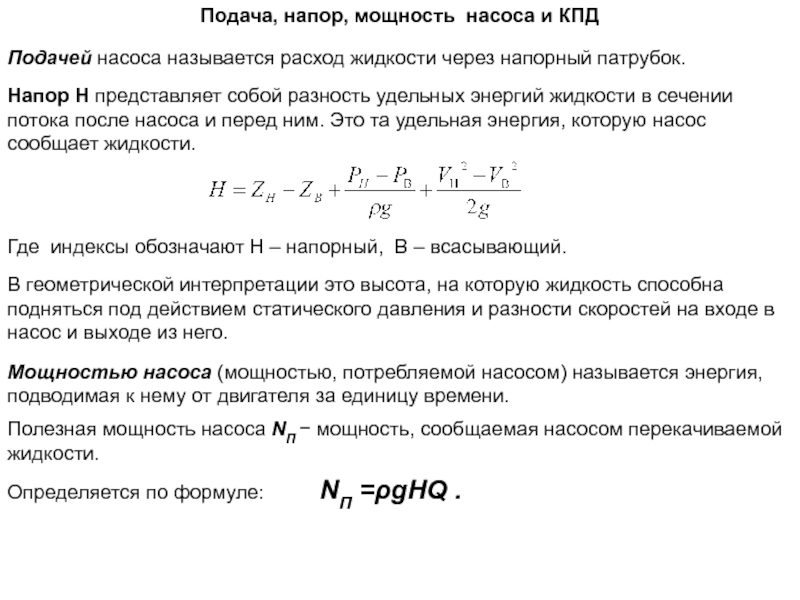

    Мощность. Коэффициенты полезного действия. Полезная мощность насоса — мощность, сообщаемая насосом подаваемой жидкой среде  [c.55]

    Полезная мощность насоса представляет собой мощность, сообщаемую насосом подаваемой жидкой среде и определяемую зависимостью [c.671]

    Полезная мощность насоса N [кВт] — это мощность, сообщаемая насосом потоку жидкости. Полезная мощность насоса определяется по формуле  [c.39]

    Потребляемой мощностью насоса называется энергия, подводимая к насосу от двигателя за единицу времени. Потребляемую мощность можно определить так. Каждая единица веса жидкости, прошедшая через насос, приобретает энергию в количестве Н м за единицу времени через насос проходит жидкость весом Qpg. Следовательно, энергия, приобретенная за единицу времени жидкостью, прошедшей через насос, или полезная мощность насоса [c.183]

    Для оценки насосного агрегата в целом служит к. п. д. агрегата (насосной установки) г)а, вычисляемый как отношение полезной мощности насоса к мощности агрегата (в случае электрического привода насоса мощность агрегата —электрическая мощность на клеммах двигателя). [c.56]

    Полная полезная мощность насоса [c.96]

    Эффективность исполь ювания энергии насосом оценивают к. п. д. насоса ц, представляющим собой отношение полезной мощности насоса к мощности насоса (подводимой на вал) [c. 24]

    Мощность насоса можно определить из следующих соображений каждой единице веса жидкости насос передает энергию в количестве Н м, за единицу времени через насос протекает жидкость весом Qy. Следовательно, энергия, передаваемая насосом жидкости за единицу времени, или полезная мощность насоса [c.177]

    Мощность и к. п. д. насоса.Полезная мощность насоса определяется по формуле (256). Индикаторная мощность насоса N1 квт) [c.345]

    Полезная мощность насоса тратится на перемещение масла из резервуара к местам потребления и складывается из работы, затрачиваемой на всасывание и нагнетание. При всасывании насос, расположенный выше зеркала масла в резервуаре, производит работу, равную подъему расхода на высоту, [c.95]

    В том случае, когда насос располагается ниже зеркала масла в резервуаре, а напором, потерянным во всасывающей трубе, можно пренебречь, полная полезная мощность насоса определяется по формуле [c. 96]

    Полезная мощность насоса Мп кВт [c.665]

    Объемный КПД насоса представляет собой отношение полезной мощности насоса к сумме полезной мощности и мощности, потерянной с утечками, и определяется по формуле  [c.672]

    Полезная мощность насоса затрачиваемая им на сообщение жидкости энергии, равна произведению удельной энергии на массовый расход pgQ жидкости  [c.165]

    Классификация насосов по основным параметрам включает в себя такие показатели, как номинальная полезная мощность насоса, номинальная подача и напор. Таким образом, насосы классифицируются по крупности. Условное деление насосов по крупности приведено в табл. 1. [c.9]

    Насос можно рассматривать как машину, поднимающую V м /с жидкости плотностью р кг/м с глубины кгв м на высоту hr м. Сумма Яг = Лгв + hm носит название полной геометрической высоты подачи. Подъем жидкости на высоту Яр сопряжен, как известно, с гидравлическими потерями во всасывающем (Лпв) и нагнетательном (Нш,) трубопроводах. Сумма Н, + + /inn + /inn = м. носящая название манометрической высоты подачи, может быть найдена суммированием показаний вакуумметра и манометра, включенных непосредственно перед входом жидкости в цилиндр насоса и на выходе из него. Таким образом, полезная мощность насоса составляет (в кВт)  [c.114]

    Объемный КПД насоса равен отношению полезной мощности насоса к сумме полезной мощности и мощности, потерянной с утечками  [c.62]

    Из анализа баланса мощностей на насосе (рис. 5.21,д) следует, что потребляемая мощность подводится к валу насоса, а затем преобразуется в индикаторную мощность Л ,- в рабочей камере. При этом преобразовании часть мощности теряется на механические потери Л , равные сумме потерь на жидкостное Л/ и сухое трение Индикаторная мощность Л/ при вытеснении жидкости в трубопровод преобразуется в полезную мощность насоса Л пш.- При этом преобразовании часть мощности теряется с объемными потерями Ыу (утечки жидкости через зазоры), а часть Nr тра- [c. 139]

    Полезная мощность насоса равна произведению удельной энергии — напора на весовое количество жидкости, подаваемое в единицу времени, т. е. [c.8]

    Оц — полный расход насыщенного пара уд. —удельный расход насыщенного пара — полный расход перегретого пара уд удельный расход перегретого пара // —полезная мощность насоса [c.126]








    Зная и Я, можно определить полезную мощность насоса, испытуемого на воде, по формуле [c.174]

    С увеличением длины проточной части лабиринтных насосов их к. п. д. т) / несколько возрастает, так как при этом повышается полезная мощность насоса, а потери дискового трения остаются примерно постоянными. [c.31]

    Коэффициентом полезного действия насоса 1Г]н называется отношение полезной мощности насоса к мощности насоса  [c.141]

    Далее вычисляют для каждого из значений Q я Н полезную мощность насоса по уравнению [c. 61]

    Потребляемая насосом-мощноств. N (мощность на налу насоса) больше поле шой мощности V,, на величину потерь в насосе. Эти потери мощности оцениваются к. п. д. г насоса, который равен отношению полезной мощности насоса к потребляемой им мощности двигателя  [c.177]

    Здесь т)н = т)гТ1оТ1 — полный коэффициент полезного действия насоса, выражающий отношение полезной мощности насоса к мощности на его валу. [c.114]


Мощность и КПД насоса | ТЕПЛОВИЧЁК

Одним из основных параметров любого агрегата или механизма, на который обращается особое внимание, является коэффициент полезного действия (КПД). Он представляет собой отношение полезной мощности оборудования к потребляемой.

Электродвигатель насоса приводит во вращение вал насоса, на котором установлено рабочее колесо. Результатом работы насоса является преобразование электрической энергии в гидравлическую. Но электрическая энергия не преобразуется в полезную мощность в полном объеме, что обусловлено возникающими в насосе потерями на трение в виде тепловой энергии. Поэтому КПД насоса всегда будет меньше 100% (или 1).

Мощность на валу насоса P2 – это мощность, необходимая двигателю для осуществления вращения рабочего колеса. Полезная мощность насоса P4 определяется с помощью производительности Q и напора H.

P4 = Q•ρ•g•H,

где ρ – плотность воды;

g – ускорение свободного падения.

P2 = P4 + Pvp,

где Pvp – потери мощности в насосе.

Потери мощности в насосе складываются из двух составляющих:

  • гидравлические;
  • механические.

Гидравлические потери в насосе состоят из потерь на преодоление гидравлических сопротивлений в рабочем колесе и корпусе при движении потока жидкости от всасывающего патрубка к напорному. Они зависят от конструктивных особенностей насосов, размеров их проточной части, качества обработки (шероховатости) стенок и поверхностей насоса. Гидравлические потери прямо пропорциональны квадрату скорости перекачиваемой жидкости.

Механические потери обусловлены трением, имеющим место в опорах радиальных и осевых подшипников, а также в торцевом уплотнении. Также данные потери обусловлены трением рабочего колеса и ротора насоса о перекачиваемую жидкость. Механические потери также зависят от конструкции, качества изготовления и типоразмера насоса.Распределение мощностей на насосе

КПД насоса оценивает его энергетическую эффективность. Он определяется, как отношение полезной мощности к потребляемой.

ŋp = P4/P2 = P4/(P2+Pvp)

Следовательно, путем к повышению КПД насоса является уменьшение потерь — гидродинамическое совершенствование проточной части, качественная обработка стенок насоса, качество торцевых уплотнений и подшипников.

КПД насоса рассчитывается по следующей формуле:

ŋp = Q•H•ρ/367•P2,

где ŋp – КПД насоса;

Q [м3/ч] – производительность насоса;

H [м] – напор;

P2 [кВт] – мощность насоса;

367 – постоянный коэффициент;

ρ [кг/м3] – плотность воды.

Так насос постоянно приводится в действие приводом двигателя, и этот двигатель забирает мощность P1 из сети, чтобы в месте подсоединения насосной части передать мощность валу P2, то КПД двигателя рассчитывается следующим образом:

ŋм = P2/P1 = P2/(P2 + Pvm)

Тогда общий КПД насоса ŋtot определяется произведением КПД электродвигателя и КПД насоса:

ŋtot = ŋм • ŋpОбщий КПД насоса

КПД насосов различных типов и размеров могут варьироваться в очень широком диапазоне. Для насосов с мокрым ротором КПД ŋtot составляет 5–54%, причем последнее значение характерно для высокоэффективных насосов. Насосы с сухим ротором имеют больший КПД ŋtot порядка 30–80%.Зависимость КПД насоса от подачи. Максимальный КПД достигается в средней трети характеристики насоса

Даже в пределах характеристики насоса H(Q) текущий КПД в тот или иной момент меняется от нуля до максимального значения.

Если насос работает при полностью закрытом клапане, то им создается максимальное давление, но перемещения воды нет, поэтому КПД насоса в этот момент равен нулю. Аналогичная ситуация возникает и при открытой трубе. Несмотря на большое количество перекачиваемой воды, давление не создается, поэтому КПД насоса также равен нулю.

Максимальный общий КПД циркуляционного насоса системы отопления достигается в средней части характеристики насоса H(Q). В каталогах изготовителей насосов графики характеристики насосов и зависимости КПД от подачи указаны отдельно для каждого конкретного насоса.

Насос никогда не работает при постоянной производительности. Поэтому при первичном расчете системы отопления необходимо подобрать такой насос, чтобы его рабочая точка находилась в средней трети характеристики насоса большую часть отопительного сезона. Это будет являться гарантией работы насоса при оптимальном КПД.

КПД насоса зависит от его конструкции и мощности двигателя. Далее указаны значения КПД в зависимости от мощности выбранного мотора и конструкции насоса (с мокрым или сухим ротором).
