Муфта американка соединительная для полипропиленовых труб: Американка для полипропиленовых труб — конструкция, виды размеры

Содержание

соединительная муфта, размеры разъемного соединения, пайка фитингов


Содержание:


Для соединения трубопроводов используются самые разные фитинги и приспособления. Ко всему разнообразию соединений предъявляются определенные требования, которые сходятся в том, что эффективность установленного фитинга должна быть предельной, а сам монтаж должен быть простым и быстрым.



Достаточно новым соединением для отечественного рынка является американка, названная так в силу того, что ее разработали и собрали в США. В данной статье будут рассмотрены размеры американок для полипропиленовых труб, их особенности и качества.

Отличительные особенности американки


Американка – это не какое-то конкретно соединение, а общее название, объединяющее в себе самые разные фитинги (уголки, краны, муфты и прочие). Конструктивно все эти элементы отличаются от аналогов обязательным наличием накидной гайки. Существуют и другие фитинги для полипропиленовых труб, но в этой статье остановимся на Американке.



Среди достоинств американки можно выделить следующие качества:

  1. Простое разъединение трубопровода вне зависимости от используемого материала. Для разъединения не требуется вращать трубы.
  2. Создание разъемного соединения за счет накидной гайки. Такая конструкция хороша тем, что при стыковании труб вращать нужно только гайку, а сами трубы при этом остаются неподвижными. Данный фактор в большинстве случаев является очень важным.
  3. В отличие от сгона, американка является разъемным соединением, не зависящим от длины фитинга и уплотнителя, установленного по резьбе.
  4. Герметичность, которая достигается за счет специальной прокладки. При использовании такого уплотнения получается очень простой монтаж, а в результате конструкция совершенно не протекает.

Виды соединений американки

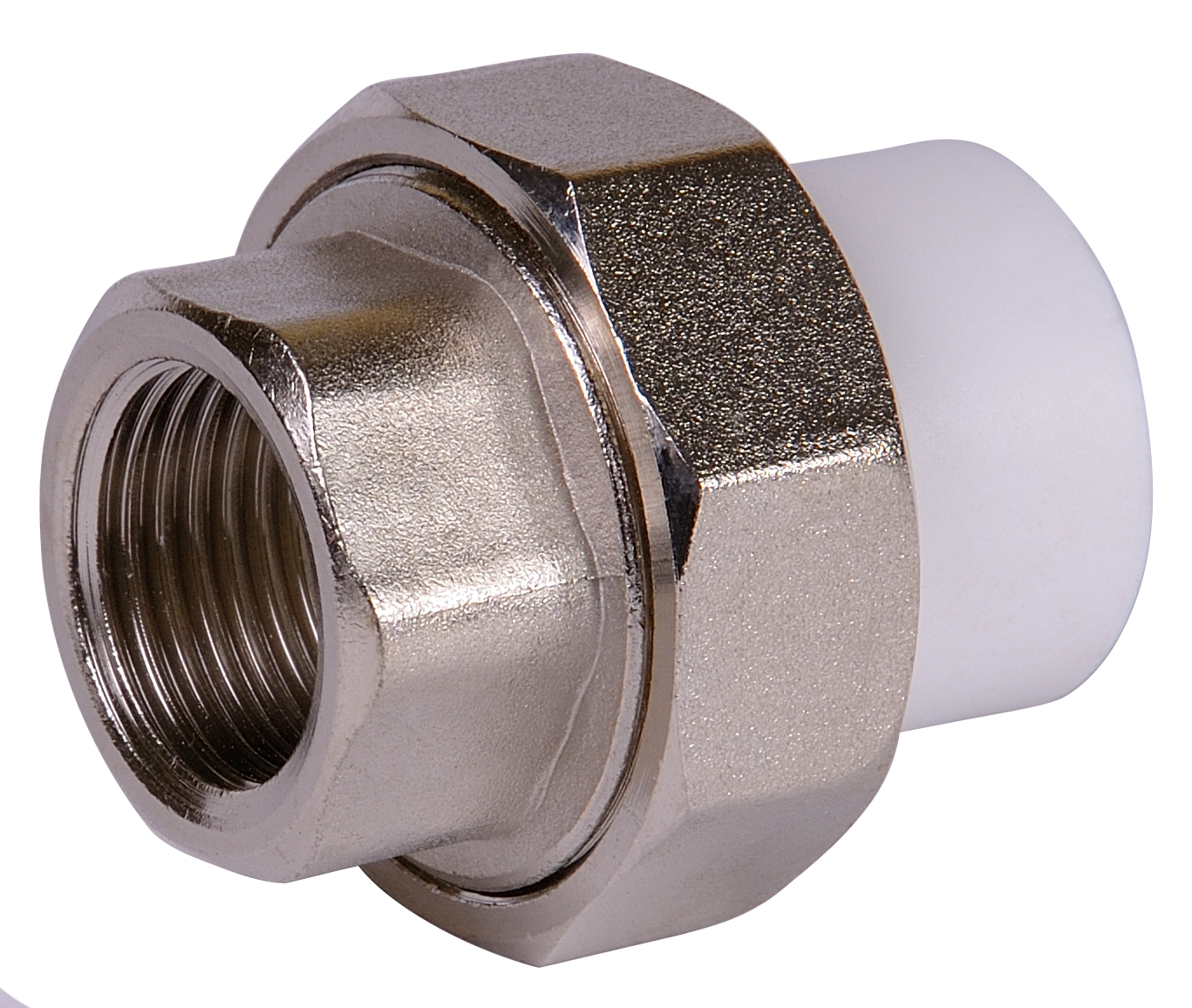

Американка для полипропиленовых труб представляет собой резьбовое разборное соединение со специальным уплотнителем. Такое описание позволяет говорить о том, что американку можно использовать для соединения трубопровода неоднократно. Помимо данного фактора, подобное соединение позволяет быстро и без особых хлопот смонтировать любую систему, даже если она расположена в крайне неудобном для установки фитингов месте.


Две части трубопровода соединяются при помощи американки с использованием накидной гайки. В конструкцию фитинга входят два штуцера, уплотнительная прокладка и шестигранная накидная гайка. Удобства при монтаже добавляют и небольшие размеры американки для полипропиленовых труб, которые вкупе с отсутствием необходимости вращения труб существенно упрощают работу.



Ремонт и профилактику американки также нельзя назвать сложными – для них не потребуется ни специальное оборудование, ни новая прокладка. Пайка труб с американкой очень проста и незамысловата, поэтому заниматься этой работой может любой хозяин.

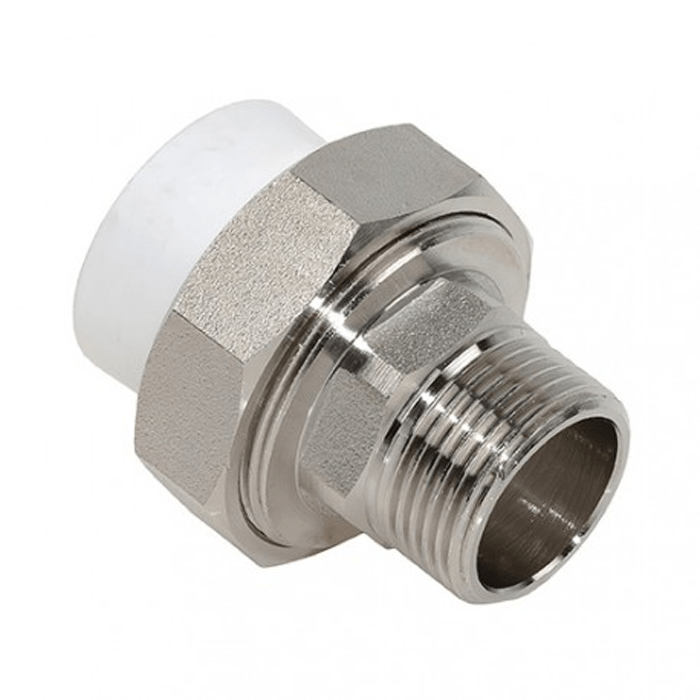

Фитинги американка для полипропиленовых труб позволяют создавать следующие виды соединений:

  • Соединение с внутренней резьбой;
  • Соединение с внешней резьбой;
  • Сварное соединение с накидной гайкой;
  • Комбинированное соединение.

Конструктивные особенности американки


Разъемное соединение полипропиленовых труб при использовании американки осуществляется за счет штуцера, поверхность которого может иметь коническую или плоскую форму.


Коническое уплотнение является более выгодным за счет своих достоинств:

  1. Длительный срок службы и высокая надежность при соединении металлических элементов без дополнительного уплотнения.
  2. Однородность материала, за счет чего достигается предельная устойчивость к температурным перепадам и агрессивной химической среде.
  3. Высокая герметичность, которая не нарушается при отклонениях, не превышающих 5 градусов.



Плоская поверхность штуцера немного хуже по характеристикам, но она не требует идеального качества соединяемых элементов. Конструктивно плоское уплотнение состоит из кольцевой прокладки, обычно изготавливаемой из тефлона. Остальные элементы такой американки создаются из нержавеющей стали. Читайте также: «Установка кранов для полипропиленовых труб – от выбора изделий до монтажа».

Классификация американок


Среди самых популярных видов американки стоит выделить следующие:

  • Муфта с наружной резьбой, подходящая для соединения полипропиленовых труб со стальными или сантехнических приборов;
  • Муфта с внутренней резьбой, которая, как и предыдущий вид, может использоваться в горячих и холодных трубопроводах, подходит для соединения стальных и полипропиленовых труб;
  • Трубная американка с внешней и внутренней резьбой, используемая в таких же ситуациях, что и предыдущие виды, но при этом позволяет создавать резьбовое соединение.


Соединительная муфта американка для полипропиленовых труб используется в тех случаях, где нужно соединить две части трубы, которые могут, помимо всего прочего, еще и иметь разный диаметр (прочитайте также: «Преимущества и недостатки соединительной муфты американки для труб, особенности использования»). В этом муфта американка не отличается от обычных фитингов. Одна часть муфты жестко фиксируется на трубе подходящим методом: к металлическим трубам она прикручивается, при соединении медных и стальных приваривается, а полипропиленовые и медные трубы – паяются. Вторая часть муфты представляет собой обычное разборное соединение.



Также при монтаже трубопровода может использоваться кран. Данный вид фитингов отличается меньшей популярностью – возможно, все дело в том, что преимущества кранов известны далеко не всем. До их появления соединение труб осуществлялось при помощи сгона, в конструкцию которого входила длинная резьба, специальная муфта, ответная резьба и контргайка. Прочитайте, что такое сгон в сантехнике, чтобы было легче ориентироваться в фитингах.


Шаровый кран гораздо лучше хотя бы потому, что его намного проще установить – весь процесс монтажа сводится к стягиванию двух деталей, которые еще и выравниваются самостоятельно. Совершив несколько оборотов гаечного ключа, можно соединить кран и американку, тем самым установив надежное соединение.



Данные краны очень хорошо подходят для монтажа отопительных систем. Например, если установить радиатор, используя две расположенные с каждой стороны американки, то можно добиться очень хороших результатов: во-первых, при необходимости радиатор будет легко демонтироваться, во-вторых, появляется возможность регулирования подачи воды и температуры в системе.


Еще одной интересной разновидностью американки является угловой кран. Его главная особенность заключается в универсальности – одна такая американка под пайку полипропиленовых труб заменяет собой несколько простых соединений, что позволяет существенно упростить монтаж. Также в кранах могут использоваться разные ручки, позволяющие уменьшить необходимые для поворота усилия и упростить его.

Ключи для американок


Чтобы устанавливать и демонтировать трубы, соединенные при помощи американки, требуется специальный ключ, подходящий именно для этих фитингов. При обустройстве трубопроводов чаще всего применяются американки размера 12 и 34 с двумя внутренними выступами. Несколько реже применяется шестигранный фитинг.


Впрочем, ключ для американки можно изготовить самостоятельно. Для этого нужен кусок профильной арматуры. Такую заготовку нужно нагреть, выгнуть до состояния квадрата и придать конусообразную форму. После этого металл нужно закалить, чтобы обеспечить необходимую прочность инструмента.



Необходимость конусной формы на первый взгляд не выглядит очевидной, но это очень важный момент. Дело в том, что выступы на разных американках могут иметь небольшие отличия в габаритах выступов. К тому же, форма конуса позволит работать еще и с шестигранными фитингами.


Для фиксации металлических американок вполне подойдут обычные пассатижи.




Заключение


Использование американок при монтаже трубопровода – это хорошее решение, поскольку данные фитинги позволяют сделать надежную конструкцию быстро и легко. Широкий ассортимент и универсальность положительно влияют на распространенность американок, и их с каждым годом используют все чаще и чаще.

Американка для полипропиленовых труб и их отличие от других соединений

Американка – быстроразъемная резьбовая гайка, состоящая из четырех частей – двух резьбовых фитингов, прокладки и накидной гайки.

















Благодаря плоскому или конусному соединению деталей, а также применяемым резиновым или селиконовым прокладкам достигается высокая герметичность соединений. Американка является универсальным соединением, без которого практически не обойтись при проведении монтажных работ.

Отличительные характеристики

  • Резьбовое соединение американкипозволяет быстро состыковывать или разъединять трубы и регулирующие элементы водопроводной или отопительной сетей трубопроводов.
  • Гайку – американку можно использовать несколько раз, для этого достаточно заменить старую прокладку, что позволит сэкономить на покупке новой сантехники.
  • Довольно легко проводится демонтаж системытруб из полипропилена, без необходимости вращать трубы;
  • соединительный элемент разъемный и используется накидная гайка. Выгода состоит в том, что при неподвижности основных деталей вращается лишь гайка;
  • Применяя «американку» вы обеспечиваете повышенную герметичность, которая достигается посредством использования специальных прокладок.
  • Быстрое монтирование даже самых больших деталей в труднодоступных местах, не требующее дополнительных усилий.
  • Лёгкие ремонтные работы в период эксплуатации.

Поскольку «американка» это условное название, то в их категорию попадает несколько различных муфт, кранов, уголков, которые обладают накидной гайкой.

Типы соединений «американкой»

Муфта с накидной гайкой. В возможности ее, входит неоднократная сборка и разборка. Эта конструкция по своим размерам довольно небольшая. Отрезки трубы при демонтаже не вращаются. В комплект конструкции входят 2 штуцера, резиновая прокладка и накидная шестигранная гайка.













Существует несколько вариантов, где используется соединение «американка»:

  • с наличием внутренней резьбы;
  • с наличием наружной резьбы;
  • в наличии есть накидная гайка;
  • сочетание способов, указанных выше, в различных комплектациях.













При монтаже любой системы трубопровода, в которой задействованы фитинги, возникает потребность в различных их конфигурациях. Для этого существуют:

-Муфты

-Уголки с уклоном в 45 и 90 градусов

-Тройники или тройные уголки

-Шаровые краны для спайки. Угловые и прямые («американка»).













Существуют еще и обжимные фитинги, фитинг-пресс, само-фиксирующиеся пуш-фитинги. Для работы с первым вам понадобиться всего лишь два гаечных ключа. Второй — потребует наличие пресс инструмента. Третий же вид устанавливается посредством использования резака и калибратора.

Из чего производят «американки»

Материалом для изготовления американки служат: латунь, имеющая никелевое или хромовое покрытие и полипропилен.
От того из какого сырья выполнена деталь в дальнейшем будет зависеть ее цена. Также, от него зависит каждый эксплуатационный показатель. Какие жидкости будут перекачиваться по трубопроводу, какой допустимый температурный режим и давление.

Широкий ассортимент таких деталей поможет сделать выбор для любого ремонта и любой потребности.

Установка с использованием «американки»



Сферы применения

Американки для полипропиленовых труб применяются во многих сферах. Это и газопроводы, и системы отопления, и водоснабжение холодной и горячей водой, и канализация.

























Она считается самой распространенной, надежной и удобной соединяющей деталью. Универсальность, а также много положительных качеств, в процессе эксплуатации, делают ее практически незаменимой при некоторых монтажных работах.

Конструкция фитинга может быть очень разнообразной для различных способов применения, а в некоторых случаях, он является главным составляющим (кран, сложный узел систем водо- и теплоснабжения, прибор для измерения различных показателей и другие).

Домашняя сантехническая коммуникация предполагает наличие водяного счетчика, вход и выход которого выполняется с применением «американки». Это хорошо тем, что демонтируя счетчик на проверку, у вас не возникнет проблем с его откручиванием.

Незаменимыми являются фитинги такого рода при установке и ремонте радиаторов отопительной системы. Такое соединение позволит значительно сократить ремонтные сроки в процессе эксплуатации.

Возможности создания высоко герметичных соединений определяют спрос на «американку» в системе с довольно высокими давлением и температурами.

Самым распространенным применением является слияние изделий из пластика и металлопластика. И здесь вовсе не важно, какой материал между собой соединяется: металл с металлом; металл с пластиком; пластик с пластиком, для каждого найдется своя модель фитинга.

Некоторых удивляет такая приспособленность, поскольку для соединения не нужно специальных подготовок – труба просто монтируется в накидной механизм, который сливаясь с другой частью, немного прижимает ее кольцом.



Чтобы не испортить всю красивую никелированную оболочку устройства, необходимо защищать поверхности на гайке пластиковой, резиновой или деревянной накладкой.

Запомните, что точная и правильная подборка крепежной детали, которая должна по сечению подходить трубному, обеспечит длительное использование всей системы. Так что не забывайте перед приобретением консультироваться с профессионалами в этой области!
