Краны для радиаторов отопления: какие лучше, как поставить?

Казалось бы, чего проще – подобрать и установить краны для радиаторов отопления в частном доме или квартире. Но представленный в торговой сети ассортимент радиаторной арматуры неожиданно широк, что ставит в тупик рядового обывателя, не разбирающегося в вопросах водяного отопления. Отсюда и цель данной статьи – помочь разобраться людям, какие краны надо ставить на батареи и для чего они служат в отопительных системах различных типов.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

  1. Полное отсечение отопительного прибора от системы.
  2. Ограничение протока теплоносителя через батарею.
  3. Изменение расхода теплоносителя в зависимости от внешних условий.
  4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире. Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры.

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

  1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
  2. Балансировочные вентили для радиаторов – прямые и угловые.
  3. Вентили регулировочные с термоголовками (термостатические клапаны).
  4. Спускные воздушные краны – автоматические и ручные.

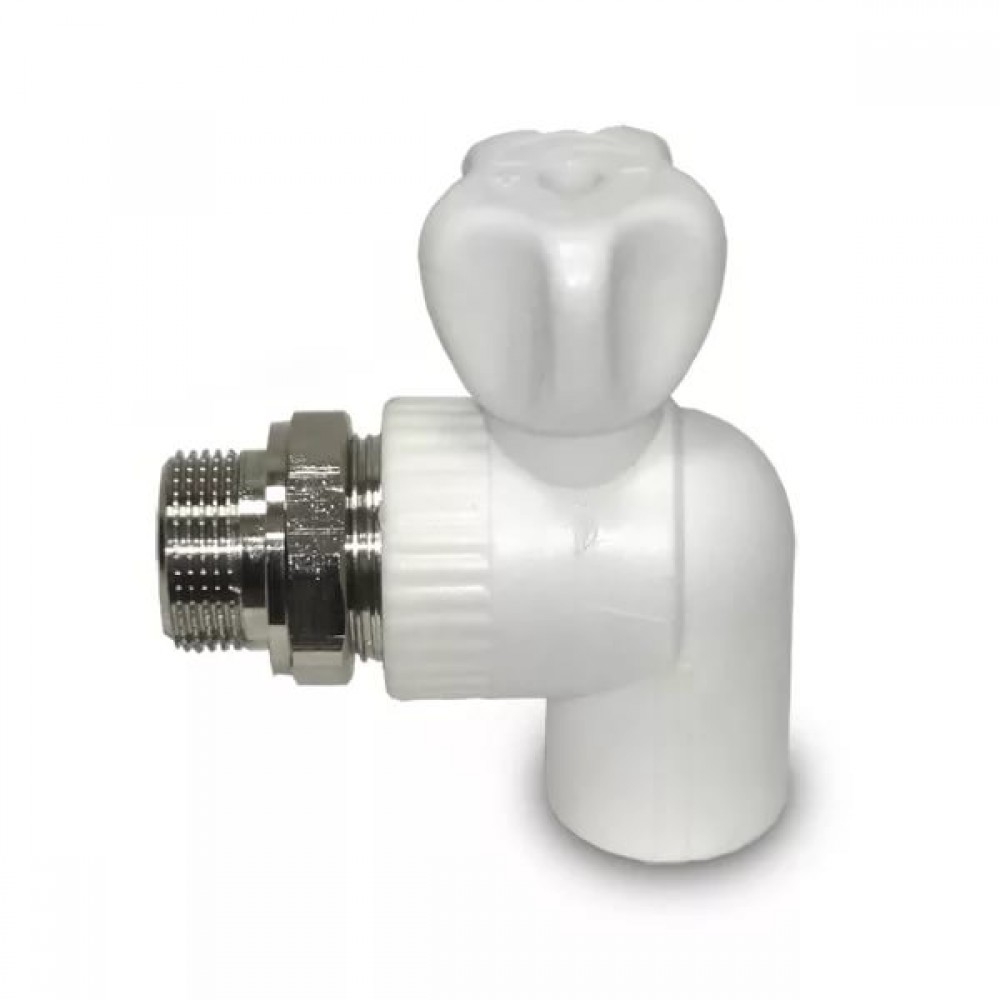

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Установка шаровых кранов на батареи

Обычный шаровой кран предназначен только для переключения в 2 положения: «открыто» и «закрыто». Регулировать протекание теплоносителя через радиатор с его помощью нельзя, только перекрывать. Ниже на рисунке представлена простая схема подключения отопительного прибора с этим видом арматуры:

Предлагаемая схема – лучший вариант нерегулируемого подключения радиатора к стоякам центрального отопления в квартире. Балансировать ее вам все равно не придется, а ставить термостатический клапан бессмысленно из-за плохого качества теплоносителя. Вместо шарового крана на выходе также практикуется монтаж так называемого запорного клапана, его отличие лишь во внешнем виде.

В зависимости от компоновки приборов и труб отопления можно подобрать угловой кран для радиатора с декоративным покрытием или без такового. Также при выборе изделия рекомендуется обращать внимание на рабочее давление, указанное на корпусе изделия или в его паспорте. Оно должно соответствовать давлению в отопительной сети многоквартирного дома.

Совет. Выбирайте для монтажа на радиатор хорошие краны из толстостенной латуни и соединением с накидной гайкой – американкой. Она позволит быстро отсоединить подводки без вращения элементов. На однотрубном стояке не забудьте установить байпас с небольшим смещением в сторону от основной трубы.

Балансировочный вентиль

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе. Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки. Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия.

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Использование вентилей с термоголовками

Это самые лучшие краны, которые только можно поставить на радиаторы в системе отопления частного дома. Настроенная на определенную температуру воздуха, термоголовка воздействует на шток клапана, заставляя его открывать или закрывать свое проходное сечение. Таким образом происходит автоматическое количественное регулирование теплоносителя, проходящего через отопительный прибор.

Термостатический клапан устанавливается на подающей подводке к батарее, а на обратной ставится блансировочный вентиль. Ошибочно считать, что балансировка системы будет автоматически осуществляться  термоголовками, вентили нужны в любом случае. Установка вместо них обычных шаровых кранов допускается при централизованном отоплении либо в системах с попутным движением теплоносителя (петля Тихельмана). Но регулировать расход теплоносителя с помощью шарового крана недопустимо, да и не получится.

Совет. Большинство моделей термоклапанов имеют режим механической блокировки проходного сечения. Если вам достались изделия без подобного режима, то для обслуживания батареи придется поставить дополнительный отсекатель, как это изображено на схеме:

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Заключение

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.

Как открыть кран на батарее отопления

Содержание статьи:

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь — все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Что делать с заклинившим шаровым краном

Если шаровые краны не вращать годами, то они имеют свойство закисать и заклинивать. В подобной ситуации не пытайтесь решить вопрос физически и не насилуйте «бабочку» пассатижами либо газовым ключом. Она изготовлена из хрупкого сплава и наверняка сломается. Действуйте так:

  1. Открутите фиксирующую гайку и снимите рукоятку типа «бабочка» со штока.
  2. На большинстве подобных вентилей под рукояткой обнаружится гайка, зажимающая пластиковый сальник. Ослабьте ее, повернув ключом на пол-оборота. Если гайки нет, переходите к следующему пункту.
  3. Возьмите разводной ключ либо другое приспособление, позволяющее надежно ухватиться за лыски на штоке. Не прилагая большого усилия, поверните его насколько возможно.
  4. Когда ощутите сопротивление, поворачивайте шток обратно до упора и снова вперед, пытаясь провернуть его еще на несколько градусов. Работайте аккуратно и без спешки!
  5. Разработайте таким образом вращение вентиля на 90°, после чего затяните гайку сальника и установите на место рукоятку.

Разводным ключом можно плотно ухватиться за грани

Совет. Если в домашнем хозяйстве найдется аэрозольная смазка WD-40, нанесите ее на шток и обождите 5—10 минут перед вращением.

Будьте вдвойне осторожны, перекрывая батареи закисшими кранами в отопительный сезон. Станете слишком торопиться и прикладывать большое усилие — отломаете металлический стержень или шар, а в худшем случае лопнет корпус вентиля. Из трещины может ударить струя горячей воды, способная вас обжечь. Пока вы спуститесь в подвал и закроете стояк отопления, теплоноситель нанесет ущерб интерьеру комнаты, а сколько стоит сейчас ремонт квартиры, вы примерно догадываетесь.

Если не уверены в своих действиях, — вызывайте мастеров – сантехников. Подробнее о том, чем закрыть заклинивший шаровой кран с целью отключить батареи отопления, рассказано на видео:

Отключение радиаторов без арматуры

Не секрет, что в большинстве квартир по сей день стоят старые чугунные радиаторы либо стальные конвекторы без всякой отсекающей арматуры, что делает невозможным их перекрывание в течение отопительного сезона. Мало того, согласно старой схеме отопления конвекторы в высотных домах подключены к стоякам без прямых участков – байпасов. Поэтому при возникновении аварии с протечкой теплоносителя необходимо действовать так:

  1. Постарайтесь подставить какую-нибудь емкость для сбора горячей воды. Если струя бьет в сторону, намотайте на место прорыва плотную ткань, дабы вода стекала по ней в ведро.
  2. Позвоните в диспетчерскую службу вашей компании – поставщика тепловой энергии и сообщите об аварии.
  3. Пока персонал службы добирается, обеспечьте им доступ в подвал, найдите ключи, откройте дверь и так далее.
  4. Попытайтесь перекрыть стояк сами.

Пока у вас вода течет на пол, у соседей снизу натяжной потолок превращается в пузырь

Несколько слов о том, как правильно отключить стояк отопления. Отыщите в подвале тепловой пункт вашего подъезда и вертикальные трубы, врезанные в магистраль большого диаметра или в общий коллектор. Проследите, куда они идут, чтобы определить аварийный стояк, и перекройте его краном. Свяжитесь по сотовому телефону с кем-то из домочадцев, могущих подтвердить, что извержение гейзера в квартире прекратилось. Не удалось обнаружить свою трубу – закрывайте поочередно все вентили, пока не найдете нужный.

Внимание! Не пытайтесь совладать силой с подвальными вентилями, заклинившими от ржавчины. Когда их не удается закрыть вручную, лучше дождаться бригаду сантехников, они найдут способ остановить подачу теплоносителя

А то выйдет весьма неловкая ситуация, когда вы сломаете еще и магистральную арматуру, оставив многоквартирный дом без тепла на время ремонта.

Пример подъездного теплового пункта и подключения стояка

Также стоит рассмотреть вопрос, как перекрыть батарею если жарко в квартире из-за несоблюдения поставщиком услуги температурного графика работы котельной. Казалось бы, при наличии запорной арматуры проблема решается путем ручного закрытия кранов. Но после снижения температуры в комнатах вентили придется снова открывать. Так вы устанете крутить краны задолго до конца отопительного сезона, поэтому надо подумать, как можно отрегулировать теплоотдачу радиаторов. Варианты такие:

  • при возможности установить термостатический клапан на каждой батарее, ограничивающий проток теплоносителя и автоматически поддерживающий заданную температуру в помещении;
  • красиво закрыть отопительный прибор глухим экраном с небольшими отверстиями, если запорной арматуры на подводках нет.

Важно. Шаровой кран не есть средство регулировки, он предназначен только для полного отсекания либо открытия прохода теплоносителю

В режиме «наполовину закрыт» он не даст должного эффекта, а выйдет из строя гораздо раньше.

Благодаря изношенным трубопроводам системы централизованного теплоснабжения славятся грязной водой, быстро забивающей мелкие протоки. Поэтому обычные вентили с термоголовками здесь долго не проживут, нужно купить специальные клапаны повышенной пропускной способности, каковые производят известные бренды Danfoss и Herz. Как их поставить на подводку к радиатору, показано ниже на схеме и рассказано в этом материале.

Схема установки радиаторного терморегулятора

Когда среди зимы в квартире жарко, а регулировочной арматуры нет, жильцам ничего не остается, кроме как закрыть батарею в комнате декоративным экраном. Принцип простой: радиатор разогреет воздух внутри короба, после чего интенсивность теплообмена резко снизится из-за небольшой разницы температур воздушной среды и поверхности. То есть, теплоноситель станет отдавать меньше энергии, а количество горячего воздуха, выходящего из-под экрана, будет ограничено размерами декоративных проемов. Как собрать и поставить на отопительный прибор симпатичный короб из МДФ, показано в видеоматериале:

Что требуется для безопасной работы

Когда в квартире достаточно жарко, и у владельцев возникает желание перекрыть радиатор отопления, то можно рассмотреть вариант установки на батареи регулятора температуры. При наличии байпаса устанавливают на радиатор термостат, который регулирует температуру в комнате. Если же байпас отсутствует, то регулятор ставить нельзя, ведь это может регулировать температуру не только в данной квартире, но и у соседей по стояку. В такой ситуации надо просто заменить радиатор отопления и поставить байпас.

Узел и функции байпаса

При помощи байпаса можно проводить ремонтные работы в любое время, даже зимой, при наличии горячей циркулирующей воды. Стоит лишь перекрыть кран, находящийся перед радиатором. Вода сразу же престанет поступать в трубы, а циркуляция пойдет через сам байпас. Это позволит владельцам квартиры не спускаться в подвальное помещение, и не перекрывать общий стояк.

Само приспособление состоит из труб, имеющих меньший диаметр, чем трубы линии отвода и подачи. Наличие двух шаровых кранов позволяет сделать правильное перекрытие радиатора и направить циркулирующую воду через байпас.

Функции байпаса заключаются в регулировании энергоносителя. При большой жаре в комнате он позволяет на некоторое время перекрыть систему в ней. Тогда горячая вода не будет поступать в радиатор и комната сразу же охладится. При замене батареи нужно перекрыть воду, а по окончании монтажа снова ее открыть.

При сбое циркуляции воды в системе, имеющей электронасос, байпас перекроет подачу горячего теплоносителя на насос. Это произойдет через отводную трубу. В это же время клапан открывается, а вода направляется прямо по центральной трубе, и происходит циркуляция, но без насоса.

Устанавливать байпас необходимо вместе с батареей. Но также специалисты рекомендуют обводную трубу изготовлять на месте.

Термостат: роль и возможности

Однако для лучшей регулировки температуры в помещении можно установить термостат. При помощи этого устройства батарею можно отключить от общей системы тогда, когда это понадобится. Установив термостат, можно сэкономить на затратах воды. Ведь если сравнить обычную проточную воду и горячую в обводной трубе, то расход второй уменьшается до 35 процентов. Это имеет значение, когда в помещении жарко.

Сам термостат представляет собой регулирующий вентиль, который контролирует, какое количество воды поступает в радиатор. Существует несколько положений такого терморегулятора. Если он полностью открыт, то вода поступает в батарею во весь опор. При закрытом положении термостата вода совсем не поступает в радиатор.

Но также стоит знать, что устанавливать терморегулятор можно только с перемычками. Такие модели позволяют воде циркулировать без препятствий. И также они защищают сам термостат от любого засорения. Перемычки устанавливаются перед вентилем, чтобы он был защищен. Ведь если термостат загрязнится, то он перестанет пропускать воду. Поэтому перемычки должны оставаться всегда открытыми. В исключительных ситуациях, когда батареи требуют промывки, можно на время их закрывать.

Сливное отверстие и шаровые краны

Сделать перекрытие радиатора можно намного проще, если на трубах будут установлены шаровые краны. С их помощью очень легко осуществит любое перекрытие. Для этого достаточно лишь повернуть кран, и вода прекратит поступать в батарею.

Намного упростит работу по перекрытию радиатора наличие сливного отверстия или специального крана.

Устройство для отвода газов

Не стоит забывать о том, что, даже если перекрыть радиаторы в помещении, внутри них все же и дальше будут происходят разные химические процессы, в результате которых выделяются газы. При перекрытом радиаторе они не смогут никуда выйти. А это может привести к разрыву батареи. Поэтому в обязательном порядке на радиаторах должно быть установлено устройство для отвода газа.

Современные батареи оснащены такими устройствами. Они бывают автоматические и ручные. Первые удаляют накопление газов по мере их появления в батареи. Поэтому перекрыть на лето отопительные приборы можно, но только если открыть устройство для газа. Ручные краны удаляют излишки газа с помощью поворота вентиля против часовой стрелки.

Трехходовой клапан

Нетрадиционным устройством для регулирования температуры отопительных приборов является трехходовой клапан, изображенный на фото ниже. Он ставится на соединении байпаса и подающей трубы, которая идет к батарее. Чтобы устройство могло выполнять функцию стабилизации уровня нагрева радиатора, оно должно иметь терморегулирующую головку.

  • В случае подъема температуры возле головки выше требуемой подача теплоносителя в батарею прекращается, поток жидкости движется через байпас.
  • Когда происходит остывание, клапан снова открывается, и радиатор нагревается.

Такой способ регулировки используется в однотрубных системах, имеющих вертикальную разводку.

Важно! В многоквартирных домах с централизованным отоплением теплоноситель обычно содержит посторонние частицы, которые засоряют термостаты. Поэтому в квартире без опаски можно ставить ручные краны или вентили, а также трехходовые клапаны

Если вы хотите установить автоматические регуляторы, перед ними нужно обязательно ставить фильтры, которые придется регулярно чистить.

Температурные нормы в помещении

Наверняка, каждый житель хотел бы иметь в многоквартирном доме регулятор отопления в квартире, чтобы с его помощью создавать комфортные для себя условия проживания в зимний период. На самом деле, далеко не каждый знает, что это такое, и для чего нужна регулировка отопления в квартире.

На самом деле она дает возможность:

  1. Носителю свободно двигаться по трубам отопительного контура, избегая завоздушенности. Это позволяет ему полноценно отдавать тепло помещению, создавая приятный микроклимат.
  2. Дает возможность снижать до 20-25% затраты, уменьшая нагрев радиаторов. Как показывает практика, понижение нагрева воздуха в помещении всего на 1 градус дает экономию до 6%.
  3. Регулировка температуры батареи отопления в квартире позволяет увеличивать подачу тепла, если его недостаточно.

Любые работы по регулировке или настройке отопительной системы лучше делать до начала отопительного сезона.

Чтобы определять, насколько поднимать или опускать температуру в системе, необходимо знать, что считается нормой. Если обратиться к СНиП, то там сказано, что для угловых помещений это +20-22, а для остальных – +18 градусов.

Исходя из этих данных, потребитель знает, что регулировка температуры радиаторов отопления в квартире помогла ему сэкономить, если он самостоятельно ее охладил, или наоборот.

К сожалению, далеко не все жилые здания могут быть оснащены регуляторами тепла:

  1. Если в многоэтажном доме вертикальная верхняя разводка трубопровода, то установка регулирующих вентилей невозможна. Это означает, что подача теплоносителя начинается с верхних этажей, поэтому там в любой мороз «Африка» и жильцы вынуждены открывать форточки, тогда как на нижних этажах радиаторы чуть теплые.
  2. При наличии в здании однотрубной системы такой проблемы нет, так как носитель, пройдя по всем батареям, возвращается назад в центральный стояк. Это позволяет теплу равномерно распределяться по всем помещениям, не зависимо от их этажности, а на подающей трубе у всех батарей отопления установлены регулирующие клапаны.
  3. Двухтрубная система, хотя и считается несколько более дорогой, тем не менее, самая лучшая, как в подаче тепла, так и его регулировки. В ней предусмотрены отдельные трубы для подачи носителя и возвращения его в систему. В такой схеме регулировка радиатора отопления в квартире проводится по отдельности в каждой комнате, так как они все оснащены специальными клапанами или автоматическими устройствами.

Как показывает практика, можно назвать счастливцами тех, у кого в квартирах есть регуляторы теплоподачи. Это позволяет им создавать комфортные для себя условия проживания и оптимизировать расходы.

Самостоятельное перекрытие батареи

Намного проще перекрыть батарею, если на трубах установлена запорная арматура в виде шаровых кранов. Вне отопительного сезона достаточно повернуть рукоятки кранов, и теплоноситель не будет поступать в радиатор.

Также упрощает работу наличие крана или отверстия для слива воды.

Сложнее выполнять демонтаж батареи во время отопительного сезона. Чтобы сделать это без негативных последствий для функционирования однотрубной отопительной системы, которая установлена в многоэтажных домах, необходимо наличие байпаса. Он представляет собой перемычку, расположенную перед радиатором. Байпас подсоединяется параллельно батарее. Правильно выбирать диаметр байпаса равным или на шаг меньшим, чем диаметр труб подводки.

На байпасе и перед отопительным прибором должны располагаться краны, позволяющие направить поток теплоносителя. В обычном состоянии байпас перекрыт, и теплоноситель движется по длинному пути – через радиатор. При необходимости краны на батарею перекрываются, а кран на байпасе открывается, после чего горячая вода идет по короткому пути.

Байпас требуется не только для упрощения демонтажа батарей. При его наличии на входную трубу батареи монтируется термостат.

Если в квартире жарко, то большая часть теплоносителя пойдет по короткому пути, вплоть до полного отключения батареи. Наличие байпаса позволяет изменять температуру, не оказывая влияния на интенсивность отопления у соседей.

Если на трубах отопления не предусмотрены краны, то перекрывать придется весь стояк, что намного сложнее. Сделать быстро это не получится, потребуется несколько дней.

Как правильно перекрыть батарею

Ответ на вопрос, как отключить батарею отопления, предельно прост – достаточно закрыть один кран, оставив второй открытым. Но какой кран перекрывать?

Как мы понимаем, вода в стояк отопления подается снизу.

Рассмотрим варианты:

  • Верхний кран закрыт, а нижний открыт. Если будут выполняться ремонтные работы у соседей снизу или в подвале, или на ветке, питающей дом, теплоноситель сольют, и ваш радиатор будет опустошен. Если он стальной или чугунный, это спровоцирует коррозию.
  • Нижний кран закрыт, а верхний открыт. Независимо от любых ремонтов радиатор будет заполнен.

Итак, мы узнали, как перекрывать батарею на летний сезон: для этого закройте только нижний шаровой кран.

При наступлении холодов следите за объявлениями на подъезде о начале отопительного сезона. После чего перекройте оба шаровых крана, чтобы в радиатор не попал мусор – пусть он весь пройдет через байпас. Разрыв батареи при закрытых кранах в этом случае вам не грозит – за один-два дня внутри радиатора не сможет образоваться достаточное для этого давление. Квартира за это время тоже не успеет промерзнуть, тем более, небольшой подогрев помещения будет от стояка.

Как включить батарею отопления? В этом нет ничего сложного – просто откройте оба шаровых крана, и теплоноситель начнет нормальную циркуляцию через включенный радиатор.

В первый день включения отопления, когда слышно журчание воды в системе, не спешите открывать шаровые краны

На следующий день можно открыть их, используюя кран Маевского для выпуска воздуха.Внимание! Если вы проживаете на верхнем этаже, у вас на радиаторе обязательно должен быть установлен воздухоотводчик. Это позволит избежать образования воздушных пробок, из-за которых прибор отопления не выполняет свои функции.

Заключение

Для этого потребуются:

  • шаровые краны;
  • байпас;
  • воздухоотводчик.

Работа по установке байпаса и шаровых кранов должна быть выполнена профессионалами с привлечением сантехника, который перекроет воду в стояке. Учтите, что потребуется сварка и соответствующее оборудование.

Аварийная замена батареи отопления

Шаровые краны и байпас – это возможность:

  • обеспечить сохранность своих батарей от коррозии и загрязнения;
  • не страдать от жары при резком потеплении во время отопительного периода;
  • обеспечить безопасность при возникновении аварийной ситуации — если радиатор выйдет из строя, его можно будет отключить от системы, при этом соседи не пострадают ни от потопа, ни от отсутствия тепла;
  • в любое удобное время самостоятельно заменить старый радиатор на новый;
  • снимать батареи для промывки или окраски.
  • успешно пользоваться современными радиаторами с терморегулятором, не мешая соседям.

Грамотный подход к организации квартирного отопления – это забота о комфорте и безопасности.

Видео по теме:

Как правильно перекрыть батарею

Ответ на вопрос, как отключить батарею отопления, предельно прост – достаточно закрыть один кран, оставив второй открытым. Но какой кран перекрывать?

Как мы понимаем, вода в стояк отопления подается снизу.

  • Верхний кран закрыт, а нижний открыт. Если будут выполняться ремонтные работы у соседей снизу или в подвале, или на ветке, питающей дом, теплоноситель сольют, и ваш радиатор будет опустошен. Если он стальной или чугунный, это спровоцирует коррозию.
  • Нижний кран закрыт, а верхний открыт. Независимо от любых ремонтов радиатор будет заполнен.

Итак, мы узнали, как перекрывать батарею на летний сезон: для этого закройте только нижний шаровой кран.

При наступлении холодов следите за объявлениями на подъезде о начале отопительного сезона. После чего перекройте оба шаровых крана, чтобы в радиатор не попал мусор – пусть он весь пройдет через байпас. Разрыв батареи при закрытых кранах в этом случае вам не грозит – за один-два дня внутри радиатора не сможет образоваться достаточное для этого давление. Квартира за это время тоже не успеет промерзнуть, тем более, небольшой подогрев помещения будет от стояка.

Как включить батарею отопления? В этом нет ничего сложного – просто откройте оба шаровых крана, и теплоноситель начнет нормальную циркуляцию через включенный радиатор.

В первый день включения отопления, когда слышно журчание воды в системе, не спешите открывать шаровые краны. На следующий день можно открыть их, используюя кран Маевского для выпуска воздуха

Внимание! Если вы проживаете на верхнем этаже, у вас на радиаторе обязательно должен быть установлен воздухоотводчик. Это позволит избежать образования воздушных пробок, из-за которых прибор отопления не выполняет свои функции

Заключение

Зная, как закрыть батарею отопления, можно определиться, каким образом следует летом подготовиться к новому отопительному сезону.

Для этого потребуются :

Работа по установке байпаса и шаровых кранов должна быть выполнена профессионалами с привлечением сантехника, который перекроет воду в стояке. Учтите, что потребуется сварка и соответствующее оборудование.

Аварийная замена батареи отопления

Шаровые краны и байпас – это возможность :

  • обеспечить сохранность своих батарей от коррозии и загрязнения;
  • не страдать от жары при резком потеплении во время отопительного периода;
  • обеспечить безопасность при возникновении аварийной ситуации — если радиатор выйдет из строя, его можно будет отключить от системы, при этом соседи не пострадают ни от потопа, ни от отсутствия тепла;
  • в любое удобное время самостоятельно заменить старый радиатор на новый;
  • снимать батареи для промывки или окраски.
  • успешно пользоваться современными радиаторами с терморегулятором, не мешая соседям.

Грамотный подход к организации квартирного отопления – это забота о комфорте и безопасности.

Электронные терморегуляторы

Максимальным функционалом обладают электронные устройства, оснащенные блоком управления, как на следующем фото. В него, помимо электронного температурного датчика, входят микропроцессорная схема и панель с кнопками и дисплеем. Запорная головка перемещается с помощью механического реле с электрическим приводом по сигналу, поступающему от управляющей схемы.

Такие терморегуляторы позволяют не только поддерживать требуемую температуру с максимальной точностью, но и дают возможность программировать их работу. Например, ежедневно в будние дни во время отсутствия в квартире жильцов степень нагрева приборов автоматически снижается, а перед приходом хозяев комнаты снова будут прогреваться до оптимальной температуры.

Совет: для изменения способа регулировки батарей необязательно покупать новый терморегулятор. На один клапан обычно можно установить термоэлемент любого типа: ручной или автоматический.

Подробно о самостоятельной установке и настройке терморегулятора для батареи отопления написано в .

Как правильно следует регулировать батареи отопления

Автоматические терморегуляторы имеют высокую практичность в системах отопления жилых помещений и с успехом заменяют запорную арматуру. Несмотря на то что обычные краны относятся к дешёвому варианту, контроль отопления с помощью специальных элементов обладает большей безопасностью и удобством.

При использовании запорной арматуры в системе могут образовываться воздушные пробки или остановки потоков воды. Регулятор работает так, что поток воды уменьшается, но не перекрывается полностью, поэтому аварийные ситуации исключаются.

С использованием кранов затрачивается дополнительное время, а на автоматическом регуляторе достаточно установить необходимую температуру.

Итак, преимущества автоматических клапанов установлены, и теперь можно поговорить о том, как регулировать батареи отопления. Терморегуляторы или термостатические вентили отлично справляются со своей задачей, обеспечивая эффективность теплоотдачи в зависимости от температурных условий на улице.

Стандартный автоматический терморегулятор оснащён термической головкой, реагирующей даже на незначительное изменение температуры. В сильфоне регулятора находится специальный состав, который при нагреве изменяет своё состояние и расширяется. Это обеспечивает воздействие на клапан, после чего расход теплоносителя уменьшается.

Регуляторы температуры для батарей отопления: виды и особенности

Ручная регулировка с механическим расходом теплоносителя через клапан. Работает по принципу простого вентиля и имеет надписи на ручке, которые определяют положение крана. Эффективность прогрева комнат до нужной температуры обеспечивается только ручной регулировкой с применением специального термометра.

Механический регулятор температуры для батарей отопления с автоматическим управлением. При использовании вручную придётся выставлять только допустимый нагрев батареи до определённой температуры. В остальном терморегулятор относится к автоматизированному устройству.

Как регулировать батареи отопления с помощью электронного устройства

Электронный регулирующий вентиль батареи имеет встроенный дисплей, где указываются необходимые данные. Работа устройства осуществляется через электрический сигнал. Вместо сильфона в электронном вентиле встроено электромагнитное реле. Регуляция температуры происходит посредством подачи сигнала, после чего реле срабатывает и закрывает клапаны радиаторного элемента.

Регулировка батарей отопления начинается с установки регуляторов, которые крепятся на входе магистрали систем отопления. Автоматические терморегуляторы подлежат к установке на алюминиевые, стальные и биметаллические батареи. Данный тип приборов не подходит для чугунных батарей, так как их материал имеет большую инертность.

Как регулировать температуру батареи отопления

Чтобы тёплый воздух равномерно распределялся по всему жилому помещению необходимо спустить оставшийся в радиаторах воздух. Если не учесть это, помещение не будет эффективно прогреваться, а в одной из комнат, где есть радиатор с воздухом, будет существенно холоднее. Спускать воздух из радиаторов следует аккуратно, чтобы избежать возможного выброса горячего пара.

Как отрегулировать батарею в самой холодной комнате

Регулировка батарей отопления подразумевает открытие и закрытие регулировочных кранов на определённые позиции. Если к котлу присоединено три и более радиатора, то вентили на них открываются на разные уровни, чтобы они равномерно прогревались.

Перед настройкой системы отопления все краны на радиаторах открываются. Необходимо вычислить, какая из комнат является самой холодной. Именно с этого места потребуется начать регулировку, открывая кран на радиаторе полностью.

После того как котёл установлен в нужное положение, комнату хорошо прогревают и переходят к радиаторам в других комнатах.

Даже если радиаторы уже прогрелись, краны не рекомендуется прикручивать сразу, чтобы помещение сохранило тепло на длительный срок.

Источник:

Кому доверить выполнение работ

Так как платить все равно придется, то лучше сделать все и сразу. Во всяком случае, со всеми радиаторами на одном стояке. И тут возникает вопрос: кто будет эти работы проводить. Для начала можете сходить в ЖЭК или ДЭУ, поинтересоваться их расценками. Как правило, цены там немаленькие, а качество работ не на высоте. Чтобы убедиться в этом можете поинтересоваться у соседей, которые уже имели с ними дело.

Можно найти частника. Только не из объявлений, а по рекомендациям знакомых, коллег, друзей. Их расценки редко выше, чем у эксплуатационников. А качество лучше — это их хлеб: если они плохо сделают работу, клиентов не будет. Потому и стараются (если они вменяемые) делать все на совесть.

Выбрать исполнителя — нелегкая задача

Есть еще возможность договориться с работником ЖЭКа в обход кассы. Но тут вариант спорный. Во-первых, они имеют обыкновения цену запрашивать исходя из достатка клиента и далеко не факт, что они потребуют меньше, чем по прайсу. Скорее — больше. А зачем, скажите, за то же качество работ (вряд ли они станут прилежнее работать, чем на основной работе) платить больше?

Еще один вариант — обратиться в специализированную организацию. И снова-таки желательно по рекомендациям. Хотя, организации вынуждены следить за качеством работ по причинам прозаическим: им нужны клиенты. Если у них репутация будет плохая, никто к ним не пойдет

Потому, если организацию не знаете, рекомендаций нет, можно обратить внимание на срок ее существования на рынке. Если это уже не год, и не два, то однозначно, что-то они делать умеют, иначе столько бы не просуществовали

Естественно, обращайте внимание, на услуги, которые они предоставляют. Многие предлагают вопросы с разрешением и отключением стояков, согласование с управляющей или эксплуатационной организацией взять «на себя». Вы только оговариваете перечень работ и время. Насколько дорого это будет стоить? По-разному: организации, как и их руководители, разные. Может и дороже, чем работа слесаря из ЖЭКа, но вам хоть претензии будет кому предъявить в случае проблем: вы подписываете договор, в котором будет четко расписано, кто и что делает.

И самый экономный вариант: делать все самому, своими руками. Дело непростое, но не боги горшки обжигают. Только предварительно нужно выяснить все до мелочей, приобрести все необходимое, подготовить инструмент и оборудование и только после этого писать заявление на отключение стояка.

Это все касалось плановых ремонтных или профилактических работ. Если радиатор или труба течет, точно приходится действовать самому. .

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие — в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Зачем необходим кран для радиатора отопления

Для создания функциональной и эффективной системы отопления внимание должно уделяться каждому элементу контура – котлу, радиаторам, трубопроводам, а также кранам для батарей. В широком понимании, кран для радиатора отопления – это специфичный тип запорной арматуры, используемый для оптимизации системы обогрева многоквартирных домов и частных объектов собственности

Устанавливая кран на радиатор отопления, владелец недвижимости получает сразу несколько практичных преимуществ:

  • возможность полного отключения отопительного прибора для изменения конфигурации контура или выполнения ремонтных работ;
  • плавная регулировка уровня подачи теплоносителя в отопительный прибор;
  • устранение воздушных пробок путем сброса воздуха;
  • возможность размыкания контура и регулирования его проходимости;
  • достижение оптимальных показателей тепловой отдачи батарей.

Об отключении батарей на лето

Любая система водяного отопления должна быть заполнена теплоносителем круглогодично. Попадание внутрь воздуха вследствие ее опорожнения ни к чему хорошему не приведет – все стальные элементы начнут активно корродировать, пока не уйдет влага. Учитывая закрытое пространство, это произойдет не скоро, и пустые трубы покроются изнутри слоем ржавчины. В централизованных системах невозможно понять, есть ли вода в батареях летом, остается лишь надеяться на добросовестность соответствующих служб.

Как показывает практика, надеяться нужно только на себя. А потому с целью продлить срок службы отопительных приборов и не позволить им опорожниться, надо выбрать подходящий момент в самом конце отопительного сезона и перекрыть кран на батарее, установленный на выходном патрубке. В случае проведения каких-то ремонтных работ на тепловых сетях работники могут слить воду из стояка, но из закрытого радиатора она не уйдет.

Совет. Вы можете абсолютно не беспокоиться по поводу, надо ли перекрыть батареи летом, когда в квартире стоят отопительные приборы из чугуна. В отличие от других материалов, чугун практически не подвержен коррозии.

В момент осеннего пуска централизованного отопления в работу вместе с теплоносителем по трубопроводам перемещаются частицы грязи и ржавчины. Стальные, алюминиевые и биметаллические батареи имеют небольшую ширину каналов, которые могут довольно быстро засориться. Так что в первый день запуска, когда слышно журчание воды в трубах, спешить и открывать краны не стоит. Лучше это сделать на следующий день, спустив воздух с помощью крана Маевского.

В интернете часто встречается предупреждение о том, что летом вентиль на батарею нужно перекрывать только один, два – ни в коем случае. Одни говорят, что после остывания вода уменьшится в объеме, в радиаторе возникнет вакуум, вследствие чего он треснет (приводится пример пластиковой бутылки без воздуха). Другие вещают, что разрыв произойдет из-за химических реакций в алюминиевых батареях и выделения кислорода во всех прочих. Появится избыточное давление, которое якобы разорвет прибор.

Подобные утверждения не имеют под собой никакого основания. Самое низкое рабочее давление – у чугунных батарей и составляет оно 9 Бар, разрушающее давление еще выше. Ни одна химическая реакция теплоносителя с любым металлом не сможет создать такое избыточное давление, а ведь у алюминиевых радиаторов предел еще выше – 16 Бар. Пример с вакуумом вообще не выдерживает критики, если он вдруг и образуется, то сила наружного воздействия на стенки батареи составит 1 Атм, то есть, 1 Бар.

Когда приходится отключать радиаторы

Ситуаций, когда нужно перекрыть воду в батарее, бывает несколько:

  • при возникновении аварийной ситуации, грозящей затоплением собственного и соседского жилища горячим теплоносителем;
  • если вы решили покрасить радиатор во время отопительного сезона;
  • когда надо поменять либо промыть батарею, не перекрывая стояк;
  • вам надо ограничить поступление тепла в комнату, где жарко зимой.

Слишком горячие радиаторы — причина жары и духоты в квартире

Примечание. Некоторыми хозяевами квартир практикуется перекрывание батарей отопления на лето с сохранением теплоносителя. Цель — уберечь отопительные приборы от засорения во время осеннего запуска системы, когда по трубам идет много ржавчины. Ниже мы дадим пояснение, как это правильно сделать.

Теперь главный тезис: у вас никогда не возникнет проблем с тем, как отключить радиатор от централизованной системы, если он присоединен по правильной схеме с использованием отсекающей арматуры (шаровых кранов). Вы сможете перекрыть поток теплоносителя в любой момент, буде возникнет такая нужда, при этом не нарушая теплового режима смежных квартир. Алгоритм отключения простой:

  1. Перекройте нижний, а потом верхний кран на батарее.
  2. Если планируется покраска отопительного прибора, то предыдущего действия достаточно. Дождитесь, пока радиатор станет холодным и окрашивайте.
  3. Когда необходима замена батарей посреди зимы, то перед снятием каждого обогревателя стравите давление через кран Маевского. Затем выверните нижнюю пробку и аккуратно слейте воду, после чего раскручивайте стыки и демонтируйте прибор.

Правильное подключение отопительного прибора к стоякам центрального отопления

Отдельный вопрос – как правильно включить батарею отопления, чтобы в ней не осталось воздушной пробки, мешающей максимальному нагреву поверхности и воздуха в квартире. Здесь алгоритм похожий: нужно открыть нижний вентиль, потом верхний, а в конце выпустить оставшийся воздух с помощью крана Маевского.

Рукоятка стоит вдоль оси трубы — вентиль открыт, поперек — закрыт

Примечание. Если вы поступите наоборот и сперва откроете верхний вентиль, то рискуете оставить часть воздуха внутри секций прибора. Это не критично, но процедуру развоздушивания придется повторять несколько раз.

Расположение крана Маевского

Что будет, если перекрыть оба крана

В этом случае идеально обратиться к законам физики. Сегодня у нас горячая вода, а завтра ее отключат. Мы взяли и перекрыли оба крана. Что произойдет? Пока вода горячая, она будет полностью заполнять батарею, но как только вода начнет остывать, ее объем в батарее начнет уменьшаться. Уменьшение объема в батарее приведет к тому, что там образуется вакуум.

А что такое вакуум, и чем же он так страшен? Все мы детстве для интереса вытягивали воздух из пластиковой бутылки. Помните, что было? Бутылка сжималась. У особо одаренных, получалось очень сильно ее сплющивать. Что происходило? А происходило то, что мы высасывали воздух из бутылки, понижая давление. До вакуума там еще было конечно далеко, но даже в этом случае бутылка сильно деформировалась. Если к такой бутылке подключить насос и начать выкачивать воздух до конца (до вакуума), то бутылка просто сожмется в точку.
Вот и представьте, какое сильное давление будет испытывать ваша батарея после того, как внутри нее начнет образовываться вакуум. В худшем случае она деформируется, в худшем — треснет. Поэтому после завершения отопительного сезона ни в коем случае не перекрывайте оба крана!

Читая мой блог, Вы, скорее всего, или уже делаете ремонт, или собираетесь его делать в ближайшем будущем. Вам наверняка понадобятся инструменты и стройматериалы. Если Вы будете их покупать в строительных магазинах, таких как Петрович, Максидом, ОБИ, Все инструменты и другие, то есть возможность сэкономить. О подробностях .

Увеличение теплоотдачи батарей

Мы выяснили, как настраивать температуру радиаторов отопления с помощью терморегуляторов. Однако следует учитывать, что все приспособления для регулировки могут уменьшать степень нагрева отопительного прибора, но не способны заставить его отдавать большее количество тепла.

Если радиаторы в квартире нуждаются не в снижении, а в увеличении температуры, можно прибегнуть к мерам, способным изменить ситуацию.

  1. Минимальное вмешательство, которое поможет батареям стать горячее, – это прочистка труб и фильтров и освобождение радиаторов от воздушных пробок.
  2. Изменение схемы подключения. Наиболее эффективным считается диагональный монтаж отопительных элементов, самые большие теплопотери наблюдаются при нижнем подключении.
  3. Добавление дополнительных секций.
  4. .

Можно ли перекрывать радиатор на лето

Все эксплуатационные организации заявляют, что на лето систему не сливают, а «гоняют» холодный теплоноситель. В действительности систему таки сливают: для ремонта, замены труб или оборудования и т. д. И хотя все производители радиаторов говорят, что две недели (или неделю) в году он может стоять без воды, никто гарантий не дает, что систему заполнят через две недели. Некритично такое положение для медных и медно-алюминиевых радиаторов — меди вообще все равно есть кислород, или нет — она на его наличие никак практически не реагирует (после того, как на поверхности образовалась оксидная пленка).

Чтобы избежать порчи радиаторов многие после окончания сезона перекрывают радиаторы шаровыми кранами. Но этого делать нельзя: батарею может попросту разорвать.

Если на лето перекрыть радиатор и не открыть воздухоотводчик, батарею может просто разорвать

Дело в том, что при наличии воды в радиаторе происходят химические процессы, которые сопровождаются выделением газов. При закрытых кранах отсекается возможность их выхода. Газы все больше накапливаются внутри, создавая избыточное давление. Как только оно превысит предел прочности, батарею разорвет. И гарантийным случаем это не будет: нарушены условия эксплуатации.

Эта проблема актуальна для алюминиевых, чугунных, биметаллических и стальных радиаторов. То есть, для всех. Но что же делать? И так нехорошо, и так — плохо. А выход такой: перекрыть батарею, но при этом открыть воздухоотводчик.

Если отключаете радиатор на лето, позаботьтесь, чтобы воздухоотводчики были открыты и находились в рабочем состоянии

Сегодня на каждом современном радиаторе стоит это устройство. Чаще всего — кран «Маевского». Это небольшая шайба с отверстием, при помощи которой после пуска системы и на протяжении отопительного сезона необходимо спускать воздух. В ручных моделях для этого нужно ключом или отверткой повернуть винт против часовой стрелки. В автоматических стравливание происходит по мере появления воздуха. Но и тут есть закручивающийся колпачок, который перекрывает выход газов. Так вот. Если вы решили перекрыть батарею на лето, позаботьтесь о том, чтобы были открыты и воздух стравливали (не засорились). Не мешает также хотя-бы раз в месяц убедиться в том, что все еще открыт воздухоотводчик, а то мало ли: дети поиграли, или кто-то по рассеянности покрутил…

Варианты замены

Чтобы начать процесс замены или ремонта отопительного прибора, необходимо предварительно провести несколько очень важных мероприятий.

  1. Подготовиться на все сто процентов. То есть приготовить необходимый инструмент, нужные материалы, крепежные изделия, если проводится замена, то сам радиатор и кронштейны. Иногда одна мелочь может привести к увеличению времени, выделенного на проводимый процесс.
  2. Спуститься на этаж ниже, а затем подняться этажом выше, чтобы предупредить соседей о начале проводимых работ. Никто не должен волноваться.
  3. Ознакомьтесь с любой информацией, которая касается данного процесса. Любая мелочь вам может помочь.

А вот теперь те самые варианты. Все будет зависеть от того, установлены ли в вашей квартире у радиаторов отопления отсекающие краны (вентили) или нет. Рассмотрим эти две ситуации.

Вентили отсутствуют

В настоящее время это редкость, но такие квартиры еще встречаются. В первую очередь нужно избавиться от давления внутри отопительной сети. Для этого вам придется вызывать сантехника, который должен будет перекрыть подачу и обратку теплоносителя в подвале. Это две задвижки, которые очень редко трогают. Поэтому с закрыванием у вас могут возникнуть проблемы, правда, не очень большие. Сантехник с ними справится.

Обратите внимание, что закрытые задвижки перекрывают доступ теплоносителя на весь стояк. Значит без тепла остается часть дома, а, точнее сказать, те квартиры, радиаторы которых подсоединяются к данному стояку

Вот почему так важно быстро провести намеченные вами мероприятия. .

Закрытие задвижки

Все готово, можно приступать к ремонту или замене отопительного прибора. Как это делать, говорить не будет, потому что эта тема другой статьи. Наша же задача — рассказать, как правильно перекрывать батареи отопления.

Наличие вентилей

В данном случае ситуация упрощается. Здесь нет необходимости вызывать сантехника, потому что перекрывать в подвале стояки не надо. Но стояк будет перекрыт все равно, потому что при съеме батареи будет разорвана схема подачи теплоносителя и его обратки. Обычно отсекающие вентили как раз на этих контурах и устанавливаются.

Опять обращаем ваше внимание на один нюанс. Если отключение батареи происходит в зимнее время, то внутри нее находится горячая вода. Можно дождаться, чтобы она остыла. Правда, на это уйдет немало времени. А можно придерживаться правил техники безопасности и потихоньку слить воду из прибора.

Третий вариант

Существует и третий вариант, который обеспечивает простоту проведения работ, связанных с ремонтом или заменой отопительного радиатора. В данном случае никого предупреждать не надо, никого не надо вызывать, все можно сделать своими руками. Единственное условие – это наличие байпаса в системе отопления. Что это такое?

Это трубчатая перемычка, которая устанавливается перед отсекающими вентилями. Она соединят два трубопровода: подающий теплоноситель и отводящий. На перемычке обязательно устанавливается кран, который будет использован в качестве запорного устройства. Работает байпас по следующему принципу:

  • Если есть необходимость проделать любые операции с нагревательным прибором, то запорные вентиля на нем закрываются, а на байпасе открывается. Получается так, что схема, на которой работает вся система отопления многоэтажного дома, не прерывается. То есть она продолжает работать в штатном режиме. Никто от этого не страдает, а вы спокойно занимаетесь ремонтом или заменой батареи.
  • Все в точности до наоборот, если вся работа закончена полностью. То есть открываются запорные вентили, и закрывается кран на байпасе. Единственное, что можно порекомендовать — закрытие крана проводить постепенно. Отопительная батарея внутри пустая, так что пока из нее не выйдет весь воздух, работать нормальная она не будет. В этом случае лучше всего установить кран Маевского, с помощью которого воздух можно вытравить просто.

Байпас

Что касается трубы для байпаса. Она должна быть точно такого же диаметра, что и все подводящие и отводящие трубопроводы.

Вот три ситуации, с которыми может столкнуться житель городской квартиры, когда стоит вопрос замены радиатора или его ремонт. Если для вас это затруднительно, тогда рекомендуем переложить вес ответственности на плечи специалистов. Только обязательно заключите с ними письменный договор.

Пошаговая инструкция регулировки температуры

Чтобы обеспечить комфортные условия пребывания в помещении нужно выполнить некоторые основные действия.

Схемы подключения

  1. Изначально на каждой батарее необходимо стравить воздух до того, пока из крана струйкой не потечет вода.
  2. Затем необходимо отрегулировать давление в батареях.
  3. Для этого в первой батарее от котла нужно открыть вентиль на два оборота, на второй – на три, и далее по такой же схеме, увеличивая на каждом радиаторе количество оборотов открываемого вентиля. Таким образом, давление теплоносителя равномерно распределится по всем радиаторам. Это обеспечит ему нормальное прохождение по трубам и лучший прогрев батарей.
  4. В принудительной системе отопления прокачку теплоносителя, контроль рационального потребления тепла помогут осуществить регулировочные вентили.
  5. В проточной системе хорошо регулируют температуру, встроенные в каждую батарею терморегуляторы.
  6. В двухтрубной системе отопления можно контролировать не только температуру теплоносителя, но и его количество в батареях с помощью как ручной, так и автоматической систем управления.

Типы регулировочных кранов

Виды кранов

Существующие современные технологии теплоснабжения позволяют устанавливать на каждый радиатор специальный кран, контролирующий качество тепла. Этот регулировочный кран представляет собой теплообменник запорной арматуры, который подсоединяется с помощью труб к батарее отопления.

По принципу своей работы эти краны бывают:

  • Шаровыми, которые служат в первую очередь 100% защитой от аварийных ситуаций. Эти запорные устройства, представляют собой конструкцию, которая способна поворачиваться на 90 градусов, и может пропускать воду или препятствовать прохождению теплоносителя.

Шаровый кран нельзя оставлять в полуоткрытом состоянии, так как в этом случае может повредиться уплотнительное кольцо и образоваться течь.

  • Стандартными, где нет никакой шкалы температур. Их представляют традиционные бюджетные вентили. Они не дают абсолютной точности регулировки. Частично перекрывая доступ теплоносителя в радиатор, они изменяют температуру в квартире на неопределенное значение.
  • С термической головкой, которые позволяют регулировать и контролировать параметры системы отопления. Такие терморегуляторы бывают автоматическими и механическими.

Обычный терморегулятор прямого действия

Принцип устройства

Терморегулятор прямого действия представляет собой простое устройство для контроля температуры в радиаторе отопления, который устанавливается возле него. По своей конструкции – это герметичный цилиндр, в который вставлен сифон со специальной жидкостью или газом, четко реагирующим на изменения температуры теплоносителя.

При ее повышении жидкость или газ расширяются. Это приводит к повышению давления на шток в клапане терморегулятора. Он, в свою очередь, перемещаясь, перекрывает поток теплоносителя. При охлаждении радиатора, происходит обратный процесс.

Терморегулятор с электронным датчиком

Это устройство по принципу работы не отличается от предыдущего варианта, единственная разница – в настройках. Если в обычном терморегуляторе они выполняются вручную, то электронный датчик в этом не нуждается.

Здесь заранее устанавливается температура, а датчик следит за ее поддержанием в заданных пределах. Контрольные параметры температуры воздуха электронный термостатический датчик регулирует в пределах от 6 до 26 градусов.

Как же правильно сделать

А правильным будет открыть один кран , а второй закрыть. Я лично всегда открываю верхний кран, а нижний закрываю. Таким образом наличие воды в батарее в течении всего периода: весна — лето — осень — зима будет обеспечено, и вакуум в таком случае не образуется. С батареей все будет в порядке.

Внимание!

Но вот, наступила осень. И мы прочитали объявление о том, что на следующий день должны включить отопление. Какие наши действия? Мы помним, что в момент подачи воды, через трубы пойдет самая ржавчина. Чтобы не засорить батарею перекрываем оба крана! Не переживайте, даже если на следующий день так совпадет, что пообещают заморозки, вода в батарее не успеет остыть за день настолько, что в ней образуется вакуум. Ведь Ваша батарея все же находится в квартире, а не на улице.

Да, к слову, перемычка в эти периоды у Вас всегда должна быть открыта!

Так вот, подали горячую воду. Она побежала через байпас. И прекрасно. Лучше 1-2 дня вообще не включать батарею. Пусть вся ржавчина пройдет мимо Вас!

От байпаса вода в батарее начнет немного нагреваться. Нагрев воды приведет к увеличению давления внутри батареи. Но не пугайтесь. Как раз нагревание не страшно! Опять вспоминаем нашу бутылку из детства. Кто-нибудь пытался ее надуть? Очевидно, что это было гораздо сложнее сделать, чем высосать из нее воздух. Тот же эффект и с батареей. Незначительное повышение давления за счет увеличения температуры никак не может привести к деформации батареи.

После 1-2 дней протока горячей воды через перемычку, открываем оба крана на батарее и встречаем новый отопительный сезон.
Ну вот, дорогие читатели, на этом все! Надеюсь этот краткий очерк пролил свет на то, что отопление в квартире нужно обязательно контролировать!


Ручные регуляторы

Ручная регулировка производится за счет вентиля, установленного на поводящей или отводящей теплоноситель от батареи трубах. Схема, в зависимости от вида системы отопления (двухтрубная или однотрубная) немного отличается:

Здесь всё просто, стало жарко–прикрыли вентиль, холодно–открыли.

Обращаем ваше внимание, что байпас при однотрубной системе отопления обязателен. Он нужен для того, что бы в случае полного закрытия вентиля радиатора, батареи, расположенный дальше по системе не остались без горячего теплоносителя

Это особенно актуально, если речь идет о многоквартирном доме, где, если это произойдет, будете иметь неприятный разговор с вашими соседями, расположенными ниже по стояку, а так же возможно с управляющей компанией, если они обнаружат причину холодных квартир у вас в доме.

Радиатор оснащается дополнительно ещё одним краном для того, что бы в случае появления протечки на радиаторе, её можно было устранить или заменить радиатор без отключения всей системы.

Как не надо регулировать температуру радиатора

Пожалуй, нужно акцентировать ваше внимание на одной важной вещи. Что для регулировки радиаторов нужно ставить именно вентили, не шаровые краны

Частенько на радиаторы ставят по два шаровых крана на случай внештатных ситуаций, когда данный участок требует срочного ремонта. Данные краны дают возможность произвести ремонт без слива системы отопления или перекрытия общего стояка дома. Некоторые регулируют батареи именно ими. Этого делать не стоит.

Шаровые краны являются запорной арматурой, у него есть только два рабочих положения, это открыто, либо закрыто. Никаких промежуточных рабочих положений он не имеет. Да он будет уменьшать скорость прохождения теплоносителя через радиатор на столько, на сколько вам это нужно. Но дни его будут сочтены. Дело в том, когда положение этого крана между «открыто» и «закрыто», шар, покрытый защитным слоем, начинает разрушаться мелкими частицами в виде песка, окалин, ржавчины, находящимся в теплоносителе. Особенно в теплоносителе центрального отопления. В местах нарушенного слоя начинает откладываться известковые отложения, ржавчина и прочее. В итоге ручка крана вместе с шаром сначала перестает крутиться, а потом и вовсе начинают течь. Что приведет к ситуации, когда нужно будет сливать всю воду из системы отопления и перекрывать стояк дома, ведь кран, который был предназначен для этого, уже не работает.

Какие вентили использовать для регулировки

Для регулировки температуры батарей отопления применяют специальные радиаторные регулирующие вентили. Они специально предназначены для использования в системах отопления, как индивидуального, так и центрального. Они стойкие к теплоносителю, содержащему твёрдые частицы, а также способны к высокой пропускной способности. Существуют они, как с прямым, так и с угловым подключением.

Вентили эти надежны, долговечны, приемлемы в цене, эффективно справляются со своим прямым назначением. Единственным минусом ручных регуляторов является периодический контроль и регулировка. Приходится время от времени подкручивать, то в большую, то в меньшую степень, в зависимости от климата на улице, температуры теплоносителя и помещения.

Температура батарей отопления

Очень часто жильцы многоквартирных и загородных домов задаются вопросом о том, какой температуры по нормативу должны быть сами обогреватели в помещении и как правильно отрегулировать батареи отопления. По сути, подобной нормы на температуру радиаторов не существует. Есть лишь такое понятие, как теплоотдача. Она полностью зависит от того, из какого материала сделан радиатор. Наиболее эффективными для быстрого прогрева помещения считаются алюминиевые радиаторы, чуть хуже передают тепло биметаллические, а на последнем месте находятся чугунные. (См. также: Стальные радиаторы отопления )

Вместо норм по температуре отопительных агрегатов существуют нормы по уровню теплоты воздуха в помещениях. Согласно этим нормативам, в жилых комнатах температура должна быть не ниже 18С и не выше 24С. В прочих же помещениях (туалет, ванная, кухня, прихожая, кладовка) она должна составлять от 14 до 22С. Идеальной температурой считается отметка в 21С. если вам удастся достичь равномерного распределения тепла по всей площади квартиры или дома – это будет самым лучшим вариантом из всех возможных.

Заключение

Процедура перекрывания батарей отопления в квартире очень проста, когда они правильно подключены к тепловой сети и довольно хлопотная, если отсекающей арматуры нет. Имеется в виду, что работы ведутся зимой и трубопроводы находятся под давлением теплоносителя, летом подобных проблем не существует. Напоследок рекомендация: для снятия и замены радиаторов выберите теплую погоду на улице, тогда по температурному графику котельная подает не слишком горячую воду. Ремонтные работы станет вести удобнее и безопаснее.

Рекомендуем:

Сравнение радиаторов отопления по теплоотдаче Какие краны лучше выбрать для радиаторов отопления Как вес чугунной батареи отопления влияет на ее параметры и цену

Радиаторы и обогреватели > Как правильно перекрыть батарею в квартире с центральным отоплением

какие бывают типы и как правильно поставить

На чтение 9 мин. Просмотров 18 Опубликовано Обновлено

Современные краны для радиаторов отопления – незаменимая деталь, без которой невозможна нормальная работа батареи. На рынке представлено большое количество различных моделей от российских и зарубежных производителей, поэтому определиться с выбором не так просто. Стоит заранее узнать принцип работы стандартного крана, изучить доступные разновидности и модели, понять их функционал и механизм.

Функция крана для радиатора

Разновидности кранов в зависимости от принципа действия и целевого назначения

Большинство современных радиаторов способны выполнять свои основные функции без использования дополнительных элементов. Но существуют ситуации, при которых кран на радиатор для отопления просто незаменим. Это происходит, когда нужно установить, убрать или заменить батарею, проверить ее работоспособность, протестировать после монтажа либо провести другие работы. Регулировочный смеситель помогает частично перекрыть тепловую подачу во время промывания или профилактической диагностики различных элементов системы. Это позволяет заметно сократить время, потраченное на ремонтные работы, поскольку не понадобится полностью сливать воду во всей отопительной системе.

Кран также дает возможность остановить работу батареи в одном помещении, если эту комнату не нужно отапливать в течение определенного периода. При помощи устройства можно регулировать подачу тепла в автоматическом либо ручном режиме, убирать воздушные пробки из батарей, из-за которых система не будет нормально функционировать. Стандартные и шаровые краны для отопления необходимы для регулировки температурного режима в помещении. К примеру, если весной в центральной системе еще не отключили отопление, поменять температуру радиатора будет невозможно без помощи вентиля.

Разновидности вентилей

Кран Маевского предназначен для ликвидации воздушной пробки

Краны на батарею для отопления делятся на несколько типов в зависимости от строения и принципа работы. Их можно устанавливать на радиаторы в частных и в многоквартирных домах, ориентируясь на тип конкретных батарей и отопительной системы в целом. В продаже можно найти угловые и прямые вентили с шаровым или полуоборотным механизмом, сделанные из латуни, бронзы либо полипропилена со вставками из металла. Специалисты чаще всего используют вентили для балансировки, приспособления для выпуска воздуха в ручном либо автоматическом режиме, а также простые краны стандартного типа.

Воздушный

Воздушные вентили или краны Маевского применяются для ликвидации воздуха из отопительной системы, который поступает туда с водой и понижает эффективность нагрева. Поскольку воздух обычно накапливается в верхней точке, кран устанавливают на батарее сверху. Такие устройства обладают низкой пропускной способностью, поэтому их обычно монтируют на современные радиаторы последнего поколения, сделанные из стали либо алюминия. Изделия этого типа легко устанавливать и открывать при помощи отвертки или специальных ключей. Наиболее удобны механизмы, для которых требуется отвертка.

Хороший воздушный вентиль должен легко поворачиваться против часовой стрелки, поскольку воздух в системе нужно периодически спускать. Наличие воздуха внутри труб можно определить по характерному шипению. Когда оно прекращается, кран закрывают. При подключении насоса его обязательно отключают перед спуском воздуха.

Угловой

Запорный угловой кран устанавливается на выходе из радиатора

Угловой кран для батарей отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении.

Запорный кран углового типа устанавливается на выходе из радиатора, подходит для двухтрубной и однотрубной отопительной системы. Сделан с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Регулировочный вентиль позволяет менять температуру радиатора

Вентили с регулировкой помогают управлять потоком воды и менять температуру в комнате, поддерживая ее на оптимальном режиме. Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом либо жидкостью. Когда температура повышается, газ либо жидкость начинают расширяться и давят на шток. Далее он опускается и перекрывает доступ воды внутри радиатора. При снижении температуры шток начнет подниматься, что спровоцирует увеличение потока воды в батарее. Модели газового типа реагируют на смену температуры быстрее, при этом они не сильно отличаются по стоимости от стандартных водяных вентилей.

Шаровый

При повороте шарового крана подача воды в радиатор прекращается

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые вентили считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен. Они имеют угловую или прямую конструкцию, различаются по пропускной способности – она может быть стандартной либо полупроходной. Для повышения эффективности работы выбирают полупроходные регулировочные краны и монтируют их на радиаторах с помощью гайки либо американки.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.

Шток разрабатывают медленными движениями при помощи разводного ключа. При этом не стоит прилагать повышенные усилия, чтобы не деформировать кран или весь механизм в целом.

Советы по выбору вентиля для батареи

Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, реже ломаются

Чтобы выбрать кран стандартный или воздушный для радиаторов, прежде всего обращают внимание на условия, в которых будут эксплуатироваться радиаторы. Если речь идет о помещении с центральным водоснабжением, ставят латунные или стальные вентили. При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование доставляет много проблем. В частных домах с автономным отоплением лучше ставить терморегулирующие вентили, они помогают заметно сэкономить расходы на тепловую энергию.

Для многоквартирных домов с индивидуальными котельными стоит выбирать качественные краны шарового типа, способные выдерживать температуру до 200 градусов и давление в пределах 16-40 Бар. Лучшим вариантом станут вентили от проверенных производителей – Бугатти, Овентроп, Danfoss и Far – устойчивые к различным повреждениям и коррозии. Узнать, как должен называться определенный тип крана, можно у специалиста. Необходимо учитывать, что все краны способны уменьшать поток воды, это способно привести к снижению температуры нагрева. При отсутствии достаточной тепловой энергии поток отключают при помощи вентиля.

Шаровые краны делятся на несколько видов. В зависимости от пропускной способности они могут быть полнопроходными, стандартными и неполнопроходными. В первом случае вентили пропускают 90-100% от всего потока теплового носителя, во втором не более 70-80%, в третьем – 40-50%. Идеальным вариантом для монтажа станут полнопроходные варианты, поскольку в них теплоноситель циркулирует максимально свободно. По виду и способу монтажа краны делятся на муфтовые, приварные, комбинированные и фланцевые. Муфтовые варианты подходят для газопроводов и водопроводов, а также применяются при монтаже систем отопления.

Их можно устанавливать в жилых помещениях и промышленных зданиях. Это стандартные и компактные устройства, простые и надежные в эксплуатации. Фланцевые варианты больше подходят для трубопроводов большого диаметра. При их установке используют уплотнительные прокладки, улучшающие герметичность и прочность мест соединений трубопровода и крана. Приварные конструкции устанавливают методом сварки, для комбинированных применяют несколько вариантов монтажа. Комбинированные краны делятся на проходные, угловые и многоходовые, их тип выбирается с учетом конкретной системы.

Чтобы избежать проблем в процессе эксплуатации, краны нужно устанавливать на каждом радиаторе. К их выбору и монтажу подходят максимально ответственно, только в этом случае они прослужат долго.

Самостоятельная установка

Для удобства эксплуатации и ремонта краны устанавливаются на каждом радиаторе

Перед началом работ необходимо удалить тепловой носитель из системы отопления. Владельцы частных домов могут сделать это без особых усилий, в квартире процедуру придется согласовать с управляющей компанией. Кран нужно ставить перед батареей и за особой перемычкой, соединяющей вход и выход теплоносителя, чтобы не прерывать процесс циркуляции. При установке нужно помнить об отсутствии препятствий для ручки регулировки, которая должна свободно поворачиваться в любом положении, а также о свободном доступе к крану любого пользователя.

Перед монтажом понадобится:

  • выбрать подходящий участок для установки;
  • наложить на резьбу крана уплотнитель, к примеру, ФУМ ленту;
  • прикрутить кран;
  • проверить все участки соединения на наличие протечек.

Перед покупкой крана нужно проверить, чтобы его диаметр соответствовал диаметру трубы, дополнительно уточняют и тип резьбы. Если кран ставят на трубу с открытой резьбой, ленту наматывают по часовой стрелке. Если ленты достаточно, чтобы завинтить резьбу, нужно приложить усилия. После окончания работ небольшие участки уплотнителя могут остаться на стыках, это нормальное состояние, характерное для качественной герметизации.

Если кран проворачивается слишком легко, значит слой уплотнителя чересчур тонкий. В такой ситуации добавляют дополнительное количество ФУМ ленты и плотно привинчивают кран к трубке.

После окончания работ обязательно проверяют соединение и заполняют систему водой при наличии высокого давления. Если не соблюсти это правило, неправильная герметизация способна спровоцировать затопление помещения. Чаще всего это происходит в многоквартирных домах, где системы отопления заполняются водой без предупреждений и обычно в будние дни.

Количество кранов зависит от типа радиатора и потребностей владельцев помещения. На каждую батарею нужно ставить отдельный вентиль, чтобы контролировать ее работу.

Кран помогает осуществлять быстрый монтаж и профилактику радиатора, менять его температуру и проводить другие манипуляции, тратя на них гораздо меньше времени. Это незаменимая деталь, без которой невозможна полноценная работа современной радиаторной батареи.

Установка кранов на батареи отопления

При выборе батарей отопления следует уделить внимание еще кранам, вентилю и клапанам. Основными элементами отопительной системы являются клапан запорный, кран шаровой и вентиль регулировочный. При аварийных ситуациях не обойтись без крана, так как он необходим для регулирования температуры в помещении, настройки системы отопления по гидравлическому сопротивлению и другие необходимые опции. Разберемся в нашей статье, какой кран лучше выбрать для квартиры, а какой подойдет для установки батарей в частном доме при автономной системе.



Содержание:

  1. Шаровые краны на батареи отопления
  2. Как установить прямой шаровой кран на батарею
  3. Как установить угловой шаровой кран на батарею
  4. Вентиль для батареи отопления
  5. Регулировочный запорный клапан на батарею отопления
  6. Какие полипропиленовые краны выгоднее

Шаровые краны на батареи отопления

В многоэтажных домах с центральным отоплением чаще всего используют шаровые краны на всех радиаторах отопления. Такой элемент системы имеет множество преимуществ, если его использовать по назначению. Открыто, закрыто – назначение шарового крана батареи отопления. После установки крана многие хотят отрегулировать температуру в батареи, но сделать это правильно довольно трудно. Недостаток шарового крана – отсутствие перемычки между возвратной и подающей линии от батареи.

Если закрыть шаровой кран, то уменьшится поток носителя тепла не только у вас, но и во всем подъезде. Еще одним недостатком при неполном закрытии крана является создание барьера, на котором будут собираться отложения. Следовательно, происходит стопор со временем, и открыть, закрыть полностью кран не получится. В таком случае требуется замена шарового крана, причем дорогого, так как дешевый поломается при сильном нажатии.

Шаровой кран очень необходим в такой ситуации, когда нужно срочно перекрыть проток полностью.

Шаровой кран со сгоном – разъемная конструкция, которая нужна для быстрого монтажа и демонтажа приборов отопления. Кран имеет разъемное соединение посередине, основная часть остается на трубе, а гайка снимается с батареей. Так же можно установить батарею на место и остальная отопительная система квартиры и дома будет работать, и обогревать дом.

Для красивого внешнего вида можно выбрать один из вариантов шарового крана: прямой кран и угловой кран.

Как установить прямой шаровой кран на батарею

Установить шаровой кран можно следующими способами:

  1. Диагональным подсоединением.
  2. Боковым подключением с правой или левой стороны батареи.
  3. Нижней подводкой к радиатору.

Как установить угловой шаровой кран на батарею

Установить угловой шаровой кран можно таким образом:

  1. Диагональной подводкой к системе.
  2. Нижней подводкой.

Вентиль для батареи отопления

Вентиль устанавливается на батареи для полного закрытия или открытия прохода теплоносителя возможности точной настройки тепловой отдачи, а также при устройстве термовентиля с термостатической головкой для получения необходимой температуры в помещении, не подходя к батареям.

Часто используется регулировочный вентиль в частных домах как ручной терморегулятор и гидравлическое устройство при установке регулировочного клапана на обратном трубопроводе. Ручной вентиль помогает регулировать температурный режим в помещении в осенний и весенний период. Перемычка необходима в отопительных центральных системах больше, чем при устройстве шарового крана на радиатор. Отдать предпочтение рекомендуется вентилю на батареи отопления.

Вентиль может быть различного размера, прямым или угловым. Максимальный размер вентиля составляет 1 дюйм. Прибор изготавливается с накидывающейся гайкой.

Для грамотной установки вентиля рекомендуется его расположить на подающей трубе отопления, а на обратной – регулировочный клапан или шаровой кран. Связано это с тем, что при установке вентиля на обратке изменяет направление прохода жидкости и приводит к образованию шлака, грязи и ржавчины. Кроме этого в ближайшее время появится шум от протока воды.

Регулировочный запорный клапан на батарею отопления

Реже всего используется запорный клапан на батареи отопления, но это не связано с тем, что он плохо работает. Большинство людей просто не знают о существовании такого элемента отопительной системы. Но запорный клапан необходим для автономного отопления в частном доме. Такой вариант является лучшим решением для устройства на обратном трубопроводе. Главное назначение этого элемента – настройка потока теплоносителя. Использовать запорный клапан можно и в центральной системе отопления вместе с термостатической головкой и термовентилем. В других вариантах использовать такой элемент не рационально.

Клапан может быть угловой и прямой и имеет такой же внешний вид, как и вентиль. Единственным отличием является отсутствие белого барашка. Регулировать его можно шестигранным ключом Отверстие расположено под специальной колпачковой заглушкой, поэтому не получится случайно открыть или закрыть весь поток.

Какие полипропиленовые краны выгоднее

Полипропиленовые краны подходят для многоквартирных домов для центральной системы, а также для отопления частных домов. Они имеют невысокую стоимость, просты в монтаже и имеют большой срок службы. Недостатком крана является возможная течь из-под барашка. Происходит это из-за разрушения крана в неоднородности материала, внутренний шар из стали заливается полипропиленовой массой, при разнице температур, который происходят в системе отопления от 0 до 20, от 30 до предельной температуры носителя тепла. Из-за частых остываний и расширения металла разрушается герметичность крана. По статистике 30% кранов капают и 70% имеют большой срок службы. Для того чтобы заменить кран на радиаторе, необходимо иметь специальный паяльник и отключить весь стояк в доме. Установить новый кран можно при помощи специальной муфты.

Полипропиленовые краны выпускаются двух видов 20, 25 мм в диаметре с резьбовым соединением ½ или же ¾ к радиатору. Краны имеют такие названия по каталогам:

  1. Кран для радиатора прямой 20х1/2.
  2. Кран для радиатора прямой 25х1/2.
  3. Кран для радиатора прямой 25х3/4.
  4. Кран для радиатора угловой 20х1/2.
  5. Кран для радиатора угловой 25х3/4.

Читайте также:

Как выбрать и установить вентиль для радиатора отопления?

“Умная” термоголовка.

Вентиль для радиатора отопления – это запорный механизм, при помощи которого регулируют количество подаваемого в нагревательный элемент теплоносителя. Многие люди не придают большого значения вентилям, хотя специалисты настаивают на их присутствии в любом контуре отопления. Пусть это будет централизованная подача тепла, автономная система отопления частного дома или котельная на несколько квартир. Установка крана на батарею отопления поможет с решением многих проблем, связанных с функционированием отопительной разводки и экономным потреблением энергоносителя.

Современный рынок предлагает большой ассортимент кранов для батареи:

  • шаровые полноходные;
  • кран Маевского;
  • клапан термостатический с ручной или автоматической регулировкой.

Каждое из вышеописанных устройств отличается своими преимуществами и недостатками, применяется для решения разных задач. Однако их присутствие в любом отопительном контуре обязательно.

Для чего устанавливают краны на батарею отопления?

Вентиль для радиатора отопления нужен в следующих случаях:

  • произвести ремонт отдельного нагревательного элемента, не прибегая к сливу теплоносителя со всего контура отопления. Перекрыв кран на входе теплоносителя в батарею, существенно сократится время ее ремонта;
  • прекратить подачу теплоносителя во временно непосещаемые помещения. Это может быть гараж, дом для гостей или даже отдельная комната в доме;
  • регулировать подачу теплоносителя в радиатор, тем самым регулируя температуру воздуха в помещении;
  • удалить воздух из части контура отопления при его завоздушивании.

Правильная установка крана на батарею отопления поможет не только ускорить процесс ремонта оборудования, но и приведет к существенной экономии денежных средств. Ведь при помощи термостатических клапанов можно регулировать температурный режим в помещении, увеличивая или уменьшая количество подаваемого в нагревательный элемент теплоносителя. Чем меньше в контуре отопления нагревательных приборов, тем меньше нужно энергоносителя на обогрев всего дома.

Что такое плэн? Отзывы пользователей и экспертов.



Все про ик обогреватели для отопления теплиц здесь.

Шаровой кран и его устройство

Шаровой кран в разрезе.

Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.

Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.

Устройство запорного шарового механизма.

Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.

Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.

В продаже имеются шаровые краны, корпус которых выполняется из сулуминовых сплавов. Они не отличаются повышенной прочностью и долговечностью. Хотя цена на данное оборудование ниже, по сравнению со стоимостью за латунный аналог.

Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.

Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).

Во-вторых, перед тем как установить кран на батарею отопления, трубу, подающую теплоноситель, и обратку соединяют между собой байпасом. Он обеспечит постоянную циркуляцию теплоносителя в системе, в тот момент, когда радиатор будет полностью изолирован от контура. Читайте также про байпас в системе отопления.

В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.

Любой монтаж или замена крана на батарее отопления проводят после полного удаления теплоносителя из отопительной системы.

Ход проведение работ:

  1. Спускают весь теплоноситель с контура отопления. При необходимости – монтируют байпас.
  2. Выбирают место для крана. В данном случае обязательно изучают документацию, которая сопровождает покупку. Рукоятка крана должна поворачиваться свободно. Она не должна мешать другим приборам.
  3. В случае с муфтовым краном необходимо использовать ФУМ-ленту. Она наматывает по часовой стрелке, если резьба у запорного механизма открытая. При правильной намотке кран вкручивается в трубу с определенным усилием.
  4. После установки следует проверка конструкции на предмет течи. Для этого контур отопления заполняют водой. Если теплоноситель не прокапывает, то все работы выполнены правильно. В противном случае все работы проводятся повторно. При этом большое внимание уделяется герметичности соединения. Читайте также про оборудование для опрессовки системы отопления.

Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».

Однако специалисты рекомендуют перед началом отопительного сезона закрывать оба крана. Ведь качество теплоносителя в централизованном контуре подачи тепла в начале отопительного сезона остается очень низким. Ржавчина и другие загрязнения могут причинить вред радиатору. Читайте также: «Почему не работает батарея».

Байпас – труба перед радиатором, которая соединяет подачу и обратку.

Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.

Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.

Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.

Как сделать водяное отопление теплицы своими руками.



Методика того, как сделать отопление в зимней теплице здесь.

Регулируем температуру батарей

Конусный вентиль перекрывает поток не так резко, как шаровой кран.

Шаровые краны практичны и надежны. Однако с их помощью можно лишь только либо прекратить подачу теплоносителя в нагревательный элемент, либо возобновить. Но в большинстве случаев люди стремятся не отключить радиатор от контура обогрева, а регулировать его температуру. Для этого существуют регулируемые краны на батареи отопления. Они делятся на два типа:

  • с ручным механизмом управления или конусный вентиль – человек с помощью крана может устанавливать нужную ему температуру батареи, увеличивая или уменьшая интенсивность потока теплоносителя в нагревательный элемент. Управлять прибором приходится вручную путем поворота вентиля со шкалой градации;
  • полностью автоматические – в кране присутствует терморегулятор с термоголовкой. Реагируя на изменения температуры, термоголовка передает команды терморегулятору, который в автоматическом режиме увеличивает или уменьшает поток теплоносителя в батарею.

Установка любого регулирующего температуру устройства в систему отопления уменьшает ее проходимость.

Шкала градации термоголовки.

Конусный вентиль может монтироваться на входе теплоносителя в радиатор либо горизонтально, либо вертикально, но никак не регулирующим механизмом вниз. Как отрегулировать краны на батареях отопления данного типа? Для этого на головке крана имеется шкала, состоящая из шести отметок. Поворачивая головку на нужную отметку, можно контролировать поступление теплоносителя в батарею, а следовательно, и ее температуру. Если вентиль стоит в положении «ноль» – радиатор полностью отрезан от системы отопления. Положение «шесть» указывает на максимальную производительность нагревательного элемента.

Они практически не уменьшают проходимость системы отопления, так как диаметр их сечения равнозначен диаметру труб контура обогрева. Вентиль отличается простым устройством, а потому недорогой в техническом обслуживании. Положение крана на батарее отопления не меняется, в зависимости от температуры воздуха в комнате. Поддерживать нужный микроклимат в помещении при помощи данного устройства неудобно.

Что собой представляет терморегулятор для батареи? Терморегулятор позволяет автоматизировать процесс управления температурой радиатора, благодаря встроенному термостату. Терморегулятор может быть механическим и электронным. В первом случае человеку ежедневно самостоятельно приходится выставлять нужный диапазон температур на устройстве. Во втором – устройство можно запрограммировать на несколько дней вперед. При этом для каждого времени суток можно выставить свои температурные параметры.

Механический регулятор температуры.

Механический терморегулятор состоит клапана и термостата. Они соединяются между собой специальной гайкой. Как работают краны на батареях отопления данного типа? Термостат представляет собой сифон, заполненный либо газом, либо жидкостью. Рабочая жидкость или газ способны реагировать на изменения температуры окружающей среды. Они при снижении температуры уменьшаются в объеме, при повышении – увеличивают свой объем. В сифон встраивается шток. Он может свободно двигаться.

Итак, при увеличении температуры рабочая среда в сифоне расширяется, выталкивая, таким образом, шток. Последний соединяется с клапаном. Клапан частично или полностью перекрывает сечение трубы, сокращая или полностью прекращая поступление теплоносителя в радиатор. Задавать нужный температурный режим на термостате, а следовательно, чувствительность сифона, можно при помощи шкалы. Она наносится на ручку вентиля. Диапазон настройки лежит в пределах от -6°C до +30°C.

Электронный регулятор температуры.

Зачем кран на батарее отопления с электронной термоголовкой? Он позволяет не только экономить на потреблении энергоносителя, контролируя поступление теплоносителя в нагревательный элемент. С его помощью нужный микроклимат помещения поддерживается полностью в автономном режиме.

Запирающий механизм в данном случае может выполняться, как в виде конусного вентиля, так и в форме клапана. Терморегулятор оснащается полупроводниковым термоэлементом, который можно монтировать за пределами самого регулирующего механизма. Здесь также имеется дисплей. С его помощью легче настраивать нужный диапазон температур и программировать устройство на автономную работу в течение нескольких дней.

Как правильно открывать краны батарей отопления с электронной термоголовкой? Процедура запуска в работу механизма с электронной термоголовкой и обычного шарового крана ничем не отличается. В первом случае нужно лишь настроить клапан на правильную работу, в зависимости от желаемого температурного режима в помещении.

Какой запорный механизм для батареи выбрать?

Современный рынок предлагает следующие виды кранов на батарее отопления:

  • обычный шаровой
  • запорный механизм с ручным и электронным управлением.

Первый покупается в том случае, если радиатор просто нужно временно отрезать от поступления теплоносителя. Вторые два варианта прекрасно подходят для регулировки температуры в помещении.

Устройство крана батареи отопления с терморегулятором ручного типа позволяет контролировать температуру воздуха в пределах от -6°C до +30°C. Электронный механизм характеризуется большими возможностями. Так, он регулирует температуру воздуха с большей точностью, в то же время может работать без вмешательства человека до нескольких дней. Разобраться с работой термостатического клапана для радиаторов отопления поможет видео:

Как поставить кран на батарею — особенности установки кранов на батареи + фото

Для нормального функционирования радиатора отопления необходимо установить дополнительную запорную арматуру. С помощь крана можно регулировать поступление теплоносителя в батарею, отключать ее от стояка в случае необходимости, а также стравливать воздух, чтобы радиатор нагревался равномерно. Какие запорные арматуры существуют и как поставить кран на батарею, будет рассказано в этой статье.

Какие краны бывают и для чего они используются

Если вы решили установить на своей батарее кран, то его нужно правильно подобрать. В сантехнических магазинах большой выбор различной запорной арматуры, но не каждая из них подойдет для установки на радиатор.

В системе отопления могут использоваться следующие тепы запорной арматуры:

  • фланцевые шаровые краны;
  • муфтовые шаровые краны;
  • игольчатые краны.

Каждая конструкция используется по-разному. Особенностью фланцевого шарового крана является то, что вентиль может использоваться только в одном положении. Устройство должно быть полностью открыто и пропускать весь поток, либо полностью закрыто. Из-за конструктивных особенностей установить фланцевый шаровой кран на батарею нельзя. Такие устройства используются для контроля трубопроводов.

При помощи муфтового шарового крана можно плавно регулировать движение жидкости. Именно поэтому такое устройство прекрасно подходит в качестве запорной арматуры для установки на радиатор отопления. Муфтовый шаровой кран имеет резьбу. С ее помощью устройство надежно фиксируется на нужном приборе.

Сегодня в продаже есть большой выбор муфтовых шаровых кранов. Они могут быть предназначены для пропускания через себя жидкости с разной плотностью. Эту особенность необходимо учитывать при покупке и внимательно читать технические характеристики к изделию.

Существует еще один вид запорной арматуры, который обычно устанавливают на батарею – это игольчатый кран, или кран Маевского. Центральной частью такого устройства является игольчатый клапан. При помощи ключа (а в случае его отсутствия можно воспользоваться обычной отверткой) клапан можно открыть.

Устройство Маевского предназначено для спуска воздуха из батареи. В системе центрального отопления циркуляция теплоносителя происходит неравномерно. В результате образуются многочисленные воздушные пузырьки. Попадая в радиатор, они скапливаются в верхней его части (как правило, с противоположной стороны от входного отверстия). Такая воздушная пробка в батарее не даст последней равномерно нагреться. Поэтому игольчатый кран или устройство Маевского и устанавливают с торца радиатора.

Кроме этого, существует и другая запорная арматура для радиаторов. Сегодня в продаже можно найти различные автоматические краны. Они позволяют регулировать объем поступающего в батарею теплоносителя, и тем самым управлять температурой его нагрева. Также автоматизации подвергся и кран Маевского. Можно установить устройство, которое само (без участия человека) будет спускать накопившийся воздух.

Как установить кран на батарею

Чаще всего (из-за удобства монтажа) кран на радиатор устанавливается при помощи резьбового соединения или (как его называют в народе) «американки». Такое устройство представляет собой конструкцию с одной или двумя накидными гайками. С их помощью кран прижимается к трубе.

Большая часть «американок» оснащается шестигранными гайками. Это позволяет использовать для закручивания обычный гаечный ключ. Но есть модели, оснащенные двумя прорезями по бокам гайки, в этом случае необходимо использовать специальный ключ.

Не стоит забывать, что вся запорная арматура устанавливается одновременно с монтажом радиатора. Если это делается на уже действующей батарее, то необходимо предварительно слить теплоноситель, а для этого придется перекрывать стояк отопления. Такую услугу должна предоставить управляющая компания.

Установка крана Маевского на чугунную батарею также не составит большого труда. Перед установкой убедитесь, что заглушка имеет нужное отверстие для закручивания устройства. Кран Маевского устанавливается в торцевую заглушку в верхней части радиатора и с противоположной от входного отверстия стороны. Если на заглушке нет нужного места для установки, то необходимо купить другую или просверлить имеющуюся и нарезать в ней резьбу.

Перед установкой перекройте стояк отопления (или закройте запорную арматуру на входе и выходе батареи). Затем необходимо слить воду. После этого можно заменить заглушку и вкрутить кран. При этом необходимо добиться, чтобы отверстие крана смотрело в сторону от стены и немного вниз. Так будет удобнее удалять скопившийся воздух.

При монтаже любого крана важно добиться полной герметичности. Для этого лучше использовать подмотки. При монтаже запорной арматуры с помощью «американки» можно воспользоваться ФУМ лентой, но только в том случае, если резьба не имеет острых краев. Если конструкция резьбы не подходит, то можно применить обычную сантехническую паклю.

Также хотим предложить вашему вниманию некоторые статьи, которые могут оказаться вам полезными:

Видео

Поставить кран Маевского в радиатор отопления несложно. Небольшая разница лишь в том, с какой стороны нужно произвести монтаж крана. Посмотрите, как это делает мастер:

Это видео познакомит вас с кранами и фитингами к радиатору:

Фото

В какую сторону закрывается кран на батарее: что перекрывать подачу или обратку?

В какую сторону закрывается кран на батарее

Принцип регулировки температуры радиаторов отопления

Он напрямую связан с особенностями конструкции этого элемента и его установкой. Кран представляет собой шар, имеющий сквозное отверстие.

Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.

Важно! Для монтажа прибора требуется грамотно выбрать местоположение так, чтобы поворот рукоятки в дальнейшем не помешал другим устройствам отопительной системы.

Значения диаметров крана и трубы должны быть идентичными.

Фиксация устройства должна проходить параллельно по мере его закручивания с использованием пакли или специальной ленты. Они обеспечивают механизм дополнительной защитой от протечек. Правильность установки в дальнейшем проверяется путём подачи напора воды.

Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.

Приведение ручки в действие способствует движению механизма вокруг собственной оси. Поворот шарового отверстия к патрубкам и трубопроводным входам делает возможной циркуляцию теплоносителя через неё, в противном случае проток жидкости будет перекрыт.

Шар в таких механизмах может быть зафиксированным и подвижным. В первом случае он прикреплён к штоку так, что полностью остаётся статичным. Герметичность такого соединения обеспечивают болты либо тарельчатые пружины.

Подвижный шар способен передвигаться в зависимости от степени водного давления на него. В силу этой возможности такая разновидность механизма имеет большее распространение, нежели первая.

Как открыть кран

Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется повернуть рукоятку параллельно его собственной оси и трубе.

Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.

Как закрыть

При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом.

Рукоятка прибора в положении «перекрыто» должна образовывать с его осью и трубопроводом угол в 90 градусов. В соответствии с выступами движение ручки для остановки циркуляции жидкости должно выполняться по часовой стрелке.

Справка. В обеих ситуациях, при отсутствии рукоятки, определить положение крана возможно по выточке. Если она сонаправлена с трубопроводом и самим механизмом, то его положение «открыто», в противном случае проток жидкости перекрыт.

Каким образом повернуть заклинивший кран на батарее, отрегулировать его

Зачастую такая ситуация возникает, если периодически, в качестве профилактики, не менять положение механизма и не разрабатывать его. Прежде чем предпринимать направленные действия по ремонту прибора, стоит попробовать сделать это руками.

Внимание! Необходимо заранее знать, из чего выполнен кран, так как использование дополнительных механических инструментов может нанести необратимый вред механизму.

Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока.

В некоторых моделях устройств имеется прижимная втулка под шестигранник, которая оказывает давление на сальник. Если шток проворачивается только путём приложения усилий, то фиксацию втулки делают немного свободнее.

При этом довольно частым явлением бывает образование небольших потёков воды наверху крана.

Затем с помощью разводного ключа медленными движениями из стороны в сторону разрабатывается шток.

Важно! Прилагать повышенных усилий или ускорять восстановительные работы опасно. Это может привести к процессу полной деформации шара или механизма в целом.

Завершающим этапом ремонтного процесса является установка рукоятки обратно. Пробный поворот её до выступов разрешённой степени открытия позволяют определить, можно ли фиксировать прижимную втулку. Окончательно регулирующая ручка устанавливается на место только после положительного результата испытаний и проверки механизма на отсутствие течи.

Чтобы избежать в дальнейшем неприятных последствий в виде поломки крана, не стоит использовать устройство, изготовленное из силумина, с толщиной стенок его патрубков менее 2,8 мм. При этом стоит обращать внимание на продукцию с высоким уровнем качества, изготовленную европейскими или турецкими фирмами-изготовителями.

>Полезное видео

Посмотрите видео, в котором рассказывается, как регулировать температуру в радиаторе отопления при помощи крана.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

  1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
  2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
  3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
  4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь – все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

  1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
  2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие – в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Рекомендации по монтажу устройств

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами – резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Источник: https://GidPoVode.ru/radiatory/regulirovka-batarej.html

Что такое аккумулятор D-Tap?

На photokina компания Tether Tools представила ONsite Power ультрапортативное, долговечное и универсальное решение для электропитания, привязанное к ONsite D-Tap к источнику питания переменного тока. Первый в своем роде продукт, локальный D-Tap для источника питания переменного тока в паре с любой стандартной батареей D-Tap, чтобы обеспечить четыре порта USB для быстрой зарядки и две розетки переменного тока для зарядки таких устройств, как ноутбуки, аккумуляторы для фотоаппаратов, светодиодные мониторы и фонари. , планшеты, телефоны и многое другое — везде, где требуется питание. Использование мощности батарей D-Tap

Более распространенные в видеопроизводстве, чем в мире фотографии, литий-ионные батареи с портом питания D-Tap, также обычно называемые батареями V-Mount или Gold Mount, существуют уже много лет, их можно купить или арендовать.

  • Батареи D-Tap представляют собой перезаряжаемые литий-ионные батареи
  • Термин D-Tap относится к разъему питания «мама» на аккумуляторе
  • .

  • V-Mount или Gold Mount относится к способу крепления аккумулятора к камере, свету и т. Д.
  • Распространено в производстве видео и доступно в прокатных домах

В чем разница между батареями V-Mount и Gold Mount?

Батарея D-Tap на месте с док-станцией V-Mount, как следует из названия, с системой V-Mount (см. Изображение ниже). Gold Mount — это метод крепления, используемый Антоном Бауэром, который относится к золотым столбам, которые состыковываются с камерой или светом. Обе батареи используют штекер D-Tap с внутренней резьбой для доступа к источнику питания. Наше крепление Aero V-Mount на месте совместимо с батареями как V-Mount, так и Gold Mount, поскольку у них обоих есть штекеры D-Tap, но ONsite Aero V-Mount легко монтируется только с аккумуляторами V-Mount. Аккумулятор какого типа предлагает Tether Tools в составе ONsite Power?

Наша батарея D-Tap на месте оснащена V-образным креплением для легкой интеграции с локальным креплением Aero V-Mount и Tether Table Aero. Батарея D-Tap с креплением V-Mount — это надежный портативный источник питания большой емкости, в котором используются литий-ионные элементы премиум-класса LG.

Могу ли я арендовать батареи D-Tap?

Пункты проката фото- и видеосъемки в вашем районе могут арендовать аккумуляторы D-Tap. Чтобы найти ближайший к вам магазин фотографий, щелкните вкладку Store Locator в верхней части главной страницы TetherTools.com.

Могу ли я взять с собой в самолет свой локальный аккумулятор D-Tap с креплением V-Mount?

Да, при мощности 150 ватт-часов вы можете взять с собой до двух локальных батарей D-Tap с креплением V-Mount в самолет, в ручной клади и с разрешения авиакомпании. Не может быть сдан в зарегистрированный багаж.

Совет: Транспортируйте свою батарею D-Tap на месте в ее оригинальной упаковке, она не только покроет клеммы, но и предоставит подробную информацию о ватт-часах для авиакомпаний или TSA.

Все семейство продуктов ONsite Power, включая ONsite D-Tap Battery с V-Mount, будет доступно в начале ноября.Присоединяйтесь к списку ожидания сейчас, чтобы получить первую возможность приобрести эти продукты, посетив страницу каждого продукта на сайте, который вы собираетесь приобрести, и нажав кнопку Присоединиться к списку ожидания.

Charleston Battery обращается к SeatGeek, чтобы стать основным поставщиком билетов для Клуба, став первым партнером платформы в Южной Каролине

SeatGeek становится основным партнером по продаже билетов для Charleston Battery, предлагая Клубу и его сторонникам ведущую в отрасли технологию продажи билетов.

НЬЮ-ЙОРК, Нью-Йорк и ЧАРЛСТОН, Южная Каролина (16 декабря 2020 г.) — Компания Charleston Battery сегодня объявила о заключении многолетнего соглашения с SeatGeek, инновационной платформой для продажи билетов, с целью стать ее основным партнером по продаже билетов.Клуб становится первым партнером SeatGeek в Южной Каролине и третьим партнером United Soccer League Championship (USL). Партнерство с SeatGeek дает сторонникам Чарльстона превосходный, безопасный и простой способ покупки, продажи и передачи билетов в первую очередь в цифровом формате.

The Battery решила стать партнером SeatGeek из-за дальновидного подхода платформы к технологии продажи билетов. Начиная с сезона 2021 года, болельщики, посещающие матчи Battery, будут использовать приложение SeatGeek на своих личных устройствах для непосредственного сканирования нового стадиона в Patriots Point.Сторонники также могут использовать приложение, чтобы воспользоваться несколькими функциями игрового дня, такими как бронирование поездки на матч, обновление погоды и бесконтактный вход.

«Мы стали партнерами SeatGeek, потому что они разделяют общий, технологичный подход к игровым дням, который мы уже начали прививать на нашем новом стадионе в Patriots Point», — сказал Скотт Креницки, директор по доходам Charleston Battery. «Мы гордимся тем, что являемся их первым партнером в Южной Каролине, поскольку мы запускаем членство в сезоне 2021 года, которое теперь продается через SeatGeek.”

The Battery присоединяется к растущему числу ведущих команд USL, использующих SeatGeek в качестве основного партнера по продаже билетов, включая футбольный клуб Луисвилл Сити. и футбольный клуб Colorado Springs Switchbacks. USL является вторым профессиональным дивизионом в футбольной пирамиде США и является самой быстрорастущей профессиональной футбольной лигой в мире. Партнерский список SeatGeek также включает шесть клубов MLS, а также английские премьер-клубы Ливерпуль. и футбольный клуб «Манчестер Сити».

«Прогрессивный подход Charleston Battery к продаже билетов сделал это партнерство идеально подходящим», — сказал Джефф Янелло, исполнительный вице-президент по работе с клиентами компании SeatGeek.«Мы надеемся на сотрудничество с Клубом, чтобы создать беспроблемный и простой в использовании билетный сервис для их сторонников».

Сезонный абонемент

на сезон 2021 года теперь доступен для покупки. Через платформу SeatGeek фанаты могут выбрать свои места на следующий сезон, а также получить немедленные преимущества членства в сезоне, такие как доступ к мероприятиям только для участников, скидки на товары и эксклюзивный шарф для поддержки участников сезона 2021 года. Для получения дополнительной информации о новом партнерстве SeatGeek и сезонном членстве в Чарльстоне посетите веб-сайт www.charlestonbattery.com/membership.

О SEATGEEK

SeatGeek — это ведущая платформа для продажи билетов на мобильные устройства, которая позволяет фанатам покупать и продавать билеты на спортивные, концертные и театральные мероприятия. Благодаря ведущим в отрасли мобильным приложениям для продажи билетов, удобному для фанатов пользовательскому интерфейсу и собственной технологии Deal Score ™, которая помогает фанатам определять лучшую стоимость билетов на конкретное мероприятие, SeatGeek меняет способ, которым фанаты покупают и продают билеты на свои любимые мероприятия.SeatGeek Enterprise — основная платформа компании по продаже билетов — используется партнерами по всей территории США, от Dallas Cowboys и New Orleans Pelicans до Austin F.C. и Аризона Кардиналс. SeatGeek также имеет партнерские отношения с Высшей лигой футбола и предлагает билеты на значительную часть английской премьер-лиги. Компания SeatGeek со штаб-квартирой в Нью-Йорке также имеет международные офисы в Великобритании, Израиле и Италии.

О АККУМУЛЯТОРЕ CHARLESTON

Charleston Battery — старейший постоянно действующий профессиональный футбольный клуб в США.Основанная в 1993 году, «Батарея» не новичок в успехе: 4 чемпионата лиги и регулярные выступления в постсезонье. После обширного ремонта в 2020 году Battery начала выступать на своем новом домашнем стадионе в Patriots Point в Mt. Приятный, S.C.

4-ЯЧЕЙКА, 24-дюймовый удлинитель для зарядки аккумулятора — комбинированная пуля от 4 до 4 мм / 5 мм с противовесными метчиками

Описание

24-дюймовый (61 см) 4-элементный (4S) удлинитель для зарядки аккумулятора — 4 мм (разъемы для зарядного устройства) + комбинированный пуля 4/5 мм с балансировочными контактами (разъемы аккумулятора)

ОСОБЕННОСТИ:

НОВОЕ и УЛУЧШЕННОЕ!

  • Новинка — Лучшие из доступных 4-миллиметровых коннекторов на конце зарядного устройства!
  • Новинка — плетеные оплетки добавлены во все критические области!
  • Новинка — термоусадочные трубки добавлены ко всем точкам нагрузки!
  • Новинка — встроенные разъемы на конце аккумулятора для облегчения снятия с аккумулятора!
  • Все материалы высочайшего качества!
  • Все наши ремни поставляются с вилкой балансира JST XH с внутренней резьбой на конце зарядного устройства и с вилкой JST XH или 2 мм на стороне аккумулятора.
  • Выходные штекеры

  • 4 мм и балансировочные порты JST XH можно найти почти на всех популярных зарядных устройствах.
  • Этот комбинированный пулевой жгут 4/5 мм работает с любым комплектом 4-элементных (4S) LiPo аккумуляторных батарей и зарядным устройством, используя 4-миллиметровые или 5-миллиметровые пулевые заглушки и 2-миллиметровую заглушку порта балансировки (аккумуляторный конец жгута) и 4-миллиметровые выходные заглушки и JST XH порт баланса (зарядный конец жгута).
  • Построен с проводом с высоким током 12AWG.
  • Изготовлен с высококачественными позолоченными разъемами.
  • Длина 24 дюйма (61 см).

КАК ИСПОЛЬЗОВАТЬ:

  1. Вставьте 4-миллиметровые штекеры (конец жгута проводов с зарядным устройством) в 4-миллиметровые выходные штекеры зарядного устройства.
  2. Вставьте балансировочный кабель с внутренней резьбой JST XH в балансировочный порт или балансировочную плату зарядного устройства (подробности см. В руководстве к зарядному устройству).
  3. Вставьте 4 мм или 5 мм коннекторы в аккумулятор.
  4. Вставьте 2-миллиметровый коннектор в порт балансировки аккумулятора.
  5. Зарядите аккумулятор как обычно.

ПРЕДУПРЕЖДЕНИЕ: Никогда не подключайте шнур питания к аккумуляторной батарее.Это может вызвать пожар, взрыв, необратимое повреждение аккумулятора и / или зарядного устройства, серьезную травму или смерть, а также материальный ущерб, если соединители на конце зарядного устройства закорочены вместе и / или позволено коснуться другой проводящей поверхности. Используйте только под присмотром взрослых.

ВНИМАНИЕ: Обращайте особое внимание на полярность ВСЕХ соединений. Изменение полярности может привести к возгоранию, взрыву, необратимому повреждению аккумулятора и / или зарядного устройства, серьезным травмам или смерти и материальному ущербу.Используйте только под присмотром взрослых.

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставлять отзывы.

UK привлекает Jaguar Land Rover к руководству исследовательской группой по аккумуляторным батареям

DAQ System обеспечивает соответствие ASIL-D системам управления батареями электромобилей

14-канальная высоковольтная система сбора данных ASIL-D MAX17852 от Maxim Integrated Products предлагает высочайший уровень безопасности по напряжению, току, температуре и связи, наряду с меньшими требованиями к пространству и стоимостью решения.Разработанный для интеграции в электромобили, гибридные электромобили и другие транспортные системы, он может использоваться для интеллектуальных распределительных коробок и автомобильных аккумуляторных систем с напряжением от 48 до 400 В и выше.

MAX17852 построен с точностью и функциями, которые необходимы OEM-производителям и производителям электромобилей для проектирования своих систем в соответствии с высочайшими стандартами ASIL-D. Однокристальное решение требует на 16% меньше места на плате и на 20% меньше стоимости спецификации, чем дискретное решение.

Благодаря своей высокой точности измерения с точной временной синхронизацией, ИС может измерять напряжение элемента в пределах ± 0,45 мВ при комнатной температуре и с максимальной погрешностью ± 2 мВ в диапазоне температур от 5 до 40 ° C. Кроме того, с диапазоном измерения тока усилителя ± 300 мВ, максимальным коэффициентом усиления 256 и максимальной погрешностью усиления измерения тока 0,3%, MAX17852 предоставляет быстрые и точные данные для расчета управления питанием, состояния работоспособности и состояния. заряда.

14-канальная система сбора данных с аккумулятором включает в себя усилитель считывания тока, обеспечивающий синхронный сбор информации о токе с напряжением и температурой элемента.MAX17852 позволяет использовать как датчик Холла, так и шунтирующие резисторы в качестве чувствительных компонентов.

Наличие и цены

Чтобы заказать MAX17852 или узнать больше, нажмите здесь.

Восстанавливаемый предохранитель eFuse с регулируемой защитой от перенапряжения и возможностью маркировки

Компания Toshiba Electronics Europe добавила TCKE712BNL к своему семейству усовершенствованных ИС eFuse. Обладая сопротивлением в открытом состоянии 53 мОм и временем срабатывания всего 320 нс, TCKE712BNL покрывает диапазон входных напряжений от 4.От 4 до 13,2 В. Это новое устройство предназначено для широкого спектра различных товаров бытовой электроники, включая камеры, беспроводные чистящие средства и электроинструменты, роботов-уборщиков, серверы, интеллектуальные колонки, термостаты и беспроводные зарядные устройства.

Электронные предохранители отличаются от обычных предохранителей со стеклянной трубкой и микросхемой, которые обеспечивают однократную защиту от превышения предельных значений. Они предназначены для защиты цепей во время повторяющихся событий превышения лимита, после которых они автоматически сбрасываются внутренним логическим сигналом.Электронные предохранители также обладают гораздо более быстрым откликом и могут предлагать дополнительные встроенные функции защиты.

Например, можно запрограммировать порог перенапряжения TCKE712BNL в соответствии с требованиями конкретного приложения. Он также предлагает программируемые механизмы защиты от перегрузки по току (также регулируемой), перегрева и короткого замыкания. И, в отличие от пассивных устройств, он включает функцию флага, которая передает внешний сигнал, который можно использовать для предупреждения инженеров о возможных неисправностях в конструкции схемы.Функция флага также имеет функцию блокировки обратного тока, которая позволяет использовать устройство в мультиплексных системах.

TCKE712BNL eFuse поставляется в компактном корпусе WSON10 размером 3,00 × 3,00 мм. Для получения дополнительной информации посетите страницу продукта TCKE712BNL.

«Гибридные» IGBT-транзисторы на 650 В оснащены совместно упакованным диодом с барьером Шоттки для повышения эффективности

Новое семейство гибридных IGBT-транзисторов, разработанных Infineon Technologies, объединяет ключевые преимущества 650-V TRENCHSTOP 5 IGBT. технология и униполярная структура совместно упакованного SiC-диода с барьером Шоттки.Члены нового семейства продуктов CoolSiC предлагают превосходные частоты переключения и сниженные потери переключения, что делает их подходящими для преобразователей мощности постоянного тока и приложений коррекции коэффициента мощности (PFC). Это включает в себя инфраструктуру для зарядки аккумуляторов, решения для хранения энергии, фотоэлектрические инверторы и источники бесперебойного питания (ИБП), а также импульсные источники питания для серверов и телекоммуникаций (SMPS).

Гибридные IGBT могут использоваться в качестве замены для транзисторов TRENCHSTOP 5 IGBT, что позволяет повысить эффективность на 0.1% на каждую частоту переключения 10 кГц без усилий по изменению конструкции. Совместно упакованные, свободно вращающиеся SiC диоды Шоттки могут быстро переключаться без сильных колебаний и риска паразитного включения, что позволяет им обеспечивать улучшенную электромагнитную совместимость и надежность системы.

Например, гибридные IGBT CoolSiC значительно снижают коммутационные потери при практически неизменных значениях dV / dt и di / dt. Они предлагают снижение E на до 60% и сокращение E на на 30% по сравнению со стандартным кремниевым диодом.В качестве альтернативы, частота коммутации может быть увеличена, по крайней мере, на 40% при неизменных требованиях к выходной мощности, что позволяет использовать более дешевые пассивные компоненты меньшего размера.

Гибридный диод Infineon CoolSiC с дополнительным корпусом Кельвина.

Семейство дискретных IGBT-транзисторов CoolSiC Hybrid включает в себя 5 сверхбыстрых IGBT-транзисторов TRENCHSTOP на 40, 50 и 75 А, 650 В. — комплектуется диодами CoolSiC Gen 6 с полным номиналом.Разработчики могут выбирать между корпусом эмиттера Кельвина TO-247-3 или TO-247-4. Четвертый вывод корпуса эмиттера Кельвина позволяет использовать контур управления затвор-эмиттер со сверхнизкой индуктивностью и снижает общие коммутационные потери.

Дополнительная информация доступна на сайте www.infineon.com/coolsic-hybrid-discretes.

Недорогие датчики повышают точность оценочной платы для счетчиков энергии, гальваническую развязку

STMicroelectronics представила новую оценочную плату, предназначенную для ускорения разработки экономичных трехфазных ваттметров переменного тока, соответствующих самым строгим международным стандартам для качество и точность.Эталонная конструкция включает недорогие, устойчивые к электромагнитным помехам шунтирующие датчики и передовую технологию гальванической развязки, обеспечивающую превосходную надежность и надежность. Его также можно использовать в качестве основы для приложений, выходящих за рамки учета коммунальных услуг, таких как зарядка электромобилей, серверы и солнечные инверторы.

Оценочная плата EVALSTPM-3PHISO объединяет в себе высокоточную измерительную ИС STPMS2 и усовершенствованный цифровой изолятор STISO621 с настраиваемой прошивкой под ключ, работающей на микроконтроллере STM32, для вычисления метрологических данных и данных о качестве электроэнергии.Схема датчиков и компоновка печатной платы оптимизированы для обеспечения устойчивости к электромагнитным помехам и высокого отношения сигнал / шум для высокоточных измерений и вычислений постобработки.

STPMS2 — это двухканальный 24-битный сигма-дельта-модулятор второго порядка, который измеряет напряжение и ток для каждой фазы с помощью встроенного делителя напряжения и шунтирующего датчика тока. Затем он передискретизирует сигнал с использованием синхронизированных тактовых импульсов 4 МГц, распределяемых микроконтроллером, и мультиплексирует потоки сигма-дельта-битов напряжения и тока на одном выходном выводе.Три STPMS2 используются в трехфазной системе для сбора данных о напряжении и токе для каждой фазы.

Мультиплексированный выходной сигнал STPMS2 преобразуется в 24-битные значения напряжения и тока микроконтроллером STM32, который использует свои встроенные цифровые фильтры в качестве сигма-дельта модуляторов (DFSDM). Затем процессор использует полученные 24-битные значения напряжения и тока для вычисления всех необходимых метрологических данных в режиме реального времени каждые 200 мкс. Прошивка платформы также реализует виртуальный COM-порт, который обеспечивает доступ к внутренним параметрам для чтения метрологических данных, изменения внутренней конфигурации и калибровки платы.

Двухканальный цифровой изолятор STISO621 — первый в новой серии ИС, в которых используется технология гальванической изоляции толщиной 6 кВ ST от ST для передачи данных между изолированными доменами в различных промышленных приложениях. STISO621 имеет два независимых канала с входами триггера Шмитта, что обеспечивает высокую помехозащищенность и сохраняет искажения импульсов ниже 3 нс. Благодаря максимальной скорости передачи данных 100 Мбит / с, выдерживаемому импульсному напряжению 6000 В (V IOTM ) и максимальному повторяющемуся напряжению изоляции 1200 В (V IORM ) STISO621 обеспечивает более быструю передачу данных, более длительный срок службы и более высокая надежность, чем у обычных оптических изоляторов.Контрольно-измерительная плата

ST соответствует стандартам EN 50470-x, IEC 62053-2x и ANSI12.2x для ваттметров переменного тока. Приложение предоставляет данные об активной широкополосной, активной основной гармонике, реактивной / полной мощности и энергии как по фазе, так и кумулятивно. Таким образом, он достигает класса точности 0,5 согласно IEC 62053-22 при измерении активной / полной мощности трехфазного тока и класса точности 1 согласно IEC 62053-21 при измерении трехфазной реактивной мощности. Он выполняет вычисления RMS и дополнительных искажений (THD) для каждого сигнала напряжения и тока, а также измерения постоянного тока, а также периода линии, фазового сдвига и задержки фазового напряжения для каждой фазы.

EVALSTPM-3PHISO также может использоваться в качестве эталона для многофазных промышленных измерительных приложений, помимо учета коммунальных услуг, подобных упомянутым выше. Оценочную плату EVALSTPM-3PHISO по цене 118 долларов можно приобрести на сайте st.com и у дистрибьюторов.

Для получения дополнительной информации посетите сайт www.st.com/isolated-interfaces.

МОП-транзисторы с P-каналом обеспечивают превосходное сопротивление в открытом состоянии и выдерживают напряжение в приложениях с напряжением 24 В Вход V, выдерживаемое напряжение −40 / −60 В P-канальные МОП-транзисторы доступны как в одиночной, так и в двойной конфигурации.Устройства хорошо подходят для промышленных и бытовых приложений, таких как автоматизация производства, робототехника и системы кондиционирования воздуха.

В новых полевых МОП-транзисторах используется усовершенствованный полупроводниковый процесс поколения 5 -го для достижения самого низкого сопротивления на единицу площади в своем классе, по словам компании. Для продуктов на -40 В это означает, что сопротивление в открытом состоянии на 62% ниже, чем у традиционных продуктов, и на 52% ниже сопротивление в открытом состоянии для продуктов -60 В. Они также используют оптимизированную структуру устройства и новую конструкцию, которая снижает концентрацию электрического поля, что приводит к высокой надежности и низкому сопротивлению в открытом состоянии (которые обычно находятся в компромиссном соотношении).Эти решения способствуют стабильной долгосрочной эксплуатации промышленного оборудования, требующего исключительного качества.

Устройства отражают тенденцию к повышению входного напряжения, обусловленную растущей потребностью в повышении эффективности в промышленных и бытовых приложениях. Хотя N-канальные полевые МОП-транзисторы обычно обладают более высокой эффективностью при использовании на стороне высокого напряжения, требуется напряжение затвора выше, чем входное напряжение, что усложняет конфигурацию схемы.

С другой стороны, полевые МОП-транзисторы с P-каналом могут работать с напряжением затвора ниже входного, что значительно упрощает конфигурацию схемы и снижает расчетную нагрузку.Приложения включают переключатели управления питанием и двигатели вентиляторов для промышленного оборудования.

Все устройства этого семейства в настоящее время доступны в производственных объемах. Щелкните здесь для получения дополнительной информации.

ИС питания GaN, предназначенные для потребительских приложений, с простым дизайном и на 66% большей мощностью

NV6128, мощная ИС GaNFast с номиналом 650/800 В, была разработана Navitas Semiconductor как лучшая альтернатива кремниевым устройствам, которые в настоящее время обслуживают рынок мощной мобильной и бытовой силовой электроники.Размещенный в корпусе PQFN размером 6 × 8 мм с запатентованной интегрированной охлаждающей подушкой, более низкий 70 мВт R DS (on) NV6128 дает ему 66% -ное увеличение допустимой нагрузки. Это подходит для высокоэффективных приложений с высокой плотностью мощности от 200 до 500 Вт, таких как моноблоки, телевизоры, игровые консоли, зарядные устройства eMobility (электронные скутеры, электронные велосипеды), игровые ноутбуки и т. Д.

Как и другие члены семейства микросхем питания GaNFast, NV6128 объединяет в себе схему управления, защиту и управление, чтобы предоставить самое простое и компактное решение для питания.Он рассчитан на 650 В для номинального режима работы плюс пиковое значение 800 В для надежной работы во время переходных процессов. Затвор GaN-транзистора полностью защищен, и все устройство защищено от электростатических разрядов (ESD) до 2 кВ.

«Это явная альтернатива кремниевым решениям по преобразованию энергии», — сказал Дэн Кинзер, технический директор / главный операционный директор Navitas и соучредитель. «В то время как некоторые OEM-адаптеры для ноутбуков уровня 1 все еще используют традиционные кремниевые диодные выпрямители и топологии повышения PFC, которые работают на частоте от 50 до 70 кГц, GaNFast NV6128 обеспечивает современную высокоскоростную архитектуру тотемного полюса, работающую на частоте 200 кГц, что позволяет 300 -W решения при плотности мощности более 1.1 Вт / куб. А когда вы в полной мере воспользуетесь способностью GaN поддерживать скорости переключения в диапазоне МГц +, вы получите еще один значительный скачок в плотности мощности ».

Поддержка проектирования включает подробные таблицы данных, электрические модели (SPICE) и механические модели (.stp). NV6128 находится в массовом производстве и сразу же доступен у партнеров-дистрибьюторов Navitas по цене 7,85 долларов за 1 тыс. Штук.

>> Электронные ресурсы для проектирования
.. >> Библиотека: Серия статей
.. .. >> Серия статей: PowerBites

Обеспечение питания прицепа для предотвращения разряда аккумуляторов: пример из практики

Для автопарков важно оптимизировать свои операции, чтобы они могли быть максимально эффективными. Но есть много областей, на которые нужно обратить внимание, чтобы все прошло гладко. Одна область, которая часто проваливается через трещины, когда акцент делается на эффективности, — это аккумуляторные батареи для электрических поддонов.

Срок службы батареи домкрата для поддонов часто слишком короток, и домкраты часто теряют мощность, когда водитель находится в дороге, пытаясь завершить высадку или погрузку.Им приходится загружать или разгружать тяжелый путь, что требует больше времени, и, наконец, вернуться на склад с мертвым домкратом, который ничего не делал, кроме как мешал весь день.

Для бригад технического обслуживания также характерно часто поливать батареи домкратов поддона или менять батареи.

Существует простое исправление, которое увеличивает срок службы батареи домкрата для поддонов и гарантирует водителям, что домкрат будет готов к работе, когда им это понадобится. Вспомогательная система питания для прицепа Purkeys (TAPS) ™ позволяет заряжать электрические домкраты для поддонов в прицепе, находясь в дороге, тем самым предотвращая преждевременную разрядку аккумуляторов во время пробега и продлевая общий срок службы аккумуляторов.

TAPS также исключает необходимость разгрузки домкратов для поддонов в конце рабочего дня и помещения их на склад для загрузки. Это означает более эффективную работу, меньшую физическую нагрузку на водителей и значительно больше складских площадей (поскольку больше нет необходимости в зоне загрузки домкратов для поддонов). В довершение всего, TAPS спроектированы так, чтобы поддерживать дополнительное оборудование в оптимальном состоянии заряда, что означает более длительный срок службы батареи и меньшие задержки, связанные с батареей.

Используя регистраторы данных для сбора данных о напряжении аккумуляторной батареи электронного домкрата, мы смогли собрать данные для сравнения напряжения аккумуляторной батареи до использования TAPS и после установки TAPS.На графиках ниже показан один из примеров этих данных.

На первом графике показано минимальное накопленное напряжение аккумуляторной батареи домкрата для поддонов до установки TAPS. Оранжевая линия обозначает крайнюю глубину разряда аккумулятора. Вы можете видеть, что он часто опускается ниже линии.

На втором графике показан тот же домкрат для поддонов, подключенный к TAPS при использовании трактора / прицепа. Напряжение аккумулятора не опускается ниже оранжевой линии (20 В постоянного тока) во время работы. Это означает более длительный срок службы батарей и меньшее количество разряженных батарей для поддонов.

Несмотря на то, что автопарки сталкиваются с множеством проблем с производственной эффективностью, такая простая вещь, как TAPS, может помочь автопаркам увидеть немедленные улучшения как в удовлетворенности водителя, так и в операционной эффективности.

Для получения дополнительной информации о том, как Purkeys может помочь вам сохранить заряд и защитить ваши батареи, посетите страницы с описанием продуктов или свяжитесь с нами.

Министерство энергетики США обращается в штат Янгстаун для реализации проекта по производству батарей

Министерство энергетики США (DOE) официально установило партнерские отношения с Государственным университетом Янгстауна и Национальной лабораторией Ок-Ридж с целью подготовки более образованных и высококвалифицированных рабочих для индустрии производства аккумуляторов.

Это сотрудничество на сумму 1 миллион долларов сыграет ключевую роль в развитии Центра инноваций в области хранения энергии. В качестве учебного центра Среднего Запада центр будет в основном использоваться для

создает качественную рабочую силу в «Долине напряжения» на северо-востоке Огайо, поскольку инвестиции в этот регион продолжают расти.

«Очень важно, чтобы мы подготовили рабочую силу, которая будет реализовывать на практике следующее поколение технологий хранения энергии. Наши инвестиции помогут сохранить репутацию региона в плане удовлетворения производственных потребностей страны », — заявил министр энергетики США Дэн Бруйетт .

Эта инициатива следует за разработкой Департамента по хранению энергии Grand Challenge, программой, направленной на использование технологических возможностей национальных лабораторий Министерства энергетики и университетов-партнеров для «ускорения разработки технологий хранения энергии».

Согласно дорожной карте Energy Storage Grand Challenge, DOE стремится ускорить инновации в области технологий хранения и обучения персонала в рамках следующих трех концепций: Innovate Here, Make Here и Deploy Everywhere.

Развитие дополнительных партнерских отношений

Этот проект является одним из других развивающихся направлений сотрудничества между правительством и высшими учебными заведениями, которые признают силу образования в создании более компетентных кадров.

SUNY ранее открыла Институт обучения морской ветроэнергетике совместно с Управлением энергетических исследований и разработок штата Нью-Йорк, который обучит 2500 рабочих, необходимых для морской ветроэнергетики для разработки 9000 мегаватт морской ветровой энергии к 2035 году.

Между тем Национальная ассоциация качества здравоохранения (NAHQ) и Университет Джорджа Вашингтона совместно работали над включением контента, соответствующего отраслевым стандартам NAHQ, в систему компетенций по качеству здравоохранения в курс для выпускников, доступный в Школе медсестер GW.

Новая конструкция батареи IBM использует морскую воду в качестве альтернативного источника минералов

ФОТО ФАЙЛА: Мужчина стоит возле логотипа IBM на Всемирном конгрессе мобильных устройств в Барселоне, Испания, 25 февраля 2019 г. REUTERS / Sergio Perez / File Photo

(Reuters) — Корпорация International Business Machines заявила в среду, что создала батарею, в которой используются материалы, извлеченные из морской воды, и не требует кобальта, поскольку гонка за поиском альтернативных источников дорогостоящим минералам усиливается.

IBM заявила, что сотрудничает с исследовательским отделом Mercedes-Benz, принадлежащим Daimler AG, поставщиком электролита для аккумуляторов Central Glass и производителем аккумуляторов Sidus для коммерческой разработки нового дизайна.

«Наша цель — примерно через год получить первый рабочий прототип (батареи)», — сказал Джефф Велсер, вице-президент IBM Research.

IBM не обязательно в конечном итоге создаст продукт, использующий этот дизайн, добавил Велсер.

Этот шаг вызван стремлением ведущих производителей аккумуляторов снизить содержание кобальта в литий-ионных батареях и, как ожидается, расширение рынка электромобилей приведет к нехватке минерала, который в основном добывается в Демократической Республике Конго.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
