Нагреватель водяной для вентиляции: Канальные нагреватели водяные Shuft , Airone, Аэроблок, Salda (Салда) – Канальные нагреватели . Купить в магазине вентиляции Vent-Style.ru

Водяные Нагреватели Воздуха (Калориферы) КИНСИ

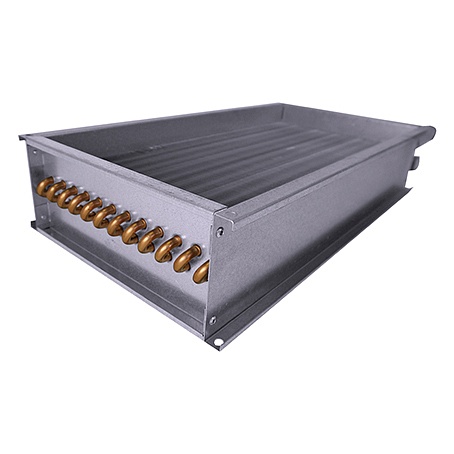

Водяной нагреватель — оребренный медно-алюминиевый теплообменник (калорифер) применяющийся в системах вентиляции, отопления, центрального кондиционирования, промышленности. Служит для нагрева воздуха приточного или циркуляционного.

Процесс теплообмена происходит при прохождении воздуха через так называемый «пакет» состоящий из алюминиевых пластин (ламелей) зафиксированных на перпендикулярно расположенных медных трубках (змеевике), помещенный в стальную раму. Калорифер подключается к трубопроводу, двумя патрубками распределительного коллектора, прямая и обратка, теплоноситель или хладоноситель (в водяном охладителе) проходя через коллектор равномерно распределяется, и движется по медным трубкам змеевика, передавая тепло алюминиевым пластинам. Воздух проходя через сечение (рабочую поверхность) теплообменника, нагревается и поступает по каналу к месту потребления.

СРОК ИЗГОТОВЛЕНИЯ: 25 РАБОЧИХ ДНЕЙ

В современных реалиях и отношениями России и Европы, курсом евро, заказывать медно-алюминиевые теплообменники на заводах HPM Therm, GTB Group s. r.o., Friterm и т.д. стало абсолютно не выгодно, высокая стоимость и сроки поставки до 10 недель, не говоря уже об оригинальных калориферах для различных производителей вентиляционного и отопительного оборудования, таких как VTS, Systemair, Remak.

Заказать водяной нагреватель для вентиляции Российского производства, значит сэкономить до 40% от стоимости оригинала и получить высококачественный теплообменник за 4-5 недель.

100% Гарантия качества

Выгодная доставка по России

Гарантия 18 месяцев

Калориферы в наличии

конструкция и технические характеристики

Рама

Рама водяного медно-алюминиевого теплообменника нагревателя, изготавливается из нержавеющей или оцинкованной стали, в зависимости от среды использования калорифера. Ее основной задачей является, удержание теплообменного пакета из медных трубок и алюминиевых ламелей.

Трубки и пластины

Так называемый теплообменный пакет, оребренная часть теплообменника, является основным элементом калорифера, и имеет массу вариантов исполнения.

Трубки (змеевик) изготавливаются из меди, с различными толщиной стенки и диаметром, в зависимости от расчетных параметров и среды применения.

Варианты толщина стенки медной трубки: 0,35 / 0,4 / 0,5 мм.

Диаметры трубок: 9,52 / 12 / 15 / 16 мм.

Ламели (теплообменные пластины), могут быть изготовлены из стандартного алюминия и эпоксидированного алюминия, с различной толщиной пластины. В зависимости от необходимых параметров, устанавливаемые ламели  имеют определенную геометрию и шаг между ними.

Варианты толщины пластин: 0,12 / 0,15 / 0,22 / 0,25 мм.

Геометрия пластин: 25х21,6 / 35х35 / 50х25 / 50х50 / 60х30.

Шаг ламелей оребрения: 1,8 — 8,0 мм.

Коллектор

Коллектор калорифера, служит для подключения к сети и распределения тепло- или хладоносителя по каналам змеевика теплообменника. Коллектор может быть изготовлен из меди или стали с антикоррозийным покрытием.

Варианты конструкции коллекторов: Г образный, Т образный.

Представленные ниже калориферы: В НАЛИЧИИ

Стоимость оребренного теплообменника (калорифера), напрямую зависит от вышеперечисленных конструктивных особенностей, используемых материалов и размеров.

Ниже представлена линейка водяных нагревателей, их основные габаритные размеры, рядность и цена. В этой таблице, можно подобрать примерно похожий необходимый калорифер, и узнать ориентировочную стоимость. А лучше скачать опросный лист, заполнить основные параметры и отправить на расчет, чтобы узнать точную цену нужного калорифера.

Водяные нагреватели — канальное оборудование — системы вентиляции

Водяные канальные нагреватели

Применение

Пластинчатые водяные канальные нагреватели предназначены для подогрева воздуха, который проходит через них, и устанавливаются в прямоугольные каналы систем кондиционирования и вентиляции воздуха в общественных и промышленных зданиях. Предельная допустимая температура воды составляет 150С, предельное давление составляет 1, 5 МПа. В качестве теплоносителя разрешается использовать воду или незамерзающие смеси.

Водные канальные нагреватели изготовляются в двух-, трех- рядном исполнении с девятью типоразмерами. Поверхность нагревателя выполнена из алюминиевых пластин и медных трубок проходящих через пластины в шахматном порядке. Корпус изготовляется из оцинкованной стали, герметичность водяного нагревателя проверяется при давлении 25 атмосфер.

Конструкцией коллектора водяного нагревателя предусматривается использование устройств для отвода воздуха, а также применение погружных температурных датчиков контроля температуры воды.

Для установки датчиков температуры воды или вентилей отвода воздуха предусмотрена резьба 1/2″. Места установки с резьбой при поставке герметично закрываются заглушками.

Монтаж
Водяные нагреватели устанавливаются путем закрепления их к агрегатам системы или фланцам воздуховодов. Крепление осуществляется через отверстия, которые предусмотрены в конструкции, при помощи болтов или через скобы. Наружный монтаж водяных нагревателей возможен лишь в том случае, если в роли теплоносителя выступает незамерзающая смесь. Если же теплоносителем является вода, то монтаж необходимо производить в помещении, температура которого не опускается ниже точки замерзания воды. Перед монтажом нужно проверить целостность и исправность трубок, коллекторов и пластин.

Монтаж осуществляется в любом положении – главное следить за тем, чтоб обеспечивался отвод воздуха. Вентили отвода воздуха должны располагаться в отводящем и приводящем коллекторе в самом высоком месте водяного нагревателя.

ВОДЯНЫЕ НАГРЕВАТЕЛИ ДЛЯ КРУГЛЫХ И КВАДРАТНЫХ КАНАЛОВ ZILON ZWA

Описание:

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.

Габаритные размеры

Адаптеры для нагревателей (опция)

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Схема обвязки

Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр

Характеристики:

● Корпус изготовлен из оцинкованной стали
● Медно-алюминиевый теплообменник
● Применение шага оребрения 2,1 мм позволяет сущестенно увеличить теплоотдачу
● Теплоноситель: вода или незамерзающие смеси
● Максимальная температура воды 130°С, макси-мально допустимое давление 16 бар
● Открытая сторона труб оснащена защитным экраном
● Для подсоединения к круглым воздуховодам ис-пользуются адаптеры-переходы
● Долгий срок службы нагревателя
● Стандартный типоразмерный ряд

Таблица:

Температура теплоносителя вход/выход, 90/70 °С

Температура теплоносителя вход/выход, 90/70 °С

ВОДЯНЫЕ НАГРЕВАТЕЛИ WH

ПРИМЕНЕНИЕ

Водяные нагреватели для прямоугольных каналов

предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

КОНСТРУКЦИЯ И МАТЕРИАЛЫ

Нагреватели WH представлены десятью типоразмерами, для каждого из которых предлагаются два исполнения – двухрядное и трёхрядное, что увеличивает функциональные возможности данного типа оборудования.

Предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C.

В качестве теплоносителя рекомендуется использовать воду и незамерзающие смеси.

Корпус изготовлен из оцинкованного стального листа. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм.

Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды.

Все теплообменники испытываются на герметичность водой под давлением 16 бар в течение 3 минут.

ЗАЩИТА ОТ ОБМЕРЗАНИЯ

Защита от обмерзания представляет собой комплекс взаимосвязанных мероприятий, предотвращающих теплообменник от замораживания при обычных условиях эксплуатации. Данный комплекс включает в себя следующие компоненты:

•  капиллярный термостат КР 61 для защиты от обмерзания по воздуху;

•  погружной (VSP) или накладной (VSN) датчики температуры обратного теплоносителя для защиты от обмерзания по воде;

•  блок управления ACW.

РЕГУЛИРОВАНИЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТИ

Теплопроизводительность нагревателей WH регулируется автоматически с помощью управляющего блока ACW и смесительного узла.

Плавное регулирование производительности достигается путем применения в качестве обвязки нагревателя смесительного узла SMEX, что позволяет точно поддерживать температуру приточного воздуха.

МОНТАЖ

Водяные нагреватели устанавливаются в любом

положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо установить перед ним воздушный фильтр.

Нагреватели следует подключать по принципу противотока, так как при использовании прямоточной схемы подвода теплоностиеля мощность нагревателя снижается.

При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.

В случаях, когда нагреватель монтируется после вентилятора, рекомендуется предусмотреть между ними участок воздуховода длиной 1-1,5 м для выравнивания потока воздуха.

Водяной нагреватель — вентиляция +7 (343) 383-04-55 Отдел вентиляции

Канальный нагреватель

Прямоугольные водяные канальные нагреватели ВНП (электрокалориферы) используются для подогрева воздуха. Водяные нагреватели изготавливаются различных типоразмеров в зависимости от размеров соединительного фланца. Присоединение к воздуховоду является идентичным со всеми остальными элементами систем завода «Лиссант». Используемый воздух не должен содержать твердых, волокнистых, клейких и агрессивных примесей, которые могут вызвать коррозию алюминия, меди, цинка.

Преимущества

Нагреватель воздуха

• Медно-алюминиевый радиатор.
• Корпус выполнен из оцинкованной стали.
• Компактная конструкция нагревателя.

Технические характеристики

Нагреватель водяной

1. ВНП — нагреватель водяной для прямоугольных каналов.
2. 40-20 — типоразмер (400х200 мм).
3. 2,3,4 — рядность.

Конструкция

Нагреватель водяной канальный

Корпус нагревателя выполнен из оцинкованной стали и покрыт термоустойчивой эмалью. Теплообменник водяного нагревателя для прямоугольных каналов состоит из медных труб с алюминиевыми ребрами (ламелями), шаг ребер 2,5 мм.
Коллектор сварен из стальных труб, патрубки заканчиваются наружной трубной цилиндрической резьбой G1-B. Нижняя и верхняя части коллекторных труб снабжены заглушками G1/2″.
Водяные нагреватели выпускаются в 2-х, 3-х и 4-х рядном исполнении.

Схема нагревателя

Размеры устройства

Водяной нагреватель

Водяные, электрические нагреватели | ВентКомфорт. Системы вентиляции и кондиционирования

Кроме осуществления очистки и вывода-ввода воздуха, системы вентиляции могут дополнительно производить подогрев воздуха, имея для этого в себе необходимое оборудование. Рассмотрим его поподробнее.

Итак, воздухонагреватель канальный  служит для нагрева или догрева воздуха, который поступает в системы воздухоснабжения прямоугольного и круглого сечения.  При этом нагрев воздуха обусловлен работой ТЭНов, изготовленных из нержавеющей стали.  Для безопасной работы канальные нагреватели воздуха снабжены двойной защитой от перегрева. Кроме того, они предназначены для работы в закрытом помещении, где температура воздуха не выходит за пределы диапазона от -30 до +50 градусов Цельсия, а сам воздух не загрязнен химическими испарениями и пылью. Канальный нагреватель может быть установлен в любом положении, но обычно на всасывающей  стороне вентилятора.

Такое оборудование может быть как водяным, так и электрическим. Воздухонагреватель канальный водяной предназначается для нагрева воздушных масс непосредственно в системах вентиляции приточных или приточно-вытяжных типов. Водяные канальные нагреватели устанавливаются прямо в канал воздуховода, а их теплоносителем может быть и вода (если воздухонагреватели водяные подключены под центральное отопление помещения), и незамерзающие смеси. И применяются такие водяные нагреватели с равным успехом и для воздуховодов с круглым сечением, и для воздуховодов с квадратным сечением.

Воздухонагреватель канальный электрический также устанавливается непосредственно в систему вентиляции как круглого, так и прямоугольного сечения, но при этом его теплоносителем являются электричество сети. Электрические нагреватели воздуха тоже снабжены защитой от перегрева, что позволяет им работать долго и эффективно. При этом максимальная температура прогреваемого воздуха не должна превышать 50 градусов Цельсия. Корпуса воздухонагревателей электрических изготовлены из стали, поверхность которой устойчива к высоким температурам, а трубки ТЭНов — из нержавеющей стали. Устанавливать любой нагреватель канальный электрический можно и в вертикальном, и в горизонтальном положении.

А купить воздухонагреватель можно с помощью специализированных компаний, занимающихся продажей и установкой вентиляционного оборудования и систем. Причем, на каждый вид воздухонагревателей цена будет немного отличаться, в зависимости от технических характеристик и других нюансов.

При необходимости установки водяного воздухонагревателя не попадающего под стандартные типоразмеры каналов, есть возможность индивидуального расчёта под технические требования заказчика. Для этого необходимо заполнить опросный лист, который можно получить после запроса по почте или телефонному звонку.

Воздухонагреватель водяной для круглых каналов VOK-01-T-160 Вентиляция Самара, системы вентиляции, кондиционер, кондиционеры в Самаре, воздухонагреватели

Как удалить воздух из газового водонагревателя

Подобно печи, водонагреватели с газовыми горелками будут выделять вредные пары, содержащие окись углерода, побочный продукт топлива, используемого для зажигания горелки для нагрева воды в баке, будь то топливо природного газа, масла или пропана. Как и в случае с вашей печью, вам нужна соответствующая вентиляция, чтобы выводить токсичные пары водонагревателя за пределы дома, чтобы вы и ваша семья были в безопасности.

Что нужно знать о вентиляции газового водонагревателя

В стандартных газовых водонагревателях дым обычно выводится через задвижку и дымоход.Вставка обратной тяги предотвращает попадание воздуха в верхнюю часть водонагревателя и улучшает распределение тепла в баке. Дымоход — это вентиляция, через которую проходят пары, которые безопасно выводятся за пределы дома.

Водонагреватель, использующий атмосферную или прямую вентиляцию, позволяет дыму выходить естественным образом, поднимаясь прямо вверх через вертикальное вентиляционное отверстие, ведущее к дымовой трубе дома, или через наклонное вверх вентиляционное отверстие, которое может проходить через дымоход или через стену. к внешнему виду дома.В обоих случаях водонагреватель должен быть расположен рядом с внешней стеной или дымоходом, чтобы система вентиляции работала правильно.

На некоторых моделях газовых водонагревателей будет использоваться вытяжной вентилятор для вытяжки выхлопных газов через дымоход. Водонагреватели с механической вентиляцией считаются более энергоэффективными, чем стандартная система прямой вентиляции, и более эффективны в предотвращении попадания обратного воздуха в водонагреватель. Поскольку в вентиляционном отверстии используется двигатель вентилятора для отвода выхлопных газов через дымоход, он может быть длиннее и горизонтальнее, что даст вам больше возможностей для установки водонагревателя.

Требования к вентиляции

Хотя вы всегда должны проверять местные строительные нормы и правила, чтобы подтвердить правильный способ установки вентиляции водонагревателя, вот несколько общих рекомендаций, которым необходимо следовать:

• Если в вашем водонагревателе используется атмосферная или прямая вентиляция, вам необходимо использовать внесенный в список UL металлический дымоход типа B диаметром три или четыре дюйма.
• Водонагреватели с системой вентиляции могут вентилироваться с помощью пластиковых трубок Schedule 40 из ПВХ диаметром не менее двух дюймов, поскольку нагнетатель помогает охлаждать проходящий воздух, хотя некоторые эксперты считают, что металлические трубы являются более безопасной альтернативой.
• Между выпускным отверстием вытяжного колпака и первым коленом или соединителем должно быть не менее 12 дюймов по вертикали.
• При использовании прямой вентиляции любой полугоризонтальный трубопровод должен иметь уклон вверх не менее четверти дюйма на фут. Полугоризонтальное расстояние не должно превышать 75% от общей вертикальной высоты вентиляционного отверстия.
• Вентиляционная труба должна быть полностью герметизирована в местах прохождения сквозь стену или в дымоход, чтобы предотвратить утечку воздуха.
• При отводе воздуха через дымоход необходимо использовать дымоход или вентиляционную заглушку, внесенную в список UL, в точке подключения.

Дополнительная информация о вентиляции газового водонагревателя и советы по безопасности

• Система прямой вентиляции будет втягивать всасываемый воздух для горения снаружи дома (через вытяжную вентиляцию), тогда как система вентиляции с электроприводом втягивает воздух помещения, который окружает сам водонагреватель. По этой причине водонагреватели с вытяжкой не следует устанавливать в небольших закрытых помещениях.
• Если из-за нехватки места водонагреватель должен быть установлен в подсобном помещении, убедитесь, что дверцы шкафа закрыты жалюзи или оставлено пространство вверху и внизу дверей, чтобы увеличить поток воздуха.
• Для системы вентиляции электропитания может потребоваться наклон выхлопного отверстия для надлежащего отвода конденсата, который скапливается в трубе.
• Поскольку в газовых водонагревателях используется открытое пламя, держите горючие материалы, например, банки с краской, подальше от устройства.
• Поскольку всегда существует вероятность утечки выхлопных газов из газового водонагревателя или печи, один или несколько детекторов окиси углерода должны быть установлены рядом со спальнями вашего дома.Батарейки извещателя следует регулярно проверять.

Найдите подходящие детали для водонагревателя в Ремонтной клинике

От двигателей вытяжных вентиляторов и реле давления до узлов горелок и анодных стержней Repair Clinic предлагает специальные запасные части, подходящие для вашей модели водонагревателя, в том числе произведенные Rheem, A.O. Смит, Брэдфорд Уайт, Ричмонд или Водоворот. Введите полный номер модели вашего водонагревателя в строку поиска на веб-сайте ремонтной клиники, чтобы получить полный список деталей, совместимых с вашим устройством.Вы также можете изучить библиотеку материалов «Сделай сам» в Repair Clinic, чтобы посмотреть видео и прочитать статьи, посвященные распространенным проблемам с водонагревателями, тестированию определенных компонентов и установке новых деталей.

7 советов по вентиляции безбакового водонагревателя

Обсудите эти особенности вентиляции с установкой безбаквального водонагревателя

Выбор проточного водонагревателя — одно из важнейших решений, которое домовладелец принимает для снижения коммунальных расходов и энергопотребления.

После выбора вентиляция газового водонагревателя без резервуара будет самым важным решением, которое принимает установщик безбакерного водонагревателя при оснащении дома или здания устройством.

Бесконтактные водонагреватели требуют специальной вентиляции, чтобы выпускать горячий выхлопной газ наружу, где он рассеивается. В отличие от традиционных водонагревателей в виде резервуаров, газовые водонагреватели без резервуаров предлагают гораздо более универсальные варианты вентиляции.

Фактически, прогресс в конструкции агрегата сделал установку энергоэффективных безбаквальных водонагревателей менее дорогостоящими, более привлекательными и более простыми для вписывания в план вашего дома, при этом экономя пространство.

Характеристики вентиляции безбаклевого водонагревателя

Профессиональный установщик безрезервуарного водонагревателя осмотрит ваш дом на предмет наилучшего соответствия. Вот семь ключевых моментов, которые следует учитывать при принятии решения о том, где установить ваш новый безрезервуарный водонагреватель и как настроить вентиляцию.

1. Внутренние водонагреватели без резервуаров всасывают наружный воздух. Вентиляция водонагревателей без резервуара осуществляется двумя способами: с прямым выпуском и с вытяжкой. Устройства с прямой вентиляцией втягивают воздух снаружи дома или здания и имеют два вентиляционных отверстия, одно для впуска и одно для выпуска.Такая конфигурация позволяет безрезервуарам размещаться в небольших помещениях; Фактически, безбаквальные водонагреватели экономят до 16 квадратных футов пространства. Для блоков вытяжной вентиляции требуется только вытяжной вентиль, и их необходимо размещать на большей площади для обеспечения достаточного количества воздуха для горения.

2. Наружные безбаквальные водонагреватели освобождают внутреннее пространство. Безбаковые агрегаты выдерживают температуры ниже нуля благодаря автоматическим самонагревающимся компонентам и поэтому могут быть установлены снаружи в более теплом климате. Установка безбаквального водонагревателя снаружи освобождает внутреннее пространство и не требует дополнительной вентиляции.

3. Бесконтактный водонагреватель позволяет использовать несколько вариантов вентиляции. Бесконтактные водонагреватели могут вентилироваться через крышу или боковую стену, обеспечивая большую гибкость и возможности размещения. Традиционный водонагреватель с газовым баком требует вентиляции через крышу. В безрезервуарных водонагревателях используются вентиляторы для выдува выхлопных газов из агрегата по горизонтали, позволяя вентиляционным отверстиям заканчиваться сбоку дома.

4. Конденсаторные безбаквальные водонагреватели снижают стоимость монтажа. По данным Совета по образованию и исследованиям в области пропана, безбаковые водонагреватели с конденсационной технологией до 95% более эффективны, чем неконденсирующие агрегаты, и выделяют сравнительно более холодные выхлопные газы.Следовательно, вытяжное отверстие может быть из ПВХ или полипропилена, а не из металла, что снижает стоимость установки.

5. Бесконтактные водонагреватели с концентрической вентиляцией обеспечивают дополнительные преимущества в плане безопасности. Концентрическое вентиляционное отверстие диаметром 5 дюймов содержит как впускную, так и выпускную трубы, поэтому оно прохладное на ощупь, так как теплый воздух изолирован внутри. Если труба протекает, воздух остается в концентрическом вентиляционном отверстии и не попадает в дом.

6. Коробки для ниш позволяют безбактовым агрегатам встраиваться внутри стен и не застревать снаружи дома.Некоторые строители домов теперь предлагают встраиваемые боксы для водонагревателей без конденсата. Такая конфигурация позволяет устройству помещаться внутри каркаса дома и не свешиваться сбоку.

7. Крышки для труб и творческие оконечные устройства предлагают эстетичные решения для вентиляции. Воспользуйтесь преимуществами производителей безрезервуарных установок и техническими навыками монтажников, чтобы удобно скрыть трубы.

Чтобы спланировать установку, найдите ближайшего к вам продавца безрезервуарных водонагревателей.

Более подробная информация об установке безрезервуарного агрегата также доступна в «Руководстве покупателя безрезервуаров».

Опции вентиляции газовых водонагревателей

Правильная вентиляция газовых водонагревателей — серьезное дело. Продукты сгорания от газовых приборов могут быть опасными и даже смертельными для жителей дома, если с ними не обращаться должным образом. Чем больше вы знаете о надлежащих процедурах вентиляции, тем лучше. Здесь мы рассмотрим основные категории вентиляции, опишем устройства в каждой группе и дадим несколько советов, которые помогут обезопасить вашу следующую установку.

Категория I

Первый тип газовых приборов правильно называется Категории I. Водонагреватели, попадающие в эту категорию, считаются «стандартными вентиляционными отверстиями». Эти поднимающиеся в небо металлические стеллажи можно увидеть на крышах зданий, оставляя в небе след из сероватых паров. Они вентилируют различные типы приборов категории I, такие как бойлеры, водонагреватели и верные старые печи, согревая людей в холодные зимние дни.

Компоненты категории I

Каждый блок поставляется со стальным вытяжным кожухом, готовым к подключению к толстостенной оцинкованной стальной трубе. Этот тип трубопроводной системы монтируется сантехником на месте. Труба разрезается и подбираются подходящие фитинги. Вся система трубопроводов соединяется с помощью шурупов для листового металла и жестких подвесных ремней там, где они необходимы.

Дымовые газы в этом типе оборудования очень горячие, часто выше 400 градусов. Они медленно перемещаются через вентиляционную систему из-за естественной тяги, создаваемой этими высокотемпературными парами. Этот тип системы вентиляции в основном вертикальный; вентиляционная труба может проходить через несколько уровней здания до того, как закончится над крышей.

Меры предосторожности

Из-за высокой температуры дымовых газов вентиляционная труба очень горячая. Чтобы безопасно установить трубу, ее необходимо держать на расстоянии 6 дюймов от любого горючего материала, например, дерева или целлюлозной изоляции. Например, для одностенной дымоходной трубы диаметром 4 дюйма потребуется патрубок диаметром 16 дюймов для обеспечения необходимого зазора. Это не всегда возможно, поэтому вентиляционные трубы часто состоят из двухслойных труб.

Эта труба сохраняет тот же внутренний размер, что и одностенная версия, но имеет внешний диаметр примерно на 1 дюйм больше, оставляя воздушное пространство между слоями трубы.Воздушное пространство резко снижает температуру поверхности внешнего слоя. Эта двустенная вентиляционная труба требует зазора всего 1 дюйм от горючих материалов, что делает вертикальные желоба для труб намного меньше и безопаснее.

Хотя эти устройства уже много лет занимают свое место в отрасли, их неэффективность отбросила большинство из них в прошлое. Более высокие эксплуатационные расходы и высокие выбросы углерода привели к их неизбежной отмене единогласным голосованием. Хотя их все еще можно купить для замены существующих установок, существует множество стимулов для замены этих устройств на более эффективные типы.

Вентиляционная система категории IV

В следующей группе приборов используется система вентиляции Категории IV. Сюда входят водонагреватели с прямым и автоматическим отводом.

Компоненты категории IV

Водонагреватель с механической вентиляцией — это газовый прибор с так называемой принудительной тягой. Узел нагнетателя с двигателем мощностью 115 В с дробной мощностью обычно устанавливается наверху резервуара непосредственно над отверстием для дымохода. Этот двигатель нагнетает дымовые газы через систему вентиляции.Он создает избыточное давление в вентиляционном трубопроводе, что позволяет использовать длинные горизонтальные участки, которые могут заканчиваться за боковую стенку конструкции.

В то время как индуктор выталкивает дымовые газы наружу, он также втягивает избыточный воздух в камеру горелки. Часть этого воздуха используется для правильного сгорания, но большая часть его считается разрежающим воздухом, поскольку он смешивается с дымовыми газами, охлаждая их, что позволяет создать вентиляционную систему с использованием пластиковых труб и фитингов.

Меры предосторожности

Белая труба из ПВХ Schedule 40 является наиболее распространенным и легкодоступным материалом для этой категории вентиляции. Однако в некоторых системах, когда ожидается более высокая температура дымовых газов, для вентиляции будут использоваться серая труба и фитинги из ХПВХ Списка 80.

Дымовые газы обычно имеют температуру около 100 градусов, и если вы знаете что-нибудь о H ₂ O в дымовых газах, вы знаете, что он конденсируется еще до того, как выйдет наружу. Следовательно, фитинги должны быть сварены растворителем и водонепроницаемы.

Каждый производитель дает конкретные инструкции относительно шага трубопровода и любых дренажных соединений для конденсата, который образуется внутри вентиляционной системы.Они также укажут размер трубы, количество колен, максимальную длину и любые специальные фитинги или сетки от птиц, которые будут использоваться для закрытия вентиляционного отверстия снаружи.

Птицы часто видят в этих открытых трубах приглашение поселиться и создать семью, но для них это никогда не заканчивается хорошо. Вы можете обнаружить такую ​​трагедию при следующем обращении в службу поддержки по поводу «нет горячей воды».

Direct-Vent против Power-Vent

Отвод воды в водонагревателе с прямым отводом воздуха очень похож на отвод воздуха.Он также вызывает тягу, но вместо того, чтобы забирать воздух из помещения, где расположен водонагреватель, он включает в себя либо вторую трубу, либо концентрическую конструкцию трубы, подающую свежий воздух извне для сжигания.

Использование этой двухтрубной системы ограничит общую длину вентиляционной системы. Поскольку индукционный двигатель перемещает как свежий воздух, так и выходящие дымовые газы, теперь ему необходимо преодолеть перепад давления в обоих наборах труб и фитингов. Концентрический стиль также ограничивает длину вентиляционного отверстия.

В этой конфигурации «труба в трубе» обычно используется внутренняя труба для отвода дымовых газов и внешняя труба для сбора свежего воздуха. Внутри концентрического вентиляционного канала эти жидкости текут в противоположных направлениях, но никогда не смешиваются. Преимущество этого типа водонагревателя в том, что он может быть размещен в кладовке или небольшом механическом помещении без необходимости вентиляции помещения.

Бесконтактные водонагреватели

Бесконтактные водонагреватели не всегда попадают в одну категорию. Многие из этих устройств относятся к категории IV, конденсации с вытяжкой.Некоторые попадают в категорию III — вытяжная тяга с более высокими температурами неконденсирующихся дымовых газов.

В этих установках используются специальные трубопроводы, которые в некоторых случаях можно приобрести только у производителя водонагревателя. Эта система вентиляции должна соответствовать строгим требованиям к общей длине, использованию фитинга и будет включать специальный вентиляционный колпак, где он заканчивается снаружи.

Горячая вода в доме — это роскошь, которую мы часто принимаем как должное. Газовые водонагреватели могут обеспечить нас практически неограниченным количеством воды для удовольствия от купания.Правильная система вентиляции — критически важный элемент в обеспечении безопасности и безотказности установки. Чтобы узнать больше о правильных методах установки и соображениях безопасности, ознакомьтесь с курсом «Эксплуатация газового водонагревателя» SkillMill ™.

Фрэнк Гарро

Interplay Learning Plumbing & HVAC Expert

Франк — постоянный специалист Interplay по сантехнике и HVAC. В то время как он начал свою карьеру в торговле сантехникой, его страсть к HVAC привела его к тому, что он стал адъюнкт-профессором и руководителем программы HVAC в Ivy Tech Community College.Фрэнк является лицензированным подрядчиком механических, сантехнических и электрических систем и владеет собственной компанией по оказанию механических услуг. Как педагог, Фрэнк твердо верит в основы преподавания и обладает даром упрощать сложные концепции.

Опции вентиляции газового водонагревателя

Узнайте, как выбрать лучший вариант вентиляции водонагревателя для безопасного, надежного и экономичного нагрева воды в доме. Изучите различия между атмосферными системами, системами вентиляции и вытяжной вентиляции.

Каждый водонагреватель, работающий на природном и пропановом газе, нуждается в правильно спроектированной системе вентиляции, позволяющей безопасно удалять дымовые газы (побочные продукты сгорания) наружу и втягивать свежий воздух для надлежащего сгорания газа.

Система вентиляции должна иметь правильный размер, чтобы выдерживать общий ввод БТЕ водонагревателя.

Дымовые газы содержат в основном водяной пар и углекислый газ, который по своей природе является кислым, поэтому для безопасного удаления из обогревателя они выводятся наружу через металлический дымоход, дымоход или боковую вентиляцию.

В зависимости от расположения нового газового водонагревателя, следует рассмотреть различные системы вентиляции для наиболее экономичного, безопасного и надежного нагрева воды. При выборе подходящей модели очень важна гибкость вентиляции, поэтому купите водонагреватель, который позволяет использовать множество вариантов установки.

Типы вентиляционных систем

Существует три наиболее часто используемых системы вентиляции при нагревании воды в жилых домах: атмосферная, прямая и вытяжная. Они используют дымоходы или дымоход для отвода выхлопных газов от водонагревателя на улицу.В зависимости от системы вентиляции дымоходы могут быть металлическими или пластиковыми.

Удаление воздуха

Газовый водонагреватель

Наиболее распространенным типом газовых водонагревателей является тип с атмосферной вентиляцией, который использует естественный способ (плавучесть) для вывода дымовых газов из агрегата. Нагреватель с атмосферной вентиляцией использует вертикальную металлическую трубу, иногда соединенную с дымоходом, где горячие дымовые газы естественным образом поднимаются через вытяжной колпак и дымовую трубу и выводятся в атмосферу (естественная конвекция).Воздух для горения забирается из помещения.

Эффективность вентиляционных отверстий повышается с увеличением длины каналов и увеличением температуры выхлопных газов.

Преимущество использования этого типа вентиляции — низкая стоимость устройства, монтажа и эксплуатации. Водонагреватели с атмосферным воздухом также являются самыми дешевыми. Они могут работать без электричества.

Прямая вентиляция

Водонагреватели

с прямым выпуском воздуха имеют герметичную камеру сгорания, и в них обычно используется горизонтальный дымоход, проходящий через внешнюю стену и наружу. Они действительно требуют нулевого допуска для правильного и безопасного отвода дымовых газов. Они могут использовать отдельную вентиляционную трубу или двойные вентиляционные отверстия (коаксиальные) для притока свежего воздуха, поэтому их можно установить практически в любом месте.

Благодаря своей герметичной конструкции, они намного более гибки в установке вентиляции, чем вышеуказанные атмосферные, и работают тише, чем электрические нагреватели, в которых используются электрические вентиляторы. Герметичное сгорание особенно полезно, если водонагреватель установлен рядом с легковоспламеняющимися и едкими химикатами и другими продуктами.Нагреватели с прямой вентиляцией не подвержены эффектам обратной вытяжки.

Удаление воздуха

В водонагревателях с вытяжной вентиляцией используется механический вентилятор для отвода побочных продуктов сгорания в атмосферу. Они дороги, но обеспечивают большую гибкость при установке. Система вентиляции может быть установлена ​​вертикально, горизонтально, а установка может быть удалена от точки подключения. Некоторые водонагреватели имеют длинные вентиляционные трубы до 150 футов в длину. Большую часть времени воздух для горения забирается из дома.

Поскольку побочные продукты сгорания являются кислыми и имеют высокую температуру, как в баковых, так и в бестарных водонагревателях необходимо использовать вентиляционные трубы из металла или нержавеющей стали, а в конденсационных установках из-за более низкой температуры выхлопных газов можно использовать трубы, изготовленные из металла. из разных и более дешевых материалов, таких как ПВХ и ХПВХ, которые также проще в установке.

Водонагреватели с вытяжкой рекомендуются для плотно построенных домов, домов без дымохода, где трудно создать хорошую естественную тягу, и для повышения энергоэффективности.

Обогреватели с механической вентиляцией не рекомендуется устанавливать рядом с гостиной из-за шума, производимого вентилятором. Они электрически зависимы, так как электрический вентилятор должен быть запитан, поэтому они должны быть установлены рядом с электрической розеткой. Такие обогреватели необходимо размещать в помещении с достаточным притоком воздуха. Стоят они дороже других видов.

— Найдите сантехников в вашем районе —

Схема вентиляции

Вентиляционная система газовых водонагревателей может состоять из одной или двух труб.Двухтрубная система может быть далее разделена на концентрическую (труба внутри трубы) или две отдельные трубы, а вентиляционные отверстия могут проходить горизонтально, вертикально или комбинированно.

В однотрубном водонагревателе с отводом воздуха, такого как вышеупомянутый атмосферный тип, используется одна труба для отвода дымовых газов наружу, в то время как воздух для горения подается из окружающей атмосферы в камеру сгорания.

Существуют также водонагреватели, например, напольные модели без резервуара, для которых не требуется вентиляция, поскольку они устанавливаются снаружи.Все нагреватели резервуарного типа предназначены только для использования внутри помещений.

По мнению экспертов, при выборе типа вентиляции все зависит от вашего дома и расположения обогревателя.

Проблемы с вентиляцией

Одна из распространенных проблем, связанных с вентиляционной системой водонагревателя, — это обратная вытяжка. Обратное вытягивание — это ситуация, когда выхлопные газы, вместо того, чтобы выходить в атмосферу, попадают внутрь дома. Эта проблема часто встречается в моделях атмосферных вентилей, потому что метод тяги ненадежен.

Причиной обратного вытягивания может быть плохая конструкция вентиляционного отверстия и недостаточная тяга, засорение дымохода или внешнее давление. Одна из частых ошибок при установке — недостаточный угол наклона вверх и изгибы близко к вытяжному шкафу, поэтому горячие газы не могут подниматься быстро.

Наиболее очевидными симптомами обратного вытягивания являются:

• Расплавленный пластик колец впуска / выпуска воды, расположенных в верхней части водонагревателя и рядом с вытяжным колпаком.
• Выхлопные газы могут конденсироваться в верхней части нагревателя и вызывать коррозию.
• Сильная конденсация также может образовываться на близлежащих трубах холодной воды.

Во избежание проблемы выполните следующие действия, чтобы проверить правильность тяги в водонагревателе:

• Закройте все двери и окна.
• Выключите печь, если у нее общий дымоход.
• Запустите нагреватель и дайте ему поработать некоторое время перед испытанием.
• Поднесите руку к вытяжному шкафу, и если вы чувствуете, что выходит теплый и влажный воздух, водонагреватель отводит воздух.Вы также можете использовать зеркало, поднесите его к вытяжному шкафу и посмотрите, не запотевает ли оно. Паутина также может дать вам визуальное представление о проблеме. Кроме того, вы можете использовать спичку, чтобы увидеть, не отталкивается ли дым от вытяжки.

Советы по установке

Имейте в виду, что водонагреватели должны устанавливаться в соответствии с инструкциями производителя и местными или национальными нормами и правилами.

Газовые водонагреватели обычно устанавливаются в подсобном или механическом помещении, гараже, туалете, замкнутом или неограниченном пространстве, и в зависимости от типа вентиляции и условий для горения воздух для вентиляции должен подаваться в рекомендуемом объеме.

Для правильной работы системы вентиляции, включая вентиляционную трубу, перегородку дымохода и вытяжной колпак, необходимо проверять и чистить не реже одного раза в год.

Правильная вентиляция очень важна для безопасной эксплуатации газового водонагревателя, поскольку неправильно спроектированная система может привести к неполному сгоранию газа, проблемам и травмам, включая смерть.

Связанные

Газовый водонагреватель

, вентиляция с печью High-E

Домашняя сантехника

В этой статье подробно описаны изменения, необходимые для вентиляции водонагревателя, когда печь High-E устанавливается в существующем доме.HomeProPl umber предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене всех сантехнических компонентов в вашем доме. Мы продаем и устанавливаем газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Мы находимся рядом с вашим домом в Плано, Аллен, Фриско и МакКинни. Мы обслуживаем все дома в южных округах Коллин и Дентон без дополнительных транспортных расходов.

HomeProPlumber в Плано, Техас обеспечивает техническое обслуживание и ремонт для всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Позвоните нам сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой HVAC или водопроводом. Мы назначим встречу в удобное для вас время и предложим круглосуточную службу экстренной помощи

.

В этой статье рассматриваются изменения, необходимые для вентиляции существующего водонагревателя, когда высокоэффективная печь установлена ​​в существующем доме, в котором были печь стандартной эффективности и водонагреватель , если они использовали одну и ту же вытяжную вентиляцию. Многие дома построены с водонагревателем и печью , которые используют одну и ту же вытяжную трубу. Это обычная практика для печей со стандартной эффективностью (80%). При правильной установке это устройство вентиляции работает с печью на 80% газа (или менее 80%) + газовый водонагреватель. На фото ниже показан типичный комбинированный печь + вентиляция водонагревателя.

При установке высокоэффективной печи существующее общее вентиляционное отверстие не будет работать только для водонагревателя, поскольку выпускное отверстие слишком велико для выхода водонагревателя, чтобы нагреть трубу в достаточной степени, чтобы она могла безопасно подниматься из дома.

Старая вентиляционная труба слишком велика, потому что она обслуживала и печь, и водонагреватель. Печи High-E имеют полностью отдельную вентиляцию. При замене печи стандартной эффективности на высокоэффективную существующую вентиляционную трубу необходимо заменить на вентиляционную трубу правильного размера только для водонагревателя (она будет меньше). Это гарантирует, что водонагреватель может нагреть вентиляционную трубу настолько, чтобы выхлопные газы поднялись.

Этот тип трубы называется «B Vent». Газоотводная труба типа B имеет меньшую трубу внутри большой трубы (также известную как двустенная труба) для изоляции и безопасности. Это гарантирует, что внешняя труба будет холоднее внутренней. Воздушное пространство между внутренней и внешней трубами обеспечивает изоляцию от потерь тепла (из внутренней трубы), когда дымовые газы выходят из дома.

.

Вы можете увидеть внутреннюю и внешнюю трубы на трубе B-Vent. Фотография выше

ДИАМЕТР ВЕНТИЛЯЦИОННОЙ ТРУБЫ ДОЛЖЕН БЫТЬ ТАК ЖЕ ДИАМЕТР, что и вытяжной кожух водонагревателя.

Максимальный размер вентиляционной трубы ( только для отвода воздуха из водонагревателя ) определяется величиной;

1. Какова длина вентиляционной трубы.

2. Размер водонагревателя (в галлонах). Как правило, если существующее вентиляционное отверстие (которое обслуживает и печь, и водонагреватель) на больше, чем на , чем на 4 дюйма, поэтому меньшая вентиляционная труба должна быть установлена ​​для только для водонагревателя.

3. Поскольку новая вентиляционная труба меньше, ее часто можно установить внутри старой вентиляционной трубы.

Источник изображения: Dreamstime 40163150

Печи

High-E имеют отдельных вентиляционных отверстий (см. Белые пластиковые трубы, идущие от верха печи). Одна труба обеспечивает поступление воздуха для горения, а вторая — отвод выхлопных газов.

При слишком большой вентиляционной трубе водонагреватель не производит достаточно тепла, чтобы выхлопные газы выходили из дома. В этом случае выхлопные газы поступают обратно в дом. Обратное вытягивание означает, что выхлопные газы движутся вниз в выхлопной трубе.Затем газы попадают внутрь дома. Эти выхлопные газы содержат окись углерода, которая в меньшей концентрации вызывает заболевание пассажиров, а в достаточно больших — может привести к смерти.

Как узнать, вентиляция газового водонагревателя безопасна?

ДЛЯ ИСПЫТАНИЯ НА ПРАВИЛЬНУЮ ВЫПУСКНУЮ ВОДУ:

• Если водонагреватель и газовая печь имеют одно и то же вентиляционное отверстие , уменьшите настройку термостата для печи, чтобы она не работала во время испытания.
• Достаточно горячей воды для начала нагрева водонагревателя.
• Дать водонагревателю поработать 10 минут.
• Убедитесь, что все окна и двери закрыты и заперты.
• Закройте заслонку (и) камина.
• Поверните все вытяжные отверстия для кухни и ванной комнаты на
• Включите сушилку для одежды на

В этом тесте, даже когда все работает (что вытягивает воздух из дома), газовый водонагреватель с надлежащей вентиляцией не будет иметь обратной тяги.

Примечание: вы можете увидеть обратное рисование с помощью ароматической палочки.

Когда они горят, ароматические палочки выделяют ароматный дым.

Нажмите на фото, чтобы: просмотреть, просмотреть подробности или приобрести товар на Amazon.com

Нажмите на стрелку внутри фотографии, чтобы увидеть водонагреватель на заднем плане (как это происходит).

Источник изображения: YouTube

Источник изображения: встроенное видео YouTube

СВОДКА:

В этой статье содержится ценная информация о том, почему при установке печи High-E необходимо установить существующую общую вентиляционную трубу (печь + водонагреватель).Это потому, что вентиляция теперь будет использоваться только водонагревателем .

В большинстве домов имеется общий вентиль (обслуживающий как печь, так и водонагреватель), когда КПД печи достигает 80% (сегодня это газовая печь со стандартной эффективностью). Печь High-E имеет отдельных вентиляционных отверстий. Итак, существующая вентиляционная труба слишком велика для надлежащей вентиляции и должна быть заменена на трубу меньшего размера. Это гарантирует, что выхлопные газы водонагревателя будут достаточно теплыми, чтобы безопасно выйти из дома.Если этого не сделать, водонагреватель, скорее всего, будет иметь обратную тягу — позволяя выхлопным газам попадать в дом.

Домашняя сантехника

HomeProPl umber предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехнического оборудования для каждого сантехнического компонента в вашем доме. Мы продаем и устанавливаем газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Мы находимся рядом с вашим домом в Плано, Аллен, Фриско и МакКинни.Мы обслуживаем все дома в южных округах Коллин и Дентон без дополнительных транспортных расходов. HomeProPlumber в Плано, штат Техас обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Позвоните нам сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой HVAC или водопроводом.Мы договоримся о встрече в удобное для вас время и предложим круглосуточную службу экстренной помощи

Советы по выпуску вентиляционной трубы водонагревателя дома и как это сделать правильно

Подробнее о вентиляционной трубе водонагревателя читайте в моей статье под видео. Перейдите по ссылкам, чтобы перейти к более важной информации.

Видео о вентиляции водонагревателя дома:

Чтобы полностью понять, как отводится воздух из водонагревателя, работающего на природном газе, я настоятельно рекомендую прочитать «Проблемы с кирпичным дымоходом дома и газовый водонагреватель и дымоход печи» — некоторые из состояний вентиляционной трубы водонагревателя, описанные ниже зависит от исправного и установленного дымохода!

Проверьте мой новый пост, объясняющий техническое обслуживание газового водонагревателя резервуара и осмотр водонагревателя. Это важно!

Существуют две распространенные системы вентиляционных труб для газового водонагревателя:

• Газовый водонагреватель с естественной тягой — поясняется ниже
• Тяговый / водонагреватель Вентиляционная труба из ПВХ / отвод мощности

Система вентиляционных труб газового водонагревателя с естественной тягой по-прежнему доминирует, и до тех пор, пока на участке есть благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.

Типичное соединение отводной трубы газового водонагревателя будет выглядеть примерно так, как показано на рисунке (одна из проблем с этим подключением — недостающие винты на вытяжном шкафу). Вариантов может быть несколько… и хорошие, и плохие, конечно.

Предположим, что вы ничего не знаете о выпускной трубе водонагревателя, вот как должен быть установлен выпуск отводной трубы газового водонагревателя:

Тяговый колпак выпускной трубы водонагревателя

Над естественной тягой газовый водонагреватель, в его центральной части, прямо над вентиляционным отверстием водонагревателя, у вас должен быть установлен вытяжной колпак.Он установлен на 3-4 коротких ножках, иногда прикрепленных к верхней пластине водонагревателя винтами или ( в зависимости от конструкции ) имеет на конце ножки в форме штифтов или крючков, вставленных в отверстия в верхней крышке водонагревателя.

Чтобы система вентиляционных труб газового водонагревателя работала должным образом, вытяжной колпак должен быть отцентрирован над вентиляционным отверстием, а его ножки должны быть прямыми — любые смещенные или деформированные вытяжные колпаки следует отремонтировать / заменить при необходимости. Вытяжные колпаки водонагревателей служат очень важной цели, и при неправильной установке угарный газ может выделяться в жилое пространство.Я почти уверен, что вы знаете, насколько опасным может быть окись углерода…

1. Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для газов процесса сгорания, который должен быть надлежащим образом вытянут из камеры горелки (основание водонагревателя) , в вентиляционную трубу водонагревателя и дымоход
2. Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (состояние, которое заставляет воздух / ветер возвращаться в вентиляционную трубу / дымоход) предотвращает пожаротушение воздуха газовая горелка.

Вытяжные колпаки газовых водонагревателей бывают разных размеров, и если вы заменяете водонагреватель, убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя соответствуют друг другу.

Если вытяжной колпак, поставляемый с водонагревателем, имеет диаметр верхнего отверстия, рассчитанный на 3-дюймовую вентиляционную трубу, и у вас установлена ​​вентиляционная труба 4 дюйма, используйте переходник / переходник, чтобы соединить их вместе.

Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу — не уменьшайте его размер! / НЕ УСТАНАВЛИВАЙТЕ переходной соединитель от вытяжного колпака 4 ″ на 3 ″ вентиляционную трубу водонагревателя только для установки старой системы вентиляции.

Замените вентиляционную трубу меньшего размера на надлежащий / требуемый размер:

— в газовых водонагревателях на 30, 40 и 50 галлонов используется вентиляционная труба диаметром 3 дюйма

— для некоторых 50 галлонов может потребоваться 4 дюйма

Для -75 галлонов и более потребуется 4 ″ и более

Всегда следуйте рекомендациям производителя устройства и соблюдайте местные нормативные требования — опять же — никогда не уменьшайте размеры вентиляционной трубы водонагревателя!

Материал вентиляционной трубы газового водонагревателя с естественной тягой

Для типа с естественной тягой просто используйте оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, пищевыми банками со снятыми обоими концами, секциями из нержавеющей стали, синими трубами для печей, высокая температура пластиковые трубки, гибкие трубки… и т. д.

Сделайте участок вентиляционной трубы между водонагревателем и дымоходом как можно короче и прямее. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей развернутой высоты.

Соединения вытяжного колпака и вентиляционной трубы газового водонагревателя

Соединение между вытяжным колпаком и вентиляционной трубой должно быть закреплено винтами для листового металла — рекомендуется три на соединение на одностенной трубе.

ЗАПРЕЩАЕТСЯ использовать обычную клейкую ленту для закрепления или герметизации соединений. Некоторые строительные инспекторы даже не допускают алюминиевой ленты на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или образование дыр на поверхности.

Если вы используете вентиляционную трубку B, которая представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении — к вытяжному шкафу или к вентиляционной трубе одностенного водонагревателя. В секциях воздуховода с двойными стенками и двойными стенками меньшего диаметра используются фитинги с поворотным замком без винтов. Для вентиляционных труб большего диаметра могут потребоваться винты на соединениях.

Шаг вентиляционной трубы газового водонагревателя с естественной тягой

Соединитель вентиляционной трубы газового водонагревателя должен постоянно подниматься вверх к входу в дымоход, поднимаясь не менее чем на 1/4 дюйма на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть серьезной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня соединения дымохода, в этих случаях следует рассмотреть возможность использования водонагревателя с вытяжным двигателем.

Коррозия вентиляционных труб газового водонагревателя с естественной тягой

Вентиляционные трубы WH следует периодически проверять на предмет коррозии и износа.Проблемы с правильной вытяжкой, состоянием дымохода и воздухом для горения обычно вызывают коррозию оцинкованных труб.

На их поверхности начинают появляться маленькие дырочки — наиболее часто встречающиеся области находятся вдоль нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.

Вентиляционные трубы водонагревателя с коррозионным газом следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / оксидом углерода.

Зазоры и ограничения вентиляционной трубы водонагревателя

Одностенная вентиляционная труба / соединитель газового водонагревателя не может быть установлена ​​ближе 6 дюймов от любых горючих материалов, таких как каркас пола / стен, бумага и т. Д.). Такая установка может создать пирофорные условия и пожароопасность.

Пирофорное состояние — это когда материал самовоспламеняется при значительно более низкой температуре, если он постоянно подвергается нагреву. Таким образом, если что-то обычно воспламеняется при температуре 500 ° F, применяя к нему постоянное тепло, точка воспламенения может быть снижена, скажем, до 250 ° F — это просто пример . ..

• Одностенная вентиляционная труба газового водонагревателя с одинарной тягой не может использоваться в неотапливаемом помещении. такие помещения, как чердак или гараж (даже если они проникают в это пространство лишь частично), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и поставит под угрозу надлежащую вентиляцию — требуется труба с двойными стенками / тип вентиляции B.
• Одностенная вытяжная труба для газового водонагревателя не может использоваться внутри стен, потолков и любых труднодоступных мест — необходимо установить вытяжную трубу с двойными стенками / вентиляционную трубу B.

Думаете о переносе водонагревателя, работающего на природном газе, в гараж? Проверьте эту важную информацию — требования к гаражному водонагревателю.

Проверьте стойку зазоров вентиляционной трубы газового водонагревателя для получения дополнительной информации о вентиляции водонагревателя с естественной тягой.

Лучшие водонагреватели с вытяжкой 2020 года — полный обзор

Теперь все становится энергоэффективным.Прежде чем покупать какой-либо продукт, люди также обеспокоены их углеродным следом. Вот почему компании, производящие продукты, которые потребляют газы и представляют опасность для окружающей среды, переходят на более «зеленые» продукты.

Вентиляционные отверстия Power являются одним из способов, с помощью которых производители водонагревателей сокращают выбросы и повышают эффективность своей продукции.

В этой статье рассматриваются лучшие водонагреватели с вытяжкой, которые вы можете купить на рынке сегодня. Мы надеемся, что предоставленная информация поможет вам нагреть воду, а также снизит углеродный след.

Вкратце: наш лучший выбор для водонагревателей с отводом воды

Сравнительная таблица лучших водонагревателей с отводом воды

Что такое водонагреватель с отводом воды?

Вентиляционное отверстие — это то, как водонагреватель выводит из резервуара избыточный и неиспользованный газ, тепло и влагу. Есть два основных типа вентиляционных отверстий, которые может использовать водонагреватель.

Прямая вентиляция

Прямая вентиляция использует давление, создаваемое сгоранием, для выталкивания лишних газов через дымоход.Для удаления газов не требуется дополнительной мощности.

Power Vent

Power Vent используют вентилятор или воздуходувку для выталкивания газов через трубы. Он использует вентилятор для охлаждения газов и следит за тем, чтобы внутри не осталось газов, которые могут вызвать взрыв.

Преимущества получения нового водонагревателя с отводом воды

Нагреватели с отводом воздуха — отличная альтернатива традиционным обогревателям. Некоторые из основных причин, по которым вы, возможно, захотите перейти на новую вентиляционную решетку:

Размещение

Электрические вентиляционные отверстия не требуют вертикального вентиляционного отверстия, проходящего через ваш дом, и поэтому их размещение более гибкое.Их можно разместить где угодно, в зависимости от удобства использования. Производители предоставляют достаточно длинные форточки, которые позволяют это.

КПД

Эти водонагреватели более эффективны, чем традиционные, и потребляют меньше топлива. В конечном итоге это обойдется вам дешевле. Они также могут быстрее восстанавливать воду и дешевле, чем традиционные водонагреватели с прямой вентиляцией.

Безопасность

Обратная тяга может возникнуть, если избыточные газы из водонагревателя просачиваются в комнату, а не выходят через вентиляционные трубы.Эти газы содержат окись углерода, которая является горючим газом. Водонагреватели с вытяжкой исключают возможность возникновения обратной тяги. У них также есть огни, которые загораются, если он не работает должным образом, и он перестает нагреваться. Это предотвращает множество аварий.

Как выбрать водонагреватель с механическим сбросом давления?

Вот некоторые вещи, на которые следует обратить внимание при покупке водонагревателя:

Длина вентиляционной трубы

Электрические вентиляционные нагреватели используются, когда дымоход уже не установлен. Они используют горизонтальные трубы и могут выводить газы через боковую стену или крышу. Здесь играет роль длина трубы. Если он длинный, это даст вам больше гибкости в его размещении. Если это не так, возможно, вам придется поискать участки рядом с отверстием.

Потребление электроэнергии

В водонагревателях с вытяжной вентиляцией используются вентиляторы или нагнетатели для удаления газов наружу. Для работы этих вентиляторов требуется электричество. Если потребление электроэнергии является для вас проблемой, проверьте, какой вентилятор или вентилятор использует обогреватель.Это может рассказать вам о его потребностях в энергии.

Цена

Некоторые традиционные обогреватели могут стоить больших денег, например, электрические обогреватели с прямой вентиляцией. Если вы переходите на вентиляционные отверстия, вам следует узнать, сколько это будет стоить, поскольку такой обогреватель также требует дополнительных затрат на установку.

Краткое описание: водонагреватели Best Power Vent

Обзор лучших водонагревателей Power Vent

В этом разделе мы рассмотрели некоторые из лучших нагревателей Power Vent, чтобы вы могли легко выбрать один для себя .

Лучшее в целом:
Eccotemp FVI12-LP

• Обеспечивает минимальный уровень шума
• Электронная система зажигания более безопасна
• Компактная конструкция для экономии места
• Предоставляет возможность ручной регулировки температуры
• Оборудован цифровой температурой экран дисплея

Что говорят недавние покупатели

Этот водонагреватель используется людьми в небольших домах или трейлерах. По словам пользователей, это очень быстро и эффективно.Он небольшой, что важно для небольших домов, потому что вам нужны вещи, которые не занимают слишком много места. Люди, которые использовали его регулярно в течение нескольких месяцев, сообщают о хорошем здоровье и работоспособности.

Чем он выделяется для нас

Этот водонагреватель на жидком пропане поставляется с настенным наперстком, концевой трубкой, шнуром питания 110 В, внесенным в список UL, инструкцией по эксплуатации, комплектом оборудования и коленом с функцией предотвращения обратного потока. Он энергоэффективен и нагревает воду только во время использования. Механизм обогрева очень хороший и мгновенно подаст горячую воду.

Кто будет этим пользоваться чаще всего

Этот водонагреватель предназначен для использования внутри помещений. Поскольку это безрезервуарный водонагреватель, он подходит для небольших помещений, таких как хижины, крошечные дома и квартиры. Вы можете использовать его с баллоном с пропаном (не входит в комплект поставки), даже если в вашем доме не установлен дымоход или вентиляционные отверстия.

Bottom Line

Этот водонагреватель без бака прост в установке и энергоэффективен. Его вентилятор не такой шумный, как другие водонагреватели с вытяжкой.Он использует стандартные ½-дюймовые фитинги NTP и подключается к розеткам на 120 В. В пакете есть все необходимое для установки.

Второе место:
Camplux 10L Outdoor 2,64 гал / мин Пропановый безбаковый водонагреватель

• Может использоваться для питьевой воды
• Высокая тепловая эффективность при 88,5%
• Безбаковый водонагреватель экономит место
• Поставляется с газовым регулятором и адаптеры
• Использует горелку из нержавеющей стали и медный теплообменник для обеспечения коррозионной стойкости.

• Не подходит для длительного использования

Отзывы недавних покупателей

По словам недавних покупателей, этот нагреватель быстро подает горячую воду.Он очень прочный и качественный. Поскольку он предназначен для использования на открытом воздухе, люди используют его для кемпинга. Еще они сообщают, что это работает везде. Его очень легко настроить и использовать, и он имеет хорошее соотношение цены и качества.

Чем он выделяется для нас

Этот водонагреватель чрезвычайно эффективен с показателем теплового КПД (EF) 88,5% и имеет технологию энергосбережения на 11,5%. Это очень безопасный продукт. Он имеет защиту от перегрева, пропадания пламени, защиты от замерзания, сухого сгорания, низкого расхода воды и высокого давления воды.Вы можете быть уверены, что вероятность аварии минимальна. Может питаться от 2D-аккумуляторов в случае потери мощности.

Кто будет им пользоваться чаще всего

Этот водонагреватель портативный, его можно заряжать от батарей. Благодаря этому он отлично подходит для использования на открытом воздухе, например, в кемпинге или в дороге. Его легкий вес и небольшие размеры позволяют легко переносить его. Это также отличный вариант для трейлеров. Однако это не подходит для больших домов.

Bottom Line

Этот водонагреватель позволяет сэкономить 50% затрат на нагрев воды.Он отлично подходит для небольшого использования. Вы также можете подключить к нему насадку для душа, когда находитесь в дороге или в походе. В нем есть все необходимое, чтобы он был готов и работал. Материал из нержавеющей стали делает его прочным и устойчивым к коррозии.

Лучшее за деньги:
Водонагреватель Camplux 12L, работающий на природном газе

• Эффективность нагрева до 90%
• Бескислородный медный теплообменник
• Высокая производительность
• Защита от перегрева
• Простота использования
• Передняя панель из черного стекла для контроля температуры

• Некоторые пользователи сообщают, что она перестала работать через несколько месяцев использования.

О чем говорят недавние покупатели.Он прост в использовании, прост в установке и недорогой. Пользователи сообщают, что горячая вода подается очень быстро. Люди считают этот продукт идеальным для небольших домов и заявляют, что он обещает быструю поставку.

Почему он выделяется для нас

Водонагреватель на природном газе Camplux 12L имеет большую мощность, чем другие модели того же производителя. Он очень энергоэффективен и долговечен. ЖК-монитор показывает температуру воды и имеет кнопки управления. Он также имеет экономичный / энергосберегающий режим и режим блокировки для защиты детей.Он воспламеняется электрически. В комплект входят трубы из нержавеющей стали, необходимые для вентиляции.

Кто будет этим пользоваться больше всего

Этот водонагреватель без резервуара обеспечивает бесконечную подачу горячей воды для ванн и душевых. Подходит для бытовок и небольших домов. Его энергия составляет 42 Вт и 0,35 А, что делает его невероятно энергоэффективным обогревателем.

Bottom Line

Это недорогая альтернатива другим более дорогим вариантам.Он обеспечивает идеальную и безопасную работу при низком давлении. Энергопотребление и так низкое, но еще есть режим энергосбережения. Его очень легко установить и использовать. Вы можете подключить к нему лейку для душа и сразу же начать ею пользоваться.

Best AO Smith и лучший водонагреватель Power Vent на 40 галлонов:
A.O. Smith GCR-40

• Использует термобатарею для выработки электроэнергии
• 40-футовые вентиляционные отверстия для гибкости установки
• Внутренний микропроцессор для более быстрого нагрева
• Покрытие из голубого алмаза для устойчивости к коррозии
• Погружной наконечник диффузора Dynaclean для уменьшения образования отложений

• Может быть более энергоэффективным

Что говорят недавние покупатели

По словам недавних покупателей, этот водонагреватель долговечен и может обеспечить вас горячей водой для многих непрерывных душей. Людям не на что жаловаться с этим продуктом, кроме времени доставки. Они также утверждают, что его легко установить и он отлично подходит для семей среднего размера.

Чем он выделяется для нас

AO Smith производит одни из лучших водонагревателей в Америке. Этот водонагреватель имеет большую емкость для воды и вентиляционное отверстие длиной 40 футов. Таким образом, вы можете разместить его в любом месте дома. В нем используется синее алмазное покрытие и погружной наконечник диффузора Dynaclean для легкой очистки и меньшего накопления осадка.Воспламенение безопасное и легкое, благодаря термобатареи.

Кто будет использовать это больше всего

Этот блок предназначен для больших домов и длительного непрерывного использования. Имеет довольно большую емкость по воде. Вы можете использовать его, если у вас не установлен дымоход и вы хотите гибкости в размещении. Он прост в использовании благодаря кнопочному зажиганию и светодиодному дисплею для диагностики и контроля температуры.

Bottom Line

Это более крупный водонагреватель для больших домов.Он экологичен и снижает выбросы NOx до 33%. Накопление осадка ограничено, что, в свою очередь, увеличивает выход горячей воды. Это очень прочный и прочный водонагреватель из нержавеющей стали.

Лучший водонагреватель Power Vent на 50 галлонов:
A.O. Smith GPVL-50

• 3-х позиционное вращающееся выходное отверстие для вентилятора
• Водонагреватель, соответствующий требованиям Energy Star
• Большой объем воды для бытового использования
• Анодный стержень из нержавеющей стали для увеличения срока службы
• Может производить горячую воду для 3 душевых в то же время

Что сообщают недавние покупатели

Этот обогреватель имеет резервуар большой емкости, который довольно легко установить. Некоторые считают, что цена немного завышена, но этого можно ожидать от больших водонагревателей. Нагревание не занимает много времени, и люди часто принимают горячий душ с этим водонагревателем.

Чем он выделяется для нас

Этот водонагреватель обладает хорошей производительностью, поэтому вы можете наслаждаться горячей водой для последовательных ванн. Он использует анод из нержавеющей стали для лучшей коррозионной стойкости, что увеличивает срок службы вашего водонагревателя. Трехпозиционный выход вентилятора делает его размещение гибким.

Кто будет этим пользоваться больше всего

Этот водонагреватель идеально подойдет для большого дома, где много людей одновременно принимает душ. Он может хранить больше воды и давать вам бесконечный запас горячей воды, когда вам это нужно. Его легко установить и использовать. Он также имеет светодиодный индикатор для обновления статуса.

Bottom Line

Этот водонагреватель большой емкости отличается высокой прочностью. Электронный газовый контроль и запальник с горячей поверхностью делают его безопасным и эффективным.Он использует экологически чистые материалы для удержания тепла. Вы можете установить его где угодно с его 40-футовой вентиляционной трубой.

Лучший водонагреватель Power Vent на 75 галлонов:
AO Smith 201 Series ProMax GPVX-75L

• Простая установка и использование
• Очень высокая производительность для домашнего использования
• Использует 3-позиционный поворотный выход вентилятора
• You может принимать 4 душа одновременно
• Анодный стержень из нержавеющей стали для лучшей коррозионной стойкости

• Единый энергетический коэффициент (UEF) может быть лучше

Недавний отчет покупателей

Этот водонагреватель идеально подходит для больших семей . Он обеспечивает множество последовательных функций горячего душа. Его качество превосходно, и он прост в установке. Это очень прочный продукт, и вы получаете надежную работу даже после многих лет использования.

Чем она выделяется для нас

Эта модель отличается исключительно высокой производительностью. Конечно, при этом потребляется больше энергии, но вы можете принимать душ подряд и дольше. Материал прочный и прочный. Он имеет трехпозиционную розетку, что делает ее установку более простой и гибкой.Накапливается минимальный осадок и соответствует требованиям Energy Star.

Кто будет этим пользоваться больше всего

Этот водонагреватель предназначен для больших домов. Вы можете разместить в среднем около 8 раковин подряд или 4 душа одновременно. Если в вашем доме много людей, которые одновременно пользуются горячей водой, то этот водонагреватель будет очень удобен.

Bottom Line

Не каждому дому нужен большой водонагреватель; в основном люди выбирают более энергоэффективные модели меньшего размера. Но если в одном доме живет много людей, никуда не деться. Этот водонагреватель большой емкости будет обеспечивать горячую воду непрерывно и максимально эффективно.

Преимущества и недостатки водонагревателя Power Vent

Существуют и другие варианты вентиляции, так зачем выбирать водонагреватель Power Vent? Они лучший выбор? Давайте посмотрим на плюсы и минусы этих танков.

Плюсы

Давайте сначала рассмотрим все достоинства водонагревателя с вытяжкой.

Не требует много денег

Эти устройства стоят намного дешевле, чем водонагреватели с прямой или экологической вентиляцией. С ним можно использовать дешевую трубу из ПВХ. Он более эффективен и, следовательно, стоит меньше денег на топливо в месяц. Кроме того, он потребляет энергию более эффективно, чем обычные водонагреватели.

Намного безопаснее

Это безопаснее, чем прямая вентиляция или вытяжка из окружающей среды, поскольку исключает возможность обратной тяги. Это связано с тем, что газы, выходящие из вентилятора, намного холоднее, а давление в нем более стабильное, поэтому газ не остается внутри.

Легко разместить где угодно

Вы можете разместить его в любом месте дома, в зависимости от длины вентиляционной трубы. В основном они 40 футов или больше. Некоторые напольные безбаквальные модели даже работают от батарей.

Минусы

Нет ничего идеального, и поэтому у электровентиляционных нагревателей есть свои недостатки.

Издает много звуков

Поскольку в этих устройствах используется вентилятор или воздуходувка, они могут вызывать сильный шум, который никогда не бывает приятным.

Сложная установка

Установка может быть более сложной, если ранее вы использовали традиционный водонагреватель. В большинстве случаев вам потребуется профессиональная помощь.

Как установить водонагреватель с отводом воды

Поскольку установка водонагревателя с отводом воды может быть сложной, вот краткое руководство. Ваш обогреватель, скорее всего, будет иметь одну из двух систем вентиляции.

Первая — это система с одним воздуховодом, которая в основном устанавливается как труба внутри другой трубы.Одна из этих труб выполняет функцию нагнетания, а другая — воздухозаборника.

Другой тип — двухтрубная система с двумя разными трубами для вентиляции. Одна из трубок подает воздух снаружи, а другая отводит продукты сгорания наружу.

Фактическая установка вашего устройства будет зависеть от имеющегося у вас устройства. Как правило, всегда лучше следовать инструкции, прилагаемой к устройству.

Подробные инструкции и поиск и устранение неисправностей вы можете найти в видео ниже.

Заключение

В этой статье перечислены лучшие водонагреватели с вытяжкой со всеми их преимуществами и недостатками. При покупке водонагревателя необходимо учитывать множество факторов, в том числе ваши потребности и дизайн дома для расположения дымохода. Все эти продукты обладают большой универсальностью в том, что касается размещения и использования, и, несомненно, станут отличным вложением средств.

Люди также спрашивают

Если у вас есть дополнительные вопросы о водонагревателях с вытяжкой, вы можете обратиться к этим часто задаваемым вопросам, чтобы найти ответы, которые вы ищете.

В чем разница между водонагревателем с прямым и принудительным сбросом?

Прямая вентиляция основана на давлении, создаваемом в процессе сгорания, для удаления лишних газов. Когда газы нагреваются, они становятся светлее и продвигаются вверх. Таким образом, прямая вентиляция выпускает неиспользованные газы сверху.

Водонагреватель с вытяжным вентилятором использует вентилятор или нагнетатель для удаления газов. Он не полагается на горение. Система вентиляции питания делает удаление газов более эффективным и постоянным.
