Назначение вентиляции классификация систем вентиляции: Классификация и разновидности систем вентиляции

Содержание

Назначение систем вентиляции



Окружающий воздух представляет собой смесь газов, состоящую в основном из азота, кислорода и водяных паров (влаги). Воздух, не содержащий водяных паров, называется сухим, а содержащий их — влажным. В состав сухого воздуха входят (% по объему): азот — 78,08; кислород — 20,9; инертные газы — 0,94; углекислый газ — 0,03. Практически в вентиляции приходится иметь дело только с влажным воздухом. В зависимости от метеорологических условий содержание водяных паров колеблется от 0,5 до 25 г на 1 кг воздуха.

Состояние воздуха характеризуют его основные параметры: температура, относительная влажность, подвижность (скорость) и барометрическое давление. Относительная влажность — это отношение массы водяного пара, содержащегося во влажном воздухе, к массе водяных паров, насыщающих (максимально возможных) этот же объем воздуха при той же температуре. Относительную влажность выражают в процентах.

Человек хорошо себя чувствует только в довольно узком диапазоне сочетаний различных параметров воздуха. В связи с этим, в рабочей зоне помещений необходимо поддерживать определенные параметры воздуха с учетом категории тяжести работы (легкой, средней тяжести и тяжелой), времени года и количества избыточного тепла, выделяющегося в помещениях. В производственных помещениях нет необходимости поддерживать требуемые параметры воздуха по всему объему. Важно, чтобы только в зоне, где находятся люди, называемой рабочей зоной (высота ее принимается 2 м), или в местах у технологического оборудования параметры воздуха не отклонялись от нормируемых переделов.

Параметры воздуха могут быть оптимальными, при которых человек не ощущает ни тепла, ни холода, чувствует себя комфортно, и допустимыми, при которых самочувствие человека и производительность его труда незначительно отличаются от оптимальных. Так, для производственных помещений в холодный период года при работе средней тяжести установлены следующие оптимальные параметры воздуха: температура 18 — 20 °С, относительная влажность 40-60 % и подвижность не более 0,2 м/с. Допустимые параметры воздуха для тех же условий имеют более широкий диапазон: температура 17 — 23 °С, относительная влажность не выше 75 % и подвижность не более 0,3 м/с. В производственных помещениях наиболее часто предусматривается поддержание допустимых параметров воздуха.

Производственные процессы могут сопровождаться выделением в воздух рабочих помещений вредных для человека газов и паров, количество которых зависит от особенностей технологического процесса, степени герметизации оборудования и пр. Содержание вредных газов и паров в воздухе рабочей зоны не должно превышать предельно допустимой концентрации (ПДК). Предельно допустимая концентрация — это максимально возможное количество вредного вещества, мг/м3, в единице объема воздуха, которое в течение всего рабочего стажа не вызывает заболеваний или отклонений в состоянии здоровья людей, работающих в данных условиях и не сказывается на последующих поколениях.

Кроме того, от технологического оборудования может поступить большое количество тепла, влаги, пыли и углекислого газа. При легкой работе теплоотдача одного рабочего в окружающую среду составляет около 150 Вт, при тяжелой — 300 Вт и более. Каждый час с поверхности тела человека испаряется 60 — 400 г водяных паров, а от органов дыхания поступает 20 — 40 л углекислого газа.

Воздух обладает способностью усваивать поступающие в него избыточное тепло, влагу, пары, газы, пыль, т.е. ассимилировать вредности, но при этом повышается его температура, увеличиваются влагосодержание, загазованность, запыленность. Происходит изменение химического состава и физических свойств воздуха, что неблагоприятно отражается на самочувствии находящихся в этом помещении людей и отрицательно влияет на ход технологических процессов. Такой воздух должен быть удален из помещения.

Для поддержания в помещениях нормальных условий воздушной среды, соответствующих санитарно-гигиеническим и технологическим требованиям, устраивают вентиляцию, которая создает организованный воздухообмен — удаляет загрязненный воздух и подает вместо него обработанный (нагретый или охлажденный, увлажненный или осушенный) свежий и чистый воздух.

Массы удаляемого воздуха и воздуха, подаваемого либо проникаемого в помещение через неплотности строительных конструкций, всегда равны.

Вентиляция в большинстве случаев может обеспечить в помещениях только допустимые санитарно-гигиенические условия. Параметры воздуха, строго определенные по температуре и влажности, в том числе и оптимальные, обеспечиваются применением систем кондиционирования воздуха.

Классификация вентиляционных систем

Вентиляционная система — это совокупность устройств для обработки, подачи или удаления воздуха; она является также средством для создания воздухообмена в помещении.

Вентиляционные системы по назначению делятся на приточные, осуществляющие подачу свежего воздуха в помещения, вытяжные, удаляющие из помещений загрязненный воздух, и воздушные либо воздушно-тепловые завесы, предотвращающие проникание холодного воздуха через открытые проемы производственных зданий или двери общественных зданий в холодный период года.

Как приточные, так и вытяжные вентиляционные системы могут быть общеобменные и местные. Общеобменные системы предназначены для подачи и удаления воздуха равномерно по обслуживающему помещению, для создания по всему объему рабочей зоны воздушной среды примерно с одинаковыми параметрами. Местные вытяжные системы удаляют воздух в местах образования вредностей у станков, ванн, печей и другого технологического оборудования, не позволяя вредностям распространяться по всему объему помещения, загрязнять весь воздух цеха. Местные приточные системы подают свежий приточный воздух вблизи рабочих мест, создают воздушный душ или оазис — ограниченное место в производственном помещении, где параметры воздушной среды соответствуют санитарно-гигиеническим требованиям.

Местная вытяжная вентиляция намного эффективнее общеобменной, так как удаляет воздух у мест образования вредностей с более высокой их концентрацией.

По способу перемещения воздуха все вентиляционные системы бывают либо естественные, либо механические

В системах естественной вентиляции движение воздуха происходит вследствие разности плотностей внутреннего (нагретого и более легкого) и наружного (холодного и более тяжелого) воздуха. Примером естественной вентиляции может служить вентиляция кухонь и санузлов в жилых домах.

В системах механической вентиляции воздух перемещается вентилятором, приводимым в действие электродвигателем, либо другим оборудованием (дымососом, воздуходувкой, эжектором и т.д.). Механические системы вентиляции применяются значительно чаще, чем естественные, так как радиус действия механических систем намного больше, а сечения воздуховодов меньше, чем в естественных системах вентиляции той же производительности, за счет высокой скорости движения воздуха. Так, в воздуховодах естественных систем вентиляции скорость движения воздуха 0,5 — 2 м/с, а в воздуховодах механических систем 3 — 20 м/с.

При работе вентиляции любого вида в помещении происходит смена воздуха. Отношение количества поданного в помещение в течение 1 ч свежего воздуха или удаленного загрязненного воздуха к внутреннему объему помещения называется кратностью воздухообмена. В реальных условиях кратность воздухообмена может изменяться от 0,5 до 20 и более.

Помимо организованного воздухообмена, осуществляемого вентиляционными системами, воздух может проникать в помещения через неплотности окон, стен, дверей, ворот и т.д. вследствие гравитационного (естественного) давления и за счет ветрового напора. Таким же образом воздух может и удаляться из помещения. Поступление наружного воздуха через ограждающие конструкции внутрь помещения называется инфильтрацией, удаление — эксфильтрацией. Такой нерегулируемый воздухообмен называется неорганизованным. Если в помещении нет вредных выделений, то приточные системы вентиляции выполняют таким образом, что часть воздуха они забирают снаружи, а часть из помещения. Такое вторичное использование воздуха из помещения для приточных систем вентиляция называется рециркуляцией; оно позволяет уменьшить расход тепла на нагрев воздуха в холодный период.

Устройство вентиляционных систем

Системы естественной вентиляции отличаются бесшумностью работы, отсутствием каких-либо механизмов, простотой обслуживания. Действие естественной вентиляции обусловлено гравитационным давлением, возникающим вследствие разности плотностей наружного и внутреннего воздуха. Плотность воздуха в большой степени зависит от температуры. Так, при температуре 0°С и обычном барометрическом давлении плотность воздуха 1,29 кг/м3, при температуре 16°С- 1,22 кг/м3, а при 100 °С — всего 0,95 кг/ м3.

В промышленных цехах воздух, как правило, имеет более высокую температуру, чем наружный воздух, и, следовательно, меньшую плотность. При наличии открытых проемов и наружных ограждениях или вытяжных вентиляционных труб и шахт внутренний, менее плотный воздух, будет вытесняться наружным. Чем больше разность плотностей и чем больше расстояние между центром входного проема или низом шахты и центром вытяжного проема или устьем шахты, тем выше гравитационное давление и интенсивнее действие естественной вентиляции.

Естественная вентиляция может быть бесканальной, если воздух проходит только через открытые проемы в наружных ограждениях, или канальной, когда воздух перемещается по каналам, воздуховодам и шахтам. Канальная естественная вентиляция применяется в промышленных зданиях довольно ограниченно, так как ее действие непостоянно и зависит от времени года, а сечения каналов и воздуховодов получаются довольно большие.

Работа естественной вентиляции в значительной степени зависит от действия ветра. Ветер, набегая на здание, создает на наветренной стороне зону избыточного давления, а на заветренной — зону отрицательного давления. Это явление используется для усиления воздухообмена.

Управляемый естественный воздухообмен в цехах промышленных зданий называется аэрацией. Такие здания оборудованы фонарями со створками (фрамугами), открываемыми вручную или специальными механизмами. Такими же открывающимися створками снабжены оконные проемы в наружных стенах. Открывая их частично или полностью, можно создать требуемый воздухообмен. Аэрация рассчитывается только на действие гравитационного давления, так как ветровое давление носит эпизодический характер. Аэрацию предусматривают обычно в промышленных зданиях со значительными выделениями тепла (мартеновские, литейные, прокатные, термические, кузнечные цехи, корпуса электролиза цветных металлов и др.).

Преимуществом аэрации является то, что воздухообмен создается без помощи вентиляторов, без расхода электроэнергии. Однако аэрация обеспечивает только общеобменную вентиляцию и не предусматривает очистку приточного и вытяжного воздуха.

Системы механической вентиляции получили наибольшее распространение, так как не подвержены влиянию внешних метеорологических условий, легко поддаются регулированию, обладают значительным радиусом действия (до 250 — 300 м) и могут обеспечить, местную вентиляцию. Сечения воздуховодов в системах механической вентиляции в несколько раз меньше, чем в системах естественной вентиляции той же производительности.

Приточные системы механической вентиляции подают очищенный, с заданной температурой и в некоторых случаях влажностью, воздух в рабочую зону цеха для обеспечения требуемых санитарно-гигиенических условий пребывания людей и работы технологического оборудования. Вытяжные системы механической вентиляции удаляют запыленный и загрязненный воздух, очищая его перед выбросом в атмосферу.

Системы механической вентиляции могут быть пущены и остановлены в любое время, их работа легко поддается контролю и управлению, что способствует их широкому распространению.

Приточные системы вентиляции состоят из следующих основных элементов: воздухозаборного устройства, приточной камеры, которая включает утепленную заслонку (клапан), фильтр, калорифер (воздухонагреватель) и вентилятор, сети воздуховодов и воздухораспределителей. Учитывая это, необходимо осуществлять комплектацию систем вентиляции всем необходимым вентиляционным оборудованием, начиная с вентиляторов, калориферов, отопительных агрегатов и заканчивая клапанами, заслонками, гибкими вставками, дефлекторами и виброизоляторами. Более полная информация по комплектации систем вентиляции вентиляционным и отопительным оборудованием находится на сайте нашей    компании.

Для мест воздухозабора часто используют газоны между цехами; иногда воздухозабор устраивают в стене здания или на крыше. На входе в воздухозаборную шахту или канал устанавливают жалюзийную решетку для защиты от атмосферных осадков и от попадания посторонних предметов. Иногда один воздухозаборный канал питает наружным воздухом несколько приточных систем. Между воздухозаборным устройством и фильтром приточной камеры устанавливают утепленную заслонку (клапан) с ручным или электрическим приводом. При неработающем вентиляторе клапан должен быть закрыт для защиты оборудования приточной камеры от попадания холодного наружного воздуха, который может заморозить воду в трубках калориферов и вывести их из строя.

Приточная камера состоит из жалюзийной решетки, утепленной заслонки (клапана), фильтра для очистки воздуха, калориферов для его нагрева и вентилятора с электродвигателем. Вентилятор соединен с камерой и диффузором с помощью гибких вставок. Рама вентилятора устанавливается на виброизоляторах, Виброизоляторы и гибкие вставки предохраняют строительные конструкции и воздуховоды от механических колебаний вентилятора. Герметические двери предназначены для входа в вентиляционную камеру с целью обслуживания калориферов, фильтра, заслонки в процессе эксплуатации.

Воздуховоды приточных систем в промышленных зданиях обычно изготовляют из кровельной тонколистовой стали толщиной 0,5-1 мм круглого или прямоугольного сечения. Металлические воздуховоды быстро монтируются, достаточно прочны и обладают хорошей герметичностью.

Воздухораспределители (приточные насадки) предназначены для раздачи приточного воздуха. Приточный воздух может подаваться в рабочую зону; для этого воздухораспределители должны иметь короткий факел и незначительную скорость выходящего воздуха, чтобы исключить ощущение дутья. При подаче воздуха в верхнюю зону цеха, наоборот, скорость выхода воздуха должна быть выше, чтобы струя свежего воздуха достигала рабочей зоны. Воздухораспределители некоторых типов устанавливают в подвесных потолках, некоторые монтируют на небольшой высоте над рабочей зоной.

Разновидностью приточных вентиляционных систем является воздушное душирование, которое обеспечивает подачу сосредоточенного потока воздуха на рабочее место. Такая подача воздуха необходима при интенсивном тепловом облучении рабочих, например, около промышленных печей, при работе с нагретым или расплавленным металлом и т.д., либо при открытых производственных процессах с выделением вредных газов и паров и когда невозможно устроить местные укрытия. Принципиально система воздушного душирования не отличается от приточной вентиляционной системы, но вместо воздухораспределителей устанавливают душирующие поворотные патрубки.

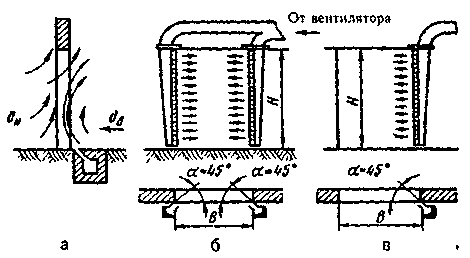

Воздушные и воздушно-тепловые завесы предназначены для защиты ворот и открытых проемов промышленных зданий от поступления холодного воздуха в зимний период. Различают два типа завес: шибирующие, у которых плоская струя воздуха подается либо снизу, либо с боков проемов и ворот под некоторым углом навстречу холодному воздуху, и смесительные, когда воздух из здания или цеха подается в тамбур между двойными входными дверями. Смесительные завесы применяют в административно-общественных зданиях, в проходных и т.д. Завесы, в которых воздух предварительно нагревается в воздухонагревателе, называются воздушно-тепловыми, а завесы, подающие воздух без нагрева — просто воздушными.

В системах воздушного отопления часто используют воздушно-отопительные агрегаты с полной либо частичной рециркуляцией воздуха. Воздух подогревается в воздухонагревателе и вентилятором через направляющую решетку подается в цех. Иногда системы воздушного отопления совмещают с приточными вентиляционными системами.

Общеобменные вытяжные системы вентиляции обычно удаляют воздух из верхней, реже из средней зоны производственных корпусов. Перед удалением воздух в общеобменных системах иногда проходит очистку. Общеобменные вытяжные системы могут быть бесканальными, если воздух удаляется крышными вентиляторами, которые установлены на специальных железобетонных стаканах на перекрытии цехов, и канальными, в канальных системах вытяжной вентиляции воздух высасывается в воздухоприемные отверстия или решетки, через воздуховоды подается к вентилятору и, пройдя вытяжную шахту попадает в атмосферу. Для защиты вытяжной шахты от атмосферных осадков над ней устанавливают зонт, а воздуховоды при неработающем вентиляторе перекрывают заслонкой или клапаном.

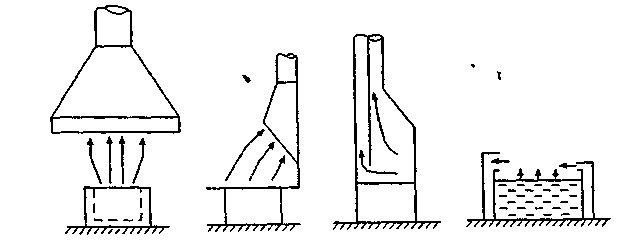

Местные вытяжные системы вентиляции предназначены для забора вредных выделений у мест их образования с помощью укрытий или местных отсосов, транспортировки загрязненного воздуха, его очистки в фильтрах или пылеуловителях и выброса в атмосферу. Местные отсосы и укрытия имеют самую разнообразную конструкцию: это зонты, вытяжные шкафы, полные укрытия, бортовые отсосы у ванн, отсасывающие панели, воздухоприемники и др. Многие вредности, выделяющиеся при технологических процессах, агрессивно воздействуют на окружающие предметы (местные отсосы, воздуховоды, вентиляторы, фильтры), вызывая сильную коррозию, могут быть взрыво- и пожароопасны. В этих случаях воздуховоды изготовляют из материалов, не подверженных интенсивной коррозии в агрессивной среде (нержавеющей стали, алюминия, титана, металлопласта, винипласта, полиэтилена и пр.), либо применяют специальные покрытия стальных воздуховодов кислото- и щелочестойкими перхлорвиниловыми грунтами, эмалями и лаками.

В таких системах устанавливают вентиляторы и другое оборудование в коррозионностойком или искрозащищенном исполнении.

К местным вытяжным системам вентиляции относятся системы аспирации. Аспирационные системы удаляют воздух вместе с взвешенными в нем частицами пыли, металлической и древесной стружки, опилок и пр. Для фильтрования воздуха в аспирационных системах обычно используют циклоны, скрубберы, матерчатые рукавные фильтры и другие пылеотделители.

В системах аспирации применяют более плотные и прочные воздуховоды, чем в обычных системах, чаще сварные из металла толщиной 1,5- 2 мм. Пылевые вентиляторы для этих систем также должны противостоять абразивному и ударному воздействию транспортируемой среды.

Любая система вентиляции — приточная или вытяжная, общеобменная или местная — может быть изготовлена для Вас, по Вашему заказу. Если Вы хотите приобрести качественную продукцию по низкой цене и кратчайшие сроки, то становитесь нашими партнерами и Вы в этом убедитесь!

устройство приточных систем, классификация, типы

Под вентиляцией следует понимать целый комплекс мероприятий и агрегатов, предназначенных для обеспечения требуемого уровня воздухообмена в обслуживающихся помещениях. То есть главной функцией всех систем вентиляции является поддержка метеорологических параметров на допустимом уровне. Любую из существующих вентиляционных систем можно описать по четырем основным признакам: ее назначению, методу перемещения воздушных масс, зоне обслуживания и основным конструкционным особенностям. И начинать изучение существующих систем следует с рассмотрения назначения вентиляции.

Принципиальная схема вентиляции

Принципиальная схема вентиляции.

Основные сведения о назначении воздухообмена

Главным назначением систем вентиляции является замена воздуха в различных помещениях. В жилых, бытовых, хозяйственных и производственных помещениях воздух постоянно загрязняется. Загрязнители могут быть абсолютно разными: от практически безобидной домашней пыли до опасных газов. Помимо этого, его «загрязняют» влага и чрезмерное количество тепла.

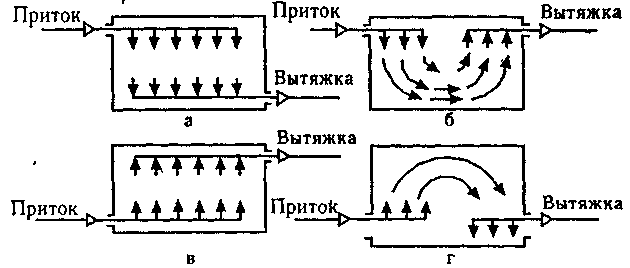

Четыре основные схемы организации воздухообмена при общеобменной вентиляции

Четыре основные схемы организации воздухообмена при общеобменной вентиляции: а – сверху вниз, б – сверху вверх, в – снизу вверх, г – снизу вниз.

Важно изучить назначение систем воздухообмена и подобрать наиболее подходящую для конкретных условий. Если выбор будет сделан неправильно и вентиляции окажется недостаточно либо же много, это приведет к выходу из строя оборудования, порче имущества в помещении и, конечно же, негативно отразится на здоровье человека.

В настоящее время существует довольно много различных по своему исполнению, назначению и прочим особенностям систем вентиляции. По методу осуществления воздухообмена существующие конструкции можно разделить на конструкции приточного и вытяжного типа. В зависимости от зоны обслуживания, их делят на местные и общеобменные. А по конструктивным особенностям вентиляционные установки бывают бесканальными и канальными.

Вернуться к оглавлению

Назначение и основные особенности естественной вентиляции

Естественная вентиляция устраивается практически в каждом жилом и хозяйственном помещении. Наиболее часто она применяется в городских квартирах, дачах и прочих местах, где нет необходимости в устройстве систем вентиляции более высокой мощности. В подобных воздухообменных системах воздух перемещается без применения дополнительных механизмов. Это происходит под воздействием разных факторов:

Схема естественной вентиляции

Схема естественной вентиляции.

  1. Из-за разной температуры воздуха в обслуживаемом помещении и вне его.
  2. Из-за разного давления в обслуживаемой комнате и месте монтажа соответствующего вытяжного устройства, которое обычно размещается на крыше.
  3. Под воздействием «ветрового» давления.

Естественная вентиляция бывает неорганизованной и организованной. Особенностью неорганизованных систем является то, что замена старого воздуха новым происходит благодаря разному давлению наружного и внутреннего воздуха, а также действию ветра. Воздух уходит и приходит сквозь неплотности и щели оконных и дверных конструкций, а также при их открытии.

Особенностью организованных систем является то, что обмен воздуха происходит благодаря разности давления воздушных масс снаружи помещения и в нем, но в данном случае для воздухообмена устраиваются соответствующие проемы с возможностью регулирования степени открытия. При необходимости система дополнительно оснащается дефлектором, созданным для уменьшения давления в воздушном канале.

Схема естественной вентиляции с побуждением

Схема естественной вентиляции с побуждением.

Преимуществом воздухообмена естественного типа является то, что подобные системы максимально просты в разработке и устройстве, имеют доступную цену и не требуют применения дополнительных устройств и подключения к электросети. Но использовать их можно лишь там, где не нужна постоянная производительность вентиляции, т.к. работа подобных систем полностью зависит от различных внешних факторов вроде температуры, скорости движения ветра и т.д. Дополнительно возможность использования таких систем ограничивает сравнительно малое располагаемое давление.

Вернуться к оглавлению

Основные особенности и назначение механического воздухообмена

Для работы подобных систем применяются специальные приборы и оборудование, благодаря которым воздух может перемещаться на довольно большие расстояния. Такие системы обычно устанавливаются на производственных площадках и в прочих местах, где нужна постоянная высокопроизводительная вентиляция. Устанавливать подобную систему дома, как правило, бессмысленно. Такой воздухообмен потребляет довольно много электричества.

Схема механической вентиляции

Схема механической вентиляции.

Большим преимуществом механического воздухообмена является то, что, благодаря ему, можно наладить постоянную автономную подачу и удаление воздуха в требуемых объемах, вне зависимости от внешних погодных условий.

Такой воздухообмен эффективнее, чем естественный, еще и из-за того, что при необходимости подающийся воздух можно предварительно очищать и доводить до нужного значения влажности и температуры. Механические системы воздухообмена работают с применением различного оборудования и приборов, таких как электродвигатели, вентиляторы, пылеуловители, шумоподавители и пр.

Выбирать наиболее подходящий тип воздухообмена для конкретного помещения нужно еще на этапе проектирования. При этом обязательно должны учитываться санитарно-гигиенические нормы и технико-экономические требования.

Вернуться к оглавлению

Особенности приточных и вытяжных систем

Назначение вытяжного и приточного воздухообмена понятно из их названий. Местную приточную вентиляцию создают для притока чистого воздуха к требуемым местам. Обычно он предварительно подогревается и очищается. Вытяжная же система нужна для отведения от определенных мест загрязненного воздуха. В качестве примера подобного воздухообмена можно привести кухонную вытяжку. Она отводит воздух от наиболее загрязняемого места – электрической или газовой плиты. Чаще всего такие системы организуются на промышленных площадках.

Схема установки приточного клапана в доме

Схема установки приточного клапана в доме.

Вытяжные и приточные системы применяются в комплексе. Их производительность необходимо балансировать и настраивать с учетом возможности поступления воздуха в другие прилегающие помещения. В некоторых ситуациях выполняется установка только вытяжной либо же только приточной воздухообменной системы. Для подачи чистого воздуха в помещение извне организовываются специальные проемы либо же устанавливается приточное оборудование. Существует возможность организации общеобменной вытяжной и приточной вентиляции, которая будет обслуживать все помещение, и местной, благодаря которой будет меняться воздух в конкретном месте.

При организации местной системы воздух будет удаляться от наиболее загрязняемых мест и подаваться на определенные заданные участки. Это позволяет наладить воздухообмен наиболее эффективно.

Местные приточные вентиляционные системы принято делить на воздушные оазисы и души. Функцией душа является подача свежего воздуха к рабочим местам и уменьшение его температуры в месте притока. Под воздушным оазисом следует понимать такие места обслуживаемого помещения, которые ограждены перегородками. В них подается охлажденный воздух.

Схема монтажа воздушных тепловых завес

Схема монтажа воздушных тепловых завес.

Помимо этого, в качестве местного приточного вентилирования могут устраиваться воздушные завесы. Они позволяют создавать своего рода воздушные перегородки либо же менять направление воздушных потоков.

Устройство местной вентиляции требует гораздо меньших денежных вложений, чем организация общеобменной. На разного рода производственных площадках в большинстве случаев организуется воздухообмен смешанного типа. Так, для отвода вредных выделений налаживается общеобменная вентиляция, а рабочие места обслуживаются при помощи местных систем.

Назначением местной вытяжной системы воздухообмена является отведение вредных для человека и механизмов выделений от конкретных участков помещения. Подходит для тех ситуаций, когда распространение таких выделений по всему пространству помещения исключено.

В производственных помещениях благодаря местной вытяжке обеспечивается улавливание и отведение различных вредных веществ. Для этого применяются специальные отсосы. Помимо вредных примесей, вытяжные вентиляционные установки отводят некоторую часть тепла, образующегося во время работы оборудования.

Схемы вытяжной вентиляции

Схемы вытяжной вентиляции.

Подобные системы воздухообмена очень эффективны, т.к. дают возможность удаления вредных веществ прямиком с места их образования и предотвращают распространение таких веществ по всему окружающему пространству. Но и они не лишены недостатков. К примеру, если вредные выделения рассредоточены по большому объему или площади, эффективно удалить их такая система будет не в состоянии. В подобных ситуациях применяются вентиляционные системы общеобменного типа.

Вернуться к оглавлению

Назначение и особенности работы общеобменных вентиляционных установок

Такие вентиляционные системы обеспечивают эффективный воздухообмен во всем пространстве обслуживаемого помещения либо в значительной его части. Общеобменные воздухообменные системы позволяют равномерно удалять загрязненный воздух и заменять его чистым, опять-таки, равномерно распределяя по всему пространству. Общеобменные установки делятся на приточные и вытяжные.

Приточные предназначены для ассимиляции чрезмерного количества влаги и тепла, уменьшения концентрации вредных для людей и техники газов и паров, которые не смогла удалить общеобменная или местная вытяжка.

Такая система позволяет поддерживать санитарно-гигиенические показатели на нормальном уровне.

Схема общеобменной приточно-вытяжной вентиляции

Схема общеобменной приточно-вытяжной вентиляции.

В случае недостатка тепла общеобменная приточная вентиляция дополняется механизмами побуждения и подогрева поступающего воздуха. Предварительно подающийся воздух очищается от пыли и прочих примесей.

Общеобменная система является одним из наиболее широко использующихся типов воздухообменных установок. В качестве наиболее простого примера такой системы можно привести вентилятор. Обычно его устанавливают в оконном проеме. Можно монтировать и в предварительно подготовленное отверстие в стене. Благодаря вентилятору осуществляется удаление воздуха из наиболее близко расположенной к нему зоны и осуществляется процесс общего воздухообмена.

Иногда подобные установки комплектуются вытяжным воздуховодом. В случае если он имеет длину более 30-40 м, то для компенсации потерь давления в сети вместо традиционно применяющегося осевого вентилятора устанавливается центральный.

В помещениях промышленного назначения одной системой воздухообмена, к примеру, общеобменной либо местной, как правило, обходиться не удается. Причина этому заключается в том, что воздух на производстве загрязнен разнообразными вредными выделениями. При этом условия поступления воздуха в обслуживаемые помещения тоже различаются.

В некоторых ситуациях может выполняться комбинированное устройство механических вентиляционных систем и аэрационных естественных систем.

Вернуться к оглавлению

Канальная, бесканальная, аварийная и противодымная вентиляция

Схема работы противодымной вентиляции

Схема работы противодымной вентиляции.

По своему устройству системы воздухообмена бывают бесканальными и канальными. Особенностью канальной вентиляции является наличие разветвленной сети воздушных каналов. В бесканальных же системах они отсутствуют.

Существуют вентиляционные установки специального назначения: аварийные и противодымные. Аварийные устанавливают в тех помещениях, где может произойти внезапный выброс очень опасных веществ в больших количествах. Главным назначением таких систем является удаление данных выбросов в кратчайшие сроки. Они обязательно устанавливаются в тех помещениях, где предусмотрено газовое пожаротушение. В таких ситуациях их назначение заключается в удалении газа.

Противодымные вентиляционные системы устанавливаются в местах использования технологий с высокой пожароопасностью. Главным назначением таких установок является обеспечение возможности эвакуации людей. Они подают такое количество воздуха, которое препятствовало бы распространению дыма. Эффективны на начальных этапах пожара и позволяют спасти людей.

Таким образом, существует довольно много типов вентиляционных установок. При выборе конкретного варианта нужно учитывать множество основных и дополнительных условий. И лучше всего делать это еще на этапе проектирования зданий и помещений.

14. Назначение и классификация систем вентиляции. Требования к вентиляции

В настоящее время
для нормализации условий труда
применяются:

Вентиляция
предназначена для создания требуемого
воздухообмена в помещениях, в результате
которого из помещения
удаляется загрязненный воздух и подается
чистый.

Вентиляция в
соответствии с требованиями нормативных
документов имеет свою классификацию
по нескольким признакам:

по назначению:

  • вытяжная вентиляция,
    которая предназначена только для
    удаления загрязненного воздуха,

  • приточная
    вентиляция, которая предназначена для
    подачи в помещение чистого подготовленного
    воздуха,

  • приточно-вытяжная
    вентиляция.

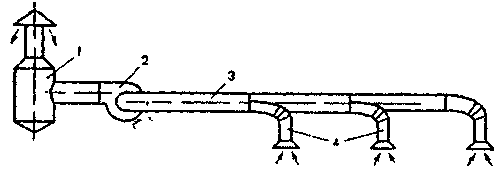

Схема вытяжной
вентиляции

1 – устройство для
локализации и удаления вредных веществ,

2 – вытяжной
воздуховод,

3 – устройство для
очистки воздуха,

4 – вентилятор с
электродвигателем,

5 – нагнетательный
воздуховод,

6 – устройство для
выброса и рассеивания воздуха в атмосфере

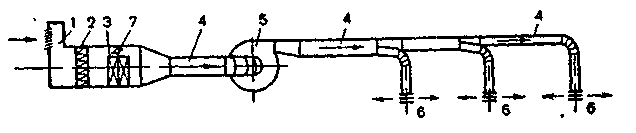

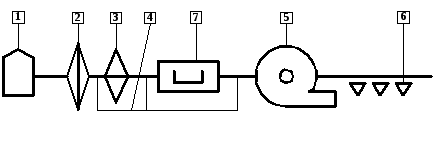

Схема приточной
системы вентиляции

1 – устройство для
забора воздуха из окружающей среды,

2 – устройство для
очистки воздуха,

3 – устройство для
подогрева воздуха,

4 – устройство для
увлажнения (осушения) воздуха,

5 – вентилятор с
электродвигателем,

6 – устройства для
распределения воздуха по помещению,

7 – обводной канал.

  1. по принципу
    побуждения вентиляции:

  • естественная
    вентиляция, когда воздухообмен
    осуществляется под действием теплового
    (гравитационного) или ветрового напоров,

  • искусственная
    (механическая) вентилвяция,

  • комбинированная
    (естественная + искусственная).

Основные требования
к вентиляции определяются нормативными
документами:

  1. воздухообмен
    (производительность) вентиляции должен
    быть достаточным для удаления всех
    вредностей, поэтому уже на стадии
    проектирования вентиляции этот
    воздухообмен рассчитывается,

  2. для приточно-вытяжной
    вентиляции производительность по
    вытяжке должна быть равна производительности
    по притоку, т.е.
    ,

  3. воздухообмен в
    помещении должен быть организован
    т.о., чтобы загрязненный воздух удалялся,
    а приточный воздух подавался,

  4. если в одном из
    двух смежных помещений имеется вредное
    производство, то для того, чтобы
    предотвратить распространение вредных
    веществ по другим помещениям необходимо,
    чтобы производить
    вытяжку из этого помещения,

  5. система вентиляции
    и кондиционирования не должны быть
    источниками повышенных уровней шума
    и вибрации (для этого уже на стадии
    проектирования должны быть заложены
    соответствующие инженерные решения:
    виброизоляция вентиляционного
    оборудования, устройство гибких вставок
    в системах вентиляции, ограничение
    скорости движения воздуха, применение
    специальных глушителей),

  6. система вентиляции
    не должна быть источником повышенной
    взрыво и пожароопасности (поэтому в
    соответствие с правилами пожарной
    безопасности ППБ РБ 1.01-94 требования
    пожарной профилактики к системам
    вентиляции и кондиционирования выделены
    в отдельный раздел),

  7. системы вентиляции
    и кондиционирования должны быть
    максимально экономичны (поэтому вся
    проектная и эксплуатационная документация
    должна иметь соответствующий экономический
    расчет включая электроэнергию.

Назначение и классификация систем вентиляции — Студопедия

Министерство образования и науки Украины

Приазовский государственный технический университет

Кафедра «Охраны труда и окружающей среды»

Нестеров О.Ю.

Лекция на тему: «Вентиляция производственных помещений»

(Основы охраны труда – для студентов всех специальностей)

Мариуполь, ПГТУ, 2007 г.

Назначение и классификация систем вентиляции

Под вентиляцией понимают систему мероприятий и устройств, предназначенных для обеспечения на постоянных рабочих местах, в рабочей и обслуживаемой зонах помещений метеорологических условий и чистоты воздушной среды, соответствующих гигиеническим и техническим требованиям. Основная задача вентиляции – удалить из помещения загрязненный или нагретый воздух и подать свежий.

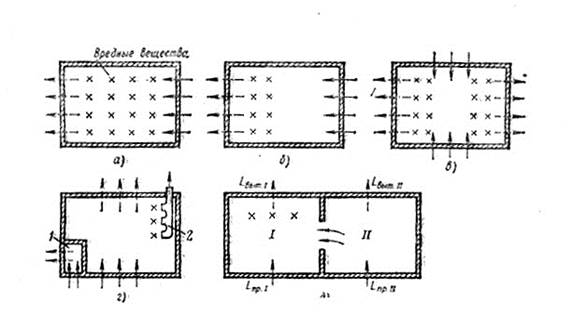

Рис. 1. Системы вентиляции

а, б, в – общеобменная; г – общеобменная и местная; д – организация воздухообмена; 1 – помещение пульта управления; 2 – местные отсосы

По способу перемещения воздуха вентиляция бывает с естественным побуждением (естественной) и с механическим (механической). Возможно также сочетание естественной и механической вентиляции (смешанная вентиляция).

В зависимости от того, для чего служит система вентиляции, -для подачи (притока) или удаления (вытяжки) воздуха из помещения или (и) для того и другого одновременно, она называется приточной, вытяжной или приточно-вытяжной.

По месту действия вентиляции бывает общеобменной и местной.



Действие общеобменной вентиляции основано на разбавлении загрязненного, нагретого, влажного воздуха помещения свежим воздухом до предельно допустимых норм. Эту систему вентиляции наиболее часто применяют в случаях, когда вредные вещества, теплота, влага выделяются равномерно по всему помещению. При такой вентиляции обеспечивается поддержание необходимых параметров воздушной среды во всем объеме помещения (рис. 1,а).

Если помещение очень велико, а число людей, находящихся в нем, мало, причем место их нахождения фиксировано, не имеет смысла (по экономическим соображениям) оздоровлять все помещение полностью, можно ограничиться оздоровлением воздушной среды только в местах нахождения людей. Примером такой вентиляции могут служить кабины наблюдения и управления в прокатных цехах, в которых устраивается местная приточно-вытяжная вентиляция (рис.1,г), рабочие места в горячих цехах, оборудованных установками воздушного душирования, и т.п.


Воздухообмен в помещении можно значительно сократить, если улавливать вредные вещества в местах их выделения, не допуская распространения по помещению. С этой целью технологическое оборудование, являющееся источником выделения вредных веществ, снабжают специальными устройствами, от которых производится отсос загрязненного воздуха. Такая вентиляция называется местной вытяжной (рис.1,г).

Местная вентиляция по сравнению с общеобменной требует значительно меньших затрат на устройство и эксплуатацию.

В производственных помещениях, в которых возможно внезапное поступление в воздух рабочей зоны больших количеств вредных паров и газов, наряду с рабочей предусматривается устройство аварийной вентиляции.

На производстве часто устраивают комбинированные системы вентиляции (общеобменную с местной, общеобменную с аварийной и т.п.).

Для эффективной работы системы вентиляции важно, чтобы еще на стадии проектирования были выполнены следующие технические и санитарно-гигиенические требования.

1. Количество приточного воздуха Lпр. должно соответствовать количеству удаляемого (вытяжки) Lвыт.; разница между ними должна быть минимальной.

В ряде случаев необходимо организовать воздухообмен, чтобы одно количество воздуха обязательно было больше другого. Например, при проектировании вентиляции двух смежных помещений (рис.1,д), в одном из которых выделяются вредные вещества (помещение I), количество удаляемого воздуха из этого помещения должно быть больше количества приточного воздуха, т.е. Lвыт I > Lпр I , в результате чего в этом помещении создается небольшое разрежение и безвредный воздух из помещения II с небольшим избыточным давлением (LвытII< LпрII), будет попадать в помещение I, не давая возможности вредным веществам проникать в помещение II.

Возможны такие схемы организации воздухообмена, когда во всем помещении поддерживается избыточное по отношению к атмосферному давление. Например, в цехах электровакуумного производства, для которого особенно важно отсутствие пыли, проникающей через различные неплотности в ограждениях, количество приточного воздуха делается больше удаляемого, за счет чего создается избыток давления (ρпоматм).

2. Приточные и вытяжные системы в помещении должны быть правильно размещены. Свежий воздух необходимо подавать в те части помещения, где количество вредных выделений минимально (или их нет вообще), а удалять, где выделения максимальны (рис. 1,б,в).

Приток воздуха должен производиться, как правило, в рабочую зону, а вытяжка – из верхней зоны помещения. В ряде случаев (при удалении вредных паров и газов с плотностью большей, чем у воздуха) вытяжку можно производить из нижней зоны.

3. Система вентиляции не должна вызывать переохлаждения или перегрева работающих.

4. Система вентиляции не должна создавать шум на рабочих местах, превышающий предельно допустимые уровни.

5. Система вентиляции должна быть электро-, пожаро- и взрывобезопасна, проста по устройству, надежна в эксплуатации и эффективна.

2.4. Вентиляция производственных помещений

Лекция
7. Вентиляция

1.Вентиляция
производственных помещений

2.Назначение
и классификации систем вентиляции

3.Естественная
вентиляция

4.Искусственная
вентиляция

2.4.1. Назначение и классификация систем вентиляции

Для
поддержания требуемых параметров
чистоты воздуха и параметров микроклимата
производственного помещения применяют
различные виды вентиляции. Вентиляция
– это организованный воздухообмен,
заключающийся в удалении из рабочего
помещения загрязненного воздуха и
подаче вместо него свежего наружного
воздуха. В зависимости от способа
перемещения воздуха вентиляция может
быть естественной или механической.

2.4.2. Естественная вентиляция

Естественная
вентиляция осуществляется за счет
разности температур воздуха в помещении
и наружного воздуха (тепловой напор)
или действия ветра (ветровой напор).
Естественная вентиляция может быть
неорганизованной и организованной. При
неорганизованной вентиляции неизвестны
объемы воздуха, которые поступают и
удаляются из помещения. Воздухообмен
зависит от направления и силы ветра,
температуры наружного и внутреннего
воздуха. Организованная естественная
вентиляция называется аэрацией. Для
аэрации в стенах здания делают отверстия
для поступления наружного воздуха, а в
верхней части здания устанавливают
специальные устройства (фонари) для
удаления отработанного воздуха. В
результате этого необходимо рассчитать
площади приточных и вытяжных аэрационных
отверстий, обеспечивающих нужный
воздухообмен.

2.4.3. Искусственная вентиляция

Искусственная
(механическая) вентиляция в отличии от
естественной, предоставляет возможность
очищать воздух перед его выбросом в
атмосферу, улавливать вредные вещества
непосредственно около мест их образования,
обрабатывать приточный воздух (очищать,
подогревать, увлажнять) более
целенаправленно подавать воздух в
рабочую зону.

Общеобменная
искусственная вентиляция обеспечивает
создание необходимого микроклимата и
чистоту воздушной среды во всем объеме
рабочей зоны помещения. Она применяется
для удаления избыточного тепла при
отсутствии значительных токсических
выделений, а также в случаях, когда
характер технологического процесса и
особенности производственного
оборудования исключают возможность
использования местной вытяжной
вентиляции. Различают четыре основные
схемы организации воздухообмена при
общеобменной вентиляции: сверху вниз,
сверху вверх, снизу вверх, снизу вниз.

Рис.
2.4.1. Схема организации воздухообмена
при общеобменной вентиляции

Схемы
сверху вниз и сверху вверх целесообразно
применять в случае, если приточный
воздух в холодный период имеет температуру
ниже температуры воздуха в помещении.
Приточный воздух, прежде чем достичь
рабочей зоны, нагревается за счет воздуха
помещения. Другие две схемы рекомендуется
использовать тогда, когда приточный
воздух в холодный период подогревается
и его температура выше температуры
внутреннего воздуха.

Если
в производственных помещениях выделяются
газы с плотностью, превышающей плотность
воздуха, то общеобменная вентиляция
должна обеспечивать удаление 60% воздуха
из нижней зоны помещения и 40% — из
верхней. Если плотность газов меньше
плотности воздуха, то удаление
загрязненного воздуха осуществляется
в верхней зоне.

Общеобменная
приточно-вытяжная вентиляция состоит
из двух установок: для подачи чистого
воздуха и отвода загрязненного. Отношение
этих двух потоков называют вентиляционным
воздушным балансом. Этот баланс может
быть уравновешенным (если приток равен
вытяжке), положительным (если преобладает
приток) и отрицательным (если преобладает
вытяжка).

Местная
вентиляция также бывает приточной
в
виде воздушного душирования (когда
свежий воздух подают в зону дыхания
работающего) или вытяжной
(когда загрязненный воздух удаляют от
источника выделения вредных веществ
при помощи вытяжных зонтов, панелей,
щелей и др.).

Приточная
вентиляция
.
Схема приточной механической вентиляции
(рис 2.4.2) включает воздухозаборное
устройство 1; фильтр для очистки воздуха
2; воздухонагреватель (калорифер) 3;
вентилятор 5, сеть воздуховодов 4 и
приточные патрубки с насадками 6. Если
нет необходимости в подогреве приточного
воздуха, то его пропускают непосредственно
в производственные помещения по обводному
каналу 7.

Воздухозаборные
устройства необходимо располагать в
местах, где воздух не загрязнен пылью
и газами. Они должны находиться не ниже
2 м от уровня земли, а от выбросных шахт
вытяжной вентиляции: по вертикали —
ниже 6 м и по горизонтали — не ближе 2,5
м.

Приточный
воздух направляется в помещение, как
правило, рассеянным потоком для чего
используются специальные насадки.

Рис.
2.4.2. Схема приточной вентиляции

Вытяжная
и приточно-вытяжная вентиляция
.
Вытяжная вентиляция (рис. 2.4.3.) состоит
из очистительного устройства 1, вентилятора
2, центрального 3 и отсасывающих
воздуховодов 4.

Рис
2.4.3. Схема вытяжной вентиляции

Воздух
после очистки необходимо выбрасывать
на высоте не меньше чем 1 м над коньком
крыши. Запрещается делать выбросные
отверстия непосредственно в окнах.

В
условиях промышленного производства
наиболее распространена приточно-вытяжная
система вентиляции с общим притоком в
рабочую зону и местной вытяжкой вредных
веществ непосредственно от мест их
образования.

В
производственных помещениях, где
выделяется значительное количество
вредных газов, паров, пыли вытяжка должна
быть на 10% большей, чем приток, чтобы
вредные вещества не вытеснялись в
смежные помещения с меньшей токсичностью.

В
системе приточно-вытяжной вентиляции
возможно использование не только
наружного воздуха, но и воздуха самих
помещений после его очистки. Такое
повторное использование воздуха
помещений называется рециркуляцией и
осуществляется в холодный период года
для экономии тепла, необходимого для
подогрева приточного воздуха. Однако
возможность рециркуляции оговаривается
целым рядом санитарно-гигиенических и
противопожарных требований.

Местная
вентиляция

Местная
вентиляция может быть приточной и
вытяжной.

Местная
приточная вентиляция
,
при которой осуществляется концентрированная
подача приточного воздуха заданных
параметров (температуры, влажности,
скорости движения), выполняется в виде
воздушных душей, воздушных и
воздушно-тепловых завес.

Воздушные
души используются для предотвращения
перегрева рабочих в горячих цехах, а
также для образования так называемых
воздушных оазисов (участков производственной
зоны, которые резко отличаются своими
физико-химическими характеристиками
от остального помещения).

Воздушные
и воздушно-тепловые завесы предназначены
для предотвращения проникновения в
помещения значительных масс холодного
наружного воздуха при необходимости
частого открывания дверей или ворот.
Воздушная завеса создается струей
воздуха, которая направляется из узкой
длинной щели, под некоторым углом
навстречу потока холодного воздуха.
Канал с щелью размещают сбоку или внизу
ворот или дверей (рис. 2.4.4).

Рис.
2.4.4 Воздушно-тепловые завесы:

а
— с нижней подачей воздуха, б — с боковой
двухсторонней подачей воздуха; в — с
боковой односторонней подачей воздуха

Местная
вытяжная вентиляция

осуществляется при помощи местных
вытяжных зонтов, всасывающих панелей,
вытяжных шкафов, бортовых отсосов (рис.
2.4.5) и других устройств.

Конструкция
местного отсоса должна обеспечить
максимальное улавливание вредных
выделений при минимальном количестве
удаляемого воздуха. Кроме того, она не
должна быть громоздкой и мешать
обслуживающему персоналу работать и
следить за технологическим процессом
Основными факторами при выборе типа
местного отсоса являются характеристика
вредных выделений (температура, плотность
паров, токсичность), положение рабочего
при выполнении работы, особенности
технологического процесса и оборудования.

а

б

в

г

Рис
2. 4.5.

Примеры местной вытяжной вентиляции

а
— вытяжной зонт, б — всасывающая панель
в — вытяжной шкаф с комбинированной
вытяжкой г — бортовой отсос с передувом

По
степени изоляции области действия
местной вытяжной вентиляции от окружающего
пространства различают отсосы открытого
типа и отсосы от полых,укрытий (рис
2.4.6.).

Рис
2.4.6. Классификация местных отсосов

6. Вентиляция. Классификация систем вентиляции по способам организации воздухообмена и перемещения воздуха, по назначению. Кратность воздухообмена.

Вентиляция.
Как
следует из сказанного выше, обеспечение
нормальных метеорологических условий
и чистоты воздуха на рабочих местах в
значительной степени зависит от правильно
организованной системы вентиляции.
Общие требования к сис­темам вентиляции,
кондиционирования воздуха и воздушного
отопления производственных, складских,
вспомогательных и общественных зданий
и сооружений ‘определены ГОСТ 12.4.021—75
ССБТ. Основное требование ГОСТа — работа
вен­тиляционных систем должна создавать
на постоянных рабочих местах, в рабочей
и обслуживаемой зонах помещений
метео­рологические условия и чистоту
воздушной среды, соответст­вующие
действующим санитарным нормам. Технические
ре­шения при проектировании
вентиляционных систем, а также требования,
предъявляемые к ним при сооружении и
эксплуа­тации, должны соответствовать
строительным нормам и пра­вилам,
утвержденным и согласованным с Госстроем
СССР, и Правилам безопасности, утвержденным
Госгортехнадзором СССР.

По
способу организации воздухообмена
вентиляция может быть общеобменной,
местной и комбинированной. Общеобмен­ную
вентиляцию, при которой смена воздуха
происходит во всем объеме помещения,
наиболее часто применяют в тех слу­чаях,
когда вредные вещества выделяются в
небольших количе­ствах и равномерно
по всему помещению. Местная вентиляция
предназначена для отсоса вредных
выделений (газы, пары, пыль, избыточное
тепло) в местах их образования и удаления
их из помещения. Комбинированная система
предусматривает одновременную работу
местной и общеобменной вентиляции. На
устройство и эксплуатацию местной
вентиляции требуются значительно
меньшие затраты.

В
зависимости от способа перемещения
воздуха вентиляция •бывает естественной
и механической. При естественной
венти­ляции воздух перемещается под
влиянием естественных факто­ров:
теплового напора или действия ветра.
При механической вентиляции воздух
перемещается с помощью вентиляторов,
эжекторов и др. Сочетание естественной
и искусственной вен­тиляции образует
смешанную систему вентиляции.

В
зависимости от назначения вентиляции
— подача (при­ток) воздуха в помещение
или удаление (вытяжка) его из помещения,
вентиляцию называют приточной и вытяжной.
При одновременной подаче и удалении
воздуха вентиляция называется
приточно-вытяжной.

В
производственных помещениях, в которых
возможны вне­запные выбросы в воздух
рабочей зоны больших количеств, вредных
или взрывоопасных веществ, предусматривают
ава­рийную вентиляцию.

В соответствии с
ГОСТ во всех помещениях должна быть
предусмотрена естественная вентиляция.
Естественное движе­ние воздуха в
помещении происходит вследствие разности
его плотностей вне и внутри помещения
(тепловое давление), а также под действием
разности давления наружного воздуха с
наветренной и заветренной сторон здания
(рис. 5.1). Давление или разрежение зависят
от скорости ветра. Наружный воздух может
поступать в помещение через открытые
проемы с навет­ренной стороны здания
и выходить через отверстия на
проти­воположной заветренной стороне
и отверстия в крыше.

Естественная
вентиляция значительно дешевле
механичес­кой, так как большие объемы
воздуха поддаются в помещение и удаляются
из пего без применения вентиляторов и
воздухо­водов. Вентиляция происходит
через вытяжные каналы, шах­ты, форточки
и фрамуги зданий.

Естественная
вентиляция может иметь неорганизованный
и организованный характер. При
неорганизованной вентиляции воздух
подается и удаляется из помещения через
неплотности и поры наружных ограждений
зданий (инфильтрация), а так­же через
форточки, окна, открываемые без всякой
системы. Естественная вентиляция
считается организованной, если
на­правление воздушных потоков и
воздухообмен регулируются с помощью
специальных устройств. Систему
организованного естественного
воздухообмена называют аэрацией. Если
аэрация легко поддается регулированию
и расчету, то ин­фильтрация регулированию
практически не поддается, и при расчете
естественной вентиляции ее не учитывают.
Аэрацию, как правило, применяют в цехах
со значительными выделения­ми тепла.
Недостаток естественной вентиляции
состоит в том, что приточный воздух
вводится в помещение без предваритель­ной
очистки и подогрева, а удаляемый не
очищается от выбро­сов и загрязняет
наружный воздух. Кроме того, эффективность
аэрации может существенно падать
вследствие повышения тем­пературы
наружного воздуха, особенно в безветренную
погоду.

В соответствии со
СНиП П-33—75 приточный воздух с по­мощью
естественной вентиляции в теплый период
года следу­ет подавать на высоте не
менее 0,3 м и не более 1,8 м, а в холодный
период года — не менее 4 м от уровня
пола, чтобы холодный воздух извне не
попадал в зону рабочих мест. Об­щая
площадь каналов для подачи воздуха
через боковые све­товые проемы должна
быть не менее 20% площади световых проемов,
а фрамуги и жалюзи должны иметь устройства,
на­правляющие приточный воздух вверх
в холодный период года и вниз в теплый
период года. Для удобст­ва открывания
фрамуг с отметки пола ис­пользуют
специальные приспособления с ручным
или механическим приводом.

Помимо гравитационного
давления весь­ма существенное влияние
на аэрацию зданий оказывает и ветровое
давление. Однако согласно СНиП П-33—75
при расчете естественной вентиляции
принято учитывать только действие
гравитационно­го давления, поскольку
сила ветра непостоянна. Воздействие
ветра (розу ветров) принимают во внимание
при определения размещения зданий па
промышленной площадке и защите вы­тяжных
проемов аэрационпых фонарей от задувания.
Это не­обходимо для того, чтобы
предотвратить нежелательное по­ступление
наружного воздуха через фонарь, что
вызывает пе­ремещение загрязненного
воздуха из верхней зоны в рабочую так
называемое опрокидывание тяги. Задувания
фонарей мож­но избежать либо приданием
определенной формы фонарей, либо
устройством специальных ветрозащитных
щитов.

Для
использования ветрового напора, а также
удалении небольших объемов воздуха
используют дефлекторы, специ­альные
насадки, устанавливаемые в верхней
части вентиляци­онных каналов. С их
помощью усиливают тягу. Поток ветра,
обтекая дефлектор, создает в канале
некоторое разрежение, в результате чего
скорость движения воздуха по каналу
увели­чивается.

В химической
промышленности наибольшее распростране­ние
получил дефлектор типа ЦАГИ, его схема
дана ни рис. 5.2.

Дефлектор
представляет собой цилиндрическую
обечайку 3, укрепленную над вытяжной
трубой. Чтобы облеАи/г’ь выход воздуха,
на конце трубы имеется диффузор. Колпак
4 препят­ствует попаданию дождя в
дефлектор.

При использовании
механической вентиляции в отличие от
естественной имеется возможность
предварительно очищать, нагревать или
охлаждать, увлажнять приточный воздух,
а также очищать выбрасываемый в окружающую
атмосферу за­грязненный воздух. Кроме
того, воздух можно подавать по воздуховодам
в любую зону помещения или удалять его
и:; мест наиболее интенсивного образования
вредностей.

В химической
промышленности наиболее распространена
приточно-вытяжпая общеобменная
механическая вентиляция, комбинируемая
с локальной механической вентиляцией.

К недостаткам
механической вентиляции следует отнести
необходимость звукоизоляции, значительную
стоимость соору­жения и эксплуатации,
а также большую энергоемкость.

Кратность
воздухообмена в помещении рассчитывают
по формуле:

[
K
= Q
/ W
] [4.6]

где
W
объем
помещения, м3
(W=125
м3).

Классификация вентиляционных заслонок

ventilation damper

Классификация по функциям

Заслонки можно классифицировать в соответствии с их функциональными задачами в системе вентиляции:

  • регулировка
  • закрытие, работа
  • закрытие, дым
  • закрытие, пожар
  • избыточное давление
  • модулирующий

Классификация по конструкции

Классификация по классу утечки

Класс утечки определяет допустимую утечку воздуха через заслонку с перепадом давления 100 Па .

  • класс 0 — нет требований
  • класс 1 — менее 0,2 м 3 / с на м 2 площадь клапана
  • класс 2 — менее 0,04 м 3 / с на м 2 площадь клапана
  • класс 3 — менее 0,008 м 3 / с на м 2 площадь клапана
  • класс 4 — менее 0,0015 м 3 / с на м 2 площадь клапана

Значения расхода воздуха через заслонки при 100 Па обычно доступны в каталогах производителей.

Функция Класс
1 2 3
Регулировка x
Закрытие, работа x
Закрытие, дым x
Закрытие, пожар x
Избыточное давление x
Модуляция x

Расчет расхода воздуха утечки через a Закрытая заслонка

Поток воздуха утечки через закрытую заслонку можно рассчитать, если известны разность давлений через заслонку и расход воздуха при 100 Па (данные производителя) через заслонку:

q l = q 100 (dp l /100) 901 45 1/2 (1)

где

q л = фактический объемный расход на м 2 площадь клапана (м 3 / с / м 2 )

q 100 = объемный расход при 100 Па на м 2 площадь клапана (м 3 / с / м 2 )

dp л = фактическое падение давления на клапане (Па)

.

Печать

% PDF-1.4
%
1 0 obj
> / ColorSpace> / ExtGState> / Font> / XObject> >>
/ Содержание 19 0 руб.
/ ArtBox [0 0 595.276 841.89]
/ BleedBox [0 0 595.276 841.89]
/ Группа 20 0 р
/ StructParents 0
/ Вкладки / S
/ Большой палец 21 0 R
/ TrimBox [0 0 595.276 841.89]
/ Родитель 2 0 R
>>
endobj
3 0 obj
>
endobj
22 0 объект
[/ View / Design]
endobj
23 0 объект
>
>>
endobj
4 0 obj
>
endobj
24 0 объект
>
поток
application / pdf

  • Печать
  • 2016-06-28T15: 40: 58 + 07: 002016-06-28T15: 40: 58 + 07: 002015-08-13T15: 03 + 07: 00Adobe Illustrator CC 2015 (Macintosh) uuid: 1f22d86a-87e8-864d-b1c7 -baa2cd22889axmp.сделал: 2e0e6bd5-faf2-414a-a39a-2b0e8ab7063auuid: 5D20892493BFDB11914A8590D31508C8proof: pdfxmp.iid: 0e5c63e4-f56b-44e0-be3c-e8ef0b46dab2xmp.did: 0e5c63e4-f56b-44e0-be3c-e8ef0b46dab2uuid: 5D20892493BFDB11914A8590D31508C8proof: pdf

  • savedxmp.iid: 0e5c63e4- f56b-44e0-be3c-e8ef0b46dab22015-08-13T13: 22: 56 + 07: 00 Adobe Illustrator CC 2015 (Macintosh) /
  • savedxmp.iid: 2e0e6bd5-faf2-414a-a39a-2b0e8ab7063a2015-08-13T15: 03 + 07: 00Adobe Illustrator CC 2015 (Macintosh) /
  • DocumentPrintFalseTrue1297.000083210.001556 Миллиметры

  • C = 32 M = 13 J = 14 N = 50
  • C = 32 M = 13 Y = 14 K = 50 копия
  • C = 32 M = 13 Y = 14 K = 50
  • Группа образцов по умолчанию 0
  • Белый CMYKPROCESS0.0000000.0000000.0000000.000000
  • черный CMYKPROCESS0.0000000.0000000.000000100.000000
  • CMYK красный CMYKPROCESS0.000000100.000000100.0000000.000000
  • CMYK ЖелтыйCMYKPROCESS0.0000000.000000100.0000000.000000
  • CMYK зеленый CMYKPROCESS100.0000000.000000100.0000000.000000
  • Голубой CMYK CMYKPROCESS 100.0000000.0000000.0000000.000000
  • CMYK BlueCMYKPROCESS100.000000100.0000000.0000000.000000
  • CMYK, пурпурный CMYKPROCESS 0,000000100,0000000,0000000,000000
  • C = 15 M = 100 Y = 90 K = 10CMYKPROCESS15.000000100.00000090.00000010.000000
  • C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000
  • C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000
  • C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000
  • C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000085.0000000.000000
  • C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000000.00000090.0000000.000000
  • C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.0000000.000000100.0000000.000000
  • C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000
  • C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000
  • C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000000100.00000010.000000
  • C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000095.00000030.000000
  • C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000
  • C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000045.0000000.000000
  • C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000015.0000000.0000000.000000
  • C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000
  • C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000000.000000
  • C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000
  • C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000
  • C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000
  • C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000000100.00000035.00000010.000000
  • C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000000100.00000050.0000000.000000
  • C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000020.0000000.000000
  • C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000040.0000000.000000
  • C = 40 M = 45 Y = 50 K = 5CMYKPROCESS40.00000045.00000050.0000005.000000
  • C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000025.000000
  • C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000065.00000040.000000
  • C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000040.00000065.0000000.000000
  • C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000050.00000075.00000010.000000
  • C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000060.00000080.00000025.000000
  • C = 40 M = 65 Y = 90 K = 35CMYKPROCESS40.00000065.00000090.00000035.000000
  • C = 40 M = 70 Y = 100 K = 50CMYKPROCESS40.00000070.000000100.00000050.000000
  • C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000
  • C = 32 M = 13 J = 14 N = 50 SPOT 100.000000CMYK32.00070013.00050013.999
  • .000000
  • C = 32 M = 13 Y = 14 K = 50SPOT100.000000CMYK31.99999913.00000014.00000050.000000
  • C = 32 M = 13 Y = 14 K = 50 копий SPOT100.000000CMYK31.99999913.00000014.00000050.000000
  • Grays1
  • C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000
  • C = 0 M = 0 Y = 0 K = 90CMYKPROCESS 0,0000000,0000000,00000089,999400
  • C = 0 M = 0 Y = 0 K = 80CMYKPROCESS 0,0000000,0000000,00000079,998800
  • C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999700
  • C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999100
  • C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000
  • C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999400
  • C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998800
  • C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999700
  • C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999100
  • C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998800
  • Brights1
  • C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000
  • C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000
  • C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000095.0000000.000000
  • C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000000100.0000000.000000
  • C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000
  • C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000090.0000000.0031000.003100
  • Библиотека Adobe PDF 10.01
    конечный поток
    endobj
    5 0 obj
    [/ ICCBased 25 0 R]
    endobj
    25 0 объект
    >
    поток
    HyTSw oɞc
    [5laQIBHADED2mtFOE.c} 08 ׎8 GNg9w ߽

    .

    Механика вентиляции | SEER Обучение

    Вентиляция, или дыхание, — это движение воздуха через проводящие каналы между атмосферой и легкими. Воздух движется по проходам из-за градиентов давления, возникающих при сокращении диафрагмы и грудных мышц.

    Легочная вентиляция

    Легочная вентиляция обычно называется дыханием. Это процесс поступления воздуха в легкие во время вдоха (вдоха) и из легких во время выдоха (выдоха).Воздух течет из-за разницы давлений между атмосферой и газами внутри легких.

    Воздух, как и другие газы, течет из области с более высоким давлением в область с более низким давлением. Мышечные дыхательные движения и отдача эластичных тканей создают изменения давления, которые приводят к вентиляции. Легочная вентиляция включает три различных давления:

    • Атмосферное давление
    • Внутриальвеолярное (внутрилегочное) давление
    • Внутриплевральное давление

    Атмосферное давление — это давление воздуха вне тела.Внутриальвеолярное давление — это давление внутри альвеол легких. Внутриплевральное давление — это давление внутри плевральной полости. Эти три давления отвечают за легочную вентиляцию.

    Вдохновение

    Вдох (вдох) — это процесс вдыхания воздуха в легкие. Это активная фаза вентиляции, потому что она является результатом сокращения мышц. Во время вдоха диафрагма сжимается, а грудная полость увеличивается в объеме. Это снижает внутриальвеолярное давление, так что воздух попадает в легкие.Вдохновение втягивает воздух в легкие.

    Срок действия

    Выдох (выдох) — это процесс выпуска воздуха из легких во время дыхательного цикла. Во время выдоха расслабление диафрагмы и эластическая отдача ткани уменьшают грудной объем и повышают внутриальвеолярное давление. При выдохе воздух выталкивается из легких.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
