Установка накопительного водонагревателя и схемы его обвязки

Сегодня мы попробуем классифицировать общеизвестную информацию об установке электрических накопительных водонагревателей. Рассмотрим схемы гидротехнической обвязки, её функции и сделаем выводы — какой монтаж будет технически верным, а какой не будет.

Установка накопительного водонагревателя и схемы его обвязки

Содержание

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Установка накопительного водонагревателя и схемы его обвязки

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

Установка накопительного водонагревателя и схемы его обвязки

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

Схема обвязки водонагревателя для сезонного использования 1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Установка накопительного водонагревателя и схемы его обвязки

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

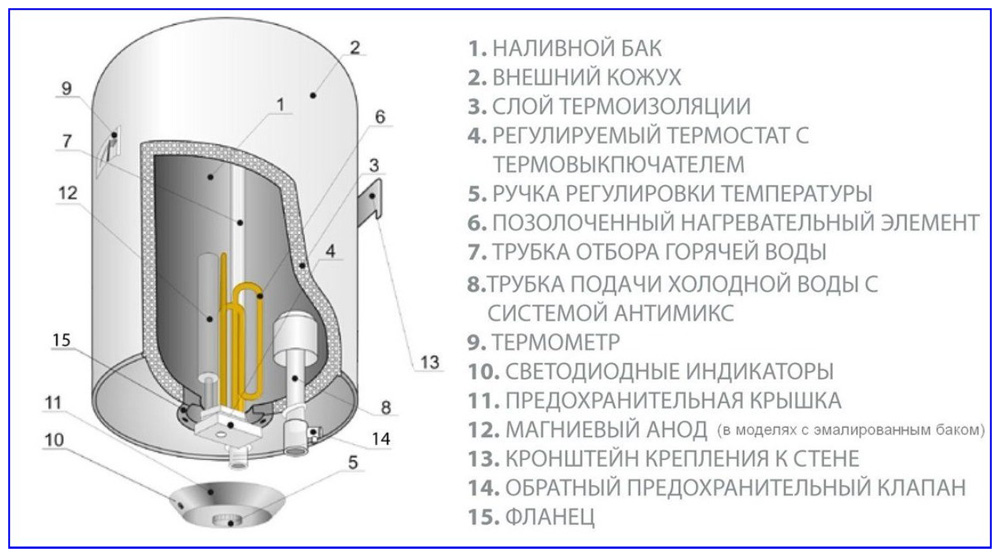

Конструкция накопительного водонагревателя Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

Вариант обвязки водонагревателя 1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.

Установка накопительного водонагревателя и схемы его обвязки

Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

Как подключить водонагреватель на даче


Наличие горячей воды на даче обеспечивает комфортное проживание. Лучший вариант – накопительный водонагреватель, работающий от электричества. Недостатки проточного: большой расход энергии, требует высокого давления поступающей воды, одна точка разбора, если бюджетная модель. Монтируется легче, менее функционален.


Накопительный на даче позволяет принять душ, умыться, вымыть посуду, овощи, фрукты, постирать руками. Использует воду из проведенного водопровода, подвесных цистерн. Важно не только подобрать оптимальный прибор, но и правильно установить. Как подключить бойлер на даче своими руками, узнаете в нашей статье.


Накопительный агрегат требует исправной проводки и достаточного напора жидкости в системе. Если обеспечить эти условия, прибор будет работать исправно, долго, постоянно снабжать горячей водой.

Виды нагревателей для дачи


Есть разные типы бойлеров, отличающихся конструкцией, видом питания, способом монтажа. Рассмотрим их.

Накопительный электрический


Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

Конструкция сетевого нагревателя

  • Корпус, теплоизоляционный слой.
  • Бак внутренний.
  • Трубки входа, выхода воды.
  • Фланец.
  • ТЭН, термостат.
  • Терморегулятор, анод.

Схема работы накопительного водонагревателя

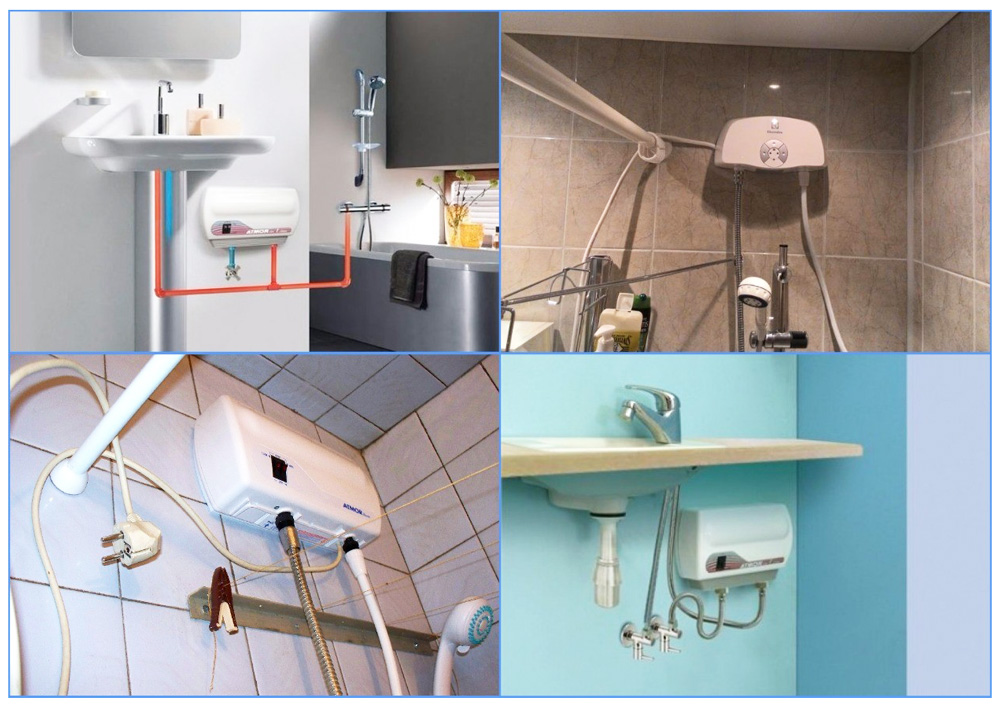

Проточный электрический


Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

  • Корпус
  • ТЭН в виде трубки со входом/выходом.
  • Индикация нагрева.
  • Датчик протока.
  • Реле, клеммная коробка.

Накопительный газовый


Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

  • Внешняя оболочка.
  • Полиуретановый теплоизолят.
  • Внутренний резервуар.
  • Емкость сбора конденсата.
  • Трубки горячей/холодной воды.
  • Горелка с дымовым рассекателем.
  • Блок газовый.
  • Вытяжка.
  • Анод, термостат.

Оборудование косвенного нагрева


Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

  • Кожух, изолят полиуретановый.
  • Теплообменник.
  • Прибор циркуляции.
  • Анод.
  • Трубки подхода/выхода жидкости.
  • Термостат.

Различия объема, мощности


Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.


Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.



Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.



схема подбора водонагревателя


Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.



Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.



Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.


На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

Разновидности установки нагревателей

Настенный


Модели 200 л можно вешать на стену. Используют минимум 4 кронштейна, надежные анкера. Монтаж только на несущих конструкциях, иногда дополнительно укрепленные. Подойдет стена из бетона, кирпича.


Проточные вешаются над/под раковиной, в шкафу.

Напольный


Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный


Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.


схема подбора водонагревателя

Горизонтальный


Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

Принцип работы

Накопительные

  1. Внутри расположен нагревательный элемент – ТЭН, согревает поступающую в бак жидкость. Подача холодной снизу, забор горячей – сверху, поэтому не происходит смешивание. Интенсивность нагрева регулируется системой управления.
  2. После подогрева начинается процесс поддержания температуры. ТЭН включается, когда жидкость остывает.
  3. Открывается кран смесителя – горячая вода вытекает из бака. Одновременно внутрь подается холодная под давлением.

Проточные

  1. Вода проходит внутри трубчатого ТЭНа, нагревается.
  2. При открывании горячего крана нагретое вытекает из лейки душа/излива.

Устройства косвенного нагрева

  1. Нагревая вода поступает в змеевик, расположенный в баке с водой, нагревает ее.
  2. Нагретая жидкость долго держится в теплом состоянии благодаря теплоизоляции, функции рециркуляции. Иногда комплектуются ТЭНами для нагрева в период плановых отключений.

Общий план работ по монтажу бойлера

  1. Выберите подходящий тип устройства: проточный, накопительный. Решите, какой вид нужнее: вертикальный, горизонтальный, напольный, настенный. Электрический или газовый.
  2. Определите количество точек водоразбора: душевая, ванна, умывальник, кухонная раковина. Их число влияет на сложность монтажа и мощность.
  3. Выберите оптимальное по габаритам место установки. Сделайте замеры с небольшим запасом.
  4. Узнайте всё о проводке помещения. Следует выявить предельную нагрузку и сечение. Отнеситесь серьезно к этому вопросу. Воспользуйтесь услугами электрика, выявите, выдержит ли проводка нагрузки от нагревателя. Слабое напряжение требует проведения отдельного кабеля.
  5. Степень загрязненности воды. Она должна проходить очистку перед попаданием в бак нагрева. Плохое качество жидкости требует обязательной установки фильтра на входе, если хотите сохранить работоспособность оборудования.
  6. Прикрепите устройство максимально надежно. Недопустимо болтание или шевеление, сдвиги с места на место запрещены правилами безопасности.
  7. Крепко загерметизируйте систему. Протечек быть не должно.
  8. Используйте материалы хорошего качества, иначе система может потечь. Надежностью отличается медные, стальные, пластиковые и металлопластиковые изделия.
  9. Включайте оборудование только с наличием воды в системе. Иначе бойлер сгорит.

Схема работы водонагревателя

Этапы установки нагревателя

  1. Осмотреть системы, подготовить инструменты, место для монтажа.
  2. Прикрепить бойлер к стене.
  3. Подсоединить к водопроводу или бочке.
  4. Включить в сеть.

Подготовка систем

  1. Осмотрите водопровод на наличие неисправностей, подведите систему к месту установки.
  2. Проверьте подходящее напряжение в сети, усовершенствуйте в случае нехватки.
  3. Запаситесь нужными материалами и инструментами.

Инструменты и материалы для подключения


Вам понадобятся инструменты:

  • Ключи – рожковый и газовый;
  • Перфоратор, дрель, буры, сверла;
  • Аппараты резки и спайки труб;
  • Отвертки – прямой и крестовой шлиц;
  • Пассатижи, кусачки;
  • Рулетка.


Необходимые материалы:

  • Металлопластиковые трубы;
  • Шланги;
  • Тройники;
  • Анкеры;
  • Вентили запорные;
  • Герметизирующие элементы – фум-лента, жидкий герметик, лен.

Выбираем место монтажа нагревателя


Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

  1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
  2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
  3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
  4. Точка водораздачи. Располагайте максимально близко.
  5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
  6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.


Важно! Розетки должны быть изолированы от влаги крышками или заглушками.


Схема работы водонагревателя

Вешаем на стену


Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

  1. Разметить зону установки.
  2. Просверлить отверстия перфоратором.
  3. Вкрутить крепежные элементы, повесить агрегат.

Схемы монтажа


Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.

Как подключить к емкости


Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

  • Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
  • Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.


Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.


Как подключить к водопроводу


Советы перед установкой:

  • Используйте только оригинальные детали, рекомендованные поставщиком.
  • Не включайте устройство без воды, он может сгореть.
  • Жидкость из бойлера пить нельзя.


Этапы подключения:

  1. Определить тип водопровода.
  2. Прикрепить устройство к стене.
  3. Подключить согласно правилам и схемам, представленным ниже.


Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.


Смотрим на тип водопровода


Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Из металла


Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.

Подключаем правильно:

  1. Зачистить место соединения, удалить старую краску и грязь.
  2. Соединить хомут и трубу, используем прокладку для уплотнения.
  3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
  4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
  5. Установить краны.
  6. Подключиться к кранам и бойлеру.

Из полипропилена


Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.

План работы:

  1. Сделать разрез в трубах, припаять тройники.
  2. Отверстия тройников спаять с трубами для нагревателя.
  3. Подключить к агрегату через оконечную муфту и кран.

Из металлопластика


Современный материал, прочный и легкий. Возможность простого открытого монтажа.

Правила сборки:

  1. Разрезать трубу, подсоединить тройники.
  2. Сформировать отведение к водогрею.
  3. Подключиться к нему.

Устанавливаем запорные элементы


Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Для холодной воды

  1. К патрубку бойлера поставить тройник.
  2. Боковое отверстие тройника подключить к крану слива.
  3. Установить обратный или предохранительный клапан на тройник.
  4. Ставим после клапана отсекающий кран.
  5. Врезаем данную систему в трубу.

Для горячей воды

  1. Установить отсекающий кран непосредственно на патрубок агрегата.
  2. Соединить с трубой.

Подключаем к сети

Что нужно знать:

  • Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
  • Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
  • Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
  • Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
  • Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
  • Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

  • Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
  • Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.


Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

  1. Отмерить расстояние от розетки до точки монтажа водогрея.
  2. Разобрать электровилку, снять изоляцию кабеля.
  3. Счистить изоляцию с жил с обеих сторон.
  4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
  5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

  1. Протянуть кабель от нагревателя к щиту питания.
  2. Смонтировать автомат рядом с агрегатом, провести кабель.
  3. Оголить кабель на 10 см и фазу.
  4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
  5. Оголить кабельные жилы с двух сторон.
  6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
  7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя


Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

  1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
  2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
  3. Монтировать агрегат без технических знаний.
  4. Сливать бак, не отключив электропитание.
  5. Игнорировать правила безопасности.
  6. Использовать некачественные запчасти неизвестных брендов.
  7. Монтировать без предохранительного клапана.


Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель


Конструкционно все устройства похожи, включение аналогичное.

  1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
  2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
  3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
  4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
  5. Проверить работу. Дождаться нагрева всего объема.


При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Особенности установки газовых и индукционных нагревателей


Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.


Схема работы водонагревателя


Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.


Советы:

  • Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
  • Установка принудительной вентиляции и дымохода шириной от 2 см.
  • Негорючее покрытие стен, газовая колонка удалена.


Вам потребуется:

  • Монтажное кольцо для дымохода нужного размера.
  • Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
  • Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
  • 2 водопроводных шланга/трубы.
  • Крепеж для вешания бойлера.
  • Водяной фильтр, по необходимости.


Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.


Демонтаж старой колонки

  1. Перекрыть доступ газа.
  2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
  3. Перекрыть воду.
  4. Снять трубу отвода воздуха, убрать колонку.

Установка газового водонагревателя

  1. Определить место, повесить оборудование.
  2. Подключить водяные трубы/шланги к нагревателю и водопроводу. Проверить герметизацию, открыв краны.
  3. Подвести газовый шланг от доступа газа к отверстию агрегата. Проверить герметичность мыльным раствором: промазать стыки и открыть вентиль газа. Появились пузыри – затяните гайки крепления.
  4. Установить гофру. Один конец к выходу дыма прибора, другой – в дымоход.
  5. Проверить работу: открыть горячий кран, отрегулировать температуру воды.

Монтаж индукционного водогрея


Установить оборудование, как показано на схеме. Только вертикальное расположение.

Особенности установки настенного водонагревателя


Подробная схема монтажа приведена выше.

Особенности подключения напольного водонагревателя


Электрические и газовые бойлеры представлены в настенном и напольном варианте. Напольные – это устройства косвенного нагрева с вместительным баком и змеевиком. Основное правило: установка прибора рядом с коммуникациями и электросетью. Монтируются рядом с основным нагревателем, обычно еще подключаются к отопительной системе.


Монтаж напольного агрегата одинаков с навесным. Отличие: отверстие слива расположено сверху. Обязательно заземляем устройство.



Важно! Низ устройства должен быть ниже верхней точки основного нагревателя/котла.



Что потребуется:

  • дрель, сверла;
  • ключ газовый;
  • отвертка;
  • шурупы;
  • герметик.

План подключения

  1. Выполнить монтаж бойлера косвенного нагрева на расстоянии полметра от нагревателя.
  2. Устройство имеет несколько выходов. На трубу холодной воды поставить клапан. Подсоединить к нижнему выходу.
  3. Второй выход подсоединить к горячему направлению к отопительной системе.
  4. Третий – смонтировать с обратным выходом из радиаторов.
  5. Четвертый соединить с горячим каналом, подсоединить насос. Он нужен для напора в дальних точках водоразбора.
  6. Пятый – поток нагретой жидкости из соседнего нагревателя.


Важно! Обязательно требуется заземление оборудования.


Особенности монтажа проточного водонагревателя


Советы:

  • Удобство расположения. Проверьте, легко ли включать агрегат, удаленность от потенциальных брызг, комфортное пользование душевой лейкой.
  • Легкость подключения. Это важно при монтировании устройства своими руками.
  • Обязателен хороший напор воды. Иначе выходная струя будет слабой.
  • Высокая мощность требует хорошей электропроводки, использования УЗО.
  • Заземляйте оборудование.
  • Крепите рядом с точкой водоразбора: раковиной, ванной, душевой кабиной.
  • Вешайте прибор максимально ровно, иначе образуются пробки воздуха, аппарат быстро ломается.

Правильно закрепляем устройство на стене


Пригодится карандаш, уровень, линейка, дрель, сверло по бетону.

  1. Сделать разметку будущего места крепления.
  2. С прибора снять верхнюю часть, прислонить к стене.
  3. С помощью уровня провести ровную линию по горизонтали, отметить точки крепления.
  4. Проделать отверстия, вставить дюбели, повесить устройство, закрутить шурупы.


Важно! Обычно в наборе присутствует крепеж, но лучше купить и использовать хороший, подлиннее.


Схемы установки проточного оборудования

Облегченная


Подойдет для периода планового двухнедельного отключения летом.

  1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
  2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
  3. При переключении на излив пойдет холодная вода из крана.
  4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

  1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
  2. Подготовить отверстия для воды.
  3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
  4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
  5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Подключение к отводу стиральной машины


Нужен запорный кран, тройник, герметик, трубный ключ.

  1. Поставить пластиковый разветвитель, после него монтируется кран.
  2. Подвести трубу к электроприбору, можно использовать гибкую подводку. Используйте скобы для крепления к стене.


Важно! Выбирайте деталь с легким поворотом крана, вы будете использовать его часто.


Монтаж для 2 точек водоразбора


Этот способ подходит, когда нужна теплая вода в кране и душе.

  1. Подключить прибор водопроводу.
  2. На выходе горячей установить тройник с краном, подсоединить гусак и душевой шланг.

Подключение к электрической сети


Проточные водогреи обычно имеют высокую мощность – до 9000 Вт. Для безопасного и правильного подсоединения нужна выделенная линия с УЗО. Простая может не выдержать высокую нагрузку. Позаботьтесь заранее о проводке. В старых домах она не рассчитана на мощные устройства.


Почему нельзя включать в розетку? Приборы выше 3кВт подсоединяют в сеть, потому что розетки недостаточно хорошо заземлены для этого.

Действия

  1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
  2. Протянуть кабель.
  3. Подсоединить УЗО.


При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Правильное использование


Используйте инструкцию по эксплуатации, приложенную к товару.


Соблюдайте последовательность: выключить прибор, затем перекрыть воду. При включении наоборот: открыть кран, включить агрегат.



Важно! Перед включением заполните емкость! Иначе устройство может сгореть.


Установка накопительного водонагревателя и схемы его обвязки

Сегодня мы попробуем классифицировать общеизвестную информацию об установке электрических накопительных водонагревателей. Рассмотрим схемы гидротехнической обвязки, её функции и сделаем выводы — какой монтаж будет технически верным, а какой не будет.



Размещение и механический монтаж



Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.



Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.



Типовая схема обвязки



Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.



А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель



Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.



Обвязка для сезонного использования



В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель



Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.



Забор воды при отключении подачи



Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.



Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус



Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха



Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.



Обвязка с контуром рециркуляции



Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель



Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточныйполотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.



Обвязка без смесителя



В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель



Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.



Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.



http://www.rmnt.ru/ — сайт RMNT.ru

Установка накопительного водонагревателя и схемы его обвязки — ВикиСтрой

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.

Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

рмнт.ру

Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Водонагреватель накопительный бытовойВодонагреватель накопительный бытовой

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Бойлер косвенного нагреваБойлер косвенного нагрева

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Проточный бойлер бытовойПроточный бойлер бытовой

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Нагреватель воды горизонтальныйНагреватель воды горизонтальный

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

Схема монтажная бойлера с группами безопасности Схема монтажная бойлера с группами безопасности

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Расположение арматуры на входе и выходеРасположение арматуры на входе и выходе

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Правильное подключение бойлераПравильное подключение бойлера

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Электрическое подключение бойлераЭлектрическое подключение бойлера

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. .
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

Особенности подключения водонагревателя к ХВСОсобенности подключения водонагревателя к ХВС

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Изоляция водяных линий бойлераИзоляция водяных линий бойлера

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Расширительный сосуд на бойлереРасширительный сосуд на бойлере

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение бойлера к водопроводу своими руками

ТЭНовые водонагреватели не теряют своей актуальности по сей день, а только увеличивают свои обороты по установке. Практически в каждом доме сегодня подключен резервный или основной источник горячей воды в виде водонагревателя. А тем, кто только собирается подключать бойлер к водопроводу, будет полезно почитать данный материал.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически. Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью. Именно поэтому их можно устанавливать в любом помещении.

водонагреватель накопительный

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально. Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора.

проточный водонагреватель

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

бойлер косвенного нагрева в котельной

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

  • Можно подключить несколько точек разбора воды.
  • Можно удалить бойлер от точки разбора воды.
  • Простота и удобство использования.
  • Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

  • Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
  • В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
  • Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

подключение бойлера к водопроводу

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

подключение бойлераОтмерьте полученное расстояние на стене и поставьте отметку.

подключение бойлера к водопроводу

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

подключение водонагревателя

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

установка водонагревателяНа этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Подключение бойлера к воде

Чтобы сделать все правильно, следуйте инструкции:

Подготовьте две трубы для монтажа.

Установите латунный тройник.

подключение водонагревателя к водопроводу

На боковую резьбу тройника установите шаровой краник.

установка бойлера накопительного

Установите предохранительный клапан сливным отверстием вниз. На горловину сливного отверстия наденьте трубку и выведите в канализацию. Установите кран-американку. Достаточно закрутить накидную гайку. Вот так у вас должно получиться:

установка водонагревателя

Присоедините полипропиленовое колено. Вставьте полипропиленовый угол для отвода к стене. Перейдите к выходу из бака. Установите туда кран-американку. Присоедините полипропиленовую муфту.

подключение бойлера к водопроводуДалее нужно все припаять трубы к водопроводу. Если Вы уверены, что все сделано правильно, можно переходить к тестированию нагрева воды.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Вывод

Подытожив все вышесказанное, можно утверждать, что при правильном подключении и соблюдении правил эксплуатаций бойлер будет служить достаточно долго. Важно отметить, что если Вы не до конца уверены в своих силах, то лучше обратиться к специалистам за помощью. Если Вы уверены в себе и собираетесь подключать бойлер своими руками, то внимательно следите за тем, что Вы делаете, и держите в голове популярные ошибки, чтобы случайно не допустить их.  Чтобы не допустить ошибок на самом раннем этапе, постарайтесь с максимальной точностью производить все замеры.

Читайте так же:

Подключение бойлера к водопроводу — самая полная инструкция

Автор Монтажник На чтение 13 мин. Просмотров 6.6k.

Во многих индивидуальных домах с автономным или магистральным водоснабжением и подачей только холодной воды, в коммунальном жилье, где по каким-либо причинам отсутствует горячее водоснабжение (ГВС), актуальна задача подогрева водных ресурсов водонагревателями. При монтаже оборудования своими руками следует знать, как правильно осуществить подключение бойлера к водопроводу.

Задача усложняется тем, что существует несколько разновидностей водонагревателей, отличающихся между собой принципом работы, технологией монтажа и подключения. Практически любой пользователь может произвести подключение бойлера к водопроводу своими руками, изучив соответствующие схемы и методы подсоединения водонагревателей с учетом того, что для проведения монтажных операций не требуется специальный или дорогостоящий сантехнический инструмент.

Бойлеры для нагрева холодной водыБойлеры для нагрева холодной воды

Рис. 1 Напольный и настенный бойлеры

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Титан для нагрева холодной водыТитан для нагрева холодной воды

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

По принципу действия и конструктивному исполнению все водонагреватели условно разбивают на две большие группы:

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Устройство проточного бойлераУстройство проточного бойлера

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные. Конструктивное исполнение данного типа бойлера представляет собой емкость различного объема, внутри которой размещен нагревательный элемент. Вода в накопительных емкостях находится в постоянно нагретом состоянии, при водопотреблении емкость освобождается и одновременно заполняется – это позволяет сразу использовать большие объемы воды, что повышает комфортность проживания. Также накопительным водонагревателям для работы не требуется большая мощность, а резервуары любого объема для снижения теплопотерь и защиты от ожогов при касании имеют теплоизолирующую наружную оболочку.

Что такое бойлер и принцип его работы

Бойлер (от английского boiler — котел) – водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.

Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

Устройство накопительного бойлераУстройство накопительного бойлера

Рис. 4 Конструктивное устройство настенного типового накопительного бойлера

Существует две основные разновидности бойлеров по типу нагрева воды:

Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.

Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 5 Основные узлы бойлера косвенного нагрева


Разновидности бытовых бойлеровПри установке подключаемого к водопроводу в квартире или индивидуальном доме накопительного бойлера используют два вида его размещения, что отражено и конструкции водонагревателей:

Настенные. Обычно на стены подвешивают резервуары небольшого объема в квартирах, где недостаточно свободного места. Традиционные точки размещения нагревательных бойлеров – кухня или ванная комната. Также настенные агрегаты могут располагаться на стеновой поверхности в вертикальном или горизонтальном положении.

Напольные. На пол обычно ставят агрегаты большого объема, предназначенные для нагрева воды в индивидуальных домах коттеджного типа, имеющих намного больше свободного пространства, чем городские квартиры.

Накопительные бойлеры отличаются между собой объемами бака, который выбирают исходя из следующих соображений:

  • Для использования горячей воды в одном техническом приборе, рукомойнике или кухонной мойке достаточно емкости бака в 10 – 15 литров.
  • Резервуар в 50 литров позволяет принимать душ, обычно такой объем используют для семьи из одного-двух человек.
  • Бака в 100 литров должно хватить для принятия ванны или подачи воды одновременно на несколько точек – душ, кухонную мойку, раковину в ванной. 100-литровый объем рассчитан на комфортное проживание семьи из трех-четырех человек.

Схема подключения бойлера к водопроводуСхема подключения бойлера к водопроводу

Рис. 6 Подключение бойлера к водопроводу – схема

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции – предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

  • Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера – вначале через тройник ставится сливной кран, а после него предохранительный клапан.
    Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
  • В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
  • Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 7 Схема монтажа водонагревателя косвенного обмена

Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

  1. Первый аналогичен монтажу бойлера с электрическим нагревателем – ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
  2. Второй способ грамотного подключения бойлера к системе водоподачи – применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
  3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:
  • Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
  • При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.

Подключение бойлера с накопительным резервуаромПодключение бойлера с накопительным резервуаром

Рис. 8 Подключение бойлера к водопроводу в доме с накопительным резервуаром

Подключение проточного водонагревателя

В бойлере проточного типа вода проходит сквозь его оболочку, а нагревательный элемент включается только при движении водного потока в корпусе прибора. Поэтому перегрев в данной системе практически невозможен и в нагреватель не ставят спускной клапан давления.

В трубопровод подачи холодной воды проточного водонагревателя помещают запорный шаровый кран и обязательно фильтры грубой очистки от песка – отсутствие фильтрующих элементов является грубым нарушением правил эксплуатации и может послужить причиной отказа обслуживающей организации от выполнения своих гарантийных обязательств.

Монтаж проточных водонагревателейМонтаж проточных водонагревателей

Рис. 9 Примеры монтажа проточных водонагревателей

Подключение бойлера к водопроводу из разных материалов

Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.

Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.

Подключение бойлера к стальной трубеПодключение бойлера к стальной трубе

Рис. 10 Примеры врезки в трубопровод из металла

Врезка в трубопровод из металла

Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:

Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.

Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.

Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.

Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.

Подключение бойлера к полипропиленовой трубеПодключение бойлера к полипропиленовой трубе

Рис. 11 Подключение бойлера к водопроводу из полипропилена

Полипропиленовые трубы ПП

В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:

  • Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
  • Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
  • Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.

Подключение бойлера к металлопластиковой трубеПодключение бойлера к металлопластиковой трубе

Рис. 12 Технологии врезания в металлопластиковый водопровод

Металлопласт РЕХ-AL

Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).

Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.

Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.

Подключение бойлера к водопроводуПодключение бойлера к водопроводу

Рис. 13 Примеры обвязки бойлера

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Бойлер косвенного нагреваБойлер косвенного нагрева

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Подключение бойлера к электросетиПодключение бойлера к электросети

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.

Как утилизировать ваш старый водонагреватель

Утилизация водонагревателя, вероятно, не пришла вам в голову, когда вы обнаружили, что вам необходимо купить новый водонагреватель. Все же здесь вы с двумя водонагревателями. Один новый и один старый.

Многие домовладельцы предпочитают покупать свой новый обогреватель у компании, которая специализируется на продаже и установке водонагревателей. Если вы выбрали именно этот путь, скорее всего, вам не нужно будет беспокоиться о том, как утилизировать водонагреватель — они обычно готовят его и вывозят за вас.Тем не менее, если вы любите себя, решить, что делать со своим старым обогревателем, может быть непросто.

Утилизация водонагревателей может быть сложной задачей. В каждом штате свои правила. Вот несколько вариантов того, что делать со старым водонагревателем.

Варианты утилизации водонагревателей

Пожертвовать

Многим людям необходимо модернизировать свои водонагреватели, потому что им нужно больше горячей воды, чем может дать их устройство. Если ваш водонагреватель все еще работает и находится в хорошем состоянии, вы можете отдать его.Свяжитесь с местным Центром доброй воли или другим благотворительным центром и спросите, принимают ли они работающие водонагреватели. Если это произойдет, вы не только поможете нуждающемуся, но и сможете сделать пожертвование, не облагаемое налогом.

Если вы не можете найти организацию, которая примет ваше пожертвование, вы можете попробовать разместить объявление в местной газете или в списке Крейга. Запуск рекламы может также работать, если ваш старый обогреватель больше не работает. Вы можете найти кого-то, кто возьмет его за металлолом.

Центры переработки

Существует много компаний по переработке, которые берут водонагреватели и выбрасывают их на металл.Большинство водонагревателей изготовлены из стали и имеют медные и латунные насадки. Центры утилизации часто платят вам действующий тариф, однако некоторые могут взимать с вас плату за утилизацию устройства. Есть даже несколько центров утилизации, которые помогут вам забрать ваш старый обогреватель в вашем доме.

В разных штатах действуют законы, регулирующие переработку металлолома, поэтому обязательно свяжитесь с вашим центром перед поставкой устройства. Во многих штатах продавец должен быть не моложе 18 лет и предоставить действительное удостоверение личности.

Если вы не можете найти центр утилизации, чтобы принять ваш старый водонагреватель, вы можете проверить с местным правительством. Часто они планируют помочь жителям утилизировать такие приборы, как водонагреватели.

Мусорная служба

Обратитесь в свою мусорную службу. В некоторых местах можно взять тротуар для больших приборов и часто пытаться отремонтировать или переработать устройство. Скорее всего, вы будете платить за эту услугу дополнительно, но если ваша компания предлагает эту программу, избавиться от нее так же просто, как слить водонагреватель и перенести его на обочину!

Свалка

Если вы не можете найти центр утилизации, обратитесь на местную свалку.Они обычно принимают водонагреватели и избавляются от них за плату. Иногда они имеют программу утилизации. Конечно, всегда лучше сначала попробовать другие методы.

Служба удаления нежелательной почты

Служба удаления нежелательной почты, например 1-800-GOT-JUNK? запланирует пикап и избавиться от вашего водонагревателя для вас. Они предлагают забрать в тот же день и забрать ваш водонагреватель, где бы вы ни находились. На самом деле, вам не нужно будет делать намного больше, чем просто позвонить (хотя мы рекомендуем вам слить воду из обогревателя), потому что они даже уберутся, оставляя область красивой и аккуратной!

1-800-GOT-JUNK с гордостью делает все возможное, чтобы не выбрасывать собранные предметы на свалки, и они стараются утилизировать или пожертвовать, когда это возможно.

Ломай сам

Если вы готовы сделать какую-то работу, вы можете самостоятельно утилизировать старый водонагреватель и продать цветные металлы. Газовые водонагреватели имеют большую ценность благодаря регулятору, но электрические модели также стоят вашего времени.

Начните с верхней части бака и проверьте фитинги и трубы, идущие в ваш водонагреватель. Используйте магнит. Если магнит фиксируется на металле, трубы сделаны из железа. Если нет, то, скорее всего, они медные или латунные и могут быть перепроданы.Если вы не можете удалить их с помощью трубного гаечного ключа, попробуйте ударить их молотком. Если ничего не работает, вы можете отрезать их с помощью пилы.

Обычно в водонагревателе вы найдете медные провода большой толщины.

Если вы недавно заменили анодный стержень в нагревателе, вы также можете его удалить. Большинство анодных стержней сделаны из алюминия, магния или комбинации алюминия / цинка / олова, иногда вы даже найдете медь. Стержень предназначен для разрушения и самопожертвования с целью продления срока службы стального резервуара.Как правило, вероятно, не стоит пытаться вернуть анодный стержень для перепродажи, если он не был недавно заменен.

Если ваш водонагреватель был газовым агрегатом, он будет иметь газовый регулятор снаружи резервуара рядом с основанием. Регулятор изготовлен из смешанных металлов, обычно из литого цинка или алюминия и латуни. Также не редкость найти медные ручки на регуляторе.

Лучший вариант — самостоятельно снять и перепродать газовый регулятор. Это, вероятно, даст вам лучшую цену, особенно если у вас есть ноу-хау.Однако, если вам неудобно продавать его самостоятельно, многие свалки предлагают специальные тарифы для регуляторов. В любом случае, регулятор, скорее всего, получит самую высокую цену из вашего лома.

Электрические водонагреватели имеют нагревательные элементы, которые часто изготавливаются из оцинкованной меди или нержавеющей стали. Они расположены за верхней и нижней панелями доступа на резервуаре и должны быть довольно легко удалены.

Прежде чем закончить, обязательно проверьте все фитинги ножом или отверткой.Часто латунные фитинги становятся неузнаваемыми из-за коррозии. Иногда их трудно удалить с помощью трубчатого гаечного ключа, но, как правило, они получают несколько ударов кувалдой.

Очевидно, что очистка водонагревателя не для всех, но с небольшим усилием это может помочь компенсировать цену вашего нового водонагревателя.

Ousikai Компактный герметичный тепловой водонагреватель для хранения воды

OUSIKAI Компактный солнечный водонагреватель с тепловой трубой под давлением с хорошей ценой

1. Солнечный водонагреватель OUSIKAI фото

Особенности солнечной водонагревательной системы гидравлического давления:

делает вашу ванну более удобной и приятным.

7 Работа с ресурсом помощника

8 Полный комплект оригинального оборудования, срок службы которого будет значительно больше, чтобы обеспечить лучшее использование.

OUSIKAI Каталог серии OS-IP

Встроенный солнечный водонагреватель под давлением
Модель Емкость (литр) Спецификация трубы Количество пробок Размер упаковки (куб.м) Количество загрузки (комплекты)
20’GP 40’GP 40’HQ
OS-IPS-15 135L Φ58 мм * 1800 мм 15 0.550 58 122 144
OS-IPS-18 150L Φ58 мм * 1800 мм 18 0,666 41 85 100
OS-IPS- 20 165L Φ58 мм * 1800 мм 20 0,740 37 80 94
OS-IPS-24 200L Φ58 мм * 1800 мм 24 0,888 32 32 68 80
OS-IPS-30 250L Φ58 мм * 1800 мм 30 1.110 26 55 65
OS-IPS-36 300L Φ58 мм * 1800 мм 36 1.332 21 45 54
Включая P / T клапан, магнитопровод, электронагреватель, редукционный клапан
Спецификация:
1. Внутренний резервуар: нержавеющая сталь толщиной 1,2 мм SUS304; Диаметр 360
2. наружный резервуар: нержавеющая сталь толщиной 0,4 мм, диаметр 470
3.Вакуумная труба: QB-AL-N / AL-58-1800 с тепловой трубой
4. Каркас: толщина 1,5 мм Оцинкованная сталь
5. Макс. Давление жидкости (Па): 0,6 МПа
6. Рабочее давление жидкости (Па): 0,6 МПа
7. Испытательное давление: 1,2 МПа
8. Изоляционный слой: цельная полиуретановая пена 55 мм
9. Сохранение тепла: 72 часа
10: Тепловая труба: конденсатор длиной 90 мм, корпус диаметром 14 мм, толщина: 0.6 мм
11. Пыленепроницаемая резина: EPDM

Принцип работы солнечного водонагревателя с тепловыми трубами

1. В баке солнечного нагревателя нет выпускного отверстия, поэтому он должен нести давление исходило от водопроводной воды и горячей воды, при использовании горячая вода выходит из-за давления воды.

2.Вакуумная трубка поглощает солнечную энергию, а проводящая медная трубка передает тепло в герметичный резервуар для солнечного водонагревателя.В этом случае вода внутри резервуара становится горячей

3. Отсутствие воды в тепловой трубе делает всю систему устойчивой к давлению.

Характеристики солнечного нагревателя:

1. Принимает лучшую теплопроводность металлической трубы (медь)
2. Может использоваться круглый год в холодном климате
3. Высокая эффективность, быстрое нагревание. Тепловая труба в вакуумной трубке может передавать энергию горячей холодной воды в резервуаре под давлением солнечного водонагревателя быстро
4.The целом давление системы до 1.5 кг / м2, вход может напрямую соединять водопроводную воду, максимальное давление может быть 0,6 МПа.
5. Нет воды в трубке, одна сломанная трубка не влияет на работающую систему.
6. Конструкция внутреннего бака разумна и научные, которые могут выдержать испытание на усталость в 100 000 раз без каких-либо повреждений.
7. Кронштейны двойного назначения для плоской и наклонной крыши. произошла неисправность регулятора уровня воды, которая может вызвать вытекание воды

Информация

Обзор компании Ousikai (DINXING) Industry & Trade Co.Ltd.
Владеет заводом площадью 9 000 кв. М.
Сертификаты CE / TUV rheinland
Возможности Общий годовой объем продаж достигает свыше 4500 000,00,00
Возможность поиска в различных отраслях промышленности
Услуги OEM & ODM для более чем 20 брендов
Методы Профессиональные в большинстве видов солнечных водонагревателей и аксессуаров
Сервис Мы активно поддерживаем наших клиентов в поиск поставщиков, разработка образцов, сопровождение мерчендайзинга, доставка и т.д.

Сертификаты

FAQ

,Проект

Savings: Изолируйте трубы горячей воды для экономии энергии

Вы здесь

УРОВЕНЬ ПРОЕКТА
СРЕДНИЙ

ЭНЕРГОСБЕРЕЖЕНИЯ
3% -4% в год

ВРЕМЯ ЗАВЕРШЕНИЯ
3 ЧАСА НА МАЛЫЙ ДОМ

10 000 000 152 000 долл. США

Изоляция труб горячей воды снижает потери тепла и может повысить температуру воды на 2–4 ° F выше, чем могут обеспечить неизолированные трубы, что позволяет снизить температуру воды.Вам также не придется долго ждать горячей воды, когда вы включаете кран или душ, который помогает экономить воду.

Платить за кого-то, чтобы изолировать ваши трубы — как самостоятельный проект — может не иметь экономического смысла. Но выполнение изоляции во время нового строительства дома, во время других работ на вашем водонагревателе или трубах, или изоляция труб самостоятельно, стоит усилий. В особых случаях, например, когда топливо, используемое для нагрева воды, очень дорого, расстояние, пройденное трубами, слишком велико, трубы подвергаются воздействию очень холодного воздуха (в этом случае они должны быть в любом случае изолированы для предотвращения замерзания), и если домашнее хозяйство использует много воды, можно получить гораздо большую экономию энергии.В этих случаях экономия средств может компенсировать оплату того, что кто-то выполняет эту работу за вас.

Источник: Экономия энергии на дому, ENERGY STAR

Энергосберегающий проект

: изоляция труб горячего водоснабжения

Это видео содержит пошаговые инструкции о том, как эффективно изолировать ваши трубы горячей воды, экономя энергию и деньги.

ПЕРЕД НАЧАЛОМ РАБОТЫ

  • Определите тип изоляционного материала, который вы хотите использовать, сколько вам потребуется (длина труб) и размер трубы (сопоставьте внутренний диаметр рукава трубы с наружным диаметром трубы для плотное прилегание).
  • Для электрических водонагревателей наиболее часто используемыми изоляционными материалами являются гильзы из полиэтилена или неопрена.
  • На газовых водонагревателях изоляция должна быть не менее 6 дюймов от дымохода. Если трубы находятся в пределах 8 дюймов от дымохода, ваш самый безопасный выбор — использовать стеклопластиковую трубную обертку (толщиной не менее 1 дюйма) без облицовки. Вы можете использовать проволоку или ленту из алюминиевой фольги, чтобы закрепить ее на трубе.

ТОРГОВЫЙ СПИСОК

  • Рулетка
  • Трубные гильзы или полоски из стекловолокна в вашем хозяйственном магазине
  • Акриловая или клейкая лента, или кабельные стяжки, чтобы закрепить рукава — или ленту из алюминиевой фольги или проволоку для крепления стеклопластиковой трубы -пакет
  • При использовании трубной обмотки из стекловолокна используйте перчатки и длинные рукава, а также брюки
  • Ножницы, нож для коробок или универсальный нож для резки изоляции
  • Фара или свет при работе в пространстве для сканирования или в темной зоне.

ИНСТРУКЦИИ ПО ШАГОВОМУ

1) Измерьте трубы.

Начиная с водонагревателя, измерьте длины изоляции, необходимые для покрытия всех доступных труб горячей воды, особенно первых 3 футов трубы от водонагревателя. Это также хорошая идея, чтобы изолировать входные трубы холодной воды для первых 3 футов.

2) Отрежьте трубную гильзу.

Обрезать изоляцию до необходимой длины.

3) Установите трубную гильзу.

Поместите рукав трубы так, чтобы шов был на трубе лицевой стороной вниз.

4) Закрепите трубную гильзу.

Лента, провод или зажим (с кабельной стяжкой) должны быть установлены на каждую ногу или две для закрепления на трубе.

,

Солнечные водонагревательные системы Техническое обслуживание и ремонт

Солнечные энергетические системы нуждаются в периодических проверках и текущем обслуживании, чтобы обеспечить их эффективную работу. Кроме того, время от времени компоненты могут нуждаться в ремонте или замене. Вы также должны принять меры для предотвращения образования накипи, коррозии и замерзания.

Возможно, вам удастся справиться с некоторыми задачами по проверке и техническому обслуживанию самостоятельно, но для выполнения других задач может потребоваться квалифицированный специалист. Запросите смету в письменном виде, прежде чем выполнять какую-либо работу.Для некоторых систем замена, отключение или удаление солнечной системы может быть более рентабельной, чем ее ремонт.

Список периодических проверок

Вот некоторые рекомендуемые проверки компонентов солнечной системы. Также ознакомьтесь с руководством по эксплуатации, чтобы узнать график технического обслуживания.

  • Затенение коллектора
    Ежегодно визуально проверяйте затенение коллекторов в течение дня (полдень, полдень и полдень). Затенение может сильно повлиять на производительность солнечных коллекторов.Рост растительности с течением времени или новое строительство в вашем доме или собственности вашего соседа может привести к затенению, которого не было, когда были установлены коллекторы.
  • Загрязнение коллектора
    Пыльные или загрязненные коллекторы будут работать плохо. Периодическая очистка может быть необходимой в сухом, пыльном климате.
  • Остекление и уплотнения коллектора
    Проверьте наличие трещин в остеклении коллектора и проверьте, в хорошем ли состоянии уплотнения.Пластиковое остекление, если оно сильно пожелтело, может потребоваться заменить.
  • Сантехнические, воздуховоды и соединения проводов
    Проверьте наличие утечек жидкости в трубных соединениях. Проверьте соединения воздуховодов и уплотнения. Протоки должны быть закрыты мастичным составом. Все проводные соединения должны быть герметичными.
  • Изоляция трубопроводов, каналов и электропроводки
    Проверьте, не повреждены ли или не повреждены ли изоляционные покрытия труб, каналов и электропроводки.
  • Проходы через крышу
    Промывка и герметик вокруг проемов должны быть в хорошем состоянии.
  • Опорные конструкции
    Проверьте все гайки и болты, крепящие коллекторы к любым опорным конструкциям на герметичность.
  • Предохранительный клапан (на жидкостных солнечных коллекторах)
    Убедитесь, что клапан не заблокирован открытым или закрытым.
  • Заслонки (в системах солнечного воздушного отопления)
    Если возможно, убедитесь, что заслонки открываются и закрываются правильно.
  • Насосы или воздуходувки
    Убедитесь, что распределительные насосы или воздуходувки (вентиляторы) работают.Послушайте, чтобы увидеть, появляются ли они, когда солнце светит на коллекционеров после полудня. Если вы не слышите, как работает насос или воздуходувка, значит, либо контроллер неисправен, либо насос или воздуходувка неисправны.
  • Жидкости для теплообмена
    Растворы антифриза в жидкостных (гидравлических) солнечных коллекторах необходимо периодически заменять. Эту задачу лучше оставить квалифицированному специалисту. Если в коллекторах циркулирует вода с высоким содержанием минералов (то есть жесткая вода), накопление минералов в трубопроводе может потребоваться удалить, добавляя в воду раствор для удаления накипи или мягкий кислотный раствор каждые несколько лет.
  • Системы хранения
    Проверьте резервуары и т. Д. На наличие трещин, утечек, ржавчины или других признаков коррозии.
Предотвращение образования накипи и коррозии

Два основных фактора, влияющих на производительность правильно расположенных и установленных солнечных водонагревательных систем, включают накипь (в жидкостных или гидронных системах) и коррозию (в гидравлических и воздушных системах).

Масштабирование

Бытовая вода с высоким содержанием минералов (или «жесткой водой») может вызвать накопление или образование отложений минералов (кальция) в гидравлических системах солнечного отопления.Увеличение масштабов снижает производительность системы несколькими способами. Если ваша система использует воду в качестве теплоносителя, в коллекторе, распределительном трубопроводе и теплообменнике может образоваться накипь. В системах, в которых используются другие типы теплоносителей (например, гликоль, антифриз), на поверхности теплообменника может образовываться накипь, которая передает тепло от солнечного коллектора к бытовой воде. Масштабирование также может привести к выходу из строя клапанов и насосов в контуре питьевой воды.

Можно избежать образования накипи с помощью умягчителей воды или путем циркуляции мягкого кислотного раствора (такого как уксус) через коллектор или контур горячей воды для бытового потребления каждые 3–5 лет или по мере необходимости в зависимости от состояния воды.Возможно, вам потребуется тщательно очистить поверхности теплообменника наждачной бумагой среднего размера. Внешний теплообменник с обмоткой является альтернативой теплообменнику, расположенному внутри резервуара.

Коррозия

Большинство хорошо спроектированных солнечных систем испытывают минимальную коррозию. Когда они это делают, это обычно гальваническая коррозия , электролитический процесс, вызванный двумя разнородными металлами, вступающими в контакт друг с другом. Один металл имеет более сильный положительный электрический заряд и вытягивает электроны из другого, вызывая коррозию одного из металлов.Теплоноситель в некоторых системах солнечной энергии иногда обеспечивает мост, по которому происходит этот обмен электронов.

Кислород, попадающий в гидронную солнечную систему с разомкнутым контуром, вызывает ржавчину в любом железном или стальном компоненте. Такие системы должны иметь медные, бронзовые, латунные, нержавеющие стали, пластмассы, резиновые компоненты в водопроводной петле и резервуары с пластиковой или стеклянной облицовкой.

Защита от замерзания

Солнечные водонагревательные системы, в которых в качестве теплоносителя используются жидкости, нуждаются в защите от замерзания в климатических условиях, где температура опускается ниже 42ºF (6ºC).

Не полагайтесь на изоляцию коллектора и трубопровода (петли коллектора), чтобы они не замерзли. Основным назначением изоляции является снижение потерь тепла и повышение производительности. Для защиты коллектора и трубопровода от повреждений, вызванных температурами замерзания, у вас есть два основных варианта:

  • В качестве теплоносителя используйте раствор антифриза.
  • Опорожните коллектор (ы) и трубопровод (петлю коллектора) вручную или автоматически, если есть вероятность, что температура может упасть ниже точки замерзания жидкости.
Использование раствора антифриза

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется раствор антифриза (пропиленгликоль или этиленгликоль), имеют эффективную защиту от замерзания, если поддерживается соответствующая концентрация антифриза. Жидкости антифриза со временем разлагаются и обычно должны заменяться каждые 3–5 лет. Поскольку эти системы находятся под давлением, рядовой домовладелец не может проверить состояние раствора антифриза. Если у вас есть такой тип системы, попросите специалиста по солнечному отоплению периодически проверять его.

Осушение коллектора и трубопроводов

Солнечные водонагревательные системы, использующие только воду в качестве теплоносителя, являются наиболее уязвимыми для повреждения от замерзания. Системы «откачки» или «откачки» обычно используют контроллер для автоматического слива из контура коллектора. Датчики на коллекторе и накопительном баке сообщают контроллеру, когда следует отключить циркуляционный насос, чтобы слить воду из контура коллектора, а когда снова запустить насос.

Неправильное размещение или использование некачественных датчиков может привести к невозможности определения условий замерзания.Контроллер может не истощить систему, и это может привести к дорогостоящему повреждению замораживанием. Убедитесь, что датчики установлены в соответствии с рекомендациями производителя, и проверяйте контроллер не реже одного раза в год, чтобы убедиться в его правильной работе.

Для обеспечения полного слива контура коллектора также должны быть предусмотрены средства предотвращения образования вакуума внутри контура коллектора по мере слива жидкости. Обычно вентиляционное отверстие устанавливается в самой высокой точке в контуре коллектора.Рекомендуется изолировать вентиляционные отверстия, чтобы они не замерзали. Также убедитесь, что ничто не блокирует поток воздуха в систему при активном цикле слива.

Коллекторы и трубопроводы должны иметь наклон, чтобы вода полностью стекала. Все коллекторы и трубопроводы должны иметь минимальный уклон 0,25 дюйма на фут (2,1 сантиметра на метр).

В системах хранения со встроенным коллектором или в «периодических» системах коллектор также является резервуаром для хранения. Размещение большого количества изоляции вокруг неглазурованных частей коллектора и покрытие остекления ночью или в пасмурные дни поможет защитить коллектор от низких температур.Однако вода в коллекторе может замерзнуть в течение длительных периодов очень холодной погоды. Трубы подачи и возврата коллектора также подвержены замерзанию, особенно если они проходят через неотапливаемое пространство или снаружи. Это может произойти, даже когда трубы хорошо изолированы. Лучше всего слить воду из всей системы до того, как температура замерзнет, ​​чтобы избежать возможных повреждений от замерзания.

Отправить ответ

avatar
  Подписаться
Уведомление о
