Параллельное и последовательное соединение аккумуляторов схема: Последовательное, параллельное и последовательно-параллельное соединение аккумуляторов

Содержание

Схема подключения двух аккумуляторов.

Способы соединения двух аккумуляторов: последовательное и параллельное

Достаточно большое количество охотников, рыболовов и путешественников, в виду своего хобби, зачастую устанавливают на свои транспортные средства дополнительный аккумулятор. Это необходимо для того, чтобы энергия основного аккумулятора сохранялась, и в дальнейшем можно было уехать с места дислокации без приключений.

Зачем необходим второй аккумулятор ?

Областей применения второго аккумулятора великое множество:

  1. Обеспечение работы дополнительных электроприборов, необходимых для комфортного времяпрепровождения на природе (например таких как холодильник, световые приборы, музыкальное оборудование).
  2. Автомобиль, имеющий в своем оснащении электролебедку в любом случаи должен оснащаться периферийным аккумулятором.
  3. Автотранспорт представительского класса «по умолчанию» оснащаются видеоплеером, телевизором, кофеваркой, микроволновкой и прочими электроприборами, обеспечивающими повышенный комфорт при путешествии.
  4. Охранные системы видеонаблюдения, противоугонные системы, всевозможные радиосигнализации, а также устройства, предназначенные для активной защиты транспортного средства, также должны оснащаться своим отдельным элементом питания.

Как правильно соединить два аккумулятора?

Для успешного осуществления данной операции стоит следовать следующим советам:

  1. Необходимо, чтобы и первый и второй аккумулятор были в идеальном состоянии. Как известно, аккумуляторные батареи, после определенного числа циклов заряда и разряда, начинают портиться, приходить в негодность, и как следствие, быстрее разряжаться. Если подключить к новому аккумулятору старый, то старый аккумулятор будет «поглощать» энергию из нового, и в конечном итоге оба элемента питания будут разряжены. Это же, в свою очередь, не позволит завести силовой агрегат.
  2. Следует использовать коммутатор для второго аккумулятора. Это устройство позволит использовать энергию первого аккумулятора, но позволит сохранить заряд второй зарядной емкости. Это же позволит всегда оставаться уверенным в том, что можно будет спокойно «сесть и уехать».
  3. Для того, чтобы не пострадала электропроводка транспортного средства, стоит использовать более мощный генератор, или же установить еще один.
  4. Аккумуляторные батареи должны быть примерно одинаковой мощности, если же батареи будут разной мощности, то это может привести к выходу из строя элементов питания.
  5. Необходимо использовать короткие шнуры для соединения аккумуляторных батарей, тогда процесс работы этих аккумуляторов будет наиболее эффективным.

Итак, постаравшись соблюсти данные рекомендации, можно cделать свой досуг на природе, на рыбалке, в походе или на охоте поистине красочным и незабываемым.

Однако, нужно определиться со способами подключения двух аккумуляторов друг к другу.

Первый способ: последовательное соединение: перемычка накидывается на клеммы: своя перемычка на «минусовые», своя перемычка на «плюсовые», далее оставшиеся две «противоположные» клеммы двух аккумуляторов соединяются между собой, ну а «плюсовые» и «минусовые» провода подключаются к остальной электрической системе транспортного средства.

Второй способ: параллельное соединение: при данном виде соединения двух аккумуляторов, перемычка накидывается следующим образом: соединяются «минусовые» и «плюсовые» клеммы аккумуляторных батарей, далее отводятся от спаренных элементов питания провода, которые подключаются ко всей остальной электрической системе автомобиля.

После того, как аккумуляторы были подключены между собой, следует сделать установить между ними либо коммутатор, либо переключатель.

Этот шаг позволит использовать энергетический ресурс только одного аккумулятора. Например, при выключенном двигателе, будет работать свет автомобиля, или же аудиосистема.

Если же двигатель транспортного средства включен, то энергия, необходимая для работы электроприборов в автомобиле, вырабатывается особым генератором. Но, правда, гораздо сильнее тратится топливо в транспортном средстве, а это, в свою очередь, приводит к возникновению неимоверных расходов на топливо.

Заключение

Подытоживая вышесказанное, стоит сказать о том, что установка периферийного элемента питания в автомобиль, станет прекраснейшим решением. Теперь можно не бояться внезапной разрядки аккумулятора, и последующих проблем с получением искры для зажигания.

Но второй аккумулятор будет эффективен лишь тогда, когда он был установлен и соединен с первым в соответствии с общепризнанными рекомендациями и нормами. Неверно подключенные батареи, станут настоящей головной болью для автолюбителя. При выборе аккумулятора, необходимо ориентироваться не только на размер, емкость и бренд, а также четко понимать назначение аккумулятора и сферу его применения. Например существуют стартерные и тяговые аккумуляторы, предназначенные для разных целей.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Поделиться ссылкой:

Похожее

Сборка батареи из аккумуляторов

Для накопления электрической энергии, например, при создании солнечных или ветровых электростанций часто приходится собирать сборку из нескольких аккумуляторов. Иногда для этого используются бывшие в употреблении аккумуляторы различных типов. При этом нередко допускаются ошибки, которые нарушают режим заряда-разряда аккумуляторов, что быстрее выводят их из строя.

Самая главная цель этой статьи рассказать какие могут быть достоинства и недостатки при сборке аккумуляторов в батарею при различных видах соединения аккумуляторов. Как с учетом особенностей различных видов соединений получить желаемый результат. Какие могут быть негативные последствия и как их определить, предотвратить и избегать в дальнейшем. Как определить неисправные или не подходящие для имеющейся батареи аккумуляторы. Для этого мы будем разобраться с некоторыми основными особенностями поведения аккумуляторов при различных видах соединений. Чтобы легче было понять процесс заряда и разряда начнем с анализа работы одного обычного аккумулятора.

 На схеме изображен источник энергии, например, пусть это будет, например, солнечная батарея и заряжаемый аккумулятор. Для осуществления заряда напряжение холостого хода источника энергии должно быть больше, чем напряжение холостого хода заряжаемого аккумулятора. Напряжение холостого хода правильно называть ЭДС источника энергии.

Источник энергии и заряжаемый аккумулятор имеют свое внутреннее сопротивление. Некоторое сопротивление имеют и подводящие провода. Если сопротивление соединяющих проводников небольшое по сравнению с сопротивлением с источниками энергии и аккумуляторами, то их иногда не учитывают в расчетах.

Когда мы соединим проводами зарядку с аккумулятором, то в цепи потечет ток, величина которого будет равна разнице напряжений между ними, деленную на сумму внутренних сопротивлений и подводящих проводов. Величина общего напряжения будет в пределах разницы ЭДС этих источников. Обычно это напряжение ближе к напряжению холостого хода заряжаемого аккумулятора. Это происходит из-за того, что внутреннее сопротивление солнечной батареи существенно больше внутреннего сопротивления заряжаемого аккумулятора.

Для аккумуляторов, как и других видов электрических нагрузок можно использовать последовательное, параллельное и смешанное соединение. Каждое соединение применяется для разных целей и имеет свои достоинства и недостатки, а также свои особенности совместной работы аккумуляторов, которые нужно учитывать при сборке батареи из нескольких отдельных аккумуляторов.

Начнем с параллельного соединения аккумуляторов.

 Это когда от нескольких аккумуляторов вместе соединяются плюсы и подключаются к плюсу нагрузки. Также вместе собираются минусы и подключаются к минусу нагрузки. Это соединение применяют если нужно увеличить принимаемый и отдаваемый ток, а также общую емкость аккумуляторов без увеличения напряжения.

Сразу хочу предупредить, что если одни аккумуляторы заряжены, а другие разряжены, то между аккумуляторами потечет довольно большой выравнивающий ток, ограниченный только небольшим внутренним сопротивлением аккумуляторов. Поэтому перед первым включением в параллельное соединение, напряжение на них желательно предварительно подровнять или подключить их через нагрузочное сопротивление, например, лампочку и дать время чтобы напряжение выровнялось.

Ещё важный момент, на который не всегда обращают внимание заключается в том, что при параллельном соединении нужно использовать аккумуляторы одного типа или в крайнем случае с очень похожими характеристиками особенно по конечному напряжению заряда и разряда.

Например, у сурьмянистых аккумуляторов конечное напряжение заряда существенно ниже, чем у кальциевых. При заряде, например, до некоторого среднего напряжения сурьмянистые или малосурьмянистые аккумуляторы будут активно кипеть от перезаряда, а кальциевые останутся существенно недозаряженными и такая батарея долго не прослужит. Сейчас выпускается очень много видов аккумуляторов с самыми разными характеристиками и соблюдать нормальный рабочий режим для аккумуляторной батареи собранной из разнокалиберных аккумуляторов практически невозможно.

Если будут различия по емкости или по внутреннему сопротивлению аккумуляторов в батарее, то это не критично. При использовании одинаковых по напряжению исправных аккумуляторах значительных перетоков между аккумуляторами и других проблем быть не должно. В процессе работы напряжение на них будет всегда поддерживаться одинаковым, поэтому недозаряд одного аккумулятора и перезаряд другого исключены. Обрыв или даже удаление одного из аккумуляторов уменьшит общую емкость батареи, но напряжение останется прежним и работоспособность сохранится.

Свойства батареи при параллельном соединении аккумуляторов:

Можно применять аккумуляторы разной емкости.

Нельзя применять аккумуляторы с различным конечным напряжением заряда и разряда.

V = const Напряжение одинаковое для всех аккумуляторов и по величине равно напряжению одного аккумулятора.

C общ = C1 +C2 +C3 +Cn… Емкость батареи равна сумме емкостей всех аккумуляторов

Е = С общ * V = Е1 + Е2 + Е3 + Еn … Количество энергии равно сумме энергий всех аккумуляторов.

I max = I1 + I2 + I3 +In … — Максимально допустимый ток меньше или равен сумме допустимых токов.

Хуже, когда хотя бы у одного аккумулятора короткое замыкание между пластинами, которое иногда бывает у аккумуляторов подверженных большим токам. Нормально полностью зарядить такую батарею не получится, поскольку напряжение на неисправном аккумуляторе всегда будет меньше нормы, и он будет разряжать остальные. Поэтому если напряжение батареи снижается быстрее обычного, то нужно срочно искать виновника.

У старых аккумуляторов со временем загрязняется электролит, пластины осыпаются и шлам собирается на дне, что увеличивает утечки тока ускоренным саморазрядом. Если хотя бы один аккумулятор при параллельном соединении быстро разряжается, то он будет разряжать всю батарею.

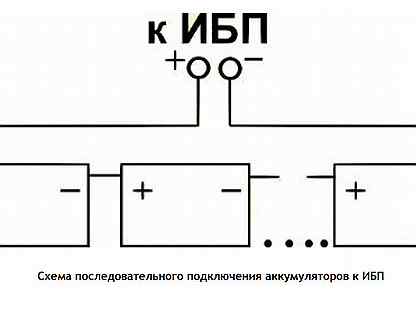

Последовательное соединение аккумуляторов представлено на рисунке.

 При этом соединении аккумуляторы подключаются цепочкой: плюс одного аккумулятора подключается к минусу другого и так далее. Крайние плюс и минус используются для подключения нагрузки. Этот способ применяется, если нужно повысить выходное напряжение всей аккумуляторной батареи.

При таком соединении одинаковых аккумуляторов количество ампер-часов как бы не увеличивается и остается, как и у одного аккумулятора, но количество накопленной энергии при этом будет больше и прямо пропорционально увеличению количества аккумуляторов. Ведь количество энергии будет равно произведению ампер-часов на напряжение. А напряжение при последовательном соединении будет равно сумме напряжений каждого аккумулятора.

Свойства батареи прт поледовательном соединении аккумуляторов:

V общ = V1 + V2 + V3 + Vn – Общее напряжение равно сумме напряжений аккумуляторов

Cобщ = С1 – Общая емкость равна емкости одного аккумулятора

Еобщ = С1 * V общ = Е1 + Е2 + Е3 + Еn – общая энергия равна общей энергии всех аккумуляторов

Предельный ток батареи не больше предельного тока одного аккумулятора.

При этом виде соединения надо особенно критично походить к подбору одинаковых по характеристикам аккумуляторам. Рассмотрим это на примере.

 Предположим, что в одну цепочку соединены хорошие аккумуляторы на 200, 100 и 50 А.ч. которые нужно зарядить. Теперь попробуем определиться каким током и сколько времени нужно заряжать такую цепочку? Для примера будем ориентироваться на аккумулятор средней емкости 100 А. ч и будем заряжать цепочку током 10 А в течение 10 часов. При этом средний аккумулятор получит свои положенные ему 100 А.ч конечно без учета потерь. Тогда первый аккумулятор окажется недозаряжен, через него прошло энергии явно недостаточно при его емкости 200 А.ч. А вот самый маленький аккумулятор мы явно перезарядили, да ещё и током вдвое большим положенного ему десятичасового тока в 5 А. и он долго не протянет. При таком виде соединения ток проходящий через аккумуляторы будет одинаковым, поэтому ориентироваться при заряде и разряде по току придется на самый слабый аккумулятор, но и это не поможет для полного и равномерного заряда всех аккумуляторов.

Ну, ладно, предположим, что мы их зарядили по отдельности или как иначе, в общем, проехали. Теперь полностью заряженные аккумуляторы будем разряжать на нагрузку тем же током 10 А в течении 10 часов. Проходящий по цепочке ток уже в середине разряда полностью разрядит маленький аккумулятор емкостью 50 А.ч. Но, оставшиеся аккумуляторы будут продолжать гнать через него ток в том же направлении. Это запустит процесс перезаряда в обратном направлении и произойдет ситуация, которая называется переполюсовка. Такие аккумуляторы уже не пригодны к работе. Как последствие практически за раз загубленный аккумулятор. Ну ладно проехали и это.

Ну, теперь, наверное, мы все знаем, ставим в цепочку новые одинаковые по емкости аккумуляторы и для увеличения энергоотдачи добавляем к ним отремонтированный восстановленный старый аккумулятор такой же емкости. А что такое старый аккумулятор, чем он отличается от нового? Это аккумулятор, который потерял больше половины емкости и имеет повышенное внутренне сопротивление. Про емкость мы только что проходили.

 Старые акумуляторы теряют не только емкость. Обычно у них имеется ещё и повышенное внутреннее сопротивление, которое происходит в основном из-за снижения уровня электролита и его обычно определяют токовыми клещами под нагрузкой для каждого аккумулятора в отдельности. А как ведет себя аккумулятор с повышенным внутренним сопротивлением при последовательном соединении? Прежде всего это аккумулятор, который больше других в цепочке греется, затрачивая на это энергию. Но он ещё и нарушает рабочий режим по напряжению.

 Для примера представим, что в нашей цепочке из трех аккумуляторов они имеют различное внутреннее сопротивление.

Предположим, что один имеет внутреннее сопротивление 0,1 Ом, второй 0,2 Ом и третий 0,3 Ом. На начальном этапе зарядки каждый аккумулятор имеет напряжение 12 вольт. При подаче напряжения от зарядного устройства общее напряжение должно быть немногим более 36 вольт. Согласно закону Ома при прохождении тока через цепочку последовательно соединенных сопротивлений падение напряжения на каждом сопротивлении будет прямо пропорционально величине сопротивления. Тогда на первом аккумуляторе приложенное напряжение будет равно 6 вольт, на втором 12 вольт и на третьем 18 вольт. В процессе заряда или разряда с учетом внутренней ЭДС ситуация будет меняться и энергия в аккумуляторах будет перераспределяться неравномерно. Одни аккумуляторы будут заряжены больше, а другие меньше.

Если в батарее неисправен или плохо работает хотя бы один аккумулятор, то это нарушает рабочий режим и сокращает срок службы всех аккумуляторов, а также контроллера.

Похожая ситуация получается при плохих контактах на клеймах аккумуляторов. На них также теряется напряжение, поэтому контроллер преждевременно отключает зарядку батареи.

Как определить неисправные аккумуляторы при последовательном соединении их в батарею? Для этого необходимо периодически контролировать напряжение на аккумуляторах в различных режимах. Проверять по напряжению каждый аккумулятор без нагрузки, нужно когда минимальный ток от солнечной батареи или лучше отключить солнечную батарею, чтобы не повредить контроллер. Это позволит определить недозаряженные или перезаряженные аккумуляторы. Если такие имеются, то надо искать неисправные аккумуляторы. Для этого при самом большом токе ищем аккумуляторы, на которых будет самое большое напряжение. Обычно это указывает на то, что у этих аккумуляторов повышенное внутреннее сопротивление. Плохие аккумуляторы можно определить по пониженному выходному току под нагрузкой, например, токоизмерительнымы клещами и по повышенному нагреву.

Ради экономии обычно заменяют только самые плохие аккумуляторы и заменяют их новыми. Однако, если полностью не поменять все аккумуляторы на новые и не соблюдать режимы их работы, то через некоторое время это может выйти дороже. Поработавшие аккумуляторы по характеристикам все равно будут отличаться от новых, а поэтому нарушат общий режим работы и ускорят старение всей батареи.

Смешанное соединение аккумуляторов применяется в тех случаях, когда нам надо получить от аккумуляторов как повышенные ток, так и повышенное напряжение.

У правильно собранной батареи из нескольких аккумуляторов общее напряжение равно напряжению одной последовательно соединенной цепочке. Общий ток равен сумме токов в каждой цепочке.

 Это очень удобно для пользователей. Но, это и самый сложный вид соединения, поэтому требует больше внимания и контроля в работе. Суммируются не только достоинства, но и недостатки видов соединения аккумуляторов. Например, если в одну сборку поставили половину аккумуляторов, с большим разрядным током и половину аккумуляторов глубокого разряда. В результаты мы не можем подвергать батарею большим токам, а также позволить глубокий разряд всей батареи без нанесения существенного вреда аккумуляторам. Если существенно ухудшились характеристики хотя бы одного аккумулятора, то значительно ускорится выход из строя остальных аккумуляторов батареи. Поэтому такие сборки при смешенном соединении нужно правильно собирать и регулярно контролировать.

Рассмотрим как ведет себя схема смешанного соединения аккумуляторов в которой допущены некоторые ошибки. Основную часть этой схемы составляют аккумуляторы напряжением 12 вольт и емкостью 100 Ампер. Но, правый верхний аккумулятор Ак. 3 имеет напряжение только 6 вольт, а правый в нижней цепочке Ак. 6 имеет пониженную емкость 50 А.ч. Пониженную емкость или меньшее напряжение из-за замыкания пластин могут иметь точно такие по заводским характеристикам, но старые не совсем исправные аккумуляторы, которые иногда ставят вместе с новыми.

В результате при попытке зарядить эту батарею у нас ничего хорошего не получится. Верхняя цепочка аккумуляторов у нас рассчитана на нормальное суммарное напряжение 30 вольт, а нижняя цепочка собрана на напряжение 36 вольт. При параллельном соединении цепочек у нас установится одинаковое для них напряжение. Верхняя цепочка будет разряжать нижнюю и будет перезаряжена, а поэтому верхняя всегда будет перезаряжена, а нижняя будет разряжаться и всегда будет недозаряжена. И то и другое очень плохо отражается как на отдаче энергии с аккумуляторов, так и на сроке их службы.

При разной емкости аккумуляторов в нижней цепочке, как уже рассматривали при последовательном соединении напряжение в процессе работы на аккумуляторах будет разным.

Как видим, даже один неисправный или не подходящий по характеристикам аккумулятор может нарушить работу всей батареи.

Какие основные требования к аккумуляторам с таким с видом соединения, чтобы батарея работала максимально долго и надежно:

  1. 1. В каждую последовательно собираемую сборку надо включать аккумуляторы одного типа,  одной партии и желательно одной даты выпуска.
  2. 2. Желательно провести тестирование специальным прибором, для изменения емкости, а также на ток под нагрузкой. Аккумуляторы с разными характеристиками не ставить в одну ветвь.
  3. 3. При отсутствии измерителя емкости аккумуляторов проверку насколько близки по характеристикам аккумуляторы можно проверить следующим образом. Собираем их параллельно и выдерживаем сутки для выравнивания напряжений.

Потом собираем последовательную цепочку и подключаем к штатному зарядному устройству. В процессе заряда и потом разряда контролируем напряжение на каждом аккумуляторе.

  1. 4. Для последовательно подключаемой цепочки подбирать такую же цепь и подключаем её параллельно.
  2. 5. Регулярно контролировать напряжение не только батареи в целом, не допуская перезаряда или глубокого заряд, но и проводить контроль каждого аккумулятора как без нагрузки, так и под нагрузкой и во время заряда и разряда максимальными токами.

Для некоторых сборок, например, из литиевых аккумуляторов, чтобы при ухудшении характеристик, например, одного аккумулятора не вышла из строя вся батарея применяют специальные схемы выравнивания характеристик, которые контролируют процесс заряда и разряда. Такие схемы могут быть встроенные в сборки или в отдельные аккумуляторы, что повышает их надежность и увеличивает срок службы.

А что же делать с бывшими в употреблении аккумуляторами, про которые говорят, что они ещё живые? Я предлагаю подобрать из них одну или две группы по сходным характеристикам и с отдельными солнечными панелями сделать из них отдельную солнечную электростанцию для не самых ответственных целей, например, для уличного освещения или других целей.

ОДНОВРЕМЕННАЯ ЗАРЯДКА НЕСКОЛЬКИХ АККУМУЛЯТОРОВ

   Сейчас всё большую популярность набирают литиевые аккумуляторы. Особенно пальчиковые, типа 18650, на 3,7 В 3000 мА. Ни сколько не сомневаюсь, что ещё 3-5 лет, и они полностью вытеснят никель-кадмиевые. Правда остаётся открытым вопрос про их зарядку. Если со старыми АКБ всё понятно — собирай в батарею и через резистор к любому подходящему блоку питания, то тут такой фокус не проходит. Но как же тогда зарядить сразу несколько штук, не используя дорогие фирменные балансировочные ЗУ?

Теория

   Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого  последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов. Значит если аккумуляторы имеют одинаковые напряжения, то напряжение батареи равно напряжению одного аккумулятора, умноженному на количество аккумуляторов в аккумуляторной батарее.

   Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы — параллельно или последовательно.

   Литий-ионные батареи просто подключить к БП нельзя — нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием «лишнего» электричества.

   Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd — это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры — так что лишняя энергия сразу превращается в тепло.

   У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы.

   Если соединить несколько литиевых элементов в ряд и запитать через зажимы на обоих концах блока, то мы не можем контролировать заряд отдельных элементов. Достаточно того, что одно из них будет иметь несколько более высокое сопротивление или чуть меньшую емкость, и это звено гораздо быстрее достигнет напряжения заряда 4,2 В, в то время как остальные будут еще иметь 4,1 В. И когда напряжение всего пакета достигнет напряжение заряда, может оказаться, что эти слабые звенья заряжены до 4,3 Вольт или даже больше. С каждым таким циклом будет происходить ухудшение параметров. К тому же Li-Ion является неустойчивым и при перегрузке может достичь высокой температуры, а, следовательно, взорваться.

   Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое «балансиром». Простейший тип балансира — это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.

Упрощённая схема балансира для АКБ

   Вот упрощённая схема балансира тока на базе TL431. Резисторы R1 и R2 устанавливают напряжение 4,20 Вольт, или можно выбрать другие, в зависимости от типа батареи. Эталонное напряжение для регулятора снимается с транзистора, и уже на границе 4,20 В система начнет приоткрывать транзистор, чтобы не допустить превышения заданного напряжения. Минимальное увеличение напряжения вызовет очень быстрый рост тока транзистора. Во время тестов, уже при 4,22 В (превышение на 20 мВ), ток составил более 1 А.

   Сюда подходит в принципе любой транзистор PNP, работающий в диапазоне напряжений и токов, которые нас интересуют. Если батареи должны быть заряжены током 500 мА. Расчет его мощности прост: 4,20 В х 0,5 А = 2,1 В, и столько должен потерять транзистор, что вероятно, потребует небольшого охлаждения. Для зарядного тока 1 А или больше мощность потерь, соответственно, растет, и все труднее будет избавиться от тепла. Во время теста были проверены несколько разных транзисторов, в частности BD244C, 2N6491 и A1535A — все они ведут себя одинаково.

   Делитель напряжения R1 и R2 следует подобрать так, чтобы получить нужное напряжение ограничения. Для удобства вот несколько значений после применения которых, мы получим следующие результаты:

  •   R1 + R2 = Vo
  • 22K + 33K = 4,166 В
  • 15К + 22K = 4,204 В
  • 47K + 68K = 4,227 В
  • 27K + 39K = 4,230 В
  • 39K + 56K = 4,241 В
  • 33K + 47K = 4,255 В

Схема устройства для балансировки аккумуляторов

   Это аналог мощного стабилитрона, нагруженного на низкоомную нагрузку, роль которой здесь выполняют диоды D2. ..D5. Микросхема D1 измеряет напряжение на плюсе и минусе аккумулятора и если оно поднимается выше порога, открывает мощный транзистор, пропуская через себя весь ток от ЗУ. Как соединяется всё это вместе и к блоку питания — смотрите далее.

   Блоки получаются действительно маленькие, и вы можете смело устанавливать их сразу на элементе. Следует только иметь в виду, что на корпусе транзистора возникает потенциал отрицательного полюса батареи, и вы должны быть осторожны при установке систем общего радиатора — надо использовать изоляцию корпусов транзисторов друг от друга.

Испытания

   Сразу 6 штук балансировочных блоков понадобились для одновременной зарядки 6 аккумуляторов 18650. Элементы видны на фото ниже.

   Все элементы зарядились ровно до 4,20 вольта (напряжение были выставлены потенциометрами), а транзисторы стали горячие, хотя и обошлось без дополнительного охлаждения — зарядка током 500 мА. Таким образом, можно смело рекомендовать данный метод для одновременного заряда нескольких литиевых аккумуляторов от общего источника напряжения.

   Форум по АКБ

   Форум по обсуждению материала ОДНОВРЕМЕННАЯ ЗАРЯДКА НЕСКОЛЬКИХ АККУМУЛЯТОРОВ

схема. Что дает параллельное соединение аккумуляторов?

Аккумуляторы обычно изготавливаются с прицелом на работу с определённой стандартизированной нагрузкой. Так, есть батареи, обеспечивающие функционирование микроконтроллеров – они обладают напряжением 5 В. Для работы с двигателями используются аккумуляторы, которые могут предоставить 12 В или 24 В. А что делать, если необходимо получить 60 В? Батарею с таким напряжением ещё попробуй найди. В таком случае нам может помочь соединение аккумуляторов параллельно. Что даёт такой ход? Какова схема такого подключения? Какие особенные аспекты этого хода есть? Как делается параллельное соединение аккумуляторов? Схема для этого действия как выглядит? Все эти, а также ряд других вопросов мы с вами и рассмотрим в рамках данной статьи.

Что дает параллельное соединение аккумуляторов на практике?

Итак, для начала обрисуем общую схему. Соединение аккумуляторов параллельно предусматривает такой подход, чтобы все положительные клеммы подсоединялись к определённой точке на электрической схеме, которая именуется плюсом. Подобное необходимо сделать и с отрицательными выводами. Только они подсоединяются к минусу. Зачем нам нужно такое делать? В конечном результате мы имеем напряжение, которое есть у одного аккумулятора (рассматривается ситуация, что у нас одинаковые батареи). Но вот емкость получившейся конструкции будет равна сумме этого параметра всех источников питания, которые есть в схеме. Электрическая энергия равна единичному значению, помноженному на количество устройств. Это, впрочем, не зависит от того, какое соединение используется – параллельное или последовательное.

Зачем аккумуляторы соединять в батарею?

Результат таких действий мы рассмотрели. А почему нам может понадобиться соединение аккумуляторов параллельно? Любые электрические системы или устройства несут омические потери, когда часть энергии превращается в тепло и при этом не происходит полезная работа. Это из-за невозможности получения коэффициента полезного действия 100%. При этом из курса школьной физики можно вспомнить, что чем больше напряжение, тем меньше ток при той же мощности и менее значительные омические потери. Таким образом, чем более высоковольтные аккумуляторы мы используем, тем лучший результат получим. Но даже с таким подходом не всегда может хватать емкости одной батареи. В таком случае можно заменить её на аккумулятор повышенной емкости. Но это не всегда удобно, и иногда проще просто поставить ещё один источник питания и использовать параллельное соединение аккумуляторов, чтобы они дольше поддерживали какую-то систему.

Подходит ли этот вариант для источников питания различной емкости?

Параллельное соединение разных аккумуляторов не несёт в себе опасности, если рассматривать проблему с точки зрения напряжения. С клеммами батарей ничего страшного не сможет случиться. Разряд или заряд источников питания будет происходить синхронно в силу характера соединения. А вот если затронуть тему токов, то здесь уже немного сложнее. Так, необходимо позаботиться о том, чтобы он не превышал определённой величины, которая указывается непосредственно самим производителем.

Наиболее распространёнными являются показатели 100 А и 130 А. Причиной такого ограничения является то, что непосредственно клеммы не смогут передавать такой ток (хотя теоретически самому аккумулятору это под силу). Но это самый верх, который может быть только считанные секунды. Давайте рассмотрим более реалистический вариант использования.

Технические ограничения

Если посмотреть на технические характеристики разрешенной величины тока, то обычно здесь больших цифр не увидишь. Так, обычно нельзя допускать, чтобы соединялись вместе аккумуляторы, емкость которых разнится от 5 до 25 раз (это как правило). Более того, данный аспект необходимо внимательно изучить, поскольку возможным является даже короткое замыкание. Риск его возникновения находится в диапазоне 15-70 емкостей самого малого аккумулятора (зависит от марки и технической реализации). Грубо говоря, чем меньше времени они функционируют, тем с большим значением тока можно работать. Так, если разница между ними составляет 5 раз, то это значит, что они смогут функционировать всё время (теоретически). Но вот если мы работаем со 20-кратным различием, то желательно, чтобы счет был на секунды. Многие производители источников питания указывают пороговые значения тока для своей продукции. Например, 2,6 А.

Почему есть ограничения?

Давайте далее изучать тему про параллельное соединение аккумуляторов разной емкости. Ранее было указано, что производители рекомендуют ограничения в единицы Ампер, хотя на практике этот предел может быть превышен многократно. Почему так? Для этого рассмотрим само строение аккумулятора на примере свинцово-кислотной батареи. Такой выбор сделан благодаря распространенности источников питания данного типа.

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом. Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора. Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится. Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем.

Об аккумуляторах и емкости

Давайте ещё углубимся в параллельное соединение разных аккумуляторов (а также одинаковых). Необходимо понимать, что если суммарный ток не будет превышать установленные ограничения, то проблем и опасностей не появится.

Давайте рассмотрим соединение двух аккумуляторов параллельно на 2 А, когда они из одной партии и заряжаются током 2*2= 4 А. Здесь нет опасностей, поскольку благодаря одинаковой конструкции токи будут разделяться пропорционально. И никакие рубежи не пересекутся.

А вот теперь давайте возьмем источники питания, где существует значительная разница. Когда ток превысит установленные производителем ограничения, то потечёт через аккумулятор, при том, что он не рассчитан на это. Думаем, говорить о результате не нужно. Это относится ко всем, а не только к свинцово-кислотным батареям. Даже если вы хотите сделать параллельное соединение аккумуляторов Li-Ion, которые считаются имеющими повышенную надежность, не пренебрегайте техникой безопасности.

Рассчитываем необходимые показатели

Итак, нам необходимо обеспечить значительную величину тока с применением параллельно соединённых элементов питания. Как узнать, что нам нужно? Для этого можно воспользоваться специальной формулой, которая сейчас и будет приведена:

Т=РТОЭП*КЭПОТ

А сейчас расшифровка формулы:

Т – ток, который получится. Необходимо, чтобы он совпадал с нужным результатом.

РТЕЭП – разрядный ток единицы элемента питания. То есть сколько может дать один аккумулятор.

КЭПОТ – количество элементов питания одного типа.

В радиолюбительской практике бывает сложно получить необходимые значения. Эта же формула сделает достижение цели более лёгким.

Ищем другие способы включения батарей

Мы уделили параллельному соединению аккумуляторов значительное внимание. Надеемся, что это поможет решить поставленные задачи. Но если во время ознакомления со статьей к вам пришла мысль, что описываемые здесь решения не подходят под какой-то конкретный случай, предлагаем ознакомиться со следующим:

  1. Последовательное соединение. Грубо говоря, мы увеличиваем напряжение, которое нам дадут источники бесперебойного питания.
  2. Смешанное соединение. В данном случае происходит одновременное увеличение и тока, и напряжения. Но это весьма сложная схема для построения.

Заключение

Напоследок хочется дать немного напутствий. Прежде всего, соблюдайте технику безопасности. Также перед работой с аккумуляторами совсем не лишним будет ознакомление с инструкциями и рекомендациями, которые представляют их производители. Это позволит избежать ситуаций, которые могут негативно влиять на срок службы источников питания. Также соблюдайте особенную осторожность при работе с батареями, обеспечивающими значительные показатели. Ведь в таких случаях риск электротравмы становится весьма вероятным. Да и со слабыми элементами не нужно обращаться легкомысленно.

схема. Что дает параллельное соединение аккумуляторов?

Аккумуляторы обычно изготавливаются с прицелом на работу с определённой стандартизированной нагрузкой. Так, есть батареи, обеспечивающие функционирование микроконтроллеров – они обладают напряжением 5 В. Для работы с двигателями используются аккумуляторы, которые могут предоставить 12 В или 24 В. А что делать, если необходимо получить 60 В? Батарею с таким напряжением ещё попробуй найди. В таком случае нам может помочь соединение аккумуляторов параллельно. Что даёт такой ход? Какова схема такого подключения? Какие особенные аспекты этого хода есть? Как делается параллельное соединение аккумуляторов? Схема для этого действия как выглядит? Все эти, а также ряд других вопросов мы с вами и рассмотрим в рамках данной статьи.

Что дает параллельное соединение аккумуляторов на практике?

Итак, для начала обрисуем общую схему. Соединение аккумуляторов параллельно предусматривает такой подход, чтобы все положительные клеммы подсоединялись к определённой точке на электрической схеме, которая именуется плюсом. Подобное необходимо сделать и с отрицательными выводами. Только они подсоединяются к минусу. Зачем нам нужно такое делать? В конечном результате мы имеем напряжение, которое есть у одного аккумулятора (рассматривается ситуация, что у нас одинаковые батареи). Но вот емкость получившейся конструкции будет равна сумме этого параметра всех источников питания, которые есть в схеме. Электрическая энергия равна единичному значению, помноженному на количество устройств. Это, впрочем, не зависит от того, какое соединение используется – параллельное или последовательное.

Зачем аккумуляторы соединять в батарею?

Результат таких действий мы рассмотрели. А почему нам может понадобиться соединение аккумуляторов параллельно? Любые электрические системы или устройства несут омические потери, когда часть энергии превращается в тепло и при этом не происходит полезная работа. Это из-за невозможности получения коэффициента полезного действия 100%. При этом из курса школьной физики можно вспомнить, что чем больше напряжение, тем меньше ток при той же мощности и менее значительные омические потери. Таким образом, чем более высоковольтные аккумуляторы мы используем, тем лучший результат получим. Но даже с таким подходом не всегда может хватать емкости одной батареи. В таком случае можно заменить её на аккумулятор повышенной емкости. Но это не всегда удобно, и иногда проще просто поставить ещё один источник питания и использовать параллельное соединение аккумуляторов, чтобы они дольше поддерживали какую-то систему.

Подходит ли этот вариант для источников питания различной емкости?

Параллельное соединение разных аккумуляторов не несёт в себе опасности, если рассматривать проблему с точки зрения напряжения. С клеммами батарей ничего страшного не сможет случиться. Разряд или заряд источников питания будет происходить синхронно в силу характера соединения. А вот если затронуть тему токов, то здесь уже немного сложнее. Так, необходимо позаботиться о том, чтобы он не превышал определённой величины, которая указывается непосредственно самим производителем.

Наиболее распространёнными являются показатели 100 А и 130 А. Причиной такого ограничения является то, что непосредственно клеммы не смогут передавать такой ток (хотя теоретически самому аккумулятору это под силу). Но это самый верх, который может быть только считанные секунды. Давайте рассмотрим более реалистический вариант использования.

Технические ограничения

Если посмотреть на технические характеристики разрешенной величины тока, то обычно здесь больших цифр не увидишь. Так, обычно нельзя допускать, чтобы соединялись вместе аккумуляторы, емкость которых разнится от 5 до 25 раз (это как правило). Более того, данный аспект необходимо внимательно изучить, поскольку возможным является даже короткое замыкание. Риск его возникновения находится в диапазоне 15-70 емкостей самого малого аккумулятора (зависит от марки и технической реализации). Грубо говоря, чем меньше времени они функционируют, тем с большим значением тока можно работать. Так, если разница между ними составляет 5 раз, то это значит, что они смогут функционировать всё время (теоретически). Но вот если мы работаем со 20-кратным различием, то желательно, чтобы счет был на секунды. Многие производители источников питания указывают пороговые значения тока для своей продукции. Например, 2,6 А.

Почему есть ограничения?

Давайте далее изучать тему про параллельное соединение аккумуляторов разной емкости. Ранее было указано, что производители рекомендуют ограничения в единицы Ампер, хотя на практике этот предел может быть превышен многократно. Почему так? Для этого рассмотрим само строение аккумулятора на примере свинцово-кислотной батареи. Такой выбор сделан благодаря распространенности источников питания данного типа.

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом. Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора. Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится. Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем.

Об аккумуляторах и емкости

Давайте ещё углубимся в параллельное соединение разных аккумуляторов (а также одинаковых). Необходимо понимать, что если суммарный ток не будет превышать установленные ограничения, то проблем и опасностей не появится.

Давайте рассмотрим соединение двух аккумуляторов параллельно на 2 А, когда они из одной партии и заряжаются током 2*2= 4 А. Здесь нет опасностей, поскольку благодаря одинаковой конструкции токи будут разделяться пропорционально. И никакие рубежи не пересекутся.

А вот теперь давайте возьмем источники питания, где существует значительная разница. Когда ток превысит установленные производителем ограничения, то потечёт через аккумулятор, при том, что он не рассчитан на это. Думаем, говорить о результате не нужно. Это относится ко всем, а не только к свинцово-кислотным батареям. Даже если вы хотите сделать параллельное соединение аккумуляторов Li-Ion, которые считаются имеющими повышенную надежность, не пренебрегайте техникой безопасности.

Рассчитываем необходимые показатели

Итак, нам необходимо обеспечить значительную величину тока с применением параллельно соединённых элементов питания. Как узнать, что нам нужно? Для этого можно воспользоваться специальной формулой, которая сейчас и будет приведена:

Т=РТОЭП*КЭПОТ

А сейчас расшифровка формулы:

Т – ток, который получится. Необходимо, чтобы он совпадал с нужным результатом.

РТЕЭП – разрядный ток единицы элемента питания. То есть сколько может дать один аккумулятор.

КЭПОТ – количество элементов питания одного типа.

В радиолюбительской практике бывает сложно получить необходимые значения. Эта же формула сделает достижение цели более лёгким.

Ищем другие способы включения батарей

Мы уделили параллельному соединению аккумуляторов значительное внимание. Надеемся, что это поможет решить поставленные задачи. Но если во время ознакомления со статьей к вам пришла мысль, что описываемые здесь решения не подходят под какой-то конкретный случай, предлагаем ознакомиться со следующим:

  1. Последовательное соединение. Грубо говоря, мы увеличиваем напряжение, которое нам дадут источники бесперебойного питания.
  2. Смешанное соединение. В данном случае происходит одновременное увеличение и тока, и напряжения. Но это весьма сложная схема для построения.

Заключение

Напоследок хочется дать немного напутствий. Прежде всего, соблюдайте технику безопасности. Также перед работой с аккумуляторами совсем не лишним будет ознакомление с инструкциями и рекомендациями, которые представляют их производители. Это позволит избежать ситуаций, которые могут негативно влиять на срок службы источников питания. Также соблюдайте особенную осторожность при работе с батареями, обеспечивающими значительные показатели. Ведь в таких случаях риск электротравмы становится весьма вероятным. Да и со слабыми элементами не нужно обращаться легкомысленно.

Механические боксмоды (типы соединений) — все точки над «и»

Здравствуй, дорогой друг! Сегодняшняя тема статьи для энциклопедии вейпинга пришла в голову редакции весьма спонтанно. Везде ходят легенды и недопонимания вокруг типа подключения аккумуляторов в механических (и не только) боксмодах. Мы же недолгое время побудем в шкуре Джейми Хайнемана и Адама Сэвиджа и развеем пару мифов.

Начнем с того, что такое параллельное и последовательное сопротивление и в чём между ними разница.

При параллельном соединении аккумуляторы, как ни странно, соединяются параллельно:

Параллельное соединение (картинка с сайта http://club.dns-shop.ru )

Такой тип соединения позволяет увеличить максимальную токоотдачу. Например, если ты используешь аккумуляторы на 30 ампер, то в механическом боксе на два аккумулятора ты можешь рассчитывать на 60 ампер, то есть нагрузка на аккумуляторы будет делиться пополам.

Также возрастает и ёмкость. Например, если ты используешь два аккумулятора по 2200 мАч, то общая емкость будет равна 4400 мАч, что не может не радовать.

Стоит отметить и один тонкий момент. Многим известно, что больший вклад в общую просадку напряжения при использовании механических модов вносят именно просадки аккумуляторов (при использовании модов с минимальными просадками). Как правило, чем меньше сопротивление (т.е. больше нагрузка, т.к. при уменьшении сопротивление токоотдача увеличивается), тем больше «просаживается» аккумулятор — даёт меньшее напряжение. В данном случае нагрузка распределяется между аккумуляторами, следовательно просадки получаются меньшими. Возможно ты уже встречал не раз причудливые огромные боксмоды с четырьмя и более аккумуляторами. С точки зрения эргономики это жутко неудобно (размеры зачастую действительно поражают), но просадки при параллельном соединении на таких девайсах действительно малы.

При последовательном соединении, опять же, как ни странно, аккумуляторы располагаются в цепи последовательно:

Последовательное соединение (фото с сайта http://club.dns-shop.ru )

При таком соединении не увеличивается ни максимальная токоотдача, ни емкость. Увеличивается лишь напряжение. Например, если ты используешь два максимально заряженных аккумулятора по 4,2 вольта каждый, то напряжение без нагрузки будет равно 8,4 вольтам. Такое высокое напряжение называют «хай-вольт» (от англ. high — высокий, большой).

Согласно многим заблуждениям, хай-вольт последовательного подключения способен выдать больше мощности (Ватт), чем 4,2 Вольта при последовательном. Казалось бы, всё логично, но нужно помнить, что «выше меры конь не скачет».

Проведем простые расчёты с парой упрощений. Пусть мы имеем два бокс-мода с последовательным и параллельным сопротивлением, в которых вообще отсутствуют просадки. Также предположим, что замеры мы будем проводить без нагрузки (не навинчивая атомайзер, а просто снимая показатели).

Берем четыре «свежих» заряженных аккумулятора с токоотдачей в 30 ампер и напряжением 4,2 вольта каждый. Исходя из этих данных, попробуем рассчитать максимальную мощность для обоих бокс-модов с разным типом подключения аккумуляторов.

Для параллельного соединения определим минимально допустимое сопротивление, игнорируя просадки аккумуляторов под нагрузкой: поделим напряжение (4,2 вольта) на максимальную токоотдачу (два аккумулятора, 30 ампер + 30 ампер = 60 ампер) и получим 0,07Ω. Далее возводим напряжение в квадрат и делим на сопротивление — получаем 252 ватта.

Для последовательного соединения проделаем те же операции: 8,4 вольта делим уже на 30 ампер и получаем 0,28Ω. При таком сопротивлении и напряжении в 8,4 вольта мощность получится той же — 252 Ватта.

Какие из этого следуют выводы? Все очень просто: параллельное подключение является универсальным решением для каждого дня, особенно при условии, что мы сами можем сделать намотку с таким сопротивлением, которое нам нужно для достижения той или иной мощности.

Последовательное напряжение является решением для людей, которые любят мотать coil pornто есть делать намотки с большой массой (и большой сложности), которая в свою очередь требует большого вольтажа.

Итог довольно прост и напоминает много поговорок: «выше головы не прыгнешь», «выше меры конь не скачет» и так далее.

НО! Все эти выводы актуальны только для механических модов! Подобные выкладки не актуальны для модов с платами регулировки мощности и напряжения!

P.S.

Хочется сделать небольшое философское дополнение на тему механических модов и модов с платами. Все знают, что механические моды являются устройствами для профессионалов. Однако предлагаем посмотреть на это, как на выбор автомобиля с механической коробкой передач и крутой роботизированной коробкой с двумя сцеплениями. В случае вейпинга мы получаем похожую дилемму.

Закон Ома гласит, что при одном и том же напряжении чем меньше сопротивление, тем больше мощность. Поэтому клаудчейсеры мотают все меньше витков и используют всё более жирный кантал для того, чтобы и площадь испарения была большой, и сопротивление низким. Однако большинство забывает про то, что этот жирный кантал сложнее разогреть, нежели тонкий. Если, условно говоря, сделать коил из арматуры и подать туда напряжение в 4,2 вольта, то он вообще не разогреется.

Во всё это дело вмешиваются просадки, усложняя расчеты тем, что при более низком сопротивлении напряжение будет падать всё больше и больше. Таким образом, на мехмоде при определении оптимальной намотки нужно учитывать кучу переменных: толщину кантала и количество витков, сопротивление и, как следствие, просадки, которые, к слову, у разных аккумуляторов разные. В идеальной ситуации для того, чтобы определить лучший билд для данного мехмода и дрипки, нужно проводить множество замеров, а после провести регрессионный анализ. Без этого реальная «эффективность» использования механических модов для клаудчейсинга низкая.

Мод на плате наоборот позволит вам не так сильно заботиться обо всех этих переменных. Намотав примерно адекватный коил для данной дрипки, во время использования устройства можно определить оптимальный вольтаж исходя из вкусовых ощущений, что значительно упрощает весь процесс.

Всё как в автомобилях, грубо говоря. Да, платы обладают меньшей эффективностью (94% в среднем), но на мехмоде куда сложнее получить эффективный билд или заставить нормально работать сложную и тяжелую намотку. Можно устроить гонку с другом на двух Skoda Octavia с одинаковыми двигателями, но на одной будет стоять роботизированная коробка DSG, а на другой механика. Уверен, что в большинстве случаев будет побеждать та, у которой коробка DSG.

Опечатка — Ctrl + Enter12 мая 2015, 17:28

24 вольта из двух 12 вольтовых аккумуляторов

Схемы соединения аккумуляторных батарей для электропитания

Аккумуляторные батареи (АКБ) в зависимости от их назначения собираются из определенного количества аккумулирующих энергию элементов. Схема соединения

аккумуляторных батарей при этом зависит от того, какая преследуется цель. Это может быть увеличение емкости батареи, повышение напряжения либо сочетание обеих этих параметрических характеристик устройства.

В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии

Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное.

Повышение рабочего напряжения батареи

Аккумуляторы электрической энергии имеют различное рабочее напряжение. Варьироваться оно может в очень широком диапазоне: от 0,5 до 48 Вольт. В то же время, для обеспечения автономного питания приборов, запуска двигателей внутреннего сгорания, питания электроприводной техники требуется другой диапазон напряжений. Повысить рабочее напряжение автономного источника тока можно последовательным соединением нескольких аккумуляторов в батарею.

Схемы и формулы при последовательном соединении батарей

При последовательном соединении коммутируются разнополярные клеммы аккумулятора. Плюсовой вывод предыдущего устройства соединяется с минусовым выводом последующего. Суммарное рабочее напряжение батареи при таком способе будет равно сумме рабочих напряжений коммутированных источников тока. Это значит, что для получения АКБ с рабочим напряжением 12 В необходимо последовательно соединить 4 трехвольтных источника либо 10 аккумуляторов с рабочим напряжением 1,2 В. Емкость скомплектованной последовательным соединением источников не изменяется и остается равной емкости каждого включенного в схему аккумулятора.

Очевидным и наглядным примером такого способа комплектации батареи могут служить автомобильные АКБ. В них отдельные источники, именуемые банками, объединены в общем корпусе и последовательно соединены свинцовыми шинами. Выбор в качестве материала для соединительных шин свинца объясняется просто: аккумуляторные электроды также изготавливаются из свинца. Шины, интегрированные в коммуникационную схему, соединяются с электродами на молекулярном уровне, а не механически. Это позволят избежать возникновения электрохимических коррозионных процессов.

Увеличение емкости источника питания

Нередки технические условия, когда от источника питания при сохранении рабочего напряжения требуется повышенная емкость. В таких случаях для комплектования батареи применяется параллельное соединение аккумуляторов. Такой способ коммутирования позволяет в разы, а в особо ответственных случаях – в десятки раз увеличить суммарную емкость питающего устройства.

Параллельное соединение батарей с формулами

Параллельное соединение осуществляется путем коммутации однополюсных выводов источников тока: плюсовой и минусовой выводы предыдущего аккумулятора соединяются с одноименными выводами последующего. Суммарная электрическая емкость скомпонованной таким способом коммутации батареи будет равна сумме электрических емкостей входящих в схему отдельных источников. Это значит, что при соединении трех аккумуляторных батарей с номинальной емкостью 60 А*ч получится устройство, имеющее электрическую емкость 180 А*ч.

В качестве примера подключения аккумуляторных батарей параллельной коммутацией можно привести источники бесперебойного либо аварийного питания приборов и аппаратуры. Параллельно подключаются АКБ большегрузных автомобилей и тяжелой специальной техники с большим объемом двигателя. Большой распространение параллельная коммутация получила на флоте: здесь параллельно соединенные устройства питания применяются для запуска вспомогательных дизелей, работы освещения, систем связи и жизнеобеспечения в аварийных ситуациях.

Повышение напряжения с одновременным увеличением емкости АКБ

Ярким примером смешанного или комбинированного соединения аккумуляторов в комплекс с необходимыми показателями рабочего напряжения и электрической емкости служат источники питания машин с электрическим приводом.

ВАЖНО! При увеличении емкости аккумуляторных батарей увеличиваются и токи. Правильно подбирайте сечения проводов! Используйте негорючие или самозатухающие провода.

Тяговые аккумуляторные батареи для обеспечения работы приводных и управляющих двигателей электроприводных машин и механизмов комплектуются именно по такой схеме. Достаточно подробно о способах соединения АКБ изложено в этом видео:

Комбинированное соединение подразумевает использование в коммутационной схеме одновременно последовательного и параллельного способов подключения. Возможны два варианта:

1. Сначала методом последовательного соединения источников подготавливаются батареи с требуемым рабочим напряжением. На втором этапе параллельно коммутируется необходимое количество подготовленных сборок для обеспечения потребной электрической емкости.

2. Во втором варианте параллельной коммутацией предварительно набираются батареи с требуемой емкостью. После этого устройства соединяются последовательно до достижения необходимого рабочего напряжения.

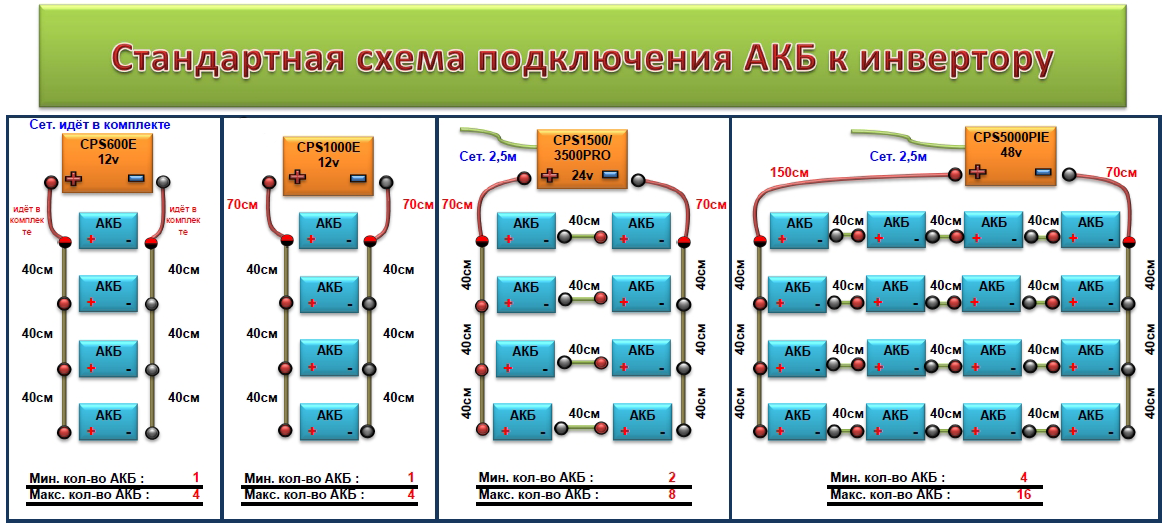

Схема последовательно-параллельного соединения аккумуляторных батарей наиболее часто применяемая, так как современные батареи для автономного энергообеспечения домов имеют номинальное напряжение 3,4 В

Комплектование АКБ комбинированным способом позволяет формировать источники питания, напряжение и электрическая емкость которых ограничивается только занимаемым ими рабочим пространством.

Особенности комплектования батарей аккумуляторов

Все три способа соединения отдельных источников питания в комплекс подчиняются не сложным, но важным для эффективной и долгосрочной эксплуатации правилам.

Последовательно-параллельная схема подключения на примере литий-ионных батарей

Пролонгированная работа батареи и ее экономическая целесообразность может быть обеспечена при соблюдении следующих правил:

  • электрическая емкость включаемых в комплекс источников не должна отличаться на величину, превышающую 5% от номинальной;
  • рабочие напряжения отдельных элементов батареи должны находиться в разумном соотношении;
  • эксплуатационное техническое состояние включаемых в комплекс автономного питания элементов должно быть максимально сбалансированным;
  • сечение коммутационных линий и шин должно быть рассчитано с учетом токовых нагрузок как внутри батареи, так и во внешних электрических цепях.

Ассортимент предлагаемых рынком источников питания при грамотном подходе позволяет создавать аккумуляторные батареи со всеми необходимыми для надежного использования характеристиками.

Подключение силовых 12 вольт в 24 вольтовую цепь

Господа!
Есть некая проблемка, которую пока не удается решить.
Дано:
бортовая цепь 24 вольта. Источник — 2 12 вольтовых аккумулятора последовательно.
12 вольтовая лебедка, которая достаточно часто пользуется.
Требуется:
Схема подключения, при которой все это можно нормально эксплуатировать.
При попытке просто натянуть на один из аккумуляторов — он достаточно быстро разряжается, не заряжаясь потом от генератора (приходится менять аккумуляторы местами, а это геморройно).

Подскажите, как сделать так, чтобы можно было бы нормально эксплуатировать лебедку, желательно схемку. Со схемой электронного преобразования видимо не получится — токи примерно как на стартере.

Заранее спасибо.
Андрей.

Устанавливать дополнительный 12-ти вольтовый генератор + аккум дополнительный на него вешать, и от этого хозяйства лебёдку питать. ИМХО, это наиболее рациональный выход. Всё остальное — полумеры, снижающие надёжность и не дающие нужный результат.

Зы. Как вариант — без генератора, но с преобразователем, обеспечивающим зарядку дополнительного аккума от бортовой сети.

голос

Рейтинг статьи

Последовательное подключение аккумуляторов | Научный проект

Сложность

Легко

Стоимость

Минимальная, в основном стоимость батареек для дисплея

Проблемы безопасности

Незначительный риск слишком высокого напряжения / силы тока, в результате чего провода могут стать достаточно горячими и расплавиться. Пайка разъемов упрощает работу с дисплеем, но представляет опасность ожога. Разборка сухой аккумуляторной батареи означает воздействие едкого электролита внутри.

Наличие материалов

Обычный

Примерное время

1-2 часа, в зависимости от сложности отображения

Для демонстрации того, как аккумуляторные блоки работают, обеспечивая более высокое напряжение, большую силу тока или и то, и другое.

  • Несколько батарей, подключаемых последовательно, параллельно и последовательно-параллельно
  • Держатели батарей или провода и паяльное оборудование
  • Вольтметр также способен измерять силу тока (Radio Shack)
  • Дополнительно — аккумулятор в разобранном виде для маркировки деталей

Один элемент батареи производит низкое напряжение и низкую силу тока.Последовательное объединение ячеек увеличивает напряжение. Их параллельное объединение увеличивает силу тока. Даже 9-вольтовая батарея — это «батарейный блок». В этом проекте будет изучено, как элементы батареи могут быть соединены во многих различных конфигурациях, чтобы делать почти все необходимое, в зависимости от необходимого напряжения и силы тока.

Студенты могут показать схемы практических последовательных / параллельных цепей. Кроме того, можно отобразить устройства, которые используют несколько батарей, чтобы продемонстрировать, как, например, 4 батареи используются для питания устройства, которому требуется 6 вольт.

  • Что такое аккумуляторная батарея?
  • Что такое последовательная цепь?
  • Что такое параллельная цепь?
  • 9-вольтовая батарея — это элемент батареи или батарейный блок? Как и почему?
  • В чем разница между постоянным и переменным током?
  • Вольт: стандартная мера электрического давления
  • Ампер: стандартная мера количества электричества
  • Ряды: одна за другой, как завязанные вместе нитки
  • Параллельно: в линию, бок о бок, как железнодорожные пути

Электричество — это движение электронов в проводнике.Напряжение — это давление, что-то вроде фунта на квадратный дюйм воды, вытекающей из трубы. Сила тока — это количество электронов, что-то вроде количества галлонов, вытекающих из трубы. Батареи вырабатывают электричество в результате химической реакции. Они могут быть подключены в линию для обеспечения большего напряжения, параллельно для обеспечения большей силы тока или в комбинации для обеспечения большего напряжения и большей силы тока.

Последовательное соединение батарей включает создание последовательной цепи, в которой положительный полюс соединен с отрицательным полюсом другой батареи с каждой батареей в очереди.Две 6-вольтовые батареи по 2 ампера, подключенные таким образом, будут производить 12 вольт, 2 ампера.

В параллельной цепи положительный полюс соединен с положительным полюсом другой батареи, а отрицательный полюс — с отрицательным. Две 6-вольтовые батареи, подключенные таким образом, будут производить 6 вольт, 4 ампера.

Последовательно-параллельная схема объединяет обе схемы для создания необходимого напряжения и / или силы тока. Например, если необходимо 120 вольт, 20 последовательно соединенных 6-вольтных батарей обеспечат необходимое напряжение.Если каждая батарея имеет емкость 1 ампер, но требуется 50 ампер, 25 комплектов из этих 20 батарей, соединенных параллельно, обеспечат конечный результат 120 вольт при 50 ампер.

  1. Соберите материалы.
  2. Решите, будете ли вы использовать держатели для батарей или припой.
  3. Постройте последовательную цепь из батарей и измерьте напряжение и силу тока.
  4. Постройте параллельную цепь батарей и измерьте напряжение и силу тока.
  5. Создайте аккумуляторную батарею для измерения напряжения и силы тока.
  6. Измерьте и запишите напряжение и силу тока каждого из них.
  7. Дополнительно — разберите обычный аккумулятор, чтобы показать детали. (Следует использовать наблюдение взрослых, поскольку электролит внутри едкий.)
  1. http://en.wikipedia.org/wiki/Battery_%28electricity%29
  2. http://en.wikipedia.org/wiki/Battery_terminals

Заявление об отказе от ответственности и меры предосторожности

Education.com предлагает идеи проекта Science Fair для информационных
только для целей.Education.com не дает никаких гарантий или заверений
относительно идей проектов Science Fair и не несет ответственности за
любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких
Информация. Получая доступ к идеям проекта Science Fair, вы отказываетесь от
отказаться от любых претензий к Education.com, которые возникают в связи с этим. Кроме того, ваш
доступ к веб-сайту Education.com и идеям проектов Science Fair покрывается
Политика конфиденциальности Education.com и Условия использования сайта, которые включают ограничения
по образованию.ком ответственность.

Настоящим дается предупреждение, что не все идеи проекта подходят для всех
индивидуально или при любых обстоятельствах. Реализация идеи любого научного проекта
должны проводиться только в соответствующих условиях и с соответствующими родительскими
или другой надзор. Чтение и соблюдение всех правил техники безопасности
Материалы, используемые в проекте, являются исключительной ответственностью каждого человека. За
Для получения дополнительной информации обратитесь к справочнику по научной безопасности вашего штата.

Серия

и параллельные схемы | DI Tech DIcoded

Существует два основных способа подключения более двух компонентов схемы (или нагрузок): последовательно и параллельно. Последовательная цепь — это два или более электрических компонента, соединенных встык. Параллельная схема — это когда компоненты соединяются как ступеньки лестницы.

Пример последовательной цепи:

Путь электронов от стороны (-) к стороне (+) проходит через все лампочки.

Если перегорает одна лампочка, то она действует как выключатель и выключает всю цепь

В последовательной цепи (при условии, что все нагрузки эквивалентны) напряжение делится (или распределяется) поровну между нагрузками. Каждая нагрузка получает одинаковый ток (амперы). Если бы батарея была 9-вольтовой батареей, то каждый светильник получал бы (использовал) 3 вольта.

Работает одинаково для любого типа нагрузки. Если бы в этой цепи было 3 двигателя, то каждый двигатель получал бы (использовал) 3 вольта.

Пример параллельной цепи:

Каждая лампочка имеет собственный прямой путь к обеим сторонам цепи (-) и (+).

Если одна из лампочек погаснет, цепь останется исправной, а остальные лампочки продолжат гореть.

В параллельной цепи каждая нагрузка получает одинаковое напряжение. Если бы батарея была 9 вольт, то каждый свет получил бы 9 вольт.

Однако ток будет разделен между каждым из путей (или нагрузок).Это важно, потому что если (например) у вас было 3 двигателя, каждый из которых работал на 9 В, подключенных таким образом, вам нужно было бы убедиться, что батарея способна выдавать достаточный ток для работы всех трех двигателей. Если один двигатель работает с большей нагрузкой, чем другие, он может «откачивать» ток, необходимый другим двигателям, вызывая их остановку.

Также можно подключать батареи последовательно или параллельно

При последовательном подключении аккумуляторов напряжение увеличивается.Например, две батареи по 6 В, соединенные последовательно, производят 12 Вольт.

Когда батареи подключаются параллельно, напряжение остается прежним, но мощность (или доступный ток) увеличивается. Это означает, что батарейки прослужат дольше. Например, две батареи на 6 В, подключенные параллельно, все равно будут производить 6 В. Но две батареи смогут питать 6-вольтное устройство в два раза дольше, чем одна батарея.

Если вы решили подключить батареи параллельно или последовательно, вам необходимо убедиться, что батареи одинаковые.Не смешивайте батареи разных напряжений и размеров в последовательной или параллельной цепи.

Практические соображения — Аккумуляторы | Аккумуляторы и системы питания

При соединении батарей вместе, чтобы сформировать более крупные «банки» (батарея , батарей?), Составляющие батареи должны быть согласованы друг с другом, чтобы не создавать проблем.

Батареи серии

Сначала рассмотрим последовательное подключение батарей для большего напряжения:

Мы знаем, что ток одинаков во всех точках последовательной цепи, поэтому, какая бы величина тока ни была в одной из последовательно соединенных батарей, должна быть одинаковой и для всех остальных. По этой причине каждая батарея должна иметь одинаковую мощность в ампер-часах, в противном случае некоторые батареи разрядятся раньше, чем другие, что поставит под угрозу емкость всего банка. Обратите внимание, что общая емкость батарейного блока этой серии не зависит от количества батарей.

Батареи в параллель

Далее мы рассмотрим подключение батарей параллельно для большей емкости по току (меньшее внутреннее сопротивление) или большей емкости в ампер-часах:

Мы знаем, что напряжение на всех ветвях параллельной цепи одинаково, поэтому мы должны быть уверены, что эти батареи имеют одинаковое напряжение.В противном случае у нас будут относительно большие токи, циркулирующие от одной батареи к другой, причем батареи с более высоким напряжением превосходят батареи с низким напряжением. Это не хорошо.

Максимальная токовая защита

По той же теме, мы должны быть уверены, что любая защита от сверхтока (автоматические выключатели или предохранители) установлена ​​таким образом, чтобы быть эффективной. Для нашей последовательной аккумуляторной батареи одного предохранителя будет достаточно, чтобы защитить проводку от чрезмерного тока, поскольку любой разрыв в последовательной цепи прекращает ток во всех частях цепи:

При параллельном блоке батарей одного предохранителя достаточно для защиты проводки от перегрузки по току нагрузки (между параллельно соединенными батареями и нагрузкой), но у нас есть и другие проблемы, от которых нужно защитить.Известно, что батареи имеют внутреннее короткое замыкание из-за неисправности сепаратора электродов, что вызывает проблему, похожую на ту, где батареи с неравным напряжением подключены параллельно: исправные батареи будут перегрузить вышедшую из строя батарею (более низкое напряжение), вызывая относительно большие токи внутри соединительных проводов батарей. Чтобы избежать такой возможности, мы должны защитить каждую батарею от перегрузки по току с помощью отдельных предохранителей батареи в дополнение к предохранителю нагрузки:

При работе с аккумуляторными батареями особое внимание следует уделять методу и времени зарядки. Батареи разных типов и конструкции имеют разные потребности в зарядке, и рекомендации производителя, вероятно, являются лучшим руководством при проектировании или обслуживании системы. Две различные проблемы зарядки аккумулятора: , циклический, , и , перезаряд, . Цикличность относится к процессу зарядки аккумулятора до «полного» состояния, а затем его разрядки до более низкого состояния. Все батареи имеют ограниченный (ограниченный) срок службы, а допустимая «глубина» цикла (как долго она должна быть разряжена в любой момент) варьируется от конструкции к конструкции.Перезарядка — это состояние, при котором ток продолжает возвращаться через вторичную ячейку за пределы точки, в которой ячейка достигла полного заряда. В частности, в свинцово-кислотных элементах перезарядка приводит к электролизу воды («кипячению» воды из батареи) и сокращает срок службы.

Любая батарея, содержащая воду в электролите, может выделять водород в результате электролиза. Это особенно верно для перезаряженных свинцово-кислотных элементов, но не только для этого типа. Водород — чрезвычайно легковоспламеняющийся газ (особенно в присутствии свободного кислорода, образующегося в результате того же процесса электролиза), без запаха и цвета. Такие батареи представляют опасность взрыва даже при нормальных условиях эксплуатации и требуют уважительного обращения. Автор был непосредственным свидетелем взрыва свинцово-кислотной батареи, когда искра, созданная при извлечении зарядного устройства (небольшого источника питания постоянного тока) из автомобильной батареи, зажгла водородный газ внутри корпуса батареи, оторвав верхнюю часть батареи. и брызги серной кислоты повсюду.Это произошло в автомобильном магазине средней школы, не меньше. Если бы не все студенты, находившиеся поблизости, были в защитных очках и комбинезонах с застегнутыми воротниками, могла бы произойти серьезная травма.

При подключении и отключении зарядного оборудования от аккумулятора всегда выполняйте последнее подключение (или первое отключение) в месте, удаленном от самого аккумулятора (например, в точке на одном из кабелей аккумулятора, по крайней мере, в футе от аккумулятора. ), так что любая возникающая искра практически не может воспламенить газообразный водород.

В больших стационарных аккумуляторных батареях батареи оборудованы вентиляционными крышками над каждой ячейкой, а газообразный водород удаляется за пределы аккумуляторной комнаты через кожухи непосредственно над батареями. Газообразный водород очень легкий и быстро поднимается вверх. Наибольшая опасность возникает, когда ему позволяют скапливаться в зоне в ожидании возгорания.

Более современные конструкции свинцово-кислотных аккумуляторов герметичны, изготовлены для повторного объединения электролизованного водорода и кислорода обратно в воду внутри самого корпуса аккумулятора.Адекватная вентиляция может быть хорошей идеей на случай, если батарея протечет.

ОБЗОР:

  • Последовательное подключение батарей увеличивает напряжение, но не увеличивает общую емкость в ампер-часах.
  • Все батареи в последовательном банке должны иметь один и тот же номинал в ампер-часах.
  • Параллельное подключение батарей увеличивает общую емкость по току за счет уменьшения общего сопротивления, а также увеличивает общую емкость в ампер-часах.
  • Все батареи в параллельном блоке должны иметь одинаковое номинальное напряжение .
  • Аккумуляторы могут быть повреждены из-за чрезмерной перезарядки , и перезарядки .
  • Батареи с электролитом на водной основе могут выделять взрывоопасный газообразный водород, который не должен накапливаться в помещении.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

параллельных батарей | Цепи постоянного тока

ДЕТАЛИ И МАТЕРИАЛЫ

  • Четыре 6-вольтовые батареи
  • Лампочка 12 В, 25 или 50 Вт
  • Патрон лампы

Мощные 12-вольтовые лампы можно приобрести в магазинах транспортных средств для отдыха и лодок.

Стандартные размеры — 25 Вт и 50 Вт. Эта лампа будет использоваться в качестве «тяжелой» нагрузки для ваших батарей ( тяжелая нагрузка, нагрузка = та, которая потребляет значительный ток).

Обычная бытовая (120 В) цоколь для лампы подойдет для этих низковольтных ламп типа «RV».

СПРАВОЧНЫЕ ССЫЛКИ

Уроки электрических цепей , том 1, глава 5: «Последовательные и параллельные схемы»

Уроки электрических цепей , том 1, глава 11: «Батареи и системы питания»

ЦЕЛИ ОБУЧЕНИЯ

СХЕМА

ИЛЛЮСТРАЦИЯ

ИНСТРУКЦИИ

Начните этот эксперимент, подключив к лампе одну 6-вольтовую батарею.Лампа, рассчитанная на работу от 12 вольт, должна тускло светиться при питании от 6-вольтовой батареи.

С помощью вольтметра снимите напряжение на лампе следующим образом:

Вольтметр должен регистрировать напряжение ниже обычного напряжения аккумуляторной батареи.

Если вы используете вольтметр для измерения напряжения непосредственно на клеммах батареи, вы также будете измерять низкое напряжение там. Почему это?

Большой ток, потребляемый мощной лампой, вызывает «проседание» или «спад» напряжения на выводах батареи из-за падения напряжения на внутреннем сопротивлении батареи.

Мы можем решить эту проблему, соединив батареи параллельно друг с другом, так что каждая батарея должна обеспечивать лишь часть общего тока, требуемого лампой.

Параллельное соединение подразумевает, что все положительные (+) клеммы аккумуляторной батареи электрически являются общими друг с другом путем соединения через перемычки, а все отрицательные (-) клеммы также являются общими друг для друга.

Добавляйте по одной батарее параллельно, отмечая напряжение лампы при добавлении каждой новой, подключенной параллельно батареи:

Также должна быть заметная разница в интенсивности света, так как «провисание» напряжения улучшается.

Попробуйте измерить ток одной батареи и сравнить его с полным током (током лампочки). Здесь показан самый простой способ измерить ток от одной батареи:

Разрывая цепь только для одной батареи и вставляя амперметр в этот разрыв, мы перехватываем ток этой батареи и, следовательно, можем его измерить.

Измерение общего тока включает аналогичную процедуру: сделайте разрыв где-нибудь на пути, по которому должен пройти общий ток, затем вставьте амперметр в него, затем прервите:

Обратите внимание на разницу в токе между одиночным и полным измерениями.

Для получения максимальной яркости от лампочки требуется последовательно-параллельное соединение . Две 6-вольтовые батареи, соединенные последовательно, обеспечат 12 вольт.

Параллельное соединение двух из этих последовательно соединенных пар аккумуляторных батарей улучшает их способность источника тока для минимального проседания напряжения:

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Что такое аккумулятор? — learn.sparkfun.com

Добавлено в избранное

Любимый

21 год

Использование

Однокамерный

Некоторые схемы могут питаться от одного элемента, но убедитесь, что батарея может обеспечивать достаточное напряжение и ток.

Этот щит фотонной батареи питается от одного элемента LiPo

Если напряжение слишком высокое или слишком низкое для вашей схемы, вам, вероятно, понадобится преобразователь постоянного тока в постоянный.

серии

Чтобы увеличить напряжение между выводами батареи, вы можете расположить элементы последовательно. Последовательность означает штабелирование ячеек встык, соединение анода одного с катодом следующего.

Последовательно соединяя батареи, вы увеличиваете общее напряжение.Сложите напряжение всех ячеек, чтобы определить рабочее напряжение. Емкость остается прежней.

В этом примере четыре ячейки на 1,5 В подключены последовательно. Напряжение на нагрузке составляет 6 В, а общий набор аккумуляторов имеет емкость 2000 мАч.

В большинстве бытовых электронных устройств, в которых используются щелочные батареи, батареи устанавливаются последовательно. Например, этот держатель батареек 2x AA может поднять номинальное напряжение до 3 В для проекта.

ПРИМЕЧАНИЕ : Если вы заряжаете литий-ионные или литий-полимерные батареи последовательно, необходимо обязательно использовать специальные схемы, известные как «балансировщик», чтобы обеспечить равномерное напряжение между элементами.Некоторые зарядные устройства, такие как это, имеют балансиры для безопасной зарядки.

Параллельный

Если напряжение отдельного элемента соответствует нагрузке, вы можете добавить батареи параллельно, чтобы увеличить емкость. Обратите внимание, что это также означает увеличение доступного тока (C-Rate).

Будьте осторожны при параллельном подключении аккумуляторов! Все элементы должны иметь одинаковое номинальное напряжение и одинаковый уровень заряда. Если есть какая-либо разница в напряжении, может произойти короткое замыкание, что приведет к перегреву и, возможно, возгоранию.

В этом примере четыре ячейки 1,5 В подключены параллельно. Напряжение на нагрузке остается на уровне 1,5 В, но общая емкость увеличивается до 8000 мАч.

Серия

и параллельный

Если вы хотите увеличить напряжение и емкость, вы можете комбинировать последовательные и параллельные батареи. Еще раз убедитесь, что уровень напряжения одинаков для батарей, включенных параллельно, поскольку может произойти короткое замыкание.

В этом примере полное напряжение на нагрузке составляет 3 В, а общая емкость аккумуляторов составляет 4000 мАч.

В больших аккумуляторных блоках, особенно литий-ионных, вы часто видите конфигурацию, указанную с использованием «S» и «P» для последовательного и параллельного подключения. Конфигурация схемы выше — 2S2P. В качестве практического примера современные электромобили используют массивные массивы батарей, соединенных последовательно и параллельно.


← Предыдущая страница
Терминология

Использование последовательного и параллельного соединения цепи

Последовательное и параллельное соединение цепи может быть выполнено тысячами различных способов и со всеми типами электронных компонентов. Большинство разработчиков электронных схем сначала учатся использовать резисторы, батареи и светодиоды в последовательном и параллельном соединении. Как только эти основы будут изучены, часто на первом году обучения электронике на уровне колледжа, у вас будет возможность настраивать электронные конструкции для выполнения определенных функций.

Делители напряжения

Резисторы расположены последовательно для разделения напряжений для питания электронных устройств, требующих различных уровней напряжения. Отводы, точки в цепи последовательных резисторов, которые имеют разные уровни напряжения, затем подключаются к другим электронным компонентам, таким как регуляторы напряжения, которые можно использовать для создания постоянного напряжения, равного напряжению отвода.

Напряжение батареи

Напряжение батареи увеличивается, когда батареи устанавливаются последовательно. При последовательном размещении двух батарей по пять вольт получается батарея с напряжением 10 вольт. При последовательном подключении аккумуляторов не требуется, чтобы аккумуляторы имели одинаковое напряжение, но они должны иметь одинаковую емкость в ампер-часах. Емкость в ампер-часах — это мера того, как долго батарея может обеспечивать определенный уровень электрического тока. Например, батарея емкостью 20 ампер-часов может обеспечивать 20 ампер в течение одного часа или пять ампер в течение четырех часов.

Ток батареи

Общий доступный ток батареи увеличивается при параллельном подключении батарей. Общее количество электрического тока от параллельно подключенных батарей, выраженное в ампер-часах, равно сумме номинальных значений ампер-часов каждой батареи, установленной параллельно. При параллельном подключении батарей используйте только батареи с одинаковым напряжением. Также помните, что напряжение на батареях, подключенных параллельно, будет просто напряжением батареи. Они не будут суммироваться, как при последовательном соединении.

Светоизлучающие диоды

Светодиоды (светодиоды), электронные компоненты, излучающие свет при приложении напряжения, часто располагаются параллельно и последовательно. Одним из преимуществ параллельного расположения светодиодов является то, что когда один светодиод гаснет, остальные продолжают гореть. При последовательном расположении светодиодов, когда один свет гаснет, погаснет и все остальное. Однако для работы последовательных светодиодных устройств требуется меньший электрический ток, чем для параллельных устройств.

Различные номиналы резисторов

Когда резистор подключается последовательно с другими резисторами, общее сопротивление последовательных резисторов равно сумме номиналов резисторов.Тот факт, что резисторы включены последовательно, позволяет создавать резисторы с более высоким номиналом, просто соединяя резисторы последовательно.

Когда резистор размещается параллельно с другими резисторами, общее сопротивление параллельных резисторов будет меньше наименьшего значения каждого резистора в параллельной сети резисторов. Разработчики используют специальную формулу для расчета полного сопротивления резисторов, включенных параллельно. Эта формула приведена в разделе Ресурсы.

Серия

и параллельные схемы в источниках питания

Фотоэлектрические модули и батареи являются строительными блоками системы.Хотя каждый модуль или батарея имеют номинальное напряжение или силу тока, их также можно соединить вместе, чтобы получить желаемое напряжение системы.

1. Цепи серии

Подключение проводов серии

выполняется от положительного (+) конца одного модуля к отрицательному (-) концу другого модуля. Когда нагрузки или источники питания подключаются последовательно, напряжение увеличивается. Последовательное подключение не увеличивает производимый ток. На изображении справа показаны два модуля, подключенных последовательно, что дает 24 В и 3 А.Цепи серии

можно также проиллюстрировать с помощью батареек для фонарей. Батареи фонарей часто подключаются последовательно для увеличения напряжения и питания лампы с более высоким напряжением, чем может питать одна батарея.

Вопрос: Каково результирующее напряжение при последовательном подключении четырех батарей 1,5 В постоянного тока?

Ответ: 6 вольт

2.

Параллельные цепи

Параллельные проводные соединения выполняются от положительных (+) к положительным (+) клеммам и от отрицательных (-) к отрицательным (-) клеммам между модулями.Когда нагрузки или источники подключены параллельно, токи складываются, а напряжение одинаково во всех частях цепи. Чтобы увеличить силу тока в системе, источники напряжения должны быть подключены параллельно. На изображении справа показаны фотоэлектрические модули, подключенные параллельно, чтобы получить систему на 12 В, 6 А. Обратите внимание, что параллельное соединение увеличивает производимый ток и не увеличивает напряжение.

Батареи также часто подключаются параллельно для увеличения общего количества ампер-часов, что увеличивает емкость накопителя и продлевает время работы.s

3. Последовательные и параллельные схемы

Системы могут использовать сочетание последовательной и параллельной проводки для получения требуемых значений напряжения и силы тока. На изображении справа показаны четыре модуля на 3 А, 12 В постоянного тока, подключенных последовательно и параллельно. Гирлянды из двух модулей соединены последовательно, увеличивая напряжение до 24 В. Каждая из этих струн подключается параллельно цепи, увеличивая силу тока до 6 ампер. В результате получилась система на 6 ампер и 24 В постоянного тока.

4. Батареи, подключенные последовательно и параллельно

Преимущества параллельной схемы можно проиллюстрировать, наблюдая, как долго проработает фонарик, прежде чем батареи полностью разрядятся.Чтобы фонарик прослужил вдвое дольше, необходимо вдвое увеличить емкость аккумулятора.

На картинке слева последовательно добавлена ​​цепочка из четырех батарей параллельно другой цепочке из четырех батарей для увеличения емкости (ампер-часов). Новый комплект аккумуляторов подключается параллельно, что увеличивает доступный ампер-час, тем самым добавляя дополнительную емкость и увеличивая время использования. Вторую цепочку нельзя было добавить последовательно, потому что общее напряжение будет 12 вольт, что несовместимо с 6-вольтовой лампой.

5. Высоковольтные фотоэлектрические массивы

До сих пор в этой главе мы обсуждали только входное напряжение до номинального 24 В. Сегодня для большинства инверторов с подключением к сети без батарей требуется вход постоянного тока высокого напряжения. Это входное окно обычно находится в диапазоне от 350 до 550 В постоянного тока. Из-за требований инвертора к входу высокого напряжения фотоэлектрические модули должны быть подключены последовательно, чтобы в достаточной степени увеличить напряжение.

6. Примеры и инструкции последовательного и параллельного подключения

1. Подключите фотоэлектрические модули (массив) последовательно или параллельно, чтобы получить желаемое напряжение в системе.

2. Рассчитайте общую выходную мощность модуля для вольт и ампер.

3. Подключите массив к контроллеру заряда.

4. Подключите батареи последовательно или параллельно, чтобы получить желаемое напряжение в системе.

5. Рассчитайте общее напряжение аккумуляторной батареи и емкость ампер-часов.

6. Подсоедините аккумуляторный блок к контроллеру заряда.

Источник : «ФОТОЭЛЕКТРОЭНЕРГИЯ — Руководство по проектированию и установке» компании Solar Energy International.

Тренинг по сертификации солнечной энергии от профессиональных установщиков солнечных батарей

С 18 сертифицированными IREC-ISPQ инструкторами по солнечной фотоэлектрической установке и 24 сертифицированными специалистами по установке солнечных фотоэлектрических систем, сертифицированными NABCEP — больше, чем в любой другой учебной организации по солнечной энергии, — опытная команда Solar Energy International находится в авангарде образования в области возобновляемой энергетики. Если вы ищете онлайн-обучение по солнечной энергии или личное лабораторное обучение для сдачи экзамена начального уровня NABCEP или сертификации установщика NABCEP, почему бы не получить свое образование от команды самых опытных специалистов по установке солнечных батарей в отрасли? Многие инструкторы SEI участвовали в самых известных солнечных установках в своих общинах в штатах и ​​в развивающихся странах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
