С повышением цен на энергоносители все большее количество людей задаются целью получения как можно большего количества энергии из источников, ранее считавшихся бросовыми. При этом в качестве топлива рассматривается отработанное масло, бытовые отходы, старые автомобильные покрышки.
Сегодня мы поговорим, как устроить печь на опилках недорого и своими руками, причем это будет агрегат, работающий по принципу длительного горения.
Меньше площадь – меньше тепла
Существуют печи длительного горения с подключенными водяными и воздушными контурами. Благодаря этому, печь на опилках позволяет отапливать достаточно большую площадь.
Мы в статье об отопительных печах для теплиц уже рассматривали вариант печи на опилках, сделанный своими руками, но данный вариант печи способен отапливать сравнительно небольшую площадь, и это обусловлено не отсутствием водяного или воздушного контура, а небольшой площадью использования горячих газов.

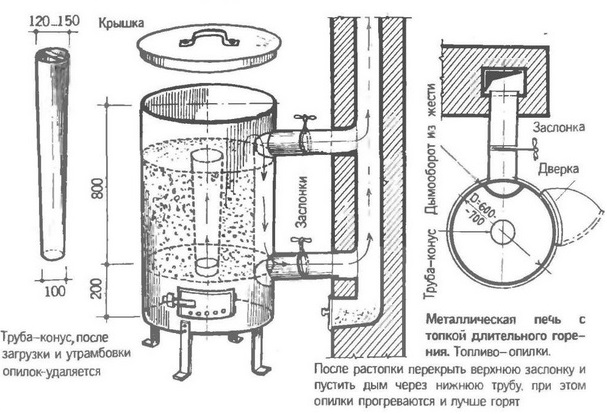

На рисунке представлены чертежи данной печи.
Печь, работающая на опилках, из 200-литровой бочки
Площадь нагрева печи
Как видно, при полной загрузке тепловая площадь печи составляет примерно 1/3 общей площади. На рисунке эта область выделена красной штриховкой.
При такой компоновке существует потеря тепловой энергии, уходящей через дымоход. Конечно, можно попытаться получить как можно больше тепла, увеличив длину прохождения дымохода через отапливаемое помещение. Но это не совсем рационально, а в отдельных случаях попросту невозможно из-за конструктивных особенностей помещения и его площади.
Данная печь на опилках длительного горения хороша своей простотой, ведь по большому счету изготовить ее можно в течение нескольких часов из подручных материалов.
Решение проблемы – устройство контура
Но сегодня нас интересует печь на опилках длительного горения, которую можно использовать для отопления помещений как можно большей площади.
Конечно, потребуется установка водяного или воздушного контура, но вначале давайте решим вопрос: а можно ли в печи данного типа увеличить тепловую площадь без увеличения длины дымохода?
Устройство наружного контура
На первом представлена печь длительного горения с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь на опилках. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.
На первом представлена печь с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.
Как видим, изменения позволили значительно увеличить тепловую площадь печи длительного горения без увеличения длины дымовой трубы. Объем топки остался неизменным.
Как видим, изменения позволили значительно увеличить тепловую площадь печи без увеличения длины дымовой трубы. Объем топки остался неизменным.
Внутренний контур печи на опилках
Во втором случае внутренний контур устроен внутри существующей печи. Тепловая площадь тоже увеличилась. Единственный недостаток данной установки — это уменьшение загрузочного объема опилок.
Но есть и преимущество: устроить такой контур не составит большого труда, единственное что потребуется, — это установка внутрь 200-литровой бочки меньшего диаметра и перестановка дымохода.
Как видим, небольшая доработка позволит значительно повысить эффективность использования такой на первый взгляд простой печи.
Новая система на старых принципах
Котел на опилках с регистром подключения к радиаторной системе отопления
Но и это еще не все. Печь самодельная на опилках позволяет создать еще более эффективные конструкции.
На снимке представлен котел длительного горения с возможностью подключения к системе водяного отопления. Что примечательно, котел можно изготовить своими руками, работает он на опилках, мелкой щепе и различных бытовых отходах. Но конечно, в первую очередь он предназначен для работы на опилках.
Крышка с поддувалом
При более внимательном рассмотрении наши читатели заметят некоторое сходство данного котла с печкой «бубафоня». Но это не совсем так.
Проходящая через крышку труба хоть и является поддувалом, но не имеет форму поршня и при работе котла совершенно неподвижна. На данном рисунке представлен полностью заправленный котел. Как видно, труба утоплена почти полностью внутрь, у «бубафони» она бы значительно выступала из котла.
Материалы для устройства
Давайте рассмотрим, как сделать такую печь на опилках своими руками.
Для его изготовления, без регистра, потребуется:
- Труба диаметром 400 мм, толщина стенки 10 мм. Можно, конечно, использовать и более тонкую стенку, но тогда срок службы котла значительно сократится.
- Труба для поддувала диаметром 76 мм. При прогорании ее всегда можно заменить, поэтому толщина стенки не имеет большого значения.
- Металл для крышки толщиной не менее 10 мм. При этом крышку необходимо усилить по краям. В противном случае ее поведет от высокой температуры.
- Труба для дымохода диаметром 100 мм.
Внутренняя начинка
Котел в разобранном виде
Как же устроен данный котел?
На рисунке видно, что котел состоит из трех частей:
- Котла с регистром и дымоходом.
- Крышки котла.
- Трубы поддувала.
В таком положении котел находится перед загрузкой топлива.
Строим котел на опилках
Как сделать такой котел самостоятельно?
К трубе диаметром 400 мм с одной стороны приваривается заглушка. Это будет днищем котла. Высота котла зависит от ваших потребностей. Рассчитывайте таким образом, что при нормальной работе одного мешка опилок хватает на 8-10 часов.
Наш совет: котел высотой 1500 мм с полной заправкой способен работать до 40 часов без перезарядки.
- Из металла толщиной 10 мм вырезается крышка.
- На снимке выше видно, что она выполнена в виде многоугольника, это не принципиально, просто так намного легче вырезать толстый металл, если вы используете гильотину.
- Ровно посередине крышки необходимо вырезать отверстие такого диаметра, чтобы в него свободно вставлялась труба диаметром 76 мм. Зазор не должен быть слишком большой.
Наш совет! Вырезать в толстом металле совершенно ровное отверстие в домашних условиях довольно затруднительно. Поэтому на токарном станке изготовьте толстую шайбу. Она должна свободно надеваться на 76-ю трубу и одновременно прикрывать неровности в отверстии крышки. Приварив электросваркой шайбу к крышке, вы получите совершенно ровное отверстие, в которое идеально входит 76-я труба.
- Сбоку в верхней части корпуса котла необходимо приварить отвод для дымохода из трубы 100 мм.
Изготовление поддувала
Устройство поддувала
В основном котел готов. Осталось изготовить поддувало.
На рисунке видно, как оно устроено.
- Из трубы диаметром 76 мм отрезается кусок длиной, равной высоте котла.
- В нижней части привариваются 3 или 4 куска арматуры или стального прута таким образом, чтобы поддувало увеличивалось в длине на 100-150 мм. Это как раз то расстояние, на которое оно возвышается над крышкой.
- С помощью шлифовальной машинки в поддувале прорезаются отверстия длиной 100 мм и толщиной 5-7 мм. Количество напрямую зависит от диаметра трубы корпуса и его высоты. Они расположены на 1/3 поддувала.
Как правильно загружать топливо?
Топка и дымоход
На рисунке показана пустая топка. Как работает печь и как ей пользоваться?
В отличие от, к примеру, «бубафони», труба поддувала вставляется сразу в топку штырями вниз. Они должны упираться в днище, при этом поддувало располагается по центру.
- Начинается загрузка топлива.
- Топливо загружается до уровня дымохода.
- Опилки необходимо утрамбовывать.
- Чем лучше утрамбованы опилки, тем эффективнее работает печь, и это значительно сказывается на продолжительности работы.
- При этом по мере трамбовки и загрузки топлива поддувало необходимо слегка раскачивать в стороны, чтобы образовался небольшой зазор между поддувалом и утрамбованным топливом.
- В противном случае процесс разжигания значительно затянется.
Топливо загружено — запуск
Готовый к работе котел
- Можно поджигать топливо.
- Поджигать можно и без установленной крышки, но лучше крышку установить сразу, а в поддувало плеснуть немного отработки с керосином или бензином, достаточно 50 г.
Наш совет: для регулировки тяги на поддувале можно установить заслонку в дымоходе.
- После того как топливо загорится, необходимо прикрыть заслонку на ¾ отверстия.
- Через 2-3 минуты заслонку необходимо слегка открыть и отрегулировать нужную подачу воздуха.
- Когда печь выйдет на рабочий режим, можно будет услышать ровное гудение. С помощью заслонки регулируется режим работы печи.
Устанавливаем регистр для теплоносителя
Установленный регистр
Теперь можно подумать о подключении котла к системе отопления. Для этого потребуется на выходе из котла дымохода установить регистр.
На рисунке хорошо виден установленный регистр с подключенной подачей и обраткой, соединенной с центральной отопительной системой. Это один из вариантов, вы можете использовать совершенно другой. Главное, чтобы он соответствовал тепловым параметрам изготовленного вами котла и полностью удовлетворял объему установленной радиаторной системы отопления.
Мы не будем подробно останавливаться на устройстве регистра. Скажем одно: чем ближе к котлу он установлен, тем эффективнее он работает.
Трубопроводы, подключенные к регистру
Основные правила теплоизоляции
Но это еще не все. Можно значительно повысить эффективность работы котла, если выполнить его теплоизоляцию.
Мы много раз рассказывали на своих страницах о теплопроводности материалов. В статье Железная печь для бани своими руками – знание сила есть видео, где доступно рассказывается о таком эффекте, как тепловое излучение.
Кратко отметим, что при работе любой печи образуется тепловое излучение, свободно проходящее через металл. Если бы наш котел работал без регистра, это было бы замечательно, он легко бы обогревал помещение, в котором установлен.
- Но ведь наш котел направлен в основном на нагрев теплоносителя, проходящего через регистр, установленный на дымоходе.
- Значит, нам совершенно не нужны потери тепла, уходящие через его стенки, их необходимо направить в дымоход.
Тепловое излучение без потерь
В вышеуказанной статье и в видео этот вопрос подробно рассмотрен. Становится понятным, что обкладка котла кирпичом вплотную к его стенкам создаст переизбыток теплового излучения в топке котла, которое вместе с отработанными, горячими газами устремятся в дымоход. Что нам и нужно, а установленная в дымоходе после регистра заслонка позволит хорошо регулировать работу котла и нагрев теплоносителя.
Можно обложить котел и регистр базальтовой ватой, а сверху сделать кожух из жести.
Устройство котла на постоянной основе
«Подземная» установка котла с теплоизоляцией
Если в вашем регионе с опилками нет проблем, а такой способ отопления является самым выгодным, можно установить данный котел более рационально и удобно.
На рисунке показана схема установки котла:
- Для его устройства вырыт котлован соответствующего размера.
- На дне котлована устроен фундамент.
- Стенки котлована необходимо укрепить от обсыпания.
- Котел устанавливается в котлован.
- Вокруг котла, внутри котлована, устраивается теплоизоляция.
- Крышка котла теплоизолируется отдельно, чтобы ее можно было снимать.
- Подключаются трубопроводы теплоносителя.
- Регистр также утепляется.
- Подсоединяется дымоход.
- Котел готов к работе.
Обслуживание? Без проблем!
Как видно из рисунка, достигается прекрасная теплоизоляция котла и намного облегчается обслуживание. При достаточно высоком котле загрузка топлива не совсем удобна, а в данном варианте не представляет ничего сложного.
- Достаточно открыть крышку, находящуюся почти на уровне пола, и можно загружать топливо.
У многих может возникнуть вопрос: как чистить котел? Смеем вас заверить, проблем не возникнет.
- Во время работы котла топливо сгорает полностью.
- В конце остается маленькая горстка пепла, помещающаяся в один совок.
- Думается, что для человека, который делает сам печи на опилках, не составит большого труда сделать щетку и совок на длинной ручке.
А можно установить котел снаружи?
Что еще стоит отметить, установить котел таким образом можно вообще снаружи отапливаемого помещения. Просто потребуется установить сверху короб и хорошо утеплить трубопроводы. В таком варианте котел вообще не доставит хлопот и не займет лишнего пространства в помещении.
Рассмотрев вопрос об устройстве котла на опилках, собранного своими руками, становится понятно, что при определенных навыках и знаниях из простого агрегата может получиться вполне приличный котел отопления.
Электроника в помощь
Мы подали идею и рассмотрели один из вариантов. Но при желании можно еще усовершенствовать данный агрегат:
- Установить заслонку регулировки тяги котла с электроприводом.
- Установить датчик температуры.
- Установить интеллектуальный термостат.
Соединив все это в одну цепь, можно получить котел, способный с успехом поддерживать заданную температуру.
Знания и навыки — залог безопасности и успеха
Установка высокоэффективного регистра способна еще больше увеличить КПД и вполне позволит отапливать данной системой даже небольшой дом.
В заключение несколько слов о безопасности. Собирая котел своими руками, выполняйте все работы качественно и аккуратно. Особенно это относится к сварке и работе со шлифовальной машинкой.
Если вы не обладаете достаточным опытом в работе с данными видами инструментов, лучше пригласите знакомого или наймите специалиста, который сможет выполнить эти виды работ.
Помните, что любая печь и котел являются пожароопасными агрегатами, при неправильной эксплуатации которых последствия могут быть катастрофическими.
Удачи и тепла вашему дому!
—>Если вам необходимо организовать отопление маленького помещения, то совсем необязательно бежать в специализированный магазин за покупкой оборудования для обогрева. Есть решение, позволяющее свести траты к минимуму. Это строительство печи на опилках своими руками. Подобная самодельная конструкция способна прогреть площадь до 50 кв. м., а изготовить её можно из любой металлической ёмкости.
Особенности печей на опилках
Выигрышным качеством печи на опилках является экономичность. Да и сам вид топлива имеет массу достоинств – доступность, экологическая безопасность, низкая стоимость, высокая степень теплопроводности, продолжительность горения. При помощи самодельной печи на опилках можно отапливать теплицу, гараж, мастерскую, сарай. В общем, такой агрегат подойдёт для обогрева любого помещения малого метража.
Кроме того, благодаря специфике исполнения горение топлива происходит максимально долго.
«>»>»>»>»>»>»>»>»>
Устройство
Как видно на фото печи на опилках, устроена она довольно просто. Агрегат состоит из:
- поддувала;
- отсека под топливо;
- дымохода с заглушкой;
- крышки.
Изготовление конструкции занимает около 3 часов. Причём справится с делом по силам и новичку в подобного рода творчестве. Благо в Интернете можно легко отыскать чертеж печи на опилках и подробную инструкцию по её созданию.
Агрегат из газового баллона
Ниже представлен порядок действий по возведению печи из газового баллона на опилках: Подготовьте кусок трубы (толщина стенок должна быть от 4 до 5 мм, а диаметр варьироваться от 40 до 45 см) и трубу для дымоотвода диаметром 10 см. Отступите от верхнего края большей заготовки 10 см и вырежьте отверстие под дымоход. Лучше всего воспользоваться болгаркой. Возьмите стальной лист толщиной 6 мм, вырежьте из него круг размеров 40 – 45 см для дна и приварите его. В центре проделайте отверстие диаметром 5 см. Проделайте в трубе минимум пять разрезов с шагом 3 – 5 см под перфорацию. Присоедините её к днищу при помощи сварки так, чтобы её длина превышала высоту топливника на 15 – 20 см. «>»>»>»>»>»>»>»>»>
Изготовьте крышку. Она может иметь форму круга или многоугольника. Главное, чтобы её размер превышал диаметр трубы на 2 см и более. При помощи молотка загните края – прилегание крышки должно быть предельно плотным. В центре вырежьте два отверстия – под дымоход и заглушку. Укрепите дымоотвод, приварив к внутренней стороне цилиндра патрубок. Не забудьте про теплоизоляцию. К днищу приварите 4 ножки из уголка. Печь готова!
- Печь-буржуйка — виды, схема работы, советы по выбору, цены и особенности установки (135 фото)
- Отопительно-варочная печь — проекты и чертежи лучших кирпичных отопительно-варочных моделей (100 фото)
- Металлические печи: лучшие модели, применение отопительных устройств и их характеристики (120 фото)
Это простейший вариант. Его недостаток – стенки раскаляются добела, что делает невозможным нахождение рядом. Такой агрегат ни в коем случае нельзя оставлять без присмотра.
Конструкция длительного горения
Принцип её работы тот же, что и у обычной печи. В качестве топлива можно использовать не только опилки, но и уголь с дровами. «>»>»>»>»>»>»>»>»>
В обычной печи интенсивность горения топлива и количество выделяемого тепла зависят от объёма кислорода – чем он больше, тем интенсивнее происходит процесс. Поэтому топлива тратится довольно много. Достаточно часто приходится прибегать к дополнительной загрузке опилок. Про экономию можно забыть. В случае использования печи длительного горения возникновение тепловой энергии происходит за счёт процесса тления.
Печь с водяным отоплением — лучшие печи и схемы с водяным контуром. Советы по выбору и особенности установки своими руками (95 фото)
Такая конструкция оборудована специальной заслонкой, при помощи которой можно осуществлять дозирование воздуха, попадающего в камеру сгорания. Печь длительного горения на опилках состоит из трёх основных частей: топливного бака, камеры дожигания и дымохода. Идеальным считается вариант с вертикальной загрузкой топлива – он максимально удобен. Достоинства подобного прибора:
- длительность работы на одной закладке;
- отсутствие необходимости в постоянном контроле;
- компактность и небольшой вес;
- нет надобности в возведении фундамента;
- длительный срок службы;
- надёжность;
- минимум золы и дыма.
Существует два вида агрегатов длительного горения:
- Вид первый – печной газ поднимается и оказывается в дымоходе.
- Вид второй – поднимаясь, газ, образующийся при тлении опилок, попадает во внешний контур, где остывает. Утилизация происходит через тот же дымоход.
Подводя итог, заметим, что справиться с изготовлением печи на опилках может каждый. Главное, иметь желание и свободное время.
Газовая печь — советы и рекомендации по монтажу и отопления частного дома (110 фото и видео)
Фото печей на опилках
Очень часто возникает необходимость в приобретении печи, работающей на опилках и мелких щепках. Особенно актуально это для тех, в чьем распоряжении столярная мастерская или в непосредственной близости деревообрабатывающее предприятие.
печь на опилках
Опилки экологичны, хорошо горят, дешевы, имеют высокую температуру и продолжительность горения. Их используют в качестве топлива россыпью или прессуют в брикеты и пеллеты. Печи на опилках хороши для обогрева теплиц, гаражей, подсобных помещений, мастерских и других подобных помещений. Их легко сделать своими руками из кирпича, металла или комбинируя эти материалы. Наиболее простые модели собирают из стальных бочек, обрезков толстостенных труб или из отработанных газовых баллонов.
Конструкция печи на опилках
Печь на опилках без внешнего контура состоит из топливного отсека, под которым расположено второе дно, отверстие с дверцей для загрузки дров и поддувало для доступа кислорода в печь. Также печь на опилках оснащена крышкой и дымоходом. На дымоход ставят металлическую задвижку для уменьшения теплопотерь.
Схема печи на опилках
Как разжечь печку
Подготавливаем топливо – опилки, щепки и некрупные дрова. Опилки загружаем в верхнюю часть топливника на 2/3 объема топливника. Для этого вставляем конусообразную трубу, плотно прессуем опилки вокруг нее. Дрова помещаем в нижнюю часть печи через поддувало. Удаляем конусообразную трубу, закрываем печь крышкой, открываем заслонку на дымоходе. Поджигаем дрова. Тепло от горения дров заставляет опилки тлеть.
Принцип действия печи
Выделяемые в процессе горения топлива горячие печные газы поднимаются кверху через канал в спрессованных опилках и попадают в дымоход.
Опилки в процессе тления выделяют тепло, оно в свою очередь поднимается до крышки печи и через «борт» попадает во внешний контур печи. Здесь горячие печные газы остывают и утилизируются в дымоход.
Принцип действия печи на опилках
Строим печь на опилках своими руками из толстостенной трубы
Печь на опилках из трубы
Для топливного бака используем отрезок толстостенной металлической трубы. Оптимальный диаметр – 40 см. Для дымохода понадобится труба диметром 10 см. Кроме того необходимо подготовить черную жесть или листовую сталь толщиной не менее 5 мм.
Порядок действий
- Приступаем к изготовлению топливного бака. Для этого в верхней части имеющейся трубы прорезаем отверстие диаметром 10 см.
- Далее подготовим донышко печи. Из листовой стали вырезаем круг. Диаметр круга и трубы — топливника соответственно равны. Чтобы произвести резку, делаем разметку. Ставим трубу на лист и обводим маркером или баллончиком с краской, после чего по контуру вырезаем болгаркой круг. В центре этого круга необходимо проделать отверстие (диаметр 5-8 см).
- Делаем трубу, обеспечивающую доступ кислорода в зону горения. Берем отрезок трубы, равный или более длинный, чем топливный бак. Диаметр трубы должен быть равен диаметру отверстия в топливнике (5-8 см). С помощью болгарки прорезаем в трубе несколько продольных линий, либо при помощи сверла делаем перфорацию (не менее 50 отверстий, диаметр 0,8-1 мм).
Делаем трубу, обеспечивающую доступ кислорода в зону горения
- Вставляем перфорированную трубу в отверстие донышка печи и привариваем. Делаем крышку. Из листовой стали вырезаем крышку круглой или многоугольной формы. В центре проделываем отверстие, равное диаметру перфорированной трубы (крышка должна плотно одеваться на трубу с прорезями) и еще одно отверстие, ближе к краю. Оно необходимо для доступа кислорода в печь и регулирования тяги.
Делаем крышку
- Обязательно понадобится заслонка. В качестве нее можно использовать обыкновенную металлическую крышку от банки или вырезать из стали круг, приварить к отверстию, расположенному у края крышки вертикально болт, в заслонке просверлить отверстие, надеть ее на болт и закрутить гайкой. Таким образом, получится сдвигаемая по оси заслонка-поддувало.Для удобства крышку можно оснастить двумя ручками в виде скоб из металлических прутков.
Заслонка для печи (поддувало)
- Монтируем дымоход для выхода дымовых газов из зоны горения. Для этого используем патрубок диметром 10 см и соответствующую трубу, которую будем подключать к патрубку, соединяя их хомутом. Патрубок герметично привариваем к отверстию на верхней боковой части печи.
Монтируем дымоход для выхода дымовых газов
- Подключаем дымоход, надевая его на парубок. Уплотняем соединение теплоизолирующим материалом. Сверху затягиваем проволокой или полоской металла с отверстиями под болты.
- Печь необходимо установить на опору. Для опоры потребуются металлические профили. Вырезаем 3-4 равных по длине участка металлического профиля и привариваем их к корпусу печи на опилках.
Все металлические детали печи сильно нагреваются. Не рекомендуется устанавливать печь вблизи легковоспламеняющихся жидкостей, материалов и поверхностей, а также прикасаться без защитных рукавиц к раскаленному металлу. Нельзя оставлять печь без присмотра. Выполняя эти несколько простых правил безопасности, вы защитите свое имущество от пожара, а печь будет эффективно работать, обогревая помещение.
Печь на опилках без внешнего контура
Плюс конструкции – не требуется применения конусной трубы для закладки топлива и удобство очистки печи от продуктов сгорания.
Чтобы сделать такую печь на опилках, понадобится бочка/труба/отрезок газового баллона с толщиной стенок 5 мм. Также пригодятся: болгарка с отрезными и зачистными кругами/ножовка по металлу/зубило и молоток; сварочный аппарат; листовая сталь; металлическая арматура; шпильки; трубы для дымохода.
1.Делаем топливный бак
Для этого подготовим металлическую бочку или трубу. Если используется баллон, то с него необходимо срезать вершину, из которой в дальнейшем сделаем крышку. Оптимальный объем — 200 литров. Используем отрезок трубы с толщиной стенок 10 мм и внутренним диаметром 40 см. В верхней части топливного бака вырезаем отверстие диметром 10 см для последующего монтажа патрубка, крепящегося к дымоходу. В нижней части высверливаем отверстие диаметром 5 см. Сюда крепим трубу соответствующего размера с заранее просверленной в ней перфорацией (около пятидесяти отверстий по 8-10 мм каждое). Верхушку перфорированной трубы герметично завариваем.
Крышку вырезаем из толстого листа металла и усиливаем по краям арматурой/уголками. Наверх привариваем ручку для удобства использования. Если печь монтируем из баллона, то оставшуюся верхнюю часть приспосабливаем под крышку, аналогично укрепляя ее края.
Чтобы печь можно было удобно очищать от пепла, к наружным боковинам печи привариваем две шпильки и собираем из металлических уголков конструкцию-опору (два уголка-стойки и основание в форме квадрата). Таким образом, для очистки печи, ее достаточно будет перевернуть.
Печь на опилках из двух бочек
Печь на опилках из двух бочек
Печь состоит из двух основных частей: в первой происходит горение; вторая – теплообменник.
- Заранее подготавливаем две металлических бочки. Чем толще будут стенки, тем долговечней буде конструкция. Первую бочку берем объемом двести литров, вторую – пятьдесят литров. Можно использовать кожухи от стиральных машин квадратного сечения.
- Отрезаем верхнюю часть бочки-кожуха. Из меньшей части делаем крышку, укрепляя ее края арматурой или уголками. Привариваем ручку-скобу к крышке.
- Из трех уголков (длина 10-12 см) делаем ножки. Длина 10-12 см.
- Вырезаем болгаркой лист металла, который устанавливаем как перегородку-опору для монтажа камеры, в которой будет происходить процесс горения топлива. В центре перегородки высверливаем отверстие диаметром 6 см.
- Вставляем внутрь конструкции меньший по объему бак с высверленным отверстием (6 см). Отверстие на дне и отверстие в перегородке должны совпасть.
- Укладываем перегородку на опору в форме треугольника (подставку) из сваренных между собой стальных прутьев. Высота опоры 15 см. Саму треугольную подставку устанавливаем на дно внешнего кожуха.
- Под перегородкой монтируем ящик для сбора продуктов сгорания. Ящик состоит из дна, боковых и торцевых стенок и ручки-скобы для удобства открывания и закрывания печи. Вырезаем для него в стенке внешнего бака отверстие 30х13 см. Привариваем к отверстию короб из стали (толщина 1 мм).
- В центральную часть бака герметично привариваем патрубок, предварительно вырезав для него подходящее по размеру отверстие. Трубу дымохода будем подсоединять к патрубку посредством хомута и теплоизоляционного материала.
Далее производим закладку топлива, по-прежнему используя конусообразную трубу вокруг которой тщательно утрамбовываем опилки. Затем вынимаем трубу, поджигаем длинную спичку и кидаем ее внутрь канала, оставшегося после извлечения трубы.
Чтобы защитить металлические части печи на опилках от коррозии, покрываем все детали жаростойкой краской или смесью алюминиевой крошки и жидкого стекла.
Видео — печь на опилках своими руками
Рекомендуем статьи по темеКакую незамерзающую жидкость выбрать для системы отопления?Чугунные печи камины длительного горенияРусская печь с лежанкой своими руками
Простая самодельная печь длительного горения на опилках из 200 литровой бочки. Печь на опилках: чертежи, схема, фото, видео работы печи.
Опилки – самый дешёвый вид топлива, если у вас поблизости есть пилорама или столярный цех, то опилки можно достать практически бесплатно или за символическую плату. По сути опилки это мусор и на пилорамах его просто выбрасывают, но опилки можно превратить в хорошее топливо, если сделать печь на опилках длительного горения.
«>
Принцип работы печи на опилках.
Принцип действия печи длительного горения заключается не в горении, а в тлении топлива, именно тление позволяет получить достаточное количество тепла и при этом сократить расход и количество загрузок топлива в печь.
При обычном интенсивном горении опилок выделяется много тепла, и топливо быстро заканчивается, при этом большая часть тепла просто уходит в дымоход. Если сжигать опилки в обычной печи вы получите много тепла, но высокий расход топлива и добавлять опилки в печь придётся очень часто.
Наша задача состоит в том, чтобы в печи создать условия для длительного и равномерного тления опилок и рационально использовать тепловую энергию.
Для этого нам нужно убрать из печи интенсивное пламя для этого нужно ограничить количество кислорода в печи, соответственно нужно сделать герметичную печь и при загрузке опилки утрамбовать.
Схема печи на опилках.
На рисунке предоставлена подробная схема печи длительного горения.
Печь состоит из наружного корпуса, внутреннего цилиндра для топлива, нижней дверки для регулировки потока воздуха и уборки золы, дымохода, верхней крышки для загрузки опилок и конического кола для создания воздушного канала при утрамбовке опилок.
Чертежи печи.
На рисунке предоставлен чертеж печи на опилках.
Из каких материалов можно сделать печь для опилок? Для печей длительного горения на опилках оптимальная форма – цилиндр, сделать печь можно из широкой трубы, газового баллона, бидона или обычной 200 литровой бочки.
Металлическая 200 литровая бочка идеально подходит для изготовления печи длительного горения, поэтому этот вариант мы и рассмотрим.
Чтобы сделать печь нам понадобится:
- Металлическая бочка на 200 литров (размер 200 литровой бочки около 860 х 600 мм).
- Металлический цилиндр диаметром чуть меньше бочки (около 500 мм).
- Труба для дымохода диаметром не менее 150 мм.
- Листовой металл, уголок.
Бочка на 200 литров может быть уже со съёмной крышкой это лучший вариант, так как крышку не придётся делать. Если бочка цельная со сливным отверстием, то придётся болгаркой спилить один край и сделать из него крышку для печи.
Для изготовления камеры горения понадобится металлическая ёмкость в виде бочонка высотой 600 – 700 мм, шириной 500 мм, с толщиной стенки не менее 3 мм. В дне ёмкости нужно сделать вентиляционное отверстие диаметром около 100 мм.
Трубу конус можно изготовить из тонкого листового металла, диаметр нижнего края трубы 100 мм, верхнего 120 – 150 мм.
Теперь нужно сделать зольник для печи, сделать его можно двумя способами:
- Сделать в нижней части бочки боковой проём и вмонтировать ящик для сбора золы. В таком случае понадобится сделать подставку поддон под внутреннюю камеру с опилками.
- Сделать ящик зольник непосредственной под бочкой, а в дне бочки по центру сделать отверстие 100 мм. К бочке приварить ножки из уголка.
Любой из этих вариантов будет правильным.
В боковой части бочки нужно сделать отверстие и приварить дымоход, дымоход рекомендуется располагать примерно в средней части бочки, если дымоход расположить вверху, то опилки не будут должным образом прогреваться за счёт горячих газов выделяемых при тлении опилок.
Эксплуатация самодельной печи.
Во внутренний цилиндр по центру вставляем конус, пространство между цилиндром и конусом заполняем опилками, по мере засыпания опилок их плотно утрамбовываем.
Важно плотно утрамбовать опилки, чем плотней тем дольше они будут тлеть. Поверх опилок нужно насыпать тонкий слой песка чтобы исключить горение в верхней части.
Теперь конус аккуратно вытягиваем, в результате внутри печи остаётся конусообразное отверстие, которое обеспечит приток воздуха для тления опилок.
Закрываем верхнюю крышку печи и снизу поджигаем опилки, для этого в ящике разжигаем небольшой костер из щепы который придаст горение опилкам.
Специфика работы печи на опилках заключается в том что по мере тления подсыпать опилки нельзя, нужно дождаться когда все опилки стлеют и заново загружать печь. Но печь на то и называется длительного горения чтобы долго гореть, к примеру, печь из 200 литровой бочки на одной загрузке опилок будет гореть примерно 10 часов, чего вполне достаточно.
Печь длительно горения идеально подходит для отопления хозяйственных помещений в частности для теплиц. Чтобы эффективно отопить теплицу нужно установить печь и сделать длинный наклонный дымоход по периметру теплицы, именно дымоход позволит извлечь максимум тепла из печи.
Рекомендую также прочитать статью как правильно сделать дымоход для буржуйки.
На видео показан процесс загрузки опилок и работа печи длительного горения.
«>>
Опилки – доступный топливный материал, который отличается экологичностью, дешевизной, высокой теплопроводностью и длительностью горения. Чтобы эффективно использовать его для обогрева, потребуется отопительное оборудование специальной конструкции.
Отличным вариантом решения является экономная печь на опилках. Она предусмотрена для отопления тепличных и гаражных строений, подсобных, жилых и хозяйственных помещений небольшой площади. Кроме того, подобный агрегат можно соорудить собственноручно из доступных средств: железной бочки, обреза трубы или отработанного газового баллона.
По какому принципу работает печь на опилках
Принцип работы печки на древесных опилках длительного горения заключается в основных температурных процессах:
- Аккумуляции тепла в результате тления древесного топлива и утилизации газа через него в дымоотводную трубу.
- Выделении тепла из тлеющего топлива и выведении пиролизных газов в дымоход через наружный контур после их полного охлаждения.
Медленное горение обеспечивает высокую теплоотдачу отопительного оборудования, сокращение расхода топливного материала и общего количества загрузок.
Одна закладка топлива рассчитана на 8-10 часов тления с аккумуляцией достаточного количества тепловой энергии. Кроме того, подобная печь оборудуется регулятором для дозировки внутреннего объема воздуха в процессе горения.
После загрузки опилок в топливное отделение происходит перекрытие всех входных отверстий для снижения притока воздушных масс извне. Процесс тления сопровождается выделением пиролизного газа, который способствует аккумуляции большого количества тепла.
Особенности использования печи
Эксплуатация печей на опилках имеет существенные отличия от традиционных дровяных или угольных устройств. Загрузка топлива осуществляется в специальную топливную камеру, которая полностью заполняется до дымоходной трубы. Сверху на опилочную массу выкладываются тонкие ветки, бумага или ветошь, пропитанная горючей смесью. Далее устанавливается пресс, а камера закрывается крышкой.
После начала процесса горения заслонка остается неподвижной, а устройство находится на прогреве до следующей топливной подачи.
Важно! В печи на древесных опилках длительного горения нельзя делать дозагрузку топлива в середине процесса. Устройство не открывается до момента полного сгорания опилок.
Сам процесс горения начинается в центре заложенной топливной массы, далее переходит на окружности стенок. По мере тления спрессованные опилки существенно уменьшаются в объеме, что и обеспечивает продолжительность горения до 10 часов.
Коэффициент теплоотдачи буржуйки на опилках напрямую зависит от диаметра и объема топливной камеры. Длинные и суженные конструкции обеспечивают ускоренный нагрев, а устройства большого диаметра – медленный и с высокой теплоотдачей.
Положительные характеристики печей на опилках
Отопительные агрегаты имеют ряд положительных характеристик:
- Продолжительность процесса горения при одной закладке опилок от 8 до 18 часов.
- Автономная работа без необходимости человеческого контроля.
- Эргономичный корпус и небольшой вес.
- Высокая теплоотдача за короткий промежуток времени.
- Не требует обустройства дополнительного фундамента.
- Возможность закладки различного типа топливного материала – опилок, дров, щепок и пеллет.
- Долговечность, безопасность и надежность эксплуатации.
- Полное сгорание топлива и минимальное количество золы.
- Пониженное дымовыделение.
- Простота сборки в домашних условиях из подручных материалов.
- Доступная стоимость изготовления.
- Возможность использования для организации горячего водоснабжения и приготовления пищи.
Существенных недостатков у подобных самодельных печей практически нет. Единственный негативный момент заключается в том, что они абсолютно неэффективны для обогрева больших площадей.
Печь на опилках длительного горения
Стандартная печь длительного горения на опилках имеет достаточно простую и эргономичную конструкцию. В состав оборудования входят следующие конструктивные элементы:
- Камера для загрузки топливного материала.
- Поддувало для подачи воздуха.
- Дымоходная труба, оснащенная заслонкой.
- Защитная крышка.
Минимальный набор элементов обеспечивает быстрое изготовление печной конструкции, а готовая печь получается экономичной, безопасной и надежной.
К отличительным особенностям подобных конструкций относят следующее:
- Горение осуществляется с верхней в нижнюю часть топки.
- Воздушный распределитель обеспечивает получение дополнительного тепла. Распределительный узел подсоединен к телескопической трубе, поэтому по мере тления топлива пресс опускается на дно камеры под собственным весом.
- Конструкция не требует частого удаления золы.
- Контроль над уровнем тяги внутри печки осуществляется при помощи задвижки. Поджиг топлива выполняется при открытом корпусе, после чего устанавливается воздушный распределитель и крышка.
- Контролируемая подача воздушной смеси обеспечивает правильное тление топлива и хорошую газогенерацию.
Заводские аналоги печей оснащены системами автоматического управления процессом горения, вентиляторами и прочими устройствами. Кроме того, они обеспечивают длительное поддержание оптимальной температуры нагрева воздуха без дополнительной закладки топлива.
Котел на опилках для водяного отопления
Часто в качестве основного теплового источника в системах отопления применяются котлы на древесных опилках или щепе.
Конструктивно котел на опилках длительного горения состоит из таких функциональных элементов:
- В нижней части корпуса располагаются колосник и зольник (отделение для сбора золы). Некоторые модели устройств в этой части подсоединены к топливному автомату.
- В средней части располагается топочное отделение, в котором осуществляется горение топливного материала. Здесь же предусмотрены специальные входные отверстия или воздушный нагнетатель для равномерного горения опилок.
- Над топочным отделением расположен нагревательный модуль.
Важно! Автоматические пиролизные котлы для систем автономного отопления рассчитаны на загрузку рассыпных древесных отходов, но существуют модели, которые можно топить только при помощи прессованного сырья в пеллетах.
Современные модели котлов оснащены надежной системой автоматического управления для контроля над теплотехническими процессами внутри оборудования.
К основным преимуществам котла длительного горения относят:
- Возможность загрузки различного топлива: щепы, опилок или прессованной стружки.
- КПД на уровне 85-90%.
- Высокая эффективность нагрева воздуха.
- Широкая сфера использования – для отопления, горячего водоснабжения, приготовления пищи.
Технология изготовления самодельной печи на опилках
Самодельный вариант отопительной печи можно изготовить из объемной металлической или чугунной бочки без механических повреждений и следов коррозии. По желанию ее можно заменить:
- Газовым баллоном.
- Листовой сталью.
- Отрезом трубы.
- Объемным огнетушителем.
Дополнительно для сборки потребуются следующие материалы:
- Трубные обрезы, арматурные прутья или швеллеры для ножек.
- Металлические круги по диаметру емкости толщиной до 6 мм.
- Металлическая дверка (самодельная или готовая).
- Труба диаметром 10 см, длиной на 20 см больше высоты бочки.
- Труба для дымоотвода – диаметр 10 см, длина 5,5 м.
Необходимый набор инструментов:
- Болгарка, резак.
- Оборудование для сварки.
- Молоток.
- Приспособления для измерения – рулетка и строительный уровень.
Самостоятельная сборка устройства выполняется в соответствии с подготовленным чертежом и предусматривает следующие этапы:
- Подготовка топливного бака. Верхушка емкости срезается по предварительно нанесенной разметке. Аналогичным образом удаляется днище, из которого можно сделать защитную крышку для отопительного прибора.
- Сооружение днища печи. Из листовой стали выполняется заготовка по диаметру топливной камеры. По центру заготовки вырезается отверстие под трубу диаметром 10 см для подачи воздушной смеси.
- Изготовление трубы для подачи кислорода в топливную камеру. Для этого используется удлиненная труба, в которой болгаркой проделываются продольные канавки или перфорация.
- Труба с перфорацией устанавливается в центр днища и фиксируется сваркой. Далее изготавливается крышка с центральным отверстием с диаметром, равным диаметру трубы (крышка устанавливается на трубу). Дополнительно вырезается краевое отверстие для усиления тяги, на которое устанавливается заслонка. Крышка для трубы оснащается дужками для удобства эксплуатации.
- Установка дымохода. В верхней части емкости проделывается отверстие под диаметр трубы. К нему приваривается патрубок, который будет соединять дымоходную трубу с печью при помощи хомута.
- К днищу печи привариваются опоры из выбранных материалов.
Процесс самостоятельной сборки пиролизной печи на опилках при соблюдении всех условий достаточно прост в освоении даже для начинающего мастера. Технически грамотно изготовленное устройство способно обеспечить быстрый и экономичный нагрев небольших помещений при экономном расходе топлива.
Используемые источники:
- http://sdelaikamin.ru/pech-dlya-doma/pech-na-opilkah-162
- https://otopleniehouse.ru/pech-na-opilkax/
- https://kamin-expert.ru/otopitelnaya/pech-na-opilkah-svoimi-rukami.html
- http://sam-stroitel.com/pech-na-opilkax-dlitelnogo-goreniya-svoimi-rukami.html
- https://sdelatbanyu.ru/pechi-i-dymokhody/pech-na-opilkah.html
Как самому сделать печь на опилках?
С повышением цен на энергоносители все большее количество людей задаются целью получения как можно большего количества энергии из источников, ранее считавшихся бросовыми. При этом в качестве топлива рассматривается отработанное масло, бытовые отходы, старые автомобильные покрышки.
Сегодня мы поговорим, как устроить печь на опилках недорого и своими руками, причем это будет агрегат, работающий по принципу длительного горения.
Ведь ни для кого не будет секретом, что в нашей стране существуют регионы, где щепу и опилки можно использовать для отопления практически даром, если не считать расходов на их доставку.
Меньше площадь – меньше тепла
Существуют печи длительного горения с подключенными водяными и воздушными контурами. Благодаря этому, печь на опилках позволяет отапливать достаточно большую площадь.
Мы в статье об отопительных печах для теплиц уже рассматривали вариант печи на опилках, сделанный своими руками, но данный вариант печи способен отапливать сравнительно небольшую площадь, и это обусловлено не отсутствием водяного или воздушного контура, а небольшой площадью использования горячих газов.
На рисунке представлены чертежи данной печи.
Печь, работающая на опилках, из 200-литровой бочки
Площадь нагрева печи
Как видно, при полной загрузке тепловая площадь печи составляет примерно 1/3 общей площади. На рисунке эта область выделена красной штриховкой.
При такой компоновке существует потеря тепловой энергии, уходящей через дымоход. Конечно, можно попытаться получить как можно больше тепла, увеличив длину прохождения дымохода через отапливаемое помещение. Но это не совсем рационально, а в отдельных случаях попросту невозможно из-за конструктивных особенностей помещения и его площади.
Данная печь на опилках длительного горения хороша своей простотой, ведь по большому счету изготовить ее можно в течение нескольких часов из подручных материалов.
Решение проблемы – устройство контура
Но сегодня нас интересует печь на опилках длительного горения, которую можно использовать для отопления помещений как можно большей площади.
Конечно, потребуется установка водяного или воздушного контура, но вначале давайте решим вопрос: а можно ли в печи данного типа увеличить тепловую площадь без увеличения длины дымохода?
Устройство наружного контура
На первом представлена печь длительного горения с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь на опилках. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.
На первом представлена печь с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.
Как видим, изменения позволили значительно увеличить тепловую площадь печи длительного горения без увеличения длины дымовой трубы. Объем топки остался неизменным.
Как видим, изменения позволили значительно увеличить тепловую площадь печи без увеличения длины дымовой трубы. Объем топки остался неизменным.
Внутренний контур печи на опилках
Во втором случае внутренний контур устроен внутри существующей печи. Тепловая площадь тоже увеличилась. Единственный недостаток данной установки — это уменьшение загрузочного объема опилок.
Но есть и преимущество: устроить такой контур не составит большого труда, единственное что потребуется, — это установка внутрь 200-литровой бочки меньшего диаметра и перестановка дымохода.
Как видим, небольшая доработка позволит значительно повысить эффективность использования такой на первый взгляд простой печи.
Новая система на старых принципах
Котел на опилках с регистром подключения к радиаторной системе отопления
Но и это еще не все. Печь самодельная на опилках позволяет создать еще более эффективные конструкции.
На снимке представлен котел длительного горения с возможностью подключения к системе водяного отопления. Что примечательно, котел можно изготовить своими руками, работает он на опилках, мелкой щепе и различных бытовых отходах. Но конечно, в первую очередь он предназначен для работы на опилках.
Крышка с поддувалом
При более внимательном рассмотрении наши читатели заметят некоторое сходство данного котла с печкой «бубафоня». Но это не совсем так.
Проходящая через крышку труба хоть и является поддувалом, но не имеет форму поршня и при работе котла совершенно неподвижна. На данном рисунке представлен полностью заправленный котел. Как видно, труба утоплена почти полностью внутрь, у «бубафони» она бы значительно выступала из котла.
Материалы для устройства
Давайте рассмотрим, как сделать такую печь на опилках своими руками.
Для его изготовления, без регистра, потребуется:
- Труба диаметром 400 мм, толщина стенки 10 мм. Можно, конечно, использовать и более тонкую стенку, но тогда срок службы котла значительно сократится.
- Труба для поддувала диаметром 76 мм. При прогорании ее всегда можно заменить, поэтому толщина стенки не имеет большого значения.
- Металл для крышки толщиной не менее 10 мм. При этом крышку необходимо усилить по краям. В противном случае ее поведет от высокой температуры.
- Труба для дымохода диаметром 100 мм.
Внутренняя начинка
Котел в разобранном виде
Как же устроен данный котел?
На рисунке видно, что котел состоит из трех частей:
- Котла с регистром и дымоходом.
- Крышки котла.
- Трубы поддувала.
В таком положении котел находится перед загрузкой топлива.
Строим котел на опилках
Как сделать такой котел самостоятельно?
К трубе диаметром 400 мм с одной стороны приваривается заглушка. Это будет днищем котла. Высота котла зависит от ваших потребностей. Рассчитывайте таким образом, что при нормальной работе одного мешка опилок хватает на 8-10 часов.
Наш совет: котел высотой 1500 мм с полной заправкой способен работать до 40 часов без перезарядки.
- Из металла толщиной 10 мм вырезается крышка.
- На снимке выше видно, что она выполнена в виде многоугольника, это не принципиально, просто так намного легче вырезать толстый металл, если вы используете гильотину.
- Ровно посередине крышки необходимо вырезать отверстие такого диаметра, чтобы в него свободно вставлялась труба диаметром 76 мм. Зазор не должен быть слишком большой.
Наш совет! Вырезать в толстом металле совершенно ровное отверстие в домашних условиях довольно затруднительно. Поэтому на токарном станке изготовьте толстую шайбу. Она должна свободно надеваться на 76-ю трубу и одновременно прикрывать неровности в отверстии крышки. Приварив электросваркой шайбу к крышке, вы получите совершенно ровное отверстие, в которое идеально входит 76-я труба.
- Сбоку в верхней части корпуса котла необходимо приварить отвод для дымохода из трубы 100 мм.
Изготовление поддувала
Устройство поддувала
В основном котел готов. Осталось изготовить поддувало.
На рисунке видно, как оно устроено.
- Из трубы диаметром 76 мм отрезается кусок длиной, равной высоте котла.
- В нижней части привариваются 3 или 4 куска арматуры или стального прута таким образом, чтобы поддувало увеличивалось в длине на 100-150 мм. Это как раз то расстояние, на которое оно возвышается над крышкой.
- С помощью шлифовальной машинки в поддувале прорезаются отверстия длиной 100 мм и толщиной 5-7 мм. Количество напрямую зависит от диаметра трубы корпуса и его высоты. Они расположены на 1/3 поддувала.
Как правильно загружать топливо?
Топка и дымоход
На рисунке показана пустая топка. Как работает печь и как ей пользоваться?
В отличие от, к примеру, «бубафони», труба поддувала вставляется сразу в топку штырями вниз. Они должны упираться в днище, при этом поддувало располагается по центру.
- Начинается загрузка топлива.
- Топливо загружается до уровня дымохода.
- Опилки необходимо утрамбовывать.
- Чем лучше утрамбованы опилки, тем эффективнее работает печь, и это значительно сказывается на продолжительности работы.
- При этом по мере трамбовки и загрузки топлива поддувало необходимо слегка раскачивать в стороны, чтобы образовался небольшой зазор между поддувалом и утрамбованным топливом.
- В противном случае процесс разжигания значительно затянется.
Топливо загружено — запуск
Готовый к работе котел
- Можно поджигать топливо.
- Поджигать можно и без установленной крышки, но лучше крышку установить сразу, а в поддувало плеснуть немного отработки с керосином или бензином, достаточно 50 г.
Наш совет: для регулировки тяги на поддувале можно установить заслонку в дымоходе.
- После того как топливо загорится, необходимо прикрыть заслонку на ¾ отверстия.
- Через 2-3 минуты заслонку необходимо слегка открыть и отрегулировать нужную подачу воздуха.
- Когда печь выйдет на рабочий режим, можно будет услышать ровное гудение. С помощью заслонки регулируется режим работы печи.
Устанавливаем регистр для теплоносителя
Установленный регистр
Теперь можно подумать о подключении котла к системе отопления. Для этого потребуется на выходе из котла дымохода установить регистр.
На рисунке хорошо виден установленный регистр с подключенной подачей и обраткой, соединенной с центральной отопительной системой. Это один из вариантов, вы можете использовать совершенно другой. Главное, чтобы он соответствовал тепловым параметрам изготовленного вами котла и полностью удовлетворял объему установленной радиаторной системы отопления.
Мы не будем подробно останавливаться на устройстве регистра. Скажем одно: чем ближе к котлу он установлен, тем эффективнее он работает.
Трубопроводы, подключенные к регистру
Основные правила теплоизоляции
Но это еще не все. Можно значительно повысить эффективность работы котла, если выполнить его теплоизоляцию.
Мы много раз рассказывали на своих страницах о теплопроводности материалов. В статье Железная печь для бани своими руками – знание сила есть видео, где доступно рассказывается о таком эффекте, как тепловое излучение.
Кратко отметим, что при работе любой печи образуется тепловое излучение, свободно проходящее через металл. Если бы наш котел работал без регистра, это было бы замечательно, он легко бы обогревал помещение, в котором установлен.
- Но ведь наш котел направлен в основном на нагрев теплоносителя, проходящего через регистр, установленный на дымоходе.
- Значит, нам совершенно не нужны потери тепла, уходящие через его стенки, их необходимо направить в дымоход.
Тепловое излучение без потерь
В вышеуказанной статье и в видео этот вопрос подробно рассмотрен. Становится понятным, что обкладка котла кирпичом вплотную к его стенкам создаст переизбыток теплового излучения в топке котла, которое вместе с отработанными, горячими газами устремятся в дымоход. Что нам и нужно, а установленная в дымоходе после регистра заслонка позволит хорошо регулировать работу котла и нагрев теплоносителя.
Можно обложить котел и регистр базальтовой ватой, а сверху сделать кожух из жести.
Устройство котла на постоянной основе
«Подземная» установка котла с теплоизоляцией
Если в вашем регионе с опилками нет проблем, а такой способ отопления является самым выгодным, можно установить данный котел более рационально и удобно.
На рисунке показана схема установки котла:
- Для его устройства вырыт котлован соответствующего размера.
- На дне котлована устроен фундамент.
- Стенки котлована необходимо укрепить от обсыпания.
- Котел устанавливается в котлован.
- Вокруг котла, внутри котлована, устраивается теплоизоляция.
- Крышка котла теплоизолируется отдельно, чтобы ее можно было снимать.
- Подключаются трубопроводы теплоносителя.
- Регистр также утепляется.
- Подсоединяется дымоход.
- Котел готов к работе.
Обслуживание? Без проблем!
Как видно из рисунка, достигается прекрасная теплоизоляция котла и намного облегчается обслуживание. При достаточно высоком котле загрузка топлива не совсем удобна, а в данном варианте не представляет ничего сложного.
- Достаточно открыть крышку, находящуюся почти на уровне пола, и можно загружать топливо.
У многих может возникнуть вопрос: как чистить котел? Смеем вас заверить, проблем не возникнет.
- Во время работы котла топливо сгорает полностью.
- В конце остается маленькая горстка пепла, помещающаяся в один совок.
- Думается, что для человека, который делает сам печи на опилках, не составит большого труда сделать щетку и совок на длинной ручке.
А можно установить котел снаружи?
Что еще стоит отметить, установить котел таким образом можно вообще снаружи отапливаемого помещения. Просто потребуется установить сверху короб и хорошо утеплить трубопроводы. В таком варианте котел вообще не доставит хлопот и не займет лишнего пространства в помещении.
Рассмотрев вопрос об устройстве котла на опилках, собранного своими руками, становится понятно, что при определенных навыках и знаниях из простого агрегата может получиться вполне приличный котел отопления.
Электроника в помощь
Мы подали идею и рассмотрели один из вариантов. Но при желании можно еще усовершенствовать данный агрегат:
- Установить заслонку регулировки тяги котла с электроприводом.
- Установить датчик температуры.
- Установить интеллектуальный термостат.
Соединив все это в одну цепь, можно получить котел, способный с успехом поддерживать заданную температуру.
Знания и навыки — залог безопасности и успеха
Установка высокоэффективного регистра способна еще больше увеличить КПД и вполне позволит отапливать данной системой даже небольшой дом.
В заключение несколько слов о безопасности. Собирая котел своими руками, выполняйте все работы качественно и аккуратно. Особенно это относится к сварке и работе со шлифовальной машинкой.
Если вы не обладаете достаточным опытом в работе с данными видами инструментов, лучше пригласите знакомого или наймите специалиста, который сможет выполнить эти виды работ.
Помните, что любая печь и котел являются пожароопасными агрегатами, при неправильной эксплуатации которых последствия могут быть катастрофическими.
Удачи и тепла вашему дому!
чертежи, пошаговое руководство + фото
Для создания комфортной температуры в небольшом помещении, например, гараже или хозяйственной постройке, необязательно бежать в магазин за обогревательным прибором. Можно обойтись минимальными тратами, если построить своими руками печь на опилках. Для её сооружения можно использовать подручные материалы. Она в состоянии обеспечить теплый микроклимат на площади 50 м² при минимальных затратах ресурсов.
Печь на опилках станет выгодным изобретением
Общая информация
От обычных печей конструкции длительного горения имеют определенные отличия. Но принцип, по которому они работают, один и тот же. Он заключается в выработке тепловой энергии во время процесса пиролиза — воздействия на древесину при незначительном количестве кислорода в условиях высокотемпературного режима. В результате возникает ситуация, когда топливо (опилки или щепы) не горит, а просто тлеет. Это позволяет свести к минимуму число загрузок.
Основным продуктом, образующимся при эксплуатации печи, является раскаленный газ. Он содержит: метан, водород, угарный газ и др. Благодаря ему обеспечивается нагрев стенок конструкции, от которых тепло передается окружающему воздуху в помещении. В результате возникает комфортная атмосфера.
Подробнее о том, как сделать печь горением 24 часа на одной загрузке:
Главные характеристики
Печь на щепе длительного горения является вполне самостоятельным оборудованием, эффективным для обогрева помещений небольшой площади.
Для его использования можно применять самое разное твердое топливо:
- Дрова.
- Уголь.
- Опилки.
Их стоимость невысокая и доступна для каждого. По этой причине именно эти виды обычно загружают в системы розжига этих установок. Чтобы создать процесс тления, опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы количество воздуха между частицами было минимальным.
В обычной печке процесс горения протекает интенсивно при большом объеме кислорода. При этом происходит выделение тепла в большом объеме. Вследствие этого расход дров заметно возрастает. В результате приходится прибегать к дополнительной загрузке топлива. Экономии ресурсов в этом случае не возникает. Просто излишки тепла будут уходить через дымоход. Если же объект обогревается при помощи конструкции длительного горения, то тепловая энергия возникает вследствие процесса тления.
Как сделать экономную печь длительного горения:
Устройство установки
В своем составе такое оборудование имеет специальную заслонку. С её помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок возникает топочный газ c образованием большого количества тепла.
Выделяют две разновидности оборудования длительного горения:
- Первая предполагает подъем печного газа при сгорании топлива вверх, через спрессованные опилки с последующим попаданием в дымоход.
- Другой его вид отличается тем, что газ, поднимаясь, оказывается во внешнем контуре. Именно там происходит его остывание, после чего через всё тот же дымоход он утилизируется.
Обычная модель печи длительного горения включает определенный набор компонентов. Благодаря им обеспечивается эффективный обогрев и экономия топлива.
Наиболее значимыми в её составе являются:
- Топливный бак. Он снабжен заслонкой, с помощью которой можно регулировать поступление в камеру розжига первичного воздуха.
- Камеры дожигания. Они имеют отверстия, через которые в топку поступает вторичный воздух.
- Дымоход.
Благодаря таким особенностям устройства, обеспечивается процесс тления опилок. При создании установки оптимальным является вариант с вертикальной загрузкой топлива, обеспечивающий удобство при использовании.
Особенности использования
Для того чтобы в конструкцию отопительного прибора загрузить топливо, необходимо снять крышку и прижимной круг вместе с трубой. На дно следует засыпать опилки до уровня дымохода. После этого нужно выполнить утрамбовывание. Поверх топлива следует уложить веточки, а на них бумагу.
Далее сверху устанавливается прижимной круг, а затем конструкция закрывается крышкой. Когда начинается процесс горения, происходит перекрытие воздушной заслонки. Затем печь можно спокойно оставить на 6 часов. По прошествии этого времени выполняется следующая загрузка топлива.
Чертеж печи:
Когда процесс тления опилок запущен, запрещено раньше времени подбрасывать очередную порцию. Пока не произойдет полное сгорание засыпать новое топливо нельзя. Если пренебречь этой рекомендацией, то сила горения может увеличиться или снизиться. При этом процесс теплообразования также изменится. Горение начинается в нижней части оборудования и постепенно распространяется по сторонам. По мере прогорания опилок они будут опускаться на дно.
Чертеж для изготовления печи на опилках своими руками
К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное — обеспечить тщательную прессовку опилок в камере сгорания. При изготовлении установки ее размеры выбираются с ориентацией на время тления топлива. Если загрузить в печку диаметром 30 см опилки, то необходимость в добавлении новой порции не будет возникать в течение 6 часов. Количество тепла, образующегося во время горения, во многом определяется такими параметрами оборудования, как:
- Глубина печки.
- Диаметр конструкции.
Если изделие является высоким и узким, то горение будет происходить быстрее по сравнению с изделием, у которого имеется большой диаметр. В такой конструкции процесс будет более продолжительным, а количество образующего тепла будет больше.
Преимущества оборудования
Эта разновидность печного оборудования имеет определенные достоинства. Именно благодаря им оно по-прежнему востребовано.
Его главными преимуществами являются:
- Значительная продолжительность работы печки на одной закладке. В зависимости от используемой модели, процесс горения может длиться 6-20 часов.
- Автономность работы. При обогреве помещения с использованием такой конструкции постоянный контроль за ней не требуется.
- Незначительные габариты и малый вес.
- При размещении установки нет необходимости в создании фундамента.
- Длительный простой устройства никак не влияет на срок службы. Это особенно значимо, если оно применяется на даче.
- Полное сжигание топлива и минимальное количество золы.
- При работе оборудования дым образуется в минимальном количестве.
- Возможность изготовления конструкции своими руками из доступных материалов. Часто вполне хватает подручных средств для того, чтобы получить в распоряжение такое полезное изделие.
В этом видео вы узнаете, как изготовить печь длительного горения:
Если говорить про недостатки, то каких-то серьезных минусов у печей длительного горения нет. Однако имеются условия, в которых они являются не самым лучшим выбором. Для больших домов такие приборы не подходят. Основное их назначение — создание теплой атмосферы в постройках небольшой площади.
Изготовление своими руками
Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.
Кроме основы для установки, потребуются и другие материалы:
- Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
- Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
- Готовая дверца.
- Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
- Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.
Из инструментов для создания печки потребуются: болгарка, сварочный аппарат, молоток. Также необходимы рулетка и уровень.
Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.
Заранее подготовленный чертеж облегчит работу
Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.
В этом видео вы узнаете как сделать печь своими руками:
Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.
Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.
Такая печь сможет функционировать на самом разном топливе
Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.
Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.
Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.
При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.
Важные моменты
Работая над созданием печи длительного горения своими руками, нужно знать про отдельные нюансы этого процесса.
Алгоритм сбора печи
О них хорошо осведомлены профессионалы, имеющие опыт в этом деле:
- При сборке дымохода необходимо действовать в направлении, противоположном движению продуктов горения.
- Следует устроить такую конструкцию, которую можно легко разобрать для очистки от отложений.
- Перед началом эксплуатации печку на опилках необходимо протестировать в различных режимах. Следует выяснить наиболее подходящий температурный режим использования, а также оптимальное количество топлива, которое можно загружать в камеру розжига.
- Процедура изготовления такого оборудования не представляет большой сложности, если имеются необходимые материалы, а также присутствует определенный опыт в подобных работах.
Для того чтобы получить установку, которая прослужит длительное время, следует во время её изготовления соблюдать точность размеров и применять качественные материалы. Во время использования устройства нужно помнить, что оно является пожароопасным, поэтому устраивать с ним разнообразные эксперименты не следует.
Печь на опилках длительного горения своими руками прекрасно подходит в качестве отопительного прибора в гараж или мастерскую. При самостоятельном изготовлении установки затраты минимальны. Даже с помощью подручных материалов можно создать эффективное оборудование для обогрева. Нужно только соблюдать порядок выполнения работ, а само мероприятие проводить, ориентируясь на заранее разработанный чертёж. В этом случае можно получить буржуйку, которая обеспечит теплый микроклимат в помещении при минимальном расходе топлива.
Печь на опилках длительного горения своими руками: видео
В реалиях современной экономической ситуации все проблематичнее становится регулярно закупаться большими количествами топлива для обогрева больших частных домов.
В связи с этим многие домовладельцы постоянно находятся в поисках возможностей снизить расходы, создающие огромную дыру в бюджете. Привыкнуть жить в холоде – не вариант, поэтому единственным оптимальным решением является обнаружение некоего дешевого материала, хорошо горящего, выделяющего достаточно тепла и легкодоступного. Один из подходящих материалов – простые древесные опилки. Обычно они являются отходами лесопильного производства и идут на выброс, а значит, их можно легко и за небольшие деньги выкупать у деревообрабатывающих цехов.
Однако для того, чтобы получить из опилок необходимую тепловую энергию, нужно не просто так сжигать их, а использовать особое приспособление – печь на опилках.
Конструкция такого агрегата не очень сложна, так что, разобравшись в принципе его работы и аккуратно составив чертежи, можно соорудить печь на опилках своими руками. Можно подумать, что простейшая буржуйка вполне способна работать на опилках, поэтому собирать какой-то излишне усложненный аппарат нет смысла. На самом же деле, все виды буржуек разработаны для сжигания цельного дерева и лучше всего работают именно на этом виде топлива. Заставляя ее жечь опилки, добиться желаемого эффекта будет проблематично.
Механизм работы
Печь на опилках является приспособлением длительного горения, так как опилки в ней не подвергаются обычной реакции горения, а медленно тлеют, выделяя при этом большое количество тепла, которого должно быть достаточно для согревания пары небольших помещений. Однако для того, чтобы начался процесс тления опилок, необходимо спрессовать их, чтобы между отдельными элементами материала не оставалось кислорода. Слишком большое его количество приведет к тому, что все топливо начнет быстро сгорать, выделяя избыточное количество энергии. Из-за этого опилки быстро выгорят, и придется загружать новую партию. Разумеется, это нивелирует всю экономию. Кроме того, в таком случае тепла будет слишком много, и часть его потратится впустую.
Следовательно, чтобы обеспечить оптимальный процесс тления и максимальную эффективность сжигания топлива, нужно его как следует утрамбовать. Эта задача станет основной при конструировании печи длительного горения.
Чтобы лучше понять этот принцип, стоит посмотреть видео в интернете.
Материалы для изготовления печи
Особых указаний к выбору материала не существует. Можно пользоваться всем, что найдется под рукой, главное, чтобы выбранный материал имел нужную форму стандартного котла необходимого для имеющегося помещения объема. То есть форма подобранной емкости должна быть круглой. Отлично подойдет старая бочка объемом 200 литров, широкая металлическая труба или большой баллон из-под природного газа. Учтите, что температура тления опилок, несмотря на отсутствие открытого огня, довольно высока, поэтому, чтобы емкость выдержала тепловую нагрузку, ее стенки должны быть толщиной не менее 4 мм.
В качестве основного корпуса печи можно использовать и емкость в форме параллелепипеда. Опять же наблюдается схожесть с буржуйкой, но конструкция все равно отличается. В основном отличие в том, что помещение топлива в топку происходит через верхнюю часть печи, а не сквозь дверцу в боковой стенке. Это связано с тем, как работает печь на опилках – топливо нужно спрессовать перед поджиганием.
Технология сборки конструкции
В качестве примера приводится вариант конструкции с использованием стальной бочки. Каким образом она превращается в работоспособную печь? Технология производства печи длительного горения такова:
- Верхняя крышка срезается, чтобы сделать съемный элемент конструкции. По краям стенок бочки будут сделаны специальные бортики, а к крышке приделывается ручка.
- Из листа металла толщиной в несколько миллиметров вырезается окружность, размер которой не должен превышать или равняться диаметру емкости. В этой окружность высверливается сквозная дыра достаточного размера, чтобы сквозь нее плотно прошла труба для выхода дыма. Получившаяся деталь вставляется в бочку и приваривается к ее стенке на расстоянии в пару десятков сантиметров от дна.
- Конусообразная труба дымохода должна иметь диаметр в районе десяти см., а по высоте быть на такую же величину меньше бочки.
- Чуть ниже приваренного ранее круга в стенке емкости вырезается или высверливается отверстие для поступления кислорода в топку. В верхней части стенки проделывается дыра под дымоход, вся самодельная конструкция снабжается подставками и надежно ставиться на фундамент из бетона или кирпича.
Вот и вся процедура. Как видно, ее не так сложно освоить, особенно посмотрев заранее пару наглядных видео.
Процесс топки
В отверстие, проделанное во внутреннем круге печи, вставляется заготовленная труба. Внутрь агрегата засыпается топливо и утрамбовывается наиболее удобным способом, лишь бы прессовка получилась максимально уплотненной. Чем лучше это будет сделано, тем эффективнее будет процесс тления, и тем дольше не придется загружать новую партию опилок.
После загрузки топлива труба убирается, для этого она и имеет форму конуса. Еще одной причиной такой формовки является тот факт, что после демонтажа трубы в горе опилок остается конусообразная выемка, которая сыграет затем роль дымохода и, заодно, обеспечит доставку свежего воздуха в топку.
К отверстию в боку бочки прикрепляется дымоходная труба, а сверху печь на опилках плотно накрывается крышкой.
Лучше всего, если эта крышка будет выполнена из специального огнестойкого материала, чтобы между нею и стенкой бочки не оставалось зазоров.
Наконец, снизу, со стороны отверстия для кислорода, топливо можно поджигать. Сделать это можно несколькими способами:
- с помощью маленького костра из щепок;
- таким же путем, но костер будет из опилок;
- сбрызнуть топливо бензином или отработкой или смазать горючим веществом поверхность топки до забрасывания опилок.
Очень важно уделить максимум внимания дымоходу, так как при неправильном монтаже этот элемент печи может вывести все тепло на улицу вместо помещения. И наоборот, возможен выброс продуктов горения внутрь комнаты.
В отличие от обычных печей, подкидывание топлива в процессе длительного тления недопустимо. Добавить горючего можно только после того, как предыдущая партия опилок полностью прогорит. После этого нужно очистить печь и только тогда зажигать ее заново.
Дело в том, что горение начинается в центре, продвигаясь оттуда во все стороны. Дополнительные свежие опилки могут погасить жар, и тление остановится.
Но, в общем-то, добавлять топливо и не приходится, так как одного запаса опилок хватает почти на 10 часов, если по объему печь на опилках равна бочке.
Делаем печь на опилках своими руками
Печь на опилках
Покупать топливо для обогрева загородных коттеджей становится все проблематичнее, поскольку его стоимость растет, как на дрожжах. Поэтому многие владельцы загородных домов подумывают о сокращении подобных расходов, обременяющих семейный бюджет. Выход один — найти бросовый материал, который хорошо горит и при этом выделяет достаточно тепловой энергии. К примеру, опилки. Обычно цеха по переработке древесины выбрасывают эти отходы, а значит, они являются самым дешевым видом топлива. Но чтобы изъять из него тепловую энергию, необходимо соорудить специальное приспособление. Давайте поговорим о том, как сделать печь на опилках своими руками.
Именно своими руками, потому что конструкция такой печи не очень сложна. Здесь важно понять принцип ее работы, найти чертежи в Интернете и по ним провести сборку. Обязательное условие — иметь навык работы со сварочным аппаратом и болгаркой.
Кто-то скажет, что буржуйка, а точнее, одна из ее разновидностей способна работать на опилках. Не будем спорить, но подчеркнем — буржуйка в основном работает на дровах. Именно под этот тип топлива она и изобреталась. На опилках, скорее всего, она будет работать плохо.
Принцип работы печей на опилках
Такая печь относится к агрегатам длительного горения, то есть опилки в ней будут не просто гореть, а тлеть. При этом выделяется достаточно тепловой энергии, которой хватит на обогрев одной или двух небольших комнат. Но чтобы создать процесс тления, необходимо довести древесное топливо до плотного состояния, когда между его частичками не остается воздуха.
Избыток кислорода приведет к тому, что вся масса начнет интенсивно гореть, выделяя огромное количество тепла. Топливо быстро закончится, и придется снова загружать его. В таком случае об экономии нужно забыть, да и количество выделяемой энергии будет настолько большим, что его излишки пойдут не по назначению. То есть эффективность резко снижается.
Значит, чтобы опилки горели долго и равномерно выделяли тепло, их необходимо хорошо утрамбовать. Отталкиваясь от этого принципа, и будем сооружать печь, или котел, на опилках.
youtube.com/embed/FhxHHsKh5d0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Из чего можно сделать печь
Каких-то строгих ограничений в этом плане нет. Вы можете исходить из того, что у вас есть под руками. Все прекрасно представляют форму, которой обладает обычный котел. Поэтому лучше подбирать именно закругленный вариант. Под это подходит обыкновенная двухсотлитровая бочка, труба большого диаметра, бидон, газовый баллон и прочие предметы.
Внимание! Температура тления опилок не уступает температуре горения дров, так что толщина стенки новоиспеченной печки должна быть не меньше 4 мм.
Можно предложить вариант с прямоугольным сечением. По сути, возвращаемся к буржуйке, но это не та конструкция. Потому что загрузка опилок в камеру сгорания должна производиться сверху, а не сбоку, как в случае с буржуйкой. Ведь топливо необходимо утрамбовать или запрессовать. В этом и вся хитрость печи длительного горения.
Сборка печи
Печь длительного горения
Рассмотрим вариант из обычной металлической бочки. Что необходимо сделать?
- Срезать верхнюю крышку, из которой будет сделана съемная. То есть по краям будут наращены бортики по всему периметру, а сверху приварена ручка для удобства съема.
- Из металлического листа толщиной 3–4 мм вырезать круг, чуть меньше диаметра бочки. В нем по центру сделать сквозное отверстие, к примеру, в 100 мм. Этот круг вставить в емкость и, не доходя до дна 15–20 см, приварить его к стенкам резервуара.
- Теперь надо подготовить трубу в виде конуса со средним диаметром 100 мм. По длине это приспособление должно быть меньше высоты бочки на 10–15 см.
- Ниже установленного «блина» внутри емкости вырезать окошко для поступления свежего воздуха в камеру сгорания, то есть сделать поддувало. В верхней боковой части вырезать отверстие под дымоход и приделать ножки ко дну.
На этом печь готова.
Как она работает?
Водяная бубофоня на опилках
В отверстие внутреннего «блина» устанавливается конусообразная труба. Затем внутрь засыпаются опилки и трамбуются любыми средствами и способами. Чем плотнее слой, тем лучше будет идти процесс тления, и тем дольше будут гореть опилки.
После чего трубу убирают — именно поэтому она сделана в виде конуса, чтобы легче было ее вытащить из спрессованных опилок. Это первое. Второе — внутри бочки остается конусообразный проход со стенками из опилок. Он будет использован в качестве дымохода и для поступления в место тления свежего воздуха.
Сбоку подсоединяется дымоход, а сверху устанавливается крышка, которая должна плотно закрыть бочку. Иногда придется воспользоваться жаростойким материалом, чтобы избавиться от зазоров между стенками печки и бортиками крышки.
Теперь снизу со стороны поддувала можно зажечь опилки. Здесь несколько вариантов:
- Из небольших дровишек сделать маленький костер.
- То же самое из рыхлых опилок.
- Можно налить бензин или керосин, отработанное масло и прочие горюче-смазочные материалы на внутреннюю перегородку до того, как будут засыпаны опилки. Нижний слой пропитается горючим и хорошо загорится. Отсутствие кислорода переведет процесс горения в тление.
Обратите внимание на один момент, касающийся дымохода. Очень важно правильно его соорудить и настроить. Если тяга в дымоходе слишком велика, то все тепло пойдет на улицу. Печь на опилках будет работать неэффективно, а горячим останется дымоход. Если же тяга слабая, то продукты горения будут частично через поддувало поступать в помещение.
Есть в подобной конструкции один изъян, который влияет на качество теплоотдачи. Поскольку процесс тления происходит у центра резервуара, стенки котла нагреваются не так сильно. Обычно такие агрегаты используются дачниками в теплицах. Так вот пользователи наращивают дымоход, проводя его по всему объему помещения. Чем он длиннее, тем больше тепла он отдаст. Собрать такой дымоход своими руками будет не очень сложно. Важно надежно его закрепить.
Печь на опилках длительного горения
Но домашние умельцы приспособили печи на опилках к прямым домашним нуждам. Они устанавливают дома самодельный бойлер, через который пропускают дымоход от печки на опилках. По сути, получается двухконтурный отопительный котел. Кстати, чтобы сэкономить место, можно в котел установить теплообменник и вывести его к системе отопления. При этом сам котел можно расположить на улице, хорошо проведя его теплоизоляцию. Или закопать его в землю, подведя трубу к поддувалу. Вариантов не так мало, как может показаться на первый взгляд. К тому же все это довольно легко сделать своими руками.
Если сравнить конструкцию такой печи с обычными, то необходимо заметить, что в процессе тления опилок подбрасывать в камеру дополнительное топливо нельзя. Придется ждать, когда все опилки прогорят до конца, после чего очистить печь, загрузить ее новой партией и поджечь. Процесс горения внутри происходит от центра, удаляясь к краям и вверх. Одной закладки хватает на 8–10 часов работы, если в качестве печи выбрана двухсотлитровая бочка.
Заключение по теме
Как видите, процесс самостоятельного изготовления печи на опилках не так уж сложен. На ее сборку уйдет максимум один день. Обратите внимание на качество сварных швов и толщину используемых металлических элементов. Это не самый сложный агрегат, но он должен быть высокого качества, когда дело касается его конструкции.
Печь на опилках длительного горения своими руками
Простая самодельная печь длительного горения на опилках из 200 литровой бочки. Печь на опилках: чертежи, схема, фото, видео работы печи.
Опилки – самый дешёвый вид топлива, если у вас поблизости есть пилорама или столярный цех, то опилки можно достать практически бесплатно или за символическую плату. По сути опилки это мусор и на пилорамах его просто выбрасывают, но опилки можно превратить в хорошее топливо, если сделать печь на опилках длительного горения.
Принцип работы печи на опилках.
Принцип действия печи длительного горения заключается не в горении, а в тлении топлива, именно тление позволяет получить достаточное количество тепла и при этом сократить расход и количество загрузок топлива в печь.
При обычном интенсивном горении опилок выделяется много тепла, и топливо быстро заканчивается, при этом большая часть тепла просто уходит в дымоход. Если сжигать опилки в обычной печи вы получите много тепла, но высокий расход топлива и добавлять опилки в печь придётся очень часто.
Наша задача состоит в том, чтобы в печи создать условия для длительного и равномерного тления опилок и рационально использовать тепловую энергию.
Для этого нам нужно убрать из печи интенсивное пламя для этого нужно ограничить количество кислорода в печи, соответственно нужно сделать герметичную печь и при загрузке опилки утрамбовать.
Схема печи на опилках.
На рисунке предоставлена подробная схема печи длительного горения.
Печь состоит из наружного корпуса, внутреннего цилиндра для топлива, нижней дверки для регулировки потока воздуха и уборки золы, дымохода, верхней крышки для загрузки опилок и конического кола для создания воздушного канала при утрамбовке опилок.
Чертежи печи.
На рисунке предоставлен чертеж печи на опилках.
Из каких материалов можно сделать печь для опилок? Для печей длительного горения на опилках оптимальная форма – цилиндр, сделать печь можно из широкой трубы, газового баллона, бидона или обычной 200 литровой бочки.
Металлическая 200 литровая бочка идеально подходит для изготовления печи длительного горения, поэтому этот вариант мы и рассмотрим.
Чтобы сделать печь нам понадобится:
- Металлическая бочка на 200 литров (размер 200 литровой бочки около 860 х 600 мм).
- Металлический цилиндр диаметром чуть меньше бочки (около 500 мм).
- Труба для дымохода диаметром не менее 150 мм.
- Листовой металл, уголок.
Бочка на 200 литров может быть уже со съёмной крышкой это лучший вариант, так как крышку не придётся делать. Если бочка цельная со сливным отверстием, то придётся болгаркой спилить один край и сделать из него крышку для печи.
Для изготовления камеры горения понадобится металлическая ёмкость в виде бочонка высотой 600 – 700 мм, шириной 500 мм, с толщиной стенки не менее 3 мм. В дне ёмкости нужно сделать вентиляционное отверстие диаметром около 100 мм.
Трубу конус можно изготовить из тонкого листового металла, диаметр нижнего края трубы 100 мм, верхнего 120 – 150 мм.
Теперь нужно сделать зольник для печи, сделать его можно двумя способами:
- Сделать в нижней части бочки боковой проём и вмонтировать ящик для сбора золы. В таком случае понадобится сделать подставку поддон под внутреннюю камеру с опилками.
- Сделать ящик зольник непосредственной под бочкой, а в дне бочки по центру сделать отверстие 100 мм. К бочке приварить ножки из уголка.
Любой из этих вариантов будет правильным.
В боковой части бочки нужно сделать отверстие и приварить дымоход, дымоход рекомендуется располагать примерно в средней части бочки, если дымоход расположить вверху, то опилки не будут должным образом прогреваться за счёт горячих газов выделяемых при тлении опилок.
Эксплуатация самодельной печи.
Во внутренний цилиндр по центру вставляем конус, пространство между цилиндром и конусом заполняем опилками, по мере засыпания опилок их плотно утрамбовываем.
Важно плотно утрамбовать опилки, чем плотней тем дольше они будут тлеть. Поверх опилок нужно насыпать тонкий слой песка чтобы исключить горение в верхней части.
Теперь конус аккуратно вытягиваем, в результате внутри печи остаётся конусообразное отверстие, которое обеспечит приток воздуха для тления опилок.
Закрываем верхнюю крышку печи и снизу поджигаем опилки, для этого в ящике разжигаем небольшой костер из щепы который придаст горение опилкам.
Специфика работы печи на опилках заключается в том что по мере тления подсыпать опилки нельзя, нужно дождаться когда все опилки стлеют и заново загружать печь. Но печь на то и называется длительного горения чтобы долго гореть, к примеру, печь из 200 литровой бочки на одной загрузке опилок будет гореть примерно 10 часов, чего вполне достаточно.
Печь длительно горения идеально подходит для отопления хозяйственных помещений в частности для теплиц. Чтобы эффективно отопить теплицу нужно установить печь и сделать длинный наклонный дымоход по периметру теплицы, именно дымоход позволит извлечь максимум тепла из печи.
Рекомендую также прочитать статью как правильно сделать дымоход для буржуйки.
На видео показан процесс загрузки опилок и работа печи длительного горения.
Печка на опилках длительного горения своими руками: схема, инструкция и рекомендации
Народные умельцы считают печи на опилках длительного горения, сделанные своими руками, самым экономичным способом отопления для дачи или гаража. Экономия состоит в том, что не надо тратиться на приобретение дорогой обогревательной печки. Наряду с этим, и опилки минимизируют расходы, ведь они считаются в нашей стране самым дешевым топливом.
Оригинальные чертежи и схемы таких устройств мастера выкладывают в сети. Конструкция печи достаточно простая, не требует на изготовление много предметов, ее можно сделать из подручного материала.
…
Вконтакте
Google+
Мой мир
Как соорудить печку
Схема печи (Для увеличения нажмите)
Изготовить самим печь на опилках длительного горения достаточно легко. Она будет незаменимой, если есть опилки, тогда не надо покупать более дорогостоящее топливо (дрова, уголь, газ).
Чтобы сделать печь длительного горения, необходимо найти следующие предметы:
кусок трубы, толщина стенки которой составит 1 см, а диаметр — 40 см;
жестяная бочка, бидон, труба подходящего размера или пустой газовый баллон ;
чтобы соорудить поддувало, подойдет труба 7,6 см в диаметре;
крышку можно сделать из листа металла, толщиной в 1 см и не менее;
из трубы диаметром 10 см можно соорудить дымоход.
Сначала надо приварить к трубе (диаметром 40 см) заглушку, она будет дном конструкции.
Крышку надо вырезать из металлического листа и в центре сделать отверстие под трубу диаметром 76 мм. На боковой части вверху котла надо приварить отвод от трубы (диаметром 10 см). Следом необходимо изготовить поддувало, для этого отрезается кусок из трубы (диаметром 76 мм) длиной равной высоте устройства.
Снизу приваривается 4 ножки из кусков арматуры для того, чтобы поднять поддувало печки на 10-15 см. Вставлять поддувало в топку следует штырями вниз до упора в днище. Потом нужно опилки спрессовать и загрузить до дымохода. Изготовленная своими руками печка работает лучше, если топливо хорошо спрессовано.
Поддувало следует слегка раскачать при прессовке и загрузке топлива. Это делается для того, чтобы был небольшой промежуток, разделяющий поддувало и спрессованные опилки. Если этого не делать, то придется ждать дольше, когда опилки разгорятся. Теперь можно приступать к топке созданного устройства.
Специалисты советуют: опилки не следует загружать выше, чем дымоход печи и обязательно надо спрессовывать опилки, так как они без этого действия займут много места.
Положительные характеристики печки на опилках
Рассматриваемый вариант печки имеет свои плюсы, а именно:
Такое творение начнет давать тепло сразу же после тления древесных опилок. В течение получаса холодный воздух в доме превратится в теплый и в помещении будет комфортно.
Данная печь достаточно удобна в использовании. Собранная по правилам, она будет безопасна в эксплуатации. КПД такой печи значительно выше в сравнении с любой стандартной конструкцией, работающей на твердом топливе.
Опилки до сих пор самое дешевое топливо в России, благодаря этому население имеет еще один способ сэкономить.
Как происходит процесс горения в печи на опилках
Если проводить сравнение данного устройства со стандартной конструкцией, то в данную печь ни в коем случае нельзя подбрасывать топливо во время горения. Правильно будет, если в печь заложить опилки прессованные и пока они сгорят полностью, открывать печь не следует.
Для продолжительного горения топлива, в целях сохранения тепла в помещении, можно уменьшать силу горения. При медленном горении, начало которого будет в центре внизу, постепенно распространится вверх и по сторонам, что даст возможность опускаться опилкам в процессе сгорания. Некоторым печам вполне под силу обеспечивать горение в течение 8-10 часов.
Отдельные рекомендации от мастеров
Во время возведения котлов длительного горения особое внимание следует обратить на следующее:
При монтировании дымоотводной трубы нужно помнить, что крепеж всех ее деталей друг с другом должен производиться в том направлении, которое противоположно движению газов.
Следует заранее подумать о месте в помещении, где лучше расположить печку. Рядом с ней нельзя хранить предметы, которые легко воспламеняются, а также дальше разместить электрические приборы и другие предметы, во избежание их порчи под воздействием высоких температур.
Расположение дымохода должно быть удобным, так как его нужно периодически прочищать.
Прежде чем запустить отопление окончательно, надо испробовать все режимы нагрева, в целях подбора оптимального варианта для жилища.
Печи длительного горения прослужат много лет, если их эксплуатировать правильно.
Смотрите видео, в котором мастер рассказывает как сделать печь на опилках длительного горения:
youtube.com/embed/OnpvC66wlYE» frameborder=»0″ allowfullscreen=»allowfullscreen»>
МЫ ГАРАНТИРУЕМ ВЫСОКОЕ КАЧЕСТВО РАБОТ
ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании все с опытом работы, имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются оборудование и работы в кредит. Автономное отопление и зимнее полноценное водоснабжение.
Наш основной информационный портал (сайт)
Строительно монтажная компания
ДИЗАЙН ПРЕСТИЖ
Телефон: +7 (495) 744-67-74
Мы работаем ежедневно с 10:00 до 22:00
Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.
Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.
Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.
Как построить и использовать печь на опилках
Поскольку мы, живущие в промышленно развитых странах мира, все чаще вынуждены затягивать пояса и вести менее энергоемкую жизнь, нам, возможно, стоит изучить более мягкие технологии так называемых «слаборазвитых» стран на предмет «новых». идеи по переработке и заправке топливом. Поэтому я в долгу перед Б. Сауболле, С.Дж. — из Катманду, Непал, — за то, что он рассказал моим читателям, как некоторые жители Индийского субконтинента извлекают полезное тепло из того, что обычно считается отходами в США.С. и Канада. Возможно, нам нужно больше этой «обратной» работы Корпуса мира — MOTHER EARTH NEWS.
Одним из простейших видов топлива для приготовления пищи и отопления дома зимой являются опилки, отходы, которые обычно выбрасываются и поэтому можно получить бесплатно или по номинальной стоимости. (Правда, не всем удобно жить рядом с лесопилкой или лесным складом, но то же самое возражение относится ко многим другим альтернативным источникам энергии. Не у всех есть ручей, протекающий через его владения для выработки электричества, или содержание крупного рогатого скота, чтобы поставлять навоз для метана.Мы должны использовать все доступные нам ресурсы.)
Опилки правильно горят только в специально сконструированной печи из опилок, изготовление которой очень просто и практически ничего не стоит. Топливо всегда горит только с одной спичкой в таком агрегате, и его можно держать горящим в течение длительного времени — шесть, восемь или даже двенадцать часов, если необходимо, — абсолютно без дыма, без продувки или обдува, и без дозаправки.
После розжига такая печь горит до тех пор, пока не израсходуется все топливо, которое в ней содержится.Затем его можно перезарядить и снова зажечь. Такое устройство идеально подходит там, где требуется постоянное тепло в течение нескольких часов без всякого внимания (например, для обеспечения горячей водой в течение всего дня или для того, чтобы в комнате больного было уютно и тепло в холодную зимнюю ночь).
Чтобы сделать печь из опилок, возьмите большую банку с краской, снимите верх и прорежьте двухдюймовое отверстие посередине дна. Установите емкость на три ножки, и плита готова. Единственный «инструмент», который вам понадобится для работы горелки, — это гладкая круглая палка или отрезок водопроводной трубы, который пройдет через отверстие в дне банки.Он должен быть достаточно длинным, чтобы выступать на четыре дюйма над верхним краем банки, когда стержень проходит через печь вертикально, а его нижний конец опирается на землю.
Совершенно необходимо, чтобы топливо для этой печи было сухим до костей. Если немного сыро, он будет дымить, а если очень сыро, то совсем не загорится. Сухие опилки прекрасно горят — иногда даже голубым пламенем — и полностью бездымны. Однако он выделяет немного дыма, и помещение, в котором работает печь, должно хорошо проветриваться.
Чтобы зарядить горелку, вставьте палку или трубку в отверстие в дне банки и держите вал прямо вверх, пока вы обсыпаете его опилками. Время от времени, когда вы наполняете контейнер, давите на топливо — чем сильнее, тем лучше, — чтобы он был плотным и компактным. Когда банка заполнится, полностью покройте верх опилок тонким ровным слоем песка или золы. Затем покрутите трубку вперед-назад и осторожно вытащите ее из упакованного топлива. У вас будет аккуратное отверстие, которое будет действовать как дымоход, прямо сквозь массу.
Печь на опилках легко разжечь. Просто скомкайте газетный лист в стиле гармошки и осторожно протолкните его по дымоходу, пока он не выйдет на дно. Подставьте спичку к нижнему концу, и самодельный нагревательный элемент не потребует никакого дополнительного внимания, пока топливо полностью не израсходуется.
Порошковая древесина горит от центра наружу, диаметр отверстия постепенно увеличивается до тех пор, пока не исчезнут опилки и пламя не погаснет. Норма расхода составляет от полутора до двух дюймов в час (эта цифра немного зависит от качества топлива и его плотности).Плита диаметром один фут будет гореть около шести часов, а одна восемь дюймов в диаметре будет работать достаточно долго, чтобы приготовить еду и произвести немного горячей воды для мытья кастрюль и сковородок.
Количество выделяемого тепла регулируется глубиной контейнера: чем длиннее дымоход, тем горячее пламя. Высокая узкая печь станет очень горячей в течение относительно короткого времени, широкая приземистая модель будет давать более мягкий нагрев в течение более длительного периода, а высокий широкий барабан будет гореть как долго, так и горячо. Рассчитайте размеры в соответствии с вашими требованиями.
Базовая конструкция может быть адаптирована для специальных целей. Например, хорошая кухонная плита на опилках может быть построена одним из двух способов: [1] Две или более барабанных печей без ножек могут быть заложены кирпичом, с небольшим отверстием под каждой для впуска воздуха и удаления золы. [2] Печь может быть построена только из кирпичной кладки, без барабанов, и через стену в дне топки проделать круглое отверстие диаметром два дюйма. Эта вторая модель наполнена с помощью двух палочек или трубок . Один сначала проталкивается через переднее отверстие, по крайней мере, до центра печи, а другой удерживается вертикально, так что он опирается на горизонтальный стержень.Затем установка заправляется топливом и вынимаются обе рукоятки.
Базовая горелка для опилок может быть преобразована в обогреватель, чтобы стирать белье в дождливый день или согревать гостиную холодной ночью. Чтобы приспособить консервную печь для этой цели, второй контейнер (со снятой крышкой) перевернули вверх дном и плотно прилегали к верхнему краю каменки. Это излучает тепло в комнату. В верхней камере рядом с верхом делается отверстие для дымохода, по которому дым выводится через стену или окно.При желании в верхней части можно вырезать отверстие со съемной крышкой, чтобы получилась открытая горелка для нагрева чайника.
Независимо от того, решите ли вы модифицировать описанную мною базовую горелку для опилок или нет, я думаю, вы обнаружите, что это устройство представляет собой наиболее эффективное средство использования обычных отходов. Я знаю, что вы также обнаружите, что он обеспечивает устойчивый и надежный нагрев для приготовления пищи и / или тепла.
Первоначально опубликовано: ноябрь / декабрь 1974 г.
|
|
|
|
Деревянный кирпич — лучше, чем корд
Деревянные кирпичи (также известные как прессованные деревянные кирпичи) дадут вам такое же уютное тепло и веселую атмосферу от вашей дровяной печи — с зеленым бонусом!
Изготовленные из высушенных в печи сверхконденсированных древесных стружек и опилок, кирпичи можно обжигать сами по себе или с помощью дров для получения экологически чистого и длительного тепла — по более выгодной цене, чем дрова.
Экономьте деньги: деревянные кирпичи горят сильнее и дольше, чем дрова, а это значит, что вы получаете больше тепла за свои деньги!
Экономия места: один поддон деревянных кирпичей дает такое же тепло, как и деревянный шнур, но занимает лишь около трети пространства.
Сохраните свою спину: не беспокойтесь о транспортировке, рубке и штабелировании дров — мы доставляем аккуратные поддоны предварительно уложенных, защищенных от непогоды деревянных кирпичей.
Сохраните окружающую среду: деревянные кирпичи производятся из чистой переработанной древесной щепы и опилок, они производят меньше выбросов углерода и не содержат креозота кордовой древесины.
Спасите свой дом от вредителей: деревянные кирпичи упаковывают в термоусадочную пленку и укрывают, чтобы защитить их от непогоды, а также от насекомых, мышей и других тварей, которые могут попасть в груды деревянных шнуров.
Деревянные кирпичи горячие, горячие, горячие!
- Поскольку они высушены до влажности менее 10% и сжаты до плотности, аналогичной плотности древесных гранул, деревянный кирпич выделяет гораздо больше тепла, чем бревно.
- Как правило, вы должны использовать примерно половину количества кирпичей по сравнению с количеством бревен, которые вы обычно используете.
- Не перегружайте дровяную печь деревянными кирпичами — вы рискуете перегреть ее! Ознакомьтесь с рекомендациями производителя печи относительно максимальной теплоемкости печи.
Как использовать деревянные кирпичи
- Обжигать кирпичи сами по себе:
- Обожженный кирпич с кордной древесиной:
У нашего менеджера по обслуживанию клиентов есть большая дровяная печь, которая отапливает весь ее дом. Она делает вигвам из трех кирпичей и разжигает огонь, подложив под него мятую газету.Как только кирпичи воспламеняются, она кладет кирпичи вперед, подталкивая типи к задней части печи. Чтобы заполнить печь, она складывает кирпичи слоем в два-три уровня. Этот метод позволяет вести медленный, устойчивый огонь задом наперед, с еще одним складированием после работы, чтобы продержаться всю ночь.
Джой, наш ведущий представитель службы поддержки клиентов, сжигает кирпичи и дрова в своей дровяной печи. Она кладет на плиту от 5 до 6 кирпичей с газетой / растопкой между ними и кладет сверху дрова.Она загружает свою плиту вдвое реже, чем когда использовала только кордовые дрова, и сохраняет свою семью в хорошем настроении!
Дровяная печь на опилке — лучшая печь для нашей теплицы? — Сад и пекарня Gardener’s Orchard
Обязательно посмотрите оба видео ниже!
С тех пор, как мы закончили строительство новой теплицы, самой большой проблемой было сохранить ее в тепле.Мы купили бывшую в употреблении печь на гранулах, но она просто не нагревалась. Поскольку теплица не утеплена, дровяная печь на гранулах поднимала бы температуру только на 10-12 градусов, чего было недостаточно.
Мой отец рассказывал о дровяной печи из опилок, которую он использовал в Румынии, где он вырос. Сначала мы думали, что это просто устаревшая система записи. К нашему удивлению, наше исследование показало, что это, вероятно, лучший вариант по нескольким причинам:
1.Опилки печь должна гореть до 24 часов при одной загрузке
2. Пилы дешевы и обычно бесплатны, если их поднять.
3. Дровяная печь на опилках не требует электричества для горения. Теплица может оставаться теплой даже при отключении электричества.
4. Печь из опилок должна выдерживать температуру минимум на 20-30 градусов выше, чем на улице, в течение как минимум 12 часов, достаточных для того, чтобы пережить ночь.
5.Печь может быть построена с использованными баками воздушного компрессора и минимальными вложениями.
Итак, по причинам, перечисленным выше, мы решили создать его и протестировать.
Посмотрите видео ниже, чтобы увидеть, как он выглядит и как горит. НАСЛАЖДАЙТЕСЬ!
Итак, ответ на большой вопрос: работает ли дровяная печь на опилках? Ответ ДА!
Через несколько дней после первой попытки использования дровяной печи на опилках мы сделали обновленное видео.
Посмотрите видео ниже, чтобы узнать, как долго он горит? сколько греется? Будем держать плиту?
Наслаждайтесь!
Home — Домашний пожарный журнал Perst
Только топки из Home Fire Perst Logs производят тепло до 12 часов. Это связано с тем, что наша запатентованная технология сжимает древесные отходы так плотно, что поленья будут раскалены докрасна на всем протяжении, производя наиболее эффективное горение, доступное на сегодняшний день в производимых пожарных дугах.Бревна держатся вместе, не разваливаются, и имеют чрезвычайно низкое содержание влаги — 2%.
Отсутствие влаги и сильно сжатые древесные волокна дают такую равномерную мощность в BTU, некоторые из наших клиентов утверждают, что им нужно всего 3 полена, чтобы обогревать дом в течение всего дня! Хотя некоторым это может показаться преувеличенным, помните, что условия будут зависеть от эффективности дровяной печи и отапливаемой площади. Даже наши высокие пользователи используют только 12 бревен каждый день, чтобы обогреть весь свой дом.
в 3 раза плотнее дуба
гореть горячим — 8,626 BTU за фунт
гореть 12 часов в герметичной дровяной печи
сгорает без добавок и воска, с низким содержанием влаги
не разваливаются и не катятся за счет плоской стороны
изготовлены из 100% натуральных переработанных опилок
сжатых файловых журналов = меньший объем
Укладка и хранение ваших дров больше не будет проблемой, так как Home Fire Perst Logs занимает меньше места. При 380 бревнах на поддон, что составляет одну тонну, хранение ваших бревен занимает очень мало места. Храните их в сухом месте, вдали от источников влаги.
Наши Firelogs безопасны для каталитических преобразователей
Home Fire Perst Logs — это бревна из чистой древесины без каких-либо добавок. Они производятся из чистой древесины, которая перерабатывается на многих лесозаводах в регионе Британская Колумбия. Связующим веществом в бревнах является природный лигнин древесины, который плавится и плавится под воздействием высокой температуры и давления во время производства бревен.
Нет трещин и трещин
Чистые древесные отходы попадают в каждое бревно Home Fire Perst, а сжатые бревна не трескаются и не трескаются, как шнуры при пожаре. Лопание и треск дров происходит из-за небольших карманов и пузырьков спирта, образующихся в древесине, взрывающейся от огня. Сжатые топки измельчают древесные отходы на мелкие частицы, что исключает скопление спирта и обеспечивает даже тихое горение.
Отсутствие грибка, плесени или ошибок в пожарных журналах
Чрезвычайно высокая температура и давление, которым подвергается наша древесина, по сути пастеризуют ее и удаляют с бревен все грибки, плесень и насекомые.Сложите свои Home Fire Perst Logs внутри в подвале или в гараже, не беспокоясь о занесении вредителей в ваш дом вместе с древесиной.
Изготовленные пожарные шторы = Низкое содержание CO
2 Выбросы
Firelogs от Home Fire Журналы Perst помогают домовладельцам более эффективно нагревать из-за эффективного горения сжатых пожарных труб. Горение при более высокой температуре означает, что летучие газы, которые выделяются во время горения, сгорают в топке, уменьшая их загрязняющее воздействие на окружающую среду.Обычно эти газы конденсируются в дымоходе и образуют отложения, известные как креозот.
Уменьшение накопления креозота в дымовых газах
Креозот — это несгоревшие газы, конденсирующиеся на дымоходе. Неэффективное сжигание приводит к накоплению креозота и требует решения при сжигании древесины. Дровяные печи с более высоким КПД в определенной степени помогли решить эту проблему, но самым важным фактором является сухость и эффективное преобразование БТЕ вашей древесины. Более чистая горящая древесина — это древесина с меньшим количеством влаги, более горячим ожогом и меньшим количеством летучих газов, выделяемых во время горения. Home Fire Perst Logs отвечает всем этим условиям и является одним из самых чистых видов тепла и энергии, доступных сегодня в мире.
Журнал термической обработки сжатой пилой: все, что вам нужно знать | Блог
Мы знаем, что у вас в голове идеальная картина — успокаивающее сияние вашей дровяной печи наполняет ваш дом теплом и уютной атмосферой. Однако, когда пришло время фактически разжечь плиту, вы можете не знать, какое топливо использовать. Закаленные, высушенные в печи или прессованные опилки для нагрева бревен? Есть так много вариантов, и все они претендуют на звание лучших.Но какие из них вам подходят?
В этом руководстве мы познакомимся с миром нагрева сжатых бревен из опилок, чтобы дать вам некоторое представление об этих устойчивых чудесах зимнего потепления. Таким образом, вы сможете принять более обоснованное решение о том, какое топливо использовать для дровяной печи, многотопливной печи или открытого огня.
Что такое бревна из сжатых опилок?
Ключ к разгадке в названии — эти бревна сделаны из прессованных опилок! Они также могут содержать сырье, такое как торф, солома, рисовая шелуха и бумага — можете быть уверены, что наши опилки — это только отходы.Каждое бревно изготавливается путем мелкого измельчения этого сырья, а затем его сжатия с высокой степенью сжатия до 1000 кг / м3. Чем выше уплотнение, тем лучше качество, поэтому бревно должно держать форму.
Качественные прессованные бревна из опилок должны содержать только натуральные продукты, без добавок или связующих. Остерегайтесь любых тепловых журналов, которые не являются на 100% натуральными, поскольку это может повысить уровень влажности в нем и затруднить освещение. Если в них используются какие-либо древесные отходы, например древесина, которая могла быть обработана или окрашена в прошлом, они могут плеваться или искриться.
Итак, каковы преимущества использования прессованных бревен из опилок? А в чем недостатки?
Преимущества тепловых журналов
Низкое содержание влаги
Тепловые бревна из спрессованных опилок обычно имеют влажность ниже 10%. Бревна Big K Compressed Saw Dust Heat имеют уровень влажности менее 8%, а это означает, что они горят намного горячее и с меньшими выбросами, сохраняя в хорошем состоянии дымоход или дымоход, а также чистящее средство для печи или дровяной горелки, поскольку загрязняющие вещества сгорают.
Надежный
Одним из недостатков дров является то, что они могут различаться по плотности, поэтому вы можете не получить одинаковую тепловую мощность во время горения — даже если они из одного дерева. Между ветвями дерева и стволом могут быть различия, а вес и размеры будут разными. Однако, используя сжатые бревна опилок, вы будете знать, что все бревна абсолютно одинаковы, обеспечивая одинаковую надежную тепловую мощность.
Экологичность
Большинство прессованных бревен из древесных опилок будут изготавливаться из побочных продуктов из опилок.Бревна Big K изготавливаются только из побочных продуктов выращивания управляемых лесов и переработанной древесины, поэтому вы можете быть уверены, что вносите свой вклад в защиту окружающей среды. Кроме того, поскольку они сжимаются с использованием такого высокого давления, нет необходимости в связующих веществах или химикатах для облегчения процесса освещения — поэтому углекислый газ (CO2), выделяемый при их сжигании, равен CO2, поглощаемому деревом при его росте.
Чистый
Если вы раньше использовали поленья для дров, вы знаете, что они могут быть грязными. Чаще всего вы будете тащить за собой большое количество бревен, оставляя за собой след из коры и стружек. Кроме того, при обращении с ними вы можете получить осколки. Жаропрочные бревна из прессованных опилок имеют гладкую, однородную форму, которая помогает складывать их в небольших помещениях, так что вы можете поддерживать в вашем доме опрятный и аккуратный вид.
Осталось меньше золы
Тепловые бревна из спрессованных опилок имеют меньшую влажность. Это означает, что они горят сильнее и оставляют меньше золы в вашей дровяной горелке или многотопливной печи.Это отличная новость, если вы заняты и у вас нет времени все время выливать золу из печи — а все, что вы вынимаете, можно использовать в качестве удобрения в своем саду.
Тепловая мощность
Если вы привыкли к стандартным дровам, вы заметите огромную разницу в теплопроизводительности от сжатых поленьев из опилок. Однако, если вы привыкли сушить бревна в печи, вы можете не заметить большой разницы в количестве выделяемого тепла. И бревна, и бревна, высушенные в печи, являются хорошими вариантами обогрева вашего дома.
Недостатки тепловых журналов
Отдельно не купишь
В отличие от высушенных в печи или выдержанных бревен, вы не можете покупать бревна из спрессованных опилок навалом. Они всегда будут поставляться в небольших водонепроницаемых упаковках, потому что, если их не хранить сухими, они будут впитывать влагу, расширяться, а затем распадаться. Нехорошо! Вы должны хранить их в сухом месте и следить за тем, чтобы не проткнуть пакеты, иначе вы получите много беспорядка, который нужно убрать.
К счастью, здесь, в Big K, вы можете купить наши тепловые бревна на поддоне, так что вы все равно можете сэкономить, покупая оптом.
Иногда они могут передвигаться!
Если у вас есть открытый огонь, следите за ним — ваши бревна могут изменить положение! Бревна из спрессованных опилок часто расширяются при горении, поэтому они могут немного двигаться на открытом огне. Убедитесь, что вы разместили их осторожно или, возможно, добавьте защиту, чтобы они не катились мимо камина.
Вы не услышите треска и треска
Тот успокаивающий, умиротворяющий звук, который вы слышите от бревен из натурального дерева, не будет присутствовать при использовании бревен.Но если вы все же хотите использовать прессованные бревна из опилок, вы можете купить пару бревен с треском — они трескаются и трескаются, как настоящие, но без беспорядка, который вы можете получить с бревнами из натурального дерева.
Итак, вот что нужно учитывать, когда вы думаете о покупке поленьев для вашего костра. Они, безусловно, безвредны для окружающей среды, обладают фантастической теплоотдачей и чище, чем горящие поленья, но их нельзя купить отдельно, и они не будут иметь такого же реалистичного ощущения, как натуральное дерево.Почему бы не попробовать смешать тепловые журналы с бревнами, высушенными в печи?
Если вы только изредка используете дровяную горелку, печь или камин, нагревательные поленья, безусловно, являются отличным вариантом, но если дровяная горелка или печь являются вашим основным источником тепла, вы можете найти высушенные в печи бревна лучшим вариантом. Убедитесь, что вы прочитали здесь о сушеных бревнах и их преимуществах, прежде чем сделать окончательный выбор.
лучших практик сжигания древесины | Burn Wise
Правильно установленные, правильно используемые дровяные приборы должны выделять очень мало дыма.Если вы регулярно видите или чувствуете запах дыма, у вас могут быть проблемы. Уменьшите количество дыма внутри и снаружи дома, используя ступеньки. Смотрите видео с лучшими практиками на YouTube.
На этой странице:
Разжигание огня
Для эффективного пожара требуются хорошие дрова, правильное количество правильной древесины и хорошая техника разведения огня. Чтобы добиться максимальной эффективности от дровяной печи или камина, выполните следующие действия:
Шаг 1: Сезон древесины не менее шести месяцев.
Шаг 2: Храните древесину на открытом воздухе, не на земле, с накрытым верхом.
Древесина лучше всего горит при влажности менее 20 процентов. Перед сжиганием древесины проверьте древесину с помощью влагомера.
Разводите огонь с помощью газет, сухих растопок или любых источников естественного разжигания огня, или установите зажигалку для дров на природном газе или пропане в открытый камин.
Покупайте и сжигайте местные дрова, чтобы снизить риск переноса на вашу территорию инвазивных вредителей леса.
Узнайте больше из кампании «Не переносить дрова». Выход
Начало страницы
Безопасные методы сжигания древесины
При использовании дровяной печи для безопасной работы соблюдайте следующие правила:
- Держите легковоспламеняющиеся предметы, такие как шторы, мебель, газеты и книги, подальше от вашего прибора.
- Используйте только газеты, сухую растопку и только натуральные или органические разжигатели огня. Никогда не разжигайте огонь бензином, керосином или угольным стартером.
- Не сжигайте влажную или зеленую (необработанную) древесину.
- Многие бревна из воска и опилок изготавливаются только для мартеновских каминов. Перед использованием искусственных бревен ознакомьтесь с инструкциями по эксплуатации дровяной печи или каминной топки.
- Если вы используете промышленные бревна, выбирайте бревна, сделанные из 100% прессованных опилок.
- Развести горячий костер. Для большинства приборов тлеющий огонь небезопасен или эффективен.
- Держите дверцы вашей дровяной печи закрытыми, если не заряжаете или не разжигаете огонь.Вредные химические вещества, такие как окись углерода, могут попадать в ваш дом.
- Регулярно удаляйте золу в закрытый металлический контейнер. Храните емкость на открытом воздухе на негорючей поверхности.
- Держите под рукой огнетушитель.
- Проверьте свой местный прогноз качества воздуха, прежде чем сжечь.
