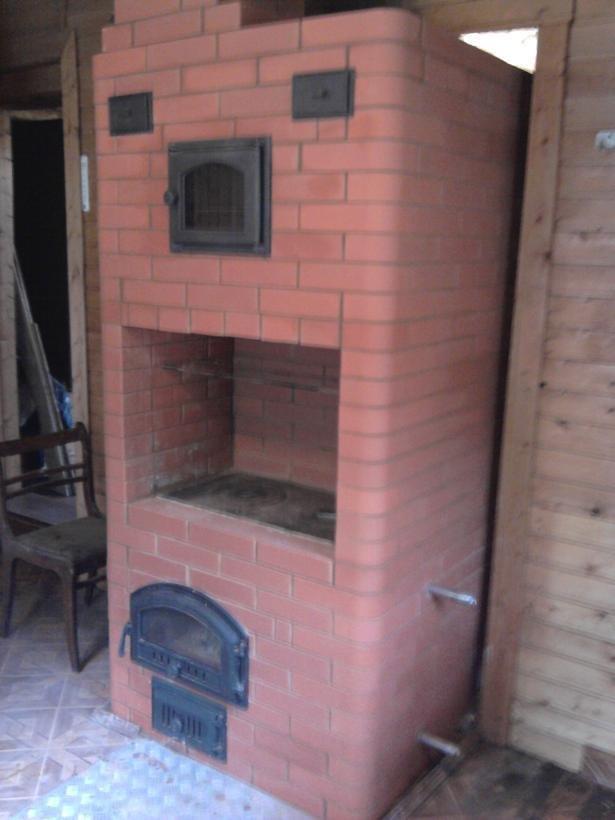

Кирпичная печь с водяным контуром

Печное отопление — давний и популярный способ обогрева частных домов, но оно не всегда эффективно. С помощью одной кирпичной печи сложно отопить большой дом, состоящий из нескольких комнат. В удаленных от печи помещениях температура будет значительно ниже, особенно при закрытых дверях. Один из способов повышения эффективности кирпичной печи и длительного обогрева частного дома — подключение к ней водяного отопительного контура. Как выглядит кирпичная печь с водяным контуром и какова цена вопроса при её изготовлении — подробно рассмотрим в данной статье.

Конструкция

Существует много видов отопительных кирпичных печей. Они могут выполнять только функцию обогрева помещения или совмещать отопление и приготовление пищи. Также существуют комбинированные печи с несколькими топками.

Принцип действия кирпичной печи при любой ее конструкции заключается в быстром накоплении тепла при топке и длительной отдаче его стенками печи в течение нескольких часов или даже суток. Материал печи — керамический кирпич, хороший аккумулятор тепла.

Для увеличения объема нагретого кирпича дымовые каналы в печи делают протяженными, располагая их вдоль стенок. Горячий дым, проходя по ним, нагревает кирпич и к моменту выхода из трубы имеет безопасную температуру. Помимо повышения эффективности, эта особенность конструкции кирпичных печей уменьшает опасность перегрева и возгорания кровли.

Для чего нужен отопительный контур

Кирпичная печь отлично обогревает частный деревенский дом площадью до 50 м2. В традиционном деревенском срубе ее располагают посреди одной общей комнаты, разделенной перегородками на кухню и комнаты. В каждом помещении находится нагретая стенка печи, что позволяет равномерно их обогреть.

Современные частные дома имеют совершенно другую планировку, и комнаты могут находиться на значительном удалении и даже на разных этажах. В этом случае потребуется установка дополнительных источников отопления, например, электрических обогревателей. Но цена на электроэнергию нынче высока, поэтому более практично установка радиаторов водяного отопления.

В них по трубам поступает горячий теплоноситель — вода, которая поступает в котёл, вмонтированном в кирпичную печь. При горении дров в такой печи нагреваются не только ее стенки, но и теплоноситель, и во всех помещениях дома устанавливается комфортная температура. Коэффициент теплоемкости воды высок, и система отопления довольно долго остается горячей, даже если топить печь всего раз в день, при этом достигается существенная экономия, ведь цена такого отопления невысока.

Как выглядит отопительный контур

Конструкция отопительного контура может быть разной, как и место его установки.

      Наиболее популярными вариантами считаются:
    • Самодельный котел — сварная металлическая емкость из стали толщиной 4-5 мм, вмонтированная в тело печи, с входным и выходным патрубком. Он может располагаться как над топкой, так и в другом месте, где при горении дров существенно повышается температура. КПД таких котлов — до 80%.
    • Водяная рубашка — конструкция, аналогичная котлам, но размещается она по всем сторонам топки, при этом эффективность нагрева будет максимальной. КПД — 85%.
  • Теплообменник, или регистр. Состоит из металлических, преимущественно стальных труб, сваренных в систему. Они надежны и долговечны, цена стали по сравнению с медью невысока. Может размещаться как в топке, так и в дымовых каналах. Использование труб повышает эффективность нагрева за счет увеличения площади соприкосновения горячего воздуха с металлом. КПД теплового контура при расположении в топке — до 90%, если же он располагается в дымовых каналах, где температура значительно ниже, КПД снижается и не превышает 70%.

Особенности

Сама кирпичная печь с отопительным контуром может иметь различную конструкцию, теплообменник можно встроить практически в любую печь. Однако, при этом необходимо учитывать особенность эксплуатации таких печей в частных домах.

Печи, в которые вмонтированы котлы или теплообменники, расположенные в топке, нельзя эксплуатировать без активно работающего отопительного контура, поэтому в жаркое время года топить их будет невозможно — в доме будет жарко и душно.

    Некоторые домовладельцы считают, что можно решить эту проблему двумя путями:

  • перекрыть циркуляцию теплоносителя;
  • слить воду из батарей.

Делать этого категорически нельзя! В первом случае вода в котле перегреется, и он взорвется, разрушив кладку. Во втором — сталь теплообменника прогорит, ведь температура в топке печи при горении дров может превышать 1000 градусов.

    Выйти из этой ситуации можно сделать двумя способами:

  • Сделать в печи две топки, «зимнюю», нагревающую котел и тело печи, и «летнюю» — нагревающую варочную панель, но позволяющее сохранить температуру в тепловом контуре в разумных пределах. Топить «летнюю» топку в частном доме можно в любое время года. Дымовые каналы обеих топок выводят в общий дымоход и перекрывают задвижками.
  • Разместить теплообменник в отдельных дымовых каналах. Летом движение дымовых газов по ним перекрывают задвижками. Такая конструкция имеет более низкий КПД водяного контура, но она более долговечна, безопасна и универсальна.

При летней эксплуатации печи с водяным контуром не перекрывайте циркуляцию воды и не сливайте теплоноситель! Это может привести к повреждению печи или теплового контура!

Требования к отопительным системам

Системы водяного отопления, подключенные к котлам, могут иметь естественную (гравитационную) циркуляцию или принудительную — с циркуляционным насосом.

Гравитационные системы обычно подключают к теплообменникам, встроенным в дымовые каналы. Они медленнее нагреваются и в них ниже риск перегрева и закипания воды. Эффективность таких систем ниже, они подходят для небольшого, чаще одноэтажного дома. Движение воды в трубах происходит по законам физики: теплая вода поднимается вверх — в радиаторы, а холодная стекает вниз и возвращается в котел. Их легко рассчитать и сделать своими руками.

Для монтажа принудительной системы потребуется купить и установить циркуляционный насос, подобрав подходящую по мощности и цене модель. Он с заданной скоростью прогоняет весь объем теплоносителя по системе, в результате чего жидкость быстро нагревается в котле и поступает в радиаторы. Такие системы обычно подключают к котлам и теплообменникам, расположенным непосредственно рядом с топкой. Они способны быстро прогреть большую площадь, поднять воду на высоту второго этажа, обладают высоким КПД.

Следует отметить одну особенность работы кирпичной печи с водяным контуром, включающим циркуляционный насос. Насос работает от электрической сети. При внезапном отключении электроэнергии циркуляция воды в системе прекращается, вода в теплообменнике быстро перегревается, образуется пар, и может произойти взрыв котла.

Эту проблему в котлах длительного горения промышленного производства решают автоматическим отключением котла при исчезновении электроэнергии и остановке насоса. Быстро отключить кирпичную печь, обладающую запасом тепловой энергии невозможно. Нужно или восстановить работу насоса, включив аварийный источник электропитания, или погасить печь и принять меры к снижению давления в системе.

Для обеспечения безопасности в системах с принудительной циркуляцией и теплообменником, расположенным в топке, необходима установка аварийного клапана, сбрасывающего излишек давления в системе! Цена экономии на мерах безопасности может быть очень высока!

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.

Последовательность выполнения операций своими руками

    1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
    2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
    3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым.
Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

    1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
    2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
    3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
    4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
    5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
    6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
    7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Дополнительный электрический подогрев системы

Печи с отопительным контуром часто ставят на даче или в загородном частном доме, и для постоянного отопления не используют. В этом случае в морозы система может промерзнуть, что приведет к разрывам и утечке воды при первой же топке.

В этом случае можно вместо воды залить в систему антифриз или дополнительно купить и поставить в параллель электрический котел малой мощности, автоматически включающийся для поддержания воды в системе в диапазоне значений 5-10 градусов. Электрический котел не позволит системе замерзнуть, а их цена не слишком высока, а при определенном навыке можно сделать и самодельные электрические котлы.

Кладка своими руками печи с отопительным контуром может показаться слишком сложным заданием, а цена на услуги специалистов-печников высока. В этом случае лучше рассмотреть возможность установки промышленного котла длительного горения на дровах или другом топливе. Но собственноручно сложенная печь — это не только отопительный элемент, это еще и сердце дома, дарящее уют и семейный покой, и при выполнении всех рекомендаций она прослужит долго и эффективно.

Печи с водяным контуром для отопления

Отопление загородного дома, дачи и коттеджа предусматривает наличие системы отопления независимо от постоянного или периодического проживания. В системе отопления частного домостроения используются как котлы, так и печи, в качестве агрегатов, генерирующих тепло от сгорания топлива.

Заманчиво сделать отопление загородного дома на магистральном газе, имеющим неоспоримые преимущества перед отоплением на дровах. Однако газифицированный дом есть еще не у всех домовладельцев. Да и к бане, отдельному некапитальному строению на участке, не удастся подвести магистральный газ даже при его наличии в доме. В таких случаях стоит обратить внимание на печи с водяным контуром. Чтобы понять что из себя представляет такое оборудование, можно пройти по ссылке, где размещён большой каталог таких печей. В нашей статье будем разбираться с разновидностями таких печей и где они могут найти своё применение.

Структурно, в общих чертах, систему отопления для индивидуальных частных домов можно разделить на две большие группы:

  1. Отопление с применением радиаторов, по которым циркулирует нагретая котлом вода или незамерзающий теплоноситель;
  2. Воздушное отопление, использующее тепло, выделяемое от сгорания топлива, без его передачи теплоносителю. Наружная нагретая поверхность печи, где она установлена, отдает тепло воздуху и нагревает комнату.

Современное решение для печи – водяной контур

Котлы отопления передают тепло теплоносителю через контур, выполненный в виде «рубашки» или спирального теплообменника. Если такой теплообменник установить в печь или камин, то появятся дополнительные преимущества печи перед ее традиционным использованием.

Важные отличия:

  1. Тепло можно передать в другие помещения дома, где нет нагревания воздуха от печки.
  2. Регулировку температуры возможно производить в каждом помещении отдельно.
  3. Тепло распределяется по помещениям равномерно.
  4. Благодаря применению отопительных радиаторов уменьшаются скачки температуры, вызванные неравномерным горением дров;
  5. Расход дров уменьшается, за счет повышения КПД печи.

Важно!

Не надо забывать о том, что система отопления дома с отопительным контуром может замерзнуть, если в системе циркуляции используется вода. Применение незамерзающего теплоносителя на основе этиленгликоля или пропиленгликоля позволит полностью решить эту проблему.

Систему отопления можно укомплектовать электрическим котлом небольшой мощности, что позволит поддерживать температуру в ночное время, не испытывая трудности с растопкой дров в печи.

Конечно, стоимость печи с водяным контуром плюс расходы на циркуляционную систему отопления увеличивают затраты, которые идут на обустройство загородного дома. Но комфорт и удобство проживания людей в таком доме повышаются значительно. Рассмотрим, какие варианты печи с водяным контуром доступны сегодня.

Стальная дровяная печь с теплообменником

Дровяная печь, выполненная из стали, чуть-чуть отличается от отопительного котла, работающего на твердом топливе. Отличие состоит в том, что у печи отсутствует «рубашка» по которой циркулирует теплоноситель. Однако такая печь имеет и преимущество перед котлом отопления. Она может быть снабжена варочной панелью, позволяющей использовать ее в традиционном варианте печи – для приготовления пищи.

Теплообменник стальной печи передает свое тепло не только теплоносителю. Внутренняя циркуляция воздуха позволяет осуществлять и небольшое конвекционное отопление.

Камин в качестве отопительного агрегата всего дома

Красивая конструкция камина, его дизайн, комфортное тепло являются причинами, толкающими человека к его применению в загородном доме, даче. Да и престиж имеет не последнее значение.

Однако наличие камина и отопительного котла в одном доме требует:

  • покупки двух отопительных агрегатов, работающих на одинаковом топливе — дровах;
  • строительство двух шахт отвода дымовых газов.

Не надо забывать, что обычный камин имеет существенный недостаток — дрова быстро прогорают, не успевая отдавать тепло в помещение. КПД камина значительно меньше, чем у печи.

Важно!

Важно. Если камин применяется в качестве отопительного агрегата с контуром отопления, то мы можем организовать систему отопления дома без отдельного помещения котельной, без использования котла, и без лишних дымоходов.

Нравится такая идея? Специалисты помогут рассчитать необходимую мощность теплообменника, устанавливаемого в камин, для обеспечения отопления всей площади дома.

Печь Булерьян – отопительный агрегат с большими возможностями

Название бренда происходит от канадских печи типа «буржуйки» с названием «Бренеран». И без применения отопительного контура печи Булерьян имеют замечательные особенности конструкции.

  1. Обеспечивают длительное горение топлива с его сгоранием пиролизным способом т. е. с небольшой подачей воздуха. Пиролизный процесс позволяет производить тление, а не горение дров, что увеличивает время выделения тепла;
  2. Пиролизные отходящие газы, выделяющиеся во время пиролиза по своей природе горючие, что позволяет их сжигать во второй топке котла. При этом система отопления получает тепло не только за счет тления дров, но и от сгорания газов. Это намного увеличивает КПД отопительной печи Булериан.
  3. В процессе монтажных работ печь Булериан может быть обложена кирпичом, что позволяет накапливать тепло и использовать его для конвекционного отопления.

С применением водяного контура отопления возможности печи еще больше расширяются. Система отопления может работать по принципу естественного розлива теплоносителя, т. е. без использования электрических циркуляционных насосов. При этом их установка в систему отопления возможна.

Важно!

Печи пиролизного типа хорошо работают только на дровах. Применение другого твердого топлива допускается, но его использование снижает КПД и может привести к засорению печи и дымохода твердыми отложениями продуктов сгорания.

Дрова для печи, работающих на принципе пиролиза, включая и печь Булериан, не должны быть сырыми. Однако их не требуется специально сушить. достаточно просто использовать из поленницы, где они прошли естественный процесс сушки.

Не рекомендуется эксплуатировать печь Булериан с открытой заслонкой или открытой дверкой. Все преимущества печи сразу пропадают и такой замечательный отопительный агрегат превращается в обыкновенную буржуйку.

Кирпичная печь с водяным контуром для отопления

Ничем конструкция кирпичной печи с водяным контуром не отличается от других отопительных агрегатов его имеющих. Есть только положительные стороны в таком использовании.

  1. Можно установить контур отопления в уже имеющуюся, существующую кирпичную конструкцию.
  2. Конструктив кирпича предполагает большую массу, способную аккумулировать, накапливать тепло длительное время.
  3. Кирпичная печь обладает большей площадью, позволяющей эффективно отдавать тепло в помещение.
  4. Большие габариты печи позволяют ее применять для полноценного приготовления пищи, располагая в ней не одну варочную конфорку, а несколько.

Обладая такими замечательными свойствами, кирпичная печь с водяным контуром, позволит ее использовать для комфортного отопления всего дома, включая подвальный, цокольный этаж.

Что лучше – чугун или сталь?

Однозначного ответа на этот вопрос дать невозможно.

Чугунные печи с водяным контуром перед стальными обладают определенными преимуществами. Может показаться, что чугун – лучший вариант изготовления для печей с водяным контуром отопления. Он более долговечен, его теплоотдача несколько выше, чем у стали. При этом и тепло аккумулируется лучше. Однако, при резких температурных перепадах, возникающих при растопке котла, имеющего водяной контур отопления, чугун может лопнуть. Его пластичность меньше стали. Если контур отопления подает из системы отопления теплоноситель с отрицательной температурой, а в котле начинают гореть дрова, то перепад температур может достигнуть критического значения.

Можно ли это предотвратить, или свести риск к минимуму? Да, возможно. Установкой байпасного циркуляционного насоса, подающего тепло с выхода котла на его вход. Отрегулируйте шаровыми кранами подачу, чтобы она была небольшая. Включайте перед первой растопкой котла, в сильные морозы, этот насос. Он будет подавать нагретый котлом теплоноситель на входной патрубок, разбавляя и нагревая теплоноситель, поступающий из холодной системы отопления. После небольшого прогрева дома байпасный насос выключается.

Важные особенности эксплуатации печей с водяным контуром отопления

Эту особенность нужно знать при эксплуатации всех отопительных агрегатов, работающих на твердом топливе и имеющих в составе системы отопления циркуляционные насосы.

Исправная работа печи, котла, камина, если применена принудительная циркуляция теплоносителя, может происходить только при функционировании насоса отопления. Проще говоря, насос должен крутиться.

При пропадании электроэнергии циркуляционный насос останавливается. Понятно к чему это может привести:

  1. Дом перестает топиться от системы отопления. Но это – не так страшно. В топке печи продолжают гореть дрова. Тепло уходит естественным путем через дымоход. А в теплообменнике нет циркуляции теплоносителя. Он не охлаждается. Что происходит далее?
  2. Произойдет разрушение теплообменника в результате перегрева. К тому же, теплоноситель, находящийся в системе отопления, попадет при разрыве теплообменника на раскаленные поверхности печи, что приведет к мгновенному образованию большого количества пара.

Как результат – выход из строя отопительного агрегата. Такой взрыв вполне может привести и к пожару. В кирпичной печке и камине не будет таких последствий, а вот их собратья, изготовленные из металла, могут серьезно пострадать.

Применение ИБП для резервирования электропитания насосов отопления

При эксплуатации печей с контуром отопления и подключенных к напорной системе отопления с циркуляционным насосом производите его резервирование по электропитанию. Поскольку мощность таких циркуляционных насосов небольшая, может не превышать 60 Вт, возможно использовать для этих целей ибп (источник бесперебойного питания) на инверторе, включающий в себя:

  1. сам инвертор, осуществляющий преобразование постоянного напряжения 12 вольт в переменное 220 вольт;
  2. аккумулятор, подающий на инвертор 12 вольт постоянного тока.

Такая система гарантированного электропитания подает напряжение, генерируемое инвертором на циркуляционный насос практически мгновенно, если внешняя сеть выключилась. Если установить аккумуляторную батарею достаточно большой емкости, или соединить параллельно несколько штук, то можно не только получить резервирование электропитания циркуляционного насоса, но и поддержать освещение в наиболее значимых частях всего дома.

Приведённый материал — обзорный, дающий общее представление о современных печах с водяным контуром. Покупку печей с контуром отопления лучше производить после консультации со специалистами.

Кирпичная печь с водяным контуром для отопления дома 👉 пошаговая инструкция

Печные отопительные контуры используют давно. Конструкция обогревает дом, состоящий из нескольких помещений. Но дальней комнате достается меньше тепла. Чтобы реализовать равномерное распределение тепловой энергии, дополнительно используют водяной контур с регистрами отопления. Организовать обогрев можно своими силами, главное, следовать инструкции.

Кирпичная печка с жидкостным контуром

Механизм работы

В обогревательном агрегате нагревательные элементы — теплообменник, скрытый в топочную или дымоход, непосредственно печная конструкция. Жидкость, пересекая регистр, поддается нагреванию. Вода по трубам достигает батарей. Отдает тепловую энергию. Циркуляция обеспечивается разницей температуры на входе, выходе.

Для равномерного распределения воды в отопительном контуре дополнительно устанавливают циркуляционный насос.

Водяной контур опрессовывается. Обеспечивается удаление пузырьков воздуха. После нагрева объем жидкости увеличивается. Во избежание взрыва обустраивают расширительный бак. Схемы обогрева закрытого типа могут иметь бачок в любом месте. Открытый тип отопления нуждается в высоком расположении бака.

Принцип работы печи с жидкостным контуром

Чтобы стравить давление, в системе используется автоматический воздухоотводчик. Через предохранительный клапан выпускаются излишки газа из теплового носителя. Для объединения агрегата, в комплекс безопасности включается манометр.

Печь с контуром циркуляции воды помогает экономить энергоресурсы.

Использование водяного контура с печью должно рассматриваться при проектировании здания.

Положительные, отрицательные стороны

Преимущества печного обогрева:

  • отопление реализуется старинным российским сырьем — дровами. Не требуется поставка газа, подведение электричества;
  • универсальность. Агрегат обогреет дом, подогреет воду;
  • можно применять устройство в виде камина.

Положительные стороны водяного контура:

  • равномерное распределение тепловой энергии;
  • объем тепловой отдачи воды больше конвекционного обогрева воздухом;
  • тепловой носитель можно доставить на любое расстояние, даже в удаленные помещения;
  • вода не причиняет урон организму;
  • вода не воспламеняется, безопасна.

Отрицательные стороны:

  • инертность отопительного контура;
  • сложно регулировать температуру в комнате;
  • нужно постоянно закладывать топливо;
  • если нет воды, печь не работает;
  • высокая вероятность замерзания жидкости в контуре, если отопление отключено;
  • насыщенность теплоносителя кислородом вызывает повышение коррозийности. Образуется накипь внутри трубопровода.

Этапы работ

Чтобы самостоятельно сделать отопительную печную конструкцию из кирпича с водяным контуром, необходимо:

  1. Сделать проект системы. Определить место расположения печи, трубопроводов, регистров отопления. Рассчитать мощность теплового обменника.
  2. Приобрести, изготовить батареи.
  3. Делать кирпичную печь с одновременным обустройством теплового обменника.
  4. Монтировать водяной узел, включая трубопроводы, батареи, комплекс безопасности.
  5. Проверить надежность работы системы отопления.

Про теплообменник

Самостоятельное обустройство кирпичной печи с водяным котлом отопления вынуждает учитывать много факторов. Грамотно рассчитать проект системы.

Обустроить жидкостный регистр в печи можно в:

  • полости очага;
  • дымоходе;
  • теле печи около очага.

Место теплообменника определяет форму, расходный материал:

  • медь. Эффективность достигается теплопроводностью. Медь плавится при низкой температуре, жидкость в контуре должна регулярно циркулировать;
  • жаропрочная сталь. Толщина 4-6 мм. Достижение долгой эксплуатации выполняется путем постоянного наличия воды в контуре;
  • нержавеющая сталь. Сложности возникают на этапе обработки материала.

Если расположить водяной контур в очаге, летом система будет постоянно поддаваться нагреву. Придется вывести регистры для снятия излишка тепловой энергии. Монтаж в дымоходе требует дополнительных заслонок, исключающих нагревание котельного оборудования летом. Тепловой обменник должен быть больше, чем встраиваемый аналог в очаг печи. Котел не должен способствовать снижению пропускных возможностей канала выведения угарного газа наружу.

Расчет мощности, размеров

Для эффективной работы отопительной печной системы нужно правильно рассчитать площадь, мощность батарей. Печь с водяным контуром требует только приблизительных расчетов.

Исследования показали, что для обогрева 10 кв. м площади потребуется 1 кВт мощности радиатора. С 1 кв. м теплообменника получаем 5-10 кВт тепловой энергии. Для определения мощности батареи берется в учет:

  • расположение змеевика;
  • топливо: уголь, дрова, паллеты. Уголь в процессе сгорания выделяет существенно больше тепловой энергии;
  • приблизительные температурные отметки очага, теплообменника;
  • средний температурный режим водяного контура;
  • коэффициент тепловой отдачи стройматериала змеевика.

После приведенного расчета, площадь змеевика рекомендуется повысить на 10-15 %. При сгорании топливного сырья мощность теплового обменника начинает понижаться.

Кладка отопительно-варочной печки

Перед работой необходимо сделать чертеж печи, подробный план-порядовку. Можно использовать готовые схематические решения. Популярна печка Кузнецова с радиатором, скрытым в дымоходный канал сбоку печи.

Печь Кузнецова

Печь Кузнецова:

Стройматериалы

Для создания кирпичной печи подготавливаются:

  • бетон;
  • раствор;
  • огнеупорный шамотный, красный кирпич;
  • задвижки;
  • дверца для топки;
  • колосниковая решетка;
  • зольник.

Для теплового обменника потребуется:

  • металлический трубопровод сечением до 5 см, листовая сталь толщиной 3 мм.

Отводящие, подводящие коммуникационные линии выполняются из металлического трубопровода. Линии водяного контура подачи горячей воды по дому делают из полипропиленовых труб, батарей.

Схема, габариты печного агрегата

Технические параметры агрегата обогрева:

  • длина/ширина/ высота — 102х116х238см;
  • габариты теплообменника — 75х50х35 см;
  • мощность батареи — 6 кВт. Закладывать топливо придется дважды в день. Обогреть можно 60 кв. м дома.

ПечьВнешнее исполнение печи в разрезе

Пошаговая инструкция кладки печи

Подробная инструкция по монтажу кирпичной печи:

  • Выполняется разметка печи. Заливается фундамент на 50 мм ниже будущего чистового полового покрытия. Для повышения надежности стоит выполнить армирование прутками. Нужно исключить соприкосновение печного фундамента и основания дома.
  • Как только фундамент полностью высохнет. Будет готов. Можно приступать к кладке кирпича по схеме-порядовке. Первые два шара выполняются из красного полнотелого материала на цементную смесь. Кладка призвана выровнять получившиеся неровности фундамента. Закладывается основание.

Фундамент

  • Соединение слоев выполняется глиняным раствором.

Правильно сделанный раствор не должен отличаться чрезмерной пластичностью, рассыпчатостью. Проверить смесь просто. Слепите небольшой шарик. Положите на ровную поверхность. Он должен слегка изменить форму, пойти мелкими трещинами. Рассыпаться не должен.

  • Толщина шовных соединений между отдельными рядами не должна превышать 5 мм. Чем меньше, тем поверхность конструкции будет однороднее. Теплоотдача лучше.
  • Расшивка выполняется сразу после укладки кирпича.

Кладка

  • Обустройство дверцы в топочную: перед установкой дверцы на кирпич, укладывается асбестовая плоска. В углах рамы располагается отожженная проволока длиной 0,4 м. Закрепление выполняется между кирпичными рядами. Схема сделает дверцу более надежной, иначе раствор раскрошится. Она выпадет из печи. Нужно проверить расположение дверцы строительным уровнем. Поверх кладется асбестовая полоска.
  • Топочная выкладывается шамотным огнеупорным кирпичом. Простой кирпич потрескается, распадется. Схематическое изображение шамотного стройматериала на эскизах выполняется желтым цветом.
  • Если нужна установка варочной поверхности, под плиту оставляют пазы. Сводятся к минимуму тепловые потери. Предотвращается задымление. Укладка плитки выполняется на раствор.
  • Собственноручно созданный тепловой обменник укладывается в дымоход на этапе кладки кирпичного слоя, который снабжается нижним штуцером. В топочную монтируется, когда выполняется укладка последнего шара топки. Расстояние между теплообменником и кирпичной кладкой должно быть в пределах 5-6 мм.
  • В дымоходе обустраиваются прочистные дверцы. Они удаляют накопившуюся сажу, иначе ухудшится нагрев. Дверей должно быть столько, чтобы обеспечить доступ к каждому участку дымоходного канала.
  • Вверху дымохода делается заслонка, шибер. Конструкция дымохода может выполняться из кирпича, что и печь. Можно приобрести готовые сендвич-панели. Нужно соблюдать правила соприкосновения трубопровода и крыши. Кирпичный дымоход делается с распашкой.

Промежуток между металлическими деталями, склонными к нагреву, и сгораемой конструкцией — не менее 0,25 м. При пересечении перекрытий укладывается изоляционный материал (базальтовое волокно).

  • После полного высыхания отопительной конструкции, необходимо несколько раз прогреть, не достигая высоких температурных режимов. Контролируется тяга, устойчивость горения деревянного сырья, отсутствие задымления, утечек. Можно приступать к монтажу внешнего водяного контура. После пуска жидкости печь пригодна к работе.

Печное отопление используют много веков. Системы отопления усовершенствовали. Для равномерного прогрева дома используют водяной контур с батареями отопления. Сделать обогрев для частного дома можно своими силами. Главное, следовать инструкции.

Изготовление кирпичной печи с водяной системой обогрева:

Средняя оценка

оценок более 0

Поделиться ссылкой

Моя кирпичная дровяная печь со сменным водяным контуром для отопления теплых полов и радиаторной сети | Для Себя своими руками

Обыкновенная печь из кирпича это пожалуй лучшее что могли придумать люди для отопление своего жилища. Лучше и экономичнее нет ни чего. Плюсов у кирпичной печи несчётное множество, от микроклимата, до уюта в дома. А минусов практически нет.

Александр Шуриманов

Кирпичная печь с водяным контуром

Какую печь поставить в своём загородном доме

С самого начала планировки дома я стал продумывать все возможные варианты отопления. Приоритетным для меня соответственно является газовое отопление, так как по периметру участка проходит газовая труба с газом, конечно и отапливаться удобно. Но, к сожалению, так сложилось, что к электрическим и газовым службам у меня очень маленький процент доверия, поэтому я решил сложить дровяную кирпичную печь в своём доме.

Изначально я долго сомневался, какую печь мне установить, либо готовый дровяной котел металлический, либо кирпичную печь. Поразмыслив в голове, Я всё-таки остановился на кирпичной печке, так как после протопки она имеет большую теплоемкость и очень долго отдает тепло. Хоть и на её возведение уходит гораздо больше средств и времени. Проще конечно взять готовый. В топочную часть печки решил установить 3 водяных контура объемом каждый по 8 л.

Съёмный теплообменник для кирпичной печи Съёмный теплообменник для кирпичной печи

Теплообменники решил сделать так чтобы они были съемными и ремонтно-пригодными, чтобы можно было в любой момент их вынуть устранить протечку или почистить от сажи и от копоти.

При строительстве печки я отошёл от всех принятых норм решил класть её не на глиняный раствор, а на кладочную цементно песчаную смесь. Долго пытался найти в Интернете информацию можно ли класть печи на цементно-песчаный раствор или нет но к сожалению спустя после многих дней поиска я так и не нашел никакой информации. Единственное что удалось выяснить, что бетон разрушается под действием высоких температур это 800 градусов и более. Я так прикинул это как надо сильно топить печку чтобы она у меня разогрелась до температуры 800 градусов. Если такое случится, то у меня на расстоянии метра всё вспыхнет соответственно печку до такой температуры нагружать не буду, а значит можно попробовать положить кирпич на песчаною бетонную смесь. При строительстве печки я отошёл от всех принятых норм решил класть её не на глиняный раствор, а на кладочную цементно песчаную смесь. Долго пытался найти в Интернете информацию можно ли класть печи на цементно-песчаный раствор или нет но к сожалению спустя после многих дней поиска я так и не нашел никакой информации. Единственное что удалось выяснить, что бетон разрушается под действием высоких температур это 800 градусов и более. Я так прикинул это как надо сильно топить печку чтобы она у меня разогрелась до температуры 800 градусов. Если такое случится, то у меня на расстоянии метра всё вспыхнет соответственно печку до такой температуры нагружать не буду, а значит можно попробовать положить кирпич на песчаною бетонную смесь.

Перед тем, как класть печь я решил всё таки испытать бетон на прочность. Клал бетонные кирпичики которыми вымащивают дорожки в топку печи для бани и в мангал. Жарил бетон по полной программе и ждал, когда он разрушится и рассыплется, но мне так и не удалось этого увидеть. Единственное что понял раскалённый бетон при контакте с холодной водой сразу лопается. Думаю, что мою горячую кирпичную печь никто не будет поливать холодной водой, поэтому решил рискнуть и положить печь на кладочную смесь.

После того как выложил топочное отделение решил над ним установить чугунную плиту для того чтобы можно было быстро получить тепло в дом. Спустя 2 недели дело дошло до задвижки дымовой трубы. Трубу решил сделать асбестовую, так как она меньше конденсирует. Хотя можно было воспользоваться и сэндвич трубой из нержавейки. Пощупав цены мне как-то перехотелось устанавливать сэндвич трубу из нержавейки. Уж больно дорого оно стоит, а асбестовая труба диаметром 150мм у меня была в наличии. Хотя опять-таки, судя по Интернету многие против таких труб, так как якобы они взрываются. Хотя из личного опыта не припомню таких случаев. Я с самого детства ездил на дачу то к одному деду, то к другому деду и у всех стояли кирпичные печки с такими трубами и всё было нормально ни у кого не взрывалась и ничего не лопалась. Думаю и меня эта участь обойдет стороной. После того как выложил топочное отделение решил над ним установить чугунную плиту для того чтобы можно было быстро получить тепло в дом.

Какую дымовую трубу поставить на печь

Спустя 2 недели дело дошло до задвижки дымовой трубы. Трубу решил сделать асбестовую, так как она меньше конденсирует. Хотя можно было воспользоваться и сэндвич трубой из нержавейки. Пощупав цены мне как-то перехотелось устанавливать сэндвич трубу из нержавейки. Уж больно дорого оно стоит, а асбестовая труба диаметром 150мм у меня была в наличии. Хотя опять-таки, судя по Интернету многие против таких труб, так как якобы они взрываются. Хотя из личного опыта не припомню таких случаев. Я с самого детства ездил на дачу то к одному деду, то к другому деду и у всех стояли кирпичные печки с такими трубами и всё было нормально ни у кого не взрывалась и ничего не лопалась. Думаю и меня эта участь обойдет стороной.

Спустя три недели я доделал печку потратив на неё 500 кирпичей теперь осталось дождаться, когда она просохнет и пробовать начинать топить.

Начало кладки печи (разметка на полу) Начало кладки кирпичной печиКирпичная печь с водяным контуром (топочная часть) Кирпичная печь с водяным контуромКирпичная печь с водяным контуром (коллекторная часть) Кирпичная печь с водяным контуромКирпичная печь с водяным контуромДымоход из асбестовой трубы (выход через кровлю) ЗадвижкаЗапуск тёплого водяного пола Запуск тёплого водяного пола (установка китайского термостата для управления котлом отопления) Запуск тёплого водяного пола (установка китайского термостата для управления котлом отопления)Шухер после сборки коллекторной группы и запуска тёплых водяных полов

«ВОПРОСЫ И ОТВЕТЫ»

  • Можно ли класть кирпичную печь на бетонную цементную кладочную смесь — я думаю да я рискнул время покажет. Ну, развалится, что же теперь буду переделывать и буду, может быть одним из тех, кто решил это попробовать на своём личном опыте тем более кирпичная печка не нагревается до температуры распада бетона.
  • Можно ли в качестве дымовой трубы использовать асбестоцементную — я думаю да всё основное тепло газов забирает кирпич на трубу остаётся незначительная часть тем более в деревнях или на дачах деды всё время использовали для своих печей эти трубы и ничего страшного не произошло.
  • Сколько надо кирпичей чтобы сложить кирпичную печь — на мою печку ушло 500 кирпичей. Я считаю, по минимуму для постройки печи понадобится в среднем не меньше 350 штук это точно.
  • Какой кирпич нужен для кладки печи — я брал печной кирпич плотностью 200. Не обязательно брать шамотный так как он нужен для высокотемпературных печей а для домашнего использования такие температуры не применяются. Обычный кладочный кирпич для этих целей не подойдет, так как он под действием высоких температур начинают слоиться и лопаться. Это наблюдение из личного опыта. Не имея металлического мангала я три сезона делал мангалы из обычного кладочного кирпича и после нескольких приготовление шашлыка кирпич начинал разрушаться.
  • Для герметизации щелей топочные дверцы поддувала и чугунной плиты я использовал силикатный герметик для печей и каминов который выдерживает температуру 1250 градусов. Такой герметик показал себя с хорошей стороны стынет быстро не лопается, не трескается очень хорошая достойная вещь. Я брал герметик Титан.

В заключении хочется сказать что получилось довольно неплохо. С момента кладки печи прошло почти 12 месяцев, кладочная смесь себя чувствует нормально, в доме тепло, полы греются. Я и моя семья довольны, когда ещё газ подведу, кто знает, а так всё в моих руках, пили дрова Шура, пили.

СПАСИБО что дочитали статью до конца! Буду признателен вашему лайку или комментарию, подписывайтесь на канал.

Вам может понравиться:

Всё всем пока!!! УДАЧИ!!! @Для Себя своими руками

материалы, конструкции и схемы движения горячей воды

Одной из важнейших систем жизнеобеспечения в доме является отопление, хотя для многих эта система является самой главной и самой важной, все остальные остаются на заднем плане. И это понятно. Нет тепла – нет жизни. Самой распространенной системой отопления дома считается водяное отопление, где используется котел и несколько радиаторных батарей, которые устанавливаются по последовательной или по параллельной схеме.

Это достаточно экономичный вариант, не сложный и простой в обслуживании.

Но, как показывает современная жизнь, многие загородные застройщики свое предпочтение сегодня отдают отопительным приборам, которые несут в себе не только отопительные функции, но и декоративные, так сказать, радующие глаз. Открытое пламя всегда привлекало человечество. Оно входит в три стихии, на которые смотреть можно бесконечно. Оно не раздражает, оно украшает, оно дает тепло. И какой прибор может создать такой эффект? Только камин.

Но вот беда – камин может обогреть только одно помещение, где он установлен. Правда, эта аксиома уже отошла в прошлое, потому что производители в настоящее время стали предлагать новые конструкции этого отопительного прибора, которые носят название печь-камин с водяным контуром.

Что собой представляет эта новая конструкция?
Все достаточно просто – это все тот же камин, только в его топку по стенам установлены трубы в виде змеевика, которые подсоединяются к системе водяного отопления всего дома. Это, конечно, упрощенная схема, потому что данная система отопления, а так же конструкция самой печки-камина намного сложнее, поэтому есть смысл все в точности объяснить и показать.

Печь камин с водяным контуром из кирпича

Обычный кирпичный камин и камин с водяным контуром по внешним данным практически ничем не отличаются друг от друга, но вот внутренняя структура отличается сильно. Если в первом варианте топка камина возводится из огнеупорного кирпича или камня, то во втором варианте обязательно добавляется стальная рубашка из двойного металлического листа.
Почему используется двойной лист?

Это делается с одной единственной целью – установить в межлистовом пространстве змеевик, по которому будет проходить вода.

Объем нагреваемой воды во многом будет зависеть от двух показателей самой конструкции:

  • Первое – это количество обогреваемых помещений, которое влияет на количество батарей отопления и протяженность всей системы.
  • Второе – контурность системы. Одноконтурная – это только отопление. Двухконтурная – это отопление плюс использование горячей воды для бытовых нужд. Для небольшого дома стандартный объем воды в системе отопления 40-50 литров.

Но, как утверждают специалисты, изготавливать печи-камины с водяным контуром из кирпича достаточно сложно. Здесь не только большие материальные расходы, но сложность в изготовлении топки, где используются и кирпичи, и металл. Поэтому даже опытные печники встречают в процессе возведения такого камина трудности, связанные с установкой металлической облицовки, за счет чего может сократиться объем топки или уменьшиться кирпичная кладка.

Здесь, конечно, все приходится точно рассчитать, чтобы в процессе эксплуатации прибора не возникли сложности.

Готовые печи-камины с водяным контуром, изготовленные из металла – самый простой и надежный вариант. Здесь нет необходимость, что-то доделывать или переделывать. Такой камин устанавливают по месту расположения и подключают к системе отопления дома.

Для тех, кто хочет видеть в интерьере декоративное оформление камина, можно предложить облицевать его любым отделочным материалом, к примеру, тем же кирпичом.

При постройке печи, посмотрите порядовку печи Кузнецова. Она поможет вам правильно сложить печь с высоким КПД.

Или можно сложить печь из кирпича для дома своими руками, используя наше руководство по адресу: https://obogreem.net/otopitel-ny-e-pribory/pechi/pech-iz-kirpicha-dlya-doma.html

Печь камин с водяным контуром своими руками

Сделать камин с водяным контуром своими руками не проблема. Правда, для этого понадобится сварка. Стандартная форма такого камина напоминает прямоугольную печь, стоящую на ножках, с выхлопной трубой, которая выводится наружу. А вот конструкция его намного сложнее, как это было указано выше.

Здесь, как и в кирпичном камине, придется изготавливать топку с двойной рубашкой. Это самое сложное место, поэтому есть смысл использовать два варианта

  • Первый – топка изготавливается отдельно от всей конструкции печки, куда сразу же вставляется змеевик. После чего готовый элемент соединяется с другими частями камина.
  • Второй – готовится вся конструкция камина без верхней крыши. Затем внутрь вставляется внутренняя оболочка каминной рубашки, крепится. И только после этого можно установить подготовленный предварительно змеевик.

Во втором варианте можно изменить схему сборки, то есть сначала установить змеевик, затем рубашку. Это на ваше усмотрение, как кому удобно. Но из двух предложенных вариантов, первый самый простой и нетрудоемкий.

К слову о материале, который используется для изготовления камина. Для внутренней оболочки рубашки необходимо использовать более толстый лист металла, не менее пяти миллиметров, потому что он будет постоянно находиться в соседстве открытого огня и подвергаться высоким температурам.

Дополнительные приборы и элементы

Современная эксплуатация отопительных приборов требует жесткого контроля температуры теплоносителя, поэтому наличие термометров – дело необходимое. А вот регулировать саму температуру можно достаточно просто:

  • Во-первых, увеличить количество сжигаемого топлива.
  • Во-вторых, воспользоваться заслонкой поддувала, которая помогает увеличить или снизить поступление воздуха в топку.

Есть еще один прибор, который необходимо использовать в том случае, если топка камина расположена на одном уровне или чуть выше батарей отопления. Это циркуляционный насос. Зачем он нужен именно в таких условиях? Все дело в физике. Ни для кого не секрет, что нагретая вода поднимается вверх, а холодная опускается вниз. Это свойство воды используется в системах отопления с естественной циркуляцией. А если змеевик расположен выше батарей, то циркуляция сразу же нарушается, вода внутри системы двигаться не будет, змеевик просто закипит.

Для этих целей и устанавливается насос, который в разы поднимает КПД камина. Обычно сам насос монтируют или в подвале, или снаружи дома в подсобке во избежание шума.

Отзывы о печи камине с водяным контуром

Рассматривая отзывы на форумах, приходится сталкиваться с различным отношением людей, к такому камину. Больше положительных отзывов у тех, кто установил данную систему в небольших домах и дачах.

«…О печке-камине с водяным контуром узнал от соседа по даче. Идея показалась интересной. Недолго думая, соорудил камин из металла сам, благо сварщик я неплохой. Подсоединил змеевик к системе водяного отопления, которую тут же сам и соорудил. Не стал использовать готовые батареи, просто под подоконниками проложил металлические трубы диаметром 57 миллиметров. Все это объединил. Отличная система получилась, четко работает, особенно на дровах…»

Николай Николаевич, Вязьма.

«…Приобрели печь-камин с водяным контуром с циркуляционным насосом, установку проводили мастера. Прекрасно работала до тех пор, пока не произошло отключение электроэнергии на несколько часов. Насос перестал качать воду, батареи остыли уже через несколько минут, в доме стало холодно. Это большой минус такого камина. Пришлось переделать, чтобы система работала и в режиме естественного оборота воды. Поэтому советую все обдумать, прежде чем покупать такую печь…»

Борис, Николаев.

«…Отличный камин. Сам стоит в гостиной, а от него в две комнаты провели трубы, которые подключили к радиаторам. Получилась целая отопительная система. Топим дровами, расход минимальный…»

Олег.

А вы знали что возводить печь совсем не обязательно, можно купить уже готовый вариант, например печь Бутакова. Подробности в нашем обзоре.

А вот здесь – более простой вариант готовых печей.

Достоинства и недостатки

Начнем с достоинств:

  • Что выгоднее: автономная система отопления или печь-камин с водяным контуром? Камин дешевле, даже если придется повозиться с установкой рубашки.
  • Такой камин может быть включен в любую другую системы отопления, как ее часть, и спокойно заменить ее в случае выхода из строя последней.
  • В такой печке можно использовать любой вид топлива.
  • В плане дизайна помещения это самый универсальный прибор, который украсит любую комнату, отделанную в любом стилевом направлении.
  • Облицевать камин можно на любой вкус, для чего можно использовать огромный ассортимент отделочных материалов.

Недостатки:

  • Если сравнивать печь-камин с другими приборами из категории отопительного оборудование, то необходимо отметить, что она обладает одним из самых низких КПД. Хотя, как дополнительный источник тепла, это оптимальный вариант.
  • Второй минус – это практически отсутствие автоматики. Если многие системы, чтобы зажечь, необходимо только нажать кнопку, то с камином придется повозиться. Надо, к примеру, принести дрова, уложить их в топке, разжечь и ждать, когда вода нагреется в системе.

Особенности кладки печи с водяным отоплением

Кирпичная печь с водяным отоплением совмещает в себе особенности двух отопительных систем. Подобная конструкция имеет достоинства и недостатки, однако ее эффективность для большого дома бесспорна.

Перемываем косточки печи с водяным контуром, или «плюсы» и «минусы» системы

К главным достоинствам такой печи относят…

Способность обогреть дом большой площади. Обычная кирпичная печь за один раз выделяет примерно 6500 Ккал тепла. А эффективность конструкции с водяным отоплением выше этого показателя примерно в два с половиной раза. И это при одинаковом количестве топлива! Так что еще один «плюс» этой печи – невероятная экономичность.

Среди недостатков этого варианта отопления в доме числятся…

  • Принципиальная важность контроля над печью. Это касается и загрузки топлива, и очистки камеры, где скапливается зола. Также внимания требуют и дымовые каналы: перед тем как затапливать печь, необходимо убедиться, что задвижки этих каналов открыты.
  • Нецелесообразность использования для приготовления пищи. Летом вы вряд ли будете готовить кушать на печи с водяным контуром, так как это экономически нецелесообразно. Для «кулинарных» целей, скорее всего, придется завести альтернативный источник тепла.
  • Сложность ремонта. Со временем котел прогорает. От этого не застрахована ни одна печь. А вот замена теплообменника довольно сложный процесс. Чтобы осуществить это, придется разобрать внушительную часть конструкции.

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

ВАЖНО! Неверно считать, что для отопления большого дома необходимо приобретать котел больших габаритов.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Особенности кладки

На вопрос, как сделать кирпичную печь с котлом своими руками, невозможно дать однозначного ответа, так как существует множество схем изготовления. Однако приведем для вас объяснения для одной из популярных порядовок.

1-й ряд выполняется сплошной кладкой за исключением одного стесанного кирпича, необходимого для образования незначительного уклона к зольнику.

Во 2-м ряду (и во всех последующих) аккуратно выполняется перевязка швов, а также монтируется дверца поддувала.

3-й ряд – это уровень, на котором устанавливается первая дверка поддувала.

4-й ряд сложно выложить, опираясь лишь на порядовку. Во-первых, тут устанавливается еще одна прочистная дверца с правой стороны печи. Во-вторых, здесь необходимо сделать опору под духовой шкаф из половинки кирпича, а также монтировать пару колосниковых решеток.

На 5-м ряду оставляются прочистные отверстия или даже дверцы. Если вы остановились на прочистных дверцах, то они закрепляются в кладке одновременно с установкой котла. Вершина котла должна приходиться на место выхода трубы, через которую «подается» горячая вода. Это месторасположение не случайно: так вы сможете снизить риск завоздушивания системы.

На 6-м ряду закрепляется топочная дверца, а на 7-м перекрываются прочистные дверцы.

8-й ряд кладется с чередованием швов и он же закрывает два дымохода, находящиеся за котлом.

С 9-го по 12-й ряды кладутся одинаково. Единственное, о чем вам стоит помнить, — это перевязка швов.

13-15-й ряды выкладываются из огнеупорного кирпича. Это условие обязательно! Эти три ряда кладки перекрывают камеру отопления, а 16-й ряд служит дополнительным перекрытием.

На 17-м ряду стоит определиться с размерами горизонтальных рядов верхней камеры отопления. И на этом же уровне нужно монтировать четыре прочистных дверцы.

18-м рядом окончательно перекрывается горизонтальный канал.

А 19-й ряд прикрывает ранее монтированные прочистные дверцы.

Важность 20-го ряда в том, что тут определяются габариты дымохода.

Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов.

На 37-м или 38-м ряду нужно перекрыть перекрышу печной конструкции и монтировать дымовую задвижку.

С 39-го ряда можно начинать класть дымовую трубу.

Отлично зарекомендовали себя печи с двухтрубными системами водяного отопления, в которых в верхней точке монтируется расширительный бак. Дело в том, что расширительный бак компенсирует увеличение объема теплоносителя при температурных скачках в нем.

Особенности кладки, о которых вам нужно знать

  • Соблюдение порядовки – обязательное условие при возведении кирпичной печи с водонагревательным котлом. В противном случае вы можете некачественно перекрыть те или иные каналы и т.д.
  • Толщина швов должна составлять от 3-х до 5мм. Важно, чтобы эта толщина была одинаковой везде. Кроме того, следите, чтобы швы располагались строго по горизонтальной прямой.
  • Выполнение перевязки швов – такое же обязательное условие, как и четкое следование порядовке.
  • Все элементы печи из металла монтируются одновременно с кладкой кирпича. Если оставить это на потом, то есть попытаться сделать это после окончания кладки ряда, у вас может не получиться установить те или иные детали.
  • Закрепление дверцей в кладке осуществляется с помощью металлической проволоки. Протянув ее через отверстия в самой дверце, концы монтируются прямо в шов кирпичной кладки. Когда раствор застынет, соединение будет максимально прочным.
  • Уложив 2-3 ряда, оставьте их на сутки для высыхания. Лучше не торопиться и сделать все качественно, чем сложить печь за сутки, а затем обнаружить в ней массу изъянов.

На финишной прямой: возводим дымоход

При возведении дымохода учтите, что расстояние от этой части печи до деревянных стен постройки (дома и т.д.) должно превышать 40 см. Это обусловлено требованиями противопожарной безопасности.

Размер части дымохода, выходящей за пределы крыши, составляет примерно 38х38 см. А его внутренний диаметр равен половинке кирпича.

Кстати, допускается заменить выступающую над крышей часть дымохода обычной трубой. Это существенно облегчит задачу печнику, ускорит процесс кладки печи и даже снизит стоимость работ.

Еще один важный нюанс: места, где кровля соприкасается с нагревающимися элементами, нужно обработать асбестосодержащими составами.

Разобраться с особенностями кладки кирпичной печи с водяным нагревательным котлом поможет видео. Обязательно посмотрите его перед началом работ.

кирпичная дровяная печь с водяным контуром для дома и дачи

В сельской местности всегда возникали трудности с отоплением. Это касается не столько вида топлива, как его использования. Конечно, есть варианты отопления дома дровами, углем, даже разработаны отопительные котлы под определенный вид топлива. Но как сделать недорогое и эффективное печное отопление с водяным контуром, используя уже имеющуюся конструкцию дымохода, не повредив при этом саму печь? Возможны ли другие варианты эконом печи?

Типы печного отопления

В нашем случае это использование существующей печки. Самым простым и доступным вариантом отопления является установка специального водогрейного бака, при котором отдельная дровяная печь не нужна. Сделать печь с водяным отоплением вполне по силам любому хозяину, затраты минимальные, особых подготовительных работ не требуется.

Печь из кирпича обязательно устанавливать в помещениях с хорошим доступом воздуха, хорошо вентилируемых.

Водогрейный бак

Водогрейный бак готовится заранее. Главное требование к его изготовлению – это качество листовой стали, которая должна не только хорошо выдерживать термические воздействия, агрессивность теплоносителя, но и хорошо проводить тепло, передавать его от печки воде.

Толщина стенок бака эконом печи должна быть 3-4 мм, это обеспечивает более быстрый прогрев дома. Стандартных размеров бака не существует, их подбирают индивидуально от ширины печной чугунной плиты, или самой плиты, это и будет длиной бака.

Ширина может составлять 20-30 см, главное, чтобы к печке оставался удобный доступ, высота — не менее 400 мм. В нижнем и верхнем углу, напротив друг друга, что обеспечит циркуляцию теплоносителя, для дальнейших монтажных работ, обвязки трубами вваривают два патрубка, можно две резьбы.

Готовый бак можно покрасить серебрянкой, это продлит срок службы, сделает привлекательнее его вид.

Оптимальных мест установки бака в помещениях внутри дома только два. Это край чугунной печной плиты, ближе к дымоходу или установка в месте перехода продуктов горения из печи в дымоход.

Далее монтируется дровяное отопление, обвязываются регистры.

Получается печь с котлом водяного отопления. Но много регистров при таком отоплении использовать не получится, по причине низкой эффективности системы, обычно устанавливают в дальней комнате, где приток теплого воздуха затруднен. Достоинством считается легкость установки, печь с водяным отоплением не требует переделки существующей системы, обслуживать такую схему обогрева удобно, потому что все на виду.

Водогрейный котел

Для лучших показателей, применяют специально разработанные отопительно-варочные дровяные печи. У таких печей обогрев происходит снизу, а вверху в топливник плиты установлен водогрейный котел водяного отопления.

Печи с водяным отоплением имеют целый ряд достоинств перед другими способами обогрева дома. Даже при сильном морозе для прогрева помещений плиту достаточно протопить два раза.

Принцип работы

Прогрев помещений дома отопительно-варочными печами происходит в перерыве между топками, радиаторы в это время остывают и отдают тепло несколько часов. КПД при этом заметно повышается, достигая 80-85 %. Улучшения достигнуты за счет лучшего съема тепла, изменения конструкции котла, это позволило значительно развить площадь его рабочей поверхности, хотя сами габаритные размеры остались без изменения.

Отходящие дымовые газы имеют большую температуру. Проходя через котел, они со всех сторон усиленно окутывают его поверхности, не мешая прогреваться внутренним стенкам нижней отопительной камеры. Стенки накапливают тепло, а когда между топками образуется перерыв, около шести/восьми часов, начинают поддерживать температуру водяного котла.

Данный тип отопления оптимально подходит для обогрева дома небольших размеров, комфортная температура достигается двухразовой топкой.

Тогда дровяное отопление значительно экономит топливо, чем при обычном использовании печки длительного горения, иногда в два раза. Оно даже эффективнее отопления заводскими водяными котлами непрерывного действия.

Кирпичная печь с контуром водяного отопления

Кирпичные печи такого типа не предполагают особо сложной кладки. Печь с котлом водяного отопления имеет достаточно простую конструкцию: чугунная жарочная плита, варочная камера, вытяжной канал, водогрейная коробка, духовой шкаф.

Такая печь выкладывается из огнеупорного кирпича с применением таких же огнеупорных растворов. Дверки: топочная, поддувальная, прочистные, варочной камеры. Чугунная плита с конфоркой, водогрейная коробка, духовой шкаф, сушильная решетка, колосниковая. Дровяные печи с котлом водяного отопления на кирпичной кладке имеют схожую конструкцию.

Кладка печи

Как сделать кладку печи самостоятельно? Обустройство печки для обогрева дома начинается со сплошной кладки начального ряда, кроме одного стесанного кирпича, для создания уклона в сторону зольника. Кладку второго ряда обязательно перевязывают, с установкой поддувальной дверцы. На третьем ряду устанавливают первую поддувальную дверку. Четвертый ряд сложнее, кроме установки второй прочистной дверки на правой печной стенке, и из половинки кирпича готовят опору под духовой шкаф, где устанавливаются две колосниковые решетки.

Пятый

На пятом ряду оставляются прочистные отверстия, а если есть прочистные дверцы, то их закрепляют к кладке, с одновременной установкой котла водяного отопления, наивысшая точка которого – место выхода трубы, «подачи» горячей воды. Это позволит избежать завоздушивания системы, а сам котел и дровяное отопление будут работать хорошо.

Шестой – десятый

Шестой ряд похож на предыдущую кладку, перевязка швов обязательна. При кладке этого ряда к кладке крепят топочную дверку. Седьмым рядом перекрываем прочистные дверцы. Восьмой ряд, согласно порядовке, с чередованием швов кладки. Этим рядом перекрываются два дымохода за котлом. Два следующих ряда кладутся одинаково, с шовной перевязкой.

Одиннадцатый – двадцатый

Как видно из кладки, водяной котел не прикасается к кирпичной кладке сзади, спереди, оставленный зазор компенсирует расширение водяного котла при нагревании. На одиннадцатом, двенадцатом ряду продолжают предыдущую кладку, швы обязательно перевязывают.

Тринадцатый начинают выкладывать из огнеупорного кирпича, это начало перекрытия отопительной камеры. Четырнадцатый его продолжает. Перекрытие отопительной камеры завершает пятнадцатый ряд. Шестнадцатый ряд дополнительно перекрывает отопительную камеру.

На семнадцатом ряду определяются горизонтальные каналы верхней отопительной камеры, их размеры. Также на этом ряду устанавливаются прочистные дверцы, всего четыре. Горизонтальный канал перекрывается восемнадцатым рядом, следующий ряд – прочистные дверцы, при кладке продолжают соблюдать перевязку швов.

Девятнадцатый закрывает прочистные дверцы. На двадцатом ряду определяются размеры дымоходов.

Финальные ряды

Дальнейшие ряды кладут по порядовкам, перевязывая швы. Далее вплоть до тридцать третьего ряда — кладка по порядовкам, по правилам перевязки швов. На тридцать седьмом, тридцать восьмом ряду на кирпичные печи устанавливают дымовую задвижку.

На 37-38 ряду устанавливают дымовую задвижку.

С тридцать девятого ряда начинается дымовая труба.

Наилучшие показатели водяного отопления достигаются при использовании двухтрубной отопительной системы, кроме этого, в верхней точке обязательно устанавливают расширительный бак, который при перепадах температуры теплоносителя компенсирует увеличение его объема. Высота стояка на подаче максимальная, это улучшает циркуляцию внутри системы.

Изолированная глиняная печь для пиццы и хлеба: 17 ступеней (с изображениями)

Некоторые идеи дизайна
Печь для выпечки хлеба обычно имеет толстый внутренний слой, сделанный из твердого, сохраняющего тепло материала (т. е. с высокой термальной массой), который будет держать огонь около 3 часов. Идея состоит в том, чтобы развести в нем огонь, дать ему нагреться, а затем соскрести угли, положить тесто, закрыть дверцу и дать хлебу испечься. С другой стороны, в печи для пиццы горит огонь — или, по крайней мере, в ней есть тлеющие угли — пока пицца печется.Ему не нужен тепловой конденсатор, как в печи для выпечки хлеба, но он должен работать намного сильнее. Оба типа подходов требуют хорошего термостойкого изолятора. Такая конструкция удовлетворяет потребности как пекаря пиццы, так и пекаря хлеба за счет наличия внутреннего слоя материала с высокой тепловой массой и окружающего его термостойкого изоляционного слоя. Чем лучше изоляция, тем меньше тепла может уйти, поэтому вы получите оптимальную энергию от своего топлива.

Конструкция
Внешняя часть духовки состоит из трех слоев, и каждый слой выполняет определенную функцию:
1.Внутренний слой: глина с песком. Это тугоплавкий материал, т. е. он может выдерживать высокие температуры. Он также хрупкий, и его нужно защищать внешними слоями. Этот слой обладает высокой теплоемкостью и поэтому помогает равномерно распределять тепло и излучать тепло обратно в центр духовки. Его толщина составляет около 3 см.
2. Средний, изоляционный слой. Этот слой должен быть теплостойким, а также действовать как изолятор. В качестве материалов был выбран вермикулит (он же «перлит»), связанный с глиной. Его толщина составляет около 10 см.Этот слой также обеспечивает первую часть структурной прочности конструкции.
3. Внешний корпус. Поскольку помогает каждый кусочек утеплителя, этот слой также сделан из вермикулита, однако он скреплен цементом, что делает ракушечник твердым. Поскольку этот слой не слишком нагревается, можно использовать цемент, который при высоких температурах рассыпается и теряет прочность.
4. Атмосферостойкий слой: слой наружного цемента будет удерживать самую сильную влагу во время дождя, но позволит глине высыхать по мере старения. Можно также выложить плитку снаружи для декоративного эффекта.

Внутренняя высота входа должна составлять 63,9% внутренней высоты купола в его самой высокой точке. Кто и как это рассчитал, для меня остается загадкой.

Дымоход, обеспечивающий хорошую тягу, необходим для отвода горячего воздуха и дыма из печи, поэтому, как правило, дымоход должен быть не меньше высоты внутреннего купола.

Заметка для академиков, инженеров и других замечательных математически вдохновленных людей:
Я не делал формальных вычислений, хотя когда-то читал курсы термодинамики и структурной инженерии в университете.К сожалению, пиво тогда было интереснее. Спустя год и регулярного использования конструкция конструкции неплохо сохранилась.
Также маловероятно, что эта печь когда-либо будет достаточно горячей, чтобы обжигать низкотемпературную глиняную посуду — я пробовал.

Какую печь с водяным контуром выбрать

С каждым годом увеличивается строительство индивидуального жилья, растет популярность загородных частных домов. В современном строительстве применяется большое количество систем отопления, но и обычное печное отопление с водяным контуром также широко применяется, даже в черте города, где не всегда просто купить дрова.

Человечество с давних времен отапливает свои дома дровами, печи в жилищах видоизменяются со временем, для них изобретены котлы с водяным контуром.

Преимущества водяного контура

Обычная дровяная печь распределяет тепло неравномерно — возле топки жарко, и чем дальше от печи, тем холоднее. Дома неудобно, потому что температура везде разная: пошла смотреть телевизор — прохладно, пришла на кухню погреться.С водяным отоплением дома таких неудобств нет, наоборот, все тепло равномерно распределяется по всем комнатам.

Кроме того, печь может не только топить, такое отопление на дровах обычно устанавливают над плитой, то есть ее можно готовить, что повышает КПД. Печь с водяным контуром — это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, сама печь, дымоходы, которые даже после достройки топки долго остаются нагретыми. , дополнительно вносят тепло в дом.

Печи с водяным контуром широко используются в сельской местности, где нет газа. Выбирая водяное отопление, не нужно покупать дорогой газовый котел промышленного производства. Дровяной котел — это экономичный способ обогреть дом.

Кирпичная печь с водяным отоплением — минусы

Одним из недостатков водяного контура является то, что бойлер уменьшает полезный объем топки. Чтобы компенсировать этот момент, при кладке топки необходимо предусмотреть необходимую ширину котла.В случае с теплообменником, в готовую печь нужно будет чаще класть дрова при ее сжигании.

Мастера рекомендуют передвинуть печь при установке водяного контура, так как тепловая энергия пойдет на обогрев топки, оставляя стенки печи плохо прогретыми. Хорошо прогреется только верхняя часть, где расположены дымоходы.

Дома с водяным отоплением необходимо регулярно отапливать зимой, иначе вся система может замерзнуть и выйти из строя.

Принцип установки и работы системы

Комбинированная система отопления частного дома

В топку установлен бойлер, к нему подключены две трубы — по одной подается горячая вода, которая через расширительный бак направляется в систему, другая возвращает воду обратно в регистр. Таким образом, циркуляция воды в системе происходит благодаря силе закона гравитации.

Небольшие, но мощные насосы часто устанавливаются для хорошей циркуляции.Такой насос обычно устанавливают на трубе возврата воды (обратки), этот способ особенно эффективен при обогреве большого помещения, что позволяет поддерживать температуру во всех частях системы практически одинаковой.

Как построить водяную плиту дома?

  • Осуществить печное отопление с водяным контуром своими руками можно тремя способами:
  • купить стальную печь у производителя, в услуги которого входит установка системы;
  • нанять мастера — специалист подберет материал, изготовит устройство, выложит печь и установит котел;
  • своими руками.

Как сделать такую ​​духовку своими руками

Можно ли сделать такую ​​систему самостоятельно? Вполне достаточно опыта в сварке и кладке кирпича при строительстве печи. Для начала нужно подготовить котел (регистр, змеевик, теплообменник).

Такой прибор можно приобрести или изготовить своими руками из листового металла и труб. Поскольку полный процесс работ по изготовлению и обустройству водяного контура невозможно обобщить в кратком обзоре, ниже представлены основные рекомендации.

Нагрев воды от дровяной печи — схема

Для котла используется лист металла толщиной не менее 5 мм, а его конструкция сделана так, чтобы был максимальный нагрев воды для дальнейшей циркуляции. Котел, сваренный из листовой стали, прост в изготовлении и эксплуатации — его легко чистить.

Но такой теплообменник имеет меньшую площадь нагрева, в отличие от трубного регистра. Самостоятельно сделать регистр труб в домашних условиях сложно — нужен точный расчет и подходящие условия работы, обычно такие котлы изготавливают на заказ специалисты, которые сами устанавливают систему на месте.

Самый простой способ использования твердотопливного теплообменника — это обычная буржуйка со встроенной системой водоснабжения. Здесь за основу можно взять толстую трубу, тогда сварки будет намного меньше.

Внимание! Все сварочные швы необходимо делать двойными, так как температура в топке не ниже 1000 градусов. Если проварить обычные швы, то есть вероятность, что это место быстро выгорит.

Нарисуйте регистр в соответствии с размерами духовки в домашних условиях.Также необходимо учитывать планировку комнат в доме и расстановку мебели. Здесь следует отметить, что лучше выбирать схему с листовыми котлами — у них нет колен труб, соединенных в один непрерывный контур. Построить такое сооружение не так уж и сложно. Это удобно еще и тем, что после установки можно без проблем пользоваться варочной панелью, чего нельзя сказать о некоторых трубчатых котлах.

Регистр гладкой трубы — чертеж

Когда теплоноситель движется самотеком, то нужно поднять расширительный бачок повыше, и использовать трубы большого диаметра.Если трубы недостаточного размера, то без насоса не обойтись, так как хорошей циркуляции не будет.

У котлов, оснащенных насосами, есть свои плюсы и минусы: можно сэкономить, установив трубы меньшего диаметра и не поднимая систему так высоко, но есть один существенный минус — когда отключается электричество или перегорает циркуляционный насос, нагретый котел может просто взорваться.

Конструкцию лучше собрать дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Монтаж системы

  • Перед установкой заливается прочный фундамент, поверх которого лучше уложить слой кирпича.
  • Решётку можно класть на разных этапах: перед котлом, если двойная конструкция, нижняя часть которой может быть равна или выше верхней части решетки, когда печь низкая, а система размещена чуть выше, то после установки котла обычно ставят решетку, дверцы, уголок на плите …
  • Кузов установлен — обычно он состоит из двух емкостей, соединенных трубами.
  • Вся система теплообмена приварена к котлу: отводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу обратная труба приваривается к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного эффективнее использовать дрова, а во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать систему отопления дома с водяным контуром на дереве, продумайте все этапы работ, и если у вас есть сомнения в удачном исходе, то лучше обратиться к специалистам.

Видео: Теплосеть Ленинградки


Прошли те времена, когда печное отопление было единственным способом обогреть дом и приготовить еду. Сейчас многие люди предпочитают отапливать свой дом газовыми или электрическими котлами, поскольку они освобождают хозяина от необходимости заботиться о приготовлении топлива для печи. Это удобно, но есть люди, которые не представляют частный дом без печи. Она всегда поможет обогреть комнату, приготовить еду, не боится отключений электричества или газа.

Правильно сделанная подставка и соответствующая вытяжка позволят поставить печь даже в гостиной деревянного дома, где тепло очага не раз согреет всю семью Source smokenfire.com

Печное отопление актуально

Несмотря на то, что сейчас существует множество способов обогрева жилища, печь для обогрева жилища не теряет своей актуальности. Красиво выложенная из кирпича, облицованная камнем или декоративной плиткой, печь прекрасно дополняет интерьер дома. Чугунная печь или камин также отлично впишется в общий интерьер. Многие даже не представляют свой дом без хорошей русской печи. Ведь как приятно зимой погреться у печки, тем более, что всегда найдется место, где можно сушить обувь и одежду. Поэтому печи всегда были популярны и останутся таковыми на долгие годы.

Важные требования , которым соответствует печное отопление:

    пожарная безопасность;

    низкий расход топливных ресурсов;

    продолжительность горения топлива;

    простота обслуживания;

    очень быстро нагревается и при этом долго сохраняет тепло и отдает его в комнату.

Современные технологии проникают во все отрасли — определенные изменения коснулись и печного бизнеса.Современные печи можно оборудовать таким образом, чтобы они служили обогревательной емкостью, генератором электроэнергии от сжигания топлива. Многие устроены так, что одной закладки дров хватит, чтобы гореть долго.

Источник volgospas.ru

Печное отопление частного дома

Существует огромное множество вариантов духовок. Вот лишь некоторые из них:

    печи чугунные для отопления;

    печи чугунные для отопления и приготовления пищи;

    печи каминные чугунные;

    печи кирпичные «Шведка»;

    печи кирпичные для разогрева и приготовления пищи;

    русские печи;

    печи-камина кирпичные;

    печи кирпичные «Голландка».

У всех этих типов есть свои преимущества и недостатки. Каждая печь для отопления дома хороша по-своему. Ниже представлен пример классической кирпичной печи.

Аккуратно сделанная печь отлично дополнит интерьер дома Источник zen.yandex.ru

Преимущества печного способа отопления

Для того чтобы понять необходимость установки печи для отопления частного дома, необходимо знать ряд ее преимуществ:

    абсолютная автономия работа и независимость от внешних факторов, таких как отключение воды, газа или электричества;

    Кирпичная кладка

    способна надолго утеплить помещение , даже если в топке уже потух огонь;

    одновременно с обогревом помещений печь можно использовать для приготовления пищи ;

    рентабельность с точки зрения покупки топлива и необходимости оплаты счетов за общие поставки газа, электричества и воды, наличия дров по сравнению с торфом или углем;

    отсутствие перегретого и пересушенного воздуха;

    просто приятная атмосфера в доме;

    простота использования: не требуется высокотехнологичное электронное оборудование.

Плюс кирпичная печь — ее можно спроектировать с учетом ваших пожеланий и предпочтений Источник pinterest.com

Недостатки печного отопления

Наряду с достоинствами духового шкафа у них есть и отрицательные качества.

    Достаточно Длительное время нагрева … Это потому, что кирпичи долго нагреваются.

    Теряется какая-то полезная площадь , так как чем больше дом, тем больше придется устанавливать печь.

    Плотный … Если печь очень большая, то для нее придется соорудить отдельный фундамент.

    Неравномерное отопление всех помещений, то есть чем дальше помещение от печи, тем больше времени потребуется на ее нагрев, до нее дойдет теплый воздух.

Что учитывать при выборе

Выбрать печь для установки непросто. Печи кирпичные и металлические. Обычно в качестве металла используют чугун: он дольше всех сохраняет тепло.

При выборе размеров печи, ее формы, материала необходимо учитывать несколько факторов:

    Количество отапливаемых помещений . .. Небольшой металлической печи хватит на одну или две комнаты. В больших домах с большим количеством комнат следует устанавливать печь из кирпича. Его можно дополнить водяным контуром, который проходит через все помещения. Такой вариант позволяет повысить КПД печи, а также быстрее и эффективнее обогреть все помещения.

Источник lestorg32.ru

    Размеры комнаты … Логично предположить, что большая кирпичная печь попросту займет все пространство маленькой комнаты.

    Вид топлива, на котором будет работать будущая печь. Это может быть газ, дрова, торф, уголь. Часто используются комбинированные устройства, но они имеют свою конструкцию и это необходимо учитывать.

В старину печи ставили в центре дома. Каждая сторона выходила во все комнаты, обогревая каждую из них.Массивные печи остывают очень долго, поэтому после растопки можно быть уверенным, что все помещения будут отапливаться. При установке потребуется дополнительно вырезать в крыше отверстие для вывода трубы. Вообще место для печи следует закладывать еще на этапе строительства дома. Грамотно выбранное место — залог эффективного использования функциональности духовки, ведь она может не только нагревать, но и готовить.

При проектировании дома можно заложить место расположения печи и спроектировать трубопровод для обогрева дальних помещений и нагрева воды Источник лучтепла.ru

Даже выбирая печь для дачи, стоит задуматься о следующих моментах:

    , где будет установлена ​​печь;

    какой будет размер;

    как будет выходить дымоход: через стену или через крышу;

    если печь кирпичная, то придется прорезать пол и подготовить под него дополнительный фундамент;

    обеспечивают меры пожарной безопасности;

Исходный мнт.mirtesen.ru

строительная компания, предлагающая услуги по утеплению домов

Схемы и конструкции печного отопления в доме

Печное отопление частного дома по конструкции топки делится на несколько видов:

    Прямоточные . .. В основном такие печи строят из кирпича. Принцип их действия заключается в прохождении воздушного потока через воздуходувку, затем через решетку, поддерживающую горение топлива, а затем выходит через трубу уже в виде дыма.Большой недостаток этой конструкции — очень низкий КПД: значительная часть тепла в прямом смысле просто улетает в трубу. Прямоточные печи оснащены специальными клапанами, которые закрываются при выгорании топлива и прекращении образования окиси углерода. Это позволяет долго сохранять тепло. Также для повышения КПД при сборке печи в нее можно поместить битое стекло, которое очень долго держит температуру.

    Канал … Главная особенность таких печей — система каналов, по которым движется дым и равномерно нагревает всю печь. Благодаря такому решению вся конструкция быстрее нагревается и хорошо сохраняет тепло. Скорость нагрева напрямую зависит от длины каналов и их количества.

Источник yandex.ru

    Колпаковая … Принцип действия основан на движении протекающих газов естественным образом. Сначала наполняют колпачок, где остывают, а затем самостоятельно выходят через специальную закатку.Это позволяет духовке нагреваться равномерно и быстро, а затем долго сохраняет тепло, нагревая комнату. В отличие от первых двух вариантов, эта конструкция проста в обслуживании. Сажу из вытяжки легко удалить через специальное отверстие, а в первых двух случаях придется чистить дымоходы и дымоход, что не очень удобно.

    Водяной контур … Это не топочная конструкция, а довольно распространенный элемент отопительного контура, который можно установить на любую плиту.Достаточно лишь добавить в топку нагревательный бак или к трубе змеевик.

Источник domvpavlino.ru

Виды печного оборудования

Печное оборудование — это конструктивные элементы, которые используются при установке и эксплуатации печи. В чугунных печах они уже входят в комплект от производителя, но при подключении к ним дополнительного водяного контура придется покупать дополнительные элементы для печи:

    Трубы . .. Это могут быть пластиковые или металлические трубы. Предпочтение всегда отдается металлическим, так как они надежнее, а вот пластиковые дешевле. Недостатком пластиковых труб является возможность их оплавления в местах стыков с металлом. Металлические лишены этого недостатка.

    Мембранный (расширительный) бак … Необходимо поддерживать постоянное давление в трубопроводах. При нагревании вода начинает расширяться и уходить в эту емкость, чтобы трубы не разрушились от избыточного давления.По мере остывания лишняя вода из бака постепенно начинает стекать обратно в трубы.

Расширительный бак незаменим при любом способе отопления дома. Источник koffkindom.ru

    Радиаторы … Их обычно устанавливают прямо под окнами. Они увеличивают теплоотдачу водяного контура.

    Водяной насос … Требуется для циркуляции воды в контуре. Его установка способствует быстрому прогреву помещения, так как нагретая вода быстро попадет в радиаторы и обогреет комнату. Без насоса движение воды по трубам осуществляется самотеком, но для этого необходимо сделать специальные уклоны, рассчитать перепад высот и перепад температуры первого контура с нагретой водой и второго с охлажденной. вода — ее еще называют обратным потоком.

    Теплообменник … Устанавливается в топке, над ней или на дымоходе. У всех вариантов есть свои достоинства и недостатки. Это своеобразный котел, в котором впоследствии будет нагреваться вода.Для дымоходов нагревательный бак выполнен в виде змеевика, для топки он может иметь произвольную форму, но очень важно, чтобы он имел достаточную площадь контакта с пламенем топки.

Источник m.yukle.mobi

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по установке печей и каминов. Вы можете напрямую пообщаться с представителями, посетив выставку домов «Малоэтажная страна».

Дровяные печи для отопления частного дома

Дровяные печи долгое время были самым популярным отопительным прибором, поскольку дрова часто являются наиболее доступным источником тепла.

Есть несколько типов духовок:

Дровяные печи можно выбирать от самых простых по конструкции до очень сложных. Вот варианты некоторых из них:

Описание видео

О дровяной печи в системе отопления смотрите в следующем видео:

При выборе в первую очередь следует обратить внимание на технические и эксплуатационные характеристики:

    габариты самой печи;

    наличие дополнительных устройств;

    тепловая мощность;

    материал, из которого он изготовлен.

Кирпич и металл — самые популярные материалы для строительства печи Источник teplomact.ru

Выбор дровяной печи для отопления дома

Вариантов и модификаций современных отопительных печей очень много. С увеличением количества вариантов всегда возникает проблема выбора. Обычно они руководствуются следующими принципами:

    размер печи следует выбирать исходя из габаритов помещения и количества отапливаемых помещений;

    функциональное назначение: варочное, отопительное, комбинированное;

    правильный подбор мощности печи.

Вкусовые предпочтения у всех разные. Посоветовать по этому поводу сложно. Всегда следует исходить из функционального назначения духовки. Если печь нужно просто топить, то ее можно вынести в отдельную комнату. Если вам нравится открытый огонь, возле которого можно посидеть холодным зимним вечером, то вам следует выбрать конструкцию, допускающую установку внутри дома. Такая печь отлично дополнит интерьер комнаты.

Описание видео

Смотрите видео по выбору дровяной печи:

Правильное размещение печи

Как и в старину, строительство дома начинается с планирования размещения печи.Необходимо соблюдать некоторые правила:

    Площадь помещения должна быть более 16 квадратов.

    Не следует устанавливать рядом с каменной стеной, тогда большая часть тепла будет передаваться наружу дома. А в деревянных домах это совсем не рекомендуется в целях пожарной безопасности.

    Тяжелая печь со временем сломает бревна и стропила, поэтому для кирпичной печи нужен отдельный фундамент.

Большая печь с хранилищем для дров и лежанкой, разделяющей кухню и гостиную Источник арго-проект.ru

Если ставится задача отапливать как можно больше помещений, то следует установить печь так, чтобы печь была частью всех этих помещений. Устанавливается в перегородках комнат таким образом, чтобы ее стены или углы приходились в эти комнаты.

Так, например, в старину ставили печи во многих деревенских избах. Печь располагается по центру, а помещения по периметру. Это классическое размещение печки. Одновременно отапливается весь дом.

Источник тпроект.com

Если планировка состоит из двух комнат: общей и кухни, то основную часть разумнее отнести в комнату, а варочную поверхность и топку — в кухню.

Требования пожарной безопасности при печном отоплении дома

Перед установкой печи следует заранее подумать о пожарной безопасности, так как при топке печь будет нагреваться до высокой температуры. Во избежание возгорания при установке печи необходимо соблюдать следующие меры безопасности :

    Духовка должна быть установлена ​​ на некотором расстоянии от стены . .. Во-первых, прямого контакта со стеной не будет, особенно если поверхности деревянные. Каменные стены дополнительно охладят печь, что скажется на расходе топлива. Во-вторых, нагреваться будет воздух в этом зазоре, а не сама стена;

    Стены в месте установки печи обшить негорючим материалом … Для этих целей идеально подойдет листовой шифер. Он плохо проводит тепло и не горюч. Все стены следует обшить в местах, где будущая печь даже косвенно будет соприкасаться со стеной;

Описание видео

Подробно о пожарной безопасности печного отопления в следующем видео:

    Если стены отделаны горючими материалами, то расстояние от них до печи должно быть не менее полуметра;

    Обязательно положите рядом с топкой лист металла или любой другой негорючий материал, например такой же шифер.Если печь кирпичная, то из нее можно выложить дополнительную емкость. Это делается на случай случайного выпадения угля из топки.

Вокруг печи можно укладывать термостойкую плитку для защиты стен и пола от огня. Источник kakprosto.ru

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги аудита строительных работ. Вы можете напрямую пообщаться с представителями, посетив выставку домов «Малоэтажная страна».

Подбор материалов для духовки

Основным строительным материалом для печей является кирпич, который кладется на глину или специальный раствор, выдерживающий высокие температуры. В самих кирпичах также используются специальные — огнеупорные кирпичи для кладки печей.

Есть еще специальный облицовочный кирпич для наружной отделки. Они имеют фигурную форму и более низкие теплопроводные свойства. Облицовка также помогает избежать резкого перепада температур в помещении и кирпичной кладке, губительно влияющего на кирпич.

Кирпич выбирают цельный — он обладает хорошей теплоемкостью и теплопередачей. Для дымохода используется кирпич высочайшего качества, так как перепады температур снаружи дома намного больше, чем в помещении.

Варианты кирпича для кладки печки и дымохода могут быть разными, но важно, чтобы материал выдерживал возложенные на него нагрузки Источник tproekt.com

Как совмещается духовка и водяное отопление

Нагрев воды от печи позволяет значительно повысить КПД последней.При небольших размерах печь с водяным контуром способна обогревать большие площади.

Для организации водяного отопления в корпус печи встраивают теплообменник, а иногда и в дымоход. Далее к теплообменнику подводятся трубы, которые впоследствии подключаются к радиаторам. На обратной линии установлены расширительный бак и насос. Насос не является обязательным, но он помогает циркулировать воду в трубах. Благодаря хорошей циркуляции помещения начинают отапливаться уже в процессе отопления.Также в обязательном порядке устанавливается дренажная система. Если печь не будет использоваться долгое время, например зимой, то воду из системы нужно слить, чтобы она не замерзла в трубах и не повредила их.

Описание видео

Понятно о водяном отоплении от дровяной печи в следующем видео:

Оборудование для водяного печного отопления

Для водяного контура потребуется:

  • радиаторов;

    водяной насос;

    Расширительный бачок

    ;

    теплообменник;

    сливных клапанов;

    запорная арматура;

    термометр;

При продуманной планировке печным отоплением можно обогреть достаточно большой дом в 2-3 этажа.Источник lestorg32.ru

Как сделать фундамент под печь

Для печей с небольшой массой до 250 кг фундамент вообще не нужен. Но для тяжелых кирпичных конструкций это необходимо. Здесь нужно знать, что печь ставится не на основной фундамент дома, так как через него будет уходить тепло.

Тип фундамента выбирается в каждом случае отдельно — в зависимости от фундамента дома и других факторов, чаще всего используют монолитный, блочный или свайный.

Фундамент под печь следует закладывать еще на этапе строительства дома. Поэтому его расположение следует определить заранее. Если печь нужно установить в уже отстроенном доме, а полы в нем деревянные, то придется прорезать пол и выкопать яму для установки фундамента.

Источник lestorg32.ru

Цоколь печи не должен касаться основного фундамента дома и находиться на расстоянии не менее 5 см от него.Большую массивную печь из кирпича лучше всего разместить в центре дома. Это наиболее оптимальное решение для равномерного обогрева помещений.

Как правильно топить печь

Перед тем, как разжечь печь, ее следует подготовить — очистить топку и зольник, чтобы остатки угля и золы не мешали горению новых дров. Далее нужно положить в топку необходимое количество дров, чтобы было место для воздухообмена. Для розжига под поленья кладут бумажку, которая зажигается со стороны зольника.

Заключение

Даже несмотря на повсеместное распространение современных отопительных приборов, дровяные и другие твердотопливные печи остаются востребованными для загородных домов. Даже если не учитывать практическую и экономическую сторону ее использования, декоративный эффект печи в интерьере сложно переоценить. Единственная сложность, которая может возникнуть, если вы захотите оборудовать печное отопление, — это найти грамотного печника. Несмотря на популярность кирпичных печей, умельцев, знающих все тонкости печного дела, не так много.

Универсальная газификация и развитие технологий, казалось, сводили к устареванию печи как средство отопления дома. Но высокая стоимость газоснабжения, оборудования и монтажа дала новую жизнь печному отоплению.

Свернуть

Дров в России очень много, существенно модернизированы технологии отопления. Чтобы сэкономить, умным решением будет построить печь из кирпича с водяным контуром для отопления своими руками.

Принцип действия

Кроме печи, нагревательным элементом системы с водяным контуром является теплообменник, который встраивается в топку или дымоход.Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. Из-за разницы температур на входе и выходе теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встроен циркулярный насос, позволяющий более равномерно распределять нагретую жидкость по трубам.

Необходимо отжать водяной контур и удалить воздух. По мере нагрева вода увеличивается в объеме и, чтобы система не взорвалась, необходимо предусмотреть расширительную бочку.При использовании замкнутого контура бак может находиться где угодно; в открытой системе расширительный бочонок устанавливается как можно выше.

Для сброса давления в системе она должна быть оборудована автоматическим воздухоотводчиком для выпуска избыточных газов из охлаждающей жидкости и предохранительным клапаном. Устройства можно объединить в охранный комплекс за счет включения манометра.

Таким образом, если включить в систему отопления дома кирпичную дровяную печь с водяным контуром, можно значительно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать еще на этапе проектирования системы отопления в доме.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют много преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник намного дешевле готовых котлов. При эксплуатации печи стоимость отопления дома составит несколько тысяч рублей на покупку дров на зиму.
  • Конструкция каменной печи из кирпича скрывает неприглядные элементы; при желании в систему можно добавить камин или декор.
  • Отопление помещения не зависит от расположения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь долго остывает, водяной контур будет горячим еще несколько часов после догорания дров.

В некоторых публикациях к преимуществам системы водяного контура относится как возможность установки ее в уже готовую печь, что в принципе возможно, но на практике этот вариант связан с большим количеством проблем, которые необходимо решить.

Разборка и последующая сборка духовки — это самое необходимое. Стоимость исправления неправильно установленного регистра сопоставима со стоимостью новой печи, поэтому для таких работ обратитесь к профессионалу.

Недостаток данной конструкции является продолжением ее достоинств, для того, чтобы самому сделать печь из теплообменников, необходим опыт, как в кладке кирпича, так и в установке систем отопления. Если опыт приходит с годами и количество изученного материала, то при строительстве печи с водяным контуром следует учитывать ее недостатки:

  • Очаг является пожароопасным элементом, необходимо принять меры по предотвращению попадания огня на легковоспламеняющиеся предметы;
  • Печь занимает значительную площадь дома, оформляйте комнаты заранее, включайте в дизайн помещения крупный отопительный агрегат;
  • Температура у плиты всегда будет выше, чем в остальной части комнаты;
  • Процесс нагрева духового шкафа нельзя остановить мгновенно. Если вы используете замкнутую систему с циркуляционным насосом, отключение электроэнергии (даже кратковременное на несколько минут) и остановка насоса вызовут кипение воды в теплообменнике. Чтобы этого избежать, предусмотрите комбинированную систему движения воды в контуре.
  • При нерегулярном использовании отопительной системы из нее необходимо сливать воду, что приводит к преждевременному износу всей конструкции. В противном случае вода замерзнет, ​​что приведет к разрушению всего комплекса устройств.
  • Запрещается зажигать печь без воды в контуре. Это приведет к разрушению регистра и реконструкции печи, для того, чтобы использовать печь летом, без «включения» батареи, используются оригинальные конструкции установки теплообменников.
  • Существует риск отравления угарным газом, так как, как и в случае со всеми твердотопливными отопительными средствами, особое внимание следует уделять правильному изготовлению дымохода.

Изготовление системы отопления в доме на базе печи с теплообменником и батареями — экономически выгодное решение, но к проектированию и строительству нужно подходить грамотно, с учетом всех нюансов работ.

Этапы работ

Создание отопительного сооружения с водяным контуром состоит из нескольких этапов:

  1. Системное проектирование, определение расположения топки, труб и радиаторов, расчет мощности теплообменника.
  2. Оформление (покупка) реестра.
  3. Кладка печи с одновременной установкой теплообменника.
  4. Монтаж водяного контура, включая трубы, радиаторы, охранную систему.
  5. Проверка системы.

Подробнее остановимся на некоторых этапах строительства.

О теплообменнике

При строительстве кирпичной печи с водогрейным котлом своими руками следует учесть множество факторов и рассчитать проект в целом. Любые материалы и конструкции имеют свои достоинства и недостатки.

Есть несколько способов установить регистр с водой в печь:

В зависимости от местоположения выберите материал теплообменника и его форму:

  • Медь — эффективна, из-за высокой теплопроводности металла, но из-за низкой температуры плавления меди необходима постоянная циркуляция воды в системе;
  • Сталь

  • — для котлов применяется жаропрочная сталь с толщиной стенки 4-5 мм. Для долгого срока службы металлоконструкций не рекомендуется сливать воду из них.
  • Нержавеющая сталь — дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только сложность изготовления.

При выборе типа материала и места установки теплообменника стоит помнить, что размещая водяной контур в очаге, летом вся система будет нагреваться, во избежание этого отдельные батареи придется снимать, чтобы убрать излишки тепла.

При установке теплообменника в дымоход в конструкцию топки вводятся дополнительные заслонки, которые не нагревают котел при летней работе топки. При этом следует учитывать, что теплообменник должен быть большего объема, чем когда он встраивается в очаг. Кроме того, котел не должен снижать пропускную способность дымоходов.

Расчет мощности и габаритов

Для нормального отопления помещения необходимо правильно рассчитать площадь регистра и его мощность.Для кирпичной печи достаточно приблизительного расчета, сделать точный невозможно в силу множества факторов и переменных.

Из практики известно, что для обогрева 10 м2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Для более точного определения мощности регистра необходимо учесть:

  • Расположение змеевика в топке;
  • Вид топлива — дрова, уголь. При сжигании древесина дает меньше тепловой энергии.
  • Примерная температура в топке и расположение теплообменника;
  • Средняя температура воды во всем контуре;
  • Коэффициент теплопередачи материала, из которого изготовлен змеевик.

По мере сгорания топлива мощность теплообменника будет уменьшаться, поэтому расчетную площадь змеевика лучше увеличить на 10-15%.

Конструкция отопительно-варочной печи с водяным контуром своими руками

Сделать печное отопление в частном доме можно самостоятельно, главное внимательно прочитать рекомендации и внимательно и последовательно выполнять все виды работ.Прежде всего следует выбрать подходящий вариант, печь может быть с варочной панелью, камином, лежанкой и сушилкой. Все зависит от размеров помещения и функциональности.

Расходные материалы

Для изготовления конструкции без дымохода и фундамента потребуется:

  1. Кирпич красный полнотелый — 710 шт.
  2. Кирпич шамотный огнеупорный — 71 шт.
  3. Дверь топочная 210х250 — 1 шт.
  4. Дверь выдувная 140х250 — 1 шт.
  5. Дверь ясеня 140×140 — 7 шт.
  6. Решетка Grizzly 250×300 — 2 шт.
  7. Варочная панель чугунная 710х410 — 1 шт.
  8. Теплообменник стальной 750х500х350 — 1 шт.
  9. Клапан топочный 130х250 — 1 шт.
  10. Защелка варочной камеры 130×130 — 1 шт.
  11. Полоса стальная 50х5х400 — 1 шт., 50х5х980 — 3 шт.
  12. Уголок стальной 50х50х980 стеновой 5-2 шт.
  13. Печной лист 500х1000.

Схема и размеры будущей печи

Характеристики отопительно-варочной конструкции с регистром:

  • Размеры печи длина / ширина / высота 1020x1160x2380 мм
  • Размер теплообменника 750х500х350 мм, материал — листовая сталь, стенка внутри пода 5 мм, внешняя 3 мм.
  • Мощность регистра 5,5 кВт при укладке дров 2 раза в сутки, чего хватает на обогрев 60 м 2, мощность может быть увеличена при активной работе до 18 кВт при использовании принудительной циркуляции, отапливаемая площадь достигает 200 м 2

Фото печи:

Описание кладки печи с водяным контуром

Работа должна начинаться с подготовки необходимых материалов, как для строительства печи, так и для системы водяного контура.

Важно! Перед установкой теплообменник должен находиться под давлением.

В соответствии с заказом отопительной печи с водяным контуром выполняется прокладка и монтаж приборов.

Схема кладки печи с водогрейным котлом:

  1. Выкладывается первый ряд кирпичей, важно избегать перекосов, как в горизонтальной плоскости, так и в вертикальной. Кладка должна быть прямоугольной формы, в дальнейшем это коснется всей конструкции.
  2. Второй ряд начинает формировать ясеневую часть, устанавливается люк 140х250.
  3. Третий ряд по схеме (повтор).
  4. Четвертый ряд образует очаг, для которого используется шамотный кирпич; в кирпичах проделываются пазы для установки решетки. Решетка устанавливается с зазором 5 мм, затем устанавливается бойлер (водяной контур).
  5. Пятый ряд ставим с зазором 5-6 мм от котла, оставляя свободное место за теплообменником.Установлены две дверцы зольника.
  6. Устанавливаются дверца топки и шестой ряд кирпича, горизонтальный и задний каналы разделены. Для лучшего сцепления на пятом ряду каналы следует совместить.
  7. Ряды 7,8 выкладываются по схеме, шамотные кирпичи отмечены желтым цветом.
  8. На девятом ряду нужно оставить зазор возле выхлопной трубы. Над дверью срезают две половинки шамотного кирпича. Горизонтальный канал разделен на две части.В этом же ряду устанавливается шамотный кирпич, разрезанный наискосок.
  9. На десятом ряду кирпичи кладут перпендикулярно, пространство над теплообменником уменьшается.
  10. На одиннадцатом ряду кладка с торцов топки делается внутрь, делаются пазы под варочную поверхность. Установка чугунной варочной поверхности, зазоры должны быть 5 мм и угол стальной.
  11. Образуется варочная камера (ряд 12).
  12. 13 ряд по схеме.
  13. На 14 ряду устанавливается зольник, канал увеличен на всю его длину.
  14. 15 ряд аналогичен с учетом перевязки швов.
  15. на 16 ряду варочная камера перекрывается уголком и стальной полосой 50х5х980.
  16. на 17 ряд, перекрытие варочной камеры выполнено.
  17. на 18 ряд необходимо установить две стальные полосы 50 * 5 * 980. Укладка как на схеме.
  18. Ряд 19 перекрывает варочный купол, в полукирпичнике остается отверстие под вытяжку, в соседних кирпичах проделывают пазы под вентиль.Установлен клапан 130х130.
  19. 20 ряд — основание верхних газоходов, одновременно установлены четыре зольные дверцы.
  20. Строки 21 и 22 продолжают формировать перегородки.

Несмотря на наличие центрального или автономного водяного отопления, многие владельцы дач и частных домов не представляют свой дом без настоящей печи. Ведь плита способна создать уют в любой обстановке, а кроме того, имея такого помощника, не нужно беспокоиться о том, что по какой-то причине вдруг окажется, что приготовить ужин или теплая вода не на чем.

Печи для отопления могут быть металлическими (чаще всего чугунными) или сложенными из кирпича. Какой выбрать? — он будет зависеть от нескольких критериев: площади помещения, в котором он будет установлен, финансовых возможностей и личных предпочтений хозяина дома.

Печи отопительные кирпичные

Традиционные и кирпичные камины всегда были и остаются самыми востребованными для дома. Этот факт неудивителен, поскольку такие духовые шкафы совмещают в себе важнейшие функции, без которых человеку сложно обойтись даже в загородных условиях — обогрев дома и поддержание в нем комфортного микроклимата в течение длительного времени, приготовление пищи, подогрев воды. , сушка белья, подготовка к зиме.

Печи из кирпича — определенно «классика»

Именно поэтому, несмотря на появление более современных отопительных приборов, многие все же отдают предпочтение кирпичным конструкциям. Их разнообразие велико — известно очень большое количество конструкций, различающихся между собой не только размерами, но и функциональностью. Такое разнообразие позволяет выбрать модель, наиболее подходящую для конкретной площади и интерьера дома и отвечающую запросам хозяев.

Чтобы разобраться в нюансах кирпичных печей, есть смысл рассмотреть несколько самых популярных вариантов.Однако какая бы разновидность ни была выбрана, она в любом случае должна качественно отапливать дом, и одним из важнейших конструктивных условий выполнения этой функции является размер топочной камеры. Определившись с этим параметром, можно будет выбрать саму печь, так как любая из них проектируется с определенным расчетом.

Требуемый размер камеры сгорания должен соответствовать отапливаемой площади. К тому же минимальное сечение дымохода напрямую зависит от размеров топки.В качестве отправной точки при выборе можно использовать следующую таблицу:

Площадь помещения, кв. м Объем портала
в кубических метрах дм (литрах)
Топка в мм Площадь проходного сечения дымохода в мм (минимум)
Ширина
топка
отверстий
Высота
топка
отверстий
Ширина
назад
стенок
печи
Глубина
топливных
камер
Высота
горловин
12 42 500 450 300 300 120 140 × 140
16 50 600 500-520 400 320 120 140 × 270
22 60 700 560-580 450 350 120 140 × 270
30 80 800 600-650 500 370-380 130 270 × 270
35 100 900 700 600 400-420 130 270 × 270
40 120 1000 750 700 450 140 270 × 270

Печи бытовые можно разделить по функциональности:

  • Просто отопительные печи — например, «Голландские».
  • — это печи с печкой и духовкой, например «Шведка», русская печь и другие.
  • Каминные печи — их функциональность понятна из самого названия.
  • Несколько особняком стоят отопительные печи специального назначения — это каменки для саун, печи для обогрева теплиц, гаражей и других хозяйственных построек.

Голландские отопительные печи

«Голландка» — отопительная печь, предназначенная исключительно для обогрева помещений.Такая конструкция может быть достаточно компактной и отлично подойдет как для небольшого здания, так и в качестве второй дополнительной печи в доме. Его можно разместить между двумя комнатами, он не только эффективно их обогреет, но и послужит стеной.

Печь-топка «Голландка»

«Голландка» пришла в Россию из Западной Европы в начале 18 века и надежно прижилась в русских избах. С этого времени уже российские печники существенно реконструировали первоначальную модель, так как сначала в ней не было клапанов, а тепло уходило прямо в трубу. Во внутренней конструкции топки появились сложные каналы, которые помогают надолго сохранять тепло. Кроме того, в некоторых модернизированных «голландских бабах» резервуарах для нагрева воды появились сушильные камеры.

Схема традиционной голландки выглядит так:

Типовая голландская схема

Как правильно сложить эту компактную и удобную в использовании, вы сможете узнать, перейдя по ссылке на соответствующую публикацию нашего портала. Там же можно найти рекомендации по устройству фундамента под него, подробную инструкцию по укладке со схемой-заказом и другую полезную информацию.

«Швед»

«Шведка» — более рациональная конструкция, так как в ней при компактных габаритах, сопоставимых с «голландцем», изначально предусмотрены такие элементы, как плита и сушильная камера, а иногда даже духовой шкаф.

Функциональная шведская печь

Схема традиционной печи — «шведская» следующая:

Внутреннее устройство «Шведа»

Интересные исторические факты — первоначальный вариант «Шведа», как следует из названия, был разработан в Швеции по заказу правительства в связи с необходимостью экономии дров, которых катастрофически не хватало. зима.Ее авторами были инженер Карл Юхан Кронстед и генерал Фабиан — они представили свой проект в 1767 году. Печь прижилась и получила распространение не только в Швеции, но и в ряде других северных стран, одной из которых была Россия, «Швед» начал набирать популярность в конце 19 века. До появления этой модели в Швеции чаще всего строили печи каминного типа, мало отдающие тепла и требующие большого количества топлива.

Шведский дизайн отлично подходит для маленьких и больших домов.За время, прошедшее с момента появления первой такой печи, появились различные вариации, из которых можно выбрать оптимальную для существующих условий загородного дома.

Вы можете узнать самостоятельно, перейдя по этой ссылке на специальную страницу портала, посвященную данной теме.

Варочная плита

Кухонную плиту-печь из кирпича смело можно назвать наиболее экономичным по конструкции и компактным по размерам вариантом из всех существующих отопительных конструкций. Однако такая плита-печь предназначена только для обогрева самой кухни и приготовления пищи. Конечно, с его помощью можно разделить одну большую загородную комнату на две зоны, организовав в одной из них кухню, а в другой что-то вроде спальни. В этом случае помещение для отдыха будет прогреваться сзади духовки в течение 10 ÷ 12 часов.

Кроме того, к достоинствам данной конструкции можно отнести относительную легкость по сравнению с другими постройками, а значит, такая печь не требует массивного и слишком глубокого фундамента.Конструкция занимает очень небольшую площадь — немного больше межкомнатной перегородки с установленным рядом столом.

Есть и более массивные модели печей-печей, которые можно выбрать, если для них достаточно места в доме.

Схема печки-печи довольно проста и вполне может быть выполнена своими руками. Однако, чтобы основная работа увенчалась успехом, мастера рекомендуют предварительно уложить всю конструкцию «насухо». Эта операция необходима для того, чтобы получить хотя бы минимальную практику и «набить» руку, а также понять структуру каждого из рядов. Кроме того, появляется возможность точно подогнать кирпичи под последующую кладку.

«Заказ» кухонная духовка

Изготавливается в соответствии с разработанными и уже проверенными схемами заказа. Если выбран именно этот вариант печи, то можно найти большое количество «заказов» на конструкции прямоугольной и квадратной формы, с камерой вокруг печи и без нее, с духовкой и с баком для горячей воды.

Нельзя не сказать об особенностях конструкции кухонной плиты с расположенной сзади или сбоку лежанкой.Такой вариант отлично подойдет для загородного дома, так как, можно сказать, всегда будет готово одно спальное место. Даже если нет необходимости согреваться, так как ночи теплые, диван можно использовать как кровать — достаточно просто положить на него матрас и подушку.

Если в доме достаточно места, и есть желание построить такую ​​конструкцию, то конструкция этой печи будет ненамного сложнее обычных плит. Естественно, для работы потребуется больше материала, а на укладку уйдет больше времени, но вы сможете сэкономить на покупке грядки и при этом всегда найдется место для сушки мокрой одежды и обуви, фруктов, овощей и ягод.

Компоновку такой печи хорошо видно на представленном рисунке.

Огнеупорный кирпич цены

Огнеупорный кирпич

Видео: суперкомпактная нагревательная варочная плита

Русская печь

Настоящая русская печь — довольно массивная конструкция, требующая большой площади для установки и большого количества топлива для хорошего обогрева. Раньше печь занимала примерно половину площади избы, так как была главным элементом в доме — не только кормила всю семью, но и лечила, а также дарила уютную ночевку.Вокруг него построили башни, на которых устроили спальные места.

Сегодня настоящую русскую печь в частных домах встретить редко, так как она занимает много места, требует массивного фундамента, большого количества кладочного материала и сегодня вряд ли кто-то будет спать на плите или кровати. Но все же некоторые владельцы особняков для сохранения стиля интерьера выбирают именно этот вариант отопительной печи, поскольку она становится не только функциональным зданием, но и декоративным элементом интерьера.

Русская печь хорошо смотрится в «деревенском» стиле интерьера

Если она вам приснилась, а отсутствует только инструкция по ее устройству, то рекомендуем читателям перейти по ссылке. В открывшейся статье вы можете найти не только подробное руководство, но и список всего необходимого для процесса кладки, а также заказа 3D.

Каминные печи

Мечта многих домовладельцев — иметь камин в частном доме. Однако они должны четко понимать, что в «чистом виде» он малоэффективен и годится только для обогрева одной небольшой комнаты.Обычно романтические натуры скучают по каминам, мечтают провести холодные вечера у открытого огня, потрескивая сухие ароматные дрова. Но, например, для загородного дома этого мало, так как камин не даст возможности приготовить еду или испечь хлеб, а тепло от него уходит очень быстро.

Для этого случая была разработана конструкция, сочетающая отопительную печь с варочной панелью и духовкой, а также камин, который можно использовать отдельно.

Такая конструкция может быть как компактной, так и достаточно массивной.В одних моделях каминная топка расположена сбоку, в других — на противоположной от печи стороне. Каминную печь можно установить так, чтобы ее сторона с печью и духовкой выходила в боковое кухонное пространство, а камин — в боковые зоны отдыха.

Схемы данной конструкции не слишком сложные, но потребуется закупить много дополнительных металлических элементов.

Чтобы более подробно узнать, как проходит процесс, вам необходимо обратиться к статье на нашем портале, посвященной именно этой теме.

Разновидности кирпичных печей на месте установки

Помимо классификации кирпичных печей по функциональности, размеру и массивности, их можно разделить по форме основания и расположению в доме. Это тоже важный критерий выбора той или иной модели.

Печи по форме основания могут быть:

— просто прямоугольная или прямоугольная с выступом в виде варочной поверхности;

— квадрат;

— круглый;

— треугольная (трапециевидная), для расположения в углу;

— Т-образный.

  • Прямоугольные печи можно устанавливать у стены, выполнять роль стены или стоять в центре комнаты, которую необходимо разделить на две разные зоны.

Прямоугольная духовка, разделяющая комнату на две зоны

Кроме того, прямоугольная духовка может иметь выступ, напоминающий варочную панель.

Любой из вышеперечисленных типов духовок может быть прямоугольным. Конструкция может быть массивной или компактной. Выбор подходящего варианта зависит от площади помещения и возможностей хозяев.

  • Квадратные духовые шкафы также могут быть установлены в любом месте комнаты. Они довольно компактны, хотя могут быть достаточно многофункциональными, и не только справляться с обогревом помещения, но и иметь резервуар для воды и варочную поверхность.

  • Круглая печь в последнее время редко встречается в частных домах, хотя раньше была довольно популярна. Эту конструкцию часто устанавливали на стыке трех небольших комнат, и она не только обогревала соседние комнаты, но и добавляла индивидуальности интерьеру.

Круглые печи также часто называют «голландскими», потому что они имеют внутреннюю структуру, идентичную первоначальной конструкции. Такая конструкция имеет элегантный внешний вид и не занимает много места, но при этом имеет мало функциональности, долго не согревает. Поэтому, если в доме только печное отопление, то круглую «голландку» чаще устанавливают как вторую печь, чтобы быстрее обогреть помещение.

  • Угловую печь можно назвать самой компактной из всех.Сделанный качественно, он обогреет помещение так же, как и печи другой формы. Однако обычно угловая духовка выполняет только одну функцию — обогрев … Конечно, рядом с ней можно сушить обувь или одежду, но нельзя готовить еду или теплую воду.

Удобство угловой печи — в ее компактности

Если ставится цель надстроить одну из комнат, то лучше всего заменить ее угловой печью, которая будет выглядеть как каминный портал, но будет отдавать гораздо больше тепла.

  • Печь Т-образная не имеет многих функций, но способна обогреть сразу три комнаты дома, так как в ее задних стенках есть специальные каналы, по которым во время топки проходит горячий воздух.

Печь этого типа является как бы частью стены, поэтому, несмотря на свою массивность, не занимает большую площадь. В конструкцию можно встроить компактный духовой шкаф или даже варочную панель с одной горелкой. Хороший вариант выбора, если без печного отопления в трех комнатах дома не обойтись, но нужно максимально сэкономить место.

Печи отопительные чугунные

Современные чугунные печи зачастую не менее популярны, чем кирпичные, так как по некоторым своим качествам они даже превосходят массивные постройки.К этим преимуществам можно отнести меньшую стоимость, компактность, элегантный внешний вид, возможность обойтись без массивного фундамента, простой и быстрый монтаж.

Чугунные печи имеют много преимуществ перед кирпичными

Если в доме недостаточно места для кирпичной печи, то стоит остановить свой выбор на чугунной печи, тем более что этот металл обладает качествами, идеально подходящими для отопительных приборов.

К его достоинствам можно отнести следующие качества:

  • Чугун быстро нагревается, так как имеет очень хорошую теплопроводность. Благодаря этому помещение наполняется теплом в предельно короткие сроки. Металлический сп особенно устойчив к высоким температурам, при этом он не деформируется, не деформируется и, нагреваясь, благодаря своей массивности и теплоемкости, долго остывает, отдавая тепло помещению.
  • При хорошей теплоизоляции дома чугунный агрегат будет работать с КПД 80-85%. Это обстоятельство позволяет сэкономить топливо, а значит, не возникнет лишних расходов.Если приобрести качественную чугунную печь и правильно установить дымоход, то затраты на топливо значительно снизятся.
  • Благодаря устойчивости материала к высоким температурам такие печи прослужат очень долго, не создавая при эксплуатации существенных проблем хозяину дома. Минимальный гарантийный срок активной службы, установленный производителями для таких отопительных приборов, составляет не менее 10 лет.
  • Печи чугунные часто оснащаются дверцами из жаропрочного стекла со встроенным эффектом самоочистки.Они могут располагаться как по центру лицевой панели духовки, так и со смещением в одну сторону и даже к боковым стенкам.
  • Кроме того, если выбрать духовой шкаф с керамическим покрытием, то продолжительность эффективной теплоотдачи будет еще больше, то есть тепло в помещении останется дольше.
  • Любая из чугунных печей отлично подойдет для установки в доме любого размера, так как занимает очень мало места.

Выпускаются четырех видов: отопительные, отопительные и варочные, каминные и банные.

Печи отопительные чугунные

Отопительные чугунные печи работают только на обеспечение дома теплом. Благодаря прозрачной огнеупорной стеклянной двери, вы можете наблюдать за игрой пламени, сидя в удобном кресле на тихие вечера.

Чугунная отопительная «буржуйка»

В отличие от кирпичных печей, чугунные печи занимают очень мало места и отлично будут смотреться в небольшой комнате жилого дома или дачи.

Печь проста в установке и не требует специального усиления оснований, на которые она будет установлена.Многие модели оборудованы нишей для хранения дров, что позволяет всегда иметь под рукой сухое топливо.

Печи отопительные и варочные чугунные

Духовки для обогрева и приготовления пищи имеют в своей конструкции одну или две конфорки, а иногда и духовку, которая позволяет готовить пищу, нагревать воду и печь хлеб или пироги. Эти функции просто необходимы на даче — они позволяют сэкономить на электричестве, а если оно отсутствует или подается с частыми перебоями, то плита становится просто незаменимым помощником.

Отопительно-варочная печь также более эффективна при обогреве помещения, поскольку тепло исходит не только от тела, но также от плиты и духовки. Даже чайник, нагретый на плите, тоже какое-то время будет своеобразным источником тепла.

Печи-камины чугунные

Чугунные печи-камины оснащены стеклянными дверцами, которые при желании можно открыть, чтобы полюбоваться открытым огнем. А можно держать закрытым, тогда прибор будет больше выполнять функции топки и эффективно обогревать помещение.Каминная печь отличается от обычной отопительной печи большим размером топочного отверстия.

Некоторые печи-камины имеют встроенную духовку, что очень удобно при длительном пребывании на даче. Если у духовки есть такая функция, то достаточно взять с собой в деревню необходимые хлебобулочные изделия, и хоть каждый день можно наслаждаться ароматным хлебом или пирогами. с ягодами с собственной дачи. Духовка не помешает в городских условиях, так как давно замечено, что пища, приготовленная в дровяной печи, намного ароматнее и вкуснее, чем в электрической или газовой духовке.

Печи-камины чугунные бывают разных форм. Они могут быть не только прямоугольными и квадратными, но и круглыми или трапециевидно-угловыми. Поэтому вы всегда можете выбрать подходящий вариант в зависимости от размеров помещения и планируемого места установки.

Банные печи

Для обогрева бань делают специальные, в которых предусмотрено место для укладки камней. Когда топка разогревается, их можно нагреть, что называется, «докрасна», отдав сухое тепло парилке.А при желании достаточно брызнуть на них холодной водой или отваром трав — и комната наполнится ароматным целебным паром.

В более современных моделях печей используются специальные парогенераторы, которые способны заполнить помещение паром в течение 12 ÷ 15 минут после затопления топки. Также могут стоять специальные диспенсеры для обеспечения постоянного и равномерного испарения.

Несколько экземпляров выпускаемых чугунных печей

В конце статьи — небольшой топ-обзор популярных чугунных отопительных печей.

Печь-камин «Нормандия»

Отопительная печь российской компании «Мета» имеет аккуратный и эстетичный вид. Вес устройства составляет 170 кг, поэтому его легко установить на втором двухэтажном этаже частного дома. Высота топки 736, ширина 756, глубина топки 445 мм, диаметр трубы всего 150 мм. Мощность печи составляет 12 кВт, благодаря чему она способна отапливать помещения объемом до 240 м³, практически не «похищая» полезную площадь.

Печь-камин «Нормандия»

Печь имеет классический черный цвет, что позволяет ей вписаться в любой интерьер — она ​​будет органично смотреться с мебелью любых оттенков. Панель в верхней части духовки позволит вам приготовить обед, нагреть воду или сварить кофе.

«

Амбра «

Эта каминная печь известной польской компании Eurokom имеет ретро-дизайн, что придает ей особую привлекательность. Печь выпускается в черном или бронзовом цвете, поэтому легко впишется в любую цветовую гамму интерьера.Характеристики печи следующие:

— высота 730, глубина 400, ширина 520 мм;

— вес — всего 75 кг;

— тепловая мощность 9 кВт;

— отапливаемый объем — 140 ÷ 150 м³;

— КПД — 70%;

— диаметр дымохода — 1

50 мм.

Печь-камин «Амбра» — один из лидеров популярности

Для варочной панели предусмотрена крышка, имеющая сквозной ажурный узор. Он является не только украшением устройства, но и служит защитным настенным экраном от брызг пищи на панели.

Печное стекло имеет дополнительный забор в виде решетки, который также служит его декоративным украшением. Имеется функция обдува стекла, предусмотрен длительный режим горения топлива — от одной загрузки — до 10 часов

Благодаря своей выдающейся производительности и компактности, духовой шкаф в последние годы стал лидером продаж.

Печь-камин «Бавария — Призматическая» с топкой

Эта популярная модель российской компании «Экокамин» представляет собой полноценную кухонную плиту, даже внешне напоминающую электрическую или газовую плиту.Он имеет удобную высоту, поэтому вам не придется наклоняться, чтобы приготовить еду.

Чрезвычайно удобная и очень функциональная печь-камин «Бавария — Призматик»

В духовом шкафу есть ниша для дров, что позволяет им просохнуть, если их заранее положить в нее.

Прибор также оснащен защитным экраном для духовки, имеет стеклянную дверцу, переходящую через боковые стенки, что обеспечивает более широкий панорамный обзор огня. Кроме того, стеклянные стены оснащены специальным вентилятором, который предохраняет стекло от нагара, оставляя его всегда чистым.

Духовой шкаф быстро нагревает помещение, позволяя при этом полностью готовить пищу. Его боковые стенки отделаны керамическими панелями, которые способствуют длительному удержанию тепла.

Каминная печь имеет следующие характеристики:

— высота 945, глубина 550, ширина 710 мм;

— диаметр дымохода — 200 мм;

— КПД — 80-85%;

— печь способна отапливать помещение объемом 260 ÷ 275 м³ за счет высокой тепловой мощности — 14 кВт

Плита не занимает много места, поэтому отлично подойдет даже для маленькой кухни.При этом в него укладываются поленья длиной до 500 мм, а режим длительного горения позволяет загружать 1 раз в 5 ÷ 7 часов

Видео: печь-камин для дома и дачи София в плитке
Цены на камины и печи

Камины и печи

Задумываясь о дополнительном или основном отоплении дома, необходимо просчитать все плюсы и минусы того или иного устройства. Оценивать нужно все — и габариты, и тепловую мощность, и стоимость материалов или готового продукта, и сложность монтажа или строительства.Окончательное решение остается за домовладельцами.

Печное отопление частного дома до сих пор остается одним из самых популярных во всех регионах России.

Печное отопление частного дома — эскиз

Раньше для обогрева большого дома использовалось несколько печей, которые устанавливались в разных помещениях, но это не самый экономичный вариант, так как требует большого количества твердого топлива.

Сегодня, благодаря разработанным современным схемам, а также тому, что в продаже появилось много разных современных видов печей, организовать отопление стало намного проще.Он бывает разных типов и использует разные виды топлива. Чтобы выбрать для своего дома наиболее приемлемый вариант, который будет подходить по всем параметрам, нужно более внимательно присмотреться к некоторым видам и узнать, как они устроены.

  • Для небольших, хорошо утепленных домов, состоящих из одной или двух комнат и кухни, будет достаточно одной отопительно-варочной плиты из кирпича.
  • Для больших построек необходимо продумать систему отопления, чтобы от одной печи можно было отапливать весь дом.Для этого используется отопление с помощью водяного или парового контура.
  • Для одноэтажного дома такую ​​схему можно подключить к кирпичной печи или сделать из чугуна. При обустройстве системы в двух- или трехэтажном доме больше подойдет чугунная печь-котел.

Следующее, с чем вам нужно определиться, это с видом топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую отопительную печь купить.

Кирпичная печь

Итак, как уже говорилось выше, для небольшого здания достаточно построить одну печь, которая будет топиться дровами или углем.

Модель печи нужно выбирать таким образом, чтобы она могла не только обогревать помещение, но и быть помощником в приготовлении пищи.

Чтобы данная отопительная конструкция не доставляла неудобств и была максимально эффективной, нужно выбрать для нее подходящее место. Удачно расположенная плита легко обогреет две комнаты и кухню.

Например, эта модель, показанная на рисунке, будет хорошим вариантом для отопления трех комнат. Нужно знать, что теплоотдача от топки зависит от площади поверхности конструкции, т.е. если одна сторона печи войдет в комнату, она будет полностью нагрета. К тому же массивная конструкция намного дольше остывает. Обогрев здание вечером, можно быть уверенным, что оно до утра будет отдавать тепло в комнату.

При строительстве дома печь необходимо класть, но ее фундамент должен быть отделен от общего фундамента здания.В уже построенном доме установить печь из кирпича можно, но это будет сложнее, так как придется поднять часть пола и проделать в потолке отверстие и крышу для дымохода.

На данной схеме наглядно показана конструкция здания, устройство фундамента, каналы дымохода и проход трубы через перекрытия со всеми необходимыми параметрами, которые необходимо соблюдать.

Дом какого размера можно отапливать кирпичной печью с водяным контуром?



Кирпичная печь также может быть адаптирована для обогрева больших площадей, если при ее строительстве рядом с топкой разместить теплообменный элемент, через который теплоноситель будет проходить, нагреваясь и затем циркулируя в системе отопления разбавленным по дому.В этом случае может потребоваться подключение водяного насоса, который ускорит движение теплоносителя в системе.

Теплообменные элементы могут быть разной формы, один из них показан на фото. Он встраивается в конструкцию топки рядом с камерой сгорания, поэтому, проходя через нее, вода быстро нагревается и попадает в трубы и батареи.

Трубы для входа и выхода теплообменника выведены из конструкции печи и к ним подсоединен контур нагрева.Далее система заполняется водой, которая будет выступать в роли теплоносителя.

В данном случае для разводки и подключения к цепи использовались металлопластиковые трубы.

На этой схеме теплообменник расположен над топкой и показан в виде красной сетки. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и попадает в теплообменник — эта часть контура называется обратной линией. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в контуре отопления устанавливается мембранный бак, который может быть расположен в любом месте контура, но желательно установить его на обратном трубопроводе.

Его еще называют расширительным баком закрытого типа. В верхней его части находится ниппель, через который в верхнюю камеру нагнетается воздух. Когда вода в системе нагревается, она расширяется, и ее избыток поднимается в резервуар, растягивая мембрану. Когда он остывает и давление соответственно падает, вода возвращается обратно в систему.Таким образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск нарушения целостности системы от перегрева.

Видео-набросок: интересный вариант каминной печи с отопительным контуром

Печь чугунная

Печи чугунные хоть и небольшие, но способны отапливать довольно большое помещение объемом до 80-90 куб. метров. метров. Такой вариант идеально подойдет для загородного дома, так как прибор имеет функцию варочной поверхности.Благодаря своему элегантному дизайну, сегодня они с удовольствием устанавливаются и в дорогих особняках, поскольку являются украшением интерьера.

Из всех чугунных моделей лучший вариант — печь длительного горения. Он способен долгое время отдавать тепло в помещение, несмотря на то, что закладка дров в него производится один раз за все время отопления. Этот эффект достигается за счет внутренней конструкции печи, которая позволяет снизить активное пламя до медленного свечения.

Котел-топка длительного горения может иметь и водяной контур.

Печи чугунные с водяным контуром

Печи чугунные с водяным контуром выпускаются разной мощности и предназначены для обогрева различных помещений. Некоторые из них способны отапливать двух- и трехэтажный дом. Отопительный контур устроен по той же системе, что и в кирпичных печах.

Печи бывают чугунные и комбинированные, то есть с электронагревом, который включается автоматически при понижении температуры тлеющей древесины.Такое сочетание функций духового шкафа поможет всегда поддерживать желаемую температуру в системе отопления.

Котлы-топки чугунные могут быть предусмотрены и под двухконтурную систему отопления, т.е. плюс к теплу в доме у хозяев будет еще и подогретая вода.

Что нужно учитывать при выборе и установке печи?

Выбирая, какая отопительная печь будет установлена ​​в доме, нужно правильно сформулировать требования к ней и, опираясь на них, приобрести или построить отопительный прибор.

  • Обогрев всей конструкции кирпичной печи очень важен. Поэтому, если решено установить такую ​​печь, нужно правильно выбрать проект и обеспечить безупречное строительство конструкции.
  • Эффективность системы отопления также будет зависеть от конструкции и компоновки водяного контура, а также от выбора радиаторов для системы отопления. Существуют схемы духовки, которые могут работать и в летнем, и в зимнем режимах — этот фактор также способствует экономичной эксплуатации устройства.
  • Часть экономии можно отнести на счет длительного охлаждения печи, в результате чего будет использоваться меньше топлива.
  • Немаловажный момент — удобство эксплуатации и обслуживания.
  • Конструкция должна соответствовать всем правилам пожарной безопасности при ее размещении и установке.
  • Правильно выполненная конструкция будет иметь необходимую тягу, которая защитит дом от попадания угарного газа в помещение.
  • Духовка должна быть рассчитана на длительный срок эксплуатации.
  • Конечно, было бы хорошо, если бы печь стала настоящим украшением дома, а не только функционально, только с практической точки зрения.

Положительные и отрицательные стороны печного отопления в частном доме

В большинстве случаев печное отопление устраивают при необходимости, при отсутствии магистрального природного газа. Но у печного отопления есть свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

  • Достаточно длительный обогрев печи, а значит и помещения.Это связано с длительным нагревом стен и теплоносителя в системе.
  • Не очень высокая эффективность кирпичной конструкции. Для его увеличения необходимо устроить более высокий дымоход, сделать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
  • Кирпичная печь занимает довольно большую площадь, но только в таком масштабе она способна одновременно обогревать несколько комнат.
  • В отличие от отопления природным газом, печь должна находиться под присмотром на всей ее топке, так как кирпичные варианты требуют постоянной подачи топлива.Исключение составляют чугунные печи длительного горения, так как дрова закладывают один раз за сеанс отопления.

Положительные моменты

Печное отопление имеет множество положительных качеств, которые зачастую являются решающими при выборе его для устройства в частном доме.

  • Автономность, а значит надежность. В доме всегда будет тепло, даже когда отключат электричество и воду.
  • Доступное строительство и эксплуатация сооружения.
  • Экономия на закупке топлива и отсутствие счетов за магистральный газ или горячую воду, что, к сожалению,
  • Простота в эксплуатации — печь не требует программирования, а если возникнут проблемы, то их можно полностью устранить самостоятельно, без привлечения специалистов.
  • Так как печь для своей работы не требует коммуникаций, ее можно установить или возвести в доме, расположенном в любом районе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что сегодня газопроводы есть далеко не везде, печное отопление остается актуальным и незаменимым. Заранее запастись горючим и поддерживая огонь на плите — все, что требуется от владельца печного дома. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавляться от надежных кирпичных построек, а также устанавливают чугунные печи-камины, чтобы создать в доме не только теплую, но и уютную атмосферу. жилой дом.

Советы по поиску и устранению неисправностей духовки Blodgett | Parts Town

Мэтью Дж. / Коммерческие печи и диапазоны, устранение неисправностей / 15 октября

Когда дело доходит до духовок, Blodgett — одна из лучших компаний в сфере общественного питания. Они производят широкий спектр моделей, которые могут приготовить все фирменные блюда, гарниры и закуски, которые сделают ваше заведение популярным местом. Если ваше устройство когда-либо обнаруживает признаки поломки, это может быть неприятно для бизнеса. Но не беспокойтесь! У нас есть советы по устранению неполадок с духовкой Blodgett, которые помогут вам определить типичные проблемы.

Это руководство используется для диагностики проблем. Многие из этих проблем должны быть решены уполномоченным техником по обслуживанию. Потенциальные проблемы, указанные ниже, связаны с популярными конвекционными и ярусными печами.

Нажмите на тип печи и проблемы ниже, чтобы узнать больше:

Конвекционные печи Blodgett

Пицца-печи Blodgett Deck

Конвекционные печи Blodgett, в том числе Устранение неисправностей в конвекционных печах Blodgett, в линейке продуктов

есть несколько конвекционных печей Blodget Модели серий Mark-V, DFG-100 / DFG-200 и Zephaire.Конвекционная технология удаляет холодный воздух, окружающий пищу, что позволяет приготовить ее при более низкой температуре за короткое время. Ниже приведены некоторые стандартные проблемы, с которыми вы можете время от времени сталкиваться.

Не нагревается и не срабатывает

Перед определением серьезных проблем проверьте, не подключена ли духовка к электросети и нет ли газа. В противном случае может быть несколько основных причин:

  • Выключатель питания панели управления выключен — Эту проблему можно решить, установив на панели управления режим «готовка» или «духовка включена».”
  • Контроллер установлен ниже температуры окружающей среды — Установка желаемой температуры готовки должна помочь.
  • Откройте дверцу (и) духовки — Проверьте, открыта ли какая-либо дверца духовки. Проверьте, нет ли каких-либо препятствий для двери, а также на наличие грязи или трещин на прокладке. Поврежденная дверная прокладка или петля также могут препятствовать закрытию двери.

Не готов

Вы слишком долго ждали, пока духовка достигнет температуры предварительного нагрева? Посмотрите, активирована ли задержка вентилятора.Отключите эту функцию, чтобы ваше устройство могло быстро нагреться. Если в вашей модели нет этой функции или проблема сохраняется, возможно, проблема связана с основным регулятором температуры. Это должен будет устранить сертифицированный специалист. Следующие проблемы, связанные с газом, также могут быть серьезными виновниками:

Конвекционная печь Blodgett DFG-100

  • Газовый клапан не открыт — Газовый клапан устройства может быть отключен или не полностью открыт.
  • Быстроразъемное соединение отсоединено — Снова подсоедините быстроразъемное соединение и проверьте все газовые соединения на вашем устройстве.
  • Низкое давление — Если вы заметили, что давление газа в духовке слишком низкое, позвоните в местную газовую компанию, чтобы решить эту проблему.

Конвекционный вентилятор не работает

Неисправный конвекционный вентилятор может нарушить работу вашего устройства. Перед тем, как копать слишком глубоко, проверьте, не отключена ли духовка от сети или сработал автоматический выключатель. Оба являются распространенными причинами, по которым конвекционный вентилятор не работает. Если ни одна из причин не является причиной, обратите внимание на следующее:

  • Откройте дверцу (и) духовки — Дверца духовки может быть взломана из-за препятствия, сломанной петли или поврежденной прокладки.
  • Активированная функция задержки — В некоторых устройствах задержка конвекционного вентилятора может быть активирована. Отключение этой функции остановит задержку включения вентилятора.
  • Выключатель питания панели управления выключен — Для решения этой проблемы установите на панели управления режим «готовка» или «духовка».

Неправильная выпечка

Время от времени могут возникать общие проблемы с выпечкой. Обязательно проводите регулярное техническое обслуживание и чистку духовки, чтобы улучшить вентиляцию и предотвратить серьезные проблемы.На выпечку могут повлиять и другие осложнения. Если вы заметили неправильную вентиляцию, неправильное программирование продукта на компьютеризированных элементах управления или некорректную калибровку термостата, обратитесь за помощью к авторизованному сервисному технику.

Поиск и устранение неисправностей в ярусной печи для пиццы Blodgett

Независимо от того, владеете ли вы местной пекарней или крупной сетью ресторанов, ярусные печи Blodgett серий 1048 и 1060 могут легко испечь хлеб или пиццу. В отличие от конвекционного приготовления пищи, в ярусных печах для проникновения в пищу излучаемого тепла теплопроводность.Если ваше устройство не работает в пиковых условиях, проверьте следующие проблемы.

Выпечка с сильным дном

Если выпечка слишком сильна на дне продукта, возможно, вам потребуется снизить давление газа или устранить неисправность дымохода. Обеими задачами должен заниматься сертифицированный специалист. Сильная выпечка на дне также может быть связана с температурой готовки. Например, если слишком много нижнего тепла, уменьшите температуру приготовления и увеличьте время.

Неравномерная выпечка

Ярусные печи специализируются на равномерной выпечке.Если вы заметили неравномерную выпечку, причиной может быть колебание давления газа или плохая вентиляция. Обеими задачами должен заниматься технический специалист. Если ни то, ни другое не является проблемой, обратите внимание на следующее:

  • Слишком долго оставлять дверцу духовки открытой — Пока еда находится в процессе приготовления или запекания, не открывайте дверцы духовки слишком долго или часто. .
  • Сковороды покороблены — Сковороды могут быть повреждены до такой степени, что это помешает даже выпечке.Не забудьте сменить посуду, когда это произойдет.
  • Плохо масштабированное тесто — Постоянно масштабируя тесто, вы можете избежать неравномерного выпекания во время приготовления.

Burning Food

Как и в случае выпечки с сильным дном, пригорелая еда могла быть связана с неправильной температурой. Посмотрите, не установлен ли на вашем термостате слишком высокий уровень, и соответственно уменьшите температуру приготовления. Если проблема не в этом, проверьте следующее и обратитесь к специалисту для ремонта.

  • Высокое пламя байпаса
  • Высокое давление газа
  • Изношены тепловые дефлекторы
  • Термостат не калиброван

Сушка Outries Food dries при приготовлении пищи или запекании необходимо учитывать несколько факторов. Неисправный дымоход или откалиброванный термостат могут высушить пищу, и обе проблемы должны быть устранены сервисной компанией.Другие нетехнические проблемы могут быть связаны с:

Blodgett 1048 Deck Oven

  • Недостаток воды, смешанной с ингредиентами — Если вы используете недостаточное количество воды в ингредиентах, обязательно добавьте воду в ваша смесь.
  • Низкая температура духового шкафа — Не забудьте увеличить температуру приготовления.

Увеличенное время выпечки

Всякий раз, когда вам нужно увеличить время выпечки, это может быть связано с низким давлением газа или сильной вентиляцией.Обе проблемы должны быть решены сервисной компанией или техническим специалистом. Также проверьте наличие других нетехнических проблем, например:

  • Установлено слишком низкое значение температуры — Если установлен низкий уровень температуры в вашем приборе, соответственно увеличьте время приготовления.
  • Чрезмерное открывание дверцы — Не открывайте слишком сильно дверцу духовки, чтобы не прерывать выпечку.

Нужны конкретные советы по устранению неполадок для вашей модели? Ознакомьтесь с нашей коллекцией руководств Blodgett для получения дополнительной информации.

Обратитесь к местному авторизованному сервисному агенту, который может помочь с этим конкретным устройством и всем необходимым кухонным оборудованием.


Вот ваша вкусная пицца: дизайн печи для пиццы на дровах

Пицца — это блюдо, любимое во всем мире, от тонкой корочки в нью-йоркском стиле до глубокого чикагского блюда и начинки на бублике (которое, как утверждается, можно есть в любое время). Независимо от того, любите ли вы ананас или предпочитаете классический сыр, способ приготовления любимого блюда, несомненно, влияет на его качество и вкус.Более того, дровяная печь для пиццы создает не только вкусный продукт, но и теплую душевную атмосферу.

В древнегреческом мифе амброзия была обозначена как «пища богов», позже интерпретированная учеными как описание определенного нектара или меда и часто рассматривалась как напиток. В современной американской культуре он известен как фруктовый салат, похожий на то, что бабушка Линда приносила на барбекю 4 июля, в комплекте со свежими фруктами, кокосом и зефиром (сахарная смесь, подобная богу или нечестию, в зависимости от ваших предпочтений). .Но мы бы поспорили, что современная амброзия более точно описывает это возвышенное сочетание хлеба, сыра и различных пикантных начинок — пищу, которую многие согласились бы быть небесной, по-видимому, посланной богами, чтобы помочь людям в их различных бедах. Таким образом, кажется случайным, что еще в древности пищевые продукты, похожие на пиццу, были найдены во множестве форм, подобных нашим современным пирогам. С древнегреческих и месопотамских времен археологи открыли испеченный хлеб более 7000 лет назад с упоминанием различных начинок, таких как травы, лук, сыр и чеснок.Также считается, что слово «пицца» происходит от латинского pinsa , что означает лепешка.

Мозаика пиццы на банкете, римская, из Карфагена, III век н. Э. (Cred: Lost Past Remembered)

Излюбленные вкусы греков распространились по окрестностям, включая Неаполь, который был основан как греческое поселение в 600 г. до н. Э. Пицца, будучи быстрой и недорогой едой, была обычным продуктом для неаполитанской рабочей бедноты, и богатое меньшинство часто смотрело на нее свысока как на дешевую и «отвратительную» еду.Только после объединения Италии в 1861 году королева Маргарита, уставшая от изысканной французской кухни, посетила Неаполь и отведала то, что называлось пиццей с моцареллой, с мягким белым сыром, помидорами и базиликом. Такие пиццы впоследствии стали называть пиццей «Маргарита» в честь их королевы, и ее поддержка поощряла одержимость всей Италии.

С прибытием итальянских иммигрантов в конце 19 века пицца распространилась по Соединенным Штатам, как лесной пожар, и магазины открылись в Нью-Йорке и других городах, таких как Чикаго, Бостон, Св.Луи и не только. По мере того как итальянские американцы мигрировали в пригороды и другие части штатов — и особенно после Второй мировой войны — пицца больше не рассматривалась как «этническая» еда, а скорее восхитительное блюдо, которым пользовались в массовом порядке. Появились неаполитанские версии, такие как чикагское (возможно, печально известное) глубокое блюдо, калифорнийский гурманский стиль с курицей барбекю и беконом, заманчивые эксперименты с макаронами и сыром и, конечно же, стили фастфуда для ночевок, вечеринок у бассейна, Черепашки-ниндзя и многие другие под знакомыми именами, такими как Domino’s, Pizza Hut и Little Caesar’s.Многие из этих интересных деталей можно найти в первом в США Музее пиццы, расположенном в районе Саут-Луп в Чикаго. Услышав эту новость, многие жители Нью-Йорка разделили чувства, подобные Джону Стюарту в вышеупомянутом клипе — Чикаго? Столица глубокой посуды, как святилище пиццы в США? Основатель Кендалл Брунс не собирался делать его ориентированным на Чикаго, скорее, он разместился на Среднем Западе и на протяжении многих лет культивировал такую ​​любовь к пицце, что решил почтить его официальным музеем с винтажными меню, коробками для пиццы и памятными вещами .

Lombardi’s в Маленькой Италии Нью-Йорка — первая пиццерия в стране (фото предоставлено журналом PMQ pizza)

Может быть, глубокое блюдо — это своего рода запеканка. Но мы поднимаем объединяющий клич: ну и что? Это вкусно. Нам не нужно часами бороться за его легитимность, а скорее наслаждаться множеством уровней величия, которое дало нам специфическое для Чикаго блюдо, что, возможно, символизирует переплетение и смешение культур, столь распространенных (и актуальных) в Америке.Борьба за правильную пиццу, несомненно, выступает в качестве метафорической замены борьбы Второго Города / Большого Яблока за превосходство, но мы предлагаем оливковую ветвь. Наслаждение пиццей — это опыт , и битва за интеллектуальную концепцию того, какая форма имеет наибольшую ценность. Забудьте о спорах и погрузитесь в деликатесы.

КАК СОЗДАТЬ ПЕЧЬ ДЛЯ ПИЦЦЫ НА ДЕРЕВЯННОЙ ПЕЧИ

Независимо от ваших предпочтений, приготовление пиццы и получение удовольствия от нее может быть получено с помощью правильного ухода, качественных ингредиентов и превосходного метода приготовления.С зарождением пиццы связано то, как ее готовили. Дровяные и кирпичные печи были найдены в древнегреческих раскопках вместе с вариациями с куполами и различными камерами для обжига в средневековье и викторианскую эпоху.

Частью — если не сутью — опыта совместной трапезы является огонь и то, как люди собираются вокруг, используют и направляют его тепло для приготовления и приготовления пищи. Благодаря послевоенному стремлению к быстрому-быстрому-простому-удобному, дровяная печь предлагает домашнюю атмосферу, которая не только служит эстетичным центральным элементом, но и добавляет удовольствия от еды.Равномерное распределение тепла усиливает ароматизатор, а пицца готовится быстро — в духовке до 700-800 градусов. Вкусные пироги получаются быстро, но сохраняют сущность качества и духа, которые невозможно воспроизвести в обычной духовке.

Несколько частей печи для пиццы — слева печь в необработанном виде, за которой следуют слои бетона для изоляции со значением

.

При создании идеальной духовки нужно не только выбирать стиль, но и придерживаться принципов и этики экологичности.В рамках нашего проекта адаптивного повторного использования, сертифицированного компанией Logan Certified, мы использовали Brisch Brick — местный материал — при строительстве нашей собственной печи для пиццы, расположенной под естественным солнечным светом во дворе. Использование этих винтажных переработанных кирпичей не только способствует качественному приготовлению пищи (кирпич известен своей долговечностью и характеристиками тепловой массы), но и имеет отношение к экологически безопасному дизайну, учитывая их биоразлагаемость и местонахождение, сокращая транспортировку и выбросы парниковых газов.

Вся сборка состоит из нескольких основных частей.Сама духовка требует нескольких слоев изоляции, чтобы удерживать тепло внутри во время приготовления. Затем изоляция покрывается раствором, который обеспечивает гладкую поверхность для укладки мозаичной плитки. После создания прочного основания, которое можно сделать с нуля из огнеупорных кирпичей или приобрести сборные, духовку можно поставить на основание, после чего следует детальная работа по укладке мозаичной плитки и установке дымохода из нержавеющей стали, чтобы дым не поднимался. во двор.

Бригада каменщиков поднимает изолированную печь на недавно построенное кирпичное основание

Окончательный процесс — наклеивание мозаичной плитки на печь и окончательный обжиг на внутреннюю часть печи

НАСЛАЖДАЙТЕСЬ ВКУСНОЙ ПИЦЦЕЙ ИЗ ПЕЧИ ДЛЯ ПИЦЦЫ

Создание идеального вкуса и живописной пиццы происходит от определенной аутентичности.Наличие сертификата VPN может отличить хорошую пиццу от отличной — или, конечно, доставку Domino в пятницу вечером от качественного опыта. «VPN» предназначен для подходящих пиццерий в Неаполе, официально являющихся частью Associazone Verace Pizza Napolatena. Существует множество параметров, которые необходимо сертифицировать для VPN, связанных с конкретными ингредиентами, традиционными методами приготовления пиццы и соблюдением определенной формы и размера — все настроено для доставки настоящей неаполитанской пиццы. За получение сертификата VPN взимается плата: единовременный сбор за сертификацию в размере 2000 долларов США и 250 долларов США в виде ежегодных взносов.Однако качество конечного продукта может оказаться бесценным.

Лучший способ насладиться пиццей — это приготовить ее полностью с нуля. От замешивания и приготовления собственного теста до использования свежесобранных орегано, базилика и помидоров Сан-Марцано из вашего собственного сада — попробуйте свою собственную пиццу Margherita, запеченную на дровах в недавно построенной печи. Для желаемого вкуса купите бокал хорошего вина (возможно, бутылку, которую можно выбрать из сделанной на заказ винной стойки — сильный эстетический выбор рядом с индивидуальной духовкой).Создаете ли вы прошутто и рукколу, грибы и лук или выбираете классические пепперони, вот несколько сочетаний вин, которые помогут вам приготовить еду.

Помидоры Сан-Марцано, выращенные рядом с дровяной печью для пиццы в саду во внутреннем дворе

Когда температура в духовке достигает 800+ градусов, начинки для пиццы, такие как грибы и кабачки, готовятся быстро, и пицца готова к употреблению за считанные минуты

Наслаждение пиццей и прекрасным игристым розовым во дворе — Приятного аппетита!

Кирпичная печь с водяным контуром

Сиваттюк

A fűtővíz-kör felmelegedése nemcsak jelentősen javíthatja a kemence hatékonyságát, hanem egyúttal segítheti a hő egyenletes eloszlását magánházban, és az üzemany.

Ezenkívül a vízáramkörrel ellátott kemence lehetővé teszi a nyári rezidencia kétféle fűtési élményének kombinálását: sütő és forró víz alapját. Jelentős megtakarítást eredményeznek аз üzemanyagköltségek есть, mivel a saját kezű vízmelegítővel történő kemencefűtési lehetőségeket is előállíthatják.

Rendszer jellemzői

A hagyományos típusú fűtési (például felhasználva kemencében) hőszóró bekövetkezik inhomogén — mintegy erősen melegítettébemezársáván, hszóró bekövetkezik inhomogén — mintegy erősen melegítettébemezársán, ahd

A vízkör használatával a tűzhely egy szilárd tüzelésű kazánba kapcsolódik. Különbözik a hagyományos kazánok, ez a kialakítás csak, hogy de a víz még meleg, это kályha maga is részt vesz a térben fűtési rendszer. Kályha vízmelegítő biztosítja az energia átvitelét a hőcserél a radiátor fűtés közben, és amikor a tűz a kályhában, de nem égő, fűtő tégla ad a hő a levebangő.

Az ilyen típusú fűtési kemencék egyre inkább olyan falvakban és falvakban használatosak, ahol nincs központi gázellátás, és az egyetlen módja annak, hogy a kemencét fű.

Az ilyen kemence fő hatránya a kemence térfogatának csökkentése a hőcserélő telepítésének köszönhetően. Ennek kompenzálására a hőcserélő méreteinek csökkenését, és ennek megfelelően a kemence térfogatának növekedését, valamint a hosszú égésű kemeazznce beépíkátését. Másik hátránya a kemencetest gyengített fűtése víz forrázása során keletkező égetési energia kiadása következtében. Így a tetejét leginkább erõsítik — ott, ahol az anyag anyaga felszívja a meleg forró füstöt. A haradik mínusz a hűtőfolyadék fagyasztása a csövekben, amikor a rendszer ritkán használt házakban, például házakban található.

kemencéből és vízáramkörből származó fűtőkör háromféle Модон valósul мег:

  • gyárban gyártott és készenléti állapotú KESZ kemence megvásárlása és meglévő vízmelegítő rendszerhez történő csatlakoztatása házban;
  • bérbe egy profzionális tűzhely-készít, aki kerámiat gyűjt egy téglából készült víz áramkörrel, vagy rajzokat és berendezéseket alakít ки Önnek;
  • a sütőt saját kezűleg tervezik.

Az utóbbi két módszer egy kályhával és egy hőcserélővel történő vásárlást vagy gyártást feelételez, amelyek nélkül a vízkör nem fog működni.

Vízmelegít kemence építésének technológiája

Tehát készen áll arra, hogy lefektesse a saját kemencét. Mi szükséges ehhez? Az első dolog, hogy felkészítse a szükséges elemeket. A hőcserélő — аз egész rendszer szíve — megvásárolható a gyártó cégtől, vagy a rögtönzött anyagoktól, fémlemezekből vagy csövekből készült. A cselekvéshez szükséges rendszer megtalálható az interneten, vagy önállóan összeállítható, ha jó képzelőerővel és tervezési vénával rendelkezik. Ebben аз esetben a készülék ideálisan alkalmazható аз üzemi körülményekre, valamint a főzőfelület vagy a sütő azon tulajdonságait is, amelyekben a hőcserélő kerésre telepít.

A hőcserélők típusai

Amikor a lapokat használják, a hőcserél gyártása jelentsen leegyszerűsödik. Ráadásul ebben аз esetben sokkal könnyebb megtisztítani őket аз üzemanyag égéstermékeiből. Az acélszerkezetek azonban csekély cserélőterületekkel rendelkeznek, мята a csövekből készült hőcserélők.

Általában a tekercseket (más néven a hőcserélők) olyan szakemberek végzik, akiknek széles kör tapasztalata van a vízmelegítő rendszerek telepítésében. Azonban, ha készséggel dolgozik a hegesztőgép és az élesség terén, akkor lehetőség van hőcserélő készítésére.Egypt másik lehetőség az, hogy a készülék minden részletét a saját kezével készítsük el, és bízzuk őket a hegesztőmesterrel. Ha úgy döntesz, hogy hőcserélőt készít az otthonában, érdemes megnézni néhány videót ezen a témában, szétszerelni a készüléket a lehetséges tervezélök.

Csöves hőcserélő

A Fo fűtőkör elemének EZT в változatát с legjobban АККОР használják, га в házban főzősütő ван, ES в hőcserélő rà ван szerelve, mivel készülék kialakítása lehetővé teszi, hogy helyet hagyjon felületre főzés céljából.Az interneten részletes tervezési séma található.

Ennek a kialakításnak az alapja a csövek, amelyeket szükség esetén egy 40-60 мм méretű profilcsővel kell felcserélni, felfelé felfelé. Könnyebb a lyukak fúrása a függőleges csövek számára, это hegesztési műveletek ilyen anyagú öntéssel sokkal könnyebbek. A függőleges csövek kerek vagy téglalap alakúak, valamint a profilból есть.

Ha egy hasonló egységet egy lemez nélküli kemencében szerelnek be, a vízszintes csöveket a felső csőbe hegesztik, hogy javuljon a fűtési rendszer hatékonysága.Ellenkező esetben lehetőség van L-alakú csövek készítésére, ívelt-ívelt. Hidegvíz visszavezetése az áramkörből és a forró hűtőközeg ellátása a készülék mindkét oldalán elhelyezett csöveken keresztül, valamint egy — a hátsörtzétüszen. Kimenet oldalának megválasztása a fűtés és a sütõ sütõjének tervezési jellemzõitõl függ.

Tekercs acél

Ezt a készüléket fűtési kemencékben használják. Acéllemezből készül, вастаг csövek vagy téglalap alakú profilok és finom csövek csiszolása a víz beömléséhez / kifolyásához.A hőcserélő mérete a kemencétl függ.

Az ilyen eszköz használatának másik módja a felső polc nélküli kialakítás. Ebben аз esetben аз oldalsó felületeket csövekkel kell lezárni. A tetején egy csővel lehet összekötni a vízkeringés javítása érdekében.

A hűtőfolyadék beáramlására és kiáramlására szolgáló csöveket a hőcserélő hátulján vagy oldalán szerelik fel. Így lehetséges, hogy a lemezt közvetlenül a készülék fölé helyezzük, az inget lefelé.

Kőműves kemence

A kazán fűtésére kétféle módon telepíthetők egy kemence a vízkörrel:

  • egy új kemence összeállításaév
  • a rendszerelemek beépítése egy meglévő fűtési kemencébe, amely egy tekercset gyárt a méretei szerint.

A szerkezet falának kiégése elkerülése érdekében legalább 5 мм Wastagságú acélt kell használni.

Nem szükséges nagyobb Wastagságú fém újrahasznosítása és használata — ez csak nagy kiadásokat eredményez, является семимильным módon nem befolyásolésolérendszergás. Csak a Vastagsága függ a felhasznált tüzelőanyag típusának — fa ég alacsonyabb hőmérsékleten, így a falvastagság lehet kevesebb, является szén elégetése melegebb, massfeleakenkenk.

Szükséges a hõcserélõ falainak — это kemencék felületének hézagát biztosítani, hogy a hõcsere a leghatékonyabb legyen. Ezenkívül a rés a fém hőtágulásának kompenzálására van szükség. Ne feledje, hogy a csővezetéknek a csövekből való használatakor a résnek kétszer olyan szélesnek kell lennie, hogy a fűtés egyenletesen megy. Javasoljuk, hogy nézze meg a videót falazási folyamatról и hibák elkerülése érdekében.

Contour telepítés

Lámpatestet a meglévő tűzhelybe kétféle módon telepítheti:

  • Bontás nélkül.Fűtési főzőegységekben készül, amelyek eltávolítható felületet képesek főzni. Lemez szétszerelésén túl a furatok burkolatában lévő csövek számára lyukakat kell kialakítani.
  • Szétszereléssel. Ha a kemence többé-kevésbé monolitikus, akkor szét kell szerelni и hőcserélő telepítésének helyére. Telepítés után a kemence eredeti formájába kerül.

A második összeszerelési mód végrehajtásakor megváltoztathatja a kemence kialakítását — szükség esetén változtassa meg a kémény irányát.A lényeg az, hogy ne veszítsük el a vonóerőt. Legjobb megoldás azonban nem változtatni semmit.

A vízmelegítéshez szükséges csöveket egyszerűen kézzel lehet felszerelni. Мэг Келл jegyezni, hogy a lyuk, amelyen keresztül a víz visszatér a hőcserélőhöz, magasabbnak kell lennie, mint egy hagyományos kazáné. Jellemzően a rendszerek két csőből készülnek, alul vagy felül kábellel. Аз áramkör tetején egy vízgyűjt tartály van felszerelve, hogy nyomás keletkezzen a rendszerben. Ehhez egy biztonsági rendszer tartozik nyomásérzékelővel és szelepekkel.Az egész design jól látható тематический видеоролик.

Előnyei és jellemzői a tégla sütő tervezése egy víz áramkör

A kemence fűtés régi és népszerű módja a fűtési magánházak, de ez nem mind. Египетские теги süt segítségével nehéz egy több szobából álló nagy házat melegíteni. A kemencében távol lévő helyiségekben a hőmérséklet sokkal alacsonyabb, különösen a zárt ajtóknál. Az egyik módja egy téglaégető kemence hatékonyságának növelésére és egy magánháznak hosszabb ideig történő melegítésére egy vízfűtő kör csatlakoztatása.Hogyan néz ki egy tégla sütő vízkörrel és mi az ára a kérdésnek a gyártás során — részletesen megvizsgáljuk ezt a cikket.

tervezés

Számos fűtési tégla süt van. Csak a helyiség fűtésére vagy fűtésre és főzésre képesek. Ваннак — это kombinált kemencék több kemencék.

A téglaüzem működésének elve bármelyik kialakításánál a hő gyors felhalmozódása a kemencében és a falak hosszú távú visszatérése a kemencéüánigröbb. A kemence Anyaga kerámia tégla, jó hőgyűjt.

A fűtött téglák mennyiségének növelése érdekében a kemencében lévő füstcsatornákat ki kell terjeszteni, a falak mentén elhelyezve. Forró füst, áthaladva, melegíti a téglát, является csővezeték kilépésekor biztonságos hőmérsékleten van. Hatékonyság növelése mellett a tégla sütő kialakításának ez a tulajdonsága csökkenti a tető túlmelegedésének és égésének kockázatát.

Mi a fűtési kör?

A tégla sütő tökéletesen felmelegíti egy 50 m2-es magán falusi házat. A hagyományos vidéken, egy közös helyiség közepén helyezkedik el, osztva a konyhában és a szobákban lévő válaszfalakkal.Minden szobában van egy fűtött fal a kemence, amely lehetővé teszi számukra, hogy egyenletesen fűtött.

Современный magánházak teljesen eltér elrendezéssel rendelkeznek, is a szobák jelentős távolságban, akár különböző padlón — elhelyezhetők. Ebben аз esetben további fűtőforrásokat kell telepíteni, például elektromos fűtőberendezéseket. De a villamosenergia ára most magas, ezért praktikusabb a fűtőtestek telepítése vízmelegítésre.

Ezek táplálják a csöveken keresztül forró hűtőfolyadék — vizet, hogy belép a kazánba, állítsa be a kemencében.Fatüzelésű Öntőkemencékben melegítünk nemcsak a falak, hanem hőátadó folyadék, és minden területen a ház be van állítva komfort hőmérséklet. Az együttható hőkapacitása a víz magas, és a fűtési rendszer is forró marad sokáig, akkor is, ha a sütőt melegítsük naponta csak egyszer, míg elérése jelent megs megtakarítást alstac.

Milyen a fűtési kör

A ftési kör tervezése eltérő lehet, valamint a telepítés helye.

      A legnépszerűbb lehetőségek a következők:
    • A saját készítésű kazán egy 4–5 мм.Помните о kemence fölött, о másik helyen található, ahol a tűzifa elégetése jelentősen megnöveli a hőmérsékletet. Аз ilyen kazánok hatékonysága akár 80%.
    • Vízmelegít — kazánokhoz hasonló kialakítású, de a kemence minden oldalán található, míg a fűtés maximális hatékonysága. Hatékonyság — 85%.
  • Hőcserélő, vagy regisztráljon. Fémből, főleg acélcsövekből áll, amelyeket hegesztettek a rendszerbe. Ezek megbízhatóak és tartósak, az acél ára a rézhez képest alacsony.Helyezhet, помните, kemencében, помните, füstcsatornákban. A csövek használata növeli a fűtés hatékonyságát a forró levegő érintkezési felületének növelésével a fémmel. A hőcserélő hatékonysága a kemence helyén 90% -ig, ha füstcsatornában helyezkedik el, ahol a hőmérséklet sokkal alacsonyabb, akkor a hatékonyság csökken, és nem haladja meg a 70%.

Jellemzők

A fűtési körrel ellátott téglaégető más kialakítású, hőcserélő szinte bármilyen kemencébe építhető. Mindazonáltal figyelembe kell venni аз ilyen kemencék magánházakban való működésének sajátosságát.

Kemencék melyek szerelt kazánok és hőcserélők található a kemence nem szabad üzemeltetni anélkül aktívan fűtőkör, így melegben fojtani őket lehetetlen lesbanz — akemence nem szabad üzemeltetni anélkül aktívan fűtőkör, így melegben fojtani őket lehetetlen lesbanz — a kemence nem szabad üzemeltetni anélkül aktívan fűtőkör, így melegben fojtani őket lehetetleled zbanz.

    Egyes lakástulajdonosok úgy vélik, hogy kétféle módon megoldható ez a probléma:
  • zárja le a hűtőközeg forgását;
  • ürítse ki a vizet az elemekből.
  • Ne kategorikusan ne! Az első esetben a kazánban lévő víz túlmelegszik, és felrobban, megsemmisítve a falazatot.A második — az acél hőcserélő ég, mert a kemencében, kemencében и hőmérséklet meghaladja az 1000 fokot.

      Kétféleképpen lehet kilépni ebbl a helyzetből:

    • Hogy két kemence tűztér, «téli», kazán — это kazán test, és a «régi» — fűtés főzrus. Megfullad «nyár» и kemencében egy magánlakás bármikor az évben. Mindkét kemencék füstcsatornái egy közös kéményhez vezetnek és szeleppel vannak ellátva.
    • Helyezze a hőcserélőt külön kéményekbe.Nyáron a füstgázok feletti mozgását szelepek zárják le. Ez a design a vízkör alacsonyabb hatásfoka, de tartósabb, biztonságosabb és sokoldalúbb.

    Ne zárja le a vízkeringést, és ne ürítse ki a hőhordozót a kemence nyári üzemelésével víz áramkörrel! Ez károsíthatja a sütőt vagy a hőt.

    A fűtési rendszerek követelményei

    A kazánokhoz csatlakoztatott vízmelegítők természetes (gravitációs) keringtetéssel vagy kényszerített keringhetzulzulkés rendelke.

    A gravitációs rendszerek általában füstcsatornákba épített hőcserélőkhöz kapcsolódnak. Lassan melegítenek, és kisebb a túlmelegedés és a forró víz veszélye. Аз ilyen rendszerek hatékonysága alacsonyabb, alkalmas egy kis, gyakran egyemeletes házra. A víz mozgása a csövekben a fizika törvényei szerint történik: a meleg víz felfelé emelkedik — a radiátorokba, скрытый родословный lefolyik és visszatér a kazánhoz. Könnyű kiszámolni és elkészíteni önmagát.

    A kényszerített rendszer felszereléséhez keringető szivattyút kell vásárolnia és telepítenie, kiválasztva egy megfelelő modellt a hatalom is az ár tekintetében.A hűtőközeg teljes mennyiségét a rendszeren előre meghatározott sebességgel hajtja, aminek következtében a folyadék gyorsan felmelegszik a kazánban, és belép a fűtőtestekbe. Az ilyen rendszereket általában a kazánok és a hőcserélők kapcsolják közvetlenül a kemence mellett. Képesek gyorsan felmelegedni egy nagy területet, felemelni a vizet a második emelet magasságába, magas hatékonysággal.

    Мэг Келл jegyezni, hogy egy tégla sütő munkája egy vízkörrel, amely cirkulációs szivattyút tartalmaz.A szivattyú egy elektromos áramforrásból működik. Hirtelen áramkimaradás esetén a rendszer vízkeringése leáll, hőcserélőben lévő víz gyorsan túlhevül, gőzformákat és kazánrobbanást okozhat.

    Ez a проблема с ipari termelés hosszú távú égetésére szolgáló kazánokban, kazán automatikus leállításával oldható meg, a villamos energia eltűnésévelatísállivás. Gyorsan kapcsolja ки a tégla sütőt, amely egy tartalék hőenergia lehetetlen. Szükség van a szivattyú működésének visszaállítására a vészhelyzeti áramforrás bekapcsolásával vagy a kemence leállításával és a rendszer nyomásánébenak csökk.

    A kényszeráramú rendszerek is a kemencében található hőcserélő biztonságának biztosítása érdekében szükség van egy olyan vészleállító szelep felszemelezélezérelesésérelezéeles! Biztonsági intézkedések megtakarításának költsége nagyon magas lehet!

    Kőműves technológia

    Mielőtt a kandalló saját kezével felállna, ki kell választania, egy rendszert és saját tervezésű tervet kell készítenie, jobb elzörzelsense.Аз ilyen kemencékre példaként Kuznetsov tűzhelyet lehet nevezni, amely füstcsatornába van szerelve a kemence egyik oldalán.

    Kuznetsov süt, видео

    A kandallónak ez a típusú kemence egy magánházban lesz szüksége anyagokra:

    • beton alapozás;
    • tégla piros szilárd;
    • tűzálló tűzálló tégla;
    • falazóhabarcs vagy annak összetevői: agyag, tiszta, száraz homok, tiszta víz;
    • fémcsövek a hőcserélőhöz.

    Szintén meg kell vásárolni kész elemek: rács, ajtók, csappantyúk, lécek, tetőfedések.Ezeknek az elemeknek az ára általában meglehetősen magas, ezért előzetesen számolni kell, mi szükséges.

    Szükséges eszközök:

    • simítóval és simítóval;
    • gumi kalapács;
    • Булгар egy körhöz egy tégla;
    • szintek, vonalvezetékek, zsineg;
    • Rulett.

    A mveletek sorrendje a saját kezével

      1. Jelölje meg a jövő kemence helyzetét, és öntsön ra a rúd megerősítésű alapot 5 cm-re a befejez padló s.Nem szabad megérintenie egy magánház alapjait.
      2. Szárítás után terjedését Foundation program poryadovkoy-rajz és két sor szóló vörös szilárd tégla normál stonehabarcs, céljuk -, hogy összehangolják a lehetsénsévale agyeno.
      3. A következő sorokat a kiválasztott séma szerint az agyag falazóhabarcsra helyezzük, figyelve a rajta feelüntetett kötést. Аз oldatot előzetesen áztatott vörös agyagból, kőzet homokból és tiszta hideg vízből készítik.Аз agyag является homok optimális arányát kísérleti úton határozzák meg.

    A megfelelően előkészített falazóhabarcs nem lehet túl manyag vagy morzsolódó.
    Ellenőrizze, hogy ez a következő lehet: dobja ki a labdát egy teniszlabda méretéből, és sima felületen 1 m-es magasságból dobja le. Alacsony deformálódásnak, kis repedéseknek kell lennie, de ne hasadjon össze.

      1. A téglák közötti kötések Wastagsága legfeljebb 5 мм. Minél kisebb a varrat, annál egyenletesebb a kemence szerkezete és a jobb hőelvezetés.Vágást a falazás után azonnal elvégzik.
      2. Az ajtók az alábbiak szerint állíthatók be: az előző téglaszerű tégla az ajtó behelyezési helyén az aszter szövetet szalag formájában helyezze be, az ajtót ráhely. A keret sarkában lév lyukakat előre быть kell illeszteni egy legalább 40 см hosszú lágyított huzalba. Ez a huzal a falak között van rögzítve. Ha ez nem történik meg, előbb vagy utóbb a megoldás összeomlik, és az ajtó leesik. Fektessen быть néhány sort, és mindig ellenőrizze az ajtó helyzetét.Az ajtó tetején az azbesztszalag — это le van fektetve, это tégla tetejére kerül.
      3. A kemencét téglákkal borítják. A vörös kerámia ilyen célra nem jó — végül megrepedt, és az ív összeomlása előfordulhat. A sémákban a tűzkő téglákat általában sárga színnel jelölték.
      4. A tégla főzőlapja alatt a lemez Wastagságára hornyokat készítenek. Ez a hőveszteség csökkentésére és a füst megakadályozására szolgál. Helyezze лапот хабарчра.
      5. A házi készítésű hőcserélő a fektetési folyamat alatt a füstcsatornában van elhelyezve, amikor az alsó szerelvény kijön.Az égéskamrában fel van szerelve a kemence alsó sorában. Hcserélő — это легкая лента толщиной 5-7 мм.
      6. A hőcserélővel ellátott füstcsatornában flenül szükséges tiszta ajtókat biztosítani, mivel a korom feelöltdik a regiszteren, ami ronthatja a fűtést. Az ajtók számának biztosítania kell a tisztításhoz a hőcserélő bármely részét.
      7. A füstcsatorna felső része csappantyúval vagy kapuval van felszerelve. Если вы хотите, чтобы вам было удобно, vagy szendvics kéményt vásárolhat és helyezhet.Ugyanakkor követni kell a csövek átjutásának szabályait a tetőn keresztül, is a téglacsövekre, hogy meg lehessen tenni a raspushkát.

    A fétött fémelemektől az éghető szerkezetekig tartó távolság legalább 25 см! Padlón áthaladt csatornák szigetelve vannak a bazaltszálakkal vagy más nem éghető anyagokkal!

    1. Miután a szárítószárító szárított, alaposan felmelegítve, nem túlmelegedve többször. Ellenőrizze vontatást, az égő fa stabilitását, füstszivárgást. Ezt követően külső fűtőkört szerelhet fel, és töltheti fel a vizet a rendszerben.Кеменс üzemkész.

    További elektromos fűtési rendszer

    A fűtési körökkel rendelkező kemencék gyakran az országban vagy az országban lakóházban vannak elhelyezve, űnás nem has ftési körökkel rendelkező kemencék gyakran az országban vagy az országban lakóházban vannak elhelyezve, űnálás nem has ftési körökkel rendelkező. Ebben az esetben a rendszer lefagyhat fagyban, ami az első kemencében megszakítja és vízszivárgást okoz.

    Ebben az esetben a rendszert fagyásgátlóval helyettestheti a víz helyett, vagy ezzel párhuzamosan megvásásárolhatja és párhuzamosan kapcsolhatja be az alacsony energismeoskéslyafogyas.Az elektromos kazán nem teszi lehetővé a rendszer lefagyását, és az ára nem túl magas, és egy bizonyos készséggel házi elektromos kazánokat lehet készíteni.

    Kladka saját fűtőkörrel működő kályha túl nehéz feladatnak tűnhet, является специалистом-печниковым szolgáltatás ára magas. Ebben az esetben jobb, ha figyelembe vesszük annak lehetőségét, hogy egy ipari égető kazánt fához vagy más üzemanyaghoz helyezzenek. Де аз összecsukott kályha nem csak fűtőelem, hanem a ház szíve, amely kényelmet és családi békét ad, és ha minden ajánlatot követ, akkor fog sokáig és hatékonyanan.

    Hő szállít a ház minden sarkába! Tégla sütő vízkörrel: funkciók, rendelés

    A vízáramkör a fűtőkészülékek vízellátását jelenti a kemencében történő hevítés után. Ez a rendszer hasonló a szilárd tüzelésű kazánhoz, gyakran alternatív fűtési módszerként használják.

    Tégla sütő esetében a vízkör a tűzifa fűtési rendszerét kiegészíti.

    Ez előnyös abban az esetben, ha a központi gázfűtés hirtelen lekapcsolódik и 100 négyzetmétert meghaladó lakóövezetekben.м.

    A fő vízmelegítő elem egy hőcserélő — vízháló, tekercs, regiszter vagy akár kazán is. Ezzel áthalad és felmelegíti a hűtőfolyadékot — víz, amely ezután belép a csövek és elemek rendszerébe, hígítva a hazban. A víz önműködően vagy egy szivattyú hatására a fűtőelemeken mozog. Az utóbbi esetben a hő egyenletesebben oszlik el.

    Fűtési kontúrokkal ellátott téglaégők konstrukcióinak változatai

    A házban elhelyezett vízkörrel ellátott kemence változatát számos fleetkis mellett.Ezek a következők:

    • egy másik operációs rendszer jelenléte;
    • a szoba területe;
    • tartózkodási időszak.

    Fotó 1. Tégla sütő építése vízkörrel. A csövekből készült hőcserélő belsejében van felszerelve.

    Ha a ház már telepített egy fűtési rendszert (OS), akkor a meglévő vezetékezési elrendezés fenntartásával alternatívaként be kell építeni a kemence változatát. Terület közvetlen hatással van a fűtés hatékonyságának, így van értelme gondolkodni a kemence, a képesség, hogy hőt is, és gondoskodunk az elrendezés, elküldi a távoli területezés.A tartózkodási szezon lehetővé teszi, hogy megértsétek, tervezzenek egy egész éves számítással vagy csak hideg idővel.

    A teljes rendszer fontos része — hőcserélő — a tégla sütő kemencéjében van felszerelve. Különböző kialakítású lehet. Meglév rendszerek és rajzok számos közös lehetőséget kínálnak — csövekből, acéllemezből és elemekből.

    Csöves hőcserélő

    Az első lehetőség alapja egy fémcső, amely egy téglalap alakú szerkezetbe van hegesztve. Általában kisebb, мята egy téglaégető kemence kályha, является falaktól bizonyos távolságra helyezkednek el.Ez szükséges a fém felmelegítéséhez. A legfeljebb 50 мм átmérőjű hőcserélő csövek formája lehetővé teszi a benne lév víz melegedését. Ennek az opciónak az a legfontosabb jellemzője, hogy ha az egyik cső meghibásodik, könnyen cserélhető.

    Acéllemezből készült hőcserélő

    Az acéllemez hőcserélőjén vízcserélő kamrákat használnak a csövek helyett.

    Fotó 2. Hőcserélő acéllemezből készült tégla sütőhöz. Mindkét oldalon hideg- és hidegvizes csöveket szerelnek fel.

    A csövek varánsaival ellentétben a tartály tartályának területe nagyobb, ezért a folyadékon keresztüli hőátadás magasabb, de a hasznos élettartam rövidebb.Ugyanakkor mindkét változatban 36x40x80 cm közeli méreteknél szükség van két további csővezeték használatára: a forró víz kifolyására fentről és az alsr vissmenzat.

    Vízköpeny az akkumulátorból

    Van egy másik lehetőség — egy régi elemből származó hőcserélő. Számos öntöttvas szakasz alkalmas arra, hogy hőt szállítson a fűtési rendszerbe. Plusz ez a megközelítés — термелеси költségek és az anyagok hiánya.

    Azonban a mínusz a szakaszok nagymérete, amelyeket nem az égéstérbe kell helyezni, hanem a tegla sütő különálló részébe kell helyezni.Számára a hő a kőművesben egy külön csatornán keresztül érkezik. Az elem falának westagsága (kb. 3 мм) miatt a közvetlen érintkezés hiánya a legjobb hatással nem jár a hatékonyságra. Иген, это сок а суля силард алапот игеньель.

    3. Kép ​​Hőcserélő egy téglaégető kemencéhez, egy régi öntöttvas elemből. Kialakítás nincs beépítve az égéstérbe.

    Hogyan válasszunk ki egy projektet? poryadovkoy

    Először is meg kell határoznia azokat a feelételeket, amelyekben egy vízkörrel működ kemence működni fog.Ha ez egy meglévő operációs rendszerbe való integráció, fontos biztosítani a meglévő kommunikáció működésének felcserélhetőségét. Egypt független opció esetében fontos meghatározni azt a területet, amelyet a rendszer felmelegít. Египет 100 négyzetméteres egyemeletes házban elegendő a szokásos sütő.

    Egypt másik dolog — ha a terület, a szobák száma és a padlón több. Végül fontos megérteni, hogy az operációs rendszert évente vagy csak hideg időben használják-e. Ha a ház nyáron van, és télen üres, akkor a hideg és fagy után a rendszer helyreállítási munkálatokat igényel, ami további költségeket von maga után.

    4. ábra: Egy tégla sütő sorrendje egy vízkörrel: az építés kezdeti stádiumai 1 és 20 között vannak feelüntetve.

    Tégla sütő egy víz áramkörrel a ház fűtésére saját kezűleg

    Az univerzális gázosítás — это technológia fejlődése — úgy tűnt — ménésére saját zab. De a gázellátás, berendezések is a beszerelés magas költsége új életet biztosított a fűtéshez.

    Oroszországban sok tűzifa van, a fűtési technológiákat jelentősen korszerűsítették.A pénz megtakarítása érdekében ésszerű megoldás, hogy egy tégla sütőt építsenek egy víz áramkörrel a fűtéshez, saját kezével.

    A mködés elve

    A kemencén kívül egy vízkörrel ellátott rendszer fűtőeleme egy hőcserélő, amely be van építve a kemencébe vagy a kéménybe. Regiszteren áthaladó víz felmelegszik, majd belép a csövekbe és a fűtőtestekbe, és felszabadítja a hőt. A hőcserélő bemeneti és kimeneti hőmérsékletének különbsége miatt a folyadék аз áramkörben kering.

    Az optimális működés érdekében körkörös szivattyú van beépítve a rendszerbe, amely lehetővé teszi a fűtött folyadék egyenletes eloszlását a csöveken keresztés.

    A víz áramkört le kell nyomni és el kell távolítani. Fűtött állapotban a víz mennyisége növekszik, is a rendszer nem robban, szükség van egy bővítő hordóra. Zárt hurok használata esetén a tartály bárhol lehet, nyitott rendszerben a tágulási tartály a lehető legmagasabbra van beállítva.

    Rendszerben lévő nyomás kioldásához automatikus légtelenítővel kell ellátni a hűtőfolyadék является biztonsági szelep felesleges gázainak felszabadítását. Az eszközöket egy biztonsági komplexumba lehet integrálni, beleértve egy manométert есть.

    Így, ha a ház fűtési rendszerébe egy vízzel ellátott téglából hosszú tüzelési kemencét helyeznek be, akkor sokat takaríthat meg fűtésre.

    Előnyök és hátrányok

    A beépített hőcserélővel ellátott szerkezeteknek számos előnye van:

    • Rendszer energiatakarékos és gazdaságos. Téglaszerkezet nem igényel komoly pénzügyi befektetést, minden esetben a csövek és radiátorok költségei, is a hőcserélő sokkal olcsóbb, mint a kész bojlerek. A kemence üzemeltetésekor a ház fűtésének költsége több ezer rubel lesz a tűzifa vásárlására a téli időszakban.
    • A téglaütő kialakítása elrejti a csúnya elemeket, ha kívánja, kandalló vagy dekoráció hozzá lehet adni a rendszerhez.
    • A helyiség fűtése nem függ a szerkezet helyétől, a radiátorok nincsenek elhelyezve
    • A tégla kályha hosszú ideig hűlni kezd, a víz áramköre n utéhány les óráng.

    Egypt

    Kemence szétszerelése — это későbbi összeszerelése и leginkább szükséges. A helytelenül beszerelt nyilvántartás rögzítésének ára összehasonlítható az új tűzhely költségeivel, ezért ilyen munkákhoz forduljon a szakemberekhez.

    Az ilyen jellegű kialakítás hiánya az előnyök folytatása, annak érdekében, hogy a hőcserélők önmagában a kemencében tapasztalatot szerezzenek mind a téglándsízekésérekés, telegram. Га в tapasztalat аз évekkel és vizsgált anyagmennyiséggel együtt történik, АККОР vízmelegítővel ellátott kemence építésénél figyelembe Kell Venni hiányosságokat:

    • kandalló tűzveszélyes элем, ezért gondoskodni Kell olyan intézkedésekről, amelyek meggátolják tüzet tűzveszélyes tárgyak ALA esését;
    • A kemence a ház jelentős területét foglalja el, előre tervezi meg a szobákat, nagy melegítéssel kapcsolja be a terem kialakítását;
    • A tzhely közelében a hőmérséklet mindig magasabb lesz, mint a szoba többi részében;
    • A kemence fűtési folyamatát nem lehet azonnal leállítani.Ha zárt harkot és körkörös szivattyút használ, az elektromos áram kikapcsolása (még néhány percig — это rövid ideig), является szivattyú megállítása miatt a víz forrben kezd. Ennek elkerülése érdekében fontolja meg az áramkörben a vízmozgás kombinált rendszerét.
    • Ha a fűtési rendszert nem használják rendszeresen, a vízből le kell üríteni, ami a teljes szerkezet korai kopását okozza. Ellenkező esetben a víz lefagy, ami a teljes eszközkészlet megsemmisüléséhez vezet.
    • Nem lehet világítani a kályhát víz nélkül az áramkörben.Ez a nyilvántartás megsemmisülését és a kemence rekonstrukcióját eredményezi, hogy a kemencét nyáron használják, és nem «beleértve» az akkumulátort k
    • Fennáll a szén-monoxid mérgezés veszélye, mint minden szilárd tüzelőanyag-fűtési eszköz esetében, különös figyelmet kell fordítani a kémény helyes gyártásás.

    A hcserélővel ellátott kályhán alapuló fűtési rendszert — это крупный план, который можно найти в большом количестве.

    A munka szakaszai

    A vízkörfolyamattal rendelkező fűtőszerkezet több lépcsőből áll:

    1. Rendszer kialakítása, a kemence, csövek éselísély
    2. A nyilvántartás gyártása (vásárlása).
    3. Kőműves falazat a hőcserélő egyidej beszerelésével.
    4. A vízkör szerelése, beleértve a csöveket, radiátorokat, biztonsági rendszereket.
    5. Rendszerellenőrzés.

    Az építkezés egyes szakaszaiban részletesebben fogunk élni.

    A hőcserélőről

    Amikor egy tégla sütőt építenek egy vízmelegítő kazánhoz, figyelembe kell venni számos tényezőt, és számolni kell egyomtenek. Bármilyen anyag ésstruktúra előnye és hátránya.

    A regisztert többféleképpen lehet a sütőben vízzel felersíteni:

    • A kandalló belsejében;
    • A kéményben;
    • Kályha testében, kandalló mellett.

    A helytől függően a hőcserél anyagát és annak alakját választják:

    • Réz — hatékony, fém nagy hővezetőképessége miatt, de a révospenizan alacsontering
    • Acél — kazánoknál használt hőálló acél falvastagsága 4-5 мм.Az acélszerkezetek hosszú szolgálatához nem ajánlott a víz leválasztása.
    • A rozsdamentes acél drága, de a legalkalmasabb anyag a kazán számára. A hátrányok csak a gyártás fáradságának tulajdoníthatók.

    Az anyag típusának és hőcserélő helyének megválasztásakor érdemes megemlíteni, hogy víztartályt kandallóba helyezve nyáron аз egész rendszer felmelegszik, ezért эз kerülendő аз egyes elemek eltávolításával felesleges Hồ eltávolítása érdekében.

    A hőcserélő beépítése a kéménybe további kipufogódobokat adnak a kemence kialakításához, amelyek nem melegítik a kazánt a kemence nyári működése során.Ebben az esetben figyelembe kell venni, hogy a hőcserélőnek nagyobb térfogatúnak kell lennie, мята amikor be van ágyazva a forrásba. Ezenkívül a kazán nem csökkentheti a füstcsatornák átáramlását.

    A teljesítmény is a méretek kiszámítása

    Helyiség normál fűtéséhez szükséges a helyiség és kapacitás helyes kiszámítása. Египетский téglaégető kemence esetében közelít számítás elegendő, nem lehet pontosan meghatározni, számos tényező és változó miatt.

    A gyakorlatból ismert, hogy a helyiség 10 m 2 -es fűtésére 1–1,5 kW energia szükséges.Высокопроизводительный двигатель мощностью 5-10 кВт от кап. A nyilvántartási erő pontosabb meghatározása érdekében figyelembe kell venni:

    • A tekercs helyzete a kemencében;
    • Tüzelőanyag — fa, szén. Égés esetén a fa kevésbé melegít.
    • Hozzávetőleges hőmérséklet a hőcserélő forrásában és helyén;
    • Az átlagos vízhőmérséklet az egész áramkörben;
    • Tekercs Anyagának hőátbocsátási tényezője.

    Amint az üzemanyag ég, hőcserélő teljesítménye csökken, ezért и tekercs számított területét 10-15% -kal meg kell növelni.

    Ftési és főző kemence kialakítása vízkörrel

    Készítse el a kályhák fűtését magánházban magaddal, a legfontosabb az, hogy gondosan olvassénázálésénés élésénés és. Először — это meg kell választanod, a megfelelő lehetőséget, a süt főzőlappal, kandallóval, kanapéval és szárítóval lehet. Mindez a helyiség méretétől — это funkcionalitástól függ.

    fogyóeszközök

    Az építéshez, anélkül, hogy figyelembe kellene vennie a kéményt és az alapítványt, szüksége lesz:

    1. Tégla svörös.
    2. Tűzálló tűzálló tégla — 71 дБ.
    3. A felső ajtó 210×250 — 1 дБ.
    4. Az ajtó 140×250 — 1 дБ.
    5. 140×140 hamutartó ajtó — 7 дБ.
    6. Rács 250×300 — 2 дБ.
    7. Öntöttvas főzőlap 710×410 — 1 дб.
    8. Hőcserélő acél 750х500х350 — 1 дБ.
    9. A 130×250-es kemencék reteszelése — 1 дБ.
    10. Szelep 130×130 főző kamrához — 1 дб.
    11. Acélszalag 50х5х400 — 1 дБ, 50х5х980 — 3 дБ.
    12. Acél sarok 50х50х980 fal 5 — 2 дБ.
    13. Предварительный уровень 500×1000.
    14. 90 300 tartalomhoz ↑

      Jovo kemence rendszere és méretei

      Футо / főző egység jellemzői regiszterrel:

      • kemence hosszának / szélességének / magasságának номер 1020х1160х2380mm
      • hőcserélő номер 750x500x350 мм, аз anyag acéllemez, A FAL 5 мм kandalló belsejében, külső родословная 3 мм.
      • regisztrálja Teljesítmény — 5,5 kW для 2-szer naponta, elég fűtés 60 m 2, a teljesítmény növelhető, amikor az aktív művelet 18 kW-kényszerített keringetöse a ftét 200 mtt.
      1. Általános nézet.
      2. Закашбан.
      3. Старый город.

      a tartalomhoz ↑

      A falazó kemence leírása vízkörrel

      A munkának az alapozással kell kezdődnie, majd elő kell készíteni a szükséges anyagokat, mind a kemezözárás épépése.

      Fontos! A hőcserélőt a beszerelés előtt kell bekötni.

      A fűtési kazán sorrendjében egy vízkörrel, a falazatot és az eszközök felszerelését végezzük.

      A kemence vízmelegítő-kazánnal történő lefektetése:

      1. A téglák első sorát lefektetik, fontos, hogy megakadályozza a torzulást.Kőművességnek négyszögletesnek kell lennie, jövőben hatással lesz az egész szerkezetre.
      2. A második sor elkezdi a hamutartalmat képezni, 140×250 fúvóka be van építve.
      3. A szerinti haradik sor (ismétlés).
      4. A negyedik sor olyan fókuszt képez, amelyre kamilla téglákat használnak, a téglákon hornyokat készítenek a rostély felhelyezésére. A racsot 5 mm-es hézaggal szerelik fel, majd a kazán (vízkör) van felszerelve.
      5. Az ötödik sorot 5-6 mm-es résszel helyezzük el a kazántól, szabad tér van a hőcserél mögött.Két hamutartó van felszerelve.
      6. A kemenceajtó — это hatodik téglaszekrény van felszerelve, a vízszintes is a hátsó csatornák elváltak. Az ötödik sor jobb vontatásához a csatornákat össze kell kapcsolni.
      7. A 7,8-es sorokat a szerint rendezzük el, a sárga tégla tégla tégla.
      8. A kipufogócső közelében lév kilencedik sorban el kell hagynia a rést. Аз ajtó fölött két fele tűzgátló téglát vágnak le. A vízszintes csatorna két részre oszlik. Ugyanabban сорбан ван еги обрезать диагонали ¾ tűzkő tégla.
      9. A tizedik sorban a téglák merőlegesek, a hőcserélő feletti tér csökken.
      10. A tizenegyedik sorban a kemencék végeiből kialakított falazat befelé, hornyok készülnek a főzőlapra. Az öntöttvas főzőlap felszerelése, nyílásoknak 5 mm-nek kell lenniük, és egy acél sarokban.
      11. A főzőtér kialakul (12. sor).
      12. 13 сорозатот и рендсзер сернт.
      13. A 14. sorban a hamutartó be van szerelve, a csatorna a teljes hosszra nő.
      14. A 15 sor hasonló a varratok kötésére tekintettel.
      15. a 16. sorban a sütőkamra 50x5x980-as sarkokkal és acélszalaggal van zárva.
      16. a 17. sorban a sütőkamra zárása befejeződött.
      17. a 18. sorban két 50 * 5 * 980 acélszalagot kell felszerelni. Kőművesség, мята аз ábrán.
      18. 19-es sorozat átfedi a főzőlapot, a féltégla továbbra is lyukak a rajzoláshoz, szomszédos téglákban pedig a kapu szelepének hornyai vannak. 130×130 szelep fel van szerelve.
      19. 20 sor — a felső füstcsövek alapja, ugyanakkor négy hamutartó kap.
      20. A 21-es и 22-es sorozat továbbra is partíciókat képez.
      21. A 23. sorban 4 csatorna van elrendezve. Bal alsó fő.
      22. A 24, 25, 26, 27, 28, 29 sorok a séma szerint (ismétlődnek a kötésben).
      23. A 30. sor a kémények kombinációját veszi kezdetbe, a fő kivételével.
      24. 33 сор. Кеменс зарва ван.
      25. A 34. sorban — az átfedés második rétege, a füstkapuk hornyai készülnek.Füstcsappantyú be van szerelve.
      26. 35 в качестве основы для хранения пищи и для хранения пищи.

      A kémény önállóan készül, az emeletek számától és az átfedés típusától függően. A kémény a kész tűzhelyre épül, a víz áramköri rendszer csatlakoztatva van.

      következtetés

      A ház fűtése érdekében egy vízzel működő kemence a legkedvezőbb választás, azonban a forró víz teljes körű használatégezöközözütás.

      Tégla kályhák otthoni vízmelegítéssel

      Tégla sütő vízmelegítéssel a házban

      A ház fstésére vonatkozó kérdések mindig is érdevetzitkeltek. Természetesen a piacon sok különféle kínálat létezik, de nem mindenki engedheti meg magának elektromos kazánokat, is a gáz nem mindenhol van. Ebben аз összefüggésben аз optimális megoldás egy öntött kézzel melegített tégla sütő.

      Fotó kombinált sütővel sütés felület.

      A téglaégk jellemzői

      Az ilyen tervek mindenféle formája már több száz éve ismert, és régóta bizonyították megbízhatóságukat. Де аз ilyen fűtés előnyben részesítésésével meg kell mérlegelnie az előnyöket és hátrányokat.

      Mi a jó ebben az opcióban?

      • Ha megpróbálja megmelegíteni a házat egy hagyományos, szilárd tüzelőanyaggal működő kemencével, akkor átlagosan 1 м² с 3 спальнями, площадью 30 м². Ennek megfelelően kiderül, hogy minél nagyobb a ház, annál inkább szükséges sütőt felépíteni.Beépített vízregiszterrel rendelkező rendszer 2,5-szer több hőt termel, és meglehetősen szerény méretekkel rendelkezik.
      • Ha a rakodási szerkezetekre vonatkozó utasításokat minden követelménynek megfelelően végezték, akkor a tűzhely hűségesen szolgál majd több mint egy évtizede. Megelõzõ ellenõrzést — это kozmetikai javítást bármely tulajdonos végezheti el, ellentétben a szilárd tüzelésû kazánnal.

      A fűtűregiszterek elve.

      • Abban a pillanatban, van néhány közös projektek, ha az orosz kályha nem alkalmas minden szobában, valamint a telepítéshez magasan képzett, a svéd vagy holland, kemencében melegvizes.
      • Egypt másik pozitív szempont az ilyen melegítés, hogy ebben az esetben nem szükséges, hogy építeni összetett többcsatornás Struktúrák, evett a kérdést, hogy a sületgeseköönen.

      Fontos: hayományos téglaszerkezet maximális hatékonysága nem haladja meg az 50% -ot, akkor jó regisztereket, kompetens csöveket és egy, a fűtési rendszivatnátjtgyaz. Hatékonyság akár 85% — это elérhet, ami nagyon hasonlítható современный szilárd tüzelőanyag-kazánokhoz.

      A kemence fűtési kazánja.

      • Nem a legkisebb szerepet játszik az építőanyagok és az üzemanyag ára. Maga az építkezés a ház építése után — это fennmaradó anyagból állhat. Аз üzemanyag, fa, szén vagy brikettek nem tartoznak a túlzottan kiaknázott drága fajokhoz, és szinte mindenki számára elérhetőek.
      • A legtöbb formatornál sütőfelület és sütő található, amely lehetővé teszi párhuzamos élelmiszerek készítését.

      Rendszerhibák

      • A rendszer megtervezéséhez a tervezett kapacitásnál az elektromos berendezésekel ellentétben idő kell, hogy felmelegedjen a szerkezet téglabezésésékés ам.

      A kandalló fűtési rendszere.

      • Ha hasonló teljesítményű, szilárd tüzelőanyaggal működő kazánokhoz hasonlítjuk, akkor az ilyen szerkezetek mérete sokkal nagyobb lesz. Ráadásul rendszerint a lakás közepén kell telepíteni, ami sok hasznos helyet foglal el.
      • Minden szilárd tüzelőanyaggal működő fűtési rendszer elég nagy mennyiségű port keletkezik. Mivel nem probálja meg, hanem tiszta egy olyan helyiségben, ahol egy tégla sütőt szerelnek be, sokkal gyakrabban kell.
      • Az ilyen terv minden tervezete a fokozott tűzveszélyes tágeryakra vonatkozik. Нем туднак оффлайн állapotban dolgozni. Tz valószínűségén kívül továbbra — это fennáll a veszélye annak, hogy a szénmonoxid a nem megfelelő működés vagy a hűtőközeg forrása során a szészi-zézélékémézéná.

      Tippek a rendszer fejlesztéséhez

      Ezek közé a tervek közé tartoznak современный szilárd tüzelőanyag-kazánok előfutárai. De ellentétben velük, hőátadás nemcsak a csővezetékeken és a radiátor rendszeren keresztül valósul meg, hanem a kemencébl есть.

      Ráadásul a saját kezű vízmelegítővel ellátott tégla kályhák sokkal könnyebb és olcsóbbak, mint a szilárd tüzelőanyag kazán telepítése.

      Néhány szó a regiszterről

      A fémregisztert a teljes fűtési rendszer szívének túlzásaként lehet figyelembe venni. Ez a kialakítás közvetlenül a kemencében van elhelyezve, és felelős a hűtőközeg fűtési szintjért.

      A nyilvántartások oldalsó helyzete.

      A legegyszerűbb és legolcsóbb megoldás egy téglalap alakú fémtartály közvetlenül a kemencébe történő felszerelése.Ez a tartály hőálló acélból készült, Wastagsága 3 мм vagy több, leggyakrabban rozsdamentes acél.

      Площадь 200 м² и ширина 750 мм, 500 мм и 300 мм фургон. A következtetés a szerkezet tetején történik, a mélyedés a tartály aljára van vágva.

      Легальный 3-миллиметровый фальшивый фильтр, расположенный в нижнем белье, в нижнем белье. A fűtés területe ebben az esetben sokszor növekszik, így a rendszer hatékonysága lényegesen magasabb.

      Tipp: a legtöbb szakértő szerint nehéz megtalálni az öntöttvas regisztereket a piacon, k a legoptimálisabb megoldás. Elször is, az öntöttvas kevésbé érzékeny a korrózióra, gyakorlatilag nem ég ki, és ami a legfontosabb, ezt az anyagot tekintik a legjobb hőgyűjtőnek.

      Rozsdamentes acélból készült iratok.

      A telepítés során figyelmet kell fordítani a nyilvántartás helyére. Minél több érintkezés van a tűzzel, annál nagyobb a termelékenység.

      Ugyanakkor a tartály konfigurációjától függetlenül legalább 5 mm-es kompenzációs hézagnak kell lennie, is a kemence falai között.Ellenkező esetben, fűtés során a fém elkezd szélesedni, является kemence falai megrepednek.

      Membrántartály

      Ez csak egy része lehet a regiszter felépítése a kemencébe, ugyanilyen fontos a csővezeték megfelelő felszerelése. Az ezen elvre épülő minden fűtési rendszert tágulási tartállyal vagymbrántartóval kell felszerelni. Rendszerint a visszatérő csőre van felszerelve, de ez nem elvi kérdés, néhány mester inkább a rendszer legmagasabb pontjain szereli fel.

      Мембрантартальный эльф.

      A hűtőfolyadék természetes keringésével rendelkező rendszerben a funkciót egy hagyományos fémtartály végzi. De most, legtöbb esetben и tulajdonosok inkább cirkuláló szivattyúkat telepítenek. Египет ilyen rendszerben kívánatos egy igazimbrántartót felhelyezni.

      A készülék egy lezárt fémtartály, amelynek felső része szelep. A szelepen keresztül szivattyúzunk levegőt, ami túlzott nyomást eredményez a rendszerben. Amikor a hőmérséklet emelkedik, hőhordozó arányosan kitágul, является felesleget összenyomja ambrántartályba.A hűtés folyamán a levegő, amely a membersránra nyomódik, kompenzálja a rendszer nyomásesését.

      Néhány pillanat a kőműves kemencében

      Mint már korábban említettük, a saját kezű téglafűtési kemencék összecsukhatóak, de ha nem vagy bizévézášášá.

      Bár mindenesetre általános szabályok vannak, hogy nem kívánatos megsérteni.

      • Minden téglaégető teljes testű vörös téglából esik. Üreges téglák nem kívánatosak még homlokzatra есть.Az a tény, hogy az üreges blokkok hőszigetelő, és ebben az esetben csak árt.
      • Ha tűzifát kell fûtni, akkor a tûzhelyet rendes égetõ téglákból lehet készíteni. De ha van egy lehetőség, koksszal vagy szén magas pontszámot, mint a szén, antracit, javasoljuk, hogy meghatározza a kemence készült speciális tűzálló téglák, amely az építótótót.
      • Фалак вастагсагара нем келл, фалак вастагсагат мегтакаритани, казан сульян тулменен и регистрационный терхелест ощущается в толще.
      • És mégis, a kőstruktúrát kell egy szilárd alapot, tekintettel a kemencék, van egy alapítvány külön kell vezetni, és semmilyen esetben sem lehet a kapcsolatot az áltálözünos a hapcsolatot az áltálözünos a hapcsolatot az áltálázünos a hapcsolatot az áltálözünos a hapcsolatot az áltálözünos.

      Cirkulációs szivattyú a rendszerben.

      Видео — rendszer telepítésének néhány finomságát mutatja.

      Ebben az esetben beszéltünk a ház fűtésére. De ne legyen felesleges megjegyezni, hogy ha párhuzamosan kell beágyazni egy fém víztartály, akkor játszani и passzív vízmelegítő, ami a ház tűnnek melegvíz használatra.

      Кирпичная печь с водяным контуром

      A fűtővíz-áramkör fűtése nemcsak jelentősen növeli a kemence hatékonyságát, hanem egyúttal a hőt egyenletesen elosztja fogotas magánházázázánázán.

      Ezenkívül a vízáramkörrel ellátott kemence lehetővé teszi a nyári rezidencia kétféle fűtési élményének kombinálását: sütő és forró víz alapját. Jelentős megtakarítást eredményeznek аз üzemanyagköltségek есть, mivel a saját kezű vízmelegítővel történő kemencefűtési lehetőségeket is előállíthatják.

      Rendszer jellemzői

      A hagyományos típusú térben melegítés mellett (például egy kő kályha) hőszóró bekövetkezik inhomogén — mintegy erősen melegítemendústemendóveg

      A saját kezű vízmelegítővel ellátott téglaégők az üzemanyagtartályban elrendezett hőcserélőt alkalmazzák, hogy racionálisan elkülönüljön minélézánégía de la hözánégésia.

      Plusz lehetőség van több helyiség fűtésére egyszerre. egészen az egész házig. Ezen túlmenően, a kemence hőcserélő nem csak játszanak szerepet a fűtés, de mindkét jelenik meg, a főzési eszközök, mint egy eszköz hőcserélő lehet szerelni a konyhá leban kerz.

      A vízkör használatával a tűzhely egy szilárd tüzelésű kazánba kapcsolódik. Különbözik a hagyományos kazánok, ez a kialakítás csak, hogy de a víz még meleg, это kályha maga is részt vesz a térben fűtési rendszer. Kályha vízmelegítő biztosítja az energia átvitelét a hőcserél a radiátor fűtés közben, és amikor a tűz a kályhában, de nem égő, fűtő tégla ad a hő a levebangő.

      Az ilyen típusú fűtési kemencék egyre inkább olyan falvakban és falvakban használatosak, ahol nincs központi gázellátás, és az egyetlen módja annak, hogy a kemencét fű.

      A kemence fűtése vízkörrel nem igényel költséges fűtőkazánokat és nem drága üzemanyag vásárlását.

      Az ilyen kemencék szintén jó házak, például házak telepítésekor.

      Az ilyen kemence fő hatránya a kemence térfogatának csökkentése a hőcserélő telepítésének köszönhetően. Ennek kompenzálására a hőcserélő méreteinek csökkenését, és ennek megfelelően a kemence térfogatának növekedését, valamint a hosszú égésű kemeazznce beépíkátését. Másik hátránya a kemencetest gyengített fűtése víz forrázása során keletkező égetési energia kiadása következtében.Így a tetejét leginkább erõsítik — ott, ahol az anyag anyaga felszívja a meleg forró füstöt. A haradik mínusz a hűtőfolyadék fagyasztása a csövekben, amikor a rendszer ritkán használt házakban, például házakban található.

      A kemencéből és a vízáramkörből származó fűtőkör háromféle módon valósul meg:

      • a gyárban gyártott és használatra kész készösésárl
      • его профессионалис tűzhelygyártó berbeadása, aki téglából készült vízsugaras kályhát gyűjt, vagy tervrajzokat készít;
      • a süt kialakítása a saját kezével.

      Az utóbbi két módszer egy kályhával és egy hőcserélővel történő vásárlást vagy gyártást feelételez, amelyek nélkül a vízkör nem fog működni.

      Vízmelegítő kemence építésének technológiája

      Először является érdemes megemlíteni, hogy эз Munka ного könnyű, Е. С. nagyon kívánatos, hogy аз újonnan született Mester legalább kezdeti készséggel rendelkezzen Тохо kemencékben vagy más Тек szerkezetekben.

      Először — это мегопробальхатия мегезни и видеосъемка — это gyakorlatot, mielőtt egy ilyen komplex rendszert csatlakoztatna egy kemence fűtéséhez.

      Tehát készen áll arra, hogy lefektesse a saját kemencét. Mi szükséges ehhez? Az első dolog, hogy felkészítse a szükséges elemeket. A hőcserélő — аз egész rendszer szíve — megvásárolható a gyártó cégtől, vagy a rögtönzött anyagoktól, fémlemezekből vagy csövekből készült. A cselekvéshez szükséges rendszer megtalálható az interneten, vagy önállóan összeállítható, ha jó képzelőerővel és tervezési vénával rendelkezik. Ebben аз esetben a készülék ideálisan alkalmazható аз üzemi körülményekre, valamint a főzőfelület vagy a sütő azon tulajdonságait is, amelyekben a hőcserélő kerésre telepít.

      A hőcserélőben a hőenergia átkerül az égő rönkökből a vízbe. Ennek megfelelően ez a készülék a kemence üregébe van beszerelve és a fűtőkör csöveihez van csatlakoztatva.

      A rendszer ezen elemének kialakítása nagyon különböző lehet, közös jellemzője a több milliméteres falvastagság, így az acél képes ellenállni a fűtésnek. Аз Anyag, amelyből a hőcserélő készül, lehetővé teszi a víz maximális hatásos melegítését аз áramkörben és annak jó csövet a keresztezésekben.

      Amikor a lapokat használják, a hőcserélő gyártása jelentsen leegyszerűsödik.Ráadásul ebben аз esetben sokkal könnyebb megtisztítani őket аз üzemanyag égéstermékeiből. Az acélszerkezetek azonban csekély cserélőterületekkel rendelkeznek, мята a csövekből készült hőcserélők.
      Általában a tekercseket (más néven a hőcserélők) olyan szakemberek végzik, akiknek széles körű tapasztalata van a vízmelegítő rendszerek telepítésében. Azonban, ha készséggel dolgozik a hegesztőgép és az élesség terén, akkor lehetőség van hőcserélő készítésére. Egypt másik lehetőség az, hogy a készülék minden részletét a saját kezével készítsük el, és bízzuk őket a hegesztőmesterrel.Ha úgy döntesz, hogy hőcserélőt készít az otthonában, érdemes megnézni néhány videót ezen a témában, szétszerelni a készüléket a lehetséges tervezélök.

      A fűtőkör elemének ezt a változatát a legjobban akkor használják, ha a házban főzősütő van, это hőcserélő benne van. Mivel a készülék kialakítása lehetővé teszi, hogy helyet hagyjon a felületre főzésre. Az interneten részletes tervezési séma található.

      Ennek a kialakításnak az alapja a csövek.amelyek szükség esetén 40-60 мм méretű profilcsővel vannak felcsatolva felfelé. Könnyebb a lyukak fúrása a függőleges csövek számára, это hegesztési műveletek ilyen anyagú öntéssel sokkal könnyebbek. Függőleges csövek kerek vagy téglalap alakúak, szintén a profilból.

      Ha egy hasonló egységet egy lemez nélküli kemencében szerelnek be, a vízszintes csöveket a felső csőbe hegesztik, hogy javuljon a fűtési rendszer hatékonysága. Ellenkező esetben lehetőség van L-alakú csövek készítésére, ívelt-ívelt.Hidegvíz visszavezetése az áramkörből és a forró hűtőközeg ellátása a készülék mindkét oldalán elhelyezett csöveken keresztül, valamint egy — a hátsörtzétüszen. Kimenet oldalának megválasztása a fűtés és a sütõ sütõjének tervezési jellemzõitõl függ.

      Ezt a készüléket fűtési kemencékben használják. Acéllemezből készül, вастаг csövek vagy téglalap alakú profilok és finom csövek csiszolása a víz beömléséhez / kifolyásához. A hőcserélő mérete a kemencétl függ.

      Ahhoz, hogy EZT típusú fűtési és főzés kemencében vagy kőlappal összeszerelhető szerkezetet úgy, hogy Ланг és felmelegített levegő égéstermékek tartottak felső Sik eszközök zökkenőmentesen kerekítés, Е. С. onnan csövön keresztül előtt tűztér.

      Ebben az esetben egy öntöttvas főzőfelület illeszkedik az ilyen típusú hőcserélőhöz.

      Az ilyen eszköz használatának másik módja a felső polc nélküli kialakítás. Ebben аз esetben аз oldalsó felületeket csövekkel kell lezárni. A tetején egy csővel lehet összekötni a vízkeringés javítása érdekében.

      A hűtőfolyadék beáramlására és kiáramlására szolgáló csöveket a hőcserélő hátulján vagy oldalán szerelik fel. Így lehetséges, hogy a lemezt közvetlenül a készülék fölé helyezzük, az inget lefelé.

      A kazán fűtésére kétféle módon telepíthetők egy kemence a vízkörrel:

      • egy új kemence összeállítása, figyelembe véve a meglévélítövétáser;
      • a rendszerelemek beépítése egy meglévő fűtési kemencébe, amely egy tekercset gyárt a méretei szerint.

      Nagyon fontos megjegyezni, hogy az eszköz átmérőjének 30 mm-t kell meghaladnia, hogy a fűtővíz ne érje el a forráspontot. Csak akkor csökkenthető, ha a szivattyút a víz futtatására használják, mivel ebben az esetben az áram sebessége sokkal magasabb lesz.

      A szerkezet falának kiégése elkerülése érdekében legalább 5 мм ватагу acélt kell használni. Nem szükséges nagyobb Wastagságú Fém újrahasznosítása és használata — ez csak nagy kiadásokat eredményez, является семмильеном módon nem befolyásolja a rendszer hatékonyság. Csak a Wastagságnak a használt üzemanyag típusától függ. — tűzifa alacsonyabb hőmérsékleten ég, úgyhogy a falak Wastagsága kisebb lehet, szén pedig melegebb, és ennek megfelelően a falaknak masszívabbnak kell lenniük.

      Szükséges a hõcserélõ falainak — это kemencék felületének hézagát biztosítani, hogy a hõcsere a leghatékonyabb legyen.Ezenkívül a rés a fém hőtágulásának kompenzálására van szükség. Ne feledje, hogy a csővezetéknek a csövekből való használatakor a résnek kétszer olyan szélesnek kell lennie, hogy a fűtés egyenletesen megy. Javasoljuk, hogy nézze meg a videót falazási folyamatról и hibák elkerülése érdekében.

      Contour telepítés

      Lámpatestet a meglévő tűzhelybe kétféle módon telepítheti:

      • Bontás nélkül. Fűtési főzőegységekben készül, amelyek eltávolítható felületet képesek főzni.Lemez szétszerelésén túl a furatok burkolatában lévő csövek számára lyukakat kell kialakítani.
      • Szétszereléssel. Ha a kemence többé-kevésbé monolitikus, akkor szét kell szerelni и hőcserélő telepítésének helyére. Telepítés után a kemence eredeti formájába kerül.

      A második összeszerelési mód végrehajtásakor megváltoztathatja a kemence kialakítását — szükség esetén változtassa meg a kémény irányát. A lényeg az, hogy ne veszítsük el a vonóerőt. Legjobb megoldás azonban nem változtatni semmit.

      A vízmelegítéshez szükséges csöveket egyszerűen kézzel lehet felszerelni. Мэг Келл jegyezni, hogy a lyuk, amelyen keresztül a víz visszatér a hőcserélőhöz, magasabbnak kell lennie, mint egy hagyományos kazáné. Jellemzően a rendszerek két csőből készülnek, alul vagy felül kábellel. Аз áramkör tetején egy vízgyűjt tartály van felszerelve, hogy nyomás keletkezzen a rendszerben. Ehhez egy biztonsági rendszer tartozik nyomásérzékelővel és szelepekkel. Az egész design jól látható тематический видеоролик.

      Kapcsolódó cikkek:

      Kiválasztása kályhák Kerti vízzel áramkör és a hsercserélő fatüzelésű kályha egy vízkör Hogyan mködik egy fatüzázelhas

      Kályha vízmelegítéssel a ház fűtéséhez

      Egy évszázadokon át tartó tégla sütő, vidéken és egy vidéki házban továbbra — это csalözapontja élet. Ennek a ragasztásnak az egyik oka a hőátadás módja. A sütő mindig meleg, levegő gyorsan felmelegszik, és a ház távoli sarkában hosszú a hűvös maradása, így mindegyik közelebb kerül a tűzhelyhez.

      Hogyan kell egy nagy házat melegíteni többletköltségek nélkül?

      Ha a meglévő tégla kemencében egy hőcserélőt szerelnek be az égéskamrában, és egy külső fűtőkör jön létre, lehetséges vízmelegítővel ellátottéstnitzfűf. Ebben az esetben a kemencében szerelt regiszter szilárd tüzelőanyag-kazánként szolgál. Kiderült, hogy egy helyen két fűtési rendszer koncentrált:

      • kályha
      • vízkapcsoló regiszterrel.

      A kemencébe épített vízmelegít nevezhető regiszternek, tekercsnek vagy hőcserélőnek, és ez nem változtatja meg a lényegét.A hűtőfolyadék felmelegítésére szolgál, также külső áramkör számára fűtésre kerül.

      Ilyen eszközzel a kőműveseket felmelegíti a füstölt levegő, amely áthalad a kéményeken. Ezzel párhuzamosan аз égetőkamra felső Lapján élelmiszereket és állati takarmányt készítenek. A kemencében ebben az időben a víz felmelegszik és a keringető rendszerbe kerül. A kontúr létrehozása, valamint a hagyományos melegvíz-kazán telepítése során — это мегтёртеник. Аз áramkört egyetlen csőnek választják. Keringés sajátossága, hogy a regiszterbe való bevitel jóval magasabb a szokásosnál.Ezért figyelembe kell venni a keringtető körben a magasságkülönbséget.

      A családi ház fűtésének kombinált rendszere lehetővé teszi 300 méteres lakóterület felmelegítését egy kályhából, különösen akkor, ha a szivattyús cirkulás. Azonban и fűtés az elektromos hálózatok működésétől függ. Áramkimaradás esetén a szivattyú megkerülhető.

      A vízmelegítővel ellátott ház kemencéje a nyilvántartással együtt működni fog, így nyáron a rendszert vízzel vagy hulladékfűtéssel kell ellátni.A kemencében lévő csövek használhatatlanná válnak, ha a víz nem áramlik rajta. Ne felejtsük el, hogy az áramkörben van egy tágulási tartály.

      A vízkör telepítése

      Hogyan építsünk be egy beépített fűtővíz-áramkört egy magánház fűtéséhez? Ehhez el kell döntenie a nyilvántartások tervezését. A választás nem jó. Az égéskamrában vagy egy csőfésű, vagy egy lapos konstrukcióval van felszerelve, amelyet a P. betűvel kell felmelegíteni víz fűtésére, ha fát éget.

      Azon a tényen alapul, hogy a hőcserélő a kemencében fog működni a folyamatos kapcsolat fém Nyílt láng, Wastag falú szerkezet kell végezni a minőségi hegesztési varratokat.Ezenkívül a vízkamráknak elegendő kapacitással kell rendelkezniük ahhoz, hogy ne hozzanak létre forró vizet, és ezeket figyelembe veszik a regiszterméretekben.

      Adjon helyet a fém hőmérsékletének bővítéséhez, a téglák fűtésének lehetősége a képernyő mögött, mindez gondos tervezés. Sokkal könnyebb létrehozni egy regisztert, amikor egy kemence szerkezetet helyeznek el, mint egy már elkészített kemencébe való felhelyezéshez. Де a vízmelegítésre szolgáló kemence mindkét irányban megtörténik.

      A létrehozott kiegészítő áramkör csak melegítés közben hevíti a házat, és tovább, ha keringető szivattyú van a fűtőkörben, akkor a hőellbenízévéd Ugyanakkor a kemence a fűtött téglából hőforrást ad. ами nagyban növeli аз üzemanyag-hatékonyságot.

      Használja a sütőt a vízmelegítés otthon lehet mind a fa égetés és a széntüzelésű kemencék. Csak egy megnövelt hőmérsékletű kemencével аз égéskamra bélése — это kémény első égéstermékének tűzálló tégla szükséges.Különleges követelményeket — это előírnak az anyag westagságára a nyilvántartásban.

      A süt sokáig tart. ha a következő követelmények teljesülnek:

      • a tüzelőberendezés vízfűtéssel ellátott falainak Wastagabbnak kell lenniük, mint a hagyományos konstrukciók;
      • különös figyelmet kell fordítani a hegesztés minőségére a krimpelés végrehajtása előtt a beszerelés befejezése előtt;
      • A kemencében nincsenek rések, mivel az égéskamra nagyobb ellenállása a bejövő szénmonoxid forrásává válhat.

      A tégla sütő előnyei vízmelegítéssel

      Az integrált keringető rendszerrel működő hatékony fűtési téglaégők a legjobb választás egy vidéki és vidés vid. Azt mondhatjuk, hogy a falubeliek egy hatékony és szokásos fűtőberendezést kaptak.

      1. Egypt egyszerű sütő óránként képes 6500 Kcal hőmennyiséget biztosítani, ami elegendő a terület 50 méteres fűtésére. Beépített vízmelegítés lehetővé teszi, hogy ugyanazon mennyiségű tüzelőanyaggal 2,5-szer több területet melegítsen.A rendszer gazdasága nyilvánvaló.
      2. Казан является кеменсом egyidejű működtetése 21 000 ккал termikus terhelést eredményez, és nagy területet fűt.
      3. A ház fűtésére olcsó üzemanyag, fa és szén használható.
      4. A nem folyamatos égetés lehetősége, de a kemence időszakos melegítése, ami gazdaságosabbá teszi a rendszert, mint a folyamatosan működ kazán.
      5. Magas hatásfok, ha üzemanyagot használ a kombinált rendszerben.
      6. Современный fűtőkészülékek lehetősége alacsony pénzügyi költségekkel.

      A kombinált fűtési rendszer hátrányai

      Nincs elég hatránya egy ilyen rendszerben, de léteznek. Ezek közül аз első a hűtőfolyadék ellenőrizetlen áramlása a keringtet csöveken keresztül. Ez azt jelenti, hogy a ház nem lesz стабильный, kényelmes hőmérséklet. Ezzel szemben kifogásolható, hogy a téli falusi házakban soha nem volt stable hőmérséklet a télen. Аз áramkör telepítésével azonban и kemence bekerülése után azonnal felmelegedhet. A hőhordozó azonnal elkezdi a csöveken keresztül áramlani, это téglák még nem hevültek fel.Másrészt a süt felmelegedhet egy kicsit, de gyakrabban.

      Египетский másik kérdés az lesz, hogy a nyáron nem lehet főzni a tűzhelyen. Elször — это rendszerből származó víz leereszthető. Másrészt a vidéken nyáron nem fulladoznak és inkább a hűvösben aludni. Mindegyiknek van alternatív főzőkészüléke.

      A sütő mögött követnie kell. тиста хамутарто, монитор кеменек. У вас есть beépített regiszter nélkül a tulajdonosok nem távolították el a hamut és tisztították a kéményeket?

      A kombinált süt, amelyet Professzionális tűzhely hajtogat, minden ország házában megfelelő lesz.A tulajdonosoktól függ, hogy hogyan készítsen szokatlan designot egy hagyományos fűtőberendezésből, amelyhez a nappaliban egy helyet lehet rendelni. Современный местный кеттос célra kandalló kályhákat készítenek, vagy különleges formájú kemencéket hoznak létre magas funkcionalitással.

      970 Taney, Pocatello, ID — 230 000 долларов

      Основной уровень

      1050 кв. Футов

      3 спальни, 1 ванная комната, гостиная, кухня

      Школы

      Начальная школа: Syringa
      Средняя школа: Аламеда
      Средняя школа: Century

      Интерьер

      Внутренние элементы: Электрические цепи с предохранителями
      Включенное оборудование: Посудомоечная машина, плита, холодильник, электрический водонагреватель
      Рекомендуемые номера:
      Прачечная Расположение: Подвал

      Внешний вид

      Внешняя отделка: Кирпич
      Внешний вид: НЕТ
      Внешние элементы: Нет
      Крыша: 3-выступ
      Оконные стекла:
      Оконные рамы:
      Патио / Палуба Патио
      Подъезд: Бетон

      Коммунальные сети

      Источник тепла: Газ
      Тип тепла: Принудительный воздух
      Кондиционер: Нет
      Поставщик электроэнергии: Idaho Power
      Среднее электрическое:
      Среднее неэлектрическое отопление:
      Среднее количество воды / воды Sewer / Газ:

      Строительство

      Год постройки: 1958
      Строитель:
      Статус строительства: Существующий
      Тип строительства: Кирпич
      Фундамент: Бетон
      % Готовый подвал:
      Характеристики подвала: Полностью готовый фундамент Верхний?

      Лот

      Площадь: 0.22 акра
      Размеры участка:
      Расположение: Рядом с торговым центром / магазинами, рядом с остановкой общественного автобуса, рядом со школами
      Топография / окружение: Квартира
      Забор: Нет
      Ландшафтный дизайн: Установлен газон
      Орошение:
      Тип канализации: Городская канализация
      Подразделение: Лаватта
      Участок:
      Зонирование — Город: Жилой
      Зонирование — Округ: Жилой пригород

      Финансовый

      Налоги: 1574 доллара.00
      Освобождение домовладельца:
      Сбор за ассоциацию включает:
      Условия: Денежные средства, обычные
      Собственник агента?

      Отопление каминной печью с водяным контуром. Отзывы о печи-камине «Бавария» с водяным контуром отопления. Печь-камин с водяным контуром своими руками: чертежи

      Отопительная печь с водяным контуром — универсальное устройство, предназначенное для обогрева помещений.Оборудование в таком виде совмещает в себе функции титана и котла.

      Необходимость использования

      Эти печи выступают оптимальным выбором для отопления небольших домов в пределах дачи, а также загородных домов. Они оснащены встроенным теплообменником, который находится в топке. Также он может быть в дымоходе. Некоторые типы конструкций работают в режиме циркуляции нагретого пара, который может быть недоступен в обычной циркуляционной системе, где присутствует горячая вода.

      Особенности отопления

      Отопление каминной печью с водяным контуром — это система, которая изготавливается из чугуна или котельной стали. Такие устройства предназначены для работы в условиях высокого давления пара. Их можно использовать как дополнительный источник тепла или как основное отопление помещения дома. В таких печах теплообменник располагается внутри нагревателя и может иметь определенную конструкцию. Как правило, в основе теплообменников лежит листовая сталь или металлические трубы. Материал должен иметь толщину более 5 миллиметров.

      Теплообменник

      Отопление каминной печью с водяным контуром обычно предусматривает наличие теплообменника, который изготовлен из листовой стали. Этот вариант приобрел большую популярность, благодаря простоте обработки при выполнении регистра и простоте ухода. Таким образом, владельцы оборудования могут легко очистить поверхности от продуктов сгорания, которые имеют свойство оседать. Хороший регистр должен обеспечивать максимально возможную температуру теплоносителя, обеспечивая равномерную циркуляцию.При необходимости можно сделать теплообменник самостоятельно, сложным этот процесс не назовешь. Однако мастер должен иметь хорошие сварочные навыки.

      Принцип работы обогрева

      Нагрев каминной печью с водяным контуром Обеспечивает прохождение нагретых газов по каналам нагревательного бака. Они предназначены для передачи тепловой энергии воде. В топке можно использовать сразу несколько баков, с помощью которых повышается КПД.Первый бак предназначен для нагрева воды, а второй будет усиливать нагрев до образования пара. Для максимально возможного обогрева необходимо выделить под котел отдельное помещение.

      Изготовление печи своими руками

      Если Вы решили обеспечить отопление каминной печью с водяным контуром, рекомендуется изготовить основную конструкцию системы самостоятельно. Перед началом процесса необходимо побеспокоиться о наличии регистра, теплообменника, змеевика или бойлера.При отсутствии одного из перечисленных элементов вы можете приобрести недостающие комплектующие. Если вы решили сделать это самостоятельно, то вам потребуются металлические трубы или листовое железо. Печь-камин с водным контуром пристенно-угловая «Бавария» также отлично подходит для такого подхода. Минимальная толщина стали, которая будет использоваться при изготовлении теплообменника, составляет 3 миллиметра. Основное требование к теплообменнику — обеспечение максимального нагрева воды и равномерности ее циркуляции.Более распространены и удобны в использовании конструкции на основе листовой стали. Несмотря на то, что площадь их нагрева меньше, по сравнению с вариантом труб, их легче очистить от продуктов сгорания топлива.

      Рекомендации по работе

      Система отопления печь-камин с водой Контур предполагает использование определенной технологии для ведения работ. Для изготовления теплообменника потребуется отрезок трубы, размер которого составляет 5 х 6 х 4 сантиметра.Подготовьте прямоугольный профиль и трубы, диаметр которых составляет 4,5 сантиметра. Они понадобятся для отбора и подачи воды. Размеры теплообменника необходимо определять в зависимости от площади нагрева и габаритов топки. Расстояние между теплообменником и топкой должно составлять 4 сантиметра, иначе теплоноситель закипит, что приведет к разрушению всей системы. Если печь каминная с водяным контуром, отзывы, которые вы можете прочитать ниже, предполагают наличие циркуляционного насоса, то указанное выше расстояние следует уменьшить до 30 миллиметров.Толщина стенок теплообменника может варьироваться от 0,3 до 0,5 сантиметра. Если стены будут меньше, велика вероятность того, что материал выгорит, если больше — увеличится расход топлива. Чтобы обеспечить эффективный нагрев теплообменника и нивелировать тепловое расширение металла, необходимо следить за зазором шириной 1 сантиметр. Он компенсирует это продление. Если теплообменник выполнен из трубы, зазор должен быть больше указанного значения.Это позволит более эффективно нагревать терморегулятор. Помимо прочего, вы облегчите уборку и уход за конструкцией. Если вы решили изготовить каминную печь с водяным контуром самостоятельно, чертежи можно подготовить самостоятельно. При установке плит, имеющих функцию обогрева и варки, необходимо предусмотреть возможность снятия топки для очистки теплообменника. В пространстве между ней и плитой будет скапливаться зола, что пагубно сказывается на работе системы.

      Кладка должна производиться специалистами, имеющими опыт работы в данной сфере. Если подойти к процессу неправильно, то система выйдет из строя.

      Рекомендации специалистов

      Для обустройства описанной системы отопления можно купить печь-камин «Бавария» с водяным контуром отопления, но некоторые предпочитают строить конструкцию самостоятельно. Кирпич следует соединить раствором на основе песка и глины. Если есть неровности и переходы, то при помощи болгарки необходимо будет отрезать небольшую пластинку изделия, а затем установить ее на то место, где есть переход.Не покрывайте участок глиной, так как во время операции он потеряет прочность и отвалится. После того, как духовка высохнет, можно устанавливать теплообменник, есть два варианта проведения этих манипуляций. Первый предусматривает установку люльки. При этом допустимо использование кухонных плит и отопительных и кухонных приборов, имеющих кафельную поверхность. В этом случае нужно снять верхнюю крышку и установить теплообменник. В стене топки необходимо проделать отверстие, в котором будут располагаться патрубки, идущие к регистру.Второй вариант предполагает демонтаж верхней части устройства. Этот метод стал более популярным. После установки внешний вид духовки не изменится.

      Отзывы о печи «Бавария»

      Печь-камин с водяным контуром «Бавария» зарекомендовала себя среди потребителей. Он качественный и изготовлен на немецком оборудовании. По мнению пользователей, отличительными чертами являются простота установки, невысокая стоимость и функциональность. Печи выложены шамотным кирпичом и имеют систему чистого горения, что позволяет увеличить обзор пламени.Конструкции печей выполнены из 6-миллиметровой стали, а также дополнены чугунной решеткой. Потребителям нравится, что основой устройства является качественная сталь, из которой выполнен контур печи. Это оборудование отличается высокой теплопроизводительностью, которая может достигать 9 киловатт. Как подчеркивают пользователи, он позволяет отапливать помещения, объем которых варьируется от 80 до 150 кубометров.

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
