Печь слобожанка своими руками чертежи: чертежи с фото и видео

Содержание

чертежи с фото и видео

Печь слобожанка относится к типу конвекционных. Слобожанку применяют в сельском хозяйстве для обогрева парников и теплиц, садовых домиков, гаражей, мастерских и других жилых и нежилых помещений.

Печь слобожанка своими руками

Принцип действия печи и основные элементы конструкции

Печь имеет два кожуха, причем внешний отделен от внутреннего системой креплений и воздушной прослойкой. Благодаря этому холодные воздушные потоки поступают в печку снизу, где нагреваются и поднимаются наверх. Так происходит постепенный обогрев помещения.

Твердое топливо (хвоя, опилки, дрова, солома в тюках и т.д.) укладывают внутрь топливного бака. Если используются поленья, то их ставят вертикально. Горение начинается сверху и продолжается книзу. При этом топливо горение распределяется либо с наклоном в сторону дымоотвода, либо к периферии (стенкам). Регулировать интенсивность позволяет крышка печи и поддувало. Дымовые газы удаляются через дымоход, а пепел через поддон снизу.

Варианты системы подачи воздуха:

— Первый тип. Воздух поступает через Г-образную трубу, далее вверх, по боковому каналу экрана с перфорацией (экран расположен снаружи трубы) и затем уже в зону горения.
— Второй тип. В этих конструкциях труба расположена в центре топки. Воздух поступает снизу вверх.
— Третий тип. В конструкциях этого типа трубу подачи воздуха монтируют в самом низу стенки печи.

Схема печи

Преимущества и недостатки слобожанки

У слобожанки высокий КПД — до 90%, остальные 10% теряются, уходя в дымовую трубу. Печь быстро нагревается, но также быстро и остывает после прекращения горения топлива. Конструкция очень простая, для изготовления печи не требуется особых инструментов и дорогостоящего оборудования, ее легко смастерить своими руками. При этом она надежна, мобильна и экономична. При объеме топливника 200 литров, одной загрузки топлива хватает примерно на 12 часов. При этом дополнительная дозагрузка возможна при работающей отопительной системе.

Образец печи слобожанки

Что нужно для строительства?

Подготовим следующие инструменты: дрель с набором сверл или небольшой сверлильный станок; углошлифовальная машинка – болгарка и набор дисков для шлифовки и резки металла; сварочный аппарат (можно полуавтоматический) и электроды общего назначения; трубы с толстыми стенками; листы металла; клепки; молоток; зубило; арматура и металлические уголки; две бочки или отрезки газовых баллонов; рулетка и жаропрочная краска.

Печь слобожанка с центральной подачей воздуха своими руками

Подбираем подходящий толстостенный цилиндр. Например, обрез трубы, отработанного газового баллона или титана. Диаметр – минимум 25 см.
Подбираем подходящий толстостенный цилиндр
Из листовой стали болгаркой вырезаем круг, диаметр круга равен диаметру трубы. В центре круга высверливаем отверстие диаметром 8-10 см. К этому отверстию будем подключать воздуховод.
Для воздуховода потребуется труба диаметром 8-10 см, длина трубы должна быть чуть меньше длины топочной камеры, на стенках этой трубы производим разметку – несколько вертикальных линий. Разрезаем трубу по этим линиям (не разделяя трубу полностью, должно получиться несколько вертикальных прорезей).
Вставляем трубу для воздуховода
Изготавливаем поддувало. Для этого к разрезанной трубе в самый ее низ сварочным аппаратом привариваем болт. Из стали вырезаем круг, равный диметру трубы, в нем делаем небольшое отверстие для болта, надеваем металлический круг (предварительно вырезанный из листа металла, диаметр принимаем равным диаметру трубы, для удобства на внешнюю часть привариваем небольшую ручку или гайку) на болт и закручиваем гайкой. Таким образом, круг можно будет сдвигать по оси, и регулировать объем поступающего в топку воздуха.
Делаем поддувало для печи слобожанка
Далее понадобится лист стали толщиной от 0,8 до 1 см. Толщина обусловлена большой температурой нагрева и прямым контактом детали с огнем. Делаем разметку. Внешний диметр круга принимаем на несколько сантиметров меньше диаметра топливного бака, диаметр внутреннего отверстия принимаем равным диаметру трубы с пазами. Вырезаем его болгаркой, надеваем на трубу с пазами (от края 20-30 см) и фиксируем его сваркой.
Делаем поддувало для печи 2
Устанавливаем дымоход. В верхней части стенки топливника прорезаем отверстие диаметром 10 см, привариваем к нему участок трубы равного диаметра.
Теплорассеивающий диск будем делать из толстой стали (толщина 1 см). Его вырезаем чуть меньше, чем внутренний диаметр печи и оснащаем металлическими ручками для удобства использования. Аналогично делаем крышку для корпуса печи.
Делаем теплорассеивающий диск
Приступаем к монтажу внешнего корпуса печи. Для этого либо используем отрезок трубы, немного больше, чем топливник, либо вырезаем необходимый кусок стали и делаем из него цилиндр, шов герметично завариваем (вместо сварки сталь можно склепать).
Делаем крепления на стенке кожуха, чтобы создать постоянный зазор. Для этого внутрь навариваем металлическую арматуру или профили небольшой толщины.
Делаем крепления на стенке кошуха
Далее необходимо поднять печь над уровнем пола на 25-30 см. Для этого делаем основание-ножки. Металлические уголки разрезаем на равные участки (6 штук), делаем опору в виде треугольника, а к углам привариваем ножки. Устанавливаем печь на опору.

Дымоход подсоединяем к патрубку печи хомутами, прокладывая в месте соединения труб теплоизолирующий материал (например, минеральную или каменную вату). Чтобы уменьшить потери тепла через дымоход, рекомендуется его утеплить, оборачивая всю трубу теплоизоляцией, а сверху надевая еще одну тонкостенную трубу, поверх которой необходимо закрепить еще один слой утеплителя. Впрочем, если печь обогревает теплицу, то в таких операциях нет необходимости.

Видео — печь слобожанка длительного горения

Понравилась статья?
Сохраните, чтобы не потерять!

принцип работы, чертежи и изготовление

Печка Слобожанка с длительным горением подходит для обогрева гаражей, подсобок и построек на дачных участках. Её устанавливают также и в теплицах, мастерских и кладовках. Это простое устройство, которое легко собрать самостоятельно, если иметь некоторый опыт в проведении подобных работ и подходящие инструменты и материалы.

Общий вид печи слобожанка

Принцип действия

Чертежи для печи Слобожанка можно найти в интернете, но сначала необходимо ознакомиться с принципом её работы. В этом устройстве горение происходит длительное время. В камеру, где проходит этот процесс, закладывают топливо. Благодаря особенностям строения выделяется больше тепла, чем в обычных печах. Растапливают Слобожанку опилками, отходами от обработки дерева и спрессованными опилочными брикетами. Топливо перед использованием нужно просушить.

Слобожанка неприхотлива в выборе топлива

Читать так же: как изготовить печь на опилках длительного горения по чертежам.

Для некоторых моделей в качестве растопки используют отработанное машинное масло. У каждой разновидности чертежи могут отличаться, но принцип действия одинаковый. После поджигания топлива огонь охватывает верхние опилки и опускается к нижним слоям, тогда как в обычных печах сгорание идет сначала снизу. Воздух для поддержания пламени идет вверх, поступая по центральной трубе или боковым стенкам. Коэффициент полезного действия Слобожанки за счёт такого принципа горения превышает 90%, что значительно выше показателей работы других конструкций.

Как сделать печь длительного горения своими руками:

<br />

Необходимые материалы

Перед тем как искать чертежи для печи Слобожанка своими руками, нужно основательно подготовиться. Необходимо подобрать материалы для конструкции:

металлическая бочка или газовый баллон для корпуса;

стальные листы;

толстостенная труба для подачи воздуха.

Это основные составляющие, которые станут каркасом очага. В домашних условиях проще всего изготовить конструкцию с центральной системой подачи воздуха.

Также для работы понадобятся некоторые инструменты:

мелки или маркер;

сварочный электрический аппарат;

зубило;

болгарка, зачистные и отрезные диски по металлу;

дрель с металлическими свёрлами;

строительный молоток.

Изготовление печи

Сначала для печи длительного горения Слобожанка собирают корпус. У пустого газового баллона или металлической бочки срезают верх, оставляя цилиндр с дном. Можно изготовить деталь из стального листа, соединив его стороны. Конструкцию сваривают и соединяют с днищем. Размер корпуса зависит от габаритов самой печи. В верхней части боковины вырезают круглое отверстие диаметром больше десяти сантиметров для монтирования трубы. Её нужно тщательно приварить к корпусу. Второе отверстие прорезают по центру дна. Его диаметр должен соответствовать размерам трубы.

Такую печь можно сделать своими руками

После этого конструируют систему подачи воздуха к топливу. Толстостенную трубу обрезают соответственно высоте топки. В её стенках проделывают пазы для свободного движения воздуха. По диаметру трубы из стального листа изготавливают круглый элемент. Его крепят на дно воздуховода так, чтобы отверстие на нём свободно закрывалось и открывалось. Эта деталь будет регулировать подачу кислорода в ту часть устройства, где будет топка.

Стальной лист также понадобится для вырезания круглой детали по диаметру основного цилиндра. В центре этого листа нужно проделать отверстие и вставить в него подготовленную трубу. Её концы должны выступать наружу на 25-30 сантиметров.

Как сделать печь слобожанку с водяным контуром:

<br />

Из листа толщиной 1 см изготавливают рассеиватель тепла. Эта деталь имеет форму круга диаметром меньше корпуса на 2-3 сантиметра. К элементу крепят ручки, он должен свободно надеваться и сниматься. С его помощью контролируют поток поступающего в печь кислорода.

В наружную конструкцию помещают внутреннюю трубу. В наружном корпусе вырезают отверстия. Отдельно заготавливают две круглые детали из стального прута. Их головки затачивают. Расстояние между внутренним и наружным корпусами равняется длине цилиндров. В отверстия на стенках печи вставляют элементы из прута и расклёпывают их головки молотком. Осталось изготовить крышку. Из стального листа нужно вырезать круг с диаметром, равным наружному корпусу. Деталь необходимо приварить к верхней части печи.

Принцип работы печи Слобожанка основывается на движении потоков холодного воздуха вверх, поэтому её поднимают над полом на 20-30 см. Ко дну конструкции приваривают четыре прочных ножки из арматурного прута. Также используют уголок такой ширины, чтобы оставалось место для циркуляции кислорода. Дымовую трубу лучше изготавливать из огнеупорной жести. Диаметр детали — не менее 10 см, это важно для движения воздуха.

Печь слобожанка на опилках:

<br />

Благодаря доступным чертежам и простым материалам можно самостоятельно изготовить малогабаритную печь Слобожанка и с её помощью обогреть небольшое помещение.

При работе со сварочным аппаратом и болгаркой нужно соблюдать технику безопасности, защищая руки и лицо от искр. Готовую печь используют сразу после её изготовления.

Печь Слобожанка своими руками: технология изготволения

Общий вид печи Слобожанка

Существует целая серия моделей печей Слобожанка. Это недорогие и эффективные в использовании печи длительного горения. Работает печь слобожанка на любом виде топлива растительного происхождения (отходы солярки, дрова, солома шишки и т.д.). Эти печи довольно просты в изготовлении и даже непрофессионал, имея небольшой набор инструментов, в состоянии изготовить такую печь своими руками и без посторонней помощи. Достаточно иметь в наличии:

полуавтомат или сварочный аппарат 220 Вт;
болгарку с отрезными и зачистными кругами;
дрель или небольшой сверлильный станок;
электроды;
молоток;
зубило.

Печь длительного горения Слобожанка в своих моделях различается лишь по системе подачи воздуха, и это не зависит от размера топочной камеры и наличия блока розжига. Существуют еще непринципиальные элементы (дополнительный узел розжига), которые совершенствуют работу системы, но не влияют на принцип работы печи. Как правило, печь слобожанка имеет верхнюю систему розжига и сгорания топлива. Есть некоторые различия в канале воздухораспределения (система подачи кислорода до места сгорания топлива) в топочную камеру.

Во всех моделях таких печей подача кислорода происходит различными способами, но постоянно снизу топочной камеры, а отсюда уже по каналу направляется в зону сгорания топлива.

Горение топлива обеспечивается двумя способами, которые определяются конструкцией канала воздухораспределения и особенностями узла доставки и системой подачи кислорода в область переработки топлива в камере сгорания. Используется две формы работы:

верхнее боковое, когда горение топлива происходит начиная с верхней части и движется к низу камеры, но наклон происходит к дымоотводу печи;
верхнее центральное горение, когда процесс переработки топлива происходит из верха центральной части и движется вниз, стремится к боковым частям топливной камеры.

Выпускается печь слобожанка в трех вариантах, которые различаются по конструкции канала воздухораспределения и узлом подачи кислорода:

Первый тип характеризуется Г-образной трубой для подачи воздуха к нижней части топки, по которому он поступает вверх по боковым каналам экрана, который располагается в наружной части трубы и поступает к месту сгорания топлива. Осуществляется верхняя боковая подача воздуха с боковой стороны и к низу топочной камеры.
Второй тип характеризуется подачей воздуха снизу по центральной части, кислород поступает с самого низа камеры, и его распределение происходит тоже в направлении снизу вверх, по центральному каналу к месту горения топлива.
В третьем типе модели подача воздуха происходит с нижней боковой части и движется вверх по каналу. При этом прогревает стенки конструкции и свободно проникает в дымоходную трубу.

Во всех системах этой печи максимально используется теплообмен. Воздух на каждом этапе сгорания и прохождения по всей системе делает максимальную теплоотдачу, что и обеспечивает высокий КПД.

Печь длительного горения Слобожанка обеспечивает подачу тепла от 6 до 12 часов (дрова, опилки и т.д.), при насыпи опилок с уплотнением — 12 часов, а тюкованными слоями (хвоя, шишки) — порядка 6 часов. Это высокий показатель для любой печи длительного горения.

Общие характеристики печи Слобожанка

Является печью длительного горения, осуществляется непрямая подача воздуха к зоне горения.
Повышенный КПД достигает 16 кВт/ч, мягкая подача тепла (используется неинтенсивное горение).
Работа производится на любом твердом растительном виде топлива.
При полной загрузке время работы достигает 12 часов.
Общая загрузка топочной камеры — 200 л. Применяется «верхняя» подача топлива, возможна и при работающей печи.
Высокая пожаробезопасность. Отсутствует открытый огонь. При работе печи уже на расстоянии 50 см могут расти растения (актуально для теплиц).

Принцип работы

Печка на опилках длительного горения Слобожанка по своим характеристикам превосходит традиционные буржуйки, прекрасно подходит для отопления теплиц и гаражей (см. Печь для теплицы своими руками – эффективно, без больших затрат и Печи для гаража самодельные — выбираем и делаем). Давайте рассмотрим, за счет чего достигается повышенный КПД агрегата подобного типа:

Горение происходит в поверхностном слое, а не внизу, как в обычных печках. Этим создаются наиболее приемлемые условия для полного сгорания топлива. В процессе переработки отопительного сырья распределитель опускается вниз, до нижнего слоя топлива, нагретый воздух отдает тепло стенкам конструкции и поднимается вверх, обеспечивает прогрев дымохода. Это дает высокий КПД в системе, он составляет до 90%. В печах, выполненных из металла и с металлическим дымоходом, порядка 10% тепла выходит на улицу, даже с утепленной трубой.
Интенсивностью подачи воздуха можно регулировать температуру, это делается при помощи трех заслонок, каждая из которых регулирует подачу: вверху и внизу системы, а также путем регулировки выхода отработанных газов.
Эта печь является агрегатом конвекционного типа, воздух нагревается за счет прохождения «рубашки» камеры сгорания. Печь создает непрерывную циркуляцию воздуха в помещении, она засасывает холодный воздух снизу, и в верхней части конструкции он выходит уже горячий.
В камере сгорания есть крышка-отражатель, она регулирует величину просвета между стенкой топки, ей можно контролировать количество выходящего нагретого воздуха.

Принцип работы печи

На схеме можно увидеть чертеж принципиальной работы печи такого типа. Хотя в наше время есть множество модификаций этой системы.

Делаем печь Слобожанку своими руками

Если человеку требуется отопление в небольшом помещении, печь такого типа может удовлетворить его потребности. Для активизации процессов горения и постоянной подачи воздуха следует сделать специальное устройство, которое состоит из толстостенной трубы с выполненными продольными пазами, снизу оно закрывается сдвигающимся пятаком, который выполняется из листовой стали с толщиной около 5 мм. Путем его перемещения относительно неподвижной оси, которая приварена к трубе, происходит регулировка подачи воздуха, чем контролируется интенсивность горения топлива в самой камере. Таким образом можно регулировать температуру в помещении. В верхней части топочной камеры устанавливается дымоход с диаметром не менее 10 см, который отводит продукты горения.

Подберите готовый толстостенный цилиндр с диаметром 25 см. Можете найти в приеме металлолома старый титан или другую ненужную трубу.
В толстостенном куске листа стали вырезаем круг по диаметру приготовленной трубы и прорезаем в центре отверстие диаметром 100 мм (потребуется для монтажа воздуховода). Привариваем полученный круг к одному торцу трубы.
Из трубы диаметром 100 мм изготавливаем воздуховод. Просто прорезаем пазы с шириной около 10 мм. Это можно сделать при помощи болгарки.
Делаем теплорассеивающий диск. Берем лист металла с толщиной около 10 мм. Такая толщина металла обязательна, изготовленная печь будет длительного горения, поэтому требования гораздо выше, чем у буржуйки.
Кожух печи может быть изготовлен из более тонкого металла, т.к. он только направляет воздух вдоль стенки камеры сгорания.
Соединяем стенки внешнего цилиндра. Для этого существует два способа: первый выполняется с помощью металлических сплошных или трубчатых цилиндров. С головками закладными. Для качественного соединения на местах крепежа следует сделать отверстия с помощью дрели, диаметром больше стержня на 0,2 мм. После этого крепятся головки на заклепки, следует использовать заклепочник. Если вы берете лист с небольшой толщиной, можно использовать при соединении и фальцевый шов. Для этого на двух кромках соединяемого шва делаются отгибы металла перпендикулярно плоскости листа, один из них делается больше другого в два раза. Производите отгиб большим размером меньшего, после этого весь шов прижимается к корпусу.
На внешней части тонкостенного цилиндра закрепите соединения для фиксации непосредственно в топочной камере, это требуется для обеспечения постоянного зазора между цилиндрами.
Прикрепляем дымоход. Подойдет любая труба с диаметром не менее 10 см.

Печь в сборе

Для обеспечения свободной подачи воздуха в систему следует произвести установку конструкции на 25 см выше уровня пола. Стоит только приварить ножки такой высоты из любого уголка. Изначально печь слобожанка конструировалась для подогрева теплиц и различных сушильных помещений, но после создания она пришлась по вкусу автолюбителям, особенно распространенное применение она нашла в небольших гаражных мастерских. Многие умельцы ее делают своими руками, ведь эта простая система достаточно надежна, эффективна и безопасна.

Печь слобожанка своими руками

Несмотря на то, что современный рынок может предложить довольно большой выбор компактных печей промышленного изготовления, не прекращается процесс создания более совершенных моделей. В первую очередь народные умельцы и мастера стремятся создать такое обогревательное устройство, которое бы полностью соответствовало нашим условиям эксплуатации.

То есть отличалось бы простотой конструкции, минимальными затратами на создание, и эффективностью функционирования на бросовых видах топлива. В свое время так была разработана печь Слобожанка. Ее создатель ставил перед собой задачу обеспечить сельское население бюджетными печами длительного горения, которые могли бы работать на любых видах древесного сырья, в том числе и на соломе, хвое, щепе.

В результате печи системы Слобожанка из разряда самодельных перешли в разряд производимых в промышленных условиях. В настоящее время у сельского населения появилась возможность приобрести их через торговую сеть. Но по-прежнему их можно сделать самостоятельно.

Принцип работы

Слобожанка относится к категории конвекционных печей. Она обеспечивает нагрев помещения за счет горячего воздуха. Нагрев воздуха происходит при прохождении через внешний кожух камеры сгорания. На высоте примерно 10 см от поверхности пола холодный воздух естественным образом засасывается в кожух, и поднимается вверх. Разогретый воздух выходит в пространство помещения, отдавая тепло.

Кстати, в печи Слобожанка предусмотрена так называемая верхняя загрузка топлива. Это позволяет проще производить розжиг.

Необходимый объем топлива помещается в камеру сгорания, сверху укладывается несколько щепок и бумага. Как только огонь от спички охватывает бумагу, печь закрывается заслонкой (крышкой). Далее печная система должна работать самостоятельно, без вмешательства пользователя. Тяга у печи превосходная. Воздух вначале подается к самому днищу топочной камеры, а только потом – к месту сгорания топлива. За счет этих несложных конструкционных особенностей у производителей получилась печь длительного горения Слобожанка. Она способна работать на одной закладке топлива до 12 часов.

Почему так много внимания в конструкции уделено системе воздухоподведения? Это необходимо, чтобы обеспечить качественное сгорание топлива. Если вспомнить, что в качестве топлива помимо дров используется щепа, опилки, хвоя, кора, солома, становится понятна забота изобретателей о направлении воздушных потоков.

Устройство печи

Итак, что собой представляет конструкция печи?

Это печь вертикального устройства, с одной топочной камерой, загрузка топлива в которую производится сверху. Вернее, не просто сверху, а сверху-сбоку. Это позволяет удобно загружать топливо, в том числе и процессе работы печи, не дожидаясь, пока прогорит первая закладка. Внизу печи располагается люк для удаления золы, что облегчает уход за отопительным устройством. На промышленно выпускаемых моделях устанавливаются специальные заслонки для регулирования подачи воздуха, а также отвода газа. Поверх камеры сгорания закрепляется кожух, проходя через который холодный воздух нагревается и выводится обратно для обогрева всего помещения. Специальный дымоотвод выводит летучие продукты горения за пределы помещения.

Печь Слобожанка чертеж легко можно найти в интернете в свободном доступе. Изобретатели не скрывают характеристик своей разработки. Наоборот, по их мнению, Слобожанка будет пользоваться особым доверием и спросом у сельских жителей, после того, как они узнают о ней подробнее.

Для автолюбителей

Изначально печь создавалась для обогрева теплиц, птичников, мастерских, для сушильных помещений. Особенно Слобожанка порадовала автолюбителей, тех, у кого в гараже размещена небольшая мастерская. И уже есть множество умельцев которые делают своими руками печи для гаража. Ведь именно здесь требуется надежная и простая система отопления, имеющая высокий уровень безопасности и эффективности.

Печь Слобожанка своими руками может быть изготовлена довольно легко. Для владельцев гаражей и самодельная, и промышленно изготовленная Слобожанка одинаково эффективна.

Кстати! Одна закладка топлива позволяет работать печи до 10 часов, то есть целый рабочий день. То есть достаточно затопить печь с утра, и весь день работы в мастерской будут выполняться в теплом помещении.

Печь пожаробезопасна, что для автолюбителей имеет особую ценность. Летучие продукты сгорания через систему дымохода полностью выводятся за пределы помещения, исключая возможность отравления угарным газом. Стоит так же отметить что к дымоходу для печи или котла нужно отнестись серьезно, ведь пренебрегая этим можно отравиться угарным газом. Кроме того, появились модификации Слобожанки, способные функционировать на отработанном машинном масле. Компактные обогревательные устройства обеспечивают комфортные условия работы и позволяют существенно экономить на топливе.

простейшие буржуйки и котлы на их основе

Содержание статьи:

Печное отопление переживает второе рождение. Лучшими в рейтинге отопительного оборудования считаются печи длительного горения. Их принципиальные преимущества – эффективность, экономичность, способность вырабатывать больше тепла и дольше его сохранять. Одним из главных достоинств такой печи является возможность изготовить ее собственными руками. Для этого достаточно владеть начальными навыками слесаря и сварщика.

В чем выгода автономных тепло генераторов длительного горения

Почему автономные печи выгоднее централизованного отопления? Дело в том, что мощные промышленные отопительные котлы со 100% КПД теряют до 30% тепла при прохождении по магистральным и распределительным трубопроводам. Автономное отопление работает без теплопотерь, а его производительность определяется коэффициентом полезного действия используемого для обогрева котла. Самодельные печи могут быть неказистыми на вид, но иметь КПД более 90%. Топить их можно дровами, углем и отходами.

Эффективный и экономичный пиролизный котел на дровах в течение длительного времени сохраняет тепло

Что такое пиролиз и сублимация

Высокий КПД и неразборчивость в топливе достигается за счет пиролиза – термохимического разложения твердых веществ. При этом образуются легко сгорающие компоненты. Пиролизные процессы могут проходить в разделенном пространстве, и такая конструкция называется пиролизной. Если процесс происходит в медленно тлеющем слое, то это печка длительного горения на тлении. Выделение летучих компонентов называется сублимацией.

Как протекает пиролиз

Процесс пиролиза проходит четыре стадии:

Сушка – из дров удаляется лишняя влага. Выполняется в процессе подготовки или в топке за счет ее тепла.
Пиролиз – сублимация летучих компонентов, разложение тяжелых составляющих – смол и битумов до летучих. Топливная масса начинает карбонизироваться, то есть обугливаться.
Горение пиролизных газов при достижении точки вспышки под воздействием высокой температуры и свободного кислорода. Горение карбона начинается при повышении температуры выше 600 градусов.
После сгорания летучих компонентов и основной массы карбона начинаются восстановительные реакции – выделение угарного газа, свободного водорода и кислорода.

Чтобы КПД был высоким, при конструировании оборудования необходимо добиться, чтобы восстановительные газы задерживались в горячей зоне и туда же был обеспечен доступ подогретого свежего воздуха. При быстром остывании энергия, затраченная на восстановление, вылетит в трубу. Не следует забывать, что угарный газ ядовит.

Примечание: одно из главных преимуществ печи медленного горения – в простоте эксплуатации. Раз или два в сутки в нее загружают дрова, раз или два в неделю выгребают золу.

Твердотопливная печка буржуйка

За пределами городов самыми доступными являются дрова, поэтому самая востребованная печь долгого горения – дровяная. Топят ее не только дровами из кряжа, но и бросовой древесиной – стружками, опилками, отходами ДВП и ДСП, мелковеточным хворостом, соломой и т.п. Систем отопления на дровах и древесных отходах множество. Рассмотрим наиболее эффективные, КПД которых более 70%.

Простейшую буржуйку можно изготовить своими руками

Буржуйка – экономная печка, появившаяся в России после революции, во времена военного коммунизма, когда многим приходилось терпеть лишения. Гениальность буржуйки в том, что она мгновенно прогревается, а также в простоте ее устройства, прообразом которого стала русская печь. Верхняя дверца – для закладки дров, нижняя – для регулирования горения путем подачи воздуха через приоткрытую дверцу.

Задача буржуйки: сохранить тепло хотя бы в одной комнате при минимальных затратах. При использовании угля убирается колосниковая решетка, а воздух из поддувала направляется в топку. Важно не набивать ее битком – объем закладки должен быть не более четверти от ее объема. Камерой дожига служит длинная горизонтальная или немного наклонная часть дымохода. Выполненная из металла, она сохраняет тепло в помещении.

Важно! Буржуйка может работать на всех видах твердого топлива, кроме опилок. Изготавливается в виде короба из листовой стали или круглой из бочки. Диаметр дымохода – 85 – 150 мм.

Такая буржуйка не только согреет, но и украсит интерьер

При топке любая буржуйка раскаляется докрасна, поэтому ее верхняя поверхность может использоваться как варочная. По бокам должен устанавливаться экран на расстоянии 40-60 мм от печи. Он защищает помещение от ИК-лучей и поддерживает температуру на оптимальном уровне.

На базе буржуйки можно сделать самодельный котел длительного горения на дровах. Для этого вместо экрана устанавливается П-образная металлическая водогрейка. Расстояние между телом печи и котлом должно быть такое же, как и отступ экрана.

Отопительные котлы на базе буржуйки

Для обогрева многокомнатного дома понадобится проточный водогрейный контур с твердотопливным котлом длительного горения. Такая система может быть обустроена двумя способами. За основу берется принцип, заложенный в буржуйке.

Первый способ или котел №1

Естественный вихрь заменяется принудительным наддувом, а пиролиз делится на две стадии в пространстве: пиролизную камеру, форсунку (сопло), формирующую поток пиролизных газов, и камеру сжигания. Сопло делается для того, чтобы не было паразитных завихрений за массой топлива. Для полного обеспечения контроля над процессом необходим сквозной продув.

Особенности прямоточных и тепло аккумулирующих пиролизных котлов:

Температура в камере сгорания – параметр, необходимый для контроля над процессом.
Оптимизация тепловыделения прямо пропорциональна интенсивности наддува.
Нечувствительность системы к температуре стенок камеры сгорания, поэтому водогрейка может встраиваться технически удобным способом.
Догрузка возможна на любой стадии и в любом допустимом количестве.

Примечание: на скорость пиролиза и состав газов влияет сорт топлива. Учет этих факторов производится регулированием противодавления на выходе при помощи дросселирования дымохода. Регуляторы промышленных твердотопливных котлов снабжаются отметками, указывающими рекомендуемый вид топлива.

КПД прямоточных котлов может быть выше 90%. Для их эксплуатации требуется электропитание. При отключении для дальнейшего запуска системы необходимо выгребать спекшуюся массу и делать новую закладку в топку.

В паролизных твердотопливных котлах используются разные виды топлива

Второй способ или котел №2

Пиролизный котел с водогрейкой, не требующий электричества и автоматики, работает по принципу противодействия двух законов квадрата-куба. Имеется в виду закладка топлива и футеровка из шамотного кирпича.
Алгоритм работы кирпичной печи:

В начале интенсивность пиролизного процесса обеспечивается сублимацией самых легких летучих. «Первый жар» идет по дымооборотам, поглощаясь футеровкой.
На стационарной стадии футеровка служит тепловым буфером: при избыточном пиролизном тепле она его поглощает, при остывании отдает.
По завершении карбонизации топлива происходит постепенная отдача тепла футеровкой, не дающая снизиться температуре ниже критической точки.

Загрузка дров или угля в котел с тепловым буфером производится постепенно. Резкие колебания температуры ей противопоказаны. Если используется слишком вялое топливо, она может заглохнуть. При слишком горючем есть риск аварийной ситуации. Если не подавляется первый жар, КПД не превысит 76-78%, так как мгновенная теплоотдача футеровкой наружу исключается.

Английский камин

О притягательности огня слагают легенды, его декоративно-эстетическая функция имеет огромное значение для человека. Может ли обычный человек соорудить в своем доме печь-камин длительного горения, чтобы наслаждаться не только теплом, но и красотой огня? Главное в таких устройствах – не теплоотдача и КПД, а возможность созерцать огонь в течение дня.

Камин в английском стиле, выполненный собственными руками, украсит ваш интерьер

Такие конструкции есть, и придумали их англичане. У классического английского камина имеется дымовой зуб, напоминающий порожек в русской печке, формирующий циркуляцию дымовых газов, не пускающую свежий воздух вверх, направляющую его в закладку, как это происходит в буржуйке.

Из-за большого устья КПД камина небольшой – не более 50%, даже если в дымоходе имеются дымообороты. Тление и выделение тепла с вечера до утра происходит только при использовании корнуоллского угля или подобного ему коксующегося. Говорят, что в старину английские лорды топили камины корневищами сосен, растущих на прибрежных скалах.

Примером еще одного «долгого» камина является обычная голландка. Поддувало перед растопкой закрывается, дрова загружаются на четверть топки, ее дверца остается открытой настежь. Основная часть тепла улетает в трубу, но декоративный эффект обеспечен.

Простейшая печка своими руками

Твердотопливные котлы длительного горения, о которых говорилось выше, сделать своими руками по схеме сложно. Приведенные ниже чертежи помогут мастеру-самодельщику соорудить простейшее отопительное устройство самостоятельно. Мощность оборудования – 35 кВт, КПД – до 85%, длительность горения – 12 часов. В качестве топлива используется уголь или топливные пеллеты. Загрузка дровами снижает КПД до 75%, продолжительность горения снижается до 8-10 часов.

Чертеж конструкции печи поможет изготовить ее своими руками

Слобожанка – эффективная недорогая печная конструкция

Слобожанка – продукт народного творчества, созданный на Слобожанщине. По своей эффективности она лучше изделий, придуманных советскими отраслевыми НИИ.

Схема и возможность усовершенствования конструкции

Слобожанка – полноценная чудо-печь на дровах с варочной поверхностью. Воздух к тлеющей закладке подается сбоку по U-образной траектории: вниз по Г-образному воздуховоду и далее через перфорированный кожух. Доступ обеспечивается во все слои, что способствует более активному пиролизу, поэтому Слобожанка хорошо работает на угле и пеллетах. Это экономное устройство с КПД более 80%.

Мощность оборудования можно увеличить путем усложнения его конструкции: растяжения внутреннего перфорированного кожуха на всю окружность. Для обустройства поддувала с дросселем делается третий узкий кожух для охвата воздухозаборников снаружи.

Вертикальная Слобожанка выполнена на основе бочки

Слобожанка с шляпкой-грибком

У традиционной слобожанки есть недостатки:

Она не приемлет жирного и смолистого топлива. Бытовой мусор, отходы ДСП и ДВП образуют твердый нагар на краях отверстий внутреннего кожуха и перфорированном кожухе воздуховода.
Требуется осторожная дозаправка недотлевшей закладки, так как возле перфорации кожуха должен оставаться свободным хотя бы небольшой тлеющий участок. Если этого не предусмотреть, после догорания закладки печка остынет.

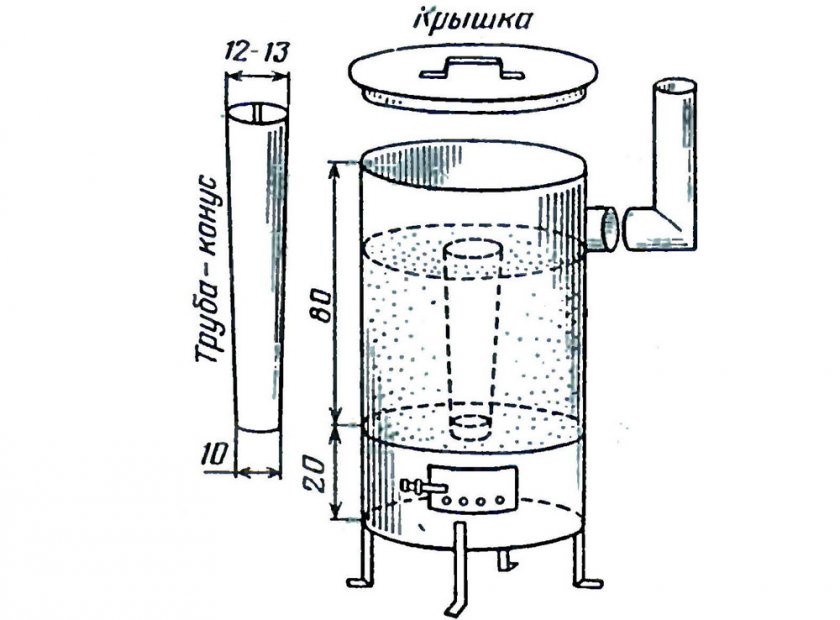

Конструкция с центральным коническим перфорированным воздуховодом с шляпкой-грибком – разработка одного из советских п/я. Создана на основе слобожанки. Конус свободно устанавливался в выгрузочный люк топки и вынимался для прочистки.

Края шляпки отбрасывали топливо к краям, под ней образовывалось тлеющее кольцо, необходимое для раскочегаривания печки. Догрузка могла производиться в любом количестве и в любое время. За счет краев шляпы воздух направлялся в зону тления, что обеспечивало всеядность конструкции.

Недостатком «слобожанки с грибком» было то, что при сжигании бытового мусора или сырой сосны требовалось проверять нагар. Конус мог прикипеть намертво. Вынуть его, не исковеркав, в этом случае было сложно.

Видео: печь Слобожанка верхнего горения

Бытовые печи медленного горения – перспективное направление в теплотехнике. Сочетание с альтернативными энергетическими ресурсами и промышленными технологиями безотходного производства поможет предотвратить экологическую катастрофу. При внешней простоте конструкции процессы в них сложны и до конца не проработаны. У таких печей есть большой потенциал. Их разработка и создание – благодатная ниша для творчества талантливых самодельщиков.

Понравилась статья? Поделитесь с друзьями:

Как сделать печь длительного горения своими руками

Максимальный эффект обогрева при не большом количестве топлива можно достичь, только с использованием устройства обладающего большим КПД. Таким устройством является самодельная печь с длительным горением, которая не требует постоянной загрузки топлива. Для такой печки достаточно сделать одноразовую полную загрузку дров, и она будет гореть в течение 10 часов, а то и больше. Такие агрегаты удобны для использования в не больших теплицах и дачных домов. Такую печь можно изготовить самостоятельно с помощью подручного материала, а для этого не нужно вызывать специалиста.

Преимущества печи длительного горения

Высокие показатели полезного действия.
Длительная работа на одной закладке топлива.
Наличие возможности автоматизации работы печи.
Высокая экономичность при отличных эксплуатационных показателях.

Печи длительного горения лишены практически всех недостатков своих обычных аналогов. По факту в подобных агрегатах топливо не горит, а медленно тлеет, что и позволяет увеличить срок работы печки на одной закладке топлива.

В результате у владельца появляется гораздо больше свободного времени – в процессе работы печь не требует особого контроля и постоянного наблюдения.

Приступайте к самостоятельной сборке печки длительного горения. Начните с подготовки необходимых приспособлений.

Принцип работы печи длительного горения

Слобожанка

Печка Слобожанка
Печь получила название по исторической местности, где «появилась на свет». Она является полноценным отопительным прибором с варочной поверхностью.

По принципу работы слобожанка схожа с бубафоней, но приток воздуха здесь осуществляется с боковой стороны. Далее он втягивается в расположенный внутри корпуса перфорированный кожух и поднимается вверх. Топливо в этом случае берет воздуха столько, сколько требуется для тления, а избыток продвигается дальше.

Воздух в слобожанке поступает во все топливные слои, поэтому процесс пиролиза происходит активнее, а печь работает эффективнее.

Набор для работы

Металлическая бочка. Лучше всего подходит бочка на 200 л. Емкость должна иметь достаточно толстые стенки. Проконтролируйте, чтобы бочка не имела следов коррозии и прочих существенных повреждений. Вместо бочки можно использовать кусок толстостенной трубы подходящего размера. Также корпус печи можно сделать из листовой стали.
Стальная труба. Ее вам нужно будет разрезать на два отрезка разной длины.
Швеллер.
Стальной молоток.
Различные измерительные приспособления.
Киянка.
Ножовка для металла.
Топор.
Красный кирпич.
Лист стали.
Строительная смесь.
Аппарат для сварки и электроды.

Руководство по изготовлению печи

Печи длительного горения своими руками

Заранее настройте себя на то, что работа по изготовлению печи будет достаточно грязной и шумной. Поэтому печь лучше всего собирать на улице, в гараже, мастерской или другом подходящем месте. Жилые помещения для такой работы точно не подойдут.

Также заранее позаботьтесь, чтобы в месте выполнения работы была возможность подключения к электросети.

Вариант печи длительного горения

Первый шаг

Подготовьте бочку для изготовления корпуса. Отрежьте верхушку емкости. В этом вам поможет болгарка. Вместо болгарки можете использовать автоген или другой подходящий резак. Режьте аккуратно и точно, отрезанная часть будет использоваться в будущем.

Бочка

При отсутствии бочки сделайте корпус из другого материала. К примеру, вы можете взять кусок трубы большого диаметра. Приварите к нему днище круглой формы из стали толщиной от 6 мм. При желании днище можно сделать квадратным – это позволит установить печку без приваривания дополнительных опор.

К дну корпуса приварите 4 ножки. Их можно изготовить из обрезков арматуры, швеллера или других подходящих материалов.

Ножки

Второй шаг

Вырежьте из стального листа круг. Его диаметр должен быть немного меньше диаметра корпуса печки. В этом круге вырежьте еще один круг для размещения трубы. Оптимальный диаметр трубы – 100 мм.

Дымоотводный патрубок

Приварите отрезок трубы к вырезанному стальному кругу. Длина этой трубы должна быть на 150-200 мм больше высоты корпуса котла.

Третий шаг

Приварите снизу полученного стального «блина» отрезки швеллера. Они должны быть такой длины, чтобы их можно было свободно разместить внутри корпуса. Всего приварите 4 отрезка на равном расстоянии по диаметру стального круга.

Прижимной круг

Прижимной круг и труба

В дальнейшем благодаря этим швеллерам загруженное топливо будет придавливаться и расходоваться максимально эффективно.

Четвертый шаг

Сделайте крышку для печки. На этом этапе вам и пригодится отрезанная ранее верхушка бочки. Если печь делается из трубы или других материалов, крышку придется сделать самостоятельно из стального листа.

Крышка

В крышке вырежьте отверстие для приваренной ранее к «блину» трубы.

Пятый шаг

Вырежьте в корпусе бочки отверстие для загрузки топлива. К отверстию прикрепите дверцу. Ее вы можете сделать своими руками или же купить в специализированном магазине. К самодельной дверце не забудьте приварить ручку.

Ниже отверстия топливника сделайте еще одно отверстие немного меньшего размера и тоже укомплектуйте его дверцей. Через нижнее отверстие вы сможете удалять остатки прогоревшего топлива.

На этом ваша самодельная твердотопливная печь почти готова. Остается лишь обустроить для нее фундамент и подсоединить дымоотводящую трубу.

Самодельная печь

Обрезка газового баллона

Высоты стандартного газового баллона хватает обычно на 4 часа непрерывного горения топлива. Поэтому если вы желаете увеличить время работы, его необходимо дорастить, оптимальным решением будет сварить между собой два идентичных баллона.

Важно. Вместо баллонов можно использовать металлическую бочку, но в этом случае необходимо учитывать, что срок ее эксплуатации будет гораздо меньше. Ведь чаще всего бочки изготавливают из более тонкого железа, которое прогорит гораздо раньше.

буржуйка своими руками

В первую очередь в газовом баллоне необходимо выкрутить верхний вентиль. Однако на практике осуществить это действие практически невозможно, поэтому прибегают к наиболее простому решению, попросту вырезают его болгаркой, установив на неё диск по металлу.

Перед началом обрезки с баллона необходимо выпустить остатки газа и налить в него воду. Отверстие в проходном кране слишком маленькое, и заливать придется тонкой струйкой через гибкий шланг, постоянно следя, чтобы не образовывались воздушные пробки, и жидкость заполнила весь объем емкости, вытеснив из него остатки газовых паров. Процесс заполнения сопровождается наличием специфических ароматов, однако это не говорит о наличии высокого содержания газа, просто выветриваются остатки одорантов, впитавшиеся в стенки баллона.

Важно. О распиле баллона без предварительного наполнения его водой не может быть и речи. Существуют огромная вероятность взрыва газовых паров, оставшихся в баллоне от соприкосновения с искрой.

изготовления буржуйки

Когда вы уверены, что ранее баллон уже был наполнен водой, и впоследствии её слили, то нет необходимости заливать жидкость еще раз. Однако при распиле все равно будет выделяться едкий запах одорантов.

Выпилив болгаркой кран с прилегающим участком металла, можно приступать к обрезке баллона в любой его части. Старайтесь сделать отверстие максимально круглым для удобного прохождения поршня сквозь него.

Если удастся обрезать баллон в нижней части под уровнем шва, оставив цельной внутреннюю полосу под ним, то наличие такого бортика позволит надевать крышку на печь плотно, без образования зазора. Несомненно, в этом случае исчезнет подсос воздуха с боковых сторон печи, однако он увеличится в верхней части трубы, компенсировав таким образом необходимое для горения топлива количество кислорода.

Когда планируете сваривать два баллона для увеличения камеры загрузки, место планируемого шва необходимо очистить от краски. Это займёт не слишком много времени, а позволит получить более аккуратный шов, сварка ляжет гораздо лучше на очищенную поверхность.

Обустройство фундамента для установки печи

В процессе топки печи ее корпус будет накаляться до очень высоких температур, поэтому основание для установки агрегата должно быть максимально устойчивым к подобным условиям.

Готовая печь весит сравнительно мало, поэтому сильно заглублять фундамент не нужно. Однако, одновременно с этим, основание должно быть прочным и огнеупорным.

Вариант размещения металлической печи на кирпичном фундаменте

Порядок обустройства фундамента:

подготовьте небольшое углубление;
выложите дно ямы кирпичом в один слой;
залейте поверх кирпичной кладки цементный раствор.

Материалы и инструменты

Для изготовления самодельной печи на дровах нужно выбирать качественные материалы и инструменты. Необходимо подготовить:

стальные листы, металлическая бочка или пустой пропановый баллон;
металлические трубы для патрубка и дымохода;
шлифовальная машинка;
болгарка;
сварочный аппарат;
решётка из колосников;
дрель со свёрлами из металла;
ящик для зольника;
ручки, дверцы и петли.

При проведении работ нужно защищать глаза специальными очками, надевать костюм для работы со сваркой. Все швы лучше покрыть герметиком или алебастровым шнуром.

Готовую печь верхнего горения необходимо проверить с помощью опилок. Это топливо позволяет медленно прогреть корпус агрегата и проверить правильность всех соединений.

Как сделать буржуйку длительного горения:

Монтаж дымоотводящей трубы

Любая печь, принцип действия которой основан на сгорании какого-либо топлива, нуждается в обустройстве дымохода.

Дымоход можно сделать из обыкновенной металлической трубы диаметром 150 мм. Это наиболее оптимальный размер. При большем диаметре тяга будет чрезмерно сильной, что негативным образом отразится на коэффициенте полезного действия отопительного агрегата. При меньшем же диаметре дымоход может попросту не справиться со своей задачей.

Готовим хомут

Готовим трубу

Сначала к предварительно подготовленному отверстию в корпусе бочки приваривается небольшой прямой отрезок трубы. Важно, чтобы его длина была больше, чем диаметр корпуса агрегата.

Основная же часть дымохода обычно делается изогнутой. Нежелательно, чтобы изгиб превышал 45 градусов. Старайтесь собрать дымоход с наименьшим числом колен.

Укладываем асбестовую ткань

Крепим хомут

В местах пересечения дымовой трубой разного рода элементов строения обустройте изоляцию из огнеупорных материалов, к примеру, из асбеста.

На верхний край дымовой трубы установите колпачок для защиты от мусора, снега и прочих осадков.

Саму дымовую трубу рекомендуется укомплектовать задвижкой для регулирования уровня тяги и интенсивности обогрева.

Делайте разборный дымоход – так будет удобнее его чистить.

Вид из помещения

Вид с улицы

Печь в работе. Дымоход

Методика сборки

Если вы хотите изготовить печь для гаража из баллона, то на первом этапе должны подготовить корпус. С бочки или баллона срезается верхняя часть. При этом можно воспользоваться болгаркой или автогеном. Подойдет и любой другой резак. Эти работы должны осуществляться максимально точно, ведь дно понадобится в дальнейшем.

Если в наличии не нашлось ни бочки, ни газового баллона, можно выполнить печь из небольшого отрезка трубы, однако она должна иметь внушительный диаметр. К этой части приваривается дно. Для его изготовления вырезается окружность из куска листовой стали.

Устройство отражателя

В процессе работы металлическая печь длительного горения будет очень сильно разогреваться. Поэтому лучше укомплектовать ее защитным экраном, в особенности, если печь размещается в небольшой комнате.

Вариант отражателя

Если отражатель будет сделан из кирпича, он поспособствует некоторому повышению коэффициента полезного действия печи.

Металл остывает примерно с такой же скоростью, как и нагревается. Выложенный вокруг печи кирпичный экран будет накапливать тепло в процессе работы отопительного агрегата и в течение определенного времени отдавать аккумулированную энергию окружающему пространству даже после завершения топки печи.

Обычно печь обкладывается с трех сторон, задняя стенка обустраивается по желанию, в выкладке верхней стенки нет необходимости.

В обустройстве защитного экрана не будет особого смысла, если вы планируете установить печь не непосредственно в обогреваемом помещении, а в отдельной котельной.

Буржуйка

Установке печки-буржуйки
Подобные печи появились во времена военного коммунизма в России, когда даже дрова были в дефиците, а котельные не работали. Эти устройства спасали население от холода и во время Отечественной войны.

Устройство буржуйки гениально и является усовершенствованным вариантом русских печей. Ее конструкция состоит из металлического корпуса с двумя дверцами и дымоходной трубы. В верхнее отверстие подкидывают дрова, а с помощью нижней дверцы регулируют подачу воздуха и, соответственно, процесс горения и тления.

Обратите внимание! Буржуйка всеядна, так что в ней можно сжигать все, что есть под рукой — уголь, дрова и даже старую мебель.

Благодаря процессу пиролиза горение происходит медленно, а тепла в помещение поступает больше. Традиционная каменная печь расходует огромное количество твердого топлива, чего не скажешь о буржуйке, которая потребляет его экономно.

Гениальность буржуйки заключается в отсутствии колосниковой решетки внутри металлического корпуса. Воздух через нижнюю дверцу направляется непосредственно в массу топлива. Прикрыто поддувало — притихает горение, открыто — усиливается.

Эффективная работа буржуйки возможна при заполнении топки дровами только на четверть объема. Поэтому битком ее набивать не следует, иначе процесс пиролиза будет нарушен.

Чем топить печь?

Для печи длительного горения подходит самое разнообразное топливо.

Во-первых, это уголь и древесина. Важно, чтобы дрова имели низкий уровень влажности.

Уголь

Во-вторых, топку такой печи можно проводить с применением разнообразных отходов и продуктов переработки деревообрабатывающей промышленности. К примеру, хорошо подходят пеллеты.

Пеллеты (гранулы)

Для изготовления пеллет можно использовать практически любую органическую массу: солому, шелуху лука и чеснока, опилки, деревянную щепу, шишки, скорлупу орехов, цитрусовые корки, кору, подсолнечную лузгу и множество других материалов. Пеллеты изготавливаются методом сухого прессования исходного сырья в условиях повышенной температуры.

Технология производства пеллет

Важные технические нюансы

Чтобы ваша самодельная печка была максимально безопасной и эффективной, запомните следующие простые рекомендации и придерживайтесь их при проведении мероприятий по сборке печи:

Прежде чем запускать печь в постоянную эксплуатацию, попробуйте несколько разных режимов работы. В результате вы сможете выбрать наиболее оптимальный вариант и использовать печку с максимальной эффективностью и экономией.

Через отверстие удобно удалять золу

Удачной работы!

Пиролиз

Чтобы разобраться, чем же агрегаты длительного горения отличаются от обычных отопительных печей, необходимо вспомнить один школьный эксперимент. Спичка сгорает быстрее, если ее головку направить вниз. При этом она выделяет небольшое количество тепла. Если держать спичку вертикально головкой вверх, то горит она дольше, пламя окрашивается в синий цвет, выделяется большее количество тепловой энергии.

Почему так происходит? Все дело в том, что в таком положении спичка прогорает от огня, который спускается вниз, а не стремится вверх, что намного проще. К тому же древесина горит медленно, за счет чего выделяет горючие газы, носящие название пиролизные. Они, в свою очередь, поднимаясь к огню, сгорают, выделяя большое количество тепла. Вот вам и двойной эффект.

Отсюда и название печей, в которых используется данная технология горения твердого топлива. Сам процесс называется пиролизом.

Сборка печи слобожанки своими руками

Проблема обогрева небольших помещений промышленного или сельскохозяйственного назначения с давних пор остро стоит перед малыми предпринимателями различных территорий нашей страны и ближнего зарубежья. Многие стремятся приобрести или изготовить с минимальными затратами материала и времени небольшую экономичную печь, которая не требовала бы частых загрузок топлива. Одним из многообещающих видов подобных изделий является печь слобожанка конвекционного типа. Благодаря особому строению нагретый при сгорании топлива воздух поднимается в верхнюю часть помещения, а на смену ему поступает более холодный воздух из нижней части. Простота конструкции позволяет своими руками изготовить печь слобожанку в условиях небольшой домашней мастерской.

Перед описанием непосредственного процесса самостоятельного изготовления приспособления рассмотрим более подробно его внутреннее устройство. Безнапорный подъема нагретого воздуха обеспечивается наличием дополнительного внешнего кожуха печи, который отделен от топливной камеры достаточного размера воздушным зазором. Для его обеспечения применяется определенная система крепления топки внутри кожуха.

Воздух беспрепятственно поступает снизу и, нагреваясь от стенок топливной камеры, по законам физики поднимается вверх. В верхней части помещения он постепенно остывает и опускается в нижнюю часть помещения. Таким образом происходит постоянное перемешивание холодного и теплого воздуха и быстрый нагрев внутреннего пространства. Одна подобная конструкция способна обогреть помещение площадью от 50 м2 при высоте потолков до 3,5 метра.

Еще одной особенностью печи слобожанки является практически полное сжигание топлива благодаря улучшенной подаче воздуха непосредственно в зону горения топлива, в качестве которого выступают дешевые опилки, солома и даже хвоя. Кроме указанных выше могут применяться и дрова, устанавливаемые вертикально.

Для ограничения количества выходящего нагретого воздуха, камера сгорания закрывается сверху крышкой-отражателем, регулирующим величину просвета до стенок топки.

Важную роль в обеспечении бесперебойной подачи воздуха и активизации процесса горения в самодельной печи играет особое устройство, представляющее собой толстостенную трубу с продольными прорезями, закрываемую снизу сдвигающимся пятаком из стали толщиной 3-5 миллиметров.

Перемещая его относительно неподвижно приваренной к трубе оси можно регулировать объем подаваемого воздуха и, соответственно, интенсивность горения внутри топочной камеры.

Для удаления газообразных продуктов горения непосредственно из топочной камеры в верхней ее части устанавливается дымоход диаметром около 100 миллиметров.

Для самостоятельного изготовленияпечи слобожанки необходимо подготовить ряд инструментов. Основными из них являются сварочный аппарат, болгарка, рулетка или линейка большой длины.

Процесс изготовления необходимо начать с подбора готового толстостенного стального цилиндра диаметром не менее 250 миллиметров. В качестве подходящей заготовки может подойти корпус от вышедшего из употребления титана. В нижней части цилиндра необходимо приварить дно из листовой стали достаточной толщины с отверстием в центре диаметром 80 – 100 миллиметров для установки воздуховода. Сам воздуховод, а также дымоход изготовьте из отрезков трубы подходящего диаметра. При этом, если дымоход не имеет никаких дополнительных конструктивных элементов, то в воздуховоде необходимо изготовить продольные прорези шириной 8-10 миллиметров.

Выполнить их можно с помощью болгарки с установленным диском для резки металла по предварительной разметке.

Для изготовления теплорассеивающего диска подберите стальной лист толщиной 8-10 миллиметров. Такие параметры необходимы в связи с тем, что слобожанка относится к печам с верхним горением, поэтому на диск действуют максимальные температуры.

Конвенционный кожух печи слобожанки может быть выполнен из менее толстого стального листа, так как его основная задача состоит в направлении воздушного потока вдоль стен камеры сгорания. Для соединения стенок внешнего цилиндра можно применить два способа. Первый заключается в использовании металлических трубчатых или сплошных цилиндров с закладными головками – заклепок. Для выполнения соединения в местах установки соединительных элементов необходимо просверлить отверстия, диаметр которых на 0,1 – 0,2 миллиметра больше диаметра стержня. После этого с помощью специального заклепочного пистолета формируют замыкающие головки. При небольшой толщине листа возможно и использование соединения фальцевым швом. Для его изготовления на обеих кромках соединяемого листа изготавливают перпендикулярные отгибы один из которых в два раза больше другого. Процесс соединения состоит в огибании большим загибом меньшего и пригибании обоих к корпусу конвенционного корпуса.

Не забудьте установить в верхней части тонкостенного внешнего цилиндра приспособления для фиксирования его к топочной камере, что обеспечит равный и постоянный воздушный зазор между цилиндрами.

Для обеспечения свободного движения воздуха вся конструкция должна быть приподнята над полом не менее чем на 200 – 250 миллиметров. Этого легко добиться при использовании ножек из стальной полосы толщиной 3 -5 миллиметров, присоединяемых в нижней части конвенционного корпуса печи слобожанки.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Самодельная печь для пиццы на дровах {Простая печь на земле за 2 дня!}

Вы мечтали построить простую уличную печь для пиццы на дровах и приготовить вкусную пиццу или хлеб прямо у себя на заднем дворе? Это вполне выполнимо: вот очень подробное руководство по духовке для пиццы на дровах, которое поможет вам начать работу!

Люди строили печи на протяжении веков во всех частях света. Чтобы создать эффективную печь для пиццы на открытом воздухе, вам не понадобится высокотехнологичный комплект для печи для пиццы или какие-либо дорогие материалы.

В этой простой уличной печи для пиццы на дровах, сделанной своими руками, используются легкодоступные натуральные материалы, она прекрасно работает (см. Ее в действии ниже!) И стоит 1% от комплекта печи для пиццы.

Этот тип духовки называется земляной или глиняной. Они изготавливаются из легкодоступных и часто бесплатных материалов, а также из проверенной техники, которая использовалась на протяжении сотен или даже тысяч лет. Никаких специальных инструментов не требуется, он также отлично подходит в качестве группового проекта для создания с друзьями!

В этом учебном пособии по открытой печи для пиццы на дровах (с бесплатной электронной книгой в конце) я поделюсь:

Пошаговый процесс создания простой и эффективной печи для пиццы
Полезные советы и ресурсы , в том числе бесплатную электронную книгу с большим количеством подробностей о каждом шаге, вариации дизайна печи для пиццы на дровах и т. д.

Между прочим, если вы достаточно предприимчивы, чтобы прочитать это, вам НЕОБХОДИМО проверить наш легкий и УДИВИТЕЛЬНЫЙ рецепт хлеба без замеса, сделанный из 50% цельного зерна , Ням!

Легкий и УДИВИТЕЛЬНЫЙ рецепт хлеба без замешивания

Недавно я посетил урок Земляная печь (она же Cob Oven) , который преподавал один из лучших учителей в этой области, Кико Дензер . (Некоторые из полезных ресурсов представляют собой партнерские ссылки.Полное раскрытие здесь. ) Несколько лет назад меня очень вдохновила его книга: одна из лучших по изготовлению печей.

Во время 6-часового занятия мы построили 2 переносные землянки, которые на следующий день были проданы с аукциона. Я так много узнал о строительстве из земли и других легкодоступных материалов. В этом процессе такая простота и красота, что я нахожу его глубоко вдохновляющим.

Вы, наверное, задаетесь вопросом —

Что можно сделать в простой уличной печи для пиццы из земли своими руками? Действительно ли это работает?

Эти 3 фотографии сделаны нашим другом Биллом, который купил печь для пиццы, сделанную классом в прошлом году.Ему это так нравится, и он решил присоединиться к нашему классу в этом году, чтобы построить еще один!

Билл использовал свою самодельную печь для пиццы на дровах почти раз в неделю в течение года. Я попросил его поделиться, что он любит делать, вот что сказал Билл —

” у вас действительно много времени на приготовление после каждого обжига, если вы думаете о приготовлении по температурной кривой сначала с пиццей, хлебом, а затем тушеным мясом. всевозможных видов (тушеная свинина, фасоль, рис всех этнических стилей приготовления) пироги и печенье, а затем — мясо на ночь, например, карнитас.конечная температура. в плиточной печи имеет длину 250 f и отлично подходит для сушки фруктов, поджаривания орехов и отличного жареного сыра. это мои любимые… действительно, это работает для всего, что вы можете себе представить, если вы понимаете требования к температуре блюда. ”

“ Вот несколько снимков веселой воскресной выпечки. Пожар 3,5 часа, угли выгорели и после того, как угли выгорели, температура упала до 900 F до 600. Запеченная пицца, хлеб при температуре 500 F, затем охлаждение до 400 F и запекание из бобов, и все же на следующий день (24 часа) печь все еще при 250 F для любой сушки фруктов !! »

Хорошо, достаточно ли этого соблазна для вас бежать и начинать строительство?

Пошаговое руководство по созданию уличной печи для пиццы на дровах своими руками из простых материалов.

Ниже приводится сводка каждого шага. Загрузите электронную книгу в конце, чтобы получить более подробную информацию на каждом этапе!

Шаг 1: Создание песчано-глиняной смеси для земляной печи

Для каждой части глинистой почвы мы добавляем 2-3 части песка. Больше песка, если использовать чистую глину. Убедитесь, что в смеси нет острых камней или мусора. Если не уверены, наденьте резиновые сапоги!

Положите все на большой брезент, налейте немного воды и начните петь и танцевать — а это значит, смешивать!

Складывание брезента — хороший способ все перемешать более тщательно.
Вы узнаете, что ваша смесь имеет хорошую консистенцию и готова к работе, если сможете сформировать из нее шар диаметром около 3 дюймов, бросить на землю, и шар сохранит свою форму с небольшими трещинами. Как это весело, что наша работа — танцевать в грязи?

Шаг 2: Сделайте основу с изоляцией для вашей уличной печи для пиццы

Печи, изготовленные нами в классе, имели основу из листового металла, прикрученную болтами к деревянной раме (изображения ниже), чтобы быть переносной , затем поместили на прочный фундамент в своем новом доме.

Если вы строите дровяную печь для пиццы под открытым небом прямо на заднем дворе , то примите во внимание следующие ключевые факторы для фундамента: устойчивость, высота и изоляция.

1. Устойчивость: фундамент может быть построен из любых прочных материалов, таких как битый бетон, кирпич, каменный блок, камень, камни, старые столы или даже деревянные поддоны, если он может удерживать печь (которая может выдерживать весит от 300 до 600 фунтов в зависимости от размера) без опускания и смещения.

2.высота: фундамент должен поддерживать вашу духовку на высоте, позволяющей комфортно работать!

3. Изоляция: должна быть как минимум 4 «-6» изоляции между пожарной кирпичной печи полом и каменной кладки или дерева фундамента. Изоляция предотвратит поглощение каменной кладкой всего необходимого нам тепла для приготовления пищи и защитит деревянный фундамент от возгорания. Стеклянные банки и вермикулит обеспечивают изоляцию. Огнеупорный кирпич Очаг расположен на вершине этого.

Статья по теме: Пребывание на Земном корабле: уникальный дом, который производит еду, очищает воду и превращает мусор в сокровища!

Шаг 3: Постройте внутреннюю часть печи в виде песка

Прямо как замок из песка! Песок вычерпывают после того, как будут построены следующие 2 слоя.

Шаг 4: Создание теплового слоя для эффективной дровяной печи для пиццы на открытом воздухе

Назначение теплового слоя — удерживать тепло в своей плотной массе. Используйте смесь глины и песка, которую мы сделали ранее, возьмите по одной горсти и надавите на нее, чтобы сформировать раковину размером 2–3 дюйма за пределами песчаной формы. Будьте осторожны, чтобы не надавить на песчаную форму, иначе форма сместится.

Мы также сделали «лепку» вокруг дверного проема земляной печи, используя прядки соломы, смоченные в глине, и сформировали ее вокруг дверного проема, чтобы придать ему более законченный вид и в качестве отправной точки для следующего слоя.

Последние шаги — это нанесение изоляционного и финишного слоев.

Шаг 5: Изоляционный слой для печи с грунтовкой / початком.

Разница между этим слоем и тепловым слоем состоит в том, что в смеси здесь больше воздуха, что отлично подходит для предотвращения потерь тепла тепловым слоем!

Когда грубые опилки или стружка смешиваются с достаточным количеством глины, чтобы удерживать форму, и когда они подвергаются воздействию высокой температуры со стороны термического слоя, образуется новый материал — глина пена.Это что-то вроде легкого древесного угля и глины, которая воздушная, поэтому медленно проводит тепло.

И, конечно же, не забудьте сделать хороший перерыв и похвастаться своими грязными руками!

Последний шаг: финишный слой для вашей уличной печи для пиццы на дровах!

На последний слой наносится глиняная штукатурка, чтобы придать печи гладкий вид и декоративные скульптурные детали!

H Это прекрасная книга Использование натуральных отделочных материалов: штукатурка, штукатурка и краски на основе извести и глины с идеями и рецептами из разных культур

Полезные ресурсы по созданию печи для пиццы на дровах!

Вот одна из лучших книг по строительству духовок, написанная нашим учителем Кико Дензером, Building Your Own Earth Oven .Он предлагает много ценной информации от планирования, особенностей строительной площадки до фундаментов и вариантов крыши, а также множество вариантов материалов и конструкций. И веб-сайт Кико, где вы можете найти отличные статьи о строительстве из земли, а также его будущие мастерские. Вы оцените не только его знания, но и его мудрость о том, как жить проще и полнее.
еще одна из моих любимых книг о земном строительстве: Дом ручной работы великих пионеров Янто Эванса (учитель Кико) и Майкла Смита.Я взял у Майкла недельный урок и построил комнату для хранения початков / соломы в Вальдорфской школе — одна из лучших недель! Сайт Майкла, множество отличных методов естественного строительства, и мастер-классы!
Если вы любите естественную отделку, вот прекрасная книга « Использование натуральных покрытий: штукатурка, штукатурка и краски на основе извести и глины » с идеями и рецептами из разных культур
Хлебные печи Квебека — это изысканная книга. Он больше не издается, но доступен в виде бесплатной электронной книги в Канадском историческом музее.Возможно, скоро он снова появится в печати.

Во-первых, вы можете загрузить бесплатную электронную книгу с большим количеством деталей здесь :

Как только вы получите DIRT-Y, вы влюбитесь в земное строительство. Это волшебный способ строительства, который соединяет нас с нашей сущностью, с элементами земли, огня, воды и воздуха, с творцами на разных континентах и веках, а также друг с другом.

Теперь вы можете испечь этот легкий и УДИВИТЕЛЬНЫЙ рецепт хлеба без замеса!

Простой и УДИВИТЕЛЬНЫЙ рецепт хлеба без замеса

Загрузите бесплатную электронную книгу с ТОННАМИ дополнительной информации и фотографий:

Счастливого строительства!

Печь для теплицы — как построить своими руками

Отличным вариантом обогрева теплицы станет изготовление печи, способной поддерживать оптимальную температуру для комфортного роста растений.Как построить печь для теплицы своими руками рассмотрим далее.

Общее понятие и устройство топки для теплицы
Разновидности печей длительного горения для теплицы
Изготовление печи для многолетней теплицы
Изготовление кирпичной печи для теплицы
Печь для теплицы из двух металлических бочек
Печь на отработанном масле, своими руками
Строительство стандартной тепличной печи

Общее понятие и устройство топки для теплицы

Процесс обогрева теплицы достаточно сложен, так как растениям требуется постоянный равномерный нагрев.Есть несколько вариантов обогрева тепличной установки:

биологический
электрический
воздуха,
газ
печь.

Рассмотрим последний вариант. Обогрев теплицы с помощью печи достаточно экономичен и позволяет использовать самые разные виды топлива. Печи для отопления теплиц способны работать на газе, дровах, угле, гранулах и т. Д. Основным недостатком печного отопления является быстрый нагрев топки, приводящий к пересушиванию воздуха.Поэтому при обогреве теплицы рекомендуется использовать топку бурленда. Его стены не нагреваются, а также он надежен и удобен в эксплуатации.

Разновидности печей длительного горения для теплицы

1. Возможно использование печи буреллан в качестве отопительного оборудования для теплиц. Это устройство конвекторное, практически не нагревается и работает по дереву.

Принцип работы:

тепловое излучение,
теплопередача,
конвекция.

Внешний вид печи напоминает бочку с двухъярусной печью. Вокруг него трубы изогнутой формы, количество нагрева зависит от их количества.

В состав печи также входят:

дверь, через которую загружается топливо,
дымовая заслонка,
устройство регулирования тяги.

Во время загрузки топлива происходит его постепенное разложение, а образующийся при этом газ циркулирует по трубам и нагревает помещение.

2. Еще одним устройством, которое также используется в процессе обогрева теплицы, является печь Бутакова, которая по принципу действия практически не отличается от печи Бурелиана. Но у него есть корпус в виде параллелепипеда, в котором есть топливная система и патрубки, по которым циркулирует воздух. Печь Бутакова также включает наличие:

демпфер
дымовая труба,
зольник, которого нет у печи Бурелиана.

3. Еще одна разновидность печи длительного горения — печь Bubafony. Это устройство довольно легко собрать самостоятельно, в отличие от предыдущих версий. Духовка Bufafon состоит из корпуса, который представляет собой бочку или газовый баллон. На корпусной части есть дверца, в которую закладывается топливо. Нижняя часть оснащена зольником. Процесс тления происходит из-за наличия постоянного давления, что связано с весом металлической конструкции.

4.Печь Слобожанка или Супер Буржука — лучший вариант для обогрева теплицы. Включает:

камера сгорания,
конвекционная куртка,
два канала для подачи и распределения кислорода,
дополнительные компоненты, их количество зависит от индивидуальных условий и особенностей отопления.

Печь «Слобожанка» отличается наличием верхней камеры сгорания, а также подводом кислорода, который осуществляется в нижней части.

Есть несколько типов горения:

верхняя боковая,
верхний центральный.

Печи «Слобожанка» различаются по принципу работы по:

устройство с наличием Г-образной трубы, осуществляющей подачу воздуха в топку;
устройство с центральной подачей воздуха;
устройство с нижней боковой подачей воздуха.

Эта печь может работать как на обычных дровах, так и на других альтернативных видах топлива, таких как гранулы, шишки и т. Д.

Изготовление печи для долгосрочной теплицы

Печь длительного горения, оборудованная в теплице, сводит к минимуму вмешательство человека в процесс обогрева. Принцип ее работы основан на процессе тления топлива, поэтому, загрузив топливо в печь, вы можете оставить ее на некоторое время. Во время разложения топливо постепенно сгорает и выделяет гораздо больше тепла, чем горит.

Обычные топочные системы не обеспечивают возможность обеспечить время горения, поскольку они имеют свободный доступ кислорода и систему газоотвода.Активная дымовая тяга способствует процессу горения. Следовательно, скорость горения зависит от силы тяги. Топка длительного горения отличается продолжительностью горения топлива и высоким коэффициентом теплового КПД. Если его конструкция полностью заправлена топливом, то без вмешательства человека он проработает более десяти часов.

Воздух поступает в топку непрерывного горения по частям, его подача регулируется механизмом регулирования мощности. При полном сгорании дров в верхней части топки вырезается специальное отверстие, через которое поступает кислород.Из-за того, что в топке практически нет воздуха, ослабляется тяга.

В процессе тления выделяется много дымовых газов, которые находятся над топкой в дожигателе. Этот газ и способствует выделению тепла. Конструкция топки длительного горения позволяет максимально эффективно использовать топливо.

Для обеспечения максимальной производительности такая печь должна быть почти полностью заправлена топливом.

Для отопления можно использовать:

уголь,
бурый уголь,
торфяной брикет.

Запрещается использовать антрацитовый уголь из-за возможного прогорания корпуса печи.

Основными преимуществами печи длительного горения являются:

долгий срок службы,
Нет необходимости в постоянном вмешательстве в рабочий процесс,
высокая тепловая мощность при небольшом расходе топлива.

Рассмотрим вариант отопления теплицы дровами с помощью самодельной топки подпорки.

Для его строительства необходимы:

металлическая бочка на 200 литров,
металлический канал,
стальные трубы.

1. Отколоть верхнюю часть ствола и выровнять образовавшиеся острые края.

2. Далее вырежьте место под трубкой в крышке ствола и прикрепите к нему канал.

3. К верхней части ствола приваривается кусок трубы, который будет служить дымоходом.

4. Центральная часть крышки должна быть подсоединена к другой трубе меньшего диаметра, которая будет действовать как устройство, через которое поступает воздух.

5. Следующим шагом будет изготовление крышки на бочке.В крышке должно быть отверстие для входа трубы.

6. Соедините духовку крышкой и дымоходом.

7. Проверить работу устройства. Для этого заполните дровами третью часть топки, установите воздухозаборник и зажгите топку.

8. Стандартный цикл такого горения составляет около 8 часов. В том случае, если бочка заполнена дровами, она может проработать без вмешательства человека около трех суток.

Изготовление кирпичной печи для теплицы

Чтобы обеспечить надежный обогрев теплицы дровами, необходимо соорудить кирпичную печь с боровом, которая благодаря наличию максимального подъема обеспечит отличный тяга.

Материалы для изготовления кирпичной печи:

несколько металлических труб,
две стальные плиты, можно использовать плиты из-под старой печи,
около 450 штук кирпича.

Возведение печи начинается с возведения фундамента, желательно сделать его монолитным. Для его приготовления используйте цементный раствор.

При установке топки в ее верхней части необходимо закрепить две стальные трубы, через которые будет осуществляться циркуляция воздуха.

В месте над топочной частью установите емкость, в которой будет находиться вода. Наличие бака поможет избежать перевысасывания воздуха. Начните кладку кирпичей по периметру духовки. Для этого используйте цементный или глиняный раствор.

Сделайте отверстие, через которое каналы будут очищаться от золы.

Печь для теплицы из двух металлических бочек

Материалы для работы:

две металлические бочки на 200 литров;
стальная труба, 1.6 с;
мелкие детали арматуры или стальных полос.

Эта печь выглядит как обычная емкость, которая закрывается крышкой. Внутри он разделен металлической перегородкой, нижняя часть установлена на полу, имеет дверь и ножки, а верхняя соединена с дымоходом.

Возможен вариант использования только одного ствола, но в этом случае необходимо будет работать дольше.

Инструкция по изготовлению печи для теплицы:

1.Отрежьте верхнюю часть первого ствола и установите в него трубу дымохода.

2. В нижней части вырежьте отверстие диаметром 10 см.

3. Возьмите вторую бочку и разрежьте ее на две равные части, одна из которых будет 25 см.

4. Данную деталь нужно обработать, чтобы установить дверцу и отверстие, в которое будет закладываться топливо.

5. Используя арматуру или стальные полосы, подготовьте и сварите стойки.

6. С помощью сварочного аппарата подсоедините топку к дымоходу и к топке.Следите за стыком, швы должны быть качественными.

7. Сделайте крышку из материала, оставшегося от второй бочки.

8. Подключите духовку и проверьте ее работу.

Чтобы зарядить духовку, нужно сделать специальный инструмент. Он должен иметь форму конуса, с верхней частью 15 см. Этот инструмент устанавливается в топку перед заправкой топлива. Эта печь работает на опилках, поэтому их следует аккуратно помещать в печь. Не загружайте духовку полностью, просто заполните ее третьей частью.

После того, как топливо будет в топке, конус необходимо снять. В отверстие, образовавшееся в результате помещения конуса в топку, необходимо залить стружкой и зажечь. После того, как опилки пригорели, закройте духовку крышкой. Эта печь способна обогревать теплицу более двух суток и не требует вмешательства человека в процесс обогрева.

Для защиты теплицы от огня возможно изготовление дополнительного элемента возле крышки топки, это будет так называемая заслонка, в которую насыпают обыкновенный песок.Таким образом, даже при сильном горении песок обеспечит пожарную безопасность.

При отсутствии второй бочки можно сделать печь только из одной бочки. В этом случае устройство отдельной топки и подача дров будет располагаться в одной бочке. Это доставит некоторые неудобства, но никак не повлияет на качество работы.

Печь на отработанном масле, своими руками

Если рядом есть СТО, отличным вариантом будет сделать печь, отапливающую теплицу отработанным автомобильным маслом.

Такая печь характеризуется наличием:

дымовая труба,
отверстие, через которое наливается масло,
заслонка — регулятор горения,
масляные баки.

Эта печь также используется для нагрева воды или приготовления пищи, так как ее верхняя часть очень горячая.

Для его изготовления используйте следующую схему:

В качестве дымохода использовать трубу, которая должна располагаться строго вертикально.

Принцип работы такой печи:

заливка отработанного масла в количестве 2 шт.В тару 5-3 литра;
фильтр поджога, который сделан из бумаги и установлен в дупле печки;
прикрыть проем заслонкой, чтобы проем составлял 1-2 см;
после воспламенения топлива заслонкой регулируется уровень его горения;
Через пять минут духовка перейдет в обычный режим работы и начнет нагреваться;
Регулировка печи осуществляется заливкой масла и регулировкой положения заслонки.

Такой духовой шкаф можно подключить к водяному контуру отопления.Его мощность позволяет это сделать.

Конструкция стандартной тепличной печи

Основными компонентами данной конструкции являются:

топливный отсек,
Нижний,
поддувало,
дымовая труба,
колпачок,
устройство подачи топлива.

В качестве топлива можно использовать щепу, мелкие дрова или опилки. Количество топлива должно быть в три раза меньше мощности печки.

Для изготовления такой печи следует выполнить ряд действий:

1.Возьмите кусок стальной трубы диаметром 400 мм, он послужит топливным баком. другая секция диаметром 100 мм — будет дымоходом.

2. Далее подготовьте кусок листового металла толщиной не менее 0,5 см.

3. Процесс изготовления топливного бака включает вырезание в верхней части трубы отверстия, диаметр которого равен диаметру дымохода. Делаем дно топки. Для этого при помощи болгарки прорежьте в нижней части топки отверстие, такого же диаметра, как топка.Этот процесс включает в себя маркировку продукта и предварительные замеры печи.

4. Нарезать трубы продольными линиями диаметром до 1 см, количество линий около пятидесяти. Приварите трубу ко дну духовки.

5. Используя листовую сталь, приступайте к изготовлению крышки. Она должна плотно прилегать к трубе. В крышке должно быть отверстие для подачи кислорода.

6. Чтобы установить дымоход, подсоедините трубу к желобу с помощью зажима, а затем приварите патрубок к печи.

7. Надеть дымоход на трубу, заделать швы.

8. Установите духовой шкаф на опорный элемент из стального профиля. Учтите, что плита очень горячая, поэтому не ставьте ее рядом с растениями.

Варианты дровяных печей для дачи. Печи металлические дровяные для дачи своими руками Устройство и принцип работы печи металлической

Металлические духовые шкафы появились очень давно. Для каждой нации такой отряд имеет свою форму, а также область применения.Только компоненты остаются неизменными. Металлические состоят из зольника, клапана в трубе, дымохода и камеры сгорания. Конечно, на данный момент есть кирпичные и каменные конструкции. В любом случае духовки служат не только для обогрева помещений, но и для приготовления пищи. В некоторых подразделениях эти функции совмещены. Конечно, при выборе возникает вопрос, какая металлическая печь для дома лучше?

Знакомство с техникой

Очаг позволяет сделать ваш дом не только теплым, но и уютным.Однако у кирпичных печей много недостатков. Прежде всего, они долго нагреваются и обогревают только помещение, в котором находятся. Чтобы в доме стало тепло, нужно подождать несколько часов.

Металлические печи для дачи — отличный вариант. Такие агрегаты способны обогреть большую площадь всего за полчаса. Очень часто такое оборудование используется как дополнительный или резервный источник тепла. Следует отметить, что металлические печи достаточно легко демонтировать и при необходимости их можно перенести на другое место.

Разновидности металлических печей

Многие считают, что такие агрегаты доступны только в нескольких вариантах, но это не так. В первую очередь, домашняя металлическая печь — это оборудование длительного горения. Агрегат может работать несколько часов без особого расхода топлива. Такие духовые шкафы можно разделить на несколько групп в зависимости от материала, из которого они изготовлены:

Чугун.
Сталь.

Кроме того, металл можно нагревать и готовить или нагревать.

Металлическая печь для отопления дома: преимущества

Такие агрегаты очень часто устанавливают в больших помещениях, где стандартный просто не справляется с отоплением. Стоит отметить, что это оборудование способно за один час выработать около 500 Вт тепла. Поэтому металлическую печь заливают всего несколько раз в течение дня, даже в очень сильный мороз.

Такие агрегаты — настоящая находка для тех, чей дом расположен достаточно далеко от центрального отопления и газопровода.Это оборудование устанавливается в домах, где случаются перебои в подаче электроэнергии. Металлическая печь в деревянном доме позволяет поддерживать комфортную температуру в любом помещении. Конечно, для обогрева большого коттеджа такого оборудования будет недостаточно. Тепла хватает только на одну достаточно большую комнату. В этом случае дымоход при необходимости можно вывести в обычное окно.

КПД металлических печей довольно низкий. Однако более современные модели печей оснащаются специальными, способными поддерживать комфортную температуру в помещении в продолжительном режиме.

Кроме того, есть модели длительного горения. В таких агрегатах древесина не горит, а постепенно тлеет. Это позволяет отапливать комнату один-два раза в день.

На что стоит обратить внимание

Для решения вопроса отопления частного дома или дачи многие устанавливают печи из кирпича. Такие юниты достаточно велики и не могут быть перемещены или перемещены при необходимости. Именно по этой причине стали популярными металлические печи. Выбирая такое изделие, необходимо обращать внимание не только на его характеристики и особенности, но и на потребности тех, кто будет проживать в комнате.Среди широкого ассортимента отопительного оборудования большим спросом пользуются бытовые, отопительно-кухонные, отопительные и специализированные агрегаты.

Особенности моделей

Каждая из вышеперечисленных моделей имеет свои особенности. Например, металлические отопительные печи предназначены исключительно для обогрева помещений. У некоторых моделей больше функций. Например, они предназначены не только для отопления дома. Вы можете использовать их для приготовления еды. Хозяйственные блоки устанавливают не только в жилых помещениях, но и в саунах, теплицах и гаражах.Выбирая отопительное оборудование, необходимо учитывать его возможности и предназначение.

Еще немаловажно, насколько быстро работает печь и становится тепло в доме. Этот показатель является одним из основных при выборе отопительного оборудования для загородного дома или дачи. Металлические духовые шкафы достаточно быстро нагревают воздух. В кратчайшие сроки дом становится уютным и теплым.

Отопительно-варочные печи

Отопительно-варочная модель считается просто идеальной для дачи, так как с ее помощью можно не только обогревать загородный дом, но и готовить на нем еду.Однако при покупке такого оборудования необходимо заранее рассчитать теплоотдачу и определить необходимую мощность. Эти показатели в основном зависят от размеров помещения. Также следует учитывать самую низкую температуру воздуха, которая присуща тому участку, где находится дом.

При расчетах не забывайте о том, как и где будет располагаться отопительное оборудование. Выбирая агрегат, не забывайте обо всех характеристиках. Установка металлической печи в доме занимает немного времени и недорого.

Металлические печи «Бренеран»

В настоящее время металлические печи для дачи и дома выпускают многие производители. Конечно, чтобы сделать правильный выбор, следует ознакомиться со всеми предложениями на рынке современного отопительного оборудования. Ведь ассортимент таких агрегатов достаточно широк. Всю продукцию можно разделить на качественную и дорогую, выпускаемую зарубежными производителями, а также оборудование местного производства, имеющее средние характеристики и достаточно высокую стоимость.Выбор напрямую зависит не только от требований, но и от суммы, которую вы можете потратить на духовку.

Продукция торговой марки «Бренеран» внешне напоминает цилиндрическую емкость, которая окружена трубами достаточно большого диаметра. Стоит отметить, что такая металлическая печь для дома способна работать долгое время после первой заправки топливом. Большой диаметр патрубков на выходе позволяет при необходимости оборудовать агрегат воздуховодами.Это позволит вам обогреть соседние комнаты.

Недостатки духовых шкафов «Бренеран»

Такая металлическая печь для дома считается идеальной, если нужно отапливать только одну комнату. Эксплуатация такого оборудования вызывает определенные трудности, если необходимо отапливать сразу несколько помещений. В этом случае наблюдаются большие тепловые потери.

Еще один недостаток такого оборудования — непродуманная конструкция. При эксплуатации таких печей в помещении ощущается неприятный запах, который возникает в результате попадания конденсата и других веществ в отдельную емкость.Это связано с расположением тройника c и патрубка. В отряде Бренеран они расположены на задней стене. Специалисты рекомендуют создавать принудительную тягу в помещении, где стоит подобная духовка. Также решить проблему можно, установив духовку в отдельном специально оборудованном помещении.

Описание статьи

Печное отопление остается самым доступным вариантом отопления частного дома. Удобен для сезонного проживания или отдыха за городом в выходные дни, может использоваться как вспомогательный или основной источник тепла.На смену массивным кирпичным конструкциям пришли компактные стальные и чугунные очаги. В этом обзоре представлены 8 лучших линеек моделей печей и каминов, пользующихся спросом в СНГ.

Цель статьи: предоставить полную информацию о популярных моделях печей для дома и дачи. Материал будет интересен тем, кому необходимо отапливать от 50 до 150 м² площади или от 100 до 300 м³ жилой площади.

Образовательная программа по выбору печи

Время печей давно прошло, и сейчас около десятка производителей предлагают продуманные конструкции печей на любой вкус.Они не требуют усиления фундамента и облицовки, представляют собой самостоятельные конструкции. Чтобы не отставать от темы, предлагаем краткую информацию о типах печного оборудования — это поможет вам не выглядеть непрофессионалом при общении с продавцами.

Критерии выбора

Критерии	Сорта	Банкноты
мощность, кВт	от 6 и выше	На обогрев 10 м² берется 1 кВт мощности. Однако эти условные расчеты уместны только при высоте потолка до 2.5 м, а также полноценное утепление здания. Выбирают не столько по площади, сколько по обогреваемому объему.
Отапливаемый объем, м³	от 60 лет и старше	Это более точная характеристика печи с учетом объема отапливаемого помещения. Достаточно умножить длину на ширину и высоту комнаты, чтобы узнать ее объем. Некоторые модели печей привязаны к определенному объему, другие позволяют варьировать мощность, изменяя интенсивность горения.Первый вариант нужно подбирать строго для помещения, второй — без точной привязки, главное, чтобы расчетное значение для отапливаемого помещения попадало в диапазон отапливаемого объема.
Материал	сталь	+ большой выбор; + доступные цены; + можно отремонтировать; + легче чугуна; — быстро остывают; — горит сталь, корродирует
Материал	чугун	+ дольше сохраняют тепло; + большой выбор дизайнерских решений; + прочнее стали; + выдерживает высокие температуры; + не подвержен коррозии; — тяжелее стали; — дороже стали; — выбор моделей меньше
Дизайн	излучающий	Инфракрасный обогреватель используется в большинстве моделей.В этом случае помещение отапливается за счет естественной циркуляции воздуха. Сначала отапливаются близлежащие стены, пол, предметы интерьера, а уже от них — воздух вокруг. + простота конструкции; — неравномерный обогрев помещения, возле печи намного теплее, чем в других частях помещения
	конвектор	За счет кожуха и отверстий в его верхней и нижней частях создается конвекционный поток, обеспечивающий интенсивную теплопередачу. + быстрый обогрев помещения; + равномерное распределение температуры воздуха; — мощные потоки теплого воздуха уносят пыль; — кожух увеличивает габариты конструкции; — стоимость выше по сравнению с обычными моделями
	с теплообменником	Водяная рубашка позволяет напрямую передавать тепло теплоносителю, который циркулирует в системе водяного отопления.
	с варочной панелью	В некоторых моделях есть верхняя плита для разогрева пищи. Он может быть цельным в виде круглой выпуклости из чугуна или разборным. Во втором случае упрощает чистку духовки, но снижает ее герметичность.
Двери	глухой	Массивные стальные или чугунные дверцы — прочный и доступный вариант, но при этом нельзя любоваться пламенем огня и визуально контролировать процесс горения, не открывая дверцу.
Двери	прозрачный	Стекло в дверце увеличивает функциональность каминной печи. Он становится источником лучистого тепла и дополнительного освещения. Легче контролировать степень сгорания топлива. Однако стекло может треснуть и покрыться копотью. Следует выбирать модели, в которых стекло крепится к двери по всему периметру проема, а не точечно. В этом случае он будет равномерно нагреваться и уменьшится риск растрескивания.Обратите внимание на функцию «чистое стекло», благодаря которой стекло менее подвержено загрязнению сажей за счет особой циркуляции воздуха возле двери.
Расположение	бесплатно	Зависит от геометрии и конструкции кузова. Больше всего вариантов со свободным расположением. Такие модели предназначены для обогрева одной комнаты. Угловые модели имеют треугольную или трапециевидную основу для наиболее плотной установки в свободном углу. Для обогрева двух смежных комнат используются модели со сквозными воздуховодами, по которым проходит воздух, обогревающийся от стен топки.
	угловой
	в причал
Продолжительность горения	периодический	3-4 часа. Подходит при условии, что печное отопление используется как вторичный источник тепла для постоянного проживания в частном доме или как основной источник для сезонного проживания на даче.
Продолжительность горения	длинный	6-8 часов. Благодаря тонкой настройке подачи воздуха, наличию жиклеров для полного дожигания топлива доступен режим тления — поддерживается постоянная температура топки и, как следствие, температура в помещении.
Присоединение к дымоходу	за	Первый колен дымохода перегреется при неумелой работе печи. Но можно обеспечить нормальный слив пирогенной жидкости, не допуская попадания ее в топку.
	сверху	Дымоход выводится через перекрытие на крышу или через колено вдоль стены. Обеспечивает максимальную тягу по сравнению с дымоходом и задним подводом сравнимой высоты.По сравнению с задним подключением, духовка выглядит более громоздкой при подключении сверху.
	сзади или выше	Подключиться можно разными способами. В этом случае альтернативное соединение будет отключено.
Защита топки	отсутствует	Оборудование из стали с недолговечным сроком службы на несколько лет. На такие решения можно сделать ставку, чтобы сэкономить при редком использовании в стране. Или в чугунных изделиях — не нужно.
	стальные или чугунные элементы	Сменные металлические панели защищают материал топки от выгорания.
	кирпич шамотный	Термостойкий материал, защищающий стальную топку от прямого воздействия раскаленных углей.

Что еще важно?

Основное топливо для каминных печей — дрова. Бревна могут быть разного размера и это необходимо учитывать. Чем больше их размер, тем проще и быстрее заготовить дрова и положить их в топку. Производитель обычно указывает максимально допустимую длину поленьев, и лучше, если в вашей духовке это значение будет не менее 300 мм.Если вы идете в магазин, обязательно возьмите с собой рулетку. С его помощью можно не только оценить размер загруженных дров, но и оценить объем топки, который производители часто не указывают в спецификации.

Сводная таблица с моделями духовок

Модель, страна происхождения	Отапливаемый объем, м³	Характеристики линии	Диапазон цен, руб.
1.	100, 150 и 200	Стальной корпус Несколько модификаций разной мощности; Есть модели с варочной панелью; Длительное горение до 8 часов; Теплообмен конвекцией; Защита топки;	13000-21000
2.	100 и 200	Стальной корпус Варочная панель; Теплообмен конвекцией; Присоединение к дымоходу сверху или сзади	12000-17000
3.	150, 200 и 250	Корпус чугун Топка большая; Теплообмен излучением; Большое стекло в двери; Система «чистое стекло»	41000-64000
4.	90-195 и 105-225	Стальной корпус Множество вариантов облицовки; Футеровка шамотным кирпичом; Есть модели с варочной панелью	18000-27000
5.	98-200	Стальной корпус Внешняя подача воздуха через отдельный патрубок; Футеровка шамотной керамикой; Есть поворотная модель; Система «чистое стекло»	69000-77000
6.	135, 190 и 250	Корпус чугун Подкладка огнеупорными керамики; Система чистых стекол; Внешняя подача воздуха	32000-61000
7.	150-320 и 300	Корпус чугун Длительное горение до 10 часов; Система «чистое стекло»	77000
8.	172, 200 и 258	Корпус чугун Теплообмен конвекцией;	84000-127000

1.Пожарная батарея (TMF, Россия)

Компания «Термофор» (после ребрендинга в 2017 году — ТМФ) — новосибирский производитель печного оборудования для дома, дачи и саун. Позиционирует себя №1 в России. Одним из ноу-хау компании является разработка сталеплавильной печи Fire-battery. По заверениям производителя, при создании этой долговечной модели были учтены все недостатки существующих конструкций. Выпускается в четырех модификациях: базовая модель без дополнительных идентификаторов — с чугунной горелкой, стеклом в дверце; Свет — самая простая модель, без варочной панели и смотрового стекла в дверце.Оба варианта могут иметь дополнительный водяной теплообменник для нагрева воды, тогда печь обозначается соответственно как Пожарная батарея Б или Пожарная батарея Свет Б. Мощность оборудования варьируется в зависимости от размеров корпуса и количества секций щелевого конвектора. , которых может быть 5, 7, 9 или 11 штук.

Особенностью модели является точная регулировка тяги и специальный фиксатор в зольнике, предотвращающий неконтролируемое всасывание воздуха. Можно перейти в режим тления, при котором работа печи от одной загрузки растягивается до 8 часов.Есть жиклер для обеспечения полного сгорания топлива. Дымоход выводится либо назад, либо прямо вверх. Модель долговечна, так как обеспечивает сменную защиту топки — в ее нижней части над чугунной решеткой устанавливаются наклонные промежуточные стальные листы.

* В скобках указана стоимость модификаций основной модели (светлая — без варочной панели / Б — с бачком теплообменника / светлая Б)

Впечатления от приложения. Популярность данной модели объяснить несложно — явных недостатков у нее нет. Но при этом выдерживает длительное горение до 8 часов, в качестве топлива можно использовать любые древесные отходы. Компактный, подходит для установки даже в небольших помещениях. Он быстро прогревает расчетный объем воздуха: от 0 ° C до + 25 ° C за 40-50 минут. Выдерживает серьезные нарушения режимов работы, не рекомендованных производителем. Известны случаи, когда такую печь покупали на один сезон и прогревали до предела, нагревая вдвое объем, указанный в паспорте.Тем не менее модель живучая и ремонтопригодная. В варианте с варочной панелью возможен дым от чугунного блина. Это наблюдается во время розжига с открытым зольным ящиком. Проблемы при эксплуатации могут быть вызваны неправильной конструкцией дымохода и использованием необработанной древесины.

Посмотрите видеообзор Termofor Fire-battery 7B:

2. Матрица (Теплодар, Россия)

Российская компания «Теплодар» специализируется на производстве стальных котлов и топочного оборудования для бань и саун, домов и коттеджей.Работает с 1997 года. Самая популярная модель печи называется «Матрица». Выпускается в двух модификациях: для отопления 100 и 200 м³. Это дровяные печи длительного горения, которые в режиме тления на одной закладке дров работают до 8 часов. Щелевой кожух конвектора обеспечивает эффективный отвод тепла, равномерно распределяя воздух по помещению. Двери в обеих моделях оснащены термостойким стеклом. Есть дожигатели (форсунки) для поддержания режима тления, поворотная заслонка, позволяющая поднимать или задавать дымоход.Для приготовления пищи предусмотрена закрытая плита.

Впечатления от приложения. № Как и в случае с большинством других печей, первую топку рекомендуется делать на открытом воздухе, чтобы тускнеющая краска не заполнила комнату едким дымом. Не все прислушиваются к рекомендациям производителя, поэтому есть недовольство посторонним запахом. Модель удачна конструктивно, быстро нагревает воздух в помещении расчетного объема: за полчаса температура меняется от 0 ° C до + 28 ° C, на улице -3 ° C.Для поддержания температуры днем + 20 ° С при -20 ° С на открытом воздухе достаточно использовать всего 8-10 поленьев для модели Матрикс-100. Компактная, модификация на 200 кубометров имеет в дверце большое стекло, которое не коптится при использовании сухих дров.

Посмотреть Теплодар Матрикс-100 в эксплуатации:

3. Ardenfire (МЕТА, Россия)

Группа компаний «Мета» специализируется на производстве печей, топок, облицовки и аксессуаров для печного оборудования. Это российский производитель, 20 лет на рынке.В интересующем нас ассортименте каминных печей представлены изделия из стали и чугуна. Последние выпускаются отдельной линейкой Ardenfire, в частности Marseille 7, 10 и 14. Несмотря на то, что компания российская, все комплектующие поставляются из-за рубежа — в России только сборка и испытания. Например, чугунные детали из Франции, уплотнительные шнуры из Германии, стекла для установки в двери из Японии. Среди особенностей марсельской модели: большое стекло в дверце с системой «чистое стекло», в качестве топлива можно использовать дрова и бурый уголь, есть вторичный дожигатель.

Впечатления от приложения. Мощные чугунные печи, легко вписывающиеся в интерьер загородного дома. Топка большая, подойдут дрова стандартного размера. Тепло от тела передается за счет излучения, поэтому помещение прогревается не так быстро, как в конструкциях с элементами конвекции. Длительного горения не предусмотрено, но из-за массивности топки остывает в течение 2-3 часов при средней продолжительности горения на одной закладке 2 часа. Конструкция простая, но большая площадь остекления двери придает ей особый шарм за счет завораживающего вида горящих поленьев.

Посмотреть модель Marseille 14 в работе:

4. Бавария (Экокамин, Россия)

Российская компания «Бавария» называет себя лидером по производству печного оборудования. Работают с 2000 года. Специализация: печи, традиционные и изразцовые печи. Завод предлагает 3 линейки продукции, самая популярная из которых — «Бавария». Это сталеплавильные печи, облицованные шамотным кирпичом. Они могут быть стандартными или угловыми, с варочной панелью или без нее, с керамической плиткой или плиткой.В ассортименте этой линейки товары стоимостью от 16 до 75 тысяч рублей.

Впечатления от приложения. Компактные размеры, лаконичный дизайн, который подойдет для любого загородного дома, интересное облицовочное решение, плитку можно выбрать по вкусу. Обогревает охлаждаемый птичник на 50 квадратов до + 7 ° C при -15 ° C на улице за 2 часа. Максимальное время горения на одной вкладке — 6 часов. Удобно реализована возможность подключения дымохода сзади или сверху печи.Однако не стоит рассчитывать на эффективное использование плиты, ведь она очень медленно нагревается.

Смотрите видеообзор угловой модификации Экокамин Бавария с печкой:

5. Андорра (THORMA, Словакия)

Словацкая компания Torma имеет более чем 100-летнюю историю производства печей из стали и чугуна. Продукция находится в среднем и премиальном ценовых сегментах. В линейке каминных печей наиболее популярной является модель Андорры цилиндрической формы.Это стальная печь с шамотной керамической футеровкой и чугунной решеткой. В качестве топлива можно использовать брикеты из древесины или бурого угля. Предусмотрен внешний забор воздуха через отдельный патрубок, есть функция длительного горения. Особого внимания заслуживает поворотная модель Exclusive: печь можно вращать вокруг своей оси, а за пламенем можно наблюдать из любой точки комнаты.

Впечатления от приложения. Обе модификации имеют функцию длительного горения, при которой доступ кислорода в камеру сгорания ограничен.Доступен в черном и сером цветах. Больше всего обсуждают поворотную модель Exclusive, которую можно разместить на стыке двух зон, например, гостиной и кухни. В этом случае реальный угол поворота составляет 90 градусов, т.е. полностью развернуть духовку не получится, да и не обязательно с учетом лаконичной конструкции задней стенки. Механизм поворота ступенчатый, требует усилия и использования специальной ручки, закрепленной под топкой — за корпус работающую печь не повернуть.Горение красиво, чему способствует большое стекло в дверце. Топка средних размеров, стекло не покрывается копотью из-за зазора между ним и зоной горения.

Обязательно ознакомьтесь с подробным обзором Andorra Exclusive:

6. Koza K (Кратки, Польша)

Продукция польского производителя Kratki известна в Европе с 1998 года. Спустя пару лет ее начали активно продвигать в СНГ. Сегодня оборудование этой ТМ доступно в 56 странах мира.Ассортимент включает камины, отдельно стоящие печи, биокамины и аксессуары для всего вышеперечисленного. Одна из популярных линий — Koza K, чугунная фурнитура в викторианском стиле. Производитель предлагает несколько разновидностей каждой из моделей: с декорированными дверцами, из стали или чугуна, с турбиной или без, водяным контуром, термостатом. Внутри топки полностью облицованы огнестойких керамики. Есть система «чистое стекло» от копоти и патрубок для подачи воздуха извне — удобная функция, если важно не пересушивать воздух в отапливаемом помещении.

Впечатления от приложения. Внешний вид — важное преимущество линейки. Большая топка на 9-10 поленьев, большой стакан, содержание в чистоте. Изделия изготовлены из чугуна, поэтому к вводу в эксплуатацию нужно быть готовым в течение часа. Это компенсируется инерционностью системы; на одной таблетке можно поддерживать комфортную температуру в помещении в течение 5-6 часов. Если сам корпус массивный и в его прочности сомневаться не приходится, то качество фурнитуры на его фоне среднее.Защелки изготовлены из тонкой стали, дверная ручка со временем перестает надежно сидеть на своем месте. Есть вероятность, что через пару лет фурнитуру придется менять, но все зависит от характера эксплуатации.

Посмотреть обзор модели k9 — самой старой из вышеперечисленных:

7. Томера, Улисс (Супра, Франция)

Французская компания Supra специализируется на дровяном отопительном оборудовании с 1878 года. Именно этот производитель стал пионером в разработке печи с регулируемым сжиганием.Supra предлагает печи и камины из чугуна и стали для отопления частных домов любого размера. В поле нашего зрения попали две чугунные модели, имеющие схожий дизайн, но отличающиеся деталями. Оба имеют цилиндрическую форму с выдвинутым вверх в дверце метровым стеклом. Длительное горение до 10 часов, предусмотрена система «чистое стекло». Корпус покрыт стойкой к истиранию черной эмалью.

Впечатления от приложения. Томера — очень популярная чугунная модель, поэтому в сети есть много положительных отзывов о ее эксплуатации.Хвалят не только внешний вид, компактность и теплоотдачу, но и возможность использования длинномерных бревен, а также брикетов. Какие проблемы могут возникнуть, так это с транспортировкой печки из машины на место в доме, если она планируется самостоятельно. Печка очень тяжелая, лучше нести четверых на специальных ремнях. Были случаи, когда изделие роняли, а чугун этого не терпит, трескается. Что касается длительного горения, то реальные показатели находятся на уровне 6-7 часов.Например, полная закладка на ночь горит с 23:00 до 5:00 при температуре наружного воздуха -25 ° С.

Посмотрите видеообзор Supra Tomera:

8. Гиса (Ла-Нордика, Италия)

Итальянская компания La Nordica была основана в 1968 году и работает на рынке дровяного отопления последние 50 лет. Продукция поставляется в 50 стран мира. В ассортименте производителя ультрасовременные, классические и рустикальные модели — для отопления, приготовления пищи, горячего водоснабжения.

В нашей подборке 3 модели с женскими именами.Все они выполнены из чугуна и, что довольно редко, в Isetta и Isotta реализован конвективный теплообмен: между топкой и корпусом есть пространство для циркуляции воздуха. Еще одна изюминка моделей Isetta и Isotta — это боковая загрузочная дверца! В то же время Джульетта — самая простая из ассортимента, подходящая для сезонного использования на даче.

Впечатления от приложения. Такие духовые шкафы принимаются за внешний вид и удобство использования. Они дороже альтернативных вариантов в силу итальянского происхождения, но это полностью оправдано для тех, кто хочет решить вопрос с отоплением загородного дома на ближайшие 10 лет.В топку можно бросать поленья длиной до 400 мм, а полной закладки хватает на 4-5 часов поддержания комфортной температуры на улице -15 ° С. Они быстро прогревают помещение: Isotta 9 кВт на 100 м² утепленный дом поднимает температуру с + 5 ° C до + 25 ° C за 1-1,5 часа при -5 ° C на улице. Из минусов можно назвать только верхнее подключение дымохода.

Посмотрите короткое видео с работой модели Isotta:

Выбор редакции

Если приоритетными качествами являются быстрый нагрев воздуха в помещении, непрерывное горение до 8 часов и возможность гибкого выбора оборудования, присмотритесь к линейке духовок Thermofor Fire-battery … Младшая модель на 100 м³ стоит от 13 тыс. Руб. Все модели линейки компактные и относительно легкие.

Вам нужна чугунная каминная печь, которая станет не только источником тепла, но и стильным предметом интерьера? Обратите внимание на польские изделия от Kratki. Линия Koza K включает модели разных размеров и исполнения. Самая популярная модификация —

Печи часто используют для обогрева дома, дачи, загородного коттеджа и других помещений.Если хозяин не хочет беспокоиться о строительстве фундамента, отопительной конструкции и дымоходе кирпичного агрегата, он выбирает металлическую печь.

Свернуть

Просмотры

Среди популярных готовых типов устройств:

По предварительной записи

В связи с особенностями работы и назначением устройств они делятся на;

отопление;
Отопление и приготовление пищи.

Металлическая отопительно-варочная печь — самый универсальный вариант для дачи или загородного дома.А в помещениях, где есть другие приборы для приготовления пищи, можно обойтись без вариантов обогрева.

По материалу

Правильный выбор металла — хорошая основа для правильной работы будущей печи. Есть несколько материалов, из которых изготовлены печи:

Рассмотрим эти типы подробнее:

По виду топлива

В зависимости от топлива, обеспечивающего обогрев помещения, единицы бывают:

электр. Нагреваются от сети благодаря наличию специальных ТЭНов;
газ.Сооружения, работающие на газовом топливе. Требуется термостат и предохранительное устройство;
дровяной. Эти изделия относительно медленно нагреваются, требуют особого ухода и потребляют много древесины. Но главное достоинство таких устройств — создание особого уюта в помещении, благодаря запаху дерева.

Достоинства и недостатки

Как и другие виды отопительных приборов, металлическая печь для дачи имеет в эксплуатации свои плюсы и минусы.

К основным преимуществам данного вида продукции можно отнести:

быстрый монтаж печи, не требующий специальных навыков и инструментов.Изготовив или купив такой агрегат, с его установкой сможет справиться даже новичок;
железная печь для дачи не требует оборудования фундамента. Благодаря относительно небольшим размерам и весу такая плита может быть установлена на простом основании. Так что стоимость установки металлического основания печи намного ниже, чем для печи из кирпича;
быстрый нагрев поверхности агрегата, а значит и всего помещения. Благодаря невысокой теплоемкости такое изделие нагревается за несколько минут, поэтому на прогрев всего помещения не требуется дополнительного времени;
простота использования.Такой прибор можно греть при длительных перерывах. Он не отсыревает и не деформируется после длительного простоя;
общая стоимость постройки намного ниже, чем у кирпичной печи. Это связано с тем, что для изготовления сборки из металла нужно меньше материала, что к тому же имеет меньшую стоимость;
на изготовление отопительного прибора не требуется много времени, как это бывает с кирпичными вариантами такой конструкции.

Недостатки металлопродукции:

отсутствие «дыхания»;
прибор довольно быстро остывает после нагрева;
короткий срок службы по сравнению с кирпичными изделиями.

Какую металлическую печь выбрать для отопления дома?

Критерии

Основные характеристики, которыми должна обладать металлическая печь для отопления дома:

Качество металла и всей конструкции. Отдавайте предпочтение качественным, жаропрочным стальным конструкциям;
Выберите наиболее подходящий тип устройства для вашей комнаты;
Если духовка будет использоваться для приготовления пищи, необходимо приобрести модель с варочной панелью;
Мощность и габариты печи должны соответствовать отапливаемому помещению.Если он большой, выбирайте достаточно крупный предмет.

Где лучше всего установить?

К выбору места для установки топочного устройства нужно подходить основательно:

Лучше всего размещать подальше от внешних стен. Это экономит много тепла и обеспечивает максимальную эффективность.
Если ваш продукт небольшой и, следовательно, легкий, его можно установить прямо на пол. Если у вас достаточно сложный вариант, то лучше сделать фундамент. Заливать периметр бетоном не обязательно, основой может служить даже железобетонная плита.
При установке нужно выдерживать расстояние до стен, которое не должно быть меньше 1 метра. Особенно это касается легковоспламеняющихся покрытий.
Далее следует позаботиться о пожарной безопасности и вызвать инспектора.Он должен утвердить установку и написать соответствующее разрешение.

Выход

Существует огромное количество моделей агрегатов из металла, различающихся как по характеристикам, так и по внешнему виду.

Выбирая такой агрегат для дома или дачи, стоит обратить особое внимание на качество материала и качество изготовления изделия. Правильно подобранная металлическая печь надежно прослужит вам несколько десятков лет.

← Предыдущая статья
Следующая статья →

По сравнению с каменными или кирпичными печами, металлические печи наиболее популярны из-за их невысокой стоимости, впечатляющей эффективности, прочности и небольшого веса.Однако, несмотря на длинный список достоинств, недостатков у них почти столько же. В этой статье мы рассмотрим все, что нужно знать о металлических печах, а также покажем вам, как самому построить одну из моделей.

Металл — очень прочный материал, но в то же время он обладает пластичностью и податливостью, что позволяет придавать ему практически любую форму. В этом он похож на керамику, но способен выдерживать большие нагрузки и перепады температур. Существует множество методов обработки металла, а потому вполне реально использовать самые разные тактики изготовления металлических печей, улучшая технико-эксплуатационные характеристики практически без увеличения стоимости работ.

Поскольку основным конкурентом металлических печей являются печи из кирпича, мы сравним эти два вида продукции. Так, сезонная эффективность кирпичных конструкций составляет в среднем 70%, а металлических выдают все 83%. Это связано с тем, что удельная прочность кирпича теряется с уменьшением толщины, а металл при тех же условиях становится прочнее. Получается, что железные печи по весу в десять раз меньше кирпичных, а значит, и стоимость ниже.

Еще одно неоспоримое преимущество металлических печей — их конструктивная целостность. Его легко транспортировать и быстро устанавливать, но с большими кирпичными конструкциями это не подойдет. Благодаря небольшому весу металлические изделия не требуют возведения отдельного мощного фундамента, а установка заключается только в оборудовании дымохода. В летнее время мобильную железную печь можно полностью убрать в кладовку или сарай, освободив место в комнате.

Металл обладает высокой теплопроводностью, поэтому легкая компактная печь быстро нагревается, но так же быстро остывает.Быстрый разогрев повышает эффективность. В кирпичной печи нужно сначала дождаться начала внутреннего теплообмена, а до этого при нагреве почти все тепло улетит в трубу.

Практически все преимущества металлических печей обусловлены характеристиками материала. Металл очень плотный и непористый, он не может отсыревать от конденсата, как кирпич, не боится длительных перерывов в топке и не нуждается в ускоренном нагреве после таких простоев. Еще один важный и удобный момент — металлическую печь несложно сертифицировать и получить разрешение в пожарной части, что сэкономит много времени и денег.В продаже есть даже такие модели, на которые вообще не нужно разрешений, был бы автономный дымоход.

Но нет ничего без изъянов, и металлические печи не исключение. В первую очередь стоит отметить, что такие конструкции «не дышат», поскольку металл, в отличие от кирпича, не отличается пористостью. Когда кирпичная печь остывает, она поглощает влажные пары из воздуха, а при нагревании отдает их обратно. Таким образом, в помещении поддерживается комфортный баланс влажности. Некоторые мастера кирпичных металлических печей добиваются подобного эффекта, но все равно он будет послабее.В этом случае конструкция потеряет подвижность, легкость и прочность.

Выше мы уже упоминали, что металл быстро нагревается, но так же быстро остывает, поэтому, чтобы в доме было тепло, такую печь придется постоянно топить, иначе она полностью остынет в течение 2-3 минут. часы. Решением этой проблемы может стать изготовление металлической нагревательной печи длительного горения. Но во всех случаях конструкция будет постоянным очагом возгорания, создавая риск выгорания и пожара, поэтому оставлять ее без присмотра на длительное время нежелательно.

Основным недостатком металлических печей является их пожароопасность. При нагревании металлические стены конструкции раскалываются докрасна, что может спровоцировать возгорание близлежащих предметов, облицовки стен, пола и т. Д. По этой причине МЧС очень сложно получить разрешение на установку печь в жилом доме — скорее всего, для нее придется строить котельную.

Что касается срока службы таких печей, то он не так уж и велик — до 20 лет.При регулярном использовании выгорает даже самый толстый металл и стенки становятся тоньше. Но даже если ваша самодельная металлическая печь прослужит всего 10 лет, она полностью окупится снижением затрат на топливо и возможностью полностью заменить конструкцию без перепланировки и ремонта дома.

Выбор металла

Эксплуатационные характеристики будущей печи во многом будут зависеть от выбранного металла. Также это влияет на стоимость работы и сложность ее выполнения. Рассмотрим основные варианты, используемые при создании металлических печей.

Суррогаты печи

Начнем с довольно необычного сырья для производства духовок — алюминиевых молочных бидонов. Несмотря на то, что инструкции по изготовлению таких агрегатов довольно распространены, это не лучший вариант. Дело в том, что для относительно высокого КПД требуется дожигание отходящих дымовых газов. В процессе дожига температура обычно составляет не менее 400 ° C, а если вы собираетесь делать экологически чистую печь, то температура должна быть все 60 ° C.Алюминий плавится при 660С, конструкционный алюминий имеет предел прочности 140, а сплавы — 160-200. Вот и получается, что из консервных банок хорошая прочная духовка не выйдет.

Сталь гладкая

Обычная конструкционная сталь имеет предел прочности на разрыв до 40 ° C (более 2 часов) и 60 ° C (до 2 часов). Для изготовления печей подходит только очень толстая сталь — от 4 мм. Однако даже в этом случае регулярное использование невозможно, так как такая плита полностью выгорит всего за одну зиму.

Исключение составляют печи длительного горения, да и то лишь в отдельных случаях. Обычно это самодельные конструкции, в которых можно заменить вышедшие из строя элементы, не разбирая всю топку.

Жаропрочная сталь

Все заводские печи изготавливаются из жаропрочной стали, для этого используется специальная сталь толщиной 1,5-3 мм. Такие конструкции служат около 20-30 лет, отличаются компактностью, легкостью и высокой производительностью. Заводские печи, как правило, уже сертифицированы всеми службами и могут быть установлены даже в жилых помещениях.У них могут быть верхние плиты или водонагреватели малой мощности.

На первый взгляд кажется, что сделать такую печь своими руками не составит труда, но на деле оказывается, что даже имея правильный материал, вам потребуются профессиональные навыки сварщика и специальное оборудование. Совершенно бесполезно пытаться сваривать жаропрочную нержавеющую сталь обычными методами, так как после плавления под дугой материал полностью теряет свои качества. Такая печь очень быстро разойдется по швам, а все усилия будут потрачены зря.

Однако сделать металлическую печь для дома из жаропрочной стали вполне реально. Для сборки некоторых моделей не требуется серьезная сварка, а стыки можно производить в шве, на усах или стальных заклепках. Одна из таких печей — Слобожанка.

Чугун для печей

Чугун сложно назвать полноценным металлом, так как от него остались только невысокая цена и мобильность. По сути, чугун сочетает в себе свойства металла и кирпича. От последнего он получил хрупкость и большой вес.Этот материал обладает низкой теплопроводностью (хорошо сохраняет тепло внутри) и хорошей теплоемкостью. Это значит, что чугунная печь довольно быстро нагревается, а после прогрева отдает тепло в комнату еще 3-4 часа.

Для изготовления печей подходит чугун толщиной от 6 до 25 мм. Более тонкий материал будет очень хрупким; более толстый материал может треснуть при первом же пожаре. Из-за большого веса чугунных печей их нельзя ставить прямо на пол — потребуется сделать специальную бетонную стяжку.Для этого пол необходимо разобрать и залить ровный бетонный участок до необходимого уровня. Сделать чугунную печь своими руками нереально, так как обработать ее в кустарных условиях невозможно.

Важно: чугунные печи эффективны только для отопления небольших помещений до 60 м². В противном случае их эффективность будет очень низкой. В основном они подходят для обогрева цехов, теплиц или подсобных помещений, где зимуют мелкие животные (птицы, кролики).

Типы печей

Поскольку в большинстве случаев самодельные духовые шкафы изготавливаются с варочными поверхностями, мы предлагаем рассмотреть только варианты нагрева и приготовления пищи. На изображении ниже показаны основные схемы металлических печей.

Классификация устройства:

Камера — в камерных печах дымовые газы попадают в специальную камеру, где полностью выгорают за счет естественной циркуляции. Конструкция такова, что фактически создает естественный костер в замкнутом пространстве.В бытовых изделиях камера сгорания совмещена с дожигателем и представляет собой единый модуль — тигель. Чтобы дожиг прошел полностью, форма печи должна быть сводчатой. Самый наглядный пример такой конструкции — классическая русская печь.
Канальная печь — канальная печь показана посередине на рисунке выше. В нем дымовые газы сначала выгорают, затем постепенно остывают и направляются по специальным каналам, расположенным между перегородками.В процессе движения они отдают тепло корпусу печи. Дожигание внутри не происходит до тех пор, пока температура в топке не достигнет 400С. Такие печи имеют низкий КПД до 60%.
Колпаковые печи — схема копаковой печи представлена на рисунке справа. Продукты сгорания поднимаются и остаются под крышей специальной вытяжки, где бесследно выгорают. После этого газы уходят вниз, отдавая тепло телу. При растапливании такой печки необходимо прогреть только небольшой участок колокола.По этой причине его КПД достаточно высок и может достигать 75%.

Характеристики металлических печей

Поскольку основным материалом для сборки является металл, именно он диктует основные эксплуатационные характеристики печей. Рассмотрим, как металл проявляет свои свойства в различных конструкциях. Так, его теплопроводность относительно теплоемкости намного выше, чем у красного обожженного кирпича, поэтому металл плохо хранит тепло. Он быстро впитывает его, так же быстро нагревается и остывает.Однако, учитывая свойства, духовой шкаф может быть спроектирован таким образом, чтобы достичь высокой производительности при минимальном нагреве. Из-за высокой связности металлических изделий можно реализовать принципы сжигания топлива, неприменимые для кирпичных печей. На изображении ниже представлены схемы металлических печей.

Рассмотрим, как функционируют конструкции металлических печей в зависимости от схем:

Камера — эта печь изображена на рисунке выше под буквой «А».По сути, это обычная буржуйка, «предки» которой появились еще в позапрошлом веке, но потребляли слишком много топлива. После революции в России конструкция была усовершенствована — в нее вставили решетку с воздуходувкой, дымоход укоротили до 2,5-3 м и утеплили. Свод топки на минимальной топке представлял собой изолированный вертикальный участок дымохода, в котором выгорали дымовые газы. Особенность конструкции в том, что она саморегулирующаяся: при полном сгорании пропускной способности дымохода не хватает для удаления всех дымовых газов, в результате в тигле возникают завихрения, полностью дожигающие продукты сгорания. .Только после полного прогорания по трубе могут проходить газы. Поскольку температура газов на выходе из трубы близка к 100С, ни о каком конденсате речи не может быть. Очищать дымоход от копоти можно только раз в год. КПД такой металлической дровяной печи (можно топить углем) составляет около 60%.
Канал — цифра под буквой «В» показывает буржуйку, переоборудованную под канальную конструкцию, но сходство только внешне. Так как металл имеет высокую теплопроводность, толку от сложного лабиринта газовых труб не будет, а потому от него можно оставить только одно колено.Он разделит топку и дожигатель. Вторичный воздух для горения поступает через отверстия в горелке (если есть варочная панель) или через специальный регулируемый ограничитель воздуха.
Поскольку дожиг дымовых газов происходит в одном месте, КПД составляет 70-80%. При этом удельная тепловая мощность печи достаточно высока, КПД работы не зависит от параметров дымохода или силы тяги, как в обычной печи, что очень удобно. Поскольку основное тепло генерируется в камере дожигания, печь может работать в двух режимах: пламенный и непрерывный.Его можно топить практически любым твердым топливом, а регулировать мощность можно не увеличивая долю угля или дров, а покрутив дроссель воздуха. Если вы используете хороший древесный материал или качественный уголь, вы можете думать о чистке дымохода каждые 4 года.
Форсажную камеру для такой печи лучше всего делать из жаропрочной стали, придавая ей форму желоба. Для изготовления корпуса используйте обычную сталь толщиной минимум 4 мм, а для варочной панели лучше взять чугун или сталь толщиной 8-10 мм.Печку рекомендуется делать съемной, особенно если вы решили сделать ее из стали, потому что рано или поздно она перегорит и потребует замены.
Печи длительного горения — колпаковая схема оказалась настолько эффективной для металлических печей, что позволила отказаться от пламени: ни один металлический колпак не способен без перегрева поглотить только тепло, выделяемое огнем. Печи были переведены в режим тления, что одновременно позволило увеличить период теплообмена до нескольких суток для дров и 10-30 суток для угля.Упрощенная схема такой печи без системы подачи кислорода показана на изображении выше под буквой «В». В нем топливо (1) тлеет у самой поверхности (2), куда поступает кислород. Пиролиз расщепляет топливо на летучие компоненты, которые поднимаются вверх и сгорают в колпаке (3), выделяя около 60% тепла. Для повышения КПД на топке должна быть установлена газовая рубашка (4), где могут выгореть дымовые газы. Вы можете довести КПД таких печей до 80% и даже больше, поэтому это самый распространенный вид.
Если вы решили выбрать этот вариант, вам следует учесть некоторые моменты. Итак, несмотря на то, что для таких печей можно использовать любое твердое топливо, наиболее эффективными они будут только при растопке тем топливом, для которого они были разработаны. Причем топливо должно быть максимально сухим, и загружать его до полного сгорания предыдущей партии крайне нежелательно. В дымоходе таких печей всегда будет образовываться много токсичного конденсата, поэтому его следует безопасно слить.
Для изготовления корпуса можно взять старую железную бочку или большой газовый баллон.
Масло-пиролиз — также известные как рабочие печи. Очень экономичный вариант, популярный у печников-самоучок. Принцип работы прост: майнинг наливается в бак, поджигается, кислород подается через воздушный дроссель. Горение не слишком сильное, но достаточное для испарения отработанного масла. Пары масла направляются вверх в специальный отсек в виде трубы с перфорированными стенками, через которую проникает воздух.Пары сгорают и стекают в камеру дожигания с перегородкой, которая улавливает оксиды азота в подходящей температурной зоне до тех пор, пока они не распадутся и не высвободят энергию.

Важно: Согласно правилам пожарной безопасности, в быту запрещено использовать работающие печи, поэтому в широкой продаже их не найти.

Делаем печь для бани

В этой главе мы покажем вам, как сделать печь из листовой стали, облицованную кирпичом. Такая конструкция не будет мобильной, но ее пожаробезопасность позволяет использовать печь внутри дома или даже деревянную баню.Работа требует сварочного оборудования и хотя бы начальных навыков обращения с ним. Также понадобится болгарка и диоды на 3-4 мм. Основным материалом будет листовой металл толщиной 2-3 мм. Для каркаса лучше взять арматуру 8-10 мм.

На изображении ниже показан чертеж металлической печи. В конце статьи вы найдете еще несколько рисунков других конструкций.

Важный момент: Выбирая такую печь, следует правильно выбрать диаметр дымохода, так как от него зависит сила тяги.Также на него влияют погодные условия — чем теплее и влажнее воздух, тем слабее сквозняк. В слишком узком дымоходе газы и воздух смешиваются и не успевают выйти, что создает дымовую пробку. Слишком широкая труба тоже не годится — по ней очень медленно будут течь газы, а внутренние стенки быстро забьются.

Металлическая духовка своими руками:

Металлические печи: фото

Металлическая печь для дачи делается намного проще и быстрее , чем ее более объемный аналог из кирпича.

Для постройки нужно на меньше времени, дорогих материалов и опыта, подготовленных человеком, взявшимся за это занятие.

В конструкцию легко входит теплообменник, плита или духовка.

Виды металлических дровяных печей для дачи

Существует нескольких разновидностей печи , в которых металл играет роль основного строительного элемента. У каждой описанной схемы есть положительные и отрицательные стороны.

Обычное железо

Обычная металлическая печь, эксплуатационные характеристики которой полностью определяются основным строительным материалом.Утюг плохо аккумулирует тепло и обладает высокой теплопроводностью.

Такая печь располагается на специально подготовленной площадке , чтобы исключить контакт с деревянными элементами.

Таким образом предотвращается возможное возгорание, возникающее при перегреве внешних поверхностей.

Описанная особенность дает преимущества … Есть способ построить печь, которая имеет высокую производительность при минимальном нагреве. Это связано с тем, что в процессе эксплуатации такого изделия появляется возможность использовать принципы сжигания топлива, которые не работают, если речь идет о кирпичной печи.Это достигается за счет грамотного использования металлических элементов конструкции с высокой степенью связности .

Ширина металлической печи достигает 600 мм, длина равна 600 мм, высота с учетом дымохода достигает 1350 мм.

Металлическая печь-камин

Металлическая каминная печь для дачи имеет интересные полезные особенности … Топка выполнена в виде камеры и размещается на специальной подставке или опоре.Таким образом, нет необходимости монтировать дополнительный фундамент для аналогичной конструкции.

Необходим прочный фундамент из-за внушительной массы стального камина. Устройство такой печи гармонично вписывается в интерьер загородного дома или дачи. К топке подсоединяется труба, предназначенная для отвода дымовых масс, которая может эффективно выводить продукты сгорания из системы.

Для предотвращения случайного возгорания поверхность печи — камина облицована огнеупорными материалами.

Такой прибор имеет высокий КПД , не требует особого ухода за собой, неприхотлив при установке, которая осуществляется за несколько минут. Камин способен мгновенно нагреть комнату и может быть установлен где угодно.

IN ширина достигает 1300 мм, высота доходит до 2500 мм, а длина в горизонтальном положении 1200 мм.

Изготовление дачи своими руками

Чтобы сборка производилась без задержек и сложностей, необходимо следующее.

пр.

Если нужно отапливать гараж или другое подсобное помещение , то предпочтительнее обычная металлическая печь.

Изготовить несложно и устройство довольно быстро нагревается. При этом агрегат не требует много топлива и относится к множеству относительно экономичных самодельных обогревателей. Владельцу не нужно тратить слишком много денег на дрова, чтобы согреться.

Если вы хотите установить такую конструкцию внутри частного дома или дачи , лучшим выбором будет каминная печь.Она обладает меньше пожароопасности из-за огнеупорную футеровку. Изделие способно быстро нагреть и обогреть комнату. Духовка отличается эстетичным внешним видом , гармонично вписывающимся в интерьер.

Материалы (править)

Необходимо выбрать сырье для строительства. Как уже говорилось выше, роль основного строительного материала играет металлических листов толщиной 5 мм. Аналогичное условие соблюдается во избежание прогорания стенок при работе печи.

Для устройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек духового шкафа необходимо уголка из металла, толщина которого не менее 8-10 мм .

Приобретена труба для дымохода диаметром от 10 см и достаточной длины для выхода дымовой массы за пределы помещения.

Перед дверью топки сделана специальная площадка, предназначенная для повышения пожарной безопасности. Для какой организации готовится металлический лист толщиной 3 мм.

Качественные материалы позволят агрегату долго прослужить и регулярно отапливать помещение. При выборе металла предпочтение отдается самым толстым листам , так как духовка имеет свойство быстро нагреваться.

Вас также будет интересовать:

Место для строительства

Чтобы подготовить место для печи, как было сказано выше, необходимо ограничить контакт нагревательных элементов конструкции с деревянными частями интерьера.

Для предотвращения случайного возгорания в месте расположения конструкции заливается небольшой фундамент , на котором в будущем будет установлена сама печь. Для строительства выбирают огнеупорный кирпич и качественный цемент.

Важно! При правильном выполнении описанных предварительных процедур печь может быть изготовлена быстро и без хлопот и задержек.

Производственный процесс

Для правильного нанесения подготовленных материалов стоит придерживаться определенного алгоритма :

Возьмите четыре металлических листа толщиной не менее 8 мм и сварите кромки между собой , получится куб без дна и крышки.
Вырезать проем в одной из стен. Он предназначен для закладки дров, поэтому стоит проделать ямку побольше.
Крепление дверцы печи. Вырезаем из металла такой же толщины.
Возьмем еще один лист металла, к которому в углах привариваем заранее подготовленные стальные уголки толщиной не менее 10 мм , играющие роль ножек для установки конструкции.
Приварить днище к корпусу и организовать продувку для контроля тяги печи в будущем.
Сделайте крышкой духовок. Возьмите лист металла такой же толщины. Вырежьте в нем отверстие, к которому в будущем приварите трубу, служащую дымоходом.
Сделать площадку перед печью , выполняющую роль пожарной безопасности. Для этого возьмите более тонкий стальной лист и прикрутите его к полу под дверцей топки.
Изготовить облицовки жаропрочные для повышения пожарной безопасности. Этот шаг не является обязательным, но его выполнение снизит вероятность случайного возгорания.Что пригодится, если печь находится внутри дачи или частного дома.

Консультации. Описанный алгоритм довольно прост в исполнении. Работать со сборкой может человек , способный обращаться со сварочным аппаратом и желающий сэкономить деньги, самостоятельно изготовив нагревательный блок, который может быстро обогреть комнату и потреблять небольшое количество древесного топлива.

Сделать это не займет много времени. Построить печь из металла сможет человек, не имеющий большого опыта в подобных делах. за несколько часов … В любом случае процедура занимает меньше времени, чем кладка каменной конструкции с большим количеством трудоемких шагов.

Фото печей: компактный дачный домик, камин и устройство длительного горения

Фото 1. Маленькая железная самодельная печь, идеальна для небольших помещений. Быстро нагревается, места почти не занимает.

Фото 2. Камин металлический. Достаточно простое в изготовлении устройство, которое не только обогревает дом, но и украшает его.

Фото 3. Самодельная печь длительного горения. Более сложный и громоздкий агрегат, позволяющий утеплить весь загородный дом.

Возможные трудности

Одна из неприятностей при эксплуатации металлической печи тепловые потери … Это связано с тем, что металл плохой аккумулятор и быстро его отдает. Чтобы решить эту проблему, используется специальный экран , представляющий собой кирпичную конструкцию , окружающую печь с трех сторон … Перед кладкой стен строительный материал погружают в воду для улучшения сцепления. При желании щит облицовывают специальной плиткой.

Еще одной проблемой является появление конденсата из-за охлаждения горючих газов, образующихся при работе печи. Проблема решается путем укорачивания трубы , предназначенной для отвода дымовых масс.

К возможным неприятностям относится необъяснимый дым помещение, в котором находится работающая духовка.

Это явление указывает на то, что сваривает, фиксирует края металлических листов, образующих корпус, не герметизирует .

Это случается, когда сварку выполняет неопытный человек. Для устранения этой проблемы стыков несколько раз кипятят … Герметичность корпуса проверяется водой. Если утечек не обнаружено, то в будущем дым не пойдет.

Быстрое выгорание днища и стенок топки — серьезная проблема.Чтобы не допустить ее возникновения, выбираются металлические листы толщиной мм … Сваренный из таких элементов корпус не подвергнется выгоранию и будет исправно работать в течение длительного срока службы.

Повышенный расход топлива свидетельствует о том, что тяга печки плохо регулируется … Чтобы избавиться от этой проблемы и снизить расход дров, оснастите специальными дверцами , выполняющими регулировочные функции.

Полезное видео

Видео демонстрирует самодельную печь-камин из металла: внешний вид, особенности конструкции, растопка.

Заключение

При эксплуатации металлической печи соблюдаются некоторые правила. Чтобы избежать случайного возгорания необходимо:

Изготовить закладку огнеупорные материалы в местах в непосредственной близости от открытого огня и тепла.
Легковоспламеняющиеся материалы около печи разделяются базальтом или асбестом .
Заграждение дымохода негорючими материалами с теплоизоляционными свойствами.

Соблюдение описанных условий не позволит случайному возгоранию испортить мнение хозяина о печи, которую он построил сам.

Оцените статью:

Будь первым!

Средняя оценка: 0 из 5.
Оценено: 0 читателей.

Обновлено: 2020.06.27

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

рентабельная система отопления Топка на опилках своими руками

На наш взгляд, печь-буржуйка представляет собой прямоугольный чугунный ящик с дверцей для укладки дров и приваренной к ящике вверху дымоходом.Когда-то в такой примитивной конструкции различные виды твердого топлива горели с бешеной скоростью, выбрасывая большую часть тепла в дымоходную трубу. Хозяева таких печей использовали дымоход как нагревательный элемент, проложив его через все помещение. Но сегодня ситуация изменилась и мы готовы представить модернизированный вариант печи из этого материала, а также рассказать о том, как сделать самодельную буржуйку на опилках длительного горения.

Устройство и принцип работы

Печь постоянного горения внешне не похожа на традиционную буржуйку, как мы ее себе представляем.Кроме того, он не выпускается серийно ни одним производителем, а его дизайн целиком является достижением различных мастеров. Больше всего новая буржуйка напоминает круглую металлическую печь — «Слобожанку», но отличается от нее способом сжигания топлива. В качестве последнего здесь используются древесные опилки, и вот почему:

отопление печкой, работающей на опилках и щепе, обойдется недорого из-за наличия такого топлива;

Спрессованные опилки

сгорают долго, одной загрузки хватит от 6 до 10 часов работы такого теплогенератора.

Печь имеет вертикальную конфигурацию и состоит из двух цилиндров, меньший установлен внутри большого. Самый простой вариант — 2 бочки вместимостью 200 и 100 литров. Под малым стволом, выполняющим роль камеры сгорания, находится место для зольника, который выводится через отверстие в нижней части большого ствола. Для подачи воздуха в топку в конструкции печи предусмотрено круглое отверстие, выполненное в дне небольшого цилиндра. Он входит туда через приоткрытый ящик.Кожух сверху плотно закрывается, а сбоку между двумя ребрами жесткости устанавливается дымоходная труба.

В том, как работают печи длительного горения, особых хитростей нет. Сначала через открытую верхнюю крышку в круглое отверстие, проделанное в дне печи, вертикально вставляется конус. Затем камера сгорания доверху заполняется опилками, которые плотно утрамбовываются. Конус аккуратно снимается, верхняя крышка закрывается и можно начинать зажигание. Для этого выньте ящик для золы, положите в него щепу, щепку, ценные породы дерева и подожгите.Ящик вставляется на место, не сдвигая его до конца, чтобы оставался зазор для воздуха. Подробности процесса показаны на видео:

Под действием тяги, создаваемой дымоходом, спрессованные опилки начинают тлеть, печь длительного горения переходит в рабочий режим. Продукты сгорания, выходя из топки, прогревают стенки ствола и через дымоход выходят наружу. Такой способ теплопередачи позволяет отбирать значительную часть тепла от дымовых газов, доводя КПД теплогенератора (КС) до 40-50%.При этом продолжительность разовой загрузки может достигать 10 часов, о чем говорилось выше. Помимо этих преимуществ, у опилок на опилках есть и другие:

низкая стоимость изготовления;
простота монтажа, установка буржуйки заключается только в установке дымохода с удовлетворительной тягой;
низкие требования к качеству топлива;
энергонезависимость.

Недостаток буржуйки в том, что нельзя доливать топливо «на ходу», пока предыдущая порция опилок полностью не сгорела.Опять же, как и всякая железная печь, агрегат отапливает только то помещение, в котором находится. Но этот недостаток можно исправить, добавив водяной контур и прикрепив его к нескольким батареям, расположенным в других комнатах. Тогда получите полноценный обогрев опилками небольшого частного дома или дачи.

Для начала вам понадобится определенный набор инструментов. Вот их список:

инвертор сварочный;
угловая шлифовальная машина с кругами для резки металла;
дрель;
рулетка и квадрат;
слесарных инструментов различных.

Как уже было сказано, проще всего сделать буржуйку из бочки. Для начала у каждого из них аккуратно срезается верх, а металлические ручки и запорные устройства нужно приварить до плотного прилегания будущего чехла к срезанной части большой емкости.

Наконечник. Перед началом работы обе емкости не помешает хорошо промыть, так как при нагревании может выделяться нездоровый дым, состав которого зависит от предыдущего содержимого сосудов.

В нижней части большой емкости вырезано прямоугольное отверстие шириной 250 мм и высотой 100 мм, куда будет вставлен ящик. Последний сваривается из металла толщиной 1,2 мм по размеру проема и длиной 500 мм. Для удобства ко дну ствола следует приварить 2 направляющие из уголка 25 х 25 мм.

Поддон круглый вырезается из стального листа толщиной 1,5-2 мм под внутренний диаметр контейнера.В печи для отопления дачи или гаража она будет служить опорой топочной камеры и отделять ее от зольника. В центре поддона проделывается отверстие диаметром 60 мм, то же самое делается в днище небольшой емкости. Затем поддон сваривают или ставят на подставку из стальных прутков, соблюдая расстояние от дна емкости 150 мм. Прежде чем окончательно собрать буржуйку, необходимо проделать отверстие в корпусе бочки и вставить в нее дымоход, ошпарив.Точка вставки находится посередине между двумя ребрами жесткости (выступами). Для контроля интенсивности горения рекомендуется встроить в форсунку поворотную заслонку с ручкой. В конце небольшая бочка устанавливается внутри большой на поддоне так, чтобы отверстия в них совпадали.

Наконечник. Поскольку топка из обыкновенной бочки вряд ли прослужит долго, можно сделать буржуйку на опилках, применив в качестве камеры сгорания металлическую трубу соответствующего диаметра.

Последний этап — изготовление загрузочного конуса длиной 1,5 м. Есть 2 варианта: вырезать из дерева или сделать из тонкого металла. В любом случае конус должен быть выполнен таким образом, чтобы его нижний конец плотно входил в круглое отверстие поддона, в нашем случае его размер составляет 60 мм.

Водяные печи

Вертикальная печь на опилках может быть приспособлена для нагрева воды. Здесь нам на руку сыграет его невысокий КПД, так как отходящие по трубе дымовые газы имеют достаточно высокую температуру.Чтобы воспользоваться этим обстоятельством, в вертикальном участке дымохода устанавливается небольшой экономайзер, отбирающий тепло отходящих газов. Представляет собой водяную рубашку для дымохода с приточными патрубками. Устройство можно приобрести в готовом виде или сделать из участка трубы, диаметр которого на 50-70 мм больше, чем у газохода.

Такую самодельную буржуйку с водяным контуром подключают к емкости для воды или к 2-м небольшим радиаторам отопления. В этом случае нельзя использовать принудительную циркуляцию в системе; движение воды должно быть конвективным.Однако необходимо следить за его температурой и давлением, устанавливая такие контрольно-предохранительные устройства, как манометр, термометр и предохранительный клапан.

Заключение

Простая экономичная печь на опилках подойдет для дачных домов, гаражей, теплиц и даже небольших домов. Затраты труда на его изготовление небольшие, а также особые сложности, потребуется желание, определенные навыки и немного личного времени.

Пригодится тем, у кого есть доступ к опилкам.Это могут быть различные деревоперерабатывающие предприятия, расположенные поблизости. Или, может быть, опилки скопились у кого-то в собственной мастерской. Опилки — отличное топливо, к тому же они легкие и компактные, что делает этот вид топлива одним из самых популярных для пеших прогулок.

В статье будет рассмотрен пример создания небольшой печи, работающей на опилках. С его помощью вы можете приготовить или подогреть еду, взяв ее с собой в поход. Если есть желание, то самодельную работу можно «увеличить» для использования в других целях, например, для отопления.

Материалы и инструменты для создания печи:
— банка с широкой крышкой;
— опилки;
— полипропиленовая труба (или другой цилиндрический предмет;
— плоскогубцы;
— стальная проволока;
— кусок жести;
— ножницы (для резки жести).

Процесс изготовления печи:

Шаг первый. Корпус печи
Сама печь имеет очень простую конструкцию и очень быстро изготавливается.Суть в том, что в дне банки делается отверстие.Благодаря этому отверстию в топку будет попадать воздух, в результате чего опилки сгорают. Чем больше отверстие, тем быстрее сгорит топливо. Если немного постараться, самоделку можно оснастить небольшой заслонкой, установленной на цокольном этаже. Так можно будет регулировать интенсивность горения.

Шаг второй Заправьте печь топливом
Теперь нужно положить опилки в духовку. Для этих целей понадобится стержень цилиндрической формы, по диаметру он должен быть больше диаметра просверленного отверстия в дне банки.Подойдет кусок полипропиленовой трубы или другой подобный предмет. Труба устанавливается таким образом, чтобы закрывать отверстие внизу.

Теперь нужно насыпать опилки в банку и хорошо их утрамбовать. Если они будут плохо упакованы, топливо выгорит слишком быстро, и вы просто не успеете что-либо приготовить. Затем трубу можно снимать. Если все сделано правильно и опилки плотно набиты, отверстие от трубы должно остаться в топке. Вот и все, печь практически готова, осталось только изготовить и установить дополнительные элементы.

Шаг третий Завершающий этап сборки
Если вы просто поставите банку на землю, воздух не сможет проникнуть под нее. В связи с этим нужно сделать специальную подставку. Делается он очень просто, для этих целей понадобится кусок стальной проволоки и плоскогубцы. Отрезок необходимо согнуть так, чтобы образовался треугольник. Для соединения концов автор использовал кусок жести, которым обвивал проволоку. Теперь вам просто нужно согнуть вершины треугольника под одинаковым углом.После этого подставка для духовки будет готова.

Для готовки вам также понадобится решетка, потому что, если вы поставите посуду прямо на банку, из нее будет сложно коптить, что ухудшит процесс горения. Решетку можно сделать самостоятельно из такой же проволоки или найти уже готовую.

По мнению автора, использовать такое самодельное изделие удобнее всего в тандеме.

Эксперименты показали, что печь отлично работает и справляется со своей задачей.Важно только понимать, что остатки подгоревших опилок могут провалиться через нижнюю часть. В связи с этим нельзя ставить плиту на такие поверхности, которые могут загореться или расплавиться. Вы можете установить его на землю или песок.

Экология потребления. Усадьба: Опилки — недорогое и доступное топливо, но использовать его в обычных печах невозможно — для этого нужен камин особой конструкции. Чтобы построить печь на опилках своими руками, необязательно осваивать кирпичную кладку — корпус таких устройств всегда делается из металла.

Опилки — недорогое и доступное топливо, но использовать его в обычных печах невозможно — для этого нужен камин особой конструкции. Чтобы построить печь на опилках своими руками, необязательно осваивать кирпичную кладку — корпус таких устройств всегда делается из металла. Экономичные печи подходят для обогрева теплиц, гаражей, дачных и загородных домов. Все зависит от того, насколько серьезно вы относитесь к работе и сколько денег выделить на материалы.

Принцип работы опилочных печей

Печь на древесных отходах в качестве топлива работает по принципу длительного горения.Топливо в таких устройствах не горит, а тлеет, постепенно выделяя небольшое, но достаточное количество тепловой энергии. Медленное сгорание позволяет значительно сэкономить на топливе и сократить количество загрузок. При таком способе дорогое тепло не улетает в трубу, а максимально расходуется на обогрев дома.

Самодельная печь на опилках медленного горения

Чтобы исключить сильное пламя и добиться медленного и продолжительного распада, необходимо ограничить доступ кислорода в топливную камеру.Проблема решается герметичностью конструкции и прессованием топлива.

Под закрытой крышкой топливо не горит, а медленно тлеет

Как сделать печь длительного горения

Чтобы сделать печь на опилках своими руками, можно использовать готовую металлическую емкость: бочку, баллончик, пустой газовый баллон или трубу подходящего диаметра. Для работы понадобится сварочный аппарат, болгарка и навыки работы с ними.

Простая бочковая печь для опилок

Если в наличии была металлическая бочка, то в первую очередь нужно отрезать от нее верхушку.Делать это нужно аккуратно, так как в дальнейшем деталь будет использоваться по прямому назначению, но как съемный чехол.

Схема самодельной печи на опилках из бочки

Далее из металлического листа толщиной не менее 3 мм вырезается круг диаметром чуть меньше параметров ствола. В центре круга проделайте отверстие под трубу диаметром 10 см и полученную заготовку аккуратно приварите к внутренним стенкам, отступив от низа 15-20 см.

Сразу под сварным листом вырезается маленькое окошко — оно выдувается, чтобы кислород, необходимый для горения, попадал в печь. В верхней части цилиндра вырезается отверстие для дымохода — к нему приваривается труба, выводящая из топки угарный газ.

Дымоход требует особого внимания — слишком мощная тяга поспособствует быстрому истощению газов и снизит тепловую эффективность устройства. При слабой тяге может возникнуть еще одна проблема — в помещение начинают поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоход, пустив его по периметру помещения, либо приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет сохранить тепло в доме и получить от него максимум удовольствия.

Печь бочковая универсальная

Крышка изготавливается из обрезанных верхушек путем приваривания к ней бортиков или из металлического листа. Важно обеспечить герметичность конструкции, иначе вместо тления получится горение.Для максимально плотного прилегания используйте специальные термостойкие прокладки для печей. Для удобства обязательно приварите ручку.

Правила эксплуатации самодельной печи

При всей своей эффективности самодельный прибор работает просто:

В отверстие в металлическом листе устанавливается конусообразная труба — ее легче удалить в нужный момент.

Емкость заполняют опилками до уровня дымохода небольшими порциями, тщательно утрамбовывая каждый слой.

Трубку осторожно снимают, оставляя в центре отверстие для поступления кислорода в топливо и выхлопные газы.

Печка закрывается крышкой, а топливо воспламеняется со стороны нагнетателя. Для упрощения растопки можно перед загрузкой опилок налить на металлическую перегородку немного горючей жидкости.

Процесс тления в бочке объемом около 200 литров длится не менее 8 часов — в это время невозможно открыть крышку топки и добавить опилки.Новую загрузку можно производить только после полного сгорания предыдущей партии топлива.

Топливо загружается сверху.

Как улучшить бюджетную модель

Самая простая буржуйка из бочки подойдет для дачи, гаража или теплицы. Для жилого дома рекомендуется модернизировать конструкцию за счет увеличения площади обогрева со строительством дополнительного дымового контура.

Контур может быть внешним или внутренним.В первом случае потребуется аналогичная форма с большим диаметром, а во втором нужно найти бочку чуть меньшего размера или сварить подходящую емкость из металла.

Устройство топки с наружным дымовым контуром

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема камеры сгорания, а внутренний проще в эксплуатации. В обоих случаях дымоход следует переместить вниз.

Устройство печи на опилках с внутренним контуром

Схема устройства из двух цилиндров

Покрытие лучше всего делать из толстого стального листа толщиной не менее 5 мм и укреплять по краям, иначе он быстро деформируется от высокой температуры.

Опилочный котел для водяного отопления

Если пойти еще дальше, то печь длительного горения можно превратить в эффективный водогрейный котел.Корпус котла лучше всего делать из трубы диаметром 40 см с толщиной стенки не менее 10 мм. Чем больше размер котла, тем дольше топка проработает на разовой нагрузке. Если вы возьмете за основу трубу длиной полтора метра, то в ближайшие 40 часов вам не придется думать о топке.

Котел на опилках

Для нагнетателя подойдет труба диаметром 7,6 см, а для дымохода — 10 см. Крышка сделана из стального листа толщиной 10 мм и должна быть усилена по краям.В крышке предусмотрена ручка, как и в описанной выше модели. Из такого же листа вырезается дно и приваривается к торцу будущего котла.

Устройство взорвано

С одной стороны к трубе нагнетателя приварены 4 стальных шпильки длиной 10-15 см — это обеспечивает доступ кислорода и приподнимает деталь над корпусом котла. Также необходимо вырезать несколько отверстий длиной 10 см и шириной 0,5-0,7 мм в нижней части воздуходувки.

Корпус котла

К верхней части корпуса приваривается дымоход, а на выходе из дымохода устанавливается бак для воды.Бак желательно монтировать как можно ближе к котлу — это повысит эффективность работы. К резервуару подключаются две трубы — подающая и обратная, подключенные к системе отопления дома.

Прежде чем приступить к самостоятельному изготовлению печи на опилках для водяного отопления, необходимо провести все расчеты системы. Выбирать такой вариант можно только опытным мастерам, уверенным в своих знаниях и способностях. В остальном рекомендуем заказать котел у специалистов или купить готовую модель.опубликовано

Когда позволяет бюджет, можно приобрести печь длительного горения, выпущенную на предприятии. Такой вариант имеет элегантный вид, может прослужить очень долго. Кроме того, установка абсолютно безопасна в эксплуатации. Однако позволить себе такую покупку может далеко не каждый. И тут возникает вопрос о самостоятельном изготовлении такой печи. Его еще называют пиролизом. Процесс создания относительно сложен, требует строгого соблюдения всех необходимых технологий и алгоритмов.Для начала необходимо досконально изучить, как работает это устройство. У вас должен быть опыт работы с металлом и другими токарными навыками.

Основные характеристики и преимущества печей длительного горения

Созданные самостоятельно печи длительного горения могут работать на следующих видах твердого топлива:

Стоимость топливных элементов невысока. По этой причине они очень распространены. Дровяная печь длительного горения завоевала большую популярность у домовладельцев. Его создают дома, называя «бубафон».»

Что такое печь длительного горения

В конструкции печей длительного горения могут быть небольшие отличия. Но принцип их работы схож — это получение тепловой энергии при пиролизе (не методом открытого пламени) , когда впечатляющая температура воздействует на древесину с ограниченным количеством кислорода. И топливо тлеет, образуя горячий газ. Включает:

Плюсы и минусы печей длительного горения

Использование твердотопливных печей длительного горения в Система обогрева позволяет устранить практически все недостатки, присущие стандартным конструкциям для аналогичных видов топлива:

Пиролизные установки отличаются большей эффективностью по сравнению с классическими версиями.
Печи длительного горения не нужно постоянно загружать дровами или углем.
Работа системы пиролиза может быть автоматизирована.

В отношении последнего преимущества следует сделать небольшую оговорку. При использовании самодельного аппарата, выделяющего тепло, необходимость в автоматизации обычно отпадает, поскольку даже однократная загрузка топливных элементов обеспечивает бесперебойную работу в течение 20 часов.

Конструктивные особенности печей пиролиза

Горение в печи пиролиза отличается низкой динамикой и высоким КПД.Обеспечивается подачей воздуха с помощью регулятора. Когда топливные элементы полностью разгорятся (примерно через 20 минут после загрузки), необходимо закрыть воздухозаборник. Это сводит к минимуму прохождение кислорода.

Основной вклад в выработку тепла в печи пиролиза вносят дымовые газы, которые находятся в специальном герметичном отсеке.

Топливо тлеет и почти полностью превращается в газ. А дымовые газы концентрируются в отсеке зажигания. Когда они перегорают, выделяется много тепла.Если вы попытаетесь реализовать этот способ горения в обычной печи, направив ее работу в режим тления, вы можете серьезно навредить собственной безопасности. В лучшем случае в дымоход хлынут газы. В худшем случае они будут в помещении, обходя двери с плохой герметичностью.

Изготовление печи длительного горения своими руками

Перед началом монтажных и монтажных работ необходимо правильно рассчитать режим работы печи и ее конструкцию, а затем подготовить все необходимые материалы и инструменты.Рассмотрим процесс изготовления печи поэтапно, начиная с создания подробной схемы теплового агрегата.

Расчет параметров печи по чертежам

Для предварительной оценки предстоящего объема работ и конфигурации основных элементов печи пиролиза необходимо изучить общую схему ее устройства.

Для справки приводим таблицу зависимости основных параметров печи от диаметра ее основания

Таблица: толщина заготовки и высота кромок воздуховода при различных диаметрах основания печи. печь

При диаметре баллона не соответствует значениям, указанным в таблице, толщина рассчитывается по пропорциям, ориентируясь на эталон металлического листа (его толщину).

Воздуховоды должны быть закругленными и располагаться по спирали. Это обеспечит оптимальный режим движения дымовых газов.

Необходимые инструменты и материалы

Очень важным этапом подготовки является подбор необходимых материалов и инструментов. Ключевой компонент — чугунная бочка объемом 200 литров. Можно работать с бочкой из стали. Главное, чтобы на ней не было дефектов и ржавчины. Если подходящего ствола нет в наличии, можно использовать:

элемент очень толстой трубы;
листовая сталь;
огнетушитель массивный;
газовый баллон неиспользованный.

Основное требование — толщина стенки. От него зависит срок эксплуатации печи.

Прочие материалы:

Металлоизделия для изготовления ножек. Подойдут фитинги, элементы небольшой трубы или швеллеры.
Сталь толщиной 5 мм. Вам понадобятся два круга того же диаметра, что и ствол.
Готовая или изготовленная своими руками дверь.
Труба диаметром 10 см и длиной 15 см больше самой ствола.
Труба диаметром 15 см имеет длину около 5 м. Это необходимо для дымохода.

Инструментов:

Болгарский. Вместо этого вы можете использовать автоген.
Топор и молоток.
Измерительные инструменты: уровень, отвес, рулетка.

Выбор места для установки

После установки печи делается отражатель, но это планируется до замеров и сварки. Он помогает оптимально направлять тепловые потоки и равномерно прогревать комнату.Кроме того, рефлектор серьезно повышает уровень безопасности в процессе нагрева.

Площадка, предназначенная для установки печи, не должна нарушать ни один из критериев пожарной безопасности, так как раскаленный корпус печи является потенциальным источником пожара. И так становится, когда пользователь нарушает правила эксплуатации данного агрегата, неправильно рассчитывая количество опилок или дров.

Не ставьте духовку возле стен или каких-либо легковоспламеняющихся предметов. Вокруг него должно быть достаточно места.Например, расстояние до деревянных стен не может быть меньше 25 см.

Еще до начала сборки необходимо выбрать рабочее помещение. Там будут проходить все этапы производства. Критерии следующие: наличие источника питания

;
наличие необходимой площади;
мощная звукоизоляция;
защита от дождя;
возможность хранения заготовок.

Звукоизоляция необходима, чтобы не доставлять неудобства соседям.Ведь работа довольно шумная. От этой изоляции можно отказаться, когда рабочее помещение находится далеко от жилых домов.

Пошаговая инструкция по самостоятельной сборке печи длительного горения

Последовательность действий следующая:

Предположим, что работа идет то, что находится в частных гаражах или мастерских. Это старые газовые баллоны. Готовятся к работе следующим образом: аккуратно вырезается верхняя сторона конструкции. Образованный элемент станет основой.Для нарезки здесь используется болгарка или автоген.
У газового баллона срезана верхняя часть и сделано окно для загрузки дров.
После обрезки верхней стороны в корпусе баллона проделывается боковое отверстие. Это необходимо для загрузки топлива в топку во время ее работы. Исходя из параметров отверстия, нужно сделать дверь, а затем поставить на место. Дверь должна очень плотно закрывать это отверстие.
Под отмеченным отверстием делается еще одно меньшее по размеру.Через этот отсек будет удаляться пепел. Он также выполняет функции воздуходувки.
Когда тара готова, начинается следующий этап: подготовка исходного материала. Здесь берем трубу диаметром 10 см и металлический лист. Из него готовят круг чуть меньшего диаметра, чем цилиндр. В его центре делается отверстие под рабочую трубу. Надевается круг и на него приваривается.
На круг чуть меньшего размера, чем у цилиндра, приваривается труба, и получается крышка, закрывающая горящие дрова.
К нижней стороне круга приваривают 2-3 канала.Их роль заключается в увеличении массы крышки.
Затем кружок опускается в подготовленный (отрезанный) газовый баллон. После этого в крышке создаются отверстия для трубы. Затем крышка ставится на место и приваривается.

Видео: Газовый баллон бубон своими руками

Особенности изготовления печи из листового металла

Рассмотрим работу с металлической основой. В работе мастер должен точно:

Рассчитать параметры всех конструктивных элементов.
Раскладываем листовой материал.
Обрабатываем все элементы устройства.
Провести сварочные работы.

Обязательные условия:

Модернизация топки, повышение КПД

Есть три основных способа увеличения КПД топки: один связан с дымоходом, второй — с топливом, а третий — с условия эксплуатации.

Оптимизация конструкции дымохода

Для дымохода, как уже отмечалось, используется труба диаметром 15 см и длиной 5 м.Если поставить трубу меньших размеров, особенно диаметра, она не справится с возникающими нагрузками. Да и сама печь будет работать с пониженным КПД. Для регулировки тяги в трубе устраивается задвижка. Внизу дымохода сделана дверца для облегчения чистки.

В любых трубах образуется и скапливается конденсат. А в трубах при пиролизе получается даже больше, так как газы, разойдясь со всем своим теплом, имеют на выходе отрицательные температуры. Эта тенденция становится причиной качественной изоляции труб.С этой задачей отлично справляется сэндвич-технология. Его суть: в одну трубу вводится второй, а между ними делается слой тепловой защиты.

Также можно сделать сэндвич-трубу самостоятельно, обернув дымоход изоляционным материалом и защитив конструкцию внешней трубой

На участках, где трубы проходят через крышу, необходимо выполнить теплоизоляцию с помощью металлического ящика, заполненного изоляцией . На головку трубы ставится дефлектор.Он предотвращает попадание осадков в систему, а также защищает от ветра.

Если местом установки печи является кочегар, то в отражателе нет необходимости. Когда печь находится в помещении, окружающая ее кладка выполняет две функции:

Защитный экран для стен и вещей.
Теплоаккумулятор.

Поскольку корпус конструкции металлический, печь быстро нагревается и охлаждается. Охлаждение происходит сразу после сжигания топлива.Поэтому кирпичный экран, созданный с трех сторон печи, аккумулирует тепло и со временем отдает его. В качестве отражателя можно использовать профнастил или гладкий металлический лист.

Какое топливо лучше использовать в печах длительного горения

КПД печи также зависит от используемого топлива. Лучше всего использовать сухие поленья. Но поскольку печь самодельная, можно сэкономить на топливе. Устройство может работать даже с мусором из натурального материала.

неровности;
щепа древесная;
опилки;
в скорлупе;
солома.

Уголь дает хорошую температуру горения. Но его использование оправдано, когда печь изготавливается только из материалов приличной толщины. В противном случае такой агрегат быстро перегорит. Ссылкой может быть таблица, показывающая удельную теплопередачу различных материалов.

Таблица: удельный коэффициент закладки и удельная теплоотдача различных видов топлива

Эксплуатация печей длительного горения

На первый взгляд может показаться, что для розжига печи пиролиза достаточно просто бросить дрова в топочный отсек.Это только поверхностное впечатление. Здесь важно сделать следующее:

Снимите крышку, снимите нажимной круг и трубу. Поместите топливо на дно топки. Предел заполнения — это отверстие дымохода. Топливные элементы складываются как можно плотнее. На них накидывают легкие веточки. И их накрывают тряпкой, смоченной керосином. Можно положить бумагу.
Затем прижимной круг нужно вернуть на место, а крышку закрыть. Когда агрегат разгорается, необходимо закрыть заслонку, проводящую воздушный поток.И в этой должности будет долго.

Создавая дымоход, обязательно предусмотрите удобные способы его очистки. Лучше всего, если конструкцию можно будет быстро разобрать. Когда делается составной дымоход, его части соединяются так, что стыки располагаются в противоположном направлении по сравнению с движущимися газами.

Очистка и ремонт печей длительного горения

При неправильном использовании печи ее производительность и эффективность могут снизиться. Поэтому проводите периодические проверки аппарата на предмет трещин и других дефектов.Особенно необходимо изучить участки по периметру дверцы топочной камеры и печки. При обнаружении серьезных трещин неисправные детали подлежат замене. Небольшие зазоры можно заполнить герметиком.

Все сгоревшие и треснувшие части печи необходимо своевременно заменять.

Видео: печь длительного горения — чистка и проверка

Если у вас небольшой дом, гараж или вам просто нужно качественно обогреть подсобное помещение, печь длительного горения — лучший вариант.Имея определенный опыт работы с металлом и навыки сварщика, такой станок можно построить за 1-2 дня. При удачном исходе можно сэкономить финансы и получить удовлетворение от процесса изготовления полезных вещей своими руками.

Если вам нужно быстро собрать отопительный прибор для обогрева небольшого помещения из подручных материалов, идеально подойдет печь на опилках. Для его изготовления вам понадобится любая металлическая тара — баллон, пустой газовый баллон, бочка и т. Д., А площадь обогрева составит до 50 кв.м. Неоспоримым плюсом этого агрегата является наличие топлива — опилок, щепы, веток, остатков распиленных досок и многого другого. В статье вы узнаете, как сделать печь на опилках своими руками и что вам для этого понадобится.

Конструкция печи

Конструкция агрегата такова, что любое топливо здесь горит крайне долго из-за ограниченного поступления воздуха, а опилки уйдут буквально в копейку. Такая печь станет очень эффективным, но малобюджетным приобретением.

Чаще всего печь на опилках длительного горения располагается в теплицах и цехах, некоторые даже используют для обогрева небольших загородных домов, благо в том, что она абсолютно безопасна как для окружающей среды, так и для здоровья.

Конструкция опилочной печи предельно проста, в нее входят:

подул;
топливный отсек;
дымоход с заглушкой;
кап.

На примере такого агрегата действует закон — чем проще, тем лучше.Максимально простой дизайн, минимальное количество элементов позволяют изготовить его буквально за 3-4 часа человеку, который очень и очень далек от такой ручной работы.

Чертеж

Ниже представлен чертеж печи на опилках:

Чаще всего основу делают из трубы или листа, сваренного в цилиндр или металлические бочки. Мы расскажем, как сделать экономичную чудо-печь из обоих материалов.

Конструкция газового баллона

Возьмите кусок толстостенной (минимум 4-5 мм) трубы диаметром 400-450 мм.С этой же целью можно использовать металлический лист и сварить из него цилиндр аналогичного диаметра. Также вам понадобится труба диаметром 100 мм для дымохода.
Болгаркой прорезать отверстие под дымоход на расстоянии 100 мм от верхнего края.
Из листа толщиной 6 мм вырежьте для низа круг диаметром 400-450 мм, приварите его электродуговой сваркой. Внизу сделайте отверстие по центру диаметром 50 мм.
На трубе сделать несколько надрезов с расстоянием 30-50 мм под перфорацию и приварить к низу.Длина трубы должна быть на 150-200 мм выше высоты топки.

Вырежьте из того же листа под будущую обложку круг или многоугольник, диаметр круга на 20 мм больше диаметра цилиндра. Края загните молотком, чтобы крышка прилегала максимально плотно. В центре прорежьте отверстие 100 мм для дымохода и еще одно — для заглушки. Это позволит контролировать тягу и увеличить время горения топлива.

Чтобы дымоход не раскачивался, необходимо приварить трубу к стенке цилиндра изнутри, а дымоход уже прижат к ней. Обязательно загерметизируйте изоляцию, а сверху плотно затяните провод.

Приварить к низу будущей ножки печки — для этого подойдут 4 отрезка уголка одинаковой длины.

Это самая простая конструкция, основная проблема которой в том, что стены утеплены практически до белого цвета.Запрещается оставлять ее без присмотра и приближаться на небольшое расстояние. Помимо прочего, такая маленькая чудо-печка обогревает небольшую площадь, хотя для теплицы, гаража или мастерской этого вполне хватит.

Для тех, у кого остались вопросы — печь на опилках своими руками видео:

Чтобы сделать подходящую конструкцию, но уже для отопления дома, нужна духовка с внешним контуром.

Тип духовки

Основание печи в точности идентично ранее описанному, за тем исключением, что оно будет внутренним элементом.Пиролизные газы будут перемещаться в пространстве между печью и контуром, дополнительно увеличивая теплопередачу печи.

для этого сделать цилиндр на 200 мм больше диаметра печки
внизу цилиндра вырезать отверстие подходящего диаметра под дымоход

Сделать идеально ровное круглое отверстие в домашних условиях невозможно. Сделайте на токарном станке шайбу, чтобы она свободно ложилась на трубу. Приварить эту шайбу к кузову и вставить трубу — все проблемы решены.

вставить печку в схему, приварить насадки для фиксации
из металлического листа толщиной 6 мм вырезать круг или многоугольник диаметром на 100-150 мм больше диаметра внешнего контура
загните края крышки для плотного прилегания, укрепите по краям.

Обязательно армируйте и выбирайте сталь толщиной не менее 6 мм. В противном случае крышка очень быстро деформируется от прямого огня.

Такая относительно небольшая доработка в виде внешнего контура позволит значительно увеличить площадь теплоотдачи и даже обогреть небольшой дом на 1-2 комнаты.

Конструкция печи из двух бочек

Схема печи на опилках из металлических бочек, большой объем 180-200 литров, меньший — 50.

Толщина стенки ствола определяет, насколько эффективно устройство будет нагреваться и как долго оно будет удерживать исходящее тепло.

От большой бочки отрежьте на 50-100 мм верхнюю часть, из которой сделаете крышку. Этот элемент необходимо укрепить арматурой, чтобы крышка в дальнейшем не деформировалась.Сверху приварить ручку.
Разрежьте уголок на четыре части по 100 мм — это ножки.
Из листа вырежьте опору для небольшой емкости, и в ней проделайте отверстие 60 мм.
Вырежьте аналогичное отверстие в дне маленькой емкости, чтобы при вставке маленькой бочки в большую оба совпадали.
Делаете треугольную опору из фурнитуры и столярных скоб — на нее будет установлена небольшая емкость. Некоторые рекомендуют приваривать его к внутреннему стволу, принципиальной разницы нет.
Под перегородкой сделать зольник. Это ящик размером 300 х 150 мм, для которого следует вырезать отверстие в нижней части большой бочки. Коробку следует вставлять плотно, но не плотно.
В центре большого ствола вырежьте отверстие 100 мм и приварите к нему ответвление — это выход дымохода. Соедините его хомутом с качественной изоляцией. Можно укладывать асбестовым шнуром.
Все элементы, начиная от бочки и заканчивая перегородкой, крышкой с огнеупорной смеси.

Правила зажигания

Опилки заполняют не более 2/3 объема топливной камеры.
Для наиболее компактной трамбовки необходимо использовать коническое бревно или трубу, чтобы ее можно было вытащить из утрамбованных опилок.
Освободить дымоход, выдуть опилки и надеть заслонку.
Положите бумагу или газеты поверх опилок и вставьте в воздуходувку так, чтобы огонь сразу начался с обеих сторон.
Подожгите, закройте крышку, дождитесь, пока она разгорится, и закройте воздуходувку заслонкой.

На видео более подробно показано как правильно растопить

Как видите, в изготовлении печи на опилках с длительным обжигом своими руками нет ничего сложного. Вам даже не нужно покупать дорогие материалы, все можно найти в своем гараже или в ближайшем металлопрокате.

home »Виды крыш» Как сделать печь на опилках своими руками. Топки и котлы на опилках: выгодная система обогрева Печь на опилках своими руками

примеров и пошаговых инструкций.Как сделать работоспособную плиту из старого газового баллона. Что можно сделать из кислородного баллона своими руками Сделай сам из кислородного баллона своими руками

Если у вас пневматика на сжиженном газе, вероятно, там много пустых картриджей. Автор статьи предлагает не выбрасывать их, а сделать прочный футляр для флешки.

Внимание !!! Перед тем, как разрезать баллон, убедитесь, что в нем не осталось газа! Баллон находится под высоким давлением, и его разборка может привести к взрыву!

Итак, у нас на руках пустая банка (а лучше две) импортного углекислого газа (CO?).Также можно использовать бытовые цилиндры — толщина их стенок даже немного больше (хотя они довольно толстые), но, к сожалению, они короче, поэтому длинные флешки рискуют не попасть в них.

Далее нам нужно разрезать банку на две части, одна из которых станет корпусом, а вторая — крышкой. Хотя лично мне не понравился вариант колпачка в виде стандартного горлышка, поэтому колпачок был сделан из полукруглого дна второй бутылки.Обращаю ваше внимание на необходимость очень точного пропила перпендикулярно оси! Даже незначительные неточности могут привести к тому, что при соединении корпуса и цоколя стена приобретет довольно заметный «излом». Естественно, торцы отпиленных деталей необходимо равномерно отшлифовать «наждачной бумагой» на ровной поверхности, например, на стекле. В принципе, на этом можно закончить — флешка получится лаконичной и брутальной, но я решил немного приукрасить корпус и сделал три косых пропила с двух сторон двумя сложенными вместе ножовочными полотнами.Затем я снова выровнял надрезы напильником и «наждачной бумагой» (но не очень мелкой — нам пригодятся микроцарапины на стенках слота), обернутой вокруг пластиковой карты.

Естественно, что просто оставить дырки в корпусе было невозможно, поэтому я стал думать, как их прикрыть. Перебрав несколько решений, я пришел к довольно хитрому варианту. Для этого в магазине канцелярских товаров покупается линейка нужного цвета — я выбрала УФ-активный (флуоресцентный) оранжевый, он отлично сочетается с матовым металлом.Также необходимо проверить, чтобы толщина пластика примерно совпадала с толщиной прорези, а точнее немного превышала ее.

Из линейки вырезается небольшой кусочек цветного пластика, чтобы его можно было вставить в этот паз с запасом по длине и высоте. На всякий случай напоминаю, что по толщине он должен быть немного больше слота и не влезать в него. Торец отшлифован до полукруглого профиля — для плотного прилегания к «дну» прорезей.

Нам понадобится дихлорэтан, который широко известен моддерам, которые любят работать с оргстеклом и обычно продаются на радиорынках. При помощи кисточки или ватной палочки необходимо быстро и обильно смочить боковые поверхности и конец отрезка линейки, подождать несколько секунд, пока дихлорэтан размягчит поверхность пластика и вдавить в зазор до упора. (вы можете помочь себе молотком). Убедитесь, что нигде нет зазоров.

Теперь откладываем и идем пить чай (не забывая хорошо вымыть руки
после дихлорэтана ).Нам нужно дождаться полного испарения дихлорэтана и восстановления первоначальной твердости пластика — не трогайте его хотя бы несколько часов, иначе вы рискуете ослабить затяжку. Когда все высохнет, можно срезать лишний пластик снаружи, стараясь не прикасаться к металлу, и отшлифовать его заподлицо с корпусом.

Также можно шлифовать пластик заподлицо с металлическим корпусом изнутри, хотя в этом нет необходимости. Возможно, без этой операции пластик еще надежнее будет держаться в пазу, но скорее всего он немного помешает установке платы флешки.

Пластик на удивление хорошо закрепился и не собирался вылетать, несмотря на небольшую толщину. Как только технология была успешной, я проделал то же самое со всеми остальными разрезами, естественно, на этот раз «оптом». Конечно, после этого кузов окончательно отполировали.

Далее нужно было продумать технологию крепления платы флешки в ее новом корпусе. Для этого из одной линии вырезали по внутреннему диаметру корпуса три шайбы, после чего в них сделали прорези для разъема флешки.Два из них будут склеены и будут надежно удерживать доску в футляре, а третий станет аналогом в крышке.

После этого встал вопрос об организации подсветки. Грешно было не воспользоваться УФ-активностью пластика, и поэтому в качестве подсветки был выбран ультрафиолетовый светодиод на 3 мм. При попытке подключить его напрямую вместо штатного светодиодного индикатора на плате оказалось, что на него не хватает мощности и он еле светится.Единственный источник питания — 5 вольт от разъема USB, но в этом случае мы потеряем функцию индикации чтения / записи.

Воспоминания об основах электротехники подсказали решение в виде транзистора. Первый попавшийся элемент был найден на старой плате с винчестера и оттуда удален, признаюсь — никакой выборки по параметрам не производил и даже маркировки не видел, но на удивление схема сработала! Вкратце — питание напрямую снимается с тех самых 5 вольт через резистор, а «земля» подключена к транзистору, и появляется она именно тогда, когда транзистор фиксирует напряжение на контактах светодиодного индикатора.Прилагается простая схема.

У многих из нас в повседневной жизни часто бывают газовые баллоны. Они сделаны из достаточно качественного металла, выбросить который иногда стыдно. Для начала вам понадобится аналогичная емкость на 50 литров. Часто это остатки пропана.

Немного о мерах безопасности

Вы можете даже не знать об этом, но внутри будет остаточный газ. Конечно, с ними нельзя начинать работать, от них нужно избавляться.Для этого просто откройте емкость и оставьте на несколько часов. Только убедитесь, что поблизости нет огня. Также после всего этого промойте емкость водой. Он полностью избавит баллон от остатков газа. Вы также можете использовать для очищения хлор или известь. Правда, после этого может остаться неприятный запах. Но удалить это несложно. Достаточно просто немного подержать изделие над огнем. Подождите, пока краска загорится.

Рабочий процесс

Из получившегося баллона без труда можно сделать переносную компрессорную станцию.Наверняка у вас на ферме большое количество колес. Их нужно время от времени подкачивать. Так что такое самодельное изобретение было бы очень кстати. Маленькие колеса сделают такую станцию максимально мобильной, вам не придется таскать с собой тяжелые шины.

Для того, чтобы приступить к работе, необходимо сначала найти редуктор, максимальное давление в котором будет 2 атмосферы. С ним без проблем накачут колеса даже дети.

Тогда вы легко сможете построить печь.Она отлично обогреет мастерскую. Для его создания понадобится всего одна горелка, способная нагреваться до 140 градусов и небольшой дымоход. Кстати, с помощью такого устройства можно легко сушить орехи и проделывать еще много манипуляций. Посмотрите на фото ниже, как это все выглядит

Из интересного следует отметить каток для дачи. Его также можно использовать в качестве выравнивателя гусениц. Для этого достаточно просто подготовить специальную железную основу, за которую можно легко держаться.Сделать такой каток можно буквально за час, а то и меньше. Все зависит от того, как быстро вы найдете ручку утюга.

Любители отдыха на природе тоже могут быть довольны. В частности, можно приготовить качественный мангал. Для этого просто вырежьте верх. Кстати, сделать коптильню можно без проблем, объединив сразу несколько баллонов. Посмотрите фото ниже. Выглядит неплохо.

Кстати, если у вас остались какие-то детали от баллона, то ни в коем случае не выбрасывайте.Можно сделать подставку для конфорки с половинки. Вам просто нужно прикрепить несколько маленьких ножек. Также можно использовать часть боковины. Его следует использовать как защиту точилки.

Как видите, вариантов очень много. Если нет желания делать что-то сложное, то можно, например, сделать из воздушного шара обычную урну, украсить ее. В общем, достаточно просто проявить фантазию. У вас есть поросята? Тогда просто сделайте для них кормушку. Это отличная возможность сэкономить.

Иногда необходимо вскрыть старый газовый баллон, чтобы с пользой использовать его в хозяйстве. Например, баллон с обрезанным газом можно использовать как резервуар для воды в автономной системе отопления. Благодаря конструктивным особенностям вырезанный цилиндр удобен для разведения в нем огня, может служить очагом для кузницы.

Существуют правила резки тары, в которой хранились легковоспламеняющиеся материалы. Эта статья, в частности, расскажет, как разрезать старый баллон с пропановым газом.

Необходимые инструменты и материалы:

Пустой баллон с пропановым газом
Ножовка по металлу
Воронка и ведро для воды или садового шланга
Пустая пластиковая бутылка
Измельчитель и защитная маска для болгарки

Заказ на работу

Откройте вентиль баллона до упора и убедитесь, что в нем не осталось газа. Если не слышно звука выхода газа, необходимо намылить выходное отверстие клапана, проверить, вышел ли весь газ.
Положите бутылку на бок.
Возьмите ножовку по металлу.
Начинаем вырезать латунный клапан цилиндра «под корень». Латунь достаточно легко распилить ножовкой по металлу.
Воспользуйтесь помощью друга: во время отпиливания клапана второй человек должен налить воду на место распила из пластиковой бутылки или поливочного шланга, чтобы не было искр.
Перерезав вентиль, наполните бутылку водой. Для этого можно использовать ведро (налить воду через воронку) или длинный садовый шланг.Наполните воздушный шарик доверху.
По мере наполнения емкости встряхните ее, чтобы смыть конденсат со стенок.
После наполнения баллона воду можно слить, но не возле дома, а где-то рядом с полигоном, так как сливаемая вода иногда издает сильный запах пропана, который не пропадает несколько дней.
После всех проведенных действий цилиндр распиливается болгаркой. Толщина металла около 3 мм. Так что пиление не должно быть проблемой для вас.

Это стандартная техника резки контейнеров с горючими материалами. Лично этим методом уже нарезано несколько баллонов.

А реально, что можно сделать из газового баллона своими руками? Так сложилось со времен Советского Союза, что многие изделия можно принципиально переработать и из них можно получить новые конструкции, которые будут выполнять совершенно другие функции. Из газового баллона, как оказалось, можно многое и, заметьте, все будет сделано своими руками.

Воздушный шар

В первую очередь, когда вы ищете ответ на вопрос, что можно сделать из газового баллона своими руками, на ум приходит печная плита. Плюсов у такого агрегата множество, как и в самом принципе установки. Во-первых, толщина стенок газового баллона составляет 3 мм и этого вполне достаточно, чтобы буржуйка из него не сгорела уже в первый сезон эксплуатации. Во-вторых, придется совсем немного доработать газовый баллон — духовой шкаф своими руками делается за один день.Третье преимущество заключается в огромном выборе конструкций: духовой шкаф можно сделать из одного или двух цилиндров, вертикальных или горизонтальных. Собственная фантазия или подсказки из Интернета — и вы сможете сделать из газового баллона изделие, которое выручит холодной зимой.

Есть и минусы. Скорее это даже не недостатки, а особенности, которые необходимо учитывать, чтобы они не превратились в недостатки. Например, перед первым разогревом дров необходимо удалить краску с внешней стороны деталей с баллона.В противном случае краска начнет тускнеть и наполнит комнату едким дымом. Также нужно ВСЕГДА позаботиться о пожарной безопасности. Стенки печки от газового баллона могут раскалиться докрасна и это чревато множеством неприятностей. Вам может показаться, что такое отопление — только плюс, ведь внутри помещения будет тепло. Но все, что может вспыхнуть от такого сильного нагрева, непременно вспыхнет, если подойти слишком близко к плите. Да и за стенами самой комнаты нужно ухаживать: в нашей мастерской стена из шлакоблоков после нескольких вечеров использования потрескалась вертикально по всей высоте.Что можно сделать для защиты стены: установить печь на некотором расстоянии от нее, защитить оцинкованным экраном, установленным на стене на небольшом расстоянии от нее, или обогреть печь умеренно. Последний, кстати, не самый лучший — «угадать» оптимальное количество дров будет сложно. И самое главное: плита из газового баллона своими руками (пусть и посторонними тоже) остынет очень быстро. Пока внутри горит огонь, пока бросают дрова, будет тепло.Но как только дрова выгорают, печь моментально остывает. Помогут утепленные стены помещения, где будет использоваться такая печь, и устранение даже минимальных щелей в районе окон, дверей или ворот помещения.

Кормушки для животных и птицы

Это еще один вариант того, что можно сделать из газового баллона своими руками и при этом получить отличное качество. Такие кормушки кажутся если не вечными, то на 100% прочными. Газовый баллон разрезается по его оси и получается две половинки, каждая из которых станет отличной кормушкой для свиней, овец или поилкой для птицы.Осталось только приварить подставку, так как нижняя часть каждой из половинок будет полукруглой и сама по себе не будет стоять на земле. Также можно отрезать верх и низ цилиндра по линии шайб и обойти маленькие кормушки. Они подходят для мелких животных и при условии, что речь идет об одной-двух особях. А может это будут поилки для кур — решать вам.

Тут тоже нужно учесть некоторые особенности, чтобы потом не расстраиваться.Поскольку в такие кормушки будет наливаться еда, следует особенно тщательно очищать бензин изнутри. Если баллон пережил многократные заправки и не подвергался чистке, то внутри собирается бензин, который имеет очень сильный запах. Сильный запах плюс маслянистость по всей поверхности — это необходимо удалить, чтобы не отравить птицу и животных. Как сделать самому: помогает комплекс действий, в том числе промывание в кипятке с использованием различных чистящих средств, прогорание паяльной лампой и чистка с помощью дрели или насадки угловой шлифовальной машины.

Ручной каток уплотнитель

А также из баллона с газом, а также своими руками. Каток — вещь редко используемая, но если он действительно нужен, то найти его сложно. Утрамбовать асфальтовое покрытие, если приходится делать это самому и не полагаться на каток; утрамбовка основания под тротуарную плитку, уплотнение грунта — ситуаций может быть много. Главное, сделать ручной валик из газового баллона своими руками даже проще, чем предыдущие поделки, о которых мы упоминали выше.П-образная трубка диаметром около дюйма, концы которой будут прикреплены к центру верхней и нижней частей цилиндра с помощью подшипников и удобной для ваших рук по форме и длине рукоятке — вот и вся структура. В качестве наполнителя используется вода или песок. Вода легче, песок тяжелее, поэтому выбор зависит от назначения катка.

Главное — безопасность. Поскольку детали будут приварены к баллону с газом, следует позаботиться о чистке бензина во избежание проблем.Подробнее об этом мы поговорим в конце статьи.

Прочие поделки из воздушных шаров

Если вы думали, что плита, кормушка и каток — это весь перечень того, что можно сделать из газового баллона своими руками, то вы ошибались. Изобретательности нет предела: различные емкости для хранения чего-либо, коптильня, мангал, корморезка, автоклав, компрессор и даже бойлер — это относительно полный перечень поделок. Другое дело, что некоторые из этих конструкций не всегда оправданы и из соображений безопасности будет проще приобрести (купить) готовый агрегат.Если мастер знает, что делает своими руками и это настолько безопасно для эксплуатации, то вопрос снимается. Но если ума не хватит, то можно либо погубить себя, либо своих близких. Мы не хотим никого обидеть, но бывают разные случаи.

Как разобрать газовый баллон

Выше мы обещали, что научим вас безопасно разбирать баллон и держим слово. Прежде всего, не думайте, что все так просто и безопасно — при неправильных действиях можно обжечься в прямом и переносном смысле этого слова.Возьмем пример из нашей молодежи. Это как раз тот период, когда опыта было мало, не было интернета, но было жгучее желание использовать баллон с газом не по назначению. Логика подсказывала, что нужно опасаться даже этой незначительной доли бензина внутри, но не хотелось сильно испачкаться. Поэтому, выбив клапан кувалдой, мы начали заливать баллон водой, стряхивать и слить жидкость. Повторив это пять раз, мы решили, что угроза исчезла.Болгарка начала распиливать цилиндр по оси и уже на 90% закончила работу. И только тогда (!) Вспыхнули остатки бензина и мастера окутало облако пламени. Ничего страшного — просто обожженные брови и волосы по всему обнаженному телу — но неприятно.

Инструкция поможет вам разобрать баллон (разрезать) без последствий:

Даже если вы уверены, что баллон пустой, необходимо открыть вентиль. Спустив даже такое незначительное количество газа, вы еще раз подстрахуетесь.
Клапан необходимо снять. Здесь каждый старается изо всех сил и фантазии. Одни сбивают его кувалдой, другие рубят болгаркой или ножовкой по металлу, а третьи откручивают. Последний вариант самый безопасный, но сложный для выполнения в домашних условиях. Зажать баллон так, чтобы он не вращался под действием ключа, затруднительно. Если вы используете прорезь клапана в самом основании цилиндра, то ТОЛЬКО ручной пилой! Никаких фрез и угловых шлифовальных машин!
Отверстие, образовавшееся после снятия клапана, небольшого диаметра, но этого достаточно, чтобы внутрь залить воду.Зачем это нужно? Вода вытеснит оставшийся газ и при резке, скорее всего, ничего не вспыхнет. Тут небольшая трудность, а точнее неудобство: нужно разрезать бутылку с водой внутри и вода обязательно вытечет из получившегося разреза. С этим ничего не поделаешь — это такая функция, к которой нужно уметь адаптироваться. Например, место, где вы будете работать своими руками, должно быть таким, чтобы не скапливалась пролитая вода и вам не приходилось месить грязь ногами.Естественно, эту операцию следует проводить на открытом воздухе, а не в помещении.
Если не избежать обилия воды, то можно рискнуть несколько раз промыть цилиндр, смыв остатки бензина. Сразу заметьте: мы специально написали слово «рисковать», так как не можем дать гарантий безопасности. в нашем случае, как вы помните, бензина почти не было, но его вспышка последовала в конце разреза.
Резка болгаркой — самый быстрый способ. Отметьте линию маркером (графитовый карандаш быстро отлетит от поверхности от вибрации) и приступайте к резке.Так как баллон с газом круглый, то под него лучше с боков подкладывать что-нибудь, чтобы при работе он не скатился.
Внутренняя очистка необходима, даже если конструкция цилиндра не будет использоваться для корма для птицы или животных. Запах сильный и стойкий, поэтому нужно его убрать. Для начала можно промыть кипятком с использованием различных видов чистящих средств. Это отчасти поможет, поэтому последует выгорание. Паяльная лампа или огонь — решайте сами. Оба варианта помогут на 100%, и все, что вам нужно сделать, это закончить чистку металла щеткой.Лучше использовать соответствующую насадку на дрель или болгарку, чтобы работа шла быстрее.

Вместо заключения

Как видите, на вопрос «что можно сделать из газового баллона своими руками» есть много ответов. Главное — ваша безопасность, ведь вы собираетесь работать своими руками, а значит, вы рискуете ими. Любая конструкция, которую вы сделаете из воздушного шара, прослужит вам долго. Причина: высококачественная сталь, которая сейчас встречается редко. Но также советуем все тщательно продумать — стоит ли делать это своими руками, если магазинный вариант надежнее.Например, мы не рискнули бы работать самодельный компрессор от баллона или котла — жизнь дороже.

www.depstroi.ru

схема, пошаговая инструкция с видео и др.

Оптимизация затрат на отопление загородного дома — очень актуальная задача для его хозяина: что использовать в качестве топлива, какой отопительный агрегат лучше. Самодельные печи из газовых баллонов позволяют использовать очень дешевое, а иногда и просто отработанное топливо. В этом случае затраты на отопление минимальны.

Изготовление отопительного агрегата своими руками из баллона

Усердный хозяин тщательно утепляет свой дом, стараясь удешевить его отопление.Кроме того, есть ряд объектов, которые нужно периодически отапливать: мастерские, гаражи, хозяйственные постройки. Теплицы или зимние сады нужно регулярно отапливать.

Поэтому домашние мастера постоянно разрабатывают и внедряют дополнительные отопительные агрегаты различной конструкции. Наибольшей популярностью пользуются изделия из газовых баллонов. Причина тому — удобная форма и практически идеальные пропорции и характеристики материала.

КПД цилиндровых печей достигает 85–90%, что является очень высоким показателем по сравнению с самодельными печами других форм.Округлая форма идеально подходит для интенсивного пиролиза топлива и позволяет с наименьшими затратами устраивать отверстия для подачи дыма и кислорода в зону горения.

Простая и эффективная газовая баллонная печь прослужит долго

Что такое баллонная печь

Классическим представителем нагревательных элементов из старого баллона является всем известная «буржуйка». Это название она получила за необычайное прожорливость, потребляющую большое количество топлива. Но главное его достоинство — быстрое зажигание и нагрев.Это особенно важно в экстремальных ситуациях, когда по каким-то причинам прекращается работа основного отопления.

В конструкции такой печи цилиндры могут находиться как в вертикальном, так и в горизонтальном положении. Теплопередача происходит через поверхность печи и может быть значительно увеличена за счет приваривания металлических ребер к поверхности. Кроме того, тепло дымовых газов можно утилизировать, пропустив их через прорезь трубы в емкость с водой. Нагретая таким образом вода используется в отопительном контуре или используется в хозяйстве через бойлер косвенного нагрева.

Пиролизные печи занимают особое место в водонагревателях. Пиролиз — это термическое разложение топлива, которое происходит при минимальном доступе кислорода. При температуре более 300 градусов топливо в топке не просто выгорает в процессе окисления, а разлагается на газовые фракции, которые при воспламенении дают более высокие температуры.

Фотогалерея: виды печей с цилиндрическим корпусом

Какие цилиндры можно использовать

Не каждый газовый баллон подходит для изготовления корпуса печи.Например, не рекомендуется использование композитных баллонов. Несмотря на свою прочность, композит плохо переносит высокие температуры.

Емкость 5 литров не может служить корпусом топки из-за небольших размеров, но емкости для жидкого топлива из нее успешно делают.

Можно использовать баллоны объемом 12 и 27 литров. Из них получаются отличные тепловые агрегаты мощностью 2-3 киловатт и 5-7 киловатт соответственно.

Чаще всего корпуса печей изготавливают из баллонов емкостью 50 литров.Его размеры — диаметр 30 сантиметров и высота 85 — оптимальны для отопительного агрегата. Духовка такого объема способна эффективно обогреть небольшой загородный дом.

Пропановый баллон на 50 литров лучше всего подходит для корпуса самодельной печи

Печные кислородные баллоны используются редко. Соотношение размеров не совсем удобное для устройства топки, а значительная высота делает такой агрегат неустойчивым.

Виды печей длительного горения из газового баллона

Существует множество вариантов изготовления печей из баллонов.Каждый домашний мастер вносит в них свои изменения, соответствующие возможностям и пониманию процесса. При этом наибольшей популярностью пользуются печи пиролиза. длительное горение … В таких конструкциях время горения горючего материала варьируется от 12 часов до суток и более, что позволяет значительно снизить расход топлива.

Конические штабелирующие печи

Популярным типом пиролизных печей является коническая топливная стопка. В такой топке по оси топки от колосника устанавливается штифт.При погрузке на него кладут деревянную или жестяную конус основанием вверх. Сверху печь заполняется опилками, стружкой или щепой. В этом случае горючий материал необходимо хорошо утрамбовать, чтобы закладка была максимально плотной.

Когда топливо загружено, необходимо вынуть конус и закрыть крышку. Топливо воспламеняется через воздуходувку с небольшим количеством стружки или сухой топливной пеллеты. Как только топливо хорошо разгорится, дверцу нагнетателя необходимо закрыть, ограничив поступление воздуха в топку.Далее топливо просто тлеет, но этого достаточно, чтобы достичь температуры пиролиза. Дым выводится через трубу в верхней части корпуса. При такой конструкции резервуары для воды «самовар» также используются для радиаторной системы отопления или для нагрева воды в бойлере косвенного нагрева. Баллон с газом или кислородом удобно использовать в качестве емкости для отопления, пропустив дымоходную трубу по оси сосуда. В верхней части приварен штуцер для горячей воды, в нижней — для обратки.Циркуляция происходит естественным образом без использования насоса, что делает систему отопления энергонезависимой.

Время записи одной закладки 12-16 часов.

Опилки должны быть утрамбованы как можно плотнее

Печи пиролиза жидкого топлива

В этих нагревательных установках используются такие виды топлива, как дизельное топливо, дизельное топливо или отработанное масло. Использование других источников энергии считается экзотикой из-за их дороговизны.

Рассмотрим вариант использования отработанного масла в качестве топлива.Чтобы сделать самую простую духовку, вам необходимо:

Установить трубу диаметром около 100 миллиметров в верхней части цилиндра.
В стенках трубы необходимо просверлить около 30 отверстий диаметром 10 миллиметров.
Поместите емкость в форме чаши диаметром 120-140 миллиметров со сторонами 25-30 миллиметров на дно цилиндра.
Трубка диаметром 10 миллиметров с маслом и регулятором подачи топлива подводится к емкости через стенку цилиндра.
Отвод продуктов сгорания осуществляется через боковой патрубок в верхней части корпуса.

Холодная печь разжигается в следующем порядке:

Откройте кран на топливном баке и залейте отработанное масло в чашу примерно до середины стенок.
Залить до 50 грамм бензина поверх масла. Имея меньшую плотность, он останется на поверхности.
Зажечь бензин. При повышении температуры масло закипает и начинает выделять пары, которые также воспламеняются.Пламя втягивается в перфорированную трубу потоком воздуха.
При дальнейшем повышении температуры происходит пиролиз топлива, и интенсивность горения увеличивается. Затем дымовые газы удаляются через верхнюю камеру по боковой трубе. Температура в камере сгорания такова, что труба нагревается докрасна, и от этого быстро нагревается корпус печи.
В этих условиях топочные газы в дымоходе целесообразно частично охлаждать с помощью водонагревателя самоварного типа.

При всех положительных качествах Такой отопительный агрегат, включая простоту конструкции и дешевизну топлива, имеет существенный недостаток. В помещении, где работает такая печь, постоянно присутствует запах горящих нефтепродуктов. Поэтому конструкцию необходимо выносить из жилого или производственного помещения.

Старый баллон и отработанное масло эффективно обогреют дом

Видео: печь на отработанном масле из газового баллона

Печи длительного горения на твердом топливе

В бытовых приборах на твердом топливе для выработки тепла используются следующие виды топлива:

дрова ;
отходы деревообработки в виде опилок, стружки, обрезков, щепы;
торф;
уголь.

Известны случаи использования для нагрева изношенных шин после их измельчения.

Одной из самых популярных конструкций этого типа считается самодельная печь с забавным названием «бубафоня». Его можно изготовить с минимальными затратами труда и материалов. Основа для изготовления — корпус из газового баллона емкостью 50 литров.

Топливом для такого агрегата может быть технологическая щепа, измельченные остатки веток и прутьев, опилки и стружка.Единственное требование к нему — влажность не должна превышать 12%, что соответствует нормам для топлива в дровяных печах. Время горения одной закладки от 14 до 24 часов в зависимости от плотности ее укладки. Топливо воспламеняется после установки груза и крышки. Ребра на грузе образуют каналы для воздуха, позволяя топливу сгорать и разлагаться на пиролизные газы. Газы попадают в верхнюю камеру, где сжигаются при высоких температурах.

По мере сгорания топлива поршень движется вниз

Печь пиролиза медленного горения «Бубафоня»

Невозможно описать или просто перечислить все конструкции печей, которые могут быть изготовлены из баллонов, но желательно учитывать детально проработать конструкцию «бубафона».Такую модель можно сделать в домашних условиях своими руками.

Безопасность

Прежде чем описывать конструкцию печи и технологию ее изготовления, обратим внимание на вопросы безопасности. Речь идет о подготовке самого баллона к обработке. Несмотря на плотную структуру, внутренняя поверхность металла испещрена сетью микроскопических трещин. При длительной эксплуатации емкости по прямому назначению внутри этих дефектов скапливается значительное количество газового конденсата и его осадков.Такое вещество может быть взрывоопасным и никоим образом не полезно для здоровья. Перед тем как приступить к работе с баллоном, его нужно залить водой и дать постоять 2-3 дня. Лучше проводить операцию вдали от дома. Когда жидкость слить, станут понятны причины этой рекомендации — у нее крайне неприятный и резкий запах.

Видео: как безопасно разобрать газовый баллон

Инструменты и материалы для изготовления печи «бубафоня»

Для изготовления такого нагревательного элемента своими руками вам потребуются:

Таблица: необходимые материалы и инструмент

Кроме вышеперечисленного, вам понадобятся инструменты из стандартного слесарного набора: молоток, плоскогубцы и так далее.

Порядок изготовления духового шкафа «бубафоня»

Преимущество данной модели в том, что корпус цилиндра подвергается наименьшим помехам. Порядок изготовления печи бубафоня следующий:

Порядок хранения топлива и розжига печи

Последовательность действий следующая:

Подготовка топлива заключается в измельчении крупных фрагментов до состояния технологической стружки ( 5х20 мм) и смешивая с опилками и стружкой.
Залить топливо в топку; в этом случае необходимо утрамбовать его, добиваясь наибольшей удельной массы.
Слегка смочите поверхность топливного язычка жидкостью для зажигалок.
Поместите поршень в корпус печи поддоном вниз, полностью откройте заслонку на трубе.
Закройте крышку.
Чтобы зажечь топливо, возьмите небольшую тряпку, пропитанную запальной жидкостью, и опустите ее в трубу. Если вы просто бросите туда спичку, она погаснет по пути.

Фотогалерея: как зажечь печь бубафоня

При воспламенении топлива топка нагревается. Воздух для горения будет проходить по трубе сверху вниз. Когда температура достигает 300 градусов, начинается процесс разложения топлива. Пиролизные газы попадают в верхний отсек и там воспламеняются. С этого момента можно полностью закрыть заслонку на трубе.

Процесс горения происходит следующим образом:

После закрытия заслонки воздух поступает в топку через щелевой зазор между трубой и краями отверстия в крышке.Сжигание пиролизных газов создает достаточную температуру для разложения следующих слоев топлива.
Ребра на дне блина не позволяют ему опускаться в слой топлива и блокируют горение. Газы попадают в верхнюю камеру через полости между ними.
Таким образом, происходит послойное расходование горючего материала с образованием большого количества тепла.

Запись одной закладки длится до суток и более.

Такие печи одинаково успешно работают с таким топливом, как торф или пеллеты.

Рекуперация тепла происходит за счет нагрева корпуса печи. Однако он не может быть полным. Желательно использовать самоварный способ забора энергии на отопление через радиаторную систему отопления.

Видео: обзор печи «бубафоня»: устройство, растопка, достоинства и недостатки

Расчет основных параметров печи «бубафоня»

Эффективная работа печи данной конструкции напрямую зависит от сочетания многих индикаторы и их оптимальное взаимодействие.

Толщина стенок печи

По опыту эксплуатации печей длительного горения оптимальной толщиной стенок признано 4–5 миллиметров. Это как раз такой параметр, которым обладает пятидесятилитровая бутылка. Если стена тоньше, теплоотдача нарушается, и тело довольно быстро выгорает.

Расчет параметров блина

Зазор между блинчиком и внутренней стенкой цилиндра определяется соотношением s = 0,5D. То есть при диаметре 300 мм это значение будет 300 х 0.05 = 15 миллиметров. Следует отметить, что соблюдение этого параметра очень важно. При большем зазоре топливо у стенок будет гореть медленнее, в результате чего блин может упасть в закладку и горение прекратится.

На практике высота прижимных ребер составляет 40 миллиметров.

Толщина блинов

Этот параметр обратно пропорционален диаметру корпуса. То есть чем больше диаметр, тем тоньше должна быть деталь.В Интернете есть таблицы такой зависимости, для нашего случая этот параметр составляет 6-10 миллиметров. Точные данные и методика расчета не приводятся, но этого вполне достаточно, чтобы придерживаться опубликованных рекомендаций.

Размер сечения дымохода

Минимально допустимое сечение дымохода определяется количеством энергии, выделяемой за час работы печи, которое определяется соотношением S = 1,75E (кВт / час). Здесь E = mq, где m — масса топлива в загрузке, q — удельная энергия топлива, которое сгорает за час, табличное значение.Необходимая информация приведена в таблице.

Таблица: данные для расчета сечения дымохода

Произведя необходимые расчеты, получаем минимально необходимый диаметр дымохода для печи «бубафоня» 150 миллиметров.

Размер воздухозаборника

Подготовка к сборке, выбор места для установки

Перед началом работ по сборке духовки необходимо подготовить место ее установки. После заливки фундамента бетону потребуется время для застывания.В этот период можно потихоньку заварить саму духовку. Фундамент можно использовать не ранее, чем через 7 дней после заливки. За бетонное основание необходимо выложить площадку из огнеупорного кирпича.

Хороший фундамент необходим для безопасной работы печи

При выборе места для установки печи необходимо учитывать следующие обстоятельства:

Расстояние до ближайших стен из горючего материала должно быть более одного метра; если такого места нет, стены необходимо дополнительно защитить от нагрева асбестовым листом толщиной 8-10 мм; поверх него устанавливают лист оцинкованного металла толщиной 0.5-0,7 миллиметра;
дымоход в вертикальной части не должен упасть на опорную балку; №
при использовании наружного дымохода с выводом в стену длина горизонтальной части не должна быть больше одного метра; в противном случае необходимо выполнять дымоход с уклоном в 45 градусов.

Готовить детали и собирать печь лучше в помещении, например, в гараже. Это убережет соседей от лишнего шума при работе болгаркой и от искрения электросварочной дуги.Помещение необходимо оборудовать вытяжной вентиляцией … Если сварка ведется на открытом воздухе, рабочую зону необходимо защитить защитными экранами.

Модернизация печи

Улучшение параметров печи связано с увеличением ее теплоотдачи. Для этого на корпусе печи используются дополнительные теплообменные поверхности. Такие детали могут быть изготовлены из различных металлических профилей, в том числе полос, уголков, профильных труб … Выбор материала зависит от того, что есть из остатков.

Дополнительные теплообменники из металлических профилей повышают КПД устройства

Дополнительные поверхности нагрева могут быть установлены не только на внешней поверхности, но и внутри топки, что дает возможность интенсивно нагревать воздух в помещении. Отрицательным результатом такого решения будет выгорание кислорода при высоких температурах.

Особенности работы печи пиролиза

Основным отличием печей пиролиза является возможность использования самых разных видов топлива.В твердотопливных печах разрешается сжигать не только традиционные горючие вещества, но и резину, пластик и другие материалы, которые категорически не рекомендуется топить в обычных печах.

Эта особенность связана с полным разложением топлива и вторичным сжиганием образующихся газов в отдельной камере. После этого в дымовых отходах остается только углекислый газ и водяной пар. При пиролизе вредных выбросов в атмосферу не происходит.

Но при использовании такого топлива на стадии возгорания в помещении остается стойкий запах горелой резины. Поэтому такие отопительные агрегаты необходимо устанавливать вне жилых помещений.

Обслуживание печей пиролиза

Печи пиролиза требуют гораздо меньше внимания, чем обычные устройства. Это связано с тем, что в дымовых газах практически отсутствуют твердые частицы, образующие сажу. Наличие водяного пара в дымоходе определяет образование конденсата на стенках дымохода.Поэтому необходимо установить сборник конденсата со сливным краном, которым необходимо регулярно пользоваться по мере его накопления.

Это верно для идеально сбалансированных печей, в которых топливо полностью разложено. Но нельзя исключать прорыв обычных топочных газов, поэтому необходим регулярный осмотр внутренней поверхности дымохода. При необходимости его необходимо очистить. Осмотр проводится не реже двух раз в год.

На печах длительного горения обязательно наличие изолированной трубы из нержавеющей стали.

Печи на отработанном масле следует регулярно чистить, поскольку в топливной чаше накапливается углерод и шлак. В первой камере сгорания топлива происходит нормальное сгорание с выделением твердых частиц. Конструкция топки позволяет визуально следить за состоянием данного агрегата.

При самостоятельном изготовлении мелочей по отоплению печей не бывает. Каждое обстоятельство необходимо тщательно взвесить и принять во внимание. В противном случае все усилия будут напрасны. Я желаю вам успеха!

64 года, пенсионер, образование высшее, инженер-металлург.Оцените статью: Поделитесь с друзьями!

remoskop.ru

Газовая баллонная плита своими руками: чертежи, виды, технология создания

Плиту из газового баллона можно разместить там, где иначе организовать отопление невозможно: в гараже, в помещении. загородный дом, бытовка.

При наличии желания и времени все работы можно выполнить самостоятельно.

Эта статья поможет вам самостоятельно переделать газовый баллон в отопительную или отопительно-варочную печь.

Здесь вы найдете чертежи и обучающие видеоролики, с помощью которых можно сделать печь из отработанного масла, угля или дров.

Разновидности печей из газового баллона

Печь из газового баллона своими руками считается самым простым вариантом изготовления буржуйки или отопительного прибора на отработку.

Цилиндр легко трансформируется в корпус печки. Для работы вам понадобится болгарка и инвертор или любой другой сварочный аппарат.

Форма шара позволяет изготавливать печь с шаровой топкой.Дрова в печи такой формы горят медленно — в результате получается своеобразный теплогенератор, способный часами отапливать помещение на одной закладке дров.

Самодельную печь из газового баллона длительного горения можно использовать по-разному:

как отопительно-варочную в жилых помещениях;
как отопление для отопления одной или двух комнат;
как кухонная плита для использования летом на даче; №
как аварийный переносной вариант для использования в случае сбоев в основной системе отопления.

Преимущества газовых баллонных печей:

можно получить устройство длительного горения практически без затрат, так как система собирается из стандартных недорогих элементов;
все работы можно выполнить самостоятельно, не нужно искать специалистов;
ванны пригодны для обогрева;

доступны

видеоматериалов с положительным опытом создания печей различной конструкции;
простое управление.

К недостаткам можно отнести то, что работы следует выполнять по надежным чертежам — иначе конструкция не будет иметь требуемой эффективности.

Для работы потребуется выбрать подходящий баллон. Следует остановить свой выбор на цельнометаллическом баллоне объемом 12 или 27 литров.

Однако для полноценного отопительного прибора выбирают газовый баллон объемом 50 литров и диаметром 30 сантиметров. В емкости такого объема можно сжигать любое топливо, в том числе и уголь.

Еще до начала работ следует определиться, на каком виде топлива будет работать топка. Если вам нужна печь длительного горения, лучше предусмотреть возможность загрузки в нее угля.

Печь длительного горения можно сделать маленькой, только на дровах — для этого предусмотрена возможность регулировки тяги.

Наиболее сложные в изготовлении отопительные приборы на жидком топливе: мазут, дизельное топливо. С другой стороны, печь на отработанном масле позволяет снизить затраты на отопление, так как масло стоит недорого.

Новичку лучше начать с более простых конструкций, например, попробовать переделать газовый баллон в обычную буржуйку.

Печь на твердом топливе

Как сделать печь из газового баллона? Первый вопрос, который возникает еще до начала работы: как лучше расположить баллон — горизонтально или вертикально?

Если вы хотите использовать духовку для приготовления пищи, вам необходимо разместить цилиндры горизонтально.

В вертикальном исполнении решетчатые решетки необходимо установить внутри цилиндра, в горизонтальном — по желанию.

Но в горизонтальной конструкции придется сварить поддон для сбора золы, а в вертикальном при установке решетки на достаточной высоте зольник можно не устанавливать.

Буржуйка потребует литых дверок для нагнетателя и топливной камеры.

Домашние мастера делают их сами из куска металла, вырезанного из цилиндра при проделывании отверстия под камеру сгорания.

В этом случае вам необходимо приобрести только петли и ручку-защелку. Для покупной двери вам придется приварить приваренную из углов к цилиндру по периметру отверстий раму, и прикрутить к ней фурнитуру.

Перед тем, как приступить к резке или сварке металла, необходимо освободить емкость от газа. Баллон доверху наполняют водой, затем сливают и только после этого приступают к работе.

Этапы изготовления буржуйки горизонтальной:

отрезать верхнюю часть емкости болгаркой;
внутри цилиндра установлена решетка из гнутой арматуры;
арматура приварена к контейнеру;
вырезать из стали круг толщиной 4 мм, равный внешнему диаметру цилиндра;
вырезано отверстий-прямоугольников по кругу — первое под топку, второе под воздуходувку;
сварка по стальному кругу;
починить двери;
покрыть двери по контуру асбестоцементом;
начинают переоборудовать заднюю часть топки — вырезают отверстие для дымохода, равное диаметру трубы;
Дымоход сварен из толстостенной трубы.

При вертикальном расположении цилиндра получается конструкция, занимающая минимум места.

Такая печь из баллона подойдет для бани, небольшой жилплощади, ее можно поставить в гараж.

Этапы изготовления буржуйки вертикальной:

отрезать верх цилиндра болгаркой;
Спереди будущей топки вырезается большое отверстие под топку, внизу — под воздуходувку, через которую конструкция будет очищаться от золы; №
решетка из арматурных стержней опускается в цилиндр и приваривается к стенкам; №
бордюр наварен на отверстия под двери и оклеен асбестоцементным шнуром;
приварен верх — срезан только для того, чтобы поставить решетку;
Отверстие для дымохода делают сверху или сбоку.

Печь-буржуйка и печь-ракетница

Обычная буржуйка имеет существенный недостаток — низкий КПД. Большое количество тепла уходит через дымоход.

Кроме того, стоит только потушить пожар, и конструкция сразу остывает. Этих недостатков лишены печи пиролиза, то есть устройства, способные поддерживать непрерывное горение.

Самая простая печь пиролиза может быть изготовлена из газового баллона.Такие устройства мастера называют бубафоном.

Бубафонная плита из газового баллона изобретена мастером из России. Это произошло недавно, но бубафоня уже стала очень популярной.

Как работает аппарат типа «бубафоны», переоборудованный из газового баллона? Внутри емкости установлен подвижный поршень, разделяющий цилиндр на две части.

Топливо (древесина) горит под поршнем, а над ним — газы, выделяющиеся из древесины в результате пиролиза.

Такой принцип работы приводит к сжиганию дров в «обратной последовательности» — сверху вниз.

Обратное сгорание происходит медленнее, чем обычно, при котором кислород подается в топливную камеру снизу через продувочные отверстия.

В бубафоне воздух подается в топку по оси поршня, которая представляет собой полую трубу. Кислород поступает в камеру пиролиза через прорези в торце газового баллона.

Разделение топки на два отсека позволяет дровам прогорать до конца даже при недостатке кислорода, не превращаясь в уголь.

Система настолько производительна, что бубафон из газового баллона на одной закладке дров работает 4-6 часов.

Есть достоверные отзывы, что бубафон из 200-литровой бочки работает на одной вкладке целый день.

Bubafoni можно использовать для нагрева горячей воды. Для этого газовый баллон заключен в водяную рубашку с помощью другого металлического корпуса, а к системе подключается водяной насос.

Ракетная печь была спроектирована как конструкция для выживания в экстремальных условиях. Обладает высокой эффективностью и максимальной безопасностью.

В то же время самодельная ракетная печь настолько проста, что сделать ее сможет непрофессионал.В ракетных топках используется принцип пиролиза, то есть топливо в условиях дефицита кислорода разлагается на летучие вещества.

Самая простая печь для пиролиза может быть изготовлена из любой металлической цилиндрической емкости, например, бочки или газового баллона.

Ракетные печи можно оборудовать лежанками. Такие конструкции до сих пор используются в Китае и Корее для отопления крестьянских домов.

Конструктивно ракетная печь из газового баллона состоит из нагнетателя, топливной камеры с глухой крышкой, канала для кислородной установки в камеру пиролиза, жаровой трубы, в которой сжигаются газы, и дымовой трубы.

Печь на жидком топливе

В фермерских хозяйствах иногда можно использовать отработанное моторное масло. В этом случае резко снижаются расходы на отопление.

Для сжигания мазута нужно собрать специальную печь, работающую на жидком топливе. Рабочий обогреватель и простая дровяная печь работают по разным принципам.

На первый взгляд рабочая печь не сложнее кастрюли, но в ней происходят сложные химические и теплотехнические процессы.

Печь шахтная газобаллонная состоит из следующих частей:

емкости для масла;
заслонки управления горением;
маслозаливные отверстия;
дымоход.

Для изготовления топки из газового баллона используются емкости объемом 50 литров.

Цилиндр распилен в соотношении 2: 1. Меньшая часть будет использована для изготовления резервуара, большая — на дожигатель.

Принцип работы такой топочной системы следующий:

масло заливается в топливный бак и поджигается;
воздух подается в камеру через воздушный дроссель и тем самым сильно ограничивает интенсивность горения;
в результате топливо не горит, а испаряется, то есть начинается процесс пиролиза;
масляный «пар» поднимается в верхнюю камеру и там полностью сгорает.

То есть топливо используется дважды — сначала сгорает масло, а потом сгорают его пары. В результате не остается отходов, а КПД такой печи максимально высокий — 80%.

Отработанное масло представляет собой тяжелую, сильно загрязненную и плохо горящую массу сложного состава. Двухступенчатое сжигание позволяет полностью использовать весь ресурс этого топлива. Конструкция расположена вертикально.

Сверху можно установить стеллаж-подставку для размещения ведер, кастрюль и другой посуды.

Чертежи, которых необходимо строго придерживаться, и обучающие видеоролики помогут сделать печь для отработки из баллона.

К недостаткам печей на жидком топливе можно отнести повышенные требования безопасности. Запасы топлива необходимо хранить вдали от котельной.

Конструкция, работающая на отработанном масле, не может использоваться как печь для сауны, но ее можно использовать для обогрева мастерских, бытовок и жилых помещений.

В последнем случае для нее лучше построить отдельную котельную в виде пристройки к дому.

Итак, теперь вы знаете, как сделать своими руками любую духовку из металлического газового баллона.

Имея необходимые чертежи, болгарку и инвертор, вы легко сможете сделать мобильное и эффективное отопительное устройство, которое выручит зимой, когда другие виды отопления отключены или нет.

stoydiz.ru

Что можно сделать из газового баллона своими руками

В качестве предисловия

Многие из нас часто имеют газовые баллоны в повседневной жизни.Они сделаны из достаточно качественного металла, выбросить который иногда стыдно. Для начала вам понадобится аналогичная емкость на 50 литров. Часто это остатки пропана.

Немного о мерах безопасности

Возможно, вы даже не подозреваете об этом, но внутри будет остаточный газ. Конечно, с ними нельзя начинать работать, от них нужно избавляться. Для этого просто откройте емкость и оставьте на несколько часов. Только убедитесь, что поблизости нет огня.Также после всего этого промойте емкость водой. Он полностью избавит баллон от остатков газа. Вы также можете использовать для очищения хлор или известь. Правда, после этого может остаться неприятный запах. Но удалить это несложно. Достаточно просто немного подержать изделие над огнем. Подождите, пока краска загорится.

Рабочий процесс

Из полученного баллона легко сделать переносную компрессорную станцию. Наверняка у вас на ферме большое количество колес.Их нужно время от времени подкачивать. Так что такое самодельное изобретение было бы очень кстати. Маленькие колеса сделают такую станцию максимально мобильной, вам не придется таскать с собой тяжелые шины.

Тогда вы легко сможете построить печь. Она отлично обогреет мастерскую. Для его создания понадобится всего одна горелка, способная нагреваться до 140 градусов и небольшой дымоход.Кстати, с помощью такого устройства можно легко сушить орехи и проделывать еще много манипуляций. Посмотрите фото ниже, как все это выглядит

Из интересного следует отметить каток для дачи. Его также можно использовать в качестве выравнивателя гусениц. Для этого достаточно просто подготовить специальную железную основу, за которую можно легко держаться. Сделать такой каток можно буквально за час, а то и меньше. Все зависит от того, как быстро вы найдете ручку утюга.

Любители отдыха на природе тоже могут быть довольны.В частности, можно приготовить качественный мангал. Для этого просто вырежьте верх. Кстати, сделать коптильню можно без проблем, объединив сразу несколько баллонов. Посмотрите фото ниже. Выглядит неплохо.

Кстати, если у вас остались детали от баллона, то ни в коем случае не выбрасывайте. Можно сделать подставку для конфорки с половинки. Вам просто нужно прикрепить несколько маленьких ножек. Также можно использовать часть боковины. Его следует использовать как защиту точилки.

В контакте с

Одноклассники

svoimirukami.mediasole.ru

Буржуйка из газового баллона своими руками: инструкция как сделать

Во многих частных домах есть старые баллоны из-под сжиженного газа.Из этого предмета можно сделать много полезных вещей, например, простой нагревательный прибор.

Если есть желание и сварочный аппарат, то буржуйку из газового баллона своими руками можно сделать без проблем. Конечно, потребуются дополнительные материалы.

Как это работает

Буржуйка — примитивный вариант металлической дровяной печи … Работает такой прибор предельно просто: в топку кладут дрова, они горят, корпус печи нагревается и отдает тепло окружающим воздуха.Дымовые газы удаляются через дымоход, а зола через решетку сливается в зольник, который необходимо периодически очищать.

Одно из главных достоинств буржуйки — простота конструкции. Строгих размеров нет, главное, чтобы корпус выдерживал нагрев, а дымоход исправно работал. Опытный мастер изготовит такую печь буквально за пару часов. И в нем можно обжечь практически любое сухое дерево: и поленья, и опилки.

Печь отапливается и другими горючими материалами: дизельным топливом, углем, торфом, бытовыми отходами и т. Д.При желании на такой плите можно довольно успешно приготовить. Этот момент следует продумать еще до того, как начнется изготовление конструкции, чтобы получилась ровная варочная поверхность.

Буржуйка — это толстая металлическая камера сгорания с загрузочной дверцей, дымоходом, колосниковой решеткой и воздуходувкой. В качестве кузова можно использовать старый газовый баллон

Но следует учитывать и недостатки такого отопительного решения. Во-первых, велик риск ожогов и возгораний. Для печки нужно выбрать специальное место, отделанное огнестойкими материалами.Желательно, чтобы она стояла в стороне, чтобы никто случайно не коснулся тела и не обгорел.

При желании верхнюю часть вертикальной плиты из старого газового баллона можно превратить в небольшую варочную поверхность.

Весит настолько металлическая конструкция, что ни о какой мобильности устройства речь не идет. Перенести печь для обогрева разных помещений будет сложно. Такие печи обычно используют для обогрева подсобных помещений, в которых нет электричества или где оно подается с перебоями: гараж, сарай, мастерская и т. Д.

Из двух перпендикулярно соединенных газовых баллонов можно сделать улучшенный вариант печи, позволяющий сохранять больше тепла и получать высокий КПД при сжигании топлива

Еще одна проблема — низкий КПД, так как часть тепловой энергии при сжигании дрова буквально улетают в дымоход. Есть разные способы согреться и немного изменить печь, чтобы она работала более эффективно. Наконец, нужно позаботиться о хорошей вентиляции помещения, в котором установлена плита, так как такой прибор при работе сжигает большое количество кислорода.

Итак, буржуйка представляет собой металлический корпус, на роль которого обычно «приглашается» старый газовый баллон. В корпусе нужно сделать две двери: большую и маленькую. Первый используется для загрузки топлива, второй нужен как нагнетатель, через который из камеры сгорания поступает воздух для обеспечения процесса горения и тяги.

Чертеж плита-печь из газового баллона позволяет изготовить устройство с конкретными параметрами и расчетной мощностью, но такой точности не требуется

Внизу на некотором расстоянии от низа конструкции должна быть решетка быть сваренным.Его можно сделать из толстой проволоки, а можно просто взять лист толстого металла и прорезать в нем длинные прорези. Расстояние между решетками должно быть таким, чтобы топочный материал не просыпался в зольник. Если буржуйку будут топить только дровами, зазоры решетки делают большими, но когда предполагается использовать щепу, решетку следует делать чаще.

Изогнутый металлический дымоход, установленный на плиту из газового баллона, позволяет сохранить больше тепла в помещении и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость из подходящего размера и стойкого к сильному нагреву.Некоторые предпочитают вообще обходиться без зольника, просто сгребая золу из нижней секции по мере необходимости, хотя это не очень удобно. Дымоход обычно ведут вверх, чтобы обеспечить необходимую тягу.

Буржуйка из баллона может быть разной: емкость можно ставить горизонтально или вертикально. Вам нужно правильно выбрать размер корпуса, а затем правильно его использовать. Вам понадобится лист из стали, устойчивой к длительному нагреву, толстая проволока для решетки, уголок для ножек и т. Д.В процессе изготовления следует учесть ряд нюансов, чтобы плита получилась удобной и производительной.

Как выбрать и подготовить баллон

Баллоны с газом очень разные. Для буржуйки лучше всего подойдет емкость для сжиженного газа на 50 или 40 литров. Если вам нужна небольшая духовка, можно взять баллон на 12 или 27 литров. Но это будет прибор для обогрева небольших подсобных помещений. Подобные пятилитровые емкости практически бесполезны.Такая небольшая буржуйка быстро нагреется, но вскоре остынет, поэтому тепловой эффект от нее будет очень незначительным.

Интересный вариант самодельной буржуйки — емкость для фреона. Такой цилиндр имеет толстые стенки и удлиненный корпус. Емкость необходимо обрезать так, чтобы длина туловища была примерно 70 см. Толстые стены, конечно, утяжеляют конструкцию, но лучше сохраняют тепло. Буржуйка будет греться долго, но при этом дольше греться.

Перед началом работ необходимо правильно подготовить газовый баллон: спустить из него оставшийся газ, слить конденсат и заполнить емкость водой, которую потом можно налить

При выборе баллона нужно: подготовьте сварочный аппарат и запомните правила безопасности. Даже в очень старом баллоне всегда будут остатки горючего газа. Если сразу приступить к резке сваркой, почти гарантирован опасный для жизни взрыв.

Для начала рекомендуется открыть баллон и спустить оставшийся газ. Конечно, это нужно делать на открытом воздухе, а не в помещении. Затем нужно слить из баллона оставшуюся жидкость, сконденсировавшуюся внутри. Это вещество обычно имеет сильный и неприятный запах, поэтому лучше заранее подготовить для него небольшую емкость с крышкой, чтобы его можно было аккуратно упаковать и сразу выбросить.

Особо жестких требований к параметрам конструкции каминной печи нет.Чем больше камера сгорания, тем более просторное помещение может обогреть агрегат.

Если конденсат случайно пролился на пол помещения, специфический аромат может сохраняться очень долго. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что внутри остаются пары остаточного газа. Необходимо заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого вода сливается, теперь баллон можно без проблем разрезать.

Изготовление и наполнение корпуса

Далее необходимо выбрать тип буржуйки из баллона, будет ли цилиндрический корпус располагаться горизонтально или вертикально. Все остальные операции выполняются с учетом этой ориентации. Если выбрано горизонтальное положение, то один из концов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и нагнетатель.

Если вы планируете сделать вертикальную печь из газового баллона, вам потребуется проделать два отверстия: для загрузки топлива и для нагнетателя с зольником.

Для решетки можно использовать толстую армирующую проволоку.Чтобы не варить из него решетку, можно частым зигзагом гнуть ее «змейкой». Эта конструкция приварена к внутренним стенкам металлического корпуса. Передняя стенка сделана из листового металла следующим образом:

Металл должен быть нанесен на переднюю часть печи, чтобы нанести маркировку.
Вырежьте круглую часть по маркировке.
Нанесите на него еще одну отметку: для прямоугольной двери и воздуходувки.
Вырезать отверстия по разметке.
Изготовить двери.
Приварите петли, замки к передней стене и повесьте двери.
Приварить стену с дверьми к кузову.

Обе двери по контуру заклеить асбестоцементным шнуром, чтобы они хорошо прилегали к кузову. Заднюю стенку в такой буржуйке делать обычно не нужно, ее роль играет низ баллона. В верхней части корпуса, ближе к задней стенке, нужно проделать отверстие для дымохода.

Трубу нужно брать из толстого металла, так как нижняя часть дымохода будет контактировать с нагретыми дымовыми газами.Тонкий металл в этом месте быстро выгорит. Теперь к низу печки приваривают прочные ножки из арматуры, кусков металла или кусков металлического уголка. Они должны выдерживать как вес самой конструкции, так и загружаемое в нее топливо.

Примерно по такой же технологии делают вертикальную буржуйку из баллона. Низ цилиндра станет нижней частью конструкции, вверху нужно сделать цилиндрическую «крышу» с отверстием для дымохода.Обычно верхушка воздушного шара срезается. По окончании установки его можно снова приварить. Двери — загрузочные и выдувные — выполнены в передней части корпуса цилиндра.

Такая буржуйка займет меньше места, чем горизонтальный вариант, а также будет выше. Если предполагается не только обогревать комнату, но и готовить пищу, то необходимо будет отрегулировать высоту плиты с учетом этого момента и обеспечить ровную варочную поверхность. Но обычно диаметр цилиндра недостаточно велик, чтобы обеспечить возможность полноценного приготовления пищи.Однако кипячение чайника — задача выполнимая.

Данный чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, на дно которого крепится ящик для золы

Решетка может быть изготовлен аналогично описанному выше: из фитингов, изогнутых змейкой по диаметру трубы. Он приваривается между загрузочным и нагнетательным отверстиями. Некоторые стараются сократить объем сварочных работ, оставив практически нетронутой верх цилиндра.Но тогда все остальные работы выполнять будет сложнее.

В горизонтальной буржуйке решетку можно не приварить, а превратить в нее часть корпуса, просверлив отверстия подходящего диаметра и прикрепив снизу ящик для золы

Например, решетку не придется быть вставленным сверху, но вставленным в дверцу печи и каким-то образом удерживаться в правильном положении. Теперь нужно сделать дверцы с петлями и замками и приварить их к корпусу печи, предварительно заделав их асбестоцементным шнуром.Осталось установить вверх дымоход, а внизу приварить ножки.

Двери, решетки, зольник

Двери буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним привариваются петли и защелки. Это простые элементы. Петли можно делать даже из толстых звеньев цепи. Второй, более дорогой вариант — покупка готовых литых металлоконструкций.

Для установки готовой литой дверцы на самодельную буржуйку необходимо приварить каркас из металлического уголка к загрузочному отверстию

На выбор доступны две отдельные дверцы: большая для приточной и большая. узкий для воздуходувки.Но есть и комплекты, в которых такие двери объединены в единую конструкцию. Отверстия для таких дверей необходимо вырезать точно по размеру. После этого каркас необходимо приварить от угла к краям проемов.

Несколько звеньев толстой велосипедной цепи можно использовать в качестве петель самодельной дверцы буржуйки из цилиндра

Каркас литых дверок крепится к получившейся раме болтами. Рекомендуется предварительно приварить небольшую сторону, чтобы не было трещин и духовка плотно закрывалась.В небольших буржуйках можно при желании вообще обойтись без решетки.

Слева — перевернутый корпус горизонтальной печи с приваренным к нему зольником, справа — общий вид. Зольник выдвигается, чтобы регулировать подачу кислорода, нагнетатель в такой модели делать не нужно

Найти место для него сложно, если делают печку маленькую или невысокую, например, горизонтальную версия. В таком устройстве не производится обдув; Воздух подается с помощью загрузочной дверцы, которая просто приоткрывается.Решетки из арматуры изготовить несложно, но они не отличаются особой надежностью.

Со временем фурнитура сгорает, ее необходимо заменить. Альтернативой является кусок листового металла с прорезанными в нем пазами или круглыми отверстиями. Для сбора золы можно использовать специальный ящик — зольник. В горизонтальном варианте буржуйки из баллона можно установить в нижней части в комплекте с зольником, так как нижнюю часть корпуса придется срезать для облегчения монтажа.

Как повысить КПД

Чтобы печь работала эффективнее, есть несколько простых способов… Прежде всего, дымоход должен быть изолирован, чтобы удерживать часть тепла, которое уходит с дымовыми газами. Для увеличения площади контакта нагретого металла с окружающим воздухом можно использовать различные методы.

Некоторые специалисты рекомендуют делать дымоход не строго вертикальным, а изогнутым. Это увеличит путь сжигания отходов и позволит некоторой части их тепла вернуться в комнату. Но следует помнить, что сложная конструкция дымохода может негативно повлиять на тягу, поэтому не стоит увлекаться чрезмерными изгибами.

Иногда к корпусу печи приваривают металлические крылья, например, из уголка или любых подходящих полос металла. Если размеры печи позволяют, можно сверху приварить горизонтальный лист металла и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника. Отверстие закрывается специальной составной крышкой из нескольких концентрических окружностей. Убирая или добавляя кружочки, вы можете регулировать степень нагрева.

Еще один вариант модернизации буржуйки — кирпичный корпус.Кладка ведется вокруг печи, при этом остается небольшой зазор между металлическим корпусом и кирпичом. Кирпич поглотит часть тепловой энергии, а затем постепенно отдаст ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и положить в щель камни, можно повысить эффективность нагрева. Даже после того, как дерево выгорит, камни какое-то время будут отдавать тепло.

Альтернативный вариант такой модернизации — металлическая сетка вокруг дымохода, в которую закладываются куски кирпича или камня.Это популярное решение для печей, устанавливаемых в баню, разновидность каменки. Но следует помнить, что для этого подходят только речные «камушки» однородного цвета и без вкраплений. Если камень состоит из разных слоев, он может лопнуть под воздействием высоких температур.

Если вам нужна солидная печь, в распоряжении мастера есть два газовых баллона, вы можете объединить их в одну конструкцию. Один из них устанавливается горизонтально, а второй — вертикально, как труба для дымохода.Увеличивается площадь обогрева, такая буржуйка будет работать эффективнее.

Металлические трубы, встроенные в корпус печи, в сочетании с вентилятором позволяют увеличить скорость обогрева помещения, но для достижения этого эффекта вам понадобится электричество.

Наконец, можно вставить трубы внутрь верхней части печи. тело, через которое будет циркулировать воздух. Если на конце этих труб поставить вентилятор, воздух будет двигаться быстрее. Такой аналог тепловентилятора за несколько минут прогреет всю комнату и более эффективно распределяет тепловую энергию.

Выводы и полезное видео по теме

В этом видео рассказывается о том, как сделать печь из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка — это простое устройство, которое несложно построить и может широко применяться. Если порядок работ продуман заранее и правильно выполнить, такая печь может прослужить достаточно долго.

совет-инженера.com

вертикальный, горизонтальный, чертежи, доработки, фото, видео

Буржуйка — небольшая самодельная металлическая печь, получившая распространение в первой половине 20 века. Позже, с появлением централизованного теплоснабжения, его популярность снизилась. Вторая волна его массового использования пришлась на годы Великой Отечественной войны, а третья — на 90-е годы того же века для отопления дач. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом виде, без переделок, они неэкономичны: «едят» горючее, как буржуйские, и если перестать их «кормить», они быстро остывают.Самый простой вариант изготовления — буржуйка из газового баллона. Кузов уже готов, нужно просто вырезать отверстия под топливный и зольник, и прикрепить к ним дверцы, приварить ножки и дымоход (диаметром 150 мм и не меньше).

Баллон в такой печи можно ставить вертикально или горизонтально. Он быстро нагревается, но также остывает сразу после того, как топливо перестает гореть. Тем не менее, для того, чтобы быстро вывести гараж или дачу из минусовых температур или отапливать его в осенне-весенний непогода — отличный вариант.

Какой баллон взять для печки?

Понятно, что за кузов пойдет газовый баллон. Но они разные по размеру … Самые маленькие 5 литров не стоит использовать для изготовления печей: слишком малы объемы и она не сможет ничего нагреть. Также есть баллоны на 12 и 27 литров. Из них получится маломощный агрегат для очень маленького помещения: больше 3 и 7 киловатт тепла из них получить невозможно. В принципе, это может быть пеший вариант, но вес получится солидным.

Лучший вариант для стационарной буржуйки в гараже или на даче — газовый баллон на 50 литров. Высота 850 мм, диаметр 300 мм. Объем и толщина стенок достаточно велики, чтобы сжечь любое топливо. При этом он не очень тяжелый, с ним можно работать самостоятельно. Буржуйка из пропанового баллона на 50 л — лучший вариант.

Промышленные газовые баллоны объемом 40 литров имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, стенки толще.Печку из фреонового баллона, с той же мощностью, которую можно получить из него, сделать будет сложнее: масса большая, да и длинный. Укорочив высоту примерно до 700 мм, можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и немного лучше «сохранит» тепло.

Важно! Соблюдайте технику безопасности при работе с газовыми баллонами!

Как безопасно разобрать газовый баллон: смотрите правила техники безопасности в этом видео.

Из чего и как сделать двери

Двери для буржуйки можно купить литые. Небольшая высота понадобится для нагнетателя, а побольше — для заправки топливом. Есть уже готовые блоки — проточная дверца с нагнетателем в одной конструкции. В этом случае в вырезанное по размеру отверстие вваривается приваренная по размеру рама из углов, и к ней прикручивается отливка. Для предотвращения выдувания щелей по периметру выреза под дверцу приваривается небольшой бортик — полоска металла 1-2 см.

Двери можно не покупать, а использовать вырезанный кусок стенки шара. Тогда вам понадобятся какие-то петли или запасные части. С петлями все понятно: размечаем места, привариваем. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепочки.

К такой двери потребуется приварить еще одну защелку.

С решеткой или без?

В самом простом варианте решетки не предусмотрены. Если баллон небольшой, или стоит горизонтально, то выделить деталь внутри проблематично.В этом случае конструкция буржуйки из баллона довольно проста: в верхней части приваривается корпус, устанавливаемый на ножки, одна дверца, патрубок для подключения дымохода. Все. Вся печка.

На фото выше представлены примеры таких простых духовых шкафов. Для улучшения теплоотдачи к внешней стороне корпуса приваривают металлические полосы. В верхней части, помимо дымовой трубы, есть еще один выход — на нем установлена крышка, и этот выход используется как плита для приготовления, разогрева чая.

Если вы все же хотите сделать решетки в буржуйке из горизонтально установленного цилиндра, вам придется сварить золоуловитель снизу. Ниже представлен рисунок и фото практической реализации.

В вертикальном исполнении чаще всего устанавливают буржуйки из баллона. В этом случае легче выделить место. Обычно внутрь приваривают стержни из толстой арматуры: чугунную решетку подходящего размера найти сложно.Но плох этот вариант тем, что фурнитура быстро выгорает, а ремонт затруднен: снимаем старую фурнитуру, привариваем новую. Внутри можно сварить куски толстого уголка или арматуры (как на фото), отдельно сварить решетку из арматуры и уложить их по углам.

В этом видео рассказывается о том, как сделать печь из газового баллона своими руками — решетки делают из фурнитуры.

Улучшение теплоотдачи

Самая большая проблема буржуазных женщин: неэффективное использование тепла.Большая его часть буквально летит в дымоход с дымовыми газами. С этим недостатком эффективно борются в топках с дожиганием дымовых газов, таких как печь Бубафоня (тоже, кстати, может быть из газового баллона) и Слобожанка.

Вариант печки из пропановых баллонов с вторичным дожиганием — КПД выше, чем у «обычных» моделей.

Еще один способ улучшить теплопередачу — удлинить дымоход, тем самым увеличивая количество тепла, которое остается в помещении.При проектировании такого ломаного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта газовая баллонная печь работает на дровах. Повышенная теплопередача за счет длинного сломанного дымохода

Другой вариант использования тепла дымовых газов — приварить вертикальный цилиндрический дымовой патрубок к горизонтально расположенному цилиндрическому корпусу. За счет большей площади теплоотдача будет выше. Просто нужно создать хороший сквозняк, чтобы дым не уходил в комнату.

Это можно сделать так же, как и в печах для сауны: поставить решетку вокруг металлической трубы, в которую засыпать камни. Они будут отбирать тепло от трубы, а затем передавать его в комнату. Но. Во-первых, пока камни не нагреются, воздух будет нагреваться медленно. Во-вторых, подходят не все камни, а только круглые, которые лежат вдоль рек. Более того, они равномерно окрашены без включений. Другие не должны засыпать: они могут взорваться от высоких температур не хуже, чем осколочная оболочка, или испустить радон, который в значительных концентрациях очень вреден.

Но у этого решения есть свои плюсы: во-первых, труба не горит. Камни излучают даже тепло. Во-вторых, после того, как духовой шкаф погаснет, они будут поддерживать температуру в помещении.

Часто бывает необходимо быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет продувать корпус и / или трубу печи. Но то же самое можно сделать и со стационарной конструкцией: в верхней части вварите сквозные трубы в буржуйчатый цилиндр. С одной стороны, прикрепите к ним вентилятор (термостойкий, желательно с несколькими скоростями, чтобы можно было регулировать температуру).

Еще один вариант, позволяющий добиться активного движения воздуха по стенкам корпуса без использования вентилятора: сделать кожух вокруг корпуса на расстоянии 2-3 см, но не сплошным, а с отверстиями внизу и верх. По такому принципу работают печи Булерьян или металлические банные печи.

Один из вариантов такого кожуха вокруг горизонтально расположенного цилиндра можно увидеть на фото ниже. Холодный воздух у пола засасывается через щели внизу. Проходя по раскаленному телу, он нагревается и выходит сверху.

Принцип не нов, но не менее эффективен. Как выглядит готовая печь с таким кожухом, смотрите на фото ниже.

Вот еще один кожух, выполненный вокруг буржуйки из горизонтально расположенного цилиндра. Обратите внимание на нестандартное крепление двери.

Самодельный котел из газового баллона для нагрева воды можно сделать по такому же принципу: вокруг баллона приварить водяную рубашку, и подсоединить ее к радиаторам. Только не забывайте, что в системе должен быть расширительный бак объемом 10% от общего рабочего объема.

Теперь вы знаете, как сделать буржуйку из газового баллона и как ее улучшить. Посмотрите еще одно видео об интересном варианте комбинированной печи для дачи или гаража из кирпича и газового баллона.

teplowood.ru

Мангал из газового баллона: разновидности и инструкция по изготовлению

Каждому любителю посидеть с друзьями или с семьей вечером на барбекю на даче нужен мангал. Но те мангалы, которые нам часто подсовывают в магазине, не подходят ни по размеру, ни по качеству, ни по толщине металла.

Поэтому лучшим выходом из ситуации будет изготовление мангала своими руками, а наиболее удобной заготовкой для этого будет баллон с газом, который сам по себе уже является мангалом, вам остается только его разрезать вместе с болгаркой.

Газовый баллон имеет очень толстые стенки, так как в процессе эксплуатации он должен выдерживать очень высокое давление, а потому любое изделие из него будет надежным и прослужит долго. Его диаметр, то есть ширина будущего мангала, как раз подходит на средний шампур, а высоту всегда можно сделать в соответствии с вашим ростом, чтобы было удобно жарить мясо.Речь пойдет о некоторых разновидностях мангалов из газовых баллонов, и, в частности, о технологии их изготовления из этого материала.

Подготовка

Какую бы конструкцию мы не выбрали для себя, все в любом случае будет начинаться с того, что баллон нужно снять с оставшегося газа и разрезать в соответствии с чертежами.

Итак, берем обычный баллон на 50 литров из-под горючего газа пропана, и смотрим на объект уже не с точки зрения его целевого использования, а с оценкой того, что и как может получиться в процесс вмешательства в его структуру шлифовальных станков, сверл, сварочного аппарата и других инструментов.И, конечно же, в первую очередь нужно избавиться от остатков газа в баллоне.

Не стоит доверять людям, которые говорят, что бутылка пуста. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разбить эту металлическую оболочку на части, одновременно нанеся немало травм незадачливому создателю барбекю. И поэтому все-таки полностью откручиваем кран. На старом баллоне штуцер может отказываться прокручиваться пополам, а потому придется подручными средствами сдирать «прилипший» металл.Самое первое, что можно сделать, это попытаться одновременно оторвать его, опираясь на разводной гаечный ключ с открытым зевом и постукивая, кроме того, молотком по свободному пространству его рукоятки.

Если это не помогает, вам следует прибегнуть к помощи теперь регулируемого водяного ключа, на более длинные, уменьшенные ручки которого вы можете надеть длинную металлическую трубу.

Ни одна резьба не устоит перед таким усилием, главное закрепить цилиндр так, чтобы он не проворачивался ключом через упорный угол.

Также, чтобы отвинчивание проходило более плавно, можно смочить место соприкосновения резьбы метчика с цилиндром «ВэДешкой», выждав два часа через час и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она выталкивала все горючие газы из баллона, не оставляя следов. Проделав такую манипуляцию, вы можете быть на 100% уверены, что в процессе нарезки вы не улетите на своем потенциальном гриле на Луну.

Не рекомендуется сразу сливать воду после заполнения емкости. Вместо этого закрутите клапан на место и начните маркировать корпус.

Это делается следующим образом. На одной стороне баллона уже есть заводской продольный шов, который в данном случае будет служить своеобразным маячком. Отмерив всю длину круга, делим его пополам и ставим отметки на половине круга, то есть на стороне, противоположной маяку.Затем от него отмеряем еще 8 см в сторону маяка, это будет отметка, по которой должна быть отмечена крышка емкости. Добавляем 8 см, чтобы емкость была глубже, вмещала больше углей, а мясо не пригорало на небольшой высоте.

После этого можно взять болгарку и вырезать ту часть корпуса цилиндра, которая отныне превратится в своеобразный чехол для барбекю. При этом стоит отметить, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе может быть повреждено внутреннее стальное кольцо, скрепляющее конструкцию.Край кольца понадобится для удержания крышки козырька, то есть для того, чтобы она не попала внутрь мангала.

На фото ниже видно, как мастер, не разбираясь в ситуации, неправильно вырезал рамку. Присмотревшись, можно различить кольцо слева внутри воздушного шара. Если резать болгаркой возле шва, край кольца останется торчащим, выполняя тем самым функцию «тормоза» крышки. Но в любом случае это легко исправить, просто приварив куски металла изнутри емкости.

Теперь вы можете снять фитинг, отрезав его заподлицо с корпусом.

Затем можно с помощью шлифовального круга очистить место от заусенцев.

Далее порядок работы будет зависеть от того, какой будет функционал мангала. В частности, вы можете расширить его функционал до уровня коптильни, о которой мы поговорим в конце обзора. различные модели простых мангалов.

Разновидности мангала из газовых баллонов

Самым простым решением будет просто разрезать баллон по длине на две половинки, просверлить по бокам ряд отверстий, чтобы угли «дышали», приварить ножки ко дну, сделать прорези для шампуров, и мангал готов.

Но более популярен следующий способ. Хотя при использовании этого метода два мангала из одного баллона больше не будут работать, но у одного получится один, но гораздо более эстетичный, потому что у него будет крышка, а мангал будет глубже, потому что если, как мы обсуждали в предыдущем разделе Крышку сделали на 8 см меньше, потом сама мангал стала глубже на 4 см. Кроме того, благодаря крышке можно дольше поддерживать максимальную температуру углей.

Чтобы сделать мангал более мобильным, пару ножек справа или слева можно оснастить колесиками.Затем, приподняв один край, его можно легко перекатывать с места на место. Кроме того, если есть два колеса, две другие ножки можно заменить одной, которая будет просто служить упором. Также мангал можно оборудовать небольшой столешницей для приправ, столовых приборов (тарелок, ножей или вилок) и т. Д. Для удобства транспортировки ручку можно приварить с края, противоположного колесам.

Тяжелая чугунная подставка из-под старой швейной машины идеально подходит в качестве станины, которая из-за большого веса снижает риск опрокидывания конструкции.

чертежи с фото и видео

Принцип действия печи и основные элементы конструкции

Преимущества и недостатки слобожанки

Что нужно для строительства?

Печь слобожанка с центральной подачей воздуха своими руками

Видео — печь слобожанка длительного горения

принцип работы, чертежи и изготовление

Принцип действия

Необходимые материалы

Изготовление печи

Печь Слобожанка своими руками: технология изготволения

Общие характеристики печи Слобожанка

Принцип работы

Делаем печь Слобожанку своими руками

Печь слобожанка своими руками

Принцип работы

Устройство печи

Итак, что собой представляет конструкция печи?

Для автолюбителей

простейшие буржуйки и котлы на их основе

В чем выгода автономных тепло генераторов длительного горения

Что такое пиролиз и сублимация

Как протекает пиролиз

Твердотопливная печка буржуйка

Отопительные котлы на базе буржуйки

Первый способ или котел №1

Второй способ или котел №2

Английский камин

Простейшая печка своими руками

Слобожанка – эффективная недорогая печная конструкция

Схема и возможность усовершенствования конструкции

Слобожанка с шляпкой-грибком

Видео: печь Слобожанка верхнего горения

Как сделать печь длительного горения своими руками

Преимущества печи длительного горения

Слобожанка

Набор для работы

Руководство по изготовлению печи

Первый шаг

Второй шаг

Третий шаг

Четвертый шаг

Пятый шаг

Обрезка газового баллона

Обустройство фундамента для установки печи

Материалы и инструменты

Монтаж дымоотводящей трубы

Методика сборки

Устройство отражателя

Буржуйка

Чем топить печь?

Важные технические нюансы

Пиролиз

Сборка печи слобожанки своими руками

Самодельная печь для пиццы на дровах {Простая печь на земле за 2 дня!}

В этом учебном пособии по открытой печи для пиццы на дровах (с бесплатной электронной книгой в конце) я поделюсь:

Пошаговый процесс создания простой и эффективной печи для пиццы

Что можно сделать в простой уличной печи для пиццы из земли своими руками? Действительно ли это работает?

Пошаговое руководство по созданию уличной печи для пиццы на дровах своими руками из простых материалов.

Печь для теплицы — как построить своими руками

Оглавление:

Общее понятие и устройство топки для теплицы

Разновидности печей длительного горения для теплицы

Изготовление печи для долгосрочной теплицы

Изготовление кирпичной печи для теплицы

Печь для теплицы из двух металлических бочек

Печь на отработанном масле, своими руками

Конструкция стандартной тепличной печи

Варианты дровяных печей для дачи. Печи металлические дровяные для дачи своими руками Устройство и принцип работы печи металлической

Знакомство с техникой

Разновидности металлических печей

Металлическая печь для отопления дома: преимущества

На что стоит обратить внимание

Особенности моделей

Отопительно-варочные печи

Металлические печи «Бренеран»

Недостатки духовых шкафов «Бренеран»

Образовательная программа по выбору печи

Что еще важно?

1.Пожарная батарея (TMF, Россия)
