Печка для дачи на дровах – как сделать своими руками?

Печки как отопительные конструкции пришли из далекой древности. Если раньше их строили мастера, основываясь на чужом и личном опыте, то теперь разработкой занимаются высококвалифицированные специалисты. Несмотря на нововведения, принципиальная схема всех изделий остается нерушимой на протяжении веков. Но внесенные учеными изменения позволяют добиться более высокой экономичности и теплоотдачи.

Никакое отопление не подарит того чувства уюта, которое исходит от печки. Она может не только обогреть помещение, но и служить для приготовления пищи. Если подойти к строительству с душой, то такое сооружение станет украшением дома. Внешний вид зависит не от материала, а от старательности и умения создателя. Многие, особенно небогатые люди, выбирают для обогрева дома кирпичные печи на дровах.

Виды изделий – особенности и функциональные возможности

Печи для дома классифицируют по многим параметрам. Но наиболее доступно для понимания разделение по назначению. В соответствии с ним определяются типы:

1. Варочные, основная функция которых – приготовление пищи. Они способны также обогреть одно небольшое помещение, но тепло держится недолго.
2. Отопительные служат исключительно для обогрева. Конструкции не пользуются особенной популярностью у дачников из-за узкой специализации и больших расходов на строительные материалы.
3. Отопительно-варочные соединяют в себе достоинства двух предыдущих видов. Они хорошо прогревают помещение, идеальны для приготовления пищи.
4. Кухонные плиты со щитком. В дизайне они уступают отопительно-варочным, но намного дешевле, отчего особенно востребованы пенсионерами.

Кирпичные печи аккумулируют в массиве тепло на длительное время. Их разделяют в зависимости от его отдачи, периодичности топки, температуры поверхности. Умеренно прогревающиеся имеют толщину внешних стенок в половину кирпича, а то и в целый. Этим обеспечивается медленный нагрев и такое же остывание. Они самые массивные, хорошо накапливают и долго отдают тепло. Температура стенок не превышает 60°, отчего не чувствуется запаха пригоревшей пыли. Типичный представитель этого вида – голландка.

Самой большой функциональностью обладают отопительно-варочные дровяные печи. Известны как шведки, разновидностью являются русские с камерой для выпечки хлеба. Они имеют чугунную плиту для приготовления пищи, духовку. При желании дополнительно оснащаются котлом для отопления. Разные модификации имеют лежанки, камеры для просушивания дров, водогрейный бак и многое другое. По сравнению с кухонными плитами КПД значительно выше – около 60%. Тяга стабильная, тепло держится долго.

Бюджетный вариант – дровяная печь с отопительным щитком. Для строительства требуется до 200 кирпичей. На чугунной плите готовят еду, дымообороты задерживают уходящие газы, которые нагревают его стенки. Такая разновидность способна обеспечить теплом небольшое помещение, в том числе две смежные комнаты. То пространство, где находится плита, прогревается быстрее, а щиток еще некоторое время отдает накопленную энергию.

Кроме вышеприведенной классификации печи различаются по температуре нагрева – от умеренной до высокой. Также по-разному устраивают отвод газов: каналы располагают вертикально или горизонтально, вместо них используют колпаковую схему дымооборота или комбинированную. Строят их разнообразной формы: прямоугольные, круглые, с тремя углами. Применяют различную отделку: штукатурку, керамическую плитку, кафель, изразцы.

Выбор конструкции и места расположения

Прежде чем остановиться на определенном типе, анализируют свои потребности, желания и возможности. Учитываются финансы, но их не следует ставить на первое место. Главное – чтобы дачная печка выполняла свои функции, и в доме было тепло. Учитывают периодичность топки.

Если на дачу наведываются только по выходным, то устраивать толстые стены нет смысла: пока они прогреются, наступит время уезжать. Наиболее приемлемый вариант для подобного случая – плита со щитком. Для людей, ценящих красоту, подойдет камин, совмещенный с печкой. Прежде чем она начнет отдавать тепло, отдыхают у открытого огня.

Конструкцию выбирают простую в изготовлении и удобную в обслуживании. Продумывают толщину стенок. Чем она больше, тем дольше прогревается, но и лучше держит тепло. Задумываются о размещении дымохода. Желательно, чтобы он выходил на коньке или в непосредственной близости от него. Это избавит от проблем с задуванием ветром, легче отделать кровельный материал вокруг, чтобы не протекало.

Большое значение имеет расположение печи. Ее устанавливают так, чтобы вся поверхность отдавала тепло. Тогда она справится с обогревом нескольких смежных комнат. Обычно с этой целью для установки выбирают проем в перегородке, разделяющей помещения. В доме из трех-четырех комнат ее располагают по центру. Такая планировка позволяет топить из кухни или коридора, не занося мусора в жилые комнаты. В подобную схему хорошо вписываются голландки, шведки и русские печи из кирпича на дровах.

Начальный этап строительных работ

Выбрав конструкцию, внимательно изучают чертежи. Оттуда узнают всю необходимую информацию. На изображении фасада указывается высота и ширина, длину обычно обозначают на порядовках – подробных чертежах по рядам. В них указывается, как расположен каждый отдельный кирпич, где устанавливать приборы. На следующем рисунке показывают в разрезе. Из него можно понять, как устроен дымооборот, перемычки, прочистные каналы.

Штриховка на порядовке указывает, какой кирпич применяется, его доли, что помогает придерживаться порядка кладки и размеров. Двойными штрихами помечают огнеупорный материал. Поверхности с наклоном показаны тонкими горизонтальными или вертикальными линиями. Это значит, что камень отесывается в этом направлении. Доли помечаются диагоналями.

Изучив чертежи, можно приступать к работе. Вносить изменения в них не стоит, иначе есть риск ухудшить работу. На порядовке все выверено с учетом не только размера кирпичей, но и толщины швов. Чертеж учитывает расположение каналов для прочистки и дымохода. Все порядовки представляют собой испытанные временем конструкции.

3.1

Устройство фундамента

Основание для печи из кирпича делается на 30 см больше ее габаритов в каждую сторону. Его заливают вместе с фундаментом дома. Но если здание уже построено, снимают пол. Устанавливать по доскам, какими бы толстыми и крепкими они ни были, бессмысленно. Пройдет немного времени, и древесина просядет, прогнется, поведет печку.

Фундамент не связывается с основанием под стены дома, а располагается отдельно. Расстояния между ними выдерживают не менее 50 мм. В промежуток укладывают теплоизолятор. Когда фундаменты разделены, они также дают усадку, но независимо. Скорость и величина различные, поэтому соединение двух оснований неизбежно приведет к перекосу дома, печи или того и другого вместе.

Для уменьшения ухода тепла в землю устраивают изоляцию. Своими руками теплоизоляционный пирог делают в такой последовательности снизу:

базальтовый утеплитель;
фольга, металл или оцинкованная жесть;
опять лист базальтового картона;
металл;
войлок, вымоченный в жидком глинистом растворе.

Когда верхний слой высохнет, на него укладывают кирпичи. Такая изоляция даже в самых суровых условиях полностью оберегает от потери тепла.

3.2

Материалы для строительства

Для дачной печи выбираем красный кирпич марки не ниже М 150. Он самого низкого качества, но для подобных целей сгодится. Для топливника покупается шамот Ш-5 или ШБ-8. Керамические кирпичи укладывают на глиняно-песчаном растворе, который приобретают или готовят самостоятельно. Глину хорошо вымачивают, чтобы размокли все комки, затем протирают через сито, а песок просеивают. Соотношение компонентов 1,5:1 или 2:1.

Шамот выкладывают на специальной огнеупорной мастике. Растворы не взаимозаменяемы из-за большой разницы в свойствах. Если шамотный кирпич положить на глину, она недолгое время будет держаться, а затем под влиянием высоких температур рассыплется. Специальная мастика в таких условиях спекается, образуется монолитное соединение, способное выдержать 1200°.

Литье для кирпичной печки выбирают по размерам и назначению. Варочную панель покупают толстую чугунную, которая имеет съемные кольца. Выкладывая ряды кирпича, между ними и литьем оставляют зазоры 5 мм, которые компенсируют тепловое расширение чугуна. Промежуток заполняют базальтовым уплотнителем, способным выдерживать очень высокую температуру. Стекловата не годится, она спекается и разрушается.

Применять для этих целей асбестовый шнур, что практиковалось раньше, не рекомендуется: он канцерогенный.

Понадобятся угольники различной длины, отрезки полосового железа. В каждом конкретном случае размеры и количество разные. Кроме варочной панели, топочных и поддувальных дверей, требуются прочистные, задвижки. В изделиях при желании устанавливается дополнительное оборудование: духовой шкаф, водогрейный, о приобретении которых заботятся заранее. Также будут нужны несколько метров мягкой стальной проволоки для крепления дверок.

Правила кирпичной кладки – о чем следует помнить

Приступают к строительству печи для дома на дровах через месяц после заливки фундамента: он за это время наберет прочность. Камни кладут с перевязкой. Это значит, что швы между кирпичами в рядах по вертикали не совпадают, а перекрываются сверху. Для установки приборов некоторые кирпичи подпиливают, придают требуемую форму, используют доли.

Швы делают одинаковой толщины, идеально 5 мм. Допускаются колебания до 1 мм в обе стороны. Выдавленный раствор снимают, но повторно не используют. Можно услышать различные советы по поводу вымачивания кирпича перед кладкой. Одни считают это необходимым моментом, другие – ненужным. Наверное, это не принципиально, если нет четкого мнения и убедительных доказательств.

Постоянно наблюдают за горизонтальностью и вертикальностью рядов. Используется строительный уровень и отвес. Строго следят за углами, исправляя малейшие отклонения. Сначала небольшие, они к верху уведут стенку неизвестно куда. Кирпичи стараются укладывать правильно сразу, чтобы не постукивать и не поправлять.

Полезный совет начинающим печникам: каждый ряд выкладывают сначала насухо, пользуясь схемой, убеждаются в правильности, и только затем кладут на раствор.

Отопительная печь голландка

Это простейшая дровяная конструкция, не требующая много материалов. Для строительства понадобится:

кирпич красный –390 шт.;
колосник 250×250 мм;
топочная дверца 250×250 мм;
по одной дверце для зольника и чистки – 140×140.

Конструкция действительно имеет голландское происхождение. У нее три вертикальных канала дымооборотов. Нетребовательна к качеству материалов и может считаться бюджетной. Еще одно достоинство в том, что высоту выбирают любую. Можно даже установить на первом этаже и наращивать на втором. Она очень компактная, размеры всего 1010×510 мм.

Изготовление такой печи из кирпича для опытного мастера не составит никакого труда. Новичкам придется сложнее, но без спешки обязательно будет успех. Стоит вникнуть в чертеж, и становится понятно, что никаких сложностей здесь нет.

Отопительно-варочная конструкция шведки

Составные части кирпичной печи для отопления и готовки пищи:

топка, перекрытая чугунной варочной панелью;
камера для отвода газов;
дымоход.

Помещение отапливается от стенок, разогретых газами, образовавшимися в процессе горения. Пища готовится прямо на огне. Предусмотрен летний и зимний вариант использования. В жару заслонкой перекрывается камера, и стенки не разогреваются. При размерах 361×550 мм отапливается помещение 35 кв. м. Дополнительно в печку устанавливают духовку.

Для строительства понадобится:

кирпич – 570 штук;
уголок – 1,7 м;
стальная полоса – 0,65 м;
плоский шифер для перекрытия варочной камеры.

Предлагаемый вариант самый простой, его используют новички.

Некоторые комментарии к порядовке:

на втором ряду устанавливают поддувальную дверь;
в пятом – колосниковую решетку;
6–9 ряды – топочные двери и духовка справа от нее;
на 12-м укладывают варочную панель.

Кухонная плита с отопительным щитком

Для приготовления пищи и быстрого обогрева помещения устраивают дровяную печь с варочной плитой. В ее основе, как и любой другой – топливник. Его размеры небольшие, располагается он ниже обычного, чтобы перекрытие не оказалось высоким. Наиболее часто применяется схема, показанная на рисунке: 1 – поддувало, которым регулируют подачу воздуха и скорость горения; 2 – топочное отделение; 3 – духовой шкаф; 4 – варочная панель.

Кухонная плита: 1 – поддувало; 2 – топка; 3 – духовка; 4 – варочная панель; 5 – угольник.

Если дымоотвод прямой, то горячие газы сразу уходят наружу. Для повышения эффективности делают дополнительный газооборот: рядом пристраивают отопительный щиток с дымооборотами. Он аккумулирует тепло и отдает в помещение.

Щитки делают толстостенными и тонкостенными. В первом случае их выкладывают в полкирпича, во втором его устанавливают на ребро. Толстые оправданы, когда плитой пользуются достаточно долго. Они прогреваются меньше тонкостенных, но сохраняют тепло продолжительное время.

Предлагаемая конструкция имеет летний и зимний ход, что позволяет пользоваться плитой круглогодично. Для регулирования применяются задвижки. На рисунке представлен толстостенный щиток достаточно больших габаритов: 380×890 мм, высотой 2240 мм. Если топить один раз в сутки, теплоотдача 430 ккал/час, при двух – 600. Руководствуясь схемой, его можно сделать тонкостенным.

Представленные конструкции несложные, рассчитаны на печников, делающих первые шаги. Работа требует большой аккуратности, внимание следует уделять не только внешнему облику, но и переходам. Неровности внутри конструкции тормозят движение газов, ухудшают тягу, понижают теплоотдачу. Продуманное же исполнение рекомендаций гарантирует уют в доме.

Когда в доме тепло, то и на сердце радостно: как сложить для дачи печь на дровах

Дровяная печь устанавливается, когда нужно избавиться от сырости после холодного времени года и сохранить как можно больше тепла.

В конструкции нет ничего слишком сложного.

Печь для дачи возможно сделать собственными силами без траты средств на наём специалистов.

Схема обыкновенной печи на дровах

Подобное отопительное приспособление полностью строится из кирпича. Труба выводится через крышу, а в качестве заслонки используется металлический лист.

Основной строительный элемент — кирпич, который обладает свойством накапливать и постепенно отдавать в помещение энергию тепла. Чем больше основного строительного материала использовано при изготовлении печи, тем дольше она будет нагреваться и остывать.

Когда проводится выкладка топки, необходимо использовать огнеупорный строительный материал и раствор. Если речь идёт о дымоходе, его нужно выкладывать насухо с подбором и раскладкой отдельных рядов. При выкладке первых стоит придерживаться правила параллельности, которое проверяется специальным угольником.

Для этого нужно провести замеры противолежащих дистанций между основными углами. Если эти расстояния равны, можно сделать вывод о правильно выполненной кладке. Размер подобной печи довольно велик, как правило, прибор занимает площадь равную от 5 до 8 квадратных метров.

Печка длительного горения

При изготовлении печи необходимо принимать во внимание, что в будущем она будет работать благодаря пиролизу. Это понятие обозначает процесс сгорания топлива при высокой температуре в топке и недостатке кислородных масс.

Особенность приспособления в том, что воздух для поддержания огня подаётся не снизу, а сверху. Такая подача проводится дозировано. Воздушные массы поступают только к тонкому слою твёрдого топлива. Так исключается возгорание загрузки. В итоге обеспечивается продолжительная работа печи, полное сгорание газов.

Чтобы изготовить подобный агрегат своими руками, придётся обзавестись металлической бочкой. Её может заменить газовый баллон, стальные трубы большого диаметра. Толщина стен не должна быть меньше 4—5 мм. Если они будут тоньше, то могут прогореть в процессе работы печи. Высота будущего агрегата составляет не меньше 1 м. Печь делится на три отделения, а именно: на загрузочную камеру, зону горения и систему, отвечающую за отвод газов.

Печь с плитой для дачи

Для сборки основного корпуса подобного агрегата следует использовать специальный печной кирпич красного цвета. Он обладает огнеупорными свойствами и при правильной кладке способен обеспечить долговечность будущему изделию.

Нельзя использовать цементный раствор, так как под воздействием высоких температур он имеет свойство растрескиваться. При изготовлении корпуса надо проявить особое внимание и провести проверку конструкции, высушив ее части.

Во время кладки учитывается, что для обогрева как помещения, так и варочной поверхности будет достаточно небольшого тепла. Элемент печи, отвечающий за приготовление пищи, не нуждается в большом количестве тепловой энергии.
Несмотря на относительную сложность, произвести отделку такой печи можно различными строительными материалами, например:

керамикой;
облицовочным кирпичом;
обыкновенной штукатуркой.

Ещё можно применять современные стеклообои. Но к ним относятся с недоверием многие люди, которые предпочитают использовать элитный материал такой как мрамор, гранит или полудрагоценные каменные породы. Таким образом, печь состоит:

из 230 огнеупорных кирпичей красного цвета;
из 200 кг глины и мелкого песка;
из стального уголка;
из дверей поддувала и камеры сгорания;
из чугунной плиты с конфорками;
из короба для нагрева воды и духовки.

Важно! Индивидуальные размеры отдельных элементов должны подбираться в соответствии с общей схемой.

Вам также будет интересно:

Выбор проекта

Если хозяин дачи не может определиться что именно ему нужно, то во время принятия решения он должен обратить внимание:

На количество помещений в доме, которые предстоит отапливать будущей печи. Если речь идёт об обогреве одной комнаты, можно сделать подобное сооружение в виде дизайнерского дополнения интерьера. Когда требуется обогрев нескольких комнат, нужно продумать возможность подсоединения печи к центральной системе, отвечающей за отопление.
На то, каким типом топлива будет топиться будущее сооружение. Дровяная печь строится, если необходимо обеспечить автономный обогрев в течение нескольких дней.
На периодичность появления хозяина в доме.
На присутствие специального места, предназначенного для хранения топлива. Держать уголь и дрова нужно в особенных условиях и следить за тем, чтобы они не отсырели.

Фото 1. Пример проекта для строительства дачной печи на дровах с указанными размерами.

Если учитывать все описанные факторы при выборе проекта, можно построить наиболее подходящую под конкретные условия печь, выполняющую свои функции максимально эффективно.

Как подобрать материалы?

Для постройки приспособления, о котором идёт речь, потребуется:

Полнотелый кирпич красного цвета, предварительно прошедший процедуру обжига. Материал в обязательном порядке должен быть огнеупорным.
Глина и мелкий песок желательно речного происхождения. На это надо обратить особое внимание, так как при наличии правильных компонентов можно сделать тонкие и аккуратные швы.
Щебёнка, бутовый камень или кирпичный бой.
Цементный раствор. При выборе этого компонента нужно обратить внимание то, как он замешан. В нём должна быть 1 часть цемента на 2 песка. Такое соотношение хорошо подойдёт для устройства фундамента.
Рубероид.
Обыкновенный полиэтилен и масло, использующееся для смазки внутренних компонентов автомобилей.

Металлические трубы. При выборе этого элемента нужно следить за тем, чтобы их диаметр был не менее 100 мм.
Решётка. Этот элемент будущей дровяной печи должен принадлежать к колосниковой разновидности.
Дверцы, предназначенные для поддувала и топки. Они должны быть не менее 3—4 мм в толщину, иначе прогорания не избежать.
Металлический лист, необходимый для защиты пола от угольков, которые могут случайно выпасть из топки.
Оцинкованная проволока и труба.

Справка. Если иметь в своём распоряжении все перечисленные компоненты, подобранные нужным образом, печь собирается без особых трудностей.

Как построить своими руками: подготовка места

Прежде чем выкладывать подобное сооружение в доме, необходимо подготовиться:

На пол в месте, где будет стоять печь, укладывается специальная плитка. Для лучшего сцепления нужно использовать грунт под названием Бетоконтакт. Первый ряд плитки укладывается идеально ровно, так как от этого зависит качество всей работы. Затирка наносится через сутки после укладки.
Можно приступать к облицовке стен специальной изразцовой плиткой. Для лучшего сцепления используется та же грунтовка, что и в первом этапе. Применяется термостойкая клеящая мастика. Наносить затирку тоже нужно через сутки после укладки плитки в полном объёме.
Приступаем к подготовке потолочной области. Нужно сделать отверстие для дымохода таким образом, чтобы его внутренний диаметр соответствовал индивидуальным особенностям печи. К отверстию нужно прикрутить специальный фланец при помощи саморезов.

Важно! Если все подготовительные процедуры выполнить правильно, можно значительно понизить уровень пожароопасности во время работы печи и облегчить себе использование приспособления в будущем.

Постройка самой печи

Процедура проводится с учётом следующего алгоритма:

Закладывается фундамент. Для этого узнают, какую глубину имеет промерзание грунтов в определённой местности. Если закладка фундамента проводится в уже готовом доме, глубина траншеи может достигать полуметра. Принимаются меры, связанные с предотвращением промерзания сооружения.
Возводятся стенки. Необходимо помнить, что размеры поддувала должны соответствовать габаритам самой печи и обеспечивать приток кислорода, необходимого для горения. Колосниковая решётка должна иметь форму квадрата и устанавливаться под углом к дверце топки.
Проводится заключительная отделка. Если эффективность работы сооружения волнует хозяина больше чем внешний вид, он производит штукатурку стен раствором глины. После подобной обработки нужно нанести на сооружение специальную смесь, состоящую из мела, воды и молока.

Фото 2. Процесс постройки печи из кирпича. На изображении видно, как устанавливаются колосник и топочная дверца.

Если придерживаться описанного алгоритма, можно получить отличную печь, эффективно отапливающую помещение.

Возможные сложности

Если описанное сооружение строилось непрофессионалами, могут возникнуть проблемы с теплоотдачей. Их можно решить следующим образом:

Необходимо устранить так называемый мёртвый угол в топке. Чтобы это сделать свободное пространство заполнятся битым чугуном, гравием или щебнем.
При сооружении можно внести некоторые коррективы в конструкцию и образовать тепловые карманы. Они будут задерживать выход тепла, которое имеет свойство подниматься.

Важно! Ещё одной проблемой является образование конденсата. Её можно решить, если предусмотреть короткий путь для выхода газа. Проблему возникновения искр устраняют посредством монтажа духовки.

Если учитывать при сборке и отделке перечисленные нюансы, можно значительно увеличить эффективность работы печи.

Полезное видео

Видео, в котором показана постройка дачной печи, возможные ошибки и то, как свести к минимуму проблемы с теплоотдачей.

Преимущества дровяной печи

Описанные сооружения имеют широкое распространение благодаря следующим преимуществам:

Простота конструкции, которая может избавить хозяина от необходимости покупки труб и радиаторов.
Выгода. Постройка подобного прибора в частном доме даёт возможность хозяину не платить за отопление, так как он в нём не будет нуждаться.
Наличие тяги для кислорода. Из-за подобной особенности происходит полное удаление продуктов горения, обеспечивается эффективный тепловой обмен.

Благодаря перечисленным преимуществам, дровяная печь встречается практически в каждом частном доме.

кирпичная финка на дровах своими руками, порядовка и чертеж, есть ли аналоги, уличная дровяная

Свое название эта печь получила из-за широкой распространенности в странах Скандинавии. Популярность прибора в России обусловлена схожестью климата и высокими требованиями к качеству отопления домов.

Конструкция относится к колпаковому типу печей и во многом схожа с традиционной русской печкой, где обогрев помещения происходит за счет нагрева массивного корпуса.

Встречаются варианты финки из кирпича, чугуна и стальные с кирпичной облицовкой. Их ценят за простоту, быстрый нагрев и эстетичный внешний вид.

Устройство финской дровяной печи для отопления дома

Любая скандинавская печь состоит из большого топливника, занимающего всю площадь агрегата, и прикрывающего его свода с отверстием в задней части для отвода дыма.

Горячие газы поступают в колодцы и опускаются почти до пола, отдавая тепло кирпичным стенкам, затем поднимаются и уходят в трубу. Число таких дымооборотов может быть от 2 до 8.

Для удержания тепла используется вьюшка на последнем колене дымохода. Доступ кислорода регулируется при помощи дверцы зольника — поддувала. Преимущества финской печи:

Простота изготовления. При наличии чертежа может быть выстроена самостоятельно.
Недорогая и относительно легкая.
Хорошие технические характеристики (тяга, тепловая отдача, высокий КПД).
Быстро нагревается, тепло начинает давать сразу же за счет большой открытой топки.
Тепло от стенок не пересушивает воздух, прибор может одновременно отапливать 2—3 комнаты.
Безопасная и экологичная.
Отличный внешний вид, при качественной кладке становится украшением дома.

Размещают печь-финку в центре отапливаемого помещения, а топку стараются разместить так, чтобы в гостиной удобно было наблюдать за пламенем. Иногда такие печи называют хлебными из-за встроенной духовки, в которой можно приготовить самые разнообразные блюда.

Банная и уличная печь-финка

Сейчас в продаже встречаются компактные печи из чугуна, талькохлорита (натуральный природный материал) и кирпича. Последний вариант наиболее доступный и простой для самостоятельного изготовления.

Печи-финки для бани чаще всего выполняются из металла и имеют встроенную каменку. Верхний нагрев приборов такого типа будет быстро протапливать небольшое помещение, а камни аккумулировать тепло.

Для большей эффективности боковые стенки конструкции облицовываются стеатитом или природным сланцем. Эта мера поможет уберечься от ожогов и смягчит жар в бане или сауне.

Несколько отличается от домашней конструкции уличная печь-финка. В таких агрегатах стараются объединить функции барбекю, варочной плиты и шашлычницы. Простейший вариант может быть построен за выходные.

Изготовление кирпичного устройства на дровах своими руками

Выбирая печь для отопления нужно учитывать площадь отапливаемого помещения, частоту пребывания в доме, размеры и теплоотдачу самой конструкции. Рассмотрим проект простейшего прибора для отопления дома мощностью до 3,5 кВт в сутки и габаритами 110 на 80 см и 200 см в высоту.

Материалы, инструменты и чертежи

Для строительства потребуются следующие материалы:

Кирпич двух видов. Керамический — для облицовки и изготовления боковых стенок. Из огнеупорного (шамотного) материала выкладывается ядро топки, купол. Количество кирпича для постройки — около 800 штук (из них шамотного 70—80 штук).

Внимание! Пустотелые кирпичи применять нельзя.

В качестве раствора для кладки используется специальная шамотная глина или смесь обычной красной глины с речным песком (на 1 часть глины 2,5 части песка). Можно купить уже готовый раствор и развести его согласно инструкции.
Печная фурнитура — колосники, задвижки, дверцы, сажечистки, стальные полосы и вязальная проволока.
Труба дымохода, если не планируется возведение кирпичной трубы до конька дома.

Инструменты для кладки кирпича — отвес, рулетка, болгарка с диском по камню, кельма, уровень и емкости для замеса раствора.

Фото 1. Чертёж финской печи: вид спереди и сбоку. Также показана кладка первых четырёх рядов.

Фото 2. Второй вариант чертежа с порядовкой финской печи из кирпича. Указаны размеры устройства, его вид спереди и по бокам.

Вам также будет интересно:

Описание кладки с порядовкой

Для удобства все строительство печи можно разделить на несколько этапов:

Возведение фундамента. Кирпичная финка массивна, поэтому лучше всего обустроить монолитное основание на уровне пола. Фундаментная плита может быть залита поверх блочного основания или другой прочной опоры. Расстояние до края сгораемого пола — 3—5 сантиметров.
Первые 5 рядов выкладывают из обычного кирпича. В центре оставляют отверстие под коллектор. 6 и 7 ряды выполняются из огнеупорного кирпича — с этого уровня начинается устройство ядра финки.
Теперь формируется скошенный под печи. Он может быть выполнен из кирпича, поставленного на ребро, со спиленным углом или из двух рядов кирпичной кладки с образованием ступеньки. По скосу угли будут лучше сваливаться на колосник и эффективнее дожигаться.
Возводятся стенки топливника высотой в 4 огнеупорных кирпича на ребре. На этом этапе тщательно контролируется вертикальность с помощью отвеса и уровня.
Устанавливается металлическая перемычка из уголка размером 40х40 или 50х50. С этого момента начинается перекрытие топливника рядами шамотного кирпича. Каждый последующий ряд ступенчато расположен над предыдущим. К 5 ряду перекрытия должно остаться только отверстие для выхода дыма — хайло, а шестым рядом формируют низ духовки.
Продолжаем выкладывать духовку, ее высота составляет от 3 до 6 рядов кирпича. Задняя стенка духовки у огневого канала может быть выполнена из кирпича, керамической или чугунной плиты.
Теперь остается выложить боковые дымовые каналы. Для них допустимо использовать обычный печной кирпич, но можно продолжить кладку шамотным материалом. Главное назначение каналов — забрать максимальное количество тепла от дыма и отдать его в помещение. Для этого вместо двух каналов может быть устроено 4, 6. Их стенки делаются выше ядра печи на 3—4 кирпича.
Завершается устройство прибора установкой плиты перекрытия на раствор и монтажом дверок, колосников и прочей фурнитуры.

Фото 3. Вариант порядовки печи-финки, всего включает 32 этапа. Красным цветом на схеме обозначен керамический кирпич, жёлтым — шамотный.

В завершение конструкцию по желанию облицовывают кирпичом.

Возможные сложности

В процессе строительства могут возникнуть определенные трудности, которые решают, воспользовавшись следующими рекомендациями:

Раствор плохо схватывается с кирпичом — нужно замачивать его в ведре с водой до прекращения выделения пузырьков воздуха.
Первый ряд необходимо выложить максимально точно и ровно, особенно по горизонтали. Небольшое отклонение внизу приведет к заметным перекосам в верхней части. Если возникает увод постройки от вертикали, то можно каждый последующий ряд немного подтачивать болгаркой с одного края, пока горизонталь не выйдет в «ноль».
Кирпич может скалываться при обтесывании молотком, его гораздо удобнее разрезать болгаркой. С ее помощью поверхность доводится до максимально плотного прилегания рядов. Можно сделать технологические пропилы для крепления дверцы и вьюшки.
При кладке верхних рядов внутрь дымохода может попадать раствор и обломки кирпича. Решают эту проблему простым куском пенопласта, обмотанным влажной тряпкой. Он вставляется в отверстие и постепенно перемещается вверх.

Полезное видео

Посмотрите видео, в котором демонстрируется процесс проектирования отопительной финской печи для дома.

Стоит ли уделять внимание таким печам? Есть ли аналоги?

Во многом скандинавская конструкция печи схожа с русской печью или голландской, в ней есть что-то и от английских каминов. Главное, что интересует конечного потребителя — это цена и эффективность обогрева. По этому показателю финские одноколпаковые печи вне конкуренции для дачных домов и небольших жилых помещений.

Печь из кирпича для дома своими руками

Главной частью любого дома является именно очаг. Он является центральным объектом в тех домах, где не проведено централизованное отопление, ведь без него будет слишком холодно. При правильной кладке можно достичь высокого комфорта и удобства приготовления пищи. От правильного расчета и эффективности постройки будет зависеть правильный микроклимат в доме и срок её службы.

Фото кирпичных печей

В этой статье будут рассмотрены все вопросы, касательно сооружения кирпичной печи в частном доме. Есть ряд схем строительства собственного очага. Редакция сайта выбрала несколько схем постройки печи из кирпича, которая была проверена и подтверждена практикой. Надеемся, что при помощи статьи вам удастся завершить собственную печь.

Для начинающих печников и владельцев различных загородных построек, от дач до вилл эта информация будет интересна для возможности контролировать работу наемных сотрудников. Все сведения опираются на требования по законодательству.

Как правильно выбрать конструкцию кирпичной печи?

Существует огромное количество вариантов кирпичной печи, которые различаются между собой, как в плане характеристик, так и сложности работы. Важно правильно выбрать конструкцию печи, чтобы обустроить подходящий агрегат из кирпича. В противном случае, будет достаточно трудно обеспечить себя комфортом.

Печь из кирпича

На текущий момент все печи из кирпича разделяют по следующим категориям:

По назначению.

По методу передвижения газов.

По уровню производительности (в Ваттах).

По периодичности топки.

По габаритам.

Причем, в зависимости от типа дома печь будет выбираться по ряду параметров, важных в определенных условиях. Например, в трехкомнатном доме, площадью около 200 квадратных метров нет потребности в установке громадной печи с мощностью около 100 Ватт.

Классификация печей по назначению

На текущий момент все печи, используемые на территории частных домохозяйств, разделяют на 3 категории:

Отопительные. Эти конструкции в доме выполняют только одну функцию: обогрев помещений. Нормой считается, что одна отопительная печь может поставлять тепло для трех комнат, а при постройке требуется проектировать с учетом возможности размещения стен печи как часть перегородок между комнатами.

Отопительная кирпичная печь

Отопительно-варочные. Подобный вариант печей включает варочную и генерирующую тепло поверхность. Эта категория также включает ряд кирпичных плит, которые имеют исключительно чугунную варочную поверхность.

Отопительно-варочная кирпичная печь

Специальные. Подобные агрегаты могут использоваться для решения определенного ряда задач. К таковым относят печи для выпечки хлеба, банные и даже кузнечные. В комплект входят конструкции для теплиц и гаражей.

Банная кирпичная печь

Наиболее распространенными представителями первой категории являются печи голландки, а также тонкостенные конструкции, которые строятся вокруг каркаса, а также изразцовые варианты. Вторая группа включает традиционные русские печи и даже конструкции с водным контуром, которые позволяют обеспечить обогрев не только в близлежащих помещениях, но и в удаленных благодаря системе трубопроводов и конвекторов.

Последняя группа включает огромное количество вариантов. Однако именно из кирпича преобладают конструкции для бань. Некоторые из них могут частично изготавливаться из металла, но футеровка практически всегда полностью кирпичная.

Для постройки всех кирпичных печей используется материал с высокой теплоемкостью и невысокой теплопроводностью. Подобный материал позволяет достигать высоких эксплуатационных характеристик при минимальном уровне затрат топлива. Фактически, нагреваются они несколько медленнее, чем металлические и можно сравнить с чугунными котлами, но при этом остывают не в пример дольше. Поэтому за одну закладку топлива можно обогревать дом значительно дольше.

Кроме того, невысокий показатель теплопроводности повышает безопасность использования печи. В самой топке температура может превышать 600 градусов, в зависимости от используемых материалов и количество подаваемого воздуха, но наружная часть будет относительно теплой, не превышая 100 градусов. Однако металлические компоненты конструкции такой особенностью не обладают, поэтому стоит быть осторожным.

Классификация по методу движения газов

Качества материала могут быть существенно дополнены правильным выбором конструкции печи. К примеру, для повышения показателя теплоемкости предусматривается сложная форма канала и камер. По ним в процессе сжигания передвигаются продукты сгорания, прежде чем покидают конструкцию посредством дымохода.

Фактически, продукты сгорания – газ легче, чем воздух, поэтому их движение можно описать следующими принципами:

После сгорания органического топлива газ, имеющий высокую температуру, устремляется вверх, и на пути контактирует с перекрытием печи.

Деление газов в кирпичной печи

После этого они начинают курсировать по сложному лабиринту из горизонтальных и вертикальных каналов, что позволяет передать температуру стенам перекрытия. Это позволяет нагревать дом.

В дальнейшем газообразные продукты сгорания остывают и спускаются к месту выхода в дымоход и из-за отрицательного давления покидают его.

Здесь появляется ряд особенностей, которые присущи тому или иному варианту постройки каналу открывания и закрывания газа. Так по горизонтальным проходам газообразные продукты горения остывают несколько быстрее, поскольку по ним продукты сгорания передаются медленнее, чем по вертикальным. В результате наблюдается неравномерная аккумуляция тепла, где больше всего энергии собирается в районе выхода из топки.

Именно поэтому оптимальным выходом становится использование кирпичных печей с вертикальным лабиринтом для продвижения дыма. Главным их достоинством становится перемещение дыма благодаря физическим законам. Соединение также вмонтировать проще, благодаря установке ряда перемычек.

Из недостатков подобной конструкции можно выделить разницу в уровне аккумуляции тепла, между различными частями. Особенно сильно это заметно при сравнении температур между каналом топки и проходом, который непосредственно впадает в дымоход. В кирпичных конструкциях с горизонтальным каналом гораздо лучше прогревается нижняя часть печи, а вверху они несколько холоднее, что будет лучше в плане санитарии.

Если планируется выбор печи для постройки, стоит учитывать, что идеальная динамика движения продуктов сгорания достигается в том случае, если дым передвигается по восходящему или нисходящему направлению по вертикали. И исключительно под высоким давлением можно достигать нормального передвижения.

Если длина каналов будет слишком длинной, даже при их вертикальном расположении, не является оптимумом. Если циркуляция будет слишком длительной, дым и газ слишком сильно остынет, что приведет к неравномерному прогреву и аккумуляции тепла только в одной из частей конструкции, в то время, как остальные будут не подвержены нормальной температуре. К тому же, подобная конструкция может привести к проблемам со штукатуркой.

Часть подобных недостатков можно решить при использовании конструкции с колпаком. В такой группе печных изделий удается обеспечить объединение традиционных каналов в унитарную конструкцию, расположенную прямо над топочным отделением.

Во время работы газ, выдвигаясь из топки посредством узкого отверстия, ударяется о верхнюю часть перекрытия печи и растекаясь в разные стороны начинает спускаться, откуда из-за разницы давления переходит в дымоход под действием тяги. Подобная схема позволяет обеспечить равномерное распределение тепла между различными узлами.

Кроме того, подобные конструкции опережают печки с традиционным оборотом, поэтому колпаковые нагревательные приборы используются для обогрева крупных помещений. Вторые несколько проще в плане монтажа, поэтому строятся на дачах и небольших загородных домов, где не требуется агрегат с высокой степенью производительности.

Как правильно выбрать показатель производительности?

Главной проблемой при выборе мощности печи становится правильный расчет её мощности. Работающая в номинальном режиме работы печь способна обеспечить приблизительно такой же уровень тепла, как и потери в строении. Поэтому, правильный расчет производительности зависит от теплотехнических показателей комнаты.

Для этого существуют собственные формы, записанные в Санитарных Нормах и Правилах. Но обычно просто суммируют теплопотери стен и потолка посредством тех или иных узлов, обычно через вентиляционную систему. Важным фактором является прибавление до 10% от полученного результата, чтобы обеспечить запас на случай сильных морозов.

При правильном расчете теплопотерь в строении удастся узнать, какой уровень мощности требуется для нормального обеспечения теплом любого дома. Если при вычислениях показатель превысил требуемый на 15% или больше, придется выбрать другую конструкцию, поскольку излишнее тепло не способно нормально выводиться.

Есть ряд номограмм, которые специально рассчитаны для выбора подходящей конструкции кирпичной печи. К примеру, если у помещения больше одной наружной стены, следует использовать другие номограммы. В таком случае важно учитывать кроме площади помещения ещё и уровень потолков, чтобы правильно вычислить объем.

На представленном графике показаны данные с учетом размещения подбора мощности печи при наличии одной наружной стены у конструкции. Подобный график имеет достаточно простую схему, по горизонтали необходимо отложить точку с учетом потерь тепла в комнате, для которой ведутся вычисления. Её требуется вести по вертикали до пересечения с диагональю, в результате попадаем на точку №2.

Затем от полученной точки необходимо провести горизонтальную линию, пока не будет пересечение с вертикальной осью. Точка №3 представляет собой коэффициент наружных ограждений, а затем требуется его перемножить на показатель усредненной температуры в зимнее время.

Кроме того, важно при расчете учитывать и ряд других функций. Если у печи закрыты поверхности, обращены на территорию комнат, потребуется дополнительно умножить результат на ¾. В таком случае будет более точный показатель. Есть и ряд специализированных строительных калькуляторов, которые позволяет провести вычисление в автоматическом режиме.

Как правильно выбрать печь из кирпича по периодичности

С учетом показателя периодичности загрузки топлива и показателей специфики его сгорания существует несколько категорий печей:

С периодическим действием. Эти конструкции позволяют осуществлять топку регулярно, до нескольких раз в сутки. Главной их конструкционной особенностью являются очень толстые стены, которые обеспечивают возможность достижения температуры до 1000 градусов. Обычно для кладки используется ¾ или целый кирпич.

Кирпичная печь с периодическим действием

Непрерывного использования. Подобные конструкции применяются на протяжении длительного срока, поэтому не требуется формировать более толстые стены. Достаточно ¼ кирпича. Второе название конструкций – печи длительного горения, поскольку заложенное топливо может тлеть на протяжении суток, в дальнейшем выделяя нормальное количество тепловой энергии.

Поскольку для второй схемы требуется регулярно добавлять значительное количество кислорода, а в небольших домах с этим могут появляться затруднения, то на дачах и других небольших хозяйствах подобные конструкции практически неприменимы. Однако, они эффективны для обогрева крупных домов, которые имеют собственную систему приточной вентиляции.

Если планируется возвести печку периодической топки, скорее всего, придется топить её до 2 раз в сутки. Это нормальный показатель для средних и северных широт, но в последнем случае может потребоваться увеличение количества топлива, либо повышение продолжительности растопки.

Классификация по геометрическим параметрам

В плане габаритов и формы практически все отопительные и варочные печи имеют форму прямоугольника. Причем, если варочные конструкции обычно стараются обеспечить более удлиненный фасад, то для комбинированных делают квадратный. В таком случае, при относительно меньшей занимаемой площади удается разместить большее топочное отделение.

В традиционной русской печи обычно они дополняются пристройками в форме кирпичных лежанок. В процессе к печи добавляются не только специальные лежки, но и ряд приступок, а также оборудование для быстрого просушивания белья, либо приготовления блюд.

Виды кирпичей для печи

Исключительно обогревательные элементы могут иметь абсолютно любую форму, в том числе круглую, это ирландские варианты. Подобные конструкции могут сооружаться в полностью металлическом каркасе, что позволить сделать кладку в четверть кирпича. В результате удается повысить как прочность, так и теплоотдачу.

Большей толщиной обладают традиционные русские конструкции. Обычно их стена имеет толщину от ½ до цельного кирпича. А все печи, которые имеют толщину менее половины кирпича причисляют к тонкостенным.

Если хочется обеспечить минимальный уровень затрат при монтаже печи в загородном доме, где планируется жить на длительный срок, лучшим решение будет прямоугольная печь. Есть вариант добавить варочный очаг, либо отопительной голландской печи.

На дачах где жить планируется нерегулярно, оптимальным выбором станет квадратная овальная или тонкостенная печь. Но если планируется использовать эту конструкцию в качестве места приготовления пищи, лучше всего выбрать миниатюрную русскую или шведскую.

Варианты кладки с порядовками

Создать собственную печь из кирпича потребует значительных затрат. Нередко бюджет может обойтись в 150 тысяч, если заказывать работу у специалистов. Поэтому есть целый ряд желающих возвести собственную несложную печь в даче или загородном доме. Это сопряжено с определенным риском, но нет ничего невозможного. Наша редакция подготовила материалы, чтобы помочь начинающим печникам.

Стоит уточнить, что в примерах порядовок разбирается исключительно процедура закладки массива – главной части, включая каналы дымохода и камеры. Однако, в некоторых случаях может потребоваться подготовка фундамента, что несколько сложнее. Кроме того, выбрать, каким методом будет проведена кладка дымохода на чердаке предстоит вам. Среди представленных схем есть только достаточно простые и понятные именно новичкам.

Первый вариант: традиционная русская печь с высоким лежаком

Этот вариант печной конструкции по праву считается универсальным и может использоваться в средних и северных широтах государства. Топить подобную конструкцию допускается до 2 раз в сутки, в зависимости от погоды. При этом, можно достичь показателя теплоотдачи до 3000 ккал в час.

Печь с лежаком

Есть варианты повышения производительности, благодаря установке двух топок. При этом печь станет выделять до 1.5 раза больше тепла. Как и в традиционном варианте есть выемка под краем пода. Производительности подобной конструкции достаточно для отопления приблизительно 30 квадратных метров. А главной характерной чертой считается наличие сводчатых перекрытий над всеми технологическими отверстиями. Если недостаточно навыков, можно обойтись и без них.

Русская кирпичная печь

Алгоритм постройки:

Первый ряд закладывается сплошным, а для него готовится известковый раствор. Ряды с 2 по 4 формируют колодец, но требуется обеспечить отверстие для подпечья, которое будет расположено с фронтальной части. Кирпичи монтируются с разбежкой швов.

4й ряд является местом, где закладывается свод, установленный на фигурную опалубку. Желательно делать её из фанеры. Следующие 2 ряда монтируются с перевязкой, а на 8 свод замыкают.

Ряды с 8 по 10-й закладываются в 1 кирпич. А в 11 завершается перекрытие холодной печурки. Затем засыпается песок таким образом, чтобы обеспечить уклон к задней части стены печи.

В 12-ом ряду появляется устройство пода, представляющего собой сплошную конструкцию из кирпича. Его устанавливают на подготовленный песок. Поскольку эта конструкция и будет соприкасаться с пламенем, то для постройки желательно использовать тугоплавкий кирпич. Важно добиться максимально ровных поверхностей.

13-16 ряд закладывается для горнила с использованием ¾ кирпичей. При этом все элементы укладываются с перевязкой, но нет потребности в использовании раствора. Кирпичи стесывают на 45 градусов, чтобы составить замки.

17 ряд становится местом для очередного свода, от которого идет устье и задняя часть печи. Кроме того, здесь же монтируется варочная поверхность, которая устанавливается на кирпич, вмонтированный на ребро.

В 18-ом ряду появляется стена печи, а поверхность между варочной поверхностью и отопительной частью постепенно заполняется песком с кирпичом. А в 19 снова появляется свод.

На 20 ряду требуется заложить кладку, чтобы выровнять стенки печи и сузить отверстие над шестком. Отсюда же начинается сборка перетрубья.

Свод закрывается на 22 ряду.

А с 22 по 32 начинается составление перетрубья и дымохода.

Схема печи с лежаком

Вариант №2 Модернизированная «Теплушка»

Главным недостатком всех печей из кирпича является именно неравномерная аккумуляция тепла. Для этого их модернизируют. Данный вариант «Теплушки» позволяет неравномерно распределить газ между дымоходом и лабиринтом, что позволяет обеспечить гораздо более высокий уровень нагрева.

Печь «Теплушка»

Конструкция относится к колпачным. Она включает две камеры, для обогрева и приготовления пищи. А фиксация достигается благодаря столбикам. Камеры соединены между собой за счет нескольких столбиков, которые расположены по бокам. От них газ перенаправляется в варочный отсек, а затем в отопительную зону. Именно оттуда он попадает в дымоход.

За счет необычной конструкции удается обеспечить высокую производительность печи, которая приблизительно на 150% мощнее стандартнее. Кроме того, у неё лучше показатели теплоемкости и теплопроводности, поэтому потребуется минимальное количество дров.

Схема печи «Теплушки»

Дымоход смещен несколько в сторону от места размещения топливника, а в нижней части дымового канала расположены отверстия, откуда продукты переработки выходят за пределы дома.

Вариант № 3. Упрощенная конструкция со щитом

Если опыта совершенно недостаточно, а отапливаемая площадь минимальная, до 20 квадратных метров, эта печь будет прекрасным вариантом.

Упрощенная кирпичная печь

Принцип работы крайне простой, из топки продукты переработки поступают в отделение для приготовления пищи, откуда перемещаются вбок, а затем начинают циркулировать по дымооборотам. Для этого устанавливается как вертикальный, так и горизонтальный канал, где дым лучше задерживается.

Схема упрощенной кирпичной печи

А после окончания прогрева нижней части сооружения дым под давлением из топки переходит в вертикальные каналы, откуда и попадает в атмосферу.

Выводы

Сооружение кирпичной конструкции в собственном доме потребует концентрации правильных расчетов. Важно правильно выбрать тип кирпича и его количество. Но даже если вы будете привлекать наемных мастеров, желательно узнать основы, чтобы контролировать их работу.

Мобильная печь на дровах, готовые варианты и самостоятельное изготовление

Вне зависимости от времени года сложно себе представить лучший отдых, чем единение с природой. В такой обстановке можно прекрасно провести время, расслабить и наполниться силами.

Заядлые туристы легко справляются с такой непростой задачей как разведение огня, но костер, в силу погодных условий, может гореть не долго, что доставит определенные неудобства. В решении этой проблемы поможет мобильная печь на дровах. Конструкция простая в эксплуатации, а также ее можно соорудить самостоятельно за короткий промежуток времени.

Походная печь фабричного производства

Принцип работы

Походные печи на дровах в обязательном порядке должны соответствовать двум основным требованиям: в первую очередь быть легкими, а во вторую компактными. При пеших походах эти условия не подлежат корректировке, ведь очаг должен в максимально короткие сроки складываться и раскладываться, а также помещаться в рюкзак путешественника, не занимая много места.

Кто-то скажет, что в магазинах представлены газовые печи, которые гораздо удобнее самодельных. Но это не совсем так, ведь баллон с топливом в условиях палящего солнца – это небезопасный элемент, который может привести к возгоранию или травмам.

Самая обыкновенная походная печка – это минимум конструктивных элементов, у нее отсутствует дымоход и корпус для сохранения нагнетенного тепла, за счет чего агрегат очень мобилен. В ней присутствует лишь система поддува и топка (камера сгорания). Работают печи на дровах или щепках, при этом топливо полностью может испепеляться, а полученное тепло всегда вверх.

Самодельная печка

Даже не в любой туристической печке есть поддув. Некоторые конструкции предусматривают наличие лишь камеры сгорания, но и при таких особенностях будет достаточно мощности, чтобы подогреть пищу.

Разнообразие походных устройств

В настоящее время не составит труда приобрести в любом туристическом магазине современную походную печку. В зависимости от производителя и стоимости изделия, они будут различаться функциональными способностями.

Например, походная печь «Медиана» является мобильной конструкцией. Главным преимуществом изделия перед конкурентами – наличие встроенного гасителя искр, что дает возможность полностью обезопасить себя от вероятности возгорания. Более того, производители характеризуют ее как печь для палатки Мобиба, а значит, ее можно устанавливать внутри и не переживать о скоплении дыма.

Полноценная походная печка

Не стоит забывать и про машины, ведь многие люди выбирают для путешествия исключительно этот способ передвижения. Производители предлагают изделия и для этой категории покупателей, но они отличаются увеличенными габаритами.

Если нет возможности сконструировать печь, то никто не запрещает использовать мобильный камин или всем известный мангал. Но здесь стоит упомянуть о некоторых недостатках: конструкции достаточно объемные, имеют значительный вес, не удобны в плане транспортировки и не отвечают требованиям пожарной безопасности.

Если люди увлекаются туризмом и регулярно выезжают на природу, то им крайне необходима портативная печь на дровах. Все дело в том, что подобные конструкции имеют ряд особенностей, среди которых:

Изделия всегда мобильные, они легко транспортируются и мало весят.
Походная печка имеет опцию регулирования мощности. Все будет зависеть от того, какого объема выбрана емкость для корпуса.
Туристическая переносная конструкция работает на любом топливе. Для розжига можно использовать дрова, щепки, опилки, листья, поленья или угли.
Повышенный уровень коэффициента полезного действия ввиду конструктивных особенностей.
Безопасность. Горение огня происходит внутри корпуса, который снаружи не раскаляется, а остается теплым.

Стоит отметить, что если необходима печь для мобильной бани, то все же лучше приобрести готовое изделие, например, «Пошехонка» или «Берег».

Оригинальная разборная модель печки

Если потребности в мощном очаге нет, то его можно легко сделать своими руками. При этом используются подручные материалы, которые есть в каждом доме, а времени на создание конструкции потребуется минимум.

Самостоятельное конструирование

Сейчас существует множество способов, позволяющих самостоятельно и в короткие сроки сделать в условиях туристического путешествия печь. Рассмотрим два достойных варианта.

Использование консервной банки

Представленный способ, который позволит сконструировать мини-печь, является одним из самых простых и быстрых. Из подручных материалов понадобятся жестяные банки из-под консервов. Если таковых не оказалось, тогда можно воспользоваться старыми жестяными кружками. Единственным условием будет максимальное совпадение объемов печи с высотой стакана.

Наипростейшая конструкция

Функциональную дровяную печь начинают создавать с того, что в дне используемого материала проделывают несколько отверстий, которые в будущем будут обеспечивать тягу воздуха. Можно проковырять одну дырку, но тогда существует вероятность, что угли выпадут. Поэтому лучше сделать несколько маленьких отверстий.
На следующем этапе походная печь правильно заполняется деревянными щепочками, толщиной в палец. Они должны иметь длину немного меньшую, чем высота банки или кружки, и располагаться в ней в виде конуса.
Затем из печи вынимают центральную чурку, а образовавшееся отверстие и будет служить тем каналом, сквозь который пройдут воздушные потоки. Теперь можно начинать процесс растопки печи. Для этого в созданный канал для воздуха кладут небольшой кусочек бумаги или сухую траву, затем запаливают материал.

В готовом виде конструкция будет иметь объем, примерно в пол литра, а продолжительность горения емкости составляет чуть менее получаса. Этого времени полностью хватит, чтобы разогреть пищу или приготовить простой обед, и при этом вокруг не будет дыма.

Приведенный пример может служить лишь толчком для проявления фантазии. Дело в том, что чем большая по объему будет использована емкость, тем продолжительнее время работы очага. Тогда можно будет без труда приготовить еду на большую компанию, при этом легко транспортировать печь на дровах в машине после ее использования и остывания.

Использование кастрюль

Если есть время и желание, то своими руками можно создать более сложную конструкцию, представленную в виде двухслойной печи. Скорее всего, материалы, которые понадобятся для ее создания, придется предварительно купить, но продаются они во всех магазинах хозяйственных товаров.

Использование нескольких кастрюль

Итак, все, что нужно приобрести – это самые дешевые кастрюли из нержавеющей стали с крышками большего и меньшего диаметра. Походная печка делается из двух емкостей, установленных одна поверх другой.

Нужно взять большую кастрюлю, и на боковой части вырезать отверстие. Через него будет выполняться закладка дров и щепок. На следующем этапе, на дне кастрюли делают колосниковые щели, у которых будут поворачиваемые перемычки.

Затем, поверх колосников нужно поставить вторую кастрюлю на подставку (под нее укладывают дрова). Подобная походная печь отличается более продолжительным горением и сохранением тепла. Если есть желание, то конструкцию можно модифицировать, например, для удобства переноса делают съемную ручку.

Все остальное в плане вариаций на тему походной печи – это лишь полет фантазии. Такая конструкция крайне необходима в длительных путешествиях и во время отдыха на природе, ведь она в разы упрощает процесс приготовления пищи.

какой вид выбрать и как сложить

Дача — любимое место отдыха горожан, и это неудивительно: именно там можно отдохнуть от суеты, приобщиться к природе и пообщаться с семьей и друзьями. Чтобы в дачном доме было тепло и комфортно в любое время года, нужно заранее продумать систему отопления. Наиболее экономичный и удобный вариант — печка на дровах.

Особенности

Печи на дровах для дачного дома несколько отличаются от традиционных отопительных печей по нескольким причинам:

Потребность в отоплении у большинства дачников возникает не постоянно, а лишь по выходным. Многие ездят отдыхать на дачу не только летом, но и в холодное время года, при этом им необходимо быстро протопить дом, в котором установилась низкая температура. Значит, она должна быстро нагреваться сама и прогревать помещение.
Размеры дачного дома чаще всего невелики. По этой причине печь для дачи должна иметь компактные размеры.
Дачный участок — это не деревенская усадьба, и хранить большие объемы топлива на нем негде. Поэтому печка для дачи должна экономно расходовать дрова при высокой эффективности.
Не во всех дачных кооперативах есть газ, а электроэнергия — дорогое удовольствие. Многие дачники используют печи не только для обогрева, но и для приготовления пищи. Идеальная печка должна быть оснащена варочной поверхностью.
Выходные на даче — это масса дел и развлечений, и отвлекаться на постоянное подкладывание дров зачастую некогда. Поэтому многие дачники ценят наличие в печи режима длительного горения.

То есть, идеальная печка для дачи — компактная, быстро нагревается, экономно расходует дрова, оснащена варочной поверхностью и может работать в режиме длительного горения. Возможно ли сочетание всех этих качеств в одной отопительной печи?

В данной статье рассмотрены различные простые конструкции коптилен для холодного копчения, которые можно быстро сделать в домашних и походных условиях.
А о том, как изготовить генератор дыма для холодного копчения, — читайте тут: https://gidpopechkam.ru/generatory/dyma-xolodnogo-kopcheniya.html

Разновидности

кирпичные;
металлические.

Главная особенность кирпичных печей на дровах — способность накапливать и постепенно отдавать тепловую энергию. Чем больше масса активно нагревающегося кирпича, тем дольше она будет нагреваться, и тем дольше после прекращения горения дров она будет остывать. Правильно сложенная кирпичная печь остается теплой не меньше суток.

Металлические печи способны прогреть небольшое помещение за 40-60 минут с минусовой температуры до +20ºС. Но запасать тепло они не могут — металл обладает хорошей теплопроводностью, за счет которой быстро нагревается и быстро остывает. Это означает, что нагретая с вечера печка к утру примет температуру окружающей среды.

Какую модель печки выбрать, кирпичную или металлическую, зависит от предъявляемых к ней требований. Для людей, живущих на даче в течение летнего сезона, выгоднее и удобнее кирпичная. Если поездки на дачу сравнительно редки, а по приезде требуется быстро прогреть дом — лучше выбрать металлическую модель с режимом длительного горения.

Кирпичные

Сложно описать все разнообразие кирпичных отопительных печей, поэтому стоит рассмотреть только самые распространенные.

Русская печка

Это сердце любой исконно русской избы — она не только эффективно обогревает дом, но и позволяет готовить еду, сушить одежду и обувь, а поверх печи можно устроить теплую лежанку или полати.

Но для летней дачи такая печь не подходит совершенно по нескольким причинам:

Максимальная эффективность достигается только при постоянной топке и в процессе длительного горения огня, когда колебания температуры кирпича незначительны. В неотапливаемом доме русская печь за зиму напитывает влаги, и весной ее сложно протопить, к тому же, нагрев влажного кирпича ведет к его растрескиванию, и печь начинает разрушаться.
Занимает довольно много места и требует для своей массивной конструкции капитального фундамента. Не всякий дачный домик способен вместить русскую печь.
Кладка русской печки требует определенных навыков, ее сложно сложить своими руками новичку, поэтому придется обращаться за помощью профессионального печника.

голландка

Отопительная или комбинированная канальная печка, имеющая вид квадратной или прямоугольной колонны. В оригинале она предназначена только для отопления, и благодаря своей форме может одновременно греть несколько помещений. Но дачный вариант «голландки» иногда выполняют с варочной поверхностью, что несколько увеличивает ее габариты, но улучшает функциональность.

Плюсы «голландки»:

имеет сравнительно компактные размеры;
длительно держит тепло;
простая конструкция, «голландку» можно сложить своими руками.

Минусы:

голландка требовательна к качеству дров;
медленно прогревается после длительного перерыва, особенно при минусовой температуре на улице;
за печью необходимо следить и вовремя закрывать вьюшку: если закрыть ее слишком рано — возможно выделение угарного газа, поздно — все тепло «выдует» на улицу.

Нельзя закрывать печь раньше, чем прогорят последние головешки! Угли должны светиться ровным красным светом без малейшего признака синего пламени!

Шведская

«Шведка» — универсальная печка, подходящая для длительного использования. В ней есть не только варочная поверхность, но и духовка, и хорошо прогреваемые ниши, предназначенные для сушки одежды и обуви.

Духовка расположена рядом с топкой, одна из ее стенок отделена от топки тонким листом железа, благодаря чему сразу после начала горения дров духовка отлично прогревается и начинает отдавать тепло в комнату.

Варочная поверхность сделана из чугуна и находится в нише прямо над топкой. Над ней находится еще одна ниша — печурка. Тепло от варочной поверхности нагревает основание ниши, благодаря чему там быстро становится тепло и сухо.

Дымовой канал из топки направлен вниз, в результате горячие дымовые газы греют основание печи и пол. Каналы могут быть расположены как вертикально, так и горизонтально. Иногда в них встраивают теплообменник для горячей воды.

Плюсы «шведки»:

быстрый обогрев помещения от духовки и варочной поверхности даже в начале горения дров;
хорошо протопленная печь долго хранит тепло;
на ней можно сушить промокшую обувь и одежду;
варочная поверхность и духовка позволяют готовить любые блюда;
габариты печи незначительно превышают «голландку» при большей эффективности;
имея подробное описание и схему-порядовку, «шведку» можно сложить своими руками.

Минусы:

«шведка» требует футеровки топки и каналов шамотным кирпичом, он белее дорогой, чем керамический;
для эффективной теплоотдачи нужны хорошие сухие дрова.

Таким образом, наиболее удачная конструкция кирпичной печи для дачи — шведская. Кладка многофункциональной печки такого типа показана на видео.

Металлические

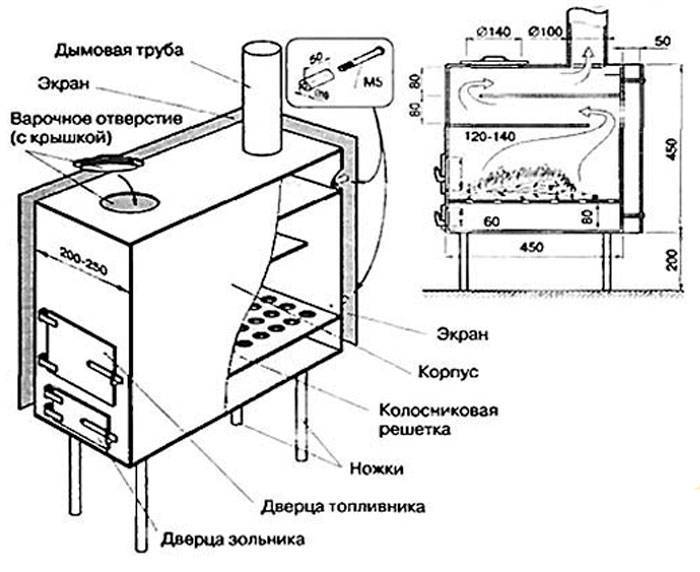

Одно из основных преимуществ металлической печки — быстрый нагрев. Если посещения дачи носят периодический и стихийный характер, то оптимальным и самым экономичным вариантом будет установка обычной сварной буржуйки.

Плюсы металлической печи:

простая конструкция из доступных материалов;
легкая, не требует установки на фундамент;
можно оборудовать варочную поверхность;
в буржуйку не обязательно закладывать качественные дрова, можно топить ее ветками, картоном, сжигать мусор;
не требует монтажа капитального дымохода, трубу можно вывести через стену или окно с соблюдением противопожарных расстояний;
мобильна, на летнее время ее можно вынести на улицу или в беседку.

Минусы буржуйки:

быстро остывает, к утру в протопленном доме будет холодно;
внешний вид у металлических печей, сделанных своими руками, вряд ли станет предметом восхищения.
Продлить время топки можно, если сделать печь длительного горения, однако следует помнить, что ее безопасная эксплуатация требует некоторых навыков.

Схема и технология кладки малой шведки Буслаева

Рассмотрев особенности разных видов отопительных печей для дачи и их фото, можно сделать выбор, подходящий для конкретных условий. На следующем фото представлена, имеющая компактные размеры и предназначенная специально для небольших дачных домиков, малая шведская печь Буслаева. Она оснащена духовкой, расположенной рядом с топочной камерой, варочной камерой с дверками, а также двумя печурками разного размера, и даже начинающий печник сможет сложить ее своими руками.

Общий вид и габариты указаны на фото.

Для выполнения печи понадобятся такие материалы:

кирпич красный полнотелый — около 400 шт;
кирпич шамотный огнеупорный — около 50 шт;
кладочный раствор — обычный глиняный для кладки красного кирпича и шамотный для кладки топочной камеры;
колосниковая решетка 20х30 см;
варочная чугунная плита с конфорками 70х40 см;
дверца для топочной камеры 25х20,5 см;
дверка для варочной камеры 50х39 см;
дверка для поддувала 14х14 см; листовое железо толщиной 3 мм для выполнения духовки;
чугунная плитка 40х25 см;
чугунная плитка 40х15 см;
задвижка 25х13 см;
задвижка 13х13 см;
стальной уголок 45х45х3 мм длиной 101 см — 3 шт;
стальная полоса.

Под печью необходим фундамент, выступающий со всех сторон за ее габариты на 5-10 см. Он может быть бетонным с армированием. Нельзя связывать фундамент печи с основанием дома, он должен отстоять от него минимум на 25 см с любой из сторон.

Технология кладки «шведки» Буслаева своими руками

1 и 2 ряды — сплошная кладка из красного кирпича. Периметр выполняют из цельных кирпичей, соблюдая перевязку. В середине допустимы половинки кирпича. На второй ряд ставят поддувальную дверцу в соответствии со схемой.

3 ряд укладывают по схеме в полкирпича, выполняя проемы для дверок поддувала и чистки.

4 ряд — выкладывают поддувальную камеру и основание для духового шкафа, который необходимо заранее сварить из листового железа толщиной 3-4 мм. Размеры духовки — 50х33х28 мм. В задней части поддувала на ребро ставят кирпич. Он должен выступать в правую сторону и служить также опорой для духовки. За ним — еще один кирпич на ребро для опоры пода топки. Слева кирпич, поставленный на ребро, даст опору левой стороне духовки. После кладки 4 ряда устанавливают духовку на шамотный раствор, проложив для защиты от прогорания лист стали толщиной 1,5-2 мм.

5 ряд — выкладывают под топки, ставят колосниковую решетку. Кирпичи, образующие под, должны иметь уклон к решетке на 2 см. Между решеткой и кирпичом оставляют зазор в 1 см для ее расширения при нагреве. Ставят дверку топочной камеры, закрепляя ее отожженной проволокой в кладке.

6 ряд — изолируют левую сторону духового шкафа от топливной камеры шамотным кирпичом и дополнительно обкладывают духовку с обеих сторон кровельным железом.

7, 8 и 9 ряды — выкладывают по схеме, образуя топочную камеру и изолируя от нее духовку. Верх духовки обмазывают шамотной глиной. Стенки дымового канала в заднем правом углу выполняют закругленными для улучшения тяги.

В 10 ряду ставят варочную панель и закладывают пространство позади нее. Закрепляют дверки духовки и топки.

Начиная с 11 ряда кирпич ставят на ребро. Выкладывают коренные стенки, ставят дверцу варочной камеры. Устанавливают над закругленным каналом прочистную дверцу.

С 12 по 15 ряд выполняют кладку стенок варочной камеры и выкладывают дымовые каналы из кирпича на ребро. Для поддержки висячих перегородок дымовых каналов в них устанавливают стальные полосы. С обеих сторон печи оставляют чистки.

В 14 ряду на перегородки кладут стальной уголок и полосу для поддержки свода варочной камеры. 15 ряд — выкладывают свод кирпичом плашмя.

С 16 по 19 ряд продолжают кладку дымовых каналов и выполняют печурки.

17 ряд — устанавливают верх малой печурки из листа железа.

18 ряд — оставляют чистку в передней части печи.

В 19 ряду остаются только висячие перегородки.

Начиная с 20 ряда кладку вновь начинают плашмя. В соответствии со схемой устанавливают задвижку.
В 20 ряду начинают делать ступенчатый карниз, сдвигая кирпич на 3 см во внешнюю сторону по периметру.

В 21 ряду выполняют вторую ступень карниза и устанавливают стальную полосу и уголок поверх большой ниши-печурки, а малую перекрывают кирпичом.

В 22 ряду перекрывают и большую печурку, укладывают верх печи и ставят вьюшку. С 23 ряда начинают кладку трубы.

Подробная схема кладки печи-шведки с тремя режимами топки, которую легко можно выполнить своими руками, показана на видео.

Печь из кирпича — универсальный вариант, она позволяет приготовить и разогреть пищу, просушить одежду и щедро делится теплом. С такой печью отдых на даче станет комфортным и беззаботным, а работа в саду будет всегда в радость.

порядовки, схемы, кладка своими руками

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса . Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображений

Фото из

Кирпичная печь для решения дачных проблем

Варочный агрегат для летних домиков

Отопительная кирпичная печка

Отопительное сооружение с топчаном

Универсальная варочно-отопительная печь

Русская печка в дачном интерьере

Кирпичная печка каменка в обустройстве бревенчатой бани

Металлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображений

Фото из

Сооружение массива печи из кирпича

Колосниковая решетка на дне топливника

Варочная плита с одной конфоркой

Футеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображений

Фото из

В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич

Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной

В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич

В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе

Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы

Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода

Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки

Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь

Полнотелый красный кирпич

Печной кирпич с нестандартной лицевой стороной

Огнеупорный шамотный кирпич

Невозгораемые изоляционные материалы

Фигурный керамический кирпич

Чугунная дверца камеры поддувала

Дверца топливника и металлический уголок

Варочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображений

Фото из

В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина — горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений

Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм

Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав

Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор

Мягкопластичная красная глина

Песок карьерный без включений

Огнеупорная кладочная смесь для печей и каминов

Цементно-песчаный раствор для кладки

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображений

Фото из

Кирпичная печь с коваными приборами

Большие теплоемкие печки

Небольшой отопительный агрегат

Печь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в .

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

Как построить бочковую дровяную печь недорого, всего за 9 простых шагов

Если вы покупаете товар по ссылкам на этой странице, мы можем получить комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Вы любите тепло дровяной печи?

Может быть, вы думаете, что этого не может быть в вашем доме, потому что дровяные печи могут быть довольно дорогими?

Ну, о расходах больше не беспокойтесь. Когда мы переехали в наш дом, в нем не было дровяной печи.Я продолжал копить на проект, но без дров зимой было очень холодно.

Потом муж наткнулся в интернете на идею превратить обычную бочку в дровяную печь.

Естественно, мы знали, что это наше решение, и начали исследовать, как завершить этот недорогой проект, чтобы у нас было дровяное отопление для нашего дома.

Вот, что мы придумали:

Как построить бочковую дровяную печь

Вам понадобится:

1. Не беритесь за

Первый шаг к созданию недорогой домашней дровяной печи — это найти бочка.Это должна быть металлическая бочка, в которой нет отверстий.

Теперь, возможно, вы сможете купить себе в лесу довольно дешево.

Или вы можете спросить у местного жителя, есть ли у него металлическая бочка, которую они не прочь бы вам подарить. Бесплатные обычно лучше в моей книге.

После того, как вы нашли металлическую бочку, можно переходить к следующим шагам.

2.

Очаг имеет значение

Самая большая часть работы по созданию этой дровяной печи — убедиться, что у вас есть прочный очаг.Причина в том, что, поскольку металл ствола тонкий, он будет отводить много тепла.

Убедитесь, что вы построили очаг, способный выдерживать такую высокую температуру. Хорошим примером этого будет построение очага из камня. Если вы не совсем уверены, как построить очаг, вот отличный урок, который вам поможет.

В нашем случае мы решили использовать плиточный очаг, потому что плитка дешевле, но я также собираюсь добавить некоторые каменные акценты, чтобы выделить ее.Если вы не сможете найти весь камень самостоятельно, он может стать довольно дорогим и довольно быстро.

Если вы работаете с ограниченным бюджетом, то плитка может быть для вас хорошим вариантом. Вот ресурс, который поможет вам понять, чем может помочь плитка. Короче говоря, вам понадобится слой подкладки, термостойкий раствор и настенная плитка, уложенные поверх гипсокартона и шляпный канал.

Очевидно, что у вас есть возможности, которые могут меняться вместе с вашим бюджетом при постройке очага.

После того, как вы построили прочный очаг, вы готовы приступить к собственно созданию дровяной печи.

3. Прикрепите дверь

Дверь будет поставляться с комплектом ствола. Вам нужно будет выбрать самый прочный конец ствола, чтобы поддерживать дверь.

Затем вам нужно будет поставить бочку так, чтобы конец, на котором вы хотите открыть дверь, был направлен к вам. Положите дверь поверх этого конца бочки и обведите контур. Затем вам нужно будет использовать какую-нибудь пилу (ножовку, лобзик и т. Д.), Чтобы пропилить контур ствола.

После того, как вы прорежете отверстие в стволе, вставьте дверцу в отверстие, чтобы убедиться, что она подходит.Если посадка надежна, используйте гайки и болты, которые идут в комплекте, и дрель с подходящим сверлом, чтобы закрепить дверь в отверстии.

Когда дверь надежно закреплена, можно двигаться дальше.

4. Добавьте ножки

Теперь я знаю, что много говорил о создании прочного очага с учетом того бюджета, который у вас может быть. Чтобы придать стволу немного большей устойчивости, вы также собираетесь добавить ножки, чтобы поддерживать его на этом очаге.

Вытяните ножки из набора и равномерно поместите их на нижнюю часть ствола.

Опять же, вам понадобится сверло с битой подходящего размера, чтобы прикрепить ножки к стволу.

Как только вы почувствуете, что ноги находятся там, где они должны быть, и ствол имеет надлежащую опору, вы будете готовы перейти к следующему шагу.

5. Не забывайте дымоход и заслонку

Если у вас когда-либо была дровяная печь, то вы знаете, что дымоход и заслонка — важные составляющие проекта. Дымоход следует надеть на ствол сзади. Вам нужно будет разместить деталь на стволе в том месте, где вы хотите, а затем закрепить ее прилагаемыми винтами, используя дрель и подходящую коронку.

Теперь демпфер должен был быть включен в дверь во время этой части установки. Вам следует потратить это время на то, чтобы ознакомиться с ним и научиться правильно открывать и закрывать.

Как видите, бочки просты в изготовлении и очень удобны в использовании.

6. Раскрасьте город в красный

Нет, вы не пойдете в город и не станете танцевать джигу, потому что вы построили дровяную печь из бочки. Я имею в виду, если ты не хочешь.

Однако вам нужно будет покрасить бочку.Это защитит ствол. Честно говоря, когда муж впервые показал мне идею использовать бочку в качестве дровяной печи, я слегка подняла на это нос. Я подумал: «Бочка? Действительно?»

Затем я начал собственное исследование и увидел, как можно раскрасить бочки в разные цвета и на самом деле придать им деревенский шик. Это привлекло мое внимание.

Когда я говорю вам покрасить ствол, вы, очевидно, можете использовать обычную черную краску, если хотите.

Тем не менее, я рекомендую вам мыслить нестандартно, если вам трудно иметь дело с бочкой для дровяной печи. Подумайте о том, чтобы покрасить ствол в красный или бирюзовый цвет. Вы можете даже покрасить его в белый цвет, если хотите.

Также имейте в виду, что если вы попытаетесь купить дровяную печь, выкрашенную в другой цвет, вы автоматически заплатите более высокую цену.

Это способ получить красочную и уникальную дровяную печь за небольшую часть стоимости обычной, более традиционной дровяной печи.

Затем, выбрав цвет, выньте бочку наружу и разожгите внутри нее. Дайте огню стать очень горячим, чтобы он сгорел от жира или других компонентов, которые могут быть прикреплены к стволу снаружи.

Затем дайте ему остыть, а затем протрите бочку, прежде чем наносить краску для барбекю выбранного вами цвета.

7. Добавьте решетку и нагревательную пластину

Если вы покупаете решетку и нагревательную плиту, вы будете использовать сверло и винты, которые идут в комплекте с ними, чтобы прикрепить их к стволу.

Однако, если вы не покупали их, то знайте, что вы можете добавить в бочку обычные решетки газового гриля, и они тоже будут работать.

Итак, если у вас есть старый барбекю или газовый гриль, который вы не используете, подумайте о том, чтобы зацепить эти решетки и установить их здесь.

Если вам нужна плита, приварите плоский кусок металла к верхней части ствола. Он должен работать так же.

8. Присоедините к плите трубу

Поскольку вы используете эту дровяную печь-бочонок в помещении, важно прикрепить ее к трубам. Если вы впервые устанавливаете дровяную печь в своем доме, вам нужно будет следовать этому руководству, чтобы узнать, как правильно установить печную трубу.

Помните, что вентиляция дровяной печи часто может проходить через стену или потолок.В нашем случае для простоты мы решили пройти сквозь стену.

Также помните: в случае сомнений звоните профессионалу. Важно, чтобы ваша печная труба была установлена правильно.

Когда вы узнаете, как вы собираетесь его устанавливать, вы можете найти свой трубопровод в местном магазине больших коробок или здесь.

9.

Наслаждайтесь тяжелой работой

Вы можете легко купить небольшую дровяную печь примерно за 300 долларов (или так я нашел в своем исследовании дровяной печи).

Тогда вам просто нужно прикрепить ее к своей печной трубе, и все готово.

Однако, очевидно, это будет стоить вам намного больше денег. Обычно вы можете построить бочковую печь примерно за 1/3 стоимости обычной дровяной печи.

Хотя над стволом требуется больше работы, он в конечном итоге становится чем-то очень уникальным и полностью изготовленным вами вручную. Он также имеет тенденцию откладывать немного более теплого тепла из-за толщины металла.

После установки снимите нагрузку. Приготовьте себе горячий напиток и просто расслабьтесь и наслаждайтесь красотой и теплотой своего проекта.

Надеюсь, это поможет вам создать великолепный проект для вашего дома, который будет обеспечивать тепло и стиль вашему дому на долгие годы.

Была ли эта статья полезной?

Да Нет ×

Благодарим вас за отзыв!

Ваш ответ будет использован для улучшения нашего содержания. Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

The Money-Saving Guide to DIY Wood Stoves

В связи с недавним скачком и повышением цен на нефть и газ такие потребители, как вы, возможно, находят способы построить дровяную печь, чтобы сэкономить деньги и энергию.Без сомнения, это может быть одним из лучших шагов, которые вы собираетесь сделать, потому что вы не только сэкономите кучу денег на постройку дровяных печей, но также сможете сэкономить топливо и газ, что мы обязан матушке природе.

И с учетом всей этой непреодолимой суммы денег, которую мы тратим на ежемесячные коммунальные услуги, включая газ для приготовления пищи, было бы разумно позволить нашему творчеству и находчивости проявить себя и помочь нам разработать самодельные печи, которые мы можем использовать для приготовления пищи и может быть, отопление наших домов.

Настолько, что эти самодельные печи очень просты в изготовлении, они еще и энергоэффективны, и некоторые советы о том, как это сделать, мы поделимся в последней части этого руководства.

См. Также: Обзор печи с горячим пеплом: безопасно сжигать дрова для быстрой еды в дороге

Знаете ли вы, что на самом деле можно построить дровяные печи из обрезков, включая газовый баллон, резервуар для воды, электрический водонагреватель, стальную бочку, стальные пластины и банки с краской, и многие другие? Что ж, нам не нужно акцентировать внимание на этом, но те материалы, которые, по вашему мнению, бесполезны, на самом деле могут быть вашим решением для экономии топлива, в конечном итоге снижая ежемесячные расходы, которые вы могли бы потратить на газ для приготовления пищи.

Изображение предоставлено: diybarrelstoveoutdoorfurnace.wordpress.com

Определенно, есть больше преимуществ, чем одно для изготовления дровяной печи, и, помимо упомянутого, можно также работать для обогрева вашего дома, что поможет вам еще больше сэкономить на энергии, особенно зимой, при условии, что вы выберете правильную древесину. использовать для записи, что мы обсудим позже в этом руководстве.

Строительные дровяные горелки

Определенно один из самых простых в изготовлении, а также самый эффективный, газовый баллон, который годами стоит в гараже или на заднем дворе, на самом деле может иметь свое предназначение, лучшее назначение, кроме накопления ржавчины.А сделать самодельную дровяную печь своими руками совсем не сложно; возможно, это был один из самых популярных проектов DIY, о чем свидетельствуют многочисленные онлайн-руководства, в которых рассказывается, как его сделать. Вы даже можете проверить такой очень простой проект, как походная печь своими руками, чтобы поделиться со своими старшими детьми.

По крайней мере, вам не понадобится много инструментов, которые вы можете себе представить, а некоторые из этих печей даже не требуют использования каких-либо сварочных инструментов. Однако первая задача — вооружиться самыми основными инструментами, которые понадобятся вам для этого проекта.Некоторые люди используют схемы, которые они распечатывают из онлайн-источников и которые содержат конкретный дизайн для постройки дровяной печи. Не так уж и много беспокоиться о какой-либо диаграмме, потому что вы можете использовать свое творчество в разработке своей собственной самодельной печи.

По большей части вам понадобятся пила, дрель, шлифовальный станок, отвертка, молоток, набор плоскогубцев и напильник — некоторые из инструментов, которые обычно используются при ремонте вещей в вашем доме и вокруг него. Что касается сварочного оборудования, оно может вам понадобиться в зависимости от материала фундамента, который вы собираетесь использовать для своей печи.

Что касается сырья, которое будет определять инструменты для использования, выберите правильные при изготовлении дровяной печи, и самым основным из всех является использованная стальная бочка со съемной крышкой или крышкой, которая позволяет зажимать и блокировка для вашей безопасности. Подумайте, что хранилось, например, легковоспламеняющийся материал, в бочке, прежде чем использовать ее для этого проекта. И из соображений безопасности многие люди выбирают использованные водонагреватели, а не газовые баллоны.

Что бы вы ни выбрали, убедитесь, что у него есть крышка для открывания и закрывания.Тогда, как правило, стоит использовать схему или нет, но что бы вы ни выбрали, убедитесь, что эта конструкция имеет хороший выхлоп и надлежащий воздухозаборник, а также может обеспечивать пожарную безопасность.

Строительство дровяной печи из металлического листа

Подготовка материалов

Подготовьте лист мягкой стали, предпочтительно толщиной не менее 3 миллиметров, но не толще 6 миллиметров, только если у вас нет промышленного оборудования для изготовления более толстых листов. В идеале такая толщина будет хороша для хорошего нагрева, пока не деформируется.

Тем не менее, не опускайтесь ниже идеальной толщины стального листа 3 мм. Также понадобится угловая шлифовальная машина, лобзик, напильник и наждачная бумага. Самое главное, вам понадобится много терпения и настойчивости, потому что изучение способов постройки дровяной печи на может стать проблемой.

Создание дровяной печи

Используйте программное обеспечение для создания эскизов, такое как Google SketchUp, для проектирования печи. Он бесплатный и простой в использовании даже для новичков.Подумайте, насколько большим вы хотели бы сделать свою. Например, для этой печи можно использовать низкоуглеродистую сталь толщиной 4 мм с размерами 1200 мм на 625 мм. Вы можете начать с самого простого, сделать переднюю, боковые и заднюю часть вашей печи, создать своего рода сетку из куба, а затем сложить их, чтобы получились хорошие углы, что-то, что работает лучше, чем сварка пластин и затем час шлифование, чтобы закончить гладко.

Приварите ее верх, а затем установите перегородку внутри нее для улучшения ожога перед установкой нижней части печи с помощью болтов (* для облегчения очистки).Затем вы можете начать работу над ножками, добавив больше листов стали, чтобы сделать ножки под небольшим углом. Если у вас когда-нибудь закончится сталь, вы также можете использовать ножки старого стула.

Шлифовка или резка дровяной печи

Следующая остановка — резка или шлифование. Начните шлифовать канавку на ее внутренней стороне, а затем начните вырезать полосу из металлического листа. Когда вы закончите коробку, вы получите ее 500 x 200 x 250 миллиметров (LWH). Воспользуйтесь угловой шлифовальной машиной, чтобы согнуть печь по углам.Сначала используйте 2-миллиметровый отрезной диск для тонкой резки канавки, а затем используйте отрезной диск нормальной толщины примерно 4 мм, чтобы создать широкую прорезь.

Получите хороший сгиб, отрезав примерно три четверти толщины стали. Затем для проема дверцы печи вы можете отметить ее изогнутую верхнюю часть, а затем с помощью тонкой шлифовальной машины и лобзика сделайте надрез в углах печи.

Сварка / складывание дровяной печи

Для корпуса основного блока вы можете просто провести валик сварного шва прямо под его внутренними углами, как только ваша коробка будет сформирована, но это не должно быть слишком аккуратно. Приварите его переднюю часть изнутри и снаружи, а затем отшлифуйте ровно и гладко. Эта часть должна хорошо выглядеть, потому что она видна.

Изображение предоставлено: Writteninconcrete.info

Для перегородки вырежьте для нее кусок металла, который мог бы проходить по всей длине корпуса вашего ящика от его задней части, оставляя крошечное пространство в его передней части, в идеале всего около 30 миллиметров, чтобы можно было нагнетать горячий воздух, поддержание постоянного вторичного тепла и ожога. Затем вам нужно будет вырезать верхнюю часть и начать приваривать ее, начиная с внешней части.Учтите, что он должен быть прочным и при этом красиво выглядеть.

Вы можете не торопиться, закругляя углы, чтобы вам не приходилось их ловить. Затем увеличьте верхнюю часть примерно на 50 миллиметров, чтобы сделать ее более удобной, создав размер 600 x 300 миллиметров (Д x Ш). Теперь вы можете вырезать отверстие в верхней части плиты, просверлив несколько точек вокруг этого круга, прежде чем вырезать их, чтобы сформировать отверстия лобзиком. Вы можете оставить эту деталь заслонки в дымоходе.

Внутри и снизу вы можете начать приваривать маленькие выступы, чтобы зафиксировать основание. Просверлите их и заклейте лентой, чтобы они могли позволить себе небольшие потайные болты с шестигранным ключом, если они у вас есть. Это основание должно располагаться заподлицо с дном плиты.

Изготовление двери, петель и дефлекторов

Что касается двери, вы можете начать отрезать еще несколько частей вашего металлического листа, увеличив его на 10 миллиметров по периметру, чтобы можно было сделать хорошее уплотнение с помощью веревки. Чтобы закрыть дверь, используйте веревку и подходящий клей, чтобы полностью прикрепить ее.А затем для петель вы можете вырезать небольшие выступы с помощью плоского стержня, а затем просверлить их, чтобы они могли принять круглый стержень диаметром шесть миллиметров.

Вы можете использовать шестимиллиметровый стержень с резьбой на обоих шарнирах, прежде чем выровнять их для сварки, а затем снимать его, прежде чем полностью приварить круглый стержень к стержням внизу. В этом случае дверца может оторваться от петель, оставив штифт печи на коробке.

Отметьте форму вентиляционного отверстия и просверлите углы, а затем вырежьте их лобзиком.Используйте молоток, чтобы немного подразнить, и пилку для щекотки. Наденьте на него тонкое вентиляционное отверстие, чтобы оно вращалось, а затем обнажите отверстия, но при этом у него должна быть проволочная ручка, чтобы он не перегревался. Вы также можете установить вентиляционное отверстие вверху прямо над дверцей печи, чтобы обеспечить вторичное горение.

Вам не стоит беспокоиться, потому что это очень просто сделать, и вы можете просто положить плоский стержень на его переднюю часть, а затем просверлить обе детали, чтобы совместить отверстия. А затем начните приваривать маленькие кронштейны, чтобы они могли скользить, прежде чем сделать кольцо на его передней части.

Изготовление дымохода и опор

Возьмите трубу из мягкой стали толщиной около четырех дюймов (с толщиной стенки два миллиметра). Он не должен быть слишком толстым, потому что большая часть тепла поглощается корпусом печи. Отрежьте 1000 миллиметров и 500 миллиметров, чтобы создать механизм язычка для их соединения с помощью булавки. Вам нужно всего лишь на 1,5 метра над верхом печи, то есть примерно в двух метрах от земли, что составляет достаточную высоту головы.

Вставьте заслонку дымохода в более короткую часть печи через кусок, который вы вырезали из верхней части печи, а затем приварите два болта, проходя через отверстия, расположенные по бокам.Вам нужно будет приварить болты, убедившись, что они находятся внутри дымохода. Затем вам нужно будет приварить небольшой рычаг, чтобы можно было управлять заслонкой снаружи печи. Вы можете использовать 24-дюймовую стальную линейку, чтобы создать воротник, в который можно вставить дымоход, а затем сверните его, чтобы создать хороший круг, который вы можете приварить вокруг отверстия, которое вы найдете наверху.

Для ножек вы можете использовать ножки старого школьного стула, а затем приварить несколько гаек внутри печи, прежде чем отправлять болт сбоку, чтобы вы могли легко снять плиту для облегчения транспортировки.

Покраска и отделка печи

Обрызгайте дровяную печь термостойкой краской, которой хватит на несколько лет. Однако следите за тем, чтобы вы запилили шероховатые края, а также неровные сварные швы. Вы также должны отшлифовать поверхность печи наждачной бумагой для получения гладкой поверхности перед распылением краски. После распыления необходимо некоторое приготовление, чтобы краска прослужила дольше. Зажгите на плите слабый огонь на пару часов.

Затем сделайте простую решетку с толстой проволочной сеткой, хотя вы можете изменить ее позже, потому что она имеет тенденцию изгибаться посередине, и вам придется сглаживать ее каждый раз, когда вы собираетесь использовать печь.

Изображение предоставлено: thehomesteadingboards.com

Изучение эффективных советов по сжиганию древесины

Помните, что чистая дровяная печь — это теплая дровяная печь, поэтому всегда держите ее в чистоте. Вы должны удалить сажу с плиты, чтобы нагревание было более эффективным. В противном случае это повлияет на тепловую эффективность, поскольку тепло не будет хорошо отводиться. Очищайте его чаще, если вы пользуетесь им каждый день.
Обратите внимание, что разные породы дерева также могут обеспечивать разный уровень нагрева.Как вы, возможно, уже знаете, древесина твердых пород может выделять больше тепла, чем древесина хвойных пород, хотя последнее намного дешевле. Хвойная древесина может быть хорошей альтернативой дровам только в начале и в конце зимы, когда температура не такая низкая. Они также могут дать более чистый ожог, не превращая ваш дом в сауну. Однако он горит быстро, поэтому при сжигании вы можете комбинировать древесину твердых пород.
Думаете, где разместить дровяную печь? Определите место расположения дымохода, если только вы не собираетесь делать новый для размещения этой новой дровяной печи.Помните, что может быть неразумно иметь более семи футов печной трубы, к которой вы будете подключать печь, идущую к дымоходу, из-за чрезмерного накопления креозота.
Разместите дровяную печь на расстоянии около 36 дюймов от любых горючих материалов, включая мебель, стены и двери. Вы также можете уменьшить зазор печи с 36 до 12 дюймов, используя тепловой экран, в котором можно использовать листовой металл 28-го калибра. Этот тип экрана следует устанавливать над землей, обеспечивая циркуляцию воздуха на дюйм между стеной и печью.
Если вы хотите отапливать свою собственность с помощью дровяной печи, вы можете расположить ее посередине дома или там, где вы проводите большую часть времени бодрствования, потому что дровяные печи не являются центральными обогревателями для циркуляции тепла даже в удаленных комнатах или углах.
Есть потребители, сжигающие дизайнерские бревна, которые обладают низким энергопотреблением. Они могут нормально работать, если вы хотите, чтобы поленья горели просто для окружающей среды, но недостаточно для обогрева.
Посмотрите, есть ли в дымоходе правильный поток воздуха и проходит ли воздух через него, а не выходит обратно через вашу дровяную печь. Если вы чувствуете сквозняк, значит, поток воздуха входит через дымоход, а не выходит наружу. Чтобы решить эту проблему, скомкайте несколько старых газетных страниц и затем поднимите их так высоко, чтобы они попали в печь, идущую к дымоходу. Вы можете начать зажигать газету, пока воздух начинает всасывать мяч, идущий в дымоход, изменяя направление воздушного потока.

Как видите, для постройки дровяной печи не требуется ракетостроение, и вам также не нужны какие-либо причудливые материалы или инструменты, чтобы их создать.Изучив этот навык, вы наверняка будете гордиться собой, так как сможете сэкономить деньги на приобретение серийно сделанного. Так что, если у вас есть металлические отходы или использованный резервуар для воды, обогреватель или газовый баллон, возьмите их и соберите оставшиеся материалы, чтобы построить дровяную печь прямо сейчас. Наконец, вы также должны изучить несколько советов, которые мы упомянули выше, чтобы максимально эффективно использовать дровяную печь, сделанную своими руками.

Уроки YouTube:

Не стесняйтесь поделиться этой статьей с друзьями, которые, возможно, тоже думают построить себе дровяную печь.

Чтобы предоставить вам больший выбор, ознакомьтесь с нашими информативными обзорами лучшей походной печи, которые вам помогут.

Дровяные печи своими руками | Критический бетон

Зима пришла. Если вы готовы взяться за создание собственной системы отопления, самое время сделать обзор некоторых техник самодельных дровяных печей.

Оптимальный выбор типа обогревателя зависит от контекстных переменных; размер обогреваемого помещения, климат вашего окружения, доступные материалы, сроки и затраты на строительство обогревателя, его эксплуатационные расходы и экологическая устойчивость.

Перед тем, как представить различные типы обогревателей, важно знать следующие четыре элемента, из которых состоит каждая дровяная печь;

Отверстие, куда вставляется топливо, называется отверстием подачи .
Пространство, в котором реакция между кислородом и топливом происходит при высокой температуре, называется камерой сгорания .
Важным понятием нагревателей является « термическая масса ». Термическая масса материала — это его устойчивость к изменению температуры при добавлении или отводе тепла.Чем больше тепловая масса печи, тем более постепенно она будет выделять тепло и тем меньше разница температур в помещении во время включения печи. Обогреватели с малой массой более чувствительны и, следовательно, больше подходят для изменчивого климата, где требуется быстрый или непродолжительный нагрев. Однако нагреватели с малой массой менее энергоэффективны. Типичными материалами для печей с высокой термальной массой являются вермикулит, песок, глиняный кирпич, утрамбованная земля, природные камни и т. Д.
Каждая печь требует дымохода для отвода газов (в основном CO2).

Энергоэффективность печи зависит от качества процесса горения и температуры дымовых газов, выходящих из дымохода. Некоторые обогреватели более энергоэффективны, чем , чем другие, из-за размеров и формы системы сгорания или тепловой массы печи. Во-первых, важно выбрать тип обогревателя, который соответствует вашим потребностям, а затем вы можете настроить некоторые из последних аспектов, чтобы превратить его в более эффективную систему обогрева.

20 Проектов самодельных дровяных печей

Дровяные печи намного эффективнее сжигают дрова.Кроме того, они выделяют гораздо больше тепла. Из этой статьи вы узнаете, как построить переносную дровяную печь для дома. Это пара проектов на выбор.

Мы перечислили 20 проектов самодельных дровяных печей, которые выглядят потрясающе и легко в исполнении. Все дровяные печи, перечисленные в этой статье, вполне доступны по цене. Вы готовы сделать дровяную печь? Хорошо, приступим.

1. Дровяная печь своими руками

Возможно, вы не являетесь опытным мастером по металлу или имеете какие-либо знания в кузнечном деле, но если вы будете следовать этому руководству, результат будет успешным.Некоторые простые материалы, которые вам понадобятся для этой работы, — это лист мягкой стали толщиной 3 мм, и он не должен быть толще 6 мм.

Вам также понадобятся инструменты для работы, угловая шлифовальная машина, наждачная или газовая бумага, большой плоский напильник и т. Д. Возможно, у вас нет промышленного оборудования для резки металла, которое бы выполняло работу быстрее и эффективнее, но вы можете импровизировать с файлом.

Щелкните для получения более подробной информации

2. Дровяная печь, сделанная своими руками из металлолома

Если у вас есть металлолом, который вы планируете выбросить, сейчас самое время найти им хорошее применение.Вы можете построить из этих обрезков дровяную печь, и она будет готовить для вас и согреть вас в холодные дни.

Вы потратите всего около 20 долларов на переработку отходов, которые у вас есть, другие материалы, которые вам нужно обработать, — это сварочный аппарат для сварки электрода, краска для печки и диски шлифовального станка. В этом руководстве вы будете использовать пустой газовый баллон; если у вас есть металлолом цилиндрической формы, он тоже может подойти. Весь процесс прост и выполним, чтобы получить правильную отделку, нужно время и терпение.

Щелкните для получения более подробной информации

3. Как построить бочковую дровяную печь

Для бочковой дровяной печи вам понадобится бочка, краска для барбекю, набор для печи, чугунные ворота, но это необязательно и комплект плиты печи бочонка, также опционный. Во-первых, ваш ствол должен быть чистым и не иметь отверстий на корпусе, потому что вы будете создавать отверстия, в которых вы можете контролировать нагрев.

Один из важных предметов, который вам необходим, — это прочный очаг. Если ствол у вас не достаточно толстый, чтобы выдерживать тепло, если металл у вас тонкий, вам понадобится прочный очаг, чтобы выдержать количество тепла, в которое вы входите. Построить очаг непросто, но возможно.

Щелкните для получения более подробной информации.

4. Как построить небольшую дровяную печь. гид — ваш лучший выбор. Вам нужно достать небольшой старый пропановый баллон / баллон и превратить его в небольшую дровяную печь. Перед тем, как вы начнете использовать какой-либо небольшой баллон с пропаном, если он у вас есть, вам необходимо перекрыть клапан и убедиться, что каждая молекула газа пропана находится вне этого баллона, как газ пропан, независимо от того, насколько маленький он все еще может быть воспламеняющимся.Материалы, которые вам понадобятся, могут обойтись вам примерно в 20 долларов, если у вас их еще нет, это обычная ручная пила, молоток, рулетка, малярная лента и болото.

5. Дровяная печь своими руками из обода автомобиля

Ищете лучший материал, который можно использовать для постройки дровяной печи? Затем позвольте мне познакомить вас с этим методом обода автомобиля. Вам понадобятся диски на 4 автомобиля одинакового размера, крышка люка, рамы и чугун. Возьмите ручную циркулярную пилу, молоток, долото, сварочный аппарат, и ваша дровяная печь будет готова через несколько часов.

6. Мини-дровяная печь DIY

Это хороший способ создать мини-дровяную печь без необходимости резать металл и сваривать утюг. Вам понадобится черный цемент, песок, вода, пенополистирол, железо и ведро. Вам также понадобится дежурный комплект печки. Вы построите печь из цемента, измерите размер печи с помощью небольшого ведра и создадите свою мини-дровяную печь.

7. DIY Smart Wood Stove

Смешайте цемент, возьмите ведра, чугун, пенополистирол и все остальные предметы и следуйте инструкциям по созданию этого, просто дайте ему несколько часов на цемент затвердеть, получится отличная умная дровяная печь.Его легко носить с собой благодаря чугунной ручке, которая будет прикреплена к цементной форме, прежде чем она сильно высохнет.

8. Дровяная печь своими руками

Это хорошая дровяная печь шириной 6 дюймов, высотой 6 дюймов и глубиной 8 футов. Это небольшой портативный компьютер, который можно разместить даже на столе. Сама печь сделана из ящика из мягкой стали толщиной от 3 до 8 дюймов. Еще одна пластина из мягкой стали была добавлена сверху стального ящика толщиной ¼ дюйма. Использовались винты с потайной головкой 6-32, что даже делает его прочным и долговечным.

Щелкните для получения более подробной информации

9. Дровяная печь Pyramid DIY

Это красивая дровяная печь в форме пирамиды, которая отлично подходит для использования на открытом воздухе, в походе или на рыбалке с семьей. Этот проект займет у вас день или больше, если вы не специалист по металлу. Вам нужно разрезать металлические листы в форме треугольника, и вам, возможно, придется найти компанию по резке металла, если у вас нет средств для их резки.

Щелкните для подробностей

10.Как сделать дровяную печь

Это может стоить вам денег, но отделка того стоит. Вам понадобится канистра для столового серебра, которую можно найти в Walmart примерно за 10 долларов, дымовая труба, инструмент Dremel, С-образные зажимы и другие стальные трубы и листы, которые будут использоваться для ножек канистры для столового серебра.

Щелкните для получения более подробной информации

11.

Как построить деревянную печь

Деревянная печь из металлических листов с дымоходом — именно то, что вам нужно, если нет, вы можете попробовать другие руководства, чтобы найти правильный гид, который может помочь.Для этого проекта вам понадобятся несколько металлических труб, прочная железная цепь, круглый кусок стали толщиной с шероховатой поверхностью, чтобы выдерживать тепло, и целый день для работы.

Щелкните для получения более подробной информации

12. Дровяная печь своими руками

Когда у вас есть готовые материалы, можно начинать. Во-первых, вам понадобятся кирпичи, черный цемент, вода, широкое ведро, глина, мастерок для цемента, плоский мешок для мешков, колено для железной трубы и набросок того, как будет выглядеть печь на дровах, просто то, с чем можно работать. Это просто, легко и требует меньше времени.

13. Дровяная печь для бездымного дома

В отличие от некоторых дровяных печей, она не содержит дыма и проста в сборке. Два основных ингредиента — цемент, кирпичи и глина. Это займет у вас 24 часа, чтобы цемент схватился и достаточно затвердел. Чтобы в нем не было дыма, вам понадобится толстое стальное колено и труба длиной от 6 до 10 футов, которая будет выступать в качестве дымохода, выводящего дым из внутреннего отсека печи.

14. Как сделать дровяную газовую плиту

Дровяная газовая плита не означает, что вы будете использовать газ для заправки печи, это просто означает, что дровяная плита будет выглядеть как газовая плита . Для этого руководства вы будете использовать 2 банки, любые пустые банки для еды, размер зависит от вас, но одна должна быть меньше другой. Остается только ручная дрель, металлическая сетка в качестве подставки для горшка.

15. Дровяная печь своими руками за 5 долларов

Все предметы, которые вы купите для этого проекта, не будут превышать 5 долларов.Вам понадобятся 1 фунт пропанового баллона, 4 болта / гайки, припой из оловянной проволоки, паяльная лампа, дрель, 3 секции медных труб, и ваша дровяная печь будет сделана. Вы можете использовать некоторые из этих инструментов дома, даже лучше, это поможет снизить затраты. Бак будет небольшим и портативным, его можно будет легко носить с собой.

Щелкните для получения более подробной информации

16.

Дровяная печь для самостоятельного размещения

Идеальная легкая дровяная печь для кемпинга, рыбалки или выживания. Она поместится в рюкзаке, которую можно носить с собой, чистить и использовать сколько угодно раз, пока он не начнет ржаветь и не станет непрочным.Для их изготовления используются 4 небольшие канистры из нержавеющей стали, расширяемый металл, 4-дюймовый сосновый гребень и канавка. Он может гореть только 21 минуту, прежде чем станет докрасна, то есть, если вы используете небольшие кусочки мягкой древесины.

Щелкните для получения более подробной информации

17. Дровяная печь своими руками

На этом изображении выше вы уже знаете, что вам нужно 2 автомобильных диска, чтобы сделать это, может быть, даже три, но третий будет полностью вырезан с помощью небольшого кусок слева направить пламя.Вам также понадобится круглая сетка для гриля из нержавеющей стали, которая должна подходить к колесным дискам автомобиля. Также приобретите аэрозольную краску «Эмаль для металла» любого цвета. Для остальной работы потребуется сварочный аппарат, мощная ручная циркулярная пила, а также вы можете сделать потрясающую дровяную печь, которая также может работать как гриль для барбекю.

Щелкните для получения более подробной информации

18. Дровяная печь своими руками

Получите много толстых металлических листов, большие ручные ножницы для жести, молоток, чугун, долото и другие инструменты для металлообработки.Этот проект требует большого опыта работы с металлом, это будет сложно, если у вас его не будет, но, в конце концов, дровяная печь — прочная печь, которая может выдерживать высокий уровень тепла в течение длительного времени.

19. Дровяная печь своими руками из кирпича

Сходите в любой строительный магазин рядом с вами и купите более 50 кирпичей разного размера, даже лучше, если их нет дома. Кроме того, возьмите цемент, шпатель, 1 стальной колено для трубы, ручную циркулярную пилу и широкую строительную плитку.Этот проект займет почти 2 дня, потому что вы будете использовать много цемента в разных углах, и вам нужно дать ему высохнуть, прежде чем перемещать его на отделку.

20. Дровяная печь для кемпинга своими руками

Это фаворит для кемпинга, он маленький, легкий, эффективный и может долго работать при постоянной температуре. Для всей работы требуется металлический лист, 2 железных стержня и дрель. Общая стоимость этого проекта составляет около 7 долларов, что делает эту походную печь на дровах недорогой.Еще одна удивительная особенность походной печи — она складная. Вы можете сложить его и поместить в рюкзак, носить его с собой, пока не найдете место, где можно устроиться, и вытащить его.

Щелкните для получения более подробной информации

Заключение

Вы нашли предпочитаемую самодельную дровяную печь? Помните, что вам нужно учесть множество факторов, прежде чем выбирать, какую дровяную печь сделать своими руками. Убедитесь, что у вас есть навыки и инструменты для этого. Вы также должны убедиться, что в вашем доме есть место для их размещения.

Лучшая ракетная печь — Как сделать ракетную печь своими руками

Ракетные печи

— отличный выбор для людей, которым нужен автономный вариант для приготовления пищи, кипячения воды и производства тепла. Они представляют собой универсальное решение для этих трех и более приложений. Существует большой выбор конструкций, позволяющих построить самодельную ракетную печь для дома или лагеря. Недавно я наткнулся на одну из лучших ракетных печей, которые я видел от Меган на PremiumRocketStoves. com. Он прост в сборке, очень дешев, почти не требует обслуживания и отлично работает в полевых условиях.В этой статье я собираюсь показать вам, как использовать дизайн Меган для создания собственной ракетной печи DIY (Do-It-Yourself).

Меган — отличный ресурс по многим темам, связанным с подготовкой, и она превратилась в эксперта по созданию самой лучшей ракетной печи из обычных и недорогих материалов. Через PremiumRocketStoves.com она продает профессионально сделанные ракетные печи, используя дизайн, которым мы делимся с вами сегодня.

Что такое ракетная печь?

Ракетная печь — это тип топки, которая очень эффективна и может сжигать практически любой органический материал, а также многие материалы, созданные руками человека.Он включает в себя подающую трубку для добавления топлива (палочки и т. Д.), Воздухозаборник и дымоход для направления выделяемого тепла. Вот схема ракетной печи, которая поможет вам понять, как они работают:

Частью универсальности самодельной ракетной печи является разнообразие топливных материалов, которые она может эффективно сжигать. Вот список некоторых из наиболее часто используемых предметов:

Для чего мне использовать ракетную печь своими руками?

Ракетные печи находят множество применений. Некоторые люди строят крупномасштабные печи, называемые массовыми нагревателями с ракетными плитами, для обогрева своих домов, другие используют печи меньшего размера для приготовления пищи или в качестве переносных очагов на заднем дворе.Ракетная печь также является отличным инструментом для приготовления пищи или стерилизации воды в случае отключения электричества или жучка. Помимо множества конструкций, сделанных своими руками, существует широкий выбор складных и разборных ракетных печей, используемых сверхлегкими туристами и выжившими. Их ценят за то, что они представляют собой устойчивый и легкий прибор для приготовления пищи, занимающий мало места. Недавно мы рассмотрели одну из этих походных ракетных печей от Emberlit.

Почему ракетная печь, сделанная своими руками, лучше традиционной каминной или дровяной печи?

У каждого из этих трех методов есть свои плюсы и минусы. Однако ракетная печь будет гореть намного чище и эффективнее, чем любой из двух других вариантов. Эта способность генерировать большое количество тепла с меньшим количеством дыма и золы при использовании гораздо меньшего количества древесины — вот почему многие люди предпочитают строить ракетную печь своими руками.

Хорошо спроектированная ракетная печь, сделанная своими руками, может выделять столько же тепла, что и дровяная печь, используя на 90% меньше топлива. Это преимущество в эффективности достигается в основном за счет двух частей конструкции ракетной печи:

Изоляция

В лучших конструкциях ракетных печей, включая ту, которую мы делимся с вами сегодня, используется камера с двойными стенками, которая изолирована от потерь тепла.Это гарантирует, что все выделяемое тепло направляется вверх по дымоходу к варочной поверхности. Простая костровая яма теряет огромное количество тепла в воздух, так как она совсем не изолирована, а пламя, горящее где угодно, но не непосредственно под тем, что вы готовите, просто теряется.

Подача воздуха

В дополнение к трубке для подачи топлива в дно камеры сгорания ракетная печь также будет включать воздушный канал, позволяющий воздуху поступать непосредственно в место сжигания топлива.Это позволяет огню втягивать столько кислорода, сколько нужно, чтобы гореть как можно более горячим. Пока это происходит, расходуется почти ВСЕ топливо, что предотвращает образование дыма и золы. Этот более высокий уровень потребления означает, что больше тепла производится с меньшим количеством древесины, древесного угля или чего-то еще, что вы можете сжигать.

Сложно сделать ракетную печь своими руками?

Как мы вам здесь покажем, сделать ракетную печь своими руками несложно. После того, как мы собрали материалы, нам потребовалось менее 60 минут, чтобы сделать нашу печь своими руками! Кроме того, если у вас нет времени или желания сделать свою собственную, есть много мест в Интернете, где можно купить готовые к использованию ракетные печи, в том числе хорошие люди в Premium Rocket Stoves. com, который предоставил нам наши инструкции и сырье, а также собранную плиту, которую мы собираемся подарить одному из вас, счастливых читателей!

Вот как можно сделать ракетную печь своими руками:

Мы создали это видео, чтобы показать вам, как мы сделали и протестировали нашу ракетную печь, сделанную своими руками.

Нажмите здесь, если у вас возникли проблемы с просмотром этого видео

Если вы любите читать, мы также написали инструкции ниже:

Что мне нужно для начала работы с моей ракетной печью, сделанной своими руками?

# 10 Банка с крышкой
2 больших банки по 28 унций для плиты + 1 дополнительная (всего 3)
Изоляция
Dremel (вместо них можно использовать ножницы для резки металла или долото)
Перчатки для тяжелых условий эксплуатации
Маркер

Шаг 1.

Обрежьте внешнюю банку

Отметьте и вырежьте центральное отверстие.Для большой банки №10 возьмите крышку от маленькой и обведите кружок. Затем вырежьте это. Затем убедитесь, что меньшая банка входит в отверстие, которое вы только что проделали в банке №10.

Шаг 2: Сделайте дымоход

Сделайте то же самое, но теперь с меньшей банкой. Используя кусок, который вы только что вырезали из банки №10, поместите его поверх меньшей банки и обведите, а затем вырежьте.

Шаг 3. Изготовьте питательную трубку

Отрежьте ободок банки, к которой вы еще не прикасались. Затем сделайте около 1.5-дюймовые выступы вокруг банки. Выдавите его через обе банки. Сложите некоторые выступы, чтобы они плотно прилегали.

Шаг 4: Отрежьте крышку

На верхней крышке нарисуйте круг в центре, используя одну из меньших банок. Затем вырежьте это.

Шаг 5: Заполните изоляцией

Сначала отрежьте петлицы вокруг большой банки. Нарезаем всего 8 штук. Затем упакуйте его изоляцией. Сложите 4 выступа, используя молоток. Поместите крышку с вырезанным в ней кружком сверху. Забейте оставшиеся 4 выступа сверху, чтобы зафиксировать крышку.

Шаг 6. Сделайте полку

Вырежьте прямоугольную металлическую деталь с клапанами, которые поместятся внутрь. Забейте металл молотком, чтобы он стал плоским. Сделайте прорези примерно по 2,5 см на каждой стороне банки. Задвиньте полку на место и откиньте клапаны.

Шаг седьмой:

Разожгите и готовьте!

Набросьте немного ворса сушилки посередине. Положите палочки на полку. Зажгите его и поставьте сверху кастрюлю / сковороду!

Готовы построить лучшую ракетную печь?

Как видите, сборка ракетной печи своими руками — относительно простой процесс.Не стесняйтесь вернуться к нашему видео вверху, чтобы увидеть процесс сборки и тестирования в действии. Ну, что же вы ждете? Выходи и начинай строить!

Ваши мысли?

Что вы думаете о нашей печи? У вас есть собственная ракетная печь? Для чего ты это используешь? Дайте нам знать в разделе комментариев ниже, спасибо!

Лучшие маленькие дровяные печи — Полное руководство 2020

Если вы поклонник каминов, но хотите более эффективное решение для ваших отопительных нужд, то дровяная печь — это ответ.

Вместо газа и керосина вы можете использовать дрова в качестве топлива и получать гораздо больше тепла, чем от традиционного камина.

Прежде чем мы перейдем к лучшим дровяным плитам, давайте посмотрим на их основные применения и характеристики.

Вкратце: наш лучший выбор для лучших небольших дровяных печей

Сравнение лучших небольших дровяных печей

Когда небольшая дровяная печь пригодится?

Дровяная печь может пригодиться во многих случаях.К ним относятся:

Отопление

Вы хотите использовать небольшую дровяную печь, если площадь, которую вы хотите обогреть, не слишком велика. Небольшую гостиную или спальню можно сделать очень уютной и в суровое зимнее время года.

Он также может использоваться в качестве дополнительной зоны для приготовления пищи. Вы можете вскипятить воду или заварить чай и заполнить зимний список предметов первой необходимости. Некоторые даже позволяют готовить яйца, картофель и т. Д.

Дополнительным преимуществом является то, что плита будет продолжать нагреваться даже при отключении электричества.Так что, если случится сильный шторм или длительное отключение электроэнергии, вы будете чувствовать себя комфортно. Вы также можете использовать его во время кемпинга. Он может сохранять тепло в палатке, но при этом должен иметь хорошую вентиляцию.

Готовка

Конечно, для готовки можно использовать плиту. Плоская поверхность сверху используется для размещения кастрюль или сковородок. Выполнение двух задач с помощью одного прибора позволяет сэкономить деньги и на продукт, и на топливо. На плите можно даже разводить хлеб. Хлеб должен подниматься в теплой среде, и тепло от печи дает ему это.

Обезвоживание

Вы можете использовать печь на древесных гранулах для обезвоживания таких продуктов, как овощи и фрукты. Точно так же, если отключилось электричество или сушилка не работает, вы можете повесить мокрую одежду над или за ней и сушить ее теплом.

На что обращать внимание при покупке небольшой дровяной печи?

Хотя эти печи теоретически звучат великолепно, их уровень безопасности ниже, чем у электрических обогревателей, поэтому вы не можете купить их, не проведя исследования. Вы должны быть уверены, что получаете только самые качественные и безопасные модели.Вот некоторые из вещей, которые вы должны искать в плите:

Простота использования

Одна из вещей, которая заставляет людей предпочитать электрические обогреватели, — это то, насколько легко их включать и выключать. Им также нравится, что они практически не требуют обслуживания. Так что, если вы не привыкли к дровяным плитам, вам понадобится относительно простая в использовании печь. Современные дровяные печи намного проще в эксплуатации, но вы все равно должны взглянуть на руководство и посмотреть, подходят ли они вам.

Сертификат EPA (Агентство по охране окружающей среды)

Хотя использование древесины в качестве топлива более экологично, чем продукты на основе ископаемого топлива, все же существует ограничение на количество приемлемых выбросов. Последний стандарт составляет всего 2,5 г / ч. Раньше было 4,5 г / ч. На большинстве печей сейчас все еще может быть старый стандарт.

Вам также следует проверить BTU печи и узнать, сколько тепловой мощности потребуется для вашего помещения. БТЕ — это количество тепла, необходимое для повышения температуры одного фунта воды на один градус Фаренгейта. Среднему дому площадью 2600 квадратных футов требуется 20 000 БТЕ в час, чтобы оставаться в тепле.

Безопасность

Безопасность имеет первостепенное значение для всего, что связано с огнем.Дверь вокруг очага горения печи должна быть надежно заперта, чтобы ребенок не смог ее открыть. Перед использованием проверьте, нет ли на поверхности трещин.

Допустимые строительные материалы для таких печей — чугун, сталь и камень. Кроме того, проверьте, имеет ли он сертификат UL, чтобы гарантировать безопасность использования продукта.

Краткий обзор: лучшие маленькие дровяные печи

Обзор лучших небольших дровяных печей

Теперь, когда у нас есть основы дровяной печи, вы увидите, что есть разные версии присутствуют на рынке. Некоторые различаются по своему дизайну; некоторые из них различаются по материалам, а другие по размеру. Принимая во внимание свой бюджет, вы должны сделать выбор, который наилучшим образом соответствует вашим потребностям в отоплении. Вот наши лучшие варианты:

Лучшее в целом:

Направляющая шестерня Уличная дровяная печь

Легко транспортировать
Отверстия регулируются
Ручка холодная на ощупь
Имеет термостойкое покрытие
Помещение для обогрева небольшое кастрюля

Подходит только для использования на открытом воздухе

Последние отзывы покупателей

С этой переносной дровяной горелкой планирование похода зимой стало намного проще и интереснее.Вы можете легко установить его на открытом воздухе и использовать комбинацию обогревателя и плиты, потому что вам нужно место, чтобы приготовить еду, когда вас нет дома. Сверху достаточно места для чайника или сковороды.

Чем мы выделяемся

Печь изготовлена из оцинкованной стали с жаропрочным покрытием. Процесс гальванизации защищает коробку от ржавчины и коррозии, а термостойкое покрытие защищает коробку от повреждений при постоянном контакте с высокой температурой.

Входная дверь, через которую вы кладете дерево, сделана из чугуна.Чугун известен своей устойчивостью к вдавливанию, способностью поглощать энергию и прочностью. Эта дверь имеет регулируемое вентиляционное отверстие, которое позволяет контролировать температуру. Вы можете улучшить приток воздуха, полностью открыв вентиляционное отверстие.

В целях безопасности в верхней части дымохода установлен искрогаситель. Печь легко переносить, и у нее есть холодная ручка, чтобы ее было легко переносить. Заслонка в дымоходе также регулируется, чтобы помочь вам контролировать вентиляцию.

Bottom Line

Печь из чугуна и оцинкованной стали является одним из самых прочных и долговечных изделий. Эта модель проста в использовании и дает вам полный контроль над количеством воздуха, доступного древесине для сжигания. Так вы сможете лучше контролировать температуру в помещении.

Второе место:

TMS Portable STOVE-2346

Две съемные варочные трубы
Имеет искрогаситель для безопасности
Съемные ножки для удобного хранения
Инструменты для плиты входят в комплект
Два регулятора потока для поддержания тепла

О чем говорят недавние покупатели

Это тяжелая печь / обогреватель.Его легко чистить, и он не стоит слишком дорого. Краска на нем очень легко выгорает, но зато хорошо нагревается и довольно прочная. Большинство пользователей просто заменили краску термостойкой краской и заявили, что это не влияет на способность нагрева.

Почему она для нас выделяется

Кемпинговая печь в стиле милитари (TMP) говорит сама за себя. Это сверхмощная горелка, которая согреет вас на улице и может использоваться в качестве небольшого гриля. Две ванны с обеих сторон позволяют готовить картофель и готовить блюда из фольги.Открыв верхнюю решетку, можно также просушить носки и перчатки.

Искрогаситель наверху предотвращает возгорание воспламеняющихся частиц. Это особенно важно, если вы находитесь в лесу. Спереди и сзади есть регуляторы воздушного потока, которые позволяют контролировать количество поступающего воздуха. Его обслуживание и очистка упрощаются благодаря съемной пепельнице.

Когда вы складываете решетку, она действует как ручка для перемещения и хранения. Ножки съемные, чтобы сделать его более портативным.Он также имеет некоторые инструменты и крышку дымохода в комплекте.

Bottom Line

В целом, эта печь больше и немного тяжелее, чем наш первый выбор, но работает так же хорошо. Он разработан для работы как универсальный продукт. Она позаботится обо всех ваших потребностях в отоплении вне дома, например, поддержании тепла, приготовлении пищи, сушке и т. Д.

Лучшее за деньги:

Winnerwell Nomad Medium Tent Stove

Устойчивость к ржавчине и коррозии
Боковые полки двойной как ручки
Легко помещается в фургон или трейлер
Два демпфера для контроля тепла
Легкий и удобный для транспортировки

Подходит только для ограниченных пространств

Отчет недавних покупателей

По мнению пользователей , конструкция этой печи из нержавеющей стали делает ее отличным выбором, если вы не являетесь поклонником старомодных и ржавых обогревателей.Он имеет отличную чистую отделку и быстро согреет любую комнату или палатку. Конструкция на высшем уровне, аксессуары также соответствуют стандартам.

Чем она выделяется для нас

Нержавеющая сталь 304 является одним из наиболее распространенных типов нержавеющей стали. Он имеет высокое содержание никеля и хрома, что делает его отличным сопротивлением коррозии. Благодаря своим свойствам он широко используется в теплообменниках и трубах. Эта печь также использует свои свойства в своей конструкции.

Он разработан, чтобы быть очень портативным; у нее есть складные ножки и трубы, которые убираются внутри корпуса печи. Боковые части сложены вместе и используются как ручки для переноски. Он также поставляется с искрогасителем и скребком для очистки от золы. Двойные заслонки упрощают управление воздушным потоком, а боковые полки, которые служат ручками, также используются в качестве зон для приготовления пищи.

Вместо полностью запертой двери есть стекло, через которое можно наблюдать за огнем и при необходимости вносить изменения. Рекомендуется использовать в автобусах, трейлерах, палатках и т. Д.

Bottom Line

Обладая не слишком тяжелой и компактной конструкцией, эту плиту легко носить с собой во время кемпинга и она не перегружает дом на колесах или автобус во время движения. Это отличный вариант для тех, кто ищет дровяную печь для отдыха.

Очень проста в использовании
Компактная и удобная для переноски
Очень устойчивая и безопасная основа
Гибкость в отношении топлива
Работает как кухня во время кемпинга

Подходит только для приготовления пищи и не для отопления

О чем говорят недавние покупатели

Пользователям понравилось, что на эту плиту не было потрачено никаких затрат на установку или время. Вам не нужно покупать трубы и бурить отверстия, поэтому он любим новичками. Пользователи, которым нужна плита больше, чем обогреватель, любят этот продукт, поскольку он создан именно для этого.

Чем она выделяется для нас

Это очень компактная плита, которую можно использовать как для барбекю, так и для обычного приготовления пищи. Когда вы снимаете верхнюю часть и ставите ее на решетку, ее можно использовать для барбекю. В отличие от других подобных печей, она более устойчивая. Есть трехрычажная опорная система, поверх которой идет ваша ступня.Это предохраняет его от падения.

Изготовлен из высококачественной нержавеющей стали для коррозионной стойкости и долговечности. Он очень компактен и имеет собственную сумку для переноски, которая обеспечивает удобство переноски и хранения.

В качестве топлива можно использовать все, что угодно, например, дрова, листья, ветки и шишки; в основном все, что вы найдете в природе вокруг вас. Это также позволяет сэкономить на расходах на топливо. Он также очень экологичен, так как не требует канистр с топливом или спирта.

Bottom Line

Хотите провести несколько дней на природе и забыть о проблемах? Вы не можете уехать без надлежащего питания и приготовления пищи. Эта печь из нержавеющей стали обеспечивает стабильный и сильный нагрев и сохраняет тепло в процессе.

Дает 110000 БТЕ / ч тепла
Может быть установлен в передвижном доме
Чугунная конструкция для долговечности
Соответствует последним стандартам EPA по выбросам топлива
Система вторичного воздуха для лучшего сгорания газа

Что Недавний отчет покупателей

У этой печи одна из лучших атмосфер, аналогичная той, что вы получаете от камина.Его тепло очень хорошее, и пользоваться им совсем несложно. Единственная сложная часть — это его установка, и после этого обслуживание не будет слишком сложным. Даже с опущенной заслонкой вы можете сохранить комфортное тепло в помещении.

Почему он выделяется для нас

HT3000 — это новая модель и усовершенствование старых печей Drolet. Он соответствует новым стандартам выбросов, установленным EPA. Его выбросы снижены до 1,32 г / ч. Его максимальная тепловая мощность составляет 110 000 БТЕ в час.С его помощью вы можете легко обогреть большую площадь или уменьшить температуру с помощью регулируемых заслонок.

Стеклянная входная дверь с чугунной рамой обеспечивает безопасность и создает великолепную атмосферу. Для улучшения сгорания в нем есть система вторичного воздуха. Это дает древесине больше воздуха для лучшего горения. Для равномерного распределения тепла топка облицована огнеупорным кирпичом или огнеупорным кирпичом, который выдерживает высокую температуру и используется в таких вещах, как печь или печь.

Bottom Line

Из всех наших лучших выборов это самый дорогой вариант, но он оправдывает его своей высококачественной конструкцией, атмосферой и сверхнизкими выбросами. Этот новый продукт просто необходим, если вы хотите улучшить отопление дома этой зимой.

Пеллетная печь и дровяная печь для небольших помещений — Обзор сравнения

Пеллетные и дровяные печи относятся к одной категории, но определенные особенности определяют каждую и выделяют их среди других. Давайте посмотрим!

Сходства

Есть несколько вещей, которые заставят вас подумать, что и пеллетные, и дровяные печи — одно и то же, и запутаются в том, какую из них вам следует купить.К ним относятся:

Look

Одна вещь, которая схожа в обоих, — это конструкция печи. Они оба известны своей квадратной топкой, которая выглядит и дает ощущение камина. Сходство завершается добавлением стеклянной двери. Их строительные материалы также очень похожи, то есть чугун, камень и т. Д.

Produce Fire

В отличие от новых электрических обогревателей, эти две печи используют настоящий огонь для обогрева вашего дома, несмотря на разницу в топливе.

Различия

Давайте теперь рассмотрим различия. Это то, что поможет вам определить, какой продукт лучше соответствует вашим потребностям.

Топливо

Это главное различие между двумя печами. Дровяной печи для работы нужны поленья, и в результате она производит много золы и дымовых газов. С другой стороны, печь на гранулах использует гранулы. Существуют различные виды пеллет, включая биомассу, промышленные отходы, сельскохозяйственные отходы и древесную щепу.

Дымоход

Пеллетные печи проще и дешевле в установке, так как им не нужен дымоход, как в дровяных печах. Вентиляция пеллетной печи осуществляется через боковую стенку.

Как установить небольшую дровяную печь

Установка дровяной печи может быть сложной задачей, так как вам нужно убедиться во многих вещах в процессе. К ним относятся, помимо прочего, обеспечение достаточной вентиляции, освобождение места для выхода труб, обеспечение безопасности пола под печью и т. Д.

Если делать правильно, проблем быть не должно. Вы можете выполнить следующие действия, чтобы начать работу.

Во-первых, проверьте, есть ли в вашем доме хорошо вентилируемое место, например, возле окна.
Вместо того, чтобы ставить печь прямо на пол, сначала установите под ней очаг, чтобы защитить ее от тепла. Вы можете сделать это сами или установить.
Затем поставьте на нее плиту.
Возьмите веревку, к одному концу которой прикреплен груз.Повесьте шнур с крыши на верхнюю часть дымоходного отверстия печи и отметьте место на крыше. Это обеспечит прямую установку дымохода.
Используйте инструмент для поиска стоек, чтобы найти стойки в стене. Вы хотите, чтобы дымоход проходил между шпильками, поэтому отметьте эти участки, чтобы случайно не просверлить там отверстия.
После этого просверлите небольшое отверстие в центре шпилек, куда вы будете устанавливать трубы.
Отметьте место для топки, которую необходимо установить, с трубами вокруг центрального отверстия.Отметка должна соответствовать размеру коробки.
Просверлите четыре отверстия во всех углах коробки, которую вы нарисовали на потолке, и с помощью пилы для гипсокартона вырежьте форму. Вы также можете использовать более мощный инструмент, если он не подходит для вашего потолка.
Установите топку в квадратное отверстие, которое вы только что вырезали, так чтобы труба выходила наружу.
Убедитесь, что коробка стоит прямо, а затем просверлите коробку, чтобы закрепить ее (сделайте это с внешней стороны).
Используйте герметик для гидроизоляции гидроизоляции, которая будет проходить поверх трубы, выходящей из топки.
Затем при помощи отвертки вкрутите планку.
Присоедините самую верхнюю трубу к другой трубе, надев ее и повернув.
Вы услышите щелчок, чтобы сообщить, что это безопасно.
С другой стороны топки прикрутите соединитель трубы вокруг отверстия в топке, куда должны идти трубы.
Установить выпускную трубу между печью и топкой. Надежно прикрутите его и убедитесь, что он ровный.
Если ваша плита оснащена электрическим вентилятором, вам просто нужно прикрутить его сзади и подключить к розетке.
Для окончательной выхлопной трубы, которая идет снизу печи прямо наружу, нарисуйте круг с точным размером трубы.
Просверлите отверстие в центре круга и отметьте его как центральную точку. Вырежьте круг снаружи.
Установите трубу в отверстие и закрепите ее сверлом.

Это основные инструкции, которым необходимо следовать, но каждая плита должна иметь свои собственные инструкции. Если вы заблудились в какой-то момент, вам следует обратиться к этому, поскольку некоторые печи могут иметь разные требования.

Дополнительные советы и визуальные инструкции по установке дровяной печи смотрите в видео ниже.

Заключение

Вот и все для небольших дровяных печей. Они отлично подходят для мобильных домов, кемпинга и домиков. Их многозадачность и ощущение старинного камина делают их фаворитами многих. Но дело не только в внешности; они также экономят много денег на топливе и очень эффективны.

Люди также спрашивают

Если вы не уверены, что вам нужна дровяная печь, или у вас есть дополнительные вопросы по ней, вы можете прочитать несколько часто задаваемых вопросов ниже.

Сколько стоит установка небольшой дровяной печи?

Установка дровяной печи может стоить от 250 до 800 долларов в качестве рабочей силы. Цена может увеличиться, если вы купите отдельные дымоходы и вентиляционные системы.

Сколько стоит небольшая дровяная печь?

Дровяная печь стоит от 400 до 2500 долларов, в зависимости от размера.

TMS Portable STOVE-2346

Как далеко должна быть небольшая дровяная печь от стены?

Печь должна располагаться на расстоянии не менее 18 дюймов от стены и 36 дюймов от других горючих материалов, таких как деревянная мебель и т. Д.

Как лучше всего вентилировать небольшую дровяную печь?

Обычно на плите есть две зоны вентиляции: одна у кнопки и одна вверху. Это связано с тем, что для правильного горения древесине требуется хороший приток воздуха.

Можно ли использовать небольшую дровяную печь в палатке?

Если ваша палатка с дымоходом сделана из брезента или поликоттона, то в ней можно использовать дровяную печь. Это связано с тем, что хлопок более воздухопроницаемый, чем искусственный пластик.

Могу ли я поставить дровяную горелку в сарае?

Да, вы можете использовать дровяную горелку в своем сарае.

Сколько места может обогреть небольшая дровяная печь?

Это зависит от мощности вашей печи в БТЕ. Но в целом они могут легко нагреть 1500 квадратных футов пространства.

Сделайте переносную дровяную печь за 30 долларов

Дэвид Скотт Мэтьюз
Выпуск 78 • Ноябрь / декабрь 2002 г.

У меня проблема.Другие мужчины любят футбол, бейсбол, баскетбол или гольф. Я люблю охотиться. И животное, на которое я люблю охотиться больше всего, — это лось Скалистых гор. Помимо величественной красоты самих лосей, я люблю страну, в которой они живут. Мне нравятся панорамные виды, кристально чистый воздух, великолепный запах окружающих елей, золотая красота осин. Итак, в чем была моя проблема?

Я думал бросить охоту на лося. Температура в Скалистых горах Колорадо в октябре часто опускается ниже нуля.Холодные ночи заставляли меня часто просыпаться, чтобы вылечить какую-нибудь полузамороженную часть тела. Я вставал утром измученный и весь день бродил по горам в полусне.

Готовая печь, получившая название «Черный лось» во время первых полевых испытаний

Если я собирался каждую осень собираться в Колорадо, мне нужна была дровяная печь для моей охотничьей палатки. Более того, у моей печи были определенные характеристики.Он должен был быть легким. Он должен был уметь поддерживать огонь в течение ночи. Он должен был быть достаточно большим, чтобы мне не пришлось вставать ночью, чтобы топить его. Было бы неплохо, если бы я еще могла на нем готовить. И это должно было быть дешево. Поскольку готовые печи продаются по цене до 400 долларов, я знал, что мне придется делать свои собственные.

Прокручивая это в голове около недели, я придумал план. Несколько дней спустя у меня была красивая печь, которая могла не только обогревать мою большую охотничью палатку 16 на 16 футов, но и была бы уместна в любом сарае для инструментов, мастерской или домике для отдыха.Кроме того, у него была относительно плоская поверхность для приготовления пищи, на которой я мог сварить утреннюю партию кофе, бекона, яиц и домашнего картофеля фри.

Я упоминал, что построил его без сварки, используя только лобзик, дрель, отвертку, напильник (хотя во многих местах шлифовальный станок сделал бы работу быстрее и проще), шариковый молоток и пару плоскогубцев, а общие расходы составляют всего около 30 долларов? И вы можете сделать то же самое.

Я решил, что мне лучше всего подойдет бочковая печь, но не из тех, для которых можно купить комплекты, так как в этих комплектациях бочка используется в горизонтальном положении.Мне нужна была вертикальная печь, чтобы свести к минимуму занимаемое в палатке пространство на полу, а также предоставить мне ровную поверхность для приготовления пищи.

Начало работы

Подставка для готовки

Чтобы сделать свою печь, я купил стальную бочку со съемным верхом — такую крышку, которая закрывается рычажным замком. В нашем районе эти бочки продаются по цене от 5 до 10 долларов. Примечание. Важно, чтобы верхний край открытого ствола и две выступающие полосы вокруг середины ствола имели одинаковый диаметр.Это достаточно легко проверить; просто снимите крышку и возьмитесь за линейку (я использовал 2 ″ x 4 ″), чтобы она лежала поперек обеих полос и обода. Если линейка касается всех трех точек, все в порядке.

Убедитесь, что вы очистили ствол перед тем, как начать резку. В моей бочке когда-то находилось (и до сих пор было около 2 галлонов) восхитительно пахнущая начинка для мороженого из помадки, которую только можно представить. В моем случае я не хотел устраивать беспорядок в своем машинном сарае. В вашем случае ваша бочка могла содержать легковоспламеняющиеся материалы.В процессе резки или при первом выстреле такой ствол мог взорваться. Не рискуйте; очистите это.

Чтобы начать делать свою печку, я сначала снял крышку и рычаг блокировки ствола, затем снял и выбросил прокладку из поролона из-под крышки.

Затем, используя дрель с металлической режущей головкой 3/8 дюйма, я просверлил отверстие чуть выше верхней из двух лент. Лезвие для резки металла в моем лобзике быстро разрезало ствол примерно на полпути от верхней части ленты к «плоской» части ствола.Я быстро проверил, подходят ли моя крышка и фиксатор рычага к стволу. Они сделали.

Энди Мэтьюз, T.J. Мэтьюз и Аррон Смайли перед финальным испытательным ожогом

Это оставило меня с 2/3 (нижней) частью ствола, которая была бы основной частью (корпусом) печи, и верхней 1/3, которая была бы моим источником материала для двери и тяги.

За исключением вышеупомянутого, все разрезы, которые я сделал в своей печи, были сделаны сначала путем рисования линий с помощью лобзика.Затем я просверлил «пилотное» отверстие на обрезной стороне метки, которое я увеличил с помощью сверла 3/8 дюйма. Эти отверстия просверливались в каждом углу, где отверстия или детали должны были быть квадратными. Это обеспечило доступ к полотну лобзика. В каждом углу просверлены квадратные отверстия. Кромки всех отверстий и вырезанных компонентов были зачищены, заусенцы были опасны или затрудняли использование.

Я использовал гибкий прямой край, чтобы отметить прямоугольный дверной проем 9 дюймов в высоту и 12 дюймов в ширину в верхней части корпуса печи по центру сверху вниз между кольцами.Потом вырезаю лобзиком.

Под дверным проемом, в нижней части корпуса печи, я сделал отметку и вырезал еще одно прямоугольное отверстие. Это отверстие было бы отверстием для тяги и имело 2 дюйма в высоту и 4 дюйма в ширину. Дно этого отверстия было на 2 дюйма выше нижнего кольца ствола.

Решетка опорное кольцо

Затем я переместился на верхнюю треть исходного ствола — мой источник материала.Из этого я вырезал дверцу своей печки, кронштейн дверцы и дверцу. Дверца печи 10 дюймов в высоту и 13 дюймов в ширину. Кронштейн вытяжной двери имеет высоту 4 дюйма и ширину 10 дюймов с вырезанным отверстием высотой 2 дюйма и шириной 5 дюймов. Это отверстие необходимо вырезать на 1 дюйм с левой стороны кронштейна, на 1 дюйм сверху и снизу и на 4 дюйма с правой стороны. Прежде чем вырезать кронштейн, убедитесь, что вы вырезали отверстие, так как будет гораздо труднее и опаснее пытаться сделать это после.Сама вытяжная дверь имеет высоту 2¾ дюйма и ширину 5 дюймов с выступом, выходящим с левой стороны на 1¾ дюйма высотой на 2 дюйма в ширину. Затем все края были опилены, а язычок на воздухозаборнике был загнут наружу, причем самый конец загнут на себя, чтобы было удобнее держать его в руке.

Я просверлил отверстия диаметром 3/16 дюйма (именно такого размера я просверлил все отверстия под винты) на расстоянии 1½ дюйма друг от друга, на расстоянии ¼ дюйма от верхнего и нижнего краев кронштейна вытяжной двери. Это дало мне 7 отверстий, равномерно расположенных по верхнему краю, и еще 7 по нижнему краю.Кроме того, я просверлил еще одно отверстие для винта с центром сверху вниз на левой стороне кронштейна. Затем я расположил кронштейн по центру над вытяжным отверстием в печи. Примечание: поскольку отверстие в плите имеет ширину 4 дюйма, а отверстие в кронштейне — 5 дюймов, убедитесь, что с каждой стороны отверстия в печи имеется ½ дюйма отверстия для кронштейна. Удерживая кронштейн на месте, я отметил, где должны быть соответствующие отверстия для винтов на плите. Затем я просверлил отверстия в отмеченных местах.

Для установки вытяжной заслонки и кронштейна я вставляю винт в каждое отверстие, по одной, помещаю три плоских шайбы (если ваши шайбы толще моей, вам может понадобиться только две) на каждый винт в качестве распорки, затем вставил винт через корпус печки где поставил плоскую и стопорную шайбу, потом гайку.Убедитесь, что вы не затягиваете эти гайки, пока они все не встанут на место. Когда вы их затягиваете, будьте осторожны, чтобы не защемить сквозняк; он должен скользить вперед и назад.

На правом краю большой дверцы печки я сделал две отметки, одну примерно на 2 сантиметра вниз от верха, а другую на таком же расстоянии снизу. Я поставил на них свои петли по центру и отметил, где должны быть отверстия для винтов. На левом краю я сделал отметку на полпути вниз, затем отцентровал оконный замок и отметил отверстия для винтов.

Рычаг блокировки крышки

Просверлив отверстия для винтов в двери, я прикрепил петли и защелку в соответствующих местах с помощью винтов, плоских шайб, стопорных шайб и гаек. Затем я поднял дверцу печи и пометил соответствующие отверстия для петель на корпусе печи, просверлил их и прикрепил дверцу. Вы можете обнаружить, что вам придется немного подрезать дверной проем с помощью лобзика или пары ножниц, чтобы винты, удерживающие петли и защелку на дверце, не висели на корпусе печи.Прикрепление двери позволило легко установить защелку дверной защелки. Я просто держал дверцу закрытой так, чтобы она плотно прилегала к плите, а затем поместила защелку в нужное место. Я отметил отверстия, но вместо того, чтобы просверлить их там, где они отмечены, я просверлил немного (примерно 1/16 дюйма) от двери. Таким образом, дверь будет удерживаться более плотно закрытой, что избавит от необходимости использовать дверную прокладку.

Поместив крышку ствола на плоскую поверхность, я использовал гофрированный конец секции дымохода в качестве шаблона, чтобы нарисовать круг на крышке там, где я хотел, чтобы отверстие для трубы было.Это отверстие должно полностью находиться на плоской части крышки, на расстоянии не менее дюйма от любого выступающего кольца, которое может быть на крышке. Я решил использовать дымоход с опрессовкой вниз по двум причинам. Во-первых, любой креозот, который мог скапливаться в трубе, когда печь горит «холодно», будет капать в печь и потребляться, когда печь горит «горячо». Во-вторых, это избавит от необходимости изготавливать воротник дымохода и прикреплять его к верхней части плиты.

Затем я нарисовал второй круг диаметром около пяти дюймов с центром внутри того, что должно было быть отверстием для дымохода. Затем я использовал лобзик, чтобы вырезать внутренний круг. Затем я сделал надрезы, расходящиеся от внутреннего круга к внешнему, примерно через каждые дюйма. Это образовало кольцо с язычками, которое я затем согнул вниз плоскогубцами и прижал к внутренней стороне крышки. Я сделал пробную посадку с дымовой трубой и использовал молоток, чтобы аккуратно отрегулировать отверстие так, чтобы труба входила в него плавно и плотно.

Дверь тяговая и кронштейн

Я собрал печь и сделал пробный прожиг, чтобы убедиться, что печь работает должным образом, и сжечь как можно больше оригинальной краски с плиты.На некоторых рисунках, сопровождающих эту статью, вы можете заметить, что моя печь изначально имела 4-дюймовую трубу. Во время пробного сжигания я обнаружил, что печь не тянет должным образом с такой трубкой малого диаметра. 6-дюймовая труба работает намного лучше.

После того, как печь остыла после испытательного ожога, я очистил край крышки и использовал цемент для печи, чтобы прикрепить соответствующую длину прокладки печи на месте первоначальной прокладки. Затем я прижал крышку к корпусу печи и позволил цементу затвердеть в течение ночи.Поскольку край корпуса печи был несколько неровным, я пометил крышку и корпус так, чтобы крышку всегда можно было выровнять одинаково, что минимизировало зазоры, которые могли протекать.

Затем начался процесс покраски. Я решил покрасить свою печь, потому что для меня краска имеет более приятный вид, чем полироль для печи. В будущем я могу полировать плиту полиролью, так как моя оригинальная краска отслоится. Полироль для печи более устойчив к нагреванию, чем краска, и обеспечивает более прочное покрытие.Вы можете в первую очередь использовать полироль. Если, как и я, вы хотите попробовать покраску, попросите у своего специалиста по ремонту краску для плиты или краску для гриля. Краски, предназначенные для автомобильных двигателей, не устойчивы к достаточно высоким температурам, чтобы их можно было использовать в дровяной печи. Следуйте инструкциям на банке, чтобы подготовить печь и нанести краску.

Испытательный пожарный

После того, как краска высохла, я поставил печь на подставку и поставил на место трубу печи (с установленной шестидюймовым демпфером).Время для еще одного испытательного огня.

Подставка для плиты.

Убедитесь, что вы проводите пробный огонь на открытом воздухе, на открытом воздухе, так как краска немного дымится при первом нагревании. Надевайте каминные или сварочные перчатки, чтобы снизить вероятность ожога. Пока плита нагревается, попробуйте работать на тяге. Вы можете обнаружить, что он прилипает в одном или двух местах. Используйте отвертку с плоским наконечником или аналогичный инструмент, чтобы аккуратно отрегулировать стальной кронштейн вытяжной дверцы (но не саму дверцу), чтобы заслонка двигалась довольно легко.

Немного поэкспериментировав, я вскоре нашел, как добиться максимального горения моей печи. Управляя тягой и заслонкой, я узнал, как заставить огонь гореть горячее, холоднее, длиннее и т. Д. Вы должны уметь делать то же самое.

Моя плита за 30 долларов, возможно, не сделает меня лучшим охотником, но, по крайней мере, теперь я смогу лучше спать, лучше есть и просто чувствовать себя лучше в целом, пока я на охоте. Это, в свою очередь, может помочь мне лучше получать удовольствие от времени в горах и чувствовать, что мне хочется проводить в них больше времени.Как я уже сказал, моя плита за 30 долларов, возможно, не сделает меня лучшим охотником… но, опять же, может.

Пока краска на плите застывала, я сделал подставку, чтобы плита не касалась земли. Я сделал свою, отрезав 70-сантиметровую длину от нижней части панели для скота и согнув ее в круг. Он был достаточно большим, чтобы надежно удерживать печь, и в то же время достаточно маленьким, чтобы поместиться в нижнем кольце печи.Вероятно, вы могли бы найти старый обод автомобильной шины, который станет прочной опорой, если вы планируете использовать свою печь внутри здания. Я покрасил подставку в черный цвет в тон печи.

Печь и так будет гореть хорошо, но я подумал, что ее можно было бы улучшить, добавив решетку. Таким образом, воздух, поступающий в вытяжное отверстие, мог распространяться и питать весь огонь снизу, а накопление золы во время горения не препятствовало полному сгоранию дров. Я сделал это аналогично тому, как я сделал подставку, только используя нижнюю часть панели для свиней и сформировав кольцо примерно на 2/3 диаметра печи.Затем я использовал верхнюю часть исходного ствола (часть, которую я использовал для материалов) в качестве шаблона на куске расширенной стали из моей груды металлолома. Я нарисовал линию на просечно-вытяжной стали, а затем вырезал круг с помощью лобзика. Когда я поместил кольцо внутрь печи и положил на него просечно-вытяжную сталь, я получил решетку, которая отлично работала.

Хотя относительно плоская плита вполне подходит для жарки, я хотел сделать ее еще более универсальной. Отрезав кусок расширенной стали размером 20 на 11 дюймов и согнув каждый конец на 3 дюйма вниз (оставив плоскую поверхность 14 на 11 дюймов), я получил подставку для плиты.Я мог бы разместить его на плите, где в нем помещалась бы голландская печь, в которой я мог бы готовить печенье, перец чили, тушеное мясо и т. Д. Вы могли бы использовать пару сухих строительных кирпичей почти таким же образом.

Перечень деталей:

бочка — 1
Винты крепежные 10-24 — 27
гайки — 27
стопорные шайбы — 27
шайба плоская — 72
Петли диаметром 1,5 дюйма — 1 пара (обязательно цельнометаллические петли)
1 фиксирующий замок оконной створки
Прокладка плоской плиты 5/8 дюйма — не менее 70 дюймов
прокладка печная цементная — 1 туба
краска или полироль для печки — 1 или 2 банки

Я только что вернулся из Колорадо.Печь хорошо потренировалась во время нашей охоты, и я подумал, что вам может быть интересно узнать, что она отлично прошла испытание. В первую ночь в лагере у нас было пять дюймов снега, но мы остались уютными и теплыми благодаря «Черному лосю», как кто-то в лагере окрестил его. На второй день я сколотил горшок с чили из оленины, который весь день кипел на плите и произвел фурор среди всех, кто его пробовал в тот вечер. Каждое утро кофе, сваренный на Black Elk, помогал хорошо начать выходной. Печь горела всю ночь или весь день, если нужно.После целого дня, проведенного на грязных тропах, мы поставили на ночь промокшие ботинки возле печи и на следующее утро обнаружили, что они теплые и сухие. Многие из других охотников в лагере пришли в нашу палатку, чтобы увидеть «ту печь, о которой я слышал», хотя я заметил, что они появлялись только тогда, когда на улице было особенно холодно, и проводили больше времени, наслаждаясь теплом, чем глядя на печь.
