Теплый пол не греет. Причины неисправности и способы решения

Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.

Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.

Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:

• Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
• Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
• Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
• Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
• Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.

Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.

Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.

Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.

Если причина холодного теплого пола еще не найдена, то повреждение кроется в одном из трех элементов системы: терморегуляторе, датчике температуры, греющем кабеле.

1. Неисправность терморегулятора

При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.

Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаются подключенными к регулятору. Мультиметром проверяем подведено ли напряжение к регулятору и правильно ли подключены все провода к контактам, сверяясь со схемой в инструкции к вашей модели терморегулятора.

Если неисправность еще не обнаружена, то следует проверить нагрузку, которую создает греющий кабель или нагревательный мат, используемые в системе теплый пол. Для этого надо измерить их сопротивление, соединив контакты мультиметра с контактами терморегулятора. Показатели сопротивления нагрузки должны совпадать с данными, указанными в техническом паспорте устройства. Если сопротивление равно 0, то причина неисправности — терморегулятор, который следует отдать в ремонт в сервисный центр или заменить.

2. Неисправность датчика температуры

Если все провода подключены правильно, терморегулятор работает, но на контактах подключения нагревательного кабеля напряжение отсутствует, необходимо проверить работу датчика температурного режима. Для этого измеряем показатель его сопротивления и сверяем с данными, указанными в техническом паспорте. Следует также учесть, что сопротивление датчика уменьшается при его нагревании и может не соответствовать заявленным данным в паспорте. При большой разнице в измерениях неисправный датчик следует отключить и заменить на новый.

3. Неисправность нагревательного кабеля

Мы уже проверили терморегулятор и датчик теплого пола, но неисправность еще не найдена? Начинаем проверку греющего кабеля. Для того, чтобы определить нагрузку, которую создает нагревательный кабель, надо измерить его сопротивление. Полученные данные сравниваем с показателями, указанными в техническом паспорте устройства.

Основываясь на показаниях приборов, можно определить причину неисправности теплого пола. Данные ниже нормы указывают на повреждение внешней оболочки греющего кабеля. При сопротивлении, стремящемся к нулю, причина в механическом повреждении кабеля или отгорании соединительной муфты. Неустойчивые значения говорят о наличии воды под оболочкой. Если же мультиметр показывает знак «бесконечность», проблема в перегорании или обрыве греющего элемента, расположенного в соединительной муфте устройства.

Проведя диагностику и выявив неисправность нагревательной системы, можно ее устранить самостоятельно, или прибегнуть к помощи специалистов. Но стоит обязательно учесть, что найти место повреждения греющего кабеля в стяжке возможно только с помощью специального оборудования. При возникновении подобной ситуации советуем обратиться в сервисный центр, мастера которого отремонтируют нагревательный кабель с минимальными для Вас повреждениями напольного покрытия.

Получить консультацию, дополнительную информацию о продукции и купить электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из магазинов в Вашем городе.

«Теплый пол не греет. Причины неисправности и способы решения»
ООО «Теплый пол», 2017
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!

Не греет электрический теплый пол

Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.

Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

В большинстве случаев можно, но многое зависит от места повреждения и причины. Вот основные три:

• неисправность терморегулятора

• выход из строя температурного датчика

• повреждение кабеля

Ошибки при монтаже

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.

Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

• L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

• L1 и N1 – отходящая нагрузка, греющий кабель или мат

• Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

• отключаете от клемм провода на датчик

• терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

• на экране высвечивается номер программы

• перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Повреждение греющего кабеля и нагревательного мата

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.

Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

• трансформатор для прожига

• генератор сигналов

• эл.магнитный приемник сигналов

• тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

• прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

• генератором подается сигнал в кабель

• эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

• тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой.

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Статьи по теме

Теплый пол не греет ? Причины неисправности и способы решения

После установки теплого пола либо после продолжительного перерыва в его использовании могут появиться проблемы, связанные с работой нагревательной системы. В этом случае лучше всего вызвать специалистов, которые выполнят диагностику оборудования, определят причину поломки и быстро устранят неисправность. В некоторых случаях причину сбоев в работе системы можно определить самостоятельно.

Причины неполадок

1. Неверно выбран греющий кабель, неправильно выполнена теплоизоляция. При выборе мощности кабеля учитывают технические условия того помещения, в котором устанавливается обогревательная система. При ошибке в расчете площади настила либо мощности системы или при использовании недостаточно толстого изоляционного слоя пол может нагреваться недостаточно сильно. Чтобы устранить проблему, нужно вызвать специалистов, которые проверят правильность монтажа системы и устранят неполадки либо объяснят, как это можно сделать.

2. Неправильный монтаж. Если отключение теплого пола происходит сразу же после включения системы, вероятно, неправильно расположен термодатчик.

3. Наличие механических повреждений. Во время монтажа системы может быть поврежден ее греющий кабель. Это может произойти во время заливки стяжки либо в ходе монтажа напольного покрытия. Чтобы понять, исправен ли кабель, теплый пол нужно отключить от терморегулятора, а затем измерить сопротивление жил. Сравнив полученные данные с теми, которые указаны в инструкции к системе, следует убедиться, что отклонение от нормального показателя не превышает пяти процентов.

4. Недостаточное напряжение. Теплый пол может нагреваться слишком слабо из-за чересчур низкого напряжения в электросети дома.

5. Сбои в работе датчика и терморегулятора. Пол может оставаться холодным из-за неисправности регулирующего оборудования.

Почти все вероятные поломки системы являются однотипными, поэтому выявить неисправности при наличии необходимых приборов несложно. Первым делом исключите наиболее простые, банальные варианты. Проверьте, есть ли в сети напряжение. Убедитесь, что не сбились настройки температуры системы.

Если, проделав все перечисленное выше, вы не смогли обнаружить причину холодного пола, повреждение было вызвано одним из трех элементов — греющим кабелем, датчиком температуры либо специальным терморегулятором.

1. Поломка терморегулятора. При поломке этой детали напряжение из электросети в греющий кабель либо в нагревательный мат не подается, вследствие чего не происходит нагрева. Это может быть вызвано обрывом датчика температуры, поломкой терморегулятора либо выключенным автоматом, который находится в щитке питания. Для устранения данной неисправности необходимо измерить при помощи мультиметра омическое сопротивление.

2. Выход из строя температурного датчика. Чтобы проверить работу датчика температуры, необходимо измерить его сопротивление и сверить этот показатель с указанными в техпаспорте данными. Учтите, что при нагревании датчика его сопротивление может незначительно уменьшиться. Если разница показателей существенна, датчик необходимо отключить и заменить новым.

3. Поломка нагревательного кабеля. Если, проверив датчик теплого пола и терморегулятор системы, вы не обнаружили неисправность, проверьте греющий кабель. Для определения создаваемой нагревательным кабелем нагрузки измерьте его сопротивление, а затем сравните этот показатель с данными, указанными в техпаспорте.

Показания приборов помогают установить причину поломки теплого пола. Если данные ниже нормы, повреждена внешняя оболочка кабеля, отвечающего за нагрев. Если сопротивление стремится к нулю, отгорела соединительная муфта или поврежден кабель. Если значения неустойчивы, под оболочку попала вода. Появление на мультиметре знака бесконечности свидетельствует об обрыве или перегорании находящегося в соединительной муфте греющего элемента.

Выполнив диагностику и обнаружив неисправность, вы можете выполнить ремонт самостоятельно либо вызвать специалистов. Квалифицированный мастер качественно, быстро, с минимальными повреждениями вашего напольного покрытия выполнит ремонт нагревательного кабеля.

Как узнать, почему не греет теплый электрический пол и что делать?

Определить, почему не греет теплый электрический пол, достаточно просто, гораздо сложнее самостоятельно устранить неисправности. Некоторые повреждения можно починить своими руками, при других потребуется вызов специалиста.

Причины слабого нагрева теплого кабельного пола

Все причины, приводящие к неисправностям теплых электрических полов, перечислить трудно, но можно остановиться на наиболее распространенных и типичных проблемах.

• Неправильный расчет мощности кабеля – приобретая теплые полы зарубежного производителя, следует учитывать, что система отопления рассчитана на 230В, а не на стандартные для РФ 220В. В результате возникает потеря мощности. Неправильные расчеты являются одной из основных причин, почему плохо греет электрический кабельный теплый пол.
• Неправильный монтаж – если установлен терморегулятор и пол отключается практически сразу после включения, проблема, скорее всего, состоит в неправильном расположении датчика. Как правило, температурный датчик либо соприкасается с греющим кабелем или матами, либо расположен в непосредственной близости.
• Механические повреждения – во время заливки стяжки или монтаже финишного напольного покрытия легко повредить греющий кабель. Чтобы определить наличие неисправности, провод отключают от терморегулятора и проверяют сопротивление жил. В инструкции по эксплуатации приведен коэффициент, который должен совпадать с тем, что показывает тестер. Максимально допустимое отклонение не более 5%.
• Технические параметры электросети – причиной плохого нагрева электрического пола может стать низкое напряжение в сети дома. Если предварительно был выбран кабель с недостаточным запасом удельной мощности, будут наблюдаться серьезные проблемы в нагреве кабеля.
• Проблемы в работе терморегулятора и датчика – возможные поломки пола могут происходить по причине неисправности регулирующего оборудования. Следует проверить плотность соединения клемм кабеля, а также работоспособность терморегулятора.

Если поврежден кабель, нагрев пола будет отсутствовать полностью по всей длине провода. ИК – маты напротив отключаются секциями. Поэтому при механическом повреждении, греть перестает только один участок.

Что делать, если кабельный теплый пол не греет

Хотя не все неисправности удастся устранить самостоятельно, все же большинство поломок поддаются ремонту своими руками.

• Слабо прогревает местами – поломка в большинстве случаев связана с ошибками, допущенными во время монтажа. На равномерность нагрева влияет отсутствие паро и теплоизоляции. Устранить нарушения можно только демонтировав стяжку и выполнив работы по укладке заново.
• Механические повреждения – тестер при проверке кабеля на сопротивление должен показывать параметры, указанные в технической документации. Если на экране указывает 0, значит, в контуре наблюдается короткое замыкание, соответственно неправильно подобрано сечение. Знак бесконечности указывает на неплотность соединений муфт. Следует подтянуть все крепления.
  При обрыве провода потребуется определить холодные зоны, чтобы устранить обрыв без демонтажа всей стяжки. Для этой цели используют два прибора. При полном обрыве провода поможет трассоискатель. Обычные механические повреждения кабеля определяются тепловизором. Ремонт выполняет с помощью соединения кабеля с помощью специальной муфты.
• Недостаток мощности в сети можно компенсировать, установив стабилизатор напряжения. Стабилизатор обеспечит достаточной мощностью нагревательный кабель и гарантирует работоспособность системы.

Причины, почему кабельный тёплый пол греет неравномерно, могут быть самими разными. Поэтому, для определения неисправностей лучше всего вызвать специалиста или обратиться к представителям компании производителя системы.

Электрические теплые полы работают практически без нареканий, основными причинами сбоя являются нарушения, связанные с монтажом и неправильными расчетами сечения или мощности кабеля.

Теплый пол плохо греет — основные причины поломки, сколько времени нагревается система, фотографии и видео

Содержание:

1. Категории систем теплого пола

2. Дефекты водной системы отопления пола

3. Неисправность греющего электрокабеля

4. Причины поломки инфракрасного теплого пола

Каждый хозяин, как известно, стремится к обустройству максимально комфортного для проживания жилого помещения, оснащенного всеми доступными удобствами. Одна из главных систем, играющих важную роль в обеспечении уюта в доме – отопительная. Однако сегодня на смену стандартному обогреву посредством радиатора пришла инновационная система теплых полов.

Их устройство все чаще выполняется не только в домах загородного типа, но и в квартирах. Как правило, функционирование теплого пола в квартире не вызывает нареканий со стороны владельцев, но может возникнуть ситуация, когда теплый пол плохо греет, что неизбежно становится причиной недостатка тепла в помещении. Поэтому следует более подробно рассмотреть проблему того, почему не греет теплый пол и как можно исправить этот неприятный дефект.

Категории систем теплого пола

Прежде всего требуется рассмотреть, какие существуют виды этих систем. Основное их отличие заключается в некоторых функциональных элементах конструкции, в частности это касается теплопередающего элемента.

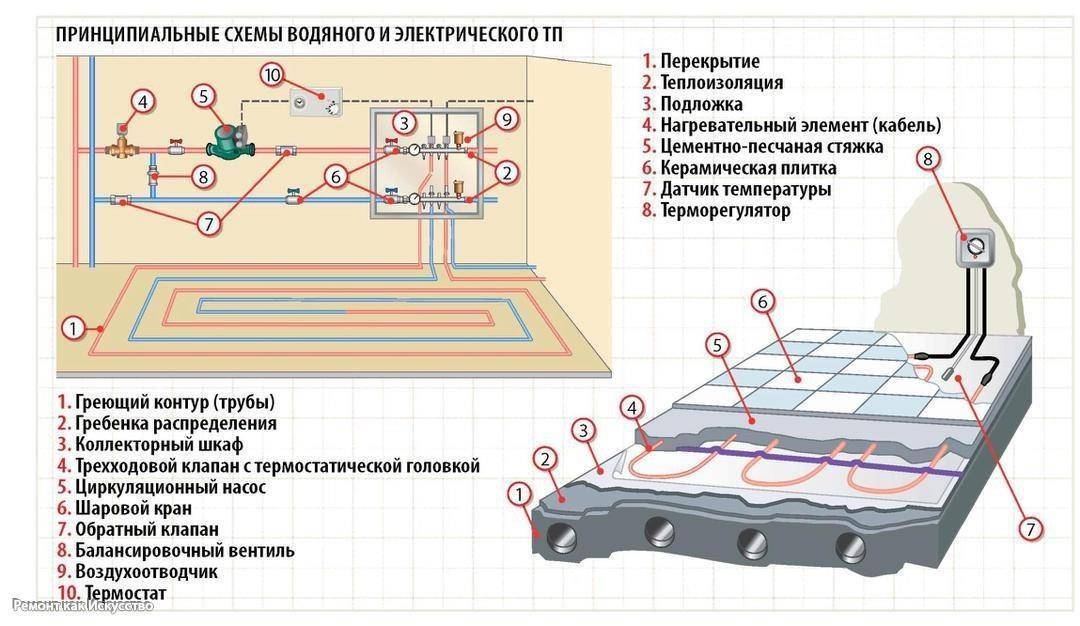

Всего существует три основных вида систем пола с подогревом, к которым относятся:

• теплые полы на водной основе;
• электрические системы;
• полы инфракрасного типа.

Первый вид полов отличается тем, что основным теплопередающим элементом здесь выступает поверхность из бетона, лежащая на металлических трубах. Принцип действия такого образца пола основан на работе котла или центрального отопления.

В электрической системе главная роль нагрева отводится изолированному кабелю. При этом регулирование микроклимата в комнате выполняется при помощи термостата.

Модели инфракрасного типа являются более современными и, что более важно, эффективными. Монтаж инфракрасного теплого пола возможен с любым из напольных покрытий, а эксплуатация не доставит никаких хлопот.

Тем не менее, каждая из систем обладает своими исключительными техническими характеристиками, которые, в свою очередь, способны повлиять на то, что теплый пол долго нагревается. О них следует рассказать более подробно.

Дефекты водной системы отопления пола

Многие пользователи довольно часто сталкиваются с проблемой того, что время нагрева теплого пола является слишком большим, а основные претензии предъявляют производителю. Однако далеко не всегда проблема может заключаться в самом оборудовании, зачастую главной причиной неисправностей является именно его неправильное подключение.

Один из факторов, влияющих на нестабильную работу теплого водяного пола – это дефект контура. В этом случае следует тщательно изучить схему распределительного щитка, на которой отображены краны каждого из контуров. Требуется проверить, включены ли они, поскольку неисправность может заключаться в неправильном функционировании насоса циркуляции, который во время работы должен издавать характерный шум и вибрацию. Возможные варианты схем моделей и фото их правильного монтажа всегда можно найти у представителей, занимающихся устройством такого оборудования.

Если водяной теплый пол не греет причины могут быть самыми разными, как, например, попадание в систему воздуха. Самостоятельно решить данную проблему вряд ли получится, поэтому правильнее будет обратиться за помощью к специалисту, так как монтаж гребенки теплого пола требует особых навыков работы в этой сфере (детальнее: «Распределительная гребенка системы отопления — назначение и принцип работы»).

Причиной плохого нагрева может стать также малая мощность котла отопления. Предотвратить эту проблему вполне реально, для этого достаточно будет выполнить специальные ремонтные работы и протестировать функционирование всех датчиков.

Если не нагревается теплый пол как основное отопление, то виной этому может быть также отсутствие или плохое качество пароизоляционного материала, что ведет не к обогреву помещения, а к его осушению. В этом случае категорически не рекомендуется монтировать какие-либо дополнительные нагревательные элементы, в противном случае высокая температура в совокупности с сыростью, идущей от пола, приведут к образованию плесени.

Неисправность греющего электрокабеля

Если у хозяев возникает вопрос касательно того, сколько времени нагревается теплый пол, то это, как правило, означает, что этот процесс занимает слишком много времени, что зачастую можно объяснить неисправностью системы (прочитайте: «Теплый пол – почему не работает, как устранить неполадки»). Что касается электрических теплых полов, то здесь их плохое функционирование может быть вызвано неверным выбором категории кабеля нагрева, а также его мощности. Для того чтобы правильно рассчитать все параметры, не стоит пренебрегать помощью профессионалов, которые всегда могут дать дельный совет по монтажу и предоставить все необходимые фото- и видеоматериалы по установке конструкции.

Очень важно удостовериться в том, чтобы кабель был исправен на всей его протяженности, поскольку при монтаже напольного покрытия существует вероятность его механического повреждения.

Случается и так, что долгий нагрев теплого пола на электрической основе обусловлен выходом из строя датчика температуры или терморегулятора. При выявлении подобных неисправностей оборудование требуется заменить.

Теплый пол — характеристика и виды, смотрите на видео:

Причины поломки инфракрасного теплого пола

Чтобы понять, сколько нагревается теплый пол такого типа, достаточно изучить его основные характеристики. В том случае, если время является большим, это говорит о неисправности конструкции.

Часто проблема может заключаться в плохом контакте цепи электропитания. Так, недостаточный обжим контактов влечет за собой окисление металлических частей. Такая поломка исправляется заменой поврежденных контактов.

Причиной плохого нагрева может быть также неправильное функционирование прибора, отвечающего за терморегуляцию. В этом случае понадобится воспользоваться специальными приборами для измерения действующего напряжения.

Чтобы проблем с эксплуатацией любого из типов теплого пола не возникало, нужно тщательно изучать прилагаемую к оборудованию инструкцию и четко следовать всем рекомендациям по монтажу, и тогда проблем с нехваткой тепла в помещении не возникнет.

Не греет электрический теплый пол: причины и рекомендации

Электрический теплый пол, как и любая нагревательная система, имеет требования по монтажу и эксплуатации. Проблемы и неисправности пленочного пола почти всегда возникают после неправильной установки или ошибок при его использовании.

Теплый пол не работает (не греет)

Наиболее частая причина данной ситуации – неисправность терморегулятора или отсутствие питания. Пленочный теплый пол не может выйти из стоя весь одновременно (все отрезки пленки), так как нагревательный элемент разделен на секции, карбоновые полосы – проводники, соединенные параллельно. Кроме того – вся поверхность пола разделена на отдельные участки (отрезы пленки).

Отсутствует напряжение на терморегуляторе. Проверяется мультиметром или индикаторной отверткой на 1 и 2 клеммах терморегулятора.

Неисправность терморегулятора. Проверяется путем измерения напряжения на выходных клеммах (обычно 3 и 4 клемма ) терморегулятора. При включенном терморегуляторе и поданной команде на включение обогрева (формирует терморегулятор) на этих клеммах должно присутствовать напряжение 220-230В. Если это так, то терморегулятор рабочий, если нет, то его необходимо заменить.

Неисправность питающего провода, идущего от терморегулятора к пленочному полу (обрыв, передавливание, отгорание и т.д.). Проверяется путем измерения сопротивления между питающими проводами теплого пола при отключенном терморегуляторе. Высокое сопротивление указывает на обрыв питающего провода. Необходим его осмотр.

Не греется определенная часть площади теплого пола

Повреждена часть карбоновых углеродных полос – обычно механическое повреждение защитного слоя пленки. Проводится визуальный осмотр зоны, которая не греет.

Ненадежный контакт между питающим проводом и токоведущей полосой на каком-либо отрезке теплого пола или механическое повреждение токоведущей полосы пленочного пола. Это справедливо, если в помещении уложено несколько отрезков пленочного пола и часть из них работает (греет) а часть нет. Необходимо провести осмотр всех соединительных контактов питающего кабеля и теплого пола и выявить место неисправности. Для этого вскрывается та часть пола, под которой не нагревается пленка.

Правила выполнения соединений подробно описаны в соответствующем разделе.

Повреждение напольного покрытия над теплым полом

Локальный перегрев участка пленочного пола. Пленочный теплый пол боится «запирания». Если произошел локальный перегрев (на полу оставили объемный предмет типа матраса или подушки) – теплообмен был нарушен, в этом месте повышается температура, что приводит к повреждению напольного покрытия. При этом сам теплый пол как правильно работоспособен. Пленочный теплый пол запрещается укладывать под мебелью и иными предметами, ухудшающими передачу тепла в окружающее пространство.

Пленочный теплый пол «гудит»

Иногда при монтаже пленочного теплого пола возникает такой эффект как «гудение» пленки, который проявляется в виде звуковых колебаний низкой частоты и воспринимается на слух как треск или гудение на поверхности пленки. При отключении питания этот эффект исчезает.

Причина появления этого треска – резонансные явления в системе «Питающая сеть – пленочный пол», которые могут возникнуть вследствие влияния гармоник основной частоты питающей сети (50Гц) на пленку. Дело в том, что в питающей сети могут присутствовать различного рода отклонения: всплеск и провал амплитуды напряжения сети, наличие высокочастотных помех, возникающих при работе оборудования и т.д. Все эти отклонения при определенных условиях в той или иной мере могут привести к такому явлению как «гудение» пленки.

Внимание! Эффект «гудения» или «треска» не является неисправностью пленки.

Рекомендации по устранению «гудения» пленки

• Проверить теплоизоляционный материал под пленкой – он должен быть непроводящим электрический ток (на основе лавсана). Как вариант можно попробовать перевернуть утеплитель отражающей стороной вниз.
• Поменять местами фазу L и ноль N на регуляторе.
• Проверить укладку пленки – медные токоведущие полосы должны быть снизу.
• Токоведущие провода от пленки до терморегулятора не должны идти по поверхности самой пленки, их нужно проводить по периметру помещения.
• Помещение должно быть сухое. Пленка иногда может гудеть при наличии сырости в помещении (например, в ванных комнатах или если стяжка в помещении до конца не просохла и т.д.)
• Иногда пленка может гудеть, если проложена вдоль плит перекрытия (там находится магистральная арматура). Можно попробовать развернуть пленку на 90 градусов и расположить ее поперек плит. Влияние конструкции пола можно проверить следующим образом: поднять участок пленки над полом на высоту 0,5-1м и послушать гудение. Если пленка продолжает гудеть, то конструкция пола не влияет на пленку.

Пол «пробивает» электричеством

Основная причина – плохая изоляция соединений питающего провода и токоведущих полос. Необходим осмотр всех клемм и соединений.

Нарушение изоляции питающего провода – проблема может возникнуть при длительной эксплуатации теплого пола при неправильном монтаже соединительных проводов (особенно если их смонтировали внахлест).

В помещении большая влажность – например, произошла утечка воды или влага каким-то образом попала под финишное покрытие на теплый пол. Места соединений пленочного пола и питающего провода в этом случае – «слабое» место, которое в первую очередь необходимо проверить.

Пол слишком горячий

Расположение датчика на поверхности пленочного теплого пола

Терморегулятор настроен на работу только по датчику температуры воздуха. Некоторые терморегуляторы (в частности программируемые) имеют два датчика температуры (пола+воздуха), при настройке нужно выбрать тип датчика, чтобы управление осуществлялось по датчику температуры пола. Не рекомендуется на терморегуляторе устанавливать температуру пола выше 27-28С.

Датчик температуры пола может быть установлен неправильно. Если он находится за пределами площади, на которой уложен теплый пол, считывать температуру он может неправильно, так как пол рядом с инфракрасной пленкой не нагревается. Поэтому терморегулятор на основе показаний датчика температуры не будет отключать теплый пол.

Внимание! Если данная проблема не была устранена вовремя, могут возникнуть повреждения напольного покрытия.

При общем или локальном перегреве некоторые типы напольного покрытия (например, линолеум) способны изменить цвет или форму. Ламинат, инженерная доска также подвержны воздействию температуры. Под действием температуры они имеют способность «рассыхаться», как и от чрезмерного воздействия влаги.

Чтобы вышеперечисленных проблем не возникло – необходимо строго следовать инструкции по монтажу и эксплуатации инфракрасного пленочного пола.

Не греет и не работает теплый пол? 6 причин происходящего!

Водяной теплый пол достаточно прогрессивная система отопления, требующая пристального внимания в монтаже и эксплуатации. Ошибившись в каком-то моменте, рискуете просто похоронить Вашу систему отопления в бетоне. Давайте разбираться в причинах почему не греет и не работает водяной теплый пол.

Причина 1. Отсутствие теплоизоляции

Самая частая причина, почему теплый пол не справляется с возложенными на него функциями — Вам просто забыли уложить должным образом теплоизоляцию, либо не уложили ее вообще. Часто в качестве теплоизоляции используют обычную подложку из вспененного полиэтилена. А подложка попросту не предназначена для теплоизоляции теплых полов. Вместо нее нужно использовать пенополистирол толщиной 5-10 см.

Как починить?

Учтите одно. Переплачивать за теплый пол Вам уже придется. Но возможно ситуацию исправит более высокая подача температуры в теплый пол и использование более мощного отопительного оборудования. Но не переборщите. Максимальная температура не должна превышать 70 градусов. И не должна быть постоянной. Иначе труба быстро придет в негодность.

Причина 2. Не рассчитали мощность системы

Принято считать, что в среднем теплопотери дома составляют 100 Вт на квадратный метр. Но зачастую в некоторых помещениях они могут значительно превышать данное значение. Отсюда и не работает теплый пол на должном уровне.

Как починить?

Для начала просчитайте теплопотери каждого помещения. В интернете полно готовых калькуляторов. Сравните цифру теплопотерь с теми помещениями, где теплый пол у Вас не работает. Далее попробуйте отрегулировать контуры теплого пола на коллекторе с приоритетом на те места, где теплый пол не греет.

Все делаете путем эксперемента. Не спешите. Помните, что инерция пола составляет 2-3 часа.

В крайнем случае Вам придется модернизировать систему отопления.

Причина 3. Длинные контуры теплого пола

Еще одна причина, по которой теплый пол может не работать – это длинные контуры. Принято считать, что длина контура не должна превышать 80-90 метров. Практика показывает, что при наличии проектных значений балансировки системы отопления длина может быть значительно больше. Но опыт демонстрирует, что есть сантехники, которые катают теплый по 200-300 метров одним контуром.

Как починить?

Самый возможный вариант – это взять более мощный насос и надеется на то, что он «продавит» такие большие контуры.

Причина 4. Пробили трубу теплого пола

Редкий случай, но все же происходит. Если теплый пол не греет в том месте, где Вы недавно сверлили пол, то наверняка может быть пробой трубы.

Как починить?

Нужно найти место пробоя. Сделать это можно при помощи тепловизора. Далее вскрываете пол в месте пробоя. Вырезаете дырку и вставляете вместо нее специальную муфту. Заворачиваете ее в полиэтилен и бетонируете обратно пол. Подробнее и ремонте пробоя почитайте здесь.

Причина 5. Завоздушивание системы

Самое элементарное, почему может не греть или не работать теплый пол – это банальное завоздушивание.

Как починить?

Продавайте дом. Нужно открутить воздухосбросник и «стравить» воздух. Если воздухосбросника в системе нет, то вкрутите его в распределительный коллектор теплого пола и «стравите» воздух оттуда.

Причина 6. Слабый насос

Возможно так же не греет теплый пол по причине неправильно подобранного насоса. Такой насос не может грамотно «продавить» контуры и поэтому теплые полы у Вас не греют.

Как починить?

Поменяйте насос на более мощный.

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik.ru

Автор проекта eurosantehnik.ru
Автор youtube-канала: Технотерм

Строка не была распознана как допустимый DateTime.

[FormatException: String не был распознан как допустимый DateTime.]
   System.DateTimeParse.Parse (стили String s, DateTimeFormatInfo, dtfi, стили DateTimeStyles) +175
   Umbraco. Web.PublishedCache.XmlPublishedCache.DictionaryPublishedContent.ParseDateTimeValue (String val) +63
   Umbraco.Web.PublishedCache.XmlPublishedCache. <> C__DisplayClass1_0. <. Ctor> b__15 (String val) +17
   Умбрако.Web.PublishedCache.XmlPublishedCache.DictionaryPublishedContent.ValidateAndSetProperty (IDictionary`2 valueDictionary, Action`1 setProperty, String [] possibleKeys) +163
   Umbraco.Web.PublishedCache.XmlPublishedCache.DictionaryPublishedContent..ctor (IDictionary`2 valueDictionary, Func`2 getParent, Func`3 getChildren, Func`3 getProperty, XPathNavigator nav, Boolean fromExamine) +2205
   Umbraco.Web.PublishedCache.XmlPublishedCache.PublishedMediaCache.CreateFromCacheValues ​​(CacheValues ​​cacheValues) +222
   Умбрако.Web.PublishedCache.ContextualPublishedCache`1.GetById (логический предварительный просмотр, Int32 contentId) +49
   Umbraco.Web.UmbracoHelper.TypedMediaForObject (идентификатор объекта) +129
   Danfoss.UmbracoCms.Core.Delegates.UmbracoHelperDelegate.TypedMedia (String id) в D: \ a \ 1 \ s \ Danfoss. UmbracoCms \ Danfoss.UmbracoCms.Core \ Delegates \ UmbracoHelperDelegate.cs: 54
   Backend.Core.Extensions.IUmbracoHelperExtensions.GetMediaUrl (IUmbracoHelper umbraco, Object mediaId) в D: \ a \ 1 \ s \ Backend \ Core \ Extensions \ IUmbracoHelperExtensions.cs: 19
   Backend.Models. <> C__DisplayClass21_0.  b__0 (поле ArchetypeFieldsetModel) в D: \ a \ 1 \ s \ Backend \ Models \ FooterViewModel.cs: 55
   System.Linq.WhereSelectEnumerableIterator`2.MoveNext () +241
   System.Collections.Generic.List`1..ctor (коллекция IEnumerable`1) +540
   System.Linq.Enumerable.ToList (исходный код IEnumerable`1) +69
   Backend.Models.FooterViewModel..ctor (ContentModel сайта, IUmbracoHelper umbraco, Int32 currentPageId) в D: \ a \ 1 \ s \ Backend \ Models \ FooterViewModel.cs: 23
   ASP._Page_Views_Partials_Components_Footer_Footer_cshtml.Execute () в D: \ home \ site \ wwwroot \ Views \ Partials \ Components \ Footer \ Footer.cshtml: 8
   System.Web.WebPages.WebPageBase.ExecutePageHierarchy () +252
   System. Web.Mvc.WebViewPage.ExecutePageHierarchy () +148
   System.Web.WebPages.WebPageBase.ExecutePageHierarchy (WebPageContext pageContext, TextWriter writer, WebPageRenderingBase startPage) +122
   Umbraco.Core.Profiling.ProfilingView.Render (ViewContext viewContext, писатель TextWriter) +200
   Система.Web.Mvc.Html.PartialExtensions.Partial (HtmlHelper htmlHelper, String partialViewName, объектная модель, ViewDataDictionary viewData) +136
   ASP._Page_Views_Layouts_MasterLayout_Core_cshtml.Execute () в D: \ home \ site \ wwwroot \ Views \ Layouts \ MasterLayout.Core.cshtml: 33
   System.Web.WebPages.WebPageBase.ExecutePageHierarchy () +252
   System.Web.Mvc.WebViewPage.ExecutePageHierarchy () +148
   System.Web.WebPages.WebPageBase.ExecutePageHierarchy (WebPageContext pageContext, TextWriter writer, WebPageRenderingBase startPage) +122
   Система.Web.WebPages. <> C__DisplayClass40_0.  b__0 (писатель TextWriter) +309
   System.Web.WebPages.WebPageBase.Write (результат HelperResult) +108
   System. Web.WebPages.WebPageBase.RenderSurrounding (String partialViewName, тело Action`1) +89
   System.Web.WebPages.WebPageBase.PopContext () +310
   Umbraco.Core.Profiling.ProfilingView.Render (ViewContext viewContext, писатель TextWriter) +200
   System.Web.Mvc.ViewResultBase.ExecuteResult (контекст ControllerContext) +378
   Система.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilterRecursive (фильтры IList`1, Int32 filterIndex, ResultExecutingContext preContext, ControllerContext controllerContext, ActionResult actionResult) +91
   System.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilterRecursive (фильтры IList`1, Int32 filterIndex, ResultExecutingContext preContext, ControllerContext controllerContext, ActionResult actionResult) +793
   System.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilterRecursive (фильтры IList`1, Int32 filterIndex, ResultExecutingContext preContext, ControllerContext controllerContext, ActionResult actionResult) +793
   Система.Web.Mvc.ControllerActionInvoker. InvokeActionResultFilterRecursive (фильтры IList`1, Int32 filterIndex, ResultExecutingContext preContext, ControllerContext controllerContext, ActionResult actionResult) +793
   System.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilterRecursive (фильтры IList`1, Int32 filterIndex, ResultExecutingContext preContext, ControllerContext controllerContext, ActionResult actionResult) +793
   System.Web.Mvc.ControllerActionInvoker.InvokeActionResultFilterRecursive (фильтры IList`1, Int32 filterIndex, ResultExecutingContext preContext, ControllerContext controllerContext, ActionResult actionResult) +793
   Система.Web.Mvc.ControllerActionInvoker.InvokeActionResultWithFilters (ControllerContext ControllerContext, фильтры IList`1, ActionResult actionResult) +81
   System.Web.Mvc.Async. <> C__DisplayClass3_1.  b__1 (IAsyncResult asyncResult) +188
   System.Web.Mvc.Async.AsyncControllerActionInvoker.EndInvokeAction (IAsyncResult asyncResult) +38
   System.Web.Mvc. <> C.   b__152_1 (IAsyncResult asyncResult, ExecuteCoreState innerState) +29
   Система.Web.Mvc.Async.WrappedAsyncVoid`1.CallEndDelegate (IAsyncResult asyncResult) +73
   System.Web.Mvc.Controller.EndExecuteCore (IAsyncResult asyncResult) +52
   System.Web.Mvc.Async.WrappedAsyncVoid`1.CallEndDelegate (IAsyncResult asyncResult) +39
   System.Web.Mvc.Controller.EndExecute (IAsyncResult asyncResult) +38
   System.Web.Mvc. <> C.  b__20_1 (IAsyncResult asyncResult, ProcessRequestState innerState) +43
   System.Web.Mvc.Async.WrappedAsyncVoid`1.CallEndDelegate (IAsyncResult asyncResult) +73
   System.Web.Mvc.MvcHandler.EndProcessRequest (IAsyncResult asyncResult) +124
   System.Web.Mvc.MvcHandler.System.Web.IHttpAsyncHandler.EndProcessRequest (результат IAsyncResult) +112
   System.Web.CallHandlerExecutionStep.System.Web.HttpApplication.IExecutionStep.Execute () +651
   System.Web.HttpApplication.ExecuteStepImpl (шаг IExecutionStep) +220
   System.Web. HttpApplication.ExecuteStep (шаг IExecutionStep, логическое значение и завершено синхронно) +134


Поиск и устранение неисправностей Теплый пол | Домашние руководства

Автор: Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого обогрева пола: горячее водоснабжение и электрическое.Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат. Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и легко заменить в случае неисправности.

Нет нагрева

Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения. Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели.Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель. Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них.Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика. Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику.Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом. В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата.В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон сопротивления. Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек. Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью.В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных элементов конструкции вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Почему у меня не работает обогреватель пола?

Мой обогреватель пола не работает!

Хождение босиком по холодному полу должно быть запрещено Женевскими конвенциями как жестокое и необычное наказание.К счастью, починка поломанного обогревателя пола возможна.

Как всегда, давайте сделаем резервную копию, чтобы получить небольшую справочную информацию. Когда дело доходит до обогревателей для пола, у вас есть выбор: водяной или электрический. Для водяного обогревателя пола используйте трубы, расположенные непосредственно под черным полом. Если они еще не установлены, их довольно сложно добавить.

С другой стороны, вы можете проложить электрические системы прямо на полу, а нагревательные кабели покрыть полом. Конечно, электрические системы теплого пола тоже не идеальны.Вот четыре проблемы, которые могут возникнуть:

1. Он не производит достаточно тепла или слишком долго нагревается.

Если эта проблема не вызвана термостатом (подробнее об этом позже), возможно, это неисправность изоляции. Ваша электрическая система представляет собой излучающую систему, поэтому тепло просто распространяется от кабелей. Это означает, что вам нужна изоляция, чтобы перенаправить тепло, чтобы он согревал ваш пол, а не только пространство под ним. Убедитесь, что утеплитель, который вы покупаете, совместим с вашим полом.

2. Система обогрева отключает автоматический выключатель.

Если это произойдет, вероятно, ваш выключатель либо слишком мал, либо неправильного типа. Всегда проверяйте тип и мощность автоматического выключателя, необходимые для вашей системы электрического теплого пола.

Если автоматический выключатель подходящего размера, возможно повреждение проводки системы отопления. Это маловероятно, но возможно. Чтобы быть на 100% уверенным, что ваша проводка в хорошем состоянии, проведите испытание сопротивления нагревательного кабеля при его установке.Вы найдете инструкции, как это сделать, в своем руководстве.

3. После укладки пола система не работает.

Очень легко повредить кабель для обогрева пола. Если на него что-то уронить или случайно порезать, ничего не выйдет. Измерьте сопротивление омметром или мультиметром на каждом этапе укладки (особенно при получении изделия и после укладки пола). Если они повреждены, с ними намного легче справиться на ранней стадии процесса.Следите за каждым шагом!

4. Счет за коммунальные услуги слишком высок.

Коврик с электрическим лучистым обогревом площадью 10 квадратных футов потребляет всего 120 Вт энергии — примерно столько же, сколько лампочка мощностью 100 Вт. Это означает, что поддержание тепла и уюта на полу (и избежание гнева Женевских конвенций) будет стоить менее доллара в день.

Однако вы значительно снизите эту стоимость, если воспользуетесь программируемым термостатом. Программируемый термостат может сэкономить до 70%, потому что он позволит вам нагревать пол только тогда, когда вы хотите, чтобы он нагрелся (а не весь день, каждый день).

Хорошо, теперь вы немного знаете о своей системе электрического теплого пола. Что вы делаете, когда он не работает?

Скорее всего, у вас плохой настенный термостат. (сказал вам, что я скажу вам «подробнее об этом позже»).

Настенный термостат как гаишник. Он контролирует линейное напряжение к греющим кабелям. Чтобы убедиться, что он работает:

• Используйте бесконтактный тестер напряжения, чтобы убедиться в наличии напряжения.
• Если нет напряжения, проверьте автоматический выключатель или предохранитель на сервисной панели.Переустановите прерыватель или
• замените предохранитель и снова проверьте питание.
• Если у вас есть питание на термостате, проверьте напряжение на соединительной коробке.
• Если у вас нет питания на соединительной коробке, у вас плохой термостат.

Угадайте, что? Устранить эту проблему несложно. Если он не работает, вам просто нужно заменить термостат. Для этого:

• Выключить автоматический выключатель.
• Снимите крышку с термостата.
• Ослабьте винты клемм и отсоедините провода.
• Снимите старый термостат и принесите его в магазин для замены.
• После покупки нового термостата выполните указанные выше действия в обратном порядке.

Если проблема не в термостате, скорее всего, у вас неисправен нагревательный кабель или коврик. Неисправный кабель или коврик (или его часть) необходимо заменить.

‌
Замена неисправного кабеля полностью или частично — это довольно сложная работа, и вам не захочется ее делать самостоятельно. Вместо этого вам следует нанять хорошего и надежного специалиста, такого как профи в Early Bird. В следующий раз, когда у вас возникнут проблемы с обогревателем пола, позвоните нам. Если вы думаете: «Нет, нет, нет, я могу сделать это сам…», вам понадобится больше инструкций, чем вы получили из этого блога.

Удачи!

4 Распространенные проблемы с электрическими системами теплого пола и как их избежать

1. Система не производит достаточно тепла или слишком долго нагревается.

Если термостат настроен правильно и включает систему отопления должным образом, основная проблема часто может быть связана с самим полом.Изоляция имеет решающее значение для любого типа системы лучистого напольного отопления (RFH) — электрической или горячей воды, и ее задача заключается в том, чтобы тепло, производимое системой, не проникало в нижний пол.
По сути, изоляция действует как барьер между полом с подогревом (готовый пол + тонкий слой + нагревательный кабель) и неотапливаемым полом (например, цементная плита), поэтому тепловая масса ограничивается только той частью пола, которую необходимо обогреть. Без него тепловая масса становится больше, иногда слишком большой для того, чтобы система могла полностью нагреться, что не только снижает температуру пола, но и влияет на счет за коммунальные услуги.
На рынке существует множество совместимых типов изоляции, наиболее популярными из которых являются цементная плита и пробковая подложка.

2. Система отопления отключает автоматический выключатель

Правильная разводка необходима для работы системы электрического теплого пола. Тип и номинал автоматического выключателя являются важными аспектами проекта, и их нельзя игнорировать. Выключатель недостаточного размера или неправильный выключатель будет продолжать срабатывать до тех пор, пока не будет заменен исправным.
Хотя небольшая, возможность повреждения проводки также существует.Поэтому необходимо проводить все испытания на сопротивление нагревательного кабеля в соответствии с рекомендациями руководства по установке на всех этапах процесса установки.

3. После укладки полов система не работает

Даже самый прочный кабель для обогрева пола толщиной всего 1/8 дюйма является довольно хрупким и может быть поврежден, если на него уронить тяжелый предмет или случайно порезать его острым предметом.
Проверка работоспособности нагревательного кабеля или коврика — это простой процесс, который включает в себя измерение сопротивления с помощью омметра или мультиметра.Проверки сопротивления следует выполнять на каждом этапе установки, чтобы убедиться в отсутствии повреждений кабеля. Если обнаружены какие-либо повреждения, их можно легко устранить на ранних этапах проекта. Наиболее важные проверки проводятся по прибытии продукта, после нанесения разбавителя или цемента и после укладки пола.

4. Счет за коммунальные услуги слишком высок

10 кв. Коврик с электрическим лучистым обогревом Ft потребляет всего 120 Вт энергии — почти столько же, сколько лампочка мощностью 100 Вт. Во многих случаях, если электрическая система подогрева пола установлена ​​в ванной или кухне небольшого или среднего размера, ее эксплуатация будет стоить менее доллара в день и, следовательно, не окажет большого влияния на счет за коммунальные услуги.
Чтобы добиться максимальной экономии при использовании системы электрического обогрева пола, используйте программируемый термостат вместо непрограммируемого. Вместо того, чтобы работать в системе 24/7, программируемый термостат позволяет владельцу системы выбрать желаемое время нагрева и исключить время, когда нагрев не требуется.
Простая установка термостата программируемого типа может сэкономить до 50-70% затрат на электроэнергию без ущерба для комфорта, обеспечиваемого системой подогрева пола.

В одной комнате не работает теплый пол — что может быть не так? — HVACseer.com

Мы можем получать комиссию за покупки, сделанные по ссылкам в этом посте.

Все большее число домовладельцев переходят к системам излучающих полов, поскольку они могут обеспечить постоянный, равномерный обогрев и значительную экономию энергии. Однако, как и в случае с любым типом отопительной системы, могут быть случаи, когда излучающий пол с подогревом может выйти из строя. В этом посте мы поможем вам разобраться в типах проблем, которые могут привести к прекращению работы вашей системы теплого пола, и что делать в этом случае.

Типы проблем, которые могут помешать работе электрического лучистого обогрева, обычно будут отличаться от проблем, связанных с системами гидропонного лучистого обогрева. Вот наиболее частые проблемы для каждой системы:

Электрическое лучистое отопление-

• Отключенные выключатели
• Повреждения электрического коврика или проводки
• Проблемы с термостатом

Водяное лучистое отопление —

• Клапаны не работают
• Проблемы с трубками
• Выпуски котла
• Впрыскивающее
• Изменение напольного покрытия

Когда какая-либо система с подогревом перестает работать, это может вызвать огромные неудобства и нарушения в домашнем хозяйстве, поэтому полезно знать, как устранить потенциальный источник проблемы. Продолжайте читать, чтобы узнать больше о том, как эти распространенные проблемы могут повлиять на вашу систему лучистого отопления и что с ними делать.

Устранение проблем с лучистыми полами

Давайте подробнее рассмотрим, как устранять проблемы с лучистым напольным покрытием в системах электрического и водяного лучистого отопления.

Проблемы с электрическим лучистым отоплением

Вот несколько распространенных проблем, которые могут привести к прекращению работы системы излучающего электрического тепла:

Автоматические выключатели с отключением

Ваша излучающая система может вызвать срабатывание вашей распределительной коробки в результате поврежденной проводки, плохой проводки или чрезмерного потребления энергии.Электрический теплый пол не требует большого количества электроэнергии; однако в вашем доме должно быть достаточно электроэнергии внутри коробки, чтобы поддерживать вашу излучающую систему и предотвращать перегрузку вашей панели до точки, когда она начинает отключать вашу коробку выключателя. Электрические панели большинства домов могут поддерживать мощность от 100 до 200 ампер.

Неправильный выключатель или выключатель недостаточного размера будет продолжать срабатывать до тех пор, пока он не будет заменен другим, подходящим для домашних требований к электросети. Если вы подозреваете, что это причина проблем с лучистым обогревом, лучше всего попросить электрика осмотреть вашу систему, чтобы провести испытания на сопротивление и порекомендовать правильную настройку.

Повреждения электрического коврика или кабелей

Электрический коврик и кабели для лучистого отопления отличаются прочностью и долговечностью. Однако они могут быть повреждены такими вещами, как тяжелая мебель, ремонт дома и потрескавшийся каменный пол, и в этом случае их необходимо будет заменить или отремонтировать.

Вы можете определить, правильно ли работает ваш коврик или нагревательный кабель, используя омметр для проверки сопротивления. Эти типы проверок следует выполнять на каждом этапе процесса укладки излучающих полов, поскольку они помогают определить источник потенциальных проблем с электричеством. Если во время испытаний обнаруживаются такие проблемы, как поврежденные провода или маты, их можно немедленно устранить, чтобы предотвратить дальнейшее повреждение и другие неисправности.

Нажмите здесь, чтобы проверить этот омметр на Amazon.

Проблемы с термостатом

Неисправный термостат также может быть причиной выхода из строя системы теплого пола. Иногда термостат может застрять в положении «включено», и в этом случае электрические контакты останутся замкнутыми, несмотря на текущие настройки термостата или заданную температуру, и они будут продолжать подавать питание на пол.Когда это происходит, важно немедленно отключить все питание системы отопления и обратиться к специалисту для ремонта или замены термостата.

Проблемы с гидропонным лучистым отоплением

Вот несколько распространенных проблем, которые могут привести к прекращению работы гидропонной излучающей системы:

Смесительные клапаны / порты не работают

Если ваша водяная излучающая система перестала работать или не нагревается, возможно, проблема с вашим смесительным клапаном. На клапане есть три порта, которые позволяют воде протекать с правильной температурой, что, в свою очередь, нагревает систему гидропонного пола.

Если есть проблема с клапаном, возможно, он не сможет подавать теплую воду в систему пола. Например, если клапан больше не вращается из-за ржавчины или его порты забиты остатками или любым другим налетом, его необходимо очистить или заменить.

Проблемы с трубками

Заблокированные трубы также могут вызвать неисправность системы гидропонных полов.Трубки, установленные в гидропонной системе, со временем могут покрыться плесенью или ржаветь, особенно если они содержат чугунные или стальные фитинги.

В этом случае специалисты по укладке полов обычно меняют эти трубки и заменяют их трубками SoloRoll, типом трубок, для которых плесень и плесень можно легко обработать, продув трубку сжатым воздухом.

Проблемы с котлом

Проблемы с домашним котлом могут превратиться в проблемы с системами гидропонных полов. Чаще всего проблема заключается в том, что система не обеспечивает достаточного количества тепла. Если это так, возможно, ваш котел не включается и не выключается должным образом, что не позволяет системе достичь желаемой температуры, или что он просто недостаточно большой, чтобы поддерживать систему.

Если второе, то котел нужно будет модернизировать до более крупной модели.

Нагнетательный насос

Если в гидропонной излучающей системе используется нагнетательный насос, проблемы с датчиками подачи и нагнетательного трубопровода могут привести к ее неисправности.Если наружный датчик на трубе неисправен, он не сможет обеспечить правильную температуру для подачи воды, что приведет к отключению системы, а также к проблемам с низким нагревом.

Электрик может проверить датчики с помощью омметра (он же «мультиметр»), чтобы узнать, не вызывает ли это проблема, и если да, то их (или сам насос) необходимо будет заменить.

Замена напольного покрытия

Идеальная температура воды, которая нагревает систему гидропонного пола, будет варьироваться в зависимости от типа верхнего покрытия, используемого с системой. Если температура воды слишком высокая или слишком низкая для используемого типа напольного покрытия, система может выйти из строя из-за несоответствия с настройкой термостата и максимальной температурой пола (что может вызвать отключение в некоторых системах).

При укладке нового или замене существующего пола важно убедиться, что рекомендуемая температура для домашнего котла соответствует подходящей температуре для пола.

Почему теплый пол с пятнами?

Если кажется, что система теплого пола нагревается только в определенных областях, это может означать, что есть проблемы с верхним полом или установкой системы.Ниже приведены наиболее распространенные причины этой проблемы:

Расстояние между кабелями

Если вы обнаружите, что некоторые участки вашей системы теплого пола теплее, чем другие области, возможно, ваш электрический нагревательный кабель был проложен неправильно при установке. Неправильно проложенные электрические кабели могут привести к тому, что пол над ближайшими кабелями станет теплее, но станет холоднее, если между кабелями будет большее расстояние.

Если весь пол в одни дни кажется холоднее, чем в другие, это может означать, что проблема заключается в отсутствии теплоизоляции в этой конкретной комнате.

Несоответствующий черный пол

Несоответствующий черновой пол также может вызвать неоднородное отопление с помощью систем лучистого тепла. Если в разных частях чернового пола используются разные типы материалов, это может создать несоответствия при установке системы лучистого обогрева из-за различных уровней электропроводности материалов. В этом случае количество тепла, поглощаемого и теряемого черным полом, будет влиять на температуру его поверхности в зависимости от площади.

Засоренная трубка

Проблемы с трубками также могут вызывать неоднородный нагрев в гидропонных системах.Со временем трубка может забиться из-за накопления накипи, что приведет к засорению системы. Кислород в трубках также может вызывать засоры, поскольку он может вызвать коррозию уплотнений трубок, водопроводных соединений и насосов.

Как сделать сброс теплых полов?

По большей части сбросить настройки теплого пола так же просто, как и сбросить настройки любого другого типа домашней системы отопления. Системы лучистого отопления обычно поставляются с рекомендованным термостатом, который разработан специально для этого типа системы.Процесс сброса будет зависеть от модели термостата и настройки излучающей системы. Они также могут поставляться с опцией датчика температуры пола, который используется для предотвращения нагрева пола до слишком высоких температур.

Идеальная рабочая температура для системы лучистого отопления будет варьироваться и в основном зависит от материалов, используемых для верхнего этажа, и эффективности изоляции дома или помещения.

Есть ли у лучистого тепла пилотный свет?

Электрические излучающие системы не требуют контрольного света, поскольку они используют электрические кабели сопротивления и получают энергию от электрической панели дома. Для гидропонных излучающих систем требуется пилотный свет, поскольку они используют нагретую воду из газового котла для нагрева воды, протекающей по трубопроводу системы. Газовые котлы содержат контрольную лампу, которая отвечает за зажигание газа для нагрева воды в котле.

Как подготовить теплый пол с водяным отоплением?

При электрическом лучистом отоплении подготовка к зиме на самом деле не нужна, хотя всегда полезно обеспечить надлежащую изоляцию вашего дома в зимние месяцы.Кроме того, если вы планируете отсутствовать на продолжительное время, рекомендуется держать в кранах небольшой поток воды, чтобы не лопнуть водопроводные трубы в вашем доме.

Для гидропонных излучающих систем, обычно просто поддерживая работу системы зимой, она будет оставаться в рабочем состоянии (даже при более низких настройках термостата). Трубки, используемые для гидропонных излучающих систем, спроектированы так, чтобы быть довольно упругими и выдерживать низкие температуры.

Гидропонная трубка гибкая и расширяется под действием замороженной воды, а не сразу лопается.Однако длительное воздействие отрицательных температур может вызвать его взрыв. Этого можно избежать, добавив в систему раствор антифриза под названием пропиленгликоль.

Нажмите здесь, чтобы увидеть этот пропиленгликоль на Amazon.

Лучше иметь специалиста по ОВК, который знаком с этим типом системы, чтобы выполнить эту задачу за вас, так как добавление неправильного количества может привести к катастрофическим повреждениям от замерзания, а также к серьезным проблемам с водопроводной системой вашего дома.

Подведение итогов

Если вы устраняете неисправность своей системы излучающих полов и обнаруживаете, что она по-прежнему не работает, лучше всего вызвать опытного специалиста по излучающим полам, чтобы они могли восстановить вашу систему и безопасно запустить ее.

Перед тем, как отправиться в путь, обязательно ознакомьтесь с другими нашими сообщениями о HVAC:

Сколько стоят холодные крыши?

Следует ли накрывать кондиционеры зимой?

Полы с подогревом не работают? | Проблемы и исправления

Как и в любой другой системе отопления, иногда может казаться, что полы с подогревом не работают должным образом.

Nu-Heat может помочь вам найти корень проблемы — будь то электрическая или отказ термостата или части коллектора — , чтобы система снова заработала.

Перейти к проблемам водяного теплого пола
Перейти к проблемам электрического теплого пола

Во-первых, давайте рассмотрим несколько потенциальных проблем, с которыми вы можете столкнуться при использовании НФГ в воде, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с теплым полом с подогревом

Одна зона не нагревается

Если отдельная зона не нагревается должным образом, или не выключается вообще , это может быть вызвано рядом проблем с подогревом пола.Большинство из них довольно просто решить самостоятельно:

Проблемы с приводом теплого пола:

• Клапан с липким штифтом под приводом

  Под каждым приводом есть небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы проверить, что штифт клапана свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы, чтобы высвободить штифт.

• Привод полностью вышел из строя

  Если привод вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате.Лучше всего проконсультироваться с квалифицированным электриком для проверки электрических цепей. Неисправный привод также может привести к тому, что пол с подогревом не отключит и останется включенным постоянно.

Проблемы с термостатом теплого пола:

• Неисправен термостат или низкий заряд аккумулятора

  Вы можете легко сбросить настройки термостата, следуя прилагаемому руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, также рекомендуется проверить батареи. Если ни одно из этих действий не сработает, это может быть неисправность в электричестве, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что теплый пол будет постоянно включен на .

• Термостат неправильно настроен (ошибки E1 и E2)

  Большинство ошибок термостата будет отображаться на лицевой стороне стат. Просто сбросьте термостат, следуя руководству пользователя, чтобы сбросить ошибку. Мы подготовили несколько видео по настройке, чтобы помочь вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок термостата Nu-Heat PbS

Проблемы с другими деталями системы теплого пола

1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается
2. Снимите привод
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети
4. Подсоедините шланг к сливному штуцеру на коллекторе и выведите в слив
5. Откройте кран холодной воды, откройте оба крана, точку слива и точку потока и промойте воду через эту зону

После удаления пузырьков воздуха можно закрыть клапаны и кран холодной воды и отсоединить шланг. Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагревается

Вы также можете обнаружить, что несколько зон или вся система УВГ не нагревается должным образом. Это может происходить по нескольким причинам:

• Неисправность циркуляционного насоса

  Циркуляционный насос, возможно, вышел из строя. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

• Реле насоса на монтажных платах

  Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

• Запорные клапаны закрыты на коллекторе

  Рычаг стопорного клапана должен находиться на одной линии с трубопроводом коллектора в открытом положении. Если запорный клапан закрыт, он будет находиться под углом 90 градусов на трубопроводе.

• Штифт смесительного клапана застрял

  Чтобы решить эту проблему, вы должны снять белую головку термостатического клапана и убедиться, что штифт клапана не заедает. Если он застрял, его можно удалить с помощью силиконового спрея.Вы также можете использовать плоскогубцы, чтобы освободить штифт перед заменой термостатической головки.

• Котел не работает (нет сигнала)

  В этой ситуации вам необходимо проконсультироваться с квалифицированным электриком, который проверит соединения монтажной платы и реле.

• Нет питания на монтажных платах

  Убедитесь, что питание главного разъединителя включено. Если он выключен, вызовите квалифицированного электрика.

Насос работает постоянно или не выключается

Если вы столкнулись с этой проблемой, это может быть потому, что:

• Реле помпы застряло на плате проводов

  Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

• Неисправен термостат или низкий заряд батареи

  Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батареи, если в системе используется беспроводной термостат с батарейным питанием.

• Неисправен или отказал привод

  Если привод вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (испытание под давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при испытании под давлением, которые могут вызвать повышение давления в системе:

• Петля наполнения оставлена ​​включенной или сдается

  Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

• Есть ограничение в трубопроводе UFH

  Если давление остается высоким во время испытания под давлением, даже когда система выключена, то ограничение трубопроводов вряд ли может быть причиной. Однако, если давление изменяется за счет изменения скорости насоса (или выключения насоса), вероятно, существует ограничение — либо блокировка , либо воздушные пробки . Важно отметить, что если насос подключен к значению, близкому к значению, при запуске будет начальное повышение или падение давления.

• Неисправность расширительного бака (повреждена диафрагма)

  Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода вытечет, диафрагма внутри сосуда разорвется, и весь сосуд потребуется заменить .

  В качестве альтернативы, в диафрагме может отсутствовать воздух, что означает, что воде нет места для расширения при нагревании, что приведет к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подключите ножной насос к клапану Шредера на судне, накачав его до 2 бар.Долейте воду до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

1. Проверьте систему на предмет утечек на трубопроводах, коллекторах и цилиндре. Сюда входит быстрый осмотр клапана сброса давления, автоматического выпуска воздуха и расширительного бака.
2. Снова создайте давление в системе (см. Руководство для получения дополнительной информации о гидравлических испытаниях полов с подогревом) и изолируйте все коллекторы.Проверьте, на какой стороне коллектора падает давление. Это поможет вам определить место утечки.
3. Убедитесь, что клапан сброса температуры / давления не пропускает отходы.
4. Проверить, не пропускает ли расширительный бак со стороны котла.
5. Проверить, не пропускает ли продувочный клапан котла.

Все вышеперечисленное должно выполняться квалифицированным сантехником.

Проблемы с электрическим подогревом полов

Электрический теплый пол не работает должным образом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой.

Вот несколько советов по поиску и устранению неисправностей, характерных для электрического UFH.

• Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

  Это может быть связано с проблемой термостата или проводки — ознакомьтесь с нашими советами по термостату или нашим разделом руководства пользователя. Вы также должны проверить, не вышел ли из строя датчик температуры пола / датчик и правильно ли он подключен к термостату.

  Если с термостатом и датчиком температуры все в порядке, возможно, вам понадобится электрик для проверки системы.

• Пол не нагревается до желаемой температуры

  Если ваш электрический пол с подогревом недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

• Я повредил или порезал электрический нагревательный кабель

  Вы можете купить ремонтный комплект для кабеля теплого пола, но эти работы должен выполнять квалифицированный электрик. Позвоните нам по телефону 01404 540650, и наши специалисты посоветуют, что делать.

• Электрическое отопление дороже, чем я ожидал

  Электрические полы с подогревом дороже водяных полов, поэтому мы рекомендуем их для небольших помещений, а не для установки в доме.

  Если вы потребляете больше электроэнергии, чем предполагалось, попробуйте другие настройки термостата или программы. Утеплитель, образ жизни и воздушный поток вокруг помещения также могут иметь значение.

• Я неправильно установил электрический теплый пол

  Хотя электрические системы теплых полов просты в установке, во время установки что-то может пойти не так. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы устраняете неисправность в системе Nu-Heat UFH или ваш пол с подогревом все еще не работает, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультации по проекту

Чтобы обсудить лучшие теплые полы и возобновляемые решения для вашего проекта.

Устранение неполадок | SunTouch

Поиск по продукту:

Коврик для пола

Ленточный мат

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите измеритель на шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу на вашем измерителе и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor следует снимать только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батарейки.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из измерительных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти тест на нулевое показание, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение, свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

• Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
• Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверьте напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

• Мультиметр показывает короткое замыкание на массу. Свяжитесь с производителем. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
• Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
• Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

• Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто мгновенно при включении другого устройства. Если ваша система управления будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем использовать выделенную цепь для обеспечения питания наших систем, когда это возможно.
  Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления могут ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея будет мигать «Предел пола», и пол не станет теплее.

• Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
• Если два датчика температуры пола подключены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
• Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
• Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте значение «R» изоляции под панелями, оно должно быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

• Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Управление могло быть «обойдено».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

• Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям по управлению и убедитесь, что все времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

• Датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
• Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
• Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

• Убедитесь, что каждое из проводных соединений выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для заземляющих проводов). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батарейки.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно на шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшей погрешностью, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева, или ваш измеритель показывает короткое замыкание на массу, значит, кабель явно поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение, свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Устройство обнаружения повреждений кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверить выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкания на массу.

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Контроллер может иметь слишком низкую настройку предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайковидный зажим для проводов заземления).

Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющего провода. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрый тест изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить тест мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив воду из-под крана к кабелю там, где внешняя оболочка имеет был поврежден и тщательно замочите. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную оболочку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо будет заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батарейки. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего измерителя не намного меньше 1 Ом, попробуйте получить мультиметр с меньшей погрешностью, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева, или ваш измеритель показывает короткое замыкание на массу, значит, кабель явно поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Контроллер может иметь слишком низкую настройку предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

• Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющего провода. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрый тест изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить тест мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив воду из-под крана к кабелю там, где внешняя оболочка имеет был поврежден и тщательно замочите.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.
