Теплый пол не греет ? Причины неисправности и способы решения

После установки теплого пола либо после продолжительного перерыва в его использовании могут появиться проблемы, связанные с работой нагревательной системы. В этом случае лучше всего вызвать специалистов, которые выполнят диагностику оборудования, определят причину поломки и быстро устранят неисправность. В некоторых случаях причину сбоев в работе системы можно определить самостоятельно.

Причины неполадок

1. Неверно выбран греющий кабель, неправильно выполнена теплоизоляция. При выборе мощности кабеля учитывают технические условия того помещения, в котором устанавливается обогревательная система. При ошибке в расчете площади настила либо мощности системы или при использовании недостаточно толстого изоляционного слоя пол может нагреваться недостаточно сильно. Чтобы устранить проблему, нужно вызвать специалистов, которые проверят правильность монтажа системы и устранят неполадки либо объяснят, как это можно сделать.

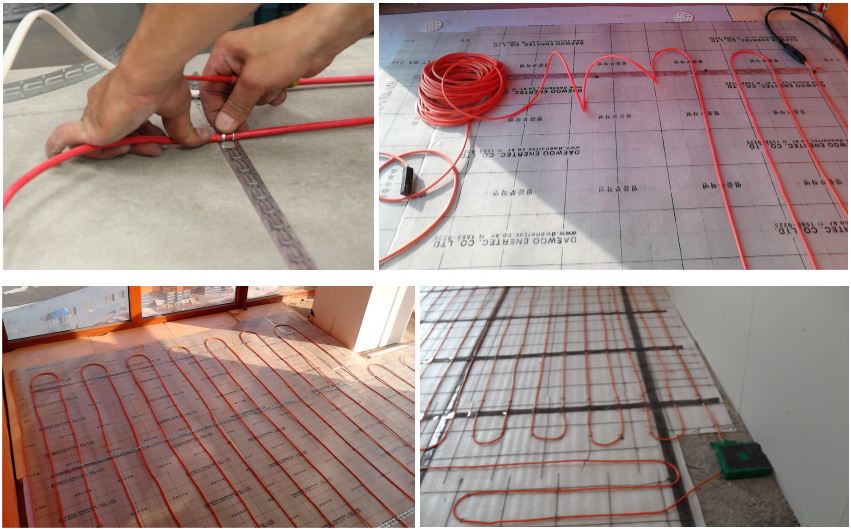

2. Неправильный монтаж. Если отключение теплого пола происходит сразу же после включения системы, вероятно, неправильно расположен термодатчик.

3. Наличие механических повреждений. Во время монтажа системы может быть поврежден ее греющий кабель. Это может произойти во время заливки стяжки либо в ходе монтажа напольного покрытия. Чтобы понять, исправен ли кабель, теплый пол нужно отключить от терморегулятора, а затем измерить сопротивление жил. Сравнив полученные данные с теми, которые указаны в инструкции к системе, следует убедиться, что отклонение от нормального показателя не превышает пяти процентов.

4. Недостаточное напряжение. Теплый пол может нагреваться слишком слабо из-за чересчур низкого напряжения в электросети дома.

5. Сбои в работе датчика и терморегулятора. Пол может оставаться холодным из-за неисправности регулирующего оборудования.

Почти все вероятные поломки системы являются однотипными, поэтому выявить неисправности при наличии необходимых приборов несложно. Первым делом исключите наиболее простые, банальные варианты. Проверьте, есть ли в сети напряжение. Убедитесь, что не сбились настройки температуры системы.

Если, проделав все перечисленное выше, вы не смогли обнаружить причину холодного пола, повреждение было вызвано одним из трех элементов — греющим кабелем, датчиком температуры либо специальным терморегулятором.

1. Поломка терморегулятора. При поломке этой детали напряжение из электросети в греющий кабель либо в нагревательный мат не подается, вследствие чего не происходит нагрева. Это может быть вызвано обрывом датчика температуры, поломкой терморегулятора либо выключенным автоматом, который находится в щитке питания. Для устранения данной неисправности необходимо измерить при помощи мультиметра омическое сопротивление.

2. Выход из строя температурного датчика. Чтобы проверить работу датчика температуры, необходимо измерить его сопротивление и сверить этот показатель с указанными в техпаспорте данными. Учтите, что при нагревании датчика его сопротивление может незначительно уменьшиться. Если разница показателей существенна, датчик необходимо отключить и заменить новым.

3. Поломка нагревательного кабеля. Если, проверив датчик теплого пола и терморегулятор системы, вы не обнаружили неисправность, проверьте греющий кабель. Для определения создаваемой нагревательным кабелем нагрузки измерьте его сопротивление, а затем сравните этот показатель с данными, указанными в техпаспорте.

Показания приборов помогают установить причину поломки теплого пола. Если данные ниже нормы, повреждена внешняя оболочка кабеля, отвечающего за нагрев. Если сопротивление стремится к нулю, отгорела соединительная муфта или поврежден кабель. Если значения неустойчивы, под оболочку попала вода. Появление на мультиметре знака бесконечности свидетельствует об обрыве или перегорании находящегося в соединительной муфте греющего элемента.

Выполнив диагностику и обнаружив неисправность, вы можете выполнить ремонт самостоятельно либо вызвать специалистов. Квалифицированный мастер качественно, быстро, с минимальными повреждениями вашего напольного покрытия выполнит ремонт нагревательного кабеля.

Не греет и не работает теплый пол? 6 причин происходящего!

Водяной теплый пол достаточно прогрессивная система отопления, требующая пристального внимания в монтаже и эксплуатации. Ошибившись в каком-то моменте, рискуете просто похоронить Вашу систему отопления в бетоне. Давайте разбираться в причинах почему не греет и не работает водяной теплый пол.

Причина 1. Отсутствие теплоизоляции

Самая частая причина, почему теплый пол не справляется с возложенными на него функциями — Вам просто забыли уложить должным образом теплоизоляцию, либо не уложили ее вообще. Часто в качестве теплоизоляции используют обычную подложку из вспененного полиэтилена. А подложка попросту не предназначена для теплоизоляции теплых полов. Вместо нее нужно использовать пенополистирол толщиной 5-10 см.

Как починить?

Учтите одно. Переплачивать за теплый пол Вам уже придется. Но возможно ситуацию исправит более высокая подача температуры в теплый пол и использование более мощного отопительного оборудования. Но не переборщите. Максимальная температура не должна превышать 70 градусов. И не должна быть постоянной. Иначе труба быстро придет в негодность.

Причина 2. Не рассчитали мощность системы

Принято считать, что в среднем теплопотери дома составляют 100 Вт на квадратный метр. Но зачастую в некоторых помещениях они могут значительно превышать данное значение. Отсюда и не работает теплый пол на должном уровне.

Как починить?

Для начала просчитайте теплопотери каждого помещения. В интернете полно готовых калькуляторов. Сравните цифру теплопотерь с теми помещениями, где теплый пол у Вас не работает. Далее попробуйте отрегулировать контуры теплого пола на коллекторе с приоритетом на те места, где теплый пол не греет.

Все делаете путем эксперемента. Не спешите. Помните, что инерция пола составляет 2-3 часа.

В крайнем случае Вам придется модернизировать систему отопления.

Причина 3. Длинные контуры теплого пола

Еще одна причина, по которой теплый пол может не работать – это длинные контуры. Принято считать, что длина контура не должна превышать 80-90 метров. Практика показывает, что при наличии проектных значений балансировки системы отопления длина может быть значительно больше. Но опыт демонстрирует, что есть сантехники, которые катают теплый по 200-300 метров одним контуром.

Как починить?

Самый возможный вариант – это взять более мощный насос и надеется на то, что он «продавит» такие большие контуры.

Причина 4. Пробили трубу теплого пола

Редкий случай, но все же происходит. Если теплый пол не греет в том месте, где Вы недавно сверлили пол, то наверняка может быть пробой трубы.

Как починить?

Нужно найти место пробоя. Сделать это можно при помощи тепловизора. Далее вскрываете пол в месте пробоя. Вырезаете дырку и вставляете вместо нее специальную муфту. Заворачиваете ее в полиэтилен и бетонируете обратно пол. Подробнее и ремонте пробоя почитайте здесь.

Причина 5. Завоздушивание системы

Самое элементарное, почему может не греть или не работать теплый пол – это банальное завоздушивание.

Как починить?

Продавайте дом. Нужно открутить воздухосбросник и «стравить» воздух. Если воздухосбросника в системе нет, то вкрутите его в распределительный коллектор теплого пола и «стравите» воздух оттуда.

Причина 6. Слабый насос

Возможно так же не греет теплый пол по причине неправильно подобранного насоса. Такой насос не может грамотно «продавить» контуры и поэтому теплые полы у Вас не греют.

Как починить?

Поменяйте насос на более мощный.

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik. ru

Автор проекта eurosantehnik.ru
Автор youtube-канала: Технотерм

Теплый пол плохо греет — основные причины поломки, сколько времени нагревается система, фотографии и видео

Содержание:

1. Категории систем теплого пола

2. Дефекты водной системы отопления пола

3. Неисправность греющего электрокабеля

4. Причины поломки инфракрасного теплого пола

Каждый хозяин, как известно, стремится к обустройству максимально комфортного для проживания жилого помещения, оснащенного всеми доступными удобствами. Одна из главных систем, играющих важную роль в обеспечении уюта в доме – отопительная. Однако сегодня на смену стандартному обогреву посредством радиатора пришла инновационная система теплых полов.

Их устройство все чаще выполняется не только в домах загородного типа, но и в квартирах. Как правило, функционирование теплого пола в квартире не вызывает нареканий со стороны владельцев, но может возникнуть ситуация, когда теплый пол плохо греет, что неизбежно становится причиной недостатка тепла в помещении. Поэтому следует более подробно рассмотреть проблему того, почему не греет теплый пол и как можно исправить этот неприятный дефект.

Категории систем теплого пола

Прежде всего требуется рассмотреть, какие существуют виды этих систем. Основное их отличие заключается в некоторых функциональных элементах конструкции, в частности это касается теплопередающего элемента.

Всего существует три основных вида систем пола с подогревом, к которым относятся:

  • теплые полы на водной основе;
  • электрические системы;
  • полы инфракрасного типа.

Первый вид полов отличается тем, что основным теплопередающим элементом здесь выступает поверхность из бетона, лежащая на металлических трубах. Принцип действия такого образца пола основан на работе котла или центрального отопления.

В электрической системе главная роль нагрева отводится изолированному кабелю. При этом регулирование микроклимата в комнате выполняется при помощи термостата.

Модели инфракрасного типа являются более современными и, что более важно, эффективными. Монтаж инфракрасного теплого пола возможен с любым из напольных покрытий, а эксплуатация не доставит никаких хлопот.

Тем не менее, каждая из систем обладает своими исключительными техническими характеристиками, которые, в свою очередь, способны повлиять на то, что теплый пол долго нагревается. О них следует рассказать более подробно.

Дефекты водной системы отопления пола

Многие пользователи довольно часто сталкиваются с проблемой того, что время нагрева теплого пола является слишком большим, а основные претензии предъявляют производителю. Однако далеко не всегда проблема может заключаться в самом оборудовании, зачастую главной причиной неисправностей является именно его неправильное подключение.

Один из факторов, влияющих на нестабильную работу теплого водяного пола – это дефект контура. В этом случае следует тщательно изучить схему распределительного щитка, на которой отображены краны каждого из контуров. Требуется проверить, включены ли они, поскольку неисправность может заключаться в неправильном функционировании насоса циркуляции, который во время работы должен издавать характерный шум и вибрацию. Возможные варианты схем моделей и фото их правильного монтажа всегда можно найти у представителей, занимающихся устройством такого оборудования.


Если водяной теплый пол не греет причины могут быть самыми разными, как, например, попадание в систему воздуха. Самостоятельно решить данную проблему вряд ли получится, поэтому правильнее будет обратиться за помощью к специалисту, так как монтаж гребенки теплого пола требует особых навыков работы в этой сфере (детальнее: «Распределительная гребенка системы отопления — назначение и принцип работы»).

Причиной плохого нагрева может стать также малая мощность котла отопления. Предотвратить эту проблему вполне реально, для этого достаточно будет выполнить специальные ремонтные работы и протестировать функционирование всех датчиков.

Если не нагревается теплый пол как основное отопление, то виной этому может быть также отсутствие или плохое качество пароизоляционного материала, что ведет не к обогреву помещения, а к его осушению. В этом случае категорически не рекомендуется монтировать какие-либо дополнительные нагревательные элементы, в противном случае высокая температура в совокупности с сыростью, идущей от пола, приведут к образованию плесени.

Неисправность греющего электрокабеля

Если у хозяев возникает вопрос касательно того, сколько времени нагревается теплый пол, то это, как правило, означает, что этот процесс занимает слишком много времени, что зачастую можно объяснить неисправностью системы (прочитайте: «Теплый пол – почему не работает, как устранить неполадки»). Что касается электрических теплых полов, то здесь их плохое функционирование может быть вызвано неверным выбором категории кабеля нагрева, а также его мощности. Для того чтобы правильно рассчитать все параметры, не стоит пренебрегать помощью профессионалов, которые всегда могут дать дельный совет по монтажу и предоставить все необходимые фото- и видеоматериалы по установке конструкции.


Очень важно удостовериться в том, чтобы кабель был исправен на всей его протяженности, поскольку при монтаже напольного покрытия существует вероятность его механического повреждения.

Случается и так, что долгий нагрев теплого пола на электрической основе обусловлен выходом из строя датчика температуры или терморегулятора. При выявлении подобных неисправностей оборудование требуется заменить.

Теплый пол — характеристика и виды, смотрите на видео:


Причины поломки инфракрасного теплого пола

Чтобы понять, сколько нагревается теплый пол такого типа, достаточно изучить его основные характеристики. В том случае, если время является большим, это говорит о неисправности конструкции.

Часто проблема может заключаться в плохом контакте цепи электропитания. Так, недостаточный обжим контактов влечет за собой окисление металлических частей. Такая поломка исправляется заменой поврежденных контактов.


Причиной плохого нагрева может быть также неправильное функционирование прибора, отвечающего за терморегуляцию. В этом случае понадобится воспользоваться специальными приборами для измерения действующего напряжения.

Чтобы проблем с эксплуатацией любого из типов теплого пола не возникало, нужно тщательно изучать прилагаемую к оборудованию инструкцию и четко следовать всем рекомендациям по монтажу, и тогда проблем с нехваткой тепла в помещении не возникнет.

Не греет электрический теплый пол: причины и рекомендации

Электрический теплый пол, как и любая нагревательная система, имеет требования по монтажу и эксплуатации. Проблемы и неисправности пленочного пола почти всегда возникают после неправильной установки или ошибок при его использовании.

Теплый пол не работает (не греет)

Наиболее частая причина данной ситуации – неисправность терморегулятора или отсутствие питания. Пленочный теплый пол не может выйти из стоя весь одновременно (все отрезки пленки), так как нагревательный элемент разделен на секции, карбоновые полосы – проводники, соединенные параллельно. Кроме того – вся поверхность пола разделена на отдельные участки (отрезы пленки).

Отсутствует напряжение на терморегуляторе. Проверяется мультиметром или индикаторной отверткой на 1 и 2 клеммах терморегулятора.

Неисправность терморегулятора. Проверяется путем измерения напряжения на выходных клеммах (обычно 3 и 4 клемма ) терморегулятора. При включенном терморегуляторе и поданной команде на включение обогрева (формирует терморегулятор) на этих клеммах должно присутствовать напряжение 220-230В. Если это так, то терморегулятор рабочий, если нет, то его необходимо заменить.

Неисправность питающего провода, идущего от терморегулятора к пленочному полу (обрыв, передавливание, отгорание и т.д.). Проверяется путем измерения сопротивления между питающими проводами теплого пола при отключенном терморегуляторе. Высокое сопротивление указывает на обрыв питающего провода. Необходим его осмотр.

Не греется определенная часть площади теплого пола

Повреждена часть карбоновых углеродных полос – обычно механическое повреждение защитного слоя пленки. Проводится визуальный осмотр зоны, которая не греет.

Ненадежный контакт между питающим проводом и токоведущей полосой на каком-либо отрезке теплого пола или механическое повреждение токоведущей полосы пленочного пола. Это справедливо, если в помещении уложено несколько отрезков пленочного пола и часть из них работает (греет) а часть нет. Необходимо провести осмотр всех соединительных контактов питающего кабеля и теплого пола и выявить место неисправности. Для этого вскрывается та часть пола, под которой не нагревается пленка.

Правила выполнения соединений подробно описаны в соответствующем разделе.

Повреждение напольного покрытия над теплым полом

Локальный перегрев участка пленочного пола. Пленочный теплый пол боится «запирания». Если произошел локальный перегрев (на полу оставили объемный предмет типа матраса или подушки) – теплообмен был нарушен, в этом месте повышается температура, что приводит к повреждению напольного покрытия. При этом сам теплый пол как правильно работоспособен. Пленочный теплый пол запрещается укладывать под мебелью и иными предметами, ухудшающими передачу тепла в окружающее пространство.

Пленочный теплый пол «гудит»

Иногда при монтаже пленочного теплого пола возникает такой эффект как «гудение» пленки, который проявляется в виде звуковых колебаний низкой частоты и воспринимается на слух как треск или гудение на поверхности пленки. При отключении питания этот эффект исчезает.

Причина появления этого треска – резонансные явления в системе «Питающая сеть – пленочный пол», которые могут возникнуть вследствие влияния гармоник основной частоты питающей сети (50Гц) на пленку. Дело в том, что в питающей сети могут присутствовать различного рода отклонения: всплеск и провал амплитуды напряжения сети, наличие высокочастотных помех, возникающих при работе оборудования и т. д. Все эти отклонения при определенных условиях в той или иной мере могут привести к такому явлению как «гудение» пленки.

Внимание! Эффект «гудения» или «треска» не является неисправностью пленки.

Рекомендации по устранению «гудения» пленки

  • Проверить теплоизоляционный материал под пленкой – он должен быть непроводящим электрический ток (на основе лавсана). Как вариант можно попробовать перевернуть утеплитель отражающей стороной вниз.
  • Поменять местами фазу L и ноль N на регуляторе.
  • Проверить укладку пленки – медные токоведущие полосы должны быть снизу.
  • Токоведущие провода от пленки до терморегулятора не должны идти по поверхности самой пленки, их нужно проводить по периметру помещения.
  • Помещение должно быть сухое. Пленка иногда может гудеть при наличии сырости в помещении (например, в ванных комнатах или если стяжка в помещении до конца не просохла и т.д.)
  • Иногда пленка может гудеть, если проложена вдоль плит перекрытия (там находится магистральная арматура). Можно попробовать развернуть пленку на 90 градусов и расположить ее поперек плит. Влияние конструкции пола можно проверить следующим образом: поднять участок пленки над полом на высоту 0,5-1м и послушать гудение. Если пленка продолжает гудеть, то конструкция пола не влияет на пленку.

Пол «пробивает» электричеством

Основная причина – плохая изоляция соединений питающего провода и токоведущих полос. Необходим осмотр всех клемм и соединений.

Нарушение изоляции питающего провода – проблема может возникнуть при длительной эксплуатации теплого пола при неправильном монтаже соединительных проводов (особенно если их смонтировали внахлест).

В помещении большая влажность – например, произошла утечка воды или влага каким-то образом попала под финишное покрытие на теплый пол. Места соединений пленочного пола и питающего провода в этом случае – «слабое» место, которое в первую очередь необходимо проверить.

Пол слишком горячий

Расположение датчика на поверхности пленочного теплого пола

Терморегулятор настроен на работу только по датчику температуры воздуха. Некоторые терморегуляторы (в частности программируемые) имеют два датчика температуры (пола+воздуха), при настройке нужно выбрать тип датчика, чтобы управление осуществлялось по датчику температуры пола. Не рекомендуется на терморегуляторе устанавливать температуру пола выше 27-28С.

Датчик температуры пола может быть установлен неправильно. Если он находится за пределами площади, на которой уложен теплый пол, считывать температуру он может неправильно, так как пол рядом с инфракрасной пленкой не нагревается. Поэтому терморегулятор на основе показаний датчика температуры не будет отключать теплый пол.

Внимание! Если данная проблема не была устранена вовремя, могут возникнуть повреждения напольного покрытия.

При общем или локальном перегреве некоторые типы напольного покрытия (например, линолеум) способны изменить цвет или форму. Ламинат, инженерная доска также подвержны воздействию температуры. Под действием температуры они имеют способность «рассыхаться», как и от чрезмерного воздействия влаги.

Чтобы вышеперечисленных проблем не возникло – необходимо строго следовать инструкции по монтажу и эксплуатации инфракрасного пленочного пола.

16 причин и способы решения, почему не работает система

Автор Владимир Шахватов На чтение 12 мин. Просмотров 4.3k. Обновлено

Тёплые полы, как и любое сложное устройство, могут ломаться. Возможные причины поломок бывают различными, от мелких неполадок, до серьёзных проблем, требующих вмешательство специалистов.

Мы рассмотрим основные причины, из-за которых перестал работать тёплый пол (электрического или водяного типа), и как произвести ремонт в том или ином случае.

Электрический тёплый пол не греет — причины и их устранение

Электрические тёплые полы получают энергию от электросети. Они перестают работать, когда выходят из строя нагревательные элементы – терморегулятор или термодатчик, в результате чего напольное отопление перестает греть.

В статье, мы рассмотрим основные проблемы, хотя могут встречаться и другие поломки, которые не описаны в данном руководстве.

Мы расскажем, что предпринять, если не работает электрический тёплый пол, как произвести ремонт и осуществить первое включение устройства в работу.

Проблемы с напряжением

При отсутствии прогрева электрического тёплого пола, сначала стоит проверить наличие питания. Для этого необходимо посмотреть на терморегулятор, там есть специальный индикатор и если он горит, значит, ток поступает. Если не светится, то производится визуальный осмотр доступных контактов, а затем с применением мультиметра определяется напряжение.

При наличии напряжения на входе, надо убедиться, что электрическая энергия доходит до кабеля или плёнки. Затем проверяются настройки (возможно, ошибочно выставлен минимальный нагрев) и надёжность контактов (подключение проводов к клеммам) — при плохом контакте пол перестаёт греться.

После этого, определяется напряжение на выходе — в месте соединения проводов с терморегулятором. Если оно не соответствует показателям в сети, то требуется замена регулятора.

Недостаточный нагрев может говорить о низком напряжении,  требуется установить стабилизатор напряжения.

Ошибки при проведении монтажных работ

Если прогрев пола есть, но слабый, устройство часто включается, не набирает градус, или вообще прекратило работать — причина в неправильном монтаже. Тогда потребуется провести диагностику всех элементов.

Если пол не прогревается выше 30 градусов:

  1. Неправильно определена мощность;
  2. Высокие теплопотери — плохое утепление;
  3. Неправильно уложены элементы нагрева или выбран шаг;
  4. Толстая стяжка;
  5. Термодатчик располагается близко к поверхности.

Если сделаны такие ошибки, то придётся производить демонтаж пола, и перекладывать всё заново.

Не эффективно работать пол может при близко расположенном датчике к кабелю. Если он размещён в гофре, то его легко протолкнуть дальше, или наоборот вытащить на 5 см — это может решить проблему.

Неправильно функционировать тёплый электропол будет, если не соблюдены правила укладки при монтаже — нагреватель размещается под тяжёлыми предметами.

Ещё один момент, который приводит к выходу из строя устройства — не аккуратный монтаж (порыв провода). Тогда придётся разбирать конструкцию, искать участок порыва, и устранять проблемное место.

Не работает терморегулятор

Если не включается тёплый пол, то причина может быть в терморегуляторе — сломалось реле или пришла в негодность электронная схема. Выяснить, что неисправен прибор можно прямым подключением тёплого пола к сети. Если он будет греться, то проблема в регуляторе.

Начинать производить ремонт нужно с демонтажа приспособления с посадочного места, так чтобы были видны клеммы.

Затем надо проверить мультиметром или вольтметром — поступает ли к терморегулятору 220 Вт.

При наличии нужного напряжения, надо убедиться в  надёжности контактов, и правильности подсоединения кабеля. Проводок из-за слабости контакта может выпасть, и программа пола будет показывать ошибку – «Обрыв датчика».

Если всё нормально, то измеряется сопротивление — соединяются контакты мультиметра и терморегулятора. Полученные данные должны быть приближены к паспортным. Если они равны 0, то неисправен регулятор, и его надо отдать в ремонт, или поменять на новый.

Проверить работает прибор или нет, так же можно следующим образом. К тем клеммам, к которым подсоединяются провода тёплого пола, нужно подключить лампочку. Затем подать напряжение с постоянным выкручиванием температурного переключателя. В случаи исправности устройства, при достижении комнатной температуры загорится лампочка.

Заменить прибор своими руками несложно. Но сначала, надо отключить питание. Потом вскрыть лицевую панель, на место старого терморегулятора установить новый, и к нему подключить все провода.

Предохранителей защищающих от короткого замыкания у терморегуляторов нет. Функция их в электрополах возложена на автопереключатель и УЗО.

Не работает датчик температуры

Ещё одна распространённая причина, из-за которой не греет тёплый пол при работающем терморегуляторе — неполадки с термодатчиком. Если он вышел из строя, не будет происходить отключение пола, что увеличит затраты на энергоресурс.

При проверке термодатчика, надо замерить его сопротивление, и сравнить результаты с паспортными данными. Небольшие отклонения допустимы, при существенных расхождениях прибор нужно заменить.

Если вы устанавливали датчик правильно — в гофре, то поменять его нетрудно. Не нужно демонтировать пол и стяжку, потребуется только немного вскрыть стену. Термодатчик вытягивается из гофры, и заменяется новым.

Повреждение нагревательного элемента

Если после проведённых проверок вы выяснили, что термостат и термодатчик исправны, и все контактные соединения качественные, то искать проблему необходимо в кабеле.

Разрыв кабеля мог произойти при монтаже. Наличие короткого замыкания можно проверить мультиметром, но для определения места разрыва требуется более сложное оборудование.

Сначала кабель отсоединяется от терморегулятора, и тестером замеряется сопротивление между двух жил. Оно должно соответствовать заводским показателям –   11 — 700 Ом. Допустимое расхождение в пределах 5 %.

Если значение равно 0 — то присутствует короткое замыкание. Это бывает при перегреве системы или при неправильно произведённом расчёте сечения кабеля. Если прибор выдаёт бесконечность, значит, есть обрыв провода или он перегорел. Тогда следует проверить соединения.

Если показатели в сотнях Ом, то нужно подключить манометр на 2500 В, и подать повышенный уровень напряжения между оплёткой и жилами кабеля. Значение равно 0 — кабель пробит или потерян контакт в муфте, необходимо определить место повреждения.

Чтобы, выявить точное место неисправности понадобятся:

  • трансформатор;
  • генератор сигнала;
  • электромагнитный датчик;
  • тепловизор.

Порядок действий такой:

  • прожигаем место, где слабая изоляция — подаём туда повышенное напряжение (10 кВ), при наличии напряжения в жилах 350 В, это приводит к образованию розжига сварочной дуги;
  • при этом, генератор подаёт сигналы в кабель;
  • электродатчиком находим пробой;
  • просматриваем внимательно тепловизором весь участок. В месте прожига будет повышенная температура.

При использовании греющих мат поиск гораздо проще, ведь они находятся ближе к поверхности.

Если после проверки мультиметром (смотрите инструкцию как проверить) выявлено наличие замыкания между жилами, то проводить прожигание не нужно. Сразу можно подключать генератор и искать точку повреждения.

После выявления места повреждения, можно переходит непосредственно к ремонту кабеля тёплого пола. Пошаговая инструкция выглядит следующим образом:

  1. На месте выявленного повреждения демонтируется напольное покрытие.
  1. Отбивается стяжка или клей.
  1. Чаще, причина заключается в том, что потерян контакт в муфте. Она прогревается строительным феном — это облегчит процесс её разделывания.
  1. Муфта срезается в месте порыва.
  1. Зачищаются жилы в местах разрыва.
  1. Устанавливается контактная гильза, предварительно на кабель следует одеть муфту. Место соединения нужно обмотать изолентой.
  1. Муфта сдвигается на  соединённый участок, и спаивается при помощи фена для герметичности.

При простом разрыве кабеля, процесс действий такой же. Только отсутствует муфта, которую нужно срезать.

Выход из строя инфракрасной плёнки

Инфракрасная плёнка относится к электрополам, и она может не работать по озвученным выше причинам: нет питания, неправильно произведенный монтаж, поломался терморегулятор или термодатчик.

Но, у плёнки есть свои особенности — она подключается к сети проводами, которые подсоединяются к медной шине зажимами. При плохом контакте, окисляется металл, это вызывает обрыв цепи.

Поэтому, если были проверены все приборы, а пол всё равно не греет, то надо обследовать контакты. Их следует поджать, или заменить зажим (если он сломался).

Оборудование подобрано неверно

Недостаточное функционирование тёплого пола может быть из-за неправильно выбранной модели. Перед покупкой нужно определить задачи напольной системы отопления — оно будет дополнительным или основным обогревом.

В качестве дополнительного отопления подойдёт экономичная модель, способная прогревать пол до 30 градусов. Если это будет единственная система отопления, то мощность должна быть больше, которая сможет прогревать поверхность до 40 градусов.

При выборе устройства следует учитывать теплопотери и расстояние между нагревателям.

Не греет водяной тёплый пол — причины и способы их устранения

Гарантия хорошей работы водяного отопления — правильно произведённый монтаж, качественные и грамотно подобранные по мощности комплектующие.

Как и с электрополами, плохая теплоизоляция существенно снизит эффективность обогрева, а для исправления этой ошибки требуется полная переделка конструкции. Поэтому, к выбору и возведению водяного тёплого пола следует подходить серьёзно.

Мы расскажем об основных причинах, которые приводят к сбою в работе отопительной водяной системы.

Повреждён трубопровод

Основная проблема, которая возникает при работе гидрополов — протечка. Причиной будет являться резкое снижение давления внутри трубопровода.

Чтобы выявить наличие протечки, следует осмотреть напольное покрытие. Вы можете обнаружить мокрые пятна в местах стыковки отделочного изделия. Если такой осмотр не дал результатов, то нужно провести осмотр тепловизором. Определив место повреждения трубопровода можно переходить к ремонтным работам, но перед этим следует слить воду с системы.

Последовательность ремонтных работ следующая:

  1. Производим демонтаж отделочного материала.
  1. Удаляем стяжку, лучше для этого использовать перфоратор.
  1. Разрезаем трубу с помощью ножовки в месте повреждения.
  1. Очищаем трубу от загрязнения.
  2. Выравниваем края трубы развёрткой.
  1. На оба конца трубы одеваем муфту и обжимаем клещами.

После тестирования системы на герметичность, можно заливать стяжку и укладывать финишное покрытие.

Неравномерный нагрев из-за различной длины контуров

Если пол слабо или неравномерно прогревается, то вероятно происходит неравномерная подача теплоносителя по трубопроводу. Это бывает из-за различной длины контуров. В длинных петлях, при равной подающей скорости теплоносителя, остывание происходит быстрей.

Чтобы исправить ситуацию, необходимо отрегулировать объём и скорость подачи воды в каждую ветку. В зависимости от схемы подключения это делается при  помощи вентилей на гребёнки или трёхходового клапана. Для выяснения результата внесённых изменений, потребуется подождать пока пол прогреется.

Если использовать автоматические приспособления (термодатчик или сервопривод), то процесс корректировки существенно упростится. Регулировка подачи воды будет запускаться в автоматическом режиме.

Неисправно электрооборудование

При отсутствии протечки, неисправность надо искать в оборудовании, работающем от электросети — это термостат, термодатчик и электронасос.

Сначала следует проверить, что в термодатчике и каждой клемме регулятора есть напряжение, делается это мультиметром или индикаторной отвёрткой. Если сломался датчик или термостат, то их лучше заменить на новые.

О поломке насоса говорит отсутствие звуков при его включении. Перебои в работе связаны с отложением солей из воды. Запустить мотор можно проворачиванием крыльчатки отвёрткой, но предварительно его надо снять. Если же такие мероприятия не дали результата, то насос следует заменить.

Не прогревается полностью от котла

Причин, по которой гидропол не греет всего две:

  1. Маленькая мощность котла. Чтобы обогреть одну комнату квартиры, следует уменьшить температуру в других.
  2. Неправильно подобранный насос — не хватает мощности для прогона теплоносителя по всем веткам. Решение — замена насоса на более мощный.

Проблема с обраткой

Есть несколько причин, по которым обратка может быть холодной, что в свою очередь приводит к снижению эффективности работы пола:

  1. Маленький напор — теплоноситель не успевает выталкивать холодную воду. Для устранения этой проблемы необходимо установить насос. Он обеспечит нужный уровень циркуляции теплоносителя, выталкивая его в контуры. Такая же проблема может возникнуть при наличии насоса, но если он не подходящей мощности, поэтому к расчёту мощности прибора надо подходить серьёзно.
  2. Уменьшение проходимости труб — их следует прочистить. Сделать это можно разными способами: применяя водно-пульсирующую смесь и биопрепараты, или пневмогидроударом.
  3. Небольшой размер труб — выбраны трубы не соответствующего сечения. Изменить ситуацию можно только заменив трубы на изделия с нужным сечением.
  4. Неправильный монтаж — перепутаны трубы обратки и подачи. Следует по новой схеме, правильно произвести подсоединение труб пола к гребёнке.
  5. Завоздушенность системы — наличие воздуха в системе приводит к плохой проходимости теплоносителя. Чтобы убрать воздух из трубопровода, нужно открыть воздухосбросник.

Плохая изоляция

Отсутствие или плохо уложенная теплоизоляция — частая причина не эффективной работы тёплого пола. Нередко в качестве подложки используется обычная полиэтиленовая плёнка, но она не является теплоизоляцией. Требуется укладка пенополистирольных плит толщиной 5 — 10 см.

Выход — переложить систему заново. Но это трудоёмкий процесс, и приводит к дополнительным тратам. Можно настроить температуру выше или установить помощнее технику, но следует посоветоваться со специалистами, так как это не безопасно.

Ведь 70 градусов — это максимальный предел нагрева теплоносителя для тёплого пола. Да и работать в таком режиме система может только временно, иначе она быстро выходит из строя.

Неправильно подобрана мощность

В среднем, теплопотери дома рассчитываются так — 100 Вт на 1 м2. Но иногда данные значения превышают и это приводит к неэффективному функционированию системы.

В таком случае требуется пересчёт тепловых потерь во всех комнатах. Можно воспользоваться онлайн-калькулятором. После чего, надо проанализировать теплопотери в помещениях, где пол не греет. С учётом этого, произвести регулировку на коллекторе тех веток, которые не нагреваются.

После перенастройки, надо дать 2 — 3 часа, и проверить результат. Если ситуация не улучшилась, придётся модернизировать систему отопления.

Слишком большой размер контуров

Чрезмерно большие по размеру контуры тоже могут быть причиной плохого прогрева тёплого пола, или может не работать один, самый длинный контур. Рекомендованная длина трубопровода 80 — 90 метров.

Небольшие превышения допустимы. Но если длина одного контура намного превышает средний стандарт, то насос не может обеспечить циркуляцию жидкости в таком трубопроводе.

Насос можно заменить на прибор помощнее, но при значительном превышении размера контура, даже он может не справится с такой задачей. Поэтому, при сооружении пола надо придерживаться рекомендованной длины контура.

Не работает коллектор

Если тёплый пол не греет, то ещё одна проблема может крыться в том, как работает распределительная гребёнка. Есть две основные причины, приводящие к сбою в работе коллектора:

  1. Неправильный выбор насосов, если их два. Насос на распределительной группе должен иметь меньшую мощность, чем насос на котле или в самой системе.
  2. Забился грязевик — требуется открутить и прочистить его.

Мы рассмотрели основные проблемы, которые могут возникнуть при работе тёплых полов. В большинстве случаев вы сами можете выявить неполадки в работе системы, и устранить их. Если вы не уверены в своих силах, то лучше пригласить специалистов.

Почему теплый пол греет неравномерно и как это исправить? – Истклима





Сегодня теплый пол популярен среди жителей квартир и частных домов. Нередко он позволяет снизить расходы на обогрев помещений и поддерживать в них комфортную температуру. Если вы решили купить теплый пол, вы можете сделать это в нашей компании по достаточно привлекательной стоимости.

Как быть, если теплый пол перестал греть равномерно

К самым распространенным причинам, которые приводят к неравномерному или недостаточному нагреву теплого пола, нужно отнести следующие:

  • Выход из строя температурного датчика или терморегулятора. Для того чтобы проверить систему на предмет этой неисправности, нужно осмотреть соединения клемм нагревательного кабеля и термодатчика. При дефектах терморегулятора или датчика их потребуется заменить ( у нас в компании можно датчик приобрести отдельно) . Если укладка теплого пола произведена верно, это не составит никаких сложностей.
  • Неправильно рассчитана мощность греющего кабеля. Эта причина приводит к слабому нагреву пола. Чтобы избежать подобной проблемы, расчет мощности нужно нужно доверить специалисту, вы можете отправить размеры помещения, которое требуется обогреть к нам на почту [email protected]
    Помните, что пленочный ТП не рекомендуется подключать последовательно общей площадью 12 м2, даже если у вас требуется уложить 13 м2.
  • Механические повреждения системы в процессе монтажа. Наиболее часто они случаются при заливке цементной стяжки и укладке чистового напольного покрытия. Чтобы провести проверку системы на предмет таких дефектов, нужно отсоединить провод от терморегулятора и измерить сопротивление жил. От документальных значений этот показатель в норме может отклоняться не более чем на 5 %.
  • Неправильный шаг монтажа провода. При укладке в цементно-песчаную стяжку он должен составлять от 7,3 до 12,5 см в зависимости от ее толщины. Если последний показатель не достигает 30 мм, величина шага укладки не должна превышать 10 см, а при 50 мм – 12,5 см. Очень важно, чтобы в пределах одной поверхности он был равномерным.
  • Недостаточный слой теплоизоляции.

Стоит обратить внимание на то, что пленочный теплый пол требует бережного отношения при монтаже. Эту процедуру рекомендуется доверять профессионалам, так как она требует наличия специальных умений и навыков, а также определенного оборудования. Если вы уверены в своих силах, то можете написать нам на почту и запросить подробную инструкцию для монтажа.

Почему не греет теплый пол в ванной: причины и следствие

Ходить по теплому полу, особенно в ванных, комфортно. Такие полы в общем полезнее для организма человека. Правда важно, чтобы теплые полы были установлены правильно и работали исправно. Сначала же следует понять, какие теплые полы бывают в принципе. Затем разберем тему: теплый пол — ошибки при монтаже и эксплуатации.

Классификация теплых полов по принципу работы

Специалисты сегодня подразделяют теплые полы на три основные типа: водяные, электрические и инфракрасные. В названии уже заложен их принцип работы, но лучше его объяснить чуть подробнее:
Водяные полы устроены элементарно — чаще всего в бетонную стяжку пола монтируются специальные трубки, по которым и циркулирует горячая вода. Иногда эти шланги укладывают просто под напольное покрытие. Подключать такие теплые полы можно, как к центральному отоплению, так и к газовым котлам. Причем последний вариант приоритетнее — таким образом владельцам жилья не придется зависеть от сезонных подключений и отключений отопления, а также в таком случае легче контролировать температуру в помещении.
Принцип работы электрического теплого пола несколько схож — под пол монтируется сетка из специального электрического одножильного или двужильного кабеля с двумя слоями изоляции. Сразу стоит опровергнуть устоявшийся миф, что такие полы не подходят для ванных комнат, где повышенная влажность. Двойная изоляция и экранирующая оплетка надежно защищает кабель от контакта с влагой.
Инфракрасный теплый пол представляет собой пленку определенной структуры в два слоя, между которыми находится нагревательный элемент из углерода. Между собой эти полосы пленки соединяются медными шинами серебряным покрытием. Такая пленка в принципе сейчас считается одним из самых популярных вариантов в установке теплых полов, так как значительно безопаснее и проще своих аналогов — здесь нет рисков протечек, да и монтаж занимает существенно меньше времени. Инфракрасный теплый пол оборудован датчиками контроля температуры как самого пола, так и температуры воздуха. Отдельно, впрочем, плюсы и минусы каждого из видов теплых полов разбирать нет смысла — многое зависит от предпочтений владельца дома и возможностей кошелька.
В любом случае идеального вариант не существует, каждый из теплых полов может выйти из строя как после существенного срока эксплуатации, так и сразу, что для хозяев чревато серьезными неприятностями — демонтажем напольного покрытия, а иногда и разрушением бетонной стяжки с частичной или полной заменой выбранных нагревательных элементов.

Проблемы теплых полов

Если после установки теплых полов температура воздуха не поднимается до нужных отметок не следует сразу винить производителя оборудования. Чаще всего проблема кроется в неправильном монтаже. Например, в случае с водяным теплым полом, отсутствие должного нагрева может быть связано с попаданием в систему воздуха. Либо же нагревательный котел не может нагреть температуру воды до нужных показателей. Также не исключено, что при монтаже водяного пола под него было постелено не достаточное количество утеплителя и тепло просто уходит вниз. Бывает, проблема кроется и в неработающем контуре (механической его неисправности) или поломке циркуляционного насоса — он находится в распределительном щитке, рядом с котлом. Если он немного шумит и вибрирует, значит все с ним в порядке. Если признаков жизни не подает — возможно проблема здесь. Тогда следует проверить, подается ли на него напряжение. Если да, тогда циркуляционный насос придется чинить или менять вовсе.
Если говорить об электрических теплых полах, то при самостоятельной установке также возможны критические ошибки. Например, неправильно выбран тип греющего кабеля и его мощность. Если в российских сетях нормой считается 220 В, то в Европе, откуда возможно завезено оборудование, сеть рассчитана на 230 В. Это несоответствие может вызвать потери в мощности теплого электрического пола. Ошибки при установке термодатчика также могут повлиять на работу всей системы. Если датчик установлен слишком близко к кабелю или вовсе касается его, то его данные будут ошибочны. Он элементарно будет срабатывать и отключать систему, когда кабель не успеет прогреть пол. Механическое повреждение кабеля при монтаже также способно вывести из строя теплый пол. А если при монтаже повредить шланг водяной системы отопления, то это грозит и вовсе затоплением соседей и дорогостоящим ремонтом.

Важный совет при повреждении металлопластиковой трубы теплого пола перфоратором (распространенная проблема). В первую очередь, нужно отставить панику — она нам не помощник. Затем нужно перекрыть воду, но нельзя вынимать инструмент, которым был поврежден шланг. Ремонт же трубы лучше доверить специалистам, так как самостоятельная починка не всегда может гарантировать полную герметичность. А она крайне необходима.

С инфракрасными теплыми полами ситуация несколько проще — их сложнее повредить, пробить или продырявить. Однако остальные «болячки» у них те же. При установке можно нарушить контакты, которые затем будут влиять на нагрев углерода. Как и в случае с электрическим теплым полом, очень важно правильно установить датчик — терморегулятор. Причем сразу два датчика — один должен контролировать температуру самой пленки, другой температуру воздуха. Нередка ситуация, когда комната не прогревается, хотя пол при этом нагрет до 60 градусов (!). В этой ситуации, конечно, проблема кроется не в теплых полах, а в плохой теплоизоляции всего помещения.

Выводы о неисправностях теплых полов

При подозрении на поломку или неисправность теплых полов сразу после монтажа необходимо сигнализировать об этом специалистам, что производили монтаж. На начальном этапе устранить ошибки легче, чем «лечить» их последствия. Особенно это актуально для теплых водяных полов. Небольшую протечку несложно ликвидировать, тогда как обрушение блока размытого фундамента встанет в приличную сумму.
При этом бояться проблем с теплыми полами не нужно: при правильном подходе к выбору типа теплого пола и качественного оборудования, такое отопление долго будет радовать жильцов и экономить деньги. При расчетах необходимого количества теплых полов и для монтажа лучше все же пользоваться услугами специалистов, которые точно проведут замеры и расчеты. Не всегда хозяева сами могут вымерить нужное количество, например, инфракрасной пленки, забывая, о том, что для правильной ее работы нужно, чтобы не менее 70 процентов пола было открытым — не заставлено мебелью.

Устранение наиболее распространенных проблем с подогревом пола

Поскольку электрические полы с подогревом становятся все проще в использовании и установке, они становятся все более популярными. Системы все чаще интегрируются с интеллектуальными термостатами и системами домашней автоматизации, что делает их простыми и удобными в использовании. А новые мембраны делают установку быстрее, проще и функциональнее, чем когда-либо. Например, WarmlyYours предлагает свою монтажную мембрану Prodeso, в которой используются квадратные рельефы для правильного размещения нагревательного кабеля и удержания его на месте.Это позволяет завершить монтаж системы теплого пола и напольного покрытия в один день. Кроме того, сама мембрана выполняет функцию разъединяющей мембраны, изолирующей трещины, а при наличии подходящих аксессуаров может быть даже гидроизолирована. Подобные достижения побуждают все больше и больше людей вкладывать средства в системы теплого пола.

Однако чем больше людей устанавливают электрические системы теплого пола, тем больше отрасль узнает об общих проблемах установки, с которыми они сталкиваются. Вот почему Национальная ассоциация подрядчиков по производству плитки (NTCA) сосредоточила часть своего Справочного руководства NTCA 2016/2017 на устранении проблем, связанных с лучистым теплом при укладке плитки и камня (устранение неполадок — это процесс выявления причины проблемы и ее последующего решения). Ниже приведены некоторые из наиболее частых проблем, с которыми сталкиваются установщики, а также способы их предотвращения или решения.

Использование цифрового омметра в процессе установки гарантирует, что нагревательный кабель останется в хорошем рабочем состоянии.

Выпуск 1: Система обогрева не включается.

Одна из самых неприятных вещей, с которыми может столкнуться установщик, — это завершение установки теплого пола и сбой в системе. Обычно это происходит из-за того, что нагревательный кабель был порезан или поврежден в какой-то момент в процессе установки.

Решение: Используйте испытательные устройства и ремонтный комплект.

Чтобы предотвратить повреждение нагревательного кабеля, установщики должны использовать как цифровой омметр, так и проверку цепи на протяжении всего процесса, чтобы убедиться, что кабель остается в хорошем рабочем состоянии. В руководстве по установке подробно описано, когда и как это делать правильно.

Если повреждение уже произошло, единственное решение этой проблемы — найти и устранить разрыв кабеля. WarmlyYours предлагает онлайн-комплект для стыковки / ремонта.Профессионал может использовать тепловизионную камеру, чтобы определить место разрыва, так что для устранения проблемы нужно будет удалить только часть пола.

Проверьте мощность вашей электрической панели перед тем, как начать установку системы теплого пола.

Выпуск 2: Термостат перегревается.

Страшная проблема, с которой можно столкнуться после установки, — это термостат, который перегревается или даже плавится при включении системы лучистого отопления. Обычно это вызвано перегрузкой цепи.

Решение: проверьте напряжение и площадь системы обогрева перед тем, как начать.

Чтобы не допустить перегрузки термостата, первое, что вам нужно сделать, это проверить напряжение вашей системы электрического теплого пола. Напряжение должно соответствовать вашему термостату и цепи.

Во-вторых, вам необходимо убедиться, что ваш автоматический выключатель имеет достаточную доступную силу тока для системы теплого пола, которую вы пытаетесь установить. Как правило, если вы пытаетесь обогреть более 120 квадратных футов, вам понадобится панель выключателя большего размера и дополнительные элементы управления. Однако, если вы живете в старом доме, вам, возможно, придется обновить панель при обогреве даже небольшой комнаты.Все зависит от мощности автоматического выключателя в вашем доме. В целях безопасности WarmlyYours рекомендует использовать выделенный контур для вашей системы теплого пола — независимо от размера отапливаемой площади.

Наконец, проблема может заключаться в ослаблении гаек. Если проволочные гайки недостаточно затянуты, термостат может перегреться. Чтобы избежать этой проблемы, попросите квалифицированного электрика подключить систему теплого пола к термостату.

Воспользуйтесь бесплатным планом индивидуальной установки от WarmlyYours, чтобы обеспечить правильную компоновку.

Проблема 3: Тепло распределяется неравномерно или непоследовательно.

Если вы замечаете, что некоторые участки пола теплее других, скорее всего, ваш нагревательный кабель проложен неправильно. С другой стороны, если в одни дни весь пол кажется холоднее, чем в другие, вы, вероятно, имеете дело с отсутствием теплоизоляции.

Решение: Следуйте плану установки и всегда используйте изоляцию на плите.

WarmlyYours предоставляет каждому клиенту индивидуальный план установки, в котором показано, как следует расположить нагревательный элемент, чтобы обеспечить надлежащее расстояние и равномерное тепловое покрытие.Следуя своему плану, вы можете рассчитывать на равномерное распределение тепла по электричеству.

Если вы нагреваете бетонную плиту, обязательно используйте пробковую или синтетическую пробковую прокладку для пола, чтобы плита не отнимала у вас тепло. Если между плитой и вашей системой лучистого отопления положить слой подложки, генерируемое тепло будет проходить вверх через пол (как планировалось), а не вниз, в плиту.

Использование установочной мембраны Prodeso позволяет
запустить вашу систему лучистого отопления раньше.

Выпуск 4: Затирка слабая.

Если вы уверены, что смешали и уложили раствор правильно, вы можете быть сбиты с толку, заметив порошкообразные или слабые линии раствора после укладки. Основная причина этого заключается в том, что материалу не было дано достаточно времени для застывания.

Решение: подождите, пока материалы застынут.

Как правило, не планируйте включать систему лучистого отопления в течение как минимум 7 дней после установки. Для затвердевания жидкого или самовыравнивающегося цемента требуется время, чтобы затвердеть, прежде чем он подвергнется значительному нагреву.Исключением является использование установочной мембраны Prodeso. Эта мембрана, которая также действует как барьер для влаги и как мембрана для изоляции трещин, не требует столько времени для отверждения, потому что между мембраной и плиткой используется немодифицированный тонкий слой. Немодифицированный тонкий набор полимеризуется значительно быстрее, чем модифицированный тонкий набор, что позволяет завершить установку в течение дня.

Использование механической системы выравнивания предотвратит отслоение плитки.

Проблема 5: Слишком большой выступ плитки.

Если вы чувствуете края любой из плиток во время ходьбы, вы испытываете чрезмерный отрыв плитки. Это происходит при неравномерной укладке плитки.

Решение: Используйте достаточно жидкий или самовыравнивающийся цемент и используйте механическую систему выравнивания.

Во-первых, вы должны убедиться, что используете правильное количество тонкого или самовыравнивающегося цемента. Этот материал должен полностью покрывать систему лучистого отопления. Проконсультируйтесь с вашим руководством по установке, чтобы узнать точную сумму.

Чтобы получить идеально ровный плиточный пол, вы можете выбрать использование механической системы выравнивания, такой как система контроля толщины плитки Spin Doctor. В этой системе используются распорные стойки и колпачки с резьбой, чтобы края плитки находились на одном уровне, что приводит к нулевому выступу плитки.

Если у вас есть другие вопросы, например: «Как узнать, работает ли мой пол с подогревом?», «Как устранить неполадки, связанные с лучистым теплом?» или «Как отрегулировать термостат на теплом полу?», не стесняйтесь обращаться в нашу круглосуточную службу технической поддержки по телефону 1-800-875-5285 или с помощью этой формы.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и заменить в случае неисправности.

No Heat

Настенный термостат регулирует линейное напряжение к зональным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, настроенного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или одна или несколько неисправных секций нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек.Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных конструктивных элементов вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Почему у меня не работает обогреватель пола?

Мой обогреватель пола не работает!

Хождение босиком по холодному полу должно быть запрещено Женевскими конвенциями как жестокое и необычное наказание.К счастью, починка сломанного обогревателя пола возможна.

Как всегда, давайте сделаем резервную копию, чтобы получить небольшую справочную информацию. Когда дело доходит до обогревателей для пола, у вас есть выбор: водяной или электрический. Для водяного обогревателя пола используйте трубы, расположенные непосредственно под черным полом. Если они еще не установлены, их довольно сложно добавить.

С другой стороны, вы можете проложить электрические системы прямо на полу и покрыть нагревательные кабели полом. Конечно, электрические системы теплого пола тоже не идеальны.Вот четыре проблемы, которые могут возникнуть:

1. Он не производит достаточно тепла или слишком долго нагревается.

Если эта проблема не вызвана термостатом (подробнее об этом позже), возможно, это неисправность изоляции. Ваша электрическая система представляет собой излучающую систему, поэтому тепло просто распространяется от кабелей. Это означает, что вам нужна изоляция, чтобы перенаправить тепло, чтобы он согревал ваш пол, а не только пространство под ним. Убедитесь, что утеплитель, который вы покупаете, совместим с вашим полом.

2. Система обогрева отключает автоматический выключатель.

Если это произойдет, вероятно, ваш выключатель либо слишком мал, либо неправильного типа. Всегда проверяйте тип и мощность автоматического выключателя, необходимые для вашей системы электрического теплого пола.

Если автоматический выключатель подходящего размера, возможно повреждение проводки системы отопления. Это маловероятно, но возможно. Чтобы быть на 100% уверенным, что ваша проводка в хорошем состоянии, проведите испытание сопротивления нагревательного кабеля при его установке.Вы найдете инструкции, как это сделать, в своем руководстве.

3. После укладки пола система не работает.

Повредить кабели обогрева пола довольно легко. Если на него что-то уронить или случайно порезать, ничего не выйдет. Измерьте сопротивление омметром или мультиметром на каждом этапе укладки (особенно при получении изделия и после укладки пола). Если они повреждены, с ними намного легче справиться на ранней стадии процесса.Следите за каждым шагом!

4. Счет за коммунальные услуги слишком высок.

Коврик для электрического лучистого обогрева площадью 10 квадратных футов потребляет всего 120 Вт энергии — примерно столько же, сколько лампочка мощностью 100 Вт. Это означает, что поддержание тепла и уюта на полу (и избежание гнева Женевских конвенций) будет стоить менее доллара в день.

Однако вы значительно снизите эти затраты, если будете использовать программируемый термостат. Программируемый термостат может сэкономить до 70%, потому что он позволит вам нагревать пол только тогда, когда вы хотите, чтобы он нагрелся (а не весь день, каждый день).

Хорошо, теперь вы немного знаете о своей системе электрического теплого пола. Что вы делаете, когда он не работает?

Скорее всего, у вас плохой настенный термостат. (сказал вам, что я скажу вам «подробнее об этом позже»).

Настенный термостат похож на гаишника. Он контролирует линейное напряжение к греющим кабелям. Чтобы убедиться, что он работает:

  • Используйте бесконтактный тестер напряжения, чтобы убедиться в наличии напряжения.
  • Если напряжение отсутствует, проверьте автоматический выключатель или предохранитель на панели обслуживания.Переустановите прерыватель или
  • замените предохранитель и снова проверьте питание.
  • Если у вас есть питание на термостате, проверьте напряжение на соединительной коробке.
  • Если у вас нет питания на соединительной коробке, у вас плохой термостат.

Угадайте, что? Устранить эту проблему несложно. Если он не работает, вам просто нужно заменить термостат. Для этого:

  • Выключить автоматический выключатель.
  • Снимите крышку с термостата.
  • Ослабьте винты клемм и отсоедините провода.
  • Снимите старый термостат и принесите его в магазин для замены.
  • После покупки нового термостата выполните указанные выше действия в обратном порядке.

Если проблема не в термостате, скорее всего, у вас неисправен нагревательный кабель или коврик. Неисправный кабель или коврик (или его часть) необходимо заменить.


Замена всего или части неисправного кабеля — довольно сложная работа, и не та, которую вы захотите делать самостоятельно. Вместо этого вам следует нанять хорошего и надежного специалиста, такого как профессионалы Early Bird.В следующий раз, когда у вас возникнут проблемы с обогревателем пола, позвоните нам. Если вы думаете: «Нет, нет, нет, я могу сделать это сам…», вам понадобится больше инструкций, чем вы получили из этого блога.

Удачи!

4 Распространенные проблемы с электрическими системами теплого пола и как их избежать

1. Система не производит достаточно тепла или слишком долго нагревается.

Если термостат настроен правильно и включает систему отопления должным образом, основная проблема часто может быть связана с самим полом.Изоляция имеет решающее значение для любого типа системы лучистого напольного отопления (RFH) — электрической или горячей воды, и ее задача — гарантировать, что тепло, производимое системой, не будет уходить в нижний пол.
По сути, изоляция действует как барьер между полом с подогревом (готовый пол + тонкий слой + нагревательный кабель) и неотапливаемым полом (например, цементная плита), поэтому тепловая масса ограничивается только той частью пола, которую необходимо обогреть. Без него тепловая масса становится больше, иногда слишком большой для того, чтобы система могла полностью нагреться, что не только снижает температуру пола, но и влияет на счет за коммунальные услуги.
На рынке существует множество совместимых типов изоляции, наиболее популярными из которых являются цементная плита и пробковая подложка.

2. Система отопления отключает автоматический выключатель

Правильная разводка необходима для работы системы электрического теплого пола. Тип и номинал автоматического выключателя являются важными аспектами проекта, и их нельзя игнорировать. Выключатель недостаточного размера или неправильный выключатель будет продолжать срабатывать до тех пор, пока не будет заменен исправным.
Хотя небольшая, возможность повреждения проводки также существует.Поэтому необходимо выполнять все испытания на сопротивление нагревательного кабеля в соответствии с рекомендациями руководства по установке на всех этапах процесса установки.

3. После укладки полов система не работает

Даже самый прочный кабель для обогрева пола толщиной всего 1/8 дюйма является довольно хрупким и может быть поврежден, если на него уронить тяжелый предмет или случайно порезать его острым предметом.
Проверка работоспособности нагревательного кабеля или коврика — это простой процесс, который включает в себя измерение сопротивления с помощью омметра или мультиметра.Проверки сопротивления следует выполнять на каждом этапе установки, чтобы убедиться в отсутствии повреждений кабеля. Если обнаружены какие-либо повреждения, их можно легко устранить на ранних этапах проекта. Наиболее важные проверки проводятся по прибытии продукта, после нанесения разбавителя или цемента и после укладки пола.

4. Счет за коммунальные услуги слишком высок

10 кв. Коврик с электрическим лучистым обогревом Ft потребляет всего 120 Вт энергии — почти столько же, сколько лампочка мощностью 100 Вт. Во многих случаях, если электрическая система подогрева пола установлена ​​в ванной или кухне небольшого или среднего размера, ее эксплуатация будет стоить менее доллара в день и, следовательно, не окажет большого влияния на счет за коммунальные услуги.
Чтобы добиться максимальной экономии при использовании системы электрического обогрева пола, используйте программируемый термостат вместо непрограммируемого. Вместо того, чтобы работать в системе 24/7, программируемый термостат позволяет владельцу системы выбрать желаемое время нагрева и исключить время, когда нагрев не требуется.
Простая установка термостата программируемого типа может сэкономить до 50-70% затрат на электроэнергию без ущерба для комфорта, обеспечиваемого системой подогрева пола.

В одной комнате не работает водяной теплый пол — что может быть не так? — HVACseer.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Все большее число домовладельцев переходят к системам излучающих полов, поскольку они могут обеспечить постоянный, равномерный обогрев и значительную экономию энергии. Однако, как и в случае с любым типом отопительной системы, могут возникать ситуации, когда излучающий пол с подогревом может работать со сбоями. В этом посте мы поможем вам разобраться в типах проблем, которые могут привести к прекращению работы вашей системы теплого пола, и что делать в этом случае.

Типы проблем, которые могут помешать работе электрического лучистого обогрева, обычно будут отличаться от проблем, связанных с системами гидропонного лучистого обогрева. Вот наиболее частые проблемы для каждой системы:

Электрическое лучистое отопление-

  • Автоматические выключатели срабатывания
  • Повреждения электрического коврика или проводки
  • Проблемы с термостатом

Водяное лучистое отопление-

  • Клапаны не работают
  • Проблемы с трубками
  • Выпуски котла
  • Нагнетательный
  • Замена напольного покрытия

Когда какая-либо система с подогревом перестает работать, это может вызвать огромные неудобства и нарушения в домашнем хозяйстве, поэтому полезно знать, как устранить потенциальный источник проблемы.Продолжайте читать, чтобы узнать больше о том, как эти распространенные проблемы могут повлиять на вашу систему лучистого отопления и что с ними делать.

Устранение проблем с лучистыми полами

Давайте подробнее рассмотрим, как устранить проблемы с лучистым напольным покрытием в системах электрического и водяного лучистого отопления.

Проблемы с электрическим лучистым отоплением

Вот несколько распространенных проблем, которые могут привести к прекращению работы системы электрического лучистого обогрева:

Автоматические выключатели с отключением

Ваша излучающая система может вызвать срабатывание вашей распределительной коробки в результате повреждения проводки, плохой проводки или чрезмерного потребления энергии.Электрический теплый пол не требует большого количества электроэнергии; тем не менее, в вашем доме должно быть достаточно электроэнергии внутри коробки, чтобы поддерживать вашу излучающую систему и предотвращать перегрузку вашей панели до точки, когда она начинает отключать вашу коробку выключателя. Электрические панели большинства домов могут поддерживать мощность от 100 до 200 ампер.

Неправильный выключатель или выключатель недостаточного размера будет продолжать срабатывать до тех пор, пока он не будет заменен другим, подходящим для домашних требований к электросети. Если вы подозреваете, что это причина проблем с лучистым обогревом, лучше всего попросить электрика осмотреть вашу систему, чтобы провести испытания на сопротивление и порекомендовать правильную настройку.

Повреждения электрического коврика или кабелей

Электрический коврик и кабели для лучистого отопления отличаются прочностью и долговечностью. Однако они могут быть повреждены такими вещами, как тяжелая мебель, ремонт дома и потрескавшийся каменный пол, и в этом случае их необходимо будет заменить или отремонтировать.

Вы можете определить, правильно ли работает ваш коврик или нагревательный кабель, используя омметр для проверки сопротивления. Эти типы проверок должны выполняться на каждом этапе процесса установки излучающего напольного покрытия, поскольку они помогают определить источник потенциальных проблем с электричеством.Если во время испытаний обнаруживаются такие проблемы, как поврежденные провода или маты, их можно немедленно устранить, чтобы предотвратить дальнейшее повреждение и другие неисправности.

Нажмите здесь, чтобы проверить этот омметр на Amazon.

Проблемы с термостатом

Неисправный термостат также может быть причиной выхода из строя системы теплого пола. Иногда термостат может застрять в положении «включено», и в этом случае электрические контакты останутся замкнутыми, несмотря на текущие настройки термостата или заданную температуру, и они будут продолжать подавать питание на пол.Когда это происходит, важно немедленно отключить все питание системы отопления и обратиться к специалисту для ремонта или замены термостата.

Проблемы с гидропонным лучистым отоплением

Вот несколько распространенных проблем, которые могут привести к прекращению работы гидропонной радиантной системы:

Смесительные клапаны / порты не работают

Если ваша водяная излучающая система перестала работать или не нагревается, возможно, проблема с вашим смесительным клапаном.На клапане есть три порта, которые позволяют воде протекать с правильной температурой, что, в свою очередь, нагревает систему гидропонных полов.

Если есть проблема с клапаном, возможно, он не сможет подавать теплую воду в систему пола. Например, если клапан больше не вращается из-за ржавчины или его порты забиты остатками или любым другим налетом, его необходимо очистить или заменить.

Проблемы с трубками

Заблокированные трубы также могут вызвать неисправность системы гидропонных полов.Трубки, установленные в гидропонной системе, со временем могут покрыться плесенью или ржаветь, особенно если они содержат чугунные или стальные фитинги.

В этом случае специалисты по укладке полов обычно меняют эти трубки и заменяют их трубками SoloRoll, типом трубок, для которых плесень и плесень можно легко обработать, продув трубку сжатым воздухом.

Проблемы с котлом

Проблемы с домашним котлом могут превратиться в проблемы с системами гидропонных полов.Чаще всего проблема заключается в том, что система не обеспечивает достаточного количества тепла. Если это так, возможно, ваш котел не включается и не выключается должным образом, что не позволяет системе достичь желаемой температуры, или что он просто недостаточно большой, чтобы поддерживать систему.

Если последнее, то котел необходимо модернизировать до более крупной модели.

Нагнетательный насос

Если в гидропонной излучающей системе используется нагнетательный насос, проблемы с датчиками подачи и нагнетательной трубы могут привести к ее неисправности.Если наружный датчик на трубе неисправен, он не сможет обеспечить правильную температуру для подачи воды, что приведет к отключению системы, а также к проблемам с низким нагревом.

Электрик может проверить датчики с помощью омметра (также известного как «мультиметр»), чтобы узнать, не вызывает ли это проблема, и если да, то их (или сам насос) необходимо будет заменить.

Изменение напольного покрытия

Идеальная температура воды, которая нагревает систему гидропонного пола, будет варьироваться в зависимости от типа верхнего покрытия, используемого с системой.Если температура воды слишком высокая или слишком низкая для используемого типа напольного покрытия, система может выйти из строя из-за несоответствия настройкам термостата и максимальной температуре пола (что может вызвать отключение в некоторых системах).

При укладке нового или замене существующего пола важно убедиться, что рекомендуемая температура для домашнего котла соответствует подходящей температуре для пола.

Почему полы с подогревом неоднородны?

Если кажется, что система теплого пола нагревается только в определенных областях, это может означать, что есть проблемы с верхним полом или установкой системы.Ниже приведены наиболее частые причины этой проблемы:

Расстояние между кабелями

Если вы обнаружите, что некоторые участки вашей системы теплого пола более теплые, чем другие области, возможно, ваш электрический нагревательный кабель был проложен неправильно при установке. Неправильно расположенные электрические кабели могут привести к тому, что пол над ближайшими кабелями станет теплее, но станет холоднее, если между кабелями будет больше расстояния.

Если весь пол в одни дни кажется холоднее, чем в другие, это может означать, что проблема заключается в отсутствии теплоизоляции в этой конкретной комнате.

Несоответствующий черный пол

Несоответствующий черновой пол также может вызвать неоднородное отопление с помощью систем лучистого тепла. Если в разных частях чернового пола используются разные типы материалов, это может создать несоответствия при установке системы лучистого отопления из-за различных уровней электропроводности материалов. В этом случае количество тепла, поглощаемого и теряемого черным полом, будет влиять на температуру его поверхности в зависимости от площади.

Засоренная трубка

Проблемы с трубками также могут вызывать неоднородный нагрев в гидропонных системах.Со временем трубка может забиться из-за накопления накипи, что приведет к засорению системы. Кислород в трубках также может вызывать засоры, поскольку он может вызвать коррозию уплотнений трубок, водопроводных соединений и насосов.

Как восстановить теплый пол?

По большей части сбросить настройки теплого пола так же просто, как сбросить любой другой тип домашней системы отопления. Системы лучистого отопления обычно поставляются с рекомендованным термостатом, который разработан специально для этого типа системы.Процесс сброса будет зависеть от модели термостата и настройки излучающей системы. Они также могут поставляться с опцией датчика температуры пола, который используется для предотвращения нагрева пола до слишком высоких температур.

Идеальная рабочая температура для системы лучистого отопления будет варьироваться и в основном зависит от материалов, используемых для верхнего этажа, и эффективности изоляции дома или помещения.

Есть ли у лучистого тепла пилотный свет?

Электрические излучающие системы не требуют контрольного света, поскольку они используют электрические кабели сопротивления и получают энергию от домашней электрической панели.Для гидропонных излучающих систем требуется пилотный свет, поскольку они используют нагретую воду из газового котла для нагрева воды, протекающей по трубопроводу системы. Газовые котлы содержат контрольную лампу, которая отвечает за зажигание газа для нагрева воды в котле.

Как подготовить теплый пол к зиме?

При электрическом лучистом отоплении подготовка к зиме на самом деле не нужна, хотя всегда полезно обеспечить надлежащую изоляцию вашего дома в зимние месяцы.Кроме того, если вы планируете отсутствовать на длительное время, рекомендуется держать в кранах небольшой поток воды, чтобы не лопнуть водопроводные трубы в доме.

Для гидропонных излучающих систем, обычно просто поддерживая работу системы зимой, она будет оставаться в рабочем состоянии (даже при более низкой настройке термостата). Трубки, используемые для гидропонных излучающих систем, спроектированы так, чтобы быть довольно упругими и выдерживать низкие температуры.

Гидропонная трубка гибкая и расширяется под действием замороженной воды, а не сразу лопается.Однако длительное воздействие отрицательных температур может вызвать его взрыв. Этого можно избежать, добавив в систему раствор антифриза под названием пропиленгликоль.

Щелкните здесь, чтобы увидеть этот пропиленгликоль на Amazon.

Лучше иметь специалиста по ОВК, который знаком с этим типом системы, чтобы выполнить эту задачу за вас, поскольку добавление неправильного количества может привести к катастрофическим повреждениям от замерзания, а также к серьезным проблемам с водопроводной системой вашего дома.

Подведение итогов

Если вы устраняете неисправность своей системы излучающих полов и обнаруживаете, что она по-прежнему не работает, лучше всего вызвать опытного специалиста по излучающим полам, чтобы они могли восстановить вашу систему и безопасно запустить ее.

Перед тем, как отправиться в путь, обязательно ознакомьтесь с другими нашими сообщениями о HVAC:

Сколько стоят холодные крыши?

Следует ли накрывать кондиционеры зимой?

Полы с подогревом не работают? | Проблемы и исправления

Как и в любой другой системе отопления, иногда может показаться, что полы с подогревом не работают должным образом.

Nu-Heat может помочь вам найти корень проблемы — будь то , электрический, или неисправный термостат или деталь коллектора — , чтобы система снова заработала.

Перейти к проблемам водяного теплого пола
Перейти к проблемам электрического теплого пола

Во-первых, давайте рассмотрим несколько потенциальных проблем, с которыми вы можете столкнуться при использовании НФГ в воде, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с водяным теплым полом

Одна зона не нагревается

Если отдельная зона не нагревается должным образом, или не выключается вообще , это может быть вызвано рядом проблем с подогревом пола.Большинство из них довольно просто решить самостоятельно:

Проблемы с приводом системы обогрева полов:

  • Клапан с липким штифтом под приводом

    Под каждым приводом есть небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы проверить, что штифт клапана свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы, чтобы высвободить штифт.

  • Привод полностью вышел из строя

    Если исполнительный механизм вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате.Лучше всего проконсультироваться с квалифицированным электриком для проверки цепей. Неисправный привод также может привести к тому, что полы с подогревом не отключат и будут работать постоянно.

Проблемы с термостатом теплого пола:

  • Неисправен термостат или низкий заряд батареи

    Вы можете легко сбросить настройки термостата, следуя прилагаемому руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, также рекомендуется проверить батареи.Если ни одно из этих действий не сработает, это может быть неисправность в электричестве, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что пол с подогревом будет постоянно включен на .

  • Термостат неправильно настроен (ошибки E1 и E2)

    Большинство ошибок термостата отображается на лицевой стороне стат. Просто сбросьте термостат, следуя руководству пользователя, чтобы сбросить ошибку. Мы подготовили несколько видео по настройке, чтобы помочь вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок термостата Nu-Heat PbS

Проблемы с другими деталями системы теплого пола

  1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается
  2. Снимите привод
  3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети
  4. Подсоедините шланг к сливному отверстию коллектора и выньте его в слив
  5. Откройте кран холодной воды, откройте оба крана, точку слива и точку потока и промойте воду через эту зону

После удаления пузырьков воздуха можно закрыть клапаны и кран холодной воды и отсоединить шланг.Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагревается

Вы также можете обнаружить, что несколько зон или вся система УВГ не нагревается должным образом. Это может происходить по нескольким причинам:

  • Неисправность циркуляционного насоса

    Возможно, отказал циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

  • Реле насоса на монтажных платах

    Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

  • Запорные клапаны закрыты на коллекторе

    Рычаг стопорного клапана должен находиться на одной линии с трубопроводом коллектора в открытом положении. Если запорный клапан закрыт, он будет находиться под углом 90 градусов на трубопроводе.

  • Штифт клапана смешивания застрял

    Чтобы решить эту проблему, вы должны снять белую головку термостатического клапана и убедиться, что штифт клапана не заедает. Если он застрял, его можно удалить с помощью силиконового спрея.Вы также можете использовать плоскогубцы, чтобы освободить штифт перед заменой термостатической головки.

  • Котел не работает (нет сигнала)

    В этой ситуации вам необходимо проконсультироваться с квалифицированным электриком, который проверит соединения монтажной платы и реле.

  • Нет питания на монтажных платах

    Убедитесь, что питание главного разъединителя включено. Если он выключен, вызовите квалифицированного электрика.

Насос работает постоянно или не выключается

Если вы столкнулись с этой проблемой, это может быть потому, что:

  • Реле помпы застряло на плате проводов

    Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

  • Неисправен термостат или низкий заряд батареи

    Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батареи, если в системе используется беспроводной термостат с батарейным питанием.

  • Неисправен или отказал привод

    Если исполнительный механизм вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (испытание под давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при испытании под давлением, которые могут вызвать повышение давления в системе:

  • Петля наполнения оставлена ​​включенной или сдается

    Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

  • Есть ограничение в трубопроводе UFH

    Если давление остается высоким во время испытания под давлением, даже когда система выключена, то ограничение трубопроводов вряд ли может быть причиной. Однако, если давление изменяется за счет изменения скорости насоса (или выключения насоса), вероятно, существует ограничение — либо блокировка , либо воздушные пробки . Важно отметить, что если насос подключен к значению, близкому к значению, при запуске будет начальное повышение или падение давления.

  • Неисправность расширительного бака (повреждена диафрагма)

    Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода вытечет, диафрагма внутри сосуда разорвется, и весь сосуд потребуется заменить .

    В качестве альтернативы, в диафрагме может отсутствовать воздух, что означает, что воде нет места для расширения при нагревании, что приводит к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подключите ножной насос к клапану Шредера на судне, накачав его до 2 бар.Долейте воду до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

  1. Проверьте систему на предмет утечек на трубопроводах, коллекторах и цилиндре. Сюда входит быстрый осмотр клапана сброса давления, автоматического выпуска воздуха и расширительного бака.
  2. Повторно создайте давление в системе (см. Руководство для получения дополнительной информации об испытании давлением полов с подогревом) и изолируйте все коллекторы.Проверьте, на какой стороне коллектора падает давление. Это поможет вам определить место утечки.
  3. Убедитесь, что клапан сброса температуры / давления не пропускает отходы.
  4. Проверить, не пропускает ли расширительный бак со стороны котла.
  5. Проверить, не пропускает ли продувочный клапан котла.

Все вышеперечисленное должно выполняться квалифицированным сантехником.

Проблемы с электрическим подогревом полов

Электрический теплый пол не работает должным образом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой.

Вот несколько советов по поиску и устранению неисправностей, относящихся к электрическому UFH.

  • Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

    Это может быть связано с проблемой термостата или проводки — ознакомьтесь с нашими советами по термостату или нашим разделом руководства пользователя. Вы также должны проверить, исправен ли датчик температуры пола / датчик и правильно ли он подключен к термостату.

    Если с термостатом и датчиком температуры все в порядке, возможно, вам понадобится электрик для проверки системы.

  • Пол не нагревается до желаемой температуры

    Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

  • Я повредил или порезал электрический нагревательный кабель

    Вы можете купить ремонтный комплект для кабеля теплого пола, но эти работы должен выполнять квалифицированный электрик.Позвоните нам по телефону 01404 540650, и наши специалисты посоветуют, что делать.

  • Электрическое отопление дороже, чем я ожидал

    Электрические полы с подогревом дороже водяных полов, поэтому мы рекомендуем их для небольших помещений, а не для установки в доме.

    Если вы потребляете больше электроэнергии, чем предполагалось, попробуйте другие настройки термостата или программы. Утеплитель, образ жизни и воздушный поток вокруг помещения также могут иметь значение.

  • Я неправильно установил электрический теплый пол

    Несмотря на то, что системы электрического теплого пола просты в установке, во время установки что-то может пойти не так. Если у вас есть какие-либо вопросы или опасения, просто позвоните нам!

Если вы устраняете неисправность в системе Nu-Heat UFH или ваш пол с подогревом все еще не работает, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультации по проекту

Обсудить лучшие теплые полы и решения с использованием возобновляемых источников энергии для вашего проекта.

Устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу вашего измерителя и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевые показания» измерителя, часто показывающие от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
  • Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в оме нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor должны сниматься только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствует показание сопротивления контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из испытательных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
  • Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

  • Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
  • Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверьте напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не отправляет питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

  • Мультиметр показывает короткое замыкание на массу. Свяжитесь с производителем. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
  • Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
  • Мультиметр не обнаруживает замыкание на массу. Эта панель может иметь очень высокое сопротивление короткого замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

  • Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто сразу после включения другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно.
    На элементе управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол больше не нагреется.

  • Проверьте предельную температуру пола вашего устройства управления, нажимая кнопку «Опции», как описано в инструкции к контроллеру, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
  • Если два датчика температуры пола соединены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
  • Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в это время он выходит за пределы допустимого диапазона температуры пола, его необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
  • Вы можете использовать режим Air Sense или Regulator для обогрева пола, но они могут не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

  • Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке, чтобы узнать, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor продолжает нагрев пола после того, как он прекратил нагрев

Управление могло быть «обойдено».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

  • Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

  • Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

  • Возможно, датчик температуры пола неправильно подключен к системе управления.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
  • Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
  • Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

  • Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу, чтобы проверить имеющееся у вас изделие. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

  • Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
  • Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева, или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Поиск неисправностей кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение «стороны нагрузки» блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

  • Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
  • Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен посылать мощность на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

  • Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши циклы запрограммированы правильно и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты помогут вам быстро пройти или не пройти проверку изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

  • Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
  • Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр, чтобы проверить напряжение на «стороне нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
  • Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив воду из-под крана к кабелю, где внешняя был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезной травме!

  • Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
  • Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

  • Установите омметр на достаточно высокую шкалу, чтобы проверить имеющееся у вас изделие. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
  • Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления цепи отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно на шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

  • Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
  • Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи нагрева, или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас есть ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

  • Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
  • Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней стороне, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемое управление, возможно, произошла ошибка программирования.

  • Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты помогут вам быстро пройти или не пройти проверку изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

  • Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
  • Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр, чтобы проверить напряжение на «стороне нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
  • Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, можно дополнительно проверить целостность изоляции на нагревательных элементах, применив воду из-под крана к кабелю, где внешняя был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезной травме!

  • Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
