Принцип работы инфракрасного теплого пола: что это такое, как работает, ИК пленка

Содержание

что это такое, как работает, ИК пленка

В доме всегда должна поддерживаться комфортная температура воздуха. Часто для этих целей монтируется теплый пол. Не всегда есть возможность установить электрический или водяной подогрев. Отличная альтернатива — инфракрасные пленочные теплые полы.

Что такое инфракрасный пленочный теплый пол

Инфракрасное пленочное покрытие представляет собой рулонный материал. Это карбонатная паста, что запаяна в полиэстеровую или полипропиленовую пленку. По краям устанавливаются специальные токопроводящие шины. Чаще всего это полосы из серебра и меди. Именно по ним передается электрический ток. После того, как он проходит через карбон выделяется тепло.

Что такое инфракрасный плёночный теплый пол?

Что такое инфракрасный плёночный теплый пол?

Токопроводящие полосы собираются в секции, между каждой из них присутствует разделительная полоса. По ней удобно разрезать материал. Преимущество такой системы заключается в том, что если одна полоса выйдет из строя, то все остальные будут продолжать работать.

СПРАВКА. Ширина одного рулона комплекта пленочного теплого пола может варьироваться от 50 см до 1 м. В толщину пленка от 0,2 до 2 мм.

Пленочные типы пола безопасны для здоровья человека. Инфракрасный теплый пол не формирует электромагнитные волны. За счет прогрева мебели температура воздуха в комнате ниже, но при этом она достаточно комфортная. При нагреве предметов не происходит движение воздуха, поэтому пыль не поднимается. Это минимизирует риск развития аллергической реакции. Такой тип напольного покрытия полностью нейтрален. Он не создает никаких шумовых, химических и механических воздействий.

Принцип работы

При включении инфракрасного углеродного пола ток проходит по радиоуглеродным полосам. Такой пленочный пол состоит из двух слоев. Первый — пленка, а во втором размещаются нагревательные элементы. Чаще всего это наноуглеродная паста. Она наноситься на пленку в виде ровных или изогнутых полос. Пол с ровными полосками нагревательных элементов будет стоить дороже.

Что такое инфракрасный плёночный теплый пол?

Что такое инфракрасный плёночный теплый пол?

При включении покрытие нагревается равномерно. В первую очередь прогревается не воздух, а предметы в помещении. Эффективность работы такого типа обогрева зависит от правильности планировки комнаты. Если проектирование помещения неправильное, то возможен перегрев мебели и стен.

Принцип работы инфракрасных волн можно сравнить с действием ионизатора воздуха, который устраняет неприятных запах и бактерии.

Виды плёнок и их характеристики

Большинство инфракрасных пленок имеют одинаковый принцип действия. Однако, для разных типов помещений предназначены разные виды пленочного покрытия. В зависимости от максимальной температуры нагрева выделяются следующие разновидности напольного покрытия:

  • высокотемпературная ИК пленка;
  • низкотемпературная;
  • универсальная.

Высокотемпературные виды инфракрасного теплого пола отлично подходят для укладки под плитку. Максимальная температура нагрева составляет 50°C.

Что такое инфракрасный плёночный теплый пол?

Что такое инфракрасный плёночный теплый пол?

Низкотемпературные инфракрасные полы можно совмещать с ламинатом, линолеумом и другими тепло восприимчивыми покрытиями. В этом случае система прогревается до 27 °C.

Существует также ряд универсальных систем, которые можно совмещать с любым напольным покрытием. Они пользуются наибольшей популярностью, так как покупателю не нужно заморачиваться над совместимостью покрытий.

Второй вариант классификации — по типу нагревательного элемента. Выделяется несколько видов:

  • углеродные;
  • биметаллические.

При выборе теплого пола необходимо также обращать внимание на показатель удельной мощности. По этой характеристике выделяется 3 основных типа инфракрасных пленок:

  • слабая — 130–160 Вт/м²;
  • средняя — 170 и до 220 ВТ/м²;
  • высокая — выше 220 Вт/м².

Пленка со слабой мощностью применяется в небольших помещениях. Ее лучше всего совмещать с легкими напольными покрытиями. Покрытия со средней мощностью устанавливаются в помещениях среднего размера. Отличный вариант для плитки и керамогранита. Пленки с высокой мощностью монтируются в больших помещениях. Например, это может быть сауна или мастерская.

Популярные производители

Существует множество разных производителей инфракрасных пленочных теплых полов. К числу самых популярных можно отнести:

  • Devi;
  • Hemstedt;
  • Nexans;
  • Electrolux;
  • Heat Plus;
  • Теплолюкс;
  • Thermo;
  • RexVa .

Довольно популярны южнокорейские компании Seggy Century Co, Geosung Ark, Sam Muyung Tech. Особенность этих компаний заключается в том, что они дают гарантию на всю свою продукцию сроком на 50 лет.

Что такое инфракрасный плёночный теплый пол?

Что такое инфракрасный плёночный теплый пол?

Преимущества инфракрасного пола

Главное преимущество инфракрасного пола — длительный период эксплуатации. К числу других достоинств относятся следующие характеристики:

  • отсутствие необходимости создания бетонной стяжки для монтажа;
  • установка за несколько часов;
  • сочетаемость практически со всеми видами напольного покрытия;
  • минимальная толщина пленки, что не влияет на расчетную толщину отделки пола;
  • низкая инерция нагрева;
  • возможность использовать в офисах, спортзалах и общественных местах;
  • равномерный нагрев помещения;
  • возможность подключения к системе “умный дом”;
  • минимальный расход электроэнергии;
  • отсутствие негативного воздействия на здоровье человека.

В помещении с таким обогревом воздух не пересушивается, сохраняет комфортный уровень влажности. Процесс установки и демонтажа простой. При необходимости напольное можно демонтировать, а пленку использовать в другом помещении.

Что такое инфракрасный плёночный теплый пол?

Что такое инфракрасный плёночный теплый пол?

Недостатки инфракрасного пола

Пленочные полы имеют большое количество скрытых контактов. Перед укладкой напольного покрытия необходимо проверить работоспособность смонтированной системы.

К числу других недостатков инфракрасного пола относятся следующие характеристики:

  • работа от сети 220В;
  • нецелесообразность использования такой системы отопления в качестве основной;
  • места размещения инфракрасных обогревателей не должны перекрываться оборудованием или мебелью;
  • необходимость создания промежуточного слоя с высокой прочностью при монтаже мягкого напольного покрытия.

Работа от сети — потенциально опасный фактор. Несмотря на то, что присутствует заземление, а также система автоматического отключения присутствует риск поражения током.

СПРАВКА. Инфракрасный пол не такой экономичный как водяной.

Особенно большой разрыв в стоимости отопления получается, если для работы водяного пола используется природный газ. Такой источник отопления рекомендуется использовать в качестве дополнительного.

Перед укладкой мягкого напольного покрытия необходимо создать дополнительный прочный слой. Для этого может использоваться фанера, древесноволокнистые плиты и ДСП. Создание дополнительного покрытия не только улучшает прочность, но и увеличивает финансовые затраты.

Все минусы такого пола можно устранить при правильном планировании, грамотных расчетах и монтаже.

Где применяют пленочные системы

Инфракрасный пленочный пол имеет широкий спектр применения. Такой материал используется в качестве основного или дополнительного обогрева:

  • жилых помещений;
  • общественных зданий;
  • промышленных объектов;
  • сельскохозяйственных построек.

Часто инфракрасная пленка используется для дополнительного обогрева квартиры или дома. Ее можно комбинировать с любым напольным покрытием. В качестве основного источника тепла такая система используется в помещениях, где нет стационарного отопления или на период между сезонами.

Такой тип теплого пола может использоваться в качестве временного или аварийного обогрева.

СПРАВКА. Пленку можно монтироваться не только на горизонтальные, но и на вертикальные или наклонные поверхности.

При необходимости такой материал можно с легкостью демонтировать и перенести в другое место. Если площадь демонтажа маленькая, то это займет несколько минут.

Инфракрасный пленочный пол — это отличный вариант для обогрева общественного или промышленного здания. Его можно применять для дополнительного отопления:

  • детского сада;
  • гостиницы;
  • больницы;
  • школы;
  • спортивного зала.

За счет подключения специального пульта управления можно управлять температурой в разных помещениях одновременно. Такие системы обогрева рекомендуется использовать на объектах тепличного хозяйства и животноводства. Часто инфракрасная пленка применяется обогрева зимнего сада или парника. Это также отличный вариант для птицефермы или свинофермы.

Что такое инфракрасный плёночный теплый пол?

Что такое инфракрасный плёночный теплый пол?

При помощи инфракрасного пленочного пола можно хорошо прогреть маленькую комнату и поддерживать оптимальную температуру воздуха в большом помещении. Это хорошая альтернатива водяному полу или обычным обогревателям.

Преимущества и принцип действия инфракрасного теплого пола

Передовые технологии не стоят на месте, коснулись изменения и систем отопления. Централизованное отопление в наше время «не в моде», ввиду своей малой эффективности и затратности для потребителей.

Сегодня для того, чтобы в вашей квартире было тепло не обязательно устанавливать радиаторные батареи, которые не способны украсить комнату, какими бы современными и эстетичными они ни были.

Чтобы обеспечить максимально комфортную температуру в помещении достаточно смонтировать водяной или электрический теплый пол, который эффективнее любой централизованной системы отопления обогреет ваш дом или квартиру.

К этому списку можно добавить еще один вид обогрева, который появился относительно недавно, но уже успел уже получить широкое распространение – теплые инфракрасные полы. Такая система может быть установлена в помещениях любой площади и разного назначения – балконы, ванные, залы, спальни и т.д.

Принцип действия инфракрасного теплого пола

Принципом работы ИК полов является вторичная конвекция, т.е. в первую очередь обогреваются окружающие предметы и тело человека, а уже потом воздух.

Инфракрасный пол представляет собой пленку, с запаянными в ней обогревательными полосами. Нагрев полос осуществляется при подаче электроэнергии по медно-серебряным проводникам. Излучателем тепловой энергии в данном случае выступает карбоновая паста, нанесенная на пленку. Обогрев окружающих предметов и воздуха происходит через карбоновые полупроводники за счет ИК излучения.

К преимуществам такого вида отопления относится то, что тепло, создаваемое инфракрасными лучами наиболее комфортно для человеческого организма, оно имеет много общего с естественным солнечным теплом.

Наверное, вы не раз слышали об ИК излучениях, которые применяются в саунах и имеют лечебный эффект. Кроме того ИК излучения подобного рода и используют в родильных домах для создания благоприятных условий для деток, которые родились раньше положенного срока.

Благотворное влияние на организм человека и лечебный эффект ИК излучений доказаны учеными (!).

Поэтому сомнения по поводу отрицательного воздействия инфракрасного излучений на человеческий организм – сразу же исключаем.

{loadposition Adsense}

ИК отопительная система создаст в вашем доме или квартире благоприятные климатические условия. Стоит отметить, что при использовании теплых инфракрасных полов комфортной для человека считается температура на 5-6 градусов ниже, чем при применении альтернативных систем отопления. А это означает, что воздух в комнате будет более влажным и свежим, что тоже является одним из преимуществ использования такой системы.

Примечательным является и факт того, что технология ИК обогрева может устанавливаться под любой вид напольного покрытия.

Нагревательная пленка отдает «щадящее» тепло, которое не испортит деревянное покрытие, не повредит ковролин, линолеум и ламинат. Отличной будет считаться комбинация ИК система + керамическая плитка.

Уникальность пленки с нагревательными ИК элементами заключается в том, что ее можно использовать в качестве утеплителя для лоджий и балконов, кроме того она очень легко крепится к стенам, зеркалам и стеклам (в качестве средства, препятствующего запотеванию).

Толщина пленка 0,3 мм, благодаря чему она будет незаметна на любых поверхностях. Привлекает и простота ее укладки, которая исключает заливку цементной стяжки и прочих трудозатратных мероприятий. Пленку укладывают на подготовленное изоляционное покрытие, методом «сухого» монтажа, т.е. не используя при этом клей и стяжку.

Поверх пленки спокойно укладываем ковролин, ламинат, паркетную доску и другие материалы.

К достоинствам такого обогрева помещения можно отнести достаточно длительный период эксплуатации. Гарантийный срок, предполагающий бесперебойное функционирование пола, который дают производители пленки, составляет 15 лет.

Что касается стоимости установки пола с инфракрасным обогревом, то она несколько выше, чем скажем монтаж водяного или электрического теплого пола. Однако затраты себя оправдывают сполна.

Важно! Заниматься самостоятельной укладкой пленки мы вам не рекомендуем, а если вы все-таки взялись за это, то будьте очень внимательны и осторожны.

Пленка очень тонкая, между обогревательными элементами существует множество соединительных контактов, которые по неосторожности можно повредить. Поэтому желательно доверить укладку ИК пола специалистам, имеющим опыт и знающим основные моменты и нюансы.

Для того, чтобы исключить неприятные моменты, прежде чем приступить к укладке основного напольного покрытия обязательно проверьте систему на работоспособность и только после того, как вы убедились что все в порядке можно начинать окончательный этап работ.

Инфракрасный теплый пол – это не только уют и комфорт, но и забота о собственном здоровье.

Похожие материалы

плюсы и минусы, технические характеристики (видео)

У такой технологии, как инфракрасный теплый пол, плюсов и минусов достаточно много при использовании ее для обогрева жилых помещений.

Особенностью инфракраасного теплого пола является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов.

Как работает «инфракрасный пол»?

В случае если для обогрева помещения применяется технология инфракрасного пола, то ничего глобального переделывать не придется в жилом помещении. Дело в том, что все компоненты подогрева закладываются непосредственно под декоративным покрытием, таким как линолеум или ламинат. Такая технология монтажа не требует переделки стяжки пола в помещении.

Принцип действия инфракрасного теплого пола.

Однако перед тем как решиться на установку такой системы подогрева полового покрытия, следует ознакомиться со всеми преимуществами и недостатками использования этой технологии и изучить основные принципы монтажа системы.

Особенностью технологии является то, что излучение в невидимом инфракрасном сегменте спектра способно осуществлять нагрев непрозрачных предметов. При этом практически полностью отсутствует нагрев компонентов системы. Это свойство приводит к тому, что при работе инфракрасной системы подогрева отсутствует холостой ход, при котором энергия расходуется на нагрев исключительно компонентов, входящих в состав системы обогрева.

Экономичность этого принципа — основная характерная черта пленочного инфракрасного нагревательного элемента.

В результате работы такого нагревателя происходит нагрев полового покрытия и передача тепла в окружающую атмосферу. Этот процесс происходит благодаря такому физическому явлению, как конвекция. В процессе осуществления конвекции идет передача тепла всему пространству помещения.

Конструктивно инфракрасная система пленочного теплого пола состоит из трех основных компонентов, которые представляют единый комплекс оборудования. Этими компонентами являются:

  • нагревательная пленка;
  • терморегулятор;
  • температурный датчик.

Схема инфракрасного теплого пола.

Нагревательная пленка изготавливается из полимера толщиной около 0,4 мм. В ее строении имеются медно-серебряные проводники и графитовые полоски. Электроток по проводникам поступает к графитовым полосам, в которых осуществляется генерирование инфракрасного излучения.

Терморегулятор контролирует работу системы и позволяет программировать режимы. Термодатчик отслеживает степень нагрева пленки и не допускает ее перегрева выше установленной температуры в процессе работы.

Технические характеристики инфракрасного пола

Основными техническими характеристиками этой системы обогрева помещения являются следующие:

  • источник питания;
  • размеры пленочного покрытия:
  • уровень энергопотребления на квадратный метр;
  • принцип нагрева пленки;
  • максимально допустимая степень нагрева пленочного покрытия;
  • температура плавления пленочного покрытия.

Технические характеристики инфракрасного пола.

В качестве питания используется обычная бытовая электросеть с переменным однофазным током напряжением 220 В. Размеры пленки, которую производитель предлагает потребителю, составляют 0,4 мм в толщину, 0,5 или 0,8 м в ширину. Энергопотребление одного квадратного метра такого покрытия составляет от 140 до 150 Вт. Показатель энергопотребления на квадратный метр зависит от ширины пленочного покрытия. В качестве нагревателя в составе пленочного покрытия применяются графитовые излучатели. В процессе нагрева максимально допустимая температура составляет 55°С. Температура плавления материала, из которого изготовлено полимерное покрытие, составляет 210°С.

Исходя из приведенных технических характеристик можно сделать вывод, что данный тип обогревателя для помещения является наиболее экономичным и практически не занимает места в помещении под напольным покрытием. После монтажа пленочное покрытие не ощущается даже при его укладке под мягким линолеумом. Помимо практичности и экономичности, эта система обогрева обладает высокой степенью безопасности для человека. В процессе работы устройства генерируется слабое магнитное поле, которое не оказывает негативного влияния на организм.

Достоинства и недостатки

Инфракрасные полы плюсы и минусы имеют такие, которые оказывают существенное влияние на выбор человека. Преимущества и недостатки этой технологии заключаются в самой конструкции системы и принципе ее применения для обогрева жилых помещений.

Преимущества, возникающие при использовании технологии инфракрасного пола:

Схема подключения инфракрасного пола.

  • доступная стоимость, которая ниже по сравнению с другими системами обогрева жилых помещений;
  • легкость и быстрота проведения монтажных работ;
  • возможность изменять длину полос пленки;
  • создание равномерного прогрева всего объема помещения;
  • высокая степень безопасности для человека, животных и растений;
  • отсутствие негативного влияния на воздух в доме;
  • наличие возможности укладки пленки под любой вид покрытия;
  • универсальность применения пленочного покрытия;
  • удобство при проведении ремонтных работ;
  • наличие функции ионизации воздуха;
  • бесшумная работа системы.

Укладка пленки осуществляется без предварительной подготовки бетонной стяжки, а сам процесс укладки, как правило, не требует большого количества времени. Чаще всего процесс монтажа занимает около двух дней, в отличие от установки, например, водяного пола, на который требуется не меньше месяца. Пленочное покрытие можно монтировать как в процессе проведения капитального ремонта, так и при косметическом.

Для разделения пленки в соответствующих местах на ее поверхности находятся специальные метки, что облегчает процесс.

При использовании классического конвекционного отопления температура воздуха в помещении в районе потолка всегда выше, нежели у пола. Использование инфракрасного теплого пола устраняет эту проблему.

Структура пленки инфракрасного пола.

Вырабатываемое инфракрасное излучение не оказывает негативного влияния на организм человека, а в некоторых случаях его влияние оказывает положительный эффект.

Пленочный пол в процессе своего функционирования не потребляет кислород и не сушит воздух помещения.

Универсальность этой отопительной системы заключается в возможности ее монтажа в любом благоустроенном помещении. Она может монтироваться на стенах, лестничных маршах, потолке и на балконе.

В случае выхода из строя любого компонента, проведение ремонтных работ можно осуществить достаточно легко, не проводя демонтажа всего покрытия. В процессе работы обогрева происходит ионизирование воздуха, которое способствует обеззараживанию атмосферы в помещении, что благотворно влияет на здоровье человека.

Недостатки использования технологии инфракрасных полов:

  • потребление электрической энергии;
  • высокие требования к аккуратности при проведении монтажных работ;
  • наличие опасности поражения электротоком и возможности возгорания;
  • строгое соблюдение правил эксплуатации.

Для того чтобы сэкономить финансовые средства при эксплуатации этого типа обогревателя, рекомендуется не использовать его в качестве основного отопления жилых помещений. При проведении монтажа требуется строго соблюдать инструкцию, а сам монтаж проводить на ровной и чистой поверхности, в противном случае существует вероятность повреждения пленки. Для получения идеальной подложки рекомендуется использовать ДСП или листы фанеры.

Для предотвращения поражения электротоком в процессе проведения монтажа требуется обеспечить качественное заземление системы и установку защитного аварийного отключения.

Пленочный пол очень легко можно повредить тяжелыми предметами, под которыми происходит сильный нагрев. В результате регулярного перегрева происходит повреждение пленки и мебели, соприкасающейся с полом в местах перегрева. По этой причине укладывать пленку нужно только на открытом пространстве, которое свободно от нагромождений мебели.

В случае использования этой технологии в качестве основного обогревателя помещения, площадь, охватываемая обогревателем, должна составлять не менее 70% от общей площади помещения.

Перед приобретением и монтажом системы требуется все взвесить и только потом покупать монтажные комплектующие.

Плюсы и минусы инфракрасного теплого пола и его особенности

Инфракрасный теплый пол представляет собой пленку с нанесенным на нее карбоновым нагревательным слоем. Кроме напольного монтажа возможно крепление пленки вертикально на стенах или даже потолке комнаты, как альтернатива электрическим конвекторам.

Изделие защищено высокопрочным гибким пластиком и слоями нетканого материала. Между ними располагаются карбоновые излучатели тепла (сами они в процессе работы не нагреваются) и токопроводящие медные шины.

Как работает теплый пол?

Принцип действия прост: при подключении к электросети по шинам проходит ток, полоски карбона начинают излучать инфракрасные волны, отчего нагревается напольное покрытие. ИК-излучения передают тепло только непрозрачным предметам. Нагретый воздух поднимается вверх, и для поддержания нужной температуры цикл повторяется.

Температура регулируется с помощью термостата и датчика. Как только пол остывает, датчик передает сигнал для включения системы. Терморегулятор монтируется отдельно для каждой зоны отопления.

Расчет потребляемой мощности

Необходимая мощность рассчитывается по формуле:Р = I x U I — сила тока;
U — напряжение;
Израсходуется 1 А на каждый 1 м2 пленки
  • В среднем мощность 1 м2 инфракрасной пленки — 150 Вт/ч. То есть каждый квадратный метр потребляет 150 Вт/ч.
  • Термодатчик запускает систему на 10−60 секунд и отключается на 2−10 минут (зависит от времени года, термоизоляции и т. д.). Ввиду этого, принято полученную цифру умножать на коэффициент 0.35. То есть для часа работы квадрату ИК-нагревателя надо I x U х 0.35=1 А х 150 Вт/ч х 0.35=52.5 Вт/ч.
  • При условии, что в жилых помещениях пленка монтируется примерно на 60%, то для отопления комнаты в 20 кв.м. понадобится 12 м2 х 52.5 Вт/ч = 630 Вт/ч.

Монтаж инфракрасной пленки: особенности

Рассмотрим более подробно плюсы и минусы укладки инфракрасного теплого пола. ИК-пол удобен тем, что он не нуждается в финальной бетонной стяжке, а для запуска системы не нужно ждать целый месяц, как в случае с кабельным или водяным обогревателем.

Пленка очень тонкая и чувствительная — если в полу есть неровности или возвышения, нагревательный элемент работает с перебоями, а то и вообще приходит в негодность.

Приходится делать предварительное выравнивание и очищение поверхности — на ней не должно оставаться ни мусора, ни пыли.

Алгоритм монтажа:

  1. Подготовка и выравнивание пола.
  2. Настил теплоотражающего слоя. Есть специальные подложки в рулонах, которые легко и быстро стелить, стоят в среднем 50 руб/м2. Основное правило — выбирать марки без содержания алюминия — в случае бракованных контактов пленки может случиться замыкание. Для настила теплого пола под ламинат лучше брать мягкие подложки, под линолеум — твердой структуры, чтобы не возникали прогибы под весом мебели. Популярные производители: «Термодом», «Полифом».
  3. Пленка раскраивается на отрезки нужной длины и прокладывается согласно плану застила. Края нельзя располагать внахлест, разрезать надо строго по секциям (по линии отреза). Рулон раскатывается медными шинами вниз, по краям их обязательно нужно изолировать с обеих сторон, исключая попадание воздуха под скотч.
  4. Шина немного оттягивается от ламинированного слоя и отрезается на 1 см. Место среза и выходы проводов изолируется монтажным скотчем.

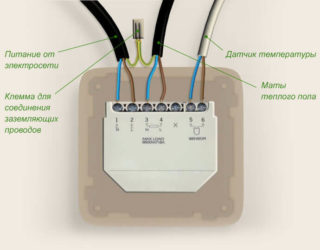

  5. Подсоединяется датчик температуры и термостат.

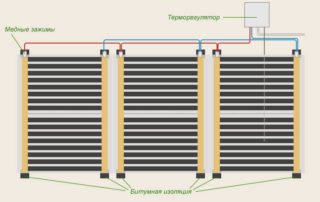

Подключение контактов

Провода соединяются параллельно — левые стороны с левыми, правые — с правыми. Будет удобней взять провода двух разных цветов, чтобы не перепутать. Далее в теплоотражающем экране вырезается канавка по направлению к стене. Проводка подводится под терморегулятор.

К неизолированным медным отрезкам крепятся специальные металлические зажимы. Чтобы не было поломок и повреждений устройства, важно не просто «прикусить» зажимом шину, а пропустить его сторону между пленкой и токопроводящей полосой, а потом зажать пассатижами.

Установка термодатчика

Датчик монтируется в середине второй секции. Под него вырезается отверстие в теплоизолирующем материале (но с учетом, что он должен находиться на экранирующей подложке), а в сторону терморегулятора проделывается плавная канавка без резких изгибов. Регуляторы устанавливаются на стене, на высоте 30−50 см. Доступные модели:

  • электронные,
  • электромеханические,
  • программируемые.

В конце система включается на несколько секунд для проверки работоспособности. Если от пленки исходит тепло, ее выключат и переходят к укладке финального покрытия. Под ковролин или ламинат поверх ИК-пола стелется слой ДСП.

ИК-пленка: выгодно, удобно, экономно

На монтаж уходит 1−2 дня, а по КПД он превосходит все аналоги. Есть и другие преимущества:

  1. Возможность обогрева помещения за 10 минут. Карбоновый элемент достигает максимальной температуры за полминуты.
  2. Воздух не имеет прямого контакта с обогревателем, и потому кислород не сжигается, а влажность остается стабильной.
  3. ИК-пол греет сразу всю площадь, на которой он постелен. Исключается образование мостиков холода, особенно в случае с цельными, а не поделенными на полоски секциями.
  4. Устройство универсально. Пленка справляется с обогревом локальных зон. Например, можно постелить ее в прихожей, у кресла, дивана, кровати. Второй вариант — организовать полноценную отопительную систему для всего дома.
  5. Допускается укладка под любые декоративные напольные покрытия. Главное, чтобы их толщина позволяла пропускать тепло. Идеально подходит ламинат, паркетная доска, линолеум, ковролин. От плитки и керамогранита лучше отказаться.
  6. Покупка расходных материалов и монтаж обходится дешевле, чем в случае установки других вариантов теплых полов.
  7. Строительные нормы не запрещают использование инфракрасного теплого пола на балконах и лоджиях.
  8. В случае ремонта или переезда, пленка демонтируется без потери качества, и ее можно применить повторно.

Пленочный нагреватель излучает полезное ИК-тепло и снабжает воздух отрицательными ионами. По ощущениям это напоминает солнечное тепло после грозы.Модели с отдельными карбоновыми полосками хороши тем, что при выходе из стоя одной из них, устройство остается работоспособным и безопасным в эксплуатации. Такой пол прослужит 12−15 лет, изделия в цельных секциях более долговечны — их хватает на полвека.

Ограничения и недостатки

  • ИК-пленка передает тепло напольному покрытию. Постоянное и продолжительное нагревание ламината, линолеума или паркета приводит к выгоранию цвета. Покрытие также может деформироваться и стать непригодным раньше, чем задекларировал производитель. Оправдание: это проблема всех теплых полов.
  • Нагревается мебель. Во избежание пожаров рекомендуют вообще не стелить пленку под тяжелые предметы интерьера. Выход: между полом и мебельным гарнитуром должен оставаться зазор в 10−15 см: шкафы, диваны и тумбочки ставят на ножки.
  • ИК-нагреватели изначально расстилают локально на свободной поверхности. Изменение антуража и отопительных зон — затруднительный процесс.
  • Отопительная система зависит от электросети. Нет электричества — нет тепла.
  • Опасно применять в помещениях с высокой влажностью (санузлах).
  • Если закрыть термодатчики, они передают на термостат искаженные данные и начинаются проблемы в работе системы.

Инфракрасные теплые полы широко используются в квартирах на дачах или коттеджах, в садиках и детских домах, торговых центрах и промышленных помещениях. Ими оборудуют открытые спортивные площадки и применяют в объектах сельхоз назначения: инкубаторах, яслях и пр.

В результате мобильность, надежность, простота монтажа и заметная экономия сделали теплые ИК-полы одними из самых популярных даже среди радикально настроенных скептиков.

Инфракрасный пол: принцип работы и достоинства

Если вы сторонник быстрых ответов и не любите лазить по дебрям словесных обоснований, для вас мы сразу же отвечаем на поставленный вопрос: по нашему мнению, теплый инфракрасный пол – это именно то, что заслуживает внимания и что однозначно стоит установить в своей квартире.

Содержание статьи

Если же вы хотите получить обоснованный ответ, прочтите всю нашу статью, в которой мы намерены рассказать о достоинствах этого вида обогрева, не скрывая при этом его недостатков. Из нашей статьи вы также сможете узнать:

  • как работает инфракрасный пол;
  • подойдет ли он под линолеум, ламинат и другие виды напольных покрытий;
  • совместим ли инфракрасный пол с ковром;
  • что думают об инфракрасных полах пользователи, и каковы их отзывы.

И на этом мы не остановимся: для тех, кто решит себя и свою семью вознаградить этим благом цивилизации, мы написали отдельную статью, в которой рассказали, как подобрать инфракрасный пол и как его установить.

инфракрасный пол под ламинат отзывы

Инфракрасный пол как разновидность теплых полов

Инфракрасный пол представляет собой одну из разновидностей теплых плов, где в роли нагревательного элемента выступает термостойкая пленка из полиэтилена, на которую нанесены полосы карбоновой пасты. Полосы между собой соединяются с помощью медных шин.

инфракрасный пол достоинства и недостатки

При подключении пола к сети он начинает испускать инфракрасное излучение, длина волны которого составляет 5÷20 мкм. Особенность обеспечиваемого таким образом обогрева состоит в том, что исключается вероятность нагрева воздуха и его высушивания, что наблюдается при обогреве с помощью традиционных обогревателей. У излучения отсутствуют какие-либо электромагнитные свойства, оно совершенно безвредно для любых живых организмов, людей и растений.

Обилие положительных отзывов об инфракрасных полах, укладываемых под плитку, ламинат, ковер и другие напольные покрытия, обусловлено как большим числом присущих им достоинств, так и тем, что данный вид обогрева считается экологически чистым и полностью безвредным. Более того, ученые отмечают особую благотворность инфракрасных лучей, оказываемую ими на живые организмы.

По сравнению с другими разновидностями электрообогрева, данный тип теплых полов отличается высоким уровнем экономичности. Уровень же его энергопотребления определяется режимом эксплуатации и площадью установленного нагревательного элемента. Сейчас обилие моделей ИК пола достаточно велико, поэтому проблем с выбором оптимального варианта не возникает никогда.

Принцип работы инфракрасных полов и их основные технические параметры

Данная инновационная система обогрева способна обеспечивать эффективный прогрев помещения, совершенно не занимая в них жилого объема. В инфракрасных полах используется принцип вторичной конвекции, в соответствии с которым изначально происходит разогрев человеческого тела и предметов домашней обстановки, отдающих затем свое тепло окружающему их воздуху.

К основным параметрам, характеризующим ИК полы, следует отнести:

  • питающее напряжение – 220 В;
  • удельная потребляемая мощность — 45÷65 Вт/мчас;
  • длина испускаемой волны — 5÷20 мкм;
  • доля ИК лучей в излучаемом спектре – 95%;
  • максимально допустимая длина термопленочного полотнища – 8 м;
  • ширина полотнища – 0,5 м;
  • температура плавления пленки – 130°.

Достоинства ИК полов и присущие им недостатки

Мы уже писали выше об обилии достоинств данного вида обогрева, поэтому набирайтесь терпения, чтобы вчитаться в следующий объемистый перечень:

  • создаваемая полами атмосфера комфортна для человека и совершенно безопасна для его здоровья;
  • производимое тепло практически идентично натуральному солнечному;
  • инсталляция не усушает воздух;
  • ИК полы обеспечивают возможность зонального обогрева;
  • систему можно смонтировать в любом помещении, имеющем любую площадь;
  • в стоимостном отношении ИК пол более доступен, чем системы кабельные или водяные;
  • практически полное отсутствие тепловой инерционности позволяет максимально быстро обеспечить достижение желаемой температуры при высокой степени ее равномерности по высоте;
  • монтаж ИК полов производится очень быстро и достаточно легко.

Как мы и обещали и как того требует объективность, мы перечислим и недостатки инфракрасных полов:

  • невозможность установки мебели там, где уложена данная система обогрева;
  • разогрев системой всех предметов интерьера;
  • присутствие некоторой вероятности электрического поражения;
  • меньшая экономичность, чем у пола водяного;
  • при укладке системы под любое мягкое покрытие необходимо наличие достаточно прочного промежуточного слоя.

инфракрасный пол под ламинат

Итак, мы надеемся, что сказанным выше мы сумели подтвердить нашу положительную оценку данной системы обогрева и что можем считать вас в числе наших сторонников. Если это действительно так и если у вас возникло желание приобрести и установить инфракрасный пол, не премините прочесть нашу статью, посвященную его выбору и установке.

Автор статьи:

Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Денис Митряев — 30 сентября 2019

Отопительный сезон в России начинается, когда средняя температура на улице опускается ниже 8 градусов. В это…

Иванова Елена — 09 ноября 2018

С наступлением холодов остро встает вопрос о поддержании оптимальной температуры в дом. Содержание статьи1 Методы сэкономить…

Сергей Юшков — 16 сентября 2014

В обществе на данный момент сложилось такое мнение, что безопасная и стабильная работа в бане газового…

Сергей Юшков — 03 ноября 2014

Проблема отопления и горячего водоснабжения зачастую решается традиционными способами, а именно установкой газовых, дизельных, электрических котлов.…

Сергей Минеев — 02 декабря 2016

Поскольку стальные радиаторы очень популярны среди домовладельцев, мы решили рассказать вам о них как можно больше,…

Максим Заворотный — 28 января 2019

Отопление частного дома – это вопрос, который волнует многих владельцев подобной недвижимости. Большинство людей выбирают твердотопливные…

Сергей Юшков — 21 марта 2013

Сергей Минеев

Монтаж и эксплуатация дымохода Подготовка к монтажу (основные требования) Для дымоотвода производитель печей рекомендует использовать модульные…

Иванова Елена — 27 ноября 2019

Отопление частного дома зачастую подразумевает установку такого элемента, как дымовая труба. Ее выбор может затрудняться по…

Сергей Юшков — 12 октября 2014

Для обеспечения тепла в доме зимой, необходима надежная и работоспособная система отопления. После установки котлов, монтажа…

Сергей Минеев — 08 августа 2019

Большое количество проблем с теплым полом возникает из-за неправильного монтажа, повреждения кабеля в процессе установки или…

Инфракрасный теплый пол: виды, монтаж, конструкция

Решение устроить такую конструкцию пола у себя дома многие принимают благодаря ощутимым выгодам, которые несет в себе ее последующее использование.

Во-первых, человеческий организм лучше воспринимает данное ИК излучение. Нагревается не воздух как при стандартном отоплении, а предметы, расположенные в комнате. Сперва нагревается пол, а затем, даже при пониженной температуре, тепло будет ощущаться за счет процесса конвекции (прогрев воздуха от предварительно разогретых окружающих предметов).

вариант применения инфракрасного пола в отделке домаТакое решение несет в себе одни только выгоды

Во-вторых, такая конструкция позволяет снизить траты на отопление, создавая при этом комфортные условия для нахождения в помещении. Обычно внутренняя температура при использовании инфракрасного излучения ниже на 23 градуса по Цельсию. Так что расходы на отопление будут ниже, а это весьма значительный фактор.

В-третьих, помещение не просто отапливается, создается оздоровительный эффект. Воздух ионизируется, что способствует избавлению от многих вирусов и бактерий. Кроме того действие ИК избавляет от неприятных запахов.

Такой вид излучения широко используется в медицине при лечении многих болезней. Дополнительно к этому отлично снимается нервное напряжение. При этом уровень электромагнитного излучения находится практически на нуле.

Возможно, недостатком покажется высокая стоимость согревающих материалов. Но этот недостаток компенсируется простой установкой и быстрым монтажом. Стоит обратить внимание и на то, что трудоемкость работ в этом случае ниже, чем при реализации решения установить кабельные системы.

идея использования инфракрасного пола в ремонте квартирыТакая конструкция позволит сэкономить на отоплении

Главную управленческую функцию выполняет терморегулятор. Иными словами, прибор регулирующий температуру пола. Устройство позволяет проводить включение и отключение питания, вести контроль уровня температуры нижнего покрытия и воздуха через установленную систему датчиков. Именно из-за того что режим обогрева можно предварительно запрограммировать, инфракрасный теплый пол, управляемый регулятором, забирает небольшой процент электроэнергии. Когда происходит набор необходимых показателей, система автоматически отключается и начинается постепенное снижение температуры. При снижении тепла ниже исходный параметров, датчики срабатывают и отправляют сигнал системе, после чего процесс нагрева начинается снова.

пример применения инфракрасного пола в отделке комнатыТакой вид излучения широко используется в медицине при лечении многих болезней

Виды терморегуляторов

Существующие модели различаются по цене и принципу управления. Известны следующие варианты.

  1. Электромеханические. Наиболее простая система. Надежная и недорогая.
  2. Электронные. Отличаются удобством в управлении и высокой точностью.
  3. Программируемые. Этот вариант дорогостоящий и представлен сложными приборами. Но тем интереснее его использование, позволяющее создавать различные усложненные алгоритмы для последующих действий системы отопления. Конкретно этот вариант советуют применять в квартирах и в загородных жилых строениях.

Если же речь идет о промышленных сооружениях или технических, а также нежилых помещениях: ванных комнатах, балконах, лоджиях, то здесь вполне подойдет механический термостат. Месторасположение термостата выбирается произвольно. Чаще всего его располагают на стене так, чтобы было удобно до него добраться. Численность терморегуляторов и данные вырабатываемой мощности имеют прямую зависимость от размеров подключаемой обогревающей системы.

пример использования инфракрасного пола в ремонте домаНаиболее простая – электромеханическая система

Какие финишные отделочные покрытия подходят к инфракрасному полу?

Верхним финишным слоем под инфракрасный пол может служить любое покрытие: плитка, керамогранит, паркет, линолеум, ламинат и так далее. В связи с этим стоит заметить, что при выборе ламината или линолеума устраивать выравнивающую стяжку уже не придется. Работы проводятся сухим методом. Одновременно большинство людей считают необходимым использовать такую систему под плитку, которая в принципе для многих представляется холодным материалом, но имеет высокую теплопроводность и в паре с напольным обогревом создает отличный утепляющий эффект, что высоко цениться в таких помещениях как кухни, ванные комнаты и коридоры, где всегда необходимо дополнительное тепло.

вариант использования инфракрасного пола в ремонте квартирыНапольное покрытие под инфракрасный пол можно использовать любое

В то же время нужно учитывать и то обстоятельство, что верхнее покрытие, устраиваемое по нагревательной системе, подразделяется на жесткие и мягкие материалы. Для определенных видов покрытий предусмотрена своя система монтажа теплого пола с подбором определенной модели и соответственно варианта технологии. Например, под ту же плитку больше подходят стержневые модели саморегулирующихся образцов. А вот мягкие материалы (в качестве примера можно взять ламинат или линолеум) предполагают устройство пленочных ИК-полов с обязательным настилом промежуточного слоя из фанерных листов или древесноволокнистых плит.

идея применения инфракрасного пола в отделке комнатыРаботы по монтажу пола можно проводить сухим методом

Преимущества инфракрасного напольного обогрева

Конструкция имеет большой набор преимуществ, в связи с чем и пользуется большой популярностью. На выбор использования дополнительной нагревательной системы в домах оказывают влияние следующие факторы.

  1. Возможность обогревать локальные зоны. Нагреватели можно располагать произвольно, в конкретных точках. Это в большой степени определяет факт рационального расходования материалов в процессе монтажа и четко отражает экономию электроэнергии в процессе эксплуатирования системы.
  2. Отличительная черта инфракрасных полов – воздействие непосредственно на поверхность предметов, предназначенных для нагрева и отсутствие осушающего воздействия на внутренний воздух. Это объясняет, почему такой способ более рационален для жилых помещений.
  3. Система нагрева не боится резких холодов и при длительном отсутствии владельцев в зимний период, что часто случается в загородных домах, прекрасно срабатывает в момент включения, когда те возвращаются с наступление весны. Немаловажным фактом при этом становится быстрое достижение комфортной температуры при вводе системы в действие, благодаря низкой тепловой инерционности.
  4. Значительное снижение расходов на электричество.
  5. Возможность смонтировать конструкцию самостоятельно.
  6. Высокая скорость монтажа. Даже при самостоятельном проведении работ это не займет много времени.
  7. Прогрев происходит по всей высоте помещений с достижением максимального теплового комфорта в нижней части.
  8. Значительным преимуществом считается быстрый демонтаж нагревателей и перенос их для установки в другом месте. Этот фактор позволяет полам считаться достаточно мобильными.
  9. В плюсы можно записать и предоставление выбора системы конструкции. Существуют два основных вида: инфракрасный пленочный пол и стержневой. Первый соответственно изготавливается из пленки и представляет рулонный материал. Второй – стержневой, представляет стрежни, сделанные из карбона и соединенные тонкими проводами.

пример использования инфракрасного пола в отделке квартирыТакие полы легко демонтируются и переносятся

Где применяют систему инфракрасного пленочного пола?

  1. Использование пленочного электрического ИК-пола рассчитано преимущественно на районы, где мягкий климат и на момент межсезонья, когда уровень уличной температуры средний.
  2. Несмотря на то, что основной областью применения системы пола являются жилые и общественные помещения, его монтируют и в хозяйственных сооружениях. Объектами становятся гаражи, теплицы или постройки, требующие отопления, но не имеющие возможности получить его централизованным образом.
  3. Широкое применение инфракрасной пленки в конструкции теплого пола используется в сельском хозяйстве. Местами монтажа являются инкубаторы и ясли для выращивания молодняка.
  4. В более обширных объемах систему ИК пленочного пола применяют на аэродромах в качестве элемента защиты от обледенения взлетно-посадочных полос, на автостоянках и открытых спортивных площадках.

вариант применения инфракрасного пола в ремонте домаТакие полы применяют во многих отраслях

Конструкция ИК-полов и принцип их работы

В случае применения пленочного варианта, помещение нагревается благодаря работе термоэлементов, расположенных непосредственно в пленке и пропускающих через себя электрический ток. Инфракрасный теплый пол представляет собой простую конструкцию: электроэнергия движется по проводам до исходной точки – нагревательных элементов. Сама пленка имеет отличное изолирование, хорошо герметизирована и не пропускает воду. Обладает специальным ламинированным покрытием из противопожарного состава. Это делает ее пожаробезопасной.

Подключение конструкции к сети происходит параллельно через установленный отдельно терморегулятор. Если пленке вдруг будет случайно нанесен механический вред, поврежденное место отключится, но зато все остальные участки пола будут исправно выполнять свои функции.

В квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы. Температурный контроль производится системой с помощью установленного терморегулятора. Необходимую температуру владельцы устанавливают сами. Конструкция и присутствие в ней различных технических особенностей полностью исключают возможность проявления эффекта электромагнитного излучения в процессе эксплуатации покрытия теплого пола. При нагреве пленка излучает длинные потоки инфракрасных лучей, благотворно воспринимаемые человеческим организмом. Чтобы координировать прогрев и исключить возможность нагрева потолка, при устройстве пленки монтируют теплоотражающую подложку, отражающую идущие тепловые лучи в одно направление (в квартиру).

идея применения инфракрасного пола в ремонте комнатыВ квартире, где проведена качественная теплоизоляция, потребление энергии всегда выходит в пределах нормы

Пленочный инфракрасный пол: устройство и монтаж

Инфракрасный пленочный теплый пол представляет рулонный материал. Он характеризуется как паста карбона, плотно запаянная внутри полипропиленовой или полиэстеровой пленки. По краям полотна идут токопроводящие серебряные и медные полосы. По этим полосам (или как иначе шинам) по направлению к углеродному материалу движется электрический ток. В результате прохождения его через карбон происходит образование большого количества тепла. Полосы, как уже известно, расположены посекционно, по несколько элементов на секцию. Каждая секция абсолютно независима в работе и может быть легко удалена. Это придает монтажу дополнительное удобство, так как дает возможность производить различные конфигурации для удобного расположения покрытия.

Основное достоинство пленки состоит в том, что она применима под любое финишное покрытие. И в случае устройства плитки не требует дополнительной выравнивающей стяжки.

Недостатком можно считать боязнь перегрева. Однако процесс плавления наступает при 200 градусах по Цельсию. Некоторые потребители в качестве недостатков называют высокую цену и необходимость кропотливого соединения полос специальными зажимами. Впрочем, данные недостатки компенсируются отсутствием надобности в проведении мокрых процессов (стяжка) и качественной работой системы после окончательного монтажа. Средний срок службы, который имеет пленочный инфракрасный теплый пол составляет 10 лет.

идея использования инфракрасного пола в отделке домаВ среднем такой пол может прослужить 10 лет

Непосредственно произвести монтаж пленочного пола можно своими силами, а это уже экономия средств, и в значительно короткие сроки. Практически за один день.

Чтобы правильно определиться с монтажом, нужно предварительно набросать план помещения, где будут проводиться работы. Определить места расположения мебели и точку установки терморегулятора. Полосы пленки монтируются на свободных зонах пола. Укладка проводится с полным заполнением означенных зон.

Интенсивность нагрева выбирается в зависимости от вида отопления. Оно может быть либо основным, либо дополнительным. В любом случае правильный подход к данному вопросу это путь к достижению оптимального комфорта.

Выбор моделей пленочного ИК-пола зависит от их мощности. От 150 до 250 Вт/м2. Под плитку рекомендуют устраивать более мощные варианты поскольку это отделочное покрытие быстро забирает тепло и становится холодной, несмотря на соблюдение в доме одинакового температурного режима.

пример применения инфракрасного пола в ремонте квартирыИнтенсивность нагрева выбирается в зависимости от вида отопления

Монтаж инфракрасной пленки

Монтирование ИК-пленки проводится при соблюдении главных правил. Одно из них — снижение тепловых потерь через поверхности пола и стен. Для этого пользуются ленточным утеплителем, уложенным по периметру. Дополнительно проводится устройство слоя теплоизолятора. Причем его устройство проводится по всей поверхности. Для эффективности используют теплоотражающий материал: фольгу или металлизированную прослойку. Крепление производится на клей. Кроме этого советуют применять специальный скотч или отдать предпочтение монтажным скобам. Термопленка раскатывается согласно плановым разметкам. Медная полоса располагается внизу. Необходимо отслеживать случайные скопления воздуха. Самый оптимальный выбор укладки — разворот контактов к точке установки терморегулятора. Промежуток между полосами контролируется. Например, под линолеум он составляет 1 см., чтобы инфракрасный теплый пол был более плотным. В тоже время нужно избегать перехлестов.

вариант использования инфракрасного пола в отделке комнатыКрепления проводят клеем и дополнительно скотчем

Стержневой инфракрасный теплый пол: монтаж

Стержневой инфракрасный теплый пол получил свое название благодаря форме, которую создают нагревательные элементы. Система является саморегулирующейся, поскольку конструкция представляет изолирующий стержень, который содержит в себе композитный материал из состава карбона, серебра и графита. ИК-стержни соединяют изолированные медные провода. Подключение нагревательных элементов является параллельным. То есть при нанесении повреждения даже одному элементу, система перестанет функционировать. Это принято считать минусом для данного вида теплого пола. Но это компенсируется повышенной экономией в эксплуатации в отличие от других конструкций.

Под стержневой теплый пол требуется ровное основание. Как и в случае пленочного пола таким же образом устраивается теплоизоляция. Основные маты раскатывают и размещают с промежутком в 15-20 см. от стен. При раскатке следят, чтобы провода не переплетались. Крепление стержней аналогично пленочному виду. Отличием является вырезка окошек в теплоизоляторе для связки уложенной верхней стяжки с черновым основанием. Расположение имеет шахматный порядок. Общий процент окошек – до 25% от всей теплоизолируемой площади поверхности.

идея применения инфракрасного пола в отделке квартирыПри монтаже стержневого пола основание должно быть ровное

Мобильный теплый пол

Когда речь заходит о выборе определенного типа ИК-пола, основным аргументом в пользу пленочного вида становится его мобильность. Как уже известно из предыдущих разделов, пленочный инфракрасный теплый пол собирается из отдельных частей, каждая из которых является независимой от общей системы и в случае повреждения не несет полного отключения как в случае со стержневым типом. Более того, отсоединенные части могут работать автономно. Это позволяет использовать отдельные части пленочного пола в качестве накладок для кресел или ковриков под ноги.

Видео: Теплый пленочный инфракрасный пол


Видео: Монтаж теплого инфракрасного пола

Как выбрать инфракрасный пол для обогрева и установить его своими руками

Содержание статьи:

Инфракрасный теплый пол – это одна из многочисленных электрических систем отопления помещений, в которой роль нагревателя выполняет непосредственно пол. В сравнении с электроводяным и кабельным вариантами, система, в основу которой положено применение инфракрасной нагревательной пленки, обладает неоспоримыми преимуществами, благодаря чему пользуется немалым спросом.

Принцип действия

ИК-пленка для теплого пола

Принцип действия инфракрасного пленочного обогревателя основан на преобразовании электрической энергии в ИК-излучение. В отличие от традиционных отопителей, нагревающих окружающий воздух за счет конвективного теплообмена, инфракрасные лучи при излучении нагревают не окружающий воздух, а предметы и тело человека. Воздух прогревается, получая тепло от предметов, соприкасавшихся с ИК-волнами.

ИК-излучение – это недоступная глазу человека часть светового спектра. Длина излучаемых инфракрасных волн находится в диапазоне от 5 до 20 мкм. Инфракрасное излучение безвредно для человека, что позволяет использовать его не только в промышленности и медицине, но и в быту.

Конструкция и рабочий алгоритм системы

Строение инфракрасной пленки

Конструктивно ИК теплый пол представляет собой нагревательное полотно, изготовленное из эластичной полимерной пленки толщиной не более 400 мкм, на одну из сторон которой нанесены тончайшие токопроводящие карбоновые (углеродные) дорожки. Выполнены они в виде поперечных полос или пчелиных сот. При прохождении электрического тока эти дорожки нагреваются и начинают генерировать волны инфракрасного диапазона. При этом выделяется тепло, передаваемое напольному покрытию и/или окружающим предметам.

Потребителю может встретиться инфракрасная пленка со сплошным слоем нанесенного карбона. Такая пленка надежнее и долговечнее, но стоимость ее значительно выше.

Электропитание к токопроводящим дорожкам подается по проводникам, расположенным на краях инфракрасного полотна. Выполнены они из посеребренной меди.

Терморегулятор Rexant, механический, с датчиком температуры пола

Токоведущие проводники защищены от влаги и других повреждений прочным гидрофобным покрытием, не препятствующим прохождению инфракрасных лучей.

Обязательными атрибутами инфракрасного пола являются также:

  • терморегулятор;
  • датчик температуры.

Регулятор в связке с датчиком призван контролировать и оптимизировать функционирование всей системы. От него зависит эффективность и экономичность ее работы. Система, в зависимости от варианта исполнения, комплектуется различными по функциональным возможностям устройствами – от самого простого, способного защитить токоведущие части от перегрева, до новейшего программатора, с помощью которого владелец может задать температурный режим нагрева, действующий на протяжении всего отопительного сезона.

Пол инфракрасный функционирует по следующему алгоритму:

  1. Подача электропитания на пленку вызывает нагрев напольного покрытия.
  2. После того как температура в зоне расположения термодатчика достигнет предустановленной, последний даст команду терморегулятору на отключение электропитания.
  3. Регулятор температуры отключает электропитание и нагревательный элемент остывает до предварительно заданной владельцем температуры.

После того как нагреватель остынет, терморегулятор подключит электропитание и рабочий цикл повторится.

Технические характеристики, плюсы и минусы

Технические характеристики пленки на примере Ecoheat

Инфракрасный теплый пол в общем виде обладает такими техническими параметрами:

  • толщина пленки, мм – 0,23…0,47;
  • ширина полотна, мм – 500…1000;
  • длина рулона, м – до 50;
  • напряжение электропитания, В – ~220;
  • температура нагрева, °С – не более 55;
  • время нагрева пленки до максимальной температуры, сек – 20…30;
  • время нагрева напольного покрытия до заданной температуры, мин – не более 40;
  • температура плавления основы, °С – более 210;
  • потребляемая мощность, Вт/час – 25…35.

Инфракрасная пленка укладывается под любой тип покрытия

Сравнивая технические и эксплуатационные характеристики систем электрического отопления, специалисты отмечают ряд преимуществ, которыми обладает инфракрасный теплый пол.

  • Пленка укладывается под любой тип напольного покрытия (ламинат, ковролин и пр.).
  • Монтаж системы отличается простотой и легкостью, так как не требует осуществления предварительных сопутствующих работ (заливка стяжки, затягивание клеем и пр.).
  • Отсутствие стяжки и малая толщина пленки не уменьшают высоту обогреваемого помещения.
  • Простой и быстрый демонтаж системы в случае переезда или перепланировки помещений.
  • Универсальность – пленку можно укладывать не только на пол, но и на стены или потолок. Кроме того ее можно использовать для обогрева хозяйственных построек (гараж, теплица и пр.) и даже крыльца частного дома, что предотвратит его обледенение в зимнее время года.
  • Высокая надежность – гарантийный срок эксплуатации, устанавливаемый изготовителем, достигает 10-ти и более лет.
  • Бесшумность в работе.
  • Коэффициент полезного действия (КПД) системы приближается к 100%, так как потери тепла практически отсутствуют;
  • Равномерное прогревание поверхности пола за короткий промежуток времени.
  • По сравнению с традиционными системами отопления экономический эффект от использования инфракрасного теплого пола достигает 30…35%, а в отдельных случаях, например, при обогреве помещений большой высоты, может составить и 85%.
  • Экологическая безопасность.

Особого внимания заслуживает более высокая, чем при использовании традиционных методов обогрева, комфортность пребывания человека в помещении, которое отапливается с помощью теплого пленочного пола.

Сравнение действия инфракрасного теплого пола и конвекторного обогревателя

Работа традиционных систем отопления основана на принципе конвективного теплообмена. При этом в первую очередь нагревается воздух в зоне нагревателя, который затем за счет турбулентных потоков воздуха перемещается вверх под потолок, а прохладный воздух опускается вниз. Таким образом основная тепловая энергия затрачивается на то, чтобы прогреть подпотолочное пространство.

При обогреве помещения системой «Инфракрасный теплый пол» дело обстоит несколько иначе. Тепло, излучаемое нагревателем, не греет воздух, а сразу передается напольному покрытию и предметам, его окружающим. Именно в этой зоне находятся люди. Воздух нагревается от теплых предметов. У поверхности пола температура воздуха соответствует температуре нагретого пола, теплый воздух начинает равномерно подниматься вверх, постепенно отдавая тепло находящимся в комнате предметам. Таким образом все полезное тепло концентрируется в зоне нахождения человека (1,2…2,0 м).

В таком помещении человек дышит свежим и достаточно влажным воздухом. Ведь инфракрасное излучение, в отличие от других видов обогрева, не сжигает кислород, а значит в помещении отсутствуют продукты его сгорания и неприятный запах. Во время работы системы отсутствуют турбулентные потоки воздуха, что уже само по себе препятствует распространению пыли.

Как и любая другая система, инфракрасный теплый пол не лишен недостатков:

  • возможность механического повреждения тонкой пленки при неаккуратном выполнении монтажных работ;
  • неправильный монтаж и нарушение правил эксплуатации могут привести к возгоранию пленки;
  • после выключения системы помещение быстро остывает;
  • высокая стоимость системы.

Инфракрасную пленку нельзя укладывать под стационарно установленную крупногабаритную мебель. Нарушение этого правила может вызвать перегрев и выход из строя нагревательных элементов.

Выбор инфракрасного теплого пола

Выбирая систему «Инфракрасный теплый пол», необходимо в первую очередь исходить из целевого назначения и места укладки.

  • В жилых помещениях с нормальной влажностью рекомендуется использовать пленку мощностью до 220 Вт/кв. м.
  • Для помещений с повышенной влажностью (ванная, сауна и пр.) нужно выбирать пленку с повышенной мощностью (до 450 Вт/кв.м.) и улучшенной изоляцией.

Когда в качестве напольного покрытия используется ламинат, ковролин, паркет или их аналоги, целесообразно использовать пленку мощностью 160 Вт/кв.м. Этой мощности достаточно, чтобы обеспечить комфортную температуру пола и прогреть помещение в целом. Под плитку или керамогранит лучше укладывать пленку мощностью порядка 200 Вт/кв.м.

Рассчитать необходимую мощность системы поможет приведенная ниже таблица:

Немаловажное значение при выборе пленки имеет ее качество, во многом зависящее от ширины графитовых полос и токоподводящих шин, которая должна быть не менее 13…15 мм. Важна также и толщина пленки, которая зависит от толщины полимерного и карбонового слоев. Минимально допустимая толщина инфракрасной пленки составляет 0,3 мм, однако чем эта величина больше, тем защитная оболочка будет долговечнее. Желательно наличие дополнительных слоев изоляции и использование негорючих материалов.

Для обогрева помещений с высокой влажностью (сауны и пр.) лучше использовать пленку со сплошным слоем карбона. Она отличается большей мощностью, которая позволит быстро прогреть все помещение, а наличие водоотталкивающего покрытия позволит избежать поражения электрическим током.

Монтаж ИК теплого пола

Перед тем как приступить к монтажу инфракрасного теплого пола, необходимо выполнить ряд расчетов и разработать проект раскладки. При этом пользователь должен иметь в виду, что на отечественном рынке ему может быть предложено 2 варианта:

  1. Комплектный – в одной коробке присутствует все необходимое для монтажа: пленка, провода электропитания, терморегулятор, датчик температуры, комплектующие для монтажа и пр.;
  2. Отрезной – пленка шириной 50, 80 или 100 см. отрезается с бобины кратно одному погонному метру, а вся необходимая комплектация добирается пользователем самостоятельно.

Расчет раскладки и разработка проекта

Схема укладки инфракрасной пленки

Начинают проектирование с того, что рисуют план помещения и указывают на нем зоны стационарной установки мебели – в этих местах пленка не укладывается.

Производители пленки рекомендуют осуществлять ее раскладку вдоль длинной стены помещения. Это позволит сократить число разрезов.

В процессе проектирования необходимо также учитывать:

  • раскрой полотна выполняют таким образом, чтобы длина одного полотна не превышала 8 м.;
  • расстояние от стены до инфракрасной пленки должно составлять от 10 до 40 см.;
  • от мебели пленка должна отстоять не менее, чем на 10 см.

Подготовка поверхности основания

Укладка гидроизоляционной пленки

Прежде чем приступить к реализации разработанного проекта, необходимо выполнить ряд мероприятий по подготовке основания, на которое будет уложена инфракрасная пленка. Перечень этих работ включает:

  • штробление стен для прокладки проводов и установки температурного датчика;
  • устранение неровностей основания при помощи тонкого слоя самоналивного пола. Допустимое отклонение по горизонтали – не более 3-х мм.;
  • очистку, мойку и сушку основания;
  • укладку гидроизоляционной пленки, которая защитит ИК-пленку от воздействия влаги снизу;
  • утепление основания фольгированным утеплителем (при необходимости). Укладывают его металлизированной стороной вниз;

Желательно проверить на герметичность места стыковки стен с полом. Имеющиеся трещины могут привести к существенным потерям тепла. Обнаруженные трещины нужно «расшить», очистить от пыли и заделать монтажной пеной.

Монтаж ИК-пленки

Монтаж пленочного теплого пола

Укладку ИК-пленки осуществляют в следующем порядке:

  1. Размечают пол согласно проекту, учитывая, что перехлест полотен не допускается. Рекомендуемое расстояние между их краями должно составлять не менее 5 см.
  2. По центру обогреваемой поверхности устанавливают термодатчик, предварительно углубив его в утеплитель. Расстояние от ближайшей стены до датчика должно быть не менее 50-ти см.
  3. Укладывают предварительно раскроенное полотно медными полосами вниз в соответствии с разметкой.
  4. Фиксируют пленку к основанию при помощи небольших кусочков скотча.

Во время проведения работ не допускается хождение по ИК-пленке. Также нельзя ставить на нее тяжелые предметы и ронять инструмент.

Подключение элементов системы

Подключение терморегулятора инфракрасного теплого пола

Соединяют элементы системы между собой в следующей последовательности:

  1. Имеющиеся в монтажном комплекте зажимы подсоединяют к концам медной шины.
  2. Устанавливают и соединяют с полотном электрические провода, соблюдая в обязательном порядке условие параллельного подключения. Упростить эту задачу поможет применение разноцветных проводов.
  3. Изолируют места всех соединений. При этом клеммы и концы медных шин на отрезанных участках полотна защищают гудроновыми накладками.
  4. Подсоединяют к системе терморегулятор и затем устанавливают его на стене в доступном месте. Рекомендуемая высота установки – 1 м.
  5. Проводят тестовое включение системы, проверяя равномерность прогрева. При этом не должно быть искрения и постороннего шума. При выявлении недостатков их устраняют.
  6. Только убедившись в полной работоспособности системы и отсутствии недостатков можно приступить к укладке напольного покрытия.

Выполняя электромонтажные работы, нужно строго соблюдать требования техники безопасности, изложенные в руководстве по эксплуатации системы «Инфракрасный теплый пол».

Принцип работы инфракрасного обогрева

Принцип инфракрасного обогрева вдохновлен природой

Только согревающие лучи солнца дали возможность жизни на нашей планете. Тепло, которое мы чувствуем при солнечном свете, а также перед камином или печью, — это инфракрасное излучение. В зимний день прохладный воздух нас не беспокоит, пока согревающие лучи солнца достигают нас напрямую. Инфракрасное излучение почти без потерь преодолевает расстояние между Солнцем и Землей и превращается в тепло при попадании на поверхность.В отличие от ультрафиолетового или рентгеновского излучения, особенно длинноволновый инфракрасный диапазон С оказывает положительное влияние на благополучие человека.

Так как тело, в основном наша кожа, непосредственно поглощает инфракрасные волны, это сразу вызывает чувство благополучия. В результате комнаты, обогреваемые инфракрасными системами обогрева, чувствуют себя комфортно при температуре воздуха в помещении примерно на 2 ° C ниже, чем комнаты, обогреваемые традиционными конвекционными системами, что помогает значительно снизить потребление энергии и расходы на отопление.

Обычные системы отопления нагревают воздух, применяя принцип конвекции (например, радиаторы, конвекторы, кондиционеры и т. Д.).

Конвекционные токи нагревают воздух, заставляя его увеличиваться в комнате, прежде чем более холодные ветры в верхней части комнаты охлаждают его и заставляют снова уменьшаться до нижней части комнаты. Этот цикл повторяется и вызывает дискомфортную циркуляцию воздуха в помещении, вызывая разницу температур воздуха между полом и потолком и распространение пыли, дыма, шума, запаха, а также выброс CO2.В результате более низкие температуры в нижней части комнаты часто заставляют людей включать отопительные системы на максимум, высушивая воздух в комнате. В результате понижения температуры пола в помещении возникает неприятный эффект — «холодные ноги», что заставляет нас повышать температуру в помещении, соответственно, увеличивать производительность отопительных приборов, и повышать нашу Ежемесячный счет за электроэнергию . Повышение средней температуры в помещении приводит к сушке воздуха в помещении.Обычные системы отопления теряют значительное количество энергии (тепла) при передаче тепла от прибора, который генерирует его, в комнату, в которой будет использоваться тепло. Кроме того, обычные системы отопления теряют значительное количество энергии из-за горелок, дымоходов, котлов и т. Д. В большинстве случаев необходимы трубопроводы для передачи нагретой воды от котла, камина, печи и т. Д. К радиатору, который будет нагревать комнату. , Чем длиннее система трубок, тем больше тепловые потери. Конвекционные приборы используют воздух для передачи тепла и формируют сильные воздушные потоки, которым требуется более высокая комнатная температура для ощущения комфортного тепла. При обогреве с помощью кондиционера, вентилятора или радиатора вы чувствуете тепловой комфорт при температуре 25 ° C-26 ° C. В большинстве случаев датчик температуры в кондиционере находится высоко во внутреннем блоке, что дополнительно требует более высокой заданной температуры, поскольку мы знаем, тепло движется вверх. В этом случае, если средняя температура окружающей среды должна составлять 23 ° C-24 ° C, кондиционер должен быть установлен на 28 ° C-29 ° C.

Как и солнце, инфракрасные панельные обогреватели Redsun излучают невидимые инфракрасные волны, которые непосредственно нагревают предметы (полы, стены, мебель и т. Д.) И тела в комнате.

Излучаемая энергия мгновенно достигает людей и предметы без использования воздуха для транспортировки и практически без потерь тепла или энергии. Эти объекты поглощают и отражают энергию до тех пор, пока не будет установлено равномерное распределение температуры в помещении. В помещении поддерживается постоянная температура и влажность.Поскольку температура поверхности предметов в комнате выше, чем температура окружающего воздуха, конденсация или образование плесени не может произойти. Твердые и твердые тела и предметы нагреваются медленнее, чем воздух, но также и гораздо медленнее остывают. Первоначальный нагрев твердых предметов может занять до 1-2 дней, но затем необходимое время работы инфракрасных панелей значительно сокращается. Когда все твердые поверхности в комнате нагреваются, воздух в комнате тоже нагревается очень быстро и легко.Уже нагретые лучистые, все твердые поверхности в комнате действуют как обогреватель. Температура воздуха остается практически одинаковой по всей высоте помещения. Разница между температурами внизу (пол) и вверх (потолок) находится в пределах 2 ° C-3 ° C , а эффект «холодные ноги» сводится к нулю. Наибольшая эффективность обогрева инфракрасными панелями достигается при их установке на потолке в помещении . Когда излучающий инфракрасный прибор установлен на потолке, он имеет полную «видимость» для всей комнаты, он нагревает в основном пол, а пол нагревает воздух снизу.Способ отопления заставляет вас чувствовать, что вы используете теплый пол. После проветривания помещения, обогреваемого инфракрасными излучателями, восстановление желаемой температуры в помещении происходит значительно быстрее, потому что все поверхности в помещении теплые, а воздух нагревается очень легко и быстро, это занимает всего около 10-15 минут. Благодаря тому, что температура поверхности всех предметов и тел в помещении примерно на 1 ° C выше, чем температура воздуха в помещении, возможность образования конденсата и плесени в помещении резко снижается. Нет необходимости в трубках, насосах, клапанах, воздушных фильтрах, внешнем корпусе и всем, что связано с обычными нагревательными приборами .

,

Текущие расходы на инфракрасное отопление

The running costs of infrared heating

Если вы какое-то время читали блог TheGreenAge, то знаете, что мы очень увлечены инфракрасным обогревом.

Если вы живете в доме, где нет доступа к магистральному газу, то, к сожалению, ваш выбор отопления довольно ограничен, вы можете выбрать тепловой насос, накопительные обогреватели, электрические конвекционные обогреватели или инфракрасные обогреватели.

Причина, по которой мы предпочитаем инфракрасные обогреватели, заключается в том, что они доступны по цене (например, геотермальный тепловой насос может стоить более 20 000 фунтов стерлингов, что делает их слишком дорогими для большинства), а также они эффективны.

Концепция инфракрасного излучения заключается в том, что вместо нагрева воздуха, как традиционный радиатор (или накопительный обогреватель), инфракрасные обогреватели напрямую нагревают твердые предметы. Как только инфракрасные панели нагреваются, устройства излучают инфракрасное излучение, которое беспрепятственно распространяется до тех пор, пока не попадает в твердый объект, например, на человека или мебель. Этот объект поглощает инфракрасное излучение, а затем нагревается.

Преимущество инфракрасного излучения заключается в том, что вы не тратите впустую энергию, нагревающую воздух, который может легко выйти в дымоходы или через сквозняки.Вы просто нагреваете предметы, которые требуют обогрева. Теперь, учитывая, что вы нагреваете площадь поверхности, а не объем, вы действительно получаете огромную экономию энергии — но легко сказать — какие цифры подтверждают эту огромную экономию?

Вся экономия от инфракрасного излучения достигается за счет размеров системы. Обычно инфракрасный обогреватель размером всего 40% от размера традиционного конвекционного радиатора обеспечивает такой же уровень комфорта. Таким образом, конвекционный обогреватель мощностью 1 кВт будет обеспечивать такой же уровень комфорта для человека, как и инфракрасная нагревательная панель мощностью 400 Вт.

Вот откуда экономия! Обычно мы рекомендуем использовать от 50 до 100 Вт на м2 в зависимости от того, насколько хорошо изолировано пространство. Лучше изолированное пространство будет ближе к 50 Вт / м2, в то время как старое неизолированное имущество будет ближе к 100 Вт / м2.

Итак, посмотрите на таблицу ниже, чтобы увидеть текущие расходы — мы сделали следующие предположения:

  1. Отопление работает 5 часов в сутки.
  2. Стоимость электроэнергии 12,5п / кВтч
  3. Мы используем электрический конвекционный обогреватель мощностью 1 кВт (следовательно, 0.Инфракрасный обогреватель мощностью 4 кВт.
  4. Зима 120 дней (примерно с начала ноября до конца февраля)
Инфракрасный обогреватель Электрическое отопление
Мощность нагревателя (Вт) 400 Вт 1200 Вт
Общее количество единиц, использованных в час (кВтч) 0,4 кВт / ч 1,2 кВтч
Стоимость беговой единицы за 1 час £ 0.05 0,15 фунта стерлингов
Стоимость работы по 5 часов каждый день £ 0,25 £ 0,75
Общие эксплуатационные расходы в зимний период 30,00 £ 90,00

Итак, в этом простом примере мы смотрим на экономию 60 фунтов стерлингов в год за счет установки инфракрасного излучения поверх стандартного электрического панельного отопления, но стоит отметить, что это не учитывает скорость, с которой тепло передается. чувствовал, используя инфракрасный порт.

При включении инфракрасного обогревателя панель нагревается и начинает излучать инфракрасное излучение всего за пару минут, и тогда человек почувствует тепло.

В случае электрического конвекционного обогревателя обогреватель должен нагреться, а затем нагреть воздух — только тогда, когда воздух нагреется до нужной температуры, человек почувствует тепло.

Учитывая это, экономия от инфракрасных обогревателей, указанная в таблице, фактически недооценена.

Сравнение электрического отопления и газового центрального отопления

Учитывая, что газ стоит всего 3,5 пенса за кВт · ч, довольно очевидно, что стоимость отопления дома газом значительно дешевле, чем отопление дома электричеством, но есть один важный момент, который следует учитывать.

При использовании любого вида электрического отопления вы можете отапливать определенные комнаты по мере необходимости, просто включив электрические нагревательные элементы в этих комнатах. При использовании газовой системы центрального отопления это намного сложнее, даже при использовании термостатических вентилей радиатора.Причина в том, что котлу все равно нужно разжечь огонь, даже если он должен обеспечить достаточно горячей воды только для нагрева одного радиатора.

Таким образом, хотя газовое центральное отопление — отличный способ обогреть ваш дом, тот факт, что вы можете так легко зонировать свое отопление с помощью электрического обогрева (т.е. просто обогревать комнаты по мере необходимости), выбор в пользу газа вместо электрического не полностью черный и белый.

Итак, в заключение, если вы собираетесь использовать электрическое отопление и у вас нет доступных средств для покупки теплового насоса, мы действительно рекомендуем инфракрасное отопление как средство обогрева вашего дома или офиса.Эксплуатационные расходы на инфракрасный обогрев по сравнению с электрическим конвекционным обогревом показывают, что можно получить большую экономию, переключившись на инфракрасный обогрев.

Использование инфракрасного излучения поверх газовой системы центрального отопления менее убедительно, но все же возможность обогрева помещения только по мере необходимости, а также низкие затраты на установку и обслуживание означают, что инфракрасное излучение не следует сбрасывать со счетов.

В качестве альтернативы, если вы хотите, чтобы мы нашли для вас установщика, который поможет установить инфракрасное отопление в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

Установка инфракрасного обогрева

Вы думаете об установке инфракрасного отопления в своем доме? Мы обыскали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика, который помог бы установить инфракрасное отопление в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

,

Новое инфракрасное излучение с низким энергопотреблением Энергосберегающая саморегулирующаяся пленка для теплого пола с подогревом под полом 220 Вт | |

>>> Описание продукта:

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 200 ~ 240 В переменного тока, 50/60 Гц

Ширина: 50 см

Длина инфракрасной волны: 8 ~ 16 мкм

Толщина: 0,338 мм (нагревательная пленка толщиной 0,25 мм небезопасна для использования под полом)

В комплект входит: нагревательная пленка выбранного размера

Примечание: заказ включает только нагревательные пленки.

Добавьте 1 доллар США по следующей ссылке, чтобы получить вместе 2 зажима и 4 изоляционные пасты:

https://www.aliexpress.com/item/4000989870531.html

>>> Что такое PTC?

PTC означает положительный температурный коэффициент, он относится к видам специальных материалов, электрическое сопротивление материалов PTC будет увеличиваться при повышении температуры материала, а также электрическое сопротивление материала будет уменьшаться при понижении температуры.

>>> Что такое нагревательная пленка PTC?

Нагревательная пленка PTC — это новый тип и модернизированный продукт для теплых полов, основанный на обычной нагревательной пленке.

Функция ограничения температуры электронагревательной пленки. Принцип работы заключается в том, что при повышении температуры сопротивление будет увеличиваться, поэтому ток будет уменьшаться, а температура не будет увеличиваться бесконечно. И наоборот, если температура упадет, сопротивление уменьшится, ток увеличится, а температура не будет уменьшаться бесконечно.Таким образом, температура контролируется в безопасном и разумном безопасном диапазоне. Для достижения эффекта энергосбережения и энергосбережения.

>>> По сравнению с обычной нагревательной пленкой

PTC HEATING FILM compare

>>> Почему выбирают нагревательную пленку PTC?

  • Саморегулирующийся нагрев, нет риска перегрева.

  • Больше энергосбережения, чем обычная нагревательная пленка, традиционная система водяного отопления.

  • Экономичный обогрев с частичным обогревом — ненужные зоны обогрева можно отключить.

  • Простота установки и обслуживания. Чистая, бесшумная, не требующая обслуживания работа и экономия места.

  • Создает здоровую и комфортную среду, отсутствие электромагнитного излучения, длина волны дальнего инфракрасного диапазона составляет 8 ~ 16 мкм, это полезно для здоровья человека.

  • Нагревательная пленка подходит для использования под различными полами: композитный пол, ламинат, деревянный пол, мрамор, плитка, ковер, полы из ПВХ и т. Д.

>>> Структура нагревательной пленки

ptc heating film

================================================= ==========================================

Реальные фото:

================================================= ==========================================

Номинальные товары (Щелкните изображение, чтобы проверить):

1) Принадлежности для установки нагревательной пленки:

2) Комнатные термостаты:

================================================= ==========================================

Этапы подключения:

Схема подключения нагревательной пленки (два типа проводки)

1.Нагревательная пленка

2. Питание к нагревательной пленке

3. Датчик температуры пола

4. Термостат

5. Мощность всей установки

Heating Film wiring A

carbon heating film wiring B

,

5 квадратных метров теплый пол 220 Вт / м2 Нагревательная пленка Электрический инфракрасный теплый пол Ширина 50 см, 80 см, 100 см | |

Номинальная мощность: 220 Вт / м2 (+ -10%)

Рабочее напряжение: 220 ~ 240 В переменного тока, 50/60 Гц

Ширина: 50см, 80см, 100см

Толщина: 0,338 мм (есть продавцы, продающие пленку 0,25 мм вместо пленки 0,338 мм)

В комплект входит: нагревательная пленка 5 м2

Преимущества инфракрасной пленки из углеродного волокна:

Инфракрасные лучи являются одними из наиболее способных проникать в глубокую кожу и подкожную клетчатку при солнечном свете.Из-за близости дальнего инфракрасного луча и клетки человеческого тела и частоты молекулярной вибрации, после того, как «свет жизни» проникает в тело, он вызовет резонанс атомов и молекул в человеческих клетках через резонансное поглощение между теплом молекулярного трения. образование в тепловой реакции, вызвало глубокое повышение температуры кожи и расширение микрососудов, ускорить кровообращение, удалить скопление крови и тело вредных веществ, предвзятое отношение к клиренсу метаболического расстройства, снова оживить ткани, способствовать образованию фермент, может активировать клетки, предотвращать старение, укреплять иммунную систему.До сих пор инфракрасные лучи для нарушения кровообращения и микроциркуляции, вызванные различными заболеваниями, улучшили профилактический и контрольный эффект.

Кроме того, некоторые вредные вещества на теле человека, такие как продукты питания тяжелых металлов и других токсичных веществ, молочная кислота, свободные жирные кислоты, жир и подкожный жир, ион натрия, мочевая кислота и накапливаются в порах косметики, остатки могут быть помощь обмена веществ и отсутствие необходимости в почках, непосредственно от кожи и выделения пота, может избежать увеличения нагрузки на почки.

Принцип продуктов здравоохранения в дальнем инфракрасном диапазоне, противовоспалительная детумесценция

Тепловой эффект в дальнем инфракрасном диапазоне, через нейрогуморальный ответ для устранения воспалительного патологического процесса, первоначально был разрушением состояния физиологического баланса, восстанавливается и улучшается местная и системная сопротивляемость болезням, активируется функция иммунных клеток, усиливается фагоцитоз белых и ретикулоэндотелиальных клеток до противовоспалительное противомикробное средство.

Дальний инфракрасный тепловой эффект, так что температура кожи увеличивается, способность уменьшать симпатический нерв, так что высвобождение вазоактивных веществ, кровеносных сосудов, кровотока, улучшения кровообращения, улучшенного питания тканей, активного тканевого метаболизма, улучшения снабжения кислородом области поражения, повышают способность к регенерации клеток, контролируют развитие воспаления и ограничивают, ускоряют заживление повреждений.

Тепловой эффект в дальнем инфракрасном диапазоне, улучшает микроциркуляцию и устанавливает коллатеральное кровообращение, а также повышает стабильность клеточной мембраны, регулирует глубину ионов, способствует выведению метаболических отходов и токсичных веществ, ускоряет поглощение ила, приводит к отступлению воспалительный отек.

Простая конструкция, долгий срок службы, экономия денег, эпохальные новинки отопления, ежедневное потребление 0,1-0,15 градусов на квадрат (6-8 часов)

1. Номинальная мощность электрической пленки 220 Вт / квадрат, работа при полной нагрузке около 0,22 градуса в час.

2. Простая установка, их собственная независимая установка, будет обычная проводка, или найти электриков, чтобы помочь. Клей, соединительные карты, термостаты у нас товар, можете выбрать.

3. Подходит для плитки, деревянных полов, кожи пола, ковров и других сред.

Установка: (Вам понадобится 2 зажима и 4 пасты на один кусок пленки)

Приложения:

Реальные фото:

Производственные партии разные, узор немного отличается, отправка случайным образом

О доставке: если вам нужна быстрая доставка, например, FedEx, DHL и UPS express, пожалуйста, свяжитесь с нами, чтобы рассчитать доставку для вас, обычно это намного дешевле, даже бесплатная доставка с быстрой доставкой.

Примечание:

Если у вас есть особые требования, напишите сообщение / сообщение о заказе или свяжитесь с нами напрямую.

Что касается нагревательной пленки, у нас есть много другой ширины (30 см, 50 см, 80 см, 100 см) и мощности (220 Вт / м2, 280 Вт / м2, 400 Вт / м2), если необходимо, свяжитесь с нами.

Производство и обработка Фото:

a

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
